1

目 录

第一章 LP06 机芯特点和整机组成………………………………………… 3

第二章 长虹液晶电视 LP06 机芯的主要集成电路功能简介……………… 6

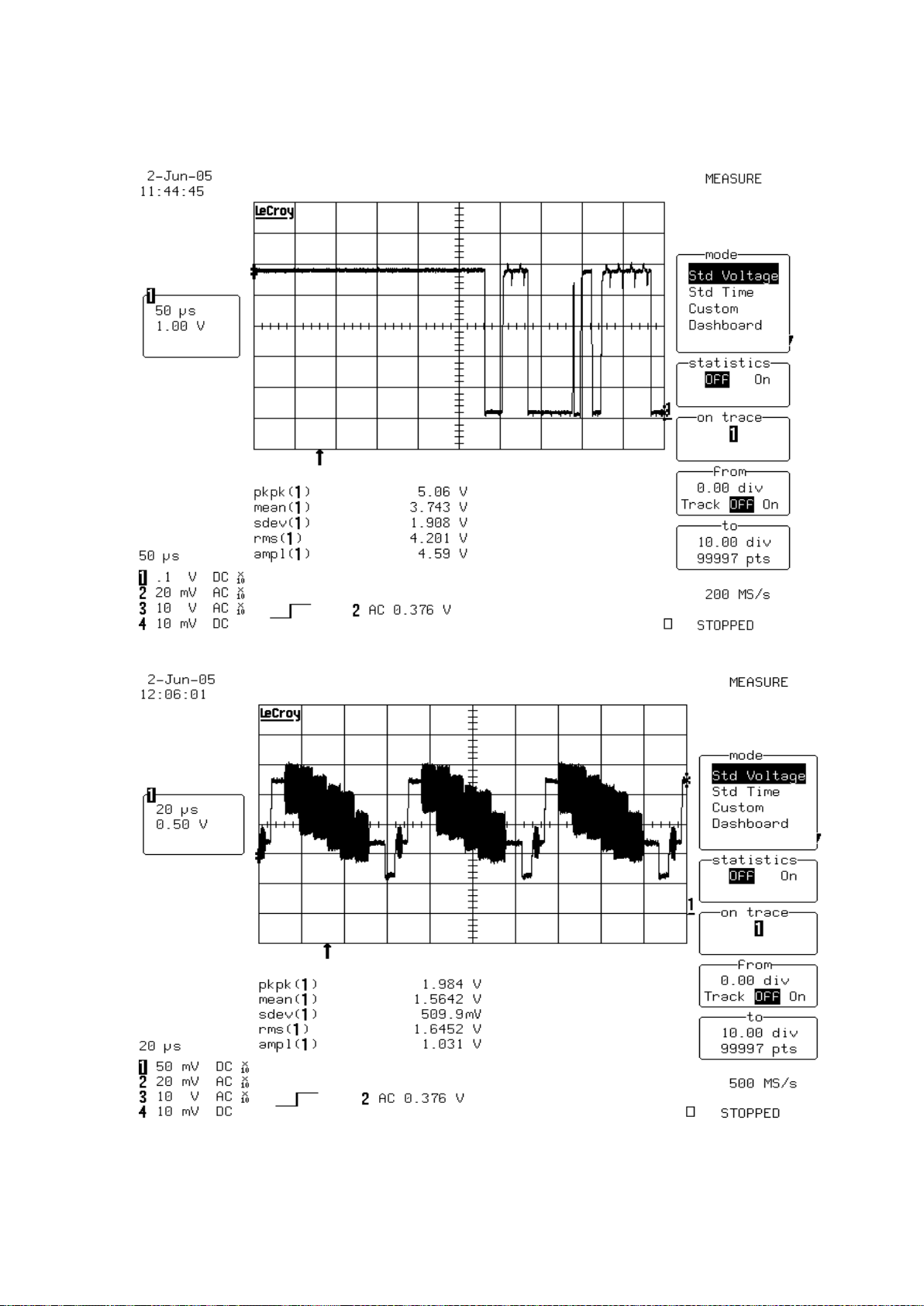

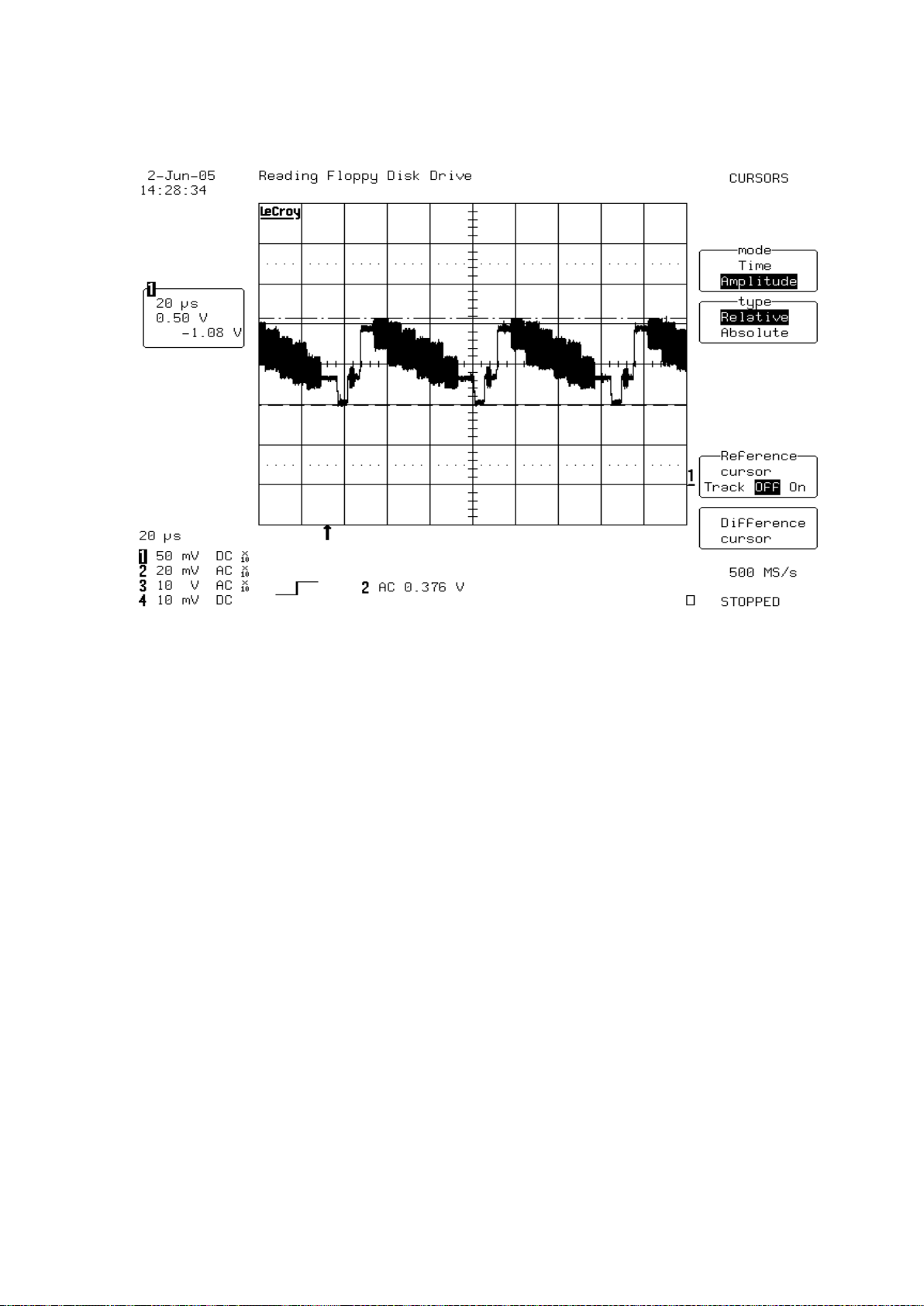

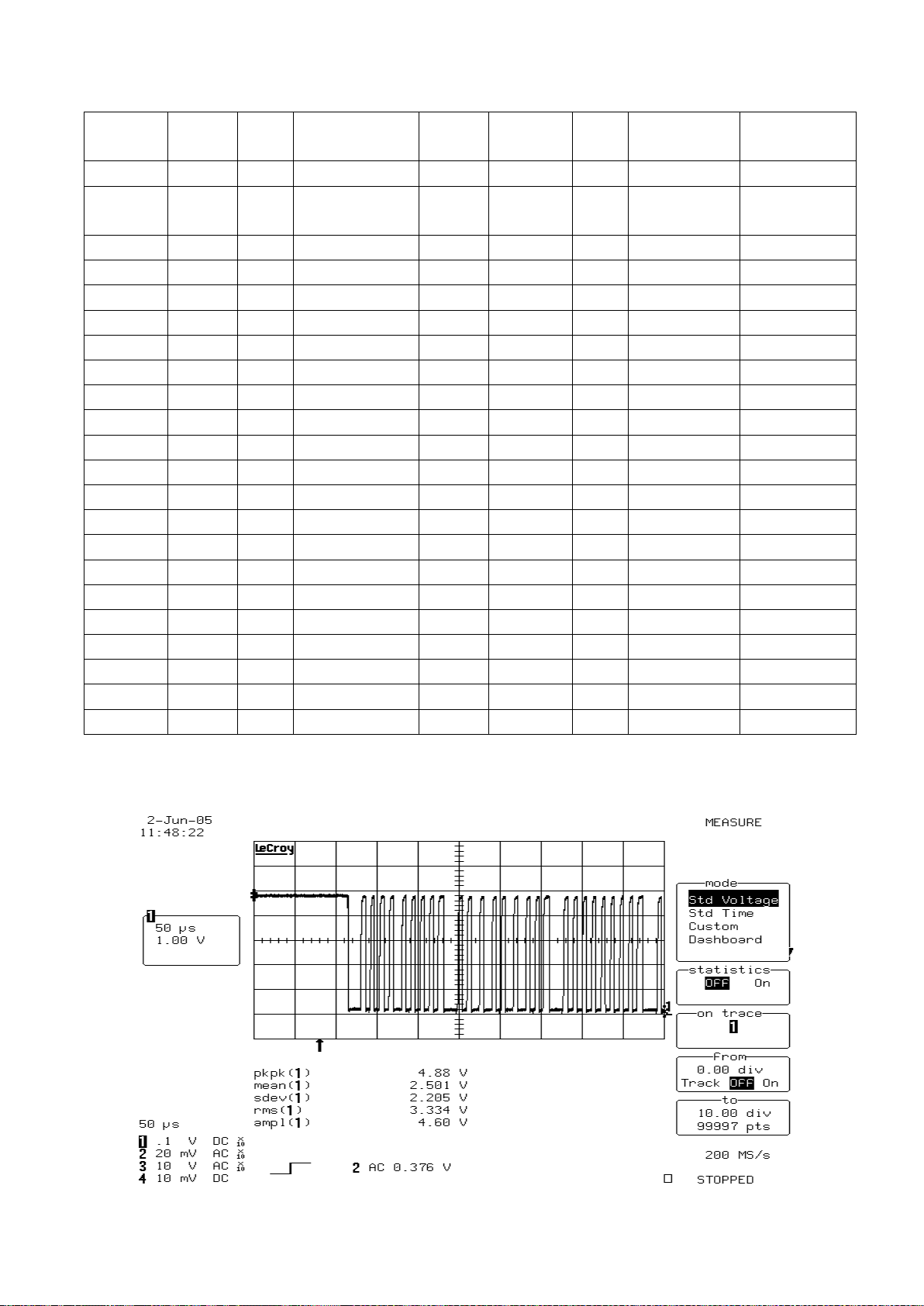

第三章 整机正常工作时关键点电压及关键点波形…………………………22

第四章 常见问题及处理………………………………………………………26

第五章 LP06 机芯维备件清单………………………………………………27

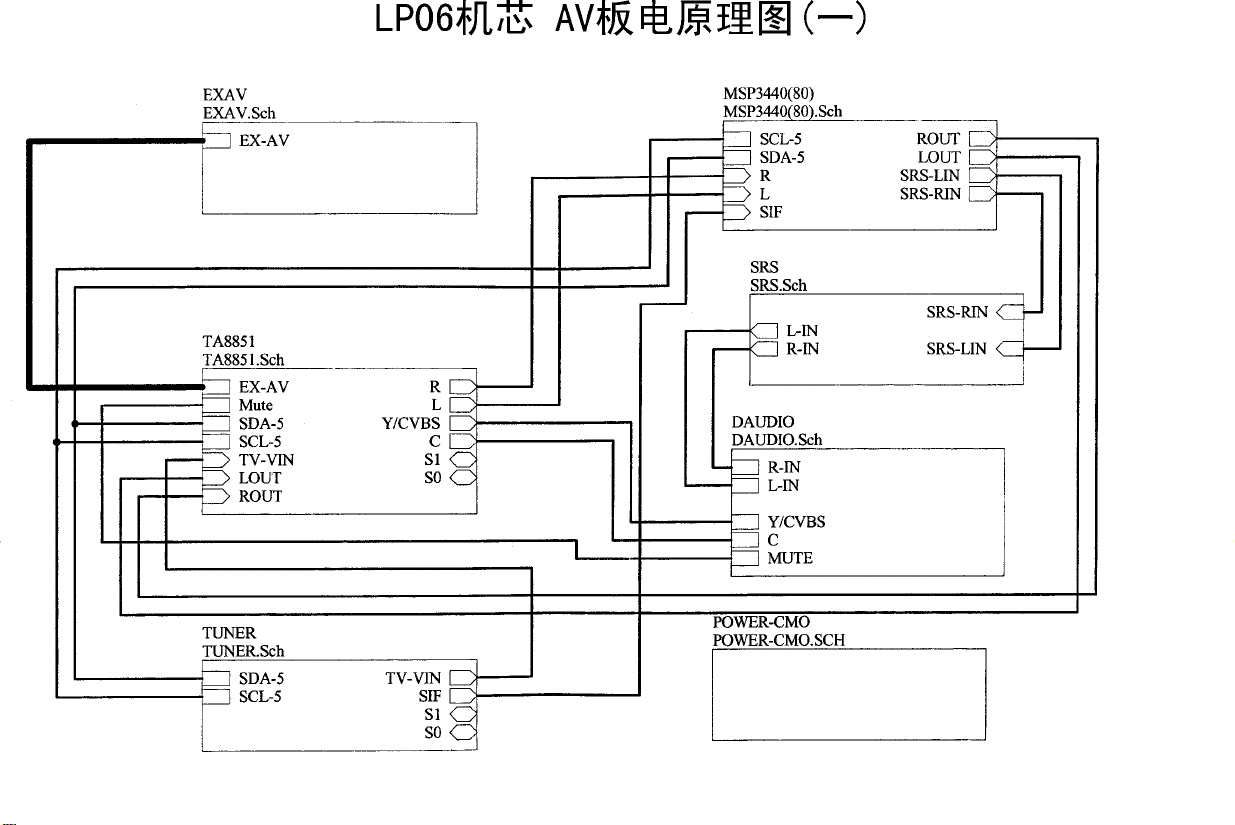

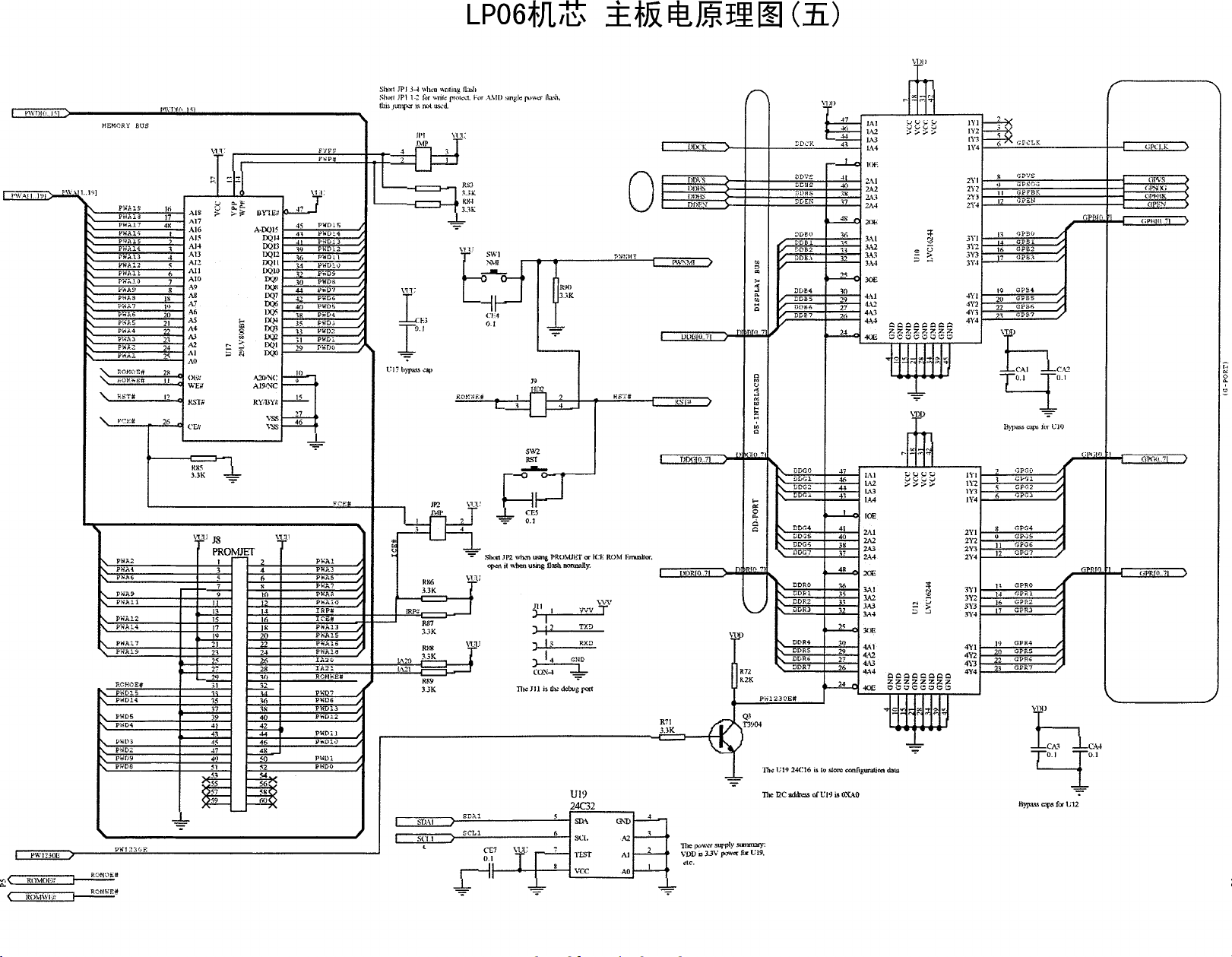

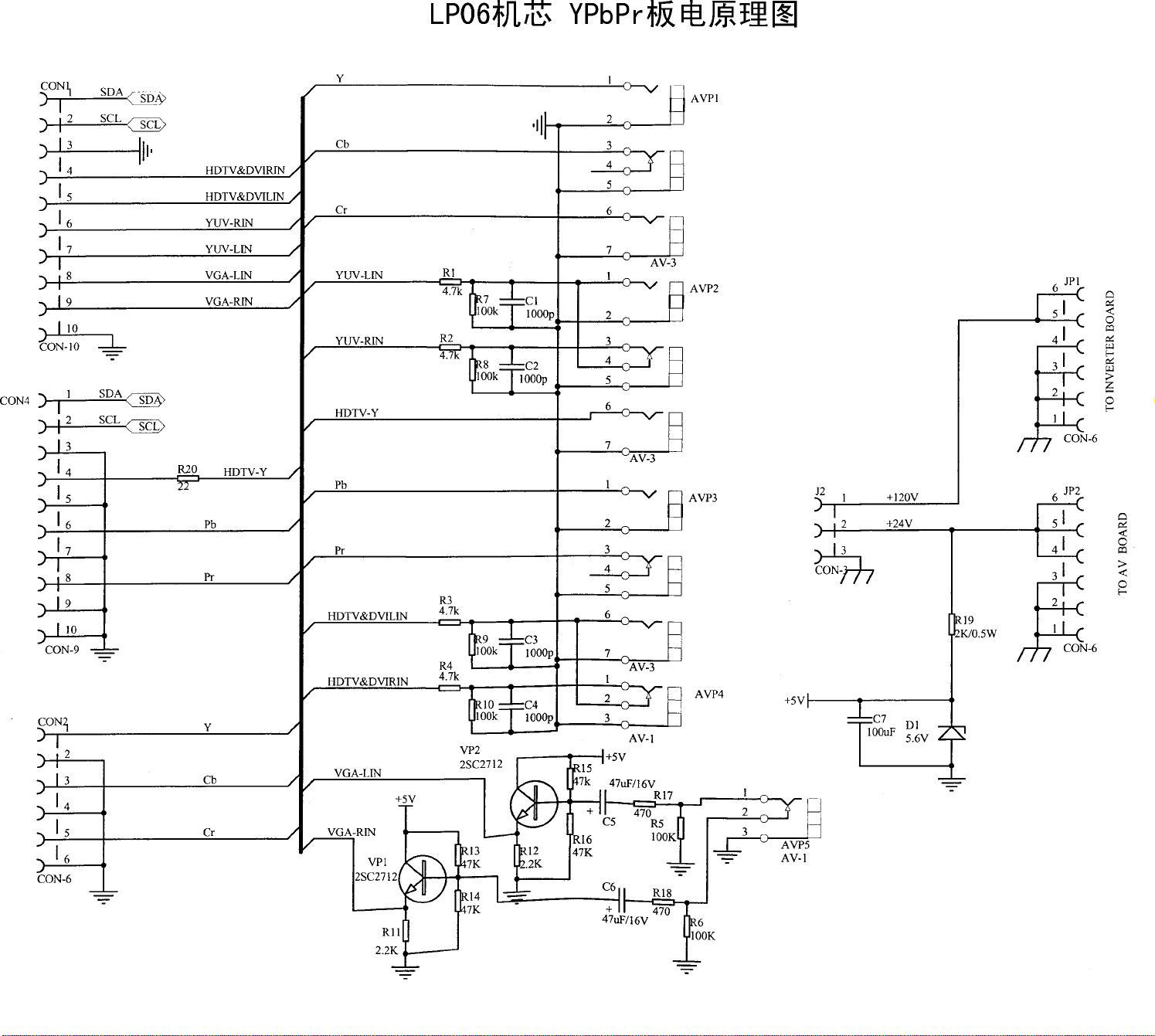

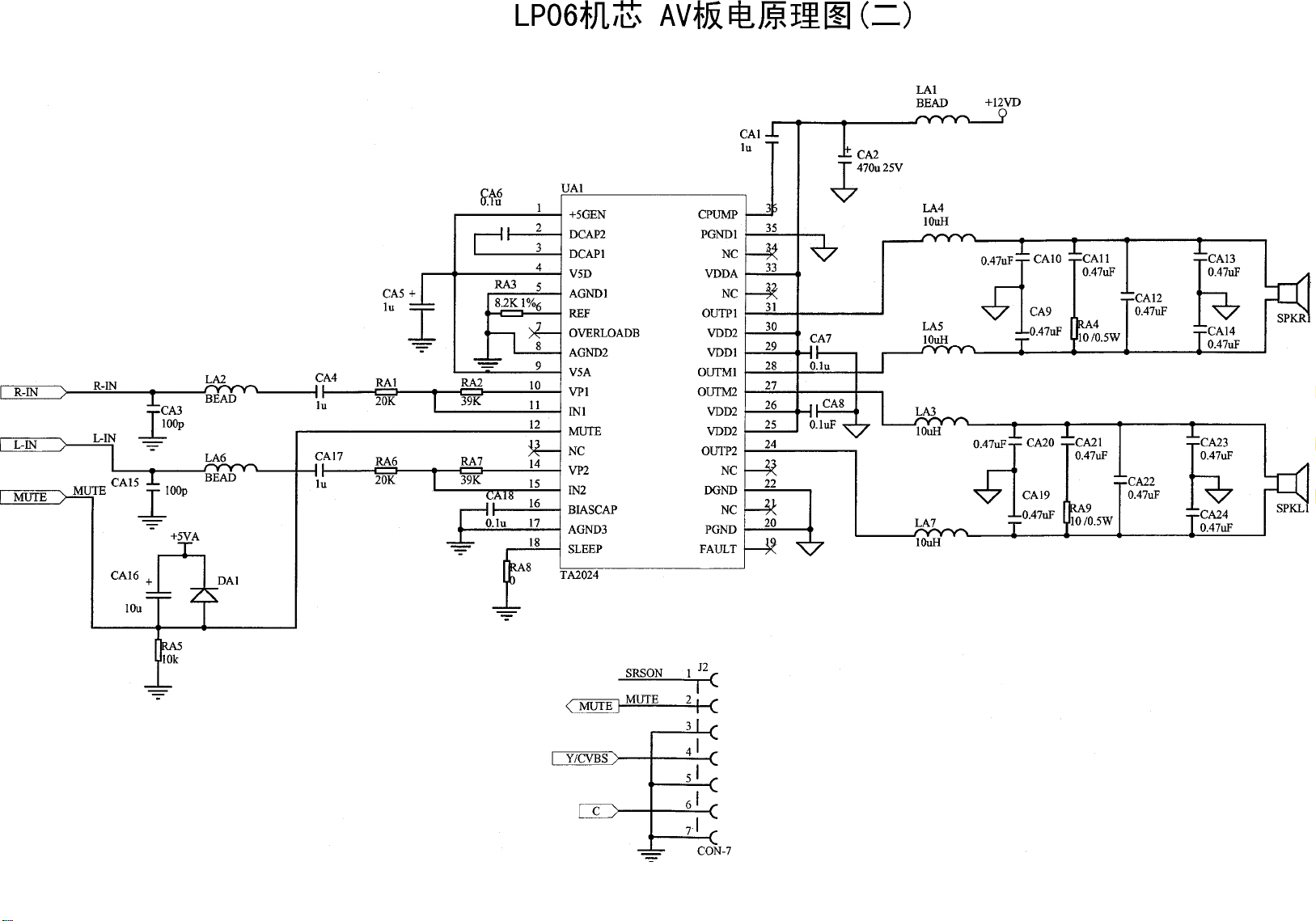

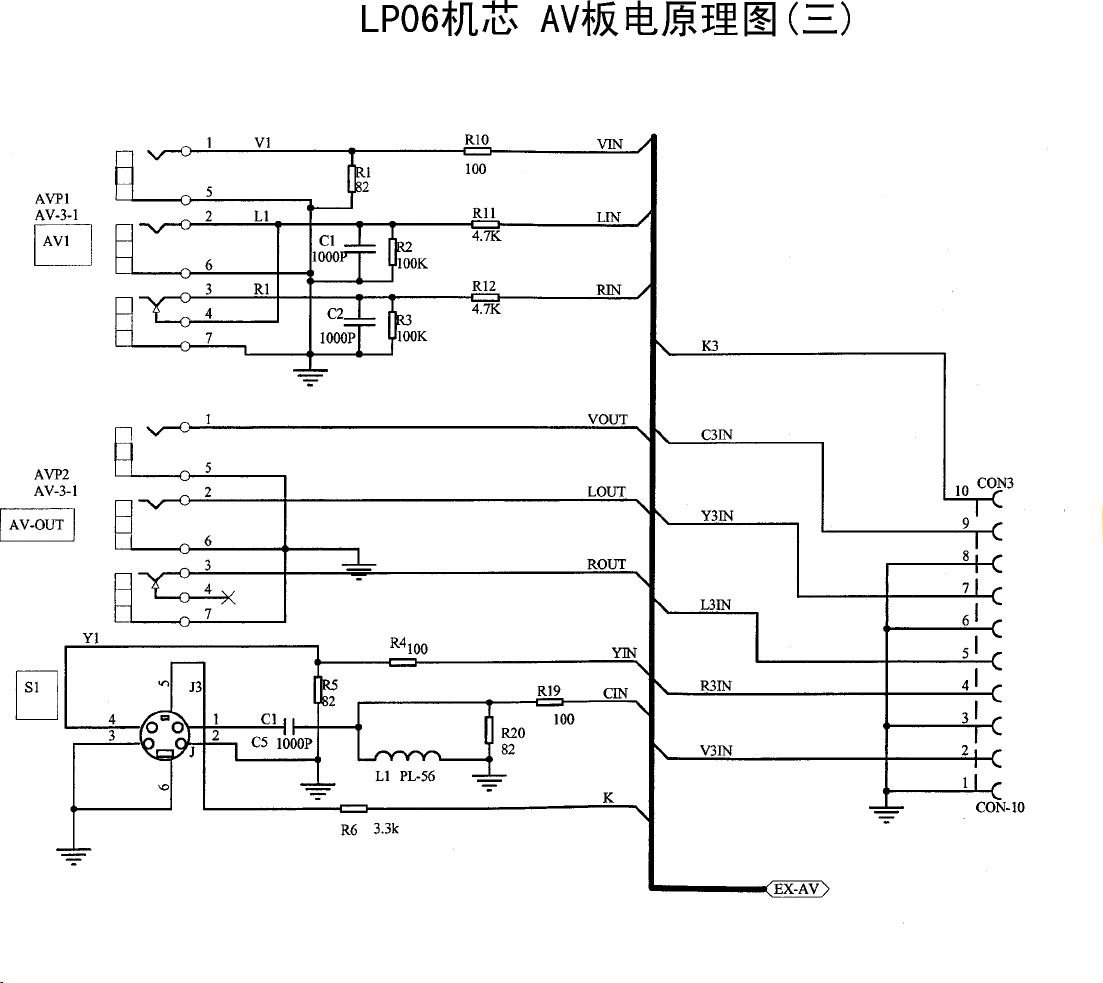

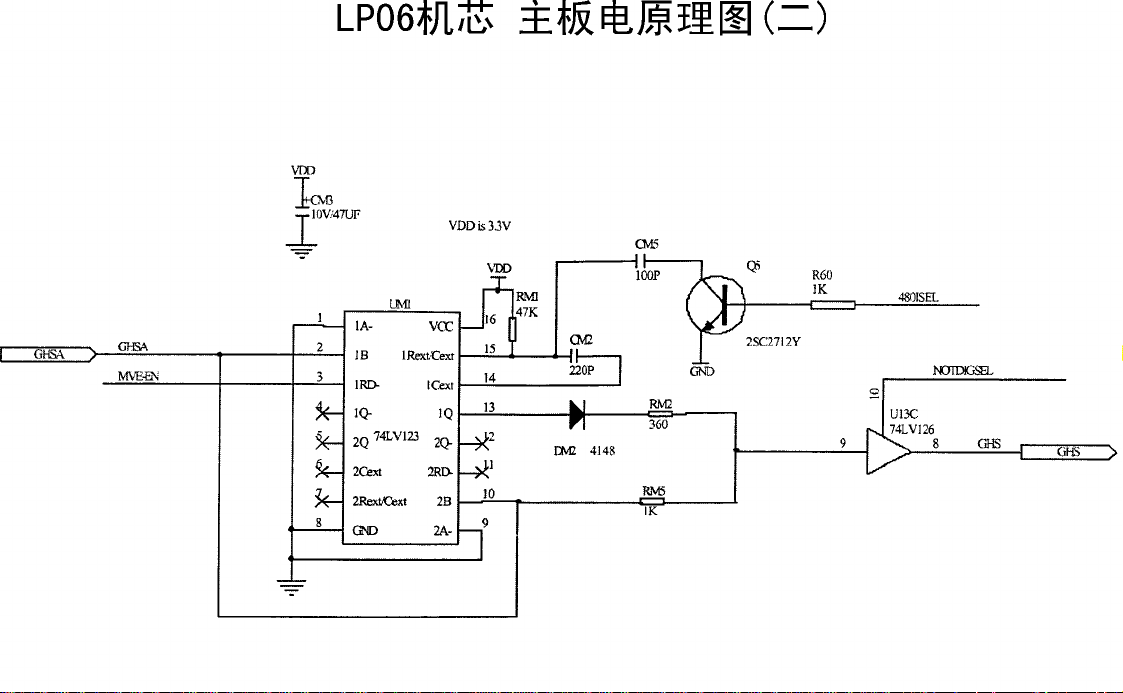

第六章 LP06 机芯原理图……………………………………………………29

第七章 LP06 装配接线图……………………………………………………

2

第一章 LP06 机芯特点和整机组成

一、LP06 机芯所含的机型：

CHD-W300C6、CHD-W300E6、CHD-W300E6N、CHD-W300D6、CHD-W320C6 和 CHD-W320C6L
CHD-W300C6、CHD-W300E6、CHD-W320C6L 使用长虹公司 CH-2408(M)电源适配器;

CHD-W300D6 使用长虹公司 CH-2408(N)的电源适配器；
CHD-W320C6 使用 CH-12024(N)电源适配器；
CHD-W300E6N 为电源内置；

二、主要特点：

● 射频输入，具有 CATV 功能
可接收 470MHz 的有线电视全增补节目。

● DVI 数字视频输入

● AV 音/视频输入
可以接收 PAL、NTSC、SECAM 制式的音视频信号，很方便的欣赏录像机、摄像机、各种影

碟机的节目，使您进入完美的视听境界。

● AV 音/视频输出
可以输出视频信号一路，左右音频信号各一路。

● Y/C 分量视频输入
即 S-Video 输入，可以方便的接驳 DVD 等设备输出的高清晰度的 Y/C 分量视频信号。

● 236 套节目预置
在 TV 状态下，本机可以存储 236 套节目，为未来丰富的节目收视作好了充分准备。

● 多制式
可以接收 PAL、NTSC、SECAM 彩色制式的电视信号，可接收 D/K、I、B/G、M 伴音制式的

电视信号。

● 定时开关机功能
可设置液晶电视在预定的时间自动开机或关机。

● 蓝背景静噪
TV、AV、S-Video 状态下，无信号时屏幕呈现柔和的蓝背景，并进入静音状态。

● 无信号自动关机
TV 状态下，无信号后约 15 分钟可自动关机，进入待机状态。

● 中英文菜单

采用简易方便的图形化菜单设计，使菜单操作更方便、更直观。

● 省电功能（电源管理模式）

当本机用做 PC 的显示终端，且用户使用的 PC 无输出信号时，约 30 秒后液晶电视将自动

关闭，进入待机省电模式，当按本机任意键或遥控器上任意键或 PC 再次出现时，液晶
电视将自动打开。

● 即插即用
本液晶电视作为电脑终端显示设备，无须单独配备安装软件，作到真正的即插即用。

● 重量轻、体积小、功耗低

3

三、整机电路组成：

信号处理与解码处理板

PI5V330

HDTV

DVI

SIF

Audio（R/L)

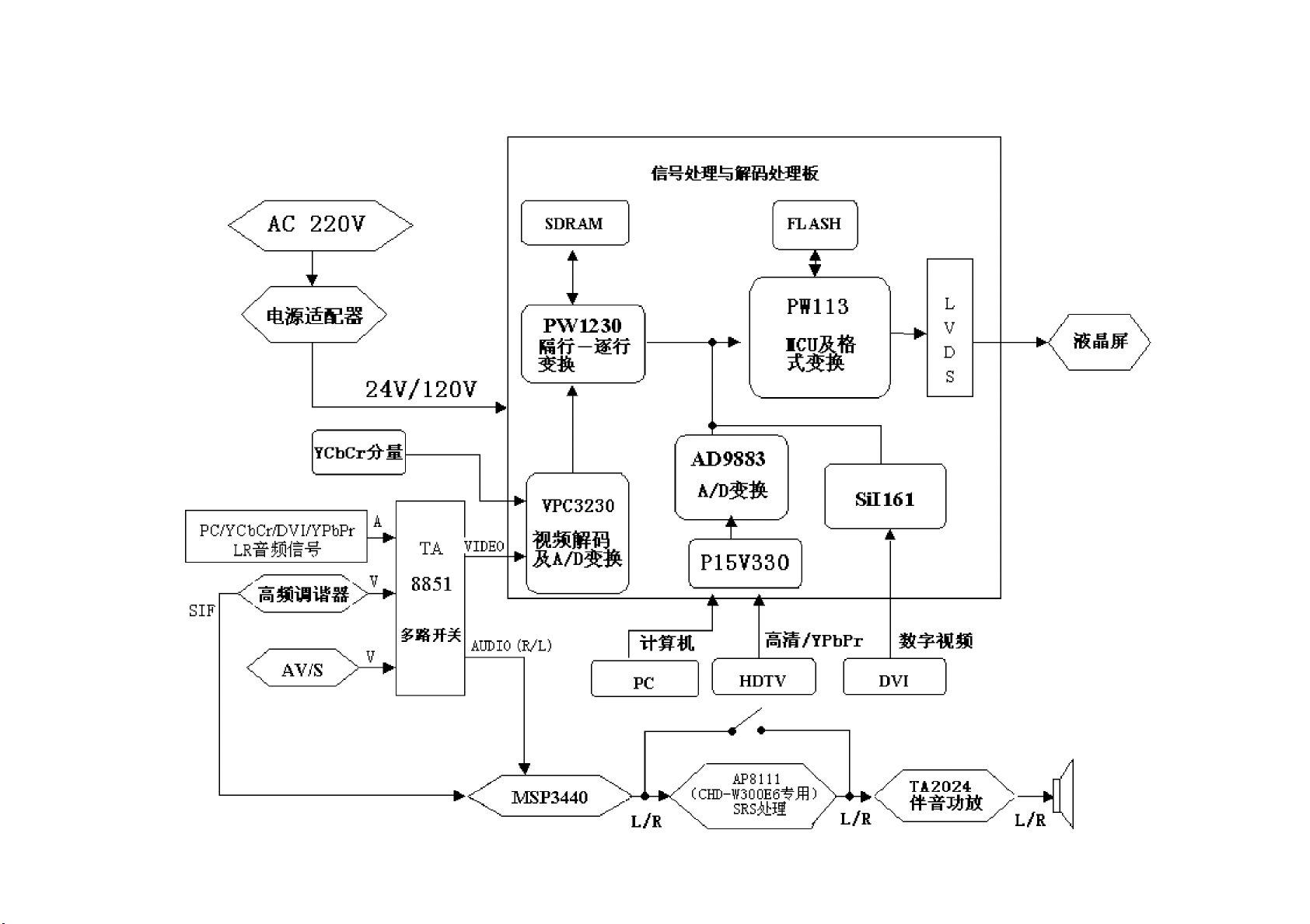

1. 整机电路原理框图如下所示：

PC/YCbCr/DVI/YPbPr

AC Adapter

DC-DC

Tuner

AV/S

YCbCr

TA

8851

Video

SDRAM

PW1230

VPC
3230

PC

AD9883

FLASH

PW113

MCU

SiI161

L
V
D
S

PANEL

MSP3440

Class-D

SPEAKER

4

1.1 图像信号流程：

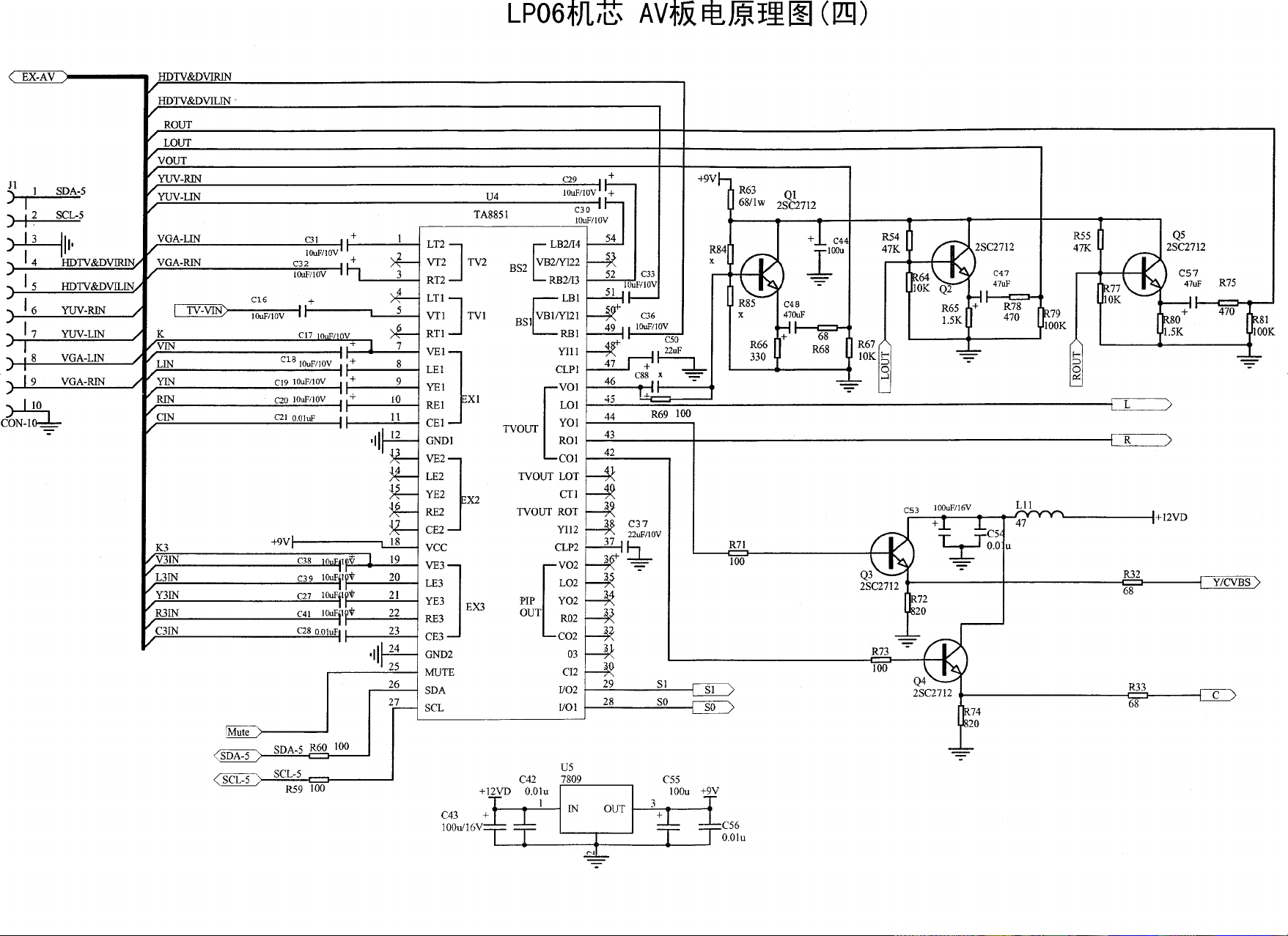

TV、AV/S 和 YCBCR 信号：射频信号经调谐器解调后从调谐器输出复合视频信号，送
到 AV 开关 TA8851 经过选通后，送入视频解码芯片 VPC3230 进行视频解码和 A/D 变换，

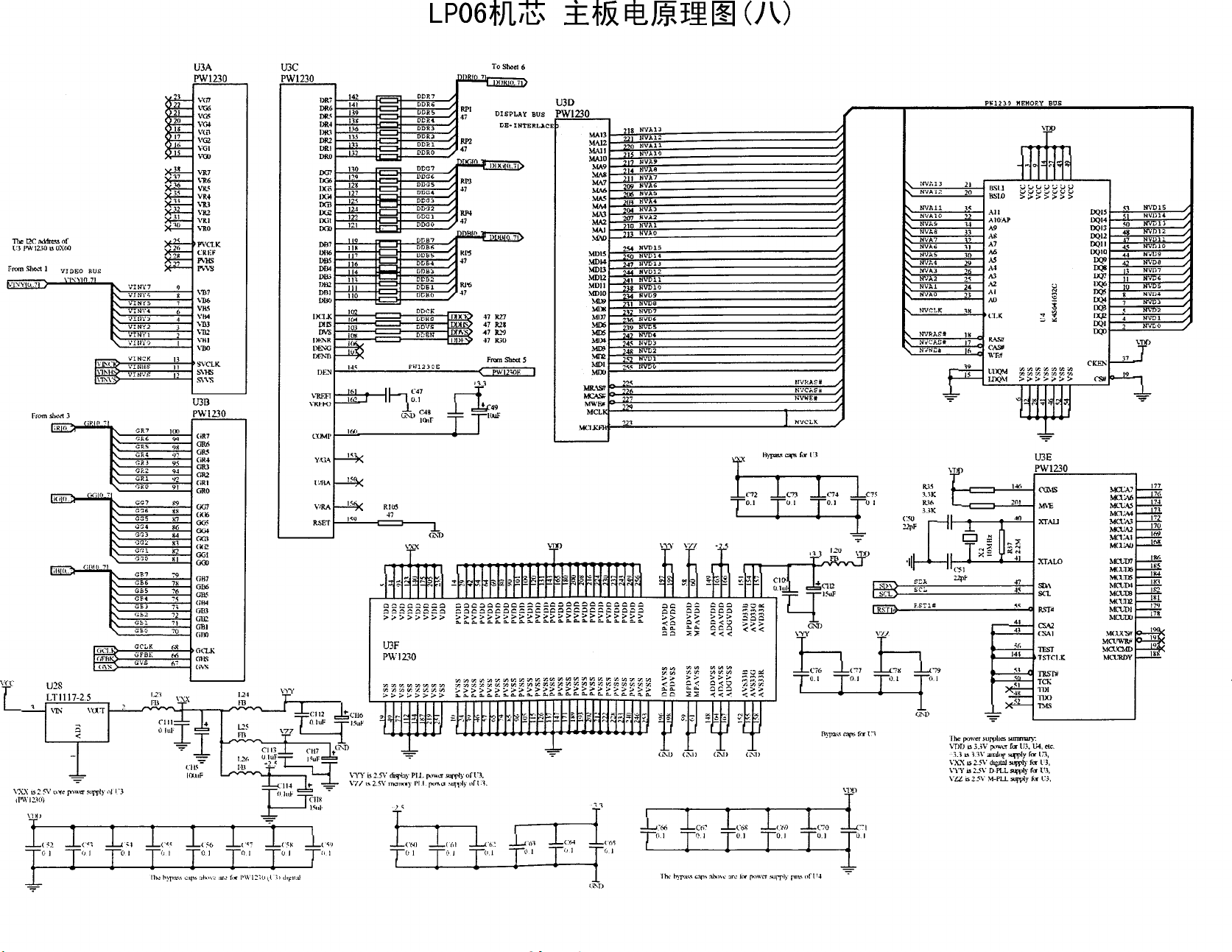

VPC3230 输出 ITU-R656 的信号格式到 PW1230 中进行隔行-逐行处理，PW1230 输出逐行的
R、G、B 数字信号到 PW113 进行格式变换，PW113 将不同的输入格式变成统一的上屏信号

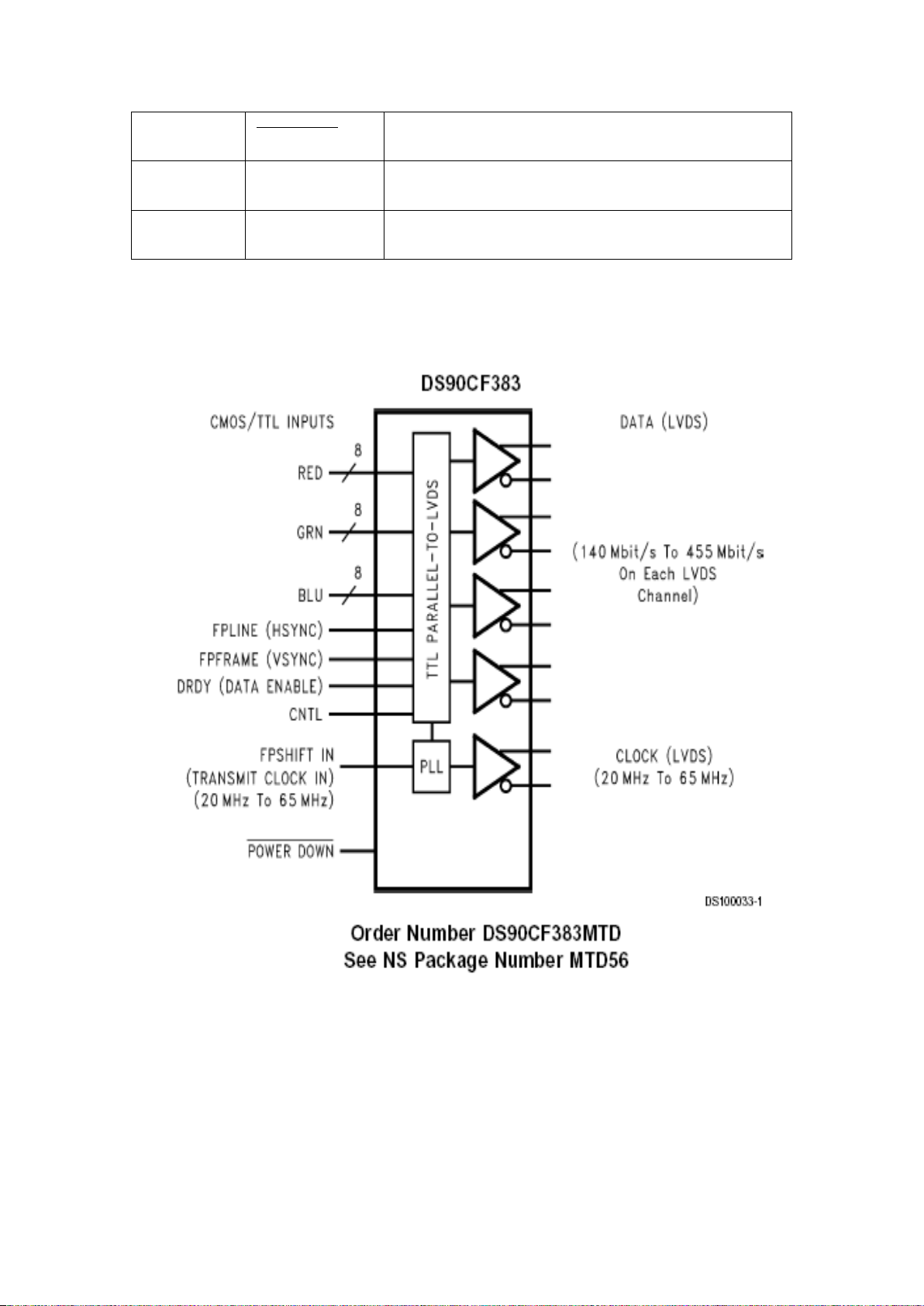

格式，PW113 输出的 TTL 信号送入到 DS90383 变成 LVDS（低压差分信号），上屏显示。

PC 和 HDTV(YPBPR)信号经过 PI5V330Q 选通送入 AD9883 中进行 A/D 变换,AD9883

输出数字 RGB 信号到 PW113。

DVI 信号直接送入 SiI161 中变成 TTL 数字信号，然后送入 PW113。SiI161 不受 I2C 控

制。

1.2 伴音流程：

TV 伴音：射频信号经调谐器解调后输出 SIF（伴音中频）信号，SIF 输入到 MSP3440

中进行解调和音效处理，MSP3440 输出音频信号到 D 类功放 TA2024 中进行功率放大，最
后送入扬声器。
PC、DVI、AV、YPBPR 和 YCBCR 的伴音经过 TA8851 选通后送入 MSP3440 进行音效
处理，然后到 TA2024 经放大送入扬声器。

PC、DVI、YCBCR 和 YPBPR 的图像不通过 TA8851，所以 AV 输出中这些信号源没有视

频输出，只有伴音有输出。

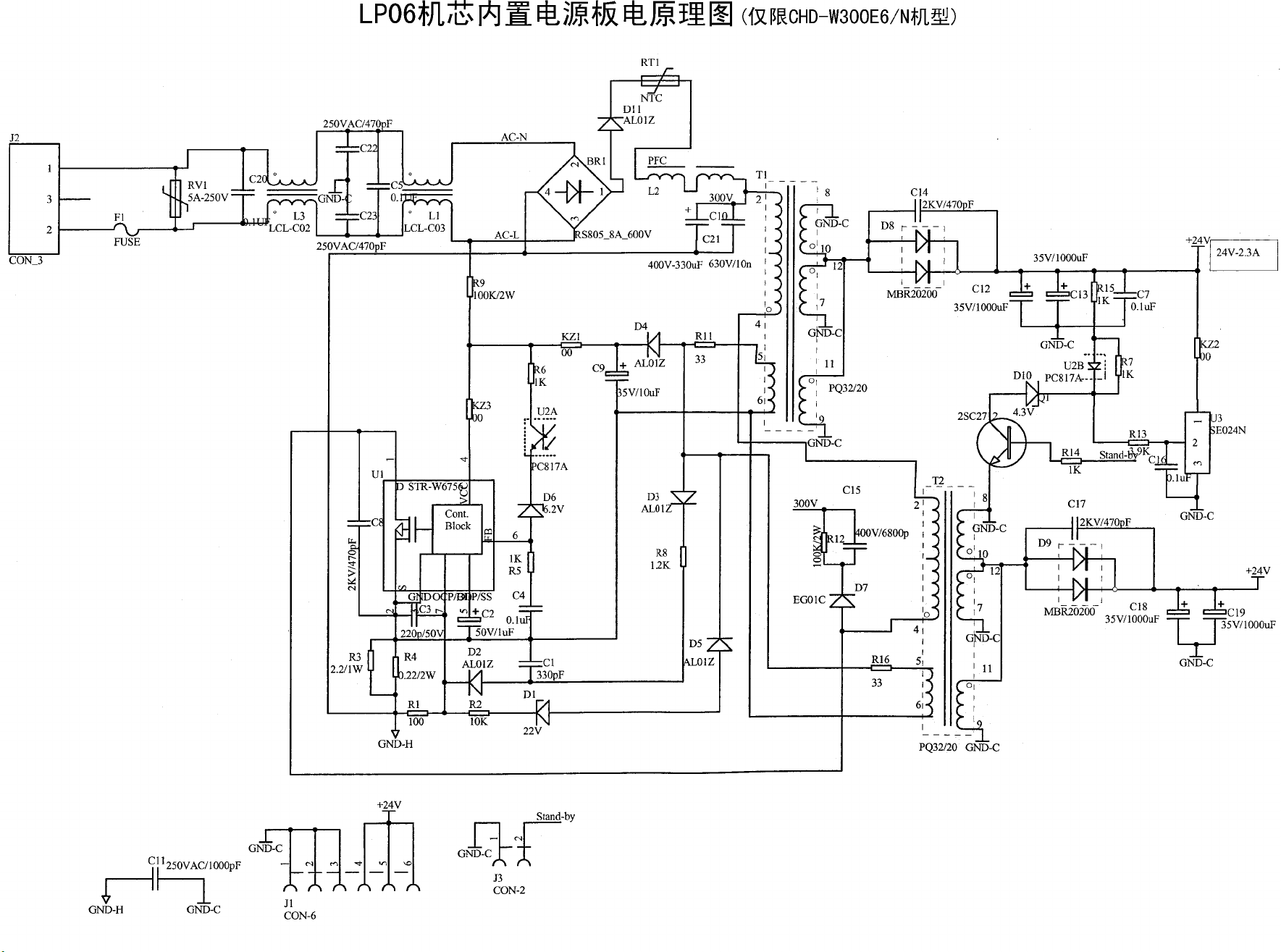

1.3 电源部分：整机采用适配器供电的方式，适配器的规格如下：(CHD-W300E6N 不

使用电源适配器。CHD-W300E6N 含内置电源,内置电源部分输出同 CH-2408。)
电源适配器型号 输入电压范围 输出电压电流 主要用途 配用机型

CH-12024 220VAC 120VDC-1.3A

24VDC-2.5A

只给逆变器供电
给除逆变器外的部分

CHD-W320C6

供电

CH-2408 220VAC 24VDC-6.2A

给逆变器和整机供电

CHD-W300C6
CHD-W300D6
CHD-W300E6

CHD-W320C6L

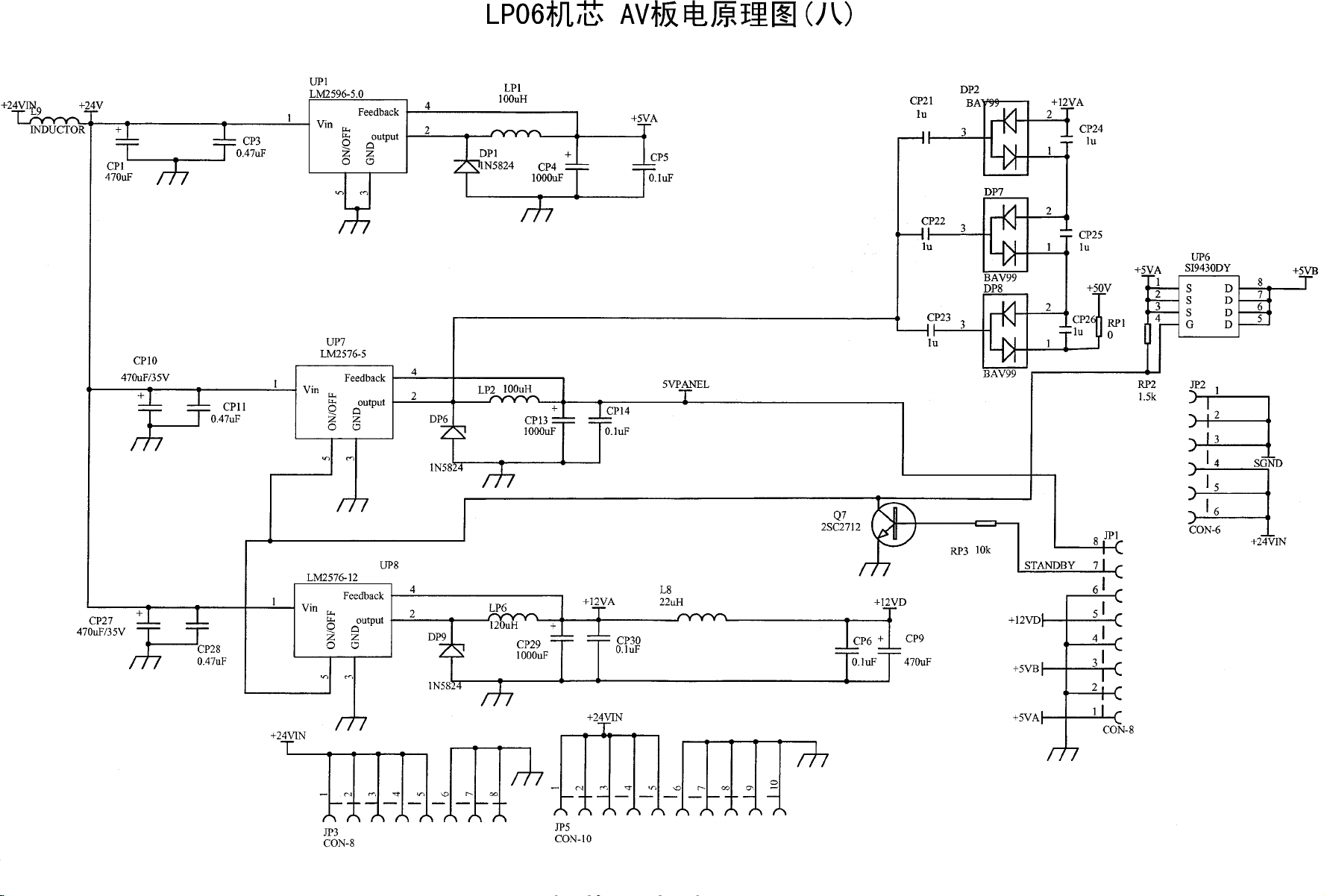

适配器或内置电源模块输出的 24V 直流电压输入整机后，经过 LM2596-012 和
LM2596-5.0 的 DC-DC 变换，分别变成 12V 和 5V 的直流电压，12V 供伴音功放 TA2024 等
使用。

5V 将分成两路，一路给其它 IC 和器件等供电，这路 5V 电压在待机时将被关断（5VB）；

另一路 5V 专给 MCU（PW113 内置）、红外接收器、EEPROM 等供电(5VA)，这路 5V 在待
机时不会被切断。

5VB 通过 LDO(如 LM1117、LM1084 等)变成 3.3V、2.5V 和 1.8V，供 IC 使用。

2.组件

长虹液晶电视 LP06 机芯主要由 AV 板、YPBPR 板、K 板和主板组成。
以 CHD-W300E6N 为例进行各印制板组件功能的介绍：

序号 组件名称 功能描述

1

主板组件 用以将 AV 板输入的 TV 和 AV 信号进行图像处理、格式变换和上屏

显示，以及将 VGA、DVI 和 YPBPR 信号进行 A/D 变换、格式变换
和上屏显示等处理

2

AV 板组件 AV 板是接收 RF 信号、AV 的输入输出，各种信号源的伴音切换和处

理，以及伴音功率放大；还进行 24V 到 5V 和 12V 的 DC-DC 变换；

5

3
4

5
6

YPBPR 组件 接收 YPBPR、YCBCR 的图像和伴音信号，还接收 DVI 的伴音信号

内置电源板
组件

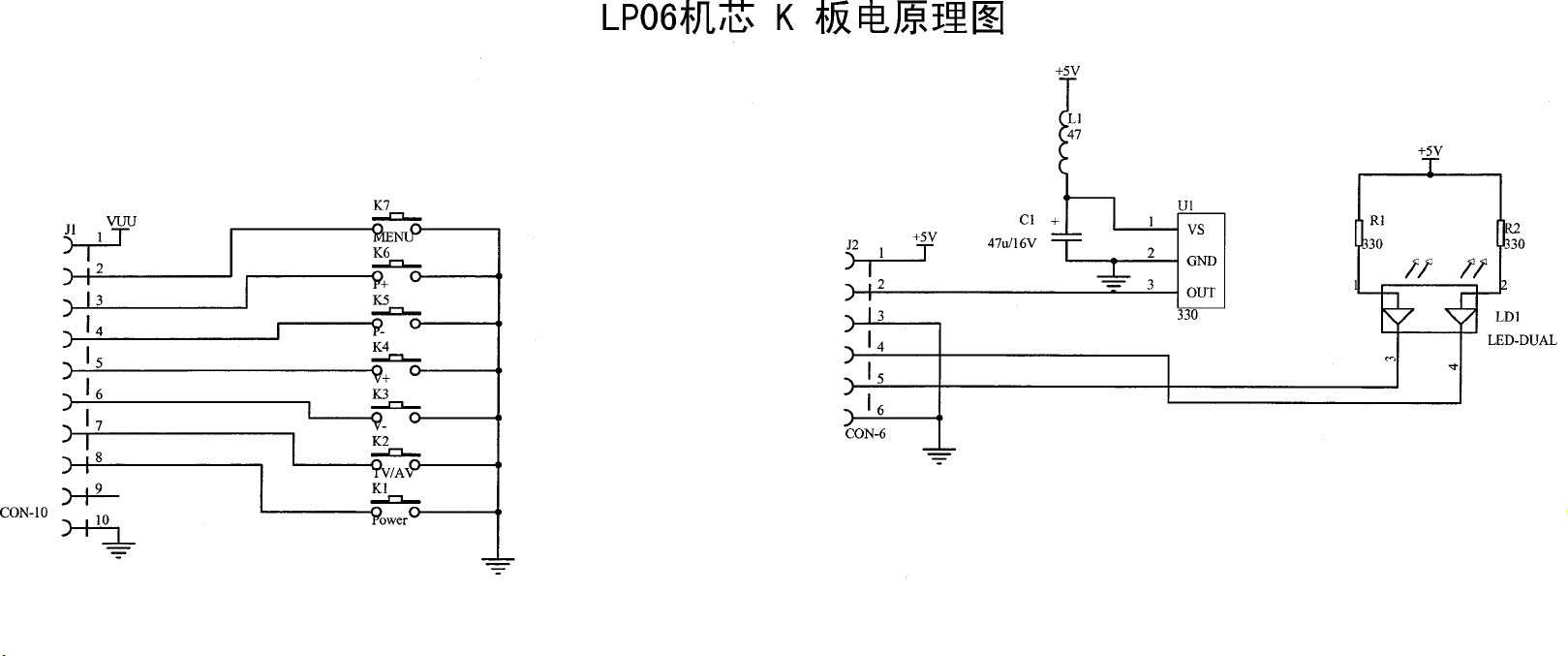

K 板组件 按键和指示灯，还有红外接收头
屏组件 LP06 中屏都内置有逆变器，逆变器将直流变成高压的交流信号，点

将 AC 220V 变成 DC 24V，输入到 AV 板进行 DC-DC 的变换;除
CHD-W300E6N 外其他的机型没有内置电源模块，其供电来自电源适
配器。

亮背灯；液晶屏用以将来自主板经处理后的图像信号进行图像显示

6

第二章 长虹液晶电视 LP06 机芯的主要集成电路功能简介

主板

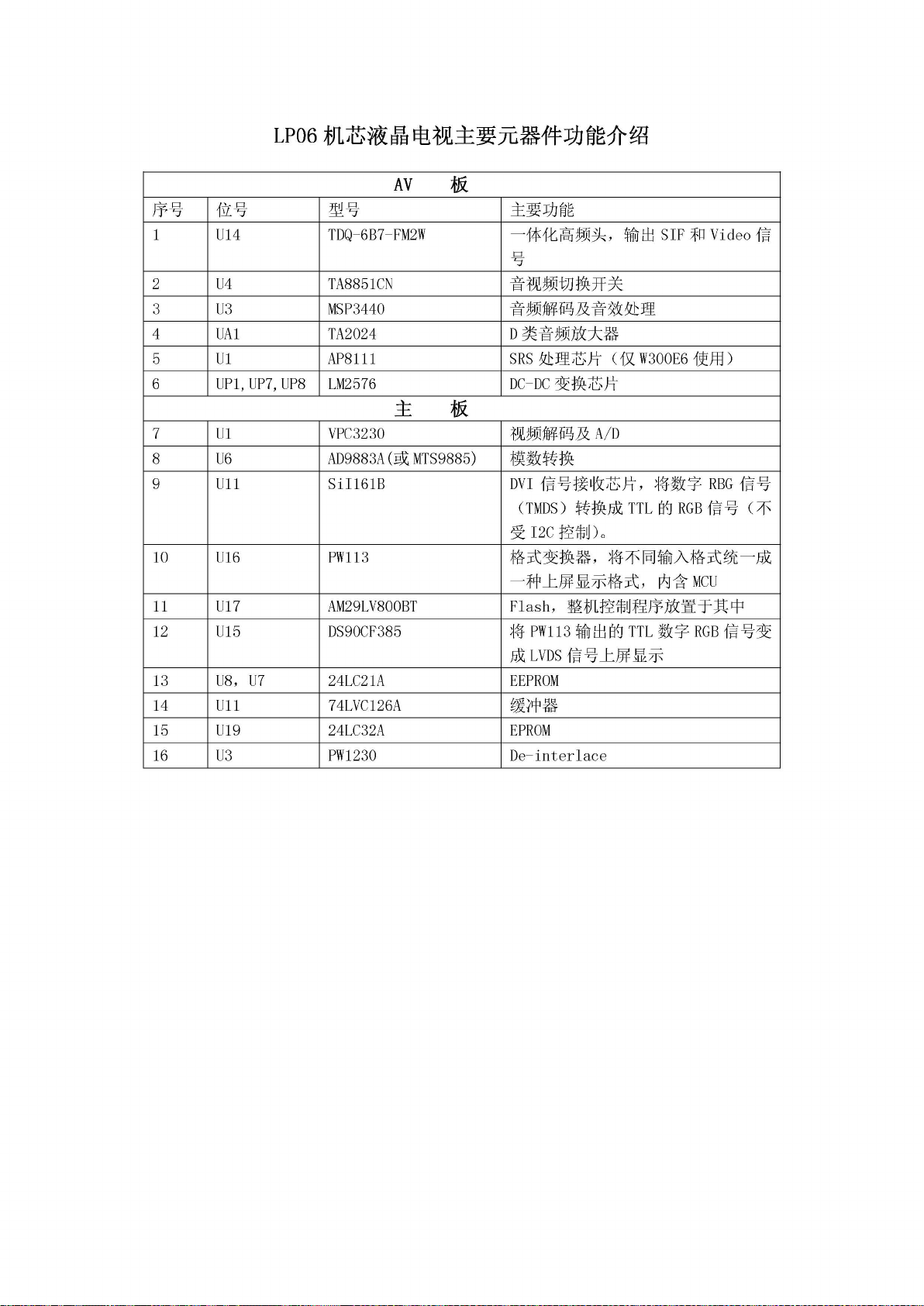

一、长虹液晶电视 LP06 机芯主要集成电路及其功能：

AV 板

序号 位号 型号 主要功能
1 U14 TDQ-6B7-FM2W

2 U4 TA8851CN
3 U3 MSP3440
4 UA1 TA2024

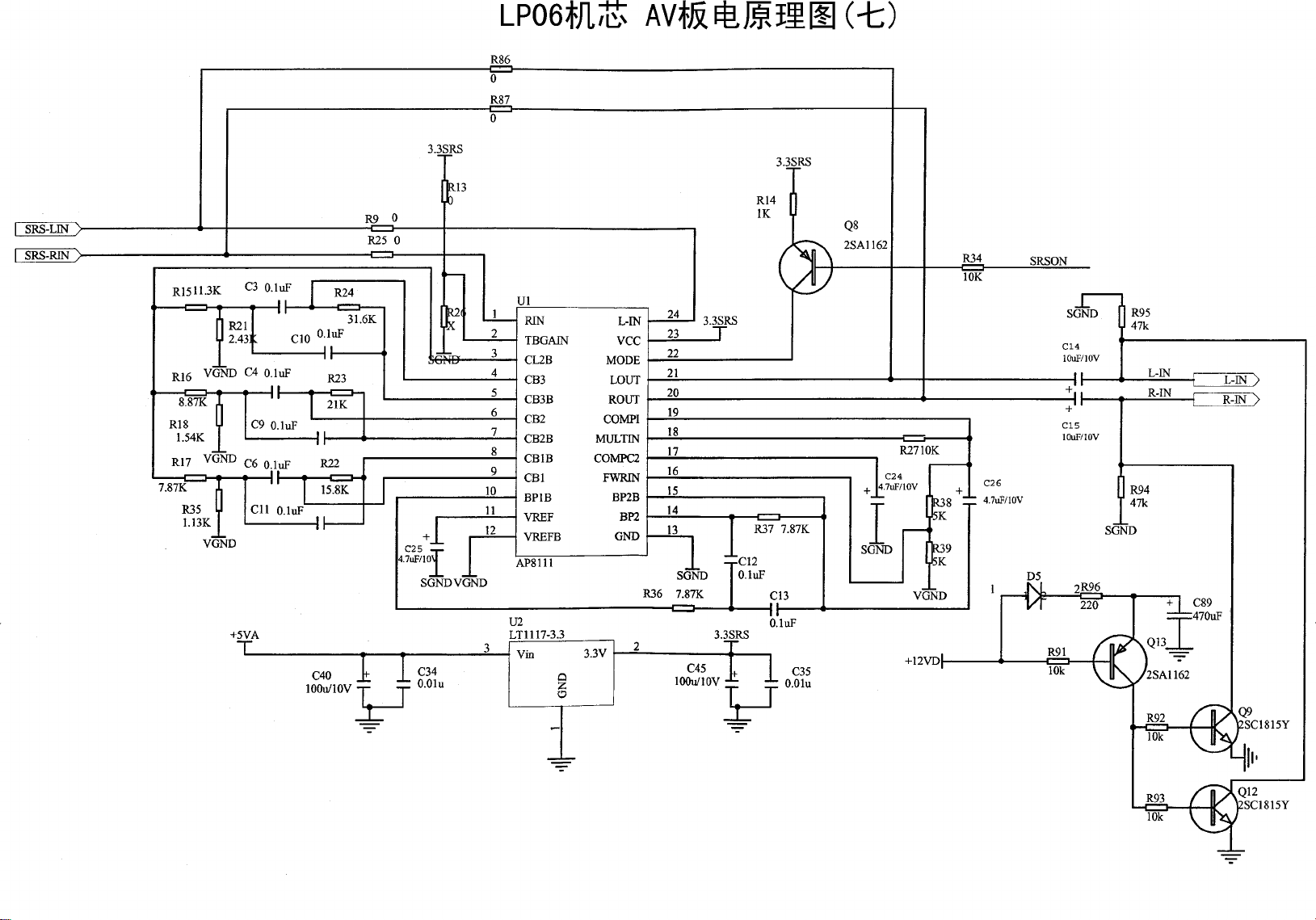

5 U1 AP8111
6 UP1,UP7,UP8 LM2576

7 U1 VPC3230
8 U6
9 U11 SiI161B

10 U16 PW113

11 U17 AM29LV800BT
12 U15 DS90CF385

13
14 U11 74LVC126A
15 U19 24LC32A EPROM
16 U3 PW1230 De-interlace

U8，U7

AD9883A(或 MTS9885) 模数转换

24LC21A EEPROM

二、长虹液晶电视 LP06 机芯集成电路功能介绍
1、模数转换器 AD9883A(或 MTS9885)简介：

AD9883A(或 MTS9885)是一块用于个人计算机和工作站捕获 R、G、B 三基色图像信号
的优选 8 位输出的模拟量接口电路，它的 140MSPS 的编码速率和 300MHz 的模拟量带宽可
支持显示高达 1280×1024（SXGA）显示分辨率，它有充足的输入带宽来精确获得每一个像
素并将其数字化。

AD9883A(或 MTS9885)的内部锁相环以行同步输入信号为基准产生像素时钟，像素时钟
的输出频率范围为 20M～140MHz。

AD9883A(或 MTS9885)有三个高阻模拟输入脚作为 R、G、B 三基色通道，它适应 0.5～

1.0V 峰峰值的输入信号，信号的输入应保持和地的阻抗为 75 欧，并且通过 47nF 电容耦合

到 AD9883A(或 MTS9885)输入端，这些电容构成了部分直流恢复电路。

行同步信号从 AD9883A(或 MTS9885)的 30 脚输入，用来产生像素时钟 DCLKA 信号和
箝位时序,行同步信号输入端包括一个施密特触发器，以消除噪声信号。为使三基色输入信
号被正确数字化，输入信号的直流分量补偿必须被调整到适合 A/D 变换的范围，在行同步
信号的后肩为箝位电路提供基准的黑电平参考，产生箝位脉冲保证输入信号被正常箝位，另

一体化高频头，输出 SIF 和 Video 信
号
音视频切换开关
音频解码及音效处理

D 类音频放大器
SRS 处理芯片（仅 W300E6 使用）
DC-DC 变换芯片

视频解码及 A/D

DVI 信号接收芯片，将数字 RBG 信号

（TMDS）转换成 TTL 的 RGB 信号
（不受 I2C 控 制 ）。
格式变换器，将不同输入格式统一成
一种上屏显示格式，内含 MCU
Flash，整机控制程序放置于其中
将 PW113 输出的 TTL 数字 RGB 信号
变成 LVDS 信号上屏显示

缓冲器

7

外通过增益的调整调节图像的对比度，从而调整直流分量的补偿，也就调整了图像的亮度。

AD9883A(或 MTS9885)功能特点：

最大采样量化速率 140MSPS；
300MHz 模拟量输入带宽；

0.5～1V 的模拟量输入；

锁相环的时钟时基误差

500pS p-p；

低功耗模式；

3.3V 电源供应；
支持 4:2:2 输出格式的 YUV 信号；

2.5～3.3V 三态 CMOS 输出；

内置锁相环，根据行同步信号产生像素时钟信号；
支持单／双像素驱动的 LCD 屏技术；

AD9883A(或 MTS9885)管脚功能：

管脚 管脚名称 管脚功能
70～77 RED0～RED7 数字红基色信号输出
2～9 GREEN0 ～

GREEN7

12～19 BLUE0 ～

数字绿基色信号输出

数字蓝基色信号输出

BLUE7
67 DATACK
66 HSOUT
65 SOGOUT
64 VSOUT
37 MIDSCV
58 REFBYP
31 VSYNC
30 HSYNC
43 BAIN
49 SOGIN
48 GAIN
54 RAIN
29 COAST
38 CLAMP
55 A0
56 SCL
57 SDA
33 FILT
26，27，39，42，45，46，51，52，

AVDD

像素时钟
数字行同步信号输出
绿基色限幅的同步信号
数字场同步信号输出
R、G、B 箝位参考电位
内部参考电位
模拟场同步信号输入
模拟行同步信号输入
模拟蓝基色信号输入
模拟绿基色同步信号输入
模拟绿基色信号输入
模拟红基色信号输入
锁相控制脉冲输入
外部箝位信号（本机接地）
地址串行输入

2

I

C 总线（时钟线）

2

I

C 总线（数据线）

锁相环外接滤波器
模拟电源

59，62
11，22，23，69，78，79
34，35
1，10，20，21，24，25，28，32，

V33

PVDD

GND

输出端口工作电源
锁相环工作电源
地

36，40，41，44，47，50，53，60，
61，63，68，80

8

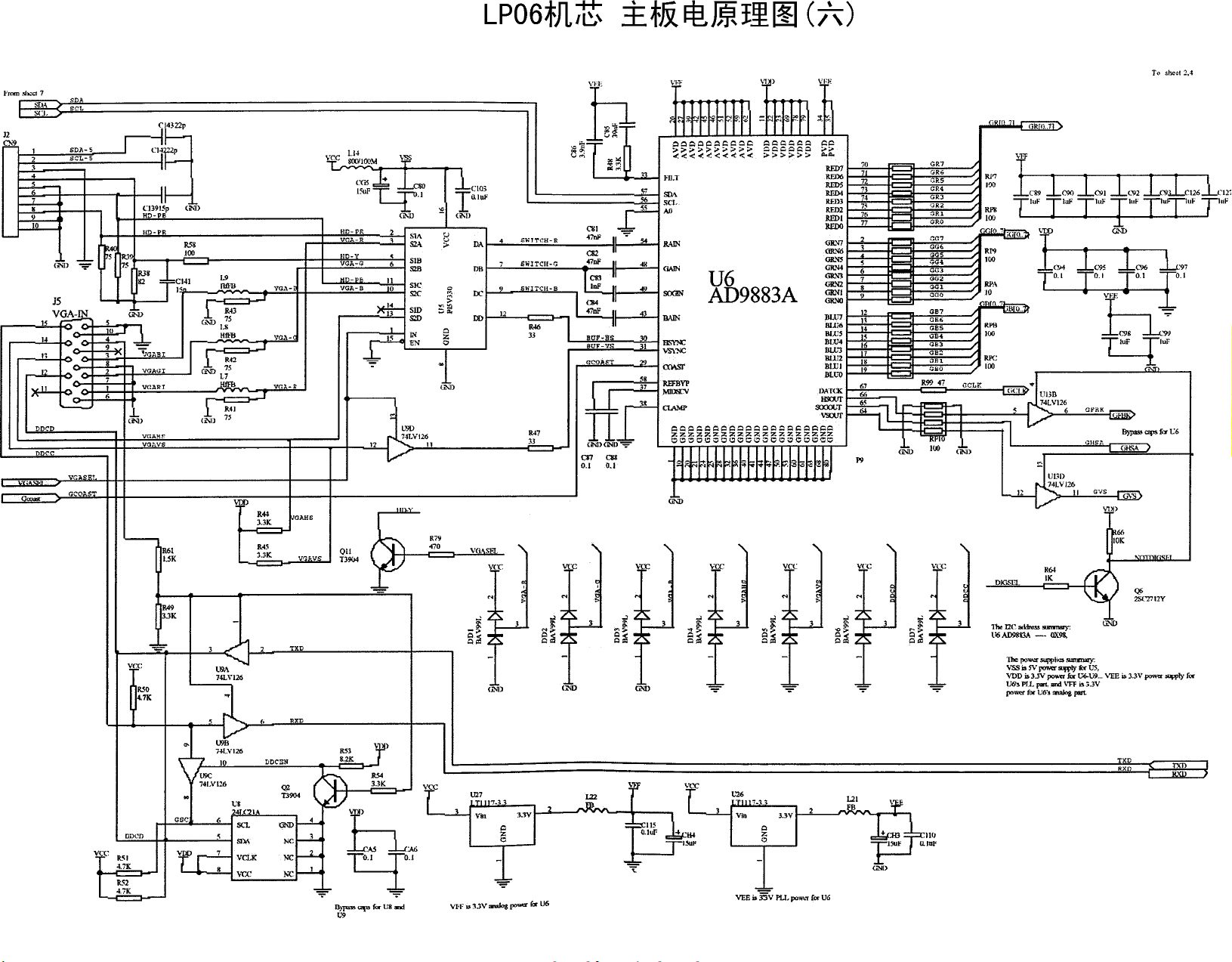

AD9883A(或 MTS9885)系统图：

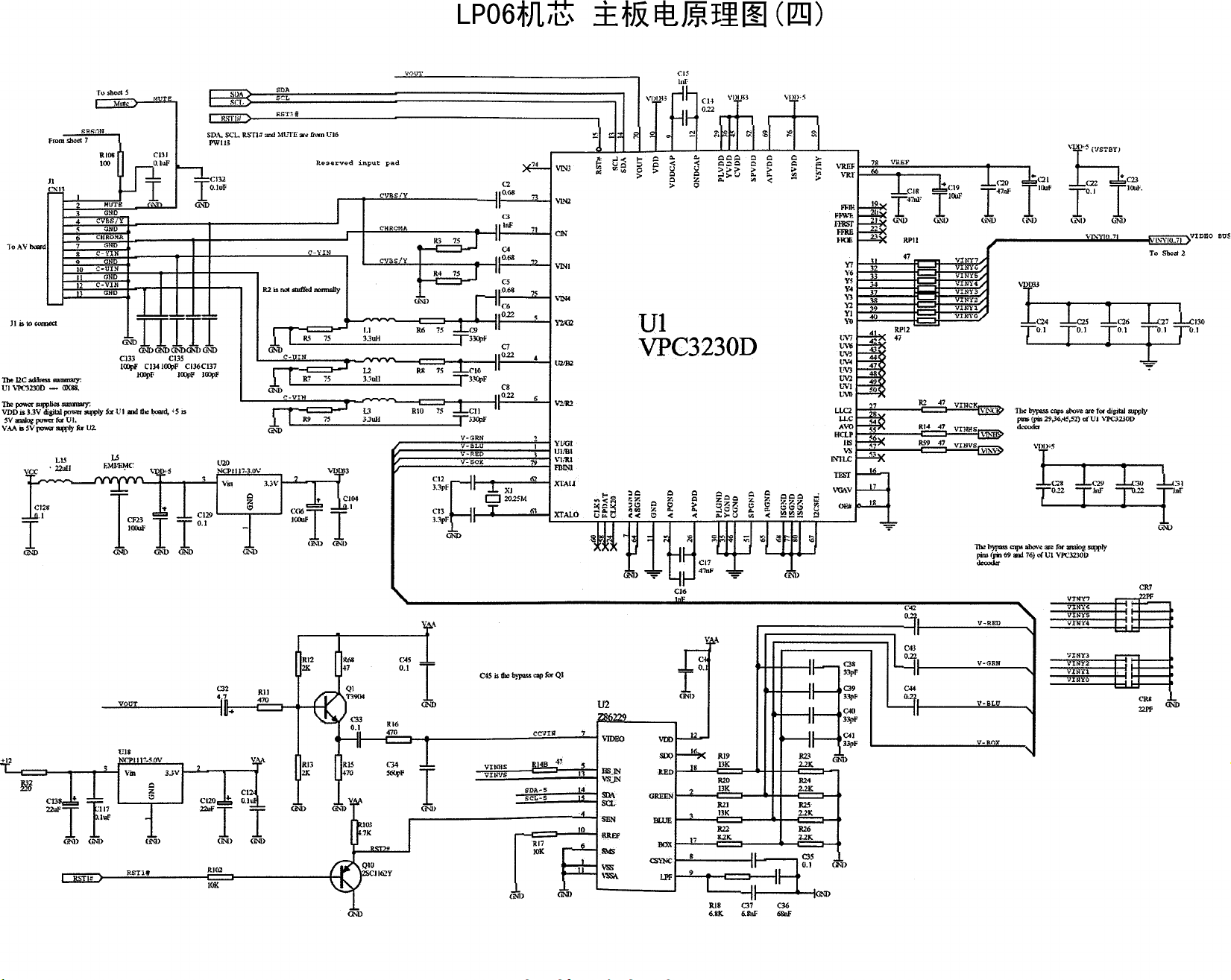

2、VPC3230 简介：

综合描述：

VPC3230 是高性能的单片视频处理器，它适用于 4:3 或 16:9、50／60Hz 和 100／120Hz

的电视系统，它有以下主要特点：

● 高性能的自适应的 4 行梳状滤波器，完成 Y/C 分离；

● 多制式（PAL/NTSC/SECAM）色度解码器，另外它还可对非标准电视信号进行处理；

● 四路 CVBS 信号输入，一路 S 端子输入，两路 YUV 信号输出；

● 2 路 RGB／YUV 信号输入，同时伴有快速消隐信号输入；

● 高品质的 A/D 变换器，内置箝位和 AGC 电路；

● 多种同步信号处理；

● 内置增益、对比度、亮度、色饱和度、色调调节电路；

● 具有可编程的清晰度控制；

● 外部帧存储器接口；

2

● I

C 总线控制；

● 20.25MHz 晶振。

管脚功能：

管脚 管脚名称 管脚功能
1～3

R1G1B1IN

模拟三基色输入通道 1

9

4～6
7，64，30，

R2G2B2IN
GND

模拟三基色输入通道 2
地

11，12，25，
35，65，77，
46，51，68，
80
8 NC
9 VSUPCAP
10，29，36，

V33

空脚
电源去耦
数字电源

45，52
59，69，76
13 SCL
14 SDA
15 RESQ
16 TEST
17 VGAV
18 YCOEQ
19～23
24 CLK20
27 LLC2
28 LLC1
31～34

AVC C

模拟电源
I2C 总线（时钟线）
I2C 总线（数据线）

复位
测试

VGA 场同步信号输入
Y/C 信号输出使能

FFIE

空脚
主时钟信号输出
倍频时钟输出
空脚

Y0～Y7 数字 ITU-R656 格式的 YUV 信号输出

37～40

41～44

C0～C7 数字色差信号输出
47～50
53 INTLC
54 AVO
55 FSY/HC
56 MSY/HS
57 VS

隔行扫描控制输出(0-奇数场,1-偶数场)
视频有效信号使能
空脚
行同步脉冲信号输出
场同步脉冲信号输出

58 FPDAT NC
60 CLK5

5M 时钟输出
61 NC NC
62 XTAL1
63 XTAL2
66 VRT
67 I2CSEL
70 VOUT
71 CIN
72 VIN1
73 VIN2
74 VIN3
78 VREF
79 FB1IN

20.25M 晶振输入

20.25M 晶振输出

A/D 变换参考电压去耦

2

I

C 总线地址选择端
模拟复合视频信号输出
S 端子色度信号输入
S 端子亮度信号输入
外部视频信号输入
TV 视频信号输入
A/D 变换参考电压去耦
快速消隐信号输入

10

VPC3230 内部框图：

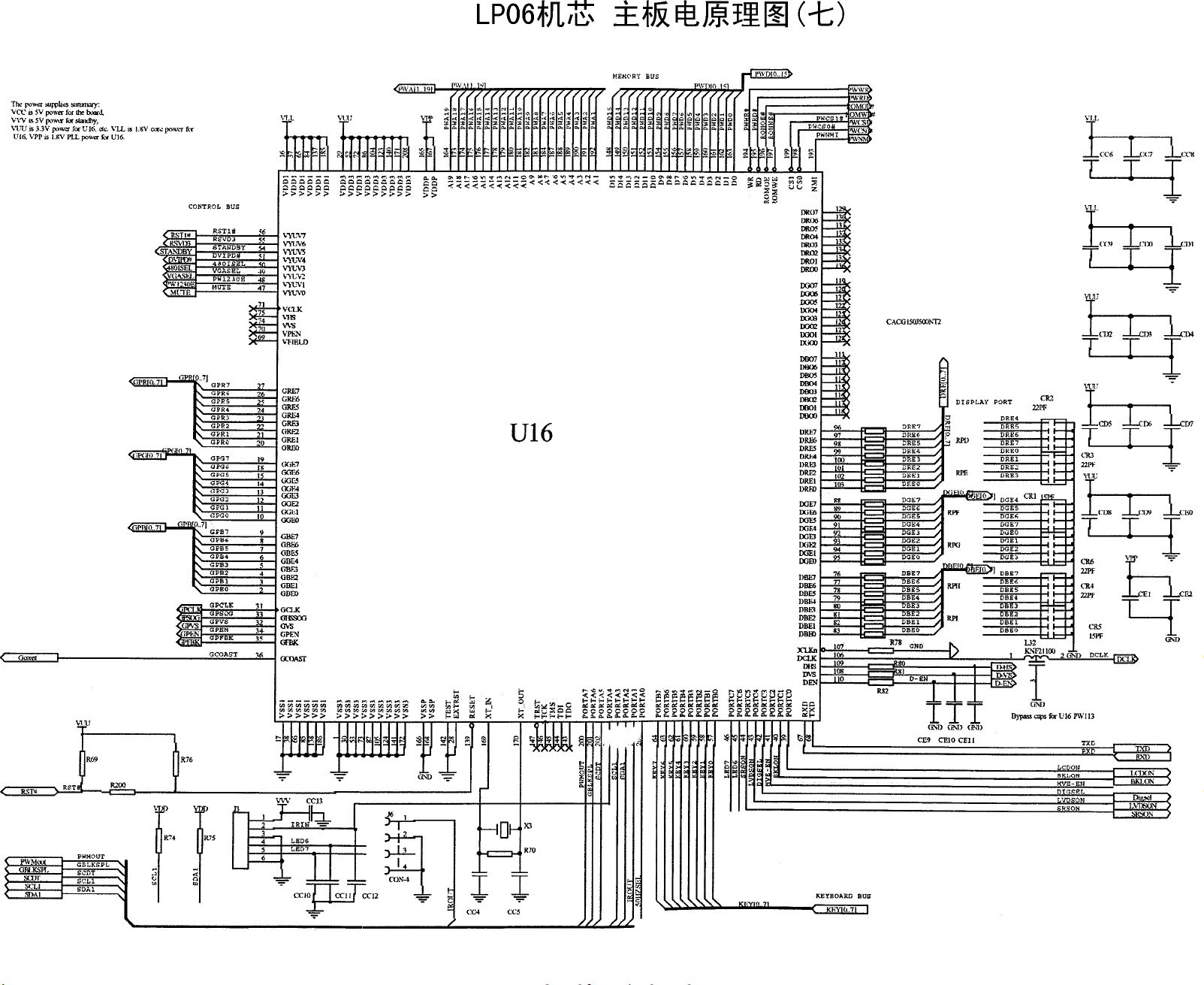

3、PW113 简介：

综合描述：

PW113 是单片的数字图像处理器解决方案，性价比高，是平板电视的优选处理器。
PW113 是第二代的高性能的可编程的图像处理器，它采用高质量的在国际上获奖的图像

缩放技术，它包括高级 OSD 控制、灵活的输入接口、系统内置的 SDRAM 和强大的 80186
微处理器，它支持行和场图像智能缩放、图像自动最优化，因而使得屏幕上的图像显示精细
完美 。

PW113 包括错误安全模式，它有一个独一无二的特点，提供一个完整的 VESA 总线兼容，

它不需要外接帧缓存器，足够的高速缓存允许像素比率的转换，从而降低输出时钟频率，扩
展显示系统的兼容性。

从 VGA 到 UXGA 分辨率(1600×1200)的计算机图形信号能够被重新调整大小，输出的最

高像素分辨率为 SXGA（1280×1024）,以适应标准分辨率的显示设备。

PW113 图形处理器支持以下格式的视频信号：宽高比 4:3 或 16:9 的 P/N 制视频信号、DVD、
HDTV 等，视频输入模式可以是 YUV4:4:4(24bit)或 YUV4:2:2(16bit),另外,它还有一个完整的
ITU－R656 接口,它允许 YUV4:2:2 视频信号输入。

PW113 使用集成 PLL 时钟来实现和输入时钟同步。

PW113 集成有 OSD 功能控制器，它以位图方式显示，提供基于 64K 色的调色板的 16 色
的位映射，它还支持菜单透明、半透明、淡入淡出功能。

PW113 内置一个微处理器，它能提供参考源代码，允许制造商开发功能丰富的产品，可

编程的范围包括用户界面、开机屏显、图形自动检测和特定的显示特效，能在很短的时间应
用到市场。

特点：

ITU-R656 视频接口；

有效降低 EMI 电磁干扰技术；

箝入式的实时操作系统；

11

集成 PLL 锁相环输出；

智能化输入信号模式自动识别；

可实现 YPbPr/YCbCr/YUV-TO-RGB 的色度空间转换；

支持单双像素驱动的 LCD 屏技术

支持水平和垂直独立图像缩放；

自动图形最优化；

支持像素比率转换；

支持非线性缩放；

视频图像处理；

高级屏显菜单(OSD)支持；

内置 80186 微处理器；

内置 Power-on Reset 电路。

PW113 端口功能说明：

(1) 输入输出口
PW113 图像处理器包括非常灵活的输入输出口：

● 24 数字三基色 R、G、B 信号输入；

● ITUR656 模式下视频 YUV 信号输入；

● 48 数字 R、G、B 显示信号输出（分奇偶像素点）。

(2) 同步解码器和定时器

这个同步信号处理器对输入信号的处理是非常灵活的，它支持几乎所有的同步类型包括数
据使能模式、分离的同步信号、复合的同步信号以及绿基色同步信号。

对于数字接口，它支持单一的数据使能模式，在这个模式下，场同步和行同步信号是来源
于这个数据使能输入，同步定时电路来自经过选择的标准的视频输入信号，以适应自动图形
最优化系统的处理。

(3) 自动图形最优化

PW113 能捕获图像的全部参数并能进行自动设置，这些参数包括时钟频率的采样、图像

位置和大小、图像信号的增益。在图像自动最优化期间，图像可以被消隐也可以被显示。另
外 PW113 也能精确调整输入信号的分辨率。

(4) 存储缓冲器

这个内置存储器通常存储图像、屏显数据或微处理器 RAM 数据，这个存储器具有以下特
征：
1、 像素比率转换：芯片内的存储器在允许的条件下有扩展的活动图像输出，降低消隐和像
素时钟率，它由 PW113 使能控制，对于显示设备兼容的范围比较宽。
2、 安全帧频变换：当输入帧频超过显示设备的最大值时，在没有连接另外的显示设备时，
自动降低帧频，这时屏幕上显示一个透明的菜单信息，告知用户应重新调整计算机的帧频。

3、 芯片微处理器 RAM：微处理器 RAM 能分配 0～64K 的图像存储空间，因而不需要外部
RAM。
4、 屏显数据：这个屏显数据是从存储缓冲器中分配的存储空间。
(5) 屏显控制

这个屏显功能可以用来启动屏幕、菜单显示，它支持透明的任意窗口大小的菜单，并且菜
单具有淡入淡出功能。屏显有两种模式：一是提供来自 64K 色调色板的每像素 4bit 的 16 种
颜色；二是提供来自 64K 色调色板的每像素 2bit 的 4 种颜色。在 16 色模式中，屏幕菜单的
大小可以达到 480×248。

(6) 图像缩放

它提供高质量的图像缩放功能，垂直和水平缩放比例可独立编程，它的缩放比例范围为：

12

1/64～32，图形缩放可以是逐线进行，也可以是逐点进行，同时它也提供高质量的非线性比
例的缩放，比如屏宽比的转换。
(7) 色度矩阵

一个内建的色度矩阵可以提供色度空间转换，它能完成 R、G、B 三基色的线性变换，能
对色调、色饱和度、色温和白平衡进行调整控制。

(8) 色度查找表

这个色度查找表有效大小为 256×10，它由三个独立的表，每一个基色对应各自的表，10bit
精确的数据允许对显示设备使用更多位的颜色来补偿灰度或进行 Y 校正，通过 dither 算法
可以使 10bit 数据压缩到 8bit 或者更低的数据，16bitYUV 数据从外部管脚输入，在芯片内
可达到 30bit 的精度像素。

(9) 色度空间扩展

色度空间扩展保证在显示设备不支持 24bit 数据输入的情况下，能够完全捕获 16.7M 的色
深，它支持可编程的空间域和时间域的 dither 算法。典型的输出配置如下：24bit（8 bit R＋

8 bit G＋8 bit B）像素、18bit（6 bit R＋6 bit G＋6 bit B）像素、15bit（5 bit R＋5 bit G＋5 bit
B）像素、12bit（4 bit R+4 bit G+4 bit B）像素，另外这个色度空间扩展可以接受从伽马表
获得 24、27、30bit 像素的数据并进行处理。
(10) 晶体振荡器

集成振荡器和可编程的倍频器对芯片时钟是完全必需的，它外接晶振，控制微处理器、存
储器和各种显示数据时钟。

(11) 微处理器

芯片内置 80X86 微处理器，它具有图像处理器开发应用的通用特点。它扩展的端口包括
中断口、通用的 I/O 口、异步通讯口、红外解码器、PWM 输出和定时器等全部的功能，这
些都是通过硬件完成的，另外，它还包括 EPROM、ROM、RAM 接口电路，微处理器还提
供 5 个管脚端口，可以连接到外部 JTAG 调试器。

管脚功能描述：

管脚 管脚名称 管脚功能
视频 Vport 端口

71 VCLK
74 VVS
75 VHS
69 VFIELD
70 VPEN

视频象素时钟输入
视频场同步信号输入
视频行同步信号输入
隔行扫瞄奇偶场信息指示输入

视频使能信号输入
47～56 YUV0～YUV7 ITU-R656 格式的数字 YUV 信号输入
图像 Gport 端口

31 GCLK
32 GVS
33 GHSSOG
34 GPEN
35 GFBK
20～27
10～15，18，19
2～9

GRE0～GRE7
GGE0～GGE7
GBE0～GBE7

图像象素时钟输入

图像场同步信号输入

图像行同步信号输入

图像使能信号输入

ADC 的 PLL 反馈信号输入

数字图像红基色像素数据输入

数字图像绿基色像素数据输入

数字图像蓝基色像素数据输入
图像显示 Dport 端口

129～136

DGR0～DGR7 数字红基色像素数据输出（奇像素点）

13

119 ～ 122 ，
125～128

DGG0～DGG7 数字绿基色像素数据输出（奇像素点）

111～118 DGB0～DGB7 数字蓝基色像素数据输出（奇像素点）
显示端口
106 DCLK
108 DVS
109 DHS
110 DEN

像素显示时钟输出

像素显示场同步信号输出

像素显示行同步信号输出

像素显示使能信号输出

96～103 DR0～DR7 数字红基色像素数据输出（偶像素点）
88～95 DR0～DR7 数字绿基色像素数据输出（偶像素点）
76～83 DB0～DB7 数字蓝基色像素数据输出（偶像素点）
微处理器接口脚
194 WR
195 RD
196 ROMOE
197 ROMWE
198 CS0
199 CS1
193 NMI
164， 173～

A1～A19 微处理器与 ROM 接口的地址总线

外部 RAM 写使能

外部 RAM 读使能

外部 ROM 读使能

外部 ROM 写使能

片选信号

片选信号

不可屏蔽中断

184 ， 187～
192

148～163 D0～D15 微处理器与 ROM 接口的数据总线
外围控制接口

207 PORTA0 SDA
206 PORTA1 SCL
204 PORTA3
203 PORTA4
57 PORTB0
58 PORTB1
60 PORTB3
61 PORTB4
62 PORTB5
63 PORTB6
64 PORTB7
39～45

PORTC0～PORTC7

67 RXD
68 TXD

STANDBY 控制信号

红外接收信号输入

波段电压控制

波段电压控制

DVI 数字接口选择控制

LVDS（低压差分输出）使能控制

YC 输出使能控制

背光源控制

液晶屏电源控制

本机按键输入

串行数据接收

串行数据发送
通用端口

142 TEST
139 RESET
169 XI
170 XO

测试模式使能

复位

晶体振荡输入

晶体振荡输出
电源与地

14

16，37，65，

VDD1
84，137，185
17，38，66，

VSS
85，138，186
29，52，72，

VDDQ3
86 ， 104 ，
123， 140，
171，208
1，30，53，

VSSQ
73，87，105，
124， 141，
172
165 VDDPA2
166 VSSPA2
167 VDDPA1
168 VSSPA1

PW113 系统框图：

1.8V 数字电源

数字地

3.3V 数字 I/O 口电源

数字 I/O 口地

1.8V 时钟发生器电源
时钟发生器模拟地

1.8V 时钟发生器电源
时钟发生器模拟地

15

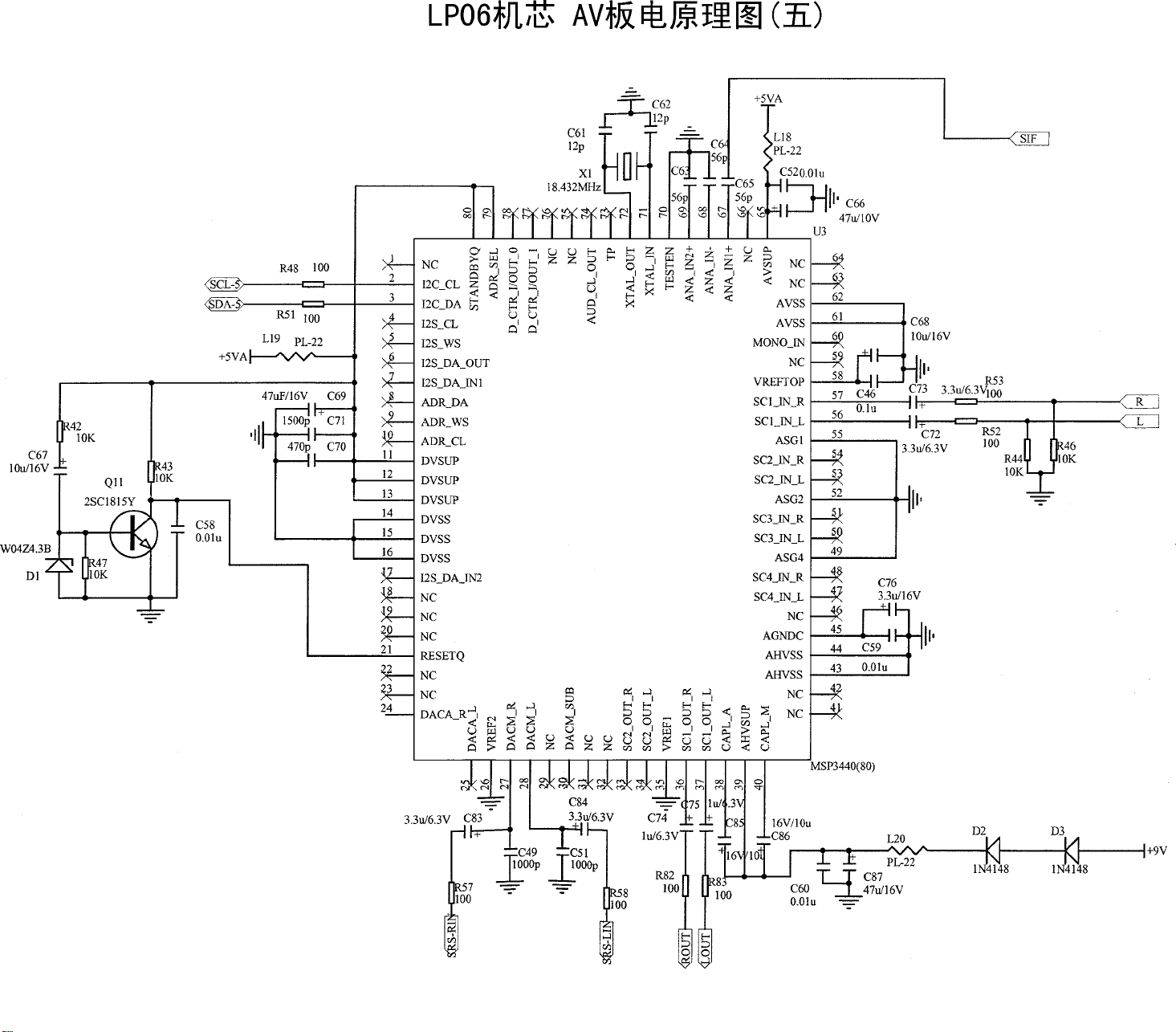

4、MSP3440G 简介

引脚 名称 功能

MSP3440 单一芯片多标准声音处理家族，包括了象 NICAM 数字音效标准等在内的、
全世界范围内的所有模拟电视音效处理标准。电视的全部音效过程，从模拟声音 IF 信号输
入开始，经过 AF 模拟声音信号处理输出，都仅有一个芯片。下图展示了 MSP3440G 的简单
功能。这种新一代的电视声音处理 IC，现在包括由广播电视系统协会（BTSC）推荐的多通
路电视声音（MTS）处理版本。DBX 噪音降低，或两者择一系统，以及 MNR 都可以组合。

方框图：

引脚描述

9 OUT ADR word strobe
8 NC 空脚
7 ADR_DA ADR 数据输出
6 I2S_DA_IN1 I2S1 数据输入
5 I2S_DA_OUT I2S 数据输出
4 I2S_WS I2S word strobe
3 I2S_CL I2S 时钟
2 I2C_DA I2C 数据
1 I2C_CL I2C 时钟
80 STANDBYQ Stand-by (低电平有效)
79 ADR_SEL I2C 地址选择
78 D_CTR_I/O_0 D_CTR_I/O_0
77 D_CTR_I/O_1 D_CTR_I/O_1
76 NC 空脚
75 NC 空脚
74 AUD_CL_OUT 音频时钟输出 (18.432 MHz)
73 TP 测试脚
72 XTAL_OUT 晶体
71 XTAL_IN

晶体

16

70 TESTEN 测试脚
69
68
67
66 AVSUP
65 AVSUP
64 NC 空脚
63 NC 空脚
62 AVSS
61 AVSS 模拟地
60 MONO_IN 单声道输入
59 NC 空脚
58 VREFTOP
57 SC1_IN_R SCART 1 输入

56
55
54
53
52
51
50
49
48
47
46
45
44
43
42
41
40

39 AHVSUP +8V电源
38 CAPL_A Volume capacitor AUX
37 SC1_OUT_L SCART 1输出

36
35
34
33
32
31
30
29
28

ANA_IN2+
ANA_IN−
ANA_IN1+

SC1_IN_L SCART 1 输入
ASG 模拟地
SC2_IN_R SCART 2 输入
SC2_IN_L SCART 2 输入
ASG 模拟地
SC3_IN_R SCART 3 输入
SC3_IN_L SCART 3 输入
ASG 模拟地
SC4_IN_R SCART 4 输入
SC4_IN_L SCART 4 输入
NC 空脚
AGNDC
AHVSS 模拟地
AHVSS 模拟地
NC 空脚
NC 空脚
CAPL_M Volume capacitor MAIN

SC1_OUT_R SCART 1输出
VREF1 参考地 1
SC2_OUT_L SCART 2 输出
SC2_OUT_R SCART 2 输出
NC 空脚
NC 空脚
DACM_SUB 低音输出
NC 空脚
DACM_L 声音输出

中频输入2

中频输入共用

中频输入1

5V 模拟电源
5V 模拟电源

模拟地

A/D 变换参考电压

模拟参考电压

17

27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10

DACM_R 声音输出
VREF2 参考地 2
DACA_L 耳机输出
DACA_R 耳机输出
NC 空脚
NC 空脚
RESETQ 复位
NC 空脚
NC 空脚
NC 空脚
I2S_DA_IN2 I2S2 数据输出
DVSS 数字地
DVSS 数字地
DVSS
DVSUP 数字电源 5 V
DVSUP 数字电源 5 V
DVSUP 数字电源 5 V
ADR_CL ADR 时钟

数字地

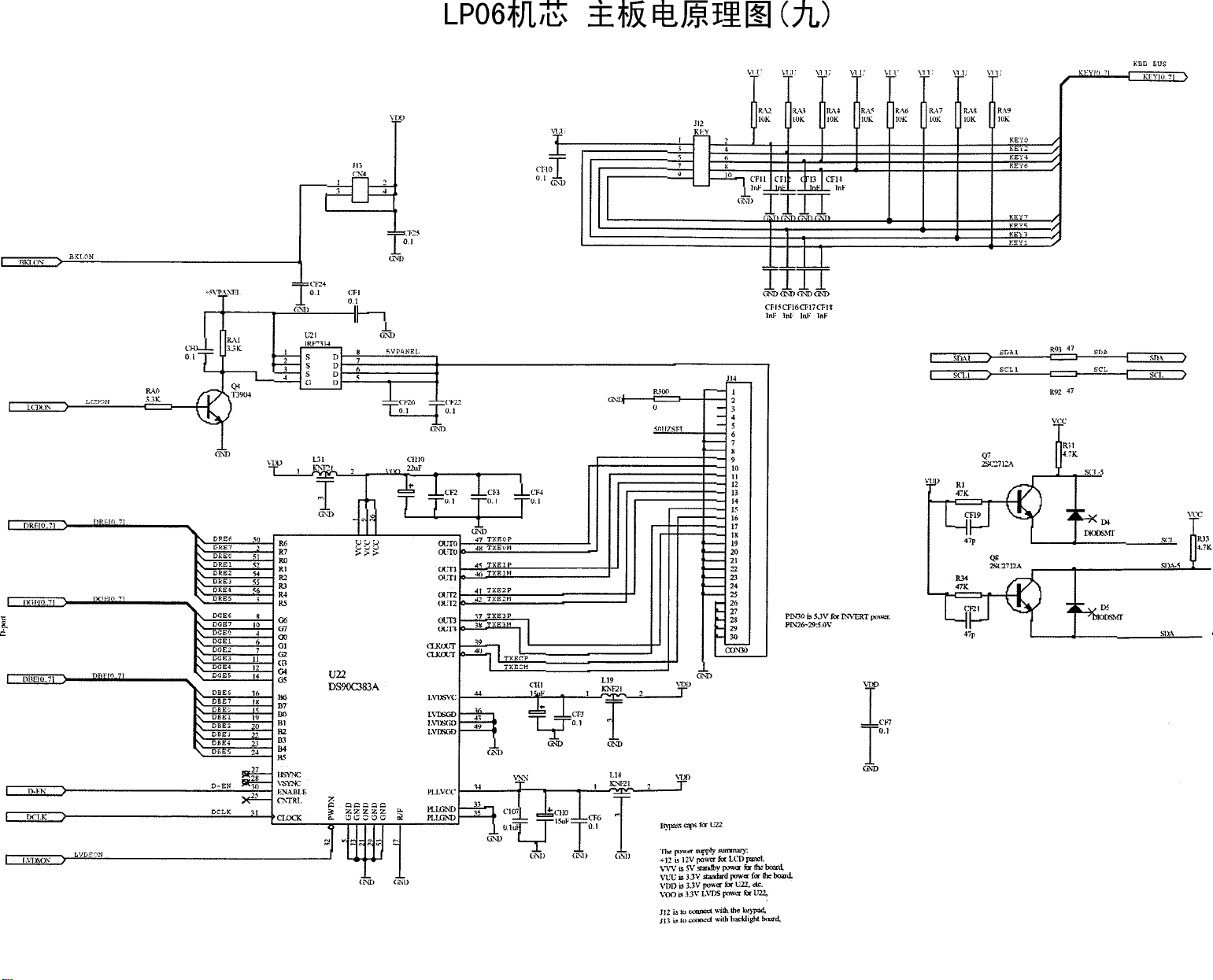

7、DS90CF383A

综合描述

输入的 28 bit 的视频数字信号（24 bit 数字三基色和 4 bit 的控制信号）经过 DS90CF383A
发送器编码后，输出 4 路差分信号数据流，另外锁相环时钟信号经编码后也输出一路差分信
号，五路差分信号送至液晶屏控制图像显示。锁相环时钟的频率范围：20M～65MHz，LVDS
差分信号的带宽可达 455M，数据吞吐量可达 227Mb／S，它的数字逻辑电平转换是上升沿
触发。

DS90CF383A 差动输出可大大降低电磁干扰，减少上屏的线缆数据线，增加液晶屏驱动电
路的稳定性，从而使液晶显示器工作可靠稳定。

管脚功能：

管脚 管脚名称 功能
1,9,17,26,34
44
5,13,21,29,53
33,35,36,43,49
2,3,50,51,52
54,55,56
4,6,7,11,12,14
8,10
15,19,20,22
23,24,8,16
27 HSYNC
28 VSYNC
30 DE
31 TXCLK IN

VCC

GND

电源

地

DRE0～DRE7 8 位数字红基色数据输入

DGE0～DGE7 8 位数字绿基色数据输入

DBE0～DBE7 8 位数字兰基色数据输入

行同步输入
场同步输入
像素显示使能
像素显示时钟输入

18

32

PWRDWN

LVDS 控制

37,38,41,42
45,46,47,48

TXOUT+
TXOUT-

39,40 TXCLKOUT+

TXCLKOUT-

DS90CF383 内部框图：

四路 LVDS 数据信号输出

一路 LVDS 时钟信号输出

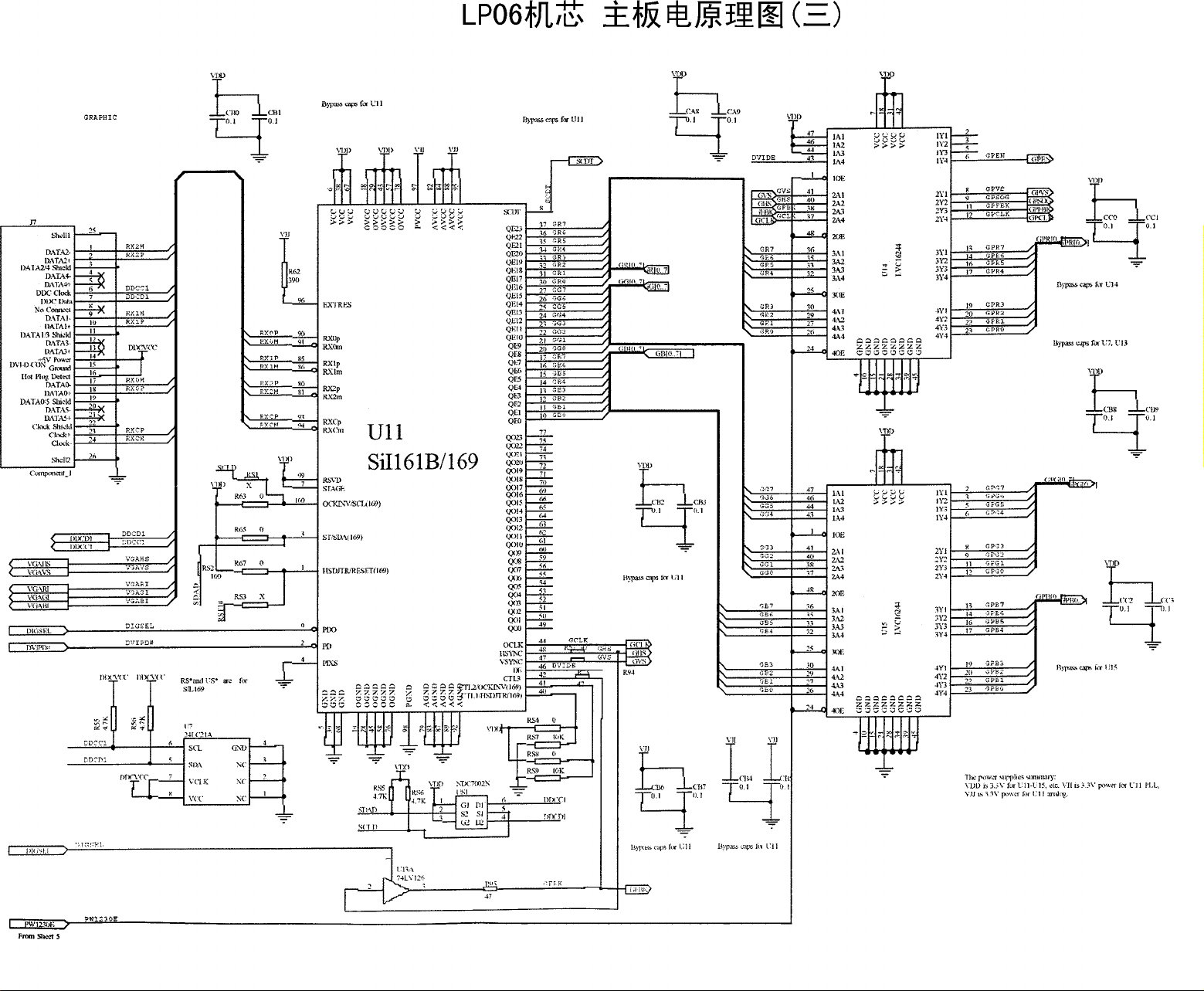

8、DVI 接收解码芯片 SiI161B 简介：

综合描述：

这个 SiIicon Image 公司的 DVI 接收解码芯片 SiI161B 作用是将显卡产生的数字信号（包
括控制和数据信息）通过 TMDS 通道传输过来的信号（DVI1.0 数据）接收并经过数字解码
得到 24 位数字三基色信号，它支持高分辨率显示,最高可达 UXGA,它也支持 24bit 的色深（可
显示 16.7M 种彩色）,它的输出时钟是交错输出，可大大降低电磁干扰和噪声。经过同步检
测它支持“热插拔”功能。它是建立在可升级的 CMOS 架构基础之上的，所以它具有可升
级性。

19

特点：

功耗低：工作电压 3.3V，最大允许电流 280 毫安；
采用交错时钟输出，有效降低噪声干扰；
同步检测，支持“热插拔”功能；
支持 HDTV 分辨率；
支持 VGA to UXGA 显示分辨率
支持远距离的电缆、光纤传输；
高压静电保护；
适应 DVI1.0 标准；
行同步增强电路；
兼容 VESA P＆D AND DFP 标准。
管脚功能：
管脚 管脚名称 功能
90 RX0+
91 RX0­85 RX1+
86 RX1­80 RX2+
81 RX2­93 RXC+
94 RXC-

低压差分数据 1 输入
低压差分数据 1 输入
低压差分数据 2 输入
低压差分数据 2 输入
低压差分数据 3 输入
低压差分数据 3 输入
低压差分时钟输入
低压差分时钟输入

49～56 QO0～QO7 8bit 奇像素点兰基色输出
59～66 QO8～QO15 8bit 奇像素点绿基色输出
69～75,77 QO16～QO23 8bit 奇像素点红基色输出
10～17 QE0～QE7 8bit 偶像素点兰基色输出
20～27 QE8～QE15 8bit 偶像素点绿基色输出
30～37 QE16～QE23 8bit 偶像素点红基色输出
99 RESERVED
100 OCK_INV
1 HS_DJTR
2 PD
3 ST
4 PIXS

接高电平，电路才能工作
时钟极性选择，L：正常；H：反相
同步头峰值检测使能／禁止，H：使能；L：禁止
低功耗控制，H：正常；L：低功耗（输出呈高阻）
输出驱动强度控制
输出像素选择，L：24bit 的偶像素输出；H：48bit 的奇
偶像素输出

7 STAG_OUT
8 SCDT
9 PDO
44 ODCK
46 DE
47 VSYNC
48 HSYNC
18,29,43,57,78 OVCC
19,28,45,58,76 OGND
6,38,67 CVCC

交错信号输出，H：同相输出；L：交错输出
同步检测，H：输出数据有效；L：输出数据无效
低功耗模式，H：正常；L：低功耗
输出数据时钟，取决于 OCK_INV 的极性
输出数据使能
场同步信号输出
行同步信号输出
输出电源
输出地
芯片数字电源

20

5,39,68 GND
82,84,88,95 DAVCC
99,83,87,89,92 AGND
97 PVCC
98 PGND
96 EXT-RES

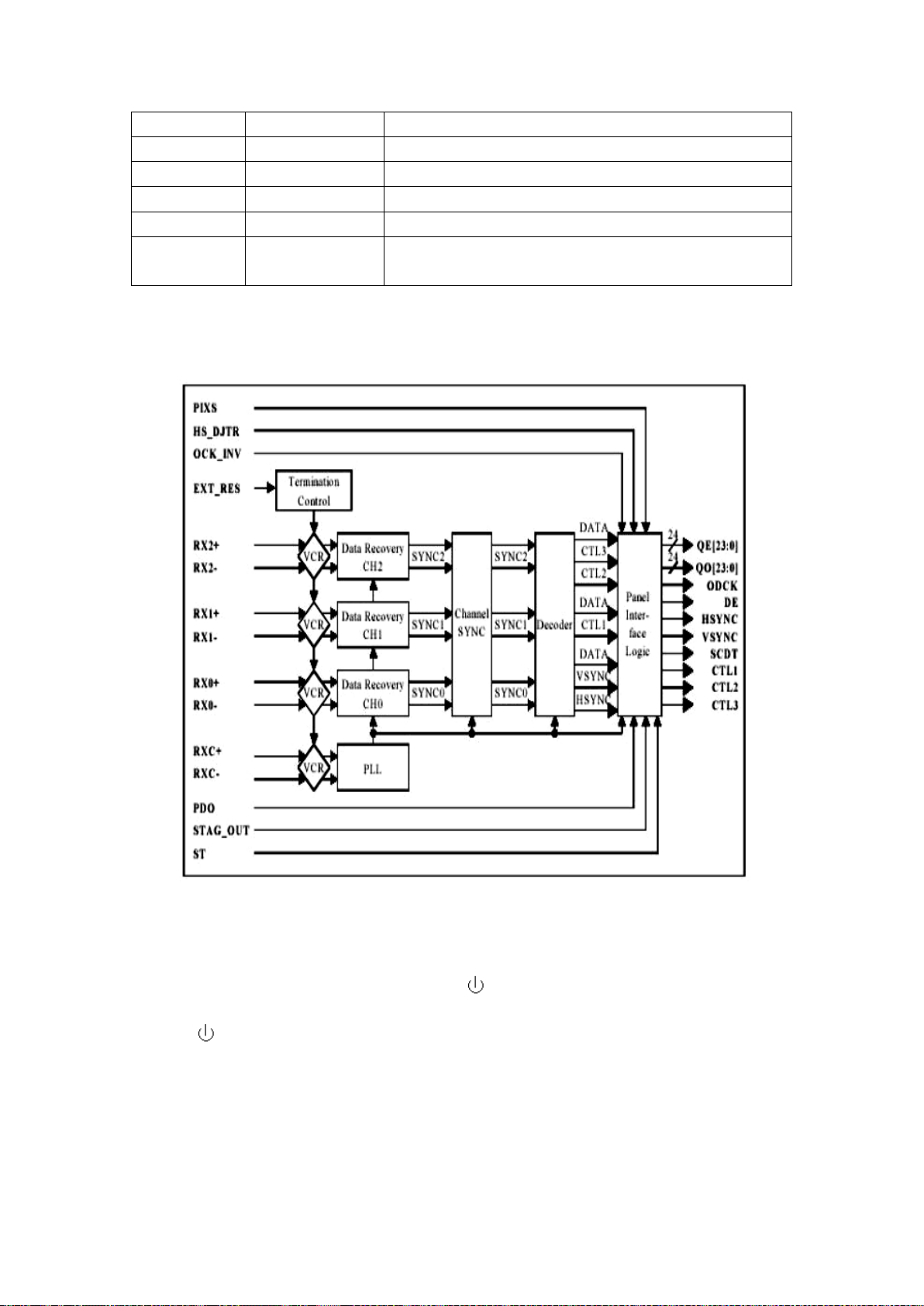

SiI161B 内部框图：

数字地
模拟电源
模拟地
锁相环电源
锁相环地
阻抗匹配控制，它必须外接 390 欧的电阻与 DAVCC 相
连

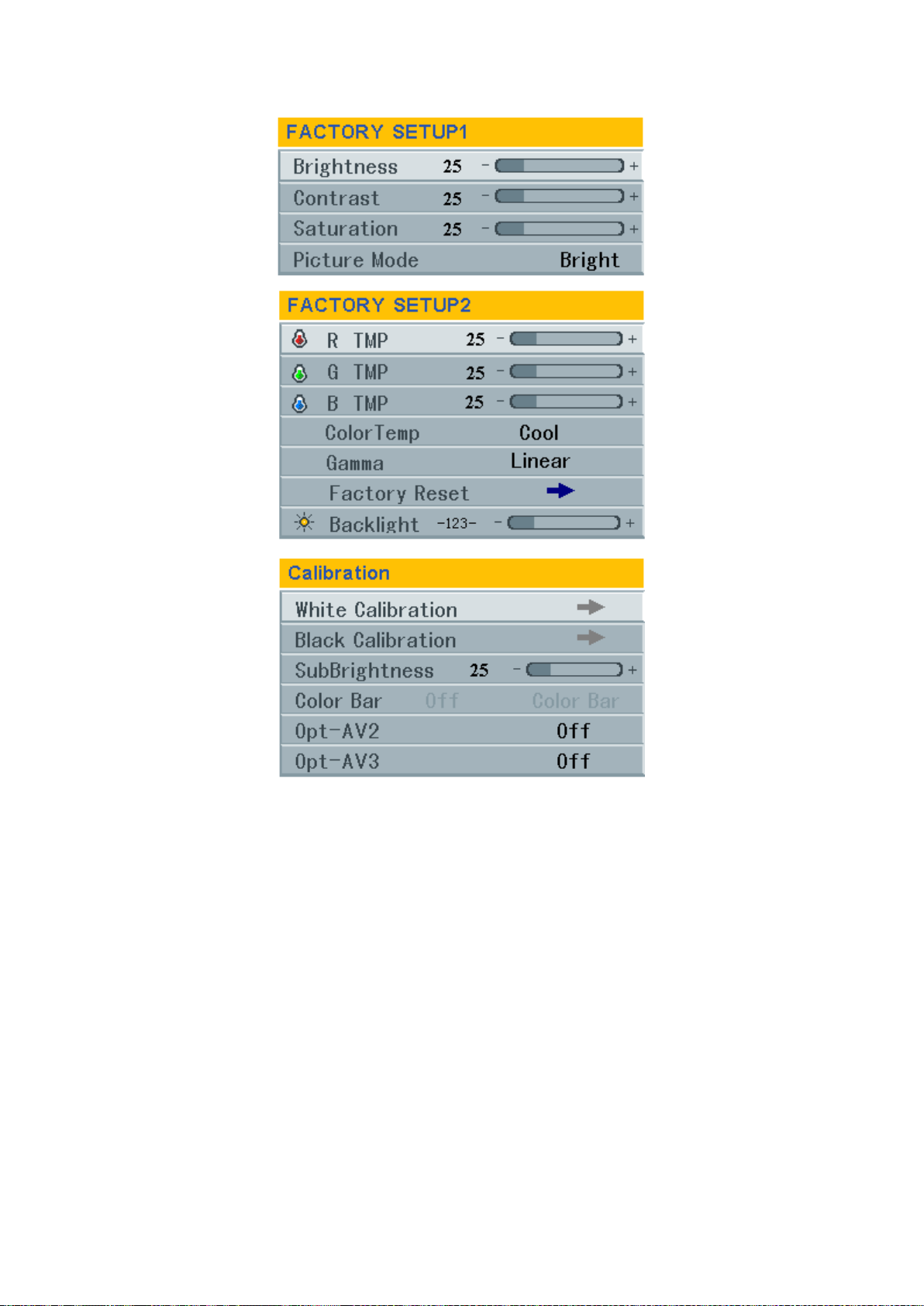

三、进入和退出工厂模式

1、进入工厂模式
当在整机断电时同时按下本机【菜单】&【

单】&【
按遥控器上【菜单】键和上、下、左、右键进行工厂设置操作。

】键，进入工厂设置状态。

】键，与此同时上电等待开机后，松开【菜

21

2、退出工厂模式

按遥控器上【开关】键，让液晶电视进入待机状态，然后再按遥控器上【开关】键开机，

推出工厂设置状态。

22

第三章 整机正常工作时关键点电压及关键波形

一、关键点测试电压

器件位置 名称 位号 型号 引脚数 引脚名称 电压 AC 电压 Vp-p 备注

主板 接插件 J15 1 5VA 4.924

2 GND 0
3 5VB 4.808
4 GND 0
5 12VA 11.924
6 GND 0
7 STANDBY 3.22
8 - 11.85
CN13 4 CVBS/Y 1.585 1.08 关键点波形图 4
J3 1 VVV 4.97
2 IR IN 4.36 接收遥控动作
3 GND 0
4 LED6 0.28 正常工作亮红灯
5 LED7 3.3
6 GND 0
J14 1~4 12V 11.82

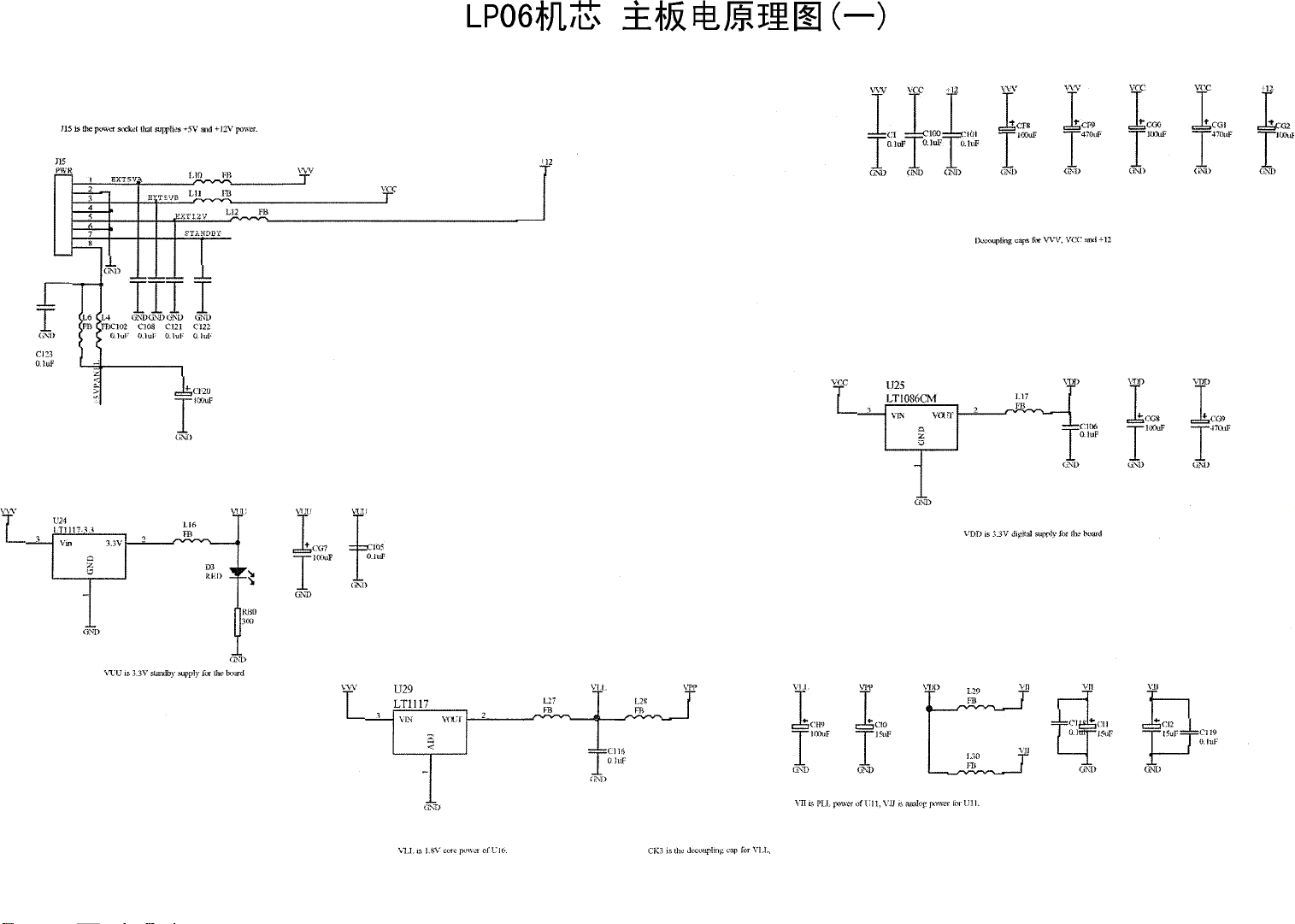

稳压管 U20 LT1117 1 IN 4.792
2 OUT 3.3
U24 LT1117-3.3 1 IN 4.946
2 OUT 3.307
U25 LT1086CM 1 IN 4.778
2 OUT 3.306
U26 LT1117-3.3 1 IN 4.803
2 OUT 3.317
U27 LT1117-3.3 1 IN 4.792
2 OUT 3.987
U28 LT1117 1 IN 4.792
2 OUT 2.497
U29 LT1117 1 IN 4.942
2 OUT 1.804

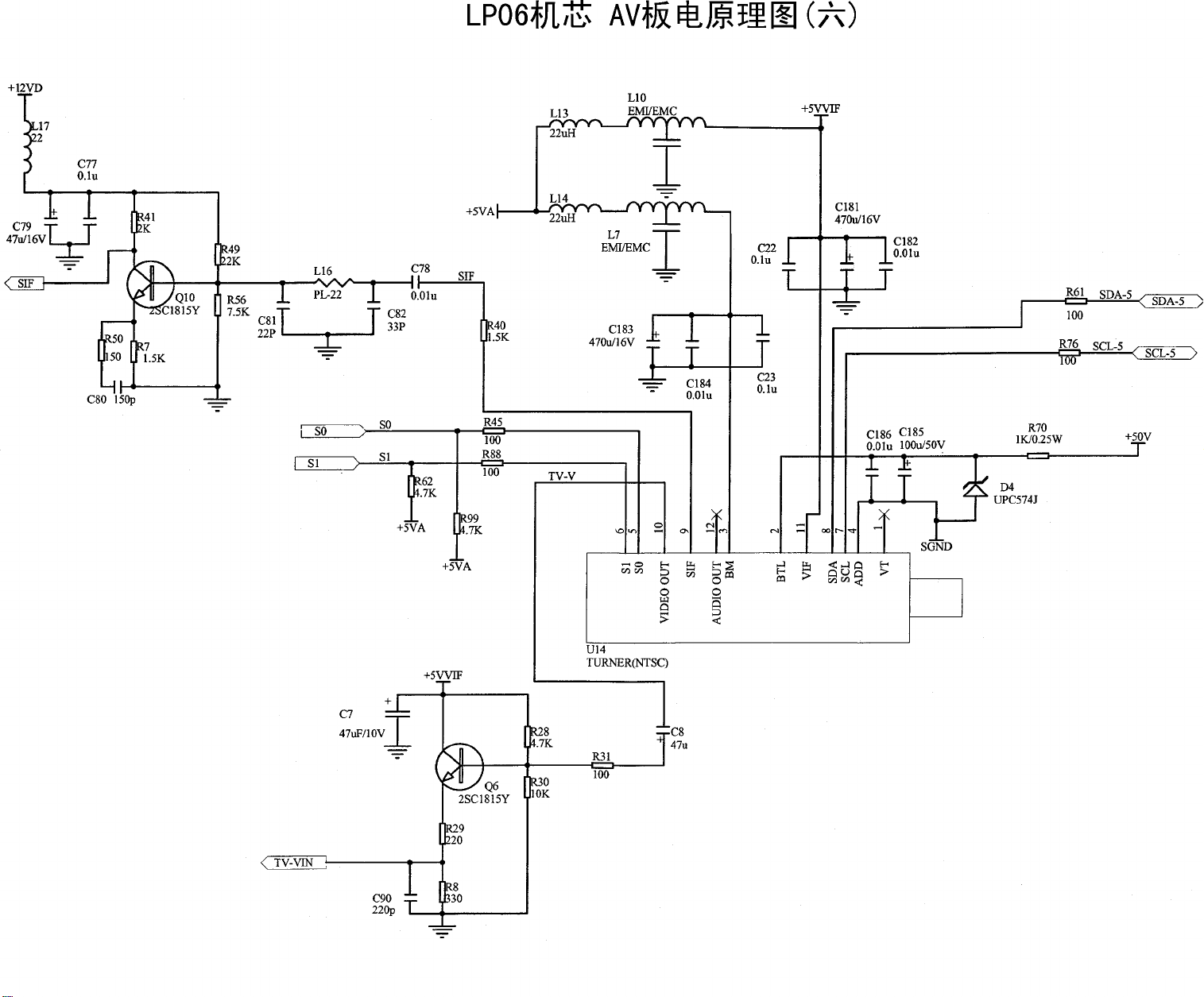

AV 板 高频头 U14 TDQ-6B7-FM2W 1 VT

2 BTL 32.97
3 BM 4.97
4 ADD 0
5 S0 4.294
6 S1 4.294
7 SCL 4.88 关键点波形图 1
8 SDA 5.06 关键点波形图 2
9 SIF 2.68

23

11 VIF

接插件 JP2 1～3 GND 0
4～6 24V 23.3
J1 10 SCL-5 4.88
11 SDA-5 5.06
JP1 JP1 接主板 J15
集成块 UP1 LM2576S 1 Vin 23.48
2 output 10.71 25.6
3 GND 0
4 Feedback 5.03
5 on/off 0
UP7 LM2596S 1 Vin 23.49
2 output 16.53 26.3
3 GND 0
4 Feedback 11.86
5 on/off 0
UP8 LM2596S 1 Vin 23.64
2 output 16.5 27.5
3 GND 0
4 Feedback 12.1
5 on/off 0

10

12

VIDEO
OUT

AUDIO
OUT

1.6452 1.94

关键点波形图 3

二、关键点波形

1、 U14 高频头 SCL 波形，见关键点波形图 1

24

2、 U14 高频头 SDA 波形，见关键点波形图 2

3、射频输入全彩条信号，U14 高频头 VIDEO OUT波形，见关键点波形图 3

25

4、 接插件 CN13 Pin④CVBS/Y 波形，见关键点波形图 4

26

第四章 常见问题及处理

1．故障现象：PC 的显卡在 DVI 下无图象显示

原因及处理：某些 DVI 显卡在开机时若得不到数据，将不会有输出；在使用中若突然将
DVI 线拔掉，也将停止 DVI 输出；在 PC 启动前，将 DVI 线与液晶电视可靠连接，以便 DVI
在开机时从 DDC（ Display Data Channel）准确得到数据，DDC 存于芯片 24LC21 中。

2．故障现象：PC 下图像有拉宽的现象或有重影现象

原因及处理：显示格式是否设置正确的 1280x768-60Hz（W320C6L为 1360x768-60Hz），
因为 LP06 机芯系列液晶电视是 16：9 的，所以其他格式如 1024x768 等 4：3 的格式将在水
平方向上拉伸；将显示格式设置成 1280x768-60Hz（W320C6L 为 1360x768-60Hz）。有重影
按自动键，让其进行自动校正，以到达最佳显示。

3．故障现象：有声音无图象，开机也不出 LOGO，背光亮
原因及处理：检查上屏的连接线没接好；接好上屏线。

4．故障现象：只有 PC 和 DVI 有图像（没声音），其他的均无图像和声音

原因及处理：检查到 AV 板的 I2C 是否是 5V,若不是,请检查变换总线电平的三极管是否
损坏或虚焊。

5．故障现象：TV 下无图像、无声音，也无雪花点，但 AV 正常

原因及处理：检查高频外围是否工作正常（包括总线和电源），若正常高频仍然没有输出，

则高频头失效。

6．故障现象：液晶电视不受控（包括红灯亮但不开机、遥控器和本机键对其不起作用等）
原因及处理：液晶电视出现了死机现象，断电重启。

27

CHD-W300C6

名称

组件代码

组件号

印制板号

易损比例
名称

组件代码

组件号

印制板号

易损比例
名称

组件代码

组件号

印制板号

易损比例

第五章 LP06 机芯维备件清单

序号

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

主板组件
主板组件

AV 板组件
AV 板组件
YPbPr 板组件

按键板组件
液晶显示屏
液晶显示屏
电动式扬声器
电动式扬声器
电动式扬声器
遥控发射器
电源适配器

CHD-W300E6N

8669000150J JUJ6.690.015
8669000160J JUJ6.690.016
8669300020J JUJ6.693.002
8669300030J JUJ6.693.003
8669300040J JUJ6.693.004
8669400070J JUJ6.694.007
68219600105 LC300W01-B5
69220229605 V296W1-L02
56231103080 Y2828-02-3W-8Ω
56231105040 Y5252-01-5W-4Ω
56231105041 Y7272-01-5W-4Ω
8201802580L KLC3B
8290800481B CH-2408M

印制板 JUJ7.820.054-2
印制板 JUJ7.820.079-2
印制板 JUJ7.820.055-2
印制板 JUJ7.820.080-3
印制板 JUJ7.820.047-3
印制板 JUJ7.820.059-1

（‰）

0.2

0.2

0.1

0.1

0.1

0.05

0.05

0.05

0.05

0.05

0.05

序号

14.

15.

16.

17.

18.

19.

20.

21.

序号

22.

23.

24.

25.

26.

主板组件

AV 板组件
YPbPr 板组件

内置电源板
按键板组件
液晶显示屏
电动式扬声器
遥控发射器

CHD-W300D6

主板组件
AV 板组件
电源板组件
按键板组件
液晶显示屏

8669000160J JUJ6.690.016
8669300030J JUJ6.693.003-2
8669300090J JUJ6.693.009
8669800010J JUJ6.698.001
8669400100J JUJ6.694.010
69220229605 V296W1-L02
56271105080 Y30100-01-8W-8Ω
8201802580L KLC3B

8669000220J JUJ6.690.022
8669300070J JUJ6.693.007
8669200010J JUJ6.692.001
8669400110J JUJ6.694.011
68219600105 LC300W01-A3P6

印制板 JUJ7.820.079-2
印制板 JUJ7.820.080-3
印制板 JUJ7.820.100
印制板 JUJ7.820.083
印制板 JUJ7.820.060-1

印制板 JUJ7.820.039-2
印制板 JUJ7.820.061-2
印制板 JUJ7.820.025-3
印制板 JUJ7.820.024-1

（‰）

0.2

0.1

0.1

0.05

0.05

0.05

（‰）

0.2

0.1

0.1

0.05

28

电动式扬声器

名称

组件代码

组件号

印制板号

易损比例

（奇美屏）

（奇美屏）

27.

电动式扬声器

28.

电动式扬声器

29.

遥控发射器

30.

电源适配器

31.

CHD-W320C6L

56231103080 Y2828-02-3W-8Ω
56231105040 Y5252-01-5W-4Ω
56231105041 Y7272-01-5W-4Ω
8201802580L KLC1B
8290800480B CH-2408N

0.05

0.05

0.05

0.05

序号

32.

33.

34.

35.

36.

37.

38.

39.

40.

41.

42.

43.

44.

主板组件(LG 屏)
主板组件（奇美屏）

AV 板组件(LG 屏)
AV 板组件
YPbPr 板组件

按键板组件
液晶显示屏(LG 屏)
液晶显示屏
电动式扬声器
电动式扬声器
电动式扬声器
遥控发射器
电源适配器

8669000310J JUJ6.690.031
8669000340J JUJ6.690.034
8669300100J JUJ6.693.010
8669300140J JUJ6.693.014
8669300040J JUJ6.693.004
8669400070J JUJ6.694.007
68219632010 LC320W01
68219632011 V320B1
56231103080 Y2828-02-3W-8Ω
56231105040 Y5252-01-5W-4Ω
56231105041 Y7272-01-5W-4Ω
8201802580L KLC3B
8290800481B CH-2408M3

印制板 JUJ7.820.127
印制板 JUJ7.820.142
印制板 JUJ7.820.123
印制板 JUJ7.820.141
印制板 JUJ7.820.047-3
印制板 JUJ7.820.059-1

（‰）

0.2

0.2

0.1

0.1

0.1

0.05

0.05

0.05

0.05

0.05

0.05
