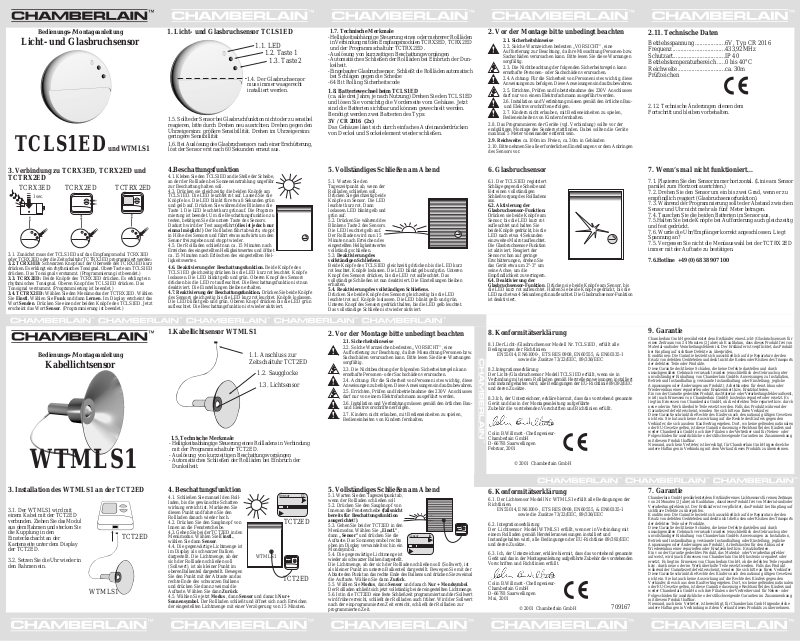

CHAMBERLAIN WTMLS1 User Manual

Bedienungs-/Montageanleitung

Licht- und Glasbruchsensor

TCLS1EDund WTMLS1

1. Licht- und Glasbruchsensor TCLS1ED

1.1. LED

1.2. Taste 1

1.3. Taste 2

1.4. Der Glasbruchsensor muss immer waagerecht installiert werden.

1.5. Sollte der Sensor bei Glasbruchfunktion nicht oder zu sensibel reagieren, bitte durch Drehen neu ausrichten. Drehen gegen den Uhrzeigersinn: größere Sensibillität. Drehen im Uhrzeigersinn: geringere Sensibillität

1.6. Bei Auslösung des Glasbruchsensors nach einer Erschütterung, löst der Sensor erst nach 60 Sekunden erneut aus.

1.7. Technische Merkmale

-Helligkeitsabhängige Steuerung eines oder mehrerer Rollläden in Verbindung mit den Empfangsmodulen TCRX3ED, TCRX2ED und der Programmschaltuhr TCTRX2ED.

-Auslösung von kurzzeitigen Beschattungsvorgängen

-Automatisches Schließen der Rollläden bei Einbruch der Dunkelheit.

-Eingebauter Glasbruchsensor. Schließt die Rollläden automatisch bei Schlägen gegen die Scheibe

-64 Bit Rolling Sicherheitscode

1.8. Batteriewechsel beim TCLS1ED

(ca. alle drei Jahre, je nach Nutzung) Drehen Sie den TCLS1ED und lösen Sie vorsichtig die Vorderseite vom Gehäuse. Jetzt sind die Batterien sichtbar und können gewechselt werden. Benötigt werden zwei Batterien des Typs:

3V / CR 2016 (2x)

Das Gehäuse lässt sich durch einfaches Aufeinanderdrücken von Deckel und Sockelelement wieder schließen.

2. Vor der Montage bitte unbedingt beachten

2.1. Sicherheitshinweise

2.2. Solche Warnzeichen bedeuten „VORSICHT“, eine Aufforderung zur Beachtung, da ihre Missachtung Personen-bzw. Sachschäden verursachen kann. Bitte lesen Sie diese Warnungen sorgfältig.

2.3. Die Nichtbeachtung der folgenden Sicherheitsregeln kann ernsthafte Personen- oder Sachschäden verursachen.

2.4. Achtung: Für die Sicherheit von Personen ist es wichtig, diese Anweisungen zu befolgen. Diese Anweisungen sind aufzubewahren.

2.5. Errichten, Prüfen und Inbetriebnahme des 230V Anschlusses darf nur von einem Elektrofachmann ausgeführt werden.

2.6. Installation und Verdrahtung müssen gemäß den örtlichen Bau und Elektrovorschriften erfolgen.

2.7. Kindern nicht erlauben, mit Bedieneinheiten zu spielen, Bedieneinheiten von Kindern fernhalten.

2.8. Das Programmieren der Geräte (vgl. Verbindung) sollte vor der endgültigen Montage des Senders stattfinden. Dabei sollten die Geräte maximal 5 Meter voneinander entfernt sein.

2.9. Reichweite: ca.100m im Freien, ca. 30m in Gebäuden

2.10. Bitte nehmen Sie alle erforderlichen Einstellungen vor dem Anbringen des Sensors vor.

2.11. Technische Daten

Betriebsspannung...................6V, Typ CR 2016

Frequenz.................................433,92MHz

Schutzart.................................IP 40

Betriebstemperaturbereich .....0 bis 40°C

Reichweite..............................ca. 30m

Prüfzeichen

2.12. Technische Änderungen dienen dem Fortschritt und bleiben vorbehalten.

3. Verbindung zu TCRX3ED, TCRX2ED und TCTRX2ED

TCRX3ED

1 sec.

3.1. Zunächst muss der TCLS1ED auf das Empfangsmodul TCRX3ED oder TCRX2ED oder die Zeitschaltuhr TCTRX2ED programmiert werden:

3.2. TCRX3ED: Schwarzen Knopf auf der Oberseite des TCRX3ED kurz drücken. Es erklingt ein rhythmisches Tonsignal. Obere Taste am TCLS1ED drücken. Das Tonsignal verstummt. (Programmierung ist beendet.)

3.3. TCRX2ED: Beide Knöpfe des TCRX2ED drücken. Es erklingt ein rhythmisches Tonsignal. Oberen Knopf des TCLS1ED drücken. Das Tonsignal verstummt. (Programmierung ist beendet.)

3.4. TCTRX2ED: Wählen Sie den Menümodus der TCTRX2ED. Wählen Sie Einstl. Wählen Sie Funk und dann Lernen. Im Display erscheint das Wort Senden. Drücken Sie einen der beiden Knöpfe des TCLS1ED. Jetzt erscheint das Wort Sensor. (Programmierung ist beendet.)

TCRX2ED

Bedienungs-/Montageanleitung

TCTRX2ED

Kabellichtsensor

WTMLS1

4.Beschattungsfunktion

4.1. Kleben Sie den TCLS1ED an die Stelle der Scheibe, an der der Rollladen bei Sonneneinstrahlung ungefähr zur Beschattung halten soll.

4.3. Drücken sie gleichzeitig die beiden Knöpfe am TCLS1ED. Die LED leuchtet rot auf. Lassen Sie die Knöpfe los. Die LED blinkt für etwa 8 Sekunden grün und gelb auf. Drücken Sie während des Blinkens die Taste 1. Die LED leuchtet kurz grün auf. Die Programmierung ist beendet. Um die Beschattungsfunktion zu testen, betätigen Sie die untere Taste des Sensors. Dadurch wird der Test ausgeführt (dies ist jedoch nur einmal möglich!) Der Rollladen fährt abwärts, stoppt in Höhe des Sensors und fährt etwas aufwärts um den Sensor freizugeben und stoppt wieder.

4.5. Der Rollladen schließt nun ca. 15 Minuten nach Erreichen des eingestellten Helligkeitswertes und öffnet ca. 15 Minuten nach Erlöschen des eingestellten Helligkeitswertes.

4.6. Deaktivierung der Beschattungsfunktion. Beide Knöpfe des TCLS1ED gleichzeitig drücken bis die LED kurz rot leuchtet. Knöpfe loslassen. Die LED blinkt gelb und grün. Oberen Knopf des Sensors drücken bis die LED rot aufleuchtet. Die Beschattungsfunktion ist nun deaktiviert. Die Einstellungen bleiben erhalten.

4.7. Reaktivierung der Beschattungsfunktion. Drücken Sie beide Knöpfe des Sensors gleichzeitig bis die LED kurz rot leuchtet. Knöpfe loslassen. Die LED blinkt gelb und grün. Oberen Knopf drücken bis die LED grün aufleuchtet. Die Beschattungsfunktion ist wieder aktiviert.

1.Kabellichtsensor WTMLS1

1.1. Anschluss zur Zeitschaltuhr TCT2ED

1.2. Saugglocke

1.3. Lichtsensor

1.5. Technische Merkmale

- Helligkeitsabhängige Steuerung eines Rollladens in Verbindung mit der Programmschaltuhr TCT2ED.

- Auslösung von kurzzeitigen Beschattungsvorgängen

- Automatisches Schließen der Rollläden bei Einbruch der Dunkelheit.

5. Vollständiges Schließen am Abend

5.1. Warten Sie den Tageszeitpunkt ab, wenn der Rollladen schließen soll. Drücken Sie gleichzeitig beide Knöpfe am Sensor. Die LED leuchtet kurz rot. Dann loslassen. LED blinkt gelb und grün auf.

5.2. Drücken Sie während des Blinkens Taste 2 des Sensors. Die LED leuchtet gelb auf. Der Rollladen wird nun 15 Minuten nach Erreichen des eingestellten Helligkeitswertes vollständig schließen.

5.3. Deaktivierung des vollständigen Schließens. Beide Knöpfe des TCLS1ED gleichzeitig drücken bis die LED kurz rot leuchtet. Knöpfe loslassen. Die LED blinkt gelb und grün. Unteren Knopf des Sensors drücken, bis die LED rot aufleuchtet. Das vollständige Schließen ist nun deaktiviert. Die Einstellungen bleiben erhalten.

5.4. Reaktivierung des vollständigen Schließens.

Drücken Sie beide Knöpfe des Sensors gleichzeitig bis die LED leuchtet rot auf. Knöpfe loslassen. Die LED blinkt gelb und grün. Unteren Knopf des Sensors gedrückt halten, bis die LED gelb leuchtet. Das vollständige Schließen ist wieder aktiviert.

2. Vor der Montage bitte unbedingt beachten

2.1. Sicherheitshinweise

2.2. Solche Warnzeichen bedeuten „VORSICHT“, eine Aufforderung zur Beachtung, da ihre Missachtung Personen-bzw. Sachschäden verursachen kann. Bitte lesen Sie diese Warnungen sorgfältig.

2.3. Die Nichtbeachtung der folgenden Sicherheitsregeln kann ernsthafte Personen- oder Sachschäden verursachen.

2.4. Achtung: Für die Sicherheit von Personen ist es wichtig, diese Anweisungen zu befolgen. Diese Anweisungen sind aufzubewahren.

2.5. Errichten, Prüfen und Inbetriebnahme des 230V Anschlusses darf nur von einem Elektrofachmann ausgeführt werden.

2.6. Installation und Verdrahtung müssen gemäß den örtlichen Bau und Elektrovorschriften erfolgen.

2.7. Kindern nicht erlauben, mit Bedieneinheiten zu spielen, Bedieneinheiten von Kindern fernhalten.

6. Glasbruchsensor

6.1. Der TCLS1ED registriert Schläge gegen die Scheibe und löst einen vollständigen Schließvorgang des Rollladens aus.

6.2. Aktivierung der Glasbruchsensor-Funktion:

Drücken sie beide Knöpfe am Sensor, bis die LED kurz rot aufleuchtet und halten Sie beide Knöpfe gedrückt, bis die LED nach etwa 4 Sekunden ein zweites Mal rot aufleuchtet. Die Glasbruchsensor-Funktion ist aktiviert. Reagiert der Sensor schon auf geringe Erschütterungen, drehen Sie das Gerät etwa um 2°-3° um seine Achse, um die Empfindlichkeit zu verringern.

6.4. Deaktivierung der Glasbruchsensor-Funktion. Drücken sie beide Knöpfe am Sensor, bis

die LED kurz rot aufleuchtet. Halten Sie beide Knöpfe gedrückt, bis die LED nach etwa 4 Sekunden grün aufleuchtet. Die Glasbruchsensor-Funktion ist deaktiviert.

8. Konformitätserklärung

8.1.Der Licht-/Glasbruchsensor Modell Nr. TCLS1ED, erfüllt alle Bedingungen der Richtlinien:

EN55014, EN61000-, ETS RES 0908, EN60555, & EN60335-1

sowie die Zusätze 73/23/EEC, 89/336/EEC

8.2.Integrationserklärung Der Licht-/Glasbruchsensor Modell TCLS1ED erfüllt, wenn sie in Verbindung mit einem Rollladen gemäß Herstelleranweisungen installiert und instand gehalten wird, alle Bedingungen der EU-Richtlinie 89/392/EEC und deren Zusätze.

8.3.Ich, der Unterzeichner, erkläre hiermit, dass das vorstehend genannte Gerät und das in der Montageanleitung aufgeführte Zubehör die vorstehenden Vorschriften und Richtlinien erfüllt.

Colin B.Willmott -ChefingenieurChamberlain GmbH D-66793 Saarwellingen Februar, 2001

7. Wenn‘s mal nicht funktioniert...

7.1. Plazieren Sie den Sensor immer horizontal. (Linie am Sensor parallel zum Horizont ausrichten.)

7.2. Drehen Sie den Sensor um ein bis zwei Grad, wenn er zu empfindlich reagiert (Glasbruchsensorfunktion).

7.3. Während der Programmierung sollte der Abstand zwischen Sensor und Uhr nicht mehr als fünf Meter betragen.

7.4. Tauschen Sie die beiden Batterien im Sensor aus.

7.5.Halten Sie beide Knöpfe bei Aufforderung auch gleichzeitig und fest gedrückt.

7.6. Wurde die Uhr/Empfänger korrekt angeschlossen. Liegt Spannung an?

7.5. Vergessen Sie nicht die Menüauswahl bei der TCTRX2ED immer mit der Auftaste zu bestätigen.

7.6.Hotline +49 (0) 68 38 907 100

9. Garantie

Chamberlain GmbH gewährleistet dem Erstkäufer eines Licht-/Glasbruchsensors für einen Zeitraum von 24 Monaten (2 Jahre) ab Kaufdatum, dass dieses Produkt frei von Material-und/oder Verarbeitungsfehlern ist. Der Erstkäufer ist verpflichtet, das Produkt bei Empfang auf sichtbare Defekte zu überprüfen. Konditionen: Die Garantie bezieht sich ausschließlich auf die Reparatur oder den Ersatz von defekten Geräteteilen und deckt nicht die Kosten oder Risiken des Transports der defekten Teile oder Produkte. Diese Garantie deckt keine Schäden, die keine Defekte darstellen und durch unsachgemäßen Gebrauch verursacht wurden (einschließlich des Gebrauchs unter unvollständiger Einhaltung von Chamberlain GmbHs Anweisungen zu Installation, Betrieb und Instandhaltung; versäumte Instandhaltung oder Einstellung; jegliche Anpassungen oder Änderungen am Produkt), Arbeitskosten für den Abbau oder Wiedereinbau einer reparierten oder Ersatzeinheit bzw. Ersatzbatterien. Ein von der Garantie gedecktes Produkt, das Material- oder V erarbeitungsfehler aufweist, wird (nach Ermessen von Chamberlain GmbH) kostenlos repariert oder ersetzt. Es liegt im Ermessen von Chamberlain GmbH, ob die defekten Teile repariert bzw. durch neue oder im Werk überholte Teile ersetzt werden. Falls das Produkt während der Garantiezeit defekt erscheint, wenden Sie sich bitte an Ihren Verkäufer. Diese Garantie schränkt die Rechte des Käufers nach den national gültigen Gesetzen nicht ein. Sie hat auch keine Auswirkung auf die Rechte des Käufers gegen den Verkäufer, die sich aus dem Kaufvertrag ergeben. Dort, wo keine geltenden nationalen oder EU-Gesetze gelten, ist diese Garantie das einzige Rechtsmittel des Käufers und weder Chamberlain GmbH noch ihre Filialen oder Vertreiber sind für Neben- oder Folgeschäden für ausdrückliche oder stillschweigende Garantien im Zusammenhang mit diesem Produkt haftbar. Niemand, auch kein Vertreter, ist berechtigt, für Chamberlain GmbH irgendwelche andere Haftungen in Verbindung mit dem Verkauf dieses Produkts zu übernehmen.

3. Installation des WTMLS1 an der TCT2ED

3.1. Der WTMLS1 wird mit einem Kabel mit der TCT2ED verbunden. Ziehen Sie das Modul aus dem Rahmen und stecken Sie die Kupplung in den Einsteckschacht an der

TCT2ED

Kantenseite unter dem Display der TCT2ED.

3.2. Setzen Sie die Uhr wieder in den Rahmen ein.

WTMLS1

4. Beschattungsfunktion

4.1. Schließen Sie manuell den Rollladen, bis die gewünschte Schattenwirkung erreicht ist. Markieren Sie diesen Punkt und fahren Sie den Rollladen danach wieder hoch.

4.2. Drücken Sie den Saugknopf von Innen an die Fensterscheibe.

4.3. Gehen Sie bei der TCT2ED in den Menümodus. Wählen Sie Einstl., wählen Sie dann Sensor.

4.4. Die gegenwärtige Lichtmenge ist im Display als schwarzer Balken dargestellt. Die Lichtmenge, ab der sich der Rollladen schließen soll (Sollwert), ist als kleiner Punkt im oberen Balkenteil dargestellt. Bewegen Sie den Punkt mit der Abtaste an das rechte Ende des schwarzen Balkens und drücken Sie dann zweimal die Auftaste. Wählen Sie dann Zurück.

4.5. Wählen Sie jetzt Modus , dann Sensor und danach Nur+ Sonnensymbol. Der Rollladen schließt und öffnet sich nach Erreichen der eingestellten Lichtmenge mit einer Verzögerung von 15 Minuten.

WTMLS1

Sensor

TCT2ED

Sensor

TCT2ED

5. Vollständiges Schließen am Abend

5.1. Warten Sie den Tageszeitpunkt ab, wenn der Rollladen schließen soll

5.2. Drücken Sie den Saugknopf von Innen an die Fensterscheibe (falls nicht

bereits für Beschattungsfunktion ausgerichtet!).

5.3. Gehen Sie bei der TCT2ED in den Menümodus. Wählen Sie „Einstl.“, dann „Sensor“ und drücken Sie die Auftaste. Das Sonnensyombol rechts oben im Display verwandelt sich in ein Mondsymbol.

5.4. Die gegenwärtige Lichtmenge ist wieder als schwarzer Balken dargestellt. Die Lichtmenge, ab der sich der Rollladen schließen soll (Sollwert), ist als kleiner Punkt im unteren Balkenteil dargestellt. Bewegen Sie mit der Abtaste den Punkt an das rechte Ende des Balkens und drücken Sie zweimal die Auftaste. Wählen Sie dann Zurück.

5.5. Wählen Sie Modus, dann Sensor und danach Nur + Mondsymbol. Der Rollladen schließt sich jetzt vollständig bei der eingestellten Lichtmenge.

5.6. Ist in die TCT2ED eine feste Schließzeit programmiert und der Sollwert wird früher erreicht, schließt der Rollladen auch früher. Wird der Sollwert nach der einprogrammierten Zeit erreicht, schließt der Rollladen zur programmierten Zeit.

Sensor

6. Konformitätserklärung

6.1. Der Lichtsensor Modell Nr. WTMLS1 erfüllt alle Bedingungen der Richtlinien:

EN55014, EN61000-, ETS RES 0908, EN60555, & EN60335-1

sowie die Zusätze 73/23/EEC, 89/336/EEC

6.2. Integrationserklärung Der Lichtsensor Modell WTMLS1 erfüllt, wenn er in Verbindung mit einem Rollladen gemäß Herstelleranweisungen installiert und Instandgehalten wird, alle Bedingungen der EU-Richtlinie 89/392/EEC und deren Zusätze.

6.3. Ich, der Unterzeichner, erkläre hiermit, dass das vorstehend genannte Gerät und das in der Montageanleitung aufgeführte Zubehör die vorstehenden Vorschriften und Richtlinien erfüllt.

Colin B.Willmott -ChefingenieurChamberlain GmbH D-66793 Saarwellingen Mai, 2001

709167

7. Garantie

Chamberlain GmbH gewährleistet dem Erstkäufer eines Lichtsensors für einen Zeitraum von 24 Monaten (2 Jahre) ab Kaufdatum, dass dieses Produkt frei von Material-und/oder Verarbeitungsfehlern ist. Der Erstkäufer ist verpflichtet, das Produkt bei Empfang auf sichtbare Defekte zu überprüfen. Konditionen: Die Garantie bezieht sich ausschließlich auf die Reparatur oder den Ersatz von defekten Geräteteilen und deckt nicht die Kosten oder Risiken des Transports der defekten Teile oder Produkte. Diese Garantie deckt keine Schäden, die keine Defekte darstellen und durch unsachgemäßen Gebrauch verursacht wurden (einschließlich des Gebrauchs unter unvollständiger Einhaltung von Chamberlain GmbHs Anweisungen zu Installation, Betrieb und Instandhaltung; versäumte Instandhaltung oder Einstellung; jegliche Anpassungen oder Änderungen am Produkt), Arbeitskosten für den Abbau oder Wiedereinbau einer reparierten oder Ersatzeinheit bzw. Ersatzbatterien. Ein von der Garantie gedecktes Produkt, das Material- oder Verarbeitungsfehler aufweist, wird (nach Ermessen von Chamberlain GmbH) kostenlos repariert oder ersetzt. Es liegt im Ermessen von Chamberlain GmbH, ob die defekten Teile repariert bzw. durch neue oder im Werk überholte Teile ersetzt werden. Falls das Produkt während der Garantiezeit defekt erscheint, wenden Sie sich bitte an Ihren Verkäufer. Diese Garantie schränkt die Rechte des Käufers nach den national gültigen Gesetzen nicht ein. Sie hat auch keine Auswirkung auf die Rechte des Käufers gegen den Verkäufer, die sich aus dem Kaufvertrag ergeben. Dort, wo keine geltenden nationalen oder EU-Gesetze gelten, ist diese Garantie das einzige Rechtsmittel des Käufers und weder Chamberlain GmbH noch ihre Filialen oder Vertreiber sind für Neben- oder Folgeschäden für ausdrückliche oder stillschweigende Garantien im Zusammenhang mit diesem Produkt haftbar. Niemand, auch kein Vertreter, ist berechtigt, für Chamberlain GmbH irgendwelche andere Haftungen in Verbindung mit dem Verkauf dieses Produkts zu übernehmen.

TCLS1ED

WTMLS1

Optical and Glass Breakage Sensor

LiftMaster

TCLS1ED

1. Optical and glass breakage sensor TCLS1ED

1.1. LED

1.2. Key 1

1.3. Key 2

1.4. The sensor must always be horizontally installed.

1.5. If the sensor (glass breakage function) doesn’t react or if it reacts too sensitively, please realign it by turning it. Turning it anti-clockwise gives greater sensitivity. Turning it clockwise gives less sensitivity.

1.6. If the sensor is triggered by vibration it triggers again after 60 seconds.

1.7. Technical features

- Brightness-dependent control of one or more roller shutters in connection with the TCRX3ED and TCRX2ED receiver modules and the TCTRX2ED programmable time switch.

-Triggering of short-term shading.

-Automatic closing of the roller shutters when darkness falls

-Built-in glass breakage sensor. Closes the roller shutters automatically if anything hits the glass

-64 Bit rolling safety code

1.8. Battery changing on the TCLS1ED (Approx. every three years, according to use). Turn the TCLS1ED and carefully remove the front panel from the housing. Now you can see the batteries and they can be changed. You require two batteries of type: 3V / CR 2016 (2x) The housing can be closed again simply by pressing the cover and base elements together.

2.Please read before installation

2.1.Safety Instructions

2.2.These safety alert symbols mean Caution - a personal safety or property damage instruction. Please read those warnings carefully.

2.3. Failure to comply with the following instructions may result in serious personal injury or property damage.

2.4.Warning: IT IS IMPORTANT FOR THE SAFETY OF PERSONS TO FOLLOW THESE INSTRUCTIONS. SAVE THESE INSTRUCTIONS.

2.5.Installation, examination and operation of the 230V connection should be performed by an electrician.

2.6.Installation and wiring must be in compliance with your local building and electrical codes.

2.7.Do not allow children to play with fixed controls. Keep remote controls away from children.

2.8. Programming of the device (see 3. Linking…) should be done before the final installation of the transmitter. During this the devices should be no further than 5 metres from one another.

2.9. Range: About.100m in the open air, approx. 30m in buildings

2.10. Please carry out all the necessary settings before fitting the sensor.

2.11 Technical data

Operating voltage .....6V, type CR 2016

Frequency ....433.92 MHz

Type of enclosure ....IP 40

Operating temperature range ....0°C to 40°C

Range approx ....30m

Conformity mark ....CE

2.12. We reserve the right to make technical changes in the interests of progress.

3. Linking to TCRX2E and TCTRX2ED

3.1 First the TCLS1ED must be programmed to the TCRX3EDor TCRX2ED receiver module or the TCTRX2ED timer switch:

3.2. TCRX3ED: Briefly press the black knob on the top of the TCRX3ED. You will hear a pulsating signal. Press the top key on the TCLS1ED. The signal will stop. (Programming is complete)

3.3. TCRX2ED: Press the two knobs on the TCRX2ED. You will hear a pulsating signal. Press the top key on the TCLS1ED. The signal will stop. (Programming is complete).

3.4. TCTRX2ED: Select menu mode on the TCTRX2ED. Select Setup. Select Radio and then Learn. On the display appears the word Transmit. Press one of the two knobs on the TCLS1ED. The word Sensor now appears. (Programming is complete).

4. Shading function

4.1. Stick the TCLS1ED on the glass pane at the position the shutter should travel to for desired lighting.

4.3. Press the two knobs on the TCLS1ED simultaneously. The LED will light up in red. Release the knobs. The LED will flash in green and yellow for about 8 seconds. While it is flashing press knob 1. The LED will briefly light up in green. Programming is then complete. In order to test the shading function, push the lower button of the sensor. The test will then be performed (this is possibly only once). The shutter will travel downwards until it reaches the level of the sensor. It will then stop, reverse until the light sensor is no longer obstructed and then stop again.

4.5. The roller shutter will now close approx.15 minutes after the set brightness level has been reached and open again approx. 15 minutes after deletion of the set brightness level.

4.6. Deactivation of the shading function. Press the two knobs on the TCLS1ED simultaneously until the LED briefly lights up in red. Release the knobs. The LED will flash in green and yellow. Press the top knob on the sensor until the LED lights up in red. The shading function has now been deactivated but the settings are retained.

4.10. Reactivation of the shading function. Press the two knobs on the sensor simultaneously until the LED briefly lights up in red. Release the knobs. The LED will flash in green and yellow. Press the top knob until the LED lights up in green. The shading function has now been reactivated.

Installations & User Guide

Mode d’emploi et instructions de

5. Complete closing in the evening

5.1. Wait until the time of day when the roller shutters should close. Press both knobs on the sensor simultaneously. The LED briefly lights up in red, release knobs. The LED then flashes in yellow and green.

5.2. While it is flashing press key 2 on the sensor. The LED lights up in yellow. The roller shutters will completely close now 15 minutes after reaching the set brightness level.

5.3. Deactivation of complete closing. Press the two knobs on the TCLS1ED simultaneously until the LED briefly lights up in red. Release the knobs. The LED will flash in green and yellow. Press the lower knob on the sensor until the LED lights up in red. Complete closing has now been deactivated but the settings are retained.

5.10. Reactivation of complete closing Press the two knobs on the sensor simultaneously until the LED lights up in red. Release the knobs. The LED will flash in green and yellow. Press lower knob until the LED turns yellow. The shading function has now been reactivated.

6. Glass breakage sensor

6.1. The TCLS1ED will react against blows against the window pane and will trigger complete closure of the roller shutters.

6.2. Activation of the glass breakage sensor function: Press the two knobs on the sensor simultaneously until the LED briefly lights up in red. Hold down both knobs until the LED lights up in red for a second time after about 4 seconds. The glass breakage sensor function is now activated. If the sensor reacts too sensitively against slight vibrations turn the device about its axis to reduce the sensitivity.

6.4 Deactivation of the glass breakage sensor function. Press the two knobs on the sensor simultaneously until the LED briefly lights up in red. Hold down both knobs for about 4 seconds until the LED lights up in green. The glass breakage sensor function is now deactivated.

7. If it doesn’t function...

7.1. Always place the sensor horizontally. (Align the line on the sensor parallel to the horizontal plane)

7.2. Turn the sensor by one to two degrees if it reacts too sensitively (glass breakage function).

7.3. During programming the distance between the sensor and timer should be no more than 5 metres.

7.4. Replace the two batteries in the sensor.

7.5. Ensure that you are firmly holding down the two knobs as required as well as simultaneously.

7.6. Has the timer/receiver been correctly connected and is there a power supply?

7.5. Don’t forget to always confirm your menu selection on the TCTRX2ED with the UP key.

7.6. Hotline +49 (0) 68 38 907 100

8.Declaration of Conformity

8.1.The Light & Glass Breakage sensor Model No. TCLS1ED, is in conformity to the applicable EN55014, EN61000-3, sections of StandardsETS RES 0908, EN60555, & EN60335-1 per the provisions & all amendments of the EU Directives 73/23/EEC, 89/336/EEC

8.2.Declaration of Incorporation The Light and Glass Breakage Sensor Model TCLS1ED, when installed and maintained according to all the Manufacturer’s instructions in combination with a shutter, which has also been installed and maintained according to all the Manufacturer’s instructions, meet the provisions of EU Directive 89/392/EEC and all amendments.

8.3.I, the undersigned, hereby declare that the equipment specified above and any accessory listed in the manual conforms to the above Directives and Standards.

9.Warranty

Chamberlain GmbH to the first retail purchaser of this product that the product shall be free from any defect in materials and/or workmanship for a period of 24 full months (2 years) from the date of purchase. Upon receipt of the product, the first retail purchaser is under obligation to check the product for any visible defects. Conditions: The warranty is strictly limited to the reparation or replacement of the parts of this product which are found to be defective and does not cover the costs or risks of transportation of the defective parts or product.This warranty does not cover non-defect damage caused by unreasonable use (including use not in complete accordance with Chamberlain GmbHs instructions for installation, operation and care; failure to provide necessary maintenance and adjustment; or any adaptations of or alterations to the products), labor charges for dismantling or reinstalling of a repaired or replaced unit or replacement batteries.A product under warranty which is determined to be defective in materials and/or workmanship will be repaired or replaced (at Chamberlain GmbH’s option) at no cost to the owner for the repair and/or replacement parts and/or product. Defective parts will be repaired or replaced with new or factory rebuilt parts at Chamberlain GmbH’s option.If, during the warranty period, the product appears as though it may be defective, contact your original place of purchase.This warranty does not affect the purchaser’s statutory rights under applicable national legislation in force nor the purchaser’s rights against the retailer arising from their sales/purchase contract. In the absence of applicable national or EU legislation, this warranty will be the purchaser’s sole and exclusive remedy, and neither Chamberlain GmbH nor its affiliates or distributors shall be liable for any incidental or consequential damages for any express or implied warranty relating to this product.No representative or person is authorized to assume for Chamberlain GmbH any other liability in connection with the sale of this product.

LiftMaster

Optical Cable Sensor

WTMLS1

1. Optical cable sensor WTMLS1

1.1. Connection to time switch, TCT2ED

1.2. Suction bell

1.3. Optical sensor

1.5. Technical features

- Brightness level-dependent control of a roller shutter in connection with the TCT2ED programmable timer switch.

- Triggering of short-term shading processes.

- Automatic closing of the roller shutter when darkness falls.

montage

Gebruiks-en montageaanwijzing

2. Please read before installation

2.1. Safety Instructions

2.2.These safety alert symbols mean Caution - a personal safety or property damage instruction. Please read those warnings carefully.

2.3. Failure to comply with the following instructions may result in serious personal injury or property damage.

2.4.Warning: IT IS IMPORTANT FOR THE SAFETY OF PERSONS TO FOLLOW THESE INSTRUCTIONS. SAVE THESE INSTRUCTIONS.

2.5.Installation, examination and operation of the 230V connection should be performed by an electrician.

2.6.Installation and wiring must be in compliance with your local building and electrical codes.

2.7.Do not allow children to play with fixed controls. Keep remote controls away from children.

3. Connection of the WTMLS1 to the TCT2ED

3.1. The WTMLS1 is connected to the TCT2ED with a cable. Pull the module out of its frame and plug the coupling into the socket on the bottom edge under the TCT2ED display.

3.2. Now replace the timer in the frame.

4. Shading function

4.1. Close the roller shutter manually until the desired shading effect has been achieved. Mark this position and reopen the shutter.

4.2. Press the suction bell onto the inside of the window pane.

4.3. On the TCT2ED unit go to menu mode. Select Setup, then select Sensor.

4.4. The present level of brightness is shown in the display as a black bar. The level of light after which the roller shutters should close (set value), is shown as a small dot in the upper right corner of the bar. Move this dot with the DOWN key to the right end of the black bar and then press the UP key twice. Then select Back.

4.5. Now select Mode, then Sensor and then Only+ Sun symbol. The roller shutter closes and opens again on reaching the set brightness levels with a delay of 15 minutes.

5. Complete closing in the evening

5.1. Wait until the time of day when the roller shutter should close.

5.2. Press the suction head onto the inside of the window pane (in case the shading function has not already been adjusted).

5.3. On the TCT2ED unit go to menu mode. Select Setup, then select Sensor and press the UP key. The sun symbol at the top right of the display now changes into a moon symbol.

5.4. The present level of brightness is again showed as a black bar. The level of light after which the roller shutters should close (set value), is shown as a small dot in the lower left corner of the bar. Move this dot with the DOWN key to the right end of the black bar and then press the UP key twice. Then select Back.

5.5. Now select Mode, then Sensor and then Only+ Moon symbol. The roller shutter now closes completely upon reaching the set brightness level.

5.6. If a fixed closing time has been programmed into the TCT2ED and if the set value is reached earlier the roller shutter will also close earlier. If the set value is not reached until after the programmed closing time the shutter will still close at the programmed time.

6.Declaration of Conformity

6.1.The Light sensor Model No. WTMLS1, is in conformity to the applicable EN55014, EN61000-3, sections of StandardsETS RES 0908, EN60555, & EN60335-1 per the provisions & all amendments of the EU Directives 73/23/EEC, 89/336/EEC

6.2.Declaration of Incorporation The Light Sensor Model TCLS1ED, when installed and maintained according to all the Manufacturer’s instructions in combination with a shutter, which has also been installed and maintained according to all the Manufacturer’s instructions, meet the provisions of EU Directive 89/392/EEC and all amendments.

6.3.I, the undersigned, hereby declare that the equipment specified above and any accessory listed in the manual conforms to the above Directives and Standards.

7. Warranty

Notice de montage et d’utilisation

du capteur de lumière et de vitre brisée

TCLS1ED

1.Capteur de lumière et de vitre brisée TCLS1ED

1.1.Voyant lumineux

1.2.Touche 1, 1.3.Touche 2

1.4.Le capteur doit toujours être installé horizontalement.

1.5.Si le capteur (fonction bris de vitre) ne réagit pas ou est trop sensible, veuillez le tourner pour régler sa sensibilité. Rotation dans le sens antihoraire : davantage de sensibilité. Rotation dans le sens horaire : moins de sensibilité.

1.6.En cas de déclenchement du capteur si la vitre est brisée ou après une vibration, le capteur ne se déclenche à nouveau qu'après 60 secondes.

1.7.Caractéristiques techniques

-Commande dépendant de la clarté pour un ou plusieurs volets roulants fonctionnant avec les modules de réception TCRX3ED, TCRX2ED et le minuteur programmable TCTRX2ED.

-Déclenchement de la fermeture/l'ouverture de courte durée en fonction de la pénombre.

-Fermeture automatique des volets roulants à la tombée de la nuit.

-Capteur de bris de vitre intégré. Fermeture automatique des volets roulants en cas de choc contre la vitre.

-Code de sécurité de roulement 64 bits.

1.8.Changement de piles du TCLS1ED (Env. tous les trois ans, selon l’utilisation). Tournez le TCLS1ED et enlevez soigneusement la partie avant du boîtier. Les piles sont alors visibles et peuvent être changées. Il faut deux piles de type : 3 V / CR 2016 (2x) Pour fermer le boîtier, il suffit simplement de presser le couvercle et l’élément de prise l’un contre l’autre.

2. Veuillez lire avant la montage

2.1.Règles de sécurité

2.2.Ces symboles d’avertissement de sécurité vous demandent de faire attention - ils indiquent des instructions pour éviter un risque de sécurité personnelle ou de dommage matériel. Il faut lire ces instructions attentivement.

2.3.Le non-respect des instructions ci-dessous peut conduire à des blessures graves ou des dommages matériels.

2.4.ATTENTION: Pour la sécurité des personnes, respectez les présentes instructions. CONSERVEZ SOIGNEUSEMENT LES PRESENTES INSTRUCTIONS.

2.5.La mise en place, la vérification et la connexion d’une installation en 230V ne devra être entreprise et réalisée que par les électriciens professionnels habilités.

2.6.Le montage et le câblage doivent correspondre aux normes locales de construction et d’électrification.

2.7.Ne laissez pas les enfants jouer avec les unités de commande. Tenez les télécommandes hors de leur portée.

2.8. La programmation et la connexion des appareils doivent se faire avant le montage définitif. Pour cela, les appareils doivent être éloignés d’une distance n’excédant pas 5 mètres.

2.9. Portée : env. 100 m à l’extérieur, env. 30 m à l’intérieur.

2.10. Veuillez entreprendre tous les réglages nécessaires avant de mettre le capteur en marche.

2.11. Informations techniques

Tension de service ....6 V, type CR 2016

Fréquence ....433,92 MHz

Protection ....IP 40

Gebruiks-/Montageaanwijzing

Licht- en glasbreuksensor

TCLS1ED

1. Licht-en glasbreuksensor TCLS1ED

1.1. LED,

1.2. Knop 1

1.3. Knop 2

1.4. De sensor moet altijd horizontaal worden bevestigd.

1.5. Als de sensor (bij glasbreuk) niet, of té gevoelig reageerd, kunt hem door draaien opnieuw uitrichten.Draaien tegen de klok = verhoogde gevoeligheid. Draaien in klokrichting = verminderde gevoeligheid.

1.6. Als de glasbreuksensor na een trilling of beving gereageerd heeft, kan hij pas na 60 sekonden opnieuw reageren.

1.7. Technische gegevens

- Lichtafhankelijke sturing van één of meer rolluiken in verbinding met de ontvangers TCRX3ED, TCRX2ED en de programmeerbare tijdschakelklok TCTRX2ED.

-Schaduw voor korte duur

-Automaties sluiten van de rolluiken als het donker wordt.

-Ingebouwde glasbreukvoeler. Sluit vanzelf de rolluiken als er tegen het venster wordt geslagen

-64 Bit Rolling Veiligheidscode

1.8. Inleggen nieuwe batterijen bij de TCLS1ED na ca. drie jaar, (afhankelijk van gebruik). Draai de TCLS1ED om en neemt U voorzichtig de voorkant eraf, Nu ziet U de batterijen en kunt ze wisselen. Daarvoor heeft U twee batterijen nodig van Type: 3V / CR 2016 (2x),Sluiten: Eenvoudig het dekseltje er weer op drukken.

2. Belangrijk: Voor de montage moet U hier

opletten

2.1. Veiligheidsaanwijzingen

2.2. Zulke waarschuwings tekens beduiden “Wees voorzichtig”, U moet deze waarschuwingen bevolgen, anders kunnen er ongelukken aan lijf en leven van personen en/of schade aan de apparatuur en andere zakelijke waarden ontstaan. Deze waarschuwingen voor gebruik zorgvuldig lezen.

2.3. Niet bevolgen van de volgende regels voor de veiligheid, kan zware ongelukken aan lijf en leven van personen en/of schade aan de apparatuur en andere zakelijke waarden veroorzaken.

2.4. Waarschuwing: Voor de veiligheid van personen is het heel belangrijk, deze instrukties op te volgen. Deze instrukties goed opbewaren.

2.5. De opbouw, het testen en het eerste gebruik van de 230 Volt aansluiting mag uitsluitend door een bekwaam vakman worden uitgevoerd

2.6. Aansluiten en het verleggen van de stroomkabels moet volgens de plaatselijke Bouw - en elektrovoorschriften worden uitgevoerd.

2.7. Verhinder dat kinderen met de bedieningen spelen, bedieningen goed opbergen, zorgt U ervoor, dat kinderen er niet kunnen aankomen.

2.8. Het programma van de zender moet U instellen vóór dat U de apparaten monteerd (zie ook Verbinding), Daarbij mag de afstand tussen de twee apparate niet meer als 5 Meter bedragen.

2.9. Bereik : ca. 100m aan de open lucht, en ca. 30m binnen huis

2.10 Voordat U de sensor bevestigt, eerst alles instellen

2.11 Technische gegevens

Voedingsspanning...........6V, Typ CR 2016

Frequentie...............433,92MHz

Plage de température de service ....0°C à 40 °C

Portée ....env. 30 m

Marque de conformité ....CE

2.12. Les modifications techniques suivent l’état de la technique et demeurent sous réserve.

3. Connexion au TCRX3ED, TCRX2ED et TCTRX2ED

3.1. Il faut d’abord programmer le TCLS1ED en fonction du module de réception TCRX3ED ou TCRX2ED ou du minuteur TCTRX2ED:

3.2. TCRX3ED: appuyez brièvement sur le bouton noir sur le côté supérieur du TCRX3ED. Un signal sonore discontinu est émis. Appuyez sur la touche supérieure du TCLS1ED. Le signal sonore cesse. (La programmation est terminée).

3.3. TCRX2ED: appuyez sur les deux boutons du TCRX2ED. Un signal sonore discontinu est émis. Appuyez sur la touche supérieure du TCLS1ED. Le signal sonore cesse. (La programmation est terminée).

3.4. TCTRX2ED: sélectionnez le mode Menu du TCTRX2ED. Choisissez Ajuster. Sélectionnez radio puis apprend. Le mot activez apparaît à l’écran. Appuyez sur les deux boutons du TCLS1ED. Le mot capteur s’affiche. (La programmation est terminée).

4. Fonction Ombrager

4.1. Collez le TCLS1ED à l’endroit de la vitre jusqu’à le volet devra descendre pour ombrager correctement.

4.3. Appuyez simultanément sur les deux boutons noirs du TCLS1ED. Le voyant lumineux s’allume en rouge. Relâchez la pression sur les boutons. Le voyant lumineux clignote pendant environ 8 secondes en vert et jaune. Pendant que le voyant clignote, appuyez sur la touche 1. Le voyant s’allume brièvement en vert. La programmation est terminée. Afin de tester la fonction ombrager, appuyez brièvement sur le bouton noir inférieur du capteur (ce test n’est possible qu une seule fois). Le volet descend, s’arrête à hauteur du capteur, remonte légèrement de manière à libérer le capteur, puis s’arrête à nouveau.

4.5. Le volet roulant se baisse maintenant environ 15 minutes après que la luminosité paramétrée a été atteinte et s’ouvre environ 15 minutes après que la luminosité paramétrée a disparu.

4.6. Désactivation de la fonction Ombrager Appuyez sur les deux boutons du TCLS1ED jusqu’à ce que le voyant lumineux s’allume brièvement en rouge. Relâchez la pression sur les boutons. Le voyant lumineux clignote en jaune et vert. Appuyez sur le bouton supérieur du capteur jusqu’à ce que le voyant s’allume en rouge. La fonction Ombrager est maintenant désactivée. La configuration demeure inchangée.

4.7. Réactivation de la fonction Ombrager Appuyez simultanément sur les deux boutons du capteur jusqu'à ce que le voyant s’allume en rouge. Relâchez la pression sur les boutons. Le voyant clignote en jaune et vert. Appuyez sur le bouton supérieur jusqu’à ce que le voyant s’allume en vert. La fonction Ombrager est à nouveau activée.

5. Fermeture complète du volet le soir

5.1. Attendez le moment de la journée où vous souhaitez fermer le volet. Appuyez simultanément sur les deux boutons du capteur. Le voyant s’allume brièvement en rouge puis relâchez la pression sur les boutons. DEL clignote en jaune et vert.

5.2. Pendant le clignotement, appuyez sur la touche 2 du capteur. Le voyant s’allume en jaune. Le volet roulant se ferme maintenant complètement 15 minutes après que la valeur de luminosité paramétrée a été atteinte.

5.3. Désactivation de la fermeture complète Appuyez simultanément sur les deux boutons du TCLS1ED jusqu’à ce que le voyant s’allume brièvement en rouge. Relâchez la pression sur les boutons. Le voyant clignote en jaune et vert. Appuyez

Stroomnetbeveiliging.........IP 40

Bedrijfstemperatuur tussen.......0°C tot 4°C

Effectief bereik.......ca. 30m

Keurmerk......CE

2.12. Technische wijzigingen voorbehouden.

3. Verbinding tussen TCRX3ED, TCRX2ED en

TCTRX2ED

3.1. We beginnen nu met de TCLS1ED op de ontvanger TCRX3ED of TCRX2ED of de schakelklok TCTRX2ED te programmeren:

3.2. TCRX3ED: Zwarte Knop aan de bovenkant van de TCRX3ED kort indrukken, U hoort een ritmies signaal, De knop boven op de TCLS1ED drukken. Het signaal stopt. (De programmering is beeindigd.)

3.3. TCRX2ED: De twee zwarte knopjes van de TCRX2ED drukken. U hoort weer een ritmiese signaaltoon. Bovenste knop van de TCLS1ED drukken. Het signaal stopt, (De programmering is beeindigd.)

3.4. TCTRX2ED: Kies nu de menu-mode van de TCTRX2ED, en kies Einstl. Vervolgens kiest U Funk en dann Lernen. Op het display verscheint het woord Senden. Toets één van de twee knopjes van de TCLS1ED. Nu ziet U het woord Sensor. (Eind van de programmering.)

4. De schaduwfunktie

4.1.

Plakt U de TCLS1ED ongeveer op de die plaats

aan het raam waar bij zonlicht uw rolluik stoppen moet.

4.3. Druk nu de beide knopjes aan TCLS1ED. De LED wordt rood. Laat de knopjes los. De LEDs knipperen nog ongeveer 8 Sekonden lang groen en geel. Terwijl de LEDs knipperen druk het knopje 1. De LED blinkt even groen. Het programeren is nu klaar. Om de Verdonkerings functie te testen drukt U op de sensor. Nu wordt de test gedann (dit is alleen maar één keer mogelijk). Het rolluik gaat naar beneden, stopt op ongeveer de hoogte van de sensor en gaat iets omhoog an de sensor weer vrijtegenen en stopt dan.

4.5. Nu sluit het rolluik ongeveer 15 Minuten na dat de ingestelde lichtwaarde werd bereikt en opent ongeveer 15 Minuten nadat deze instelling wordt onderschreden.

4.6. Uitschakelen von de schaduwfunktie. Beide knopjes van de TCLS1ED gelijktijdig drukken tot de LED een keer rood blinkt. Knopjes los laten, De LEDs blinken nu geel en groen. Bovenste knop van de sensor drukken, tot de rode LED blinkt. De schaduw funktie is nu uitgeschakeld, Deze instellingen blijven behouden.

4.7. opnieuw inschakelen van schaduw-funktie. Toets beide knopjes van de sensor gelijktijdig tot de rode LED kort blinkt, Knopjes los laten, De gele en groene LEDs blinken. Bovenste knop drukken tot het groene LED een keer aangaat, De schaduwfunktie is weer ingeschakeld,

5. ´s Avonds volledig sluiten

5.1. Wacht het tijdpunt van de dag af, dat het rolluik moet gaan sluiten. Druk gelijktijdig beide knopjes aan de sensor, De LED blinkt kort rood, dan loslaten. De LED knippert vervolgens geel en groen.

5.2. Toets tijdens het knipperen knop 2 van de sensor. De gele LED gaat een keer aan. Het rolluik zal nu 15 Minuten na bereiken van de ingestelde lichtwaarde volledig gaan sluiten,

5.3. Geheel sluiten funktie weer uitschakelen. Beide knopjes van de TCLS1ED gelijktijdig drukken, tot de rode LED een keer kort aangaat. Knopjes los laten. De gele en groene LEDs knipperen. Onderste knop van de sensor drukken, tot de rode LED een keer blinkt, Het komplete sluiten is nu uitgeschakeld. De ingestelde waardes worden gebufferd.

5.4. Opnieuw inschakelen van het komplete sluiten. Toets gelijktijdig beide knopjes van de sensor tot de rode LED gaat een keer aan. Knopjes los laten, De gele en groene LEDs knipperen. Onderste knop van

sur le bouton inférieur du capteur jusqu’à ce que le voyant s’allume en rouge. La fermeture complète est maintenant désactivée. La configuration demeure inchangée.

5.4. Réactivation de la fermeture complète Appuyez simultanément sur les deux boutons du capteur puis le voyant s’allume en rouge. Relâchez la pression sur les boutons. Le voyant clignote en jaune et vert. Appuyez et maintenez enforcée la touche inférieur du capteur jusqu’à ce que DEL s’allume en jaune. La fermeture complète est à nouveau activée.

6. Capteur de bris de vitre

6.1. Le TCLS1ED perçoit les chocs contre la vitre et déclenche un processus de fermeture complète du volet roulant.

6.2. Activation de la fonction Capteur de bris de vitre: Appuyez sur les deux boutons du capteur jusqu’à ce que le voyant s’allume brièvement en rouge. Maintenez les deux boutons enfoncés jusqu’à ce que le voyant s’allume en rouge une nouvelle fois, au bout de 4 secondes environ. La fonction Capteur de bris de vitre est activée. Si le capteur réagit à la moindre vibration, tournez l’appareil d’environ 2-3 ° autour de son axe pour en réduire la sensibilité.

6.4. Désactivation de la fonction Capteur de bris de vitre. Appuyez sur les deux boutons du capteur jusqu’à ce que le voyant s’allume brièvement en rouge. Maintenez les deux boutons enfoncés jusqu’à ce que le voyant s’allume en vert, au bout de 4 secondes environ. La fonction Capteur de bris de vitre est désactivée.

7. Que faire si cela ne fonctionne pas…

7.1. Mettez toujours le capteur à l’horizontale (ligne du capteur à l’horizontale).

7.2. Tournez le capteur d’un ou deux degrés quand il est trop sensible (fonction bris de vitre).

7.3. Lors de la programmation, il ne faut pas que la distance entre le capteur et le minuteur excède cinq mètres.

7.4. Echangez les piles du capteur.

7.5. Lorsque cela est demandé, appuyez bien simultanément et fermement sur les deux boutons.

7.6. Le minuteur/récepteur est-il bien connecté ?. Est-il bien alimenté ?

7.5. N’oubliez pas de confirmer avec la touche Haut le choix de menus pour le TCTRX2ED.

7.6. Hotline + 49 (0) 68 38 907 100

8. Garantie

Chamberlain GmbH garantit au premier acheteur de ce produit chez un détaillant que le produit en question est exempt de tout défaut de fabrication ou de matériel pendant une période de deux ans à partir de la date d’achat. Dès réception du produit, le premier détaillant est tenu de vérifier tout défaut apparent de celui-ci. Conditions: Cette garantie constitue le seul recours disponible pour l’acheteur selon la loi, pour tout dommage en liaison avec ou résultant d’une pièce défectueuse et/ou du produit. La garantie est strictement limitée à la réparation ou au remplacement des pièces de ce produit qui s’avèreraient défectueuses. Cette garantie ne couvre pas les dommages qui ne sont pas causés par un appareil défectueux et qui résultent d'une utilisation abusive (y compris une utilisation qui n'est pas exactement conforme aux consignes d'installation, de fonctionnement et d'entretien préconisées par Chamberlain GmbH, un manque d'entretien et de réglage nécessaires, toute adaptation ou modification des appareils, tous frais associés au démontage ou à la réinstallation d'une pièce réparée ou changée et au remplacement des piles. Un produit sous garantie dont le défaut de fabrication et/ou de matériel est reconnu sera réparé ou remplacé (au choix de Chamberlain GmbH) sans frais pour le propriétaire en ce qui concerne la réparation ou le remplacement de la pièce défectueuse ou du produit. Les pièces défectueuses seront réparées ou remplacées par des pièces neuves ou réusinées, au choix de Chamberlain GmbH. Si durant la période de garantie le produit semble présenter un défaut, contactez votre revendeur. Cette garantie n'affecte pas les droits statutaires de l'acheteur sous la législation nationale applicable en vigueur. Cette garantie n'affecte pas non plus les droits de l'acheteur à l'égard du revendeur conformément aux termes du contrat de vente/achat. En l'absence de législation nationale ou CE applicable, cette garantie constituera le seul recours exclusif de l'acheteur et, dans le cadre de toute garantie expresse ou implicite concernant ce produit, ni

de sensor gedruckt houden tot de LED geel blinkt. Het komplete sluiten is opnieuw ingeschakeld.

6. Glasbreuksensor

6.1. De TCLS1ED voelt als er tegen het raam word geslagen en laat dan het rolluik geheel naar beneden.

6.2. Inschakelen van de Glasbreuksensor - funktie: drukt U beide knopjes aan de sensor, tot de roode LED kort een keer aangaat, Houdt U beide knopjes gedrukt tot de LED na ongeveer 4 Sekonden een tweede keer rood aangaat. De glasbreuksensor – funktie is geaktiveerd. Reageert de sensor op al te geringe bevingen, draait U het Apparaat ongever om 2°-3°om zijn eigen as, daarbij wordt de gevoeligheid verminderd.

6.4. Uitschakelen van de Glasbreuksensor - funktie. Drukt U beide knopjes aan de sensor, tot de roode LED kort aangaat, Houdt U beide knopjes ingedrukt, tot de groene LED na circa 4 Sekonden een keer aangaat, De Glasbreuksensor -funktie is uitgeschakeld.

7. Voor het geval dat hij het niet doet....

7.1. Plaats de sensor altijd horizontal. (Streep aan de sensor parallel naar horizont uitrichten.)

7.2. Draai de sensor um ein tot zwei Grad, als hij te gevoelig reageerd (glasbreuksensor funktie).

7.3. Gedurende het programmeren mag de afstand tussen sensor en klok niet meer als vijf Meter betragen.

7.4. Wissel de twee batterijen in de sensor.

7.5.Houdt beide knopjes bij aanvorderung ook gelijktijdig goed ingedrukt.

7.6. Werd de klok/ontvanger juist aangesloten. Heeft hij ook stroom?

7.5. Vergeet niet Uw keuze in het menu van de TCTRX2ED altijd met de “Omhoog”- Knop te bevestigen.

7.6.Hotline +49 (0) 68 38 907 100

8. Verklaring

8.1.De Licht-/Glasbreuksensor Modell Nr. TCLS1ED, beantwoordt aan alle richtlijnen van de normen: EN55014, EN61000-, ETS RES 0908, EN60555, & EN60335-1 en 73/23/EEC, 89/336/EEC

8.2. Verklaring van integratie De Licht-/Glasbreuksensor Modell TCLS1ED beantwoord, als ze tezamen met een rolluik volgens de instrukties van de fabrikant wordt geinstalleerd en onderhouden, aan alle voorschriften van de EUrichtlijn 89/392/EEC en hun supplementaires.

8.3.Ik, de ondergetekende, verklaar hiermede, dat het voorgenoemde apparaat en het in de montageaanwijzing genoemde toebehoor aan de eerder genoemde voorschriften en richtlijnen voldoet.

9. Garantie

Chamberlain GmbH garandeerd de eerste koper van de Licht-en glasbreuksensor voor de duur van 24 maanden (2 jaren vanaf het datum van aankoop, dat dit produkt zonder materiaal-en /of fouten in de verwerking is. De eerste koper is verplicht, het produkt bij ontvangst op zichtbare defekte te kontrolleren. Kondities: De garantie beperkt zich uitsluitend tot de reparatie of deuitwisseling van defekte onderdelen en dekt niet de kosten of het transportrisiko van de defekte onderdelen of produkten. Deze garantie strekt zich niet uit tot schades, die geen defekte zijn, maar door verkeerd gebruik werden veroorzaakt.( zoals het gebruik bij slechts gedeeltelijk bevolgen van Chamberlain GmbHs montagevoorschriften, het gebruik en onderhoud; verzuimd onderhoud of instelling; elke aanpassing of verandering aan het produkt), uurloon, werkkosten voor de afbouw of het opnieuw inbouwen van een gerepareerde of uitgewisselde eenheid en/of uitwisseling van de batterijen. Het ligt in het bemeten van Chambeerlain GmbH, of een door de garantie gedektes produkt, dat

Chamberlain GmbH ni ses associés ou distributeurs ne seront responsables de tous dommages accidentels ou relationnels. Aucune personne n’est mandatée ni autorisée par Chamberlain GmbH à assumer quelqu'autre responsabilité que ce soit en liaison avec la vente de ce produit.

9. Déclaration de conformité

17.1.Le horloge programmable Modèle Nr. TCLS1ED, est conforme aux secions applicables EN55014, EN61000-3,des Normes ETS RES 0908, EN60555, & EN60335-1selon les clauses et toutes les modifications des directives EU 73/23/EEC, 89/336/EEC

17.2.Déclaration d’incorporation Le horloge programmable, modèle TCLS1ED, si installé et maintenu selon toutes les instructions du fabricant, de concert avec un volet qui a, lui aussi, été installé et maintenu selon toutes les instructions du fabricant, satisfait aux clauses de la Directive EU 89/392/EEC et de toutes ses modifactions.

17.3. Je soussigné déclare par la présente que l’equipement spécifié ci-dessus et tout accessoire mentionné dans ce manuel est conforme aux Directives et Normes ci-dessus.

Notice de montage et d’utilisation

du capteur de lumière à fil WTMLS1

1. Capteur de lumière WTMLS1

1.1.Connexion pour le minuteur TCT2ED

1.2. Ventouse

1.3.Capteur de lumière

1.5 Caractéristiques techniques

-Commande dépendant de la clarté pour volet roulant reliée au minuteur programmable TCT2ED.

-Déclenchement de la fermeture/l'ouverture de courte durée en fonction de la pénombre.

-Fermeture automatique des volets roulants à la tombée de la nuit.

2. Veuillez lire avant la montage

2.1.Règles de sécurité

2.3.Le non-respect des instructions ci-dessous peut conduire à des blessures graves ou des dommages matériels.

2.4.ATTENTION: Pour la sécurité des personnes, respectez les présentes instructions. CONSERVEZ SOIGNEUSEMENT LES PRESENTES INSTRUCTIONS.

2.5.La mise en place, la vérification et la connexion d’une installation en 230V ne devra être entreprise et réalisée que par les électriciens professionnels habilités.

2.6.Le montage et le câblage doivent correspondre aux normes locales de construction et d’électrification.

2.7.Ne laissez pas les enfants jouer avec les unités de commande. Tenez les télécommandes hors de leur portée.

3. Connexion du WTMLS1 au TCT2ED

3.1. Le WTMLS1 est connecté au TCT2ED par un câble. Retirez le module du cadre et insérez le câble dans la fiche située sur le côté, sous l’affichage du TCT2ED.

3.2. Remettez le minuteur dans le cadre.

4. Fonction Ombrager

4.1. Baissez manuellement le volant roulant jusqu’à l'obtention du niveau d’ombre souhaité. Markieren Sie diesen Punkt und fahren Sie den Rollladen danach wieder hoch.

4.2. Appliquez la ventouse sur la vitre à l’intérieur.

4.3. Sélectionnez le mode Menu sur le TCT2ED. Choisissez ajuster puis capteur.

4.4. La quantité de lumière est représentée par un bâton noir sur l’écran. La quantité de lumière à partir de laquelle le volant roulant doit se fermer (valeur théorique) est représentée par un petit point imoberen Balkenteil. Déplacez le point avec la touche Bas vers l’extrémité droite du bâton noir puis appuyez deux fois sur la touche Haut. Sélectionnez ensuite retour.

4.5. Choisissez alors mode, puis capteur puis encore

material- of bewerkingsfouten aantoont, kostenloos wordt gerepareerd of vervangen. Chamberlain GmbH behoudt zich het recht voor, te beslissen of de defekte onderdelen worden gerepareerd of door nieuwe of in de fabriek gereviseerde onderdelen vervangen worden,Als het Produkt gedurende de garantietijd defekt is, richt U zich a.u.b. aan Uw detailhandelaar. Deze garantie tast de rechten van de koper volgens de nationaal geldige Wetten niet aan. Ze heeft ook geen uitwerking op de rechten van de koper tegenover de verkoper, die uit het koopverdrag voortvloeien. Daar, waar geen geldende nationale of EEC-Wetten gelden, is deze garantie het enige rechtelijke middel van de koper en nog de Chamberlain GmbH nog hun filialen of Handelaren zijn voor schade, of schade die daruit voortvloeit, voor uitdrukkelijke of stilzwijgende garanties in samenhang met dit produkt aansprakelijk. Niemand, ook geen vertegenwoordiger, is geautoriseerd om namens Chamberlain GmbH andere aansprakelijkheden in verband met de verkoop van deze produkte te overnemen.

Gebruiks- /montageaanwijzing

Kabellichtsensor WTMLS1

1.Kabellichtsensor WTMLS1

1.1. Aansluiting naar Tijdschakelklok TCT2ED

1.2. Zuignap

1.3. Lichtsensor

1.5. Technische gegevens

- Lichafhankelijke besturing voor een rolluik in verbindung met de programmeerbare tijdschakelklok TCT2ED.

- Kan ook voor korte schaduwperiodes worden gebruikt.

- Sluit zelfstandig de rolluiken als het donker wordt..

2. Voor de montage moet U volgende veiligheidsvoorschriften opvolgen:

2.1. Veiligheidsaanwijzing

2.2. Zulke tekens waarschuwen, betekenen “Wees voorzichtig”, oproep deze te bevolgen, door niet bevolgen kann personen- en/of. schade an zakelijke waardes ontstaan. Leest U a.u.b. deze waarschuwingen heel zorgvuldig.

2.3. Het niet opvolgen van de veiligheidsvoorschriften kan ernstige personen- of zakelijke schades veroorzaken.

2.4. Waarschuwing: Voor de veiligheid van personen is het belangrijk, deze instrukties na te komen. Deze instrukties goed opbewaren.

2.5. Montage, testen en eerste gebruik van de 230 Volt aansluiting mag uitsluitend door een erkend vakman (electricien) worden uitgevoerd.

2.6. Montage en verleggen van de kabels moeten volgens de plaatselijke Bouw - en Elektrovoorschriften worden uitgevoerd.

2.7. Kinderen niet met de Bediening laten spelen, bediening voor kinderen ontoegankelijk opbewaren.

3. Montage van de WTMLS1 aan deTCT2ED

3.1. De WTMLS1 wordt met een Kabel aan de

0TCT2ED verbonden. Trek het moduul voorzichtig uit

het raamelement en steek de koppeling in de insteekgleuf aan de zijkant onder het display van de TCT2ED.

3.2. Zet nu de klok opnieuw in het element.

4. Schaduw- funktie

4.1. Sluit het rolluik van hand, tot de gewenste schaduw-werking is bereikt. beweeg het rolluik weer naar boven.

4.2. Druk de Saugknop van binnen tegen het venster.

4.3. Gaat U bij de TCT2ED in de menümode. Nu kiest U Einstl., dan kiest U Sensor.

4.4. De momentele hoeveelheid licht is op het display als zwarte streep te zien. De hoeveelheid licht, waar vanaf het rolluik moet gaan sluiten, is als kleine punt in bovenste balkendeel afgebeeld. Beweeg de punt met de “Omlaag”-knop, tot hij rechts aan het einde van de zwarte streep is en drukt U dann twee keer de “Omhoog”- knop. Kies nu “Zurück”.

4.5. Nu kiest U Modus, dan Sensor en daarna Nur +

Markeer dit punt en

seul+ symbole soleil. Le volant roulant se ferme et s‘ouvre avec un décalage de 15 minutes après que la quantité de lumière paramétrée a été atteinte.

5. Fermeture complète du volet le soir

5.1. Attendez le moment de la journée où vous souhaitez fermer le volet.

5.2. Appliquez la ventouse sur la vitre à l’intérieur,

(falls nicht bereits für Beschattungsfunktion ausgerichtet!).

5.3. Sélectionnez le mode Menu sur le TCT2ED. Choisissez ajuster puis capteur et appuyez sur la touche Haut. Le symbole du soleil à droite en haut de l’affichage se transforme en symbole de lune.

5.4. La quantité de lumière est à nouveau représentée par un bâton noir sur l’écran. La quantité de lumière à partir de laquelle le volant roulant doit se fermer (valeur théorique) est représentée par un petit point im unteren Balkenteil. Déplacez le point avec la touche Bas vers l'extrémité droite du bâton noir puis appuyez deux fois sur la touche Haut. Choisissez ensuite retour.

5.5. Choisissez alors mode, puis capteur puis encore seul+ symbole lune. Le volet roulant se ferme maintenant complètement dès que la quantité de lumière paramétrée a été atteinte.

5.6. Si une heure de fermeture fixe est programmée sur le TCT2ED et si la valeur théorique est atteinte plus tôt, le volet se ferme plus tôt. Si la valeur théorique est atteinte après l’heure programmée, le volet se ferme à l’heure programmée.

8. Garantie

9. Déclaration de conformité

17.1.Le horloge programmable Modèle Nr. WTMLS1, est conforme aux secions applicables EN55014, EN61000-3,des Normes ETS RES 0908, EN60555, & EN60335-1selon les clauses et toutes les modifications des directives EU 73/23/EEC, 89/336/EEC

17.2.Déclaration d’incorporation Le horloge programmable, modèle WTMLS1, si installé et maintenu selon toutes les instructions du fabricant, de concert avec un volet qui a, lui aussi, été installé et maintenu selon toutes les instructions du fabricant, satisfait aux clauses de la Directive EU 89/392/EEC et de toutes ses modifactions.

17.3. Je soussigné déclare par la présente que l’equipement spécifié ci-dessus et tout accessoire mentionné dans ce manuel est conforme aux Directives et Normes ci-dessus.

Colin B. Willmott -Chefingenieur-

Zonsymbol. Het rolluik sluit en opent na bereiken van de ingestelde hoeveelheid licht met een vertraging van 15 Minuten.

5. ´s Avonds volledig sluiten

5.1. Wacht U het tijdpunt van de dag af, dat het rolluik moet gaan sluiten.

5.2. Druk de zuigknop van binnen tegen het vensterglas (als het al niet voor schadaar-werking

is geprogrammeerd!).

5.3. Gaat U bij de TCT2ED in de Menumode. Kies Einstl., dan Sensor en drukt U de omhoog-knop. Het zonnnetje rechts boven op het display verandert sich in een maantje.

5.4. De hoeveelheid licht, die er op dit moment is, wordt weer als zwart streepje aangetoond. En de hoeveelheid licht, waar vanaf zich het rolluik moet aan sluiten, is als een puntje in onderste balkendeel te zien. Beweeg nu met de “omlaag”-knop deze punt tot aan het rechte eind van de streep en druk twee keer de “omhoog”-knop. Kies Zurück.

5.5. Nu kiest U Modus, dan Sensor daarna “Nur”+ maansymbool. Het rolluik sluit volledig op het tevoren ingestelde licht.

5.6. Is in de TCT2ED een vaste sluitingstijd geprogrammerd en wordt de ingestelde lichtwaarde vroeger bereikt, omdat het sneller donker wordt, dan sluit het rolluik ook vroeger. Maar het rolluik sluit wèl, op het ingestelde tijdstip, als het langer licht blijft.

6. Verklaring

6.1.De Lichtsensor Modell Nr. WTMLS1, beantwoordt aan alle richtlijnen van de normen: EN55014, EN61000-, ETS RES 0908, EN60555, & EN60335-1 en 73/23/EEC, 89/336/EEC

6.2.De Lichtsensor modell WTMLS1 voldoet, als ze in verbinding met een rolluik volgens voorschrift van de fabrikant geinstalleerd en onderhouden wordt, aan alle aanvorderingen van de EEC richtlijn 89/392/EEC en hun toevoegingen.

6.3. Ik, als ondergetekende, verklaar hiermede, dat het voorgenoemde apparaat en het in de montageaanwijzing opgevoerde toebehoor aan de voorheen genoemde voorschriften en richtlijnen voldoet.

7. Garantie

Chamberlain GmbH garandeerd de eerste koper van de lichtsensor voor de duur van 24 maanden (2 jaren vanaf het datum van aankoop, dat dit produkt zonder materiaal-en /of fouten in de verwerking is. De eerste koper is verplicht, het produkt bij ontvangst op zichtbare defekte te kontrolleren. Kondities: De garantie beperkt zich uitsluitend tot de reparatie of de uitwisseling van defekte onderdelen en dekt niet de kosten of het transportrisiko van de defekte onderdelen of produkten. Deze garantie strekt zich niet uit tot schades, die geen defekte zijn, maar door verkeerd gebruik werden veroorzaakt.( zoals het gebruik bij slechts gedeeltelijk bevolgen van Chamberlain GmbHs montagevoorschriften, het gebruik en onderhoud; verzuimd onderhoud of instelling; elke aanpassing of verandering aan het produkt), uurloon, werkkosten voor de afbouw of het opnieuw inbouwen van een gerepareerde of uitgewisselde eenheid en/of uitwisseling van de batterijen. Het ligt in het bemeten van Chambeerlain GmbH, of een door de garantie gedektes produkt, dat material- of bewerkingsfouten aantoont, kostenloos wordt gerepareerd of vervangen. Chamberlain GmbH behoudt zich het recht voor, te beslissen of de defekte onderdelen worden gerepareerd of door nieuwe of in de fabriek gereviseerde onderdelen vervangen worden.Als het Produkt gedurende de garantietijd defekt is, richt U zich a.u.b. aan Uw detailhandelaar. Deze garantie tast de rechten van de koper volgens de nationaal geldige Wetten niet aan. Ze heeft ook geen uitwerking op de rechten van de koper tegenover de verkoper, die uit het koopverdrag voortvloeien. Daar, waar gen geldende nationale of EEC-Wetten gelden, is deze garantie het enige rechtelijke middel van de koper en nog de Chamberlain GmbH nog hun filialen of Handelaren zijn voor schade, of schade die daruit voortvloeit, voor uitdrukkelijke of

709167
