Anleitungen Unterflurantrieb
Instructions Automatisme enterré pour portail
à battants
Instructions Underground gate actuator
Instrukties Ondergrondse aandrijving
D
F
GB
NL
Für Service: (49) 6838/907-172
Pour Service: 03-87-98-15-93
For Service: 0800-31-78-47
Voor Service: 020-684-7978
D
F
GB
NL
UGO300M
UGO300B
D-1
BEGINNEN SIE MIT LESEN DIESER WICHTIGEN SICHERHEITSREGELN
Beim Umgang mit Werkzeugen und Kleinteilen
Vorsicht walten lassen und weder Ringe, Uhren
noch lose Kleidungsstücke tragen, wenn Sie
Installations- oder Reparaturarbeiten an einem Tor
vornehmen.
Elektrische Leitungen sind entsprechend den lokalen
Bau- und Elektroinstallationsvorschriften zu verlegen.
Das elektrische Kabel darf nur an ein
ordnungsgemäß geerdetes Netz angeschlossen
werden.
Unterbrechen Sie den Strom zum Torantrieb bevor
Sie Veränderungen daran vornehmen.
Entfernen Sie bitte alle am Tor angebrachten
Schlösser um Schaden am Tor zu vermeiden.
Es ist wichtig, das Tor immer gut gangbar zu
halten. Tore, die steckenbleiben oder verklemmen,
sind unverzüglich zu reparieren.Versuchen Sie
nicht das Tor selbst zu reparieren. Bestellen Sie
dafür einen Fachmann.
Entfernen Sie Zubehör aus der Nähe von Kindern.
Erlauben Sie Kindern nicht Wandtaster und
Fernbedienungen zu bedienen. Schwere
Verletzungen können durch ein sich schließendes
Tor verursacht werden.
Stellen Sie sicher, daß Personen, die den Antrieb
montieren, warten oder bedienen diesen
Anleitungen folgen.
Bewahren Sie die Anleitung an einem Ort auf, an
dem schnell auf sie zurückgegriffen werden kann.
Solche Warnzeichen bedeuten “Vorsicht!”, eine Aufforderung zur Beachtung, da ihre Mißachtung Personen- bzw.
Sachschäden verursachen kann. Bitte lesen Sie diese Warnungen sorgfältig.
Dieser Antrieb ist so konstruiert und geprüft, daß er bei Installation und Benutzung unter genauer Befolgung der
anschließenden Sicherheitsregeln angemessene Sicherheit bietet.
Die Nichtbeachtung der folgenden Sicherheitsregeln kann ernsthafte Personen- oder Sachschäden
verursachen.
Inhalt:
Sicherheitsregeln: Seite 1
Technische Daten: Seite 1
Garantie: Seite 1
Verpackungsinhalt: Seite 2
Bevor Sie beginnen: Seite 2
Montage des Antriebes: Seite 2, Abbildungen -
Elektrischer Anschluß: Seite 2, Abb.
Sicherheit : Seite 3
Kontrolle: Seite 3
Zum Schluß: Seite 3
Zubehör: Seite 3, Abbildung
12
10
91
TECHNISCHE DATEN
GARANTIE
LiftMaster garantiert dem ersten Käufer, der das Produkt im Einzelhandel erwirbt
(erster "Einzelhandelskäufer") daß es, ab dem Datum des Erwerbs volle 24 Monate
(2 Jahre) lang von jeglichen Materialschäden bzw. Herstellungsfehlern frei ist.
Diese Garantie gilt für den Unterflurantrieb. Bei Empfang des Produkts obliegt es
dem ersten Einzelhandelskäufer, dieses auf sichtbare Schäden zu prüfen.
Bedingungen: Die vorliegende Garantie ist das einzige Rechtsmittel, das dem
Käufer gesetzmäßig wegen Schäden zusteht, die mit einem defekten Teil bzw.
Produkt in Verbindung stehen bzw. sich aus einem solchen ergeben. Die
vorliegende Garantie beschränkt sich ausschließlich auf Reparatur bzw. Ersatz der
Teile dieses Produkts, die als schadhaft befunden werden. Die vorliegende Garantie
gilt nicht für Schäden, die nicht auf Defekte sondern auf den unrichtigen Gebrauch
zurückzuführen sind (d.h. einschließlich jedweder Benutzung, die nicht genau den
Anleitungen bzw. Anweisungen der Firma LiftMaster hinsichtlich Installation,
Betrieb und Pflege entspricht, sowie des Versäumnisses, erforderliche
Instandhaltungs- und Justierungsarbeiten rechtzeitig durchzuführen, bzw. der
Durchführung von Adaptierungen oder Veränderungen an diesem Produkt). Sie
deckt auch nicht die Arbeitskosten für den Ausbau bzw. den Wiedereinbau eines
reparierten oder ersetzten Geräts oder dessen Ersatzbatterien. Ein Produkt im
Rahmen der Garantie, hinsichtlich dessen entschieden wird, daß es Materialschäden
bzw. Herstellungsfehler aufweist, wird dem Eigentümer ohne Kosten für Reparatur
bzw. Ersatzteile nach Gutdünken der Firma LiftMaster repariert oder ersetzt. Sollte
das Produkt während der Garantiezeit defekt erscheinen, so wenden Sie sich bitte
an die Firma, von der Sie es ursprünglich gekauft haben.
Die Garantie beeinträchtigt nicht die dem Käufer im Rahmen gültiger zutreffender
nationaler Gesetze oder Statuten zustehenden Rechte oder Rechte gegenüber dem
Einzelhändler, die sich für den Käufer aus dem Verkauf/Kaufvertrag ergeben. Bei
Nichtbestehen von zutreffenden nationalen bzw. EG-Gesetzen ist diese Garantie das
einzige und exklusive Rechtsmittel, das dem Käufer zur Verfügung steht, und weder
LiftMaster noch die Filialen oder Händler der Firma sind für irgendwelche Nebenoder Folgeschäden durch jedwede ausdrückliche oder stillschweigende Garantie
bezüglich dieses Produkts haftbar.
Weder Vertreter noch sonstige Personen sind berechtigt, im Namen von LiftMaster
irgendeine sonstige Verantwortung in Verbindung mit dem Verkauf dieses Produktes
zu übernehmen.
Netzanschluß
Kondensator
Stromaufnahme
Leistungsaufnahme
Öffnungswinkel max.
Max. Zyklenzahl
Motorthermoschutz
Nettogewicht Motor
Abmessungen/Box
Torgröße max.
Torgewicht
Übersetzung
Schutzart
Arbeitstemp.
UGO300
230V-240V/50-60Hz
12yF
1,3A
190W
120
O
50% / Std.
135 °C
10kg
160x380x320
3,0m
300kg
1:1120
IP 56
-35
o
bis + 80
o
VERPACKUNGSINHALT
• Antrieb (1)
• Montagezubehörbeutel (1)
• Montageanleitung (1)
• Entriegelungsschlüssel (1)
• Kondensator 12yF (1)
BEVOR SIE BEGINNEN
Planung und Präzision ist für die Montage eines
Unterflurantriebs äußerst wichtig, damit die
Funktion später nicht eingeschränkt oder
unmöglich ist.
Es muß eine Entwässerung, Drainage, Ablauf etc.
vorhanden sein, sonst ist eine Fehlfunktion
unvermeidlich.
♦ Torgröße: Die Torgröße ist ein sehr wichtiger Faktor. Wind
kann das Tor bremsen oder es verspannen und den
Kraftbedarf stark erhöhen.
Wind kann das Tor bremsen oder es verspannen und den
Kraftbedarf stark erhöhen.
♦ Torgewicht: Die Angabe Torgewicht stellt nur eine
ungefähre Kenngröße dar, die sehr stark vom tatsächlichen
Bedarf abweichen kann. Die Funktion ist wichtig.
♦ Einfluß durch Temperatur: Tiefe Außentemperaturen
können das Anfahren erschweren (Bodenveränderungen
etc.) oder verhindern.
Hohe Außentemperaturen können den Temperaturschutz
(ca. 135°C) früher auslösen.
♦ Betriebsfrequenz/Einschaltdauer: Die Antriebe haben
eine maximale Einschaltdauer von ca. 50% (z.B. 50%
einer Stunde.)
VORBEREITUNGEN
Überprüfen Sie bitte vor der Montage den Inhalt der
Verpackung auf Vollständigkeit. Bedenken Sie, daß Sie noch
Material benötigen, daß sich verständlicherweise nicht in
unserem Lieferumfang befinden kann (Leerrohr, Kabel,
Schrauben, Dübel etc.). Um störende Pendelbewegungen zu
vermeiden, sollte der Flügel stabil und die Torangeln
möglichst spielfrei sein. Je leichtgängiger der Flügel, desto
feinfühliger ist die Kraft einzustellen. Labile Holztore sollten
mit einem Metallrahmen verstärkt werden.
MONTAGE DES ANTRIEBS -

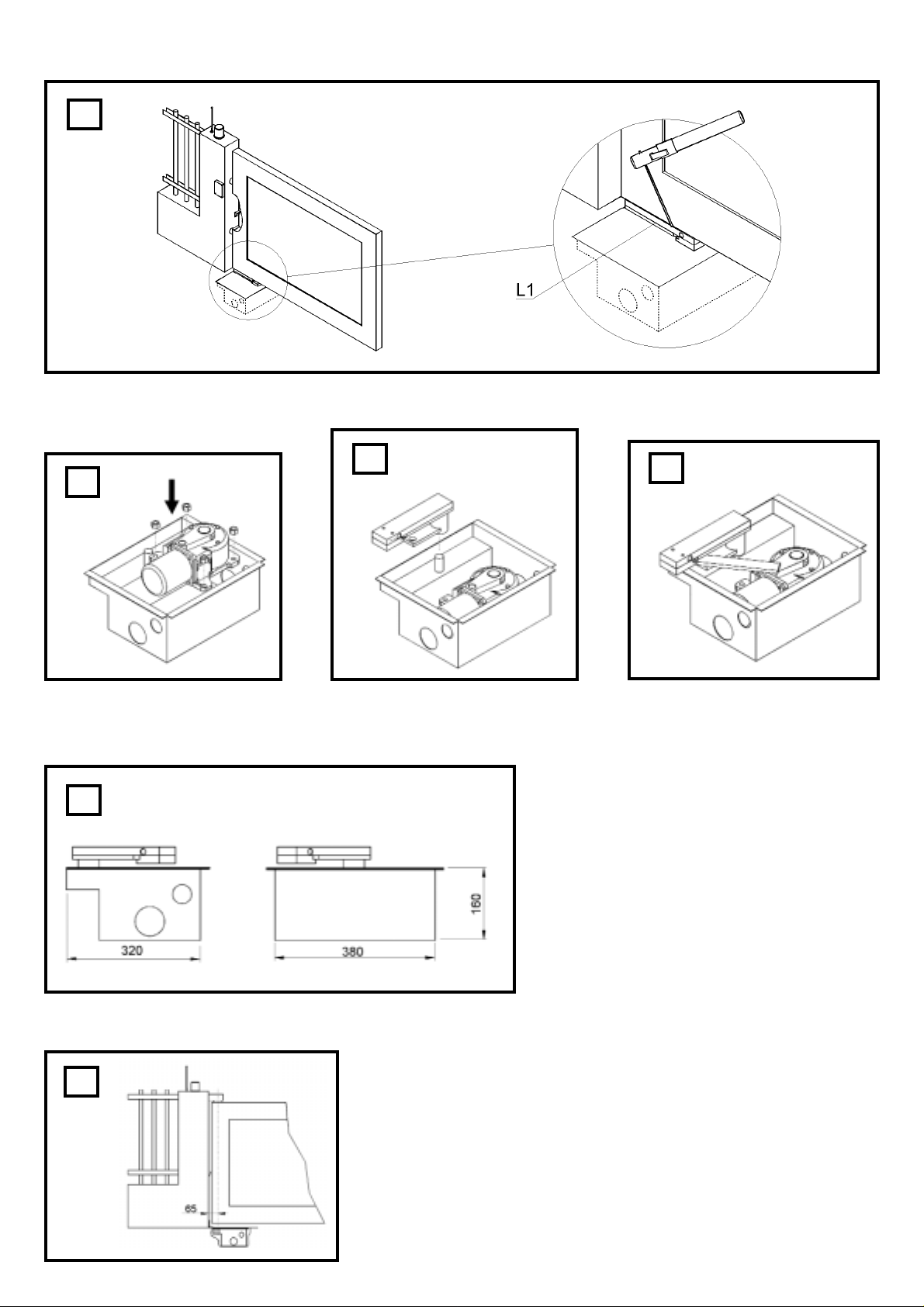

1. Der Drehpunkt des Tores befindet sich auf der
Montagebox = Drehpunkt des Armes. Abbildungen 1-4.
Montieren Sie den Arm, der später Tor angeschweißt wird
und vergessen Sie nicht die Lagerkugel.
2. Legen Sie die Maße fest, die Sie benötigen um ein
genügend großes Loch für die Box auszuheben. Wichtig
für die Position der Box ist der Öffnungswinkel des Tores.
Abbildungen 5-7.
Die Box muß einbetoniert werden, achten Sie dabei auf
die Leerrohre für Strom und die Entwässerung. (siehe
Abbildung 10). Achtung auf den endgültigen Ausbau der
Anlage (Pflasterung etc.). Die Box sollte minimal höher
liegen als die letzte Schicht.
Der Beton braucht einige Tage bevor er die notwendige
Festigkeit erhält. Sie sollten zumindest Festigkeitsklasse
MG2a nach DIN wählen (normale Festigkeit).
3. Danach kann das Tor darüber positioniert werden.
Zusätzliche Scharniere zur Führung sind in jedem Fall
erforderlich.
4. Der Arm mit der Entriegelung muß am Tor fest verschweißt
werden. Durch Drehen mit dem Spezialschlüssel wird das
Tor entriegelt und kann von Hand geöffnet werden.
Abbildungen 1 und 8.
5. Die Montage von Endanschlägen am Boden für die
Laufbegrenzung des Tores ist unbedingt erforderlich,
Abbildung 9.
6. Nach Abschluß aller Arbeiten ist es von Vorteil die Box mit
Silikon gegen eindringendes Wasser zusätzlich abzusichern.
TIPS ZUR ENTWÄSSERUNG A und B
Sollte ein Anschluß an den Kanal nicht möglich sein, ergibt
sich vielleicht die Möglichkeit einer Sickergrube. Der Boden
muß Wasser versickern lassen können und der Deckel der
Box sollte mit Silikon gegen Sturzwasser gesichert sein.
Heben Sie dazu eine Grube aus, die deutlich tiefer liegt als
der Boden der Box und zumindest die gleiche Größe aufweist.
Füllen Sie das Loch mit grobem Schotter/Kies und schützen
Sie es mit einem Flies vor Schlamm, Wasser von oben und
der Seite. Leiten Sie dort das Wasser einer Box hin.
ELEKTRISCHER ANSCHLUSS
Wir empfehlen dei Verwendung der Steuerung GOC1A.
Klemmenbezeichnung zu Anschluß:
N= Neutral (blau)
L1= schwarz Auf oder Zu (gglfs. muß getauscht werden.)
L1= braun Auf oder Zu (gglfs muß getauscht werden.)
Erdung nicht vergessen!
Der Kondensator muß wassergeschützt montiert werden
(in der Steuerung). L1 ÷ L2 (schwarz/braun).
11
10
91
D-2
D-3
KONTROLLE
Aktivieren Sie an der Steuerung die Funktion "Automatisch
Schließen”. Öffnet er automatisch nach eingestellter Zeit sind
die beiden Leitungen (braun/schwarz) zu tauschen.
Die meisten Steuerungen besitzen eine Zeitfunktion. Sie ist
immer ca. 3-5 Sekunden länger einzustellen, als die
tatsächlich benötigte Zeit. Justieren Sie nur ungefähr
(länger). Erst als letzte Einstellung genau justieren.
Achtung – bei Windlast läuft der Antrieb langsamer.
SICHERHEIT
Ein automatisches Drehtor ist immer mit
Blinkleuchte, Kontaktleisten, Lichtschranken etc.
zusätzlich abzusichern. Bitte beachten Sie in
jedem Fall, die auf Sie zutreffenden Normen
und Bestimmungen.
ZUM SCHLUß
Planen Sie mit Ihrem Kunden eine Übergabe ein und
vergewissern Sie sich, daß er und alle anderen, die das Tor
später bedienen, alle wichtigen Funktionen kennen und in der
Handhabung sicher sind. Lassen Sie Ihren Kunden alle
Funktionen selbst ausüben, bis er sicher im Umgang mit
unten aufgeführten Funktionen ist.
• Hauptschalter
• Verhaltensweisen (z.B. keine Durchfahrt, wenn das Tor in
Bewegung ist.)
• Zusätzliche Sicherungen (Lichtschranke, Kontaktleiste,
Blinkleuchte etc.)
• Entriegelung bei Stromausfall.
• Übergeben Sie alle Anleitungen und fordern Sie Ihn auf, sie
aufzubewahren und nach Möglichkeit zu lesen.
• Machen Sie ein Übergabe Protokoll, indem Sie alle
Funktionen und auch nicht erledigte Punkte festhalten.
ZUBEHÖR
(1) Modell FLA230-2 Blinkleuchte
(2) Modell 100263 Sicherheitslichtschranke
(3) Modell 100027 1-Befehl Schlüsselschalter Aufputz
(Unterputz - 100010)
Modell 100041 2-Befehl Schlüsselschalter Aufputz
(Unterputz - 100034)
(4) Modell 600046 2,5m Kontaktleisten Set (klein)
(5) Modell 600053 20m Profil für Schaltleiste (klein)
(6) Modell 600060 Montage Set für Kontaktleiste
(klein)
(7) Modell 600152 Montage Set für Kontaktleiste
(mittel/groß)
(8) Modell 600077 20m Befestigungsschiene
(o. Abb.)
(9) Modell 600145 20m Profil für Schaltleiste (groß)
(o. Abb.)
(10) Modell 600138 20m Profil für Schaltleiste (mittel)
(o. Abb.)
(11) Modell 600176 1m Profil für Schaltleiste (groß)
(o. Abb.)
(12) Modell 600169 1m Profil für Schaltleiste (mittel)
(o. Abb.)
(13) Modell 600008 Standsäule für Lichtschranke -
530mm
(14) Modell 600015 Standsäule für Schalter - 1100mm
12
709154 © Chamberlain GmbH, 2000
F-1
COMMENCEZ PAR LIRE CES IMPORTANTES CONSIGNES DE SECURITE
Manier les outils et les ferrures de montage
soigneusement et ne pas porter de bagues, de
montres ou de vêtements lâches en posant ou en
réparant un ouvre-porte.
Le montage et le câblage doivent correspondre aux
normes locales de construction et d’électrification.
Branchez le câble électrique uniquement à une
prise correctement reliée à la terre.
Débranchez le courant avant de commencer toute
réparation.
Afin d’éviter toute blessure corporelle par
enchevêtrement, otez toutes les cordes reliées à
la porte .
Gardez la porte bien équilibrée. Des portes qui
bloquent ou qui se tordent doivent être réparées. Ne
tentez pas de les desserrer, de les déplacer ou de
les ajuster. Appelez le réparateur de portes.
ATTENTION: Faites fonctionner la porte
uniquement quand vous voyez la porte
entièrement dégagée et que fois la porte
correctement ajustée. Ne laissez pas les enfants
jouer à proximité de la porte.
Les personnes qui montent, entretiennent ou
utilisent l’automatisme, doivent prendre
connaissance dans la notice de montage.
Déposez la notice dans un endroit connu de tous
les usagers.
Ces signaux de mise en garde signifient "Attention" Danger de blessure corporelle ou de dommage matériel.
Lisez soigneusement les instructions jointes.
Cet ouvre-porte est conçu et testé pour offrir un service raisonnablement sûr, pourvu qu’il soit installé et
utilisé strictement selon les règles de sécurité suivantes.
En cas de non-observation stricte de ces règles de sécurité, de sérieux dommages corporels ou matériels
risquent de survenir.
Table des matières:
Consigne de Sécurité: Page 1
Caractéristiques techniques: Page 1
Garantie: Page 1
Contenu du coli: Page 2
Avant de commencer: Page 2
Montage de l’Automatisme: Page 2, Figures -
Raccordement électrique: Page 2, Figure
Sécurité: Page 3
Contrôle: Page 3
Fin: Page 3
Accessoires: Page 3, Figure
12
10
91
CARACTERISTIQUES TECHNIQUES
GARANTIE
LIFTMASTER garantit au premier acheteur de ce produit chez un détaillant
que le produit en question est exempt de tout défaut de fabrication ou de
matériel pendant une période de 24 mois complets (2 ans) à partir de la
date d'achat pour les Automatismes de portails. Dès réception du produit,
le premier acheteur de détail est tenu de vérifier tout défaut apparent de
celui-ci.
Conditions: Cette garantie constitue le seul recours disponible pour
l'acheteur selon la loi pour tout dommage en liaison avec ou résultant d'une
pièce défectueuse et/ou du produit. La garantie est strictement limitée à la
réparation ou au remplacement des pièces de ce produit qui s'avéreraient
défectueuses.
Cette garantie ne couvre pas les dommages qui ne sont pas causés par un
appareil défectueux et qui résultent d'une utilisation abusive (y compris une
utilisation qui n'est pas exactement conforme aux consignes d'installation,
de fonctionnement et d'entretien préconisées par LIFTMASTER, un manque
d'entretien et de réglage nécessaires, toute adaptation ou modification des
appareils, tous frais associés au démontage ou à la réinstallation d'une
pièce réparée ou changée et au remplacement des piles.
Un produit sous garantie dont le défaut de fabrication et/ou de matériel est
reconnu sera réparé ou remplacé (au choix de LIFTMASTER) sans frais
pour le propriétaire en ce qui conceme la réparation ou le remplacement de
la pièce défectueuse ou du produit. Les pièces défectueuses seront
réparées ou remplacées par des pièces neuves ou réusinées, au choix de
LIFTMASTER.
Cette garantie n'affecte pas les droits statutaires de l'acheteur sous la
législation nationale applicable en vigueur. Cette garantie n'affecte pas non
plus les droits de l'acheteur à l'égard du revendeur conformément aux
termes du contrat de vente/achat. En l'absence de législation nationale ou
CE applicable, cette garantie constituera le seul recours exclusif de
I'acheteur et, dans le cadre de toute garantie expresse ou implicite
concernant ce produit, ni LIFTMASTER ni ses associés ou distributeurs ne
seront responsables de tous dommages accidentels ou relationnels.
Aucune personne n'est mandatée ni autorisée par LIFTMASTER à assumer
quelqu'autre responsabilité en liaison avec la vente de ce produit.
Secteur
Condensateur
Puissance
Consommation
Angle d’ouverture max
Nombre de cycles max.
Protection thermique du moteur
Poids – Moteur
Dimensions/Boîte
Taille de porte max
Poids max./porte
Rapport
Degré de protection
Température de
fonctionnement
UGO300
230V-240V/50-60Hz
12yF
1,3A
190W
120
O
50% / hrs
135 °C
10kg
160x380x320
3,0m
300kg
1:1120
IP 56
-35
o
à + 80
o
CONTENU DU COLI
• Moteur (1)
• Sachet d’accessoires (1)
• Clé de déverrouillage (1)
• Notice de montage (1)
• Condensateur 12yF (1)
AVANT DE COMMENCER
Concernant le montage d’un automatisme
enterré, la planification et la précision sont
extrêmement importantes afin de ne pas
perturber ou empêcher ultérieurement le fonctionnement
de l’automatisme.
Un système d’assainissement, de drainage et
d’écoulement doit être prévu pour éviter tout
dysfonctionnement.
♦ Taille de la porte: La taille de la porte constitue un facteur
important. Le vent peut freiner la porte ou la retenir et
augmenter considérablement le besoin de force.
♦ Poids de la porte: Les données relatives au poids de la
porte sont seulement des valeurs approximatives, qui
peuvent sensiblement dévier du besoin réel. Cette
indication est importante.
♦ Température: Les températures extérieures très basses
peuvent rendre difficile ou empêcher la mise en marche
(modifications du sol).
Les températures extérieures élevées peuvent déclencher
prématurément la protection thermique (environ 135°C).
♦ Fréquence de fonctionnement/Durée de mise en
marche: Les automatismes de portails ont une durée de
mise en marche maximale de 50% (ex: 50% d’une heure).
PREPARATIFS
Il convient de vérifier avant le montage si le coli contient
toutes les pièces nécessaires.
Pensez que vous avez encore besoin de matériel qui n’est
pas compris dans le kit de livraison (tuyau à vide, câble, vis,
chevilles, etc.). Pour éviter tout mouvement pendulaire
nuisible, le battant doit être stable et les gonds de portes
doivent avoir le moins de jeu possible. Plus le battant se
déplace facilement, plus la force est sensible à régler. Les
portes en bois non stables doivent être renforcées avec un
cadre en métal.
MONTAGE DE L’AUTOMATISME -
1. L’axe fixe du portail se trouve sur la boîte de montage =
axe fixe du bras. Figures 1-4. Montez le bras qui sera
soudé ultérieurement au portail et n’oubliez pas le
roulement à billes.
2. Prenez les mesures dont vous avez besoin pour creuser
un trou suffisamment important pour la boîte. L’angle
d’ouverture du portail détermine la position de la boîte.
Figures 5-7.
La boîte doit être scellée dans le béton. Faites attention au
tuyau vide pour le courant et l’assainissement, (voir
Figure 10). Attention au soutènement final de l’installation
(pavage, etc.). La boîte doit dépasser au minimum la
dernière couche.
Le béton doit reposer quelques jours avant d’atteindre la
résistance nécessaire. Vous devez au moins choisir la
classe de résistance MG2a conformément à la norme DIN
(résistance normale).
3. Vous pouvez maintenant mettre le portail en place. Des
charnières supplémentaires sont, dans tous les cas,
nécessaires pour servir de guide.
4. Le bras équipé du système de déverrouillage doit être
soudé au portail. Le portail est déverrouillé en tournant la
clé de déverrouillage, et peut être ouvert manuellement.
Figures 1 et 8.
5. Le montage des butées de fin de course au sol est
absolument indispensable pour limiter la course du portail.
Figure 9.
6. Après avoir effectué toutes ces opérations, il est
préférable de protéger la boîte contre les infiltrations d’eau,
à l’aide de silicone.
CONSEILS RELATIFS AU DRAINAGE A et B
Si un raccordement au canal n’est pas possible, une fosse
perdue est une autre possibilité. Le sol doit pouvoir laisser
l’eau s’infiltrer et le couvercle de la boîte doit être protégé
contre les infiltrations d’eau, avec du silicone.
Creusez une fosse plus profonde que le fond de la boîte et au
moins de la même taille. Remplissez le trou de gros
cailloux/graviers et protégez-le avec un système d’écoulement
des boues et de l’eau provenant de dessus et de côté.
Laissez l’eau s’écouler de la boîte.
RACCORDEMENT ÉLECTRIQUE
Nous vous recommandons d’utiliser la commande GOC1A.
Description des bornes pour la connexion.
N= neutre (bleu)
L1= noir, allumé ou éteint (à changer, le cas échéant)
L1= marron, allumé ou éteint (à changer, le cas échéant)
Ne pas oublier la mise à la terre!
Le condensateur doit être protégé contre les infiltrations
d’eau (dans la commande). L1÷ L2 (noir/marron).
11
10
91
F-2
F-3
CONTRÔLE
Sur la commande, activez la fonction «Fermeture
automatique». S’il s’ouvre automatiquement selon un délai
prédéfini, les deux connexions (marron/noir) doivent être
changées.
La plupart des commandes possèdent une fonction de
temporisation. Elle doit être réglée avec environ
3 à 5 secondes supplémentaires par rapport au temps
réellement nécessaire. Ajustez seulement de façon
approximative (délai plus long) par rapport au dernier
réglage. Attention: en cas de surcharge du vent,
l’automatisme fonctionne plus doucement.
SÉCURITÉ
Un portail à battants automatique doit toujours être
équipé de lampes clignotantes, de barrettes de
contact, de photocellules. Assurez-vous dans
tous les cas que ces équipements
supplémentaires sont conformes aux normes et
règlements en vigueur.
FIN
Prévoyez une date de mise en service avec votre client et
assurez-vous que celui-ci ainsi que toutes les personnes
susceptibles d’utiliser le portail, connaissent toutes les
fonctions importantes et savent le manipuler. Laissez votre
client utiliser lui-même toutes les fonctions essentielles
jusqu’à ce qu’il se soit familiarisé avec les fonctions
présentées ci-dessous :
• Interrupteur de fin de course
• Comportement (ex : pas de passage lorsque le portail est
en mouvement )
• Sécurités supplémentaires (photocellules, barrettes de
contact, lampes clignotantes, etc.)
• Déverrouillage en cas de panne de courant.
• Donnez-lui toutes les consignes d’utilisation et invitez-le à
les observer et à les lire si possible.
• Etablissez un protocole de mise en service dans lequel
vous stipulez toutes les fonctions, ainsi que les points non
autorisés.
ACCESSOIRES
(1) Modèle FLA230-2 Feu orange clignotant
(2) Modèle 100263 Jeu de cellules
(3) Modèle 100027 Contacteur à clé 1-fonction
(à encastrer - 100010)
Modèle 100041 Contacteur à clé 2-fonctions
(à encastrer - 100034)
(4) Modèle 600046 Barre palpeuse 2,5m + rail
(5) Modèle 600053 Barre palpeuse 20m
(petit modèle)
(6) Modèle 600060 Kit montage pour barre palpeuse
(petit modèle)
(7) Modèle 600152 Kit montage pour barre palpeuse
(moyen/grand modèle)
(8) Modèle 600077 Rail en C pour barre palpeuse
(9) Modèle 600145 Barre palpeuse 20m
(grand modèle)
(10) Modèle 600138 Barre palpeuse 20m
(moyen modèle)
(11) Modèle 600176 Barre palpeuse 1m
(grand modèle)
(12) Modèle 600169 Barre palpeuse 1m
(moyen modèle)
(13) Modèle 600008 Colonne univers. pour barrière
photoélectrique ou contacteur à
code - 530mm
(14) Modèle 600015 Colonne univers. pour contacteur
à clé ou contacteur à code -
1100mm
12
709154-F © Chamberlain GmbH, 2000
GB-1
START BY READING THESE IMPORTANT SAFETY RULES
Handle tools and hardware carefully and do not
wear rings, watches or loose clothing while
installing or servicing a gate opener.
Installation and wiring must be in compliance with
your local building and electrical codes. Connect
the power cord only to properly earthed mains.
Disconnect electric power to the gate opener
before making repairs.
Disengage all existing gate locks to avoid damage
to gate opener.
Keep gate balanced. Sticking or binding gates must
be repaired. Do not attempt to repair the gates
yourself. Call for service.
Keep additional accessories out of the reach of
children. Do not allow children to operate push
button(s) or remote control(s). Serious personal
injury from a closing gate may result from misuse of
the opener.
Ensure that persons who install, maintain or
operate the gate opener follow these instructions.
Keep this manual where it can be readily
referenced during maintenance.
These safety alert symbols mean Caution – a personal safety or property damage instruction. Read these
instructions carefully.
This gate opener is designed and tested to offer reasonable safe service provided it is installed and operated
in strict accordance with the following safety rules.
Failure to comply with the following instructions may result in serious personal injury or property damage.
Contents:
Safety Rules: Page 1
Technical data: Page 1
Warranty: Page 1
Contents of the carton: Page 2
Before you begin: Page 2
Installation of the unit: Page 2, Figure -
Electrical connections: Page 2, Figure
Safety: Page 3
Check on operation: Page 3
Final remarks: Page 3
Accessories: Page 3, Figure
12
10
91
TECHNICAL DATA
WARRANTY
LIFTMASTER warrants to the first retail purchaser of this product
that the product shall be free from any defect in materials and/or
workmanship for a period of 24 full months (2 years) from the date
of purchase for the Wing Gate Openers. Upon receipt of the product,
the first retail purchaser is under obligation to check the product for
any visible defects.
Conditions: The warranty is strictly limited to the reparation or
replacement of the parts of this product which are found to be
defective and does not cover the costs or risks of transportation of
the defective parts or product.
This warranty does not cover non-defect damage caused by
unreasonable use (including use not in complete accordance with
LIFTMASTER's instructions for installation, operation and care;
failure to provide necessary maintenance and adjustment, or any
adaptations of or alterations to the products), labor charges for
dismantling or reinstalling of a repaired or replaced unit or
replacement batteries.
A product under warranty which is determined to be defective in
materials and/or workmanship will be repaired or replaced (at
LIFTMASTER's option) at no cost to the owner for the repair and/or
replacement parts and/or product. Defective parts will be repaired or
replaced with new or factory rebuilt parts at LIFTMASTER's option.
This warranty does not affect the purchaser's statutory rights under
applicable national legislation in force nor the purchaser's rights
against the retailer arising from their sales/purchase contract. In the
absence of applicable national or EC legislation, this warranty will be
the purchaser's sole and exclusive remedy and neither LIFTMASTER
nor its affiliates or distributors shall be liable for any incidental or
consequential damages for any express or implied warranty relating
to this product.
No representative or person is authorized to assume for LIFTMASTER
any other liability in connection with the sale of this product.
Power supply
Capacitor
Current rating
Power rating
Max. opening angle
Max. duty cycle
Motor protection
Weight of the motor
Dimensions/Box
Max. size of the door
Weight of the door
Transmission ratio
Protection
Operating Temp.
UGO300
230V-240V/50-60Hz
12yF
1,3A
190W
120
O
50% / hr.
135 °C
10kg
160x380x320
3,0m
300kg
1:1120
IP 56
-35
o
to + 80
o
CONTENTS OF THE CARTON
• Unit (1)
• Hardwarebag (1)
• Manual (1)
• Key for switch to manual operation (1)
• Capacitor 12yF (1)
BEFORE YOU BEGIN
Planning and precision are vital for the
mounting of an underground opener, in order to
ensure that unforeseen circumstances do not
limit or prevent proper operation later.
Adequate drainage facilities are essential to avoid
malfunction.
♦ Size of gate: The size of the gate is one very important
factor. Wind can slow the gate down or distort it, causing a
marked increase in the force required to move it.
♦ Weight of gate: The specified weight of the gate only gives
a rough indication of the output required from the drive. The
function which the gate is expected to perform is also
important in this connection.
♦ Temperature: Low outdoor temperatures can make it more
difficult or impossible to set the gate into motion (e.g.
because of soil changes).
High outdoor temperatures may cause the temperature cutoff (at about 135 °C) to be triggered earlier.
♦ Operating frequency, duty cycle: The actuator has a
maximum duty cycle of 50% (e.g. 50% of one hour).
PREPARATIONS
Before installation, please check contents of packaging.
Please remember that you will require some additional
material not included in the assembly kit delivered, such as
empty piping, cables, screws, plugs, etc. In order to avoid
undesirable oscillation, the wing should be stable and the
hinges should have as little play as possible. The more easily
the gate moves, the finer should the force adjustment be
made. Low-rigidity wooden gates should be reinforced with a
metal frame.
INSTALLATION OF THE UNIT -
1. The gate, and the arm, pivot about a point on the motor
housing (see Fig. 1-4). Mount the arm to which the gate
will be welded later; do not forget to place the ball in the
bearing.
2. Check the overall dimensions to ensure that you will have
enough room to dig out a hole for the motor housing. The
opening angle of the gate has an important influence on
the position of the motor housing (see Fig. 5-7).
The motor housing must be set in concrete. The piping for
the electrical wiring and the drainage should be borne in
mind in this connection (see Fig. 10). Remember that the
final dimensions of the installation (including plaster layer
etc.) determine the room available. The top of the motor
housing should be slightly higher than the concrete
surrounding it.
The concrete takes a couple of days to set completely.
You should aim at a strength rating of at least MG2a
according to DIN standards (normal strength).
3. Once the motor housing has been set in place, the gate
can be mounted on top of it. Additional hinges will certainly
be needed to ensure proper guidance.
4. The arm with the facilities for switching to manual
operation must be welded on to the gate. Turning the
special key in the hole provided for it switches the system
to manual operation so that the gate can be opened by
hand if necessary (see Fig. 1 and 8).
5. Stops must be mounted on the floor to limit the limit the
motion of the gate (see Fig. 9).
6. After all assembly work has been completed, it is advisable
to protect the motor housing against seepage of water with
the aid of a layer of silicone sealant.
TIPS FOR DRAINAGE A and B
If the drainage of the installation cannot be connected up to
the main drains, it may be possible to make use of a drainage
pit. The floor must be permeable to water, and the cover of
the motor housing should be protected against heavy rainfall
or surface water with silicone sealant. The drainage pit should
be dug out so as to be appreciably lower than the bottom of
the motor housing, and its capacity should exceed that of the
motor housing. The pit should be filled with coarse rubble or
gravel, and should be tiled to keep out sediment and water
from the top and sides. Facilities should be provided to lead
any water getting into the motor housing to this drainage pit.
ELECTRICAL CONNECTIONS
We recommend use of the control unit GOC1A
The coding of the connection terminals is as follows
N= neutral (blue)
L1= black – On or Off (change over if necessary)
L1= brown – On or Off (change over if necessary)
Do not forget to earth the system!
The capacitor must be connected between L1 and L2
(black and brown wires) in the control circuit, and must
be protected against water.
11
10
91
GB-2
GB-3
CHECK ON OPERATION
Activate the function "Automatic close” on the control unit. If
the gate opens automatically after the preset time, exchange
the brown and black leads.
Most control units have a time function. This should always
be set to about 3 - 5 seconds more than the time actually
required. The preliminary setting should be made somewhat
more than this, to allow a safety margin; after the necessary
adjustments to the system have been made, the time can be
set more accurately. NB: The drive works more slowly
under windy conditions.
SAFETY MEASURES
An automatically operated wing gate should always
be further protected with the aid of flashing lights,
contact strips and photoelectric barriers. In any
case, take care to comply with the relevant
standards and regulations.
FINAL REMARKS
Arrange the handover of the wing gate opener with your
customer Make sure that persons will operate the gate are
familiar with its functions and can operate them without
problems. Have your customer practice operating the gate
until he is fully acquainted with all the following:
• Main switch.
• Rules of operation (e.g. do not drive through while the gate
is still opening).
• Additional safety features (photoelectric barrier, contact
strip, flashing lights, etc.).
• Switch to manual operation in case of power failure.
• Provide the customer with a full set of instructions. Inform
him to keep them in a safe place and read them when
possible.
• Reference a checklist, so that you have a record of
which functions have been explained and of any points not
dealt with.
ACCESSORIES
(1) Model FLA230-2 Flashing Light
(2) Model 100263 Infrared barrier
(3) Model 100027 1-Function Keyswitch,
surface mount
(Flush mount - 100010)
Model 100041 2-Function Keyswitch,
surface mount
(Flush mount - 100034)
(4) Model 600046 2.5 Safety Edge Set (Small)
(5) Model 600053 20m Bulk Pack Safety Edge
Profile (Small)
(6) Model 600060 Assembly Pack Safety Edge
(Small)
(7) Model 600152 Assembly Pack Safety Edge
(Medium/Large)
(8) Model 600077 Bulk pack (not shown)
(9) Model 600145 20m Bulk Pack Safety Edge
Profile (Large) (not shown)
(10) Model 600138 20m Bulk Pack Safety Edge
Profile (Medium) (not shown)
(11) Model 600176 1m Safety Edge Profile (Large)
(not shown)
(12) Model 600169 1m Safety Edge Profile (Medium)
(not shown)
(13) Model 600008 IR Sensor Stand - 530mm
(14) Model 600015 Key Switch Stand - 1100mm
12
709154 © Chamberlain GmbH, 2000
NL-1
LEES EERST DEZE BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN
Draag geen ringen, horloge of losse kleding
tijdens de installatie of het onderhoud van de
hekopener.
Installatie en bedrading moeten overeenkomen met
de plaatselijk geldende bouw- en
elektriciteitsvoorschriften. Sluit het
elektriciteitssnoer uitsluitend aan op een goed
geaard net.
Schakel de electriciteit naar de hekopener uit
voordat u reparaties uitvoert of beschermingen
verwijdert.
Verwijder alle aan het hek bevestigde touwen
voordat u de hekopener installeert, om ernstig
lichamelijk letsel door verstrikt raken te
voorkomen.
Zorg dat het hek goed uitgebalanceerd is.
Klemmenhet heken moeten gerepareerd worden.
Probeer niet deze onderdelen zelf los te maken,
te verplaatsen of bij te stellen. Laat dit door een
hekspecialist doen.
OPGEPAST! Stel de opener uitsluitend in werking
als het hek volledig in het zicht is, vrij van
obstakels en als de opener goed is afgesteld.
Laat kinderen niet in de buurt van het hek spelen.
Personen die de aandrijving monteren,
onderhouden of bedienen, moeten deze
instructies opvolgen.
Bewaar deze montage-instructie op een goed
bereikbare plaats, zodat snel raadplegen ervan
mogelijk is.
Deze waarschuwingstekens betekenen Opgepast! en staan voor voorschriften betreffende persoonlijke
veiligheid of materiële schade. Lees deze voorschriften aandachtig.
Deze hekopener is ontworpen en getest om veilig te functioneren mits hij geïnstalleerd en bediend wordt met
strikte inachtneming van onderstaande veiligheidsvoorschriften.
Het niet opvolgen van onderstaande instructies kan ernstig lichamelijk letsel of materiële schade tot gevolg
hebben.
Inhoud:
Veiligheidsvoorschriften: pagina 1
Technische gegevens: pagina 1
Garantie: pagina 1
Inhoud van de verpakking: pagina 2
Voor u begint: pagina 2
Montage van de opener: pagina 2, afbeeldingen -
Elektrische Aansluiting: pagina 2, afbeelding
Veiligheid: pagina 3
Bediening: pagina 3
Tot slot: pagina 3
Toebehoren: pagina 3, afbeelding
12
10
91
TECHNISCHE GEGEVENS
GARANTIE
LIFTMASTER garandeert de eerste koper die het product in de detailhandel
aankoopt (eerste "detailhandelklant") dat het, gerekend vanaf de datum van
aankoop een gehele periode van 24 maanden (2 jaren) lang vrij is van iedere
materiaalschade resp. fabricagefouten. Deze garantie geldt voor het
besturingselectronica. Bij ontvangst van het product heeft de eerste
detailhandelklant de plicht, dit op zichtbare beschadigingen te controleren.
Voorwaarden: De onderhavige garantie is het enige rechtsmiddel waarop de
koper zich juridisch bij schade die verband houdt met een defect onderdeel resp.
product resp. daaruit voortvloeit, kan beroepen. De onderhavige garantie is
uitsluitend beperkt tot reparatie resp. vervanging van de onderdelen van dit
product waarvan beschadiging wordt geconstateerd.
De onderhavige garantie geldt niet voor schade die niet aan gebreken maar aan
het onjuist gebruik toegeschreven moeten worden (d.w.z. met inbegrip van ieder
gebruik dat niet nauwkeurig overeenstemt met de instructies resp. aanwijzingen
van de firma LIFTMASTER met betrekking tot de installatie, het gebruik en de
verzorging, alsmede het verzuim om tijdig de vereiste reparatie- en
afstelwerkzaamheden uit te voeren, resp. de uitvoering van aanpassingen of
wijzigingen aan dit product). De garantie dekt ook niet de arbeidskosten voor het
uitbouwen resp. het weer inbouwen van een gerepareerd resp. vervangen
apparaat of de vervangende accu's daarvan. Een product in het kader van de
garantie waarvan wordt vastgesteld dat het materiaalschade resp. fabricagefouten
vertoont, wordt voor de eigenaar zonder kosten van reparatie resp. vervangende
onderdelen gerepareerd resp. vervangen, zulks ter beoordeling aan LIFTMASTER.
Mocht het product tijdens de garantietermijn defect blijken te zijn, neemt u dan
contact op met het bedrijf waar u het oorspronkelijk heeft gekocht.
De garantie laat onverlet de rechten die de koper heeft in het kader van nationale
wetten of bepalingen die van toepassing zijn of de rechten tegenover de
detailhandelaar, welke voor de koper voortvloeien uit de
verkoop/koopovereenkomst. Indien er geen nationale wetten resp. EU-wetten
bestaan die van toepassing zijn, is deze garantie het enige, exclusieve
rechtsmiddel dat de koper ter beschikking staat en noch
LIFTMASTER noch de filialen of handelaren van deze firma zijn aansprakelijk voor
enigerlei neven- of gevolgschade op grond van welke expliciete of stilzwijgende
garantie met betrekking tot dit product ook. Noch vertegenwoordigers noch enige
andere personen zijn gerechtigd, namens LIFTMASTER enige andersluidende
verantwoording in verbinding met de verkoop van dit product op zich te nemen.
Netaansluiting
Condensator
Stroomgebruik
Vermogen
Max. openingshoek
Max. inschakelduur
Therm. beveiliging motor
Gewicht - motor
Afmetingen/box
Max. hekgrootte
Hekgewicht
Overbrengverhouding
Bescherming
Bedrijfstemperatuur
UGO300
230V-240V/50-60Hz
12yF
1,3A
190W
120
O
50% / uur
135 °C
10kg
160x380x320
3,0m
300kg
1:1120
IP 56
-35
o
tot + 80
o
INHOUD VAN DE VERPAKKING
• Motor (1)
• Zakje met toebehoren voor de montage (1)
• Montage-instructie (1)
• Sleutel voor ontgrendeling (1)
• Condensator 12yF (1)
VOOR U BEGINT
Bij de installatie van een ondergrondse opener
is planning en precisie van groot belang. Dit
garandeert dat de werking van de opener later
niet beperkt of onmogelijk is.
Afwatering, drainage of afvoer moet aanwezig zijn,
anders is een foutieve werking onvermijdelijk.
♦ Heklengte: De heklengte speelt een grote rol. Wind kan
een remmende werking hebben of het hek zelfs stilzetten,
waardoor er beduidend meer kracht geleverd moet worden.
♦ Hekgewicht: De informatie bij het hekgewicht is slechts
een richtgrootheid, die zeer sterk van de daadwerkelijke
behoefte kan afwijken. Van belang is ook de functie.
♦ Temperatuur: Lage buitentemperaturen kunnen het in
gang zetten bemoeilijken (bodemveranderingen e.d.) of
onmogelijk maken. Hoge buitentemperaturen kunnen de
temperatuurbeveiliging (ca. 135
o
) eerder activeren.
♦ Bedrijfsfrequentie/inschakelduur: De hekopeners hebben
een maximale inschakelduur van 50% (bv. 50% van
een uur).
VOORBEREIDINGEN
Controleer voor de montage de inhoud van de verpakking op
volledigheid. Houd er rekening mee dat u nog materiaal
nodig kunt hebben dat begrijpelijkerwijs niet meegeleverd
wordt (lege buizen, kabels, schroeven, pluggen etc.). Om
ongewenste slingerbewegingen te voorkomen, dient de
vleugel stabiel te zijn en dienen de scharnieren zo weinig
mogelijk speling te hebben. Hoe lichter de vleugel loopt, hoe
fijner de kracht moet worden ingesteld. Instabiele houten
hekken dienen te worden verstevigd met een metalen raam.
MONTAGE VAN DE AANDRIJVING -
1. Het draaipunt van het hek ligt op de montagebox = het
draaipunt van de armen (afbeeldingen 1-4). Monteer de
arm die later aan het hek gelast wordt en vergeet de
lagerkogel niet.
2. Stel vast welke afmetingen het gat moet hebben waarin de
box moet komen. Voor de plaatsing van de box is de
openingshoek van het hek van belang (afbeeldingen 5-7).
De box moet in beton ingebed worden; let daarbij op de
lege buizen voor de stroom en de afwatering (zie
afbeelding 10). Let ook op de definitieve ondersteuning
van de installatie (plaveiing etc.). De minimale hoogte van
de box is boven de laatste laag.
Het duurt enkele dagen voor het beton de noodzakelijke
hardheid heeft. De minimale hardheidsklasse is MG2a
(volgens DIN - normale hardheid).
3. Hierna kan het hek geplaatst worden. Extra scharnieren
voor de geleiding zijn te allen tijde noodzakelijk.
4. De arm met de ontgrendeling moet aan het hek gelast
worden. Door aan de sleutel voor ontgrendeling te draaien,
wordt het hek ontgrendeld en kan het met de hand
geopend worden (afbeeldingen 1 en 8).
5. Het is absoluut noodzakelijk eindaanslagen op de grond te
monteren voor de loopbegrenzing (afbeelding 9).
6. Nadat de montage voltooid is, is het aan te raden de box
met silicone aanvullend tegen binnendringend water te
beschermen.
TIPS VOOR AFWATERING A en B
Indien een verbinding met het riool niet mogelijk is, dan biedt
een privaatput wellicht uitkomst. Het water moet door de
bodem van deze put kunnen wegsijpelen en het deksel van
de box dient met silicone tegen doorsijpelend water
beschermd te worden. Hiervoor graaft u een kuil die duidelijk
lager ligt dan de bodem van de box en die tenminste even
groot is. Vul het gat op met grove kiezels/steengruis en dek
het af met een laag zandlöss ter bescherming tegen slib en
water dat van de zij- en bovenkant binnendringt. Laat hier het
water van de box instromen.
ELEKTRISCHE AANSLUITING
Voor de bediening bevelen wij het gebruik van de GOC1Aaan.
De betekenis van de symbolen voor de aansluiting:
N= neutraal (blauw)
L1= zwart, aan of uit (indien nodig verwisselen)
L1= bruin, aan of uit (indien nodig verwisselen)
Vergeet niet het systeem te aarden!
De condensator dient beschermd te worden tegen
binnendringend water (in de bediening). L1 ÷ L2
(zwart/bruin).
11
10
91
NL-2
NL-3
BEDIENING
Activeer de functie "automatisch sluiten” op de bediening.
Indien het hek na de ingestelde tijd automatisch opent,
moeten de twee leidingen (bruin/zwart) verwisseld worden.
De meeste bedieningen hebben een tijdfunctie. Deze moet
altijd ongeveer 3-5 seconden langer ingesteld worden dan de
gewenste duur. Stel de bediening in eerste instantie
ongeveer op de gewenste duur af (wel enkele seconden
langer). Pas bij de uiteindelijke instelling wordt de bediening
precies afgesteld. N.B.: bij windbelasting opent het hek
langzamer.
VEILIGHEID
Alle hekopeners dienen voor extra veiligheid
voorzien te worden van knipperlichten,
contactlijsten en een foto-elektrische beveiliging.
Neemt u te allen tijde de voor u geldende
voorschriften en bepalingen in acht.
TOT SLOT
Plan de overdracht samen met u klant en zorg ervoor dat de
klant en alle andere mensen die het hek in de toekomst gaan
bedienen, alle belangrijke functies kennen en deze zonder
problemen kunnen gebruiken. Laat uw klant alle functies zelf
oefenen, tot de volgende functies voor hem geen geheimen
meer hebben:
• Hoofdschakelaar
• Regels omtrent het gebruik (bv. niet door het hek rijden als
dit nog niet stilstaat)
• Aanvullende beveiligingen (foto-elektrische beveiligingen,
contactlijsten, knipperlichten etc.)
• Ontgrendeling bij stroomuitval
• Overhandig alle handleidingen aan de klant en geef de
klant opdracht deze goed te bewaren en regelmatig door te
lezen.
• Stel bij de overdracht een checklist op, waarin u vastlegt
welke functies wel en welke punten niet zijn doorgenomen.
TOEBEHOREN
(1) Model FLA230-2 Knipperlicht
(2) Model 100263 Beveiligingssysteem
(3) Model 100027 Sleutelschakellar, 1 functie
(inbouw montage - 100010)
Model 100041 Sleutelschakellar, 2 functie
(inbouw montage - 100034)
(4) Model 600046 2,5m contactlijst set
(5) Model 600053 20m bulkverpakking profiel (klein)
(6) Model 600060 Montageset contaclijst (klein)
(7) Model 600152 Montageset contaclijst
(middel/groot)
(8) Model 600077 20m installatie rail (zonder afb.)
(9) Model 600145 20m bulkverpakking profiel
(groot) (zonder afb.)
(10) Model 600138 20m bulkverpakking profiel
(middel) (zonder afb.)
(11) Model 600176 m bulkverpakking profiel (groot)
(zonder afb.)
(12) Model 600169 1m bulkverpakking profiel
(middel) (zonder afb.)
(13) Model 600008 IR sensor standaard - 530mm
(14) Model 600015 Sleutelschakelaar standaard -
1100mm
12
709154-NL © Chamberlain GmbH, 2000
1
2
3
4
5
6
7
8
9
A
10
B
10
11
12
FLA230-2
600053 &
600046
600008
100027/100010
100263
1
600060 &
600152
4 & 5
100041/100034
2
6 & 7
3
10
ANT4X-1LM
8
600015
11
Declaration of Conformity
Automatic Gate Opener ..........................................................................................Model UGO300
is in conformity to the applicable sections of Standards..............................EN55014, EN61000-3,
EN60555, EN60335-1, & ETS 300 683
per the provisions & all amendments of the EU Directives .......................73/23/EEC, 89/336EEC
Declaration of Incorporation
Automatic Gate Opener Models UGO300, when installed and maintained
according to all the Manufacturer’s instructions in combination with a Gate Door,
which has also been installed and maintained according to all the Manufacturer’s
instructions, meets the provisions of EU Directive 89/392/EEC and all amendments.
I, the undersigned, hereby declare that the equipment
specified above and any accessory listed in the manual
conforms to the above Directives and Standards.
Chamberlain GmbH
D-66793 Saarwellingen
November, 2000
EG-Konformitätserklärung
Der automatische Torantrieb ...............................................................................Modell Nr. UG300
erfüllt alle Bedingungen der
Richtlinien ....................................................................................................EN55014, EN61000-3,
............................................................................................ETS 300 683, EN60555, & EN60335-1
sowie die Zusätze .....................................................................................73/23/EEC, 89/336/EEC
Integrationserklärung
Der automatische Torantrieb Modell UGO300 erfüllt, wenn er in Verbindung mit einem
Garagentor gemäß Herstelleranweisungen installiert und instandgehalten wird, alle
Bedingungen der EU-Richtlinie 89/392/EEC und deren Zusätze.
Ich, der Unterzeichner, erkläre hiermit, daß das vorstehend
genannte Gerät und das in der Montageanleitung aufgeführte
Zubehör, die vorstehenden Vorschriften und Richtlinien erfüllt.
Chamberlain GmbH
D-66793 Saarwellingen
November, 2000
Colin B. Willmott
Chefingenieur
Colin B. Willmott
Chefingenieur
Loading...
