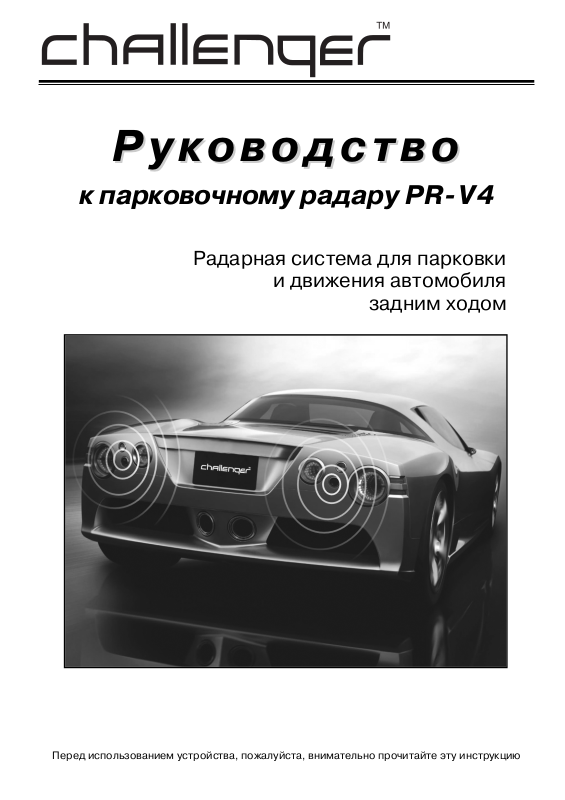

Руководство

Руководство

к парковочному радару PRV 4

Радарная система для парковки

и движения автомобиля

задним ходом

Перед использованием устройства, пожалуйста, внимательно прочитайте эту инструкцию

ОПИСАНИЕ СИСТЕМЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1

Описание системы

Индикация с помощью светодиодного дисплея

• Предупреждение о расстоянии до препятствия с помощью звуковых сигналов и светодиод#

ного дисплея.

• Высокая надежность и качество.

• Все компоненты системы протестированы.

• Светодиодный индикатор горит разными цветами, каждый из которых соответствует рас#

стоянию до препятствия.

Технические характеристики

Рабочее напряжение 9 –15 В постоянного тока
Максимальная мощность менее 4 Вт
Рабочая температура от #30 до +80 °C
Звуковой сигнал тревоги 80 дБ

Схема подключения для системы парковочного радара с 2–4 сенсорами

Мы рекомендуем для установки системы обратиться к профессиональному установщику.
Перед тем, как перейти к установке, внимательно прочитайте данное руководство; это позво#
лит правильно установить систему и обеспечить ее точную работу.

Светодиодный дисплей устанавливается в задней части автомобиля на стыке стекла и крыши.

УСТАНОВКА

УСТАНОВКА

Выберите подходящее место для установки задних сенсоров; следите за тем, чтобы буксирная
балка или запасное колесо не блокировали сенсоры.

Расстояние между сенсорами и землей должно быть
в пределах 50–65 см. Рекомендуемое расстояние
55 см от каждого сенсора

Отверстия для сенсоров L, M, M1 и R
должны находиться на одной горизон#
тальной линии.

Располагайте сенсоры на плоской верти#
кальной поверхности заднего бампера;
если автомобиль имеет изогнутый бам#
пер, в комплект входят адаптеры угла
установки.

Если устанавливается только два сенсора, рекомендуется, чтобы расстояние между ними
по горизонтали было в пределах 60–80 см.

Вариант установки для двух сенсоров

2

УСТАНОВКА

Вариант установки для четырех сенсоров

Выберите и отметьте места для отверстий под сен#
соры. Перед тем, как просверлить отверстие, внима#
тельно осмотрите зону за местом предполагаемого
отверстия, чтобы не повредить жгуты проводов и т.п.

Подготовка отверстий

Заклейте ту зону, в которой будут сверлиться от#
верстия, маскировочной или клейкой лентой.
Используйте кернер или шило, чтобы наметить
центр отверстия для каждого сенсора.

Просверлите отверстие для каждого сенсора с помо#
щью входящей в комплект насадки. Отверстия нужно
сверлить прямо и аккуратно.

Производитель не несет никакой ответственности за неаккуратное сверление отверстий
или неправильную установку сенсоров.

3

УСТАНОВКА

Установка сенсора

Пропустите провод сенсора в отверстие
и вставьте в отверстие сенсор. Для того
чтобы расположить сенсоры вертикаль#
но, может потребоваться использовать
входящие в комплект адаптеры угла уста#
новки.

Прокладывая провода сенсоров внутрь багажника,
следите за тем, чтобы они после установки не каса#
лись горячих поверхностей, например, глушителя,
выхлопной трубы и т.п. Убедитесь, что сенсоры уста#
новлены вертикально.

Установка микрокомпьютера

Для установки модуля контроллера най#
дите внутри багажника автомобиля под#
ходящее сухое место. Подключите к мо#
дулю провода сенсоров, как показано
на рисунке на стр. 1. Для закрепления мо#
дуля контроллера используйте входящую
в комплект системы ленту#липучку.

Установка дисплея

С помощью входящих в комплект фиксаторов уста#
новите светодиодный дисплей на линии соединения
заднего стекла и крыши автомобиля. При правиль#
ной установке светодиодный дисплей будет виден
в зеркале заднего вида.

Подсоедините красный провод к проводу
положительной полярности фонарей
заднего хода, а черный провод к подхо#
дящей металлической детали кузова
автомобиля ("массе").

4

РАССТОЯНИЕ ОБНАРУЖЕНИЯ ПРЕПЯТСТВИЙ
ПРИ ДВИЖЕНИИ АВТОМОБИЛЯ ЗАДНИМ ХОДОМ

Если расстояние до препятствия превышает 1,5 м, предупреждающие звуковые сигналы пода#
ваться не будут, но на дисплее будет показано приблизительное расстояние до препятствия.

Когда расстояние до препятствия становится менее 1,5 м, начинает подаваться один корот#
кий звуковой сигнал в секунду. По мере приближения к препятствию звуковые сигналы пода#
ются все более часто.

Режим предупреждения

Примечания по использованию

1. Расстояние обнаружения может быть разным для разных препятствий

5

2. В некоторых условиях, подобных показанным ниже, обнаружение препятствий может быть
затруднено.

• Пожалуйста, используйте данную систему в соответствии с руководством.

• На обнаружение препятствий влияют погодные условия, а также загрязнение или повреж#

дения сенсоров.

• Обнаружение разных препятствий происходит по#разному.

• Данная система сообщает водителю приблизительное расстояние. Нельзя полагаться толь#

ко на данную систему, следует использовать также зеркала заднего вида.

При движении задним ходом двигайтесь с небольшой скоростью и всегда пользуйтесь зерка#
лами. Наша компания не несет никакой ответственности за инциденты, произошедшие из#за
невнимательности водителя или неправильной установки данной системы.

Поиск и устранение неисправностей

6

РАССТОЯНИЕ ОБНАРУЖЕНИЯ ПРЕПЯТСТВИЙ
ПРИ ДВИЖЕНИИ АВТОМОБИЛЯ ЗАДНИМ ХОДОМ
