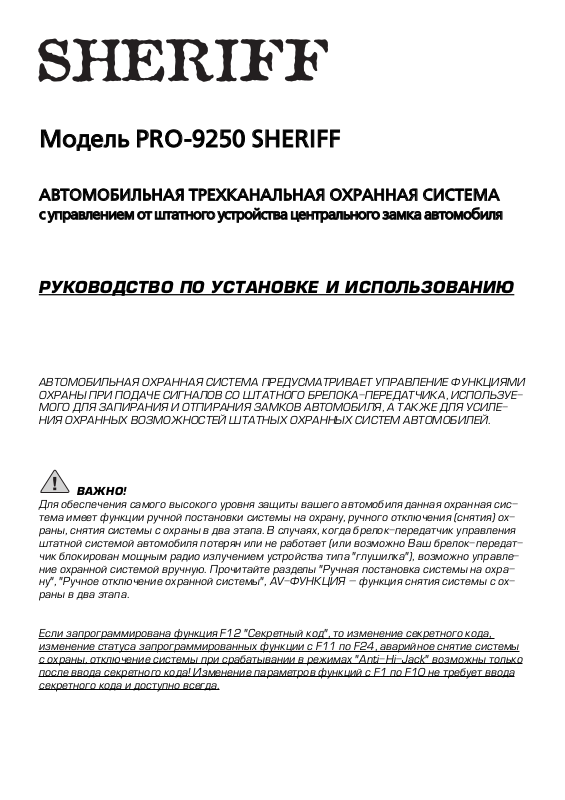

CHALLENGER PRO-9250 User Manual [ru]

ММооддеелльь PPRROO99225500 SSHHEERRIIFFFF

ААВВТТООММООББИИЛЛЬЬННААЯЯ ТТРРЕЕХХККААННААЛЛЬЬННААЯЯ ООХХРРААННННААЯЯ ССИИССТТЕЕММАА

сс ууппррааввллееннииеемм оотт шшттааттннооггоо ууссттррооййссттвваа ццееннттррааллььннооггоо ззааммккаа ааввттооммооббиилляя

РУКОВОДСТВО ПО УСТАНОВКЕ И ИСПОЛЬЗОВАНИЮ

АВТОМОБИЛЬНАЯ ОХРАННАЯ СИСТЕМА ПРЕДУСМАТРИВАЕТ УПРАВЛЕНИЕ ФУНКЦИЯМИ ОХРАНЫ ПРИ ПОДАЧЕ СИГНАЛОВ СО ШТАТНОГО БРЕЛОКАПЕРЕДАТЧИКА, ИСПОЛЬЗУЕ МОГО ДЛЯ ЗАПИРАНИЯ И ОТПИРАНИЯ ЗАМКОВ АВТОМОБИЛЯ, А ТАКЖЕ ДЛЯ УСИЛЕ НИЯ ОХРАННЫХ ВОЗМОЖНОСТЕЙ ШТАТНЫХ ОХРАННЫХ СИСТЕМ АВТОМОБИЛЕЙ.

ВАЖНО!

Для обеспечения самого высокого уровня защиты вашего автомобиля данная охранная сис тема имеет функции ручной постановки системы на охрану, ручного отключения (снятия) ох раны, снятия системы с охраны в два этапа. В случаях, когда брелокпередатчик управления штатной системой автомобиля потерян или не работает (или возможно Ваш брелокпередат чик блокирован мощным радио излучением устройства типа "глушилка"), возможно управле ние охранной системой вручную. Прочитайте разделы "Ручная постановка системы на охра ну", "Ручное отключение охранной системы", AVФУНКЦИЯ – функция снятия системы с ох раны в два этапа.

Если запрограммирована функция F12 "Секретный код", то изменение секретного кода, изменение статуса запрограммированных функции c F11 по F24, аварийное снятие системы с охраны, отключение системы при срабатывании в режимах "AntiHiJack" возможны только после ввода секретного кода! Изменение параметров функций с F1 по F10 не требует ввода секретного кода и доступно всегда.

 2 

ООггллааввллееннииее

Стандартные функции системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Программируемые функции системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Активная постановка системы на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Пассивная постановка системы на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Ручная постановка системы на охрану . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Защита автомобиля при включенном режиме охраны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Снятие системы с охраны брелокомпередатчиком . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Постановка системы на охрану при работающем двигателе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Защита автомобиля при включенном режиме охраны при работающем двигателе . . . . . . . . . . .6

Снятие системы с охраны при работающем двигателе . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Дистанционное включение/выключение режима "Паника" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Сигналы предупреждения о попытке проникновения в автомобиль . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Трехпозиционный подпружиненный тумблер Valet (режим Valet) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Ручное отключение охранной системы с помощью тумблера Valet . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Отключение системы с помощью персонального кода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Программирование персонального кода отключения системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Режим AntiHiJack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Отключение режима AntiHiJack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Автоматическое запирание дверей при включении зажигания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Автоматическое отпирание дверей при выключении зажигания . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

AVфункция – снятие системы с охраны в два этапа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Пассивная блокировка двигателя (функция иммобилайзера) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Дистанционное управление дополнительными устройствами (канал 2) . . . . . . . . . . . . . . . . . . . . . .10

Управление дополнительными устройствами (канал 3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Управление дополнительными устройствами (канал 4) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Активная защита от угона и захвата автомобиля в режиме мониторинга работающего

двигателя (активный противоразбойный транспондер). Функция F23 . . . . . . . . . . . . . . . . . . . . .11

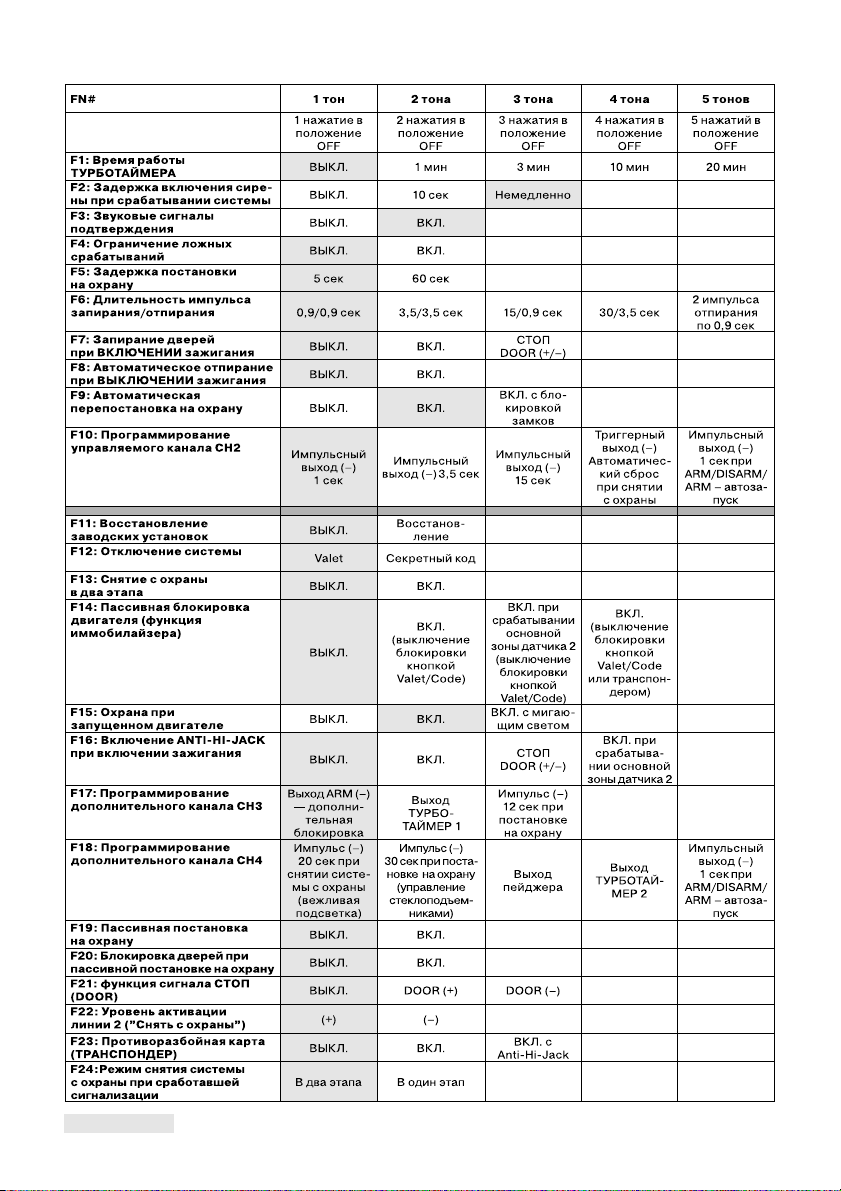

Программируемые функции системы PRO 9250 SHERIFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Программирование функций системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

Режимы работы светодиодного индикатора системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Сигналы сирены . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Режимы работы габаритных огней автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

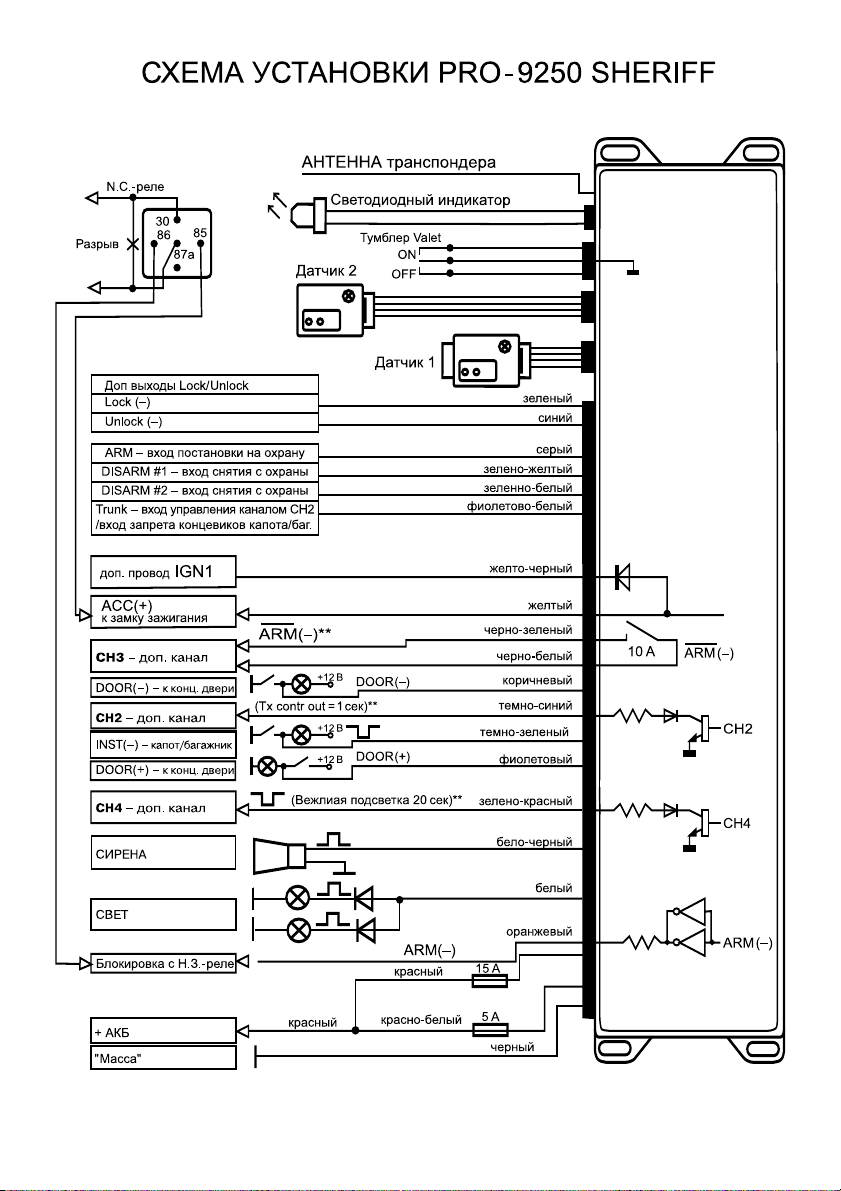

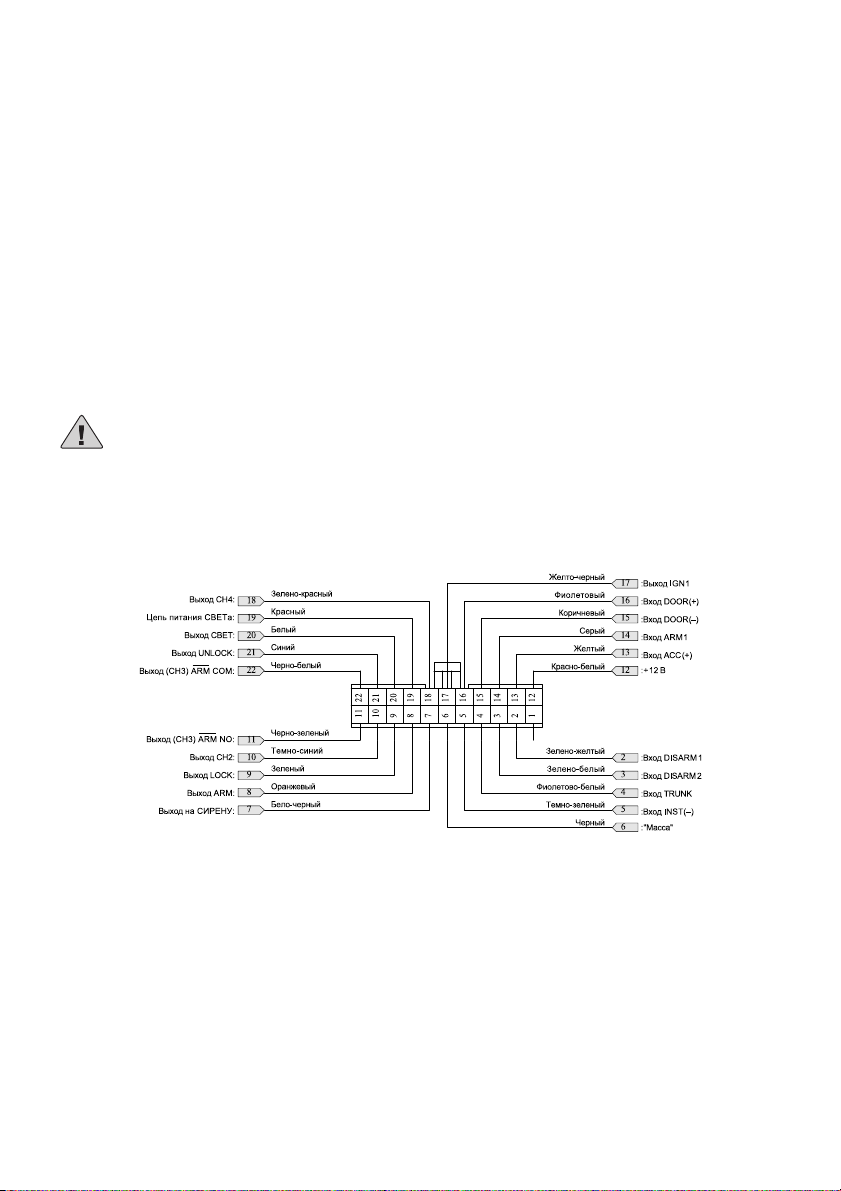

Установка системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

 3 

ССттааннддааррттнныыее ффууннккццииии ссииссттееммыы

• Охрана при запущенном двигателе.

• Пассивная блокировка двигателя (функция иммобилайзера).

• Ручная постановка системы на охрану в любое время с помощью кнопки Valet

в режим полной охраны, даже при отсутствии ключа зажигания.

• Две цепи блокировок – НЗ, НР.

• Охрана периметра.

• Обход зоны неисправности.

• Немедленное включение тревожной сигнализации при отключении питания системы

в режиме ARM (охрана).

• Звуковое и световое предупреждение о срабатывании системы.

• Ограниченное время режима тревоги.

• Ограничение ложных срабатываний по всем зонам, всех датчиков.

• Многофункциональный светодиодный индикатор.

• Память срабатываний.

• Память состояний VALET, ARM, DISARM (снято с охраны), TRIGGERS (состояние входов

охраны) при отключении питания системы.

• Звуковое и световое подтверждение режима Valet.

• Функция ПАНИКА.

• Управление открыванием багажника с временным отключением датчиков и канала

охраны капот/багажник.

• Долговременное выключение сирены.

• Трехпозиционный кнопочный переключатель Valet.

• Встроенное реле управления габаритными огнями.

• Два разъемных соединения для подключения независимых внешних датчиков удара

и объема.

• Дополнительный слаботочный выход управления замками дверей.

• Двухзоновый датчик удара.

• Сирена.

ППррооггррааммммииррууееммыыее ффууннккццииии ссииссттееммыы

• Программируемый персональный код отключения и управления системой.

• Задержка постановки системы на охрану: 5 сек, 60 сек.

• Автоматическая постановка системы на охрану.

• Функция снятия системы с охраны в два этапа.

• Автоматическое запирание дверей при включении зажигания или нажатии педали "СТОП".

• Автоматическое отпирание дверей при выключении зажигания.

• Функция перепостановки на охрану/управление центральным замком при перепостановке

на охрану.

• Программируемая длительность импульса управления замками дверей:

0,9 сек, 3,5 сек, 15 сек, 30 сек.

• Двойной импульс отпирания дверей.

• Выход CH2 – слаботочный перепрограммируемый управляемый канал дополнительных устройств:

программируемые временные интервалы, сервис импульсы, управление электроприводом багажника, триггервыход.

• Выход CH3 – релейный перепрограммируемый управляемый канал дополнительных устройств:

выход блокировки ARM(), турботаймер, сервис импульс 12 сек.

• Выход CH4 – слаботочный перепрограммируемый канал дополнительных устройств:

выход вежливой подсветки, управление стеклоподъемником, выход управления пейджером, турботаймер.

• Многоканальная программируемая функция AntiHiJack – при включении

зажигания/включении зажигания и срабатывания концевых выключателей DOOR(+) или DOOR(), или срабатывания датчика 2 (например, датчика движения автомобиля).

• Восстановление заводских настроек

 4 

ААккттииввннааяя ппооссттааннооввккаа ссииссттееммыы ннаа ооххррааннуу

1. Выключите двигатель, выйдите из автомобиля и закройте все двери, капот и багажник.

2. Один раз нажмите и отпустите кнопку запирания на брелокепередатчике штатной системы.

3. Красный светодиодный индикатор на приборной панели автомобиля начнет медленно мигать.

4. Габаритные огни автомобиля мигнут один раз.

5. Сирена подаст один короткий звуковой сигнал подтверждения.



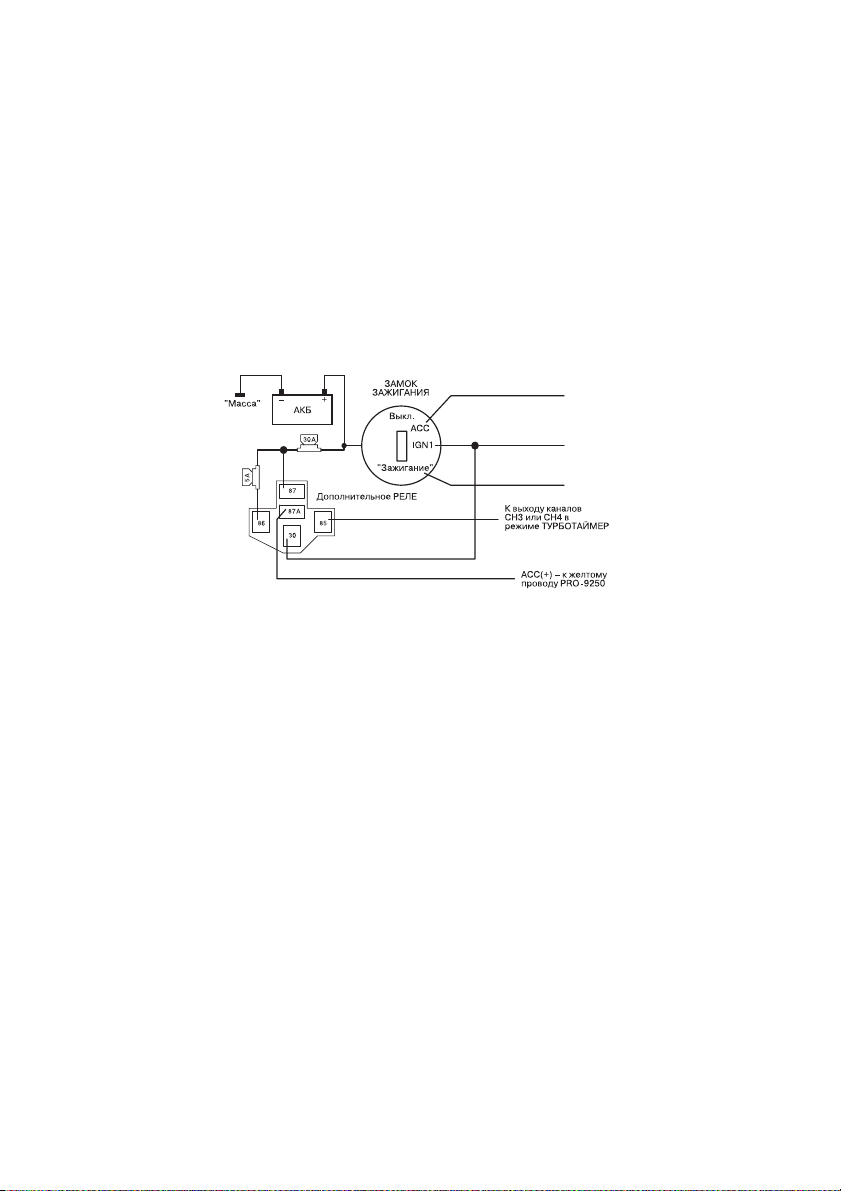

Если активирована функция "ТУРБОТАЙМЕР" система задержит включение блокирующих цепей ARM, ARM на время работы турботаймера.



Если сирена (или клаксон автомобиля) при постановке системы на охрану подаст три ко ротких звуковых сигнала, значит, Вы неплотно закрыли какую либо из дверей, багажник или капот автомобиля. Закройте приоткрытую дверь, капот или багажник автомобиля, си стема автоматически возьмет данную цепь под охрану. Кроме того, если Ваш автомобиль имеет штатную функцию задержки выключения внутрисалонного освещения более 5 сек, выберите задержку 60 сек в функции F5.

ППаассссииввннааяя ппооссттааннооввккаа ссииссттееммыы ннаа ооххррааннуу ((ффууннккцциияя FF1199))

1. Выключите зажигание, выйдите из автомобиля и закройте все двери.

2. Светодиодный индикатор, установленный в приборную панель автомобиля, будет часто

мигать, указывая на то, что работает таймер пассивной постановки системы на охрану. Для большего удобства отсчет времени 30секундного таймера пассивной постановки системы на охрану не начнется до тех пор, пока не будут закрыты все двери автомобиля. Это позволит пассажирам не торопиться с выходом из автомобиля.

3. По окончании отсчета времени 30секундного таймера сирена подаст один короткий зву

ковой сигнал подтверждения, а габаритные огни автомобиля мигнут один раз, подтверж дая постановку системы на охрану. В этот момент светодиодный индикатор, установлен ный в приборную панель автомобиля, начнет медленно мигать. Это является визуальной индикацией полной постановки системы на охрану.

4. Система может быть запрограммирована таким образом, что после пассивной постановки

системы на охрану при открывании двери автомобиля звуковая и световая сигнализация включится не сразу, а с 10секундной задержкой (функция F2.2). Однако, если система за программирована на немедленное срабатывание (функция F2.3), никакой задержки не будет.

5. Если установлена функция F20.2, то при пассивной постановке на охрану система авто

матически выполнит процедуру блокирования замков дверей.

РРууччннааяя ппооссттааннооввккаа ссииссттееммыы ннаа ооххррааннуу

Если Вы, по какой либо причине не можете воспользоваться брелокомпередатчиком для постановки системы на охрану Вы можете сделать это с помощью кнопки Valet в любое время даже при отсутствии ключа зажигания.

ППооллннааяя ппооссттааннооввккаа ссииссттееммыы ннаа ооххррааннуу

1. Кратковременно нажать, отпустить, а затем нажать и удерживать (более 3 сек) кнопку

Valet до подтверждения звуковым сигналом включения режима постановки на охрану.

2. Светодиодный индикатор начнет быстро мигать, указывая на режим ожидания закрытия

последней двери: а) Если дверь была закрыта, система будет ждать открытия, а затем, закрытия последней двери. б) Если дверь была открыта, система будет ждать закрытия последней двери.

3. После того, как закрыта последняя дверь и по истечении 3секундного интервала време

ни включится режим полной охраны.



Если имеется дополнительная цепь запирания/отпирания замков дверей и включена про граммируемая функция F20 (блокировка замков дверей при автоматической постановке системы на охрану), то двери автомобиля будут заперты.



 5 

Ручная постановка в режим охраны выполняется только на один цикл до снятия сис темы с охраны.

Примечание

После выключения зажигания, ручная постановка в режим охраны может быть выполнена только после 5секундной задержки.

ЗЗаащщииттаа ааввттооммооббиилляя ппррии ввккллююччеенннноомм рреежжииммее ооххрраанныы



Открывание капота, багажника или двери автомобиля приведет к немедленному срабаты ванию системы и включению сигнализации. В течение 30 сек будут работать сирена и ми гать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных огней прекратится, и система будет продолжать контролировать все цепи защиты автомо биля. Если грабитель или угонщик оставил дверь открытой, сирена будет работать в тече ние шести 30секундных циклов и затем отключится; данная зона защиты будет изолиро вана и система продолжит контролировать остальные цепи защиты автомобиля.



Каждый раз, когда система ставится на охрану, светодиодный индикатор, установленный в приборную панель автомобиля, начинает медленно мигать. Мигание светодиодного инди катора служит визуальным предупреждением для потенциальных грабителей или угонщиков. В качестве индикатора используется светоизлучающий диод, потребляющий небольшой ток. Поэтому, даже если система оставлена в режиме охраны на длительное время, работа све тодиодного индикатора не приведет к разряду аккумуляторной батареи автомобиля.



При каждом срабатывании системы габаритные огни автомобиля мигают в течение всего 30секундного цикла сигнализации, привлекая внимание к автомобилю.



Каждый раз, когда система ставится на охрану, включаются все блокирующие цепи. При этом двигатель автомобиля не может быть запущен даже с помощью ключа зажигания.



Когда система находится на охране, любой сильный удар по кузову или стеклу автомобиля приведет к срабатыванию датчика удара и включению сигнализации.



Более слабые удары приведут к срабатыванию зоны предупреждения датчика удара, по сле чего сирена подаст несколько коротких серий предупреждающих тональных сигналов.

ССнняяттииее ссииссттееммыы сс ооххрраанныы шшттааттнныымм ббррееллооккооммппееррееддааттччииккоомм

Подходя к автомобилю, нажмите и отпустите кнопку отпирания на брелокепередатчике.

1. Система выключит режим охраны.

2. Светодиодный индикатор погаснет.

3. Габаритные огни автомобиля мигнут два раза.

4. Сирена подаст два коротких звуковых сигнала подтверждения.



Если имеется дополнительная цепь запирания/отпирания замков дверей, то замки дверей автомобиля будут открыты.



Если включена функция AVтриггер, отключение цепей блокирования возможно только с помощью кнопки Valet или вводом Секретного кода.

Примечание

Если включена функция F9  автоматическая перепостановка на охрану, то при снятии систе мы с охраны светодиодный индикатор начнет быстро мигать указывая на то, что если в тече ние 20 сек не будет открыта ни одна из дверей, система включит режим охраны. Если вклю чена функция F9.3 автоматическая перепостановка на охрану с блокированием замков две рей, то по истечении 20 сек, замки дверей будут снова заблокированы.



Если в течение 20 сек. будет открыта хотя бы одна дверь, светодиодный индикатор погас нет и режим постановки системы на охрану будет отменен.

Примечание

Снятие системы с охраны в режиме работы тревожной сигнализации зависит от состояния функции F24 и может быть выполнено в один или два этапа. В два этапа (F24.1) – первое нажатие кнопки OPEN штатного брелокапередатчика отклю чит только звуковую и световую сигнализацию, повторное нажатие – переведет охранную систему в состояние СНЯТО С ОХРАНЫ. В один этап (F24.2) – нажатие кнопки OPEN штатного брелокапередатчика отключит звуковую и световую сигнализацию и переведет охранную систему в состояние СНЯТО С ОХРАНЫ.

 6 

ППооссттааннооввккаа ссииссттееммыы ннаа ооххррааннуу ппррии ррааббооттааюющщеемм ддввииггааттееллее

Охрана автомобиля с работающим двигателем позволяет предотвратить попытку угона при выполнении, например, процедуры прогрева двигателя.

Постановка на охрану

1. Включите зажигание и запустите двигатель.

2. Переведите тумблер Valet в положение OFF и удерживайте более 3 сек до получения под

тверждающего звукового сигнала. Отпустите тумблер Valet. В нейтральное положение он вернется самостоятельно.

3. Светодиодный индикатор на приборной панели автомобиля начнет быстро мигать.

4. Система ожидает сигнала на линии "ВКЛЮЧИТЬ ОХРАНУ".

5. Нажмите кнопку запирание дверей штатного брелокапередатчика и система выполнит

процедуру постановки на охрану.

6. Система мигнет один раз светом, даст короткий звуковой сигнал. В режиме охраны с запущенным двигателем отключены все цепи блокировок и датчики удара.

При выключении зажигания (останов двигателя) система автоматически включит блокировки и датчики удара через 3 сек.

ЗЗаащщииттаа ааввттооммооббиилляя ппррии ввккллююччеенннноомм рреежжииммее ооххрраанныы ппррии ррааббооттааюющщеемм ддввииггааттееллее



Открывание капота, багажника или двери автомобиля приведет к немедленному срабатыванию системы и включению сигнализации. Включатся все блокирующие цепи. В течение 30 сек будут работать сирена и мигать габаритные огни автомобиля. После этого звучание сирены и мигание габаритных огней прекратятся, и система будет продолжать контролировать все цепи охраны автомобиля. Если грабитель или угонщик оставил дверь открытой, сирена будет рабо тать в течение шести 30секундных циклов и затем отключится; данная зона защиты будет изолирована, а система продолжит контролировать остальные цепи защиты автомобиля.

ССнняяттииее ссииссттееммыы сс ооххрраанныы ппррии ррааббооттааюющщеемм ддввииггааттееллее

Снятие системы с охраны при работающем двигателе осуществляется кратковременным нажатием кнопки отпирание штатной системы центрального замка.



Светодиодный индикатор погаснет.



Габаритные огни автомобиля мигнут два раза.



Сирена подаст два коротких звуковых сигнала.

Если сигнализация срабатывала в ваше отсутствие, то при снятии с охраны система даст 4 звуковых и световых сигнала, а светодиодный индикатор будет мигать по коду, указывая на ту охраняемую системой зону, которая срабатывала в ваше отсутствие.

Примечание

ДДииссттааннццииооннннооее ввккллююччееннииее//ввыыккллююччееннииее рреежжииммаа ""ППааннииккаа""

Данная система позволяет дистанционно включить режим "Паника" с помощью кнопок на штатном брелокепередатчике. Для дистанционного включения режима "Паника" нажмите кнопку отпирания дверей, затем кнопку запирания дверей, а затем снова кнопку отпирания дверей автомобиля на штатном брелокепередатчике в течение 3 сек. Для выключения ре жима "Паника" нажмите кнопу отпирания дверей на штатном брелокепередатчике.

 Если светодиодный индикатор мигает один раз через паузу, то система срабатывала от

главной зоны первого датчика удара или от триггера дополнительного устройства системы.  Если светодиодный индикатор мигает два раза через паузу, то система срабатывала от

главной зоны второго датчика удара или от триггера дополнительного устройства системы.

 7 

 Если светодиодный индикатор мигает три раза через паузу, то система срабатывала от

концевого выключателя багажника или капота (при попытке открыть капот или багажник).  Если светодиодный индикатор мигает четыре раза через паузу, то система срабатывала

от концевого выключателя дверей (при попытке открыть двери автомобиля. Сигналы предупреждения о попытки проникновения в автомобиль хранятся в памяти системы

и стираются при включении зажигания.

ТТррееххппооззииццииоонннныыйй ппооддппрруужжииннеенннныыйй ттууммббллеерр VVaalleett

(режим

VVaalleett

)

Трехпозиционный подпружиненный тумблер с нейтральным положением Valet позволяет Вам временно отключить все функции охраны данной системы, чтобы не вызывать неудобство обслуживания автомобиля на станции технического обслуживания. Когда система находится в режиме Valet, отключаются все функции охраны. Дистанционное управление запиранием и отпиранием замков дверей автомобиля, установленные в функциях F7, F8 при включении/вы ключении зажигания сохраняются.

Включение режима VALET

Снимите систему с охраны с брелокапередатчика или кнопки Valet или введите свой персо нальный код ручного отключения системы, для этого:

1. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.

2. В течение 5 сек кратковременно переведите тумблер Valet в положение ON. В нейтраль

ное положение тумблер вернется самостоятельно.

3. Светодиодный индикатор начнет светиться постоянно.

4. Система находится в сервисном режиме Valet.

Примечание

В режиме Valet, каждое выключение зажигания будет сопровождаться кратковременным зву ковым сигналом.

Не забудьте отключить сервисный режим Valet, когда этот режим вам больше не ну жен. Это обеспечит полную защиту вашего автомобиля.

Выключение режима VALET:

1. ВКЛЮЧИТЕ и ВЫКЛЮЧИТЕ зажигание.

2. В течение 5 сек. кратковременно переведите тумблер Valet в положение ON. В нейтраль

ное положение тумблер вернется самостоятельно.

3. Светодиодный индикатор погаснет.

4. Система перейдет в рабочий режим.

РРууччннооее ооттккллююччееннииее ооххрраанннноойй ссииссттееммыы сс ппооммоощщььюю ппееррееккллююччааттеелляя VVaalleett

Данная охранная система может быть снята с охраны и без использования брелокапередат чика дистанционного управления. Эта функция предусмотрена на тот случай, когда Вам нужно снять систему с охраны и воспользоваться автомобилем, но брелокпередатчик потерян или неисправен. Если при программировании системы, для ручного отключения системы выбран переключатель Valet, то для отключения системы проделайте следующее:

1. Откройте дверь автомобиля.

2. Сработает охранная система и включится сирена.

3. Включите зажигание.

4. В течение 10 сек кратковременно переведите переключатель Valet в положение ON.

В нейтральное положение тумблер вернется самостоятельно.

Обратите внимание, что при этом система не будет находиться в режиме Valet!

ООттккллююччееннииее ссииссттееммыы сс ппооммоощщььюю ппееррссооннааллььннооггоо ккооддаа

Выбор кодированного режима отключения системы осуществляется функцией F12. Для этого обратитесь к вашему мастеруустановщику или смотрите раздел "Программируемые функ ции" и инструкцию по установке системы. Обратите внимание, что выбор данной функции так же определяет способ отключения режима AntiHiJack (Valet или кодированный).

 8 

В том случае, если включен кодированный режим снятия с охраны, Вы можете использовать фабричный код (11) или, для обеспечения максимальной защиты вашего автомобиля, Вы мо жете запрограммировать свой персональный код отключения в любое время. Код состоит из двух цифр, каждая из которых может быть любым числом от 1 до 9.

Для снятия системы с помощью персонального кода

1. Откройте дверь ключом (система сработает и включатся габаритные огни и т. д.).

2. Включите, выключите и затем снова включите зажигание.

3. В течение 10 сек. переключите тумблер Valet из нейтрали в положение ON количество

раз, соответствующее первой цифре вашего персонального кода (фабричная установка –1 (один раз).

4. Выключите и вновь включите зажигание.

5. В течение 10 сек. переключите тумблер Valet из нейтрали в положение ON количество

раз, соответствующее второй цифре вашего персонального кода (фабричная установка –1 (один раз).

6. Выключите и вновь включите зажигание. Режим тревоги выключится и двигатель можно

завести.

Примечание

В том случае, если 3 раза подряд был введен неправильный код система перестанет воспри нимать дальнейшие попытки ввода кода в течение некоторого времени.

ППррооггррааммммииррооввааннииее ппееррссооннааллььннооггоо ккооддаа ооттккллююччеенниияя ссииссттееммыы

Функция F12 должна соответствовать режиму Секретный код.

Фабричный код отключения системы – 11.

ДДлляя ппррооггррааммммиирроовваанниияя вваашшееггоо ппееррссооннааллььннооггоо ккооддаа..

Введите действующий персональный код для разрешения операции смены Секретного кода

1. Снимите систему с охраны (выключите зажигание, если оно было включено и ожидайте 5 сек).

2. Включите, выключите и затем снова включите зажигание.

3. В течение 10 сек переключите тумблер Valet из нейтрали в положение ON количество раз, со

ответствующее первой цифре вашего персонального кода (фабричная установка –1 (один раз).

4. Выключите и вновь включите зажигание.

5. В течение 10 сек переключите тумблер Valet из нейтрали в положение ON количество раз, со

ответствующее первой цифре вашего персонального кода (фабричная установка –1 (один раз).

6. Выключите и вновь включите зажигание.

7. Если введенный код правильный  прозвучит один короткий сигнал сирены.

8. В течение 5 сек выключите зажигание.

Выполните процедуру записи нового секретного кода

9. Сразу же переключите тумблер Valet из нейтрали в положение ON 5 раз. Вы услышите

один короткий и один длинный сигнал сирены, подтверждающие, что система готова к программированию нового персонального кода.

10. В течение 5 сек. после сигналов сирены кратковременно переключите тумблер в положе

ние OFF для начала ввода первой цифры персонального кода. Вы услышите один под тверждающий сигнал сирены.

11. В течение 10 сек переключите тумблер Valet из нейтрали в положение ON количество

раз, соответствующее первой цифре вашего персонального кода (от 1 до 9). Сирена по даст соответствующее количество сигналов, подтверждая ввод первой цифры кода.

12. В течение 10 сек после сигналов сирены кратковременно переключите тумблер в поло

жение OFF для начала ввода второй цифры персонального кода. Вы услышите два под тверждающих сигнала сирены.

13. В течение 10 сек переключите тумблер Valet из нейтрали в положение ON количество

раз, соответствующее второй цифре вашего персонального кода (от 1 до 9). Сирена по даст соответствующее количество сигналов, подтверждая ввод второй цифры кода.

14. Включите зажигание. Вы услышите 1 короткий и 1 длинный сигнал сирены, подтверждаю

щие, что программирование нового персонального кода закончено.

 9 

Примечание

Если система не подтверждает ввод секретного кода звуковым сигналом – поставьте систему в охрану с помощью брелока передатчика, затем снимите систему с охраны и повторите про цедуру ввода секретного кода. Обязательно запишите или хорошо запомните ваш персональный код. Обратите внимание, что если функция F12 запрограммирована как Секретный код, персональный код также будет необходим для отключения функции AntiHiJack.

РРеежжиимм AAnnttiiHHiiJJaacckk ((ффууннккцциияя FF1166))

Если AntiHiJack запущен, то система выполнит следующие действия:

1. В течение 20 сек после включения зажигания, включения зажигания с выполнением ус

ловий запуска функции или начала движения система не проявляет себя ни каким обра зом. Выключение зажигания отменяет действие функции. Последующее включение зажи гания активирует функцию AntiHiJack сначала;

2. В течение следующего 20секундного интервала (цикл предупреждения), система вклю

чает кратковременные сигналы предупреждения. Выключение, а затем включение зажи гания активирует функцию AntiHiJack с цикла предупреждения;

3. В течение следующего 20секундного интервала (цикл безопасного останова), система

включает сигналы тревоги и выполняет попеременное включение блокировок. Выключе ние, а затем включение зажигания активирует все блокирующие цепи полностью и вклю чает тревожную сигнализацию в непрерывном режиме.

Режимы AntiHiJack при:

1. Включении зажигания – F16.2;

2. Включении зажигания и срабатывании триггера DOOR() или DOOR(+) – F16.3;

3. Включении зажигания и срабатывании основной зоны датчика 2 (начале движения, если

установлен датчик, реагирующий на движение) – F16.4.

Примечание

После того, как включена тревожная сигнализация в непрерывном режиме, звуковая и свето вая сигнализация будет работать до полного разряда аккумулятора автомобиля.

ООттккллююччееннииее рреежжииммаа AAnnttiiHHiiJJaacckk

Если функция F12 в режиме Valet: Отключение функции AntiHiJack производится однократным переключением тумблера Valet. Для этого:  выключитe, затем вновь включите зажигание и в течение 10 сек кратковременно переве

дите тумблер Valet в положение ON. Если функция F12 в режиме Секретный код:

 выключите и вновь включите зажигание 2 раза, после чего введите персональный секрет

ный код отключения системы.

ААввттооммааттииччеессккооее ззааппииррааннииее ддввеерреейй ппррии ввккллююччееннииии ззаажжииггаанниияя ((ффууннккцциияя FF77))

1. Если в вашем автомобиле возможно подключение к цепям управления центральным замком

из салона автомобиля, то система может быть запрограммирована на автоматическое запирание дверей при включении зажигания. Каждый раз при включении зажигания, через 3 сек, двери автомобиля будут заперты для обеспечения вашей безопасности. Если какая либо из дверей будет в этот момент открыта, двери запираться не будут. Если Вы хотите включить данную функцию, обратитесь к вашему мастеруустановщику или смотрите раздел "Программируемые функции.

2. Система позволяет автоматически управлять блокированием замков дверей по сигналу

тормоза, если включена функция F21, а неиспользуемая линия DOOR() или DOOR(+) подключена к проводу выключателя тормозного света. Каждый раз при включении зажигания и нажатии на педаль тормоза, двери автомобиля будут заперты для обеспечения вашей безопасности. Если Вы хотите включить данную функцию, обратитесь к вашему мастеруустановщику или смотрите раздел "Программируемые функции".

+ 19 hidden pages
