CHALLENGER PL01-V4-W, PL02-V4, PL03-V4 User Manual [ru]

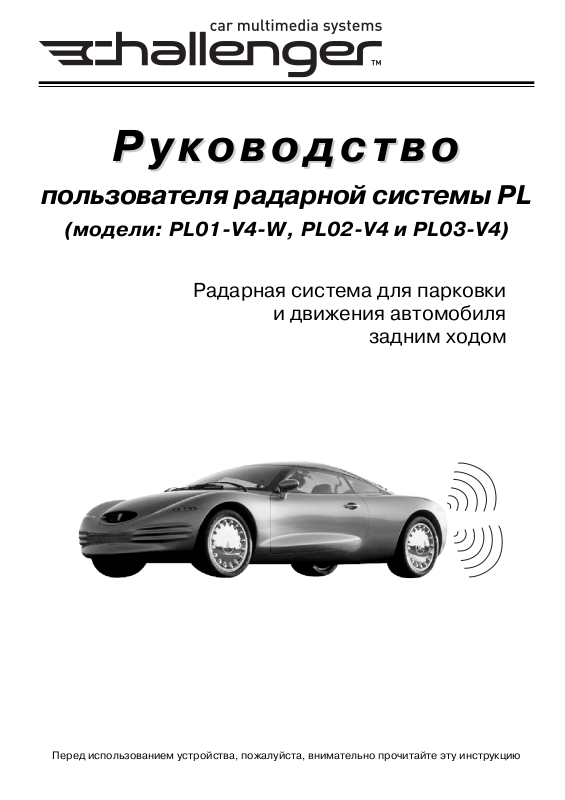

Page 1
Руководство
Руководство
пользователя радарной системы PL
(модели: PL01V4W, PL02V4 и PL03V4)
Радарная система для парковки
и движения автомобиля
задним ходом
Перед использованием устройства, пожалуйста, внимательно прочитайте эту инструкцию
Page 2
Информация для пользователя
Мы стремимся предоставлять вам самую лучшую продукцию и самые лучшие
услуги. Для того чтобы гарантировать высокие рабочие характеристики
устройства и избежать ложных срабатываний и сбоев в его работе,
мы настоятельно рекомендуем вам перед установкой и использованием
устройства внимательно прочитать данное руководство пользователя.
Парковочный радар является высокотехнологичным продуктом. Для измерения
расстояния между автомобилем и препятствиями используются
ультразвуковые сенсоры. Это позволяет при движении автомобиля задним
ходом точно сообщать водителю безопасное расстояние до препятствия.
Page 3
ОПИСАНИЕ СИСТЕМЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Компоненты
Дисплей Цифровой дисплей расстояния, звуковой зуммер тревоги.
Обычно устанавливается в салоне автомобиля.
Модуль Микропроцессорная система управления. управления Обычно устанавливается в багажнике, рядом с фонарями заднего хода.
Сенсор Ультразвуковой сенсор.
Представляет собой устройство передачи и приема сигналов для обнаружения препятствий, устанавливается на заднем бампере.
Технические характеристики
Номинальное напряжение питания 12 В постоянного тока
Максимальная потребляемая мощность 4 Вт
Диапазон рабочих температур от 30 до +80 °C
Расстояние обнаружения 0,1– 2 м
Угол обнаружения по горизонтали менее 60 градусов,
по вертикали менее 60 градусов
Дисплей
Светодиодный дисплей Светодиодный дисплей
Звуковая сигнализация
1
Page 4
УСТАНОВКА С ИСПОЛЬЗОВАНИЕМ 2 И 4 СЕНСОРОВ
1. Данная схема действительна только для 2х или 4х сенсоров, устанавливаемых в задний бампер.
2. Система работает, когда автомобиль движется задним ходом.
3. Для парковки используется дисплей и звуковой сигнал.
4. Информация по используемым источникам напряжения: Фонари заднего хода – напряжение подается, когда включена передача движения автомобиля "задним ходом" Стопсигналы – напряжение подается, когда нажата педаль тормоза.
2
Page 5
БЕСПРОВОДНАЯ УСТАНОВКА
1. Данная схема действительна только для беспроводного парковочного радара.
2. Задние сенсоры работают, когда автомобиль движется задним ходом.
3. Для парковки используется дисплей и звуковой сигнал.
4. Информация по используемым источникам напряжения: Фонари заднего хода – напряжение подается, когда включена передача движения автомобиля "задним ходом". Стопсигналы – напряжение подается, когда нажата педаль тормоза.
3
Page 6
УСТАНОВКА СЕНСОРОВ
4
ПРИМЕЧАНИЕ ДЛЯ ПОЛЬЗОВАТЕЛЯ
В описанных ниже ситуациях способность системы обнаруживать препятствия будет снижена
Поиск и устранение неисправностей
Page 7
ФУНКЦИИ СЕРИИ СВЕТОДИОДНЫХ ДИСПЛЕЕВ
1. Светодиодный дисплей предназначен для следующих моделей – PL01V4W, PL02V4, PL03V4
2. Цифровой светодиодный дисплей показывает расстояние до препятствия.
3. Звуковое предупреждение с помощью трех сигналов с разным характером звучания.
4. Светодиодный дисплей с двумя боковыми индикаторами.
5. Экран цифрового дисплея имеет форму полумесяца.
6. Можно использовать 2 или 4 сенсора.
7. Если светодиодный дисплей не нужен, его можно заменить только звуковым сигналом.
Левый индикатор – индикатор мигает, когда препятствие обнаружено левым задним
сенсором.
Правый индикатор – индикатор мигает, когда препятствие обнаружено правым задним
сенсором.
Расстояние – демонстрируется текущее расстояние до препятствия.
5
Page 8
