Centurion F40/1 Instruction Manual

INSTRUCTION MANUAL

FAN WITH FLOOR STAND (F40/1)

Svenska │ English

Svenska

Säkerhetsföreskrifter ...................................... 4-5

Delar ............................................................... 6

Installation ...................................................... 7-8

Användning..................................................... 9

Underhåll ........................................................ 10

Tekniska specikationer.................................. 10

English

Safety Precautions ......................................... 12-13

Parts ............................................................... 14

Installation ...................................................... 15-16

Operation ........................................................ 17

Maintenance ................................................... 18

Technical Specications ................................. 18

4 │ Svenska

SÄKERHETSFÖRESKRIFTER

VARNING! För att minska risken för eld, elchock eller skada:

Denna apparat är inte avsedd att användas av personer (inklusive
barn) med lägre fysiska, sensoriska eller mentala funktioner, eller
brist på erfarenhet och kunskap, såvida inte de fått tillsyn eller
instruktion om användning av apparaten av en person som ansvarar
för deras säkerhet.

VARNING! Kontrollera alltid monteringen innan användning.
VARNING! Använd inte äkten om någon del är skadad eller

saknas.

VARNING! Använd inte äkten om inte alla delar sitter på plats

korrekt.

VARNING! Undvik att placera äkten nära öppna värmekällor så

som en eldstad, eller där ett litet barn enkelt kan nå enheten.
VARNING! Strömkällan måste vara en enlighet med

specikationerna som framgår av produktens märkskylt (placerad

på baksidan av produkten).

• Barn ska övervakas för att säkerställa att de inte leker med
produkten.

• Produkten är endast avsedd för hushållsbruk.

• Lämna aldrig äkten oövervakad när den är igång. Stäng alltid

av produkten och dra ut sladden från uttaget när den inte
används (dra i kontakten, inte i sladden).

• Extrem försiktighet är nödvändig när äkten används av

eller i närheten av barn, invalida eller äldre personer och när
apparaten lämnats igång utan att övervakas.

• Placera och täck inte sladden under mattor. Se till att sladden

hålls borta från trakerad yta där folk kan snubbla över den.

• Använd inte äkten om den har en skadad kontakt eller sladd,

eller om den inte fungerar som den ska, har tappats eller på
något sätt skadats.

Svenska │5

• Om strömsladden skadats ska den bytas av tillverkaren, dess

servicepartner eller liknande kvalicerad personal för att undvika

fara.

• Använd äkten i ett välventilerat utrymme. Håll ett avstånd

om 20 cm från väggar och hörn för att säkerställa att luftintag/
öppningar inte blockeras. Fläkten ska inte placeras direkt
nedanför eller intill en gardin eller liknande.

• För att undvika fara: Stoppa inte in ngrar eller andra objekt i

skyddsgallret. Blockera inte luftintag/öppningar.

• Använd äkten på ett plant och stabilt underlag.

• Använd inte äkten utomhus.

• Doppa aldrig ner enheten eller strömkabeln i vatten eller andra

vätskor och använd den inte i fuktiga miljöer så som dusch,

badrum eller vid en pool.

• Använd inte enheten utan skyddsgaller.

• Använd inte äkten i ett fönster, regn kan leda till elektrisk fara.

6 │ Svenska

DELAR

1 2 3 4 5 6 7

8

9

10

11

13

12

14

15

1 Skyddsgaller fram 9 Låsskruv
2 Låsmutter för äktvinge 10 Fyra skruvar
3 Fläktvinge 11 Inre rör
4 Låsmutter för galler 12 Låsring för höjdjustering
5 Skyddsgaller bak 13 Yttre rör
6 Motoraxel 14 Kåpa
7 Oscillationsknapp 15 Kryssfot
8 Kontrollpanel

Svenska │7

INSTALLATION

Kryssfot

1. Lossa och ta bort de fyra skruvarna från stängerna.

2. Korsa de två stängerna. Säkerställ att de fyra hålen på

stängerna riktas mot de fyra hålen på änsen. Rikta samtidigt
hålet på änsen mot det extra hålet på toppstången.

3. Dra åt de fyra skruvarna och sätt i kåpan över foten.

Kontrollpanel

Försiktig! Ta aldrig bort det inre rörets stopp. Om du gör det kan du

behöva reparera äkten. Lossa aldrig det inre rörets skruv.

1. Lossa låsskruven till kontrollpanelen genom att vrida den moturs.

2. Placera hålet i botten av kontrollpanelen över det inre röret.

3. Vrid låsskruven medurs för att fästa.

8 │ Svenska

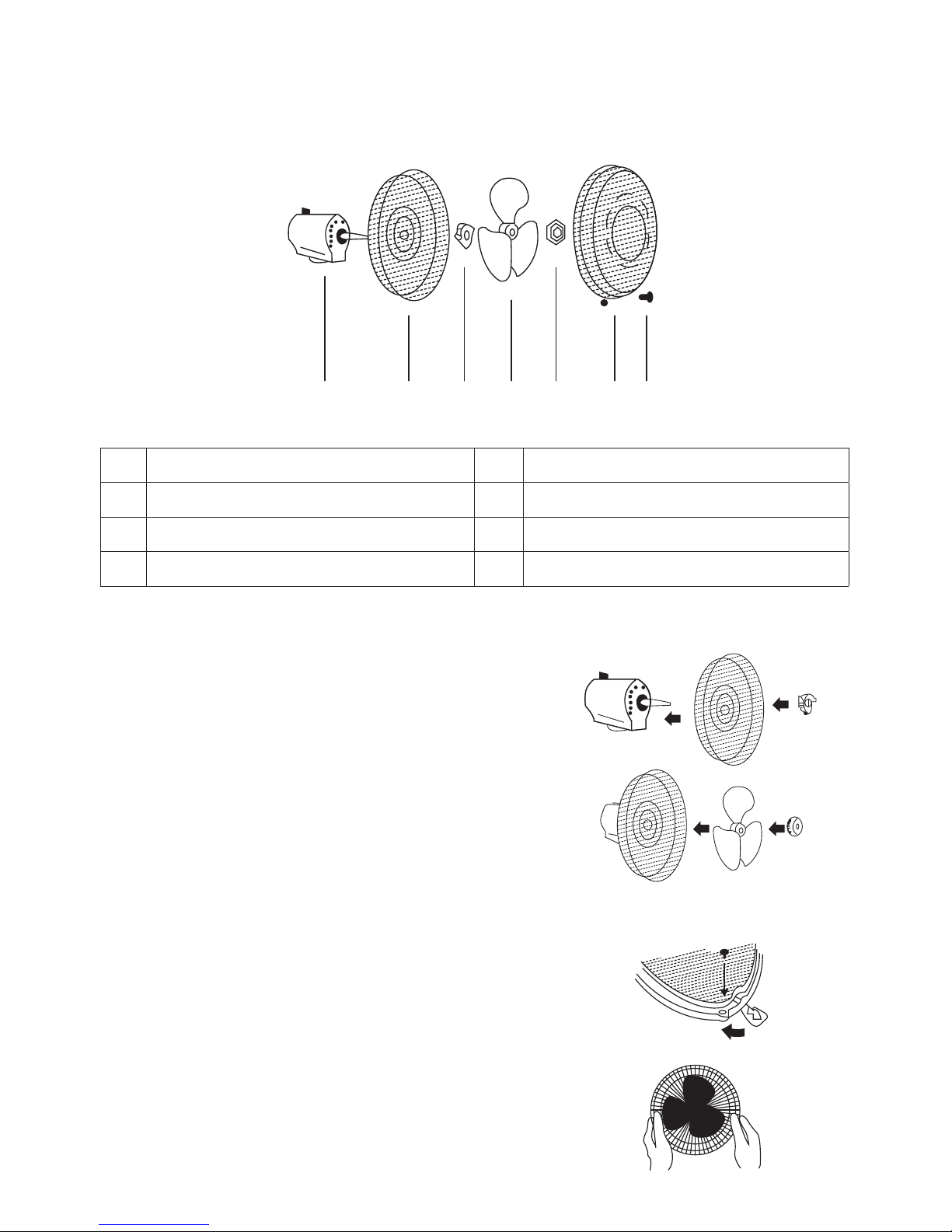

Fläkthuvud

Försiktig! Använd aldrig en äkt med sprucken eller skadad vinge.

1 Motorhus 5 Låsmutter för äktvinge
2 Bakre galler 6 Främre galler
3 Låsmutter för galler 7 Skruv
4 Fläktvinge

1 2 3 4 5 6 7

Montera det bakre gallret

Montera det bakre gallret på
motorhuset och fäst det med
låsmuttern för gallret.

Montera äktvinge

Sätt äktvingen på motoraxeln

och fäst den med låsmuttern för

äktvingen.

Montera det främre gallret

Håll det främre gallret och säkerställ
att Centurion-logon är rak och
att det främre gallret är centrerat
framför det bakre. Tryck sedan alla
säkerhetsklämmor på plats.

1. Matcha hålen

Säkerhetsklämmor

2. Skruv

Svenska │9

ANVÄNDNING

Hastighetskontroll

Hastigheten kontrolleras med kontrollpanelens knappar (1, 2, 3).
Tryck “0“ för att stänga av.

Oscillation

Tryck ned oscillationsknappen för oscillerande funktion. Dra den
uppåt för att stoppa funktionen.

Höjdjustering

Lossa låsringen och justera röret till önskad höjd. Skruva därefter åt
låsringen. Den justerbara höjden är 105 - 125 cm.

10 │ Svenska

TEKNISKA SPECIFIKATIONER

Modell F40/1
Dimensioner Ø 40 cm, 105-125 cm
Strömförsörjning 220-240 V ~ 50 Hz
Effekt 45W

UNDERHÅLL

1. Använd på en torr plats som är fri från fukt.

2. När du monterar äkten på nytt, säkerställ att du följer
instruktionerna under “Installation“.

3. Koppla alltid ur apparaten från eluttaget och tillåt äkten att sluta

rotera innan du påbörjar rengöring.

4. Rengör den externa ytan på äkten med en mjuk, fuktig (inte
blöt) trasa.

5. Droppa några droppar symaskinsolja till motoraxelns bas efter

att du rengjort den, för att förlänga motorns livstid.

6. Säkerställ att äkten har kopplats ur från eluttaget när den inte
används.

7. Förvara den i ett torrt och svalt utrymme när den inte ska
användas på länge.

8. Om äkten inte fungerar som den ska eller om du är osäker på

något ska du inte försöka reparera den själv; det kan leda till risk

för brand eller elstöt. Enheten ska endast repareras av behörig
servicepersonal.

Varning: Doppa inte ner äkten i vatten.
Varning: Använd inte rengöringskemikalier så som diskmedel eller

slipmedel. Låt inte motordelen bli våt då det kan leda till fara.

Svenska │11

MILJÖ

Waste of Electrical and Electronic Equipment (WEEE)
WEEE-direktivet 2012/19/EU

Den här symbolen på produkten eller i instruktionerna
betyder att den elektriska och elektroniska utrustningen
ska slängas separat från annat hushållsavfall när

den inte fungerar längre. Inom EU nns separata

återvinningssystem för avfall. Kontakta lokala

myndigheter eller din återförsäljare för mer information.

LAG OCH SÄKERHET

Detta märke nns på produkten och i manualen för

att visa att den uppfyller de europeiska säkerhets­och elektromagnetiska kraven. Denna produkt är
tillverkad enligt gällande regler för elektromagnetiska
fält (EMF), vilket innebär att den är säker att använda

så länge säkerhetsanvisningarna följs. Produkten är

tillverkad enligt gällande EU-lagstiftning, som begränsar
användning av skadliga ämnen i elektriska och
elektroniska produkter (Europaparlamentets och rådets
direktiv 2011/65/EU).

FÖRBEHÅLL

Vi förbehåller oss rätten att justera eventuella tryckfel

samt fortlöpande ändra och förbättra produkten och

medföljande material.

12 │ English

SAFETY PRECAUTIONS

WARNING! To reduce the risk of re, electrical shock, or injury:

This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental capabilities, or
lack of experience and knowledge, unless they have been given
supervision or instruction concerning use of the appliance by a
person responsible for their safety.

WARNING! Always check the assembly before using.
WARNING! Do not use the fan if any part is broken or missing.
WARNING! Do not use the fan unless all components are correctly

tted.

WARNING! Avoid placing the fan near naked heat sources such as

a re place or places where a small child can reach the appliance

easily.
WARNING! The power source must be in accordance with the

specications stipulated in the rating label on the product (located

on the back of the product).

• Children should be supervised to ensure that they do not play
with the appliance.

• The product is for domestic use only.

• Never leave the fan unattended while it is in use. Always turn the

product to OFF/0 position and unplug it from the electrical outlet
when not in use (pull the plug, not the cable).

• Extreme caution is necessary when any fan is used by or near
children, invalids or elderly people and whenever the fan is left
operating and unattended.

• Do not run cord under carpeting and do not cover cord with rugs

or the like. Arrange cord away from trafc area and where it will

not be tripped over.

• Do not operate the fan with a damaged cord or plug, or after the
fan malfunctions, has been dropped, or damaged in any manner.

English │13

• If the supply cord is damaged, it must be replaced by the

manufacturer or its service agent or a similarly qualied person

to avoid a hazard.

• Use the fan in a well-ventilated area. Keep a distance of at
least 20 cm from the wall or corner to ensure the air intakes or
exhaust openings are not blocked. The fan shall not be located
immediately below or beside a curtain or the like.

• Do not insert ngers or any other objects into the guard to

avoid danger when in use. Do not block air intakes or exhaust
openings in any manner.

• Use the fan on a at, stable surface.

• Do not use outdoors.

• Never immerse the unit or power cord in water or other liquids

and do not use it in damp areas such as shower, bath or pool.

• Never use the fan without protective guards.

• Do not use the fan in a window, rain can create an electrical

hazard.

14 │ English

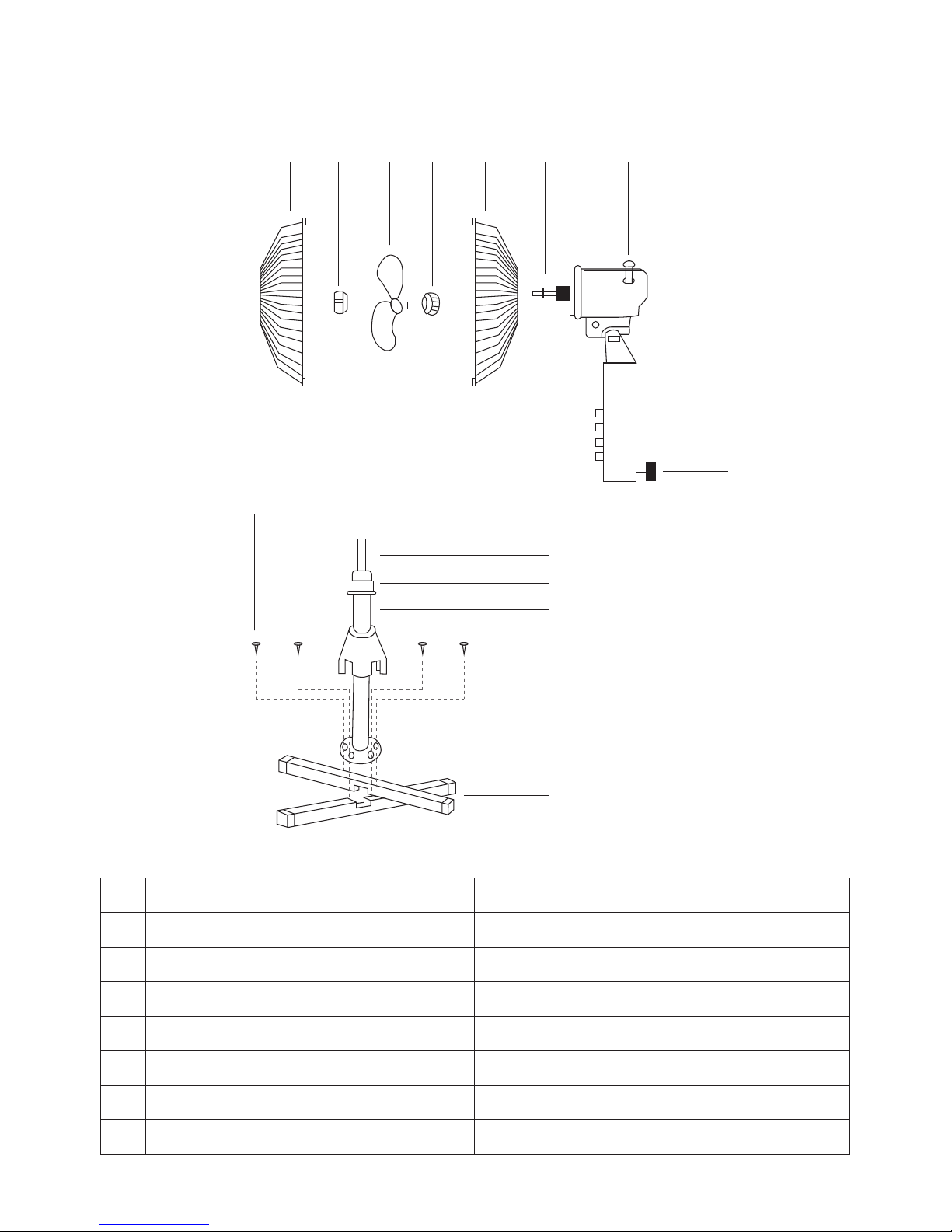

PARTS

1 2 3 4 5 6 7

8

9

10

11

13

12

14

15

1 Front guard 9 Lock screw
2 Blade nut 10 Four screws
3 Blade 11 Inner pipe
4 Guard lock nut 12 Height adjustment ring lock
5 Rear guard 13 Outer pipe
6 Motor shaft 14 Base cap
7 Oscillation knob 15 Cross-bar feet
8 Control panel (speed)

English │15

INSTALLATION

Cross-bar Feet

1. Loosen and remove the four screws from the bars.

2. Cross the two bars. Make sure you align the four holes on the

bars to the four holes on the ange. At the same time align the
hole on the ange with the extra hole on the top bar.

3. Tighten the four screws and insert the base cap down over the
feet.

Control Panel (Speed Control Switch)

Caution! Never remove the inner pipe stopper. If you remove the

inner pipe stopper service may be necessary. Never loosen the
inner pipe set screw.

1. Loosen the control panel screw by turning it to the left.

2. Now place the hole in the bottom of the control panel over the
inner pipe.

3. Turn the lock screw clockwise and rmly tighten.

16 │ English

Head

Caution! Never operate a fan with a cracked or damaged blade.

1 Motor housing 5 Blade nut
2 Rear guard 6 Front guard
3 Guard lock nut 7 Screw
4 Blade

1 2 3 4 5 6 7

Mounting the Rear Guard

Mount the rear guard on to the motor
housing and secure it with the guard
lock nut.

Mounting the Blade

Insert the blade onto the motor shaft
and tighten the blade with the blade
nut.

Mounting the Front Guard

Hold the front guard and make sure
that the Centurion logo is level and
that the front guard is centered over
the rear guard. Then push all the

safety clips rmly into place.

1. Match the holes

Safety Clip

2. Screw

English │17

OPERATION

Speed control

The speed is controlled by a speed control switch. Simply push any
of the speed control buttons (1-2-3). To turn it off, push “0” button.

Oscillation

Push down the oscillation knob and the fan will oscillate. Pull up and
the fan will not oscillate.

Height adjustment

Loosen the height adjustment ring lock, then adjust the pipe to the
desired height and tighten the adjustment ring lock. The adjustable

height is 1.05 m ~ 1.25 m.

18 │ English

TECHNICAL SPECIFICATIONS

Model F40/1
Dimensions Ø 40 cm, 105-125 cm
Power Supply 220-240 V ~ 50 Hz
Rated Power 45W

MAINTENANCE

1. Use in a dry place, free of excessive humidity.

2. When re-assembling the fan, make sure to follow the instructions
for “Installation“.

3. Always remove the plug from the wall outlet and allow the fan to
stop moving before you start cleaning it.

4. Clean the external surfaces of the fan with a soft damp (not
dripping wet) cloth.

5. You can add a few drops of sewing machine oil to the base of
motor shaft after cleaning to extend the motor life.

6. When the unit is not in use, make sure it is unplugged from the
wall outlet.

7. Store it in a cool and dry place until later use.

8. In case of malfunction or doubt, do not try to repair the fan by

Warning: Do not immerse the fan in water.
Warning: Do not use any cleaning chemicals such as detergents

and abrasives. Do not allow the interior to get wet as this could
create a hazard.

English │19

ENVIRONMENT

Waste of Electrical and Electronic Equipment (WEEE)
WEEE Directive 2012/19/EU

This symbol on the product or in the instructions means
that the electrical and electronic equipment must be
disposed of separately from other household waste
when it does not work anymore. The EU has separate
waste collection systems, contact your local dealer or
authority for more information.

LAW AND SAFETY

This product has been manufactured according to

current regulations for electromagnetic elds (EMF),

which means that it is safe to use if used according
to safety instructions. The product is manufactured
according to current regulations within the EU legislation,
limiting the use of hazardous substances in electrical
and electronic equipment (RoHS Directive 2011/65/EU).

RESERVATIONS

We reserve the right to correct any typographical errors,
and reserve the right to make ongoing changes and
improvements to the product and related materials.
