Important !

Veuillez noter les informations suivantes avant d’utiliser le produit, car elles sont importantes.

• Avant d’utiliser l’adaptateur secteur AD-12 en option pour alimenter ce produit, assurez-vous qu’il n’est pas endommagé. Vérifiez soigneusement si le cordon d’alimentation n’est pas coupé, les fils à nu ou s’il ne présente pas d’autres dommages. Ne jamais laisser un enfant utiliser un adaptateur sérieusement endommagé.

• Ce produit n’est pas destiné aux enfants de moins 3 ans.

• N’utiliser que l’adaptateur secteur CASIO AD-12.

• L’adaptateur secteur n’est pas un jouet.

• Ne pas oublier de débrancher l’adaptateur secteur avant de nettoyer le produit.

CASIO ELECTRONICS CO., LTD. Unit 6, 1000 North Circular Road London NW2 7JD, U.K.

Cette marque n’est valide que dans les pays de l'UE.

Veuillez conserver toute information comme référence future.

424A-F-002A

PS20_F_00.p65 02.2.18, 3:35 PMPage 1 Adobe PageMaker 6.5J/PPC

Précautions concernant la sécurité

Toutes nos félicitations pour l’achat de ce piano numérique CASIO. Ce piano est un instrument de musique sophistiqué qui associe ce qu’il y a de mieux en matière de qualité sonore et de toucher de piano traditionnel et de technologie électronique moderne.

•Avant d’utiliser l’instrument, veuillez lire attentivement les instructions de ce mode d’emploi.

•Veuillez conserver toute information comme référence future.

Symboles

Divers symboles sont utilisés dans ce mode d’emploi et sur le produit proprement dit pour utiliser ce produit correctement et en toute sécurité et pour éviter toute blessure et tout dommage. Ces symboles ainsi que leur signification sont expliqués cidessous.

AVERTISSEMENT

Exemples de symboles

Le triangle ( ) signifie que l’utilisateur doit être prudent. (L’exemple de gauche indique la possibilité d’un choc électrique.)

Le cercle barré ( point mentionné ne doit pas être effectué. Les indications dans ou juxtaposées à ce symbole sont strictement interdites. (Dans l’exemple de gauche, le démontage est interdit.)

Le point noir ( point indiqué doit être effectué. Les indications à l’intérieur de ce symbole sont des points qu’il faut absolument effectuer. (Dans l’exemple de gauche, il faut débrancher la fiche de la prise électrique.)

) indique que le

) signifie que le

Cette indication signale un point pouvant entraîner la mort ou des blessures graves si le produit n’est pas utilisé correctement et cette indication ignorée.

ATTENTION

Cette indication signale un point pouvant entraîner des blessures et éventuellement des dommages matériels si le produit n’est pas utilisé correctement et cette indication ignorée.

424A-F-003A

F-1

PS20_F_01-07.p65 02.2.6, 9:15 AMPage 1 Adobe PageMaker 6.5J/PPC

AVERTISSEMENT

Attention à la fumée, aux odeurs anormales ou à une surchauffe du produit

L’emploi du produit malgré un dégagement de fumée, une odeur anormale, ou une surchauffe expose à un risque d’incendie et d ’électrocution. Prenez immédiatement les mesures suivantes en cas d’anomalie.

1. Eteindre le produit.

2. Si un adaptateur secteur est

utilisé, le débrancher de la prise secteur.

3.Contacter son revendeur

d’origine ou un service aprèsvente CASIO.

• Ne jamais poser d’objets lourds sur le cordon d’alimentation ni l’exposer à la chaleur.

• Ne jamais essayer de modifier le cordon d’alimentation ni trop le plier.

• Ne jamais tordre ni tirer sur le cordon d’alimentation.

• Si le cordon d’alimentation ou la fiche devait être endommagé, contacter son revendeur ou un service après-vente CASIO.

Adaptateur secteur

Pour é viter tout risque d’électrocution, ne jamais toucher l’adaptateur secteur avec des mains mouillées.

Adaptateur secteur

Un emploi inadé quat de l’adaptateur secteur peut provoquer un incendie et un choc électrique. Veillez à toujours prendre les précautions suivantes.

• N’utiliser que l'adaptateur secteur spécifié pour ce produit.

• Utiliser une source d’alimentation ayant la tension mentionnée sur l’adaptateur secteur.

• Ne pas surcharger les prises électriques ni les cordons-

rallonge.

Adaptateur secteur

Un emploi inadéquat du cordon électrique de l’adaptateur secteur

peut l’endommager ou le rompre, et provoquer un risque d’incendie et d’électrocution. Il est indispensable de toujours prendre les précautions suivantes.

Ne pas incinérer le produit.

Ne jamais jeter le produit au feu. Ceci peut provoquer une explosion et crée un risque d’incendie et de blessures.

Attention à l’eau et aux matières étrangères

L’eau, les liquides et les matières étrangères (objets métalliques, etc.)

exposent à un risque d’incendie et d’électrocution s’ils tombent dans le produit. Si l’une de ces matières pénètre dans le clavier, prenez immédiatement les mesures suivantes.

1. Eteindre le produit.

2. Si un adaptateur secteur est utilisé, le débrancher de la prise secteur.

3.Contacter son revendeur d’origine ou un service aprèsvente CASIO.

F-2

PS20_F_01-07.p65 02.2.6, 9:15 AMPage 2 Adobe PageMaker 6.5J/PPC

424A-F-004A

Démontage et modification

Ne jamais essayer de démonter ce produit ni de le modifier de quelque manière que ce soit. Ceci peut exposer à un choc électrique, à des brûlures ou à d’autres blessures. Confiez tout contrôle, réglage et entretien internes à votre revendeur d’origine ou à un service aprèsvente CASIO.

Chute et choc

L’emploi de l’appareil après une chute ou un choc violent crée un risque d’incendie et de choc électrique. Le cas échéant, il est indispensable de prendre les mesures suivantes.

1. Eteindre le produit.

2. Si un adaptateur secteur est utilisé, le débrancher de la prise secteur.

3.Contacter son revendeur d’origine ou un service aprèsvente CASIO.

Ne pas installer le produit sur une surface instable.

Ne jamais installer le produit sur une surface branlante, inclinée ou instable*. Il risque de blesser quelqu’un en tombant.

* Eviter les endroits recouverts de

plusieurs tapis et où des câbles circulent.

Le produit doit être impérativement fixé au support avec les vis fournies. S’il n’est pas bien fixé, il risque de blesser quelqu’un en tombant.

Sacs d’emballage en plastique.

Ne pas mettre sur la tête ni dans la bouche le sac en plastique dans lequel est emballé le produit. Ceci expose à des risques d’asphyxie. Cette recommandation concerne tout particulièrement les familles ayant des enfants en bas âge.

Ne jamais monter sur le produit ni sur le support.*

Ne jamais monter sur le produit ni se suspendre à ses bords. Il risque de blesser quelqu’un en tombant. Cette recommandation concerne tout particulièrement les familles ayant des enfants en bas âge.

424A-F-005A

F-3

PS20_F_01-07.p65 02.2.6, 9:15 AMPage 3 Adobe PageMaker 6.5J/PPC

ATTENTION

Adaptateur secteur

Un emploi inadé quat de l’adaptateur secteur expose à un risque d’incendie et d’électrocution. Il est indispensable de toujours prendre les précautions suivantes.

• Ne jamais mettre le cordon d’alimentation près d’un appareil de chauffage ou d’une source de chaleur.

• Ne jamais tirer sur le cordon d ’ alimentation pour le débrancher. Toujours saisir la fiche pour débrancher le cordon.

Adaptateur secteur

Un emploi inadé quat de l’adaptateur secteur expose à un risque d’incendie et d’électrocution. Il est indispensable de toujours prendre les précautions suivantes.

• Enfoncer la fiche de l’adaptateur secteur à fond dans la prise secteur.

• Débrancher l’adaptateur secteur de la prise secteur en cas de foudre, de voyage ou de longue absence.

• Au moins une fois par an, débrancher l'adaptateur secteur de la prise secteur et bien l’essuyer autour des broches pour enlever toute la poussière.

Changement de place du produit

Avant de changer le produit de place, débrancher l’adaptateur secteur de la prise secteur et tous les autres câbles et cordons de liaison. Afin d’éviter tout dommage aux cordons et tout risque d’incendie et de choc électrique, ne laisser aucun cordon raccordé.

Nettoyage

Avant de nettoyer le produit, débranchez-le de l’adaptateur secteur pour éviter tout risque d’incendie et d’électrocution. S’il reste branché, l’adaptateur secteur peut causer un incendie et un choc électrique.

Prises

Ne raccorder que les appareils et périphériques spécifiés aux prises du produit. Le raccordement de tout autre appareil peut exposer à un incendie et à un choc électrique.

Emplacement

Afin d’éviter tout risque d’incendie et d’électrocution, ne pas installer le produit aux endroits suivants.

• Endroits exposés à une forte humidité ou à une poussière intense

• A proximité de coins cuisine et aux endroits exposés aux vapeurs grasses

• A proximité d’un appareil de chauffage, sur un tapis chauffant, en plein soleil, à l’intérieur d’une véhicule garé en plein soleil, et à tout autre endroit exposé à une température élevée.

F-4

PS20_F_01-07.p65 02.2.6, 9:15 AMPage 4 Adobe PageMaker 6.5J/PPC

424A-F-006A

Volume sonore

Ne pas écouter à volume élevé pendant longtemps. Cette précaution est particulièrement importante lorsqu’on utilise un casque. A long terme, une exposition continue à des sons très forts peut causer des problèmes auditifs.

Objets lourds

Ne jamais poser d’objets lourds sur le produit. Une personne risque d’être blessée par une chute du support ou de l’objet.

• Ne pas tirer sur le support ni le pencher vers l’avant ou l’arrière lors de l’installation du piano numérique sur le support, ou lors d’un changement de place. Le piano numérique risque de tomber et de blesser quelqu’un en tombant.

• Vérifiez de temps en temps les vis qui fixent le piano numérique au support. Si elles sont desserrées, resserrez-les, sinon le support et le piano peuvent tomber et blesser quelqu’un en tombant.

Assemblage du support*

S’il n’est pas bien assemblé, le support risque de tomber avec le piano numérique et de blesser quelqu’un. Le support doit être assemblé conformément aux instructions fournies, et toutes les vis doivent être bien serrées. Il faut également choisir un endroit approprié pour le support.

• Veillez à ne pas vous coincer les doigts entre le piano numérique et le support lorsque vous posez le piano sur le support.

• Il faut au moins deux personnes pour mettre le piano numérique sur le support ou pour le déplacer. Si une seule personne essaie de déplacer le piano numérique, le support risque de tomber et de blesser quelqu’un en tombant.

* Support disponible en option.

424A-F-007A

PS20_F_01-07.p65 02.2.6, 9:15 AMPage 5 Adobe PageMaker 6.5J/PPC

F-5

Caractéristiques principales

■ Forme simple et peu encombrante

De forme simple et peu encombrant, ce piano numérique s’intègre dans n’importe quel intérieur.

■ 8 sonorités variées

Les huit sonorités d’instruments, dont le piano numérique et le vibraphone, offrent une grande variété d’exécution. Le piano dispose en outre d’un certain nombre d’effets numériques pour définir les caractéristiques acoustiques de chaque sonorité ainsi que de trois pédales pour reproduire toutes les nuances d’un piano acoustique. Le réglage de la qualité sonore permet de sélectionner le son optimal en fonction de l’environnement et de l’acoustique du lieu où le piano numérique est utilisé et du casque utilisé.

■ Métronome

Le tempo et le temps du métronome peuvent être réglés par une opération simple en fonction de l’oeuvre jouée. C’est l’instrument d’étude idéal pour les musiciens de tout niveau.

■ 4 morceaux de démonstration

Les morceaux de démonstration montrent comment les sonorités GRAND PIANO 1, ELEC PIANO 2, VIBRAPHONE et HARPSICHORD peuvent être utilisées.

■ Mémoire

Le morceau joué peut être enregistré dans la mémoire pour être écouté ultérieurement. Vous pouvez jouer en écoutant les morceaux enregistrés et même créer une sorte d’ensemble en utilisant une sonorité différente de la sonorité enregistrée.

■ Nombreuses fonctions de réglage du clavier

Toute une variété de fonctions permettent de créer l’atmosphère souhaitée. La transposition sert à ajuster la clé du clavier par demi-tons. L’accordage est utile pour ajuster le clavier sur un autre instrument. La sensibilité au toucher ajuste l’intensité de la sortie sonore en fonction de la pression exercée sur les touches.

■ Borne MIDI

En reliant le piano numérique à un autre instrument MIDI, deux instruments peuvent être joués simultanément. Un séquenceur MIDI, vendu dans le commerce, peut en outre être raccordé pour accroître le nombre de parties.

F-6

PS20_F_01-07.p65 02.2.6, 9:15 AMPage 6 Adobe PageMaker 6.5J/PPC

424A-F-008A

Table des matières

Précautions concernant la

sécurité ...................................... F-1

Caractéristiques principales .... F-6

Table des matières .................... F-7

Guide général ............................ F-8

Fixation du pupitre .....................................F-8

Alimentation............................. F-10

Utilisation de l’adaptateur secteur ........... F-10

Raccordements ....................... F-11

Accessoires et options ............................. F-11

Opérations de base ................. F-12

Utilisation des sonorités........................... F-12

Utilisation des effets numériques............. F-13

Réglages du clavier................. F-20

Sensibilité au toucher .............................. F-20

Transposition ........................................... F-20

Accordage du piano numérique............... F-21

MIDI........................................... F-22

Que signifie MIDI? ................................... F-22

Que peut-on faire avec MIDI? ................. F-22

Connexions MIDI ..................................... F-22

Canaux MIDI ............................................ F-22

Réception simultanée de canaux

multiples (Multitimbralité) .........................F-23

Réglage du canal du clavier .................... F-23

Emission des données des

morceaux mémorisés .............................. F-23

Mise en et hors service du

contrôle local............................................ F-24

Notes des données MIDI .........................F-24

Réglage de la qualité sonore ...................F-14

Emploi des pédales ................................. F-15

Utilisation du métronome .........................F-16

Utilisation de la mémoire ........ F-17

A propos de la mémoire ........................... F-17

Enregistrement ........................................ F-17

Lecture .....................................................F-18

Suppression des enregistrements

effectués .................................................. F-18

Utilisation des morceaux de

démonstration ......................... F-19

Ecoute des morceaux de démonstration

dans l’ordre ..............................................F-19

Ecoute d’un morceau de démonstration

précis ....................................................... F-19

Arrêt des morceaux de démonstration .... F-19

Guide de dépannage ............... F-26

Spécifications .......................... F-27

Précautions de

fonctionnement ....................... F-28

Appendice .................................. A-1

Réglages initiaux ....................................... A-1

Format des données MIDI......... A-2

Messages des canaux ...............................A-2

Messages système ....................................A-6

MIDI Implementation Chart

424A-F-009A

PS20_F_01-07.p65 02.2.6, 9:15 AMPage 7 Adobe PageMaker 6.5J/PPC

F-7

Guide général

Panneau arrière

Fixation du pupitre

Installez le pupitre en insérant les griffes dans les trous sur le haut du piano numérique.

Panneau latéral gauche

45 6

7890 A BC E

F-8

424A-F-010A

PS20_F_08-16.p65 02.2.6, 9:15 AMPage 8 Adobe PageMaker 6.5J/PPC

1 Prises de sortie de ligne (LINE OUT) (R, L/MONO )

2 Prise de pédale de sourdine (DAMPER PEDAL),

Prise de pédale douce/sostenuto (SOFT/SOSTENUTO PEDAL)

3 Bouton d’alimentation (POWER)

4 Prise de courant continu 12V (DC 12V)

5 Borne d’entrée Midi (MIDI IN), Borne de sortie Midi (MIDI OUT)

6 Prise de casque (PHONES)

7 Bouton de volume (VOLUME)

8 Bouton de commande (CONTROL)

9 Bouton de réverbération (REVERB)

0 Bouton de chorus (CHORUS)

A Boutons de sonorité (TONE)

• Bouton de piano à queue 1 (GRAND PIANO 1)

• Bouton de piano à queue 2 (GRAND PIANO 2)

• Bouton de bright piano (BRIGHT PIANO)

• Bouton de mellow piano (MELLOW PIANO)

• Bouton de piano électrique 1 (ELEC PIANO 1)

• Bouton de piano électrique 2 (ELEC PIANO 2)

• Bouton de vibraphone (VIBRAPHONE)

• Bouton de clavecin (HARPSICHORD)

B Bouton de métronome (METRONOME)

C Bouton de marche/arrêt (START/STOP)

D Bouton d’enregistrement (RECORD)

E Bouton de morceaux de démonstration (DEMO)

❚

REMARQUE

Noms des notes

CDEFGAB

(H)

Une valeur à côté d’une note indique la position relative de la note sur le clavier, comme indiqué ci-dessous.

▲

424A-F-011A

PS20_F_08-16.p65 02.2.6, 9:15 AMPage 9 Adobe PageMaker 6.5J/PPC

F-9

Alimentation

Le piano numérique peut être alimenté par le courant secteur si vous le branchez sur une prise d’alimentation secteur. Lorsque vous n’utilisez plus le piano numérique, n’oubliez pas de l’éteindre et de débrancher le cordon d’alimentation de la prise électrique.

Utilisation de l’adaptateur secteur

Veillez à utiliser seulement l’adaptateur secteur spécifié pour ce piano numérique.

Adaptateur secteur spécifié: AD-12

[Panneau latéral gauche]

Prise DC 12V

Adaptateur secteur AD-12

Prise secteur

Veuillez aussi tenir compte des avertissements et précautions suivants quand vous utilisez l’adaptateur secteur.

ATTENTION

Un emploi inadéquat de l’adaptateur secteur expose à un risque d’incendie et d’électrocution. Il est indispensable de toujours prendre les précautions suivantes.

• Ne jamais mettre le cordon d’alimentation près d’un appareil de chauffage ou d’une source de chaleur.

• Ne jamais tirer sur le cordon d’alimentation pour le débrancher. Toujours saisir la fiche pour débrancher le cordon.

• Enfoncer la fiche de l’adaptateur secteur à fond dans la prise secteur.

• Débrancher l’adaptateur secteur de la prise secteur en cas de foudre, de voyage ou de longue absence.

• Au moins une fois par an, débrancher l'adaptateur secteur de la prise secteur et bien l’essuyer autour des broches pour enlever toute la poussière.

IMPORTANT!

• Veillez à éteindre le produit avant de brancher ou débrancher l’adaptateur secteur.

• L’adaptateur secteur peut devenir chaud si vous l’utilisez pendant longtemps. C’est normal et ce n’est pas le signe d’un mauvais fonctionnement.

AVERTISSEMENT

Un emploi inadéquat de l’adaptateur secteur peut provoquer un incendie et un choc électrique. Veillez à toujours prendre les précautions suivantes.

• N’utiliser que l'adaptateur secteur spécifié pour ce produit.

• Utiliser une source d’alimentation ayant la tension mentionnée sur l’adaptateur secteur.

• Ne pas surcharger les prises é lectriques ni les cordonsrallonge.

• Ne jamais poser d’ objets lourds sur le cordon d’alimentation ni l’exposer à la chaleur.

• Ne jamais essayer de modifier le cordon d’alimentation ni trop le plier.

• Ne jamais tordre ni tirer sur le cordon d’alimentation.

• Si le cordon d’alimentation ou la fiche devait être

endommagé, contacter son revendeur ou un service après-vente CASIO.

• Pour éviter tout risque d’électrocution, ne jamais toucher l’adaptateur secteur avec des mains mouillées.

F-10

PS20_F_08-16.p65 02.2.6, 9:15 AMPage 10 Adobe PageMaker 6.5J/PPC

424A-F-012A

Raccordements

Le raccordement à un amplificateur audio ou à un appareil de musique permettra d’obtenir un son plus clair et puissant par les enceintes.

Casque

IMPORTANT!

• Avant de raccorder un appareil au piano numérique, réglez toujours le bouton VOLUME du piano et la commande de volume de l’autre appareil à un niveau relativement bas. Vous pourrez ensuite augmenter le volume lorsque vous aurez effectué les liaisons.

• Veuillez aussi consulter la documentation fournie avec l’autre appareil pour le raccorder correctement.

Branchement d’un casque 1

Branchez un casque, en vente dans le commerce, sur la prise de casque du piano numérique. Les haut-parleurs du piano sont automatiquement désactivés. Vous pourrez ainsi jouer le soir sans déranger personne. Pour éviter les dommages auditifs, ne réglez pas le volume trop haut lorsque vous utilisez un casque.

Raccordement à une prise PEDAL 2

Selon le type de pédale (SP-20) souhaité, raccordez le câble de pédale à la prise DAMPER ou SOFT/SOSTENUTO du piano numérique. Si vous voulez utiliser les deux prises en même temps, vous devez vous procurer une autre pédale SP-20 (disponible en option). Voir “Emploi des pédales” à la page F-15 pour de plus amples informations sur l’emploi des pédales.

DessousCôté gauche

Amplificateur de guitare, amplificateur de clavier, etc.

Entrée AUX IN d’un amplificateur audio, etc.

LEFT (Blanche)

RIGHT (Rouge)

INPUT 1

INPUT 2

Jacks ordinaires

Fiche ordinaire

Fiches miniatures

Raccordement d’un appareil audio 3

Utilisez des câbles, en vente dans le commerce, pour relier l’appareil audio aux prises LINE OUT du piano numérique, comme indiqué sur la Figure 3. La prise R restitue le signal du canal droit et la prise L/MONO restitue le signal du canal gauche. Vous devrez acheter des câbles identiques à ceux de l’illustration pour relier l’appareil audio. Dans ce cas, vous devrez normalement régler le sélecteur d’entrée de l’appareil audio sur la position désignant la prise (par ex. AUX IN) à laquelle le piano numérique est raccordé. Réglez le volume avec le bouton VOLUME du piano numérique.

Raccordement d’un amplificateur d’instrument de musique 4

Utilisez des câbles, en vente dans le commerce, pour relier les prises LINE OUT du piano numérique, comme indiquée sur la Figure 4. La prise R restitue le signal du canal droit et la prise L/MONO restitue le signal du canal gauche. Si vous reliez la prise L/MONO seulement, vous obtiendrez un mixage des deux voies. Vous devrez acheter des câbles identiques à ceux de l’illustration pour relier l’amplificateur. Réglez le volume avec le bouton VOLUME du piano numérique.

Accessoires et options

Utilisez seulement les accessoires et les options spécifiés pour le piano numérique. L’utilisation de tout autre accessoire peut causer un incendie, un choc électrique ou des blessures corporelles.

SP-20

424A-F-013A

PS20_F_08-16.p65 02.2.6, 9:15 AMPage 11 Adobe PageMaker 6.5J/PPC

F-11

Opérations de base

Utilisation des sonorités

Les procédures suivantes décrivent tout ce que vous devez savoir au sujet de la sélection et de l’utilisation des sonorités.

Sélection d’une sonorité

Ce piano numérque dispose de 8 sonorités.

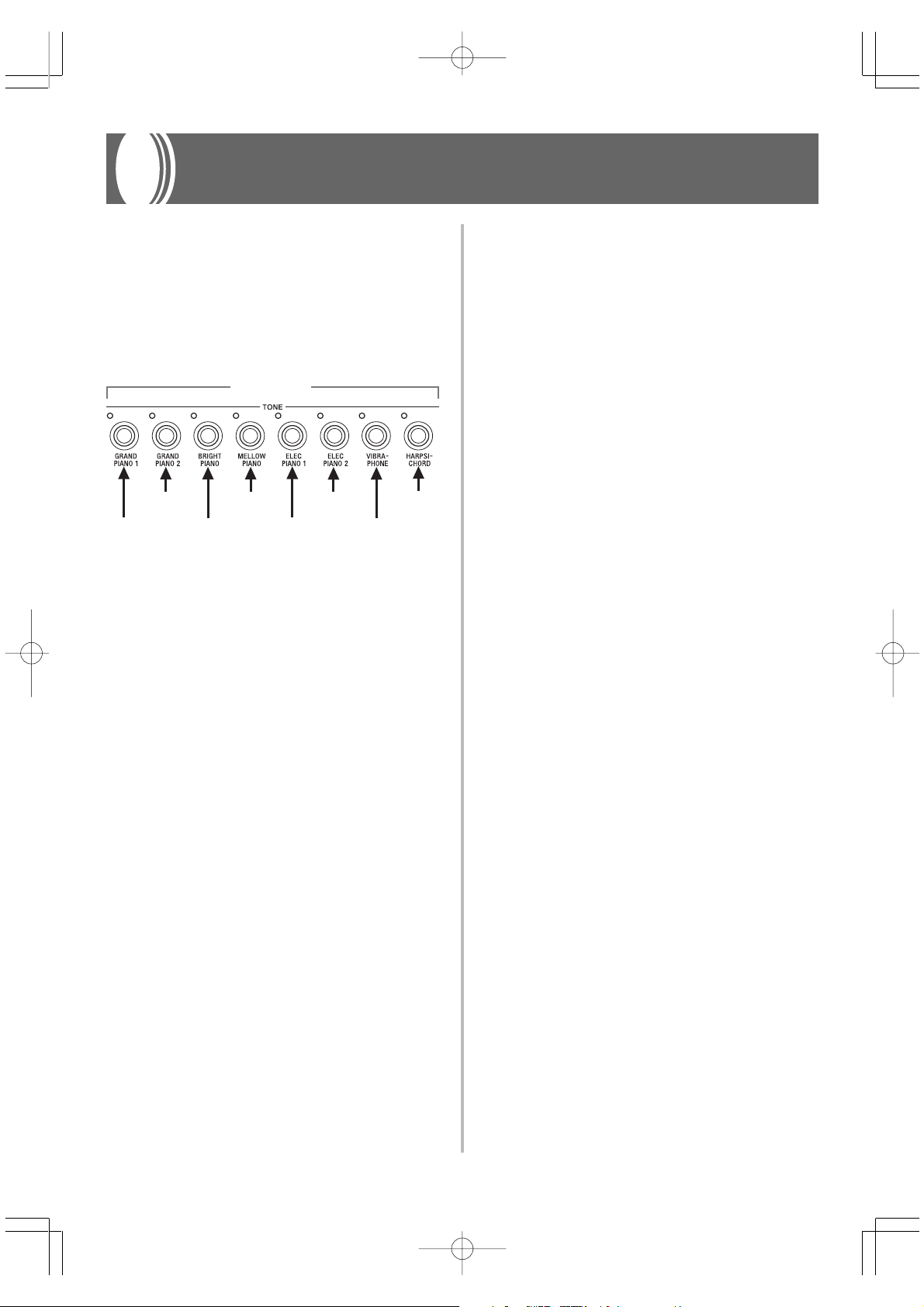

Boutons TONE

GRAND

PIANO 2 GRAND PIANO 1

❚

REMARQUE

• Les huit sonorités qui peuvent être sélectionnées avec les

boutons TONE sont destinées au jeu normal. La sonorité GRAND PIANO 1 a été enregistrée par échantillonnage stéréophonique.

Pour sélectionner une sonorité

Appuyez sur le bouton POWER pour mettre le piano numérique sous tension.

BRIGHT

PIANO

MELLOW

PIANO

ELEC

PIANO 1

ELEC

PIANO 2

VIBRAPHONE

HARPSI-

CHORD

A propos des sonorités

Polyphonie

Ce piano numérique peut jouer 64 notes en même temps. Certaines sonorités offrent une polyphonie de 32 notes seulement. GRAND PIANO 1, BRIGHT PIANO, MELLOW PIANO, ELEC PIANO 2, HARPSICHORD

Répone au toucher

Grâce à la réponse au toucher, le volume et le son des sonorités changent en fonction de la pression exercée sur les touches du clavier, comme sur un piano acoustique. La sensibilité au toucher n’affecte que très peu la sonorité HARPSICHORD, parce que cet instrument produit normalement le même son, quelle que soit la pression exercée.

Sonorités échantillonnées numériquement

Les sonorités de ce piano numérique proviennent de l’enregistrement numérique d’échantillons d’instruments de musique. Tous les instruments de musique, cependant, ne peuvent pas produire des sons sur le registre complet de ce piano numérique (A0 à C8). Les enregistrements numériques sont utilisés pour le registre normal de l’instrument original, et des sons synthétisés sont utilisés pour les notes qui ne peuvent pas être produites naturellement par l’instrument. C’est la raison pour laquelle vous noterez de légères différences de qualité sonore entre les notes naturelles et les notes synthétisées, et dans les sons obtenus quand les effets numériques sont utilisés. Ces différences sont normales et ne signifient pas que le piano numérique fonctionne mal.

Appuyez sur un des boutons TONE pour sélectionner la sonorité souhaitée.

Utilisez le bouton VOLUME pour régler le volume.

• Il est conseillé de régler d’abord le volume à un niveau assez faible.

• Tournez le bouton vers MIN pour réduire le volume et vers MAX pour l’augmenter.

Jouez quelque chose sur le clavier.

• Réglez le volume au niveau souhaité.

Lorsque vous avez fini de jouer, appuyez sur le bouton POWER pour éteindre le piano numérique.

❚

REMARQUE

• La sonorité GRAND PIANO 1 est sélectionnée automatiquement à la mise sous tension du piano numérique.

F-12

424A-F-014A

PS20_F_08-16.p65 02.2.6, 9:15 AMPage 12 Adobe PageMaker 6.5J/PPC

Utilisation des effets numériques

Ce piano numérique dispose d’un certain nombre d’effets numériques que vous pouvez appliquer aux sonorités. Vous trouverez ici une description générale de chaque effet, mais la meilleure manière de voir comment un effet affecte une sonorité est d’essayer soi-même.

Types d’effets numériques

REVERB (Réverbération)

L’effet REVERB vous donne le choix entre huit variations qui simulent l’acoustique de différents environnements.

Le nom de chaque effet et des touches correspondantes sur le clavier sont indiqués dans le tableau suivant

Type Numéro de touche du clavier*

Pièce 1 1 Pièce 2 2 Pièce 3 3 Scène 4 Salle 1 5 Salle 2 6 Retard 7 Retard Pan 8

* Le numéro est inscrit au-dessus de la touche.

CHORUS (Chorus)

Les effets de chorus ajoutent de la profondeur et du vibrato aux notes.

Touches utilisées pour le réglage des effets numériques

Touches d’effet numérique

Pièce 1 Chorus 1

Pièce 2 Chorus 2

Pièce 3 Chorus 3

Scène Chorus 4

Salle 1 Chorus F-back

Retard Pan Retard court FB

Retard Retard court

Salle 2 Flanger

Sélection d’un effet numérique

Pour sélectionner un effet numérique

Tout en tenant le bouton REVERB enfoncé, appuyez sur la touche du clavier correspondant au numéro d’effet de réverbération que vous voulez sélectionner.

• Si vous appuyez sur une autre touche du clavier à ce moment, elle ne résonne pas.

Pour sélectionner un effet de chorus

Les huit effets de chorus du piano numérique et les touches correspondantes du clavier sont indiqués dans le tableau suivant.

Type Numéro de touche du clavier*

Chorus 1 1 Chorus 2 2 Chorus 3 3 Chorus 4 4 Chorus F-back 5 Flanger 6 Retard court 7 Retard court FB 8

* Le numéro est inscrit au-dessus de la touche.

424A-F-015A

Tout en tenant le bouton CHORUS enfoncé, appuyez sur la touche du clavier correspondant au numéro d’effet de chorus que vous voulez sélectionner.

• Si vous appuyez sur une autre touche du clavier à ce moment, elle ne résonne pas.

F-13

PS20_F_08-16.p65 02.2.6, 9:15 AMPage 13 Adobe PageMaker 6.5J/PPC

Réglages par défaut des effets à la mise sous tension

Les réglages d’effets affectés à chaque sonorité lorsque vous mettez le piano numérique sous tension sont indiqués dans le tableau suivant.

Nom de sonorité

GRAND PIANO 1 Salle 1 désactivé (Chorus 3)* GRAND PIANO 2 Salle 1 désactivé (Chorus 3)* BRIGHT PIANO Pièce 3 désactivé (Chorus 3)* MELLOW PIANO Pièce 1 désactivé (Chorus 3)* ELEC PIANO 1 Pièce 3 Chorus 3 ELEC PIANO 2 Pièce 3 Chorus 3 VIBRAPHONE Salle 1 désactivé (Chorus 3)* HARPSICHORD Pièce 1 désactivé (Chorus 3)*

* ( ) : Réglage initial du type de chorus lorsque l’effet de

chorus est activé.

• Les réglages d’effets numériques ci-dessus peuvent être changés après la mise sous tension.

❚

REMARQUE

• Lorsqu’une sonorité est sélectionnée, l’effet numérique qui lui est actuellement affecté est automatiquement sélectionné.

• Les changements de réglage d’effets numériques sont valides pour la sonorité sélectionnée seulement.

• Les réglages d’effets numériques restent valides jusqu’à la mise hors tension du piano numérique.

• Les morceaux de démonstration ont leurs propres réglages d’effets numé riques. Ceux-ci sont automatiquement sélectionnés lorsque vous sélectionnez un morceau de démonstration.

Réglage d’effet numérique

REVERB CHORUS

Réglage de la qualité sonore

Vous avez le choix entre trois réglages de qualité sonore (égaliseur) pour les haut-parleurs intégrés du piano numérique et pour le casque raccordé. En changeant de réglage, vous obtiendrez un son optimal en fonction de l’acoustique du lieu où vous jouez et des caractéristiques du casque utilisé.

Types de qualités sonores des haut-parleurs intégrés

Type

Type 1 1

Type 2 2

Type 3 3

* Le numéro est inscrit au-dessus de la touche.

Les réglages de qualité sonore se réfèrent aux caractéristiques acoustiques des haut-parleurs intégrés du piano numérique. Les réglages de qualité sonore ci-dessus dépendent des caractéristiques acoustiques des haut-parleurs du piano numérique. Sélectionnez le réglage qui convient le mieux à l’acoustique de la pièce où vous jouez.

Numéro de

touche du clavier*

Description

Son brillant Recommandé lorsque le piano numérique est éloigné des murs, devant un rideau, etc. Son normal Recommandé lorsque le piano numérique se trouve devant un mur recouvert ou une surface absorbant le son, et lorsque le public se trouve derrière le piano numérique. Son doux Recommandé lorsque le piano numérique se trouve devant un mur ou une surface dur renvoyant le son.

Types de qualité sonore du casque

Type

Type 1 1

Type 2 2

Type 3 3

* Le numéro est inscrit au-dessus de la touche.

Les réglages ci-dessus produisent des courbes d’égalisation relativement plates. Sélectionnez le réglage le mieux adapté au casque utilisé.

F-14

PS20_F_08-16.p65 02.2.6, 9:15 AMPage 14 Adobe PageMaker 6.5J/PPC

Numéro de

touche du clavier*

Description

Son brillant Recommandé lorsque la plage du casque utilisé est limitée. Son normal Recommandé lorsqu’un casque normal est utilisé. Son doux Recommandé pour une écoute prolongée et tous ceux qui préfèrent un son doux.

424A-F-016A

Clavier de réglage de la qualité sonore

Touches de réglage

Emploi des pédales

Ce piano numérique a deux prises de pédales, l’une pour une pédale de sourdine et l’autre pour une pédale douce/ sostenuto. La pédale reliée à la prise SOFT/SOSTENUTO fonctionne comme pédale douce ou pédale de sostenuto selon ce que vous faites à la mise sous tension du piano.

Type 1

Type 2

Type 3

Pour changer la qualité sonore des hautparleurs intégrés

❚

PRÉPARATIFS

Le réglage sélectionné ici est valide si aucun casque n’est branché sur le piano numérique.

Tout en tenant le bouton REVERB ou CHORUS enfoncé, appuyez sur la touche du clavier correspondant au numéro de qualité sonore souhaité.

• Si vous appuyez sur une autre touche du clavier à ce moment, elle ne résonne pas.

Pour changer la qualité sonore du casque

❚

PRÉPARATIFS

Le réglage sélectionné ici est valide si un casque est branché sur le piano numérique.

Tout en tenant le bouton REVERB ou CHORUS enfoncé, appuyez sur la touche du clavier correspondant au numéro de qualité sonore souhaité.

• Si vous appuyez sur une autre touche du clavier à ce moment, elle ne résonne pas.

SP-20

Fonctions des pédales

• Pédale de sourdine Une pression sur cette pédale a pour effet une forte réverbération et une prolongation des notes.

• Pédale douce Une pression sur cette pédale diminue l’intensité des notes et réduit légèrement leur volume. Seules les notes jouées après une pression sur la pédale sont assourdies, et toutes les notes jouées avant une pression sur la pédale sonnent à leur volume normal.

• Pédale de sostenuto Comme la pédale de sourdine, cette pédale a pour effet une forte réverbération et une prolongation des notes. Le moment où vous appuyez sur ces pédales est la seule différence entre ces deux pédales. Avec la pédale de sostenuto, vous appuyez sur la pédale après avoir joué les notes qui doivent être prolongées. Seules les notes correspondant aux touches pressées quand la pédale de sostenuto est enfoncée sont prolongées.

Pour utiliser la pédale SOFT/SOSTENUTO comme pédale douce

Appuyez sur le bouton POWER pour mettre le piano numérique sous tension. La pédale douce est l’effet normal de la pédale raccordée à la prise SOFT/SOSTENUTO.

❚

REMARQUE

• Vous pouvez spécifier des types de qualité différents pour les haut-parleurs intégrés et pour le casque.

• Les réglages de qualité sonore des haut-parleurs et du casque restent valides à la mise hors tension du piano numérique.

• Si le son est fourni aux enceintes par les prises LINE OUT, raccordez le casque au piano numérique de sorte que le réglage de qualité sonore soit transmis aux enceintes. Dans ce cas, le type de qualité sonore 1 ou 2 est optimal.

424A-F-017A

PS20_F_08-16.p65 02.2.6, 9:15 AMPage 15 Adobe PageMaker 6.5J/PPC

Pour utiliser la pédale SOFT/SOSTENUTO comme pédale de sostenuto

Tout en tenant la pédale raccordée à la prise SOFT/ SOSTENUTO enfoncée, mettez le piano numérique sous tension.

❚

REMARQUE

• Les effets de pédale sont appliqués de la façon suivante durant les différentes opérations.

Lecture d’un enregistrement, lecture d’un morceau de démonstration

................... Les effets de pédale sont appliqués aux notes

jouées au clavier seulement.

F-15

Utilisation du métronome

Le métronome fournit un battement de référence que vous pouvez utiliser pour l’interprétation d’une oeuvre ou pour l’étude. Vous pouvez changer le temps et le tempo du métronome.

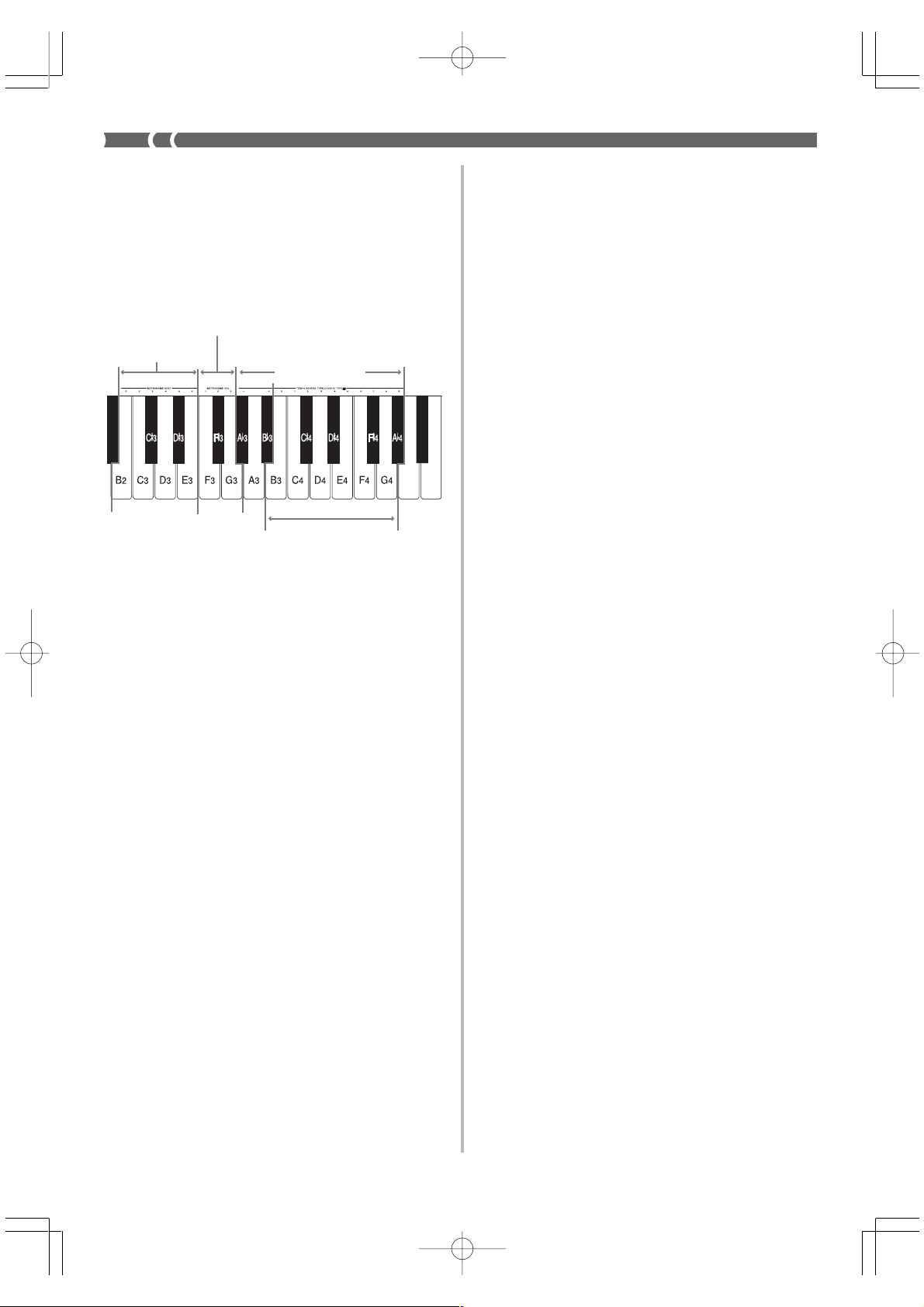

• Les noms des réglages sont marqués au-dessus des touches du clavier auxquelles les réglages sont affectés.

Touches de réglage du volume du métronome

Touches de réglage

des battements

Utilisation du métronome

❚

PRÉPARATIFS

• Assurez-vous que le témoin au-dessus du bouton RECORD est éteint. S’il est éclairé, appuyez sur le bouton RECORD pour l’éteindre.

• Voir la section du mode d’emploi concernant la mémoire pour de plus amples informations sur l’emploi du métronome avec cette fonction.

Touches de

réglage du tempo

Touches de

saisie numérique

• Tout en tenant le bouton CONTROL enfoncé, appuyez sur la touche de clavier A ou sur B plus rapidement si vous maintenez la pression sur l’une de ces touches.

• Vous pouvez aussi changer le réglage de tempo (nombre de battements par minute) en tenant le bouton CONTROL enfoncé et en utilisant les touches de clavier B3 à A Vous pouvez saisir une valeur de tempo à deux ou trois chiffres. La valeur de tempo saisie est validée au moment où vous relâchez le bouton CONTROL. Le réglage de tempo ne change pas si vous saisissez une valeur à un seul chiffre ou une valeur hors de cette plage de réglage.

• Le tempo peut être réglé entre 30 et 255 (battements par minute).

Pour arrêter le métronome, appuyez une



3 (+) pour l’augmenter. Le réglage change



3 (–) pour réduire le tempo



4 pour saisir des valeurs de 0 à 9.

nouvelle fois sur METRONOME.

• Le réglage de battements et de tempo actuel est toujours valide à la prochaine mise en marche du METRONOME.

• Si vous voulez changer le tempo et le battement avant de remettre le métronome en marche, effectuez l’opération précédente.

❚

REMARQUE

• Les réglages de battements et de tempo peuvent être changés à n’importe quel moment, même pendant le battement de la

mesure.

• Vous pouvez aussi utiliser le métronome lorsque vous écoutez le morceau enregistré. Voir la section concernant la mémoire pour cette fonction.

Pour utiliser le métronome

Appuyez sur METRONOME pour mettre le métronome en marche.

Réglez le nombre de battements du métronome.

• Tout en tenant le bouton CONTROL enfoncé, appuyez sur la touche de clavier correspondant au nombre de battements souhaité.

• Si vous jouez une note tout en tenant le bouton CONTROL enfoncé, aucun son ne retentira.

• Le premier réglage est une valeur comprise entre 2 et

6. La sonnette qui indique le premier temps d’une mesure ne retentit pas lorsque la valeur 0 est spécifiée. Tous les temps sont indiqués par un battement constant, sans indication du nombre de temps dans la mesure.

Changez le réglage de tempo, comme indiqué ci-dessous.

• Si vous jouez une note tout en tenant le bouton CONTROL enfoncé, aucun son ne retentira.

F-16

Réglage du volume du métronome

Procédez de la façon suivante pour augmenter et diminuer le volume du battement du métronome.

Pour ajuster le volume du métronome

Tout en tenant le bouton CONTROL enfoncé, appuyez sur la touche de clavier correspondant au réglage de volume souhaité.

• Si vous jouez une note tout en tenant le bouton CONTROL enfoncé, aucun son ne retentira.

• Le volume peut être réglé de 1 à 3.

❚

REMARQUE

• Le volume du métronome est automatiquement réglé sur 2 à la mise sous tension du piano numérique.

424A-F-018A

PS20_F_08-16.p65 02.2.6, 9:15 AMPage 16 Adobe PageMaker 6.5J/PPC

Utilisation de la mémoire

Cette partie décrit comment enregistrer ce qui est joué au clavier et comment écouter les enregistrements effectués.

A propos de la mémoire

Capacité de la mémoire

La mémoire peut contenir jusqu'à 2.500 notes (un morceau).

• L’enregistrement s’arrête automatiquement et le témoin au-

dessus du bouton RECORD s’éteint quand la mémoire est pleine.

Données enregistrées

La liste suivante indique les données qui peuvent être enregistrées dans la mémoire quand l’enregistrement commence.

• Tout ce que vous jouez au clavier (les données MIDI reçues ne sont pas enregistrées)

• Les réglages de sonorité et tout changement de réglage de sonorité.

• Réglages de temps utilisés pendant l’enregistrement

• Opérations de pédale

Sauvegarde des données enregistrées

Ce piano numérique utilise une pile au lithium comme source d’alimentation d’appoint. Le contenu de la mémoire peut donc être préservé même lorsque le piano numérique est éteint.* L’autonomie de la pile au lithium est de cinq ans à compter de la date de fabrication du piano numérique. La pile au lithium doit être remplacée tous les cinq ans. Pour le remplacement, contactez un service après-vente CASIO.

Ne jamais éteindre le enregistrement.

• L'enregistrement de nouvelles données dans une zone de mémoire efface automatiquement toutes les données qui

étaient déjà enregistrées dans cette zone.

• La mise hors tension du piano numérique pendant un

enregistrement efface toutes les données enregistrées jusqu’à ce point.

• CASIO décline toute responsabilité quant aux pertes de données, par le propriétaire ou une tierce personne, résultant d’un mauvais fonctionnement, d’une réparation du piano numérique ou du remplacement de la pile.

piano numérique

IMPORTANT!

pendant un

Enregistrement

Pour enregistrer les notes jouées au clavier

❚

PRÉPARATIFS

• Sélectionnez la sonorité et les effets que vous voulez utiliser.

• Si vous voulez utiliser le métronome pendant l’enregistrement,

mettez-le en marche. Suivez les indications de “Utilisation du métronome” à la page F-16 pour régler le temps et le tempo.

Appuyez sur le bouton RECORD pour mettre le piano numérique en attente d’enregistrement.

• Le témoin au-dessus du bouton RECORD clignote, ce qui indique que le piano numérique est en attente d’enregistrement.

• Vous pouvez aussi changer le réglage de temps du métronome à ce moment.

• Si vous voulez que le métronome batte la mesure pendant l'enregistrement, appuyez sur le bouton METRONOME à ce moment pour mettre le métronome en marche.

Jouez quelque chose au clavier pour commencer à enregistrer.

• Ce que vous jouez est transmis par les haut-parleurs et enregistré dans la mémoire.

• Vous pouvez commencer l'enregistrement en appuyant sur le bouton START/STOP. Dans ce cas, un espace blanc est inséré dans la mémoire depuis l’endroit où vous avez appuyé sur le bouton START/ STOP jusqu'au moment où vous commencez à jouer.

• Lorsque l'enregistrement commence, le témoin audessus du bouton RECORD cesse de clignoter et reste allumé.

Lorsque vous avez terminé, appuyez sur le bouton START/STOP pour arrê ter l'enregistrement.

• A ce moment, le témoin au-dessus du bouton RECORD s’éteint.

• Pour arrêter le métronome, appuyez sur le bouton METRONOME.

• Maintenant vous pouvez appuyer sur le bouton START/STOP et écouter les données que vous venez d'enregistrer.

424A-F-019A

PS20_F_17-21.p65 02.2.6, 9:15 AMPage 17 Adobe PageMaker 6.5J/PPC

F-17

Lecture

Procédez de la faç on suivante pour écouter votre enregistrement.

Pour écouter l’enregistrement

Appuyez sur le bouton START/STOP pour commencer la lecture.

• Vous pouvez activer ou arrêter le battement du m é tronome en appuyant sur le bouton METRONOME.

• La lecture s’arrête d’elle-même lorsque le morceau est terminé.

• Pour arrêter le morceau en cours de lecture, appuyez sur le bouton START/STOP.

• Pour arrêter le métronome, appuyez sur le bouton METRONOME.

❚

REMARQUE

• Vous pouvez changer le tempo pendant la lecture du morceau enregistré.

• Vous ne pouvez pas changer de sonorité pendant la lecture du morceau enregistré.

Suppression des enregistrements effectués

IMPORTANT!

• Cette opération est définitive. Il ne sera pas possible de récupérer ensuite l’enregistrement effacé. Vérifiez le contenu de la mémoire avant d’effectuer cette opération.

Pour supprimer un enregistrement

Appuyez sur le bouton RECORD pour mettre le piano numé rique en mode d’ attente d’enregistrement.

• Le témoin au-dessus du bouton RECORD clignote.

Appuyez deux fois sur le bouton START/STOP pour supprimer le morceau que vous avez sélectionné.

F-18

PS20_F_17-21.p65 02.2.6, 9:15 AMPage 18 Adobe PageMaker 6.5J/PPC

424A-F-020A

Utilisation des morceaux de démonstration

Quatre morceaux de démonstration, qui correspondent aux sonorités existantes, sont enregistrées sur ce piano numérique.

Ecoute des morceaux de démonstration dans l’ordre

Pour écouter les morceaux de démonstration dans l’ordre

Appuyez sur le bouton DEMO pour activer le morceau de démonstration.

• Tous les morceaux de démonstration sont reproduits dans l’ordre, à partir du numéro 1.

No. de morceau de démonstration 1

No. de morceau de démonstration 2

No. de morceau de démonstration 4

No. de morceau de démonstration 3

Arrêt des morceaux de

Ecoute d’un morceau de démonstration précis

Pour écouter un morceau de démonstration précis

Lorsque le morceau commence, tout en tenant le bouton DEMO enfoncé, appuyez sur la touche du clavier correspondant au morceau que vous voulez écouter.

• Le morceau sélectionné est répété tant que vous ne l’arrêtez pas.

démonstration

Pour arrêter les morceaux de démonstration

Appuyez sur le bouton DEMO ou sur le bouton START/STOP pour arrêter la lecture des morceaux de démonstration.

❚

REMARQUE

• Vous ne pouvez pas changer le tempo ni la sonorité de l’oeuvre, ni mettre le métronome en marche pendant la lecture d’un morceau de démonstration.

• Si vous jouez au clavier pendant la lecture d’un morceau de démonstration, les notes jouées auront la sonorité du morceau de démonstration.

• Vous pouvez régler le volume tout en écoutant les morceaux de démonstration.

• Les réglages de sonorité, d’effet numérique, de transposition et d’accord changent pendant la lecture du morceau. Ces changements sont temporaires et ne concernent que le morceau joué.

• Les opérations de pédale pendant la lecture d’un morceau de démonstration n’agissent que sur les notes jouées au clavier. Les pédales n’ont aucun effet sur le morceau de démonstration.

• Les notes des morceaux de démonstration ne peuvent pas être transmises sous forme de données MIDI.

Liste des morceaux de démonstration

No.

Touche de clavier

1 C4 GRAND PIANO 1 VALSE Op.64 Nr2 F.F.Chopin 2’11”

3 D4 VIBRAPHONE Original — 1’12”

424A-F-021A

PS20_F_17-21.p65 02.2.6, 9:15 AMPage 19 Adobe PageMaker 6.5J/PPC



4 ELEC PIANO 2 Original — 1’56”



4 HARPSICHORD HARMONIUS BLACKSMITH G.F.HÄNDEL 2’12”

Sonorité Titre Compositeur

Durée de l’oeuvre

F-19

Réglages du clavier

Sensibilité au toucher

Ce réglage permet d’ajuster la sensibilité du clavier en fonction de votre style. Cela signifie que pour une main forte, vous pouvez sélectionner un toucher puissant et pour une main légère, par exemple pour les débutants, un toucher moins fort. Utilisez les touches suivantes pour changer le réglage de la sensibilité au toucher.

Touches de réglage

OFF

LIGHT

Réglages de sensibilité au toucher

OFF .................. Désactivé

LIGHT ............. Léger

Ce réglage produit un son puissant même si la pression exercée sur les touches est faible.

NORMAL ....... Normal

C’est le réglage normal.

HEAVY ............ Lourd

Ce réglage exige une pression relativement forte sur le clavier pour produire un son normal.

Pour changer le réglage de sensibilité au toucher

HEAVY

NORMAL

Transposition

La transposition permet d’ajuster la hauteur du piano numérique par demi-tons. Cela signifie que vous pouvez changer la tonalité du piano numérique pour l’adapter à la voix d’un chanteur ou d’un autre instrument, sans avoir à étudier une oeuvre dans une autre clé.

Utilisez les touches suivantes pour changer le réglage de transposition.

Touches de réglage

Inférieure

: Touche standard

Pour changer le réglage de transposition

Tout en maintenant le bouton CONTROL enfoncé, sélectionnez une touche en appuyant sur l’une des touches du clavier illustré ci-dessus.

• Le piano numérique peut être transposé dans une plage de F à C à F.

• Si vous jouez une note tout en tenant le bouton CONTROL enfoncé, aucun son ne retentira.

❚

REMARQUE

• La valeur de transposition se règle automatiquement sur 0 (C) (Do) à la mise sous tension du piano numérique.

Supérieure

Tout en maintenant le bouton CONTROL enfoncé, sélectionnez la sensibilité au toucher en appuyant sur l’une des touches du clavier.

• Si vous jouez une note tout en tenant le bouton CONTROL enfoncé, aucun son ne retentira.

❚

REMARQUE

• La sensibilité au toucher se règle automatiquement sur Normal à la mise sous tension du piano numérique.

F-20

PS20_F_17-21.p65 02.2.6, 9:15 AMPage 20 Adobe PageMaker 6.5J/PPC

424A-F-022A

Accordage du piano numérique

Vous pouvez régler la hauteur d’ensemble du piano numérique pour jouer avec un autre instrument. Le piano peut être accordé de ± 50 centièmes* à partir de A4 = 440,0 Hz.

Utilisez les touches de clavier suivantes pour accorder le piano numérique.

Touches de réglage

– : diminue la

hauteur du son

+ : augmente la

hauteur du son

Pour accorder le piano numérique

Tout en tenant le bouton CONTROL enfoncé, appuyez sur la touche E

5 (+) pour l’élever. A chaque pression de la

ou F

5 (–) pour abaisser le son

touche, le son change de 0,8 centième* (1/128 de demi-ton).

• Si vous jouez une note tout en tenant le bouton CONTROL enfoncé, aucun son ne retentira.

❚

REMARQUE

• Pour rétablir le réglage standard du piano A4 = 440,0 Hz, appuyez simultanément sur les deux touches de clavier E5 (–) et F5 (+) tout en tenant le bouton CONTROL enfoncé.

* 100 centièmes égalent à un demi-ton.

424A-F-023A

PS20_F_17-21.p65 02.2.6, 9:15 AMPage 21 Adobe PageMaker 6.5J/PPC

F-21

MIDI

Que signifie MIDI?

Les lettres MIDI sont l’acronyme de Musical Instrument Digital Interface, qui est le nom d’une norme universelle utilisée pour les signaux et connecteurs numériques. Cette norme permet l’échange de données musicales entre les instruments de musique et les ordinateurs (machines) produites par différents fabricants. Un appareil compatible MIDI peut échanger des données concernant la pression et le relâchement des touches, le changement de sonorité et d’autres données, sous forme de messages. Bien qu’il ne soit pas nécessaire d’avoir des connaissances spéciales du système MIDI pour utiliser le piano numérique proprement dit, l’utilisation du système MIDI demande quelques connaissances. Cette partie du manuel vous offre un aperçu du système MIDI qui vous servira de base.

Que peut-on faire avec MIDI?

Emission

Câble MIDI: MK-5

Emetteur

OUT

Récepteur

Instrument de musique MIDI Module sonore MIDI Séquenceur MIDI Autre appareil MIDI

*1 Les données des morceaux joués au piano et reproduits

depuis la mémoire peuvent être envoyées sous forme de données MIDI. Par contre, les morceaux de démonstration ne peuvent pas être envoyés sous forme de données MIDI.

*2 Un appareil pouvant stocker des données MIDI. Certains

séquenceurs MIDI offrent des possibilités de stockage externe, ce qui permet d’enregistrer un nombre illimité de morceaux.

Connexions MIDI

Il faut deux câbles MIDI, un pour l’émission et l’autre pour la réception, pour l’enregistrement et la lecture bidirectionnels avec un séquenceur ou autre appareil MIDI.

Canaux MIDI

Le système MIDI permet d’envoyer les données de plusieurs parties musicales en même temps, chaque partie étant transmise par un canal MIDI particulier. Il y a 16 canaux MIDI numérotés de 1 à 16. Les données des canaux MIDI sont toujours incluses quand vous échangez des données (pression des touches, opérations de pédale, etc.). Les deux machines, l’émetteur et le récepteur, doivent être réglées sur le même canal pour que le récepteur puisse recevoir correctement les données de lecture. Si le récepteur est réglé sur le canal 2, par exemple, il ne recevra que les données du canal 2, et tous les autres canaux seront ignorés.

• Ce que vous jouez sur le piano numérique peut être envoyé à l’appareil raccordé sous forme de messages MIDI*1. Les

notes sonnent sur l’appareil raccordé conformément aux messages reçus.

• Les messages MIDI*1 peuvent être envoyés par le piano numérique à un séquenceur MIDI*2 en vue de l’enregistrement.

Réception

Câble MIDI: MK-5

EmetteurRécepteur

• Le piano numérique peut être utilisé pour reproduire les notes envoyées par l’appareil raccordé sous forme de messages MIDI.

•

Les enregistrements de piano MIDI en vente dans le commerce peuvent être envoyés par un séquenceur MIDI*2 ou un ordinateur utilisant le système MIDI pour être lus sur le piano numérique. En tout 16 parties peuvent être lues simultanément par le piano numérique.

OUT

Instrument de musique MIDI Séquenceur MIDI Autre appareil MIDI

Le piano numérique est multitimbral, ce qui signifie qu’il peut recevoir des messages sur les 16 canaux MIDI et reproduire jusqu’à 16 parties en même temps. Les opérations de clavier et de pédales sur le piano numérique sont transmises en sélectionnant d’abord le canal MIDI (1 à

16) puis en envoyant les messages appropriés.

F-22

PS20_F_22-25.p65 02.2.6, 9:16 AMPage 22 Adobe PageMaker 6.5J/PPC

424A-F-024A

Réception simultanée de canaux multiples (Multitimbralité)

Le mode multitimbralité rend possible l’affectation des sonorités du piano numérique aux canaux MIDI 1 à 16. Plusieurs canaux multiples d’un séquenceur multipiste, en vente dans le commerce, peuvent alors être reproduits simultanément sur le piano numérique.

❚

REMARQUE

• Voir “Affectation de sonorités à des canaux particuliers” sur cette page pour le détail sur l’affectation de sonorités à chaque canal.

• En tout 16 canaux peuvent être reçus simultanément (Canal 1 à canal 16).

• Le nombre de canaux devant être reçus simultanément doit être déterminé à l’avance. S’il est nécessaire d’annuler un canal, l’annulation doit être effectuée par la partie émettrice.

Affectation de sonorités à des canaux particuliers

Des sonorités peuvent être affectées aux canaux par l’émission de messages de changement de programmes par le dispositif MIDI raccordé. Vous ne pouvez pas changer la sonorité affectée à chaque canal depuis le piano numérique.

❚

REMARQUE

• La sonorité GRAND PIANO 1 est automatiquement affectée à tous les canaux à la mise sous tension du piano numérique.

Emission des données des morceaux mémorisés

Vous pouvez envoyer les morceaux mémorisés, lorsqu’ils sont reproduits, sous forme de données MIDI. Le canal d’émission utilisé dépend du réglage de canal du clavier, comme indiqué dans le tableau suivant.

Réglage du canal du clavier

Ce paramètre règle le canal pour la transmission des messages MIDI à un autre appareil. Vous pouvez désigner n’importe quel canal MIDI de 1 à 16 comme canal de clavier.

Pour désigner le canal du clavier

Tout en maintenant le bouton CONTROL enfoncé, sélectionnez le canal du clavier en appuyant sur une des touches suivantes du clavier.

Exemple : Canal 8



• Si vous jouez une note tout en tenant le bouton CONTROL enfoncé, aucun son ne retentira.

(touche noire)

Exécution au piano Canal du clavier Mémoire

* Si vous avez spécifié le canal 16 comme canal du clavier, le

morceau mémorisé sera envoyé par le canal 1.

❚

REMARQUE

• Les données d’effets de pédales enregistrées dans la mémoire sont appliquées au morceau reproduit, mais elles n’affectent pas le morceau que vous jouez vous-même au piano. De même, les opérations de pédales sur le piano numérique agissent sur le morceau que vous jouez seulement et n’ont aucun effet sur le morceau reproduit depuis la mémoire.

Canal du clavier + 1*

❚

REMARQUE

• Le canal du clavier est toujours le canal 1 à la mise sous tension du piano numérique.

424A-F-025A

PS20_F_22-25.p65 02.2.6, 9:16 AMPage 23 Adobe PageMaker 6.5J/PPC

F-23

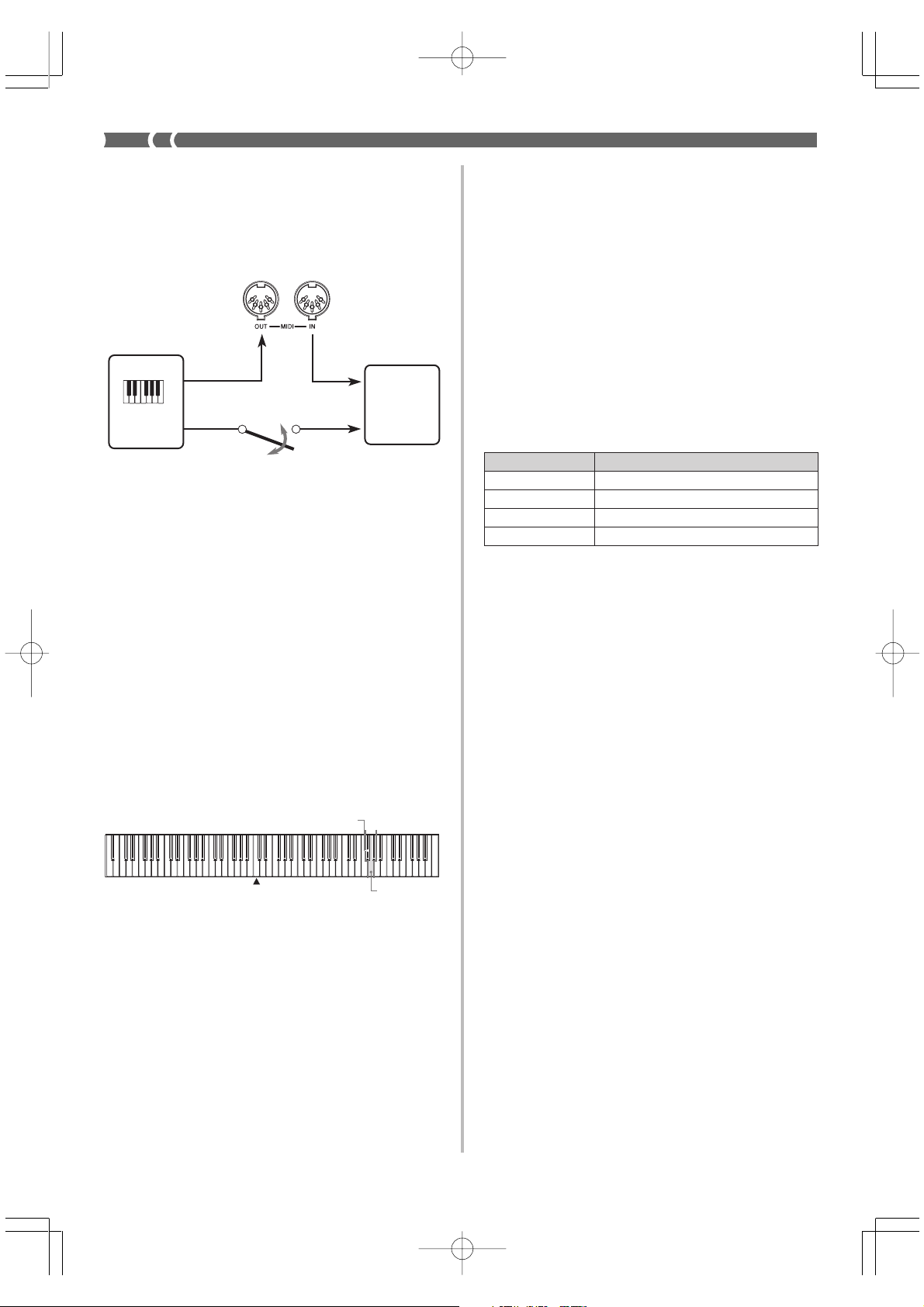

Mise en et hors service du contrôle local

Ce réglage détermine si le clavier et les pédales du piano numérique sont connectés ou non à la source sonore du piano numérique, comme illustré ci-dessous.

Notes des données MIDI

Ce paragraphe donne des informations plus détaillées sur les données reçues et envoyées par le piano numérique. Vous trouverez d’autres informations dans “Format des données MIDI” et “MIDI Implementation Chart” (Charte d’implémentation MIDI)* à la fin de ce mode d’emploi.

* La charte d’implémentation MIDI est un tableau de base

illustrant la manière dont les données sont véhiculées entre le piano numérique et l’appareil MIDI raccordé.

Clavier

Pédales

Activé

Désactivé

Contrôle local

Quand le contrôle local est activé (réglage normal), tout ce qui est joué au clavier est reproduit par la source sonore interne et transmis en même temps à la borne MIDI OUT. Quand la fonction est désactivée, tout ce qui est joué au clavier est transmis à la source MIDI OUT seulement, sans être reproduit par la source sonore du piano. Le contrôle local peut être désactivé quand vous utilisez le piano numérique comme source sonore d’un séquenceur ou d’un autre appareil raccordé pour éviter qu’un son soit produit par une pression accidentelle du clavier.

Source sonore

Pour mettre en et hors service le contrôle local

Tout en maintenant le bouton CONTROL enfoncé, activez ou désactivez le contrôle local en appuyant sur une des touches suivantes du clavier.



(touche noire): Désactivé

Données de clavier (Note jouée, Note relâchée, Numéro de note, Vélocité)

Les quatre types de données de clavier suivantes peuvent être envoyées et reçues.

Données Signification

Note jouée La touche du clavier est enfoncée Note relâchée La touche du clavier est relâchée Numéro de note La touche qui est enfoncée Vélocité Pression exercée sur la touche

• Si vous jouez une note tout en tenant le bouton CONTROL enfoncé, aucun son ne retentira.

❚

REMARQUE

• Notez qu’aucun son ne sera produit par les haut-parleurs du piano numérique si vous appuyez sur le clavier quand le contrôle local est désactivé.

• Le contrôle local est automatiquement activé à la mise sous tension du piano numérique ou à la lecture d’un morceau de démonstration.

F-24

PS20_F_22-25.p65 02.2.6, 9:16 AMPage 24 Adobe PageMaker 6.5J/PPC

G6: Activé

424A-F-026A

Donnée de changement de sonorité (Changement de programme)

Un numéro de programme est une donnée spécifiant une sonorité. Les numéros de programme sont nécessaires lorsqu’on utilise les sonorités de ce piano numérique pour jouer des données MIDI provenant d’un séquenceur ou d’un autre appareil MIDI. Si le numéro de programme reçu d’un autre appareil ne correspond à aucune sonorité du piano numérique, la sonorité ne change pas car la donnée reçue est ignorée. Les numéros de programme pouvant être reçus par ce piano numérique sont indiqués dans le tableau suivant.

Emission Réception

Nom de la sonorité

GRAND PIANO 1 0 0 0 0 0 0

GRAND PIANO 2 0 0 1 0 0 1

BRIGHT PIANO 0 0 2 0 0 2

MELLOW PIANO 0 0 3 0 0 3

ELEC PIANO 1 0 0 4 0 0 4

ELEC PIANO 2 0 0 5 0 0 5

VIBRAPHONE 0 0 11 0 0 11

HARPSICHORD 0 0 6 0 0 6

Sélection de banque

MSB LSB

Numéros de

programme

Sélection de banque

MSB LSB

Numéros de

programme

Données de fonctionnement des pédales et des effets (Changement de commande et Message exclusif système universel)

Le changement de commande sert à envoyer et recevoir des données concernant la pression des pédales, de sourdine, douce et de sostenuto*, ainsi que les données d’effets numériques.

* Vous pouvez raccorder deux pédales à ce piano numérique. La pédale reliée à la prise SOFT/SOSTENUTO peut être spécifiée

comme pédale douce ou de sostenuto. Lorsque vous appuyez sur la pédale reliée à la prise SOFT/SOSTENUTO, les données correspondant à l’effet (doux ou sostenuto) sélectionné pour cette pédale sont envoyées.

424A-F-027A

PS20_F_22-25.p65 02.2.6, 9:16 AMPage 25 Adobe PageMaker 6.5J/PPC

F-25

Guide de dépannage

Symptôme

Aucun son produit quand les touches du clavier sont enfoncées.

Clavier désaccordé.

Aucun son pendant la lecture d’un morceau de démonstration.

Le contenu de la mémoire est effacé.

Aucun son fourni par la source sonore MIDI raccordée quand les touches du piano numérique sont enfoncées.

Cause possible

1. Le bouton VOLUME est réglé sur MIN.

2. Un casque est raccordé au piano numérique.

3. Le contrôle local est désactivé.

1. La transposition est réglée sur une valeur autre que 0.

2. Mauvais accordage.

1. Le bouton VOLUME est réglé sur MIN.

2. Un casque est branché sur le piano numérique.

La pile au lithium est vide.

1. Le canal du clavier du piano numérique ne correspond pas au canal du clavier de la source sonore MIDI.

2. Le ré glage de volume ou d’expression de la source sonore externe est sur 0.

Solution

1. Tournez le bouton VOLUME vers le côté MAX.

2. Débranchez le casque du piano numérique.

3. Activez le contrôle local.

1. Réglez la valeur de transposition sur 0, ou mettez le piano numérique hors puis de nouveau sous tension.

2. Rectifiez le réglage d’accord, ou mettez le piano numérique hors puis de nouveau sous tension.

1. Poussez le bouton VOLUME vers le côté MAX.

2. Débranchez le casque du piano numérique.

Contactez un service après-vente CASIO pour qu’il la remplace.

1. Changez les réglages de canal du clavier pour qu’ils soient identiques.

2. Changez le réglage de volume ou d’expression de la source externe pour une valeur appropriée.

Référence

Page F-12

Page F-11

Page F-24

Page F-20

Page F-21

Page F-12

Page F-11

Page F-28

Page F-23

Voir la documentation fournie avec la source sonore externe.

F-26

PS20_F_26-29.p65 02.2.6, 9:16 AMPage 26 Adobe PageMaker 6.5J/PPC

424A-F-028A

Spécifications

Modèle: PS-20

Clavier: 88 touches (avec réponse au toucher) Polyphonie: 64 notes, maximum

Sonorités: 8

Effets numériques: Réverbération (8 types), Chorus (8 types) Réglage de la qualité sonore : 3 types chacun pour les haut-parleurs et le casque

Morceaux de démonstration: • Nombres d’oeuvres: 4

• Lecture: Répétée (tous les morceaux, un seul morceau)

Mémoire: • Fonctionnement: Enregistrement en temps réel, lecture

• Capacité: Environ 2.500 notes (l morceau)

• Préservation de la mémoire: Pile au lithium (Autonomie: 5 ans)

Pédales: Sourdine Douce/Sostenuto (au choix) Autres fonctions: • Métronome: Temps (6 types), Tempo ( = 30 à 255)

• Sensibilité au toucher: 3 types, désactivée

• Transposition: 1 octave (F à C à F)

• Accord: A4 = 440,0 Hz ±50 centièmes (ajustable)

MIDI: Réception multitimbrale 16 canaux Entrée/Sortie: • Casque: Minijacks stéréo × 2

• Pédale : Jacks ordinaires x 2

• LINE OUT (R, L/MONO): Jacks ordinaires x 2 Impédance de sortie ; 2,3 kΩ

• Alimentation : 12 V DC

• MIDI (OUT)(IN)

Haut-parleurs: (16 cm × 8 cm) × 2 (sortie: 5,0 W + 5,0 W) Alimentation: Adaptateur secteur : AD-12

Consommation: 12V 18 W

Dimensions: 129,2 × 34,2 × 13,9 cm Poids: 20,5 kg environ

Tension de sortie ; 1,7 V (RMS) MAX

• La conception et les spécifications peuvent être modifiées sans préavis.

424A-F-029A

PS20_F_26-29.p65 02.2.6, 9:16 AMPage 27 Adobe PageMaker 6.5J/PPC

F-27

Précautions de fonctionnement

Emplacement du piano

Éviter les emplacements suivants :

• Endroits exposés aux rayons du soleil et à une forte humidité.

• Endroits exposés à de très basses températures.

• Près d’une radio, d’un téléviseur, d’une platine vidéo ou

d’une radio (pour éviter les interférences des signaux audio ou vidéo).

Entretien du piano

• Ne jamais utiliser de benzène, alcool, diluant ni autres produits chimiques pour nettoyer l’extérieur de cet appareil.

• Pour nettoyer le clavier, utilisez un chiffon doux imprégné d’une solution faible de détergent neutre et d’eau. Essorez le chiffon avant d’essuyer le clavier.

Pile au lithium

Cet appareil est équipé d’une pile au lithium qui fournit l’alimentation nécessaire à la sauvegarde du contenu de la mémoire quand il est éteint. Quand la pile est épuisée, tout le contenu de la mémoire est perdu à la mise hors tension de l’appareil. Normalement, l’autonomie de la pile au lithium est de cinq ans à compter du moment où elle a été mise en place. Contactez régulièrement votre revendeur ou un service après-vente agréé pour faire remplacer la pile. Le remplacement de la pile au lithium est à vos frais.

Vous avez peut-être remarqué des lignes dans la finition de ce produit. Elles proviennent du moule utilisé lors du moulage du boîtier plastic. Ce ne sont pas des fissures ou craquelures du plastique et il n’y a aucune raison de s’en inquiéter.

❚

REMARQUE

• CASIO COMPUTER CO., LTD. ne peut pas être tenu pour responsable des dommages ou pertes, ni d’aucune autre plainte d’un tiers, découlant de l’utilisation de ce produit ou de ce manuel.

• Le contenu de ce manuel est sujet à modification sans avis préalable.

• Notez que CASIO COMPUTER CO., LTD. ne peut pas être tenu pour responsable des dommages ou pertes, ni d’aucune autre plainte d’un tiers, résultant de l’altération ou à la perte des données, causée par un mauvais fonctionnement, une réparation de l’appareil ou le remplacement de la pile.

F-28

PS20_F_26-29.p65 02.2.6, 9:16 AMPage 28 Adobe PageMaker 6.5J/PPC

424A-F-030A



424A-F-031A

PS20_F_26-29.p65 02.2.6, 9:16 AMPage 29 Adobe PageMaker 6.5J/PPC

Appendice / Appendix /Appendice

Réglages initiaux

Le tableau suivant indique les réglages initiaux valides à la mise sous tension du piano numérique.

Paramètre Réglage

Sonorité GRAND PIANO 1 Effet Réverbération Salle 1 (GRAND PIANO 1)

Réglage de la Haut-parleurs Type 2 qualité sonore Casque Type 2 Métronome Volume 2

Sensibilité au toucher Normal Transposition Do (C) Accord La 4 (A4) = 440,0 Hz MIDI Canal du clavier Canal 1

Ingeschakelde standen bij inschakelen van de spanning

De onderstaande tabel toont de oorspronkelijke instellingen van de digitale piano wanneer de spanning wordt ingeschakeld.

Tone GRAND PIANO 1 Effect Nagalm Hal 1 (GRAND PIANO 1)

Geluidskwaliteit afregeling Metronoom Volume 2

Toetsgevoeligheidkeuze Normaal Transponeren C Toonschaal A4 = 440,0 Hz MIDI Keyboard kanaal Kanaal 1

Chorus Désactivé (GRAND PIANO 1)

Tempo 120 Battements 4

Contrôle local Activé Sonorité affectée à chaque canal GRAND PIANO 1

Item Instelling

Koor Uit (GRAND PIANO 1) Luidsprekers Type 2 Hoofdtelefoon Type 2

Tempo 120 Maatslag 4

Lokale bediening Aan Toon toegewezen aan elk kanaal GRAND PIANO 1

Impostazioni iniziali al momento dell’accensione

La tabella sottostante mostra le impostazioni iniziali del piano digitale in vigore ogni volta che si accende il piano digitale.

Voce Impostazione

Tono GRAND PIANO 1 Effetto Riverbero Sala 1 (GRAND PIANO 1)

Regolazione della qualità del suono Metronomo Volume 2

Selezione del tocco Normale Trasporto do (C) Intonazione la 4 (A4) = 440,0 Hz MIDI Canale della tastiera Canale 1

424A-F-091A

PS20_FDI_Appendix.p65 02.2.6, 9:17 AMPage 1 Adobe PageMaker 6.5J/PPC

Chorus Disattivato (GRAND PIANO 1) Diffusori Tipo 2 Cuffie Tipo 2

Tempo 120 Battito 4

Controllo locale Attivato Tono assegnato a ciascun canale GRAND PIANO 1

A-1

Format des données MIDI

ètr

Octet 1 Octet 2 Octet 3

Date Entry

Format

à FH (Cl 1 à Cl 16)

BnH 06H mmH

à FH (Cl 1 à Cl 16)

(LSB d’entrée de données)

(MSB d’entrée de données)

’entrée de données pour le param

BnH 26H llH

sélectionné par RPN et NRPN

mm ..... Valeur du MSB d

n .......... Numéro de message de voies = 0H

ll .......... Valeur du LSB d’entrée de données pour le param

★

sélectionné par RPN et NRPN

Channel Volume

Format

à FH (Cl 1 à Cl 16)

BnH 07H vvH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H

vv ........ Volume = 00H à 7FH

ument.

é en même temps lorsque

é sur cet instr

★

Pan

Format

à FH (Cl 1 à Cl 16)

e) à 7FH (droite)

à 40H (centr

BnH 0AH vvH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H

vv ........ Pan = 00H (gauche)

à 7FH

à FH (Cl 1 à Cl 16)

★

Expression Controller

Format

à FH (Cl 1 à Cl 16)

BnH 0BH vvH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H

vv ........ Expression = 00H à 7FH

à FH (Cl 1 à Cl 16)

à 7FH

BnH 40H vvH

Octet 1 Octet 2 Octet 3

HOLD 1 (pédale de sourdine)

Format

n .......... Numéro de message de voies = 0H

kk ........ Numéro de note = 15H à 6CH

vv ........ Vélocité de la note pressée= 01 à 7FH

Changement de commande

★” sont reçus.

es indiqués par “ ètr

Seuls les param

Messages des canaux

Messages de notes

Note Off

A-2

BnH 00H mmH (Bank Select MSB)

BnH 20H llH (Bank Select LSB)

Octet 1 Octet 2 Octet 3

Bank Select

Format

8nH kkH vvH

Octet 1 Octet 2 Octet 3

Reconnaissance

Format

n .......... Numéro de message de voies = 0H

mm ..... MSB de numéro de banque = 00H

ll .......... LSB de numéro de banque = 00H

Un message Bank Select est envoy

vous sélectionnez une sonorit

Envoi

à FH (Cl 1 à Cl 16)

ée.

9nH kkH 00H

vv ........ Vélocité de la note relâchée= 00H à 7FH

La valeur Note Off Velocity est ignor

Remarque

n .......... Numéro de message de voies = 0H

kk ........ Numéro de note = 00H à 7FH

BnH 01H vvH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H

vv ........ Profondeur de la modulation = 00H

Modulation Wheel

Format

à FH (Cl 1 à Cl 16)

8nH kkH vvH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H

kk ........ Numéro de note = 15H à 6CH

vv ........ Vélocité de la note relâchée = 40H

Envoi

Format

BnH 05H vvH

Octet 1 Octet 2 Octet 3

Portamento Time

Format

Note On

Reconnaissance

Format

n .......... Numéro de message de voies = 0H

vv ........ Profondeur de modulation = 00H

Octet

à FH (Cl 1 à Cl 16)

Octet

9nH kkH vvH

Octet

n .......... Numéro de message de voies = 0H

kk ........ Numéro de note = 00H à 7FH

vv ........ Vélocité de la note pressée = 00H à 7FH

Envoi

Format

Octet

9nH kkH vvH

Octet

424A-F-092A

PS20_F_MIDI Data.p65 02.2.6, 9:18 AMPage 2 Adobe PageMaker 6.5J/PPC

à FH (Cl 1 à Cl 16)

BnH 5BH vvH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H

vv ........ Niveau d’envoi de la réverbération = 00H à 7FH

Effect 3 Depth (Chorus Send Level)

Effect 1 Depth (Reverb Send Level)

Format

à FH (Cl 1 à Cl 16)

BnH 5DH vvH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H

eçus et les réglages

à FH (Cl 1 à Cl 16)

ument peuvent aussi

été r

ées succédant aux messages

éfinis par cet instr

★

BnH 63H pmH (MSB)

BnH 62H plH (LSB)

Octet 1 Octet 2 Octet 3

être reçus, mais les valeurs des donn

n .......... Numéro de message de voies = 0H

pm ...... MSB de NRPN

vv ........ Niveau d’envoi du chorus = 00H à 7FH

Numbers)

NRPN (Non-registered Parameter

Format

pl ......... LSB de NRPN

NRPN non définis seront ignorés.

• Les messages NRPN non d

• Lorsque les MSB et LSB des NRPN ont

Reconnaissance

’entrée de données suivantes. Le

LSB d’entrée de données est ignoré.

règle à la réception du MSB d

des paramètres de commande appropriés effectués, la valeur se

à 40H à 7FH (-64 à 0 à +63)

MSB de NRPN = 01H

LSB de NRPN = 08H

MSB d’entrée de données = mmH

mm ..... Vitesse de vibrato = 00H

Vitesse de vibrato

Reconnaissance

éréglée de

eçu. Elle ne change pas si la valeur

vitesse de vibrato change selon la valeur correspondant au MSB

d’entrée de données du message r

du MSB d’entrée de données est 40H(0).

Lorsque cet instrument reçoit ce message, la valeur pr

★

BnH 47H vvH

Octet 1 Octet 2 Octet 3

Resonance

Format

, 40H à 7FH :

à FH (Cl 1 à Cl 16)

à 7FH (00H à 3FH: OFF

à FH (Cl 1 à Cl 16)

★

vv ........ Résonance du filtre = 00H à 7FH

n .......... Numéro de message de voies = 0H

Release Time

Format

à FH (Cl 1 à Cl 16)

BnH 48H vvH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H

vv ........ Durée de relâchement AMP = 00H à 7FH

, 7FH : ON)

à FH (Cl 1 à Cl 16)

à 7FH (00H à 7FH: OFF

★

Attack Time

Format

à FH (Cl 1 à Cl 16)

BnH 49H vvH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H

vv ........ Durée d’attaque AMP = 00H à 7FH

★

Brightness

Format

, 40H à 7FH : ON)

à FH (Cl 1 à Cl 16)

à 7FH (00H à 3FH: OFF

à FH (Cl 1 à Cl 16)

BnH 4AH vvH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H

vv ........ Fréquence de coupure du filtre = 00H à 7FH

à FH (Cl 1 à Cl 16)

★

BnH 54H kkH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H

vv ........ Numéro de la note source = 00H à 7FH

Portamento Control

Format

, 40H à 7FH :

à FH (Cl 1 à Cl 16)

à 7FH (00H à 3FH: OFF

à FH (Cl 1 à Cl 16)

★

ON)

n .......... Numéro de message de voies = 0H

vv ........ Maintien 1 = 00H

Reconnaissance

424A-F-093A

PS20_F_MIDI Data.p65 02.2.6, 9:18 AMPage 3 Adobe PageMaker 6.5J/PPC

n .......... Numéro de message de voies = 0H

vv ........ Maintien 1 = 00H, 7FH (00H : OFF, 7FH : ON)

Envoi

Portamento

Format

BnH 41H vvH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H

vv ........ Portamento = 00H

Reconnaissance

Sostenuto

Format

BnH 42H vvH

Octet 1 Octet 2 Octet 3

vv ........ Sostenuto = 00H

n .......... Numéro de message de voies = 0H

Reconnaissance

vv ........ Sostenuto = 00H, 7FH (00H : OFF, 7FH : ON)

n .......... Numéro de message de voies = 0H

Envoi

Soft

Format

BnH 43H vvH

Octet 1 Octet 2 Octet 3

ON)

vv ........ Pédale douce = 00H

n .......... Numéro de message de voies = 0H

Reconnaissance

n .......... Numéro de message de voies = 0H

vv ........ Pédale douce = 00H, 7FH (00H : OFF, 7FH : ON)

Envoi

A-3

à FH (Cl 1 à Cl 16)

’entrée de données

eçus et les réglages

ument peuvent aussi

ont ignorées.

’entrée de données succédant aux

’un RPN ont été r

éfinis par cet instr

éfinis ser

’entrée de données est ignoré.

e ètr

★

é lorsqu’une opération modifiant le param

é.

à 18H (0 à 24 demi-tons)

7 FH

à 40H 00H à 7FH

é.

à 40H à 58H (–24 à 0 à +24

BnH 65H qmH (MSB)

Octet 1 Octet 2 Octet 3

RPN (Numéros référencés)

Format

AMP/filtre

MSB de NRPN = 01H

LSB de NRPN = 63H

MSB d’entrée de données = mmH

Durée d’attaque de l’enveloppe

BnH 64H qlH (LSB)

pm ...... MSB de RPN

pl ......... LSB de RPN

n .......... Numéro de message de voies = 0H

ée

AMP/filtre = 00H à 40H à

7FH (-64 à 0 à +63)

mm ..... Durée d’attaque de l’enveloppe

Lorsque cet instrument reçoit ce message, la valeur de dur

d’attaque de l’enveloppe AMP/filtre préréglée pour la sonorit

Reconnaissance

être reçus, mais les valeurs d

messages RPN non d

de paramètres de commande appropriés ont été effectués, la

valeur est réglée à la réception du MSB de l

• Les messages RPN non d

Reconnaissance

’entrée

’entrée de données

suivantes. Le LSB d

• Lorsque les MSB et LSB d

affecté au RPN est effectuée.

Un RPN est envoy

Envoi

AMP/

’enveloppe

40H à 7FH (-64 à 0 à +63)

de données est 40H(0).

du message reçu. Elle ne change pas si la valeur du MSB d

change selon la valeur correspondant au MSB d

MSB de NRPN = 01H

LSB de NRPN = 64H

MSB d’entrée de données = mmH

mm ..... Durée de décroissance de l’enveloppe AMP/filtre = 00H à

filtre

Durée de décroissance de l

MSB de RPN= 00H

LSB de RPN = 00H

MSB d’entrée de données = mmH

mm ..... Sensibilité du pitch bend = 00H

Le LSB d’entrée de données est toujours ignor

Sensibilité du pitch bend

ée de

’entrée de données

Lorsque cet instrument reçoit ce message, la valeur de la dur

décroissance de l’enveloppe AMP/filtre préréglée pour la sonorit

change selon la valeur correspondant au MSB d

Reconnaissance

’entrée

AMP/

de données est 40H(0).

du message reçu. Elle ne change pas si la valeur du MSB d

Durée de relâchement de l’enveloppe

MSB de RPN= 00H

LSB de RPN = 01H

MSB d’entrée de données = mmH

LSB d’entrée de données = llH

Accord fin global

AMP/filtre = 00H à

40H à 7FH (-64 à 0 à +63)

MSB de NRPN = 01H

LSB de NRPN = 66H

MSB d’entrée de données = mmH

mm ..... Durée de relâchement de l’enveloppe

filtre

(-100 à 0 à 99,99 centièmes)

mm ll ........ Accord fin global = 00 00H

MSB de RPN= 00H

LSB de RPN = 02H

MSB d’entrée de données = mmH

Accord grossier global

ée de

’entrée

’entrée de données

AMP/filtre préréglée pour la sonorit

Lorsque cet instrument reçoit ce message, la valeur de la dur

Reconnaissance

de données est 40H(0).

change selon la valeur correspondant au MSB d

du message reçu. Elle ne change pas si la valeur du MSB d

relâchement de l’enveloppe

demi-tons)

mm ..... Accord grossier global = 28H

Le LSB d’entrée de données est toujours ignor

Reconnaissance

’entrée

à 40H à 7FH (-64 à 0 à +63)

MSB de NRPN = 01H

LSB de NRPN = 09H

MSB d’entrée de données = mmH

mm ..... Profondeur de vibrato = 00H

Lorsque cet instrument reçoit ce message, la valeur de profondeur

de données du message reçu. Elle ne change pas si la valeur du

de vibrato change selon la valeur correspondant au MSB d

Profondeur de vibrato

Reconnaissance

MSB de NRPN = 01H

MSB d’entrée de données est 40H(0).

LSB de NRPN = 0AH

Retard du vibrato

MSB d’entrée de données = mmH

éréglée de

à 40H à 7FH (-64 à 0 à +63)

mm ..... Délai du vibrato = 00H

eçu. Elle ne change pas si la valeur

retard de vibrato change selon la valeur correspondant au MSB

d’entrée de données du message r

du MSB d’entrée de données est 40H(0).

Lorsque cet instrument reçoit ce message, la valeur pr

Reconnaissance

à +63)

MSB de NRPN = 01H

LSB de NRPN = 20H

MSB d’entrée de données = mmH

mm ..... Fréquence de coupure du filtre = 00H à 40H à 7FH (-64 à 0

Fréquence de coupure du filtre

A-4

PS20_F_MIDI Data.p65 02.2.6, 9:18 AMPage 4 Adobe PageMaker 6.5J/PPC

eçu.

équence

é change selon la

’entrée de données est

’entrée de données du message r

Elle ne change pas si la valeur du MSB d

Lorsque cet instrument reçoit ce message, la valeur de la fr

valeur correspondant au MSB d

40H(0).

de coupure du filtre préréglée pour la sonorit

Reconnaissance

Résonance du filtre

MSB de NRPN = 01H

LSB de NRPN = 21H

MSB d’entrée de données = mmH

mm ..... Résonance = 00H à 40H à 7FH (-64 à 0 à +63)

Reconnaissance

ésonance

é change selon la valeur

Lorsque cet instrument reçoit ce message, la valeur de r

du filtre préré glée pour la sonorit

424A-F-094A

eçu. Elle

’entrée de données est 40H(0).

’entrée de données du message r

correspondant au MSB d

ne change pas si la valeur du MSB d

★

BnH 7CH 00H

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H à FH (Cl 1 à Cl 16)

A la réception d’un message Omni Mode On, le mode Omni de

l’instrument n’est pas activé. La réception d’un message Omni

Mode On est traitée comme message All Note Off.

Omni Mode Off

Format

Reconnaissance

Omni Mode On

Format

BnH 7DH 00H

Octet 1 Octet 2 Octet 3

★

BnH 79H 00H

Octet 1 Octet 2 Octet 3

A la réception de ce message, toutes les voies des canaux MIDI

sont automatiquement coupées.

Reconnaissance

Reset All Controller

Format

n .......... Numéro de message de voies = 0H à FH (Cl 1 à Cl 16)

Reconnaissance

Nom de contrôleur Valeur réinitialisée

Pression polyphonique vvH = 00H

A la réception du message Reset All Controller, les contrôleurs

suivants sont réinitialisés.

Molette de modulation vvH = 00H

BnH 7EH vvH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H à FH (Cl 1 à Cl 16)

A la réception du message Omni Mode On, le mode Omni de

l’instrument n’est pas activé. La réception du message Omni Mode

On est traitée comme message All Note Off.

Reconnaissance

Contrôleur d’expression vvH = 7FH

Hold 1 vvH = 00H

Portamento vvH = 00H

Sostenuto vvH = 00H

Mono Mode On

Format

Pédale douce vvH = 00H

NRPN msb = 7FH, lsb = 7FH

RPN msb = 7FH, lsb = 7FH

Pression par canal vvH = 00H

Variation de hauteur llH mmH = 00H 40H

n .......... Numéro de message de voies = 0H à FH (Cl 1 à Cl 16)

vv ........ Nombre de canaux mono = 00H à 10H

Reconnaissance

BnH 7BH 00H

Octet 1 Octet 2 Octet 3

All Note Off

Format

BnH 7FH 00H

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H à FH (Cl 1 à Cl 16)

A la réception d’un message Poly Mode On sur cet instrument, le

Reconnaissance

lorsque la lecture du morceau en mémoire est arrêtée.

canal n est réglé sur Mode 3 et traité comme si un message All

Sound Off et un message All Note Off étaient reçus.

A la réception d’un message Mono Mode On, le mode Mono de

l’instrument n’est pas activé. La réception du message Mono Mode

On est traitée comme un message All Sound Off et All Note Off.

Poly Mode On

Format

n .......... Numéro de message de voies = 0H à FH (Cl 1 à Cl 16)

A la réception du message All Note Off, toutes les voies reçues sur

un canal MIDI sont coupées (note relâchée).

Si Hold 1 ou Sostenuto est activé lorsque le message All Note Off

est reçu, les notes seront soutenues selon la pression de la pédale

correspondante.

Ce message est envoyé lorsque le bouton CONTROL est pressé et

Reconnaissance

Envoi

★

Format

EnH llH mmH

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H à FH (Cl 1 à Cl 16)

ll .......... LSB de variation de hauteur = 00H à 7FH

mm ..... MSB de variation de hauteur = 00H à 7FH

médium et 7FH 7FH pour l’aigu.

• La valeur llH mmH est 00H 00H pour le grave, 00H 40H pour le

• Il faut régler les LSB et MSB ensemble pour former une valeur à

Reconnaissance

14 bits et pour que le message de variation de hauteur soit

reconnu par l’instrument.

Message de mode

All Sound Off

CnH ppH

Octet 1 Octet 2

MSB de RPN= 7FH

LSB de RPN = 7FH

Lorsqu’un RPN Nul est envoyé, tous les MSB et LSB d’entrée de

données sont ignorés jusqu’à ce qu’un autre message RPN différent

du message RPN Nul ou d’un NRPN soit reçu.

RPN Nul

424A-F-095A

PS20_F_MIDI Data.p65 02.2.18, 3:43 PMPage 5 Adobe PageMaker 6.5J/PPC

Reconnaissance

Changement de programme

Format

pp ........ Numéro de programme = 00H à 7FH

Les messages Program Change sont envoyés lorsque vous

sélectionnez une sonorité sur cet instrument.

Envoi

Variation de hauteur

Format

BnH 78H 00H

Octet 1 Octet 2 Octet 3

n .......... Numéro de message de voies = 0H à FH (Cl 1 à Cl 16)

A-5

us ou d’un

é lors d’une commutation du chor

Ce message est envoy

réglage du type de chorus.

A la réception de ce message, le type de chorus est validé.

Envoi

Réception

é.

éverbération

éverbération est valid

ème

e envoyé. êtr

★

= 1: Pièce 2

= 2: Pièce 3

= 3: Salle 1

= 4: Salle 2

= 6: Retard

= 7: Retard pan

=8: Scène

F0H 7EH 7FH 09H 01H F7H

Ce message ne peut pas

Messages syst

Message système exclusif universel

GM System On

Format

Envoi

F0 7F 7F 04 05 01 01 01 01 01 pp vv F7

Type de réverbération

Format

Type de réverbération

pp = 0;

vv = 0: Pièce 1

A-6

PS20_F_MIDI Data.p65 02.2.6, 9:18 AMPage 6 Adobe PageMaker 6.5J/PPC

éverbération.

é lors d’une commutation de la r

Ce message est envoy

ou d’un réglage du type de r

A la réception de ce message, le type de r

Envoi

Réception

F0 7F 7F 04 05 01 01 01 01 02 pp vv F7

pp = 0;

vv = 0: Chorus 1

Type de chorus

Format

Type de chorus

= 1: Chorus 2

= 2: Chorus 3

= 3: Chorus 4

= 4: Chorus F-back

= 5: Flanger

= 6: Retard court

= 7: Retard court FB

424A-F-096A

Version: 1.0

1-16

Mode 3

0-127

Mode 3

❊❊❊❊❊❊❊❊❊❊❊❊❊❊

21-108

❊❊❊❊❊❊❊❊❊❊❊❊❊❊

** = no relation

9nH V = 1-127

9nH V = 0, 8nH V = **

9nH V = 1-127

8nH V = 64

Bank select

Modulation

Portamento Time

Data entry

Volume

0, 32

Pan

Expression

Damper

Portamento

Sostenuto

Soft

Resonance

Release Time

Attack Time

Brightness

Portamento Control

Default

Altered

Note OFF

Function ... Transmitted Recognized Remarks

PS-20 MIDI Implementation Chart

Basic Default

Channel Changed

Mode Messages

Note

Number: True voice

Velocity Note ON

After Key’s

Touch Ch’s

Model

PS20_FDI_MIDI Chart.p65 02.2.6, 9:18 AMPage 2 Adobe PageMaker 6.5J/PPC

Pitch Bend

Control 5

Change 6, 38

424A-F-110A

Time

Release

Attack Time

Brightness

Portamento Control

Reverb send

Chorus send

NRPN LSB, MSB

RPN LSB, MSB

All sound off

Reset all controller

0-6, 11

: No

O: Yes

vibrato depth, vibrato delay, Filter cut off frequency, Filter resonance, Filter/AMP

envelope attack time, Filter/AMP envelope decay time and Filter/AMP envelope release

time receives

*1 : Fine tune and coarse tune send/receive, and RPN Null, pitch bend sense, vibrato rate,

0-6, 11

❊❊❊❊❊❊❊❊❊❊❊❊❊❊

120

121

98, 99

100, 101

: Tune

: All notes OFF

: System Reset

Program

Change : True #

System Exclusive

System : Song Pos

Common : Song Sel

System : Clock

Real Time : Commands

Aux : Local ON/OFF

Messages : Active Sense

Remarks

424A-F-111A

PS20_FDI_MIDI Chart.p65 02.2.6, 9:18 AMPage 3 Adobe PageMaker 6.5J/PPC

Mode 3 : OMNI OFF, POLY Mode 4 : OMNI OFF, MONO

Mode 1 : OMNI ON, POLY Mode 2 : OMNI ON, MONO

Ce sigle signifie que l'emballage est conforme à la législation allemande en matière de protection de l'environnement.

Dit kringloopteken geeft aan dat de verpakking voldoet aan de wetgeving betreffende milieubescherming in Duitsland.

Questo marchio di riciclaggio indica che la confezione è conforme alla legislazione tedesca sulla protezione dell'ambiente.

CASIO COMPUTER CO.,LTD.

6-2, Hon-machi 1-chome

Shibuya-ku, Tokyo 151-8543, Japan

PS20_FDI_cover.p65 02.2.6, 9:15 AMPage 2 Adobe PageMaker 6.5J/PPC

MA0202-A Printed in Malaysia

Imprimé en Malaisie PS20-FDI-1

CASIO PS-20 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
