MANUEL D’INST ALLATION

Zone Manager

Manuel d' installation

Ce dispositif de contrôle fonctionne uniquement avec des unités intérieures des types suivants:
42HMC---N et 42PQV--- Hi-W all, 42VMC---N et 42VQV --- Console & Underceiling, 40SMC---N et
40SQV--- plafond et 40KMC---N et 40KQV ---Cassette.

Pour l’installation de ces unités, voir les manuels d’instructions correspondants.

T able des Matières

Page

Informations générales............................................................................... 2

Caractéristiques ......................................................................................... 2

Choix du site d’installation.......................................................................... 3

Installation .................................................................................................. 4

Branchements électriques.......................................................................... 5/6

Paramétrages ............................................................................................. 7/12

Adressage de l’unité ................................................................................... 13/14

Test du Système ......................................................................................... 14

Fonction Démarrage Optimisé ................................................................... 15

Dépistage des problèmes de fonctionnement............................................ 16

Séquence des opérations

d'installation

Lire le manuel

Installer le

Zone Manager

Effectuer le câblage entre le

Zone Manager et l’appareil

FRANÇAIS

Programmer le
Zone Manager

Adressage

par zones

Tester le dispositif

Mettre le Zone Manager

en service

F - 1

Zone Manager

Informations générales et caractéristiques

Dimensions (mm)

190,5

107,9

IMPORTANT:
Lire attentivement ce manuel d’instructions avant de
commencer l’installation.

• Pour une installation sans problème, il est important de la
faire exécuter par un installateur spécialisé et de suivre la
séquence d’opérations indiquée ci-contre.

• Respecter les prescriptions des normes nationales en vigueur
en matière de sécurité, et notamment prévoir une connexion
de mise à la terre de dimensions convenables.

• Après l‘installation, effectuer un essai complet du système et
expliquer toutes les fonctions du système à l’utilisateur.

• Remettre ce manuel à l’utilisateur pour sa consultation à
l’occasion d’opérations d’entretien futures.
Eliminer le matériel d’emballage dans le respect des règlements locaux.

•

• Le fabricant décline toutes responsabilités et récuse toute
garantie en cas de non-observation des instructions d’installation.

• Inspecter l’appareil à son arrivée afin de dépister les
dommages éventuels causés par le transport ou par une
manipulation incorrecte; dans ce cas, adresser.
immédiatement une réclamation à la compagnie de transport.

• En cas de dysfonctionnement, éteindre l’appareil, le débrancher de
toutes les sources d’énergie et s’adresser à un technicien spécialisé.

Modèles

Il n’y a qu’un seul modèle, facilement configurable pour tous
les types d’installation.

Produits avec lesquels le Zone Manager peut être
mis en interface

40KQV--- et 40KMC---N CASSETTE
42PQV--- et 42HMC---N HI-WALL
42VQV--- et 42VMC---N CONSOLE
40SQV--- et 40SMC---N PLAFOND

Câblage

• Le Zone Manager peut être connecté à une unité (qui est la

première du réseau).

• Les unités doivent être branchées les unes à la suite des autres
(connexion en série).

• Si le Zone Manager doit utiliser sa sonde ambiante, le dispositif
de contrôle devra être placé dans la même zone que la ou les
unités ayant l’adresse correspondant au numéro 1.

Alimentation électrique

Le Zone Manager n’a pas besoin de batteries et ne demande
pas un apport d’énergie important. Pour fonctionner correctement,
il doit être alimenté à 12 VCC; cette tension peut être facilement
prise d’une des unités, au moyen de la carte auxiliaire.
Sans cela, le Zone Manager ne pourra pas fonctionner.

Unit 1

Unité 1

Installation correcte en série

Unité 1

Installation incorrecte à éviter absolument

Unit 2

Connexion type "TEE", non recommandée

Unité 2

Zone Manager

Unité 2

Zone Manager

Unit 3

Zone Manager

39

Unité 3

Unité 3

Unit 4

F - 2

Zone Manager

Choix du site d’installation

Espaces libres minimum

FRANÇAIS

Le site d’installation du Zone Manager

Le Zone Manager peut être installé partout.
Toutefois, si l’installation prévoit l’utilisation de la Sonde d’Air
ambiant du Zone Manager dans la zone 1, alors le dispositif de
contrôle devra être monté:

•À environ 1,5 m du sol.

•À proximité des unités du groupe, de préférence sur un mur
intérieur.

• S ur une portion de mur ne contenant pas de tuyauteries ou

de conduites.

Si la sonde d’air sur le Zone Manager a été sélectionnée, le
dispositif ne devra PAS être monté:

• Près d’une fenêtre, sur un mur extérieur, ou près d’une porte
menant à l’extérieur.

• Exposé directement à la lumière du soleil ou à la chaleur
d’une lampe, du soleil, d’une cheminée ou autre appareil
rayonnant de la chaleur, car cela pourrait occasionner des
erreurs de lecture.

•À proximité ou directement soumis à un flux d’air ou dans le
rayon d’action d’un appareil de chauffage ou de
conditionnement d’air..

• Dans des endroits peu aérés, comme par exemple derrière
une porte ou dans un renfoncement.

F - 3

Zone Manager

Installation

ZONE 1

ZONE ..

ZONE 8

Zone Manager

Zone Manager

ZONE 1

ZONE ..

ZONE 8

Conditions générales

• Câblage total du réseau: maximum 500 m.

• Un circuit peut être composé de 32 unités au maximum.

• Nombre maximum de zones: 8.

• Seule la zone 1 peut utiliser la sonde d’ambiance située sur le

Zone Manager.
Le câblage du réseau doit être réalisé en chaîne série.

ATTENTION:
La configuration en étoile peut provoquer un fonctionnement
incorrect du Zone Manager.

Montage

AVERTISSEMENT:
Avant d'installer le Zone Manager, déconnecter toutes les
sources d'énergie de l’unité destinée à alimenter le Zone
Manager. Une décharge électrique pourrait provoquer des
blessures graves ou la mort.

• Mettre l’unité hors tension.

• Ouvrir le panneau antérieur et dévisser la vis de fixation
située à côté des touches “

• Ouvrir le panneau postérieur du Zone Manager (support de

montage) de façon à dégager les orifices de montage.
Pour simplifier l’assemblage, la base peut être enlevée (déboîter
doucement la charnière pour séparer le support de montage du
corps du Zone Manager).

• Faire passer les câbles du Zone Manager à travers le grand
orifice de la base de montage.
Poser le support à plat contre le mur (uniquement pour des
raisons esthétiques, le Zone Manager n'a pas besoin d’être
nivelé pour fonctionner correctement) et faire des marques sur
le mur à travers les 2 trous de montage.

• Percer deux trous de 5 mm aux endroits marqués.

• Fixer le support de montage au mur à l’aide des 2 vis et des

plaques d'ancrage fournies (possibilité de pratiquer des trous
d’ancrage supplémentaires en cas de besoin pour un montage
plus sûr) et s’assurer que tous les câbles sont enfilés dans le
trou du support de montage.

• Régler la position et le parcours de chaque câble de façon à ce
qu’il atteigne la borne correspondante sur la barrette de

FAN” et “LOUVER”.

raccordement située sur le support, en ne découvrant que 6 mm
de fil (n’enlever que 6 mm de gaine isolante afin d’empêcher
que les fils ne puissent se court-circuiter lorsqu’ils seront
branchés).

• Connecter les câbles avec la borne correspondante sur la
barrette de raccordement (Voir le chapitre "Branchements
électriques").
Il est nécessaire que les câbles d’alimentation et de
communication soient branchés correctement pour que le Zone
Manager fonctionne.

• Pousser le surplus de câble éventuel vers le mur et contre le
support de montage.
Si la sonde d’air va être utilisée sur le Zone Manager, étancher
le trou du mur afin d’empêcher les fuites d’air qui pourraient
compromettre le fonctionnement de la sonde.

• Emboîter à nouveau les charnières.

• Refermer le Zone Manager en s’assurant que les broches

situées sur l’arrière du tableau sont alignées avec les prises sur
le connecteur.

• Serrer la vis de fixation située sur le clavier de l’unité.



Montage

 Vis de montage
 Câbles de connexion
 Orifices





F - 4

Zone Manager

Branchements électriques

Schéma 1: câblage du Zone Manager





1

6

 Carte principale
 Carte de communication (fournie avec le jeu)
 Câblage à 5 fils (fourni avec le jeu)
 Plaque à bornes auxiliaire (fournie avec le jeu)
 Câblage par l’installateur
 Plaque à bornes Zone Manager (fournie avec le jeu)



BLANC

GRIS

BLEU

ROUGE

NOIR



A

C

B

12V

GND

FRANÇAIS





C

GND

+12V

-RS485B

+RS485A

Mise en place du kit d'installation dans l'unité

Passer au paragraphe suivant si l'unité ne requiert pas la mise
en place d'un kit d'installation.

Type d’unité Référence du jeu

40 KMC---N 33MC9001
40 SMC---N 33MC9001
42 HMC---N 33MC9001
42 VMC---N 33MC9001

ATTENTION:
Une installation ou un câblage incorrects pourraient
endommager le Zone Manager.
S’assurer que le câblage est correct avant de mettre l’unité
sous tension.

Une carte de communication est nécessaire pour toutes les
unités qui sont reliées en réseau au système Zone Manager.
Voir le tableau des unités pouvant être reliées avec le Zone
Manager nécessitant ou non un kit d’installation.

En cas affirmatif:

• Le jeu comprend une carte de communication, un câblage à
5 fils pré-assemblé et branché à un connecteur à 6 voies, 2
plaques à bornes auxiliaires et une notice d’installation.

• Au moyen de la vis d’ancrage, fixer la plaque à bornes
auxiliaire (5 pôles) à la plaque à bornes principale qui est
installée dans le tableau de commande de chaque unité
intérieure.

• La carte de communication doit être connectée à la carte
principale au moyen du connecteur J8.
En cas de problèmes d’installation, enlever la carte principale
du tableau de commande.

Câblage du Zone Manager à l’unité maitre

Le Zone Manager est en mesure de contrôler jusqu’à 32 unités.
Pour assurer le fonctionnement correct de ce système, il est
important d’effectuer le câblage en suivant les instructions ci­dessous.

AVERTISSEMENT:
Avant de brancher le Zone Manager, déconnecter toutes
les sources d’énergie de l'unité destinée à l'alimenter.
Une décharge électrique pourrait provoquer des blessures
graves ou la mort.

Le Zone Manager doit être connecté à l’unité maitre selon les
instructions suivantes.
Pour ces connexions, voir le schéma 1.

CONNEXIONS ENTRE LA PLAQUE A BORNES AUXILIAIRE ET
LE ZONE MANAGER

• Desserrer les vis de la plaque à bornes auxiliaire.

• Connecter la plaque à bornes auxiliaire à la plaque à bornes
du Zone Manager de la façon suivante:

Bornes de la plaque Plaque à bornes du

à bornes auxiliaire Zone Manager

+12V* Rouge +12V

GND* Noir GND

A** Blanc +RS485A

C** Gris C
B** Bleu -RS485B

2

* Employer un câble multiple à double isolation 2x0,5 mm
** Employer un câble multiple à double isolation 3x0,5 mm

• Serrer les vis des plaques à bornes.

.

2

.

F - 5

Zone Manager

Branchements électriques

Schéma 2: configuration de plusieures unités montées en réseau

  



BLANC

GRIS

BLEU

ROUGE

NOIR

A

C

B

12V

GND

A

C

B

12V

GND



C

GND

+12V

-RS485B

+RS485A

NOTE:

Le blindage du câble de communication n’est pas relié au Zone
Manager. Le blindage doit être terminé de telle sorte qu’il n’y
ait aucun risque de court-circuit avec un élément quelconque
du Zone Manager.

Matériel de câblage nécessaire
(fourni par l’installateur)

• 1 petit tournevis.

• 3 x 0,5 et 2 x 0,5 mm

Type recommandée: H03VV-F.

2

câbles multiples à double isolation.

A

C





B

12V

GND



 Première unité intérieure
 Deuxième unité intérieure
 Troisième unité intérieure
 Plaque à bornes du Zone Manager
 Carte de communication
 Envers les autres plaques à bornes principales

Câblage en réseau plusieures unités

Matériel nécessaire pour le câblage de plusieures unités en
réseau. Lors de l’installation, suivre le schéma 2

• Desserrer les vis des bornes A, C, B, 12V et GND de la
plaque à bornes auxiliaire dans les différentes unités.

• Connecter la première plaque à bornes auxiliaire aux autres
plaques à bornes de la façon suivante:

ère

1

plaque à 2

bornes auxiliaire bornes auxiliaire bornes auxiliaire

AAA_
CCC_
BBB_

ème

plaque à 3

ème

plaque à

_
_

 Zone Manager
 Unité

Montage en réseau de plusieures unités

Il est possible de connecter entre elles plusieures unités en les
plaçant sous le contrôle d’un seul Zone Manager.
Le schéma 3 représente plusieures unités connectées en
réseau dans un système contrôlé par un Zone Manager.
Pour obtenir ce circuit, il faut que les cartes de communication
des unités soient connectées entre elles en série
Le paragraphe ci-dessous explique la réalisation de ce
câblage.

• Serrer toutes les vis.

ATTENTION:

• Le Zone Manager ne doit être connecté qu’à une seule
plaque à bornes auxiliaire.

• Ne pas relier le blindage à la terre GND en plus d’un point
du circuit.

Schéma 3: montage en réseau de plusieurs
unités

UNITÉ 1 UNITÉ 2 UNITÉ 3 UNITÉ ....





Zone Manager

 Connexion d’alimentation
 Connexions de communication

F - 6

Zone Manager

Paramétrages

Les paramètres de configuration doivent être sélectionnés lors
de l’installation, et normalement l’utilisateur final n’a pas à les
modifier.
Ces paramètres ne sont pas indiqués dans le manuel de l’utilisateur ,
c’est pourquoi leur configuration fait partie des opérations
d’installation.
Une procédure spéciale permet d’accéder au mode configuration.
Le Zone Manager quittera automatiquement ce mode, si aucun
bouton n’est actionné pendant 20 secondes.

En mode configuration, 9 paramètres sont accessibles:

• Fahrenheit (F) ou Celsius (C) (Défaut: Celsius).

• Sélection de la sonde d’ambiance ON ou OFF (Défaut: OFF).

• Froid seul ( C) ou Pompe à chaleur (H) (Défaut: Pompe à

chaleur).

• Auto Mode Setback Deadband (Défaut: 16). Introduction de la
valeur.

• Nombre de Zones installées (Défaut: 1). Introduction de la
valeur.

• Démarrage optimisé ON ou OFF (Défaut: ON).

• Heure SNCF (ON) ou Heure Traditionnelle (OFF) (Défaut:

heure traditionnelle).

• Désactivation unité locale ON ou OFF (Défaut: OFF).
Possibilité de changement de mode ou de planning: Bloquer
(Défaut: UL, débloqué).

1-

2-

3-

4-

up

down

up

down

up

down

up

down

"SET TIME"

"SET TIME"

"SET TIME"

"SET TIME"

F
C

On
OF

H
C

5....16

FRANÇAIS

up

down

up

down

up

down

up

down

Dans le mode de configuration, ON est représenté par "On"
sur l’écran, et OFF par "OF".

Une explication de chacun de ces différents paramétres ainsi
que l’accès au mode de configuration suit.

Pour accéder au mode configuration

Appuyer sur le bouton "FAN" pendant 5 secondes environ sans
interruption, jusqu’à ce que l’affichage normal cède la place à
"1-" accompagné de "C" ou "F".
Nous sommes à présent dans le mode de configuration.

up

down

up

down

up

down

"SET TIME"

"SET TIME"

"SET TIME"

"SET TIME"

On
OF

On
OF

On
OF

5- 1....8

6-

7-

8-

up

down

up

down

up

down

up

down

NOTE:

Si aucun bouton n’est actionné pendant 20 secondes, le Zone
Manager quittera le mode configuration et reprendra son
fonctionnement normal.
Pour rentrer dans le mode de configuration, il faudra appuyer à
nouveau sur le bouton "

FAN" pendant le temps indiqué ci-dessus.

9-

up

down

"SET TIME"

Lo
UL

up

down

F - 7

Zone Manager

Paramétrages

Pour modifier plusieurs paramètres de configuration

Pour modifier un autre paramètre de configuration, appuyer sur
la touche "

SET TIME/TEMP", qui permet de sélectionner l’option de

configuration et la valeur de paramétrage correspondante.
Pour changer la sélection, appuyer sur les flèches "up" (haut)
et "down" (bas) jusqu’à ce que l’option désirée s’affiche.

1- FAHRENHEIT OU CELSIUS

Sélectionner entre degrés Fahrenheit (F) ou Celsius (C). Le
paramètre par défaut étant le Celsius.

Pour effectuer cette sélection pendant le mode configuration:

• L'Option de Configuration "1-" et la sélection actuelle doivent
être affichées..

• Appuyer sur le bouton "
sélection actuelle (qui se mettra alors à clignoter).

• Appuyer sur la touche "up" ou "down" pour changer en "F" ou

en "C".

SET TIME/TEMP" pour modifier la

up

down

• Pour mettre fin à l’opération, appuyer sur la touche "

END PROGRAM" ou

n’appuyer sur aucun bouton pendant 20 secondes.

2- SELECTION DE LA SONDE D’AMBIANCE

Sélectionner si les unités de la zone 1 vont utiliser la sonde de
température ambiante du Zone Manager ("
sonde d’air ("

OF").

Le paramètre par défaut étant OFF.
Si l’on choisit l’option "

ON", la température ambiante s’affiche.

ATTENTION
Si on sélectionne la sonde ambiante du Zone Manager,
l’installation de ce dernier est délicate.

Pour effectuer cette sélection pendant le mode configuration:

up

down

• Appuyer sur la touche "up" ou "down" jusqu’à ce que l’option
"2-" s’affiche.

ON") ou leur propre

• Appuyer sur le bouton "

SET TIME/TEMP" pour modifier la

sélection actuelle (qui se mettra alors à clignoter).

F - 8

Zone Manager

Paramétrages

up

down

• Appuyer sur la touche " up" ou "down" pour changer en "OF"
(désactivé) ou en "On" (actif).

• Pour mettre fin à l’opération, appuyer sur la touche "
n’appuyer sur aucun bouton pendant 20 secondes.

3- SELECTION : FROID SEUL OU POMPE A CHALEUR

Déterminer si le système est utilisé en mode Froid seul ou en
Pompe à chaleur Si le système comprend des appareils Froid
seul et des pompes à chaleur, alors il faut choisir l’option
Pompe à chaleur. Le paramètre par défaut étant Pompe à
chaleur.

Pour effectuer cette sélection pendant le mode configuration:

up

down

END PROGRAM" ou

FRANÇAIS

• Appuyer sur la touche "up" ou "down" jusqu’à ce que l’option
"3-" s’affiche.

• Appuyer sur le bouton "
sélection actuelle (qui se mettra alors à clignoter).

SET TIME/TEMP" pour modifier la

up

down

• Appuyer sur la touche " up" ou "down" pour changer en "H"
(Pompe à chaleur) ou en "C" (Froid seul).

• Pour mettre fin à l’opération, appuyer sur la touche "

END PROGRAM" ou

n’appuyer sur aucun bouton pendant 20 secondes.

4-RÉGLAGE DE LA BANDE MORTE EN MODE

AUTOMA TIQUE PERIODE INOCCUPEE

Sélectionner l'écart de température entre les points de consigne
de chauffage et de refroidissement, lorsqu'une unité fonctionne
en mode automatique durant la période d’inoccupation.
Le paramètre par défaut étant de 9°C (ou 18°F).

up

down

• Appuyer sur la touche "up" ou "down" jusqu’à ce que l’option
"4-" s’affiche.

• Appuyer sur le bouton "

SET TIME/TEMP" pour modifier la sélection

actuelle (qui se mettra alors à clignoter).

F - 9

Zone Manager

Paramétrages

up

down

• Appuyer sur la touche "up" ou "down" pour changer le
nombre de degrés souhaité.
La plage de sélection va de de 4° à 18°C ou 18° à 36°F.

NOTE:

L’échelle de température dépend de l’échelle configurée
actuellement.
Si l’option "1-" est sur "F" et l’option "4-" a la valeur 16, alors la
bande morte d'oscillation sera de 16°F.
Si l’option "1-" est sur "C" et l’option "4-" a la valeur 16, alors la
bande morte d'oscillation sera de 16°C.

• Pour mettre fin à l’opération, appuyer sur la touche

END PROGRAM" ou n’appuyer sur aucun bouton pendant 20

"
secondes.

5- CONFIGURATION DES ZONES

Cette option contrôle le nombre de zones du système. Le
paramètre par défaut étant 1 zone.

Pour effectuer cette sélection pendant le mode configuration:

up

down

• Premere il tasto "up" o "down " fino a che il livello "5-" compare
a display.

• Appuyer sur le bouton "
sélection actuelle (qui se mettra alors à clignoter).

SET TIME/TEMP" pour modifier la

up

down

• Appuyer sur la touche "up" ou "down" pour changer le
nombre de zones installées (de 1 à 8).

• Pour mettre fin à l’opération, appuyer sur la touche

END PROGRAM" ou n’appuyer sur aucun bouton pendant 20

"
secondes.

F - 10

Zone Manager

Paramétrages

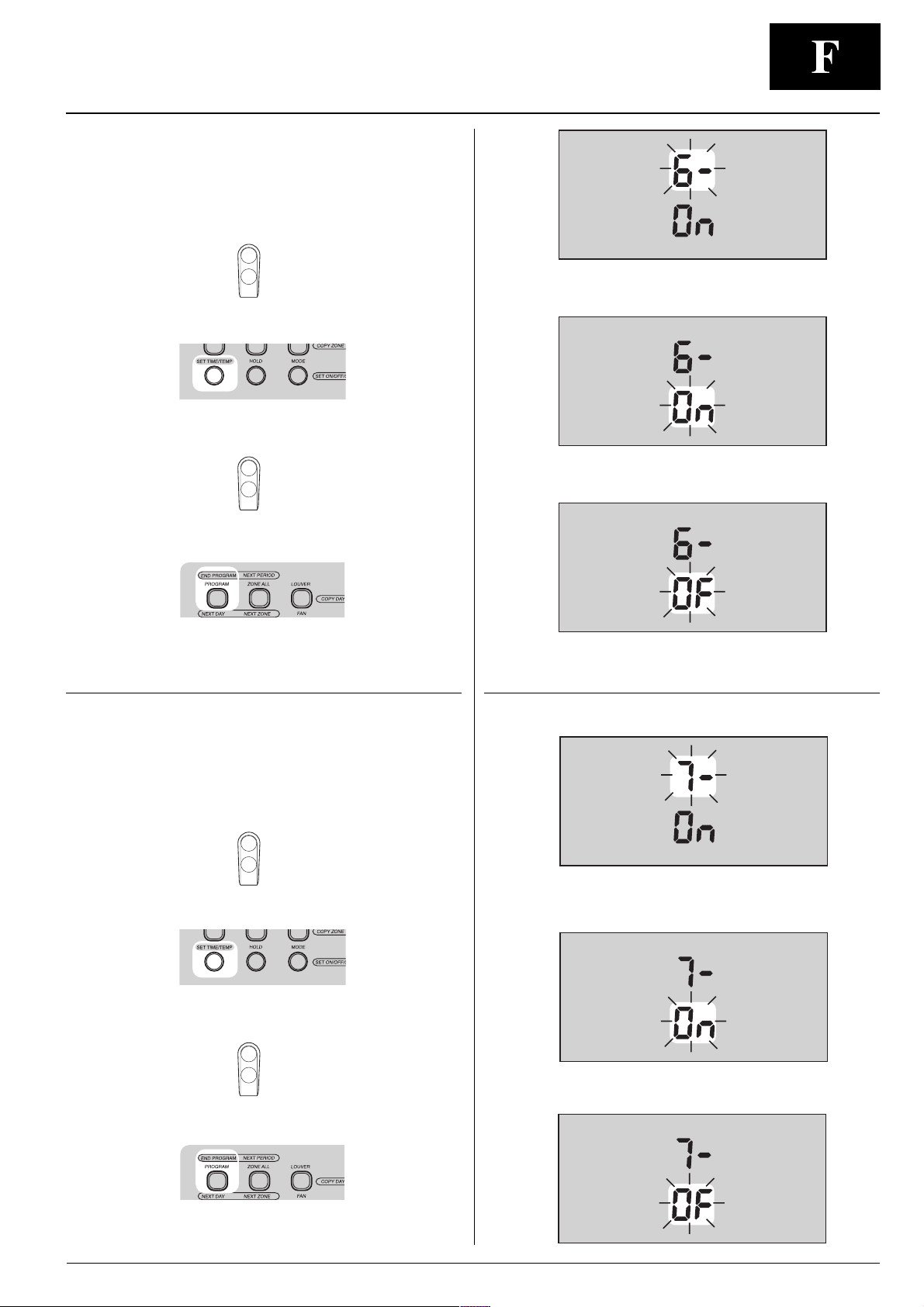

6- DEMARRAGE OPTIMISE ACTIF

Cette option permet d’activer ou de désactiver la fonction
Démarrage Optimisé. Le paramètre par défaut étant "On" (actif).
Voir les Algorithmes de descriptions pour une explication du
Démarrage Optimisé.
Pour effectuer cette sélection pendant le mode configuration:

up

down

• Appuyer sur la touche "up" ou "down" jusqu’à ce que l’option
"6-" s’affiche.

• Appuyer sur le bouton "
sélection actuelle (qui se mettra alors à clignoter).

• Appuyer sur la touche "up" ou "down" pour changer en "On"
(Actif) ou en "OF" (Désactivé).

SET TIME/TEMP" pour modifier la

up

down

FRANÇAIS

• Pour mettre fin à l’opération, appuyer sur la touche

END PROGRAM" ou n’appuyer sur aucun bouton pendant 20

"
secondes.

7- HEURE SNCF OU TRADITIONNELLE

Cette fonction contrôle le mode d’affichage de l’heure sous forme
SNCF (24 heures) ou traditionnelle (2 fois 12 heures AM/PM).
Le paramètre par défaut étant l’heure SNCF "On" (active)

up

down

• Premere il tasto "up" fino a che il livello "7-" compare a display.

• Premere il tasto "

impostata (la selezione impostata lampeggia).

SET TIME/TEMP" per modificare la selezione

up

down

• Appuyer sur la touche "up" ou "down" pour changer en "On"
(heure SNCF) ou en "OF" (heure traditionnelle).

• Pour mettre fin à l’opération, appuyer sur la touche "

END PROGRAM" ou

n’appuyer sur aucun bouton pendant 20 secondes.

F - 11

Zone Manager

Paramétrages

8 - DESACTIV A TION UNITE LOCALE

Si la commande infrarouge de l’unité locale est active, l’unité
qui a récemment été actionnée localement ignore certaines
informations (mode d’opération, température souhaitée, vitesse
du ventilateur, réglage du flux d’air) venant du Zone Manager.
L’unité contrôlera les valeurs locales de réglage pendant au
moins une heure. Le paramètre par défaut étant "OF" (désactivé).
Pour effectuer cette sélection pendant le mode configuration:

up

down

• Appuyer sur la touche "up" ou "down" jusqu’à ce que l’option
"8-" s’affiche.

• Appuyer sur le bouton "

SET TIME/TEMP" pour modifier la

sélection actuelle (qui se mettra alors à clignoter).

up

down

• Appuyer sur la touche "up" ou "down" pour changer en "On"
(utilisation de la commande infrarouge locale) ou en "OF"
(Commande infrarouge locale désactivée).

• Pour mettre fin à l’opération, appuyer sur la touche "

END PROGRAM" ou

n’appuyer sur aucun bouton pendant 20 secondes.

9 - MODE BLOCAGE
Lorsque cette option est active (Lo), passé 4 minutes après

que l’installateur ait quitté le mode installation, l’opérateur ne
pourra plus changer de mode ni programmer un planning.
Si l’opérateur appuie sur les boutons "

MODE" ou "PROGRAM", il

verra s’afficher le message "Lo:c". Le paramètre par défaut
étant (débloqué) "U

L".

Pour effectuer cette sélection pendant le mode configuration:

up

down

• Appuyer sur la touche "up" ou "down" jusqu’à ce que l’option
"9-" s’affiche.

• Appuyer sur le bouton "

SET TIME/TEMP" pour modifier la

sélection actuelle (qui se mettra alors à clignoter).

up

down

• Appuyer sur la touche "up" ou "down" pour changer en "L

O"

(changement de mode et programmation planning bloqués)
ou en "U

• Pour mettre fin à l’opération, appuyer sur la touche "

L" (possibilité de modifier les paramètres).

END PROGRAM" ou

n’appuyer sur aucun bouton pendant 20 secondes.

F - 12

Zone Manager

Adressage de l’unité

Adressage de l’unité dans la zone

L’adresse de communication des unités doit être le numéro de
la zone dans laquelle elles sont intégrées.
La figure ci-contre montre un exemple avec 9 unités et 4
zones.
Les valeurs contenues dans la table 1 page 14 s’appliquent à
cet exemple.
Les unités B, C, E, H et I occuperont la zone 4 dans l’exemple.
Leur adresse de communication doit donc être 4.
La numération des zones doit commencer par la zone 1.
Les autres zones doivent être numérotées successivement
dans l’ordre croissant.
Par exemple, il serait incorrect de numéroter les zones 1, 2, 3
et 5 (on verrait apparaître l’erreur C4).

Configuration de l’adresse de communication au
moyen de la télécommande

Les instructions ci-après se réfèrent à la configuration des
unités ainsi comme elle est illustrée dans le dessin à la page
suivante.

• Chaque unité a son propre adresse ("UAdr") dans le menu de
la télécommande) qui est différente des adresses des autres
unités.
L’exemple montre 9 unités, donc 9 seront les adresses à
configurer.

•Supposons que nous allons configurer les unités A et D dans
la chambre (zone) 1.
En maintenant la télécommande éteinte (OFF), appuyer sur
les touches mode
moins 5 secondes afin de pouvoir accéder aux 12 menus de
configuration.
Appuyer sur le bouton "
"UAdr" et au moyens des boutons
l’adresse "1".
Appuyer sur le bouton louver
l’unité "A".
La réception de l’adresse sera validée par un "bip".
S’assurer que la même adresse ne soit pas envoyée aux
autres unités.

• Appuyer sur le bouton
moyen du bouton louver
Appuyer encore la touche mode
l’article "
Moyennant les boutons
Appuyer sur le bouton louver
aux unités "A" et "D".

Pour configurer l’unité "F" suivre les instructions ci-après:

• Si le menu "
pour sélectionner la zone "2".
Appuyer sur le bouton louver
l’unité "F".
La réception du message sera validée par un "bip".

Si plus de 30 secondes se sont écoulées de la configuration de
l’unité "D", la télécommande quitte automatiquement le menu
de configuration. Dans ce cas, il faudra retourner au menu en
suivant les instructions ci-dessus.

ZONE".

ZONE" est encore activé, appuyer sur le bouton

et louver à la fois pendant au

MODE" pour sélectionner l’article

et sélectionner

pour envoyer un message à

pour sélectionner l’adresse "2" et au

envoyer le message à l’unité "D".

pour sélectionner

et sélectionner la zone "1".

pour envoyer le message

pour envoyer le message à

FRANÇAIS

Configuration de l’adresse de communication au
moyen du Room Controller

Configuration de la carte électronique principale

Les instructions ci-après se réfèrent à la configuration des unités
ainsi comme elle est illustrée dans le dessin à la page suivante.

• Chaque unité a son propre adresse (“21” dans le menu du
Room Controller) qui est différentes des adresses des autres
unités.
L’exemple montre 9 unités, donc 9 seront les adresses à
configurer.

• Supposons que nous allons configurer les unités A et D dans
la chambre (zone) 1.

En maintenant le Room Controller éteint (OFF) appuyer sur les
touches “UP” et “DOWN”

up

down

à la fois pendant au moins 5 secondes afin de pouvoir accéder au
menu de configuration.

Après 5 secondes, “20” s’affiche.
Appuyer sur la touche “UP” pour passer à l’article “21”.

Appuyer sur la touche “MODE” pour afficher la valeur de cet
article.

Pour modifier la valeur, appuyer sur la touche “UP” ou “DOWN”
pour sélectionner l’adresse “1” et envoyer le message à l’unité en
appuyant sur la touche “FAN”.

Seule la valeur courante affichée sera envoyée à l’unité.

Pour configurer la zone, afficher l’article “22”, appuyer sur la touche
“MODE” et puis sur la touche “UP”.
Appuyer sur la touche “MODE” pour afficher la valeur de cet article.
Pour modifier la valeur, appuyer sur la touche “UP” ou “DOWN”
pour sélectionner l’adresse “1” et envoyer le message à l’unité en
appuyant sur la touche “FAN”.
Seule la valeur courante affichée sera envoyée à l’unité.

• Moyennant le CRC connecté à l’unité “D”, répéter les
opérations suivantes:
configurer “2” à l’article “21” et “1” à l’article “22”.

• Moyennant le CRC connecté à l’unité “F”, répéter les
opérations suivantes:
configurer “3” à l’article “21” et “2” à l’article “22”.

Pour les autres unités, suivre les instructions ci-dessus et les
valeurs de la table 1.

Après 10 secondes, la commande quitte automatiquement le menu
de configuration sans envoyer de messages.

• Au moyen du bouton mode
menus jusqu’à afficher l’article "UAdr".
Moyennant le bouton
Appuyer sur le bouton louver
l’unité "F".
La réception du message sera validée par un "bip".

sélectionner l’adresse "3".

faire défiler les différents

pour envoyer le message à

NOTE:

Si plusieurs unités sont commandées par un seul Room
Controller, la programmation sera la même pour toutes les unités.

F - 13

Zone Manager

Adressage de l’unité et système de contrôle

Exemple de cconfiguration des unités

Unité A

U=1

Unité D

U=2

U=3
Z=2



Unité F

UAdr=1/2
ZONE=1



U=4
Z=3

Unité G

Unité B

U=5
Z=4

U=9

Unité H



Unité C

U=6

Unité E

U=7

U=8

Unité I

T able 1: Adresses CCN des unités

Unité ABCDEFGHI
Zone ou article 22

14414 2344

Adresse
unité (UAdr) 156273498
ou article 21

Télécommande

A

1

A
B

AM
PM

F

2

Installation du système de test

Il existe un système de test destiné à servir de support aux
opérations de câblage de l’installation et d’adressage des
unités; ce système permet à l’installateur de vérifier facilement
que toutes les unités communiquent correctement par zones
avec le Zone Manager.

• Pour entrer dans le mode test de l’installation du Zone
Manager, appuyer sans interruption sur le bouton "
pendant 5 secondes.
Une fois dans le mode test, l’écran affichera, à la place de
l’horloge, le numéro de la zone et le message "conF".

• Les seuls boutons actifs sont "

END PROGRAM" (fin programmation).

"

NEXT ZONE" (zone suivante) et

Le Zone Manager enverra sans cesse des messages aux unités
de la zone affichée, en leur ordonnant d’allumer leur LED de
protection (ROUGE) à raison d’une seconde allumée et une seconde
éteinte. L’installateur peut alors vérifier visuellement si les unités
de la zone communiquent correctement avec le Zone Manager.

Pour les unités Satellite 40SMC---N et 40SQV--- sans
télécommande à rayons infrarouges (33MC-IS) et donc sans Led
rouge de protection, la communication entre le Zone Manager et
l’unité peut être vérifiée de la façon suivante:

LOUVER"

Room Controller

-Sélectionner la zone au moyen du Zone Manager;

- Changer la vitesse du ventilateur de basse à élevée et vice-

versa et vérifier que les unités installées dans la zone
sélectionné exécutent la commande envoyée par le Zone
Manager.

Le bouton "

NEXT ZONE" sert à sélectionner une nouvelle zone à

tester.
Une fois le changement de zone effectué, les unités de la
nouvelle zone feront clignoter leur LED de protection, indiquant
que l’adressage et le câblage sont corrects. La zone
précédente éteindra les LED de protection (ROUGES) 10
secondes après avoir reçu le dernier message du Zone
Manager.

L’installateur doit réaliser ce test sur toutes les zones du
système et vérifier que toutes les unités sont adressées et
câblées correctement. Une fois le test accompli, l’installateur
peut appuyer sur le bouton "

END PROGRAM" pour désactiver le

Mode Test Installation et rétablir le fonctionnement normal du
Zone Manager.

Après ce test, l’installateur est sûr que le Zone Manager
contrôle bien toutes les zones selon les paramètres établis
pour chacune d’entre elles.

F - 14

Zone Manager

Fonction Démarrage Optimisé

La fonction Démarrage Optimisé a pour but de mettre
l’ambiance à la température souhaitée lorsque la période "ON"
(actif) commence. La fonction Démarrage Optimisé n’est
possible que si le passage est de "OFF" à "ON" dans les
modes "
D'inoccupation" a "ON" en "
s’applique dans les cas où le Zone Manager est configuré pour
la fonction Démarrage Optimisé, autrement la transition se fera
juste au moment du déclenchement de la période de
fonctionnement.
Si le Zone Manager est actuellement dans une période "OFF"
désactivé) et que la période suivante est une période "ON"
(actif), les opérations décrites ci-dessous se produiront environ
1 heure et demie avant le déclenchement de la période de
fonctionnement.

Passage de "OFF" (arrêt) à "ON" (marche) en mode
chauffage

Si le mode de fonctionnement est "HEAT" (chauffage) une heure et
demie avant le début de la période "ON" ll’unité se positionnera
en mode "
fonction du point de consigne de la période "ON" moins 5 degrés.
Ensuite, la valeur contrôlée s’élèvera jusqu’à la température du
point de consigne correspondant à période "ON ".

HEAT", "COOL", ou "AUTO", , ou de "Setback - Periode

30

25

20

15

12:00 6:30 8:00 16:00

HEAT". L’unité réglera la température ambiante en

AUTO". Le système décrit ci-dessus

FRANÇAIS

Passage de "OFF" (arrêt) à "ON" (marche) en mode
"Auto"

12:00 6:30 8:00 16:00

Si le mode de fonctionnement est "AUTO", une heure et demie avant le
début de la période "ON", l’unité se positionnera en mode "
L’unité réglera la température ambiante en fonction du point de
consigne de la période "ON" plus ou moins la valeur de la
bande morte divisée par deux. Ensuite, les valeurs contrôlées
rejoindront la température du point de consigne correspondant
à période "ON" plus ou moins deux degrés.

EXEMPLE DÉMARRAGE OPTIMISÉ EN MODE AUTO
Bande morte mode Auto = 10

HEURE POINT DE CONSIGNE TYPE DE PÉRIODE
12h00 OFF
8h00 25° CON

•

L'unité reste éteinte de 12h00 à 06h30.

•

La valeur contrôlée de chauffage s’élève de 30°C à 27°C
entre 06h30 et 08h00.

•

La valeur contrôlée en froid s’abaisse de 30°C à 27°C entre
06h30 et 08h00.

AUTO".

EXEMPLE DÉMARRAGE OPTIMISÉ EN MODE CHAUFFAGE:
HEURE POINT DE CONSIGNE TYPE DE PÉRIODE

12h00 am OFF
8h00 am 25° CON

• L’unité reste éteinte de 12h00 à 06h30.

°

• La valeur contrôlée s’élève de 20

• Le Point de consigne reste à 25

C à 25°C entre 06h30 et 08h00.

°

C jusqu’à la période suivante

ou jusqu’à ce que l’usager la modifie.

Passage de "OFF" (arrêt) à "ON" (marche) en mode froid

12:00 6:30 8:00 16:00

Si le mode de fonctionnement "COOL" (refroidissement), une heure
et demie avant le début de la période "ON" l’unité se positionnera
en mode "
fonction du point de consigne de la période "ON" plus 5 degrés.
Ensuite, la valeur contrôlée s’abaissera jusqu’à la température
du point de consigne correspondant à période "ON".

EXEMPLE DÉMARRAGE OPTIMISÉ EN MODE FROID:
HEURE POINT DE CONSIGNE TYPE DE PÉRIODE

12h00 am OFF
8h00 am 25° CON

• L’unité reste éteinte de 12h00 à 06h30.

• La valeur contrôlée descend de 30

• Le Point de consigne reste à 25
ou jusqu’à ce que l’usager la modifie.

COOL". L’unité réglera la température ambiante en

°

C à 25°C entre 06h30 et 08h00.

°

C jusqu’à la période suivante

Passage de SETBACK (période d’inoccupation) à
période "ON" (marche)

12:00 6:30 8:00 16:00

Si le Zone Manager fonctionne en période Setback (inoccupation), la
période suivante est "ON", et la valeur du point de consigne de
la période Setback est la même que celle de la période "ON",
l’unité se comportera de la même façon que pour le passage
de "OFF" à "ON".

EXEMPLE DÉMARRAGE OPTIMISÉ EN MODE AUTO:
Bande morte mode Auto = 10

HEURE POINT DE CONSIGNE TYPE DE PÉRIODE
12h00 25° C SETBACK
8h00 25° CON

• L'unité reste éteinte de 12h00 à 06h30.

• La valeur contrôlée de chauffage s’élève de 20
entre 06h30 et 08h00.

• La valeur contrôlée en froid s’abaisse de 30
06h30 et 08h00.

Si le Zone Manager fonctionne en période Setback, la période
suivante est "ON" avec une valeur du point de consigne différente,
les opérations décrites ci-dessous se produiront environ 1 heure
et demie avant le déclenchement de la période fonctionnement.
Une heure et demie avant le début de la période "ON" (marche),
la fonction Démarrage optimisé s’enclenche. L’unité réglera la
température ambiante en fonction du point de consigne de la période
Setback (inoccupation) plus ou moins la valeur de la bande morte
divisée par deux, et rejoindra la température du point de consigne
correspondant à période "ON" plus ou moins deux degrés.

°

C à 23°C

°

C à 27°C entre

F - 15

Zone Manager

Dépistage des problèmes de fonctionnement

Symptôme Cause possible Contrôles à effectuer Solution

L’écran LCD est absent 1) erreur de câblage 12 volts sur

le contrôle du Zone Manager

2) Absence d’alimentation électrique

1) Vérifier que les connexions +12V et GND sont
reliées à la borne correspondante du contrôle du Zone
Manager et de l a carte de communication. Pour
cela, consulter le chapitre "Branchements".

2) Contrôler les connexions des broches du Zone
Manager

sur la plaque de support, qui pourraient avoir

t

bougé en ferman

1) S’assurer que la source d’alimentation
principale des unités soit branchée. Le tableau de
commande principal devrait fonctionner
normalement.

le panneau en plastique.

Mettre l’appareil hors
tension, puis corriger le
problème de câblage et
remettre sous tension

Vérifier le câblage menant au
contrôle du Zone Manager,
puis remettre l’unité sous
tension.

3) Il n’y a pas 12 volts sur la barrette
de raccordement +12V et GND (terre)

La tension de +12V 1) S’assurer que les branchements
appliquée au ZM, mais ce des câbles soient corrects
dernier ne fonctionne pas

2) Le Zone Manager ZM est
endommagé.

1) Vérifier l’installation de la carte de
communication COM.
S’assurer que la connexion à 9 broches de la
carte de communication vers la carte principale
est correcte.

Erreurs de système

Le système ne chauffe pas/ne refroidit pas 1) Si le code de l’erreur s’affiche, consulter la table de

dépistage des erreurs diagnostiques.

2) Activer le mode Test du Zone Manager et contrôler le
clignotement des LED.

Si la LED de l’unité ne clignote pas:

1) Configurer l’unité pour la zone
correspondante et répéter le test.

2) Contrôler le câblage de communication.

3) Contrôler l’installation de la carte principale.

Vérifier le câblage menant au
contrôle du Zone Manager,
puis remettre l’unité sous
tension.

Vérifier que les opérations de
câblage n’aient pas
endommagé le Zone Manager.

Remplacer le Zone Manager
et rétablir l’alimentation.

3) Sélectionner le mode Chauffage/Froid et ajuster la valeur de réglage de façon à ce qu'il y
ait une demande réelle de chauffage ou de refroidissement. Attendez que la période de
temporisation soit terminée.
Si l’unité ne fonctionne pas, rechercher les problèmes éventuels sur l’unité. Si l’unité
fonctionne, contrôler la programmation des Zone Managers et les erreurs éventuelles.

Erreurs diagnostiques

Erreur affichée “A2” Erreur sonde de température.

Erreur affichée “Cx” Erreur de communication avec les unités dans la zone (x)!
où x est le numéro d’identification d’une zone 1) Activer le mode Test du Zone Manager et contrôler le

Erreur affichée “Fx” Une erreur a été enregistrée par la ou les unités de la zone (x)!.
où x est le numéro d’identification d’une zone 1) Vérifier les unités de la zone (x) et déterminer la cause d’erreur.

Vérifier sonde de température.
Eteindre puis rétablir l’alimentation; si le message ne s’efface pas, remplacer le Zone Manager.

clignotement des LED.
Si la LED de l’unité ne clignote pas:

1) Configurer l’unité pour la zone correspondante et remettre en mode “COMM”

2) Contrôler le câblage de communication.

3) Contrôler l’installation de la carte principale.

F - 16

L010126H64 - 1104

Via R. Sanzio, 9 - 20058 Villasanta (MI) Italy - Tel. [phone]

La recherche permanente de perfectionnement du produit peut nécessiter des modifications ou changements, sans préavis.

November, 2004. Printed in Italy
