基本操作ガイド基本操作ガイド
かんたんスタートガイド(本書)
活用ガイド(電子マニュアル)活用ガイド(電子マニュアル)
かんたんスタートガイド
ご使用前にかならず本書をお読みください。いつでも使用できるように大切に保管してください。
目次
 3 プリントヘッドを取り付ける・・・・・・・・・・・・・・・・・・・・・・・・・・ P.11
 4 パソコンとの接続方法を選ぶ・・・・・・・・・・・・・・・・・・・・・・・・・・ P.15
 5 USB で接続する(ソフトウェアのインストール)・・・・・・・・ P.16
 6 有線 LAN で接続する ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ P.25
ソフトウェアのインストール ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  本製品の登録(Macintosh)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・  各種ご案内 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・
P.25 P.32 P.35
 7 本製品を使うパソコンを追加する・・・・・・・・・・・・・・・・・・・・・・ P.40
 8 用紙のセット方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ P.41
 9 本製品を使いこなすために・・・・・・・・・・・・・・・・・・・・・・・・・・・・ P.42
ModelNumber:K10350(PRO-1)
本製品の設置の流れ
ネットワーク接続
USB 接続
有線 LAN 接続 本製品を使うパソコンを追加
する
本製品がすでにネットワークに 接続されていて、さらに本製品を 使うパソコンを追加したい場合
所要時間
40
本製品の準備
P.4 ~ 14
所要時間
20
ソフトウェアのインストール
P.15 ~ 24
ソフトウェアのインストール
P.15、25 ~ 39
設置完了
ソフトウェアのインストール
P.40、25 ~ 39
1
記号について
禁止事項です。してはいけない内容を示しています。
重 要
本書では、Windows 7 operating system を Windows 7、Windows Vista operating system を Windows Vista と記載しています。
• 本書では、Windows 7 Home Premium および Mac OS X v.10.6.x の画面で説明しています。特にお断りがない場合は、Windows 7 の画面を記載
守っていただきたい重要事項が書かれています。製品の故障・損傷や誤った操作を防ぐために、かならずお読みください。
しています。
Microsoft は、Microsoft Corporation の登録商標です。
Windows は、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。
Windows Vista は、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。
Internet Explorer は、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。
Macintosh および Mac は米国およびその他の国で登録された Apple Inc. の商標です。
Safari は米国およびその他の国で登録された Apple Inc. の商標です。
Bonjour は米国およびその他の国で登録された Apple Inc. の商標です。
Adobe、Photoshop、Photoshop Elements、Lightroom および Adobe RGB、Adobe RGB (1998) は、Adobe Systems Incorporated(アドビ システムズ社)の米国 ならびにその他の国における登録商標または商標です。
2
付属のマニュアルについて
本製品には、紙のマニュアルとパソコンの画面で見る電子マニュアルがあります。 電子マニュアルは、『セットアップ CD-ROM』に収録されており、ソフトウェアをインストールするときにパソコンにインストールされます。
・か ん たん ス タート ガ イド
(本 書 )
・ネ ッ トワ ー ク設置 で
困っ た とき に は
本 製 品 を 使 え る 状 態 に す る 本 製 品 を 操 作 す る 本 製 品 を 活 用 する
準 備 作 業 を 順 番 に 説 明して い ま す。 本 製 品 の 機 能 や 、 基 本 操 作 の 一 部 も 紹 介 し て い ま す 。
基本操作ガ イ ド
基 本 的 な 機 能 の 使 い か たを 目 的 別 に 説 明 し て い ま す。 用 紙 に 関 す る 情 報 も 記 載 し て い ま す 。
活用 ガ イド デジ タ ルフ ォ ト印刷 ガ イド
(電 子 マニ ュ アル)
パ ソ コ ン の 画 面 で 見 る マ ニュ ア ル で す。 本 製 品 を 使 い こ な す た め に 、 い ろ い ろ な 使 い か た を 説 明 し て い ま す 。 困 っ た と き や、 お 手 入 れ の 際 に も お 読 み く だ さ い 。
電子マニュアル(取扱説明書)の開きかたについて、詳しくは P.42 をご覧ください。
3
有線 LAN 接 続 に 必 要 な 機 器
本製品を有線 LAN 接続でご使用になるときは、市販のネットワーク機器
(ルーターなど)と市販の LAN ケーブルが必要です。
設置場所について
後方 25cm
前方 35cm
平らな場所に置いてください。
本製品の手前に物を置かないでください。
用紙サポートと排紙トレイを開くため、本製品の前方に 35cm、後方に 25cm
のスペースが必要です。
重 要
本製品を設置する場合は、2 人で持ち上げて運んでください。
ルーターなど LAN ケーブル
4
1
1 2 3 4 5 6 7 8 9
準備
注意 !
置かないで !
重 要
上から物が落下しそうな場所には、 設置しないでください。 また、本製品の上に物を置かないで ください。 カバーなどを開いたとき、物が本製品 内部に落ちて故障の原因となります。
1
下記の付属品がすべてそろっていることを確認する
① プリントヘッド ② インクタンク(12 個:LGY、PBK、DGY、M、PC、GY、MBK、Y、R、PM、C、CO) ③ マニュアル一式 ④ 8cm ディスクアダプター ⑤ ディスクトレイ ⑥ 電源コード ⑦ セットアップ CD-ROM(ドライバー・アプリケーションソフト・電子マニュアル 収録) ⑧ マットフォトペーパー MP-101 A4 サイズ用紙(自動プリントヘッド位置調整用) ⑨ 保証書、そのほかの印刷物
参 考
パソコンと接続するには市販の USB ケーブル(A-B タイプ)が必要です。(USB 接続時のみ)
5
1
1
2
2 3
本製品内部と外側にあるオレンジ色のテープと 保護材をすべて取り除く
参 考
テープと保護材の形状および貼り付け位置は、実際
とは異なる場合があります。
トップカバー(A)を開く ①ヘッドカバー(B)を取り外す
4
A
②トップカバーを閉じる
参 考
ヘッドカバーは、本製品設置の途中で取り付けます。
B
6
1 準備
1 2 3 4 5 6 7 8 9
5 6 7
1 2
C
D
電源コードを本製品の左側背面にある差込口と コンセントに、しっかり差し込む
重 要
まだ USB ケーブルや LAN ケーブルで本製品
とパソコンを接続しないでください。
重 要
電源を切るときには
かならず次の手順で操作してください。
① 電源ボタンを押して電源を切る ② 電源ランプが消えたことを確認する
電源が切れるまで、約 1 分動作音が続く場合が あります。
電源ボタン(C)を押す 電源ランプ(白色)(D)が点滅から点灯に変わるまで(約 2 分)
参 考
電源コードを接続してから電源ボタン
が有効になるまで、約 5 秒かかります。
待ってから、次の操作に進む
参 考
動作音がする場合がありますが、正常な動作です。
重 要
電源プラグを抜くときは、かならず電源ランプが消えた ことを確認してから抜いてください。電源ランプが点灯 または点滅中に電源プラグを抜くと、プリントヘッドの 乾燥や目づまりの原因となり、きれいに印刷できなくなる 場合があります。
1 準備
7

インクタンクを取り付ける

2
1 2
A
C
B
タンクカバーオープンボタン(A)を押す インクタンクを袋から取り出す前に、水平方向に
左右のタンクカバー(B)が開きます。 トップカバー(C)が閉じていることを確認してください。
5 ~ 6 回ふる
重 要
インクタンクを落としたり、力を加えたり
するなど乱暴に扱うことは避けてください。 かならず付属のインクタンクを使用してくだ
さい。
8
1 2 3 4 5 6 7 8 9
3 4
D
E
袋からインクタンクを取り出す インクタンクを差し込む
重 要
インクタンクのジョイント面(D)とコンタクト面(E)に触れないでください。
触らないで !
触らないで !

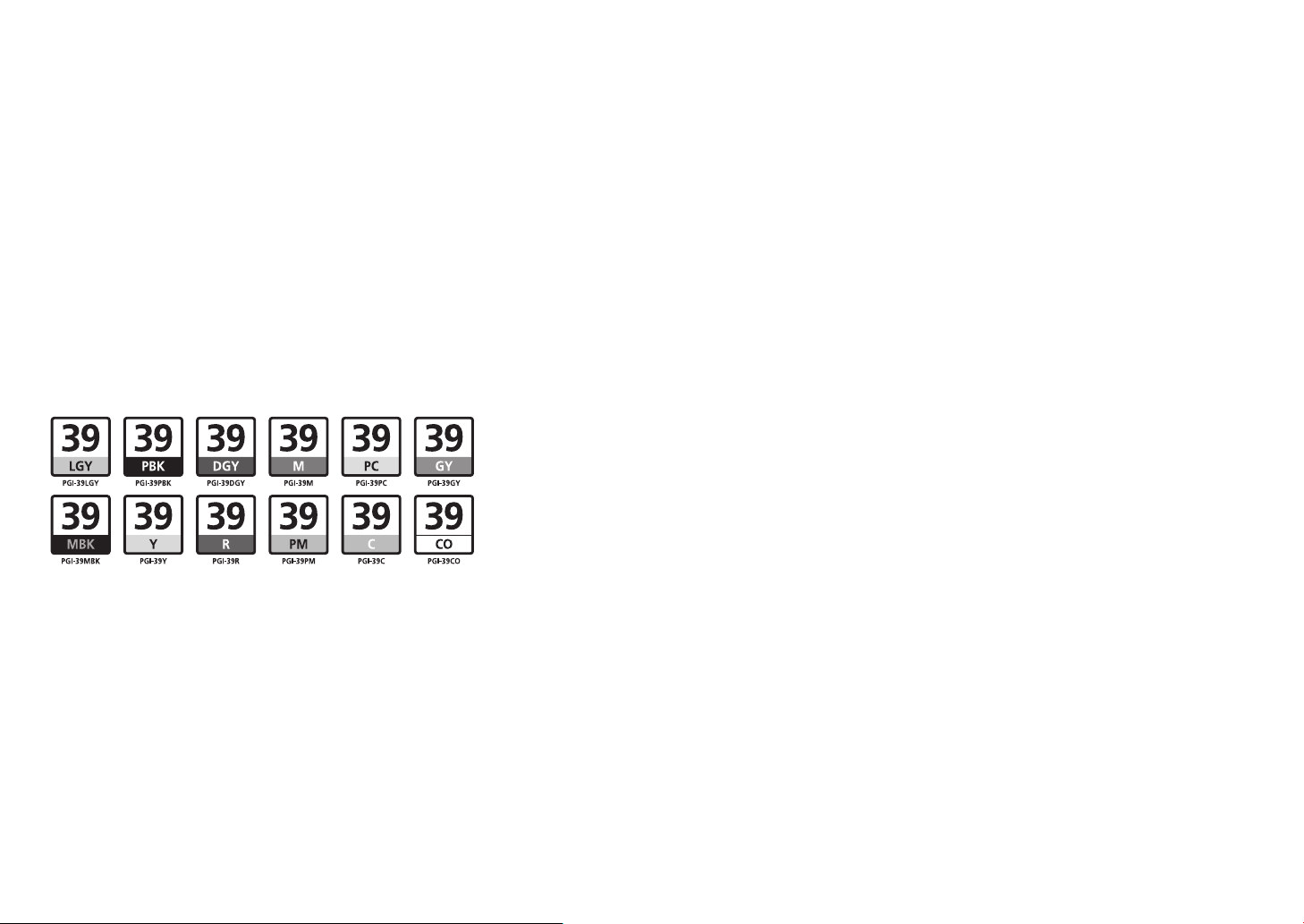

ラベルの色の並びどおりに取り付ける
インクタンク前面の を固定する
正しく取り付けると、インクランプ(赤色)が点灯します。
部分をしっかり押して、インクタンク
2 インクタンクを取り付ける
9
2
1 2 3 4 5 6 7 8 9
5 6
残りのインクタンクを、ラベルの色の並びどおりに同じ手順で取り付ける
すべてのインクランプ(赤色)の点灯を確認してください。
重 要
一度取り付けたインクタンクは、不必要に取り外さないでください。
10
2 インクタンクを取り付ける
①左右のタンクカバーを、「カチッ」と音がするまで閉じる ②タンクカバーオープンボタン(青色)が消灯したことを確認
して、次の操作に進む
重 要
タンクカバーオープンボタン(青色)が消灯しない場合は、 インクタンクが正しく取り付けられているか確認してくだ さい。
3
1 2 3 4 5 6 7 8 9

プリントヘッドを取り付ける

1 2
A
トップカバー(A)を完全に開く プリントヘッドホルダー(B)が取り付け位置に
移動したことを確認する
移動しない場合は、電源が入っていることを確認して ください。詳しくは、「1 準備」の手順 を参照してください。
B
~ (P.7)
3
C
ロックボタン(C)を矢印の方向へ押しながら、ジョイントレバー ①(D)を手前に開く
D
11
3
E
プリントヘッド固定レバー②(E)を、止まるまでしっかり開く
重 要
プリントヘッドホルダーの内部(F)には、手を触れないでください。正しく印刷でき
なくなる場合があります。
触らないで !
F
54
H
G
①銀色の袋からヘッドケース(G)を取り出す ②テープをはがす ③青色の取っ手を持ち、プリントヘッド(H)を取り出す
重 要
プリントヘッドを落としたり、力を加えたりするなど乱暴
に扱うことは避けてください。 ヘッドの金属部分(I)には、手を触れないでください。
正しく印刷できなくなる場合があります。 袋の内部に、透明または薄い色のインクが付着している
場合がありますが、品質上問題ありません。インクで手を 汚さないようご注意ください。
触らないで !
I
置かないで !
12
3 プリントヘッドを取り付ける
