Candy GO4W 6423D User manual

Инструкция по эксплуатации

EVO4W 2643D

GO4W 6423D

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ

Стирально-сушильная машина имеет сертификат соответствия
требованиям безопасности и электромагнитной совместимости,
выданный органом по сертификации «РОСТЕСТ-МОСКВА»
г.Москва

Производитель - ОАО "Веста", 610035, Россия, г. Киров,
ул. Производственная, 24

Машина стирально-сушильная автоматическая бытовая торговой марки Candy
модели:

EVO4W 2643D/3-07 № 31005844 _________________________

(проставить номер машины)

GO4W 6423D-07 № 31006157 _________________________

(проставить номер машины)

соответствует техническим условиям ТУ 5156-002-46092527-2005

Дата выпуска " __ " ____________ 20 ___ г.

Штамп ОТК (клеймо приемщика)

Продана ________________________________________________________________

(наименование торгующей организации, адрес)

Продавец _______________________________________________________________

(Ф.И.О.)(подпись)

Штамп Дата "____"_____________20____г.

Ремонтное предприятие, осуществляющее установку, гарантийный ремонт и сервис­ное обслуживание машины:

________________________________________________________________________

(наименование предприятия, адрес, телефон)

______________________________________________________________________

2

Поздравляем!

Приобретая эту стирально-сушильную машину Candy (да­лее по тексту: машина), Вы решили не идти на компромисс:
Вы пожелали лучшее.

Candy рада предложить Вам эту новую машину -

Фирма
плод многолетних научно-исследовательских работ и при­обретенного на рынке, в тесном контракте с потребителем.
Вы выбрали качество, долговечность и широкие возможно­сти, которые Вам предоставляет эта машина.
Кроме того Candy предлагает Вам широкую гамму электро­бытовой техники: стиральные машины, посудомоечные ма­шины, стиральные машины с су
роволновые печи, духовки, варочные панели, холодильники,
морозильники. Спросите у Вашего продавца полный каталог
продукции фирмы Candy.
Данная машина предназначена только для бытовых и по­добных им применений, таких как:

- установка в кухонных помещениях для персонала в мага­зинах, офисах, и т.д.;

- установка в номерах отелей, мотелей и других жилых по­мещениях;

- установка в гостиницах типа "ночлег и завтрак".
Использование машины в условиях отличных от типичного
домашнего хозяйства, такое как, коммерческое использова­ние даже опытными или обучающимися пользователями, не
допускается даже в вышеуказанных пунктах.
Использование машины в условиях, отличающихся от ука­занных, может сократить ее срок сл
товителя от гарантии.
Любое повреждение машины или дефекты, возникшие в
результате ненадлежащего ее использования, (даже если
машина использовалась в домашнем хозяйстве) не прини­мается изготовителем в полном объеме.
Просим Вас внимательно ознакомиться с предупреждения­ми, содержащимися в этой инструкции, которые дадут Вам
важные сведения, касающиеся безопасности, установки,
эксплуатации и обслуживания, некоторые полезные советы
по лучшему использованию машины.
Бережно храните эту книжку инструкций для последующих
консультаций.
При обращении с фирмой Candy или ее специалистами по
техническому обслуживанию постоянно ссылайтесь на мо­дель и номер. Ссылайтесь на все, что содержится в таблич­ке.
Серийный номер машины состоит из 16 цифр.
Первые 8 цифр - ко
Следующие 4 цифры - дата производства (год, неделя).
Последние 4 цифры - порядковый номер в партии

д модели.

шкой, кухонные плиты, мик-

ужбы и освободить изго-

3

Содержание Страница

Введение 5

Общие сведения 5

Гарантийные обязательства 6

Технические характеристики 7

Меры безопасности 8

Установка 10

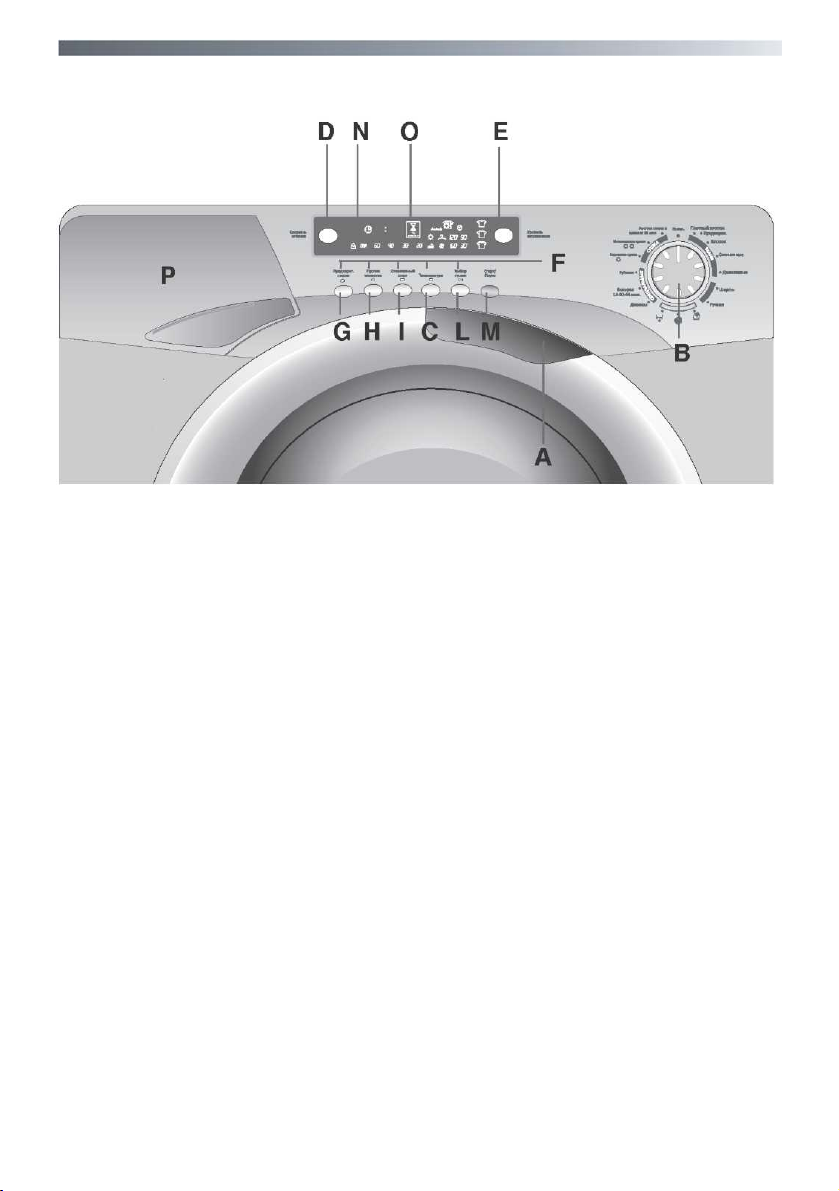

Описание панели управления 13

Таблица программ 23

Выбор программ 25

Стирка 29

Сушка белья 30

Чистка и периодическое обслуживание 34

Неисправности, их причины и устранение 36

Перед включением машины убедитесь, что она правильно установле­на и с нее снят весь транспортный крепеж, как показано в разделе

"Установка".

4

Введение

Внимательно изучите данную инструкцию по эксплуатации и другую информацию,
относящуюся к стирально-сушильной машине и ее работе.
Сохраните всю документацию для последующих консультаций или передачи другим
пользователям.

Внимание!
Данная машина предназначена исключительно для бытового применения.

Рекомендации по утилизации.

Все упаковочные материалы экологически чистые и подлежат переработке. Пожа­луйста, помогите утилизировать их в целях сохранения окружающей среды.

Продавец машины может подсказать Вам, как это сделать.

Если Вы прекратили пользоваться машиной, помните, что она - не бесполезный му­сор. Ценные материалы могут быть переработаны.

Примечание. Отсоедините от сети питания машину, которой Вы прекратили
пользоваться. Отрежьте питающий кабель вместе с вилкой. Утилизируйте
их.

При утилизации старой машины убедитесь, что защелка люка не работает, чтобы
дети не могли запереть себя в машине.

Общие сведения

При покупке убедитесь, чтобы с машиной были:

 Инструкция по эксплуатации на русском языке;
 Адреса служб технического обслуживания;
 Гарантийный сертификат;
 Заглушки;
 Жесткое устройство для загиба сливного шланга;
 Наливной шланг;
 Этикетка энергоэффективности с данными по классу машины.

ХРАНИТЕ ИХ

Проверьте отсутствие повреждений машины при транспортировке. При их обнару­жении звоните в ближайший Уполномоченный Сервисный Центр.

5

Гарантийные обязательства

Машина поставляется с гарантийным сертификатом, который позволяет пользовать­ся услугами Уполномоченного Сервисного Центра в течение одного года от даты
покупки.

Сохраните чек или квитанцию продавца, для предъявления их мастерам сервисного
центра при необходимости произвести ремонт.

Если машина имеет признаки неисправности, перед тем как обратиться в сервисный
центр, рекомендуем произвести проверку в соответствии с таблицей по устранению
неполадок в разделе "Неисправности, их причины и устранение".

Если же неполадки продолжаются даже после рекомендованной проверки, обрати­тесь в Уполномоченный Сервисный Центр.

Сообщите номер модели машины и серийный номер, которые Вы найдете на таб­личке, находящейся под загрузочным люком машины или в гарантийном талоне (16
разрядов, начинающиеся с цифры 3). Сделав это, Вы будете обеспечены более эф­фективным сервисом.

Срок службы машины -7 лет.
Техническое обслуживание и ремонт машины в течение всего срока службы должны про­водиться квалифицированными специалистами Уполномоченного Сервисного Центра.

6

Технические характеристики

Загрузка (сухого белья)
Стирка кг 6
Сушка кг 4
Напряжение в сети В 220 , частотой 50 Гц
Потребляемая мощность Вт 1400
Потребление энергии за цикл стирки и
сушки при полной загрузке (программа Хлопок 60°С) кВтч 4,85
Потребление энергии за цикл стирки
при полной загрузке (программа Хлопок 60°С) кВтч 1,14
Электрический предохранитель А 10
Нормальный уровень воды л 6…15
Давление в гидравлической системе МПа мин. 0,05 макс. 0,8
Скорость вращения центрифуги об/мин 1200
Класс защиты от поражения
электрическим током I (первый)
Степень защиты IPX4
Класс энергетической эффективности В

Примечание. Электрические параметры машины указаны на табличке, располо­женной на передней стенке в районе люка.

7

Электрическое подключение и меры безопасности

Стирально-сушильная машина работает от сети однофазного переменного тока
220-240 В, частотой 50 Гц.

Убедитесь, что электропроводка рассчитана на мощность не менее 3 кВт.
Убедитесь в наличии заземляющего провода в розетке, рассчитанной на ток 10А,
для подключения машины. Затем вставьте вилку в розетку.
Вилка машины и розетка в Вашем доме должны быть одного типа.
Не рекомендуется использовать тройники, адаптеры и удлинители.
Все бытовые приборы Candy соответствуют нормам безопасности, предписывае­мыми Quality Trademark Institute и государственными стандартами безопасности.

Меры безопасности

Примечание. При всех операциях по чистке и обслуживанию машины:

a. Удалите вилку из розетки;
Розетка должна быть размещена в дос­тупном месте для подключения машины

b. He тяните за питающий кабель или за
саму машину, чтобы вынуть вилку из ро­зетки;

c. Стирально-сушильная машина Candy должна быть заземле-
на. Убедитесь в том, что сеть электропитания имеет заземляю­щий провод, в противном случае обращайтесь к квалифициро­ванным специалистам.

При необходимости замены питающего кабеля обращайтесь
в Уполномоченный Сервисный Центр.

d. Не рекомендуется пользоваться адаптерами, тройни-
ками и/или удлинителями.

e. Перекройте кран подачи воды;

8

f. He прикасайтесь к машине влажными руками или
ногами. Не пользуйтесь машиной, если Вы разуты;

g. Перед тем, как открыть дверцу, убедитесь в отсут­ствии воды в барабане;

Внимание!
Во время стирки вода может нагреваться до
75°С.

h. Машина не предназначена для использования лицами (включая детей) с пони-
женными физическими, чувственными или умственными способностями или при от­сутствии у них жизненного опыта или знаний, если они не находятся под контролем
или не проинструктированы об использовании машины лицом, ответственным за их
безопасность;

i. Дети должны находиться под контролем для недопущения игры с машиной;
j. He оставляйте машину под воздействием атмосферных явлений (дождь, прямые
солнечные лучи и т.д.);

k. Внимание! При установке машины на ковровых покрытиях убедитесь, что вен-
тиляционные отверстия гофрированного листа не закрыты ворсом;

l. Поднимайте машину вдвоем;

m. При перемещении машины не под-

нимайте ее за ручки управления или за
дозатор для моющих средств. При пере­возке люк не должен опираться на те­лежку;

n. Если машина работает неправильно или вышла из строя,
выключите машину, перекройте подачу воды и не пользуйтесь
ею. Для возможного ремонта обращайтесь только в Уполномо­ченный Сервисный Центр и требуйте использования ориги­нальных запчастей.

Нарушение вышеуказанных требований может привести к
поломке машины.

9

Установка

- Поместите машину вблизи места ее использования.

- Снимите упаковку и поддон

- Закрепите лист гофрированного материала на дне

машины, как показано на рисунке (детали крепления
входят в комплект машины).

Внимание! При установке машины на ковровых по­крытиях убедитесь, что вентиляционные отверстия
гофрированного листа не закрыты ворсом.

- Открутите 4 винта (А) на
задней стенке и извлеките
4 распорные втулки (В).

- Закройте 4 отверстия спе­циальными заглушками. Вы
найдете их в полиэтилено­вом пакете с инструкцией.

Примечание. Рекомендуем сохранить элементы транспортного крепления,
чтобы использовать их в случае возможной будущей транспортировки.
Производитель не несет ответственности за любые возможные поврежде­ния машины по причине невыполнения правил, касающихся транспортного
крепежа. Установка изделия производится за счет владельца машины.

ВНИМАНИЕ! Не оставляйте элементы упаковки детям для игр.

10

- Отрежьте ленты, крепящие шланг.

- Перережьте пластмассовый хомут. Действуйте осто-

рожно, чтобы не повредить шланг и электрический
провод.

- Установите машину по уровню с помощью 4 ножек.

A. Разблокируйте винт ножки, ослабив гайку.
B. Вращая ножку, поднимите или опустите машину до

хорошей ее опоры на пол.

C. Заблокируйте винт ножки, затянув контргайку до упо-

ра.

ВНИМАНИЕ:

При повреждении сетевого питающего кабеля его не­обходимо заменить специальным кабелем. Провода
кабеля должны коммутироваться в соответствии с их
цветной маркировкой:

СИНИЙ - НЕЙТРАЛЬ (N)
КОРИЧНЕВЫЙ -ФАЗА (L)
ЖЕЛТО-ЗЕЛЕНЫЙ - ЗЕМЛЯ ( )

При необходимости замены питающего кабеля об­ращайтесь в Уполномоченный Сервисный Центр.

11

Подключение к сети водоснабжения

Машина укомплектована наливным шлангом с нако-

нечниками с резьбой 3/4" для подсоединения машины к
крану холодной воды.

Машина должна быть подключена к источнику водо­снабжения с помощью комплекта новых шлангов, ста­рые использовать нельзя.
Машина должна подключаться только к крану холодной
воды. Подключение к крану горячей воды с температу­рой выше 40°С может повредить некоторые типы дели­катных тканей.

Внимание!
После окончания стирки и сушки всегда необхо­димо перекрывать кран для отключения машины
от подачи воды.

Придвиньте машину к стене, обращая внимание на то,
чтобы отсутствовали перегибы, зажимы сливного
шланга, закрепите шланг на краю раковины или лучше в
канализационной трубе с диаметром больше диаметра
сливного шланга.

Для нормальной работы машины необходимо, чтобы конец сливного шланга нахо­дился на высоте от 50 до 85 см над уровнем пола.

В случае необходимости используйте жесткое устройство для сгиба сливного шланга.

12
