Candy CVW6BB User Manual

HOBS

USER INSTRUCTIONS

TABLES DE CUISSON

NOTICE D’EMPLOI

VARNÉ DESKY

NÁVOD POUŽITĺ

UND BEDIENUNGSANLEITUNG

INSTALLATIONS

ENCIMERAS

INSTRUCCIONES DE USO

INSTRUKCJE

UŻYCIA I MONTAŻU

ANKASTRE OCAK

KULLANIM KLAVUZU

ВАРОЧНЫЕ ПОВЕРХНОСТИ

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

NAVODILA ZA UPORABO

VGRADNJO IN PRIKLJUČITEV

GB

FR

CZ

DE

ES

PL

TR

RU

SI

02

06

10

14

18

22

26

31

36

PIANI COTTURA

ISTRUZIONI PER L’USO

PLACAS

INSTRUÇÕES DE UTILIZAÇÃO

TŰZHELYLAPOK

HASZNÁLATI UTASÍTÁS

PLITE

MANUAL DE UTILIZARE

KOOKPLAATS

MANUAL DE UTILIZARE

VARNÉ DOSKY

NÁVOD NA POUŽITIE

IT

PT

HU

RO

NL

40

44

48

52

56

SK 60

CANDY HOOVER GROUP S.R.L. • Via Comolli 16 • 20861 Brugherio (MB) Italy

SAFETY INSTURUCTIONS

We recommend you keep the instructions for
installation and use for later reference, and before
installing the hob, note its serial number in case
you need to get help from the after sales service.
WARNING: the appliance and its accessible parts
become hot during use. Care should be taken to
avoid touching heating elements. Children under
8 years of age must be kept away from the
appliance unless they are continuously
supervised.
WARNING: use only hob guards designed by the
Manufacturer of the cooking appliance or
indicated by the Manufacturer of the appliance in
the instructions for use as suitable or hob guards
incorporated in the appliance. The use of
inappropriate guards can cause accidents.
WARNING: unattended cooking on a hob with fat
or oil can be dangerous and may result in fire.
NEVER try to extinguish a fire with water, but
switch off the appliance and then cover flame e.g.
with a lid or a fire blanket.
WARNING: danger of fire: do not store items on
the cooking surfaces.
WARNING: if the surface is cracked, do not touch
the glass and switch off the appliance to avoid the
possibility of electric shock.
This appliance can be used by children aged from
8 years and above and people with reduced
physical, sensory or mental capabilities or lack of
experience and knowledge if they have been
given supervision or instruction concerning use of
the appliance in a safe way and understand the
hazards involved. Children should be supervised
to ensure that they do not play with the appliance.
Cleaning and user maintenance shall not be
made by children without supervision.
CAUTION: the cooking process must be
supervised. A short term cooking process has to
be supervised continuously.
It is strongly recommended to keep children away
from the cooking zones while they are in operation
or when they are switched off, so long as the
residual heat indicator is on, in order to prevent
the risks of serious burns.
This appliance is not intended to be operated by
means of an external timer or separate remote
control system.
If present do not to stare into halogen lamp hob
elements.
Connect a plug to the supply cable that is able to
bear the voltage, current and load indicated on the
tag and having the earth contact. The socket must
be suitable for the load indicated on the tag and
must be having the earth contact connected and
in operation. The earth conductor is yellow-green
in color. This operation should be carried out by a
suitably qualified professional. In case of

incompatibility between the socket and the
appliance plug, ask a qualified electrician to
substitute the socket with another suitable type.
The plug and the socket must be conformed to
the current norms of the installation country.
Connection to the power source can also be
made by placing an omnipolar breaker between
the appliance and the power source that can bear
the maximum connected load and that is in line
with current legislation.
The yellow-green earth cable should not be
interrupted by the breaker. The socket or
omnipolar breaker used for the connection
should be easily accessible when the appliance is
installed.
The disconnection may be achieved by having
the plug accessible or by incorporating a switch in
the fixed wiring in accordance with the wiring
rules.
If the supply cord is damaged, it must be replaced
by Manufacturer, its service agent or similarly
qualified people in order to avoid a hazard. The
earth conductor (yellow-green) must be longer
than 10 mm on the terminal block side. The
internal conductors section should be
appropriate to the power absorbed by the hob
(indicated on the tag). The type of power cable
must be H05 GG-F.
Do not put metallic objects such as knives, forks,
spoons or lids on the hob. They could heat up.
Aluminum foil and plastic pans must not be
placed on heating zones.
After every use, some cleaning of the hob is
necessary to prevent the build-up of dirt and
grease. If left, this is recooked when the hob is
used and burns giving off smoke and unpleasant
smells, not to mention the risks of fire
propagation.
Never use a steam or high pressure spray to
clean the appliance.
Do not touch the heat zones during operation or
for a while after use.
Never cook food directly on the glass ceramic
hob.
Always use the appropriate cookware.Always
place the pan in the center of the unit that you are
cooking on.
Do not place anything on control panel.
Do not use the hob as a working surface.
Do not use the surface as a cutting board.
Do not store heavy items above the hob. If they
drop onto the hob, they may cause damage.
Do not use the hob for storage of any items.
Do not slide cookware across the hob.
No additional operation/setting is required in
order to operate the appliance at the rated
frequencies.

02 GB

1. INSTRUCTIONS FOR THE INSTALLER

INSTALLING A DOMESTIC APPLIANCE CAN BE A COMPLICATED OPERATION WHICH IF NOT CARRIED OUT CORRECTLY, CAN SERIOUSLY
AFFECT CONSUMER SAFETY. IT IS FOR THIS REASON THAT THE TASK SHOULD BE UNDERTAKEN BY A PROFESSIONALLY QUALIFIED
PERSON WHO WILL CARRY IT OUT IN ACCORDANCE WITH THE TECHNICAL REGULATIONS IN FORCE. IN THE EVENT THAT THIS ADVICE IS
IGNORED AND THE INSTALLATION IS CARRIED OUT BY AN UNQUALIFIED PERSON, THE MANUFACTURER DECLINES ALL RESPONSIBILITY
FOR ANY TECHNICAL FAILURE OF THE PRODUCT WHETHER OR NOT IT RESULTS IN DAMAGE TO GOODS OR INJURY TO INDIVIDUALS.

1.1 BUILDING IN

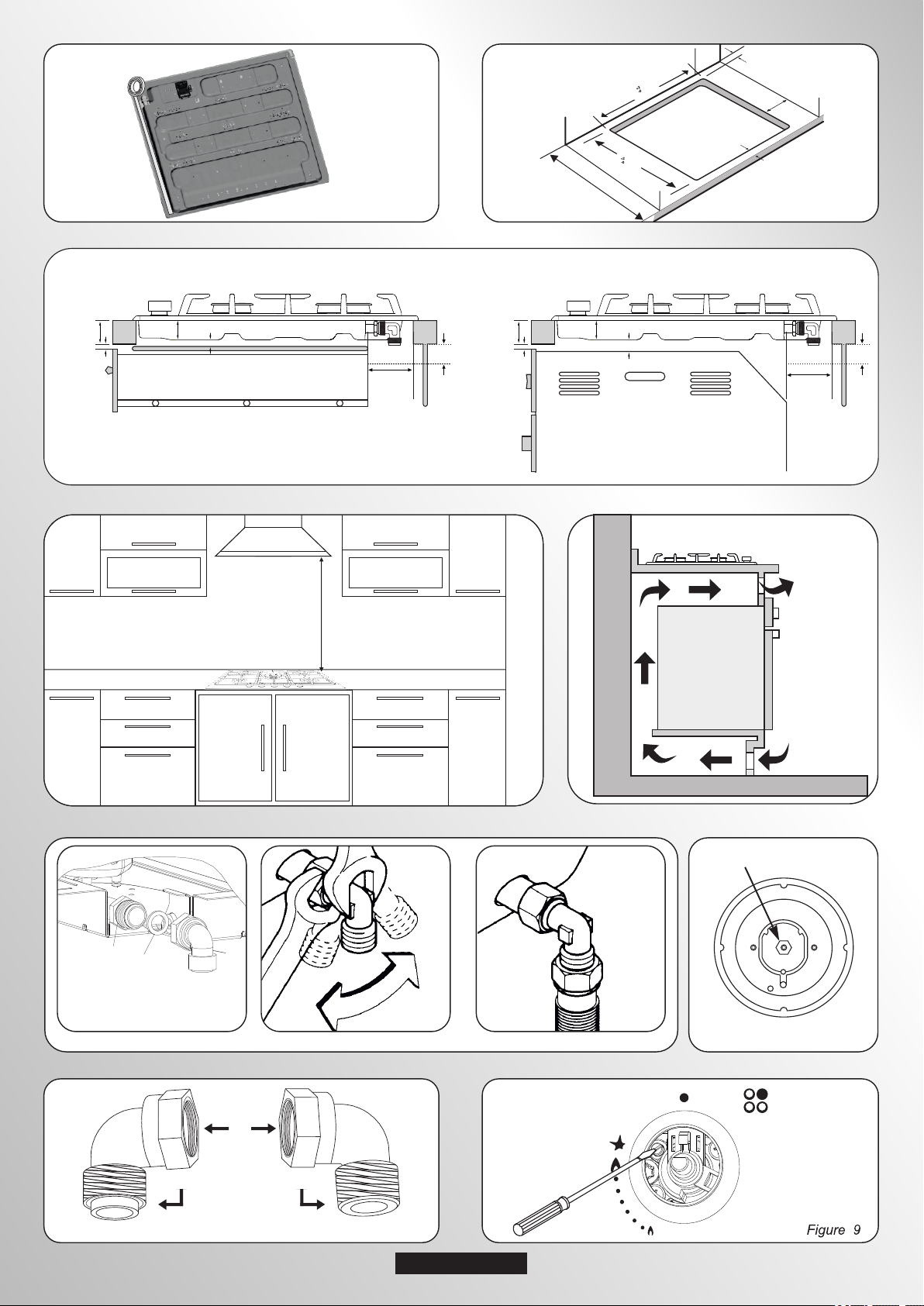

The hob may be installed in any worktop which is heat resistant to a
temperature of 100°C, and has a thickness of -45 mm. The 25
dimensions of the insert to be cut out of the worktop are in shown in

Figure 2.

When there is an accessible space between the built-in hob and the
cavity below, a dividing wall made of insulating material should be
inserted (wood or a similar material) (Figure 3).
If the Hob is fitted next to a cabinet on either side, the distance between
the Hob and the cabinet must be at least ; while 17 cm (see Figure 4)
the distance between the hob and the rear wall must be at least .7 cm
The distance between the hob and any other unit or appliance above it
(e.g. An extractor hood) must be no less than 70 cm . (Figure 4)

Metal objects in the drawer may reach high temperatures due to
air recirculation. It is therefore recommended to use an
intermediate wood panel.
Important - The diagram in figure 1 shows how the sealant should
be applied.

The Hob unit is fitted by attaching the Fixing Clamps supplied, using
the holes at the base of the unit.
If a hob of 60 cm is fitted above an oven which is not equipped with fan
cooling system it is recommended that openings are created within the
built in furniture to ensure correct air circulation.
The size of these openings must be at least 300 cm2 and placed as
shown in Figure 5.

1.2. SUITABLE LOCATION

This appliance must be installed in accordance with the regulations in
force and only used in a well ventilated space. Read the instructions
before installing or using this appliance.

A gas-powered cooking appliance produces heat and humidity in the
area in which it is installed. For this reason you should ensure good
ventilation either by keeping all natural air passages open or by
installing an extractor hood with an exhaust flue. Intensive and
prolonged use of the appliance may require extra ventilation, such as
the opening of a window or an increase in speed of the electric fan, if
you have one.
If a hood can not be installed, an electric fan should be fitted to an
outside wall or window to ensure that there is adequate ventilation.
The electric fan should be able to carry out a complete change of air in
the kitchen 3-5 times every hour. The installer should follow the
relevant national standards.

2. ELECTRICAL CONNECTION (FOR U.K. ONLY)

Warning - this appliance must be earthed

This appliance is designed for domestic use only. Connection to the main
supply must be made by a competant electrician, ensuring that all current
regulations concerning such installations are observed.

The appliance must only be connected to a suitably rated spur point, a
3 pin 13 amp plug/socket is not suitable. A double pole switch must be
provided and the circuit must have appropriate fuse protection.
Further details of the power requirement of the individual product will
be found in the users’ instruction and on the appliance rating plate. In
the case of built-in product you are advised, should you wish to use a
longer cable than the one supplied, that a suitably rated heat resistant
type must be used.

The wiring must be connected to the mains supply as follows:
CONNECT TO SPUR TERMINAL
Green & Yellow Wire Earth Connection
Blue Wire Neutral Connection
Brown Wire Live Connection
Note: We do not advocate the use of earth leakage devices with
electric cooking appliances installed to spur points because of the
«nuisance tripping» which may occur. You are again reminded that the
appliance must be correctly earthed, the manufacturer declines any
responsibility for any event occurring as a result of incorrect electrical
installation.

2.1. ELECTRICAL CONNECTION

Check the data on the rating plate, located on the outside of the unit, to
ensure that the supply and input voltage are suitable.
Before connection, check the earthing system.
By Law, this appliance must be earthed. If this regulation is not complied
with, the Manufacturer will not be responsible for any damage caused to
persons or property. If a plug is not already attached, fit a plug
appropriate to the load indicated on the rating plate. The earth wire is
coloured yellow/green. The plug should always be accessible.
Where the Hob is connected direct to the electricity supply, a circuit
breaker must be fitted.
If the power supply cord is damaged this is to be replaced by a qualified
engineer so as to prevent any potential risk.
The earth wire ( green and yellow coloured ) must be at least 10 mm
longer than the live and neutral wires.
The section of the cable used must be of the correct size in relation to
the absorbed power of the hob.
Please check rating plate for the power details and ensure that the
power supply cord is of the type 3x0.75 mm² H05 GG-F.

LIVE

Mains Supply

If an appliance is not fitted with a supply cord and a plug, or with other
means for disconnection from the supply mains having a contact
separation in all poles that provide full disconnection under overvoltage
category III conditions, the instructions shall state that means for
disconnection must be incorporated in the fixed wiring in accordance with
the wiring rules.

EARTH
NEUTRALLN

Brown Wire
Green/Yellow Wire
Blue Wire

2.2. GAS CONNECTION

These instructions are for qualified personnel, installation of
equipment must be in line with the relevant national standard. (For

U.K. only: by law the gas installation\commissioning must be
carried out by a "Gas Safe" installer)

All work must be carried out with the electricity supply disconnected.
The rating plate on the hob shows the type of gas with which it is
designed to be used. Connection to the mains gas supply or gas
cylinder should be carried out after having checked that it is regulated
for the type of gas with which it will be supplied. If it is not correctly
regulated see the instructions in the following paragraphs to change
gas setting.
For liquid gas (cylinder gas) use pressure regulators which comply
with the relevant national standards.
Use only pipes,washers and sealing washers which comply with the
relevant national standards.

For some models a conic link is furnished to outfit for the installation in
the countries where this type of link is obligatory; in picture 8 it is
pointed out how to recognize the different types of links (CY =
cylindrical, CO = conic). In every case the cylindrical part of the link
has to be connected to the hob.
When connecting the hob to the gas supply via use offlexible hoses
please ensure that the maximum distance covered by the hose does
not exceed 2 metres.

The flexible tube shall be fitted in such a way that it cannot come into
contact with a moveable part of the housing unit (e.g. a drawer) and does
not pass through any space where it may become crushed/ kinked or
damaged in any way.

To prevent any potential damage to the hob please carry out the
installation following this sequence (picture 6):

1)As illustrated, assemble parts in sequence:

A: 1/2 Male Adaptor Cylindirical
B: 1/2 Seal
C: 1/2 Female Gas Adaptor Conical-Cylindirical or
Cylindirical-Cylindirical

2)Tighten the joints with the spanner, remembering to twist the
pipes into position.

3)Attach fitting C to mains gas supply using rigid copper pipe or
flexible steel pipe.

03 GB

Power Cable

IMPORTANT: carry out a final check for leaks on the pipe
connections using a soapy solution. NEVER USE A FLAME.
Also, make sure that the flexible pipe cannot come into contact
with a moving part of the cabinet (eg.adrawer) and that it is not
situated where it could be damaged.
Warning: If gas can be smelt in the vicinity of this appliance turn off

the gas supply to the appliance and call the engineer directly. Do not
search for a leak with a naked flame.

2.3. ADAPTING THE HOB TO DIFFERENT
TYPES OF GAS

To adapt the Hob for use with different types of gas, carry out the
following instructions:

•Remove the grids and burners

•Insert on hexagonal spanner (7 mm) into the burner support

(Figure7)

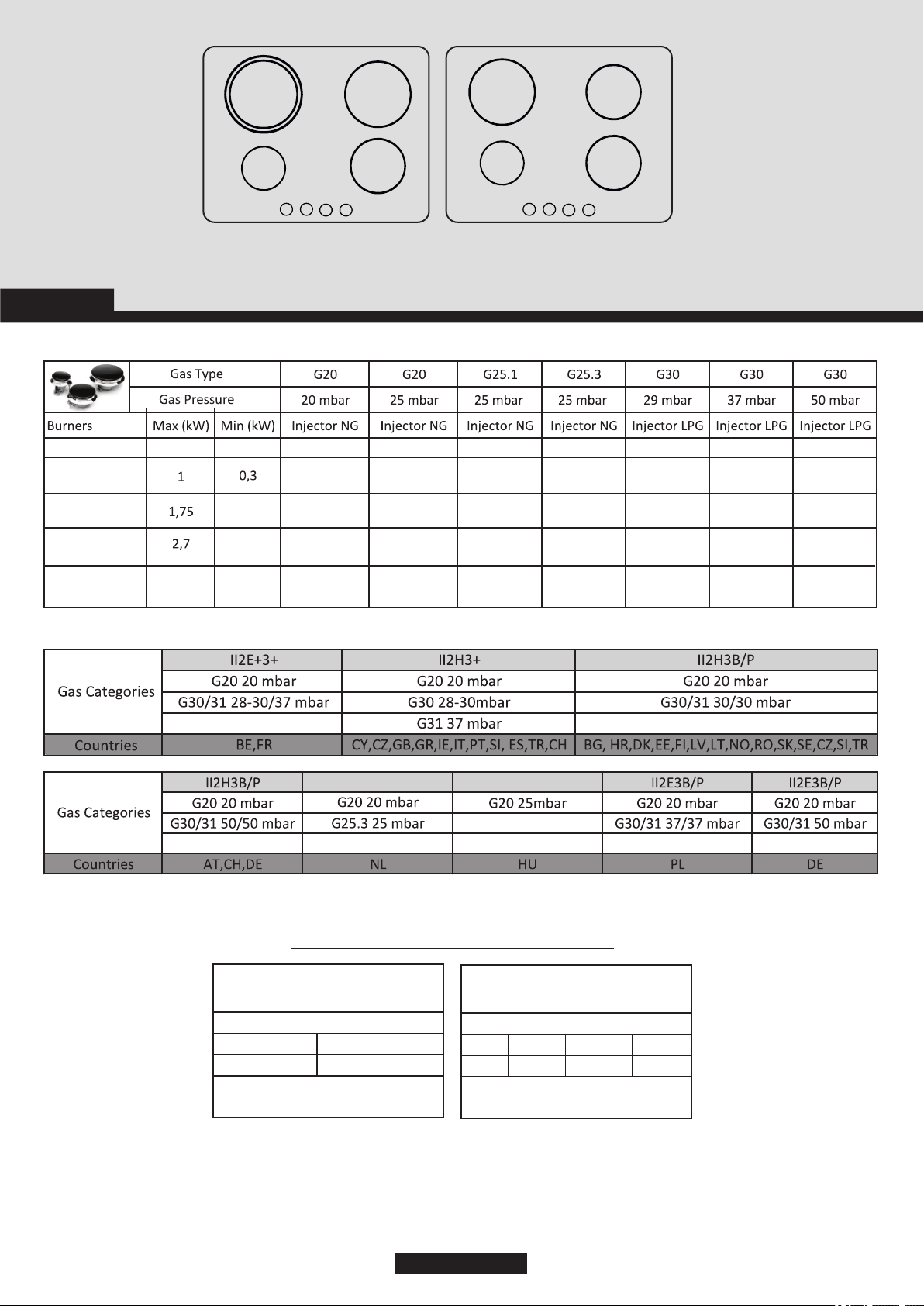

•Unscrew the injector and replace it with one suitable for the gas to be
used (see gas type table)

2.4. REGULATING THE MINIMUM FLAME

After lighting the burners, turn the control knob to the minimum setting
and then remove the knob (this can easily be removed by applying
gentle pressure).
Using a small «Terminal» type screwdriver the regulating screw can
be adjusted as in Figure 9. Turning the screw clockwise reduces the
gas flow, whilst turning it anticlockwise increases the flow – Use this
adjustment to obtain a flame of approximately 3 to 4 mm in length and
then replace the control knob.
When the gas supply available is LPG - the screw to set the idle flame
must be turned (clockwise) to the end stop.
When you have carried out the new gas regulation, replace the old gas
rating plate on your appliance with one (supplied with hob) suitable for
the type of gas for which it has been regulated.

3. USE OF HOB - USER INSTRUCTIONS

This appliance must only be used for the purpose for which it is
intended, domestic cooking, and any other use will be considered
improper and could therefore be dangerous. The Manufacturer will
not be responsible for any damage or loss resulting from improper
use.

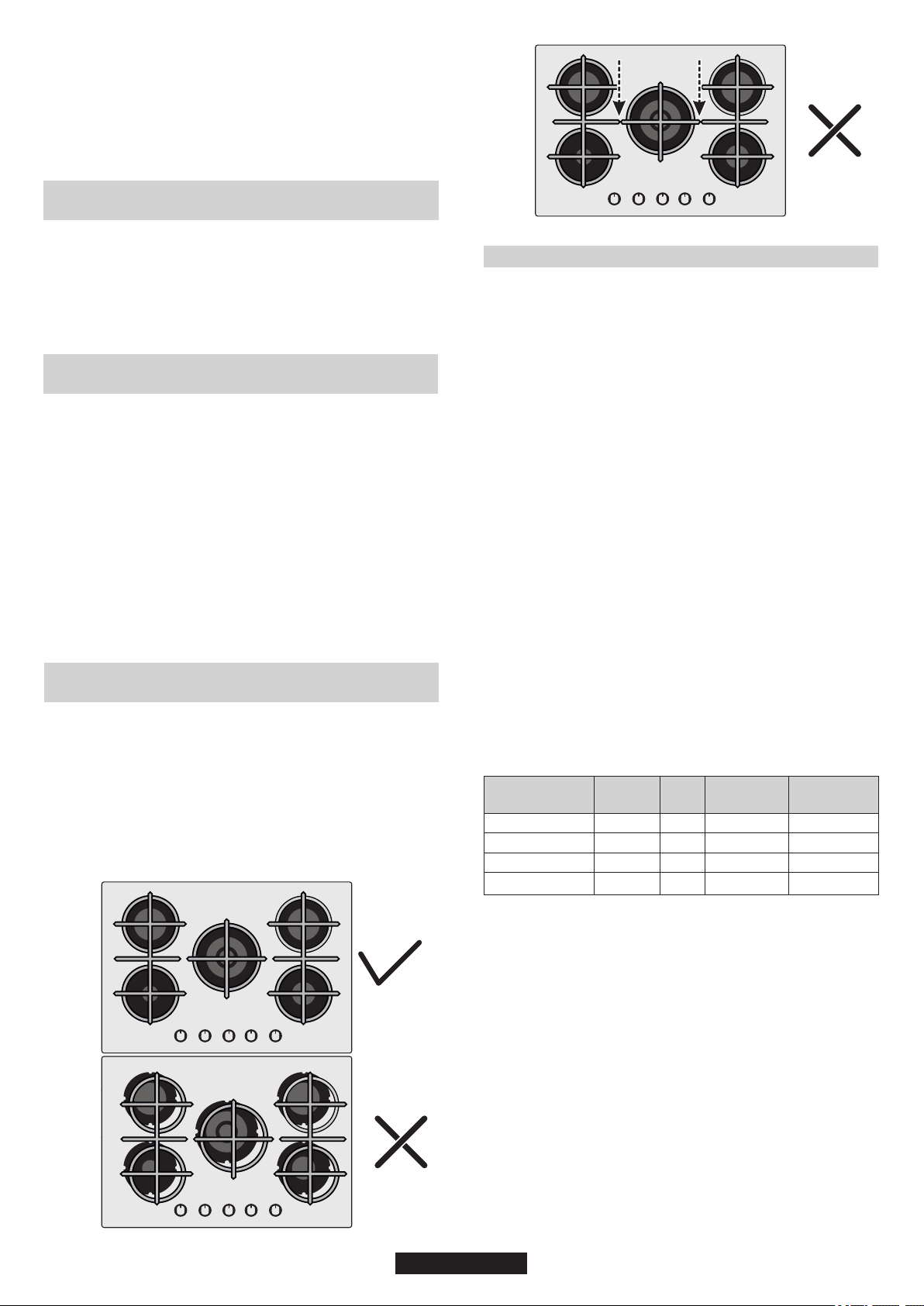

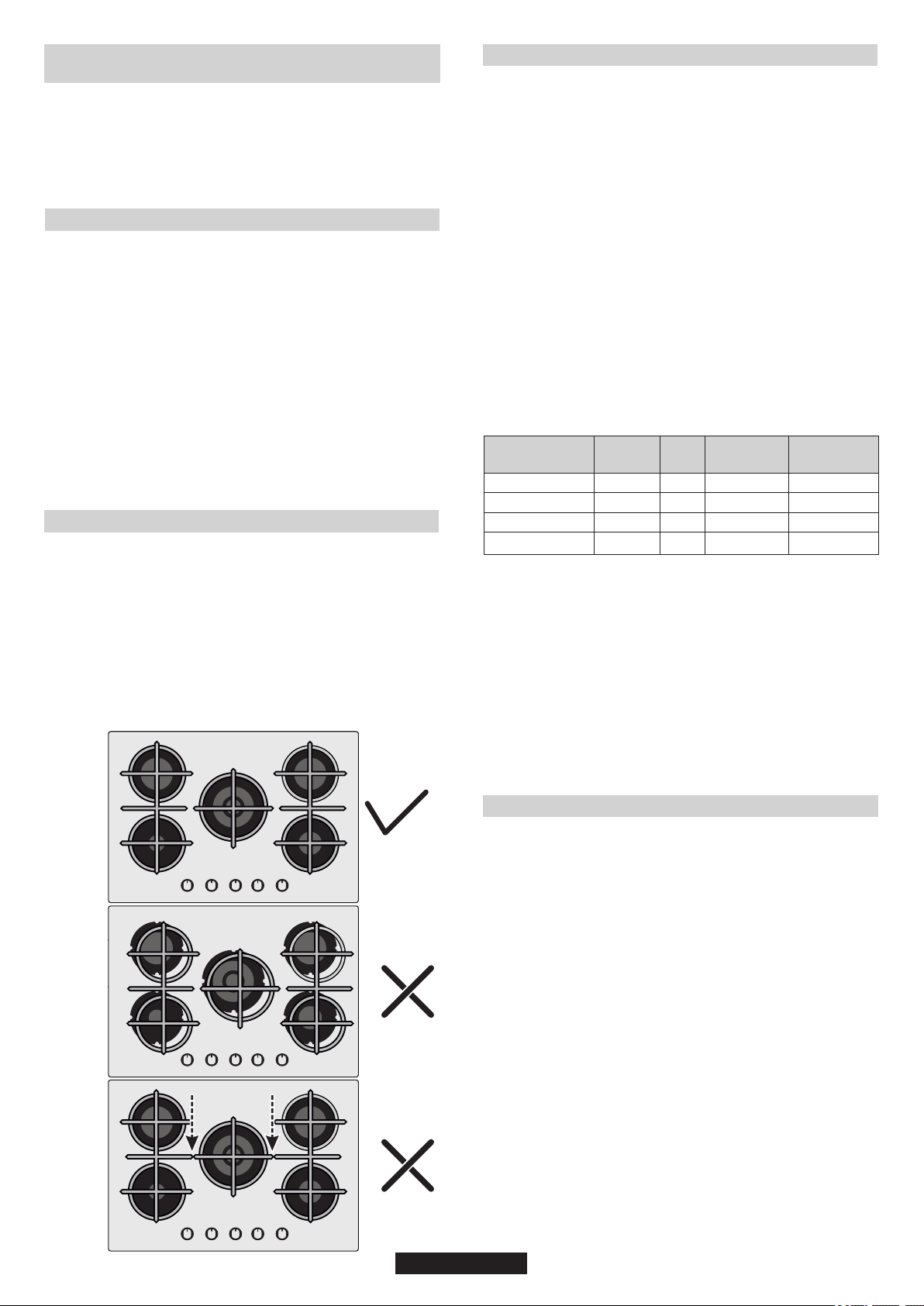

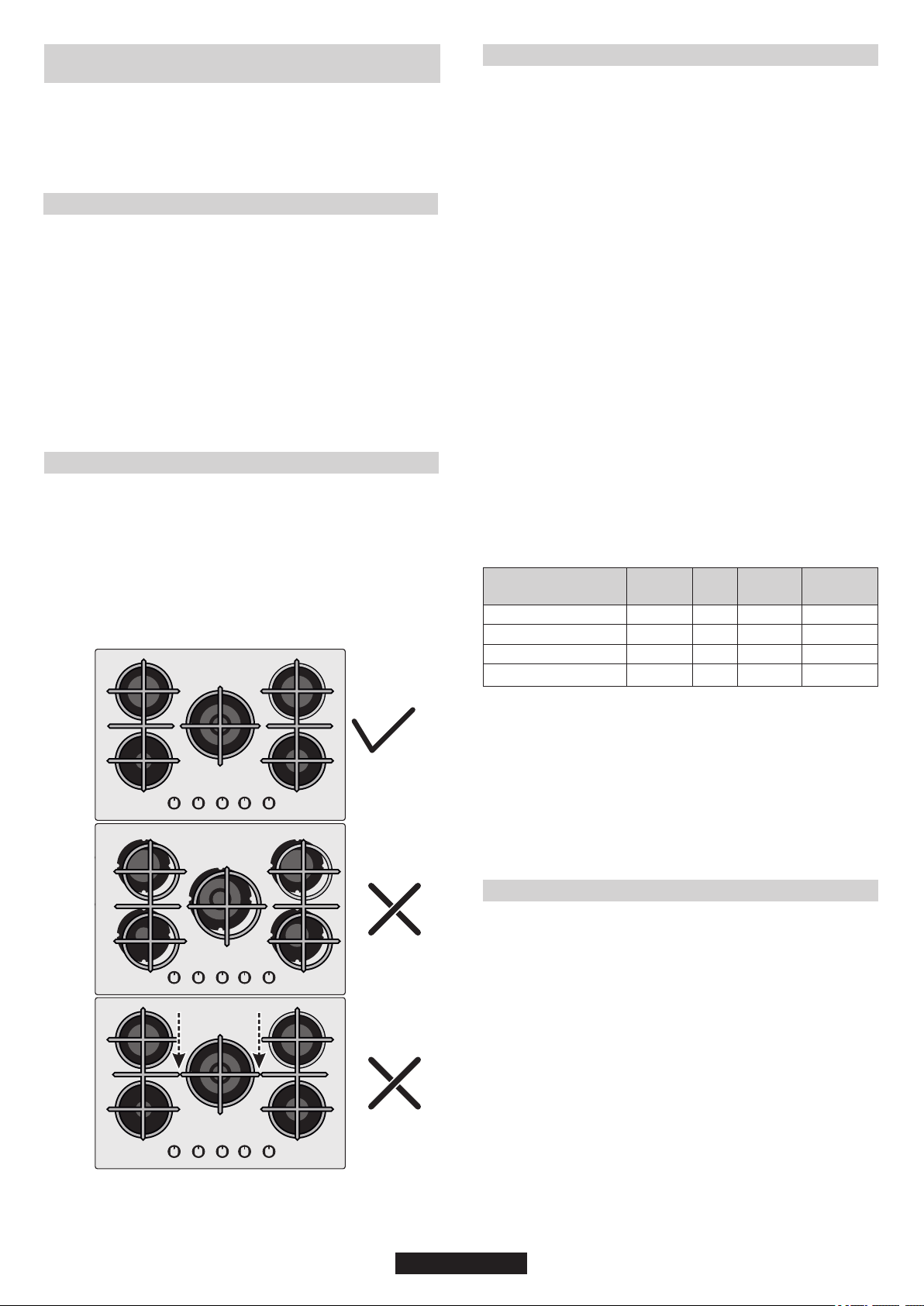

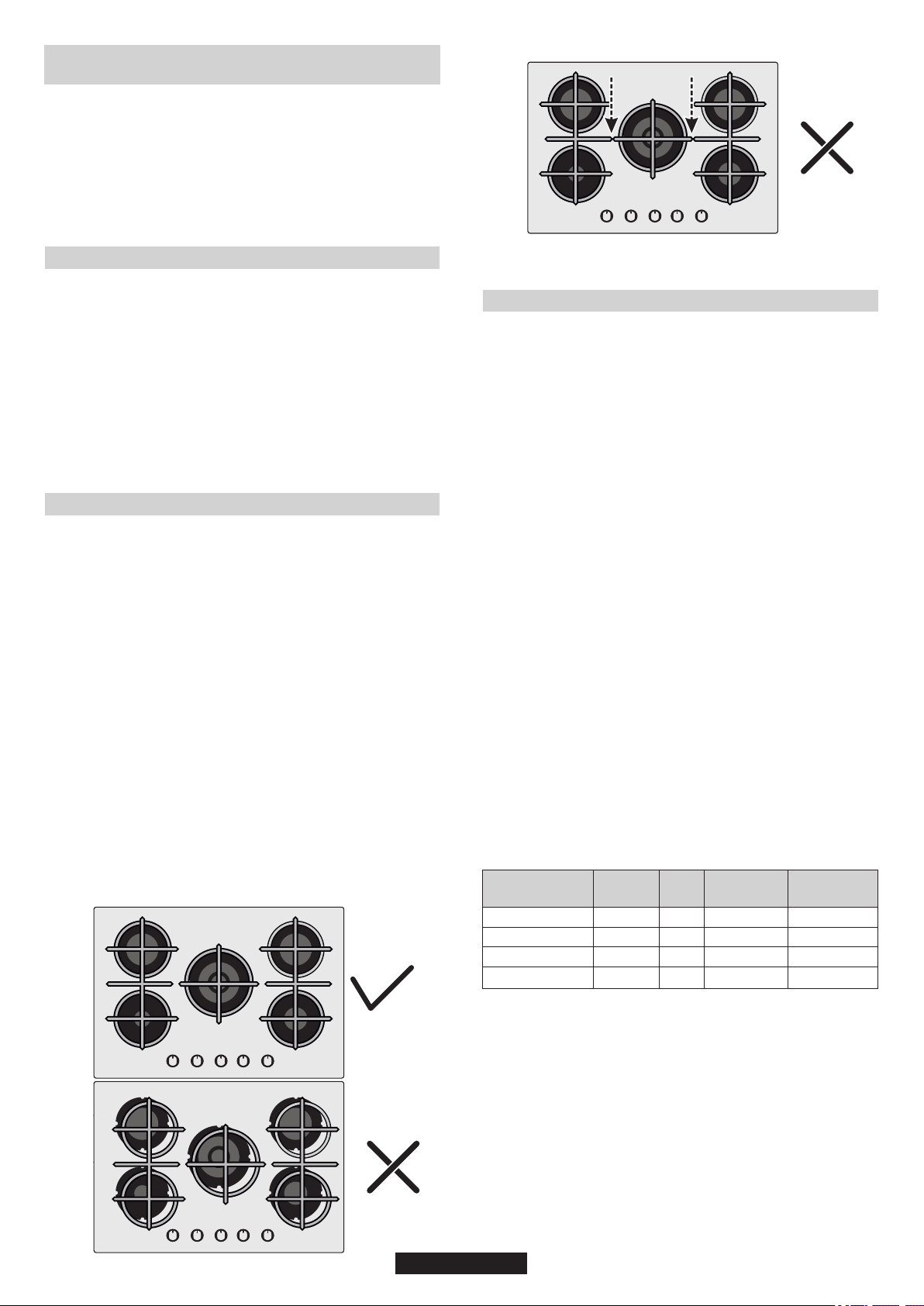

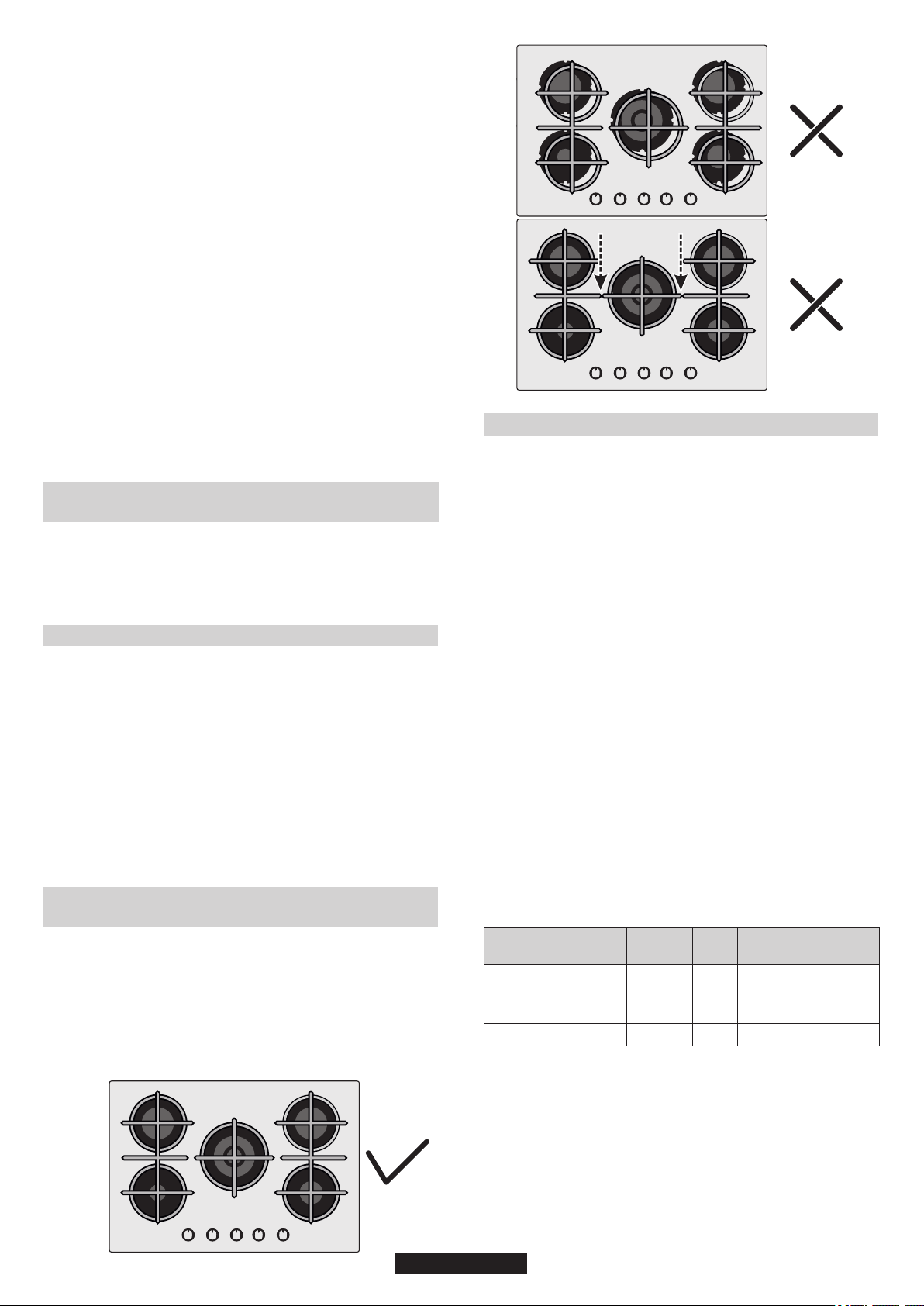

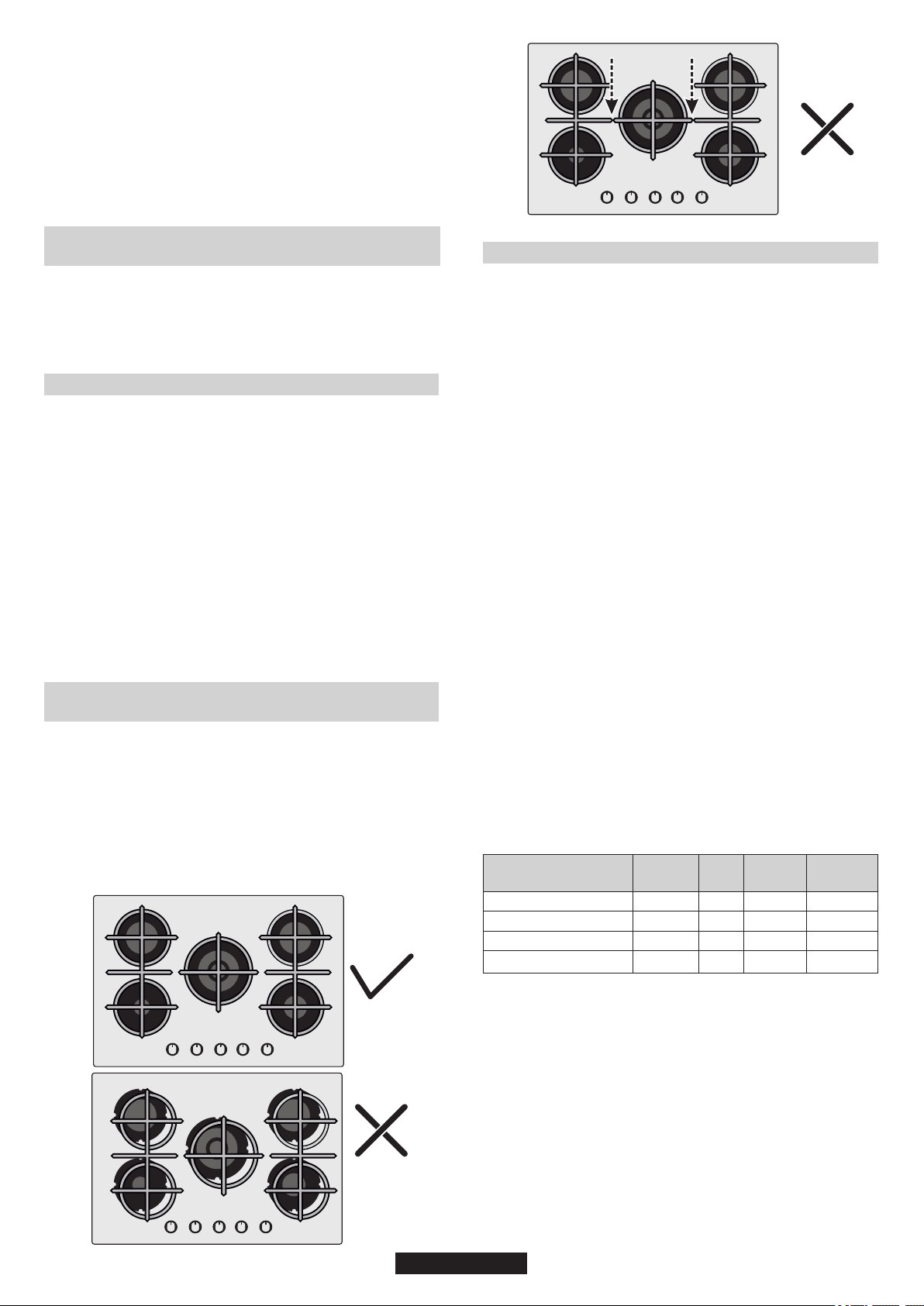

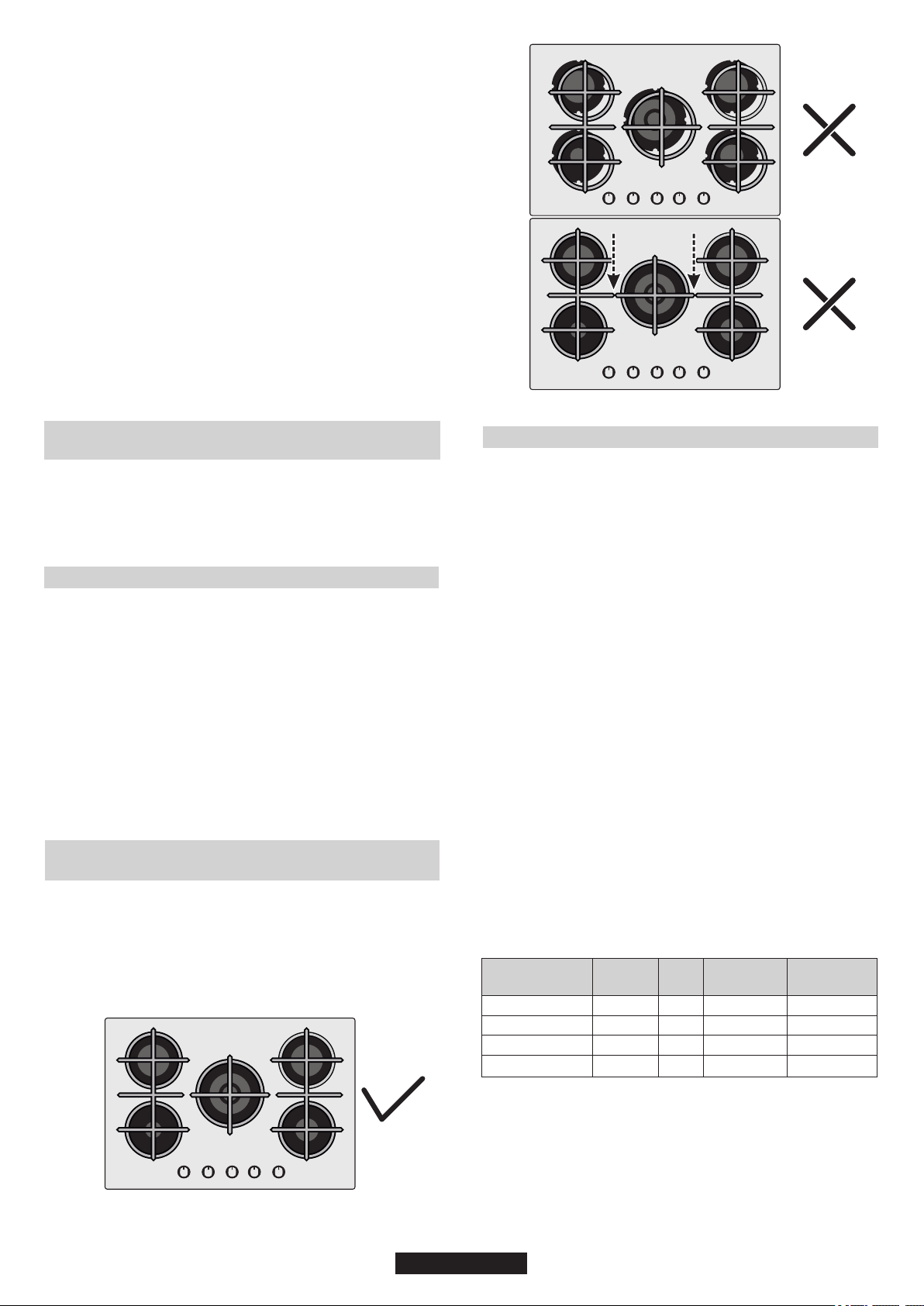

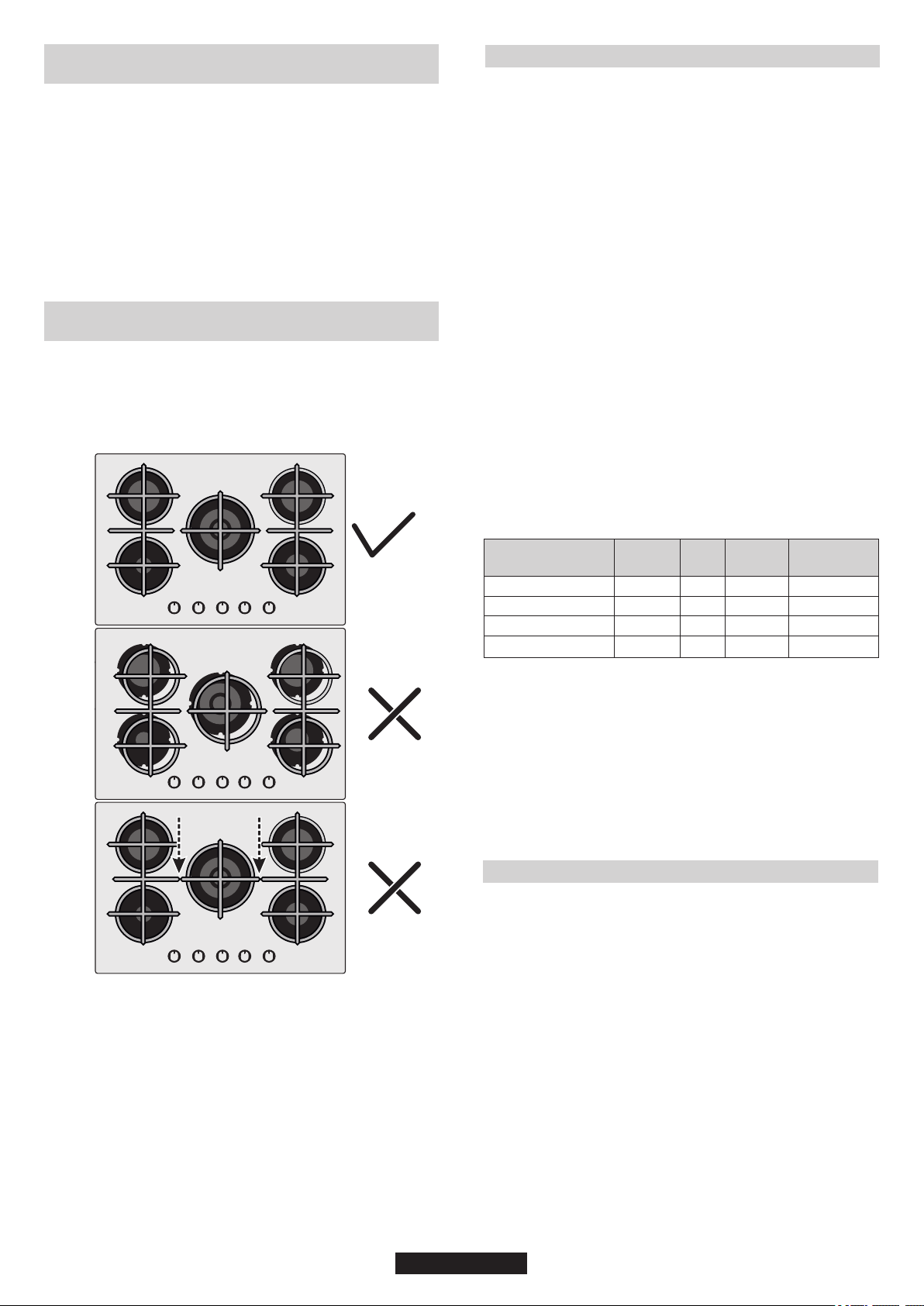

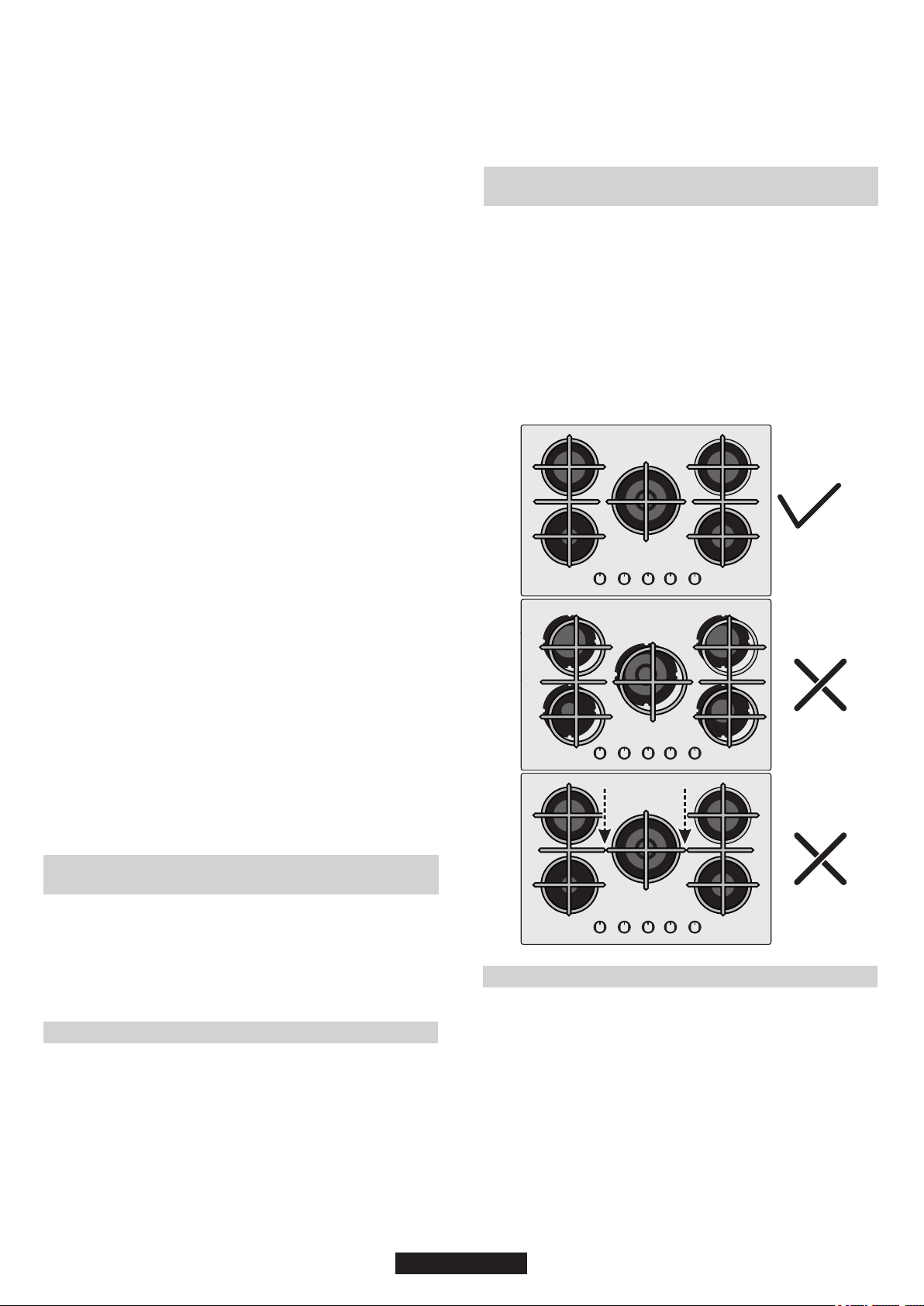

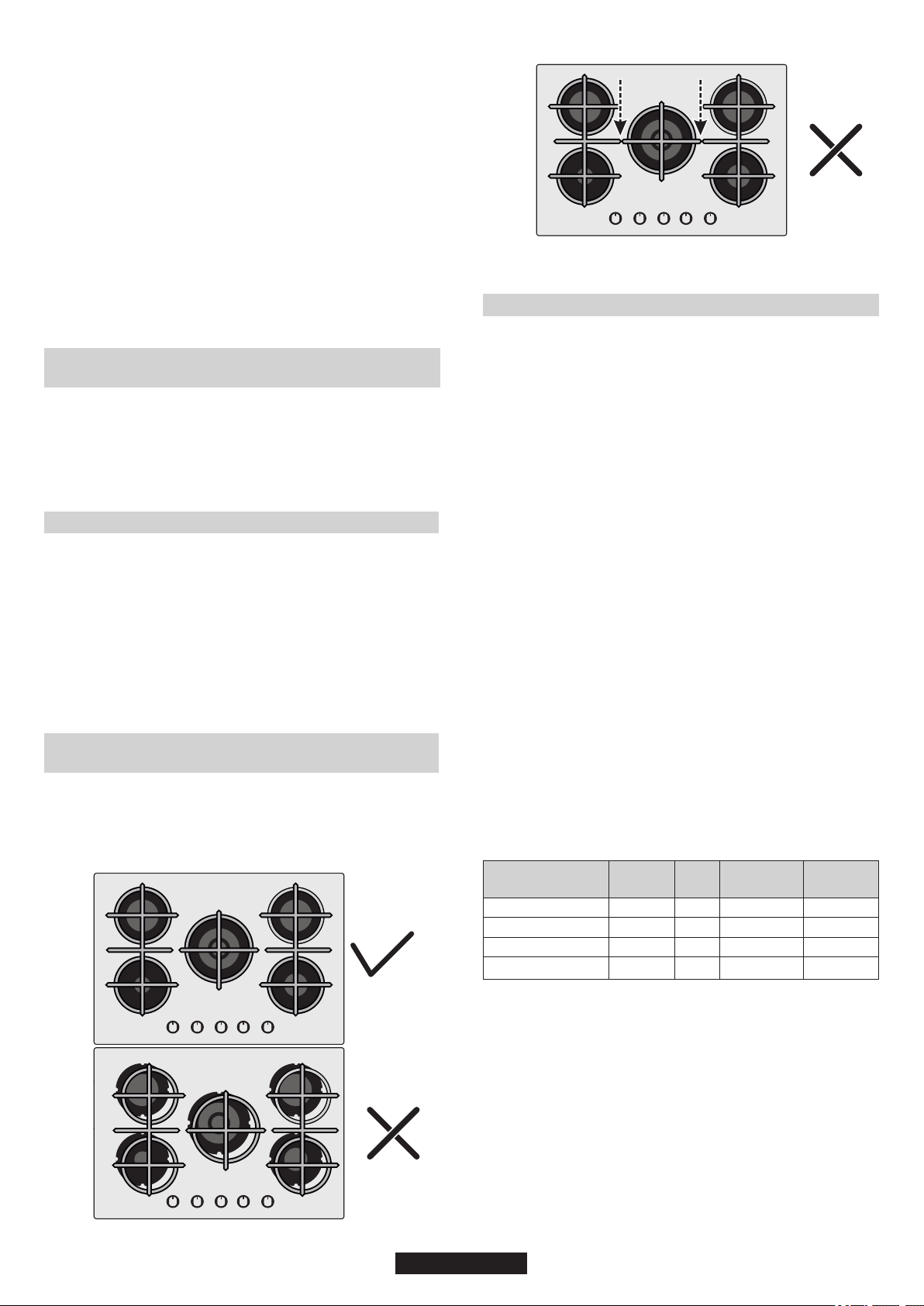

Before using burner, be sure, grid perimeters center the burner as
below figure.
If you are using Cast Iron Grids; underneath the grid, position of it is
stated. Be sure for the exact grid is used in correct position.

3.1. USING THE GAS BURNER

To ignite the burners, place a lighted taper close to the burner, press in
and turn the control knob anti-clockwise.
If the burners have not been used for a couple of days, wait for a few
seconds before lighting the burner, this will allow any air present in the
pipes to escape.
For appliances fitted with electronic ignition carry out the following:

• Push in and turn the knob anticlockwise to the ignition symbol.

• İgnite the burner by pressing the sparker button.
For hobs fitted with automatic ignition simply push in and turn the knob
to the ignition symbol.
The ignition system will continue to generate sparks as long as the
control knob is being pressed.
If the burner has not ignited within 5 seconds, turn the knob to the 0
position and repeat the operation.
For models fitted with a safety tap (which cuts-off the flow of gas if the
flame is accidentally extinguished) the burners are ignited and
described above, but care must be taken.
Prior to switching on the gas hob ensure that the burners and burner
caps are correctly placed within their position.

Warning: If there is no electricity on appliance, to ignite the burner a
lighter should be used;

- Push in and turn the knob anti-clockwise to the ignition symbol,

- While pushing in the button ignite the burner by using a lighter and
keep button pushed in 5 seconds after ignition.

GENERAL ADVISE

For best results, use cooking vessels with a flat surface. The size of
the surface should match the gas burner side as follows. Table A.

Burner Type

AUX

Auxiliary

SR

Semi Rapid

R

Rapid

DC 4 kW MONO

Ø pan/pot

(cm)

10 - 18
12 - 22
16 - 26
16 - 26

Power

(kW)

1,00
1,75
2,70
4,00

G20/20 mbar

(methane)

95 l/h
167 l/h
257 l/h
381 l/h

G30/28-30 mbar

(LPG)

73 g/h
127 g/h
196 g/h
291 g/h

Table A

The gas burner should be regulated so that the flame does not overlap
the base of the pan. Vessels with a concave or convex base should not
be used.

WARNING: If a flame is accidentally extinguished, turn the knob
to the off position and do not attempt to re-ignite if for at least 1
minute.

If over the years the gas taps become stiff to turn it is necessary to
lubricate them.

Such operation must be carried out only by qualified Service
Engineers.

4. MAINTENANCE AND CLEANING

Before cleaning the hob, ensure the appliance has cooled down.
Remove the plug from the socket or (if connected directly) switch off
the electricity supply.

Cleaning and user maintenance shall not be made by children without
supervision

Never use abrasives, corrosive detergents, bleaching agents or
acids. Avoid any acid or alkaline substances (lemon, juice, vinegar
etc.) on the enamelled, varnished or stainless steel sections.

When cleaning the enamelled, varnished or chrome sections, use
warm soapy water or a non caustic detergent. For stainless steel use
an appropriate cleaning solution.

The burners can be cleaned with soapy water. To restore their original
shine, use a household stainless steel cleaner. After cleaning, dry the
burners and replace.

It is important the Burners are replaced correctly.

04 GB

Chromed grids and burners

Chromed grids and burners have a tendency to discolour with use.
This does not jeopardize the functionality of the hob.

Our After Sales Service Centre can provide spare parts if required.

7. DECLARATION OF COMPLIANCE

The appliance complies with European Directive 2009/142/EC (GAD)
and starting from 21/04/2018 with Gas Appliances Regulation
2016/426 (GAR).

5. AFTERCARE

Before calling out a Service Engineer please check the following:

• that the plug is correctly inserted and fused;

• that the gas supply is not faulty.

If the fault cannot be detected:
Switch off the appliance and call the After Service Centre. DO NOT
TAMPER WITH THE APPLIANCE.

6. PROTECTION OF THE ENVIRONMENT

This appliance is labelled in accordance with
European Directive 2012/19/EU regarding electric
and electronic appliances (WEEE). The WEEE
contain both polluting substances (that can have a
negative effect on the environment) and base
elements (that can be reused). It is important that the
WEEE undergo specific treatments to correctly

remove and dispose of the pollutants and recover all
the materials. Individuals can play an important role in ensuring that
the WEEE do not become an environmental problem; it is essential to
follow a few basic rules:

- The WEEE should not be treated as domestic waste;

- The WEEE should be taken to dedicated collection areas managed
by the town council or a registered company.
In many countries, domestic collections may be available for large
WEEEs. When you buy a new appliance, the old one can be returned
to the vendor who must accept it free of charge as a one-off, as long as
the appliance is of an equivalent type and has the same functions as
the purchased appliance.

By placing the mark on the product, we are confirming
compliance to all relevant European safety, health and environmental
requirements which are applicable in legislation for this product.

SAVING AND RESPECTING THE ENVIRONMENT

Where possible use lid to cover the pan. Regulate the flame to not
overlap the diameter of the pan.

Burner Plate

Burner

Type

FFD

AUX 1kW

SR 1,75 kW

R 2,7 kW

DC 4 kW MONO

Nominal Heat Input

G20/20 mbar

G30/28-30 mbar

Installation Class

Voltage V/Frequency Hz

Electrical Input Power

Electric Ignition

Product Dimension

AUX/SR/R/DC

PVUH60MF

YES

1

1

1

1

9,45 kW

900 l/h

688 g/h

3

220-240V 50/60Hz 220-240V 50/60Hz

1

YES

595x505x42

4 Gas - L24 Gas - L1

AUX/2SR/R

PVUH60MF

YES

1

2

1

-

7.2 kW

686 l/h

524 g/h

3

1

YES

595x505x42

Table 1

This appliance has been designed for non-professional, i.e. domestic, use.

05 GB

CONSIGNES DE SÉCURITÉ

Nous vous recommandons de conserver les
instructions d'installation et d'utilisation pour
pouvoir les consulter ultérieurement. Avant
d'installer la table de cuisson, notez son numéro
de série, au cas où vous auriez besoin de l'aide du
service après-vente.

AVERTISSEMENT : l'appareil et ses parties
accessibles chauffent pendant l'utilisation. Évitez
de toucher les éléments chauffants. Les enfants
de moins de 8 ans doivent être tenus hors de
portée de l'appareil, sauf s'ils sont surveillés en
permanence.

AVERTISSEMENT : n'utilisez qu'un dispositif de
protection de votre table de cuisson conçu par le
fabricant de votre appareil ou indiqué, dans le
manuel d'utilisation, comme étant compatible, ou
bien le dispositif de protection fourni avec
l'appareil. L'utilisation d'un dispositif de protection
non approprié peut causer des accidents.

AVERTISSEMENT : l'utilisation de la table de
cuisson sans surveillance avec manipulation de
graisse ou d'huile peut être dangereux et
provoquer un incendie. N'essayez JAMAIS
d'éteindre un feu avec de l'eau, mais éteignez
l'appareil, puis couvrez la flamme avec un
couvercle ou une couverture anti-feu, par
exemple.

AVERTISSEMENT, risque d'incendie : ne stockez
pas d'éléments sur les surfaces de cuisson.

AVERTISSEMENT : si la surface est fissurée, ne
touchez pas le verre de la table et éteignez
l'appareil pour éviter tout risque d'électrocution.

Cet appareil peut être utilisé par des enfants âgés
de 8 ans et plus, par des personnes dont les
capacités physiques, sensorielles ou mentales
sont réduites ou par des personnes dénuées
d'expérience et de connaissances, mais qui ont
été informées sur la manière d'utiliser l'appareil
en toute sécurité, si elles comprennent les risques
impliqués. Surveillez les enfants afin qu'ils ne
jouent pas avec l'appareil. L'entretien et le
nettoyage ne doivent pas être effectués par des
enfants sans surveillance.

ATTENTION : la cuisson demande d'être
surveillée. Les cuissons de courte durée doivent
être surveillées en permanence.

Il est chaudement recommandé d'éloigner les
enfants de la zone de cuisson lorsqu'elle
fonctionne ou même quand elle est éteinte, mais
que l'indicateur de chaleur résiduelle est encore
visible, afin d'éviter tout risque de brûlures
graves.

Cet appareil n'est pas conçu pour être actionné
par un temporisateur externe ou un système
séparé de commande à distance.

Si votre table de cuisson est dotée d'éléments
halogènes, n'en fixez pas la lumière.

Brancher le câble d'alimentation sur une prise de
courant qui supporte le voltage (le courant et la
charge sont indiqués sur l'étiquette) et vérifier la
présence d'une mise à la terre. La prise
d'alimentation doit supporter la charge indiquée
sur l'étiquette et être dotée d'une mise à la terre en
état de fonctionnement. Le câble conducteur de
mise à la terre est jaune et vert. Cette opération
doit être exécutée par du personnel qualifié. En
cas d'incompatibilité entre la prise d'alimentation
et la fiche du câble de l'appareil, demander à un
électricien professionnel de remplacer la prise

d'alimentation par un dispositif compatible. La
fiche du câble d'alimentation et la prise
d'alimentation doivent être conformes aux
normes en vigueur dans le pays d'installation.

Il est possible de brancher l'appareil à la prise
d'alimentation en installant un disjoncteur
multipolaire qui supporte la charge électrique
maximale, conformément aux lois en vigueur,
entre l'appareil et la prise d'alimentation.

Le conducteur jaune et vert de mise à la terre ne
doit pas être bloqué par le disjoncteur. La prise
d'alimentation ou le disjoncteur multipolaire utilisé
pour le branchement doit rester à tout moment
accessible lors de l'installation de l'appareil.

Le débranchement doit se faire en accédant à la
prise d'alimentation ou en prévoyant un
interrupteur sur le circuit électrique fixe, conforme
aux normes électriques.

Si le câble d'alimentation est endommagé, il doit
être remplacé par le fabricant, son agent
d'entretien ou des personnes dotées du même
type de qualification, afin d'éviter tout risque. Le
conducteur de mise à la terre (jaune et vert) doit
être plus long de 10 mm du côté de la plaque à
bornes. Le diamètre interne du câble conducteur
doit être proportionné à la puissance absorbée
par la table de cuisson (indiquée sur l'étiquette).
Le câble d'alimentation requis est le suivant :

H05 GG-F.

Ne déposez jamais d'objets en métal, tels que des
couteaux, fourchettes, cuillers ou couvercles sur
la table de cuisson. Ils pourraient devenir
brûlants.

Ne posez jamais de papier aluminium ou de
récipients en plastique sur les zones chauffantes.

Après chaque utilisation, il convient de nettoyer la
table de cuisson, afin d'éviter l'accumulation de
saleté et de graisse. Dans le cas contraire, les
résidus risquent de brûler lors de la prochaine
utilisation de la table de cuisson, causant fumées
et odeurs déplaisantes, pour ne pas mentionner
les risques d'incendie.

N'utilisez jamais de vaporisateur, ni de jet à haute
pression pour nettoyer l'appareil.

Ne touchez pas les zones chauffantes pendant
qu'elles fonctionnent, ni pendant un certain temps
après leur utilisation.

Ne faites jamais cuire d'aliments directement sur
la table de cuisson vitrocéramique.

Utilisez toujours des ustensiles de cuisson
adéquats.

Placez toujours votre casserole au centre du
foyer que vous utilisez. Ne déposez jamais aucun
objet sur le panneau de commande.

N'utilisez jamais votre table de cuisson comme
plan de travail.

N'utilisez pas la surface de la table de cuisson
comme planche à découper.

Ne rangez pas d'objets lourds sur votre table de
cuisson. S'ils tombaient sur la table de cuisson, ils
risqueraient de l'endommager.

N'utilisez pas la table de cuisson pour ranger des
objets.

Ne faites pas glisser d'ustensiles de cuisine sur la
table de cuisson.

Aucun réglage/opération supplémentaire n’est
requis pour faire fonctionner l’appareil aux
fréquences nominales.

06 FR

1. INSTALLATION

La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement
effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche à
un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur
réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non
des dommages aux biens et/ou aux personnes.

1.1. ENCASTREMENT

Le meuble ou le support dans lequel doit être encastrée la table, ainsi
que les parois du meuble qui pourraient juxtaposer celui-ci, doivent être
d'une matière résistant à une température élevée (jusqu'à 100°C) et
d'une épaisseur comprise entre 25 et 45 mm.
Les dimensions d'encastrement sont indiquées sur le schéma 2.

Si, en fonction de l'installation de la table, la partie inférieure de son
caisson se trouve à proximité d'une zone normalement accessible lors
de manipulations et/ou de rangements, placer une cloison (bois ou
similaire) pour éviter tous risques de brûlure ou de détérioration
(schéma 3).

Si la table est installée entre deux meubles de cuisine, la distance entre
la table et les meubles doit être au moins de 17 cm (voir schéma 4);
tandis que la distance entre la table et le mur du fond doit être au moins
de 7 cm. La distance entre la table et tout autre appareil ou meuble
situé au dessus (par exemple une hotte) doit être au moins de 70 cm
(voir schéma 4).

Les objets en métal contenus dans le tiroir peuvent atteindre une
température très élevée, à cause du système de recirculation d'air.

Il est donc recommandé d'interposer un panneau en bois.

Attention : Lors de la mise en place, un soin particulier doit être
porté au joint entourant le bord de la table afin d'éviter toute
infiltration dans le meuble support (schéma 1).

Lors de la mise en place du joint sur la partie arrière, veiller à ne pas

obstruer les passages d'air nécessaires à la combustion.
Le caisson de la table est équipé en dessous de 4 emplacements
prévus pour recevoir les brides de fixation destinées à l'immobilisation
de la table sur le meuble. Placer les 4 brides de fixation de manière à ce
que la table de travail soit parfaitement plaquée au meuble.

Si une table de 60 cm de large est installée au-dessus d'un four qui
n'est pas équipé de ventilation tangentielle, il est recommandé de créer
des ouvertures dans le caisson de cuisine pour faire ainsi circuler l'air.
La taille de ces ouvertures doit être au moins de et placées 300 cm²
comme indiqué sur le schéma 5.

1.2. CARACTERISTIQUES REQUISES

Cet appareil doit être installé en conformité avec la réglementation en
vigueur et utilisé uniquement dans un espace ventilé. Lisez les
instructions avant d'installer ou utiliser cet appareil.
Une utilisation intensive et prolongée de l'appareil peut requérir une
ventilation plus importante, telle que l'ouverture d'une fenêtre ou une
puissance d'aspiration plus intense de la VMC si vous en êtes
équipés.
S'il n'est pas possible d'installer une hotte, une VMC devrait être
installée sur un mur donnant sur l'extérieur ou sur une fenêtre.
La VMC devrait être en mesure d'apporter un changement complet de
l'air de la cuisine 3 à 5 fois par heure. L'installateur doit installer la VMC
conformément aux règles en vigueur dans le pays d'installation.

2.1. RACCORDEMENT ELECTRIQUE

"L'installation recevant l'appareil cité en référence doit être
conforme à la norme en vigueur dans le pays d'installation".
Le constructeur décline toute responsabilité en cas de non
respect de cette disposition.

Vérifier les données sur la plaque signalétique, située à l'extérieur de
l'unité, pour assurer que l'alimentation et le voltage conviennent.
Avant le branchement, vérifier le système de mise à la terre.

Attention : vérifier la continuité de la terre de l'installation avant
de procéder au raccordement. Notre responsabilité ne saurait
être engagée pour tout incident ou ses conséquences
éventuelles qui pourraient survenir à l'usage d'un appareil non
relié à la terre, ou relié à une terre dont la continuité serait
défectueuse.

Si une prise n'est pas déjà fournie, installer une prise appropriée pour
la charge indiquée sur la plaque signalétique.
La prise devrait toujours être accessible.
Le fil de terre est de couleur jaune / vert.
Lorsque la table de cuisson est reliée directement à
l'approvisionnement en électricité, un disjoncteur doit être installé.
Si le cordon d'alimentation est endommagé, il doit être remplacé par
un technicien qualifié afin d'éviter tout risque potentiel.

Le fil de terre (couleur vert et jaune) doit être au moins 10mm plus long
que les fils de phase et neutre.
La section du câble utilisé doit être de la bonne taille par rapport à la
puissance absorbée de la table de cuisson.
Veuillez vérifier la plaque signalétique pour les détails de puissance et
veiller à ce que le cordon d'alimentation électrique soit de type 3x0.75
mm² H05 GG-F.

PHASE

Alimentation

Un système de déconnexion doit être incorporé dans le compteur
conformément aux règles de câblage.

TERRE
NEUTRELN

Fil Marron
Fil Vert/jaune
Fil Bleu

2.2. RACCORDEMENT GAZ

L'appareil doit être installé et raccordé conformément aux règles
En vigueur dans le pays d'installa-tion. Une attention
particulière sera accordée aux dispositions applicables en matière
De ventilation.
Tous les travaux d'installation doivent être effectués avec l'électricité
déconnectée.
La plaque signalétique sur la plaque indique le type de gaz qui doit
être utilisé. Le raccordement au réseau d'approvisionnement en gaz
cylindre doit être effectuée qu'après avoir vérifié qu'il est réglementé
pour le type de gaz avec lequel il sera distribué. S'il n'est pas
correctement réglementé, voir les instructions dans les paragraphes
suivants pour modifier les paramètres du gaz.
Pour le gaz liquide (bouteille de gaz), utiliser des régulateurs de
pression conformes aux normes en vigueur.
Utilisez uniquement des tuyaux, des rondelles et des rondelles
d'étanchéité conformes aux normes en vigueur.
Pour certains modèles un lien conique est fourni pour installation
l'appareil, dans les pays où ce type de lien est obligatoire ; sur le
schéma 8, il est indiqué comment reconnaître les différents types de
liens (CY = cylindrique, CO = conique). Dans tous les cas, la partie
cylindre du lien doit être connecté à la table.
Lorsque vous connectez la table de cuisson à l'alimentation du gaz via
l'utilisation de tuyaux flexibles, veuillez faire en sorte que la distance
maximum couverte par le tuyau ne dépasse pas 2 mètres.

Le tube flexible doit être installé de manière à ne pas entrer en contact
avec un élément mobile de la cuisine (par exemple un tiroir) et à ne
pas passer dans un espace pouvant être encombré.

Pour éviter tout dommage potentiel à la table de cuisson, veuillez
effectuer l'installation suivant les indications du schéma 6.

1) Comme illustré dans le schéma, assembler les pièces en
séquence :
A: ½ Adaptateur Cylindrique mâle
B: ½ Obturation
C: ½ Adaptateur gaz Femelle conique-cylindrique ou cylindrique­cylindrique.

2) Serrer les joints avec des clés à molette, pensez à placer les
tuyaux en position.

3) Fixer le raccord C au réseau d'approvisionne-ment en gaz à
l'aide tuyau rigide ou en acier flexi-ble.

IMPORTANT: effectuer une dernière vérification pour détecter
les fuites sur les raccords de tuyauterie en utilisant une solution
savonneuse. Ne jamais utiliser une flamme. Aussi, assurez vous
que le tuyau flexible ne peut pas entrer en contact avec une
partie mobile du meuble de cuisine (par exemple un tiroir) et qu'il
ne se trouve pas à un endroit où il pourrait être endommagé.

Attention: Si vous sentez des émanations de gaz en provenance de

l'appareil, coupez immédiatement l'alimentation en gaz et appelez
directement une personne qualifiée. Ne cherchez pas une fuite à
l'aide d'une flamme.

07 FR

Câble

lectriqueé

d’alim

2.3. ADAPTER LA TABLE A DIFFERENTS

TYPES DE GAZ

Pour adapter la table de cuisson à différents types de gaz, veuillez
exécuter les instructions suivantes:

• Enlever les grilles, chapeaux et corps de brûleurs

• Insérez une clé à pipe (7 mm) dans le support du brûleur (schéma 7)

• Dévisser le/les injecteurs et le/les remplacer par un/des injecteurs

adaptés au gaz à utiliser (voir le type de gaz préconisé sur la table)

• Visser le/les injecteurs à fond

• Régler la bague d'air

• Replacer les corps de brûleurs, le chapeau de brûleur et les grilles.

2.4. REGULER LA FLAMME AU MINIMUM

Après l'allumage du brûleur, tourner le bouton de commande au
réglage minimum, puis enlever la manette de commande (ce qui
peut facilement être enlevé par appliquer une légère pression).
En utilisant un petit «Terminal » type tournevis, la vis de réglage peut
être ajustée (cf Schéma 9). En tournant la vis dans le sens des
aiguilles d'une montre, cela réduit le débit de la flamme, alors qu'en
tournant dans le sens inverse, cela l'augmente. Utilisez ce réglage
pour obtenir une flamme d'environ 3 à 4 mm de longueur, puis
replacer la manette de commande.
Lorsque l'approvisionnement en gaz disponible est du
butane/propane (gaz de bouteilles), la vis pour régler la flamme au
ralenti doit être tournée dans le sens des aiguilles d'une montre,
jusqu'à la butée.

Lorsque vous avez effectué la régulation du gaz, remplacer
l'ancienne plaque signalétique de votre appareil avec celle adaptée
au type de gaz installé (fournie avec plaque de cuisson).

3. UTILISATION DE LA TABLE

Cet appareil ne doit être utilisé que pour des fins pour lesquelles il est
destiné : la cuisson domestique. Toute autre utilisation sera
considérée comme abusive et peut donc être dangereuse. Le
fabricant ne sera pas responsable pour tout dommage ou perte
découlant d'une utilisation abusive.

Avant d'utiliser le brûleur, assurez-vous que les périmètres de la grille
centrent le brûleur tel qu'illustré à la figure ci-dessous.
Si vous utilisez des grilles en fonte; sous la grille, leur position est
indiquée. Assurez-vous que la grille adéquate est utilisée dans la
bonne position.

3.1. UTILISATION DU BRÛLEUR À GAZ

Pour allumer les brûleurs, placez une flamme (allume-feu, allumette,
briquet etc…) près du brûleur, appuyez et tournez la manette de
commande.
Si les brûleurs n'ont pas été utilisés depuis quelques jours, attendre
quelques secondes avant d'allumer le brûleur, ce qui permettra l'air
éventuellement présent dans les tuyaux de s'échapper.
Pour les appareils équipés d'allumage électronique, effectuer les
opérations suivantes:

• Pousser et tourner la manette de commande sur le symbole
d'allumage.

• Allumer le brûleur en appuyant sur le bouton d'allumage
Pour les tables de cuisson équipées d'allumage électronique intégré,
il suffit de pousser et tourner le bouton sur le symbole d'allumage.
Le système d'allumage continuera à produire des étincelles aussi
longtemps que le robinet de gaz est actionné.
Si le brûleur ne s'enflamme pas dans les 5 secondes, tournez le
bouton vers la position 0 et répéter l'opération.
Pour les modèles équipés d'un robinet de sécurité par thermocouple
(qui coupe l'écoulement du gaz si la flamme est accidentellement
éteint), les brûleurs sont allumés et décrit ci-dessus, mais il faut
prendre soin de garder la manette de commandes enfoncée pendant
5 ou 6 secondes après que la flamme est allumée.

ATTENTION : Avant d'allumer la table gaz, veillez à ce que les
brûleurs et les chapeaux de brûleur soient correctement placés dans
leur position.

Avvertenza: se non c'è elettricità sull'apparecchio, per accendere il
bruciatore dovrebbe essere usato un accendino;

- Premere e ruotare la manopola in senso antiorario fino al simbolo di
accensione,

- Premendo il pulsante, accendere il bruciatore usando un accendino
e tenere premuto il pulsante entro 5 secondi dopo l'accensione.

CONSEIL

Pour de meilleurs résultats, la taille de casseroles à fond plat doit
correspondre à la taille des brûleurs comme suit :

Type de brûleurs

AUX

Brûleur auxiliaire

SR

Brûleur semi-rapide

R

Brûleur rapide

DC 4 kW MONO

Ø casserole

(cm)

10 - 18
12 - 22
16 - 26
16 - 26

Puissance

totale

(kW)

1,00
1,75
2,70
4,00

G20/20 mbar

(Gaz de naturel:

Méthane)

95 l/h

167 l/h

257 l/h
381 l/h

G30/28-30 mbar

(Butane/Propane)

73 g/h
127 g/h
196 g/h
291 g/h

Pour les petites casseroles/poêles, le brûleur à gaz doit être réglé de
telle manière que la flamme ne chevauche pas le fond de la casserole.
Les récipients à fond concave ou convexe ne doivent pas être utilisés.

ATTENTION: Si un brûleur est accidentellement éteint, tournez le
bouton vers la position fermée et ne pas tenter de relancer
pendant au moins 1 minute.

Si au fil des années les robinets de gaz deviennent raides, il est
nécessaire de les lubrifier.

Cette opération doit être effectuée que par un technicien agréé.

4. MAINTENANCE ET ENTRETIEN

Avant de nettoyer la table de cuisson, assurez-vous que cet appareil
est refroidi. Retirez la fiche de la prise ou (s'il est connecté
directement), éteindre l'alimentation d'électricité.
Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des
enfants sans surveillance.
Ne jamais utiliser de produits abrasifs, de détergents corrosifs, agents
de blanchiment ou d'acides. Éviter les substances acides ou alcalines
(citron, jus, vinaigre etc…) sur l'émail ou l'acier.
Lors du nettoyage de l'émail, vernis ou des sections chromées,
utilisez de l'eau chaude savonneuse ou un détergent non corrosif.
Pour l'acier inoxydable, utilisez une solution de nettoyage appropriée.
Les brûleurs peuvent être nettoyés avec de l'eau savonneuse. Pour
restaurer leur éclat d'origine, utilisez un nettoyant ménager pour acier
inoxydable. Après nettoyage, séchez les brûleurs et les replacer.

Il est important que les brûleurs soient remplacés correctement
à leur position.

Grilles chromées et brûleurs

Les grilles chromées et les brûleurs ont tendance à foncer à
l'utilisation. Il s'agit d'un phénomène normal et inévitable, mais elle ne
compromet pas la fonctionnalité de la table de cuisson.
Si besoin, des pièces de rechange sont disponibles dans notre centre
de service après-vente.

08 FR

Table A

5. ASSISTANCE TECHNIQUE

Avant d'appeler le Service d'Assistance Technique, vérifier les points
suivants:

• La prise est bien insérée ;

• L'approvisionnement en gaz n'est pas défectueux.
Si la panne ne peut être identifiée:
Éteignez l'appareil (ne pas l'utiliser) et appeler le Service d'Assistance
Technique.

6. PROTECTION DE L'ENVIRONNEMENT

Le présent appareil est marqué conformément à la
directive 2012/19/UE relative aux déchets
d'équipements électriques et électroniques
(DEEE). Les DEEE contiennent à la fois des
substances polluantes (qui peuvent avoir des
conséquences négatives sur l'environnement) et des
éléments de base (réutilisables). Il est important de

soumettre les DEEE à des traitements spécifiques, en
vue d'extraire et d'éliminer de façon appropriée toutes les substances
polluantes, puis de récupérer et recycler tous les matériaux.
Chacun peut jouer un rôle important quant à la protection de
l'environnement contre les DEEE. Pour atteindre cet objectif, il est
impératif de suivre quelques règles élémentaires :

• Les DEEE ne doivent pas être traités comme des déchets
ménagers.

• Ils doivent être remis aux points de collecte appropriés gérés par la
municipalité ou par des sociétés immatriculées. Dans plusieurs pays,
il est possible de collecter à domicile les DEEE volumineux.

• Lorsque vous achetez un nouvel appareil, vous devez retourner
l'ancien au vendeur qui le récupère gratuitement, au cas par cas, à
condition que l'équipement soit de type équivalent et possède les
mêmes fonctions que celui fourni.

SAUVER ET RESPECTER L'ENVIRONNEMENT

Si possible, utilisez un couvercle pour couvrir la casserole. Réglez la
flamme pour ne pas chevaucher le diamètre de la casserole.

7. DÉCLARATION DE CONFORMITÉ

L'appareil est conforme à la Directive européenne 2009/142/CE
(GAD) et à partir du 21/04/2018, à la Réglementation sur les appareils
à gaz 2016/426 (GAR).

En utilisant le symbol sur ce produit, nous déclarons sur notre
propre responsabilité que ce produit est conforme à toutes les normes
Européennes relatives à la sécurité, la santé et à l’environnement.

Plaque de brûleur

Brûleur

Type

FFD

Aux 1kW

Sr 1,75 kW

R 2,7 kW

Dc 4 kW MONO

Entrée de chaleur nominale

G20/20 mbar

G30/28-30 mbar

Classe d'installation

Voltage / Frequency V / Hz

Puissance électrique

Allumage électronique intégré

Dimensions appareil (LxP) mm

Cet appareil a été dessiné pour un usage non professionnel, usage domestique uniquement

AUX/SR/R/DC

PVUH60MF

Oui

1

1

1

1

9,45 kW

900 l/h

688 g/h

3

220-240V 50/60Hz 220-240V 50/60Hz

1

YES

595x505x42

4 Gas - L24 Gas - L1

AUX/2SR/R

PVUH60MF

Oui

1

2

1

-

7.2 kW

686 l/h

524 g/h

3

1

YES

595x505x42

Table 1

09 FR

BEZPEČNOSTNÍ OPATŘENÍ

Doporučujeme vám, abyste si uchovali pokyny
pro instalaci a použití pro pozdější potřebu, a před
instalací varné desky si poznamenejte její sériové
číslo pro případ, že byste potřebovali pomoc
poprodejního servisu.

UPOZORNĚNÍ: Spotřebič a jeho přístupné části
se během používání zahřívají na vysokou teplotu.
Dávejte pozor, abyste se nedotkli topných článků.
Děti do 8 let věku musejí být mimo dosah
spotřebiče, pokud nejsou pod neustálým
dohledem.
UPOZORNĚNÍ: Používejte pouze ochrannou
zábranu varné desky navrženou výrobcem
varného spotřebiče nebo zábranu, kterou
výrobce spotřebiče označí v návodu k použití za
vhodnou, nebo zábranu zabudovanou do
spotřebiče. Použití nevhodných ochranných
zábran může způsobit nehody.
UPOZORNĚNÍ: Vaření bez dozoru na varné
desce s t ukem ne bo o le jem m ůž e bý t
nebezpečné a způsobit požár. Nikdy se
nepokoušejte uhasit požár vodou; vypněte
spotřebič, a potom zakryjte plamen např.
pokličkou nebo protipožární dekou.
UPOZORNĚNÍ: Nebezpečí požáru: na varném
povrchu nic neskladujte.
UPOZORNĚNÍ:Pokud je povrch prasklý,
nedotýkejte se skla a spotřebič vypněte, aby
nedošlo k úrazu elektrickým proudem.
Tento spotřebič smějí používat děti starší 8 let a
osoby se sníženými fyzickými, smyslovými nebo
duševními schopnostmi nebo bez patřičných
zkušeností a znalostí, pokud jsou pod dohledem
osoby odpovědné za jejich bezpečnost, případně
byly poučené o bezpečném používání spotřebiče
a rozumějí možným nebezpečím. Děti by měly být
dohledem, aby se zajistilo, že si se spotřebičem
nebudou hrát. Děti nesmějí bez dozoru dospělých
spotřebič čistit, ani provádět činnosti údržby.
POZOR: Vaření musí probíhat pod dohledem. Na
krátký proces vaření je nutné dohlížet neustále.
D ů r a z n ě d o p o r u č u j e m e , a b y s e d ě t i
nepřibližovaly k varným zónám v době, kdy jsou v
provozu nebo jsou vypnuté, ale indikátor
zbytkového tepla svítí, aby se zabránilo riziku
vážných popálenin.
Tento spotřebič není určen k používání pomocí
externího časovače nebo samostatného
dálkového ovládání.
Je-li jimi varná deska vybavena, nedívejte se po
delší dobu na prvky varné desky s halogenovými
žárovkami
Připojte zástrčku k napájecímu kabelu, který je
schopen vydržet napětí, proud a zátěž uvedené
na štítku a který je opatřen uzemňovacím
kontaktem. Zásuvka musí být vhodná pro zatížení
uvedené na štítku a musí mít zapojený a funkční
uzemňovací kontakt. Uzemňovací vodič má
žlutozelenou barvu. Tuto operaci by měl provádět

odborník s vhodnou kvalifikací. V případě
neslučitelnosti mezi zásuvkou a zástrčkou
spotřebičů požádejte kvalifikovaného elektrikáře,
aby zásuvku nahradil jiným vhodným typem.
Zástrčka i zásuvka musejí odpovídat platným
normám země instalace.
Připojení k napájecímu zdroji lze provést také tak,
že mezi spotřebičem a zdrojem energie, který
zvládne maximální připojenou zátěž a který je v
souladu se stávajícími právními předpisy, je
umístěn omnipolární vypínač.
Žlutozelený uzemňovací kabel by neměl být
přerušen vypínačem. Zásuvka nebo omnipolární
vypínač používaný pro připojení by měl být při
instalaci spotřebiče snadno přístupný.
Odpojení lze zajistit přístupnou zástrčkou nebo
začleněním spínače v pevném zapojení v
souladu s pravidly elektroinstalace.
Je-li napájecí kabel poškozen, musí jej vyměnit
výrobce, jeho autorizovaný servis nebo podobně
kvalifikované osoby, aby nedošlo ke vzniku
ne b e zp e č ný c h s i tu a c í. Zem n ící v o d ič
(žlutozelený) musí být na straně svorkovnice
delší než 10 mm. Vnitřní část vodičů by měla
odpovídat výkonu absorbovanému varnou
deskou (uvedeno na štítku). Typ napájecího
kabelu musí být H05 GG-F.
Na varnou desku nepokládejte žádné kovové
předměty jako nože, vidličky, lžíce nebo pokličky.
Mohly by se zahřát na velmi vysokou teplotu.
Na zóny ohřevu se nesmějí umisťovat hliníkové
fólie ani plastové nádoby.
Po každém použití je nutné varnou desku vyčistit,
aby se zabránilo hromadění nečistot a mastnoty.
Pokud se tyto nečistoty a mastnota na varné
desce ponechají, jsou při jejím používání znovu
zahřívány a spalovány za vzniku kouře a
nepříjemných zápachů, nemluvě o riziku šíření
požáru.
K čištění spotřebiče nikdy nepoužívejte páru ani
vysokotlaký postřik.
Nedotýkejte se tepelných zón během provozu a
po nějakou dobu po použití
Jídlo nepřipravujte nikdy přímo na sklokeramické
varné desce.
Vždy používejte odpovídající nádobí.
Nádobu vždy umístěte do středu jednotky, na
které vaříte. Nic nepokládejte na ovládací panel.
Varnou desku nepoužívejte jako pracovní plochu.
Povrch desky nepoužívejte jako krájecí prkénko.
Nad varnou deskou neukládejte těžké předměty.
Pokud by na desky spadly, mohly by způsobit její
poškození.
Na varnou desku neodkládejte žádné předměty.
Nádobí po varné desce neposunujte.

K provozování spotřebiče při jmenovitých
frekvencích nejsou nutné žádné další úkony ani
nastavování.

10 CZ

1. POKYNY PRO INSTALATÉRA

INSTALACE DOMÁCÍCH SPOTŘEBIČŮ MŮŽE BÝT SLOŽITÁ OPERACE, KTERÁ, POKUD NENÍ PROVEDENA SPRÁVNĚ, MŮŽE VÁŽNĚ
OHROZIT BEZPEČNOST UŽIVATELE. Z TOHOTO DŮVODU POŽÁDEJTE O INSTALACI KVALIFIKOVANÉHO SERVISNÍHO TECHNIKA,
KTERÝ INSTALACI PROVEDE PODLE PLATNÝCH PŘEDPISŮ. V PŘÍPADĚ NEOPRÁVNĚNÉ INSTALACE VÝROBCE NENESE ŽÁDNOU
ODPOVĚDNOST ZA TECHNICKÉ ZÁVADY VÝROBKU, KTERÉ MOHOU VÉST KE POŠKOZENÍ VÝROBKU NEBO ZRANĚNÍ OSOB.

1.1 VESTAVBA

Varnou desku lze instalovat do pracovní desky, která je z teplu
odolného materiálu do 100°C a má tloušťku 25-45 mm. Rozměry
výřezu v pracovní desce jsou na obrázku 2.
Pokud není volný prostor mezi varnou deskou a skříňkou pod ní, je
nutné instalovat vhodné mezidno (dřevěné nebo z podobného
materiálu) (obrázek 3).
Pokud je varná deska připevněná k nábytku na kterékoli straně,
vzdálenost mezi varnou deskou a nábytkem musí být nejméně 17 cm
(viz obrázek 4); zatímco vzdálenost mezi varnou deskou a zadní
stěnou musí být nejméně 7 cm.
Vzdálenost mezi varnou deskou a spotřebičem nad ní (např. odsavač
par) musí být nejméně 70 cm (obrázek 4).

Kovové předměty v zásuvce mohou v důsledku recirkulace
vzduchu dosáhnout vysokých teplot.
Doporučuje se proto použít dřevěnou vložku.

Důležité - Obrázek 1 znázorňuje aplikaci těsnění.

Varná deska se upevňuje pomocí dodaných upevňovacích svorek,
pomocí otvorů ve spodní části spotřebiče.

Pokud je 60 cm varná deska nad troubou, která není vybavená
chladicím ventilátorem, doporučujeme udělat větrací otvory v nábytku
pro zajištění správné ventilace.
Velikost otvorů musí být nejméně 300 cm2 a umístění podle obrázku 5.

Živý

Napájení

Pokud spotřebič není vybaven přívodním kabelem se zástrčkou, nebo
jiným typem odpojovacího ařízení nabízejícím odstup kontaktu v
odpojeném stavu podle požadavků proti přepětí III kategorie, musíte
uskutečnit toto připojení podle platných směrnic.

Uzemnění
Neutrální

2.2. PŘIPOJENÍ PLYNU

Tyto pokyny jsou pro kvalifikovaného technika, instalace musí být v
souladu s národními předpisy.

Všechny práce se musí provádět při odpojeném napájení.

Výrobní štítek na varné desce definuje typ plynu, pro který je
navržená. Připojení k hlavní přípojce plynu nebo k plynové láhvi může
být provedeno po ověření, že je vhodný pro typ přiváděného plynu.
Pokud není správně regulovaný, viz pokyny v následujících
odstavcích pro úpravu nastavení.

Pro tekutý plyn (plyn v láhvi) použijte regulátor tlaku plynu vyhovující
mezinárodním standardům.

Hnědý vodič

L

Zelenožlutý vodič
Modrý vodič

N

Přívodní
kabel

1.2 VHODNÉ MÍSTO INSTALACE

Tento spotřebič musí být instalován v souladu s platnými předpisy a
používat na dobře větraném místě. Před instalací a použitím
spotřebiče si přečtěte pokyny k použití.

PLynové spotřebiče produkují teplo a vlhkost v místě instalace. Z
tohoto důvodu musíte zajistit dostatečnou ventilaci udržením volných
přirozených otvorů nebo instalací odsavače.

Intenzivní a dlouhodobé použití spotřebiče může vyžadovat extra
ventilaci, jako je otevření okna nebo zvýšení výkonu ventilátoru,
pokud je.

Pokud nelze instalovat odsavač, je nutné instalovat ventilátor do
vnější stěny nebo okna. Elektrický ventilátor musí být schopný
vyměnit vzduch 3-5 násobku objemu kuchyně každou hodinu,
instalatér musí dodržovat platná pravidla.

2.1. PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Zkontrolujte data na výrobním štítku, na vnější straně přístroje, pro
kontrolu, zda napětí odpovídá napětí elektrické sítě. Před připojením
zkontrolujte uzemnění. Tento spotřebič musí být uzemněný. Pokud
tuto podmínku nesplníte, výrobce nenese žádnou odpovědnost za
poškození spotřebiče nebo úrazy osob. Pokud přívodní kabel není
vybavený zástrčkou, připojte vhodnou zástrčku podle údajů na
výrobním štítku.

Uzemňovací systém je barevně označený žlutozelenou. Zástrčka
musí zůstat i po instalaci snadno přístupná.

Pokud je varná deska připojená přímo k elektrické síti, musíte
instalovat odpojovací zařízení. Pokud se poškodí přívodní kabel,
musí jej vyměnit kvalifikovaný servisní technik, aby se zabránilo
možnému nebezpečí.

Některé modely jsou vybavené kónickou přípojkou pro instalace v
zemích, kde je tento typ povinný; v obrázku 8 je popsané jak rozeznat
různé typy spojů (CY = cylindrický, CO = kónický). V každém případě,
cylindrická část připojení musí být připojená k varné desce.

Pokud připojujete varnou desku k přípojce plynu pomocí ohebné
hadice, zajistěte, aby maximální délka hadice nepřesahovala 2 metry.

Flexibilní trubku je nutné připevnit tak, aby nepřišla do kontaktu s
pohyblivými díly skříňky (např.šuplíkem) a nepřecházela přes příliš
úzké prostory.

Abyste zabránili možnému nebezpečí, proveďte instalaci v
následujícím pořadí (obrázek 6):

1) Podle obrázku sestavte díly v pořadí:

A: 1/2 cylindrický adaptér,
B: 1/2 těsnění,
C: 1/2 kónický-cylindrický nebo cylindrickýcylindrický
adaptér plynu

2) Utáhněte spoje kleštěmi, umístěte trubky do správné pozice.

3) Připevněte díl C k hlavní přípojce plynu pomocí pevné měděné
trubky nebo ohebné ocelové trubky.

DŮLEŽITÉ: proveďte konečnou kontrolu těsnosti spojů pomocí
roztoku vody a saponátu. Nikdy nepoužívejte plamen. Také se
ujistěte, zda ohebná trubka není v kontaktu s pohyblivými díly
skříňky (např. šuplíkem) a není instalovaná v místě, kde se může
poškodit.

Upozornění: Pokud ucítíte plyn v okolí spotřebiče, okamžitě vypněte

přívod plynu a kontaktujte servisního technika. Nepokoušejte se najít
únik plynu pomocí plamene.

Uzemňovací vodič (žlutozelený) musí být nejméně o 10 mm delší než
živý a neutrální vodič.Použijte vhodný kabel podle parametrů výkonu
trouby. Zkontrolujte výrobní štítek a ujistěte se, zda je přívodní kabel
typu 3x0.75 mm² H05 GG-F.

11 CZ

2.3. ZMĚNA VARNÉ DESKY NA JINÝ DRUH
PLYNU

Pro úpravu varné desky na jiný typ plynu proveďte následující kroky:

• sejměte mřížky a hořáky

• vložte klíč (7 mm) do podložky hořáku (obrázek 7)

• vyšroubujte trysku a nahraďte vhodnou pro daný typ
používaného plynu (viz tabulku typů Plynu)

2.4. NASTAVENÍ MINIMÁLNÍHO PLAMENE

Po zapálení hořáků, otočte ovládacím knoflíkem na minimální
nastavení a poté sejměte ovládací knoflík (můžete jej sejmout
jemným potažením).

Pomocí malého šroubováku nastavte regulační šroub podle obrázku

9. Otočením šroubu ve směru hodinových ručiček snížíte plamen,
otočením proti směru hodinových ručiček plamen zvětšíte. Pomocí
tohoto nastavení nastavte plamen o délce přibližně 3 až 4 a poté
nasaďte ovládací knoflík.

Pokud je dodávaný plyn LPG (plyn v láhvích) - šroub pro nastavení
počátečního plamene musíte otočit ve směru hodinových ručiček do
konce.

Po dokončení nastavení plynu nahraďte výrobní štítek s typem plynu
za nový, podle instalovaného Plynu.

3. POUŽITÍ VARNÉ DESKY

Tento spotřebič se musí používat pouze k účelům, pro které byl
navržený a to pro vaření v domácnosti. Jakékoli jiné použití je
nesprávné a může být nebezpečné. Výrobce nenese žádnou
odpovědnost za poškozené vyplývající z nesprávného použití tohoto
spotřebiče.

3.1. POUŽITÍ PLYNOVÉHO HOŘÁKU

K zapálení hořáků přiložte zdroj otevřeného plamene k hořáku,
stiskněte a otočte knoflíkem ovládání plynu proti směru hodinových
ručiček.
Pokud jste hořák nepoužívali několik dní, před zapálením počkejte
několik sekund, toto odstraní přítomný vzduch v trubkách.
Pro spotřebiče s elektrickým zapalováním proveďte následující kroky:

• stiskněte a otočte knoflík proti směru hodinových ručiček na symbol
zapálení.

• zapalte hořák stisknutím tlačítka jiskření.
Pro varné desky vybavené automatickým zapalováním pouze
stiskněte a otočte knoflík na symbol zapálení.
Systém zapalování opakuje jiskření, dokud držíte stisknutí ovládací
knoflík.
Pokud se hořák nezapálí do 5 sekund, otočte knoflík na pozici 0 a
postup opakujte.
Pro modely vybavené bezpečnostním ventilem (který vypne přívod
plynu v případě náhodného zhasnutí plamene) se hořák zapaluje
podle výše uvedeného postupu, ale knoflík musíte držet stisknutý 6
sekund po zapálení plamene.

UPOZORNĚNÍ:

Před zapnutím varné desky se ujistěte, zda jsou hořáky a víčka
hořáků správně nasazené.

Varování: Pokud do zařízení neproudí elektřina, měli byste pro
zapálení hořáku použít zapalovač.

- stiskněte a otočte proti směru hodinových ručiček knoflík se
symbolem zapalování,

- držte knoflík stlačený a pomocí zapalovače zapalte hořák, po
zapálení držte knoflík stlačený ještě dalších 5 sekund.

VŠEOBECNÉ POKYNY

Pro nejlepší výsledky používejte nádobí s rovným dnem, které
vyhovují průměru hořáků. Tabulka A.

Před použitím hořáku se ujistěte, že obvod mřížky je na středu
hořáku, jak ukazuje obrázek. Pokud používáte litinovou mřížku, je ve
spodní poloze. Ujistěte se, že je použitá mřížka je ve správné pozici.

Typ hořáku

AUX

Pomocný hořák

SR

Půlrychlý hořák

R

Silný hořák

DC 4 kW MONO

Ø pánev

(cm)

10 - 18
12 - 22

16 - 26
16 - 26

Výkon

1,00
1,75
2,70
4,00

(kW)

G20/20 mbar

(Metan)

95 l/h
167 l/h
257 l/h
381 l/h

G30/28-30 mbar

(LPG)

73 g/h
127 g/h
196 g/h
291 g/h

Tabulka A

Pro menší nádoby nastavte plyn tak, aby plamen nepřesahoval za
okraj dna nádoby. Nepoužívejte nádoby s vypuklým dnem.

UPOZORNĚNÍ: Pokud plamen nečekaně zhasne, otočte
knoflíkem do pozice vypnuté a nepokousejte se jej zapalovat do
1 minuty.

Pokud se knoflík po letech použití otáčí těžko, je nutné jej namazat.

Tuto činnost smí provádět pouze kvalifikovaný technik.

4. ÚDRŽBA A ČIŠTĚNÍ

Před čištěním varné desky se ujistěte, zda dostatečně vychladla.
Odpojte zástrčku od elektrické zásuvky nebo vypněte jistič.

Čištění a údržbu nesmí provádět děti bez dohledu.

K čištění nepoužívejte drsné, korosivní prostředky, bělidla, nebo
kyseliny. Vyhněte se jakýkoli kyselinám (citrónová šťáva, ocet, apod.)
Na smaltovaném nebo nerezovém povrchu.

Pokud čistíte smaltovaný, lakovaný nebo chrómový povrch, použijte
roztok saponátu a vody. Pro nerezovou ocel používejte vhodný čisticí
prostředek.

Hořáky můžete čistit vodou se saponátem. K obnovení původního
lesku použijte čistič na nerezovou ocel. Po vyčistění nechte hořáky
vysušit a vraťte na své místo.

Je důležité nasadit hořáky správně.

Chromové mřížky a hořáky

Chromové mřížky a hořáky mají při použití tendenci ztmavnout. Toto
je normální a neodvratný fenomén, ale nemá vliv na funkčnost varné
desky. V případě potřeby jsou náhradní díly dostupné v servisním
středisku.

12 CZ

5. SERVIS

Dříve než zavoláte servis, zkontrolujte následující:

• je připojená zástrčka k síťové zásuvce;

• není problém v přípojce plynu.

7. PROHLÁŠENÍ O SHODĚ

Spotřebič je ve shodě se směrnicí 2009/142/ES o spotřebičích
plynných paliv a počínaje 21. dubnem 2018 s nařízením 2016/426 o
spotřebičích plynných paliv.

Pokud nelze závadu odstranit: vypněte spotřebič, nedemontujte
jej a kontaktujte autorizované servisní středisko.

6. ODPADOVÉ HOSPODÁŘSTVÍ A OCHRANA

ŽİVOTNÍHO PROSTŘEDÍ

Tento spotřebič je označen v souladu s evropskou
směrnicí 2012/19/EU o odpadních elektrických a
elektronických zařízeních (OEEZ). OEEZ obsahují jak
znečišťující látky (které mohou mít negativní vliv na
životní prostředí), tak i základní prvky (které mohou
být znovu použity). Je důležité, aby OEEZ podstoupily
zvláštní zacházení pro správné odstranění a likvidaci

znečišťujících látek a obnovení všech materiálů.
Jednotlivci mohou hrát významnou roli při ochranně životního
prostředí před OEEZ; je nutné dodržovat některá základní pravidla:

- S odpadními elektrickými a elektronickými zařízeními se nesmí
zacházet jako s domovním odpadem;

- OEEZ by měly být odvezeny do speciálních sběrných dvorů
spravovaných místním úřadem nebo registrovanou společností.
V mnoha zemích může být k dispozici vyzvednutí velkých OEEZ u

zákazníka. Když koupíte nový spotřebič, můžete starý odevzdat
obchodníkovi, který musí bezplatně přijmout jeden starý spotřebič za
jeden nový prodaný spotřebič, pokud se jedná o ekvivalentní typ se
stejnými funkcemi, jaké má nový zakoupený spotřebič.
Šetrnost a ohleduplnost k životnímu prostředí Kdykoli je to možné,
vyhněte se předehřátí trouby a vždy se ji snažte naplnit. Otevírejte
dvířka trouby co možná nejméně často, protože při každém otevření
uniká teplo z dutiny. Pro významnou úsporu energie vypněte troubu 5
až 10 minut před plánovaným koncem doby pečení a využijte
zbytkové teplo, které trouba nadále generuje. Udržujte těsnění v
čistotě a v pořádku, aby nedocházelo k unikání tepla z trouby. Máte-li
hodinový tarif, program „zpožděné pečení“ usnadňuje úspory energie
přesunutím doby vaření na dobu s nižší sazbou.

ÚSPORA A DOKONČENÍ ŽIVOTNÍHO PROSTŘEDÍ

Pokud je to možné, zakryjte pánev víkem. Regulujte plamen tak, aby
nepřekrýval průměr pánve.

Umístěním značky na tento produkt potvrzujeme shodu se
všemi příslušnými evropskými směrnicemi týkajícími se bezpečnosti,
ochrany zdraví a ochrany životního prostředí, které lze použít pro
tento produkt.

Deska hořáku

Hořák

Type

FFD

Aux 1kW

Sr 1,75 kW

R 2,7 kW

Dc 4 kW MONO

Jmenovitý tepelný vstup

G20/20 mbar

G30/28-30 mbar

Instalační třída

Napětí/frekvence V / Hz

Příkon

Elektrické zapalování

Rozměry spotřebiče

4 Plyn - L24 Plyn - L1

AUX/SR/R/DC

PVUH60MF

ANO

1

1

1

1

9,45 kW

900 l/h

688 g/h

3

220-240V 50/60Hz 220-240V 50/60Hz

1

ANO

595x505x42

AUX/2SR/R

PVUH60MF

ANO

1

2

1

-

7.2 kW

686 l/h

524 g/h

3

1

ANO

595x505x42

Tabulka 1

ANO

Tento spotřebič je navržený pro nekomerční použití v domácnosti.

13 CZ

SICHERHEITSHINWEISE

Wir empfehlen, diese Anleitung für die Montage
s o w i e z u m s p ä t e r e n N a c h s c h l a g e n
aufzubewahren. Notieren Sie sich vor der
Montage des Kochfelds die Seriennummer für den
Fall, dass Sie die Hilfe des Kundendienstes in
Anspruch nehmen müssen.

WARNUNG: Während des Gebrauchs werden
das Gerät und dessen zugänglichen Teile heiß. Es
muss darauf geachtet werden, die Heizelemente
nicht zu berühren. Kinder unter 8 Jahren müssen
vom Gerät ferngehalten oder permanent
beaufsichtigt werden.

WARNUNG: Verwenden Sie ausschließlich einen
Kochfeldschutz, der vom H ersteller des
K o c h g e r ä t s e n t w i c k e l t w u r d e , v o m
Gerätehersteller in der Bedienungsanleitung als
geeignet genannt wird oder Bestandteil des
Kochfelds ist. Die Benutzung eines ungeeigneten
Kochfeldschutzes kann zu Unfällen führen.

WARNUNG: Unbeaufsichtigtes Kochen auf einem
Kochfeld mit Fett oder Öl kann gefährlich sein und
zu einem Brand führen. Versuchen Sie NIEMALS,
einen Brand mit Wasser zu löschen, sondern
schalten Sie das Gerät aus und ersticken Sie die
Flamme dann (z. B. mit einem Deckel oder einer
Feuerlöschdecke).

WARNUNG: Brandgefahr: Legen Sie niemals
Gegenstände auf den Kochflächen ab.

WARNUNG: Falls die Oberfläche zerbrochen ist,
dürfen Sie das Glas keinesfalls anfassen.
Schalten Sie das Gerät aus, um die Möglichkeit
eines Stromschlags zu vermeiden.

Dieses Gerät darf von Kindern ab 8 Jahren und
Personen mit eingeschränkten körperlichen,
sensorischen oder geistigen Fähigkeiten oder
ohne Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt werden oder Anweisungen
für den sicheren Gebrauch des Geräts erhalten
und die damit verbundenen Gefahren verstanden
haben. Kinder sollten beaufsichtigt werden, um
sicherzugehen, dass sie nicht am Gerät
herumspielen. Kinder dürfen das Gerät nur unter
Beaufsichtigung reinigen und instandhalten.

ACHTUNG: Der Kochvorgang muss beaufsichtigt
werden. Ein kurzzeitiger Kochvorgang muss
permanent überwacht werden.

Es wird dringend empfohlen, Kinder von den
Kochzonen fernzuhalten, wenn diese in Betrieb
sind oder nachdem sie ausgeschaltet wurden,
solange die Restwärmeanzeige noch aktiv ist, um
die Gefah r schwerer Verbrenn ungen zu
vermeiden.

Das Gerät ist nicht dafür vorgesehen, mit Hilfe
einer externen Zeitschaltuhr oder einer separaten
Fernsteuerung betrieben zu werden.

Vermeiden Sie es, in die Halogenlampenelemen-
te des Kochfelds (sofern vorhanden) zu blicken.
Schließen Sie einen Stecker an das Stromkabel
an, der für die auf dem Typenschild angegebenen
Spannungs-, Strom- und Belastungswerte
geeignet ist und einen Schutzkontakt hat. Die
Steckdose muss für die auf dem Typenschild
angegebene Last geeignet sein und über einen
funktionsfähigen Schutzkontakt verfügen. Der
Schutzleiter hat die Farbe Gelb-Grün. Diese Arbeit
darf nur von qualifiziertem Personal durchgeführt

werden. Falls Steckdose und Gerätestecker nicht
kompatibel sind, wenden Sie sich an einen
q u a l i f i z i e r t e n E l e k t r i k e r , u m e i n e n
entsprechenden Austausch vorzunehmen.
Stecker und Steckdose müssen den geltenden
Vorschriften des jeweiligen Landes entsprechen.
Der Anschluss an die Spannungsversorgung kann
auch erfolgen, indem ein allpoliger Trennschalter
zwischen Gerät und Spannungsquelle installiert
wird, der für die maximale angeschlossene Last
geeignet ist und den geltenden Vorschriften
entspricht.
Der gelb-grüne Schutzleiter darf nicht vom
Trennschalter unterbrochen werden. Die für den
Anschluss verwendete Steckdose bzw. der
allpolige Trennschalter muss leicht erreichbar
sein, wenn das Gerät installiert ist.
Die Trennung kann durch einen zugänglichen
Stecker oder einen vorschriftsmäßig in die
Festverdrahtung eingebundenen Schalter
erfolgen.
Ein beschädigtes Netzkabel muss durch den
Hersteller, seinen Wartungstechniker oder ähnlich
qualifizierte Personen ausgetauscht werden, um
mö gl ic he G ef ah re n zu v erm ei de n. D er
Sc hut zl e it e r (g e lb -g r ün ) m us s a uf d e r
Klemmleistenseite länger als 10 mm sein. Der
interne Leiterabschnitt muss für die (auf dem
Type nschild angege bene) vom K ochfeld
absorbierte Leistung ausgelegt sein. Das
Stromkabel muss vom Typ H05 GG-F.
Metallobjekte wie Messer, Gabeln, Löffel und
Deckel dürfen nicht auf der Kochfläche abgelegt
werden. Sie könnten heiß werden.
Auf den Kochzonen dürfen weder Aluminiumfolie
noch Kunststoffschalen abgelegt werden.
Das Kochfeld muss nach jeder Benutzung
gereinigt werden, damit sich kein Schmutz und
Fett ablagert. Andernfalls werden solche Reste
bei der nächsten Benutzung erhitzt und können
verbrennen, was zu Rauchentwicklung und
unangenehmen Gerüchen, schlimmstenfalls
sogar zur Brandentwicklung führen kann.
Reinigen Sie das Gerät keinesfalls mit einem
Dampf- oder Hochdruckspray.
Während des Betriebs sowie für eine gewisse Zeit
danach dürfen die Kochzonen nicht berührt
werden.
Lebensmittel dürfen keinesfalls direkt auf dem
Glaskeramik-Kochfeld gegart werden.
Benutzen Sie stets geeignetes Kochgeschirr.
Stellen Sie das Kochgefäß immer in die Mitte des
jeweiligen Kochfelds. Stellen Sie nichts auf das
Bedienfeld.
Benutzen Sie das Kochfeld nicht als Arbeitsfläche.
B en u t z e n S i e d a s K o c h f e l d n i c h t a l s
Schneidunterlage.
Lagern Sie keine schweren Gegenstände über
dem Kochfeld. Beim Herunterfallen könnten Sie
das Kochfeld beschädigen.
Benutzen Sie das Kochfeld nicht als Ablagefläche.
Schieben Sie Kochtöpfe nicht über das Kochfeld.

Es ist kein zusätzlicher Vorgang oder eine andere
Einrichtung erforderlich, um das Gerät mit der
angegebenen Spannung zu betreiben.

14 DE

1. INSTALLATIONSANWEISUNG

Die Installation eines Haushaltsgeräts kann unter Umständen eine komplexe Arbeit sein; wenn diese nicht korrekt ausgeführt wird,
könnte es zu schweren Beeinträchtigungen der Sicherheit des Benutzers kommen. Das ist der Grund, warum sie von einem
qualifizierten Fachmann unter Einhaltung der geltenden technischen Regeln durchgeführt werden soll. Falls diese Empfehlung nicht
beachtet und die Installation des Gerätes durch eine nicht qualifizierte Person durchgeführt werden sollte, lehnt der Hersteller jede
Verantwortung für eventuelle technische Fehler des Produktes ab, gleichviel, ob es zu Schäden an Personen oder Sachen führt.

1.1. EINBAU

Die Arbeitsplatte, in der diese Kochmulde eingebaut werden soll, kann
aus beliebigem Material sein, vorausgesetzt, es ist hitzebeständig
und kann eine Temperatur von 100°C aushalten. Die Arbeitsplatte
kann zwischen 25 und 45 mm dick sein. Die Einbaumaße entnehmen
Sie bitte der Abb. 2.
Wenn unter der Kochmulde ein zugängliches Möbelteil vorhanden ist,
muss zwischen der Kochmulde und der unteren Möbelnische eine
Trennplatte aus isolierendem, hitzebeständigem Material (Holzplatte
o.Ä.) dazwischen gebaut werden (s. Abb. 3).
Falls an einer Seite der Kochmulde die Wand eines Möbels ist, muss
der Abstand der Mulde zur Möbelwand mindestens 17 cm (s. Abb. 4).
Zwischen Küchenwand und Mulde muss ein Abstand von mindestens
7 cm eingehalten werden. Der Abstand zwischen der Kochmulde und
eine m e ventuel l darüber b e findli c h en Eleme n t (z.B.
Dunstabzugshaube) muss mindestens 70 cm betragen (s. Abb. 4).

Metall gegenst ände in d er Schu bla de k önn en hohe
Temperaturen aufgrund der Luftzirkulierung erreichen. Es wird
daher empfohlen, eine Abtrennung aus Holz einzusetzen.
Wichtig: Entnehmen Sie der Abb. 1, wie die Dichtungsstreifen
angebracht werden müssen.

Die Befestigung an das Möbel erfolgt mit Fixierbügel, die als Zubehör
zur Mulde mitgeliefert werden. Am Geräteboden sind die Bohrungen
zum Verschrauben der Fixierbügel bereits vorhanden.
Falls unter der Kochmulde (60 cm) ein Backofen ohne
Kühlungsventilator installiert sein sollte, müssen in der Einbaunische
Öffnungen angebracht werden, damit die Luftzirkulation
gewährleistet ist. Diese Öffnungen müssen eine freie Oberfläche von
mindestens 300 cm² gewährleisten, verteilt wie in der Abb. 5 gezeigt.

1.2. GEEIGNETER STANDORT

Das Gerät sollte gemäß den Installationsanweisungen installiert
werden und genügend Belüftung gewährleistet werden. Lesen Sie
bitte die Anweisungen, bevor Sie das Gerät installieren.

Beim Gebrauch eines Gasherdes entstehen Hitze und Feuchtigkeit,
die sich im Raum verbreiten. Daher ist es wichtig, eine ausreichende
Belüftung des Raumes zu gewährleisten, entweder durch
Lüftungsöffnungen oder durch eine Dunstabzugshaube mit
Außenanschluss. Bei einem längeren Gebrauch des Gerätes ist es
ratsam, die Belüftung zu fördern, z.B. durch zusätzliches Öffnen eines
Fensters oder durch Erhöhung der Dunstabzugsleistung.

Sollte der Einbau einer Dunstabzugshaube nicht möglich sein, ist die
Verwendung eines Elektroventilators vonnöten, der entweder an der
Außenwand oder am Fenster angebracht wird, sofern der Raum über
ausreichend Lufteinlassöffnungen verfügt. Der Elektroventilator muss
eine Leistung aufweisen, die ausreicht, um den 3- bis 5- fachen
Luftvolumen der Küche pro Stunde auszutauschen.
Beachten Sie bitte die im jeweiligen Land geltenden Standardregeln
für Gasinstallationen.

2.1. ELEKTRISCHER ANSCHLUSS

Überprüfen Sie die auf dem Matrikelschild angegebenen Daten. Das
Matrikelschild befindet sich auf der unteren Seite des
Gerätegehäuses. Notieren Sie alle Daten wie Matrikel- und
Seriennummer am besten direkt auf dem Deckblatt der
Bedienungsanleitung, da diese Angaben in einem eventuellen
Servicefall vom Kundendienst benötigt werden. Überprüfen Sie, dass
die Netzspannung und die Leistung für den Betrieb des Gerätes
geeignet sind.
Vor dem elektrischen Anschluss ist die einwandfreie Erdung der
elektrischen Hausinstallation zu prüfen. Die Erdung des Gerätes ist
gesetzlich vorgeschrieben. Der Hersteller weist jede Verantwortung
für Sach- oder Personenschäden zurück, die auf fehlende bzw.
mangelhafte Erdung zurückzuführen sind. Bei den Modellen, die
ohne Stecker geliefert werden, ist ein genormter Stecker an das Kabel
zu montieren, welcher für die auf das Matrikelschild angegebene
Belastung geeignet ist. Der Erdleiter ist durch das gelb-grüne Kabel
gekennzeichnet. Der Stecker muss in jedem Fall zugänglich sein.

Soll das Gerät an einer festen Anschlussdose angeschlossen
werden, ist zwischen dem Gerät und dem Versorgungsnetz eine der
Last entsprechende, genormte Abschaltvorrichtung einzubauen.
Sollte das Netzkabel beschädigt sein, muss dieser durch einen
qualifizierten Fachmann ausgewechselt werden.
Der gelb-grüne Erdleiter muss mindestens 10 mm länger sein als die
Phasenleiter. Der Querschnitt der Kabel muss der Leistung der
Kochmulde entsprechen (s. Matrikelschild). Benutzen Sie
ausschließlich ein Netzkabel des Typs 3x0.75 mm² H05 GG-F.

Strom­versorgungs­netz

Die Abschaltung muss mit einer festen Verdrahtung im Einklang mit den
Verkabelungsregeln durchgeführt werden.
Um das Gerät direkt an das Stromnetz anzuschließen, beachten Sie bei
der Verkabelung die elektronischen Vorschriften sowie die Bedingungen
eines Überspannungsschutz Klasse 3.

PHASE
ERDE
NULL

L

N

Broun
Gelb/Grün
Blau

Netzkabel

2.2. GASANSCHLUSS

Diese Anweisung richtet sich an das für die Installation autorisierte
Fachpersonal und muss lt. geltenden Richtlinien ausgeführt werden.
Jeder Eingriff am Gerät muss bei ausgeschalteter Stromversorgung
erfolgen.
Auf dem Gerät finden Sie Aufkleber, auf denen der Gastyp angegeben
ist, für den die Kochmulde eingestellt ist. Der Anschluss am
Gasversorgungsnetz bzw. an der Gasflasche muss unter
Berücksichtigung der geltenden Vorschriften durchgeführt werden.
Stellen Sie sicher, dass das Gerät für das von Ihnen verwendete Gas
eingestellt ist.
Sollte das Gerät mit Flüssiggas aus Gasflaschen betrieben werden,
benutzen Sie bitte nur vorschriftsmäßige Druckregler, die den
geltenden Normen entsprechen.
Benutzen Sie ausschließlich genormte Schläuche und Dichtungen,
die den nationalen Standards entsprechen.
Bei einigen Modellen wird ein konischer Anschlussadapter
mitgeliefert, da die Gasinstallation in einigen Ländern diesen Adapter
vorschreibt. In der Abb. 8 werden die zwei unterschiedlichen
Adaptertypen dargestellt (CY: zylindrisch, CO: konisch). In jedem
Fall muss die zylindrische Seite des Anschlussadapters an die
Gaskochmulde angeschlossen werden.
Werden bei der Installation biegsame Rohre benutzt, achten Sie bitte
darauf, dass sie nicht länger als 2 Meter sind.

Der Schlauch soll so eingebaut werden, so dass er nicht mit einem
beweglichen Teil des Gehäuses in Berührung kommen kann (z.B.
einer Schublade). Der Schlauch darf nicht durch Räumlichkeiten
verlegt werden indem er Überlastungen standhalten muss.

Um den Installationsvorgang zu erleichtern und um Undichtigkeiten
am Gasrohr zu vermeiden, empfiehlt es sich, den Anschluss des
Gasversorgungsrohres in der untenstehenden Reihenfolge
vorzunehmen (s. Abb. 6)

1. Montieren Sie die Teile in der abgebildeten Reihenfolge:

A: 1/2 Anschlussstutzen zylindrisch
B: 1/2 Dichtung
C: 1/2 Gasadapter konisch-zylindrisch bzw. zylindrisch-zylindrisch

2) S chra uben S ie d as Ver bind ungs stück mit d em
Sechskantschlüssel fest an. Richten Sie dabei die bewegliche
Verbindung in die gewünschte Position.

3) Verbinden Sie den Rohrbogen C mit dem Gasversorgungsnetz
entweder mit einem starren Rohr aus Kupfer oder mit einem
biegsamen aus Stahl.

Achtung: Nach der Montage überprüfen Sie die Verbindungen
auf ihre Dichtigkeit durch Beschmieren mit einfachem
Seifenwasser. Benutzen Sie hierzu niemals eine offene Flamme!
Versichern Sie sich außerdem, dass das biegsame Rohr nicht
eingeklemmt oder beschädigt werden kann (z.B. durch eine
Schublade des Einbauschrankes).

15 DE

Achtung: Sollten Sie Gasgeruch in der Nähe des Gerätes
wahrnehmen, schalten Sie die Gasversorgung umgehend ab und
rufen Sie den Kundendienst. Suchen Sie Gasleckagen niemals mit
offener Flamme!

2.3. UMSTELLUNG AUF EINE ANDERE GASART

Für die Länder, für die das Gerät für den Betrieb mit einer anderen
Gasart zugelassen ist, kann das Gerät von der werkseitigen
Einstellung auf eine andere Gasart umgestellt werden. Gehen Sie
dabei wie folgt vor:

• Topfträger entfernen

• Brennerdeckel und Brennerköpfe entfernen

• Schrauben Sie die Düsen ab und ersetzen Sie diese mit einer für
die gewünschte Gasart geeigneten Düse (s. Tabelle der Gasarten)
Anmerkung: In Deutschland und Österreich ist der Betrieb nur für
Erdgas vorgesehen.

2.4. EINSTELLEN DER GASMINDESTZUFUHR

Zünden Sie jeden Brenner und drehen Sie den entsprechenden
Drehschalter auf die kleinste Stufe, ziehen Sie dann den Drehschalter
durch leichte Kraftanwendung heraus.
Mithilfe eines Schraubendrehers regulieren Sie die Einstellschraube
wie in der Abb. 9 dargestellt. Durch Drehen der Einstellschraube im
Uhrzeigersinn wird die Gaszufuhr reduziert, in die andere Richtung
dagegen erhöht. Stellen Sie die Schraube so ein, dass die Flamme
ca. 3-4 mm lang ist und setzen Sie schließlich den Drehschalter
wieder ein.
Nach der Einstellung der Gasflamme ersetzen Sie das Matrikelschild
mit der alten Gasart durch ein neues (mitgeliefertes) Matrikelschild
entsprechend der neuen Gasart.

3. BEDIENUNGSANLEITUNG

Dieses Gerät ist ausschließlich für den Gebrauch gedacht, Speisen
zuzubereiten. Jede andere Verwendung wäre zweckentfremdend
und gegebenenfalls gefährlich. Der Hersteller kann für eventuelle
Schäden, die auf einen ungeeigneten, fehlerhaften und
unvernünftigen Einsatz zurückzuführen sind, nicht haftbar gemacht
werden.

Vor der Verwendung der Kochstellen müssen Sie darauf achten, dass
die Kochstellen sich mittig zur Gitterrosteingrenzung befinden, wie
unten in der Abbildung gezeigt. Wenn Sie Gitterroste aus Gusseisen
verwenden, ist die Position unter dem Gitter markiert. Achten Sie darauf,
dass der richtige Gitterost in der richtigen Position verwendet wird.

3.1. INBETRIEBNAHME DER BRENNER

Um die Brenner des Kochfeldes anzuzünden, nähern Sie eine Flamme
an den gewünschten Brenner. Drücken Sie dann und drehen Sie den
entsprechenden Schalterknopf gegen den Uhrzeigersinn.
Für Geräte mit elektronischer Zündvorrichtung gehen Sie wie folgt vor:

• Drücken Sie und drehen Sie den Schalterknopf gegen den
Uhrzeigersinn bis zum Zündungssymbol

• Zünden Sie den Brenner durch Betätigen der Zündungstaste
Für Geräte mit automatischer Zündvorrichtung genügt es, den
Schalterknopf zu drücken und bis zum Zündsymbol zu drehen.
Solange Sie den Knopf gedrückt halten, werden kleine Funken durch
die Zündvorrichtung entladen. Wenn die Flamme sich nicht innerhalb
von 5 Sekunden anzündet, drehen Sie den Schalterknopf wider auf die
Position 0 und wiederholen Sie den Vorgang.
Bei den Geräten mit Sicherheitsgashahn wird die Gaszufuhr bei einem
ungewollten Auslöschen der Flamme automatisch unterbrochen. Das
Zünden der Brenner erfolgt bei diesen Geräten wie oben beschrieben,

jedoch muss der Schalterknopf mindestens 5-6 Sekunden nach
Entzünden der Flamme gedrückt gehalten werden. Nach dieser

Zeit ist die Sicherheitsvorrichtung eingeschaltet und die Flamme bleibt
stabil.

ACHTUNG:

Bevor Sie das Gaskochfeld einschalten, überprüfen Sie, dass die
Brenner richtig aufliegen und die Funktion der Zündkerzen nicht
beeinträchtigen.

Warnung:

Wenn das Gerät keinen Strom bekommt, soll der Brenner mit einem
Anzünder angezündet werden.

- Gasregler eindrücken und festhalten, auf Zündsymbol drehen.

- Mit einem Anzünder die Zündflamme zünden. Nach dem Anzünden
den Gasregler 5 Sekunden gedrückt halten.

ALLGEMEINER HINWEIS

Um die Flamme optimal und energiesparend auszunutzen, benutzen
Sie nur Töpfe und Pfannen, deren Durchmesser für den jeweiligen
Brenner geeignet ist. Vergleichen Sie dazu folgende Tabelle A:

Brennertyp

AUX

Hilfsbrenner

SR

Normalbrenner

R

Schnellbrenner

DC 4 kW MONO

Topfdurch-

messer (cm)

10 - 18
12 - 22
16 - 26
16 - 26

Leistung

(kW)

1,00
1,75
2,70
4,00

G20/20 mbar

(Erdgas)

95 l/h
167 l/h
257 l/h
381 l/h

G30/28-30 mbar

(LPG)

73 g/h
127 g/h
196 g/h
291 g/h

Tabelle A

Bei Pfannen oder Töpfen mit kleinem Durchmesser regulieren Sie die
Leistung des Brenners so, dass die Flamme den Topf- bzw.
Pfannenboden nicht überlappt.
Verwenden Sie bitte nur Pfannen oder Töpfe mit flachem Boden!

HINWEIS: Sollte die Flamme ungewollt ausgehen, schalten Sie die
Gaszufuhr durch Drehen des Schalterknopfes aus und warten Sie
mindestens eine Minute, bevor Sie den Brenner wieder anzünden.

Sollten die Gashähne mit der Zeit schwergängig werden, müssen sie
mit einem geeigneten Schmierstoff neu geschmiert werden. Dieser

Vorgang darf ausschließlich durch den Werkskundendienst
durchgeführt werden.

4. WARTUNG UND REINIGUNG

Vor jedem Vorgang zur Reinigung des Gerätes schalten Sie den Strom
durch Ziehen des Steckers aus der Steckdose oder durch Ausschalten
der Haussicherung ab. Bevor Sie das Gerät reinigen, warten Sie, bis es
vollständig abgekühlt ist.
Die Reinigung und Wartung des Gerätes darf nicht durch Kinder ohne
Aufsicht durchgeführt werden.
Verwenden Sie bitte niemals scheuernde oder korrosive
Reinigungsmittel, auch kleine Bleichmittel oder Säuren. Achten Sie
darauf, dass keine säurehaltigen bzw. ätzenden Substanzen
(Zitronensäure, Essig. o.Ä.) auf die emaillierten bzw. lackierten Flächen
liegen bleiben.
Reinigen Sie die emaillierten, verchromten oder lackierten Teile mit
lauwarmem Seifenwasser oder mit nicht scheuernden Flüssigmitteln.
Für die Edelstahlteile verwenden Sie bitte die handelsüblichen Mittel
zur Pflege von Edelstahl.
Reinigen Sie die Gasbrenner mit Seifenwasser. Um den ursprünglichen
Glanz zu bewahren, verwenden Sie einen handelsüblichen

16 DE

Spezialreiniger für Aluminiumlegierungen. Nach der Reinigung sind die
Brenner sorgfältig zu trocken, bevor sie wieder aufgesetzt werden.

Kontrollieren Sie bitte unbedingt, dass die Brenner wieder richtig
aufliegen, da eine fehlerhafte Montage der Brenner zur
mangelhaften Verbrennung des Gases führen kann.

Gitterroste und Chromteile

Die Gitterroste und die verchromten Teile neigen mit der Zeit dazu, sich
zu verfärben.
Dies ist ein natürliches Phänomen, das sich zwar nicht vermeiden lässt,
jedoch in keiner Weise die Funktion des Gerätes beeinträchtigt. Auf
Wunsch sind entsprechende Ersatzteile erhältlich. Fragen Sie bitte bei
beim Werkskundendienst nach.

5.TECHNISCHER KUNDENDIENST

Sollte Ihr Gerät einmal nicht ordnungsgemäß funktionieren,
kontrollieren Sie bitte folgendes, bevor Sie den technischen
Kundendienst rufen:

• überprüfen Sie, dass das Gerät stromversorgt ist

• überprüfen Sie, dass die Gaszufuhr in Ordnung ist.
Sollte die Ursache für die Funktionsstörung nicht ermittelt werden
können, trennen Sie das Gerät vom Stromnetz und rufen Sie den
Kundendienst. Unternehmen Sie nichts auf eigene Faust!

6. UMWELTGERECHTE ENTSORGUNG

Dieses Elektrohaushaltsgerät ist in Einklang mit der
EU-Richtlinie 2012/19/EU über Elektro- und
Elektronik-Altgeräte (WEEE) gekennzeichnet. Elektro­u n d E l e k t r o n i k - A l t g e r ä t e e n t h a l t e n
um weltschä digende Su bstanzen , aber auch
Grundkomponenten, die wiederverwendet werden
können. Daher ist es wichtig, Elektro- und Elektronik-

Altgeräte spezifisch zu entsorgen, um alle schädlichen
Substanzen zu entfernen und wiederverwendbare Teile zu recyceln.
Verbraucher leisten einen wichtigen Beitrag zur Gewährleistung,
dass Elektro- und Elektronik-Altgeräte nicht zu einem
Umweltproblem werden. Halten Sie sich daher bitte an die folgenden
Grundregeln:

- Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen
Hausmüll entsorgt werden.

- Elektro- und Elektronik-Altgeräte müssen bei zugelassenen
Sammelstellen abgegeben werden, die von der Stadtverwaltung
oder anderen zuständigen Stellen verwaltet werden.
In vielen Ländern wird für die Entsorgung großer Elektro- und
Elektronik-Altgeräte ein Abholservice angeboten. Beim Kauf eines
neuen Geräts wird das alte möglicherweise vom Händler
zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät
von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das
Altgerät.

DIE UMWELT SCHONEN UND ACHTEN

Verwenden Sie nach Möglichkeit einen Deckel, um die Pfanne
abzudecken. Stellen Sie die Flamme so ein, dass der Durchmesser
der Pfanne nicht überschritten wird.

7. KONFORMİTÄTSERKLÄRUNG

Dieses Gerät ist im Einklang mit der Europäischen Richtlinien
2 0 0 9 / 1 4 2 / E C ( G A D ) g ü l t i g a b 2 1 . 0 4 . 2 0 1 8
Gasverbrauchseinrichtungen 2016/426 (GAR).

Durch das Zeichen auf diesem Produkt wird seine Einhaltung
a l le r g el t en d e n S i ch er h ei t s- , G es u nd h ei t s - u n d
Umweltanforderungen bestätigt, die gesetzlich für dieses Produkt
vorgeschrieben sind.

Brennerplatte

Brenner

Type

FFD

Aux 1kW

Sr 1,75 kW

R 2,7 kW

Dc 4 kW MONO

Nennwärmebelastung

G20/20 mbar

G30/28-30 mbar

Installationsklasse

Spannung/Frequenz V/Hz

Gesamtanschlusswert

Elektrische Zündung

Gerätemaße

Dieses Gerät ist für die nichtprofessionelle Benutzung, d.h. Für Haushaltsnutzung, vorgesehen

AUX/SR/R/DC

PVUH60MF

JA

1

1

1

1

9,45 kW

900 l/h

688 g/h

3

220-240V 50/60Hz 220-240V 50/60Hz

1

JA

595x505x42

4 Gas - L24 Gas - L1

AUX/2SR/R

PVUH60MF

JA

1

2

1

-

7.2 kW

686 l/h

524 g/h

3

1

JA

595x505x42

Tabelle 1

17 DE

INSTRUCCIONES DE SEGURIDAD

Recomendamos mantener las instrucciones de
instalación y uso para consultas futuras. Antes de
instalar la placa de cocción, anote el número de
serie por si fuese necesario solicitar asistencia al

servicio posventa.
ADVERTENCIA: El electrodoméstico y las partes
accesibles de este se calientan durante el
funcionamiento. Debe prestarse atención para no
tocar los elementos térmicos. Los niños de
menos de 8 años deben mantenerse alejados del
el ec tr od om ést ic o, a m en os q ue e st én
constantemente vigilados.
AD VE RT EN C IA : Uti li ce so la m en te l a s
protecciones que incorpora el electrodoméstico,
las protecciones diseñadas por el fabricante del
equipo de cocina o las protecciones que indica el
fabricante en las instrucciones de uso, según
co r r es p o nd a . E l u so de pr o t ec c i on e s
inadecuadas puede causar accidentes.
ADVERTENCIA: Dejar desatendida la placa de
cocción mientras se cocina con grasa o aceite
puede ser peligroso y originar un incendio.
NUNCA intente apagar el fuego con agua;
apague la placa de cocción y cubra la llama con
una tapa o una manta ignífuga, por ejemplo.
ADVERTENCIA: Peligro de incendio; no coloque
objetos en las superficies de cocción.
ADVERTENCIA: Si la superficie se agrieta, no
toque el cristal y apague el electrodoméstico para
evitar la posibilidad de sufrir una descarga
eléctrica.
Pueden utilizarlo niños a partir de 8 años de edad
y personas con facultades físicas, sensoriales o
mentales reducidas, o con falta de experiencia y
conocimiento, si lo emplean bajo supervisión o se
les instruye acerca de la seguridad del producto y
entienden los riesgos que comporta. Es preciso
vigilar a los niños para asegurarse de que no
jueguen con el electrodoméstico. Los niños no
deben limpiar ni mantener el producto sin
supervisión.
PRECAUCIÓN: El proceso de cocción debe
supervisarse. Los procesos de cocción breves
deben vigilarse de manera continua.
Con el fin de evitar el riesgo de quemaduras
graves, es muy recomendable mantener a los
niños alejados de las zonas de cocción mientras
estén funcionado, pero también cuando se
apaguen mientras el indicador de calor residual
siga encendido.
Este electrodoméstico no está diseñado para
funcionar con un temporizador externo ni con
ningún sistema de control remoto separado.
No mire fijamente a las lámparas halógenas de la
placa de cocción.
Conecte un enchufe en el cable que transporta la
tensión, la corriente y la carga indicadas en la
etiqueta y que tiene el contacto de masa. La toma
de corriente debe adecuarse a la carga indicada
en la etiqueta y disponer de un contacto de masa
conectado y operativo. El conductor de tierra es
de color amarillo verdoso. Esta operación debe
re al izarla un p ro fe si on al d eb id am en te
cualificado. Si la toma de c orriente es
i n c o m p a t i b l e c o n e l e n c h u f e d e l

electrodoméstico, pida a un electricista
profesional que sustituya la toma por otra
adecuada. El enchufe y la toma deben cumplir las
normas actuales del país donde se instala el
electrodoméstico.
En la conexión con la fuente de alimentación
también puede utilizarse un contactor omnipolar
entre la fuente y el electrodoméstico. Este debe
soportar la carga conectada máxima y cumplir la
legislación vigente.
El contactor no debe interrumpir el cable de tierra
de color amarillo verdoso. La toma de corriente o
el contactor omnipolar empleados deben estar
fácilmente accesibles cuando se instala el
electrodoméstico.
La desconexión puede realizarse mediante el
enchufe accesible o mediante la incorporación de
un interruptor en el cableado fijo con arreglo a las
normativas de cableado.
Pa ra e v it ar ri es g os , e l fa bri ca n te , su
representante de servicio o cualquier otra
persona cualificada deben cambiar los cables de
alimentación que estén dañados. El conductor de
tierra (amarillo verdoso) debe tener una longitud
superior a 10 mm por el lado del bloque de
conexión. La sección de los conductores internos
debe adecuarse al consumo de potencia de la
placa de cocción (indicado en la etiqueta). El
cable de alimentación debe ser de tipo H05 GG-F.
No coloque objetos metálicos, como cuchillos,
tenedores, cucharas o tapas, en la placa de
cocción. Podrían calentarse.
En las superficies calientes no deben colocarse
recipientes de plástico y papel de aluminio.
Después de cada uso, es preciso limpiar un poco
la placa de cocción para evitar que se acumule
suciedad y grasa. La suciedad y la grasa que no
se eliminen se recalentarán y se quemarán
cuando se utilice de nuevo la placa de cocción,
con lo que se generará humo y se desprenderán
olores desagradables, sin olvidar el riesgo de
propagación del fuego.
Nunca utilice vapor o aerosoles a alta presión
para limpiar el electrodoméstico.
No toque las superficies calientes durante el
funcionamiento o inmediatamente después del
uso.
Nunca cocine los alimentos directamente sobre la
placa vitrocerámica.
Utilice siempre utensilios de cocina adecuados.
Coloque siempre el recipiente en el centro de la
zona en la que esté cocinando. No coloque nada
en el panel de control.
No utilice la placa de cocción como superficie de
trabajo.
No utilice la superficie como tabla para cortar.
No coloque objetos pesados encima de la placa
de cocción. Podrían ocasionar daños si se
cayesen en la placa de cocción.
No acumule objetos en la placa de cocción.
No deslice los utensilios de cocina por la placa de
cocción.

No se requiere ninguna operación/ajuste
adicional para hacer funcionar el aparato a las
frecuencias nominales.

18 ES

1. INSTRUCCIONES PARA EL INSTALADOR

LA INSTALACIÓN DE UN ELECTRODOMÉSTICO PUEDE SER UNA OPERACIÓN QUE PUEDE AFECTAR GRAVEMENTE A LA
SEGURIDAD DEL USUARIO SI NO SE REALIZA ADECUADAMENTE. POR ELLO ES UNA TAREA QUE HA DE REALIZAR UNA PERSONA
AUTORIZADA Y CUALIFICADA QUE PUEDA HACER LA INSTALACIÓN DE ACUERDO CON LA NORMATIVA TÉCNICA EN VIGOR. EN
CASO DE DESATENDER ESTA ADVERTENCIA Y QUE QUIEN REALICE LA INSTALACIÓN NO SEA UNA PERSONA CUALIFICADA, EL
FABRICANTE NO ASUME RESPONMSABILIDAD ALGUNA POR POSIBLES FALLOS TÉCNICOS DEL PRODUCTO DERIVEN O NO EN
DAÑOS MATERIALES O PERSONALES.

1.1. INTEGRACIÓN

La placa puede instalarse en cualquier superficie que sea resistente
al calor a 100ºC y cuyo grosor sea de entre 25 y 45 mm. Las
dimensiones para el corte de la superficie y la inclusión de la placa se
muestran en la Figura 2.
En caso de haber espacio entre la placa incrustada y la cavidad
inferior, ha de colocarse una separación divisoria hecha de un
material aislante (madera o similar) (Figura 3).
Si la placa se coloca entre dos armarios, la distancia entre la misma y
el armario ha de ser de al menos 17 cm (véase Figura 4); mientras que
la distancia entre la placa y la pared posterior tiene que ser de al
menos 7 cm.
La distancia entre la placa y otra unidad o electrodoméstico que tenga
encima (por ejemplo, el extractor) tiene que ser superior a 70 cm
(Figura 4).

Los objetos metálicos del cajón pueden alcanzar temperaturas
elevadas debido a la recirculación del aire. Por consiguiente, se
recomienda utilizar un panel de madera intermedio.
Importante el diagrama de la figura 1 muestra cómo ha de
aplicarse el sellado.

La placa se encaja con las sujeciones proporcionadas utilizando los
agujeros de la base de la unidad.
Si se coloca una placa de 60 cm encima de un horno que no disponga
de un sistema de refrigeración por ventilador, se recomienda la
creación de aperturas en el mueble en el que se vaya a colocar para
garantizar una circulación correcta del aire.
La dimensión de estas aperturas ha de ser de al menos 30 cm2 y han
de hacerse como se muestra en la Figura 5.

1.2. UBICACIÓN IDEAL

Este aparato debe ser instalado según normativa vigente y utilizado
en un espacio lo suficientemente ventilado. Lea las instrucciones
antes de instalar o de utilizar este aparato.
Un electrodoméstico que funciona con gas produce calor y humedad
en la zona en la que se coloca. Por ello ha de asegurarse una buena
ventilación así como conductos de ventilación natural o extractores
de gran potencia. La utilización intensa y prolongada del
electrodoméstico puede requerir una ventilación adicional tal como
abrir una ventana o aumentar la velocidad del ventilador eléctrico si
dispone de uno.
Si no puede instalar una campana extractora debe disponerse de un
ventilador eléctrico en la pared exterior o en la ventana para que se
formen corrientes de aire en la zona.
El ventilador eléctrico tiene que poder cambiar el aire de la cocina
entre 3 y 5 veces en una hora. El instalador ha de tener en cuenta los
estándares nacionales pertinentes.

2.1. CONEXIÓN ELÉCTRICA

Comprobar la placa informativa situada en la parte exterior de la
unidad para asegurar que el voltaje de entrada es el adecuado.
Antes de la conexión compruebe la toma de tierra.
Por ley este electrodoméstico tiene que tener toma de tierra. En caso
de no cumplirse ese requisito el Fabricante no se responsabiliza de
daños personales o materiales. Si no se adjunta enchufe alguno
conecte un enchufe adecuado con la carga indicada en la placa de
información. El cable de la toma de tierra es verde/amarillo. El
enchufe tiene que estar siempre accesible.
Cuando la Cocina se conecta directamente a la corriente eléctrica ha
de instalarse también un cortacircuitos.
Si el cable está dañado le corresponde a una persona autorizada su
sustitución para evitar posibles riesgos.
El cable de la toma de tierra (verde o amarillo) tiene que tener una
longitud mínima de 10 mm más que los cables neutro y de corriente.
La sección del cable utilizada tiene que tener la dimensión correcta
según la potencia que requiera la placa.
Compruébese la placa de información para información sobre
suministro eléctrico y asegúrese de que el cable eléctrico es del
tipo3x0.75 mm² H05 GG-F.

Suministro
eléctrico

Los medios de desconexión deben ser incorporados en el cableado
fijo en conformidad con las reglas del cableado.
Si una unidad no dispone de cable eléctrico y un enchufe, y no
dispone de otros medios de desconexión de la red eléctrica como por
ejemplo una separación de contacto de los polos que proporcione
una desconexión total según las condiciones de sobrecarga de
voltaje de la categoría III, las instrucciones han de indicar que han de
incorporarse al cableado fijo medios de desconexión de acuerdo con
las normas de cableado.

CORRIENTE L
TOMA DE TIERRA
NEUTRO N

Cable Marrón

L

Cable verde/Amarillo
Cable Azul

N

Cable de
corriente

2.2. CONEXIÓN DEL GAS

Estas instrucciones son para el personal cualificado, la instalación del
equipo ha de hacerse de acuerdo con los estándares nacionales de
aplicació n. ( Sólo par a e l Reino U nid o: por leu la

instalación/conexión del gas tiene que realizarlo un instalador
“Corgi” autorizado).

Todos los trabajos han de realizarse con la corriente desconectada.
La placa de información de la placa muestra el tipo de gas para el que
está diseñada. La conexión con el suministro de gas o el cilindro de
gas debe realizarse una vez comprobada la regulación del tipo de gas
suministrado. Si no está correctamente regulado véanse las
instrucciones en los apartados siguientes para cambiar la
configuración del gas.
Para el caso de gas líquido (gas en cilindro) utilícense reguladores de
presión que cumplan los estándares nacionales pertinentes.
Utilícense sólo tuberías, lavadores y lavadores de sellado que
cumplan los estándares nacionales pertinentes.
En algunos modelos se proporciona una conexión cónica para
colocar en el momento de la instalación en países en los que este tipo
de conexión es obligatoria; en la imagen 8 se señala cómo reconocer
los diferentes tipos de conexiones (CY= cilíndrica; CO= cónica). En
cada caso la parte cilíndrica de la conexión tiene que conectarse a la
placa.
Cuando se conecte la placa al gas mediante los latiguillos flexibles
asegúrese de que la distancia máxima que abarca el latiguillo no
excede los dos metros.

El tubo flexible se deberá instalar de tal forma que no pueda entrar en
contacto con alguna parte móvil de la unidad de la vivienda (por
ejemplo, un cajón) y no atraviese algún espacio susceptible de
bloqueo.

Para evitar posibles daños en la placa proceda con la instalación
como se indica en la secuencia (imagen 6):

1) Como se muestra, montaje de las piezas en la secuencia
A: Adaptador cilíndrico macho ½
B: Sello ½
C: Adaptador de Gas Cónico-Cilíndrico Hembra ½ o Cilíndrico­Cilíndrico

2) Ajustar las juntas con la llave inglesa, recuérdese colocar las
tuberías.

3) Adjuntar la pieza C al gas utilizando una tubería rígida de cobre
o una tubería flexible de acero.

IMPORTANTE: realícese una comprobación final de posibles
péridas en las conexiones de las tuberías ustilzando una
solución jabonosa. No utilice jamás llamas para dicha
comprobación. Asegúrese también que la tubería flexible no
puede tocar pieza móvil alguna de la caldera (por ejemplo, la
parte inferior) y que no se encuentra en un lugar donde pueda
dañarse.

Advertencia: si huele a gas cerca de la unidad corte el suministro
de gas y llámese directamente al técnico. No busque la fuga
mediante llama directa.

19 ES

2.3. ADAPTACIÓN DE LA PLACA A DISTINTOS
TIPOS DE GAS

Para adaptar la placa a los distintos tipos de gas, síganse las
instrucciones siguientes:

• retire las rejillas y los quemadores

• inserte una llave hexagonal (de 7 mm) en el soporte del quemador
(Imagen 7)

• Desenrosque el inyector y sustitúyase por uno adecuado al tipo de
gas que se va a utilizar (véase la tabla del tipo de gas)

2.4. REGULACIÓN DE LA LLAMA MÍNIMA

Una vez encendidos los quemadores, gire el mando de control al
mínimo y luego retire el mando (se puede retirar con facilidad
presionando ligeramente).
Con un destornillador pequeño tipo “Terminal” se puede ajustar el
regulador como se muestra en la Imagen 9. Girar el tornillo en el
sentido de las agujas del reloj reduje el flujo de gas, mientras que si se
gira en sentido contrario el flujo aumenta Utilice este ajuste para
lograr una llama de unos 3 ó 4 mm de altura y vuelva a colocar el
mando de control.
Cuando el tipo de gas disponible es LPG (Bombona) el tornillo para
configurar la llama permanente ha de girarse (en el sentido de las
agujas del reloj) hasta el final.
Cuando se realice un nuevo ajuste del gas sustitúyase la placa de
información del gas anterior que figura en la unidad por una (que se
proporciona con la placa) adecuada para el tipo de gas para el que
está regulada)

3. UTILIZACIÓN DE LA PLACA
INSTRUCCIONES PARA EL USUARIO

La unidad sólo puede utilizarse para el fin para el que está diseñado,
la cocina casera, y otros posibles utilizaciones se considerarán
inadecuados y podrían ser peligrosos. El Fabricante declina toda
responsabilidad por daños o pérdidas que puedan derivarse de una
utilización inadecuada.

Antes de utilizar el hornillo, asegúrese de que esté centrado en el
hornillo el perímetro de la rejilla, según se muestra en la ilustración
siguiente.
En caso de utilizar rejillas de hierro fundido: bajo la misma se indica su
posición. Asegúrese de utilizar la rejilla exacta y en la posición
correcta.

3.1. UTILIZACIÓN DEL QUEMADOR DE GAS

Para encender los quemadores colóquese una vela encendida al
quemador, presionar y girar el mando de control en el sentido
contrario a las agujas del reloj.
Si los quemadores no se han utilizado en un par de días espérese
unos segundos antes de encender el quemador, esto permitirá que se
elimine el aire que haya en los conductos.
Para unidades de ignición eléctrica realícese lo siguiente:
* empuje hacia dentro y gire el mando en el sentido contrario a las
agujas del reloj hasta el símbolo de ignición.
* enciéndase el quemador presionando el botón de chispa.
Para las placas de ignición automática simplemente empújese hacia
dentro y gírese el mando hasta la posición de ignición.
El sistema de ignición seguirá generando chispazos hasta que
presione el mando del gas.
Si el quemador no se prende en 5 segundos gírese el mando a la
posición 0 y repítase la operación.
En el caso de modelos con válvula de seguridad (que interrumpe el
flujo de gas si la llama de apaga por accidente), los quemadores se
encienden como se describe arriba, pero ha de mantenerse

pulsado el mando durante 5 o 6 segundos una vez prendida la
llama.

ATENCIÓN:

Antes de encender la placa de gas asegúrese de que los quemadores
y los mandos correspondientes están en la posición adecuada.

Advertencia: si no hay electricidad en el artefacto, para encender el
quemador se debe usar un encendedor;

- Presione y gire la perilla en sentido antihorario hasta el símbolo de
encendido,

- Mientras presiona el botón, encienda el quemador utilizando un
encendedor y mantenga pulsado el botón en 5 segundos después del
encendido.

CONSEJO GENERAL

Para un mejor resultado la dimensión de la base de la batería de
cocina ha de coincidir con la dimensión del quemador tal y como se
indica. Tabla A.

Potencia

Tipo de Quemador

AUX

Quemador Auxiliar

SR

Quemador Semi-rápido

R

Quemador Rápido

DC 4 kW MONO

En caso de recipientes más pequeños el quemador ha de regularse
con el fin de que la llama no sobrepase la base de la cazuela o sartén.
No es recomendable utilizar baterías con bases cóncavas o
convexas.

Ø batería

(cm)

10 - 18
12 - 22
16 - 26
16 - 26

(kW)

1,00
1,75
2,70
4,00

G20/20 mbar

(Metano)

95 l/h
167 l/h
257 l/h
381 l/h

G30/28-30 mbar

(LPG)

73 g/h
127 g/h
196 g/h
291 g/h

Tabla A

ADVENTENCIA: Si un quemador se apaga por accidente, gire el
mando hasta la posición de apagado y no intente volver a
encender la llama hasta que transcurra como mínimo 1 minuto.

Si con los años los reguladores del gas se endurecen y resulta difícil
girarlos será necesario lubricarlos.

Esta operación sólo la puede realizar, única y exclusivamente,
personas del Servicio Técnico cualificadas.

4. MANTENIMIENTO Y LIMPIEZA

Antes de limpiar la placa ésta tiene que estar fría. Desenchúfese o (si
está conectada directamente) desconéctese de la corriente.

La limpieza y el mantenimiento que debe realizar el usuario no será
realizada por niños sin supervisión.
No utilice jamás detergentes abrasivos y corrosivos, lejía o ácidos.
Evite los ácidos o sustancias parecidas (zumo de limón, vinagre, etc.)
en las secciones lacadas, barnizadas o de acero inoxidable.

Para limpiar las zonas esmaltadas, barnizadas o cromadas utilícese
agua templada con jabón o detergente no cáustico. Después de
limpiarla séquense los quemadores y vuelvan a colocarse.

Es importante que los Quemadores se coloquen correctamente.

20 ES
