CANDY HOOVER GROUP S.R.L. • Via Privata Eden Fumagalli • 20047 Brugherio Milano Italy

HOBS

USER INSTRUCTIONS

GB - IE

VARNÉ DESKY

NÁVOD POUŽITĺ

TABLES DE CUISSON

NOTICE D’EMPLOI

UND BEDIENUNGSANLEITUNG

INSTALLATIONS

ENCIMERAS

INSTRUCCIONES DE USO

INSTRUKCJE

UŻYCIA I MONTAŻU

ANKASTRE OCAK

KULLANIM KLAVUZU

NAVODILA ZA UPORABO

VGRADNJO IN PRIKLJU ITEVČ

ВАРОЧНЫЕ ПОВЕРХНОСТИ

ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ

PIANI COTTURA

ISTRUZIONI PER L’USO

PLACAS

INSTRUÇ ES DE UTILIZAÇ OÕÃ

TŰZHELYLAPOK

HASZNÁLATI UTASÍTÁS

PLITE

MANUAL DE UTILIZARE

KOOKPLAATS

MANUAL DE UTILIZARE

• CHG63B

• CHG6BR

• CHG6D

• CHG6W

• CHW6BR

• CHW6D

CONTENT

GB - IE

CONTENU

Safety Instuructions

1. Instructions For The Installer

1.1. Bulding In

1.2. Suitable Location

2. Electrical Connection (For U.K. Only)

2.1. Electrical Connection

2.2. Gas Connection (For U.K. Only)

2.3. Adapting The Hob To Different Types Of Gas

2.4. Regulating The Minimum Flame

3. Use Of Hob - User Instructions

3.1. Using The Gas Burner

4. Maintenance and Cleaning

5. Aftercare

6. Protection Of The Environment

................................................................................06

...................................................................................08

..................................................................05

..................................................06

....................................................................06

....................................06

..............................................................06

..............................................06

..............................................07

...............................................07

.............................................................07

......................................................07

..............................................08

OBSAH

Bezpečnostní Pokyny

1. Pokyny pro instalatéra

1.1 Vestavba

1.2 Vhodné místo instalace

2.1. Připojení k elektrické síti

2.2. Připojení plynu

2.3. Změna varné desky na jiný druh plynu

2.4. Nastavení minimálního plamene

3. Použití varné desky

3.1. Použití plynového hořáku

4. Údržba a čištění

5. Servis

6. Ochrana životního prostředí

..................................................................................14

.........................................................................................15

.................................................................13

............................................................14

........................................................14

.........................................................................14

...................................15

.............................................15

.................................................................15

........................................................15

.......................................................................15

...................................................16

.........................07

Conseıls De Sécurıté

1. Installation

1.1 Encastrement

1.2. Caracteristiques Requises Raccordement Electrique2.1. Raccordement Gaz2.2. Adapter La Table A Differents Types De Gaz2.3. Reguler La Flamme Au Minimum2.4.

3. Utilisation De La Table

3.1. Using The Gas Burner

4. Maintenance Et Entretien

5. Assistance Technique

6. Protection De L'environnement

....................................................................09

................................................................................10

..........................................................................10

......................................................10

........................................................10

.................................................................10

............................................................11

........................................................11

..............................................................11

.............................................12

INHALT

Sıcherheıtsvorschrıften

1. Installationsanweisung

1.1 Einbau

1.2. Geeigneter Standort

2.1.Elektrischer Anschluss

2.2. Gasanschluss

2.3. Umstellung Auf Eine Andere Gasar

2.4. Einstellen Der Gasmindestzufuhrt

3. Bedienungsanleitung

3.1. Inbetriebnahme Der Brenner

4. Wartung Und Reinigung

5. Technischer Kundendienst

6. Umweltgerechte Entsorgung

......................................................................................18

.............................................................17

...........................................................18

...............................................................18

.............................................................18

.........................................................................18

...............................................................19

..................................................19

..........................................................19

.....................................................20

..................................................20

...........................................11

..........................11

........................................19

.........................................19

CONTENIDO

Instruccıones Para Un Uso Seguro

1. Instrucciones Para El Instalador

1.1 Integración

1.2 Ubicación Ideal

2.1 Conexión Eléctrica

2.2 Conexión Del Gas

2.3 Adaptación De La Placa A Distintos Tipos De Gas

2.4 Regulación De La Llama Mínima

3. Utilización De La Placa Instrucciones Para El Usuario

3.1 Utilización Del Quemador De Gas

4. Mantenimiento Y Limpieza

5. Servicio Técnico

6. Protección Del Medioambiente

...............................................................................22

.........................................................................22

...................................................................22

......................................................................24

............................................21

...........................................22

.................23

.............................................23

...........................................23

.....................................................23

..............................................24

İÇİNDEKİLER

Güvenlik Talimatları

1. Kurulum Talimatları

1.1. Ankastre Montaj

1.2. Uygun Yer Tespiti

2.1. Elektrik Bağlantısı

2.2. Gaz Bağlantısı

2.3. Ocağın Farklı Gaz Türlerine Uyarlanması

2.4. Minimum Alevin Ayarlanması

3. Ocak Kullanımı Kullanım Talimatları

3.1. Gazlı Ocak Gözlerinin Kullanımı

4. Bakim Ve Temizlik

5. Satış Sonrası Servis

6. Çevrenin Korunması

....................................................................29

.................................................................30

......................................................................30

....................................................................30

...................................................................30

.........................................................................30

..............................31

.................................................31

.....................................31

............................................31

....................................................................31

.................................................................31

...............................................................32

........23

SPIS TRE CIŚ

Instrukcje Bezpıeczeństwa

1. Instrukcje Dla Instalatora

1.1 Zabudowa

1.2 Odpowiednie Pomieszczenie

2.1 Podłączenie Do Sieci Elektrycznej

2.2 Podłączenie Do Gazu

2.3 Przystosowanie Płyty Do Różnych Rodzajów Gazu

2.4 Regulacja Płomienia Minimalnego

3. Użytkowanie Płyty - Instrukcje Dla Użytkownika

3.1 Używanie Palników Gazowych

4. Czyszczenie I Konserwacja

5. Obsługa Serwisowa

6. Ochrona Środowiska

................................................................................26

.........................................................25

.......................................................26

...................................................26

..........................................26

..............................................................26

...........................................27

..................27

................................................27

.....................................................27

.................................................................28

...............................................................28

СОДЕРЖАНИЕ

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

1. Инструкции по выполнению установки

1.1. Встраиваемые варочные поверхности

1.2. Выбор места для установки варочной поверхности

2. Подключение к электросети (только для Великобритании)

2.1. Подключение к электросети

2.2. Подключение к линии газоснабжения (только для Великобритании)

2.3. Адаптация варочной поверхности на другие типы газа

2.4. Регулировка минимального пламени

3. Инструкции по эксплуатации варочной поверхности

3.1 использование газовой конфорки

4. Обслуживание и чистка

5. Послепродажное обслуживание

6. Защита окружающей среды

.........................................................35

..............................................................37

........................................................37

..........................................34

......................................35

.........................................35

........................35

...................36

............................................36

...................36

..................................................36

.................................................37

...............27

.........35

VSEBINA

Varnostna Navodıla

1. Vgradnja In Priključitev

1.1. Vgradnja

1.2. Ustrezen Prostor .2.1 Priključitev Na Električno Omrežje

2.2. Priključitev Plina

2.3. Prilagajanje Za Drugo Vrsto PlinaKuhalne Plošče

2.4. Nastavljanje Minimalnega Plamena Gorilnika

3. Uporaba Kuhalne Plošče Navodila Za Uporabnika

3.1. Uporaba Gorilnikov

4. Vzdrževanje In Čiščenje

5. Servisiranje

6. Protection De L'environnement

.....................................................................39

............................................................40

.................................................................................40

.....................................................................40

..........................................40

......................................................................40

.........................41

.................................................................41

...........................................................41

...............................................................................41

.............................................42

.................40

..............41

INDICE

Indıcazıonı Dı Sıcurezza

1. Istruzioni Per L'installatore

1.1 Installazione.

1.2 Locazioni Consigliate.

2.1 Connessione Elettrica.

2.2 Connessione Gas. .2.3 Adattare Il Piano Cottura Con Diversi Tipi Di Gas

2. Regolare Il Minimo Della Fiamma4.

3. Uso Del Piano - Istruzioni Utente

3. Uso Del Bruciatore Gas1.

4. Manutenzione E Pulizia

5. Ripristino

6. Rispetto Dell'ambiente

............................................................................44

..................................................................................45

..............................................................43

.....................................................44

..............................................................44

...................................................................44

...........................................45

............................................45

..........................................................45

...........................................................45

............................................................44

..................45

ÍNDICE

TARTALOMJEGYZÉK

INSTRUÇÕES DE SEGURANÇA

1. Instruções Para O Instalador

1.1 Preparação

1.2 Localização Adequada

2.1. Ligação Eléctrica

2.2. Ligação À Rede De Gás

2.3. Adaptação Da Placa A Diferentes Tipos De Gás

2.4. Regulação Da Altura Mínima Da Chama

3. Utilização Da Placa Instruções Para O Utilizador

3.1. Como Utilizar O Queimador De Gás

4. Manutenção E Limpeza

5. Antes De Chamar AAssistência Técnica

6. Protecção Do Ambiente

...............................................................................48

.....................................................................48

CUPRINS

INSTRUCŢIUNI PRIVIND SIGURANŢA

1. Instrucţiuni de Instalare

1.1. Incorporare

1.2. Amplasare

2. Conexiunea electrică (numai pentru G.B.)

2.1. Conexiunea electrică

2.2. Conectarea la gaz (numai pentru G.B.)

2.3. Adaptarea la diverse tipuri de gaz

2.4. Reglarea flăcării minime

3. Utilizarea plitei Instrucţiuni de utilizare

3.1. Utilizarea arzătoarelor

4. Întreţinere şi curăţare

5. Service

6. Protejarea mediului

Gas Type Tables ...........................................................................63

..............................................................................56

................................................................................56

..............................................................56

..............................................................57

......................................................................................58

.................................................................58

.................................................47

...................................................48

.............................................................48

..........................................................48

....................49

................................49

................49

.......................................49

............................................................50

...............................50

...........................................................50

........................................55

..........................................................56

.............................56

..................................56

...........................................57

..........................................................57

.................................57

.............................................................57

Bıztonságı Utasítások

1. Utasítások a telepítő számára

1.1. Beépítés

1.2. Alkalmas helyszín

2. Elektromos bekötés (csak az Egyesült Királyságban)

2.1. Elektromos bekötés

2.2. Gázbekötés (csak az Egyesült Királyságban)

2.3. A tűzhelylap beállítása különböző gáztípusokhoz

2.4. A minimális lángméret beállítása

3. zhelylap használata Felhasználói utasításokAtű

3.1. A gázégő használata

4. Karbantartás és tisztítás

5. Vevőszolgálat

6. Környezetvédelem

..................................................................................52

..................................................................51

................................................52

....................................................................52

.................................................................52

.........................52

..................53

.............................................53

................53

..............................................................53

..........................................................54

...........................................................................54

...................................................................54

INHOUD

Veiligheidsvoorschriften

1. Richtlijnen voor de installateur

1.1 Inbouwen.

1.2 De juiste omgeving.

2. Elektrisch gedeelte aansluiten

2.1 Elektrisch gedeelte aansluiten.

2.2 Gas aansluiting.

2.3 Aanpassen aan diverse soorten gas.

2.4 Afstellen van de branders.

3. Instructies voor gebruik

3.1 Gebruik van de gasbranders.

3.2 Gebruik van elektrische kookzones.

4. Onderhoud en reinigen

5. Technische dienst

6. Milieubescherming

.............................................................. ........60....

.......................................................59

..............................................60

.......................................... ........60..........

.........................................60

............................................60

................................................................. 60.

.......................... 61........

........................................... 61.......

.....................................................61

.............................................61

....................................61

..................................................... 61.

............................................................. 62.

............................................. 62................

.........52

560 mm

480 mm

min

150

min 70 mm

min 600 mm

min 50 mm

Figure 2Figure 1

25 - 45 mm

min. 5 mm

Figure 3

min. 10 mm

Min. 70 cm

min.

50 mm

min.

50 mm

25 - 45 mm

min. 5 mm

min. 10 mm

min.

50 mm

Figure 5

120 cm

180 cm

50 mm

min.

1/2 GAS CONICAL

CYLINDRICAL

CONICAL

Figure 8

04 GB - IE

Figure 6

INJECTOR

Figure 7

SAFETY INSTURUCTIONS

We recommend you keep the instructions for installation and usefor later reference,and before installing the hob, note its serial number in case you need toget help fromthe after sales service. WARNING:the applianceand itsaccessible parts become hot during use. Care should be taken to avoid touching heating elements. Children under 8 years of age must be kept away from the appliance unless they are continuously supervised. WARNING: use only hob guards designed by the Manufacturer of the cooking appliance or indicated by the Manufacturer of the appliance in the instructions for use as suitable or hob guards incorporated in the appliance. The use of inappropriate guards cancause accidents. WARNING: unattended cooking on a hob with fat or oil can be dangerous and may result in fire. NEVER try to extinguish a fire with water, but switch off the appliance and then cover flame e.g. with a lidor a fireblanket. WARNING: danger of fire: do not store items on the cooking surfaces. WARNING: if the surface is cracked, do not touch the glass and switch off the appliance to avoid the possibility of electricshock. This appliance can be used bychildren aged from 8 years and above and people with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children should be supervised to ensure that they do not play with the appliance. Cleaning and user maintenance shall not be made by childrenwithout supervision. CAUTION: the cooking process must be supervised. A short term cooking process has to be supervised continuously. It is strongly recommendedto keep children away from the cookingzones while theyare in operation or when they are switched off, so long as the residual heat indicator is on, in order to prevent the risks ofserious burns. This appliance is not intended to be operated by means of an external timer or separate remote control system. If present do not to stare into halogen lamp hob elements. Connect a plug to the supply cable that is able to bear the voltage,current and loadindicated on the tag and havingthe earth contact.The socket must be suitable for the load indicated on the tag and must be having the earth contact connected and in operation. The earth conductor is yellow-green in color. This operation should be carried out by a

suitably qualified professional. In case of incompatibility between the socket and the appliance plug, ask a qualified electrician to substitute the socket with another suitable type. The plug and the socket must be conformed to the current norms of the installation country. Connection to the power source can also be made by placing an omnipolar breaker between the appliance and the power source that can bear the maximum connected load and that is in line with current legislation. The yellow-green earth cable should not be interrupted by the breaker. The socket or omnipolar breaker used for the connection should be easilyaccessible when theappliance is installed. The disconnection may be achieved by having the plug accessibleor by incorporatinga switch in the fixed wiring in accordance with the wiring rules. If the supplycord isdamaged, itmust bereplaced by Manufacturer, its service agent or similarly qualified people in order to avoid a hazard. The earth conductor (yellow-green) must be longer than 10 mm on the terminal block side. The internal conductors section should be appropriate to the power absorbed by the hob (indicated on the tag). The type of power cable must be HO5V2V2-F. Do not put metallic objects such as knives, forks, spoons or lidson the hob.Theycould heat up. Aluminum foil and plastic pans must not be placed on heatingzones. After every use, some cleaning of the hob is necessary to prevent the build-up of dirt and grease. If left, this is recooked when the hob is used and burns giving off smoke and unpleasant smells, not to mention the risks of fire propagation. Never use a steam or high pressure spray to clean the appliance. Do not touch the heat zones during operation or for a whileafter use. Never cook food directly on the glass ceramic hob. Always use the appropriate cookware.Always place the pan in the center of the unit that you are cooking on. Do not placeanything on controlpanel. Do not usethe hob asa working surface. Do not usethe surface asa cutting board. Do not store heavy items above the hob. If they drop onto thehob, they maycause damage. Do not usethe hob forstorage of any items. Do not slidecookware across thehob.

05 GB

1. INSTRUCTIONS FOR THE INSTALLER

INSTALLINGA DOMESTIC APPLIANCE CAN BE A COMPLICATED OPERATION WHICH IF NOT CARRIED OUT CORRECTLY, CAN SERIOUSLY AFFECT CONSUMER SAFETY. IT IS FOR THIS REASON THAT THE TASK SHOULD BE UNDERTAKEN BY A PROFESSIONALLY QUALIFIED PERSON WHOWILL CARRY IT OUT INACCORDANCE WITH THE TECHNICAL REGULATIONS INFORCE. IN THE EVENT THAT THISADVICE IS IGNOREDAND THEINSTALLATION IS CARRIEDOUT BYAN UNQUALIFIEDPERSON, THEMANUFACTURERDECLINES ALL RESPONSIBILITY FORANY TECHNICAL FAILURE OF THEPRODUCT WHETHER ORNOT IT RESULTS IN DAMAGETO GOODS ORINJURYTO INDIVIDUALS.

1.1 BUILDING IN

The hob may be installed in any worktop which is heat resistant to a temperature of 100°C, and has a thickness of 25-45 mm. The dimensions of the insert to be cut out of the worktop are in shown in

Figure 2.

If the Hobisfittednext to acabinet oneither side, thedistance between the Hob and the cabinet must be at least 15 cm ; while(see Figure 4) the distance betweenthe hoband the rearwall must be atleast .70 mm The distance betweenthe hoband anyother unitor appliance above it (e.g.An extractor hood) mustbe no less than70 cm .(Figure 4) When there is an accessible space between the built-in hob and the cavity below, a dividing wall made of insulating material should be inserted (wood ora similarmaterial) (Figure 3).

Metal objects in the drawer may reach high temperatures due to air recirculation. It is therefore recommended to use an intermediate wood panel. Important - The diagram in figure 1 showshow thesealant should be applied.

The Hob unit is fitted by attaching the Fixing Clamps supplied, using the holes atthe baseof the unit. If ahob of 60 cm is fittedabove an oven which isnot equipped with fan cooling system it is recommendedthat openingsare created within the built in furnitureto ensurecorrect air circulation. The size of these openings must be at least 300 cm2 and placed as shown in Figure5. When a 75 cm hob is fitted over a built in oven, the latter must be fan cooled.

1.2. SUITABLE LOCATION

This appliancemust be installed in accordance with the regulations in force and only used in a well ventilated space. Read the instructions before installing orusing this appliance. A gas-powered cooking appliance produces heat and humidity in the area in which it is installed. For this reason you should ensure good ventilation either by keeping all natural air passages open or by installing an extractor hood with an exhaust flue. Intensive and prolonged use of the appliance may require extra ventilation, such as the opening of a window or an increase in speed of the electric fan, if you have one. If a hood can not be installed, an electric fan should be fitted to an outside wall orwindow to ensure thatthere is adequate ventilation. The electric fanshould beable tocarry out a complete change of air in the kitchen 3-5 times every hour. The installer should follow the relevant national standards.

2. ELECTRICAL CONNECTION (FOR U.K. ONLY)

Warning - this appliancemust be earthed

This appliance is designed for domestic use only. Connection to the main supply must bemade by a competant electrician, ensuring that all current regulations concerningsuch installations areobserved.

The appliance must only be connected to a suitably rated spur point, a 3 pin13 amp plug/socket is not suitable. A double poleswitch must be provided and the circuit must have appropriate fuse protection. Further details of the power requirement of the individual product will be found in the users’ instruction and on the appliance rating plate. In the case of built-in product you are advised, should you wish to use a longer cablethan theone supplied, that a suitably rated heat resistant type must beused.

The wiring mustbe connected to themains supply as follows:

CONNECT TO SPUR TERMINAL

Green & Yellow Wire Earth Connection Blue Wire Neutral Connection Brown Wire Live Connection Note: We do not advocate the use of earth leakage devices with electric cooking appliances installed to spur points because of the «nuisance tripping» whichmay occur.You areagain reminded thatthe appliance must be correctly earthed, the manufacturer declines any responsibility for any event occurring as a result of incorrect electrical installation.

2.1. ELECTRICAL CONNECTION

Check the data on the rating plate, located on the outside of the unit, to ensure that the supply and input voltage are suitable. Before connection, check the earthing system. By Law,this appliancemust beearthed. Ifthis regulationis notcomplied with, the Manufacturer will not be responsible for any damage caused to persons or property. If a plug is not already attached, fit a plug appropriate to the load indicated on the rating plate. The earth wire is coloured yellow/green. The plug should alwaysbe accessible. Where the Hob is connected direct to the electricity supply, a circuit breaker must be fitted. If the power supply cord is damaged this isto be replaced by a qualified engineer so as to prevent any potential risk. The earth wire ( green and yellow coloured ) must be at least 10 mm longer than the live and neutral wires. The section of the cable used must be of the correct size in relation to the absorbed power of the hob. Please check rating plate for the power details and ensure that the power supply cord is of the type 3x0.75 mm² H05 V2V2-F.

LIVE

Mains Supply

If an appliance is not fitted with a supply cord and a plug, or with other means for disconnection from the supply mains having a contact separation in all poles that provide full disconnection under overvoltage category III conditions, the instructions shall state that means for disconnection must beincorporated in the fixedwiring in accordance with the wiringrules.

EARTH NEUTRAL

Brown Wire

Green/Yellow Wire Blue Wire

2.2. GAS CONNECTION

These instructions are for qualified personnel, installation of equipment must be in line with the relevant national standard. (For

U.K. only: by law the gas installation\commissioning must be carried out bya "Gas Safe" installer)

All work mustbe carried out withthe electricity supply disconnected. The rating plate on the hob shows the type of gas with which it is designed to be used. Connection to the mains gas supply or gas cylinder shouldbe carried out afterhaving checked that it isregulated for the type of gas with which it will be supplied. If it is not correctly regulated see the instructions in the following paragraphs to change gas setting. For liquid gas (cylinder gas) use pressure regulators which comply with the relevantnational standards. Use only pipes,washers and sealing washers which comply with the relevant national standards.

For some modelsa coniclink isfurnished tooutfit for the installation in the countries where this type of link is obligatory; in picture 8 it is pointed out how to recognize the different types of links (CY = cylindrical, CO = conic). In every case the cylindrical part of the link has to beconnected to the hob. When connecting the hob to the gas supply via use offlexible hoses please ensure that the maximum distance covered by the hose does not exceed 2metres. The flexible tube shall be fitted in such a way that it cannot come into contact with a moveable part of the housing unit (e.g. a drawer) and does not pass through any space where it may become crushed/ kinked or damaged inany way.

To prevent any potential damage to the hob please carry out the installation followingthis sequence (picture6):

1)As illustrated, assembleparts in sequence:

A: 1/2 MaleAdaptor Cylindirical B: 1/2 Seal C: 1/2 FemaleGasAdaptor Conical-Cylindirical or

Cylindirical-Cylindirical

06 GB

Power Cable

2)Tighten the joints with the spanner, remembering to twist the pipes into position.

3)Attach fitting C to mains gas supply using rigid copper pipe or flexible steel pipe.

IMPORTANT: carry out a final check for leaks on the pipe connections using a soapy solution. NEVER USE A FLAME. Also, make sure that the flexible pipe cannot come into contact with a moving part of the cabinet (eg.adrawer) and that it is not situated where itcould be damaged.

Warning: If gas can be smelt in the vicinity of this appliance turn off

the gas supply to the appliance and call the engineer directly. Do not search for aleak with a nakedflame.

2.3. ADAPTING THE HOB TO DIFFERENT TYPES OF GAS

To adapt the Hob for use with different types of gas, carry out the following instructions:

•Remove the gridsand burners

•Insert on hexagonal spanner (7 mm) into the burner support (Figure

•Unscrew theinjector and replace it withone suitable for thegas to be used (see gastype table)

2.4. REGULATING THE MINIMUM FLAME

3.1. USING THE GAS BURNER

To ignite the burners, place a lighted taper close tothe burner, press in and turn thecontrol knob anti-clockwise. If the burners have not been used for a couple of days, wait for a few seconds before lighting the burner,this willallow anyair presentin the pipes to escape. For appliances fittedwith electronic ignition carryout the following:

• Push inand turn the knobanticlockwise to the ignitionsymbol.

• İgnite theburner by pressing thesparker button.

For hobs fittedwith automaticignition simply push inand turnthe knob to the ignitionsymbol. The ignition system will continue to generate sparks as long as the control knob isbeing pressed. If the burner has not ignited within 5 seconds, turn the knob to the 0 position and repeatthe operation. For models fitted with asafety tap (which cuts-off the flow of gas if the flame is accidentally extinguished) the burners are ignited and described above, butcare must be taken. Prior to switching on the gas hob ensure that the burners and burner caps are correctlyplaced within their position.

Warning: If there is no electricity on appliance, to ignite the burner a lighter should beused;

- Push inand turn the knobanti-clockwise to the ignitionsymbol,

- While pushing in the button ignite the burner by using a lighter and

keep button pushedin 5 seconds afterignition.

GENERALADVISE

For best results, use cooking vessels with a flat surface. The size of the surface shouldmatch the gas burnerside as follows. Table A.

After lighting theburners, turnthe control knob to the minimum setting and then remove the knob (this can easily be removed by applying gentle pressure). Using a small «Terminal» type screwdriver the regulating screw can be adjusted as in Turning the screw clockwise reduces theFigure 9. gas flow, whilst turning it anticlockwise increases the flow – Use this adjustment toobtain a flame ofapproximately 3 to 4 mmin length and then replace thecontrol knob. When thegas supply available isLPG - the screwto set the idleflame must be turned(clockwise) to the endstop. When you havecarried outthe new gasregulation, replacethe old gas rating plate on yourappliance withone (suppliedwith hob)suitable for the type ofgas for which ithas been regulated.

3. USE OF HOB - USER INSTRUCTIONS

This appliance must only be used for the purpose for which it is intended, domestic cooking, and any other use will be considered improper and could therefore be dangerous. The Manufacturer will not be responsible for any damage or loss resulting from improper use.

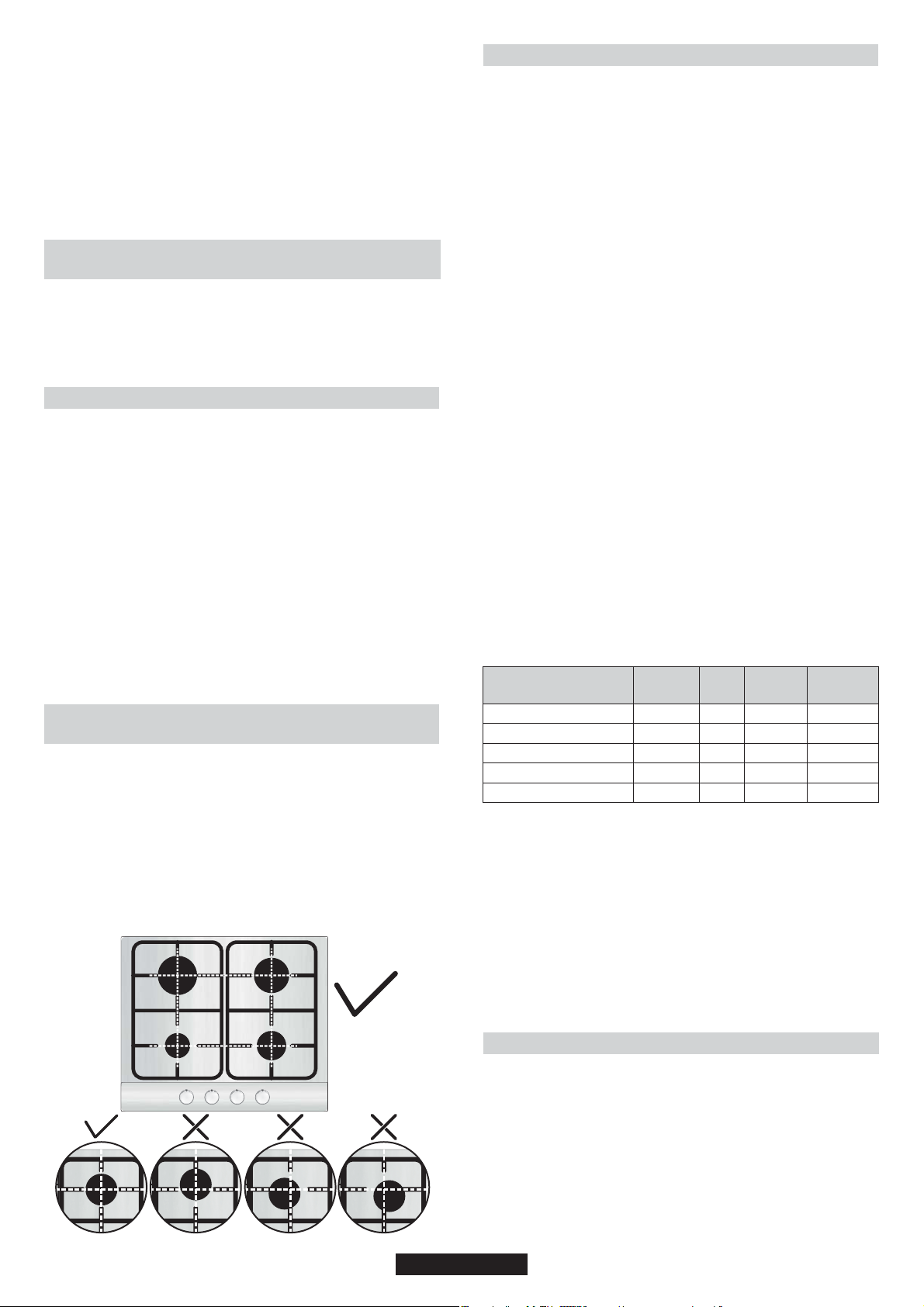

Before using burner, be sure, grid perimeters center the burner as below figure. If you are using Cast Iron Grids; underneath the grid, position of it is stated. Be surefor the exact gridis used in correctposition.

Burner Type

Auxiliary

AUX

Semi Rapid

Rapid

Ultrarapid

UR DC 4 kW MONO

For smaller containers the gasburner should be regulated so that the flame does notoverlap thebase ofthe pan. Vessels with aconcave or convex base shouldnot be used.

WARNING: If a flame is accidentally extinguished, turn the knob to the off position and do not attempt to re-ignite if for at least 1 minute.

If over the years the gas taps become stiff to turn it is necessary to lubricate them.

Such operation must be carried out only by qualified Service Engineers.

Ø pan/pot

(cm)

12 - 18 18 - 22 24 - 26 26 - 28 26 - 28

Power

G20/20 mbar

(kW)

1,00 1,75 2,70 3,50 4,00 381 l/h 291 g/h

(methane)

95 l/h 167 l/h 257 l/h 334 l/h

G30/28-30 mbar

(LPG)

73 g/h 127 g/h 196 g/h 254 g/h

Table A

4. MAINTENANCE AND CLEANING

Before cleaning the hob, ensure the appliance has cooled down. Remove the plug from the socket or (if connected directly) switch off the electricity supply.

Cleaning and user maintenanceshall notbe madeby childrenwithout supervision

Never use abrasives, corrosive detergents, bleaching agents or acids. Avoid any acid or alkaline substances (lemon, juice, vinegar etc.) on theenamelled, varnished or stainlesssteel sections.

When cleaning the enamelled, varnished or chrome sections, use warm soapy water or a non caustic detergent. For stainless steel use an appropriate cleaningsolution.

The burnerscan be cleaned with soapy water.To restore their original shine, use a household stainless steel cleaner.After cleaning, dry the burners and replace.

It is importantthe Burners are replacedcorrectly.

Chromed grids and burners

Chromed grids and burners have a tendency to discolour with use. This does notjeopardize the functionality ofthe hob.

Our After Sales Service Centre can provide spare parts if required.

07 GB

5. AFTERCARE

Before calling outa Service Engineer pleasecheck the following:

• that theplug is correctly insertedand fused;

• that thegas supply is notfaulty.

If the faultcannot be detected: Switch off the appliance and call the After Service Centre. DO NOT TAMPER WITH THE APPLIANCE.

6. PROTECTION OF THE ENVIRONMENT

This appliance is marked according to the European directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE). WEEE contains both polluting substances (which can cause negative consequences for the environment) and basic components (which can be re-used). It is important to have WEEEsubjected to specific treatments, inorder

to remove and dispose properly all pollutants, and recover and recycleall materials. Individuals can play animportant rolein ensuringthat WEEEdoes not become an environmental issue; it is essential to follow some basic rules:

• WEEE shallnot be treated ashousehold waste.

• WEEE shall be handed over to the relevant collection points managed by the municipality or by registered companies. In many countries, for largeWEEE, home collection couldbe present.

• When you buy a new appliance, the old one may be returned to the retailer who has to collect it free of charge on a one-to-one basis, as long as the equipment is of equivalent type and has the same functions as thesupplied equipment. Declaration of compliance: This equipment, in the parts intended to come into contact with food, complieswith theregulations laiddown in EEC directives 89/109.

By placing the mark on this product, we are confirming compliance toall relevant European safety,health and environmental requirements which areapplicable in legislation forthis product.

The Manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors contained in this brochure. We reserve the right to carry out modifications to products as required, including the interests of consumption, without prejiudice to the characteristics relating tosafety or function.

The appliance complieswith European Directive 2009/142/EC (GAD) and starting from 21/04/2018 with Gas Appliances Regulation 2016/426 (GAR).

Burner Plate Burner Type FFD Aux 1kW Sr 1,75 kW R 2,7 kW

3 Gas

Aux/R/DC 4 Mono

UH60MF

YES

111

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

YES

1 11

4 Gas

Aux/SR/R

UH60MF

YES

UR/2R/SR/AUX

UR 3,5 kW ---1 Dc 4 kW Mono

Nominal Heat Input

G20/20 mbar G30/28-30 mbar Installation Class Voltage V/Frequency Hz Electrical Input Power Electric Ignition Product Dimension

7,7 kW

734 l/h

560 g/h

220-240 V/ 50-60 Hz

YES

595x510

9,45 kW

900 l/h

688 g/h

220-240 V/ 50-60 Hz

YES

595x510

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

YES

595x510

220-240 V/ 50-60 Hz

This appliance has been designed for non-professional, i.e. domestic, use.

5 Gas

UH75MF

YES

1 1 2

11,65 kW

1110 l/h

848 g/h

YES

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

YES

1 1 2

12,15 kW

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

YES

745x510

Table 1

5 Gas

DC/R/2SR/AUX

UH75MF

YES

1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

YES

745x510

08 GB

CONSIGNES DE SÉCURITÉ

Nous vous recommandons de conserver les instructions d'installation et d'utilisation pour pouvoir les consulter ultérieurement. Avant d'installer la table de cuisson, notez son numéro de série, au cas oùvous auriez besoinde l'aidedu service après-vente.

AVERTISSEMENT : l'appareil et ses parties accessibles chauffent pendant l'utilisation. Évitez de toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus hors de portée de l'appareil, sauf s'ils sont surveillés en permanence.

AVERTISSEMENT : n'utilisez qu'un dispositif de protection de votre table de cuisson conçu par le fabricant de votre appareil ou indiqué, dans le manuel d'utilisation, comme étant compatible, ou bien le dispositif de protection fourni avec l'appareil. L'utilisation d'un dispositif de protection non approprié peutcauser desaccidents.

AVERTISSEMENT : l'utilisation de la table de cuisson sans surveillance avec manipulation de graisse ou d'huile peut être dangereux et provoquer un incendie. N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil, puis couvrez la flamme avec un couvercle ou une couverture anti-feu, par exemple.

AVERTISSEMENT, risqued'incendie : nestockez pas d'éléments surles surfaces de cuisson.

AVERTISSEMENT : si la surface est fissurée, ne touchez pas le verre de la table et éteignez l'appareil pour évitertout risqued'électrocution.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou par des personnes dénuées d'expérience et de connaissances, mais qui ont été informées sur la manière d'utiliser l'appareil en toute sécurité,si elles comprennentles risques impliqués. Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil. L'entretien et le nettoyage ne doivent pas être effectués par des enfants sans surveillance.

ATTENTION : la cuisson demande d'être surveillée. Les cuissons de courte durée doivent être surveillées enpermanence.

Il est chaudement recommandé d'éloigner les enfants de la zone de cuisson lorsqu'elle fonctionne ou même quand elle est éteinte, mais que l'indicateur de chaleur résiduelle est encore visible, afin d'éviter tout risque de brûlures graves.

Cet appareil n'est pas conçu pour être actionné par un temporisateur externe ou un système séparé de commandeà distance.

Si votre table de cuisson est dotée d'éléments halogènes, n'en fixezpas lalumière.

Brancher le câble d'alimentation sur une prise de courant qui supporte le voltage (le courant et la charge sont indiqués sur l'étiquette) et vérifier la présence d'une mise à la terre. La prise d'alimentation doit supporter la charge indiquée sur l'étiquette etêtre dotée d'unemise à laterre en état de fonctionnement. Le câble conducteur de mise à la terre est jaune et vert. Cette opération doit être exécutée par du personnel qualifié. En cas d'incompatibilité entre la prise d'alimentation et la fiche du câble de l'appareil, demander à un

électricien professionnel de remplacer la prise d'alimentation par un dispositif compatible. La fiche du câble d'alimentation et la prise d'alimentation doivent être conformes aux normes en vigueurdans lepays d'installation.

Il est possible de brancher l'appareil à la prise d'alimentation en installant un disjoncteur multipolaire qui supporte la charge électrique maximale, conformément aux lois en vigueur, entre l'appareil etla prised'alimentation.

Le conducteur jaune et vert de mise à la terre ne doit pas être bloqué par le disjoncteur. La prise d'alimentation ou ledisjoncteur multipolaire utilisé pour le branchement doit rester à tout moment accessible lors del'installation del'appareil.

Le débranchement doit se faire en accédant à la prise d'alimentation ou en prévoyant un interrupteur sur le circuit électrique fixe,conforme aux normes électriques.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent d'entretien ou des personnes dotées du même type de qualification, afin d'éviter tout risque. Le conducteur de mise à la terre (jaune et vert) doit être plus long de 10 mm du côté de la plaque à bornes. Le diamètre interne du câble conducteur doit être proportionné à la puissance absorbée par la table de cuisson (indiquée sur l'étiquette). Le câble d'alimentation requis est le suivant : H05V2V2-F.

Ne déposez jamais d'objets enmétal, tels que des couteaux, fourchettes, cuillers ou couvercles sur la table de cuisson. Ils pourraient devenir brûlants.

Ne posez jamais de papier aluminium ou de récipients en plastiquesur leszones chauffantes.

Après chaque utilisation, il convient de nettoyer la table de cuisson, afin d'éviter l'accumulation de saleté et de graisse. Dans le cas contraire, les résidus risquent de brûler lors de la prochaine utilisation de la table de cuisson, causant fumées et odeurs déplaisantes, pour ne pas mentionner les risques d'incendie.

N'utilisez jamais de vaporisateur, ni de jet à haute pression pour nettoyerl'appareil.

Ne touchez pas les zones chauffantes pendant qu'elles fonctionnent, ni pendant un certain temps après leur utilisation.

Ne faites jamais cuire d'aliments directement sur la table decuisson vitrocéramique.

Utilisez toujours des ustensiles de cuisson adéquats.

Placez toujours votre casserole au centre du foyer que vous utilisez. Ne déposez jamais aucun objet sur lepanneau decommande.

N'utilisez jamais votre table de cuisson comme plan de travail.

N'utilisez pas la surface de la table de cuisson comme planche àdécouper.

Ne rangez pas d'objets lourds sur votre table de cuisson. S'ils tombaient sur la table de cuisson, ils risqueraient de l'endommager.

N'utilisez pas la table de cuisson pour ranger des objets.

Ne faites pas glisser d'ustensiles de cuisine sur la table de cuisson.

09 FR

1. INSTALLATION

La miseen placefonctionnelle desappareils ménagersdans leur environnement est une opération délicate qui, si elle n'est pas correctement effectuée, peut avoirde graves conséquencessur la sécuritédes consommateurs. Dansces conditions,il est impératifde confier cettetâche à un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages auxbiens et/ou auxpersonnes.

1.1. ENCASTREMENT

Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourraient juxtaposer celui-ci, doivent être d'une matière résistant à une température élevée (jusqu'à 100°C) et d'une épaisseur comprise entre 25 et 45cm. Les dimensions d'encastrement sont indiquées sur le .schéma 2 Si latable estinstallée entre deux meubles decuisine, ladistance entre la table et les meubles doit être au moins de 15 cm ( );voir schéma 4 tandis quela distance entre latable et le murdu fond doit êtreau moins de 70 mm. La distance entre la table et tout autre appareil ou meuble situé au dessus (par exemple une hotte) doit être au moins de 70 cm ().voir schéma 4

Si, en fonction de l'installation de la table, la partie inférieure de son caisson se trouve à proximité d'une zone normalement accessible lors de manipulations et/ou de rangements, placer une cloison (bois ou similaire) pour éviter tous risques de brûlure ou de détérioration ().schéma 3

Les objets en métal contenus dans le tiroir peuvent atteindre une température très élevée, à cause du systèmede recirculationd'air. Il est donc recommandé d'interposer un panneauen bois. Attention : Lors de la mise en place, un soin particulier doit être porté au joint entourant le bord de la table afin d'éviter toute infiltration dans le meuble support ( ).schéma 1

Lors de la mise en place du joint sur la partie arrière, veiller à ne pas obstruer les passages d'air nécessaires à lacombustion. Le caisson de la table est équipé en dessous de 4 emplacements prévus pour recevoir les brides de fixation destinées à l'immobilisation de latable surle meuble.Placer les 4 brides de fixation de manière àce que la table de travail soit parfaitementplaquée aumeuble.

Si une table de 60 cm de large est installée au-dessus d'un four qui n'est paséquipé de ventilation tangentielle, il estrecommandé de créer des ouvertures dans le caisson de cuisinepour faireainsi circulerl'air. La taille de ces ouvertures doit être au moins de et placées300 cm² comme indiqué sur le .schéma 5 Si c'est une table de 75cm de large qui est installée au-dessus du four, ce dernier doit être équipé d'une ventilationtangentielle.

1.2. CARACTERISTIQUES REQUISES

Cet appareildoit être installé en conformité avecla réglementation en vigueur et utilisé uniquement dans un espace ventilé. Lisez les instructions avant d'installerou utiliser cet appareil. Une utilisation intensive et prolongée de l'appareil peut requérir une ventilation plus importante, telle que l'ouverture d'une fenêtre ou une puissance d'aspiration plus intense de la VMC si vous en êtes équipés. S'il n'est pas possible d'installer une hotte, une VMC devrait être installée sur unmur donnant sur l'extérieurou sur une fenêtre. La VMC devrait être en mesured'apporter unchangement completde l'air de lacuisine 3 à 5fois par heure. L'installateurdoit installer la VMC conformément aux règlesen vigueur dans lepays d'installation.

2.1. RACCORDEMENT ELECTRIQUE

"L'installation recevant l'appareil cité en référence doit être conforme à la norme en vigueur dans le pays d'installation". Le constructeur décline toute responsabilité en cas de non respect de cette disposition.

Vérifier les données sur la plaque signalétique, située à l'extérieur de l'unité, pour assurerque l'alimentation et levoltage conviennent. Avant le branchement,vérifier le systèmede mise à laterre.

Attention : vérifier la continuité de la terre de l'installation avant de procéder au raccordement. Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pourraient survenir à l'usage d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.

Si uneprise n'est pas déjà fournie, installerune prise appropriée pour la charge indiquéesur la plaque signalétique. La prise devraittoujours être accessible. Le fil deterre est de couleurjaune / vert. Lorsque la table de cuisson est reliée directement à l'approvisionnement en électricité,un disjoncteur doit êtreinstallé. Si le cordon d'alimentation est endommagé, il doit être remplacé par un technicien qualifiéafin d'éviter tout risquepotentiel.

Le fil de terre (couleurvert et jaune) doit être au moins10mm plus long que les filsde phase et neutre. La section du câble utilisé doit être de la bonne taille par rapport à la puissance absorbée dela table de cuisson. Veuillezvérifier laplaque signalétique pour les détails depuissance et veiller àce que le cordon d'alimentation électrique soitde type 3x0.75 mm² l'H05 V2V2-F.

PHASE

Alimentation

Un système de déconnexion doit être incorporé dans le compteur conformément aux règlesde câblage.

TERRE NEUTRE

Fil Marron

Fil Vert/jaune Fil Bleu

2.2. RACCORDEMENT GAZ

L'appareil doit êtreinstallé et raccordé conformémentaux règles En vigueur dansle pays d'installa-tion. Uneattention particulière sera accordéeaux dispositions applicables enmatière De ventilation. Tous les travaux d'installation doivent être effectués avec l'électricité déconnectée. La plaque signalétique sur la plaque indique le type de gaz qui doit être utilisé. Le raccordement au réseau d'approvisionnement en gaz cylindre doit être effectuée qu'après avoir vérifié qu'il est réglementé pour le type de gaz avec lequel il sera distribué. S'il n'est pas correctement réglementé, voir les instructions dans les paragraphes suivants pour modifierles paramètres du gaz. Pour le gaz liquide (bouteille de gaz), utiliser des régulateurs de pression conformes auxnormes en vigueur. Utilisez uniquement des tuyaux, des rondelles et des rondelles d'étanchéité conformes auxnormes en vigueur. Pour certains modèles un lien conique est fourni pour installation l'appareil, dans les pays où ce type de lien est obligatoire ; sur le schéma 8, il est indiqué comment reconnaître les différents types de liens (CY = cylindrique, CO = conique). Dans tous les cas, la partie cylindre du liendoit être connecté àla table. Lorsque vous connectezla tablede cuisson àl'alimentation dugaz via l'utilisation de tuyaux flexibles, veuillez faire en sorte que la distance maximum couverte parle tuyau ne dépassepas 2 mètres.

Le tube flexible doit être installé de manière à ne pas entrer encontact avec un élément mobile de la cuisine (par exemple un tiroir) et à ne pas passer dansun espace pouvant êtreencombré.

Pour éviter tout dommage potentiel à la table de cuisson, veuillez effectuer l'installation suivantles indications duschéma 6.

1) Comme illustré dans le schéma, assembler les pièces en séquence : A: ½ Adaptateur Cylindrique mâle B: ½ Obturation C: ½ Adaptateur gaz Femelle conique-cylindrique ou cylindriquecylindrique.

2) Serrer les joints avec des clés à molette, pensez à placer les tuyaux en position.

3) Fixer le raccord C au réseau d'approvisionne-ment en gaz à l'aide tuyau rigide ou en acier flexi-ble.

IMPORTANT: effectuer une dernière vérification pour détecter les fuites sur les raccordsde tuyauterie en utilisant une solution savonneuse. Ne jamais utiliser une flamme.Aussi, assurezvous que le tuyau flexible ne peut pas entrer en contact avec une partie mobile du meuble de cuisine (par exemple un tiroir) et qu'il ne se trouvepas à un endroitoù il pourrait êtreendommagé.

Attention: Si vous sentez des émanations de gaz en provenance de

l'appareil, coupez immédiatement l'alimentation en gaz et appelez directement une personne qualifiée. Ne cherchez pas une fuite à l'aide d'une flamme.

10 FR

Câble

lectriqueé

d’alim

2.3. ADAPTER LA TABLE A DIFFERENTS

TYPES DE GAZ

Pour adapter latable de cuisson àdifférents types degaz, veuillez exécuter les instructionssuivantes:

• Enlever lesgrilles, chapeaux et corpsde brûleurs

• Insérez uneclé à pipe (7mm) dans le supportdu brûleur ( )schéma 7

• Dévisser le/les injecteurs et le/les remplacer par un/des injecteurs adaptés au gazà utiliser (voir letype de gaz préconisésur la table)

• Visser le/lesinjecteurs à fond

• Régler labague d'air

• Replacer lescorps de brûleurs, lechapeau de brûleur etles grilles.

2.4. REGULER LA FLAMME AU MINIMUM

Après l'allumage du brûleur, tourner le bouton de commande au réglage minimum, puis enlever la manette de commande (ce qui peut facilement être enlevé par appliquer une légère pression). En utilisant un petit «Terminal » type tournevis, la vis deréglage peut être ajustée (cf Schéma 9). En tournant la vis dans le sens des aiguilles d'une montre, cela réduit le débit de la flamme, alors qu'en tournant dans le sens inverse, cela l'augmente. Utilisez ce réglage pour obtenir une flamme d'environ 3à4mmdelongueur, puis replacer la manettede commande. Lorsque l'approvisionnement en gaz disponible est du butane/propane (gaz de bouteilles), la vis pour régler la flamme au ralenti doit être tournée dans le sens des aiguilles d'une montre, jusqu'à la butée.

Lorsque vous avez effectué la régulation du gaz, remplacer l'ancienne plaque signalétique de votre appareil avec celle adaptée au type degaz installé (fournie avecplaque de cuisson).

3. UTILISATION DE LA TABLE

Cet appareil ne doit être utilisé que pour desfins pour lesquelles ilest destiné : la cuisson domestique. Toute autre utilisation sera considérée comme abusive et peut donc être dangereuse. Le fabricant ne sera pas responsable pour tout dommage ou perte découlant d'une utilisationabusive.

Avant d'utiliser lebrûleur, assurez-vous que lespérimètres de la grille centrent le brûleurtel qu'illustré à lafigure ci-dessous. Si vous utilisez des grilles en fonte; sous la grille, leur position est indiquée. Assurez-vous que la grille adéquate est utilisée dans la bonne position.

Pour les tables de cuisson équipées d'allumage électronique intégré, il suffit de pousseret tourner lebouton sur lesymbole d'allumage. Le système d'allumage continuera à produire des étincelles aussi longtemps que lerobinet de gazest actionné. Si lebrûleur nes'enflamme pas dans les 5 secondes,tournez lebouton vers la position0 et répéterl'opération. Pour les modèles équipés d'un robinet de sécurité par thermocouple (qui coupe l'écoulement du gaz si la flamme est accidentellement éteint), les brûleurs sont alluméset décritci-dessus, maisil faut prendre soin de garder la manette de commandes enfoncée pendant 5 ou 6 secondes après quela flamme estallumée.

ATTENTION: Avant d'allumer la tablegaz, veillez à ce que les brûleurs et les chapeaux de brûleur soient correctement placés dans leur position.

Avvertenza: se non c'è elettricità sull'apparecchio, per accendere il bruciatore dovrebbe essereusato un accendino;

- Premere e ruotare la manopola in senso antiorario fino al simbolo di accensione,

- Premendo il pulsante, accendere il bruciatore usando un accendino e tenere premuto ilpulsante entro 5secondi dopo l'accensione.

CONSEIL

Pour de meilleurs résultats, la taille de casseroles à fond plat doit correspondre à lataille des brûleurscomme suit :

Type de brûleurs

Brûleur auxiliaire

AUX

Brûleur semi-rapide

Brûleur rapide

R UR

Brûleur ultrarapide

DC 4 kW MONO

Ø casserole

(cm)

12 - 18 18 - 22 24 - 26 26 - 28 26 - 28

Puissance

totale

(kW)

1,00 1,75 2,70

G20/20 mbar

(Gaz de naturel:

Méthane)

95 l/h

167 l/h

257 l/h

G30/28-30 mbar

(Butane/Propane)

73 g/h 127 g/h 196 g/h

3,50 334 l/h 254 g/h 4,00

381 l/h

291 g/h

Table A

Pour les petites casseroles/poêles, le brûleur à gaz doit être réglé de telle manière que la flamme ne chevauche pas le fond de la casserole. Les récipients àfond concave ouconvexe ne doivent pasêtre utilisés.

ATTENTION: Si un brûleur est accidentellement éteint, tournez le bouton vers la position fermée et ne pas tenter de relancer pendant au moins1 minute.

Si au fil des années les robinets de gaz deviennent raides, il est nécessaire de leslubrifier.

Cette opération doitêtre effectuée quepar un technicien agréé.

3.1. UTILISATION DU BRÛLEUR À GAZ

Pour allumer les brûleurs, placez une flamme (allume-feu, allumette, briquet etc…) près du brûleur, appuyez et tournez la manette de commande. Si les brûleurs n'ont pas été utilisés depuis quelques jours, attendre quelques secondes avant d'allumer le brûleur, ce qui permettra l'air éventuellement présent dansles tuyaux des'échapper. Pour les appareils équipés d'allumage électronique, effectuer les opérations suivantes:

• Pousser et tourner la manette de commande sur le symbole d'allumage.

•Allumer le brûleuren appuyant sur lebouton d'allumage

4. MAINTENANCE ET ENTRETIEN

Avant de nettoyer la table de cuisson, assurez-vous que cet appareil est refroidi. Retirez la fiche de la prise ou (s'il est connecté directement), éteindre l'alimentationd'électricité. Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants sans surveillance. Ne jamais utiliser de produitsabrasifs, de détergents corrosifs, agents de blanchiment ou d'acides. Éviter les substances acides ou alcalines (citron, jus, vinaigreetc…) sur l'émail oul'acier. Lors du nettoyage de l'émail, vernis ou des sections chromées, utilisez de l'eau chaude savonneuse ou un détergent non corrosif. Pour l'acier inoxydable,utilisez une solution denettoyage appropriée. Les brûleurs peuvent être nettoyés avec de l'eau savonneuse. Pour restaurer leur éclatd'origine, utilisezun nettoyant ménager pour acier inoxydable.Après nettoyage, séchezles brûleurs et lesreplacer.

Il est important que les brûleurs soient remplacés correctement à leur position.

Grilles chromées et brûleurs

Les grilles chromées et les brûleurs ont tendance à foncer à l'utilisation. Ils'agit d'unphénomène normal et inévitable, mais ellene compromet pas lafonctionnalité de la tablede cuisson. Si besoin, despièces derechange sont disponibles dans notre centre de service après-vente.

5. ASSISTANCE TECHNIQUE

Avant d'appeler le Service d'Assistance Technique, vérifier les points suivants:

• La priseest bien insérée ;

• L'approvisionnement engaz n'est pas défectueux. Si la pannene peut être identifiée: Éteignez l'appareil (nepas l'utiliser)et appeler leService d'Assistance Technique.

11 FR

6. PROTECTION DE L'ENVIRONNEMENT

Le présent appareil est marqué conformément à la directive 2012/19/UE relative aux déchets d'équipements électriques etélectroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (qui peuvent avoir des conséquences négatives surl'environnement) et des éléments de base (réutilisables). Il est important

en vue d'extraire et d'éliminer de façon appropriée toutes les substances polluantes, puis de récupérer et recycler tous les matériaux.

Chacun peut jouer un rôle important quant à la protection de l'environnement contre les DEEE. Pour atteindre cet objectif, il est impératif de suivrequelques règles élémentaires :

• Les DEEE ne doivent pas être traités comme des déchets

ménagers.

• Ils doivent être remis aux points de collecte appropriés gérés par la municipalité oupar des sociétés immatriculées. Dansplusieurs pays, il est possiblede collecter à domicileles DEEE volumineux.

• Lorsque vous achetez un nouvel appareil, vous devez retourner l'ancien au vendeur qui le récupère gratuitement, au cas par cas, à condition que l'équipement soit de type équivalent et possède les mêmes fonctions quecelui fourni.

Déclaration de conformité: cet équipement, dans les parties

destinées à entrer en contact avec les aliments, est conforme aux normes fixées parles directives CEE 89/109.

L'appareil est conforme à la Directive européenne 2009/142/CE (GAD) et à partir du21/04/2018, àla Réglementationsur les appareils à gaz 2016/426(GAR).

de soumettre les DEEE àdes traitements spécifiques,

En utilisant lesymbol sur ce produit,nous déclaronssur notre propre responsabilité quece produitest conforme àtoutes les normes Européennes relatives àla sécurité, la santéet à l’environnement.

Le constructeur décline toute responsabilité concernant d'éventuelles inexactitudesimputables à des erreurs d'impression ou de transcription contenue dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causer de préjudices aux caractéristiques de fonctionnementde sécurité des appareils.

Plaque de brûleur Brûleur Type FFD Aux 1kW Sr 1,75 kW R 2,7 kW UR 3,5 kW Dc 4 kW Mono

Entrée de chaleur nominale

G20/20 mbar G30/28-30 mbar Classe d'installation Voltage / Frequency V / Hz Puissance électrique Allumage électronique intégré Dimensions appareil (LxP) mm

3 Gas

Aux/R/DC 4 Mono

UH60MF

OUI

111

---

7,7 kW

734 l/h 560 g/h

220-240 V/ 50-60 Hz

OUI

595x510

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

OUI

1 11

9,45 kW

900 l/h

688 g/h

220-240 V/ 50-60 Hz

OUI

595x510

4 Gas

Aux/SR/R

UH60MF

OUI

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

OUI

595x510

5 Gas

UR/2R/SR/AUX

UH75MF

OUI

1 1

11,65 kW

1110 l/h

848 g/h

220-240 V/ 50-60 Hz

OUI

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

OUI

1 1 2

12,15 kW

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

OUI

745x510

Table 1

5 Gas

DC/R/2SR/AUX

UH75MF

OUI

1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

OUI

745x510

Cet appareil a été dessiné pour un usage non professionnel, usage domestique uniquement

12 FR

BEZPEČNOSTNÍ OPATŘENÍ

Doporučujeme vám, abyste si uchovali pokyny pro instalaci apoužití pro pozdějšípotřebu, a před instalací varné desky si poznamenejte její sériové číslo pro případ, že byste potřebovali pomoc poprodejního servisu. UPOZORNĚNÍ: Spotřebič a jeho přístupné části se během používání zahřívají na vysokou teplotu. Dávejte pozor, abyste se nedotkli topných článků. Děti do 8 let věku musejí být mimo dosah spotřebiče, pokud nejsou pod neustálým dohledem. UPOZORNĚNÍ: Používejte pouze ochrannou zábranu varné desky navrženou výrobcem varného spotřebiče nebo zábranu, kterou výrobce spotřebiče označí v návodu k použití za vhodnou, nebo zábranu zabudovanou do spotřebiče. Použití nevhodných ochranných zábran může způsobitnehody. UPOZORNĚNÍ: Vaření bez dozoru na varné desce s tukem nebo olejem může být nebezpečné a způsobit požár. Nikdy se nepokoušejte uhasit požár vodou; vypněte spotřebič, a potom zakryjte plamen např. pokličkou nebo protipožárnídekou. UPOZORNĚNÍ: Nebezpečí požáru: na varném povrchu nic neskladujte. UPOZORNĚNÍ:Pokud je povrch prasklý, nedotýkejte se skla a spotřebič vypněte, aby nedošlo k úrazuelektrickým proudem. Tento spotřebič smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem osoby odpovědné za jejich bezpečnost, případně byly poučené o bezpečném používání spotřebiče a rozumějí možným nebezpečím. Dětiby měly být dohledem, aby se zajistilo, že si se spotřebičem nebudou hrát. Dětinesmějí bezdozoru dospělých spotřebič čistit, aniprovádět činnosti údržby. POZOR: Vaření musí probíhat pod dohledem. Na krátký proces vařeníje nutné dohlížet neustále. Důrazně doporučujeme, aby se děti nepřibližovaly k varným zónám v době, kdy jsou v provozu nebo jsou vypnuté, ale indikátor zbytkového tepla svítí, aby se zabránilo riziku vážných popálenin. Tento spotřebič není určen k používání pomocí externího časovače nebo samostatného dálkového ovládání. Je-li jimi varná deska vybavena, nedívejte se po delší dobu na prvky varné desky s halogenovými žárovkami Připojte zástrčku k napájecímu kabelu, který je schopen vydržet napětí, proud a zátěž uvedené na štítku a který je opatřen uzemňovacím kontaktem. Zásuvka musíbýt vhodná prozatížení uvedené na štítku a musí mít zapojený a funkční uzemňovací kontakt. Uzemňovací vodič má

žlutozelenou barvu. Tuto operaci by měl provádět odborník s vhodnou kvalifikací. V případě neslučitelnosti mezi zásuvkou a zástrčkou spotřebičů požádejte kvalifikovaného elektrikáře, aby zásuvku nahradil jiným vhodným typem. Zástrčka i zásuvka musejí odpovídat platným normám země instalace. Připojení k napájecímu zdroji lze provést také tak, že mezi spotřebičem a zdrojem energie, který zvládne maximální připojenou zátěž a který je v souladu se stávajícími právními předpisy, je umístěn omnipolární vypínač. Žlutozelený uzemňovací kabel by neměl být přerušen vypínačem. Zásuvka nebo omnipolární vypínač používaný pro připojení by měl být při instalaci spotřebiče snadnopřístupný. Odpojení lze zajistit přístupnou zástrčkou nebo začleněním spínače v pevném zapojení v souladu s pravidlyelektroinstalace. Je-li napájecí kabel poškozen, musí jej vyměnit výrobce, jeho autorizovaný servis nebo podobně kvalifikované osoby, aby nedošlo ke vzniku nebezpečných situací. Zemnící vodič (žlutozelený) musí být na straně svorkovnice delší než 10 mm. Vnitřní část vodičů by měla odpovídat výkonu absorbovanému varnou deskou (uvedeno na štítku). Typ napájecího kabelu musí býtHO5V2V2-F. Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky. Mohly by sezahřát na velmi vysokou teplotu. Na zóny ohřevu se nesmějí umisťovat hliníkové fólie ani plastovénádoby. Po každém použití je nutné varnou desku vyčistit, aby se zabránilo hromadění nečistot a mastnoty. Pokud se tyto nečistoty a mastnota na varné desce ponechají, jsou při jejím používání znovu zahřívány a spalovány za vzniku kouře a nepříjemných zápachů, nemluvě o riziku šíření požáru. K čištění spotřebiče nikdy nepoužívejte páru ani vysokotlaký postřik. Nedotýkejte se tepelných zón během provozu a po nějakou dobupo použití Jídlo nepřipravujte nikdy přímo na sklokeramické varné desce. Vždy používejte odpovídající nádobí. Nádobu vždy umístěte do středu jednotky, na které vaříte. Nic nepokládejte na ovládací panel. Varnou desku nepoužívejte jako pracovní plochu. Povrch desky nepoužívejte jako krájecí prkénko. Nad varnou deskou neukládejte těžké předměty. Pokud by na desky spadly, mohly by způsobit její poškození. Na varnou desku neodkládejte žádné předměty. Nádobí po varné desce neposunujte.

13 CZ

1. POKYNY PRO INSTALATÉRA

INSTALACE DOMÁCÍCH SPOTŘEBIČŮ MŮŽE BÝT SLOŽITÁ OPERACE, KTERÁ, POKUD NENÍ PROVEDENA SPRÁVNĚ, MŮŽE VÁŽNĚ OHROZIT BEZPEČNOST UŽIVATELE. Z TOHOTO DŮVODU POŽÁDEJTE O INSTALACI KVALIFIKOVANÉHO SERVISNÍHO TECHNIKA, KTERÝ INSTALACI PROVEDE PODLE PLATNÝCH PŘEDPISŮ. V PŘÍPADĚ NEOPRÁVNĚNÉ INSTALACE VÝROBCE NENESE ŽÁDNOU ODPOVĚDNOST ZA TECHNICKÉ ZÁVADY VÝROBKU, KTERÉ MOHOU VÉSTKE POŠKOZENÍ VÝROBKU NEBO ZRANĚNÍ OSOB.

1.1 VESTAVBA

Varnou desku lze instalovat do pracovní desky, která je z teplu odolného materiálu do 100°C a má tloušťku 25-45 mm. Rozměry výřezu v pracovnídesce jsou na .obrázku 2 Pokud je varná deska připevněná k nábytku na kterékoli straně, vzdálenost mezi varnou deskou a nábytkem musí být nejméně 15 cm (viz obrázek 4); zatímco vzdálenost mezi varnou deskou a zadní stěnou musí být nejméně 70mm. Vzdálenost mezivarnou deskou a spotřebičem nad ní(např. odsavač par) musí být nejméně 70cm .(obrázek 4) Pokud není volný prostor mezi varnou deskou a skříňkou pod ní, je nutné instalovat vhodné mezidno (dřevěné nebo z podobného materiálu) .(obrázek 3)

Kovové předměty v zásuvce mohou v důsledku recirkulace vzduchu dosáhnout vysokýchteplot. Doporučuje se protopoužít .dřevěnou vložku Důležité - Obrázek1 znázorňuje aplikaci těsnění.

Varná deska se upevňuje pomocí dodaných upevňovacích svorek, pomocí otvorů vespodní části spotřebiče.

Pokud je 60 cm varná deska nad troubou, která není vybavená chladicím ventilátorem, doporučujeme udělat větrací otvory v nábytku pro zajištění správnéventilace. Velikost otvorů musí být nejméně 300 cm2 a umístění podle obrázku

Pokud je 75 cm varná deska nad troubou, musí být přidán chladicí Ventilátor.

1.2 VHODNÉ MÍSTO INSTALACE

Tento spotřebič musí být instalován v souladu s platnými předpisy a používat na dobře větraném místě. Před instalací a použitím spotřebiče si přečtětepokyny k použití.

PLynové spotřebiče produkují teplo a vlhkost v místě instalace. Z tohoto důvodu musíte zajistit dostatečnou ventilaci udržením volných přirozených otvorů neboinstalací odsavače.

Intenzivní a dlouhodobé použití spotřebiče může vyžadovat extra ventilaci, jako je otevření okna nebo zvýšení výkonu ventilátoru, pokud je.

Živý

Napájení

Pokud spotřebič nenívybaven přívodním kabelem se zástrčkou,nebo jiným typem odpojovacího ařízení nabízejícím odstup kontaktu v odpojeném stavu podle požadavků proti přepětí III kategorie, musíte uskutečnit toto připojenípodle platných směrnic.

Uzemnění Neutrální

2.2. PŘIPOJENÍ PLYNU

Tyto pokyny jsou pro kvalifikovaného technika, instalace musí být v souladu s národnímipředpisy.

Všechny práce semusí provádět při odpojenémnapájení.

Výrobní štítek na varné desce definuje typ plynu, pro který je navržená. Připojení k hlavní přípojce plynu nebo k plynové láhvi může být provedeno po ověření, že je vhodný pro typ přiváděného plynu. Pokud není správně regulovaný, viz pokyny v následujících odstavcích pro úpravunastavení.

Pro tekutý plyn (plyn v láhvi) použijte regulátor tlaku plynu vyhovující mezinárodním standardům.

Některé modely jsou vybavené kónickou přípojkou pro instalace v zemích, kdeje tento typ povinný; v obrázku 8 je popsanéjak rozeznat různé typyspojů (CY= cylindrický, CO = kónický). V každémpřípadě, cylindrická část připojenímusí být připojená kvarné desce.

Pokud připojujete varnou desku k přípojce plynu pomocí ohebné hadice, zajistěte, abymaximální délka hadice nepřesahovala2 metry.

Flexibilní trubku je nutné připevnit tak, aby nepřišla do kontaktu s pohyblivými díly skříňky (např.šuplíkem) a nepřecházela přes příliš úzké prostory.

Abyste zabránili možnému nebezpečí, proveďte instalaci v následujícím pořadí (obrázek6):

Hnědý vodi č

Zelenožlutý vodi č Modrý vodi č

Přívodní kabel

Pokud nelze instalovat odsavač, je nutné instalovat ventilátor do vnější stěny nebo okna. Elektrický ventilátor musí být schopný vyměnit vzduch 3-5 násobku objemu kuchyně každou hodinu, instalatér musí dodržovatplatná pravidla.

2.1. PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Zkontrolujte data na výrobním štítku, na vnější straně přístroje, pro kontrolu, zda napětí odpovídá napětí elektrické sítě. Před připojením zkontrolujte uzemnění. Tento spotřebič musí být uzemněný. Pokud tuto podmínku nesplníte, výrobce nenese žádnou odpovědnost za poškození spotřebiče nebo úrazy osob. Pokud přívodní kabel není vybavený zástrčkou, připojte vhodnou zástrčku podle údajů na výrobním štítku.

Uzemňovací systém je barevně označený žlutozelenou. Zástrčka musí zůstat ipo instalaci snadno přístupná.

Pokud je varná deska připojená přímo k elektrické síti, musíte instalovat odpojovací zařízení. Pokud se poškodí přívodní kabel, musí jej vyměnit kvalifikovaný servisní technik, aby se zabránilo možnému nebezpečí.

Uzemňovací vodič(žlutozelený) musí být nejméně o 10 mm delší než živý a neutrální vodič.Použijte vhodný kabel podle parametrů výkonu trouby. Zkontrolujte výrobní štítek a ujistěte se, zda je přívodní kabel typu 3x0.75 mm²H05 V2V2-F.

1) Podle obrázkusestavte díly v pořadí:

A: 1/2 cylindrickýadaptér, B: 1/2 těsnění, C: 1/2 kónický-cylindrický nebo cylindrickýcylindrický adaptér plynu

2) Utáhněte spojekleštěmi, umístěte trubky dosprávné pozice.

3) Připevněte díl C k hlavní přípojce plynu pomocí pevné měděné trubky nebo ohebnéocelové trubky.

DŮLEŽITÉ: proveďte konečnou kontrolu těsnosti spojů pomocí roztoku vody a saponátu. Nikdy nepoužívejte plamen. Také se ujistěte, zda ohebná trubka není v kontaktu s pohyblivými díly skříňky (např.šuplíkem) a není instalovaná v místě, kde se může poškodit.

Upozornění: Pokud ucítíte plyn v okolí spotřebiče, okamžitě vypněte

přívod plynu a kontaktujte servisního technika. Nepokoušejte se najít únik plynu pomocíplamene.

14 CZ

2.3. ZMĚNA VARNÉ DESKY NA JINÝ DRUH PLYNU

Pro úpravu varnédesky na jiný typplynu proveďte následující kroky:

• sejměte mřížkya hořáky

• vložte klíč(7 mm) do podložkyhořáku (obrázek 7)

• vyšroubujte tryskua nahraďte vhodnou prodaný typ

používaného plynu (viztabulku typů Plynu)

2.4. NASTAVENÍ MINIMÁLNÍHO PLAMENE

Po zapálení hořáků, otočte ovládacím knoflíkem na minimální

nastavení a poté sejměte ovládací knoflík (můžete jej sejmout

jemným potažením).

Pomocí malého šroubováku nastavte regulační šroub podle obrázku

9. Otočením šroubu ve směru hodinových ručiček snížíte plamen,

otočením proti směru hodinových ručiček plamen zvětšíte. Pomocí

tohoto nastavení nastavte plamen o délce přibližně 3 až 4 a poté

nasaďte ovládací knoflík.

Pokud je dodávaný plyn LPG (plyn v láhvích) - šroub pro nastavení

počátečního plamene musíte otočit ve směru hodinových ručiček do

konce.

Po dokončení nastavení plynu nahraďte výrobní štítek s typem plynu

za nový, podle instalovaného Plynu.

3. POUŽITÍ VARNÉ DESKY

Tento spotřebič se musí používat pouze k účelům, pro které byl navržený a to pro vaření v domácnosti. Jakékoli jiné použití je nesprávné a může být nebezpečné. Výrobce nenese žádnou odpovědnost za poškozené vyplývající z nesprávného použití tohoto spotřebiče.

Před použitím hořáku se ujistěte, že obvod mřížky je na středu hořáku, jak ukazuje obrázek. Pokud používáte litinovou mřížku, je ve spodní poloze. Ujistětese, že je použitámřížka je ve správnépozici.

Pokud se hořák nezapálí do 5 sekund, otočte knoflík na pozici 0 a postup opakujte. Pro modely vybavené bezpečnostním ventilem (který vypne přívod plynu v případě náhodného zhasnutí plamene) se hořák zapaluje podle výše uvedeného postupu, ale knoflík musíte držet stisknutý 6 sekund po zapáleníplamene.

UPOZORNĚNÍ:

Před zapnutím varné desky se ujistěte, zda jsou hořáky a víčka hořáků správně nasazené.

Varování: Pokud do zařízení neproudí elektřina, měli byste pro zapálení hořáku použítzapalovač.

- stiskněte a otočte proti směru hodinových ručiček knoflík se symbolem zapalování,

- držte knoflík stlačený a pomocí zapalovače zapalte hořák, po zapálení držte knoflíkstlačený ještě dalších 5sekund.

VŠEOBECNÉ POKYNY

Pro nejlepší výsledky používejte nádobí s rovným dnem, které vyhovují průměru hořáků.TabulkaA.

Typ hořáku

AUX

Pomocný ho řák

Půlrychlý ho řák

Silný ho řák

Ultra hořák

UR DC 4 kW MONO

Ø pánev

(cm)

12 - 18 18 - 22 24 - 26 26 - 28 26 - 28

Výkon

1,00 1,75 2,70 3,50 334 l/h 254 g/h 4,00

(kW)

G20/20 mbar

(Metan)

95 l/h 167 l/h 257 l/h

381 l/h

G30/28-30 mbar

(LPG)

73 g/h 127 g/h 196 g/h

291 g/h

Tabulka A

Pro menší nádoby nastavte plyn tak, aby plamen nepřesahoval za okraj dna nádoby. Nepoužívejte nádobys vypuklým dnem.

UPOZORNĚNÍ: Pokud plamen nečekaně zhasne, otočte knoflíkem do pozice vypnuté a nepokousejte se jej zapalovat do 1 minuty.

Pokud se knoflíkpo letech použití otáčítěžko, je nutné jejnamazat.

Tutočinnost smí provádětpouze kvalifikovaný technik.

3.1. POUŽITÍ PLYNOVÉHO HOŘÁKU

K zapálení hořáků přiložte zdroj otevřeného plamene k hořáku, stiskněte a otočte knoflíkem ovládání plynu proti směru hodinových ručiček. Pokud jste hořák nepoužívali několik dní, před zapálením počkejte několik sekund, totoodstraní přítomný vzduch vtrubkách. Pro spotřebiče selektrickým zapalováním proveďtenásledující kroky:

• stiskněte a otočte knoflík proti směru hodinových ručiček na symbol zapálení.

• zapalte hořákstisknutím tlačítka jiskření. Pro varné desky vybavené automatickým zapalováním pouze stiskněte a otočteknoflík na symbol zapálení. Systém zapalování opakuje jiskření, dokud držíte stisknutí ovládací knoflík.

4. ÚDRŽBA A ČIŠTĚNÍ

Před čištěním varné desky se ujistěte, zda dostatečně vychladla. Odpojte zástrčku odelektrické zásuvky nebo vypnětejistič. Čištění a údržbu nesmíprovád ět dětibez dohledu. K čištění nepoužívejte drsné, korosivní prostředky, bělidla, nebo kyseliny.Vyhněte sejakýkoli kyselinám (citrónová šťáva,ocet, apod.) Na smaltovaném nebonerezovém povrchu.

Pokud čistíte smaltovaný, lakovaný nebo chrómový povrch, použijte roztok saponátu a vody. Pro nerezovou ocel používejte vhodný čisticí prostředek.

Hořáky můžete čistit vodou se saponátem. K obnovení původního lesku použijte čistič na nerezovou ocel. Po vyčistění nechte hořáky vysušit a vraťtena své místo.

Je důležité nasadithořáky správně.

Chromové mřížky a hořáky

Chromové mřížky a hořáky mají při použití tendenci ztmavnout. Toto je normální a neodvratný fenomén, ale nemá vliv na funkčnost varné desky. V případě potřeby jsou náhradní díly dostupné v servisním středisku.

5. SERVIS

Dříve než zavoláteservis, zkontrolujte následující:

• je připojenázástrčka k síťové zásuvce;

• není problémv přípojce plynu.

Pokud nelze závadu odstranit: vypněte spotřebič, nedemontujte jej a kontaktujteautorizované servisní středisko.

15 CZ

6. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadu z elektrického a elektronického zařízení (WEEE). WEEE obsahuje jak škodlivé látky (které mohou vyvolat nepříznivý dopad na životní prostředí), tak i suroviny (které lze použít opakovaně). Je nutno používat speciální zacházení vzhledem k WEEE, aby se všechny nečistoty likvidovaly správně a bylo možno recyklovat všechny

Jednotlivci mohou hrátvýznamnou úlohupři zajišťování toho,aby sez WEEE nestal ekologický problém; je nezbytné dodržovat některá základní pravidla:

• WEEE nelikvidujtejako běžný domovní odpad.

• WEEE předávejte na příslušná sběrná místa řízená městskými úřady nebo registrovanými společnostmi. V řadě zemí může být používán systém domácíhoodběru velkých WEEE.

• Když kupujete nový spotřebič, můžete starý vrátit prodejci, který jej musí zdarma odebrat na principu kus za kus, pokud jde o zařízení odpovídajícího typu, kterémá stejné funkce jakododávané zařízení.

Prohlášení o shodě: Tento spotřebič přicházející do kontaktu s potravinami vyhovuje předpisůmsměrnice EEC 89/109. Spotřebič je ve shodě se směrnicí 2009/142/ES o spotřebičích plynných paliv a počínaje 21. dubnem 2018 s nařízením 2016/426 o spotřebičích plynných paliv.

Umístěním značky na produkt deklarujeme na vlastní zodpovědnost shodu se všemi požadavky EU týkajícími se bezpečnosti, zdraví a životního prostředí, které jsou zakotveny v legislativě a týkají se daného produktu.

materiály.

Výrobce nenese žádnou odpovědnost za nepřednosti vyplývající z tisku nebo překladu v tomto návodu. Vyhrazujeme si právo na změny výrobku, včetně bodů o spotřebě, bez předchozího upozornění, které nemají vliv nafunkčnost nebo bezpečnost výrobku.

Deska hořáku Hořák Type FFD Aux 1kW Sr 1,75 kW R 2,7 kW UR 3,5 kW Dc 4 kW Mono

Jmenovitý t epelný v stup

G20/20 mbar G30/28-30 mbar Instalační třída Napětí/frekvence V / Hz Příkon Elektrické zapalování Rozměry spotřebiče

3 Gas

Aux/R/DC 4 Mono

UH60MF

ANO

111

---

7,7 kW

734 l/h 560 g/h

220-240 V/ 50-60 Hz

YES

595x510

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

ANO

1 11

9,45 kW

900 l/h

688 g/h

220-240 V/ 50-60 Hz

YES

595x510

4 Gas

Aux/SR/R

UH60MF

ANO

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

YES

595x510

5 Gas

UR/2R/SR/AUX

UH75MF

ANO

1 1

11,65 kW

1110 l/h

848 g/h

220-240 V/ 50-60 Hz

YES

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

ANO

1 1 2

12,15 kW

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

YES

745x510

Tabulka 1

5 Gas

DC/R/2SR/AUX

UH75MF

ANO

1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

YES

745x510

Tento spotřebič je navržený pro nekomer ční použití v domácnosti.

16 CZ

SICHERHEITSHINWEISE

Wir empfehlen, diese Anleitung für die Montage sowie zum späteren Nachschlagen aufzubewahren. Notieren Sie sich vor der Montage des Kochfelds die Seriennummer für den Fall, dass Sie dieHilfe des Kundendienstes in Anspruch nehmen müssen.

WARNUNG: Während des Gebrauchs werden das Gerät und dessen zugänglichen Teile heiß. Es muss darauf geachtet werden, die Heizelemente nicht zu berühren. Kinder unter 8 Jahren müssen vom Gerät ferngehalten oder permanent beaufsichtigt werden.

WARNUNG:VerwendenSie ausschließlich einen Kochfeldschutz, der vom Hersteller des Kochgeräts entwickelt wurde, vom Gerätehersteller in der Bedienungsanleitung als geeignet genannt wird oder Bestandteil des Kochfelds ist. Die Benutzung eines ungeeigneten Kochfeldschutzes kann zuUnfällen führen.

WARNUNG: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen. Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerätaus und ersticken Sie die Flammedann (z. B.mit einem Deckeloder einer Feuerlöschdecke).

WARNUNG: Brandgefahr: Legen Sie niemals Gegenstände auf denKochflächen ab.

WARNUNG: Falls die Oberfläche zerbrochen ist, dürfen Sie das Glas keinesfalls anfassen. Schalten Sie das Gerät aus, um die Möglichkeit eines Stromschlags zuvermeiden.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigtwerden oder Anweisungen für den sicheren Gebrauch des Geräts erhalten und die damit verbundenen Gefahren verstanden haben. Kinder sollten beaufsichtigt werden, um sicherzugehen, dass sie nicht am Gerät herumspielen. Kinder dürfen das Gerät nur unter Beaufsichtigung reinigen undinstandhalten.

ACHTUNG: Der Kochvorgangmuss beaufsichtigt werden. Ein kurzzeitiger Kochvorgang muss permanent überwacht werden.

Es wird dringend empfohlen, Kinder von den Kochzonen fernzuhalten, wenn diese in Betrieb sind oder nachdem sie ausgeschaltet wurden, solange die Restwärmeanzeige noch aktiv ist, um die Gefahr schwerer Verbrennungen zu vermeiden.

Das Gerät ist nicht dafür vorgesehen, mit Hilfe einer externen Zeitschaltuhroder einer separaten Fernsteuerung betrieben zuwerden.

Vermeiden Sie es, in die Halogenlampenelemente des Kochfelds (sofern vorhanden) zu blicken.

Schließen Sie einen Stecker an das Stromkabel an, der für die auf demTypenschild angegebenen Spannungs-, Strom- und Belastungswerte geeignet ist und einen Schutzkontakt hat. Die Steckdose muss für die auf dem Typenschild angegebene Last geeignet sein und über einen funktionsfähigen Schutzkontakt verfügen. Der Schutzleiter hat die Farbe Gelb-Grün. Diese

Arbeit darf nur von qualifiziertem Personal durchgeführt werden. Falls Steckdose und Gerätestecker nicht kompatibel sind, wenden Sie sich an einen qualifizierten Elektriker, um einen entsprechenden Austausch vorzunehmen. Stecker und Steckdose müssen den geltenden Vorschriftendes jeweiligenLandes entsprechen.

Der Anschluss an die Spannungsversorgung kann auch erfolgen, indem ein allpoliger Trennschalter zwischen Gerät und Spannungsquelle installiert wird, der für die maximale angeschlossene Last geeignet ist und den geltenden Vorschriften entspricht.

Der gelb-grüne Schutzleiter darf nicht vom Trennschalter unterbrochen werden. Die für den Anschluss verwendete Steckdose bzw. der allpolige Trennschalter muss leicht erreichbar sein, wenn dasGerät installiert ist.

Die Trennung kann durch einen zugänglichen Stecker oder einen vorschriftsmäßig in die Festverdrahtung eingebundenen Schalter erfolgen.

Ein beschädigtes Netzkabel muss durch den Hersteller, seinen Wartungstechniker oder ähnlich qualifizierte Personen ausgetauscht werden, um mögliche Gefahren zu vermeiden. Der Schutzleiter (gelb-grün) muss auf der Klemmleistenseite länger als 10 mm sein. Der interne Leiterabschnitt muss für die (auf dem Typenschild angegebene) vom Kochfeld absorbierte Leistung ausgelegt sein. Das Stromkabel muss vomTyp HO5V2V2-F sein.

Metallobjekte wie Messer, Gabeln, Löffel und Deckel dürfen nicht auf der Kochfläche abgelegt werden. Sie könntenheiß werden.

Auf den Kochzonen dürfen weder Aluminiumfolie noch Kunststoffschalen abgelegt werden.

Das Kochfeld muss nach jeder Benutzung gereinigt werden, damit sich kein Schmutz und Fett ablagert. Andernfalls werden solche Reste bei der nächsten Benutzung erhitzt und können verbrennen, was zu Rauchentwicklung und unangenehmen Gerüchen, schlimmstenfalls sogar zur Brandentwicklungführen kann.

Reinigen Sie das Gerät keinesfalls mit einem Dampf- oder Hochdruckspray.

Während des Betriebssowie für eine gewisse Zeit danach dürfen die Kochzonen nicht berührt werden.

Lebensmittel dürfen keinesfalls direkt auf dem Glaskeramik-Kochfeld gegart werden.

Benutzen Sie stetsgeeignetes Kochgeschirr. Stellen Sie das Kochgefäß immer in die Mitte des

jeweiligen Kochfelds. Stellen Sie nichts auf das Bedienfeld.

Benutzen Sie das Kochfeld nicht als Arbeitsfläche.

Benutzen Sie das Kochfeld nicht als Schneidunterlage.

Lagern Sie keine schweren Gegenstände über dem Kochfeld. Beim Herunterfallen könnten Sie das Kochfeld beschädigen.

Benutzen Sie das Kochfeld nicht als Ablagefläche.

Schieben Sie Kochtöpfenicht überdas Kochfeld.

17 DE

1. INSTALLATIONSANWEISUNG

Die Installation eines Haushaltsgeräts kann unter Umständen eine komplexe Arbeit sein; wenn diese nicht korrekt ausgeführt wird, könnte es zu schweren Beeinträchtigungen der Sicherheit des Benutzers kommen. Das ist der Grund, warum sie von einem qualifizierten Fachmann unter Einhaltung der geltenden technischen Regeln durchgeführt werden soll. Falls diese Empfehlung nicht beachtet und die Installation des Gerätes durch eine nicht qualifizierte Person durchgeführt werden sollte, lehnt der Hersteller jede Verantwortungfür eventuelle technischeFehler des Produktes ab,gleichviel, ob es zuSchäden an Personen oderSachen führt.

1.1. EINBAU

DieArbeitsplatte, in derdiese Kochmulde eingebaut werdensoll, kann aus beliebigem Material sein, vorausgesetzt, es ist hitzebeständig und kann eine Temperatur von 100°C aushalten. Die Arbeitsplatte kann zwischen25 und 40 mmdick sein. Die Einbaumaße entnehmen Sie bitte der .Abb. 2 Falls an einer Seite der Kochmulde die Wand eines Möbels ist, muss derAbstand der Muldezur Möbelwand mindestens 15cm betragen (s. Abb. 4). Zwischen Küchenwand und Mulde muss ein Abstand von mindestens 70 mm eingehalten werden. Der Abstand zwischen der Kochmulde und einem eventuell darüber befindlichen Element (z.B. Dunstabzugshaube) muss mindestens 70 cm betragen ( ).s. Abb. 4 Wenn unter der Kochmulde ein zugängliches Möbelteil vorhanden ist, muss zwischen der Kochmulde und der unteren Möbelnische eine Trennplatte aus isolierendem, hitzebeständigem Material (Holzplatte o.Ä.) dazwischen gebautwerden ( ).s.Abb. 3

Metallgegenstände in der Schublade können hohe Temperaturen aufgrund der Luftzirkulierung erreichen. Es wird daher empfohlen, eineAbtrennung aus Holzeinzusetzen. Wichtig: Entnehmen Sie der Abb. 1, wie die Dichtungsstreifen angebracht werden müssen.

Die Befestigung an das Möbel erfolgt mit Fixierbügel,die als Zubehör zur Mulde mitgeliefert werden. Am Geräteboden sind die Bohrungen zum Verschrauben der Fixierbügelbereits vorhanden. Falls unter der Kochmulde (60 cm) ein Backofen ohne Kühlungsventilator installiert sein sollte, müssen in der Einbaunische Öffnungen angebracht werden, damit die Luftzirkulation gewährleistet ist. Diese Öffnungen müssen eine freie Oberfläche von mindestens 300 cm gewährleisten, verteilt wiein der Abb. 5gezeigt.² Unter der Kochmulde mit 75 cm Breite kann nur ein Backofen mit Kühlungsventilator installiert werden.

1.2. GEEIGNETER STANDORT

Das Gerät sollte gemäß den Installationsanweisungen installiert werden und genügend Belüftung gewährleistet werden. Lesen Sie bitte die Anweisungen, bevorSie das Gerät installieren.

Beim Gebrauch eines Gasherdes entstehen Hitze und Feuchtigkeit, die sich im Raum verbreiten. Daher ist es wichtig, eine ausreichende Belüftung des Raumes zu gewährleisten, entweder durch Lüftungsöffnungen oder durch eine Dunstabzugshaube mit Außenanschluss. Bei einem längeren Gebrauch des Gerätes ist es ratsam, die Belüftungzu fördern,z.B. durch zusätzliches Öffneneines Fensters oder durchErhöhung der Dunstabzugsleistung.

Sollte der Einbau einer Dunstabzugshaube nicht möglich sein, ist die Verwendung eines Elektroventilators vonnöten, der entweder an der Außenwand oderam Fenster angebracht wird,sofern der Raum über ausreichend Lufteinlassöffnungen verfügt.Der Elektroventilator muss eine Leistung aufweisen, die ausreicht, um den 3- bis 5- fachen Luftvolumen der Küchepro Stunde auszutauschen. Beachten Sie bitte die im jeweiligen Land geltenden Standardregeln für Gasinstallationen.

2.1. ELEKTRISCHER ANSCHLUSS

Überprüfen Sie die auf dem Matrikelschild angegebenen Daten. Das Matrikelschild befindet sich auf der unteren Seite des Gerätegehäuses. Notieren Sie alle Daten wie Matrikel- und Seriennummer am besten direkt auf dem Deckblatt der Bedienungsanleitung, da diese Angaben in einem eventuellen Servicefall vomKundendienst benötigt werden. Überprüfen Sie, dass die Netzspannung und die Leistung für den Betrieb des Gerätes geeignet sind. Vor dem elektrischen Anschluss ist die einwandfreie Erdung der elektrischen Hausinstallation zu prüfen. Die Erdung des Gerätes ist gesetzlich vorgeschrieben. Der Hersteller weist jede Verantwortung für Sach- oder Personenschäden zurück, die auf fehlende bzw. mangelhafte Erdung zurückzuführen sind. Bei den Modellen, die ohne Stecker geliefertwerden, ist ein genormterStecker andas Kabel zu montieren, welcher für die auf das Matrikelschild angegebene

Belastung geeignet ist. Der Erdleiter ist durch das gelb-grüne Kabel gekennzeichnet. Der Steckermuss in jedem Fallzugänglich sein.

Soll das Gerät an einer festen Anschlussdose angeschlossen werden, ist zwischen dem Gerät und dem Versorgungsnetz eine der Last entsprechende, genormteAbschaltvorrichtung einzubauen. Sollte das Netzkabel beschädigt sein, muss dieser durch einen qualifizierten Fachmann ausgewechseltwerden. Der gelb-grüne Erdleiter muss mindestens 10 mm länger sein als die Phasenleiter. Der Querschnitt der Kabel muss der Leistung der Kochmulde entsprechen (s. Matrikelschild). Benutzen Sie ausschließlich ein Netzkabeldes Typs 3x0.75 mm² H05 V2V2-F.

Stromversorgungsnetz

Die Abschaltung muss mit einer festen Verdrahtung im Einklang mit den Verkabelungsregelndurchgeführt werden. Um das Gerät direkt an das Stromnetz anzuschließen, beachten Sie bei der Verkabelung die elektronischen Vorschriften sowie die Bedingungen eines Überspannungsschutz Klasse3.

PHASE ERDE NULL

Broun

Gelb/Grün Blau

Netzkabel

2.2. GASANSCHLUSS

Diese Anweisung richtet sich an das für die Installation autorisierte Fachpersonal und musslt. geltenden Richtlinien ausgeführtwerden. Jeder Eingriff am Gerät muss bei ausgeschalteter Stromversorgung erfolgen. Auf dem Gerätfinden SieAufkleber,auf denen der Gastyp angegeben ist, für den die Kochmulde eingestellt ist. Der Anschluss am Gasversorgungsnetz bzw. an der Gasflasche muss unter Berücksichtigung der geltenden Vorschriften durchgeführt werden. Stellen Sie sicher, dass das Gerät für das von Ihnen verwendete Gas eingestellt ist. Sollte das Gerät mit Flüssiggas aus Gasflaschen betrieben werden, benutzen Sie bitte nur vorschriftsmäßige Druckregler, die den geltenden Normen entsprechen. Benutzen Sie ausschließlich genormte Schläuche und Dichtungen, die den nationalenStandards entsprechen. Bei einigen Modellen wird ein konischer Anschlussadapter mitgeliefert, da die Gasinstallation in einigen Ländern diesenAdapter vorschreibt. In der Abb. 8 werden die zwei unterschiedlichen Adaptertypen dargestellt (CY: zylindrisch, CO: konisch). In jedem Fall muss die zylindrische Seite des Anschlussadapters an die Gaskochmulde angeschlossen werden. Werden beider Installation biegsame Rohre benutzt, achten Sie bitte darauf, dass sienicht länger als 2Meter sind. Der Schlauch soll so eingebaut werden, so dass er nicht mit einem beweglichen Teil des Gehäuses in Berührung kommen kann (z.B. einer Schublade). Der Schlauch darf nicht durch Räumlichkeiten verlegt werden indemer Überlastungen standhalten muss. Um den Installationsvorgang zu erleichtern und um Undichtigkeiten am Gasrohr zu vermeiden, empfiehlt es sich, den Anschluss des Gasversorgungsrohres in der untenstehenden Reihenfolge vorzunehmen (s. Abb. 6)

1. Montieren Siedie Teilein der abgebildetenReihenfolge:

A: 1/2 Anschlussstutzen zylindrisch B: 1/2 Dichtung C: 1/2 Gasadapterkonisch-zylindrisch bzw.zylindrisch-zylindrisch

2) Schrauben Sie das Verbindungsstück mit dem Sechskantschlüssel fest an. Richten Sie dabei die bewegliche Verbindungin die gewünschtePosition.

3) Verbinden Sie den Rohrbogen C mit demGasversorgungsnetz entweder mit einem starren Rohr aus Kupfer oder mit einem biegsamen aus Stahl.

18 DE

Achtung: Nach der Montage überprüfen Sie die Verbindungen auf ihre Dichtigkeit durch Beschmieren mit einfachem Seifenwasser. Benutzen Sie hierzu niemals eine offene Flamme! Versichern Sie sich außerdem, dass das biegsame Rohr nicht eingeklemmt oder beschädigt werden kann (z.B. durch eine Schublade des Einbauschrankes). Achtung: Sollten Sie Gasgeruch in der Nähe des Gerätes

wahrnehmen, schalten Sie die Gasversorgung umgehend ab und rufen Sie den Kundendienst. Suchen Sie Gasleckagen niemals mit offener Flamme!

2.3. UMSTELLUNG AUF EINE ANDERE GASART

Für die Länder, für die das Gerät für den Betrieb mit einer anderen Gasart zugelassen ist, kann das Gerät von der werkseitigen Einstellung auf eine andere Gasart umgestellt werden. Gehen Sie dabei wie folgt vor:

• Topfträger entfernen

• Brennerdeckel und Brennerköpfe entfernen

• Schrauben Sie die Düsen ab und ersetzen Sie diese mit einer für die gewünschte Gasart geeigneten Düse ( )s. Tabelle der Gasarten Anmerkung: In Deutschland und Österreich ist der Betrieb nur für Erdgas vorgesehen.

2.4. EINSTELLEN DER GASMINDESTZUFUHR

Zünden Sie jeden Brenner und drehen Sie den entsprechenden Drehschalter auf die kleinste Stufe, ziehen Sie dann den Drehschalter durch leichte Kraftanwendungheraus. Mithilfe eines Schraubendrehers regulieren Sie die Einstellschraube wie in der dargestellt. Durch Drehen der Einstellschraube imAbb. 9 Uhrzeigersinn wird die Gaszufuhr reduziert, in die andere Richtung dagegen erhöht. Stellen Sie die Schraube so ein, dass die Flamme ca. 3-4 mm lang ist und setzen Sie schließlich den Drehschalter wieder ein. Nach der Einstellung der Gasflamme ersetzen Sie das Matrikelschild mit der alten Gasart durch ein neues (mitgeliefertes) Matrikelschild entsprechend der neuenGasart.

3. BEDIENUNGSANLEITUNG

Dieses Gerät ist ausschließlich für den Gebrauch gedacht, Speisen zuzubereiten. Jede andere Verwendung wäre zweckentfremdend und gegebenenfalls gefährlich. Der Hersteller kann für eventuelle Schäden, die auf einen ungeeigneten, fehlerhaften und unvernünftigen Einsatz zurückzuführen sind, nicht haftbar gemacht werden.

Vorder Verwendung der Kochstellen müssen Sie darauf achten, dass die Kochstellen sich mittig zur Gitterrosteingrenzung befinden, wie unten in der Abbildung gezeigt. Wenn Sie Gitterroste aus Gusseisen verwenden, ist die Position unter dem Gitter markiert. Achten Sie darauf, dass der richtige Gitterost in der richtigen Position verwendet wird.

3.1. INBETRIEBNAHME DER BRENNER

Um die Brenner des Kochfeldes anzuzünden, nähern Sie eine Flamme an den gewünschten Brenner. Drücken Sie dann und drehen Sie den entsprechenden Schalterknopf gegen den Uhrzeigersinn. Für Geräte mit elektronischer Zündvorrichtunggehen Siewie folgt vor:

• Drücken Sie und drehen Sie den Schalterknopf gegen den Uhrzeigersinn bis zum Zündungssymbol

• Zünden Sie den Brennerdurch Betätigender Zündungstaste Für Geräte mit automatischer Zündvorrichtung genügt es, den Schalterknopf zu drücken und bis zum Zündsymbol zu drehen. Solange Sie den Knopf gedrückt halten, werden kleine Funken durch die Zündvorrichtung entladen. Wenn die Flamme sich nicht innerhalb von 5 Sekunden anzündet, drehen Sie den Schalterknopf wider auf die Position 0 und wiederholen Sieden Vorgang. Bei den Geräten mit Sicherheitsgashahn wird die Gaszufuhr bei einem ungewollten Auslöschen der Flamme automatisch unterbrochen. Das Zünden der Brenner erfolgt bei diesen Geräten wie oben beschrieben,

jedoch muss der Schalterknopf mindestens 5-6 Sekunden nach Entzünden der Flamme gedrückt gehalten werden. Nach dieser Zeit

ist die Sicherheitsvorrichtung eingeschaltet unddie Flammebleibt stabil.

ACHTUNG:

Bevor Sie das Gaskochfeld einschalten, überprüfen Sie, dass die Brenner richtig aufliegen und die Funktion der Zündkerzen nicht beeinträchtigen.

Warnung:

Wenn das Gerät keinen Strom bekommt, soll der Brenner mit einem Anzünder angezündet werden.

- Gasregler eindrücken und festhalten,auf Zündsymboldrehen.

- Mit einem Anzünder die Zündflamme zünden. Nach dem Anzünden den Gasregler 5 Sekunden gedrückthalten.

ALLGEMEINER HINWEIS

Um die Flamme optimal und energiesparend auszunutzen, benutzen Sie nur Töpfe und Pfannen, deren Durchmesser für den jeweiligen Brenner geeignet ist. Vergleichen Sie dazufolgende Tabelle A:

Brennertyp

Hilfsbrenner

AUX

Normalbrenner

Schnellbrenner

R UR

Ultrabrenner

DC 4 kW MONO

Bei Pfannen oder Töpfen mit kleinem Durchmesser regulieren Sie die Leistung des Brenners so, dass die Flamme den Topf- bzw. Pfannenboden nicht überlappt. VerwendenSie bitte nurPfannen oderTöpfe mitflachem Boden!

HINWEIS: Sollte die Flamme ungewollt ausgehen, schalten Sie die Gaszufuhr durch Drehen des Schalterknopfesaus und warten Sie mindestens eine Minute,bevor Sie denBrenner wieder anzünden.

Sollten die Gashähne mit der Zeit schwergängig werden, müssen sie mit einem geeigneten Schmierstoff neu geschmiert werden. Dieser

Vorgang darf ausschließlich durch den Werkskundendienst durchgeführt werden.

Topfdurch-

messer (cm)

12 - 18 18 - 22

24 - 26 26 - 28 26 - 28

Leistung

1,00 1,75 2,70 3,50 334 l/h 254 g/h 4,00

(kW)

G20/20 mbar

(Erdgas)

95 l/h 167 l/h 257 l/h

381 l/h

4. WARTUNG UND REINIGUNG

Vor jedem Vorgang zur Reinigung des Gerätes schalten Sie den Strom durch Ziehen des Steckers aus der Steckdose oder durch Ausschalten der Haussicherung ab.Bevor Siedas Gerätreinigen, wartenSie, bises vollständig abgekühlt ist. Die Reinigung und Wartung des Gerätes darf nicht durch Kinder ohne Aufsicht durchgeführt werden. Verwenden Sie bitte niemals scheuernde oder korrosive Reinigungsmittel, auch kleine Bleichmittel oder Säuren. Achten Sie darauf, dass keine säurehaltigen bzw. ätzenden Substanzen (Zitronensäure, Essig. o.Ä.) auf dieemaillierten bzw.lackierten Flächen liegen bleiben. Reinigen Sie die emaillierten, verchromten oder lackierten Teile mit lauwarmem Seifenwasser oder mit nicht scheuernden Flüssigmitteln. Für die Edelstahlteile verwenden Sie bitte die handelsüblichen Mittel zur Pflege vonEdelstahl. Reinigen Sie dieGasbrenner mit Seifenwasser. Um denursprünglichen Glanz zu bewahren, verwenden Sie einen handelsüblichen Spezialreiniger fürAluminiumlegierungen. Nach der Reinigung sind die Brenner sorgfältig zutrocken, bevor siewieder aufgesetzt werden.

Kontrollieren Sie bitte unbedingt, dass die Brenner wieder richtig aufliegen, da eine fehlerhafte Montage der Brenner zur mangelhaften Verbrennung des Gasesführen kann.

Gitterroste und Chromteile

Die Gitterrosteund die verchromten Teile neigen mitder Zeit dazu, sich zu verfärben.

19 DE

G30/28-30 mbar

(LPG)

73 g/h 127 g/h 196 g/h

291 g/h

Tabelle A

Dies ist ein natürliches Phänomen,das sichzwar nicht vermeiden lässt, jedoch in keiner Weise die Funktion des Gerätes beeinträchtigt. Auf Wunsch sind entsprechende Ersatzteile erhältlich. Fragen Sie bitte bei beim Werkskundendienst nach.

5.TECHNISCHER KUNDENDIENST

Sollte Ihr Gerät einmal nicht ordnungsgemäß funktionieren, kontrollieren Sie bitte folgendes, bevor Sie den technischen Kundendienst rufen:

• überprüfen Sie,dass das Gerätstromversorgt ist

• überprüfen Sie,dass die Gaszufuhrin Ordnung ist. Sollte die Ursache für die Funktionsstörung nicht ermittelt werden können, trennen Sie das Gerät vom Stromnetz und rufen Sie den Kundendienst. Unternehmen Sienichts auf eigeneFaust!

6. UMWELTGERECHTE ENTSORGUNG

Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2012/19/EU zu elektrischen und elektronischen Altgeräten (WEEE) gekennzeichnet. Elektrische und elektronische Altgeräte enthalten sowohl Schadstoffe (die negative Auswirkungen auf die Umwelt haben können) als auch Basiskomponenten (die wiederverwendet werden

können). Es ist wichtig, dass elektrische und elektronische Altgeräte spezifischer Handhabung unterliegen, damit alle Schadstoffe angemessen entfernt und entsorgt und alle Materialien wiederverwertet undrecycelt werden. Verbraucherspielen einewichtige Rollebei derGewährleistung, dass elektrische und elektronische Altgeräte nicht zu Umweltproblemen werden; es istwichtig, einige grundlegende Regelnzu befolgen:

• Elektrische und elektronische Altgeräte können nicht als Haushaltsabfall behandelt werden.

• Elektrische und elektronische Altgeräte sollten an relevante Sammelpunkte übergebenwerden, die von der Stadtverwaltungoder eingetragenen Unternehmen verwaltet werden. In vielen Ländern können bei großen elektrischen und elektronischen Altgeräten heimische Sammeldienste verfügbarsein.

• Wenn Sie ein neues Gerät erwerben, kann das alte Gerät möglicherweise an den Händler übergeben werden, der es kostenlos auf einer 1:1-Basis sammeln muss, solange das Gerät von dem gleichen Typ ist und dieselben Funktionen hat wie das gelieferte Gerät. Konformitätserklärung: Dieses Gerät entspricht in den Teilen, die mit Lebensmitteln in Berührung kommen, den Vorgaben der Europäischen Richtlinie EEC89/109.

Dieses Gerät ist im Einklang mit der Europäischen Richtlinien 2009/142/EC (GAD) gültig ab 21.04.2018 Gasverbrauchseinrichtungen 2016/426 (GAR).

Mit derAnbringung des -Zeichens amGerät zeigen wir an, dass wir sämtliche für dieses Produkt geltenden und notwendigen europäischen Sicherheits-, Gesundheits- und Umweltstandards einhalten und hierfürhaftbar sind.

Der Hersteller übernimmt keine Haftung für eventuelle Fehler, die durch den Druck, die Transkription oder Übersetzung dieser Broschüre entstanden sein könnten, ab. Wir behalten uns das Recht vor, technische Änderungen im Interesse der Konsumenten an den Produkten vorzunehmen, ohnedie Sicherheitseigenschaftenoder die Funktion der Gerätezu verändern.

Brennerplatte

Brenner

Type FFD Aux 1kW

Sr 1,75 kW R 2,7 kW UR 3,5 kW Dc 4 kW Mono

Nennwärmebelastung

G20/20 mbar G30/28-30 mbar Installationsklasse Spannung/Frequenz V/Hz Gesamtanschlusswert Elektrische Zündung Gerätemaße

3 Gas

Aux/R/DC 4 Mono

UH60MF

111

---

7,7 kW

734 l/h 560 g/h

220-240 V/ 50-60 Hz

YES

595x510

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

1 11

9,45 kW

900 l/h

688 g/h

220-240 V/ 50-60 Hz

YES

595x510

4 Gas Aux/SR/R UH60MF

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

YES

595x510

Dieses Gerät ist für die nichtprofessionelle Benutzung, d.h. Für Haushaltsnutzung, vorgesehen

5 Gas

UR/2R/SR/AUX

UH75MF

1 1 2 1

11,65 kW

1110 l/h

848 g/h

220-240 V/ 50-60 Hz

YES

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

1 1 2

12,15 kW

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

YES

745x510

Tabelle 1

5 Gas

DC/R/2SR/AUX

UH75MF

1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

YES

745x510

20 DE

INSTRUCCIONES DE SEGURIDAD

Recomendamos mantener las instrucciones de instalación y uso para consultas futuras.Antes de instalar la placa de cocción, anote el número de serie por si fuese necesario solicitar asistencia al servicio posventa. ADVERTENCIA: El electrodoméstico y las partes accesibles de este se calientan durante el funcionamiento. Debe prestarseatención para no tocar los elementos térmicos. Los niños de menos de 8 años deben mantenerse alejados del electrodoméstico, a menos que estén constantemente vigilados. ADVERTENCIA: Utilice solamente las protecciones que incorpora el electrodoméstico, las protecciones diseñadas por el fabricante del equipo de cocina o las protecciones que indica el fabricante en las instrucciones de uso, según corresponda. El uso de protecciones inadecuadas puede causaraccidentes. ADVERTENCIA: Dejar desatendida la placa de cocción mientras se cocina con grasa o aceite puede ser peligroso y originar un incendio. NUNCA intente apagar el fuego con agua; apague la placa de cocción y cubra la llama con una tapa ouna manta ignífuga, por ejemplo. ADVERTENCIA: Peligro de incendio; no coloque objetos en lassuperficies decocción. ADVERTENCIA: Si la superficie se agrieta, no toque el cristal y apague el electrodoméstico para evitar la posibilidad de sufrir una descarga eléctrica. Pueden utilizarlo niños a partir de 8 años de edad y personas con facultades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, si lo emplean bajo supervisión o se les instruye acerca de la seguridad del producto y entienden los riesgos que comporta. Es preciso vigilar a los niños para asegurarse de que no jueguen con el electrodoméstico. Los niños no deben limpiar ni mantener el producto sin supervisión. PRECAUCIÓN: El proceso de cocción debe supervisarse. Los procesos de cocción breves deben vigilarse demanera continua. Con el fin de evitar el riesgo de quemaduras graves, es muy recomendable mantener a los niños alejados de las zonas de cocción mientras estén funcionado, pero también cuando se apaguen mientras el indicador de calor residual siga encendido. Este electrodoméstico no está diseñado para funcionar con un temporizador externo ni con ningún sistema decontrol remotoseparado. No mire fijamente a las lámparas halógenas de la placa de cocción. Conecte un enchufe en el cable que transporta la tensión, la corriente y la carga indicadas en la etiqueta y que tieneel contacto de masa. La toma de corriente debe adecuarse a la carga indicada en la etiqueta y disponer de un contacto de masa conectado y operativo. El conductor de tierra es de color amarillo verdoso. Esta operación debe realizarla un profesional debidamente cualificado. Si la toma de corriente es

incompatible con el enchufe del electrodoméstico, pida a un electricista profesional que sustituya la toma por otra adecuada. Elenchufe y la toma deben cumplirlas normas actuales del país donde se instala el electrodoméstico. En la conexión con la fuente de alimentación también puede utilizarse un contactor omnipolar entre la fuente y el electrodoméstico. Este debe soportar la carga conectada máxima y cumplir la legislación vigente. El contactor no debe interrumpir el cable de tierra de color amarillo verdoso. La toma de corriente o el contactor omnipolar empleados deben estar fácilmente accesibles cuando se instala el electrodoméstico. La desconexión puede realizarse mediante el enchufe accesibleo mediante la incorporación de un interruptor en el cableado fijo con arreglo a las normativas de cableado. Para evitar riesgos, el fabricante, su representante de servicio o cualquier otra persona cualificada deben cambiar los cables de alimentación que estén dañados. El conductor de tierra (amarillo verdoso) debe tener una longitud superior a 10 mm por el lado del bloque de conexión. La sección de los conductores internos debe adecuarse al consumo de potencia de la placa de cocción (indicado en la etiqueta). El cable de alimentación debe ser de tipo HO5V2V2-F. No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapas, en la placa de cocción. Podrían calentarse. En las superficies calientes no deben colocarse recipientes de plásticoy papelde aluminio. Después de cada uso, es preciso limpiar un poco la placa de cocción para evitar que se acumule suciedad y grasa. La suciedad y la grasa que no se eliminen se recalentarán y se quemarán cuando se utilice de nuevo la placa de cocción, con lo que se generará humo y se desprenderán olores desagradables, sin olvidar el riesgo de propagación del fuego. Nunca utilice vapor o aerosoles a alta presión para limpiar elelectrodoméstico. No toque las superficies calientes durante el funcionamiento o inmediatamente después del uso. Nunca cocine los alimentos directamente sobrela placa vitrocerámica. Utilice siempre utensiliosde cocinaadecuados. Coloque siempre el recipiente en el centro de la zona en la que esté cocinando. No coloque nada en el panelde control. No utilice la placa de cocción como superficie de trabajo. No utilice lasuperficie comotabla paracortar. No coloque objetos pesados encima de la placa de cocción. Podrían ocasionar daños si se cayesen en laplaca decocción. No acumule objetosen laplaca decocción. No deslice los utensilios de cocina por la placa de cocción.

21 ES

1. INSTRUCCIONES PARA EL INSTALADOR

LA INSTALACIÓN DE UN ELECTRODOMÉSTICO PUEDE SER UNA OPERACIÓN QUE PUEDE AFECTAR GRAVEMENTE A LA SEGURIDAD DEL USUARIO SI NO SE REALIZA ADECUADAMENTE. POR ELLO ES UNA TAREAQUE HADE REALIZAR UNA PERSONA AUTORIZADA Y CUALIFICADA QUE PUEDA HACER LA INSTALACIÓN DE ACUERDO CON LA NORMATIVA TÉCNICA EN VIGOR. EN CASO DE DESATENDER ESTA ADVERTENCIAY QUE QUIEN REALICE LA INSTALACIÓN NO SEA UNA PERSONA CUALIFICADA, EL FABRICANTE NO ASUME RESPONMSABILIDAD ALGUNA POR POSIBLES FALLOS TÉCNICOS DEL PRODUCTO DERIVEN O NO EN DAÑOS MATERIALES O PERSONALES.

1.1. INTEGRACIÓN

La placa puede instalarse en cualquier superficie que sea resistente al calor a 100ºC y cuyo grosor sea de entre 25 y 45 mm. Las dimensiones parael corte de lasuperficie y la inclusión de la placa se muestran en la .Figura 2 Si laplaca se coloca entredos armarios, la distancia entre la misma y el armario hade serde al menos15 cm ( ); mientras quevéase Figura 4 la distancia entre la placa y la pared posterior tiene que ser de al menos 70 mm. La distancia entre la placa yotra unidado electrodomésticoque tenga encima (por ejemplo, el extractor) tiene que ser superior a 70 cm ().Figura 4 En caso de haber espacio entre la placa incrustada y la cavidad inferior, ha de colocarse una separación divisoria hecha de un material aislante (maderao similar) ( ).Figura 3

Los objetos metálicos del cajón pueden alcanzar temperaturas elevadas debido a la recirculación del aire. Por consiguiente, se recomienda utilizar unpanel de madera intermedio. Importante el diagrama de la figura 1 muestra cómo ha de aplicarse el sellado.

La placa se encaja con las sujeciones proporcionadas utilizando los agujeros de labase de la unidad.

Si se colocauna placade 60cm encimade un horno que no disponga de un sistema de refrigeración por ventilador, se recomienda la creación de aperturas en el mueble en el que se vaya a colocar para garantizar una circulacióncorrecta del aire. La dimensiónde estas aperturas hade ser de almenos 30 cm2 y han de hacerse comose muestra en laFigura 5. Cuando se coloque una placa de 75 cm sobre un horno, el honro ha de tener unsistema de refrigeración porventilador.

1.2. UBICACIÓN IDEAL

Este aparato debe ser instalado según normativa vigente y utilizado en un espacio lo suficientemente ventilado. Lea las instrucciones antes de instalaro de utilizar esteaparato. Un electrodoméstico que funciona con gas produce calor y humedad en la zona en la que se coloca. Por ello ha de asegurarse una buena ventilación así como conductos de ventilación natural o extractores de gran potencia. La utilización intensa y prolongada del electrodoméstico puede requerir una ventilación adicional tal como abrir una ventana o aumentar la velocidad del ventilador eléctrico si dispone de uno. Si no puede instalar una campana extractora debe disponerse de un ventilador eléctrico en la pared exterior o en la ventana para que se formen corrientes deaire en la zona. El ventilador eléctrico tiene que poder cambiar el aire de la cocina entre 3 y 5 veces en una hora. El instalador ha de tener en cuenta los estándares nacionales pertinentes.

2.1. CONEXIÓN ELÉCTRICA

Comprobar la placa informativa situada en la parte exterior de la unidad para asegurarque el voltaje deentrada es el adecuado. Antes de laconexión compruebe la tomade tierra. Por ley este electrodoméstico tieneque tener toma de tierra. En caso de no cumplirse ese requisito el Fabricante no se responsabiliza de daños personales o materiales. Si no se adjunta enchufe alguno conecte un enchufe adecuado con la carga indicada en la placa de información. El cable de la toma de tierra es verde/amarillo. El enchufe tiene queestar siempre accesible. Cuando la Cocina se conecta directamente a la corriente eléctrica ha de instalarse tambiénun cortacircuitos. Si el cable está dañado le corresponde a una persona autorizada su sustitución para evitarposibles riesgos. El cable de la toma de tierra (verde o amarillo) tiene que tener una longitud mínima de10 mm más quelos cables neutro yde corriente. La sección del cable utilizada tiene que tener la dimensión correcta según la potenciaque requiera la placa.

Compruébese la placa de información para información sobre suministro eléctrico y asegúrese de que el cable eléctrico es del tipo3x0.75 mm² H05V2V2-F.

Suministro eléctrico

Los medios de desconexión deben ser incorporados en el cableado fijo en conformidadcon las reglas delcableado. Si una unidad no dispone de cable eléctrico y un enchufe, y no dispone deotros medios de desconexión de lared eléctrica como por ejemplo una separación de contacto de los polos que proporcione una desconexión total según las condiciones de sobrecarga de voltaje de la categoría III, las instrucciones han de indicar que han de incorporarse al cableado fijo medios de desconexión de acuerdo con las normas decableado.

CORRIENTEL TOMA DE TIERRA NEUTRON

Cable Marrón

Cable verde/Amarillo Cable Azul

2.2. CONEXIÓN DEL GAS

Estas instrucciones son para elpersonal cualificado, la instalación del equipo ha de hacerse de acuerdo con los estándares nacionales de aplicación. (Sólo para el Reino Unido: por leu la

instalación/conexión del gas tiene que realizarlo un instalador “Corgi” autorizado).

Todos los trabajoshan de realizarse conla corriente desconectada. La placa deinformación dela placa muestra el tipo de gas para el que está diseñada. La conexión con el suministro de gas o el cilindro de gas debe realizarse una vezcomprobada laregulación del tipo de gas suministrado. Si no está correctamente regulado véanse las instrucciones en los apartados siguientes para cambiar la configuración del gas. Para el casode gaslíquido (gasen cilindro)utilícense reguladores de presión que cumplanlos estándares nacionales pertinentes. Utilícense sólo tuberías, lavadores y lavadores de sellado que cumplan los estándaresnacionales pertinentes. En algunos modelos se proporciona una conexión cónica para colocar en el momento de lainstalación enpaíses enlos queeste tipo de conexiónes obligatoria; en laimagen 8 se señala cómoreconocer los diferentes tipos de conexiones (CY= cilíndrica; CO= cónica). En cada caso la parte cilíndrica de la conexión tiene que conectarse a la placa. Cuando se conecte la placa al gas mediante los latiguillos flexibles asegúrese de que la distancia máxima que abarca el latiguillo no excede los dosmetros. El tuboflexible se deberá instalar de tal formaque no pueda entrar en contacto con alguna parte móvil de la unidad de la vivienda (por ejemplo, un cajón) y no atraviese algún espacio susceptible de bloqueo. Para evitar posibles daños en la placa proceda con la instalación como se indica en la secuencia (imagen 6):

1) Como se muestra, montaje de las piezas en la secuencia A:Adaptador cilíndrico macho½ B: Sello ½ C: Adaptador de Gas Cónico-Cilíndrico Hembra ½ o CilíndricoCilíndrico

2) Ajustar las juntas con la llave inglesa, recuérdese colocar las tuberías.

3)Adjuntar la pieza Cal gasutilizando una tuberíarígida de cobre o una tuberíaflexible de acero.

IMPORTANTE: realícese una comprobación final de posibles péridas en las conexiones de las tuberías ustilzando una solución jabonosa. No utilice jamás llamas para dicha comprobación. Asegúrese también que la tubería flexible no puede tocar pieza móvil alguna de la caldera (por ejemplo, la parte inferior) y que no se encuentra en un lugar donde pueda dañarse.

22 ES

Cable de corriente

Advertencia: si huelea gascerca de launidad corteel suministro de gas y llámese directamente al técnico. No busque la fuga mediante llama directa.

2.3. ADAPTACIÓN DE LA PLACA A DISTINTOS TIPOS DE GAS

Para adaptar la placa a los distintos tipos de gas, síganse las instrucciones siguientes:

• retire lasrejillas y los quemadores

• inserte una llave hexagonal (de 7 mm) en el soporte del quemador ()Imagen 7

• Desenrosque el inyector y sustitúyase por uno adecuado al tipo de gas que seva a utilizar ( )véase la tabladel tipo de gas

2.4. REGULACIÓN DE LA LLAMA MÍNIMA

Una vez encendidos los quemadores, gire el mando de control al mínimo y luego retire el mando (se puede retirar con facilidad presionando ligeramente). Con un destornillador pequeño tipo “Terminal” se puede ajustar el regulador como se muestra en la . Girar el tornillo en elImagen 9 sentido de las agujas del reloj reduje elflujo degas, mientrasque si se gira en sentido contrario el flujo aumenta Utilice este ajuste para lograr una llama de unos 3ó4mmdealtura y vuelva a colocar el mando de control. Cuando el tipo de gas disponible es LPG (Bombona) el tornillo para configurar la llama permanente ha de girarse (en el sentido de las agujas del reloj)hasta el final. Cuando se realice un nuevo ajuste del gas sustitúyase la placa de información del gas anterior que figura en la unidad por una (que se proporciona con la placa) adecuada para el tipo de gas para el que está regulada)

3. UTILIZACIÓN DE LA PLACA INSTRUCCIONES PARA EL USUARIO

La unidad sólo puede utilizarse para el fin para el que está diseñado, la cocina casera, y otros posibles utilizaciones se considerarán inadecuados y podrían ser peligrosos. El Fabricante declina toda responsabilidad por daños o pérdidas que puedan derivarse de una utilización inadecuada.

Antes de utilizar el hornillo, asegúrese de que esté centrado en el hornillo el perímetro de la rejilla, según se muestra en la ilustración siguiente. En caso de utilizar rejillas de hierro fundido: bajo la misma se indica su posición.Asegúrese deutilizar larejilla exactay enla posicióncorrecta.

* enciéndase elquemador presionando el botónde chispa. Para las placas de ignición automática simplemente empújese hacia dentro y gíreseel mando hasta laposición de ignición. El sistema de ignición seguirá generando chispazos hasta que presione el mandodel gas. Si el quemador no se prende en 5 segundos gírese el mando a la posición 0 yrepítase la operación. En el caso de modelos con válvula de seguridad (que interrumpe el flujo de gas si la llama de apaga por accidente), los quemadores se encienden como se describe arriba, pero ha de mantenerse

pulsado el mando durante 5 o 6 segundos una vez prendida la llama.

ATENCIÓN:

Antes de encenderla placade gas asegúrese deque losquemadores y los mandoscorrespondientes están en laposición adecuada.

Advertencia: si no hay electricidad en el artefacto, para encender el quemador se debeusar un encendedor;

- Presione y gire la perilla en sentido antihorario hasta el símbolo de encendido,

- Mientras presiona el botón, encienda el quemador utilizando un encendedor y mantenga pulsado el botónen 5segundos despuésdel encendido.

CONSEJO GENERAL

Para un mejor resultado la dimensión de la base de la batería de cocina ha de coincidir con la dimensión del quemador tal y como se indica. .TablaA

Potencia

Tipo de Quemador

Quemador Auxiliar

AUX

Quemador Semi-rápido

Quemador Rápido

R UR

Ultra Rápido

DC 4 kW MONO

En caso de recipientes más pequeños el quemador ha de regularse con el fin deque lallama nosobrepase labase dela cazuelao sartén. No es recomendable utilizar baterías con bases cóncavas o convexas.

ADVENTENCIA: Si un quemador se apaga por accidente, gire el mando hasta la posición de apagado y no intente volver a encender la llamahasta que transcurra comomínimo 1 minuto.

Ø batería

(cm)

12 - 18 18 - 22 24 - 26 26 - 28 26 - 28

G20/20 mbar

(kW)

(Metano)

1,00 1,75 2,70 3,50 334 l/h 254 g/h 4,00

95 l/h 167 l/h 257 l/h

381 l/h

G30/28-30 mbar

(LPG)

73 g/h 127 g/h 196 g/h

291 g/h

Tabla A

3.1. UTILIZACIÓN DEL QUEMADOR DE GAS

Para encender los quemadores colóquese una vela encendida al quemador, presionar y girar el mando de control en el sentido contrario a lasagujas del reloj. Si los quemadores no se han utilizado en un par de días espérese unos segundos antesde encenderel quemador, esto permitiráque se elimine el aireque haya en losconductos. Para unidades deignición eléctrica realícese losiguiente: * empuje hacia dentro y gire el mando en el sentido contrario a las agujas del relojhasta el símbolo deignición.

Si con los años los reguladores del gas se endurecen y resulta difícil girarlos será necesariolubricarlos.

Esta operación sólo la puede realizar, única y exclusivamente, personas del ServicioTécnico cualificadas.

4. MANTENIMIENTO Y LIMPIEZA

Antes de limpiar la placa ésta tiene que estar fría. Desenchúfese o (si está conectada directamente) desconéctese de la corriente.

La limpieza y el mantenimiento que debe realizar el usuario no será realizada por niños sin supervisión. No utilice jamás detergentes abrasivos y corrosivos, lejía o ácidos. Evite los ácidos osustancias parecidas(zumo delimón, vinagre,etc.) en las seccioneslacadas, barnizadas o deacero inoxidable.

Para limpiar las zonas esmaltadas, barnizadas o cromadas utilícese agua templada con jabón o detergente no cáustico. Después de limpiarla séquense losquemadores y vuelvan acolocarse.

Es importante quelos Quemadores se coloquencorrectamente.

Rejillas cromadas y quemadores

Las rejillas cromadas y los quemadores tienen tendencia a ponerse oscuros con el uso. Es algo normal e inevitable, pero es algo que no altera en absoluto el funcionamiento de la placa de cocina. En todo caso en nuestro centro de servicio de post-venta pueden encontrarse piezas de recambio.

23 ES

5. SERVICIO TÉCNICO

Antes de llamaral Servicio Técnico compruebelo siguiente:

• que el enchufe está correctamente insertado y que el fusible funciona;

• que nohay problema con elsuministro de gas. Si no puedeidentificarse el fallo: Desenchufe la placa no intente averiguarlo- llame al Servicio Técnico.

6. PROTECCIÓN DEL MEDIOAMBIENTE

Este aparato está etiquetado conforme a la Directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos. (RAEE). La RAEE contiene tanto sustancias contaminantes (que pueden generar consecuencias negativas para el medio ambiente) como componentes básicos (que pueden reutilizarse). Es

importante someter los RAEE a tratamientos específicos, con elfin de retirar y eliminar correctamente todos los contaminantes y reciclar todos los materiales. Los usuarios pueden desempeñar una función importante para garantizar que los RAEE no representen un problema ambiental; es esencial que sesigan algunas reglas:

• Los RAEEno se deben tratarcomo residuos domésticos.

• Los RAEE se deben depositar en los puntos de recolección correspondientes gestionados por la municipalidad o por empresas registradas. En muchos países, para los RAEE de gran tamaño, puede existir larecolección domiciliaria.

• Cuando compre un nuevo aparato, el anterior debe devolverse al vendedor que lo debe recolectargratuitamente de manera individual, siempre que el equipo sea de un tipo equivalente y que tenga las mismas funciones queel equipo entregado.

Al mostrar el logo marcado eneste producto, declaramos, bajo nuestra propia responsabilidad, el cumplimiento de todos los requisitos europeos en términos de seguridad, salud y medio ambiente, establecidos enla legislación de esteproducto.

El Fabricante no se responsabiliza de las posibles imprecisiones derivadas de la impresión o transcripción que se contengan en este libreto. Nos reservamos el derecho de realizar las modificaciones necesarias de los productos, incluidos los intereses de consumo, sin perjuicio de las características relacionadas con la seguridad o el funcionamiento.

Declaración de cumplimiento: en este equipo, las piezas que se prevé que puedan estar en contacto con los alimentos, cumplen las regulaciones de laCEE indicadas en ladirectiva 89/109. El aparato cumple con la Directiva Europea 2009/142/CE (GAD) y, a partir del 21/04/2018, con el Reglamento para Aparatos de Gas 2016/426 (GAR).

Placa del quemador

Quemador Type

FFD

Aux 1kW

Sr 1,75 kW R 2,7 kW UR 3,5 kW Dc 4 kW Mono

Entrada nominal de calor

G20/20 mbar

G30/28-30 mbar

Clase de instalación

Voltaje / Frecuencia V / Hz Potencia de entrada

Ignición eléctrica Dimensión del producto

3 Gas

Aux/R/DC 4 Mono

UH60MF

Si 1

111

---

7,7 kW

734 l/h

560 g/h

220-240 V/ 50-60 Hz

1 Si

595x510

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

Si 1 11

9,45 kW

900 l/h

688 g/h

220-240 V/ 50-60 Hz

1 Si

595x510

4 Gas

Aux/SR/R

UH60MF

Si 1

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

1 Si

595x510

220-240 V/ 50-60 Hz

Este electrodoméstico está pensado para aquellos que no son profesionales, es decir, uso casero.

5 Gas

UR/2R/SR/AUX

UH75MF

1 1 2 1

11,65 kW

1110 l/h

848 g/h

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

1 1 2

12,15 kW

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

745x510

Tabla 1

5 Gas

DC/R/2SR/AUX

UH75MF

Si 1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

1 Si

745x510

24 ES

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA

Zalecamy zachowanie instrukcjiinstalacji i obsługi na przyszłość, a przed zainstalowaniem płyty odnotowanie numeru seryjnego urządzenia, gdyby konieczne było skorzystanie z pomocy obsługi posprzedażowej.

OSTRZEŻENIE: urządzenie i niektóre z jego elementów nagrzewają się w trakcie działania. Należy zachować ostrożność, aby nie dotknąć elementów grzejnych. Dzieci poniżej 8 roku życia powinny przebywać z dala od urządzenia, chyba że są onepod stałymnadzorem osoby dorosłej.

OSTRZEŻENIE: należy korzystać wyłącznie z osłon płyty kuchennej zaprojektowanych przez producenta urządzenia lub wskazanych przez niego w instrukcji obsługi jako odpowiednie lub z osłon płyty kuchennej wbudowanych w urządzenie. Stosowanie nieprawidłowych osłon może doprowadzić dowypadków.

OSTRZEŻENIE: przyrządzanie napłycie potrawz użyciem tłuszczu lub oleju może być niebezpieczne i może skutkować pożarem. NIGDY nie należy próbować gasić pożaru wodą. Należy wyłączyć urządzenie, a następnie zakryć płomień, na przykład pokrywką lub kocem gaśniczym.

OSTRZEŻENIE: niebezpieczeństwo pożaru: powierzchnie płyty kuchennej nie służą do przechowywania przedmiotów.

OSTRZEŻENIE: jeśli powierzchnia jest pęknięta, nie dotykaj szyby i wyłącz urządzenie, aby uniknąć ryzyka porażeniaprądem.

Urządzenie to może być obsługiwane przez dzieci powyżej 8 roku życia oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej bądź nieposiadające doświadczenia i wiedzy, jeśli są one pod nadzorem lub poinstruowano je w zakresie bezpiecznej obsługi urządzenia i zrozumiały one ewentualne zagrożenia. Dzieci powinny być pod nadzorem osoby dorosłej, która zapewni, że nie będą się one bawić tym urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być przeprowadzane przez dzieci beznadzoru.

PRZESTROGA: proces gotowania powinien być nadzorowany. Krótki proces gotowania powinien być stale nadzorowany.

Aby uniknąć ryzyka mocnych oparzeń, dzieci powinny przebywać z dala od działających powierzchni grzejnych, również tuż po wyłączeniu ich, dopóki świeci się lampka informująca o gorącej jeszcze powierzchni.

Urządzenie to nie powinno być sterowane przez zewnętrzny regulator czasowy lub osobny system sterowania zdalnego.

W przypadku urządzeń z wbudowanymi lampami halogenowymi nie należy się w lampy te wpatrywać.

Podłączyć wtyczkę do kabla zasilającego odpowiedniego do wymaganego napięcia, prądu i obciążenia wskazanego na tabliczce oraz posiadającego styk uziemiający. Gniazdko musi być odpowiednie do obciążenia wskazanego na tabliczce i musi posiadać podłączony oraz działający styk uziemiający. Przewód uziemiający

jest koloru żółto-zielonego. Czynność tę powinien przeprowadzić odpowiednio wykwalifikowany specjalista. W razie niekompatybilności pomiędzy gniazdkiem a wtyczką urządzenia należypoprosić wykwalifikowanego elektryka o wymianę gniazdka na inne odpowiedniego typu. Wtyczka oraz gniazdko powinny być zgodne z obowiązującymi w danym kraju przepisami w zakresie instalacji elektrycznej.

Podłączenie do źródła zasilania można wykonać również poprzez umieszczenie pomiędzy urządzeniem a źródłem zasilania wielobiegunowego wyłącznika, który wytrzyma maksymalne podłączone obciążenie i który będzie zgodny zobowiązującymi przepisami.

Żółto-zielony kabel uziemiający nie powinien być przerwany przez ten wyłącznik. Gniazdko oraz wyłącznik wielobiegunowy zastosowany do podłączenia powinien być po zainstalowaniu urządzenia łatwo dostępny.

Rozłączania można dokonywać dzięki dostępnej wtyczce lub wbudowanemu przełącznikowi w stałym okablowaniu, zgodnie z obowiązującymi przepisami w zakresieokablowania.

W razie uszkodzenia kabla zasilającego powinien go wymienić producent, serwisant lub inna wykwalifikowana osoba, aby uniknąć zagrożenia. Przewód uziemiający (żółto-zielony) na stronie zacisku musi być dłuższy niż 10 mm. Przekrój przewodów wewnętrznych musibyć dostosowany do wartości mocy pobieranej przez płytę kuchenną (podanej na tabliczce znamionowej). Kabel zasilający musibyć typuHO5V2V2-F.

Nie umieszczać na płyciekuchennej przedmiotów metalowych, takich jak noże, widelce, łyżki lub pokrywki. Mogą sięone nagrzać.

Nie umieszczać na strefach grzejnych folii aluminiowej i naczyńplastikowych.

Po każdym użyciu płytę kuchenną należy przynajmniej w pewnym stopniu wyczyścić, aby zapobiec nawarstwianiu się brudu i tłuszczu. Pozostawiony brud lub tłuszcz przy kolejnym użyciu płyty kuchennej będzie się przypalał, powodując nieprzyjemny zapach, a także mogąc doprowadzić do ryzykapowstania pożaru.

Nigdy nie używać do czyszczeniaurządzenia pary lub wody rozpylanejpod wysokimciśnieniem.

Nie dotykać stref grzejnych podczas ich działania lub tuż powyłączeniu ich.

Nigdy nie gotować jedzenia bezpośrednio na szklano-ceramicznej płycie kuchennej.

Zawsze korzystać zodpowiednich garnków. Zawsze umieszczać patelnię na środku strefy, na

której zamierza się gotować. Nie umieszczać nic na panelu sterowania.

Nie używać płytykuchennej jakoblatu roboczego. Nie używać powierzchnijako deskido krojenia. Nie przechowywać nad płytą kuchenną ciężkich

przedmiotów. Jeśli spadną one na płytę kuchenną, mogą spowodowaćuszkodzenia.

Nie używać płyty kuchennej do przechowywania jakichkolwiek elementów.

Nie przesuwać garnków/patelni po płycie kuchennej.

25 PL

1. INSTRUKCJE DLA INSTALATORA

INSTALACJA URZĄDZENIA DOMOWEGO MOŻE BYĆ SKOMPLIKOWANĄ OPERACJĄ, KTÓRA JEŻELI NIE BĘDZIE WYKONANA PRAWIDŁOWO, MOŻE POWAŻNIE ZAGROZIĆ BEZPIECZEŃSTWU UŻYTKOWNIKA. DLATEGO TEŻ, ZADANIE TO POWINNO BYĆ WYKONANE PRZEZ OSOBĘ O ODPOWIEDNICH KWALIFIKACJACH ORAZ ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI. W PRZYPADKU ZIGNOROWANIA NINIEJSZEGO ZALECENIA I WYKONANIA INSTALACJI PRZEZ OSOBĘ BEZ ODPOWIEDNICH KWALIFIKACJI, PRODUCENT NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI ZA JAKIEKOLWIEK USTERKI TECHNICZNE, BEZ WZGLĘDU NA TO, CZY SPOWODUJĄONE SZKODY WMIENIU, CZY TEŻUSZKODZENIACIAŁA U LUDZI.

1.1. ZABUDOWA

Płytę można zamontować w dowolnym blacie kuchennym, który jest odporny na działanie temperatury do 100C oraz posiada grubość 2545 mm. Wymiary otworu, który należy wyciąć w blacie kuchennym, podane są na .Rysunku2 Jeżeli kuchenka jest montowana obok szafki kuchennej, odległość pomiędzy płytą iszafką musi być conajmniej 15 cm ;(patrz Rysunek4) natomiast odległość pomiędzy płytą i ścianą kuchni musi być co najmniej .70mm Odległość pomiędzy płytą i szafką lub jakimkolwiek urządzeniem zamontowanym nad kuchenką (np. okapem) musi być nie mniejsza niż 70 cm .(Rysunek 4) Jeżeli pod zabudowaną płytą znajduje się dostępna przestrzeń, konieczne jest zamontowanie przegrody zmateriału izolacyjnego (np. drewna) .(Rysunek 3)

Metalowe przedmioty w szufladzie mogą osiągać wysokie temperatury w wyniku recyrkulacji powietrza. Dlatego zaleca się stosowanie pośredniego paneludrewnianego. Uwaga - NaRysunku 1 pokazano sposóbprzyklejenia uszczelki.

Płytę należy zamocować przyużyciu uchwytówznajdujących sięw jej wyposażeniu, korzystając zotworów wykonanych w podstawiepłyty.

W przypadku montowania płytyo szerokości60 cmnad piekarnikiem, który nie jest wyposażony w obieg chłodzący, zaleca się utworzenie otworów w zabudowie w celu zapewnienia prawidłowego przepływu powietrza. Wielkość tychotworów powinnawynosić co najmniej 300 cm i należy je rozmieścić wsposób pokazany na .Rysunku5 W przypadku montowania płyty o szerokości 75 cm nad piekarnikiem do zabudowy, piekarnik musibyć wyposażony wobieg chłodzący.

1.2. ODPOWIEDNIE POMIESZCZENIE

Urządzenie pusi być zainstalowane zgodnie z obowiązującymi przepisami i wmiejscu dobrze wentylowanym. Proszę zapoznać się z instrukcją przed przystapieniemdo instalacji. W przestrzeni, w której zainstalowana jest kuchenka gazowa powstają duże ilości ciepła i pary. Dlatego też, konieczne jest zapewnienie dobrej wentylacji poprzez utrzymywanie naturalnego obiegu powietrza lub poprzez zamontowanie okapu kuchennego z wyciągiem. W przypadku długiego i intensywnego użytkowania kuchenki, konieczne może być zastosowanie dodatkowej wentylacji, na przykład poprzez otwarcie okna lub zwiększenie obrotów wentylatora. Przy braku możliwości zamontowania okapu, w ścianie zewnętrznej lub w oknie należy zainstalować wentylator elektryczny pod warunkiem, że pomieszczenieposiada otwory odpowietrzające. Wentylator elektryczny powinien zapewniać pełną wymianę powietrza wkuchni w tempie 3-5 razy na godzinę. Instalator powinien przestrzegać obowiązujących wdanym kraju przepisów.

2.1. PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Upewnić się, że napięcie w sieci odpowiada napięciu podanemu na tabliczce znamionowej znajdującejsię na obudowie urządzenia. Przed podłączeniem, sprawdzićobwód uziemienia. Zgodnie z przepisami prawa, niniejsze urządzenie musi być uziemione. W razie nie przestrzegania tego wymagania, producent nie poniesie żadnej odpowiedzialności za jakiekolwiek szkody w stosunku do osób lub mienia. Jeżeli kabel zasilający nie posiada wtyczki, należy zamontować wtyczkę dopasowaną do obciążenia wskazanego na tabliczce znamionowej urządzenia. Przewód uziemienia jest w kolorze żółtozielonym. Wtyczka powinna być zawsze dostępna. W przypadku gdy płyta podłączona jest bezpośrednio do sieci elektrycznej, konieczne jest zainstalowanie wyłącznika automatycznego. W razie uszkodzenia kabla zasilającego, musi on być wymieniony przez wykwalifikowanego elektryka w celu wyeliminowania potencjalnych zagrożeń.

Przewód uziemienia (w kolorze żółtozielonym) musi być co najmniej 10 mm dłuższyniż przewód fazowy ineutralny. Przekrój poprzeczny kabla zasilającego musi być o wielkości dostosowanej do mocypobieranej przez płytę.

Sprawdzić na tabliczce znamionowej dane dotyczące podłączenia do sieci elektrycznej oraz upewnić się, że kabel zasilający jest typu 3x0.75 mm² H05 V2V2-F.

Zacisk sieci zasilającej

Wyłącznik musi być podłączony do okablowania zgodnie z obowiązujacymi przepisami. Jeśli urządzenie nie posiada kabla i wtyczki lub innego rozwiązania umożlwiającego odłączenie od odpowiednio zabezpieczonej sieci elektrycznej pozwalającej napełne odłączenie przy wystąpieniu nadnapięcia spełniającego warunki kategorii III,instrukcja stwierdza, że sposoby odłączenia muszą być wbudowane w instalację elektryczną, zgodnie zzasadami okablowania.

FAZOWY UZIEMIENIE NEUTRALNY

Przewód brązowy

Przewód żółtozielony Przewód niebieski

Kabel zasilający

2.2. PODŁĄCZENIE DO GAZU

Poniższe instrukcje przeznaczone są dla wykwalifikowanego personelu, instalacja urządzenia musi być zgodna z obowiązującymi normami krajowymi. (Wyłącznie dla Wielkiej Brytanii: zgodnie z

przepisami prawa, instalacja gazowa i jej odbiór muszą być przeprowadzone przez instalatorazarejestrowanego w CORGI)

Wszystkie prace muszą być wykonane przy odłączonym zasilaniu elektrycznym. Na tabliczce znamionowej urządzenia wskazany jest rodzaj gazu do którego zostało ono przystosowane. Podłączenie do sieci gazowej lub do butli z gazem płynnym należy przeprowadzić po uprzednim upewnieniu się, że urządzenie jestwyregulowane dladanego rodzaju gazu, któryma być podłączony. Jeżeli urządzenie niejest prawidłowo wyregulowane, patrz instrukcje w kolejnym punkcie na temat zmiany ustawień gazowych. W przypadku butli z gazem płynnym (butli gazowej) należy zastosować regulator ciśnienia zgodny z obowiązującymi normami krajowymi. Należy stosować wyłącznie rury, podkładki i uszczelki, które są zgodne z obowiązującyminormami krajowymi. W niektórych modelach, na wyposażeniu urządzenia znajduje się łącznik stożkowy, przeznaczony do zamontowania na terenie krajów, w których ten typ łącznika jest obligatoryjny; na rysunku8 pokazanow jaki sposób rozróżnić poszczególne typy łącznika (CY = cylindryczny, CO = stożkowy). W każdym przypadku, cylindryczna część łącznika musi być podłączonado płyty gazowej. W przypadku podłączania płyty do gazu przy użyciu przewodów elastycznych, należy zapewnić, aby maksymalna odległość łączenia tym przewodem nieprzekroczyła 2 metrów. Giętkiej rurki, powinny być wyposażone w taki sposób, że nie może wejść w kontakt z ruchomą część mieszkania (np. szuflady) i nie przechodzi przez wszelkie miejsca, gdzie może stać się zgnieciony / załamane lub uszkodzonew inny sposób. Aby zapobiec ewentualnemu uszkodzeniu płyty, należy zachować następującą kolejność podczasinstalacji (rysunek 6):

1) Jak pokazanona rysunku, kolejno zamontować:

A: Łącznikcylindryczny męski1/2" B: Uszczelka1/2" C: Łączni stożek-cylinder lub cylk gazowy damski inder -cylinder 1/2"

2) Zacisnąć połączenie przy użyciukluczy, pamiętając oułożeniu przewodów rurowych wodpowiednim położeniu.

3) Podłączyć łącznik C do domowej instalacji gazowej przy użyciu sztywnego przewodu miedzianego lub stalowego przewodu elastycznego.

26 PL

UWAGA: sprawdzić szczelność połączeń przewodów rurowych przy użyciu roztworu wody z mydłem. Nigdy nie należy do tego celu używać płomienia. Należy również upewnić się, że przewód elastyczny nie wejdzie w kontakt z ruchomą częścią szafki (np. szufladą), oraz że jest on ułożony w sposób wykluczający jego uszkodzenie.

Ostrzeżenie: Jeżeli w pobliżu urządzenie wyczuwalny jest gaz,

należy natychmiast odciąć dopływ gazu do urządzenia i wezwać instalatora. Nie próbować wykrywania nieszczelności przy pomocy otwartego płomienia.

2.3. PRZYSTOSOWANIE PŁYTY DO RÓŻNYCH RODZAJÓW GAZU

W celu przystosowania płyty do różnych rodzajów gazu, należy wykonać następujące czynności:

• Zdjąć rusztyi palniki

• Umieścić kluczsześciokątny wewsporniku palnika

• Odkręcić dysze i wymienić je na dysze odpowiednie do danego rodzaju gazu .(patrz tabelarodzajów gazu)

(7 mm) (Rysunek 7)

2.4. REGULACJA PŁOMIENIA MINIMALNEGO

Po zapaleniu palników, ustawić pokrętło w pozycji płomienia minimalnego i następnie zdjąć pokrętło (można je łatwo zdjąć wywierając niewielki nacisk). Przy użyciu małego wkrętaka można następnie wyregulować śrubę regulacyjną w sposób pokazany na . Obracanie śruby wRysunku 9 kierunku zgodnym z ruchem wskazówek zegara powoduje zmniejszenie przepływu gazu, natomiast obracanie w kierunku przeciwnym do ruchu wskazówek zegara powoduje zwiększenie przepływu. Regulację należy przeprowadzać do momentu uzyskania płomienia o długościokoło 3-4 mm, poczymnależy założyć pokrętło. W przypadku korzystania z butli z gazem płynnym (LPG) śrubę do regulacji płomienia minimalnego należy obrócić (zgodnie z kierunkiem ruchu wskazówekzegara) aż do oporu.

Po przeprowadzeniu regulacji dla nowego rodzaju gazu, należy wymienić starą tabliczkęznamionową umieszczonąna urządzeniu na nową tabliczkę (znajdującą się na wyposażeniu płyty) odpowiednią dla rodzaju gazu,dla którego przeprowadzono regulację.

3. UŻYTKOWANIE PŁYTY - INSTRUKCJE DLA UŻYTKOWNIKA

Urządzenie możebyć używanewyłącznie do celu, do którego zostało przeznaczone, tzn. do przyrządzania potraw w gospodarstwie domowym, i jego używanie do wszelkich innych celów będzie traktowane jako niewłaściwe i może być niebezpieczne. Producent nie ponosi odpowiedzialności za wszelkie szkody spowodowane niewłaściwym użytkowaniem urządzenia.

Przed użyciempalnika należy upewnić się, że obwody siatkiśrodkują palnik zgodnie z poniższym rysunkiem. W przypadku korzystania z siatek żeliwnych; pod siatką znajduje się jej pozycja. Należy upewnić się, że wwłaściwa siatka stosowana jestw prawidłowym położeniu.

3.1. UŻYWANIE PALNIKÓW GAZOWYCH

Aby zapalić palnik, należy umieścić w jego pobliżu zapaloną świeczkę, nacisnąć i obrócić pokrętło w kierunku przeciwnym do ruchu wskazówek zegara. Jeżeli palniki nie były używane przez klika dni, należy odczekać kilka sekund przed zapaleniem palnika, pozwoli to na wydostanie się powietrza zgromadzonego wprzewodach rurowych. W przypadku urządzeń wyposażonych w zapalacze elektroniczne, należy wykonać następująceczynności:

nacisnąć i obrócić pokrętło w kierunku przeciwnym do ruchu

wskazówek zegara dopozycji symbolu zapłonu,

zapalić palnik naciskającna przycisk iskrownika. W przypadku płyt wyposażonych w zapalcze automatyczne, wystarczy po prostu nacisnąć i obrócić pokrętło do pozycji symbolu zapłonu. System zapłonowy będzie generował iskry przez cały czas, gdy naciśnięty jest kurekgazowy. Jeżeli palnik nie zostanie zapalony po upływie 5 sekund, należy obrócić pokrętło dopozycji 0 i powtórzyćczynność. W przypadku modeli wyposażonych w zabezpieczenie przeciwwypływowe (które odcina dopływ gazu w razie przypadkowego zgaśnięcia płomienia), zapalanie palników odbywa się w sposób opisany powyżej, przy czym należy pamiętać, że po

zapaleniu płomienia pokrętło należy jeszcze przytrzymać w pozycji wciśniętej przez5 do 6 sekund.

UWAGA:

Przed włączeniem płyty gazowej, należy upewnić się, że palniki i nakrywki palników sąprawidłowo umieszczone na swoichmiejscach.

Ostrzeżenie: Jeśli w urządzeniu nie ma prądu, w celu uruchomienia palnika należy użyćzapalniczki:

- Wcisnąć iobrócić pokrętło w lewow kierunku symbolu zapłonu

- Naciskając przycisk, zapalić palnik za pomocą zapalniczki i przytrzymać przycisk wciśniętyprzez 5 sekund pozapaleniu.

UWAGAOGÓLNA

W celu maksymalnego wykorzystania palników, należy używać naczyń z płaskim dnem o średnicy odpowiednio dopasowanej do wielkości palnika. TabelaA.

Typ palnika

AUX

Quemador Auxiliar

Quemador Semi-rápido

Quemador Rápido

Ultra Rápido

DC 4 kW MONO

W przypadku korzystania z mniejszych naczyń, palnik należy wyregulować tak, aby płomień nie wychodził poza brzeg naczynia. Naczynia z wypukłymlub wklęsłym dnem niepowinny być używane.

OSTRZEŻENIE: W razie przypadkowego zgaśnięcia płomienia, należy wyłączyć palnik i spróbować powtórnie go zapalić dopiero po upływieco najmniej 1 minuty.

Średnica

naczynia/

garnka (cm)

12 - 18 18 - 22 24 - 26 26 - 28 26 - 28

Moc

G20/20 mbar

(kW)

1,00 1,75 2,70 3,50 334 l/h 254 g/h 4,00

(Metan)

95 l/h 167 l/h 257 l/h

381 l/h

G30/28-30 mbar

(LPG)

73 g/h 127 g/h 196 g/h

291 g/h

Tabele A

Jeżeli z biegiem lat kurki gazowe zaczną się ciężko obracać, konieczne będzie ichnaoliwienie.

Czynność ta może być przeprowadzona wyłącznie przez wykwalifikowany personel serwisu.

4. CZYSZCZENIE I KONSERWACJA

Przed przystąpieniem do czyszczenia, należy upewnić się, że płyta wystygła. Wyjąc wtyczkę z gniazdka zasilania lub (w przypadku podłączenie bezpośredniego) wyłączyćzasilanie elektryczne.

Do czyszczenia płyty nigdy nie należy używać środków ściernych, środków zawierających substancje żrące, wybielające lub kwasy. Należy również unikać stosowania substancji kwaśnych lub alkalicznych (sok z cytryny, ocet itp.) do części emaliowanych, lakierowanych lub wykonanychze stali nierdzewnej.

OSTRZEŻENIE Do czyszczenia płyt gazowych nie wolno używać oczyszczaczy parowych.”

27 PL

Podczas czyszczenia emaliowanych, lakierowanych lub chromowanych części, należy używać ciepłej wody z mydłem lub detergentu nie zawierającego substancji żrących. Do czyszczenie części ze stali nierdzewnej, należy używać odpowiedniego roztworu czyszczącego.

Palniki można czyścić wodą z mydłem.Aby przywrócić ich oryginalny blask, należy stosować domowy płyn do czyszczenia stali nierdzewnej. Po wyczyszczeniu, palniki należy wysuszyć i umieścić na płycie.

Istotne jest, aby palniki były umieszczone dokładnie na swoim miejscu.

Chromowane ruszty ipalniki

Chromowane ruszty i palniki maja tendencję do ciemnienia w miarę ich używania. Jest to zjawisko normalne i nieuchronne, w żadnym stopniu jednak niepogarszające funkcjonalności płyty gazowej. W każdym bądź razie, są one dostępne w naszym centrum serwisowym jako częścizamienne.

5. OBSŁUGA SERWISOWA

Przed zadzwonieniem do pracownika serwisu, należy upewnić się, że:

• wtyczka jestprawidłowa umieszczona w gniazdku;

• nie maawarii zasilania gazowego.

Jeżeli nie możnazidentyfikować źródła usterki: urządzenie należy wyłączyć - nie próbować go samodzielnie naprawiać - zadzwonićdo centrum serwisowego.

6. OCHRONA ŚRODOWISKA

Urządzenie to jest oznaczone zgodnie z Dyrektywą Europejską 2012/19 /UE wsprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zużyty sprzęt elektryczny i elektroniczny zawiera zarówno substancje zanieczyszczające (o negatywnym oddziaływaniu na środowisko naturalne), jak i podstawowe elementy (które można użytkować

wielokrotnie). Ważne, aby zużyty sprzęt elektryczny i elektroniczny poddawać specjalnej obróbce w celu bezpiecznego usunięcia i pozbycia się wszystkich środków zanieczyszczających i odzyskania wszystkichsurowców wtórnych.

Poszczególne osoby odgrywają ważną rolę w zapobieganiu szkodliwemu oddziaływaniu zużytego sprzętu elektrycznego i elektronicznego na środowisko, ważne aby przestrzegać kilku podstawowych zasad:

• Zużyty sprzęt elektryczny i elektroniczny nie może być traktowany jako odpad komunalny.

• Zużyty sprzęt elektryczny i elektroniczny przekazuje się do właściwych punktów zbiórki prowadzonych przez gminy lub koncesjonowane firmy. W wielu krajach, gdzie jest dużo zużytego sprzętu elektrycznego ielektronicznego, odbiera się goz domów.

• gdy kupuje się nowe urządzenie, zużyte można zwrócić do sprzedawcy, który musi je przyjąć bezpłatnie, na zasadzie zamiany jeden za jeden, o ile urządzenie to jest tego samego rodzaju i ma takie same funkcje,jak urządzenie dostarczone. Deklaracja zgodności: Niniejsze urządzenie, w części przeznaczonej do kontaktu ze środkami spożywczymi spełnia wymagania przepisów ustanowionychw Dyrektywie 89/109/EWG.

Urządzenie jest zgodne z Europejską Dyrektywą 2009/142 / WE (GAD), a od dnia 21 kwietnia 2018 r. z rozporządzeniem w sprawie urządzeń spalających paliwagazowe 2016/426 (GAR).

Poprzez umieszczenie oznaczenia na tym produkcie poświadczamy na własną odpowiedzialność przestrzeganie wszystkich wymogów europejskich dotyczących bezpieczeństwa, ochrony zdrowia i środowiska określonych w przepisach dla tego produktu.

Producent nie ponosi odpowiedzialności za jakiekolwiek niedokładności spowodowane błędami w druku lub w transkrypcji zawarte w niniejszej broszurze. Zastrzegamy sobie prawo do dokonywania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez uszczerbku dla charakterystykidotyczącej bezpieczeństwa lub funkcjonalności.

Płyta palnika Palnik

Type FFD Aux 1kW

Sr 1,75 kW R 2,7 kW

UR 3,5 kW Dc 4 kW Mono

Nominalne ciepło wejściowe

G20/20 mbar G30/28-30 mbar Klasa instalacji Napięcie / Częstotliwość V / Hz Moc elektryczna pobierana Zapłon elektryczny Wymiary produktu

Niniejsze urządzenie przeznaczone jest do użytku domowego.

3 Gas

Aux/R/DC 4 Mono

UH60MF

TAK

111

---

7,7 kW

734 l/h

560 g/h

220-240 V/ 50-60 Hz

TAK

595x510

Aux/SR/R/DC 4 Mono

220-240 V/ 50-60 Hz

4 Gas

UH60MF

TAK

1 11

9,45 kW

900 l/h

688 g/h

TAK

595x510

4 Gas

Aux/SR/R

UH60MF

TAK

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

TAK

595x510

220-240 V/ 50-60 Hz

5 Gas

UR/2R/SR/AUX

UH75MF

TAK

1 1 2 1

11,65 kW

1110 l/h

848 g/h

TAK

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

TAK

1 1 2

12,15 kW

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

TAK

745x510

Tabela 1

5 Gas

DC/R/2SR/AUX

UH75MF

TAK

1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

TAK

745x510

28 PL

GÜVENLİK TALİMATLARI

Kurulum ve kullanım talimatlarını daha sonra başvurmak üzere saklamanızı ve ocağın kurulumunu gerçekleştirmeden önce, satış sonrası servis almanız gerektiğinde kullanmak üzere seri numarasınınot etmenizi tavsiye ederiz. UYARI: Cihaz ve erişilebilir parçaları kullanım sırasında sıcak olur. Isıtma elemanlarına dokunmamaya dikkat edilmelidir. 8 yaşından küçük çocuklar, sürekli olarak gözetim altında olmadıkları sürece cihazdanuzak tutulmalıdır. UYARI: Yalnızca pişirme cihazının Üreticisi tarafından tasarlanmış veya kullanım talimatlarında Üretici tarafından belirtilen ocak korumalarını ya da cihazla birlikte verilen ocak korumalarını kullanın. Uygun olmayan korumaların kullanılması kazalaraneden olabilir. UYARI: Gözetimsiz bir şekilde, katı veya sıvı yağ ile ocağın üzerinde yapılan pişirme işlemleri tehlikeli olabilir ve yangına neden olabilir. Yangını HİÇBİR ZAMAN suyla söndürmeyi denemeyin; bunun yerine cihazı kapatın ve kapak ya da yangın battaniyesi gibi bir aletle alevlerin üzerini örtün. UYARI: Yangın tehlikesi: Pişirme yüzeylerinde eşya bırakmayın. UYARI: Yüzeyde çatlak varsa cama dokunmayın ve elektrik çarpması olasılığını önlemek için cihazı kapatın. Bu cihaz, gözetim altında veya cihazın güvenli bir şekilde kullanımına ilişkintalimatların verilmesi ve ilgili tehlikelerin anlaşılması halinde 8 yaşından büyük çocuklar ve fiziksel, duyusal ya da zihinsel engeli bulunan veya yeterli deneyim ve bilgiye sahip olmayan kişiler tarafından kullanılabilir. Çocuklar, cihaz ile oynamadıklarından emin olmak amacıyla gözetim altında tutulmalıdır. Temizlik ve kullanıcı bakımı işlemleri, gözetim altında olmayan çocuklar tarafından yapılmamalıdır. DİKKAT: Pişirme işlemi gözetim altında yapılmalıdır. Kısa süreli bir pişirme işlemi sürekli olarak gözetim altındatutulmalıdır. Ciddi yanık riskini önlemek için pişirme bölgeleri çalışır durumdayken veya kapalıyken, kalıntı ısı göstergesi açık olduğu sürece çocukların bu bölgelerden uzak tutulmaları önemle tavsiye edilir. Bu cihaz, harici zamanlayıcı veya ayrı bir uzaktan kumanda sistemi yoluylakullanılmak içindeğildir. Varsa, halojen lambalı ocak elemanlarına doğrudan bakmayın. Besleme kablosuna etikette belirtilen gerilimi, akımı ve yükü kaldırabilecek, toprak bağlantısı olan bir fiş takın. Prizin etikette belirtilen yüke uygun, toprak bağlantısı yapılmış ve çalışır durumda olması gerekir.Topraklama iletkeni sarı-

yeşil renklidir. Bu işlem yalnızca uygun yetkinliğe sahip personel tarafından gerçekleştirilmelidir. Prizle cihazın fişi arasında uyumsuzluk olması durumunda, yetkin bir elektrik ustasından prizi uygun tipte bir prizle değiştirmesini isteyin. Fiş ve priz kurulumun yapıldığı ülkede geçerli olan normlara uygun olmalıdır. Güç kaynağı bağlantısı, cihazla güç kaynağı arasına maksimum bağlı yükü kaldırabilecek ve geçerli mevzuata uygun olan omnipolar bir devre kesici yerleştirilerek deyapılabilir. Sarı-yeşil topraklama kablosu devre kesici tarafından kesintiye uğratılmamalıdır. Priz veya bağlantı için kullanılan omnipolar devre kesici, cihazın kurulumu yapıldığında kolayca erişilebilir durumda olmalıdır. Bağlantı, fişin erişilebilir durumda tutulması veya kablolama kurallarına uygun şekilde sabit kablo tesisatına bir anahtarın eklenmesi yoluyla kesilebilir. Besleme kablosu hasarlıysa tehlikeyi önlemek amacıyla Üretici, Üreticinin servis temsilcisi veya benzeri bir yetkin kişi tarafından değiştirilmelidir. Toprak iletkeni (sarı-yeşil) uç bloğu tarafında 10 mm'den uzun olmalıdır. İç iletkenler bölümü, ocağın aldığı güce uygun olmalıdır (alınan güç etikette belirtilir). Güç kablosu HO5V2V2-F tipi olmalıdır. Bıçak, çatal, kaşık veya kapak gibi metal nesneleri ocağın üzerine koymayın. Bu gibi nesneler ısınabilir. Alüminyum folyo ve plastik kaplar ısıtma bölgelerine yerleştirilmemelidir. Her kullanımdan sonra kir ve yağ birikimini önlemek için ocağın temizlenmesi gerekir. Bu gibi kalıntılar, ocağın üzerinde bırakılırsa ocak kullanıldığında tekrar pişerek duman ve hoş olmayan kokuların oluşmasına, ayrıca alevin yayılması riskine nedenolur. Cihazı temizlemek için hiçbir zaman buhar veya yüksek basınçlı spreykullanmayın. Çalışma sırasında veya kullanımdan kısa bir süre sonra ısıtma bölgelerinedokunmayın. Hiçbir zaman yemekleri doğrudan cam seramik ocağın üzerinde pişirmeyin. Her zaman uygunpişirme gereçlerikullanın. Tencereyi her zaman yemek pişirmek için üzerine koyduğunuz birimin ortasına yerleştirin. Kontrol panelinin üzerine hiçbirşey koymayın. Ocağı çalışma yüzeyiolarak kullanmayın. Ocağı çalışma kesmetahtası olarak kullanmayın. Ocağın üst kısmında ağır eşyalar saklamayın. Ocağın üzerine ağır bir şeyin düşmesi hasara neden olabilir. Ocağı hiçbir eşyayısaklamak için kullanmayın. Pişirme gereçlerini ocağınüzerinde kaydırmayın.

29 TR

1. KURULUM TALİMATLARI

EVDE KULLANIMA YÖNELİK BİR CİHAZIN KURULUMU, DOĞRU ŞEKİLDE YAPILMAZSA MÜŞTERİNİN GÜVENLİĞİNİ CİDDİ BİÇİMDE ETKİLEYEBİLECEK KARMAŞIK BİR İŞLEM OLABİLİR. BU NEDENLE, BU İŞLEM MESLEKİ YETERLİLİĞE SAHİP BİR KİŞİ TARAFINDAN,YÜRÜRLÜKTEKİ TEKNİKMEVZUATAUYGUN OLARAKGERÇEKLEŞTİRİLMELİDİR. BU ÖNERİNİNGÖZ ARDI EDİLMESİ VE KURULUMUN YETKİSİZ BİR KİŞİ TARAFINDAN YAPILMASI DURUMUNDA ÜRETİCİ, İSTER ÜRÜNLERİN, İSTER KİŞİLERİN ZARAR GÖRMESİYLE SONUÇLANSIN, ÜRÜNÜNHİÇBİR TEKNİKARIZASINDA SORUMLULUK KABULETMEZ.

1.1. ANKASTRE MONTAJ

Ocak 100 °C sıcaklığa dayanıklı ve 25-45 mm kalınlıkta bir tezgah içine yerleştirilebilir. Tezgah içinde oluşturulacak bölmenin boyutları Şekil 2'de verilmiştir. Ocak bir kabinin yanına yerleştirilecekse, Ocak ile kabin arasındaki mesafe en az 15 cm olmalıdır ( ); ocak ile arkasındakiŞekil 4'e bakın duvar arasındaki mesafede en az olmalıdır.70 mm Ocak ile diğer herhangi bir ünite veya cihaz (örn, hava tahliye aspiratörü) arasındaki mesafe 70 cm'den az olmamalıdır ( ).Şekil 4 Ankastre ocak ile aşağıdaki boşluk arasındaki erişilebilir bir mesafe olduğunda, izole bir malzemeden yapılmış bir bölme duvarı yerleştirilmelidir (ahşap malzeme veya benzeri bir başka malzeme) (Şekil 3).

Çekmecedeki metal objeler hava devridaimi nedeniyle yüksek sıcaklıklara ulaşabilir. Bu nedenle ahşap bir ara panel kullanılması tavsiye edilir. Önemli Şekil 1'deki diyagram dolgu malzemesinin nasıl uygulanacağını göstermektedir.

Ocak ünitesi, ünite kaidesindeki delikler kullanılarak Sabitleme Kelepçeleriyle yerleştirilir.

60 cm'lik ocak, soğutucu sistemi olmayan bir fırın üzerine yerleştirilecekse, doğru hava sirkülasyonunun sağlanması için ankastre mobilyada hava çıkışlarının oluşturulması tavsiye edilir. Bu hava delikleri en az 300cm olmalıdır ve gösterildiği gibiŞekilde yerleştirilmelidir. Ankastre fırın üzerinde 75 cm'lik bir ocak yerleştirilecekse, fırının fan soğutucusu olmalıdır.

1.2. UYGUN YER TESPİTİ

Bu cihaz, yürürlükteki mevzuata uygun olarak kurulmalıdır ve sadece iyi havalandırılan bir alanda kullanılmalıdır. Cihazı kurarken veya kullanmadan önce talimatlarıokuyun.

Gazla çalışan bir pişirme cihazı, monte edildiği mekanda ısı ve nem üretimine yol açar. Bu nedenle, tüm doğal hava yolları açık tutarak veya bir bacalı aspiratör kullanılarak havalandırma sağlamalısınız. Cihazın yoğun ve uzun süreli kullanımı pencereyi açmak gibi ilave havalandırmayı veya varsa elektrikli soğutucunun hızını artırmayı gerektirebilir.

Aspiratör kurulamıyorsa, mekandahava çıkışıolduğu sürece, duvarın veya pencerenin dışına bir elektrikli soğutucu yerleştirilmelidir. Elektrikli soğutucu saatte 3-5 kezhavayı tamamen sirküle edebilecek kapasitede olmalıdır. Montaj uzmanı ilgili ulusal standartları izlemelidir.

2.1. ELEKTRİK BAĞLANTISI

Ünitenin dışına yerleştirilmiş olan değer plakasındaki verilerin, güç kaynağı ve giriş voltajı değerlerine uygun olduğunu kontrol edin. Bağlantı öncesinde, topraklama sistemini kontrol edin. Kanun gereğince, bu cihaz topraklanmalıdır. Bu düzenlemeye uyulmadığı taktirde, Üretici kişilere veya mülkiyete verilecek zararlardan sorumlu olmayacaktır. Fiş henüz takılmadıysa, değer plakasında gösterilen yüke uygun bir fiş takınız. Topraklama teli sarı/yeşil renklidir. Fiş her zaman erişilebilir durumdaolmalıdır.

Ocağın doğrudan bir elektrik kaynağına bağlandığı yerde, bir devre kesicisi (şalter) tesisedilmelidir. Güç kaynağı kablosu zarar görürse, potansiyel bir riski önlemek için ehliyetli birmühendis tarafından değiştirilmelidir.Topraklamakablosu (yeşil veya sarı renkli) aktif ve nötr kablolardan en az 10 mm daha uzun olmalıdır.

Ana Güç Kaynağı

Bağlantının sağlanamaması kablolama kurallarına göre kabloların bağlanmamasından kaynaklanmıştır.Eğer ocak, kablo veya fiş bağlantısına sahipdeğilse veya diğer bir deyişleaşırı voltaj kategorisi şartları altında bütün kutuplar ana şebeke bağlantısından ayrılma durumu varsa yönergelerce belirlenen kablolama kurallarına uygun bağlantı sağlanmalıdır.

AKTİF TOPRAK NOTR

2.2. GAZ BAĞLANTISI

Bu talimatlar sadece ehliyet sahibi uzman personel için hazırlanmıştır, ekipmanın kurulumu geçerli ulusal standartlara uygun olmalıdır. Tüm işler elektrik bağlantısı kesilmiş durumda yapılmalıdır.Ocak üzerindeki değer plakası, ocakla birlikte kullanılmasıtasarlanmış olan gaz türünü göstermektedir. Ana gaz kaynağına veya gaz tüpüne yapılan bağlantı, cihazınverilecek gaztürüne göre ayarlandığıkontrol edildikten sonra, gerçekleştirilmelidir. Doğru şekilde ayarlanmamışsa, gaz ayarını değiştirmek için aşağıdaki paragraflardaki talimatlarabakın. Likit gaz için(tüp gaz),geçerli ulusal standartlarauyumlu olan basınçlı regülatörleri kullanın. Sadece ulusal standartlara uyumlu olan boru, pul veya conta pulu kullanın. Bazı modeller için, konik bağlantı tipinin zorunlu olduğu ülkelerde, montaj için konik bir bağlantı verilmektedir; Resim 8'de farklı bağlantı türlerinin nasıltanınacağı anlatılmaktadır(CY= silindirik, CO = konik). Her tür durumda,bağlantının konik parçası ocağabağlanmalıdır. Ocağı gaz kaynağına esnek hortumlarla bağlayacaksanız, lütfen hortumun kaplayacağımaksimum mesafenin 2 metreyi geçmemesini temin edin. Esnek hortum, ocağın yerleştirildiği mobilyanın çekmece gibi hareketli parçalarına temas etmeyecek şekilde montajlanmalı ve tıkanıklık yaratabilecek hassasbölümlerden geçmemelidir. Ocağın herhangi bir şekilde zarar görmesinin önüne geçmek için, lütfen aşağıdaki adımları sırayla takip ederek montaj işlemini gerçekleştirin (Resim 6)

1) Gösterildiği şekilde,parçaları sırayla birleştirin:

A: 1/2 ErkekAdaptör Silindirik, B: 1/2Conta, C: 1/2 DişiGazAdaptörü Konik-Silindirik veya Silindirik-Silindirik

2) Boruları pozisyonasokmak için,anahtarlarla bağlantı yerlerini sıkın.

3) Sert bakır boru veya esnek çelik boru kullanarak ana gaz kaynağına C rakorutakın.

ÖNEMLİ: Sabunlubir çözelti yardımıyla son kez borularda sızıntı olup olmadığını kontrol edin. Asla ateş kullanmayın. Ayrıca esnek boruyu, kabininhareket edenbir parçasıyla (örnçekmece) ile temas etmeyecek şekilde ayarlayın veya borunun zarar görebilecek bir konumdaolmamasını temin edin.

Uyarı: Bu cihazın yanında herhangi bir gaz kokusu aldığınız zaman,

cihaza giden gaz kaynağını kapatın ve doğrudan mühendisi arayın. Sızıntıyı tespit etmekiçin çıplak ateş kullanmayın.

Kahverengi Kablo

Yeşil/Sarı Kablo Mavi Kablo

Güç Kablosu

Kullanılan kablo bölümü, ocağın çektiği elektriğe göre uygun ölçülerde olmalıdır.

Lütfen güç bilgileri için değer plakasını kontrol edin ve güç kaynağı kablosunun 3x0.75 mm² H05 V2V2-F, tipinde olmasınısağlayın.

30 TR

2.3. OCAĞIN FARKLI GAZ TÜRLERİNE UYARLANMASI

Ocağı farklı gaz türleriyle birlikte kullanmak için, aşağıdaki talimatları gerçekleştirin.

• Izgaraları veocak gözlerini çıkarın

• Ocak gözüdesteği için altıgen biranahtar (7mm), ( ) kullanınŞekil 7

• Enjektörü çıkarın ve kullanılacak olan gaz türü için uygun olan yen enjektörü takın ( )gaz türleri tablosunabakın

2.4. MİNİMUM ALEVİN AYARLANMASI

Ocak gözlerini yaktıktan sonra, kontrol düğmesini kısık ayara getirin ve sonra da düğmeyi yerinden çıkarın (hafifçe bastırmak suretiyle kolayca çıkarılabilir).

Küçük bir «Terminal» tipi tornavida kullanarak, ayar vidası 'daŞekil 9 gösterildiği gibi ayarlanabilir. Vidayı saat yönüne çevirirseniz, gaz akışını azaltırsınız, saat yönünün tersineçevirirseniz, akışıartırırsınız

- yaklaşık3-4 mm uzunlukta bir alev seviyesi ayarlayınve daha sonra kontrol düğmesini tekraryerine takın. Gaz kaynağı LPG ise (tüp gaz) - boş alevi ayarlama vidası, uçtakistop noktasına kadar (saatyönünde) döndürülmelidir.

Yeni gaz ayarlamasını yaptığınızda, cihazınızın üzerindeki eski gaz değer plakasını, yeni ayarladığınız gaz türüne uygun olan değer plakasıyla (ocakla birlikteteslim edilmiştir) değiştirin.

3. OCAK KULLANIMI KULLANIM TALİMATLARI

Bu cihaz sadece evde yemek pişirmek için tasarlanmıştır vebu amaçla kullanılmalıdır. Diğer kullanım türleri sakıncalı olup tehlikeli durumlara neden olabilir. Üretici uygunsuz ve sakıncalı kullanımlardan kaynaklanan zarar veziyandan sorumlu olmayacaktır.

Ocağı kullanmadan önce, ızgara çevresinin aşağıdaki şekilde gösterildiği gibi ocağı ortaladığından emin olun. Döküm Demir Izgaralar kullanıyorsanız; ızgaranın altında, konumu belirtilmiştir. Izgaraların doğru yerleştirildiğindenemin olun.

Güvenlik vanasına sahip modellerde (ateş kazayla söndüğünde gaz akışını kesen modeller), ocak gözü yukarıda anlatılan şekilde yakılır; fakat yakma sonrasında düğme 5 veya 6 saniye boyunca basılı tutulmalıdır.

DİKKAT:

Gaz ocağını açmadan önce, ocak gözlerinin ve ocak gözü kapaklarının yerlerine yerleştirildiğindenemin olun.

Uyarı: Cihaza elektrik gelmediğinde ocağı ateşlemek için bir çakmak kullanın.

- Düğmeyi saat yönünün tersine ateşleme işaretine doğru bastırarak çevirin.

- Düğmeye basılı tutarken ocağı çakmak kullanarak ateşleyin ve 5 saniye boyunca düğmeyebasmaya devam edin.

GENEL TAVSİYELER

En iyi sonuçları almak için, düz tabanlı tencerelerin ölçüleri aşağıdaki şekilde gaz ocağıgözü ölçülerine uygun olmalıdır:TabloA.

Güç

Ocak Gözü Türü

AUX

Yardımcı Ocak Gözü

Yarı Hızlı Ocak Gözleri

Hızlı Ocak Gözü

Ultra Ocak Gözü

DC 4 kW MONO

Daha küçük kaplar için, gaz ocağı gözlerinin, alevin tavanın tabanını aşmayacak şekilde ayarlanması gerekir. Konkav veya konveks tabanlı kaplar kullanılmamalıdır.

UYARI: Ocak yanlışlıkla söndürülürse, düğmeyi kapalı (off) konuma getirin vetekrar yakmadan önce enaz 1 dakika bekleyin.

Zaman içerisinde, gaz vanaları açılıp kapatılırken sertleşirse, yağlanmaları gerekir.

Bu işlem sadece ehliyetli Bakım Mühendisleri tarafından yapılmalıdır.

Ø Tava/

Tencere (cm)

12 - 18 18 - 22 24 - 26 26 - 28 26 - 28

G20/20 mbar

(kW)

(Methane)

1,00 1,75 2,70 3,50 334 l/h 254 g/h 4,00

95 l/h 167 l/h 257 l/h

381 l/h

G30/28-30 mbar

(LPG)

73 g/h 127 g/h 196 g/h

291 g/h

Tablo A

3.1. GAZLI OCAK GÖZLERİNİN KULLANIMI

Ocağın gözlerini yakmak için, ateş kaynağını gözün yakınında tutun, kontrol düğmesine bastırınve saat yönüne çevirin. Ocak birkaç günlüğüne kullanılmadıysa, yakmadan önce birkaç saniye bekleyin, böylece borularda mevcut olan havanın tahliye olması sağlanmış olacaktır. Elektronik tutuşturma sistemi olan cihazlar için, aşağıdaki işlemleri gerçekleştirin.

• Düğmeye bastırın ve tutuşturma sembolüne kadar saat yönünün tersine çevirin.

•Ateşleme butonuna basarakocak gözünü yakın. Otomatik çakmağı olan ocaklar için, sadece düğmeye bastırın ve tutuşturma sembolüne kadarçevirin. Ateşleme sistemi gaz vanasına basıldığı sürece kıvılcım çıkarmaya devam edecektir. Ocak gözü 5 saniye içerisinde yanmazsa, düğmeyi 0 konumuna getirin ve işlemitekrarlayın.

4. BAKIM VE TEMİZLİK

Ocağı temizlemeden önce, cihazın soğutulmasını sağlayın. Fişini prizden çekin veya(direkt bağlıysa) güç kaynağınıkapatın.

Cihazın temizlik ve bakımı gözetmen olmaksızın çocuklar tarafından yapılmamalıdır.

Asla, zımpara, yıpratıcı deterjan, ağartıcı veya asit ürünü kullanmayın Emaye kaplı, vernikli veya paslanmaz çelik bölümlerin. üzerine asit veyaalkalin madde (limon suyu,sirke, vb.) dökmeyin.

Emaye kaplı, vernikli veya krom yüzeyleri temizlerken, sıcak sabunlu su veya aşındırıcı olmayan deterjanlar kullanın. Paslanmaz çelik için, uygun bir temizlemesolüsyonu kullanın.

Ocak gözleri sabunlu suyla temizlenebilir. Orijinal parlaklıklarını muhafaza etmek için, evsel bir paslanmaz çelik temizleyici kullanın. Temizleme işlemi sonunda,ocak gözlerini kurutun veyerine takın.

Ocak gözlerinin doğru yerleştirilmesi önemlidir.

Krom ızgara ve ocak gözleri

Krom ızgaralar ve ocak gözleri kullanıldıkça kararma eğilimi gösterirler. Bu durum normaldir ve kaçınılmazdır ama ocağın işlevselliğini tamamen tehlikeyeatmaz. Herhangi bir durumda, satış sonrası servis merkezimizden, yedek parçaları alabilirsiniz.

5. SATIŞ SONRASI SERVİS

Bir Servis Teknisyeni çağırmadan önce, lütfen aşağıdaki kontrolleri yapın:

• fiş doğruşekilde takılmış ve yerineoturmuş;

• gaz kaynağıhatalı değil.

Arıza belirlenemiyorsa: cihazı kapatın -kurcalamayın- ve Satış Sonrası Servis Merkezini arayın.

31 TR

6. ÇEVRENİN KORUNMASI

Bu cihaz, Atık Elektrikli ve Elektronik Cihazlar (AEEE) hakkındaki 2012/19/EU Avrupa Birliği Yönergesine uygun biçimde işaretlenmiştir.

AEEE, hem kirletici maddeleri (bunlar çevre üzerinde olumsuz etkilere neden olabilir) hem de temel bileşenleri (bunlar yeniden kullanılabilir) içerir. Tüm kirleticilerin düzgün bir şekilde bertaraf edilmesi ve

dönüştürülmesi için AEEE'nin özelişlemlere tabi tutulması önemlidir. Kişiler, AEEE'nin bir çevre sorununa dönüşmemesini sağlamakta

önemli bir rolüstlenir; bazı basit kurallarınizlenmesi gerekir:

•AEEE'lere ev atıklarıolarak davranılmamalıdır.

• AEEE'ler, belediye veya kayıtlı şirketler tarafından yönetilen ilgili toplama noktalarına teslim edilmelidir. Pek çok ülkede, büyük AEEE'ler için evdentoplama hizmeti verilir.

• Yeni bir cihaz satın aldığınızda, eskisi satıcıya verilebilir ve satıcı yeni teslim ettiği cihaz başına bir adet olmak üzere ücretsiz olarak bu cihazı teslim alabilir, bunun için alınacak ekipmanın teslim edilen ekipman ile aynıtürden ve aynı fonksiyonlarasahip olması gerekir.

Uygunluk Beyanı: Bu ekipman, gıdalarla temas ettiği parçalarda, 89/109 sayılı EECDirektifinde öngörülen düzenlemelere uygundur. Cihaz, 2009/142/EC (GAD)Avrupa Yönergesive 21/04/2018 itibariyle 2016/426 (GAR) GazYakanCİhazlarYönetmeliği ileuyumludur.

atılması ve tüm malzemelerin geri kazanılıp ve

yasa tarafından belirlenmişgüvenlik, sağlıkve çevreselgerekliliklerin

işareti ile bu cihazın, Avrupa direktiflerine uygunluğunun ve

yerine getirilmesinin bizeait olduğunu kabul ediyoruz.

Üretici bu broşürde bulunan basım veya kopyalama hatalarından kaynaklanan herhangi bir eksiklikten sorumlu olmayacaktır. Güvenlik veya işlevle ilgili özelliklere zarar vermeden tüketim istekleri dahil olmak üzere ürünlerde gerektiğindedeğişiklik yapma hakkımızmahfuzdur.

Gaz Plakası Gaz Tür FFD Aux 1kW Sr 1,75 kW R 2,7 kW UR 3,5 kW Dc 4 kW Mono

Normal Isı Girişi

G20/20 mbar G30/28-30 mbar Montaj Sınıfı Voltaj / Frekans V/Hz Elektrik Giriş Gücü Elektrikli Ateşleme Ürün Boyutları

3 Gas

Aux/R/DC 4 Mono

UH60MF

EVET

111

---

7,7 kW

734 l/h

560 g/h

220-240 V/ 50-60 Hz

EVET

595x510

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

EVET

1 11

9,45 kW

900 l/h

688 g/h

220-240 V/ 50-60 Hz

EVET

595x510

4 Gas

Aux/SR/R

UH60MF

EVET

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

EVET

595x510

5 Gas

UR/2R/SR/AUX

UH75MF

EVET

1 1 2 1

11,65 kW

1110 l/h

848 g/h

220-240 V/ 50-60 Hz

EVET

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

EVET

1 1 2

12,15 kW

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

EVET

745x510

Tablo 1

5 Gas

DC/R/2SR/AUX

UH75MF

EVET

1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

EVET

745x510

Bu cihaz, profesyonel kullanım için değil yalnızca evde kullanılmak üzere tasarlanmıştır.

32 TR

TÜKETİCİ HİZMETLERİ

Yetkili servislerimizden hizmet talebiniz olduğunda veya ürünlerimizle ilgili genel öneri ve talepleriniz için aşağıdaki numaradan ulaşabilirsiniz.

TÜKETİCİ HATTI: 444 03 98

Sabit telefonlardan veyacep telefonlarından alan koduçevirmeden arayınız. Ürününüzü kullanmadan önce montaj ve kullanma kılavuzunu mutlaka okuyunuz. Ürünün montaj ve kullanım kılavuzunda yer alan hususlara aykırı kullanılması, kullanım hatalarıve cihazın standart kullanımşartları / amaçları haricindekullanılması halinde ürün garantikapsamı dışında kalacaktır. Ürünün standart ve sorunsuz çalışma koşullarının sağlanması için gerekli / zorunlu olan montaj ve kullanım kılavuzunda belirtilen teknik özelliklerinin (su basıncı, voltaj değeri, gaz besleme basıncı, sigorta değeri, topraklama, yakıt cinsi, yakıt kalitesi vb.) uygun olmaması, sabit olmaması ve/veya değişken olması halinde, cihazdameydana gelebilecek arızalar vesorunlar garanti kapsamı dışındakalacaktır. Candy Hoover Euroasia tarafından sağlanangaranti şartları aşağıdaki koşullardageçersiz olacaktır.

• Ürüne, yetkiliservis dışındaki kişiler tarafındanmüdahale edilmesi, elektrik-su kesintisive üründen kaynaklanmayankaçaklar garanti kapsamı dışındadır.

• Kullanım hatalarından dolayı oluşan arıza ve hasarlar, elektrik-gaz -su tesisatı ve / veya tesisat ekipmanları nedeniyle meydanagelebilecek arızalargaranti kapsamı dışındadır.

•Ürünün, müşteriye ulaştırılması sonrası yapılan taşıma işlemine bağlı arıza ve hasarlar, tüketici tarafından yapılan yanlış depolama ve ortam koşulları nedeniyle cihazda meydanagelen hasarlar ve arızalargaranti kapsamı dışındadır.

• Hatalı elektrik tesisatı, ürünün üzerinde belirtilen voltajdan farklı voltajda kullanılması veya şebeke voltajındaki dalgalanmalar sonucu oluşan arıza ve hasarlar, doğal afetler, üründen kaynaklanmayan harici/fiziki dış etkenler, mevsimsel hava şartları ve çevresel etkenler (deprem, yangın, sel, su basması, şiddetli rüzgar, yıldırım düşmesi, kireç, nem, rutubet, toz, nakliye, taşıma, ürünündona maruz kalması, susuz çalışma vb.) nedeniyle oluşan arızalar garanti kapması dışında kalacaktır.

• Kullanım kılavuzunda belirtilen hususlaraaykırı kullanılmasından kaynaklanan arızalarve hasarlar. Yukarıda belirtilenarızaların giderilmesi ücretkarşılığı yapılır. Ürünün kullanım ömrü10 (on) yıldır. Bu ürünün tanımlandığı şekilde çalışabilmesi için gerekli yedekparçaları bulundurma süresidir. Üretim yeri Türkiye'dir.

İTHALATCI FİRMA:

CANDY HOOVER EUROASIA EV GEREÇLERİ SAN. VE TİC. A.Ş. İçerenköy Mh. Hal Yolu Cd. Çayır Yolu Sk. No: 11 Sayar İş Merkezi Kat: 7 34752 Ataşehir / İSTANBUL/ TÜRKİYE

Tel: 0216 466 42 42 • Fax: 0216 466 15 45

www.hoover.com.tr • servis@hoover.com.tr

ÜRETİCİ FİRMA:

CANDY HOOVER GROUP Via Privata E. Fumagalli 20861 Brugherio (MB) - ITALY Tel: 039.2086.1 • Fax: 039.2086.403 www.candy-group.com

GARANTİ BELGESİ

Ankastre ocak kullanma kılavuzunda gösterildiği şekilde kullanılması ve yetkili kıldığımız servis elemanları dışındaki şahıslar tarafından bakımı, onarımı veya başka bir nedenle müdahale edilmemiş olması şartıyla bütün parçaları dahil olmak üzere tamamı malzeme, işçilik ve üretim hatalarına karşı ürünün teslim tarihinden itibaren 3 ( ÜÇ ) YIL SÜRE İLE CANDY HOOVER EUROASIA A.Ş. TARAFINDAN GARANTİ EDİLMİŞTİR. Malın bütün parçaları dahil olmak üzere tamamı garanti kapsamındadır. Malın ayıplı olduğunun anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan; a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, b) Satılanı alıkoyup ayıp oranında satış bedelinde indirim isteme, c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını istem, ç) İmkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini kullanabilir. Tüketicinin, Kanunun 11. maddesinde yer alan seçimlik haklarından ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onırımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanılabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur. Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;

• Garanti süresi içinde tekrar arızalanması,

• Tamiri için gereken azami sürenin aşılması,

• Tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında; tüketici malın bedel iadesini alıp, ayıp oranında beden indirimini veya imkan varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir. Satıcı, tüketicinin talebini reddetmez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.

Garanti uygulaması sırasında değiştirilen malın garanti süresi, satın alınan malın kalan garanti süresi ile sınırlıdır.

Malın tamir süresi 20 iş gününü geçemez. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya bildirimi tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar. Malın arızasının 10 iş günü içerisinde giderilememesi halinde, üretici veya ithalatçı; malın tüketicinin kullanımına tahsis etmek zorundadır. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Malın kullanma kılavuzunda yer alan hususlara uykırı kullanılmasından kaynaklanın arızalar garanti kapsamı dışındadır. Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.

Garanti belgesinin tekemmül ettirilerek tüketiciye verilmesi ve bu yükümlülüğün yerine getirildiğinin ispatı satıcıya aittir. Satılan mala ilişkin olarak düzenlenen faturalar garanti belgesi yerine geçmez.

Satıcı tarafından bu Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.

CANDY-HOOVER-EUROASIA EV GEREÇLERİ SAN VE TİC. A.Ş.

ANKASTRE OCAK

Genel Müdür:

Model:...............................................

Bandrol ve Seri No:............................

Fatura Tarihi No: ..............................................

Satıcı Firma Ünvanı: ........................................

Teslim Tarihi Yeri: ...............................

Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeleyecektir. Bu garanti belgesi ile kesilen fatura garanti süresi boyunca garanti belgesi ile muhafaza edilmesi önerilir.

Adres: .........................................................

...................................................................

Tel - Fax: .....................................................

Satıcı Firma (Kaşe ve İmza):........................

ПРАВИЛА БЕЗОПАСНОСТИ

Рекомендуем Вам сохранить это руководство по установке и эксплуатации и обращаться к нему по мере необходимости в будущем. Перед тем, как приступить к установке варочной панели, запишите ее серийный номер в случае, если Вам придется обратиться в центр послепродажного обслуживания. ВНИМАНИЕ: прибор и его доступные части нагреваются во время использования. Будьте осторожны и не прикасайтесь к нагревательным элементам. Детям младше 8 лет запрещается находиться рядом с прибором, если только за ними не обеспечивается постоянный контроль со стороны взрослых. ВНИМАНИЕ: допускается использование только тех защитных устройств, которые были разработаны с этой целью Производителем кухонного прибора, или тех, которые были указаны Производителем кухонного прибора в инструкции в качестве допустимых, а также защитных устройств, входящих в комплект варочной панели. Использование неподходящих защитных устройств может стать причиной несчастногослучая.

ВНИМАНИЕ: При приготовлении пищи с использованием жиров или масла всегда следите за процессом приготовления пищи, так как жиры или масло могут внезапно загореться. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ тушить огонь водой. Выключите прибор, после чего накройте пламя, например, крышкой или противопожарным одеялом. ВНИМАНИЕ: угроза пожара: не складируйте вещи на варочной поверхности. ВНИМАНИЕ: в случае образования трещин на поверхности, запрещается дотрагиваться до стеклянных поверхностей. Выключите прибор из сети, чтобы предупредить возможность поражения электрическим током. Данным прибором могут пользоваться дети в возрасте 8 лет и старше, лица с ограниченными физическими, сенсорными и умственными способностями, а также с недостаточным опытом и знаниями, если они находятся под присмотром или получили надлежащий инструктаж по безопасному пользованию прибором и осознают связанные с ним риски. Необходимо обеспечить наблюдение за детьми с тем,чтобы убедиться,что они не играют с прибором. Детям без надлежащего присмотра запрещается выполнять операции по очистке и обслуживанию изделия. ПРЕДУПРЕЖДЕНИЕ: процесс приготовления пищи не должен протекать без контроля. Краткосрочный процесс приготовления пищи долженнаходитьсяпод постоянным контролем. Настоятельно рекомендуется не допускать детей к работающим или выключенным зонам нагрева до тех пор, пока включен индикатор остаточного тепла, во избежание риска получения серьезных ожогов. В изделие не было предусмотрено управление посредством внешнего таймера или внешней системы дистанционногоуправления. В случае его наличия, не рекомендуется смотреть на галогенные элементы. Подсоединитевилку к шнурупитания, способному выдержать напряжение, ток и нагрузку, указанные на табличке данных, и имеющему проводник заземления. Розетка должна быть подходящей

для нагрузки, указанной на табличке, и должна иметь исправный контакт заземления. Проводник заземления является желто-зеленым. Данную операцию должен проводить специалист, имеющий соответствующую квалификацию. В случае несовместимости между розеткой и вилкой, попросите электрика заменить розетку на другую приемлемого типа. Вилка и розетка должны отвечать нормам, действующим в стране монтажа. Подключение к источнику питания также можно выполнить путем установки автоматического выключателя между прибором и источником питания, способным выдержать максимальную подключенную нагрузку и отвечающим требованиямдействующегозаконодательства. Желто-зеленый проводник заземления не должен размыкаться выключателем. Используемые для соединения розетка или автоматический выключатель должны находиться в удобной зоне досягаемостипри монтаже прибора. Для отключения можно либо разместить розетку в зоне досягаемости, либо установить переключатель на фиксированном проводе согласно правилам устройства электроустановок. В случае повреждения шнура электропитания, последний должен быть заменен Производителем, его сервисным агентом или лицом, выступающем в схожем качестве, во избежание рисков. Заземляющий провод (желтозеленый) должен быть длиннее на 10 мм со стороны клеммной колодки. Внутреннее сечение проводников должно соответствовать мощности, потребляемой варочной панелью (указана на табличке данных). Шнур питания должен быть типа H05V2V2-F. Запрещается помещать на варочную панель металлические предметы, такие, как ножи, вилки, ложки или крышки, поскольку они могут нагреваться. Не кладите на зоны нагрева алюминиевую фольгу и не ставьтена них пластмассовую посуду. После каждого использования необходимо проводить очистку варочной панели с тем, чтобы на ней не оставались грязь и жир. В противном случае при следующем включении варочной панели могут выделяться дым и неприятный запах. Кроме того, это можетпривести к пожару. Запрещается использовать пар или струи под высоким давлением для очистки изделия. Запрещается прикасаться к зонам нагрева во время работы и некоторое время после завершения работы. Никогда не готовьте пищу непосредственно на стеклокерамической варочной панели. Всегдаиспользуйте для этого подходящуюпосуду. Всегда помещайте посуду по центру нагревательного элемента, на котором Вы готовите пищу. Не помещайте на панель управлениякакие-либо предметы. Не используйте варочную панель в качестве рабочейповерхности. Не используйте поверхность варочной панели в качестве разделочной доски. Не храните над варочной панелью тяжелые предметы. В случае падения они могут повредить варочнуюпанель. Не используйте варочнуюпанельв качестве места складирования предметов. Не двигайте посудупо варочной панели.

34 RU

1. ИНСТРУКЦИИ ПО ВЫПОЛНЕНИЮ УСТАНОВКИ

УСТАНОВКА БЫТОВОЙ ТЕХНИКИ ЯВЛЯЕТСЯ СЛОЖНОЙ РАБОТОЙ, НЕПРАВИЛЬНОЕ ВЫПОЛНЕНИЕ КОТОРОЙ МОЖЕТ ОТРИЦАТЕЛЬНО СКАЗАТЬСЯ НА БЕЗОПАСНОСТИ ПОЛЬЗОВАТЕЛЯ. ПО ЭТОЙ ПРИЧИНЕ УСТАНОВКА БЫТОВОЙ ТЕХНИКИ ДОЛЖНА ВЫПОЛНЯТЬСЯ ВЫСОКОКВАЛИФИЦИРОВАННЫМИ СПЕЦИАЛИСТАМИ, КОТОРЫЕ ВЫПОЛНЯТ УСТАНОВКУ С СОБЛЮДЕНИЕМ ВСЕХ ДЕЙСТВУЮЩИХПРАВИЛИ НОРМ.В ТОМСЛУЧАЕ, ЕСЛИ ЭТОПРЕДОСТЕРЕЖЕНИЕ БУДЕТ ПРОИГНОРИРОВАНО, И УСТАНОВКА БУДЕТ ВЫПОЛНЕНА ЛИЦОМ, НЕ ИМЕЮЩИМ ДОСТАТОЧНОЙ КВАЛИФИКАЦИИ, ПРОИЗВОДИТЕЛЬ НЕ БУДЕТ ПРИНИМАТЬ НИКАКИХ ПРЕТЕНЗИЙ ОТНОСИТЕЛЬНО ВЫХОДА ОБОРУДОВАНИЯ ИЗ СТРОЯ И НАНЕСЕННОГО ПРИ ЭТОМ УЩЕРБА ИМУЩЕСТВУ ИЛИ ЗДОРОВЬЮ ЛЮДЕЙ.

1.1. ВСТРАИВАЕМЫЕ ВАРОЧНЫЕ ПОВЕРХНОСТИ

Варочная поверхность может устанавливаться на любой рабочей поверхности кухонного стола, которая выдерживает нагрев до температуры 100 °С, и имеет толщину от 25 до 40 мм. Размеры отверстия, которое должно быть вырезано в рабочей поверхности кухонного стола, показаны на рис. 2. Если варочная поверхность устанавливается так, что по обе ее стороны располагаются шкафы, то расстояние между варочной поверхностью и шкафом должно быть не меньше 15 см (см. рис. 4), а расстояние между варочной поверхностью и расположенной сзади стеной должно быть не меньше .70 mm Расстояние между варочной поверхностью и другим электроприбором (например, вытяжной колпак)должно быть не меньше70 см (см. рис. 4). Если под варочной поверхностью имеется свободное пространство, то под варочной поверхностью нужно установить разделительную панель, изготовленную из теплоизоляционного материала (например, из дерева) (см. рис.3).

Металлические предметы в ящике могут достигать высоких температур из-за рециркуляции воздуха. Рекомендуется использовать промежуточную деревянную панель. Важная информация На рис. 1 показано, как наносится герметик

Варочная поверхность крепится с помощью фиксирующих зажимов, которые вставляются в отверстия, расположенные на основании варочной поверхности. Если варочная поверхность 60 см устанавливается над духовкой, в которой нет системы охлаждения с вентилятором, то во встраиваемой мебели рекомендуется сделатьотверстия для обеспечения нормальной циркуляции воздуха. Площадь этих отверстий должна быть не меньше 300 см2 и эти отверстия должны располагаться так, как показано на рис. 5. Если варочная поверхность 75 см крепится над духовкой, то в духовке должна быть система охлаждения с вентилятором.

1.2. ВЫБОР МЕСТА ДЛЯ УСТАНОВКИ ВАРОЧНОЙ ПОВЕРХНОСТИ

Данный бытовой прибор должен устанавливаться в соответствии с действующими правилами, и только в хорошо проветриваемых помещениях. Перед установкой или использованием бытового прибора прочтитеинструкцию.

В местах, где установлены газовые плиты, выделяется тепло и влага. Поэтому вы должны обеспечить хорошую вентиляцию в помещении либо с помощью отверстий для естественной вентиляции, либо с помощью электрической вытяжки. При интенсивной и продолжительной эксплуатации плиты может потребоваться дополнительнаявентиляция, обеспечиваемая, например, с помощью открывания окна, и проветривания помещения или с помощью увеличения скоростивращения электрического вентиляторасистемы принудительнойвентиляции (если он установлен).

Если нет возможности установить вытяжной колпак, то в стене или в оконном проеме нужно установить электрический втяжной вентилятор.

Вытяжной вентилятор должен иметь мощность, достаточную для того, чтобы воздух в кухне полностью заменялся 3-5 раз в час. Установка должна выполняться в соответствии с требованиями национальных правил инорм.

2. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ (ТОЛЬКО ДЛЯ ВЕЛИКОБРИТАНИИ)

Внимание данный электроприбор должен быть заземлен

Данный электроприбор предназначен только для бытовых применений. Подключение к электросети должно выполняться только опытным электриком с соблюдением всех действующих привил инорм электробезопасности. Данный электроприбор должен подключаться к ответвлению электросети с достаточной нагрузочной способностью. 3штырьковая вилка/розетка на 13 А не подходит для данного подключения. В линии электропитания должен быть установлен двухполюсный выключатель, и цепь должна быть защищена с помощью плавкого предохранителя соответствующего номинала. Более подробная информация относительно требований, предъявляемых к электропитанию для конкретного изделия, представлена в инструкции по эксплуатации и в паспортной табличке, закрепленной на изделии. Если длина кабеля питания, поставляемого в комплекте с варочной поверхностью, является

недостаточной, то следует использовать более длинный теплостойкий кабель питания с достаточной нагрузочной способностью. Подключение к электросети должно быть выполнено следующим образом:

ПОДСОЕДИНИТЕ К КЛЕММЕОТВОДА ЭЛЕКТРОСЕТИ

Зелено-желтыйпровод Земля Синий провод Нейтраль Коричневый провод Фаза

Примечание: Не подключайте варочную поверхность через устройство обнаружения утечки тока на землю, так как это может привести к "ложным отключениям". Еще раз напоминаем, что электроприбор должен быть правильно заземлен, и что производитель не принимает никаких претензий в случае повреждений и несчастных случаев, возникших в результате неправильного подключения электроприборак электросети.

2.1. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Проверьте данные, приведенные в паспортной табличке, закрепленной снаружи на варочной поверхности, для того, чтобы убедиться в том, что входное напряжение варочной поверхности соответствует напряжению электросети.

Перед подключением варочной поверхности к электросети проверьте системузаземления.

Данный электроприбор обязательно должен быть заземлен. В случае несоблюдения этого требования производитель снимает с себя ответственность за нанесение вреда здоровью людей и повреждение имущества. Если к кабелю питания не подсоединена вилка, подсоедините к кабелю питания вилку, нагрузочная способность которой соответствует указанной в паспортной табличке. Провод заземления имеет желто-зеленый цвет. К электрической розетке должен всегда обеспечиваться свободный доступ.

Если варочная поверхностьподключается к электросетинапрямую, то должен бытьустановлен автоматический выключатель.

Для предотвращения опасностей замена поврежденного кабеля питания должна выполняться только квалифицированным специалистом.

Провод заземления (желто-зеленый) должен быть приблизительно на 10мм длиннеепроводов фазыи нейтрали.

Сечение проводников кабеля питания должно соответствует мощности, потребляемой варочной поверхностью.

Проверьте значение мощности, потребляемой электроприбором, указанное в паспортной табличке, а также проверьте, что используется кабельпитания типа3x0.75 mm² H05 V2V2-F.

Линия электропитания

I классзащиты отпоражения током. Электрическое подключение бытовой прибора должно быть выполнено с использованием разъединительного устройства в соответствии с действующими правилами и нормами электробезопасности. Если электроприбор поставляется без кабеля питания с вилкой, или без других устройств для отсоединения от электросети с отсоединением всех фаз, что обеспечивает полное отсоединение электроприбора от электросети в случае возникновения перенапряжения категории III, то электроприбор должен подключаться через разъединяющее устройство с жесткой электропроводкой, смонтированной в соответствии с правилами прокладки электропроводки.

ФАЗА ЗЕМЛЯ НЕЙТРАЛЬ

Коричневый провод

Желто-зеленый провод Синий провод

2.2. ПОДКЛЮЧЕНИЕ К ЛИНИИ ГАЗОСНАБЖЕНИЯ

Данные инструкции предназначены дляспециалистов, имеющих достаточную квалификацию для выполнения установки оборудования в соответствии с требованиями национальных правил и норм.

Только для Великобритании. Согласно закону, установка/ввод в эксплуатацию должны выполняться толькосотрудником службы "GasSafe".

35 RU

Кабель питания

Все работы должны выполняться с отсоединенным электропитанием. В закрепленной на варочной поверхности паспортной табличке указан тип газа, на котором должна работать варочная поверхность. Перед подключением варочной поверхности к линии газоснабжения или к газовому баллону необходимо проверить, что варочная поверхность отрегулирована на тот тип газа, который будет в нее подаваться. Если варочная поверхность не отрегулирована на нужный тип газа, обратитесь к инструкциям, приведенным в последующих параграфах, где описано, как изменить регулировки. При работе на сжиженном газе (газ в баллоне) следует пользоваться регулятором давления, отвечающего требованиям национальных стандартов. Трубы, шайбы и уплотнительные прокладки должны соответствовать требованиям национальныхстандартов. Некоторые модели поставляются с коленом (переходником), имеющим коническую резьбу. В некоторых странах использование таких переходников является обязательным. На рис. 8 показано, как отличить переходник с цилиндрической резьбой от переходника с конической резьбой =(CY цилиндрическая, СО = коническая). В любом случае цилиндрическая резьбадолжна быть В любом случае, конец переходника с цилиндрической резьбой долженподсоединяться к варочнойповерхности. Если подключение варочной поверхности к линии газоснабжения осуществляется с помощью гибкого шланга, проверьте, что длина гибкого шланга непревышает2 м. Гибкая трубка монтируется таким образом, чтобы она не контактировала с подвижными частями мебели (например, ящиком) и непролегала в местах,гдеможетбыть пережата. Чтобы не повредить варочную поверхность, выполните ее установку, как описано (см.рис. 6).

1) Подсоедините детали, какпоказано на рисунке:

А) Переходник с наружной цилиндрической резьбой 1/2 дюйма В) Прокладка 1/2 дюйма С) Газовый переходник с внутренней резьбой 1/2 дюйма, коническая цилиндрическая, или цилиндрическая цилиндрическая.

После выполнения регулировок для адаптации варочной поверхности на другой тип газа замените старую табличку, закрепленную на варочной поверхности, в которой указан тип газа, на новую (поставляется в комплекте с варочной поверхностью), в которойуказан тип газа,на который переведена варочнаяповерхность.

3. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ ВАРОЧНОЙ ПОВЕРХНОСТИ

Данный электроприбор предназначен только для использования по его прямому назначению, то есть, для приготовления пищи в домашних условиях. Любое другое применение варочной поверхности считается неправильным, и поэтому может быть опасным. Производитель не несет ответственности за повреждения и потери, являющиеся следствием неправильного использованияварочной поверхности.

Перед использованием конфорки убедитесь, что внешние границы решетки расположены по центру относительно конфорки, как показано на рисунке ниже. Если вы используете чугунные решетки; под решеткой указано ее положение. Убедитесь, что соответствующая решетка используется в правильном положении.

2) Затяните соединение с помощью гаечных ключей. Перед тем как затянуть соединениеустановите трубы внужное положение.

3) Подсоедините колено С к линии подачи газа с помощью жесткой меднойтрубы или гибкойстальной трубы. ВАЖНОЕ ЗАМЕЧАНИЕ: После подсоединения варочной поверхности к линии газоснабжения проверьте на отсутствие утечек газа все трубные соединения с помощью мыльного раствора. НИКОГДА НЕ ИСПОЛЬЗУЙТЕ ДЛЯ ПРОВЕРКИ УТЕЧЕК ГАЗА ПЛАМЯ. Проверьте также, что гибкий шланг не соприкасается с движущимися частями кухонной мебели (например, выдвижной ящик) и не проходит в таком месте, где он может быть поврежден. Предупреждение: Если вблизи варочной поверхности вы

почувствуете запах газа, перекройте подачу газа на варочную поверхностьивызовитеспециалиста.Неищитеместоутечкигазас помощью открытого пламени.

2.3. АДАПТАЦИЯ ВАРОЧНОЙ ПОВЕРХНОСТИ НА ДРУГИЕ ТИПЫ ГАЗА

Для адаптации варочной поверхности дляработы с другими газами выполните описанные ниже инструкции:

•снимите решетки иконфорки

•вставьте шестигранныйключ (7мм) в основание конфорки (рис.7)

•Выверните форсунку и замените ее форсункой, соответствующей тому типу газа, который будет использоваться (см. таблицу типов

газа).

2.4. РЕГУЛИРОВКА МИНИМАЛЬНОГО ПЛАМЕНИ

После зажигания конфорки установите ручку регулятора высоты пламени в положение, соответствующее минимальному пламени, а затем снимите ручку регулятора, приложив небольшоеусилие.

Регулировка минимального пламени выполняется с помощью винта и маленькой отвертки, как показано на . Поворотрис. 9 винта по часовой стрелке уменьшает поток газа, а поворот винта против часовой стрелки увеличивает поток газа.С помощью этой регулировки получите пламя высотой 3-4 мм,а затем установите на место ручкурегулятора.

3.1. ИСПОЛЬЗОВАНИЕ ГАЗОВОЙ КОНФОРКИ

Чтобы зажечь конфорку, поднесите к ней зажженную спичку, нажмите на ручку регулировки высоты пламени, и поверните ее противчасовой стрелки. Если конфорки не использовались в течение двух или более дней, то прежде чем зажечь конфорку подождите несколько секунд для того,чтобы из трубоквышелвоздух. Чтобы зажечь конфорку варочной поверхности, снабженную устройствомэлектроподжига, выполните следующиеоперации:

• нажмите на ручку регулировки высоты пламени и поверните ее противчасовой стрелки в положение, обозначенное поджига.

• зажгите конфоркус помощью нажатия кнопкиэлектроподжига. Если варочная поверхность снабжена автоматическим электроподжигом, просто нажмите на ручку регулировки высоты пламени и установите ее в положение, обозначенное значком поджига. Система электроподжига будет постоянно генерировать искры, до тех пор, пока ручка регулировкипламени будет находиться в нажатомположении. Если конфорка не загорается в течение 5 секунд, установите ручку регулировки в положение 0, и повторите описанную выше операцию. В моделях, снабженных защитным клапаном, который автоматически перекрывает подачу газа в случае внезапного погасания пламени,конфорки зажигаются, как описано выше, но при этом после зажигания конфорки необходимо соблюдать осторожность. Перед включением газовой варочной поверхности проверьте,что конфорки и крышки конфорок правильно установлены на варочнуюповерхность.

Если используется сжиженный нефтяной газ (СНГ), поверните винт до упорапо часовой стрелке.

36 RU

Если на устройстве нет напряжения, следует использовать зажигалку, чтобы зажечь горелку;

- Нажмите ручку и поверните ее против часовой стрелки до символазажигания;

-Удерживая кнопку нажатой, зажигайте горелку с помощью зажигалки и удерживайте кнопку нажатой в течении 5 секунд после зажигания.

ПОЛЕЗНЫЕСОВЕТЫ

Для получения наилучших результатов пользуйтесь сковородами и кастрюлями с плоским дном, размеры которых соответствуют размерам газовых конфорок (см. Табл.А).

Тип конфорки

AUX

Маленькая конфорка

Полубыстрая конфорка

Быстрая конфорка

конфоркаультра

DC 4 kW MONO

Ø сковороды/ кастрюли (cm)

12 - 18 18 - 22 24 - 26 26 - 28 26 - 28

G20/20 мбар

()кВт

(метан)

1,00

95 л/час

1,75

167 л/час

2,70

257 л/час 3,50 334 л/час 254 л/час 4,00

381 л/час

G30/28-30 мбар

(СНГ)

73 л/час 127 л/час 196 л/час

291 л/час

Таблица A

Мощность

При использовании сковороды или кастрюли меньшего размера пламя должно бытьотрегулировано таким образом, чтобыоно не выходило за пределы дна сковороды или кастрюли. Не следует пользоватьсяпосудойс выпуклым или вогнутым дном.

ПРЕДУПРЕЖДЕНИЕ: Если горелка случайно погаснет, установите ручку регулировки в положение ВЫКЛ., и не пытайтесь зажечь пламя в течение, по крайней мере, одной минуты.

Если через несколько лет работы варочной поверхностигазовые краны будут тугоповорачиваться,то их необходимо смазать.

Эта работа должна выполняться только квалифицированнымспециалистом по обслуживанию.

4. ОБСЛУЖИВАНИЕ И ЧИСТКА

Перед тем как приступить к выполнению чистки варочной поверхности, проверьте, что она остыла. Выньте вилку из розетки, или (если варочная поверхность подсоединена к электросетинапрямую), выключитепитающее напряжение. Чистка и обслуживание бытового прибора не должны выполнятьсядетьми без надзора взрослых. Запрещается использовать абразивные и коррозирующие чистящие средства, отбеливающие вещества, или кислоты. Не пользуйтесь для чистки эмалированных и лакированных деталей, а также деталей из нержавеющей стали кислотами и щелочами(лимонный сок, уксус ит. п.) Очистка эмалированных, лакированных и хромированных поверхностей должна выполняться с помощью мыльной воды или нейтрального моющего средства. Для очистки поверхностей из нержавеющей стали необходимо пользоваться подходящим чистящим раствором. Конфорки можно очищать с помощью мыльной воды. Для восстановления их первоначального блеска используйте бытовое чистящее средство для нержавеющей стали. После чистки горелок высушите их иустановитена место.

Проследите за тем, чтобы конфорки были собраны правильно.

Хромированные решетки иконфорки

Хромированные решетки и конфорки современем темнеют. Это нормальное и неизбежное явление, которое не оказывает негативноговлиянияна работу варочной поверхности. Вы можете приобрести запасные части в отделе послепродажногообслуживания нашей компании.

Если вы не можете самостоятельно определить причину неисправности: Выключите варочную поверхность и обратитесь в центр послепродажного обслуживания. НЕ ПЫТАЙТЕСЬ ОТРЕМОНТИРОВАТЬ ЭЛЕКТРОПРИБОР САМОСТОЯТЕЛЬНО. Серийный номер состоит из 16 цифр. Первые 8 цифр – код модели. Следующие 4 цифры – дата производства (год, неделя). Последние4 цифры– заводские номера.

6. ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Данный прибор имеет маркировку в соответствии с Европейской директивой 2012/19/ЕС об отходах производства электрического и электронного оборудования (WEEE). Отходы производства электрического и электронного оборудования содержат загрязняющие вещества (которые могут

негативно влиять на окружающую среду) и основные компоненты (которые подлежат повторному использованию). Важно, чтобы

отходы производства электрического и электронного оборудования подвергались специальной обработке с целью удаления и утилизации всех загрязняющих веществ, а также регенерациии повторного использования всехматериалов. Каждый может сделать существенный вклад в предотвращение экологических проблем, вызываемых отходами производства электрического и электронного оборудования; для этого важно придерживатьсянекоторых основных правил:

• Нельзя обращаться с отходами производства электрического и электронногооборудования,как сбытовыми отходами.

• Отходы производства электрического и электронного оборудования следует передавать в пункты сбора, контролируемые органами местной власти или зарегистрированными компаниями. Во многих странах при наличии большого количества отходов производства электрического и электронного оборудования сбор отходов осуществляется надому.

• При покупке нового прибора старый прибор можно возвратить розничному торговому предприятию, которое обязано принять его бесплатно на основе взаимно-однозначного соответствия, если это приборы аналогичного типа, и возвращаемый прибор имеетте же функции, чтои продаваемый.

Декларация соответствия: Данное оборудование, детали которого вступают в контакт с пищей, отвечает требованиям Европейской директивы 89/109/ЕЕС.

Устройство соответствует Директиве Европейского Союза 2009/142/EC (GAD), а с 21/04/2018 г. – Регламенту по газовым приборам 2016/426 (GAR).

Размещая маркировку на этой продукции, мы заявляем, под нашу ответственность, о соответствии всем Европейским нормам безопасности, охраны здоровья и экологическим требованиям, изложенным взаконодательстве для данного вида продукции.

Производитель не несет ответственности за опечатки и неточности, которые могут встретиться в данной инструкции. Мы оставляем за собой право вносить изменения в конструкцию выпускаемых нами изделий с целью улучшения качества выпускаемой продукции. При этом основныефункции изделияи его безопасность будутоставаться неизменными.

Это изделие соответствует техническим регламентамТаможенногоСоюза:

- ТР ТС004/2011«О соответствиинизковольтного

оборудования»

- ТР ТС 016/2011 «О безопасности аппаратов, работающихна газообразномтопливе»

- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»

5. ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

Перед тем как вызвать специалиста по техническому обслуживанию для выполнения ремонта варочной поверхности, выполнитеследующие проверки:

• Проверьте, что вилка кабеля питания правильно вставлена в электрическую розетку, и что не перегорел плавкий предохранитель.

• Проверьте,что газподается.

37 RU

Таблица 1

Пластина горелки горелка Тип FFD Aux 1kW Sr 1,75 kW R 2,7 kW UR 3,5 kW Dc 4 kW Mono

Номинальный вход тепла

G20/20 mbar G30/28-30 mbar Класс установки Напряжение/Частота В/Гц Входная электрическая мощность Электроподжиг Размеры варочной поверхности

3 Gas

Aux/R/DC 4 Mono

UH60MF

ДА

111

---

7,7 kW

734 l/h

560 g/h

220-240 V/ 50-60 Hz

ДА

595x510

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

ДА

1 11

9,45 kW

900 l/h

688 g/h

220-240 V/ 50-60 Hz

ДА

595x510

Данное изделие предназначено только для бытовых применений.

4 Gas

Aux/SR/R

UH60MF

ДА

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

ДА

595x510

5 Gas

UR/2R/SR/AUX

UH75MF

ДА

1 1 2 1

11,65 kW

1110 l/h

848 g/h

220-240 V/ 50-60 Hz

ДА

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

ДА

1 1 2

12,15 kW

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

ДА

745x510

5 Gas

DC/R/2SR/AUX

UH75MF

ДА

1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

ДА

745x510

38 RU

NAVODILA ZA VARNO UPORABO

Priporočamo vam, da navodila za namestitev in uporabo shranite za poznejšo uporabo in pred namestitvijo kuhalne plošče zabeležite njeno serijsko številko v primeru, če potrebujete pomoč poprodajnega servisa. OPOZORILO: Naprava in dostopni deli se med uporabo segrejejo. Pazite, da se ne dotikate grelnih elementov. Otroci mlajši od 8 let ne smejo uporabljati naprave, razen če so pod stalnim nadzorom. OPOZORILO: Uporabljajte samo zaščite kuhalnih plošč, ki jih je izdelal proizvajalec naprave za kuhanje ali ki jih je proizvajalec navedel v uporabniških navodilih kot primerne, ali zaščite, ki so vgrajene v napravi. Uporaba neustreznih zaščit lahkopovzroči nesreče. OPOZORILO: Nenadzorovano kuhanje na plošči z mastjo ali oljem je lahko nevarno in lahko privede do požara. NIKOLI ne poskušajte gasiti požara z vodo, temveč izklopite napravo in nato pokrijte ogenj, npr. s pokrovomali požarnoodejo. OPOZORILO: Nevarnost požara: na kuhalnih površinah ne hranitepredmetov. OPOZORILO: Če je površina počena se ne dotikajte stekla in izklopite napravo, da bi se izognili morebitnemu električnemuudaru. To napravo lahko uporabljajo otroci od osmega leta naprej in osebe z zmanjšanimi telesnimi, senzoričnimi ali razumskimi sposobnostmi oziroma osebe s pomanjkanjem izkušenj ter znanja lahko uporabljajo napravo samo pod nadzorom ali če so dobili ustrezna navodila glede varne uporabe naprave in če se zavedajo nevarnosti, ki jih njena uporaba prinaša. Zagotovite ustrezen nadzor otrok in preprečite igranje z napravo. Čiščenja in vzdrževanja otroci ne smejo izvajatibrez nadzora. POZOR: Postopek kuhanja mora biti pod nadzorom. Kratkotrajni postopek kuhanja mora biti pod stalnimnadzorom. Zelo priporočljivo je, da se otroci zadržujejo proč od območjakuhanja medtem, ko so kuhalne cone v uporabi ali ko so izklopljene, dokler indikator preostale toplote sveti, da se prepreči tveganje resnih opeklin. Ta naprava ni namenjena za upravljanje z zunanjim časovnikom ali ločenim sistemom daljinskega upravljanja. Ne zrite v elemente halogenskih luči kuhalne plošče, če soprisotni. Vtikač napajalnega kabla priklopite v vtičnico, ki izpolnjuje zahteve gledenapetosti, toka inmoči, ki so navedene na oznaki naprave, vtičnica pa mora biti tudi ustrezno ozemljena. Vtičnica mora zagotavljati ustrezno moč, ki je navedena na oznaki naprave, biti mora ozemljena in v brezhibnem stanju. Kabel za ozemljitev je rumeno-zelene barve. Priklop naprave mora izvesti ustrezno usposobljena oseba. Če vtičnica

in vtikač nista združljiva, naj ustrezno usposobljeni elektro-serviser zamenja vtičnico s takšno, ki se bo prilegala vtikaču. Vtičnica in vtikač morata izpolnjevati veljavne norme v državi, kjer bonaprava priklopljena v omrežje. Priklop v električno omrežje je možno izvesti tudi tako, da je napajanje urejeno prek ustrezne varovalke, vgrajene mednapravo in virnapajanja, ki zagotavlja, daobremenitev omrežja nepresega predpisane zakonodaje. Rumeno-zelenega kabla ni dovoljeno prekinjati z varovalko. Vtičnica ali varovalka, ki sta vgrajeni med vtičnico in napravo, morata po namestitvi naprave ostati enostavnodostopni. Prekinitev napajanja mora biti možna bodisi z odklopom vtikača iz vtičnice, oziroma prek dodatno vgrajenega stikala, nameščenega skladno s pravilielektro-stroke. Če je napajalni kabel poškodovan, ga mora zamenjati predstavnik proizvajalca, pooblaščene servisne službe ali druga strokovno usposobljena oseba, kajti menjava je lahko nevarna. Kabel za ozemljitev (rumeno-zelen) mora na strani priključka biti daljši od 10 mm. Odsek notranjih prevodnikov mora ustrezati moči, ki jo absorbira kuhalna plošča (označena na oznaki). Napajalni kabel mora bitivrste HO5V2V2-F. Na kuhalno ploščo ne polagajte kovinskih predmetov, kot so noži, vilice, žlice ali pokrovi. Ti se lahko segrejejo. Aluminijaste folije in plastičnih posod ni dovoljeno polagati na ogrevanoobmočje. Po vsaki uporabi je potrebno kuhalno ploščo nekoliko očistiti, da se prepreči nabiranje umazanije in maščobe. Če le-to pustite, se bo ta ponovno segrevala pri naslednji uporabi kuhalne plošče ter se smodila ter oddajala dim in neprijetne vonjave, poleg nevarnosti širjenja požara. Za čiščenje aparata nikoli ne uporabljajte pare ali visokotlačnega pršila. Med uporabo in še nekaj časa po uporabi se ne dotikajte ogrevanih površin. Hrane nikoli ne kuhajte neposredno na steklokeramični kuhalni plošči. Vednouporabljajte ustreznokuhinjsko posodo. Posodo vedno položite na sredino enote, na kateri kuhate. Na upravljalno ploščo ne polagajte ničesar. Kuhalne plošče ne uporabljajte kot delovno površino. Površine ne uporabljajtekot rezalno ploščo. Ne hranite težkihstvari nad kuhalno ploščo. Če lete padejo na kuhalno ploščo, lahko povzročijo poškodbe. Kuhalne plošče na uporabljajte za shranjevanje kakršnih koli predmetov. Kuhinjske posode nevlecite pokuhalni plošči.

39 SI

1. VGRADNJA IN PRIKLJUČITEV

VGRADNJA IN PRIKLJUČITEV GOSPODINJSKEGA APARATA JE DOKAJ ZAPLETEN POSTOPEK, KI MORA BITI OPRAVLJEN BREZHIBNO, SICER OBSTAJA TVEGANJE ZA VARNOST UPORABNIKA. ZATO PRIPOROČAMO, DA DELO PREPUSTITE USTREZNO USPOSOBLJENIM STROKOVNJAKOM, KI BODO PRI TEM UPOŠTEVALI TUDI VSE VELJAVNE PREDPISE. PROIZVAJALEC NE PREVZEMAODGOVORNOSTI ZAŠKODO ALI POŠKODBEZARADI NEPRAVILNE VGRADNJEIN PRIKLJUČITVE.

1.1. VGRADNJA

Kuhalna plošča je namenjena vgradnji v kuhinjski pult debeline med 25 in 45 mm, ki so odporne na temperature do 100ºC. Mere izreza v kuhinjskem pultu soprikazane na .sliki 2 Če namestite kuhalno ploščo ob visoko kuhinjsko omarico na eni strani, mora biti razdalja med kuhalno ploščo in stranico omarice vsaj 15 cm , kuhalna ploščapa mora biti na zadnji strani odzidu(gl. sliko4) oddaljena vsaj .70 mm Razdalja med kuhalno ploščo in elementom nad njo (npr. kuhinjsko napo) mora znašativsaj 70 cm .(slika 4) Če jepod vgradno kuhalno ploščo prazen prostor,mora biti dostop do nje s spodnje strani onemogočen z vgradnjo predelne stene iz izolacijskega materiala (lesali podoben material) .(slika 3)

Kovinski objekti v predalu lahko dosegajo visoko temperaturo kot posledicapretoka zraka. Zato se priporoča uporaba vmesnih lesenih panelov. Pomembno: Na sliki1 je prikazano nameščanjetesnila.

Kuhalna plošča je opremljena s sponkamiza pritrditev, ki jihnamestite v za topredvidene luknje na spodnjistrani kuhalne plošče. Če je kuhalna plošča širine 60 cm vgrajena nad pečico, ki ni opremljena z ventilatorskim sistemom za hlajenje, priporočamo, da z izrezom v kuhinjskiomarici omogočite pravilno kroženjezraka. Površina odprtine za zračenje mora biti vsaj 300 cm2, izrežite pa jo tako, kot jeto prikazano na .sliki 5 Če vgradite nad pečico kuhalno ploščo širine 75 cm, mora biti pečica opremljena z ventilatorjemza hlajenje.

1.2. USTREZEN PROSTOR

Aparat mora biti inštaliran skladno z vsemi veljavnimi predpisi in uporabljan samo v ustrezno zračnih prostorih. Pred inštalacijo in uporabo preberite navodilaza uporabo. Upoštevajte, da plinski kuhalniki v prostoru, kjer se uporabljajo, ustvarjajo toploto in vlago. Zato morate poskrbeti za primerno zračenje ali s pomočjo odprtin, ki omogočajo izmenjavo zraka, ali s pomočjo kuhinjske nape, ki odvaja zrak na prosto. Ob intenzivni ali dolgotrajni raba kuhalne plošče bo mordapotrebno dodatnozračenje, na primerz odpiranjemokna na prosto ali povečanjem stopnjehitrosti delovanja električnega ventilatorja,če je prostor znjim opremljen. Če v kuhinjini možno namestiti kuhinjskenape, lahko na zunanjizid ali na okno namestite električni ventilator, če je prostor opremljen z odprtinami za zračenje. Električni ventilator mora biti tako zmogljiv, da omogoča izmenjavo zraka v prostoru v celoti 3- do 5-krat na uro. Pri priključitvi je potrebno upoštevati vse veljavnepredpise.

Pri fiksni priključitvi mora biti zagotovljena možnost izklopa iz električnega omrežja skladnoz veljavnimi predpisi. Če aparat ni opremljen s priključnim električnim kablom in vtikačem, ali z drugo napravo za izključitev iz električnega omrežja z ločenimi kontakti na vseh polih, ki zagotavlja popolno izključitev v primeru preobremenjenosti v pogojih kategorije III, mora biti v navodilih za priključitev navedeno, da mora biti naprava za izključitev vgrajena v fiksni priklop skladnoz vsemi veljavnimi predpisi.

2.2. PRIKLJUČITEV PLINA

Vsa potrebna dela morajo opraviti ustrezno usposobljene strokovne osebe skladno zvsemi veljavnimi predpisi. Med priključevanjem mora biti kuhalna plošča izklopljena iz električnega omrežja. Na tablici s podatki je navedena vrsta plina, za katero je kuhalna plošča tovarniško prirejena. Pred priključitvijo na dovod plina ali plinsko jeklenko preverite, da je kuhalna plošča prirejena za izbrano vrsto plina. V nasprotnem primeru morate opraviti v nadaljevanju opisane prilagoditve. Če kuhalno ploščo priključite na tekoči plin (v jeklenki), uporabite regulatorje tlaka skladnoz vsemi veljavnimi predpisi. Uporabiti smete samo take cevi, podložke in tesnila, ki so skladni z vsemi veljavnimi predpisi.

Nekaterim modelom je priložen konusni priključek, ki je v določenih državah predpisani način priključitve. Na sliki 8 so prikazani različni načini priključevanja (CY cilindrični, CO konusni). Vvsakem primeru pa mora biticilindrični del priključka priključenna kuhalno ploščo.

Če za priključitev plina uporabite gibljivo cev, dolžina cevi ne sme presegati 2 m.

Gibljivo cev namestite tako, da ne more priti v stik s premičnimi deli ohišja (npr. predalom). Pazite, da je ne napeljete mimo mest, kjer obstaja možnost, dabi prišlo do oviranjapretoka zaradi stisnjenosti.

Da bi preprečili morebitno poškodbo kuhalne plošče, pri priključevanju upoštevajte spodajnavedeno zaporedje (slika 6):

1) Kot je to prikazano na skici, sestavite dele v naslednjem zaporedju:

A: ½ moškicilindrični adaptor B: ½ tesnilo C: ½ ženskiadaptor za plin, konusni-cilindričniali cilindrični-cilindrični

2.1 PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE.

Prepričajte se, da vrednosti v hišnem električnem omrežju ustrezajo predpisanemu napajanju in napetosti. Podatki so navedeni na tablici na zunanji stranikuhalne plošče. Kuhalna plošča mora biti ozemljena. Proizvajalec ne prevzema odgovornosti za morebitno škodo ali poškodbe v primeru neupoštevanja teh navodil. Če kuhalna plošča ni opremljena z vtikačem, uporabite ustrezen vtikač za obremenitev, navedeno na tablici s podatki. Ozemljitveni vod je obarvan rumeno/zeleno. Vtikač mora biti dosegljivtudi po vgradnji. V primeru fiksnepriključitve je potrebno vgraditiprekinjalo. Če je priključni električni kabel poškodovan, ga mora zamenjati ustrezno usposobljen strokovnjak pooblaščenega servisa, da se izognete morebitnemu tveganju. Ozemljitveni vod (obarvan rumeno/zeleno) morabiti vsaj10 mm daljši od faze innule. Presek kabla mora po velikosti ustrezati odvzemni moči kuhalne plošče. Prosimo, da preverite vrednosti, navedene na tablici s podatki, in se prepričate, da jeuporabljen kabel tipa .3x0.75 mm H05 V2V2-F

rjava žica

zelena/rumena žica modra žica

priključni kabel

Napajanje

Faza Ozemljitev Nula

2) Zategnite spoje s pomočjo ključa; ne pozabite pravilno namestiti cevi.

3) Priključek C namestite na cev za dovod plina; uporabite togo bakreno cev aligibljivo cev iz nerjavečegajekla.

POMEMBNO: Preverite, da spoji ne puščajo; uporabite milnico. Nikoli ne preverjajtetesnosti zodprtim plamenom! Prepričajtese tudi, da gibljivacev nemore priti v stik s premičnimi deli omarice (npr. Predalom) ter da je napeljana tako, da se ne more poškodovati.

Opozorilo: Če zavohate plin v bližini kuhalne plošče, takoj zaprite

dovod plina do kuhalne plošče ter pokličite strokovnjaka. Ne poskušajte ugotoviti mestapuščanja z odprtim plamenom!

2.3. PRILAGAJANJE KUHALNE PLOŠČE ZA DRUGO VRSTO PLINA

Kuhalno ploščo prilagoditeza drugo vrsto plinana naslednji način:

• odstranite mrežeza posodo in gorilnike

• namestite šesterokotniključ (7 mm) nanosilec gorilnika (slika 7)

• odvijte šobo in jo nadomestite z ustrezno za izbrano vrsto plina (gl. vrsto plina natablici s podatki)

40 SI

2.4. NASTAVLJANJE MINIMALNEGA PLAMENA GORILNIKA

Po vžiganju gorilnikov obrnite gumb na minimalno stopnjo, nato pa odstranite gumb (povsemenostavno, z rahlim pritiskom). Z majhnim izvijačem lahko regulirate vijak, kot je to prikazano na sliki

9. Z obračanjem vijaka nadesno dotok plina zmanjšate, z obračanjem vijaka na levo pa dotok plina povečate. Na ta način nastavite velikost plamena na približno3 do 4 mm,nato pa ponovno namestitegumb. Če uporabljate plin LPG (v jeklenkah), vijak za nastavljanje minimalnega plamena obrnitedo konca na desno.

Ko prilagodite kuhalno ploščo za drugo vrsto plina, nadomestite tudi tablico s podatkio vrstiplina z ustrezno(priložena kuhalni plošči), tako da se bodo podatki ujemali z vrsto plina, za katero je kuhalna plošča prilagojena.

KORISTEN NASVET

Priporočamo, da uporabljate posodo z ravnim dnom in ustrezne velikosti za izbranigorilnik (gl. Razpredelnico):

Moč

Vrsta gorilnika

AUX

Pomožni gorilnik

Srednje hitri gorilnik

Hitri gorilnik

Ultra gorilnik

DC 4 kW MONO

Ø posode

(cm)

12 - 18 18 - 22 24 - 26 26 - 28 26 - 28

G20/20 mbar

(kW)

1,00 1,75 2,70 3,50 334 l/h 254 g/h 4,00

(Metan)

95 l/h 167 l/h 257 l/h

381 l/h

G30/28-30 mbar

(LPG-propan)

73 g/h 127 g/h 196 g/h

291 g/h

gl. Razpredelnico

3. UPORABA KUHALNE PLOŠČE NAVODILA ZA UPORABNIKA

Dovoljena je samo namenska uporaba kuhalne plošče, tj. za kuhanje v gospodinjstvih. Drugačna uporaba ni dovoljena in predstavlja tveganje za uporabnika. Proizvajalec ne prevzema odgovornosti za poškodbe ali škodozaradi nenamenske uporabe.

Pred uporabogorilnika poskrbite, da je rešetka poravnana nasredino gorilnika, kot jeprikazano na spodnji sliki. Če uporabljate litoželezne rešetke, je položaj označen pod rešetko. Poskrbite, da jeuporabljena prava rešetka vpravilnem položaju.

Če uporabite manjšo posodo, zmanjšajte plamen, tako da ne sega izpod dna posode. Ne uporabljajte posodo s konkavnim ali konveksnim dnom.

OPOZORILO: Če plamen slučajno ugasne, obrnite gumb v izklopljeni položaj inpočakajte vsaj1 minuto, šele nato ponovno prižgite gorilnik.

Če po večletni uporabi opazite, da se gumbitežje obračajo,je toznak, da jih je treba podmazati. Obrnite se na najbližji pooblaščeni

servis.

4. VZDRŽEVANJE IN ČIŠČENJE

Pred čiščenjem počakajte, da se vsi deli ohladijo. Potegnite vtikač iz vtičnice ali odvijte varovalko, da izključite kuhalno ploščo iz električnega omrežja.

Otroci lahko sodelujejo pri čiščenju in vzdrževalnih delih le pod nadzorom odraslih.

Nikoli ne uporabljajte grobih čistil ali čistilnih pripomočkov; korozivnih detergentov, belil ali kislin. Izogibajte se tudi kislim ali alkalnim snovem (limonin sok,kis ipd.)na emajliranih ali lakiranih površinah ali površinah iz nerjavečegajekla.

Za čiščenje emajliranih, lakiranih ali kromiranih površin uporabljajte toplo milnico in blagi detergent.Površine iz nerjavečega jekla čistite z namenskim čistilom.

3.1. UPORABA GORILNIKOV

Gorilnik prižgete tako, da pridržite npr. vžigalico ob gorilniku, pritisnete na gumbza izbrani gorilnik inga obrnete na levo. Če gorilnika nekaj dni niste uporabljali, pred prižiganjem počakajte nekaj sekund, kar omogoči uhajanje zraka, ki je morda prisoten v ceveh. Pri kuhalnih ploščah,opremljenih z elektronskim vžigom,pa:

• pritisnite na gumb za izbrani gorilnik in ga obrnite na lev, na simbol iskre;

• s pritiskomna gumb za proizvajanjeisker prižgite plamen. Pri kuhalnih ploščah, opremljenih s samodejnim vžigom, pa enostavno pritisnite nagumb zaizbrani gorilnik inga obrnite na simbol iskre. Sistemza vžigbo proizvajal isker, dokler pritiskatena gumb. Če plamen v roku 5 sekund ne zagori, obrnite gumb nazaj na 0 in poskusite ponovno. Pri modelih, ki so opremljeni z varnostnim priključkom, ki prekine dotok plina, če plamen slučajno ugasne, gorilnike prižigate na enak način, toda pri tem morate paziti, da ohranite pritisk na gumb še 5

do 6 sekundpotem, ko plamen zagori.

Pozor:

Pred prižiganjem gorilnikov se prepričajte, da so vsi deli pravilno nameščeni.

Opozorilo: če na aparatu ni električne energije, morate za prižiganje gorilnika uporabiti vžigalnik; - Pritisnite in obrnite gumb v nasprotni smeri urinega kazalcavse do simbola vžiga,

- Med pritiskanjem tipke prižgete gorilnik z vžigalnikom in po vžigu držite gumb še5 sekund.

Gorilnike čistite z milnico; lesk jim lahko povrnete z namenskim čistilom za nerjaveče jeklo. Po čiščenju jih obrišite do suhega in ponovno namestite.

Pomembno je, daso gorilniki pravilno sestavljeni.

Kromirane mreže in gorilniki

Kromirane mreže in gorilniki z uporabo potemnijo. To je običajen pojav, ki se mu ni mogoče izogniti, ki pa na delovanje kuhalne plošče ne vpliva. Pri pooblaščenem servisulahko naročite nadomestne dele.

5. SERVISIRANJE

Preden se obrnetena pooblaščeni servis, preverite:

• da jevtikač pravilno v vtičnici;

• da jedovod plina brezhiben

Če vamne uspe odpraviti nepravilnosti v delovanju,izključite kuhalno ploščo in pokličitenajbližji pooblaščeni servis.

41 SI

6. PROTECTION DE L'ENVIRONNEMENT

Ta naprava je označena v skladu z določili Evropske direktive 2012/17/EU o odpadni električni in elektronski opremi (OEEO). OEEO so tako snovi, ki onesnažujejo okolje (lahko negativno učinkujejo na okolje) kot osnovni sestavni deli (ki jih je možno ponovno uporabiti). Pomembno je pravilno ravnati z OEEO, da pravilnoodstranimo inzavržemo vse snovi,

vse materiale. Kot posamezniki lahko pomembno vplivamo na to, da OEEO ne postane okoljska težava;upoštevati moramo le nekajosnovnih pravil:

• Z OEEOne smemo ravnati kotz ostalimi hišnimi odpadki.

• OEEO moramoodnesti vustrezne centre zazbiranje odpadkov,ki jih upravlja občina ali pooblaščeno podjetje. V več državah imajo urejen prevzem večjih kosovOEEO na domu.

• Ob nakupu nove lahko staro napravo vrnemo prodajalcu, ki jo je dolžen brezplačno prevzeti na osnoviena zaeno, čeje oprema enake vrste in imaenake funkcije kot dobavljena.

Izjava o skladnosti:Deli aparata,ki prihajajov stikz živili, so izdelani skladno z določili,navedenimi v direktivi 89/106. Naprava izpolnjuje zahteveevropske direktive2009/142/ES (naprave na plinsko gorivo) in od 21. 4. 2018 tudi uredbe o plinskih naprav 2016/426 (uredba oplinskih napravah).

Z oznako na tem proizvodu izjavljamo, na lastno odgovornost, da je proizvod skladen z vsemi evropskimi zahtevami o varnosti, zdravju in varstvuokolja, ki se vzakonodaji nanašajo na taizdelek.

ki onesnažujejo, okolje, ter obnovimo in recikliramo

Proizvajalec ne prevzema odgovornosti za morebitne tiskarske napake v tej knjižici. Pridržujemo si pravico do sprememb na izdelku brez predhodnega obvestila.

Gorilnikov Plate Gorilnikov

Tip

FFD

Aux 1kW

Sr 1,75 kW R 2,7 kW UR 3,5 kW Dc 4 kW Mono

Nazivni vhod toplote

G20/20 mbar G30/28-30 mbar Razred Napetost/Frekvenca El. priključna moč Električni vžig Mere izdelka

3 Gas

Aux/R/DC 4 Mono

UH60MF

111

---

7,7 kW

734 l/h 560 g/h

220-240 V/ 50-60 Hz

595x510

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

1 11

9,45 kW

900 l/h

688 g/h

220-240 V/ 50-60 Hz

595x510

4 Gas

Aux/SR/R

UH60MF

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

595x510

5 Gas

UR/2R/SR/AUX

UH75MF

1 1

11,65 kW

1110 l/h

848 g/h

220-240 V/ 50-60 Hz

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

1 1 2

12,15 kW

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

745x510

Razpredelnica 1

5 Gas

DC/R/2SR/AUX

UH75MF

1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

745x510

Aparat je namenjen za neprofesionalno uporabo v gospodinjstvih.

42 SI

ISTRUZIONI DI SICUREZZA

Si consiglia di conservare le istruzioni di uso e montaggio per riferimento successivo e, prima di montare il piano di cottura, annotare il suo numero di serie per richiedere assistenza al Servizio post-vendita.

AVVERTENZA: l'elettrodomestico e le sue parti accessibili diventano calde durante l'uso. Prestare attenzione ad evitare qualsiasi contatto con le resistenze di riscaldamento. Mantenere lontani dall'elettrodomestico i bambini di età inferiore agli 8 anni, a meno che non siano continuamente supervisionati.

AVVERTENZA: utilizzare unicamente protezioni per pianidi cottura progettate dal produttore della cucina o indicate dal produttore dell'elettrodomestico nelle istruzioni d'uso come adatte, o ancora protezioni incorporate nell'elettrodomestico. L'utilizzo di protezioni non adatte può provocareincidenti.

AVVERTENZA: la cottura senza sorveglianza su un piano di cottura in presenza di grasso o olio nella pentola può essere pericolosa, con rischio di incendi. NON cercare MAI di spegnere un incendio con acqua, bensì spegnere l'elettrodomestico e coprire la fiamma con un coperchio o unacoperta antifiamma.

AVVERTENZA: pericolo di incendio: non appoggiare nulla sullesuperfici di cottura.

AVVERTENZA: se la superficie è crepata, non toccare la vetroceramica e spegnere l'elettrodomestico per evitare la possibilità di elettrocuzioni.

L'elettrodomestico può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, oppure prive di esperienza e conoscenza, se supervisionate o istruite riguardo all'uso dell'elettrodomestico in sicurezza, e se comprendono i rischi che derivano dall'uso dello stesso. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non possono essere effettuate da bambinisenza supervisione.

ATTENZIONE: il processo di cottura deve essere supervisionato. Un processo di cottura di breve termine deve esseresupervisionato in continuo.

Si consiglia vivamente di tenere i bambini a distanza dalle zone di cottura quando queste sono in funzione o quando sono spente, per tutto il tempo durante il quale l'indicatore di calore residuo rimane attivo, per evitare il rischio di ustioni gravi.

Questo elettrodomestico non è concepito per funzionare con temporizzatori esterni o con sistemi di comandoa distanza separati.

Se è presente, non guardare direttamente gli elementi riscaldati dellalampada alogena.

Collegare al cavo di alimentazione una spina dimensionata per la tensione, la corrente e la potenza indicate nella targhetta e dotata del contatto di terra. La presa deve essere dimensionata per la potenza indicata sulla targhetta e deve avere il contatto di terra collegato e funzionante. Il conduttore di terra è giallo-verde. Questa operazione deve essere

eseguita solo da un tecnico adeguatamente addestrato. In caso di incompatibilità tra presa e spina dell'elettrodomestico, richiedere ad un tecnico specializzato di sostituire la presa con un'altra di tipo compatibile. La spina e la presa devono essere conformi alle normative attuali del paese di installazione.

Il collegamento alla rete di alimentazione può essere effettuato anche collocando un interruttore automatico onnipolare tra l'elettrodomestico e la rete di alimentazione, in grado di supportare il carico massimo collegato, in linea conla legislazione corrente.

Il cavo di terra giallo-verde non deve essere interrotto dall'interruttore automatico. La presa o l'interruttore automatico onnipolare utilizzati per il collegamento devono essere facilmente accessibili al momento del montaggio dell'elettrodomestico.

La disconnessione può essere eseguita con la spina accessibile o aggiungendo un interruttore sul cablaggio fisso, nel rispetto delle normative relative ai cablaggi.

Se il cavo di alimentazione dell'elettrodomestico dovesse essere danneggiato, farlo sostituire dal produttore, dal suo servizio tecnico o da tecnici qualificati, per evitare rischi. Il conduttore di terra (giallo-verde) deve essere più lungo di 10 mm sul lato della morsettiera. La sezione dei conduttori interni deve essere adatta alla potenza assorbita dal piano di cottura (come indicato sulla targhetta). Il cavodi alimentazione deve essere di

tipo HO5V2V2-F. Non appoggiare sul piano di cottura oggetti

metallici come coltelli, forchette, cucchiai o coperchi. Potrebbero scaldarsieccessivamente.

Non appoggiare sulle zone riscaldanti pellicole di alluminio e padellein plastica.

Dopo ogni utilizzo è necessario pulire il piano di cottura per evitare l'accumulo di sporcizia e grasso. Se ci sono accumuli di questo tipo vengono cotti nuovamente quando il piano di cottura viene acceso, creando fumo e odori sgradevoli per non parlare del rischio di propagazione di incendi.

Non utilizzare mai un getto di vapore o ad alta pressione per lapulizia dell'elettrodomestico.

Non toccare le zone riscaldanti durante il funzionamento o perun breve periododopo l'uso.

Non cuocere mai gli alimenti direttamente sul piano di cotturain vetroceramica.

Utilizzare sempre irecipienti di cotturaadatti. Mettere sempre la pentola al centro del gruppo

sul quale si sta effettuando la cottura. Non appoggiare nulla sulpannello di comando.

Mai utilizzare ilpiano dicottura comesuperficie di lavoro.

Mai utilizzare ilpiano di cotturacome tagliere. Non appoggiare oggetti pesanti al di sopra del

piano di cottura. Se cadono sul piano possono danneggiarlo.

Non utilizzare il piano di cottura per riporvi oggetti.

Non fare scivolarei recipienti sulpiano di cottura.

43 IT

1. ISTRUZIONI PER L'INSTALLATORE

INSTALLARE UN ELETTRODOMESTICO PUÒ ESSERE UN'OPERAZIONE COMPLICATA CHE, SE NON ESEGUITA CORRETTAMENTE, PUÒ COMPROMETTERE SERIAMENTE LA SICUREZZA DELL'UTENTE. È PER QUESTA RAGIONE CHE L'OPERAZIONE DEV'ESSERE CONDOTTA DA PERSONALE PROFESSIONALMENTE QUALIFICATO CHE TENGA PRESENTE LE NORME VIGENTI. NEL CASO IN CUI QUESTO AVVISO VENGA IGNORATO E L'INSTALLAZIONE VENGA ESEGUITA DA PERSONALE NON QUALIFICATO, IL PRODUTTORE DECLINA OGNI RESPONSABILITÀ PER OGNIPROBLEMATECNICO DELPRODOTTO SIA INCASO DI DANNIA COSE OPERSONE SIAIN ASSENZA DI ESSI.

1.1 INSTALLAZIONE.

Il plano cottura può essere InstallatoIn qualsiasitop chesia resistente ad una temperatura di 100°C e abbia uno spessore di 25-45 mm. La dimensione del vano di Inserimento del plano cottura è mostrata In Figura 2. Qualora II plano venga Incassato In modo che sul suo lato sinistro o destro ci sia una parete, la distanza non dev'essere Inferiore a 15 cm (vedere Figura 4); mentre la distanza tra la parete posteriore e IIplano deve essere dialmeno .70 mm La distanza tra II plano cottura e qualsiasi altro apparecchio sopra di esso (es. una cappa) non deve essere Inferiore a 70 cm .(Figura 4) Qualora sotto II plano cottura vi sia un vano accessibile bisogna predisporre unparete didivisione In materiale Isolante (legno oslmili) (Figura 3).

Alimentazione principale

Il mezzo di disconnessione deve essere incorporato nel cablaggio fisso in accordocon le leggi dicablaggio. Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regoledi installazione.

FASE TERRA NEUTRA

Cavo Marrone

Cavo Verde/Giallo Cavo Blu

Cavo di alimentazione

2.2 CONNESSIONE GAS.

Oggetti metallici nel cassetto possonoraggiungere temperature elevate a seguito del ricircolo dell'aria. Pertanto si consiglia di utilizzare una separazioneintermedia in legno. Importante - Il diagramma In figura 1 mostra come deve essere applicato il sigillante.

Il piano cottura è fissato grazie a morsetti di supporto agganciati alla base. Se un piano cottura da 60 cm è posizionato sopra un forno non equipaggiato con un sistema di raffreddamento a ventola si raccomanda dipredisporre delle aperture che assicurino una corretta circolazione d'aria. La dimensione di queste aperture deve essere di almeno 300 cm e² posizionate come in .Figura 5 Quando un piano cottura da 75 cm viene posizionato sopra un forno, la parte posterioredeve essere raffreddata adaria.

1.2 LOCAZIONI CONSIGLIATE.

Questo apparecchio può essere installato in accordo con il regolamento vigente e solo in un ambiente ben ventilato. Leggere le istruzzioni prima dell'installazioneo l'uso dell'apparecchio.

Un pianogas produce umidità e calore nell'area incui è installato. Per questa ragione bisogna garantire una buona ventilazione sia tramite passaggio di aria naturale sia grazie all'installazione di una cappa d'aspirazione. Un uso intensivo e prolungato dell'apparecchio richiede una ventilazione maggiore, come l'apertura di una finestra o aumentando la velocità di ventole di raffreddamento, se possibile. Se non vi è la possibilità di installare una cappa, un aspiratore puòessere installato su una parete esterna o su una finestra affinché ci siano delle correnti d'arianell'area. Una ventola elettrica è in grado di assicurare un cambio d'aria completo nella cucina 3-5 volte ogni ora. L'installatore dovrà seguire gli standard nazionalipertinenti.

2.1 CONNESSIONE ELETTRICA.

Controllare i dati sulla placca segnaletica, situata sotto l'unità, per assicurarsi che il collegamento elettrico sia corretto. Prima della connessione, controllare l'impianto di messa a terra. Per legge, quest'apparecchio deve avere la messa a terra. Se questa operazione nonviene eseguita, il produttore non sarà responsabiledi eventuali danni occorsi a persone o proprietà. Se non è già applicata una spina, applicarne una appropriata come indicato sulla placca segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina deve essere posizionata in modo tale che sia sempre accessibile. Qualora il piano cottura sia connesso direttamente all'alimentazione principale, bisognerà predisporre anche un salvavita. Se il cavo di alimentazione è danneggiato dovrà essere sostituito da personale qualificato in mododa prevenire qualsiasi potenzialerischio. Il cavo dimessa aterra (dicolor verde/giallo) deve essere più lungo di almeno 10 mm rispetto ai cavi neutro e fase. La sezione del cavo usato deve essere delle giuste dimensioni in base all'assorbimento dell'apparecchio. Si prega dicontrollare laplacca segnaletica per i dettagliriguardanti la potenza dell'aparecchio e assicurare che il cavo di connessione sia dei tipi 3x0.75mm² H05 V2V2-F.

Queste istruzioni sono per personale qualificato, l'installazione dell'apparecchio deve seguire le direttive standard nazionali. (Solo

per U.K.: per legge l'installazione deve essere commissionataad un operatore "Corgi")

Qualsiasi operazione deve essere svolta staccando la corrente elettrica. La placca segnaletica sotto il piano cottura mostra il tipo di gas con cui bisogna allacciare l'apparecchio. La connessione all'alimentazione gas principale deve essere apportata dopo aver controllato che sia regolata in base al tipo di gas previsto dall'apparecchio. Se non è regolata correttamente guardare le istruzioni nei paragrafi seguenti per cambiare leimpostazioni gas.

Per il gas liquido GPL usare dei regolatori di pressione che siano conformi con glistandard nazionali. Usare solo tubazioni, guarnizioni e sigillantiche sianoconformi congli standard nazionali. Per alcuni modelli viene fornito in dotazione una raccordo conico, come attrezzatura perl'installazione, neipaesi dove èobbligatorio per legge; in Figura 8 viene mostrato come riconoscere i diversi tipi di raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte cilindrica del raccordosarà connessa al pianocottura. Quando la connessione del piano all'alimentazione gas verrà effettuata utilizzando manicotti flessibili assicurarsi che la distanza massima coperta daltubo non superi i2 metri. Il tubo flessibile deve essere sistemato in modo tale che non possa entrare incontatto conparti mobile dell'unità abitativa (ad esempio un cassetto) e non passi attraverso alcuno spazio che sia suscettibile a congestionamento. Per prevenire qualsiasi danno al piano seguire l'installazione seguendo questa sequenza :(Figura 6)

1) Come illustrato,assemblare le parti insequenza:

A: 1/2 Adattatore cilindricomaschio B: ½ Sigillante C: 1/2 Adattatore gasfemmina conico-cilindrico o cilindrico-cilindrico

2) Stringere le giunture con la chiave inglese, ricordando di mettere le tubaturein posizione.

3) Attaccare l'elemento C all'alimentazione gas usando tubi di rame o manicottiflessibili in acciaio.

IMPORTANTE: eseguire un ultimo controllo con una soluzione a base disapone per controllare che le tubaturenon perdano. Non usare mai una fiamma. Inoltre assicurarsi che il manicotto flessibile non venga a contatto conuna partemobile dellacucina (es. cassetto) e che non sia situato dove possa essere danneggiato. Attenzione: se si avverte odore di gas in vicinanza dell'apparecchio

spegnere l'alimentazione e chiamare il tecnico. Non cercare un'eventuale perdita conuna fiamma.

44 IT

2.3 ADATTARE IL PIANO COTTURA CON. DIVERSI TIPI DI GAS

Per adattare il piano cottura all'uso di diversi tipi di gas, seguire le seguenti istruzioni:

• rimuovere legriglie e i bruciatori

• inserire una chiave esagonale a tubo (7 mm) dentro il supporto bruciatore ( )Figura 7

• svitare l'iniettore e sostituirlo con uno compatibile con il tipo di gas che verrà utilizzato(vedere la tabella tipidi gas).

2. REGOLARE IL MINIMO DELLA FIAMMA4.

Dopo aver acceso i bruciatori, girare la manopola del gas sul minimo quindi rimuovere la manopola (può esere rimossa con una leggera pressione). L'apparecchio può essere usato da bambini dagli 8 anni in su e persone con ridotte capacità fisiche, sensoriali o mentali o senza esperienza e conoscenza del prodotto se supervisionate odando loro istruzioni riguardo al funzionamento dell'apparecchio in maniera sicura e coscentedel rischio possibile.

Usare una piccola estermità come un cacciavite per regolare la vite come mostrato in Figura 9. Girando la vite in senso orario si riduce il flusso di gas, viceversa in senso antiorario si aumentail flusso- Usate questi aggiustamenti per ottenere una fiamma approssimativamente di 3/4 mm di lunghezza dopodiché riposizionare la manopola. Nel caso in cui l'alimentazione sia di tipo GPL - la vite per regolare la fiamma ideale deveessere ruotata (in sensoorario) verso fine corsa.

Una volta che si è impostata la nuova regolazione, sostituire la vecchia placca segnaletica sull'apparecchio con una adatta al tipo di alimentazione gas cheè stata installata.

3. USO DEL PIANO - ISTRUZIONI UTENTE

Quest'apparecchio deve essere utilizzato solo per gli scopi con cui è stato pensato, qualsiasi altro utilizzo può essere considerato improprio e quindi pericoloso. Il produttore non è responsabile per qualsiasi danno operdita dovuti ad unuso inappropriato.

Questo apparecchio non è pensato per essere usato da persone (inclusi bambini) con handicap fisici, sensoriali o capacità mentali limitate, conmancanza di esperienza econoscenza, a meno che non siano supervisionati o istruiti all'uso dell'apparecchio da una persona responsabile della loroincolumità. I bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.

Prima di utilizzare il fornello, assicurarsi che i perimetri della griglia siano posizionati alcentro del fornello comenella figura sottostante. Se state utilizzando Griglie in Ghisa; la posizione della griglia è segnata al di sotto di essa. Assicurarsi che la griglia esatta sia posizionata correttamente.

3. USO DEL BRUCIATORE GAS1.

Per l'accensione basta premere e girare la manopola sul simbolo di accensione. Il sistema di accensione partirà generando scintille. Quando la fiamma si è accesa, tenere premuta la manopola per 5/6 secondi dopodiché regolare lapotenza. Se non c'ècorrente elettrica,accendere la fiamma con un fiammifero. Se il bruciatore non si accende entro 3 secondi girare la manopola sulla posizione 0,attendere un minuto eripetere l'operazione.

ATTENZIONE:

Prima di accendere il gas assicurarsi che i bruciatori e i rispettivi coperchi siano alloro posto.

Avvertenza: se non c'è elettricità sull'apparecchio, per accendere il bruciatore dovrebbe essereusato un accendino;

- Premere e ruotare la manopola in senso antiorario fino al simbolo di accensione,

- Premendo il pulsante, accendere il bruciatore usando un accendino e tenere premutoil pulsante entro 5secondi dopo l'accensione.

AVVISIGENERICI:

Per risultati migliori, la dimensione delle pentole deve seguire la dimensione del bruciatorecome mostrato qui aseguito. Tabella A.

Tipo di bruciatore

AUX

Ausiliario

Semi rapido

Rapido

Ultra Rapido

DC 4 kW MONO

Per contenitori più piccoli il bruciatore gas può essere regolato in modo che la fiamma non superi la pase della pentola. Recipienti con una base concavao convessa non possonoessere usati.

ATTENZIONE: se un bruciatore si spegne accidentalemente, riportare la monopola sulla posizione spenta e non tentare di riaccenderlo prima chesia passato 1 minuto.

Se col passaredel tempoil rubinetto del gas si indurisce è necessario lubrificarlo.

Questo tipo di operazione deve essere eseguita da personale qualificato.

Ø / (cm)

12 - 18 18 - 22 24 - 26 26 - 28 26 - 28

Potenza

(kW)

1,00 1,75 2,70 3,50 334 l/h 254 g/h 4,00

G20/20 mbar

(Metano)

95 l/h 167 l/h 257 l/h

381 l/h

G30/28-30 mbar

(LPG)

73 g/h 127 g/h 196 g/h

291 g/h

Tabella A

4. MANUTENZIONE E PULIZIA

Prima di pulire il piano cottura, assicurarsi che l'apparecchio si sia raffreddato. La pulizia e la manutenzione non dovrebbero essere fatte da bambini senza supervisione. Rimuovere la spina dalla presa corrente o (se connessa direttamente all'alimentazione generale) togliere la corrente dall'impianto generale. Non usare sostanze abrasive, detergenti corrosivi, agenti sbiancanti o acidi. Evitare ogni tipo di acido o sostanza alcalina (limone, aceto, etc.) per pulire le parti smaltate, laccate o in acciao inox. Quando bisogna pulire le parti smaltate, laccate o cromate, usare acqua calda con sapone o un detergente non corrosivo. Per l'acciaio antimacchia usare una soluzione appropriata. I bruciatori possono essere puliti con acqua e sapone. Per ripristinare la loro brillantezza originale, usare un comune prodotto di pulizia per superfici in acciaio. Dopo averli puliti, asciugarli e ricollocarli al loroposto.

È importante che i bruciatori vengano riposizionati correttamente. Griglie cromate e bruciatori

Le griglie cromateeibruciatoritendono a diventare scuri con l'uso. Questo è un fenomeno normale ed inevitabile, che tuttavia non compromette assolutamente il buon funzionamento del piano cottura. In ogni caso sono disponibili, presso i centri servizio post vendita, i pezzi di ricambio.

5. RIPRISTINO

Prima di contattare un tecnico del Centro Assistenza si prega di controllare:

• he la spina siaben inserita e collegata;C

• he l'alimetazione gas nonsia difettosa.C

Se il malfunzionamentonon è identificabile: spegnere l'apparecchio - non manometterlo e chiamare il CentroAssistenza.

45 IT

6. RISPETTO DELL'AMBIENTE

Questo apparecchio è contrassegnato in conformità alla Direttiva europea 2012/19/EU sulle apparecchiature elettriche ed elettroniche (WEEE). I WEEE contengono sia le sostanze inquinanti (che possono provocare conseguenze negative sull'ambiente) che componenti di base (che possono essere riutilizzati). È importante che i

smaltire correttamente tutti gli inquinanti e recuperare e riciclare tutti i materiali. I singoli possono giocare un ruolo importante nell'assicurare che i WEEE non diventino un problema ambientale; è essenziale seguire alcune regole di base:

• I WEEEnon devono esseretrattati come rifiutidomestici.

• I WEEE devono essere portati ai punti di raccolta appositi gestiti dal comune o da società registrate. In molti Paesi, per i WEEE grandi, potrebbe essere presentela raccolta domestica.

• Quando si acquista un nuovo apparecchio, quello vecchio potrebbe essere restituito al rivenditore che deve acquisirlo gratuitamente su base singola, sempre che l'apparecchio sia del tipo equivalente e abbia le stesse funzioni diquello acquistato.

Dichiarazione di conformità: questo apparacchio, nelle parti progettate per venire a contatto con cibi, è conforme con le regolamentazioni espresse nelle direttiveEEC 89/109.

L'elettrodomestico è conforme alla Direttiva Europea 2009/142/CE (GAD) e a partire dal 21/04/2018 con il regolamento GAR (Gas Appliances Regulation) 2016/426.

Apponendo la marcatura su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essereper questo prodotto.

// produttore non si rende responsabile per alcuna imprecisione dovuta a errori di stampa o trascrizione contenuti nel libretto. Ciriserviamo il diritto di apportare modifiche al prodotto qualora sia necessario, inclusi i consumi, senza compromettere le caratteristicheinerenti la sicurezzadel funzionamento.

WEEE siano soggettia rattamentispecifici, per rimuovere e

Piastra del bruciatore Bruciatore Genere FFD Aux 1kW Sr 1,75 kW R 2,7 kW UR 3,5 kW Dc 4 kW Mono

Ingresso nominale di calore

G20/20 mbar G30/28-30 mbar Classe di installazione Voltaggio / Frequenza (V / Hz) Potenza elettrica in ingresso Iniezione elettrica Dimensione prodotto (mm)

3 Gas

Aux/R/DC 4 Mono

UH60MF

si 1

111

---

7,7 kW

734 l/h 560 g/h

220-240 V/ 50-60 Hz

1 si

595x510

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

si 1 11

9,45 kW

900 l/h

688 g/h

220-240 V/ 50-60 Hz

1 si

595x510

Questo apparecchio è stato progettato per uso domestico e non professionale.

4 Gas

Aux/SR/R

UH60MF

si 1

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

1 si

595x510

5 Gas

UR/2R/SR/AUX

UH75MF

si 1 1

11,65 kW

1110 l/h

848 g/h

220-240 V/ 50-60 Hz

1 si

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

si 1 1 2

12,15 kW

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

1 si

745x510

Tabella 1

5 Gas

DC/R/2SR/AUX

UH75MF

si 1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

1 si

745x510

46 IT

INSTRUÇÕES DE SEGURANÇA

Recomendamos que conserve as instruções de instalação e utilização para referência futura e que, antes de instalar o fogão, anote o número de série para o caso de precisar de obter ajuda do serviço pós-venda. AVISO: o equipamento e as partes acessíveis estão quentes durante a utilização. Cuidado para evitar tocar os elementos de aquecimento. As crianças com menos de 8 anos de idade devem ser mantidas afastadas do equipamento, exceto quando supervisionadas continuamente. AVISO: use apenas os resguardos de placa desenhados pelo fabricante do equipamento de cozinha ou os indicados pelo fabricante do equipamento nas instruções de utilização ou os incluídos na entrega do equipamento. O uso de resguardos errados podeprovocar acidentes. AVISO: deixaralimentos com gorduraou com óleo a cozinhar sem supervisão pode ser perigoso e pode provocar incêndios. NUNCA tente apagar um fogo com água! Desligue o equipamento e tape a chama com, por exemplo, uma tampa ou um cobertor defogo. AVISO: perigo de incêndio - não coloque nada sobre as superfíciesde cozedura. AVISO: se a superfície estiver rachada, não toque no vidro e desligue o equipamento para evitar a possibilidade de ocorrênciade choqueelétrico. Este equipamento pode ser usado por crianças a partir dos 8 anos de idade e por pessoas com incapacidade física, sensorial ou mental, ou sem experiência e conhecimentos para o fazer, desde que supervisionadas ou devidamente orientadas relativamente ao uso seguro do equipamento e sobre os perigos envolvidos. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento. A limpeza e a manutenção não deve ser realizada por crianças sem a supervisãode umadulto. CUIDADO: o processo de cozedura deve ser supervisionado. Um processo de cozedura curto deve ser supervisionadocontinuamente. É altamente recomendável manter as crianças afastadas das zonas de cozedura durante o período de funcionamento ou quando estão desligadas mas enquanto o indicador de calor residual estiver ligado, para evitar risco de ocorrência de queimadurasgraves. Este equipamento não foi desenhado para ser operado através de um temporizador externo ou sistema de controloremoto separado. Se presentes, não olhe fixamente para a lâmpada de halogéneo daplaca. Ligue uma ficha com contacto de terra ao cabo de alimentação que suporte a tensão, corrente e carga indicadas na etiqueta. A tomada deve ser adequada para a carga indicada na etiqueta e deve ter um contacto deterra ligado e operacional.

O condutor de terra é de cor amarelo-verde. Esta operação deve ser realizada por um profissional qualificado. Em caso de incompatibilidade entre a tomada e a ficha do equipamento, peça a um eletricista qualificado para substituir a tomada por outro do tipo correto. A ficha e a tomada devem estar em conformidade com as normas de corrente do paísde instalaçãodo forno. A ligação da fonte de potência também pode ser realizada colocando um disjuntor omnipolar entre o equipamento e a fonte de potência que possa aguentar a carga máxima ligada e que cumpra a legislação atual. O cabo de terra amarelo-verde não deve ser interrompido pelo disjuntor. A tomada ou o disjuntor omnipolar usado deve ser facilmente acessível quando oequipamento estáinstalado. A desconexão deve ser conseguida colocando a ficha acessível ou incorporando um interruptor na cablagem fixa de acordo com as regras de cablagem. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu agente de serviço ou por pessoas qualificadas, para evitar perigo. O condutor de terra (amarelo-verde) deve ter mais de 10 mm do lado do blocode terminais. A secção de condutores internos deve ser apropriada para a potência absorvida pela placa (indicada na etiqueta). O cabo de potência deve ser do tipoHO5V2V2-F. Não coloque objetos metálicos, como facas, garfos, colheres ou tampas sobre a placa. Podem ficar quentes. Folhas de alumínioe panelas plásticasnão devem ser colocadas sobreas zonasde aquecimento. Depois de cada utilização, é necessário limpar a placa para evitar a acumulação de sujidade e gordura. Caso contrário, a sujidade e a gordura são cozinhadas novamente quando o fogão é usado, provocando fumo e cheiros desagradáveis, sem mencionar o risco de incêndio. Nunca use vapor ou sprays de alta pressão para limpar o equipamento. Não toque nas zonas de calor durante o funcionamento ou algumtempo apósa utilização. Não cozinharalimentos diretamente sobre a placa vitrocerâmica. Use sempre outensílio apropriado. Coloque sempre o recipiente no centro do disco onde vai cozinhar. Não coloque nada sobre o painel de controlo. Não use aplaca comosuperfície de trabalho. Não use aplaca comotábua de corte. Não coloque itens pesados por cima da placa. Se caírem sobre aplaca, podemcausar danos. Não use aplaca paraarmazenar itens. Não deslize utensíliosde cozinhasobre a placa.

47 PT

1. INSTRUÇÕES PARA O INSTALADOR

A INSTALAÇÃO DE ELECTRODOMÉSTICOS PODE SER UMA OPERAÇÃO COMPLICADA QUE, SE NÃO FOR EFECTUADA CORRECTAMENTE, PODE AFECTAR SERIAMENTE A SEGURANÇA DO CONSUMIDOR. POR ESTA RAZÃO, ESTA TAREFA DEVE SER EXECUTADA POR UMA PESSOA QUALIFICADA PROFISSIONALMENTE, QUE A FARÁ DE ACORDO COM OS REGULAMENTOS TÉCNICOS EM VIGOR. SE ESTE CONSELHO FOR IGNORADO, E SE A INSTALAÇÃO FOR EXECUTADA POR UMA PESSOA NÃO QUALIFICADA, O FABRICANTE DECLINA TODAS AS RESPONSABILIDADES POR FALHA TÉCNICA DO PRODUTO, QUE PROVOQUE OU NÃO DANOSDE PROPRIEDADE OU FERIMENTOS.

1.1 PREPARAÇÃO

A placa pode ser instalada em qualquer bancada que seja resistente até uma temperatura de 100°C e que tenha uma espessura de 25-45 mm. As dimensões da abertura para o encastre, a ser feita na bancada, estão indicadasna .Figura 2

Se a placa for instalada numa bancada ficando com um armário de qualquer um dos lados, a distância entre a placa e o armário tem de ser de, pelo menos, 15 cm (vide a ); já a distância entre aFigura 4 placa e aparede traseira tem deser de, pelo menos,70 mm.

A placa deve sempre ficar a uma distância de, pelo menos, 70 cm de qualquer unidade ou aparelho instalado sobre ela (como, por exemplo, um extractor).( )Figura4

Sempre que houver um espaço que seja acessível entre a placa encastrada e a cavidade por baixo dela, tem de ser instalada uma divisória feita dematerial isolante,como, por exemplo,madeira ouum material semelhante, entreambas ( ).Figura3

Objetos metálicos na gaveta podem atingir altas temperaturas devido à recirculação de ar. Por isso, é recomendável usar um painel de madeiraintermediário.

Importante O diagrama apresentado na figura 1 mostra a forma de aplicação do vedante. Para poder encastrar a placa tem de instalar os grampos de fixação, inserindo-os nos orifíciosexistentes na base daplaca.

Sempre que umaplaca de60 cm for instalada sobre umforno que não esteja equipado com um sistema de refrigeração por ventoinha, o fabricante recomenda que sejam introduzidas aberturas no móvel em que as unidades vão ser encastradas, a fim de assegurar uma circulação correcta doar.

Estas aberturas devem ter uma área mínima de 300 cm2 e devem estar localizadas nospontos indicados na .Figura 5

Por lei, esta placa tem de ser ligada à terra. Se este requisito não for cumprido, o fabricante declina toda e qualquer responsabilidade por eventuais danos materiais ou lesões pessoais. Se o aparelho não estiver equipado com uma ficha, instale uma ficha adequada para a carga indicadana placa decaracterísticas. O fio de ligaçãoà terraéofio amarelo/verde.A ficha tem de estar sempreacessível. Sempre que a placa for directamente ligada à rede eléctrica, tem de ser instalado umdisjuntor nocircuito. Sempre que o cabo de alimentação de energia estiver danificado deverá o mesmo ser substituído por um técnico devidamente qualificado, demodo aevitar qualquerrisco potencial. O fio de ligação à terra (verde e amarelo) deve ser pelo menos 10 mm mais compridodo queos fioscondutor e neutro. O cabo de alimentação de energia deve ter uma secção transversal adequada àpotência máximaabsorvida pelaplaca. O fabricante recomenda que consulte a placa de características do aparelho para se informar sobre as características eléctricas do mesmo e ainda que se assegure de que o cabo de alimentação de energia seja do tipo3x075 mm²H05 V2V2-F.

CONDUTORL

Rede

TERRA NEUTRO

O sistemade desligamento tem de estarintegrado na instalação fixa, de acordo comas regras aplicáveis àinstalação e ligação eléctrica. Se um equipamento não estiver equipado com um cabo de alimentação e uma ficha, ou com outros meios para desligar da alimentação, precisa de uma separação de contacto em todos os pólos que permita a desconexão total em condições de sobretensão de categoria III, e as instruções devem indicar que devem ser incorporados meios para desligarna cablagemfixa deacordo comos regulamentos de ligação.

Fio castanho

Fio verde/amarelo Fio azul

Cabo de alimentação

2.2. LIGAÇÃO À REDE DE GÁS

Sempre que uma placa de 75 cm for instalada sobre um forno encastrado, esse forno tem de estar equipado com um sistema de refrigeração por ventoinha.

1.2 LOCALIZAÇÃO ADEQUADA

Este aparelho tem de ser instalado de acordo com as normas e regulamentos emvigor esó podeser utilizado num local bem ventilado. Leia as instruções antes de instalar ou de utilizar este aparelho.

Um fogão ou placa a gás produzem calor e humidade na zona em que são instalados. Por isso, deve sempre certificar-se de que a ventilação nesse localé boa, seja mantendotodas as passagens parao ar natural abertas, seja instalando um extractorcom um tubode evacuação. Se o electrodoméstico for submetido a uma utilização intensa e prolongada, poderá ser necessária uma ventilação adicional, como, por exemplo, a abertura de uma janela ou o aumento da velocidade da ventoinha de exaustão eléctrica, caso esteja instalada uma.

Se não puder ser instalado um extractor, deve ser instalada uma ventoinha eléctrica numa parede exterior ou numa janela, conquanto a zona disponha de aberturas para ventilação e passagem de ar.

A ventoinha eléctrica tem de estar apta a renovar completamente o ar nointeriordacozinha3a5vezesporhora.Oinstalador deve cumprir todos os regulamentos e normas nacionais aplicáveis.

2.1. LIGAÇÃO ELÉCTRICA

Verifique os dados indicados na placa de características do aparelho, afixada do lado de fora da placa, para se certificar de que tanto a alimentação deenergia comoa tensãode entrada são as adequadas. Antes de proceder à ligação do aparelho, verifique o sistema de ligação à terra.

Estas instruções destinam-se a pessoal qualificado, a instalação do equipamento deve estar de acordo com as normas nacionais relevantes. (Apenas para o Reino Unido: por lei, a

instalação/fornecimento de gás deve ser efectuada por um instalador registado “Corgi”)

O trabalho deveser efectuado com aalimentação eléctrica desligada. A placa de classificação na placa indica o tipo de gás que deve ser utilizado. Aligação à alimentação de gás ou à botija de gás deve ser executada depois de terverificado queé adequadapara otipo degás que vai ser fornecido. Se não estiver regulado correctamente, consulte as instruções dos parágrafos seguintes para alterar a configuração do gás.

Para gás líquido (botija de gás), utilize reguladores de pressão que estejam em conformidadecom as normas nacionaisrelevantes. Utilize apenas tubos, anilhas e juntas que estejam em conformidade com as normasnacionais relevantes.

Nalguns modelos, é fornecida uma peça de ligação cónica para colocar na instalação em países onde este tipo de ligação é obrigatório; na figura 8 está indicado como reconhecer os diferentes tipos de ligação (CY = cilíndrica, CO = cónica). Em todos os casos, a peça cilíndrica daligação tem de serligada à placa.

Quando liga a placa à alimentação de gás com mangueiras flexíveis, assegure que a distância máxima coberta pela mangueira não ultrapassa os 2metros. O tubo flexível deve ser montado de forma a não estar em contacto com uma parte móvel da unidade (por exemplo, uma gaveta), e não passar por espaçosque possam ficar bloqueados.

48 PT

Para evitar danospotenciais naplaca, executea instalação seguindo esta sequência ( ):figura 6

1) Talcomo é ilustrado,monte as peças pelasequência: A:Adaptador cilíndrico macho1/2, B:Junta 1/2, C: Adaptador cónico-cilíndrico fêmea de gás 1/2 ou cilíndricocilíndrico

2)Aperte as justas com aschaves, recordando que deve colocar os tubos emposição.

3) Ligue o encaixe C na alimentação de gás utilizando um tubo rígido de cobreou um tubo deaço flexível.

IMPORTANTE: faça uma verificação final de fugas nas ligações dos tubos utilizando uma saponária. Nunca utilize uma chama. Igualmente, certifique-se que o tubo flexível não está em contacto comuma peça móvel do armário (por exemplo,gaveta) e que nãoestá situado onde possaser danificado.

Aviso: Se cheirar a gás perto deste equipamento, desligue a

alimentação de gás do equipamento e contacte directamente o técnico. Não procurea fuga com umachama viva.

2.3. ADAPTAÇÃO DA PLACA A DIFERENTES TIPOS DE GÁS

Para adaptar a placa aos diferentes tipos de gás deverá executar as operações que passamosa descrever em seguida:

• remova asgrelhas e os queimadores

• insira uma chave hexagonal (7 mm) no suporte do queimador ()Figura 7

• Desenrosque o injector e substitua-o por um que seja adequado ao tipo de gásque vai ser utilizado(consulte a tabela dostipos de gás.)

2.4. REGULAÇÃO DA ALTURA MÍNIMA DA CHAMA

Depois de acenderos queimadores,rode obotão de comando para a posição correspondente aomínimo eremova obotão daplaca (basta aplicar uma pressãoligeira).

Servindo-se de uma chave de fendas pequena, pode ajustar a posição do parafusoda forma indicada naFigura 9.

Se rodaro parafuso para a direitaestá a reduzir o fluxode gás, e se o rodar para a esquerda está a aumentá-lo. Ajuste o parafuso desta forma até obter uma chama com uma altura aproximadade 3a4mm e, em seguida,volte a montar obotão de comando.

Sempre que o gás disponível for o gás GPL (gás de garrafa), o parafuso de regulação da chama piloto tem de ser rodado (para a direita) até prender.

Depois de ter regulado a placapara otipo degás que vai ser utilizado, substitua a placa decaracterísticas antiga,com osdados relativosao gás para que a placa estava preparada, pela placa adequada ao tipo de gás para que a placa foi regulada (esta placa é fornecida com a placa).

3. UTILIZAÇÃO DA PLACA INSTRUÇÕES PARA O UTILIZADOR

Esta placa sópode serutilizada para ofim para quefoi concebida,ou seja, para uma utilização doméstica, sendo qualquer outra utilização considerada imprópria e, por conseguinte, perigosa. O fabricante declina toda e qualquer responsabilidade por danos decorrentes de uma utilização imprópria daplaca.

Antes deusar o queimador, assegurar que os contornos da grelha se centram com oqueimador como na figuraabaixo. Se estiver a usar grelhas de ferro fundido; por baixo da grelha é indicada a posição.Assegurar que a grelha exata éusada naposição correta.

3.1. COMO UTILIZAR O QUEIMADOR DE GÁS

Para ligar os queimadores, aproxime um fósforo acesso do queimador, empurre o botãode comando paradentro e rode-opara a esquerda. Se os queimadores não tiverem sido utilizados durante alguns dias, espere alguns segundos antes de acender o queimador, para permitir a evacuação de arque se tenhaacumulado nos canos. Se a sua placa dispuser de um isqueiro electrónico, proceda da seguinte forma: empurre obotão de comando para dentroe rode-o para a esquerda,para a posição como símbolo doisqueiro. ligue o queimador, premindo obotão comosímbolo dafaísca. Se a sua placa estiver equipada com ignição electrónica só tem de empurrar obotão de comando para dentro e de o rodaraté ao símbolo de ignição O sistema de ignição (isqueiro) continuará a gerar faíscas enquanto o botão de comandoestiver a serpremido. Se o queimador não se acender em 5 segundos, rode o botão de comando para aposição 0 erepita a operação. No caso dos modelos com torneira de segurança (que corta a alimentação de gás no caso de a chama se apagar acidentalmente), os queimadores são acesosda formadescrita acima, sendoque, noentanto, deve manter o botão de comando premido durante cerca de 5 a 6 segundos depois deo queimador estaraceso.

ATENÇÃO:

Antes de ligar a placa a gás, deverá certificar-se de que os queimadores e os espalhadores estãocorrectamente instalados.

Advertência: Se nãohouver eletricidadeno aparelho, deveser usadoum isqueiro para acendero queimador;

- Premir erodar o botãono sentido anti-horárioaté ao símbolode ignição,

- Premir o botão deignição do queimador utilizando um isqueiro e manter o mesmo premidodurante 5 segundosapós a ignição.

CONSELHOS GERAIS

Para assegurar os melhores resultados possíveis, deverá ter o cuidado de ajustar o tamanho dos recipientes de fundo plano ao tamanho dos queimadores de gás,conforme pode verna tabela abaixo.TabelaA.

Tipo di queimador

AUX

Auxiliar

Semi r pido-á

R pidoá

Ultra áR pido

DC 4 kW MONO

Sempre queutilizar recipientespequenos, regule o queimador de modo a que achama não saia pelos ladosdo recipiente. Nunca utilize recipientes com um fundoconcave ou convexo.

AVISO: Se um queimador se apagar acidentalmente, rode o botão para a posiçãode desligado eespere pelo menos 1minuto antes deo voltar a tentarligar.

Se, com o passar do tempo, as torneiras do gás ficarem perras é necessário lubrificá-las.

Ø recipiente

(cm)

12 - 18 18 - 22 24 - 26 26 - 28 26 - 28

Energia

(kW)

1,00 1,75 2,70 3,50 334 l/h 254 g/h 4,00

G20/20 mbar

(Metano)

95 l/h 167 l/h 257 l/h

381 l/h

G30/28-30 mbar

(LPG)

73 g/h 127 g/h 196 g/h

291 g/h

Tabele A

Trata-se de uma operação que só deve ser levada a cabo por um técnico devidamente qualificado.

49 PT

4. MANUTENÇÃO E LIMPEZA

Antes de limpar a placa,certifique-se de que ela já está fria.Desligue a ficha do cabo de alimentação da tomada de rede ou, no caso de a placa estar directamente ligada à rede, corte a alimentação de energia à placa., Crianças sem supervisão não devem nem limpar, nem manter este aparelho. Nunca utilize abrasivos, detergentes corrosivos, produtos de branqueamento ou ácidos. Evite quaisquer produtos ácidos ou alcalinos (limão, sumo, vinagre, etc.) nas zonas esmaltadas, envernizadas ou deaço inoxidável. Quando limpa as zonas esmaltadas, envernizadas ou cromadas, utilize uma saponária quente ou um detergente não cáustico. No aço inoxidável, utilize umasolução de limpeza apropriada. Os queimadores podem ser limpos com uma saponária. Para restaurar o seu brilho original, utilize um produto doméstico para aço inoxidável. Depois de limpar, seque os queimadores e coloque-os de novo.

É importante que os queimadores sejam colocados correctamente.

Grelhas e queimadorescromados

As grelhas e os queimadores cromados têm tendência para escurecer com o passar do tempo. Isto é perfeitamente normal, inevitável até, enão prejudica o bomfuncionamento da placa.

No entanto, se quiser proceder à substituição das grelhas e dos queimadores escurecidos, basta entrar em contacto com a nossa assistência técnica, à qual poderá adquirir as peças sobressalentes em causa.

5. ANTES DE CHAMAR A ASSISTÊNCIA TÉCNICA

Antes de solicitar a comparência de um técnico do Serviço de Assistência Técnica, agradecemos que proceda às seguintes verificações:

• certifique-se de que a ficha está devidamente inserida na tomada e de que ofusível tem a amperagemcorrecta e não disparou;

• de queo gás está aser devidamente alimentado àplaca. Se não conseguirdetectar o problema: desligue o aparelho, não o tente reparar, e entre em contacto com a Assistência Técnica.

6. PROTECÇÃO DO AMBIENTE

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/UE relativa aos Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Os REEE incluem substâncias poluentes (que podem provocar consequências negativas no meioambiente) e componentes básico (que podemser reutilizados). É importante que os REEE sejam submetido a

tratamentos específicos, afim de remover e eliminar corretamente todos os poluentes e recuperar e reciclar todos osmateriais. Os cidadãos individualmente podem desempenhar um papel importante no sentido de garantir que os REEE não se tornam num problema ambiental; éessencial seguir algumas regrasbásicas:

• Os REEEnão devem ser tratadoscomo lixo doméstico.

• Os REEE deverão ser entregues nos pontos de recolha relevantes geridos pelo município ou por empresas registadas. Em muitos países, no caso degrande REEE,poderão existirserviços derecolha ao domicílio.

• quando compra um novo aparelho, o antigo pode ser devolvido ao comerciante que terá a obrigação de o transportar gratuitamente numa base de um-para-um, desde que o equipamento seja de tipo equivalente e tenha as mesmas funções que o equipamento fornecido.

Declaração de conformidade: Este equipamento, nas zonas destinadas a estar em contacto com alimentos, está em conformidade com os regulamentos constantes nas directivas EEC 89/109.O aparelho está em conformidade com a Diretiva Europeia 2009/142/CE (GAD) e desde 21/04/2018 com o regulamento relativo aos aparelhos agás 2016/426 (GAR).

Ao colocar o símbolo neste produto declaramos, sob nossa responsabilidade, a conformidade com todas as exigências de segurança europeia, para com a saúde e os requisitos ambientais estabelecidos na legislaçãoem relação a esteproduto.

O fabricante não será responsável por qualquer imprecisão resultante da impressão ou erros de transcrição contidos desta documentação. Reservamos o direito de efectuar modificações aos produtos de acordo com o necessário, incluindo os direitos de consumo, sem prejuízo das características relacionadas com segurança ou função.

Chapa de Queimador Queimador Tipo

FFD

Aux 1kW

Sr 1,75 kW R 2,7 kW UR 3,5 kW Dc 4 kW Mono

Entrada Nominal de Calor

G20/20 mbar

G30/28-30 mbar

Classe de instalação

Tensão/frequência V/Hz Potência absorvida

Isqueiro (ignição eléctrica) Dimensões do produto

Este aparelho foi exclusivamente concebido para uma utilização não profissional, ou seja, doméstica.

3 Gas

Aux/R/DC 4 Mono

UH60MF

SIM

111

---

7,7 kW

734 l/h

560 g/h

220-240 V/ 50-60 Hz

SIM

595x510

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

SIM

1 11

9,45 kW

900 l/h

688 g/h

220-240 V/ 50-60 Hz

SIM

595x510

4 Gas

Aux/SR/R

UH60MF

SIM

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

SIM

595x510

UR/2R/SR/AUX

220-240 V/ 50-60 Hz

5 Gas

UH75MF

SIM

1 1 2 1

11,65 kW

1110 l/h

848 g/h

SIM

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

SIM

1 1 2

12,15 kW

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

SIM

745x510

Tabela 1

5 Gas

DC/R/2SR/AUX

UH75MF

SIM

1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

SIM

745x510

50 PT

BIZTONSÁGI UTASÍTÁSOK

Ajánlatos megtartani az útmutatót a beszereléshez és a későbbi hivatkozások céljából, valamint a főzőlap beszerelését megelőzően jegyezze fel annak sorozatszámát, hogy szükség esetén fel tudja venni a kapcsolatot az értékesítés utániszolgáltatással. FIGYELMEZTETÉS: a készülék és annak hozzáférhető részei használat közben felforrósodnak. Ne érintse meg a fűtőelemeket. 8 éven aluli gyermekek csak folyamatos felnőtt felügyelet mellett tartózkodhatnak a készülék közelében. FIGYELMEZTETÉS: csak olyan főzőlap védőrácsot használjon, amelyet a készülék gyártója készít, illetve javasol a készülék használati utasításában, vagy ami a készülékkel egybe van építve. A nem megfelelő védőrácsok használata balesetet okozhat. FIGYELMEZTETÉS: a főzőlapon őrizetlenül hagyott zsír vagy olaj veszélyes lehet, és tüzet okozhat. Tűz esetén SOHA ne próbálja azt vízzel oltani. Kapcsolja ki a készüléket, majd pl. egy edényfedővel vagy tűzálló takaróval fojtsa el a tüzet. FIGYELMEZTETÉS: tűzveszély: ne tároljon semmilyen tárgyat afőzőlap felületén. FIGYELMEZTETÉS: ha a főzőlap felülete megrepedt, az áramütés elkerülése érdekében kapcsolja ki akészüléket. A készüléket 8 év fölötti gyermekek, csökkent fizikai, érzékszervi és mentális képességekkel rendelkező, illetve kellő tapasztalattal nem rendelkező személyek, csak felügyelet mellett, illetve akkor használhatják, ha már rendelkeznek a készülék biztonságos használatára és a kockázatokra vonatkozó tudással. Felügyelje a gyermekeket, hogy azok ne játsszanak a készülékkel. A tisztítást és a karbantartást gyermekek nem végezhetikfelügyelet nélkül. VIGYÁZAT: főzés során ne hagyja felügyelet nélkül a készüléket. A rövid ideig tartó főzési folyamatokat folyamatosan felügyelnikell. A súlyos égési sérülések kockázatának megelőzése érdekében erősen ajánlott távol tartani a gyermekeket a főzőzónától azok működése alatt, vagy kikapcsolt állapotukban, amíg a maradékhő jelző bekapcsolt állapotban van. A készülék nem használható külső időzítővel vagy távirányító rendszerrel. Ne nézzen bele a főzőlap halogén lámpáiba, amennyiben van ilyen. A tápkábelre olyan dugaszt kell felszerelni, amely képes elviselni az adattáblán feltüntetett feszültséget, áramerősséget és terhelést, valamint földelt. Az aljzatnak alkalmasnak kell lennie az adattáblán feltüntetett terhelés elviselésére, és bekötött földelővezetékkel kell rendelkeznie.A védőföldelés vezetékesárga-zöld színű. A bekötési műveletet csak szakember

végezheti el. Ha a készülék dugasza nem illik a táphálózati aljzatba, akkor a dugaszt képzett villanyszerelővel kell kicseréltetni a megfelelő típusúra. Mind a dugasznak, mind az aljzatnak meg kell felelnie az adott országban érvényes telepítési előírásoknak. A táphálózathoz történő csatlakoztatás elvégezhető egy olyan kétsarkú megszakító beiktatásával a készülék és az áramforrás közé, amely elbírja amaximális csatlakoztatott terhelést és megfelel ahatályos jogszabályoknak. A sárga-zöld földelőkábelt a megszakítónak nem szabad megszakítania. A csatlakoztatáshoz használt aljzatnak vagy kétsarkú megszakítónak a készülék telepítésekor könnyen hozzáférhető helyen kell lennie. A tápellátás megszakíthatóságáról vagy úgy kell gondoskodni, hogy a dugaszolóaljzatot hozzáférhető helyen van, vagy a fix vezetékezésbe a villanyszerelési szabályok betartásával be kellkötni egykapcsolót. Ha a tápkábel megsérül, a kockázatok elkerülése végett a gyártó által megadott márkaszerviznek vagy megfelelően képzett szakembernek kell gondoskodnia a cseréjéről. A védőföldelés (sárga-zöld) vezetékének 10 mm-nél hosszabbnak kell lennie a sorkapocs oldalán. A vezetékek keresztmetszete meg kell feleljen a főzőlap által felvett teljesítménynek (lásd az adattáblát). HO5V2V2-F típusú tápkábelt kell használni. Ne tegyen fémből készült tárgyakat, például kést, villát, kanalat vagy fedőt a főzőlapra. Ezek felmelegedhetnek. Alumíniumfóliát és műanyag edényeket tilos a fűtési zónákra helyezni. Használat után tisztítsa meg a főzőlapot a kosz és a zsír felgyülemlésének megelőzése érdekében. Ellenkező esetben a főzőlap ismételt használatakor ezek füstöt és nemkívánatos szagokat hozhatnak létre, továbbá fennáll a veszély, hogy elősegítik egy esetleges tűz terjedését. Ne tisztítsa a készüléket gőzzel vagy magas nyomású spray-vel. Üzemelés közben, vagy azt követően ne érintse meg a főzőzónákat. Ne főzzön ételeket közvetlenül az üvegkerámia főzőlapon. Minden esetben használjon megfelelő főzőedényeket. Minden esetben a főzésre használt egység közepére helyezze az edényeket. Ne tegyen semmit a vezérlőpanelre. Ne használja afőzőlapot munkafelületként. Ne használja afelületet vágódeszkaként. Ne tároljon nehéz tárgyakat a főzőlap felett. Megkárosíthatják a főzőlapot,ha ráesnek. Ne tároljon semmita főzőlapon. Ne húzza keresztüla főzőedényeketa főzőlapon.

51 HU

1. UTASÍTÁSOK A TELEPÍTŐ SZÁMÁRA

A HÁZTARTÁSI KÉSZÜLÉKEK TELEPÍTÉSE BONYOLULT MŰVELET LEHET, AMELYNEK HELYTELEN ELVÉGZÉSE KOMOLYAN VESZÉLYEZTETHETI A FOGYASZTÓK BIZTONSÁGÁT. EZÉRT FONTOS AZ, HOGY EZT A FELADATOT SZAKKÉPZETT SZEMÉLY VÁLLALJA, AKI A MUNKÁT A HATÁLYOS MŰSZAKI ELŐÍRÁSOKNAK MEGFELELŐEN HA EZT A TANÁCSOT FIGYELMENVÉGZI EL. KÍVÜL HAGYJÁK ÉS A TELEPÍTÉSTSZAKKÉPZETLEN SZEMÉLY VÉGZI EL, AGYÁRTÓ SEMMILYEN FELELŐSSÉGET SEM VÁLLALA TERMÉK MŰSZAKI MEGHIBÁSODÁSÁÉRT, FÜGGETLENÜL ATTÓL, HOGY AZ OKOZ-E ANYAGI KÁROKAT VAGY SZEMÉLYI SÉRÜLÉSEKET.

1.1. BEÉPÍTÉS

A tűzhelylap olyan munkalapra helyezhető, amelynek hőálló képessége 100°C, vastagsága pedig 25-45 mm. A munkalapból kivágandó betét méretei a láthatók.2. ábrán Ha a tűzhelylapot mindkét oldalon szekrény mellé helyezzük, akkor a tűzhelylap és a szekrény közötti távolságnak legalább 15 cm-nek (lásd a 4. ábrát), míg a tűzhelylap és a hátsó fal közötti távolságnak legalább 70 mm-nek kell lennie. A tűzhelylap és más, fölötte lévő egységek vagy készülékek (például szagelszívó) közötti távolságnak legalább 70 cm-nek kell lennie (4. ábra). Ha szabad tér van a beépített tűzhelylap és az alatta lévő üreg között, akkor szigetelőanyagból (fából vagy hasonló anyagból) készült válaszfalat kell beilleszteni .(3. ábra)

A keringő levegő miatt a fiókban lévő fémtárgyak hőmérséklete magasra megemelkedhet. Ezért javasolt egy köztes fapanel használata. Fontos! Az 1. ábra a tömítőanyag elhelyezésének módját mutatja be.

A tűzhelylapot a mellékelt rögzítőkapcsokkal kell rögzíteni az egység aljában lévő furatok felhasználásával. Ha a 60 cm-es tűzhelylapot olyan sütő fölé helyezi, amely nem rendelkezik ventilátoros hűtőrendszerrel, javasoljuk, hogy a megfelelő levegőáramlás biztosítása érdekében alakítson ki nyílásokat a bútorban. A nyílások mérete legalább 300 cm² legyen, elhelyezésüket az mutatja be.5. ábra Ha a 75 cm-es tűzhelylapot beépített sütő fölé helyezi,akkor a sütőnek ventilátoros hűtésűnek kell lennie.

1.2. ALKALMAS HELYSZÍN

"Akészüléket azérvényes szabályoknakmegfelelően kelltelepíteni, és csak jól szellőztetett helyiségekben szabad használni. A készülék telepítése vagy használata előtt olvassa el azutasításokat."

Agáztűzhely hőtés nedvességet hoz létre a telepítés helyszínén. Ezért megfelelő szellőztetést kell biztosítani a természetes szellőzőcsatornák nyitva tartásával vagy kivezető csővel ellátott szagelszívó felszerelésével. A készülék intenzív és hosszabb ideig történő használata erőteljesebb szellőztetést igényelhet: nyissa ki az ablakot vagy növelje az elektromos ventilátor sebességét(ha van).

Ha szagelszívó nem telepíthető, akkor elektromos ventilátort kell felszerelni a külső falra vagy az ablakra,ha vannakszellőzőcsatornák a helyszínen. Az elektromos ventilátornak óránként 3-5 alkalommal kell teljes levegőcserét végeznie a konyhában. A telepítőnek be kell tartania a vonatkozó országos előírásokat.

2. ELEKTROMOS BEKÖTÉS

(CSAK AZ EGYESÜLT KIRÁLYSÁGBAN)

Figyelmeztetés:A készüléket földelnikell.

A készüléket kizárólag háztartási célra tervezték. Ahálózatra történő csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie a telepítéssel kapcsolatos szabályok szigorú betartása mellett. A készüléket csak megfelelő, előírt csatlakozási pontra szabad csatlakoztatni, a 3-csapos 13 A-es dugó/aljzat nem felel meg. Kétsarkú kapcsolót kell biztosítani, és az áramkört megfelelő biztosító-védelemmel kell ellátni. Az egyes termékek teljesítményigényével kapcsolatos további részletek a felhasználói utasításban és a készülék géptörzslapján találhatók. Beépített készülék esetén javasoljuk, hogy ha a meglévőnél hosszabb kábelt szeretne, akkor megfelelő,hőálló típust használjon.

Avezetékeket az alábbiakszerint kell a hálózatracsatlakoztatni:

CSATLAKOZTATÁSA CSOMÓPONTRA

Zöld-sárga vezeték Földvezeték Kék vezeték Nullavezeték Barna vezeték Feszültségalatti vezeték

Megjegyzés: Nem javasoljuk földzárlati készülékek használatát a csomópontokra telepített elektromos tűzhelyekkel, mert ún. „terheléskioldás” következhet be. Ismételten emlékeztetjük, hogy a készüléket megfelelően földelni kell; a gyártó elhárít minden felelősséget a hibás elektromos telepítésből származó eseményekkel kapcsolatban.

2.1. ELEKTROMOS BEKÖTÉS

Ellenőrizze a készülék külső részén elhelyezett géptörzslapon lévő adatokat, hogy a hálózati és bemeneti feszültség megfelelő-e. A csatlakoztatás előtt ellenőrizze a földelő rendszert. Az előírásoknak megfelelően a készüléket földelni kell. Ennek az előírásnak a be nem tartása esetén a gyártó nem vállal felelősséget a személyi sérülésekért és az anyagi károkért. Ha a csatlakozódugó még nincs felszerelve, akkor a géptörzslapon jelzett terhelésnek megfelelő dugót használjon. A földelőkábel színe sárga-zöld. A csatlakozódugónak mindig hozzáférhetőnekkell lennie. A tűzhelylap elektromos hálózatra történő közvetlen csatlakoztatása esetén megszakítót kellbeépíteni. Ha a hálózati kábel sérült, az esetleges veszélyek elkerülése érdekében cseréjét szakképzettszerelőnek kell elvégeznie. A (zöld/sárga színű) földvezetéknek legalább 10 mm-rel hosszabbnak kell lennie a feszültség alatti vezetéknél és a nullavezetéknél. A tűzhelylap felvett teljesítményéhez viszonyítva a kábelnek megfelelő méretűnek kelllennie. Ellenőrizze a teljesítménnyel kapcsolatos adatokat a géptörzslapon, és ügyeljen arra, hogy a hálózati kábel 3x0.75 mm² H05 V2V2-F típusú legyen.

HÁLÓZATI CSATLAKOZÁS

A kikapcsolást szolgáló eszközt a huzalozási szabályoknak megfelelően a fixvezetékbe kell beépíteni. A készülék táphálózatra történõ közvetlen csatlakoztatásához a rögzített huzalozásba beépített eszköz szükséges, amely az összes pólusnál olyan érintkezõ-elkülönítéssel rendelkezik, amely a huzalozási szabályoknakmegfelelõen teljes megszakítást biztosít III. kategóriájú túlfeszültség esetén.

FESZÜLTSÉG ALATTI FÖLDELŐ NULLA

2.2. GÁZBEKÖTÉS

Az alábbi utasítások szakképzett szerelők részére készültek, amelyeket az érvényes országos előírásokkal együtt kell betartani.

(Csak az Egyesült Királyságban: a törvény értelmében a gázbekötést/üzembe helyezést úgynevezett “Gas Safe” szerelőnek kell elvégeznie)

A munkálatok megkezdése előtt ki kell kapcsolni az elektromos ellátást. A tűzhelylap géptörzslapja tartalmazza a felhasználható gáztípust. A gázhálózatra vagy a gázpalackra történő csatlakoztatást annak ellenőrzése után kell elvégezni, hogy a készülék a hálózati gáz típusához van-e beszabályozva. Ha a készülék nincs megfelelően beszabályozva, akkor olvassa el a gázbeállítás módosításával kapcsolatos utasításokat akövetkező bekezdésben. Folyékony (palackos) gáz esetében használjon a vonatkozó országos szabályoknak megfelelőnyomásszabályozókat. Csak olyan csöveket, alátéteket vagy tömítéseket használjon, amelyek megfelelnek avonatkozó országos előírásoknak. Egyes típusok esetében kúpos csatlakozót szállítunk a berendezésekhez azokban az országokban, amelyekben az ilyen típusú csatlakozó használata kötelező; a 8. ábrán mutatjuk be, hogyan ismerhetők fel a különböző típusú csatlakozók (CY = hengeres, CO = kúpos). n esetben a csatlakozó hengeresMinde részét kell atűzhelylaphoz csatlakoztatni.

Barna vezeték

Zöld-sárga vezeték

Kék vezeték

Hálózati kábel

52 HU

A rugalmas tömlőt úgy kell felszerelni, hogy ne érintkezzena burkolat mozgó részeivel (példáulegy fiókkal), és ne haladjon át olyan helyen, ahol összenyomódhat. Ha a tűzhelylapot rugalmas tömlővel csatlakoztatja a hálózatra, ügyeljen arra, hogya tömlő hossza nehaladja meg a 2métert. A tűzhelylap esetleges sérüléseinek elkerülése érdekében a telepítést az alábbisorrendben végezze :(6. Ábra)

1)Az ábra szerint az alábbi sorrendben szerelje össze az alkatrészeket:

A: 1/2 dugósillesztődarab hengeres B: 1/2 tömítés C: 1/2 hüvelyesillesztődarab kúpos-hengeres vagy

Hengeres-hengeres

2) Húzza meg a csatlakozásokat a csavarkulccsal, és csavarja a csöveket a helyükre.

3) Tegye fel a szerelvényt (C) a fővezetékre merev rézcső vagy rugalmas acélcső segítségével.

FONTOS! A csővezeték végleges szivárgásellenőrzését szappanos oldattal végezze el. LÁNG HASZNÁLATA TILOS! Ügyeljen arra is, hogy a rugalmas tömlő ne érintkezzen a szekrény mozgó alkatrészeivel (például fiókkal), illetve ne helyezkedjen el sérülésveszélyesterületeken. Figyelmeztetés: Ha gázszagotérez akészülék közelében, kapcsolja

ki a készülék gázellátását és haladéktalanul hívjon szerelőt. Ne keresse nyílt lánggala szivárgás helyét.

2.3. A TŰZHELYLAP ÁTÁLLÍTÁSA KÜLÖNBÖZŐ GÁZTÍPUSOKHOZ

A tűzhelylap különböző gáztípusokhoz történő átállításához végezze el a következőket:

• vegye lea rácsokat és azégőfejeket;

• helyezze bea csavarkulcsot (7 mm)az égőfejtartóba ;(7. Ábra)

• csavarozza ki a fúvókát, és cserélje ki a felhasználandó gázhoz alkalmas fúvókával (lásda gáztípus táblázatot).

2.4. A MINIMÁLIS LÁNGMÉRET BEÁLLÍTÁSA

Az égőfejek meggyújtása után fordítsa el a szabályozógombot a minimális állásba, majd pedig vegye le a gombot (enyhe nyomással ez könnyen elvégezhető). Egy kis „kapocscsavarhúzóval” állítható be a szabályozócsavar a 9. ábrán látható módon. A csavar óramutató járásával megegyező irányba (jobbra) fordításával csökken a gázáramlás, az óramutató járásával ellenkező irányba (balra) fordításával pedig növekszik. Ezzel a beállítással alakítson ki körülbelül 3-4 mm-es lángot, majd pedig tegye visszaa szabályozógombot. Ha kisnyomású gázt használ, a lángbeállító csavart az óramutató járásával megegyező irányba (jobbra) a legszélső állásig kell elfordítani. Az új gázbeállítás elvégzése után cserélje ki a készüléken lévő régi géptörzslapot a megfelelő, beszabályozott gáztípusra vonatkozó (tűzhelylappal együtt szállított)géptörzslappal.

3. A TŰZHELYLAP HASZNÁLATA FELHASZNÁLÓI UTASÍTÁSOK

A készüléket csak rendeltetésszerűen, háztartási célra szabad használni, az ettől eltérő használat nem minősül megfelelőnek, és ezért veszélyes lehet. A gyártó nem vállal felelősséget a helytelen használatból eredő károkértés veszteségekért.

Az égő használata előtt győződjön meg róla, hogy a rács peremei középpontjában legyen azégő, amint azt azalábbi ábra is mutatja. Ha öntöttvas rácsokat használ, a rács alatti részen látható a helyes pozíció. Győződjön meg róla, hogy a pontos rácsot a megfelelő helyzetben használja.

3.1. A GÁZÉGŐ HASZNÁLATA

A gázégők begyújtásához helyezzen egy gázgyújtót az égőfejhez, nyomja be és fordítsa el az óramutató járásával ellenkező irányba (balra) a szabályozógombot. Ha a gázégőket néhány napig nem használta, várjon néhány másodpercig az égőfej begyújtása előtt, ezáltal eltávozhat a csövekben lévő levegő. Az elektronikus gyújtásúkészülékek esetében azeljárás a következő:

• nyomja be és fordítsa el az óramutató járásával ellenkező irányba (balra) a gombota gyújtás jelig,

• a szikraadógomb benyomásával gyújtsabe a gázégőt. Az automatikus gyújtással ellátott tűzhelylapok esetében egyszerűen csak nyomja beés fordítsa ela gombot a gyújtásjelig. Agyújtórendszer addig fejlesztszikrákat, amíg a gombbe van nyomva. Ha agázégő nem gyullad be 5másodpercen belül, fordítsa a gombota 0 állásba, ésismételje meg aműveletet. A biztonsági csappal ellátott típusok esetében (amely elzárja a gázáramlást, ha a lángvéletlenül kialszik)a gázégőkbegyújtása afenti módon történik, dekörültekintően kell eljárni. A tűzhelylap bekapcsolása előtt ellenőrizze, hogy a gázégők és az égőcsészék a helyükönvannak-e.

Figyelem: Ha a készülék nincs feszültség alatt, az égő meggyújtásához használjon öngyújtót;

- Nyomja be és fordítsael a gombot azóra járásávalellentétes irányban a gyújtás szimbólumra,

- A gomb nyomva tartása közben öngyújtóval gyújtsa meg az égőt és tartsa a gombot5 másodpercig lenyomva,miután az égő meggyulladt.

ÁLTALÁNOS TANÁCS

A legjobb eredmény elérése érdekében használjon lapos felületű főzőedényeket. Az edények felülete feleljen meg a gázégő méretének az alábbiak szerint. A. Táblázat

Teljesít-

Égőfej típusa

AUX

Kiegészítő égőfej

Középerős égőfej

Erős égőfej

Ultra égőfej

DC 4 kW MONO

Edény/fazék

átmérője (cm)

12 - 18 18 - 22 24 - 26 26 - 28 26 - 28

1,00 1,75 2,70

G20/20 mbar

(metán)

95 l/h 167 l/h 257 l/h

mény(kW)

3,50 334 l/h 254 g/h 4,00

381 l/h

G30/28-30 mbar

(kisnyomású gáz)

73 g/h 127 g/h 196 g/h

291 g/h

A. Táblázat

A kisebb edények esetében a gázégőt úgy kell beszabályozni, hogy a láng ne nyúljon túl az edény alaplapján.Kerülje ahomorú ésa domború fenekű edények használatát.

FIGYELMEZTETÉS: Ha a láng véletlenül elalszik, fordítsa a gombot kikapcsolt helyzetbe, és legalább 1 percig ne próbálkozzon az újragyújtással.

Ha az évek folyamán a gázcsapok szorossá válnak, akkor el kell végezni kenésüket.

Ezt a műveletetcsak szakképzett szerelőkvégezhetik.

53 HU

4. KARBANTARTÁS ÉS TISZTÍTÁS

A tűzhelylap tisztítása előtt hagyja a készüléket lehűlni. Húzza ki a dugót a csatlakozóaljzatból, vagy közvetlen csatlakoztatás esetén kapcsolja ki az áramellátást. Atisztítást ésa karbantartástnem végezhetikfelügyelet nélküli gyerekek. Soha ne használjon dörzsölő hatású, korróziót okozó tisztítószereket, fehérítőszereket vagy savakat. A zománcozott, lakkozott vagy rozsdamentes acélból készült felületeken kerülje a lúgos vagy savas anyagok (citromlé, ecet stb.) Alkalmazását. A zománcozott, lakkozott vagy krómozott részek tisztításakor használjon meleg szappanos vizet vagy maró hatástól mentes tisztítószert. A rozsdamentes acélhoz használjon megfelelő tisztítóoldatot. Az égőfejek szappanos vízzel tisztíthatók. Eredeti fényük helyreállításához használjon háztartási rozsdamentesacél-tisztítót. A tisztítás után szárítsa meg és tegye vissza az égőfejeket a helyükre.

Fontos, hogy az égőfejek megfelelően kerüljenek vissza a helyükre.

Krómozott rácsok és égőfejek

A krómozott rácsok és égőfejek a használat során elszíneződhetnek. Ez nem befolyásolja a tűzhelylap üzemképességét. A tartalék alkatrészek szükség esetén vevőszolgálatunktól szerezhetők be.

5. VEVŐSZOLGÁLAT

Aszerelő kihívása előttkérjük, ellenőrizze a következőket:

• A csatlakozódugó megfelelően van-e bedugva és biztosítékkal ellátva;

• Nincs-e hibaa gázellátásában. Ha a hibanem azonosítható: Kapcsolja ki a készüléket és hívja a vevőszolgálatot. KERÜLJE A KÉSZÜLÉK SZAKSZERŰTLEN KEZELÉSÉT.

6. KÖRNYEZETVÉDELEM

Az egyéni felhasználók is fontos szerepet játszanak annak biztosításában, hogy az elektromos és elektronikus berendezések hulladékai ne okozhassanak környezeti problémát; ennek érdekében néhány alapvető szabálytbe kell tartani: .Az elektromos és elektronikus berendezések hulladékai nem kezelhetők háztartási hulladékként. .Az elektromos és elektronikus berendezések hulladékait az önkormányzat vagy hivatalos vállalkozások által működtetett begyűjtési pontokon kell leadni. Számos országban nagy méretű elektromos és elektronikus berendezések hulladékai esetén megoldható, hogy azelszállító cég házhoz jöjjön. Amikor új készüléket vásárol, arégit visszaviheti akereskedőnek, aki köteles azt ingyenesen begyűjteni (egy új termékért egy régit), amennyiben a régi berendezés ugyanolyan típusú, és ugyanolyan funkciókkal rendelkezik, mintaz új.

Megfelelőségi nyilatkozat: A berendezés a fával érintkező alkatrészek tekintetében megfelel a 89/109/EGK irányelvben meghatározott szabályoknak. Akészülék megfelela 2009/142/EKuniós irányelvnekés 2018.04.21től kezdődően a gáz halmazállapotú tüzelőanyag égetésével üzemelő berendezésekről szóló2016/426/EU uniós rendeletnek.

A jel terméken történő elhelyezésével saját felelősségünkre kijelentjük, hogy atermék megfelela jogszabályokbanmeghatározott összes európai biztonsági, egészségügyi és környezetvédelmi követelménynek.

Agyártó nemvállal felelősséget e kiadványban előfordulónyomtatási és átírási hibákból eredő pontatlanságokért. A biztonsággal vagy a működéssel kapcsolatosjellemzők sérelme nélkül fenntartjuk a jogot a termékek szükségszerinti változtatására.

A készülék jelölése az elektromos és elektronikus berendezések hulladékairól (WEEE) szóló uniós irányelv (2012/19/EU) előírásainak megfelelően történt. Az elektromos és elektronikus berendezések hulladékai szennyezőanyagokat (melyek hatása káros lehet a környezetre) és alapanyagokat (melyeket újra fel lehet használni) egyaránt

tartalmaznak. Fontos, hogy az elektromos és elektronikus berendezések hulladékai különleges kezelésben részesüljenek, melyek során megfelelően eltávolítják és ártalmatlanítják az összes szennyezőanyagot, és kinyerik az újrahasznosítható anyagokat.

Égőlap Égőfej

Típus

FFD

Aux 1kW

Sr 1,75 kW R 2,7 kW UR 3,5 kW Dc 4 kW Mono

Névleges hőbevitel

3 Gas

Aux/R/DC 4 Mono

UH60MF

IGEN

111

---

7,7 kW

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

IGEN

1 11

9,45 kW

4 Gas

Aux/SR/R

UH60MF

IGEN

7,2 kW

5 Gas

UR/2R/SR/AUX

UH75MF

IGEN

1 1

11,65 kW

5 Gas

DC/2R/SR/AUX

UH75MF

IGEN

1 1 2

12,15 kW

1. Táblázat

5 Gas

DC/R/2SR/AUX

UH75MF

IGEN

1 2 1

11,2 kW

G20/20 mbar

G30/28-30 mbar Installation Class

Voltage V/Frequency Hz Electrical Input Power Electric Ignition Product Dimension

734 l/h 560 g/h

220-240 V/ 50-60 Hz

IGEN

595x510

900 l/h

688 g/h

220-240 V/ 50-60 Hz

IGEN

595x510

A készüléket nem nagyüzemi, hanem háztartási felhasználásra tervezték.

54 HU

686 l/h

524 g/h

220-240 V/ 50-60 Hz

IGEN

595x510

1110 l/h

848 g/h

220-240 V/ 50-60 Hz

IGEN

745x510

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

IGEN

745x510

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

IGEN

745x510

INSTRUCŢIUNI PRIVIND SIGURANŢA

Vă recomandăm să păstraţi instrucţiunile de instalare şi utilizare pentru o consultare ulterioară şi, înainte de a instala plita, reţineţi numărul de serie în caz că aveţi nevoie de ajutor de la serviciul post-vânzare. AVERTISMENT: aparatul şi piesele accesibile devin fierbinţi în timpul funcţionării.Încercaţi să nu atingeţi elementele de încălzire. Copiii cu vârsta sub 8 ani nu trebuielăsaţi în apropierea aparatului dacă nu suntpermanent supravegheaţi. AVERTISMENT: utilizaµi numai protecµii de plită concepute de către producătorul aparatului de gătit sau indicate de către producătorul aparatului în instrucµiunile de utilizare astfel cum este adecvat sau protecµii de plită încorporate în aparat. Utilizarea unor protecµii necorespunzătoare pot produceaccidente. AVERTISMENT: gătitul nesupravegheat peo plită cu grăsime sau ulei poate fi periculos şi poate duce la producerea unui incendiu. Nu încercaţi NICIODATĂ să stingeţi un incendiu cu apă, ci opriţi aparatul şi apoi acoperiţi flacăra cu, de exemplu, un capacsau unmaterial anti-incendiu. AVERTISMENT: pericol de incendiu: nu depozitaţi articole pesuprafeţele degătit. AVERTISMENT: dacă suprafaţa este fisurată, nu atingeµi sticla și opriţi aparatul pentru a evita posibilitatea electrocutării. Acest aparat poate fi utilizat de copii cu vârstă de cel puţin 8 ani şi de persoane cu abilităţi fizice, senzoriale sau mentale sau lipsite de experienţă şi cunoştinţe dacă sunt supravegheate sau instruite cu privire la utilizarea în siguranţă a aparatului şi dacă înţeleg pericolele aferente. Copiii trebuie supravegheaţi pentru a vă asigura că nu se joacă cu aparatul. Curăţarea şi întreţinerea efectuată de către utilizator nu se va face de cătrecopii fără a fi supravegheaţi. ATEN¸IE: procesul de gătit trebuie supravegheat. Un proces de gătit pe termen scurt trebuie supravegheat continuu. Recomandăm cu căldură să nu lăsaţi copiii în apropierea zonelor de gătit atunci când le folosiţi sau atunci când sunt oprite, atâta timp cât indicatorul de căldură reziduală este aprins, pentru a împiedicariscul dearsuri severe. Acest aparat nu este destinat utilizării cu ajutorul unui temporizator extern sau al unui sistem separat de comandăla distanţă. Dacă există elemente cu lampă cu halogen, nu priviţi fix înacestea. Conectaµi un ștecher la cablul de alimentare care să poată suporta tensiunea, curentul și sarcina indicate pe etichetă și care să aibă contact de împământare. Priza trebuie să fie adecvată pentru sarcina indicată pe etichetă și trebuie să aibă contactul de împământare conectat și în funcµiune. Conductorul de împământare are

culoarea galben-verde. Această operaţiune trebuie efectuată de un specialist având calificarea adecvată. În cazul incompatibilităţii dintre priză şi ştecherul aparatului, solicitaţi unui electrician calificat să înlocuiască priza cu un alt model adecvat. Ștecherul și priza trebuie să fie în conformitate cu normele curente din µara unde se efectuează instalarea. Conexiunea la o sursă de alimentare poate fi realizată de asemenea prin așezarea unui disjunctor omnipolar între aparat și sursa de alimentare care să suporte sarcina maximă conectată și caresă respecte legislaµia actuală. Cablul de împământare verde-galben nu trebuie să fie întrerupt de disjunctor. Priza şi disjunctorul omnipolar utilizate pentruconexiune trebuie săfie uşor accesibile atuncicând aparatuleste instalat. Deconectarea se poate realiza dacă ștecherul este accesibil sau dacă este încorporat un comutator în schema electrică fixă înconformitate cu regulile referitoarela schemaelectrică. Dacă cablul de alimentare este deteriorat, trebuie înlocuit de către producător, de agenţii săi de service sau depersoane calificate similarpentru a evita pericolele. Conductorul de împământare (galben-verde) trebuie să fie mai lung de 10 mm pe partea cutieide borne. Secµiuneaconductorilor interni trebuie să fie corespunzătoare cu puterea absorbită de plită (indicată pe etichetă). Cablul de curent trebuie săfie de tip HO5V2V2-F. Nu așezaµi obiecte metalice, cum ar fi cuµite, furculiµe, linguri sau capace pe plită. Acestea s-ar putea încălzi. Folia de aluminiu şi vasele de plastic nu trebuie așezate pe zonelede încălzire. După fiecare utilizare este necesară curăţarea parţială a plitei pentru a preveni acumularea de murdărie şi grăsime. Dacă rămâne, aceasta este gătită din nou atunci când se foloseşte plita şi arde, producând fum şi mirosuri neplăcute şi reprezintă un riscde propagare a incendiului. Nu utilizaţi niciodată abur sau spray sub presiune pentru a curăţaaparatul. Nu atingeţi zonele de încălzire în timpul funcţionării sau lascurt timp după utilizare. Nu gătiţi niciodată mâncarea direct pe plita vitroceramică. Utilizaµi întotdeauna vasele de gătit corespunzătoare. Așezaµi întotdeauna vasulîn centrulzonei pe care gătiţi. Nu așezaµinimic pe panoul de comandă. Nu utilizaţi plitaca suprafaţă de lucru. Nu utilizaţi suprafaţaca tocător. Nu depozitaţi articole grele deasupra plitei. Dacă acestea cad peplită, o pot deteriora. Nu utilizaţi plitapentru a depozita diverse articole. Nu glisaţi vaselede gătit pe suprafaţa plitei.

55 RO

1. INSTRUCŢIUNI INSTALADE RE

INSTALAREA UNUI APARAT ELECTROCASNIC REPREZINTĂ O OPERAŢIUNE COMPLICATĂ CARE, DACĂ NU ESTE CORECT REALIZATĂ, POATE AVEA CONSECINŢE NEPLĂCUTE ASUPRA SIGURANŢEI UTILIZATORULUI. DE ACEEA, INSTALAREA TREBUIE REALIZATĂ NUMAI DE CĂTRE O PERSOANĂ CALIFICATĂ ÎN ACEST SENS, CARE SĂ RESPECTE REGLEMENTĂRILE ÎN VIGOARE PRIVIND INSTALAREA. ÎN CAZUL ÎN CARE INSTALAREA NU ESTE REALIZATĂ DE CĂTRE O PERSOANĂ CALIFICATĂ, PRODUCĂTORULNU ÎŞIASUMĂ NICIORESPONSABILITATEPENTRU EVENTUALELE PROBLEME SAUDEFECŢIUNI.

1.1. INCORPORARE

Plita poate fi instalată în orice blat de lucru care rezistă la o temperatură de până la 100 C şi are o grosime de 25-45 mm.° Dimensiunile cadruluiîn carepoate fi incorporată plita sunt indicateîn Figura 2. Dacă plita fi fixată în apropierea unui corp de mobilier, distanţava dintre plită şi corpul de mobilier trebuie să fie de cel putin 15 cm ( vezi Figura 4); distanţa dintreplită şi peretele dinspate trebuie să fiede cel puţin 5,5 cm. Distanţa dintre plită şi orice corp de mobilier sau aparat (ex. Hotă) situat deasupra pliteitrebuie să fie deminimum 70 mm .(Figura 4) Dacă există un spaţiu care este accesibil între plita incorporabilă şi cavitatea de sub aceasta, este recomandat să fie fixat un panou de izolare (din lemnsau un material similar) .(Figura 3)

Obiectele de metal din sertar pot atinge temperaturi ridicate datorită recirculării aerului. Prin urmare, se recomandă utilizarea unui panou delemn intermediar. Important Diagrama din figura 1 arată modul de aplicare a garniturii de etanşare.

Plita se fixează cu ajutorul clemelor de fixare furnizate şi seutilizează găurile de labaza aparatului.

Dacă instalaţi o plită de 60 cm deasupra unui cuptor care nu este prevăzut cu sistem de ventilaţie pentru răcire, se recomandă realizarea unor fantede aerisire în corpulde mobilier pentru permitea circulaţia corectă aaerului. Dimensiunea acestorfante de ventilaţie trebuie să fie decel puţin 300 cm şi să fie amplasateaşa cum se poateobserva din² Figura 5.

Dacă instalaţi o plită de 75 cm deasupra unui cuptor, acestatrebuie să fie prevăzut cuventilator pentru răcire.

1.2. AMPLASARE

Acest aparat trebuie instalat în conformitate cu reglementările în vigoare şi trebuie utilizat numai într-un spaţiu bine ventilat. Citiţi instrucţiunile înainte de a instala sau utiliza acest aparat. Un aparat de gatit pe gaz produce caldura si umiditate in zona unde este instalat. Din acest motiv trebuie sa asigurati o buna ventilatie, fie prin mentinerea tuturor pasajelor de aer deschise, sau prin instalarea unei hote cu cos de evacuare. Utilizarea intensiva si prelungita a aparatului poatenecesita ventilaţie suplimentara, cum arfi deschiderea unei ferestre sau creşterea vitezei ventilatorului electric, dacă aveţi unul. Daca o hota nu poate fi instalata, un ventilator electric ar trebui fixat pe un perete exterior sau fereastra atat timp cat exista guri de aerisire in zona. Ventilatorulelectric trebuie sa efectueze schimbarea completa aaerului din bucatarie de la 3 pana la 5 ori pe ora. Instalatorul trebuie sa urmeze standardele nationale relevante.

2. CONEXIUNEA ELECTRICĂ

(NUMAI PENTRU G.B.)

Avertizare Acest aparat trebuie conectat la o priză prevăzută cu împământare.

Acest aparat este destinat numai pentru uz casnic. Conexiunea la sursa de alimentaretrebuie efectuată de cătreun electricianautorizat, care să respectetoate reglemetările în vigoarereferitoare la instalare. Aparatul trebuie conectat la o priză adecvată o priză cu 3 pini de 13 amp nu este adecvată. Trebuie să existe un comutator bipolar şi circuitul trebuie să aibă o siguranţă de protecţie adecvată. Mai multe detalii referitoare la sursa de alimentare pentru acest produs se regăsesc în manualul de utilizare şi pe plăcuţa cu date tehnice a produsului. În cazul în care cablul de alimentare al plitei nu este suficient de lung şi va trebui înlocuit cu un altul mai lung, trebuie să utilizaţi un cablurezistent la temperaturi ridicate.

Firele cablului dealimentare trebuie conectate astfel:

CONECTARE TERMINAL

Fir galben şiverde Împământare Fir albastru Nul Fir maro Fază

Observaţie: Vă rugăm să verificaţi ca împământarea să fie realizată corect. Încazul în care apar defecţiuni ca urmare aunei împământări realizate incorect, producătorulîşi declină orice responsabilitate.

2.1. CONEXIUNEA ELECTRICĂ

Verificaţi informaţiile de pe plăcuţa cu date tehnice, situată pe exteriorul aparatului, pentru a vă asigura că sursa de alimentare la care va fi conectată plita este corespunzătoare. Înainte de a realiza conectarea, verificaţi împământarea. În conformitate cu legea, aparatul trebuie conectat la o priză prevăzută cu împământare. În cazul în care stă recomandare nu este respectată,acea producătorul îşi declină orice responsabilitate pentru eventualele pagube sau avarii care se produc. În situaţia în care cablul de alimentare nu este prevăzut cu un ştecher, respectaţi diagrama de conectare a firelor. Cablul pentru împământare este colorat în verde şi galben. Ştecherul trebuie să fie întotdeauna accesibil. În cazul în care plita este conectată direct la sursa de alimentare, trebuie montat un întrerupător de circuit. Dacă este deteriorat cablul de alimentare, acesta trebuie înlocuit de către un electrician autorizat, astfel încât să se evite oricerisc. Firul pentru împământare (colorat în verde şi galben) trebuie să fie cu 10 mm mai lung decât firele pentru fază şi nul. Secţiunea cablului utilizat trebuie să fie corespunzătoare cu puterea absorbită a plitei. Vă rugăm să verificaţi plăcuţa cu date tehnice pentru mai multe detalii şi cablul de alimentare trebuie să fie unul din următoarele tipuri 3x0.75 mm² H05 V2V2-F.

Sursa de alimentare

Cablul de alimentare al aparatului trebuie să respecte reglementările în vigoare. Pentru a conecta aparatul direct la reþeaua de alimentare, un mijloc de deconectare cu o separare de contact în toþi polii care asigurã deconectarea completã în condiþii de supratensiune categoria a-III-a, trebuie sã fie încorporat în cabluri de fixare, în conformitate cu normele de cablare.

Fază Împământare Nul

Fir maro

Fir verde/galben Fir albastru

2.2. CONEXIUNEA LA GAZ

Aceste instrucţiuni sunt destinate numai personalului calificat iar instalarea trebuie efectuatăcu respectareareglementărilor învigoare

(Numai pentru G.B.: conectarea la gaze trebuie efectuată numai de către uninstalator autorizat pentru gaze).

În timpul efectuării oricăror operaţiuni, aparatul trebuie să fie deconectat de lasursa de alimentare cuenergie electrică.

Pe plăcuţa cu date tehniceaplicată pe aparat este indicat tipul degaz la care trebuie conectată plita. Conectarea la sursa de alimentare cu gaz sau la butelie trebuie efectuată numai după ce s-a verificat ca aparatul să fie reglat pentru tipul de gaz cu care va fi alimentat. Dacă reglajele nu sunt corecte, citiţiinstrucţiunile dinparagrafele următoare pentru a realizamodificările pentru diverse tipuride gaz. Pentru gaz lichid (butelie) trebuie utilizate regulatoare de presiune care să corespundăcu standardele naţionale învigoare. Utilizaţi numai conducte, piuliţe şi garnituri de etanşare care respectă standardele naţionale învigoare. Pentru unele modele este funizată o conexiune conică pentru instalare în ţările în care acest tip de conexiune este obligatorie; în figura 8 sunt ilustrate diversele tipuri de conexiuni (CY =cilindric, CO = conic). În oricare dintre situaţii, partea clindrică a conexiunii trebuie conectată la plită. Dacă realizaţi conexiunea la sursa de alimentare cu gaz prin intermediul unor tuburi rigide, lungimea maximă a tubului nu trebuie să depăşească 2metri. Tubulflexibil trebuiefixat in asafel incatsa nu intrein contact cu partile mobile ale mobilei(ex:sertar) si sa nu treaca prin niciun spatiu ce poate deveni congestionat. Pentru a evita orice deteriorări ale plitei, vă rugăm să efectuaţi instalarea parcurgând următoareleetape .(figura6)

56 RO

Cablu alimentare

1)Aşa cum este ilustrat, fixaţi părţile componente în următoarea ordine:

A:Adaptor cilindic tată1/2 B: Garnitură 1/2 C:Adaptor gaz cilindric-cilindricsau cilindric - conicmamă 1/2

2)Strângeţi îmbinările cu o cheie, având grijă ca tuburile să fie răsucite corect.

3)Fixaţi adaptorul C la sursa de alimentare cu gaz prin intermediul unei ţevi rigide din cupru sau a unei ţevi flexibile din inox.

IMPORTANT: pentru verificarea finală a etanşeităţiiconexiunilor, utilizaţi o soluţie de apă cu săpun. NU UTILIZAŢI FLACĂRĂ. De asemenea, verificaţi ca ţeava flexibilă să nu vină în contact cu părţi mobile ale corpului de mobilier (deexemplu, unsertar) şisă nu fie amplasatăîn locaţii în carepoate fi deteriorată.

Avertizare: Dacă se simte gaz în apropierea plitei, opriţi imediat

alimentarea cu gaz şi luaţi legătura cu un specialist. NU încercaţi să identificaţi zona descurgere a gazelor cuajutorul unei flăcări.

3.1 UTILIZAREA ARZĂTOARELOR

Pentru a aprinde arzătoarele, aşezaţi un aprinzător în apropierea arzătorului, apăsaţi pe aprinzător şi rotiţi butonul corespunzător arzătorului în sensinvers acelor deceasornic. Dacă nu aţi folosit arzătoarele timp de câteva zile, aşteptaţi câteva secunde înainte de a aprinde arzătorul, pentru a permite eliminarea aerului de peţevi. Pentru aparatele :prevăzute cu aprindereelectrică

• Împingeţi şi rotiţi butonul corespunzător arzătorului în sens invers acelor de ceasornic,către simbolul deaprindere

• Aprindeţi arzătorulprin apăsarea butonuluipentru aprindere Pentru plitele cu aprindere automată pur şi simplu apăsaţi butonul corespunzător arzătorului şirotiţi-l către simbolulde aprindere. Sistemul de aprindere va contin e atât timpua să genereze scântei cât butonul de controleste menţinut apăsat. Dacă arzătorul nu se aprinde în 5 secunde, rotiţi butonul în poziţia 0 şi repetaţi operaţiunea. Pentru modelele prevăzute cu supapăde siguranţă(la carefluxul de gaz este întrerupt dacă flacăra se stinge accidental) arzătoarele se aprind aşa cum estedescris mai sus,însă trebuie să fiţifoarte atenţi.

2.3 ADAPTAREA PLITEI LA DIVERSE TIPURI DE GAZ

Pentru a adapta funcţionarea plitei la diverse tipuri de gaz, procedaţi astfel:

•Scoateţi suporturile şiarzătoarele

•Introduceţi o cheie hexagonală (7 mm) prin suportul arzătorului

(Figura 7)

•Deşurubaţi injectorul şi înlocuiţi-l cu un injector adecvat pentru tipul de gaz ceva fi utilizat (vezitabelul pentru tipul degaz).

2.4 REGLAREA FLĂCĂRII MINIME

După aprinderea arzătoarelor, rotiţi butonul de control pe setarea minimă şi scoateţibutonul (poate fi scosuşor prin apăsare). Utilizaţi o şurubelniţă cu cap drept, mică, pentru a roti şurubul de reglare, aşa cum se poate ob . Rotiţi şurubul înserva din Figura 9 sensul acelor deceasornic pentrua reduceintensitatea flăcării şi rotiţi în sens invers acelor de ceasornic pentru a mări intensitatea flăcării. Realizaţi aceste reglaje pentru a obţineo flacărăcu înălţimea de 3 sau 4 mm şiapoi puneţi butonul laloc. Dacă sursa dealimentare este GPL şurubul trebuierotit pânăla capăt (în sensul acelorde ceasornic). După realizarea unui reglaj pentru un nou tip de gaz, înlocuiţi plăcuţa de pe aparatcu o plăcuţă pecare să fie indicatnoul tip de gazutilizat.

3. UTILIZAREA PLITEI INSTRUCŢIUNI DE UTILIZARE

Acest aparattrebuie utilizat numai în scopul pentru care afost creat şi anume, pentru uz casnic, pentru prepararea mâncării. Utilizarea în alte scopuri este considerată improprie şi periculoasă. Producătorul nu se consideră responsabil pentru eventualele pagube şi deteriorări care apar ca urmare a unei utilizări necorespunzătoare a acestui aparat.

Înainte de a folosi arzătorul, asiguraµi-vă că perimetrele drătarului centrează arzătorul caîn figura de maijos. Dacă folosiµi grătare de fontă; sub grătar, poziµia este menµionată. Asiguraµi-vă că grătaruleste folosit în poziµiacorecrtă.

Înainte de a pune plita înfuncţiune, verificaţi ca arzătoareleşi coroanele arzătoarelor să fiecorect aşezate.

Avertisment: Dacă aoaratul n ueste sub tensiune, pentru a aprinde arzătorul, trebuie săfolosii o brichetă;

- Împingei și rotii butonul în sens contraorar până la la simbolul de aprindere,

- În timp ce apăsai butonul, aprindeși arzătorul folosind o brichetă și menșinei butonul apăsat5 secunde dupăaprindere.

RECOMANDĂRI GENERALE

Pentru rezultate de preparare cât mai bune, trebuie să utilizaţi recipiente cu baza plată.Dimensiunea bazeirecipientului trebuie săse potrivească dimensiunii arzătorului utilizat,aşa cum esteprezentat înTabelulA:

Tip arzător

AUX

Arzător auxiliar

Arzător semi rapid

Arzător rapid

Ultra rapid

DC 4 kW MONO

Pentru recipientele mai mici va trebui să reglaţi intensitatea flăcării, astfel încât aceasta să nu depăşească baza recipientului. Nu utilizaţi recipiente cu bazăconcavă sau convexă.

AVERTIZARE: Dacă flacăra se stinge accidental, rotiţi butonul corespunzător arzătorului respectiv în poziţia oprit şi nu încercaţi să reaprindeţi arzătoruldecât după 1minut.

Dacă, în timp, robinetul de gaz devine rigid, acesta va trebui uns.

Această operaţiune trebuieefectuată numai decătre un specialist.

Ø tigaie/cratiţă

(cm)

12 - 18 18 - 22 24 - 26 26 - 28 26 - 28

Putere

(kW)

1,00 1,75 2,70

G20/20 mbar

(metan)

95 l/h 167 l/h 257 l/h

G30/28-30 mbar

(GPL)

73 g/h 127 g/h 196 g/h

3,50 334 l/h 254 g/h 4,00

381 l/h

291 g/h

Tabelul A

4. ÎNTREŢINERE ŞI CURĂŢARE

Înainte de a curăţa plita, lăsaţi-o să se răcească. Scoateţi ştecherul din priză sau(dacă esteconexiune directă) deconectaţi aparatul de la sursa de alimentarecu energie. Nu permiteţi copiilor să realizeze operaţiuni de curăţare şi întreţinere, fără supravegherea unuiadult. Nu utilizaţi substanţe abrazive, detergenţi corozivi, agenţi deînnălbire sau substanţe acide. Nu aplicaţi substanţe alcaline sau acide (suc de lămâie, oţet etc.)pe suprafeţel emailate, lăcuite saudin inox.e Pentru curăţarea suprafeţelordin email, lăcuite sau cromate,utilizaţi o soluţie de apă şi detergent lichid sau un detergent care să nu fie caustic. Pentru suprafeţele din inox, utiilzaţi o soluţie specială pentru curăţarea inoxului. Arzătoarele pot fi spălate cu o soluţie de apă cu detergent lichid. Pentru a le reda strălucirea originală, puteţi utiliza o soluţie specială pentru curăţarea suprafeţelor din inox. După curăţare, ştergeţi bine arzătoarele şi aşezaţi-lela loc.

Este foarte importantca arzătoarele să fieaşezate corect.

Arzătoare şi suporturi cromate

Arzătoarele şi suporturile cromate au tendinţa de a se decolora in timp.Acest fapt nuva influenţa performanţele deutilizare ale plitei. Pentru piese de schimb, vă rugăm să luaţi legătura cu centrele de service autorizate.

57 RO

5. SERVICE

Înainte de a apela la service, vă rugăm să verificaţi următoarele:

• Dacă ştecherul este corect introdus în priză

• Dacă alimentarea cu gaz este corectă

În cazul în care defecţiunea nu poate fi detectată: Opriţi imediat funcţionarea aparatului şi luaţi legătura cu un centru de service autorizat. NU ÎNCERCAŢI SĂ REPARAŢI DUMNEAVOASTRĂ APARATUL!

Declaraţie de conformitate: Acest aparat şi părţile care vin în contact cu alimentele respectă reglemetările stipulate în Directiva 89/109 CEE. Dispozitivul este conform cu Directiva europeană 2009/142/CE (GAD) și începând cu 21/04/2018 cu Regulamentul privind dispozitivele cu gaz2016/426 (GAR).

Prin aplicarea marcajului pe produs, declarăm pe proprie răspundere că acest produs este în conformitate cu reglementările europene în vigoare cu privire la siguranµă, sănătate și protecµia mediului.

6. PROTECŢIA MEDIULUI

Acest aparat este marcat în conformitate cu Directiva europeană 2012/19/UE privind de eurile deș

echipamente electrice și electronice (DEEE). DEEE cuprind atât substan ele poluante (care pot cauza

consecin e negative pentru mediu), cât și componentele de bază (care pot fi reutilizate). Este

important ca DEEE să fie supuse unor anumite tratamente pentru a îndepărta și elimina corespunzător toate substanµele poluante șipentru a recupera șirecicla toate materialele. Persoanele pot juca un rol importantîn ase asigura că DEEE nu devin un pericol pentru mediu. Astfel, este esen ial ca acestea să respecte

unele reguli debază:

• DEEE nutrebuie tratate ca deșeurimenajere.

• DEEE trebuie predate la punctele de colectare corespunzătoare gestionate de municipalitate sau de companiile înregistrate. În numeroase µări, pentru DEEE de dimensiuni mari, poate fi prezentă colectarea de ladomiciliu.

• când cumpăraµi un aparat nou, cel vechi poate fi returnat comerciantului, care este obligat să-l colecteze în mod gratuit și individual, atât timp cât echipamentul este de tip echivalent și are aceleași funcµii caechipamentul furnizat.

Importator: CANDY HOOVERROMANIASRL Calea Victoriei, 155,bl.D1, sc.7, et.4,sector 1, Bucuresti Tel/Fax: 021 318 3297; 021 318 3298

Plăcu]a arzătorului

Arzător Tip

FFD

Aux 1kW

Sr 1,75 kW R 2,7 kW UR 3,5 kW Dc 4 kW Mono

Puterea nominală a căldurii

G20/20 mbar

G30/28-30 mbar

Clasa de instalare

Voltaj / Frecvenţă V / Hz Putere intrare

Aprindere electrică Dimensiuni produs

3 Gas

Aux/R/DC 4 Mono

UH60MF

111

---

7,7 kW

734 l/h

560 g/h

220-240 V/ 50-60 Hz

595x510

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

1 11

9,45 kW

900 l/h

688 g/h

220-240 V/ 50-60 Hz

595x510

4 Gas

Aux/SR/R

UH60MF

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

595x510

5 Gas

UR/2R/SR/AUX

UH75MF

1 1 2 1

11,65 kW

1110 l/h

848 g/h

220-240 V/ 50-60 Hz

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

1 1 2

12,15 kW

1157 l/h

884 g/h

220-240 V/ 50-60 Hz

745x510

Tabelul 1

5 Gas

DC/R/2SR/AUX

UH75MF

1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

745x510

Acest produs este destinat pentru uz casnic.

58 RO

VEILIGHEIDSAANWIJZINGEN

Wij raden u aan om de instructies voor installatie en gebruik te bewaren voor later gebruik. Noteer voordat u de kookplaat installeert het serienummer, voor het geval u hulp nodig heeft van de klantenservice. WAARSCHUWING: het apparaat en de toegankelijke onderdelen worden heet tijdens gebruik. Wees voorzichtig en raak de verwarmingselementen niet aan. Kinderen onder de 8 jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze onder voortdurend toezicht staan. WAARSCHUWING: gebruik alleen kinderbeveiligingsrekjes voor de kookplaat die ontworpen zijn door de fabrikant van het kooktoestel, of waarvan de fabrikant van het apparaat in de gebruiksaanwijzing heeft aangegeven dat ze geschikt zijn, of de kinderbeveiligingsrekjes die bijgeleverd zijn bij het apparaat. Het gebruik van ongeschikte kinderbeveiligingsrekjes kan ongelukken veroorzaken. WAARSCHUWING: bereidingen op een kookplaat met vet of olie zonder toezicht kunnen gevaarlijk zijn en brand veroorzaken. Probeer NOOIT een brand te blussen met water, maar schakel het apparaat uit en dek de vlam af bijv. met een dekselof een branddeken. WAARSCHUWING: bewaar geen voorwerpen op de kookoppervlakken. WAARSCHUWING: als het oppervlak gebarsten is, raak het glas dan niet aan en schakel het apparaat uit om de kans op een elektrische schok te voorkomen. Dit apparaat mag gebruikt worden door kinderen ouder dan 8 jaar en personen met een lichamelijke, zintuiglijke of verstandelijke beperking of gebrek aan ervaring en kennis als zij in de gaten gehouden worden of aanwijzingen hebben gekregen over hoe zij het apparaat op veilige wijze kunnen gebruiken en als zij de bijbehorende gevaren begrijpen. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. Reiniging en onderhoudswerkzaamheden mogen niet door kinderen uitgevoerd worden als zij niet onder toezicht staan. LET OP: blijf bij de kookplaat als u aan het koken bent. Ook bij een korte bereiding moet u de pannen continu inde gatenhouden. Het wordt sterk om kinderen uit de buurt van de kookzones te houden wanneer deze in gebruik zijn of wanneer ze uitgeschakeld zijn en de restwarmte-indicator nog brandt, om het risico op ernstige brandwonden tevoorkomen. Dit apparaat is niet bedoeld om bediend te worden door middel van een externe timer of een apart afstandsbedieningssysteem. Kijk niet in de halogeenlampen van de kookplaat, indien aanwezig. Bevestig een stekker aan de voedingskabel die in staat is de spanning, stroom en belasting te verdragen die vermeld staan op het etiket, en een aardcontact heeft. Het stopcontact moet geschikt zijn voor de belasting die op het etiket staat aangegeven en moeteen goed werkendeaarding hebben. De aardgeleider is groen-geel gekleurd.

Dit moet worden gedaan door een gekwalificeerd vakman. In het geval van incompatibiliteit tussen het stopcontact en de stekker van het apparaat, moet u een gekwalificeerd elektricien vragen om het stopcontact te vervangen door een ander, geschikt stopcontact. De stekker en het stopcontact moeten conform de huidige normen zijn van het land waar het apparaat geïnstalleerd wordt. Aansluiting op de stroombron kan ook tot stand worden gebracht door tussen het apparaat en de stroombron een omnipolaire stroomonderbreker aan te brengen, die de maximaal aangesloten belasting kan verdragen en voldoet aan de huidige wetgeving. De geel-groene aardkabel mag niet worden onderbroken door de stroomonderbreker. Het stopcontact ofde omnipolaire stroomonderbreker die gebruikt wordt voor de aansluiting moet gemakkelijk te bereiken zijn wanneer het apparaat geïnstalleerd is. Afkoppeling is mogelijk doordat de stekker bereikbaar is of door een schakelaar in de vaste bedrading te monteren overeenkomstig de bedradingsregels. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of ander bevoegd personeel om gevaarlijke situaties te voorkomen. De aardgeleider (geel-groen) moet langer dan 10 mm zijn aan de kant van het aansluitblok. Het gedeelte van de interne geleiders moet geschikt zijn voor het geabsorbeerde vermogen van de kookplaat (aangegeven op het label). De voedingskabel moet van het type HO5V2V2-F zijn. Leg geen metalen voorwerpen zoals messen, vorken, lepels of deksels op de kookplaat. Deze kunnen heet worden. Leg geen aluminiumfolie of zet geen kunststof pannen op deverwarmingszones. Na elk gebruik moet de kookplaat gereinigd worden om het aankoeken van vuil en vet te voorkomen.Als er vuil op de kookplaat blijft zitten, wordt dit opnieuw verwarmd als de kookplaat wordt gebruikt en geeft het verbrande voedsel rook en een onaangename geur af; bovendien ontstaat er brandgevaar. Gebruik nooit een stoom- of hogedrukreiniger om het apparaat schoonte maken. Raak de verwarmingszones niet aan tijdens gebruik en nogeen tijdna gebruik. Bereid voedsel nooit rechtstreeks op de kookplaat van glaskeramiek. Gebruik altijd geschiktepannen. Plaats de pan altijd in het midden van de zone waarop u kookt. Leg niets op het bedieningspaneel. Gebruik de kookplaatniet alswerkblad. Gebruik de kookplaatniet alssnijplank. Bewaar geen zware voorwerpen boven de kookplaat. Als ze op de kookplaat vallen, kunnen ze schade veroorzaken. Gebruik de kookplaat niet voor het bewaren van voorwerpen. Schuif geen pannenover dekookplaat.

59 NL

1.RICHTLIJNEN VOOR DE INSTALLATEUR

HET INSTALLEREN VAN EEN HUISHOUDELIJK APPARAAT IS EEN COMPLEXE OPERATIE DIE, INDIEN HET NIET CORRECT WORDEN UITGEVOERD, ERNSTIGE GEVOLGEN KAN HEBBEN VOOR DE VEILIGHEID VAN DE CONSUMENT. HET IS OM DEZE REDEN DAT DE TAAK MOET WORDEN UITGEVOERDDOOR EEN GEKWALIFICEERDE PERSOON DIE DIT TOT UITVOERING ZAL BRENGEN IN OVEREENSTEMMING MET DE TECHNISCHE VOORSCHRIFTEN DIE VAN KRACHT ZIJN. IN HET GEVAL DAT DIT ADVIES WORDT GENEGEERD EN DE INSTALLATIE WORDT UITGEVOERD DOOR EEN NIETGEKWALIFICEERD PERSOON, WIJST DE FABRIKANT ELKEVERANTWOORDELIJKHEIDAF VOORELK TECHNISCH DEFECT VAN LEIDTTOT SCHADE AAN GOEDERENOF LETSELAAN PERSONEN.HET PRODUCT DATALDAN NIET

1.1 INBOUWEN

Deze inbouwkookplaten zijn bestemd voor installatie in een werkblad dat bestand is tegen temperaturen van 100 °C en een dikte hebben tussen 25 en 45 mm. Voor de inbouwmaat dient u zich te houden aan de maten zoalsaangegeven in figuur 2. De kookplaat dient zo te worden ingebouwd dat er aan de linker- en

rechterzijde minstens 15 cm. ruimte is tussen kookplaat en kasten of verticale panelen (zie figuur 4). De afstand tussen kookplaat en achterwand dient minstens .te zijn.70 mm De afstand tussen de kookplaat en ieder ander apparaat erboven (bijv.een afzuigkap) magnooit kleiner zijndan 70 cm. (fig.4) Wanneer er een ruimte is tussen de inbouw kookplaat en de ruimte daaronder moet er een scheidingsplaat van isolatiemateriaal geplaatst worden (bijvoorbeeldhout) (figuur 3).

Metalen voorwerpen in de lade kunnen heet worden door luchtrecirculatie. Het wordt daarom aanbevolen een houten tussenplaat te gebruiken.

Belangrijk : op figuur 1 kunt uzien hoede afdichtingskit moet worden aangebracht. Het vastzetten in het meubel geschiedt door de bijgeleverde bevestigingsbeugels dieaan de onderzijde op dedaarvoor bestemde plaats worden vastgedraaid. Wanneer de kookplaat (60 cm) geïnstalleerd wordt boven een oven zonder mantelkoeling, is het aan te bevelen dat er ventilatieopeningen worden gemaakt om een goede ventilatie te waarborgen. De afmeting van deze opening dient ten minste 300 cm2 te zijn met plaatsing zoals isweergegeven in fig. 5.

1.2. DE JUISTE OMGEVING

Dit apparaat moet worden geïnstalleerd in overeenstemming met de geldende voorschriftenen alleenin eengoed geventileerde ruimte. Lees de instructiesvoor hetinstalleren ofgebruiken vandit apparaat.

Een gaskookplaat produceert tijdens het gebruik warmte en vocht in de ruimte waarin deze is geïnstalleerd. Wilt u zeker zijn van een goede ventilatie van de ruimte open daar dan de ventilatieroosters of installeer een afzuigkapmet eenafvoer.

Bij eenintensief enlangdurig gebruik van het apparaatkan hetnodig zijn extra te ventileren door bijvoorbeeld een raam open te zetten of de afzuigkap opde hoogstestand tezetten.

Voor de installatie dient u ervoor te zorgen dat de lokale distributie omstandigheden (aard van het gas en de gasdruk) en de afstelling van het apparaat compatibel zijn. De afstellingsvoorwaarden voor deze toepassing worden vermeld op het etiket (of typeplaatje). Dit apparaat is niet aangesloten op een evacuatiesysteem. Het wordt geïnstalleerd en aangesloten in overeenstemming met de huidige installatievoorschriften metbijzondere aandacht voorde relevante eisen inzake ventilatie.

In het geval dat er geen mogelijkheid is om een afzuigkap te installeren, is het nodig een elektrische ventilator te plaatsen, met afvoer of in het raam. Deze ventilator moet geschikt zijn voor een keuken en een capaciteit hebben van 3 tot 5 maal het volume van de keuken per uur. De installateurdient zichte houdenaan de geldende wetgeving.

2. ELEKTRISCH GEDEELTE AANSLUITEN

“ De installatie van het geciteerde apparaat dient overeen te komen met de plaatselijkgeldende normen.”.

2.1. ELEKTRISCH GEDEELTE AANSLUITEN

Controleer de gegevens op het typeplaatje op het apparaat, die zich bevindt aan de binnenzijde onder in de kookplaat, en verzeker u er vervolgens van dat het apparaat goed geaardis engevoed. Voorhet aansluiten,dat wettelijk verplicht is. Opgelet : controleer de aarding van het apparaat alvorens aan te sluiten. De fabrikant is niet eventuele materiëleverantwoordelijk voor of persoonlijke schade als gevolg van een gebruik vaneen niet geaard toestel of na beschadiging opgetreden aan hetnetsnoer. Voor apparaten zonder stekker dient u een stekker op het aansluitsnoer te monteren die het vermogen als aangegeven op het typeplaatje kan verwerken. De kabel moet altijd bereikbaar zijn. De aarde kabel is uitgevoerd in groengeel. Wanneerde plaatdirect verbondenis methet elektriciteitsnetmoet een stroomonderbreker geïnstalleerd worden.

Wanneer die voedingskabel beschadigd is, dient deze vervangen te worden door een erkende reparateur, om onnodige risico's te vermijden.

De aarde-draad (groen en geel van kleur) moet ten minste 10 mm langer zijn dan de beide andere draden. De doorsnee van de kabel moet in een goede verhouding staan tot de maximaleaansluitwaarde van de kookplaat. Zie voor de netspanningsgegevens het typeplaatje op de kookplaat en controleer of het nieuwe netsnoer van het type H05 V2V2-F is.

HOOFDAANVOER

ONDERSTROOM

GEAARD NEUTRAAL

BRUINE DRAAD

GROEN/GELE DRAAD BLAUWE DRAAD

ELECTRICITEITSKABEL

In het onwaarschijnlijke geval dat een scheur zou verschijnen op het glas, haal onmiddellijk de en neem contact opstekker uit het contact met de klantenservice. Het apparaat is niet bedoeld voor gebruik met een externe timerof afstandsbediening.

2.2. GAS AANSLUITEN

Het aansluiten van het apparaat op het gasnet of gasflessen dient te gebeuren volgens dewettelijk geldende voorschriften. Speciale aandacht zal worden besteed aan voorzieningen voor ventilatie. Alle installatie werkzaamheden dienen te worden gedaan met de stroomafgekoppeld van het stroomnet.

Op het typeplaatje is aangegeven voor welke type gas dit apparaat geschikt is. De gasaansluitingdient te gebeuren volgens devoorschriften van het land vande installatie, pas nadatu gecontroleerd hebt ofhet type gas uit de fabriek overeenstemt met de installatie.Als dit niet het geval is, volg de onderstaandestappen. Voor gas-vloeistof (gasfles), gebruik drukregelaars die voldoen aan de huidige normen.Gebruik alleenkranen, afdichtingsringen, fittingen en flexibele leidingen die voldoen aan de normen in het land van installatie. Voor sommige modellen is een conische koppeling voorzien voorhet installeren van het apparaat, inlanden waar dit type koppeling is verplicht in figuur 8, is te zien hoe de verschillende soorten koppelingente herkennen (CY = cilindrische,CO = conische) in alle gevallen dient het cylindrische gedeelte van de koppeling verbonden te worden met de plaat. Wanneer u de kookplaat aansluit op de gastoevoer door het gebruik van slangen, mag de maximale afstand overbrugd doorde slang niet meerdan 2 meter overschrijden.

Om mogelijke schade aan de kookplaat te voorkomen, voert u de installatie zoals aangegeven in schema 6 uit :

1) zoals weergegeven in het schema, monteer de delen achtereenvolgens: A: cilindrische mannelijke adaptor B: afdichting C: vrouwelijke gasadaptor cilindrisch-conisch of cilindrischcilindrisch

2) Draai de dichtingen vast. Denk eraan de buizen in positie te zetten.

3) Bevestig de aansluiting C met het gasnet met een vaste buis of flexibel staal.

Belangrijk: controleer nadat u alle installatie handelingen heeft verricht de aansluitpunten op een goede afsluiting. Gebruik hiervoor een zeepsopje. Nooit een vlam. Controleer ook of de flexibele slang niet in aanraking komt met bewegende delen van de keukenmeubelen zoals een lade zodat de slang wordt beschadigd.

Let op: als u een gasgeur ruikt die uit het toestel lijktte komen,schakel dan onmiddellijk de gastoevoer dicht en bel een gekwalificeerde persoon. Ga nietop zoek naar eenlek met een vlam.

60 NL

2.3. AANPASSEN AAN VERSCHILLENDE GASSOORTEN

Om de kookplaat aan een andere gassoort aan te passen, dient u de volgende handelingen uitte voeren. — verwijder pannendrageren branders — gebruik debijgeleverde pijpsleutel(7mm) om via de opening (fig.7) van de brandersbij de branderbasis tekomen — draaide inspuiter los en vervangdeze door het passende type (zie tabel gasverbruik)

. Schroefde inspuitergoed vast

— Stel debrander af.

. Zet depannendrages en branders terugop hun plaats.

2.4. AFSTELLEN VAN DE BRANDERS

Na het aansteken van de brander, draait u de bedieningsknop op de laagste stand en verwijder de bedieningsknop, die gemakkelijk kan worden verwijderd metlichte druk. Met een kleine 'terminal' type schroevendraaier, kan het waakvlamschroefje worden aangepast (figuur 9). Door deze schroef in wijzerzin te draaien, vermindert het debiet van de vlam, door het draaien in tegenwijzerzin, verhoogt het debiet.Gebruik dezeinstelling om een vlam te verkrijgen van ongeveer 3 tot 4 mm lang, en vervang de bedieningsknop. Wanneerhet beschikbare gas butaan ofpropaan is (flessen gas), moet het waakvlamschroefje in wijzerzin worden gedraaid tot ophet einde. Zodra u klaarbent met de aanpassingvan de vlam vande gasbrander, vervangt u het oude typeplaatje door het nieuwe type geïnstalleerd gas (meegeleverd metfornuis).

3.1. GEBRUIK VAN DE GASBRANDERS

Om de brander aan te steken, houdt u eerst een vlam bij de brander en drukt u de knop naar beneden en draait u de knop tegen de wijzers van de klok in tot maximum. Als u de branders lange tijd niet gebruikt heeft, kan het zijn dat er een beetje lucht in de gasbuizenzit. Houdt er rekening mee datde dan iets langer kan duren.ontsteking

Voorapparaten meteen elektronische onstekinggeldt hetvolgende: Druk en draai de knoptegen deklok in naar het *symbool. Ontsteek de brander door hetindrukken vaneen ontstekingsknop. Bij een kookplaat met een automatische ontsteking hoeft u slechts de knop in te drukken envervolgens naarhet * symbool te draaien. De vonkontsteking werkt continu zolangde knopwordt ingedrukt. Wanneer de vlam niet binnen 5 seconden is ontstoken draai de knop terug naar nul en herhaalde procedure. Voor modellen uitgevoerd met een veiligheidsventiel, welke de gastoevoer afsluit wanneer de vlam gedoofd is, worden de branders op dezelfde manierontstoken. Het is belangrijk omde knop5à6seconden ingedrukt te houden nadat devlam ontstokenis. Daarna zal de vlam blijvenbranden. LET OP:Voordat de kookplaat wordt gebruikt dientu er zekervan te zijn dat de branders en branderdekselsop eencorrecte wijze zijngeplaatst.

Waarschuwing: Als het apparaat niet van elektriciteit wordt voorzien, moet u een aansteker gebruikenom debrander te ontsteken;

- Druk de knop in en draai hem tegen wijzerzin in de richting van het ontstekingssymbool,

- Terwijl u de knop indrukt, ontsteekt u de brander met een aansteker en houdt u de knop gedurende5 secondeningedrukt na de ontsteking.

3. GEBRUIK VAN DE KOOKPLAAT

Dit apparaat is ontwikkeld en geproduceerd voor koken bij huishoudelijk gebruik. Elke andere vorm van gebruik is onjuist en derhalve gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade veroorzaakt door onjuist, onredelijk en onverantwoord gebruik.

Kinderen jonger dan 8 jaar moeten op veilige afstand worden gehouden, tenzij continu bewaakt. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een lichamelijke, zintuiglijke ofverstandelijke handicap of met eengebrek aan ervaring en kennis, tenzij ze zijn opgeleid en begeleid in het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Bij het koken met vet of olie, loop niet weg van de kookplaat. Oververhitte vetten of oliën kunnen snel ontbranden. Probeer nooit een brand met water te blussen, maar schakel eerst het uit entoestel bedek de vlam met een deksel of een branddeken.Tijdens de werking van de kookplaat, kunnen bereikbaredelen zeerheet worden,dus het is aan te raden om jonge kinderen te verwijderen. Kinderen moeten onder toezicht worden gehouden zodatze nietmet hetapparaat gaan spelen.

Voor u de brander gebruikt, moet u ervoor zorgen dat de de omtrek van het roostercentraal opde brander staat, zoals weergegeven inde afbeelding. Als u een gietijzeren rooster gebruikt, moet deze in de onderste stand staan. Zorg ervoor dat het rooster in de correcet positie staat.

Voor optimaal gebruik van de branders raden wij u aan pannen te gebruiken die bij de branderspassen.

Om de branders optimaal te benutten, raden wij u aan pannen te gebruiken waarvan de diameter nietkleiner isdan hieronder aangeduid:

Vermo-

B Typerander

Aux

AUX

Half snel

Snel

R UR

Ultra Snel

DC 4 kW MONO

Ø pannen

(cm)

12 - 18 18 - 22

24 - 26 26 - 28 26 - 28

1,00 1,75 2,70

G20/20 mbar

(methane)

95 l/h 167 l/h 257 l/h

gen (kW)

3,50 334 l/h 254 g/h 4,00

381 l/h

G30/28-30 mbar

(LPG)

73 g/h 127 g/h 196 g/h

291 g/h

Table A

In het geval dat u kleinere pannen wilt gebruiken, dient u zich er van te verzekeren dat u de vlam zo instelt dat deze net de onderzijde van de pan raakt. Het gebruik van holle of bolle pannen wordt ernstig afgeraden.

WAARSCHUWING: in het geval dat de vlam een keer te groot wordt, draai dan de knop dicht en wacht minstens 1 minuut alvorens u degaspit weer ontsteekt.

Als na verloop van tijd de gaskranen moeilijk vast te draaien zijn, is het noodzakelijk deze te smeren. Dit kan enkel worden uitgevoerd door

een erkende technicus.

4. ONDERHOUD EN REINIGEN

Voordat u gaat demonteren of schoonmaken dient u de stroomvoorziening af te sluiten door de stekker uit het stopcontact te halen of de stroomtoevoer via de zekering af te sluiten. Zorg ervoor dat het apparaatvolledig isafgekoeld. Reinig de geëmailleerde, verchroomde en geverfde delen met handwarm wateren meteen niet agressieve allesreiniger. Gebruik voor de roestvrijstalen delen een rvs reiniger die gewoon in de winkel verkrijgbaaris. Aluminium kunt u het beste reinigen door eerst met een met olie doordrenkte doek tepoetsen en dit vervolgens met een alcoholhoudend middel afte nemen. Gebruik tijdens het schoonmaken nooit: schuurmiddelen, bijtende schoonmaakmiddelen, bleekmiddelof zuren. Voorkom dat er op de geëmaillerde, roestvrijstalen of geverfde delen zuren blijvenliggen (azijn,citroensap etc.) De brandervoet kunt u reinigen met water en allesreinger. Als u de oorspronkelijke glans terug wilt krijgen, kunt u een speciaal schoonmaakmiddel vooraluminiumlegeringen gebruiken. De branderdeksel, gemaakt van staal met emaille, kunt u reinigen in warm water met reinigingsmiddel. U dient alle aangekoekte deeltjes te verwijderen dieonregelmatigheid inde vlam kunnen veroorzaken.

61 NL

Na het reinigen moeten brandervoet en branderdeksel goed worden gedroogd. Let hierbij op de de buisjes in de brandervoet. Zet daarna de branders zorgvuldigop hunplaats.

LET OP: Zorg er voor dat na het schoonmaken de branders op de juiste plaats zitten en dat goed op dehet branderdeksel brandervoet zit. Dit om een slecht vlambeeld en schade aan de brandervoet tevoorkomen.

Het wordt aanbevolen om alles wat kan smelten zoals plastiek, suiker of producten meteen hoogsuikergehalte weg te houden vande kookplaat.

- Neem een paar druppels van een specifiek reinigingsmiddel voor glazen oppervlakken

- Wrijf met kracht op de vervuilde onderdelen, indien mogelijk , met een zachte doek of een licht vochtige papieren doek

-Droog met een zachte doek of keukenpapier totdat het oppervlak schoon is. Indien erna nog steeds vlekken blijven :

- neem opnieuw een doek met een paar druppels glasreiniger

- verwijder de vlekken met een schraper in een hoek van 30 ° tot er geen hardnekkige vlekken meer zijn

- Veeg met een zachte doek of keukenpapier droog totdat het oppervlak schoon is

- Herhaal indien nodig het gebruik van het scheermes of schraper kan het oppervlak niet beschadigen indien een hoek van 30 ° wordt gerespecteerd. Hou het mes buitenhet bereikvan kinderen. Tips: Regelmatig reinigen is van essentieel belang om een beschermlaag telaten die krassen enslijtage voorkomt. Zorg ervoor dat het oppervlak schoon is voordat u de kookplaat opnieuw gebruikt. Om sporen van water en kalksteen te verwijderen, wacht tot de plaat is afgekoeld en gebruik een paar druppels witte azijn of citroensap. Veeg tenslotte de druppels en een paar druppelsweg met een papieren doek van hetspecifieke product.

5. TECHNISCHE DIENST

Het kan natuurlijkgebeuren dat er metuw kookplaat iets nietin orde is. Alvorens deservice dienstte bellen (in het geval dat de kookplaatniet goed werkt): — controleer of de stekker juist is aangesloten en in het stopcontact zit; — controleer of de gastoevoer goed is. In het geval dat er iets niet functioneert, haal dan de stroom van het apparaat. Maak het apparaat in geen geval open maar neem contact op met de Technische dienst.

6. MILIEUBESCHERMING

Dit apparaat is gemarkeerd volgens de Europese norm 2012/19/EU inzake Afval van elektrisch en elektronisch apparatuur (WEEE).WEEE bevatzowel verontreinigende substanties (die negatieve gevolgen op het milieu kunnen hebben) en basiscomponenten (die hergebruikt kunnen worden).

Het is belangrijk om WEEE aan bepaalde behandelingen te onderwerpen om alle vervuilende onderdelen te verwijderen en op juist wijze afstandvan tedoen, enalle materialente herstellen en terecyclen. Particulieren kunnen hier een belangrijke rol in spelen door te zorgen dat een WEEE geen milieukwestie wordt; het is essentieel de volgende basisregels tevolgen:

• WEEE magniet als huishoudelijk afvalworden beschouwd.

• WEEE moet worden overhandigd aan relevante inzamelpunten die worden beheerd door de gemeente of door geregistreerde bedrijven. In veel landenbestaat er voor groteWEEE een ophaaldienst.

• Als u een nieuw apparaat koopt, kan het oude bij de leverancier worden ingeleverd, welkehet gratisbij u moet afhalen op een één-opéén basis, zolang het apparaat van soortgelijk type is en dezelfde functies heeft alsde geleverde apparatuur.

Conformiteitsverklaring : dit toestel is conform aan de normen vastgelegd in de richtlijn CEE89/109 (voor wat betreft de onderdelen die in contactkomen met voedingsmiddelen). Het apparaat voldoet aan de Europese Richtlijn 2009/142/EG (GAD) en vanaf 21/04/2018 aan Verordening 2016/426 betreffende gasverbrandingstoestellen (GAR).

Door het plaatsen van de markering opdit product,verklaren wij, op onze eigen verantwoordelijkheid, alle Europese veiligheids-, gezondheids- enmilieu-eisen na te leven opgesteld in de regelgeving geldig voor ditproduct.

Table 1

Branderplaat Brander

Type

FFD

Aux 1kW Sr 1,75 kW R 2,7 kW UR 3,5 kW

Dc 4 kW Mono

Nominale warmte-input

G20/20 mbar G30/28-30 mbar Installatie klasse Spanning (V) /Frequentie (Hz) Elektrisch vermogen Ontsteking

Afmeting product (mmxmm)

3 Gas

Aux/R/DC 4 Mono

UH60MF

111

---

7,7 kW

734 l/h

560 g/h

220-240 V/ 50-60 Hz

595x510

4 Gas

Aux/SR/R/DC 4 Mono

UH60MF

1 11

9,45 kW

900 l/h

688 g/h

220-240 V/ 50-60 Hz

595x510

4 Gas

Aux/SR/R

UH60MF

7,2 kW

686 l/h

524 g/h

220-240 V/ 50-60 Hz

595x510

Die toestel is bestemd voor huishoudelijk gebruik, niet voor professioneel gebruik.

5 Gas

UR/2R/SR/AUX

UH75MF

1 1 2 1

11,65 kW

1110 l/h

848 g/h

220-240 V/ 50-60 Hz

745x510

5 Gas

DC/2R/SR/AUX

UH75MF

1 1 2

12,15 kW

1157 l/h 884 g/h

220-240 V/ 50-60 Hz

745x510

5 Gas

DC/R/2SR/AUX

UH75MF

1 2 1

11,2 kW

1067 l/h

815 g/h

220-240 V/ 50-60 Hz

745x510

62 NL

4 kw

Mono

DC 4

Mono

4 Kw

Mono

DC 4

Mono

L5 L6

DC 4

Mono

DC 4

Mono

GAS TYPEHOBS

109Y

3,5 1,00 140T2P 130

120F2

145

143T2 93 92 86

II2EKB/P

Efficiency Decleration 2016/426

DIAMOND (L1) BIG REAR (L3,L5) BIG FRONT (L2)

75 CENTER UR (L6) 75 CENTER DC (L7) 75 LATERAL DC (L8)

AUX SR R UR

- 55,90%

57,10% 57,60% - 55,90%

MEDIUM %57,1

AUX SR R UR

57,10% 57,60% - 57,60%

MEDIUM %56,9

AUX SR R UR

60% 59,40%

MEDIUM %59,3

GB - IE

The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors contained in this broc hure. We reserve the right to carry out modifications to products as required, including the interests of con sumption, without prejudice to the characteri stics relating to safety or function.

Le constructeur décline toute responsabilitéconcernant d'éventuelles inexacitudes imputables à deserreurs d'impression ou de transcriptioncontenue dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causer de préjudices aux caractéristiques defonctionnement de sécuritédes appareils.

Výrobce nezodpovídá za nepřesnosti obsažené v této příručce vzniklé při tisku nebo překladu. Vyhrazujeme se právo provádět úpravy výrobku podle potřeby,aniž by bylydotčeny charakteristiky vztahujícíse k bezpečnostinebo provozu.

Der Hersteller übernimmt keine Haftung für eventuelle Druck- oder Übersetzungsfehler dieser Bedienungsanleitung. Der Hersteller behält sich vor technische Änderungen zurVerbesserung der Produktqualitätim InteressedesEndverbrauchers vorzunehmen.

La empresa constructora declina toda responsabilidad derivada de eventuales errores de impresión contenidos en el presente libro. Se reserva ademásel derecho de realizarlas modificaciones quese consideren útilesa los productossin comprometer las característicasesencial es.

Producent nie będzie ponosić odpowiedzialności za jakiekolwiek niedokładności wynikające z druku lub błęd w tłumaczenia występujące w niniejszejЧ broszurze. Zastrzegamy sobie prawo do wprowadzania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez szk d dlaЧ charakterystyk dotyczących bezpieczeństwalub działania.

Üretici, bu klavuzda meydana gelecek baskı hatalarından sorumlu değildir. Üretici gerekli olması durumunda ürünün emniyet ve işlevine ilişkin olmamak kaydıyla üründe değişiklikyapma hakkını saklıtutar.

Производитель не несет ответственности за опечатки и неточности, которые могут встретиться в данной инструкции. Мы оставляем за собой право вносить измененияв конструкциювыпускаемых намиизделийс целью улучшения качествавыпускаемой продукции. Приэтом основные функции изделия и его безопасность будут оставаться неизменными.

Proizvajalec ni odgovoren za napakev tej knjižici, ki binastale ob tisku aliprepisu. Pridržujemosi pravico izvajanja potrebnih spremembna izdelku, tudi tistih, ki se nanašajona porabo, brezškode za varnostin funkcionalnost naprave.

La Ditta costruttricedeclina ogni responsabilitàper eventualierrori di stampacontenuti nel presentelibretto. Siriserva inoltre ildiritto di apportarele modifiche che si renderannoutili ai propriprodotti senza comprometterele caratteristiche essenziali.

O fabricante não será responsável por quaisquer imprecisões resultantes de impressão ou transcrição de erros contidos na presente brochura. Reservamo-nos ao direito de efectuar alterações aos produtos, conforme necessário, incluindo as taxas de consumo, sem prejuízo das características relacionadas com asegurança ou funcionamento.

A gyártó nem vállal felelősséget az ebben a kiadványban előforduló nyomtatási és elírási hibákból eredő pontatlanságokért. A biztonsággal vagy a működéssel kapcsolatos jellemzőksérelme nélkül fenntartjuka jogot atermékek szükség szerintiváltoztatására.

Producătorul nuse face responsabil pentru erorile de printare dinacest manual. Ne rezervăm dreptulde a realiza modificări asupra produselor fără a afecta caracteristicile privind siguranţasau funcţionarea. Versiunea înlimbaengleză estede referinţă.

De fabrikant stelt zich niet aansprakelijk voor eventuele drukfouten in deze brochure. Kleine veranderingen en technische ontwikkelingen zijn voorbehouden.
