Istruzioni per l’uso
Mode d’emploi
Bedienungsanleitung
Gebruiksaanwijzing

CD 651 S

Garanzia

Complimenti,
con l'acquisto di questo elettrodomestico Candy, Lei ha dimostrato

di non accettare compromessi: Lei vuole il meglio.
Candy è lieta di proporLe questa nuova lavastoviglie, frutto di anni

di ricerche e di esperienze maturate sul mercato, a contatto diretto
con i Consumatori.
Lei ha scelto la qualità, la durata e le elevate prestazioni che questa
lavastoviglie Le offre.

Candy Le propone inoltre una vasta gamma di elettrodomestici:

lavatrici, lavastoviglie, lavasciuga, cucine, forni a microonde,
forni e piani di cottura, frigoriferi e congelatori.

Chieda al Suo Rivenditore il catalogo completo dei prodotti Candy.
La preghiamo di leggere attentamente le avvertenze contenute nel

presente libretto in quanto forniscono importanti indicazioni riguar­danti la sicurezza di installazione, d'uso, di manutenzione ed alcuni
utili consigli per il migliore utilizzo della lavastoviglie.

Conservi con cura questo libretto per ogni ulteriore consultazione.

L'apparecchio è corredato da un certificato di garanzia che Le per­mette di usufruire del Servizio di Assistenza Tecnica gratuitamente,
salvo l'addebito di un diritto fisso di chiamata, per il periodo di un
anno dalla data d'acquisto.
Ricordi di spedire la parte A del certificato di garanzia, per la neces­saria convalida, entro 10 giorni dalla data di acquisto.
La parte B dovrà essere da Lei conservata, debitamente compilata,
per essere esibita al Servizio Assistenza Tecnica, in casi di neces­sità di intervento, insieme alla ricevuta fiscale rilasciata dal rivendi­tore al momento dell'acquisto.

Indice

Prescrizioni di sicurezza
Messa in opera, Installazione
Apertura dello sportello
Impianto di addolcimento dell'acqua

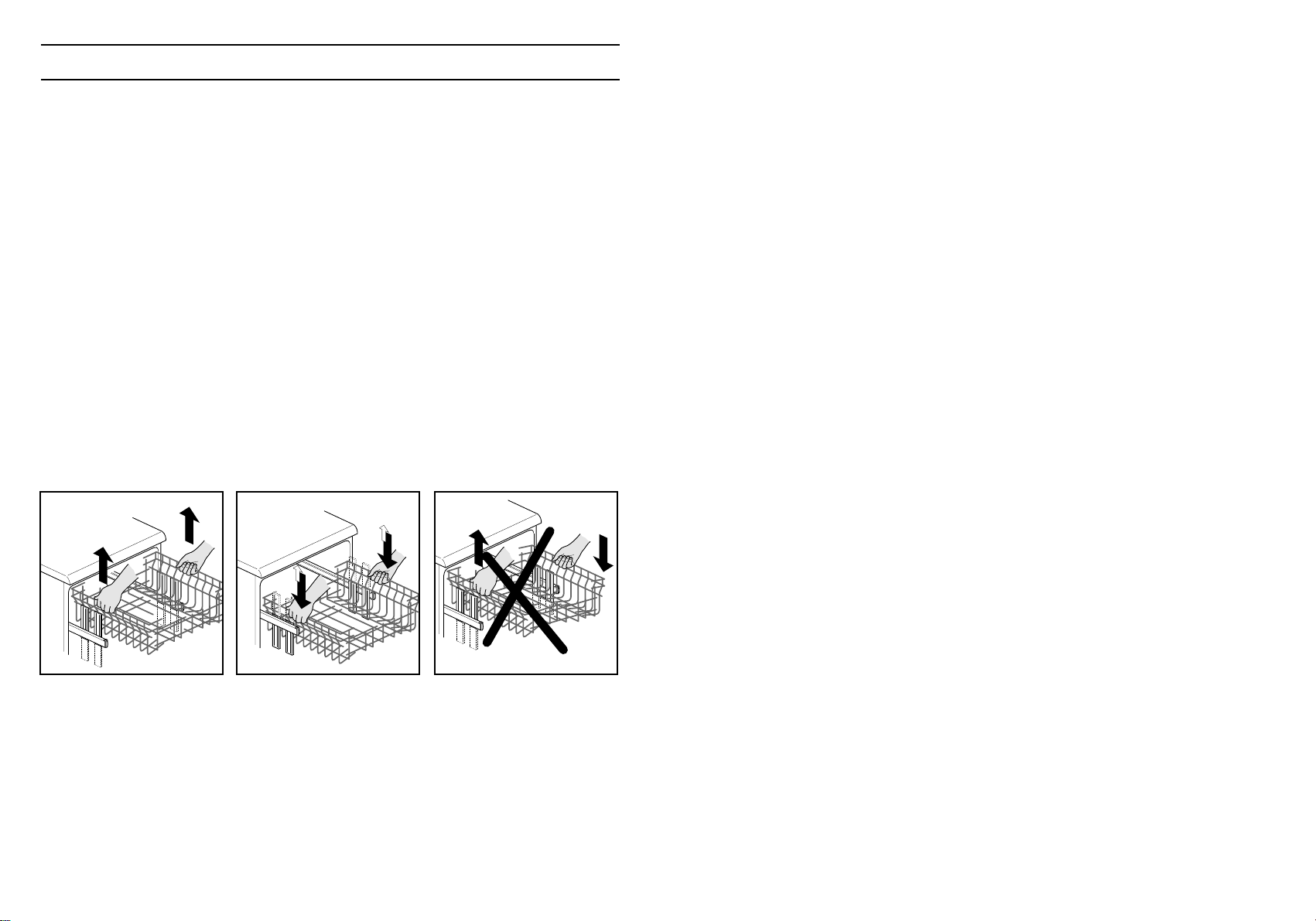

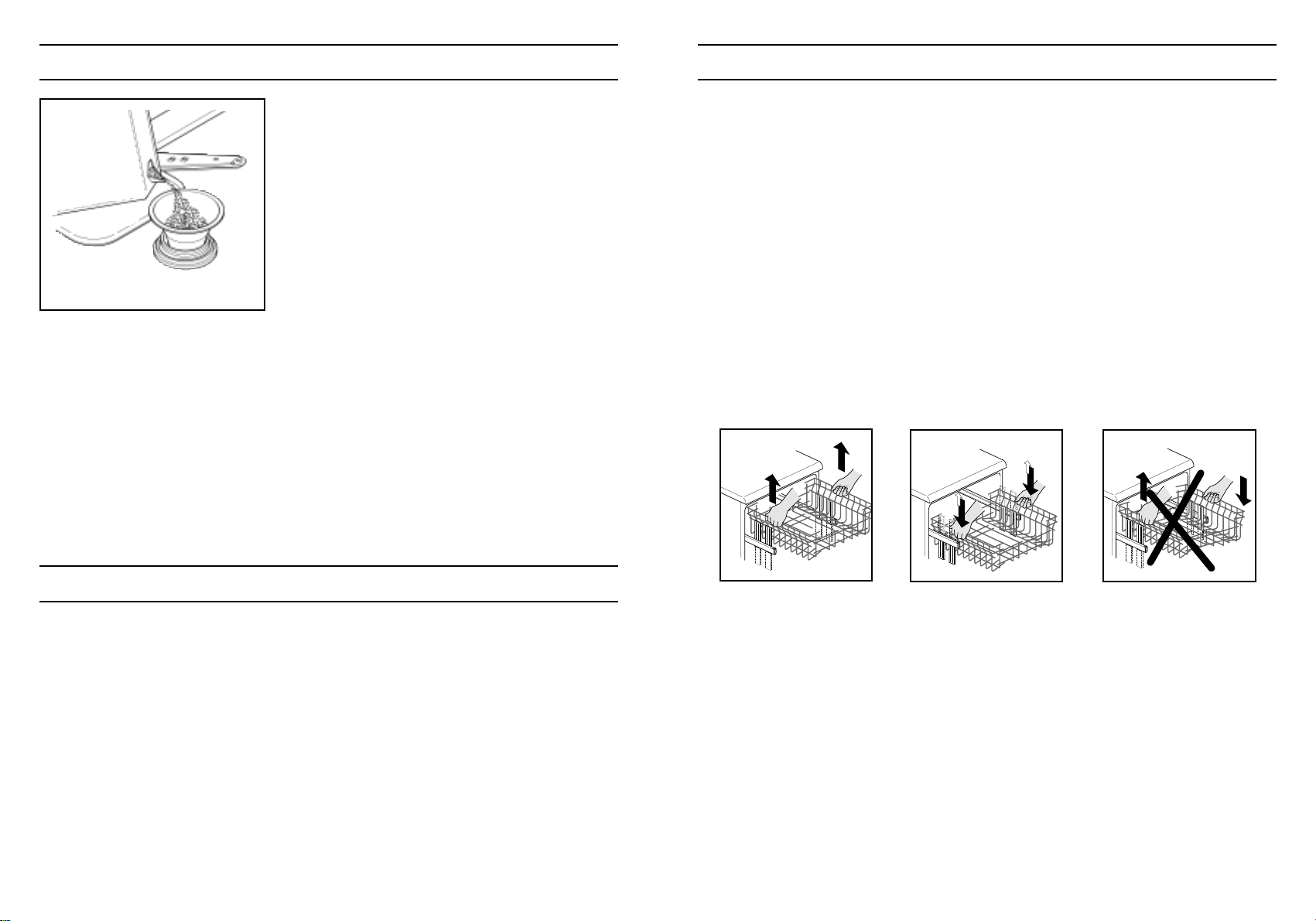

Regolazione del cesto superiore

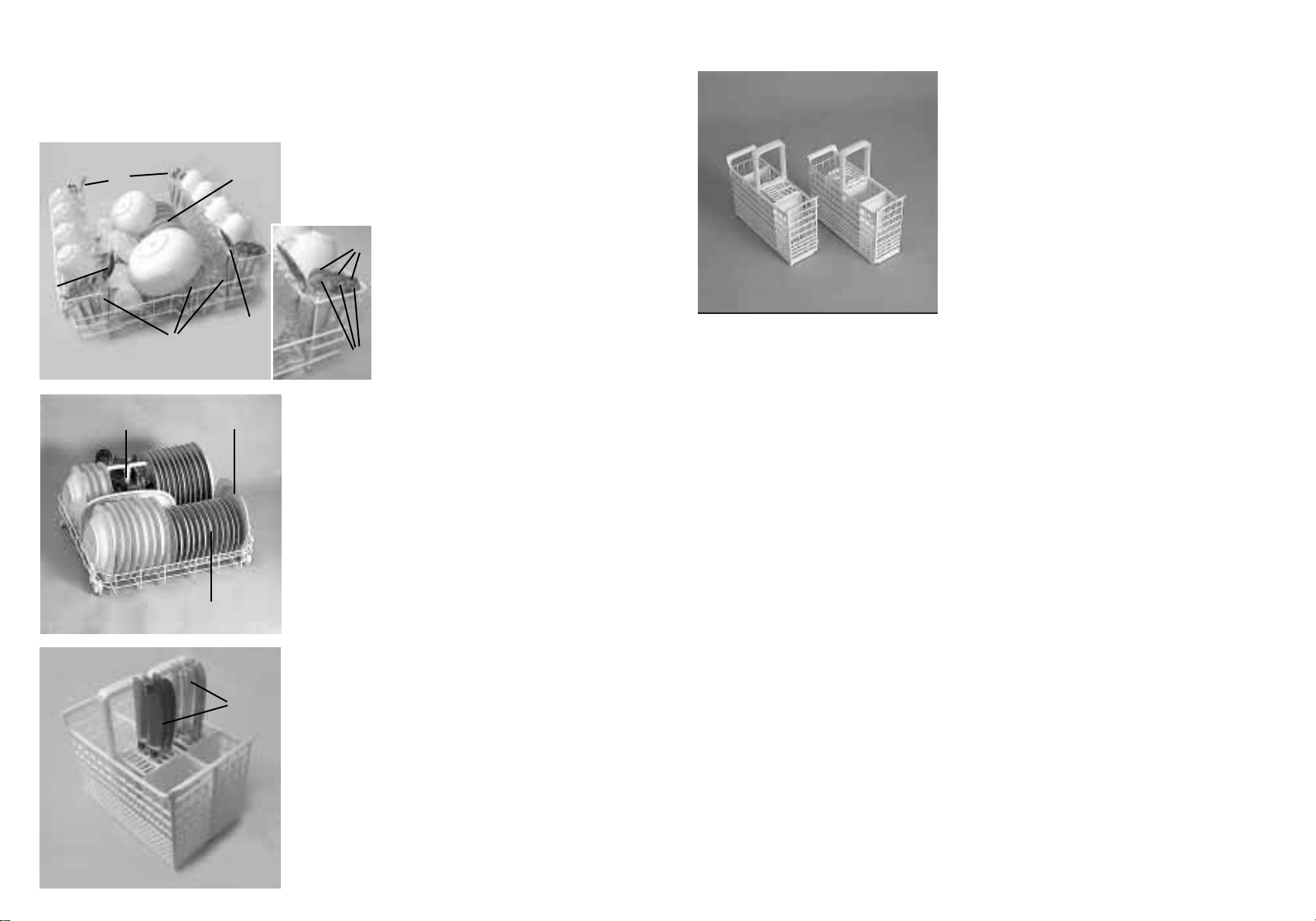

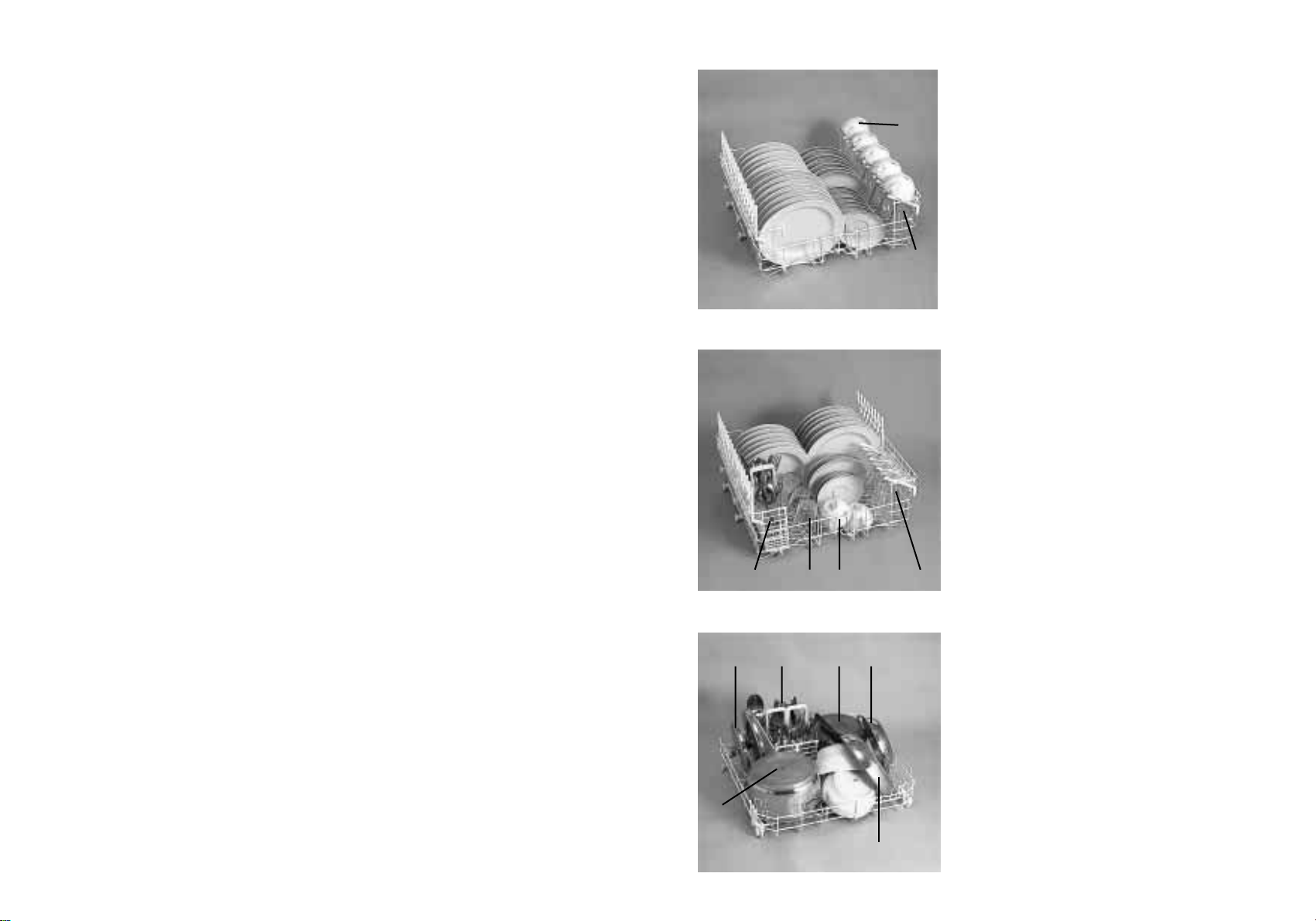

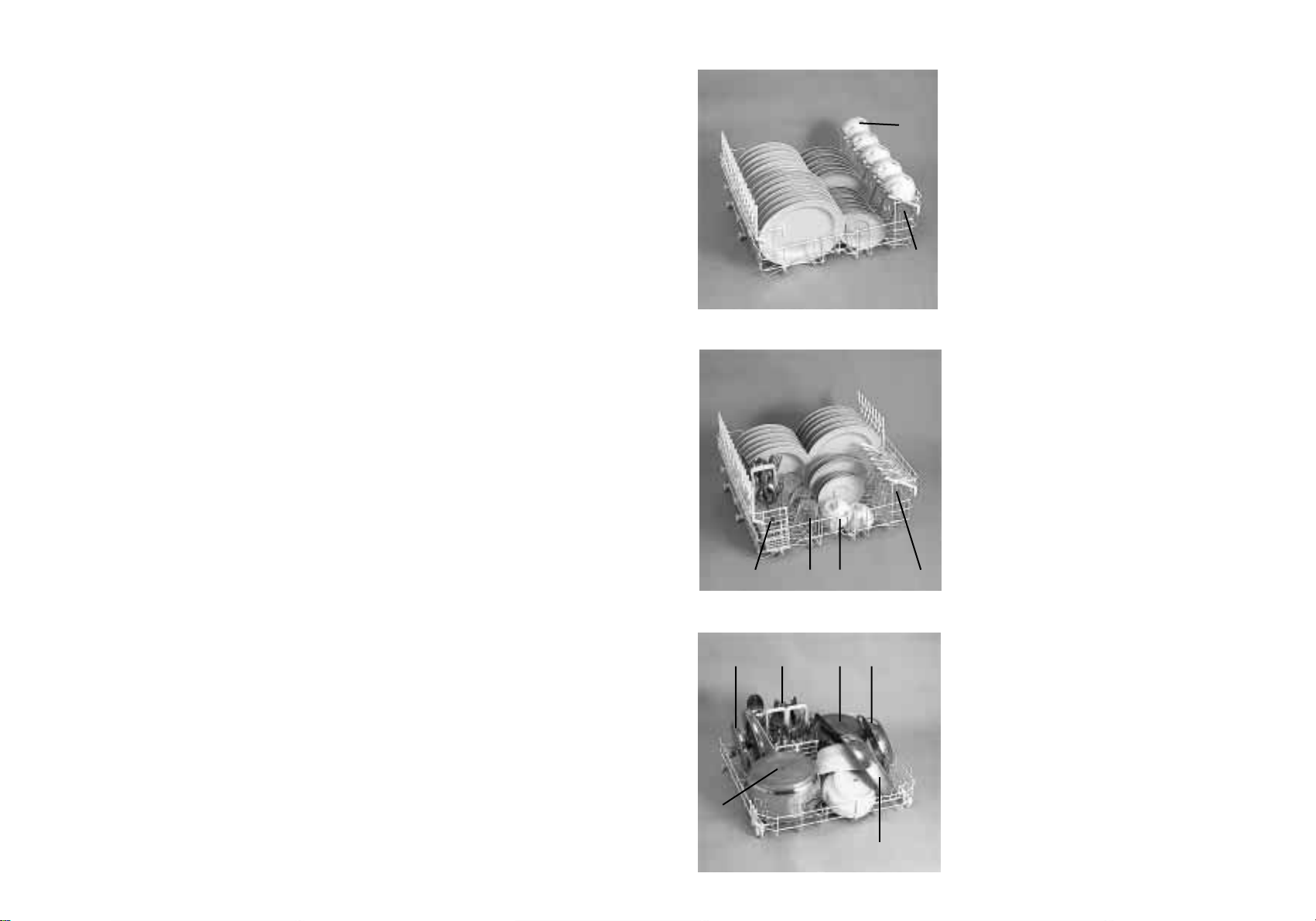

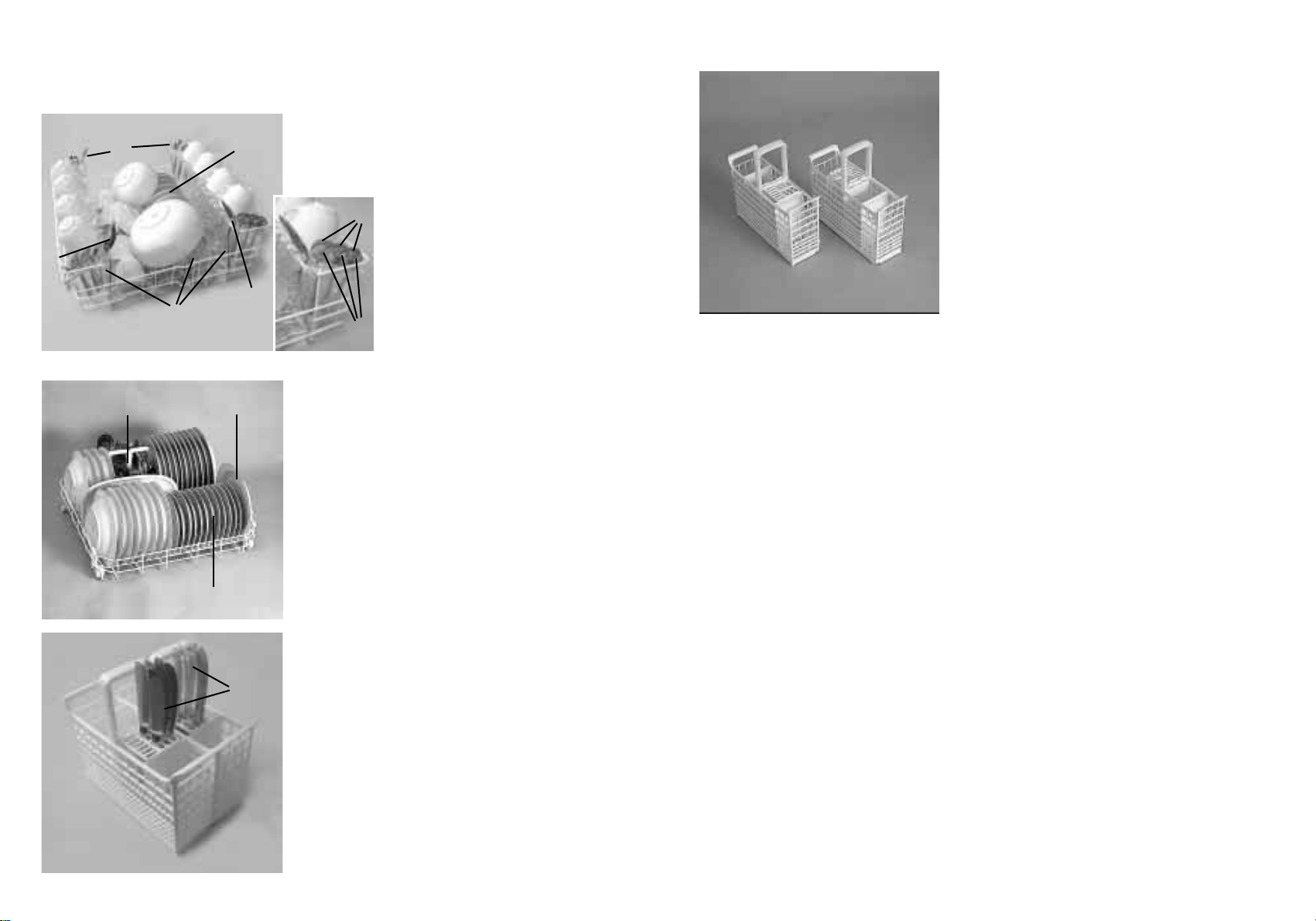

Caricamento delle stoviglie
Informazioni per laboratori di prova

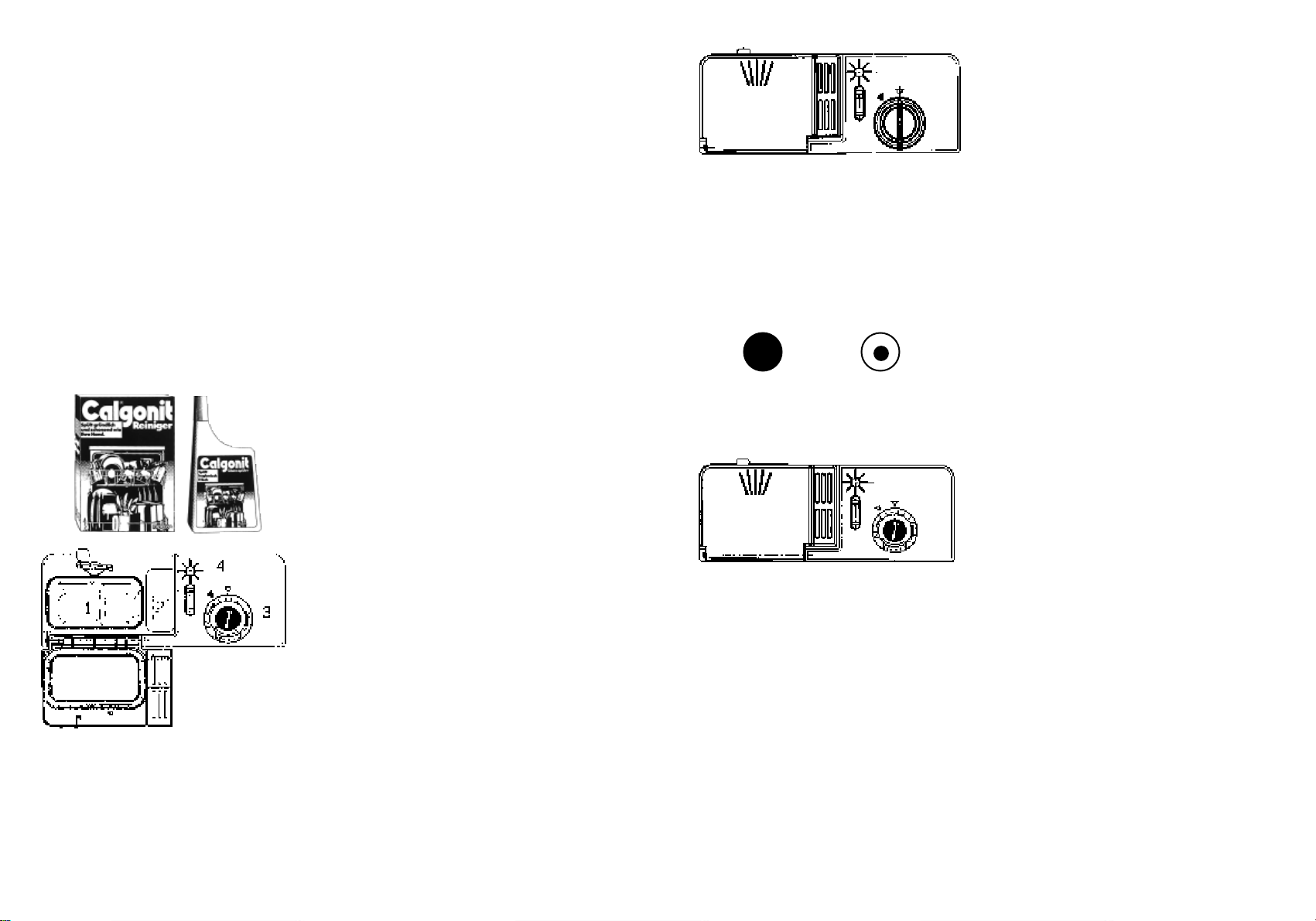

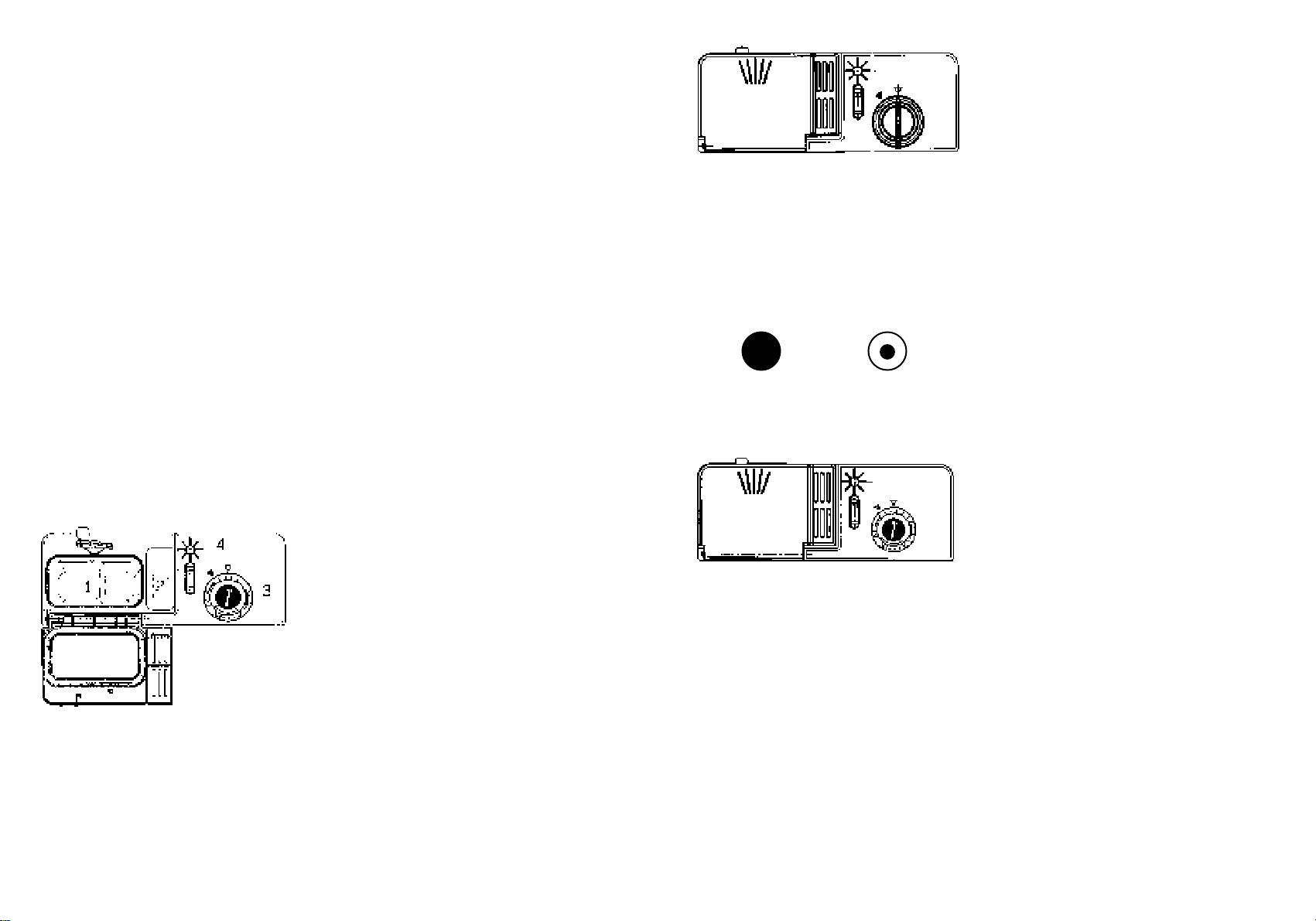

Caricamento detersivo e brillantante

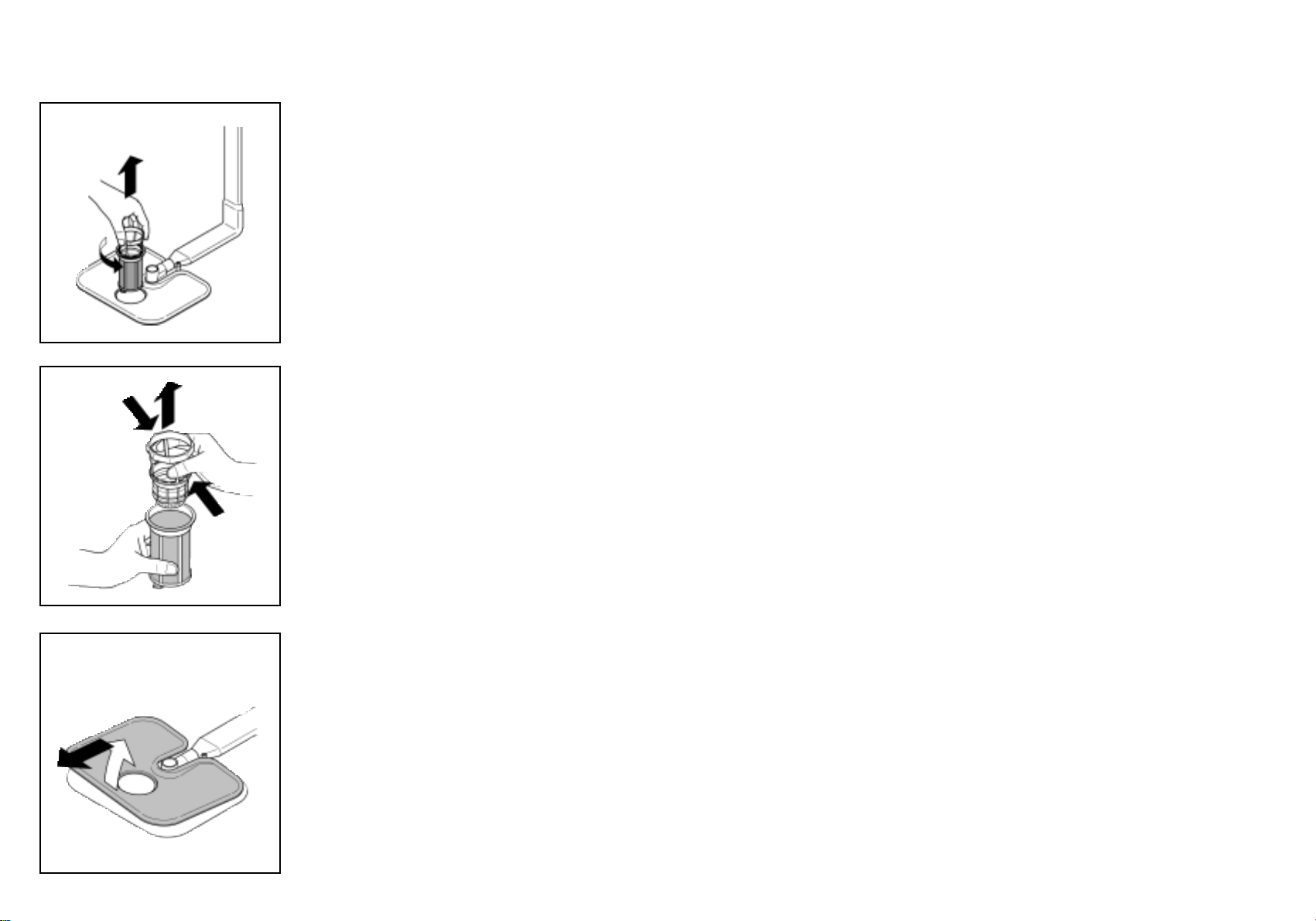

Pulizia filtri
Consigli pratici
Pulizia e manutenzione ordinaria

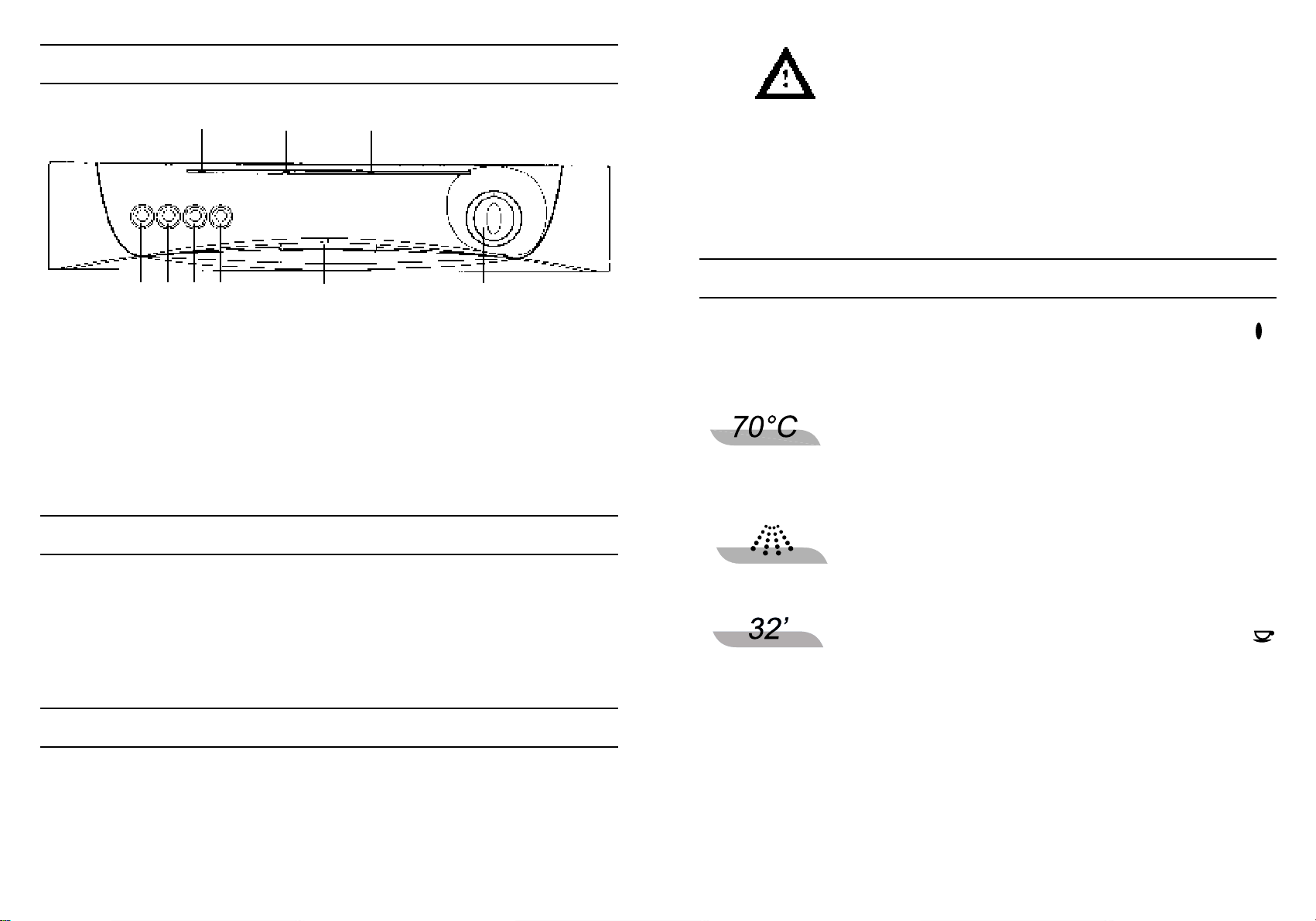

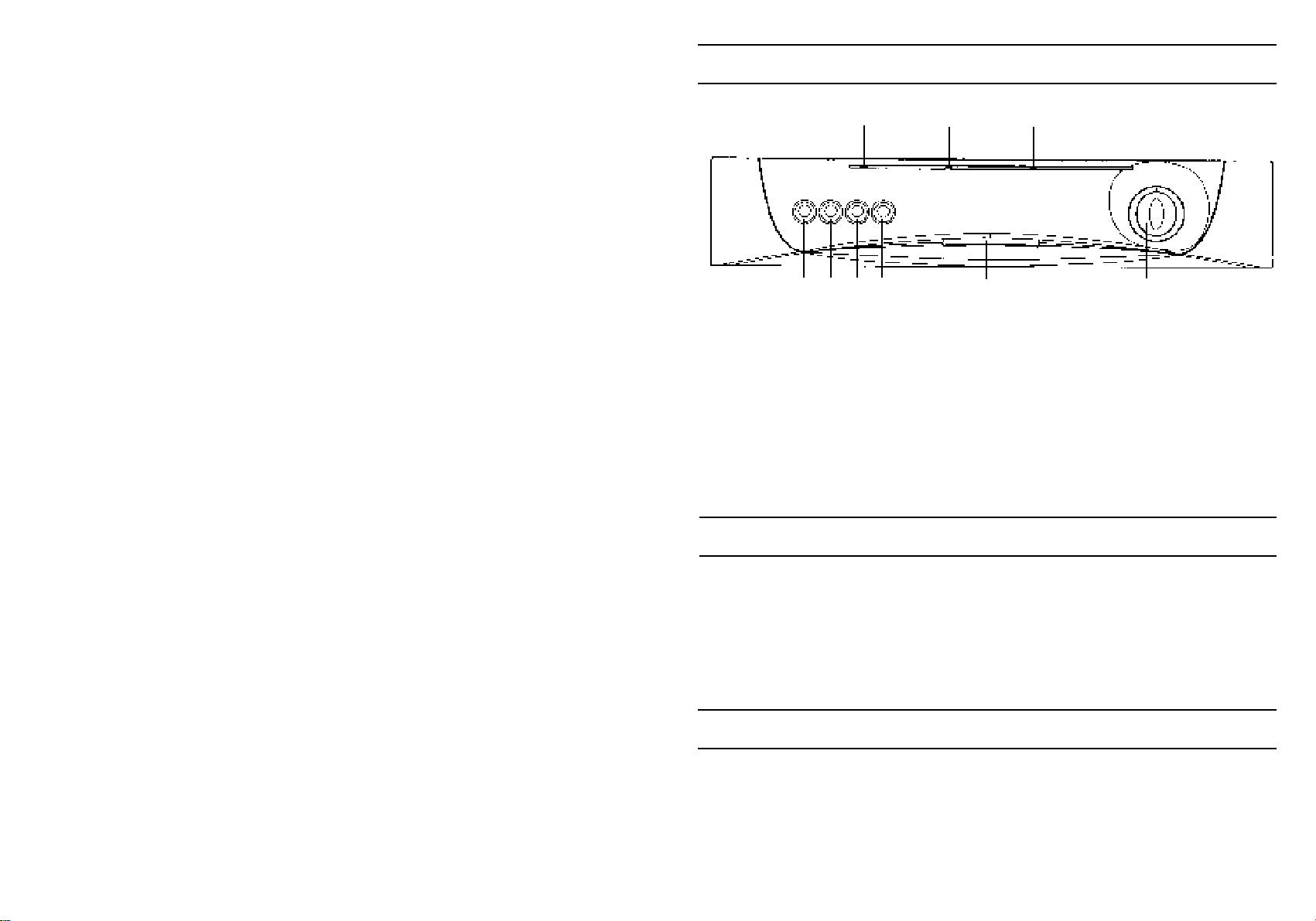

Descrizione dei comandi
Dati tecnici
Scelta dei programmi e funzioni particolari
Watercontrol
Elenco dei programmi
Ricerca piccoli guasti

pag. 4
pag. 5
pag. 7
pag. 8
pag. 10

pag. 11
pag. 15
pag. 15
pag. 17
pag. 18
pag. 19
pag. 21
pag. 21
pag. 22
pag. 23
pag. 24
pag. 26

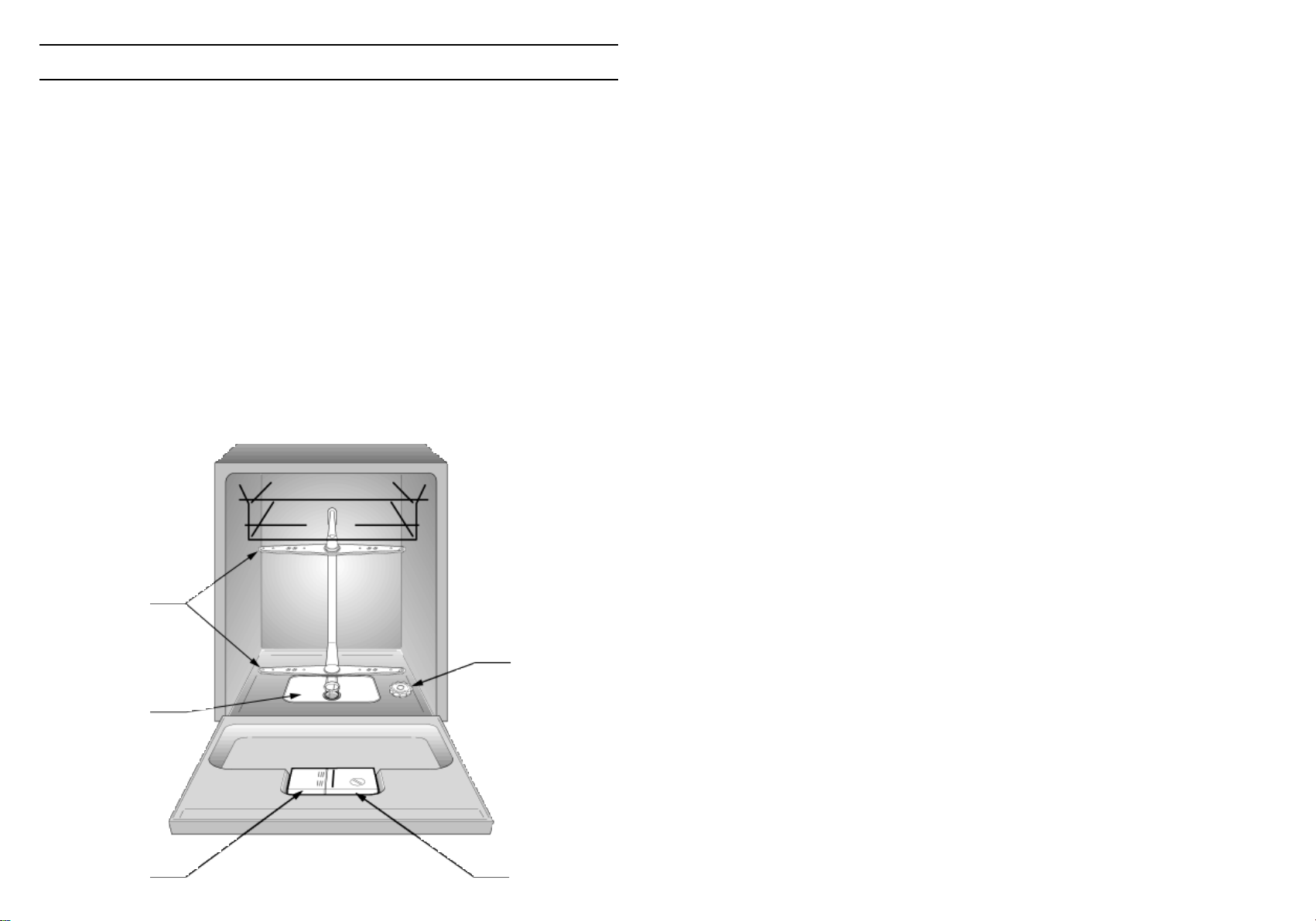

Fig. A

5

1

4

23

2

3

Prescrizioni di sicurezza

INSTALLAZIONE (Notazioni tecniche)

La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto
in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione,
d'uso, di manutenzione ed alcuni utili consigli per utilizzare al meglio la propria nuova
lavastoviglie.

Conservi con cura questo libretto per ogni ulteriore consultazione.
L'uso di un qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole

fondamentali.
In particolare:
– non toccare l'apparecchio con mani o piedi bagnati o umidi
– non usare l'apparecchio a piedi nudi
– non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina

dalla presa di corrente
– non esporre l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.).
– non permettere che l'apparecchio sia usato dai bambini senza sorveglianza
– In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la

presa con altra di tipo adatto da personale qualificato. Quest'ultimo, in particolare,

dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza

assorbita dall'apparecchio.
– fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione.
– se l'abitazione è dotata di impianto per addolcire l'acqua non è necessario

aggiungere sale nell'addolcitore della lavastoviglie.
– la lavastoviglie è progettata per il lavaggio di normali utensili domestici:

oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici

corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie.
– Volendo eliminare una vecchia lavastoviglie si abbia cura di togliere la chiusura

sportello per evitare che i bambini possano chiudersi nella macchina. Dopo aver

staccato la spina della presa di corrente è importante tagliare il cavo di alimenta-

zione.
– Questo apparecchio è fabbricato con materiali riciclabili, per permetterne un

corretto smaltimento degli stessi.
– Qualora si rendesse necessaria la sostituzione del cavo di alimentazione dell’ap-

parecchio, rivolgersi al Servizio di Assistenza Tecnica Autorizzato.
– Questo apparecchio dovrà essere destinato solo all’uso domestico.
– In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe.

In caso di guasto e/o di cattivo funzionamento dell'apparecchio, spegnerlo,

chiudere il rubinetto dell'acqua e non manomettere l'elettrodomestico.

Per l'eventuale riparazione rivolgersi solamente ad un Centro di Assistenza

Tecnica (GIAS) e richiedere l'utilizzo di ricambi originali.

Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparec-

chio e dell'utilizzatore.
– Non si deve bere l'acqua che rimane nella macchina o sulle stoviglie alla fine dei

programmi di lavaggio.
– Appoggiarsi o sedersi sulla porta aperta della lavastoviglie, può causarne il

ribaltamento.
– I coltelli e le posate ottengono un lavaggio migliore se posti nel cestello con i

manici in basso, tuttavia, per evitare di ferirvi con le punte o le lame, potete dispor-

li con i manici in alto.

Dopo il disimballo verificare che la lavastoviglie sia
bene in piano regolando i piedini per eliminare una
eventuale inclinazione.

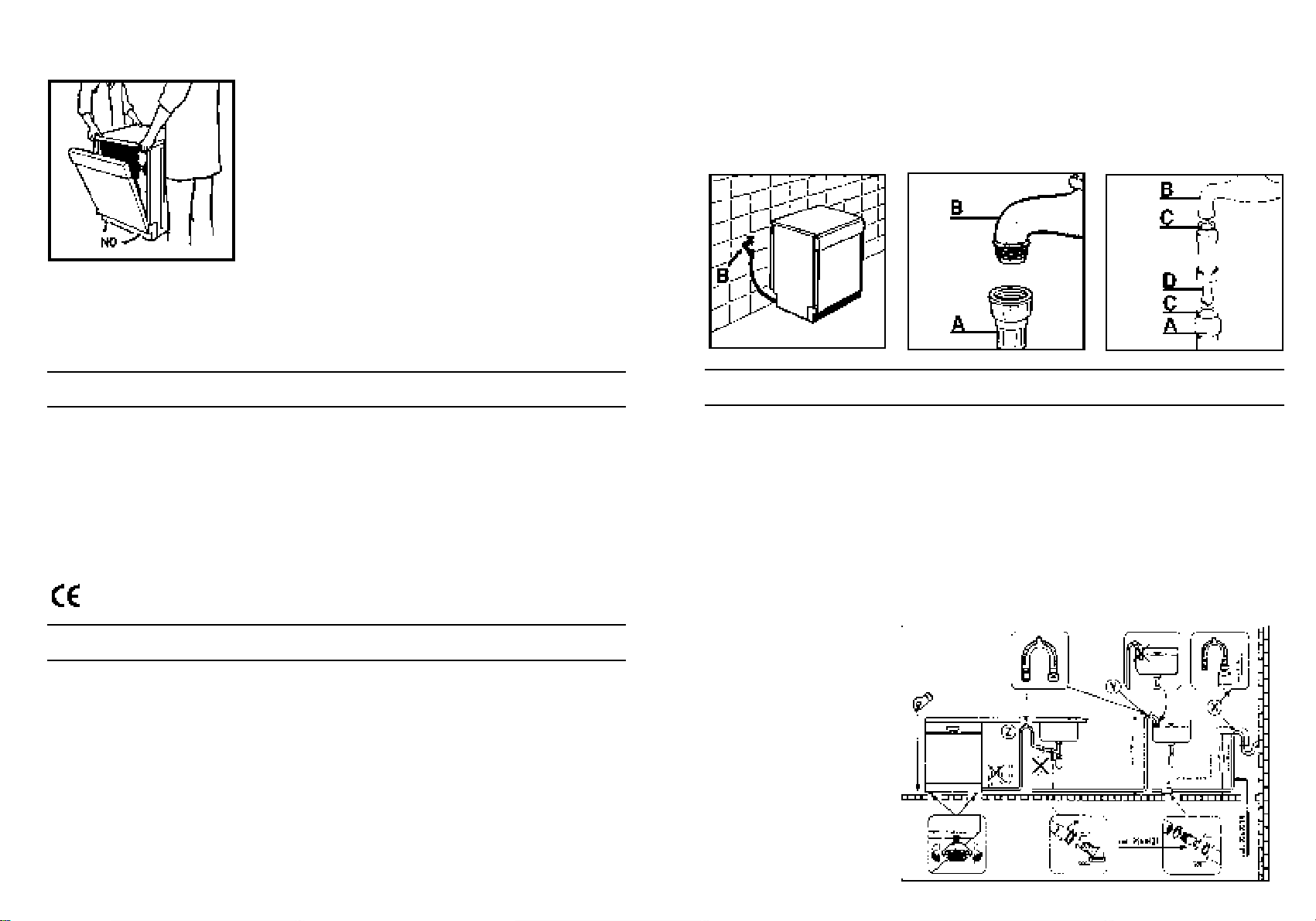

Qualora fosse necessario trasportare manualmente la
macchina disimballata non impugnare la porta in basso,
ma aprire leggermente la porta e sollevare impugnando
il ripiano superiore.

Importante: nel caso si installi la macchina su un
pavimento ricoperto da tappeti o con moquette con­trollare che le aperture di ventilazione alla base del­l'apparecchio non vengano ostruite.

Inoltre la spina dell'apparecchio deve rimanere
accessibile anche dopo l'installazione.

Alimentazione elettrica

L'apparecchio è conforme ai requisiti di sicurezza previsti dagli istituti normativi ed è
munito di spina tripolare con polo di terra che assicura la completa messa a terra del
prodotto.
L'efficacia della sicurezza è comunque subordinata anche alla corretta messa a terra
del Vostro impianto. Per la mancanza di un efficiente impianto di terra, si avverte una
lieve dispersione di corrente sulle parti metalliche dell'elettrodomestico per la
presenza del filtro antidisturbo radio.
Pertanto, prima di alimentare elettricamente l'elettrodomestico accertarsi:

1. che la presa abbia un corretto collegamento di messa a terra;

2. che la portata amperometrica del contatore elettrico risulti idonea per l'assorbi­mento indicato dai dati di targa dell'elettrodomestico.

La società costruttrice resta sollevata da ogni responsabilità per eventuali danni
a persone o cose, derivanti dal mancato allacciamento della linea di terra.

Apparecchio conforme alle Direttive Europee 89/336/CEE, 73/23/CEE e
successive modifiche.

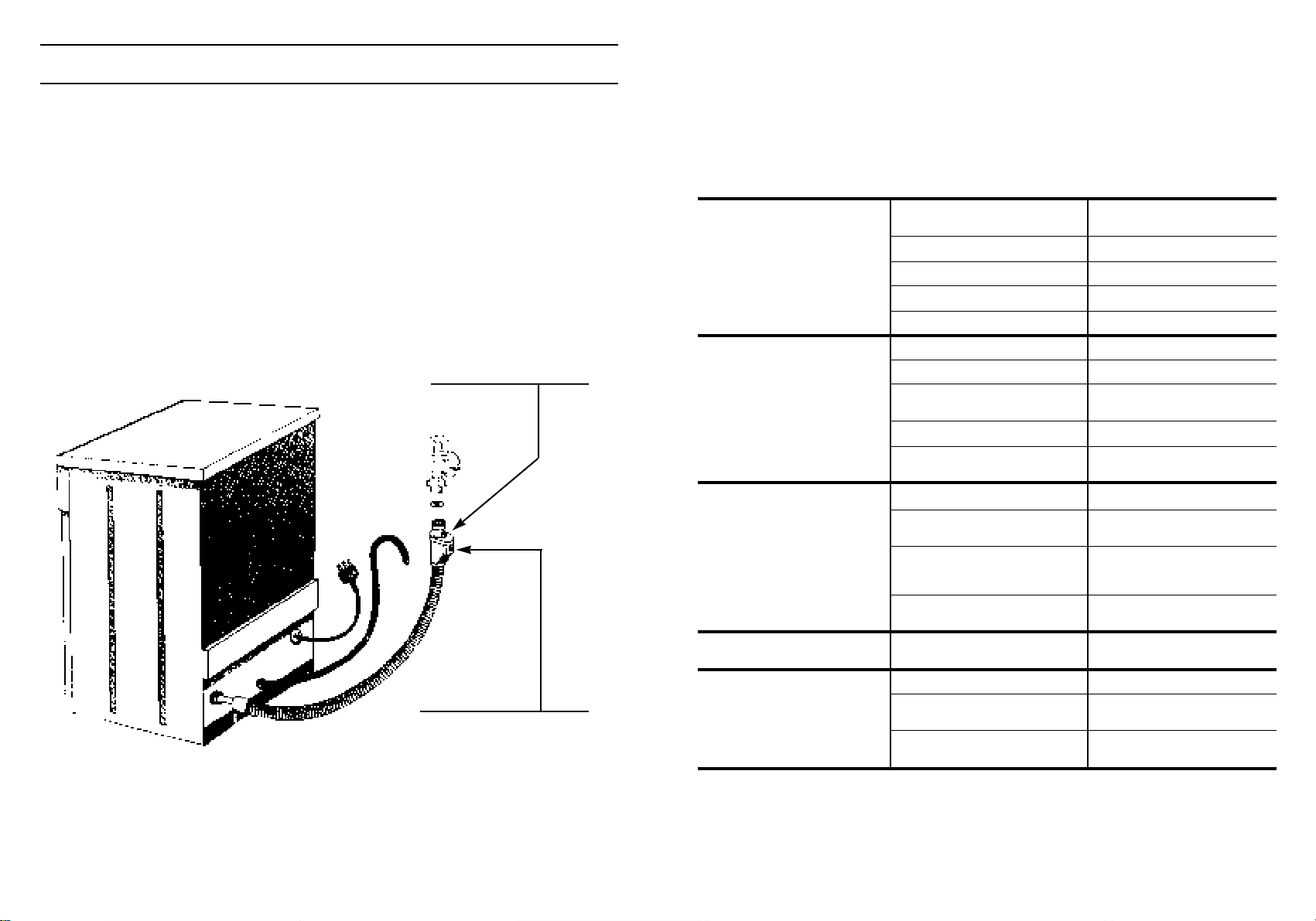

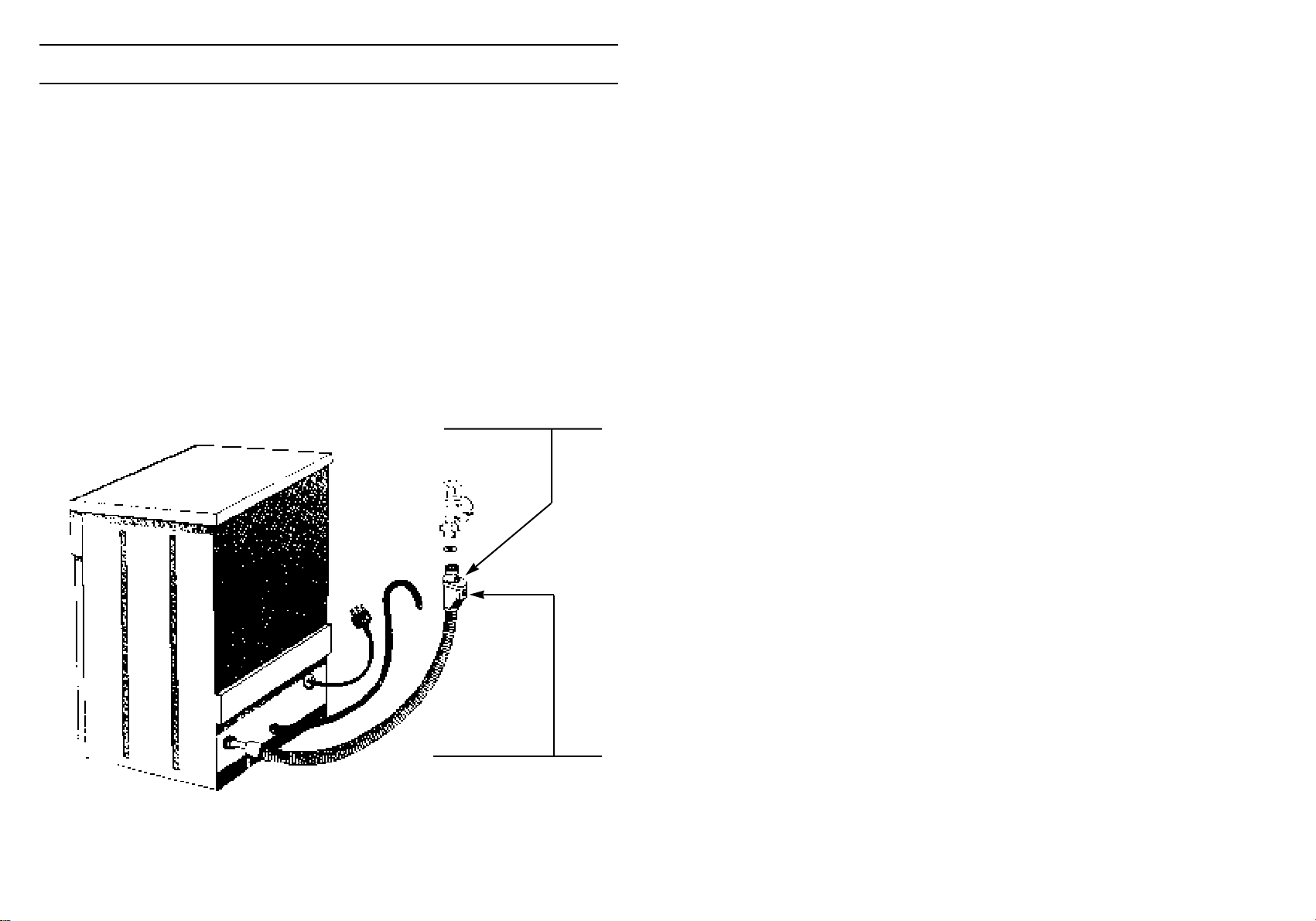

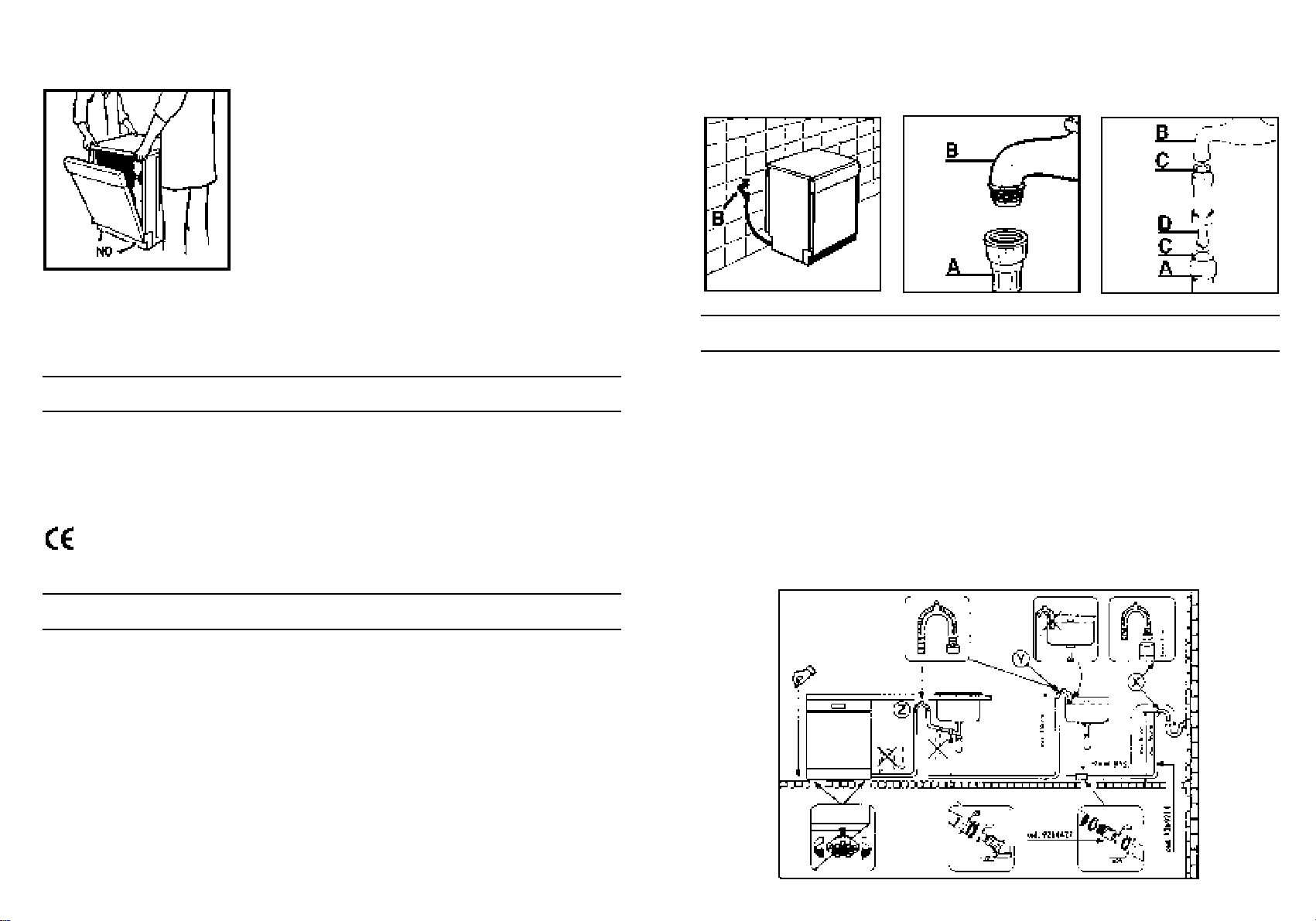

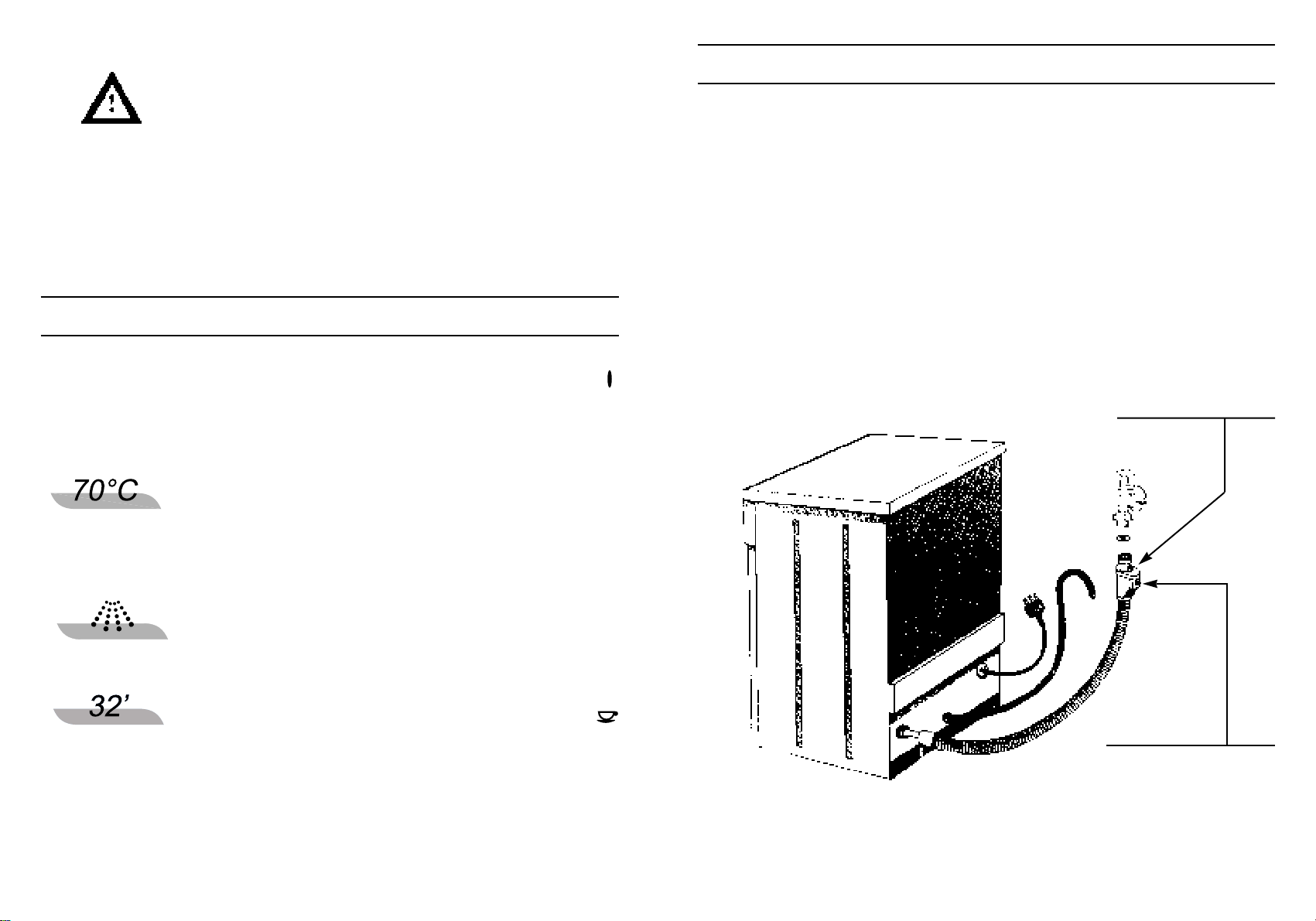

Alimentazione idrica

I tubi di carico e scarico possono essere orientati indifferentemente verso destra o
verso sinistra.

La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o calda
purchè non superi i 60°C.

La pressione idrica deve essere compresa tra un minimo di 0,08 MPa e un massimo
di 0,8 MPa. Per pressioni inferiori consultare il Centro Assistenza Tecnica.
E' necessario un rubinetto a monte del tubo di carico per isolare la macchina
dall'impianto idrico quando non è in funzione (fig. 1 B). La lavastoviglie è dotata di un
tubo per la presa d'acqua terminante con ghiera filettata 3/4" (fig. 2). Il tubo di
carico “A” deve essere avvitato ad un rubinetto dell'acqua “B” con attacco da 3/4"
assicurandosi che la ghiera sia ben stretta. Se necessario si può allungare il tubo di
carico. A tale scopo è disponibile la prolunga art. 9225014, lunga 1,5 m.
Qualora l'acqua di rete presentasse dei residui calcarei o sabbia è consigliabile
richiedere presso il Centro Assistenza Tecnica, il filtro accessorio art. 9226085 (fig. 3).

4

5

Il filtro “D” va inserito tra la presa d'acqua da 3/4" “B” ed il tubo di carico “A”,
ricordando di mettere le guarnizioni “C”.
Se la macchina viene collegata a tubazioni nuove o rimaste inutilizzate per lungo
tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo
di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare
il filtrino di ingresso acqua.

123

Collegamento allo scarico d'acqua

Infilare il tubo nell'impianto di scarico, senza creare pieghe, (fig. 4).
Lo scarico fisso deve avere il diametro interno di almeno 4 cm, e dev'essere posto
ad una altezza minima di 40 cm. Si raccomanda di predisporre il sifone antiodore
(fig. 4x).
Se necessario si può allungare il tubo di scarico fino a 2,6 m, tenendolo però ad una
altezza massima di 85 cm dal pavimento. A tale scopo è disponibile la prolunga
articolo 9269214 e raccordo articolo 9264427.
L'estremità ricurva del tubo di scarico può essere appoggiata al bordo di un lavello
(l'estremità non deve rimanere immersa nell'acqua, per evitare il risucchio nell'appa­recchio durante il programma di lavaggio. Fig. 4y).
Nel caso di installazione sotto piano continuo la curva deve essere fissata immedia­tamente sotto il piano nel punto più alto possibile (fig. 4z).
Nell'installare la macchina, controllare che i tubi di carico e scarico non siano piegati.

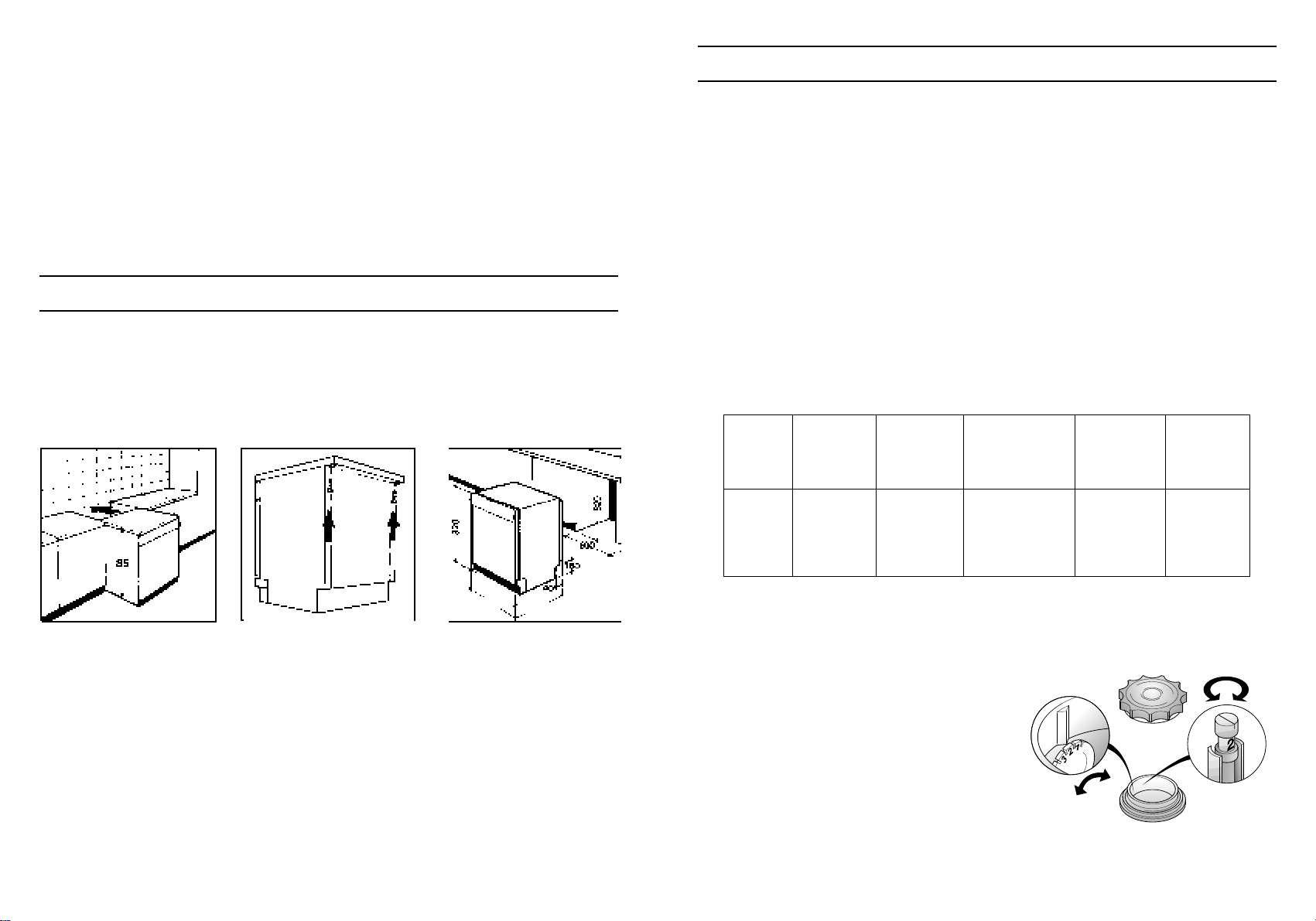

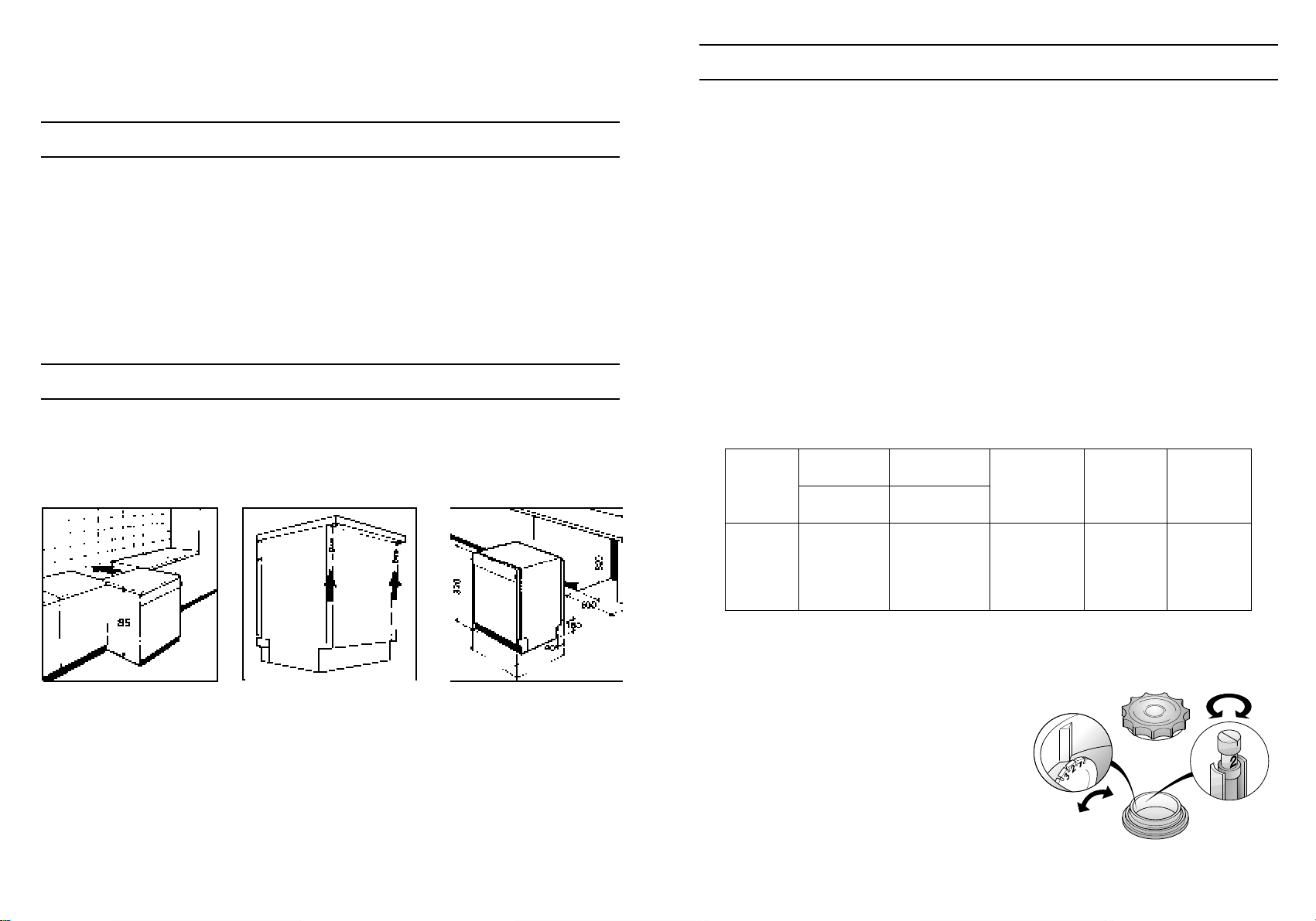

Installazione nelle cucine componibili

Per accosto

La lavastoviglie è stata studiata con l'altezza modulare di 85 cm e quindi può esse­re accostata ai mobili delle moderne cucine componibili di analoga altezza. Per alli­nearla esattamente, regolare i piedini dell'apparecchio.
Il piano superiore in laminato ad alta resistenza può essere usato senza nessun par­ticolare riguardo perchè resistente al calore, all'abrasione ed è antimacchia (fig. 5).
Il piano di lavoro è facilmente regolabile in profondità fino a 25 mm, mediante spo­stamenti di 5 in 5 mm per allinearlo al piano dei mobili adiacenti.
Per la regolazione, svitare le 2 viti posteriori e fissarlo nella posizione voluta (fig. 6).

Per inserimento sottopiano

Le più moderne cucine componibili hanno un piano di lavoro unico sotto il quale ven­gono inseriti i mobili base e gli elettrodomestici.
In questo caso basta asportare il piano di lavoro, svitando le viti che si trovano sotto
di esso nella parte posteriore (fig. 6).
L'altezza si riduce così a 82 cm, come previsto dalle Norme internazionali (ISO) e la
lavastoviglie si inserisce perfettamente sotto il piano continuo della cucina (fig. 7).

5

6

7

4

598

556/573

Apertura dello sportello

Inserire la mano nell'incavo e premere verso l'alto.
Se lo sportello viene aperto durante il funzionamento della macchina, una sicurezza
elettrica fa si che tutte le funzioni vengano automaticamente interrotte.

Per un corretto funzionamento evitare di aprire lo sportello mentre la lavasto­viglie è in funzione.

6

7

Per chiudere lo sportello

Caricare il sale

Inserire i cestelli.

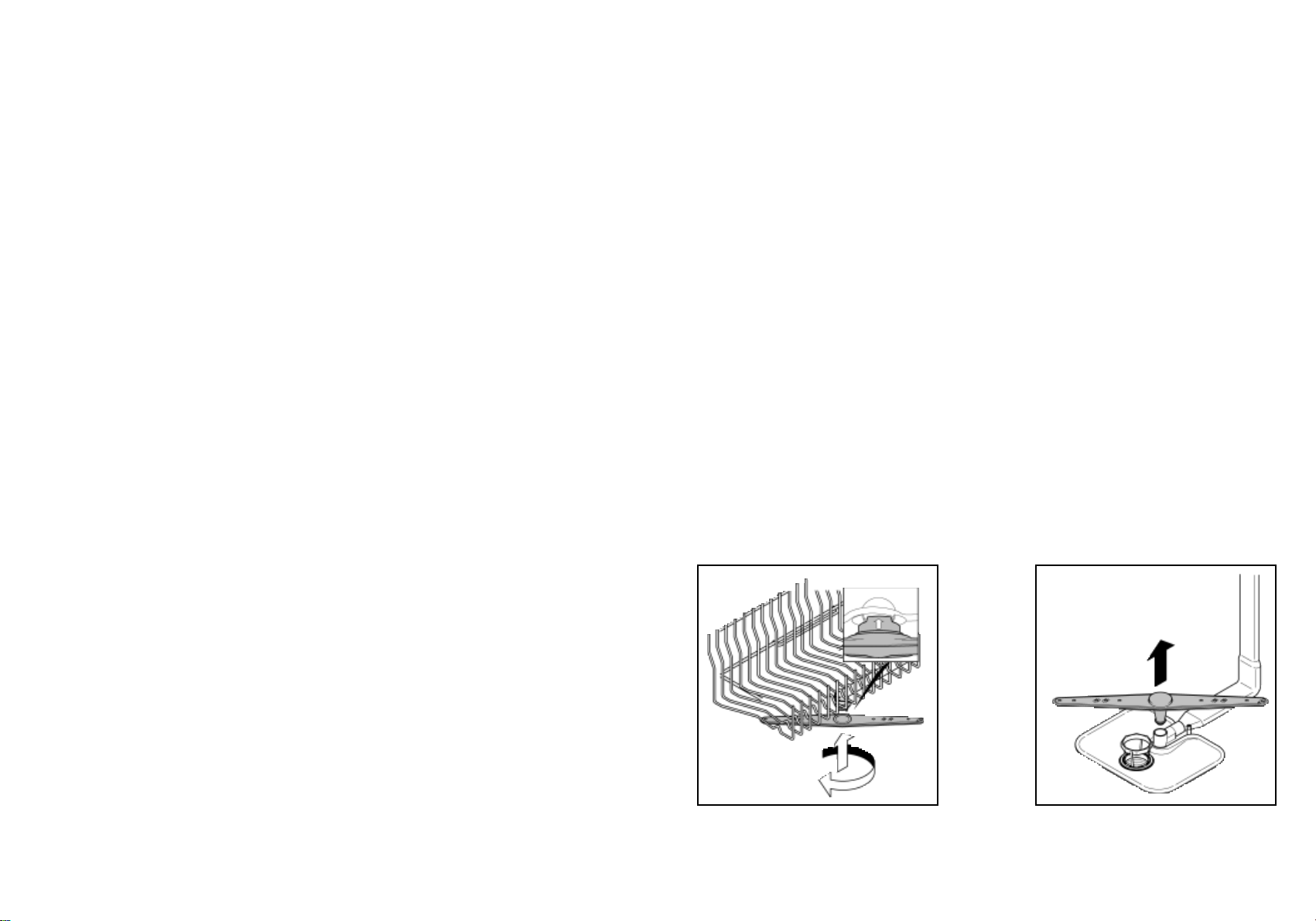

Verificare che entrambe le rampe lavanti possano ruotare e che non ci siano posa­te, pentole o piatti che ne limitino o impediscano la rotazione.
Chiudere lo sportello e bloccarlo mediante leggera pressione.

Impianto di addolcimento dell'acqua

L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali
che si depositano sulle stoviglie lasciando macchie e depositi biancastri.
Più elevato è il contenuto di questi sali maggiore è la durezza dell'acqua.
La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante
specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio
delle stoviglie. Il decalcificatore può trattare acqua con durezza fino a 60°fH (gradi
francesi) 33°dH (gradi tedeschi) tramite 5 livelli di regolazione.
Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.

Regolazione decalcificazione
con decalcificatore

Nella tabella seguente trovate la corrispondenza tra durezza acqua di rete da trattare
e livello di regolazione del decalcificatore.

Livello

0
1

*2

3
4

* Il decalcificatore è regolato sul livello 2 in quanto questo soddisfa la maggior parte
delle utenze.
Se la vostra acqua appartiere al livello 0, non è necessario usare il sale rigenerante
né effettuare alcuna regolazione, in quanto è già dolce.

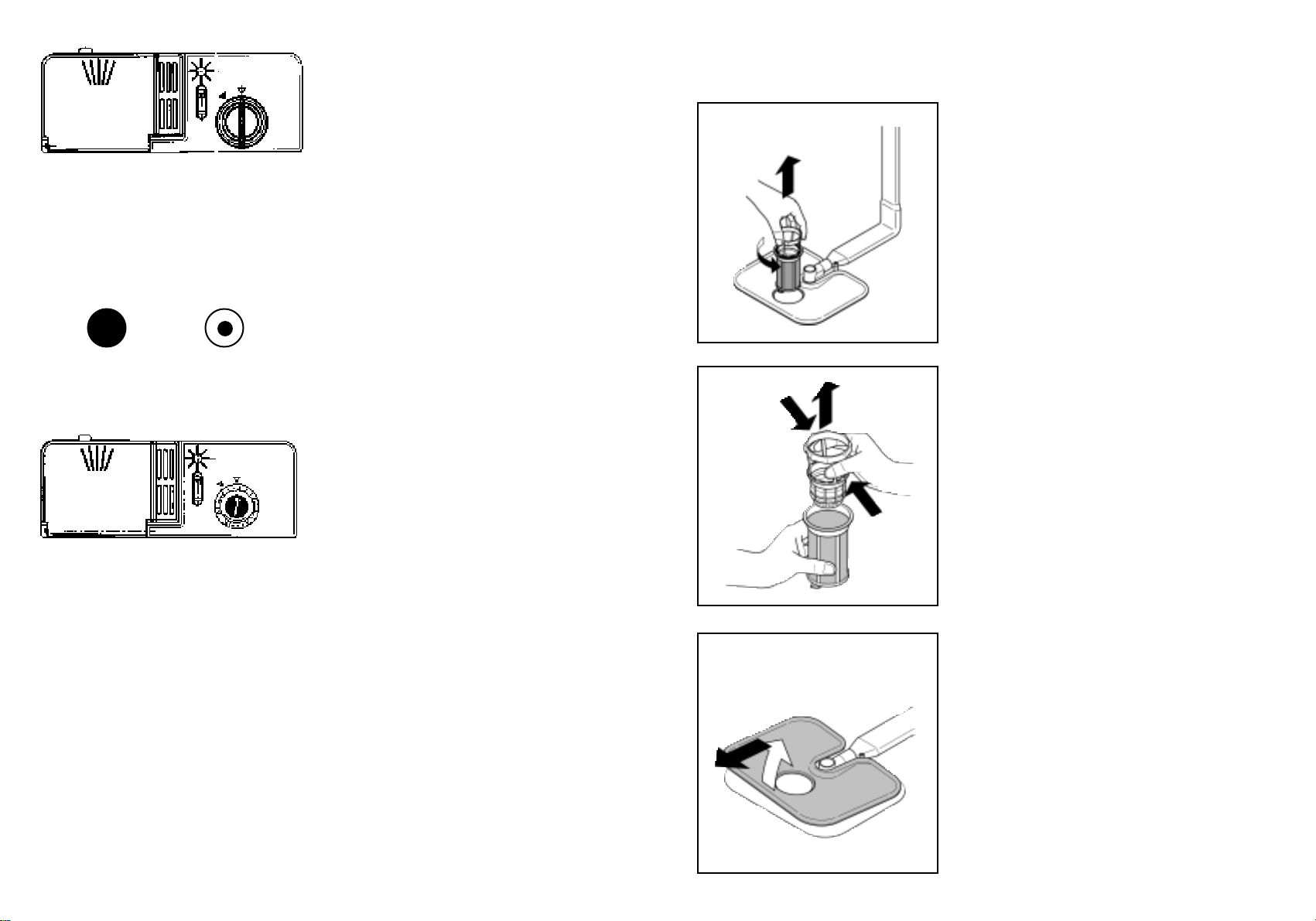

A seconda del livello di appartenenza
della vostra acqua regolare il decalcifica­tore nel seguente modo:

- estrarre il cesto inferiore, svitare e
togliere il tappo del contenitore sale
rigenerante posto sul fondo della vasca
(Fig.A"1");

- ruotare il selettore fino ad evidenziare
la posizione desiderata con l'ausilio di
un cacciavite o di un coltello.

Durezza

dell'acqua

°fH gradi

francesi

0-9
10-30
31-40
41-50
51-60

Durezza

dell'acqua

°dH gradi

tedeschi

0-5

6-16
17-22
23-27
28-33

Uso
sale

rigenerante

NO

SI
SI
SI
SI

TIPO 1

Regolazione

del decalci-

ficatore

LIBERA

posizione N.1
posizione N.2
posizione N.3
posizione N.4

N°

lavaggi

circa

50
40
30
20

TIPO 2

La lavastoviglie è dotata di un decalcificatore che
depura l'acqua dal calcare che potrebbe incro­starla o danneggiarla.
Sul fondo della macchina è sistemato il conteni­tore del sale che serve a rigenerare l'apparec­chio decalcificatore.
La massa filtrante dell'impianto di depurazione
deve essere riattivata con sale di rigenerazione
per decalcificatori di lavastoviglie.
Altri tipi di sale contengono sensibili percentuali
di sostanze insolubili che potrebbero col tempo

rendere inefficiente l'impianto di decalcificazione.
Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo.
Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il
sale fino al riempimento del contenitore mescolando la miscela con un
cucchiaio.Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il
tappo. Se non si deve effettuare alcun lavaggio subito, inserire il programma
Prelavaggio freddo in modo che la soluzione salina traboccata venga scaricata dalla
macchina. Il contenitore ha una capacità di circa 1,5÷1,8 kg di sale e, per una effi­cace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente a secondo
della regolazione del proprio impianto di decalcificazione.

Importante: Solo all'installazione della lavastoviglie dopo aver riempito com­pletamente il contenitore del sale è necessario aggiungere dell'acqua, fino al
trabocco dal contenitore.

Indicatore di riempimento sale

Questo modello è dotato di una spia elettrica sul cruscotto che si accende quando
diviene necessario provvedere a riempire il contenitore del sale.

Importante: la comparsa di macchie biancastre sulle stoviglie è generalmente un
indice importante di mancanza del sale

8

9

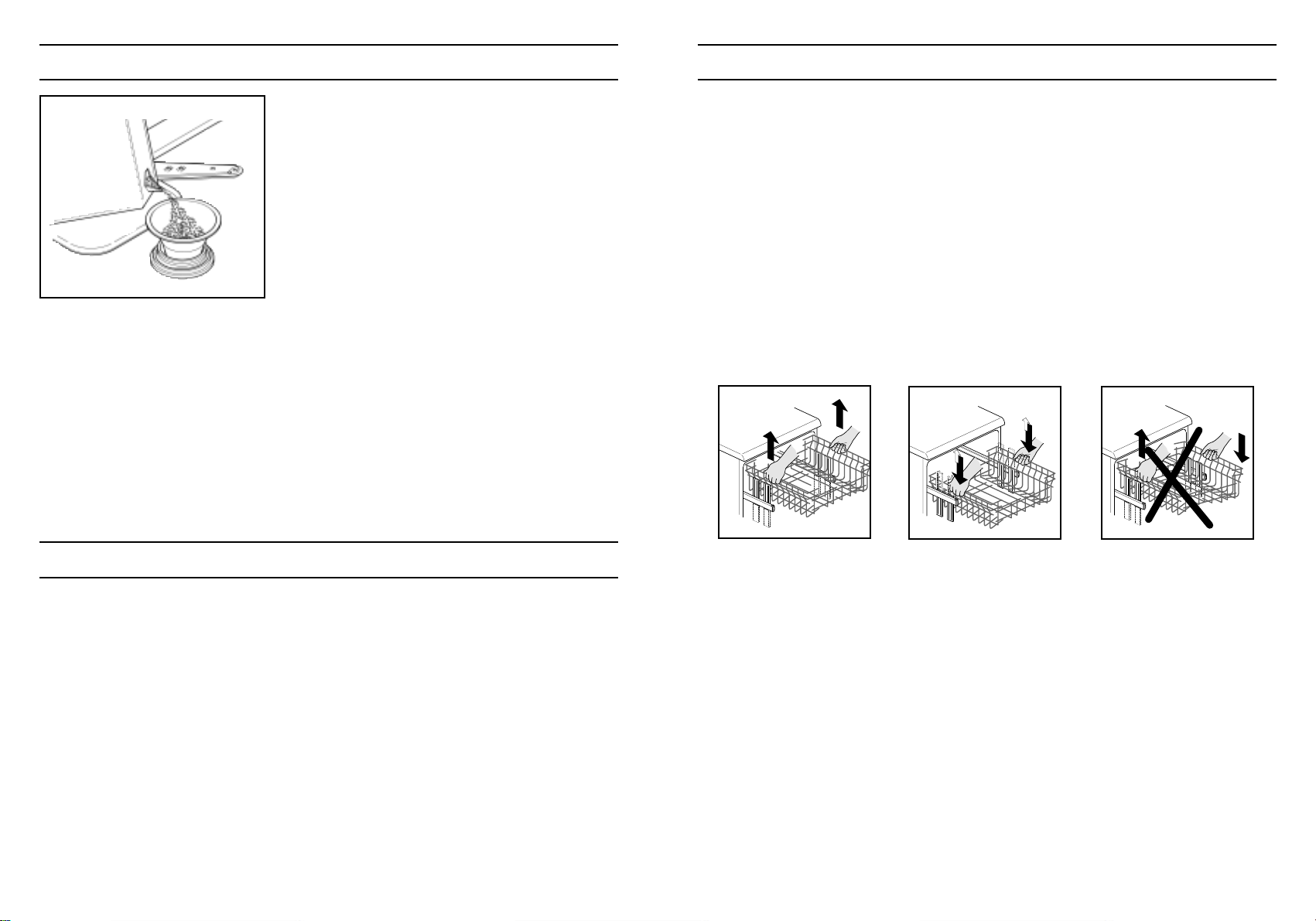

Regolazione del cestello superiore

a

b

a

b

Caricamento delle stoviglie

Utilizzando abitualmente piatti da 27 cm a 31 cm di diametro, caricarli nel cesto infe­riore dopo aver spostato quello superiore nella posizione più alta, procedendo nel
seguente modo:

1) Estrarre il cesto superiore;

2) Impugnare il cesto da entrambi i lati e tirarlo verso l’alto (fig. 1).
Con questa operazione nel cesto superiore non si possono caricare stoviglie con dia-

metro superiore a 20 cm e non si possono utilizzare i supporti mobili nella posizione alta.

PER RIPORTARE IL CESTO IN POSIZIONE BASSA:

1) Impugnare il cesto da entrambi i lati e tirarlo leggermente verso l’alto (fig. 2a);

2) Lasciare lentamente ricadere il cesto accompagnandolo (fig. 2b).

N. B. : NON SOLLEVARE O ABBASSARE MAI IL CESTO DA UN SOLO LATO (fig. 3).

Attenzione :
Si consiglia di effettuare la regolazione del cestello prima del carico delle stoviglie.

1

2

3

Carico delle stoviglie

Per garantire ottimi risultati di lavaggio nel tempo é opportuno asportare dalle
stoviglie i residui più grandi delle pietanze (ossa, lische, stuzzicadenti, avanzi di
carne o verdure, bucce di frutta, etc.) per evitare di intasare i filtri, lo scarico e gli
spruzzatori dei bracci lavanti, con conseguente riduzione dell'efficacia di lavaggio.
Non è necessario risciacquare le stoviglie prima di collocarle nella macchina.
Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo
bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio.

Utilizzo del cesto superiore

Il cesto superiore é dotato di supporti mobili agganciati alla sponda laterale, in grado
di assumere due posizioni: alzata e abbassata. Nella posizione abbassata i supporti
servono per appoggiarvi tazze da the, caffè, lunghi coltelli e mestoli. Sulle estremità
dei supporti stessi si possono, appendere i bicchieri a forma di calice.
Sotto di essi possono prendere posto bicchieri, tazze, sottotazze e piatti da dessert.
In posizione rialzata, i supporti permettono l'alloggiamento di piatti piani e fondi.
Questi ultimi vanno sistemati in posizione verticale con la parte concava rivolta verso
il lato anteriore, avendo cura di verificare che rimanga sempre uno spazio tra un
piatto e l'altro, per consentire all'acqua di passare liberamente.
Per sfruttare la massima capienza del cesto si consiglia di raggruppare i piatti di
uguale forma.
I piatti possono essere caricati su un unica fila (fig. 1) o su entrambe le file (fig. 2).
Si consiglia di posizionare i piatti di dimensione maggiore, con un diametro di circa
270 mm, leggermente inclinati verso il lato anteriore in modo da favorire il facile
inserimento del cesto all'interno della macchina.
Nel cesto superiore possono trovare alloggiamento anche stoviglie quali insalatiere
e ciotole di plastica, che si consiglia di bloccare per evitarne il capovolgimento a
causa dei getti.
Il cesto superiore è stato studiato al fine di offrire la massima flessibilità di utilizzo.
Esso può essere caricato con soli piatti, posizionati in doppia fila sino ad un massimo
di 24 pezzi, con soli bicchieri, su cinque file sino a 30 pezzi, oppure per carichi misti.

Utilizzo del cesto inferiore

Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi,
piatti da portata, piatti piani, piatti fondi e mestoli.
Le posate vanno sistemate con il manico verso il basso nell'apposito contenitore in
plastica posizionato nel cesto inferiore (fig. 3) assicurandosi che le posate stesse
non ostruiscano la rotazione delle rampe.

10

11

1

E

A

C

B

D

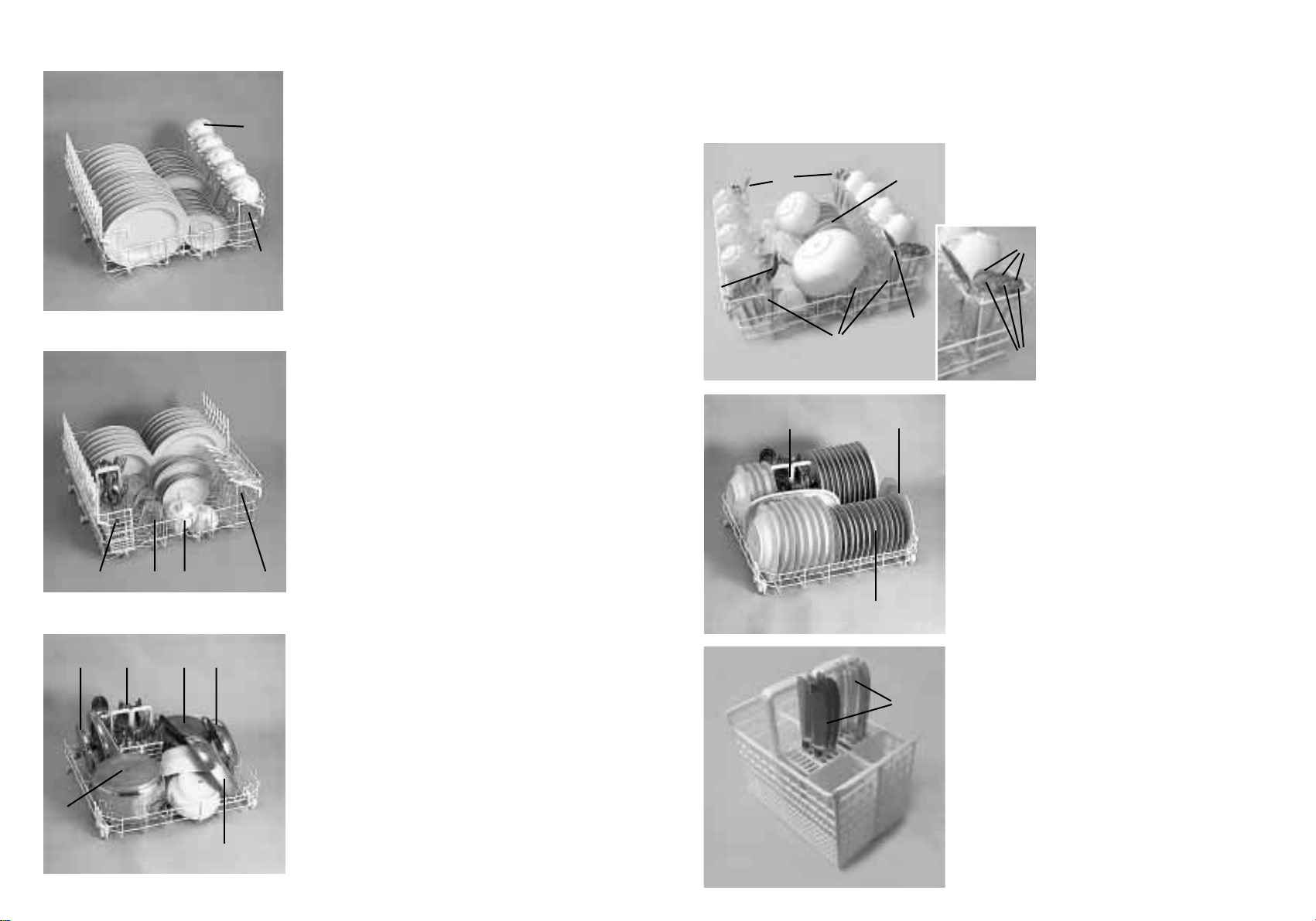

Un carico standard giornaliero è rappresen­tato nelle fig. 1, 2 e 3.

cesto superiore (fig. 1)
A = piatti fondi
B = piatti piani
C = piatti dessert
D = sottotazze
E = tazze
F = bicchieri

F

2

cesto superiore (fig. 2)
A = piatti fondi
B = piatti piani
C = piatti dessert

B

A

C

D

D = sottotazze
E = tazze
F = calici
G = bicchieri
H = semi cesto posate

Carico normalizzato 12 coperti internazionali (secondo EN 50242).

La corretta disposizione del carico è quella indicata nella fig. 4 per il cesto superiore,
nella fig. 5 per il cesto inferiore e fig. 6 cesto posate.

4

H

G

E

C

D

F

C

A

5

QN

M

N

P

B

C

H

cesto superiore (fig. 4)
A = 5 + 5 + 2 bicchieri

B = 12 sotto tazze

I

C = 4 + 4 + 4 tazze
D = coppa piccola
E = coppa media
F = coppa grande
G = 1 + 1 forchette
H = 1 + 1 cucchiai da servizio
I = 3 + 3 + 3 + 3 cucchiai da dessert

L

L = 3 + 3 + 3 + 3 cucchiaini da caffé

cesto inferiore (fig. 5)
M = 8 + 4 piatti fondi

N = 11 + 1 piatti piani
O = 12 piatti dessert
P = piatto da portata
Q = posate

GH

3

DF AG

E

B

C

M

FE

O

cesto inferiore (fig. 3)
A = pentola media
B = pentola grande
C = padella
D = coperchi
E = zuppiere, piatti da portata
F = posate
G = tegami, teglie

La disposizione razionale e corretta delle
stoviglie è condizione essenziale per un
buon risultato di lavaggio.

12

6

R

cesto posate (fig. 6)

Nelle due ribaltine abbassate inserire
n.° 6 + 6 coltelli (R); nei rimanenti scomparti
sistemare le posate con i manici rivolti verso
il basso, avendo cura di non mettere più di
due posate identiche per scomparto.

13

7

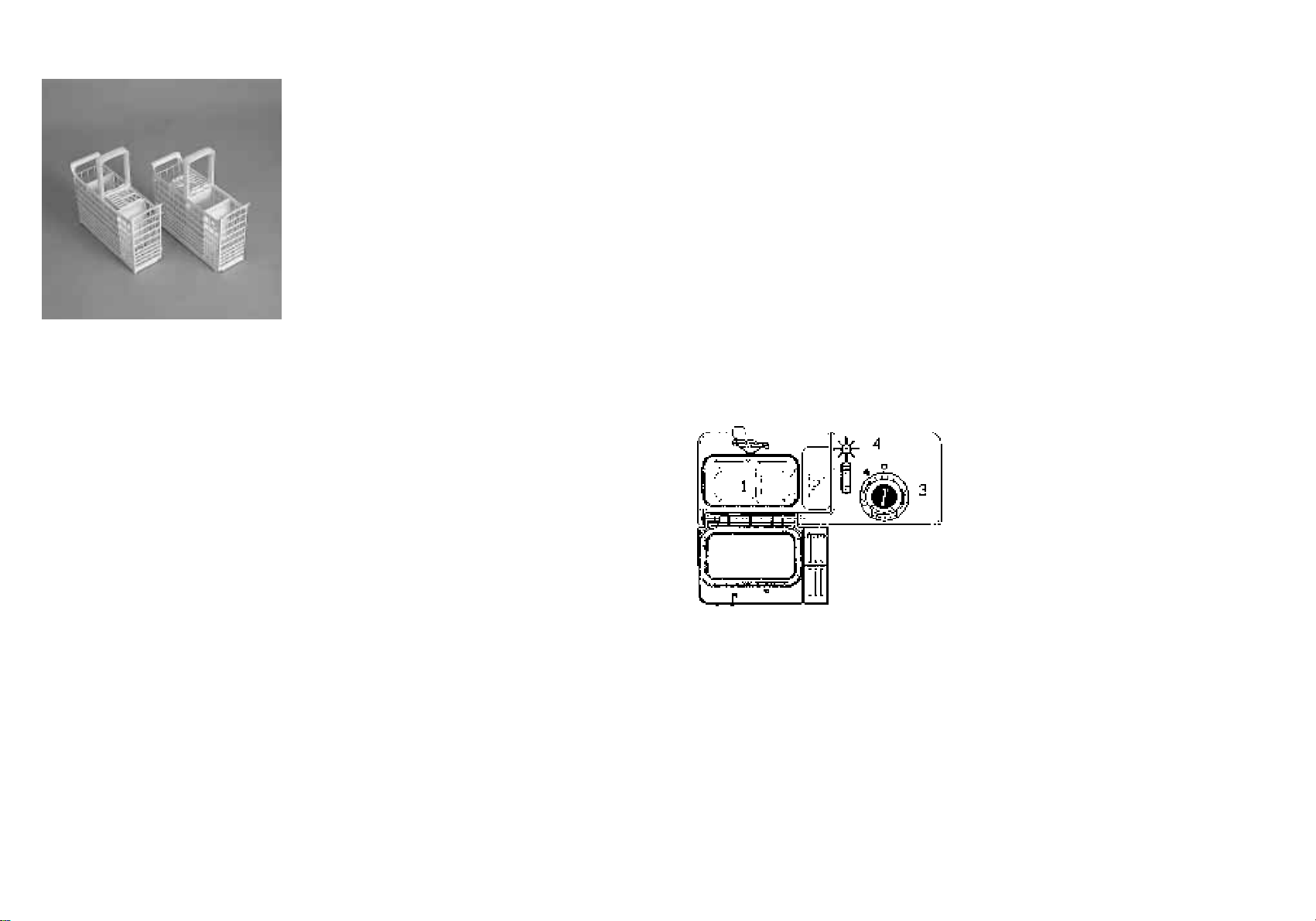

cesto posate (fig. 7)

Il cesto porta posate è formato da due parti
divisibili, così da poter offrire diverse possi­bilità di carico.
La divisione in due del cestello avviene
facendo scorrere in senso orizzontale le due
parti l'una rispetto all'altra e viceversa per il
riaggancio.

Informazioni per laboratori di prova

Programma comparativo generale

(vedi tabella programmi di lavaggio)

Secondo le norme EN 50242:

1) Posizione cesto superiore: bassa

2) Carico normalizzato

3) Posizione regolatore brillantante 5

4) Quantità di detersivo:
– 8 gr per il prelavaggio.
– 22 gr per il lavaggio.

Caricamento detersivo e brillantante

Caricare il detersivo

Utilizzare esclusivamente detersivi in polvere, liquidi o in pastiglie specifici per
lavastoviglie. Nella macchina si trova una confezione campione di FINISH che

assicura ottimi risultati di lavaggio ed è facilmente reperibile sul mercato.
Detersivi non idonei (come quelli per il lavaggio a mano), non contengono gli ingre­dienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della
macchina.

Lavaggio normale

La vaschetta per il detersivo del lavaggio è
situata all'interno della porta (fig. A "2"). Se il
coperchio del contenitore risultasse chiuso,
per aprirlo basta agire sul pulsante di aggan­cio: al termine di un qualsiasi programma di
lavaggio il coperchio risulta sempre aperto,
pronto per il successivo impiego.
La dose di detersivo può variare in funzione
del grado di sporco e del tipo di stoviglie. Si
consiglia di versare 20 ÷ 30 gr di detersivo
nella vaschetta lavaggio (1).

14

Dopo aver versato il detersivo nel conte­nitore richiudete il coperchio.

Poichè i detersivi non sono tutti uguali, con­sultate anche le istruzioni sulle confezioni.
Ricordiamo che quantità insufficienti di
detersivo provocano una incompleta aspor­tazione dello sporco, mentre un eccesso di
detersivo, oltre a non migliorare i risultati di
lavaggio, rappresenta uno spreco.

Non eccedere nell'uso di detersivo rappresenta un contributo al contenimento
dell'inquinamento ambientale.

Lavaggio con ammollo

Nel caso si imposti il programma UNIVERSALE INTENSIVO, occorre aggiungere
nella macchina una seconda dose di detersivo, circa 20 grammi (1 cucchiaio da
tavola) nella vaschetta prelavaggio (2).

15

4

PIENO VUOTO

riflesso scuro riflesso chiaro

Caricare il brillantante

Alla destra della vaschetta del detersivo si
trova il contenitore dell'additivo per il risciac­quo, la cui capacità è circa 130 ml (Fig. A "3").

3

Ruotare il tappo (3) in senso antiorario e ver­sare il liquido, che servirà per numerosi
lavaggi, sino al livello max indicato.
Richiudere il tappo.
Questo additivo, che viene immesso auto­maticamente nell'ultima fase di risciacquo,
favorisce una rapida asciugatura delle stovi­glie evitando il formarsi di macchie e sedi­menti opachi.
Usare sempre additivi di risciacquo adatti a
lavastoviglie automatiche.
E' possibile controllare il livello del brillantan­te per mezzo del visualizzatore ottico posto
al centro del distributore (4).

Regolazione
del brillantante da 1 a 6

Il regolatore è posto sotto il tappo (3) e si

3

può ruotare con una moneta. La posizione
consigliata è 3.
Il contenuto in calcare dell'acqua influenza
notevolmente sia la presenza di incrostazio­ni che il grado di asciugatura.
E' perciò importante regolare il dosaggio del
brillantante per ottenere prestazioni sempre
ottimali.
Nel caso le stoviglie presentino delle striatu­re al termine del lavaggio, diminuire la rego­lazione di una posizione. Nel caso le stovi­glie presentino macchie o aloni biancastri
aumentare la regolazione di una posizione.

Pulizia dei filtri

1

2

3

Il sistema filtrante (fig. A "4") è costituito da:
Bicchierino centrale, che trattiene le parti­celle più grosse di sporco.
Piastra, che filtra continuamente l'acqua di
lavaggio.
Microfiltro, posto sotto la piastra, che trat­tiene anche le particelle di sporco più picco­le assicurando un'ottimo risciacquo.

Per ottenere sempre ottimi risultati è neces­sario ispezionare e pulire i filtri prima di ogni
lavaggio.
Per estrarre il gruppo dei filtri, basta impu­gnare il manico e ruotarlo in senso antiorario
(fig. 1).
Il bicchierino centrale è asportabile, per faci­litare le operazioni di pulizia (fig. 2).
Rimuovere la piastra filtro (fig. 3) e lavare il
tutto sotto un getto di acqua ed eventual­mente aiutandosi con uno spazzolino.
Con il Microfiltro Autopulente, la manuten­zione è ridotta e l'ispezione del gruppo filtri
può essere effettuata ogni 15 giorni. Tuttavia
è consigliabile controllare dopo ogni lavag­gio che il bicchierino centrale e la piastra non
siano intasati.

Attenzione: dopo aver pulito i filtri, assi­curarsi che siano fissati correttamente
tra loro e che la piastra sia inserita per­fettamente sul fondo della lavastoviglie.
Avere cura di riavvitare, in senso orario, il
filtro nella piastra perchè un inserimento
impreciso del gruppo filtrante può pre­giudicare il funzionamento della macchi­na.

Importante: non usare la lavastoviglie
senza filtri.

1716

Consigli pratici

Pulizia e manutenzione ordinaria

Scelta del programma

Questa lavastoviglie vi offre un'ampia gamma di programmi di lavaggio che si adat­tano alle varie esigenze di sporco e stoviglie da trattare.

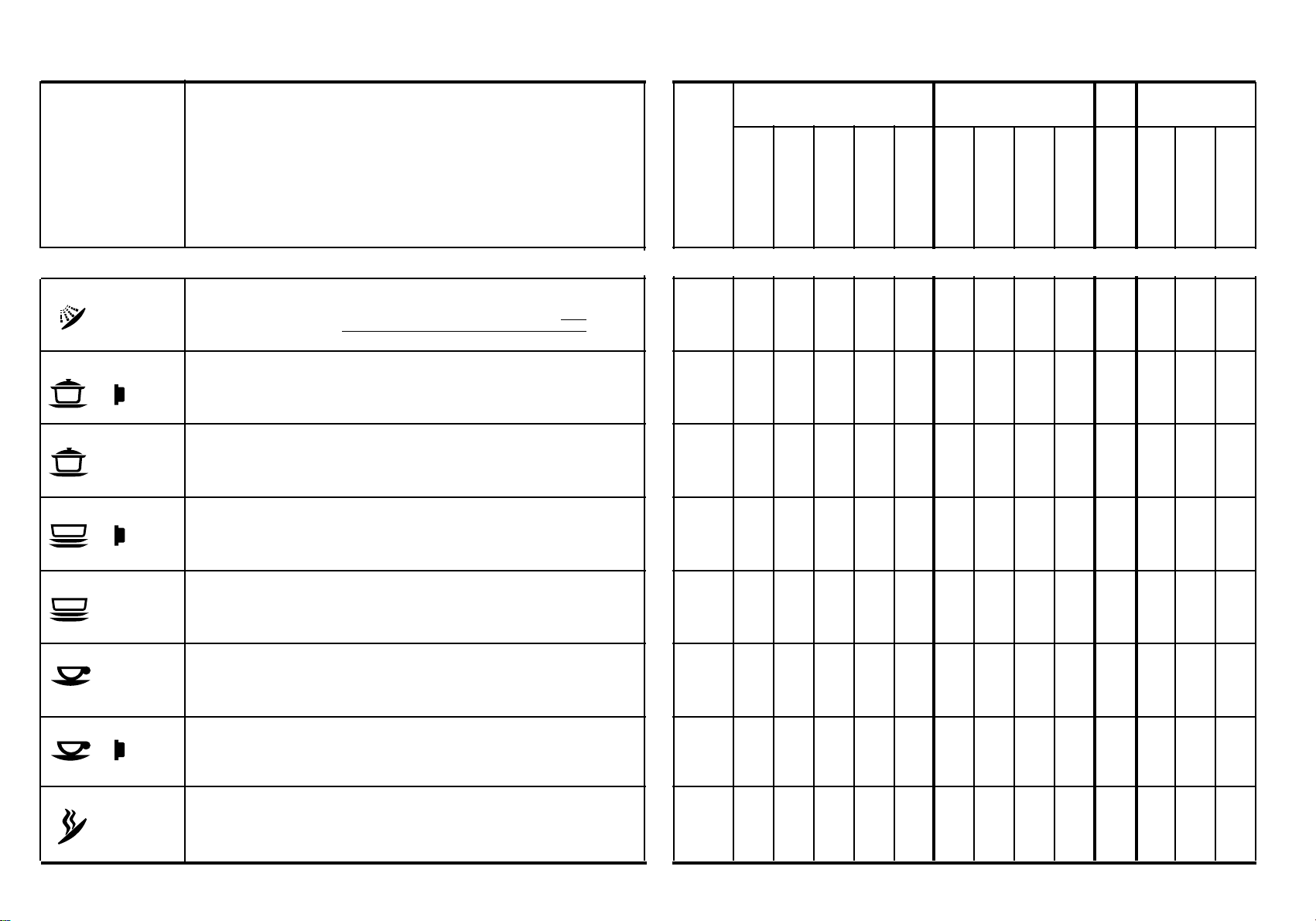

Consultare "L'ELENCO PROGRAMMI" allegato per la scelta del programma più
adatto.

Suggerimenti al termine del programma

Per evitare eventuali sgocciolamenti dal cestello superiore, estrarre prima il cestello
inferiore. Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire
leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulteriormente
l'asciugatura.

Consigli utili per RISPARMIARE

1) Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella macchina appena
terminati i pasti sistemandole in più riprese, effettuando eventualmente il programma
PRELAVAGGIO A FREDDO per ammorbidire lo sporco ed eliminare i residui più
grossi tra un carico e l'altro in attesa di eseguire il programma di lavaggio completo.

2) In presenza di sporchi poco consistenti o cesti non molto carichi selezionate un
programma ECONOMICO seguendo le indicazioni riportate nell'elenco programmi.

Consigli per ottenere ottimi RISUL T A TI di lavaggio

1) Sistemare le stoviglie con l'apertura rivolta verso il basso.

2) Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta
sistemazione vi darà migliori risultati di lavaggio.

3) Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini,
lische, avanzi di carne o verdure, residui di caffè, bucce di frutta, cenere di sigaretta
ecc.) che potrebbero otturare lo scarico e gli spruzzatori dei bracci lavanti.

4) Dopo aver sistemato le stoviglie, verificare che i bracci lavanti possano girare
liberamente.

5) Pentole ed altre stoviglie che presentano residui di cibo molto tenaci o bruciacchiati,
dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie.

6) Per il perfetto lavaggio di argenteria è necessario:
a) sciacquarla appena dopo l'uso, sopratutto se è stata impiegata per maionese,
uova, pesce, ecc.
b) non cospargerla con detersivo
c) non metterla a contatto con altri metalli

Cosa FARE se

1) Nel caso si debba fermare la macchina ed aprire lo sportello per introdurre altre
stoviglie da lavare quando l'apparecchio è nella fase centrale di lavaggio, effettuare
l'apertura solo dopo aver disinserito il tasto O/I.
Dopo la chiusura dello sportello, attendere 3 minuti prima di far ripartire la macchina.

Cosa non lavare se

È bene inoltre ricordare che non tutte le stoviglie sono adatte per essere impiegate
nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con
manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cri­stallo o vetro piombato se non specificatamente indicato.
Certe decorazioni possono tendere a sbiadire, pertanto si consiglia di effettuare più
volte il lavaggio in macchina di un sol pezzo e solo dopo essere certi che non si
scolori inserire il carico totale.
È inoltre consigliabile non lavare posate in argento con posate in acciaio ossidabile
per evitare che si verifichi una reazione chimica tra esse.

IMPORTANTE

Quando si acquistano nuove stoviglie accertarsi sempre che siano idonee al
lavaggio in lavastoviglie.

La carrozzeria esterna può essere pulita con apposito prodotto per superfici smalta­te, purchè non abrasivo.
La lavastoviglie non richiede alcuna manutenzione speciale, poichè la vasca di
lavaggio è autopulente. Pulire regolarmente la guarnizione in gomma dello sportello
con un panno umido, eliminando accuratamente eventuali tracce di cibo, o brillan­tante.
Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consi­glia, periodicamente, di eseguire un lavaggio completo versando preventivamente 1
bicchiere di aceto sul fondo della macchina ed impostare il programma delicato.
Se malgrado la normale pulizia dei filtri si notano stoviglie o pentole insufficiente­mente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti

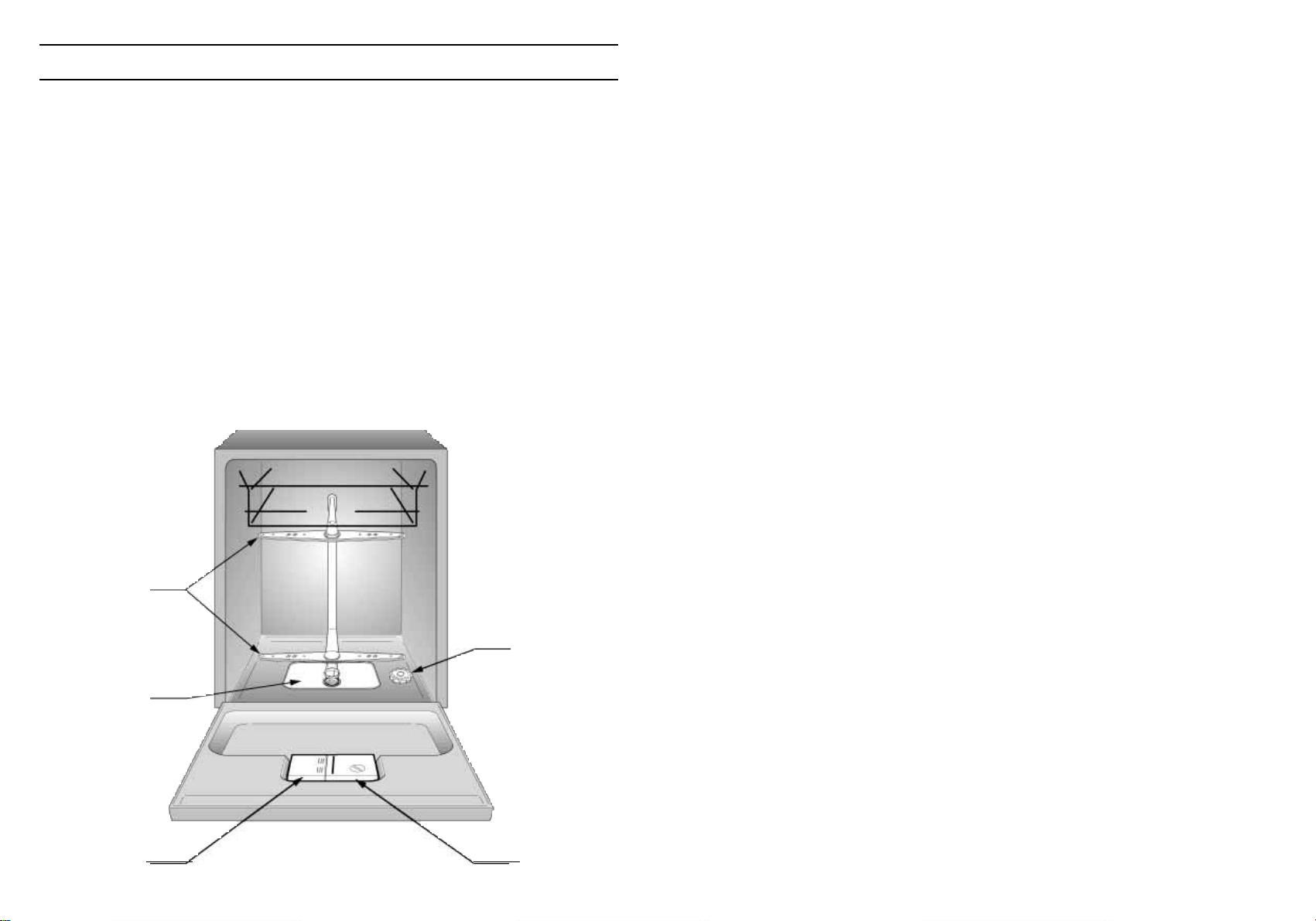

(fig. A "5") siano liberi da residui di sporco.
Se ciò non fosse, procedere alla loro pulizia nel seguente modo:

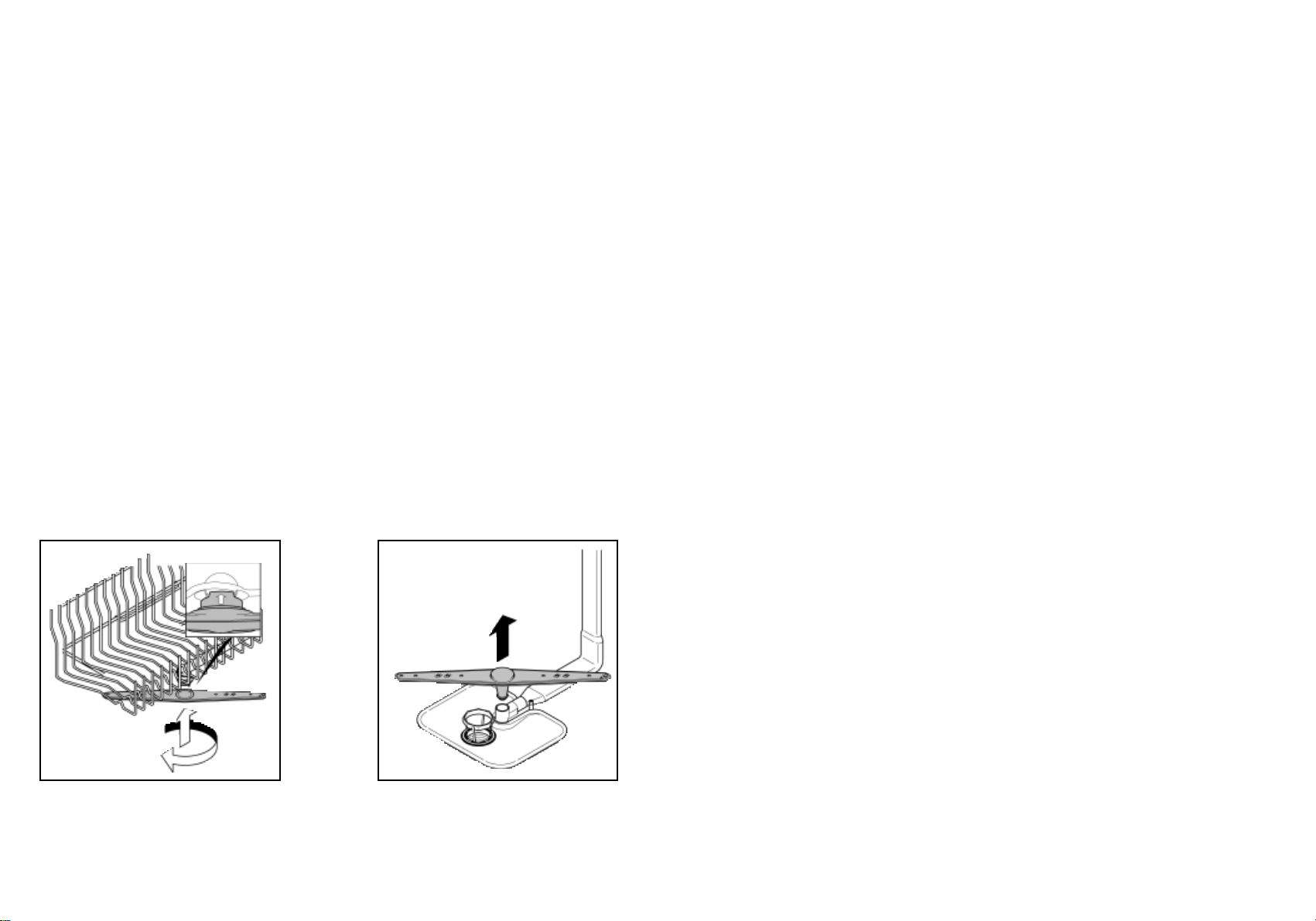

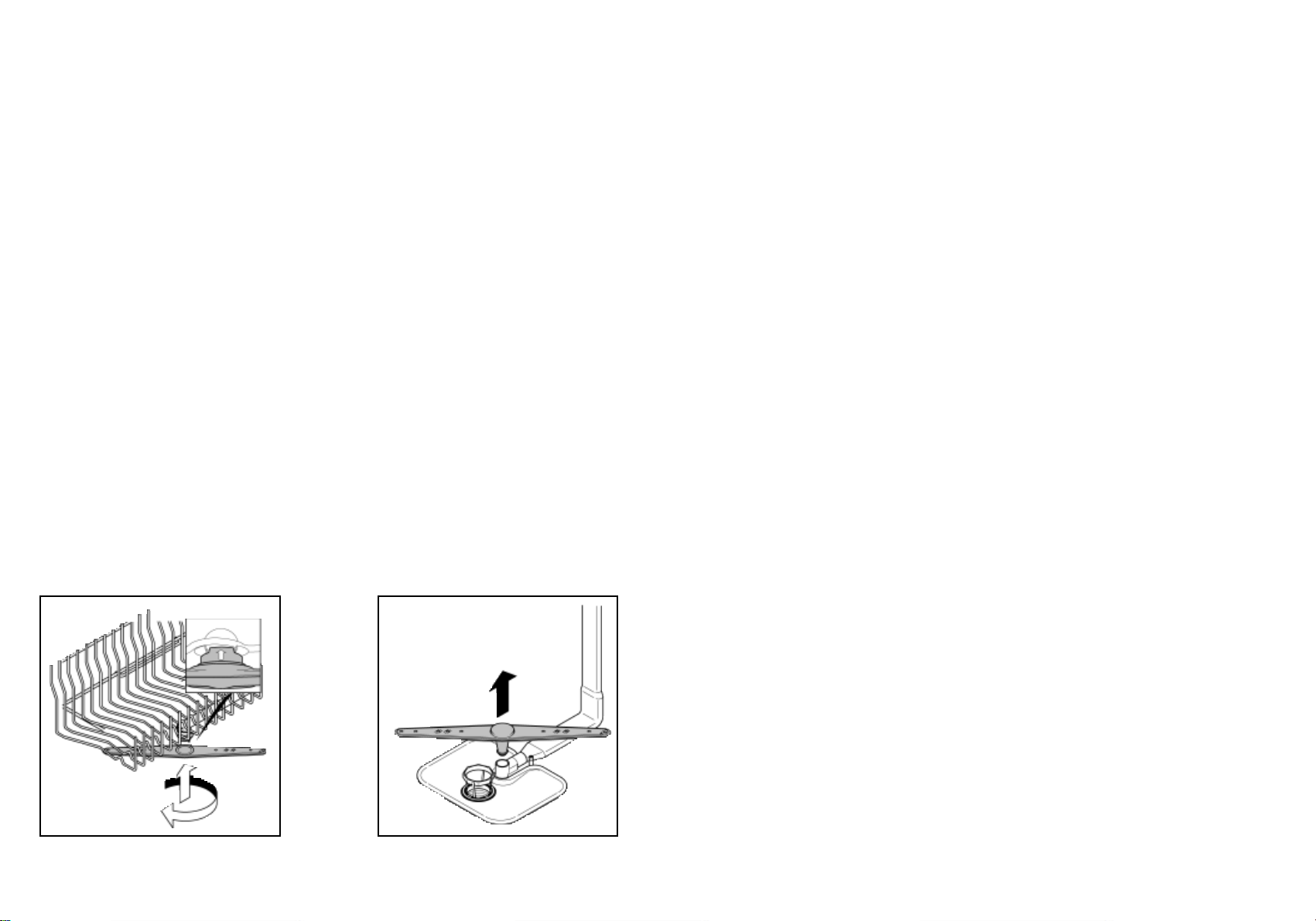

Per togliere quello superiore è necessario ruotare il braccio lavante fino a portare in
posizione il fermo contrassegnato dalla freccia (fig. 1b). Spingerlo verso l'alto e man­tenendolo premuto svitare in senso orario (fig. 1) (per rimontarlo ripetere l'opera-
zione ma ruotare in senso antiorario), mentre quello inferiore si estrae tirandolo
semplicemente verso l'alto (fig. 2).

- Lavare i bracci rotanti sotto un getto d'acqua liberando dallo sporco gli spruzzatori

otturati.

- Al termine dell'operazione rimettere i bracci lavanti nella identica posizione ricor-

dando per quello superiore di portare in posizione il fermo e di avvitare a fondo.

1 2

1b

1918

Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia
dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato
solo ad una forte presenza di sali di ferro nell'acqua.
Per togliere le macchie si consiglia l'uso di abrasivo a grana sottile; non usare mai
sostanze al cloro, pagliette d'acciaio, ecc.

DOPO L'USO

Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie dalla
rete idrica di alimentazione e disinserire il tasto di avvio-arresto per isolare la
macchina dalla rete elettrica.
Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni.

1. eseguire un programma di lavaggio senza stoviglie ma con detersivo per sgrassare
la macchina.

2. togliere la spina.

3. chiudere il rubinetto dell'acqua.

4. riempire il contenitore del brillantante per risciacqui.

5. lasciare la porta leggermente aperta.

6. lasciare l'interno della macchina pulito.

7. se la macchina viene lasciata in ambienti dove la temperatura è inferiore a 0°C,
l'acqua residua nelle condutture può gelare.
Assicurarsi perciò che la temperatura sia sopra gli 0°C ed attendere circa 24 ore
prima di attivare la macchina.

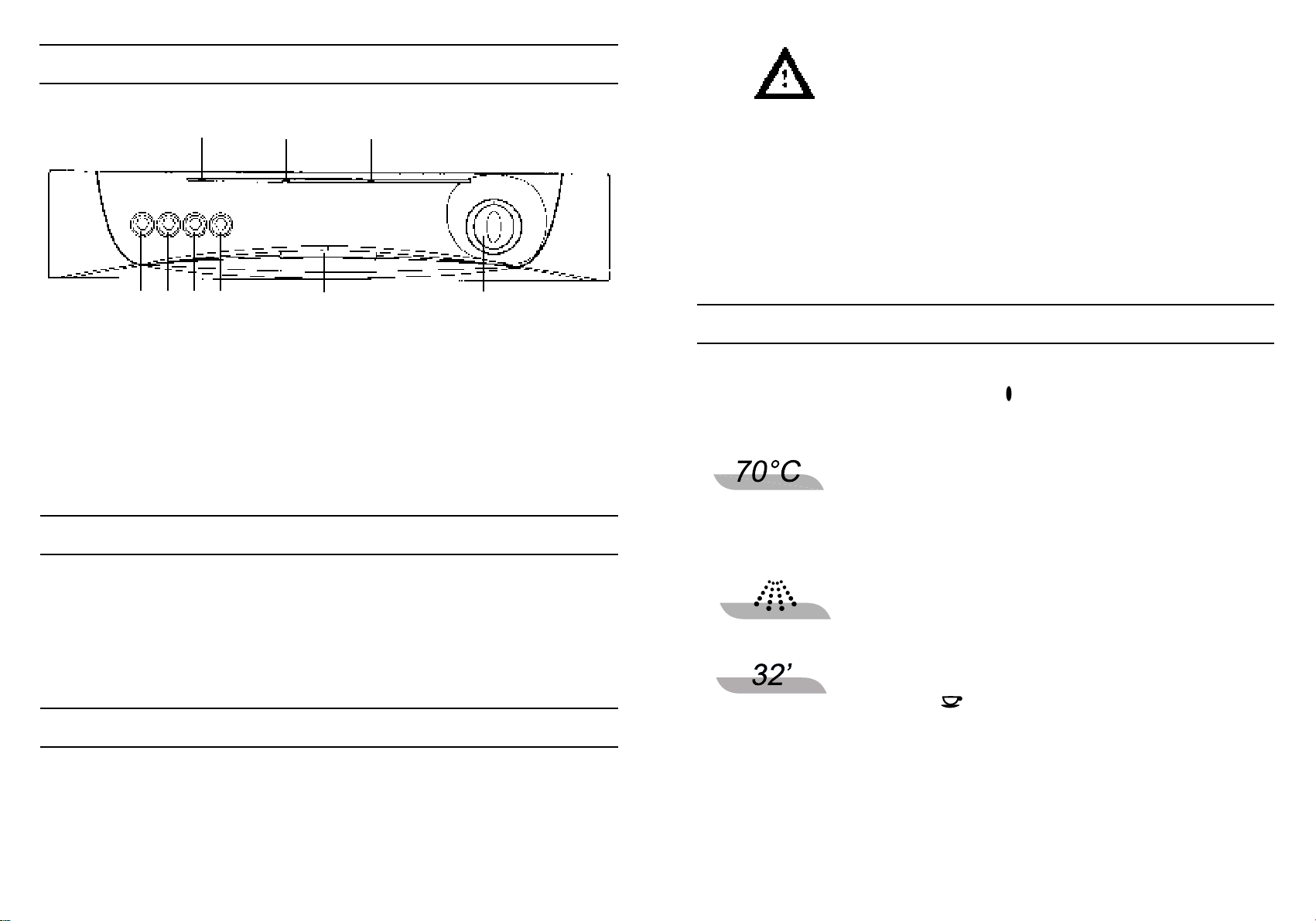

Descrizione dei comandi

H I L

A B C D F G

A Tasto di avvio e arresto
B Tasto “70°C”
C Tasto Extra risciacquo
D Tasto 32 minuti
F Maniglia di apertura sportello

G Manopola di selezione programmi
H Spia luminosa di funzionamento
I Spia luminosa esaurimento sale
L Spia luminosa esaurimento

brillantante

20

Dimensioni:

con piano lavoro

Altezza
Profondità
Larghezza
Ingombro con porta aperta

cm
cm
cm
cm

Dati Tecnici

Coperti EN 50242
Capacità con pentole e piatti
Pressione ammessa nell'impianto idraulico:
Ampere fusibile
Potenza max assorbita
Tensione d’alimentazione

21

senza piano lavoro

85
60
60

120

12
8 persone
Min. 0,08 - Max 0,8 MPa
(vedere targhetta dati)
(vedere targhetta dati)
(vedere targhetta dati)

82
56,7
59,8

117

Attenzione

Questa lavastoviglie è dotata di un dispositivo di sicurezza anti
allagamento, funzionante anche in assenza di energia elettri­ca, che blocca automaticamente l’afflusso dell’acqua nel caso
che questa superi il normale livello a causa di un eventuale
malfunzionamento.

Importante

Per evitare l’intervento intempestivo del dispositivo di sicurez­za antitrabocco, si raccomanda di non muovere o inclinare la
lavastoviglie durante il funzionamento.
Nel caso sia necessario muovere o inclinare la lavastoviglie,
assicurarsi prima che abbia completato il ciclo di lavaggio e
che non ci sia acqua nella vasca.

Scelta del programma e funzioni particolari

Per impostare il programma, ruotare la manopola in senso
orario fino a far coincidere l’indice ( ) con il simbolo del
programma scelto sul cruscotto comandi, quindi premere il
tasto Avvio/Arresto. Accertarsi che il rubinetto dell’acqua sia
aperto, che la porta sia ben chiusa.

Tasto “70°C”
Il Tasto “70°C” nei cicli “UNIVERSALE INTENSIVO 70°C” e
“GIORNALIERO INTENSIVO 70°C” aumenta la temperatura

dell’acqua di lavaggio da 50°C a 70°C.

Watercontrol-Dispositivo di bloccaggio dell’acqua

Il tubo di carico dell’acqua è provvisto di un dispositivo di sicurez­za che blocca l’afflusso dell’acqua qualora il tubo di carico si
deteriori. Questo fatto viene segnalato dall’apparizione di una
tacca rossa nella finestrella «A».
In questo caso il tubo di carico acqua dovrà essere necessaria­mente sostituito.
Se la lunghezza del tubo non è sufficiente per un corretto allac­ciamento, il tubo stesso dovrà essere sostituito con uno di lun­ghezza adeguata. Richiedere il tubo presso il Centro Assistenza
Tecnica.

Dispositivo
antisvitamento
(premere per svitare
la ghiera)

Tasto Extra risciacquo

Risciacquo extra per lavaggi difficili.

Tasto 32 minuti

Il tasto “32 minuti” abbianto al programma delicato
permette di lavare stoviglie poco sporche in 32 minuti.

ATTENZIONE:
Con questo tasto inserito la manopola di selezione
programmi si fermerà allo “ STOP 32’ ”.

22

A

Tasto rosso

(spia)

di valvola bloccata

23

ELENCO DEI PROGRAMMI

+

+

+

Programma Descrizione

Breve prelavaggio per le stoviglie usate al mat­tino o mezzogiorno, quando si vuole rimanda­re il lavaggio del carico completo dopo la cena

Adatto al lavaggio di pentole e di tutte le altre
stoviglie di uso quotidiano particolarmente
sporche.

Adatto al lavaggio di stoviglie e pentole di uso
quotidiano normalmente sporche utilizzando
detersivi contenenti enzimi.
Programma normalizzato EN 50242.

Adatto al lavaggio di stoviglie e pentole di uso
quotidiano normalmente sporche.

70°C

70°C

PRELAVAGGIO

UNIVERSALE
INTENSIVO 70°C

UNIVERSALE ECO
50°C

GIORNALIERO
INTENSIVO 70°C

Operazioni da compiere Svolgimento del Programma

Detersivo

Prelavaggio

Detersivo

lavaggio

Pulizia filtro e piastra

Controllo scorta

brillantante

Controllo scorta sale

Prelavaggio caldo

Prelavaggio freddo

•

••••

•

••••

•

••

70°C

••

50°C

••

70°C

••••

Lavaggio

Risciacquo caldo

••

••

••

Durata

media

in minuti

con brillantante

Con acqua fredda

(15°C)

6

150

135

110

Funzione

facoltativa

Tasto “70°C”

SI

Tasto

Extra risciacquo

SI

SI

SISI

Tasto 32 minuti

GIORNALIERO
50°C

DELICATO 50°C

32’

RAPIDO 32’

SCALDAPIATTI
65°C

Adatto al lavaggio di stoviglie e pentole di uso
quotidiano da usarsi subito dopo il pasto.

Adatto al lavaggio di stoviglie delicate e con
decorazioni e cristalleria.
Indicato anche per il lavaggio di stoviglie d’uso
quotidiano poco sporche, ad esclusione delle
pentole.

Ciclo superveloce da eseguire a fine pasto,
indicato per un lavaggio di stoviglie fino a 4/6
persone.

Adatto al risciacquo di stoviglie non usate da
un certo periodo e per riscaldare stoviglie da
usare per servire in tavola determinate portate.

24

••••

••••

••••

••

25

50°C

50°C

50°C

65°C

••

••

••

••

105

75

32

55

SI

SI

SISI

Ricerca piccoli guasti

SERVIZIO ASSISTENZA TECNICA

☎

199. 123. 123

Attenzione!
Prima di togliere qualsiasi pannello: 1. Posizionare la manopola in STOP.

2. Staccare la spina.

Se la Vostra lavastoviglie non funzionasse, prima di chiamare il Servizio Assistenza, fare i
seguenti controlli:

ANOMALIA CAUSA RIMEDIO

Inserire spina

Inserire tasto
Chiudere sportello
Controllare

Controllare
Aprire il rubinetto acqua
Posizionare correttamente il pro-

grammatore
Eliminate le pieghe del tubo
Pulite il filtrino posto

all’estremità del tubo di carico
Pulire filtro

Raddrizzare tubo di scarico
Seguite esattamente le

istruzioni per il collegamento
del tubo di scarico

Consultate un tecnico
qualificato

Alzare il tubo di scarico ad almeno
40 cm dal pavimento

Ridurre dose detersivo.
Utilizzare detersivo specifico

Controllare

Pulire piastra e filtro

Spegnere la macchina.
Aprire il rubinetto.
Reimpostare il ciclo.

1 - Non funziona con qualsiasi

programma

2 - Non carica acqua

3 - Non scarica acqua

4 - Scarica acqua in continuazione

5 - Se non si sentono ruotare

i bracci di lavaggio

6 - Nelle macchine elettroniche

senza visualizzatore spia: "eco"
e spia "N°1" lampeggianti con
segnale acustico

Spina corrente elettrica non inserita
nella presa

Tasto O/I non inserito
Sportello aperto
Manca energia elettrica

Vedi cause 1
E’ chiuso il rubinetto acqua
Programmatore non

correttamente posizionato
Il tubo di carico è piegato
Il filtrino del tubo di carico acqua è

intasato
Filtro sporco

Tubo di scarico piegato
La prolunga del tubo di scarico non

è corretta

Lo scarico a muro non ha
lo sfiato in aria

Tubo di scarico in posizione troppo
bassa

Eccessivo dosaggio di detersivo

Oggetto del carico che impedisce la
rotazione dei bracci

Piastra filtrante e filtro
eccessivamente sporchi

Rubinetto dell'acqua chiuso

ANOMALIA CAUSA RIMEDIO

8 - Se il carico viene

parzialmente lavato

9 - Presenza di macchie

bianche sulle stoviglie

10 - Rumorosità durante

il lavaggio

11 - Le stoviglie non sono

perfettamente asciutte

Vedi cause 5
Fondo di pentole non

perfettamente lavato
Bordo di pentole non

perfettamente lavato
Spruzzatori parzialmente otturati

Le stoviglie non sono sistemate bene

L’estremità del tubo di scarico è
immersa nell’acqua

Il detersivo non è dosato
adeguatamente, è vecchio o
indurito

Il tappo del contenitore sale non è
chiuso bene

Il programma di lavaggio scelto è
troppo blando

Stoviglie cesto inferiore non lavate
Acqua di rete con eccessiva durezza

Le stoviglie sbattono tra di loro
I bracci rotanti sbattono sulle stoviglie

Mancanza di circolazione d’aria

Controllare
Croste troppo tenaci, da ammorbidire

prima del lavaggio in lavastoviglie
Posizionare meglio la pentola

Smontare i bracci di lavaggio,
svitando le ghiere di fissaggio in
senso orario e lavare il tutto sotto un
getto d’acqua

Non addossate troppo le
stoviglie tra di loro

L’estremità del tubo di scarico non
deve toccare l’acqua scaricata

Aumentate la dose in funzione della
quantità di sporco o sostituite il
prodotto

Avvitatelo fino in fondo

Scegliete un programma più
energico

Disinserire tasto mezzo carico
Controllare il livello del sale e del

brillantante e regolarne il dosaggio.
Se l’anomalia persiste, richiedere
intervento Assistenza Tecnica

Sistematele meglio nei cesti
Sistemate meglio le stoviglie

Lasciate socchiusa la porta della
macchina alla fine del
programma di lavaggio per
favorire l’asciugatura naturale

NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente
sciacquatura è necessario rimuovere manualmente lo sporco dalle stoviglie in quanto la fase finale di
asciugatura provoca l’essicazione dello sporco che un secondo lavaggio in macchina non è in grado di
asportare.
Se il malfunzionamento dovesse persistere si rivolga al Centro di Assistenza Tecnica comunicando il
modello di lavastoviglie, riportato sulla targhetta posta all’interno dello sportello nella parte superiore o sul
foglio di garanzia. Fornendo tali informazioni otterrete un intervento più tempestivo ed efficace.

7 - Nelle macchine elettroniche

con visualizzatore: "comparsa
E1" sul visualizzatore con
segnale acustico

Rubinetto dell'acqua chiuso

26

Spegnere la macchina.
Aprire il rubinetto.
Reimpostare il ciclo.

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libret­to. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza com­prometterne le caratteristiche essenziali.

27

Garantie

Compliments,
en ayant acheté un appareil électroménager Candy, vous avez fait

preuve d’une très grande éxigence: vous voulez le meilleur.
Candy est heureux de vous proposer cette nouvelle machine, fruit
d’années de recherches et d’expériences confirmées sur le marché.
Vous avez choisi la qualité, la fiabilité et les prestations techniques
élevées.
Candy vous propose de plus, une gamme complète d’appareils
d’électroménagers: machines-à-laver, lave-vaisselle, machines-à­laver séchantes, séche-linge, four à micro-ondes, fours et plaques
de cuisson, réfrigérateurs et congélateurs.
Demandez à votre Revendeur le catalogue complet des produits
Candy. Nous vous prions de lire attentivement les indications
contenues dans ce mode d’emploi. Vous y trouverez d’importantes
indications, sur la sécurité d’installation, d’emploi, de manutention et
d’autres conseils utiles pour le meilleur emploi du lave-vaisselle.
Conservez avec soin ce mode d’emploi pour des consultations
futures.

Cet appareil est garanti pendant une année contre tous défauts de
fabrications ou de matière.
Pendant cette période, les pièces défectueuses seront, soient
remplacées, soient réparées gratuitement.
Sauf spécification particulière les frais de main d’oeuvre et de
déplacement restent à la charge de l’utilisateur.
En aucun cas le remplacement de l’appareil ne pourra être exigé.
Le constructeur décline toute responsabilité en cas de dommages
survenant aux choses ainsi qu’aux personnes et imputables aux
appareils.
Aucune indemnité ne pourra être exigée sous quelque forme que ce
soit.

Indice

Conseils de sécurité
Mise en marche, installation
Ouverture de porte
Adoucisseur d’eau
Réglage du panier supérieur
Chargement de la vaisselle
Information pour les tests laboratoire
Chargement de la lessive et du produit de rinçage
Nettoyage des filtres
Quelques conseils pratiques
Entretien et nettoyage courants
Description de la machine
Données techniques
Sélection du programme et fonctions particulières
Watercontrol
Liste des programmes
Identification des anomalies mineures

5

pag. 30
pag. 31
pag. 33
pag. 34
pag. 36
pag. 37
pag. 41
pag. 41
pag. 43
pag. 44
pag. 45
pag. 47
pag. 47
pag. 48
pag. 49
pag. 50
pag. 52

Fig. A

Garantie legale

Les dispositions stipulées ci-dessus n’excluent pas le bénéfice de la
garantie légale concernant les vices cachés, conformément aux
dispositions de l’article 1641 et suivant le Code Civil.

28

1

4

23

29

Conseils de sécurité

INSTALLATION (Remarques techniques)

Lire attentivement les instructions contenues dans ce livret car elles donnent
d'importantes indications sur la sécurité d'installation, d'utilisation et de maintenance
ainsi que quelques conseils utiles pour mieux utiliser le lave-vaisselle.

Conserver avec soin ce livret pour toute consultation ultérieure.
L'emploi de n'importe quel appareil électrique comporte l'observation de règles

fondamentales.
En particulier:
– Ne pas toucher l'appareil avec les mains ou pieds mouillés ou humides
– Ne pas utiliser l'appareil pieds nus
– Ne pas tirer sur le câble d'alimentation de l'appareil pour débrancher la prise du

courant
– Ne pas laisser exposer l'appareil à des agents atmosphériques (pluie, soleil etc...)
– Ne pas permettre que l'appareil soit utilisé par des enfants sans surveillance
– Le socle ainsi que la prise mâle de l'appareil doivent correspondre à la puissance

maximum absorbée par l'appareil.

En cas de nécessité de remplacement de l'un ou de l'autre de ces éléments, faire

effectuer la modification par un professionel patenté.
– S'assurer que l'appareil n'écrase pas le fil électrique d'alimentation
– S'il y a une installation d'adoucissement de l'eau dans l'habitation, il n'est pas

nécessaire d'ajouter de sel dans l'adoucisseur monté dans le lave-vaisselle
– Le lave-vaisselle est conçu pour laver des ustensiles domestiques normaux. Les

objets contaminés par de l'essence, de la peinture, des restes d'acier ou de fer,

des produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés en

machine
– Si l'on veut se débarrasser d'un vieux lave-vaisselle, enlever le système de

fermeture de la porte pour que les enfants ne puissent pas s'enfermer dans la

machine.
– Cet appareil est fabriqué avec des matériaux recyclables pour permettre de les

éliminer avec facilité
– L'utilisation de prises multiples et/ou rallonges est déconseillée et dégage le

constructeur de toutes responsabilités.
– Si le remplacement du câble d'alimentation s'avère nécessaire, l'opération doit

être réalisée par le Service Après-vente.

Après le déballage, régler la hauteur du lave-vaisselle.
Pour un fonctionnement parfait, il est important que le
lave-vaisselle soit à niveau, en règlant les pieds de
façon à ce qu'une éventuelle inclinaison ne dépasse
pas 2 degrés.
Dans le cas où vous devez transporter de façon
manuelle la machine sans emballage, ne pas prendre la
porte par le bas, mais faire comme dans le schéma;
ouvrir légèrement la porte et soulever l'appareil en
utilisant le top supérieur.

Les ouvertures à la base de l'appareil ne doivent en
aucun cas être obstruées par des tapis, moquette
ou autre objets.

À l'installation il est important de verifier que la prise soit facilement accessible.

Alimentation Electrique

L'appareil est conforme aux exigences de sécurité prévues par les différents instituts
de Normes, et c'est la prise tripolaire avec un pôle de terre qui assure la mise à la
terre complète de l'appareil.
L'efficacité de la sécurité est donc subordonnée à la mise à la terre correcte de votre
propre installation.
En cas d'absence d'un branchement efficace de la mise à la terre, il peut subvenir
une légère dispersion de courant sur les parties métalliques de la machine, due à la
présence d'un filtre antiparasite radio.
Par conséquent, avant de brancher la machine sur le circuit électrique s'assurer:

1) Que la prise murale est correctement reliée à la terre.

2) Que le réglage du contacteur électrique correspond bien à la puissance absorbée
indiquée sur la plaque signalétique du lave-vaisselle.

Le constructeur décline toute responsabilité pour des dommages éventuels
survenus aux personnes et aux biens imputables à un mauvais raccordement
de la ligne de terre.

Cet appareil est conforme aux directives 89/336/EEC, 73/23/EEC et
modifications successives.

A la fin du programme de lavage, l’eau résiduelle dans l’appareil ou sur la vaisselle,
ne doit pas être consommée.
S’appuyer ou s’asseoir sur la porte ouverte du lave vaisselle risque d’entraîner son
basculement.
La coutellerie est mieux lavée si les manches sont positionnés vers le bas dans le
panier à couverts.
Cet appareil devra être destiné uniquement à l'utilisation à usage domestique.

En cas de panne et/ou de mauvais fonctionnement de l'appareil, l'éteindre, fermer le
robinet d'arrivée d'eau et ne pas ouvrir l'appareil.
Appelez le service après vente de votre revendeur en lui précisant bien le type de
votre appareil.
Le non respect des prescriptions énoncées ci-dessus peut compromettre la sécurité
de l'appareil.

30

Branchement Hydraulique

Les tuyaux de vidange et de remplissage peuvent être orientés de façon indifféren­te vers la droite ou vers la gauche.

Le lave-vaisselle peut-être relié de façon indifférente à l'eau froide ou chaude
à condition que la température ne dépasse pas les 60°C.

La pression hydraulique doit être comprise d'un minimum de 0,08 MPa à un
maximum de 0,8 MPa. Pour des pressions inférieures, nous vous conseillons de
demander des instructions à notre service Après-vente.
Il est nécessaire de prévoir un robinet en amont du tube de chargement pour isoler
la machine du système hydraulique, quand celle-ci ne fonctionne pas (Fig. 1B), le
lave vaisselle est doté d'un tuyau pour la prise d'eau avec un embout fileté 3/4" (Fig. 2).
Le tuyau d'alimentation "A" devra être vissé à un robinet d'eau "B" à l'aide de l'atta­che 3/4" en s'assurant que le collier est bien serré.

31

Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 1,5 m utiliser le
prolongateur art. 9225014.
Il est conseillé de placer un filtre "D" d'entrée d'eau si celle-ci présente des résidus
calcaires ou sablonneux (Fig. 3).
Dans ce cas le filtre "D" doit être placé entre la prise d'eau 3/4" "B" et le tuyau
d'alimentation "A", ne pas oublier de mettre les joints "C".

Si la machine est branchée à des tuyauteries neuves, ou qui n'ont pas été utilisées
pendant une longue période, faire couler l'eau pendant quelques minutes avant de
brancher le tuyau d'alimentation. On évitera ainsi la formation de dépôts de sable ou
de rouille qui pourraient boucher le filtre d'entrée de l'eau.

123

Raccordement à la vidange

Pour la vidange, introduire le tuyau dans l'installation de vidange, en prenant soin
de ne pas le plier car l'écoulement des eaux s'en trouverait perturbé (fig. 4).
Le tuyau de vidange fixe doit avoir au moins un diamètre intérieur de 4 cm et doit être
placé à une hauteur minimum de 40 cm. Pour éviter les odeurs, nous recommandons
de prévoir un siphon (fig. 4x).
Si nécessaire il est possible de rallonger le tube de vidange jusqu'à 2,6 mètres en
le maintenant cependant à une hauteur maximum de 85 cm du sol.
Utiliser le prolongateur pièce No. 9269214 et le raccord pièce No. 9264427.
L'extrémité recourbée du tuyau de vidange peut être accrochée au bord d'un évier,
(l'extrémité ne doit pas
rester immergée) pour
éviter le siphonnage de
l'appareil pendant le
programme de lavage (fig.
4y).
En cas d'installation sous
un dessus continu, le
coude doit être fixé immé­diatement sous le dessus
au point le plus haut
possible (fig. 4z).
Pendant l'installation de la
machine, contrôler que les
tubes de remplissage et
de vidange ne sont pas
pliés.

4

Installation dans un ensemble
de cuisine moderne

Juxtaposition

Le lave-vaisselle a été étudié avec une hauteur standard de 85 cm et peut être ainsi
placé entre des meubles de cuisine moderne d'une même hauteur. Pour obtenir un
alignement parfait, agir sur les pieds réglables.
Le plan supérieur est un vrai plan de travail en plastique laminé de haute résistance.
(Fig. 5).
Il est facilement réglable en profondeur jusqu'à 25 mm, en le déplaçant de 5 en
5 mm pour l'aligner sur le plan des meubles adjacents.
Pour le réglage, dévisser les 2 vis arrière et fixer le plan dans la position voulue. (Fig. 6).

Encastrement (Installation sous un plan de travail)

Les ensembles de cuisine moderne ont un plan de travail unique sous lequel
viennent s'insérer les meubles de base et les appareils ménagers.
Dans ce cas, il suffit de retirer le plan de travail en dévissant les vis qui se trouvent
au-dessous et à l'arrière (Fig. 6).
La hauteur est ainsi réduite à 82 cm comme prévue dans la norme internationale
(ISO), et le lave-vaisselle vient s'intégrer parfaitement sous le plan (Fig. 7).

5

6

7

597

556/573

Ouverture de la porte

Mettre la main dans le creux, et appuyer vers le haut.
Si la porte s'ouvre durant le fonctionnement de l'appareil, une sécurité électrique
permet d'interrompre automatiquement les fonctions préétablies.

Pour une utilisation correcte ne pas ouvrir la porte du lave-vaisselle pendant
son fonctionnement.

32

33

Fermeture de la porte

Chargement du sel

Mettre les paniers.
Vérifier que les plats ou casseroles ne gênent pas les rampes avants et s'assurer
que celles-ci tournent librement.
Fermer la porte et la bloquer avec force.

Adoucisseur d’eau

Selon la source d’approvisionnement, l’eau contient des quantités variables de
calcaire et de minéraux qui se déposent sur la vaisselle en laissant des taches et des
marques blanchâtres.
Plus la densité de minéraux dans l’eau est élevée, plus celle-ci est dure.
Le lave vaisselle est équipé d’un dispositif d’adoucisseur d’eau qui, avec l’utilisation
du sel régénérant, fournit de l’eau douce pour laver la vaisselle.
L’adoucisseur d’eau peut traiter de l’eau d’une dureté allant jusqu’à 60°Fh
(graduation française) ou 33°Dh (graduation germanique) à partir de cinq positions
de réglage différentes.
Le degré de dureté de votre eau peut vous être communiqué par votre fournisseur d’eau.

Réglage de l’adoucisseur d’eau

Dans le tableau ci-dessous sont indiqués les différents degrés de dureté de l’eau avec
les positions de réglage de l’adoucisseur correspondantes.

Dureté

de l'eau

Niveau

0
1

*2

3

4
*L’adoucisseur d’eau est réglé en usine sur le niveau 2, adapté à la majorité des cas.
Si votre eau est au niveau 0, vous ne devez

pas utiliser de sel régénérant, ni effectuer de
réglage car votre eau est douce.

Selon le degré de dureté de votre eau,
procédez au réglage de l’adoucisseur d’eau
comme suit :
Retirez le panier inférieur. Dévissez et ôtez
le bouchon du réservoir à sel situé en bas de
la cuve (Fig.A’’1’’)
Tournez la visse de réglage sur la position
requise avec un tournevis ou un couteau.

°fH

(France)

0-9
10-30
31-40
41-50
51-60

Dureté

de l'eau

°dH

(Allemagne)

0-5

6-16
17-22
23-27
28-33

Utilisation

de sel

régénérant

NO
OUI
OUI
OUI
OUI

Position du

bouton de réglage

de l'adoucisseur

d'eau

LIBRE

position N.1
position N.2
position N.3
position N.4

TYPE 1

N°
de

lavages

50
40
30
20

TYPE 2

Le lave-vaisselle est pourvu d'un adoucisseur qui
purifie l'eau du calcaire pouvant incruster et
endommager le lave-vaisselle.
Sur le fond de la machine se trouve le bac à sel
pour la régénération de l'adoucisseur d'eau.
Les résines de l'adoucisseur d'eau doivent être
régénérés par le sel régénérant.
Autres types de sel contenant de sensibles
percentages de substances insolubles qui
pourraient avec le temps rendre inèfficace le
système de l'adoucisseur.
Pour introduire le sel, dévisser le bouchon du
bac.

Pendant l'opération de remplissage un peu d'eau débordera: continuez à verser le
sel jusqu'à ce que le réservoir soit plein (mélanger à l'aide d'une cuillère).
Après cette opération nettoyer le filetage en enlevant les résidus de sel; revisser le
bouchon.
Si vous n'avez aucun lavage à faire immédiatement, mettre en route le programme
Prélavage froid de façon à ce que la solution saline ayant débordé soit vidangée par
la machine.
Pour une utilisation optimale de l’appareil, le réservoir à sel, dont la capacité varie de
1,5 à 1,8 kg, doit être rempli de temps en temps en fonction du réglage opéré sur
l’adoucisseur d’eau.

Important: Ce n'est qu'au cours de la phase d'installation de la machine à laver
la vaisselle qu'il faudra, après avoir remplí complètement le bac à sel, ajouter
de l'eau jusqu'à ce qu'elle déborde du bac.

Indicateur de remplissage du sel

Ce modèle est pourvu de voyant électrique sur le tableau de bord qui s'allume quand il
faut remplir le réservoir à sel.

Important: la vaisselle tachée de blanc est généralement une indication importante
d'absence de sel.

34

35
