Campbell Hausfeld Impact Driver User Manual

Operating Instructions

Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described.
Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or
property damage! Retain instructions for future reference.

Description

Air hammers are designed to remove
unwanted material in a variety of
locations or to cut through rusted bolts
and metal. The air chisels make tough
jobs easier. Some models are equipped
with a regulator that allows for
precision control. This chisel uses
standard .401 Parker taper chisel bits.

Unpacking

When unpacking this product, carefully
inspect for any damage that may have
occurred during transit.

Safety Guidelines

This manual contains information that is
very important to know and understand.
This information is provided for SAFETY
and to PREVENT EQUIPMENT PROBLEMS.
To help recognize this information,
observe the following symbols.

Danger indicates

an imminently
hazardous situation which, if not
avoided, WILL result in death or serious
injury.

Warning indicates

a potentially
hazardous situation which, if not
avoided, COULD result in death or serious
injury.

Caution indicates

a potentially
hazardous situation which, if not
avoided, MAY result in minor or
moderate injury.

Notice indicates

important
information, that if not followed, may
cause damage to equipment.

General Safety
Information

CALIFORNIA PROPOSITION 65

You can

create
dust when you cut, sand, drill
or grind materials such as

!

DANGER

NOTICE

!

CAUTION

!

WARNING

!

DANGER

wood, paint, metal, concrete, cement,
or other masonry. This dust often
contains chemicals known to cause
cancer, birth defects, or other
reproductive harm. Wear protective
gear.

General Safety

This product is part of a high pressure
system and the following safety
precautions must be followed at all
times along with any other existing
safety rules.

1. Read all manuals included
with this product care­fully. Be thoroughly
familiar with the controls
and the proper use of the
equipment.

2. Only persons well acquainted with
these rules of safe operation should
be allowed to use the air tool.

Do not

exceed
maximum operating pressure
of the air tool (90 PSI). The air
tool could explode and result in death or
serious personal injury.

3. Do not exceed any pressure rating

of any component in the system.
Maximum operating pressure of 90
psi is measured at the tool inlet
while the tool is running. The
pressure drop between the
compressor and tool needs to be
compensated for at the compressor.

4. Disconnect the air tool from air

supply before changing tools or
attachments, servicing and during
non-operation.

Safety

glasses
and ear protection must be
worn during operation.

5. Do not wear loose fitting clothing,

scarves, neck ties or jewelry when
operating any tool. Loose clothing
or jewelry may become caught in
moving parts and result in serious

!

WARNING

!

DANGER

IN246902AV 7/06

personal injury.

6. Do not depress trigger when
connecting the air supply hose.

7. Always use attachments designed
for use with air powered tools. Do
not use damaged or worn
attachments.

8. Never trigger the tool when not
applied to a work object. Attach­ments must be securely attached.
Loose attachments can cause serious
injury.

9. Protect air lines from damage or
puncture.

10. Never point an air tool at oneself or
any other person. Serious injury
could occur.

11. Check air hoses for weak or worn
condition before each use. Make
sure all connections are secure.

Release all

pressure
from the system before
attempting to install, service,
relocate or perform any maintenance.

12. Keep all nuts, bolts and screws tight

and ensure equipment is in safe
working condition.

13. Do not put hands near or under

moving parts.

14. Always secure workpiece in a vise or

clamp. Do not place hands on the
black cylinder or spring retainer
when operating the tool.

The spring retainer

must be used to
hold the chisel in place. Personal injury
can occur if the chisel is not secure.

15. Risk of electrical shock:

this tool is conductive.
Do not hammer into walls
containing live electrical
wiring.

!

WARNING

!

WARNING

MANUAL

BUILT TO LAST

Air Hammer

Instrucciones de Funcionamiento

© 2006 Campbell Hausfeld/Scott Fetzer

For parts, product & service information

visit www.chpower.com

REMINDER: Keep your dated proof of purchase for warranty purposes! Attach it to this manual or file it for safekeeping.

See Warranty on page 4 for important information about commercial use of this product.

Síntomas Causa(s) Posible(s) Acciones A Tomar

El cincel/martillo está
atascado y no se mueve
hacia adelante o hacia
atrás (Con’t)

2. El pistón y el barril del cincel/
martillo están pegados juntos por
el óxido

3. El pistón está trabado en

el cilindro

2. Retire el pistón y elimine el óxido. Reemplace el pistón y el cilindro
si es necesario*

3. Trate de destrabar el pistón usando un punzón y un martillo. Puede ser
necesario desarmar el cilindro de la caja. Limpie las piezas y vuelva
a armar *

* Cuando vuelva a ensamblar el cilindro en el alojamiento, utilice Loctite

®

en las roscas del cilindro.

Guía de Solución de Problema (Con’t)

Troquel

Pistón

Garantía Limitada

1. DURACIÓN: Desde la fecha de compra por parte del comprador original, según se detalla: Campbell Hausfeld (Trabajo estándar y sin
especificar) – 1 (un) año, (Trabajo pesado) – 2 (dos) años, (Trabajo extremo) – 3 (tres) años; IronForce de Campbell Hausfeld – 1 (un)
año; Farmhand – 3 (tres) años; Maxus – 5 (cinco) años.

2. QUIEN OTORGA ESTA GARANTIA (EL GARANTE: Campbell Hausfeld / The Scott Fetzer Company 100 Production Drive, Harrison, Ohio
45030 Teléfono: [phone]

3. QUIEN RECIBE ESTA GARANTIA (EL COMPRADOR): El comprador original (que no sea un revendedor) del producto Campbell Hausfeld.

4. PRODUCTOS CUBIERTOS POR ESTA GARANTIA: Cualquier clavadora, grapadora, herramienta neumática, pistola pulverizadora,
inflador o accesorio neumático suministrado o fabricado por el Garante.

5. COBERTURA DE LA GARANTIA: Los defectos substanciales de material y fabricación que ocurran dentro del período de validez de la
garantía.

6. LO QUE NO ESTA CUBIERTO POR ESTA GARANTIA:
A. Las garantías implícitas, incluyendo aquellas de comercialidad E IDONEIDAD PARA FINES PARTICULARES, ESTAN LIMITADOS

A LO ESPECIFICADO EN EL PARRAFO DE DURACION. Si este producto es empleado para uso comercial, industrial o para renta,
la garantía será aplicable por noventa (90) días a partir de la fecha de compra. En algunos estados no se permiten limitaciones a
la duración de las garantías implícitas, por lo tanto, en tales casos esta limitación no es aplicable.

B. CUALQUIER PERDIDA DAÑO INCIDENTAL, INDIRECTO O CONSECUENTE QUE PUEDA RESULTAR DE UN DEFECTO, FALLA O

MALFUNCIONAMIENTO DEL PRODUCTO CAMPBELL HAUSFELD. En algunos estados no se permite la exclusión o limitación de
daños incidentales o consecuentes, por lo tanto, en tales casos esta limitación o exclusión no es aplicable

C. Cualquier falla que resulte de un accidente, abuso, negligencia o incumplimiento de las instrucciones de funcionamiento y uso

indicadas en el (los) manual(es) que se adjunta(n) al producto. Dichos accidentes, abusos por parte del comprador, o falta de
operar el producto siguiendo las instrucciones del manual de instrucciones suministrado también debe incluir la desconexión
o modificación de los instrumentos de seguridad. Si dichos instrumentos de seguridad son desconectados, la garantía quedaría

cancelada.
D. Los ajustes normales explicados en el(los) manual(es) suministrado(s) con el producto.
E. Artículos o servicios normalmente requeridos para el mantenimiento del producto, tales como: anillos en O, resortes,

amortiguadores, defensas, hojas de impulsor, fusibles, baterías, empaques, almohadillas o sellos, boquillas de fluído, agujas,

boquillas para rociar arena, lubricantes, mangueras de material, elementos filtrantes, álabes de motores, abrasivos, hojillas, discos

para cortar, cinceles, retenes para cinceles, cortadores, collarines, mandriles, mordazas para remachadoras, brocas para

desarmadores, almohadillas para lijar, soportes de almohadillas, mecanismo de impacto o cualquier otro artículo desgastable que

no se haya enumerado específicamente. Estos artículos sólo estarán cubiertos bajo esta garantía por noventa (90) días a partir de

la fecha de compra original. Los artículos subrayados sólo están garantizados por defectos de material o fabricación.
F. Defectos estéticos que no interfieran con la función del producto

7. RESPONSABILIDADES DEL GARANTE BAJO ESTA GARANTIA: Reparar o reemplazar, como lo decida el Garante, los productos o
componentes que estén defectuosos, se hayan dañado o hayan dejado de funcionar adecuadamente, durante el período de validez
de la garantía

8. RESPONSABILIDADES DEL COMPRADOR BAJO ESTA GARANTIA:
A. Suministrar prueba fechada de compra y la historia de mantenimiento del producto.
B. Entregar o enviar el producto o componente Campbell Hausfeld al Centro de Servicio autorizado Campbell Hausfeld más cercano.

Los gastos de flete, de haberlos, deben ser pagados por el comprador.

C. Seguir las instrucciones sobre operación y mantenimiento del producto, tal como se indica(n) en el (los) manual(es) del propietario

9. CUANDO EFECTUARA EL GARANTE LA REPARACION O REEMPLAZO CUBIERTO BAJO ESTA GARANTIA: La reparación o reemplazo
dependerá del flujo normal de trabajo del centro de servicio y de la disponibilidad de repuestos.

Esta garantía limitada es válida sólo en los EE.UU., Canadá y México y otorga derechos legales específicos. Usted también puede tener otros
derechos que varían de un Estado a otro. o de un país a otro.

12 Sp

Síntomas Causa(s) Posible(s) Acciones A Tomar

La herramienta funciona
demasiado lenta o no
funciona

Sale humedad por la
herramienta

El cincel/martillo está
atascado y no se mueve
hacia adelante o hacia
atrás

1. Hay arena o goma en la
herramienta

2. No hay aceite en la herramienta

3. Baja presión de aire

4. Fugas en la manguera de aire

5. Baja la presión

6. Regulador fijado demasiado bajo

1. Hay agua en el tanque

2. Hay agua en las líneas/
mangueras de aire

1. El pistón y el barril del
cincel/martillo están sucios u
oxidados

1. Limpie la herramienta con aceite para herramientas hidráulicas
Campbell Hausfeld, solvente de goma o una mezcla de mitad de aceite
para motor SAE 10 y mitad queroseno. Si no utiliza aceite Campbell
Hausfeld, lubrique la herramienta después de limpiarla

2. Lubrique la herramienta según las instrucciones de lubricación en la
sección denominada Pre-Operación

3. Ajuste el regulador del compresor al máximo permitido por la
herramienta mientras ésta funciona libremente

4. Apriete y selle los accesorios de la manguera, si consigue fugas

5. Asegúrese de que el tamaño de la manguera sea el apropiado. Las
mangueras largas o las herramientas que utilizan grandes volúmenes
de aire pueden requerir una manguera con un D.I. de 12,7 mm (1/2") o
superior, según el tamaño total de la manguera

6. Ajuste el regulador hasta que la herramienta alcance la velocidad max

1. Vacíe el tanque (Vea el manual del compresor de aire). Lubrique la
herramienta y hágala funcionar hasta que no haya agua. Vuelva a
lubricar la herramienta y hágala funcionar por 1s a 2s

2a. Instale un separador/filtro de agua (PA2121). NOTA: Los separadores

funcionan debidamente sólo cuando el flujo de aire está fresco.
Ubique el separador/filtro lo más lejos posible del compresor

2b. Instale un secador de aire
2c. En cualquier momento que entre agua en la herramienta, deberá

lubricarla inmediatamente

1a. Lubrique abundantemente la herramienta para liberar el pistón
1b. Limpie el pistón y el barril con aceite para herramientas neumática y

elimine las rebabas de las superficies del pistón o barril*

1c. Reemplace el pistón o cilindro desgastado*
1d. En cualquier momento que entre agua en la herramienta, deberá

lubricarla inmediatamente

11 Sp

Instrucciones de Funcionamiento

REGULADOR

Algunos martillos neumáticos vienen
equipados con un regulador de aire
integral para reducir la frecuencia de
los golpes. Está ubicado cerca de la
entrada de aire. Gire la perilla en
sentido antihorario para la apertura
total y velocidad máxima. Gire
gradualmente la perilla en sentido
horario para reducir la velocidad
(Ver Figura 3).

Mantenimiento

ALMACENAMIENTO

Este cincel/martillo debe lubricarse
antes de ser almacenado. Siga las

Figura 4 - Brocas para Cince

Separador de
Puntos de
Soldadura

Separador

Troquel

Plano

Cortador de
Hosjas
Metálicas

instrucciones de lubricación del pistón
neumático con una excepción al paso

3. Sólo haga funcionar el
cincel/martillo durante 2s a 3s en vez
de los 7 a 10, debido a que debe
permanecer más aceite en el
cincel/martillo al almacenarlo.

Servicio Técnico

Para obtener información acerca
del funcionamiento o reparación
de este producto, sírvase llamar al
1-800-543-6400.

Información Sobre las
Piezas de Repuesto

Para obtener información sobre dónde
pedir las piezas de repuesto, llame al
1-800-543-8622 (sin costo). Proporcione
la siguiente información:

• Número del modelo

• Código estampado

• Número de pieza y descripción

Envíe su correspondencia sobre las
piezas a:

Campbell Hausfeld
100 Production Drive
Harrison, Ohio 45030 U.S.A.

Guía de Solución de Problemas

NOTA: Los martillo no se incluyen con

algunas herramientas. Se puede utilizar
cualquier martillo con espiga cónica
0,401 Campbell Hausfeld. Campbell
Hausfeld ofrece cinco martillo
utilizados comúnmente (Número de
pieza PA1003 o MP2875*).

*PA1003 es un juego de cinco piezas de martillo,
y cada una mide 15,24 cm (6") de largo. MP2875 es
un juego de cuatro piezas de martillo, y cada una
mide 7,62 cm (3") de largo (No incluye el cortador
de hoja metálica.

wear item and should be replaced
when worn. Replace with PA1039.

REGULATOR

Some air hammers are equipped with a
built-in air regulator to reduce the
blow rate. It is located next to the air
inlet. Turn the knob counter-clockwise
for the fully open, highest speed.
Gradually turn the knob clockwise to
reduce the speed (See Figure 3).

Maintenance

STORAGE

The chisel/hammer must be lubricated
before storing. Follow the air piston
lubrication instructions with an
exception to step 3. Only run the
chisel/hammer for 2 to 3 seconds
instead of 7 to 10 seconds because
more oil needs to remain in the
chisel/hammer when storing.

Technical Service

For information regarding the
operation or repair of this product,
please call 1-800-543-6400.

3. Connect the chisel/hammer to the
air supply and cover the exhaust
port with a towel. Run the
chisel/hammer for 7 to 10 seconds.
Oil will discharge from the exhaust
port when air pressure is applied. If
the piston does not cycle, install a
bit into the spring retainer. Be
careful not to allow the towel to
catch in the spring retainer.

Operation

SPRING RETAINER

The spring retainer holds the hammer
in place. The retainer must be
securely attached (See Figure 1). The
retainer is a normal wear item and
should be replaced when worn.
Replace with MP2896 (2) piece
hammer spring set. The retainer
unscrews for easy hammer insertion.

QUICK CONNECT RETAINER

The quick connect

retainer or spring
retainer must be used to hold the
hammer in place. Personal injury can
occur if the hammer is not secure.

The quick connect retainer holds the
hammer in place. The retainer must be
securely attached and the three set
screws must be tightened completely
using a hex wrench (See Figure 2). The
retainer pulls back for easy hammer
insertion and snaps forward to hold
the hammer. The retainer is a normal

!

WARNING

2

Assembly

SYSTEM SETUP

Using fittings or air hoses which are too
small can create a pressure drop which
will result in a loss of power in the tool.

NOTE: Do not install a quick coupler
set between the tool and whip hose.

Do not misuse this

product. Excessive
exposure to vibration, work in awk­ward positions and repetitive work
motions can cause injury to hands and
arms. Stop using any tool if discomfort,
numbness, tingling or pain occur, and
consult a physician.

Never carry a tool

by the hose or pull
the hose to move the tool or a
compressor. Keep hoses away from
heat, oil and sharp edges. Replace any
hose that is damaged, weak or worn.

Pre-Operation

Air tools require lubrication through­out the life of the tool. Proper
lubrication is the owner’s responsibility.
Use airtool oil to lubricate, clean and
inhibit rust in one step. Failure to
lubricate and maintain the air tool
properly will dramatically shorten the
life of the tool and will void the
warranty.

This air

tool
requires lubrication before
initial use and before and
after each additional use.

AIR PISTON LUBRICATION

The air piston must be lubricated daily.
An air piston cannot be oiled too
often.

Disconnect the

chisel/hammer from
the air supply before lubricating.

1. Turn the chisel/hammer upside

down.

2. While pulling the trigger, pour a

teaspoon of oil in the air inlet.

Cover exhaust port

with a towel before
applying air pressure. Oil will discharge
through the exhaust port during the
first few seconds of operation after an
airtool has been lubricated. Failure to
cover exhaust port can result in serious
injury.

!

CAUTION

!

CAUTION

NOTICE

!

WARNING

!

WARNING

Operating Instructions

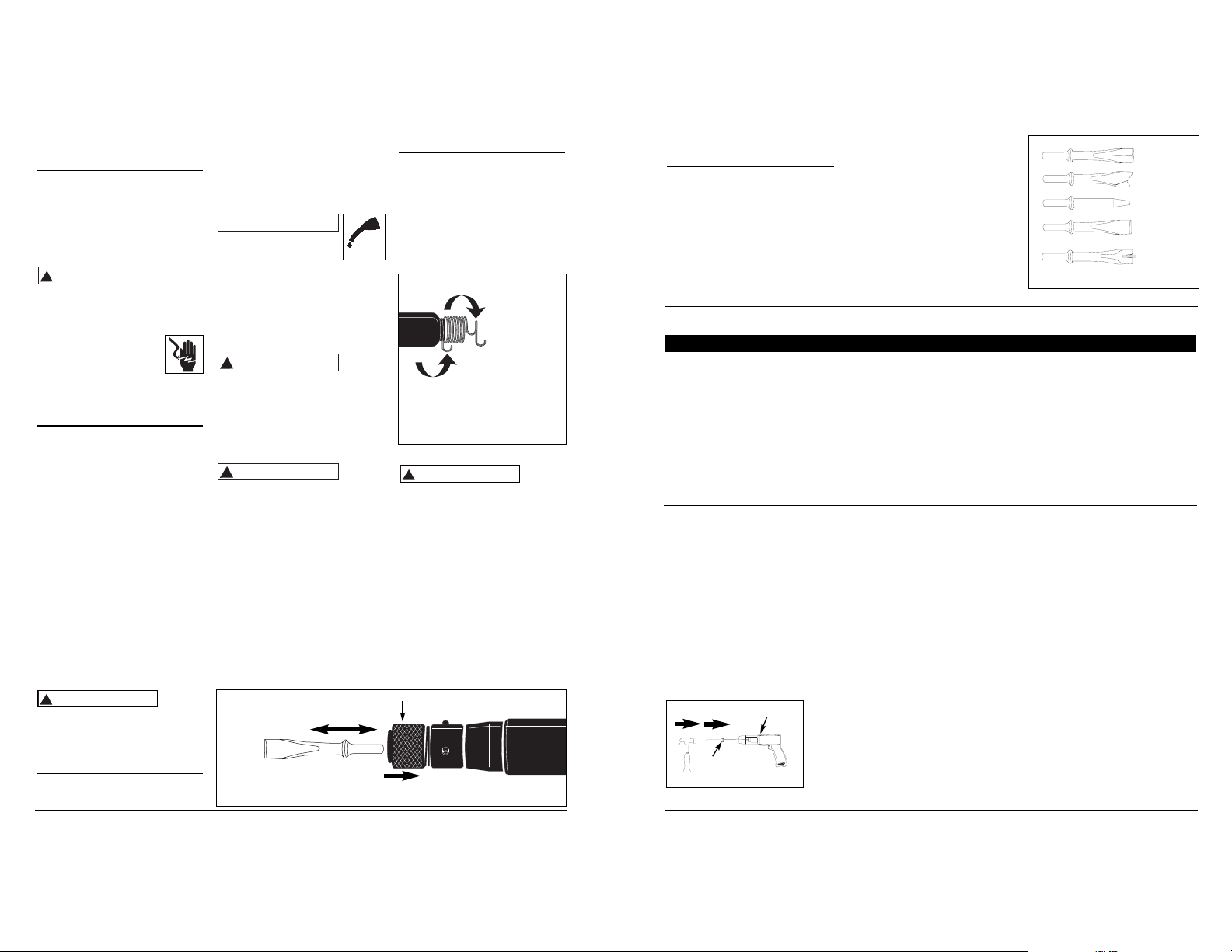

Figure 2 - Quick Connect Retainer Operation

Maintain a firm grip on
quick connect and press
back to insert or remove
hammer bit

Quick Connect Retainer

www.chpower.com

Figure 1 - Spring Retainer

A. Press tab here and twist

counter-clockwise to release spring
retainer and insert chisel bit

B. Press tab and

twist clockwise
to tighten
spring retainer,
firmly securing
chisel bit

Spring
Retainer

Figure 3

Air Inlet

Regulator

* Cuando vuelva a ensamblar el cilindro en el alojamiento, utilice Loctite®en las roscas del cilindro.

Figura 3

Entrada de aire

Regulador

Troubleshooting Chart

Symptom Possible Cause(s) Corrective Action

Tool runs slowly or will not operate

Moisture blowing out of tool

Chisel/Hammer is jammed and will
not move back and forth

1. Grit or gum in tool

2. No oil in tool

3. Low air pressure

4. Air hose leaks

5. Pressure drops

6. Regulator set too low

1. Water in tank

2. Water in air
lines/hoses

1. Chisel/hammer
piston and barrel are
dirty or rusty

2. Chisel/hammer
piston and barrel are
rusted together

3. Piston is jammed in the
barrel

1. Flush tool with Campbell Hausfeld air tool oil, gum solvent,
or an equal mixture of SAE 10 motor oil and kerosene. If
Campbell Hausfeld oil is not used, lubricate, tool after
cleaning

2. Lubricate tool according to lubrication instructions in the
Pre-Operation section

3. Adjust the compressor regulator to tool maximum while
the tool is running free

4. Tighten and seal hose fittings if leaks are found

5. Be sure hose is properly sized. Long hoses or tools using
large volumes of air may require a hose with an I.D. of 1/2"
or larger depending on total hose length

6. Adjust regulator until tool reaches maximum speed

1. Drain tank (See air compressor manual). Oil tool and run
until no water is evident. Oil tool again and run 1-2 seconds

2a. Install a water separator/filter (PA2121). NOTE: Separators

work properly only when air stream is cool. Locate
separator/filter as far as possible from compressor

2b. Install an air dryer
2c. Anytime water enters tool, tool should be oiled

immediately

1a. Heavily oil tool to free up piston
1b. Clean piston and barrel with air tool oil and remove any

burrs on piston or barrel surfaces

*

1c. Replace worn piston and cylinder

*

1d. Anytime water enters tool, tool should be oiled

immediately

2. Remove piston and de-rust. Replace piston and cylinder if
needed *

3. Attempt to free jammed piston using a punch and hammer. It may
be necessary to disassemble barrel from housing. Clean parts and
reassemble *

* When reassembling the cylinder to the housing, use Loctite

®

on the cylinder threads.

3

Operating Instructions

Maintenance

(Continued)

Replacement Parts
Information

For information regarding where to
order replacement parts, call toll free
1-800-543-8622. Please provide the
following information:

• Model number

• Stamped code

• Part number and description

Figure 4 - Hammer Bits

Weld Buster

Splitter

Punch

Flat

Sheet Metal
Cutter

responsabilidad del usuario. Use aceite
para herramientas neumáticas para
lubricar, limpiar y prevenir el óxido al
mismo tiempo. El no lubricar y
mantener la herramienta neumática
debidamente disminuirá drásticamente
la vida del útil y anulará la garantía.

Esta herra-mienta neumática
requiere de lubricación antes
de su primer uso y después
de cada uso adicional.

LUBRICACIÓN DEL PISTÓN
NEUMÁTICO

El pistón neumático debe lubricarse
diariamente. El pistón neumático no
puede ser lubricado con mucha
frecuencia.

Desconecte el cincel/martillo del
suministro de aire antes de realizar la
lubricación.

1. Voltee el cincel/martillo hacia abajo.

2. Mientras jala el gatillo, vierta una
cucharadita de aceite en la entrada
de aire.

Cubra el puerto de escape con una
toalla antes de aplicar la presión de
aire. El aceite saldrá por el puerto de
escape durante los primeros segundos
de funcionamiento, después de que se
lubrique la herramienta neumática.
El no cubrir el puerto de escape puede
resultar en lesiones graves

.

3. Conecte el cincel/martillo al
suministro de aire y cubra el puerto
de escape con una toalla. Haga
funcionar el cincel/martillo durante
7s a 10s. El aceite saldrá por el
puerto de escape cuando se aplique
presión. Si el pistón no se enciende,
asegúrese de instalar una broca en
el retenedor del resorte. Asegúrese
de que la toalla no se atasque en el
retenedor del resorte.

!

PRECAUCION

!

PRECAUCION

AVISO

Operación

RETENEDOR DEL RESORTE

El retenedor del resorte sujeta el
martillo en su lugar. El retenedor debe
estar conectado fijamente (vea la
figura 1). El retenedor es un elemento
que normalmente se desgasta y deberá
reemplazarse cuando esté desgastado.
Reemplácelo con el juego de resorte
para martillo, número de pieza
MP2896 (2). El retenedor se destornilla
para la fácil inserción del martillo.

RETENEDOR DE CONEXIÓN RÁPIDA

Se debe utilizar el retenedor de
conexión rápida o retenedor del
resorte para sujetar el martillo en su
lugar. Si el martillo no está seguro, se
pueden producir lesiones personales.

El retenedor de conexión rápida sujeta
el martillo en su lugar. El retenedor debe
estar conectado fijamente y los tres
tornillos de fijación deben apretarse
completamente con la llave hexagonal
(Vea la figura 2). El retenedor se desliza
hacia atrás para la fácil inserción y cierra
hacia adelante para sujetar el martillo.
El retenedor es un elemento que se
desgasta normalmente y deberá
reemplazarse cuando esté desgastado.
Reemplácelo con PA1039.

!

ADVERTENCIA

10 Sp

Información General
de Seguridad (Con’t)

13. No ponga las manos cerca o debajo
de las piezas que se mueven.

14. Siempre asegure la pieza de trabajo
en una mordaza o prensa de
sujeción. No ponga las manos en el
cilindro negro o en el retenedor del
resorte al hacer funcionar la
herramienta.

El retenedor del resorte debe usarse
para mantener el cincel en su lugar.
Si el cincel no está seguro, pueden
producirse lesiones personales.

15. Riesgo de choque eléctrico:
esta herramienta es
conductora de electricidad.
No martille en paredes que
contienen cables eléctricos
bajo tensión.

Ensamblaje

CONFIGURACIÓN DEL SISTEMA

REFIÉRASE A LA CONFIGURACIÓN DE
LA HERRAMIENTA NEUMÁTICA Y DE
LA PISTOLA ROCIADORA (IN170102AV)
PARA OBTENER LAS INSTRUCCIONES
DE CONEXIÓN DEL SISTEMA
NEUMÁTICO.

El uso de accesorios o mangueras de
aire que son demasiado pequeñas
puede ocasionar una caída de presión
que resultará en la perdida de energía
en la herramienta.

NOTA: No instale un juego de
conexión rápida entre la herramienta
y la manguera de conexión flexible.

CONFIGURACIÓN DE LA
HERRAMIENTA NEUMÁTICA
TODOS LOS MODELOS

Cerciórese de que la herramienta no
esté conectada al suministro de aire,
luego coloque la herramienta boca
abajo en la mesa de trabajo.

Cerciórese de que la herramienta no
esté conectada al suministro de aire,
luego coloque la herramienta boca
abajo en la mesa de trabajo.

Pre-Operación

Las herramientas neumáticas requieren
de lubricación durante toda la vida de
éstas. La lubricación debida es

!

ADVERTENCIA

!

ADVERTENCIA

Instrucciones de Funcionamiento

Figura 2 - Funcionamiento del Retenedor de Conexión Rápida

Mantenga la conexión rápida
sujetada firmemente y presione
hacia atrás para insertar o retirar
la broca del martillo

Retenedor de conexión rápida

www.chpower.com

Address parts correspondence to:

Campbell Hausfeld
100 Production Drive
Harrison, Ohio 45030 U.S.A.

NOTE: Hammers are not included with
some tools. Any hammer with a .401
Parker taper shank size can be used.
Campbell Hausfeld offers five
commonly used hammers (Part number
PA1003 or MP2875*).

*PA1003 is a five piece set of hammers each six
inches in length. MP2875 is a 4 piece set of
hammers each three inches in length (does not
include the sheet metal cutter).

Punch

Piston

Retenedor del
Resorte

B. Presione la

lengüeta y gire
en sentido
horario para
apretar el
retenedor del
resorte,
asegurando
firmemente la
punta del cincel

A. Presione la lengüeta aquí y gire en

sentido antihorario para liberar el
retenedor del resorte e inserir la punta
del cincel

Figura 1 - Retenedor del Resorte

ACEITAR
A DIARIO

RECORDATORIO: ¡Guarde su comprobante de compra con fecha para fines de la garantía!

Adjúntela a este manual o archívela en lugar seguro.

Instrucciones de Funcionamiento

Sírvase leer y conservar estas instrucciones. Léalas cuidadosamente antes de intentar ensamblar, hacer funcionar o dar mantenimiento al
producto descrito. Protéjase a sí mismo y a otras personas observando toda la información de seguridad. ¡El no cumplir con las instrucciones
podría ocasionar lesiones personales y/o daños a la propiedad! Guarde las instrucciones para referencia futura.

Descripción

Los martillo neumáticos están
diseñados para eliminar el material
no deseado de una variedad de
ubicaciones o para cortar pernos
y metales oxidados. Los cinceles
neumáticos facilitan los trabajos
más difíciles. Algunos modelos vienen
equipados con un regulador que
permite un control de precisión.
Este cincel utiliza las brocas cónicas
para cincel 0,401 Parker

Desempaque

Al desempacar de este producto,
inspeccione cuidadosamente para ver
si ocurrió cualquier daño durante el
transporte.

Medidas de Seguridad

Este manual contiene información que
es muy importante que sepa y
comprenda. Esta información se la
suministramos como medida de
SEGURIDAD y para EVITAR PROBLEMAS
CON EL EQUIPO. Debe reconocer los
siguientes símbolos.

Ésto le indica que hay una situación de
peligro inmediato, que si no la evita, le
ocasionará la muerte o heridas de
gravedad.

Ésto le indica que hay una situación,
que si no la evita, podría ocasionará la
muerte o heridas de gravedad.

Ésto le indica que hay una situación
que podría ocasionarle heridas no muy
graves.

Ésto le indica una información
importante, que de no seguirla, le
podría ocasionará daños al equipo.

AVISO

!

PRECAUCION

!

ADVERTENCIA

!

PELIGRO

Informaciones
Generales de
Seguridad

PROPOSICIÓN DE CALIFORNIA 65

Cuando corta lija, taladra
o pule materiales como por
ejemplo madera, pintura,
metal, hormigón, cemento, u otro tipo
de mampostería se puede producir
polvo. Con frecuencia este polvo
contiene productos químicos que se
conocen como causantes de cáncer,
defectos congénitos u otros daños
reproductivos. Use equipo de
protección.

Este producto forma parte de un
sistema de alta presión y siempre deben
acatarse las siguientes precauciones de
seguridad junto con cualquier otra
norma de seguridad existente.

1. Lea cuidadosamente
todos los manuales
incluidos con el producto.
Familiarícese
completamente con los controles
y el uso debido del equipo.

2. Sólo aquellas personas
completamente familiarizadas con
estas normas de funcionamiento
seguro deben utilizar la
herramienta neumática.

Nunca exceda la capacidad
máxima de presión de la
herramienta neumática (6,21 bars).
La herramienta neumática podría
explotar y ocasionarle la muerte
o heridas graves.

3. No exceda la especificación de presión
de ninguno de los componentes del
sistema. La presión máxima de
funcionamiento de 6,21 bar se mide
en la entrada de la herramienta,
mientras ésta está en funcionamiento.
La baja de presión entre el compresor
y la herramienta debe ser
compensada en el compresor.

!

PELIGRO

!

PELIGRO

IN246902AV 7/06

4. Desconecte la herramienta
neumática del suministro de aire
antes de cambiar la herramienta
o los accesorios, dar servicio y al no
utilizarla.

Se deben utilizar lentes y
protección para los oídos
durante el funcionamiento.

5. No utilice ropa holgada, bufandas,
corbatas o joyas al operar cualquier
herramienta. La ropa o joyas
holgadas pueden atascarse en las
piezas en movimiento y resultar en
graves lesiones personales.

6. No apriete el gatillo al conectar la
manguera de suministro de aire.

7. Siempre utilice accesorios diseñados
para la herramienta neumática. No
utilice accesorios dañados o
gastados.

8. Nunca accione la herramienta
cuando no esté sobre el objeto de
trabajo. Los accesorios deben estar
firmemente conectados. Los
accesorios flojos pueden causar
lesiones graves.

9. Proteja la línea de aire contra daños
o perforación.

10. Nunca apunte la herramienta
neumática hacia usted mismo u
otras personas. Podría ocasionar
lesiones serias.

11. Revise si la manguera de aire tiene
fugas o si está desgastada antes de
cada uso. Cerciórese de que la
conexión esté segura.

Libere la presión del sistema
antes de intentar instalar, dar
servicio, reubicar o realizar cualquier
mantenimiento.

12. Mantenga las tuercas, pernos y
tornillos apretados y cerciórese de
que el equipo esté en condiciones
seguras de trabajo.

!

ADVERTENCIA

!

ADVERTENCIA

MANUAL

BUILT TO LAST

Martillo Neumático

9 Sp

Operating Instructions

4

© 2006 Campbell Hausfeld/Scott Fetzer

www.chpower.com

Ver la Garantía en página 12 para información importante sobre el uso comercial de este producto.

Limited Warranty

1. DURATION: From the date of purchase by the original purchaser as follows: Campbell Hausfeld (Standard Duty and
Unannounced) – One (1) Year, (Serious Duty) – Two (2) Years, (Extreme Duty) – Three (3) Years; IronForce by Campbell
Hausfeld – One (1) Year; Farmhand – Three (3) Years; Maxus – Five (5) Years.

2. WHO GIVES THIS WARRANTY (WARRANTOR): Campbell Hausfeld / Scott Fetzer Company, 100 Production Drive,
Harrison, Ohio, 45030, Telephone: [phone]

3. WHO RECEIVES THIS WARRANTY (PURCHASER): The original purchaser (other than for purposes of resale) of the
Campbell Hausfeld product.

4. WHAT PRODUCTS ARE COVERED BY THIS WARRANTY: Any Campbell Hausfeld nailer, stapler, air tool, spray gun,
inflator or air accessory supplied or manufactured by Warrantor.

5. WHAT IS COVERED UNDER THIS WARRANTY: Substantial defects in material and workmanship which occur within the
duration of the warranty period.

6. WHAT IS NOT COVERED UNDER THIS WARRANTY:
A. Implied warranties, including those of merchantability and FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED

FROM THE DATE OF ORIGINAL PURCHASE AS STATED IN THE DURATION. If this product is used for commercial,
industrial or rental purposes, the warranty will apply for ninety (90) days from the date of purchase. Some States
do not allow limitation on how long an implied warranty lasts, so the above limitations may not apply to you.

B. ANY INCIDENTAL, INDIRECT, OR CONSEQUENTIAL LOSS, DAMAGE, OR EXPENSE THAT MAY RESULT FROM ANY

DEFECT, FAILURE, OR MALFUNCTION OF THE CAMPBELL HAUSFELD PRODUCT. Some States do not allow the
exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply
to you.

C. Any failure that results from an accident, purchaser’s abuse, neglect or failure to operate products in accordance

with instructions provided in the owner’s manual(s) supplied with product. Accident, purchaser’s abuse, neglect or
failure to operate products in accordance with instructions shall also include the removal or alteration of any safety

devices. If such safety devices are removed or altered, this warranty is void.
D. Normal adjustments which are explained in the owner’s manual(s) provided with the product.
E. Items or service that are normally required to maintain the product, i.e. o-rings, springs, bumpers, debris shields,

driver blades

, fuses, batteries, gaskets, packings or seals, fluid nozzles, needles, sandblast nozzles, lubricants,
material hoses, filter elements, motor vanes, abrasives, blades, cut-off wheels, chisels, chisel retainers, cutters,
collets, chucks, rivet jaws, screw driver bits

, sanding pads, back-up pads, impact mechanism, or any other
expendable part not specifically listed. These items will only be covered for ninety (90) days from date of original
purchase. Underlined items are warranted for defects in material and workmanship only.

F. Cosmetic defects that do not interfere with the product’s function.

7. RESPONSIBILITIES OF WARRANTOR UNDER THIS WARRANTY: Repair or replace, at Warrantor’s option, products or
components which are defective, have malfunctioned and/or failed to conform within duration of the warranty period.

8. RESPONSIBILITIES OF PURCHASER UNDER THIS WARRANTY:
A. Provide dated proof of purchase and maintenance records.
B. Deliver or ship the Campbell Hausfeld product or component to the nearest Campbell Hausfeld Authorized Service

Center. Freight costs, if any, must be borne by the purchaser.

C. Use reasonable care in the operation and maintenance of the products as described in the owner’s manual(s).

9. WHEN WARRANTOR WILL PERFORM REPAIR OR REPLACEMENT UNDER THIS WARRANTY: Repair or replacement will be
scheduled and serviced according to the normal work flow at the servicing location, and depending on the availability
of replacement parts.

This Limited Warranty applies in the United States, Canada and Mexico only and gives you specific legal rights. You may
also have other rights which vary from state to state or country to country.

MÉMENTO : Gardez votre preuve datée d’achat à fin de la garantie !

Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.

Instructions d’Utilisation

S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit
décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels !
Conserver ces instructions comme référence.

Description

Les marteau pneumatiques sont conçus
pour l’enlevage de matériel ou pour le
coupage à travers des boulons ou du
métal rouillés. Les burins pneumatiques
facilitent les travaux difficiles.
Certains modèles sont équipés avec
un régulateur qui permet le contrôle
de précision. Ce ciseau utilise les forets
standards Parker taper 0,401.

Déballage

Lors du déballage de ce produit,
l’examiner soigneusement pour
rechercher toute trace de dommage
susceptible de s’être produit en cours
de transport.

Directives de
sécurité

Ce manuel contient de l’information très
importante qui est fournie pour la
SÉCURITÉ et pour ÉVITER LES PROBLÈMES
D’ÉQUIPEMENT. Rechercher les symboles
suivants pour cette information.

Danger indique une situation hasardeuse
imminente qui RÉSULTERA en perte de
vie ou blessures graves.

Avertissement indique une situation
hasardeuse potentielle qui PEUT résulter
en perte de vie ou blessures graves.

Attention indique une situation
hasardeuse potentielle qui PEUT résulter
en blessures.

Avis indique de l’information importante
pour éviter le dommage de l’équipement.

AVIS

!

ATTENTION

!

AVERTISSEMENT

!

DANGER

Généralités sur la
Sécurité

PROPOSITION 65 CALIFORNIE

Vous pouvez créer de la
poussière en coupant,
ponçant, perçant ou meulant
les matériaux tels que le bois, la
peinture, le métal, le béton, le ciment
ou autre maçonnerie. Cette poussière
contient souvent des produits
chimiques reconnus pour causer le
cancer, les déformations congénitales
ou autres problèmes de la reproduction.
Portez de l’équipement de protection.

Ce produit fait partie d’un système de
haute pression et les précautions de
sécurité suivantes doivent être prises en
permanence, en même temps que toute
autre règle de sécurité en vigueur.

1. Lire attentivement tous
les manuels, y compris
celui de ce produit.
Bien se familiariser avec
les commandes et l’utilisation
correcte de l’équipement.

2. Seules les personnes bien familiarisées
avec ces règles d’utilisation en toute
sécurité doivent être autorisées à se
servir de l’outil pneumatique.

Ne pas dépasser la pression
maximum de service de l’outil
pneumatique (621 kPa). L’outil
pneumatique risque d’exploser et
d’avoir pour résultat des blessures
graves, ou mortelles.

3. Ne pas dépasser la pression nominale
de n’importe quelle pièce du système.
La pression de service maximum de
621 kPa est mesurée à l’arrivée de
l’outil pendant que l’outil est en
marche. La chute de pression entre
le compresseur et l’outil doit être
réglée au compresseur.

4. Débrancher l’outil pneumatique de
l’alimentation en air avant de
remplacer des outils ou des

!

DANGER

!

DANGER

IN246902AV 7/06

accessoires, de procéder à
l’entretien et de ranger l’outil.

Les lunettes de sécurité et la
protection oculaire doivent
être utilisées pendant l’opération.

5. Ne pas porter de vêtements
flottants, d’écharpe, de cravate, ni
de bijoux pendant l’opération d’un
outil. Les vêtements flottants et les
bijoux risquent de se prendre dans
les pièces mobiles, ce qui peut
provoquer des blessures graves.

6. Ne pas appuyer sur la gâchette
lorsque l’on branche le tuyau
d’alimentation en air.

7. Toujours utiliser des accessoires
conçus pour les outils
pneumatiques. Ne pas utiliser des
accessoires endommagés ou usés.

8. Ne jamais appuyer sur la gâchette de
l’outil tant qu’il n’y ait pas contacte
avec l’objet de travail. Les accessoires
desserrés peuvent causer des
blessures graves.

9. Protéger les canalisations d’air
contre les dommages ou les
perforations.

10. Ne jamais diriger un outil
pneumatique vers soi-même ni vers
une autre personne afin d’éviter
tout risque de blessures graves.

11. Vérifier les tuyaux d’air pour
rechercher tout signe de faiblesse
ou d’usure avant chaque utilisation.
S’assurer que tous les branchements
soient bien serrés.

Dissiper toute la pression du
système avant d’essayer
d’installer, de déplacer le produit ou de
procéder au service ou à l’entretien.

12. Vérifier le serrage des écrous, boulons
et vis et s’assurer que l’équipement
soit en bon état de marche.

!

AVERTISSEMENT

!

AVERTISSEMENT

MANUAL

BUILT TO LAST

Marteau Pneumatique

5 Fr

Instructions d’Utilisation

8 Fr

© 2006 Campbell Hausfeld/Scott Fetzer

Voir la Garantie à la page 8 pour de l’information importante sur l’utilisation commercial de ce produit.

Guide de Dépannage (Suite)

Symptôme Cause(s) Possible(s) Mesures Correctives

Le ciseau/marteau est bloqué
et ne peut bouger d’avant à
arrière (suite) 2. Le piston et le cylindre du

ciseau/marteau sont rouillés
ensemble

3. Le piston est bloqué dans le
cylindre

1c. Remplacer le piston et cylindre usés *
1d. Graisser l’outil immédiatement si l’eau entre dans l’outil

2. Enlever le piston et enlever la rouille du piston. Remplacer le piston
et le cylindre si nécessaire *

3. Essayer de débloquer le piston à l’aide d’un pointeau et marteau.
Il peut être nécessaire de démonter le cylindre du boîtier.
Nettoyer les pièces et remonter *

* Utiliser Loctite

®

sur les filets du cylindre pendant le remontage du cylindre au carter.

Poinçon

Piston

Garantie Limitée

1. DURÉE : De la date d’achat par l’acheteur original comme suit : Campbell Hausfeld (service standard et non annoncé) - un (1) an ;
(service sérieux) - deux (2) ans, (service extrême) - trois (3) ans, IronForce de Campbell Hausfeld - un (1) an; Farmhand - trois (3) ans;
Maxus - cinq (5) ans.

2. GARANTIE ACCORDÉE PAR (GARANT) : Campbell Hausfeld/Scott Fetzer Company, 100 Production Drive, Harrison, Ohio, 45030,
Téléphone: [phone]

3. BÉNÉFICIAIRE DE CETTE GARANTIE (ACHETEUR) : L’acheteur original (sauf en cas de revente) du produit Campbell Hausfeld.

4. PRODUITS COUVERTS PAR CETTE GARANTIE : Tous les outils de fixation (cloueuses et agrafeuses), outils pneumatiques, pistolets
vaporisateurs, gonfleurs ou accessoires pneumatiques Campbell Hausfeld qui sont fournis par ou fabriqués par le Garant.

5. COUVERTURE DE LA PRÉSENTE GARANTIE : Défauts de matière et de fabrication considérables qui se révèlent pendant la période de
validité de la garantie.

6. LA PRÉSENTE GARANTIE NE COUVRE PAS :
A. Les garanties implicites, y compris celles de commercialisabilité et D’ADAPTION À UNE FONCTION PARTICULIÈRE SONT LIMITÉES

À PARTIR DE LA DATE D’ACHAT INITIALE TELLE QU’INDIQUÉE DANS LA SECTION DURÉE. Si ce produit est utilisé pour une fonction
commerciale, industrielle ou pour la location, la durée de la garantie sera quatre-vingt-dix (90) jours à compté de la date d’achat.
Quelques Provinces (États) n’autorisent pas de limitations de durée pour les garanties implicites. Les limitations précédentes
peuvent donc ne pas s’appliquer.

B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE OU MAUVAIS

FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n’autorisent pas l’exclusion ni la limitation
des dommages fortuits ou indirects. La limitation ou exclusion précédente peut donc ne pas s’appliquer.

C. Toute panne résultant d’un accident, d’une utilisation abusive, de la négligence ou d’une utilisation ne respectant pas les

instructions données dans le(s) manuel(s) accompagnant le produit. Un accident, l’utilisation abusive par l’acheteur, la négligence
ou le manque de faire fonctionner les produits selon les instructions comprend aussi l’enlevage ou la modification de n’importe

quel appareil de sûreté. Si ces appareils de sûreté sont enlevés ou modifiés, la garantie sera annulée.
D. Réglages normaux qui sont expliqués dans le(s) manuel(s) d’utilisation accompagnant le produit.
E. Articles ou services qui sont exigés pour l’entretien du produit; Joints torique, ressorts, amortisseurs, écrans de débris, lames

d’entraînement, fusibles, batteries, joints d’étanchéité, garnitures ou joints, buses de fluide, aiguilles, buses de sablage, graisses,

tuyaux de matériaux, cartouches filtrantes, pales de moteur, abrasifs, lames, meules de coupage, burins, fixe-burins, coupeuses,

douilles de serrage, mandrins. mâchoires de rivet, lames de tournevis, tampons de sablage, tampons de sauvegarde, mécanisme de

percussion ou toute pièce qui n’est pas indispensable et qui n’est pas indiquée. Ces articles seront couverts pour quatre-vingt-dix

(90) jours à partir de la date d’achat original. Les articles soulignés sont garanties pour défauts de matière et de fabrication

seulement.
F. Les défauts cosmétiques qui n’ont pas d’effet sur le fonctionnement de l’appareil.

7. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE : Réparation ou remplacement, au choix du Garant, des produits
ou pièces qui se sont révélés défectueux pendant la durée de validité de la garantie.

8. RESPONSABILITÉS DE L’ACHETEUR AUX TERMES DE CETTE GARANTIE :
A. Fournir une preuve d’achat datée et un état d’entretien.
B. Livraison ou expédition du produit ou de la pièce Campbell Hausfeld au Centre De Service Autorisé Campbell Hausfeld. Taux de

frais, si applicables, sont la responsabilité de l’acheteur.

C. Utilisation et entretien du produit avec un soin raisonable, ainsi que le décri(vent)t le(s) manuel(s) d’utilisation.

9. RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRÉSENTE GARANTIE : La réparation ou le
remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la disponabilité des
pièces de rechange.

Cette Garantie Limitée s’applique aux É.-U., au Canada et au Mexique seulement et vous donne des droits juridiques précis. L’acheteur peut
également jouir d’autres droits qui varient d’une Province, d’un État ou d’un Pays à l’autre.

Guide de Dépannage

Symptôme Cause(s) Possible(s) Mesures Correctives

L’outil fonctionne lentement
ou ne fonctionne pas

Humidité expulsée de l’outil

Le ciseau/marteau est bloqué
et ne peut bouger d’avant à
arrière

1. Présence de grenaille ou de
gomme dans l’outil

2. Absence d’huile dans l’outil

3. Pression d’air basse

4. Fuites dans le tuyau d’air

5. Chute de pression

6. Régulateur réglé trop bas

1. Présence d’eau dans le
réservoir

2. Eau dans les canalisations/
tuyaux

1. Le piston et le cylindre du

ciseau/marteau sont sales ou
rouillés

1. Rincer l’outil avec de l’huile pour outils pneumatiques Campbell
Hausfeld, du dissolvant de gomme ou un mélange en proportions
égaux d’huile de moteur SAE 10 et de kérosène. En cas d’utilisation
d’un produit autre que l’huile Campbell Hausfeld, graisser l’outil
après l’avoir nettoyé

2. Graisser l’outil conformément aux instructions de graissage dans la
section Avant l’Opération

3. Régler le régulateur du compresseur à la position maximum
pendant que l’outil tourne dans le vide

4. Serrer et assurer l’étanchéité des raccords du tuyau en cas de fuites

5. S’assurer que le tuyau soit de la bonne taille. Les longs tuyaux ou les
outils exigeant de grands volumes d’air peuvent nécessiter un tuyau
de diamètre intérieur d’au moins 12,7 mm (1/2 po.), suivant la
longueur totale du tuyau

6. Régler le régulateur jusqu’à ce que l’outil atteigne sa vitesse max

1. Vidanger le réservoir. (Voir le manuel du compresseur.) Huiler l’outil
et le faire tourner jusqu’à ce qu’il semble ne plus contenir d’eau.
Huiler l’outil de nouveau et le faire tourner pendant 1-2 seconde(s)

2a. Monter un séparateur/filtre d’eau (PA2121). REMARQUE: Les

séparateurs ne fonctionnent correctement que lorsque l’air qui les
traversent est frais. Positionner le séparateur/filtre aussi loin que
possible du compresseur

2b. Monter un sécheur d’air
2c. Graisser l’outil immédiatement si l’eau entre dans l’outil

1a. Bien graisser l’outil afin de libérer le piston
1b. Nettoyer le piston et le cylindre avec de l’huile pour outils

pneumatiques et enlever les ébarbures de la surface du piston ou du
cylindre *

* Utiliser Loctite

®

sur les filets du cylindre pendant le remontage du cylindre au carter.

7 Fr

Instructions d’Utilisation

Operation (Suite)

RÉGULATEUR

Certains marteaux pneumatiques sont
équipés avec un régulateur d’air
intégral pour réduire la fréquence de
frappe. Il est placé près de l’arrivée
d’air. Tourner le bouton dans le sens
antihoraire pour l’ouverture complète
et la vélocité maximum. Tourner
graduellement le bouton dans le sens
horaire pour réduire la vélocité
(Voir Figure 3).

Entretien

ENTREPOSAGE

Le ciseau/marteau doit être graissé avant
l’entreposage. Suivre les instructions

Figure 4 - Forets

Pour Soudures

Fendeur

Poinçon

Plat

Lame de Tôle

pour le piston à air sauf l’étape 3.
Faire fonctionner le ciseau/marteau
pendant 2 à 3 secondes plutôt que
7 à 10 afin de garder plus d’huile dans
l’outil pour l’entreposage.

Service Technique

Pour des informations concernant le
fonctionnement ou la réparation de ce
produit, composer le 1-800-543-6400.

Pièces de Rechange

Pour des informations concernant la
commande des pièces de rechange,
appeler 1-800-543-6400.

S’il vous plaît fournir l’information
suivante:

• Numéro de modèle

• Code estampé

• Description et numéro de la
pièce

Correspondance:

Campbell Hausfeld
100 Production Drive
Harrison, Ohio 45030 U.S.A.

REMARQUE: Les ciseaux/burins ne sont
pas compris avec quelques outils.
Utiliser n’importe quels marteau avec
une taille de tige 0,401 Parker taper.

outils pneumatiques pour nettoyer,
lubrifier et empecher la rouille au
même temps. Manque de graisser l’outil
pneumatique raccourcira de façon
spectaculaire la durée de service et
annulera la garantie.

Cet outil pneumatique
requiert un graissage avant
d’être utilisé la première fois
et après chaque usage.

GRAISSAGE DU PISTON À AIR

Le piston à air doit être graissé
quotidiennement. Un piston à air ne
peut être graissé trop souvant.

Débrancher le ciseau/marteau de la
source d’air avant de graisser.

1. Tourner le ciseau/marteau à l’envers.

2. En appuyant sur la gâchette,
exprimer à peut près un quart
d’once d’huile pneumatique dans la
prise d’air.

Une fois qu’un outil pneumatique a été
graissé, de l’huile s’écoulera de l’orifice
de sortie lors des quelques premières
secondes de fonctionnement. C’est
pourquoi cet orifice doit être recouvert
d’un torchon avant d’alimenter en air
comprimé. Manque de couvrir l’orifice
de sortie peut résulter en blessure
grave.

3. Brancher le ciseau/marteau à une
source d’air et recouvrir l’orifice
d’échappement d’un torchon.
Faire fonctionner le ciseau/marteau
pendant 7 à 10 secondes. De l’huile
s’écoulera de l’orifice d’échappement
lorsque l’outil est alimenté en air. Si
le piston ne fonctionne pas, installer
un foret dans le dispositif de retenue.
Faites attention de ne pas prendre le
torchon dans le dispositif de retenue.

!

ATTENTION

!

ATTENTION

AVIS

Operation

DISPOSITIF DE RETENUE
DE RESSORT

Le dispositif de retenue à ressort tient
le marteau. Le dispositif de retenue
doit être bien fixé (Voir Figure 1).
Le dispositif de retenue est une pièce
d’usure normale et doit être remplacé
si usé. Remplacer avec le MP2896, jeu
de ressort de marteau (2) pièces.
Dévisser le dispositif de retenue pour
la fixation de marteau facile.

RACCORD RAPIDE

Le dispositif de retenue raccord rapide
doit être utiliser pour fixer le marteau.
Manque de bien fixer le marteau peut
résulter en blessure personnelle.

Le dispositif raccord rapide tient le
marteau. Le dispositif doit être bien
fixé et les trois vis de pression doivent
être complètement serrées en utilisant
une clé hexagonale (Voir Figure 2).
Le dispositif se retire pour l’introduction
facile des marteau et se remet en place
pour tenir le marteau. Le dispositif de
retenue est un article d’usure normale
et doit être remplacé si usé. Remplacer
avec PA1039.

!

AVERTISSEMEN

T

6 Fr

Généralités sur la
Sécurité (Suite)

13. Ne pas se mettre les mains près des
pièces mobiles ou en-dessous .

14. Toujours fixer l’objet de travail dans
un étau ou avec une bride. Ne
jamais placer les mains sur le
cylindre noir ni sur le dispositif de
retenue de ressort pendant
l’opération de l’outil.

Le dispositif de retenue de ressort doit
être usé pour tenir le ciseau dans sa
place. Manque de fixer le ciseau peut
résulter en blessure personnelle.

15. Risque de secousse
électrique : cet outil est
conducteur. Ne pas frapper
sur de parois qui
contiennent du câblage sous tension.

Montage

MONTAGE DU SYSTÈME

L’utilisation des raccords ou des tuyaux
d’air trop petits peut créer une perte
de pression et peut diminuer la
puissance de l’outil.

REMARQUE: Ne pas installer un
raccord rapide entre l’outil et le tuyau
principal.

Ne pas abuser ce produit. L’exposition
excessif à la vibration, au travail dans
les positions d’accès difficile et le
mouvement répététif peuvent causer
des blessures aux mains et aux bras.
Arrêter d’utiliser un outil et consulter
un médecin si vous avez le malaise,
l’engourdissement, le picotement ou la
douleur.

Avant l’Opération

Ne jamais transporter un outil par le
tuyau et ne jamais l’utiliser pour
déplacer l’outil ou le compresseur.
Garder les tuyaux à l’écart de la
chaleur, l’huile et les objets pointus.
Remplacer un tuyau usé, faible ou
endommagé.

Les outils pneumatiques requièrent le
graissage pendant toute leur durée de
service. L’utilisateur est responsable du
graissage correct. User de l’huile pour

!

AVERTISSEMENT

!

AVERTISSEMENT

!

AVERTISSEMENT

Instructions d’Utilisation

Figure 2 Fonctionnement du Raccord Rapide

Bien serrer le raccord rapide et le
pousser vers l’arrière pour
introduire ou enlever le foret

Raccord Rapide

Fig. 1 Dispositif de Retenue de Ressort

A. Presser la languette ici et la tourner

dans le sens antihoraire pour dégager
le dispositif de retenue du ressort et
insérer le foret de burin.

B. Presser la

languette et la
tourner dans le
sens horaire
pour resserrer
le dispositif de
retenue du
ressort, et fixer
fortement le
foret de burin

Dispositif de
Retenue de
Ressort

Campbell Hausfeld offre cinq marteau
communs (Pièces PA1003 ou MP2875*).

*PA1003 est un jeu de cinq pièces de marteau de 6
po de longueur. MP2875 est un jeu de 4 pièces de
marteau 3 po de longueur (lame de tôle pas
compris).

Figure 3

Arrivée d’air

Régulateur

GRAISSAGE

QUOTIDIEN
