Operating Instructions IFN21950

Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described. Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or property damage! Retain instructions for future reference.

Framing Nailer

Table of Contents

Descripion . . . . . . . . . . . . . . . . . . . . . . .1

Unpacking . . . . . . . . . . . . . . . . . . . . . . .1

Safety Guidelines . . . . . . . . . . . . . . . . .1

Important Safety Information . . . . . . .1

Tool Components and

Specifications. . . . . . . . . . . . . . . . . . . . .2

Operating Instructions . . . . . . . . . . . . .4

Lubrication . . . . . . . . . . . . . . . . . . . . .4

Recommended Hookup. . . . . . . . . . . 4

No-Mar Decking Tip. . . . . . . . . . . . . .5

Removing No-Mar Decking Tip. . . . .5

Installing No-Mar Decking Tip . . . . .5

Operational Mode . . . . . . . . . . . . . . .5

Single Cycle Mode . . . . . . . . . . . . . . .5

Bottom Trip Mode . . . . . . . . . . . . . . .5

Mode Conversion. . . . . . . . . . . . . . . .6

Operating A Sequential Trip Tool. . .6

Loading The Tool . . . . . . . . . . . . . . . . 6

Unloading The Tool . . . . . . . . . . . . . . 6

Adjusting the Nail Penetration. . . . .7

Anti-dry Fire . . . . . . . . . . . . . . . . . . . .7

Adjusting Direction of Exhaust. . . . .7

Clearing A Jam From The Tool . . . . .7

User-Maintenance Instructions . . . . . .7

Fasteners Information . . . . . . . . . . . . .9

Troubleshooting Chart . . . . . . . . . . . . .9

Warranty . . . . . . . . . . . . . . . . . . . . . . .10

Description

This nailer is designed for framing, trusses, sub-floors, sheathing, exterior decks, and pallet/create assembly. Features include: convenient top loading magazine, no-mar tip, adjustable exhaust, single cycle trigger, and an adjustable depth of drive mechanism.

Unpacking

After unpacking the unit, inspect carefully for any damage that may have occurred during transit. Make sure to tighten fittings, bolts, etc., before putting unit into service.

Safety Guidelines

This manual contains information that is very important to know and understand. This information is provided for SAFETY and to PREVENT EQUIPMENT PROBLEMS. To help recognize this information, observe the following symbols.

Danger indicates an

imminently hazardous situation which, if not avoided, WILL result in death or serious injury.

Warning indicates a

potentially hazardous situation which, if not avoided, COULD result in death or serious injury.

Caution indicates a

potentially hazardous situation which, if not avoided, MAY result in minor or moderate injury.

Notice indicates

important information, that if not followed, may cause damage to equipment.

NOTE: Information that requires special attention.

Important Safety Instructions

INSTRUCTIONS PERTAINING TO A RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS

Model IFN21950

Locate model and date code on tool and record below:

Model No.: _____________________ Date Code: _____________________

Retain these numbers for

future reference.

When using tools,

basic precautions should always be followed, including the following:

CALIFORNIA PROPOSITION 65

This product or

its power cord may contain chemicals known to the State of California to cause cancer and birth defects or other reproductive harm. Wash hands after handling.

You can

create dust when you cut, sand, drill or grind materials such as wood, paint, metal, concrete, cement, or other masonry. This dust often contains chemicals known to cause cancer, birth defects, or other reproductive harm. Wear protective gear.

REMINDER: Keep your dated proof of purchase for warranty purposes!

Attach it to this manual or file it for safekeeping.

Campbell Hausfeld Tools meet or exceed Industries’ Standards as set forth by the American National Standard Institute/International Staple, Nail and Tool Association in ANSI/ISANTA SNT-101-2002.

For parts, product & service information

visit www.chpower.com

IN725400AV 3/08

Operating Instructions

Important Safety Instructions (Continued)

GENERAL

a. To reduce the risks of

electric shock, fire, and injury to persons, read all the instructions before using the tool.

b. Be thoroughly familiar with the

controls and the proper use of the equipment. Follow all instructions. Contact your Campbell Hausfeld representative if you have any questions.

c. Only persons well acquainted with

these rules of safe operation should be allowed to use the unit.

Read and

understand tool labels and manual. Failure to follow warnings, dangers, and cautions could result in DEATH or SERIOUS INJURY.

WORK AREA

a. Keep the work area clean and well

lighted. Cluttered benches and dark

areas increase the risks of electric shock, fire, and injury to persons.

b. Do not operate the tool

in explosive atmospheres, such as in the presence of flammable liquids, gases, or dust. The tool is

able to create sparks resulting in the ignition of the dust or fumes.

c. Keep bystanders, children, and

visitors away while operating the tool. Distractions are able to result in

the loss of control of the tool.

PERSONAL SAFETY

a. Stay alert. Watch what you are

doing and use common sense when operating the tool. Do not use the tool while tired or under the influence of drugs, alcohol, or medication. A moment of

inattention while operating the tool increases the risk of injury to persons.

b. Dress properly. Do not wear loose

clothing or jewelry. Contain long hair. Keep hair, clothing, and gloves away from moving parts.

Loose clothes, jewelry, or long hair increases the risk of injury to persons as a result of being caught in moving parts.

c. Avoid unintentional starting.

Be sure the switch is off before connecting to the air supply. Do not

carry the tool with your finger on the switch or connect the tool to th air supply with the switch on.

d. Do not overreach. Keep proper

footing and balance at all times.

Proper footing and balance enables

better control of the tool in unexpected situations.

e. Use safety equipment. A dust mask,

non-skid safety shoes and a hard hat must be used for the applicable conditions.

f. Always wear eye

protection.

g. Always wear hearing

protection when using the tool. Prolonged exposure to

high intensity noise is able to cause hearing loss.

h. Do not attach the hose or tool to

your body. Attach the hose to the structure to reduce the risk of loss of balance if the hose shifts.

i. Always assume that the tool

contains fasteners. Do not point the tool toward yourself or anyone whether it contains fasteners or not.

nail. This is able to cause the nail to be deflected and hit someone, or cause the tool to react and result in a risk of injury to persons.

Do not nail on

top of another

k. Remove finger

when not driving fasteners. Never carry the tool with finger on trigger,

the tool is able to fire a fastener.

from the trigger

Tool Components and Specifications

• REQUIRES: 4.1 SCFM with 16

nails per minute @ 90 psi

• AIR INLET: 1/4 inch NPT

• NAIL SIZE RANGE: 2 inch to 3-1/2 inch

• NAIL SHANK RANGE: 0.113 inch to

0.131 inch

• MAGAZINE CAPACITY: 60 - 75

• WEIGHT: 7 lbs., 6 oz.

• LENGTH: 19-1/4 inch

• HEIGHT: 15-1/4 inch

• MAXIMUM PRESSURE: 120 psi

• PRESSURE RANGE: 70 psi – 120 psi

www.chpower.com

Work Contract Element

Adjustable Direction Exhaust Deflector

Trigger

Debris Shield

Nail Discharge Area

Nail Loading

Area

Magazine

Warning Labels (Backside)

IFN21950

Important Safety Instructions (Continued)

Always remain in a

ﬁ rmly balanced position when using or handling the tool.

Avoid long extended

periods of work with the tool. Stop using the tool if you feel pain in hands or arms.

TOOL USE AND CARE

a. Use clamps or another practical way

to secure and support the workpiece to a stable platform. Holding the

work by hand or against the body is unstable and is able to lead to loss of control.

b. Do not force the tool. Use the

correct tool for the application. The correct tool will do the job better and safer at the rate for which the tool is designed.

c. Do not use the tool if the switch

does not turn the tool on or off. Any tool that cannot be controlled with the switch is dangerous and must be repaired.

d. Disconnect the tool from the

air source before making any adjustments, changing accessories, or storing the tool. Such preventive

safety measures reduce the risk of starting the tool unintentionally.

e. Store the tool when it is idle out

of reach of children and other untrained persons. A tool is

dangerous in the hands of untrained users.

f. Maintain the tool with care. Keep

a cutting tool sharp and clean. A properly maintained tool, with sharp cutting edges reduces the risk of binding and is easier to control.

g. Check for misalignment or binding

of moving parts, breakage of parts, and any other condition that affects the tool’s operation. If damaged,

have the tool serviced before using. Many accidents are caused by poorly maintained tools. There is a risk of bursting if the tool is damaged.

h. Use only accessories that are

identified by the manufacturer for the specific tool model. Use of an

accessory not intended for use with the specific tool model, increases the risk of injury to persons.

i. Selecting an appropriate tool

actuation system, taking into consideration the work application for which the tool is used.

Never use

gasoline or other ﬂ ammable liquids to clean the tool. Never use the tool in the presence of ﬂ ammable liquids or gases. Vapors could ignite by a spark and cause an explosion which will result in death or serious personal injury.

Do not remove, tamper with, or otherwise cause the Work Contact Element (WCE) or trigger to become inoperable. Do not operate any tool which has been modiﬁ ed in a like fashion. Death or serious personal injury could result.

Do not touch the trigger unless driving fasteners. Never attach air line to tool or carry tool while touching the trigger. The tool could eject a fastener which will result in death or serious personal injury.

Always disconnect the tool from the power source when unattended, performing any maintenance or repair, clearing a jam, or moving the tool to a new location. Always reconnect the air line BEFORE loading any fasteners. Do not load the tool with fasteners when either the trigger is depressed or the Work Contact Element (WCE) is engaged. The tool could eject a fastener causing death or serious personal injury.

Always ﬁ t tool with a ﬁ tting or hose coupling on or near the tool in such a manner that all compressed air in the tool is discharged at the time the ﬁ tting or hose coupling is disconnected. Do not use a check valve or any other ﬁ tting which allows air to remain in the tool. Death or serious personal injury could occur.

Never place hands or any other body parts in the fastener discharge area of the tool. The tool might eject a fastener and could result in death or serious personal injury.

Never carry the tool by the air hose or pull the hose to move the tool or a compressor. Keep hoses away from heat, oil and sharp edges. Replace any hose that is damaged, weak or worn. Personal injury or tool damage could occur.

Always assume the

fasteners. Respect the tool as a working implement; no horseplay. Always keep others at a safe distance from the work area in case of accidental discharge of fasteners. Do not point the tool toward yourself or anyone whether it contains fasteners or not. Accidental triggering of the tool could result in death or serious personal injury.

Do not drive a fastener on top of other fasteners. The fastener could glance and cause death or a serious puncture wound.

Do not operate or allow anyone else to operate the tool if any warnings or warning labels are not legible. Warnings or warning labels are located on the tool magazine and body.

Do not drop or

Dropping or throwing the tool can result in damage that will make the tool unusable or unsafe. If the tool has been dropped or thrown, examine the tool closely for bent, cracked or broken parts and air leaks. STOP and repair before using or serious injury could occur.

Always check that

Element (WCE) is operating properly. A fastener could accidentally be driven if the WCE is not working properly. Personal injury may occur (See "Checking the Work Contact Element" Section).

Avoid using the

magazine is empty. Accelerated wear on the tool may occur.

tool contains

WARNING

throw the tool.

the Work Contact

tool when the

www.chpower.com

Operating Instructions

Important Safety Instructions (Continued)

Clean and check all

air supply hoses and ﬁ ttings before connecting the tool to an air supply. Replace any damaged or worn hoses or ﬁ ttings. Tool performance or durability may be reduced.

operation, breakage of the tool or serious injury to persons. Use only clean, dry, regulated compressed air at the rated pressure or within the rated pressure range as marked on the tool. Always verify prior to using the tool that the air source has been adjusted to the rated air pressure or within the rated air-pressure range.

SERVICE

a. Tool service must be performed only

by qualified repair personnel.

b. When servicing a tool, use only

identical replacement parts. Use

b. Never use oxygen, carbon dioxide,

combustible gases or any bottled gas as an air source for the tool.

Such gases are capable of explosion and serious injury to persons.

only authorized parts.

c. Use only the lubricants supplied

with the tool or specified by the manufacturer.

Do not make any

modiﬁ cations to the tool without ﬁ rst obtaining written approval from Campbell Hausfeld. Do not use the tool if any shields or guards are removed or altered. Do not use the tool as a hammer. Personal injury or tool damage may occur.

Disconnect air

supply and release tension from the pusher before attempting to clear jams because fasteners can be ejected from the front of the tool. Personal injury may occur.

AIR SOURCE

a. Never connect to an air source that

Do not use any type of reactive gases, including, but not limited to, oxygen and combustible gases, as a power source. Use ﬁ ltered, lubricated, regulated compressed air only. Use of a reactive gas instead of compressed air may cause the tool to explode which will cause death or serious personal injury.

Use only a pressure-regulated compressed air source to limit the air pressure supplied to the tool. The regulated pressure must not exceed 120 psi. If the regulator fails, the pressure delivered to the tool must not exceed 200 psi. The tool could explode which will cause death or serious personal injury.

is capable of exceeding 200 psi.

Over pressurizing the tool is able

SAVE THESE INSTRUCTIONS

to result in bursting, abnormal

DO NOT DISCARD

120 psi

OPERATING INSTRUCTIONS

LUBRICATION

This tool requires lubrication before using the tool for the first time and before each use. If an inline oiler is used, manual lubrication through the air inlet is not required on a daily basis.

The work surface

damaged by excessive lubrication. Proper lubrication is the owner’s responsibility. Failure to lubricate the tool properly will dramatically shorten the life of the tool and void your warranty.

1. Disconnect the air

supply from the tool to add lubricant.

2. Turn the tool so the air inlet is facing up. Place 4-5 drops of 30 W nondetergent oil into air inlet. Do not use detergent oils, oil additives, or air- tool oils. Air tool oils contain solvents which will damage the tool's internal components.

3. After adding oil, run tool briefly. Wipe off any excess oil from the cap exhaust.

RECOMMENDED HOOKUP

The illustration below shows the recommended hookup for the tool.

can become

OIL

Recommended Hookup

Quick Plug

www.chpower.com

Quick Coupler

Air Hose

Quick Plug (Optional)

Quick Coupler (Optional)

Lubricator

Regulator

Filter

IFN21950

OPERATING INSTRUCTIONS (Continued)

1. The air compressor must be able to maintain a minimum of 70 psi when the tool is being used. An inadequate air supply can cause a loss of power and inconsistent driving.

2. An oiler can be used to provide oil circulation through the tool. A filter can be used to remove liquid and solid impurities which can rust or “gum up” internal parts of the tool.

3. Always use air supply hoses with a minimum working pressure rating equal to or greater than the pressure from the power source if a regulator fails, or 150 psi, whichever is greater. Use 3/8 inch air hose for runs up to 50 feet. Use 1/2 inch air hoses for 50 foot run or longer. For better performance, install a 3/8 inch quick plug (1/4 inch NPT threads) with an inside diameter of .315 inch (8mm) on the tool and a 3/8 inch quick coupler on the air hose.

150 psi or greater

3/8 inch I.D.

4. Use a pressure regulator on the compressor, with an operating pressure of 0 - 125 psi. A pressure regulator is required to control the operating pressure of the tool between 70 and 120 psi.

NO-MAR DECKING TIP

The no-mar decking tip is designed to eliminate marks caused by the serrated work contact element (WCE). The nomar tip may be removed if not required (See REMOVING NO-MAR DECKING TIP). Use tool in single cycle mode (SEE OPERATIONAL MODES) when no-mar tip is in place.

70 psi Min.

120 psi Max.

REMOVING NO-MAR DECKING TIP

1. Disconnect air supply from nailer.

2. Remove all fasteners from magazine (See UNLOADING THE NAILER).

3. Remove no-mar tip retaining ring.

Retaining

Ring

No-Mar Tip

4. Pry no-mar tip away from the work contact

NoMar Tip

element.

Work

Contact

Element

5. Replace retaining ring onto no-mar tip, then store tip in safe place for future use.

INSTALLING NO-MAR DECKING TIP

1. Disconnect air supply from nailer.

2. Remove all fasteners from magazine (See UNLOADING THE NAILER).

3. Remove retaining ring from no-mar tip.

4. Carefully place nomar tip over the end of work contact element. Position tip onto WCE making

Grooves

certain serrated gooves on each piece are in line and fit snugly together.

5. Position retaining ring on no-mar tip and press firmly in place.

6. Check that the WCE and trigger move up and down freely without sticking or binding.

OPERATIONAL MODE

Always know the

operational mode of the tool before using. Failure to know the operational mode could result in death or serious personal injury.

SINGLE CYCLE MODE

When the black trigger is installed, nailer is in single cycle mode. This method is recommended when precise nail placement is required. Operation in this mode requires trigger to be pulled each time a nail is driven.

Nailer can be actuated by depressing the Work Contact Element (WCE) against work surface followed by pulling the trigger.

The trigger must be released after each fastener is driven to allow tool to reset.

Since the tool can only be actuated by first removing the finger from the trigger, this is considered to be a more restrictive mode of operation, suitable for less experienced users.

BOTTOM TRIP MODE

When the red trigger is installed, the nailer is in bottom trip mode. This method is recommended when less precise nail placement is required. Operation in this mode requires trigger to be depressed with nailer off of the work surface. Then, the nose of the nailer is tapped against the work surface causing a nail to be driven.

Each time the Work Contact Element is depressed, a nail is driven into the work surface. Extreme care should be taken because a nail will be driven when the WCE is pressed against any surface.

Since the tool can be actuated without removing the finger from the trigger, this is considered to be a less restrictive mode, suitable for more experienced users.

www.chpower.com

Operating Instructions

OPERATING INSTRUCTIONS (Continued)

MODE CONVERSION

To convert the tool from one mode to the other:

1. Remove o-ring on the side of trigger pin.

2. Remove trigger pin, trigger, and trigger spring.

3. Switch out only the trigger.

4. Replace trigger spring, trigger, trigger pin, and o-ring.

Do not attempt to modify the trigger components in any manner and do not attempt to use any other trigger components other than those intended for this tool.

Contact your Campbell Hausfeld representative if you have any questions.

Mode Conversion

Trigger spring

O-ring

Trigger

Trigger pin

OPERATING A SEQUENTIAL TRIP TOOL

Check the operation

of the Work Contact Element (WCE) trip mechanism before each use. The WCE must move freely without binding through its entire travel distance. The WCE spring must return the WCE to its fully extended position after being depressed. Do not operate the tool if the WCE trip mechanism is not operating properly. Personal injury may occur.

1. Disconnect the air

supply from the tool.

2. Remove all fasteners

from the magazine (see Loading / Unloading).

3. Make sure the trigger and work contact element (WCE) move freely up and down without sticking or binding.

LOADING THE NAILER

1. Always connect the tool to the air supply before loading fasteners.

2. Pull nail pusher mechanism back until pusher engages with

4. Reconnect air supply

magazine latch.

to the tool.

3. Load strips of

5. Depress the Work Contact Element (WCE) against the work surface without pulling the trigger. The tool MUST NOT OPERATE. Do not use the tool if it operates without pulling the trigger. Personal injury may result.

6. Remove the tool from the work surface. The Work Contact Element (WCE) must return to its original down position. The tool MUST NOT OPERATE. Do not use the tool if it operates while lifted from the work surface. Personal injury may result.

7. Pull the trigger and depress the work contact element (WCE) against the work surface. The tool

MUST NOT OPERATE IF IN SINGLE

fasteners into the magazine slot. Make sure that the nails are placed into tool at the proper orientation.

4. Squeeze the pusher and the latch together to unlatch pusher. Make sure the head of the last nail is under the head of the pusher.

UNLOADING THE NAILER

1. Always unload all fasteners before removing tool from service. Unloading is the reverse of loading, except always disconnect the air hose before unloading.

2. Pull nail pusher mechanism back until pusher engages with magazine latch.

CYCLE MODE (black trigger). The tool MUST OPERATE IF IN BOTTOM TRIP MODE (red trigger).

8. Depress the Work Contact Element (WCE)

3. Hold tool upright so nails will slide backwards toward magazine slot.

against the work surface. Pull the trigger. The tool MUST OPERATE.

An improperly

functioning tool must not be used. Do not actuate the tool unless the tool is placed ﬁ rmly against the work piece.

4. Squeeze the pusher and latch together to unlatch the pusher once all nails have been removed.

Nail Pusher Mechanism

Latch

www.chpower.com

IFN21950

OPERATING INSTRUCTIONS (Continued)

ADJUSTING THE NAIL PENETRATION

The IFN21950 is equipped with an adjustable depth of drive feature. This allows the user to determine how deep a fastener will be driven into the work surface.

1. Adjust the operating pressure to a pressure which will consistently drive the fasteners. Do not exceed the maximum operating pressure of the nailer of 120 psi.

2. To adjust the depth-of-drive, loosen the 4mm bolt on the top of nose. To increase depth, push WCE in toward nose as much as desired. Re-tighten bolt. To decrease depth, pull WCE out as much as desired. Re-tighten bolt.

3. Make sure that the trigger and work contact element (WCE) move freely up and down without binding or sticking after each adjustment.

ANTI-DRY FIRE

These tools are equipped with an AntiDry Fire feature. This prevents the WCE from being pushed in when only a few nails remain. Simply load new nail clip behind remaining nails to continue shooting.

ADJUSTING THE DIRECTION OF THE EXHAUST

The IFN21950 is equipped with an adjustable direction exhaust deflector. This is intended to allow the user to change the direction of the exhaust. Simply twist the deflector to any direction desired.

Rotate

CLEARING A JAM FROM THE TOOL

1. Disconnect the air supply from the tool.

2. Remove all nails from the magazine (see "Loading/ Unloading The Nailer"). Failure to do so will cause the nails to eject from the front of the nailer.

3. Insert a screwdriver into the nose of the tool. Push up on the driver blade to free the jammed nail.

4. Grab the jammed nail with pliers and remove.

USER-MAINTENANCE INSTRUCTIONS

TECHNICAL SERVICE

Please call our Tool Hotline at 1-800543-6400 with any questions regarding the operation or repair of this tool or for additional copies of this manual.

FASTENER AND REPLACEMENT PARTS

Use only genuine

Campbell Hausfeld fasteners (or equivalent - see Fastener Interchange Information). Use only genuine Campbell Hausfeld replacement parts. Never substitute parts. Do not use modiﬁ ed parts or parts which will not give equivalent performance to the original equipment. Tool performance, safety and durability could be reduced. When ordering replacement parts or fasteners, specify by part number.

TOOL REPAIR

Only qualified personnel should repair the tool and they should use genuine Campbell Hausfeld replacement parts and accessories, or parts and accessories which perform equivalently.

ASSEMBLY PROCEDURE FOR SEALS

When repairing a tool, the internal parts must be cleaned and lubricated. Parker O-lube or equivalent must be used on all o-rings. Each o-ring must be coated with O-lube before assembling. A small amount of oil must be used on all moving surfaces and pivots. After reassembling, a few drops of 30W non-detergent oil or equivalent, must be added through the air line before testing.

STORAGE

The stapler should be stored in a cool dry place.

www.chpower.com

Operating Instructions

Notes

www.chpower.com

IFN21950

Fasteners Information

Nails used in the Campbell Hausfeld IFN21950 Angle Finish Nailer will also work in Campbell Hausfeld NS21900, Sears 18465, Porter Cable FR350, Hitachi NR83A, Senco FramePro 702XP, 752XP, Ridgid R350RHA, and DeWalt D51844, D51845.

Troubleshooting Chart

Stop using stapler immediately if any of the following problems occur. Serious personal injury could occur.

Symptom Possible Cause(s) Corrective Action

Air leaking at trigger valve area.

Air leaking between housing and nose.

Air leaking between housing and cap.

Nailer skips driving nail 1. Worn bumper 1. Replace bumper

Nailer runs slow or has loss of power

Nails are jammed in nailer 1. Guide on driver is worn 1. Replace guide

Any repairs or replacements must be done by a Qualiﬁ ed Service Person or Authorized Service Center.

O-Rings in trigger valve housing are damaged

1. Damaged O-Rings 1. Replace o-rings

2. Damage to bumper 2. Replace bumper

1. Loose screws 1. Tighten screws

2. Damaged gasket 2. Replace gasket

2. Dirt in nose piece 2. Clean drive channel

3. Dirt or damage prevent staples or pusher from moving freely in magazine

4. Damaged pusher spring 4. Replace spring

5. Inadequate air flow to stapler 5. Check fitting, hose, or compressor

6. Worn O-Ring on piston or lack of lubrication

7. Damaged O-Ring on trigger valve 7. Replace o-rings

8. Air leaks 8. Tighten screws and fittings

9. Cap gasket leaking 9. Replace gasket

1. Nailer not lubricated sufficiently 1. Lubricate nailer

2. Broken spring in cylinder cap 2. Replace spring

3. Exhaust port in cap is blocked 3. Replace damaged internal parts

2. Nails are not correct size 2. Use only recommended nails

3. Nails are bent 3. Replace with undamaged nails

4. Magazine or nose screws are loose 4. Tighten screws

5. Driver is damaged 5. Replace driver

Replace o-rings and check operation of Work Contact Element (WCE)

3. Clean magazine

6. Replace and lubricate o-rings

www.chpower.com

Operating Instructions

Limited Warranty

1. DURATION: From the date of purchase by the original purchaser as follows: Standard Duty Products - One (1) Year.

2. WHO GIVES THIS WARRANTY (WARRANTOR): Campbell Hausfeld / Scott Fetzer Company, 100 Production Drive, Harrison, Ohio, 45030, Telephone: (800) 543-6400

3. WHO RECEIVES THIS WARRANTY (PURCHASER): The original purchaser (other than for purposes of resale) of the Campbell Hausfeld product.

4. WHAT PRODUCTS ARE COVERED BY THIS WARRANTY: Any Campbell Hausfeld nailer, stapler, air tool, spray gun, inflator or air accessory supplied or manufactured by Warrantor.

5. WHAT IS COVERED UNDER THIS WARRANTY: Substantial defects in material and workmanship which occur within the duration of the warranty period.

6. WHAT IS NOT COVERED UNDER THIS WARRANTY:

A. Implied warranties, including those of merchantability and FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED FROM

THE DATE OF ORIGINAL PURCHASE AS STATED IN THE DURATION. If this product is used for commercial, industrial or rental purposes, the warranty will apply for ninety (90) days from the date of purchase. Some States do not allow limitation on how long an implied warranty lasts, so the above limitations may not apply to you.

B. ANY INCIDENTAL, INDIRECT, OR CONSEQUENTIAL LOSS, DAMAGE, OR EXPENSE THAT MAY RESULT FROM ANY

DEFECT, FAILURE, OR MALFUNCTION OF THE CAMPBELL HAUSFELD PRODUCT. Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.

C. Any failure that results from an accident, purchaser’s abuse, neglect or failure to operate products in accordance with

instructions provided in the owner’s manual(s) supplied with product. Accident, purchaser's abuse, neglect or failure to operate products in accordance with instructions shall also include the removal or alteration of any safety devices.

If such safety devices are removed or altered, this warranty is void. D. Normal adjustments which are explained in the owner’s manual(s) provided with the product. E. Items or service that are normally required to maintain the product, i.e. o-rings, springs, bumpers, debris shields, driver

blades, fuses, batteries, gaskets, packings or seals, fluid nozzles, needles, sandblast nozzles, lubricants, material hoses,

filter elements, motor vanes, abrasives, blades, cut-off wheels, chisels, chisel retainers, cutters, collets, chucks, rivet

jaws, screw driver bits, sanding pads, back-up pads, impact mechanism, or any other expendable part not specifically

listed. These items will only be covered for ninety (90) days from date of original purchase. Underlined items are

warranted for defects in material and workmanship only.

7. RESPONSIBILITIES OF WARRANTOR UNDER THIS WARRANTY: Repair or replace, at Warrantor’s option, products or components which are defective, have malfunctioned and/or failed to conform within duration of the warranty period.

8. RESPONSIBILITIES OF PURCHASER UNDER THIS WARRANTY:

A. Provide dated proof of purchase and maintenance records. B. Call Campbell Hausfeld (800) 543-6400 to obtain your warranty service options. Freight costs must be borne by the

purchaser.

C. Use reasonable care in the operation and maintenance of the products as described in the owner’s manual(s).

9. WHEN WARRANTOR WILL PERFORM REPAIR OR REPLACEMENT UNDER THIS WARRANTY: Repair or replacement will be scheduled and serviced according to the normal work flow at the servicing location, and depending on the availability of replacement parts.

This Limited Warranty applies in the United States, Canada and Mexico only and gives you specific legal rights. You may also have other rights which vary from state to state or country to country.

www.chpower.com

Voir la Garantie à la page 20 pour de l’information importante sur l’utilisation commercial de ce produit.

Instructions d’Utilisation IFN21950

Veuillez lire et conserver ces instructions. Lire attentivement avant de commencer à assembler, installer, faire fonctionner ou entretenir l'appareil décrit. Protégez-vous et les autres en observant toutes les informations sur la sécurité. Négliger d'appliquer ces instructions peut résulter en des blessures corporelles et/ou en des dommages matériels ! Conserver ces instructions pour références ultérieures.

Cloueuse à Charpente

Table des matières

Descripion . . . . . . . . . . . . . . . . . . . . . . 11

Déballage . . . . . . . . . . . . . . . . . . . . . .11

Directives de sécurité . . . . . . . . . . . . .11

Importantes instructions

de sécurité . . . . . . . . . . . . . . . . . . . . . .11

Pièces détachées et fisch technique

mécanisme de la l'outil. . . . . . . . . . . .12

Mode d’emploi . . . . . . . . . . . . . . . . . .14

Graissage . . . . . . . . . . . . . . . . . . . . .14

Branchement recommandé. . . . . . .15

Buse non-gâcheuse pour terrasses 15 Enlever la buse non-gâcheuse

pour terrasses. . . . . . . . . . . . . . . . . .15

Installer la buse non-gâcheuse . . . .15

Mode d’opération . . . . . . . . . . . . . .15

Mode à cycle unique . . . . . . . . . . . .15

Déclenchment du bas . . . . . . . . . . .16

Mode de conversion . . . . . . . . . . . .16

Emploi d'un outil à

déclenchement séquentiel . . . . . . .16

Charger la cloueuse . . . . . . . . . . . . .16

Décharger la cloueuse . . . . . . . . . . .17

Réglage de pénétration des clous .17

Anti-activation á sec . . . . . . . . . . . .17

Ajustement de la direction

d'échappement . . . . . . . . . . . . . . . .17

Déblocage de la l'outil . . . . . . . . . .17

Instructions de maintenance de

l'utilisateur . . . . . . . . . . . . . . . . . . . . .17

L'Infornation d'Attaches . . . . . . . . . .18

Guide de dépannage . . . . . . . . . . . .18

Garantie limitée . . . . . . . . . . . . . . . . .20

Description

Cette cloueuse est conçue pour la charpenterie, les armatures, les sousplanchers, le revêtement, les terrasses extérieures et les montages de palette/ caisse à claire-voie. Les caractéristiques comprennent un

chargeur du haut pratique, une buse non-gâcheuse, échappement orientable, gâchette à cycle unique et un mécanisme de contrôle de profondeur d’enfoncement.

Déballage

Dès que l’appareil est déballé, l’inspecter attentivement pour tout signe de dommages en transit. S’assurer de resserrer tous les raccords, boulons, etc. avant de le mettre en service.

Modèle IFN21950

Directives de Sécurité

Ce manuel contient de l’information très importante qui est fournie pour la SÉCURITÉ et pour ÉVITER LES PROBLÈMES D’ÉQUIPEMENT. Rechercher les symboles suivants pour cette information.

Danger indique une

situation hasardeuse imminente qui RÉSULTERA en perte de vie ou blessures graves.

Avertissement

indique une situation hasardeuse potentielle qui PEUT résulter en perte de vie ou blessures graves.

Attention indique

une situation hasardeuse potentielle qui PEUT résulter en blessures.

Avis indique de

l’information importante pour éviter le dommage de l’équipement.

REMARQUE : L’information qui exige une attention spéciale.

Trouver le numéro de modèle et le code date sur le chargeur de l’outil et inscrire plus bas :

du Model : __________________

Code de date : __________________

Conserver ces numéros

comme référence.

Importantes instructions de sécurité

INSTRUCTIONS PORTANT SUR UN RISQUE D’INCENDIE, UN CHOC ÉLECTRIQUE OU DES BLESSURES AUX PERSONNES

En utilisant les

les précautions de base, y compris ce qui suit :

PROPOSITION 65 DE CALIFORNIE

Ce produit ou son

contenir des produits chimiques qui, de l’avis de l’État de Californie, causent le cancer et des anomalies congénitales ou autres problèmes de reproduction. Lavez-vous les mains après la manipulation.

outils, il faut suivre

cordon peuvent

MÉMENTO: Gardez votre preuve datée d'achat à fin de la garantie!

Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.

Campbell Hausfeld Tools meet or exceed Industries’ Standards as set forth by the American National Standard Institute/International Staple, Nail and Tool Association in ANSI/ISANTA SNT-101-2002.

11-Fr

IN725400AV 3/08

Instructions d’utilisation

Importantes instructions de sécurité (Suite)

Vous pouvez créer de la poussière en coupant, ponçant, perçant ou meulant les matériaux tels que le bois, la peinture, le métal, le béton, le ciment ou autre maçonnerie. Cette poussière contient souvent des produits chimiques reconnus pour causer le cancer, les déformations congénitales ou autres problèmes de la reproduction. Porter de l’équipement de protection.

AIRE DE TRAVAIL

a. Garder l’aire de travail propre et

b. Ne pas faire fonctionner

GÉNÉRALITÉ :

a. Pour réduire les risques

c. Garder les spectateurs, les enfants et

de chocs électriques, d’incendie ou de blessures aux personnes, lire toutes les instructions avant d’utiliser l’outil.

b. Se familiariser avec ce produit, ses

SÉCURITÉ PERSONNELLE

a. Rester vigilant. Il faut regarder ce

commandes et son utilisation. Suivez toutes les instructions. Contacter votre représentant Campbell Hausfeld si vous avez des questions.

c. Seules les personnes familières avec

ces règles d’utilisation sans danger devraient utiliser cette unité.

Lire et comprendre

les étiquettes et le manuel sur les outils. Ne pas suivre les avertissements, les dangers et les mises en garde pourrait causer la MORT ou de GRAVES BLESSURES.

b. Il faut s’habiller correctement.

Pièces Détachées Et Spécifications De La Cloueuse

• R EQUIERT: 0,12 m3/min avec 16 clous par

minute @ 621 kPa

• ARRIVÉE D’AIR: 1/4 po NPT

• GAMME DE LONGUEURDE CLOUS:

2 po - 3-1/2 po

• GAMME DE TIGES DE CLOUS:

0,113 po - 0,131 po

• CAPACITÉ DU CHARGEUR: 60 - 75

• POIDS: 3,35 kg

• LONGUEUR: 48,90 cm

• HAUTEUR: 38,74 cm

• PRESSION MAX.: 827 kPa

• GAMME DE PRESSION: 483 kPa - 827 kPa

bien éclairée. Les établis encombrés et les coins sombres augmentent les risques de chocs électriques, d’incendie et de blessures aux personnes.

l’outil dans une atmosphère explosive comme en présence de liquides, gaz ou poussières inflammables.

L’outil peut produire des étincelles menant à une inflammation de poussières ou de fumées.

les visiteurs loin en utilisant l’outil.

Les distractions peuvent faire perdre le contrôle de l’outil.

que vous faites et utiliser son sens commun en faisant fonctionner un outil. Ne pas faire fonctionner l’appareil si vous êtes fatigué ou sous l’influence de drogues, d’alcool ou de médicaments. Un moment

d’inattention en faisant fonctionner l’outil augmente le risque de blessures.

Ne pas porter de bijoux ou de vêtements amples. Attacher les cheveux longs. Garder les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements

amples, les bijoux ou les cheveux

Mécanisme de déclenchement par contact

Endroit d’expulsion de clous

longs augmentent le risque de blessures si quelque chose se prend dans les pièces mobiles.

c. Éviter tout démarrage accidentel.

S’assurer que l’interrupteur est en position d’arrêt (off) avant de brancher à l’alimentation d’air.

Ne pas transporter l’outil avec le doigt sur l’interrupteur ni brancher l’outil à l’alimentation d’air avec l’interrupteur en marche.

d. Ne pas trop se pencher. Garder bon

pied et bon équilibre en tout temps.

Ceci permet d’avoir un meilleur contrôle de l’outil dans les situations imprévues.

e. Utiliser l’équipement de sécurité.

Il faut utiliser un masque antipoussières, des souliers de sécurité antidérapants et un casque de protection appropriés pour les conditions en cours.

f. Toujours porter une

protection pour les yeux.

g. Toujours porter une

protection auditive en utilisant l’outil. Tou te

exposition prolongée à des bruits de forte intensité pourrait provoquer une perte auditive.

h. Ne pas attacher le boyau d’air ou

l’outil à votre corps. Fixer le boyau à la structure pour réduire le risque de perte d’équilibre si le boyau se déplace.

i. Toujours assumer que l’outil

contient des attaches. Ne pas pointer l’outil vers soi ou vers quelqu’un d’autre qu’il y ait des attaches ou non.

Déflecteur de direction d’échappement réglable

Gâchette

Écran de débris

Endroit de chargement

de clous

Chargeur

Décalcomanies de sécurité (arrière)

12-Fr

IFN21950

Importantes instructions de sécurité (Suite)

j. Ne pas clouer

sur le dessus d’un autre clou. Ceci pourrait faire dévier le clou qui pourrait alors frapper quelqu’un ou l’outil pourrait réagir provoquant des blessures.

k. Retirer le doigt

de la gâchette lorsqu’on n’enfonce pas d’attaches. Ne jamais transporter l’outil avec le doigt sur la gâchette car l’outil

pourrait déclencher l’attache.

Toujours bien

s’équilibrer pendant la manipulation ou l’utilisation de l'outil.

Éviter d’utiliser

l'outil pour une période de temps prolongée. Cesser d’utiliser l'outil si l’on ressent des douleurs dans les mains ou dans les bras.

UTILISATION ET ENTRETIEN DE L’OUTIL

a. Utiliser des pinces ou tout autre

moyen pratique pour fixer et supporter le travail à une plateforme stable. Tenir le travail de la

main ou contre le corps est instable

g. Vérifier pour tout signe de mauvais

alignement ou grippage de pièces mobiles, bris de pièces et toute autre condition qui pourrait affecter le fonctionnement de l’outil.

Si l’outil est endommagé, le réparer avant de l’utiliser. De nombreux accidents sont causés par des outils mal entretenus. Il y a un risque d’éclatement si l’outil est endommagé.

h. Utiliser seulement des accessoires

identifiés par le fabricant pour le modèle d’outil précis. L’utilisation

d’un accessoire qui n’est pas prévu pour le modèle d’outil prévu, augmente le risque de blessures.

i. Choisir un système d'activation de

l'outil approprié en tenant compte de l'application de travail prévue pour l'outil.

utiliser de l’essence ni les ﬂ uides inﬂ ammables pour le nettoyage de l'outil. Ne jamais utiliser l'outil près d’un liquide ou gaz inﬂ ammable. Une étincelle peut allumer les vapeurs et causer une explosion qui peut résulter en perte de vie ou blessures graves personnelles.

et pourrait mener à une perte de contrôle.

b. Ne pas forcer l’outil. Utiliser le bon

outil pour l’application. Le bon outil effectuera le meilleur travail sécuritaire au rythme pour lequel il a été conçu.

c. Ne pas utiliser l’outil si l’interrupteur

ne met pas l’outil en marche ou ne l’arrête pas. Tout outil qui ne peut

Ne pas retirer, modiﬁ er ou faire quoique ce soit qui pourrait rendre la gâchette ou le mécanisme de déclenchement par contact (WCE) inutilisable. Ne pas faire fonctionner d'outil qui a été modiﬁ é de cette façon. Cela pourrait mener à la mort ou à de graves blessures.

pas être contrôlé par l’interrupteur est dangereux et doit être réparé.

d. Retirer l’outil de la source d’air

avant tout ajustement, avant de changer les accessoires ou de ranger l’outil. De telles mesures de sécurité

préventives réduisent le risque de démarrage accidentel de l’outil.

e. Ranger l’outil lorsqu’il n’est pas

utilisé hors de portée des enfants

Ne toucher à la gâchette qu’au moment de poser des attaches. Ne jamais actionner la gâchette durant le transport de l'outil ou durant le raccordement de celle-ci au tuyau d’air comprimé. L’éjection accidentelle d’un outil peut causer des blessures graves ou mortelles.

et autres personnes non formées.

Un outil est dangereux dans les mains d’utilisateurs non formés.

f. Il faut entretenir l’outil avec soin.

Gardez un outil de coupe tranchant et propre. Un outil bien entretenu

aux bords de coupe tranchants est moins susceptible de bloquer et est plus facile à contrôler.

Toujours débrancher l'outil de la source de courant en votre absence, en effectuant des réparations ou son entretien, en débloquant l'appareil ou en le déplaçant ailleurs. Le raccordement du tuyau d’air comprimé doit toujours s’effectuer AVANT le chargement du magasin. Ne pas charger l'outil d'attaches lorsque la gâchette

jamais

est enfoncée ou lorsque le mécanisme de déclenchement par contact (WCE) est engagé. L’éjection accidentelle d’une attache peut causer des blessures graves ou mortelles.

Toujours installer un raccord ou un tuyau de raccord sur ou près de l'outil aﬁ n que tout air comprimé de l'outil soit déchargé au moment où l'on débranche le raccord ou le boyau. Ne pas utiliser un clapet ni autre raccord qui permet que l’air reste dans l'outil. Cela peut entraîner des blessures graves ou mortelles.

Ne jamais poser l’embout de clouage sur la main ou sur toute autre partie du corps. L’éjection accidentelle d'une attache peut causer des blessures graves ou mortelles.

Ne jamais transporter l'outil par le tuyau à air. Ne jamais tirer sur le tuyau pour déplacer l'outil ou le compresseur. Garder le tuyau à air à l’écart de la chaleur, l’huile et les objets pointus. Remplacer les tuyaux endommagés, faibles ou usés. Sinon, il y a risque de blessures personnelles ou de dommage à l’outil.

Toujours prendre

l'outil contient des attaches. Respecter l'outil comme accessoire de travail non pas un jouet. Donc aucun jeu brutal. Toujours garder les autres personnes à une distance de sécurité de l'aire de travail en cas de décharge accidentelle des attaches. Ne pas pointer l'outil vers vous ou vers quelqu'un d'autre qu'il y ait ou non des attaches dans l'outil. Le déclenchement accidentel de l'outil pourrait causer la mort ou de graves blessures.

Ne jamais enfoncer les attaches une pardessus l’autre. L'attache pourrait ricocher et causer la mort ou une blessure grave de perforation.

Ne pas utiliser l'outil ni permettre qu’une autre personne l’utilise si les avertissements ou les étiquettes d’avertissement situés sur le chargeur et corps de l'outil ne sont pas lisibles.

pour acquis que

AVERTISSEMENT

13-Fr

Instructions d’utilisation

Importantes instructions de sécurité (Suite)

Ne pas échapper

ni jeter l’outil car ceci peut causer du dommage le rendant dangereux à utiliser. Si l’outil s’est fait échappé ou jeté, l’examiner soigneusement aﬁ n de déterminer s’il est courbé, fendu ou s’il y a des fuites ou pièces détachées endommagées. ARRËTER et réparer avant d’utiliser , sinon, il y a risque de blessures graves.

Toujours vériﬁ er

le bon fonctionnement du mécanisme de déclenchement par contact (WCE). L’éjection accidentelle d'attaches peut se produire si ce mécanisme ne fonctionne pas correctement et cela pourrait entraîner des blessures. (Voir “Vériﬁ cation du mécanisme de déclenchement par contact”).

Éviter d’utiliser

l'outil lorsque le chargeur est vide. Sinon, il y a risque d’usure accéléré de l’outil.

Nettoyer et vériﬁ er

tous les tuyaux et raccords avant de brancher l'outil au compresseur d’air. Remplacer les tuyaux ou les raccords endommagés ou usés, sinon, le rendement et la durabilité de l’outil seront affectés.

SERVICE

a. Tout le travail d’entretien et de

réparation doit être effectué seulement par un personnel de réparation qualifié.

Ne pas apporter

à l'outil sans d'abord obtenir une approbation écrite de Campbell Hausfeld. N’utilisez pas d'outil si les écrans ou protecteurs ont été enlevés ou altérés. Ne pas utiliser l'outil comme marteau. Cela peut entraîner des blessures ou endommager l’appareil.

Pour éviter

attache, débrancher la source d’air et relâcher la tension du poussoir avant de procéder au déblocage. Sinon, il y a risque de blessures

SOURCE D’AIR

a. Ne jamais brancher à une source

d’air pouvant dépasser 1379 kPa (200 lb/po²). Une surpression de

l’outil peut mener à un éclatement, une opération anormale, un bris de l’outil ou de graves blessures. Utiliser seulement de l’air comprimé propre, sec, contrôlé à une pression nominale ou dans la plage de pression nominale tel qu’indiqué sur l’outil. Toujours vérifier avant d’utiliser l’outil que la source d’air est ajustée à la pression d’air nominale ou dans la plage de pression d’air nominale.

b. Ne jamais utiliser d’oxygène,

de dioxyde de carbone, de gaz combustible ou tout gaz en bouteille comme source d’air de l’outil. De tels

gaz peuvent exploser et provoquer de graves blessures.

b. En réparant ou faisant l’entretien

d’un outil, utiliser seulement des pièces de rechange identiques. Utiliser seulement des pièces autorisées.

c. Utiliser seulement les lubrifiants

fournis avec l’outil ou spécifiés par le fabricant.

Ne pas utiliser comme source d'alimentation tout type de gaz réactif, y compris, mais sans s'y limiter, de l'oxygène et des gaz combustibles. Utiliser seulement de l’air comprimé ﬁ ltré, lubriﬁ é et réglé. Utiliser un gaz réactif au lieu d'air comprimé pourrait faire exploser l'outil ce qui pourrait provoquer des blessures graves voire la mort.

Branchement Recommandé

Bouchon Rapide

Raccord Rapide

de modiﬁ cations

l’expulsion d’une

Bouchon Rapide (Optionnel)

Raccord Rapide (Optionnel)

Utiliser seulement une source d'air comprimé à pression pour limiter la pression d'air fournie à l'outil. La pression contrôlée ne doit pas dépasser 827 kPa. S'il y a une défaillance du régulateur, la pression livrée à l'outil ne doit pas dépasser 1 379 kPa. L'outil pourrait exploser ce qui pourrait mener à la mort ou à des blessures graves.

CONSERVER CES INSTRUCTIONS

NE LES JETEZ PAS

MODE D’EMPLOI

GRAISSAGE

Cet outil exige le graissage avant son usage initial et avant chaque usage. Si vous utilisez un graisseur en canalisation, le graissage manuel à travers la prise d’air n’est pas exigé quotidiennement.

La surface de

travail peut être endommagée par le graissage excessif. Le graissage correct est la responsabilité de l’utilisateur. Manque de graisser l'outil correctement peut raccourcir la durée de l'outil et peut annuler votre garantie.

1. Débrancher la source

d’air de l'outil avant de graisser.

2. Tourner la l'outil de

manière à ce que la prise d’air comprimé soit dirigée vers le haut. Introduire 4 ou 5 gouttes d’huile non-détergente dans la prise d’air comprimé. Ne pas utiliser d’huile détergente, d’additif à huile ni d’huile pour outils à air comprimé. Ces dernières contiennent des solvants qui peuvent endommager les pièces intérieures de l'outil.

Régulateur

827 kPa

Huile

OIL

Tuyau À

Air

14-Fr

Graisseur

Filtre

IFN21950

MODE D’EMPLOI (Suite)

3. Après l’addition d’huile, faire fonctionner brièvement l'outil. Enlever tout excès d’huile sortant par le déflecteur d’échappement.

BRANCHEMENT RECOMMANDÉ

Le branchement recommandé est illustré ci-dessous.

1. Le compresseur d’air doit conserver un minimum de 483 kPa pendant l’utilisation de l'outil. L’alimentation d’air insuffisante peut réduire la puissance de l'outil et peut affecter l’efficacité de l’enfoncement.

2. Un graisseur peut être utilisé pour fournir la circulation d’huile à travers l'outil. Un filtre peut être utilisé pour enlever les matières liquides et solides qui peuvent encrasser les pièces internes de l'outil.

3. Toujours utiliser des tuyaux d'admission d'air d'une pression nominale minimum égale ou plus grande que la pression de la source d'alimentation si un régulateur cesse de fonctionner correctement ou de 1 034 kPa, selon la pression la plus élevée. Utiliser un tuyau d'air de 9,5 mm (3/8 po) pour les longueurs jusqu'à 15 m (50 pieds). Utiliser les tuyaux d’air de 12,7mm (1/2 po) pour 15m ou plus. Pour un meilleur rendement, installer un bouchon rapide de 9,5mm (3/8 po) avec (filets d’1/4 po NPT) un diamètre intérieur de .315 (8mm) sur l'outil et un raccord rapide de 9,5mm (3/8 po) sur le tuyau.

1034 kPa ou plus

9,5 mm (3/8 po) I.D.

4. Utiliser un régulateur de pression sur le compresseur avec une pression de service de 0 - 862 kPa. Un régulateur de pression est indispensable pour maintenir la pression de service de l'outil entre 483 et 827 kPa.

483 kPa Min.

827 bar Max.

BUSE NON-GÂCHEUSE POUR TERRASSES

La buse non-gâcheuse pour terrasses est conçue pour éliminer les marques causées par le mécanisme de déclenchement par contact (WCE) dentelé. Vous pouvez enlever la buse non-gâcheuse au besoin (Voir la section ENLEVER LA BUSE NON-GâCHEUSE POUR TERRASSES). Utiliser l’outil dans le mode cycle unique (voir les modes de fonctionnement) lorsque la buse nongâcheuse soit en place.

ENLEVER LA BUSE NON-GÂCHEUSE POUR TERRASSES

1. Débrancher la source d’air de la cloueuse.

2. Enlever toutes les attaches du chargeur (Voir DÉCHARGER LA CLOUEUSE).

3. Enlever la bague de retenue de la buse non-gâcheuse.

Bague De

Retenue

Buse NonGâcheuse

4. Décoller la buse nongâcheuse du

Buse NonGâcheuse

mécanisme de déclenchement par contact.

Mécanisme De

Déclenchement

Par Contact

5. Remplacer la bague de retenue sur la buse non-gâcheuse et entreposer la buse dans un endroit sûr pour l’usage dans le futur.

INSTALLER LA BUSE NON-GÂCHEUSE

1. Débrancher la source d’air de la cloueuse.

2. Enlever toutes les attahces du chargeur (Voir DÉCHARGER LA CLOUEUSE).

3. Enlever la bague de retenue de la buse non-gâcheuse.

4. Placer la buse non-gâcheuse soigneusement sur le bout du mécanisme de déclenchement par

Rayures

contact. Positionner la buse sur le mécanisme de déclenchement par contact (WCE) en s’assurant que les rayures dentelées de chaque pièce soient alignées et serrées ensembles.

5. Positionner la bague de retenue sur la buse non-gâcheuse et appuyer fermement pour le mettre en place.

6. Vérifier que le mécanisme de déclenche-ment par contact (WCE) et la gâchette se déplacent librement sans collage ou coinçage.

MODE D’OPÉRATION

Toujours

d’opération avant d’utiliser l'outil. Sinon, il y a risque de mort ou blessures graves.

déterminer le mode

MODE À CYCLE UNIQUE

Lorsque la gâchette noire est installée, la cloueuse est dans le mode cycle unique. Cette méthode est recommandée lorsque le placement pécis du clous est requis. Le fonctionnement dans ce mode nécessite que la gâchette soit tirée chaque fois qu’un clou soit enfonçé. La cloueuse peut être actionnée en appuyant le mécanisme de déclenchement par contact (WCE) contre la surface de travaille et ensuite en tirant sur la gâchette.

La gâchette doit être relâchée après l’enfoncement de chaque attache pour le permettre de se réenclencher.

15-Fr

Instructions d’utilisation

MODE D’EMPLOI (Suite)

Puisque l’outil peut être activé seulement en retirant d’abord le doigt de la gâchette, ceci est considéré un mode plus restrictif et plus sécuritaire pour les utilisateurs qui ont moins d’expérience.

DÉCLENCHEMENT DU BAS

Lorsque la gâchette rouge est installée, la cloueuse est dans le mode déclenchement du bas. Cette méthode est recommandée lorsque le placement précis des clous est moins important. Le fonctionnement dans ce mode nécessite que la gâchette soit appuyée sans que la cloueuse soit en contact avec la surface. Le bout de la cloueuse est ensuite tappée contre la surface causant l’enfoncement d’un clou.

Chaque fois que le Mécanisme De Déclenchement Par Contact est appuyé, un clou est enfonçé dans la surface de travail. Faites bien attention parce qu’un clou sera enfonçé chaque fois que le mécanisme de déclenchement par contact (WCE) soit appuyé contre n’importe quelle surface.

Puisque l’outil peut être activé sans retirer le doigt de la gâchette, ceci est considéré un mode moins restrictif pour les utilisateurs qui ont plus d’expérience.

Pour remettre l’outil dans le mode cycle unique, verrouiller le levier sur la gâchette dans la position supérieure.

MODE DE CONVERSION

Pour convertir l’outil d’un mode à l’autre:

1. Retirer le joint torique du côté de la goupille de gâchette.

2. Retirer la goupille de gâchette, la gâchette et le ressort de gâchette.

3. Neutraliser seulement la gâchette.

4. Replacer le ressort de gâchette, la gâchette, la goupille de gâchette et le joint torique.

Il ne faut pas essayer de modifier les composants de la gâchette de quelque façon que ce soit ni essayer d’utiliser tout autre composant de gâchette que ceux prévus pour cet outil.

Pour toutes questions, contacter le représentant Campbell Hausfeld.

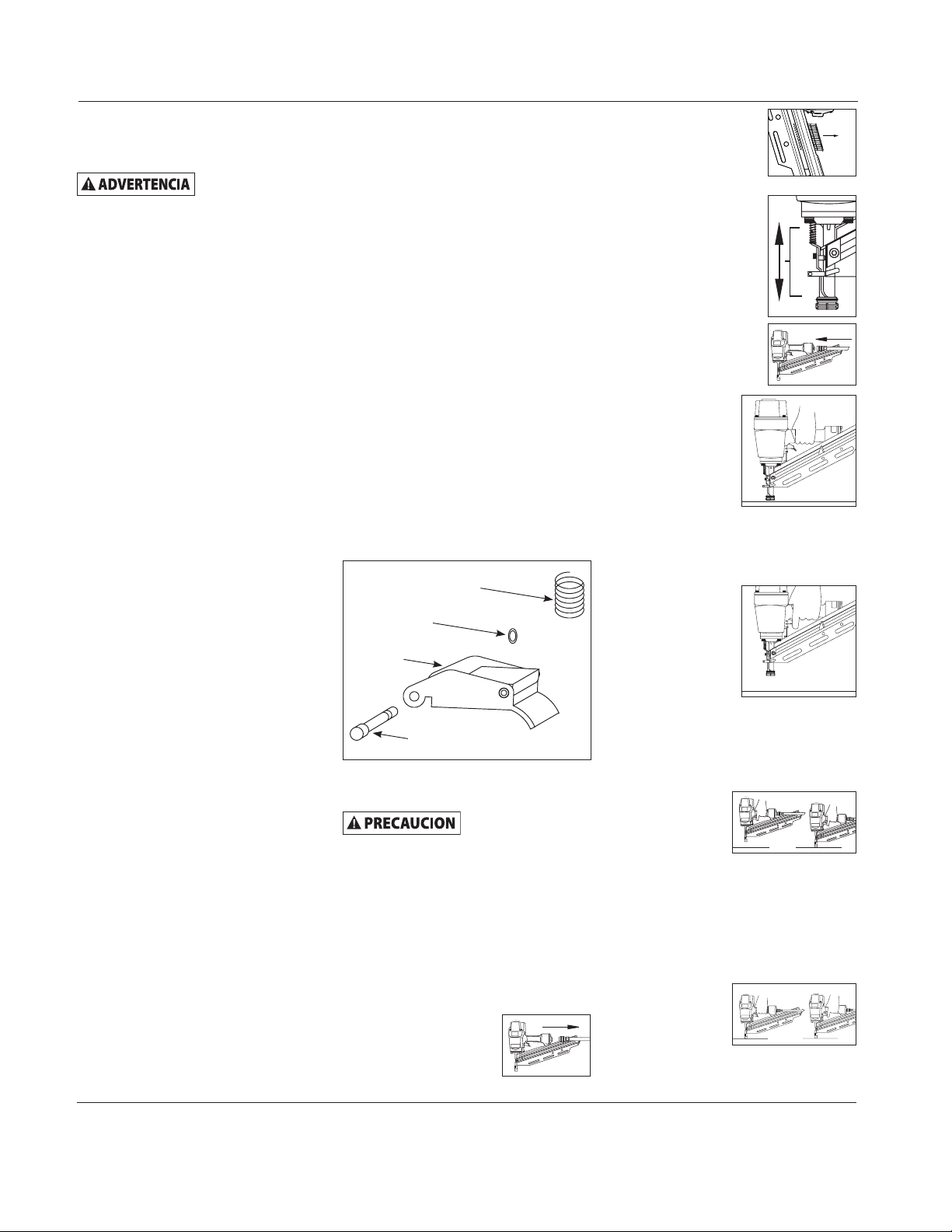

Mode de Conversion

le ressort de gâchette

le joint torique

la gâchette

la goupille de gâchette

EMPLOI D'UN OUTIL À DÉCLENCHEMENT SÉQUENTIEL

Vériﬁ er le

fonctionnement du mécanisme de déclenchement par contact (WCE) avant chaque usage. Le WCE doit fonctionner avec un mouvement libre, sans restrictions. Le ressort WCE doit se retourner au WCE à sa position complètement allongée après le surbaissement. Ne pas faire fonctionner l'outil si le mécanisme de déclenchement WCE ne fonctionne pas correctement. Ceci peut résulter en blessures personnelles.

1. Débrancher la source

d’air de l'outil.

2. Enlever toutes les

attaches du chargeur (Voir ChargementDéchargement).

3. S’assurer que la

gâchette et le mécanisme de déclenchement (WCE) fonctionnent avec un mouvement libre sans restrictions.

4. Brancher à nouveau

la source d’air à l'outil.

5. Appuyer le

mécanisme de déclenchement par contact (WCE) sur la surface de travail sans actionner la gâchette.

L'outil NE DOIT PAS FONCTIONNER. Si l’éjection d’un attache se produit sans que l’on actionne la gâchette, ne pas utiliser cet appareil. Il y a risque de blessures.

6. Ôter l'outil de la surface de travail. Le mécanisme de déclenchement par contact (WCE) doit redescendre à sa position initiale. L'outil NE DOIT PAS FONCTIONNER. Si l’éjection d'une attache se produit lorsqu’on relève l'outil, ne pas utiliser celle-ci. Il y a risque de blessures.

7. Actionner la gâchette. Appuyer le mécanisme de déclenchement par contact (WCE) sur la surface de travail. L'outil NE

DOIT PAS FONCTIONNER SI EN MODE À CYCLE UNIQUE (gâchette noir). L'outil DOIT FONCTIONNER SI EN DÉCLENCHEMENT DU BAS

(gâchette rouge).

8. Appuyer le mécanisme de déclenchement par contact (WCE) sur la surface de travail. Actionner la gâchette. L'outil DOIT

FONCTIONNER.

Un outil qui ne

correctement ne doit pas être utilisé. Ne pas activer l'outil à moins qu'il soit placé bien fermement sur la pièce.

fonctionne pas

CHARGER LA CLOUEUSE

1. Toujours brancher l’outil à la source d’air avant de charger les attaches.

2. Tirer sur le mécanisme de poussoir de clous jusqu’à ce qu’il

Mécanisme de poussoir de clous

Loquet

se met en prise avec le loquet du chargeur.

16-Fr

IFN21950

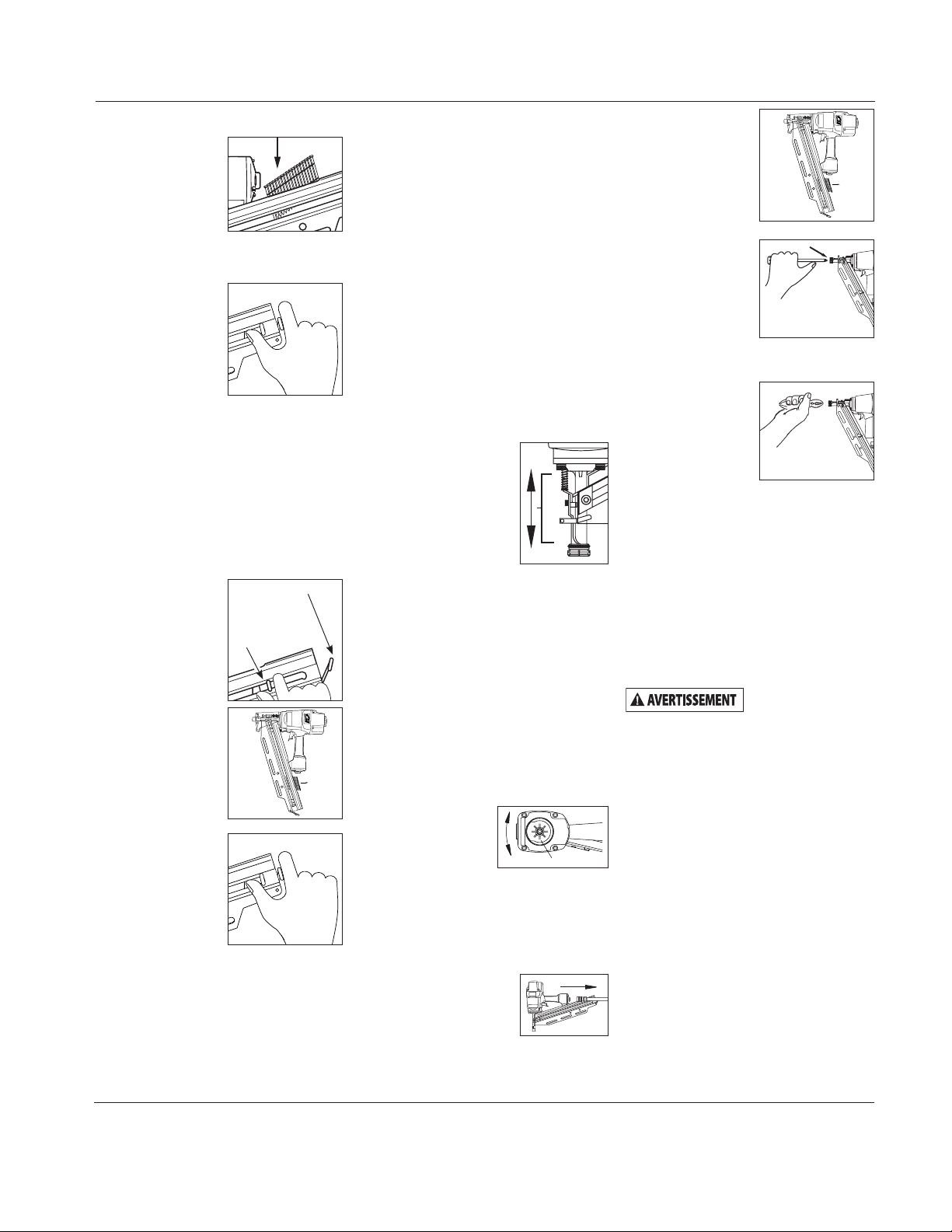

MODE D’EMPLOI (Suite)

3. Charger les attaches dans la fente du chargeur. S’assurer que les clous soient bien orientés losqu’ils soient changés dans l’outil.

4. Serrer le poussoir et le loquet ensemble pour dégager le poussoir. S’assurer que la tête du dernier clou soit sous la tête du poussoir.

DÉCHARGER LA CLOUEUSE

1. Toujours décharger toutes les attaches avant de mettre l’outil hors service. La méthode de déchargement est le contraire du chargement, mais toujours déconnecter le tuyau à air avant le déchargement.

2. Tirer le mécanisme de poussoir jusqu’à ce que le poussoir

Mécanisme de poussoir

de clous se met en prise avec le loquet du chargeur.

3. Tenir l’outil droit pour que les clous glissent à l’arrière vers la vent du chargeur.

4. Serrer le poussoir et le loquet ensemble pour dégager le poussoir une fois que tous les clous ont été enlevés.

R ÉGLAGE DE PÉNÉTRATION DES CLOUS

Le modèle IFN21950 est muni d’un réglage de pénétration des clous. Ceci permet de déterminer à quel profondeur les clous doivent être enfoncés.

Loquet

1. Régler la pression de fonctionnement de manière à ce que la force d’éjection des clous soit constante. Ne pas dépasser la pression de fonctionnement maximum de 827 kPa.

2. Pour augmenter la pénétration de clous, avant tirer la partie supérieure du mécanisme de déclanchement (WCE), après tourner la molette à gauche (dans le sens antihoraire). Pour réduire la pénétration de clous, tourner la molette à droite (dans le sens horaire). En suite, relâcher le mécanisme de déclanchement supérieur (WCE) dans la détente qui tient la molette en place après chaque ajustement.

3. Après chaque réglage, s’assurer que le mouvement de la gâchette et du mécanisme de déclenchement par contact (WCE) puisse s’effectuer vers le haut ou vers le bas sans difficulté.

ANTI-ACTIVATION À SEC

L’outils est doté d’une fonction prévenant l’activation à sec. Ceci empêche de pousser le mécanisme de déclenchement par contact lorsqu’il ne reste que quelques clous. Recharger tout simplement une nouvelle pince de clous derrière les clous restants pour continuer l’opération.

AJUSTEMENT DE LA DIRECTION D’ÉCHAPPEMENT

Le modèle IFN21950 est équippé d’un déflecteur

Rotate

d’échappement

Tourner

orientable. Ceci permet le changement de direction de l’échappement. Orienter le déflecteur à la position désirée.

DÉBLOCAGE DE LA CLOUEUSE

1. Débrancher la cloueuse de la source d’air.

2. Enlever tous les clous du chargeur (Voir Charger/ Décharger), sinon les clous s’expulseront de l’avant de l’outil.

3. Introduire un tournevis dans le nez de l’outil. Pousser la lame d’enfonçage vers le haut pour libérer le clou coincé.

4. Enlever le clou coincé avec des pinces.

INSTRUCTIONS DE MAINTENANCE DE L’UTILISATEUR

SUPPORT TECHNIQUE

Pour tout renseignement sur le fonctionnement ou la réparation de cet outil, veuillez utiliser notre numéro d’assistance 1-800-543-6400 ou pour obtenir d’autres copies de ce manuel.

ATTACHES ET PIÈCES DE RECHANGE

N’utiliser que des

clous de Campbell Hausfeld (ou un équivalent - Voir la note “Compatibilité avec d’autres appareils”). Utiliser exclusivement des pièces de rechange Campbell Hausfeld. Ne jamais utiliser de pièces modiﬁ ées ni de pièces qui ne garantissent un fonctionnement équivalent à celui des pièces d’origine. La performance, la sûreté et la durabilité de l’appareil pourraient être compromises. Lors d’une commande de pièces de rechange ou de clous, préciser le numéro de pièce.

ATTACHES ET RÉPARATION DE L'OUTIL

Seul un personnel qualifié doit réparer l'outil en utilisant seulement des accessoires et des pièces de rechange d'origine ou des pièces et accessoires qui fonctionnent de manière équivalente.

17-Fr

Instructions d’utilisation

INSTRUCTIONS DE MAINTENANCE DE L’UTILISATEUR (SUITE)

MÉTHODE D’ASSEMBLAGE POUR LES JOINTS D’ÉTANCHÉITÉ

Les pièces internes doivent être nettoyées et graissées pendant la réparation d'un outil. Utiliser le Parker O-lube ou l’équivalent sur tous les

Utiliser un peu d’huile sur toutes les surfaces mouvantes et pivots. Après le remontage, ajouter quelque gouttes d’huile sans détergent 30W ou l’équivalent à travers la canalisation d’air avant de faire l’essai.

RANGEMENT

L’agrafeuse doit être rangé dans un

endroit frais et sec. joints toriques. Chaque joint torique doit être enrobé avec du O-lube avant l’assemblage.

L’Information d’Attache

Les clous utilisés dans la Cloueuse Pour Finition Campbell Hausfeld IFN21950 conforment également au Campbell Hausfeld NS21900, au Sears 18465, au Porter Cable FR350, au Hitachi NR83A, au Senco FramePro 702XP, 752XP, au Ridgid R350RHA, et DeWalt D51844, D51845.

Guide de Dépannage

Cessez l’utilisation de l’agrafeuse immédiatement en cas des problèmes suivants, car il y a risque de

De Service Autorisé.

Problème Cause Solution

Fuite d’air à l’endroit de la soupape de la gâchette

blessures graves. Toutes réparations doivent être effectuées par un Technicien Qualiﬁ é ou par un Centre

Joints torique endommagés dans le carter de la soupape de la gâchette

Remplacer les joints toriques et vérifier le fonctionnement du mécanisme de déclenchement par contact

Fuite d’air entre le carter et le nez

Fuite d’air entre le carter et le capuchon

La cloueuse saute un clou pendant l’expulsion

L’agrafeuse fonctionne lentement ou a une perte de puissance

Blocage des agrafes 1. Guide du chassoir usé 1. Remplacer le guide

1. Joints torique endommagés 1. Remplacer les joints torique

2. Amortisseur endommagé 2. Remplacer l’amortisseur

1. Vis desserrées. 1. Serrer les vis

2. Joint d’étanchéité endommagé 2. Remplacer le joint d’étanchéité

1. Amortisseur usé 1. Remplacer l’amortisseur

2. Saleté dans la pièce du nez 2. Nettoyer la rainure du chassoir

3. Saleté ou dommage qui empêche le fonctionnement libre des agrafes ou du poussoir dans le chargeur

4. Ressort de poussoir endommagé 4. Remplacer le ressort

5. Circulation d’air insuffisante à l’agrafeuse 5. Inspecter le raccord, tuyau ou le compresseur

6. Joint torique du piston usé ou manque de lubrification

7. Joint torique de la soupape de gâchette endommagé

8. Fuites d’air 8. Serrer les vis et raccords

9. Fuite du joint étanchéité du capuchon 9. Remplacer le joint d’étanchéité

1. Graissage insuffisant de la cloueuse 1. Graisser la cloueuse

2. Rupture du ressort du capuchon de cylindre 2. Remplacer le ressort

3. Orifice d’échappement du capuchon obstrué 3. Remplacer les pièces internes endommagées

2. Clous de mauvaise taille 2. Utiliser les clous de taille recommandée

3. Clous courbés 3. Remplacer les clous

4. Vis du chargeur ou nez dégagés 4. Serrer les vis

5. Chassoir endommagé 5. Remplacer le chassoir

3. Nettoyer le chargeur

6. Remplacer les joints torique. Graisser

7. Remplacer les joints torique

18-Fr

Notes

IFN21950

19-Fr

Instructions d’utilisation

Garantie Limitée

1. DURÉE: À partir de la date d’achat par l’acheteur original comme suit - Produits À Service Standard (Standard Duty) - Un An, Produits À Service Sérieux (Serious Duty) - Deux Ans, Produits À Service Extrême (Extreme Duty) - Trois Ans.

2. GARANTIE ACCORDÉE PAR (GARANT): Campbell Hausfeld/Scott Fetzer Company, 100 Production Drive, Harrison, Ohio, 45030, Téléphone: (800) 543-6400

3. BÉNÉFICIAIRE DE CETTE GARANTIE (ACHETEUR): L’acheteur original (sauf en cas de revente) du produit Campbell Hausfeld.

4. PRODUITS COUVERTS PAR CETTE GARANTIE: Tous les outils de fixation (cloueuses et agrafeuses), outils pneumatiques, pistolets vaporisateurs, gonfleurs ou accessoires pneumatiques Campbell Hausfeld qui sont fournis par ou fabriqués par le Garant.

5. COUVERTURE DE LA PRÉSENTE GARANTIE: Défauts de matière et de fabrication considérables qui se révèlent pendant la période de validité de la garantie.

6. LA PRÉSENTE GARANTIE NE COUVRE PAS:

A. Les garanties implicites, y compris celles de commercialisabilité et D’ADAPTION À UNE FONCTION PARTICULIÈRE SONT

LIMITÉES À PARTIR DE LA DATE D’ACHAT INITIALE TELLE QU’INDIQUÉE DANS LA SECTION DURÉE. Si ce produit est utilisé pour une fonction commerciale, industrielle ou pour la location, la durée de la garantie sera quatre-vingt-dix (90) jours à compté de la date d’achat. Quelques Provinces (États) n’autorisent pas de limitations de durée pour les garanties implicites. Les limitations précédentes peuvent donc ne pas s’appliquer.

B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE OU

MAUVAIS FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n’autorisent pas l’exclusion ni la limitation des dommages fortuits ou indirects. La limitation ou exclusion précédente peut donc ne pas s’appliquer.

C. Toute panne résultant d’un accident, d’une utilisation abusive, de la négligence ou d’une utilisation ne respectant pas

les instructions données dans le(s) manuel(s) accompagnant le produit. Un accident, l’utilisation abusive par l’acheteur, la négligence ou le manque de faire fonctionner les produits selon les instructions comprend aussi l’enlevage ou la modification de n’importe quel appareil de sûreté. Si ces appareils de sûreté sont enlevés ou modifiés, la garantie sera

annulée. D. Réglages normaux qui sont expliqués dans le(s) manuel(s) d’utilisation accompagnant le produit. E. Articles ou services qui sont exigés pour l'entretien du produit; Joints torique, ressorts, amortisseurs, écrans de débris,

lames d'entraînement, fusibles, batteries, joints d'étanchéité, garnitures ou joints, buses de fluide, aiguilles, buses de

sablage, graisses, tuyaux de matériaux, cartouches filtrantes, pales de moteur, abrasifs, lames, meules de coupage,

burins, fixe-burins, coupeuses, douilles de serrage, mandrins. mâchoires de rivet, lames de tournevis, tampons de

sablage, tampons de sauvegarde, mécanisme de percussion ou toute pièce qui n’est pas indispensable et qui n’est pas

indiquée. Ces articles seront couverts pour quatre-vingt-dix (90) jours à partir de la date d'achat original. Les articles

soulignés sont garanties pour défauts de matière et de fabrication seulement.

7. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE: Réparation ou remplacement, au choix du Garant, des produits ou pièces qui se sont révélés défectueux pendant la durée de validité de la garantie.

8. RESPONSABILITÉS DE L’ACHETEUR AUX TERMES DE CETTE GARANTIE:

A. Fournir une preuve d’achat datée et un état d’entretien. B. Appelez Campbell Hausfeld (800) 543-6400 pour obtenir vos options de service sous garantie. Les frais de transport

sont la responsabilité de l’acheteur.

C. Utilisation et entretien du produit avec un soin raisonable, ainsi que le décri(vent)t le(s) manuel(s) d’utilisation.

9. RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRÉSENTE GARANTIE: La réparation ou le remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la disponabilité des pièces de rechange.

Cette Garantie Limitée s’applique aux É.-U., au Canada et au Mexique seulement et vous donne des droits juridiques précis. L’acheteur peut également jouir d’autres droits qui varient d’une Province, d’un État ou d’un Pays à l’autre.

20-Fr

Ver la Garantía en página 30 para información importante sobre el uso comercial de este producto.

Manual de Instrucciones de Operación IFN21950

Por favor lea y guarde estas instrucciones. Léalas cuidadosamente antes de tratar de montar, instalar, operar o dar mantenimiento al producto aquí descrito. Protéjase usted mismo y a los demás observando toda la información de seguridad. ¡El no cumplir con las instrucciones puede ocasionar daños, tanto personales como a la propiedad! Guarde estas instrucciones para referencia en el futuro.

Clavador de Armazones

Índice

Descripción . . . . . . . . . . . . . . . . . . . . .21

Desempaque . . . . . . . . . . . . . . . . . . . .21

Medidas de Seguridad . . . . . . . . . . . . 21

Instrucciones de seguridad

importantes. . . . . . . . . . . . . . . . . . . . .21

Componentes y Especificaciones de la

Herramienta . . . . . . . . . . . . . . . . . . . .22

Instrucciones de funcionamiento. . . .24

Lubricacion . . . . . . . . . . . . . . . . . . . .24

Conexión Recomendada . . . . . . . . .25

Punta de Carga y Descarga no

Desgastable . . . . . . . . . . . . . . . . . . .25

Cómo Retirar la Punta no

Desgastable . . . . . . . . . . . . . . . . . . .25

Cómo Instalar la Punta no

Desgastable . . . . . . . . . . . . . . . . . . .25

Modeo de Operación. . . . . . . . . . . .26

Modo de Ciclo Único . . . . . . . . . . . .26

Modo de Disparo Inferior . . . . . . . .26

Conversión de Modo . . . . . . . . . . . .26

Cómo usar la Herramienta de

Disparo Secuecial . . . . . . . . . . . . . . .26

Cómo Cargar la Clavadora . . . . . . .27

Cómo Descargar la Clavadora. . . . .27

Cómo Ajustar la Penetración

de Clavo . . . . . . . . . . . . . . . . . . . . . .27

Anti Disparo sin Carga. . . . . . . . . . .27

Para Ajustar la Direccion

del Tubo de Escape . . . . . . . . . . . . .27

Qué Hacer Cuando la Clavadora

Tenga un Clavo Atascado . . . . . . . . 27

Instrucciones de Uso y

Mantenimiento . . . . . . . . . . . . . . . . . . 28

Información de Clavos . . . . . . . . . . . .28

Guía de Diagnóstico de Averías. . . . .29

Garantía Limitada . . . . . . . . . . . . . . . . 30

RECORDATORIO: ¡Guarde su comprobante de compra con fecha para fines de la garantía!

Campbell Hausfeld Tools meet or exceed Industries’ Standards as set forth by the American National Standard Institute/International Staple, Nail and Tool Association in ANSI/ISANTA SNT-101-2002.

Descripción

La clavadora ha sido diseñada para marcos, armaduras, subsuelos, encofrados, plataformas exteriores y ensamblaje de construcción de tarimas. Las características incluyen: cargador de conveniente capacidad terminal, punta no desgastable, escape ajustable, gatillo de ciclo único y un mecanismo ajustable de profundidad de accionamiento.

Desempaque

Al desempacar este producto, revíselo con cuidado para cerciorarse de que esté en perfecto estado. Cericiórese de apretar todas las conexiones, pernos, etc. antes de comenzar a utilizar la unidad.

Medidas de Seguridad

Este manual contiene información que es muy importante que sepa y comprenda. Esta información se la suministramos como medida de SEGURIDAD y para EVITAR PROBLEMAS CON EL EQUIPO. Debe reconocer los siguientes símbolos.

Ésto le indica que

hay una situación inmediata que LE OCASIONARIA la muerte o heridas de gravedad.

Ésto le indica

que hay una situación que PODRIA ocasionarle la muerte o heridas de gravedad.

Ésto le indica

que hay una situación que PODRIA ocasionarle heridas no muy graves.

Ésto le indica una

información importante, que de no seguirla, le podría ocasionar daños al equipo.

NOTA: Información que requiere atención especial.

Adjúntela a este manual o archívela en lugar seguro.

21-Sp

Modelo IFN21950

Localice el modelo y el código de fecha en la herramienta y regístrelo debajo:

Modelo: _______________________ Código de fecha: _______________

Guarde estos números para

referencia futura.

Instrucciones de seguridad importantes

INSTRUCCIONES EN REFERENCIA AL PELIGRO DE INCENDIOS, CHOQUE ELÉCTRICO O LESIONES PERSONALES

Cuando se usen

herramientas,

siempre se deberán seguir precauciones básicas, incluyendo las siguientes:

PROPOSICIÓN 65 DE CALIFORNIA

Este producto, o

su cordón eléctrico, puede contener productos químicos conocidos por el estado de California como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Lave sus manos después de usar.

IN725400AV 3/08

Manual de Instrucciones de Operación

Instrucciones de seguridad importantes (Continúa)

Cuando corta lija, taladra o pule materiales como por ejemplo madera, pintura, metal, hormigón, cemento, u otro tipo de mampostería se puede producir polvo. Con frecuencia este polvo contiene productos químicos que se conocen como causantes de cáncer, defectos congénitos u otros daños reproductivos. Use equipo de protección.

GENERAL

a. Para reducir el riesgo de

choque eléctrico, incendio y lesiones personales, lea todas las instrucciones antes de usar la herramienta.

b. Familiarísece con los controles

y el uso adecuado del equipo. Siga todas las instrucciones. Póngase en contacto con su representante Campbell Hausfeld si tiene alguna pregunta.

c. Sólo se les debe permitir usar esta

unidad a aquellas personas bien familiarizadas con estas reglas de manejo seguro.

Lea y comprenda

las etiquetas y el manual de la herramienta. Si no respeta las advertencias, los riesgos y las recomendaciones, eso podría resultar en la MUERTE o en LESIONES GRAVES.

ÁREA DE TRABAJO

a. Mantenga el área de trabajo limpia

y bien iluminada. Los bancos

desordenados y las áreas oscuras aumentan el riesgo de choque eléctrico, incendio y lesiones personales.

b. No haga funcionar la

herramienta en entornos explosivos, como por ejemplo cuando haya polvo, líquidos o gases inflamables.

La herramienta puede crear chispas y provocar la ignición de polvo o vapores.

c. Mantenga alejados a los

observadores, niños y visitantes mientras hace funcionar la herramienta. Las distracciones

pueden dar como resultado la pérdida del control de la herramienta.

SEGURIDAD PERSONAL

a. Manténgase alerta. Mire lo que

está haciendo y use el sentido común cuando haga funcionar la herramienta. No use la herramienta si está cansado o bajo la influencia de drogas, alcohol o medicamentos.

Un momento de desatención mientras hace funcionar la herramienta aumenta el riesgo de lesiones personales.

b. Vístase adecuadamente. No use

alhajas ni vestimenta suelta. Sujétese el cabello largo. Mantenga el cabello, vestimenta y guantes alejados de las piezas móviles.

La vestimenta suelta, las alhajas o el

cabello largo aumentan el riesgo de lesiones personales como resultado de quedar atrapados en las piezas móviles.

c. Evite que se encienda

accidentalmente. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar el suministro de aire.

No lleve la herramienta con su dedo sobre el interruptor ni conecte la herramienta al suministro de aire con el interruptor en la posición de encendido.

d. No intente alcanzar lugares alejados.

Mantenga un buen soporte y equilibrio en todo momento.

Un soporte y equilibrio adecuados permiten un mejor control de la herramienta en situaciones inesperadas.

e. Use equipo de seguridad. Se debe

usar una mascara para polvo, calzado de seguridad antideslizante y casco para las condiciones que se apliquen.

f. Siempre use protección

para los ojos.

g. Use siempre una

protección para el oído cuando use la herramienta.

La exposición prolongada a ruido de alta intensidad puede causar pérdida de audición.

h. No ate la manguera ni la

herramienta a su cuerpo. Adjunte la manguera a la estructura para reducir el riesgo de pérdida de equilibrio si la manguera se cambia de posición.

Componentes y especificaciones de la clavadora

• R EQUIERE: 0,12 m3/min con 16 clavos por

minuto a 6,21 bar

• ENTRADA DE AIRE: 6,4 mm (1/4 inch) NPT

• GAMME DE LONGUEUR DE CLOUS:

5,08 cm (2 inch) a 8,89 cm (3.5 inch)

• GAMME DE TIGES DE CLOUS:

2,9 mm (0.113 inch) a 3,3 mm (0.131 inch)

• CAPACITÉ DU CHARGEUR: 60 - 75

• POIDS: 3,35 kg

• LONGUEUR: 48,90 cm

• HAUTEUR: 38,74 cm

• PRESSION MAX.: 8,27 bar (120 psi)

• GAMME DE PRESSION:

4,83 - 8,27 bar (70 - 120 psi)

Elemento de contacto de trabajo

22-Sp

Deflector de escape de dirección ajustable

Gatillo

Escudo protector

Área de descarga de clavos

Área de carga

de clavos

Cargador

Etiquetas de advertencia (pieza posterior)

IFN21950

Instrucciones de seguridad importantes (Continúa)

i. Siempre asuma que la herramienta

contiene clavos. No apunte con la herramienta hacia usted o hacia otra persona, ya sea que contenga clavos o no.

j. No clave ningún

clavo encima de otro clavo. Esto puede hacer que el clavo se desvíe y golpee a alguien, o provocar que la herramienta reaccione y cause el riesgo de lesiones personales.

k. Quite el dedo

del gatillo cuando no esté clavando clavos. Nunca lleve la herramienta con su dedo en el gatillo: la herramienta

puede disparar un clavo.

Siempre colóquese

en una posición ﬁ rme y balanceada para usar o manipular la herramienta.

Evite trabajar con

esta herramienta por largos periodos. Deje de usar la herramienta si siente dolor en las manos o en los brazos.

USO Y CUIDADO DE LA HERRAMIENTA

a. Use sujetadores u otra manera

práctica de asegurar y apoyar la pieza de trabajo a una plataforma estable. Sostener el trabajo con

la mano o contra el cuerpo es algo inestable y puede producir la pérdida de control.

b. No fuerce la herramienta. Use la

herramienta correcta para la aplicación. La herramienta correcta

f. Cuide su herramienta. Mantenga

una herramienta para cortar afilada y limpia. Una herramienta mantenida adecuadamente con bordes de corte afilados reduce el riesgo de atascarse y es más fácil de controlar.

g. Verifique que las piezas móviles no

estén desaliñadas ni adheridas, que no haya piezas rotas y que no exista ningún otro problema que afecten el funcionamiento de la herramienta.

Si está dañada, haga que le realicen un servicio a la herramienta antes de usarla. Muchos accidentes son causados por herramientas que no tienen un mantenimiento adecuado. Si la herramienta sufre un daño, hay riesgo de explosión.

h. Use únicamente los accesorios que

están identificados por el fabricante para el modelo de herramienta específico. El uso de un accesorio no

diseñado para usarse con el modelo de herramienta específico aumenta

el riesgo de lesiones personales.

i. Seleccionar un sistema de activación

de la herramienta adecuado, tomando en cuenta la aplicación de trabajo para la cual se usa la herramienta.

Nunca

la herramienta con gasolina o ningún otro líquido inﬂ amable. Nunca use la herramienta en la cercanías de líquidos o gases inﬂ amables. Una chispa podría encender los vapores y ocasionar una explosión que podría ocasionarle la muerte o heridas graves.

hará el trabajo mejor y en forma más segura a la velocidad para la cual fue diseñada.

c. No use la herramienta si el

interruptor no la enciende o no la apaga. Cualquier herramienta

que no pueda ser controlada con el interruptor es peligrosa y debe repararse.

d. Desconecte la herramienta de

No quite, modiﬁ que ni haga de otro modo que el WCE (elemento de contacto de trabajo) o el gatillo dejen de funcionar. No haga funcionar ninguna herramienta que haya sido modiﬁ cada de manera similar. Eso puede resultar en muerte o graves lesiones personales.

la fuente de aire antes de hacer cualquier ajuste, cambiar accesorios o guardar la herramienta. Dichas

medidas de seguridad preventivas reducen el riesgo de que la herramienta se active por accidente.

e. Cuando no esté en uso, guarde

la herramienta fuera del alcance de los niños y otras personas no capacitadas. Una herramienta es

peligrosa cuando está en manos de

No toque el gatillo a menos que se estén clavando sujetadores. Nunca haga arrancar la línea de aire con una herramienta ni mueva la herramienta cuando esté tocando el gatillo. La herramienta podría expulsar un sujetador y producir la muerte o lesiones personales graves.

usuarios inexpertos.

limpie

Desconecte siempre la herramienta de la fuente de energía cuando no la esté atendiendo, cuando le esté realizando mantenimiento o reparaciones, desobstruyéndola o moviéndola a un nuevo sitio. Siempre vuelva a conectar la tubería de aire ANTES de cargar los sujetadores. No cargue la herramienta con sujetadores cuando el gatillo esté oprimido o el WCE (elemento de contacto de trabajo) esté conectado. La herramienta puede expulsar un sujetador y producir la muerte o lesiones personales graves.

Siempre ajuste la herramienta con un conector o acoplador de mangueras colocado en o cerca de la herramienta de un modo tal que se descargue todo el aire comprimido en la herramienta en el momento en que se desconecte el conector o acoplador. No use una válvula de chequeo o ninguna conexión que permita que el aire permanezca en la herramienta. Se puede producir la muerte o lesiones personales graves.

Nunca ponga las manos ni ninguna otra parte del cuerpo en el área de descarga de la herramienta. Ésta puede expulsar un sujetador y producir la muerte o lesiones personales graves.

Nunca cargue la herramienta por la manguera de aire ni hale la manguera para mover la herramienta o el compresor de aire. Mantenga las mangueras alejadas del calor, aceite y objetos puntiagudos. Reemplace cualquier manguera que esté dañada, débil o desgastada. Ésto podría ocasionar heridas o daños a la herramienta

Siempre asuma

que la herramienta tiene sujetadores. Respete la herramienta como un implemento de trabajo; no jugue con ella. Siempre mantenga a los demás a una distancia segura del área de trabajo, en caso de una descarga accidental de sujetadores. No apunte con la herramienta hacia usted o hacia otra persona, ya sea que contenga o no sujetadores. El disparo accidental de la herramienta podría resultar en la muerte o en graves lesiones personales.

23-Sp

Manual de Instrucciones de Operación

Instrucciones de seguridad importantes (Continúa)

No clave un sujetador encima de otro. El sujetador podría saltar y ocasionarle la muerte o heridas graves.

ADVERTENCIA

No opere la herramienta ni permita que otros la operen si las etiquetas de advertencia están ilegibles. Éstas se encuentran en el cargador o el cuerpo de la herramienta.

No deje que la

caiga ni la tire. Ésto podría dañarla o convertirla en algo peligroso de usar. En caso de que la herramienta se haya caído o la hayan tirado, revísela con cuidado a ver si está doblada o rota, si tiene alguna pieza dañada o tiene fugas de aire. DEJE de trabajar y repárela antes de usarla o podría ocasionarle heridas graves.

Siempre revise que

Contacto de Trabajo esté funcionando correctamente. Puede que se clave un sujetador por accidente si el Elemento de Contacto de Trabajo no está funcionando correctamente. Se pueden producir lesiones personales (vea la sección “Cómo Revisar el Elemento de Contacto de Trabajo”).

Evite usar la

cuando el depósito está vacío. Ésto podría acelerar su desgaste.

Limpie y chequee

mangueras de suministro de aire y conexiones antes de conectar la herramienta al compresor. Reemplace las mangueras y conexiones que estén dañadas o desgastadas. El rendimiento de la herramienta o su durabilidad podrían reducirse.

herramienta se

el Elemento de

herramienta

todas las

SERVICIO

a. El servicio de la herramienta debe

ser realizado sólo por personal de reparaciones calificado.

b. Al realizarle un servicio a la

herramienta, utilice únicamente piezas de repuesto idénticas.

b. No use nunca oxígeno, dióxido

de carbono, gases combustibles o ningún gas en botellas como suministro de aire para la herramienta. Tales gases puede

explotar y causar graves lesiones personales.

Use sólo piezas autorizadas.

c. Use sólo los lubricantes que el

fabricante proporciona con la herramienta.

No haga ninguna

modiﬁ cación a la herramienta sin obtener primero la aprobación por escrito de Campbell Hausfeld. No use la herramienta si le faltan alguna de las tapas protec-toras o si éstas han sido modiﬁ -cadas. No use la herramienta como un martillo. Se pueden producir lesiones personales o daños a la herramienta.

Desconecte la

fuente de suministro de aire y elimine la tensión del disparador antes de tratar de sacar cualquier sujetador atascado, ya que la herramienta podría disparar un sujetador por el frente. Ésto podría ocasionarle heridas.

SUMINISTRO DE AIRE

a. Nunca conecte a un suministro de

aire capaz de exceder las 200 psi.

No use ningún tipo de gas reactivo, incluyendo, pero no limitado a, oxígeno y gases combustibles, como fuente de energía. Use sólo aire comprimido ﬁ ltrado, lubricado y regulado. El uso de un gas reactivo en vez de aire comprimido puede provocar que la herramienta explote, lo cual puede ocasionar la muerte o graves lesiones personales.

Use solamente una fuente de aire comprimido de presión regulada para limitar la presión de aire suministrada a la herramienta. La presión regulada no debe exceder los 8,27 bar. Si el regulador falla, la presión transmitida a la herramienta no debe exceder los 13,79 bar. La herramienta puede explotar, lo cual puede ocasionar la muerte o graves lesiones personales.

GUARDE ESTAS INSTRUCCIONES –

Someter la herramienta a presión excesiva puede resultar en una explosión, funcionamiento anormal, daños a la herramienta o graves lesiones personales. Use sólo aire comprimido limpio, seco y regulado a la presión de funcionamiento o dentro del rango de presiones indicado en la herramienta. Antes de usar la herramienta, verifique siempre que el suministro de aire haya sido regulado a la presión de

INSTRUCCIONES DE FUNCIONAMIENTO

LUBRICACION

Esta herramienta requiere lubricación antes de usarse por primera vez y antes de cada uso. Si utiliza un lubricador incorporado a la línea, no tendrá que lubricarla manualmente a diario.

funcionamiento o esté dentro del rango de presiones indicadas.

NO LAS DESECHE

8,27 bar

Conexión Recomendada

Conector rápido

Acoplador rápido

Manguera de aire

Conector rápido (Opcional)

Lubricador

24-Sp

Acoplador rápido (Opcional)

Regulador

Filtro

INSTRUCCIONES DE FUNCIONAMIENTO (Continúa)

La super ﬁ cie de

podría dañar debido a la lubricación excesiva. La lubricación adecuada es la responsabilidad del propietario. Si no lubrica la herramienta adecuadamente, ésta se dañará rápidamente y la garantía se cancelaría

1. Desconecte la herramienta de la fuente de suministro de aire para lubricarla.

2. Gire la herramienta de modo que la entrada de aire quede mirando hacia arriba. Agregue de 4 a 5 gotas de aceite no detergente 30W en la entrada de aire. No use aceites detergentes, aditivos de aceite, ni aceites para herramientas neumáticas. Los aceites para herramientas neumáticas contienen solventes que pueden averiar los componentes internos de la herramienta.

3. Después de agregar aceite, haga funcionar la herramienta brevemente. Limpie todo exceso de aceite que salga del escape de la tapa.

CONEXION RECOMENDADA

La ilustración de abajo le muestra la conexión recomendada para la herramienta.

1. El compresor de aire debe tener la capacidad de suministrar un mínimo de 4,83 bar cuando la herramienta esté en uso. Si el suministro de aire es inadecuado podría haber pérdida de potencia y falta de consistencia en el funcionamiento.

2. Puede utilizar un lubricador para lubricar la herramienta. Igualmente, puede utilizar un filtro para remover las impurezas líquidas y sólidas que podrían oxidar u obstruir las partes internas de la herramienta.

trabajo se

Aceite

OIL

4,83 bar Min.

8,27 bar Max.

3. Use siempre mangueras de suministro de aire, con una presión mínima de funcionamiento con clasificación igual o mayor que la presión de la fuente de energía si falla un regulador, o 10,34 bar, lo que sea mayor. Use mangueras de aire de 9,5 mm (3/8 inch) para distancias de hasta 15 m (50 foot) ó más. Para un mejor rendimiento, instálele a la herramienta un conector rápido de 9,5mm (3/8 inch) (con roscas de 6,4mm (1/4 inch) NPT) cuyo diámetro interno sea de 8mm (0,315 inch) y un acoplador rápido de 9,5mm (3/8 inch) a la manguera de aire.

10,34 bar o más

9,5 mm (3/8 in) I.D.

4. Use un regulador de presión (de 0 bar - 8,62 bar) en el compresor. Se necesita un regulador de presión para controlar la presión de operación de la herramienta entre 4,83 bar y 8,27 bar.

PUNTA DE CARGA Y DESCARGA NO DESGASTABLE

La punta de carga y descarga no desgastable ha sido diseñada para eliminar el deterioro causado por el elemento de contacto de trabajo (WEC) de dentado. La punta no desgastable puede retirarse si no se requiere (ver CÓMO RETIRAR LA PUNTA NO DESGASTABLE). Utilice la herramienta en modo de ciclo único (ver MODOS DE OPERACIÓN) cuando la punta no desgastable esté en funcionamiento.

CÓMO RETIRAR LA PUNTA NO DESGASTABLE

1. Desconecte el abastecimiento de aire de la clavadora.

2. Retire todos los sujetadores del cargador (ver CÓMO DESCARGAR LA CLAVADORA).

3. Retire la argolla que retiene la punta no desgastable.

Retire la

argolla

La punta no desgastable

IFN21950

4. Palanquee la punta no desgastable para retirarla del elemento de contacto de trabajo.

5. Cambie la argolla retenedo-ra en la punta no desgastable, luego almacene la punta en un lugar seguro para utilizarla más adelante.

CÓMO INSTALAR LA PUNTA NO DESGASTABLE

1. Desconecte el abastecimiento de aire de la clavadora.

2. Retire todos los sujetadores del cargador (ver CÓMO DESCARGAR LA CLAVADORA).

3. Retire la argolla que sujeta a la punta no des-gastable.

4. Coloque cuidadosamente la punta no desgastable sobre el extremo del elemento de contacto de trabajo (WCE). Coloque la punta no desgastable sobre el elemento de contacto de trabajo (WCE) haciendo que algunas ranuras dentadas en cada pieza estén alineadas y se ajusten con precisión.

5. Coloque la argolla retenedora sobre la punta no desgastable, y presione firmemente.

6. Verifique que el elemento de contacto de trabajo (WCE) y el gatillo se muevan fácilmente hacia arriba y hacia abajo sin pegarse o atracarse.

La punta no desgastable

El elemento de

contacto de trabajo

ranuras

Las

25-Sp

Manual de Instrucciones de Operación

INSTRUCCIONES DE FUNCIONAMIENTO (Continúa)

MODO DE OPERACIÓN

Siempre cerciórese

de saber en qué modo va a operar la herramienta antes de comenzar a usarla. De lo contrario, le podría ocasionar la muerte o heridas graves.

MODO DE CICLO ÚNICO

Cuando está instalado el gatillo negro, la clavadora está en modo de ciclo único. Se recomienda este método cuando se requiere una colocación precisa de los clavos. La operación en este modo requiere que se tire del gatillo cada vez que se coloque un clavo. La clavadora se puede accionar apretando el elemento de contacto de trabajo contra la superficie de trabajo, y luego, tirando del gatillo o, de lo contrario, la clavadora se puede accionar tirando del gatillo, y luego presionando el elemento de contacto de trabajo contra la superficie de trabajo.

El gatillo deberá soltarse luego de haber clavado cada sujetador para permitir que la herramienta se reajuste.

Para cambiar a la herramienta nuevamente al modo de ciclo único, fije la palanca en el gatillo en la posición superior.

CONVERSIÓN DE MODO

Para convertir la herramienta de un modo al otro:

1. Retire el anillo en O que se encuentra a un lado del pasador del gatillo.

2. Retire el pasador del gatillo, el gatillo y el resorte del gatillo.

3. Cambie sólo el gatillo.

4. Vuelva a colocar el resorte del gatillo, el gatillo, el pasador del gatillo y el anillo en O.

No intente modificar los componentes de gatillo de modo alguno, ni intente usar ningún otro componente de gatillo que no sean los diseñados para esta herramienta.

Póngase en contacto con su representante Campbell Hausfeld si tiene alguna pregunta.

Conversión De Modo

el resorte del gatillo

Como la herramienta sólo puede activarse retirando primero el dedo del

Anillo en O

gatillo, éste se considera un modo más restrictivo y seguro para usuarios con

el gatillo

menos experiencia.

MODO DE DISPARO INFERIOR

Cuando está instalado el gatillo rojo, la clavadora está en modo de disparo inferior. Se recomienda este método

el pasador del gatillo

cuando se requiere una colocación de clavos menos precisa. La operación en este modo requiere que se presione el gatillo con el clavo fuera de la superficie de trabajo. Luego, la nariz de la clavadora se pega contra la superficie de trabajo colocando un clavo.

Cada vez que el elemento de contacto de trabajo (WCE) se presiona, se coloca un clavo en la superficie de trabajo. Se deberá tener extremo cuidado porque siempre se colocará un clavo cuando el WCE se presiona contra cualquier superficie.

Como la herramienta puede activarse sin retirar el dedo del gatillo, éste se considera un modo menos restrictivo, adecuado para usuarios con más experiencia.

CÓMO USAR LA HERRAMIENTA DE DISPARO SECUENCIAL

Chequee el

mecanismo del elemento de contacto antes de cada uso. El elemento de contacto se debe desplazar libremente, sin pegarse, a lo largo del área de desplazamiento. El resorte del elemento de contacto debe regresar el elemento de contacto a su posición original totalmente extendido. No use la herramienta si el mecanismo del elemento de contacto no está funcionando adecudamente. Podría ocasionarle heridas.

1. Desconecte la herramienta de la fuente de suministro de aire.

funcionamiento del

2. Saque todos los sujetadores del cargador (Vea la Sección CargaDescarga).

3. Cerciórese de que el gatillo y el elemento de contacto se muevan libremente en ambos sentidos sin atascarse o pegarse.

4. Reconecte la herramienta a la fuente de suministro de aire.

5. Presione el Elemento de Contacto de Trabajo contra la superficie de trabajo sin apretar el gatillo. La herramienta NO DEBE OPERAR. No use la herramienta si opera sin apretar el gatillo. Se pueden producir lesiones personales.

6. Remueva la herramienta de la superficie de trabajo. El Elemento de Contacto de Trabajo tiene que volver a su posición original. La herramienta NO DEBE OPERAR. No use la herramienta si opera mientras está levantada de la superficie de trabajo.

7. Apriete el gatillo y presione el Elemento de Contacto de Trabajo contra la superficie de trabajo. La herramienta

NO DEBE OPERAR SI EN EL MODO DE CICLO ÚNICO (el gatillo negro). La herramienta DEBE OPERAR SI EN EL MODO DE DISPARO INFERIOR (el gatillo rojo).

8. Presione el Elemento de Contacto de Trabajo contra la superficie de trabajo. Apriete el gatillo. La herramienta DEBE OPERAR.

26-Sp

IFN21950

INSTRUCCIONES DE FUNCIONAMIENTO (Continúa)

Una herramienta

manera inadecuada no debe usarse. No active la herramienta a menos que esté colocada ﬁ rmemente contra la pieza de trabajo.

CÓMO CARGAR LA CLAVADORA

1. Siempre conecte la herramienta al abastecimiento de aire antes de cargar los sujetadores.

2. Jale el mecanismo del empujador de clavos hasta que éste engrane con el enganche del cargador.

que funciona de

El mecanismo del empujador de clavos

El enganche

3. Sostenga la herramienta hacia arriba para que los clavos se deslicen para atrás hacia la ranura del cargador.

4. Presione el empujador con el enganche para desenganchar al empujador una vez que se hayan retirado todos los clavos.

CÓMO AJUSTAR LA PENETRACIÓN DEL CLAVO

La IFN21950 viene equipada con un

3. Cargue la tira de sujetadores en la ranura del cargador. Asegúrese de que los clavos estén colocados en la herramienta en la orientación correcta.

4. Presione el empujador con el enganche para desen-ganchar al empujador. Asegúrese de que la cabeza del último clavo esté debajo de la cabeza del empujador.

CÓMO DESCARGAR LA CLAVADORA

1. Siempre descargue todos los sujetadores antes de retirar la herramienta de funcionamiento. La acción de descargar es lo contrario a la de cargar, con la excepción que siempre debe desconectarse la manguera de aire antes de descargar.

2. Jale el mecanismo del empujador de clavos hasta que el empujador

El mecanismo del empujador de clavos

El enganche

mecanismo clavador de profundidad ajustable. Esto le permite al usuario determinar a qué profundidad se va a clavar en la superficie de trabajo.

1. Ajuste la presión de operación a una presión que accionará uniformemente a los sujetadores. No exceda la máxima presión de operación de la clavadora de 8,27 bar.

2. Para ajustar la profundidad de accionamiento, afloje el perno de 4 mm que está encima de la nariz. Para aumentar la profundidad, presione el elemento de contacto de trabajo (WCE), hacia la nariz, tanto como lo desee. Vuelva a ajustar el perno. Para disminuir la profundidad, retire el WCE tanto como desee. Vuelva a ajustar el perno.

3. Asegúrese de que el gatillo y el elemento de contacto de trabajo (WCE) se muevan fácilmente hacia arriba y hacia abajo sin pegarse o atracarse luego de cada ajuste.

se engrane con el enganche del cargador.

ANTI DISPARO SIN CARGA

Los herramientas está equipada con una característica de anti disparo sin carga. Esto evita que se presione el WCE cuando sólo queden pocos clavos. Simplemente cargue nuevos clavos a continuación de los que quedan, para continuar disparando.

PARA AJUSTAR LA DIRECCION DEL TUBO DE ESCAPE

La clavadora IFN21950 está equipada con un deflector ajustable de

Rotate

Gire

la dirección del tubo de escape. Éste le permite al usuario cambiar la dirección del tubo de escape. Simplemente mueva el deflector hacia la dirección deseada.

QUE HACER CUANDO LA CLAVADORA TENGA UN CLAVO ATASCADO

1. Desconecte la clavadora del abastecimiento de aire.

2. Retire todos los clavos del cargador (ver Cómo cargar o Cómo descargar). Si se ignora este paso, los clavos saldrán disparados por la parte frontal de la herramienta.

3. Inserte un desar-mador en la nariz de la herramienta. Empuje la cuchilla del accionador para soltar el clavo atracado.

4. Sujete el clavo atracado con unos alicates, y retírelo.

27-Sp

Manual de Instrucciones de Operación

INSTRUCCIONES DE USO Y MANTENIMIENTO

ASSISTÊNCIA TÉCNICA

Para mayor información en relación al funcionamiento o reparación de este producto, comuníquese con el concesionario de Campbell Hausfeld más cercano a su domicilio.

SUJETADORES Y REPUESTOS

Use solamente

sujetadores Campbell Hausfeld originales (o su equivalente) - (vea la información sobre intercambio de sujetadores). Use solamente partes de repuesto Campbell Hausfeld originales. Nunca substituya las partes. No use partes modiﬁ cadas o partes que no den un rendimiento equivalente al equipo original.

El rendimiento de las herramientas, la seguridad y la duración pueden verse reducidos. Cuando ordene partes de repuesto o sujetadores, especiﬁ que el número de la parte.

PARA REPARAR LA HERRAMIENTA

La herramienta deberá ser reparada únicamente por personal calificado, y deberán usar piezas de repuesto y accesorios originales Campbell Hausfeld, o piezas y accesorios que funcionen de manera equivalente.

PARA COLOCARLE LOS SELLOS

Cada vez que repare una herramienta deberá limpiarle y lubricarle las partes internas. Le recomendamos que use Parker O-lube o un lubricante equivalente en todos los anillos en O.

A cada anillo en O se le debe dar un baño de lubricante para anillos antes de instalarlos. Igualmente, deberá ponerle un poco de aceite a todas las piezas que se mueven y muñones. Finalmente, después de haberla ensamblado y antes de probar la herramienta deberá ponerle unas cuantas gotas de aceite sin detergente 30W u otro aceite similar, en las líneas de aire.

Almacenaje

La agrapadora debe guardarse en un lugar fresco y seco.

Información de Clavos

Los clavos usados con la clavadora para acabado IFN21950 de Campbell Hausfeld también se pueden usar con las clavadoras Campbell Hausfeld NS21900, Sears 18465, Porter Cable FR350, Hitachi NR83A, Senco FramePro 702XP, 752XP, Ridgid R350RHA y DeWalt D51844, D51845.

Notas

28-Sp

IFN21950

Guía de Diagnóstico de Averías

Deje de usar la grapadora inmediatamente si alguno de los si guientes problemas ocurre. Podría

caliﬁ cado personal de un centro autorizado de servicio.

Problema Causa Solución

Hay una fuga de aire en el área de la válvula del gatillo.

Hay una fuga de aire entre la cubierta y la boquilla.

Hay una fuga de aire entre la cubierta y la tapa.

L a clavadora deja de clavar un clavo.

La grapadora funciona lentamente o pierde su potencia.

Hay grapas atascadas en la grapadora.

ocasionarle heridas graves. Cualquier reparación o reemplazo de piezas los debe hacer un técnico

Los anillos en O de la cubierta de la válvula del gatillo están dañados.

1. Los anillos en O están dañados. 1. Debe reemplazar los anillos en O.

2. La defensa está dañada. 2. Debe reemplazar la defensa.

1. Los tornillos están flojos. 1. Debe apretar los tornillos.

2. El empaque está dañado. 2. Debe reemplazar el empaque.

1. La defensa está desgastada. 1. Debe reemplazar la defensa.

2. La boquilla está sucia. 2. Debe limpiar el canal del sistema de impulso.

3. La suciedad o daños evitan el desplazamiento libre de las grapas o el mecanismo de impulso en el cargador.

4. El resorte del mecanismo de impulso está dañado.

5. El flujo de aire hacia la grapadora es inadecuado.

6. El anillo en O del pistón está desgastado o le falta lubricación.

7. Los anillos en O de la válvula del gatillo están dañados.

8. Hay fugas de aire. 8. Debe apretar los tornillos y las conexiones.

9. Hay una fuga en el empaque de la tapa. 9. Replace gasket

1. La clavadora no está bien lubricada 1. Necesita lubricar la clavadora

2. El resorte de la tapa del cilindro está roto 2. Reemplace el resorte

3. El orificio de salida de la tapa está obstruído. 3. Debe reemplazar las partes internas dañadas.

1. La guía del mecanismo de impulso está desgastada

2. Los clavos no son del tamaño adecuado. 2. Debe usar los clavos recomendados para esta

3. Los clavos están doblados. 3. Reemplácelos con clavos en buenas condiciones.

4. Los tornillos del cargador o de la boquilla están flojos.

5. El mecanismo de impulso está dañado. 5. Debe reemplazar el mecanismo de impulso de

Debe reemplazar los anillos en O & chequear el funcionamiento del elemento de funcionamiento al contacto.

3. Debe limpiar el cargador.

4. Debe reemplazar el resorte.

5. Chequée las conexiones, la manguera o el compresor.

6. Debe reemplazar los anillos en O. Lubríquelos.

7. Debe reemplazar los anillos en O.

1. Debe reemplazar la guía

clavadora.

4. Debe apretar los tornillos.

grapas.

29-Sp

Manual de Instrucciones de Operación

Garantía Limitada

1 DURACION: A partir de la fecha de compra por el comprador original tal como se especifica a continuación: Productos

Estándard (Standard Duty) - Un año, Productos Resistentes (Serious Duty) -Dos años, Productos Robustos (Extreme Duty) Tres años.

2. QUIEN OTORGA ESTA GARANTIA (EL GARANTE: Campbell Hausfeld / The Scott Fetzer Company 100 Production Drive, Harrison, Ohio 45030 Teléfono: (800) 543-6400

3. QUIEN RECIBE ESTA GARANTIA (EL COMPRADOR): El comprador original (que no sea un revendedor) del producto Campbell Hausfeld.

4. PRODUCTOS CUBIERTOS POR ESTA GARANTIA: Cualquier clavadora, grapadora, herramienta neumática, pistola pulverizadora, inflador o accesorio neumático suministrado o fabricado por el Garante.

5. COBERTURA DE LA GARANTIA: Los defectos substanciales de material y fabricación que ocurran dentro del período de validez de la garantía.

6. LO QUE NO ESTA CUBIERTO POR ESTA GARANTIA:

A. Las garantías implícitas, incluyendo aquellas de comercialidad E IDONEIDAD PARA FINES PARTICULARES, ESTAN

LIMITADOS A LO ESPECIFICADO EN EL PARRAFO DE DURACION. Si este producto es empleado para uso comercial, industrial o para renta, la garantía será aplicable por noventa (90) días a partir de la fecha de compra. En algunos estados no se permiten limitaciones a la duración de las garantías implícitas, por lo tanto, en tales casos esta limitación no es aplicable.

B. CUALQUIER PERDIDA DAÑO INCIDENTAL, INDIRECTO O CONSECUENTE QUE PUEDA RESULTAR DE UN DEFECTO, FALLA

O MALFUNCIONAMIENTO DEL PRODUCTO CAMPBELL HAUSFELD. En algunos estados no se permite la exclusión o limitación de daños incidentales o consecuentes, por lo tanto, en tales casos esta limitación o exclusión no es aplicable

C. Cualquier falla que resulte de un accidente, abuso, negligencia o incumplimiento de las instrucciones de

funcionamiento y uso indicadas en el (los) manual(es) que se adjunta(n) al producto. Dichos accidentes, abusos por parte del comprador, o falta de operar el producto siguiendo las instrucciones del manual de instrucciones suministrado también debe incluir la desconexión o modificación de los instrumentos de seguridad. Si dichos

instrumentos de seguridad son desconectados, la garantía quedaría cancelada. D. Los ajustes normales explicados en el(los) manual(es) suministrado(s) con el producto. E. Artículos o servicios normalmente requeridos para el mantenimiento del producto, tales como: anillos en O, resortes,

amortiguadores, defensas, hojas de impulsor, fusibles, baterías, empaques, almohadillas o sellos, boquillas de fluído,

agujas, boquillas para rociar arena, lubricantes, mangueras de material, elementos filtrantes, álabes de motores,

abrasivos, hojillas, discos para cortar, cinceles, retenes para cinceles, cortadores, collarines, mandriles, mordazas para

remachadoras, brocas para desarmadores, almohadillas para lijar, soportes de almohadillas, mecanismo de impacto o

cualquier otro artículo desgastable que no se haya enumerado específicamente . Estos artículos sólo estarán cubiertos

bajo esta garantía por noventa (90) días a partir de la fecha de compra original. Los artículos subrayados sólo están

garantizados por defectos de material o fabricación.

7. RESPONSABILIDADES DEL GARANTE BAJO ESTA GARANTIA: Reparar o reemplazar, como lo decida el Garante, los productos o componentes que estén defectuosos, se hayan dañado o hayan dejado de funcionar adecuadamente, durante el período de validez de la garantía

8. RESPONSABILIDADES DEL COMPRADOR BAJO ESTA GARANTIA:

A. Suministrar prueba fechada de compra y la historia de mantenimiento del producto. B. Llame a Campbell Hausfeld (800) 543-6400 por sus opciones de servicio incluidas en la garantía. Los costos de flete

correrán por cuenta del comprador.

C. Seguir las instrucciones sobre operación y mantenimiento del producto, tal como se indica(n) en el (los) manual(es) del

propietario

9. CUANDO EFECTUARA EL GARANTE LA REPARACION O REEMPLAZO CUBIERTO BAJO ESTA GARANTIA: La reparación o reemplazo dependerá del flujo normal de trabajo del centro de servicio y de la disponibilidad de repuestos.

Esta garantía limitada es válida sólo en los EE.UU., Canadá y México y otorga derechos legales específicos. Usted también puede tener otros derechos que varían de un Estado a otro. o de un país a otro.

30-Sp

Notes/Notas

IFN21950

Operating Instructions Manual de Instrucciones de Operación Manuel d’utilisation

Notes/Notas

Campbell Hausfeld IFN21950 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
