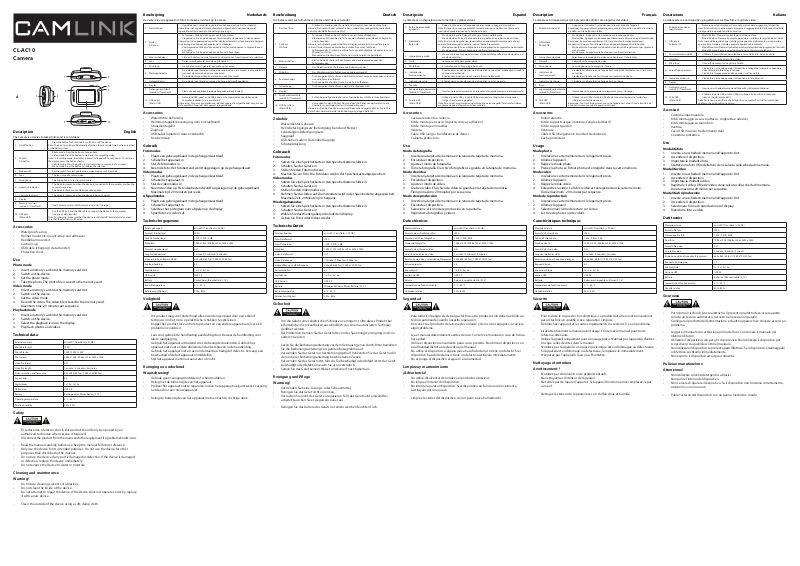

Camlink CL-AC10 operation manual

CL-AC10
Camera

1

MIC

5

A

3

4

8

9

Description English

The camera is a device to take photos and record videos.

1. On/o button

2. Shutter
OK button

3. Mode switch • Set the switch to select photo mode, video mode or vehicle mode.

4. Lens • The lens is used to record video.

5. Microphone • The microphone is used to record audio.

6. Operation indicator

7. Charging indicator • The indicator comes on when the device is being charged.

8. Display

9. Memory card slot
(microSD / TransFlash)

10. USB port
(Micro USB)

• Press the button for 3 seconds to switch on or o the device.
Note: The device switches o automatically when the preset idle time has been reached
or the battery is low.

• Photo mode: Press the button to take a photo.

• Video mode: Press the button to start and stop recording video.
Note: In recording mode, the display automatically goes o to save power. To switch on
the display, press the button shortly.

• Vehicle mode: Press the button to start recording in segments of 5 minutes.

• Menu mode: Press the button to conrm the selection.

• The indicator comes on when the device is connected to the computer or when the
camera is recording.

• The indicator ashes once when you take a photo.

• Insert a memory card into the memory card slot (storage).

• Use the USB port and the USB cable to connect the device to the computer
(charging / data transfer).

Note: For charging, make sure that the device is switched o. For data transfer, make
sure that the device is switched on.

Accessories

• Waterproof casing

• Helmet mount kit (mount, strap and adhesive)

• Handlebar mount kit

• Suction cup

• USB cable (charging / data transfer)

• Protective cover

Use

Photo mode

1. Insert a memory card into the memory card slot.

2. Switch on the device.

3. Set the photo mode.

4. Take the photo. The photo le is saved to the memory card.

Video mode

1. Insert a memory card into the memory card slot.

2. Switch on the device.

3. Set the video mode.

4. Record the video. The video le is saved to the memory card.
Maximum time: 29 minutes per sequence.

Playback mode

1. Insert a memory card into the memory card slot.

2. Switch on the device.

3. Select the playback icon on the display.

4. Play back photos and videos.

Technical data

External memory microSD / TransFlash (≤ 32 GB)

Photo le format JPEG

Photo le size 1 MB / 3 MB / 5 MB

Photo pixels 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Video le format AVI

Video le length 1 minute / 3 minutes / 5 minutes

Video resolution and frame rate 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Aspect ratio 4:3

Digital zoom 1x / 2x / 3x / 4x

USB version USB 2.0

Battery Rechargeable Lithium battery (3.7 V)

Operating temperature 0 °C - 40 °C

Relative humidity 20% - 80%

Safety

2

6
7

10

Beschrijving Nederlands

De camera is een apparaat om foto’s te maken en video’s op te nemen.

1. Aan/uit-knop

2. Sluiter
OK-knop

3. Modusschakelaar • Stel de schakelaar in om de fotomodus, videomodus of voertuigmodus te selecteren.

4. Lens • De lens wordt gebruikt om video op te nemen.

5. Microfoon • De microfoon wordt gebruikt om audio op te nemen.

6. Werkingsindicator

7. Oplaadindicator • De indicator gaat branden wanneer het apparaat wordt opgeladen.

8. Display

9. Geheugenkaartsleuf
(microSD / TransFlash)

10. USB-poort
(Micro-USB)

• Houd de knop 3 seconden ingedrukt om het apparaat in of uit te schakelen.
Opmerking: Het apparaat wordt automatisch uitgeschakeld wanneer de vooraf
ingestelde rusttijd is bereikt of de batterij bijna leeg is.

• Fotomodus: Druk op de knop om een foto te maken.

• Videomodus: Druk op de knop om te starten of te stoppen met video opnemen.
Opmerking: In de opnamemodus gaat het display automatisch uit om energie te besparen.
Druk kort op de knop om het apparaat in te schakelen.

• Voertuigmodus: Druk op de knop om te starten met opnemen in segmenten van
5 minuten.

• Menumodus: Druk op de knop om de keuze te bevestigen.

• De indicator gaat branden wanneer het apparaat op de computer is aangesloten of
wanneer de camera bezig is met opnemen.

• De indicator knippert één keer wanneer u een foto maakt.

• Plaats een geheugenkaart in de geheugenkaartsleuf (opslag).

• Gebruik de USB-poort en de USB-kabel om het apparaat aan te sluiten op de
computer (opladen / data-overdracht).

Opmerking: Zorg er voor opladen voor dat het apparaat is uitgeschakeld. Zorg er voor
data-overdracht voor dat het apparaat is ingeschakeld.

Accessoires

• Waterdichte behuizing

• Helmmontagekit (bevestiging, riem en kleefband)

• Stuurmontagekit

• Zuignap

• USB-kabel (opladen / data-overdracht)

• Beschermkap

Gebruik

Fotomodus

1. Plaats een geheugenkaart in de geheugenkaartsleuf.

2. Schakel het apparaat in.

3. Stel de fotomodus in.

4. Neem de foto. Het fotobestand wordt opgeslagen op de geheugenkaart.

Videomodus

1. Plaats een geheugenkaart in de geheugenkaartsleuf.

2. Schakel het apparaat in.

3. Stel de videomodus in.

4. Neem de video op. Het videobestand wordt opgeslagen op de geheugenkaart.
Maximale tijd: 29 minuten per reeks.

Afspeelmodus

1. Plaats een geheugenkaart in de geheugenkaartsleuf.

2. Schakel het apparaat in.

3. Selecteer het pictogram voor afspelen op de display.

4. Speel foto’s en video’s af.

Technische gegevens

Extern geheugen microSD / TransFlash (≤ 32 GB)

Formaat fotobestand JPEG

Grootte fotobestand 1 MB / 3 MB / 5 MB

Fotopixels 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Formaat videobestand AVI

Lengte videobestand 1 minuut / 3 minuten / 5 minuten

Videoresolutie en framesnelheid 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Beeldverhouding 4:3

Digitale zoom 1x / 2x / 3x / 4x

USB-versie USB 2.0

Batterij Oplaadbare lithiumbatterij (3,7 V)

Bedrijfstemperatuur 0 °C - 40 °C

Relatieve vochtigheid 20% – 80%

Veiligheid

• Dit product mag voor onderhoud alleen worden geopend door een erkend
technicus om het risico op elektrische schokken te verkleinen.

• Koppel het product los van het stopcontact en van andere apparatuur als er zich
problemen voordoen.

• Lees voor gebruik de handleiding aandachtig door. Bewaar de handleiding voor
latere raadpleging.

• Gebruik het apparaat uitsluitend voor de beoogde doeleinden. Gebruik het
apparaat niet voor andere doeleinden dan beschreven in de handleiding.

• Gebruik het apparaat niet als een onderdeel beschadigd of defect is. Vervang een
beschadigd of defect apparaat onmiddellijk.

• Stel het apparaat niet bloot aan water of vocht.

Reiniging en onderhoud
Waarschuwing!

• Gebruik geen reinigingsmiddelen of schuurmiddelen.

• Reinig niet de binnenzijde van het apparaat.

• Probeer het apparaat niet te repareren. Indien het apparaat niet juist werkt, vervang
het dan door een nieuw apparaat.

• Reinig de buitenzijde van het apparaat met een zachte, vochtige doek.

Beschreibung Deutsch

Die Kamera wird zur Aufnahme von Fotos und Videos verwendet.

1. Ein-/Aus-Taste

2. Auslöser
OK-Taste

3. Modusschalter

4. Objektiv • Das Objektiv wird zur Aufnahme von Video verwendet.

5. Mikrofon • Das Mikrofon wird zur Aufnahme von Audio verwendet.

6. Betriebsanzeige

7. Ladeanzeige • Die Anzeige leuchtet auf, wenn das Gerät aufgeladen wird.

8. Display

9. Speicherkartenschlitz
(microSD / TransFlash)

10. USB-Anschluss
(Micro USB)

• Drücken Sie zum Ein- oder Ausschalten des Geräts 3 Sekunden auf die Taste.
Hinweis: Das Gerät schaltet automatisch aus, sobald die voreingestellte Leerlaufzeit
erreicht oder die Batterie schwach ist.

• Fotomodus: Drücken Sie auf die Taste, um ein Foto aufzunehmen.

• Videomodus: Drücken Sie die Taste, um die Aufnahme eines Videos zu beginnen
und zu beenden.

Hinweis: Im Aufnahmemodus schaltet das Display automatisch aus, um Energie zu
sparen. Um das Display einzuschalten, drücken Sie kurz auf die Taste.

• Fahrzeugmodus: Drücken Sie auf die Taste, um die Aufnahme in Segmenten von 5
Minuten zu starten.

• Menümodus: Drücken Sie auf die Taste, um die Auswahl zu bestätigen.

• Stellen Sie den Schalter auf den Fotomodus, den Videomodus oder den
Fahrzeugmodus.

• Die Anzeige leuchtet auf, wenn das Gerät mit dem Computer verbunden wird oder
wenn die Kamera aufnimmt.

• Die Anzeige blinkt ein Mal, wenn Sie ein Foto aufnehmen.

• Setzen Sie eine Speicherkarte in den Speicherkartenschlitz ein (zum Speichern).

• Verwenden Sie den USB-Anschluss und das USB-Kabel, um das Gerät mit dem
Computer zu verbinden (Laden / Datenübertragung).

Hinweis: Achten Sie darauf, dass das Gerät beim Laden ausgeschaltet ist. Achten Sie
darauf, dass das Gerät bei der Datenübertragung eingeschaltet ist.

Zubehör

• Wasserdichtes Gehäuse

• Helm-Befestigungssatz (Befestigung, Band und Kleber)

• Lenkstangen-Befestigungssatz

• Saugnapf

• USB-Kabel (Laden / Datenübertragung)

• Schutzabdeckung

Gebrauch

Fotomodus

1. Setzen Sie eine Speicherkarte in den Speicherkartenschlitz ein.

2. Schalten Sie das Gerät ein.

3. Stellen Sie den Fotomodus ein.

4. Machen Sie ein Foto. Die Fotodatei wird in der Speicherkarte abgespeichert.

Videomodus

1. Setzen Sie eine Speicherkarte in den Speicherkartenschlitz ein.

2. Schalten Sie das Gerät ein.

3. Stellen Sie den Videomodus ein.

4. Nehmen Sie das Video auf. Die Videodatei wird in der Speicherkarte abgespeichert.
Maximale Zeit: 29 Minuten pro Sequenz.

Wiedergabemodus

1. Setzen Sie eine Speicherkarte in den Speicherkartenschlitz ein.

2. Schalten Sie das Gerät ein.

3. Wählen Sie das Wiedergabesymbol auf dem Display.

4. Geben Sie Fotos oder Videos wieder.

Technische Daten

Externer Speicher microSD / TransFlash (≤ 32 GB)

Foto-Dateiformat JPEG

Foto-Dateigröße 1 MB / 3 MB / 5 MB

Fotopixel 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Video-Dateiformat AVI

Video-Dateilänge 1 Minute / 3 Minuten / 5 Minuten

Videoauösung und Bildfrequenz 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Seitenverhältnis 4:3

Digitalzoom 1x / 2x / 3x / 4x

USB-Version USB 2.0

Batterie Wiederauadbare Lithium-Batterie (3,7 V)

Betriebstemperatur 0 °C - 40 °C

Relative Feuchtigkeit 20% – 80%

Sicherheit

• Um die Gefahr eines elektrischen Schlags zu verringern, sollte dieses Produkt bei
erforderlichen Servicearbeiten ausschließlich von einem autorisierten Techniker
geönet werden.

• Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von
anderen Geräten.

• Lesen Sie die Bedienungsanleitung vor dem Gebrauch genau durch. Bitte bewahren
Sie die Bedienungsanleitung zur späteren Bezugnahme auf.

• Verwenden Sie das Gerät nur bestimmungsgemäß. Verwenden Sie das Gerät nur für
den in dieser Bedienungsanleitung beschriebenen Zweck.

• Verwenden Sie das Gerät nicht, falls ein Teil beschädigt oder defekt ist. Ist das Gerät
beschädigt oder defekt, erneuern Sie es unverzüglich.

• Setzen Sie das Gerät keinem Wasser und keiner Feuchtigkeit aus.

Reinigung und Pege
Warnung!

• Verwenden Sie keine Lösungs- oder Scheuermittel.

• Reinigen Sie das Gerät nicht von innen.

• Versuchen Sie nicht, das Gerät zu reparieren. Falls das Gerät nicht einwandfrei
arbeitet, tauschen Sie es gegen ein neues aus.

• Reinigen Sie das Äußere des Geräts mit einem weichen feuchten Tuch.

Descripción Español

La cámara es un dispositivo para tomar fotos y grabar vídeos.

1. Botón de encendido/
apagado

2. Obturador
Botón OK

3. Interruptor de modo

4. Lente • La lente se utiliza para grabar vídeo.

5. Micrófono • El micrófono se utiliza para grabar audio.

6. Indicador de
funcionamiento

7. Indicador de carga • El indicador se enciende cuando el dispositivo se está cargando.

8. Pantalla

9. Ranura de tarjeta de memoria
(microSD / TransFlash)

10. Puerto USB
(Micro USB)

• Pulse el botón durante 3 segundos para encender o apagar el dispositivo.
Nota: El dispositivo se apaga automáticamente cuando se ha alcanza el tiempo de
inactividad predeterminado o la batería está baja.

• Modo de fotografía: Pulse el botón para tomar una fotografía.

• Modo de vídeo: Pulse el botón para iniciar y detener la grabación de un vídeo.
Nota: En el modo de grabación, la pantalla se apaga automáticamente para ahorrar
energía. Para encender la pantalla, pulse el botón brevemente.

• Modo de vehículo: Pulse el botón para iniciar la grabación en segmentos de 5 minutos.

• Modo de menú: Pulse el botón para conrmar la selección.

• Mueva el interruptor para seleccionar el modo de fotografía, el modo de vídeo o el
modo de vehículo.

• El indicador se enciende cuando el dispositivo se conecta al ordenador o cuando la
cámara está grabando.

• El indicador parpadea una vez cuando toma una fotografía.

• Inserte una tarjeta de memoria en la ranura de tarjeta de memoria (almacenamiento).

• Utilice el puerto USB y el cable USB para conectar el dispositivo al ordenador
(carga/transferencia de datos).

Nota: Para cargar, asegúrese de que el dispositivo esté apagado. Para transferir datos,
asegúrese de que el dispositivo esté encendido.

Accesorios

• Carcasa resistente a la lluvia

• Kit de montaje en casco (soporte, correa y adhesivo)

• Kit de montaje en manillar

• Ventosa

• Cable USB (carga / transferencia de datos)

• Cubierta protectora

Uso

Modo de fotografía

1. Inserte una tarjeta de memoria en la ranura de tarjeta de memoria.

2. Encienda el dispositivo.

3. Ajuste el modo de fotografía.

4. Tome la fotografía. El archivo fotográco se guarda en la tarjeta de memoria.

Modo de vídeo

1. Inserte una tarjeta de memoria en la ranura de tarjeta de memoria.

2. Encienda el dispositivo.

3. Ajuste el modo de vídeo.

4. Grabe el vídeo. El archivo de vídeo se guarda en la tarjeta de memoria.
Tiempo máximo: 29 minutos por secuencia.

Modo de reproducción

1. Inserte una tarjeta de memoria en la ranura de tarjeta de memoria.

2. Encienda el dispositivo.

3. Seleccione el icono de reproducción en la pantalla.

4. Reproduzca fotografías y vídeos.

Datos técnicos

Memoria externa microSD / TransFlash (≤ 32 GB)

Formato de archivo fotográco JPEG

Tamaño de archivo fotográco 1 MB / 3 MB / 5 MB

Píxeles de fotografía 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Formato de archivo de vídeo AV I

Duración de archivo de vídeo 1 minuto / 3 minutos / 5 minutos

Resolución de vídeo y velocidad de fotogramas 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Ratio de aspecto: 4:3

Zoom digital 1x / 2x / 3x / 4x

Versión de USB USB 2.0

Batería Batería recargable de litio (3,7 V)

Temperatura de funcionamiento 0 °C - 40 °C

Humedad relativa 20% - 80%

Seguridad

• Para reducir el peligro de descarga eléctrica, este producto sólo debería abrirlo un
técnico autorizado cuando necesite reparación.

• Desconecte el producto de la toma de corriente y de los otros equipos si ocurriera
algún problema.

• Lea el manual detenidamente antes del uso. Conserve el manual en caso de futura
necesidad.

• Utilice el dispositivo únicamente para su uso previsto. No utilice el dispositivo con
una nalidad distinta a la descrita en el manual.

• No utilice el dispositivo si alguna pieza ha sufrido daños o tiene un defecto. Si el
dispositivo ha sufrido daños o tiene un defecto, sustitúyalo inmediatamente.

• No exponga el dispositivo al agua ni a la humedad.

Limpieza y mantenimiento
¡Advertencia!

• No utilice disolventes de limpieza ni productos abrasivos.

• No limpie el interior del dispositivo.

• No intente reparar el dispositivo. Si el dispositivo no funciona correctamente,
sustitúyalo por uno nuevo.

• Limpie el exterior del dispositivo con un paño suave humedecido.

Description Français

La caméra est un appareil qui sert à prendre des photos et enregistrer des vidéos.

1. Bouton marche/arrêt

2. Obturateur
Bouton OK

3. Interrupteur de mode • Sélectionnez le mode photo, vidéo ou véhicule avec l'interrupteur.

4. Objectif • L'objectif sert à enregistrer la vidéo.

5. Microphone • Le microphone sert à enregistrer l'audio.

6. Indicateur de
fonctionnement

7. Indicateur de charge • L'indicateur s'allume lorsque l'appareil est en charge.

8. Écran

9. Logement de carte mémoire
(microSD / TransFlash)

10. Port USB
(Micro USB)

• Appuyez sur le bouton 3 secondes pour allumer /éteindre l'appareil.
Remarque: L'appareil s'éteint automatiquement après l'expiration du délai d'inactivité
prédéni ou si la batterie est faible.

• Mode photo: Appuyez sur le bouton pour prendre une photo.

• Mode vidéo: Appuyez sur le bouton pour démarrer et arrêter un enregistrement vidéo.
Remarque: En mode enregistrement, l'écran s'éteint automatiquement pour
économiser l'énergie. Pour allumer l’écran, appuyez brièvement sur le bouton.

• Mode véhicule: Appuyez sur le bouton pour lancer l'enregistrement par segments
de 5 minutes.

• Mode menu: Appuyez sur le bouton pour conrmer la sélection.

• L'indicateur s'allume lorsque l'appareil est connecté à l'ordinateur ou si la caméra
enregistre.

• L'indicateur clignote une fois lorsque vous prenez une photo.

• Insérez une carte mémoire dans le logement prévu (stockage).

• Utilisez le port USB et le câble USB an de connecter l'appareil à l'ordinateur
(charge/transfert de données).

Remarque: Pour la charge, assurez-vous que l'appareil est éteint. Pour le transfert de
données, assurez-vous que l'appareil est allumé.

Accessoires

• Boîtier étanche

• Kit de support casque (monture, sangle et adhésif)

• Kit de support guidon

• Ventouse

• Câble USB (chargement / transfert de données)

• Cache protecteur

Usage

Mode photo

1. Insérez une carte mémoire dans le logement prévu.

2. Allumez l’appareil.

3. Réglez le mode photo.

4. Prenez la photo. Le chier photo est enregistré dans la carte mémoire.

Mode vidéo

1. Insérez une carte mémoire dans le logement prévu.

2. Allumez l’appareil.

3. Réglez le mode vidéo.

4. Enregistrez la vidéo. Le chier vidéo est enregistré dans la carte mémoire.
Durée maximum: 29 minutes par séquence.

Mode de reproduction

1. Insérez une carte mémoire dans le logement prévu.

2. Allumez l’appareil.

3. Sélectionnez l’icône de lecture sur l’écran.

4. Lecture de photos ou de vidéos.

Caractéristiques techniques

Mémoire externe microSD / TransFlash (≤ 32 Go)

Format de chier photo JPEG

Taille de chier photo 1 Mo / 3 Mo / 5 Mo

Pixels de photo 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Format de chier vidéo AV I

Longueur de chier vidéo 1 minute / 3 minutes / 5 minutes

Résolution vidéo et fréquence d'images 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Rapport d'écran 4:3

Zoom numérique 1x / 2x / 3x / 4x

Version USB USB 2.0

Batterie Batterie rechargeable au lithium (3,7 V)

Température de fonctionnement 0 °C - 40 °C

Humidité relative 20% - 80%

Sécurité

• Pour réduire le risque de choc électrique, ce produit doit être ouvert uniquement
par un technicien qualié si une réparation s’impose.

• Débranchez l’appareil et les autres équipements du secteur s’il y a un problème.

• Lisez attentivement le manuel avant usage. Conservez le manuel pour toute
référence ultérieure.

• Utilisez l’appareil uniquement pour son usage prévu. N’utilisez pas l’appareil à d’autres
ns que celles décrites dans le manuel.

• N’utilisez pas l’appareil si une pièce quelconque est endommagée ou défectueuse.
Si l’appareil est endommagé ou défectueux, remplacez-le immédiatement.

• N’exposez pas l’appareil à l’eau ou à l’humidité.

Nettoyage et entretien
Avertissement !

• N’utilisez pas de solvants ni de produits abrasifs.

• Ne nettoyez pas l’intérieur de l’appareil.

• Ne tentez pas de réparer l’appareil. Si l’appareil fonctionne mal, remplacez-le par
un neuf.

• Nettoyez l’extérieur de l’appareil avec un chion doux et humide.

Descrizione Italiano

La videocamera è un dispositivo progettato per scattare foto e registrare video.

1. Pulsante accensione/
spegnimento

2. Otturatore
Pulsante OK

3. Commutatore modalità • Utilizzare il commutatore per selezionare la modalità foto, video o veicolo.

4. Obiettivo • L'obiettivo consente di registrare video.

5. Microfono • Il microfono consente di registrare l'audio.

6. Spia di funzionamento

7. Indicatore di ricarica • L'indicatore si accende quando il dispositivo è in fase di carica.

8. Display

9. Slot memory card
(microSD / TransFlash)

10. Porta USB
(Micro USB)

• Premere questo pulsante per 3 secondi per accendere o spegnere il dispositivo.
Nota: Il dispositivo si spegne automaticamente al raggiungimento del tempo di inattività
preimpostato o quando la batteria è scarica.

• Modalità foto: Premere il pulsante per scattare una foto.

• Modalità video: Premere il pulsante per avviare e arrestare la registrazione di video.
Nota: In modalità registrazione il display si spegne automaticamente per risparmiare
energia. Per accendere il display, premere il pulsante brevemente.

• Modalità veicolo: Premere il pulsante per avviare la registrazione in segmenti di 5 minuti.

• Modalità menu: Premere questo pulsante per confermare la selezione.

• L'indicatore si accende quando il dispositivo è collegato al computer o quando la
videocamera è in fase di registrazione.

• L'indicatore lampeggia una volta quando si scatta una foto.

• Inserire una scheda di memoria nell'apposito slot (memorizzazione).

• Utilizzare la porta USB e il cavo USB per collegare il dispositivo al computer
(ricarica/ trasferimento dati).

Nota: Per la ricarica, vericare che il dispositivo sia spento. Per il trasferimento dati,
vericare che il dispositivo sia acceso.

Accessori

• Custodia impermeabile

• Kit di montaggio su casco (attacco, cinghietta e adesivo)

• Kit di montaggio su manubrio

• Ventosa

• Cavo USB (ricarica / trasferimento dati)

• Copertura protettiva

Uso

Modalità foto

1. Inserire una scheda di memoria nell’apposito slot.

2. Accendere il dispositivo.

3. Impostare la modalità foto.

4. Scattare una foto. Il le della foto viene salvato sulla scheda di memoria.

Modalità video

1. Inserire una scheda di memoria nell’apposito slot.

2. Accendere il dispositivo.

3. Impostare la modalità video.

4. Registrare il video. Il le del video viene salvato sulla scheda di memoria.
Durata massima: 29 minuti per sequenza.

Modalità di riproduzione

1. Inserire una scheda di memoria nell’apposito slot.

2. Accendere il dispositivo.

3. Selezionare l’icona di riproduzione sul display.

4. Riprodurre foto e video.

Dati tecnici

Memoria esterna microSD / TransFlash (≤ 32 GB)

Formato le foto JPEG

Dimensione le foto 1 MB / 3 MB / 5 MB

Pixel foto 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Formato le video AVI

Durata le video 1 minuto / 3 minuti / 5 minuti

Risoluzione video e frequenza fotogrammi 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Rapporto di immagine 4:3

Zoom digitale 1x / 2x / 3x / 4x

Versione USB USB 2.0

Batteria Batteria al litio ricaricabile (3,7 V)

Temperatura di funzionamento 0 °C - 40 °C

Umidità relativa 20% - 80%

Sicurezza

• Per ridurre il rischio di scosse elettriche, il presente prodotto deve essere aperto
solo da un tecnico autorizzato, nel caso sia necessario ripararlo.

• Scollegare il prodotto dall’alimentazione e da altri apparecchi se dovesse esserci un
problema.

• Leggere il manuale con attenzione prima dell’uso. Conservare il manuale per
riferimenti futuri.

• Utilizzare il dispositivo solo per gli scopi previsti. Non utilizzare il dispositivo per
scopi diversi da quelli descritti nel manuale.

• Non utilizzare il dispositivo se presenta parti difettose. Se il dispositivo è danneggiato
o difettoso, sostituirlo immediatamente.

• Non esporre il dispositivo ad acqua o umidità.

Pulizia e manutenzione
Attenzione!

• Non utilizzare solventi detergenti o abrasivi.

• Non pulire l’interno del dispositivo.

• Non cercare di riparare il dispositivo. Se il dispositivo non funziona correttamente,
sostituirlo con uno nuovo.

• Pulire l’esterno del dispositivo con un panno morbido e umido.

• To reduce risk of electric shock, this product should only be opened by an
authorized technician when service is required.

• Disconnect the product from the mains and other equipment if a problem should occur.

• Read the manual carefully before use. Keep the manual for future reference.

• Only use the device for its intended purposes. Do not use the device for other
purposes than described in the manual.

• Do not use the device if any part is damaged or defective. If the device is damaged
or defective, replace the device immediately.

• Do not expose the device to water or moisture.

Cleaning and maintenance
Warning!

• Do not use cleaning solvents or abrasives.

• Do not clean the inside of the device.

• Do not attempt to repair the device. If the device does not operate correctly, replace
it with a new device.

• Clean the outside of the device using a soft, damp cloth.

Descrição Português

A câmara é um dispositivo utilizado para tirar fotograas e gravar vídeos.

1. Botão ligar/desligar

2. Obturador
Botão OK

3. Interruptor de modo • Coloque o interruptor no modo de fotograa, modo de vídeo ou modo de veículo.

4. Objectiva • A objectiva é utilizada para gravar vídeo.

5. Microfone • O microfone é utilizado para gravar áudio.

6. Indicador de
funcionamento

7. Indicador de
carregamento

8. Visor

9. Ranhura para cartão de
memória
(microSD / TransFlash)

10. Porta USB
(Micro USB)

• Prima o botão durante 3 segundos para ligar ou desligar o dispositivo.
Nota: O dispositivo desliga-se automaticamente assim que o tempo de inactividade
predenido tenha sido atingido ou que a bateria esteja com pouca carga.

• Modo de fotograa: Prima o botão para tirar uma fotograa.

• Modo de vídeo: Prima o botão para iniciar e parar a gravação de vídeo.
Nota: No modo de gravação, o visor desliga-se automaticamente para poupar energia.
Para ligar o visor, prima brevemente o botão.

• Modo de veículo: Prima o botão para iniciar a gravação em segmentos de 5 minutos.

• Modo de menu: Prima o botão para conrmar a selecção.

• O indicador acende-se quando o dispositivo é ligado ao computador ou quando
acâmara está a gravar.

• O indicador pisca assim que tira uma fotograa.

• O indicador acende-se quando o dispositivo está a ser carregado.

• Insira um cartão de memória na respectiva ranhura (armazenamento).

• Utilize a porta USB e o cabo USB para ligar o dispositivo ao computador
(carregamento/transferência de dados).

Nota: Para o carregamento, certique-se de que o dispositivo está desligado.
Paraatransferência de dados, certique-se de que o dispositivo está ligado.

Acessórios

• Caixa à prova de água

• Kit de montagem em capacete (suporte, ta e adesivo)

• Kit de montagem em guiador

• Ventosa

• Cabo USB (carregamento / transferência de dados)

• Capa de protecção

Utilização

Modo de fotograa

1. Insira um cartão de memória na respectiva ranhura.

2. Ligue o dispositivo.

3. Congure o modo de fotograa.

4. Tire a fotograa. O cheiro de fotograa é guardado no cartão de memória.

Modo de vídeo

1. Insira um cartão de memória na respectiva ranhura.

2. Ligue o dispositivo.

3. Congure o modo de vídeo.

4. Grave o vídeo. O cheiro de vídeo é guardado no cartão de memória.
Tempo máximo: 29 minutos por sequência.

Modo de reprodução

1. Insira um cartão de memória na respectiva ranhura.

2. Ligue o dispositivo.

3. Seleccione o ícone de reprodução no visor.

4. Reproduzir fotograas e vídeos.

Dados técnicos

Memória externa microSD / TransFlash (≤ 32 GB)

Formato do cheiro de fotograa JPEG

Tamanho do cheiro de fotograa 1 MB / 3 MB / 5 MB

Resolução da fotograa 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Formato do cheiro de vídeo AVI

Duração do cheiro de vídeo 1 minuto / 3 minutos / 5 minutos

Resolução e taxa de fotogramas de vídeo 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Relação de aspecto 4:3

Zoom digital 1x / 2x / 3x / 4x

Versão USB USB 2.0

Bateria Bateria de lítio recarregável (3,7 V)

Temperatura de funcionamento 0 °C - 40 °C

Humidade relativa 20% - 80%

Segurança

• Quando necessitar de reparação e para reduzir o risco de choque eléctrico, este
produto deve apenas ser aberto por um técnico autorizado.

• Desligue o produto da tomada de alimentação e outro equipamento se ocorrer um
problema.

• Leia atentamente o manual de instruções antes de utilizar. Guarde o manual para
consulta futura.

• Utilize o dispositivo apenas para a nalidade a que se destina. Não utilize o dispositivo
para outras nalidades além das descritas no manual.

• Não utilize o dispositivo caso tenha alguma peça danicada ou com defeito.
Seodispositivo estiver danicado ou tenha defeito, substitua imediatamente
odispositivo.

• Não exponha o dispositivo a água ou humidade.

Limpeza e manutenção
Aviso!

• Não utilize solventes de limpeza ou produtos abrasivos.

• Não limpe o interior do dispositivo.

• Não tente reparar o dispositivo. Se o dispositivo não funcionar correctamente,
substitua-o por um dispositivo novo.

• Limpe o exterior do dispositivo utilizando um pano húmido macio.

Beskrivelse Dansk

Kameraet er et apparat, som bruges til at tage foto og optage videoer.

1. Tænd/sluk-knap

2. Blænder
OK-knap

3. Tilstandsknap • Indstil knappen for at vælge foto-tilstanden, video-tilstanden eller køretøjstilstanden.

4. Linse • Linsen bruges til at optage video.

5. Mikrofon • Mikrofonen bruges til at optage lyd.

6. Funktionsindikator

7. Opladningsindikator • Indikatoren tændes, når apparatet oplades.

8. Display

9. Slot til hukommelseskort
(microSD / TransFlash)

10. USB-port
(Mikro-USB)

• Tryk på knappen i 3 sekunder for at tænde eller slukke for apparatet.
Bemærk: Apparatet slukker automatisk, når den indstillede tid for inaktivitet er nået eller
batteristanden er lav.

• Foto-tilstand: Tryk på knappen for at tage e foto.

• Video-tilstand: Tryk på knappen for at starte og stoppe optagelse af video.
Bemærk: Når optagefunktionen er aktiv skifter displayet automatisk til strømbesparende
tilstand. Tænd for displayet ved at trykke hurtigt på tænd/sluk-knappen.

• Køretøjstilstand Tryk på knappen for at starte optagelse i segmenter på 5 minutter.

• Menu-tilstand: Tryk på knappen for at bekræfte valget.

• Indikatoren er tændt, når apparatet er tilsluttet en computer, eller når kameraet optager.

• Indikatoren blinker én gang, når du tager et foto.

• Sæt i hukommelseskort i slottet til hukommelseskort (lagring).

• Brug USB-porten og USB-kablete til at forbinde apparatet til computeren
(opladning/dataoverførsel).

Bemærk: Sørg for, at apparatet er slukket, når det oplades. Sørg for, at apparatet er slukket,
når du overfører data.

Tilbehør

• Vandtæt kabinet

• Monteringssæt til hjelm (holder, bånd og klæbebånd)

• Monteringssæt til cykelstyr

• Sugekop

• USB-kabel (opladning/dataoverførsel)

• Beskyttelsesafdækning

Anvendelse

Foto-tilstand

1. Sæt i hukommelseskort i slottet til hukommelseskort.

2. Tænd for apparatet.

3. Vælg foto-tilstanden.

4. Tag billedet. Fotolen gemmes på hukommelseskortet.

Video-tilstand

1. Sæt i hukommelseskort i slottet til hukommelseskort.

2. Tænd for apparatet.

3. Vælg video-tilstanden.

4. Optag videoen. Videolen gemmes på hukommelseskortet.
Maksimumtid: 29 minutter pr. sekvens.

Afspilningstilstand

1. Sæt et hukommelseskort i slottet til hukommelseskort.

2. Tænd for apparatet.

3. Vælg afspilningsikonet på displayet.

4. Afspilning af foto eller videoer.

Tekniske data

Ekstern hukommelse microSD / TransFlash (≤ 32 GB)

Foto-lformat JPEG

Foto-lstørrelse 1 MB / 3 MB / 5 MB

Fotopixel 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Video-lformat AVI

Video-llængde 1 minut / 3 minutter / 5 minutter

Videoopløsning og rammehastighed 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Skærmformat 4:3

Digitalt zoom 1x / 2x / 3x / 4x

USB-version USB 2.0

Batteri Genopladeligt litiumbatteri (3,7 V)

Driftstemperatur 0 °C - 40 °C

Relativ fugtighed 20% - 80%

Sikkerhed

• For at nedsætte risikoen for elektrisk stød, må dette produkt kun åbnes af en
autoriseret tekniker, når service er nødvendig.

• Tag produktet ud af stikkontakten og andet udstyr, hvis der opstår et problem.

• Læs vejledningen omhyggeligt inden apparatet tages i brug. Gem vejledningen til
fremtidig brug.

• Brug kun apparatet til de tilsigtede formål. Brug ikke apparatet til andre formål end
dem, som er beskrevet i vejledningen.

• Brug ikke apparatet, hvis det har beskadigede eller defekte dele. Hvis apparatet er
beskadiget eller defekt, skal det omgående udskiftes.

• Udsæt ikke apparatet for vand eller fugt.

Rengøring og vedligeholdelse
Advarsel!

• Brug ikke opløsningsmidler eller slibende rengøringsmidler.

• Gør ikke apparatet rent indvendigt.

• Forsøg aldrig at reparere apparatet. Hvis apparatet ikke fungerer korrekt, skal det
udskiftes med et nyt.

• Rengør apparatet udvendigt med en blød, fugtig klud.

Beskrivelse Norsk

Kameraet brukes til å ta bilder og gjøre videoopptak.

1. På/av-knapp

2. Lukker
OK-knapp

3. Modusbryter • Bruk bryteren for å velge fotomodus, videomodus eller kjøretøysmodus.

4. Linse • Lensen brukes til videoopptak.

5. Mikrofon • Mikrofonen brukes til lydopptak.

6. Driftsindikator

7. Ladeindikator • Indikatoren lyser når enheten lades.

8. Display

9. Minnekortspor
(microSD / TransFlash)

10. USB port
(Micro USB)

• Trykk på knappen i 3 sekunder for å slå på eller av enheten.
Merk: Enheten slår seg av automatisk når den innstilte inaktive tiden er nådd, eller når
batterinivået er lavt.

• Fotomodus: Trykk på knappen for å ta et bilde.

• Videomodus: Trykk knappen for å starte eller stoppe videoopptak.
Merk: I opptaksmodus slukkes skjermen automatisk for å spare strøm For å slå på skjermen,
trykk på knappen fort.

• Kjøretøysmodus: Trykk på knappen for å starte opptak i segmenter på 5 minutter.

• Menymodus: Trykk på knappen for å bekrefte valget.

• Indikatoren lyser når enheten er koblet til en datamaskin eller når kameraet gjør opptak.

• Indikatoren blinker én gang når du tar et bilde.

• Sett et minnekort inn i minnekortsporet (lagring).

• Bruk USB-porten og en USB-kabel for å koble enheten til en datamaskin
(lading/dataoverføring).

Merk: Ved lading må enheten være slått av. Ved dataoverføring må enheten være slått på.

Tilbehør

• Vanntett innfatning

• Monteringssett for hjelm (feste, stropp og lim)

• Monteringssett for håndtak

• Sugekopp

• USB-kabel (lading / dataoverføring)

• Beskyttelsesdeksel

Bruk

Fotomodus

1. Sett et minnekort inn i minnekortsporet.

2. Slå på enheten.

3. Velg fotomodus.

4. Ta bildet. Fotolen lagres til minnekortet.

Videomodus

1. Sett et minnekort inn i minnekortsporet.

2. Slå på enheten.

3. Velg videomodus.

4. Ta opp video. Videolen lagres til minnekortet.
Maksimal tid: 29 minutter per sekvens.

Avspillingsmodus

1. Sett et minnekort inn i minnekortsporet.

2. Slå på enheten.

3. Velg avspillingsikonet på skjermen.

4. Vis bilder og videoer.

Tekniske data

Eksternt minne: microSD / TransFlash (≤ 32 GB)

Bildelformat JPEG

Størrelse på bildel 1 MB / 3 MB / 5 MB

Fotopiksler 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Videolformat AVI

Lengde på videol 1 minutt / 3 minutter / 5 minutter

Videooppløsning og bildefrekvens 640 x 480 (60 fps) / 1280 x 720 (30 bps)

Bildeformat 4:3

Digital zoom 1x / 2x / 3x / 4x

USB-versjon USB 2.0

Batteri Oppladbart litiumbatteri (3,7 V)

Driftstemperatur 0 °C - 40 °C

Relativ fuktighet 20% - 80%

Sikkerhet

• For å redusere faren for strømstøt, skal dette produktet bare åpnes av en autorisert
tekniker når vedlikehold er nødvendig.

• Koble produktet fra strømmen og annet utstyr dersom et problem oppstår.

• Les bruksanvisningen nøye før bruk. Oppbevar bruksanvisningen for fremtidig bruk.

• Bruk bare enheten for det tiltenkte formålet. Ikke bruk enheten til andre formål enn
det som er beskrevet i bruksanvisningen.

• Ikke bruk enheten hvis noen del er skadet eller defekt. Enheten må erstattes
umiddelbart hvis den er skadet eller defekt.

• Ikke utsett enheten for vann eller fuktighet.

Rengjøring og vedlikehold
Advarsel!

• Ikke bruk rensemidler eller skuremidler.

• Ikke rengjør innsiden av enheten.

• Ikke prøv å reparere enheten. Hvis enheten ikke fungerer som den skal, erstatt den
med en ny enhet.

• Rengjør utsiden av enheten med en myk, fuktig klut.

Beskrivning Svenska

Kameran används för att ta foton och spela in videor.

1. På/av-knapp

2. Slutare
OK-knapp

3. Lägesbrytare • Ändra brytaren för att välja fotoläge, videoläge eller fordonsläge.

4. Lins • Linsen används för att spela in video.

5. Mikrofon • Mikrofonen används för att spela in ljud.

6. Driftsindikator

7. Laddningsindikator • Indikatorn tänds när enheten laddas.

8. Display

9. Minneskortsplats
(microSD / TransFlash)

10. USB-port
(Micro USB)

• Tryck och håll inne knappen i 3 sekunder för att sätta på eller stänga av apparaten.
Obs: Enheten stängs av automatiskt när den förinställda tiden för inaktivitet är nådd
eller när batteriet är lågt.

• Fotoläge: Tryck på knappen för att ta ett foto.

• Videoläge: Tryck på knappen för att starta och stoppa videoinspelning.
Obs: Displayen stängs automatiskt i inspelningsläge för att spara batteri. För att sätta på
displayen, tryck lätt på på/av-knappen.

• Fordonsläge: Tryck på knappen för att börja spela in 5-minuterssegment.

• Menyläge: Tryck på knappen för att bekräfta valet.

• Indikatorn tänds när enheten är ansluten till datorn eller när kameran spelar in.

• Indikatorn blinkar en gång när du tar ett foto.

• Sätt i ett minneskort i minneskortsplatsen (lagring).

• Använd USB-porten och USB-kabeln för att ansluta enheten till datorn
(laddning/dataöverföring).

Obs: För laddning, se till att enheten är avstängd. För dataöverföring, se till att enheten
är påslagen.

Tillbehör

• Vattentätt fodral

• Fästkit för hjälm (fäste, spänne och lim)

• Fästkit för styre

• Sugkopp

• USB-kabel (ladda / dataöverföring)

• Skyddsfodral

Användning

Fotoläge

1. Sätt i ett minneskort i minneskortsplatsen.

2. Sätt på enheten.

3. Välj fotoläget.

4. Ta fotot. Fotolen är sparad på minneskortet.

Videoläge

1. Sätt i ett minneskort i minneskortsplatsen.

2. Sätt på enheten.

3. Välj videoläget.

4. Spela in video. Videolen är sparad på minneskortet.
Maximal tid: 29 minuter per sekvens.

Uppspelningsläge

1. Sätt i ett minneskort i minneskortsplatsen.

2. Sätt på enheten.

3. Välj uppspelningsikonen på displayen.

4. Visa bilder eller videor.

Tekniska data

Externt minne microSD / TransFlash (≤ 32 GB)

Foto lformat JPEG

Foto lstorlek 1 MB / 3 MB / 5 MB

Fotopixlar 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Videolformat AVI

Videol längd 1 minut / 3 minuter / 5 minuter

Videoupplösning och bildfrekvens 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Bildförhållande 4:3

Digital zoom 1x / 2x / 3x / 4x

USB-version USB 2.0

Batteri Laddningsbart litiumbatteri (3,7 V)

Drifttemperatur 0 °C - 40 °C

Relativ luftfuktighet 20% - 80%

Säkerhet

• För att minska risken för elektriska stötar bör denna produkt endast öppnas av
behörig tekniker när service behövs.

• Dra ut nätkabeln från vägguttaget och koppla ur all annan utrustning om något
problem skulle uppstå.

• Läs bruksanvisningen noga innan användning. Behåll bruksanvisningen för att
kunna använda den igen.

• Använd endast enheten för dess avsedda syfte. Använd inte enheten till andra
ändamål än dem som beskrivs i denna bruksanvisning.

• Använd inte enheten om någon del är skadad eller felaktig. Om enheten är skadad
eller felaktig ska den bytas ut omedelbart.

• Utsätt inte enheten för vatten eller fukt.

Rengöring och underhåll
Varning!

• Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

• Rengör inte enhetens insida.

• Försök inte att reparera enheten. Byt ut enheten mot en ny om den inte fungerar
som den ska.

• Rengör enhetens utsida med en mjuk fuktad trasa.

Kuvaus Suomi

Kameralla voidaan ottaa valokuvia ja kuvata videoita.

1. Virtapainike

2. Suljin
OK-painike

3. Tilakytkin • Valitse kytkimellä valokuvatila, videotila tai ajoneuvotila.

4. Objektiivi • Linssiä käytetään tallennetaan video.

5. Mikrofoni • Mikrofonilla tallennetaan ääntä.

6. Käyttötilan merkkivalo

7. Latauksen merkkivalo • Merkkivalo syttyy, kun laitetta ladataan.

8. Näyttö

9. Muistikorttipaikka
(microSD / TransFlash)

10. USB-portti
(mikro-USB)

• Kytke laite päälle ja pois painamalla painiketta 3 sekuntia.
Huomaa: Laite sammuu automaattisesti, kun ennalta määritetty käyttämättömyysaika
on saavutettu tai akku on vähissä.

• Valokuvatila: Paina painiketta ottaaksesi kuvan.

• Videotila: Paina painiketta aloittaaksesi ja lopettaaksesi videon kuvauksen.
Huomaa: Tallennustilassa näyttö sammuu automaattisesti akun säästämiseksi. Käynnistä
näyttö painamalla painiketta lyhyesti.

• Ajoneuvotila: Aloita tallennus 5 minuutin jaksoissa painamalla painiketta.

• Valikkotila: Vahvista valinta painamalla painiketta.

• Merkkivalo syttyy, kun laite on yhdistetty tietokoneeseen tai kun kamera tallentaa.

• Merkkivalo välähtää kerran, kun otat valokuvan.

• Aseta muistikortti muistikorttipaikkaan (tallennuspaikka).

• Kytke laite tietokoneeseen USB-portilla ja USB-kaapelilla (lataus/tiedonsiirto)
Huomaa: Varmista, että laite on sammutettu latauksen aikana. Varmista, että laite on
päällä tiedonsiirron aikana.

Lisävarusteet

• Vedenpitävä kotelo

• Kypäräkiinnityspakkaus (kiinnitin, hihna ja liima)

• Ohjaustankokiinnityspakkaus

• Imukuppi

• USB-kaapeli (lataukseen / tiedonsiirtoon)

• Suojakuori

Käyttö

Valokuvatila

1. Aseta muistikortti muistikorttipaikkaan.

2. Kytke laite päälle.

3. Valitse valokuvatila.

4. Ota valokuva. Vlaokuvatiedosto tallennetaan muistikortille.

Videotila

1. Aseta muistikortti muistikorttipaikkaan.

2. Kytke laite päälle.

3. Valitse videotila.

4. Tallenna video. Videotiedosto tallennetaan muistikortille.
Maksimiaika: 29 minuuttia jaksoa kohden.

Toistotila

1. Aseta muistikortti muistikorttipaikkaan.

2. Kytke laite päälle.

3. Valitse toistokuvake näytössä.

4. Valokuvien ja videoiden esittäminen.

Tekniset tiedot

Ulkoinen muisti microSD / TransFlash (≤ 32 Gt)

Valokuvatiedoston muoto JPEG

Valokuvatiedoston koko 1 MB / 3 MB / 5 MB

Valokuvien pikselit 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Videotiedoston muoto AVI

Videotiedoston pituus 1 minuutti / 3 minuuttia / 5 minuuttia

Videotarkkuus ja kuvanopeus 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Kuvasuhde 4:3

Digitaalinen zoom 1x / 2x / 3x / 4x

USB-versio USB 2.0

Akku Ladattava litium-akku (3,7 V)

Käyttölämpötila 0 °C - 40 °C

Suhteellinen kosteus 20% - 80%

Turvallisuus

• Sähköiskun riskin pienentämiseksi, ainoastaan valtuutettu huoltohenkilö saa avata
tämän laitteen huoltoa varten.

• Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista.

• Lue käyttöopas huolella ennen käyttöä. Säilytä käyttöopas tulevaa käyttöä varten.

• Käytä laitetta vain sille tarkoitettuun käyttötarkoitukseen. Älä käytä laitetta muuhun
kuin käyttöoppaassa kuvattuun tarkoitukseen.

• Älä käytä laitetta, jos jokin sen osa on vioittunut tai viallinen. Jos laite on vioittunut
tai viallinen, vaihda laite välittömästi.

• Älä altista laitetta vedelle ja kosteudelle.

Puhdistus ja huolto
Varoitus!

• Älä käytä liuottimia tai hankausaineita.

• Älä puhdista laitteen sisäpuolta.

• Älä yritä korjata laitetta. Jos laite ei toimi asianmukaisesti, vaihda se uuteen.

• Puhdista laite ulkopuolelta pehmeällä, kostealla liinalla.

Περιγραφή Ελληνικά

Η κάμερα είναι μια συσκευή για τη λήψη φωτογραφιών και την εγγραφή βίντεο.

• Πιέστε το κουμπί για 3 δευτερόλεπτα για να ενεργοποιήσετε ή απενεργοποιήσετε

1. Κουμπί on/o

2. Κουμπί OK
Κλείστρου

3. Διακόπτης λειτουργίας

4. Φακός • Ο φακός χρησιμοποιείται για την εγγραφή εικόνας.

5. Μικρόφωνο • Το μικρόφωνο χρησιμοποιείται για την εγγραφή ήχου.

6. Ένδειξη λειτουργίας

7. Ένδειξη φόρτισης • Η ένδειξη ανάβει όταν η συσκευή φορτίζεται.

8. Ένδειξη

9. Υποδοχή κάρτας μνήμης
(microSD / TransFlash)

10. Θύρα USB
(Micro USB)

τη συσκευή.
Σημείωση: Η συσκευή απενεργοποιείται αυτόματα όταν ο προρυθμισμένος χρόνος
αδράνειας έχει επιτευχθεί ή η ισχύς μπαταρίας είναι χαμηλή.

• Λειτουργία φωτογραφίας: Πιέστε το κουμπί για να πάρετε μια φωτογραφία.

• Λειτουργία βίντεο: Πιέστε το κουμπί για να εκκινήσετε και σταματήσετε την εγγραφή

βίντεο.
Σημείωση: Στη λειτουργία εγγραφής, η οθόνη σβήνει αυτόματα για την εξοικονόμηση ισχύος.
Για να ενεργοποιήσετε την οθόνη, πιέστε σύντομα το κουμπί.

• Λειτουργία οχήματος: Πιέστε το κουμπί για να εκκινήσετε την εγγραφή σε διαστήματα

των 5 λεπτών.

• Λειτουργία μενού: Πιέστε το κουμπί για να επιβεβαιώσετε την επιλογή.

• Ρυθμίστε το διακόπτη για να επιλέξετε λειτουργία φωτογραφίας, λειτουργία βίντεο

ή λειτουργία οχήματος.

• Η ένδειξη ενεργοποιείται όταν η συσκευή συνδεθεί στον υπολογιστή ή όταν η κάμερα

διεξάγει εγγραφή.

• Η ένδειξη αναβοσβήνει μόνο όταν παίρνετε μια φωτογραφία.

• Εισάγετε μια κάρτα μνήμης στην υποδοχή κάρτας μνήμης (αποθήκευση).

• Χρησιμοποιήστε την θύρα USB και το καλώδιο USB για να συνδέσετε την συσκευή

στον υπολογιστή (φόρτιση/μεταφορά δεδομένων).
Σημείωση: Για την φόρτιση, εξασφαλίστε ότι η συσκευή είναι απενεργοποιημένη. Για την
μεταφορά δεδομένων, εξασφαλίστε ότι η συσκευή είναι ενεργοποιημένη.

Αξεσουάρ

• Αδιάβροχο περίβλημα

• Κιτ τοποθέτησης σε κράνος (βάση, ιμάντας και αυτοκόλλητο)

• Κιτ τοποθέτησης σε τιμόνι

• Βεντούζα

• Καλώδιο USB (φόρτιση/μεταφορά δεδομένων)

• Προστατευτικό κάλυμμα

Χρήση

Λειτουργία φωτογραφίας

1. Εισάγετε μια κάρτα μνήμης στην υποδοχή κάρτας μνήμης.

2. Ενεργοποιήστε τη συσκευή.

3. Ρυθμίστε τη λειτουργία φωτογραφίας.

4. Πάρτε τη φωτογραφία. Το αρχείο φωτογραφιών αποθηκεύεται στην κάρτα μνήμης.

Λειτουργία βίντεο

1. Εισάγετε μια κάρτα μνήμης στην υποδοχή κάρτας μνήμης.

2. Ενεργοποιήστε τη συσκευή.

3. Ρυθμίστε τη λειτουργία βίντεο.

4. Εγγράψτε το βίντεο. Το αρχείο βίντεο αποθηκεύεται στην κάρτα μνήμης.
Μέγιστος χρόνος: 29 λεπτά ανά αλληλουχία.

Λειτουργία αναπαραγωγής

1. Εισάγετε μια κάρτα μνήμης στην υποδοχή κάρτας μνήμης.

2. Ενεργοποιήστε τη συσκευή.

3. Επιλέξτε το εικονίδιο αναπαραγωγής στην οθόνη.

4. Αναπαραγάγετε φωτογραφίες και βίντεο.

Τεχνικά χαρακτηριστικά

Εξωτερική μνήμη microSD / TransFlash (≤ 32 GB)

Μορφή αρχείου φωτογραφιών JPEG

Μέγεθος αρχείου φωτογραφιών 1 MB / 3 MB / 5 MB

Πίξελ φωτογραφιών 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Μορφή αρχείου βίντεο AVI

Διάρκεια αρχείου βίντεο 1 λεπτό / 3 λεπτά / 5 λεπ τά

Ανάλυση βίντεο και ρυθμός εγγραφής 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Λόγος διαστάσεων 4:3

Ψηφιακό ζουμ 1x / 2x / 3x / 4x

Έκδοση USB USB 2.0

Μπαταρία Επαναφορτιζόμενη μπαταρία λιθίου (3,7 V)

Θερμοκρασία λειτουργίας 0 °C - 40 °C

Σχετική υγρασία 20% - 80%

Ασφάλεια

• Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί
μόνο από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις).

• Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα.

• Διαβάστε το εγχειρίδιο προσεκτικά πριν από τη χρήση. Φυλάξτε το εγχειρίδιο για
μελλοντική αναφορά.

• Χρησιμοποιείτε τη συσκευή μόνο για τους προοριζόμενους σκοπούς. Μη χρησιμοποιείτε
τη συσκευή για διαφορετικούς σκοπούς από τους περιγραφόμενους στο εγχειρίδιο.

• Μη χρησιμοποιείτε τη συσκευή, εάν οποιοδήποτε τμήμα της έχει ζημιά ή ελάττωμα.
Εάν η συσκευή έχει ζημιά ή ελάττωμα, αντικαταστήστε την αμέσως.

• Μην εκθέτετε τη συσκευή σε νερό ή υγρασία.

Καθαρισμός και συντήρηση
Προειδοποίηση!

• Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

• Μην καθαρίσετε το εσωτερικό της συσκευής.

• Μην επιχειρήσετε να επισκευάσετε τη συσκευή. Εάν η συσκευή δεν λειτουργεί
σωστά, αντικαταστήστε την με μια νέα.

• Καθαρίζετε το εξωτερικό της συσκευής χρησιμοποιώντας ένα μαλακό, νωπό πανί.

Opis Polski

Niniejsza kamera jest urządzeniem służącym do robienia zdjęć inagrywania lmów wideo.

1. Przycisk włączania/
wyłączania

2. Migawka
Przycisk OK

3. Przełącznik trybów

4. Soczewka • Obiektyw umożliwia rejestrowanie obrazu wideo.

5. Mikrofon • Mikrofon umożliwia rejestrowanie dźwięku.

6. Wskaźnik działania

7. Wskaźnik ładowania • Wskaźnik włącza się wmomencie rozpoczęcia ładowania urządzenia.

8. Wyświetlacz

9. Gniazdo karty pamięci
(microSD / TransFlash)

10. Port USB
(Micro USB)

• Aby włączyć lub wyłączyć urządzenie, naciśnij przycisk iprzytrzymaj go pr zez 3 sekundy.
Uwaga: Urządzenie wyłącza się automatycznie po upływie wstępnie skongurowanego
czasu bezczynności, atakże, gdy poziom naładowania baterii jest niski.

• Tryb fotograczny: Naciśnij przycisk, aby zrobić zdjęcie.

• Tryb wideo: Naciśnij przycisk w celu rozpoczęcia i zatrzymania nagrywania wideo.
Uwaga: W trybie nagrywania wyświetlacz przestaje działać, co umożliwia
zaoszczędzenie energii. Aby włączyć wyświetlacz, krótko naciśnij przycisk.

• Tryb pojazdu: Naciśnij przycisk, aby rozpocząć nagrywanie w 5-minutowych segmentach.

• Tryb menu: Naciśnij przycisk, aby potwierdzić wybór.

• Ustaw przełącznik wodpowiedniej pozycji, aby wybrać tryb fotograczny, wideo
lub pojazdu.

• Wskaźnik włącza się po podłączeniu urządzenia do komputera lub po rozpoczęciu
nagrywania.

• Wskaźnik miga jeden raz wmomencie wykonania zdjęcia.

• Włóż kartę pamięci do gniazda karty pamięci (przechowywanie danych).

• Skorzystaj zportu USB oraz kabla USB, aby podłączyć urządzenie do komputera
(wcelu naładowania baterii / transferu danych).

Uwaga: Przed przystąpieniem do ładowania baterii należy upewnić się, że urządzenie jest
wyłączone. Przed przystąpieniem do transferu danych należy upewnić się, że urządzenie
jest włączone.

Akcesoria

• Wodoodporna obudowa

• Zestaw do montażu na kasku (uchwyt, pasek i taśma)

• Zestaw do montażu na kierownicy

• Przyssawka

• Kabel USB (ładowanie / transfer danych)

• Pokrywa zabezpieczająca

Użytkowanie

Tryb fotograczny

1. Włóż kartę pamięci do gniazda karty pamięci.

2. Włącz urządzenie.

3. Ustaw tryb fotograczny.

4. Zrób zdjęcie. Zdjęcie jest zapisane na karcie pamięci.

Tryb wideo

1. Włóż kartę pamięci do gniazda karty pamięci.

2. Włącz urządzenie.

3. Ustaw tryb wideo.

4. Nagraj plik wideo. Plik wideo jest zapisany na karcie pamięci.
Maksymalny czas: 29 minut na sekwencję.

Tryb odtwarzania

1. Włóż kartę pamięci do gniazda karty pamięci.

2. Włącz urządzenie.

3. Wybierz ikonę odtwarzania na wyświetlaczu.

4. Odtwórz zdjęcia ipliki wideo.

Dane techniczne

Pamięć zewnętrzna microSD / TransFlash (≤ 32 GB)

Format pliku fotograi JPEG

Rozmiar pliku fotograi 1MB / 3MB / 5 MB

Rozdzielczość zdjęć w pikselach 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Format pliku wideo AVI

Czas trwania pliku wideo 1minuta / 3minuty / 5minut

Rozdzielczość lmów wideo iprędkość klatek 640 x 480 (60fps) / 1280 x 720 (30fps)

Format obrazu 4:3

Zoom cyfrowy 1x / 2x / 3x / 4x

Wersja USB USB 2.0

Bateria Bateria litowa wielokrotnego ładowania (3,7V)

Temperatura robocza 0 °C - 40 °C

Wilgotność względna 20% - 80%

Bezpieczeństwo

• W celu zmniejszenia ryzyka porażenia prądem elektrycznym, niniejsze urządzenie
powinno być otwierane wyłącznie przez osobę z odpowiednimi uprawnieniami,
kiedy wymagane jest przeprowadzenie przeglądu.

• W przypadku wystąpienia problemu odłączyć urządzenie od sieci i innego sprzętu.

• Przed rozpoczęciem korzystania z urządzenia należy dokładnie przeczytać instrukcję.
Zachowaj instrukcję do wykorzystania w przyszłości.

• Urządzenie powinno być używane zgodnie ze swoim przeznaczeniem. Nie należy
używać urządzenia w celach innych niż określono w instrukcji.

• Nie wolno korzystać z urządzenia, jeśli jakakolwiek część jest uszkodzona lub wadliwa.
Jeśli urządzenie jest uszkodzone lub wadliwe, należy niezwłocznie wymienić urządzenie.

• Nie wystawiać urządzenia na działanie wody lub wilgoci.

Czyszczenie i konserwacja
Ostrzeżenie!

• Nie używać do czyszczenia rozpuszczalników ani materiałów ściernych.

• Nie czyścić wewnętrznej strony urządzenia.

• Nie podejmować prób naprawy urządzenia. Jeśli urządzenie nie działa poprawnie,
należy wymienić je na nowe urządzenie.

• Zewnętrzną stronę urządzenia czyścić miękką, wilgotną szmatką.

Popis Česky

Kamera je zařízení používané k fotografování a záznamu videa.

1. Tlačítko zapnutí/vypnutí

2. Závěrka
OK tlačítko

3. Přepínač režimů • Nastavením přepínače vyberete režim fotograí, videa nebo vozidla.

4. Objektiv • Čočky se používají k záznamu obrazu.

5. Mikrofon • Mikrofon se používá k záznamu zvuku.

6. Indikátor provozu

7. Indikátor nabíjení • Indikátor se rozsvítí, když se zařízení nabíjí.

8. Displej

9. Slot paměťové karty
(microSD / TransFlash)

10. Port USB
(Micro USB)

• Stisknutím tlačítka na 3 sekundy zařízení zapněte nebo vypněte.
Poznámka: Zařízení se automaticky vypne po dosažení předem nastaveného času
nečinnosti nebo pokud je baterie téměř vybitá.

• Režim fotograí: Stisknutím tlačítka pořídíte fotograi.

• Režim videa: Stisknutím tlačítka spustíte a zastavíte nahrávání videa.
Poznámka: V režimu nahrávání se displej automaticky vypne pro úsporu energie. Na zapnutí
displeje krátce stiskněte tlačítko.

• Režim vozidla: Stisknutím tlačítka spustíte nahrávání v segmentech po 5 minutách.

• Režim nabídky: Stisknutím tlačítka potvrdíte volbu.

• Indikátor se rozsvítí, když je zařízení připraveno k počítači nebo pokud kamera nahrává.

• Když pořídíte fotograi indikátor jednou blikne.

• Paměťovou kartu zasuňte do slotu paměťové karty (úložiště).

• Port USB a kabel USB použijte na propojení zařízení s počítačem (nabíjení/přenos dat).
Poznámka: V případě nabíjení zajistěte, aby bylo zařízení vypnuto. V případě přenosu
dat zajistěte, aby bylo zařízení zapnuto.

Příslušenství

• Vodě odolné pouzdro

• Montážní sada na helmu (držák, pásek a lepidlo)

• Montážní sada rukojeti

• Přísavky

• USB kabel (nabíjení/přenos dat)

• Ochranný kryt

Použití

Režim fotograí

1. Paměťovou kartu zasuňte do slotu paměťové karty.

2. Zařízení zapněte.

3. Nastavte režim fotograí.

4. Pořiďte fotograi. Soubor fotky se uloží na paměťovou kartu.

Režim videa

1. Paměťovou kartu zasuňte do slotu paměťové karty.

2. Zařízení zapněte.

3. Nastavte režim videa.

4. Nahrajte video Soubor videa se uloží na paměťovou kartu.
Maximální doba: 29 minut na sekvenci.

Režim přehrávání

1. Paměťovou kartu zasuňte do slotu paměťové karty.

2. Zařízení zapněte.

3. Na displeji vyberte ikonu přehrávání.

4. Přehrávání fotograí a videí.

Technické údaje

Externí paměť microSD / TransFlash (≤ 32 GB)

Formát fotograckého souboru JPEG

Velikost fotograckého souboru 1 MB / 3 MB / 5 MB

Počet pixelů obrázku 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Formát video souboru AVI

Délka video souboru 1 minuta / 3 minuty / 5 minut

Rozlišení videa a obnovovací kmitočet 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Poměr stran 4:3

Digitální přiblížení 1x / 2x / 3x / 4x

USB verze USB 2.0

Baterie Dobíjecí lithiová baterie (3,7 V)

Provozní teplota 0 °C - 40 °C

Relativní vlhkost 20% - 80%

Bezpečnost

• Abyste snížili riziko úrazu elektrickým proudem, měl by být vpřípadě potřeby tento
výrobek otevřen pouze autorizovaným technikem.

• Dojde-li k závadě, odpojte výrobek ze sítě a od jiných zařízení.

• Před použitím si pozorně přečtěte příručku. Příručku uschovejte pro pozdější použití.

• Zařízení používejte pouze k jeho zamýšleným účelům. Nepoužívejte zařízení k jiným
účelům, než je popsáno v příručce.

• Nepoužívejte zařízení, pokud je jakákoli část poškozená nebo vadná. Pokud je
zařízení poškozené nebo vadné, okamžitě jej vyměňte.

• Nevystavujte zařízení působení vody ani vlhkosti.

Čištění a údržba
Upozornění!

• Nepoužívejte čisticí rozpouštědla ani abrazivní čisticí prostředky.

• Nečistěte vnitřek zařízení.

• Nepokoušejte se zařízení opravovat. Pokud zařízení nepracuje správně, vyměňte jej
za nové zařízení.

• Venek zařízení očistěte měkkým, suchým hadříkem.

Leírás Magyar

A kamera fényképek és videók rögzítésére alkalmas eszköz.

1. Be-/kikapcsoló gomb

2. Zár
OK gomb

3. Üzemmód kapcsoló • Használja a kapcsolót a fénykép, videó és a jármű mód közötti átváltáshoz.

4. Objektív • Az objektív videofelvételre szolgál.

5. Mikrofon • A mikrofon hangrögzítésre szolgál.

6. Bekapcsolásjelző lámpa

7. Töltésjelző • Amikor a készülék töltődik, a jelzőfény világítani kezd.

8. Kijelző

9. Memóriakártya-foglalat
(microSD / TransFlash)

10. USB port
(Mikro USB)

• Nyomja meg és tartsa nyomva 3 másodpercig a gombot az eszköz be- és kikapcsolásához.
Megjegyzés: Az eszköz automatikusan kikapcsol, ha eléri az előre beállított üresjárási
időt vagy ha az akkumulátor töltöttsége alacsony.

• Fénykép módban: Nyomja meg a gombot fénykép készítéséhez.

• Videó módban: Nyomja meg a gombot a videófelvétel indításához és leállításához.
Megjegyzés: Felvételi módban a kijelző automatikusan elsötétül az energiatakarékos
működés érdekében. A kijelző aktiválásához nyomja meg röviden a gombot.

• Jármű módban: Nyomja meg a gombot a felvétel indításához (a készülék 5 perces
szegmenseket rögzít).

• Menü módban: A gomb megnyomásával megerősítheti a kiválasztott menüpontot.

• A jelzőfény akkor világít, ha a készülék csatlakozik a számítógéphez, vagy ha a kamera
éppen felvételt készít.

• A jelzőfény fénykép készítés közben egyszer villan fel.

• Helyezzen egy memóriakártyát a memóriakártya-foglalatba (tárolás).

• A készüléket az USB-kábel segítségével csatlakoztathatja a számítógép USB
portjához (töltés/adatátvitel céljából).

Megjegyzés: Töltés előtt győződjön meg róla, hogy a készülék ki van kapcsolva.
Adatátvitel előtt győződjön meg róla, hogy a készülék be van kapcsolva.

Tartozékok

• Vízálló ház

• Rögzítőkészlet sisakhoz (állvány, szíj és ragasztó)

• Rögzítőkészlet kormányrúdhoz

• Tapadókorong

• USB-kábel (töltéshez és adatátvitelhez)

• Védőburkolat

Használat

Fénykép mód

1. Helyezzen egy memóriakártyát a memóriakártya-foglalatba.

2. Kapcsolja be a készüléket.

3. Válassza ki a fénykép üzemmódot.

4. Készítse el a fényképet. A fényképfájl mentésre került a memóriakártyára.

Videó mód

1. Helyezzen egy memóriakártyát a memóriakártya-foglalatba.

2. Kapcsolja be a készüléket.

3. Válassza ki a videó üzemmódot.

4. Rögzítse a videót. A videófájl mentésre került a memóriakártyára.
Maximális időtartam: 29 perc/sorozat

Lejátszás mód

1. Helyezzen egy memóriakártyát a memóriakártya-foglalatba.

2. Kapcsolja be a készüléket.

3. Válassza ki a lejátszási ikont a kijelzőn.

4. Fényképek és videók lejátszása.

Műszaki adatok

Külső memória microSD / TransFlash (≤ 32 GB)

Fénykép fájlformátuma JPEG

Fénykép fájlmérete 1 MB / 3 MB / 5 MB

Fényképek képpontjainak száma 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Videófelvétel fájlformátuma AVI

Videófájl hossza 1 perc / 3 perc / 5 perc

Videófelbontás és képkockasebesség 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Képarány 4:3

Digitális zoom 1x / 2x / 3x / 4x

USB-verzió USB 2.0

Akkumulátor Beépített lítium-ion akkumulátor (3,7 V)

Működési hőmérséklet 0 °C - 40 °C

Relatív páratartalom 20% - 80%

Biztonság

• Az áramütés veszélyének csökkentése érdekében ezt a terméket kizárólag a
márkaszerviz képviselője nyithatja fel.

• Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más
berendezésekről.

• A használat előtt gyelmesen olvassa el a kézikönyvet. Tegye el a kézikönyvet, hogy
szükség esetén belenézhessen.

• Csak rendeltetése szerint használja a készüléket. Ne használja a készüléket a
kézikönyvben feltüntetettől eltérő célra.

• Ne használja a készüléket, ha valamely része sérült vagy meghibásodott. A sérült
vagy meghibásodott készüléket azonnal javíttassa meg, vagy cseréltesse ki.

• Vigyázzon, hogy ne érje a készüléket víz vagy nedvesség.

Tisztítás és karbantartás
Figyelmeztetés!

• Tisztító- és súrolószerek használatát mellőzze.

• Ne tisztítsa ki a készülék belsejét.

• Ne próbálja megjavítani a készüléket. Ha a készülék nem működik megfelelően,
cserélje le egy új készülékre.

• Törölje át a készülék külső felületeit egy puha, nedves törlőkendővel.

Descrierea Română

Camera este un dispozitiv utilizat la realizarea fotograilor şi înregistrarea de material video.

1. Buton pornire/oprire

2. Declanşator
Buton OK

3. Comutator de mod • Setaţi comutatorul pentru a selecta modul foto, modul video sau modul vehicul.

4. Obiectiv • Obiectivul este utilizat la înregistrarea semnalului video.

5. Microfon • Microfonul este utilizat la înregistrarea semnalului audio.

6. Indicator funcţionare

7. Indicator încărcare • Indicatorul se aprinde când dispozitivul se încarcă.

8. Aşaj

9. Slot card memorie
(microSD / TransFlash)

10. Port USB
(Micro USB)

• Apăsaţi butonul timp de 3 secunde pentru a porni sau opri dispozitivul.
Notă: Dispozitivul se opreşte automat când durata de repaus presetată a fost atinsă sau
când bateria este epuizată.

• Mod foto: Apăsaţi butonul pentru a fotograa.

• Mod video: Apăsaţi butonul pentru a porni şi opri înregistrarea video.
Notă: În modul de înregistrare, aşajul se stinge automat pentru a economisi energie.
Pentru a porni aşajul, apăsaţi scurt butonul.

• Mod vehicul: Apăsaţi butonul pentru a începe să înregistraţi în segmente de 5 minute.

• Mod meniu: Apăsaţi butonul pentru a conrma selecţia.

• Indicatorul se aprinde când dispozitivul este conectat la computer sau când camera
înregistrează.

• Indicatorul clipeşte o dată când realizaţi o fotograe.

• Introduceţi un card de memorie în slotul cardului de memorie (stocare).

• Utilizaţi portul USB şi cablul USB pentru a conecta dispozitivul la computer
(încărcare/transfer de date).

Notă: Pentru încărcare, asiguraţi-vă că dispozitivul este oprit. Pentru transferul de date,
asiguraţi-vă că dispozitivul este pornit.

Accesorii

• Carcasă etanşă la apă

• Kit de montare pe cască (suport, cordon şi adeziv)

• Kit montare pe ghidon

• Ventuză

• Cablu USB (încărcare/transfer date)

• Capac de protecţie

Utilizarea

Mod foto

1. Introduceţi un card de memorie în slotul cardului de memorie.

2. Porniţi dispozitivul.

3. Setaţi modul foto.

4. Realizaţi fotograa. Fişierul foto este salvat pe cardul de memorie.

Mod video

1. Introduceţi un card de memorie în slotul cardului de memorie.

2. Porniţi dispozitivul.

3. Setaţi modul video.

4. Înregistraţi materialul video. Fişierul video este salvat pe cardul de memorie.
Durată maximă: 29 de minute per secvenţă.

Mod de redare

1. Introduceţi un card de memorie în slotul cardului de memorie.

2. Porniţi dispozitivul.

3. Selectaţi pictograma de redare de pe aşaj.

4. Pentru a reda fotograi şi clipuri video.

Specicaţii tehnice

Memorie externă microSD / TransFlash (≤ 32 GB)

Format şier foto JPEG

Mărime şier foto 1 MB / 3 MB / 5 MB

Pixeli foto 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Format şier video AVI

Lungime şier video 1 minut / 3 minute / 5 minute

Rezoluţie video şi frecvenţă cadre 640 x 480 (60 cps) / 1280 x 720 (30 cps)

Raport imagine 4:3

Zoom digital 1x / 2x / 3x / 4x

Versiune USB USB 2.0

Baterie

Temperatura de funcţionare 0 °C - 40 °C

Umiditate relativă 20% - 80%

Acumulator reîncărcabil din Litiu
(3,7 V)

Siguranţă

• Pentru a se reduce pericolul de electrocutare, acest produs va  desfăcut numai de
către un tehnician avizat, când este necesară depanarea.

• Deconectaţi produsul de la priza de reţea sau alte echipamente în cazul apariţiei
unei probleme.

• Citiţi manualul cu atenţie înainte de utilizare. Păstraţi manualul pentru consultări
ulterioare.

• Utilizaţi dispozitivul numai în scopurile prevăzute. Nu utilizaţi dispozitivul în alte
scopuri decât cele descrise în manual.

• Nu utilizaţi dispozitivul dacă are piese deteriorate sau defecte. Dacă dispozitivul
este deteriorat sau defect, înlocuiţi imediat dispozitivul.

• Nu expuneţi dispozitivul apei sau umezelii.

Curăţarea şi întreţinerea
Avertisment!

• Nu folosiţi solvenţi sau agenţi de curăţare abrazivi.

• Nu curăţaţi interiorul dispozitivului.

• Nu încercaţi să reparaţi dispozitivul. Dacă dispozitivul nu funcţionează corect,
înlocuiţi-l cu unul nou.

• Curăţaţi exteriorul dispozitivul cu o cârpă umedă şi moale.

Описание Русский

Камера используется для фотосъемки и записи видеороликов.

• Для включения или выключения устройства удерживайте эту кнопку нажатой

1. Кнопка "Вкл./выкл."

2. Затвор
Кнопка ОК

3. Переключатель режимов

4. Объектив • Объектив используется для записи видео.

5. Микрофон • Микрофон используется для записи звука.

6. Индикатор работы

7. Индикатор заряда • Загорается индикатор при зарядке устройства с помощью зарядного устройства.

8. Экран

9. Слот карты памяти
(microSD / TransFlash)

10. USB-порт
(Micro USB)

в течение 3 секунд.
Примечание. При низком заряде аккумулятора или по истечении заданного
времени бездействия происходит автоматическое выключение устройства.

• Режим фото: Нажмите эту кнопку, чтобы сделать снимок.

• Режим видео: Нажмите эту кнопку для начала и остановки записи видео.
Примечание. В режиме записи дисплей автоматически переходит в режим
сбережения энергии. Для включения дисплея кратковременно нажмите эту кнопку.

• Режим для использования в автомобиле: Нажмите эту кнопку для записи

фрагментов видео длиной 5 минут.

• Режим меню: Нажмите эту кнопку для подтверждения выбора.

• Нажмите эту кнопку для выбора режима фото-, видеосъемки или

использования в автомобиле.

• Индикатор загорается при подключении устройства к компьютеру или во

время записи через камеру.

• Индикатор мигает один раз при выполнении снимка.

• Вставьте карту памяти в слот карты памяти (для накопителя).

• USB-порт и USB-кабель необходимы для подключения устройства к компьютеру

(зарядка/передача данных).
Примечание. Перед зарядкой убедитесь, что устройство выключено. Перед передачей
данных убедитесь, что устройство включено.

Дополнительные приспособления

• Водонепроницаемая кожух

• Комплект для крепления на шлеме (крепеж, ремешок и клейкая лента)

• Комплект для крепления на руле

• Присоска

• USB-кабель (зарядка/передача данных)

• Защитная крышка

Использование

Режим фото

1. Вставьте карту памяти в слот карты памяти.

2. Включите устройство.

3. Выберите режим фото.

4. Сделайте снимок. Файл со снимком будет сохранен на карту памяти.

Режим видео

1. Вставьте карту памяти в слот карты памяти.

2. Включите устройство.

3. Выберите режим видео.

4. Сделайте видеозапись. Файл с видео будет сохранен на карту памяти.
Максимальное время: 29 минут за одну последовательность.

Режим воспроизведения

1. Вставьте карту памяти в слот карты памяти.

2. Включите устройство.

3. Выберите на дисплее значок воспроизведения.

4. Воспроизведение фото и видео.

Технические данные

Внешняя память microSD / TransFlash (≤ 32 ГБ)

Формат файлов фотографий JPEG

Размер файлов фотографий 1 МБ / 3 МБ / 5 МБ

Разрешение фото 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Формат файлов видео AVI

Длина файлов видео 1 минута / 3 минуты / 5 минут

Разрешение видео и кадровая частота 640 x 480 (60 fps) / 1280 x 720 (30 fps)

Формат изображения 4:3

Цифровое масштабирование 1x / 2x / 3x / 4x

Версия USB USB 2.0

Аккумулятор Перезаряжаемый литиевый аккумулятор (3,7 В)

Рабочая температура 0 °C - 40 °C

Относительная влажность 20% - 80%

Требования безопасности

• В целях предотвращения поражения электрическим током следует открывать
устройство только для проведения обслуживания и только силами
авторизованного персонала.

• При возникновении неполадок отключите устройство от сети и другого.

• Перед началом работы внимательно прочитайте руководство. Сохраните
руководство для будущего использования.

• Используйте устройство строго по назначению. Устройство должно использоваться
только по прямому назначению в соответствии с руководством по эксплуатации.

• Запрещается использовать устройство с поврежденными или неисправными
компонентами. Немедленно замените поврежденное или неисправное устройство.

• Не допускайте воздействия на устройство воды или влаги.

Очистка и обслуживание
Предупреждение!

• Не производите очистку растворителями или абразивами.

• Не выполняйте очистку внутренних поверхностей устройства.

• Не пытайтесь самостоятельно ремонтировать устройство. Неправильно
работающее устройство следует заменить новым.

• Очистите корпус устройства при помощи мягкой влажной ткани.

Açıklama Türkçe

Kamera, fotoğraar çeken ve videolar kaydeden bir cihazdır.

1. Açma/kapatma düğmesi

2. Obtüratör
OK düğmesi

3. Mod düğmesi • Fotoğraf modunu, video modunu veya araç modunu seçmek için düğmeyi ayarlayın.

4. Lens • Lens, video kaydetmek için kullanılır.

5. Mikrofon • Mikrofon, ses kaydetmek için kullanılır.

6. İşlem göstergesi

7. Şarj göstergesi • Cihaz şarj edildiğinde, gösterge yanar.

8. Ekran

9. Bellek kartı yuvası
(microSD / TransFlash)

10. USB portu
(Micro USB)

• Cihazı açmak veya kapatmak için düğmeye 3 saniyeliğine basın.
Not: Önceden ayarlanan boş zamana ulaşıldığında ya da batarya düşük olduğunda cihaz
otomatik olarak kapanır.

• Fotoğraf modu: Fotoğraf çekmek için düğmeye basın.

• Video modu: Video kaydını başlatmak ve durdurmak için düğmeye basın.
Not: Kayıt modunda, ekran güç tasarrufu yapmak için otomatik olarak kararır. Ekranı
açmak için, düğmeye kısa bir süre basın.

• Araç modu: 5 dakikalık parçalar halinde kayıt yapmaya başlamak için düğmeye basın.

• Menü modu: Seçimi onaylamak için düğmeye basın.

• Cihaz bilgisayara bağlandığında veya kamera kayıt halindeyken, gösterge yanar.

• Fotoğraf çektiğinizde gösterge bir kez yanıp söner.

• Bellek kartı yuvasına (depolama) bir bellek kartı takın.

• Cihazı bilgisayara bağlamak için (şarj etme / veri aktarma) USB portunu ve USB
kablosunu kullanın.

Not: Şarj etmek için cihazın kapalı olduğundan emin olun. Veri aktarma için cihazın açık
olduğundan emin olun.

Aksesuarlar

• Su geçirmez kasa

• Kask bağlantı kiti (askı, kayış ve yapışkan)

• Gidon bağlantı kiti

• Vantuz

• USB kablosu (şarj / veri aktarımı)

• Koruyucu kapak

Kullanım

Fotoğraf modu

1. Bellek kartı yuvasına bir bellek kartı takın.

2. Cihazı açın.

3. Fotoğraf moduna getirin.

4. Fotoğraf çekin. Fotoğraf dosyası, bellek kartına kaydedilir.

Video modu

1. Bellek kartı yuvasına bir bellek kartı takın.

2. Cihazı açın.

3. Video moduna getirin.

4. Videoyu kaydedin. Video dosyası, bellek kartına kaydedilir.
Maksimum süre: Sekans başına 29 dakika.

Oynatma modu

1. Bellek kartı yuvasına bir bellek kartı takın.

2. Cihazı açın.

3. Ekranda oynatma simgesini seçin.

4. Fotoğraf veya video oynatın.

Teknik bilgiler

Harici bellek microSD / TransFlash (≤ 32 GB)

Fotoğraf dosya biçimi JPEG

Fotoğraf dosya boyutu 1 MB / 3 MB / 5 MB

Fotoğraf pikselleri 1280 x 1024 / 2048 x 1536 / 2592 x 1944

Video dosya biçimi AVI

Video dosya uzunluğu 1 dakika / 3 dakika / 5 dakika

Video çözünürlüğü ve kare hızı 640 x 480 (60 fps) / 1280 x 720 (30 fps)

En boy oranı 4:3

Dijital yakınlaştırma 1x / 2x / 3x / 4x

USB sürümü USB 2.0

Batarya Ş arj edilebilir Lityum batarya (3,7 V)

Çalışma sıcaklığı 0 °C - 40 °C

Bağıl nem 20% - 80%

Güvenlik

• Elektrik çarpma riskini azaltmak için servis gerekli olduğunda bu ürün sadece yetkili
bir teknisyen tarafından açılmalıdır.

• Bir sorun meydana geldiğinde ürünün elektrikle ve diğer aygıtlarla olan bağlantısını kesin.

• Kullanmadan önce kılavuzu dikkatli bir şekilde okuyun. Kılavuzu daha sonra
başvurmak için saklayın.

• Cihazı sadece tasarlanan amacı için kullanın. Cihazı kılavuzda açıklanan amaçların
dışındaki amaçlar için kullanmayın.

• Herhangi bir parçası hasarlı veya kusurlu ise cihazı kullanmayın. Cihaz hasarlı veya
kusurlu ise cihazı derhal değiştirin.

• Cihazı su veya neme maruz bırakmayın.

Temizlik ve bakım
Uyarı!

• Temizlik solventleri veya aşındırıcılar kullanmayın.

• Cihazın içini temizlemeyin.

• Cihazı onarmaya çalışmayın. Cihaz doğru şekilde çalışmıyorsa, yeni bir cihazla değiştirin.

• Cihazın dış tarafını yumuşak, nemli bir bezle silin.
