Technologie boucle à induction
Accord de la fréquence automatique
Mode de détection présence
Temps de présence 1 min à l’infini (présence
permanente) en 250 pas
Durée de l’impulsion
de sortie 100 ms ou 500 ms
Gamme d’inductance 20 µH à 1000 µH
Gamme de fréquence 20 kHz à 130 kHz
Options de fréquence 4 pour la simple boucle
2 pour la double boucle (par canal)
Sensibilité (∆L/L) 0.005% à 0.5% en 250 pas
Temps de réaction 25 ms pour la simple boucle
50 ms pour la double boucle
(par canal)
Temps de réglage à
la mise sous tension 8 s max par canal
Tension d’alimentation (selon la version)
12-24 AC/DC ±10%
230 V AC ±10%
90 -----> 125 V AC ± 0%
Fréquence du réseau 48 à 62 Hz
Consommation < 2.5 W
Gamme de température
de stockage –30°C à +70°C
Gamme de température
en fonctionnement –30°C à +40°C
Degré de protection IP40
2 sorties relais (contact inverseur libre de potentiel)
• tension max. aux contacts : 230 VAC
• courant max. aux contacts : 5A (resistive)
LED de signalisation
• 1 LED verte : mise sous tension
• 1 LED rouge : état de la boucle 1
• 1 LED rouge : état de la boucle 2
Protections
• transformateur d’isolation de boucle
• diodes Zener
• éclateur à gaz contre les surtensions
Connexion connecteur rond standard à
11 pins du type 86CP11
Dimensions 77mm (H) x40mm (L) x 75mm (P)
Poids < 200g
Conformité R&TTE 1999/5/EC
EMC 89/336/EEC
Equipement UL listed UL 508
A. SPECIFICATIONS DES BOUCLES ET DES CABLES DE RACCORDEMENT DES BOUCLES
• section du câble recommandée : 1.5 mm
2
• câble multibrins
• matériel d'insolation : PVC ou Silicone
• pour le câble de raccordement des boucles, les fils doivent être torsadés au moins 15 fois par mètre
• il est recommandé d'utiliser un câble blindé pour des câbles de raccordement de grande longueur
(le blindage doit être connecté à la terre en un point)
• le câble de raccordement doit être fermement fixé pour éviter toute fausse détection (longueur max : 100m)
• les connexions entre le câble de raccordement et la boucle doivent être étanches
B. GEOMETRIE DES BOUCLES
• Deux boucles adjacentes connectées au même contrôleur double canal peuvent
avoir un raccordement commun si nécessaire.
Comme les canaux sont multiplexés, aucune interférence n'aura lieu.
• Eviter les grandes boucles ou les longs câbles de raccordement (max. 100 m) qui
affectent la sensibilité.
Témoin d’alimentation
Dip Switches
Témoin d’activation
(uniquement avec
boucle double)
Témoin d’activation
Ajustement du temps
de présence
Potentiomètre
d’ajustement de la
sensibilité (uniquement
avec boucle double)
Potentiomètre
d’ajustement de la
sensibilité
Connecteur principal
(86CP11)
Ea
Eb
Cable de
raccordement
L
SPECIFICATIONS
TECHNIQUES
DESCRIPTION
DU
CONTRÔLEUR
CONSEILS
D’INSTALLATION
DES BOUCLES
CONTRÔLEURS POUR BOUCLE A INDUCTION
CANCELLI AUT OMA TICI
La gamme CAME de contrôleurs à microprocesseur pour boucle à induction offre une solution idéale pour le contrôle de barrières de
parking, le contrôle de barrières et de portes motor isées, le contrôle d'accès pour véhicules et les systèmes de contrôle industriel.
SMA
Documentazione
Tecnica
T20
rev. 1.0
11/2002
©
CAME
CANCELLI
AUTOMATICI
119RT20-F
Contrôleur pour
boucle à induction simple
alimenté en 12 à 24V ac/dc
SMA
SMA2
Contrôleur pour
boucle à induction double
alimenté en 12 à 24V ac/dc
SMA230
Contrôleur pour
boucle à induction simple
alimenté à 230V ac
FRANÇAIS
MODE ACTIF
(dip switch #3 OFF)
MODE PASSIF
(dip switch #3 OFF)
A. LES 3 CONFIGURATIONS
• Configuration # 1 : contrôleur simple boucle (MATRIX-S)
• Configuration # 2 : contrôleur double boucle en mode indépendant (MATRIX-D avec le dip switch #10 OFF)
• Configuration # 3 : contrôleur double boucle en mode combiné (MATRIX-D avec le dip switch #10 ON)
B. POTENTIOMETRES
• Un potentiomètre de réglage du temps maximum de détection de présence :
de 1 min à l'infinité
• Un potentiomètre de réglage de la sensibilité linéaire (∆f) de la boucle A :
de 0.005% à 0.5 %
• Un potentiomètre de réglage de la sensibilité linéaire (Df) de la boucle B :
de 0.005% à 0.5 %
TEMPS DE PRESENCE SENSIBILITE
C. CONFIGURATIONS DU RELAIS (Dip Switch #3)
La boucle A active le relais A et la boucle B active le relais B. Dans le cas de boucles doubles en mode combiné, le
relais A donne la détection de présence et le relais B donne le sens du mouvement
CONNEXIONS
REGLAGES
C. DETERMINATION DU NOMBRE DE TOURS DES BOUCLES
ATTENTION :
Pour des raisons de conformité, le facteur d'antenne, défini comme la surface de la boucle multipliée
par le nombre de tours, ne peut jamais excéder NA = 20 dans aucune situation.
Par exemple, si L=2m, Ea=1m et le nombre de tours =4, alors NA = 2x1x4 = 8 < 20
Vous trouverez ci-dessous le nombre de tours recommandé :
D. PROFONDEUR DE LA TRANCHEE
Pin 1 : Alimentation
Pin 2 : Alimentation
Pin 3 : Relais 2 (NO)
Pin 4 : Relais 2 (COM)
Pin 5 : Relais 1 (NO)
Pin 6 : Relais 1 (COM)
Pin 7 : Boucle A
Pin 8 : Boucle commune et terre
Pin 9 : Boucle B
Pin 10 : Relais 1 (NC)
Pin 11 : Relais 2 (NC)
Surface
< 3 m
2
3 - 5 m
2
6 - 10 m
2
4
3
2
Nombre de tours
Produit
d’étanchéité
30-50 mm en fonction du
nombre de tours de câble
Nettoyer et sécher les
rainures avant d’insérer
le câble
Min
1 min
10 min
1 H
2 H
5 H
20 H
Infini
Max
Min
0.5%
0.44%
0.34%
0.25%
0.18%
0.1%
0.005%
Max
Détection
Non détection
COM
NO
NC
COM
NO
NC
COM
NO
NC
COM
NO
NC
ATTENTION : ne pas enlever la graisse sur les broches du connecteur
EXIGENCES UL : l’appareil doit être installé sur une Embase Relais reconnue SWIV2 compatible UL
Embases relais suggérées :
• OMRON PF113A-D
• LUNDBERG R11
• MAGNECRAFT 70-465-1
• IDEC SR3P-05C
• ERSCE ES11
• CUSTOM CONNECTOR
CORPORATION OT11
FRANÇAIS
(SMA/SMA230)
(SMA2 avec le dip-switch # 10 ON)
(SMA2 avec le dip-switch # 10 OFF)
Configuration #3
Double boucle en mode combiné
OFF ON
Haute (boucle A) Basse (boucle A)
[Haute –30%]
Haute (boucle B) Basse (boucle B)
[Haute –30%]
Mode actif Mode passif
ASB OFF ASB ON
Pas utilisé Pas utilisé
Relais B : Relais B :
Mode Mode directionnel
non-directionnel A— B
Relais B : Relais B :
Impulsion sur la boucle B Impulsion sur la boucle A
Relais B : Relais B :
Impulsion sur la boucle Impulsion sur la boucle
entrée sortie
100 ms 500 ms
Mode indépendant Mode combiné
Dip Switch #1 Ajustement de la fréquence de la boucle A
Dip Switch #2 Ajustement de la fréquence de la boucle A (si boucle simple) ou boucle B (si boucle double)
Dip Switch #3 Configuration des relais : actif ou passif
Dip Switch #4 Automatic Sensitivity Boost (ASB option) [recommandé pour une meilleure détection des camions] :
Durant une détection, la sensibilité octuple automatiquement sa valeur définie par le réglage du
potentiomètre. Elle est limitée à la sensibilité maximale et retrouve sa valeur initiale de réglage après
chaque détection.
Dip Switch #5 Fonction du relais A : présence ou impulsion (pas utilisé avec les boucles doubles en mode combiné)
Dip Switch #6 Type d’impulsion du relais A : entrée ou sortie (utilisé seulement avec la fonction impulsion) ou
mode du relais B (seulement avec les boucles doubles en mode combiné) (voir figure suivante)
• non directionnel :
Le relais B fournit une impulsion selon les réglages des dip switches #7 et #8.
• directionnel A— B :
Le relais B fournit une impulsion seulement si la boucle A détecte avant la boucle B.
La détection dépendra du réglage des dip switches #7 et #8.
Attention : Lors d’une détection, les 2 boucles doivent détecter simultanément durant un court laps de
temps afin de pouvoir déterminer le sens du mouvement. Lors de l’installation des boucles, il faut donc
s’assurer que les deux boucles sont suffisamment proches l’une de l’autre pour assurer cette détection
simultanée (typique 1 m).
Dip Switch #7 Fonction du relais B : présence ou impulsion
ou choix de boucle pour l’impulsion du relais B : impulsion sur la boucle B ou impulsion sur la boucle A
(utilisé avec les boucles doubles en mode combiné)
Dip Switch #8 Type d’impulsion du relais B : entrée ou sortie (utilisé seulement avec la fonction impulsion)
Dip Switch #9 Durée de l’impulsion des deux relais (seulement utilisé avec la fonction impulsion) : 100 ms ou 500 ms
Dip Switch #10 Mode des boucles doubles : indépendant ou combiné A— B (pas utilisé avec des boucles simples)
Configuration #2
Double boucle en mode indépendant
OFF ON
Haute (boucle A) Basse (boucle A)
[Haute –30%]
Haute (boucle B) Basse (boucle B)
[Haute –30%]
Mode actif Mode passif
ASB OFF ASB ON
Relais A : Relais A :
Présence sur la boucle A Impulsion sur la boucle A
Relais A : Relais A :
Impulsion sur la boucle A Impulsion sur la boucle A
entrée sortie
Relais B : Relais B :
Présence sur la boucle B Impulsion sur la boucle B
Relais B : Relais B :
Impulsion sur la boucle B Impulsion sur la boucle B
entrée sortie
100 ms 500 ms
Mode indépendant Mode combiné
Configuration #1
Simple boucle
OFF ON
Voir tableau suivant
Mode actif Mode passif
ASB OFF ASB ON
Relais A : Relais A :
Présence sur la boucle A Impulsion sur la boucle A
Relais A : Relais A :
Impulsion sur la boucle A Impulsion sur la boucle A
entrée sortie
Relais B : Relais B :
Présence sur la boucle A Impulsion sur la boucle A
Relais B : Relais B :
Impulsion sur la boucle A Impulsion sur la boucle A
entrée sortie
100 ms 500 ms
Pas utilisé Pas utilisé
D. DIP SWITCHES
A chaque changement de dip switch, le contrôleur relance sa procédure d'apprentissage
DS#1
DS#2
DS#3
DS#4
DS#5
DS#6
DS#7
DS#8
DS#9
DS#10
FRANÇAIS
SMA
A230
SM
A2
SM
A2
SM
LED
DE
SIGNALISATION
• La LED verte indique si le module est alimenté
• Les 2 LED rouges indiquent :
• l'état de détection de la boucle correspondante en fonctionnement normal
• la valeur de la fréquence d'oscillation ou un message d'erreur à la mise sous tension
En fonctionnement normal, la LED rouge reste allumée jusqu'à ce que la boucle ne détecte plus aucune cible
métallique.
A la mise sous tension, le contrôleur mesure la fréquence d'oscillation de chaque boucle. Le résultat de ses mesures est
affiché par la LED rouge correspondante. Le nombre de clignotements indique la valeur décimale de la fréquence. Par exemple, 4 clignotements rapides correspondent à une fréquence comprise entre 40 et 49 kHz. Ensuite la LED revient à sa position
normale. Si la fréquence d'oscillation de la boucle sort des limites comprises entre 20 et 130 kHz, la LED donne un message
d'erreur et le contrôleur active la sortie relais correspondante. La fréquence de clignotement indique le type d'erreur selon le
tableau suivant. Le contrôleur retrouvera son fonctionnement normal seulement après que le problème ait été résolu et que la
fréquence soit retournée dans ses bornes.
Remarque : Si la fréquence d'oscillation varie de plus de 10% par rapport à la valeur mesurée, le contrôleur relance
automatiquement sa procédure d'apprentissage.

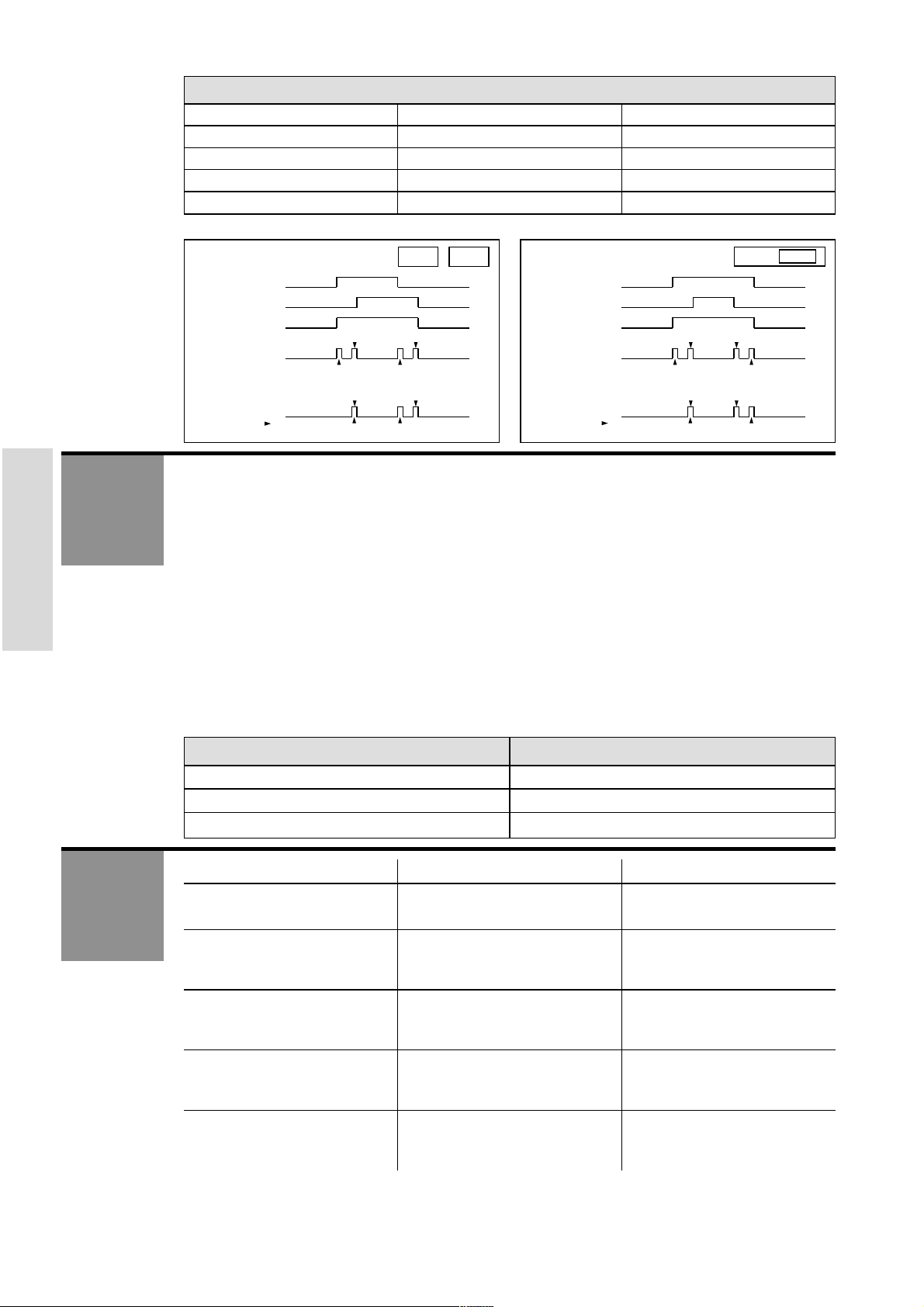

Erreur de fréquence de boucle Signalisation de la LED
Fréquence d’oscillation trop BASSE ou boucle ouverte clignotement de la LED à 1Hz
Fréquence d’oscillation trop HAUTE clignotement plus rapide de la LED à 2 Hz
Boucle court-circuitée ou pas d’oscillation clignotement plus lent de la LED à 0.5 Hz
SYMPTOME
Le contrôleur ne fonctionne pas
La LED verte est éteinte
Le contrôleur ne fonctionne pas
La LED rouge clignote lentement
(0.5 Hz)
Le contrôleur ne fonctionne pas
La LED rouge clignote soit à 1Hz,
soit à 2Hz
La LED de la boucle fonctionne
correctement mais les contacts sont
mauvais
Le contrôleur ne présente pas les
fonctions attendues des dip switches
5 à 8
CAUSES PROBABLES
Le contrôleur n’est pas alimenté
La boucle correspondante est
court-circuitée
La fréquence d’oscillation de la boucle
correspondante est en dehors des
bornes permises
Le relais est mal connecté
Leurs fonctions dépendent du mode
des boucles doubles choisi
(dip switch #10)
ACTIONS CORRECTRICES
Vérifier l’alimentation
Vérifier le câblage de la boucle
Ajuster la fréquence au moyen des
dip switches ou changer le nombre
de tours de la boucle
Vérifier les connections du relais
Vérifier si le mode des boucles doubles
est celui voulu sinon changer la
position du dip switch #10
Boucle double - configuration A
Ajustement de fréquence de la boucle A pour un contrôleur pour boucle simple
Dip Switch #1 Dip Switch #2 Fréquence de la boucle
OFF OFF Elevée
ON OFF Moyennement élevée [Elevée – 20%]
OFF ON Moyennement basse [Elevée – 25%]
ON ON Basse [Elevée – 30%]
Boucle A
Boucle A
Boucle B
Relais A
Relais B
(mode non-directionnel)
Relais B
(mode directionnel A— B)
Impulsion sur la boucle B -
entrée
Impulsion sur la boucle B -
entrée
Impulsion sur la boucle B -
sortie
Impulsion sur la boucle B -
entrée
Impulsion sur la boucle B -
sortie
Impulsion sur la boucle B -
entrée
Impulsion sur la boucle B -
sortie
Impulsion sur la boucle B -
sortie
Impulsion sur la boucle A -
entrée
Impulsion sur la boucle A -
entrée
Impulsion sur la boucle A -
sortie
Impulsion sur la boucle A -
sortie
Boucle B
Boucle A Boucle B
Boucle double - configuration B
Boucle A
Boucle B
Relais A
Relais B
(mode non-directionnel)
Relais B
(mode directionnel A— B)
FONCTIONNEMENTS
INCORRECTS
Impulsion sur la boucle A -
entrée
Impulsion sur la boucle A -
sortie
Impulsion sur la boucle A -
entrée
Impulsion sur la boucle A -
sortie
FRANÇAIS
Loading...
