Impianto tipo

1. Gruppo CAT - X24

2. Gruppo CAT - I

3. Ricevitore radio

4. Catena "Genovese"

5. Guida protezione
catena a pavimento

6. Colonnina per
lettore magnetico

7. Lettore magnetico

8. Spira di rilevamen
to magnetico

9. Fotocellula di sicu
rezza

10. Colonnina per
fotocellula

11. Lampeggiatore di
movimento

12. Antenna

2 x 1

4 x 1

Standard

Installation

1. CAT - X24 unit

2. CAT - I unit

3. Radio receiver

4. "Genovese" chain

5. Floor-level chain
protection ramp

6. Column for magnetic
card reading unit

7. Magnetic card
reading unit

8. Magnetic detector
loop

9. Photocell

10.Column for photocell

11.Flashing light

12.Antenna

2 x 1

2 x 1

Installation type

1. Groupe CAT - X24

2. Groupe CAT - I

3. Receveur radio

4. Chaîne "Genove­se"

5. Guide protection
de la chaîne au sol

6. Colonne pour le
lecteur agnétique

7. Lecteur
magnétique

8. Spire de elévament
magnétique

9. Photocellule

10.Colonne pour le
photocellule

11.Clignotant de
mouvement

12.Antenne

4 x 1

2 x 1.5

3 X 1.5 230V

Standard montage

1. CAT - X24 - Bausatz

2. CAT - I - Bausatz

3. Radioempfänger

4. Kette typ "Genove­se"

5. Boden­Kettenschutzschiene

6.Magnetschriftlesersäule

7. Magnetschriftleser

8. Magnetische
Aufnahmewindung

9. IR Lichtschranke

10. Photozell-Säule

11.Blinkleuchte

12.Antenne

2 x 1.5

TR G58

Instalación tipo

1. Grupo CAT - X24

2. Grupo CAT - I

3. Radiorreceptor

4. Cadena "Genove­se"

5. Guia de rotección
cadena en el suelo

6. Columna para
lector magnetico

7. Lector magnetico

8. Espira de detección
magnética

9. Fotocélula de
seguridad

10. Columna para
fotocélula de
seguridad

11.Làmpara de
movimiento

12. Antena

ITALIANO

CARATTERISTICHE GENERALI

Descrizione:

- Barriera a catena per l'accesso carrabile fino a 16 metri.

- Progettato e costruito interamente dalla CAME S.p.A., rispon­de alle vigenti norme di sicurezza, con grado di protezione IP

54.

- Garantito 24 mesi salvo manomissioni.

Composizione:

CAT - X 24

Pilastro zincato con finitura di verniciatura RAL 7035, con
motoriduttore a 24V d.c. e quadro comando incorporato.

CAT - I

Pilastro zincato con finitura di verniciatura RAL 7035, con con­trappeso e aggancio catena.

Limiti d'impiego:

- 8 m. max. con catena "genovese" da 9 mm. (CAT 5);

- 16 m. max. con catena "genovese" da 5 mm. (CAT 15).

Attenzione! Controllate che le apparecchiature di comando, di sicurezza e gli accessori siano originali CAME; ciò garantisce e rende
l'impianto di facile esecuzione e manutenzione.

CAT 5

Catena tipo "genovese" da 9 mm. zincata, con finitura di
verniciatura RAL 2004 (spezzoni m. 7,5).

CAT 15

Catena tipo "genovese" da 5 mm. zincata, con finitura di
verniciatura RAL 2004 (spezzoni m. 15,5).

CAR 2

Guida zincata di protezione catena a pavimento (spezzoni
da 2 m.).

CAR 4

Guida zincata di protezione per catena interrata (spezzoni
da 2 m.).

N.B.: per tutte le parti verniciate sono usate vernici
termoindurenti a base di resine poliesteri.

Accessori:

ENGLISH

GENERAL SPECIFICATIONS

Description:

- Chain barrier for controlling passageways up to 16 metres wide

- Designed and constructed entirely by CAME in compliance
with current safety standards, and with an IP 54 protecting
rating.

- Guaranteed for 24 months, unless tampered with by
unauthorized personnel.

Composition:

CAT - X 24

Galvanised post with 24V d.c. gear motor and built-in control
panel. RAL 7035 painted.

CAT - I

Galvanised post with 7037 enamel finish, equipped with coun­terweight and chain connection.

Limits of use:

- 8 metres max., with 9 mm. "genovese" chain CAT 5.

- 16 metres max., with 5 mm. "genovese" chain CAT 15.

Accessories:

CAT 5

9 mm. “genovese” galvanised chain, RAL 2004 painted (7.5m.
Iengths)

CAT 15

5 mm. ‘’genovese’’ galvanised chain, RAL 2004 painted
(15.5 m. Iengths)

CAR 2

Floor-level galvanised chain protection ramp (2m. lengths).

CAR 4

Underground galvanised protective casing for chain (2m.
lengths).

N.B.: used thermosetting polyester-resin paint on all
painted surfaces.

Attention! to insure easy installation and conformance with current safety norms, we raccomend installation of CAME safety and

control accessories.

2

FRANÇAIS

CARACTÉRISTIQUES GÉNÉRALÉS

Description:

- Barrière a chaîne pour accès jusqu'à 16 mètres

- Il a été entièrement concu et construit par la Société CAME,
conformément aux normes de sécurité en vigueur avec degré
de protection IP 54.

- Il est garanti 24 mois sauf en cas d'altérations.

Composition:

CAT - X 24

Pilier galvanisé verní avec finition RAL 7035, a vec motoréducteur
en 24V d. c. et ar moire de commande incorporée.

CAT - I

Pilier galvanisé verní avec finition RAL 7035 avec contrepoids
et élément d'accrocage pour chaîne.

CAT 5

Chaîne type "genovese" de 9 mm., galvanisé verní avec
finition RAL 2004 (7,5 m.).

CAT 15

Chaîne type "genovese" de 5 mm., galvanisé verní avec
finition RAL 2004 (15,5 m.).

CAR 2

Guide de protection de la chaîne au sol (piéces de 2 m.).

CAR 4

Guide de protection de la chaîne enterré (piéces de 2 m.).

N.B.: des vernis thermodurcissables à base de résines
polyesters sont utilisés pour toutes les pièces vernies.

Accessoires:

Limites d'utilisation:

- 8 mètres max., avec chaîne "genovese" de 9 mm. CAT 5.

- 16 mètres max., avec chaîne "genovese" de 5 mm. CAT 15.

Attention ! Vérifiez que l’appareillage de commande, de sécurité et les accessoires sont des produits originaux CAME afin de garantir
l’installation et d’en faciliter le montage et l’entretien.

DEUTSCH

ALLGEMEINE MERKMALE

Beschreibung:

- Kettensperre für maximal 16 m. breite Zu - und Durchfahrten

- Vollkommen von der CAME S.p.A. den geltenden
Sicherheitsnormen, entsprechend entwickelt und hergestellt.
Schutzklasse IP 54.

- Garantie: 24 Monate, vorbehaltlich unsachgemäßer
Handhabung und Montage.

Ausrüstung:

CAT - X 24

Verzinkter und lackiert (RAL 7035) Pfeiler mit 24V Gleichstrom
Motor und Eingebaute Steuereinheit.

CAT - I

V erzinkter und lackiert (RAL 7035) Pfeiler mit Gegengewicht und
Kettenkupplung.

Einsatzgrenze:

- Bei Ausrüstung mit 9 mm. Kette typ "genovese", erlaubt das
CAT -System den Antrieb von bis zu 8 m. breiten Durchgängen;

- Bei 5 mm. Kette typ "genovese" bis zu 16 m. breiten
Durchgängen.

Zubehör:

CAT 5

Kette typ "genovese", 9 mm., verzinkt und Lackierter (RAL
2004 - Länge 7,5 m.).

CAT 15

Kette typ "genovese", 5 mm., verzinkt und Lackierter (RAL
2004 - Länge 15,5 m.).

CAR 2

Verzinkter Boden-Kettenschultzschiene (2 m. Stuck).

CAR 4

Verzinkter Bodenlaufschiene für die Kette je (2 m. Stuck).

Hinweis: für alle lackierten Teile sind wärmehärtende
Polyesterharzlacke verwendet worden.

Achtung! Wir empfehlen original CAME-Schalt- und -Sicherheitsvorrichtungen mit entsprechendem Zubehör zu montieren, um die

einwandfreie Montage und die problemlose Wartung der Anlage zu gewährleisten.

3

ESPAÑOL

CARACTERÍSTICAS GENERALES

Descripción:

- Barrera de acceso a cadena de hasta 16 metros.

- Diseñado y fabricado enteramente por CAME S.p .A., cumple
con las normas de seguridad vigentes, con grado de protección
IP54.

- Garantizado 24 meses, salvo manipulaciones.

CAT 5

Cadena de tipo "genovese" de 9 mm., cincada con
acabado por barniz (pedazos de m. 7,5).

CAT 15

Accesorios:

Cadena de tipo "genovese" de 5 mm., cincada con

Composción:

CAT - X 24

Pilar con motorreductor a 24V d.c. y cuadro de mandos

acabado por barniz (pedazos de m. 15,5).

CAR 2

Guia de protección de la cedena en el suelo.

incorporado.

CAT - I

Pilar de complemento con gancho, cadena y dispositivo de

CAR 4

Guia protectora subterránea para cadena (trozos de 2 m.).

desbloqueo.

Nota: para todas las partes pintadas se utilizan pinturas

Limites de empleo:

termoendurecedoras a base de resinas poliésteres.

- 8 m. con el uso de la cadena "genovese" de 9 mm.;

- 16 m. con el uso de la cadena "genovese" de 5 mm.;

Atención! Comprobar que los equipos de mando, de seguridad y los acesorios sean originales CAME; lo cual garantiza y facilita el
uso y el mantenimiento del aparato.

Caratteristiche tecniche - Technical features - Caractéristiques technique - Technische Daten - Descripción técnica

OPIT

EPYT

EPYT

PYT

OPIT

X-TACX-TAC

X-TACX-TAC

X-TAC

4242424242

OSEP

THGIEW

SDIOP

THCIWEG

OSEP

ENOIZATNEMILA

YLPPUSREWOP

NOITATNEMILA

GNUGROSREVMORTS

NÓICATNEMILA

OTNEMIBROSSA

WARDTNERRUC

NOITPROSBA

EMHANFUAMORTS

AICNEBROSBA

74.c.d/.c.aV42-V032.xamA02W042%0505

EROTOMAZNETOP

REWOPROTOM

ECNASSIUP

RUETOM

GNUTSIELKRIW

ROTOM

ROTOMAICNETOP

OROVAL.TIMRETNI

ELCYCYTUD

LIAVART.MRETNI

REUADTLAHCSNIE

OJABART.MRETNI

ENOIZARTIDAZROF

ECROFEVITCART

NOITCARTEDECROF

TFARKSBEIRTNA

NÓICCARTEDAZREUF

GK

EDSPMET

TIEZTLAHCS

EDOPMEIT

ARBOINAM

s11

Misure di ingombro - External dimensions - Mesures d'encombrement - Außenabmessungen - Dimensiones máximas

780

ARVONAMIDOPMET

EMITERVUEONAM

ERVUEONAM

520

268
280

4

A

B

C

D
E

F

N

CAT - X 24

CAT - I

I

L

M

O

P

ITALIANO

A - Vite fissaggio calotta.
B - Calotta asportabile in acciaio zincato con finitura di verni-

ciatura.

C - Fianchi asportabili.
D - Quadro comando incorporato.
E - Telaio in acciaio zincato con finitura di verniciatura.

F - Motoriduttore 24V d.c. in esecuzione corazzata con calot-

ta in alluminio pressofuso.

G - Piastra di fissaggio a pavimento in acciaio zincato.
H - Zanche di ancoraggio più bulloneria in acciaio zincato.
I - Puleggia in nylon per scorrimento catena.
L - Catena di servizio e morsetto di aggancio in acciaio zinca-

to.

M - Puleggia avvolgente in nylon.
N - Sblocco a chiave.

Descrizione tecnica

CAT X 24

G

H

ENGLISH

A - Cover fixer screw.
B - Removable casing in galvanised steel with painted finish.

C - Removable carter.
D - Built-in control panel.
E - Galvanised steel frame with painted finish.

F - 24V d.c. gear motor armoured motor with cover in die

cast aluminium.

G - Floor-level anchor plate in galvanised steel.
H - Anchor bolts in galvanised steel nuts.
I - Nylon pulley for chain.
L - Service chain and clasp in galvanised steel.
M - Nylon guide pulley.
N - Key-operated release.

O - Balancing counterweight.
P - Fixed chain element.

Technical description

CAT X 24

CAT I - Post with counterweight

CAT I - Pilastro con contrappeso

O - Contrappeso di bilanciamento.
P - Elemento fisso catena.

FRANÇAIS

A - Vis de fixation calotte.
B - Calotte amovible en acier zinguè avec vernissage de fini-

tion.

C - Carter amovibles.
D - Armoire de commande incorporée.
E - Coffre en acier zingué avec vernissage de finition.
F - Motoréducteur en 24V d.c., protégé par une calotte en

alu minium moulé sous pression.

G - Plaque de fixation au sol en acier zingué.
H - Agrafes de fixation avec boulonnerie en acier zingué.
I - Poulie en nylon pour coulissement chaîne,
L - Chaîne de service et crochet en acier zingué.
M - Poulie d'enroulement en nylon.
N - Déblocage à clé.

O - Contrepoids d'equilibrage.
P - Morceau de chaîne fixe.

Description technique

CAT X 24

CAT I - Pilier avec contrepoids

DEUTSCH

A - Schraube für die Befestigung der Kappe.
B - Abnehmbare Pfeilerkappe aus verzinktem Stahl mit Lack

berzug.

C - Entfernbare Seitenteile.
D - Eingebaute Steuereinheit.
E - Gestell aus verzinktem Stahl mit Lacküberzug.

F - 24V-Gleichstrom Getriebemotor
G - Bodenfestigungsplatte aud verzinktem Stahl.
H - Fundamentanker mit verzinkten Stahlschrauben.
I - Kettenführungsrolle aus nylon.
L - Bedienungskette und kettenverbindungsglied aus verzink

tem Stahl.

M - Kettenaufrollscheibe aus Nylon.
N - Schlüsselentriegelung.

O - Ausgleichsgewicht.
P - Festsehender Kettenteil.

Technische Beschreibung

CAT X 24

CAT I - Pfeiler mit Gegenweicht

ESPAÑOL

A - Tornillo sujeción casquette.
B - Casquete retirable de acero cincado con acabado por barniz.

C - Lados extirpables.
D - Cuadro de mandos incorporado.
E - Estructura metálica en forma de pilar con acabado por barniz.

F - Motorreductor a 24V d.c. en instalación blindada con ca-

squete de aluminio fundido.

G - Placa de sujeción en el suelo de acero cincado.
H - Grapas de sujeción con tornillos de acero cincado.
I - Polea para el deslizamiento de la cadena de nylon.
L - Cadena de servicio y gancho de acero cincado.
M - Polea de envolver de nylon.
N - Desbloqueo con llave.

O - Contrapeso de equilibrado.
P - Elemento fijo cadena.

5

Déscripcion técnica

CAT X 24

CAT I - Poste con contrapeso

Preparazione -

Before Installing...

- Avant d'installer l'automatisme... -

Antes de instalar el automatismo...

Vor den installation überprüfen...

Piastra di fissaggio

Fixing plate

Plaque de fixation

Gleitachse

Placa de fijación

Piazzola in cemento

Concrete base

Plate-forme en ciment

Plattenachse

Plataforma de cemento

Cavi elettrici

Electrical cables

Câbles électriques

Elektrische kabel

Cables eléctricos

280

230

40

280
230

Luce netta - Opening space - Espace net - Passage utile - Abstand - Luz neta

280

Guida di protezione catena a pavimento CAR 2

CAR 2 floor-level chain protection ramp

Guide de protection de la chaîne au sol CAR 2

CAR 2 Boden-Kettenschutzschiene

Guia de protección de la cedena en el suelo CAR 2

Zanche

Anchor stays

Agrafes

Ver ankerung

Barras de hierro
de fijacion

Descrizione di montaggio
Il montaggio è estre-

mamente semplificato
dagli accorgimenti
tecnici propri del
gruppo.

-Predisporre, dimen­sionandola in base
alle misure del grup­po, una piazzola in ce­mento con annegate
le piastre di fissaggio
e relative zanche.

- Le piastre di fissag­gio dovranno essere
perfettamente in bolla,
pulite e con il filetto
delle viti completa­mente in superficie.

- Dal centro della pia­stra di fissaggio relati­va a CAT-X dovranno
emergere i cavi per il
collegamento elettri­co.

- E’ consigliata l’appli­cazione della guida di
protezione catena a
pavimento CAR 2 o la
guida di protezione
interrata CAR 4.

- Effettuata la posa
delle piastre di fissag­gio e della guida a pa­vimento, si proceda
all’installazione del
gruppo.

Assembly

The simple technical
design of this system
makes it extremely
easy to assemble.

- Prepare a concrete
base of a width which is
suitable for the system
to be installed. The
metal anchor brackets
should be embedded in
the concrete in the cor­rect positions.

- The anchor plates

must be perfectly clean
and level, and the
screw threads must be
completely exposed on
the surface.

- The power cables
should be passed
through the hole in the
centre of the CAT-X an­chor
plate.

- It is good practice to
install the CAR 2 pave­ment-mounted chain
protection guide or the
CAR 4 underground
chain protection guide.

- After installing the an­chor plates and
floor-level chain protec­tion ramp, the pillars
themselves can be in­stalled.

Description de montage

Le montage est extrê­mement simpliflé par
les astuces
techniques propres
au groupe.

- Préparer, en tenant
compte des dimen­sions du groupe, une
base en ciment en y
noyant les plaqes de
fixation qui
permettront la fixation
du groupe.

- Les plaques d’an­crage devront être
parfaitement de
niveau, propres et
avec le filet des vis
complètement en
surface.

- Les câbles devront
sortir de la base pour
le branchement élec­trique.

- Il est conseillé
d’appliquer la
glissière de
protection chaîne au
sol CAR 2 ou la
glissière de
protection enterrée
CAR 4.

- Après avoir effectué
la pause au sol des
attaches et de la gui­de, on procède à
l'instal-lation du
groupe.

Montageanweisung

Die Montage der
Elemente ist dank der
technisch in allen
Einzelheiten durch­dachten Bauweise
hochst einfach.

- Die Befestigungs­platten müssen perfekt
waagerecht
ausgerichtet und völlig
sauber sein. Die
Ankerschrauben­gewinde sollten ganz
aus den Platten
herausra-gen.

- Die
Bodenbefestiguns­platte muB eben,
sauber und livelliert
sein; das Gewinde der
Fundamen­tanVerschrauben muB
vollLommen aus dem
Boden ragen und mittig
zur Auflageflache der
Elemente liegen.

- Zum Schutz der Kette
empfiehlt sich, die
Bodenlaufschiene CAR
2 oder die erdverlegte
Schutzschiene CAR 4
zu verwenden.

- Nach Einbau der
Fundamentanker und
derBoden-Kettenschuizs­chiene konnen die
Pfeilerelemente
montiert werden.

Descripción del montaje
El montaje resulta

muy simple por los
dispositivos técnicos
proprios del grupo.

- Predisponer, con la
dimensiones en fun­ción de las medidas
del grupo, una plata­forma de cemento
insertando los placas
de sujeción que
consentirán fijar el
grupo.

- Las placas de
fijación deberán estar
perfec-tamente
niveladas, limpias y
con la rosca de los
tornillos totalmente
en superficie.

- De dichia base
deberán sobresalir
los cables para la
conexion eléctrica.

- Se aconseja la
aplicación de la guía
de protección de
cadena en el suelo
CAR 2 o la guía de
protección
subterránea CAR 4.

- Una vez colocados
los ganchos y la guia
en el suelo, se
empieza a instalar el
grupo.

6

Posa del gruppo -

Unit installation

- Installation du groupe -

Aufstellung des aggregats

Misura catena= luce netta - 500 mm.

Chain size= opening space - 500mm.

Dimension de la chaîne= espace net moins 500 mm.

Kettenlange netto= Abstand 500 mm.

Medida cadena= luz neta menos 500 mm.

Sblocco catena

Chain release

Déblocage de la chaîne

Kettenentriegelung

Desbloqueo cadena

- Colocación del grupo

CAT X
1 ) Allentare le viti di
fissaggio e togliere la
calotta.

2) Togliere i fianchi.

3) Procedere alla
posa e al fissaggio
del gruppo.

4) Calcolata l’esatta
misura (la misura
esatta della catena da
utilizzare è data dalla
misura della luce net­ta diminuita di 500
mm.), tagliare la parte
eccedente.

5) Fissare un capo
della catena di sbar­ramento alla catena
di servizio con
l’ausilio dell’apposito
morsetto.

6) Sempre con il
gruppo in posizione
aperta, fissare l’altra
estremità della cate­na ( servendosi dello
sblocco catena) al­l’elemento catena fis­so su CAT I.

7) Eseguire i collega­menti elettrici sulla
morsettiera quadro
comando.

N.B.: tutte le prove di
funzionamento e col­laudo verranno effet­tuate ad impianto ul­timato e catena in­stallata.

CAT X
1 ) Loosen the fixing
screws and remove the
casing.

2) Remove the sides.

3) Place the unit on the
anchor plate and
tighten the anchor
bolts.

4) The exact length of
chain required is calcu­lated by subtracting
500 mm. from the net
distance between the
pillars. Cut off the ex­cess chain.

5) Attach one end of
the barrier chain to the
coupling fitted to the
service chain.

6) With the unit still in
the open position, at­tach the other end of
the chain (use the
chain release) to the
fixed chain mount on
CAT 1.

7) Connect the power
cables to the terminal
board on the control
panel.

N.B. All operating tests
must be carried out af­ter installation of the
unit and with the bar­rier chain in position.

CAT X
1 ) Dévisser les vis
de fixation et retirer
la calotte.

2) Retirer les
panneaux latéraux.

3) Procedér à la pose
et a la fixation du
groupe.

4) Aprés avoir calculé
la dimension exacte
(la mesure exacte de
la chaîne à utiliser
est donnée par la
mesure de l'espace
net moins 500 mm.)
on coupe l'xcédent.

5) Fixer un extrémité
de la chaîne de
fermeture à la chaîne
de service à l'aide de
la borne appropriée.

6) Toujour s avec le
groupe en position
ouverte, fixer l’autre
extrémité de la
chaîne (en utilisant le
dispositif de
déblocage chaîne) à
l’élément chaîne fixe
sur CAT 1.

7) Effettuer les bran­chements électriques
sur la plaque à
bornes de l'armoire
de com-mandes.

N.B.: tous les essais
de fonctionnement
doivent être effectués
lorsque l'installation
est achevée et la
chaîne montée.

7

CAT X

1) Die PfeilerLappe
durch Losen der
Befesti­gungsschrauben
enifer-nen.

2) Die Seitenteile
abneLmen:

3) Die Pfeilerelemente
aufstellen und befesti­gen.

4) Die genaue Lange
der Kette berechnen
und auf MaB
abschneiden; die
korreLte Kettenlange
entspricht der licUten
Weite zwischen den
Pfeilern minus 500
mm.

5) Ein Absperrketten­ende mittels Ketten­verbindungsglied mit
der BedienungsVette
verbin-den.

6) Die Anlage in
Öffnungs-stellung
bringen und das
andere Kettenende
(mit Hilfe der Kettenen­triegelung) am festen
Kettenelement auf CAT
I befestigen.

7) Die electrischen
Anschlusse an der
Klemmenleiste der
Stouereinbeit gemaß
AnschluBplan.

Anmerkung: Samtliche
Betriebsproben und
Kontrollen werden
nach abgeschlossener
Installation und
Kettenmon-tage
vorgenommen.

CAT X
1 ) Aflojor los
tornillos de su jeción
y quitar el casquete.

2) Retirar los
laterales.

3) Colocar y fi jor el
grupo.

4) Tras heber
calculado la medida
exacta (la medida
exacta de la cadena a
utilizar es dada por la
medida de la luz neta
menos 500 mm.), se
corta que
sobra.

5) Fijor un extremo
de la cadena de la
barrera en la cadena
de servicio por medio
del gancho
especifico.

6) Manteniendo el
grupo en posición
abierta, fijar el otro
extremo de la cadena
(mediante el
desbloqueo cadena)
al elemento cadena
fijo en CAT 1.

7) realizar las cone­xiones elétricas en
las terminales del
cuadro de mandos.

N.B.: todas las
pruebas de
funcionamento y
ensayo se deben
efectuar una vez aca­bada la instalación y
montada la cadena.

Regolazione finecorsa con catena agganciata / end-stop adjustment with chain attached

Réglage interrupteur de fin de course avec chaîne accrochée / Endansc hlageinstellung mit eingehakter Kette

Regulación fin de carrera con cadena enganchada

IN APERTURA:

gia' regolato.

IN CHIUSURA:

regolare la tensione
della catena in
chiusura, quindi
ruotare la camma
rossa fino all'inseri­mento del micro­interruttore e bloccar­la.

Microinterruttori

Microswitches

Micro-interrupteurs

Mikroschalter

Microinterruptores

OPENING:
pre-adjusted.

C

LOSING:

adjust the tension on
the chain in closing,
then rotate the red cam
until the microswitch
trips. Now, lock the cam
into place.

POUR LA PHASE D'OUVERTURE:

prèrèglèe.

POUR LA PHASE DE FERMETURE:

reglèr la tension de la
chaîne en fermeture,
puis tourner la came
rouge jusq'à l'enclen­chement du micro­contact et la bloquer.

ÖFFNUNGSTELLUG:
voreingestellt.

STOP BEIM SCHLIEßEN:
Kettenspannung regu-

lieren und dann den
roten Nocken bis zum
Ein-schalten des Mikro­schalters drehen und
blockieren.

EN LA FASE DE APERTURA:

pre-regulado.

EN LA FASE DE CIERRE:

regular la tensión de
la cadena en fase de
cierre, posteriormente
girar la leva rija hasta
la activación del
micro-interrurptor y
bloque-arla.

Camma rossa (finecorsa chiude da regolare)

Red cam (closure end-stop to adjust)

Came rouge (int. de fin de cour se fermeture à régler)

roter Nocken (Endanschlag schließt, einzustellen

Leva roja (fin de carrera cierre a regular)

Camma bianca (finecorsa apre regolato)

white cam (opening end-stop already adjusted)

Came blanche (int. de fin de course ouverture réglé)

weißer Nocken (Endanschlag öffnet, eingestellt

Leva blanca (fin de carrera apertura regulado

8

Sblocco motoriduttore -

Gear motor release

- Opération de déblocage -

Antriebsentriegelung

Desbloqueo motorreductor

Sede di sblocco

C

Release seat

B

Siège de déblocage

Sitz der
Entriegelungsvorrichtung

Alojamiento de desbloqueo

Serratura

Lock

Serrure

A

Schloß

Cerradura

L'operazione di
sblocco e' necessaria
nel caso si presenti
una situazione
d'emergenza (man­canza d'energia elet­trica) e si intenda
eseguire manualmen­te la manovra di aper­tura:

1) Scostare il coper­chietto in plastica e,
inserita la chiave nel­la serratura (A),
ruotarla in senso ora­rio.

2) Inserire la chiave
di sblocco (C) nell'ap­posita sede (B) e
ruotarla in senso ora­rio fino allo sblocco
della catena.

3) Tirare la catena per
facilitare lo sblocco.

Per bloccare il moto­riduttore, ruotare
completamente la
chiave di sblocco in
senso antiorario.

The manual release
mechanism should be
used in any emergency
situation (e.g. power
failure) when is
required to open the
barrier:

1) Push the plastic
cover aside, insert the
key in the lock (A) and
rotate clockwise.

2) Insert the release
key (C) into its set (B)
and rotate clockwise
until the chain is
released.

3) Pull on the chain to
facilitate its release.

To lock the gear motor,
rotate the release key
anti-clockwise until it
stops.

L'opération de déblo­cage est nécessaire
au cas où une
situation d'urgence
se présentait (panne
de courant
électrique) et où l'on
veuille effectuer ma­nuellement la
manoeu-vre d'ouver­ture:

1) Déplacer le cou­vercle en plastique
puis, après avoir
introduit la clé dans
la serrure (A), la
tourner dans le sens
des aiguilles d'une
montre.

2) Introduire la clé de
déblocage (C) dans le
siège (B) prévu à cet
effet et la tourner
dans le sens des
aiguilles d'une
montre jusqu'à
obtenir le déblocage
de la chaîne.

3) Tirer la chaîne pour
faciliter son débloca­ge.

Pour bloquer le
motoréducteur,
tourner
complètement la clé
de déblocage dans le
sens inverse des
aiguilles d'une
montre.

Die Entriegelung ist für
den Notfall, z.B. bei
Sromausfall, wenn die
Kettenbarriere manuell
geöffnet werden soll,
erforderlich:

1) Kunstoffabdeckung
entfernen, Schlüssel in
das Schloß (A)
einfügen und im
Uhrzeigersinn drehen,
bis die Kette entriegelt
ist.

2) Den Entriegelungs­schlüssel (C) in seinen
Sitz (B) einfügen und
so lange im
Uhrzeigersinn drehen,
bis die Kette entriegelt
ist.

3) Zur leichteren
Entrie-gelung an der
Kette ziehen.

Zur Blockierung des
Getriebemotors den
Entriegelungsschlüssel
bis zum Anschlag
gegen den
Uhrzeigersinn drehen.

La operación de
desbloqueo es nece­saria en caso de que
se produzca una
situación de
emergencia (falta de
fluido eléctrico) y se
quiera realizar ma­nualmente la
maniobra de apertu­ra:

1) Desplazar la tapa
de plástico y, una vez
introducida la llave
en la cerradura (A),
girarla en sentido
horario.

2) Introducir la llave
de desbloqueo (C) en
el alojamiento
correspon-diente (B)
y girarla en sentido
horario hasta que se
desbloquee la
cadena.

3) Tirar de la cadena
para facilitar el
desblo-queo.

Para bloquear el
motorreductor girar
completamente la
llave de desbloqueo
en sentido
antihorario.

9

ITALIANO

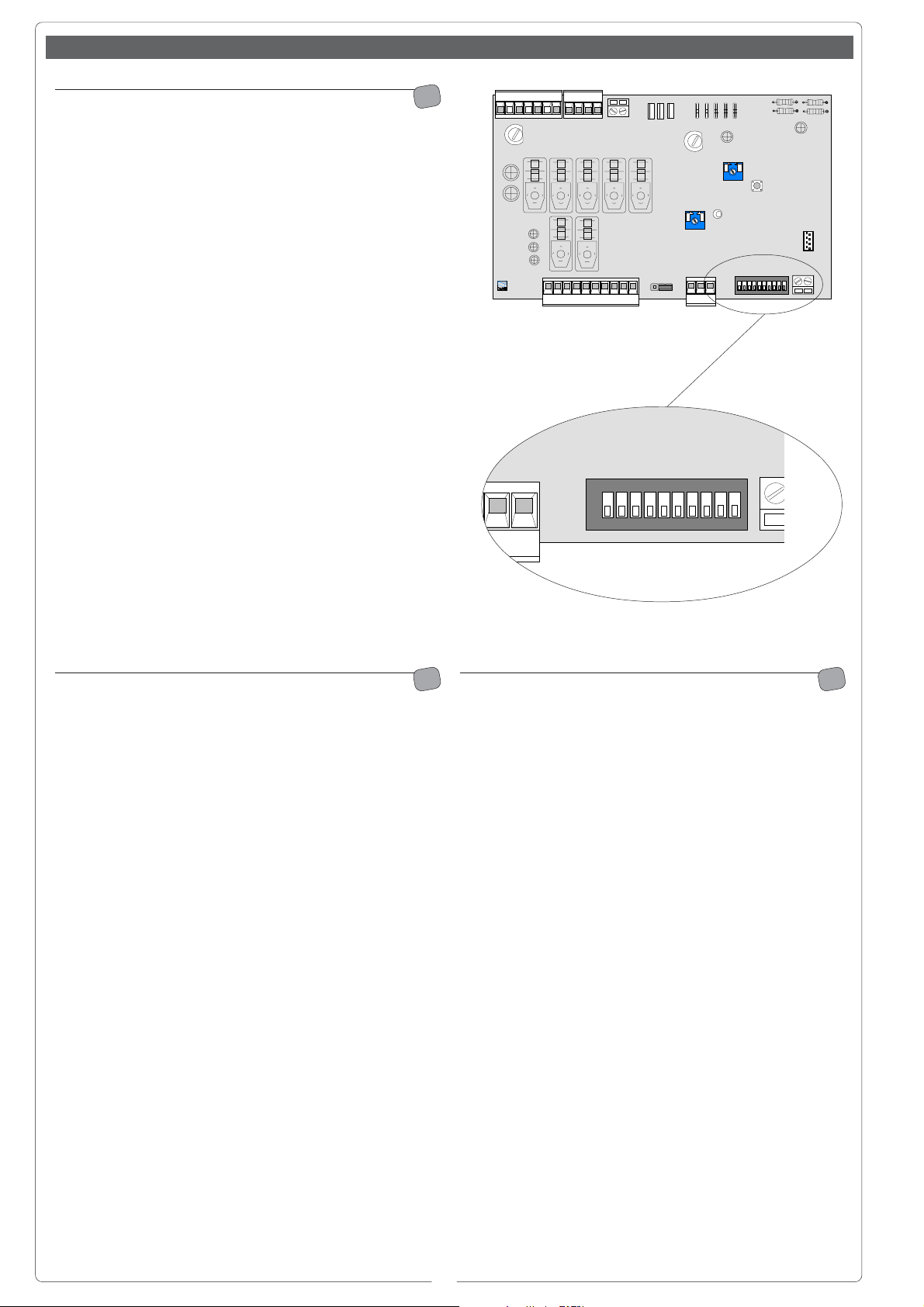

Descrizione tecnica scheda base ZL37-C

La scheda comando va alimentato
con tensione da 230V sui morsetti L1
e L2 ed è protetto in ingresso con
fusibile di linea da 3,15A.
I dispositivi di comando sono a bassa
tensione (24V) e sono protetti con
fusibile da 2A. La potenza
complessiva degli accessori a 24V,
non deve superare i 20W.

Sicurezza

Le fotocellule possono essere
collegate e predisposte per:

Riapertura in fase di chiusura,

a)
fotocellule rilevando un ostacolo
durante la fase di chiusura della
catena, provocano l'inversione di
marcia fino alla completa apertura,
dispositivo collegato sui morsetti 2-C1;

Stop totale

b)
escludendo l'eventuale ciclo di
chiusura automatica; per riprendere il
movimento bisogna agire sulla
pulsantiera o sul radiocomando (1-2);
Dispositivo amperometrico: vedi
NOTA;
Tempo di lavoro fisso 20 secondi.

Altre funzioni

-

Chiusura automatica

temporizzatore di chiusura automatica
si attiva a finecorsa apre o a fine

, arresto della catena

. Il

le

tempo lavoro in apertura. Il tempo
prefissato regolabile, é comunque
subordinato dall'intervento di eventuali
accessori di sicurezza e si esclude
dopo un intervento di «stop» totale o
in mancanza di energia elettrica;

Chiusura immediata

­alza automaticamente dopo che il
veicolo ha oltrepassato il raggio
d'azione dei dispositivi di sicurezza,
dispositivo collegato sui morsetti 2-C5;

Funzione a "uomo presente"

­Funzionamento della catena
mantenendo premuto il pulsante
(esclude il funzionamento del
radiocomando);

Rilevazione ostacolo

­(catena alzata, abbassata o dopo un
comando di stop totale), impedisce
qualsiasi movimento se i dispositivi di
sicurezza (es. fotocellule) rilevano un
ostacolo;

Prelampeggio

-

- Attivazione di una
durante le fasi di movimento e in
posizione di chiusura della barriera;

-

Aumento dell'azione frenante

catena;

- Tipo di comando

apertura.

, la catena si

.

. A motore fermo

in apertura e chiusura;

uscita a 24V

della

: apre-chiude, solo

Accessori collegati in serie

- Lampeggiatore di movimento

max.), collegato ai morsetti 10-E.

Accessori opzionali

-

Lampada spia catena abbassata

(3W max.). Lampada che segnala la
posizione di abbassamento della
catena, si spegne a fine tempo lavoro
di chiusura (10-5);

Scheda LB35

­l'alimentazione dell'automazione
tramite batterie nel caso di mancanza
di energia elettrica. Al ripristino della
tensione di linea esegue anche la loro
ricarica (vedi relativo foglio di
istruzioni).

Regolazioni

- Sensibilità amperometrica: min./max.

- T empo chiusura automatica

, permette

(25W

ENGLISH

This control board is powered by 230V
a.c. across terminals L1 and L2, and
is protected by a 3.15A fuse on the
main power line.
Control systems are (24) powered by
low voltage and protected with by a 2A
fuse.
The total power consumption of 24V
accessories must not exceed 20W.

Safety

Photocells can be connected to
obtain:

Re-opening

a)
b)

Total stop

chain is interrupted, and the automatic
closure cycle is disactivated. Use the
pushbutton or the radio transmitter to
resume movement of the chain;

- Amperometric safety device: see
NOTE;

- Fixed operating time of 20 sec.

Other functions

-

Automatic closing

closing timer is automatically activated
at the end of the opening cycle. The
preset, adjustable automatic closing
time is automatically interrupted by
the activation of any safety system,
and is deactivated after a total stop

during the closing cycle;

: the movement of the

: The automatic

Technical description ZL37-C control panel

command or in case of power failure;

Immediate closure

-

automatically raised when a vehicle
has passed the safety devices, on the
terminals 2-C5 of the control panel;

"Operator present" function

­operates only when the pushbutton is
held down (the radio remote control
system is deactivated);

Obstacle detection:

­is stopped (chain is raised, lowered or
half-raised after an emergency stop
command), the transmitter and the
control pushbutton will be deactivated
if an obstacle is detected by one of
the safety devices (for example, the
photocells);

Flashing light

­opening and closing cycle begins;

- Attivazione di una uscita a 24V
durante le fasi di movimento e in
posizione di chiusura;

- Activation of a
during the movement phases and in
the closed position;

Increases the braking action on the

-

(the chain is

. Chain

When the motor

activated before

24V output

signal

chain;

-

Selection of command sequence

open-close, open only.

Accessories connected in series

- Flashing signal light

(25W max.),

:

when chain is in motion.

Optional accessories

lowered chain pilot lamp

­This is a light that indicates the barrier
open position and turns off when the
chain activates the closing end-stop
(terminals 10-5);

LB35 board

­automation system using battery
power in case of a power failure. When
the power supply is restored, the
batteries are recharged automatically
(refer to instruction sheet);

Adjustments

- Sensitivity of amperometric safety
system: min./max.

- Automatic closing time

, used to power the

(3W max.).

Attention: avant d'intervenir à l'intérieur
de l'appareillage, couper la tension de
ligne et débrancher les batteries (si
branchées).

10

FRANÇAIS

Description technique armoire de commande ZL37-C

La carte de commande doit être
alimentée avec une tension de 230V
sur les bornes L1 et L2 et elle est
protégée en entrée par un fusible de
ligne de 3.15A.
Les dispositifs de commande sont à
basse tension (24V) et protégés avec
fusible de 2A. La puissance totale des
accessoires à 24V, ne doit pas
dépasser 20W.

Sécurité

Il est possible de brancher des
photocellules et de les programmer
pour:

Réouverture

a)

Stop total:

b)
conséquente exclusion de l'éventuel
cycle de fermeture automatique; pour
reprendre le mouvement, agir sur les
boutons-poussoirs ou sur l'émetteur
radio;
Dispositif ampèremétrique: voir NOTE;
Temps de fonctionnement fixe de 20
secondes.

Autres fonctions

-

Fermeture automatique.

risateur de fermeture automatique est
autoalimenté à la fin du temps de la
course en ouverture. Le temps
réglable est programmé, cependant, il
est subordonné à l’intervention

en phase de fermeture;

arrêt de la chaîne avec

Le tempo-

d’éventuels accessoires de sécurité et
il est exclu après une intervention de
“stop” total ou en cas de coupure de
courant;

-

Fonction de fermeture immédiate

chaîne se soulève automatiquement
dès que le vèhicule a dépassé le
rayon d'action des dispositifs de
sécuritè (ex: photocellules) sur les
bornes 2-C5 du armoire de com­mande;

Fonctionnement "homme mort"

­Fonctionnement du chaîne en
maintenant appuyé le bouton-possoir
(exclut la fonction de la
radiocommande);

Détection obstacle.

­est arrêté (chaîne soulève, abaisse ou
semi-soulève, cette position est
obtenue avec une commande de stop
total), annule toute fonction de
l’émetteur ou du bouton-poussoir en
cas d’obstacle détecté par les
dispositifs de sécurité (ex.
Photocellules) ;

Prèclignotement

­fermeture;

- Activation d'une
pendant les phases de mouvement et
en position de fermeture;

Augmentation de l'action de freinage

-

de la chaîne

;

- Types de commande

Quand le moteur

en ouverture et en

sortie à 24V

: ouv erte-

: la

.

fermèe, seulement ouverture.

Accessoires branchés en série

- Clignotant de mouvement

max.).

Accessoires en option

Voyant chaîne ouverte

­Lampe qui signale la position
d'ouverture de la chaîne, elle s'éteint
à la fin du cycle de fermeture (bornes
10-5);

Carte LB35

­de l'automatisme avec batteries en
cas de coupure de courant. Une fois la
tension de réseau rétablie, elle
procède également à la recharge des
batteries (voir feuille d'instructions
correspondante).

Réglages

- Sensibilité ampèremetrique: min./
max.

- Temps de fermeture automatique.

permettant l'alimentation

(25W

(3W max.).

Attention: avant d'intervenir à l'intérieur
de l'appareillage, couper la tension de
ligne et débrancher les batteries (si
branchées).

DEUTSCH

Die Grundplatine wird mit einer
Spannung von 230V über die
Klemmen L1 und L2 gespeist und ist
am Eingang mit einer 3.15-A­Hauptsicherung geschützt. Die
Steuerungen erfolgen mit
Niederspannung und sind durch enie
2-A-Sicherung geschützt. Die Gesamt­leistung des 24-V-Zubehörs darf 20W
nicht überschreiten.

Sicherheitsvorrichtungen

Die Lichtschranken können für
folgende Funktionen angeschlossen
bzw. vorbereitet werden:

Wiederöffnen

a)

Totalstop

b)

Ausschluß der eventuell
darauffolgenden automatischen
Schließfunktion. Die Wiederaufnahme
des Normalbetriebs erfolgt durch
Tasten- oder Funksendersteuerung;
Amperemetrische Vorrichtung: siehe
HINWEIS;
Festgelegte Laufzeit v on 20 Sek..

Andere funktionen

Schließautomatik

­automatik-Zeischalter speist sich beim
Öffnen am Ende der Torlaufzeit selbst.
Die voreingestellte Zeit ist auf jeden
Fall immer dem Eingriff eventueller

beim Schließen;

: Stillstand des Kette unter

. Der Schließ-

Technische Beschreibung Schalttafel ZL37-C

Sicherheits vorrichtungen
untergeordnet und schließt sich nach
einem “Totalstop"-Eingriff bzw. bei
Stromausfall selbst aus;

Sofortige Schließfunktion:

­angehoben automatisch nachdem das
Fahrzeug den Aktionsradius der
Sicherheitsvorrichtung (z.B: Licht­schranke) überfahren hat. Anschluß
auf den Klemmen 2-C5 des
Steuergeräts;

Funktion “Bedienung vom Steuer-

-

pult”.

Kettenspannung durch Druck­tasterbetätigung (Funkfernsteuerung
ausgeschlossen);

Hinderniserfassung

­stillstehendem Motor (Kette
angehoben, gesenkt oder durch eine
Totalstop-Steuerung) wird bei durch
die Sicherheitsvorrichtungen (z.B.:
Lichtschranken) erfaßtem Hindernis
jede Sender- oder Drucktasterfunktion
annulliert;

Vorblinken

­ßen;

- Aktivierung eines
während der Bewegungsphasen und
bei Schließstellung;

-

Zur Bremskrafterhöhung;

- Steuerart

Öffnen.

beim Öffnen und Schlie-

24-V-Ausgangs

: Öffnen-Schließen, nur

11

Die Kette

. Bei

Serienmäßig angeschlossenes
Zubehör

- Blinkleuchte "Kette in Bewegung"

(25W max.).

Extrazubehör

Kontrollampe bei geöffnetem Kette

­(3W max.). Diese Kontrollampe zeigt
an, daß das Schließzeit abgelaufen ist
(Klemmen 10-5);

Platine LB35:

­Netzspannungsausfall die Strom­versorgung des Antriebssystems
mittels Notbatterien. Bei neuerlicher
Netzspannungsversorgung erfolgt das
automatische Wiederaufladen der
Batterien. (Siehe entsprechende
Bedienungsanleitung);

Einstellugen

- Amperemetrische
Ansprechempfindlichkeit: min./max.

- Zeiteinstellung Schließautomatik.

ermöglicht bei

Attention: avant d'intervenir à l'intérieur
de l'appareillage, couper la tension de
ligne et débrancher les batteries (si
branchées).

ESPAÑOL

Descripción técnica tarjeta base ZL37-C

La tarjeta de mando se alimenta con
una tensión de 230V en los bornes L1
y L2 y está protegido en entrada con
fusible de línea de 3.15A. Los
dispositivos de mando son a baja
tensión (24V), protegidos por fusible a
2A. La potencia total de los
accesorios a 24V, no debe superar los
20W.

Seguridad

Las fotocélulas pueden estar
conectadas y predispuestas para:

Reapertura

a)

Parada total:

b)

en la fase de cierre;

parada de la cadena
con la consiguiente exclusión del ciclo
de cierre automatico, para reactivar el
movimiento actuar en el teclado o en
el transmisor de radio;
Dispositivo amperométrico: mirar
NOTA;
Tiempo de trabajo fijo a 20 seg.

Otras funciónes

-

Cierre automático

. El temporizador
de cierre automático se autoalimenta
en fin-de-tiempo carrera en fase de
apertura. El tiempo prefijado
regulable, sin embargo, está
subordinado a la intervención de
posibles accesorios de seguridad y se

excluye después de una intervención
de parada total o en caso de falta de
energía eléctrica;

Cierre inmediato

-

: la cadena
levantado automáticamente después
que el vehículo ha superado el radio
de acción de los dispositivos de
seguridad (por ej: fotocélulas) en los
bornes 2-C5 del cuadro eléctrico;

Funcionamiento a “hombre

-

presente”;

Funcionamiento de la
cadena manteniendo pulsada la tecla
(excluye la función del mando a
distancia);

Detección obstáculo.

-

Con el motor
parado (cadena levantado, baja o en
posición semi-levantado obtenida a
través de un comando de stop total),
anula cualquier función del transmisor
o del botón en caso de obstáculo
detectado por los dispositivos de
seguridad (por ejemplo: fotocélulas);

Preintermitencia

-

en fase de apertura

y cierre;

- Activación de una

salida a 24V

durante las fases de movimiento y en
posición de cierre;

Función de aumento de la accíon

-

frenante

- Tipo de mando

de la cadena;

: apertura-cierre, sólo

apertura.

Accesorios conectados en serie

- Lámpara intermitente de movimiento

(25W max.).

Accesorios opcionales

-

Lámpara indicadora de cadena baja

(3W max.). Lámpara que señala la
posición de baja de la cadena, se
apaga al final del tiempo de cierre
(bornes 10-5);

Tarjeta LB35

-

que permite la
alimentación de la automatización
mediante baterías en caso de falta de
energía eléctrica. Una v ez reactivada
la tensión de línea efecta también su
recarga (vese la correspondiente hoja
de instrucciones);

Regulaciones

- Sensibilidad amperométrica: min./
max.

- Tiempo cierre automático.

Attention: avant d'intervenir à l'intérieur
de l'appareillage, couper la tension de
ligne et débrancher les batteries (si
branchées).

I

Nota: il dispositi­vo amperometrico, in
presenza di ostacolo,
provoca:
a) l'arresto della
catena se in fase di
apertura;
b) l'inversione di
marcia se in fase di
chiusura.
Attenzione: nel caso
b, dopo 3 rilevamenti
d'ostacolo consecuti­vi, la catena si ferma
in apertura e viene
esclusa la chiusura
automatica; per
riprendere il movimen­to bisogna agire sulla
pulsantiera o sul
telecomando.

GB

Note: when an
obstacle is
encountered, the
amperometric locking
device intervenes as
follows:
a) if in the aperture
phase, the chain
stops;
b) if in the closure
phase, the movement
of the bar is reversed.
N.B.: In situation (b), if
an obstacle is detect­ed three times, the
chain stops during
aperture, and
automatic closure is
disactivated.
Use the keyboard or
the radio transmitter to
resume movement of
the bar.

F

Note: en
présence d'obstacle,
le dispositif ampè­remétrique de blocage
cause:
a) si en phase d'ou­verture, l'arrêt de la
chaîne;
b) si en phase de
fermeture, l'inversion
du mouvement.
Attention: dans le
case b), après 3
détections d'obstacle
consécutives, la
chaîne s'arrête en
ouverture et la
fermeture automa­tique est exclue.
Pour reprendre le
mouvement, il faut
agir sur les boutons­poussoirs ou sur la
télécommande.

12

D

Hinwies: Bei
Auftreten von
Hindernissen bewirkt
die amperemetrische
Sicherheitsvorrichtung:
a) in der Öffnung­sphase den Kette­enstillstand;
b) in der Schließen die
Bewegungsumkehr
(Sicherheitsrücklauf).
Achtung: im Fall b)
bleibt die Kette nach 3
hintereinander
erfolgten Hindernis­erfassungen offen und
die Schließautomatik
wird ausgeschlossen.
Die Wiederaufnahme
des Normalbetriebs
erfolgt mittels Tasten­bzw. Fernsteuerung.

E

Nota: el disposi­tivo amperometrico de
bloqueo, en presencia
de obstaculo provoca:
a) en fase de apertura
la parada de la
cadena;
b) en fase de cierre la
inversión de la
marcha;
Atención!: En el caso
b), despus de 3
detecciones de
obstaculo
consecutivas, la
cadena se para en
apertura y se excluye
el cierre automatico;
para reactivar el
movimiento se debe
actuar en el teclado o
en el mando a
distancia.

Quadro comando -

Electric control panel

I

1) Morsettiere di collegamento

2) Fusibile di linea 3.15A

3) Fusibile accessori 2A

4) Dip-switch "selezione funzioni"

5) Innesto scheda radiofrequenza

6) Trimmer TCA: regolazione tempo di chiusura

automatica

7) Trimmer SENS: regolazione sensibilità
aperometrica

8) Pulsante memorizzazione codici

9) LED di segnalazione codice radio / chiusura

automatica

10) Connettori alimentazione motore

11) Connettori per il collegamento caricabatterie

(LB35)

12) Jumper selezione tipo di comando per pulsante
in 2-7

- Armoire de commande -

L1

L2

L1T

PT

L2T

2

Schalttafel -

C
O
M

Ralle ntamento

Deceleration

Ralentissement

Geschw.
Abnahme

Deceleración

Velocità

Speed

Vitesse

Geschw.

Velocidad

Min.Max.

"B"

0

Vel.

Rall.

Cuadro de mando

Max.Med.Min.

"A"

10

11

3
6

8
9
5

1 Terminal block for external connections

GB

2 3.15A line fuse
3 2A accessories fuse
4 "Function selection" dip-switch
5 Radiofrequency board socket
6 TCA trimmer: automatic closing time adjustment
7 SENS trimmer: amperometric sensitivity adjustment
8 Button for memorizing code numbers
9 Radio code / automatic closing signal LED
10 Connectors for power supply motor
11 Connectors for connection to battery charger (LB35)
12 Jumper for selection of type of control for button in 2-7

7

21 345678910

4

QUADRO COMANDO

ZL 37

74

1

12

F

1 Plaque à bornes de connexion
2 Fusibles de ligne 3.15A
3 Fusible de accessoires 2A
4 Dip-switch "sélection fonction"
5 Branchement carte radiofréquence
6 Trimmer TCA: réglage temps de fermeture automatique
7 Trimmer SENS: réglage sensibilité amperometrique
8 Bouton-poussoir mémorisation codes code
9 LED de signalisation code radio / fermeture automatique
10 Connecteurs pour alimentation moteur
11 Connecteurs prévus pour le branchement chargeur de

batteries (LB35)

12 Pontet de sélection type de commande pour bouton-

poussoir en 2-7

D

1 AnschlußKlemmenleiste
2 Hauptsicherung 3.15A
3 Zubehörsicherung 2A
4 "Funktionsauswahl" dip-Switch
5 Steckanschluß Funkfrequenz-Platine
6 Trimmer TCA: Einstellung der Schließautomatik
7 Trimmer SENS: Einstellung amperemetrische

Ansprechempfindlichkeit

8 Code-Speichertast
9 Schließautomatik / Anzeige LED-Funkcode
10 Steckverbinder Stromversorgung Motor
11 Steckverbinder für Batterieladegerät-Anschluß (LB35)
12 Steuerart-Wahljumper für Taste auf 2-7

E

1 Caja de bornes para las conexiónes
2 Fusibles de línea 3.15A
3 Fusible accesorios 2A
4 Dip-switch "seleccion función"
5 Conexión tarjeta radiofrecuencia
6 Trimmer TCA: regulación tiempo para el cierre

automático

7 Trimmer SENS: regulación sensibilidad amperométrica
8 Tecla memorización códigos
9 LED de señal código radio / cierre automàtico
10 Conectores para alimentación motor
11 Conectores para conexión carga baterías (LB35)
12 Jumper selección tipo de mando para tecla en 2-7

13

1ON2345678910

Selezioni funzioni -

Selection of functions

- Sélection fonctions -

Funktionswahl -

Selección de las funciones

1 ON Chiusura automatica attivata;
2 ON Funzionamento pulsante o comando radio "solo

apre" attivato (con innesto scheda
radiofrequenza)

2 OFF Funzionamento pulsante o comando radio

"apre-chiude-inversione" attivato (con innesto
scheda radiofrequenza);

3 ON Tensione a 24V in uscita sui morsetti 10-E

durante le fasi di movimento e nella posizione di
chiusura della catena, attivata;

3 OFF Tensione a 24V in uscita sui morsetti 10-E

durante le fasi di movimento della catena,

attivata;
4 ON Funzione a "uomo presente" attivato;
5 ON Prelampeggio di 5 secondi in apertura e in

chiusura attivato;
6 ON Rilevazione dell'ostacolo (con motore a

finecorsa) attivato;
7 ON Non utilizzato, lasciare in posizione di "OFF";
8 OFF Funzione di chiusura immediata attivata;

inserire dispositivo di sicurezza (2-C5).
9 OFF Pulsante "stop" attivato; inserire dispositivo di

sicurezza (1-2);
10 ON Funzione di aumento dell'azione frenante della

catena attivato;

L1

QUADRO COMANDO

ZL 37

L1TL2

I

PT

L2T

0

Vel.

Rall.

74

21 345678910

ON
OFF

DIP SWITCH

GB

1 ON Automatic closure enabled;
2 ON "Only open" radio control or pushbutton function

enabled (with plug-in radiofrequency board);
2 OFF "Open-close-reverse" radio control or

pushbutton function enabled (with plug-in

radiofrequency board);
3 ON 24V output voltage on 10-E terminals when the

chain is in motion and in the barrier's closed

position, enabled;
3 OFF 24V output voltage on 10-E terminals when the

chain is in motion, enabled;

4 ON "Operator present" function enabled;
5 ON Pre-flashing (aperture and closure) enabled;
6 ON Obstacle detection device (motor of limit

position) enabled;
7 ON Not used
8 OFF Immediate closure function enabled; activate

safety device (2-C5);
9 OFF "Stop" button enabled; activate safety device

(1-2);
10 ON Function that increases the braking action on

the barrier enabled;

F

1 ON Fermeture automatique activée;
2 ON Fonctionnement bouton-possoir ou commande

radio "ouverture seulement" activée (avec
carteradiofréquence);

2 OFF Fonctionnement bouton-possoir ou commande

radio"ouverture-fermeture-inversion" activée
(avec carte radiofréquence);

3 ON Tension à 24V à la sortie sur les bornes 10-E

durant les phases de mouvement et dans la
position de fermeture de la chaîne activée;

3 OFF Tension à 24V à la sortie sur les bornes 10-E

durant les phases de mouvement de la chaîne

activée;

4 ON Fonction bouton-poussoir (contact mantenu)

activée;

5 ON Preclignotement dans la phase d'ouverture et de

fermeture activée;

6 ON Dispositif de détection de présence (moteur en

fin de course) activée;
7 ON Non utilisé
8 OFF Fonction de fermeture immédiate activée;

brancher le dispositif de sécurité (2-C5);
9 OFF Poussoir "stop" activée; brancher le dispositif

de sécurité (1-2);
10 ON Fonction "augmentation de l'action de freinage

de la barrière" activée;

14

1 ON Schliessautomatik zugeschaltet;

- SENS . -

- T.C.A . -

D

2 ON Betrieb Funksteuerung "nur Öffnen"

zugeschaltet; (mit Funkfrequenze-Platine);

2 OFF Betrieb Funksteuerung "Umschalten-Öffnen-

Schließen" zugeschaltet; (mit
Funkfrequenze-Platine);

3 ON 24V Spannung am Ausgang der Klemmen 10-E

bei Schrankenlauf oder bei geschlossener Kette

zugeschaltet;

3 OFF 24V Spannung am Ausgang der Klemmen 10-E

bei Schrankenlauf Kette zugeschaltet;
4 ON Bedienung vom "Steuerpult" zugeschaltet;
5 ON Vorblinker beim Öffnen und Schließen

zugeschaltet;
6 ON Hindemisaufnahme (bei Motor am Endanschlag)

zugeschaltet;
7 ON nicht in Gebrauch
8 OFF Funktion zum sofortigen Schließen

zugeschaltet; Schutzvorrichtung einschalten

(2-C5);
9 OFF "Stop-Taste" zugeschaltet; Schutzvorrichtung

einschalten (1-2);

10 ON Zur Bremskrafterhöhung der zugeschaltet;

1 ON Cierre automatico activado;

E

2 ON Funcionamiento polsador o radiomando "sola

apertura" activado; (con tarjeta
radiofrequencia);

2 OFF Funcionamiento polsador o radiomando "apertu-

ra-cierre-inversion" activado; (con tarjeta
radiofrequencia);

3 ON Tensión a 24V en salida de los bornes 10-E

durante las etapas de movimiento y en la
posición de cierre de la cadena, activada;

3 OFF Tensión a 24V en salida de los bornes 10-E

durante las etapas de movimiento de la cadena,

activado;

4 ON Funcionamiento "estando presente la persona"

activado;

5 ON Pre-intermitencia en la fase de apertura y cierre

activado;

6 ON Detección del obsáculo (con el motor al final de

carrera) activado;
7ON Non utilizado
8 OFF Función de cierre inmediato activado; habilitar

dispositivo de seguridad (2-C5);
9 OFF "Polsador stop" activato; habilitar dispositivo de

seguridad (1-2);
10 ON Función de aumento de la accíon frenante de la

barra activato;

Regolazioni -

Trimmer T.C.A.

= Tempo chiusura automatica min. 1",

max. 120".

Trimmer SENS.

= Sensibilità del dispositivo

amperometrico (min. / max.)

Trimmer T.C.A.

= Automatic closing time min. 1", max.

120".

Trimmer SENS.

= Sensitivity of amperometric safety

system (min. / max.)

Trimmer T.C.A.

= Temps de fermeture automatique

min. 1", max. 120".

Trimmer SENS.

= Sensibilité ampèremetriqué (min. /

max.)

Trimmer T.C.A.

= Zeiteinstellung Schließautomatik, min.

1", max. 120".

Trimmer SENS.

Ansprechempfindlichkeit: (min. / max.)

Trimmer T.C.A.

= Amperemetrische

= Tiempo cierre automático min. 1",

max. 120".

Trimmer SENS.

= Sensibilidad amperométrica (min. /

max.)

Adjustments

- Réglage -

I

GB

F

D

E

Einstellung -

L1

QUADRO COMANDO

ZL 37

Régulación

PT

L1TL2

L2T

REGOLAZIONE TR IMMERS

TR IMMERS ADJUSTM ENT

RÉGLAG E TRIMMERS

EINTELLUNG TRIMMERS

REGULACIÓN TRIMMERS

0

74

Vel.

Rall.

21345678910

15

Collegamenti elletrici -

Electrical connections

- Branchements électriques -

Elekrische anschlüsse -

Conexions eléctricas

L1
L2

M
N

10
E

E

+10 - 1 1 1 2 C 1 C 5

7

5

3

INTERBLOCCO

FA FC F

PT

MN

Alimentazione 230V (a.c.)

230V (a.c.) power supply

Alimentation 230V (c.a.)

Stromversorgung 230V Wechselstrom)

Alimentación 230V (a.c.)

Motore 24V(d.c.)

24V (d.c.) motor

Moteur 24V (c.c.)

Motor 24V (Gleichstrom)

Motor 24V (d.c.)

in movimento (es.lampeggiatore)

Uscita 24V in movimento (es.lampeggiatore - dip 3 OFF)

24V output in motion (e.g. flashing light - Pos. B Jumper)

Sortie 24V en mouvement (ex. branchement clignotant - Jumper Pos. B)

Uscita 24V

Ausgang 24V in Bewegung (z.B. Blinker-Anschluß - Jumper Pos. B)

24V output

Salida de 24V en movimento (ej. lámpara intermitente - Jumper Pos. B)

Sortie 24V

Ausgang 24V

Salida de 24V

during movement (e.g. flashing light)

en mouvement (ex. clignotant)

während der Bewegungsphase (z.B. Blinker)

en movimiento (ej. lámpara intermitente)

in movimento e in posizione di chiusura

during movement and in the closed position

en mouvement et en position de fermeture

während der Bewegungsphase und bei Schließstellung

en movimiento y en posición de cierre

DIP 3

OFF

DIP 3

ON

10
5

10
11

1
2

Lampada spia 24V-3W max. "catena aperta"

24V -3W max. "chain-opened" signal lamp

Lampe-témoin 24V-3W max. "chaîne ouverte"

Kontrollampe 24V-3W max. "Kette offen"

Lámpara de señal 24V-3W max. "cadena abierta"

Alimentazione accessori (max 40W):

- 24V (a.c.) con alimentazione a 230V(a.c.)

- 24V (d.c.) con alimentazione a 24V (d.c.)

Power supply accessories (max. 40W):
24V (a.c.) with power supply at 230V (a.c.)
24V (d.c.) with power supply at 24V (d.c.)

Alimentation accessories (max 40W):

- 24V (a.c.) avec alimentation à 230V(c.a.)

- 24V (d.c.) avec alimentation a 24V (c.c.)

Stromversorgung Zubehör (max 40W):

- 24V (Wechselstrom) bei Stromversorgung 230V(Wechselstrom)

- 24V (Gleichstrom) bei Stromversorgung 24V (Gleichstrom)

Alimentación accesorios (max 40W):

- 24V (a.c.) con alimentación a 230V(a.c.)

- 24V (d.c.) con alimentación a 24V (d.c.)

Pulsante stop (N.C.)

Pushbutton stop (N.C.)

Bouton-poussoir arrêt (N.F.)

Stop-Taste (N.C.)

Pulsador de stop (N.C.)

N.B. Rispettare la polarità
nel collegamento delle
fotocellule (TX e RX).

N.B. When connecting the
photocells (TX and RX),
observe the correct
polarities.

N.B. Respecter la polarité
lors de la connexion des
photocellules (TX et RX).

Anmerkung: beim

Anschließen der
Photozellen (TX
und RX) auf die Polung
achten.

N.B. Respetar la polaridad
en la conexión de las
fotocélulas (TX y RX).

TX

RX

NO C NC

10 11

16



2
3

Pulsante apre (N.O.)

Open pushbutton (N.O.)

Bouton-poussoir d'ouverture (N.O.)

Taste Öffnen (Arbeitskontakt)

Pulsador de apertura (N.O.)

2
7

2
C1

2
C5

Collegamento radio e/o pulsante (N.O.). Per funzionamento vedi DIP 2

Collegamento radio e/o pulsante (N.O.)

Connector (N.O.) radio and/or pushbutton. See DIP 2 for command type

per tipo comando, vedi dip-switch 2

Connection radio et/ou bouton-poussoir (N.O.). Pour commande voir DIP 2

Connector (N.O.) radio and/or pushbutton

Anschluß Funkkontakt und/oder Taste (N.O.). Steuerart siehe DIP 2

see dip-switch 2 for command type

Conexión radio y/o pulsador (N.O.). Para mando mirar DIP 2

Connection radio et/ou bouton-poussoir (N.O.)
pour commande voir dip-switch 2

Funzionamento pulsante: solo chiusura

Anschluß Funkkontakt und/oder Taste (N.O.)

Button operation: closure only

Steuerart siehe dip-switch 2

Fonctionnement bouton-poussoir: seulement fermeture

Conexión radio y/o pulsador (N.O.)

Tasten-Funktion: nur Schließen

para mando mirar dip-switch 2

Funcionamiento tecla: sólo cierre

Contatto (N.C.) di «riapertura durante la chiusura»

Contact (N.C.) for «re-aperture during closure»

Contact (N.C.) de «réouverture pendant la fermeture»

Kontakt (Ruhekontakt) «Wiederöffnen beim Schliessen»

Contacto (N.C.) para «la apertura en la fase de cierre»

Contatto (N.C.) di «chiusura immediata»

Contact (N.C.) of «immediate closure»

Contact (N.C.) de «fermeture immédiate»

Kontakt (Ruhekontakt) der sofortigen Schließen

Contacto (N.C.) de cierre inmediato

se non usato

if not used

si non utilisée

falls nicht verwendet

si no se usa

se non usato

if not used

si non utilisée

falls nicht verwendet

si no se usa

JUMPER

JUMPER

2-C1

E 10 111 2 3 5 7C1 C

dip 8 ON

2134567

8910

5

ON

F
FA

F
FC

Collegamento finecorsa APERTURA (N.C.)

Connection limit switch opens (N.C.)

Connexion fin de course ouverture (N.F.)

Anschluß Endschalter Öffnung (N.C.)

Conexión fin de carrera apertura (N.C.)

Collegamento finecorsa CHIUSURA (N.C.)

Connection limit switch closes (N.C.)

Connexion fin de course fermeture (N.F.)

Anschluß Endschalter Schließung (N.C.)

Conexión fin de carrera cierre (N.C.)

Collegamento antenna

Antenna connection

Connexion antenne

Antennenanschluß

Conexión antena

17

Regolazione di velocità -

Adjustment of speed

- Réglage de la vitesse ­velocidad

Einstellung der geschwindigkeit -

REGOLAZIONE DI VELOCITÀ DI CHIUSURA (Vel.1)/APERTURA (Vel.2)

ADJUSTMENT OF CLOSURE (Vel.1)/APERTURE SPEED (Vel.2)

RÉGLAGE DE LA VITESSE DE FERMETURE (Vel.1)/OUVERTURE (Vel.2)

EINSTELLUNG DER ÖFFNUNGSCHWINDIGKEIT (Vel.1)/SCHLIEßGESCHWINDIGKEIT (Vel.2)

REGULACION VELOCIDAD CIERRE (Vel.1)/APERTURA (Vel.2)

Es: velocità di apertura med. - velocità di chiusura max.

Ex: med. speed during opening - max. speed during closing.

Ex: vitesse d'ouverture moyenne - vitesse de fermeture max.

Beispiel: mittlere Öffnungsgeschwindigkeit - max. Schließgeschwindigkeit .

Ej: velocidad de apertura med. - velocidad de cierre máx.

Regulacion de

Vel.2Vel.1 Com

Med.Max.

Min.

Velocità

Speed

Vitesse

Geschw.

Velocidad

C
O

M

18

Installazione del radiocomando -

Installation der radiosteuerung -

Radio control installation -

Instalación del radiomando

Installation de la radiocommande

ITALIANO

PROCEDURA

A. inserire una

scheda AF.

B. codificare il/i

trasmettitore/i.

C. memorizzare la

codifica sulla
scheda base.

A

ENGLISH

PROCEDURE

A. insert an

AF card.

B. encode

transmitter/s.

C. store code in the

motherboard.

INSERIMENTO SCHEDA AF -

EINSTECKEN DER KARTE AF-

FRANCAIS

PROCEDURE

A. placer une carte

AF.

B. codifier le/s

émetteur/s.

C. mémoriser la

codification sur la
carte base.

AF BOARD INSERTION

MONTAJE DE LA TARJETA AF

A. Stecken Sie eine
B. Codieren Sie den/
C. Speichern Sie die

- INSTALLATION DE LA CARTE AF

(*) Per trasmettitori con frequenza 433.9 AM (serie TOP e serie TAM) bisogna, sulla relativa

scheda AF43S, posizionare il jumper come illustrato

(

*) On AM transmitters operating at 433.9 MHz (TOP and TAM series), position the jumper

connection on circuit card AF43S as shown on the sheet.

(*) Pour les émetteurs de fréquence 433.9 AM (série TOP et série TAM) il faut positionner

le pontet sur la carte AF43S correspondante de la façon indiquée.

(

*) Bei Sendern mit einer Frequenz von 433.9 AM (Reihe TOP und Reihe TAM) ist der auf
der entsprechenden Platine AF43S befindliche Jumper der Abbildung entsprechend zu
positionieren.

(*) Para transmisores con frecuencia 433.9 AM (serie TOP y serie TAM) es necesario, en la

tarjeta corespondiente AF43S, colocar el jumper como se indica en la ilustración.

DEUTSCH

PROZEDUR

Karte AF.
die Sender.
Codierung auf der

Grundplatine.

ESPANOL

PROCEDIMIENTO

A. introducir una

tarjeta AF.

B. codificar el/los

transmisor/es.

C. memorizar la

codificación en la
tarjeta base.

TAMTOP

La schedina AF deve essere inserita
OBBLIGATORIAMENTE in assenza di
tensione.

The AF board should ALWAYS be
inserted when the power is off.

La carte AF doit OBLIGATOIREMENT
être branchée en l’absence de
tension.

Vor Einschieben der Karte die
Stromzufuhr UNBEDINGT abschalten.

La tarjeta AF se debe montar
OBLIGATORIAMENTE en caso de
falta de corriente.

SCHEDA "AF"

"AF" BOARD

CARTE "AF"

KARTE «AF»

TARJETA «AF»

- T.C.A. -

NS. -

SCHEDA BASE

MOTHERBOARD

CARTE DE BASE

BASISKARTE

TARJETA BASE

Frequenza / MHz

Frequency / MHz

Frequence / MHz

Frequenz / MHz

Frecuencia / MHz

Scheda radiofrequen za

Tarjeta radiofrecuencia

1ON2345678910

Trasmettitore

Rdiofrequency board

Caret ra diofréquence

Funkfrequenz-Platine

FM 26.995 AF130 TFM
FM 30.900 AF150 TFM
AM 26.995 AF26 TOP
AM 30.900 AF30 TOP

Transmitter

Emetteur

Funksender

T r ansm isor

AM 433.92 AF43S / AF43SM TA M / TOP
AM 433.92 AF43SR ATOMO

19

B

CODIFICA TRASMETTITORI -

CODIERUNG DER SENDER -

TOP

QUARZATI

TRANSMITTER ENCODING

- QUARTZ

CODIFICACIÓN TRANSMISORES

- AU QUARTZ

- QUARTZGENAUE

- CODIFICA TION DES EMETTEURS

- CUARZO

PROCEDURA COMUNE DI CODIFICA

T262M-T264M-T2622M
T302M-T304M-T3022M

1.segnare un codice (anche per archivio)

2.inserire jumper codifica J

3.memorizzarlo

4.disinserire jumper J

ANLEITUNGEN ZUR CODIERUNG

T262M-T264M-T2622M
T302M-T304M-T3022M

1.Ordnen Sie einen Code zu (auch für das

Archiv).

2.Schalten Sie den Codierungs-Jumper J ein.

3.Speichern Sie den Code.

4.Schalten Sie den Jumper J wieder aus.

PROCEDIMIENTO COMÚN DE CODIFICACIÓN

T262M-T264M-T2622M
T302M-T304M-T3022M

1.marcar un código (también para el
archivo)

2.conectar un jumper codificación J

3.registrar el código

4.desconectar jumper J

T2622M - T3022M

1° codice/

Code

P1 P2

code/

/codigó

code/

J

STANDARD ENCODING PROCEDURE

T262M-T264M-T2622M
T302M-T304M-T3022M

1.assign a code (also on file)

2.connect encoding jumper J

3.register code

4.disconnect jumper J

codice/

1.

codice

P1
P2

3.

premere in sequenza P1 o P2 per registrare il
codice; al decimo impulso un doppio suono
confermerà l'avvenuta registrazione

Press P1 or P2 in sequence in order to register
the code; at the tenth pulse, a double beep will
confirm that registration has occurred

appuyer en séquence sur P1 ou P2 pour
mémoriser le code; à la dixième impulsion, une
double sonnerie confirme que le code a été
mémorisé

Drücken Sie nacheinander P1 oder P2, um den
Code zu speichern. Nach dem zehnten Impuls
signalisiert ein doppelter Piepton, daß der Code
gespeichert worden ist.

oprimir repetidamente P1 ó P2 para registrar el
código; con el décimo impulso un doble sonido
señalará que el registro se ha efectuado.

/codice/

codice

PROCEDURE COMMUNE DE CODIFICATION

T262M-T264M-T2622M
T302M-T304M-T3022M

1.taper un code (également pour les
archives)

2.placer un cavalier de codification J

3.mémoriser le code

4.enlever le cavalier J

/codice

OFF
ON

P1=OFF

2.

J

P2=ON

4.

J

2° codice/

P1
P2

J

code/

code/

T264M - T304M

P1=CH1 - P2=CH2
P3=CH3 - P4=CH4

P1 P2
P3 P4

Code

P1=CH1
P2=CH2

/codigó

OFF
ON

P3=CH1
P4=CH2

J

P1 P2

fig. A

T262M - T302M

La prima codifica deve essere effettuata mantenendo i jumper
posizionati per i canali 1 e 2 come da fig. A; per eventuali e succes­sive impostazioni su canali diversi vedi fig. B

The first encoding operation must be carried out whilst keeping the

J

jumpers positioned for channels 1 and 2 as per fig. A; see fig. B for
any subsequent settings on different channels.

La première codification doit être effectuée en maintenant les
cavaliers en position pour les canaux 1 et 2, comme d'après la fig.
A; pour des saisies successives éventuelles sur des canaux
différents, voir fig. B

Für die erste Codierung muß der Jumper auf den Kanälen 1 und 2
positioniert bleiben (siehe Abb. A). Für eventuelle weitere oder
spätere Einstellungen auf anderen Kanälen halten Sie sich bitte an
Abb. B.

La primera codificación tiene que efectuarse manteniendo los
jumper conectados para los canales 1 y 2 como se ilustra en la fig.
A; para planteamientos posteriores en canales distintos ver la fig. B

fig. B

P1=CH1 - P2=CH3

P1=CH1
P2=CH2

P1=CH3 - P2=CH2

20

P1=CH1 - P2=CH4

P1=CH3 - P2=CH4

P1 P2

1 2 3 4 5 6 7 8 9 10

1 2 3 4

ATOMO

AT01 - AT02 - AT04

vedi foglio istruzioni inserito nella confezione

della scheda AF43SR

see instruction sheet inside the pack of AF43SR circuit card

voir les instructions qui se trouve dans l'emballage

de la carte AF43SR

Siehe Anleitungen, die der Packung beiliegen der Platine AF43SR

ver hoja de instrucciones adjunta en el embalaje

de la tarjeta AF43SR

T432M - T312M

impostare il codice sul dip-switch C e il canale su D (P1=CH1 e P2=CH2, impostazione di
default)

set the code to dip-switch C and channel to D (P1=CH1 and P2=CH2, default setting)

D

saisir le code sur le commutateur dip C et le canal sur D (P1=CH1 et P2=CH2, saisie de
défaut)

Stellen Sie den Code auf den Dip-Switch C und den Kanal auf D (P1=CH1 und P2=CH2;
Grundeinstellung).

plantear el código en el dip-switch C y el canal en D (P1=CH1 y P2=CH2, planteamiento
por defecto)

P1

1 2 3 4 1 2 3 4 1 2 3 41 2 3 4

CH1 CH2 CH3

CH4

C

P2

1 2 3 4 1 2 3 4 1 2 3 4 1 2 3 4

CH1 CH2 CH3

CH4

P1 P2
P3 P4

P1=CH1
P2=CH2
P3=CH3
P4=CH4

1 2 3 4 5 6 7 8 9 10

TAM

T434M - T314M

impostare solo il
codice

ne saisir que le code

plantear sólo el código

C

T432
T434
T438

vedi istruzioni su confezione

set code only
Stellen Sie nur den

Code ein.

vedi foglio istruzioni inserito nella confezione

see instruction sheet inside the pack

voir la notice d'instructions qui se trouve dans

l'emballage

Siehe Anleitungen, die der Packung beiliegen.

ver hoja de instrucciones adjunta en el embalaje

T432SA - T432S - T434MA

see instructions on pack

voir instructions sur

l'emballage

Siehe Anleitungen auf der

Packung.

ver instrucciones en el

embalaje

TFM

T132
T134
T138

T152
T154
T158

21

C

MEMORIZZAZIONE CODICE -

SPEICHERN VOM CODE -

CODE STORAGE

MEMORIZACIÓN CÓDIGO

- MEMORISA TION DU CODE

ITALIANO

Tenere premuto il
tasto "PROG" sulla
scheda base, il led di
segnalazione lampeg­gia (vedi fig.1), con un
tasto del trasmettitore
si invia il codice, il led
rimarrà acceso a
segnalare l'avvenuta
memorizzazione
(fig.2).

N.B.: se in seguito si
vuol cambiare codice,
basta ripetere la
sequenza descritta.

ENGLISH

Keep the "PROG" key
pressed on the base
card, the signal LED
will flash (see fig.1),
and with a key on the
transmitter the code is
sent, the LED will
remain lit to signal the
successful saving of
the code (figure 2).

N.B.: if you wish to
change the code on
your transmitters in
the future, simply
repeat the procedure
described above.

FRANCAIS

Appuyer sur la touche
"PROG" sur la carte
de base, le led de
signalisation clignote
(voir fig.1), avec une
touche du emetteur on
envoie le code, le led
reste allumé pour
signaler que la
mémorisation s'est
effectuèe (fig.2).

N.B.: si,
successivement, on
veut changer le code
des émetteur, il suffit
de répéter la
séquence décrite ci­dessus.

DEUTSCH

Drücken Sie die Taste
"PROG" auf der
Basiskarte und halten
Sie die gedrückt (LED
blinkt (siehe Abb.1),
mit einer Taste vom
Sender wird der Code
abgeschickt. Das LED
hört auf zu blinken
und bleibt an, sobald
das Speichern erfolgt
ist (Abb.2).

HINWEIS: bei
eventuell erwünschter
Sender codeänderung
ist der beschriebene
Vorgang zu
wiederholen.

ESPANOL

Mantener oprimida la
tecla "PROG" en la
tarjeta base, el led de
señalización parpadea
(mirar fig.1), con una
tecla del transmisor se
envía el código, el led
permanece encendido
para indicar que el
almacenamendo se
ha efectuado (fig.2).

Nota: si posteriormen­te se quisiera cambiar
el código de los
propios transmisores,
sólo hay que repetir la
secuencia descrita.

22

Fig./Abb. 1

1T

L2T

O

PT

0

Vel.

Rall.

- SENS. -

74

- T.C.A. -

PROG.

1ON2345678910

Scheda radiofrequenza AF

AF radiofrequency board

Carte radiofrèquence AF

Funkfrequenz-Platine AF

Tarjeta radiofrecuencia AF

LED intermittente

Flashing LED

LED clignotant

LED Aufblinkende

LED intermitente

LED acceso

Lit LED

LED allumé

LED Kontrolleuchte

LED encendido

Fig./Abb. 2

PT

2T

0

Vel.

Rall.

- SENS. -

74

- T.C.A. -

1ON2345678910

23

Tutti i dati sono stati controllati con la
massima cura. Non ci assumiamo co­munque alcuna responsabilità per
eventuali errori od omissioni.

All data checked with the maximum care.
However, no liability is accepted for any error
or omission.

Toutes les données ont été contrôlées
très soigneusement. Nous n’assumons
de toute façon aucune responsabilité pour
les erreurs ou omissions éventuelles.

Die Daten wurden mit höchster Sorgfalt
geprüft. Für eventuelle Fehler oder
Auslassungen übernehmen wir keine
Haftung.

Todos los datos se han controlado con
la máxima atención. No obstante no nos
responsabilizamos de los posibles
errores u omisiones.

CANCELLI AUTOMATICI

CAME CANCELLI AUTOMATICI S.P.A.

([phone] ([phone]

ASSISTENZA TECNICA

NUMERO VERDE

800 295830

EB

W

www.came.it

E-MAIL

[e-mail]

DOSSON DI CASIER (TREVISO)

SISTEMA QUALITÀ

CERTIFICATO

CAME LOMBARDIA S.R.L.______COLOGNO M. (MI) (+39)
02 26708293

([phone]

CAME SUD S.R.L. ___________________NAPOLI

([phone] ([phone]

CAME (AMERICA) L.L.C.____________MIAMI (FL)

([phone] ([phone]

CAME AUTOMATISMOS S.A__________MADRID

([phone] ([phone]

CAME BELGIUM NU- SA______________LESSINES
([phone] ([phone]

CAME FRANCE S.A.____NANTERRE CEDEX (PARIS) (+33)
01 46130505

([phone]

CAME GMBH________KORNTAL BEI (STUTTGART) (+49)
07 11839590

([phone]

CAME GMBH____________SEEFELD BEI (BERLIN) (+49)
03 33988390

([phone]

CAME PL SP.ZO.O______________WARSZAWA (+48)
022 8365076

([phone]

CAME UNITED KINGDOM LTD___NOTTINGHAM (+44)
01159 210430

([phone]
