CANCELLI AUTOMATICI

SERIE C |

ACCESSORI

ACCESSORIES

ACCESSOIRES

ZUBEHOR

ACCESORIOS

SERIES

SÉRIE C |

BAUREIHE

C |

SERIE C

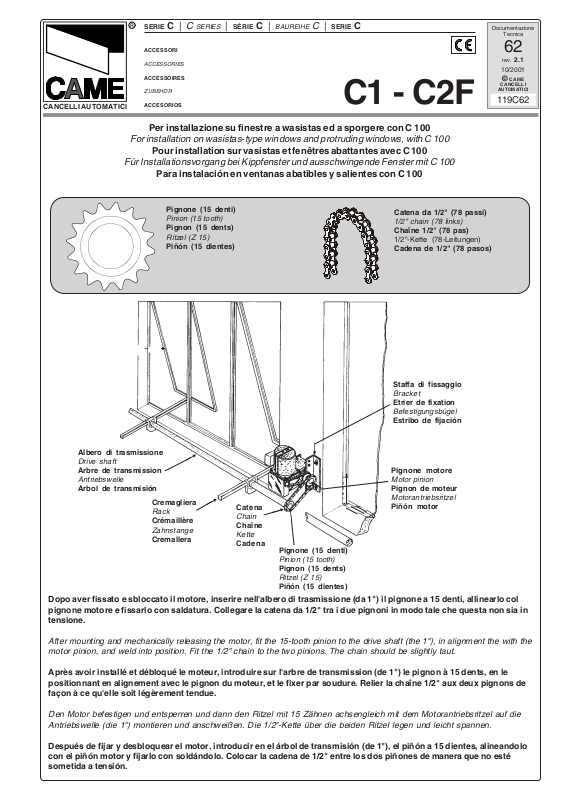

C1 - C2F

Per installazione su finestre a wasistas ed a sporgere con C 100

For installation on wasistas-type windows and protruding windows, with C 100

Pour installation sur vasistas et fenêtres abattantes avec C 100

Für Installationsvorgang bei Kippfenster und ausschwingende Fenster mit C 100

Para instalación en ventanas abatibles y salientes con C 100

Documentazione

Tecnica

rev. 2.1

10/2001

CAME

CANCELLI

AUTOMATICI

119C62

Albero di trasmissione

Drive shaft

Arbre de transmission

Antriebswelle

Arbol de transmisión

Cremagliera

Rack

Crémaillère

Zahnstange

Cremallera

Pignone (15 denti)

Pinion (15 tooth)

Pignon (15 dents)

Ritzel (Z 15)

Piñón (15 dientes)

Catena

Chain

Chaîne

Kette

Cadena

Pignone (15 denti)

Pinion (15 tooth)

Pignon (15 dents)

Ritzel (Z 15)

Piñón (15 dientes)

Catena da 1/2" (78 passi)

1/2" chain (78 links)

Chaîne 1/2" (78 pas)

1/2"-Kette (78-Leitungen)

Cadena de 1/2" (78 pasos)

Staffa di fissaggio

Bracket

Etrier de fixation

Befestigungsbügel

Estribo de fijación

Pignone motore

Motor pinion

Pignon de moteur

Motorantriebsritzel

Piñón motor

Dopo aver fissato e sbloccato il motore, inserire nell'albero di trasmissione (da 1") il pignone a 15 denti, allinearlo col pignone motore e fissarlo con saldatura. Collegare la catena da 1/2" tra i due pignoni in modo tale che questa non sia in tensione.

After mounting and mechanically releasing the motor, fit the 15-tooth pinion to the drive shaft (the 1"), in alignment the with the motor pinion, and weld into position. Fit the 1/2" chain to the two pinions. The chain should be slightly taut.

Après avoir installé et débloqué le moteur, introduire sur l'arbre de transmission (de 1") le pignon à 15 dents, en le positionnant en alignement avec le pignon du moteur, et le fixer par soudure. Relier la chaîne 1/2" aux deux pignons de façon à ce qu'elle soit légèrement tendue.

Den Motor befestigen und entsperren und dann den Ritzel mit 15 Zähnen achsengleich mit dem Motorantriebsritzel auf die Antriebswelle (die 1") montieren und anschweißen. Die 1/2"-Kette über die beiden Ritzel legen und leicht spannen.

Después de fijar y desbloquear el motor, introducir en el árbol de transmisión (de 1"), el piñón a 15 dientes, alineandolo con el piñón motor y fijarlo con soldándolo. Colocar la cadena de 1/2" entre los dos piñones de manera que no esté sometida a tensión.
