Cambridge audio Azur 851A User Manual [ru]

azur

851A

Вашамузыка + наша страсть

Интегрированный усилитель

Руководство пользователя

РУССКИЙ

Оглавление

Введение

Введение ...................................................................................................... 86

Важные инструкции по мерам безопасности ............................................. 87

Ограниченная гарантия ............................................................................... 88

Разъемы на задней панели.........................................................................89

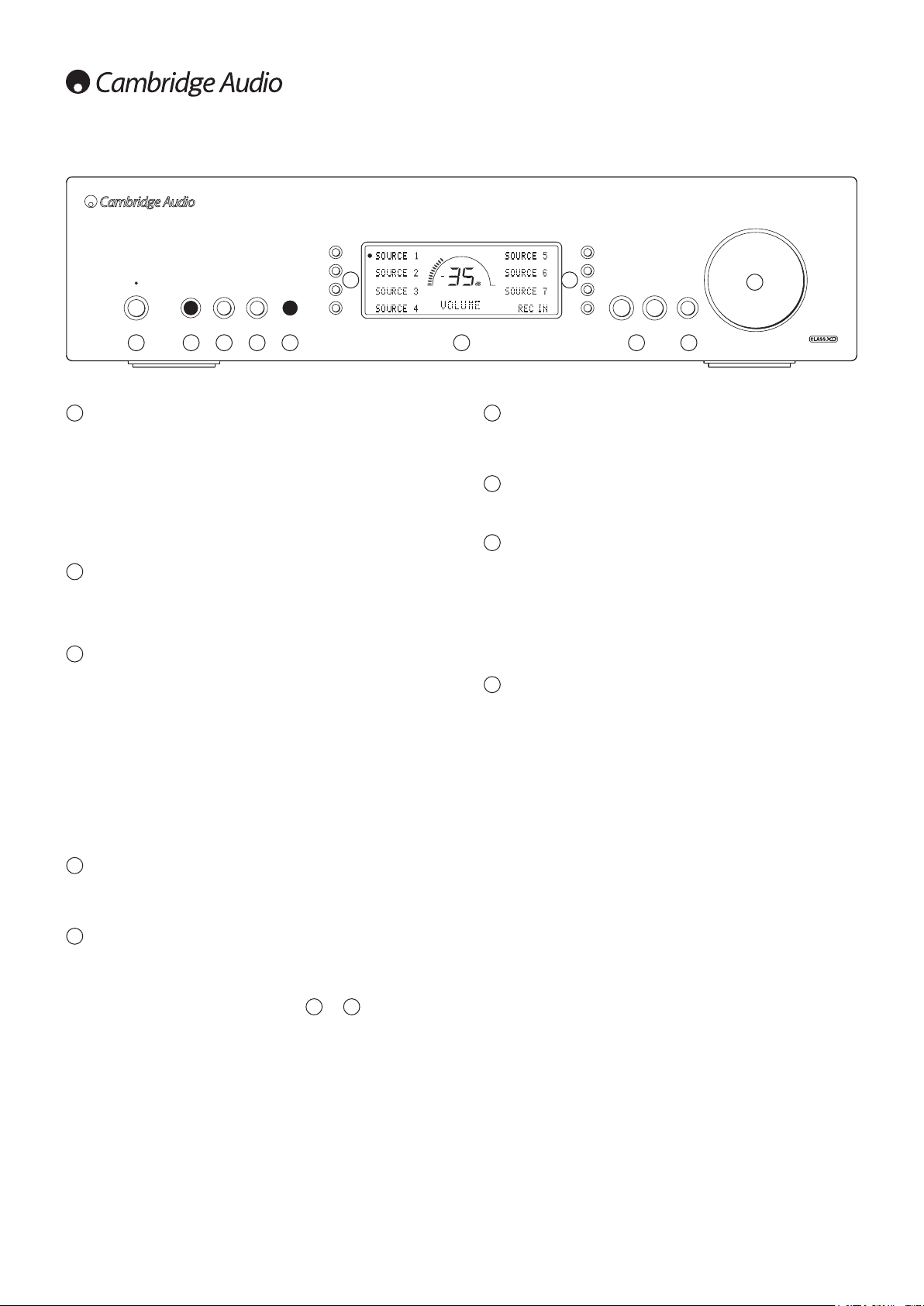

Органы управления на передней панели ..................................................90

Пульт дистанционного управления (ДУ) .................................................... 91

Совместимость с устройствами Apple .......................................................91

Подключение аппаратуры ........................................................................... 92

Инструкции по эксплуатации ......................................................................93

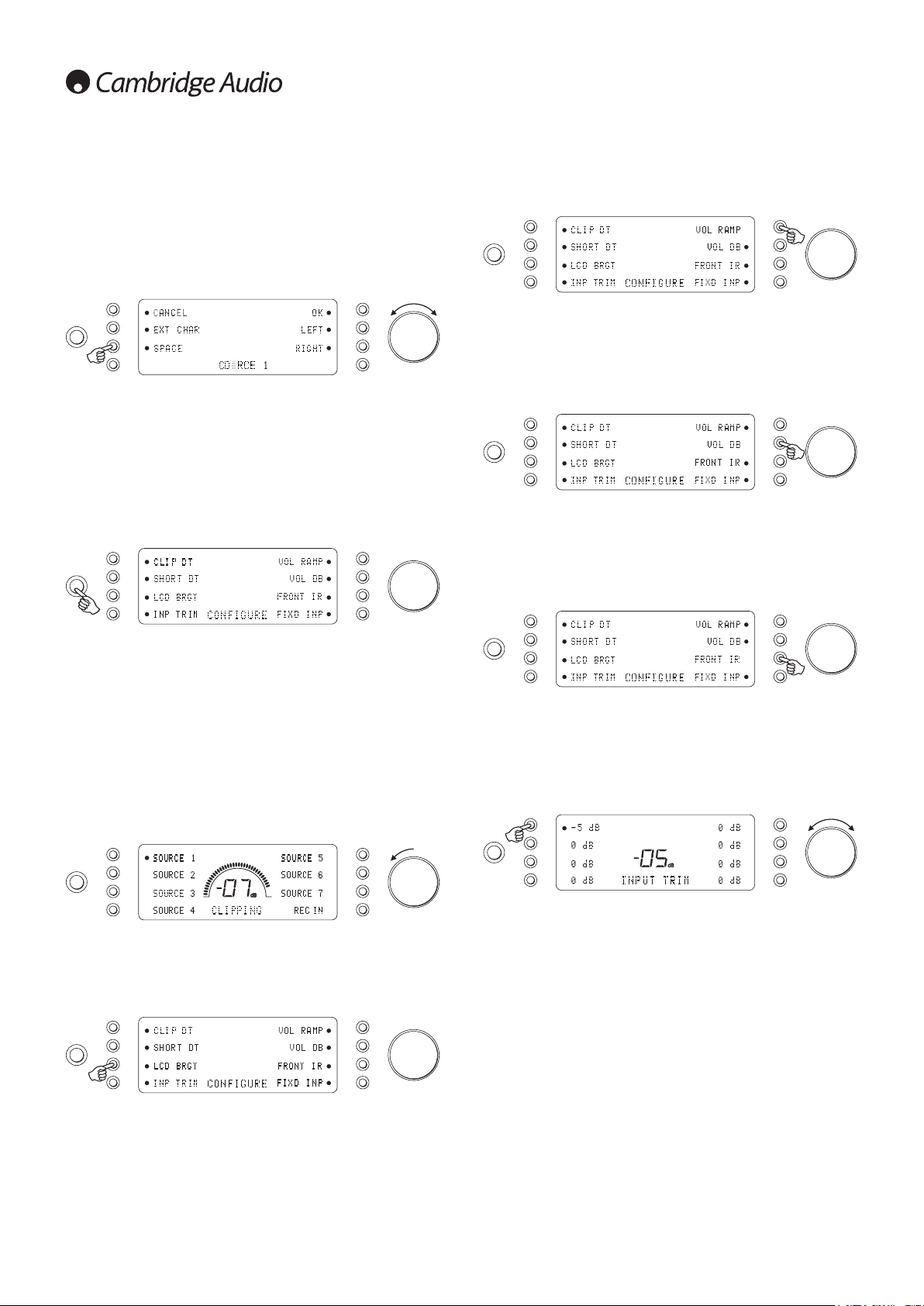

Настройка усилителя ...................................................................................94

Пятиступенчатая система защиты CAP5 ...................................................96

Использование усилителя в составе заказных систем.............................97

Технические характеристики ......................................................................97

Устранение неполадок ................................................................................97

Не забудьте зарегистрировать приобретенное изделие.

Посетите веб-сайт: www.cambridgeaudio.com/sts.

После регистрации вы в числе первых будете получать следующую информацию:



сведения о будущей продукции;



сведения об обновлениях

программ;

 новости, информацию о событиях,

эксклюзивных предложениях и конкурсах.

Настоящее руководство поможет пользователю упростить установку оборудования и эксплуатировать его с максимальной эффективностью. Содержащаяся в настоящем документе информация была тщательно проверена на момент публикации. Однако компания Cambridge Audio проводит политику постоянного усовершенствования своей продукции и поэтому оставляет за собой право вносить изменения в конструкцию и технические характеристики изделий без предварительного уведомления.

В настоящем документе содержится проприетарная информация, защищенная законодательством об авторских правах. Все права защищены. Без предварительного письменного разрешения производителя запрещается воспроизводить полностью или частично настоящее руководство механическими, электронными или иными средствами, в любой форме. Все товарные знаки и зарегистрированные товарные знаки являются собственностью соответствующих владельцев.

товарными знаками компании Cambridge Audio. Другие торговые марки, упомянутые в настоящем

руководстве, являются товарными знаками соответствующих владельцев и используются только в справочных целях.

Компания Cambridge Audio проводит политику постоянного усовершенствования своей продукции и поэтому оставляет за собой право вносить изменения в конструкцию изделий и их технические характеристики без предварительного уведомления.

Благодарим вас за приобретение интегрированного усилителя Azur 851A класса XD. Приборы серии 8 стали нашим фундаментальным вкладом в непрекращающуюся разработку аппаратуры Azur. Мы надеемся, что вы оцените результаты нашей работы, и этот прибор долгие годы будет доставлять вам удовольствие от прослушивания. Как и вся продукция Cambridge Audio усилитель 851A соответствует трем основным принципам: выдающиеся эксплуатационные характеристики, простота использования и невероятно выгодная цена.

В усилителе 851A реализована наша фирменная топология усилителя класса XD™, предназначенная для устранения искажений типа «ступенька» на низких уровнях сигнала.

Посредством активного смещения точки перехода через ноль в данной технологии перед переходом в режим улучшенного класса B на высоких уровнях сигнала создается область чистого класса A, где в противном случае была бы переходная зона. Не следует путать этот класс с классом AB, в котором создается небольшая область класса A, но ценой больших искажений при выходе уровня сигнала за пределы области AB. Схема класса XD не только устраняет искажения типа «ступенька» в точке перехода через ноль, но также уменьшает искажения в других частях выходного сигнала усилителя.

В усилителе 851A реализована последняя версия технологии класса XD с многочисленными усовершенствованиями и улучшениями, внедренными благодаря постоянным исследованиям и разработкам, в результате нам удалось достичь наилучшего качество звука на настоящий момент.

С техническим описанием данной технологии, на которую подана заявка на патент, можно ознакомиться на нашем веб-сайте по адресу: www. cambridge-audio.com.

Следует помнить, что вследствие использования технологии класса XD усилитель 851A нагревается несколько больше, чем обычный усилитель класса B или AB, поэтому не следует блокировать вентиляционные отверстия на его верхней панели.

В данной модели реализована новая топология сбалансированного регулятора громкости, обеспечивающего шаг 1 дБ в пределах большей части диапазона, очень точную регулировку по логарифмическому закону и исключительно точный баланс каналов.

Переключение входов осуществляется с помощью высококачественных реле с позолоченными контактами.

Трансформатор усилителя 851A оснащен отдельными вторичными обмотками для левого и правого каналов, сдвоенными выпрямителями и отдельными блоками питания для обеспечения работы усилителей мощности левого и правого каналов в сдвоенном монофоническом режиме. Отдельный трансформатор предусмотрен для питания предусилителя, то есть усилитель 851A сочетает в одном корпусе предварительный усилитель и усилитель мощности.

Предусмотрены балансные и небалансные входы для источников 1 и 2 для достижения оптимального качества воспроизведения при подключении соответствующего оборудования, такого как CD-плеер 851C с повышением разрядности и частоты дискретизации, оснащенный балансными выходами.

В корпусе усилителя высочайшая структурная жесткость сочетается с продуманным демпфированием и контролем акустического резонанса. В комплект также входит эстетичный и простой в использовании пульт дистанционного управления Azur Navigator, обеспечивающий управление всеми функциями усилителя.

Усилитель оснащен входом и выходом шины управления, входом ИКприемника и портом управления RS232, что упрощает интеграцию усилителя 851A в заказные системы.

Качество воспроизведения усилителя не может быть выше качества системы, которая к нему подключена. Старайтесь не использовать низкокачественные источники сигнала, акустические системы и кабели.

Настоятельно рекомендуется использовать модели серии Cambridge Audio Azur. Эти устройства разработаны в соответствии с такими же высокими стандартами качества, как и данный усилитель. Продавец вашей системы может также поставить межблочные кабели Cambridge Audio превосходного качества, использование которых позволит реализовать весь потенциал системы.

Благодарим вас за время, потраченное на чтение настоящего руководства. Настоятельно рекомендуем сохранить его для дальнейшего использования.

Мэтью Брамбл (Matthew Bramble), технический директор компании Cambridge Audio и группа разработчиков приборов серии 8

Важные инструкции по мерам безопасности

Для вашей собственной безопасности перед подключением к устройству сетевого электропитания внимательно прочитайте следующие важные инструкции по мерам безопасности. Кроме того, это будет также способствовать лучшей производительности и увеличению срока службы устройства:

1. Прочитайте настоящие инструкции.

2. Сохраните настоящие инструкции.

3. Обратите внимание на все предупреждения.

4. Следуйте всем указаниям.

5. Не допускайте использования данного аппарата около воды.

6. Чистку следует осуществлять только сухой тряпкой.

7. Не закрывайте доступ к вентиляционным отверстиям. Установку следует выполнять в соответствии с указаниями изготовителя.

8. Не допускается устанавливать аппарат вблизи источников тепла, например, радиаторов, батарей отопления, печей и других устройств (в том числе усилителей), вырабатывающих тепло.

9. Не следует игнорировать функцию безопасности, обеспечиваемую вилкой с фиксированным положением введения в розетку или заземляемого типа. Вилка с фиксированным положением введения в розетку оснащена двумя контактами, один из которых шире другого. Вилка заземляемого типа оснащена двумя ножевыми контактами и третьим штыревым контактом заземления. Широкий ножевой и третий штыревой контакты предназначены для обеспечения вашей безопасности. Если входящая в комплект поставки вилка не входит в розетку, обратитесь к электрику для замены устаревшей розетки.

10. Примите меры, чтобы шнур питания не лежал на проходе и не был

где-то зажат, особенно около вилки, электрических розеток и места выхода шнура из аппарата.

11. Следует использовать лишь приспособления и принадлежности,

предусмотренные изготовителем.

12. Следует использовать лишь тележки, стойки,

треножники, кронштейны или столы, предусмотренные изготовителем или проданные с устройством. При использовании тележки обращайте внимание на предупреждения о мерах предосторожности при перемещении тележки или устройства, чтобы избежать травм при их опрокидывании.

13. Отключайте аппарат во время грозы или, когда он не используется

продолжительное время.

14. Все работы по сервисному обслуживанию должны выполняться

только квалифицированным персоналом сервисных служб. Сервисное обслуживание необходимо, когда аппарат имеет какиелибо повреждения, например шнура питания или вилки, в него попала жидкость или посторонние предметы, он находился под воздействием дождя или влаги, неправильно работает или его уронили.

ПРЕДУПРЕЖДЕНИЕ! – Для уменьшения риска пожара или поражения электрическим

током не следует подвергать устройство воздействию дождя или влаги.

– Не допускается подвергать батареи (батарейный блок или

установленные батареи) воздействию чрезмерно высоких температур, то есть прямых солнечных лучей, огня и т.п.

Устройство имеет конструкцию класса 1 и его следует подключать к розетке сетевого питания с защитным заземлением.

Устройство следует устанавливать так, чтобы была возможность отключения сетевой вилки от сетевой розетки (или разъема на задней стенке устройства). Если в качестве устройства отсоединения используется сетевая вилка, это устройство всегда должно быть в рабочем состоянии. Следует использовать лишь шнур питания, входящий в комплект поставки устройства.

Удостоверьтесь, что устройство размещается в достаточно вентилируемом месте. Не рекомендуется использовать прибор в условиях ограниченного пространства. В случае размещения прибора на стойке используйте верхнюю полку для обеспечения максимально эффективной вентиляции. На устройство сверху не следует помещать никаких предметов. Устройство не следует устанавливать на ковер или другую мягкую поверхность, а входные и выходные вентиляционные решетки не должны быть заблокированы какими-либо предметами. Не закрывайте вентиляционные решетки такими предметами, как газеты, скатерти, занавески и т.д.

Это устройство не следует устанавливать вблизи воды или подвергать воздействию капель или брызг воды или других жидкостей. На аппарат не следует ставить сосуды с жидкостью, например вазы.

Символ вспышки молнии в виде зигзага со стрелкой внутри равностороннего треугольника предназначен для предупреждения пользователя о присутствии внутри корпуса изделия неизолированного «опасного напряжения» достаточно большой величины, чтобы создать риск поражения человека электрическим током.

Восклицательный знак внутри равностороннего треугольника предназначен для предупреждения пользователя о наличии важных указаний по эксплуатации и техническому обслуживанию в документации по сервисному обслуживанию на соответствующее устройство.

которое может быть повторно использовано или восстановлено и которое не должно утилизироваться вместе с несортированным обычным мусором. Просьба возвращать устройство авторизованному дилеру, у которого вы его покупали или обратиться к нему за дополнительными сведениями.

совместимости (2004/108/EC) и экологически эффективной конструкции энергопотребляющих приборов (2009/125/EC) при использовании и установке в соответствии с настоящим руководством по эксплуатации. Для обеспечения соответствия с данным прибором необходимо использовать только принадлежности Cambridge Audio, а обслуживание должен выполнять квалифицированный персонал сервисного центра.

Нормативные документы FCC

ПРИМЕЧАНИЕ. ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА РАДИО И ТВ-ПОМЕХИ, ВЫЗВАННЫЕ НЕСАНКЦИОНИРОВАННЫМИ ИЗМЕНЕНИЯМИ, ВНЕСЕННЫМИ В ДАННОЕ УСТРОЙСТВО. УКАЗАННЫЕ ИЗМЕНЕНИЯ МОГУТ ПРИВЕСТИ К ЛИШЕНИЮ ПОЛЬЗОВАТЕЛЯ ПРАВА ИСПОЛЬЗОВАНИЯ УСТРОЙСТВА.

при установке устройства в жилых помещениях. В данном устройстве генерируется, используется и может излучаться радиочастотная энергия, которая, если устройство установлено и эксплуатируется с отклонениями от требований данных инструкций, может стать причиной критических помех для радиосвязи. Однако нет гарантии, что помехи не возникнут при конкретной установке.

Если устройство создает критические помехи для радио или телевизионного приема, что может быть определено путем включения и выключения устройства, пользователю предлагается устранить помехи путем применения одной или нескольких из следующих мер:

– переориентирование или перемещение приемной антенны и приемника

в другое место. – Увеличьте разъединение между оборудованием и приемником – Подключение оборудования к розетке цепи, отличной от той, к которой

подключен приемник. – Обращение за помощью к дилеру или опытному техническому

специалисту.

851Aazur

Символ WEEE

(в соответствии с директивой ЕС об утилизации отходов электрического и электронного оборудования). Символ перечеркнутого бака на колесиках является значком Европейского союза и указывает на отдельный сбор отходов электрического и электронного оборудования. Данное изделие содержит электрическое и электронное оборудование,

Маркировка CE

Данный прибор соответствует европейским директивам по низковольтным устройствам (2006/95/EC), электромагнитной

Маркировка C-Tick

Данное изделие удовлетворяет требованиям стандартов Австралийского ведомства по радиосвязи и требованиям к электромагнитной совместимости (EMC).

Маркировка ГОСТ-Р

Это изделие отвечает требованиям российских стандартов по безопасности.

Данное устройство успешно прошло испытания на соответствие ограничениям по классу B для цифровых устройств, согласно части 15 правил FCC. Эти ограничения предназначены для нормальной защиты от критических помех

РУССКИЙ

Ограниченная гарантия

Вентиляция

ВНИМАНИЕ – устройство во время эксплуатации нагревается. Не

размещайте ничего наверху прибора. Не следует помещать его в замкнутый объем, например в книжный шкаф или шкаф, не снабженный достаточной вентиляцией.

Удостоверьтесь, что небольшие предметы не провалились в вентиляционную решетку. Если это произошло, немедленно выключите устройство, отключите от сетевого источника питания и обратитесь к дилеру за консультациями.

Место размещения

Следует тщательно выбирать место размещения. Избегайте установки устройства в местах, где оно попадет под воздействие прямых солнечных лучей или источника тепла. На устройство не следует помещать источники открытого огня, например, свечи. Также избегайте мест, подверженных вибрациям и воздействию чрезмерного количества пыли, холода или влаги. Устройство может использоваться в умеренных климатических условиях.

Данное устройство следует устанавливать на устойчивую ровную поверхность. Не следует помещать его в изолированный объем, например в книжный шкаф или шкаф. Не следует помещать устройство на неустойчивую поверхность или полку. Падение устройства может привести к его серьезным повреждениям, а также к травмированию взрослых и детей. Сверху на данное устройство не следует помещать другое оборудование.

Из-за паразитных магнитных полей, которые могут создать помехи, не следует размещать рядом поворачивающиеся платформы или телевизоры.

Электронные звуковые компоненты рассчитаны на работу в течение около недели (при условии работы по несколько часов в день). Это позволяет устанавливать новые компоненты, и со временем улучшать звуковые характеристики.

Источники питания

Устройство должно получать питание только от источника питания типа, указанного на паспортной табличке. Если вы точно не знаете тип источника питания у вас дома, проконсультируетесь с поставщиком изделия или местным поставщиком электроэнергии.

Устройство можно оставить в режиме ожидания, если оно не используется, в таком состоянии оно потребляет меньше 0.5 Вт. Для выключения устройства полностью выключите выключатель на задней панели. Если устройство не предполагается использовать в течение длительного периода, отключите шнур питания от розетки сетевого питания.

Перегрузка

Не следует допускать перегрузки стенных розеток сетевого питания или удлинительных шнуров, поскольку это может привести к риску пожара или поражения электрическим током. Опасными являются перегруженные стенные розетки сетевого питания, удлинительные шнуры, потертые шнуры питания, поврежденная или треснутая изоляция проводов и сломанные штепсельные вилки. Их эксплуатация создает риск пожара или поражения электрическим током.

Проверьте, чтобы каждый шнур питания был надежно подключен. Чтобы предотвратить сетевые помехи, не следует прокладывать соединительные провода вместе со шнуром питания и выводами акустических систем.

Чистка

Для чистки устройства протрите корпус сухой безворсовой тканью. Не следует использовать чистящие жидкости, содержащие спирт, аммиак или абразивы. Не следует распылять аэрозоль на устройство или около него.

Компания Cambridge Audio гарантирует, что это изделие не имеет материальных и производственных дефектов (при условии соблюдения условий, сформулированных ниже). Компания Cambridge Audio будет производить ремонт или замену (по выбору компании Cambridge Audio) этого изделия или любых дефектных деталей в этом изделии. Гарантийные сроки могут быть различными в разных странах. В случае сомнения, проконсультируйтесь у дилера и сохраняйте документы, подтверждающие покупку.

Для получения гарантийного обслуживания, пожалуйста, обращайтесь к авторизованному дилеру компании Cambridge Audio, у которого Вы купили это изделие. Если ваш дилер не имеет нужного оборудования для ремонта вашего изделия компании Cambridge Audio, то оно может быть возвращено через вашего дилера в компанию Cambridge Audio или к авторизованному агенту по обслуживанию компании Cambridge Audio. Вам следует отправить это изделие либо в его оригинальной упаковке, либо в такой упаковке, которая обеспечивает аналогичный уровень защиты.

Для получения гарантийного обслуживания следует представить документ, подтверждающий покупку в форме счета или принятого инвойса, служащими доказательством того, что данное изделие находится в пределах гарантийного срока.

Эта гарантия недействительна, если (a) на этом изделии изменен или удален фабричный серийный номер или (b) это изделие не было куплено у авторизованного дилера компании Cambridge Audio. Вы можете позвонить в компанию Cambridge Audio или к вашему местному агенту по продаже компании Cambridge Audio для подтверждения того, что у Вас имеется неизмененный серийный номер и/или что Вы сделали покупку у авторизованного дилера компании Cambridge Audio.

Эта гарантия не распространяется на косметическое повреждение или на поломку, вызванную непредвиденными обстоятельствами, несчастным случаем, неправильным употреблением, злоупотреблением, небрежностью, коммерческим использованием или модификацией изделия или любой его части. Эта гарантия не распространяется на повреждение, вызванное неподходящим действием, обслуживанием или установкой, или ремонтом, предпринятым кем-то другим, кроме компании Cambridge Audio или дилера компании Cambridge Audio, или авторизованного агента по обслуживанию, имеющего разрешение от компании Cambridge Audio на проведение гарантийных работ. Любые недозволенные ремонты будут приводить к лишению пользования этой гарантией. Эта гарантия не распространяется на изделия, проданные «КАК ОНИ ЕСТЬ» или «БЕЗ ОТВЕТСТВЕННОСТИ ПРОДАВЦА ЗА ДЕФЕКТЫ».

В СООТВЕТСТВИИ С ЭТОЙ ГАРАНТИЕЙ, РЕМОНТЫ ИЛИ ЗАМЕНЫ – ЭТО ИСКЛЮЧИТЕЛЬНОЕ СРЕДСТВО ЗАЩИТЫ ПОТРЕБИТЕЛЯ. КОМПАНИЯ CAMBRIDGE AUDIO НЕ ДОЛЖНА БЫТЬ ОТВЕТСТВЕННОЙ ЗА ЛЮБЫЕ НЕПРЕДВИДЕННЫЕ ИЛИ ПОСЛЕДУЮЩИЕ УБЫТКИ В СВЯЗИ С НАРУШЕНИЕМ ЛЮБОЙ ЯВНОЙ ИЛИ ПРЕДПОЛАГАЕМОЙ ГАРАНТИИ НА ЭТО ИЗДЕЛИЕ. КРОМЕ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ СОГЛАСНО ЗАКОНУ, ЭТА ГАРАНТИЯ ЯВЛЯЕТСЯ ИСКЛЮЧИТЕЛЬНОЙ И ЗАМЕНЯЕТ ВСЕ ДРУГИЕ ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ ЛЮБЫЕ ГАРАНТИИ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ЭТИМ, ПРИГОДНОСТЬ ДЛЯ ПРОДАЖИ И СООТВЕТСТВИЕ ДЛЯ ПРАКТИЧЕСКОЙ ЦЕЛИ.

Некоторые страны и штаты США не допускают исключения или ограничения непредвиденных или последующих убытков или подразумеваемых гарантий, так что вышеупомянутые исключения могут не распространяться на Вас. Эта Гарантия дает Вам определенные законные права, и Вы можете иметь другие установленные законом права, которые изменяются в зависимости от законов конкретного штата или данной страны.

По вопросам сервисного обслуживания (в гарантийный или послегарантийный период) обращайтесь к вашему агенту по продаже.

Утилизация аккумуляторных батарей

Все полностью разряженные аккумуляторные батареи следует утилизировать в соответствии с местными нормативными документами по утилизации отходов, создающих опасность для окружающей среды, и отходов электронного оборудования.

Акустические системы

Перед выполнением любых подключений к акустическим системам следует удостовериться, что питание всех устройств отключено, а при выполнении подключений следует использовать соответствующие соединительные средства.

Сервисное обслуживание

Рассматриваемые устройства не подлежат обслуживанию пользователями, при возникновении проблемы ни в коем случае не следует пытаться ремонтировать, разбирать или дорабатывать устройство. Игнорирование этого предупреждения может привести к серьезным травмам в результате поражения электрическим током. При появлении проблемы или неисправности, просьба обращаться к своему дилеру.

Разъемы на задней панели

851Aazur

Выключатель питания

Эта кнопка служит для включения и выключения данного прибора.

Переключатель сетевого напряжения

(только версия CU)

Этот переключатель служит для переключения сетевого напряжения питания усилителя 851A: 100 В и 115 В.

Примечание. Этот переключатель предназначен для использования только специалистом по установке или продавцом продукции Cambridge Audio.

Гнездо питания переменного тока

Выполнив все соединения с усилителем, подсоедините кабель питания переменного тока к подходящей электрической розетке, затем включите прибор. После этого усилитель будет готов к использованию.

Клеммы акустических систем

На усилителе имеется два набора клемм акустических систем: A (клеммы главных акустических систем, верхний ряд) и B (клеммы дополнительных переключаемых акустических систем, нижний ряд). Подключите провода от АС левого канала к положительной и отрицательной клеммам левого канала (LEFT), а провода от АС правого канала к положительной и отрицательной клеммам правого канала (RIGHT).

В любом случае, красная клемма – это положительный контакт, а черная клемма – это отрицательный контакт.

Следует следить за тем, чтобы выходы АС не были замкнуты отдельными жилами проводов. Клеммы АС должны быть плотно затянуты для обеспечения надежного электрического соединения. Если клеммы недостаточно плотно затянуты, это может повлиять на качество звука.

Примечание. При использовании двух пар акустических систем используйте акустические системы с минимальным номинальным сопротивлением 16 Ом.

Вход инфракрасного (ИК) приемника

Этот разъем позволяет усилителю принимать модулированные ИКкоманды от многокомнатных систем. Принимаемые на этот вход команды не передаются на выход шины управления. Более подробную информацию см. в разделе «Использование усилителя в составе заказных систем».

RS232C

Порт последовательного интерфейса RS232C позволяет осуществлять внешнее управление усилителем 851A в составе заказных систем. С полным набором команд можно ознакомиться на веб-сайте компании Cambridge Audio по адресу: www.cambridge-audio.com. Данный порт также предназначен для использования специалистами по техническому обслуживанию компании Cambridge Audio для установки обновлений программного обеспечения.

Шина управления

«In» (Вход) – обеспечивает прием немодулированных команд от

«Out» (Выход) – это сквозной выход команд шины управления на другое

многокомнатных систем и других компонентов.

устройство. Также этот выход позволяет при помощи усилителя 851A управлять некоторыми другими устройствами Cambridge Audio.

Выход предварительного усилителя

Этот выход можно подключить к входам внешнего усилителя мощности или активного сабвуфера и т.п.

Вход для записи

К этим разъемам подключается выход магнитофона или аналоговый выход MiniDisc-плеера, портативного цифрового аудиоплеера или CDрекордера – с помощью межблочного кабеля, подключенного к разъемам линейного выхода рекордера и разъемам «Rec In» (Вход для записи) усилителя.

Входной каскад «Rec In» (Вход для записи) усилителя 851A представляет собой вход мониторинга и отличается от 7 других входов. Для 7 обычных входов сигнал от источника, выбранного для прослушивания, будет также поступать на выход «Record Out» (Выход для записи). Прослушиваемый и (дополнительно) записываемый в данное время источник сигнала будет указан на дисплее на передней панели.

Однако при выборе источника сигнала «Record In» (Выход для записи) рядом с надписью «REC IN» (Вход для записи) на дисплее будет отображаться сплошной кружок, указывающий на прослушивание сигнала с источника «Record In» (Вход для записи) и передачу сигнала другого источника на выход «Record Out» (Выход для записи). На источник сигнала для записи также указывает сплошной кружок, и этот источник можно переключать нажатием других кнопок источников сигнала.

Для отключения источника сигнала «Record In» (Вход для записи) просто нажмите кнопку «Record In» (Вход для записи) еще раз, чтобы отключить эту функцию.

Эта функция наиболее полезна при использовании трехголовочных аналоговых кассетных магнитофонов, которые позволяют воспроизводить записываемый сигнал с ленты в реальном времени (с помощью третьей головки) при одновременной его записи. Тогда становится возможным с помощью включения и отключения источника сигнала «Rec In» (Вход для записи) сравнивать непосредственно в реальном времени исходный и записанный сигналы и выполнять настройку параметров записи магнитофона (подробные сведения см. в руководстве пользователя аналогового трехголовочного магнитофона).

8 117 9

Выход для записи

Этот выход предназначен для подключения ко входам высокого уровня магнитофонов или других аналоговых записывающих устройств.

Входы источников аудиосигнала 1 и 2

Эти входы предназначены для подключения к небалансным (Phono/RCA) или балансным (XLR) выходам. Балансное соединение обеспечивает более качественное звучание, поскольку позволяет устранять помехи и шумы, возникающие в кабелях, при подключении другого оборудования, поддерживающего эту функцию. Разъем XLR имеет следующую разводку: контакт 1 – земля; контакт 2 – горячий (фаза); контакт 3 – холодный (противофаза).

Примечание. Многократное нажатие кнопки «Source 1» (Источник 1) или «Source 2» (Источник 2) на передней панели усилителя позволяет циклически переключать балансные и небалансные входы.

Источники 3–7

Эти входы подходят для подключения любой аппаратуры с линейным уровнем выходного сигнала, такой как CD-плееры, DAB- и FM/AMрадиоприемники и т.п.

Примечание. Эти входы предназначены для подключения только источников аналогового аудиосигнала. Не допускается подключение к ним цифрового выхода CD-плеера или любого другого цифрового устройства.

РУССКИЙ
