Integrierter Verstärker
Bedienungsanleitung
14
DEUTSCH
azur
851A
Ihre Musik + Unsere
Leidenschaft
Inhaltsverzeichnis
Einführung
Einführung ..................................................................................................................14
Wichtige sicherheitsanweisungen.............................................................................15
Beschränkte garantie ................................................................................................16
Anschlüsse auf der Rückseite des Gerätes ..............................................................17
Bedienelemente auf der Vorderseite ........................................................................18
Fernbedienung ...........................................................................................................19
Anschlüsse .................................................................................................................20
Bedienungsanweisungen ..........................................................................................21
Einrichten des Verstärkers ........................................................................................22
CAP5 - Fünffaches Schutzsystem .............................................................................24
Verwendung bei einer kundenspezischen Installation ..........................................25
Technische Daten .......................................................................................................25
Fehlerbehebung .........................................................................................................25
Denken Sie daran, Ihr Produkt zu
registrieren.
Besuchen Sie: www.cambridge-audio.
com/sts
Wenn Sie sich registrieren, werden Sie
über Folgendes auf dem Laufenden
gehalten:
Künftige Produktveröffentlichungen
Software-Aktualisierungen
Neuigkeiten, Veranstaltungen,
exklusive Angebote und
Preisausschreiben!
Befolgen Sie für die Installation und Verwendung des Produktes
die Schritte in dieser Bedienungsanleitung. Die Informationen in
dieser Anleitung wurden zur Zeit der Drucklegung hinsichtlich ihrer
Genauigkeit sorgfältig überprüft. Cambridge Audio ist bestrebt, seine
Produkte ständig zu verbessern und daher können sich das Design
und die technischen Daten ohne vorherige Ankündigung ändern.
Dieses Handbuch enthält rmeneigene Informationen, die dem
Urheberrecht unterliegen. Alle Rechte vorbehalten. Dieses Handbuch
darf weder als Ganzes noch in Teilen auf mechanische, elektronische
oder andere Weise in welcher Form auch immer ohne vorherige
schriftliche Genehmigung des Herstellers vervielfältigt werden.
Alle Marken und eingetragenen Handelszeichen sind Eigentum der
jeweiligen Eigentümer.
© Copyright Cambridge Audio Ltd. 2012.
Cambridge Audio und das Cambridge Audio Logo sind Warenzeichen
von Cambridge Audio.
Weitere genannte Marken sind Warenzeichen der jeweiligen Inhaber
und dienen ausschließlich Referenzzwecken.
Da Cambridge Audio seine Produkte stetig verbessert, sind
Änderungen an Design und Spezikationen vorbehalten.
Vielen Dank für Ihren Kauf dieses integrierten Verstärkers Azur 851A Klasse
XD . Die Geräte der 8er Reihe sind elementarer Bestandteil der konsequenten
Erweiterung der Azur-Reihe. Wir hoffen, dass Ihnen das Ergebnis zusagt, und
dass Sie viele Jahre Freude daran haben werden. Wie bei allen Produkten
von Cambridge Audio liegen auch beim 851A drei Grundprinzipien zugrunde:
hervorragende Leistung, einfache Bedienung und ein unglaublicher Wert.
Dieser 851A verfügt über die einzigartige patentierte Verstärkertopologie,
Class XD™, die entwickelt wurde, um Übernahmeverzerrungen bei schwachen
Signalstärken zu verhindern.
Durch das aktive Verdrängen dieser Übernahmepunkte ermöglicht diese Technologie
einen reinen Klasse-A-Betrieb, in dem anderenfalls der Übernahmebereich wäre,
bevor die Leistung auf einen verbesserten Klasse-B -Betrieb auf höheren Ebenen
gebracht wird. Er sollte nicht mit dem Klasse AB-Betrieb verwechselt werden,
der einen kleinen Bereich de Klasse-A-Bereichs liefert, jedoch auf Kosten von
höheren Verzerrungen, sobald sich die Signalstärke außerhalb des AB-Bereiches
bewegt. Klasse XD Schaltkreise entfernen nicht nur Übernahmeverzerrung am
Nulldurchgang, sondern verringern auch die Verzerrung in den anderen
Teilen des Verstärker-Ausgangsbereichs.
Dieser 851A verfügt über die neuesten Entwicklungen der Klasse XD, mit vielen
neuen Kniffen und Verbesserungen, die das Ergebnis unserer laufenden Forschung
sind und die zur bis heute besten Klangqualität führen.
Ein Informationsblatt für diese zum Patent angemeldete Technologie steht auf
unserer Internetseite zur Verfügung: www.cambridge-audio.com.
Bitte beachten Sie, dass der 851A aufgrund dieser Klasse-XD-Technologie etwas
höhere Betriebstemperaturen als herkömmliche Klasse B/AB-Verstärker erreicht,
und dass die Lüftungsschlitze auf der Oberseite des Gerätes nicht versperrt
werden dürfen.
Eine neue, ausgeglichene Lautstärkentopologie wurde für dieses Modell
umgesetzt, die über den größten Teil des Bereiches in Schritten von 1 dB reguliert
werden kann und zu einer sehr feinen Steuerung, einer akkuraten logarithmischen
Kennlinie und einem hervorragenden und präzisen Kanalabstimmung führt.
Die Eingangsschaltung geschieht durch hochwertige Goldkontaktrelais.
Der 851A verfügt über separate Transformator-Sekundärwicklungen für die linken
und rechten Kanäle, doppelte Gleichrichter und separate PSUs für einen dualen
Mono-Betrieb des linken und des rechten Leistungsverstärkers. Ein separater
Transformator versorgt den Vorverstärker und macht den 851A somit zu einem
Vor- und Leistungsverstärker in einem Gerät.
Symmetrische und asymmetrische Eingänge stehen für die Quellen 1 und 2 zur
Verfügung und bieten eine optimale Leistung mit Geräten wie dem passenden
851C -Upsampling-CD-Player, der über symmetrische Ausgänge verfügt.
Das Gehäuse kombiniert eine solide und widerstandsfähige Struktur mit
sorgfältiger Dämpfung und Steuerung der akustischen Resonanz. Eine Azur
Navigator Fernbedienung wird ebenfalls mitgeliefert, die eine komplette
Fernsteuerung Ihres Verstärkers ermöglicht und gleichzeitig attraktiv gestaltet und
benutzerfreundlich ist.
Ein- und Ausgänge für einen Kontrollbus, einen Eingang für einen Infrarotsender
und RS232-Steuerung sorgen dafür, dass Gerät einfach in ein kundenspezisches
System installieren zu können.
Ihr Verstärker kann immer nur so gut wie das System sein, an das er angeschlossen
ist. Kaufen Sie daher bitte nur hochwertige Quellenausrüstung, Lautsprecher und
Kabel.
Selbstverständlich empfehlen wir vor allem Modelle aus der Azur-Reihe von
Cambridge Audio. Diese erfüllen die gleichen hohen Qualitätsanforderungen wie
dieser Verstärker. Ihr Händler kann Ihnen zusätzlich Cambridge Audio Kabel von
hervorragender Qualität anbieten, damit Ihr System mit Sicherheit sein volles
Potential entfalten kann.
Vielen Dank, dass Sie sich die Zeit zum Lesen dieser Bedienungsanleitung
genommen haben. Wir empfehlen Ihnen, diese für einen späteren Gebrauch
aufzubewahren.
Matthew Bramble
Technischer Direktor Cambridge Audio
und das Designteam der 8er Reihe
14
Wichtige sicherheitsanweisungen
Bitte lesen Sie zu Ihrer eigenen Sicherheit sorgfältig die folgenden Anweisungen,
bevor Sie versuchen, dass Gerät an das Netz anzuschließen. Die Befolgung dieser
Hinweise verhilft Ihrem Gerät auch zu bester Leistung und einer verlängerten
Lebensdauer:
1. Diese Anleitung lesen.
2. Die Anleitung aufbewahren.
3. Alle Warnungen beachten.
4. Alle Anweisungen befolgen.
5. Das Gerät nicht in der Nähe von Wasser betreiben.
6. Nur mit einem trockenen Tuch reinigen.
7. Die Lüftungsschlitze nicht abdecken. Nur gemäß Herstelleranleitung
installieren.
8. Installieren Sie das Gerät fern von Heizquellen wie Heizkörpern, Öfen oder
anderen Wärme produzierenden Geräten (einschließlich Verstärkern).
9. Nutzen Sie die Sicherheit eines geerdeten oder gepolten Steckers
(Großbritannien). Ein polarisierter Stecker hat zwei Kontaktstifte, von denen
einer verbreitert ist. Ein Stecker mit Erdleiter hat zwei Stifte und einen
zusätzlichen Erdleiter. Der verbreiterte Stift bzw. die Erdleitung dienen zu Ihrer
Sicherheit. Wenn der mitgelieferte Stecker nicht in Ihre Dose passt, hilft Ihnen
Ihr Elektriker beim Austausch der veralteten Netzsteckdose.
10. Schützen Sie das Stromkabel vor unbeabsichtigten Beschädigungen durch
Betreten, Knicken oder Quetschen, besonders im Bereich des Netzsteckers,
der Steckdosen und der Austrittsstelle des Kabels aus dem Gehäuse.
11. Verwenden Sie ausschließlich die vom Hersteller empfohlenen Anbau- oder
Zubehörteile.
12. Nur die vom Hersteller empfohlenen bzw. mit diesem verkauf ten
Rollmöbel, Ständer, Stative, Klammer oder Tische verwenden.
Bitte Vorsicht vor Verletzungen durch Kippen beim Verschieben
beweglicher HiFi-Möbel mit dem Gerät zusammen.
13. Trennen Sie das Gerät bei Gewitter oder während längerer Nichtbenutzung
vom Netz.
14. Lassen Sie alle Wartungsarbeiten von qualiziertem Fachpersonal
durchführen. Wartungsarbeiten sind erforderlich, wenn das Gerät auf
irgendeine Weise beschädigt ist, beispielsweise Netzkabel oder Netzstecker
defekt sind, Flüssigkeit in das Gehäuse eingedrungen ist oder Gegenstände
hinein gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht
normal funktioniert oder gestürzt ist.
WARNUNG
– Um Brände oder Elektroschocks zu vermeiden, das Gerät niemals Regen oder
Feuchtigkeit aussetzen.
– Setzen Sie Batterien (noch verpackte oder eingesetzte Batterien) keiner
übermäßigen Hitze oder Feuer aus.
Das Gerät gehört zur Schutzklasse 1 und muss an eine Netzsteckdose mit
Schutzerdleiter angeschlossen werden.
Das Gerät muss so aufgestellt sein, dass ein Entfernen des Netzsteckers aus der
Steckdose (oder vom rückwandigen Netzverteiler) jederzeit möglich ist. Wenn der
Netzstecker zum Trennen der Stromversorgung verwendet wird, muss dieser stets
problemlos zu erreichen sein. Nur das mitgelieferte Netzkabel verwenden.
Bitte sorgen Sie für ausreichende Belüftung. Wir empfehlen, das Gerät nicht in
geschlossenen Fächern aufzustellen; nutzen Sie aus Gründen ausreichender
Belüftung das oberste Regal, falls Sie das Gerät auf ein Regal stellen möchten.
Platzieren Sie keine Gegenstände auf dem Gerät. Das Gerät darf nicht auf
einem Teppich oder einer anderen weichen Fläche aufgestellt werden, und die
Belüftungsschlitze müssen immer frei gehalten werden. Die Lüftungsschlitze
nicht mit Gegenständen wie Zeitungen, Tischdecken, Vorhängen oder ähnlichem
verdecken.
Das Gerät darf nicht in der Nähe von Wasser betrieben werden, oder Tropf-/
Sprühwasser bzw. anderen Flüssigkeiten ausgesetzt werden. Auf dem Gerät
dürfen keinerlei Gegenstände platziert werden, die mit Flüssigkeit gefüllt sind
(beispielsweise Vasen).
851Aazur
Das Symbol eines Blitzes mit einem Pfeil in einem gleichseitigen Dreieck weist
den Benutzer auf eine nicht isolierte ‘gefährliche Spannung’ innerhalb des
Gerätegehäuses hin, deren Stärke für einen elektrischen Schlag ausreichend sein
kann.
Das Ausrufezeichen in einem gleichseitigen Dreieck weist den Benutzer auf
wichtige Betriebs- und Wartungsanleitungen in der Begleitdokumentation des
Gerätes hin.
WEEE-Symbol
Die durchgestrichene Abfalltonne ist das EG-Symbol für die
getrennte Entsorgung von Elektronikschrott. Dieses Produkt enthält
elektrische und elektronische Bauteile, die wieder verwendet oder
wiederverwertet werden sollten und nicht mit dem Hausmüll entsorgt
werden dürfen. Bitte bringen Sie das zu entsorgende Gerät Ihrem
Vertragshändler zurück oder erfragen Sie dort nähere Auskünfte.
CE-Kennzeichnung
Dieses Produkt ist bei ordnungsgemäßer Installation im Sinne dieses
(2006/95/EC), zur elektromagnetischen Verträglichkeit (2004/108/EEC) und
zur Ökodesign-Richtlinie (2009/125/EC). Zur nachhaltigen Konformität sollte
mit diesem Produkt nur Zubehör von Cambridge Audio eingesetzt werden und die
Wartung muss durch qualiziertes Fachpersonal erfolgen.
FCC-Bestimmungen
HINWEIS: DER HERSTELLER IST NICHT FÜR EVENTUELL AUFTRETENDE RADIOODER TV-STÖRSIGNALE VERANTWORTLICH, DIE DURCH NICHT AUTHORISIERTE
ÄNDERUNGEN AN DIESEM GERÄT HERVORGERUFEN WURDEN. SOLCHE
ÄNDERUNGEN KÖNNEN DEN ENTZUG DER BETRIEBSBERECHTIGUNG DES
BENUTZERS FÜR DAS GERÄTES NACH SICH ZIEHEN.
in einem Wohngebiet betrieben wird. Dieses Gerät erzeugt und verwendet
Hochfrequenzenergie und kann diese ausstrahlen; wird das Gerät nicht gemäß
der Bedienungsanleitung installiert und verwendet, kann dies zu schädlichen
Störungen des Funkverkehrs führen. Es wird keine Garantie dafür übernommen,
dass es bei bestimmten Installationen nicht doch zu Interferenzen kommen kann.
Führt dieses Gerät zu Störungen beim Radio- oder Fernsehempfang, die durch Ausund Einschalten des Geräts nachzuweisen sind, sollte der Betreiber versuchen,
die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:
– Antenne neu ausrichten oder an anderer Stelle platzieren.
– Abstand zwischen Gerät und Empfangsteil (Receiver) vergrößern.
– Gerät an einen anderen Stromkreis anschließen als das Empfangsteil.
– Händler oder erfahrenen Radio-/Fernsehtechniker um Hilfe bitten.
Handbuchs konform zur europäischen Niederspannungsrichtlinie
C-Tick-Markierung
Dieses Produkt erfüllt die Anforderungen der Australian
Communications Authority für Radiokommunikation und EMC.
Gost-R Mark
Dieses Produkt erfüllt die russischen Auagen für Elektroniksicherheit.
Dieses Gerät wurde getestet und erfüllt die Bestimmungen hinsichtlich
der Beschränkungen für digitale Geräte der Klasse B gemäß Teil
15 der FCC-Bestimmungen. Diese Beschränkungen dienen dem
angemessenen Schutz vor schädlichen Störungen, wenn das Gerät
DEUTSCH
15
Beschränkte garantie
Belüftung
WICHTIG – Das Gerät wird bei Betrieb warm. Stellen Sie keine Gegenstände auf
das Gerät. Nicht in geschlossenen Fächern von Bücherregalen, Vitrinen, oder
Ähnlichem ohne ausreichende Belüftung aufstellen.
Darauf achten, dass kleine Gegenstände nicht durch die Belüftungsschlitze fallen.
In einem solchen Fall das Gerät sofort ausschalten und vom Netz trennen. Lassen
Sie sich dann von Ihrem Händler beraten.
Platzwahl
Wählen Sie den Aufstellort sorgfältig aus. Vermeiden Sie direkte Sonneneinstrahlung
oder Wärmequellen. Auf dem Gerät keine Objekte mit offenen Flammen,
beispielsweise entzündete Kerzen, aufstellen. Vermeiden Sie auch Standorte, die
Vibrationen und übermäßigem Staub, Kälte oder Feuchtigkeit ausgesetzt sind. Das
Gerät ist für gemäßigtes Klima bestimmt.
Das Gerät muss auf einer soliden, ebenen Oberäche aufgestellt werden. Nicht in
Einbaufächern von Bücherregalen, Vitrinen, oder Ähnlichem aufstellen. Das Gerät
darf nicht auf unebenen Flächen oder Regalböden aufgestellt werden. Das Gerät
könnte herunterfallen, dabei Kinder oder Erwachsene ernsthaft verletzen, und das
Gerät kann schwer beschädigt werden. Platzieren Sie keine Gegenstände auf dem
Gerät.
Aufgrund magnetischer Streufelder sollten sich nahe des Geräts wegen möglicher
Störungen keine Röhrenbildschirme (TV-Geräte) benden.
Elektronische Audiokomponenten haben eine Einlaufzeit von etwa einer Woche
(bei mehreren Betriebsstunden täglich). In dieser Zeit passen sich die neuen
Komponenten an und die Klangeigenschaften verbessern sich.
Stromquellen
Dieses Produkt darf nur mit der auf dem Kennschild angegebenen Stromquelle
betrieben werden. Wenn Sie sich nicht sicher sind, welche Stromversorgung in Ihrem
Hause vorliegt, hilft Ihnen Ihr Produkthändler oder die lokale Stromgesellschaft.
Das Gerät kann bei Nichtgebrauch im Standby-Modus mit <0.5W Stromverbrauch
bleiben. Um das Gerät abzuschalten, an der Gehäuserückseite ausschalten.
Sollten Sie einen längeren Nichtgebrauch vorsehen, das Gerät durch Ziehen des
Netzsteckers vom Netz trennen.
Überlast
Überlasten Sie Netzsteckdose, Verlängerungskabel oder Einbausteckdosen nicht
- es besteht in diesem Fall ein Brandrisiko und die Gefahr eines elektrischen
Schlages. Überlastete Netzsteckdosen, Verlängerungskabel, abgenutzte Netzkabel,
beschädigte oder rissige Isolation und zerbrochene Stecker sind gefährlich. Sie
können zu elektrischem Schlag oder Bränden führen.
Achten Sie darauf, alle Stromkabel richtig einzustecken. Bündeln Sie nicht die
Anschlusskabel mit dem Stromkabel oder den Boxenkabeln, um Brummtöne und
Störgeräusche zu vermeiden.
Reinigung
Reinigen Sie das Gerät, indem Sie das Gehäuse mit einem feuchten, fusselfreien
Tuch abwischen. Verwenden Sie keine Reinigungsüssigkeiten, die Alkohol,
Ammoniak oder Scheuermittel enthalten. Verwenden Sie bei oder in der Nähe
Ihres Geräts keine Spraydosen.
Cambridge Audio garantiert Ihnen, dass dieses Produkt keine Material- und
Herstellungsfehler (wie im Folgenden näher erläutert) aufweist. Cambridge Audio
repariert oder ersetzt (nach der freien Entscheidung von Cambridge Audio) dieses
Produkt oder ein eventuelles defektes Teil in diesem Produkt. Die Garantiedauer
kann in den einzelnen Ländern unterschiedlich sein. Wenn Sie Fragen zu der
Garantie haben, wenden Sie sich bitte an Ihren Händler. Bewahren Sie den
Kaufnachweis immer auf.
Wenn Sie Garantieleistungen in Anspruch nehmen möchten, wenden Sie sich
bitte an den von Cambridge Audio autorisierten Händler, bei dem Sie das Produkt
gekauft haben. Sollte dieser Händler nicht in der Lage sein, Ihr Cambridge AudioProdukt zu reparieren, kann dieser das Produkt an Cambridge Audio oder eine
autorisierte Cambridge Audio-Kundendienststelle zurücksenden. Das Produkt
muss entweder in der Originalverpackung oder einer Verpackung, die einen
gleichwertigen Schutz bietet, versandt werden.
Sie müssen einen Kaufnachweis in Form einer Kaufurkunde oder einer quittierten
Rechnung vorlegen, wenn Sie einen Anspruch auf Garantieleistungen geltend
machen. Aus diesem Kaufnachweis muss abzulesen sein, dass sich das Produkt
im Garantiezeitraum bendet.
Diese Garantie wird ungültig, wenn (a) die bei der Herstellung angebrachte
Seriennummer bei diesem Produkt geändert oder entfernt wurde oder (b) dieses
Produkt nicht bei einem von Cambridge Audio autorisierten Händler gekauft wurde.
Wenden Sie sich an Cambridge Audio oder den lokalen Cambridge Audio-Vertrieb
in Ihrem eigenen Land, um sicher zu stellen, dass Ihre Seriennummer nicht
geändert wurde und/oder dass Sie bei einem von Cambridge Audio autorisierten
Händler gekauft haben.
Die Garantie gilt nicht für kosmetische Schäden oder Schäden durch höhere
Gewalt, Unfälle, unsachgemäße Behandlung, Unachtsamkeit, kommerziellen
Einsatz oder durch Änderungen des Produkts bzw. von Teilen des Produkts. Diese
Garantie umfasst keine Schäden durch unsachgemäßen Betrieb, unsachgemäße
Wartung oder Installation oder durch Reparaturen, die von anderen Personen
als von Cambridge Audio oder einem Cambridge Audio-Händler oder einem
autorisierten Kundendienstmitarbeiter, der von Cambridge Audio für das
Ausführen von Garantieleistungen befugt ist, vorgenommen werden. Durch jede
nicht autorisierte Reparatur wird diese Garantie unwirksam. Diese Garantie gilt
nicht für Produkte, die verkauft werden AS IS (WIE SIE SIND) oder WITH ALL FAULTS
(MIT ALLEN FEHLERN).
DIE HAFTUNGSANSPRÜCHE DES BENUTZERS BESCHRÄNKEN SICH
AUF DIE IN DIESER GARANTIE ENTHALTENEN REPARATUREN ODER
ERSATZLEISTUNGEN. CAMBRIDGE AUDIO HAFTET NICHT FÜR ZUFÄLLIGE ODER
FOLGESCHÄDEN DURCH DIE VERLETZUNG IRGENDEINER AUSDRÜCKLICHEN
ODER IMPLIZITEN GARANTIE BEI DIESEM PRODUKT. AUßER DORT, WO DIES
GESETZLICH UNTERSAGT IST, IST DIESE GARANTIE EXKLUSIV UND TRITT SIE AN
DIE STELLE ALLER ANDEREN AUSDRÜCKLICHEN ODER IMPLIZITEN GARANTIEN,
WELCHER ART AUCH IMMER, EINSCHLIEßLICH, ABER NICHT BESCHRÄNKT AUF,
VERKAUFSGARANTIE UND FUNKTIONSGARANTIE FÜR EINEN PRAKTISCHEN
ZWECK.
Einige Länder und US-Staaten erlauben keinen Ausschluss oder keine
Beschränkung von zufälligen oder Folgeschäden bzw. impliziten Garantien, so dass
die oben genannten Ausschlüsse für Sie eventuell nicht gelten. Diese Garantie
erteilt Ihnen spezische gesetzliche Rechte; es ist auch möglich, dass Sie andere
Rechtsansprüche haben, die in jedem Staat und jedem Land anders aussehen
können.
Bitte kontaktieren Sie zur Reparatur- und Garantieabwicklung Ihren Händler.
Batterieentsorgung
Bitte entsorgen Sie entladene Batterien gemäß der lokalen Umweltbestimmungen
für Elektroschrott.
Lautsprecher
Achten Sie vor dem Anschließen der Lautsprecher darauf, dass das Gerät
ausgeschaltet ist und verwenden Sie nur geeignete Verbindungskabel.
Wartung
Dieses Gerät ist nicht vom Benutzer wartbar. Versuchen Sie nie, das Gerät im
Problemfall zu öffnen oder wieder zusammen zu setzen. Das Nichtbeachten dieser
Vorsichtsmaßnahme kann zu einem elektrischen Schlag führen. Kontaktieren Sie
im Falle eines Problems Ihren Händler.
16
Anschlüsse auf der Rückseite des Gerätes
851Aazur
1
2
4
3
1
Power On/Off (Ein/Aus)
Schaltet das Gerät ein und aus.
2
Wahlschalter Netzspannung (Nur CU-Version)
Wechselt zwischen einer Netzspannung von 100 V und 115 V für den 851A.
Hinweis: Nur für den Gebrauch durch einen Elektroinstallateur oder Cambridge
Audio Händler vorgesehen.
3
Netzanschluss
Nachdem Sie alle Anschlüsse am Verstärker vorgenommen haben, stecken Sie das
Netzteil in eine geeignete Steckdose und schalten Sie das Gerät ein. Ihr Verstärker
ist jetzt einsatzbereit.
4
Lautsprecheranschlüsse
Es stehen zwei Sätze Lautsprecheranschlüsse zur Verfügung,
A(Hauptlautsprecheranschlüsse, obere Reihe) und B (zusätzlich zuschaltbare
Lautsprecheranschlüsse, untere Reihe). Verbinden Sie die Kabel von Ihrem
linken Lautsprecher mit den LINKEN positiven und negativen Anschlüssen und
die Kabel vom rechten Lautsprecher mit den RECHTEN positiven und negativen
Anschlüssen. Dabei ist jeweils der rote Anschluss der positive Ausgang und der
schwarze Anschluss der negative Ausgang.
Bitte achten Sie darauf, dass keine Kabelfasern von Nachbarkabeln die Ausgänge
verbinden und somit zu einem Kurzschluss führen. Bitte stellen Sie sicher, dass
die Lautsprecheranschlüsse immer ausreichend gesichert sind, um eine gute
elektrische Verbindung herzustellen. Wenn die Schraubverbindungen lose sind,
kann sich das nachteilig auf die Klangqualität auswirken.
Hinweis: Beim Betrieb von zwei Lautsprecherpaaren, müssen Lautsprecher mit
einer minimalen Nennimpedanz von 16 Ohm verwendet werden.
5
IR Emitter In (Infrarot-Sendeeingang)
Ermöglicht dem Verstärker den Empfang von modulierten IR-Befehlen bei
Mehrraumsystemen. Die hierüber empfangenen Befehle werden nicht vom
Kontrollbus weitergeleitet. Weitere Informationen nden Sie im Abschnitt
„Verwendung bei kundenspezischer Installation“.
6
RS232C
Der RS232C-Anschluss ermöglicht eine externe serielle Ansteuerung des 851A
bei kundenspezischen Installationen. Auf der Internetseite von Cambridge Audio,
www.cambridge-audio.com, nden Sie eine vollständige Liste der Befehle. Dieser
Port kann auch vom Service-Personal von Cambridge Audio für Software-Updates
verwendet werden.
7
Kontrollbus
In (Eingang) – Ermöglicht das Empfangen von unmodulierten Befehlen von
Mehrraumsystemen oder anderen Komponenten durch das Gerät.
Out (Ausgang) - Damit werden die Kontrollbusbefehle an ein anderes Gerät
weitergeleitet. Damit kann der 851A auch einige andere Cambridge Audio Geräte
steuern.
6
5
9
Rec In (Aufnahmeeingang)
Schließen Sie ein Kassettendeck oder die analogen Ausgangsbuchsen einer
MiniDisc, eines tragbaren, digitalen Musik-Players oder eines CD-Recorders mit
Hilfe eines Verbindungskabels von den Buchsen „Line Out“ des Recorders an den
„Rec In“-Buchsen des Verstärkers an.
Der Schaltkreis „Rec Input“ des 851A ist ein „Überwachungstyp“ im Gegensatz
zu den anderen 7 Eingängen. Für die 7 normalen Eingänge wird die ausgewählte
Hörquelle an „Rec Out“ zum Aufzeichnen gesendet. Die derzeit aktive und
wahlweise aufgezeichnete Hörquelle wird dann auf der Vorderseite angezeigt.
Wenn „Rec“ ausgewählt ist, erscheint ein ausgefüllter Kreis neben „REC IN“, der
anzeigt, dass der „Rec“-Eingang jetzt mit einer anderen Quelle angehört wird, als
für die Aufzeichnung an „Rec Out“ geschickt wird. Die Aufnahmequelle wird durch
einen ausgefüllten Kreis neben dem ausgewählten Eingang angezeigt und kann
durch Drücken der anderen Quellentasten geändert werden.
Um den „Rec“-Eingang auszuschalten, drücken Sie einfach erneut auf „Rec In“, um
diese Funktion abzuschalten.
Diese Funktion ist nützlich, wenn 3-Kopf-Analogkassettendecks ver wendet werden,
wodurch das Signal live vom Band (über einen 3. Kopf) wiedergegeben und
gleichzeitig aufgenommen werden kann. Durch wiederholtes Ein- und Ausschalten
des „Rec“-Eingangs ist es dann möglich das aufgezeichnete Signal in Echtzeit
mit dem Original und der Aufnahme zu vergleichen, so dass entsprechende
Einstellungen an den Aufnahmeparametern des Bandgeräts vorgenommen
werden können (siehe Handbuch für 3-Kopf-Analogkassettendeck für weitere
Informationen).
8 117 9
10
Rec Out (Aufnahmeausgang)
Zum Anschließen der Eingänge von Kassettendecks oder anderen analogen
Aufnahmegeräten.
10
Source 1 & 2 Audio inputs (Audioeingänge Quelle
1 & 2)
Diese Eingänge verfügen entweder über asymmetrische (Phono/RCA) oder
symmetrische (XLR) Anschlüsse. Der symmetrische Anschluss stellt die
hochwertigere Alternative dar und kann Geräusche und Störungen in dem Kabel
unterdrücken, wenn er mit anderen Geräten verwendet wird, die diese Funktion
unterstützen. Ein XLR-Stecker ist wie folgt verdrahtet: Stecker 1 - Erdung;
Stecker 2 - Hot (phasenrichtig); Pin 3 - Cold (phasenverkehrt).
Hinweis: Drücken Sie wiederholt die Tasten Quelle 1 oder Quelle 2 auf der
Vorderseite des Gerätes, damit der Verstärker diese Eingänge zwischen
„symmetrischen“ und „asymmetrischen“ Quelleneingängen umschaltet.
11
Quellen 3-7
Diese Eingänge eignen sich für jede „Line Level“-Quellenausrüstung, wie z.B. CD-
Player, DAB oder FM/AM-Tuner, etc.
Hinweis: Diese Anschlüsse sind nur für analoge Audiosignale bestimmt. Deshalb
dürfen Sie nicht mit dem digitalen Ausgang eines CD-Players oder eines anderen
digitalen Gerätes verbunden werden.
DEUTSCH
8
Preamp Out (Vorverstärker-Ausgang)
Schließen Sie diese Buchsen an die Eingänge von einem externen
Leistungsverstärker oder einem aktiven Subwoofer, etc. an.
17

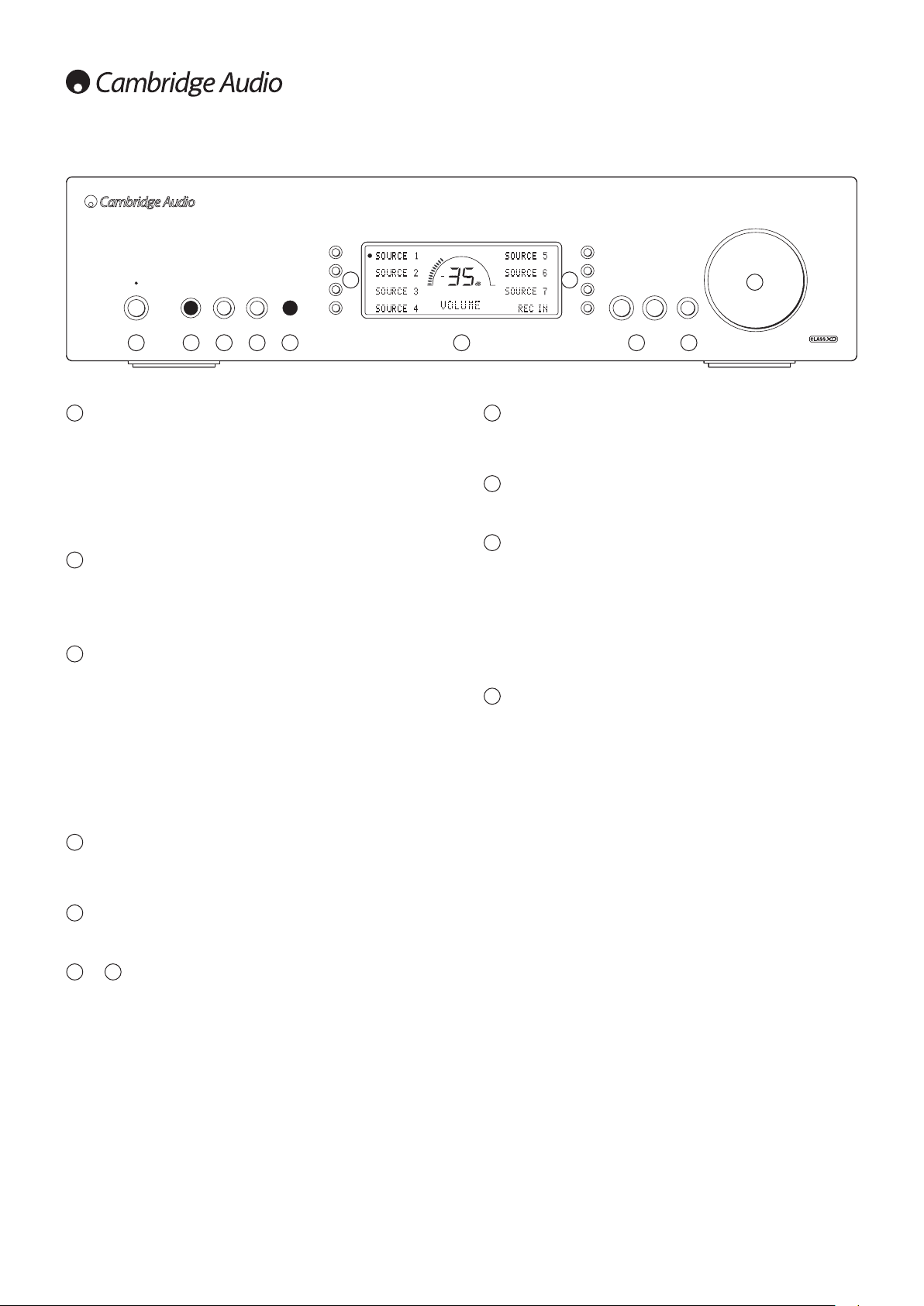

Bedienelemente auf der Vorderseite
azur 851A
Class XD Integrated Amplifier
1 2 3 4 5
1
Standby/On (Standby/Ein)
Schaltet das Gerät zwischen dem Standby-Modus (angezeigt durch schwach
leuchtende Power-LED) und Ein (angezeigt durch hell leuchtende Power-LED)
um. Standby ist ein Niedrigverbrauchsmodus, bei dem der Verbrauch weniger als
0,5 Watt beträgt. Sie können das Gerät im Standby-Modus lassen, wenn es nicht
verwendet wird.
Hinweis: Als Standardeinstellung erhöht oder senkt der 851A die Lautstärke, wenn
er eingeschaltet oder in den Standby-Modus gefahren wird. Diese Funktion kann
bei Bedarf deaktiviert werden. Weitere Informationen hierzu nden Sie in Abschnitt
„Einstellung des Verstärkers“ in dieser Bedienungsanleitung.
2
Kopfhörer
Ermöglicht den Anschluss von Stereo-Kopfhörern mit einem 1/4'' Klinkenstecker.
Kopfhörer mit einer Impedanz zwischen 32 und 600 Ohm werden empfohlen.
Sobald die Kopfhörer angeschlossen werden, werden die Lautsprecher-Relais
gelöst und dadurch die Ausgänge der Lautsprecher ausgeschaltet (Lautsprecher
A und B).
3
Lautsprecher A/B
Drücken Sie diese Taste, um durch die an die Lautsprecheranschlüsse auf
der Rückseite des Gerätes angeschlossenen Lautsprecherpaare zu schalten
(Lautsprecherpaar A, B oder A und B). Dies kann genutzt werden, um ein
zusätzliches Lautsprecherpaar in einem anderen Raum zu verwenden.
Bitte achten Sie genau auf die Auswahl der Lautsprecher, wenn jeweils zwei
Lautsprecher auf jedem Kanal verwendet werden sollen. Wenn der an den
Lautsprecherausgängen gemessene kombinierte Widerstand zu gering ist, kann
es sein, dass der Verstärker sich nicht aus dem Standby-Modus einschaltet, bis
ein entsprechender Lastwiderstand erkannt wurde. Weitere Informationen hierzu
nden Sie in Abschnitt CAP5 in dieser Bedienungsanleitung.
Hinweis: Beim Betrieb von zwei Lautsprecherpaaren, sind Lautsprecher mit einer
Nennimpedanz von je 16 Ohm zu verwenden.
76
8 9 10
8
Display
LCD zur Kontrolle des 851A. Weitere Informationen hierzu nden Sie in den
Abschnitten „Bedienungshinweise“ und „Einrichten des Verstärkers“ in dieser
Bedienungsanleitung.
9
Bass und Treble (Bass und Höhen)
Zum Lösen drücken und drehen, um leichte Anpassungen an der Klangbalance
durchzuführen.
10
Direkt
Mit dieser Funktion gelangt ein Audiosignal auf direktem Weg an den
Leistungsverstärker Ihres Verstärkers, wobei Schaltkreise für die Optimierung der
Tonqualität umgangen werden.
Das Bass/Treble-Symbol (
Höhenregelung aktiv ist (geschaltet) und ist ausgeblendet, wenn sie umgangen
wird.
Hinweis: Direkt kann individuell für jeden Eingang ein- oder ausgeschaltet werden.
Diese Einstellung wird jedes Mal erneut abgerufen, wenn eine Quelle ausgewählt
wird.
11
Lautstärke
Wird zum Erhöhen/Senken der Lautstärkestufe der Ausgänge des Verstärkers
verwendet. Diese Steuerung hat einen Einuss auf die Ausgangshöhe des
Lautsprechers, des Vorverstärkers und des Kopfhörerausgangs. Sie hat keinen
Einuss auf die „Tape Out“-Anschlüsse.
Die Lautstärkeregelung wird auch zur Steuerung des Systemkongurationsmenüs
des 851A auf der Vorderseite des Gerätes verwendet.
Lesen Sie den Abschnitt „Bedienungshinweise“ dieser Anleitung zu näheren
Informationen über einige Funktionen dieser Tasten.
Bass Treble DirectModeSpeaker A/BPhonesStandby / On
b t) erscheint in der Anzeige, wenn die Bass- und
11
Volume
4
Mode (Modus)
Drücken Sie diese Taste, um zwischen dem Lautstärke- und dem Balance-Modus
umzuschalten. Drücken und und halten Sie diese Taste gedrückt, um in das
Systemkongurationsmenü des 851A zu gelangen.
5
Infrarot-Sensor
Empfängt IR-Befehle von der mitgelieferten Azur-Fernbedienung. Der Raum
zwischen dem Sensor und der Fernbedienung muss frei und unversperrt sein.
6
& 7 Quellenauswahltasten
Drücken Sie die entsprechende Taste zur Eingangsauswahl, um die Quelle
auszuwählen, die Sie anhören wollen (markiert durch einen einzelnen ausgefüllten
Kreises auf dem Display). Das ausgewählte Signal wird auch in die „Rec Out“-
Buchsen weitergeleitet, so dass es aufgezeichnet werden kann. Während der
Aufnahme sollte der Eingang nicht gewechselt werden (aber das aufgenommene
Signal kann über den „Rec“-Eingang geprüft werden).
Hinweis: Drücken Sie wiederholt die Tasten Quelle 1 oder Quelle 2, damit der
Verstärker diese Eingänge zwischen „symmetrischen“ und „asymmetrischen“
Quelleneingängen umschaltet.
18
Fernbedienung
851Aazur
Der 851A wird mit einer Azur Navigator Fernbedienung geliefert,
die über die selben Funktionen verfügt, wie die Bedienelemente
an der Vorderseite des Geräts und mit der auch die CD-Player der
Azur-Reihe, und vor allem der passende 851C, gesteuert werden
können. Die mitgelieferten AAA-Batterien müssen eingelegt
werden, bevor die Fernbedienung verwendet werden kann.
Die Funktionen der Azur-Fernbedienung werden in den folgenden
Absätzen beschrieben.
Standby/On (Standby/Ein)
Der 851A (und 851C) wechselt zwischen den Betriebsmodi Ein
und Standby.
Lauter/Leiser
Lautstärkeneinstellung
Source
Durch Drücken dieser Taste wechseln Sie zwischen den Eingängen
des 851A.
Display
Passt die Helligkeit der Hintergrundbeleuchtung des 851A-Displays
an. Es gibt zwei Helligkeitsstufen bzw. die Hintergrundbeleuchtung
kann auch ganz ausgeschaltet werden.
Mode (Modus)
Drücken Sie die Tasten Lauter bzw. Leiser , um zwischen
der Lautstärkeregelung des Verstärkers und dem Balanceregler
zu wechseln. Drücken und gedrückt halten, um in das
Systemkongurationsmenü des 851A zu gelangen.
Lautsprecher A/B
Drücken Sie diese Taste, um zwischen den beiden parallelen
Lautsprecherausgängen umzuschalten.
Stummschalten
Drücken Sie diese Taste, um die Lautsprecherausgänge stumm
zu schalten.
Quellen
Wird zur Auswahl der Quelleneingänge verwendet.
Die folgenden Tasten werden zur Steuerung der Cambridge Audio
Azur-Reihe CD-Player, wie dem passenden 851C, verwendet.
Öffnen/Schließen
Das CD-Fach wird geöffnet und geschlossen.
Ziffern
Ermöglicht die direkte Auswahl eines Tracks der CD. Drücken Sie
die Nummer des gewünschten Tracks, um mit der Wiedergabe zu
beginnen. Um einen Track ab der Nummer 10 auszuwählen, vor
der Eingabe der Nummer die Taste -/-- drücken.
Play / Stop / Pause
Drücken Sie die jeweilige Taste, um eine CD abzuspielen,
anzuhalten oder zu pausieren.
Hinweis: Je nach der auf dem Host-PC installierten Audiosoftware
können die Play und Pause Tasten auch verwendet werden, um
die Wiedergabe von Audiodateien über USB zu steuern.
Skip
Rechte Skip-Taste (:) – Einmal drücken, um zum nächsten Track
auf der CD zu springen. Halten Sie diese Taste gedrückt, um
mehrere Tracks zu überspringen.
Linke Skip-Taste (:) – Einmal drücken, um zum vorhergehenden
Track auf der CD zu springen. Halten Sie diese Taste gedrückt, um
mehrere Tracks zu überspringen.
Hinweis: Je nach der auf dem Host-PC installierten Audiosoftware können die Skip
Tasten auch verwendet werden, um die Wiedergabe über USB zu steuern.
Scan Rechts
Halten Sie diese Taste gedrückt, um vorwärts zu suchen, während eine CD
abgespielt wird.
Scan Links
Halten Sie diese Taste gedrückt, um rückwärts zu suchen, während eine CD
abgespielt wird.
Menü
Drücken Sie diese Taste, um in den Setup-Modus des 851A zu gelangen. Im SetupModus können verschiedene Betriebsparameter des 851C eingestellt werden.
Weitere Informationen hierzu nden Sie im Abschnitt „Bedienungshinweise“ der
851C-Bedienungsanleitung.
Select
Durch Drücken dieser Taste wechseln Sie zwischen den fünf
Eingängen des 851C. Weitere Informationen hierzu nden Sie im
Abschnitt „Bedienungshinweise“ der 851C-Bedienungsanleitung.
Program, Remain, Repeat,
Random
Weitere Informationen hierzu nden Sie im Abschnitt
„Bedienungshinweise“ der 851C-Bedienungsanleitung.
Filter
Durch Drücken dieser Taste wechseln Sie zwischen den drei
digitalen Filtern des 851C.
Information
Drücken Sie diese Taste, um die verfügbaren Informationen über
das Eingangssignal des 851C abzurufen.
Kompatibilität des Apple-Geräts
Die Azur 851A/C Navigator-Fernbedienung kann die
grundlegenden Funktionen von Apple-Geräten, wie zum Beispiel
dem Apple TV und den iPod/iPhone/iPad-Produkten von Apple
steuern, wenn diese an ein Andock-Gerät von Cambridge Audio
oder Apple angeschlossen sind.
Halten Sie die Auswahltaste gedrückt, die zu dem Eingang gehört,
an den das Apple-Gerät angeschlossen ist. Drücken Sie zugleich
eine der im Folgenden erläuterten Tasten.
Je nach Apple-Gerät unterscheiden sich die Funktionen leicht.
Select
Play/pause
Stop oder Menü
Kurz drücken, um einen Track zu überspringen oder im
Menü nach links oder rechts zu gehen. Gedrückt halten,
um nach vorne oder hinten zu scannen.
Mit diesen Tasten können Sie die Lautstärke kontrollieren
bzw. zwischen den Menüs navigieren.
Mit diesen Tasten können Sie sich durch die Menüs
bewegen.
Zusätzlich kann die Azur-Fernbedienung unter Verwendung einer
der sechs Auswahltasten mit bis zu sechs spezischen Apple-
Geräten kombiniert werden. Dies kann nützlich sein, sollten Sie
mehr als ein Apple-Gerät haben.
Weitere Informationen zur Geräte-Kopplung nden Sie in der
Bedienungsanleitung Ihres Apple-Geräts.
Geräte-Kopplung – Zur Kopplung mit einem Apple-Gerät drücken
Sie die entsprechende Auswahltaste und halten Sie diese für
sechs Sekunden lang gedrückt, zusammen mit der 8 Taste.
Einige Geräte, wie das Apple-Fernsehgerät, verfügen über eine
Sichtanzeige, sobald die Kopplung hergestellt ist.
Entkopplung – Zur Entkopplung eines Apple-Geräts drücken Sie
eine der Auswahltasten und halten Sie diese sechs Sekunden lang
gedrückt, zusammen mit der 7 Taste.
DEUTSCH
19
Anschlüsse
Beim Entwerfen Ihres Verstärkers binden wir Funktionen ein, die es Ihnen
ermöglichen Ihr System auf verschiedene Arten anzuschließen. Das Einbinden
von Funktionen wie „Pre-Out“ und „Speaker B“-Anschlüsse bietet Ihnen mehr
Flexibilität bei der Konguration Ihres Systems entsprechend Ihren Anforderungen.
Elementare Anschlüsse
Das nachfolgende Diagramm zeigt die grundlegenden Anschlüsse Ihres Verstärkers an
einen CD-Player mit Hilfe von Eingang 1 (asymmetrisch) und einem Lautsprecherpaar.
851A
851C
Anschlüsse „Speaker B“
Die Anschlüsse „Speaker B“ auf der Rückseite des Verstärkers ermöglichen den
Anschluss eines zweiten Lautsprecherpaares (z.B. für Lautsprecher in einem
anderen Zimmer). Mit der Taste „Speaker A/B“ auf der Vorderseite des Verstärkers
kann ein zweites Lautsprecherpaar ein- und ausgeschaltet werden.
Hinweis: Beim Betrieb von zwei Lautsprecherpaaren, sind Lautsprecher mit einer
Nennimpedanz von je 16 Ohm zu verwenden.
851A
Bandgerät- / Aufnahmeanschlüsse
Das nachfolgende Diagramm zeigt, wie der Verstärker an ein Bandgerät oder
ein anderes Gerät mit einer Aufnahme- und Monitor-Verbindung angeschlossen
werden kann.
851A
Tape/MD-Player
Rec
Rec
Out
In
„Preamp Out“-Anschlüsse
Die Buchsen „Preamp Out“ sind zum Anschließen an die Eingangsbuchsen eines
Leistungsverstärkers oder eines aktiven Subwoofers gedacht. Das nachfolgende
Diagramm zeigt den Anschluss des Verstärkers an einen aktiven Subwoofer über
die Eingänge „Line In“ an dem Subwoofer.
Line
In
851A
851C
20
Bedienungsanweisungen
851Aazur
Symmetrische Audioanschlüsse (Quelle 1 und 2)
Das nachfolgende Diagramm zeigt den Anschluss des 851A an den Azur 851C
Upsampling CD-Player/DAC mit Hilfe der symmetrischen Audioeingänge über
dreipolige XLR-Anschlüsse. Der 851A kann aber auch an andere, nicht Cambridge
Audio Quellen mit symmetrischen Ausgängen angeschlossen werden.
851A
851C
Symmetrische Anschlüsse bei Audiosystemen sind zur Unterdrückung von
elektrischem Rauschen, das von Stromkabeln etc. herrührt, ausgelegt sowie
zur Unterdrückung von Rauschströmen, die durch die Erdungsanschlüsse
ießen. Das Grundprinzip der symmetrischen Verbindung ist der Empfang des
gewünschten Signals durch Subtraktion mithilfe eines dreipoligen Anschlusses.
Eine Signalleitung (die heiße oder phasengleiche Leitung) überträgt das
normale Signal, während die andere (die kalte oder phasenverkehrte Leitung)
eine umgekehrte Version überträgt. Der symmetrische Eingang erkennt die
Unterschiede zwischen den beiden Leitungen, die das gewünschte Signal bringen.
Jegliche Rauschspannungen, die identisch auf beiden Leitungen auftreten (die
so genannten Gleichtaktsignale), werden durch die Subtraktion aufgehoben. Ein
zusätzlicher Vorteil ist, dass die Verbindung die doppelte Signalstärke führt und
somit den Signalrauschabstand verbessert.
Der 851A und der 851C sind dafür entwickelt worden, unter Verwendung einer
symmetrischen Verbindung auf höchster Leistung zu arbeiten.
Mode
Lautstärke
Mode
Volume
Stellen Sie die Lautstärke über die Lautstärkeregelung auf der Vorderseite
des Verstärkers (oder mit Hilfe der Fernbedienung) ein. Die Anzeige zeigt die
Veränderung der Lautstärke in Dezibel (dB) an. „OdB“ zeigt die maximale
Lautstärke an, während niedrigere Lautstärkeeinstellungen in den negativen
Bereich gehen. Dies kann innerhalb des Systemkongurationsmenüs auch auf
Lautstärkeneinheiten (0-96) geändert werden.
Speaker A/B (Lautsprecher A/B)
Speaker A/B
Volume
Drücken Sie auf die „Speaker A/B“-Taste, um durch die Lautsprecherpaare zu
navigieren, die über die Rückseite des Gerätes angeschlossen sind: Lautsprecher
A, B oder A und B.
Balance
Mode
Volume
Drücken Sie die „Mode“-Taste, um in den Balance-Modus zu gelangen. BALANCE
wird im Display angezeigt und kann mit Hilfe der Lautstärkeregelung eingestellt
werden. Drücken Sie die Mode-Taste erneut, um zurück zum Lautstärkemodus zu
gelangen oder warten Sie 5 Sekunden, bis der 851A automatisch den BalanceModus verlässt.
Bass und Treble (Bass und Höhen)
Diese Steuerungen ermöglichen es, leichte Anpassungen an der Klangbalance
durchzuführen. Verändern Sie den Klang ausschließlich über Ihre Lautsprecher-
und Pre-Out-Buchsen; diese haben keinen Einuss auf das Signal, das über die
„Tape Out“-Anschlüsse geschickt wird. Mit einer gut produzierten CD und einem
guten System sollte die Klangeinstellung überüssig sein und kann durch Drücken
der „Direkt“-Taste übersprungen werden.
DEUTSCH
Volume
Hinweis: Um den symmetrischen Eingang auf einer der beiden Quellen 1 oder
2 auszuwählen, drücken Sie wiederholt die Taste Quelle 1 oder Quelle 2 auf der
Vorderseite des Verstärkers, um diese Eingänge zwischen symmetrischem und
unsymmetrischen Quelleneingang zu schalten.
Bass Treble Direct
Damit werden sie für maximale Klangtreue vollständig aus dem Signalweg entfernt.
Wenn die musikalische Aufnahme von minderer Qualität ist oder andere Faktoren
einen Einuss auf die Klangqualität haben, können Sie die Klangsteuerung bei
Bedarf zum Ausgleich einstellen. Zur Verwendung der Klangsteuerung drücken
Sie die „Direkt“-Taste, so dass das „Bass/Treble“-Symbol (
aueuchtet und anzeigt, dass sie aktiv und der Direkt-Modus ausgeschaltet ist.
Drücken Sie nun direkt auf die Bass- und Treble-Steuerungen, um sie zu lösen und
Einstellungen zu ermöglichen. Drücken Sie sie wieder hinein, wenn Sie fertig sind.
Der 851A speichert, ob der Direkt-Modus für jeden einzelnen Eingang ein- oder
ausgeschaltet ist. Somit ist es z.B. möglich die automatische Klangsteuerung für
die Tuner-Quelle zu verwenden, aber nicht für die CD-Quelle.
b t) im Display
Bass Treble Direct
21
Einrichten des Verstärkers
Der 851A verfügt über viele moderne Einstellungen, mit denen die Benutzung
auf die jeweiligen Vorlieben des Kunden eingestellt werden kann. Die Eingänge
können benannt werden, um der jeweiligen, von Ihnen verwendeten Quelle zu
entsprechen. Darüber hinaus können auch alle Eingänge so getrimmt werden,
dass sie hinsichtlich des Klangs und der Lautstärke identisch sind, wenn Sie
zwischen ihnen und andern Optionen umschalten.
Ändern der Namen von Eingängen/Quellen
Mode
Volume
Um den Namen zu ändern, drücken und halten Sie die jeweilige Taste für vier
Sekunden lang gedrückt. Wenn Eingang 1 z.B. ein CD-Player ist, benennen Sie
diesen „CD“, etc. Die Buchstaben können ausgewählt werden, indem Sie mit
der Lautstärkenregelung durch die verfügbaren Zeichen navigieren. Drücken Sie
„LEFT“ oder „RIGHT“, um auszuwählen, welches Zeichen Sie bearbeiten wollen.
Drücken Sie auf „EXT CHAR“, um eine erweiterte Zeichentabelle zu öffnen.
Drücken Sie „OK“ zum Bestätigen der Namensänderung und zum Verlassen des
Menüs zur Namensänderung der Eingänge.
Systemkongurationsmenü
Mode
Volume
Drücken und halten Sie die „Mode“-Taste gedrückt, um in das
Systemkongurationsmenü zu gelangen. Die verfügbaren Menü-Optionen sind
„Clip Detector“ (Clip-Erkennung), „LCD Brightness“ (LCD-Helligkeit), „Speaker
Short Detector“ (Lautsprecherkurzschlusserkennung), „Input Gain Trim“
(Eingangsverstärkung trimmen), „Volume Ramp“ (Lautstärke ein-/ausblenden),
„Volume Display“ (Lautstärkenanzeige), „Front IR (IR-Empfänger auf der
Vorderseite)“ und „Fixed Input Gain“ (Feste Eingangsverstärkung).
Um das Systemkongurationsmenü und die entsprechenden Untermenüs zu
verlassen, drücken Sie erneut auf die „Modus“-Taste.
Clip Detector (Clip-Erkennung) / Speaker Short
Detector (Lautsprecherkurzschlusserkennung)
Mode
Volume display (Lautstärkenanzeige)
Mode
Volume
Um die Lautstärkenanzeige von Dezibel (-95 bis 0dB) auf frei wählbare Lautstärke
(0 - 96 Einheiten) zu stellen, wählen Sie „VOL DB“ im Systemkongurationsmenü
aus. Drücken Sie die Eingabeauswahltaste, um die Lautstärkenanzeige in Dezibel
auszuschalten. Drücken Sie die „Mode“-Taste, um das Menü zu verlassen.
Front IR (IR-Empfänger auf der Vorderseite)
Mode
Volume
Bei Verwendung in Verbindung mit kundenspezischen Systemen (CI) oder IR-
Repeater-Systemen kann es wünschenswert sein, den Infrarotempfänger auf der
Vorderseite des Verstärkers zu deaktivieren, indem „FRONT IR“ ausgeschaltet wird
(drücken Sie hierzu die Eingangsauswahltaste). Drücken Sie die „Mode“-Taste, um
das Menü zu verlassen.
Input gain trim (Eingangsverstärkung trimmen)
Mode
Volume
Die relativen Werte der Eingänge können über das Trimmen der Verstärkung
angepasst werden. Damit können alle so eingestellt werden, dass sie in Hinsicht
auf die durchschnittliche Lautstärke identisch klingen, wenn Sie zwischen den
Eingängen umschalten. Wählen Sie die am lautesten klingende Quelle und
trimmen Sie die Werte , bis sie den durchschnittlichen, wahrgenommenen Werten
der anderen entspricht. Wiederholen Sie diesen Vorgang, wenn auch andere
Quellen sich in der Lautstärke unterscheiden.
Um das Trimmen der Eingangsverstärkung für alle Quellen einzustellen, wählen
Sie „INP TRIM“ im Systemkongurationsmenü aus. Wählen Sie den erforderlichen
Eingang und verwenden Sie die Lautstärkekontrollen, um die Verstärkung auf
zwischen 0 und -12dB einzustellen (der verfügbare Bereich ist beschränkt, wenn
die Lautstärke sehr leise eingestellt ist.) Drücken Sie die „Mode“-Taste, um das
Menü zu verlassen.
Volume
Weitere Informationen zu den Clip- und Kurzschlussfunktionen des 851A nden Sie
in Abschnitt „CAP5“ dieser Bedienungsanleitung, da beide aktiviert (voreingestellt)
oder deaktiviert werden können.
LCD Brightness (LCD-Helligkeit)
Mode
Volume
Drücken Sie im Systemkongurationsmenü auf die Taste Eingangsauswahltaste
„LCD“, um durch die Einstellungen hell/gedimmt/aus für die Anzeige auf der
Vorderseite des Gerätes zu navigieren. Drücken Sie die „Mode“-Taste, um das
Menü zu verlassen.
Volume Ramp (Lautstärke ein-/ausblenden)
Mode
Volume
Der 851A blendet die Lautstärke automatisch ein oder aus, wenn er in oder aus
dem Standby-Modus gefahren wird. Um diese Funktion auszuschalten, drücken
Sie auf die Eingangsauswahltaste „VOL RAMP“ im Systemkongurationsmenü und
stellen Sie die Funktion auf „off“ Drücken Sie die „Mode“-Taste, um das Menü zu
verlassen.
22
851Aazur
Fixed Level Inputs (konstante Eingangswerte)
Alle Eingänge des 851A können auf eine konstante Verstärkung festgelegt werden.
Immer wenn dieser Eingang ausgewählt wird, wird die Aussteuerung automatisch
auf diesen Wert wechseln und kann nicht über die Lautstärkenregelung
verändert werden. Durch diese Funktion kann der 851A effektiv einen StereoLeistungsverstärker verwenden (nur für den ausgewählten Eingang). Zum
Beispiel kann der 851A neben der Funktion als reiner Stereo-Verstärker auch
die Verstärkung für die vorderen linken und rechten Kanäle einer SurroundSound-Einrichtung mit einem AV-Receiver bieten, Verstärkung für andere Kanäle
ermöglichen und die Lautstärke des gesamten Systems kontrollieren.
Beim Abspielen in Stereo, verwenden Sie den 8541A und angeschlossenen
Stereo-Quellen wie gehabt, um bestmögliche Klangergebnisse zu erzielen. Für
den Surround-Sound, wählen Sie den „Fixed Level Input“, den Sie für den 851A
ausgewählt haben und verwenden Sie jetzt den AV-Receiver für die Einstellung der
Lautstärke, die Auswahl der Surround-Sound-Quellen, etc. Sie können den „Fixed
Level Input“ des 851A als „A/V-Modus“ oder Ähnliches umbenennen. Machen Sie
die Anschlüsse wie unten gezeigt; die linken und rechten Vorverstärker-Ausgänge
des AV-Receivers werden an den Fixed-Gain-Eingang angeschlossen, der für den
851A ausgewählt wurde. Da die Aussteuerung auf alle möglichen Werte festgelegt
werden kann, ist es einfach, den Wert des 851A an den der anderen AV-Kanäle
anzupassen.
RL
C
Stereo-
SW
SL SRSB
851A
AV- Receiver
Quellen
Surround-
Sound-
Quellen
On/Off Control Menu (Ein-/Aus-Kontrollmenü)
Beim Herunterfahren in oder Hochfahren aus dem Standby-Modus kann der
851A weitere angeschlossenen Cambridge Audio Azur Modelle, die über eine
Kontrollbus-Buchse verfügen, automatisch ein- und ausschalten. Damit diese
Funktion genutzt werden kann, müssen alle Anlagenteile zusammen über RCA-/
Phono-Kabel angeschlossen sein (siehe Diagramm). Die Buchsen auf den
Rückseiten der Geräte der kompatiblen Azur-Modelle sind in orange markiert.
Verkabeln Sie von Buchse „Control Bus Out“ des 851A an „Control Bus In“ eines
anderen Azur Modells (z.B. 851C). Setzen Sie die gleiche Verbindungsweise bei
Bedarf auch zu anderen Modellen fort.
Drücken und halten Sie die „Standby/On“-Taste im eingeschalteten Zustand des
851A, ,bis „ON/OFF CTR“ im Display erscheint:
650T
851C
851A
DEUTSCH
Um die konstante Lautstärke für eine Quelle einzustellen, wählen Sie „FIXED INP“
im Systemkongurationsmenü aus.
Mode
Volume
Wählen Sie den entsprechenden Eingang und stellen Sie die konstante
Aussteuerung mit Hilfe der Lautstärkenregelung ein (die OFF-Einstellung
deaktiviert nicht den Eingang, überlässt aber die Eingangsaussteuerung der
Lautstärkenregelung, die standardmäßig eingestellt ist). Wenn eine Quelle eine
konstante Aussteuerung hat, wird die Balance immer auf neutral gestellt. Drücken
Sie die „Mode“-Taste, um das Menü zu verlassen.
Standby / On
Volume
Wählen Sie die angeschlossenen Azur-Modelle aus, indem Sie auf die
entsprechende Eingangsauswahltaste drücken. Zum Beispiel CA XXXC für einen
Azur CD-Player (851C), CA XXXBD für einen Azur Blu-Ray-Player, CA DAB T für einen
Azur DAB-Tuner, u.s.w.
Drücken Sie auf „ON & OFF“, um durch die folgenden Optionen zu navigieren: ON
(schaltet ausschließlich alle Azur-Geräte ein), OFF (schaltet alle Azur-Geräte in
Standby) oder ON & OFF (schaltet alle Azur-Geräte ein und in den Standby-Modus).
Drücken Sie zum Bestätigung auf OK und verlassen Sie das Menü.
23
CAP5 - Fünffaches Schutzsystem
Cambridge Audio hat ein patentiertes Schutzsystem entwickelt, um die
Zuverlässigkeit und lange Lebensdauer für die Verstärker und die daran
angeschlossenen Lautsprecher sicherzustellen. Hinweis: Aufgrund der
erforderlichen Empndlichkeit des CAP5-Systems kann es passieren, dass
Störungen in den Stromnetzen in Extremsituationen einen Fehlalarm des CAP5
auslösen. Dieses Schutzsystem besteht aus fünf Hauptschutzfunktionen:
1. DC-Erkennung
Anzeige - Das Gerät schaltet sich während des Betriebs aus, die Anzeige blinkt und
zeigt „DC ERROR“ an. Drücken Sie auf die Eingangsauswahltaste „INFO“ für die
Anzeige einer kurzen Fehlerbeschreibung und eines Lösungsvorschlags oder lesen
Sie unten für weitere Informationen.
Mode
Volume
Beschreibung - CAP5 bietet Lautsprecherschutz, wenn der Ausgang des
Verstärkers zu einer hohen, konstanten Spannung (DC) aufgrund eines internen
Fehlers wechselt. Dies ist zwar ein seltener Fehler, dessen Erkennung kann jedoch
teure Lautsprecher schützen.
Abhilfe - Aufgrund der erforderlichen Empndlichkeit des DC-Schutzkreises
kann ein abruptes Abschneiden des Signals (Hard Clipping) des Verstärkers ein
Auslösen des DC-Schutzes verursachen. Wenn dieser Fehler auftritt, drücken Sie
auf die Eingangsauswahltaste „RESET“ und anschließend auf die Taste „Standby/
On“, um das Gerät erneut hochzufahren und den Betrieb mit einem niedrigeren
Lautstärkewert zu prüfen. Sollte der DC-Fehler erneut auftreten, kontaktieren Sie
bitte Ihren Händler.
2. Erkennung von zu hoher Temperatur
Anzeige - Das Gerät schaltet sich während des Betriebs aus, Die Anzeige blinkt und
zeigt „OVER TEMP“ an. Drücken Sie auf die Eingangsauswahltaste „INFO“ für die
Anzeige einer kurzen Fehlerbeschreibung und eines Lösungsvorschlags oder lesen
Sie unten für weitere Informationen.
4. Kurzschlusserkennung
Anzeige - Das Gerät fährt sich nicht aus dem Standby-Modus hoch und die Anzeige
blinkt und zeigt „SPKR SHORT“. Drücken Sie auf die Eingangsauswahltaste „INFO“
für die Anzeige einer kurzen Fehlerbeschreibung und eines Lösungsvorschlags
oder lesen Sie unten für weitere Informationen.
Mode
Volume
Beschreibung - Beim Einschalten nach Standby überprüft CAP5 die
Lautsprecheranschlüsse auf einen versehentlich ausgelösten Kurzschluss (die
Anzeige blinkt „SPKR CHECK“). Wenn der gemessene Gesamtwiderstand an den
Lautsprecheranschlüssen zu niedrig ist, wird der Verstärker im Standby-Modus erst
eingeschaltet, wenn der Fehler behoben und ein erneutes Einschalten versucht
wird (Anzeige blinkt „SPKR SHORT“).
Abhilfe - Benutzerbedingter Fehler. Es kann ein Kurzschluss zwischen den
Lautsprecheranschlüssen vorliegen. Drücken Sie auf die Eingangsauswahltaste
„RESET“ und prüfen Sie alle Lautsprecheranschlüsse, bevor Sie versuchen das
Gerät aus dem Standby einzuschalten (die Anzeige blinkt erst „SPKR CHECK“ und
dann „SPKR OK“, wenn der Kurzschluss behoben ist).
Es ist möglich die Funktion der Kurzschlusserkennung zu deaktivieren, indem Sie
den Menüpunkt „SHORT DT“ im Systemkongurationsmenü auf „off“ stellen. Dies
wird jedoch nicht empfohlen. Eine Deaktivierung wäre nur erforderlich, wenn die
eingesetzten Lautsprecher einen sehr geringen DC-Widerstand haben.
5. Intelligente Abschneideerkennung
Anzeige - Die Lautstärke wird automatisch verringert, die Meldung „CLIPPING“
erscheint im Display auf der Vorderseite.
Mode
Mode
Volume
Beschreibung - Übermäßige Temperatur wird durch eine Kombination an hohem
Hörpegel und Lautsprechern mit geringen Impedanzen verursacht. CAP5 umfasst
eine Temperaturerkennung, die konstant die von den Ausgangstrafos generierte
Wärme überwacht. Wenn die überwachte Temperatur einen hohen Wert erreicht
(innerhalb der Grenzwerte der Ausgabegeräte), wird der Verstärker automatisch
in den Fehlermodus umgeschaltet. Das Gerät sollte mindestens 15 Minuten lang
ausgeschaltet bleiben, um entsprechend abzukühlen. Wenn das Gerät nicht
vollständig ausgekühlt ist, wird die Temperaturobergrenze umso schneller wieder
erreicht, sobald der Verstärker eingeschaltet wird. Wenn die Lautsprecherimpedanz
niedrig ist, kann die Temperatur des Verstärkers schneller steigen, da der
Verstärker mehr arbeiten muss. Wenn der Verstärker in einem Schrank angebracht
ist oder die Ventilationsschlitze verstopft sind, kann der Temperaturschutz schon
nach kürzester Hörzeit ausgelöst / erneut ausgelöst werden.
Abhilfe - Benutzerbedingter Fehler. Die Innentemperatur der Ausgangstrafos hat
die Temperaturobergrenze erreicht. Drücken Sie auf die Eingangsauswahltaste
„RESET“ und lassen Sie das Gerät für 15 Minuten abkühlen, bevor Sie die Standby-
Taste drücken, um den normalen Betrieb fortzusetzen.
3. Überspannungs- / Überstromerkennung
Beschreibung - CAP5 bietet V-/I-Schutz (Spannung/Strom) durch eine
konstante Überwachung der Ausgangstrafos, damit sie innerhalb ihres
sicheren Betriebsbereiches (Safe Operating Area - SOA) arbeiten. Der SOA ist
ein Grenzwertsatz, der vom Ausgangstrafo-Hersteller für mehr Zuverlässigkeit
bereitgestellt wird. Der V-/I-Schutz wurde in den Verstärkerschaltkreis integriert,
um eine schnelle Reaktion bei kurzfristigen Überlastungszuständen zu bieten.
Wenn der V-/I-Schutz ausgelöst wird, wird der Verstärker auch weiterhin arbeiten,
es kann jedoch zu Verzerrungen kommen, da das Gerät die Ausgabetrafos schützt.
Abhilfe - Reduzieren Sie die Lautstärke. Wenn die Verzerrung weiterhin bestehen
bleibt, prüfen Sie die Lautsprecheranschlüsse und -leistungen.
Volume
Beschreibung - CAP5 kann erkennen, wenn der Verstärker seinen Ausgang
abschneidet oder übersteuert, was die Lautsprecher beschädigen und den Ton
verschlechtern kann. Abschneideverzerrung wird durch hohe Lautstärken erzeugt,
wenn das Ausgangssignal kurz außerhalb des max. Spannungsbereichs läuft, das
der Verstärker bieten kann. Dadurch werden die Spitzen des Signals abgeacht.
Wenn CAP5 ein Abschneiden erkennt, wird die Lautstärke automatisch verringert,
bis CAP5 keine verzerrten Ausgangssignale mehr erkennt.
Es ist möglich die Funktion der Abschneideerkennung zu deaktivieren, indem Sie
den Menüpunkt „CLIP DT“ im Systemkongurationsmenü auf „off“ stellen.
Hinweis: Ein Deaktivieren der Abschneideerkennung wird nicht empfohlen, da
diese Funktion zum Schutz des Verstärkers und der Lautsprecher hinzugefügt
wurde.
24
851Aazur
Verwendung bei einer kundenspezischen
Installation
Der 851A hat einen Kontrollbus-Ein-/Ausgang mit dem unmodulierte
Fernbedienungsbefehle (positive Logik, TTL-Ebene) elektrisch vom Gerät
empfangen und bei Bedarf an ein anderes Gerät weitergeleitet werden
können. Diese Steuerbefehle werden normalerweise von kundenspezischen
Mehrraumsystemen oder entfernten Infrarot-Empfängersystemen erzeugt. Die
Kontrollbus-Buchsen sind orangefarben markiert.
Es ist ebenfalls ein IR-Sender-Eingang vorhanden, über den modulierte IRSteuerbefehle elektrisch vom Gerät empfangen werden können. Befehle, die
über diesen Eingang empfangen werden, steuern nur das Gerät. Sie werden nicht
demoduliert an den Kontrollbus-Ausgang geleitet.
Es ist auch eine RS232-Buchse vorhanden, über die der 851A über individuelle
Installationen gesteuert werden kann.
Außerdem besitzt das Gerät „direkte“ IR-/Steuer-Codes und Schaltcodes für einige
Funktionen, um die Programmierung von kundenspezischen Systemen zu erleichtern.
Spezielle direkte Befehle für „Ein/Aus" und „Stummschalten" können auf der
mitgelieferten Fernbedienung folgendermaßen aufgerufen werden, um
den Umgang mit den kundenspezischen Systemen zu erlernen:
1. Drücken und halten Sie die Taste Standby/On gedrückt. Die Fernbedienung
erzeugt zuerst den Befehl „Standby" (Umschalten). Wenn Sie die Taste 12
Sekunden lang gedrückt halten, wird der Verstärkerbefehl „Ein“ erzeugt. Bei noch
längerem Drücken (weitere 12 Sekunden) wird der Befehl „Aus“ für den Verstärker
erzeugt.
2. Drücken und halten Sie die Stumm-Taste gedrückt. Die Fernbedienung erzeugt
zuerst den Befehl „Stummschalten“ (Umschalten). Wenn Sie die Taste 12
Sekunden lang gedrückt halten, wird der Verstärkerbefehl „Stummschaltung ein“
erzeugt. Wenn die Taste für weitere 12 Sekunden gedrückt wird, wird der Befehl
„Stummschaltung aus“ erzeugt.
Eine vollständige Übersicht über alle Codes und über das RS232-Protokoll nden
Sie auf der Website von Cambridge Audio unter: www.cambridge-audio.com
Technische Daten
Leistungsabgabe 120W RMS bei 8 Ohm
THD (ungewichtet) < 0,001% 1 kHz
< 0,01% 20 Hz - 20 kHz
Frequenzgang 10 Hz - 50 kHz +/- 1 dB
Signalrauschabstand (ref 1W/8 Ohm)
> 93 dB
Eingangsimpedanz Eingang 1 und 2 (symmetrisch) 20 kOhm
Endverstärkerdämpfungsfaktor > 110 bei 1 kHz
Max. Leistungsaufnahme 800W
Min. Leistungsaufnahme Aktiv (kein Signal) 70W
Standby <0,5W
Bass & Höhenregler Shelving-Art
Abmessungen - H x W x T 115 x 430 x 385mm (4,5 x 16,9 x 15,2 '')
Gewicht 15,0kg (33 lbs)
bei 80 % der Nennleistung
bei 80 % der Nennleistung
Eingänge 1-7 unsymmetrisch 20 kOhm
Rec Input 20 kOhm
Max. Bass Boost/Cut +/- 10 dB bei 10 Hz
Max. Höhe Boost/Cut +/- 7,5 dB bei 20 kHz
Fehlerbehebung
Das Gerät ist ohne Strom
Kontrollieren Sie, ob das Netzkabel richtig angeschlossen ist.
Stellen Sie sicher, dass der Netzstecker komplett in die Steckdose an der Wand
eingesteckt wurde und das Gerät eingeschaltet ist.
Kontrollieren Sie die Sicherung des Netzsteckers oder des Netzteils.
Es ist kein Ton zu hören
Überprüfen Sie, dass das Gerät sich nicht im Standby-Modus bendet.
Stellen Sie sicher, dass alle Quellenkomponenten korrekt angeschlossen sind.
Prüfen Sie, dass „REC IN“ nicht eingeschaltet ist (außer es ist ein Aufnahmeeingang
erforderlich).
Stellen Sie sicher, dass Ihre Lautsprecher korrekt angeschlossen sind.
Wenn Sie die Lautsprecheranschlüsse B verwenden, prüfen Sie, dass diese
eingeschaltet sind.
Überprüfen Sie, dass das Gerät nicht stummgeschaltet ist.
Kein Ton auf einem Kanal
Prüfen Sie, dass die Balance-Steuerung in der richtigen Position steht.
Kontrollieren Sie die Lautsprecheranschlüsse.
Kontrollieren Sie alle Verbindungen.
Laute Störgeräusche oder Brummen
Prüfen Sie den Plattenspieler oder Tonarm auf Fehler in den Erdungs- oder
Verbindungsleitungen.
Stellen Sie sicher, dass keine Verbindungen lose oder fehlerhaft sind.
Achten Sie darauf, dass Ihre Kassettendeck/Plattenspieler nicht zu nah beim
Verstärker steht.
Es können keine Aufnahmen oder Wiedergaben
durchgeführt werden
Prüfen Sie, ob „Record In“ und „Record Out“ korrekt angeschlossen wurden.
Diffuses Klangbild oder schwacher Bass
Stellen Sie sicher, dass die Lautsprecher nicht phasenverkehrt angeschlossen
wurden.
Blinkende Nachricht im Display
Siehe Abschnitt zu CAP5 Schutzsystem.
Die Fernbedienung funktioniert nicht
Kontrollieren Sie, ob die Batterien leer sind.
Stellen Sie sicher, dass der Sensor der Fernbedienung nicht verdeckt wird.
Für weitere häug gestellte Fragen (FAQs), technische Beratung und Informationen,
um die beste Leistung mit Ihrem 851A zu erzielen, gehen Sie zum Support-Bereich
auf der Cambridge Audio Webseite:
www.cambridgeaudio.com/support.php
Für alle Wartungen, ob innerhalb oder außerhalb der Garantiezeit, kontaktieren
Sie bitte Ihren Händler.
DEUTSCH
25
Cambridge Audio ist eine Marke der Audio Partnership Plc
Geschäftssitz: Gallery Court, Hankey Place
London SE1 4BB, Vereinigtes Königreich
Eingetragen in England unter der Nr. 2953313
www.cambridge-audio.com
© 2012 Cambridge Audio Ltd
AP30504/2
Loading...
