Page 1
MT32
antigua jersey alderney
socoa
notice d,installation des enceintes acoustiques
loudspeakers owner,s manual
betriebsanleitung fŸr lautsprecherboxen
pampero orion
www.cabasse.com
Page 2
f r a n c a i s
d e u t s c he n g l i s h
1
1 2 3 4
4
d ≥ 1,50 m / d ≥ 5 ft
5
2
3
d2 = d1
d1 ≥ d
6
Page 3
BRANCHEMENTS
CONNECTIONS
ANSCHLUSS
7 LINE IN : entrée Cinch RCA modulation LFE / LFE
Cinch RCA input / Cinch RCA LFE Eingang
8 HIGH-LEVEL INPUT : liaison stéréo amplificateur-caisson
par câbles haut-parleur
Amplifier-subwoofer stereo connection with loudspeaker cable /
Verstärker-Subwoofer stereo Anschluß mit Lautsprecher Kable
9 HIGH-LEVEL OUTPUT : liaison stéréo caisson-enceintes
par câbles haut-parleur
Subwoofer–loudspeaker stereo connection with loudspeaker cable /
Subwoofer-Lautsprechern stereo Anschluß mit Lautsprecher Kable
0 Alimentation secteur / Power supply / Netzstecker
- Commutateur 110-120 V / 220-240 V
AC voltage selector / Betriebspannungsshalter
= Interrupteur POWER / POWER / NETZ SHALTER
q Réglage VOLUME / VOLUME / LAUTSTÄRKEREGLER
w Réglage de la fréquence de coupure - CROSSOVER
CROSSOVER / ÜBERGANGSFREQUENZREGLER
e PHASE / PHASE / PHASE
0
7
e
q
9 8
=
w
-
Amplificateur / Amplifier / Verstäker ORION
Page 4
f r a n c a i s
Vous venez d’acheter des enceintes Cabasse et nous vous remercions de votre confiance.
Dans le but d’optimiser au maximum votre installation, nous vous recommandons
de lire attentivement cette notice.
INSTRUCTIONS DE SECURITE
Explication des symboles -
L’éclair dans un triangle
équilatéral avertit de
l’existence de tension élevée dangereuse non isolée à l’intérieur
du coffret du produit, d’une
valeur suffisante pour présenter un risque d’électrocution.
Le point d’exclamation dans un triangle équilatéral avertit
de l’existence d’instructions importantes quant à l’utilisa-
tion et la maintenance dans la documentation jointe à ce produit.
Instructions - Toutes les instructions de sécurité et d’utilisa-
tion doivent avoir été lues avant d’allumer tout appareil pour
la première fois.
Retenez les instructions - Elles doivent servir de référence
permanente pour tout ce qui suit.
Tenez compte des avertissements - Les avertissements
présents sur le produit ou dans les notices d’utilisation
doivent être pris en compte.
Suivez les instructions - Toutes les instructions d’utilisa-
tion et de mise en oeuvre doivent être scrupuleusement suivies.
Nettoyage - Débranchez l’appareil avant tout nettoyage.
N’utilisez pas de solutions nettoyantes sous forme liquide ou
en aérosols. Employez de préférence un chiffon humide.
Accessoires - N’utilisez pas d’accessoires qui ne soient pas
explicitement recommandés par le constructeur, sous peine
de risquer divers accidents.
Eau et humidité - L’appareil ne doit pas être utilisé près
de l’eau, par exemple à proximité d’une baignoire, d’un évier,
dans un sous-sol humide, près d’une piscine, ou de tout ce
qui y ressemble de près ou de loin.
Chariots et supports - La manutention doit être effectuée
seulement avec des chariots et supports agréés
par le fabricant.
> Attention aux chariots de manutention
Installation sur mobiliers et supports -
Ne placez pas cet appareil sur un support instable, qu’il s’agisse de pieds, trépieds, tables, étagères, etc. Il
pourrait tomber et causer des blessures sérieuses à un enfant
ou un adulte qui se trouverait à proximité.
Ventilations - L’appareil doit être positionné de telle sorte
qu’il ne gêne pas sa propre ventilation. Par exemple, il ne doit
pas être installé sur un lit, un canapé, une couverture ou des
surfaces similaires qui pourraient bloquer ses orifices d’aération. Il ne doit pas non plus être encastré dans des enceintes
confinées comme des étagères étroites ou des meubles qui pourraient limiter la quantité d’air disponible aux entrées d’air.
Alimentation - L’appareil ne doit être relié qu’à une source
électrique du type écrit dans le mode d’emploi ou conforme à
la sérigraphie sur le produit. Si vous n’êtes pas sûr du type de
courant fourni à l’endroit où vous vous trouvez, adressez-vous
à votre revendeur ou à la compagnie électrique locale.
Protection des câbles d’alimentation - Le cheminement
des câbles d’alimentation doit être prévu de telle sorte qu’ils ne
puissent pas être piétinés, pincés, coincés par d’autres appareils posés dessus, et une attention toute particulière doit être
accordée à l’adéquation des prises et à la liaison du cordon
avec l’appareil.
Foudre - Pour une meilleure protection de l’appareil pen-
dant les orages ou s’il doit rester inutilisé pendant une longue
période, débranchez le cordon d’alimentation et débranchez
la prise d’antenne, vous éviterez ainsi les risques de détérioration dus à la foudre ou aux surtensions.
Surcharges électriques - Ne surchargez pas les prises
d’alimentation, les prolongateurs ou les rappels d’alimentation. Il pourrait en résulter incendies ou électrocutions.
Corps et liquides étrangers - On doit être attentif à ne
jamais laisser entrer d’éléments ou de liquides étrangers dans
l’appareil. Ils pourraient occasionner incendies ou électrocutions.
Ne versez jamais aucun liquide d’aucune sorte sur l’appareil.
Entretien - L’utilisateur ne doit pas tenter de s’occuper des
opérations de maintenance au-delà de celles décrites dans le
mode d’emploi. Tout ce qui dépasse le simple niveau de l’entretien doit être effectué par un personnel qualifié.
Maintenance - Dans les cas suivants, vous devez impéra-
tivement débrancher votre appareil et le faire vérifier par un
technicien qualifié :
l’alimentation ou la prise a été endommagée.
des corps étrangers ou du liquide se sont introduits dans
l’appareil.
l’appareil a été exposé à la pluie ou a été aspergé d’eau.
l’appareil ne semble pas marcher correctement alors que
vous l’utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le
mode d’emploi. Toute autre procédure pourrait le détériorer
et nécessiter l’intervention d’un technicien qualifié.
l’appareil est tombé ou bien sa carrosserie est endommagée.
l’appareil affiche des performances nettement modifiées.
Pièces détachées - Si la réparation a nécessité l’utilisation
de pièces détachées, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ou présentant
les mêmes caractéristiques que les pièces originales. Des pièces
non conformes peuvent provoquer incendies, électrocutions ou
autres.
Vérifications - Après toute intervention sur l’appareil, de-
mandez au technicien d’effectuer des tests afin de garantir
que l’appareil fonctionne en toute sécurité.
Exposition aux fortes températures - L’appareil doit
être tenu éloigné de sources de chaleur comme radiateurs,
chauffage divers, amplificateurs, ou tous autres éléments
susceptibles de le placer dans
des conditions de températures anormalement élevées.
Sacs plastiques - Ne pas
laisser les sacs plastiques de
l’emballage à portée des enfants afin d’éviter tout risque
d’étouffement.
Valable aux USA, au Canada et autres pays concernés
Attention ! pour éviter les chocs électriques, introduire la lame
la plus large de la fiche dans la borne correspondante et pousser
jusqu’au fond.
Attention
Avant tout branchement,
s’assurer que votre
tension secteur correspond
bien à la tension
secteur sélectionnée sur le
commutateur
110-120 V / 220-240 V 11.
Page 5
DEBALLAGE DES ENCEINTES 1
Ouvrir le côté mentionné sur le carton, replier sur les cotés les
rabats supérieurs du carton et retirer le cache de l’enceinte.
Puis retourner l’emballage avec son contenu, vider le carton
de son contenu et sortir l’enceinte de son emballage. Nous
vous conseillons de conserver l’emballage de votre enceinte à
plat pour une utilisation ultérieure éventuelle.
POSITIONNEMENT ET PLACEMENT
DES ENCEINTES ACOUSTIQUES
Positionnement des enceintes
Nos enceintes acoustiques sont prévues pour fonctionner en position verticale, afin de respecter la courbe polaire des haut-parleurs.
La plupart de nos modèles sont livrés avec un jeu de pointes
ou cônes de découplage
l’empla cement prévu sous vos enceintes. Ces pointes ou cônes
de découplage permettent d’assurer une meilleure stabilité de
l’enceinte tout en limitant les résonances pouvant être générées
par certains types de sols comme les planchers par exemple.
Les enceintes sont livrées avec un tissu de protection en face
avant. II est possible de les utiliser sans ce tissu. Enlevez le
cadre en exerçant une légère traction horizontale sur sa partie supérieure pour rompre sa liaison magnétique avec l’ébénisterie de votre enceinte. Pour remettre le cadre en place,
présentez le devant la face avant de l’enceinte et approcher
doucement le cadre jusqu’à ce que les liaisons magnétiques
soient établies. Procédez à ces opérations délicatement pour
éviter une usure prématurée de la partie du revêtement couvrant les aimants insérés sur la face avant de l’ébénisterie.
Nous vous recommandons de garder cette protection en place
pour mieux protéger les haut-parleurs de votre enceinte
Le champ magnétique des moteurs des haut-parleurs va rayonner au delà de l’enveloppe de l’enceinte acoustique. Il faut donc
éloigner d’environ 50 cm les appareils et objets sensibles à ce type
de rayonnement (téléviseurs, écrans d’ordinateur, disquettes
informatiques, bandes magnétiques audio ou vidéo, cartes à
puces...). Les enceintes centrales ne sont pas concernées par ce
type de problème car elles sont blindées magnétiquement.
. Ces accessoires sont à visser dans
2
.
3
Placement des enceintes dans une pièce
Outre la position des enceintes, il faut tenir compte de leur
emplacement dans la pièce, les propriétés acoustiques d’un
local étant un facteur capital dans la retransmission du son.
Le placement optimal
pour une écoute stéréo classique 2.0 4
La distance d qui sépare les deux enceintes doit être au mini-
mum égale à 1,50 m. Les deux enceintes sont à égale distance de la zone d’écoute qui forme avec elles un triangle
isocèle. Les distances d1 et d2 sont égales entre elles et su-
périeures ou égales à d.
Les haut-parleurs doivent être dirigés vers la zone d’écoute.
Les enceintes doivent, de préférence, diffuser dans le sens de
la plus grande dimension de la pièce.
D’une façon générale, on doit éviter de positionner les
enceintes dans les coins d’une pièce, car la disposition en
angle favorise Ies fréquences graves. De même, les enceintes
doivent se situer à une distance d’au moins 20 cm du mur.
Toujours dans le but d’obtenir une réponse équilibrée, il est
recommandé de surélever les enceintes compactes d’environ
30 à 40 cm du sol avec des supports pour enceintes, les
tweeters de l’enceinte devant se situer approximativement
à la hauteur des oreilles de l’auditeur lorsque celui-ci est en
position assise.
Aucun élément (table, fauteuil...) ne doit gêner la propagation
directe entre les enceintes et l’auditeur. Un effet de masque,
même partiel, déséquilibre complètement la reproduction
sonore car il provoque une atténuation des fréquences aiguës
et dans la majorité des cas des médiums également.
La disposition des en ceintes dans des niches est également
en général à proscrire car elle modifie la courbe de réponse
de l’enceinte, particulièrement dans les fréquences basses.
S’il est impossible d’adopter une autre disposition, on doit
veiller à ce que l’enceinte s’encastre avec le minimum de
jeu dans la niche, pour éviter l’apparition de résonances
diverses. Par ailleurs, la partie visible du tissu devra être à
l’extérieur de la niche.
Le placement optimal
pour une écoute stéréo en 2.1 5
Dans le cadre d’une écoute stéréo avec 2 enceintes ou 2 satellites et 1 caisson de graves, nous vous conseillons de placer le
caisson de graves dans la zone écoute avant. Le placement du
caisson contre un mur renforce l’extrême grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur
résultat, il est toujours nécessaire de faire des essais d’emplacement en fonction de l’acoustique de la pièce.
Le placement optimal
pour une écoute Home Cinéma ou 5.1 6
Pour la disposition d’un ensemble home cinéma, il est important d’apporter la plus grande attention à la disposition des
enceintes supplémentaires spécifiques.
L’enceinte centrale doit être placée le plus près possible de
l’écran en recherchant la position dans le lieu d’écoute qui
apporte la plus grande cohésion sur les dialogues entre le
son et I’image. En pratique, cela revient à placer l’enceinte
centrale au-dessus de l’écran si les enceintes principales sont
plus basses que celui-ci, et en dessous si les enceintes principales sont plus hautes.
Les enceintes arrière, voies d’effets ou surround doivent être
disposées contre les murs latéraux, légèrement en hauteur. Elles
doivent être situées légèrement en arrière de la zone d’écoute.
Le caisson de graves doit être placé dans la zone d’écoute
avant. Son placement contre un mur renforce l’extrême grave
et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est toujours nécessaire de faire des
essais d’emplacement en fonction de l’acoustique de la pièce.
Votre amplificateur audio-vidéo permet le réglage des niveaux
et des distances de chaque enceinte. Ce réglage doit être ajusté avec soin de manière à obtenir une parfaite cohésion entre
les sources sonores.
Il est nécessaire d’éteindre tous les appareils avant la
connexion des enceintes. Pour le branchement de vos enceintes acoustiques, il faut tenir compte de la section des
câbles et du respect des phases.
BRANCHEMENT
Section des câbles
Pour conserver toutes
les qualités des enceintes
acoustiques et éviter les
pertes de puissance, il faut
que la résistance électrique
des câbles de branchement
entre I’enceinte et I’amplificateur soit la plus faible possible.
Pour vous aider à choisir la meilleure section de câble pour
votre installation, veuillez suivre le tableau récapitulatif .
Distance Section
ampli - enceinte
4,5 m 1,5 mm
6 m 2 mm
7,5 m 2,5 mm
9 m 3 mm
12 m 4 mm
2
2
2
2
2

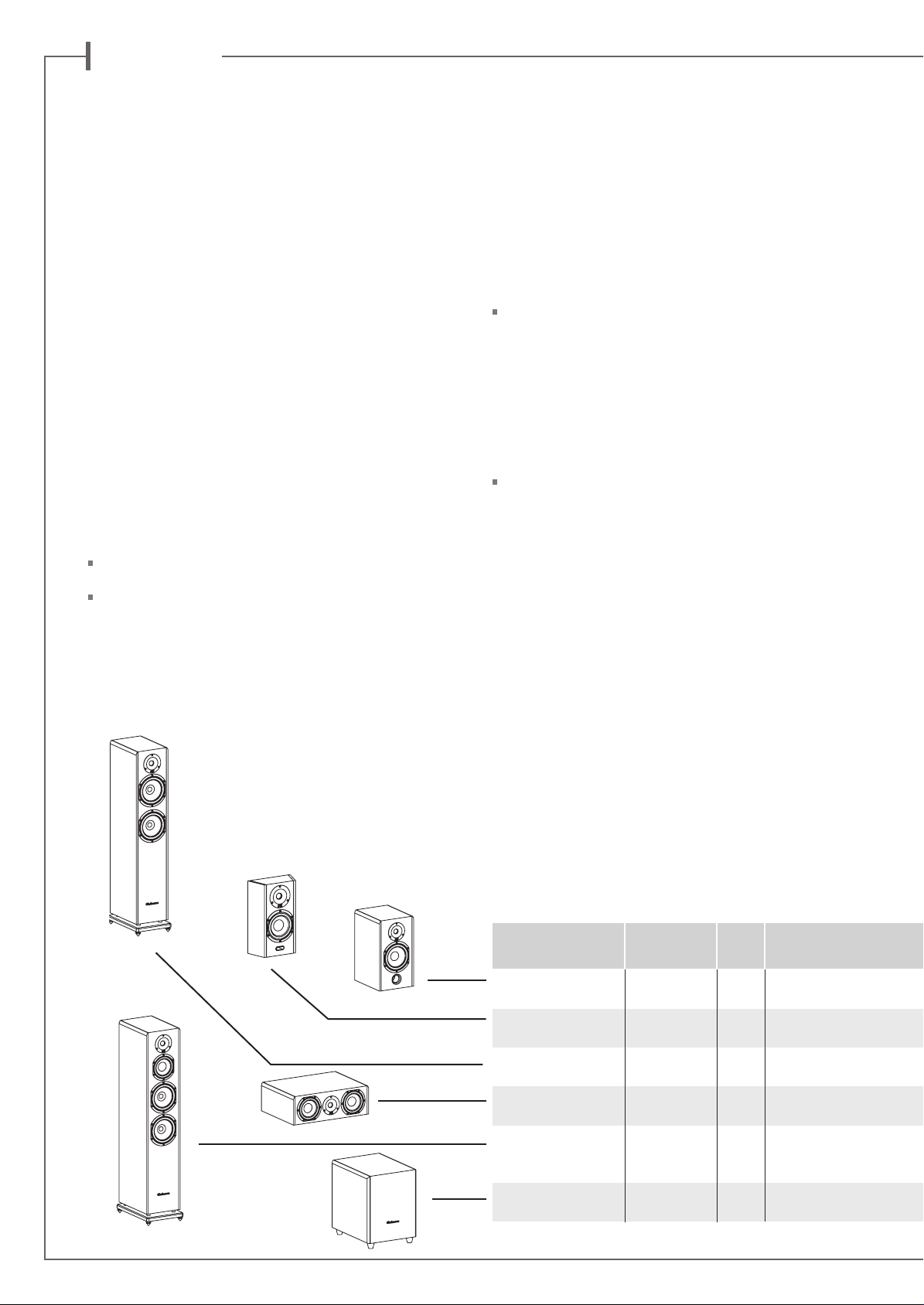

Page 6
f r a n c a i sf r a n c a i s
Phase
Les enceintes et les amplificateurs ont leurs bornes de branchement repérées. Il y a deux façons courantes d’effectuer ce
repère : soit une borne rouge ou repère +, soit une borne noire
ou repère -.
Dans tous les cas, il faut que les deux canaux soient branchés de façon identique, c’est à dire par exemple que la borne
rouge ou + de l’enceinte aille à la borne rouge ou + de l’amplificateur ; la borne noire ou - de I’enceinte ira dans ce cas à la
borne noire ou - de I’amplificateur.
BRANCHEMENTS DU CAISSON DE GRAVES
Placement du caisson de graves
Les caissons de graves n’ont pas à priori une position impérative par rapport à la zone d’écoute si la fréquence des filtres
de coupure est aux alentours de 150 Hz, en effet, en dessous
de cette fréquence, le caisson n’est pas directif, et il est impossible de détecter l’endroit d’où viennent les basses. Pour
obtenir le meilleur résultat, il est toujours nécessaire de faire
des essais d’emplacement, afin d’obtenir la meilleure réponse
possible dans les fréquences basses, en fonction de l’acoustique de la pièce.
Branchement du caisson de graves
Le branchement de la modulation peut s’effectuer de 2 façons :
soit avec l’entrée Cinch RCA LINE IN
cordon coaxial blindé,
en utilisant un
7
soit en utilisant les bornes haut-parleurs HIGH LEVEL
INPUT
parleur classique.
Les entrées HI-LEVEL sont stéréophoniques, le mélange des
graves gauche L (left) et droite R (right) se fait alors dans
l’amplificateur du caisson de graves.
et HIGH LEVEL OUTPUT
8
et du câble haut-
9
Branchement Home Cinéma avec l’entrée Cinch
RCA LINE IN
Connecter un câble de liaison RCA-RCA entre cette entrée et
la sortie LFE-SUBWOOFER de votre amplificateur audio-vidéo.
7
Branchement avec les bornes haut-parleurs
HIGH LEVEL IN 8 et HIGH LEVEL OUT 9 et
du câble haut-parleur classique
Connexion avec les bornes HIGH LEVEL IN
Si votre amplificateur intégré Hi Fi ne possède pas de sortie à
bas niveau Cinch-RCA, relier les sorties haut-parleur de
l’amplificateur aux bornes HIGH LEVEL IN L (left) et droite R
(right) du caisson de graves. En branchant les sorties gauche
et droite de votre amplificateur aux entrées gauche et droite
du caisson de graves, respecter absolument les phases ( sortie
+ sur entrée + ou rouge sur rouge) pour ne pas provoquer une
panne de votre amplificateur principal.
Connexion avec les bornes HIGH LEVEL OUT
Ces bornes délivrent les mêmes modulations que celles arrivant
à l’entrée HIGH LEVEL IN
les enceintes principales notamment pour un fonctionnement
optimal en mode 2.1 (stéréo avec un caisson).
. Elles permettent de connecter
8
8
9
Secteur
La prise secteur 0 sert à alimenter le caisson de graves.
La sélection de la tension d’alimentation, 110-120 V ou
220-240 V, est effectuée avec le commutateur
route s’effectue par l’interrupteur POWER
dans la position AUTO. En position AUTO, l’appareil se mettra en veille s’il n’y a pas eu de modulation pendant quelques
minutes. Dès que la modulation réapparaît, le caisson de
graves se met en fonctionnement.
. La mise en
-
, en le mettant
=
SPECIFICATIONS
ET CARACTÉRISTIQUES TECHNIQUES
MT32 Utilisation Voies Haut-parleurs Efficacité Filtre Réponse Impédance Impédance Puissance Puissance Finition Dimension Poids
1W/1m (en Hz) en fréquence nominale minimale nominale crête standards h x l x p (en kg)
(en dB) (en Hz) (en ohms) (en ohms) (en Watt) (en Watt) (en cm)
ANTIGUA bibliothèque/ 2 1 x Tweeter DOM 37 88 2 660 57-23 000 8 4,3 75 550 ébène / noyer 41 x 22 x 30 7,5
voie principale/d’effets socle 1 x 17 cm 17TN15
PAMPERO
voie d’effets au mur 1 x 13 cm 13TN15
JERSEY
voie principale 2 x 17 cm 17TN15
SOCOA sur/sous écran 2 1 x Tweeter DOM 37 88 2 700 64-23 000 8 4,6 85 600 ébène / noyer 16 x 47 x 37 8,5
voie centrale 2 x 13 cm 13TN15
ALDERNEY au sol 3 1 x Tweeter DOM 37 90 850-3400 60-23 000 8 3,5 110 770 ébène / noyer 109 x 23 x 35 21
voie principale 1 x 13 cm 13TN15
2 x 17 cm 17TN15
ORION
caisson de graves
bibliothèque/ 2 1 x tweeter DOM37 87 2 625 75-23 000 8 4 70 500 ébène / noyer 34 x 22 x 11,4 4
au sol 2 1 x Tweeter DOM 37 89 2 640 57-23 000 8 4,6 100 700 ébène / noyer 100 x 22 x 32 15,6
au sol 1 1 x 21 cm 21MT3 actif réglable 35-200 actif actif 200 400 ébène / noyer 42 x 30 x 43 16,5
Page 7
Réglages
VOLUME
Pour un premier réglage du volume, mettre le CROSSOVERw
à environ 120 Hz, et monter progressivement le VOLUME
jusqu’à ce que vous estimiez que le niveau des graves est suffisant. Il faudra sans doute retoucher le niveau VOLUME
quand vous aurez trouvé les bons réglages de fréquence CROSSOVER
CROSSOVER
Ce potentiomètre sert à régler la fréquence supérieure de la
plage de travail du caisson de graves. Ce réglage va dépendre
du type d’enceintes principales qui est utilisé avec le caisson
de graves et de leur fonctionnement dans la pièce. Des essais
seront nécessaires pour déterminer la meilleure fréquence.
PHASE
Suivant la disposition du caisson de graves par rapport aux
enceintes satellites, on peut être amené à inverser la phase du
caisson de graves pour obtenir un son de meilleure qualité ; on
commute alors l’inverseur de position 0° à la position 180°. A
vous de déterminer quelle sera la phase la meilleure suivant le
réglage du potentiomètre CROSSOVER
avez un deuxième caisson de graves, il faut impérativement que
cet inverseur de phase soit dans la même position que celui du
premier.
Nous vous invitons à consulter sur www.cabasse.com les réglages spécifiques que nous préconisons pour l’utilisation de
nos caissons de graves.
q
et de PHASEe.
w
w
e
. Attention, si vous
w
q
q
ENTRETIEN
Les ébénisteries de la gamme MT32, réalisées avec un revêtement spécifique enduit de deux vernis de protection et d’une
pellicule anti-rayures, ne nécessitent aucun entretien particulier, le matériau utilisé étant un produit de très haute technicité. Elles peuvent être nettoyées avec un chiffon humide.
En suivant les conseils d’installation, de branchement et
d’emploi explicités dans cette notice, vous êtes assurés d’un
fonctionnement parfait de vos enceintes acoustiques. Nous
recevons tous les jours des lettres de clients satisfaits du choix
de leurs enceintes et ces lettres sont pour nous la plus belle
récompense de nos efforts.
CAISSON DE GRAVES ACTIF ORION MT32
Pression
impulsionnelle maximale 114 dB
Sélecteur de phase 0°phase normale
180°phase inversée
Prises d’entrée 1 bas niveau - 2 haut niveau
Alimentation 110-120V/220-240V~ 60/50Hz
Consommation maximum 200W
Consommation mode veille 0,4W @ 220-240VAC
0,4W @ 110-120VAC
Consommation mode arrêt 0W @ 220-240VAC
0W @ 110-120VAC
Température d’utilisation +5°C à +35°C
Température de stockage -5°C à +40°C
Taux d’humidité en utilisation 40% à 70%
MARQUAGE DEEE
Traitement des appareils électriques
et électroniques en fin de vie (applicable
dans les pays de l’Union européenne).
Ce symbole, représentant une poubelle sur roues barrée d’une croix,
apposé sur le produit, indique que ce produit ne doitpas être traité
avec les déchets ménagers. Il doit être remis à unpoint de collecte pour
le traitement des équipements électriques et électroniques en fin de vie.
En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles
pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit,vous pouvez
contacter votre municipalité, votre déchetterie ou le magasin où vous
avez acheté le produit.
Étant donné l’évolution des techniques mises en œuvre pour une fiabilité accrue et une recherche constante de qualité optimale, Cabasse se réserve le droit
d’apporter toutes modifications aux modèles présentés sur les fiches techniques ou les documents publicitaires.
30-180
Page 8
e n g l i s h
Thank you very much for choosing Cabasse speakers.
Please read carefully these instructions before setting up your speakers.
SAFETY INSTRUCTIONS
Explanation of graphical
symbols
angle, is intended to alert you
to the presence of uninsulated
“dangerous voltage” within the product’s enclosure that may
be of sufficient magnitude to constitute a risk of electric shock
to persons.
The exclamation point within an equilateral triangle
is intended to alert you to the presence of important
operating and maintenance (servicing) instructions in the literature accompanying the appliance.
- The lightning flash
with arrowhead symbol,
within an equilateral tri-
Instructions - Carefully read through all the safety and
operating instructions before switching on any device for the
first time.
Keep these instructions in mind - They will be
constantly
referred to through this manual.
Pay special care to warnings - All the warning labels
on the product or warning notes in the user’s manual must
be followed.
Follow the instructions - Follow carefully all the installa-
tion and operation instructions.
Cleaning - Always take off the power cord before cleaning
the device. Do not use cleaning solvent, whether liquid or air
spray. Using a soft damp cloth is recommended.
Accessories - To avoid incidents, only use accessories ex-
pressly
recommended by Cabasse.
Water and moisture - The product shall not be used in
damp or wet locations, such as humid basements, next to a
bathtub, sink, swimming pool or any other similar conditions.
Carts and Stands - The appliance should
be used only with a cart or stand that is recommended by the manufacturer.
> Portable cart warning
Installation on a piece of furniture and stands -
Do not place this device on an unsteady surface, i.e. a stand,
tripod, table, shelf, etc. It may fall and cause serious injury to
a nearby child or adult.
Ventilation outlets - The device shall not be placed in a
position that restrains the operation of its fans. Avoid installing the device on a bed, couch, blanket or other similar
surfaces that may prevent the appropriate air flow. Do not
install the device in a confined space, such as a book shelf or
other piece of furniture, that could prevent sufficient air from
flowing freely.
Power - The device shall only be connected to a source of
power compliant to the one described in this manual or on
relevant printed labels on the product. If you are not sure of
the type of power available, please contact your reseller or the
local power company.
Power cords - The power cords must be laid out in such
a way that they cannot be walked on, pinched, bent under
other devices. Also pay special attention to the matching of
the plugs and the connection of the cord to the device.
Lightning - For better protection against lightning or if the
device must remain unused for long stretches of time, unplug
the power cord and antenna jack. This minimizes potential
damages due to lightning or line surges.
Overloads - Avoid overloading the power plugs, exten-
sion cords or power relays. This could result in fire or electric
shocks.
Foreign bodies and liquids - Avoid letting foreign mate-
rials or liquids enter the device. They could cause fire or electric shocks. Never spill any liquid on the device.
Maintenance - Users must never attempt to maintain the
device on their own, except for those maintenance operations
described in this manual. Any task beyond regular user maintenance must be performed by qualified service operators.
Troubleshooting - You must unplug your device from the
power supply and have it checked by a qualified technician if:
The power supply or the plug is damaged.
Foreign bodies or liquid penetrated the device.
The device was exposed to dripping or splashing.
The device does not seem to work correctly under normal
operating conditions. Only operate the controls described in
this manual. Any other operation could damage the device
and require on-site visit of a qualified technician.
The device has fallen or its housing is damaged.
The performances of the device are strongly altered.
Spare parts - If spare parts are needed to repair the device,
make sure that the technician followed the manufacturer’s recommendations or that the replacing parts feature the same
specifications as the original ones. Non-compliant parts can
result in multiple damages, including fire or electric shocks.
Checks - After any servicing of the device, ask the technician
to perform appropriate testing to make sure that the device
works safely.
Exposure to high temperatures - The device should be
kept away from heating sources, such as radiators, heaters,
amplifiers or any other similar item likely to make the operating temperature rise excessively.tout risque d’étouffement.
Applicable for USA, Canada or where approved for usage
Caution ! To prevent electric shock, match wide blade plug to
wide slot, insert fully.
Plastic bags - Keep them away from children to prevent
any risk of suffocation.
Caution
Before operating the unit, be sure that the operating
voltage of your unit is identical with that of your local
power voltage.
Page 9
UNPACKING 1
After opening the top carton flaps, remove the grille. Then fold
the carton flaps right back and invert the carton contents. Lift the
carton clear of the contents and remove the inner packaging from
the speakers. We suggest you to retain the packing for future use.
POSITIONING
Speakers positioning
Our speakers have been designed to function in a vertical position. Under these conditions, the polar response is most uniform.
The majority of our models are delivered with a set of decoupling
spikes or cones
, these accessories are to be screwed in the in-
2
serts under the cabinets. These accessories ensure the stability of
the speaker while limiting resonance coming from certain types of
grounds like wood floors.
Speakers are delivered with a front grille to protect drivers.
It is possible to use them without this front grille, by gently
pulling its top end in order to cut off its magnetic link with
the magnets to the front panel. To get the grill back in place,
position it in front of the speaker and approach it to the front
panel until the magnetic link is effective. These operations
must be carried out very smoothly in order not to damage
prematurely the veneer covering the magnets on the front panel of the speaker. We recommend this protection to be kept
on to prevent accidental damage to the drivers
3
.
Powerful drivers generate magnetic fields that can extend
beyond the boundaries of the speaker cabinet. We recommend you keep magnetically sensitive articles (TV, computer
screen, computer discs, audio and video tapes, swipe cards...)
at least 1.5 ft (50 cm) away from the speaker. Cabasse centre
speakers or the ones marked «TV» are not concerned with
this, being magnetically shielded.
Positioning speakers in a room
In addition to vertical position of the speakers themselves,
their location in the listening room, as well as the acoustical
characteristics of the room, are also very important. As it is
impossible to indicate a typical location of speaker systems
without a few tests, we suggest several general rules that are
important to apply in order to obtain the best listening results.
Optimal positioning for a 2.0 or stereo system
For the ideal positioning of your speakers follow the diagram
on page 2. If «d» is the distance between the two
4
speakers, this distance must be equal to or higher than 5 ft
(1.5 m). Both speakers must be at equal distance from the
listening area which forms with them an isosceles triangle.
«d1» and «d2»distances must be identical, they should be
equal to or longer than «d».
The drivers must be directed towards the listening area.
The speakers should be located so that their diffusion fol-
lows the longest dimension of the room.
Generally speaking it is better to avoid putting the speakers
in the corners of a room as this amplifies the low frequencies
and tends to enhance the room resonances. If possible it is
better to place the speakers at least 8 inches (20 cm) from
the walls.
Moreover, in order to obtain a more accurate frequency res-
ponse, it is recommended to raise a compact speaker from
12 to 16 inches (30 to 40 cm) above the floor by placing
them on stands. The tweeters of the speakers must be rou-
ghly at the same height of the listener’s ear when the listener
is in sitting position.
4
No solid object or piece of furniture should be placed
between the speakers and the listener. An effect of mask,
even partial disturbs completely the sound reproduction as
it attenuates the high frequencies and also, in most cases,
the midrange frequencies.
Placing the speakers in niches is not recommended. Unless
designed for this application, bookshelf placement will alter
the frequency response of the speaker, especially in the low
frequencies. If a bookshelf location cannot be avoid, the
speaker should be set up to minimize various resonance,
and the visible part of the grille must be outside the niche.
Optimal positioning for a 2.1 or stereo with a
subwoofer system
For a stereo listening with 2 speakers or 2 satellites and 1
subwoofer, we recommend you to place the subwoofer in the
front listening area. The placement of the subwoofer against
a wall reinforces the low frequencies and limit the reflections
from 80 to 200 Hz. However to obtain the best results, it is
always necessary to carry out tests according to the acoustic
of the room.
5
Optimal positioning for a 5.1
or home theatre system6
Setting up a multi-channel Audio-Video system requires great
care when positioning the specific AV speakers.
The centre speaker should be placed as close as possible
to the screen and where it sounds best from your listening
spot while offering the optimal picture/dialogues cohesion.
Theoretically, the screen should be located within a virtual
triangle formed by the acoustical centres of the main speakers and the centre speaker. Practically speaking, this means
that the principal speaker should be placed above the screen
if the main speakers are below it, and below the screen if the
main speakers are above. The centre speaker should also,
if possible, be set slightly back from the others, so that it is
located at the same distance from the listener as the main
speakers.
The rear speakers or surround should be placed against the
side walls, at listening height. They should not be positioned
far behind the listening zone.
The subwoofer should be placed in the front listening area,
its position against a wall reinforces the extreme low register
and limits the reflections between 80 and 200 Hz. However
to obtain the best result, it is always necessary to carry out
tests according to the acoustics of the room.
Your AV processor enables the adjustment in level and delay
of each of the 5/6/7 channels of your system. Fine-tuning is
necessary to obtain a perfect sound stage.
Turn off all the amplifiers before interconnecting them to the
loudspeakers. In order to connect loudspeakers properly, it
is most important to keep in mind the following two factors:
cable section and phase.
CONNECTION
Cable section
To get the full sonic
potential of Cabasse
loudspeakers and
avoid power losses,
the cables connecting the speakers to the power amplifier must have the lowest
possible electrical resistance. To help you in choosing the correct cable gauge, follow diagram.
Lenght between recommanded
amplifier and loudspeaker section
4,5 m 1,5 mm
6 m 2 mm
7,5 m 2,5 mm
9 m 3 mm
12 m 4 mm
2
2
2
2
2

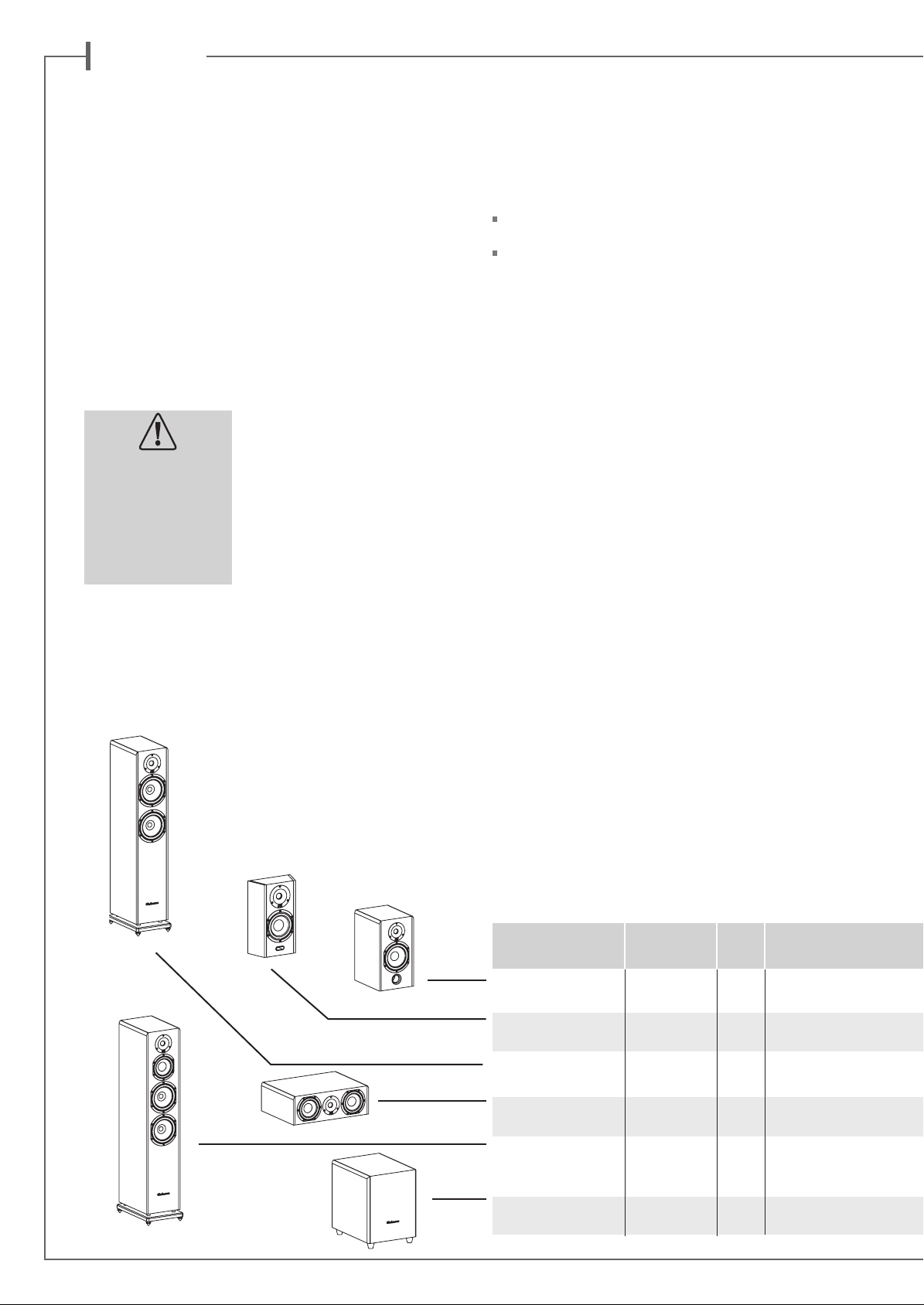

Page 10
e n g l i s h
Phase
In order to maintain the phase relationship and frequency
balance of the loudspeaker system, both loudspeakers must
be properly connected to the power amplifier. When properly
connected, the cones of the drivers of both loudspeakers will
move in the same direction when driven by identical speakers
will move in the same signals. If the cones move in opposite
directions, the resulting out of phase signals will create a perceptible power loss, particularly in the low frequencies. The
stereophonic message will also be degraded. Amplifier and
speaker manufacturers typically indicate connection polarity in one of two ways: red and black or plus and minus.
In either case, always connect red or plus to red or plus and
black or minus to black or minus. Connections should be
identical for both channels. To check that the speakers are
in correct phase, switch the system to mono while music is
being played. if the amplifier does not have a phase inver-
sion switch, it will be necessary to
change over the connections on
one only of the loudspeakers. If in
Attention
before operating the unit,
be sure that the
110-120 V / 220-240V
voltage
unit is set accordingly
with that of your local
switch of your
-
power voltage.
correct phase, the image should
be distinctly located between the
loudspeakers with a slight loss of
bass and low midrange level. If the
image is confused and not centrally located and there is a drastic loss of bass and low midrange
level, recheck your connections.
HOME THEATER CONNECTIONS WITH
AN ACTIVE SUBWOOFER
Subwoofer positioning
With a crossover point below or around 150 Hz, the installation position of subwoofers is not limited as human ears
and brains are not able to identify the emitting point of such
low frequencies. To get the best result, it is recommended to
try different positions and choose the one giving the best response in the low frequencies, taking into account the room
acoustics.
Hooking up the subwoofer
2 possibilities are offered to connect the subwoofer with your
system:
the Cinch-RCA LINE IN 7 when the integrated amplifier or AV
amplifier is fitted with a LFE or Subwoofer output.
the HIGH-LEVEL IN 8 and HIGH-LEVEL OUT 9 stereo ter-
minals using loudspeaker cables. Note that in this case the left
annd right low-frequencies are mixed by the amplifier of the
subwoofer.
Home Cinema interconnection with the Cinch
RCA input 7
Use a RCA-RCA coaxial cable from the LFE / Subwoofer of
the AV-amplifier or the stereo amplifier.
Interconnections with the HIGH LEVEL IN 8
terminals
If the preamp section of your Hi-Fi or audio-video system is
not fitted with a low level variable Cinch-RCA output (LFE or
subwoofer output), use its loudspeaker outputs and connect
them to the subwoofer HIGH LEVEL IN terminals with a pair
of loudspeaker cables.
Be careful when connecting not to cross (-) and (+) cord of
either L (left) or R (right) channel. Such a phase inversion
might damage your main amplifier.
Connections to HIGH LEVEL OUTPUTS
These outputs can be used to bring the signal to the main
loudspeaker systems.
The signal from the L (left) and R (right) to speakers plugs
is the one being brought in by the from receiver connectors.
These outputs can thus be used to bring the signal to the
main loudspeaker systems.
9

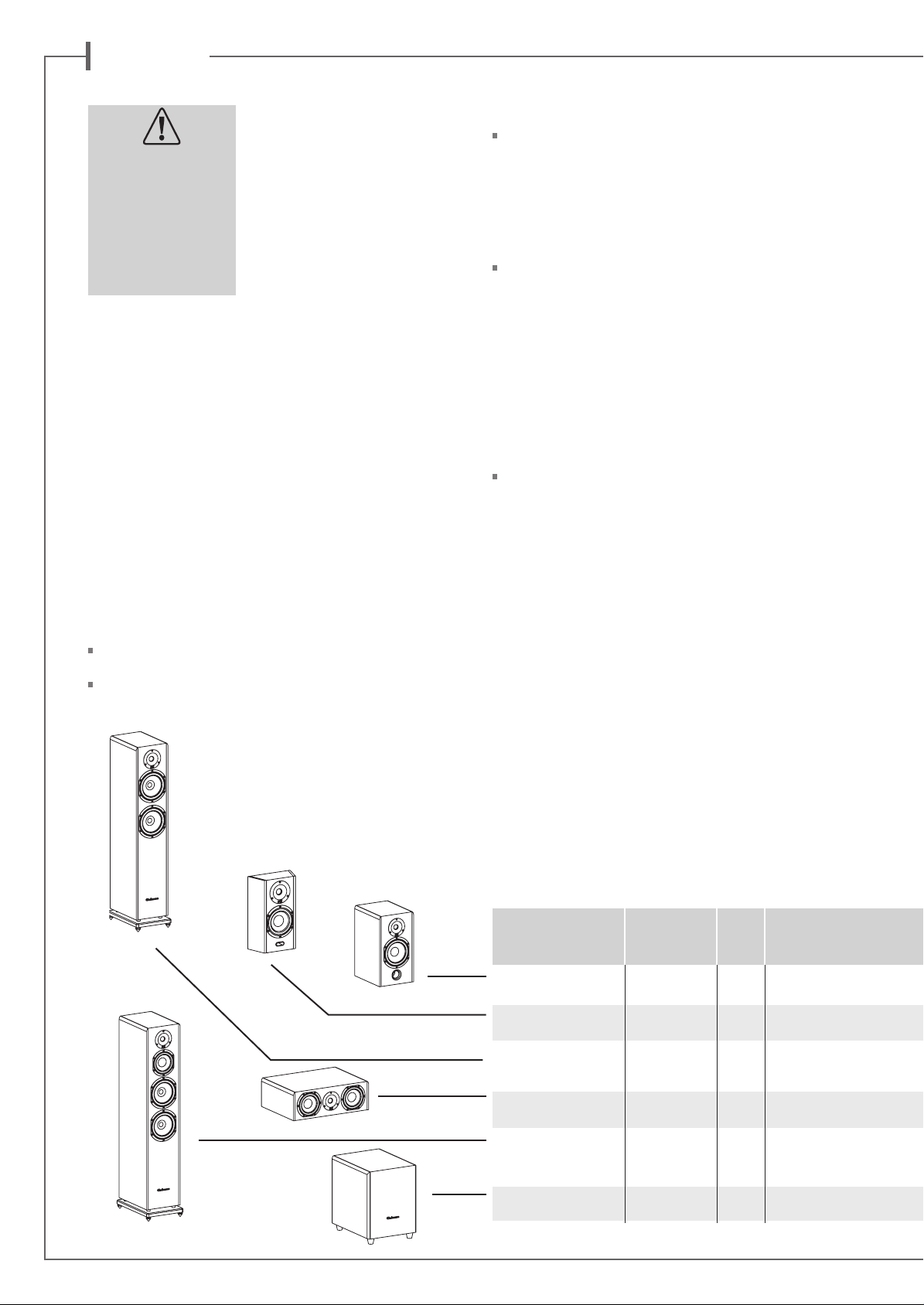

SPECIFICATIONS & TECHNICAL DATA
MT32 Position Ways Drivers complement Sensivity Cross-over Frequency Nominal Minimum Power Peak Standard Dimensions Weight
1W/1m points response impedance impedance handling power finish h x w x d (cm) (kg)
(dB) (Hz) (Hz) (ohms) (ohms) (Watt) (Watt) h x w x d (”) (lbs)
ANTIGUA bookshelf/ 2 1 x Tweeter DOM 37 88 2,660 57-23,000 8 4,3 75 550 ebony / walnut 41 x 22 x 30 cm 7.5 kg
main speaker stand 1 x 17 cm 17TN15
PAMPERO bookshelf/ 2 1 x tweeter DOM37 87 2,625 75-23,000 8 4 70 500 ebony / walnut 34 x 22 x 11.4 cm 4
surround speaker on wall 1 x 13 cm 13T15N
JERSEY floorstanding 2 1 x Tweeter DOM 37 89 2,640 57-23,000 8 4,6 100 700 ebony / walnut 100 x 22 x 32 cm 15.6 kg
main speaker 2 x 17 cm 17TN15
SOCOA on/under 2 1 x Tweeter DOM 37 88 2,700 64-23,000 8 4,6 85 600 ebony / walnut 16 x 47 x 37 8.5 kg
center screen 2 x 13 cm 13TN15
ALDERNEY floorstanding 3 1 x Tweeter DOM 37 90 850-3,400 60-23,000 8 3,5 110 770 ebony / walnut 109 x 23 x 35 cm 21 kg
main speaker 1 x 13 cm 13TN15
2 x 17 cm 17TN15
ORION
active subwoofer
floorstanding 1 1 x 21 cm 21MT3 active adjustable 35-200 active active 200 400 ebony / walnut 42 x 30 x 43 cm 16.5 kg
Page 11
Power supply
The AC in0 cord must be connected to the mains to supply
the subwoofer. The selection of the right voltage, 110-120 V
or 220-240 V, is done with the switch
on STAND BY or ON. With the switch on the STAND BY position, the unit will mute after a few minutes without input
signal. The system turns on automatically when signal comes
back.
. Switch POWER=,
-
Adjustments
VOLUME
For a first volume adjustment, position the CROSSOVERw
at around 120 Hz, and turn slowly the VOLUME
clockwise from minimum level up to a position where you
feel that the subwoofer sound level is appropriate. A check
of the level adjustment will be necessary after following
steps.
CROSSOVER
This potentiometer adjusts the cut-off frequency which
determines the working bandwidth of the subwoofer. This
adjustment should be done according to the specifications
of the main speakers and the room acoustics. Choose the
best frequency after various listening tests.
PHASE
For a better sound integration of the subwoofer in the main
system, the PHASE
be inverted (180° position), depending on the distance
between the subwoofer and the main speakers. You have to
check the PHASE
each time you adjust the CROSSOVER
Attention, if you use 2 subwoofers, both phase switches
must be on the same position.
Our web site www.cabasse.com will give you the specific adjustments we recommend for the use of our active
subwoofers.
e
q
w
of the subwoofer might have to
e
each time you move your speakers and
e
w
.
q
ACTIVE SUBWOOFER ORION MT32
Pulsed sound pressure 114 dB
Phase switch 0° normal
180° reverse
In put 1 low level - 2 hight level
Voltage 110-120V/220-240V~ 60/50Hz
Maximum power consumption 200W
Standby power consumtion 0.4W @ 220-240VAC
0.4W @ 110-120VAC
Power consumption when off 0W @ 220-240VAC
0W @ 110-120VAC
Useable temperature range +5°C to +35°C
Storage temperature -5°C to +40°C
Useable humidity range 40% to 70%
WEEE MARK
Disposal of Wastes of Electrical &
Electronic Equipment (Applicable
in the European Union)
This symbol on the product, consisting of the crossed-out wheeled
bin, indicates that this product shall not be treated as household
waste. Instead it shall be handed over to the applicable collection
point for the disposal of electrical and electronic equipment at the
end of life.
By ensuring this product is disposed of correctly, you will help prevent
potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling of this product. The recycling of materials will help to preserve
natural resources. For more detailed information about recycling of
this product, please contact your local city office, your household
waste disposal service or the shop where you purchased the product.
MAINTENANCE
The MT32 cabinets are made of medium density fiber panels,
protected by synthetically veneer with two coats of varnish
and a special anti-scratch film. This hi-tech veneer does not
require any specific care. Use a wet cotton waste for cleaning,
or any cleaning device for wood or plastic.
Because of technical improvements already under way in our constant search for optimum quality,
Cabasse reserves the right to modify all the models presented in specification sheets, advertising materials and manuals without prior notice.
16.1 x 8.7 x 11.8” 16.5 lbs
13.4 x 8.7 x 4.5” 8.8 lbs
39.4 x 8.7 x 12.6” 34 lbs
6.3 x 18.5 x 14.6” 18.7 lbs
43 x 9 x 13.8” 46.3 lbs
30-180
16.5 x 11.8 x 16.9”
36.3 lbs
Page 12
d e u t s c h
Sie haben kürzlich Cabasse Lautsprecher erworben und wir danken Ihnen für das uns
entgegengebrachte Vertrauen. Damit Sie den unvergleichliche Musikgenuss der Cabasse
Lautsprecher über lange Zeit genießen können, empfehlen wir Ihnen diese Hinweise
vor Inbetriebnahme der Lautsprecher sorgfältig zu lesen.
SICHERHEITSHINWEISE
Bedeutung der Symbole :
Der Blitz mit Pfeilspitze
in einem gleichseitigen
Dreieck dient als Warnhinweis für
unisolierte Stromspannung inne-
rhalb des Gerätegehäuses, die stark genug sein kann, um eine
Stromschlaggefahr zu bilden.
Das Ausrufezeichen in einem gleichseitigen Dreieck dient
als Warnhinweis für umfangreiche Bedienungs- und Ins-
tandhaltungshinweise in der beiliegenden Dokumentation.
Hinweise : Alle Sicherheits- und Verwendungshinweise müs-
sen vor der Inbetriebnahme aufmerksam gelesen werden.
Hinweise beachten : Es muss grundsätzlich auf diese
Hinweise Bezug genommen werden.
Warnhinweise beachten : Die Warnhinweise am Produkt
oder in den Gebrauchsanleitungen sind grundsätzlich zu beachten.
Hinweise befolgen : Alle Verwendungs- und Dur-
chführungshinweise müssen genauestens befolgt werden.
Reinigung: Vor jeder Reinigung ist der Gerätestecker zu ziehen.
Keine flüssigen oder Sprüh-Reinigungsmittel verwenden. Am
besten eignet sich ein feuchtes Tuch.
Zubehör : Bitte nur vom Hersteller empfohlene Zubehörteile
verwenden. Ansonsten besteht Unfallgefahr.
Wasser und Feuchtigkeit : Das Gerät darf nicht in der
Nähe von Wasser, z.B. in der Nähe einer Badewanne, einer
Spüle, eines Swimmingpools, in einem feuchten Keller o.ä.,
benutzt werden.
Rollwagen und Standfüße : Die Geräte
sollten nur mit vom Hersteller empfohlenen Rollwagen oder Standfüßen verwendet werden.
> Warnung für transportable Rollwagen
Unterlage : Das Gerät nicht auf unstabile Un-
terlagen, z.B. Standfüße, ein Stativ, Tisch, Regale o.ä. stellen,
wo es herabfallen und Verletzungen verursachen könnte.
Belüftung : Das Gerät so unterbringen, dass die Eigenbelüf-
tung nicht beeinträchtigt wird. Nicht auf ein Bett, Sofa, eine
Decke o.ä. stellen, weil sich die Belüftungsöffnungen verstopfen könnten. Es darf wegen der Gefahr des Luftmangels auch
nicht stark eingeengt werden, z.B. auf schmalen Regalen oder
in einem geschlossenen Schrank.
Stromversorgung : Das Gerät darf nur an eine Stromquelle
angeschlossen werden, wie in der Gebrauchsanleitung oder auf
dem Aufdruck beschrieben ist. Wenn Sie sich der verfügbaren
Stromstärke nicht sicher sind, wenden Sie sich bitte an Ihren
Fachhändler oder Ihren Elektrizitätsversorgungsbetrieb.
Schutz der Netzanschlussleitungen : Die Net-
zanschlussleitungen dürfen nicht gequetscht oder eingeklemmt
werden (z.B. von anderen, darauf stehenden Geräten). Es muss
insbesondere auf die richtigen Anschlüsse geachtet werden.
Gewitter : Aus Sicherheitsgründen sollte das Gerät bei
Gewitter nicht benutzt werden. Wenn es längere Zeit unbenutzt bleibt, sollten Stecker und Antennenanschluss herausgezogen werden, um Blitzeinschlag oder Beschädigungen
durch elektrische Überlastung vorzubeugen.
Elektrische Überlastung : Verlängerungsleitungen oder
Steckdosen nicht überlasten. Feuer- oder Stromschlaggefahr!
Fremdkörper und -flüssigkeiten : Darauf achten, dass
keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen.
Feuer- oder Stromschlaggefahr!
Wartung und Pflege : Instandhaltungsarbeiten, die über
die in der Gebrauchsanleitung beschriebenen Vorgänge hinausgehen, sind von qualifizierten Fachkräften auszuführen.
Instandhaltung : In folgenden Fällen muss der Gerätestec-
ker gezogen und das Gerät von einer qualifizierten Fachkraft
geprüft werden:
Beschädigung an Netzkabel oder Anschluss .
Fremdkörper oder -flüssigkeiten im Gerät.
Das Gerät hat im Regen gestanden oder wurde mit Wasser
bespritzt.
Das Gerät scheint nicht einwandfrei zu funktionieren,
obwohl Sie es normal benutzen. Nur die in der Gebrauchsanleitung beschriebenen Bedienelemente dürfen Sie selbst ausprobieren. Alle sonstigen Eingriffe sind von einer qualifizierten
Fachkraft auszuführen.
Das Gerät ist heruntergefallen oder das Gehäuse ist beschädigt.
Die Geräteleistung scheint beeinträchtigt zu sein.
Ersatzteile : Wenn bei der Reparatur Teile ausgewechselt
wurden, stellen Sie bitte sicher, dass der Techniker die vom
Hersteller empfohlenen Ersatzteile oder solche Teile verwendet hat, die die gleichen Merkmale wie die Originalteile besitzen. Ansonsten besteht Feuer- oder Stromschlaggefahr o.ä.
Kontrollen : Nach jedem technischen Eingriff sollte die
Gerätesicherheit von einer qualifizierten Fachkraft kontrolliert
werden.
Wärmeeinwirkung : Das Gerät muss von Wärmequellen
wie Heizkörpern, Heizelementen, Verstärkern oder sonstigen
Teilen, die starke Wärme erzeugen, fern gehalten werden.
Plastikbeutel : Bewahren Sie bitte die zur Verpackung
gehörenden Plastikbeutel außer Reichweite von Kindern auf,
sonst droht Erstickungsgefahr!
AUSPACKEN DER LAUTSPRECHERBOXEN
Öffnen Sie den Karton auf der Seite mit der Aufschrift und
biegen Sie dann die oberen Klappen zurück, nehmen Sie die
Abdeckung aus dem Karton. Drehen Sie dann die Verpackung
mit Inhalt um, leeren Sie den Karton von seinem Inhalt und
befreien Sie den Lautsprecher von seiner Verpackung. Wir
empfehlen Ihnen die Verpackung aufzubewahren und diese
flach zu lagern für eine spätere Verwendung.
1
Page 13
AUFSTELLUNG
DER LAUTSPRECHER
Aufstellung der Lautsprecher
Unsere Lautsprecher sind für den vertikalen Betrieb entwickelt
worden um die optimale Ausbreitung der Schallwellen, in
allen Richtungen, zu gewährleisten.
Die meisten unserer Modele werden mit Spikes zur
Entkopplung ausgeliefert
, diese müssen in die dafür
2
vorgesehenen Stellen unter der Lautsprecherbox geschraubt
werden. Diese Spikes ermöglichen gleichzeitig einen besseren
Stand und vermindern Schwingungen und Resonanzen, die
bei gewissen Fussböden, speziell Holzböden, entstehen.
Unsere Lautsprecher werden mit einer abnehmbaren
Bespannung ausgeliefert. Man kann sie auch ohne diese
Frontverkleidung benutzen, indem man sie einfach
vorsichtig im oberen Bereich horizontal abzieht, um die
magnetische Verbindung mit der Lautsprecherbox zu lösen.
Um den Frontrahmen wieder anzubringen, nähern Sie ihn
der Vorderseite der Lautsprecherbox bis die magnetische
Verbindung hergestellt ist. Diese Operationen müssen sehr
vorsichtig durchgeführt werden, um ein vorzeitiges Abnutzen
des Furniers zu vermeiden, das die Magneten im Frontbereich
der Lautsprecherbox verdeckt. Wir empfehlen Ihnen, diesen
Frontschutz angebracht zu lassen, da dies einen besseren
Schutz der Lautsprecherchassis bietet
3
.
Das Magnetfeld der Lautsprecherchassis strahlt weiter als das
Gehäuse der Box aus, deshalb sollte man diese mindestens 50
cm weit von Geräten aufstellen, die auf Magnetsstrahlungen
empfindlich reagieren wie z.b. Fernseher, PC-Monitore,
Disketten, Magnetbänder, Speicher-und Chip-Karten. Unsere
Centerspeaker sind davon nicht betroffen da diese magnetisch
abgeschirmt sind.
Optimale Aufstellung
der Lautsprecher im Hörraum
Ausser der Aufstellung der Lautsprecherboxen muss man noch
deren Positionierung im Raum beachten. Die akustischen
Eigenschaften des Hörraums sind ausschlaggebend für die
gute Übertragung des Klangs.
Die ideale Aufstellung
für ein klassisches Stereo 2.0 System
Für eine ideale Aufstellung nehmen Sie das Schema als
Beispiel. Wenn man den Abstand der beiden Lautsprecher
mit „d“ annimmt, sollte die Entfernung zwischen den
Lautsprechern 1,5 m oder mehr sein. Der Abstand der
Hörer von den Lautsprechern sollte gleich sein und ein
gleichschenklig Dreieck bilden. „d1“ und „d2“ sollten gleich
wie „d“ oder länger als „d“ sein.
Die Lautsprecher müssen zu der Hörzone hin abstrahlen.
Die Lautsprecher sollten vorzugsweise so platziert werden,
dass sie in Richtung der größten Länge des Raumes
abstrahlen.
Grundsätzlich sollte man es vermeiden, die Lautsprecher in
die Ecken des Raumes zu stellen, da dies die Wiedergabe
der Bässe verstärkt und gleichzeitig sollten die Lautsprecher
mindestens 20 cm von den Wänden entfernt stehen.
Um eine ausgewogene Wiedergabe bei Kompaktboxen
zu erhalten, ist es empfehlenswert, diese 30-40 cm über
den Boden, auf Lautsprecherständern zu platzieren. Die
Hochtöner befinden sich dann in Ohrhöhe, wenn man sitzt.
Kein Mobiliar (Tisch, Sessel, usw.) darf die direkte Abstrahlung
von den Lautsprechern zum Hörer beeinträchtigen. Das
teilweise Abdecken der Lautsprecher ruft eine Abschwächung
der hohen Frequenzen hervor und in den meisten Fällen auch
der mittleren Frequenzen. Dies bringt die Klangwiedergabe
vollständig aus dem Gleichgewicht.
4
Das Aufstellen der Lautsprecher in Raumnischen sollte
ebenfalls möglichst vermieden werden, da auch hier die
Tonwiedergabe, besonders im Tieffrequenzen Bereich, verändert wird. Falls eine Aufstellung nicht anders möglich ist,
sollte man darauf achten die Box nicht zu tief in der Nische
aufzustellen, der sichtbare Teil der Frontbespannung sollte
sich außerhalb der Nische befinden.
Die ideale Aufstellung
für ein Stereo 2.1 System
Im Falle einer Stereo Abhörung mit 2 Lautsprecherboxen oder
2 Satellitenboxen und 1 Subwoofer, empfehlen wir Ihnen den
Subwoofer in der vorderen Hörzone aufzustellen. Die Aufstellung
des Subwoofer in der Nähe einer Wand verstärk den Tiefbass,
aber beschränkt damit die Reflexionen der Frequenzen von 80
bis 200 Hz. Um den besten Klang zu erzielen empfehlen wir
verschiedene Aufstellungsmöglichkeiten auszuprobieren.
5
Die ideale Aufstellung für ein
5.1 Audio-oder Heimkinosystem
Wird der Stereoanlage ein Heimkino-Set beigefügt, muss die
Aufstellung der zusätzlichen spezifischen Lautsprecherboxen
besonders aufmerksam vorgenommen werden.
Der Centerspeaker sollte so nah wie möglich am Bildschirm
aufgestellt werden, und zwar innerhalb der Hörzone
dort, wo in den Dialogen die höchstmögliche Kohärenz
zwischen Bild und Ton erreicht wird. In der Praxis sollte der
Centerspeaker über dem Bildschirm angebracht werden,
wenn die Hauptlaut sprecher niedriger sind als der Center,
oder unterhalb des Bildschirms, falls die Hauptlautsprecher
höher sind als der Center. Soweit es möglich ist, sollte der
Centerspeaker auch ein wenig nach hinten aufgestellt werden,
damit die Entfernung zwischen dieser und dem Zuhörer die
gleiche ist wie zwischen dem Hörer und den Hauptboxen.
Die hinteren Effekt- oder Surround Lautsprecher sollten
in der Höhe, an den Seitenwänden aufgestellt werden. Sie
sollten ein wenig hinter der Hörzone angebracht werden.
Der Subwoofer sollte in der vorderen Hörzone aufgestellt
werden. Die Aufstellung des Subwoofers in der Nähe
einer Wand verstärkt den Tiefbass aber beschränkt die
Reflexionen der Frequenzen von 80 bis 200 Hz. Um den
besten Klang zu erzielen empfehlen wir verschiedene
Aufstellungsmöglichkeiten auszuprobieren.
Ihr A/V Verstärker ermöglicht Ihnen, einen perfekten Abgleich
der Lautstärken und der Entfernungen der einzelnen Lautsprecherboxen zu ermitteln. Dieser Abgleich (Setup) sollte
sehr genau durchgeführt werden damit ein kohärentes
Klangbild erzielt wird.
Erster Schritt : alle Geräte ausser Betrieb nehmen. Um den
Anschluss der Boxen durchzuführen, muss man zwei Dinge
berücksichtigen : den Kabelquerschnitt und die Einhaltung
der Phasen die durch + und - gekennzeichnet werden.
6
ANSCHLUSS
Querschnitt des Kabels
Um die Qualität von
Ihren Lautsprecherboxen voll auszuschöpfen und Leistungsverluste zu vermeiden,
muss man den elektrischen Widerstand der
Anschlusskabel zwischen Box und Verstärker so gering wie
möglich halten. Um Ihnen bei der Wahl des Kabelquerschnitts
zu helfen, geben wir Ihnen nachstehend eine Tabelle.
Abstand Querschnitt
Verstärker/Box
4,5 m 1,5 mm
6 m 2 mm
7,5 m 2,5 mm
9 m 3 mm
12 m 4 mm
2
2
2
2
2
Page 14
d e u t s c h
Phase
Die Lautsprecherboxen und
Achtung, bevor Sie Ihre
Anlage an das Stromnetz
anschließen, müssen Sie
sicherstellen, dass die
Netzspannung der auf dem
Schalter AC voltage
selector 110-120 V /
220-240V
benen Spannung entspricht.
z.B. dass die rote Klemme des Verstärkers auf die + Klemme
der Box kommt ; die schwarze Klemme des Verstärkers geht in
diesem Falle auf die - Klemme der Box.
der angege-
-
die Verstärker haben markierte
Anschlussklemmen. Es gibt
zwei gängige Arten, diese
Kennzeichnung vorzunehmen :
entweder eine Klemme rot und
eine Klemme schwarz oder eine
Klemme + und eine Klemme -.
Auf jeden Fall müssen die beiden
Kanäle auf die gleiche Art und
Weise angeschlossen werden ; d.h.
AUFSTELLUNG IN DER KONFIGURATION
5.1 MIT AKTIVEM SUBWOOFER
Aufstellung des aktiven Subwoofers
Eigentlich brauchen Subwoofer nicht an ganz bestimmten
Stellen innerhalb der Hörzone aufgestellt zu werden, wenn
die Trennfrequenz der Weiche um 150 Hz liegt. Unter dieser
Frequenz hat der Lautsprecher keine Richtungsfunktion mehr,
und man kann nicht hören, aus welcher Richtung die Basstöne kommen. Für optimale Ergebnisse sollten Versuche an
verschiedenen Stellplätzen vorgenommen werden, um in Abhängigkeit von der Raumakustik bei Tieffrequenzen die besten
Effekte zu erzielen.
Anschliessen des aktiven Subwoofers
Die Eingangssignalsanschlüsse können auf zwei verschiedene
Weisen vorgenommen werden :
entweder mit einem abgeschirmten Koaxialkabel an dem
Cinch RCA LINE IN
oder mit dem herkömmlichen Lautsprecherkabel
an den HIGH LEVEL INPUT
Lautsprecheranschlüssen.
Eingang ,
7
und OUTPUT 9
8
Anschluss über die Cinch RCA Buchsen
LINE IN
Wenn Ihre Anlage einen Subwoofer/LFE Monoausgang verfügt, muss dieser mit dem linken LINE IN
bunden werden.
Buchsen
7
Eingang ver-
7
Zusammenschaltung mit
den Lautsprecher-Anschlüssen
HIGH LEVEL IN
Wenn Ihr Vollverstärker keinen NF-Ausgang besitzt, müssen
die Ausgänge des Verstärkers an die linken L (left) und rechten R (right) HIGH LEVEL IN
angeschlossen werden. Sie können den Subwoofer an die
für Lautsprecher bestimmten Anschlüsse Ihres Verstärkers
anschließen. Wenn Sie die linken und rechten Ausgänge Ihres
Verstärkers an die linken und rechten Eingänge des Subwoofers anschließen, dürfen Sie die Phasen (+ und - oder Rot und
Schwarz) der Kabel nicht vertauschen, sonst riskieren Sie eine
Panne des Haupt/Vollverstärkers.
HIGH LEVEL OUT
Diese Anschlüsse geben das gleiche Signal wieder wie das an
die HIGH LEVEL IN
einen Anschluss der Hauptlautsprecher.
Anschlüsse
8
Anschlüsse des Subwoofers
8
Anschlüsse
9
Eingänge und erlauben zum Beispiel
8
Netzanschluss
Der Stecker0 dient zum Anschluss des Subwoofers. Die
Netzspannung, 110-220 V oder 220-240 V, wird mit Hilfe des
Schalters
POWER
das Gerät automatisch in den Standby-Modus, wenn einige
Minuten lang kein Signal empfangen wird. Bei Eintritt eines
Signals schaltet sich der Subwoofer automatisch wieder ein.
eingestellt. Zum Einschalten wird der Schalter
-
auf AUTO gestellt. In der Position AUTO geht
=
TECHNISCHE DATEN
MT32 Verwendung Wege Chassis Wirkungsgrad Überganz- Übertragungs- Nenn Impedanz Nenn- Spitzen Gehäuse Abmessungen Gewicht
1W/1m bereich bereich Impedanz Minimum belastung belastung Aussführungen H x B x T
(dB) (Hz) (Hz) (ohms) (ohms) (Watt) (Watt) (cm) (kg)
ANTIGUA Regal 2 1 Hochtöner DOM37 88 2 660 57-23 000 8 4,3 75 550 Ebenholz-Dekor / 41 x 22 x 30 7,5
Haupt/Surround 1 x 17 cm 17TN15 Nußbaum-Dekor
PAMPERO Regal/ 2 1 Hochtöner DOM37 87 2 625 75-23 000 8 4 70 500 Ebenholz-Dekor / 34 x 22 x 11,4 4
Surround am Wand 1 x 13 cm 13TN15 Nußbaum-Dekor
JERSEY Standbox 2 1 Hochtöner DOM37 89 2 640 57-23 000 8 4,6 100 700 Ebenholz-Dekor / 100 x 22 x 32 15,6
Haupt 2 x 17 cm 17TN15 Nußbaum-Dekor
SOCOA Auf/Unter 2 1 Hochtöner DOM37 88 2 700 64-23000 8 4,6 85 600 Ebenholz-Dekor / 16 x 47 x 37 8,5
Center Schirm 2 x 13 cm 13TN15 Nußbaum-Dekor
ALDERNEY Standbox 3 1 Hochtöner DOM37 90 850-3 400 60-23000 8 3,5 110 770 Ebenholz-Dekor / 109 x 23 x 35 21
Haupt 2 x 13 cm 13TN15 Nußbaum-Dekor
2 x 17 cm 17TN15
Standbox 1 1 x 21 cm 21MT3 aktiv Regelbar 35-200 aktiv aktiv 200 400 Ebenholz-Dekor / 42 x 30 x 43 16,5
ORION
Aktiv Subwoofer 30-180 Nußbaum-Dekor
Page 15
Einstellungen
VOLUME
Bei einer ersten Einstellung der Lautstärke regeln Sie den
CROSSOVER
die Lautstärke VOLUME
Tieftonstärke erreicht haben. Nach Einstellung der gewünscht en
Frequenz am CROSSOVER
am PHASE
Lautstärke am Schalter VOLUME
CROSSOVER
Dieser Potentiometer dient zur Einstellung der oberen
Frequenzen der Tonwiedergabe des Subwoofers. Die
Einstellung hängt von den Hauptlautsprechern ab, die mit dem
Subwoofer eingesetzt werden und von ihrer Funktionsweise
im Raum. Die beste Übergangsfrequenz ermitteln Sie mit
Hilfe von Versuchen.
PHASE
Je nachdem, wie der Subwoofer den Satellitenlautsprechern
gegenüber positioniert ist, kann es vorkommen, dass die
Phase des Subwoofer für eine bessere Tonqualität umgekehrt
werden muss. Hierfür muss der Schalter von 0° auf 180°
verstellt werden. Je nach Einstellung des CROSSOVER
Potentiometers müssen Sie selbst entscheiden, welche Phase
die beste ist. Achtung, wenn Sie einen zweiten Subwoofer
einsetzen, muss dort der Phasenumschalter in der gleichen
Position stehen wie auf dem ersten Subwoofer. Auf unserer
Homepage können Sie die spezifischen Einstellungen ersehen,
die wir für unsere Subwoofer empfehlen. www.cabasse.com
q
auf ungefähr 120 Hz, dann stellen Sie
w
Schalter, müssen Sie wahrscheinlich erneut die
e
höher, bis Sie die gewünschte
q
und der gewünschten Phase
w
einstellen.
q
w
e
w
PFLEGE
Gehäuse der Serien MT32 sind mit hochwertigem Kunststoff
Material furniert. Sie sind dank zweier Lackschichten und
mit einer zusätzlichen Schicht gegen Kratzer geschützt und
können mit einem feuchten Tuch abgerieben werden. Wenn
Sie unseren Aufbau- und Verkabelungs-Empfehlungen folgen
und Sie sich nach der Bedienungsanleitung orientieren, ist ein
perfektes Funktionieren Ihres Systems gesichert. Zufriedene
Kunden schreiben uns jeden Tag, und das ist für uns die
schönste Belohnung.
AKTIV SUBWOOFER MT32 ORION
Max. Schalldruck 114 dB
Phasenschalter 0° normale Phase
180° umgekehrte Phase
Signaleingänge 1 tief - 2 hoch
Stromversorgung 110-120V/220-240V~ 60/50Hz
Max. Leistungsaufnahme 200 W
Standby Stromverbrauch 0,4W @ 220-240VAC
0,4W @ 110-120VAC
Stromverbrauch Off-Modus 0W @ 220-240VAC
0W @ 110-120VAC
Zulässige Umgebungstemperatur
für Betrieb von +5°C bis +35°C
Zulässige Umgebungstemperatur
für Lagerung von -5°C bis +40°C
Zulässige Luftfeuchtigkeit
für Betrieb von 40% bis 70%
WEEE KENNZEICHNUNG
Behandlung der Elektro- und
Elektronik-Altgeräte (Verwendbar
in die Europaïsche Union)
Dieses Symbol, das eine durchgestrichene Abfalltonne auf Rädern
darstellt, ist auf dem Produkt angebracht und bedeutet, dass dieses
Produkt nicht als unsortierten Siedlungsabfall zu beseitigen ist.
Es muss in eine Sammlungspunkt für die Behandlung von Elektround Elektronik-Altgeräte eingerichtet sein. Versichernd, dass dieses
Produkt auf geeignete Weise beseitigt ist, Sie werden helfen, die potentiellen negativen Folgen für die Umwelt und die Humangesundheit
vorzubeugen. Recycling von Baustoffe wird helfen, die Bodenschätzen zu bewahren. Für jede zusätzliche Information bezüglich des Recyclings dieses Produktes können Sie mit Ihrer Stadtverwaltung, Ihrer
öffentliche Rücknamestelle oder dem Geschäft kontaktieren, wo Sie
das Produkt gekauft haben.
Für hohe Zuverlässigkeit und optimale Qualität entwickelt Cabasse seine Geräte permanent weiter und behält sich deshalb das Recht vor,
an den auf technischen Unterlagen oder Werbematerial gezeigten Modellen Änderungen vorzunehmen.
Page 16
Cabasse SA - 210, rue René Descartes - BP 10 - 29280 Plouzané
Tel +33 (0)2 98 05 88 88 - Fax +33 (0)2 98 05 88 99
www.cabasse.com
NOT0352 - 14/06
Loading...
