Bushnell Infinity Instruction Manual

LIT. #: 09-0943/03-07

™

Infinity Binocs 6LIM.indd 1 4/3/07 11:55:09 PM

Infinity Binocs 6LIM.indd 2 4/3/07 11:55:09 PM

LANGUAGES

English .............5

Français ......... 13

Español.......... 21

Deutsch ......... 29

Italiano .......... 37

Português ...... 45

Infinity Binocs 6LIM.indd 3 4/3/07 11:55:09 PM

4

Infinity Binocs 6LIM.indd 4 4/3/07 11:55:10 PM

5

Well done.

You’ve just revolutionized
your worldview.

One look through your new Bushnell optics,
and it’s clear – the world has never been so
bright and sharp. You’re holding and viewing
optical perfection. Hitting you at light speed
is more than half a century’s research and
development, innovative technology and intense
focus on building only the finest, most feature­rich optics in every class of product we create.
No compromises.

Optical Precision. Viewing Perfection. Uncompromised
Design Standards. Congratulations on your ownership of
Bushnell Optics.

While others merely pursue excellence,
we’ve made our own brand of it for
more than 50 years. Bushnell. Fearless
pioneers in the world of optics and
outdoor technologies, blazing trails with
a fire for enhancing your connection
with this big, beautiful world.
is is life. Magnified.

Infinity Binocs 6LIM.indd 5 4/3/07 11:55:10 PM

6

ank you for purchasing your new Bushnell Infinity™ binocular. is unique precision instrument combines the
finest optical materials, craftsmanship, and technology. In addition to Bushnell’s exclusive Rainguard® hydrophobic
lens coating, the new Infinity features SHR Prism Coating Technology. SHR is a prism coating with super high
reflectance that provides a higher level of light transmission efficiency. e new Infinity chassis is constructed with
reinforced polycarbonate composite materials for reduced weight without compromising strength. And, a full body
rubber coating adds even more durability to your Infinity binocular.

is manual will help you optimize performance by explaining how you can adjust the binocular to your eyes, and
how to care for this instrument. Read the instructions carefully before using your binocular.

EYE ADJUSTMENTS

How to Adjust for Distance Between Your Eyes

e distance between the eyes, called “interpupillary distance,” or “IPD”, varies from person to person. To achieve
perfect alignment of lens to eyes, follow these simple steps.

1. Hold your binocular in the normal
viewing position.

2. Grasp each barrel firmly. Move the
barrels closer together or further apart (Fig. 1)
until you see a single circular field.
Always re-set your binocular to this
position before using it.

How to Adjust for Individual Eye Strength

As individual eyesight varies from one person to another, your Bushnell Infinity binocular has a diopter setting feature
which allows you to fine-tune the binocular to your vision. Follow the focusing instructions on the next page.

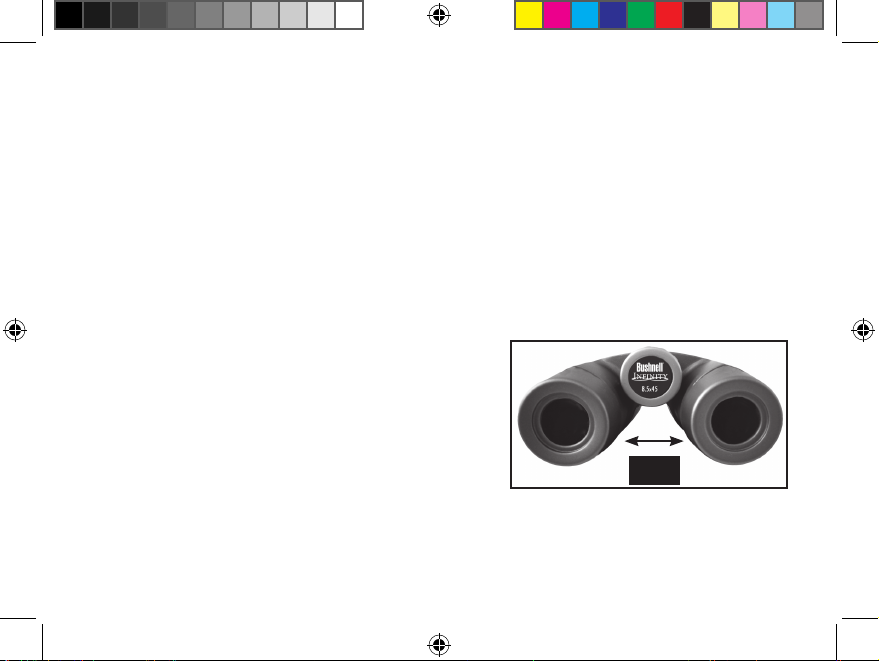

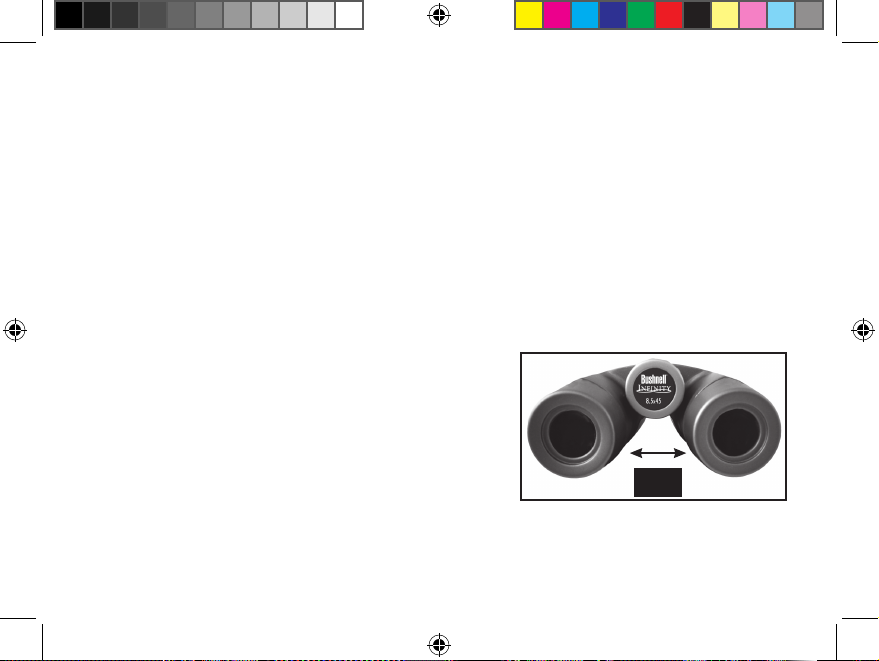

Interpupillary Distance Adjustment

Fig. 1

Infinity Binocs 6LIM.indd 6 4/3/07 11:55:11 PM

7

FOCUSING

1. Adjust the interpupillary distance (Fig. 1) until you see a single circular image.

2. Keep both eyes open at all times.

3. Using the attached lens cap or your hand, cover the objective (front) lens on the right side of the binocular as
you look into the eyepieces.

4. Rotate the center focus knob, focusing on a distant object with fine detail (e.g., brick wall, tree branches, etc)
until it appears as sharp as possible on the left side.

5. Uncover the objective lens on the right side, and cover the left objective lens while continuing to view the same
object.

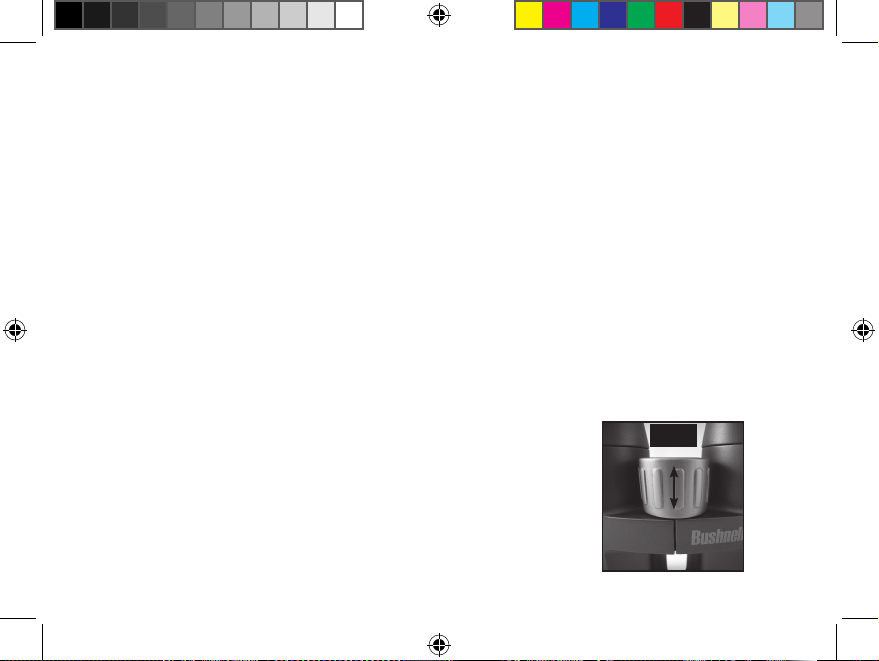

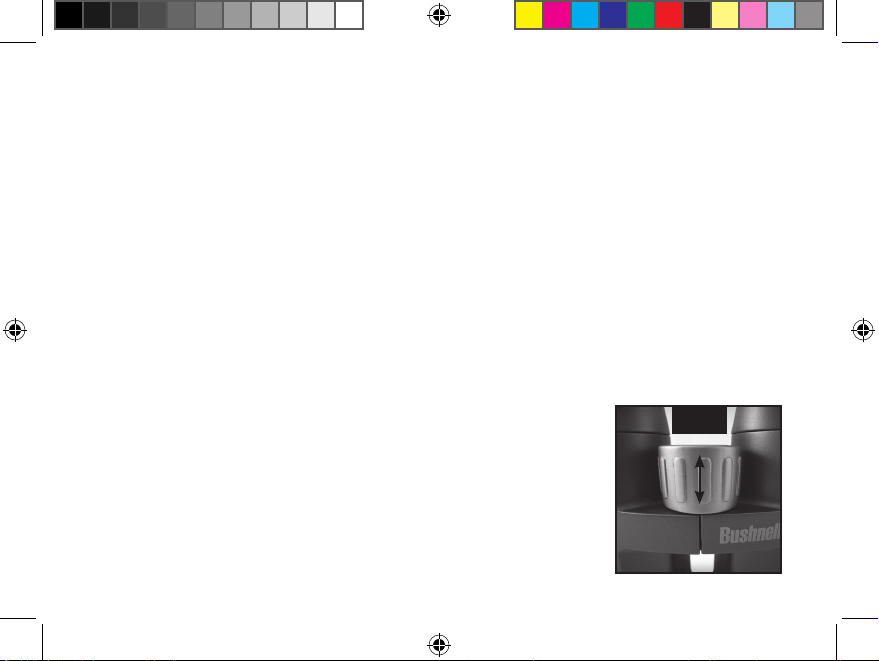

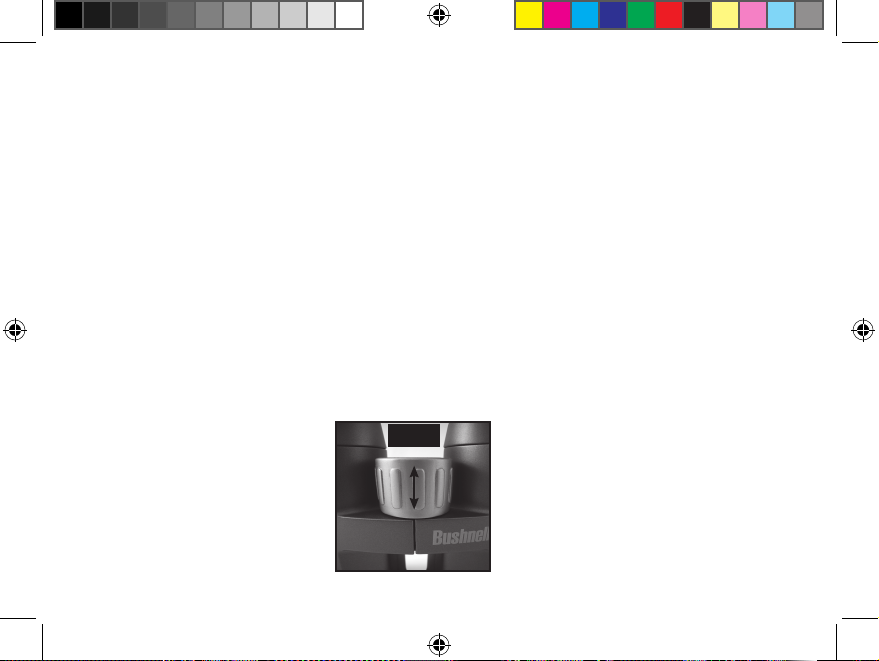

6. Pull up the center focus knob to unlock the diopter adjustment (Fig. 2) and bring the object into equally sharp
focus in the right side of the binocular. e diopter adjustment provides fine focus for the right eyepiece only.

7. Avoid over-turning or forcing the diopter mechanism. If you are unable to bring the object into focus in the
right side by adjusting the diopter ring, make sure the left side is still focused (return to step 3 if necessary).

8. Once the diopter adjustment is set for your eyesight, push the focus knob back down to lock it in place .

9. Your binocular should now be adjusted for your eyes. Focusing for any distance can now be done simply by
turning the center focus knob.

Diopter Adjustment Unlocked

Diopter Adjustment Locked

Fig. 2

Infinity Binocs 6LIM.indd 7 4/3/07 11:55:11 PM

8

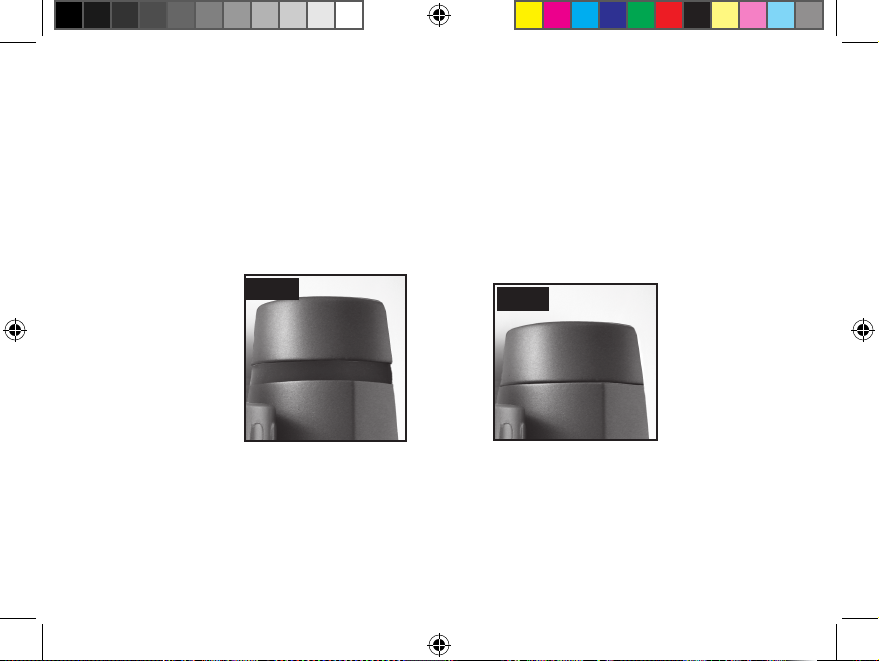

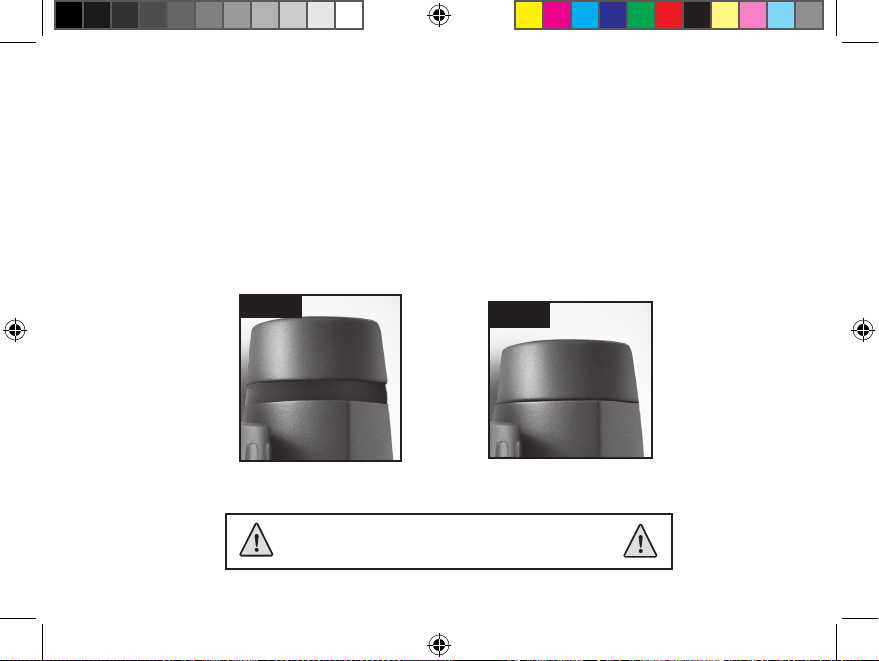

EYECUP ADJUSTMENT: (Fig. 3 and 4)

Your Bushnell Infinity binocular is fitted with twist-up eyecups designed for your comfort and to exclude
extraneous light. For users without eyeglasses, twist the eyecups up, rotating the eyecups counter- clockwise until
they lock into the fully “up” position (fig. 3). If you wear glasses, make sure the eyecups are in the down position­this will bring your eyes closer to the binocular lens, allowing you to see the full field of view. To lower the
eyecups from the full “up” position, rotate them clockwise while pushing down (fig. 4). e eyecups may also be
left at positions “in between” fully up and fully down, which may suit some individuals better.

Eyecup in

“Up” Position

Eyecup in

“Down” Position

Fig. 3

Fig. 4

Infinity Binocs 6LIM.indd 8 4/3/07 11:55:11 PM

9

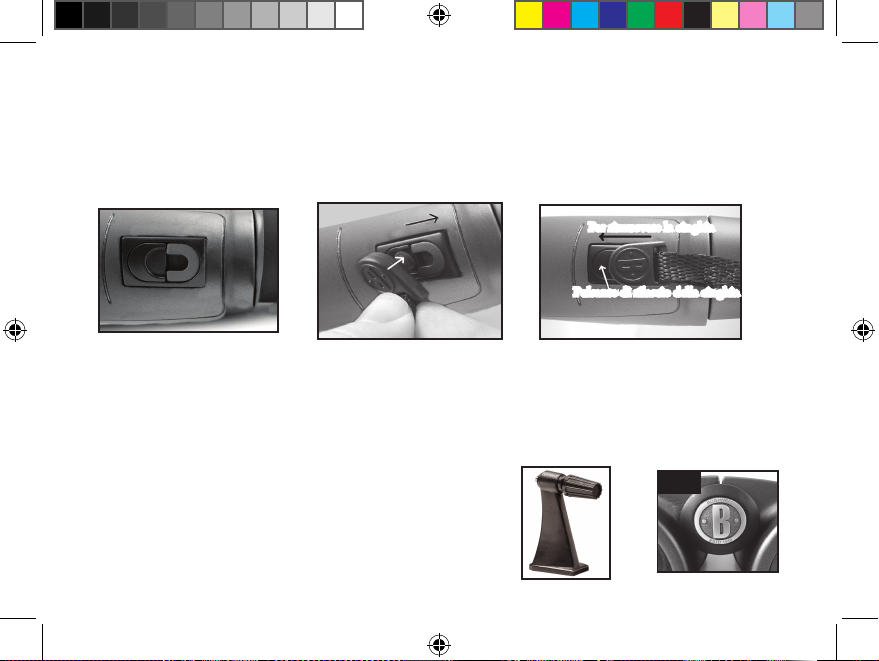

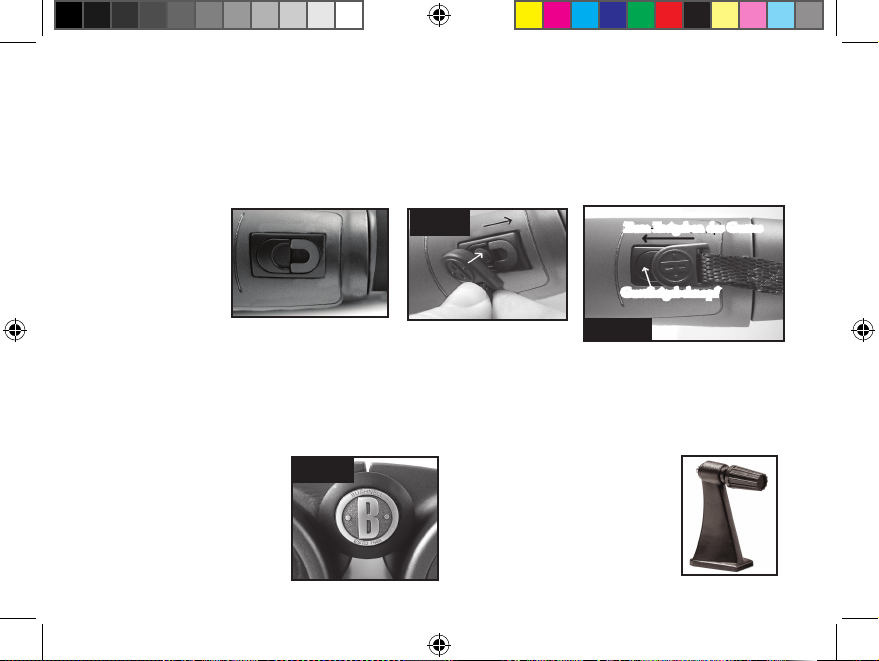

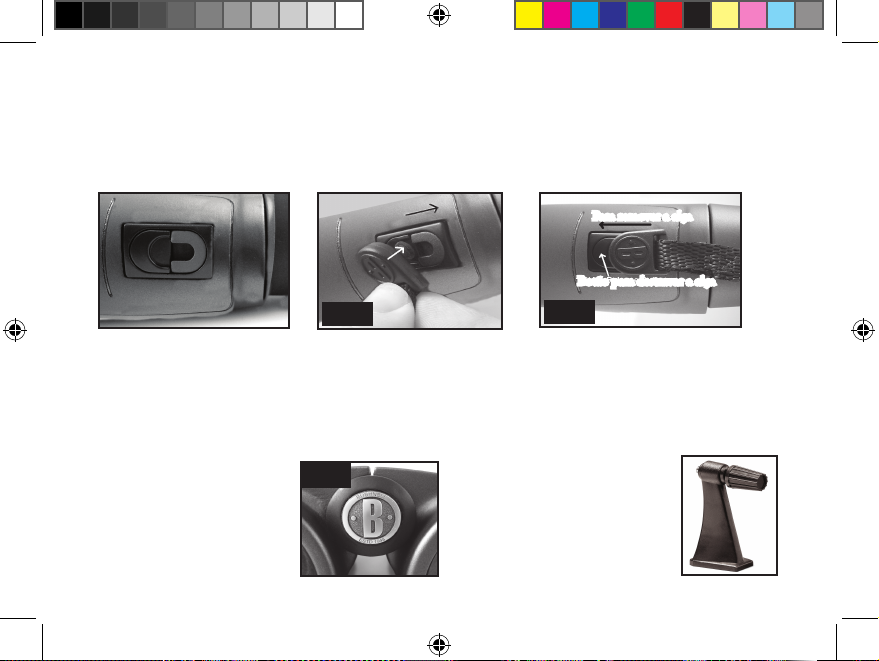

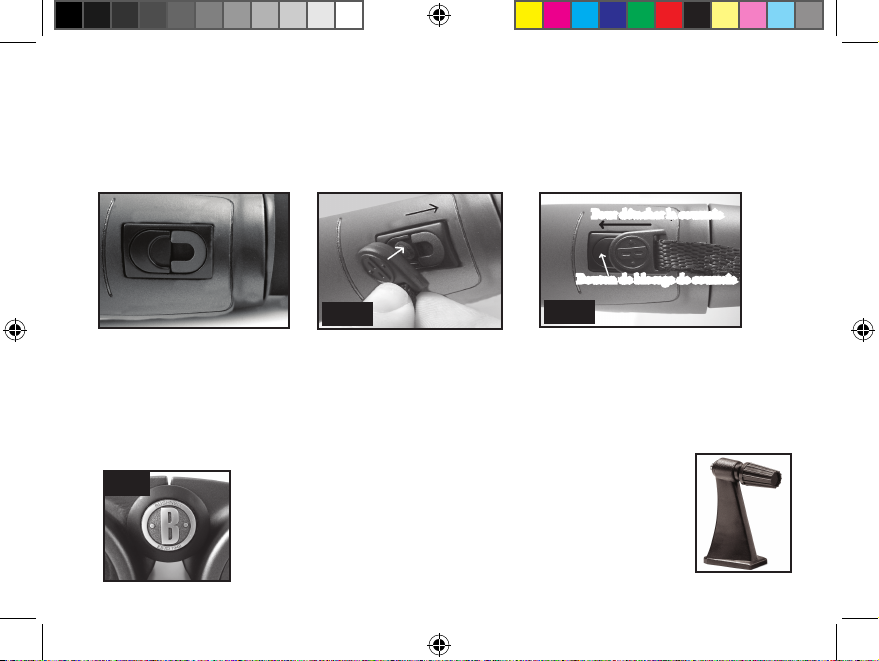

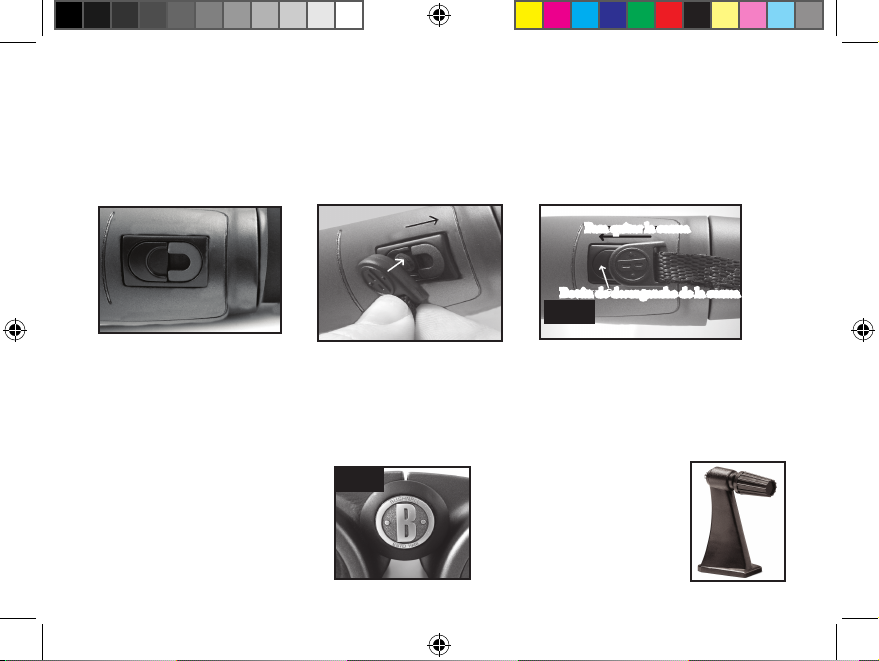

NECKSTRAP ATTACHMENT : (Fig. 5 and 6)

To attach the short strap adapter, first align the strap with the plastic post positioned as shown in Fig. 5. Push the post
straight down onto the release button (white arrow), then slide it up towards the eyepiece (black arrow) as shown in Fig.
5, until it clicks into place. Make sure the release button pops back up. e long neckstrap may be looped through
the lugs on the short straps either before or after this procedure. To remove the strap, press the release button, and slide
the post back out of the socket (Fig. 6).

TRIPOD SOCKET : (Fig. 7)

To attach the Infinity to a tripod or monopod, unscrew (counter-clockwise) the “B” logo cap which covers the threaded
socket inside the center hinge, and set it aside in a safe place. Use a compatible binocular tripod adapter, such as the
Bushnell model #161001, (an “L” shaped device which goes between the binocular and tripod) to attach it to any
standard tripod in a horizontal position to provide a stable image during prolonged viewing.

Binocular Tripod

Adapter (optional)

(Bushnell#161001CM)

Strap Attachment Socket

Fig. 7

Fig. 5

Fig. 6

Infinity Binocs 6LIM.indd 9 4/3/07 11:55:12 PM

10

NEVER LOOK DIRECTLY AT THE SUN WITH YOUR BINOCULAR

AS IT MAY CAUSE SERIOUS DAMAGE TO YOUR EYES

WATERPROOF / FOGPROOF

Your Bushnell Infinity binocular has been designed and built utilizing the latest waterproof and fogproof technology.
Infinity binoculars are O-ring sealed for complete moisture protection. Fogproof protection is achieved from dry
nitrogen purging that removes all internal moisture.

INSTRUCTIONS FOR CARE

Your Bushnell Infinity binocular will provide years of trouble-free service if it receives the normal care you would give
any fine optical instrument.

1. Avoid sharp impacts. Set the binocular down gently on hard surfaces.

2. Tug on the strap after attaching it to make sure it is securely fastened to the binocular before placing it around
your neck.

3. Store your binocular in a cool, dry place whenever possible.

CLEANING

1. Blow away any dust or debris on the lens (or use a soft lens brush).

2. To remove dirt or finger prints, clean with a soft cotton cloth rubbing in a circular motion. Use of a coarse
cloth or unnecessary rubbing may scratch the lens surface and eventually cause permanent damage. e
included, washable“microfiber”cleaning cloth is ideal for the routine cleaning of your optics. Simply breathe
lightly on the lens to provide a slight amount of moisture, then gently rub the lens with the microfiber cloth.

3. For a more thorough cleaning, photographic lens tissue and photographic-type lens cleaning fluid or isopropyl
alcohol may be used. Always apply the fluid to the cleaning cloth – never directly on the lens.

Infinity Binocs 6LIM.indd 10 4/3/07 11:55:12 PM

WARRANTY/REPAIR

BUSHNELL LIFETIME LIMITED WARRANTY

We are so proud of our Bushnell® Infinity™ Binoculars that their materials and workmanship are warranted to be free of defects for the life of the binocular. e
warranty is available to any owner of the Infinity Binocular. No receipt or warranty card is required. is warranty does not cover damages caused by misuse
or improper handling, installation or maintenance of the riflescope.
At our option, we will repair or replace any defective Infinity binocular, which shall be your sole remedy under this warranty. In no event shall we be liable for
transportation costs to us, costs of removal or reinstallation of the binocular, or incidental or consequential damages. Some states do not allow the exclusion
of limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.

Any return in the U.S. or Canada made under this warranty must be accompanied by the items listed below:

1) A check/money order in the amount of $10.00 to cover the cost of postage and handling

2) Name and address for product return

3) An explanation of the defect

4) Proof of Purchase

5)

Product should be well packed in a sturdy outside shipping carton, to prevent damage in transit, with return postage prepaid to the address listed below:

IN U.S.A. Send To: IN CANADA Send To:
Bushnell Outdoor Products Bushnell Outdoor Products
Attn.: Repairs Attn.: Repairs
8500 Marshall Drive 25A East Pearce Street, Unit 1
Lenexa, Kansas 66214 Richmond Hill, Ontario L4B 2M9

For products purchased outside the United States or Canada please contact your local dealer for applicable warranty information. In Europe you may also
contact Bushnell at: BUSHNELL Performance Optics Gmbh
European Service Centre
MORSESTRASSE 4
D- 50769 KÖLN
GERMANY
Tél: [phone]
Fax: [phone]

is warranty gives you specific legal rights. You may have other rights which vary from country to country.

©2007 Bushnell Outdoor Products

Infinity Binocs 6LIM.indd 11 4/3/07 11:55:13 PM

Infinity Binocs 6LIM.indd 12 4/3/07 11:55:13 PM

13

Bravo.

Vous venez de révolutionner
votre vision du monde.

Un seul coup d’œil à travers vos nouvelles jumelles
Bushnell et c’est clair, le monde n’a jamais été aussi
net et lumineux. Vous tenez entre vos mains l’optique
de perfection. Ce qui vous atteint à la vitesse de la
lumière, c’est plus d’un demi-siècle de recherche et
de développement, une technologie innovante et une
détermination à fabriquer les instruments optiques
les meilleurs et les plus complets dans chacune de nos
catégories de produits. Sans compromis.

Précision optique. Perfection d’observation. Des normes de
conception intransigeantes. Félicitations pour votre achat
d’un instrument optique Bushnelll.

Alors que d’autre se contentent d’aspirer
à l’excellence, nous en avons fait notre
propre marque depuis plus de 50 ans.
Bushnell. Des pionniers audacieux
du monde l’optique et des technologies
pour le plein air, traçant la voie de leur
passion à vous rapprocher toujours plus
des merveilles de notre monde.
C’est la vie, en plus grand.

Infinity Binocs 6LIM.indd 13 4/3/07 11:55:14 PM

14

Merci d’avoir acheté ces nouvelles jumelles Bushnell Infinity™. Cet instrument de précision combine les meilleurs des
matériaux optiques, du savoir faire et de la technologie. En plus du traitement de lentille hydrophobe Rainguard®,
une exclusivité Bushnell, les nouvelles jumelles Infinity bénéficient de la technologie SHR. Il s’agit d’un traitement
des prismes à facteur de réfrexion très élevé qui améliore l’efficacité de la transmission lumineuse. Le châssis Infinity
est en matériaux composites polycarbonates renforcés pour limiter le poids sans compromettre la solidité. Par ailleurs,
le revêtement caoutchouc extérieur intégral renforce également la durabilité des jumelles Infinity.

Ce manuel explique comment régler les jumelles en fonction des yeux et comment assurer leur entretien, afin d’obtenir
des résultats optimum. Lire ces instructions avec attention avant d’utiliser les jumelles.

RÉGLAGES EN FONCTION DES YEUX

Réglage de la distance entre les yeux

La distance entre les yeux, appelée « distance interpupillaire », ou « DIP », varie d’une personne à l’autre. Pour aligner
parfaitement la lentille sur l’œil, effectuer ce qui suit.

1. Tenir les jumelles en position d’observation normale.

2. Saisir fermement chaque fût. Rapprocher ou écarter
les fûts l’un de l’autre (Fig. 1) jusqu’à ne plus voir qu’un
champ circulaire unique. Veiller à toujours remettre les
jumelles dans cette position avant de les utiliser.

Réglage en fonction de l’acuité visuelle

Comme l’acuité visuelle varie d’une personne à l’autre, les jumelles Bushnell Infinity comportent une fonction de
réglage dioptrique permettant un ajustement fin des jumelles à la vue de chacun. Suivre les instructions de mise au
point à la page suivante.

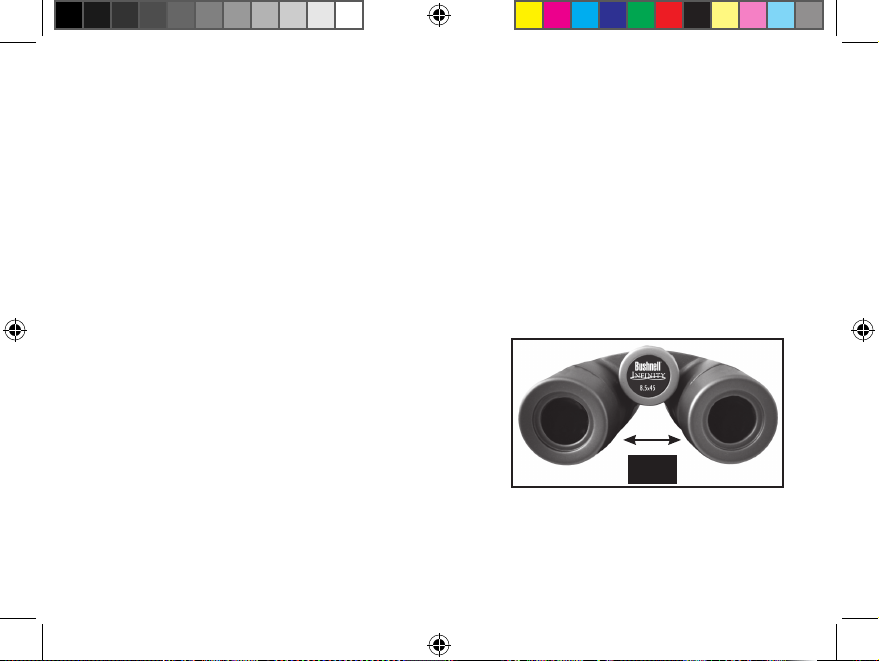

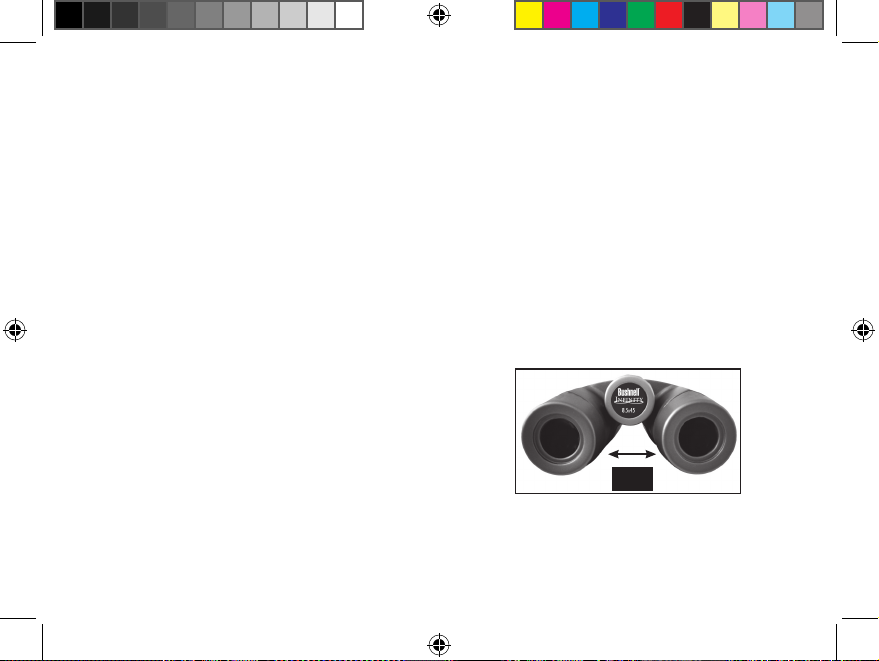

Réglage de la distance interpupillaire

Fig. 1

Infinity Binocs 6LIM.indd 14 4/3/07 11:55:14 PM

15

MISE AU POINT

1. Régler la distance interpupillaire (Fig. 1) jusqu’à ne plus voir qu’une image circulaire unique.

2. Garder les deux yeux ouverts en permanence.

3. À l’aide du capuchon de lentille ou de la main, couvrir la lentille d’objectif (avant) du côté droit des jumelles tout
en observant à travers les oculaires.

4. Tourner la molette centrale pour mettre au point sur un objet éloigné (mur en briques, branche d’arbre, par ex.) de
manière à ce qu’il soit le plus net possible du côté gauche.

5. Découvrir la lentille d’objectif droite et couvrir la lentille d’objectif gauche tout en continuant à observer le même
objet.

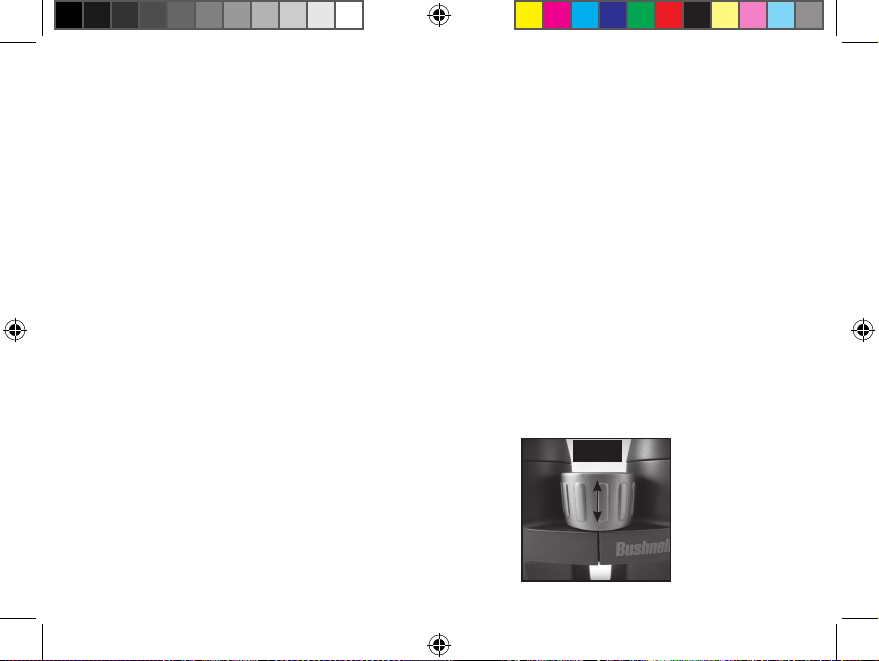

6. Tirer la molette de mise au point vers le haut pour débloquer le réglage dioptrique (Fig. 2) et mettre au point
jusqu’à obtenir la même netteté du côté droit des jumelles. Le réglage dioptrique assure la mise au point fine de
l’oculaire droit uniquement.

7. Éviter de tourner excessivement ou de forcer sur le mécanisme dioptrique. Si le réglage dioptrique ne permet pas
la mise au point du côté droit, vérifier que la mise au point est toujours correcte à gauche (le cas échéant, répéter
l’étape 3).

8. Une fois réglage dioptrique ajusté à la vue, repousser la molette de mise au point vers l’arrière pour la verrouiller
en place.

9. Les jumelles sont à présent réglées en fonction des yeux. Pour mettre au point sur une quelconque distance, il suffit
maintenant de tourner la molette de mise au point centrale.

Réglage dioptrique déverrouillé

Réglage dioptrique verrouillé

Fig. 2

Infinity Binocs 6LIM.indd 15 4/3/07 11:55:14 PM

16

RÉGLAGE DES ŒILLETONS : (Fig. 3 et 4)

Les jumelles Bushnell Infinity comportent des œilletons pivotants conçus pour offrir un grand confort et exclure
la lumière indésirable. Pour les observateurs ne portant pas de lunettes, tourner les œilletons vers le haut, dans
le sens inverse des aiguilles d’une montre, jusqu’à les enclencher en position « haute » (Fig. 3). Avec des lunettes,
s’assurer que les œilletons sont en position basse, ce qui rapproche les yeux des oculaires et permet de voir le champ
de vision en entier. Pour abaisser les œilletons depuis la position « haute », les tourner dans le sens des aiguilles
d’une montre tout en poussant vers le bas (Fig. 4). Les œilletons peuvent également être laissés en position «
intermédiaire » entre haut et bas, qui convient mieux à certaines personnes.

Œilleton en

position « haute »

Œilleton en

position « basse »

Fig. 3

Fig. 4

Infinity Binocs 6LIM.indd 16 4/3/07 11:55:14 PM
