Wälzkolbenpumpen
Roots pumps
Pompes Roots
Puma
WP 0250 - 4500 B/D

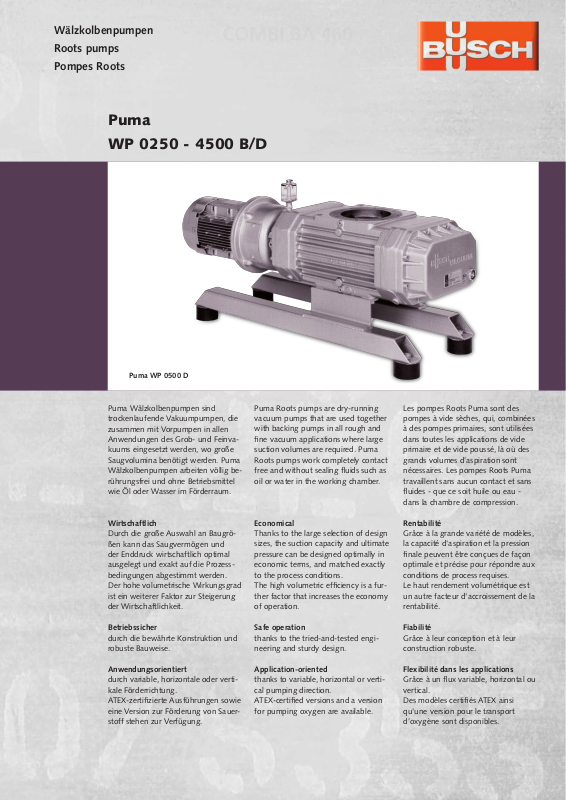

Puma WP 0500 D
Puma Wälzkolbenpumpen sind
trockenlaufende Vakuumpumpen, die
zusammen mit Vorpumpen in allen
Anwendungen des Grob- und Feinvakuums eingesetzt werden, wo große
Saugvolumina benötigt werden. Puma
Wälzkolbenpumpen arbeiten völlig berührungsfrei und ohne Betriebsmittel
wie Öl oder Wasser im Förderraum.
Wirtschaftlich
Durch die große Auswahl an Baugrößen kann das Saugvermögen und
der Enddruck wirtschaftlich optimal
ausgelegt und exakt auf die Prozessbedingungen abgestimmt werden.
Der hohe volumetrische Wirkungsgrad
ist ein weiterer Faktor zur Steigerung
der Wirtschaftlichkeit.
Betriebssicher
durch die bewährte Konstruktion und
robuste Bauweise.
Puma Roots pumps are dry-running
vacuum pumps that are used together
with backing pumps in all rough and
fine vacuum applications where large
suction volumes are required. Puma
Roots pumps work completely contact
free and without sealing fluids such as
oil or water in the working chamber.
Economical
Thanks to the large selection of design
sizes, the suction capacity and ultimate
pressure can be designed optimally in
economic terms, and matched exactly
to the process conditions.
The high volumetric efficiency is a further factor that increases the economy
of operation.
Safe operation
thanks to the tried-and-tested engineering and sturdy design.
Les pompes Roots Puma sont des
pompes à vide sèches, qui, combinées
à des pompes primaires, sont utilisées
dans toutes les applications de vide
primaire et de vide poussé, là où des
grands volumes d’aspiration sont
nécessaires. Les pompes Roots Puma
travaillent sans aucun contact et sans
fluides - que ce soit huile ou eau dans la chambre de compression.
Rentabilité
Grâce à la grande variété de modèles,
la capacité d'aspiration et la pression
finale peuvent être conçues de façon
optimale et précise pour répondre aux
conditions de process requises.
Le haut rendement volumétrique est
un autre facteur d'accroissement de la
rentabilité.
Fiabilité
Grâce à leur conception et à leur
construction robuste.
Anwendungsorientiert
durch variable, horizontale oder vertikale Förderrichtung.
ATEX-zertifizierte Ausführungen sowie
eine Version zur Förderung von Sauerstoff stehen zur Verfügung.
Application-oriented
thanks to variable, horizontal or vertical pumping direction.
ATEX-certified versions and a version
for pumping oxygen are available.
Flexibilité dans les applications
Grâce à un flux variable, horizontal ou
vertical.
Des modèles certifiés ATEX ainsi
qu'une version pour le transport
d’oxygène sont disponibles.
Wälzkolbenpumpen
Roots pumps
Pompes Roots

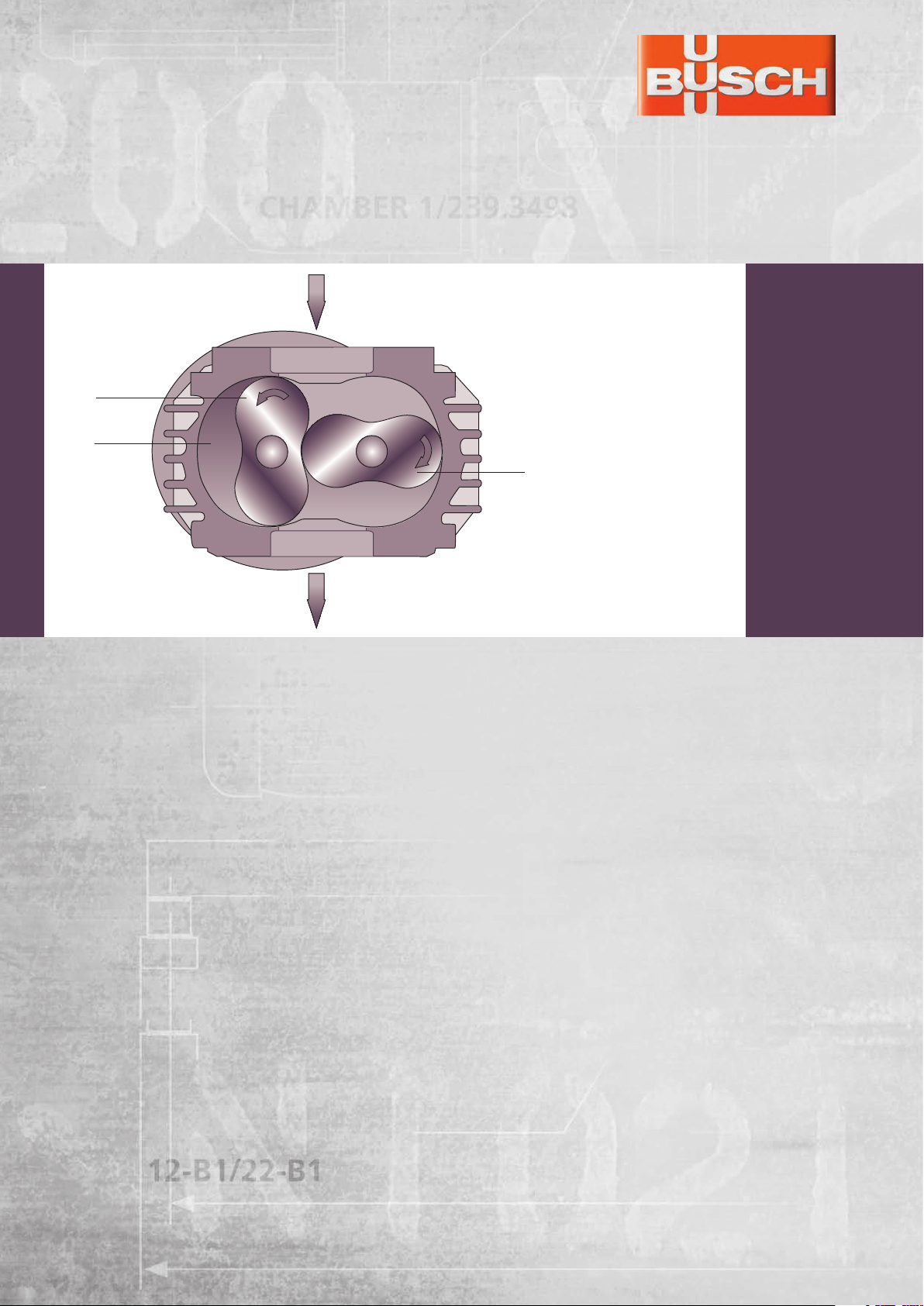

Funktionsprinzip
Principle of operation
Principe de fonctionnement
2
1
Funktionsprinzip und
Arbeitsweise
Puma Wälzkolbenpumpen arbeiten
mit zwei parallel angeordneten und in
entgegengesetzter Drehrichtung rotierenden Wälzkolben (Roots-Prinzip).
Bei dem berührungslosen Abwälzvorgang wird jeweils ein Kammervolumen
zwischen Wälzkolben und Gehäuse
saugseitig abgetrennt und anschließend zur Druckseite gefördert. Für
den berührungsfreien Betrieb sind im
Förderraum keine flüssigen Schmieroder Dichtmittel erforderlich.
Principle of operation
Puma Roots pumps work with two
Roots lobes arranged parallel and rotating in opposite directions of rotation
(Roots principle).
During the contact free rolling process,
the conveyed volume is separated
off on the suction side between lobe
and housing and then pumped to the
pressure side. No liquid lubricants or
sealants are required in the working
chamber for the contact free operation.
1 Kammervolumen
2 Wälzkolben
1 Conveyed volume
2 Roots lobe
2
1 Volume déplacé
2 Lobes rotatifs
Principe de fonctionnement
Les pompes Roots Puma travaillent
sur la base de deux lobes placés en
parallèle et tournant en sens contraire
(principe Roots).
Dans le processus rotatif sans contact,
le volume déplacé est à chaque fois
isolé côté aspiration, entre le lobe et le
corps de pompe, puis transporté vers
le côté pression. Fonctionnant sans
contact, la chambre de compression ne
nécessite pas de liquides lubrifiants ou
d'étanchéité.
Puma Wälzkolbenpumpen arbeiten
ohne mechanischen Bypass. Somit
ist beim Betrieb der Vakuumpumpen
auf die Einhaltung des maximalen
zulässigen Differenzdruckes zwischen
Ein- und Auslass zu achten.
Puma Roots pumps work without a
mechanical bypass. Therefore care
must be taken that the maximum permissible differential pressure between
the inlet and outlet is kept during
vacuum pump operation.
Les pompes Roots Puma travaillent
sans by-pass mécanique. Il faut donc
veiller, lors de l'exploitation de la
pompe à vide, à respecter la pression
différentielle maximale autorisée entre
l'entrée et la sortie.
Technische Daten
Technical data
Spécifications techniques
Puma
WP 0250
D4
Puma
WP 0500
D2
Puma
WP 0500
D4
Puma
WP 0700
D2
Puma
WP 1000
D2
Puma
WP 1000
D4
Puma
WP 1250
D2
Puma
WP 2000
D2
Puma
WP 4500
B2
Nennsaugvermögen 50 Hz m3/h
Nominal displacement
Débit nominal 60 Hz m3/h
Max. Differenzdruck
Max. differential pressure hPa (mbar)
Pression différentielle max.
Motornennleistung 50 Hz kW
Nominal motor rating
Puissance nominale du moteur 60 Hz kW
Motornenndrehzahl 50 Hz min
Nominal motor speed
Vitesse de rotation nominale 60 Hz min
Gewicht ca.
Weight approx. kg
Poids env.
260
310
80
1,1
1,2
-1
1500
-1
1800
133
Einsatz in Vakuumsystemen
Puma Wälzkolbenpumpen werden
zusammen mit anderen Vakuumpumpen
(Vorpumpen) in Vakuumsystemen oder
-pumpständen eingesetzt.
Als Vorpumpe eignen sich ölgeschmierte
Drehschieber-Vakuumpumpen der Baureihe
R 5 oder trockene Schrauben-Vakuumpumpen COBRA.
Mit der Baureihe Combi bietet Busch
standardisierte Vakuumpumpstände an,
bei denen Puma Wälzkolbenpumpen eingesetzt werden.
Durch die verschiedenen Vakuumpumpentypen, die als Vorpumpen geeignet
sind und durch die Vielzahl an Baugrößen
ergeben sich schier unendliche Kombinationsmöglichkeiten mit Puma Wälzkolbenpumpen von 265 bis 5400 m
3
/h und mehr
Saugvermögen. Somit lassen sich Combi
Vakuumpumpstände exakt auf den jeweiligen Anwendungsfall auslegen.
520
620
50
2,2
3
3000
3600
134
520
620
80
1,8
2,4
1500
1800
178
705
845
50
3,5
4,8
3000
3600
159
1035
1240
50
3,5
4,8
3000
3600
191
Use in vacuum systems
Puma Roots pumps are used together with
other vacuum pumps (backing pumps) in
vacuum systems or vacuum pump groups.
Oil-lubricated rotary vane vacuum pumps
of the R 5 series or COBRA dry screw vacuum pumps are suitable as backing pumps.
With the Combi series, Busch supplies
standardised vacuum pump systems that
use Puma Roots pumps.
The different types of vacuum pumps
that can be used as backing pumps and
the large number of design sizes result in
almost endless possible combinations with
Puma Roots pumps with a suction capacity
of 265 to 5400 m
3
/h and more. This allows
Combi vacuum pump systems to be tailormade to the respective application case.
1010
1220
80
3
4,2
1500
1800
318
1295
1555
50
4,2
5,2
3000
3600
220
2020
2435
50
6
7,6
3000
3600
330
4500
5400
30
11
12,6
3000
3600
560
Utilisation dans les systèmes de vide
Les pompes Roots Puma sont utilisées,
combinées à d’autres pompes à vide (pompes
primaires), dans des systèmes de vide ou des
groupes de vide.
Les pompes à palettes lubrifiées de la série R 5
ou les pompes à vis sèches de la série COBRA
sont parfaitement adaptées pour être utilisées
comme pompes à vide primaires.
Avec la série Combi, Busch offre des groupes
de vide standardisés, dans lesquels les pompes
Roots Puma peuvent être intégrées.
Grâce aux différents types de pompes à vide
pouvant être utilisés comme pompes primaires
et grâce à la variété des tailles, il existe un
nombre presque infini de combinaisons possibles avec les pompes Roots Puma, dans une
plage de débit de 265 à 5400 m
3
/h et plus
encore. Ainsi les groupes de vide sont parfaitement adaptés aux divers cas d’application
requis.
Wälzkolbenpumpen
Einlass - Auslass
Inlet - Outlet
Aspiration - Refoulement
A
D E
L
K
M12
P
250 (315)*
45
B
Q
50 (62,5)*
C
270 (340)*
345 (415)*
Ø75
T
R
S
*Puma WP 2000 D2
Auslass Puma WP 4500 B
Outlet Puma WP 4500 B
Refoulement Puma WP 4500 B
Ø153
Ø200
8 x M10 x 15
Roots pumps
Pompes Roots

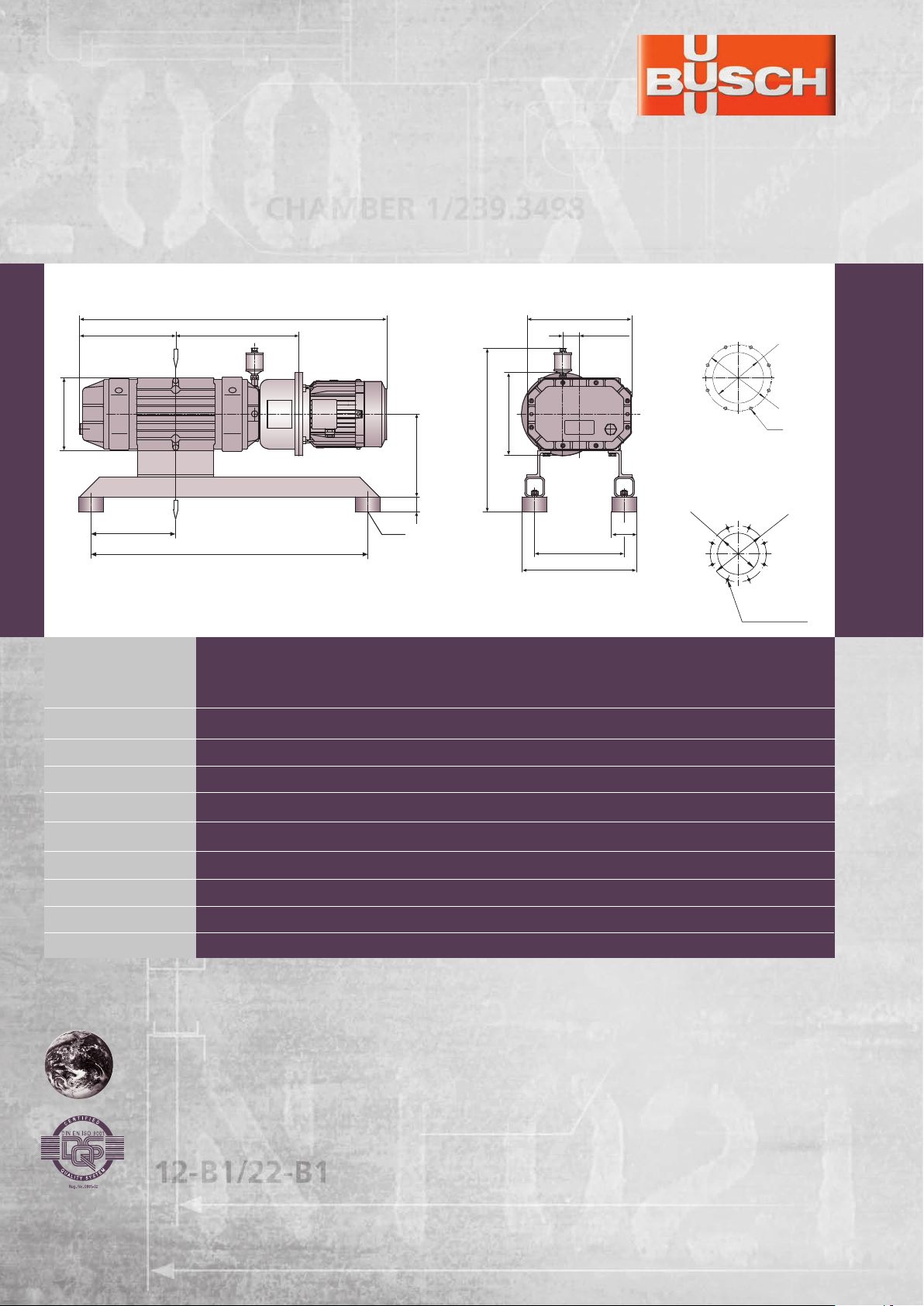

Abmessungen
Dimensions
Dimensions
Abmessungen
Dimensions
Dimensions
Puma WP 0250 D4
Puma WP 0500 D2
Puma WP 0500 D4
Puma WP 0700 D2
Puma WP 1000 D2
Puma WP 1000 D4
Puma WP 1250 D2
Puma WP 2000 D2
Puma WP 4500 B2
*60 Hz Motor/motor/motor
A
799
799
977
887/905*
977/995*
1195
1065
1195/1135*
1444
B
494
494
494
494
494
605
494
605
484
C
315
315
315
315
315
390
315
390
544
D
219
219
289
244
289
339
324
339
455
E
302
302
372
327
372
448
407
448
563
K
675
675
835
675
835
930
835
930
388
L
150
150
255
150
255
280
255
280
194
P
220
220
220
220
220
270
220
270
350
Q
200
200
250
250
250
300
250
360
300
R
70
70
153
102
153
153
153
153
261
S
110
110
200
145
200
200
200
200
310
Busch – weltweit im Kreislauf der Industrie
Busch – all over the world in industry
Busch – au coeur de l’industrie dans le monde entier
Dr.-Ing. K. Busch GmbH
Printed in Germany/BP 09/L - 0870 131 932
Schauinslandstraße 1 D 79689 Maulburg
Phone +49 (0)7622 681-0 Fax +49 (0)7622 5484 www.busch-vacuum.com
Amsterdam Auckland Bangkok Barcelona Basel Birmingham Brno Brussels Budapest Buenos Aires Copenhagen Dubai Dublin Gothenburg Helsinki Istanbul
Johannesburg Kuala Lumpur Maulburg Melbourne Milan Monterrey Montreal Moscow New York Oslo Paris Porto Pune Santiago de Chile Sao Paulo Seoul
Shanghai Singapore Taipei Tel Aviv Tokyo Vienna Warsaw
Technische Änderungen vorbehalten/Technical changes reserved/Sujet à modifications techniques.
T
4 x M8
4 x M8
8 x M10
8 x M8
8 x M10
8 x M10
8 x M10
8 x M10
12 x M10 x 15
