7208 3500 – 02/2003 DE(DE) Для специалистов
Инструкция по монтажу и
техническому обслуживанию
Газовый отопительный котел Logamax plus
GB112-24/29/43/60/24T5
Внимательно прочитайте перед монтажом и обслуживанием
Устройство соответствует основным
требованиям действующих стандартов
и директив.
Соответствие подтверждено. Соответствующие
документы и заявление о соответствии
находится у изготовителя.
Сохраняется право на внесение технических изменений!
Рисунки, функциональные этапы
могут незначительно отличаться в результате
постоянного совершенствования.
Актуализации документации
Если у Вас имеются предложения по
совершенствованию или Вы обнаружили
разночтения, свяжитесь, пожалуйста, с нами.
и технические данные
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
2 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Содержание и предисловие
Содержание
1 Сведения об угрозах и безопасности ..............5
2
Габариты, присоединения .................................6
Монтаж...................................................................7
3
3.1
Объем поставки .....................................................7
3.1.1
Требования к помещению для установки ............7
Газовый отопительный котел ...............................7
3.2
3.3
Трубные присоединения.......................................8
Присоединение отопительного контура...............8
3.3.1
3.3.2
Газовое присоединение ........................................9
Присоединение горячего водоснабжения............9
3.3.3
3.4
Присоединение воздуховодов и дымоходов .....10
Отвод конденсата................................................11
3.4.1
3.5
Электрические присоединения...........................12
Подключение к сети.............................................12
3.5.1
3.5.2
Подключение трехходового клапана
внешнего накопительного водонагревателя .....12
Подключение регулирующего устройства .........13
3.5.3
Ввод в эксплуатацию...........................................13
3.6
3.7
Подготовка эксплуатационной готовности.........13
Заполнение отопительной установки.................13
3.7.1
3.7.2
Достижение функциональной готовности
автоматического воздушника .............................14
Заполнение накопителя горячей воды...............14
3.7.3
3.7.4
Заполнение сифона водой..................................15
Проверка плотности ............................................15
3.7.5
3.7.6
Продувка трубопровода подачи газа .................15
Работы по вводу в эксплуатацию.......................16
3.8
3.8.1
Проверка подключения воздуховодов и
дымоходов ...........................................................16
Проверка оснащения устройства .......................17
3.8.2
Проведение настроек ..........................................17
3.8.3
3.8.4
Измерение давления (напора) подачи газа.......20
Проверка и настройка соотношения газ-воздух 21
3.8.5
3.8.6
Проверка плотности в рабочем состоянии ........23
Измерение содержания окиси углерода ............23
3.8.7
3.8.8
Функциональные проверки .................................23
Установка обшивки..............................................24
3.8.9
3.8.10
Свидетельство ввода в эксплуатацию...............24
Инспекция ...........................................................25
4
Общие указания...................................................25
4.1
Подготовка котла к очистке.................................25
4.2
4.3
Внутренняя проверка плотности ........................25
Техническое обслуживание .............................26
5
Работы по техническому обслуживанию ...........26
5.1
Очистка теплообменника, горелки и сифона.....26
5.1.1
5.1.2
Осмотр общих коррозионных проявлений.........29
Перенастройка на другой вид газа .................30
6
Приложение ........................................................31
7
7.1
Эксплуатационные сообщения...........................31
7.2
Сообщения об отказах ........................................32
Диагностический штекер .....................................32
7.2.1
7.3
Технические данные............................................33
Протоколы ..........................................................35
8
Протокол ввода в эксплуатацию ........................35
8.1
Протоколы инспекции и технического
8.2
обслуживания ......................................................36
Предметный указатель.....................................40
9
Предисловие
Важные общие указания по использованию
Устройство использовать только по назначению и с соблюдением инструкции по монтажу и техническому обслуживанию. Техническое обслуживание и ремонт выполнять только силами специалистов, допущенных к
проведению таких работ. Устройство применять только в
сочетаниях и с принадлежностями и запасными частями,
указанными в инструкции по монтажу
служиванию. Другие сочетания, принадлежности или изнашивающиеся детали использовать только в том случае, когда они специально предназначены для предусмотренного применения и, при этом, не нарушают энергетических показателей и требований по безопасности.
и техническому об-
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 3
Стандарты и директивы
Настоящая инструкция по монтажу и техническому обслуживанию действительна для газовых отопительных
котлов компании Buderus
112/24/29/43/60
GB
моделей B
112-24/29/43
GB
категории DE II
23, B33, C13x, C33x, C43x, C53x, C63x, C63.
2ELL3B/P 20; 50 мбар
(природный газ E или LL и сжиженный газ B/P)
GB
112-60
категории DE II2ELL3P 20; 50 мбар
(природный газ E или LL и сжиженный газ P)
электропитание 230 В AC, 50 Гц, степень защиты IP44.
Газовый отопительный котел может оснащаться сле-
дующими регулирующими устройствами:
– регулятор температуры входа/выхода 24 В;
– Logamatic RC, ERC;
– Logamatic 4111, 4112;
– каскадный регулятор Logamatic.
Газовые отопительные котлы компании Buderus Logamax
plus GB
112 по своей конструкции и эксплутационным ха-
рактеристикам соответствуют требованиям директивы
"Основные требования директивы по газовой аппаратуре
90/396/EWG" с учетом стандартов DIN 4702-6, EN 483,
EN 677, а также директивы по коэффициенту полезного
действия 92/42/EWG.
Для Австрии имеется отличие:
категория AT II
2H3B/P 20; 50 мбар
(природный газ H или сжиженный газ B/P)
При установке необходимо соблюдать местные правила,
а также директивы ÖVGW G1 или G2 (директивы ÖVGWTR по газу или сжиженному газу). Газовые отопительные
котлы поставляются только в исполнении для природного газа H. Возможна перенастройка на сжиженный газ.
Для Швейцарии имеется отличие:
категория CH II
2H3B/P 20; 50 мбар
(природный газ H и сжиженный газ B/P)
Котлы испытываются и допускаются к работе SVGW в
соответствии с требования поддержания чистоты воздуха (LVR), ст. 20, приложение 4 (см. пример п. 8.3), а также с "Директивой VKF по противопожарным мероприятиям для теплотехнических установок", издание 1993. Дымовые системы испытываются VKF AEAI.
Применение устройств в качестве наружных установок
регулируется Положениями по газовому хозяйству G1
издание 12/96, п. 8.460, "Вывод дымовых газов через фасады в атмосферу".
Газовые отопительные котлы поставляются только в исполнении для природного газа H. Возможна перенастройка на сжиженный газ.
Для Люксембурга имеются отличия:
категория LU
II2E3B/P 20; 50 мбар
(природный газ H и сжиженный газ B/P).
Газовые отопительные котлы поставляются только в исполнении для природного газа Е. Возможна перенастройка на сжиженный газ.
При установке и эксплуатации в особенности необходимо соблюдать следующие стандарты и директивы:
1.BlmSchV Первое постановление о выполнении Федерального закона об охране окружающей
среды
(постановление для мелких топочных устройств)
ATV Расчетная таблица A251 – конденсаты из
отопительных котлов
DIN 1988 Технические правила сооружения устано-
вок питьевой воды
DIN 4701 Правила расчета теплопотребления зда-
ний
DIN 4705 Теплотехнический расчет размеров дымо-
вой трубы
DIN 4751, Защитное оборудование установок
часть 3 центрального водяного отопления
DIN 4753 Водоподогреватели и водонагревательные
установки для питьевой и технической воды
DIN 4756 Установки для сжигания газа
DIN 4788 Газовые горелки
DIN 4807 Открытые и закрытые расширительные
сосуды для теплотехнических установок,
проектирование, требования, испытание
DIN 18 160 Дымовые трубы домов
DIN 18 380 Отопительные установки и установки
трального отопления (VOB)
EN 437 Проверочные газы, испытательные давле-
ния, категории устройств
EN 483 Отопительные котлы для газообразного
топлива, отопительные котлы типа С с номинальной тепловой нагрузкой, равной
или меньшей 70 кВт
EN 677 Отопительные котлы для газообразного
топлива, особые требования к газовым
отопительным котлам с номинальной тепловой нагрузкой, равной или меньшей 70
кВт
FeuVo
Правила устройства топок в Федеральных
землях
HeizAnlV Правила устройства отопительных устано-
вок
TRF Технические правила для установок сжи-
женного газа
TRGI Технические правила для газовых устано-
вок
VDI 2035 Директивы по предотвращению поврежде-
ний в результате коррозии и образования
накипи в водонагревательных установках.
Нормы VDE и некоторые особые правила местных предприятий энергоснабжения.
цен-
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
4 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Сведения об угрозах и безопасности 1
1 Сведения об угрозах и
безопасности
ВНИМАНИЕ!
При сооружении и эксплуатации установки
необходимо соблюдать технические правила, а также положения строительного надзора и законодательства.
Монтаж, подключение по газу и по дымовым
газам, первоначальный ввод в эксплуатацию, присоединение к источнику тока, а также техническое обслуживание и ремонт
должны выполняться специализированной
фирмой. При монтаже и эксплуатации
дует соблюдать национальные нормы и
правила.
Работы на элементах подачи газа должны
производиться концессионной специализированной фирмой. Очистка и техническое
обслуживание должны проводиться один
раз в год. При этом установка должна проверяться на безупречность ее работы. Дефекты должны устраняться незамедлительно
Указания по сетевой воде
− Перед
− Не применять умягчения путем катионирования!
− Не применять ингибиторов, антифризов или других
− Расширительный сосуд в соответствии со стандартом
− При использовании проницаемых для кислорода тру-
заполнением установку как следует промыть!
Для заполнения и доливки системы применять
исключительно необработанную водопроводную воду!
добавок!
DIN 4708 должен быть достаточных размеров!
бопроводов, например, для
быть выполнено разделение систем посредством теплообменника. Непригодная сетевая вода вызывает
образование шлама и коррозии. Это может приводить
к функциональным отказам и повреждениям теплообменника.
УКАЗАНИЕ!
Об установке газового отопительного котла
должно быть заявлено и получено разрешение компетентного предприятия газоснабжения. Газовые отопительные котлы долж-
эксплуатироваться только с системами
ны
дутья и отвода дымовых газов, специально
спроектированными и разрешенными для
котлов этого типа.
В зависимости от региона могут потребоваться разрешения на установку отвода дымовых газов и на подключение отвода конденсата к коммунальной канализации.
Перед началом монтажа должны быть проинформированы руководитель окружной
службы
ных вод.
трубочистов и служба очистки сточ-
обогрева полов, должно
сле-
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 5
2 Габариты, присоединения
2 Габариты, присоединения
AB = выход горячей воды ∅ 15 мм
ЕК = вход холодной воды ∅ 15 мм
GAS = газовое присоединение R ½ (GB
газовое присоединение R ¾ (GB
RK = обратная вода котла ∅ 28 мм
VK = прямая вода котла ∅ 28 мм
AKO = слив конденсата ∅ 32 мм
112-24/29/43)
112-60)
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
6 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Монтаж 3
3 Монтаж
3.1 Объем поставки
•
Проверить содержимое упаковки на полноту.
3.1.1 Требования к помещению для установки
УКАЗАНИЕ!
В помещении для установки соблюдать
строительные нормы и правила! При общей
тепловой мощности, превышающей 50 кВт, в
соответствии с FeuVo §5 требуется отдельное помещение для установки.
ОСТОРОЖНО!
Нельзя хранить или применять легковоспламеняющиеся материалы или жидкости
вблизи газового отопительного котла.
мещение для установки должно быть защищено от промерзания.
3.2 Газовый отопительный котел
Снять упаковку и направить на утилизацию. Подставку из
стиропора, не снимая, оставить для защиты присоединительных штуцеров. На время проведения монтажных работ газовый отопительный котел и штуцеры воздуха и
дымовых газов должны быть защищены от загрязнения.
УКАЗАНИЕ!
При монтаже соблюдать расстояние между
концентрическими системами воздуха и дымовых газов (см. гл. 3.4 "Присоединение
воздуха и дымовых газов") и соответствующие инструкции по монтажу системы дымовых газов.
Соблюдать минимальные боковые расстояния 100 мм. При подключении стоящего
внизу накопительного водонагревателя необходимо соблюдать следующие минимальные расстояния настенного держателя
от верхней кромки чистого пола:
S 120: 1749 - 1754 мм.
• Установить настенные держатели.
Снятие обшивки
• ения (рис. 2, поз. 1).
Открыть крышку пульта управл
• Удалить винты (рис. 2, поз. 2).
• чом воздушника
Оба байонетных замка отвернуть клю
на четверть оборота (рис. 2, поз. 3
).
По-
Рис. 1 Объем поставки
легенда к рис. 1:
поз. 1: Газовый отопительный котел
поз. 2: Настенный держатель
поз. 3: Техническая документация
поз. 4: Монтажные шаблоны
поз. 5: Резьбовые присоединения (отопление)
поз. 6: Кран заливки и опорожнения
Рис. 2. Снятие обшивки
• Открыть защелки (рис. 2, поз. 4).
• Снять обшивку вперед (рис. 2, поз
Не поднимать обшивку за замки!
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 7
. 5).
3 Монтаж
Для комбинированного устройства
Logamax plus GB
• Обшивку накопителя горячего водоснабжения стянуть
вперед и поднять за верхние держатели. Это возможно только после того, как верхняя обшивка будет снята.
• Подвесить газовый отопительный котел на настенный
держатель (рис. 3).
112-24T25:
3.3 Трубные присоединения
3.3.1 Присоединение отопительного контура
В качестве воды для заливки и доливки отопительной
системы использовать только водопроводную воду!
На котле GB112-60 клапан автоматического воздушника
должен быть установлен на трубопроводе обратной воды.
УКАЗАНИЕ!
Для защиты всей установки мы рекомендуем установить грязевой фильтр на трубопроводе обратной воды. При подключении
газового отопительного котла к уже давно
существующей установке, монтаж такого
фильтра необходим обязательно. Непосредственно перед и после грязевого
фильтра установить запорную арматуру для
очистки фильтра.
Для целей технического обслуживания и ремонта газового отопительного котла установить на линиях прямой и
обратной воды по служебному крану.
Для оптимальной эксплуатации отопительной установки
необходимо соблюдать минимальный расход циркуляции
отопительного котла.
Минимальная циркуляция в одноконтурных установках
может быть обеспечена, например, перепускным клапаном.
При наличии гидравлического обвода перепускной клапан
не требуется.
Тщательно промывать трубопроводы и радиаторы!
Рис. 3 Монтаж
Рис. 4 Присоединение отопительного контура (принадлеж-
ности HKA) к Logamax plus GB112-24T25
• Присоединительные размеры трубопроводов см. мон-
тажные шаблоны
• Установить расширительный сосуд в соответствии с
отдельной монтажной инструкцией,
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
8 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Монтаж 3
или
установить расширительный сосуд на обратной воде
котла.
• Смонтировать резьбовые присоединения (рис. 4).
• Подключить трубопроводы без натяга.
3.3.2 Газовое присоединение
ВНИМАНИЕ!
Работы на газоведущих элементах должны
производиться только концессионной фир-
ой. м
Размер• трубных присоединений см. монтажные шаб-
лоны.
•
Выполнить газовое присоединение в соответствии с
местными правилами. На подводящем газовом трубопроводе установить запорный газовый кран на резьбе
(принадлежности
тяга (рис. 5).
Для котла GB112-60 установить газовый кра
мальным размером R ¾ (принадлежности).
На газовом трубопроводе рекомендуется установка газ
вого фильтра в соответствии со стандартом DIN 3386
3.3.3 Присоединение горячего
). Трубопровод присоединить без на-
н с мини-
водоснабжения
о-
.
Р ис. 5 Газовое присоединение
Для котла GB
Внешний накопительный водонагреватель подключить,
используя его пр
ные инструкции
Для котла GB112-24T25:
При использовании пластмассовых труб соблюдать ука
зания изготовителя пластмассовых труб, в частности,
применять реком
присоединения.
•
Перед входом холодной воды установить неотключаемый мембранный предохранительный клапан
стандарту DIN 4753 (макс. 8 бар).
112-24/29/43/60:
исоединительный комплект и монтаж-
ОСТОРОЖНО!
Не применять оцинкованных труб или арматуры! Теплообменник горячего водоснабж
ния выполнен из меди, существует опас
ость электролитической коррозии
н
ендуемую изготовителем технологию
-
по
• Размеры трубных присоединений см. монтажные
шаблоны.
• роводы с обжимными резьбовы-
Смонтировать трубоп
ми присоединениями. Трубопроводы присоединить
без натяга (рис. 6).
е-
-
ис. 6 Присоединение горячего водоснабжения
Р
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 9
3 Монтаж
3.4 Присоединение воздуховодов и
дымоходов
ВНИМАНИЕ!
при установке на наружной стене и для котлов Logamax plus GB112-24 и GB112-24T25:
в соответствии с DVGW/TRGI 86/89 при установке на наружной стене (набор WH/WS)
не должна превышаться отопительная мощность 11 кВт и мощность горячего водоснабжения 28 кВт. Для ограничения отопительной мощности котла Logamax plus до
11 кВт следует удалить перемычку на универсальном автомате горения (
см. главу 3.8
"Работы по вводу в эксплуатацию").
В моделях B
, B33, C
23
13x
, C
33x
, C
43x
и C
типовые блоки
53x
отвода дымовых газов в соответствии с Директивой по
газовой аппаратуре 90/396/EWG и с учетом стандарта
EN 483 должны сертифицироваться вместе с газовым
отопительным котлом (сертификация системы). Это подтверждается идентификационным номером изделия на
фирменной табличке котла. В моделях C
и C63 под-
63x
ключены системы дымовых газов, имеющие сертификат
DIBT и разрешенные компанией Buderus.
Все системы снабжены вентилятором в системе подачи
воздуха для дутья (модель
).
x3
Модель B
В системах дымовых газов модели B воздух для горения
забирается из помещения, в котором установлен газовый
котел. Дымовые газы выводятся системой удаления наружу.
Газовый отопительный котел не должен эксплуатироваться в помещениях, где постоянно пребывают люди.
Для приточной и вытяжной вентиляции помещения
должны предусматриваться одно или два приточновытяжных
1 х 150 см
ждый последующий кВт должно дополнительно предусматриваться 2 см
отверстия с живым сечением 2 x 75 см2 или
2
. При мощности, превышающей 50 кВт, на ка-
2
вентиляционного отверстия.
Для котлов с общей тепловой мощностью <35 кВт действует правило: если подача воздуха для дутья обеспечивается через воздушный канал в соответствии с TRGI,
отверстия не требуются. В этом случае газовый отопительный котел может эксплуатироваться и в бытовых
помещениях.
Модель C
Газовые отопительные котлы с общей тепловой мощность <50
кВт могут эксплуатироваться в бытовых поме-
щениях, без каких-либо дополнительных требований.
В дымовых системах модели C воздух для горения подводится к газовому отопительному устройству извне дома. Дымовые газы отводятся наружу.
В моделях с индексом "
x" все узлы газового отопительно-
го устройства, ведущие топливный газ или дымовые газы, омываются приточным воздухом.
Модель B
23
Газовый отопительный котел не имеет защиты при прекращении расхода.
Модель B
33
Газовый отопительный котел забирает воздух для горения из помещения, в котором он установлен. Дымовые
газы выводятся центральной системой отвода. Подвод
воздуха до самого центрального присоединения дымовых газов осуществляется концентрично. Газовый отопительный котел оборудован для установки защиты при
прекращении расхода.
Модель C
13x
Газовый отопительный котел подключается к горизонтальной системе отвода дымовых газов и находится при
том же уровне давления, что и подвод воздуха или отвод
дымовых газов.
Модель C
33x
Газовый отопительный котел подключается к вертикальной системе отвода дымовых газов. Отверстие подвода
воздуха или отвода дымовых газов находится на крыше
и при том же уровне давления, что и газовое отопительное устройство.
Модель C
43x
Газовый отопительный котел подключается к централизованной системе подвода воздуха и отвода дымовых
газов.
Модель C
53x
Газовый отопительный котел подключается к централизованной системе отвода дымовых газов, в которой подвод воздуха и отвод дымовых газов находятся при различных уровнях давления.
Модель C
, C
63
63x
Газовый отопительный котел продается без системы отвода дымовых газов и может подключаться к универсальной системе подвода воздуха или отвода дымовых
газов.
Защитный ограничитель температуры дымовых газов (принадлежности)
Если при работе котла на воздухе, забираемом из помещения, не выдерживается предписанное нормами TRGI
расстояние 50 мм от горючих материалов и мебели
, то
для контроля температуры дымовых газов (макс. 80 °C)
следует установить защитный ограничитель температуры (STB). Монтаж должен проводиться специализированной фирмой.
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
10 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Монтаж 3
3.4.1 Отвод конденсата
УКАЗАНИЕ!
Конденсат, который выпадает в газовом
отопительном котле и, возможно, в дымоходе, должен отводиться в соответствии с
правилами (рис. 8). Условия сброса конденсата в коммунальные канализационные установки устанавливаются инструкцией ATVA
251.
Принципиальная обязанность нейтрализации сброса существует для котлов или каскадов из нескольких котлов
мощностью свыше 200 кВт.
Тем не менее, нейтрализация конденсата необходима
при мощностях < 25 кВт, если отвод осуществляется в
домовую канализацию и очистные установки малой
мощности по стандарту DIN 4261-1, и для зданий и земельных участков, канализационные линии которых не
отвечают требованиям
няемым материалам.
Нейтрализация конденсата также необходима для котлов
и каскадов котлов мощностью от 25 до 200 кВт в зданиях,
где условия достаточного смешивания с бытовой канализацией в соотношении 1 : 25 (директива VDI 2067 –
максимальное значение) не выполняется.
Дополнительно должны соблюдаться региональные правила.
инструкции ATV A 251 к приме-
Рис. 7 Удалить уплотнительную крышку (только в случае
пластмассового присоединительного патрубка)
Для систем дымоходов из пластмассы или нержавеющей стали
ВНИМАНИЕ!
При выполнении присоединительного патрубка котла из пластмассы уплотнительная
крышка (рис. 7, поз. 1) должна быть удалена. Не удалять черную резиновую манжету
(рис. 7, поз. 2).
Пластмассовый дымоход имеет в присоединительном
патрубке котла встроенный слив конденсата. Конденсат
из дымохода через байпас поступает непосредственно в
гидрозатвор (сифон) газового отопительного котла
(рис. 8).
Для коротких систем дымоходов из алюминия
ВНИМАНИЕ!
При выполнении присоединительного патрубка котла из алюминия уплотнительную
крышку (рис. 7, поз. 2) можно не удалять.
Алюминиевый дымоход не имеет слива конденсата в
присоединительном патрубке котла.
Конденсат из дымохода поступает через газовый отопительный котел в сифон котла (рис. 9).
Рис. 8 Отвод конденсата из систем дымоходов, выполнен-
ных из пластмассы или нержавеющей стали
Рис. 9 Отвод конденсата из коротких систем дымоходов,
выполненных из алюминия
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 11
3 Монтаж
Для длинных систем дымоходов из алюминия
ВНИМАНИЕ!
При выполнении присоединительного патрубка котла из алюминия уплотнительную
крышку (рис. 7, поз. 2) можно не удалять.
Алюминиевый дымоход не имеет слива конденсата в
присоединительном патрубке котла.
Конденсат из дымохода стекает через внешний слив конденсата с сифоном (рис. 10).
Этот дополнительный элемент необходим:
• для котлов Logamax plus GB112 мощностью до 24 кВт
при полной строительной длине дымохода более 10 м,
или
• для котлов Logamax plus GB112-29 и GB112-43 при
полной строительной длине дымохода более 5 м,
• для котлов Logamax plus GB112-60 при полной строи-
тельной длине дымохода более 3 м.
Воздуховоды и дымоходы
нструкцией по монтажу.
и
3.5 Электрические присоединения
3.5.1 Подключение к сети
ОСТОРОЖНО!
Сетевую вилку включать в роз
после заполнения установки.
•
Подключение к сети осуществляется встроенным сетевым кабелем (1 м)
контактом (рис. 11).
3.5.2
•
•
Подключение трехходового клапана
внешнего накопительного водонагревателя
В трехходовом клапане со штекером:
штекерный разъем соединить со штекером внешне
накопительного водонагревателя (рис
В трехходовом клапане без штекера:
трехходовой клапан подключить
лодки зажимов (рис. 13, поз. 5).
смонтировать в соответствии с
етку только
с вилкой к розетке с защитным
го
. 12, поз. 1).
к зажимам 9 и 11 ко-
Рис. 10 Отвод конденсата из длинных систем дымоходов,
выполненных из алюминия
ис. 11 Подключение к сети
Р
Рис. 12 пана внешнего нако-
Подключение трехходового кла
пительного водонагревателя
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
12 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Монтаж 3
3.5.3 Подключение регулирующего устройства
• Удалить перемычку и подключить регулирующее уст-
ройство к колодке зажимов в соответствии с электрической схемой (рис. 13).
Если котел временно должен быть введен в эксплуатацию без регулирования, следует непроводящую перемычку на зажимах 1-2 заменить проводящей перемычкой, а температуру прямой воды и необходимую отопительную мощность настроить на автомате UBA.
режим пригоден только для временного ввода в
Этот
эксплуатацию.
Рис. 13 Подключение регулирующего устройства
легенда к рис. 13. 13:
поз. 1: Регулятор температуры вкл/откл (непроводящая
перемычка)
поз. 2: Регулятор температуры помещения Logamatic
поз. 3: Порт входа/выхода/подключение связи
поз. 4: Контроль наружной температуры
поз. 5: Питание 24 В AC/макс: 6 ВА
переключатель трехходового клапана (9+11)
3.6 Ввод в эксплуатацию
3.7 Подготовка эксплуатационной
готовности
Указание:
При сильном запылении, например, в результате строительных работ в помещении,
где установлен котел, эксплуатация газового
отопительного котла не разрешается.
3.7.1 Заполнение отопительной установки
ОСТОРОЖНО!
Газовый отопительный котел включать пока
еще нельзя.
Для заливки и доливки отопительной установки применять только водопроводную воду!
ВНИМАНИЕ!
Не умягчать посредством катионирования!
Не применять ингибиторов, антифризов или
других добавок!
Расширительный сосуд должен иметь достаточные размеры!
Рис. 14 Механический переключатель трехходового клапана
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 13
3 Монтаж
При использовании проницаемых для кислорода трубопроводов, например, для обогрева полов, должно быть
выполнено разделение систем посредством теплообменника.
• Проверить и при необходимости настроить подпор
расширительного сосуда отопительной установки. При
этом устройство не должно быть заполнено по стороне контура отопления. Подпор расширительного сосуда должно, по меньшей мере, соответствовать статическому давлению (высоте установки до центра расширительного сосуда), однако составлять не менее
0,5 бар. Точный расчет см. стандарт DIN 4807.
Только для котла GB112-24T25:
• Установить механический переключатель трехходово-
го клапана в среднее положение (рис. 14).
• Отвернуть запорную крышку (рис. 15, поз. 1) и привер-
нуть наконечник шланга (рис. 15, поз. 2).
Заполненный водой шланг насадить на кран заполне-
ния и опорожнения, и затем открыть кран при помощи
четырехгранника, нах• одящегося на обратной стороне
запорной крышки.
•
Открыть кран заполнения и опорожнения (рис. 15,
поз. 3).
• Открыть служебный вентиль на прямой и обратной
трубе отопления.
• , заполнить установ-
Медленно открывая водяной кран
ку до давления 1,0 – 1,2 бар (рис. 16). Минимальное
ние составляет 1,0 бар.
давле
• Закрыть водяной кран, кран заполнения и опорожне-
ния.
• Снять шланг, отвернуть и сохранить наконечник шлан
га, навернут
• Продуть установку через возду
отопления.
То
лько для котла GB
ну о
• Вер ть механический переключатель трехходовог
клапа
3.7.2 Достижение функциональной готовности
• рот запорную крышку автома-
Отвернуть на один обо
тического воздушника (рис. 17). Если давление в
зультате продувки понизится ниже минимальной
личины, долить воду.
3.7.3 Заполнение накопителя горячей воды
Открыть служебный вентиль на входе холодной воды.
•
ь запорную крышку.
шники на радиаторах
112-24T25:
на в исходное положение.
автоматического воздушника
• Открыть кран на горячей воде пока не потечет плотная
струя воды.
ре-
ве-
-
Рис. 15 Заполнение отопительной установки
Рис. 16 Указатель давления
Рис. 17 Автоматический воздушник
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
14 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Монтаж 3
3.7.4 Заполнение сифона водой
• Стянуть шланг с конденсатной тарелки (рис. 18,
поз. 1).
• Заполнить сифон водой.
• Подсоединить шланг к конденсатной тарелке.
3.7.5 Проверка плотности
ВНИМАНИЕ!
Если при этой проверке будет обнаружен
неплотность, выполнить поиск утечки на
всех соединениях при помощи пенообразующего средства. Это средство должно
разрешено для проверки газовых сис-
быть
тем.
• Обесточить установку.
• Перед первоначальным вводом в эксплуатацию новый
участок трубопровода, включая место непосредственного присоединения к арматуре газовой горелки проверить на внешнюю плотность. При этом испытательное давление (например, при помощи воздушного насоса) на входе арматуры газовой горелки может составлять максимум 150 мбар.
3.7.6 Продувка трубопровода подачи газа
• Отвернуть запорный винт испытательного ниппеля
для подключения газа и продувки на арматуре
Honeywell на два оборота (рис. 19), на арматуре SIT
ланг. (рис. 20) вывернуть полностью и насадить ш
• Медленно открыть запорный газовый кран.
•
Выходящий газ сжигать в факеле через гидравлический затвор. Когда воздух перестанет выходи
нуть шланг и снова затянуть запор
ный винт.
ть, стя-
• Закрыть запорный газовый кран.
а

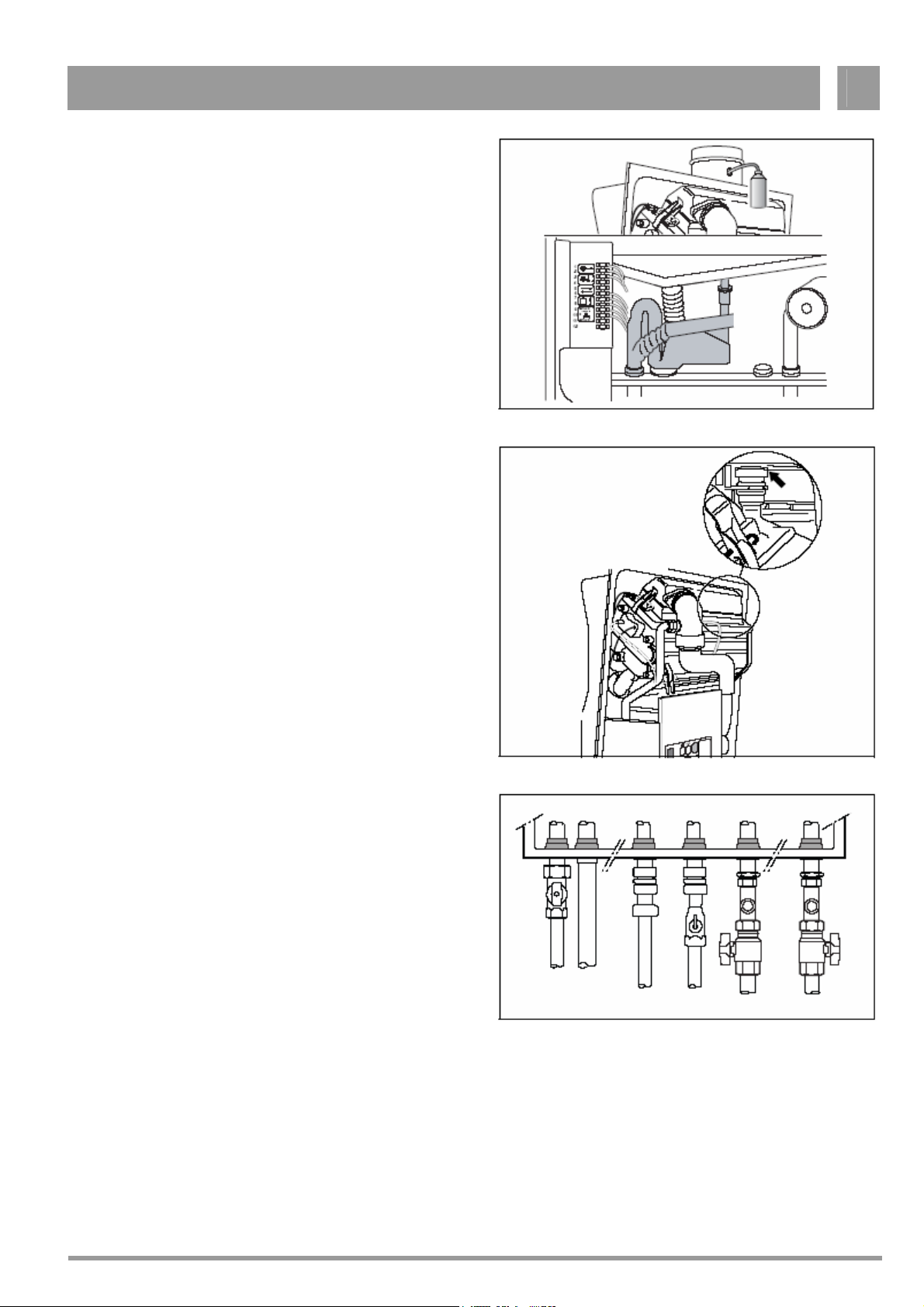

Рис. 18 Заполнение сифона водой
Рис. 19 Продувка газопровода подачи газа (арматура
Honeywell)
Рис. 20 Продувка газопровода подачи газа (арматура SIT)
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 15
3 Монтаж
3.8 Работы по вводу в эксплуатацию
3.8.1 Проверка подключения воздуховодов и дымоходов
• Применены ли предписанные системы воздуховодов и
дымоходов? (см. главу 3.4 "
ховодов и дымоходов").
• Соблюдены ли правила выполнения, содержащиеся в
инструкции по монтажу системы дымоходов?
Сечение дымовых труб должно, как минимум, соответствовать диаметру штуцера газового отопительного котла.
Маршрут прокладки дымохода следует выбирать как
можно короче.
Присоединение возду-
Вид газа
Природный
газ Е (включает природный газ Н)
Природный
газ LL
Сжиженный
газ ВР
Сжиженный
газ Р
Таблица 1 Заводская настройка газовой горелки
Заводская исходная настройка
газовой горелки
При поставке настроена готовой к работе с
величиной теплового эквивалента
14,1 кВтч/м
нима для теплового эквивалента от 11,3
(Австрия/Швейцария: 12,7) до 15,2 кВтч/м
Надпись на табличке указания вида газа: установленная категория G 20 - 2Е
Прежние данные: настроена на тепловой эквивалент 15,0 кВтч/м
применима для теплового эквивалента от
12,0 (Австрия/Швейцария: 13,4) до
15,7 кВтч/м
При поставке настроена готовой к работе с
величиной теплового эквивалента
11,5 кВтч/м3 (при 15 °С, 1013 мбар), применима для теплового эквивалента от 9,5 до
12,4 кВтч/м3.
Надпись на табличке указания вида газа: установленная категория G 25 - 2LL
Прежние данные: настроена на тепловой эквивалент 15,0 кВтч/м3 (при 0 °С, 1013 мбар),
применима для теплового эквивалента от
12,0 (Австрия/Швейцария: 13,4) до
15,7 кВтч/м3.
После перенастройки (см. главу 6 “Перенастройка на другой вид газа”) пригодна для
пропана, бутана и их смесей.
Надпись на табличке указания вида газа: установленная категория G 30 – 3В/Р.
После перенастройки (см. главу 6 “Перенастройка на другой вид газа”) пригодна для
пропана.
Надпись на табличке указания вида газа: установленная категория G 31 – 3Р
3
(при 15 °С, 1013 мбар), приме-
3
(при 0 °С, 1013 мбар),
3
.
3
.
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
16 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Монтаж 3
3.8.2 Проверка оснащения устройства
УКАЗАНИЕ!
Горелка может быть принята в эксплуатацию только с правильными соплами
(табл. 2).
При необходимости перенастроить вид
газа (см. главу 6 “Перенастройка на другой вид газа”).
3.8.3 Проведение настроек
Газовый
котел
GB112-24/
24T25
GB112-29
GB112-43
GB112-60
Таблица 2 Диаметры газовых и воздушных сопел
1
2
3
Люксембурга
Рис. 21 Уровень управления
легенда к рис. 21:
поз. 1: Регулятор температуры прямой воды
поз. 2: Регулятор температуры горячего водоснабжения
поз. 3: Перемычка ограничения мощности 11/50 кВт
поз. 4: Переключатель времени выбега насоса
поз. 5: Регулятор отопительной мощности
поз. 6: Крышка 2-го уровня управления
поз. 7: Подключение штекера диагностики
Вид газа
природный газ E
природный газ LL 5,10 21,55
сжиженный газ B/P 3,35 20,10
сжиженный газ P 3,45 20,10
природный газ E
природный газ LL 5,60 23,30
сжиженный газ B/P 3,80 23,00
природный газ E
природный газ LL 7,30 29,30
сжиженный газ B/P 4,60 27,40
природный газ E
природный газ LL 9,00 36,40
сжиженный газ P
сжиженный газ В/P
включает природный газ Н
действительно только для Германии
действительно только для Австрии, Швейцарии,
1
1
1
1
2
3
∅ газовых
сопел [мм]
4,65 21,55
5,00 23,30
6,40 29,30
8,00 36,40
6,10 35,20
5,70 35,00
∅ воздушных
сопел [мм]
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 17
3 Монтаж
Настройка температуры прямой воды
• Регулятор (рис. 21, поз. 1) настроить на желаемую
температуру прямой сетевой воды, в зависимости от
расчета установки и в соответствии с табл. 3.
Заводская настройка = 73 °C.
УКАЗАНИЕ!
В режиме полной нагрузки устройство достигает макс. 90 °C при положении регулятора "10“
При внешнем накопительном водонагревателе:
настройка температуры горячего водоснабжения
• Регулятором (рис. 21, поз. 2) настроить желаемую
температуру горячего водоснабжение в соответствии с
табл. 4.
УКАЗАНИЕ!
При использовании наружной стены для
вывода воздуховодов и дымоходов следует
ограничить отопительную мощность величиной 11 кВт. Если устройство перенастроено
на сжиженный газ, сначала проверить соотношение газ-воздух.
• Снять и сохранить перемычку (рис. 21, поз. 3).
Положение регулятора Температура прямой воды в °С
Таблица 3 Температура прямой воды
Положение регулятора Температура горячего водо-
Таблица 4 Температура горячего водоснабжения
1 40
2 46
3 51
4 57
5 62
6 68
7 73
8 79
9 84
10 90
снабжения внешнего
накопителя в °С
1
2
3
4
5
6
7
8
9
10
27
31
34
38
41
45
49
52
56
60
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
18 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Монтаж 3
Настройка отопительной мощности
• Открыть крышку 2-го уровня управления (рис. 21,
поз. 6).
• Настроить отопительную мощность в соответствии с
необходимым теплопотреблением (табл. 5) на регуляторе (рис. 21, поз. 5). При настройке учитывать потери
мощности в системе дымовых газов (табл. 6).
Настройка времени выбега насоса
• Переключатель (рис. 21, поз. 4) установить в поло-
жение "1“. Время выбега насоса 4 мин.
Переключатель
тех случаях, когда установка регулируется по температуре помещения и существует опасность промерзания части установки, находящейся вне зоны, контролируемой регулятор температуры помещения, например, радиатора отопления в гараже. Время выбега насоса 24 ч.
Ограничение номинальной тепловой мощности величиной 49,9 кВт (только для Logamax plus GB112-60)
устанавливать в положение „2“ в
• Снять и сохранить перемычку (рис. 21, поз. 3).
• Поместить наклейку "50 kW“ поверх текста "11 kW“
Подключение датчика горячего водоснабжения FB
• Удалить перемычку (рис. 22, поз. 1). Расцветки кабе-
лей: черно-белый и лиловый.
• й
Удлинитель датчика горячего водоснабжения, длино
3 м (рис. 22, поз. 2), подклю
вить датчик в накопителе.
чить к штекеру и устано-
Положение
регулятора
1 6,7 8,5 12,4 22,5
2 8,4 10,8 15,6 26,4
3 10,2 13,0 18,8 30,3
4 11,9 15,2 22,0 34,1
5 13,6 17,5 25,2 38,0
6 15,3 19,7 28,4 41,9
7 17,0 21,9 31,6 45,8
8 18,7 24,1 34,8 49,7
9 20,4 26,3 38,0 53,3
10 22,2 28,6 41,2 57,5
Таблица 5 Отопительная мощность
Потеря давления в
системе дымовых газов
Таблица 6 Потеря мощности
Рис. 22 Датчик горячего водоснабжения FB для внешнего
накопителя
Отопительная мощность в кВт (± 5%)
GB112-
24
в Па
20 98,5
40 97,1
60 95,6
80 94,1
100 92,6
120 91,0
140 89,5
GB112-
29
Имеющаяся в распоряжении
GB112-
43
доля максимальной
мощности в %
GB112-
60
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 19
3 Монтаж
Только для котла GB112-24T25:
Настройка ограничителя расхода горячего водоснабжения
• Выполнить желаемую настройку ограничителя расхо-
да (рис. 23),
например на 60 °C при расходе 6 л/мин.
Поворот вправо = расход меньше
Поворот влево = расход больше
3.8.4 Измерение давления (напора) подачи газа
• Открыть, как минимум, один термостатический вен-
тиль радиатора отопления. Газовый отопительный котел не должен быть включен.
• Установить переключатель трубочиста (рис. 24) в по-
ложение "1“. Котел Logamax plus GB112-60 достигает
полной мощности примерно через одну минуту. В связи с этим измерение проводить только по истечении
одной минуты!
• Отвернуть запорный винт испытательного ниппеля
давления подачи газа на арматуре Honeywell на два
оборота (рис. 25, поз. 1)), на арм атуре SIT (рис. 26,
поз. 1) – вывернуть полностью.
•
Устройство измерения давления откалибровать на "0"
и до оконча
рачивать.
тательный ниппель (рис. 25, поз. 2 или рис. 26, поз. 2).
ния работ по измерению больше не пово-
на испы-• Насадить измерительный шланг устройства
• Медленно открыть запорный газовый кран.
Включить сетевую ви• лку и установить выключатель
сети на "I“. По истечении выдержки времени ок. 30 с
горается горелка.
за
• протокол.
Измерить давление подачи газа и внести в
Давление подачи газа должно составлять
для природного газа мин. 17 мбар, макс. 25 мбар,
номинальное давление подачи 20 мбар,
для сжиженного газа мин. 42,5 мбар, макс. 57,5 мбар,
номинальное давление под
Снять измерительный шланг и затянуть запорный винт
•
испытательного ниппеля.
ачи 50 мбар.
Рис. 23 Ограничитель расхода горячего водоснабжения
Рис. 24 Переключатель трубочиста
Рис. 25 давления подачи газа (арматура
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Измерение
Honeywell)
20 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Монтаж 3
УКАЗАНИЕ!
Если необходимое давление отсутствует,
следует обратиться в компетентное предприятие газоснабжения!
При слишком высоком давлении подачи перед газовой арматурой должен быть установлен редуктор.
Рис. 26 Измерение давления подачи газа (арматура SIT)
3.8.5 Проверка и настройка соотношения газ-воздух
Соотношение газ-воздух может контролироваться и настраиваться двумя различными методами:
– путем измерения давления;
– по содержанию CO
.
2
УКАЗАНИЕ!
Внимание при эксплуатации на сжиженном газе:
Если на новой установке резервуар сжиженного газа не будет продут перед первым заполнением, вначале возможно появление
низких значений CO
.
2

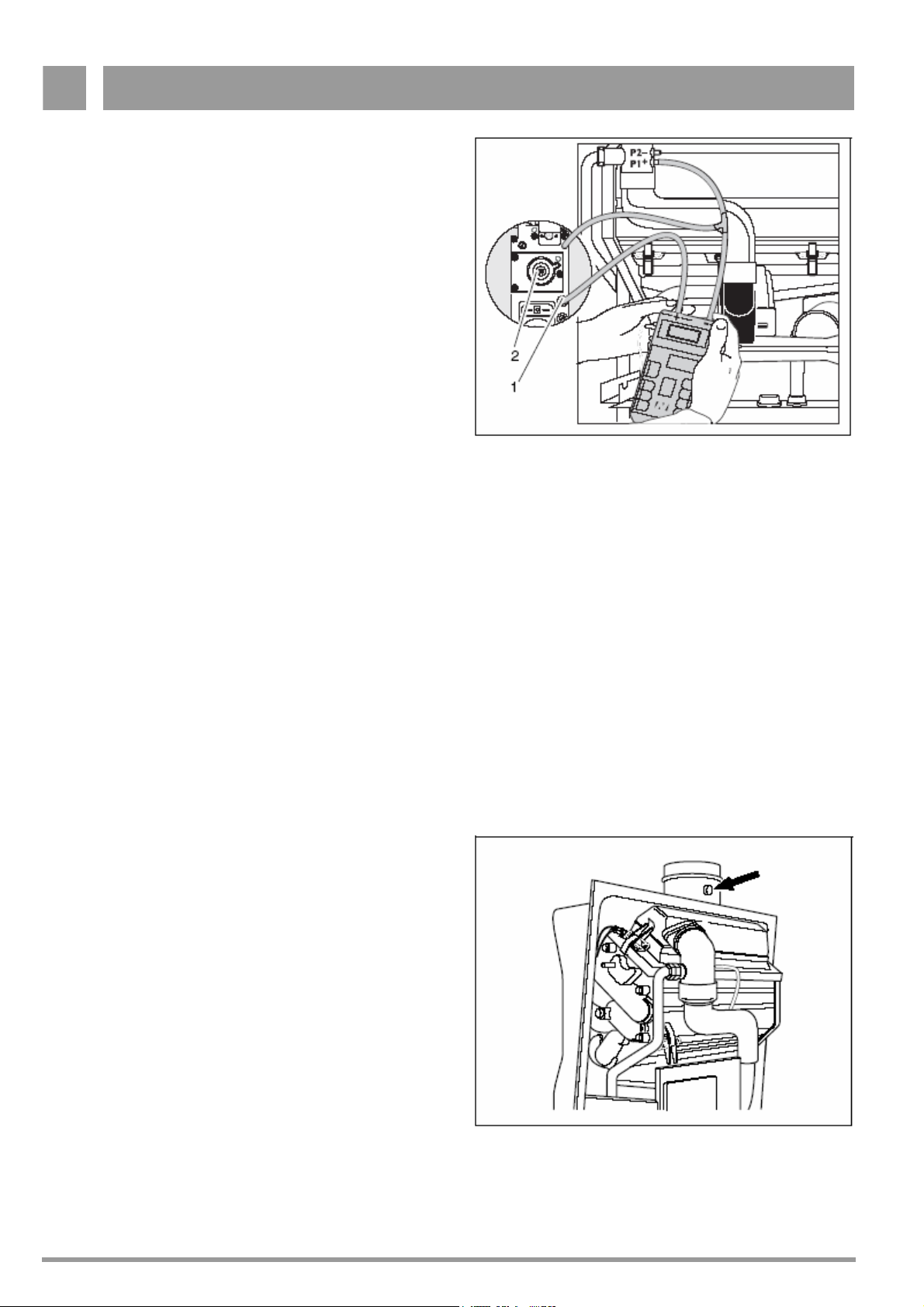

Рис. 27 Служебная клавиша, регулятор температуры
горячего водоснабжения
Настройка путем измерения давления:
• Установить сетевой выключатель и переключатель
трубочиста на „0“.
• Устройство измерения давления откалибровать на "0"
(разрешение 1 Па или 0,01 мбар)
• Стянуть нижний шланг с газо-воздушного сопла и
вставить в разрыв шланг с тройником (рис. 28 или
рис. 29).
• овым присоединением из-
Тройник соединить с минус
мерительного устройства
а котле Logamax plus GB
Н
•
Вывернуть винт на ниппеле для измерения давления
горелки в арматуре Honeywell (рис. 28, поз. 2) на два
оборота, в арматуре SIT (рис. 29, поз. 1) – полностью.
.
112-24/29/43/24T25:
Рис. 28 Проверка и настройка соотношения газ-воздух
(арматура Honeywell)
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 21
3 Монтаж
На котле Logamax plus GB112-60:
• Вывернуть винт на ниппеле для измерения давления
(рис. 28, поз. 1) на два оборота, в арматуре SIT (рис.
29, поз. 1) – полностью.
• Плюсовое присоединение измерительного устройства
соединить шлангом с ниппелем для измерения давления горелки (рис. 28, поз. 2 или рис. 29, поз. 1).
• Установить сетевой выключатель в положение "I“, а
переключатель трубочиста – в положение "1“.
•
После того, как через 30 с горелка включится в работу,
нажимать служебную клав
дисплее не появится "Y“.
• Установить регулятор температуры горячего водо-
снабжения (рис. 27, поз. 2) на „1“.
•
Считать показания перепада давлений. Разность давлений (pGas - pLuft) должна составлять -5 Па
или -0,5 мбар (±0,05 мбар)
(измерительный диапазон: от -10 до 0 Па).
• здух от указанных
При отклонении соотношения газ-во
величин подстроить его регулировочным винтом
(рис. 28, поз. 3 или
• Установить сетевой выключатель и переключатель
трубочиста на "0“.
• Разобрать измерительную схему, затянуть винт в
пеле для измерения давления горелки, снова вставить
шланг на газо-воздушное сопло.
• Регулятор температуры горячего водосна
(рис. 27, поз. 2) снова установить на первоначальное
значение.
• Установить сетевой выключатель на "I“.
На
стройка по содержанию CO
быть установлен на "I“,
Сетевой выключатель должен•
а переключател
ь трубочиста – в положение "1“.
• Нажимать служебную клавишу (рис. 27, поз. 1), пока
на дисплее не покажется "Y“.
Полная нагрузка
• Установить регулятор температуры горячего водо-
снабжения на "10“.
• Измерить и записать содержание CO
ния на дымовых газах (рис. 30).
Ча
стичная нагрузка
•
Установить регулятор температуры горячего водоснабжения на "1“.
• ние
Измерить и записать содержание CO2. Содержа
CO2 при частичной нагрузке должно
ниже, чем при полной нагрузке. Если результат измерения слишком высок или слишком низок, нас
соотношение газ-воздух при частичной нагрузк
лировочным винтом арматуры газовой горелки
(рис. 28, поз. 3 или рис. 29, поз. 2).
• Регулятор температуры горячего водоснабжения сно-
ва установить на первоначальное значение.
• Установить переключатель трубочиста на "0“.
ишу (рис. 27, поз. 1), пока на
рис. 29, поз. 2).
(природный газ):
2
в точке измер
2
быть на 0,7 %
(±0,5 Па)
нип-
бжения
е-
троить
е регу-
Рис. 29 Проверка и настройка соотношения газ-воздух
(арматура SIT)
Рис. 30 Точка измерения на дымовых газах
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
22 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Монтаж 3
3.8.6 Проверка плотности в рабочем состоянии
• Проверьте при работающей горелке все соединения
по всему газовому тракту горелки при помощи пенообразующего средства. Это средство должно быть разрешено для проверки газовых систем.
Не наносить средство на электрические соединительные
провода.
3.8.7 Измерение содержания окиси углерода
Точку измерения см. на рис. 30.
Содержание CO при отсутствии воздуха должно лежать
ниже 400 ppm
вышающие 400 ppm указывают на неправильную настройку горелки, загрязнение газовой горелки или теплообменника или на неисправность горелки.
Причина обязательно должна быть найдена и устранена.
3.8.8 Функциональные проверки
При вводе в эксплуатацию и при ежегодном техническом
обслуживании все устройства регулирования, управления и защиты должны проверяться
ность и, при наличии возможности регулировки, на правильность настройки.
Измерение тока ионизации
или 0,04 %-об. Значения, близкие или пре-
на работоспособ-
• Установить сетевой выключатель на "0“.
• Разъединить штекерный разъем контрольного кабеля
и подключить последовательно измерительный при
бор (рис. 31). На измерительном приборе выбрать
мкА-диапазон постоянного тока. Измерительны
бор должен иметь разрешение не хуже 1 мкА.
• "I“, а переключа-
Установить сетевой выключатель на
тель трубочиста – в положение "1“.
й при-
• После зажигания горелки нажимать служебную кла
вишу (рис. 27), пока на дисплее не появится "Y“.
• Установить регулятор температуры горячего водо-
снабжения в положение "1“.
• ерить ток ионизации. При частичной нагрузке ток
Изм
ионизации должен составлять > 2 мкА постоянного
ка.
• Внести результат измерения в протокол.
• Установить сетевой выключатель на "0“.
• Снят
ь измерительный прибор и снова соединить ште-
керный разъем.
• Установить переключатель трубочиста в положение
"0“.
• Закрыть крышку 2-го уровня управления.
• Установить желаемое значение температуры на регу-
ляторе температуры горячего водоснабжения.
• Установить сетевой выкл
ючатель на "I“.
• При индикации "7“ и после нажатия служебной клави-
ши на индикаторе появляется "c“. Нажимать клавишу
Reset, пока не появится индикация "r“.
• Установить крышку.
-
-
Рис. 31 Измерение тока ионизации
то-
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 23
3 Монтаж
3.8.9 Установка обшивки
• Вставить обшивку и закрыть защелки (рис. 32).
Не поднимать обшивку за замки!
• Ввернуть винты.
3.8.10 Свидетельство ввода в эксплуатацию
• Заполнить бланк в конце настоящей инструкции. Тем
самым подтверждается правильность установки и
первого ввода в эксплуатацию, а также передача установки.

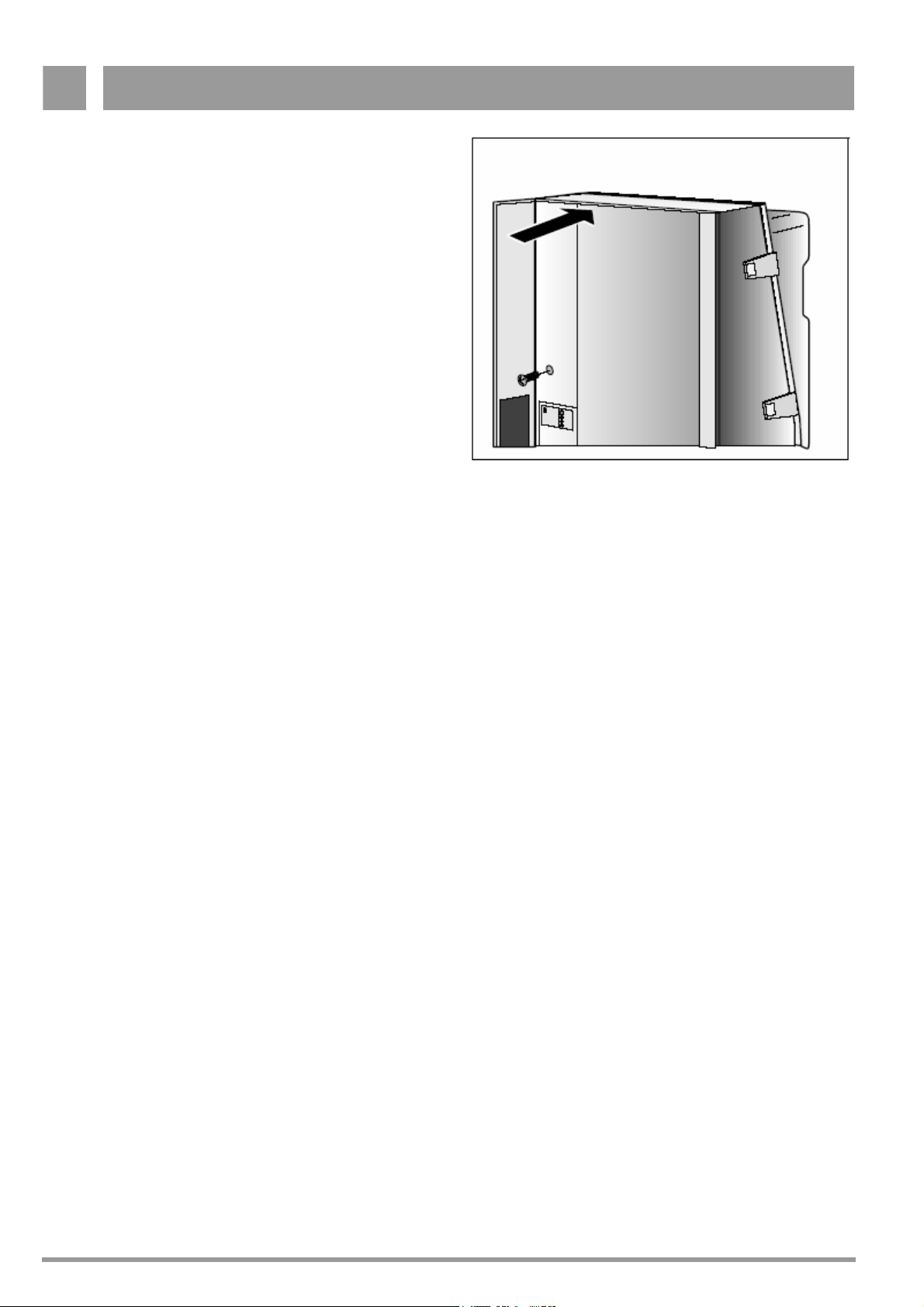

Рис. 32 Установка обшивки
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
24 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Инспекция 4
4 Инспекция
4.1 Общие указания
Предложите своим клиентам годичный контракт на инспекцию и ориентированное на их потребности техническое обслуживание. Что должно содержаться в таком
контракте на инспекцию и ориентированное на потребности техническое обслуживание, Вы можете прочитать в
главе 8.2: "Протоколы инспекции и технического обслуживания" на стр. 36.
4.2 Подготовка котла к очистке
Вывести установку из эксплуатации.
•
ОПАСНОСТЬ ДЛЯ ЖИЗНИ
в результате поражения электрическим током при открытой установке.
• Прежде, чем открывать установку,
обесточьте отопительную установку аварийным выключателем или выньте соот
ветствующий предохранитель домо
сети.
• Защитите отопительную установку от не-
преднамеренного повторного включения.
• Снять обшивку или кожух горелки с отопител
ла (см. "Снятие обшивки" на стр. 7)
УКАЗАНИЕ!
Если газопроводы должны быть отсоединены от газовой горелки, к снятию обшивки
релки допускаются только специалисты.
ьного кот-
4.3 Внутренняя проверка плотности
-
вой
го-
•
Обесточить установку.
•
Арматуру газовой горелки проверить со входной стороны испытательным давлением от мин. 10
макс. 150 мбар на внутреннюю плотность.
За одну минуту падение давления может составить мак
10 мбар. При более быстром падении давления проверить плотность всех соединений перед арматурой при
помощи пенообразующего средства. Если утечка не будет обнаружена,
вторном падении давления
нуту заменить арматуру.
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 25
повторить проверку плотности. При по-
более чем на 10 мбар за ми-
0 мбар до
с.

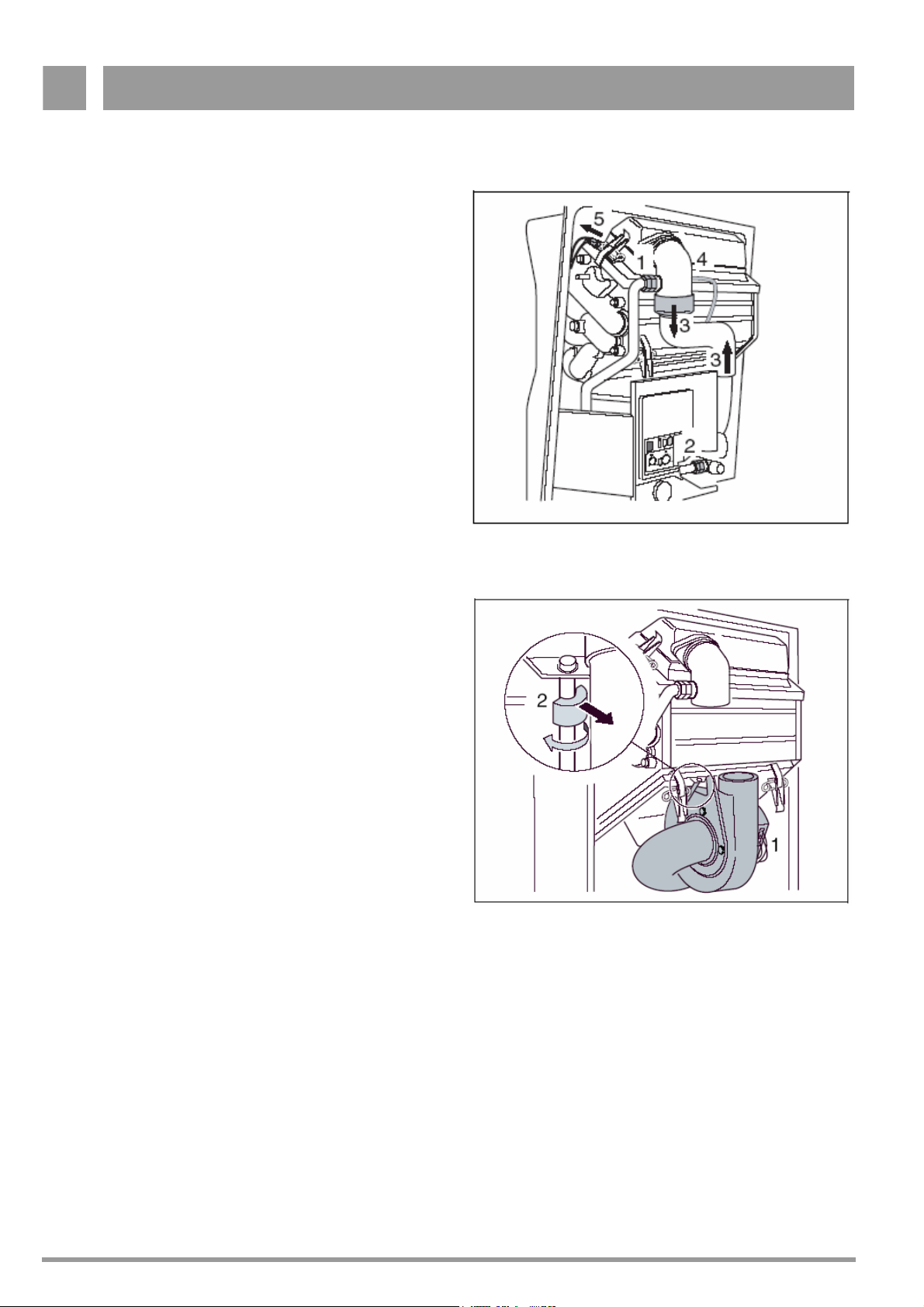

5 Техническое обслуживание
5 Техническое обслуживание
5.1 Работы по техническому
обслуживанию
Подготовительные работы
• Обесточить установку.
• Закрыть газовый
• Снять обшивку.
5.1.1 Очистка теплообменника, горелки и сифона
Теплообменник может быть очищен щеткой и сжатым
воздухом или же моющ
компанию BUDERUS).
• плу
Разобрать резьбовые присоединения к газовому со
(рис. 33, поз. 1) и
(рис. 33, поз. 2).
• Снять шланг между дутьевым вентилятором и горел-
кой (рис. 33, поз. 3).
• Снять шланги в точке измерения дифференциальн
давления (рис. 33, поз. 4).
• Отсоединить штекер термостата горелки (рис. 33,
поз. 5).
• Отсоединить штекер дутьевого вентилятора (рис. 34,
поз. 1).
• Повернуть и вытащить фиксаторы креплений дутьево-
го вентилятора (рис. 34, поз. 2).
запорный кран.
им средством TAB2 (заказ через
к предохранительному клапану
ого
Рис. 33 Разборка присоединений
Рис. 34 Снятие фиксаторов креплений
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
26 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Техническое обслуживание 5
• Сдвинуть дутьевой вентилятор вверх (рис. 35, поз. 1).
• Наклоняя вентилятор вперед и вниз (рис. 35, поз. 2)
вынуть его вперед, опуская вниз (рис. 35, поз. 3).
Рис. 35 Выемка дутьевого вентилятора
• Освободить обе крепежные скобы (рис. 36, поз. 2) на
кожухе горелки и вынуть кожух горелки и горелку
(рис. 36, поз. 3).
Очистка щеткой и сжатым воздухом
• Снять сифон с конденсатной тарелки (рис. 36, поз
Разобрать соеди
• нение с конденсатным байпасом
(рис. 36, поз. 6).
• н-
Освободить крепежные скобы (рис. 36, поз. 4) на ко
денсатной тарелк
(рис. 36, поз. 5).
е и снять конденсатную тарелку
. 1).
Рис. 36 Снятие кожуха и конденсатной тарелки
• Вытащить подпорную панель (рис. 37).
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 27
Рис. 37 Подпорная панель
5 Техническое обслуживание
Очистить горелку мягкой кистью и сжатым воздухом
(рис. 38).
УКАЗАНИЕ!
Перфорированная пластина (рис. 38, поз. 1)
содержится только в котлах Logamax plus
GB112-24 и GB112-24T25.
Рис. 38 Очистка горелки
ОСТОРОЖНО!
Обратить внимание на то, чтобы при разборке не был поврежден калильный запал
или ионизационный электрод (рис. 39,
поз. 1).
• Теплообменник очищать пластинчатым гребнем и сжа-
тым воздухом.
• Снова собрать все детали в обратной последователь-
ности.
Рис. 39 Очистка теплообменника
Очистка с применением моющего средства TAB2:
ОСТОРОЖНО!
Моющее средство не должно попадать на
калильный запал.
• Отвернуть гайки крепления (рис. 40, поз. 1).
• емления (рис. 40, поз. 3). Вынуть кабель заз
• Снять кронштейн.
Вынуть из горелки калильный запал (рис. 4• 0, поз. 2) и
ионизационный электрод (рис. 40, поз. 4).
• Обрызгать теплообменник моющим средством TAB2.
• Снова собрать все детали в обратной последователь
ности.
• Установить переключатель трубочиста на „1“ и вклю-
чить газовый ото
пительный котел на 10 мин.
-
Рис. 40 Снятие ионизационного электрода и
калильного запала
• Демонтировать дутьевой вентилятор, сифон и конден-
сатную тарелку.
• Затем вытащить подпорную панель (рис. 37) и удалить
частички загрязнений, которые могут на ней оказаться.
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
28 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Техническое обслуживание 5
• Вынуть и очистить сифон (рис. 41). Проследить за тем,
чтобы запорная крышка была правильно навинчена на
сифон.
• Перед повторной установкой заполнить водой.
Снова собрать• все детали в обратной последователь-
ности.
При пластмассовом присоединительном патрубке
котла: проверить действие конденсатного байпаса
•
Влить воду (например, при помощи промывной колбы)
в левую точку измерения на дымовых газах (рис. 41
проверить конденсатный байпас на проходимость.
) и
Рис. 41 Проверка действия конденсатного байпаса
При алюминиевом присоединительном патрубке
котла: проверить уплотнительную крышку конденсатного байпаса.
• Путем осмотра убедиться в том, что белая уплотни-
тельная крышка конденсатного байпаса находится на
месте (рис. 42).
5.1.2 Осмотр общих коррозионных проявлений
Рис. 42 Уплотнительная крышка конденсатного байпаса
• Все детали, содержащие газ или воду, проверить на
наличие коррозионных проявлений (рис. 43).
• Заменить обнаруженные корродированные трубы.
Рис. 43 Осмотр общих коррозионных проявлений
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 29

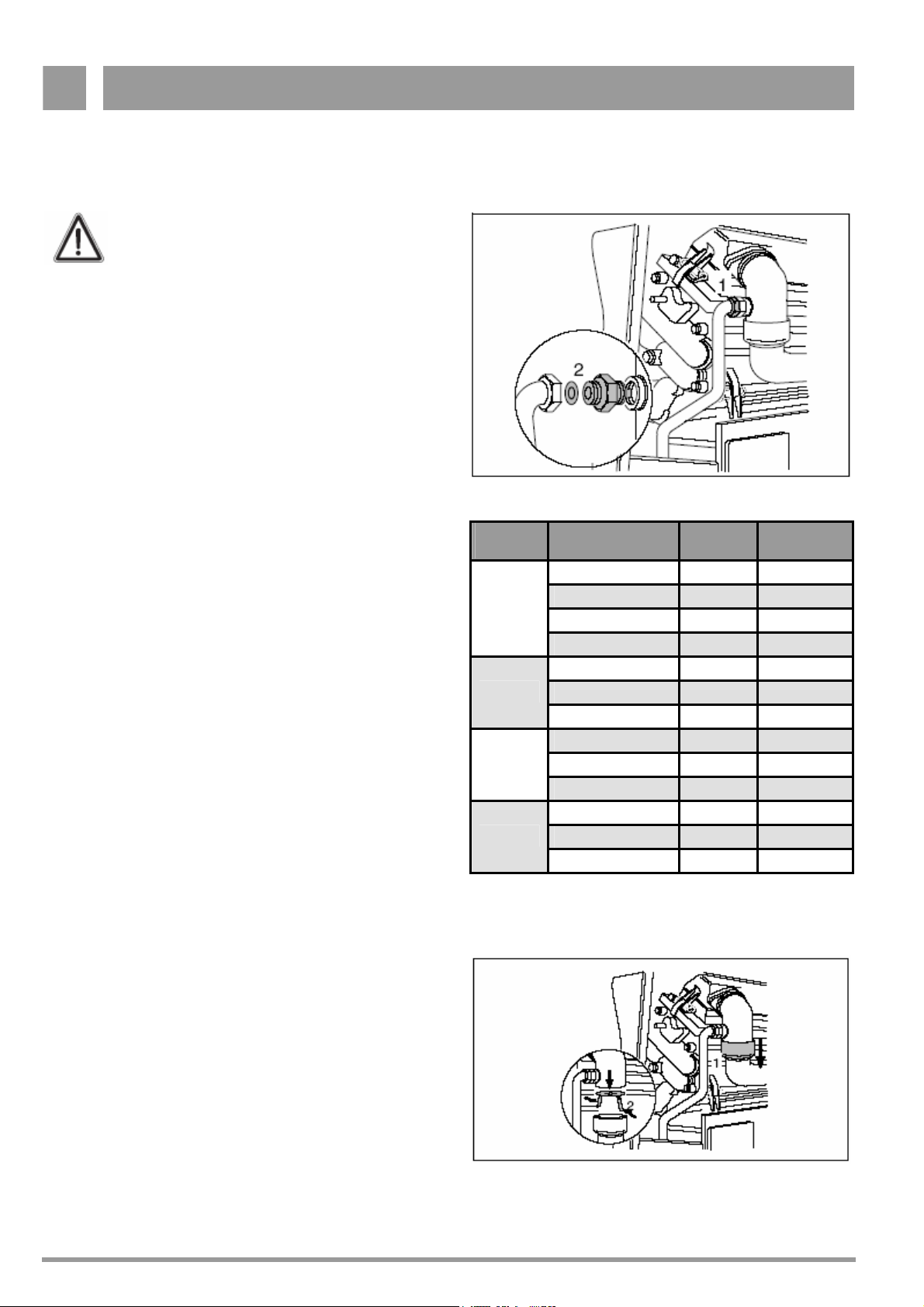

6 Перенастройка на другой вид газа
6 Перенастройка на другой
вид газа
ОСТОРОЖНО!
Работы на газоведущих деталях должны
выполняться только концессионной фирмой.
• Отменить ограничение отопительной мощности вели-
чиной 11 кВт путем установки перемычки (см. главу
3.8 "Работы по вводу в эксплуатацию").
• После завершения всех работ по перенастройке на
другой вид газа снова удалить перемычку.
ывести отопительный котел из эксплуатации В
• Закрыть газовый запорный кран.
• Установить сетевой выключатель в положение "0“.
Рис. 44 Замена газового сопла
Снять обшивку. •
Замена воздушного сопла
Только при перенастройке с сжиженного газа или на
сжиженный газ.
• Снять шланг с дутьевого вентилятора (рис. 45, поз. 1)
и вынуть воздушное сопло (рис. 45, поз. 2).
• ить воздушное сопло, соответствующее ново-
Установ
му виду газа (табл. 7) и снова надеть шланг на вентилятор.
Ввод в эксплуатацию
• -
Выполнить все работы по вводу в эксплуатацию, опи
санные в главе "Ввод в эксплуатацию“ и заново заполнить протокол.
• Дополнительно подвергнуть проверке на плотность
все соединения
• Закрыть наклейку "Eingestell
клейкой.
, затронутые при монтаже.
te Kategorie“ новой на-
Газовый
котел
GB112-24/
24T25
GB112-29
GB112-43
GB112-60
Таблица ных сопел 7 Диаметры газовых и воздуш
1
2
3
Вид газа
природный газ E
природный газ LL 5,10 21,55
сжиженный газ B/P 3,35 20,10
сжиженный газ P 3,45 20,10
природный газ E
природный газ LL 5,60 23,30
природный газ E
природный газ LL 7,30 29,30
сжиженный газ B/P 4,60 27,40
природный газ E
природный газ LL 9,00 36,40
сжиженный газ P
включает природный газ Н
действительно только для Германии
действительно только для Австрии, Швейцарии
∅ газовых
соп м] ел [м
1
1
1
1
2
4,65 21,55
5,00 23,30
3,80 сжиженный газ B/P 23,00
6,40 29,30
8,00 36,40
6,10 35,20
∅ воздушных
сопел [мм]
• Снова установить обшивку
Рис. 45 Замена воздушного сопла
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
30 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Приложение 7
7 Приложение
7.1 Эксплуатационные сообщения
Индикация после
Индикация
0
-.
нажатия служебной клавиши
A
C
H
L
P; U
Y
A
Значение
Котел Logamax plus GB112 готов к работе
Периодическое включение горелки, 10 мин после запуска
Ожидание включения трехходового клапана или насоса
Эксплуатационная готовность
Первая защитная выдержка времени
Защитная выдержка времени
Температура прямой воды равна настройке (зона нечувствительности +2 K)
Котел Logamax plus GB112 работает в отопительном режиме
Режим очистки трубы
=.
r
H
Y
H
Нормальный отопительный режим
Служебный режим
Котел Logamax plus GB112 работает в режиме горячего водоснабжения
Нормальный режим горячего водоснабжения
Reset (автомат UBA, после нажатия и удержания клавиши Reset в течение 5 с, переводит-
ся в состояние включения)
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 31
7 Приложение
7.2 Сообщения об отказах
7.2.1 Диагностический штекер
Управление горелкой осуществляется посредством универсального горелочного автомата (UBA). Диагностический штекер обращается непосредственно к управлению
UBA. Это позволяет считывать состояние и рабочий режим котла, контролировать отдельные узлы и быстро
устранять причину отказа.
D: индикация на дисплее
S: индикация после нажатия служебной клавиши
D S
1
2
4
5
Значение
Дымовые газы
C
Сработал защитный ограничитель температуры
(STB) дымовых газов (принадлежности)
Водяной контур
C
Защитный датчик >95 °C, блокировка 30 с
F
Разность температур между датчиками защиты
и прямой воды слишком велика, блокировка 30 с
P
Возрастание температуры системы защиты
слишком велико, блокировка 30 с
Разность температур между датчиками прямой
U
и обратной воды слишком велика, блокировка
30 с
Температуры
A
Датчик прямой воды свыше 100 °C, блокировка
C
Срабатывание предохранителя F2 или термостата горелки
F
Датчик защиты свыше 100 °C, блокировка
L
Короткое замыкание датчика защиты, блокировка
P
Потеря контакта или неисправность датчика защиты, блокировка
Короткое замыкание датчика прямой воды, бло-
U
кировка
Y
Потеря контакта или неисправность датчика
прямой воды, блокировка
Внешние коммуникации
A
Котел заперт, требуется „reset“
Более точные указания и возможности устранения отказов см. в инструкции по обслуживанию.
D S
6
7
8
9
E
Значение
Контроль факела
Отсутствие сигнала ионизации после воспла-
A
менения или срабатывание предохранителя
F1
Сигнал ионизации, несмотря на отсутствие
C
факела
L
Факел гаснет на этапе работы отопления
Напряжение сети
A
Повышение или понижение напряжения на
UBA
C
Исчезновение напряжения после сообщения
об отказе
Срабатывание предохранителя F3 или сис-
F
темная ошибка UBA
H
Пики напряжения на UBA
L
Ошибка отсчета времени в UBA
Внешний коммутационный контакт
Y
Сработал внешний коммутационный контакт,
например, реле температуры обогрева полов
Системные ошибки
Неисправность KIM или кабельного соедине-
C; U
ния с KIM
L
Неправильное подключение кабеля арматуры
газовой горелки или системная ошибка UBA
Системная ошибка
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
32 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Приложение 7
7.3 Технические данные
Параметр
Категория вида газа по стандарту
EN 437, Германия
Категория вида газа по стандарту
EN 437, Австрия
Категория вида газа, Швейцария
Категория вида газа, Люксембург
Номинальная тепловая нагрузка
G20 / G31
Номинальная тепловая мощность
кривая отопления 75/60 °C
кривая отопления 40/30 °C
КПД котла при макс. мощности
кривая отопления 75/60 °C
кривая отопления 40/30 °C
Стандартный КПД
кривая отопления /60 °C
кривая отопления 40/30 °C
Доля тепла на поддержание готовности
Контур отопления
Минимальный расход циркуляции [л/ч] 150 150 225 300 500
Температура сетевой воды [°C] 40 - 85 40 - 85 40 - 85 40 - 85 40 - 85
∆T при остаточном напоре 200 мбар [K] ок. 15 ок. 18 ок. 18 ок. 22 ок. 20
Макс. рабочее давление котла [бар] 3 3 3 3 3
Объем теплообменника контура [л] 2,5 3,0 3,0 3,6 4,7
Время выбега насоса контура
положение 1
положение 2
Контур горячего водоснабжения
Объем теплообменника [л] - 25 - - -
Макс. изб. рабочее давление
накопителя горячего водоснабжения [бар]
Время выбега насоса после режима
горячего водоснабжения
Величина отбора горячей воды при
60 °C
Расход тепла на поддержание готовности в режиме горячего водоснабжения за 24 при BW
temp= 60 °C
Ед.
изм.
[кВт]
[кВт]
[кВт]
[%]
[%]
[%]
[%]
[%]
[мин]
[ч]
[мин]
[л/мин]
[кВтч]
24 24T25 29 43 60
(природный газ E + природный газ LL + сжиженный газ B/P)
6,6 – 22,0
6,4 – 21,4
7,0 – 23,4
97,3
106,4
105
109
0,60
4
24
-
-
-
-
DE II2ELL3B/P 20; 50 мбар
AT II2H3B/P 20; 50 мбар
(природный газ H +сжиженный газ B/P)
CH II2H3B/P 20; 50 мбар
(природный газ H +сжиженный газ B/P)
LU II2E3B/P 20; 50 мбар
(природный газ H и сжиженный газ B/P)
8,4 – 28,0
8,2 – 27,3
8,8 – 29,9
97,5
106,8
105
109
0,50
4
24
8 -
2 -
6,0
ок. 1,6
Logamax plus GB112-
8,4 – 28,0
8,2 – 27,3
8,8 – 29,9
97,5
106,8
105
109
0,50
4
24
-
-
12,1 – 40,2
11,8 – 39,3
12,9 – 42,9
97,8
106,7
105
109
0,40
4
24
-
-
-
-
DE II2ELL3P
20; 50 мбар
(природный газ E +
природный газ LL+
сжиженный газ P)
AT II2H3B/P
20; 50 мбар
(природный газ H +
сжиженный газ B/P)
CH II2H3B/P
20; 50 мбар
(природный газ H +
сжиженный газ B/P)
LU II2E3B/P
20; 50 мбар
(природный газ H и
сжиженный газ B/P)
22,0 – 56,5
Австрия:
22,0 – 54,9
21,4 – 55,1
23,7 – 60,0
Австрия:
21,4 – 53,5
23,7 – 58,4
98,0
106,5
105
109
0,34
4
24
-
-
-
-
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 33
7 Приложение
Технические данные, продолжение
Размеры
Трубные присоединения
Газ [дюйм] R½ R ½ R½ R½ R ¾
Сетевая вода [мм] Ø 28 Ø 28 Ø 28 Ø 28 Ø 28
Слив конденсата [мм] Ø 32 Ø 32 Ø 32 Ø 32 Ø 32
Характеристики дымовых газов
Выход конденсата
природный газ E, 40/30 °C
Величина pH конденсата ок 4,1 ок 4,1 ок 4,1 ок 4,1 ок 4,1
Массовый расход дымовых газов
при полной нагрузке
Температура дымовых газов
кривая отопления 40/30 °C
кривая отопления 75/60 °C
Содержание CO2 на полной нагрузке, природный газ G20
Содержание CO2 на полной нагрузке, сжиженный газ G30, бутан
Содержание CO2 на полной нагрузке, сжиженный газ G31, пропан
Приведенный показатель выброса
CO
Приведенный показатель выброса
NO
x
Свободный напор подачи дутьевого
вентилятора
Присоединение дымовых газов
Вид штуцера присоединения (конструкция)
Группа показателей по LAS G61/G62 G61/G62 G61/G62 G61/G62 G61/G62
Диаметр дымовой системы
при работе на воздухе помещения
при работе независимо
Электрические данные
Напряжение сети питания [В] 230 230 230 230 230
Степень электрической защиты IP 40 (Bxx)
Мощность потребляемая от сети
полная нагрузка
частичная нагрузка
Габариты и вес устройства
Высота
Ширина
Глубина
Вес [кг] 52 84 59 64 72
Ед.
изм.
[л/ч]
[г/с]
[°C]
[°C]
[%]
[%]
[%] 9,8 9,8 9,8 9,8 11,3
[мг/кВтч]
[мг/кВтч]
[Па]
B23, B33, C13x, C33x, C43x, C53x, C63x, C63
[мм]
[мм]
[Вт]
[Вт]
[мм]
[мм]
[мм]
24 24T25 29 43 60
2,6
10,03
45
65
9,2
11,6
<15
<20
до 140
80
80/125
концентрично
IP 44 (C
xx)
120
60
685
560
431
для работы на воздухе из помещения и независимо от воздуха помещения
(выполнение повышенной плотности при работе на воздухе из помещения)
2,6
10,03
45
65
9,2
11,6
<15
<20
до 140
80
80/125
концентрично
IP 40 (B
IP 44 (C
120
60
1250
560
431
Logamax plus GB112-
концентрично
xx)
xx)
3,3
12,64
45
65
9,2
11,6
<15
<20
до 140
80
80/125
IP 40 (B
IP 44 (C
130
70
685
560
431
xx)
xx)
4,7
18,33
45
65
9,2
11,6
<15
<20
до 140
80
80/125
концентрично
xx)
IP 40 (B
IP 44 (C
xx)
180
85
685
900
431
7,1
25,9
45
65
9,3
11,9
<15
<20
до 140
80
80/125
концентрично
xx)
IP 40 (B
IP 44 (C
xx)
200
100
685
900
431
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
34 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Протоколы 8
8 Протоколы
8.1 Протокол ввода в эксплуатацию
•
Отметьте, пожалуйста, крестиком проведенные работы по вводу в эксплуатацию и внесите результаты измерений.
Работы по вводу в эксплуатацию Отметки или результаты измерений
1. Записать характеристики газа:
тепловой эквивалент
рабочая теплотворная способность
2. Выполнить проверку плотности
(см. главу 3.7.5 на стр. 15)
3. Проверить подключение воздуховодов и дымоходов
(см. главу 3.8.1 на стр. 16).
4. Проверка оснащения устройства (при необходимости,
перенастройка вида газа) (см. главу 3.8.2 на стр. 17)
5. Проведение настроек
(см. главу 3.8.3 на стр. 17)
6. Измерение давления (напора) подачи газа
(см. главу 3.8.4 на стр. 20)
7. Проверка и настройка соотношения газ-воздух
содержание CO
: при полной нагрузке
2
при частичной нагрузке
(см. главу 3.8.5 на стр. 21)
8. Проверка плотности в рабочем состоянии
(см. главу 3.8.6 на стр. 23)
9. Измерение содержания окиси углерода (CO),
в отсутствии воздуха (см. главу 3.8.7 на стр. 23)
10. Функциональные проверки, измерение тока ионизации
(см. главу 3.8.8 на стр. 23)
11. Установка обшивки
(см. главу 3.8.9 на стр. 24)
12. Уведомление пользователя, передача документации
13. Свидетельство ввода в эксплуатацию
Свидетельство технически правильного ввода
в эксплуатацию
(печать фирмы, подпись)
_______________________ кВтч/м
_______________________ кВтч/м
3
3
_______________________ мбар
_________________________Па
__________________________ %
__________________________ %
___________________________ ppm
____________________________ мкА
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 35
8 Протоколы
8.2 Протоколы инспекции и технического обслуживания
Протоколы инспекции и технического обслуживания дают
Вам обзор предстоящих работ по инспекции и техническому обслуживанию.
Обратите внимание на главу 4: "Инспекция" на стр. 25.
Отметьте, пожалуйста, крестиком проведенные работы
по инспекции и необходимому техническому обслуживанию и внесите результаты измерений.
• Подпишите и укажите дату проведения работ по ин-
спекции и техническому обслуживанию .
При замене в качестве запчастей использовать только
фирменные детали.
Работы по инспекции Дата: ____________ Дата: ____________
1. Проверка общего состояния установки
2. Осмотр и функциональная проверка установки
3. Проверка деталей, содержащих газ и воду, на:
- плотность (см. главу 4.3 на стр. 25)
- видимые проявления коррозии (см. главу 5.1.2 на стр. 29)
- явления старения
4. Проверка на загрязнение горелки, теплообменника и сифона с
выводом установки из работы (см. главу 5.1.1 на стр. 26)
5. Проверка горелки, запального и ионизационного электрода с выводом установки из работы (см. главу 5.1.1 на стр. 26)
6. Измерение тока ионизации (см. главу 3.8.8 на стр. 23) ______________ мкА ______________ мкА
7. Измерение давления (напора) подачи газа
(см. главу 3.8.4 на стр. 20)
_____________ мбар _____________ мбар
8. Проверка соотношения газ-воздух (см. главу 3.8.5 на стр. 21) _______________ Па _______________ Па
9. Проверка плотности по газовой стороне в рабочем состоянии
(см. главу 3.8.6 на стр. 23)
10. Измерение содержания окиси углерода (CO), в отсутствии возду-
ха (см. главу 3.8.7 на стр. 23)
11. Гидравлическое испытание отопительной установки:
- подпор расширительного сосуда
(см. главу 3.7.1 на стр. 13 и инструкцию по монтажу
расширительного сосуда)
- давление заполнения (см. главу 3.7.1 на стр 13)
12. Проверка воздуховодов и дымоходов на работоспособность и
безопасность (см. главу 3.8.1 на стр. 16)
13. Проверка настроек устройства регулирования в соответствии с
потребностью (см. документацию устройства регулирования)
14. Выходной контроль работ по инспекции с документированием результатов измерения и испытаний
15. Свидетельство проведения технически правильной инспекции
печать фирмы / дата / подпись
______________ ppm ______________ ppm
______________ бар
______________ бар
______________ бар
______________ бар
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
36 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Протоколы 8
Дата: ____________ Дата: ____________ Дата: ____________ Дата: ____________ Дата: ____________
______________ мкА ______________ мкА ______________ мкА ______________ мкА ______________ мкА
_____________ мбар _____________ мбар _____________ мбар _____________ мбар _____________ мбар
_______________ Па _______________ Па _______________ Па _______________ Па _______________ Па
______________ ppm ______________ ppm ______________ ppm ______________ ppm ______________ ppm
______________ бар
______________ бар
______________ бар
______________ бар
______________ бар
______________ бар
______________ бар
______________ бар
______________ бар
______________ бар
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 37
8 Протоколы
Работы по необходимому техническому обслуживанию Дата: ____________ Дата: ____________
1. Очистка теплообменника горелки и сифона (см. главу 5.1.1. на
стр. 26)
2. Проверка и настройка соотношения газ-воздух
содержание CO
: при полной нагрузке
2
при частичной нагрузке
(см. главу 3.8.5 на стр. 21)
3. Свидетельство проведения технического обслуживания
Свидетельство технически правильного обслуживания
печать фирмы / дата / подпись
_________________Па
_________________ %
_________________ %
_________________Па
_________________ %
_________________ %
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
38 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Протоколы 8
Дата: ____________ Дата: ____________ Дата: ____________ Дата: ____________ Дата: ____________
_______________Па
_______________ %
_______________ %
_______________Па
_______________ %
_______________ %
_______________Па
_______________ %
_______________ %
_______________Па
_______________ %
_______________ %
_______________Па
_______________ %
_______________ %
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 39
9 Предметный указатель
9 Предметный указатель
А
Арматура газовой горелки ............................... 15, 22, 25, 32
В
Вид газа....................................................... 16, 17, 30, 33, 35
Внутренняя проверка плотности ....................................... 25
Воздушные сопла ......................................................... 17, 30
Время выбега насоса ............................................. 17, 19, 33
Г
Газовое присоединение ................................................. 9, 15
Газовые сопла .............................................................. 17, 30
Горелка.................................................. 17, 20, 22, 23, 26, 27
Д
Давление подачи газа ...................................... 20, 21, 35, 36
Датчик горячего водоснабжения ....................................... 19
Диагностический штекер .............................................. 17, 32
Дутьевой вентилятор.................................. 26, 27, 28, 30, 34
З
Заполнение ................................................... 5, 13, 14, 15, 29
Защитный ограничитель температуры дымовых газов ... 10
И
Инспекция ........................................................................... 25
Ионизационный электрод ............................................ 28, 36
К
Калильный запал ................................................................ 28
Конденсатный байпас............................................. 11, 27, 29
М
Минимальные расстояния ................................................... 7
Минимальный расход циркуляции ................................ 8, 33
Н
Настенный держатель...................................................... 7, 8
О
Обшивка ........................................................ 8, 24, 26, 30, 35
Обязанность нейтрализации ............................................. 11
Ограничение мощности...................................................... 17
Ограничение отопительной мощности.............................. 30
Ограничитель расхода ....................................................... 20
Отвод конденсата......................................................... 11, 12
Отопительная мощность............................ 10, 13, 17, 18, 19
Очистки........................................................ 26, 28, 29, 36, 38
П
Переключатель трубочиста ....................... 20, 21, 22, 23, 28
Перенастройка.......................................................... 4, 16, 30
Подключение горячего водоснабжения .............................. 9
Подключение дымохода............................... 5, 10, 16, 34, 35
Подключение к сети ......................................................... 12
Подключение отопительного контура............................... 8
Подключение по наружной стене.............................. 10, 18
Помещение для установки .......................................... 7, 13
Потери мощности .............................................................19
Предохранительный клапан ........................................9, 26
Присоединительный патрубок котла .................. 11, 12, 29
Проверка плотности ................................................... 30, 35
Продувка ..................................................................... 14, 15
Протокол ввода в эксплуатацию ..................................... 35
Протоколы инспекции и технического обслуживания.... 36
Р
Работы по вводу в эксплуатацию.............................. 30, 35
Расширительный сосуд ........................... 4, 5, 8, 13, 14, 36
С
Сетевая вода ...................................................................... 5
Сифон ............................... 11, 12, 15, 26, 27, 28, 29, 36, 38
Содержание CO................................................................ 23
Содержание окиси углерода ............................... 23, 35, 36
Соотношение газ-воздух.......................... 18, 21, 22, 36, 38
Т
Температура горячего водоснабжения... 17, 18, 21, 22, 23
Температура прямой воды ................................. 17, 18, 31
Теплообменник............................... 5, 14, 26, 28, 33, 36, 38
Техническое обслуживание..................... 3, 5, 8, 23, 26, 38
Ток ионизации....................................................... 23, 35, 36
Трехходовой клапан....................................... 12, 13, 14, 31
У
Устройство регулирования ........................................ 13, 36
Э
Электрические присоединения .......................................12
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
40 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Заявление о соответствии 10
Заявление о соответствии
Мы, компания
ответственно заявляем, что изделие
находится в соответствии с требованиями директив
Идент. номер Стандарт Директива
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 41
Заметки
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
42 Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003
Заметки
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 43
Loading...
