6303 9698 – 03/2004 RU Уровень пользователя

Инструкция по эксплуатации

Системы управления Logamatic 4121, 4122 и 4126

Внимательно прочитайте перед обслуживанием

Содержание

1 Введение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.1 Пульт управления MEC2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1.2 Функции. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2 Для Вашей безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.1 Об этой инструкции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.2 Применение по назначению . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.3 Соблюдайте эти указания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.4 Важные указания перед пуском в эксплуатацию . . . . . . . . . . . . . . . . . . . . . . 6

2.5 Чистка системы управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2.6 Утилизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3 Советы по экономичному отоплению . . . . . . . . . . . . . . . . . . . . . . . . . . 7

4 Система управления Logamatic 4122 - элементы управления . . . . . . . 8

5 Модули и их функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6 Пульт управления MEC2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

7 Отопительные контуры с пультом управления MEC2 . . . . . . . . . . . . 21

8 Краткая инструкция по эксплуатации. . . . . . . . . . . . . . . . . . . . . . . . . . 22

9 Вызов и изменение индикации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

9.1 Выбор отопительного контура . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

9.2 Вызов рабочих параметров . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

9.3 Изменение стандартной индикации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

9.4 Установка даты и времени . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

10 Установка комнатной температуры . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

10.1 Установка комнатной температуры для отопительных контуров,

управляемых MEC2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

10.2 Установка комнатной температуры для отопительных контуров без

дистанционного управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

10.3 Установка комнатной температуры для отопительных контуров с собственным

дистанционным управлением (например, BFU, BFU/F) . . . . . . . . . . . . . . . . . 35

11 Регулирование температуры горячей воды . . . . . . . . . . . . . . . . . . . . 36

11.1 Установка температуры горячей воды . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

11.2 Разовая загрузка бака-водонагревателя . . . . . . . . . . . . . . . . . . . . . . . . . . 37

12 Управление циркуляционными насосами . . . . . . . . . . . . . . . . . . . . . . 42

12.1 Установка интервалов непрерывной работы. . . . . . . . . . . . . . . . . . . . . . . . 42

12.2 Термическая дезинфекция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Содержание

13 Стандартная программа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

13.1 Выбор программы для отопительного контура . . . . . . . . . . . . . . . . . . . . . . . 48

14 Изменение стандартной программы . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

14.1 Перенос времени переключения.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

14.2 Добавление точки переключения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

14.3 Отмена точек переключения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

14.4 Отмена отопительного периода. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

14.5 Объединение отопительных периодов . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

15 Создание новой программы отопления . . . . . . . . . . . . . . . . . . . . . . . . 62

16 Ввод новой программы приготовления горячей воды . . . . . . . . . . . . 70

17 Ввод новой программы циркуляционного насоса . . . . . . . . . . . . . . . . 74

18 Программа Отпуск. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

18.1 Установка программы Отпуск . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

18.2 Прерывание и продолжение программы Отпуск . . . . . . . . . . . . . . . . . . . . . . 79

19 Корректировка показаний датчика комнатной температуры. . . . . . . . 80

20 Автоматическое сообщение о проведении технического

обслуживания

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

21 Тест дымовых газов для отопительных котлов. . . . . . . . . . . . . . . . . . 82

22 Неисправности и рекомендации по их устранению . . . . . . . . . . . . . . . 83

23 Работа в случае неисправности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

23.1 Аварийный режим. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

23.2 Ручной режим отопления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

24 Устранение простых неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . . 88

25 Протокол настройки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

26 Алфавитный указатель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Введение

1 Введение

В этой инструкции по эксплуатации приводится описание систем управления серии 41xx. Комбинируя функциональные модули серии 4000 фирмы Будерус, можно скомпоновать систему управления, которая будет отвечать индивидуальным запросам клиентов.

Системы управления Logamatic 41xx в зависимости от исполнения имеют расположенный в центре пульт управления MEC2 или дисплей котла (ZM435). В разъемы слева и справа могут быть установлены различные модули.

В зависимости от комбинации функциональных модулей, предлагаемых фирмой Будерус, из основной системы управления Logamatic 4122 могут быть собраны, например, система управления Logamatic 4121 или Logamatic 4126.

Пульт управления MEC2 автоматически определяет установленные модули. Соответственно и на дисплее MEC2 показываются только фактически установленные функции.

1.1 Пульт управления MEC2

MEC2 является основным элементом управления.

Принцип управления звучит так:

"Нажми и поверни"

На дисплее высвечиваются функции и параметры рабочего режима.

"Система управления разговаривает с Вами на Вашем языке."

Нажимая на кнопки, Вы можете управлять функциями, при этом на дисплее появляется соответствующая информация. Нажимая и удерживая кнопку, можно изменять значения вращением ручки переключателя.

После отпускания кнопки новое значение воспринимается системой управления и сохраняется.

Установить некоторые функции, например, дневную и ночную температуры в помещении, температуру горячей воды или автоматический режим отопления, можно просто нажимая на соответствующие кнопки.

1.2 Функции

В зависимости от того, какими модулями оснащена система управления, она может выполнять следующие функции:

– 7-канальный таймер с программой на неделю

– автоматическая установка времени по радио-

сигналу (подробные указания по приему радиосигнала см. в главе 9.4, стр.28)

– автоматическое переключение режима

лето/зима

– приготовление воды для ГВС с оптимизацией

включения

– приоритетное приготовление горячей воды

для ГВС

– программа Отпуск

– программы Вечеринка и Перерыв в отоплении

– защита от замораживания

– 8 стандартных программ на выбор. Если Вас не

устраивает ни одна из предложенных программ, то можно ввести свою программу

– время выбега насоса отопительного контура и

загрузочного насоса бака-водонагревателя в зависимости от условий работы

– защита от конденсата в проточных водонагре-

вателях

– автоматическая адаптация отопительной кривой

– автоматическая оптимизация включений и

выключений

– выбор между регулированием по наружной или

по комнатной температуре

– работа нескольких котлов

– функция антиблокировки,

один раз в неделю насосы и смеситель включаются на непродолжительное время.

Под крышкой системы управления находятся кнопки для других настроек, например, ввод дней недели или времени.

Если в течение некоторого времени не были введены новые значения, то система управления автоматически переключается на стандартную индикацию.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Для Вашей безопасности

2 Для Вашей безопасности

2.1 Об этой инструкции

Настоящая инструкция содержит важную информацию о правильной и безопасной эксплуатации систем управления Logamatic 4121, 4122 и 4126.

2.2 Применение по назначению

Системы управления Logamatic 4121, 4122 и 4126 предназначены только для регулирования и контроля отопительных установок в домах на одну или несколько семей.

2.3 Соблюдайте эти указания

z Система управления должна использоваться

только по назначению и всегда находиться в безупречном рабочем состоянии.

z Специалисты отопительной фирмы, обслужива-

ющей Ваш котел, должны провести подробный инструктаж по эксплуатации оборудования.

z Внимательно прочитайте эту инструкцию по

эксплуатации.

z Вы можете вводить и изменять только те рабочие

параметры, которые указаны в этой инструкции. Другие настройки изменяют программу управления отопительной установкой, что может привести к нарушению работоспособности системы.

z Техническое обслуживание, ремонт и диагнос-

тика установки должны производиться только уполномоченной специализированной фирмой.

ОПАСНО ДЛЯ ЖИЗНИ

ПРЕДУПРЕЖДЕНИЕ!

ОСТОРОЖНО!

ОПАСНОСТЬ ОЖОГА

При термической дезинфекции вода в системе ГВС нагревается до 70 °C (включение: во вторник, ночью в 1:00).

z При необходимости (например, при

сменной работе) сотрудник обслуживающей Вас отопительной фирмы может переустановить заданное на заводе включение дезинфекции на другое время.

z Если контур горячего водоснаб-

жения отопительной системы не имеет смесителя с термостатическим регулятором, то во время проведения дезинфекции нельзя открывать кран горячей воды без подмешивания холодной!

z При температуре воды выше 60 °C

существует опасность ошпаривания. Узнайте у представителя обслуживающей Вас отопительной фирмы заданную температуру горячей воды.

ВОЗМОЖНО ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ

вследствие замерзания установки. Неработающая отопительная установка может замерзнуть при низких температурах, например, при отключении из-за неисправности.

z Держите отопительную установку

всегда включенной.

из-за возможного поражения

ПРЕДУПРЕЖДЕНИЕ!

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

электрическим током.

z Никогда не открывайте систему

управления.

z При возникновении опасной ситуа-

ции следует обесточить отопительную установку аварийным выключателем или отключить защитный автомат в здании.

z Неисправности отопительной ус-

тановки должны быть сразу же устранены обслуживающей Вас специализированной фирмой.

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

z При возникновении неисправностей

обращайтесь в обслуживающую Вас отопительную фирму.

Оборудование соответствует основным требованиям европейских норм иправил.

Соответствие подтверждено. Необходимые документы и оригинал декларации о соответствии хранятся на фирме-изготовителе.

Для Вашей безопасности

2.4 Важные указания перед пуском в

эксплуатацию

z Проверьте, находятся ли переключатели на

системе управления и установленных на ней модулях в положении AUT.

z Включить систему управления.

При включении: сначала включите систему управления, затем отопительный котел.

При выключении: сначала выключите отопи- тельный котел, затем систему управления.

z Следите за тем, чтобы происходил отбор тепла,

иначе отопительный котел отключится, и затем появится сообщение о неисправности.

2.5 Чистка системы управления

z Систему управления можно чистить только

влажной салфеткой.

2.6 Утилизация

z При утилизации упаковки системы управления

соблюдайте экологические нормы.

z Литиевая батарейка из модуля-контроллера

CM431 должна заменяться только специа-

листами обслуживающей Вас отопительной фирмы.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Советы по экономичному отоплению

3 Советы по экономичному отоплению

Системы управления фирмы Будерус гарантируют Вам оптимальный комфорт с многочисленными техническими возможностями при минимальном потреблении энергии и простом обслуживании.

При соблюдении нижеследующих рекомендаций Вы сэкономите энергию, а, следовательно, и деньги. Кроме этого, Вы будете способствовать охране окружающей среды:

z Перед первым пуском системы в эксплуатацию

подробно проконсультируйтесь со специалистом отопительной фирмы. Если Вам что-либо неясно, переспросите еще раз.

z Внимательно прочитайте инструкцию по эксплу-

атации отопительной установки.

z Приведите все параметры отопительной уста-

новки в соответствие с действительными условиями в Вашем доме.

z Регулярно проводите техническое обслуживание

отопительной установки.

z В холодное время года проветривайте помеще-

ние недолго, но основательно. Таким образом можно избежать охлаждения помещения.

z Проверяйте, в каком положении стоят термоста-

тические вентили в отдельных помещениях.

Проверьте, соответствуют ли заводские настройки времени включения и выключения отопительного котла (дневной и ночной режим) Вашему образу жизни и привычкам?

z Скорректируйте стандартную программу

соответственно Вашим индивидуальным запросам.

z Используйте возможность установки времени

переключения с летнего режима на зимний и обратно в переходное время.

z Избегайте частых изменений в регулировках

температуры помещения и температуры горячей воды.

z Все вводимые изменения температуры ощуща-

ются не сразу, а спустя некоторое время. Если, изменив температуру, Вы не достигли желаемого результата, то дальнейшее изменение следует производить только на следующий день.

z Благоприятный климат в комнате создается не

только за счет температуры, но зависит также от влажности воздуха. Чем суше воздух в помещении, тем в большей степени ощущается прохлада. Комнатные цветы помогают создать нужную влажность.

z Не завышайте температуру в помещении и

температуру воды в системе ГВС.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Система управления Logamatic 4122 - элементы управления4

4 Система управления Logamatic 4122 - элементы управления

Разъем 1

Дисплей котла ZM435

Подключение внешних

сервисных приборов и

MEC2 (под крышкой)

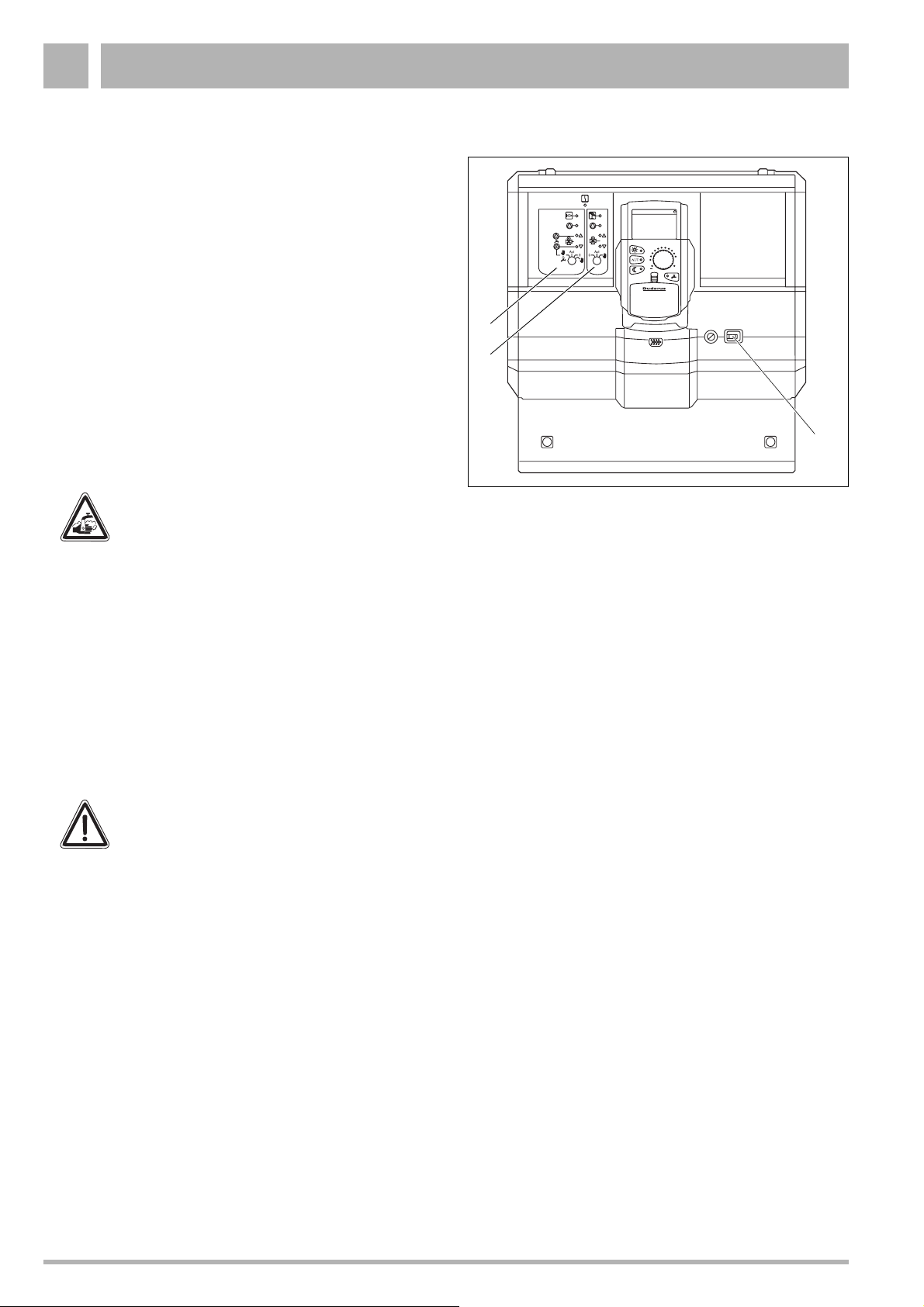

Рис. 1 Элементы управления

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Система управления Logamatic 4122 может также поставляться с пультом управления MEC2.

Разъем 2

Выключатель вкл./выкл.

Предохранитель 10 AT

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

На дисплее котла показана температура подающей линии системы.

Пример комплектации модулями (Logamatic 4121)

Разъем 1 для модуля ZM424, предназначенного для

отопительного контура 1 – со смесителем

Как вариант: отопительного контура 1 без смесителя + контура ГВС и

циркуляционного контура

отопительного контура 2 – со смесителем

Разъем A для модуля

FM455 KSE1

Рис. 2 Комплектация модулями

Разъем 2 для других модулей

MEC2

CM431

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Модули и их функции

5 Модули и их функции

Здесь приведены все модули, которыми может быть укомплектована Ваша система управления.

Модуль

Пульт управления MEC2 O O

Дисплей котла ZM435 X X

Модуль-контроллер CM431 O O O

Центральный модуль ZM424 2 отопительных контура + 1 контур ГВС

Функциональный модуль FM441 1 отопительный контур + 1 контур ГВС

Функциональный модуль FM442 2 отопительных контура

Функциональный модуль FM443 Контур солнечного коллектора

Функциональный модуль FM445 LAP/LSP (система с внешним теплообменником)

Функциональный модуль FM446 Интерфейс EIB

Функциональный модуль FM448 Общее сообщение о неисправности

4121 4122 4126

O – –

– X –

X X –

X X O

X X X

Logamatic

Функциональный модуль FM455 KSE 1 (только вместе с ZM 424)

Функциональный модуль FM456 KSE 2 (каскад из 2-х отопительных котлов)

Функциональный модуль FM457 KSE 4 (каскад из 2-х отопительных котлов)

Таб.1 Модули и их функции

O=базовая комплектация

= в зависимости от исполнения в базовую

комплектацию может входить пульт управления MEC2 или дисплей котла

ZM435.

X=дополнительная комплектация –=комплектация невозможна

O – –

X X X

Далее приведена информация по важнейшим модулям, которые могут быть установлены в систему управления.

Для модулей FM443, FM446 и FM448 имеется отдельная техническая документация.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Модули и их функции

Центральный модуль ZM424

Модуль ZM424 вместе с модулем FM455 входит в базовую комплектацию системы управления Logamatic 4121. Он управляет отопительными контурами и контуром горячего водоснабжения.

Выключатели на модуле предназначены только для проведения сервисных работ и работ по техническому обслуживанию.

Если выключатели не стоят в положении автоматического режима, то на дисплей MEC2 выходит соответствующее сообщение, и загорается индикация о неисправности

Не используйте выключатели для отключения установки на время Вашего отсутствия.

Для этой цели применяйте функцию Отпуск (см. главу 18 "Программа Отпуск", стр.77).

Рис. 3 ZM424

Индикация

Светодиоды выполняемых функций

Индикация

Общее сообщение о

неисправности, например, ошибка потребителя, неисправность датчика, внешние неисправности, ошибка в электропроводке, внутренняя ошибка модуля, ручной режим. Сообщения о неисправностях появляются в виде текста на пульте управления MEC2.

Горелка работает

"Смеситель открывается"

(теплее)

V "Смеситель закрывается"

(холоднее) Отопительный контур 2 в летнем

режиме Работает насос отопительного

контура

Оставляем за собой право на изменения!

Индикация

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Работает загрузочный насос бака-

водонагревателя

Работает циркуляционный насос

Модули и их функции

Функции отопительного контура и контура горячего водоснабжения

Переключатель отопительного контура и контура ГВС

для отопительного контура 1:

для отопительного контура 2:

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

В нормальном режиме переключатель должен стоять в положении "Aut".

Положения 0 и Ручной режим ( только для установки особых параметров специалистами сервисной фирмы.

3) предназначены

3: Включен насос отопительного контура.

Смеситель обесточен, его управление может происходить вручную.

AUT: Отопительный контур или контур ГВС

работают в автоматическом режиме.

0: Насос отопительного контура и, если име-

ется, загрузочный насос бака-водонагревателя, а также циркуляционный насос выключены. Смеситель обесточен. Функции регулирования остаются в силе.

3 + X: Включен насос отопительного контура и

загрузочный насос.

Светодиоды отражают текущие функции.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Модули и их функции

Функциональный модуль FM441

Модуль FM441 управляет одним отопительным контуром и одним контуром горячего водоснабжения.

Не используйте выключатели для отключения установки на время Вашего отсутствия.

Для этой цели применяйте функцию Отпуск (см. главу 18 "Программа Отпуск", стр.77).

Рис. 4 FM441

Индикация

Светодиоды выполняемых функций

Индикация

Общее сообщение о

"Смеситель открывается"

(теплее) "Смеситель закрывается"

(холоднее) Отопительный контур в летнем

режиме Температура горячей воды

является/остается ниже заданной температуры для ночного режима с пониженной температурой

Работает насос отопительного

контура

8– L Работает загрузочный насос бака-

водонагревателя

8– Z Работает циркуляционный насос

Оставляем за собой право на изменения!

Индикация

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Z Термическая дезинфекция

активна

Модули и их функции

Функции отопительного контура и контура горячего водоснабжения

Переключатель отопительного контура и контура ГВС

для отопительного контура 1:

для контура горячего водоснабжения:

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

В нормальном режиме переключатель должен стоять в положении "Aut".

Положения 0 и Ручной режим ( только для установки особых параметров специалистами сервисной фирмы.

3) предназначены

3: Включены насос отопительного контура или

загрузочный насос бака-водонагревателя. Смеситель обесточен, его управление может происходить вручную. Циркуляционный насос выключен.

AUT: Отопительный контур или контур ГВС

работают в автоматическом режиме .

0: Насос отопительного контура и, если имеет-

ся, загрузочный насос бака-водонагревателя, а также циркуляционный насос выключены. Смеситель обесточен. Функции регулирования остаются в силе.

Светодиоды отражают текущие функции.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Модули и их функции

Функциональный модуль FM442

Модуль FM442 управляет двумя независимыми друг от друга отопительными контурами со смесителем.

В систему управления могут быть установлены два таких модуля.

Не используйте выключатели для отключения установки на время Вашего отсутствия.

Для этой цели применяйте функцию Отпуск (см. главу 18 "Программа Отпуск", стр.77).

Рис. 5 FM442

Индикация

Светодиоды выполняемых функций

Индикация

Общее сообщение о

"Смеситель открывается"

(теплее) "Смеситель закрывается"

(холоднее) Отопительный контур в летнем

режиме Работает насос отопительного

контура

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Модули и их функции

Функции отопительного контура

Переключатель отопительного контура

для отопительного контура 1 и отопительного контура 2:

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

В нормальном режиме переключатель должен стоять в положении "Aut".

Положения 0 и Ручной режим (3) предназначены

только для установки особых параметров специалистами сервисной фирмы.

3: Включен насос отопительного контура.

Смеситель обесточен, его управление может происходить вручную.

AUT: Отопительный контур работает в

автоматическом режиме.

0: Выключен насос отопительного контура.

Смеситель обесточен. Функции регулирования остаются в силе.

Светодиоды отражают текущие функции.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Модули и их функции

Функциональный модуль FM445

Модуль FM445 управляет контуром горячего водоснабжения через систему загрузки бакаводонагревателя.

Он вставляется в крайний правый разъем системы управления.

Не используйте выключатели для отключения установки на время Вашего отсутствия.

Для этой цели применяйте функцию Отпуск (см. главу "Программа Отпуск").

Рис. 6 FM445

Индикация

Светодиоды выполняемых функций

Индикация

U V

8– P

8– S

8– Z Z

}

Общее сообщение о неисправности, например, ошибка потребителя, неисправность датчика, внешние неисправности, ошибка в электропроводке, внутренняя ошибка модуля, ручной режим. Сообщения о неисправностях появляются в виде текста на пульте управления MEC2.

Температура горячей воды является/остается ниже заданной температуры для ночного режима с пониженной температурой

"Смеситель открывается" (теплее)

"Смеситель закрывается" (холоднее)

Работает загрузочный насос бака-водонагревателя первичного контура

Работает загрузочный насос бака-водонагревателя вторичного контура

Работает циркуляционный насос

Термическая дезинфекция активна

Активна функция защиты от обызвествления. Насос вторичного контура работает в шаговом режиме

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Модули и их функции

Функции контура горячего водоснабжения

Переключатель контура горячего водоснабжения

для первичного контура:

для вторичного контура:

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

В нормальном режиме переключатель должен стоять в положении "Aut".

Положения 0 и Ручной режим ( только для установки особых параметров специалистами сервисной фирмы.

ПРЕДУПРЕЖДЕНИЕ! Опасность ожога

Во время ручного режима существует опасность ожога. Всегда сначала открывайте кран холодной воды и только после этого добавляйте горячую воду.

B B

3) предназначены

3: Включены вторичный/первичный насос.

Смеситель обесточен, его управление может происходить вручную.

AUT: Загрузочная система бака-водонагревателя

работает в автоматическом режиме.

0: Выключены насосы первичного, вторичного

контуров и циркуляционный насос. Смеситель обесточен. Функции регулирования остаются в силе.

Светодиоды отражают текущие функции.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Модули и их функции

Функциональные модули FM456 и FM457

При установке модулей FM456 и FM457 возможно управление до 2 и, соответственно, 4 отопительных котлов Будерус.

В модули дополнительно интегрирован один отопительный контур без смесителя. Дистанционное управление таким отопительным контуром невозможно.

Выключатели на модулях предназначены только для проведения сервисных работ и работ по техническому обслуживанию.

Не используйте выключатели для отключения установки на время Вашего отсутствия.

Для этой цели применяйте функцию Отпуск (см. главу 18 "Программа Отпуск", стр.77).

Индикация

Светодиоды выполняемых функций

Индикация

Горелка работает

Рис. 7 FM456

Индикация

1 8

Индикация

Оставляем за собой право на изменения!

Отопительный контур в летнем режиме

Работает насос отопительного контура

Приготовление горячей воды через отопительный котел активно

Котел в режиме теста дымовых газов

Рис. 8 FM457

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Модули и их функции

Функции отопительного контура

Переключатель отопительного контура

для отопительного контура:

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

В нормальном режиме переключатель должен стоять в положении "Aut".

Положения 0 и Ручной режим (3) предназначены

только для установки особых параметров специалистами сервисной фирмы.

3: Включен насос отопительного контура.

AUT: Отопительный контур работает в

автоматическом режиме.

0: Выключен насос отопительного контура.

Функции регулирования остаются в силе.

Светодиоды отражают текущие функции.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Пульт управления MEC2

6 Пульт управления MEC2

Пульт управления MEC2

Сигнал радиочасов

Ручка управления

Режим постоянного отопления

Автоматический режим отопления по таймеру

Режим постоянного отопления с пониженной температурой

Ввод дня недели

Ввод отпускных дней

Выбор стандартной индикации

ПОД. ЛИНИЯ УСТАН.

45°C

НАРУЖНАЯ t

10°C

Дисплей

Индикация заданной температуры помещения

Ввод температуры горячей воды/дозагрузка

Установка времени

Изменение значений температуры

Переключение лето/зима

Возврат к стандартной индикации

Рис. 9 Пульт управления MEC2

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Пульты управления MEC2 и RC30 не могут работать одновременно.

z Для управления отопительными

установками с Logamatic 4000 применяйте только MEC2.

Оставляем за собой право на изменения!

Выбор программы

Выбор отопительного контура/контура ГВС

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Отопительные контуры с пультом управления MEC2

7 Отопительные контуры с пультом управления MEC2

При монтаже специалисты отопительной фирмы задают, регулирование каких отопительных контуров должно происходить с пульта управления MEC2.

Если только один отопительный контур определен для MEC2, то он называется, например, "Отопительный контур 1".

Если с пульта MEC2 происходит управление несколькими отопительными контурами, то они называются "MEC-отопительные контуры".

MEC-отопительные контуры не могут иметь полностью независимое друг от друга регулирование. Для всех МEC-отопительных контуров возможны следующие настройки:

– переключение рабочих режимов – изменение заданного значения температуры – переключение лето/зима – установка программы Отпуск – программы Вечеринка/Перерыв в отоплении

При выборе одного отопительного контура и попытке изменить одну из вышеприведенных настроек появляется следующее сообщение на дисплее.

Для изменения этих настроек нужно выбрать "MEC ОТ. КОНТУР."!

НАСТРОЙКА НЕВОЗМОЖНА MEC ОТ. КОНТУР.

Выбор МЕС-отопительного контура

z Открыть откидную крышку, нажать и удерживать

нажатой кнопку

z Повернуть ручку переключателя до появления

строки "МЕС ОТ. КОНТУР".

z Отпустить кнопку

введенных данных.

В отличие от приведенных выше настроек, программы отопления могут программироваться только при выборе соответствующего отопительного контура.

Программирование времени включения при выборе "MEC Отопительные контуры" невозможно!

При попытке предпринять программирование, выбрав "MEC Отопительные контуры", появится следующее сообщение о неисправности.

C для сохранения

ВЫБОР

ВЫБОР ОТ. КОНТУР

MEC ОТ. КОНТУР.

НАСТРОЙКА НЕВОЗМОЖНА ОТД. ОТ. КОНТУР ВЫБОР

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Краткая инструкция по эксплуатации

8 Краткая инструкция по эксплуатации

Включение и выключение

z Проверьте, находятся ли переключатели на

системе управления и установленных на ней модулях в положении AUT.

z Включить систему управления.

Необходимо учитывать следующее:

При включении всегда нужно сначала включить систему управления, а затем котел.

При выключении всегда сначала нужно выключить котел, а затем систему управления.

Должен быть обеспечен отбор тепла, иначе котел отключится, и появится сообщение о неисправности.

Примерно через 2 минуты распознаются все модули, находящиеся в системе управления, и появляется стандартная индикация.

Установка комнатной температуры для отопительных контуров, управляемых

MEC2

Установка дневной комнатной температуры

z Закрыть откидную крышку.

Установка комнатной температуры для отопительных контуров без собственного дистанционного управления

–

Для отопительного контура не определен MEC2

Установка дневной комнатной температуры

z Нажать и удерживать нажатой кнопку

z Повернуть ручку переключателя до появления

нужного отопительного контура.

z Отпустить кнопку

z Нажать и отпустить кнопку

z Нажать и удерживать нажатой кнопку

z Повернуть ручку переключателя до появления

нужной дневной комнатной температуры.

z Отпустить кнопку

z Нажать кнопку

Установка ночной комнатной температуры

z Нажать и удерживать нажатой кнопку

z Повернуть ручку переключателя до появления

нужного отопительного контура.

z Нажать и удерживать нажатой кнопку

z Повернуть ручку переключателя до появления

нужной дневной комнатной температуры.

z Отпустить кнопку.

z Нажать кнопку

Установка ночной комнатной температуры

z Закрыть откидную крышку.

z Нажать и удерживать нажатой кнопку

z Повернуть ручку переключателя до появления

нужной ночной комнатной температуры.

z Отпустить кнопку.

z Нажать кнопку

z Отпустить кнопку

z Нажать и отпустить кнопку

z Нажать и удерживать нажатой кнопку

z Повернуть ручку переключателя до появления

нужной ночной комнатной температуры.

z Отпустить кнопку

z Нажать кнопку

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Краткая инструкция по эксплуатации

Установка комнатной температуры для отопительных контуров с другим дистанционным управлением

Пользуйтесь инструкцией по эксплуатации для другой системы дистанционного управления.

Установка температуры горячей воды

z Нажать и удерживать нажатой кнопку

z Повернуть ручку переключателя до появления

нужной температуры горячей воды.

z Отпустить кнопку

Установка переключения режима лето/зима

Перед вызовом программы переключения лето/зима необходимо выбрать нужный отопительный контур. При этом может быть выбран какой-либо отдельный отопительный контур или все управляемые МEC2 отопительные контуры.

z Нажать и удерживать нажатой кнопку

z Повернуть ручку переключателя до появления

нужного отопительного контура.

z Отпустить кнопку

z Нажать и удерживать нажатой кнопку

z Повернуть ручку переключателя до появления

наружной температуры, при которой должно включаться отопление.

z Отпустить кнопку

Изменение рабочего режима

Изменяются рабочие режимы тех отопительных контуров, управление которыми происходит с дистанционного управления (например, BFU).

z Нажать и отпустить кнопку

Система отопления постоянно поддерживает заданную дневную комнатную температуру.

z Нажать и отпустить кнопку

В системе постоянно поддерживается режим отопления с пониженной температурой.

z Нажать и отпустить кнопку

Установка работает в автоматической режиме в соответствии с ранее заданной программой включений.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Вызов и изменение индикации

9 Вызов и изменение индикации

9.1 Выбор отопительного контура

Действие Индикация/дисплей Замечания/указания

Для этой функции используются элементы управления, выделенные серым цветом.

Нажать и удерживать нажатой.

ПОД. ЛИНИЯ УСТАН.

30°C

НАРУЖНАЯ t

21°C

t КОМН. ИЗМЕРЕН.

19.5°C

НАРУЖНАЯ t

0°C

ВЫБОР ОТ. КОНТУР

ОТОПИТ. КОНТУР 1

УКАЗАНИЕ ДЛЯ

Мигает индикация отопительного контура.

ПОТРЕБИТЕЛЯ

Заводская стандартная индикация, если MEC2 вставлен в систему управления (см. главу 9.3 "Изменение стандартной индикации", стр.27).

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Заводская стандартная индикация на установленном в настенный держатель (дополнительная комплектация) МEC2!

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Вызов и изменение индикации

Повернуть ручку переключателя до появления нужного отопительного контура (здесь "ОТОПИТ. КОНТУР 2").

Отпустить для сохранения введенных данных.

1) В зависимости от конфигурации системы вместо "Подающей линии установки" может быть показана "Температура котловой воды".

ВЫБОР ОТ. КОНТУР

ОТОПИТ. КОНТУР 2

ПОД.ЛИНИЯ УСТАН.

45°C

НАРУЖНАЯ t

0°C

Теперь выбран отопительный контур 2.

После выбора отопительного

контура 2 индикация дисплея возвращается к стандартной (здесь: MEC2 в системе управления).

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Вызов и изменение индикации

9.2 Вызов рабочих параметров

Рабочие параметры отопительного контура будут показаны только после его предварительного выбора.

Действие Индикация/дисплей Замечания/указания

Выбор отопительного контура.

Вызов рабочих параметров.

ПОД. ЛИНИЯ УСТАН.

45°C

НАРУЖНАЯ t

21°C

См. "Выбор отопительного контура“ на стр.24.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

УКАЗАНИЕ ДЛЯ

ПОТРЕБИТЕЛЯ

Установленная на заводе индикация при установке MEC2 всистему управления.

Повернуть направо, не нажимая других кнопок.

Поворачивая ручку переключателя дальше, можно, в зависимости от установленных модулей, последовательно вызвать на дисплей различные рабочие параметры.

– котел x, часы работы – измеренная комнатная температура для отопительного контура – заданная комнатная температура для отопительного контура – режим работы отопительного контура – измеренная температура подающей линии отопительного контура – измеренная температура горячей воды – заданная температура горячей воды – режим работы контура ГВС – режимы работы циркуляционного насоса и загрузочного насоса

бака-водонагревателя

КОТЕЛ 1

ВКЛ.

ЧАСЫ РАБОТЫ

1:07

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Вызов и изменение индикации

9.3 Изменение стандартной индикации

Действие Индикация/дисплей Замечания/указания

ПОД. ЛИНИЯ УСТАН.

НАРУЖНАЯ t

t КОМН. ИЗМЕРЕН.

НАРУЖНАЯ t

45°C

20°C

23°C

20°C

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Установленная на заводе индикация при установке MEC2 всистему управления.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Установленная на заводе индикация при установке МEC2 в настенном держателе.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужной индикации (здесь "ДАТА").

Отпустить для сохранения введенных данных.

ПОД. ЛИНИЯ УСТАН.

45°C

ДАТА

20.08.1999

Для этой функции используются элементы управления, выделенные серым цветом.

Вместо наружной температуры для индикации можно выбрать любой из следующих вариантов:

– температура воды в подающей

линии установки (если MEC2 вставлен в настенный держатель)

– наружная температура – горячая вода – время – дата

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Вызов и изменение индикации

9.4 Установка даты и времени

. Возможность приема радиосигналов пультом

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Дата установлена на заводе.

На MEC 2 имеется устройство приема радиосигнала, которое постоянно контролирует и корректирует время в системе управления. Установка времени не требуется при пуске в эксплуатацию, после продолжительного простоя из-за отсутствия напряжения, после отключения отопительной установки аварийным выключателем или при переходе слетнего времени на зимнее.

Прием радиосигнала затруднен в котельных, расположенных в сильно экранированных подвалах, поэтому дату и время здесь нужно устанавливать вручную.

Действие Индикация/дисплей Замечания/указания

Установка даты.

управления MEC2 зависит от расположения объекта.

Прием радиосигналов отражается на дисплее символом

Обычно прием происходит без проблем в радиусе 1500 км от Франкфурта-на-Майне.

При возникновении трудностей следует обратить внимание на следующее:

– прием радиосигналов хуже в зданиях из железо-

бетона, в подвалах, в высотных зданиях и т.д.

– расстояние от таких источников помех, как мони-

торы компьютеров, телевизоры, должно быть не менее 1,5 м.

– ночью прием радиосигналов обычно происходит

лучше, чем днем.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Нажать и удерживать нажатой.

ПОД. ЛИНИЯ УСТАН.

45°C

ДАТА

20.08.1999

Для этой функции используются элементы управления, выделенные серым цветом.

Пример:

Нужно установить новую дату

"28.02.2000".

В строке с датой мигает день (здесь "20").

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Вызов и изменение индикации

Повернуть ручку переключателя до появления нужного дня недели (здесь "28").

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного месяца (здесь "02").

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного года (здесь "2000").

Отпустить для сохранения введенных данных.

УСТАНОВИТЬ ДАТУ

28.08.1999

СУББОТА

УСТАНОВИТЬ ДАТУ

28.02.1999

ВОСКРЕСЕНЬЕ

УСТАНОВИТЬ ДАТУ

28.02.2000

ПОНЕДЕЛЬНИК

Поворачивая ручку переключателя, установить дату (здесь "28"), при этом автоматически установится соответствующий день недели (здесь: "Суббота").

В строке с датой мигает месяц (здесь "08").

В строке с датой мигает год (здесь "1999").

Установка времени

Нажать и удерживать нажатой.

Поворачивать до появления нужного времени.

Отпустить для сохранения введенных данных.

УСТАНОВИТЬ ВРЕМЯ

15.52.58

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Время устанавливается ручкой переключателя с шагом в одну минуту.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Установка комнатной температуры

10 Установка комнатной температуры

10.1 Установка комнатной температуры для отопительных контуров,

управляемых MEC2

Установка комнатной температуры возможна только у модулей ZM424, FM441, FM442, FM456 и

FM457.

При монтаже специалисты отопительной фирмы задают, регулирование каких отопительных контуров должно происходить с пульта управления

MEC2. Такие отопительные контуры называются "отопительными контурами с управлением через MEC2" или коротко "MEC-отопительные контуры".

Действие Индикация/дисплей Замечания/указания

Выбор MEC-отопительных контуров.

10.1.1 Установка дневной комнатной температуры

Комнатная температура для "MEC-отопительных контуров" устанавливается ручкой переключателя. Изменение температуры действует на все MECотопительные контуры.

Поэтому при выборе отдельного отопительного контура и попытке кнопкой пературу появится сообщение об ошибке:

"Настройка невозможна, выберите MECотопительные контуры".

См. "Выбор отопительного контура" на стр.24.

i установить тем-

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Нажать и удерживать нажатой.

Оставляем за собой право на изменения!

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Заводская настройка: дневная комнатная температура 21 °C.

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Установка комнатной температуры

Повернуть ручку переключателя до появления нужной дневной комнатной температуры (здесь "23 °C").

Отпустить для сохранения введенных данных.

Нажать для установки автоматического режима.

Отопительный контур работает теперь в автоматическом режиме.

КОМНАТА НАСТР.

ПОСТОЯН. ДЕНЬ

23°C

Комнатную температуру можно устанавливать с шагом в один градус в диапазоне от 11 °C до

30 °C.

Светодиод у ручки переключателя показывает заданное значение температуры.

При температурах ниже 15 °C или выше 25 °C дополнительно загорается знак – или +.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Изменение температуры действует одновременно на все отопительные контуры, работа которых регулируется пультом управления MEC2.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

10.1.2 Установка ночной комнатной температуры

Установка комнатной температуры

Действие Индикация/дисплей Замечания/указания

Выбор MEC-отопительных контуров.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужной ночной комнатной температуры (здесь "17 °C").

КОМНАТА НАСТР.

ПОСТОЯН. НОЧЬ

17°C

См. "Выбор отопительного контура" на стр.24.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Заводская настройка: 17 °C.

Комнатную температуру можно устанавливать с шагом в один градус в диапазоне от 2°C до

30 °C.

Светодиод у ручки переключателя показывает заданное значение температуры.

Отпустить для сохранения введенных данных.

Нажать для установки автоматического режима.

Отопительный контур работает теперь в автоматическом режиме.

Оставляем за собой право на изменения!

При температурах ниже 15 °C или выше 25 °C дополнительно загорается знак – или +.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Изменение температуры действует одновременно на все отопительные контуры, работа которых регулируется пультом управления

MEC2.

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Установка комнатной температуры

10.2 Установка комнатной температуры для отопительных контуров без дистанционного управления

Все отопительные контуры, которым не было определено при монтаже дистанционное управление, называются "Отопительными контурами без дистанционного управления".

10.2.1 Установка дневной комнатной температуры

Действие Индикация/дисплей Замечания/указания Выбор отопительного контура. Установка дневной комнатной температуры.

См. "Выбор отопительного контура" на стр.24.

Пример: Отопительный контур 2.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужной дневной комнатной температуры (здесь "21 °C").

Отпустить для сохранения введенных данных.

ПОД. ЛИНИЯ УСТАН.

30°C

НАР. t

КОМНАТА НАСТР.

ПОСТОЯН. ДЕНЬ

21°C

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Заводская настройка: дневная комнатная температура 21 °C.

Комнатную температуру можно устанавливать с шагом в один градус в диапазоне от 11 °C до

30 °C.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для отопительных контуров, в которых регулирование поддерживает постоянную температуру, например, контур системы вентиляции, системы подогрева в бассейнах, настройка комнатной температуры невозможна.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Установка комнатной температуры

10.2.2 Установка ночной комнатной температуры

Действие Индикация/дисплей Замечания/указания

Выбор отопительного контура.

Установка ночной комнатной температуры

См. "Выбор отопительного контура" на стр.24.

Пример: отопительный контур 2.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

ПОД. ЛИНИЯ УСТАН.

30°C

НАР. t

21°C

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужной ночной комнатной температуры (здесь "21 °C").

Отпустить для сохранения введенных данных.

КОМНАТА НАСТР.

ПОСТОЯН. НОЧЬ

21°C

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Заводская настройка: 17 °C.

Комнатную температуру можно устанавливать с шагом в один градус в диапазоне от 2°C до

30 °C.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для отопительных контуров, где требуется постоянная температура, например, контур системы вентиляции, подогрев в бассейне, установка комнатной температуры невозможна.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Установка комнатной температуры

10.3 Установка комнатной температуры для отопительных контуров с собственным дистанционным управлением (например, BFU, BFU/F)

На всех отопительных контурах, для которых при монтаже было определено дистанционное управление без дисплея, комнатная температура должна быть установлена с помощью этого дистанционного управления.

При попытке задать комнатную температуру на MEC2 кнопкой сообщение:

G появляется следующее

НАСТРОЙКА

НЕВОЗМОЖНА

ДРУГОЕ

ДИСТАНЦ. УПР-ИЕ

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Регулирование температуры горячей воды

11 Регулирование температуры горячей воды

11.1 Установка температуры горячей воды

Заводская настройка:

Приготовление горячей воды начинается за 30 минут до включения отопления.

Действие Индикация/дисплей Замечания/указания

Регулирование температуры горячей воды может производиться как в зависимости от работы отопительного контура (см. ниже), так и по своей собственной программе (см. главу 16 "Ввод новой программы приготовления горячей воды", стр.70).

Если все отопительные контуры работают в режиме с пониженной температурой или в режиме Отпуск, то приготовление горячей воды в автоматическом режиме не происходит.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужной температуры горячей воды (здесь "60 °C").

Отпустить для сохранения введенных данных.

ГОР. ВОДА НАСТРОЕНА

60°C

Теперь значение температуры горячей воды сохранено.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Регулирование температуры горячей воды

11.2 Разовая загрузка бака-водонагревателя

11.2.1 Разовая загрузка бака-водонагревателя

при снижении температуры горячей воды ниже заданного значения

Если на кнопке это значит, что температура горячей воды в режиме с пониженной температурой стала ниже заданного значения и, в случае необходимости, бак может быть дозагружен горячей водой.

I горит зеленый светодиод, то

Действие Индикация/дисплей Замечания/указания

ПОД. ЛИНИЯ УСТАН.

В обычном режиме работы заданная температура горячей воды поддерживается автоматически.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Стандартная индикация (при установке MEC2 в системе

30°C

управления).

Нажать.

НАР. t

ГОР. ВОДА ИЗМЕРЕНА 55°C

ДОЗАГРУЗКА

21°C

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Зеленый светодиод на кнопке тех пор, пока идет загрузка бака-водонагревателя горячей водой. Во время загрузки бакаводонагревателя циркуляционный насос работает в постоянном режиме.

Исключение:

Нагрев горячей воды в настенном котле проточного типа активен в течение 30 минут (при UBAили EMS-проточн.)

I мигает до

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

11.2.2 Ручной старт циркуляционного насоса

Если горячая вода еще имеет заданную температуру, то при нажатии кнопки циркуляционный насос на 3 минуты. Зеленый светодиод в этом случае не горит.

Регулирование температуры горячей воды

I запускается

Действие Индикация/дисплей Замечания/указания

ГОР. ВОДА ИЗМЕРЕНА 55°C ДОЗАГРУЗКА ПРЕРВАНА

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Если эта функция была включена ошибочно, то нужно нажать кнопку

I второй раз.

Загрузка будет прервана.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные

серым цветом.

Стандартная индикация

ПОД. ЛИНИЯ УСТАН.

30°C

НАР. t

21°C

Нажать. Включается только

ЦИРКУЛЯЦИЯ

НАСОС РАБОТАЕТ 3 МИНУТЫ

циркуляционный насос.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Регулирование температуры горячей воды

11.2.3 Начтройка постоянного режима приготовления горячей воды

Действие Индикация/дисплей Замечания/указания

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Стандартная индикация

ПОД. ЛИНИЯ УСТАН.

30°C

НАР. t

21°C

Нажать и удерживать нажатой.

ВЫБОР ОТ. КОНТУР

Повернуть ручку переключателя до

ГОР. ВОДА

появления строки "ГОР. ВОДА".

Отпустить для сохранения введенных данных.

Нажать. Нагрев горячей воды будет

ГОР. ВОДА НАСТРОЕНА 55°C

ПОСТ. НАГРУЗКА

происходить теперь постоянно.

3 сек

ПОД. ЛИНИЯ УСТАН.

30°C

НАР. t

Оставляем за собой право на изменения!

21°C

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Через 3 секунды вновь появится стандартная индикация.

Регулирование температуры горячей воды

11.2.4 Выключение приготовления горячей воды

Действие Индикация/дисплей Замечания/указания

ПОД. ЛИНИЯ УСТАН.

НАР. t

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Стандартная индикация

30°C

21°C

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления строки "ГОР. ВОДА".

Отпустить для сохранения введенных данных.

Нажать.

ВЫБОР ОТ. КОНТУР

ГОР. ВОДА

ВЫКЛ.

3 сек

ПОД. ЛИНИЯ УСТАН

30°C

НАР. t

21°C

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Приготовление горячей воды теперь отключено. Можно активировать вручную, нажав на кнопку

Через 3 секунды вновь появится

стандартная индикация.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Регулирование температуры горячей воды

11.2.5 Установка автоматического режима

Действие Индикация/дисплей Замечания/указания

ПОД. ЛИНИЯ УСТАН.

НАР. t

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Стандартная индикация

30°C

21°C

Нажать и удерживать нажатой.

ВЫБОР ОТ. КОНТУР

Повернуть ручку переключателя до

ГОР. ВОДА

появления строки "ГОР. ВОДА".

Отпустить для сохранения введенных данных.

Нажать. Приготовление горячей

ГОР. ВОДА

воды происходит теперь в автоматическом режиме.

АВТ. РЕЖИМ ДЕНЬ

3 сек

Через 3 секунды вновь появится

ПОД. ЛИНИЯ УСТАН.

30°C

НАР. t

21°C

стандартная индикация.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Управление циркуляционными насосами

12 Управление циркуляционными насосами

Заводская настройка:

Управление циркуляционными насосами включается за 30 минут до включения отопительных контуров.

12.1 Установка интервалов непрерывной работы

Регулирование работы циркуляционного насоса может производиться как в зависимости от работы отопительных контуров (см. ниже), так и по своей собственной программе (см. главу 17 "Ввод новой программы циркуляционного насоса", стр. 74).

Действие Индикация/дисплей Замечания/указания

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления строки "ЦИРКУЛЯЦИЯ".

ВЫБОР ОТ. КОНТУР

ЦИРКУЛЯЦИЯ

Если все отопительные контуры работают в режиме с пониженной температурой или в режиме Отпуск, то циркуляционные насосы не работают.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Отпустить для сохранения введенных данных.

Нажать. Теперь циркуляционный насос

Оставляем за собой право на изменения!

ЦИРКУЛЯЦИЯ

ПОСТ. НАГРУЗКА

3 сек

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

в установленных интервалах работает непрерывно .

Управление циркуляционными насосами

ПОД. ЛИНИЯ УСТАН.

НАР. t

Через 3 секунды вновь появится стандартная индикация.

30°C

21°C

Заводская настройка:

Циркуляционный насос включается два раза в час на 3 минуты.

Количество интервалов в час может быть изменено на сервисном уровне специалистом отопительной фирмы.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Управление циркуляционными насосами

12.1.1 Выключение циркуляционного насоса

Действие Индикация/дисплей Замечания/указания

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Стандартная индикация

ПОД. ЛИНИЯ УСТАН.

30°C

НАР. t

21°C

Нажать и удерживать нажатой.

ВЫБОР ОТ. КОНТУР

Повернуть ручку переключателя до

ЦИРКУЛЯЦИЯ

появления строки "ЦИРКУЛЯЦИЯ".

Отпустить для сохранения введенных данных.

Нажать. Циркуляционный насос теперь

ЦИРКУЛЯЦИЯ

выключен.

Нажатием на кнопку дозагрузки

I циркуляционный насос

ВЫКЛ.

3 сек

ПОД. ЛИНИЯ УСТАН.

30°C

НАР. t

21°C

включится один раз на ограниченное время. После окончания процесса загрузки циркуляционный насос вновь отключится.

Через 3 секунды вновь появится стандартная индикация.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Управление циркуляционными насосами

12.1.2 Установка автоматического режима

Действие Индикация/дисплей Замечания/указания

ПОД. ЛИНИЯ УСТАН.

НАР. t

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Стандартная индикация

30°C

21°C

Нажать и удерживать нажатой.

ВЫБОР ОТ. КОНТУР

Повернуть ручку переключателя до

ЦИРКУЛЯЦИЯ

появления строки "ЦИРКУЛЯЦИЯ".

Отпустить для сохранения введенных данных.

Нажать. В автоматическом режиме цир-

ЦИРКУЛЯЦИЯ

куляционный насос работает в установленных интервалах.

Заводская настройка:

АВТОМАТ.

Циркуляционный насос включается два раза в час на 3 минуты.

Количество интервалов в час

ПОД. ЛИНИЯ УСТАН.

30°C

НАР. t

21°C

может быть изменено на сервисном уровне специалистом отопительной фирмы.

Через 3 секунды вновь появится стандартная индикация.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Управление циркуляционными насосами

12.2 Термическая дезинфекция

Если на системе отопления установлена функция "Термическая дезинфекция", то один раз в неделю

во время ее проведения горячая вода прогревается до повышенной температуры, необходимой для уничтожения легионелл.

Во время проведения термической дезинфекции постоянно работают загрузочный насос бакаводонагревателя и циркуляционный насос (если имеются).

Программа термической дезинфекции работает по заводской настройке:

Каждый вторник в 1:00 час ночи вода прогревается до 70 °C.

Специалисты отопительной фирмы могут изменить эти условия программы.

О прохождении программы дезинфекции сигнализируют светодиоды

ПРЕДУПРЕЖДЕНИЕ!

Z на модулях FM441 и FM445.

ОПАСНОСТЬ ОЖОГА

горячей водой из контура ГВС отопительной установки, если на нем не установлен термически регулируемый смеситель.

z Во время проведения термической

дезинфекции и сразу после нее нельзя открывать только кран горячей воды, не добавляя холодной.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Стандартная программа

13 Стандартная программа

Стандартная программа представляет собой установленную на заводе программу включения отопления с указанием дня недели, времени и температуры.

Можно выбрать любую из восьми стандартных программ (см. таблицу внизу).

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Заводская настройка: стандартная программа "Семья".

Название программы

Утром Работа в первую смену

До обеда Работа в первой

половине дня

Обед В обед дома

После обеда Работа во второй половине дня

Вечером Работа в вечернюю

смену Одинокие пн.–чт.

Семья пн.–чт.

Пенсионеры пн.–вс. 5:30 23:00 Новая

День Вкл. Выкл. Вкл. Выкл. Вкл. Выкл.

пн.–чт.

пт. сб. вс.

пн.–чт.

пт. сб. вс.

пн.–чт.

пт. сб. вс.

пн.–чт.

пт. сб. вс.

пн.–пт.

сб. вс.

пт. сб. вс.

4:30 4:30 6:30 7:00

5:30 5:30 6:30 7:00

6:00 6:00 6:00 7:00

6:00 6:00 6:30 7:00

6:30 6:30 7:00

6:00 6:00 7:00 8:00

5:30 5:30 6:30 7:00

22:00 23:00 23:30 22:00

8:30

8:30 23:30 22:00

8:00

8:00 23:00 22:00

11:30 11:30 23:30 22:00

23:00 23:30 23:00

8:00

8:00 23:30 22:00

22:00 23:00 23:30 22:00

Для каждого отдельного отопительного контура можно выбрать любую из стандартных программ (см. "Выбор программы для отопительного контура" на стр.48) или создать новую программу. Можно создать новую отопительную программу, независящую от стандартных, (см. главу 15 "Создание новой программы отопления", стр.62") или изменить, а также дополнить некоторые точки переключений в стандартной программе (см. главу 14 "Изменение стандартной программы", стр.49).

Дневной режим

12:00 12:00

11:30 11:30

16:00 15:00

22:00 23:00

13:00 23:00

22:00 23:00

17:00 22:00

Таб.2 Стандартные программы

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Стандартная программа

13.1 Выбор программы для отопительного контура

Действие Индикация/дисплей Замечания/указания

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

PROG

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужной программы (здесь "СЕМЬЯ").

Отпустить для сохранения введенных данных.

Возврат к стандартной индикации.

ТАЙМЕР

ОТОПИТ. КОНТУР 2

ТАЙМЕР

ВЫБОР ПРОГРАММЫ

ВЕЧЕРОМ

ТАЙМЕР

ВЫБОР ПРОГРАММЫ

СЕМЬЯ

ПРОГР. СЕМЬЯ

ПОНЕДЕЛЬНИК В 05:30

21°C

На дисплее ненадолго появится отопительный контур, который был до этого выбран (см. "Выбор отопительного контура" на стр.24).

Пример: "Отопительный контур 2".

Показана программа (здесь "ВЕЧЕРОМ"), установленная ранее для отопительного контура 2.

Строка "ВЕЧЕРОМ" мигает.

На дисплее появится название программы и время первого включения (время старта) выбранной программы отопления "ПРОГР. СЕМЬЯ".

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Изменение стандартной программы

14 Изменение стандартной программы

Если Вы хотите изменить периоды отопления в какой-либо стандартной программе, то передвиньте точку включения или добавьте новую, причем новая точка вводится заданием трех параметров: дня недели, времени и температуры.

Измененная таким образом программа сохраняется под названием "СОБСТВ." с номером отопительного контура.

Пример: В стандартной программе "Семья" начало отопления в отопительном контуре 2 нужно перенести с 5:30 на 6:30.

14.1 Перенос времени переключения.

Дневной режим (например, 21 °C)

Ночной режим

Дневной режим (например, 21 °C)

Ночной режим

Рис. 10 Изменение стандартной программы

5:30

6:30

22:00

Действие Индикация/дисплей Замечания/указания

Выбрать отопительный контур

См. "Выбор отопительного контура“ на стр.24.

Пример: отопительный контур 2.

Выбрать стандартную программу для заданного отопительного контура.

ПРОГР. СЕМЬЯ

См. "Выбор программы для отопительного контура" на стр.48.

Пример: стандартная программа "Семья".

После первых двух шагов на

ПОНЕДЕЛЬНИК В 05:30

21°C

дисплее появится название программы и первая точка переключения (точка старта) отопительной программы "Семья" (понедельник в 5:30 с 21 °C).

Перенос времени переключения.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Изменение стандартной программы

Нажать и удерживать нажатой.

Повернуть до появления нужного времени (здесь: "6:30").

Отпустить для сохранения введенных данных.

Повернуть ручку переключателя до появления следующего включения, которое Вы хотите изменить (здесь "ВТОРНИК").

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного времени (здесь "06:30").

ПРОГР. СЕМЬЯ

ПОНЕДЕЛЬНИК В 06:30

СОБСТВ. ПРОГР. 2

ПОНЕДЕЛЬНИК В 06:30

СОБСТВ. ПРОГР. 2

ВТОРНИК В 05:30

СОБСТВ. ПРОГР. 2

ВТОРНИК В 06:30

21°C

Время на дисплее мигает.

Измененная точка включения сохранится в программе с названием "СОБСТВ." и номером отопительного контура (здесь "2"). Вызвать свою программу "СОБСТВ." можно, нажав кнопку

J и повернув ручку

переключателя (см. "Выбор программы для отопительного контура“ на стр.48).

Время на дисплее мигает.

Отпустить для сохранения введенных данных.

Возврат к стандартной индикации.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Изменение стандартной программы

14.2 Добавление точки переключения

Добавив новые точки переключений (т.е. введя: день недели/время/температуру), можно изменить длительность отопительных периодов.

Пример: В стандартной программе "Семья" предусмотрено непрерывное отопление в пятницу с 5:30 до 23:00. Если в пятницу с 10:00 до 13:00 нет необходимости в отоплении, то нужно ввести в программу два новых значения времени.

Измененная таким образом программа сохраняется под названием "СОБСТВ." с номером отопительного контура.

Действие Индикация/дисплей Замечания/указания

Стандартная программа "Семья"

Дневной режим (например, 21 °C)

Ночной режим

Новая "Собственная программа 2"

Дневной режим (например, 21 °C)

Ночной режим

Рис. 11 Добавление точки переключения

5:30

10:00

13:00

23:00

Выбрать отопительный контур

Выбрать стандартную программу для заданного отопительного контура.

Добавить точку переключения.

ПРОГР. СЕМЬЯ

ПОНЕДЕЛЬНИК В 05:30

21°C

См. "Выбор отопительного контура“ на стр.24.

Пример: отопительный контур 2.

См. "Выбор программы для отопительного контура" на стр.48.

Пример: стандартная программа "Семья".

После первых двух шагов на дисплее появится название программы и первая точка переключения (точка старта) отопительной программы "Семья" (понедельник в 5:30 при 21 °C).

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Изменение стандартной программы

Ввод первой точки переключения (пятница, 10:00, 17 °C)

Действие Индикация/дисплей Замечания/указания Повернуть – лучше налево – до появления показанной здесь индикации.

НОВ. ВРЕМЯ ВК/ВЫК

-------------В ---

----

На дисплее появляется пустой шаблон со строкой "НОВ. ВРЕМЯ ВК/ВЫК" для ввода новой точки переключения.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного дня (здесь "ПЯТНИЦА").

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного времени (здесь "10:00").

Отпустить для сохранения введенных данных.

НОВ. ВРЕМЯ ВК/ВЫК

ПЯТНИЦА В ---

НОВ. ВРЕМЯ ВК/ВЫК

ПЯТНИЦА В 10:00

----

Строка с днем недели мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Можно выбрать отдельный день или сгруппировать дни недели:

− понедельник - четверг

− понедельник - пятница

− суббота - воскресенье

− понедельник - воскре-

сенье

Время на дисплее мигает.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Изменение стандартной программы

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужной температуры (здесь "17 °C").

Отпустить для сохранения введенных данных.

НОВ. ВРЕМЯ ВК/ВЫК

ПЯТНИЦА В 10:00

17°C

Значение температуры мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Нельзя устанавливать произвольные значения температуры. Имеются только заданные на заводе дневные и ночные температуры, которые можно изменить согласно рекомендациям, приведенным в главе 10 на стр.30.

Только после ввода всех 3 параметров новой точки переключения (дня недели/времени/температуры) данные автоматически загружаются в память и сохраняются как "СОБСТВ. ПРОГР." с номером отопительного контура (здесь "2"). Это сохранение на дисплее не отображается. Появляется пустой шаблон "НОВ. ВРЕМЯ ВК/ВЫК" для ввода следующей точки переключения.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Изменение стандартной программы

Ввод второй точки включения (пятница,13:00,21°C)

Действие Индикация/дисплей Замечания/указания

НОВ. ВРЕМЯ ВК/ВЫК

-------------В ---

----

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного дня (здесь "ПЯТНИЦА").

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного времени (здесь "13:00").

Отпустить для сохранения введенных данных.

НОВ. ВРЕМЯ ВК/ВЫК

ПЯТНИЦА В ---

НОВ. ВРЕМЯ ВК/ВЫК

ПЯТНИЦА В 13:00

----

Строка с днем недели мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Можно выбрать отдельный день или сгруппировать дни недели:

− понедельник - четверг

− понедельник - пятница

− суббота - воскресенье

− понедельник - воскре-

сенье

Время на дисплее мигает.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужной температуры (здесь "21 °C").

Оставляем за собой право на изменения!

НОВ. ВРЕМЯ ВК/ВЫК

ПЯТНИЦА В 13:00

21°C

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Значение температуры мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Изменение стандартной программы

Отпустить для сохранения введенных данных.

Возврат к стандартной индикации.

Только после ввода всех 3 параметров новой точки переключения (дня недели/времени/температуры) данные загружаются в память и сохраняются как "СОБСТВ. ПРОГР." с номером отопительного контура (здесь "2"). Вызвать свою программу "СОБСТВ." можно, нажав кнопку переключателя (см. "Выбор программы для отопительного контура“ на стр.48).

J и повернув ручку

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Изменение стандартной программы

14.3 Отмена точек переключения

Пример: В стандартной программе "Семья" для отопительного контура 2 нужно отменить точку переключения в понедельник 22:00.

Измененная таким образом программа сохраняется под названием "СОБСТВ." с номером отопительного контура.

Действие Индикация/дисплей Замечания/указания

Выбрать отопительный контур

Выбрать стандартную программу для заданного отопительного контура.

Стандартная программа "Семья"

Дневной режим (например, 21 °C)

Ночной режим

Новая "Собственная программа 2"

Дневной режим (например, 21 °C)

Ночной режим

Рис. 12 Отмена точек переключения

5:30

См. "Выбор отопительного контура“ на стр.24.

Пример: отопительный контур 2.

См. "Выбор программы для отопительного контура" на стр.48.

Пример: стандартная программа "Семья".

22:00

Отменить точку переключения

ПРОГР. СЕМЬЯ

ПОНЕДЕЛЬНИК В 05:30

21°C

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Изменение стандартной программы

Повернуть ручку переключателя до появления времени, которое нужно отменить (здесь "22:00").

ПРОГР. СЕМЬЯ

ПОНЕДЕЛЬНИК В 22:00

17°C

Одновременно нажать и

удерживать нажатыми.

Отпустить для сохранения

введенных данных.

ПРОГР. СЕМЬЯ

УДАЛИТЬ

ПОНЕДЕЛЬНИК 22:00

СОБСТВ. ПРОГР. 2

ВТОРНИК В 05:30

21°C

В нижней строке появляются 8 ячеек, которые будут гаснуть слева направо с интервалом в 1 секунду.

Как только исчезнут все восемь ячеек, точка переключения будет удалена.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Если отпустить кнопки раньше, то операция по отмене времени будет прервана.

Измененная программа сохраняется под именем "СОБСТВ. ПРОГР." с номером отопительного контура (здесь "2").

Новую программу можно вызвать, нажав кнопку

J и повернув ручку

переключателя (см. "Выбор программы для отопительного контура“ на стр.48).

Возврат к стандартной индикации.

Теперь отопление будет работать с понедельника с 5.30 утра до вторника до 22.00.

Время переключения во вторник не приведет к температурному скачку.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Изменение стандартной программы

14.4 Отмена отопительного периода

Отопительный период подразумевает два значения времени переключения: одного включения и одного выключения. Если отменяется отопительный период, то должны быть отменены обе точки.

Пример: в стандартной программе "Обед" нужно для отопительного контура 2 отменить отопление в понедельник с 11:30 до 13:00 с тем, чтобы с 8:00 до 17:00 был перерыв в отоплении.

Измененная таким образом программа сохраняется под названием "СОБСТВ." с номером отопительного контура.

Действие Индикация/дисплей Замечания/указания

Выбрать отопительный контур

Выбрать стандартную программу для заданного отопительного контура.

Стандартная программа "Обед"

Дневной режим

Ночной режим

Новая "Собственная программа 2"

Дневной режим

Ночной режим

Рис. 13 Отмена отопительного периода

6:00

8:00

вращать до 13:00

6:00

8:00 22:00

11:30

13:00

См. "Выбор отопительного контура“ на стр.24.

Пример: отопительный контур 2.

См. "Выбор программы для отопительного контура" на стр.48.

Пример: стандартная программа "ПРОГР. ОБЕД".

17:00

22:00

Отмена отопительного периода.

ПРОГР. ОБЕД

ПОНЕДЕЛЬНИК В 06:00

21°C

После первых двух шагов на дисплее появится название программы и первая точка включения (точка старта) отопительной программы "Семья" (понедельник в 6:00 при 21 °C).

Показываемая температура зависит от заданной комнатной температуры.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Изменение стандартной программы

Повернуть ручку переключателя до появления времени включения, которое требуется отменить (здесь "11:30").

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления времени выключения, которое нужно отменить (здесь "13:00").

Отпустить для сохранения введенных данных.

ПРОГР. ОБЕД

ПОНЕДЕЛЬНИК В 11:30

ПРОГР. ОБЕД

ПОНЕДЕЛЬНИК В 13:00

ИНТЕРВАЛ ВКЛ-ИЯ

УДАЛЯЕТСЯ

СОБСТВ. ПРОГР. 2

ПОНЕДЕЛЬНИК В 17:00

21°C

17°C

21°C

Время на дисплее мигает.

После выбора второго времени удаляемого отопительного периода в нижней строке дисплея появляются 8 ячеек, которые гаснут с интервалом в 1 секунду слева направо.

Как только исчезнут все ячейки, отопительный период будет отменен.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Если отпустить кнопку раньше нуть ручку переключателя, то процесс отмены будет прерван.

Время включения отопительного периода останется прежним.

На дисплее появится следующая время включения.

Измененная программа сохраняется под именем "СОБСТВ. ПРОГР." с номером контура (здесь "2").

L или повер-

Возврат к стандартной индикации.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Новую программу можно вызвать, нажав кнопку

J и повернув ручку

переключателя (см. "Выбор программы для отопительного контура“ на стр. 48).

Изменение стандартной программы

14.5 Объединение отопительных периодов

Отопительный период подразумевает два значения времени переключения: одного включения и одного выключения. Чтобы объединить два отопительных периода, идущих один за другим, установите время выключения первого отопительного периода на время включения следующего за ним отопительного периода.

Пример: для отопительного контура 2 со стандартной программой "Обед" Вы хотите объединить два отопительных периода в понедельник: один - с 11:30 до 13:00, другой - с 17:00 до 22:00. Отопление с 11:30 до 22:00 будет непрерывным.

Измененная таким образом программа сохраняется под названием "СОБСТВ." с номером отопительного контура.

Действие Индикация/дисплей Замечания/указания

Выбрать отопительный контур

Выбрать стандартную программу для заданного отопительного контура.

Стандартная программа "Обед"

Дневной режим

Ночной режим

Новая "Собственная программа 2"

Дневной режим

Ночной режим

Рис. 14 Объединение отопительных периодов

6:00

8:00

6:00

8:00 22:00

11:30

13:00

17:00

повернуть

с 13:00 до 17:00

См. "Выбор отопительного контура“ на стр.24.

Пример: отопительный контур 2.

См. "Выбор программы для отопительного контура" на стр.48.

Пример: стандартная программа "ПРОГР. ОБЕД".

22:00

Объединение отопительных периодов

ПРОГР. ОБЕД

ПОНЕДЕЛЬНИК В 06:00

21°C

После первых двух шагов на дисплее появится название программы и первая точка включения (точка старта) отопительной программы "Обед" (понедельник в 6:00 при 21 °C).

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Изменение стандартной программы

Повернуть ручку переключателя до появления времени выключения первого отопительного периода (здесь "13:00"), который должен быть объединен со вторым, следующим за ним периодом.

Нажать и удерживать нажатой.

Повернуть направо до появления времени начала второго отопительного периода, который должен быть объединен с первым

(здесь "ПОНЕДЕЛЬНИК, 17:00").

Отпустить для сохранения введенных данных.

Возврат к стандартной индикации.

ПРОГР. ОБЕД

ПОНЕДЕЛЬНИК В 13:00

ПРОГР. ОБЕД

ПОНЕДЕЛЬНИК В 17:00

ИНТЕРВАЛ ВКЛ-ИЯ

ОБЪЕДИНЕН

СОБСТВ. ПРОГР. 2

ПОНЕДЕЛЬНИК В 22:00

17°C

21°C

17°C

Время на дисплее мигает.

При выборе времени начала второго периода, в нижней строке дисплея появляются 8 ячеек, которые начнут гаснуть слева направо с интервалом в 1 секунду.

При исчезновении последней ячейки два отопительных периода будут объединены.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Если отпустить кнопку раньше нуть ручку переключателя, то процесс отмены будет прерван.

Время включения и выключения отопительного периода останется прежним.

Измененная новая программа сохраняется под именем "СОБСТВ. ПРОГР." с номером отопительного контура (здесь "2").

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Можно вызвать новую программу с объединенными периодами "СОБСТВ. ПРОГР.", нажав на кнопку и повернув ручку переключателя (см. "Выбор программы для отопительного контура“ на стр. 48).

L или повер-

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Создание новой программы отопления

15 Создание новой программы отопления

При создании новой программы отопления можно ввести для отопительного контура до 42 точек переключений в неделю. Каждая точка переключения задается вводом 3 параметров: дня недели, времени и температуры.

Созданная новая программа отопления сохранится под именем "СОБСТВ. ПРОГР." с номером соответствующего отопительного контура.

Пример:

Понедельник – пятница, с 5:00 21 °C, с 21:0017°C.

Суббота – воскресенье, с 09:30 21 °C, с 23:3017°C.

Действие Индикация/дисплей Замечания/указания

Выбрать отопительный контур

Выбрать стандартную программу для заданного отопительного контура.

Новая программа отопления "Собств.-2"

Дневной режим

Ночной режим

Дневной режим

Ночной режим

Рис. 15 Создание новой программы отопления

5:00

9:30

21:00

23:30

См. "Выбор отопительного контура“ на стр.24.

Пример: отопительный контур 2.

См. "Выбор программы для отопительного контура” на стр.48.

Здесь: выбор программы "Новая".

°C

Ввести точку переключения.

НОВ. ВРЕМЯ ВК/ВЫК

-------------В ---

----

После выполнения 1-го и 2-го шагов на дисплее появляется пустой шаблон "НОВ."

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Создание новой программы отопления

Ввод первой точки включения

(понедельник – пятница, 5:00, 21 °C)

Действие Индикация/дисплей Замечания/указания

НОВ. ВРЕМЯ ВК/ВЫК

-------------В ---

На дисплее появляется пустой шаблон со строкой "НОВ. ВРЕМЯ ВК/ВЫК" для ввода нового времени.

----

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужных дней (здесь "ПОНЕД.– ПЯТНИЦА").

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного времени (здесь "05:00").

НОВ. ВРЕМЯ ВК/ВЫК

ПOHEД.-ПЯTHИЦA В ---

НОВ. ВРЕМЯ ВК/ВЫК

ПOHEД.-ПЯTHИЦA В 05:00

----

Строка с днем недели мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Можно выбрать отдельный день или сгруппировать дни недели:

− понедельник - четверг

− понедельник - пятница

− суббота - воскресенье

− понедельник - воскре-

сенье

Время на дисплее мигает.

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Оставляем за собой право на изменения!

НОВ. ВРЕМЯ ВК/ВЫК

ПOHEД.-ПЯTHИЦA В 05:00

21°C

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Значение температуры мигает.

Создание новой программы отопления

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Повернуть ручку переключателя до появления нужной температуры (здесь "21 °C").

Отпустить для сохранения введенных данных.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Создание новой программы отопления

Ввод второй точки переключения

(понедельник – пятница, 21:00, 17 °C)

Действие Индикация/дисплей Замечания/указания

НОВ. ВРЕМЯ ВК/ВЫК

-------------В ---

На дисплее появляется пустой шаблон со строкой "НОВ. ВРЕМЯ ВК/ВЫК" для ввода нового времени.

----

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужных дней (здесь "ПОНЕД.–

ПЯТНИЦА").

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного времени (здесь "21:00").

Отпустить для сохранения введенных данных. Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужной температуры (здесь "17 °C").

Отпустить для сохранения введенных данных.

НОВ. ВРЕМЯ ВК/ВЫК

ПOHEД.-ПЯTHИЦA В ---

НОВ. ВРЕМЯ ВК/ВЫК

ПOHEД.-ПЯTHИЦA В 21:00

НОВ. ВРЕМЯ ВК/ВЫК

ПOHEД.-ПЯTHИЦA В 21:00

----

17°C

Строка с днем недели мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Можно выбрать отдельный день или сгруппировать дни недели:

− понедельник - четверг

− понедельник - пятница

− суббота - воскресенье

− понедельник - воскре-

сенье

Время на дисплее мигает.

Значение температуры мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Создание новой программы отопления

Ввод третьей точки переключения

(суббота - воскресенье, 09:30, 21 °C)

Действие Индикация/дисплей Замечания/указания

НОВ. ВРЕМЯ ВК/ВЫК

-------------В ---

----

На дисплее появляется пустой шаблон со строкой "НОВ. ВРЕМЯ ВК/ВЫК" для ввода новой точки переключения.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужных дней (здесь "СУББ.ВОСКРЕС.").

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного времени (здесь "09:30").

Отпустить для сохранения введенных данных.

НОВ. ВРЕМЯ ВК/ВЫК

СУББ.-ВОСКРЕС. В ---

НОВ. ВРЕМЯ ВК/ВЫК

СУББ.-ВОСКРЕС. В 09:30

----

Строка с днем недели мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Можно выбрать отдельный день или сгруппировать дни недели:

− понедельник - четверг

− понедельник - пятница

− суббота - воскресенье

− понедельник - воскре-

сенье

Время на дисплее мигает.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Создание новой программы отопления

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужной температуры (здесь "21 °C").

Отпустить для сохранения введенных данных.

НОВ. ВРЕМЯ ВК/ВЫК

СУББ.-ВОСКРЕС. В 09:30

21°C

Значение температуры мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Создание новой программы отопления

Ввод четвертой точки переключения

(суббота - воскресенье, 23:30, 17 °C)

Действие Индикация/дисплей Замечания/указания

НОВ. ВРЕМЯ ВК/ВЫК

-------------В ---

----

На дисплее появляется пустой шаблон со строкой "НОВ. ВРЕМЯ ВК/ВЫК" для ввода новой точки переключения.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужных дней (здесь "СУББ. ВОСКРЕС.").

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного времени (здесь "23:30").

Отпустить для сохранения введенных данных.

НОВ. ВРЕМЯ ВК/ВЫК

СУББ.-ВОСКРЕС. В ---

НОВ. ВРЕМЯ ВК/ВЫК

СУББ.-ВОСКРЕС. В 23:30

----

Строка с днем недели мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Можно выбрать отдельный день или сгруппировать дни недели:

− понедельник - четверг

− понедельник - пятница

− суббота - воскресенье

− понедельник - воскре-

сенье

Время на дисплее мигает.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Создание новой программы отопления

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужной температуры (здесь "17 °C").

Отпустить для сохранения введенных данных.

НОВ. ВРЕМЯ ВК/ВЫК

СУББ.-ВОСКРЕС. В 23:30

17°C

Значение температуры мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

J и повернув ручку переклю-

чателя (см. "Выбор программы для отопительного контура“ на стр. 48).

Возврат к стандартной индикации.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Ввод новой программы приготовления горячей воды

16 Ввод новой программы приготовления горячей воды

Приготовление горячей воды может происходить по заводской установке "Выбор программы по отопительным контурам" или по собственной программе "Выбор собственной программы ГВС".

Если приготовление горячей воды не должно зависеть от работы отопительных контуров, то можно ввести собственную программу приготовления горячей воды:

Пример:

Всю неделю вода должна подогреваться с 6:30 до 9:00.

Действие Индикация/дисплей Замечания/указания

Выбрать отопительный контур

Выбор программы для отопительного контура "Горячая вода".

Заводская настройка:

"Выбор программы по отопительным контурам": По этой программе приготовление горячей воды автоматически начинается за 30 минут до самого раннего включения отопительного контура из всех контуров, заведенных на эту систему управления и заканчивается с выключением последнего отопительного контура.

См. "Выбор отопительного контура“ на стр.24.

Здесь: "ГОР. ВОДА".

См. "Выбор программы для отопительного контура” на стр.48.

Здесь: ВЫБОР ПРОГРАММЫ "НОВ."

Ввести точку переключения.

НОВ. ВРЕМЯ ВК/ВЫК

-------------В ---

----

После выполнения 1-го и 2-го шагов на дисплее появляется пустой шаблон "НОВ."

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Ввод новой программы приготовления горячей воды

Ввод первой точки переключения

(понедельник – воскресенье, 6:30, включение приготовления горячей воды)

Действие Индикация/дисплей Замечания/указания

НОВ. ВРЕМЯ ВК/ВЫК

-------------В ---

----

На дисплее появляется пустой шаблон со строкой "НОВ. ВРЕМЯ ВК/ВЫК" для ввода новой точки переключения.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужных дней (здесь "ПОНЕД.– ВОСКРЕС.")

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного времени (здесь "06:30").

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть направо до появления строки "ВКЛ."

Отпустить для сохранения введенных данных.

НОВ. ВРЕМЯ ВК/ВЫК

ПОНЕД.-ВОСКРЕС. В ---

НОВ. ВРЕМЯ ВК/ВЫК

ПОНЕД.-ВОСКРЕС.

В 06:30

НОВ. ВРЕМЯ ВК/ВЫК

ПОНЕД.-ВОСКРЕС. В 06:30

----

ВКЛ.

Строка с днем недели мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Можно выбрать отдельный день или сгруппировать дни недели:

− понедельник - четверг

− понедельник - пятница

− суббота - воскресенье

− понедельник - воскре-

сенье

Время на дисплее мигает.

Мигает значение, которое нужно изменить.

Только после ввода всех 3 параметров новой точки переключения (дня недели/времени/температуры) данные автоматически загружаются в память и сохраняются как "СОБСТВ. ПРОГР., ГОР. ВОДА" при выборе отопительного контура "ГОР. ВОДА". Это сохранение на дисплее не отображается. Появляется пустой шаблон "НОВ. ВРЕМЯ ВК/ВЫК" для ввода следующей точки переключения.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Ввод новой программы приготовления горячей воды

Ввод второй точки переключения

(понедельник – воскресенье, 09:00, выключение приготовления горячей воды)

Действие Индикация/дисплей Замечания/указания

НОВ. ВРЕМЯ ВК/ВЫК

--------------

В ---

На дисплее появляется пустой шаблон со строкой "НОВ. ВРЕМЯ ВК/ВЫК" для ввода новой точки переключения.

----

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужных дней (здесь "ПОНЕД.– ВОСКРЕС.")

Отпустить для сохранения введенных данных. Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного времени (здесь "09:00").

Отпустить для сохранения введенных данных.

НОВ. ВРЕМЯ ВК/ВЫК

ПОНЕД.-ВОСКРЕС. В ---

НОВ. ВРЕМЯ ВК/ВЫК

ПОНЕД.-ВОСКРЕС. В 09:00

----

Строка с днем недели мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Можно выбрать отдельный день или сгруппировать дни недели:

− понедельник - четверг

− понедельник - пятница

− суббота - воскресенье

− понедельник - воскре-

сенье

Время на дисплее мигает.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Ввод новой программы приготовления горячей воды

Нажать и удерживать нажатой.

Повернуть налево до появления строки "ВЫКЛ." Отпустить для сохранения введенных данных.

Возврат к стандартной индикации.

НОВ. ВРЕМЯ ВК/ВЫК

ПОНЕД.-ВОСКРЕС. В 09:00

ВЫКЛ.

Мигает значение, которое нужно изменить.

Только после ввода всех 3 параметров новой точки переключения (дня недели/времени/температуры) данные автоматически загружаются в память и сохраняются как "СОБСТВ. ПРОГР., ГОР. ВОДА" при выборе отопительного контура "ГОР. ВОДА". Это сохранение на дисплее не отображается. Появляется пустой шаблон "НОВ. ВРЕМЯ ВК/ВЫК" для ввода следующей точки переключения.

Теперь приготовление горячей воды происходит по программе "СОБСТВ. ПРОГР. ГОР. ВОДА". Программу "СОБСТВ. ПРОГР. ГОР. ВОДА" можно вызвать, нажав кнопку ручку переключателя (см. "Выбор программы для отопительного контура“ на стр.48).

J и повернув

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Ввод новой программы циркуляционного насоса

17 Ввод новой программы циркуляционного насоса

Циркуляционные насосы могут работать по заводской установке "Выбор программы по отопительным контурам" или по новой собственной программе "Выбор собственной программы ЦН".

Если циркуляционный насос не должен работать в зависимости от отопительных контуров, то можно ввести для него собственную программу работы:

Пример:

Всю неделю циркуляционный насос должен работать с 6:30 до 9:00.

Действие Индикация/дисплей Замечания/указания

Выбрать отопительный контур

Выбрать стандартную программу для отопительного контура "ЦИРКУЛЯЦИЯ".

Заводская настройка:

"Выбор программы по отопительным контурам": По этой программе циркуляционный насос автоматически включается за 30 минут до самого раннего включения отопительного контура из всех контуров, заведенных на эту систему управления и выключается сотключением последнего отопительного контура.

См. "Выбор отопительного контура“ на стр.24.

Здесь: "ЦИРКУЛЯЦИЯ".

См. "Выбор программы для отопительного контура” на стр.48.

Здесь: ВЫБОР ПРОГРАММЫ "НОВ."

Ввести точку переключения.

НОВ. ВРЕМЯ ВК/ВЫК

-------------В ---

----

После выполнения 1-го и 2-го шагов на дисплее появляется пустой шаблон "НОВ."

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Ввод новой программы циркуляционного насоса

Ввод первой точки переключения

(понедельник – воскресенье, 6:30, включение насоса)

Действие Индикация/дисплей Замечания/указания

НОВ. ВРЕМЯ ВК/ВЫК

-------------В ---

----

На дисплее появляется пустой шаблон со строкой "НОВ. ВРЕМЯ ВК/ВЫК" для ввода новой точки переключения.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужных дней (здесь "ПОНЕД.– ВОСКРЕС.")

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного времени (здесь "06:30").

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть направо до появления строки "ВКЛ."

Отпустить для сохранения введенных данных.

НОВ. ВРЕМЯ ВК/ВЫК

ПОНЕД.-ВОСКРЕС. В ---

НОВ. ВРЕМЯ ВК/ВЫК

ПОНЕД.-ВОСКРЕС. В 06:30

НОВ. ВРЕМЯ ВК/ВЫК

ПОНЕД.-ВОСКРЕС. В 06:30

----

ВКЛ.

Строка с днем недели мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Можно выбрать отдельный день или сгруппировать дни недели:

− понедельник - четверг

− понедельник - пятница

− суббота - воскресенье

− понедельник - воскре-

сенье

Время на дисплее мигает.

Мигает значение, которое нужно изменить.

Только после ввода всех 3 параметров новой точки переключения (дня недели/времени/температуры) данные автоматически загружаются в память и сохраняются как "СОБСТВ. ПРОГР., ЦП" при выборе отопительного контура "ЦИРКУЛЯЦИЯ". Это сохранение на дисплее не отображается. Появляется пустой шаблон "НОВ. ВРЕМЯ ВК/ВЫК" для ввода следующей точки переключения.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Ввод новой программы циркуляционного насоса

Ввод второй точки переключения

(понедельник – воскресенье, 09:00, выключение насоса)

Действие Индикация/дисплей Замечания/указания

НОВ. ВРЕМЯ ВК/ВЫК

--------------

В ---

На дисплее появляется пустой шаблон со строкой "НОВ. ВРЕМЯ ВК/ВЫК" для ввода новой точки переключения.

----

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужных дней (здесь "ПОНЕД.– ВОСКРЕС.")

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного времени (здесь "9:00"). Отпустить для сохранения введенных данных. Нажать и удерживать нажатой.

Повернуть налево до появления строки "ВЫКЛ."

Отпустить для сохранения введенных данных.

Возврат к стандартной индикации.

НОВ. ВРЕМЯ ВК/ВЫК

ПОНЕД.-ВОСКРЕС. В ---

НОВ. ВРЕМЯ ВК/ВЫК

ПОНЕД.-ВОСКРЕС. В 9:00

НОВ. ВРЕМЯ ВК/ВЫК

ПОНЕД.-ВОСКРЕС. В 9:00

----

ВЫКЛ.

Строка с днем недели мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Можно выбрать отдельный день или сгруппировать дни недели:

− понедельник - четверг

− понедельник - пятница

− суббота - воскресенье

− понедельник - воскре-

сенье

Время на дисплее мигает.

Мигает значение, которое нужно изменить.

Только после ввода всех 3 параметров новой точки переключения (дня недели/времени/температуры) данные автоматически загружаются в память и сохраняются как "СОБСТВ. ПРОГР., ЦП" при выборе отопительного контура "ЦИРКУЛЯЦИЯ". Это сохранение на дисплее не отображается. Появляется пустой шаблон "НОВ. ВРЕМЯ ВК/ВЫК" для ввода следующей точки переключения. Теперь циркуляционный насос работает по программе "СОБСТВ. ПРОГР. ЦП".

Вызвать свою программу " СОБСТВ. ПРОГР. ЦП" можно, нажав кнопку

J и повернув ручку переключа-

теля (см. "Выбор программы для отопительного контура" на стр.48).

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Программа Отпуск

18 Программа Отпуск

18.1 Установка программы Отпуск

С помощью этой программы отопительная установка может поддерживать пониженную температуру вдоме во время Вашего длительного отсутствия.

Пример:

В ближайшее время Вы собираетесь в отпуск на пять дней и хотите, чтобы в это время поддерживалась пониженная температура, например, для отопительного контура 2 температура помещения должна составлять 12 °C.

Действие Индикация/дисплей Замечания/указания

Выбрать отопительный контур

Включить программу Отпуск

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Поскольку программа Отпуск стартует сразу же после ввода, целесообразно вводить ее в день отъезда.

См. "Выбор отопительного контура“ на стр.24.

Пример: "ОТОПИТ. КОНТУР 2".

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Нажать и удерживать нажатой.

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

ОТПУСК

ОТОПИТ. КОНТУР 2

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Вызов программы Отпуск.

Программа Отпуск

Число дней "0" мигает.

ДНИ ОТПУСКА

КОМНАТА НАСТР.

17°C

Повернуть ручку переключателя до появления нужного числа дней (здесь "5").

Отпустить для сохранения введенных данных.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужной температуры (здесь "12 °C").

Отпустить для сохранения введенных данных.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

ДНИ ОТПУСКА

КОМНАТА НАСТР.

17°C

ДНИ ОТПУСКА

КОМНАТА НАСТР.

12°C

t КОМН. ИЗМЕРЕН.

22°C

НАР. t

12°C

Число дней "5" мигает.

Значение температуры мигает.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Программа Отпуск стартует сразу же после ее ввода.

Вы можете в любое время отменить программу Отпуск, для этого нужно вызвать эту программу заново (см. выше) и установить число дней отпуска "0".

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Если приготовление горячей воды происходит в зависимости от работы отопительных контуров ("ВЫБОР ПРОГРАММЫ ПО ОТ. КОНТУРАМ"; заводская установка), и все отопительные контуры переведены на программу Отпуск, то автоматически выключается приготовление горячей воды и циркуляционные насосы. Установка независимой программы приготовления горячей воды во время отпуска невозможна.

Если горячая вода приготавливается по своей программе ("ВЫБОР ПРОГРАММЫ СОБСТВ. ГОР. ВОДА", см. стр. 70), то в этом случае можно установить собственную программу приготовления горячей воды на время отпуска. Впрограмме приготовления горячей воды на время отпуска циркуляционный насос автоматически выключается.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Программа Отпуск

18.2 Прерывание и продолжение программы Отпуск

Вы можете в любое время прервать программу Отпуск и продолжить отопление, поддерживая заданную дневную или ночную температуру.

Действие Индикация/дисплей Замечания/указания

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Для этой функции используются элементы управления, выделенные серым цветом.

Если отопительный контур работа-

t КОМН. ИЗМЕРЕН.

22°C

НАР. t

12°C

Нажать. ПОСТОЯН. ДЕНЬ

Вновь продолжить прерванную программу Отпуск.

Нажать. ПОСТОЯН. НОЧЬ

Вновь продолжить прерванную программу Отпуск.

КОМНАТА НАСТР.

21°C

ПОСТОЯН. ДЕНЬ

КОМНАТА НАСТР.

17°C

ПОСТОЯН. НОЧЬ

ет по программе Отпуск, то горит только светодиод кнопки автоматического режима

Программа Отпуск может быть прервана в любое время. Для этого нужно нажать кнопку Вэтом случае отопление будет поддерживать заданную дневную температуру (см. главу "Установка комнатной температуры").

Программа Отпуск может быть прервана в любое время. Для этого нужно нажать кнопку Вэтом случае отопление будет поддерживать заданную ночную температуру (см. главу "Установка комнатной температуры").

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Корректировка показаний датчика комнатной температуры

19 Корректировка показаний датчика комнатной температуры

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Эта функция возможна только в том случае, если MEC2 установлен в жилом помещении.

Если комнатная температура на дисплее отличается от фактической температуры, измеренной термометром, то с помощью программы "ТАРИРОВКА MEC" можно скорректировать это значение.

Заводская настройка соответствует 0 °C. Диапазон настройки от +5 °C до –5 °C. Например, комнатная температура на дисплее 22 °C измеренная комнатная температура 22,5 °C.

Действие Индикация/дисплей Замечания/указания

Открыть крышку.

Одновременно нажать и затем отпустить кнопки.

Нажать и удерживать нажатой.

Повернуть ручку переключателя до появления нужного значения (здесь "0,5 °C").

Отпустить для сохранения введенных данных.

ТАРИРОВКА MEC

t КОМНАТЫ

КОРРЕКТУРА

ТАРИРОВКА MEC

t КОМНАТЫ

КОРРЕКТУРА

+ 0,0 °C

+ 0,5 °C

На дисплее появится строка "ТАРИРОВКА МЕС".

Мигает значение, которое нужно изменить.

Теперь на дисплее появится скорректированная комнатная температура, в примере 22,5 °C.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Автоматическое сообщение о проведении технического обслуживания

20 Автоматическое сообщение о проведении технического

обслуживания

Если специалист отопительной фирмы, обслуживающей Вашу отопительную установку, активизировал (по согласованию с Вами) функцию "автоматического сообщения о проведении технического обслуживания", то на дисплее в назначенный момент времени (по дате или по отработанным часам) появится сообщецние о необходимости проведения техобслуживания: "УКАЗАНИЕ СООБЩ. О ТЕХ. ОБ.".

Действие Индикация/дисплей Замечания/указания

Сообщение о проведении технического обслуживания в установленное время.

УКАЗАНИЕ

СООБЩ. О ТЕХ. ОБ.

Открыть крышку.

Повернуть ручку переключателя.

ТЕХОБСЛУЖ. ПО

ДАТЕ

ТРЕБУЕТСЯ

ТЕХОБСЛУЖ. ПО

ЧАСЫ РАБОТЫ

ТРЕБУЕТСЯ

Вы увидите сообщение

"ТЕХ. ОБСЛУЖ. ПО ДАТЕ" или "ТЕХ. ОБСЛУЖ. ПО ЧАСАМ

РАБОТЫ".

Сообщите отопительной фирме, обслуживающей Вашу установку, что пора проводить инспекционные работы и техническое обслуживание.

При использовании телемеханической системы дистанционного управления Logamatic автоматическое сообщение о необходимости проведения технического обслуживания можно вывести опционально на Ваш мобильный телефон, персональный компьютер или факс.

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Автоматическое сообщение о необходимости проведения технического обслуживания остается до тех пор, пока его не отменит специалист отопительной фирмы.

Тест дымовых газов для отопительных котлов

21 Тест дымовых газов для отопительных котлов

УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ

Соблюдайте национальные требования по ограничению потерь тепла с дымовыми газами отопительной установки.

z Ежегодно проводите тест дымовых

газов (для Германии действуют нормы BImSchV 1, 1988, §§ 7 – 11).

Тест дымовых газов включается на котле (см. техническую документацию на отопительный котел).

ОПАСНОСТЬ ОЖОГА

При проведении теста дымовых газов

ПРЕДУПРЕЖДЕНИЕ!

температура горячей воды может подняться выше 60 °C. Существует опасность ошпаривания горячей водой в местах водоразбора.

z Во время проведения теста дымовых

газов и сразу после него открывайте сначала кран с холодной водой и потом добавляйте горячую. Учтите, что у однорычажных смесителей в их обычном положении из них может выходить очень горячая вода.

z При использовании смесителей с

двумя кранами никогда не открывайте только горячую воду.

При проведении теста дымовых газов на MEC2 появляется следующее сообщение.

ТЕСТ УХ. Г. АКТИВ

t КОТЛОВОЙ ВОДЫ

75°C

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Неисправности и рекомендации по их устранению

22 Неисправности и рекомендации по их устранению

Неисправности должны быть незамедлительно устранены специалистами отопительной фирмы.

Опишите специалисту отопительной фирмы обнаруженную неисправность уже по телефону.

Переведите выключатели на модулях в положения, согласно рекомендациям в главе "Работа в случае неисправности".

В случае возникновения неисправностей на настенном отопительном котле следует пользоваться технической документации для настенных котлов.

На дисплей пульта управления MEC2 выводятся сообщения о неисправностях.

Если система управления укомплектована соответствующими модулями, то на дисплей выходят следующие сообщения о неисправностях:

– Котел – Отопительный

контур x

– Горячая вода – Горячая вода – Горячая вода – Горячая вода – Горячая вода – Отопительный

контур x

– Отопительный

контур x

– Отопительный

контур x

– Котел x – Отопительный

контур x

– Системная шина – Системная шина – Системная шина – Адрес – Адрес – Адрес – Адрес – Адрес – Адрес – Адрес

– Адрес

Датчик наружной температуры

Датчик подающей линии

Датчик горячей воды Холодная Термическая дезинфекция

EMS

Предупреждение ГВС

Дистанционное управление

Связь

Отопительный контур Х в ручном режиме

Статус горелки у

Неиспр. насоса

Ecobus нет приема Нет Master Конфликт адреса Конфликт, разъем 1 Конфликт, разъем 2 Конфликт, разъем A Ошибочный модуль, разъем 1 Ошибочный модуль, разъем 2 Ошибочный модуль, разъем А

Неизвестный модуль, разъем 1 Неизвестный модуль, разъем 2 Неизвестный модуль, разъем А

– Горячая вода – Горячая вода – Отопительный

контур x

– Горячая вода – Горячая вода

– Горячая вода

– Горячая вода – Горячая вода – Горячая вода – Котел (x) – Гидр. стрелка – Котел x – Солн. коллектор

Инертный анод Внешний вход неисправности

В ручном режиме

В ручном режиме Первичный насос в ручном

режиме Вторичный насос в ручном режиме

Датчик теплообменника Датчик ВЫКЛ Датчик ВКЛ Нет связи Датчик подающей линии 3-ходовой клапан Бак Х в ручном режиме

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Неисправности и рекомендации по их устранению

Устранение неисправностей

Неисправность Фактическая ситуация Рекомендации

Вода в системе ГВС остается холодной (при приготовлении горячей воды через Logamatic 41xx).

Вода в системе ГВС остается холодной (при приготовлении горячей воды через EMS).

Дистанционное управление, неисправность

Датчик наружной температуры, неисправность

Датчик подающей линии, неисправность

Гидр. стрелка, датчик подающей линии, неисправность

Отопительный контур x, связь, неисправность

Котел 1, статус горелки у, неисправность

Датчик ГВС, неисправность (приготовление горячей воды через Logamatic 41xx)

Датчик горячей воды Теплообменник,

неисправность Датчик ВКЛ, неисправность

Датчик ВЫКЛ, неисправность (при приготовлении горячей воды через FM445)

Отопительный контур x в ручном режиме

Котел x в ручном режиме Нет автоматических функций,

Котел x Нет связи, неисправность

Холодная вода в системе ГВС. Переключатель горячей воды на модуле ZM424, FM441

или FM445 стоит на ручном режиме.

Уведомить отопительную фирму.

Холодная вода в системе ГВС. Уведомить отопительную фирму.

Система управления работает по последним параметрам, установленным на пульте управления МЕС2.

Отопление работает с повышенной температурой и обеспечивает таким образом теплоснабжение.

Может быть слишком тепло. Переустановить смеситель вручную.

Возможен небольшой пере- или недогрев.

Нет связи BFU с системой управления.

Холодно. Попытайтесь устранить неисправность котла

Если датчик контура ГВС неисправен, то из соображений безопасности нагрева горячей воды не происходит.

Насосы, исполнительные органы и т.д. эксплуатируются вручную, в зависимости от положения переключателя.

например, отопительной программы.

Холодно. Перевести котел в ручной режим.

Уведомить отопительную фирму.

Сообщите специалисту отопительной фирмы,

какой температурный датчик неисправен.

Уведомить отопительную фирму.

Возможно неисправно дистанционное управление.

Уведомить отопительную фирму.

(см. техническую документацию на котел).

Уведомить отопительную фирму.

Переключатели устанавливаются в положение ручного

режима (для проведения техобслуживания или для

устранения неисправностей).

После устранения неисправностей перевести

переключатели в положение "AUT".

Это не является неисправностью.

Если ручной режим больше не требуется, то установите

ручки управления на главном регуляторе BC10 на "Aut".

Уведомить отопительную фирму.

Таб.3 Таблица неисправностей

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Работа в случае неисправности

23 Работа в случае неисправности

ОПАСНО ДЛЯ ЖИЗНИ

из-за возможного поражения

ПРЕДУПРЕЖДЕНИЕ!

23.1 Аварийный режим

При отключении электроники система управления может работать в аварийном режиме. В аварийном режиме работают все насосы, а смесители обесточены. Они могут регулироваться вручную. Об этом нужно уведомить Вашу отопительную фирму.

электрическим током.

z Никогда не открывайте систему

управления.

23.2 Ручной режим отопления

В большинстве случаев сообщения о неисправностях выходят на MEC2, если они связаны с системой управления.

Сообщите на Вашу отопительную фирму, какие ошибки вышли на дисплей MEC или какие коды ошибок вышли на дисплей отопительного котла. Исходя из Вашей информации, специалисты отопительной фирмы помогут быстро устранить возникшую неисправность.

Если Вы не смогли быстро связаться с отопительной фирмой, то можно эксплуатировать отопительную установку в ручном режиме.

На системе управления и на модулях находятся переключатели для установки в ручной режим.

В положении Смесители остаются обесточенными и могут регулироваться вручную.

3 включается соответствующий насос.

ВОЗМОЖНО ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ

ОСТОРОЖНО!

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

для теплых полов: из-за перегрева трубопровода.

z Перед тем, как управлять отопитель-

ной установкой переключателями, необходимо проверить температуру, заданную на приборе контроля температуры на отопительном котле, и ограничить ее при необходимости до 30 – 40 °C.

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Работа в случае неисправности

Ручной режим Logamatic 4121

Перед тем, как установить ручной режим, необходимо проверить, нет ли ошибки в настройках отдельных модулей. При обнаружении неисправности в каком-либо устройстве можно продолжать эксплуатировать систему отопления в ручном режиме.

z Включить систему управления пусковым

выключателем (рис.16, поз.1).

z Установить для отопительного контура 1 (если

требуется, то и для контура ГВС) (рис. 16, поз.3) переключатель

в положение Рука 3 или ~.

z Установить отопительный контур (рис.16, поз.2)

на переключателе

в положение Рука 3.

z Задать нужную температуру котловой воды на

температурном регуляторе котла.

ОПАСНОСТЬ ОЖОГА

Температуру горячей воды можно

ПРЕДУПРЕЖДЕНИЕ!

задать максимально 80 °C. При настройке более 60 °C существует опасность ожога.

z Узнайте у специалиста отопительной

фирмы и/или проверьте сами, какая максимальная температура горячей воды установлена. Температура горячей воды регулируется температурным регулятором котла.

z Включить выключатель "Тест дымовых газов"

на котле.

Рис. 16 Logamatic 4121

ВОЗМОЖНО ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ

ОСТОРОЖНО!

из-за закрытых контуров со смесителем.

z В целях обеспечения безопасности

установки контуры со смесителями не должны быть полностью закрыты.

При возникновении неисправности нужно уведомить отопительную фирму, обслуживающую Ваш котел. Специалисты квалифицированно выполнят все необходимые работы. Сообщите им ошибку, сообщение о которой вышло на дисплей MEC, или код ошибки на котле.

Отсоединить вручную смеситель отопительного контура и перемещать его в направлении теплее или холоднее, чтобы достичь нужной комнатной температуры.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Работа в случае неисправности

Ручной режим Logamatic 4126

z Включить систему управления пусковым

выключателем (рис. 17, поз.1).

z Для первичного контура (рис. 17, поз.2)

установить переключатель в положение Рука .

z Для вторичного контура (рис. 17, поз.3)

установить переключатель в положение Рука .

z Задать нужную температуру котловой воды

на температурном регуляторе котла.

z Включить выключатель "Тест дымовых газов"

на котле.

ВОЗМОЖНО ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ

ОСТОРОЖНО!

из-за закрытых контуров со смесителем.

z В целях обеспечения безопасности

установки контуры со смесителями не должны быть полностью закрыты.

Рис. 17 Logamatic 4126

ОПАСНОСТЬ ОЖОГА

Температуру горячей воды можно

ПРЕДУПРЕЖДЕНИЕ!

задать максимально 80 °C. При настройке более 60 °C существует опасность ожога.

z Узнайте у специалиста отопительной

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Устранение простых неисправностей

24 Устранение простых неисправностей

Если в комнате прохладно или вода не достаточно горячая и при этом на системе управления и отопительном котле не выходит сообщение о неисправности, то, вероятно, имеются ошибочные настройки.

Фактическая ситуация Возможная причина Действие

Система управления и отопительный котел темные и не работают?

MEC темный.

– Пусковой выключатель стоит в положении

"Выкл."

– Отсутствует напряжение.

– MEC неправильно вставлен?

(отсутствует контакт)

– Установить пусковой выключатель

в положение "Вкл." – Проверить предохранитель в сети. – Перевести аварийный выключатель

системы отопления в положение

"Вкл."

– Правильно установить MEC.

В комнате прохладно.

Недостаточно высокая температура горячей воды (при приготовлении горячей воды через Logamatic 4121, 4126).

Таб.4 Устранение простых неисправностей

– Неправильное показание фактического

значения комнатной температуры для соответствующего отопительного контура.

– Система управления работает в режиме с

пониженной температурой.

– Проверить заданное значение комнатной

температуры.

– Слишком долгий процесс приготовления

горячей воды.

– Неправильно выполнена корректировка

показаний датчика комнатной температуры.

– Неправильно задана температура горячей

воды.

– Неправильно установлена программа

переключений по времени.

– Проверить соответствие

отопительных контуров.

– Проверить и, если нужно, изменить

время и программу отопления.

– Откорректировать заданное

значение комнатной температуры.

– Проверить приготовление горячей

воды.

– Произвести корректировку датчика.

– Откорректировать заданную

температуру горячей воды.

– Заново установить программу.

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Протокол настройки

25 Протокол настройки

Рабочие параметры

Диапазон ввода Заводская установка Установлено

Заводские программы Семья

Утром Вечером До обеда После обеда Обед Одинокие Пенсионеры

Новая Горячая вода 30 °C – 60 °C 60 °C Переключение лето/зима 10 °C – 30 °C

Постоянно лето

Постоянно зима Дневная комнатная температура 11 °C – 30 °C 21 °C Ночная комнатная температура 2 °C -29 °C17°C Комнатная температура в дни

отпуска

10 °C – 30 °C 17 °C

Семья

17 °C

Таб.5 Рабочие параметры

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Алфавитный указатель26

26 Алфавитный указатель

Аварийный режим . . . . . . . . . . . . . . . . . 85

Вкл . . . . . . . . . . . . . . . . . . . . . . . . . 22

Время Время включения Время включения и выключения Время выключения Время переключения Выключение

. . . . . . . . . . . . . . . . . . . . . . . 28

. . . . . . . . . . . . . . .58, 60

. . . . . . . . . 7

. . . . . . . . . . . . . .58, 60

. . . . . . . . . . 62, 71, 72

. . . . . . . . . . . . . . . . . . . . 22

Горячая вода . . . . . . . . . . . . . . . . . . . 36

Дата . . . . . . . . . . . . . . . . . . . . . . . . 28

Датчик подающей линии Дистанционное управление Дневная комнатная температура

. . . . . . . . . . . . . 84

. . . . . . . . . . . 35

. . . . 22, 30, 33

Заводская установка . . . . . . . . . . . . .47, 89

Изменение . . . . . . . . . . . . . . . . . . . . . 23

Индикация неисправностей Интервалы непрерывной работы

. . . . . . . . . . . . 83

. . . . . . . . . 42

Комнатная температура, на дисплее . . . . . .80

Комплектация модулями Корректировка датчика

. . . . . . . . . . . . 8, 9

. . . . . . . . . . . . . . 80

Неисправности . . . . . . . . . . . . . . . . . . 83

Ночная комнатная температура

. . . . . . .32, 34

Переключение режима лето/зима . . . . . . . . 23

Постоянный режим Программа отопления Программа Отпуск Программа приготовления горячей воды Программа работы циркуляционного насоса Протокол настройки Пуск в эксплуатацию

. . . . . . . . . . . . . . . . 39

. . . . . . . . . . . . .47, 62

. . . . . . . . . . . . . . . . . 77

. . . . 70

. . 74

. . . . . . . . . . . . . . . . 89

. . . . . . . . . . . . . . . 22

Работа в случае неисправности . . . . . . . . . 85

Рабочие параметры Рабочие режимы Ручной режим

. . . . . . . . . . . . . .26, 89

. . . . . . . . . . . . . . . . . 23

. . . . . . . . . . . . . . . . . . . 84

Сообщение о техобслуживании . . . . . . . . . 81

Стандартная индикация Стандартная программа

. . . . . . . . . . . . . 27

. . . . . . . . . . . . . 47

Температура горячей воды . . . . . . . . . . . . 23

Тест дымовых газов Точка переключения

. . . . . . . . . . . . . . . . 82

. . . . . . . . . . . . . . . 49

Установка комнатной температуры . . . . . . . 22

Устранение неисправностей

. . . . . . . . . . 84

Фактическая комнатная температура . . . . . 80

Функции контура горячего водоснабжения Функции отопительного контура

. . . . . . . . . . . . . 11, 13, 17

. . 11, 13, 15, 19

Элементы управления . . . . . . . . . . . . . . . 8

FM441 . . . . . . . . . . . . . . . . . . . . . . 12

FM442 FM445 FM456 FM457 MEC2 RC30 ZM424

. . . . . . . . . . . . . . . . . . . . . . 14

. . . . . . . . . . . . . . . . . . . . . . 16

. . . . . . . . . . . . . . . . . . . . . . 18

. . . . . . . . . . . . . . . . . . . . . . . 20

. . . . . . . . . . . . . . . . . . . . . . 10

Оставляем за собой право на изменения!

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Для записей

Оставляем за собой право на изменения!

Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004

Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

Специализированная отопительная фирма:

Германия

Buderus Heiztechnik GmbH, D-35573 Wetzlar

http://www.heiztechnik.buderus.de

E-Mail: info@heiztechnik.buderus.de

Австрия

Buderus Austria Heiztechnik GmbH Karl-Schönherr-Str. 2, A-4600 Wels

http://www.buderus.at

E-Mail: office@buderus.at

Швейцария

Buderus Heiztechnik AG

Netzibodenstr. 36, CH-4133 Pratteln

http://www.buderus.ch

E-Mail: info@buderus.ch

Buderus Logamatic 4121 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
