Brother NC-5100H User Manual

Printerserver til flere protokoller

NC-5100h

Brugervejledning for

netværksbrugere

Læs denne brugsanvisning omhyggeligt før brug af printeren. Du kan til enhver tid udskrive eller læse vejledningen fra cd-rom'en. Opbevar cd-rom'en på et let tilgængeligt sted, så du hurtigt kan finde den.

Brother Solutions Center (http://solutions.brother.com) er stedet, hvor du kan finde alle de ressourcer, du måtte have brug for til din printer. Download de seneste drivere og hjælpeprogrammer til dine printere, læs de ofte stillede spørgsmål og tips til problemløsning, eller lær mere om særlige udskrivningsløsninger i afsnittene 'Løsninger' og 'Kundeundervisning'.

Nogle Brother-printermodeller er netværksforber edt so m sta nda rd, me ns andre Brother-printere kan opgraderes med et printernetkort.

Version 0

Varemærker

Brother er et registreret varemærke tilhørende Brother Industries, Ltd. HP, HP/UX, JetDirect og JetAdmin er varemærker, som tilhører Hewlet-Packard Company. DEC, DEC-server, VMS, LAT og ULTRIX er varemærker tilhørende Digital Equipment Corporation. UNIX er et varemærke tilhørende UNIX Systems Laboratories. Ethernet er et varemærke tilhørende Xerox Corporation. Postscript er et varemærke tilhørende Adobe Systems Incorporated. Netware er et varemærke tilhørende Novell, Inc. Apple, Macintosh, LaserWriter og AppleTalk er varemærker tilhørende Apple Computer, Inc. IBM, LAN Server og AIX er varemærker tilhørende International Business Machines Corporation. LAN Manager, Windows Corporation.

Alle andre mærke- eller produktnavne, der er nævnt i denne brugervejledning, er registrerede varemærker eller varemærker tilhørende de respektive virksomhed er.

og MS-DOS er varemærker tilhørende Microsoft

Udarbejdelse og publikation

Denne vejledning indeholder de seneste produktbeskrivelser og specifikationer og er udarbejdet og udgivet under tilsyn af Brother Industries Ltd.

Indholdet af denne vejledning og produktets specifikationer kan ændres uden varsel.

Brother forbeholder sig ret til uden varsel at foretage ændringer af specifikati onerne og materialet heri og kan ikke holdes ansvarlig for eventuelle skader (herunder følgeskader), der er forårsaget af tillid til d e præsenterede materialer, herunder (men ikke begrænset til) typografiske fejl og andre fejl i publikationen.

Forsendelse af printernetkortet

Ved forsendelse af printernetkortet skal dette pakkes omhyggeligt ind for at undgå skader under forsendelsen. Det anbefales, at du gemmer o g bruger den originale emballage. Fragtmanden skal desuden ha ve en forsikring, der dæ kker skader på printernetkortet.

ADVARSEL

Når printernetkortet sendes, bør det lægges i den antistatiske pose for at undgå beskadigelse.

IMPORTANT NOTE:For technical and operational assistance, you must call.

In USA 1-800-276-7746

Calls must be made from within that country.

In Canada 1-877-BROTHER

Hvis du har kommentarer eller forslag, er du velkommen til at skrive til os:

I Europa European Technical Services

In USA Printer Customer Support

In Canada Brother International Corporation (Canada), Ltd.

Brother fax-back system (USA)

Brother Customer Service has installed an easy to use fax-back system so you can get instant answers to common technical questions and product information for all Brother products. This is available 24 hour s a day, seven days a week. You can use the system to send the information to any fax machine.

Call the number below and follow the recorded instructions to receive a fax ab out how to use the system and an Index of the subjects you can get information about.

(514) 685-6464 (In Montreal)

1 Tame Street Audenshaw Manchester, M34 5JE UK

Brother International Corporation 15 Musick Irvine CA 92618

- Marketing Dept. 1, rue Hôtel de Ville Dollard-des-Ormeaux, PQ, Canada H9B 3H6

In USA only 1-800-521-2846

Dealers and service centers (USA)

For the name of a Brother authorized dealer or service center, call 1-800-284-

4357.

Service centers (Canada)

For the address of service centers in Canada, call 1-877-BROTHER.

Internet-adresser

Brothers globale websted: http://www.brother.com Ofte stillede spørgsmål (FAQ), produktsupport, tekniske spørgsmål og opdaterede drivere findes på følgende adresse: http://solutions.brother.com (In USA Only) For Brother Accessories & Supplies: http://www.brothermall.com

VIGTIGE OPLYSNINGER: Bestemmelser

Federal Communications Commission (FCC) Declaration of Conformity (Kun for U.S.A.)

Responsible Party: Brother International Corporation

100 Somerset Corporate Boulevard Bridgewater, NJ 08807-0911, USA

TEL: (908) 704-1700 erklærer, at produkterne Produktnavn: Brother Network Card (BR-net)

Modelnummer: NC-5100h er i overensstemmelse med FCC-bestemmelserne som beskrevet i

Kapitel 15. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and receiver.

- Connect the equipment into an outlet on a circuit different from that to

which the receiver is connected.

- Consult the dealer or an experienced radio/TV technician for help.

Important

Changes or modifications not expressly approved by Brother Industries, Ltd. could void the user’s authority to operate the equipment.

Industry Canada Compliance Statement (Kun for Canada)

Denne digitalenhed af Klasse B er i overensstemmelse med canadisk certificering ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

iii

Overensstemmelseserklæring (for Europa)

Vi, Brother Industries, Ltd.,

15-1, Naeshiro-cho, Mizuho-ku Nagoya, 467-8561, Japan

erklærer hermed, at dette produkt er i overensstemmelse med følgende retningsgivende dokumenter:

Sikkerhed: EN 60950, EMC: EN 55022 Class B, EN 55024

i henhold til bestemmelserne i direktiv 73/23/EØF om lavspænding og direktiv 89/336/EØF om elektromagnetisk kompatibilitet (som ændret ved 91/263/EØF og 92/31/EØF).

Udstedt af: Brother Industries, Ltd.

Information & Document Company

Copyright- og licensinformation fra Intel

Dette produkt indeholder objektkode fra Intels udviklerværktøj UPnP. Følgende er copyright- og licensoplysningerne til Intels udviklerværktøj UPnP.

er tilladt, for så vidt følgende betingelser overholdes: * Videredistributioner af kildekode skal bevare ovennævnte

copyrightmeddelelse, denne liste over betingelser og følgende ansvarsfralæggelseserklæring.

* Videredistribution i binær form skal gengive ovennævnte

copyrightmeddelelse, denne liste over betingelser og følgende ansvarsfralæggelseserklæring i dokumentationen og/eller andre materialer, som vedlægges distributionen.

* Hverken navnet Intel Corporation eller navnene på medarbejdere heri

må bruges til at støtte eller fremme produkter med relation til denne software uden forudgående udtrykkelig skriftlig tilladelse.

DENNE SOFTWARE ER LEVERET AF COPYRIGHTINDEHAVERNE OG UNDERLEVERANDØRERNE, "SOM DEN" FOREFINDES, OG DER FRALÆGGES ETHVERT ANSVAR FOR EVENTUELLE EXPLICITTE ELLER UNDERFORSTÅEDE GARANTIER, HERUNDER MEN IKKE BEGRÆNSET TIL, DE UNDERFORSTÅEDE GARANTIER FOR KVALITET OG EGNETHED TIL ET BESTEMT FORMÅL. INTEL ELLER UNDERLEVERANDØRER ER UNDER INGEN OMSTÆNDIGHEDER ANSVARLIGE FOR EVENTUEL DIREKTE, INDIREKTE, HÆNDELIG, SÆRLIG ELLER PØNALT BEGRUNDET ERSTATNING (HERUNDER, MEN IKKE BEGRÆNSET TIL, INDKØB AF ERSTATNINGSVARER ELLER -TJENESTER; AFSAVN, DATA ELLER OVERSKUD; ELLER DRIFTSAFBRYDELSE), UANSET ÅRSAG OG PÅ NOGEN FORMODNING OM ERSTATNINGSANSVAR, HVAD ENTEN DET MÅTTE VÆRE I HENHOLD TIL KONTRAKT, OBJEKTIVT ANSVAR ELLER ERSTATNINGSRET (HERUNDER FORSØMMELIGHED ELLER ANDET), DER MÅTTE OPSTÅ PÅ EN HVILKEN SOM HELST MÅDE VED BRUGEN AF DENNE SOFTWARE, SELV HVIS DER ER GJORT OPMÆRKSOM PÅ MULIGHEDEN FOR SÅDAN SKADE.

Indholdsfortegnelse

Udskrivning fra Unix .............................................................1-1

Udskrivning fra Unix/Linux med TCP/IP ...........................1-1

Oversigt ......................................................................1-1

TCP/IP........................................................................1-2

Generel konfiguration af TCP/IP UNIX-vært...............1-3

Linux-konfiguration .....................................................1-6

Konfigurering af Linux ved hjælp af CUPS.............1-7

HP/UX-konfiguration...................................................1-7

Konfiguration af IBM RS/6000 AIX.............................1-8

Konfiguration af Sun Solaris 2.x ...............................1-10

Konfiguration af SCO UNIX......................................1-10

IBM AS/400 ..............................................................1-12

Andre systemer.........................................................1-13

Andre kilder...............................................................1-14

TCP/IP-udskrivning...............................................................2-1

Udskrivning fra Windows

NT, Windows® 2000/XP, LAN

Server og Warp Server.....................................................2-1

Oversigt ......................................................................2-1

Konfiguration af Windows

NT 3.5x/NT 4.0/2000/XP

(TCP/IP)......................................................................2-2

Udskrivning fra Windows

2000/XP-udskrivning

(Printerdriver er ikke installeret)..................................2-2

Standard-TCP/IP Port-udskrivning.........................2-2

IPP-udskrivning fra Windows

2000/XP-klienter.........2-4

IPP-udskrivning fra Windows 95/98/Me-klienter.....2-4

Udskrivning fra Windows

2000/XP-udskrivning

(Printerdriver er installeret).........................................2-5

Udskrivning fra Windows Udskrivning fra Windows

NT 4.0...............................2-5

NT 4.0

Installation af programmet Brother Peer to Peer........2-6

Udskrivning fra Windows

NT 4.0

Tildeling af printeren...................................................2-7

Udskrivning fra Windows

NT 4.0

Tilføjelse af en ekstra Brother LPR-port .....................2-8

Udskrivning fra Windows Udskrivning fra Windows

NT 3.5x.............................2-8

NT 3.5x

(Printerdriver er ikke installeret)..................................2-9

Konfiguration af LAN-server, OS/2 Warp-server ......2-10

Konfigurering af server.........................................2-10

Konfigurering af en OS/2-server...........................2-10

Andre kilder ..............................................................2-13

Peer to Peer-udskrivning.....................................................3-1

Udskrivning fra et Windows

..........................................................................................3-1

Oversigt......................................................................3-1

Tips:........................................................................3-1

Driverdistributionsguide..........................................3-2

TCP/IP-udskrivning.....................................................3-2

Installation af programmet Brother Peer to Peer........3-3

Tildeling af printeren...................................................3-4

Tilføjelse af en ekstra Brother LPR-port.....................3-5

Andre kilder ................................................................3-5

NetBIOS-Peer to Peer-udskrivning .....................................4-1

Udskrivning med NetBIOS fra Windows

XP, LAN Server og OS/2 Warp Server.............................4-1

Oversigt......................................................................4-1

Konfiguration af printernetkort....................................4-2

Ændring af navn på arbejdsgruppe/domæne med

TELNET, BRCONFIG eller en Web-browser..............4-3

NetBIOS Port Monitor til Windows

2000/XP......................................................................4-4

Installation af Brother NetBIOS Port Monitor..............4-4

Tildeling af printeren...................................................4-5

Windows

Windows NT

Tilføjelse af en ekstra NetBIOS-printerport.................4-7

Windows

Windows NT

Konfiguration af LAN-server/OS/2 Warp-server.........4-8

Konfiguration af server: ..........................................4-8

Konfiguration af arbejdsstation:..............................4-9

Andre kilder ................................................................4-9

95/98/Me...............................................4-5

4.0 /Windows® 2000/XP ..................4-6

95/98/Me...............................................4-7

4.0 /Windows® 2000/XP ..................4-8

95/98/Me-Peer to Peer-netværk

95/98/Me/NT/2000/

95/98/Me, NT4.0/

Konfiguration af Internet Printing i Windows®...................5-1

Installation af Internet Printing..........................................5-1

Oversigt......................................................................5-1

Generelle oplysninger om Brother Internet Print........5-2

Brother Internet Print

Konfiguration af Brother-printernetkort.......................5-3

Huskeliste til konfiguration af printernetkort ...........5-3

vii

Brother Internet Print Se også "Konfiguration af printernetkort med BRAdmin"

....................................................................................5-4

Brother Internet Print

Konfiguration af printernetkort med Web-browser......5-5

Brother Internet Print

Konfiguration af printernetkort med TELNET..............5-6

Brother Internet Print Installation af BIP på Windows

XP...............................................................................5-7

Installation fra cd-rom.............................................5-7

Tilføje en ekstra Brother Internet Port.......................5-10

Windows

Angivelse af en anden URL......................................5-12

Andre kilder...............................................................5-13

2000/XP-IPP-udskrivning ........................5-10

95/98/Me/NT4.0/2000/

Novell NetWare-udskrivning................................................6-1

Konfiguration af Novell NetWare-udskrivning...................6-1

Oversigt ......................................................................6-1

Generelle oplysninger.................................................6-2

Oprettelse af en NDPS Printer med NWADMIN til

NetWare5....................................................................6-3

NDPS Manager...........................................................6-3

NDPS Broker..............................................................6-4

Oprettelse af en printeragent......................................6-5

Konfiguration af NetWare 3- og NetWare 4-systemer 6-6 Konfiguration af Brother-printernetkort (køserver-tilstand i tilstanden bindingsemulering) med

BRAdmin.....................................................................6-7

Konfiguration af Brother-printernetkort

(køserver-tilstand i tilstanden NDS) med BRAdmin....6-8

Konfiguration af Brother-printernetkort (køserver-tilstand i tilstanden NDS) med Novell

NWADMIN og BRAdmin.............................................6-9

Konfiguration af Brother-printernetkort (fjernprinter-tilstand i tilstanden NDS) med Novell

NWADMIN og BRAdmin...........................................6-11

Konfiguration af Brother-printernetkort (køserver-tilstand i tilstanden bindingsemulering) med

PCONSOLE og BRCONFIG.....................................6-13

Konfiguration af Brother-printernetkort (køserver-tilstand i tilstanden NDS) med PCONSOLE og

BRCONFIG...............................................................6-15

viii

Konfiguration af Brother-printernetkort (fjernprinter-tilstand) med PCONSOLE og BRCONFIG ..

..................................................................................6-18

Andre kilder ..............................................................6-21

AppleTalk (EtherTalk) TCP/IP-udskrivning.........................7-1

Udskrivning fra Macintosh ................................................7-1

Oversigt......................................................................7-1

Macintosh-konfiguration (OS 8.5 - 9.2).......................7-2

Valg af printernetkort (AppleTalk/EtherTalk) ..............7-3

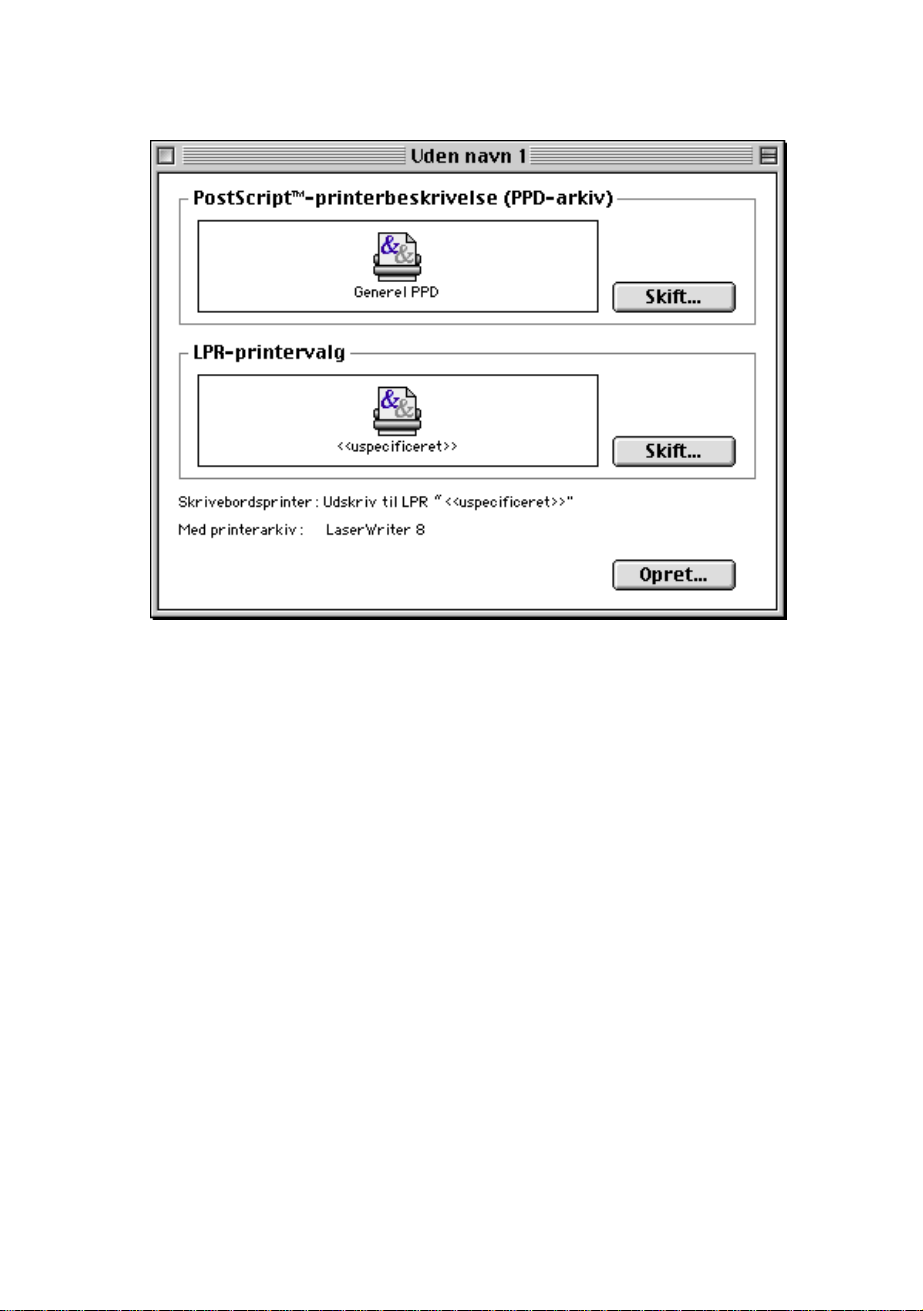

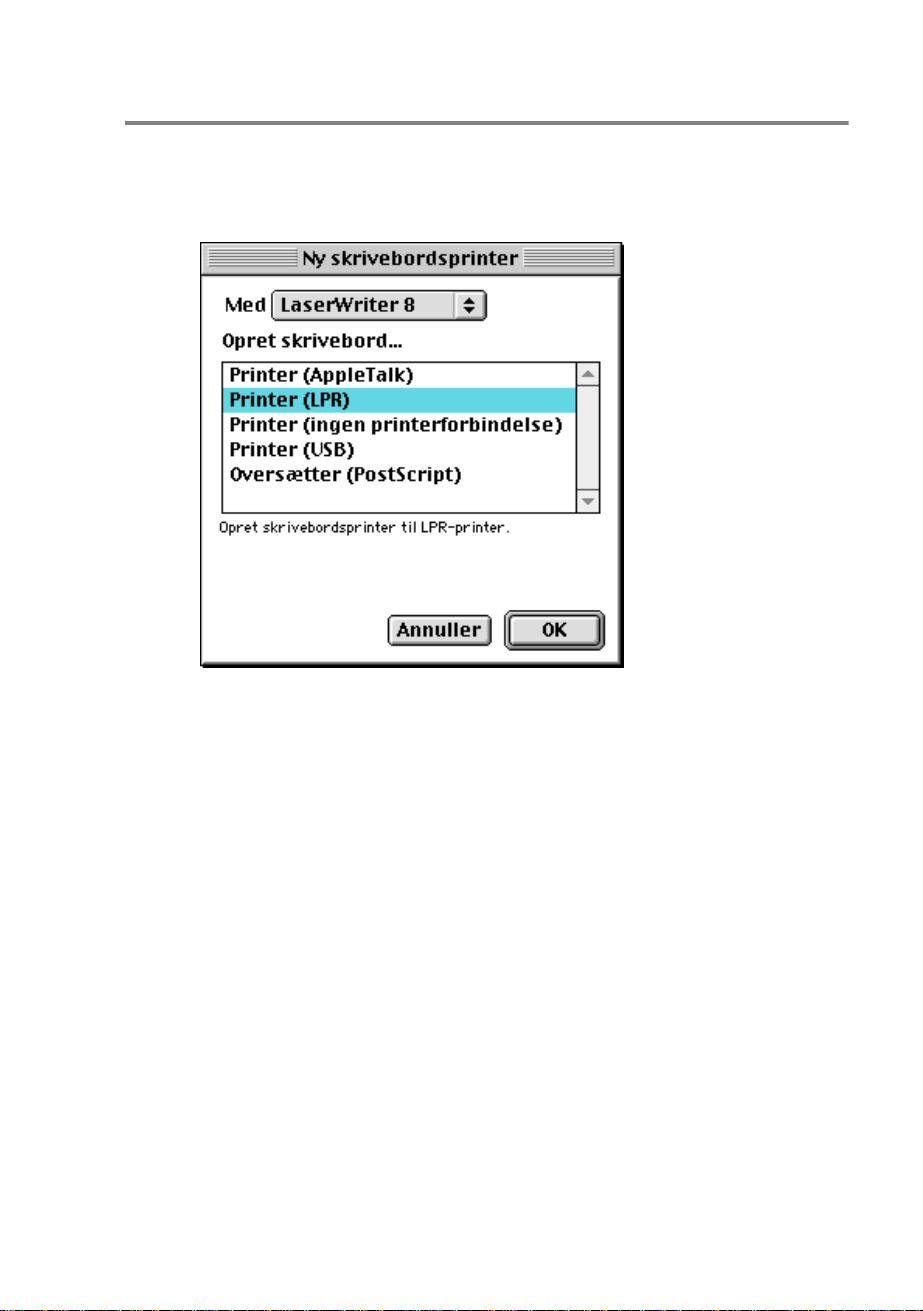

Sådan vælges printernetkort (TCP/IP) .......................7-5

Macintosh-konfiguration (OS X v. 10/10.1/10.2).........7-8

Valg af printernetkort (AppleTalk/EtherTalk) ..............7-8

Sådan vælges printernetkort (TCP/IP) .......................7-9

Ændring af konfiguration ..........................................7-10

Andre kilder ..............................................................7-10

DLC-udskriving.....................................................................8-1

Udskrivning fra Windows

Oversigt......................................................................8-1

Konfiguration af DLC i Windows Printerinstallation i Windows Printerinstallation i Windows Installation af Windows

Konfiguration af DLC i andre systemer.......................8-5

Andre kilder ................................................................8-6

NT eller Windows® 2000.........8-1

NT/2000 ................8-1

2000............................8-2

NT 4.0.........................8-3

NT 3.5x................................8-4

Web-baseret styring.............................................................9-1

Sådan bruges en Web-browser til at styre enheden ........9-1

Oversigt......................................................................9-1

Sådan etableres der forbindelse til din printer med en

browser.......................................................................9-2

Andre kilder ................................................................9-2

TCP/IP-konfiguration..........................................................10-1

Tildeling af TCP/IP-information.......................................10-1

Oversigt....................................................................10-1

Tildeling af IP-adresse ved hjælp af printerens

kontrolpanel (kun printere med LCD-display)...........10-2

Ændring af IP-adresse ved hjælp af BRAdmin.........10-3

Angivelse af IP-adresse ved hjælp af BRAdmin

og protokollen TCP/IP ..............................................10-4

Angivelse af IP-adresse ved hjælp af BRAdmin

og protokollen TCP/IP ..............................................10-5

Konfiguration af IP-adresse ved hjælp af DHCP......10-6

Konfiguration af IP-adresse ved hjælp af APIPA......10-6

Konfiguration af printernetkortets IP-adresse med ARP..

..................................................................................10-7

Konfiguration af IP-adresse ved hjælp af RARP.......10-9

Konfiguration af IP-adresse ved hjælp af BOOTP..10-10

Konfiguration af IP-adresse med BRCONFIG........10-11

Ændring af indstillinger for IP-adresse ved hjælp af

konsollen TELNET..................................................10-12

Andre kilder.............................................................10-14

Fejlfinding............................................................................11-1

Oversigt ....................................................................11-1

Installationsproblemer...............................................11-1

Periodisk tilbagevendende problemer ......................11-4

Fejlfinding i forbindelse med TCP/IP ........................11-4

Fejlfinding i forbindelse med UNIX ...........................11-5

Fejlfinding i Windows Fejlfinding i Windows

NT/LAN-server (TCP/IP) ......11-7

95/98/Me Peer to Peer Print (LPR)

..................................................................................11-7

Fejlfinding i forbindelse med Peer-to-Peer

(HP JetAdmin-kompatibel metode) i Windows

95/98/Me

..................................................................................11-8

Fejlfinding i Windows

95/98/Me/NT 4.0 Peer-to-Peer

Print (NetBIOS).........................................................11-8

Fejlfinding i forbindelse med Brother Internet Print (TCP/

IP).............................................................................11-9

Fejlfinding i forbindelse med Windows

95/98/Me/2000/

XP IPP......................................................................11-9

Fejlfinding i forbindelse med Novell NetWare.........11-10

Fejlfinding i forbindelse med AppleTalk..................11-11

Fejlfinding i forbindelse med DLC/LLC...................11-12

Fejlfinding i forbindelse med en Web-browser (TCP/IP)..

................................................................................11-12

Appendiks............................................................................. A-1

Appendiks A..................................................................... A-1

Generelle oplysninger................................................ A-1

BRAdmin (Anbefales)............................................ A-1

Web BRAdmin....................................................... A-1

HTTP (Anbefales).................................................. A-2

WebJetAdmin........................................................ A-2

TELNET................................................................. A-2

BRCONFIG............................................................ A-3

Bruge servicer ..................................................................A-4

Generelt......................................................................A-4

Genindlæsning af firmware til printernetkort.....................A-5

Generelt......................................................................A-5

Genindlæsning af firmware med BRAdmin ................A-6

Genindlæsningsprocess.............................................A-7

Genindlæsning ved hjælp af FTP-protokollen fra en

kommandoprompt.......................................................A-8

Genindlæsning ved hjælp af FTP-protokollen fra en Web-

browser.......................................................................A-9

INDEKS...................................................................................I-1

Udskrivning fra Unix

Udskrivning fra Unix/Linux med TCP/IP

Oversigt

Brother-printernetkort leveres med Transmission Control Protocol/ Internet Protocol (TCP/IP)-protokolsuite. Da næsten alle UNIXværtscomputere understøtter TCP/IP, er det muligt at dele en printer på et UNIX Ethernet-netværk. Fælles for alle protokoller er, at TCP/IP-kommunikation kan foretages samtidig med, at andre protokoller er aktive. Dette betyder, at UNIX, NetWare, Apple og andre computere kan dele det samme Brother-printernetkort på et Ethernet-netværk.

Operativsystemet Linux benytter den samme installationssprocedure som almindelige Berkeley UNIX-systemer. Læs dette kapitel, hvis du vil vide mere om installation af en typisk GUI baseret på Linux.

Tips:

APIPA-protokollen (Automatic Private IP Addressing) tildeler automatisk en IP-adresse i området 169.254.1.0 til

169.254.254.255. Hvis du vil slå APIPA-protokollen fra, skal du kigge i kapitel 3 "Fabriksindstilling for netværk" på side 3-11 i brugervejledningen. Hvis APIPA-protokollen er slået fra, har et Brother-printernetkort som standard IP-adressen 192.0.0.192. Du kan ændre denne via printerens kontrolpanel (hvor det er relevant), via BRAdmin Professional, Web BRAdmin-software eller lade en DHCP-server tildele printeren en IP-adresse.

Se kapitel 10 i denne brugervejledning, hvis du vil se, hvordan du konfigurerer IP-adressen på printeren.

Standardadgangskoden til Brother-udskriftsserveren er access.

1 - 1 UDSKRIVNING FRA UNIX

Standardnavnet for et Brother-printernetkort er altid BRN_xxxxxx (xxxxxx angiver de seks sidste cifre i printernetkortets Ethernet-adresse).

Når du konfigurerer filen PRINTCAP, skal du være opmærksom på servicenavnene BINARY_P1 og TEXT_P1.

TCP/IP

Brother- printernetkort vises på netværket som en UNIXværtscomputer med en unik IP-adresse, der kører lpd-protokollen line printer daemon. Resultatet er, at enhver værtscomputer, der understøtter kommandoen Berkeley fjern-LPR, kan sætte udskriftsjob i kø på Brother-printernetkortet uden, at der skal installeres et specialprogram på værtscomputeren. Der er også rå TCP-porte til specialprogrammer.

Brother-printernetkort understøtter også FTP-protokollen. Med denne protokol kan der sendes udskriftsjob fra UNIX-systemer.

Brother printernetkortet er allerede konfigureret til at køre på et TCP/IP-netværk med mindst mulig installation. Den eneste obligatoriske konfiguration af printernetkortet består i tildelingen af en IP-adresse. Denne kan tildeles automatisk med DHCP, BOOTP osv. eller manuelt med kommandoen ARP, programmet BRAdmin Professional eller printerens kontrolpanel (hvis tilgængelig).

Hvis du vil indstille IP-adressen for printernetkortet, skal du læse guiden Hurtig installation eller se kapitel 10 i denne brugervejledning.

UDSKRIVNING FRA UNIX 1 - 2

Generel konfiguration af TCP/IP UNIX-vært

De følgende trin beskriver den konfigurationsprocess, der gælder for de fleste UNIX-systemer. Da fremgangsmåden varierer, anbefaler vi, at du læser dokumentationen til systemet, hvis du vil vide mere.

Konfigurer filen /etc/hosts på hver UNIX-vært, der skal kunne kommunikere med printernetkortet. Brug din editor til at føje et element med IP-adressen og enhedens nodenavn til filen

/etc/hosts. For eksempel:

192.189.207.3 BRN_310107

Elementets faktiske format afhænger af dit system. Se også dokumentationen til systemet, og læg også mærke til formatet af de øvrige poster i filen etc/hosts.

Nodenavnet i denne fil er ikke nødvendigvis det samme som det navn, der er konfigureret i Brother printernetkortet (navnet, der ses på printerens konfigurationsside. Man bør dog benytte identiske navne. Nogle operativsystemer, f.eks. HP/UX , accepterer ikke tegnet "_" i standardnavnet. Du skal bruge et andet navn til sådanne systemer).

Sørg altid for, at nodenavnet i filen /etc/hosts svarer til nodenavnet i filen /etc/printcap.

Nogle systemer, f.eks. HU/UX og AIX, giver dig mulighed for at angive IP-adressen som værtsnavn, når du klargør udskriftskøen. Hvis dette er tilfældet, behøver du ikke konfigurere filen hosts.

Vælg den printernetkortservice, du vil bruge. Der findes flere forskellige servicer på Brother-printernetkortene. Binære servicer videresender uændrede data og er derfor nødvendige i forbindelse med PCL- eller PostScript-rastererede grafikudskrifter. Tekstservicer føjer vognretur til slutningen af hver linje for korrekt formattering af UNIX-tekstfiler (der slutter med linjeskift og ikke har vognretur). Tekstservicen kan også bruges til ikke-rastereret grafik såsom ASCII PostScript-grafik eller mange PCL-grafiktyper.

1 - 3 UDSKRIVNING FRA UNIX

Vælg en af de tilgængelige servicer (der bruges et servicenavn i trin 3):

BINARY_P1 Binære data TEXT_P1 Tekstdata (CR tilføjet)

Du kan oprette flere udskriftskøer for det samme printernetkort på din UNIX-værtscomputer. Køerne skal have forskellige servicenavne (f.eks. en kø for binære grafikjob og en for tekstjob).

Konfigurer filen /etc/printcap på hver værtscomputer for at angive den lokale udskriftskø, printernetkortnavnet (kaldes også fjernmaskine eller rm), printernetkortets servicenavn (kaldes også fjernprinter, fjernkø eller rp) og spool-biblioteket.

Dette trin gælder for de fleste UNIX-systemer, inklusive Linux, Sun OS (dog ikke Solaris 2.xx), Silicon Graphics (funktionen lpr/lpd er nødvendig), DEC ULTRIX, DEC OSF/1 og Digital UNIX. SCO UNIX-brugere bør følge disse trin, men bør også læse afsnittet Konfiguration af SCO UNIX. Brugere, der benytter RS/6000 AIX, HP/UX, Sun Solaris 2.xx og andre systemer, der ikke anvender filen printcap, kan springe til afsnit 3a. SCO-brugere kan også springe til afsnit 3a (SCO anvender filen printcap, men denne fil konfigureres automatisk ved hjælp af kommandoen rlpconf).

Et eksempel på en typisk printcap-fil: laser1|Printer on Floor 1:\

:lp = :\ :rm=BRN_310107:\ :rp=TEXT_P1:\ :sd=/usr/spool/lpd/laser1:

UDSKRIVNING FRA UNIX 1 - 4

Kontroller, at disse oplysninger er føjet til slutningen af printcap-filen. Kontroller også, at det sidste tegn i printcapfilen er et kolon ":".

Dette opretter en kø med navnet laser1 på den værtscomputer, der kommunikerer med et Brotherprinternetkort med et BRN_310107-nodenavn (rm) og et TEXT_P1-servicenavn (rp), der udskriver tekstfiler til en Brother-printer via spool-biblioteket /usr/spool/lpd/ laser1. Hvis du udskriver binære grafikfiler, skal du bruge servicen BINARY_P1 i stedet for TEXT_P1.

På nogle UNIX-systemer er indstillingerne rm og rp ikke tilgængelige. Se eventuelt dokumentationen for at finde tilsvarende indstillinger.

Brugere af Berkeley-kompatible UNIX-systemer kan få vist printerstatus med kommandoen lpc.

%lpc status laser1: queuing is enabled printing is enabled no entries no daemon present

Brugere af AT&T-kompatible UNIX-systemer kan normalt bruge kommandoernelpstat eller rlpstat til at finde lignende statusoplysninger. Da proceduren er forskellig fra system til system, bør du se dokumentationen til dit system, hvis du vil vide, hvad du helt nøjagtigt skal gøre.

Du kan springe over dette afsnit, hvis du har afsluttet trin 3, medmindre du har et SCO UNIX-system.

1 - 5 UDSKRIVNING FRA UNIX

Filen printcap findes ikke i HP/UX-systemer, på IBM RS/6000 AIXcomputere eller i Sun Solaris 2.xx. Dette gælder også for nogle andre AT&T-baserede UNIX-systemer samt mange VMS-baserede TCP/ IP-programpakker (f.eks. UCX, TGV Multinet, osv.). Der findes en printcap-fil på SCO-systemerne, men denne bliver automatisk konfigureret af kommandoen rlpconf. Som regel bruger disse systemer et printerinstallationsprogram til at definere servicenavnet (fjernprinter), printernetkortnavnet (fjernmaskine) eller IP-adresse og navnet på den lokale kø (spool-bibliotek). Læs de pågældende afsnit afhængig af, hvilken UNIX-version, du har.

Linux-konfiguration

Hvis du ikke vil konfigurere dit Linux-system ved hjælp af kommandoprompten, kan du eventuelt bruge programmet Linux Printer System Manager i GUI. I så fald skal du gøre følgende:

Klik på knappen Add på skærmbilledet Linux Printer System Manager.

Du bliver nu bedt om at angive hvilken type printer, du bruger. Vælg funktionen Remote Unix (lpd) Queue, og klik på OK.

Du skal nu angive navn på fjernvært, fjernkønavn og det inputfilter, der skal bruges.

Remote Host er printerens IP-adresse eller navnet fra filen hosts, der svarer til printerens IP-adresse.

Remote Queue er det servicenavn som printeren bruger, når den behandler data. Generelt anbefaler vi, at du bruger navnet "BINARY_P1". Hvis du imidlertid ønsker at sende tekstdokumenter uden vognretur og linjeskift, skal du bruge "TEXT_P1".

Vælg det ønskede Input Filter fra listen over tilgængelige printere på din version af Linux.

Vælg funktionen Restart lpd for at aktivere indstillingerne. Så snart lpd-serveren genstartes, kan du sende udskriftsjob fra din server.

UDSKRIVNING FRA UNIX 1 - 6

Konfigurering af Linux ved hjælp af CUPS

Mange Linux-systemer understøtter CUPS (Common Unix Printing System). CUPS anvender normalt PPD-filer, som leveres sammen med Brother-printere, der understøtter Brother BR-Script (Brothers Postscript-sprogemulering). Hvis du anvender en Brother-printer, der ikke har BR-Script-emulering, skal du anvende en anden driver.

Yderligere oplysninger findes på Brother Solutions-webstedet på: http://solutions.brother.com

HP/UX-konfiguration

Hvis du har et HP/UX10.xx-system, skal du bruge programmet sam til at indstille fjernprinteren. Følg nedenstående trin:

Start programmet sam. Vælg Printers and Plotters fra listen.

Vælg LP Spooler.

Vælg Printers and Plotters.

Vælg Actions, og vælg derefter Add Remote Printer/Plotter.

Indtast et printernavn (dette bliver navnet på udskriftskøen).

Indtast IP-adressen på printernetkortet som Remote System Name.

Indtast servicenavnet på det ønskede printernetkort som Remote System Name.

Kontroller, at feltet ud for Remote Printer is on BSD System er markeret.

Du kan acceptere standardværdierne for de øvrige elementer.

Klik på OK for at konfigurere printeren.

1 - 7 UDSKRIVNING FRA UNIX

Du kan nu udskrive ved at bruge kommandoen lpd med det tilhørende printernavn.

Hvis du bruger den printerservice, der fulgte med fra HP, er konfigurationsproceduren lidt anderledes, da du sender udskriftsjob til en filserver, der så spooler jobbet til printernetkortet. Du skal derfor også kende navnet på filserveren (spoolvært). Du skal tilføje en direkte tilsluttet printer og en fjernprinter og derefter tildele fjernprinteren et logisk printernavn (et unikt navn, der ikke ligner andre navne). Du kan nu udskrive ved at bruge kommandoen lpd med det logiske printernavn.

Konfigureringen af tidligere HP/UX-versioner minder om den, der bruges af 10.xx-brugere.

Indtast sam, og vælg Peripheral Devices. Vælg derefter Add Remote Printer (ikke Networked printer).

Indtast følgende indstillinger for fjernprinteren (de øvrige indstillinger er ikke relevante):

■ Line printer name (kan vælges af brugeren).

■ Remote system name (navnet på printernetkortet skal

svare til navnet i filen hosts, eller brug printernetkortets IP-adresse).

■ Remote printer queue (printernetkort med binær- eller

tekstservicenavn, f.eks. BINARY_P1 eller TEXT_P1).

■ Remote Printer er på et BSC-system (Yes).

Konfiguration af IBM RS/6000 AIX

Operativsystemet RS/6000 AIX bruger programmet smit til at opsætte fjernprinteren. Proceduren for AIX 4.0 eller senere versioner er følgende:

Indtast smit, og vælg devices.

Vælg Printer/Plotter.

Vælg Print Spooling.

UDSKRIVNING FRA UNIX 1 - 8

Vælg Add a Print Queue.

Vælg Remote.

Indtast de følgende indstillinger for Fjernprinter:

Name of queue (kan vælges af brugeren) Host name of Remote Printer (navnet på printernetkortet skal

svare til navnet i filen/etc/hosts, eller brug printernetkortets IP-adresse). Name of queue on remote printer (printernetkort med binæreller tekstservicenavn, f.eks. BINARY_P1 eller TEXT_P1). Type of print spooler. BSD (tryk på knappen LIST, og vælg BSD).

Brug følgende fremgangsmåde til systemer, der er ældre end V4.0:

Indtast smit, og vælg devices.

Vælg printer/plotter.

Vælg manage remote printer subsystem.

Vælg client services.

Vælg remote printer queues.

Vælg add a remote queue.

Indtast de følgende indstillinger for fjernkø:

■ Name of queue to add (kan vælges af brugeren).

■ Activate the queue (Yes).

■ Destination host (navnet på printernetkortet skal svare til

navnet i filen /etc/hosts, eller brug printernetkortets IP-adresse)

■ Name of queue on remote printer (printernetkort med

binær- eller tekstservicenavn, f.eks. BINARY_P1 eller TEXT_P1).

■ Name of device to add (kan vælges af bruger, f.eks. lp0).

1 - 9 UDSKRIVNING FRA UNIX

Konfiguration af Sun Solaris 2.x

Sun Solaris 2.x bruger programmerne lpsystem og lpadmin til konfiguration af en fjernprinter:

lpsystem -t bsd prnservername lpadmin -p queue -s prnservername!prnserverservice accept queue (ikke nødvendig på nyere Solaris-systemer) enable queue (ikke nødvendig på nyere Solaris-systemer)

queue er navnet på den lokale udskriftskø. prnservername er navnet på printernetkortet (skal svare til elementet i filen /etc/hosts eller i IP-adressen). prnserverservice er printernetkortservicen BINARY_P1 eller

TEXT_P1. Hvis dette er den første printer, der konfigureres, skal du også bruge

kommandoen lpsched før kommandoen accept. Du kan eventuelt bruge Printer Manager i programmet Admintool

under OpenWindows. Vælg Edit, Add og Add Access to Remote Printer. Indtast derefter navnet på printernetkortet i formatet prnservername!\prnserverservice som beskrevet ovenfor. Sørg for, at printernetkortet OS er angivet som BSD (standardindstillingen), og klik på Add.

Bemærk, at vi anbefaler, at du bruger filen /etc/hostsv til printernavnet i stedet for at bruge NIS eller andre navneservicer. Bemærk også, at der kan opstå problemer i forbindelse med udskrivning af meget lange udskriftsjob på grund af en "bug" i Suns implementering af lpd på Solaris 2.4 og tidligere versioner. Hvis et sådant problem opstår, kan du bruge det rå TCP-portprogram, der beskrives senere i dette kapitel.

Konfiguration af SCO UNIX

Hvis du vil konfigurere en printer i SCO Unix Version 5.x, skal du bruge programmet SCOADMIN.

Vælg Printers, og vælg derefter Print Manager.

Vælg Printer i menuen, og vælg derefter Add Remote efterfulgt af Unix...

UDSKRIVNING FRA UNIX 1 - 10

Indtast printernetkortets IP-adresse, og skriv det printernavn, der skal spooles til.

Fravælg Use External remote Printing Protocol...

Den trykte side kan lægges ud ved at tilføje kommandoen rp=lpaf til filen /etc/printcap.

SCO UNIX kræver TCP/IP V1.2 eller senere versioner for at kunne arbejde med Brother printernetkort. Du skal først konfigurere filerne /etc/hosts og /etc/printcap som beskrevet i trin 2. Kør derefter programmet sysadmsh på følgende måde:

Vælg Printers.

Vælg Configure.

Vælg Add.

Indtast navnet på den udskriftskø, som du indtastede i filen /etc/printcap som Printer name.

Du må selv vælge, hvad du vil indtaste under Comment og Class name.

Vælg Existing for Use printer interface.

Tryk på tasten F3 for at få vist en liste over tilgængelige grænseflader, og vælg den, du ønsker som Name of interface ved at bruge piletasterne (Dumb er et godt valg).

Vælg Direct som Connection.

Indtast det ønskede Device name (/dev/lp fungerer generelt).

Vælg Hardwired som Device.

Vælg No ved feltet Require banner.

Ældre SCO UNIX-systemer

Brother-printernetkort understøtter FTP-protokollen. Ældre SCO UNIX-systemer konfigureres ofte til udskrivning via FTP-protokollen.

1 - 11 UDSKRIVNING FRA UNIX

IBM AS/400

Hvis du vil bruge et Brother-printernetkort sammen med en IBM AS/4000, der kan fungere med IBMs TCP/IP-gateway-servicer for OS/400 (OS/400-systemet skal være v3.1 eller en senere version).

Skal du bruge kommandoen CFGTCP i din OS/400-prompt for at føje printernetkortets TCP/IP-adresse til AS/400-værtstabel.

Opret LPD-køen med følgende OS/400-kommando (skrevet på en linje):

CRTOUTQ OUTQ(<queuename> RMSTSYS (*INTNETADR) RMTPRTO(<service>) AUTOSTRWTR(1) CNNTYPE(*IP) DESTTYPE (*OTHER) MFRTYPMDL (<driver>) INTNETADR(‘<ipaddress>’) TEXT ('<beskrivelse>')

<queuename> er navnet på den nye AS/400-udskriftskø, <service> er printnetkortnavnet (BINARY_P1 or TEXT_P1), <driver> er OS/400-printerdrivernavnet (hvis du er i tvivl, anbefaler

vi *HP4), og <ipaddress> er printernetkortets IP-adresse. Bemærk, at IP-adressen og beskrivelsen skal skrives inden for enkelt-anførselstegn.

For eksempel:

CRTOUTQ OUTQ(BR1) RMTSYS(*INTNETADR) RMTPRTQ(BINARY_P1) AUTOSTRWTR(1) CNNTYPE(*IP) DESTTYPE(*OTHER) MFRTYPMDL(*HP5SI) INTNETADR('10.0.0.200') TEXT('Arnes Printer')

Hvis du bruger A4-papir, oplever du måske, at printerens sideformatering er forkert (dette skyldes sikkert, at dit AS/400system er indstillet til papirformatet Letter). Problemet kan afhjælpes ved at gøre følgende:

Rediger kildekoden Host Print Transform:

RTVWSCST DEVTYPE(*TRANSFORM) MFRTYPMDL(*HP5SI) SRCMBR(HP5SI) SRCFILE(MYLIB/SRC)

UDSKRIVNING FRA UNIX 1 - 12

Ved papirdefinitionen skal du ændre de eksisterende hexadecimale koder for formatet Letter, 1B 26 6C 02 41 til de hexadecimale koder for formatet A4 Size, 1B 26 6C 32 36 41.

OS/400 version 4, 5, 5.1

Du kan også bruge følgende kommandolinje til at oprette en printerdefintion:

CRTDEVPRT DEVD(BR2) DEVCLS(*LAN) TYPE(3812) MODEL(1) LANATTACH(*IP) PORT(9100) FONT(011) PARITY(*NONE) STOPBITS(1) TRANSFORM(*YES) MFRTYPMDL(*HP5SI) PPRSRC1(*A4) PPRSRC2(*A4) RMTLOCNAME('10.0.0.200') SYSDRVPGM(*HPPJLDRV) TEXT('Arnes Printer')

Andre systemer

Andre systemer bruger lignende programmer til opsætning af printernetkort. Sådanne programmer vil typisk bede om følgende oplysninger:

Nødvendige oplysninger: Du skal bruge:

fjernprinter Binær- eller tekstservicenavn navn på fjernværtscomputer Navnet skal svare til navnet i

filen printcap (hvis en sådan findes). I nogle tilfælde skal du her indtaste printernetkortets IP-adresse.

IP-adresse på fjernvært Printernetkortets IP-adresse.

De eksperter, der varetager den tekniske support for disse virksomheder, kan som regel besvare spørgsmål om konfiguration, hvis du giver dem de tilsvarende UNIX-konfigurationsoplysninger (fortæl dem, at printernetkortet ligner en fjern-UNIX-værtscomputer, der kører lpd line printer daemon).

1 - 13 UDSKRIVNING FRA UNIX

Hvis du ikke har oprettet et spool-bibliotek for Brother printernetkortet på din UNIX-værtscomputer, skal du gøre det nu (printerens installationsprogrammer i HP/UX, AIX, Solaris 2.xx og andre systemer opretter automatisk spool-biblioteket). Du kan som regel finde biblioteket lpd spool i biblioteket /usr/spool (spørg din systemadministrator, om placeringen er anderledes i dit system). Brug kommandoen mkdir til at oprette et nyt spool-bibliotek. Hvis du f.eks. skal oprette et spool-bibliotek til køen laser1, skal du indtaste:

mkdir /usr/spool/lpd/laser1

I nogle systemer er det også nødvendigt at starte daemon. Dette gøres på Berkeley-kompatible UNIX-systemer med startkommandoen lpc start, som vist i dette eksempel:

lpc start laser1

Andre kilder

Besøg http://solutions.brother.com/, hvis du ønsker yderligere oplysninger om udskrivning på netværk.

Se kapitel 10 i denne brugervejledning, hvis du vil se, hvordan du konfigurerer printerens IP-adresse.

UDSKRIVNING FRA UNIX 1 - 14

TCP/IP-udskrivning

Udskrivning fra Windows® NT, Windows Warp Server

Oversigt

Brugere af Windows®NT kan udskrive direkte på et netværk, der er opsat til Brother-printere, ved hjælp af TCP/IP-protokollen. Brugere af Microsoft Windows udskrivningsprotokol TCP/IP. Brugere af Windows sende udskriftsjob direkte til printeren uden at skulle installere ekstra programmer. Brothers printernetkort understøtter også usynlig udskrivning fra IBM LAN-server, OS/2 Warp-filserver og OS/2 Warp Connect-arbejdsstationer ved hjælp af TCP/IP-protokollen.

2000/XP, LAN Server og

NT skal installere Microsofts

2000/XP kan

Tips:

APIPA-protokollen (Automatic Private IP Addressing) tildeler automatisk en IP-adresse i området 169.254.1.0 til

169.254.254.255. Hvis du vil slå APIPA-protokollen fra, skal du

kigge i kapitel 3 "Fabriksindstilling for netværk" på side 3-11 i brugervejledningen. Hvis APIPA-protokollen er slået fra, har et Brother-printernetkort som standard IP-adressen 192.0.0.192. Du kan ændre denne via printerens kontrolpanel (hvor det er relevant), via BRAdmin Professional, Web BRAdmin-software eller lade en DHCP-server tildele printeren en IP-adresse.

Standardadgangskoden til Brother-udskriftsserveren er access.

Brugere af Windows® NT skal installere protokollen "Microsoft TCP/IP-udskrivning" (kan findes via kontrolpanelet i Windows).

Brugere af Windows® 2000/XP kan udskrive med TCP/IP ved at bruge standardprogrammet til netværksudskrivning og det IPPprotokolprogram, der er indbygget i Windows

2000/XP.

2 - 1 TCP/IP-UDSKRIVNING

Brugere af Windows® 95/98/Me kan sende udskriftsjob med IPP-protokollen via en Windows at programmet Microsoft Internet Print Services er installeret på klient-pc'en, IIS er installeret og kører på Windows og at klient-pc'en bruger Microsoft Internet Explorer 4 eller nyere versioner.

Standardnavnet for et Brother-printernetkort er altid BRN_xxxxxx (xxxxxx angiver de seks sidste cifre i printernetkortets Ethernet-adresse).

2000/XP-computer forudsat,

2000/XP,

Konfiguration af Windows® NT 3.5x/NT 4.0/2000/ XP (TCP/IP)

Hvis du ikke allerede har gjort det, skal du installere TCP/IPprotokollen på dit Windows Netværk i vinduet Kontrolpanel i Windows findes Kontrolpanel i hovedvinduet, eller brug knappen Start i NT 4.0 til at få adgang til menuen i Indstillinger/Kontrolpanel). Standardkonfigurationen i Windows TCP/IP-protokollen. Hvis du vil vide mere, kan du finde flere oplysninger om de enkelte systemer i dette kapitel.

NT-system. Dette gøres via ikonet

2000/XP installerer automatisk

NT (i NT 3.5x-systemer

Udskrivning fra Windows® 2000/XP-udskrivning (Printerdriver er ikke installeret)

Som standard installerer Windows® 2000/XP-systemet alle de programmer, der er nødvendige for, at du kan udskrive. Dette kapitel beskriver de to mest brugte konfigurationer, Standard-TCP/IP-portudskrivning og IPP (Internet Printing Protocol). Hvis du allerede har installeret printerdriveren, kan du gå videre til afsnittet Printerdriver

er installeret.

Standard-TCP/IP Port-udskrivning

Vælg Tilføj printer fra mappen Printere. Guiden Printerinstallation starter. Klik på Næste.

Vælg nu funktionen Lokal printer, og fravælg funktionen Find, og installer automatisk min Plug and Play-printer.

Klik på Næste.

TCP/IP-UDSKRIVNING 2 - 2

Du skal nu vælge den korrekte Netværksudskrivningsport. Vælg en ny port i rullevinduet, og vælg TCP/IP-standardport.

Klik derefter på Næste.

Guiden Tilføj standard-TCP/IP-port vises. Klik på knappen Næste.

Indtast IP-adressen eller navnet på den printer, du vil konfigurere. Guiden indsætter automatisk oplysningerne om portnavn.

Klik på knappen Næste.

Windows® 2000/XP vil nu etablere kontakt til den printer, som du har angivet. Hvis du ikke angav den korrekte IP-adresse eller det korrekte navn, vises der en fejlmeddelelse.

Klik på Udfør for at afslutte guiden.

Når du har konfigureret porten, skal du angive, hvilken printerdriver du vil bruge. Vælg den ønskede driver fra listen over understøttede printere. Hvis du bruger en driver, der fulgte med printeren på cd-rom, skal du vælge funktionen Har diskette/cd for at få vist indholdet af cd-rom'en. Du kan også klikke på knappen Windows Update for at etablere direkte forbindelse til Microsofts supportwebsted, hvorfra du kan hente printerdrivere.

Når driveren er installeret, skal du klikke på Næste.

Angiv et navn, og klik på Næste.

Nu skal du angive, om du vil dele printeren. Indtast sharenavnet, og klik på Næste.

Fortsæt gennem guiden, og klik på Udfør, når du er færdig.

2 - 3 TCP/IP-UDSKRIVNING

IPP-udskrivning fra Windows® 2000/XP-klienter

Hvis du vil udskrive med IPP-protokollen, skal du gøre følgende:

Vælg Tilføj printer fra mappen Printere. Guiden Printerinstallation starter. Klik på Næste.

For Windows® 2000: Vælg Netværksprinter. For Windows der er tilsluttet en anden computer.

For Windows® 2000: Klik på funktionen Etabler forbindelse til en printer på Internettet eller på dit intranet.

For Windows Internettet eller på et hjemme- eller kontornetværk.

Du skal nu indtaste et URL-navn. Et typisk eksempel på et URLnavn til en printer, der understøtter, IPP-protokollen er: http:/ /ip_address:631/ipp (ip_address står for IP-adresse, NetBIOS-navn eller DNS-navnet på printernetkortet).

Klik på knappen Næste.

XP: Vælg En nætverksprinter eller en printer,

XP: Klik på Opret forbindelse til en printer på

Windows® 2000/XP opretter nu forbindelse til den enhed, som du angav, og identificerer printerens modelnummer. Hvis den korrekte driver er installeret på pc'en, bruges den. Hvis den korrekte driver ikke er tilgængelig, vil du blive bedt om at isætte driverdisketten, som blev leveret sammen med printeren.

Følg guiden for at færdiggøre installationen.

Klik på Udfør for at afslutte guiden.

IPP-udskrivning fra Windows 95/98/Me-klienter

Det er også muligt at sende et IPP-udskriftsjob fra en Windows® 95/ 98/Me-klient-pc, hvis pc'en kan etablere forbindelse og få adgang til Windows (www.microsoft.com), og hent Windows Services, der kan benyttes til Windows

Når programmet er installeret, kan du tilslutte dig et Windows XP-system, der også kører IIS, og sende udskriftsjob ved hjælp af IPP-protokollen.

2000/XP-ressourcer. Besøg Microsofts Websted

-programmet Internet Print

-systemer.

TCP/IP-UDSKRIVNING 2 - 4
