MFC-590
Tapa del escáner
Barra protectora
amarilla
Palanca de
desbloqueo de la
cubierta del escáner
Guía de Configuración Rápida
Versión B
¡GRACIAS!
... POR COMPRAR ESTE APARATO BROTHER.
¡ESTAMOS SEGUROS DE QUE LE IMPRESIONARÁ CÓMO SU NUEVO APARATO
REALIZA UNA GRAN VARIEDAD DE TAREAS CON COMODIDAD Y EXCELENTES
RESULTADOS!
Siga las sencillas instrucciones que se indican a continuación por orden numérico.
Para más detalle, remítase al Manual del Usuar io y CD-ROM.
Lista de embalaje
1
Bandeja de documentos
Abrazadera del cable
para el cable bidireccional
Elemento del
filtro para el cable
bidireccional
IEEE 1284
Cable Telefónico
Cable CA
Guarde los materiales de embalaje para cuando necesite transportar el aparato en
el futuro. Si no empaqueta el aparato correctamente, puede invalidar la garantía.
con extensión
IEEE 1284
Bandeja de Papel
Manual del Usuario
Soporte para
el papel
CD-ROM
Cartuchos de tinta
Soporte de
cartulinas
Cubierta de documentos
Tapa del escáner
Guía de
Configuración Rápida
Alternativamente, si no puede resolver algún problema:
Remítase a Preguntas Más Comunes (FAQ) en la página Web de Soluciones de Brother:
URL: http://solutions.brother.com
Llame al Servicio al Cliente de Brother marcando el: 902 250 026
Quite la barra protectora amarilla
2
A. Abra la cubierta del
escáner del MFC tirando de
la palanca de desbloqueo
de la cubierta hacia usted y
levantando la cubierta del
escáner.
Barra protectora amarilla
B. Tire de la barra protectora amarilla y sáquela del
aparato.
No tire la barra protectora amarilla.
La necesitará cuando transporte el aparato.
C. Cierre la cubierta del escáner.
3
1
Ponga el cable de
alimentación y el
cable telefónico
4
Si comparte la misma
línea telefónica con
un teléfono externo o
con una extensión
telefónica, conéctelo
tal y como se indica
Si comparte la misma
línea telefónica con un
contestador
automático externo,
conéctelo tal y como
se indica más abajo.
más abajo.
Cable de alimentación
2
Cable Telefónico
Lea esta guía en su totalidad antes de conectar el
cable paraleo o el cable USB.
Ponga las bandejas y
56
extensiones
Teléfono
externo
Carga del papel
Extensión
Telefónica
Nota: Si utiliza un contestador automático externo, debe
seleccionar el modo de recepción “TAD” en el
Paso 9 de la Página 3 de esta guía.
Contestador
Automático
Externo
Contestador
Automático
Externo
A.
B.
Soporte para el papel
Bandeja de Papel
Extensión
A
4
LTR
2
1
Por favor ponga las bandejas
para impedir que se produzcan
atascos y para mantener la
calidad de impresión.
A. Airee bien el papel. Asegúrese de que el lado de impresión quede hacia usted. Introduzca con cuidado
el papel de forma que la parte superior de la hoja quede alineada con la línea de la guía del papel y el
nivel del papel quede por debajo de la línea de la guía.
Línea de la guía del tamaño del papel
Línea de Guía del Papel
(Ejemplo para papel de tamaño A4)
B. Apriete y deslice la guía para ajustar el ancho del papel.
Nota: El alimentador tiene capacidad para 100 hojas de 75 g/m2. Para más detalles, remítase a
Especificaciones
del Papel en el Manual del Usuario.
Página 1
Cubierta blanca de transporte
Cubierta blanca de transporte
7
Ponga los cartuchos de tinta
A. Compruebe que el aparato esté conectado a la toma de corriente
(enchufando el cable de alimentación). En el LCD se visualiza:
CHEQU. CARTUCHO
B. Abra la cubierta del escáner del MFC tirando de la palanca de
desbloqueo de la cubierta hacia usted y levantando la cubierta del
escáner. Después de unos segundos, la cabeza de impresión se
desplaza hacia la izquierda, a su posición de sustitución.
Tapa del escáner
Palanca de desbloqueo
de la cubierta del escáner
ADVERTENCIA
Si le entra tinta en los ojos, lávelos inmediatamente con agua, y
consulte a un médico si se le irritan.
Recomendamos que ponga los cartuchos de tinta de izquierda a
derecha, por este orden: Negro, Cián, Amarillo, Magenta.
• La parte inferior de la cubierta blanca de transporte est á húmeda de tinta. Límpiela antes de ponerla
en su sitio para no manchar.
• No tire la cubierta blanca de transporte. La necesitará cuando transporte el aparato.
C. Presione las cubiertas de colores de los cuatro cartuchos de tinta, una a una, para que salten. A
continuación quite la cubierta blanca de transporte tirando de ella hacia usted, y levantándola hacia
arriba y hacia fuera.
PUSH
PUSH
PUSHPUSH
F. Cada color tiene una posición específica. Los colores de las cubiertas de los cartuchos de tinta.
Primero, ponga con cuidado el cartucho Negro de tinta, y a continuación presione la cubierta hasta que
haga clic.
D. Abra la bolsa del cartucho Negro de tinta y sáquelo.
E. Quite con cuidado la cinta de sellado de la parte inferior del cartucho.
Pele la cinta
Importante
Para impedir derramar la tinta y mancharse las manos y la ropa, pele
la cinta de sellado despacio y con cuidado. No toque ni la salida de
tinta del cartucho ni la cinta.
No toque esta parte
alejándola
de usted.
¡Quítela
alejándola de usted!
Orificio
Comprobación de la calidad y alineación del bloque de color
8
G. Repita los Pasos D-F para poner los otros cartuchos de tinta.
H. Después de poner todos los cartuchos de tinta, cierre la cubierta del escáner hasta que oiga un clic. El
MFC inicia el ciclo de “limpieza de cabezales” que dura aproximadamente cuatro minutos.
Asegúrese de que el papel esté puesto en el alimentador de hojas multifunción. El LCD muestra
LIMPIANDO. Una ves acabado el ciclo de limpieza, el LCD muestra PULSE INICIO FAX.
I. Apriete Inicio Fax Mono y vaya al Paso 8 “Comprobar calidad y alineación del bloque de color”.
El MFC comienza a imprimir la HOJA DE
TEST DE CALIDAD DE IMPRESIÓN (sólo
durante el montaje inicial de los cartuchos de
tinta).
Compruebe mediante la hoja si la calidad y la
alineación son correctas siguiendo los Pasos
A y B.
PASO A: Test de Calidad de Bloques de Color
El LCD muestra:
CORRECTO “A”?
1.SI 2.NO
Compruebe la calidad de los cuatro bloques de color en la hoja.
(NEGRO / CYAN / AMARILLO / MAGENTA).
1
Si la calidad de los cuatro colores es correcta, apriete
para ir al PASO B.
—O—
Si aparecen rayas blancas horizontales en algunos de los
bloques de color más abajo, apriete
ACEPTAR Pobre
El LCD le pregunta si la calidad de impresión es correcta para
cada color.
CORRECTO NEGRO?
1.SI 2.NO
Apriete 2 (NO) si algunos de los colores presentan
problemas.
El LCD muestra:
LIMPIAR AHORA?
1.SI 2.NO
Apriete 1 (SI), y a continuación el MFC empieza a limpiar los
colores.
Después de acabar la limpieza, apriete Inicio Fax Mono.
El MFC empieza a imprimir HOJA DE TEST DE CALIDAD DE
IMPRESIÓN otra vez y vuelve al primer paso del PASO A.
2
(NO).
(SI)
PASO B: Test de Alineación
El LCD muestra:
CORRECTO “B”?
1.SI 2.NO
Fíjese si en las pruebas de impresión de 600DPI y 1200DPI el
Nº 5 se asemeja más exactamente a la muestra OK ( 0 ).
Si el Nº 5 es la más parecida, entre 1 (SI)—O—
Muestra OK
600 ppp
NO seleccionar
Si se asemeja más otro número de prueba de impresión para
600DPI ó 1200DPI, entre 2 (NO) para seleccionarlo.
Para 600DPI, entre el número de la prueba de impresión que
más se asemeje a la muestra 0 (1-8).
AJUSTE A 600DPI
NUM. ALINEACION
Para 1200DPI, entre el número de la prueba de impresión que
más se asemeje a la muestra (1-8).
AJUSTE A 1200DPI
NUM. ALINEACION
}
}
1200 ppp
Página 2
Panel de Control del MFC-590
Puede imprimir una lista de los
pasos básicos de las funciones
apretando Informes,
Teclas de navegación
* Acceso al Menú
* Ir al siguiente nivel del menú
* Aceptar una opción
1
.
* Desplazarse por el nivel actual del
menú
* Volver al nivel previo del menú
* Pasar al siguiente nivel del menú
* Salir del Menú
Seleccione un Modo de
9
Escoja el modo que mejor se ajuste a sus necesidades.
A. Apriete Menu/Set, 2, 1, 2.
B. Presione o para seleccionar el modo SÓLO FAX,
C. Apriete Detener/Salir.
SÓLO FAX
FAX/TEL
TAD:CONTESTADOR
MANUAL
Para más detalles, remítase a
del Manual del Usuario.
Recepción
FAX/TEL, TAD:CONTESTADOR, MANUAL, y presione
Menu/Set.
Uso con una línea sólo para las llamadas de fax.
Todas las llamadas se contestan como si fueran de fax.
(con teléfono externo)
Para recibir llamadas de fax y de voz en la misma línea.
El aparato contesta todas las llamadas y recibe los faxes o
emite dobles timbres para que usted conteste las llamadas de
voz.
(con contestador automático externo)
Uso con un contestador automático externo.
El TAD (contestador automático) contesta todas las llamadas
y guarda los mensajes de voz.
Se imprimen los mensajes de fax.
(con teléfono externo)
Usted controla la línea, teniendo que contestar
personalmente todas las llamadas.
Ajustes del Modo de Recepción
Ajuste de la
10 11
El MFC muestra la fecha y la hora,
imprimiéndolas en todos los faxes que envíe.
A. Presione Menu/Set, 1, 2.
B. Introduzca los dos últimos dígitos del año y
C. Introduzca los dos dígitos del mes y
D. Introduzca los dos dígitos del día y
E. Introduzca la hora en formato de XX:XX y
F. Presione Detener/Salir.
Nota: Si no puede ir al paso siguiente, apriete
fecha y hora
2.FECHA/HORA
AÑO:XX
presione Menu/Set.
MES:XX
presione Menu/Set.
DIA:XX
presione Menu/Set.
HORA:XX:XX
presione Menu/Set.
Detener/Salir y vuelva al Paso A.
Debe guardar su nombre y número de fax para
imprimirlos en todas las páginas de los faxes que
envíe.
A. Presione Menu/Set,
B. Introduzca su número de fax, y presione Menu/Set.
C. Entre su nombre con el teclado de marcación
ayudándose con el cuadro que se muestra más
abajo, y a continuación apriete Menu/Set. Use la
flecha derecha para crear espacios.
D. Presione Detener/Salir.
Para más detalles, remítase a
el Manual del Usuario.
Nota: Si no puede ir al paso siguiente, apriete
Detener/Salir y vuelva al Paso A.
Ajuste de la ID de la
estación
1, 3
.
3.IDEN. ESTACION
FAX:
NOMB:
Una vez
Presione la tecla
2
3
4
5
6
7
8
9
A
D
G
J
M
P
T
W
Dos veces
B
E
H
K
N
Q
U
X
Tres veces
Cuatro veces
2
3
4
5
6
S
8
Z
Conco veces
A
D
G
J
M
7
T
9
C
F
I
L
O
R
V
Y
Cómo introducir texto
en
Para mejorar la calidad de impresión
Si aparecen rayas horizontales como las de más abajo, limpie la cabeza de impresión.
(Vea
Limpieza de la cabeza de impresión
dirección http://solutions.brother.com)
en el Manual del Usuario o visítenos en la
Si los caracteres y las líneas aparecen como se muestra más abajo, compruebe la
alineación.
(Vea
Comprobación de la calidad de impresión
en el Manual del Usuario o visítenos en la
dirección http://solutions.brother.com)
Página 3
Configuración del MFC y el PC para su funcionamiento conjunto
8
8
8
8
8
8
8
8

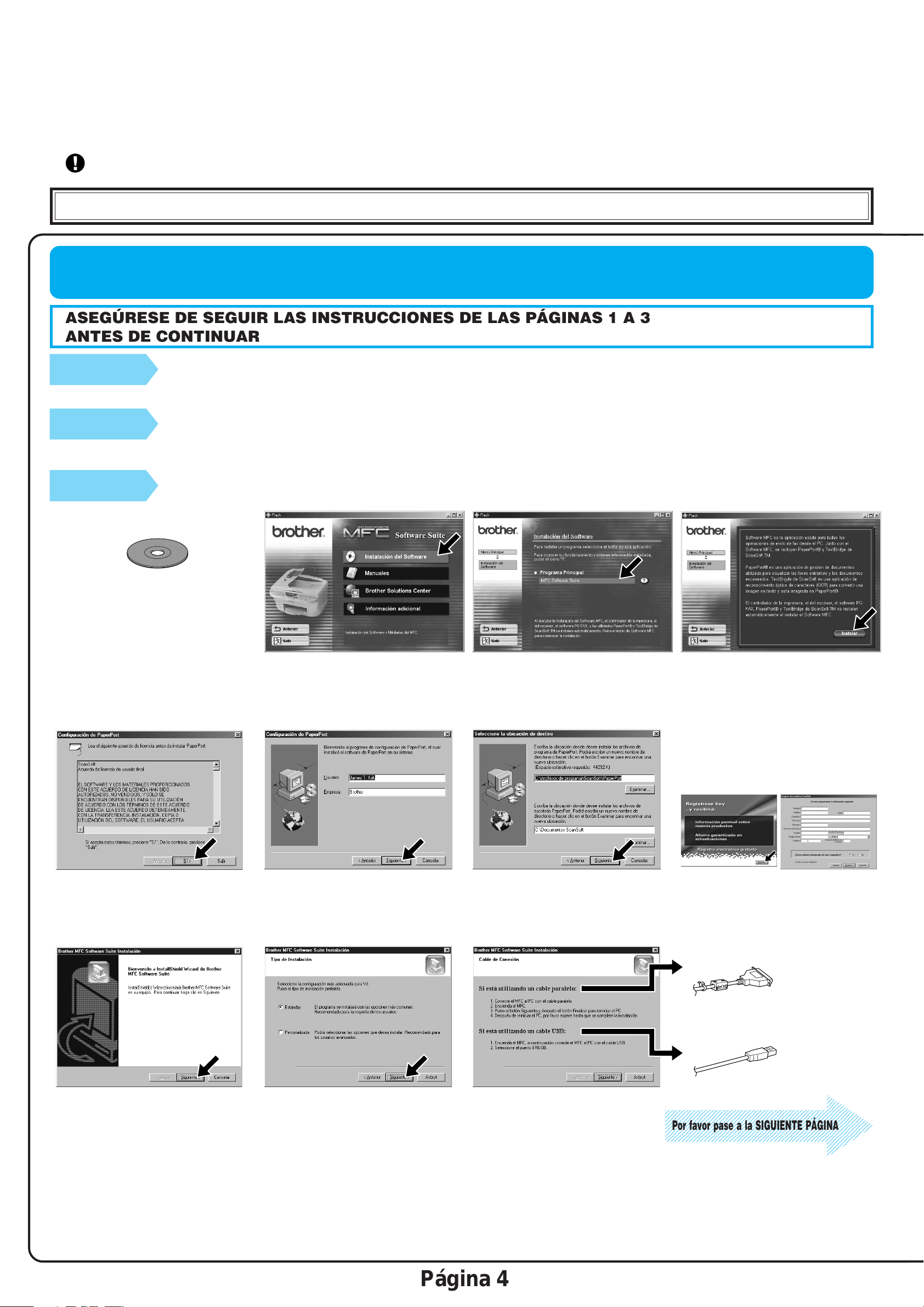

Antes de empezar
• Es necesario configurar el hardware e instalar los controladores de Brother antes de poder utilizar el MFC como una impresora y escaneadora desde cualquier aplicación de Windows®.
• Por favor compre el cable de interfaz correspondiente que vaya a utilizar (Paralelo o USB).
• Si tiene cualquier problema con la instalación, visítenos en: http://solutions.brother.com
Versión B
Utilice sólo un cable de interfaz paralelo blindado que cumpla la norma IEEE 1284 y/o un cable USB de una longitud no superior a 1,8 metros.
Siga las instrucciones que se indican en esta guía con respecto al sistema operativo y el interfaz.
Para usuarios de Windows® 95/98/98SE/Me/2000
ASEGÚRESE DE SEGUIR LAS INSTRUCCIONES DE LAS PÁGINAS 1 A 3
ANTES DE CONTINUAR
Paso 1.
Desenchufe el MFC de la toma de corriente y del ordenador, si ya ha conectado el
cable de interfaz paralelo.
Paso 2.
Encienda el ordenador.
Para Windo ws® 2000 Professional, tiene que registrarse como el Administrador.
Paso 3.
Introduzca el CD-ROM en la unidad correspondiente.
1. Introduzca el CD-ROM MFC Software
Suite en la unidad del CD-ROM.
2. Haga clic en su idioma. Aparece el
menú principal del CD-ROM.
(En caso de que no aparezca
ninguna ventana después de
introducir el CD-ROM en la unidad,
utilice el Explorador de Windows
para ejecutar el programa setup.exe
desde el directorio raíz del CD-ROM
de Brother.)
®
3. Haga clic en Instalación del
Software.
4. Haga clic en MFC Software Suite en
Programa Principal. Por favor vea la
Nota*1.
5. Haga clic en Instalar.
6. Aparece brevemente la ventana del
Asistente de Configuración
InstallShield, seguida de la ventana
de Configuración de PaperPort
Haga clic en Sí.
®
.
10. Cuando aparezca la ventana de MFC
Software Suite Instalación, haga clic
en Siguiente para empezar a
instalar. Por favor vea la Nota*2.
*1 MFC Software Suite incluye el controlador de impresora, el controlador del
escáner, PaperPort® de ScanSoft™, Text Bridge® de ScanSoft™, el software
PC-FAX, Configuración Remota y las fuentes True Type. PaperPort
aplicación de gestión de documentos para ver los documentos escaneados.
Text Bridge
OCR que convierte las imágenes en texto, insertándolo en el procesador de
textos predeterminado.
®
de ScanSoft™, integrado en PaperPort®, es una aplicación de
7. Cuando la ventana de Configuración
de PaperPort
Compañía, cámbielos o acéptelos, y
a continuación haga clic en
Siguiente.
®
muestre su Nombre y
11. Cuando aparezca la ventana Tipo de
Instalación, seleccione Estándar, y a
continuación haga clic en Siguiente.
Se copian los archivos de la
aplicación en el ordenador.
®
es una
8. Cuando la ventana Seleccione la
ubicación de destino muestre la
dirección en la que se van a instalar
los archivos de PaperPort
cámbielos o acéptelos, y a
continuación haga clic en Siguiente.
®
,
12. Aparece la ventana Cable de
Conexión.
*2 Si aparece un mensaje de error durante el
proceso de instalación, o si ya ha instalado
previamente MFC Software Suite o MFL Pro,
primero tiene que desinstalarlo. Desde el menú
Inicio, seleccione Programas, Brother,
Brother MFL Pro, Desinstalar, y a
continuación siga las instrucciones en pantalla.
9. Cuando aparezca la ventana
Regístrese hoy, haga clic en
Siguiente. Va a registrar Paper Port®.
Siga las instrucciones.
Para paralelo
Para USB
234567890123456789012345678901212345678901234567
234567890123456789012345678901212345678901234567
234567890123456789012345678901212345678901234567
234567890123456789012345678901212345678901234567
234567890123456789012345678901212345678901234567
234567890123456789012345678901212345678901234567
Por favor pase a la SIGUIENTE PÁGINA
234567890123456789012345678901212345678901234567
234567890123456789012345678901212345678901234567
*3 Aunque seleccione No, podrá lanzar más
tarde el Centro de Control Brother para
utilizar la tecla Escanear a. Vea
automática del Brother Control Centre
Capítulo 13 del Manual del Usuario en el
CD-ROM.
Carga
,
Página 4

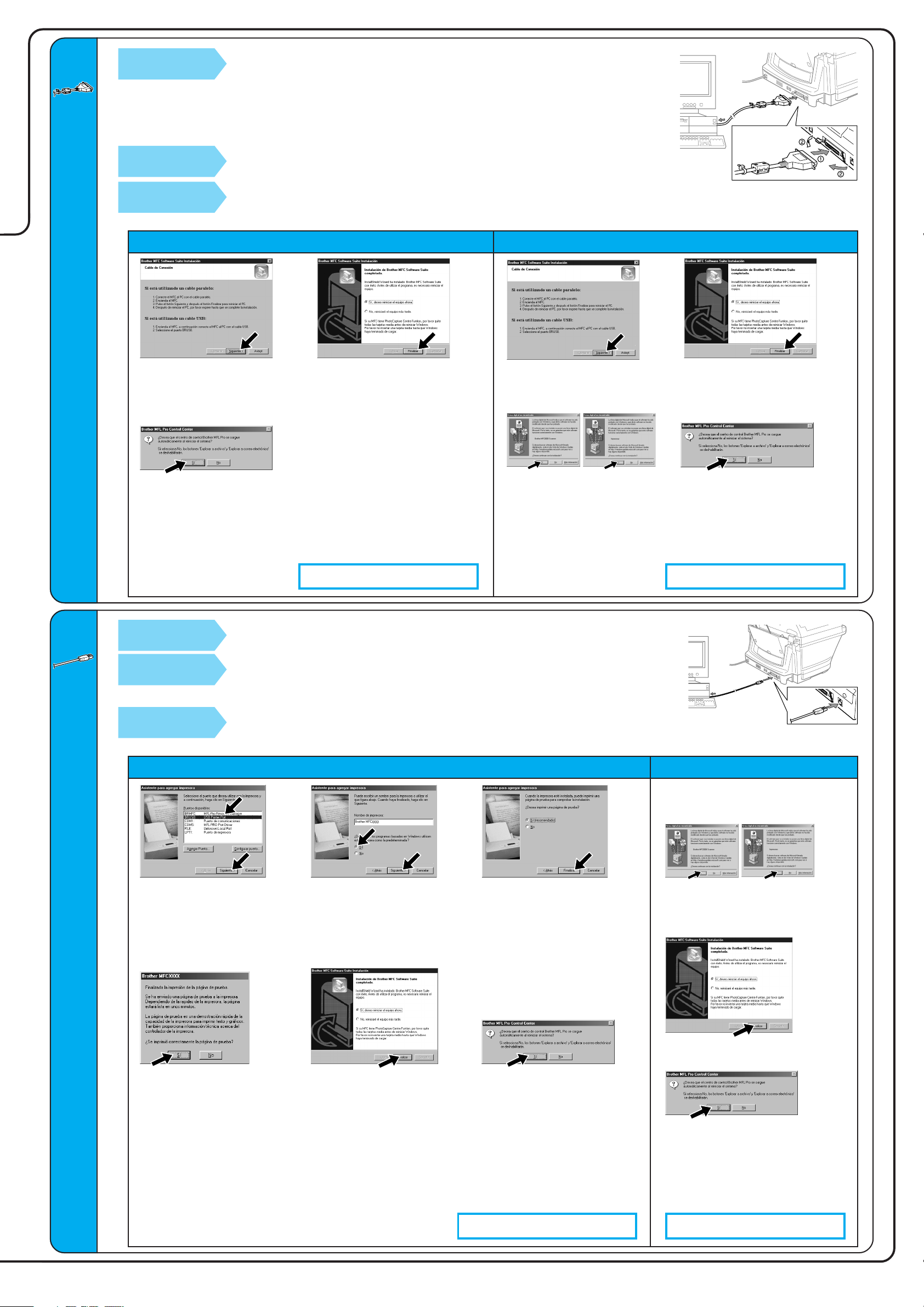

Paso 4.
Conecte el MFC al PC con el Cable Paralelo.
A. Conecte el elemento del filtro y la abrazadera del cable al cable paralelo del interfaz.
B. Conecte el cable de interfaz paralelo al puerto correspondiente del MFC y sujételo con las abrazaderas metálicas.
C. Conecte el cable de interfaz paralelo al puerto de la impresora del ordenador , y sujételo con los dos tornillos. Para ver
dónde está el puerto paralelo de la impresora en su ordenador, remítase a la Guía del Usuario del mismo.
Paso 5.
Paso 6.
( Para usuarios de Windows® 95/98/98SE/Me )
1.
En la ventana Cable de
Conexión, haga clic en
Siguiente.
3.
Haga clic en Sí para que el
Centro de Control se cargue
siempre que se inicia
Para los usuarios de cable de interfaz paralelo
Windows
de Control aparece en la
bandeja de tareas. Al hacer clic
en No, se desactiva la tecla
Escanear a del MFC.
Por favor vea la Nota*3.
Encienda el MFC enchufando el cable de alimentación.
La instalación del controlador Brother se inicia automáticamente.
Siga las instrucciones en pantalla.
®
. El icono del Centro
2.
Cuando aparezca la ventana
indicada arriba, haga clic en
Finalizar y
PC reinicie Windows
continúe la instalación.
Los controladores de Brother del PC fax, Impresora y
Escáner ya han sido instalados y están listos para su uso.
espere
a que el
®
y
( Para el usuario de Windows® 2000 Professional )
1.
En la ventana de Cable de
Conexión, haga clic en
Siguiente.
3.
Cuando aparezcan las cajas
de diálogo Firma digital no
encontrada, haga clic en Sí
para instalar el controlador.
2.
Cuando aparezca la pantalla
indicada más arriba, haga clic
en Finalizar y
PC reinicie Windows
continúe la instalación.
4.
Haga clic en Sí para que el
Centro de Control se cargue
siempre que se inicia Windows
El icono del Centro de Control
aparece en la bandeja de tareas.
Al hacer clic en No, se desactiva
la tecla Escanear a del MFC.
Por favor vea la Nota*3.
Los controladores de Brother del PC fax, Impresora y
Escáner ya han sido instalados y están listos para su uso.
espere
a que el
®
y
®
.
Paso 4.
Paso 5.
Paso 6.
1.
En la ventana Asistente para
agregar impresora,
seleccione BRUSB: USB
Printer Port, y a
continuación haga clic en
Siguiente.
Encienda el MFC enchufando el cable de alimentación.
Conecte el MFC al PC con el cable USB.
(La pantalla de instalación tarda varios segundos en aparecer .)
La instalación del controlador de Brother comienza
automáticamente. Siga las instrucciones en pantalla.
( Para usuarios de Windows® 98/98SE/Me )
2.
Acepte el nombre de
Impresora predeterminada
seleccionando Sí, y a
continuación haga clic en
Siguiente.
3.
Seleccione Sí
(recomendado), y a
continuación haga clic en
Finalizar. Se imprime una
página de prueba para que
pueda ver la calidad de
impresión.
( Para usuarios de Windows® 2000 )
1.
Cuando aparezcan las cajas de
diálogo Firma digital no
encontrada, haga clic en Sí para
instalar el controlador.
4.
Para los usuarios de cable de interfaz USB
Si la calidad de la página de
prueba es suficiente, haga
clic en Sí.
Si hace clic en No, siga las
instrucciones en pantalla
para corregir el problema.
5.
Seleccione Sí para reiniciar
el ordenador, y a
continuación haga clic en
Finalizar.
6.
Haga clic en Sí para que el
Centro de Control se cargue
siempre que se inicia
Windows
Centro de Control aparece
en la bandeja de tareas. Al
hacer clic en No, se
desactiva la tecla Escanear
a del MFC. Por favor vea la
Nota*3.
Los controladores de Brother del PC fax, Impresora y
Escáner ya han sido instalados y están listos para su uso.
®
. El icono del
Página 5
2.
Seleccione Finalizar para reiniciar
el ordenador.
3.
Haga clic en Sí para que el Centro
de Control se cargue siempre que
se inicia Windows®. El icono del
Centro de Control aparece en la
bandeja de tareas. Al hacer clic en
No, se desactiva la tecla
Escanear a del MFC. Por favor
vea la Nota*3.
Los controladores de Brother del PC fax, Impresora y
Escáner ya han sido instalados y están listos para su uso.
Para usuarios de Windows NT
Workstation Versión 4.0
®
ASEGÚRESE DE SEGUIR LAS
INSTRUCCIONES DE LAS PÁGINAS 1 A 3
ANTES DE CONTINUAR
Paso 1.
Compruebe que el ordenador
esté encendido.
Tiene que estar registrado como el Administrador.
Paso 2.
Conecte el MFC al PC con el
Cable Paralelo.
A. Conecte el elemento del filtro y la abrazadera del cable al cable paralelo del
interfaz.
B. Conecte el cable de interfaz paralelo al puerto correspondiente del MFC y
sujételo con abrazaderas de metal.
C. Conecte el cable de interfaz paralelo al puerto de la impresora del ordenador y
sujételo con los dos tornillos. Para ver dónde está el puerto paralelo de la
impresora en su ordenador, remítase a la Guía del Usuario del mismo.
Paso 3.
Encienda el MFC enchufando el
cable de alimentación.
Paso 4.
Siga las instrucciones en
pantalla.
(
Mismos pasos que los usuarios de Windows® 95/98/98SE/Me/2000
12. Seleccione Sí para reiniciar el
ordenador, y a continuación haga clic
en Finalizar.
13. Haga clic en Sí para que el Centro de
Control se cargue siempre que se
inicia Windows®. El icono del Centro de
Control aparece en la bandeja de
tareas. Al hacer clic en No, se
desactiva la tecla Escanear a del
MFC. P or f avor vea la Nota*3.
Paso 3.
, 1-11)
Para Apple® Macintosh
®
ASEGÚRESE DE SEGUIR LAS
INSTRUCCIONES DE LAS PÁGINAS 1 A 3
ANTES DE CONTINUAR
Paso 1.
Asegúrese de que el cable de
alimentación del MFC esté
desenchufado y que el
Macintosh esté encendido.
Asegúrese de que el MFC NO esté conectado al Macintosh
Paso 2.
Introduzca el CD-ROM en la
unidad correspondiente.
Controlador QuickDraw
®
para usuarios de OS 8.6/9.0/9.0.4/9.1
Paso 3.
Paso 4.
Los controladores de Brother del PC fax, Impresora y
Escáner ya han sido instalados y están listos para su uso.
Reinicie el Macintosh para que
reconozca el nuevo controlador.
Conecte el MFC al Macintosh
con el cable USB, y a
continuación encienda el MFC
enchufando el cable de
alimentación.
Instalación del MFC Software Suite
Seleccione su idioma
El CD-ROM contiene
distintos tipos de
información
®
(Para Windows
)
Instalación del Software
Puede instalar los controladores de impresora y escáner, y el
resto de las utilidades.
Manuales
Ver el Manual del Usuario y el resto de la documentación.
Brother Solutions Center
Conéctese al Centro de Soluciones de Brother, la Página Web de
Servicio y Apoyo para su Producto Brother.
Información adicional
Más información.
1. Cuando aparezca la ventana, haga
doble clic en MFC Software Suite
Installer.
2. Haga clic en su idioma para instalar
los controladores de la impresora y el
escáner. Una vez completada la
instalación, la pantalla le indica que
reinicie el Macintosh.
Qué se incluye en el CD-ROM
Windows
®
Paso 5.
El CD-ROM contiene
distintos tipos de
información
®
(Para Macintosh
)
Seleccione la impresora.
1. Desde el menú Apple, abra el
Selector.
2. Haga clic en el icono MFL Pro Colour
instalado. A la derecha del Selector,
seleccione la impresora con la que
desee imprimir. Cierre el Selector.
Los controladores de Brother del PC fax, Impresora y
Escáner ya han sido instalados y están listos para su uso.
Macintosh
MFC Software Suite Installer
Puede instalar los controladores de impresora y escáner, y el
resto de las utilidades.
ReadMe!
Información importante y consejos sobre la localización de
averías.
Documents
Ver el Manual del Usuario y el resto de la documentación.
®
Página 6
Loading...
