Brother Innov-is A150 User's Guide [da]

Page 1

Brugsanvisning

Symaskine

Product Code (Produktkode): 888-M70

Sørg for at læse dette dokument, inden du bruger maskinen. Vi anbefaler, at du gemmer dette dokument, så det er ved hånden til fremtidig brug.

Page 2

Page 3

INTRODUKTION

Tillykke med din nye maskine. Før du tager maskinen i brug, bør du læse afsnittet “VIGTIGE SIKKERHEDSOPLYSNINGER” og denne brugsanvisning omhyggeligt for at sikre korrekt brug af de forskellige funktioner. Når du har læst denne brugsanvisning, skal du opbevare den på et let tilgængeligt sted, så du altid kan slå op i den.

VIGTIGE SIKKERHEDSOPLYSNINGER

Læs disse sikkerhedsoplysninger, før maskinen tages i brug.

FARE

– Sådan undgår du at få stød:

Tag altid maskinens stik ud af stikkontakten med det samme, når du er færdig med at bruge maskinen, ved rengøring, når

du foretager de servicejusteringer, der er nævnt i denne brugsanvisning, eller når du efterlader maskinen uden opsyn.

ADVARSEL

– Sådan undgår du forbrænding, brand, stød eller personskade:

2Træk altid symaskinens stik ud af stikkontakten, når

du foretager justeringer, der er nævnt i brugsanvisningen.

Når du tager maskinens stik ud, skal du sætte

• kontakten på maskinen på symbolet “O” for at slukke maskinen og derefter tage fat i stikket og trække det ud af stikkontakten. Træk ikke i ledningen.

• Sæt stikket fra symaskinen direkte ind i stikkontakten. Der må ikke bruges forlængerledning.

• Træk altid maskinens stik ud, hvis der opstår strømsvigt.

3Elektriske farer:

•

Denne maskine skal være tilsluttet en vekselstrømforsyning, som ligger inden for den klassifikation, der er angivet på maskinens mærkeplade. Må ikke tilsluttes til en jævnstrømkilde eller en omformer. Hvis du er usikker på, hvilken strømkilde du har, skal du kontakte en kvalificeret elektriker.

• Maskinen er kun godkendt til brug i det land, hvor den blev købt.

4Brug aldrig maskinen, hvis en ledning eller et stik er

beskadiget, hvis den ikke fungerer korrekt, hvis den er blevet tabt eller beskadiget, eller hvis der er spildt vand på enheden. Indlevér symaskinen til nærmeste autoriserede Brother-forhandler, så de kan undersøge den, reparere den eller justere de elektriske eller mekaniske dele.

•

Stop brugen af maskinen omgående, og tag strømledningen ud, hvis du bemærker noget usædvanligt, som f.eks. lugt, varme, misfarvning eller deformering under brug eller opbevaring af maskinen.

• Når symaskinen transporteres, skal du sørge for at bære den i håndtaget. Hvis maskinen løftes ved hjælp af en anden del, kan det beskadige maskinen eller medføre, at den tabes, hvilket kan medføre personskade.

• Når du løfter symaskinen, skal du passe på ikke at gøre pludselige eller uforsigtige bevægelser, da du kan gøre skade på din ryg eller knæ.

5Hold altid arbejdsområdet ryddeligt:

• Brug aldrig symaskinen, hvis ventilationshullerne er blokerede. Hold maskinens ventilationshuller og fodpedalen fri for trævler, støv og stofrester.

• Anbring ikke ting på fodpedalen.

• Pas på ikke at tabe noget ned i symaskinen, og stop ikke fremmede genstande af nogen art ind i den.

• Brug ikke symaskinen på steder, hvor der anvendes aerosolprodukter (spray), eller hvor luften er iltfattig.

• Brug ikke maskinen i nærheden af en varmekilde som f.eks. en ovn eller et strygejern. Ellers kan maskinen, strømledningen eller den beklædningsdel, der sys i, antændes og forårsage brand eller elektrisk stød.

• Symaskinen må ikke anbringes på en ujævn overflade som f.eks. et vakkelvornt eller skråt bord, da symaskinen kan falde ned og medføre personskade.

6Særlige forholdsregler ved syning:

• Vær altid meget opmærksom på nålen. Brug aldrig bøjede eller knækkede nåle.

• Hold fingrene væk fra alle bevægelige dele. Vær specielt forsigtig omkring symaskinenålen.

• Sluk maskinen ved at dreje hovedkontakten til mærket “O”, når der foretages justeringer i nåleområdet.

• Brug ikke en beskadiget eller forkert stingplade, da det kan få nålen til at knække.

• Skub og træk ikke i stoffet under syningen, og følg omhyggeligt brugsanvisningen ved frihåndssyning, så du ikke bøjer nålen, så den knækker.

Page 4

7Denne maskine er ikke legetøj:

GEM DENNE

• Hold godt øje med symaskinen, når den bruges af eller i nærheden af børn.

• Den plastikpose, som maskinen blev leveret i, bør opbevares uden for børns rækkevidde eller bortskaffes. Lad aldrig børn lege med posen, idet dette er forbundet med kvælningsfare.

• Brug ikke symaskinen udendørs.

8Sådan forlænges symaskinens levetid:

• Symaskinen må ikke opbevares på steder, hvor den står i direkte sollys, eller i omgivelser med høj luftfugtighed. Brug/anbring ikke symaskinen tæt op ad et varmeapperat, jern, halogenlamper eller andre varme genstande.

• Brug kun almindelige sæber og rengøringsmidler til rengøring af opbevaringskassen. Brug aldrig benzin, fortynder eller skurepulver til rengøring, da dette kan beskadige kassen og symaskinen.

• Læs altid i Brugsanvisningen, inden du udskifter eller monterer trykfødder, nålen eller andre dele, så disse monteres korrekt.

BRUGSANVISNING

Symaskinen er kun

beregnet til brug i

hjemmet.

TIL BRUGERE I ALLE LANDE UNDTAGEN CENELEC-LANDE

Denne maskine er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sansemæssige eller mentale evner eller med mangel på erfaring og viden, medmindre en person, der er ansvarlig for deres sikkerhed, har ført tilsyn med eller instrueret dem i brugen af maskinen. Børn skal holdes under opsyn for at

9Reparation og justering:

• Hvis lampeenheden er beskadiget, skal den udskiftes af en autoriseret Brother-forhandler.

• Hvis symaskinen ikke fungerer korrekt, eller hvis det er nødvendigt at foretage justeringer, skal du først kigge i fejlfindingsskemaet, som du finder bagest i Brugsanvisningen. Her kan du finde oplysninger om, hvordan du selv kan undersøge og justere symaskinen. Hvis problemet ikke kan løses, bedes du kontakte nærmeste autoriserede Brother-forhandler.

Brug kun symaskinen som beskrevet i denne brugsanvisning.

Brug kun det tilbehør, der anbefales af fabrikanten, og som er beskrevet i denne brugsanvisning.

Indholdet i denne vejledning samt specifikationerne for dette produkt kan ændres uden varsel.

Yderligere produktoplysninger og opdateringer kan fås på vores hjemmeside www.brother.com

sikre, at de ikke leger med symaskinen.

TIL BRUGERE I CENELEC-LANDE

Denne maskine kan anvendes af børn på 8 år og opefter samt af personer med nedsatte fysiske, sansemæssige eller mentale evner eller med mangel på erfaring og viden, hvis der bliver ført tilsyn med dem, eller de på sikker vis bliver instrueret i brugen af denne maskine og forstår de farer, der er forbundet hermed. Børn må ikke lege med maskinen. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

Page 5

KUN FOR BRUGERE I

STORBRITANNIEN,

IRLAND, PÅ MALTA OG

KYPROS

VIGTIGT

• Ved udskiftning af sikringen skal der bruges en

stiksikring, der er godkendt af ASTA jf. BS 1362,

hvilket vil sige, at den har -mærket. Mærkekapacitet som angivet på stikket.

• Montér altid sikringsafdækningen igen. Brug aldrig

stik uden sikringsafdækning.

• Hvis den stikkontakt, der er til rådighed, ikke er

egnet til stikket på dette udstyr, skal du kontakte en autoriseret Brother-forhandler for at få den korrekte ledning.

Varemærker

App Store er et servicemærke tilhørende Apple Inc. Android og Google Play er varemærker tilhørende Google, Inc. Brug af disse varemærker kræver tilladelse fra Google.

Page 6

INDHOLDSFORTEGNELSE

Kapitel 1 KLARGØRING 5

Betegnelser på maskinens dele ............................. 5

Medfølgende tilbehør ............................................................. 7

Ekstraudstyr............................................................................ 8

Montering af sømoversigtspladen ........................................... 8

Sådan tændes/slukkes symaskinen........................ 9

Betjening af LCD-displayet ................................. 10

Visning af LCD-displayet ...................................................... 10

Indstillingsdisplaybillede ...................................................... 11

Justering af betjeningstasternes inputfølsomhed .................... 12

Vinding/montering af spolen .............................. 12

Vinding af spolen ................................................................. 12

Montering af spolen ............................................................. 14

Trådning af overtråd........................................... 16

Trådning af overtråden ......................................................... 16

Træk undertråden op............................................................ 18

Stof-/tråd-/nålekombinationer............................ 19

Udskiftning af nålen ........................................... 20

Kontrol af nålen.................................................................... 20

Udskiftning af nålen ............................................................. 20

Udskiftning af trykfoden ..................................... 21

Udskiftning af trykfoden ....................................................... 21

Afmontering og montering af snap-on delen ......................... 22

Kapitel 2 GRUNDLÆGGENDE SYNING 23

Syning................................................................. 23

Valg af stingmønster ............................................................. 23

Kombination af stingmønstre ................................................ 24

Grundlæggende syning ........................................................ 25

Syning af baglæns sting/hæftesting ....................................... 27

Automatisk syning af baglæns sting/hæftesting ..................... 27

Automatisk klipning af tråden............................................... 28

Indstilling af stingbredde/stinglængde................................... 29

Justering af trådspændingen ............................... 30

Nyttige sytips...................................................... 30

Sytips ................................................................................... 30

Syning med et ensartet sømrum............................................ 31

Syning i forskellige stoffer..................................................... 32

Syning af pyntesømsmønstre ................................................ 33

Kapitel 4 TILLÆG 57

Pleje og vedligeholdelse ..................................... 57

Begrænsninger ved smøring................................................. 57

Forholdsregler ved opbevaring af maskinen ......................... 57

Rengøring af griberen .......................................................... 57

Fejlfinding .......................................................... 59

Overtråden er for stram........................................................ 59

Filtret tråd på stoffets vrangside............................................ 59

Forkert trådspænding ........................................................... 60

Stoffet sidder fast i maskinen og kan ikke fjernes.................. 61

Når tråden bliver filtret under spoleapparatets sæde ............ 63

Liste over symptomer........................................................... 63

Fejlmeddelelser ................................................................... 67

Betjeningsbip....................................................................... 68

Stikordsregister .................................................. 69

Kapitel 3 FORSKELLIGE STING 35

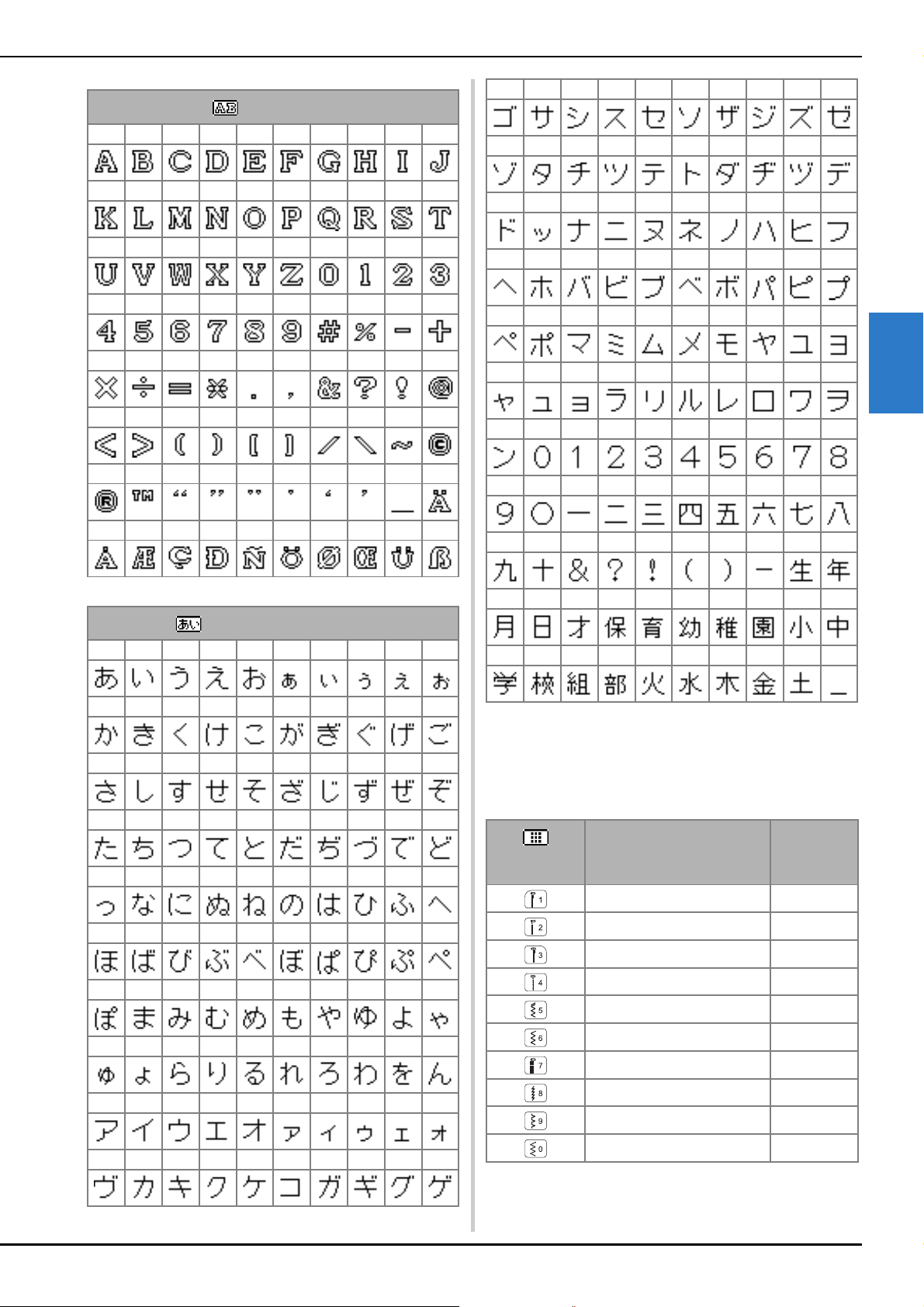

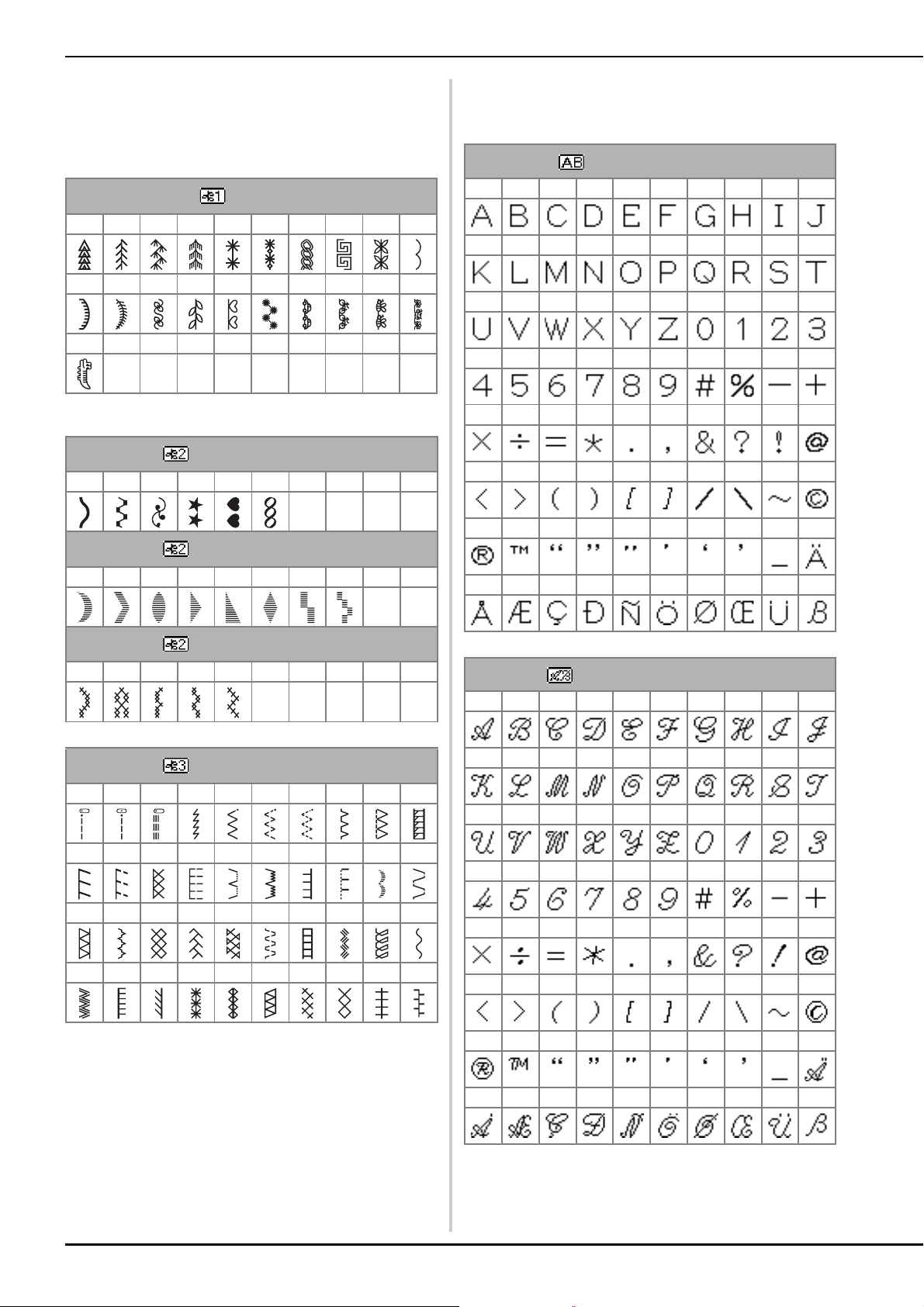

Sømoversigt........................................................ 35

Nyttesømme ....................................................... 40

Overlocksøm........................................................................ 40

Blindstingssyning.................................................................. 41

Syning af knaphul................................................................. 42

Isyning af knapper................................................................ 45

Isyning af lynlås.................................................................... 46

Applikations-, patchwork- og quiltesyning............................ 47

Andre stinganvendelser ........................................................ 50

Sådan foretager du justeringer............................ 55

Brug af hukommelsesfunktionen......................... 56

Gemme stingmønstre ........................................................... 56

Hentning af stingmønstre...................................................... 56

Page 7

Betegnelser på maskinens dele

Kapitel 1

KLARGØRING

Betegnelser på maskinens dele

■ Primære dele

D Håndhjul

Drej håndhjulet mod dig selv (mod uret) for at hæve og sænke nålen for at sy et sting.

E Trådstyrdæksel (side 13) F Håndtag

Transportér maskinen ved at løfte den i håndtaget.

G Trykfodsløfterarm

Løft og sænk trykfodsløfterarmen for at hæve og sænke trykfoden.

H Transportør hæve/sænke greb

Brug transportør hæve/sænke grebet til at hæve og sænke transportøren. (side 49)

I Tænd/sluk-knap (side 9) J Strømforsyningsstik (side 9) K Fodpedal (side 26) L Stik til fodpedal (side 26) M Ventilationshul

Ventilationshullet sørger for ventilation af motoren. Ventilationshullet må ikke være tildækket, når maskinen er i brug.

■

Nåle- og trykfodsafsnit

KLARGØRING

1 Spoleapparatets trådstyr og forspændingsskive

(side 13)

2 Trådstyr (side 13) 3 Trådspoleholder (side 13) 4 Trådpind (side 13) 5 Hul til ekstra trådpind

Heri sættes en ekstra trådpind ved syning med dobbeltnål. (side 54) Dette er ikke et smørehul. Kom ikke olie i dette hul.

6 Spoleapparat (side 12) 7 LCD-display (liquid crystal display) (side 10) 8 Betjeningspanel (side 6) 9 Betjeningsknapper og syhastighedsstyring (side 6) 0 Tilbehørsboks (side 7, 31) A Trådklipper (side 17) B Nåletråderarm (side 18) C Trådspændings justerehjul (side 30)

1 Trådbøjle (side 17) 2 Stingplade (side 31) 3 Stingpladedæksel (side 15) 4 Spoledæksel/spolehus (side 15, 58) 5 Transportør

Transportøren fører stoffet i syretningen.

6 Trykfod

Trykfoden trykker stoffet fladt under syningen. Montér den korrekte trykfod til den valgte søm.

7 Snap-on del (side 22) 8 Snap-on delens skrue (side 22) 9 Knaphulsarm (side 43)

Page 8

Betegnelser på maskinens dele

Bemærk

■ Betjeningsknapper

cd f

1 Start/stop-knap

Tryk på start/stop-knappen for at starte eller stoppe syningen.

2 Knap til baglæns sting

Tryk på knappen til baglæns sting for at sy baglæns eller sy hæftesting afhængig af den valgte søm. (side 27)

3 Knap til hæftesting

Tryk på knappen til hæftesting for at sy et enkelt sting flere gange, og hæft. (side 27) For alfabet-/pyntesømme skal du trykke på denne knap for at afslutte med en hel søm i stedet for at stoppe midt i en søm. LED'en ved siden af knappen lyser automatisk, mens stinget sys, og slukkes, når stinget er færdigt.

4 Nålepositionsknap

Tryk på nålepositionsknappen for at hæve eller sænke nålen. Der sys ét sting, når du trykker to gange på knappen.

5 Knap til trådklip

Tryk på knappen til trådklip, når syningen er afsluttet, for at klippe både over- og undertråden.

6 Syhastighedsstyring

Skyd syhastighedsstyringen til siden for at justere syhastigheden.

■ Betjeningspanel og betjeningstaster

q p o

3 Tast til forudindstillede nyttesømme/gemt mønster

Tryk for at vælge den nyttesøm, der er tildelt til en numerisk tast eller for at hente et gemt stingmønster.

4 Tast til nyttesøm

Tryk for at vælge en nyttesøm.

5 Tast ti l py nt es ø mm e

Tryk for at vælge en pyntesøm.

6 Tast til alfabet sømme

Tryk for at vælge et tegn.

7 Tilbage-tast

Tryk på denne tast for at annullere funktionen og returnere til forrige skærm. Når der trykkes på denne tast, fjernes de sidst tilføjede stingmønstre desuden, når tegn eller pyntesømme kombineres.

8 Numeriske taster

Brug disse taster til hurtigt at vælge et af de ti hyppigst anvendte sting. Når du vælger andre stingtyper, skal du bruge disse taster til at indtaste nummeret på den ønskede stingtype.

9 OK-tast

Tryk for at anvende valget eller for at udføre opgaven.

0 Nulstillingstast

Tryk for at nulstille det valgte sting til dets oprindelige indstillinger.

A Hukommelsestast

Tryk for at gemme stingmønsterkombinationerne i maskinens hukommelse.

B Trykfods-/nåleudskiftningstast

Tryk på denne tast, før du skifter nål, trykfod etc. Denne tast låser alle tast- og knapfunktioner, for at forhindre at maskinen sættes i gang.

C Tilbage til start-tast

Tryk på denne tast for at vende tilbage til starten af stingmønsteret, når syningen er afsluttet.

D Indstillingstast

Tryk for at vælge syindstillinger eller andre indstillinger, eller for at gå videre til de næste sider på indstillingsdisplayet.

E Tast til automatisk trådklip

Tryk for at vælge den automatiske trådklipningsfunktion.

F Manuel hukommelsestast

Tryk for at gemme den justerede stingbredde og -længde.

G Tast til automatisk baglæns sting/hæftesting

Tryk for at bruge funktionen automatisk syning af baglæns sting/hæftesting.

H Taster til valg af værdi

Tryk for at ændre værdien af det valgte element på indstillingsdisplayet.

I Stinglængdetaster/taster til valg af element

Tryk for at justere stinglængden eller for at vælge de næste/ forrige emner på indstillingsdisplayet.

1 LCD-display (liquid crystal display)

Viser valgte søms stingindstillinger og meddelelser. (side 10)

2 Stingbreddetaster/sidevalgstaster på

indstillingsdisplay

Tryk for at justere stingbredden eller for at gå til forrige/næste side på indstillingsdisplayet.

• Denne maskines betjeningstaster er kapacitive berøringssensorer. Betjen tasterne ved direkte at berøre dem med fingeren. Reaktionen fra tasterne varierer afhængigt af brugeren. Det tryk, der anvendes på tasterne, påvirker ikke reaktionen fra tasterne.

• Da betjeningstasterne reagerer forskelligt afhængigt af brugeren, skal indstillingen justeres til “Justering af betjeningstasternes inputfølsomhed” på side 12.

• Hvis du bruger en elektrostatisk berøringspen, skal du kontrollere, at dens spids er 8 mm eller mere. Brug ikke en berøringspen med en tynd spids eller en unik form.

Page 9

Betegnelser på maskinens dele

Medfølgende tilbehør

Medfølgende tilbehør kan variere fra tabellen nedenfor afhængigt af den maskinmodel, du har købt. Se det ekstra ark “Medfølgende tilbehør” for at få flere oplysninger om medfølgende tilbehør til maskinen og dets reservedelsnumre.

Træk låget af tilbehørsboksen for at åbne tilbehørsrummet.

■ Medfølgende tilbehør

1. 2. 3. 4. 5. 6.

KLARGØRING

Zigzagtrykfod “J” (på maskinen)

7. 8. 9. 10. 11. 12.

Knaphulsfod “A” Nålesæt

13. 14. 15. 16. 17. 18.

Hulsyl Skiveformet skruetrækker Skruetrækker (stor) Skruetrækker (lille) Ekstra trådpind Trådspoleholder (stor)

19. 20. 21. 22. 23. 24.

Monogramsyningsfod “N” Overlocktrykfod “G” Lynlåsfod “I” Blindstingsfod “R” Trykfod “M” til isyning af

75/11 2 nåle, 90/14 2 nåle, 90/14 2 nåle: Kuglenål (gylden)

Dobbeltnål 2/11-nål

Spole (4) (én spole sidder i maskinen).

Opsprætter Børste

knapper

Trådspoleholder (mellem) (på maskinen)

25. 26. 27. 28.

Sømoversigtsplade Holder til

Trådspoleholder (lille) Trådnet Spolehus

sømoversigtsplade

Brugsanvisning Quickguide

(på maskinen)

Fodpedal Tilbehørspose

Page 10

Betegnelser på maskinens dele

Note

Ekstraudstyr

Følgende er tilgængeligt som ekstraudstyr, der kan købes separat.

1. 2. 3.

4. 5. 6.

• Kontakt Brother-forhandleren, eller gå ind på vores hjemmeside http://s.brother/cpjag/

, hvis du ønsker at

købe ekstraudstyr eller reservedele.

• Alle specifikationer er korrekte på udgivelsestidspunktet. Vær opmærksom på, at nogle specifikationer kan ændres uden varsel.

• Der kan tilkøbes en lang række fødder, som giver forskellige sting og resultater. Besøg den nærmeste autoriserede Brother-forhandler, eller gå ind på vores hjemmeside http://s.brother/cpjag/

for at få vist en komplet liste over tilgængeligt ekstraudstyr til maskinen.

• Brug altid det anbefalede tilbehør til maskinen.

Montering af sømoversigtspladen

7. 8. 9.

10. 11.

Nr. Navn på del

1. Quiltefod SA129 F005N:

2. Overtransportør SA140 F033N:

3. Quiltelineal SA132 F016N:

4. Kantskærer “S” SA177 F054:

5. Justerbar lynlås-/

tittekantsfod

6. Linealfod “P” SA160 F035N:

7. Glidesål SA114 F007N:

8. Fod med åben tå SA186 F060:

1/4-tommers

sammenføjningsfod 1/4-tommers

10.

sammenføjningsfod med styr

11. Forlængerbord SAWT5 WT15:

SA161 F036N:

SA125 F001N:

SA185 F057:

Reservedelsnummer

Amerika Europa Andre

XC1948-052

XG6623-001

XC2215-052

XC3879-152

XC1970-052

XG6609-001

XC1949-052

XG6687-001

XC1944-052

XC7416-252

XG8750-001

F005N

F033N F033CN

F016N F016CN

F054 F054CN

F036N

F035N

F007N F007CN

F060

F001N

F057

WT15AP WT15CN

Sømoversigtspladen viser sting og stingnumre. Monter sømoversigtspladen på holderen til sømoversigtsplade, og monter derefter holderen til sømoversigtsplade på symaskinens håndtag som vist i illustrationen herunder.

(for modeller med transportkasse). Under opbevaring af maskinen kan sømoversigtspladen

hænges på transportkassen.

Page 11

Sådan tændes/slukkes symaskinen

ADVARSEL

FORSIGTIG

Bemærk

• Brug kun almindelig strøm som strømkilde. Brug af andre strømkilder kan forårsage brand, stød eller beskadigelse af symaskinen.

• Sørg for, at stikkene på ledningen er sat helt ind i stikkontakten og ledningskontakten på maskinen. Ellers kan det forårsage brand eller stød.

• Stikket på ledningen må ikke sættes i en stikkontakt, der er i dårlig stand.

• Sluk på hovedkontakten og tag stikket ud i følgende situationer:

• Når du forlader symaskinen

• Når du er færdig med at bruge symaskinen

• Hvis der opstår strømsvigt

• Hvis symaskinen ikke fungerer korrekt på grund

af en dårlig eller afbrudt forbindelse

• I tordenvejr

Sådan tændes/slukkes symaskinen

Kontrollér, at maskinen er slukket (tænd/sluk-knappen

står på “ ”), og sæt netledningen i strømforsyningsstikket på højre side af maskinen.

Sæt netledningsstikket i en stikkontakt.

1 Strømforsyningsstik 2 Tænd/sluk-knap

Tryk på højre side af tænd/sluk-knappen på højre side

af maskinen for at tænde for maskinen (indstil den til “I”).

→ Lyset til arbejdsområdet og LCD-displayet lyser, når

der tændes for maskinen. Nålen og transportøren kan høres, når de bevæger sig; det er ikke en fejl.

KLARGØRING

• Brug kun den netledning, der følger med maskinen.

• Brug ikke forlængerledninger eller stikdåser med flere stik. Dette kan forårsage brand eller stød.

• Rør ikke ved stikket med våde hænder. Dette kan forårsage stød.

• Sluk altid på hovedkontakten, før du tager stikket til symaskinen ud. Tag altid fat i stikket, når du tager det ud af stikkontakten. Hvis du trækker i ledningen, kan den blive beskadiget, og der er risiko for brand eller stød.

• Der må ikke skæres i ledningen, og den må ikke beskadiges, ændres, bøjes, trækkes i, drejes rundt eller bundtes med andre ledninger. Anbring ikke tunge ting på ledningen. Udsæt ikke ledningen for varmepåvirkning. Ovennævnte ting kan beskadige ledningen eller forårsage brand eller stød. Hvis ledningen eller stikket bliver beskadiget, skal symaskinen sendes til reparation hos Brother-forhandleren, før den må bruges igen.

• Tag stikket ud, hvis symaskinen ikke skal bruges i et længere tidsrum. Ellers kan der opstå brand.

• Når du tænder maskinen for første gang, skal du vælge det ønskede sprog og derefter trykke på .

Sluk maskinen ved at trykke på venstre side af tænd/

sluk-knappen (indstil den til “ ”).

Page 12

Betjening af LCD-displayet

5 6

8 9 04A

Betjening af LCD-displayet

Visning af LCD-displayet

Når maskinen tændes, lyser LCD-displayet, og følgende displaybillede vises. Du kan ændre de viste indstillinger ved hjælp af betjeningstasterne.

Nr. Display Betegnelse Forklaring Side

1 Trykfod Viser symbolet for den trykfod, der skal anvendes. Montér en af de trykfødder, der er

vist her, før syning.

Zigzagtrykfod “J” Blindstingsfod “R”

Monogramsyningsfod “N” Trykfod “M” til isyning af knapper

Overlocktrykfod “G” Kantskærer “S”

Knaphulsfod “A”

* Symbolerne for visse trykfødder, f.eks. lynlåsfod “I” og quiltefoden, vises muligvis

ikke i displaybilledet.

2 - Visning af søm Viser den valgte søm. 3 Stingkategori Viser kategorien af det aktuelt valgte stingmønster. 23

: Forudindstillet nyttesøm

: Nyttesøm

: Pyntesøm (kategori 1: Pyntesømme) : Pyntesøm (kategori 2: Satinpyntesting/Satinsting/Korssting)

: Pyntesøm (kategori 3: Nyttepyntesomme)

: Alfabet (skrifttypen Gotisk)

: Alfabet (skrifttypen Håndskrift)

: Alfabet (Omrids)

: Alfabet (skrifttypen Japansk)

4 – Stingnummer Viser nummeret på det aktuelt valgte stingmønster. 35 5 Indstilling af nåleposition Viser, om nålen er i den programmerede hævede eller sænkede position. Viser også,

om der er valgt enkeltnålsfunktion eller dobbeltnålsfunktion.

: Enkelt nål/position nede : Dobbeltnål/position nede

: Enkelt nål/position oppe : Dobbeltnål/position oppe

6 Syning én gang/gentaget

7 Vandret spejlbillede Vises, når stinget spejlvendes. 11

8 Stingbredde Viser stingbredden for det aktuelt valgte stingmønster. 29

9 Stinglængde Viser stinglængden for det aktuelt valgte stingmønster. 29

0 Automatisk syning af

A Automatisk trådklip Viser, at programmeret trådklip er slået til. 28

syning

baglæns sting/hæftesting

Viser funktionsindstilling for syning af enkelt mønstre eller kontinuerlige mønstre. 11

: Tilstand for enkelt syning : Tilstand for gentagen syning

Viser, at automatisk syning af baglæns sting/hæftesting er slået til. 27

Page 13

Indstillingsdisplaybillede

1 2 3

6 7 8

9 0 A

C D E

Tryk på for at ændre forskellige symaskinefunktioner og syindstillinger.

Tryk på for at gå til forrige/næste side. * Du kan også gå videre til de næste sider ved at trykke på

Tryk på for at vælge de næste/forrige elementer.

Betjening af LCD-displayet

6 Ændrer stinglængden, når satinsting vælges.

Stinglængden kan indstilles til én af fem indstillinger.

KLARGØRING

Tryk på for at ændre værdien for det valgte element.

Tryk på eller , når du har ændret de nødvendige indstillinger.

1 Sidetal 2 Maskinindstillinger 3 Værdi

7 Ændrer stingtætheden, når pyntesatinsting vælges. 8 Ændrer afstanden mellem tegnene. Jo højere indstilling,

jo bredere bliver afstanden mellem tegnene. Jo lavere indstilling, jo smallere bliver afstanden mellem tegnene.

9 Ændrer størrelsen af stingmønstret, når alfabet vælges

(undtagen skrifttypen Håndskrift).

0 Når indstillingen [ON] er valgt, kan et spejlbillede af det

valgte stingmønster sys.

A Vælg, om kombinerede stingmønstre skal sys gentagne

gange eller kun én gang. Med gentaget syning sys stingmønstret flere gange, indtil maskinen stoppes. Med enkelt syning stopper maskinen, efter at alle de viste mønstre er syet én gang.

B Justerer stingmønstrets hævede og sænkede position.

(side 55)

1 Bruges til at kontrollere stingmønstret, når det angivne

stingmønster ikke vises på skærmen.

2 Vælg nålestopposition (nåleposition, når maskinen ikke

betjenes) til oppe eller nede.

3 Vælg [ON], når du bruger dobbeltnål. (side 54)

4 Vælg, om du vil bruge syhastighedsstyringen eller til at

fastlægge zigzagbredden. (side 50)

5 Vælg enten “01 Lige sting (venstre)” eller “03 Lige sting

(midt)” som det nyttesting, der automatisk vælges, når maskinen tændes.

C Vælg, om du vil høre en biplyd ved betjening. D Vælg, om arbejdslyset skal tændes eller slukkes. E Justerer lysstyrken på LCD-skærmen.

Page 14

Vinding/montering af spolen

F G

FORSIGTIG

Note

Vinding/montering af spolen

F Når indstillingen [ON] er valgt, sys hæftesting i

begyndelsen og/eller slutningen af syningen for at opnå et hæftestingsmønster, selv når der trykkes på knappen til baglæns sting. (side 27)

G Vælg niveauet for betjeningstasternes inputfølsomhed.

(side 12)

H Vælger displaysproget.

I Viser programversion.

Justering af betjeningstasternes inputfølsomhed

Du kan justere betjeningstasternes følsomhed til 5 niveauer. Vis indstillingsdisplaybilledet for at indstille det ønskede

niveau.

Tryk på for at få vist syvende side af

indstillingsdisplayet, og tryk derefter på at vælge

(Inputfølsomhed).

Juster indtastningsfølsomheden ved at trykke på

• Brug kun plastikspolen, der følger med denne

maskine, eller spoler af samme type (SA156/ SFB: XA5539-151/SFB). Spolens højde er 11,5 mm (ca. 7/16 tomme). Brug af andre spoler kan beskadige maskinen. SA156 er en spoletype af klasse 15.

• Ældre spoler har muligvis ikke mærket “b” på

spolen. De kan dog bruges sammen med denne maskine, hvis de er af samme type (SA156/ SFB: XA5539-151/SFB).

Vinding af spolen

Dette afsnit beskriver, hvordan du vinder tråd op på en spole.

Sæt spolen på spoleapparatets holder, så tappen i

spolen står ud for fjederen på holderen, og skub derefter spoleapparatets holder til højre, til det klikker på plads.

1 Hak i spolen 2 Fjeder i

spoleapparatets holder

• Jo højere indstillingen er, jo mere følsomme vil tasterne være. Standardindstillingen er [3].

• Vi anbefaler at vælge den højeste indstilling, hvis du anvender en elektrostatisk berøringspen.

• Når du justerer inputfølsomheden, skal du trykke på en af de numeriske taster for at kontrollere følsomheden. Når tasten reagerer, blinker den indstillingsværdi, som angiver følsomheden.

■ Hvis maskinen ikke reagerer, når du trykker på en betjeningstast

Sluk maskinen, hold derefter (nålepositionsknap) nede, og tænd maskinen for at nulstille indstillingerne. Vis indstillingsdisplaybilledet, og juster derefter indstillingerne igen.

• En kontrol af isætningsretningen for spolen kan være nyttig i forbindelse med senere procedurer. Når spolen sættes i spolehuset i samme retning, som den sad i på spoleapparatets holder, kan spolen sættes i med den korrekte vindingsretning for undertråden.

Mærket “b” på den ene side af den spole, der følger med maskinen, kan bruges som reference.

Page 15

Vinding/montering af spolen

FORSIGTIG

Note

1 Trådspoleholder (lille) 2 Spole (krydsspolet tråd) 3 Afstand

Bemærk

FORSIGTIG

Fjern trådspoleholderen, og placer trådspolen til

undertråd på trådpinden.

Skub spolen på trådpinden, så tråden trækkes af mod forsiden fra bunden. Ellers kan tråden blive filtret rundt om trådpinden.

1 Tråden trækkes mod forsiden fra bunden.

Skub trådspoleholderen på trådpinden.

Skub trådspoleholderen så langt som muligt til højre som vist med den afrundede side til venstre.

• Hvis spolen eller trådspoleholderen ikke er monteret korrekt, kan tråden blive filtret rundt om trådpinden, hvilket får nålen til at knække.

• Der er tre tilgængelige størrelser trådspoleholder, så du kan vælge en trådspoleholder, der passer bedst til den størrelse spole, du anvender. Hvis trådspoleholderen er for lille til den spole, der anvendes, kan tråden sidde fast i slidsen på spolen, eller maskinen kan blive beskadiget. Se “Note” på side 13 for at få flere oplysninger.

Før tråden under trådstyret, derefter under

trådstyrdækslet og frem til forsiden.

1 Trådstyr 2 Trådstyrdæksel

Før tråden under krogen på spoleapparatets trådstyr,

og vind den derefter op mod urets retning under forspændingsskiven.

1 Spoleapparatets trådstyr 2 Forspændingsskive 3 Træk den så langt som muligt ind

• Kontrollér, at tråden føres korrekt under forspændingsskiven.

Vind tråden med uret omkring spolen 5-6 gange, før

tråden gennem styreudskæringen i spoleapparatets sæde, og træk herefter i tråden for at klippe den over.

KLARGØRING

• Når spolen bruges som vist nedenfor, skal du bruge den lille trådspoleholder og sørge for, at der er lidt afstand mellem stopperen og spolen.

• Når du anvender tråd, der trækkes hurtigt af, f.eks. transparent nylontråd eller metaltråd, skal du anbringe trådnettet over spolen, før du anbringer trådspolen på trådpinden. Hvis trådnettet er for langt, skal du folde det, så det passer til spolestørrelsen.

1 Styreudskæring i spoleapparatets sæde

(med indbygget trådklipper)

• Sørg for at vinde tråden rundt om spolen i urets retning, ellers bliver tråden viklet om spoleapparatets holder.

• Sørg for at klippe tråden som beskrevet. Hvis tråden vindes, uden at tråden er klippet ved hjælp af den trådklipper, der er indbygget i styreudskæringen i spoleapparatets sæde, kan tråden blive viklet ind i spolen, eller nålen kan bøje eller knække, når undertråden er ved at være brugt op.

Page 16

Vinding/montering af spolen

Note

Bemærk

FORSIGTIG

Note

FORSIGTIG

Skub syhastighedsstyringen til siden for at justere

spolevindingshastigheden. Skub styringen til højre for at øge hastigheden, eller til venstre for at reducere hastigheden.

• Vi anbefaler, at tråd, der strækker sig, f.eks. gennemsigtig nylontråd, vindes med lav hastighed, fordi tråden kan strække sig.

Tænd for maskinen.

Tryk én gang på start/stop-knappen for at begynde at

vinde spolen. Træd på fodpedalen, når denne er tilsluttet.

Skyd syhastighedsstyringen til den ønskede

syhastighedsposition.

Fjern spolen for undertråden fra trådpinden.

Montering af spolen

Monter den spole, der er vundet med tråd. Du kan straks begynde at sy uden at trække undertråden op ved ganske enkelt at sætte spolen i spolehuset og føre tråden igennem udskæringen i stingpladedækslet.

• Hvis der skal trækkes i trådene for at danne rynkning, eller tråden slipper op i starten af syningen, f.eks. ved frihåndsquiltning, skal du først trække undertråden op. Se “Træk undertråden op” på side 18 for at få flere oplysninger.

• Brug en spole, der er korrekt vundet med tråd. Ellers kan nålen knække, eller trådspændingen bliver forkert.

• Når spolen vindes med gennemsigtig nylontråd, må den kun vindes, til den er 1/2 til 2/3 fyldt. Hvis spolen er vundet fuld med gennemsigtig nylontråd, er det muligvis ikke vundet pænt, eller det kan gå ud over symaskinens funktionsdygtighed. Samtidig kan der desuden udøves et kraftigt tryk på spolen, så spolen muligvis ikke kan fjernes fra spoleapparatets holder, eller spolen kan knække.

Når spolevindingen bliver langsom, skal du trykke én

gang på start/stop-knappen for at stoppe maskinen. Fjern foden fra fodpedalen, når den er tilsluttet.

• Når spolevindingen bliver langsom, skal du stoppe maskinen, da maskinen ellers kan tage skade.

Klip tråden over, skub spoleapparatets holder til

venstre, til det klikker på plads, og tag spolen af.

• Inden du isætter eller udskifter spolen, skal du sørge for at trykke på i betjeningspanelet

for at låse alle taster og knapper, da du kan komme til skade, hvis du trykker på start/stopknappen eller en anden knap, og maskinen begynder at sy.

Tænd for maskinen.

Tryk på (nålepositionsknap) én eller to gange for at

hæve nålen.

Sænk trykfodsløfterarmen.

Tryk på .

• Hvis der trykkes på , mens trykfoden er hævet, vises en fejlmeddelelse. Sænk trykfodsløfterarmen, og tryk igen på .

→ Displaybilledet ændres, og alle taster (undtagen

) og betjeningsknapper låses.

Løft trykfodsløfterarmen.

Page 17

Vinding/montering af spolen

Note

FORSIGTIG

Note

Skub spoledæksellåsen til højre, og fjern spoledækslet.

Sæt spolen i spolehuset, så tråden trækkes af mod

venstre.

• Sæt altid spolen i spolehuset i samme retning, som den sad i på spoleapparatets holder af hensyn til korrekt vindingsretning for undertråden.

Mens spolen holdes let nede med højre hånd (1), føres

tråden igennem udskæringen i stingpladedækslet (2), og der trækkes let i den med venstre hånd (3).

• Tråden føres ind i spolehusets trækfjeder, så undertråden udsættes for et passende tryk under syning, ved at føre tråden omkring tappen i stingpladedækslet, føre den som vist i 2 i denne illustration og derefter trække let i den ved 3.

Hold spolen let nede med højre hånd (1), og fortsæt

med at føre tråden igennem udskæringen med venstre hånd (2). Klip derefter tråden med trådklipperen (3).

KLARGØRING

Mærket “b” på den ene side af den spole, der følger med maskinen, kan bruges som reference.

Hold spolen let nede med højre hånd (1), og før enden

af tråden rundt om tappen på stingpladedækslet med venstre hånd (2).

1 Tap

• Tråd undertråden korrekt i henhold til disse anvisninger. Hvis tråden blot placeres i slidsen i stingpladedækslet, trådes undertråden ikke korrekt, hvilket går ud over symaskinens funktionsdygtighed og trådspændingen.

Sæt spoledækslet på igen.

Sæt spoledækslets tap i stingpladedækslets hak, og tryk derefter let ned på højre side.

• Du kan begynde at sy uden at trække undertråden op. Hvis du vil trække undertråden op, før du begynder at sy, kan du trække tråden op i overensstemmelse med proceduren i “Træk undertråden op” på side 18.

• Sørg for at holde spolen nede med fingeren, og vikl undertråden korrekt af. Ellers kan tråden knække, eller trådspændingen bliver forkert.

Tryk på for at låse alle taster og knapper op.

Page 18

Trådning af overtråd

FORSIGTIG

Bemærk

FORSIGTIG

Trådning af overtråd

• Følg omhyggeligt vejledningen, når du tråder overtråden. Hvis overtråden ikke er trådet korrekt, kan tråden blive filtret, eller nålen kan bøje eller knække.

Brug aldrig en trådtykkelse på 20 eller derunder.

•

Brug nålen og tråden i den rette kombination. (side 19)

Trådning af overtråden

• Inden du tråder nålen, skal du trykke på i betjeningspanelet for at låse alle taster og knapper, da du kan komme til skade, hvis du trykker på start/stop-knappen eller en anden knap, og maskinen begynder at sy.

Hæv trykfodsløfterarmen for at hæve trykfoden.

• Hvis trykfoden ikke er hævet, kan maskinen ikke trådes.

→ Følg omhyggeligt vejledningen, når du tråder

overtråden.

Tænd for maskinen.

Tryk på (nålepositionsknap) én eller to gange for at

hæve nålen.

→ Nålen hæves korrekt, når mærket på håndhjulet er placeret

øverst som vist nedenfor. Kontrollér håndhjulet. Hvis mærket ikke er placeret på denne position, skal du trykke på (nålepositionsknap), indtil det er.

Sænk trykfodsløfterarmen for at sænke trykfoden.

Fjern trådspoleholderen, og sæt trådspolen på

trådpinden.

Skub spolen på trådpinden, så tråden trækkes af mod forsiden fra bunden. Ellers kan tråden blive filtret rundt om trådpinden.

1 Tråden trækkes mod forsiden fra bunden.

Skub trådspoleholderen på trådpinden.

Skub trådspoleholderen så langt som muligt til højre som vist med den afrundede side til venstre.

• Vælg den trådspoleholder, der passer bedst til størrelsen af den anvendte spole. Se “Note” på side 13 for at få flere oplysninger om valg af trådspoleholdere til dit trådvalg.

Tryk på .

• Hvis der trykkes på , mens trykfoden er hævet, vises en fejlmeddelelse. Sænk trykfodsløfterarmen, og tryk igen på .

→ Displaybilledet ændres, og alle taster (undtagen

) og betjeningsknapper låses.

• Hvis spolen eller trådspoleholderen ikke er placeret korrekt, kan tråden blive filtret rundt om trådpinden, eller nålen kan knække.

Page 19

Trådning af overtråd

Bemærk

Før tråden under trådstyret, derefter under

trådstyrdækslet og frem til forsiden.

Hold tråden med højre hånd, så den tråd, der er trukket ud, er stram, og før tråden under trådstyrdækslet med højre hånd.

1 Trådstyr 2 Trådstyrdæksel

Før tråden gennem trådkanalen i den rækkefølge, der

er vist nedenfor.

Kontrollér, at nålen og tråden er kompatible med

nåletråderen. Hvis de er kompatible, fortsæt da med næste trin.

• Nåletråderen kan anvendes med symaskinenåle 75/11 til 100/16.

• Nåletråderen kan ikke anvendes med vingenål eller dobbeltnål.

• Det anbefales, at man undlader at bruge nåletråderen, når der anvendes tråde, som transparent nylonmonofilamenttråd eller specialtråd.

• Hvis nåletråderen ikke kan anvendes, føres tråden gennem nåleøjet med hånden fra forsiden til bagsiden. Husk at låse alle taster og betjeningsknapper beskrevet i trin tidspunkt.

Træk enden af tråden, som er ført igennem trådbøjlen,

til venstre, før tråden under hakket, og træk derefter i tråden med fast hånd for at sætte den helt ind i slidsen på trådstyrskiven (mærket “7”) fra forsiden mod bagsiden.

d på dette

KLARGØRING

Kontrollér, at tråden er ført ind i trådgiveren som vist herunder.

Skub tråden bag trådbøjlen.

Tråden kan let skydes bag trådbøjlen ved at holde tråden i venstre hånd og derefter føre tråden frem med højre hånd som vist. Sørg for, at tråden er ført igennem til venstre for tappen på trådbøjlen.

1 Trådbøjle

2 Tap

1 Hullet i trådstyret 2 Trådstyrskive

Klip tråden over med trådklipperen på venstre side af

maskinen.

• Hvis tråden trækkes igennem og ikke kan klippes korrekt, skal du sænke trykfodsløfterarmen, så tråden holdes på plads, før du klipper tråden. Fortsæt til trin

o, hvis denne handling udføres.

• Når du bruger tråd, der hurtigt vindes af spolen, f.eks. metaltråd, kan det være svært at tråde nålen, hvis tråden klippes. I stedet for at bruge trådklipperen skal du derfor trække ca. 8 cm (ca. 3 tommer) tråd ud, når du har ført den igennem trådstyrskiven (mærket “7”).

Sænk trykfodsløfterarmen for at sænke trykfoden.

Page 20

Trådning af overtråd

Bemærk

Sænk nåletråderarmen på venstre side af maskinen så

meget som muligt for at få krogen til at dreje.

Når trådstyrskiven sænkes (1), drejer krogen (2).

1 Nåletråderarm 2 Nål 3 Krog

Træk undertråden op

Hvis der skal trækkes i trådene for at danne rynkning, eller tråden slipper op i starten af syningen, f.eks. ved frihåndsquiltning, skal du først trække undertråden op.

Se “Trådning af overtråden” på side 16 for at tråde

maskinen med overtråden og tråde nålen.

Følg trin a til g “Montering af spolen” på side 14

for at sætte spolen i spolehuset.

Før undertråden igennem åbningen.

Klip ikke tråden over med trådklipperen, så bliver det vanskeligt at trække undertråden op.

Tryk på for at låse alle taster og knapper op.

• Hvis nålen ikke hæves til dens højeste position, kan nåletråderen ikke tråde nålen. Drej håndhjul mod uret, indtil nålen befinder sig i den øverste position. Nålen hæves korrekt, når mærket på håndhjulet er placeret øverst som vist nedenfor under trin

b på side 16.

Hæv langsomt nåletråderarmen.

Træk forsigtigt i enden af den tråd, der blev ført

igennem nåleøjet.

Hvis nålen ikke blev fuldstændigt trådet, men der blev dannet en trådløkke i nåleøjet, skal du forsigtigt trække løkken gennem nåleøjet for at trække enden af tråden ud.

Tryk to gange på (nålepositionsknappen) for at

sænke eller hæve nålen, mens du holder overtråden let med venstre hånd.

→ Undertråden fanger overtråden i en løkke og kan

trækkes op.

Træk forsigtigt overtråden opad for at trække enden af

undertråden ud.

Træk undertråden op, før den under trykfoden, og træk

den ca. 10 cm (4 tommer) mod maskinens bagende, så den er lige så lang som overtråden.

Løft trykfodsløfterarmen, før enden af tråden igennem og under trykfoden, og træk derefter ca. 5 cm (ca. 2 tommer) tråd mod maskinens bagende.

Sæt spoledækslet på igen.

Tryk på for at låse alle taster og knapper op.

Page 21

Stof-/tråd-/nålekombinationer

FORSIGTIG

Stof-/tråd-/nålekombinationer

• Nåle, der kan bruges til denne maskine: Almindelige symaskinenåle (størrelse 65/9-100/16) * Jo højere tal, desto tykkere nål. Og jo lavere tal, desto tyndere nål.

• Tråd, der kan bruges til denne maskine: trådtykkelse på 30-90 * Brug aldrig en trådtykkelse på 20 eller mindre. Det kan medføre maskinfejl. * Jo lavere tal, desto tykkere tråd. Og jo højere tal, desto tyndere tråd.

• Den nål og tråd, som bør bruges på maskinen, afhænger af det anvendte stofs type og tykkelse. Brug nedenstående skema, når du skal vælge korrekt nål og tråd til den aktuelle stoftype.

- Kombinationerne vist i tabellen er blot vejledende. Sørg for at sy prøvesting på det faktiske antal lag og den type stof, der

skal bruges i dit projekt.

- Maskinens nåle kan udskiftes. Af hensyn til sikkerheden og resultaterne anbefaler vi, at nålen udskiftes regelmæssigt. Se

“Kontrol af nålen” på side 20 for at få oplysninger om, hvordan nålen udskiftes.

• Generelt skal du bruge en tynd nål og tråd til tyndt stof og en tykkere nål og tråd til tykt stof.

• Vælg et sting, som passer til stoffet, og juster derefter stinglængden. Når du syr i tyndt stof, skal du gøre stinglængden finere (kortere). Når du syr i tykt stof, skal du gøre stinglængden grovere (længere). (side 29) Se “Syning i strækstoffer” på side 32, når du syr i strækstoffer.

KLARGØRING

Stoftype/anvendelse

Tyndt stof

Mellemtykt stof

Tykt stof

Strækstof (strikstof osv.)

Til pyntestikninger

Kammerdug, georgette, chally, organdi, crepe, chiffon, voile, gaze, tyl, for osv.

Bomuldslærred, taft, gabardine, flonel, bølgecrepe, gaze i to lag, linned, frottéstof, vaffelstof, lagenlærred, poplin, bomuldstwill, satin, quiltet bomuld osv.

Denim (340 gram eller derover), kanvas osv.

Denim (340 gram eller derover), kanvas, tweed, fløjl, meltonuld, stof med vinyloverflade osv.

Jersey, trikot, t-shirtstof, fleece, interlock osv.

Trå d

Type Tykkelse

Polyestertråd 60 - 90 Bomuldstråd,

silketråd

Polyestertråd 60 - 90

Polyestertråd,

silketråd

Polyestertråd,

bomuldstråd

Polyestertråd 60

Bomuldstråd,

silketråd

Polyestertråd,

bomuldstråd,

silketråd

Polyestertråd,

bomuldstråd

50 - 80

50 - 60

30 100/16

30 - 50

30 90/14 - 100/16 Den indstilling, der

50 - 60 75/11 - 90/14

Nålestørrelse

65/9 - 75/11

75/11 - 90/14

90/14 - 100/16

Kuglenål

75/11 - 90/14

Stinglængde mm (tomme)

Fine sting

1,8-2,5

(1/16-3/32)

Almindelige sømme

2,0-3,0

(1/16-1/8)

Grove sting

2,5-4,0

(3/32-3/16)

Den indstilling, der

passer til stoffets

tykkelse

passer til stoffets

tykkelse

■ Gennemsigtig nylontråd

Brug en symaskinenål med stort nåleøje uanset stof eller tråd.

■ Syning af tegnstingmønstre og pyntesømsmønstre (nåle og tråde)

Brug en kuglenål (gylden) 90/14 til syning i let, mellemtykt eller strækstof. Brug en almindelig symaskinenål 90/14 til syning i tykt stof. Derudover skal du brug tråd #50 til #60.

• Passende stof-, tråd- og nålekombinationer vises i tabellen ovenfor. Hvis der ikke vælges en korrekt kombination, især ved syning i tykt stof (f.eks. denim) med en tynd nål (f.eks. 65/9 til 75/11), kan nålen blive bøjet eller knække. Der er desuden risiko for, at sømmen bliver ujævn, at der kommer buler i stoffet eller at symaskinen springer sting over.

Page 22

Udskiftning af nålen

FORSIGTIG

Bemærk

FORSIGTIG

Udskiftning af nålen

• Brug kun de anbefalede almindelige symaskinenåle. Hvis du bruger en anden nål, kan nålen knække, eller maskinen kan blive ødelagt.

• Brug aldrig bøjede nåle. Bøjede nåle knækker let, hvilket kan føre til personskader.

Kontrol af nålen

Inden nålen tages i brug, skal du anbringe den med den flade side nedad på en plan flade og kontrollere, at afstanden mellem nålen og fladen er lige stor hele vejen.

1 Flad side 2 Nåletypeangivelse 3 Plan flade 4 Jævn 5 Ikke jævn

Sænk trykfodsløfterarmen.

Tryk på .

• Hvis der trykkes på , mens trykfoden er hævet, vises en fejlmeddelelse. Sænk trykfodsløfterarmen, og tryk igen på .

→ Displaybilledet ændres, og alle taster (undtagen

) og betjeningsknapper låses.

• Inden du udskifter nålen, skal du trykke på i betjeningspanelet for at låse alle taster

og knapper, da du kan komme til skade, hvis du trykker på start/stop-knappen eller en anden knap, og maskinen begynder at sy.

Hold nålen i venstre hånd, og skru nåleskruen mod dig

selv (mod uret) med en skruetrækker for at fjerne nålen.

• Maskinens nåle kan udskiftes. Udskift nålen i nedenstående tilfælde.

- Hvis en usædvanlig lyd høres, når nålen går ned i

stoffet (nålens spids kan være knækket eller uskarp).

- Hvis sting springes over (nålen kan være bøjet).

- Generelt efter færdiggørelse af et projekt, f.eks. en

beklædningsdel.

Udskiftning af nålen

Brug skruetrækkeren og en ny nål i overensstemmelse med anvisningerne i afsnittet “Kontrol af nålen” på side 20.

Tryk på (nålepositionsknap) én eller to gange for at

hæve nålen.

Placer stof eller papir under trykfoden for at dække

hullet i stingpladen og forhindre, at nålen falder ned i maskinen.

• Brug ikke overdreven kraft, når du løsner eller strammer nåleskruen, da der ellers er risiko for, at nogle af symaskinens dele bliver beskadiget.

Vend den flade side af den nye nål mod bagsiden af

maskinen, og sæt nålen i, indtil den rører nålestopperen. Brug skruetrækkeren til at stramme nåleskruen ved at dreje den med uret.

1 Nålestopper

• Sørg for at indsætte nålen, så den rører nålestopperen. Stram nåleskruen grundigt med skruetrækkeren. I modsat fald kan nålen knække eller blive beskadiget.

Tryk på for at låse alle taster og knapper op.

Page 23

Udskiftning af trykfoden

FORSIGTIG

Bemærk

FORSIGTIG

• Brug den korrekte trykfod til den stingtype, du vil sy, da der ellers er risiko for, at nålen rammer trykfoden, hvilket kan medføre, at nålen bøjes eller knækker. Se “Sømoversigt” på side 35 for at få oplysninger om, hvilken trykfod der skal bruges med det valgte sting.

• Brug kun trykfødder, der er designet specielt til denne symaskine. Brug af enhver anden trykfod kan resultere i personskader eller beskadigelse af maskinen.

• Når et sting er valgt, vises ikonet for den trykfod, der skal anvendes, på LCD-displayet. Kontroller, at den korrekte trykfod er monteret, før du begynder at sy. Monter den korrekte trykfod, hvis en forkert er monteret. Se “Visning af LCD-displayet” på side 10 for at få oplysninger om trykfodsindikationer.

Udskiftning af trykfoden

Løft trykfodsløfterarmen.

Tryk på den sorte knap bag på snap-on delen for at

fjerne trykfoden.

1 Sort knap 2 Snap-on del

Anbring den pågældende trykfod under snap-on delen,

så pinden på trykfoden er på linje med hakket i snap-on delen.

1 Snap-on del 2 Hak i snap-on del 3 Pind på trykfod 4 Trykfodstype

Sænk langsomt trykfodsløfterarmen, så pinden på

trykfoden går ind i hullet i snap-on delen.

KLARGØRING

* Symbolerne for visse trykfødder, f.eks. lynlåsfod “I” og

quiltefoden, vises muligvis ikke i displaybilledet.

Udskiftning af trykfoden

Tryk på (nålepositionsknap) én eller to gange for at

hæve nålen.

Sænk trykfodsløfterarmen.

Tryk på .

• Hvis der trykkes på , mens trykfoden er hævet, vises en fejlmeddelelse. Sænk trykfodsløfterarmen, og tryk igen på .

→ Displaybilledet ændres, og alle taster (undtagen

) og betjeningsknapper låses.

• Inden du udskifter trykfoden, skal du trykke på i betjeningspanelet for at låse alle taster

og knapper, da du kan komme til skade, hvis du trykker på start/stop-knappen eller en anden knap, og maskinen begynder at sy.

1 Trykfodsløfterarm 2 Snap-on del 3 Hak i snap-on del 4 Pind på trykfod

→ Trykfoden er påsat.

Hæv trykfodsløfterarmen for at kontrollere, at

trykfoden er monteret korrekt.

Tryk på for at låse alle taster og knapper op.

Page 24

Udskiftning af trykfoden

FORSIGTIG

Afmontering og montering af snap-on delen

Fjern snap-on delen, når du rengør symaskinen eller monterer en trykfod, som ikke anvender snap-on delen, såsom overtransportøren og quiltefoden.

■ Afmontering af snap-on delen

Sænk trykfodsløfterarmen.

Tryk på .

• Hvis der trykkes på , mens trykfoden er hævet, vises en fejlmeddelelse. Sænk trykfodsløfterarmen, og tryk igen på .

→ Displaybilledet ændres, og alle taster (undtagen

) og betjeningsknapper låses.

Afmontér trykfoden.

• Se “Udskiftning af trykfoden” på side 21 for at få flere oplysninger.

Sæt hullet i snap-on delen ud for skruen.

1 Skrue 2 Hul i snap-on del

Hold snap-on delen på plads med højre hånd, og stram

snap-on delens skrue med skruetrækkeren i venstre hånd.

Drej skruen mod dig (med uret).

Løsn snap-on delens skrue med skruetrækkeren.

Drej skruen mod bagsiden af maskinen (mod uret).

• Snap-on delens skrue kan også løsnes eller strammes med den skiveformede skruetrækker.

Tryk på for at låse alle taster og knapper op.

■ Montering af snap-on delen

Sænk trykfodsløfterarmen.

Tryk på .

• Hvis der trykkes på , mens trykfoden er hævet, vises en fejlmeddelelse. Sænk trykfodsløfterarmen, og tryk igen på .

→ Displaybilledet ændres, og alle taster (undtagen

) og betjeningsknapper låses.

• Sørg for at stramme snap-on delens skrue godt. Ellers kan snap-on delen falde af, og nålen kan ramme den og derved bøjes eller knække.

Tryk på for at låse alle taster og knapper op.

Løft trykfodsløfterarmen.

Page 25

Syning

FORSIGTIG

Kapitel 2

GRUNDLÆGGENDE SYNING

Syning

•

Vær meget opmærksom på nålen, når maskinen arbejder. Hold desuden hænderne væk fra alle bevægelige dele, såsom nålen og håndhjulet, da der ellers er risiko for personskade.

• Træk eller skub ikke for hårdt til stoffet under syningen, da der ellers er risiko for personskade, eller at nålen knækker.

• Brug aldrig bøjede nåle. Bøjede nåle knækker let, hvilket kan føre til personskader.

• Pas på, at nålen ikke rammer knappenåle, da nålen ellers kan knække eller bøje.

Valg af stingmønster

Kontroller, at vises i øverste venstre hjørne af

skærmen.

Tryk på , hvis et andet symbol vises.

Tryk på den numeriske tast, som den ønskede søm er

trykt på.

→ Den valgte søm vises på LCD-displayet.

• Se “Forudindstillede nyttesømme” på side 39 for at få oplysninger om de stingmønstre, der er tildelt til de numeriske taster.

GRUNDLÆGGENDE SYNING

Der kan vælges en stingtype ved hjælp af følgende tilgængelige metoder.

Stingmønstre kan vælges gennem enten et direkte valg (ved at trykke på den relevante knap for en specifik stingtype) eller ved at angive et nummer (ved at indtaste nummeret for det pågældende stingmønster).

■ Direkte valg

Ved brug af direkte valg, findes der to stingtilstande som anført nedenfor. Hvert tryk på skifter tilstand.

 Forudindstillet nyttesøm

De hyppigst anvendte nyttesømme er blevet tildelt til de numeriske taster. Disse sting kan vælges ved at trykke på den relevante, tildelte tast.

 Gemte stingmønstre

Hyppigt anvendte stingmønstre og kombinerede stingmønstre kan gemmes i maskinens hukommelse og let

hentes igen vha. (tast til forudindstillede nyttesømme/ gemt mønster). Se “Brug af hukommelsesfunktionen” på

side 56 for at få flere oplysninger.

■ Valg af nummer

Når en sømkategori er valgt, skal de numeriske taster bruges til at indtaste nummeret for den ønskede søm.

1 Tast til nyttesøm 2 Tast til pyntesømme 3 Tast til alfabet sømme 4 Numeriske taster

Vælg kategori for den ønskede søm.

• Tryk på for at vælge nyttesømme.

• For pyntesømsmønstre skifter hvert tryk på pyntesømskategori.

ÆÆÆ...

Hvert tryk på ændrer skrifttype for

• tegnstingmønstre.

ÆÆÆÆ

→ Symbolet for den valgte kategori vises i øverste

venstre hjørne af skærmen.

...

1 Tast til forudindstillede nyttesømme/gemt mønster 2 Numeriske taster

Page 26

Syning

Bemærk

Note

Indtast nummeret på den ønskede søm ved hjælp af de

numeriske taster.

• Se “Sømoversigt” på side 35 for at få vist nummeret på de enkelte sømme.

• For sømmene 01 til 09 kan sømmen også vælges ved indtaste et etcifret nummer ved hjælp af de

numeriske taster og derefter trykke på .

•

For tegnstingmønstre 01 til 99 i kategorien (japansk skrifttype) kan sømmen også vælges ved at

indtaste et et- eller tocifret nummer ved hjælp af de numeriske taster og derefter trykke på .

(Eksempel: For søm 001, tryk på og derefter .)

→ Den valgte søm vises på LCD-displayet.

Tryk på .

Brug de numeriske taster til at indtaste nummeret for

det ønskede stingmønster.

• Tryk på , hvis det forkerte tegn blev valgt. Hvert tryk fjerner det sidste tegn i den valgte tekst.

Hvis du vil sy stingmønstret kontinuerligt, skal du

trykke på , hvorefter du får vist den fjerde side af indstillingsdisplayet.

Indstil (Enkelt/Gentag) til (gentag syning).

→ De kombinerede mønstre sys gentagne gange.

• Når der bruges etcifrede numre, og de indtastes forkert, kan der trykkes på for at slette det

indtastede tal.

Kombination af stingmønstre

Stingmønstre fra følgende kategorier kan kombineres.

Eksempel:

Tryk på .

Brug de numeriske taster til at indtaste nummeret for

det ønskede stingmønster.

→ Det valgte stingmønster vises på skærmen.

• Hvis gentaget syning er indstillet, sys stingmønstret gentagne gange, indtil symaskinen stoppes.

• Hvis symaskinen slukkes, ændres indstillingen gentaget/enkelt syning til standardindstillingen.

• Hvis du vil sy stingmønstret kontinuerligt, skal du vælge

(markér) på indstillingsdisplayet. Tryk på ,

og bekræft stingmønstret.

• Når syningen er gennemført, klippes overskydende tråd mellem bogstaverne af.

Page 27

Grundlæggende syning

Bemærk

FORSIGTIG

Note

• Udfør først en testsyning med samme stof og tråd som til dit projekt.

Forbered passende nål og tråd til stoftypen. (side 19)

Udskift om nødvendigt nålen. (side 20)

Vind tråd på en spole, og sæt den i maskinen. (side 12)

Tråd overtråden. (side 16)

Vælg et stingmønster.

Se “Valg af stingmønster” på side 23 for at få flere oplysninger om valg af stingmønster.

→ Nummeret for det valgte stingmønster vises på

skærmen.

• Se “Sømoversigt” på side 35 for at få oplysninger om de indbyggede stingmønstre.

• Skift om nødvendigt stingbredde eller stinglængde. (side 29)

Læg stoffet under trykfoden. Hold stoffet og tråden i

venstre hånd, og drej håndhjulet mod uret, eller tryk på

(nålepositionsknappen) for at sætte nålen i position

til start af syning.

Sænk trykfodsløfterarmen.

Regulér syhastigheden med syhastighedsstyringen.

Du kan bruge denne knap til at regulere syhastigheden under syning.

1 Hurtigt 2 Langsomt

Tryk på start/stop-knappen for at starte syningen.

(Træd langsomt fodpedalen ned, når denne er tilsluttet).

Styr stoffet let med hånden.

Syning

GRUNDLÆGGENDE SYNING

Kontrollér symbolet for trykfoden, der vises i LCD-

displayet, og monter den korrekte trykfod. Monter zigzagtrykfod “J” i denne procedure. (Den sidder på maskinen, når du køber den).

• Se “Udskiftning af trykfoden” på side 21 for at få oplysninger om skift af trykfoden.

• Brug altid den korrekte trykfod. Hvis du bruger en forkert trykfod, kan nålen ramme trykfoden og bøje eller knække, og du kan komme til skade. Se “Sømoversigt” på side 35 for at få anbefalinger vedrørende trykfoden.

• Når fodpedalen bruges, kan du ikke begynde at sy ved at trykke på start/stop-knappen.

Tryk på start/stop-knappen igen for at stoppe syningen.

(Fjern foden fra fodpedalen, når denne er tilsluttet).

Page 28

Syning

FORSIGTIG

Bemærk

Note

Tryk på (knap til trådklip) for at klippe over- og

undertråden.

→ Nålen vender automatisk tilbage til position op.

• Tryk ikke på (knap til trådklip), når trådene er klippet over. Det kan få tråden til at filtre eller knække nålen og beskadige maskinen.

• Tryk ikke på (knap til trådklip), når der ikke er stof i maskinen. Tråden kan filtre, hvilket kan forårsage beskadigelse.

• Brug trådklipperen på venstre side af maskinen, hvis du skal klippe nylonmonofilamenttråd eller en anden type dekorationstråd.

■ Sådan bruges fodpedalen

Du kan også bruge fodpedalen til at starte og stoppe syningen.

• Når fodpedalen er tilsluttet, kan du ikke bruge start/ stop-knappen.

• Spolevinding kan startes og stoppes med fodpedalen.

Sluk for maskinen.

Sæt fodpedalens stik i stikket til fodpedal på maskinen.

1 Stik til fodpedal

Tænd for maskinen.

Træd langsomt fodpedalen ned for at starte syningen.

Hæv trykfodsløfterarmen, og fjern derefter stoffet.

Kontrollér sykvaliteten. Justér om nødvendigt

trådspændingen. (side 30)

• Den hastighed, der fastsættes med syhastighedsstyringen, er fodpedalens maksimale syhastighed.

Slip fodpedalen for at stoppe maskinen.

Page 29

Syning

Note

Syning af baglæns sting/hæftesting

Der sys generelt hæftesting, når du begynder at sy, og når du er færdig.

Ved hæftesting sys 3 - 5 sting samme sted. Ved baglæns sting sys stingene i modsat retning.

Afhængigt af de valgte sting sys baglæns sting eller hæftesting, når (knap til baglæns sting) holdes inde.

• Når der er valgt baglænssyning eller hæftesting, sys baglæns sting, når knappen (knap til baglæns sting) holdes inde. Når andre sting er valgt, sys hæftesting, når (knap til baglæns sting) holdes inde. Se “Sømoversigt” på side 35 for yderligere oplysninger.

• Når (knap til hæftesting) holdes inde, sys 3 til 5 sting på samme sted, når et stingmønster er valgt.

Automatisk syning af baglæns sting/ hæftesting

Når du har valgt et stingmønster, skal du slå automatisk syning af baglæns sting/hæftesting til, før du syr. Maskinen syr da automatisk hæftesting (eller baglæns sting afhængigt af stingmønsteret) i starten og slutningen af syningen.

Hvis maskinen slukkes, deaktiveres automatisk syning af baglæns sting/hæftesting.

Vælg en søm.

• Se “Grundlæggende syning” på side 25 for at få flere oplysninger om valg af søm.

Tryk på for at indstille funktionen automatisk

syning af baglæns sting/hæftesting.

→

vises på LCD-displayet.

Sæt stoffet i startposition, og tryk på start/stop-

knappen for at begynde at sy.

GRUNDLÆGGENDE SYNING

1 Baglæns syning 2 Hæftesting 3 (knap til baglæns sting)

4 (knap til hæftesting)

• Hvis du trykker på (knap til hæftesting), når du syr alfabet-/pyntesømsmønstre, kan du afslutte syningen med et afsluttet stingmønster i stedet for i midten af et stingmønster.

• Den grønne LED ved siden af (knap til hæftesting) lyser, når et sting sys. LED'en slukkes, når hæftestingene er syet.

1 Baglæns sting (eller hæftesting)

→ Maskinen syr automatisk baglæns sting (eller

hæftesting) og fortsætter derefter med at sy.

Tryk på (knap til baglæns sting) eller (knap til

hæftesting), når du har nået slutningen af sømmen.

1 Baglæns sting (eller hæftesting)

→ Maskinen syr baglæns sting (eller hæftesting) og

stopper.

Page 30

Syning

Note

Den funktion, der udføres, når der trykkes på en af disse knapper, varierer afhængig af det valgte stingmønster. Se nedenstående tabel for at få oplysninger om den funktion, der udføres, når der trykkes på knappen.

Når funktionen til automatisk syning af baglæns sting/ hæftesting ikke er aktiv, og et baglænssyning er valgt:

Knap til baglæns

sting

Maskinen syr baglæns sting, mens knappen holdes inde.

Knap til hæftesting

Maskinen syr 3-5 hæftesting, mens knappen holdes inde.

Når funktionen til automatisk syning af baglæns sting/ hæftesting ikke er aktiv, og hæftesting er valgt:

Når funktionen til automatisk syning af baglæns sting/ hæftesting ikke er aktiv, og et andet stingmønster end baglæns sting/ hæftesting er valgt.

Når funktionen til automatisk syning af baglæns sting/ hæftesting ikke er aktiv, og et alfabet/ pyntesømsmønster er valgt.

Når funktionen til automatisk syning af baglæns sting/ hæftesting er aktiv, og baglænssyning er valgt:

Når funktionen til automatisk syning af baglæns sting/ hæftesting er aktiv, og hæftesting er valgt:

Maskinen syr baglæns sting, mens knappen holdes inde.

Maskinen syr 3-5 hæftesting, mens knappen holdes inde.

Maskinen syr hæftesting, mens knappen holdes inde.

Maskinen syr baglæns sting og stopper syningen, når der trykkes på knappen (I starten af syningen sys der automatisk baglæns sting, når der trykkes på start/ stop-knappen).

Maskinen syr baglæns sting og stopper syningen, når der trykkes på knappen (I starten af syningen sys der automatisk hæftesting, når der trykkes på start/ stop-knappen).

Maskinen syr 3-5 hæftesting, mens knappen holdes inde.

Maskinen syr hæftesting efter syning af mønsteret, når der trykkes på knappen.

Maskinen syr hæftesting og stopper syningen, når der trykkes på knappen (I starten af syningen sys der automatisk baglæns sting, når der trykkes på start/ stop-knappen).

Maskinen syr hæftesting og stopper syningen, når der trykkes på knappen (I starten af syningen sys der automatisk hæftesting, når der trykkes på start/ stop-knappen).

Når funktionen til automatisk syning af baglæns sting/ hæftesting er aktiv, og et andet stingmønster end baglæns sting/ hæftesting er valgt.

Når funktionen til automatisk syning af baglæns sting/ hæftesting er aktiv, og et alfabet/ pyntesømsmønster er valgt.

Knap til baglæns

sting

Maskinen syr hæftesting og stopper syningen, når der trykkes på knappen (I starten af syningen sys der automatisk hæftesting, når der trykkes på start/ stop-knappen).

Maskinen syr hæftesting og stopper syningen, når der trykkes på knappen (i starten af syningen sys der automatisk hæftesting, når der trykkes på start/ stop-knappen).

Knap til hæftesting

Maskinen syr hæftesting og stopper syningen, når der trykkes på knappen (I starten af syningen sys der automatisk hæftesting, når der trykkes på start/ stop-knappen).

Maskinen syr hæftesting og stopper syningen efter syning af mønsteret, når der trykkes på knappen. (i starten af syningen sys der automatisk hæftesting, når der trykkes på start/ stop-knappen).

* Hvis (hæftestingsprioriteret) på

indstillingsdisplayet er indstillet til [ON], sys der hæftesting i stedet for baglæns sting.

• Nogle stingmønstre, f.eks. knaphul eller trense, kræver hæftesting i starten af syningen. Hvis du vælger et af disse stingmønstre, slår maskinen automatisk denne funktion til ( vises i LCD-displayet, når

stingmønsteret er valgt).

Automatisk klipning af tråden

Maskinen kan indstilles til automatisk at klippe tråden i slutningen af sømmen. Dette kaldes “programmeret trådklip”. Hvis programmeret trådklip er indstillet, er automatisk syning af baglæns sting/hæftesting også indstillet.

Hvis maskinen slukkes, deaktiveres programmeret trådklip.

Tænd for maskinen.

Vælg en søm.

• Se “Grundlæggende syning” på side 25 for at få flere oplysninger om valg af søm.

Page 31

Tryk på .

Note

FORSIGTIG

→ og vises på LCD-displayet, og maskinen er

indstillet til programmeret trådklip og automatisk syning af baglæns sting/hæftesting.

• Tryk på for at slå programmeret trådklip fra.

Sæt stoffet på plads, og tryk én gang på start/stop-

knappen.

→ Stingene vil begynde efter automatisk syning af

baglæns sting (eller forstærkningssting).

Når du har nået slutningen af sømmen, skal du trykke

én gang på (knap til baglæns sting) eller (knap til hæftesting).

Hvis sting, såsom knaphuller og trense, der omfatter hæftesting, er valgt, er denne handling ikke nødvendig.

→ Når baglæns sting (eller hæftesting) er udført, stopper

maskinen, og trådene klippes.

1 Det punkt, hvor der blev

trykket på start/stopknappen.

2 Det punkt, hvor der blev

trykket på (knap til baglæns sting) eller

(knap til hæftesting).

3 Trådene klippes her.

Syning

• Drej håndhjulet langsomt mod dig selv (mod uret), når du har justeret stingbredden, og kontrollér, at nålen ikke rører trykfoden. Hvis nålen rammer trykfoden, kan den bøje eller knække.

• Forøg stinglængden, hvis stingene er “klumpet sammen”. Hvis du fortsætter med at sy med stingene klumpet sammen, kan nålen bøje eller knække.

■ Indstilling af stingbredden

Stingbredden (zig-zag-bredden) kan justeres for at gøre stingene bredere eller smallere.

■ Indstilling af stinglængden

Stinglængden kan justeres for at gøre stingene grovere (længere) eller finere (kortere).

GRUNDLÆGGENDE SYNING

Indstilling af stingbredde/stinglængde

Denne maskine er forindstillet med standardindstillingerne for stingbredden og stinglængden for hvert sting. Disse indstillinger kan ændres efter behov. Hvis du vil gemme specifikke indstillinger for et sting, så de kan anvendes senere, skal du trykke på , når indstillingerne er ændret, for at gemme de nye indstillinger med det valgte sting.

• Tryk på for at sætte indstillingen tilbage til standard. Hvis der derefter trykkes på , gemmes standardindstillingerne i maskinen i stedet for de tidligere indstillinger.

• Hvis du har valgt lige sting eller tredobbelte stræksting, resulterer en ændring af stingbredden i en ændring af nålepositionen. Hvis bredden øges, flyttes nålen til højre; hvis bredden mindskes, flyttes nålen til venstre. (side 29)

• betyder, at indstillingen ikke kan ændres.

Page 32

Justering af trådspændingen

Bemærk

3 4

3 45

3 4

Bemærk

Justering af trådspændingen

Det kan være nødvendigt at ændre trådspændingen afhængig af det anvendte stof og tråden.

Drej trådspændings justerehjulet med uret for at øge overtrådens spænding.

■ Korrekt trådspænding

Over- og undertråden skal krydse hinanden nær stoffets midte. Kun overtråden må være synlig på stoffets retside, og kun undertråden må være synlig på stoffets vrangside.

1 Stoffets vrangside 2 Stoffets retside 3 Overtråd 4 Undertråd

■ Overtråden er for stram

Hvis undertråden kan ses på stoffets retside, er overtråden for stram. Reducér trådspændingen.

• Hvis undertråden ikke blev trådet korrekt, kan overtråden være for stram. Se “Montering af spolen” på side 14, hvis dette er tilfældet, og tråd undertråden igen.

1 Stoffets vrangside 2 Stoffets retside 3 Overtråd 4 Undertråd 5 Undertråden kan ses på

stoffets retside.

Drej trådspændings justerehjulet mod uret for at reducere overtrådens spænding.

• Hvis overtråden ikke er trådet korrekt, eller hvis spolen ikke er sat korrekt i, kan den korrekte trådspænding muligvis ikke indstilles. Hvis den korrekte trådspænding ikke kan opnås, skal overtråden trådes igen, og spolen skal isættes korrekt.

Nyttige sytips

Sytips

■ Testsyning

Vi anbefaler, at du syr teststing med samme tråd og stof, som du vil bruge til et projekt, før du starter på det.

Når du kontrollerer syresultaterne, kan du justere trådspænding og stinglængde og -bredde afhængig af antallet af stoflag og de syede sting.

• Andre faktorer som f.eks. stoffets tykkelse, vlieseline osv. påvirker også stingene, så du skal altid sy nogle få teststing, før du starter på dit projekt.

• Der kan forekomme krympning eller sammenklumpning af sting, når du syr satinpyntesting eller satinstingmønstre, så husk at bruge vlieseline.

■

Ændring af syretningen

■ Overtråden er for løs

Hvis overtråden kan ses på stoffets vrangside, er overtråden for løs. Forøg trådspændingen.

• Hvis overtråden ikke blev trådet korrekt, kan overtråden være for løs. Se “Trådning af overtråd” på side 16, hvis dette er tilfældet, og tråd overtråden igen.

1 Stoffets vrangside 2 Stoffets retside 3 Overtråd 4 Undertråd 5 Overtråden kan ses på

stoffets vrangside.

Stop maskinen, når du kommer til et hjørne.

Nålen skal være sænket (ned i stoffet). Hvis nålen er oppe, når maskinen stopper syningen, skal du trykke på

(nålepositionsknap) for at sænke nålen.

Hæv trykfodsløfterarmen, og drej derefter stoffet.

Drej stoffet med nålen som omdrejningsakse.

Sænk trykfodsløfterarmen, og fortsæt med at sy.

Page 33

Nyttige sytips

0,0 2,0 5,5 7,0

34 56

■ Syning af kurver

Sy langsomt, mens du ændrer syretningen for at sy rundt langs kurven. Se “Syning med et ensartet sømrum” på side 31 for at få flere oplysninger om syning med et ensartet sømrum.

Når du syr langs en kurve med zigzagsting, skal du vælge en kortere stinglængde for at få en finere søm.

■ Syning af cylindriske stofstykker

Når tilbehørsboksen tages af, gør friarmssyning det lettere at sy cylindriske stykker som f.eks. manchetter og bukseben.

Træk tilbehørsboksen af mod venstre.

Når stingbredden for de lige sting (venstre nåleposition) er indstillet til standardindstillingen (0,0 mm), er afstanden fra nålepositionen til højre side af trykfoden 12 mm (1/2 tomme). Hvis stingbredden ændres (mellem 0 og 7,0 mm (1/4 tomme)), ændres nålepositionen også. Du kan sy med et sømrum med en fast bredde ved at ændre stingbredden og sy med højre side af trykfoden rettet ind efter stoffets kant.

1 Indstilling af

stingbredde

2 Afstand fra

nålepositionen til højre side af trykfoden

3 12,0 mm (1/2 tomme) 4 10,0 mm (3/8 tomme) 5 6,5 mm (1/4 tomme) 6 5,0 mm (3/16 tomme)

• Se “Indstilling af stingbredden” på side 29 for at få flere oplysninger.

GRUNDLÆGGENDE SYNING

Skub den del, du vil sy, på friarmen, og sy derefter

oppefra.

Sæt tilbehørsboksen på plads igen, når du er færdig

med friarmssyning.

Syning med et ensartet sømrum

For at sy med et ensartet sømrum skal du begynde at sy, så sømrummet er til højre for trykfoden og kanten af stoffet er rettet ind efter enten højre side af trykfoden eller en markering på stingpladen.

■ Ændring af nålepositionen

Den nåleposition, der bruges som grundlinje, er forskellig for lige sting (venstre nåleposition) og lige sting (midterste nåleposition).

1 Lige sting (venstre

nåleposition)

2 Lige sting (midterste

nåleposition)

■ Justering af stoffet efter en markering i stingpladen

Markeringerne på stingpladen viser afstanden fra nålepositionen for en søm syet med lige sting (venstre nåleposition). Sy, mens du holder kanten af stoffet rettet ind efter en markering på stingpladen. Afstanden mellem markeringerne i den øverste skala er 1/8 tomme (3 mm), og afstanden mellem markeringerne i gitteret er 5 mm (3/16 tomme).

For sting med en venstre nåleposition (Stingbredde: 0,0 mm)

1 Søm 2 Trykfod 3 Centimeter 4 Tommer 5 Stingplade 6 1,6 cm

(5/8 tomme)

■ Justering af stoffet efter zigzagtrykfod “J”

Markeringen på zigzagtrykfod “J” kan bruges til at sy ca. 5 mm (3/16 tomme) fra stoffets kant. Når du bruger denne funktion, skal du vælge lige sting og indstille stingbredden til 2,0 mm.

1 Stingbredde 2,0 mm 2 Markering 3 5 mm (3/16 tomme)

Page 34

Nyttige sytips

FORSIGTIG

Bemærk

Syning i forskellige stoffer

■ Syning i tykke stoffer

 Hvis stoffet ikke kan være under trykfoden

Trykfodsløfterarmen kan hæves i to forskellige positioner. Hvis stoffet ikke kan være under trykfoden, f.eks. ved sammensyning af tykke stoffer, skal du hæve trykfodsløfterarmen til den højeste position, så stoffet kan lægges under trykfoden.

 Hvis stoffet ikke føres frem

Ved syning i tykt stof som denim eller quilt føres stoffet muligvis ikke frem i starten af syningen, hvis trykfoden ikke er plan som vist herunder. I så fald skal du bruge trykfodens låsestift (sort knap på venstre side) på zigzagtrykfod “J” til at holde trykfoden plan under syning, så stoffet kan føres jævnt frem. Hvis trykfoden står meget skævt, lægges tykt papir eller stof (med samme tykkelse som det stof, der sys i) under trykfodens hæl, så syningen kan startes jævnt.

Slip trykfodens låsestift (sort knap).

→ Trykfoden forbliver plan, så stoffet kan føres frem.

→ Når sømmen er syet, vender trykfoden tilbage til sin

oprindelige vinkel.

• Nålen kan bøje eller knække, hvis der sys i stof, der er mere end 6 mm (15/64 tomme) tykt, eller hvis der skubbes for hårdt til stoffet.

■ Syning i tynde stoffer

Når du syr i tynde stoffer som f.eks. chiffon, kan stingene blive skæve, eller stoffet føres muligvis ikke korrekt frem. Flyt nålen (brug en tynd nål) til yderste venstre eller højre position, så stoffet ikke trækkes ned i transportørområdet. Hvis dette sker, eller hvis stingene krymper, skal du lægge uvævet, vandopløseligt vlieseline under stoffet og sy dem sammen.

1 Vandopløseligt vlieseline

(uvævet)

1 Syretning 2 Skævhed 3 Stof, der sys i 4 Stof eller tykt papir

Løft trykfodsløfterarmen.

Juster starten af stingene, og placér derefter stoffet.

Hold zigzagtrykfod “J” plan, tryk trykfodens låsestift

ind (sort knap på venstre side), og hold den der, og sænk trykfodsløfterarmen.

1 Trykfodens

låsestift (sort knap)

■ Syning i strækstoffer

Ri først stofstykkerne sammen, og sy derefter uden at strække stoffet. Hvis stingene bliver skæve, skal du lægge uvævet, vandopløseligt vlieseline under stoffet og sy dem sammen.

1 Risting

Brug stræksting til syning i strikstoffer for at opnå de bedste resultater. Brug også en nål til strikstof (kuglenål (gylden)). De anbefalede sting og deres stingnummer er vist herunder.

Nr. 05 06 11 12 43

Sting

• Følg altid producentens anvisninger, når du bruger vandopløseligt vlieseline. Det er muligvis ikke kompatibelt med visse stoffer.

Page 35

Nyttige sytips

Bemærk

FORSIGTIG

Bemærk

■ Syning i læder eller vinyl

Når du syr i stoffer, der kan klæbe til trykfoden, f.eks. læder eller vinyl, skal du udskifte trykfoden med overtransportøren* eller glidesålen*.

* Disse dele sælges separat, kontakt Brother-forhandleren.

1 Læder

Hvis læder eller vinyl klæber til tilbehørsboksen, skal du sy med kopipapir eller mønsterpapir oven på tilbehørsboksen, så stoffet bevæges glat.

Hvis papiret placeres, så det ikke dækker stingpladen, sys papiret ikke sammen med stoffet.

Hvis nålen ikke går gennem burrebåndet, skal du udskifte nålen med en nål til tykkere stof. Se “Stof-/tråd-/ nålekombinationer” på side 19 for at få flere oplysninger.

1 Kanten af burrebånd

Syning af pyntesømsmønstre

GRUNDLÆGGENDE SYNING

Stof Montér vlieseline på bagsiden af stoffet, når du syr

i strækstof, let stof eller groft vævet stof. Alternativt kan du lægge stoffet på tyndt papir som f.eks. mønsterpapir.

1 Kopipapir eller mønsterpapir

• Overtransportøren kan kun bruges til stingmønstre med lige sting eller zig-zag-sting. Overtransportøren må ikke bruges til at sy baglæns sting.

• Sy med en hastighed mellem langsom og medium, når du syr med overtransportøren.

• Når du bruger overtransportøren, skal du lave en testsyning på en rest af det læder eller den vinyl, der skal bruges i projektet, så det sikres, at overtransportøren ikke efterlader mærker.

■ Syning i burrebånd

• Brug kun ikke-klæbende burrebånd, der er beregnet til syning. Hvis der kommer lim på nålen eller spolehuset, kan det forårsage fejlfunktion.

• Hvis burrebåndet sys med den tykke nål (65/9-75/11), kan nålen bøje eller knække.

1 Stof 2 Vlieseline 3 Tyndt papir

Tråd #50 - #60 Nål Brug kuglenålen (gylden) 90/14 til syning i let,

almindeligt eller strækstof Brug en almindelig symaskinenål 90/14 til syning i tykt stof

• Ri stoffet og burrebåndet sammen, før du syr.

Kontrollér, at nålen går gennem burrebåndet ved at dreje håndhjulet og sænke nålen ned i burrebåndet, før du syr. Sy derefter langs kanten af burrebåndet med lav hastighed.

Page 36

Nyttige sytips

Page 37

Sømoversigt

Note

Bemærk

Nr. 01 02 03 04

Sting

Nr. 08 09 10 11

Sting

Nr. 12 25 26 28

Sting

1 Venstre

nåleposition

2 Midterste

nåleposition

3 Højre

nåleposition

4 Baglænssyning 5 Hæftesting

Kapitel 3

Sømoversigt

■ Nyttesømme

• Når et af følgende sting (baglænssyning og hæftesting) vælges, sys baglæns sting, når der trykkes på (knap

til baglæns sting).

Når andre sting er valgt, sys hæftesting, når der trykkes på (knap til baglæns sting).

• Stingmønstersymbolerne angiver følgende.

• Overtransportøren kan kun bruges til stingmønstre med lige sting eller zig-zag-sting. Overtransportøren må ikke bruges til at sy baglæns sting.

Dobbeltnålen kan bruges ved at montere zigzagtrykfod “J”. (side 35 til 37)

Sting

(Trykfod)

Nr.

(J)

Stingbetegnelse/

anvendelsesområder

Lige sting (venstre)

Almindelig syning,

rynkning, indsnit osv.

Lige sting (venstre)

Almindelig syning,

rynkning, indsnit osv.

FORSKELLIGE STING

Stingbredde

(mm

(tommer))

Auto.

Manuel 0,0 (0)

0,0 - 7,0

(0 - 1/4)

0,0 (0)

0,0 - 7,0

(0 - 1/4)

Stinglængde

(mm

(tommer))

Auto.

Manuel

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

Sting

(Trykfod)

(J)

Nr.

Stingbetegnelse/

anvendelsesområder

Lige sting (midt)

Almindelig syning,

rynkning, indsnit osv.

Lige sting (midt)

Almindelig syning,

rynkning, indsnit osv.

Tredobbelt stræksting

Almindelig syning til

hæftesting og dekorative kantsting

Kontursting

Hæftesting, syning og

dekorative anvendelser

Risting

Til rining. Hvis ritrådene falder ud af stoffet, skal du trække undertråden op før syning og derefter trække overtråden og undertråden under trykfoden mod bagsiden af maskinen (side 18). Hold fast i overtråden og undertråden, når du begynder at sy, og klip trådene af i en god længde, når du er færdig med at sy. Hold fast i overtråden og undertråden i starten af syningen, mens du arrangerer stoffet.

Zig-zag-sting

Til overlocksømme,

reparation.

Zig-zag-sting

Til overlocksømme,

reparation.

Zig-zag-sting (højre)

Starter fra højre

nåleposition og syr zigzag-sting til venstre.

2-punkts elastiske zigzag-sting

Overlocksømme (mellemtykt og strækstof), bånd og elastik

3-punkts elastiske zigzag-sting

Overlocksømme (mellemtykt, tykt og strækstof), bånd og elastik

(tommer))

3,5 (1/8)

0,0 - 7,0

3,5 (1/8)

0,0 - 7,0

1,0 (1/16)

0,0 - 7,0

3,5 (1/8)

0,0 - 7,0

3,5 (1/8)

0,0 - 7,0

3,5 (1/8)

2,5 - 5,0

(3/32 - 3/16)

5,0 (3/16)

0,0 - 7,0

5,0 (3/16)

0,0 - 7,0

(mm

Auto.

Manuel

(0 - 1/4)

0,0 (0)

(0 - 1/4)

0,0 (0)

(0 - 1/4)

Stinglængde

(mm

(tommer))

Auto.

Manuel

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

1,4 (1/16)

0,0 - 4,0

(0 - 3/16)

1,4 (1/16)

0,0 - 4,0

(0 - 3/16)

1,4 (1/16)

0,3 - 4,0

(1/64 - 3/16)

1,0 (1/16)

0,2 - 4,0

(1/64 - 3/16)

1,0 (1/16)

0,2 - 4,0

(1/64 - 3/16)

FORSKELLIGE STING

Page 38

Sømoversigt

Sting

(Trykfod)

(G)

(J)

(S)

(J)

Nr.

Stingbetegnelse/

anvendelsesområder

Overlocksøm

Forstærkning af lette og

mellemtykke stoffer

Overlocksøm

Forstærkning af tykke

stoffer

Overlocksøm

Forstærkning af

mellemtykke og tykke stoffer, der let trevler, eller pyntesømme.

Overlocksøm

Forstærket søm i strækstof

Overlocksøm

Forstærkning af mellemtykt

og tykt stof, pyntesømme

Overlocksøm

Forstærkning af strækstof

eller pyntesømme

Overlocksøm

Stræksøm i strikstof

Med kantskærer

Lige sting mens stoffet

skæres af

Med kantskærer

Zig-zag-sting mens stoffet

skæres af

Med kantskærer

Overlocksting mens stoffet

skæres af

Med kantskærer

Overlocksting mens stoffet

skæres af

Med kantskærer

Overlocksting mens stoffet

skæres af

Sammenføjningssting (højre)

Sammenføjning/patchwork 6,5 mm (ca. 1/4 tomme) højre sømrum

Sammenføjningssting (midt)

Sammenføjning/patchwork

Quiltesting med håndsyet udseende

Quiltesting, der ligner håndquiltede sting, når der bruges en gennemsigtig nylontråd til overtråd, og undertråden har samme

farve som quilten. Sy med en stram trådspænding, så undertråden kan ses på stoffets retside. Brug en nål mellem 90/14 og 100/16.

Stingbredde

(mm

(tommer))

Auto.

Manuel

3,5 (1/8)

2,5 - 5,0

(3/32 - 3/16)

5,0 (3/16)

2,5 - 5,0

(3/32 - 3/16)

5,0 (3/16)

3,5 - 5,0

(1/8 - 3/16)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

0,0 (0)

0,0 - 2,5

(0 - 3/32)

3,5 (1/8)

3,5 - 5,0

(1/8 - 3/16)

3,5 (1/8)

3,5 - 5,0

(1/8 - 3/16)

5,0 (3/16)

3,5 - 5,0

(1/8 - 3/16)

5,0 (3/16)

3,5 - 5,0

(1/8 - 3/16)

5,5 (7/32)

0,0 - 7,0

(0 - 1/4)

0,0 (0)

0,0 - 7,0

(0 - 1/4)

Stinglængde

(mm

(tommer))

Auto.

Manuel

2,0 (1/16)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

4,0 (3/16)

0,4 - 4,0

(1/64 - 3/16)

4,0 (3/16)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,2 - 5,0

(1/64 - 3/16)

1,4 (1/16)

0,0 - 4,0

(0 - 3/16)

2,0 (1/16)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,0 (1/16)

0,2 - 5,0

(1/64 - 3/16)

2,0 (1/16)

0,2 - 5,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

Sting

(Trykfod)

(J)

(R)

(J)

(N)

(J)

Nr.

Stingbetegnelse/

anvendelsesområder

Zig-zag-sting til quiltede applikationer

Zig-zag-sting til quiltning og påsyning af quiltede applikationer

Sting til quiltede applikationer

Quiltesting til usynlig applikation eller påsyningskantning

Quiltestipling

Baggrundsquiltning

Blindsting

Kantsømning af vævede stoffer

* Stingbredden indstilles

hverken i millimeter eller tommer.

Blindsting på strækstof

Kantsømning af strækstof

* Stingbredden indstilles

hverken i millimeter eller tommer.

Tæppesting

Applikationer, dekorative

tungesting

Tæppesting

Applikationer, dekorative

tungesting

Muslingekantsting

Muslingekant på stoffer

Satintungesting

Dekoration af blusekraver,

kanter på lommetørklæder

Patchworksammenføjningssting

Patchworksting, pyntesøm

Dobbelte patchworkoverlocksting

Patchworksting, pyntesøm

Nedlagt syning

Pyntesøm, fastsyning af

bånd og nedlagt syning

Smocksyningssting

Smocksyning, pyntesøm

Stingbredde

(mm

(tommer))

Auto.

Manuel

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

1,5 (1/16)

0,0 - 3,5

(0 - 1/8)

7,0 (1/4)

0,0 - 7,0

(0 - 1/4)

3← - →3

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

2,5 (3/32)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

Stinglængde

(mm

(tommer))

Auto.

Manuel

1,4 (1/16)

0,0 - 4,0

(0 - 3/16)

1,8 (1/16)

0,4 - 4,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 4,0

(1/64 - 3/16)

2,0 (1/16)

0,4 - 4,0

(1/64 - 3/16)

2,0 (1/16)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,2 - 4,0

(1/64 - 3/16)

0,5 (1/32)

0,1 - 4,0

(1/64 - 3/16)

1,2 (1/16)

0,2 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

1,2 (1/16)

0,2 - 4,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 4,0

(1/64 - 3/16)

Page 39

Sømoversigt

Sting

(Trykfod)

(J)

(N)

(J)

(N)

(A)

Nr.

Stingbetegnelse/

anvendelsesområder

Dekorativ søm

Fagot-, pyntesøm

Fagotkorssting

Fagot-, sammenføjnings-

og pyntesøm

Påsyning af bånd

Påsyning af bånd på

sømme i strækstof

Stigesyning

Pyntesøm

Zig-zag-sting

Dekorativ kantsyning

Pyntesøm

Serpentinesting

Pyntesøm og fastsyning af

elastik

Kantsynings-zig-zag

Dekorative kanter,

kantsyning

Kantsyning

Dekorative kanter, nålesting til påsyning af knipling

Kantsyning

Dekorative kanter

Kantsyning

Dekorative kanter, millefleursting

Kantsyning

“Heirloom”-syning, dekorative kanter

Kantsyning

“Heirloom”-syning,

dekorative kanter

Kantsyning

“Heirloom”-syning,

dekorative kanter

Kantsyning

“Heirloom”-syning, dekorative kanter

Kantsyning

“Heirloom”-syning, dekorative kanter

Kantsyning

“Heirloom”-syning,

dekorative kanter

Smalt afrundet knaphulssting

Knaphul i lette eller mellemtykke stoffer

Stingbredde

(mm

(tommer))

Auto.

Manuel

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,5 (7/32)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

6,0 (15/64)

0,0 - 7,0

(0 - 1/4)

3,5 (1/8)

0,0 - 7,0

(0 - 1/4)

3,0 (1/8)

0,0 - 7,0

(0 - 1/4)

6,0 (15/64)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

6,0 (15/64)

0,0 - 7,0

(0 - 1/4)

6,0 (15/64)

0,0 - 7,0

(0 - 1/4)

4,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

0,0 - 7,0

(0 - 1/4)

5,0 (3/16)

3,0 - 6,0

(1/8 - 15/64)

Stinglængde

(mm

(tommer))

Auto.

Manuel

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

1,0 (1/16)

0,2 - 4,0

(1/64 - 3/16)

3,0 (1/8)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 4,0

(1/64 - 3/16)

1,0 (1/16)

0,2 - 4,0

(1/64 - 3/16)

3,0 (1/8)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

3,5 (1/8)

0,4 - 4,0

(1/64 - 3/16)

3,0 (1/8)

0,4 - 4,0

(1/64 - 3/16)

3,5 (1/8)

0,4 - 4,0

(1/64 - 3/16)

4,0 (3/16)

0,4 - 4,0

(1/64 - 3/16)

1,6 (1/16)

0,4 - 4,0

(1/64 - 3/16)

3,0 (1/8)

0,4 - 4,0

(1/64 - 3/16)

2,5 (3/32)

0,4 - 4,0

(1/64 - 3/16)

2,0 (1/16)

0,4 - 4,0

(1/64 - 3/16)

0,4 (1/64)

0,2 - 1,0

(1/64 - 1/16)

Sting

(Trykfod)

(A)

(M)

(N)

Nr.

Stingbetegnelse/

anvendelsesområder

Konisk knaphulssting med rund ende

Forstærkede koniske knaphuller til linning

Knaphulssting med rund ende

Knaphuller med lodret trense i tykke stoffer

Smalt firkantet knaphulssting

Knaphuller til lette eller mellemtykke stoffer

Strækknaphulssting

Knaphuller til strækstoffer eller vævede stoffer

“Heirloom”knaphulssting

Knaphuller til “heirloom” og strækstoffer

Paspolerede knaphulssting

Det første trin ved syning af paspolerede knaphuller

Øjeknaphulssting

Knaphuller i tykt stof til store, flade knapper

Konisk øjeknaphulssting

Knaphuller i mellemtykt til tykt stof til store, flade knapper

Øjeknaphulssting

Knaphuller med lodret trense til forstærkning i tykt stof

Stoppesting

Stopning af tykt stof

Trensesting

Forstærkning af lommeåbninger etc.

Sting til isyning af knapper

Isyning af knapper

Snørehulssting

Til snørehuller, huller i bælter etc.

Stingbredde

(mm

(tommer))

Auto.

Manuel

5,0 (3/16)

3,0 - 6,0

(1/8 - 15/64)

5,0 (3/16)

3,0 - 6,0

(1/8 - 15/64)

5,0 (3/16)

3,0 - 6,0

(1/8 - 15/64)

6,0 (15/64)

3,0 - 6,0

(1/8 - 15/64)

6,0 (15/64)

3,0 - 6,0

(1/8 - 15/64)

5,0 (3/16)

0,0 - 6,0

(0 - 15/64)

7,0 (1/4)

3,0 - 7,0

(1/8 - 1/4)

7,0 (1/4)

3,0 - 7,0

(1/8 - 1/4)

7,0 (1/4)

3,0 - 7,0

(1/8 - 1/4)

7,0 (1/4)

2,5 - 7,0

(3/32 - 1/4)

2,0 (1/16)

1,0 - 3,0

(1/16 - 1/8)

3,5 (1/8)

2,5 - 4,5

(3/32 - 3/16)

7,0 (1/4)

7,0 6,0 5,0

(1/4 15/64

3/16)

Stinglængde

(mm

(tommer))

Auto.

Manuel

0,4 (1/64)

0,2 - 1,0

(1/64 - 1/16)

0,4 (1/64)

0,2 - 1,0

(1/64 - 1/16)

0,4 (1/64)

0,2 - 1,0

(1/64 - 1/16)

1,0 (1/16)

0,5 - 2,0

(1/32 - 1/16)

1,5 (1/16)

1,0 - 3,0

(1/16 - 1/8)

2,0 (1/16)

0,2 - 4,0

(1/64 - 3/16)

0,5 (1/32)

0,3 - 1,0

(1/64 - 1/16)

0,5 (1/32)

0,3 - 1,0

(1/64 - 1/16)

0,5 (1/32)

0,3 - 1,0

(1/64 - 1/16)

2,0 (1/16)

0,4 - 2,5

(1/64 - 3/32)

0,4 (1/64)

0,3 - 1,0

(1/64 - 1/16)

7,0 (1/4)

7,0 6,0 5,0

(1/4 15/64

3/16)

FORSKELLIGE STING

Page 40

Sømoversigt

■ Pyntesømme

Brug monogramsyningsfod “N”. Dobbeltnålen kan kun bruges sammen med satinsting. Endvidere skal zigzagtrykfod “J” monteres, når dobbeltnålen bruges.

Pyntesømme

01 02 03 04 05 06 07 08 09 10

11 12 13 14 15 16 17 18 19 20

99*

* Stingmønster til udførelse af justeringer. (side 55)

Satinpyntesting

01 02 03 04 05 06

Satinsting

07 08 09 10 11 12 13 14

■ Alfabet

Brug monogramsyningsfod “N”. Dobbeltnålen kan ikke bruges.

Alfabet (skrifttypen Gotisk)

01 02 03 04 05 06 07 08 09 10

11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30

31 32 33 34 35 36 37 38 39 40

41 42 43 44 45 46 47 48 49 50

51 52 53 54 55 56 57 58 59 60

61 62 63 64 65 66 67 68 69 70

71 72 73 74 75 76 77 78 79 80

Korssting

15 16 17 18 19

Nyttepyntesømme

01 02 03 04 05 06 07 08 09 10

11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30

31 32 33 34 35 36 37 38 39 40

Alfabet (skrifttypen Håndskrift)

01 02 03 04 05 06 07 08 09 10

11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30

31 32 33 34 35 36 37 38 39 40

41 42 43 44 45 46 47 48 49 50

51 52 53 54 55 56 57 58 59 60

61 62 63 64 65 66 67 68 69 70

71 72 73 74 75 76 77 78 79 80

Page 41

Alfabet (Omrids)

01 02 03 04 05 06 07 08 09 10

Sømoversigt

101 102 103 104 105 106 107 108 109 110

111 112 113 114 115 116 117 118 119 120

11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30

31 32 33 34 35 36 37 38 39 40

41 42 43 44 45 46 47 48 49 50

51 52 53 54 55 56 57 58 59 60

61 62 63 64 65 66 67 68 69 70

71 72 73 74 75 76 77 78 79 80

Alfabet (skrifttypen Japansk)

01 02 03 04 05 06 07 08 09 10

121 122 123 124 125 126 127 128 129 130

131 132 133 134 135 136 137 138 139 140

141 142 143 144 145 146 147 148 149 150

151 152 153 154 155 156 157 158 159 160

161 162 163 164 165 166 167 168 169 170

171 172 173 174 175 176 177 178 179 180

181 182 183 184 185 186 187 188 189 190

191 192 193 194 195 196 197 198 199 200

201 202 203 204 205 206 207 208 209 210

FORSKELLIGE STING

11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30

31 32 33 34 35 36 37 38 39 40

41 42 43 44 45 46 47 48 49 50

51 52 53 54 55 56 57 58 59 60

61 62 63 64 65 66 67 68 69 70

71 72 73 74 75 76 77 78 79 80

81 82 83 84 85 86 87 88 89 90

91 92 93 94 95 96 97 98 99 100

■ Forudindstillede nyttesømme

De hyppigst anvendte nyttesømme tildeles de numeriske taster. Disse sømme kan vælges ved at trykke på den relevante tast, mens maskinen er indstillet til den forudindstillede nyttesømstilstand.

Forudindstillede

nyttesømme

Sømbetegnelse Nr.

Lige sting (venstre) 01

Lige sting (venstre) 02

Lige sting (midt) 03

Lige sting (midt) 04

Zig-zag-sting 08

Zig-zag-sting 09

Tredobbelt stræksting 05

Kontursting 06

Overlocksøm 13

3-punkts elastiske zigzag-sting 12

Page 42

Nyttesømme

FORSIGTIG

Nyttesømme

• Før du udskifter trykfoden, skal du trykke på

(trykfods-/nåleudskiftningstast) i betjeningspanelet for at låse alle taster og knapper, da du kan komme til skade, hvis du trykker på start/stop-knappen eller en anden knap, og maskinen begynder at sy. Se “Udskiftning af trykfoden” på side 21 for at få oplysninger om skift af trykfoden.

Drej håndhjulet mod dig selv (mod uret). Kontrollér, at

nålen ikke rammer trykfoden.

1 Nålen må ikke røre

trykfodens midterstang

Sy med kanten af stoffet op mod styret på trykfoden.

1 Nålepassagepunkt

Overlocksøm

Sy overlocksøm rundt langs kanten af klippet stof for at forhindre, at det trevler.

■ Brug af overlocktrykfod “G”

Montér overlocktrykfod “G”.

Vælg en søm.

Nr. 13 14 15

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

• Når du bruger overlocktrykfod “G”, skal du huske at vælge en søm, der kan bruges sammen med overlocktrykfod “G”. Hvis du syr med den forkerte søm, kan nålen ramme trykfoden, nålen kan bøje eller trykfoden beskadiges muligvis.

Placér stoffet med kanten af stoffet op mod styret på

trykfoden, og sænk trykfodsløfterarmen.

1 Styr på trykfod

• Træk altid stoffet bagud, når du er færdig med at sy. Hvis du trækker stoffet mod siden eller fremad, kan pinden på trykfoden blive beskadiget.

• Hvis der filtres tråd omkring trykfoden, skal du fjerne den sammenfiltrede tråd og derefter løfte trykfodsløfterarmen for at fjerne trykfoden. Hvis trykfoden løftes, mens der er filtret tråd omkring den, kan den blive beskadiget.

Tryk på start/stop-knappen for at stoppe syningen, når

du er færdig, og løft trykfoden og nålen for at trække stoffet under trykfoden mod bagsiden af maskinen.

■ Brug af zigzagtrykfod “J”

Montér zigzagtrykfod “J”.

Vælg en søm.

Nr. 08 10 11 12

Sting

Nr. 16 17 18 19

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Sy langs kanten af stoffet, så nålen passerer uden for

kanten til højre.

1 Nålepassagepunkt

Page 43

Blindstingssyning

Note

Læg den nederste kant på nederdele og bukser op med en blindstingssøm.

• Når cylindriske stykker er for små til, at de kan skubbes på armen, eller de er for korte, fremføres stoffet ikke, og det ønskede resultat opnås muligvis ikke.

Vend vrangsiden af nederdelen eller bukserne udad.

1 Stoffets vrangside 2 Stoffets retside 3 Stoffets nederste kant

Fold stoffets nederste kant til den ønskede længde, der

skal lægges op, og pres.

1 Stoffets vrangside 2 Stoffets retside 3 Stoffets nederste kant 4 Sømmens ønskede

længde

Fold kanten af stoffet ud, og placér stoffet med

vrangsiden opad.

1 Stoffets vrangside 2 Stoffets retside 3 Stoffets kant 4 Ønsket kant på sømmen 5 Ripunkt 6 Risting

Montér blindstingsfod “R”.

Vælg en søm.

Nr. 31 32

Sting

Nyttesømme

FORSKELLIGE STING

Markér stoffet ca. 5 mm (3/16 tomme) fra kanten af

stoffet med skrædderkridt, og ri.

356

1 Stoffets vrangside 2 Stoffets retside 3 Stoffets nederste kant 4 Sømmens ønskede

længde

5 5 mm (3/16 tomme) 6 Risting

Fold stoffet tilbage indvendigt langs riningen.

1 Stoffets vrangside 2 Stoffets retside 3 Stoffets nederste kant 4 Sømmens ønskede

længde

5 5 mm (3/16 tomme) 6 Risting 7 Ripunkt

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Fjern tilbehørsboksen for at bruge friarmen.

Skub den del, du vil sy, på friarmen; kontrollér, at

stoffet fremføres korrekt, og begynd at sy.

1 Friarm

Placér stoffet med kanten af den foldede søm op mod

styret på trykfoden, og sænk trykfodsløfterarmen.

1 Stoffets vrangside 2 Kantfold 3 Styr på trykfod

Page 44

Nyttesømme

Note

Bemærk

Juster stingbredden, så nålen lige netop får fat i kanten.

(side 29)

Syning af knaphul

1 Nålepassagepunkt

Når du ændrer nålepassagepunktet, skal du løfte nålen og derefter ændre stingbredden.

* Juster stingbreddeindstillingen for at foretage

finjusteringer af nålepassagepunktet (stingbredden indstilles hverken i millimeter eller tommer).

1 Tykt stof 2 Normalt stof

Den maksimale knaphulslængde er ca. 28 mm (1-1/8 tommer) (knappens diameter + tykkelse).

Knaphuller sys fra trykfodens forreste til den bageste ende som vist herunder.

• Du kan ikke sy blindsting, hvis venstre nålepassagepunkt ikke får fat i folden. Hvis nålen får fat i for meget af folden, kan stoffet ikke foldes ud, og stingene, der kan ses på stoffets retside, vil være store og give et uønsket udseende.

Sy med folden af kanten op mod styret på trykfoden.

Tryk på start/stop-knappen for at stoppe syningen, når

du er færdig, og løft trykfoden og nålen for at trække stoffet under trykfoden mod bagsiden af maskinen.

• Træk altid stoffet mod bagsiden af maskinen efter syning. Hvis du trækker stoffet mod siden eller fremad, kan trykfoden blive beskadiget.

Fjern ristingene, og vend stoffet med retsiden udad.

1 Stoffets

vrangside

2 Stoffets retside

1 Hæftesting

Navnene på delene af knaphulsfod “A”, der bruges til syning af knaphuller, er angivet herunder.

1 Knapholder 2 Trykfodsskala

3 Pind på trykfod 4 Markeringer på

knaphulstrykfod

5 5 mm

(3/16 tomme)

• Før du syr knaphuller, skal du kontrollere stinglængden og -bredden ved at sy et testknaphul i en rest af samme stof, som du bruger til dit projekt.

Page 45

Nyttesømme

Bemærk

Note

Brug kridt til at markere knaphullets placering og

længde.

1 Markeringer på

Træk knapholderen ud af knaphulsfod “A”, og læg den

knap i, der skal gå gennem knaphullet.

stof

2 Syning af knaphul

■ Hvis knappen ikke passer i knapholderen

Læg knappens diameter og tykkelse sammen, og indstil derefter knapholderen til den beregnede længde. (Afstanden mellem markeringerne på trykfodsskalaen er 5 mm (3/16 tomme)).

1 Trykfodsskala 2 Knaphullets

længde (knappens diameter + tykkelse)

3 5 mm

(3/16 tomme)

Placér stoffet med forreste ende af

knaphulsmarkeringen ud for de røde markeringer på siderne af knaphulstrykfoden, og sænk derefter trykfodsløfterarmen.

1 Markering på stof

(forrest)

2 Røde markeringer

på knaphulstrykfod

3 Overtråd

• Skub ikke forsiden af trykfoden ind, når du sænker den. Så sys trensen ikke i den rigtige størrelse.

• Hvis det er vanskeligt at sætte markeringerne ud for hinanden, skal du langsomt dreje håndhjulet mod dig selv for at kontrollere, hvor nålen går ned i stoffet, og derefter rette markeringen på stoffet ind efter dette punkt.

Træk knaphulsarmen så langt ned som muligt.

1 Knaphulsarm

FORSKELLIGE STING

Eksempel: Ved en knap med en diameter på 15 mm (9/16 tomme) og en tykkelse på 10 mm (3/8 tomme) skal knapholderen indstilles til 25 mm (1 tomme) på skalaen.

1 10 mm

→ Knaphullets størrelse er indstillet.

Monter knaphulsfod “A”.

Placér overtråden under trykfoden ved at føre tråden gennem hullet i trykfoden før montering af knaphulsfod “A”.

Vælg en søm.

Nr. 58 59 60 61 62

Sting

Nr. 63 64 65 66 67

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

(3/8 tomme)

2 15 mm

(9/16 tomme)

Knaphulsarmen sidder bag beslaget på knaphulstrykfoden.

1 Knaphulsarm 2 Beslag

Hold forsigtigt enden af overtråden i venstre hånd, og

begynd at sy.

→ Når syningen er udført, syr maskinen automatisk

hæftesting, hvorefter den stopper.

Page 46

Nyttesømme

Note

FORSIGTIG

Tryk på (knap til trådklip) én gang.

Løft trykfodsløfterarmen, og fjern derefter stoffet.

• Når du bruger trådklipperen på venstre side af maskinen eller saks til at klippe trådene, skal du trykke på (nålepositionsknap) for at løfte nålen, løfte trykfoden og derefter trække stoffet ud, før du klipper trådene.

Løft knaphulsarmen til den oprindelige position.

Sæt en nål langs indersiden af en trense i enden af

knaphulsstingene, så de ikke klippes over.

1 Pind

Brug opsprætteren til at skære mod nålen og åbne

knaphullet.

1 Opsprætter

■ Syning af knaphuller i strækstoffer

Brug en indlægstråd, når du syr knaphuller i strækstoffer.

Hægt indlægstråden på den del af knaphulsfod “A”,

der er vist i illustrationen.

Den passer ind i rillerne, og bind den løst.

Monter knaphulsfod “A”.

Vælg en søm.

Nr. 62 63

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Ved øjeknaphuller skal du bruge hulsylen til at lave et hul i den rundede ende af knaphullet og derefter bruge opsprætteren til at skære knaphullet op.

1 Hulsyl

• Når du bruger hulsylen, skal du lægge tykt papir eller et beskyttelsesark under stoffet, før du laver hullet i stoffet.

• Når du åbner knaphullet med opsprætteren, må du ikke placere hænderne i skæreretningen, da du kan komme til skade, hvis opsprætteren glider.

• Brug ikke opsprætteren på anden måde end den tilsigtede.

Juster stingbredden til indlægstrådens tykkelse.

Sænk trykfodsløfterarmen og knaphulsarmen, og

begynd at sy.

Træk forsigtigt i indlægstråden, når du er færdig, for at

stramme den til.

Brug en almindelig synål til at trække indlægstråden ud

på vrangsiden af stoffet, og bind den.

Page 47

Isyning af knapper

FORSIGTIG

Note

Du kan sy knapper i med maskinen. Knapper med to eller fire huller kan monteres.

Mål afstanden mellem hullerne i den knap, der skal

monteres.

Løft trykfodsløfterarmen, og skub transportør hæve/

sænke grebet, der sidder bag på maskinens bund, til

(til venstre set fra bagsiden af maskinen).

→ Transportøren sænkes.

Monter trykfod “M” til isyning af knapper.

Nyttesømme

Drej håndhjulet mod dig selv (mod uret) for at

kontrollere, at nålen går korrekt ned i knappens to huller.

Hvis det mærkes, som om nålen vil ramme knappen, skal du måle afstanden mellem hullerne i knappen igen. Justér stingbredden til afstanden mellem knaphullerne.

• Når du syr, skal du passe på, at nålen ikke rører knappen, idet nålen kan bøje eller knække.

Sy ca. 10 sting med lav hastighed.

Flyt syhastighedsstyringen til venstre (så hastigheden bliver langsom).

FORSKELLIGE STING

Vælg en søm.

Nr. 70

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

• Da enden af tråden bindes senere, skal maskinen ikke indstilles til programmeret trådklip.

Justér stingbredden, så den er den samme som

afstanden mellem hullerne i knappen.

Placér knappen på det sted, hvor den skal sys i, og

sænk trykfodsløfterarmen.

1 Knap

• Når du monterer knapper med fire huller, skal du først sy de to huller, der er nærmest på dig. Drej derefter knappen, så nålen går ned i de to huller mod maskinens bagside, og sy dem på samme måde.

→ Maskinen stopper automatisk efter syning af

hæftesting.

• Tryk ikke på (knap til trådklip).

Brug en saks til at klippe overtråden og undertråden

over i begyndelsen af syningen.

Træk overtråden om på vrangsiden i slutningen af syningen, og bind den sammen med undertråden.

Når du er færdig med at montere knappen, skal du

skubbe transportør hæve/sænke grebet til (til højre set fra bagsiden af maskinen) og dreje håndhjulet for at løfte transportøren.

• Transportøren kommer op, når du begynder at sy igen.

Page 48

Nyttesømme

■

Sådan får knappen en stilk

Hvis du vil sy en knap i med stilk, skal du fastgøre knappen med afstand mellem den og stoffet og derefter vikle tråd om med hånden. Dermed er knappen sikkert fastgjort.

Læg knappen i trykfod “M” til isyning af knapper, og

træk derefter stilkarmen mod dig selv.

1 Stilkarm

Når syningen er færdig, klippes tråden over, så den

efterlader en lang ende, som vikles omkring tråden mellem knappen og stoffet. Bind den derefter til overtråden i starten af syningen.

Bind enden af undertråden og enden af starten af syningen sammen på bagsiden af stoffet.

Sy videre med risting til stofkanten.

1 Risting 2 Stoffets vrangside

Tryk sømrummet åbent fra stoffets vrangside.

1 Stoffets vrangside

Ret sømmen ind efter midten af lynlåsen, og ri lynlåsen

fast på sømrummet.

1 Stoffets vrangside 2 Risting 3 Lynlås

Klip overskydende tråd af.

Isyning af lynlås

■ Isætning af en midterplaceret lynlås

Der sys sømme i to stykker stof, som er lagt ind mod hinanden.

1 Stoffets retside 2 Sting 3 Enden af

lynlåsåbningen

Montér zigzagtrykfod “J”.

Sy lige søm op til lynlåsens åbning.

Sørg for, at begge stofstykkers retside vender ind mod hinanden, og sy baglæns, når du når til lynlåsåbningen.

1 Baglæns sting 2 Enden af

lynlåsåbningen

Fjern ca. 5 cm (2 tommer) af riningen på ydersiden.

1 Stoffets vrangside 2 Rining af lynlås 3 Udvendig rining 4 5 cm (2 tommer)

Fastgør snap-on delen til højre gribepind på lynlåsfod

“I”.

1 Højre gribepind 2 Nålepassagepunkt

Vælg en søm.

Nr. 03

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Page 49

FORSIGTIG

• Vælg lige sting (midterste nåleposition), når du

FORSIGTIG

Note

Bemærk

FORSIGTIG

bruger lynlåsfod “I”, og drej langsomt håndhjulet mod kontrollere, at nålen ikke rammer trykfoden. Hvis du vælger en anden stingtype, eller hvis nålen rammer trykfoden, kan nålen blive bøjet eller knække.

Sy topsting omkring lynlåsen.

dig selv (

mod uret)

for at

Nyttesømme

Vælg en søm.

Nr. 28 29 33 34

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Drej håndhjulet mod dig selv (mod uret), og sy rundt

langs applikationens kant (sørg for, at nålen går ned lige uden for applikationens kant).

1 Sting 2 Stoffets retside 3 Risting 4 Enden af lynlåsåbningen

• Pas på, at nålen ikke rammer lynlåsen under syningen, ellers kan nålen blive bøjet eller knække.

• Hvis trykfoden rammer lynlåstungen, skal nålen forblive sænket (i stoffet), og trykfoden løftes. Flyt lynlåstungen, så den ikke rammer trykfoden, sænk trykfoden, og fortsæt syningen.

Fjern ristingene.

Applikations-, patchwork- og quiltesyning

Når du skal sy rundt om et hjørne, skal du stoppe symaskinen med nålen nede lige uden for applikationen, løfte trykfodsløfterarmen og dreje stoffet for at ændre syretning.

■ Patchworksyning (crazy quilt)

Fold kanten af det øverste stykke stof, og læg det ind

over det underste stykke.

Montér zigzagtrykfod “J”.

Vælg en søm.

• Stingene vist herunder er eksempler. Vælg den ønskede stingtype.

Nr. 28 37 38 39

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Sy de to stykker stof sammen, så stingmønsteret

forløber over begge stykker.

Brug om nødvendigt knappenåle.

FORSKELLIGE STING

■ Applikationssyning

Ri eller lim applikationen på bundstoffet for at holde

den fast.

• Hvis du bruger lim til at holde applikationen fast på stoffet, må du ikke komme lim på de områder, der skal sys med maskinen. Hvis der kommer lim på nålen eller spolehuset, kan maskinen blive beskadiget.

Montér zigzagtrykfod “J”.

• Sy ikke hen over knappenåle.

■ Sammenføjning

Når man syr to stykker stof sammen, kaldes det “sammenføjning”. Stofstykkerne skal klippes således, at der er et sømrum på 6,5 mm (1/4 tomme).

Vælg et lige sting til sammenføjning, og sy sømmen 6,5 mm (1/4 tomme) fra enten højre eller venstre side af trykfoden.

Page 50

Nyttesømme

Note

Bemærk

FORSIGTIG

Ri eller hæft langs stoffets sømrum.

Montér zigzagtrykfod “J”.

Vælg en søm.

Nr. 25

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Sy med siden af trykfoden rettet ind efter stofkanten.

 Sømrum på højre side

Ret kanten af stoffet ind efter højre side af trykfoden, indstil stingbredden til 5,5 mm (7/32 tomme), og sy med

stingmønster .

1 6,5 mm (1/4 tomme)

• Tråd nålen manuelt, når du bruger overtransportøren, eller montér først overtransportøren efter trådning af nålen med nåletråderen.

• Brug en almindelig symaskinenål i størrelsen 90/14 til quiltning.

• Overtransportøren kan kun bruges til stingmønstre med lige sting eller zig-zag-sting. Overtransportøren må ikke bruges til at sy baglæns sting.

• Sy med en hastighed mellem langsom og medium, når du syr med overtransportøren.

• Når du bruger overtransportøren, skal du sy en test på en rest af det stof, du bruger i dit projekt.

Ri det stof, der skal quiltes.

Afmontér trykfoden og snap-on delen.

• Se “Afmontering og montering af snap-on delen” på side 22 for at få flere oplysninger.

Sæt den gaffelformede del af overtransportøren

omkring nåleskruen.

1 Gaffelformet del 2 Nåleskrue

 Sømrum på venstre side

Ret venstre side af trykfoden ind efter stofkanten, indstil stingbredden til 1,5 mm (1/16 tomme), og sy med

stingmønster .

1 6,5 mm (1/4 tomme)

• Justér stingbredden for at ændre bredden af sømrummet (nålepositionen). Se “Indstilling af stingbredden” på side 29 og “Syning med et ensartet sømrum” på side 31 for at få flere oplysninger.

■ Quiltning

Når det øverste og det underste stoflag sys sammen med et mellemlag af vat, kaldes det “quiltning”. Det er nemt at quilte med overtransportøren* og quiltelineal*.

* Disse dele sælges separat, kontakt Brother-forhandleren.

Sænk trykfodsløfterarmen, og stram snap-on delens

skrue med skruetrækkeren.

• Sørg for at stramme skruerne godt med skruetrækkeren, da der ellers er risiko for, at nålen rammer trykfoden og bliver bøjet eller knækker.

• Drej langsomt håndhjulet mod dig selv (mod uret), og kontrollér, at nålen ikke rører trykfoden, før du begynder at sy. Hvis nålen rammer trykfoden, kan den bøje eller knække.

Vælg en søm.

Nr. 04 28

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Page 51

Nyttesømme

FORSIGTIG

Bemærk

FORSIGTIG

Læg en hånd på hver side af trykfoden, og stræk stoffet

jævnt under syningen.

 Brug af quiltelinealen (sælges separat)

Brug quiltelinealen til syning af parallelle sømme (med fast indbyrdes afstand).

Før quiltelinealens skaft ind i hullet bag på

overtransportøren eller snap-on delen.

 Overtransportør  Snap-on del

Justér quiltelinealens skaft, så quiltelinealen er på linje

med den søm, der allerede er syet.

Skub transportør hæve/sænke grebet bag på maskinen

forneden til (til venstre set fra bagsiden af maskinen).

→ Transportøren sænkes.

Vælg en søm.

Nr. 04 28

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Afmontér snap-on delen.

• Se “Afmontering og montering af snap-on delen” på side 22 for at få flere oplysninger.

Montér quiltefoden ved at placere stangen på

quiltefoden over nåleskruen og rette den nederste, venstre del af quiltefoden ind efter trykfodsstangen.

FORSKELLIGE STING

■ Frihåndsquiltning

Vi anbefaler, at du monterer fodpedalen og syr ved en konstant hastighed. Du kan regulere syhastigheden med skyderen til regulering af hastighed på maskinen.

• Ved frihåndsquiltning skal du styre fremføringshastigheden for stoffet, så den stemmer overens med syhastigheden. Hvis stoffet bevæges hurtigere end syhastigheden, kan nålen knække, eller der kan opstå andre skader.

Quiltefoden* anvendes til frihåndsquiltning med zigzageller pyntesømme eller til frihåndsquiltning af lige linjer på stoffer med ujævn tykkelse. * Disse dele sælges separat, kontakt Brother-forhandleren.

1 Pind

• Kontrollér, at quiltefoden ikke står skråt.

Hold quiltefoden på plads med højre hånd, og stram

snap-on delens skrue med skruetrækkeren med venstre hånd.

2 Nåleskrue 3 Trykfodsstang

1 Snap-on delens skrue

 Quiltefod

• Husk at stramme skruerne med den medfølgende skruetrækker. Ellers kan nålen røre quiltefoden, så den bøjer eller knækker.

Page 52

Nyttesømme

Note

Brug begge hænder til at holde stoffet spændt, og før

derefter stoffet frem med en jævn hastighed for at sy ensartede sting med en længde på ca. 2,0 mm 2,5 mm (ca. 1/16 tomme - 3/32 tomme).

1 Sting

Når du er færdig med at sy, skal du skubbe transportør

hæve/sænke grebet til (til højre set fra bagsiden af maskinen) og dreje håndhjulet for at løfte transportøren.

■ Satinsting med brug af knappen til syhastighedsstyring

Satinsyning kan sys ved at justere sømbredden, mens der sys zigzag-sting. Maskinen er nu indstillet, så stingbredden kan kontrolleres med knappen til syhastighedsstyring.

Tilslut fodpedalen.

Montér zigzagtrykfod “J”.

Mens du syr, skal knappen til syhastighedsstyring

skubbes, for at justere stingbredden.

• Juster syhastigheden med fodpedalen.

1 Smallere 2 Bredere

Når du er færdig med at sy, skal du indstille

(breddestyring) på indstillingsdisplayet til [OFF].

Andre stinganvendelser

■ Isyning af elastik

Når der sys elastik i ærmekanter eller talje, svarer det endelige mål til den udstrakte elastiks mål. Elastikken skal derfor være af passende længde.

Tryk på for at få vist den anden side af

indstillingsdisplayet, og indstil derefter (breddestyring) til [ON].

→ Maskinen er nu indstillet, så stingbredden kan

justeres med knappen til syhastighedsstyring.

Vælg en søm.

Nr. 28

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

• Selvom stingresultaterne er forskellige afhængigt af stoftypen, der sys, og tykkelsen af den anvendte tråd, opnås det bedste resultat ved at justere stinglængden til mellem 0,3 og 0,5 mm (1/64 og 1/32 tomme).

Hæft elastikken fast på vrangsiden af stoffet med

knappenåle.

Hæft elastikken fast i stoffet et par steder, så den sidder korrekt.

Montér zigzagtrykfod “J”.

Vælg en søm.

Nr. 11 12 43

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Sy elastikken fast i stoffet, mens du strækker den, så

den har samme længde som stoffet.

Træk i stoffet bag ved trykfoden med venstre hånd, mens du trækker i stoffet ved den nål, der er tættest på trykfodens forende, med højre hånd.

Page 53

FORSIGTIG

• Sørg for, at nålen ikke rammer en knappenål

under syningen, da der ellers er risiko for, at nålen bliver bøjet eller knækker.

Nyttesømme

Hold forsigtigt enden af overtråden i venstre hånd, og

begynd at sy.

■ Trenses ting

Trenser bruges til hæftning af steder, der belastes meget, f.eks. lommehjørner og åbninger.

Fremgangsmåden til syning af trenser ved lommehjørner er beskrevet som eksempel nedenfor.

Vælg trensens længde.

Indstil knapholderen på knaphulsfod “A” til den ønskede længde. (Afstanden mellem markeringerne på trykfodsskalaen er 5 mm (3/16 tomme)).

1 Trykfodsskala 2 Trensens længde 3 5 mm (3/16 tomme)

• Den maksimale trenselængde, der kan sys, er ca. 28 mm (1-1/8 tommer).

Monter knaphulsfod “A”.

Placér overtråden under trykfoden ved at føre tråden gennem hullet i trykfoden før montering af knaphulsfod “A”.

Vælg en søm.

Nr. 69

Løft trykfodsløfterarmen, fjern stoffet, og skær trådene

over, når du er færdig med at sy.

Løft knaphulsarmen til den oprindelige position.

■ Stopning

1 Hæftesting

Vælg den ønskede længde af stopningen.

Indstil knapholderen på knaphulsfod “A” til den ønskede længde. (Afstanden mellem markeringerne på trykfodsskalaen er 5 mm (3/16 tomme)).

1 Trykfodsskala 2 Længde af stopning 3 5 mm (3/16 tomme) 4 7 mm (1/4 tomme)

• Den maksimale trenselængde, der kan sys, er ca. 28 mm (1-1/8 tommer).

→ Når syningen er udført, syr maskinen automatisk

hæftesting, hvorefter den stopper.

FORSKELLIGE STING

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Anbring stoffet med lommeåbningen ind mod dig selv,

og sænk trykfodsløfterarmen, så nålen går ned 2 mm (1/16 tomme) fra lommeåbningen.

Træk knaphulsarmen så langt ned som muligt.

1 2 mm (1/16 tomme)

Monter knaphulsfod “A”.

Placér overtråden under trykfoden ved at føre tråden gennem hullet i trykfoden før montering af knaphulsfod “A”.

Vælg en søm.

Nr. 68

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Page 54

Nyttesømme

Placér stoffet, så nålen er 2 mm (1/16 tomme) foran

det område, der skal stoppes, og sænk trykfoden.

1 Rift 2 2 mm (1/16 tomme)

Træk knaphulsarmen så langt ned som muligt.

Hold forsigtigt enden af overtråden i venstre hånd, og

begynd at sy.

Løft trykfodsløfterarmen, fjern stoffet, og skær trådene

over, når du er færdig med at sy.

Løft knaphulsarmen til den oprindelige position.

■ Snørehulssyning

Du kan bruge symaskinen til at sy snørehuller, f.eks. til brug i bælter.

Montér monogramsyningsfod “N”.

Begynd at sy.

→ Når syningen er udført, syr maskinen automatisk

hæftesting, hvorefter den stopper.

Brug hulsylen til at lave et hul i midten af snørehullet,

når du har fjernet stoffet.

• Når du bruger hulsylen, skal du lægge tykt papir eller et beskyttelsesark under stoffet, før du laver hullet i stoffet.

■ Fagot

En søm, der sys hen over en åben søm, kaldes en “fagotsøm”. Den bruges til bluser og børnetøj. Sømmen bliver smukkere, hvis man bruger en tyk tråd.

Brug et strygejern til at folde de to stykker stof langs

sømmen.

Ri de to stykker stof fast på et stykke tyndt papir eller

vandopløseligt vlieseline med en afstand på ca. 4 mm (3/16 tomme).

Hvis du tegner en linje ned langs midten af det tynde papir eller den vandopløselige vlieseline, bliver syningen lettere.

1 Tyndt papir eller

vandopløseligt vlieseline

2 Risting 3 4 mm (3/16 tomme)

Vælg en søm.

Nr. 71

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Tilpas enten stingbredden eller stinglængden for at

vælge den ønskede hulstørrelse.

• Se “Indstilling af stingbredden” på side 29 og “Indstilling af stinglængden” på side 29 for at få flere oplysninger.

Sænk nålen ned i stoffet på det sted, hvor sømmen skal

starte, og sænk trykfodsløfterarmen.

Montér zigzagtrykfod “J”.

Vælg en søm.

Nr. 41 42

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Indstil stingbredden til 7,0 mm (1/4 tomme).

Sy med midten af trykfoden midt imellem de to stykker

stof.

Fjern papiret, når du er færdig med at sy.

Page 55

Nyttesømme

■ Tungesting

Det bølgeformede, gentagne stingmønster, der ligner muslingeskaller, kaldes en “tungesøm”. Den bruges på blusekraver og som kantudsmykning.

Montér monogramsyningsfod “N”.

Vælg en søm.

Nr. 36

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Sy langs stoffets kant, men sørg for ikke at sy direkte på

stoffets kant.

Klip langs med sømmen.

Sy mellem de lige sting, og træk de lige stings tråde ud.

■ Muslingesting

Rynkninger, der ligner muslingeskaller, kaldes “muslingesting”. De bruges til at pynte kanter, forsiden af bluser eller ærmekanter, der er lavet af tyndt stof.

Tegn linjer med lige stor indbyrdes afstand langs

skråsnittet, og fold derefter stoffet langs linjerne.

Montér zigzagtrykfod “J”.

Vælg en søm, og forøg derefter trådspændingen.

Nr. 35

FORSKELLIGE STING

• Pas på ikke at klippe stingene over.

■ Smocksyning

Syning eller brodering af en pyntesøm hen over rynkninger kaldes “smocksyning”. De bruges som pynt på forsiden af bluser eller ærmekanter.

Smocksyningssting pynter og gør stoffet elastisk.

Montér zigzagtrykfod “J”.

Vælg det lige sting, justér stinglængden til 4,0 mm

(3/16 tomme), og reducér trådspændingen.

Sy parallelle sting med et mellemrum på 1 cm

(3/8 tomme), og træk i undertråden for at danne rynker.

Glat rynkerne ud med et strygejern.

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Sørg for, at nålepassagepunktet ligger lige uden for

stofkanten under syning.

Fortsæt med at folde stoffet én fold ad gangen, og sy den derefter.

1 Nålepassagepunkt

Fjern stoffet, når du er færdig med at sy. Ret stoffet ud,

og stryg biserne ned til den ene side.

■ Sammenføjning

Du kan sy dekorative sting til sammenføjning hen over sammenføjede stoffers sømrum. Dette bruges i forbindelse med “crazy quilt”-syning.

Vælg en søm.

Nr. 40 41 42

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Montér zigzagtrykfod “J”.

Sy de to stofstykkers retside sammen, og åbn

sømrummene.

Page 56

Nyttesømme

FORSIGTIG

Vælg en søm.

Nr. 37 38 39

Sting

• Se “Sømoversigt” på side 35 for yderligere oplysninger.

Vend stoffet med retsiden opad, og sy hen over sømmen

med midten af trykfoden rettet ind efter denne.

■ Brug af dobbeltnålen

Med dobbeltnålen kan du sy to parallelle rækker af samme sting med to forskellige tråde. De to overtråde skal have samme tykkelse og kvalitet.

Sæt den ekstra trådpind i hullet oven på maskinen, og

sæt trådspolen på den ekstra trådpind.

1 Trådspole 2 Ekstra trådpind

Tråd maskinen med den anden overtråd. Tråd den

højre nål manuelt med den anden overtråd uden at føre tråden bag trådbøjlen.

Før tråden gennem nåleøjet fra forsiden til bagsiden.

1 Trådbøjle

• Brug kun dobbeltnålen (2/11 nål, reservedelsnummer: X59296-121), og brug ikke nåletråderen sammen med dobbeltnålen. Ellers kan nålen knække, eller maskinen kan tage skade.

• Se “Sømoversigt” på side 35 vedrørende stingmønstre, der kan sys med dobbeltnålen. Drej håndhjulet mod dig selv når du har foretaget indstillingerne, og kontrollér, at nålen ikke rører trykfoden.

Sænk trykfodsløfterarmen.

Tryk på , og sæt dobbeltnålen i.

• Se “Udskiftning af nålen” på side 20 for at få flere oplysninger om isætning af en nål.

Før overtråden bag trådbøjlen.

• Se trinene side 16 for at få flere oplysninger.

Tråd venstre nål manuelt med den første overtråd.

Før tråden gennem nåleøjet fra forsiden til bagsiden.

a til k i “Trådning af overtråden” på

Montér zigzagtrykfod “J”.

• Se “Udskiftning af trykfoden” på side 21 for at få oplysninger om skift af trykfoden.

• Når du syr med dobbeltnål, skal du bruge Zigzagtrykfod “J”.

Tryk på for at låse alle taster og knapper op.

Tryk på for at få vist den første side af

indstillingsdisplayet, og indstil derefter (dobbeltnål) til [ON].

Tryk på .

• Vælg dobbeltnålindstillingen, når du skal sy med dobbeltnål, da der ellers er risiko for, at nålen knækker, eller at symaskinen bliver beskadiget.

Page 57

Vælg en søm.

FORSIGTIG

Note

Bemærk

• Se “Grundlæggende syning” på side 25 vedrørende valg af sting.

• Se “Sømoversigt” på side 35 vedrørende sting, der kan sys med en dobbeltnål. Du kan også sy med en dobbeltnål, når du vælger et satinstingmønster. I så fald skal du bruge zigzagtrykfod “J”.

• Vælg en passende stingtype, når du skal sy med dobbeltnål, da der ellers er risiko for, at nålen knækker, eller at symaskinen bliver beskadiget.

Begynd at sy.

Sådan foretager du justeringer

• Når du syr med vingenålen, skal du vælge en stingbredde på 6,0 mm (15/64 tomme) eller mindre, ellers kan nålen bøje eller knække.

• Drej håndhjulet langsomt mod dig selv ( uret)

, når du har justeret stingbredden, og kontrollér, at nålen ikke rører trykfoden. Hvis nålen rammer trykfoden, kan den bøje eller knække.

Begynd at sy.

mod

FORSKELLIGE STING

• Forsøg ikke at dreje stoffet, mens dobbeltnålen er nede i stoffet, ellers kan nålen brække eller maskinen blive beskadiget.

• Hvis der forekommer sting oven i hinanden, skal du bruge monogramsyningsfod “N” eller vlieseline.

■ Heirloom-søm

Når du bruger vingenålen, udvides nålehullerne, så der dannes en blondelignende pyntesøm. Dette bruges til udsmykning af kanter og duge i tyndt stof, mellemtykt stof eller lærredsstof.

Sæt vingenålen i.

• Brug en vingenål i størrelse 130/705H 100/16.

• Se “Udskiftning af nålen” på side 20 for at få flere oplysninger om isætning af en nål.

• Du kan ikke bruge nåletråderen sammen med vingenålen, da dette kan beskadige maskinen. Før manuelt tråden gennem nåleøjet fra forsiden til bagsiden.

Sådan foretager du justeringer

Resultatet af dit stingmønster kan somme tider bliver dårligt afhængig af stoffets type eller tykkelse, den anvendte vlieseline, syhastighed osv. Hvis resultatet ikke bliver godt, skal du sy nogle teststing under samme forhold som den endelige syning og justere stingmønsteret som forklaret herunder. Hvis stingmønsteret ikke bliver pænt, selv når du har foretaget justeringer på basis af det stingmønster, der er beskrevet herunder, skal du foretage justeringer for hvert enkelt stingmønster.

• Denne justering kan foretages af (quiltestipling), (snørehulssting), pyntesømme og alfabet. Se

“Sømoversigt” på side 35 for at få oplysninger om de indbyggede stingmønstre.

Vælg (nr. 99) i kategori (pyntesømsmønstre).

Montér monogramsyningsfod “N”.

Vælg en søm.

Nr. 49 51 53 57

Sting

•

Se “Sømoversigt” på side 35 for yderligere oplysninger.

Montér monogramsyningsfod “N”, og sy

stingmønsteret.

•

Sørg for at bruge monogramsyningsfod “N”. Justeringerne foretages muligvis ikke korrekt med en anden trykfod.

Sammenlign det færdige stingmønster med

illustrationen af det korrekte stingmønster herunder.

Page 58

Brug af hukommelsesfunktionen

Bemærk

Note

Bemærk

Note

Tryk på for at justere lodret position.

 Hvis stingmønsteret klumper sammen:

Tryk på stinglængdetasten “+”.

→ Den viste værdi forøges, hver gang der trykkes på

knappen, og stingmønsteret bliver længere.

 Hvis der er huller i stingmønsteret:

Tryk på stinglængdetasten “-”.

→ Den viste værdi reduceres, hver gang der trykkes på

knappen, og stingmønsteret bliver kortere.

Brug af hukommelsesfunktionen

Gemme stingmønstre

Du kan gemme stingmønstre, som du selv har oprettet, i maskinens hukommelse

• Sluk ikke for maskinen, mens stingmønstrene gemmes. Så mister du det stingmønster, du er ved at gemme.

Tryk på .

→ Listen over lommer (steder, hvor stingmønstre kan

gemmes) vises, og en tom lomme er valgt.

Tryk på eller for at vælge den lomme,

hvor stingmønstret skal gemmes, og tryk derefter på .

Sy stingmønsteret igen.

• Hvis stingmønsteret stadig ikke bliver pænt, skal du foretage justeringer igen. Justér, til stingmønsteret bliver korrekt.

• Syhastighedsstyringen kan ikke bruges sammen med dette stingmønster.

• Stingmønsterjusteringer kan også foretages på indstillingsdisplayet.

Tryk på for at få vist femte side af indstillingsdisplayet, og tryk derefter på for at

justere den lodrette position.

• Hvis stingmønstret gemmes i en lomme, hvor en søm allerede er gemt, overskrives den pågældende søm.

•

Hvis en tom lomme ikke er tilgængelig, skal du vælge en lomme, der indeholder et stingmønster, der kan overskrives.

• Brug til at rulle den valgte lomme vandret for at kontrollere hele stingmønstret. Når mønstret er gemt i lommen, kan det ikke slettes uden

• at blive overskrevet. Når du vil slette et stingmønster,

skal du trykke på uden at vælge et stingmønster.

Hentning af stingmønstre

Hent stingmønstre, der er gemt i maskinens hukommelse.

Tryk på en eller to gange, indtil en liste over gemte

stingmønstre som vist nedenfor vises.

Vælg det ønskede, gemte stingmønster med

eller .

→ Den valgte lomme vises med omvendt fremhævelse,

og de gemte stingmønstre vises.

Page 59

Pleje og vedligeholdelse

FORSIGTIG

Bemærk

Kapitel 4

TILLÆG

Pleje og vedligeholdelse

• Tag netledningen ud inden rengøring af maskinen, ellers er der risiko for personskader eller elektrisk stød.

Væd en klud i et neutralt rengøringsmiddel, vrid den godt, og tør maskinen over udvendigt, hvis den er blevet snavset. Tør den igen med en tør klud, når du har rengjort den én gang med en fugtig klud.

Tør forsigtigt displayet af med en blød, tør klud, hvis det er snavset. LCD-displayet må ikke tørres med en fugtig klud. Brug ikke organiske opløsningsmidler eller rengøringsmidler.

Begrænsninger ved smøring

For at undgå skader på maskinen må brugeren må ikke smøre den.

Denne maskine blev fremstillet med den nødvendige tilførte oliemængde for at sikre korrekt drift, hvilket gør det unødvendigt at påføre olie periodisk.

Hvis der opstår problemer – hvis det f.eks. bliver svært at dreje håndhjulet, eller du hører en usædvanlig lyd – skal du stoppe med at bruge maskinen med det samme og kontakte narmeste autoriserede Brother-forhandler eller det nærmeste autoriserede Brother-servicecenter.

Rengøring af griberen

Hvis der samles trævler og støv i spolehuset, går det ud over symaskinens funktionsdygtighed. Derfor skal den rengøres regelmæssigt.

Tryk på (nålepositionsknappen) for at hæve nålen.

Sluk for maskinen.

Træk netledningen ud af strømforsyningsstikket på

højre side af maskinen.

Hæv trykfoden for at fjerne nålen, trykfoden og snap-

on delen.

• Se “Udskiftning af nålen” på side 20 og “Udskiftning af trykfoden” på side 21 for at få flere oplysninger.

Tag tilbehørsboksen af, hvis den er monteret.

Tag spoledækslet af.

Placer højre hånds pegefinger nær bunden af låsen på

stingpladedækslet. Sæt spidsen af venstre pegefinger ind i hakket på bagsiden af stingpladedækslet. Placer venstre tommelfinger på forsiden af stingpladedækslet.

TILLÆG

Forholdsregler ved opbevaring af maskinen

Maskinen må ikke opbevares under nogen af de nedenstående betingelser, da der kan ske skader på maskinen, f.eks. rustdannelse forårsaget af kondensering.

• Udsat for ekstremt høje temperaturer

• Udsat for ekstremt lave temperaturer

• Udsat for ekstreme temperaturændringer

• Udsat for høj luftfugtighed eller damp

• Nær en flamme, et varmeapparat eller et klimaanlæg

• Udendørs eller udsat for direkte sollys

• Udsat for ekstremt støvede eller olierede omgivelser

• Tænd maskinen, og brug den regelmæssigt for at forlænge dens levetid. Hvis denne maskine stilles til opbevaring i længere tid uden at være i brug, kan det reducere dens effektivitet.

Skub stingpladedækslet mod dig selv for at tage det af.

Page 60

Pleje og vedligeholdelse

FORSIGTIG

Tag fat i spolehuset, og træk det ud.

Fjern trævler og støv fra griberen og det omliggende

område med børsten eller en støvsuger.

1 Børste 2 Løbering

• Der må ikke påføres olie på spolehuset.

Sæt spolehuset i, så mærket S på spolehuset er ud for

mærket

z på maskinen.

Sæt spoledækslet på igen.

•

Brug aldrig et ridset spolehus, da der ellers er risiko for, at overtråden bliver filtret, at nålen knækker, eller at det går ud over symaskinens funktionsdygtighed. Et nyt spolehus kan fås ved henvendelse til nærmeste autoriserede Brotherservicecenter.

• Sæt spolehuset korrekt i, ellers kan nålen knække.

• Placer mærkerne S og

1 Mærket S 2 Mærket 3 Spolehus

• Kontrollér, at de angivne punkter flugter, før du monterer spolehuset.

Sæt tapperne på stingpladedækslet ind i stingpladen,

og skub dækslet tilbage på plads.

z ud for hinanden.

Page 61

Fejlfinding

Hvis maskinen ikke længere fungerer korrekt, skal du kontrollere følgende mulige problemer, før du afgiver en serviceanmodning. Du kan selv løse de fleste problemer. Hvis du har brug for yderligere hjælp, giver Brother Solutions Center adgang til de seneste ofte stillede spørgsmål og tips til fejlfinding. Besøg os på “ http://s.brother/cpjag/ Hvis problemet fortsætter, skal du kontakte en Brotherforhandler eller det nærmeste autoriserede Brotherservicecenter.

■ Hyppige fejlfindingsemner

Detaljerede oplysninger om årsager og løsninger knyttet til gængse fejlfindingsemner er beskrevet nedenfor. Sørg for at granske disse oplysninger, inden du kontakter os.

Overtråden er for stram side 59

Filtret tråd på stoffets vrangside side 59

Forkert trådspænding side 60

Stoffet sidder fast i maskinen og kan ikke fjernes

”.

side 61

Overtråden er for stram

■ Symptom

• Overtråden vises som en enkelt kontinuerlig linje.

• Undertråden kan ses på stoffets retside. (Se illustrationen nedenfor).

• Overtråden er for stram og kommer ud, når der trækkes i den.

• Overtråden er for stram, og stoffet krøller.

• Overtrådens spænding er for stram, og resultatet ændres ikke, selv efter trådspændingen er justeret.

1 Stoffets vrangside 2 Undertråden kan ses på stoffets retside 3 Overtråd 4 Stoffets retside 5 Undertråd

TILLÆG

Når tråden bliver filtret under spoleapparatets sæde

side 63

■ Årsag

Forkert trådning af undertråden

Hvis undertråden er trådet forkert, i stedet for at der er den rette spænding på undertråden, trækkes den igennem stoffet, når overtråden trækkes op. Tråden kan derfor ses på stoffets retside.

■ Løsning/kontrollér detaljer

Sæt undertråden korrekt i. (side 14)

Filtret tråd på stoffets vrangside

■ Symptom

• Tråden bliver filtret på stoffets vrangside.

• Når syningen er påbegyndt, lyder der en raslelyd, og syningen kan ikke fortsætte.

• Under stoffet ses filtret tråd i spolehuset.

Page 62

Fejlfinding

Bemærk

■ Årsag

Forkert trådning af overtråden

Hvis overtråden er trådet forkert, kan overtråden, der er ført igennem stoffet, ikke trækkes stramt op, og overtråden bliver filtret i spolehuset, hvilket giver en raslelyd.

■ Løsning/kontrollér detaljer

Fjern den filtrede tråd, og juster trådningen af overtråden korrekt.

Fjern den filtrede tråd. Hvis den ikke kan fjernes, skal

du klippe tråden med en saks.

• Se “Rengøring af griberen” på side 57 for at få flere oplysninger.

Fjern overtråden fra maskinen.

Korrigér trådningen af overtråden ved at følge

anvisningerne i “Trådning af overtråden” på side 16.

• Se afsnit “Montering af spolen” på side 14 for at installere spolen korrekt, hvis den er fjernet fra spolehuset.

Forkert trådspænding

■ Symptomer

• Symptom 1: Undertråden kan ses på stoffets retside. (Se illustrationen nedenfor)

• Symptom 2: Overtråden vises som en lige linje på stoffets retside.

• Symptom 3: Overtråden kan ses på stoffets vrangside. (Se illustrationen nedenfor)

• Symptom 4: Undertråden vises som en lige linje på stoffets vrangside.

• Symptom 5: Sømmen på stoffets vrangside er løs eller slap.

 Symptom 1  Symptom 3

■ Årsag/løsning/kontrollér detaljer

 Årsag 1

Maskinen er ikke trådet korrekt.

<Med symptomer 1 og 2 beskrevet ovenfor> Trådning af undertråden er forkert. Skru trådspændings justerehjulet tilbage til “4”, og se derefter “Overtråden er for stram” på side 59 for at korrigere trådningen.

<Med symptomer 3 og 5 beskrevet ovenfor> Trådningen af overtråden er forkert. Skru trådspændings justerehjulet tilbage til “4”, og se derefter “Filtret tråd på stoffets vrangside” på side 59 for at korrigere trådningen af overtråden.

 Årsag 2

Der anvendes ikke en nål og tråd, som er korrekt til stoffet.

Den symaskinenål, der skal anvendes, afhænger af stoftypen, der skal sys i, og trådens tykkelse. Hvis der ikke anvendes en nål og tråd, der er korrekt til stoffet, vil trådspændingen ikke blive justeret korrekt, hvilket får stoffet til at krølle, eller den vil springe sting over.

• Se “Stof-/tråd-/nålekombinationer” på side 19 for at kontrollere, at der anvendes en nål og tråd, der er egnet til det stof, der anvendes.

 Årsag 3

Der er ikke valgt en korrekt overtrådsspænding.

Vælg en passende trådspænding. Se “Justering af trådspændingen” på side 30. Den korrekte trådspænding varierer afhængigt af den type stof og tråd, der anvendes.

* Juster trådspændingen, mens du syr et teststykke på

et stykke stof, der er det samme som det, du anvender i dit projekt.

• Hvis trådningen af overtråden og undertråden ikke er korrekt, kan trådspændingen ikke justeres korrekt. Kontrollér først trådningen af over- og undertråden, og juster derefter trådspændingen.

1 Stoffets vrangside 2 Undertråden kan ses på stoffets retside 3 Overtråd 4 Stoffets retside 5 Undertråd 6 Overtråden kan ses fra stoffets vrangside

• Hvis undertråden kan ses på stoffets retside

Drej trådspændings justerehjulet mod uret for at reducere overtrådens spænding.

• Hvis overtråden kan ses på stoffets vrangside

Drej trådspændings justerehjulet med uret for at øge overtrådens spænding.

Page 63

Stoffet sidder fast i maskinen og kan ikke

Bemærk

fjernes

Hvis stoffet sidder fast i maskinen og ikke kan fjernes, er tråden muligvis filtret sammen under stingpladen. Følg den procedure, der er beskrevet nedenfor, for at fjerne stoffet fra maskinen. Hvis handlingen ikke kan udføres i henhold til proceduren, skal du kontakte det nærmeste autoriserede Brother-servicecenter i stedet for at forsøge at fjerne stoffet ved magt.

Brug børsten eller en støvsuger med et lille mundstykke

til at fjerne trævler eller støv fra griberen og området omkring den.

1 Børste 2 Løbering

Fejlfinding

■ Fjernelse af stoffet fra maskinen

Stop maskinen med det samme.

Sluk for maskinen.

Fjern nålen.

Hvis nålen er sænket ned i stoffet, skal du dreje håndhjulet væk fra dig (med uret) for at hæve nålen op af stoffet og derefter fjerne nålen.

• Se “Udskiftning af nålen” på side 20.

Fjern trykfoden og snap-on delen.

Hvis tråden filtres omkring trykfoden, skal du fjerne den sammenfiltrede tråd og derefter løfte trykfodsløfterarmen for at fjerne trykfoden. Ellers kan trykfoden blive beskadiget.

• Se “Udskiftning af trykfoden” på side 21.

Løft op i stoffet, og klip trådene under det.

Fjern stoffet, hvis du kan. Fortsæt med følgende trin for at rengøre griberen.

Tag stingpladedækslet af.

• Se “Rengøring af griberen” på side 57.

Klip de filtrede tråde af, og fjern spolen.

Hvis stoffet kan fjernes. Fortsæt med trin p.

Hvis stoffet ikke kan fjernes. Fortsæt med trin j.

• Det anbefales ikke at bruge trykluft.

Løsn de to skruer i stingpladen med den medfølgende,

skiveformede skruetrækker.

• Sørg nøje for, at du ikke taber de løse skruer i maskinen.

Løft stingpladen lidt op, klip eventuelt filtrede tråde, og

fjern stingpladen.

Fjern stoffet og trådene fra stingpladen.

TILLÆG

Tag spolehuset af.

Hvis trådene forbliver inde i spolehuset, skal du fjerne dem.

Hvis stoffet ikke kan fjernes, selv efter du har fulgt disse trin, skal du kontakte det nærmeste autoriserede Brother-servicecenter.

Page 64

Fejlfinding

Note

Bemærk

Fjern eventuelle tråde i griberen og rundt om

transportøren.

Drej håndhjulet for at hæve transportøren.

Juster de to skruehuller i stingpladen i forhold til de to

huller i stingpladens monteringsbase, og monter derefter stingpladen på maskinen.

Stram skruen let med fingrene på højre side af

stingpladen. Stram derefter skruen på venstre side med den skiveformede skruetrækker. Endelig skal du stramme skruen på højre side godt.

Drej håndhjulet for at kontrollere, at transportøren bevæger sig jævnt og ikke rører kanterne på åbningerne i stingpladen.

1 Rigtig position for transportøren 2 Forkert position for transportøren

Sæt spolehuset i ved at følge trin k i “Rengøring af

griberen” på side 57.

Sæt stingpladedækslet på i overensstemmelse med trin

l i “Rengøring af griberen” på side 57.

Kontrollér nålens tilstand, og sæt den i.

Hvis nålen er i en dårlig stand – hvis den f.eks. er bøjet – skal du sætte en ny nål i.

• Se “Kontrol af nålen” på side 20 og “Udskiftning af nålen” på side 20.

Drej håndhjulet langsomt mod dig (mod uret), og se fra

alle sider for at kontrollere, at nålen rammer midten af åbningen i stingpladen.

Hvis nålen rammer stingpladen, skal du fjerne stingpladen og sætte den på igen, startende fra trin “Fjernelse af stoffet fra maskinen” på side 61.

1 Åbning i stingpladen 2 Håndhjul

Vælg sting . Nu skal du øge stinglængden og -bredden

til de maksimale indstillinger.

• Se “Indstilling af stingbredden” på side 29 og “Indstilling af stinglængden” på side 29 for at få flere oplysninger om, hvordan du ændrer indstillingerne.

Drej langsomt håndhjulet mod dig (mod uret), og

kontrollér, at nålestangen og transportøren virker korrekt.

Hvis nålen eller transportøren rammer stingpladen, virker maskinen muligvis ikke korrekt. Derfor skal du kontakte det nærmeste autoriserede Brotherservicecenter.

Sluk for maskinen, og monter spolen og trykfoden.

Brug aldrig en ridset eller beskadiget trykfod. Nålen kan knække, eller det kan gå ud over symaskinens funktionsdygtighed.

• Se “Montering af spolen” på side 14 og “Udskiftning af trykfoden” på side 21.

Tråd maskinen korrekt.

• Se “Trådning af overtråd” på side 16 for at få oplysninger om trådning af maskinen.

m i

• Nålen kan være påført skade, da stoffet sad fast i maskinen, derfor anbefaler vi, at du udskifter den med en ny.

■ Kontrol af symaskinens drift

Hvis stingpladen er blevet fjernet, skal du kontrollere symaskinens drift for at sikre, at monteringen er udført korrekt.

Tænd for maskinen.

Vælg sting .

• Sæt ikke trykfoden og tråden i endnu.

Foretag en testsyning med bomuldsstof.

• Ukorrekt syning kan skyldes ukorrekt trådning af overtråden eller syning i tynde stoffer. Hvis resultatet af testsyningen er dårligt, skal du kontrollere trådningen af overtråden eller den brugte stoftype.

Page 65

Fejlfinding

FORSIGTIG

Når tråden bliver filtret under spoleapparatets sæde

Hvis spolevindingen starter, når tråden ikke er ført korrekt under forspændingsskiven for spoleapparatets trådstyr, kan tråden blive filtret under spoleapparatets sæde.

• Fjern ikke spoleapparatets sæde, selv hvis tråden bliver filtret under spoleapparatets sæde. Klipperen i spoleapparatets sæde kan blive beskadiget.

• Fjern ikke skruen på spoleapparatets styrerulle, da maskinen kan tage skade. Du kan ikke vinde tråden af ved at fjerne skruen.

1 Skrue på spoleapparatets styrerulle

Stop spolevindingen.

Klip tråden med saksen ved siden af spoleapparatets

trådstyr.

Skub spoleapparatets holder mod venstre, og tag

spolen af holderen, og klip tråden, som er forbundet med spolen, så spolen kan fjernes helt fra holderen.

Hold trådenden med venstre hånd, og vind tråden af i

urets retning fra under spoleapparatets sæde med højre hånd som vist nedenfor.

Liste over symptomer

Kontrollér følgende, mulige problemer, før du afgiver en serviceanmodning. Hvis referencesiden er “*”, skal du kontakte Brother-forhandleren eller nærmeste autoriserede Brother-servicecenter.

■ Klargøring

Symptom, årsag/afhjælpning

Nålen kan ikke trådes.

Nålen står ikke i den korrekte position.

• Tryk på knappen “Nåleposition” for at hæve nålen.

Nålen er ikke sat rigtigt i. 20

Nålen er drejet eller bøjet, eller spidsen er uskarp. 20

Trådningen af overtråden er forkert. Nåletråderarmen sænkes ikke, til den klikker.

Nåletråderkrogen er bøjet og føres ikke gennem nåleøjet.

Nåletråderarmen kan ikke flyttes eller sættes tilbage til dens oprindelige placering.

Der anvendes en nål i størrelse 65/9.

• Nålen er ikke kompatibel med nåletråderen. Før manuelt tråden gennem nåleøjet.

Undertråden vinder ikke pænt på spolen.

Tråden føres ikke korrekt igennem spoleapparatets trådstyr.

Tråden, der blev trukket ud fra spoleapparatets trådstyr, blev ikke vundet korrekt på spolen.

Reference

TILLÆG

Den tomme spole blev ikke sat korrekt på pinden. 12

Undertråden blev vundet under spoleapparatets sæde, mens spolen blev vundet.

Tråden blev ikke ført korrekt under forspændingsskiven på spoleapparatets trådstyr.

• Fjern eventuel filtret tråd, og vind derefter spolen.

Undertråden kan ikke trækkes op.

Nålen er drejet eller bøjet, eller spidsen er uskarp. 20

Spolen er ikke sat korrekt i. 14

Der vises intet på LCD-displayet.

Der er ikke tændt for strømmen. 9

Netledningens stik er ikke sat ind i stikkontakten. 9

12, 63

Page 66

Fejlfinding

1 Hul

Symptom, årsag/afhjælpning

Reference

Der er kondens på LCD-displayet.

Der er dannet kondens på LCD-displayet.

• Uklarheden forsvinder efter lidt tid.

–

Betjeningstasterne reagerer ikke, eller reaktionen er for følsom.

Du har handsker på, når du trykker på knapperne. Du trykker på knapperne med neglene. Du bruger en ikke-elektrostatisk berøringspen. Betjeningstasternes følsomhed er ikke indstillet til brugeren.

6, 12

Sylyset tænder ikke.

(Lys) er indstillet til [OFF] på

indstillingsdisplayet.

■ Under syning

Symptom, årsag/afhjælpning

Maskinen virker ikke.

Der blev ikke trykket på start/stop-knappen. 25

Spoleapparatets holder er skubbet til højre. 12

Reference

Symptom, årsag/afhjælpning

Der er ridser omkring åbningen i stingpladen.

* Der er et hul i venstre side af åbningen i

stingpladen. Det er ikke en ridse.

Der er ridser omkring åbningen i trykfoden. *

Der er ridser på spolehuset. *

Der blev ikke anvendt en spole, der er udviklet specielt til denne maskine.

Trådningen af overtråden er forkert. 16

Spolen er ikke sat korrekt i. 14

Trykfoden er påsat forkert. 21

Skruen på snap-on delen er løs. 22

Stoffet er for tykt. 19, 32

Stoffet trækkes frem med magt, når du syr i tykt stof eller tykke sømme.

Reference

Der er ikke valgt et sting. 25

Trykfoden er ikke sænket. 25

Der blev trykket på start/stop-knappen, mens fodpedalen var monteret.

Der blev trykket på start/stop-knappen, mens maskinen var indstillet til, at syhastighedsstyringen regulerer zig-zagstingenes bredde.

Nålen knækker.

Nålen er ikke sat rigtigt i. 20

Nåleskruen er ikke strammet. 20

Nålen er bukket eller bøjet. 20

Der bruges en forkert nål eller forkert tråd til det valgte stof.

Der blev brugt en forkert trykfod. 21, 35

Overtråden er for stram. 30

Der blev trukket i stoffet under syningen. –

11, 50

Stinglængden er for kort. 29

Undertråden er ikke vundet korrekt. 12

Overtråden knækker.

Maskinen er ikke trådet korrekt (der er brugt en forkert trådspoleholder, trådspoleholderen er løs, tråden fik ikke fat i nåletråderen osv.).

Der anvendes knudret eller filtret tråd. –

Den valgte nål passer ikke til den anvendte tråd. 19

Overtråden er for stram. 30

Tråden filtrer. 59

Nålen er drejet eller bøjet, eller spidsen er uskarp. 20

Nålen er ikke sat rigtigt i. 20

Der er ridser omkring stingpladens åbning.

* Der er et hul i venstre side af åbningen i

stingpladen. Det er ikke en ridse.

Trådspolen er monteret forkert. 12

Der er ridser omkring åbningen i trykfoden. *

Page 67

Fejlfinding

Symptom, årsag/afhjælpning

Der er ridser på spolehuset. *

Der bruges en forkert nål eller forkert tråd til det valgte stof.

Der blev ikke anvendt en spole, der er udviklet specielt til denne maskine.

Tråden er filtret på stoffets vrangside.

Trådningen af overtråden er forkert. 16, 60

Der bruges en forkert nål eller forkert tråd til det valgte stof.

Overtråden er for stram.

Undertråden er ikke sat korrekt i. 14, 59

Undertråden knækker.

Spolen er ikke sat korrekt i. 14

Undertråden er ikke vundet korrekt. 12

En ridset spole anvendes.

• Udskift spolen.

Reference

Symptom, årsag/afhjælpning

Der bruges en forkert nål eller forkert tråd til det valgte stof.

Nålen er drejet eller bøjet, eller spidsen er uskarp. 20

Nålen er ikke sat rigtigt i. 20

Der har samlet sig støv eller trævler under stingpladen.

Der sys i tynde stoffer eller strækstoffer.

• Sy med uvævet, vandopløseligt vlieseline under stoffet.

Ingen syning

Nålen er drejet eller bøjet, eller spidsen er uskarp. 20

Spolen er ikke sat korrekt i. 14

Trådningen af overtråden er forkert. 16

Hylende lyd under syning

Der sidder støv eller trævler i transportøren. 57

Der sidder stumper af tråd fast i griberen. 57

Reference

TILLÆG

Tråden filtrer. 61

Der blev ikke anvendt en spole, der er udviklet specielt til denne maskine.

Stoffet rynker.

Der er fejl i trådningen af over- eller undertråden. 12, 16

Trådspolen er monteret forkert. 16

Der bruges en forkert nål eller forkert tråd til det valgte stof.

Nålen er drejet eller bøjet, eller spidsen er uskarp. 20

Stingene er for lange ved syning i tyndt stof. 29

Trådspændingen er indstillet forkert. 30, 60

Der blev brugt en forkert trykfod. 21, 35

Stinget er ikke syet korrekt.

Den anvendte trykfod passer ikke til stingtypen, du gerne vil sy.

Trådspændingen er ikke korrekt.

30, 60

Trådningen af overtråden er forkert. 16

Der blev ikke anvendt en spole, der er udviklet specielt til denne maskine.

Der er nålehuller eller ridser fra friktion i spolehuset.

Stoffet føres ikke gennem maskinen.

Transportøren er sænket.

• Skub transportør hæve/sænke grebet til højre ().

Stingene er for tætte på hinanden. 29

Der blev brugt en forkert trykfod. 21, 35

Nålen er drejet eller bøjet, eller spidsen er uskarp. 20

Tråden filtrer. 61

Zigzagtrykfod “J” skråner på en tyk søm i starten af syningen.

Stoffet føres frem i den modsatte retning.

Fremføringsmekanismen er beskadiget. *

5, 49

Tråden er filtret, f.eks. i spolehuset.

Transportøren er sænket.

• Skub transportør hæve/sænke grebet til højre ().

Oversprungne sting

Maskinen er ikke trådet rigtigt. 12, 16

5, 49

Nålen rammer stingpladen.

Nåleskruen er løs. 20

Nålen er drejet eller bøjet, eller spidsen er uskarp. 20

Det stof, som maskinen syr i, kan ikke flyttes.

Tråden er filtret under stingpladen. 61

Page 68

Fejlfinding

Symptom, årsag/afhjælpning

En knækket nål er faldet ned i maskinen.

• Sluk for maskinen, og fjern stingpladen. Hvis du kan se den nål, der er faldet ned i maskinen, skal du fjerne den med en pincet. Sæt stingpladen tilbage til den oprindelige position, når du har fjernet nålen. Før du tænder maskinen, skal du langsomt dreje håndhjulet mod dig selv for at kontrollere, at det drejer jævnt, og at den nye nål langsomt føres ind mod midten af stingpladens åbning. Hvis håndhjulet ikke drejer jævnt, eller hvis den nål, der faldt ned i maskinen, ikke kan fjernes, skal du kontakte Brother-forhandleren eller et Brother-autoriseret servicecenter.

Håndhjulet drejer ikke jævnt.

Tråden er filtret i spolehuset. 57, 59,

■ Efter syning

Symptom, årsag/afhjælpning

Trådspændingen er ikke korrekt.

Reference

Trådningen af overtråden er forkert. 16, 60

Spolen er ikke sat korrekt i. 14, 60

Der bruges en forkert nål eller forkert tråd til det valgte stof.

Snap-on delen er ikke monteret korrekt. 22

Trådspændingen er indstillet forkert. 30, 60

Undertråden er ikke vundet korrekt. 14

Nålen er drejet eller bøjet, eller spidsen er uskarp. 20

Der blev ikke anvendt en spole, der er udviklet specielt til denne maskine.

Alfabet- eller pyntesømsmønstre er justeret forkert.

Der blev brugt en forkert trykfod. 21, 35

Forkerte stingmønsterjusteringsindstillinger. 55

Stingmønsteret er ujævnt.

Der blev brugt en forkert trykfod. 21, 35

Der sys i tynde stoffer eller strækstoffer.

• Montér vlieseline på stoffet.

Trådspændingen er indstillet forkert. 30, 60

Stoffet blev trukket, skubbet eller indført i den forkerte retning under syningen.

• Sy, mens du styrer stoffet med hænderne, så stoffet føres frem i en lige linje.

Tråden er filtret, f.eks. i spolehuset. 57

Page 69

Fejlfinding

Fejlmeddelelser

Ved fejlbetjening vises der meddelelser og råd om betjening på LCD-displayet. Følg disse råd. Hvis du trykker på eller udfører betjeningen korrekt, mens fejlmeddelelsen vises, forsvinder meddelelsen.

Fejlmeddelelser Årsag/løsning

Denne meddelelse vises, når syhastighedsstyringen er indstillet til styring af zigzag-

stingenes bredde, og der trykkes på start/stop-knappen. Indstil (breddestyring) til [OFF], eller brug fodpedalen til at betjene maskinen.

Denne meddelelse vises, hvis (dobbeltnål) er indstillet til [ON], og der er valgt et stingmønster, som ikke kan sys med dobbeltnålen.

Denne meddelelse vises, hvis du trykker på start/stop-knappen, mens fodpedalen er tilsluttet.

Denne meddelelse vises, når knaphulsarmen er sænket, der er valgt en anden stingtype end knaphulssting, og der trykkes på en knap, f.eks. start/stop-knappen.

Denne meddelelse vises, når knaphulsarmen er hævet, et knaphulssting er valgt, og der trykkes på en knap, f.eks. start/stop-knappen.

TILLÆG

7 Denne meddelelse vises, når du har prøvet at kombinere mere end 70 pyntesømme.

8 Denne melding vises, når sømtilstanden ændres.

Denne meddelelse vises, hvis du trykker på en knap, f.eks. start/stop-knappen, mens trykfoden er oppe.

Page 70

Fejlfinding

Fejlmeddelelser Årsag/løsning

9 Denne melding vises, når du forsøger at slette et gemt stingmønster.

F**

Betjeningsbip

Denne meddelelse vises, hvis du trykker på en knap, f.eks. knap til baglæns sting/ hæftesting, mens spoleapparatets holder er flyttet til højre.

Denne melding vises, når der trykkes på en knap, som f.eks. start/stop-knappen, efter at et sting er blevet slettet.

Denne meddelelse vises, når motoren låser pga. filtret tråd eller andre årsager med relation til fremføring af tråden.

Hvis fejlmeddelelsen “F**” vises i LCD-displayet, mens maskinen er i brug, virker maskinen muligvis ikke korrekt. (“*” erstattes af et nummer).

Kontakt det nærmeste, autoriserede Brother-servicecenter.

Maskinen bipper én gang, hvis en korrekt handling udføres. Maskinen bipper to til fire gange, hvis en forkert handling udføres. Hvis maskinen blokeres, f.eks. fordi tråden er filtret, bipper maskinen kontinuerligt i syv sekunder, hvorefter maskinen automatisk

stopper. Kontrollér årsagen til fejlen, og ret den, før du fortsætter syningen.

Page 71

Stikordsregister

Applikation .................................................................................. 47

Baglæns syning ............................................................................ 35

Baglæns syning Betjeningsbip Blindsting

............................................................................ 27

............................................................................... 68

.................................................................................... 41

Cylindriske stykker ...................................................................... 31

Denim ................................................................................. 19, 32

Dobbeltnål

.................................................................................. 54

Ekstraudstyr ................................................................................... 8

.......................................................................................... 50

Elastik Ensartet sømrum

.......................................................................... 31

Fagot ........................................................................................... 52

Fejlfinding Fejlmeddelelser Fodpedal Frihåndsquiltning

................................................................................... 59

........................................................................... 67

..................................................................................... 26

......................................................................... 49

Gennemsigtig nylontråd ............................... 13, 14, 17, 19, 36

Hastighed ............................................................................ 14, 25

Heirloom-søm Hæftesting

............................................................................. 55

........................................................................... 27, 35

Isyning af knapper ....................................................................... 45

Knaphul ....................................................................................... 42

Kuglenål

...................................................................................... 19

LCD-display .......................................................................... 6, 10

Lige sting Lynlås Lys Læder Løbering

...................................................................... 31, 35, 47

.......................................................................................... 46

............................................................................................... 11

.......................................................................................... 33

...................................................................................... 58

Medfølgende tilbehør .................................................................... 7

Metaltråd Montering af spole Muslingesting

............................................................................. 13, 17

....................................................................... 14

.............................................................................. 53

Nål ...................................................................................... 19, 20

Nåleposition Nåletråder

........................................................................ 10, 31

.................................................................................... 17

Overlocksøm ............................................................................... 40

Overtransportør Overtråd

........................................................................... 48

.............................................................................. 16, 19

Patchwork .................................................................................... 47

Pyntesømme

................................................................................ 38

Quiltelineal .................................................................................. 49

Quiltning

..................................................................................... 48

Rengøring .................................................................................... 57

Risting

.......................................................................................... 35

Sammenføjning .................................................................... 47, 53

Satinsting Smocksyning Snap-on del Spejlvending Spole Spoleapparatets trådstyr Spolehus Spolevinding Sprog Stingbredde Stinglængde Stingplade Stingpladedæksel Stingtyper Stingtæthed Stof Stopning Strækstoffer Strømforsyning Størrelse Syhastighedsstyring

..................................................................................... 11

................................................................................ 53

................................................................................... 5

................................................................................ 11

........................................................................................... 12

............................................................... 12

...................................................................................... 58

................................................................................ 12

........................................................................................... 12

.................................................................................. 29

................................................................................. 29

.............................................................................. 5, 61

................................................................... 5, 57

..................................................................................... 23

.................................................................................. 11

...................................................................................... 19, 32

...................................................................................... 51

.................................................................................. 32

............................................................................... 9

....................................................................................... 11

........................................................................ 6

Tegnafstand ................................................................................. 11

Transportør Transportør hæve/sænke greb Trensesting Trykfod Træk undertråd op Tråd Trådklipning Trådnet Trådspoleholder Trådspænding Tungesting Tykke stoffer Tynde stoffer

.................................................................................... 5

................................................ 5, 49

................................................................................... 51

................................................................. 10, 21, 25, 35

....................................................................... 18

............................................................................................. 19

........................................................................ 26, 28

........................................................................................ 13

........................................................................... 13

...................................................................... 30, 60

................................................................................... 53

................................................................................ 32

TILLÆG

Page 72

Stikordsregister

Undertråd .................................................................................... 12

Vedligeholdelse ........................................................................... 57

Vingenål

...................................................................................... 55

............................................................................................ 33

Vinyl

Zig-zag-sting ........................................................................ 29, 50

Page 73

Page 74

Page 75

Page 76

Besøg os på http://s.brother/cpjag/, hvor du kan få supportoplysninger (instruktionsvideoer, ofte stillede spørgsmål) til dit Brother-produkt.

Gå ind på http://s.brother/cvjaa/ for at få oplysninger om vinding/montering af spolen.

Gå ind på http://s.brother/cvjab/ for at få oplysninger trådning af overtråden.

Gå ind på http://s.brother/cfjag/ for at få oplysninger om fejlfinding.

Brother SupportCenter er en mobilapp, der indeholder supportoplysninger (instruktionsvideoer, ofte stillede spørgsmål) til dit Brother-produkt. Gå ind på App Store eller Google Play™ for at downloade appen.

888-M70

XH1975-001

Danish
