BROTHER FS20, FS340, FS60S, FS70WTs, FS100WT User guide

Komputerowa maszyna do szycia

FS20/FS340/FS60S/FS70WTs/FS100WT

INSTRUKCJA OBSŁUGI

Wskazówki bezpieczeństwa

Przy używaniu maszyny zawsze przestrzegać poniższych wskazówek. Przed uruchomieniem dokładnie przeczytać wszystkie wskazówki.

UWAGA

W celu zmniejszenia niebezpieczeństwa porażenia prądem:

1. Kiedy maszyna jest wyłączona, nie zostawiać wtyczki w gniazdku. Po szyciu albo do czyszczenia wyjmować wtyczkę z gniazdka.

Ostrzeżenie

W celu zmniejszenia niebezpieczeństwa oparzeń, pożaru, porażenia prądem i obrażeń osób przestrzegać poniższych zaleceń:

1. Maszyna nie jest do zabawy. Jeśli dzieci używają maszyny lub znajdują się w pobliżu, zachować ostrożność.

2. Maszyny należy używać tylko do celów opisanych w tej instrukcji i tylko z oprzyrządowaniem zalecanym przez producenta i opisanym w tej instrukcji.

3. Nie używać maszyny, jeżeli przewód sieciowy lub wtyczka jest uszkodzona, występują zakłócenia pracy, maszyna spadła lub jest uszkodzona albo do maszyny dostała się woda. W tych przypadkach maszynę należy dostarczyć do punktu serwisowego, gdzie zostanie sprawdzona, naprawiona lub wyregulowana.

4. Otwory wentylacyjne muszą być drożne. Otwory wentylacyjne i pedał muszą być wolne od kurzu, ścinków i materiału.

5. Do otworu nie mogą wpadać ani być wtykane ciała obce.

6. Maszyny można używać tylko w pomieszczeniach zamkniętych, nie narażonych na działanie czynników zewnętrznych (atmosferycznych).

7. Przy włączonej maszynie nie można używać rozpylaczy do aerozoli ani naczyń z płynami żrącymi.

8. Przed wyjęciem przewodu przełączyć wyłącznik sieciowy na „0”, aby wyłączyć maszynę i wyłączyć przewody sieciowe z gniazdka.

9. Przy wyjmowaniu wtyczki z gniazdka trzymać mocno za wtyczkę, nie ciągnąć za przewód.

10. Trzymać palce z dala od części będących w ruchu. Szczególną ostrożność zachować w pobliżu igły.

11. Zawsze używać odpowiedniej płytki ściegowej, gdyż w przeciwnym razie może dojść do złamania igły.

12. Nie używać zgiętych igieł.

13. Przy szyciu nie ciągnąć i nie przyciskać materiału, gdyż w przeciwnym razie może dojść do złamania igły.

14. Przed przystąpieniem do regulacji w pobliżu igły, np. do nawlekania, wymiany igły, nawlekania szpulki, wymiany stopki naciskowej itp. przełączyć wyłącznik sieciowy w pozycję „0”.

15. W celu zdjęcia pokrywy, smarowania lub regulacji opisanych w instrukcji obsługi wyjąć wtyczkę z gniazdka.

16. Maszyna do szycia nie jest przeznaczona do użycia przez dzieci oraz osoby niezdolne do tego, bez odpowiedniego nadzoru.

17. Należy uważać, aby małe dzieci nie używały maszyny jako zabawki.

INSTUKCJĘ OBSŁUGI PRZECHOWYWAĆ W BEZPIECZNYM MIEJSCU. Maszyna przeznaczona jest do użytku domowego.

SPIS TREŚCI

Wskazówki bezpieczeństwa ............................................................................................ 2

Budowa maszyny do szycia ............................................................................................ 8

Wyposażenie ................................................................................................................... 8

Akcesoria w wyposażeniu standardowym ....................................................................... 8

Wyposażenie dodatkowe ................................................................................................ 9

Pojemnik na akcesoria .................................................................................................... 9

Podstawowe podzespoły maszyny i ich obsługa ........................................................... 10

Podstawowe podzespoły maszyny ................................................................................ 10

Obszar igły i stopki ........................................................................................................ 12

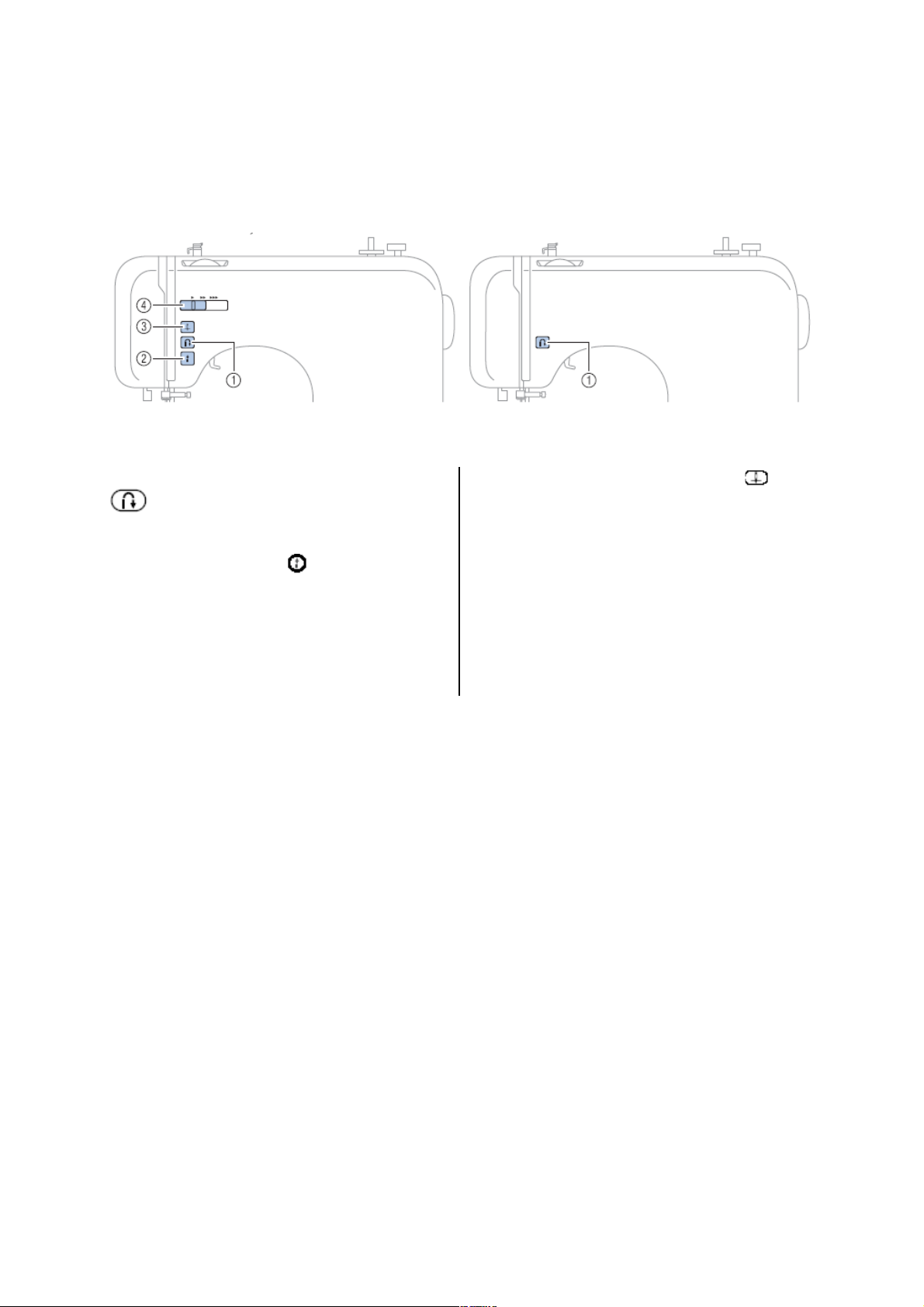

Przyciski funkcyjne ........................................................................................................ 13

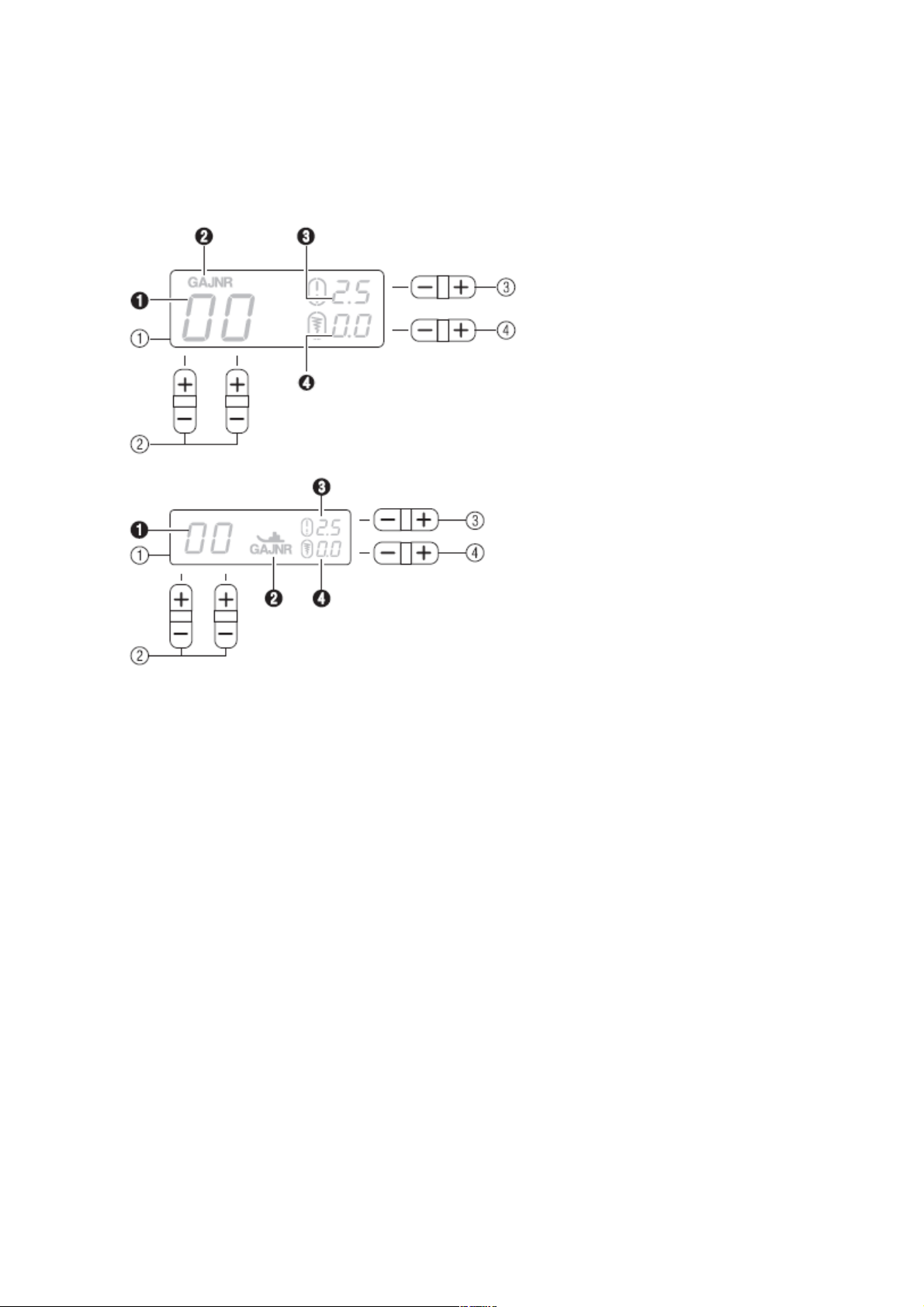

Ekran obsługi ................................................................................................................ 14

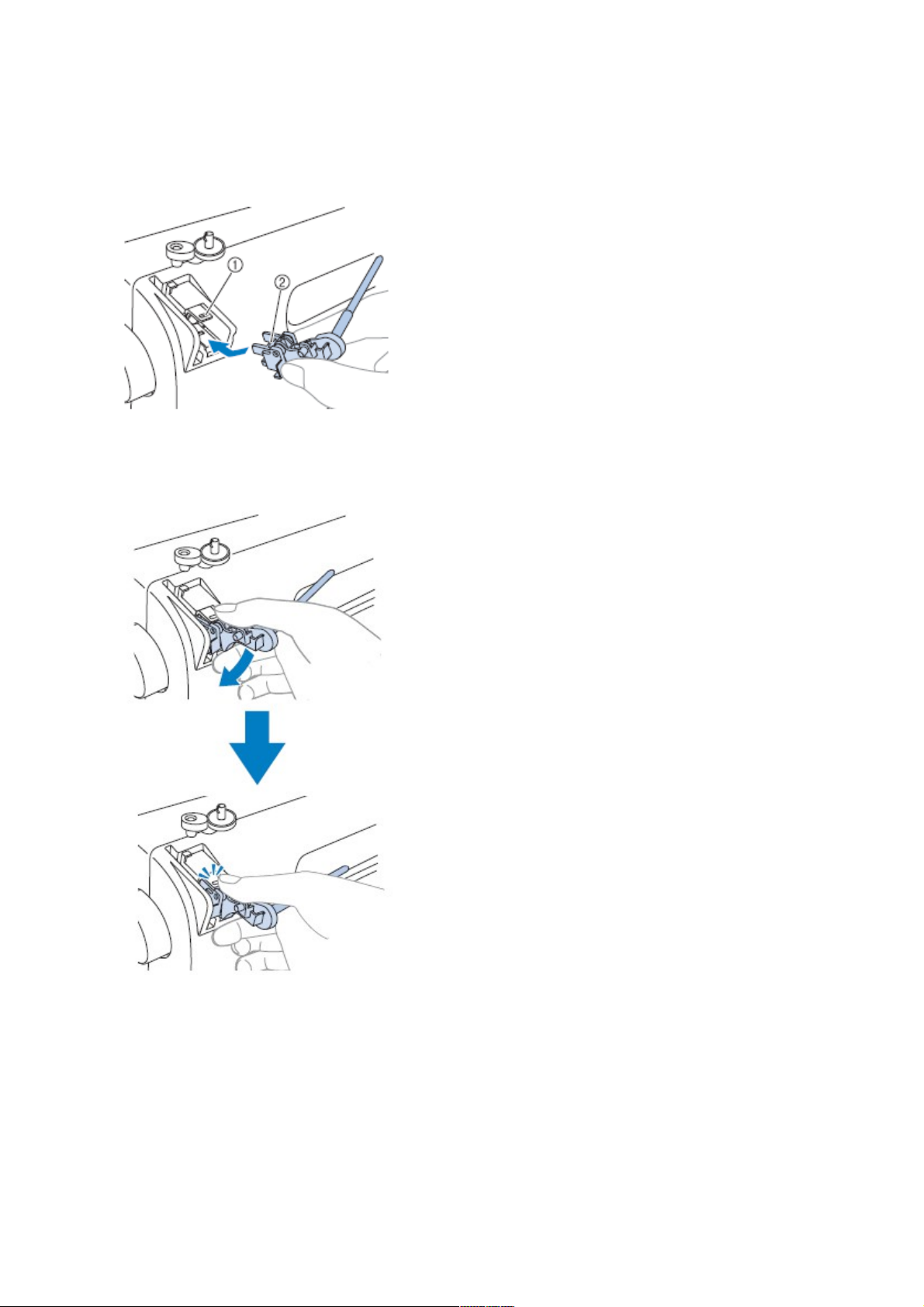

Trzpień szpulki .............................................................................................................. 15

Instalacja trzpienia szpulki ............................................................................................. 16

Przygotowania ............................................................................................................... 17

Włączanie / wyłączanie maszyny .................................................................................. 17

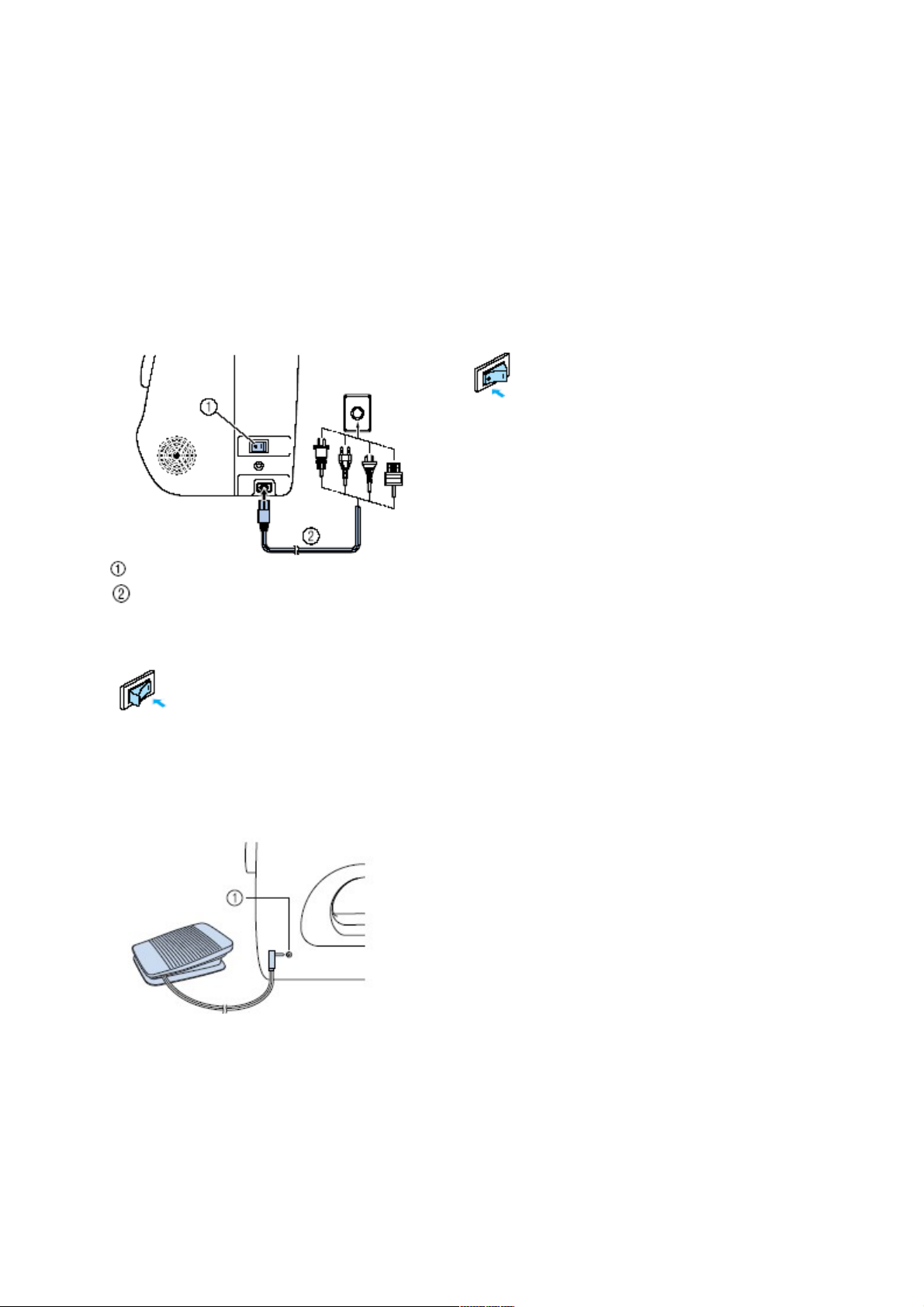

Zasilanie maszyny ......................................................................................................... 17

Włączanie maszyny ....................................................................................................... 18

Wyłączanie maszyny ..................................................................................................... 18

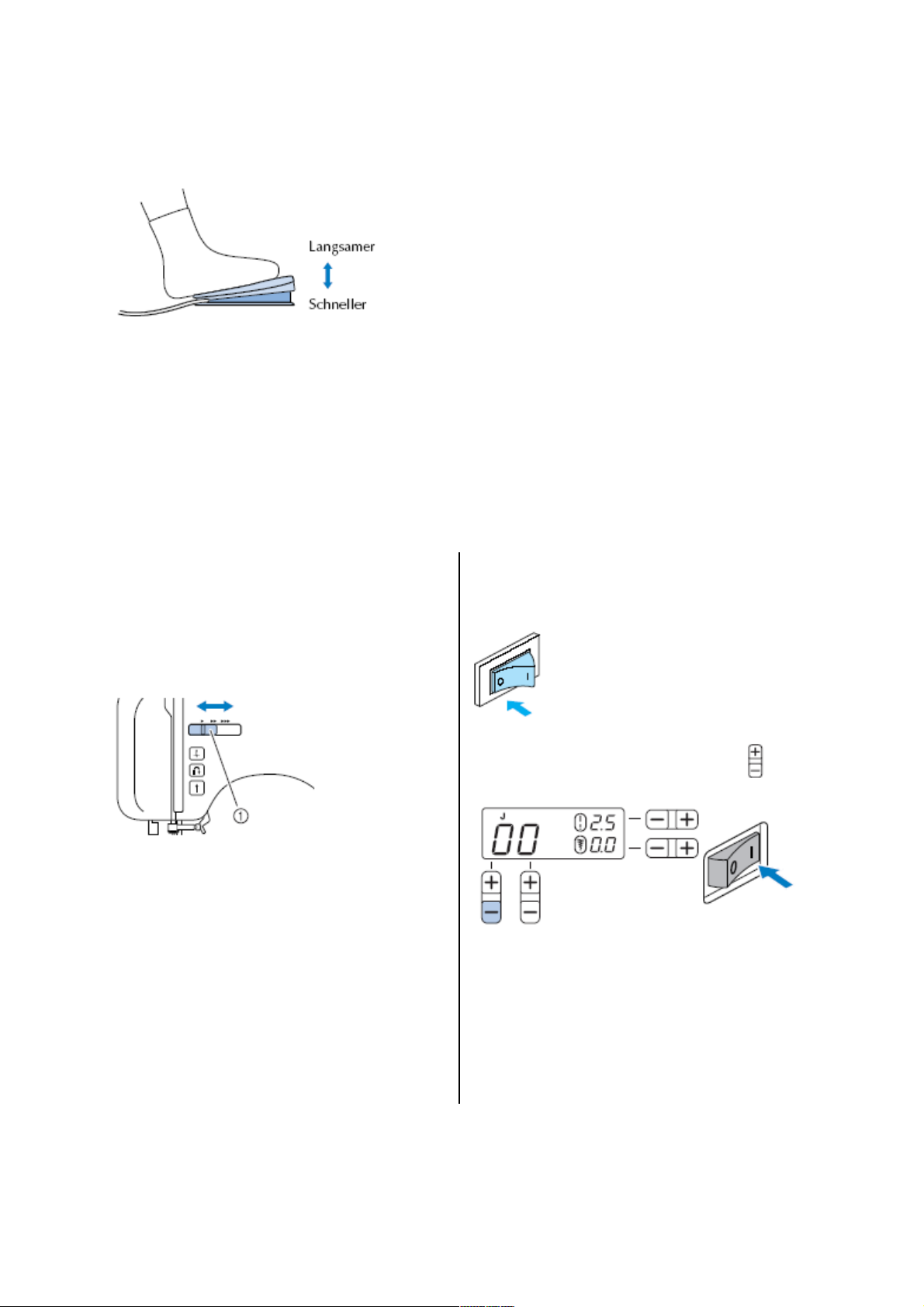

Rozrusznik nożny .......................................................................................................... 18

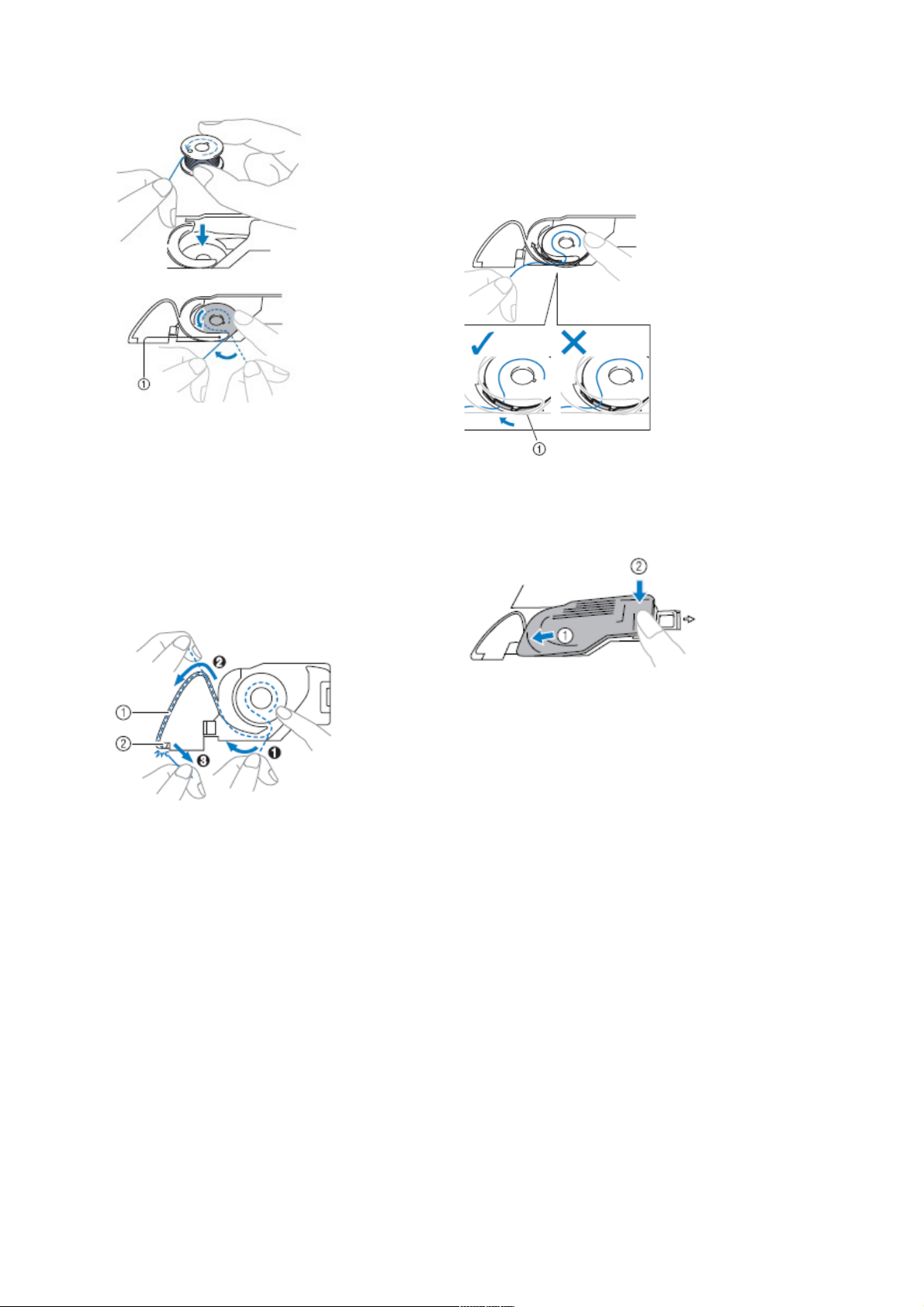

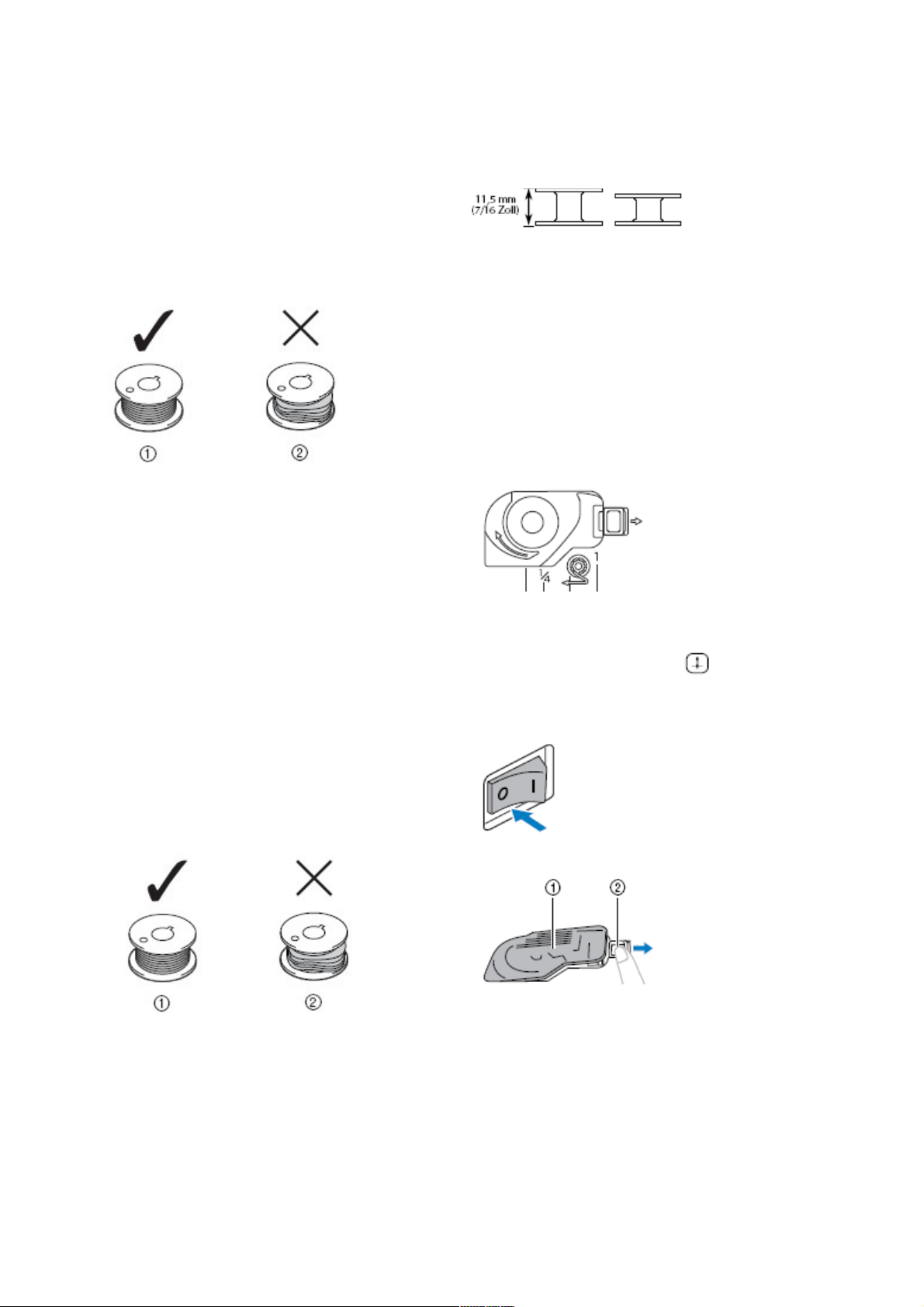

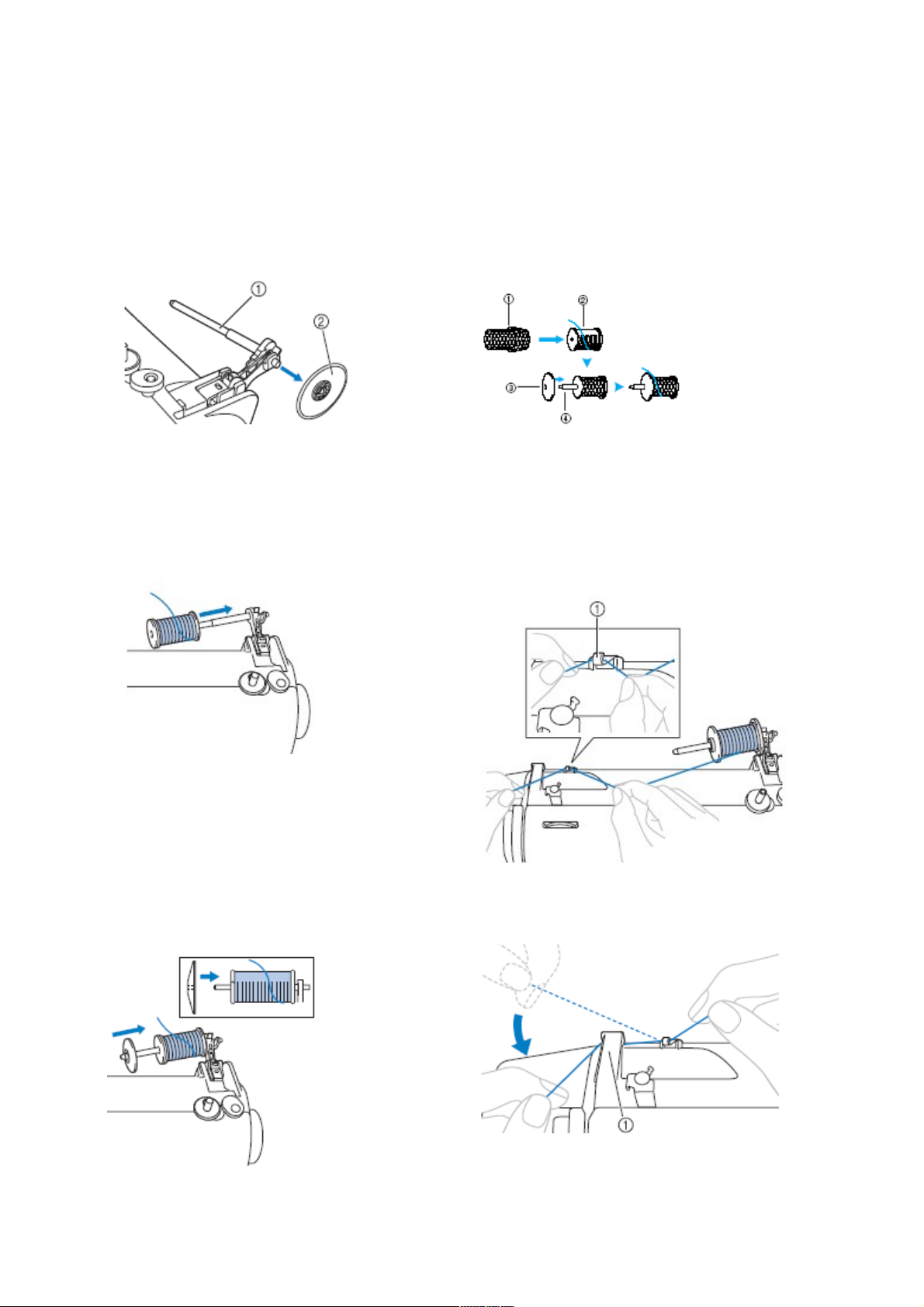

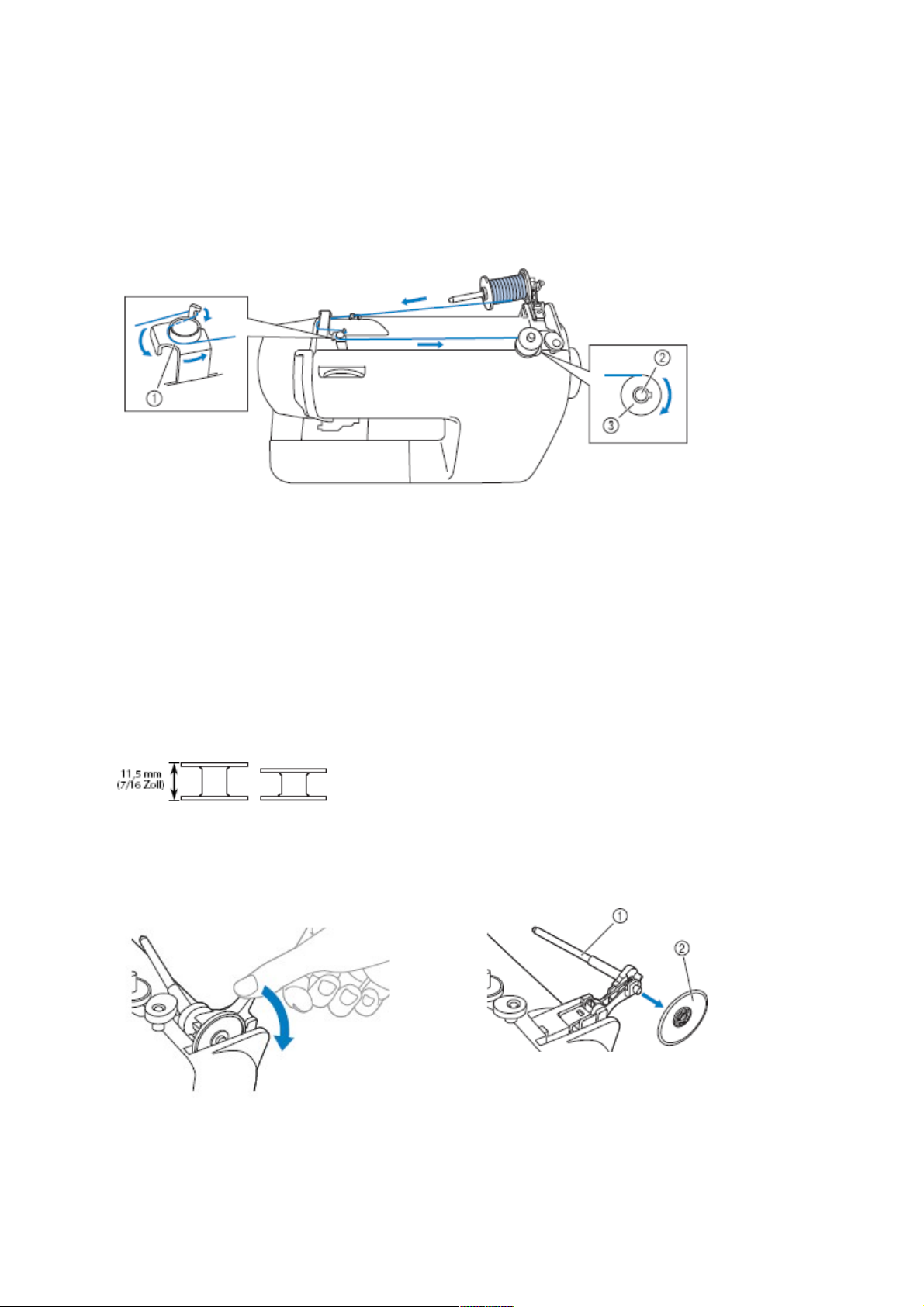

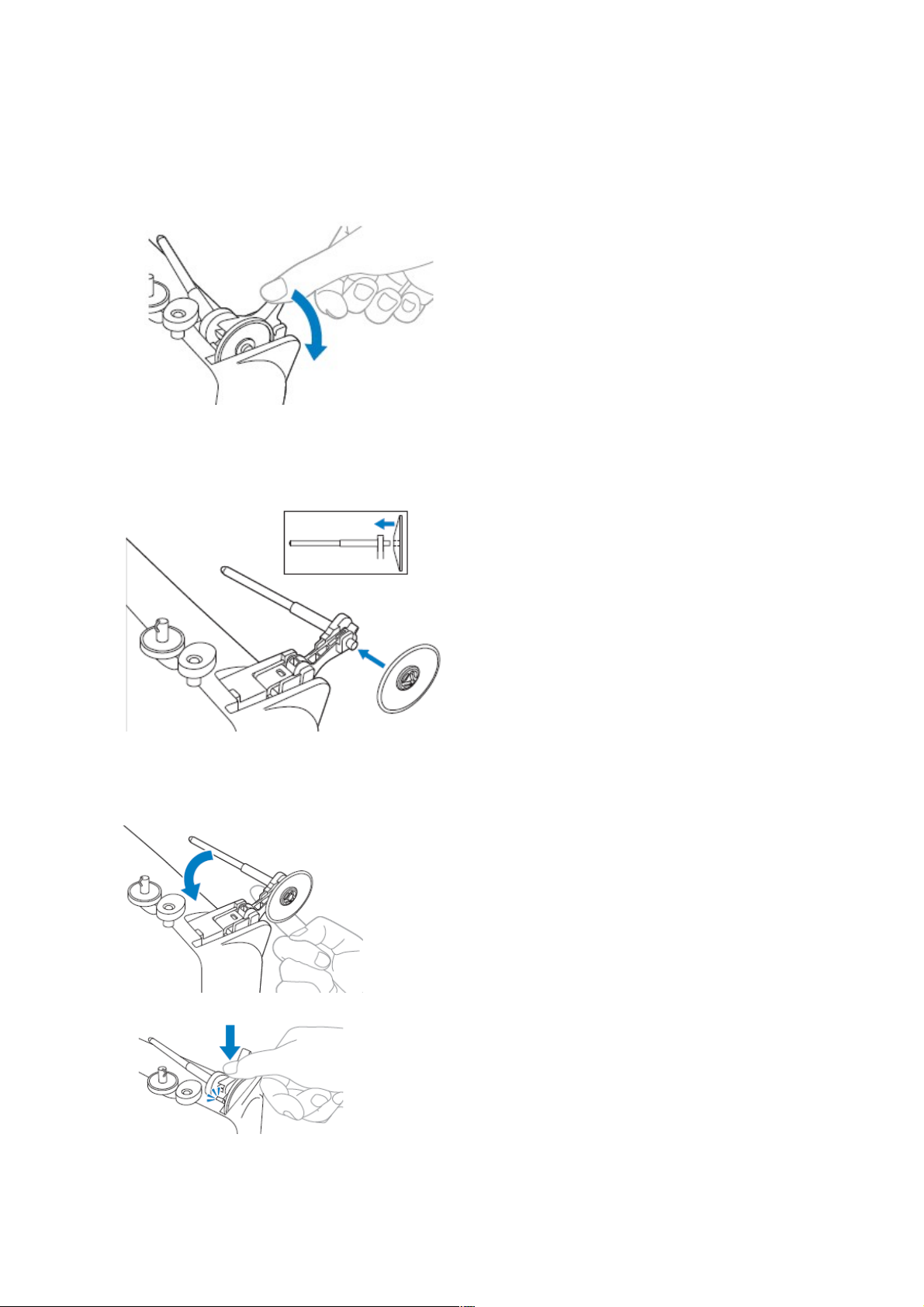

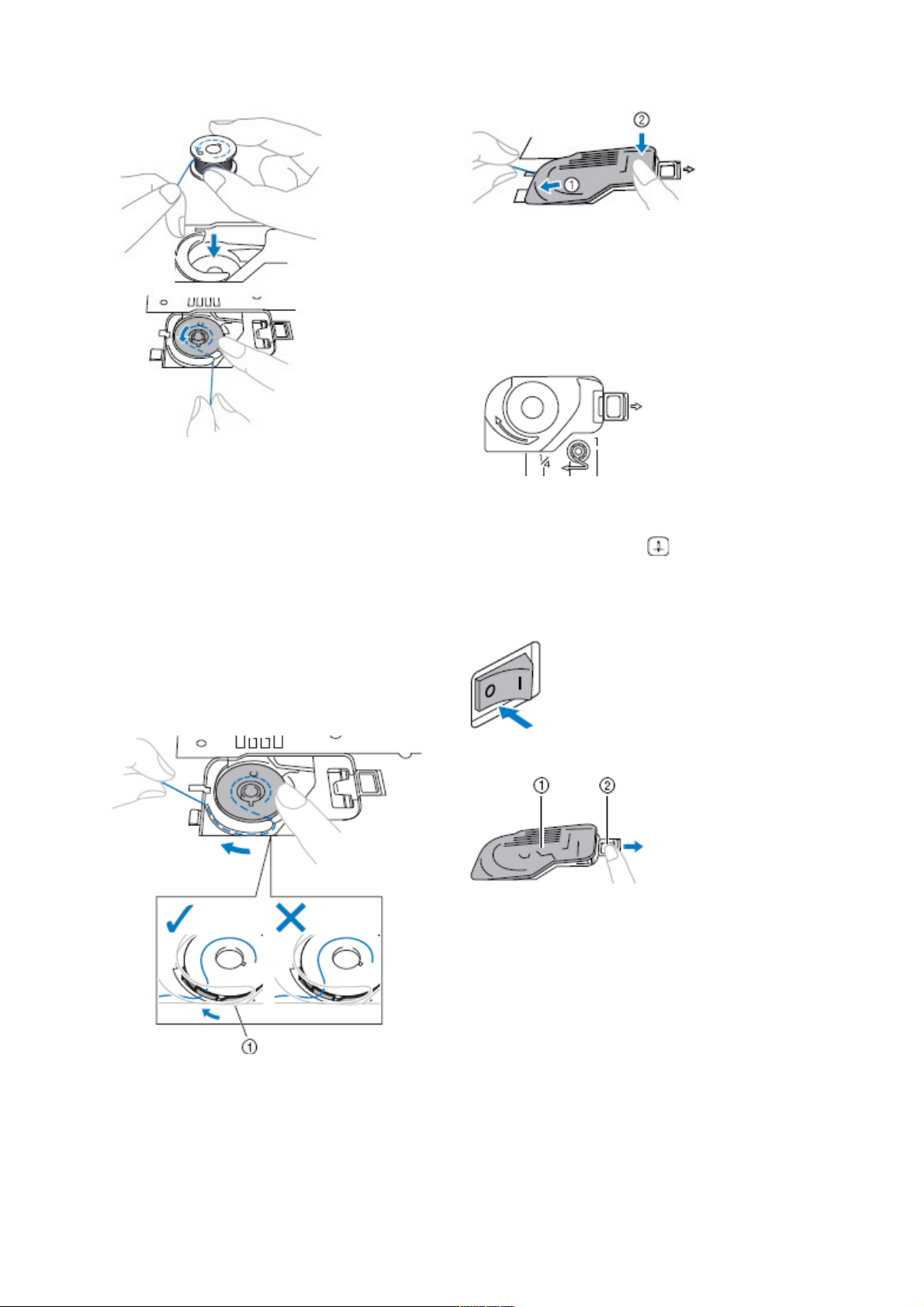

Nawijanie / zakładanie szpulki ....................................................................................... 20

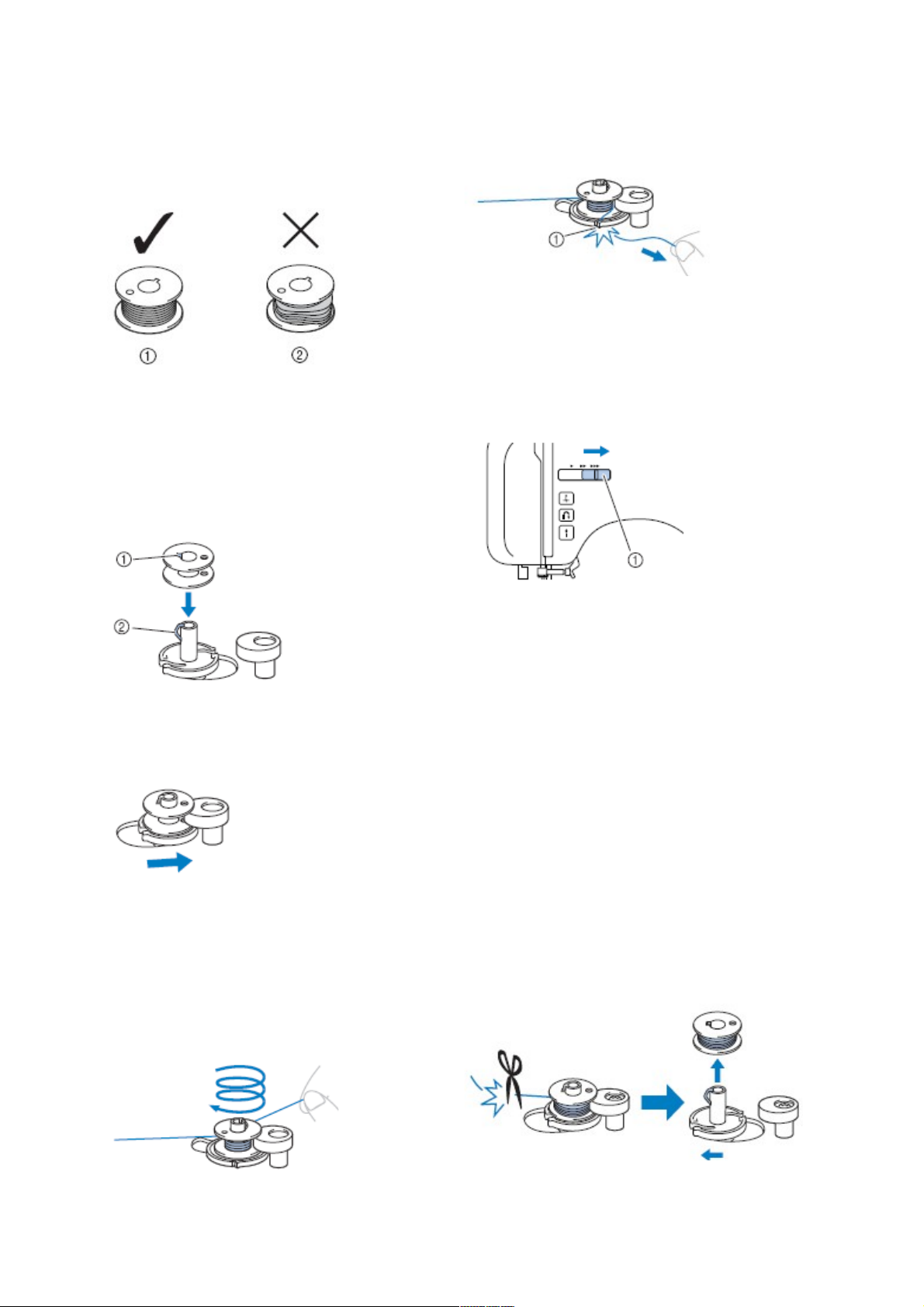

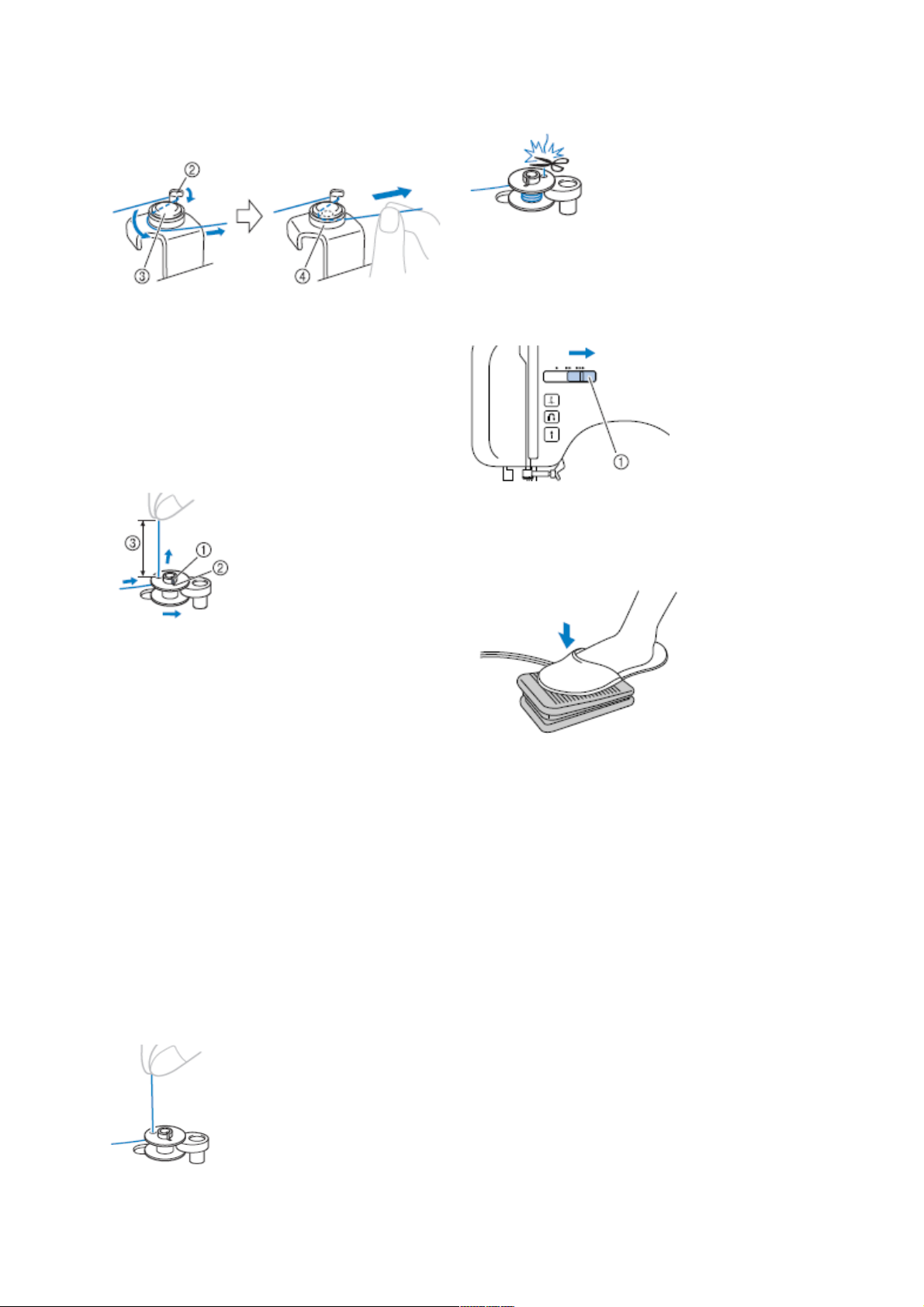

Nawijanie dolnej nici ...................................................................................................... 20

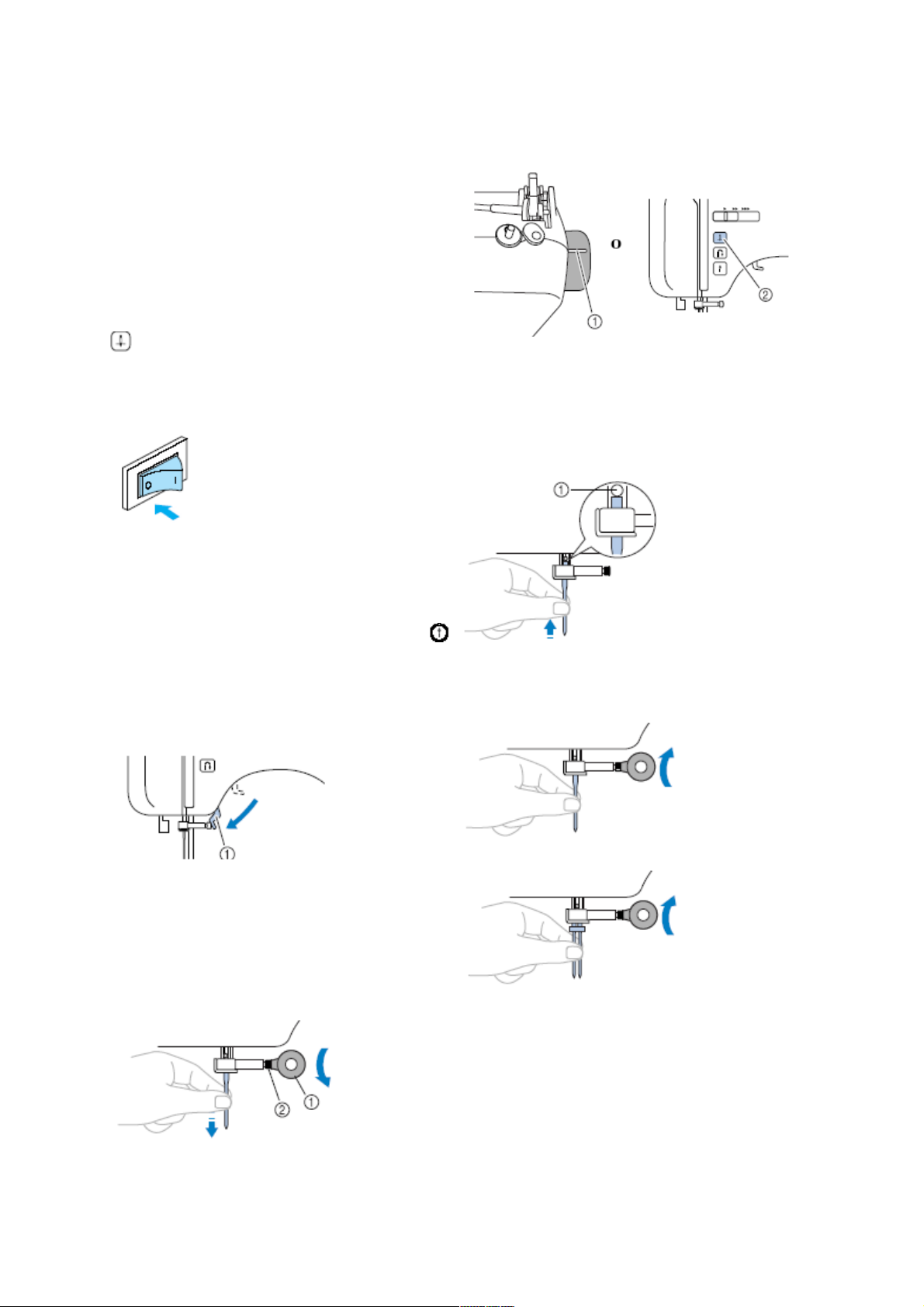

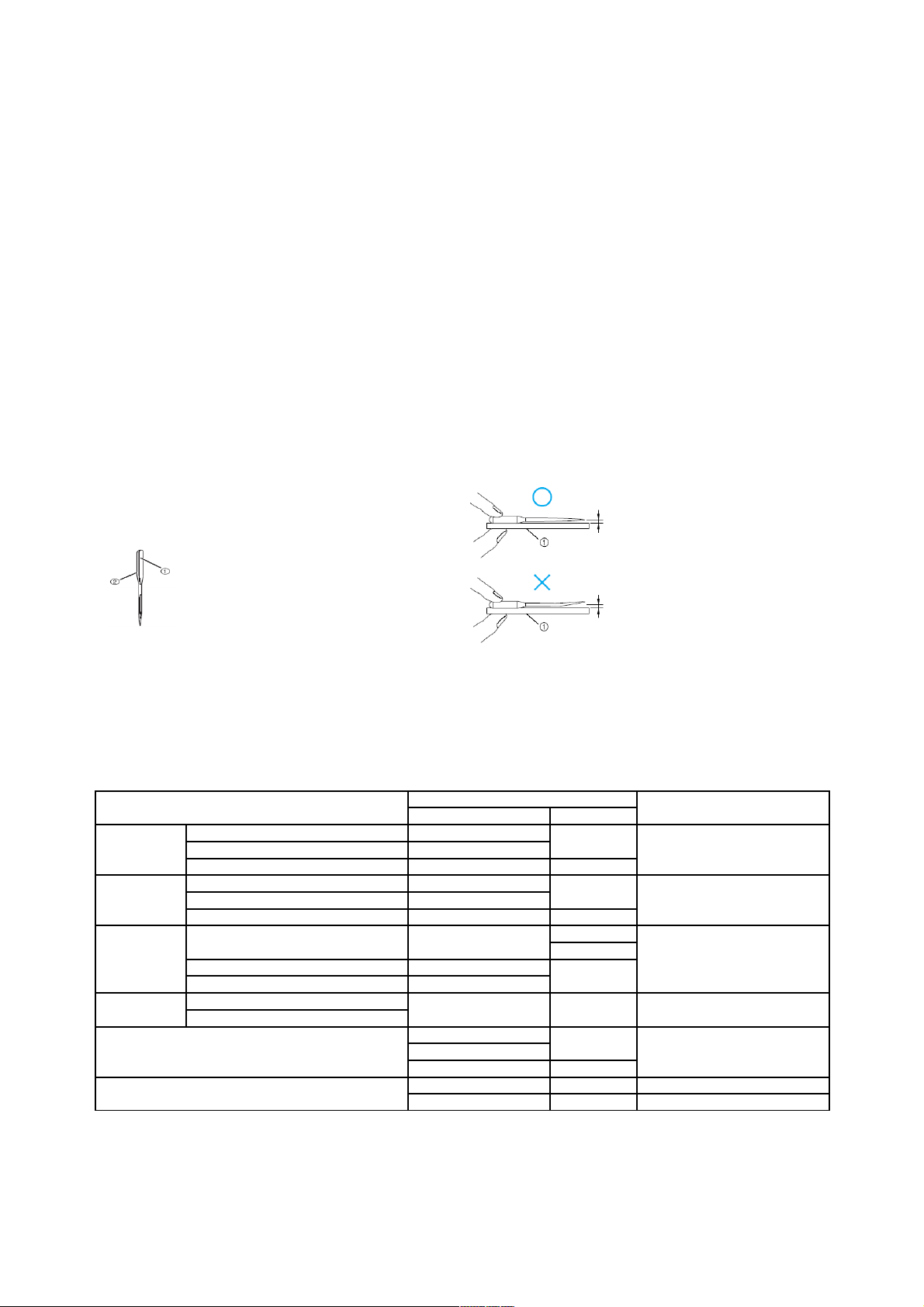

Wymiana igły ................................................................................................................. 32

Środki ostrożności w obchodzeniu się z igłą .................................................................. 32

Sprawdzanie igły ........................................................................................................... 32

Wybór igły właściwej dla nici i rodzaju tkaniny ............................................................... 32

Wymiana igły ................................................................................................................. 33

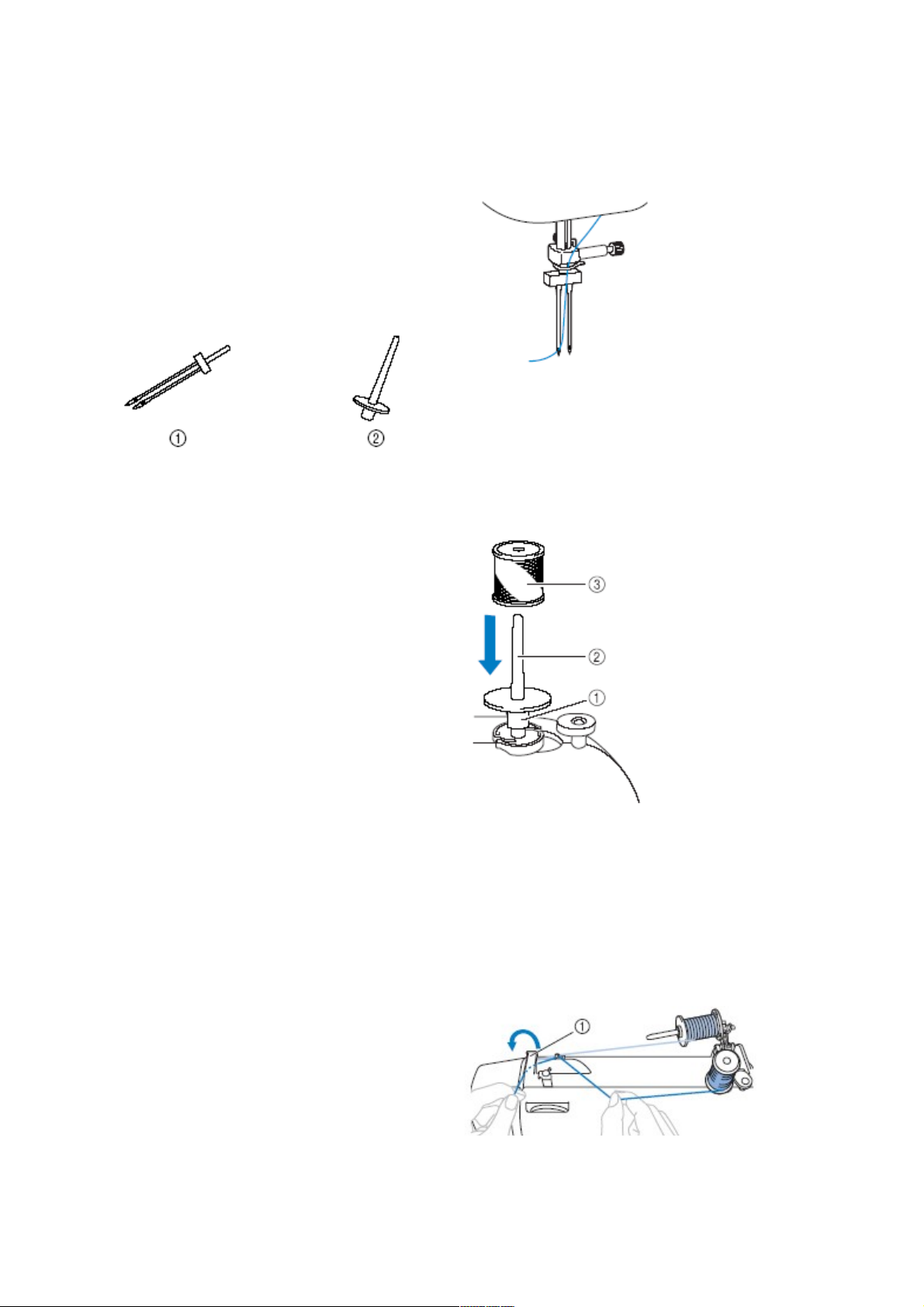

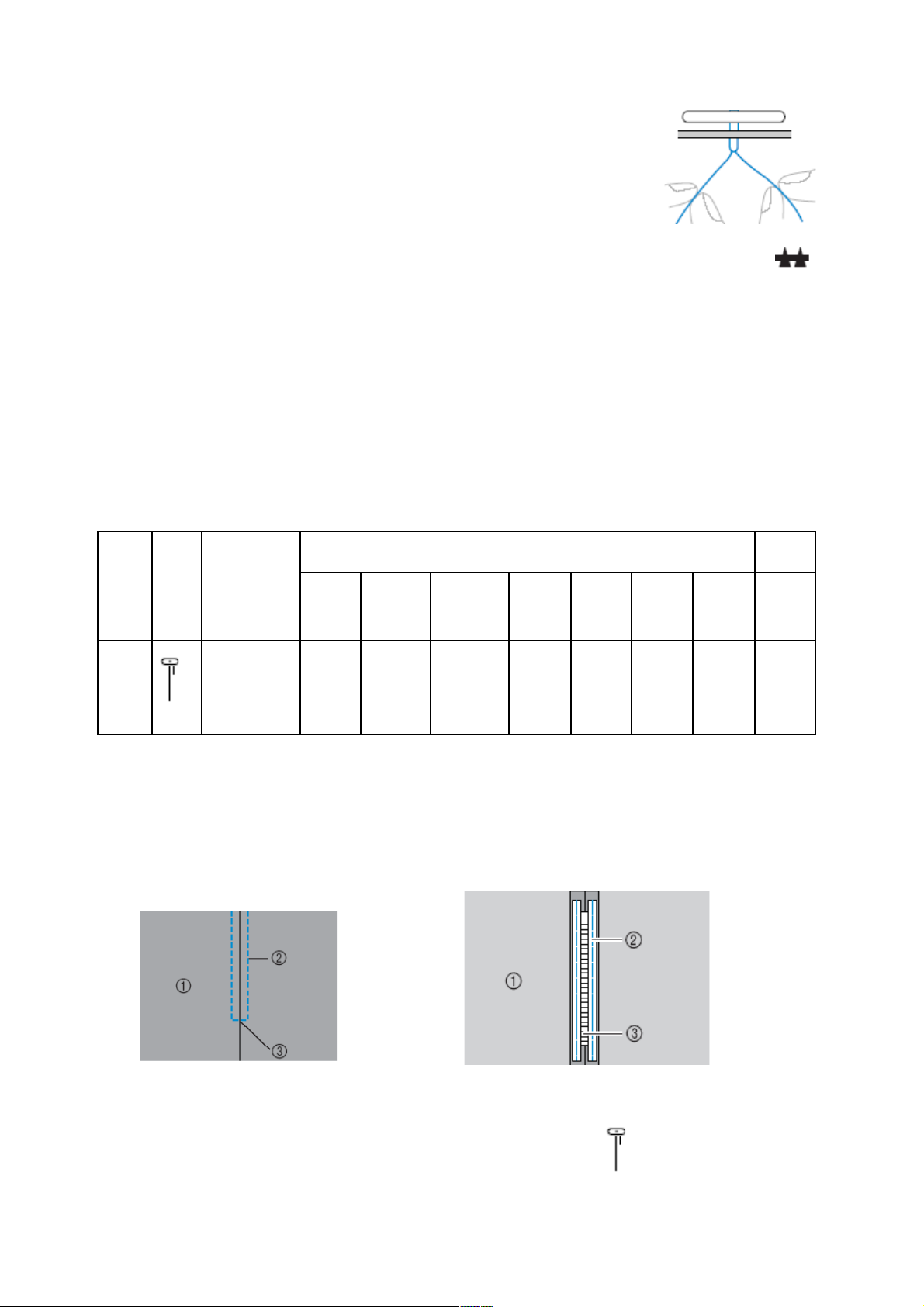

Użycie igły podwójnej .................................................................................................... 35

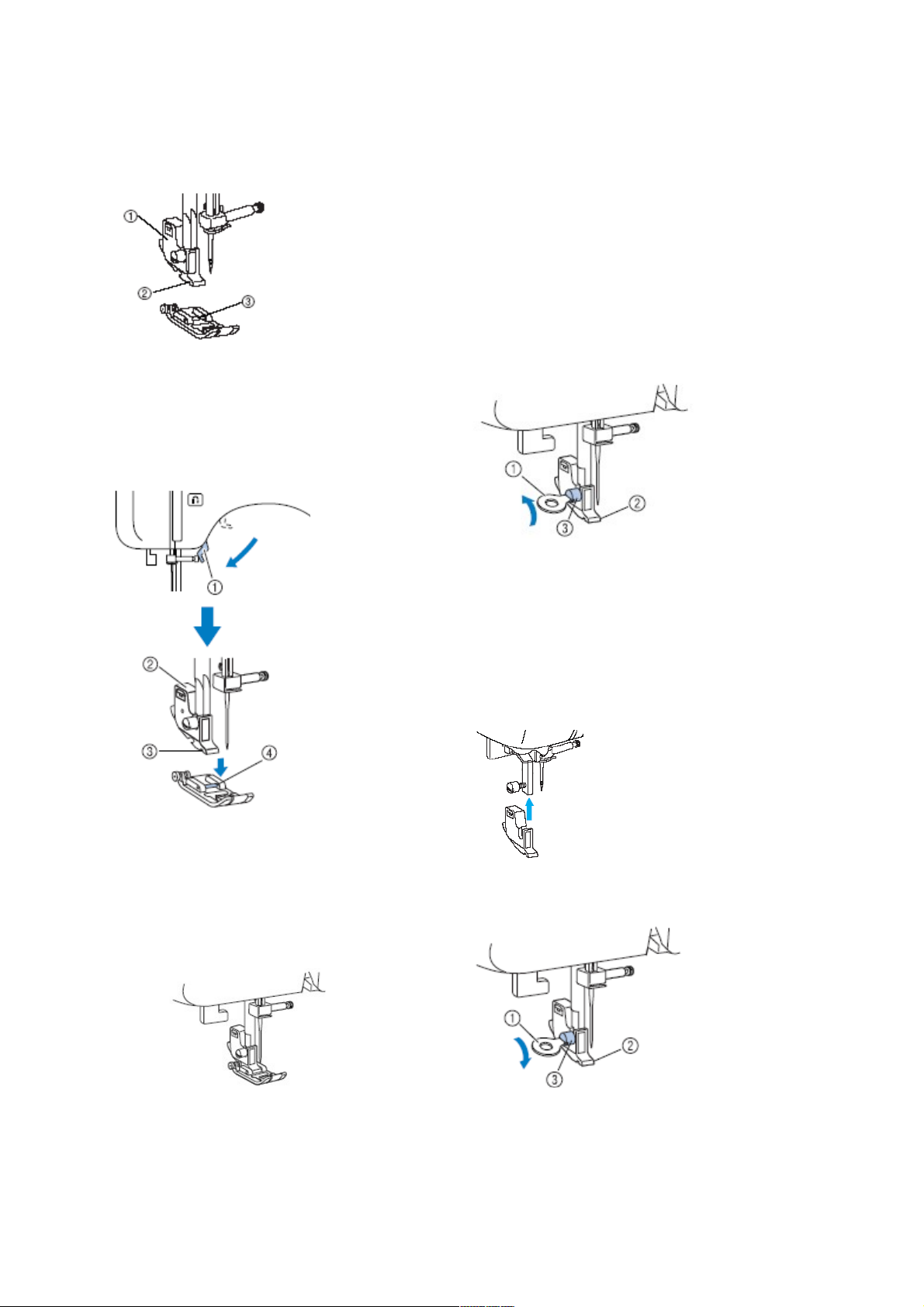

Wymiana stopki ............................................................................................................. 36

Zakładanie i zdejmowanie uchwytu stopki ..................................................................... 37

Mocowanie uchwytu stopki ............................................................................................ 37

Podstawy szycia ............................................................................................................ 38

Szycie ............................................................................................................................ 38

Standardowy proces szycia ........................................................................................... 38

Wybór ściegu ................................................................................................................ 39

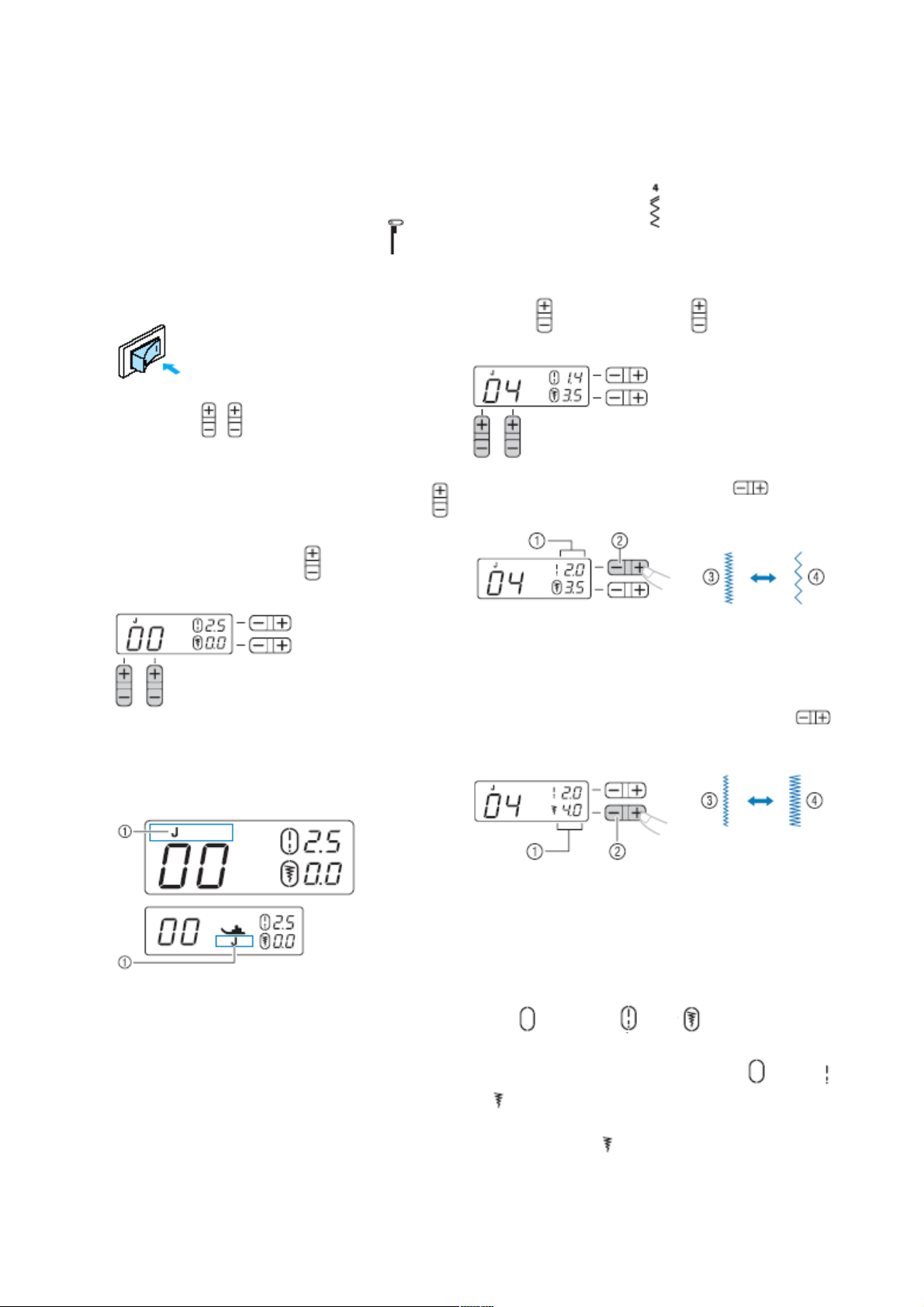

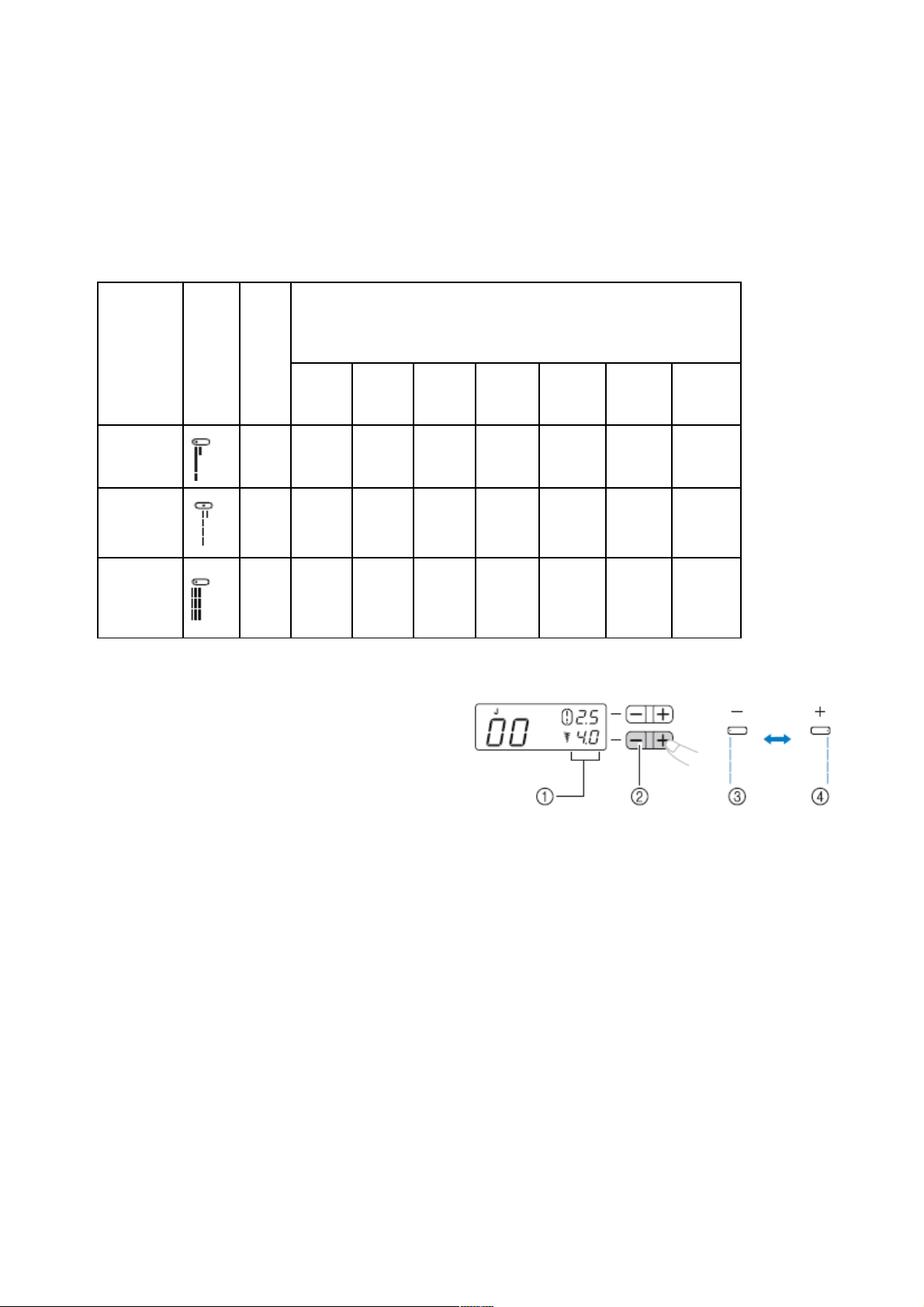

Ustawienie szerokości i długości ściegu ........................................................................ 39

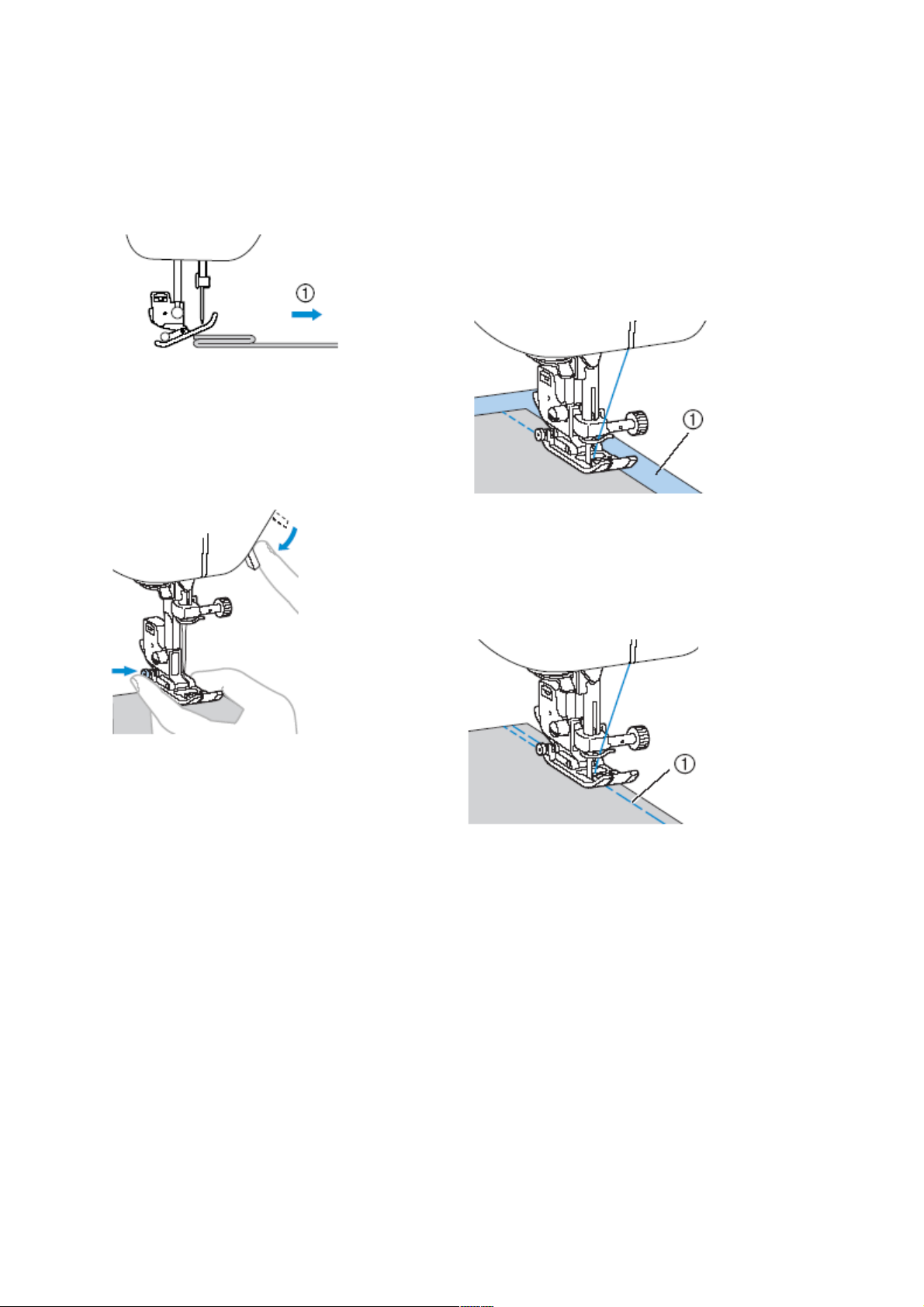

Rozpoczęcie szycia ....................................................................................................... 40

Wzmacnianie początku i końca ściegu .......................................................................... 41

Regulacja naprężenia nici ............................................................................................. 42

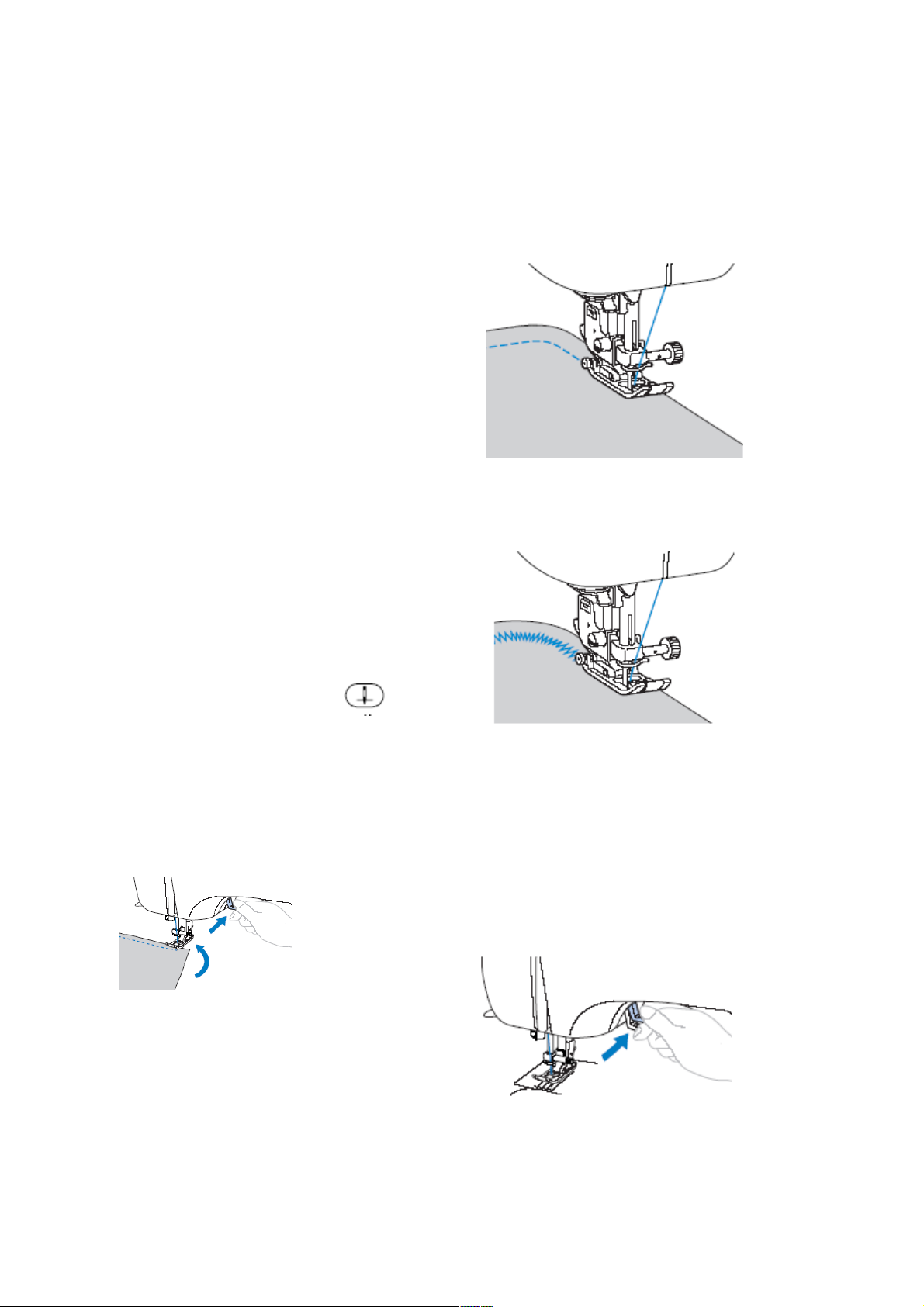

Przydatne wskazówki podczas szycia ........................................................................... 43

Szycie krzywych ............................................................................................................ 43

Szycie grubych materiałów ............................................................................................ 43

Szycie cienkich materiałów ............................................................................................ 44

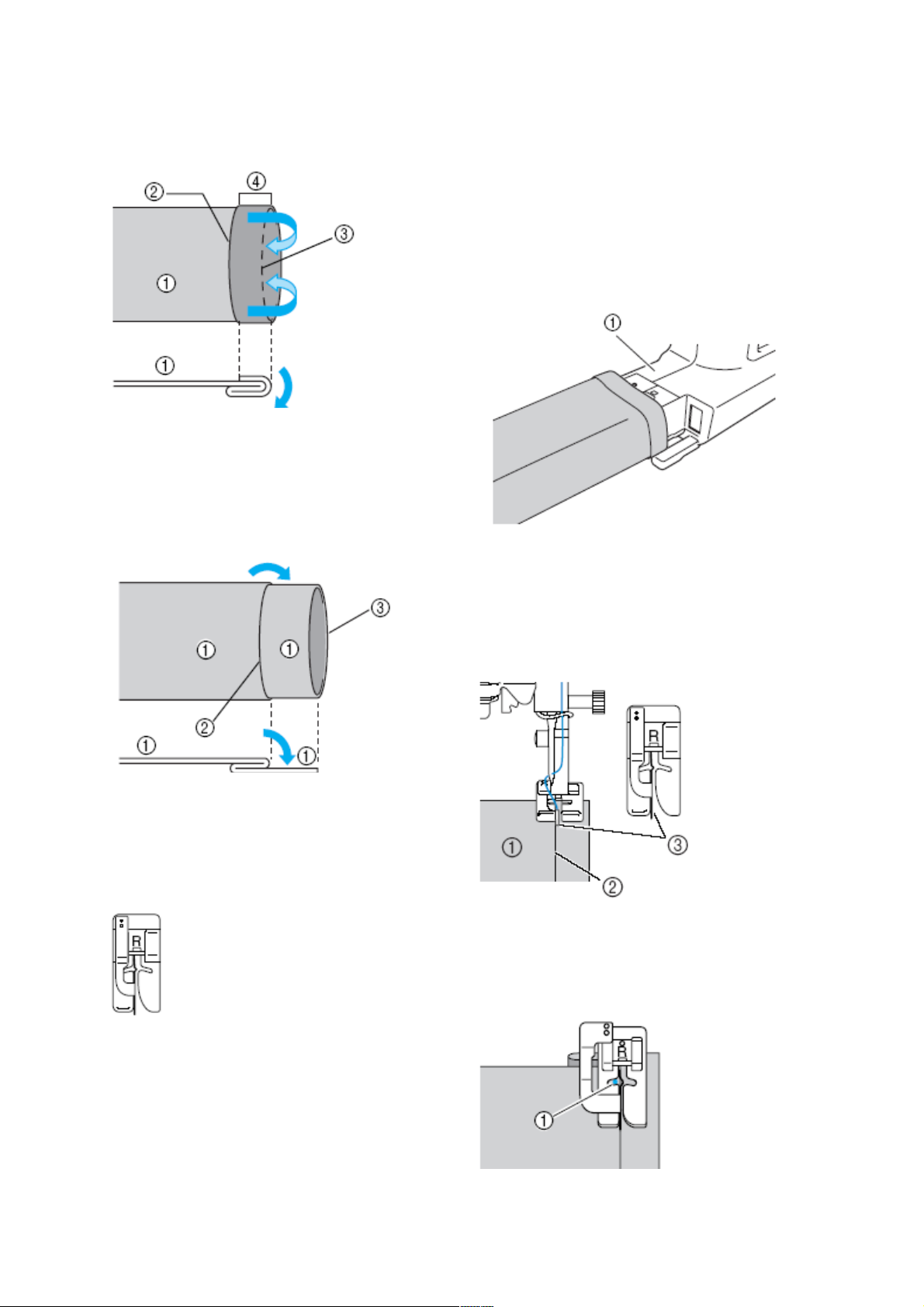

Szycie materiałów cylindrycznych lub dużych kawałków materiału ............................... 45

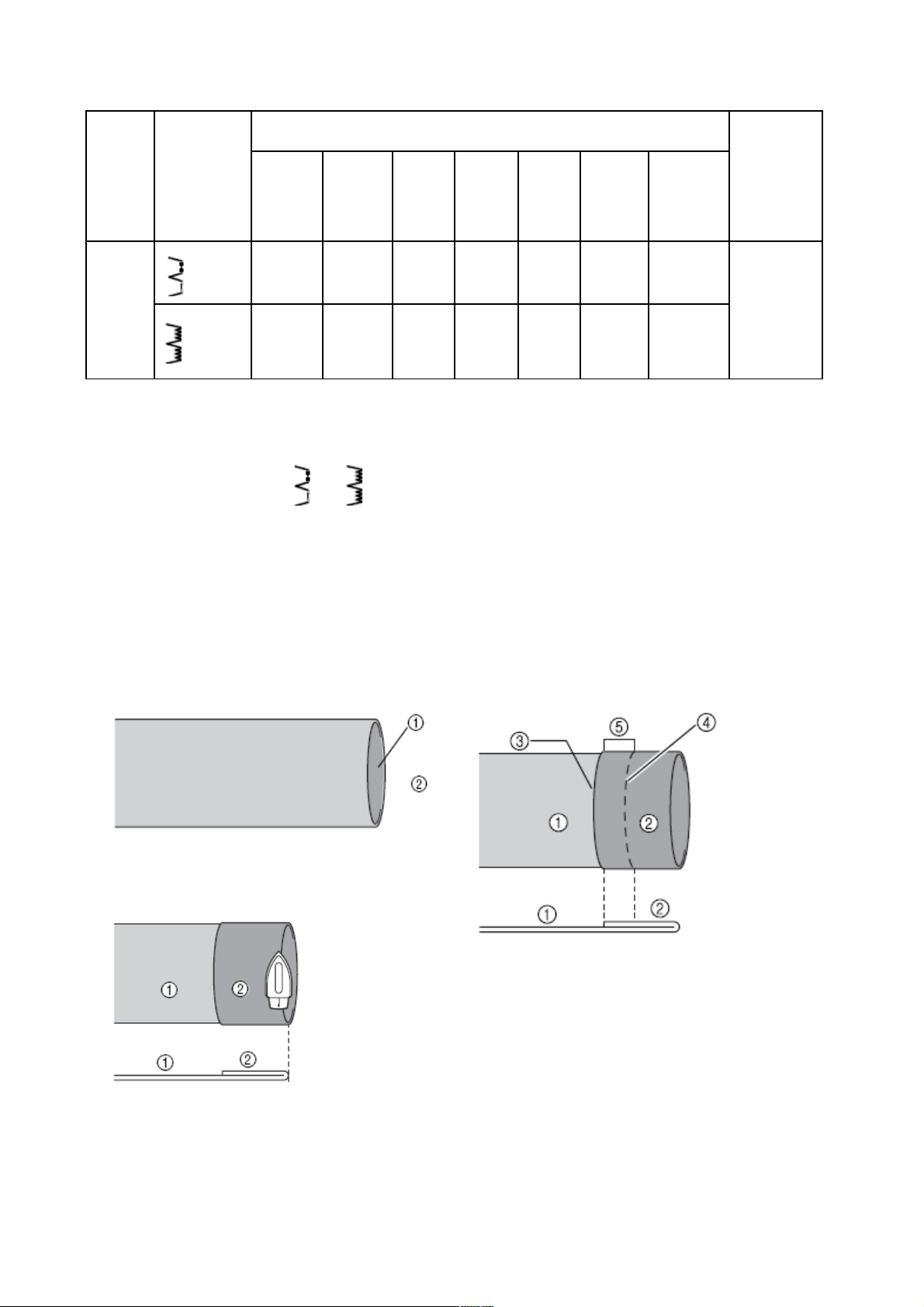

Szycie materiałów cylindrycznych ................................................................................. 45

Ściegi użytkowe ............................................................................................................. 45

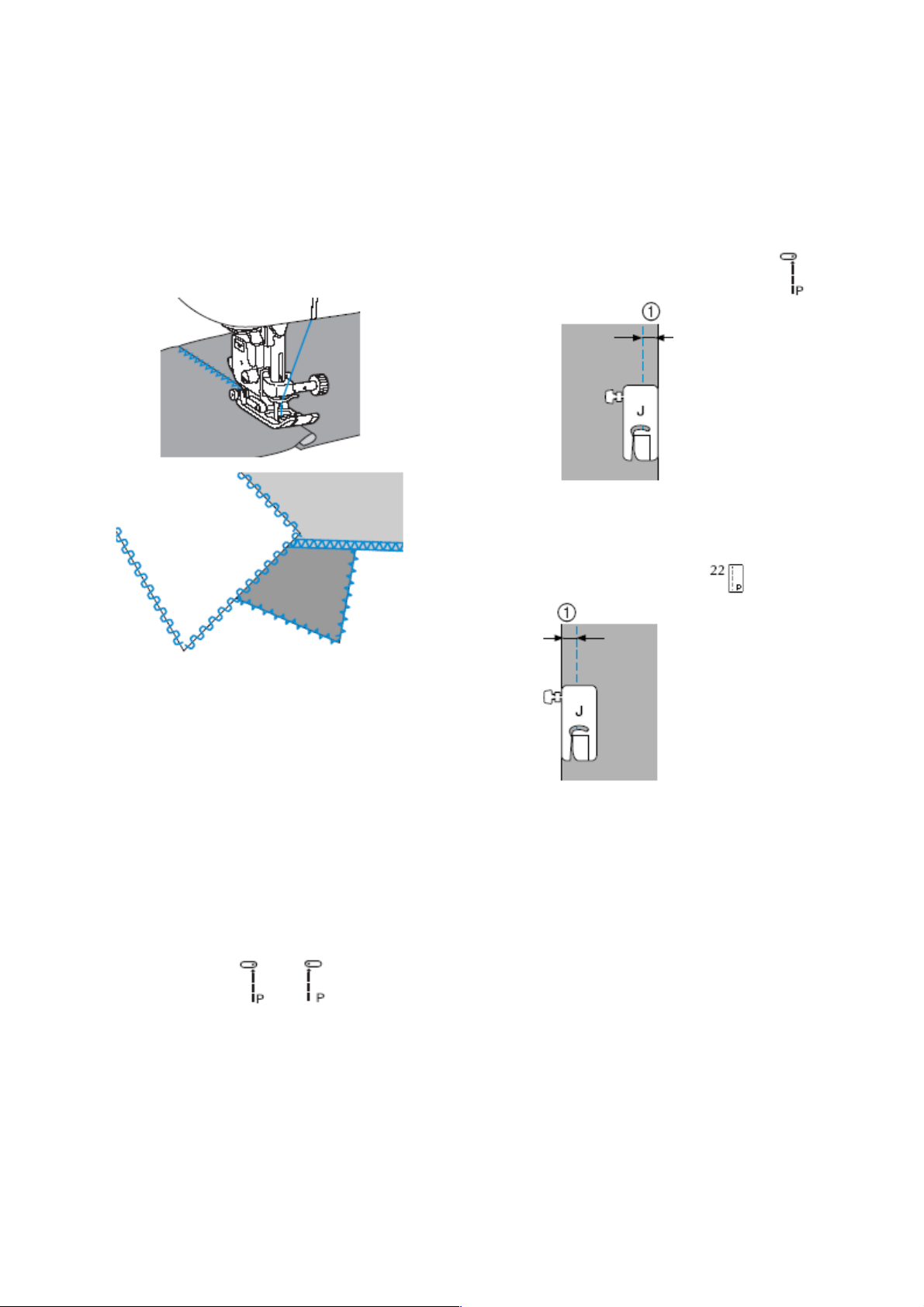

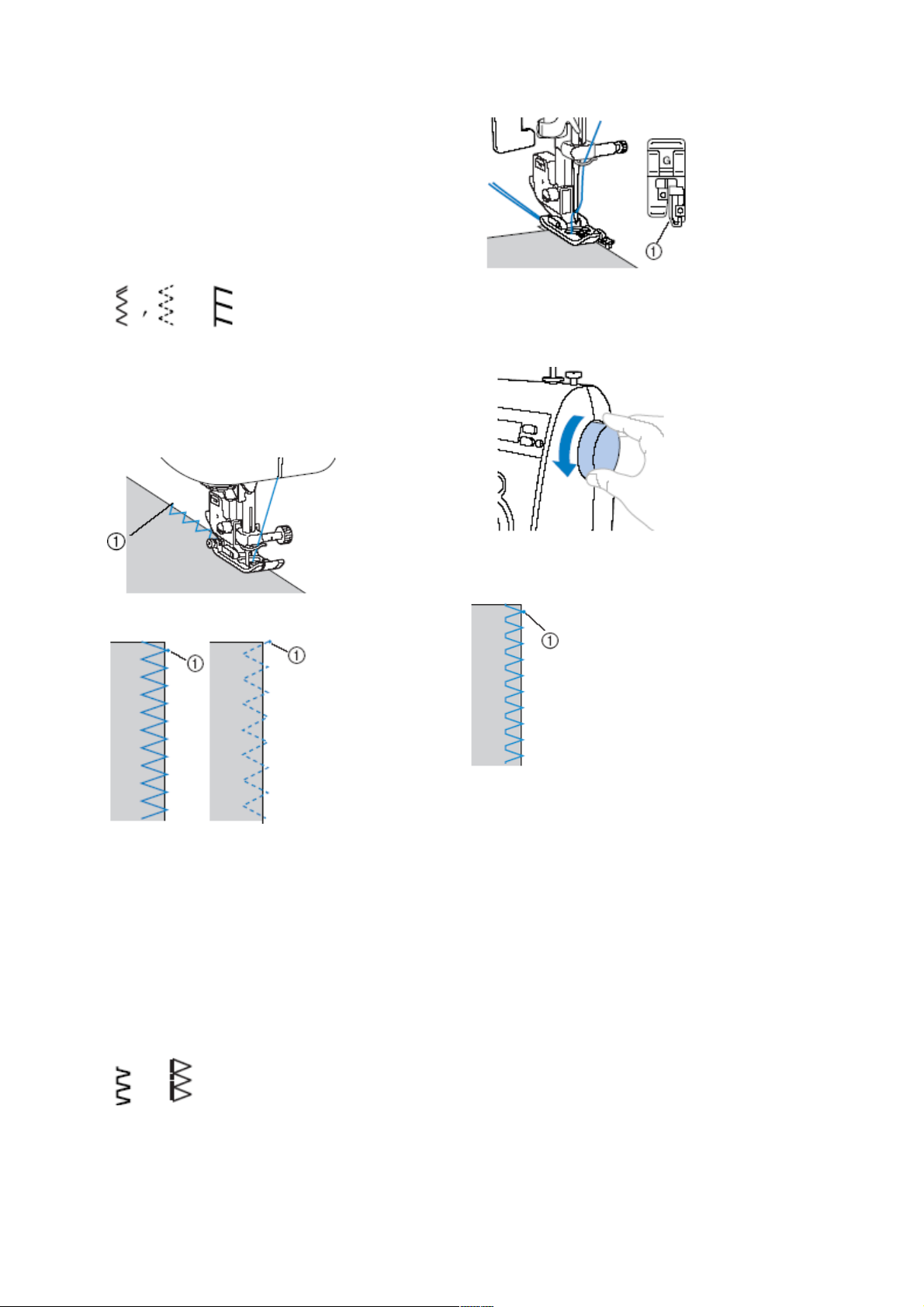

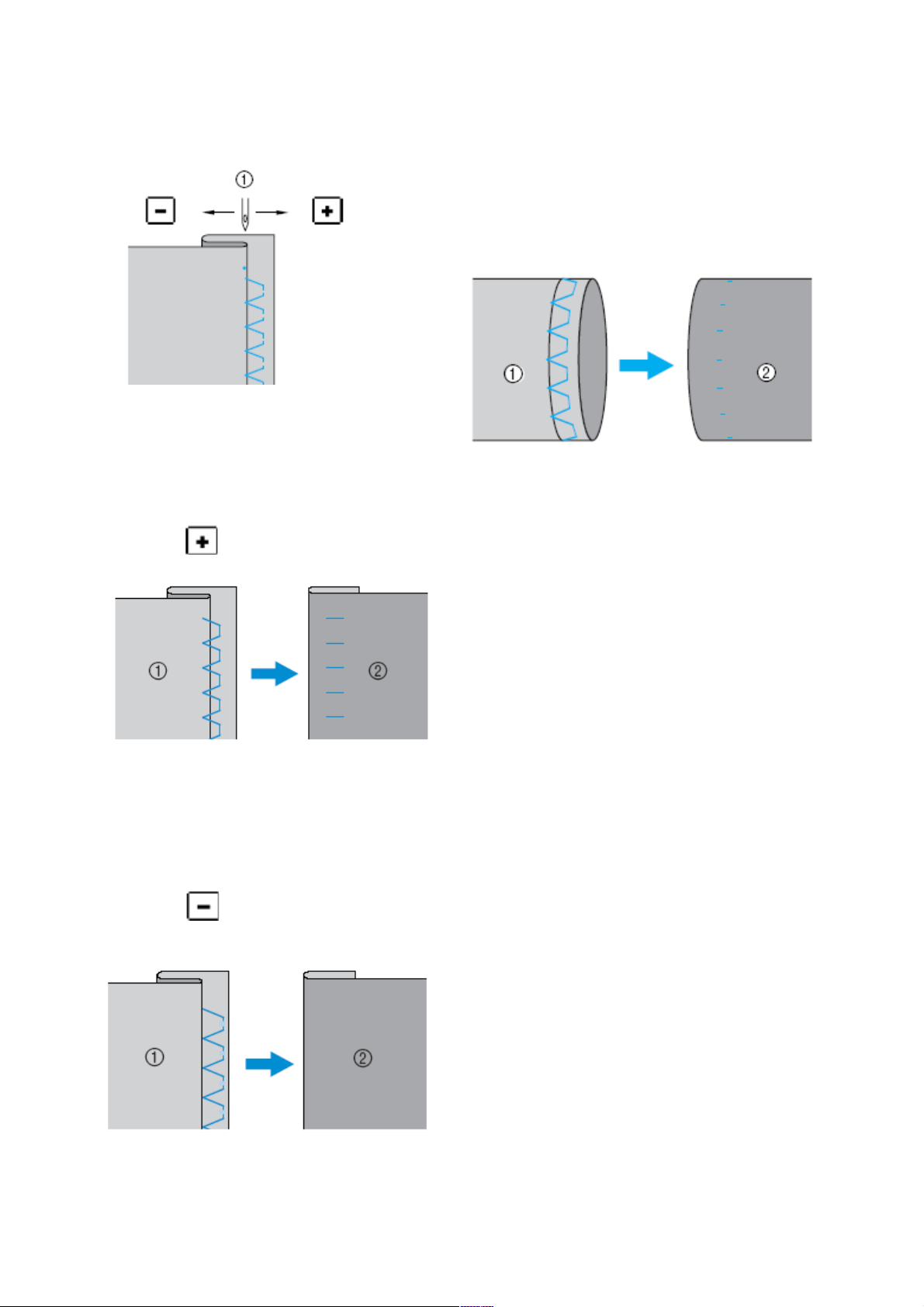

Ściegi obrzucające ........................................................................................................ 45

Szycie ściegów obrzucających przy zastosowaniu stopki „J” ........................................ 47

Szycie ściegów obrzucających przy zastosowaniu stopki „G” ....................................... 47

Ściegi podstawowe ........................................................................................................ 48

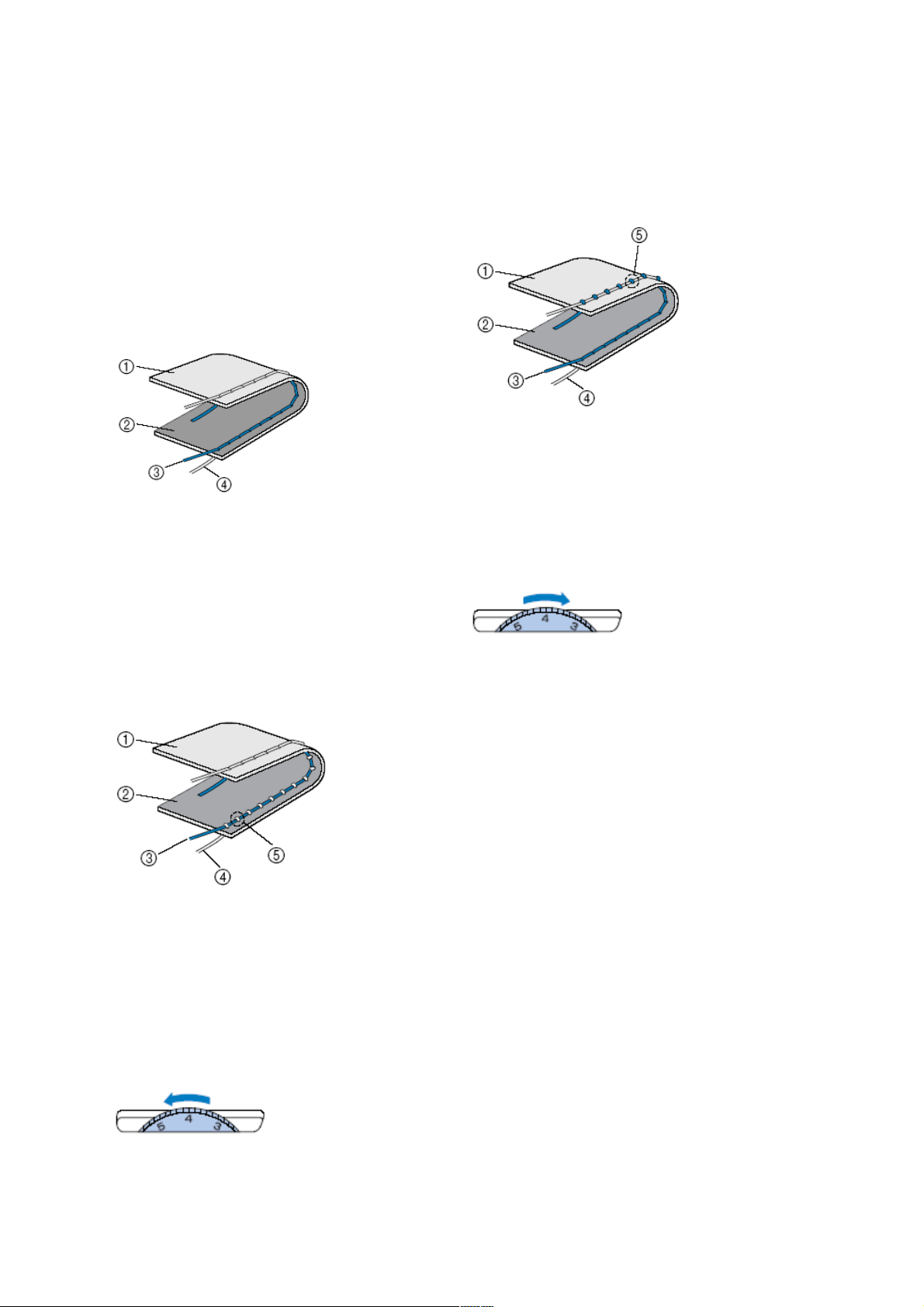

Ścieg ślepy .................................................................................................................... 48

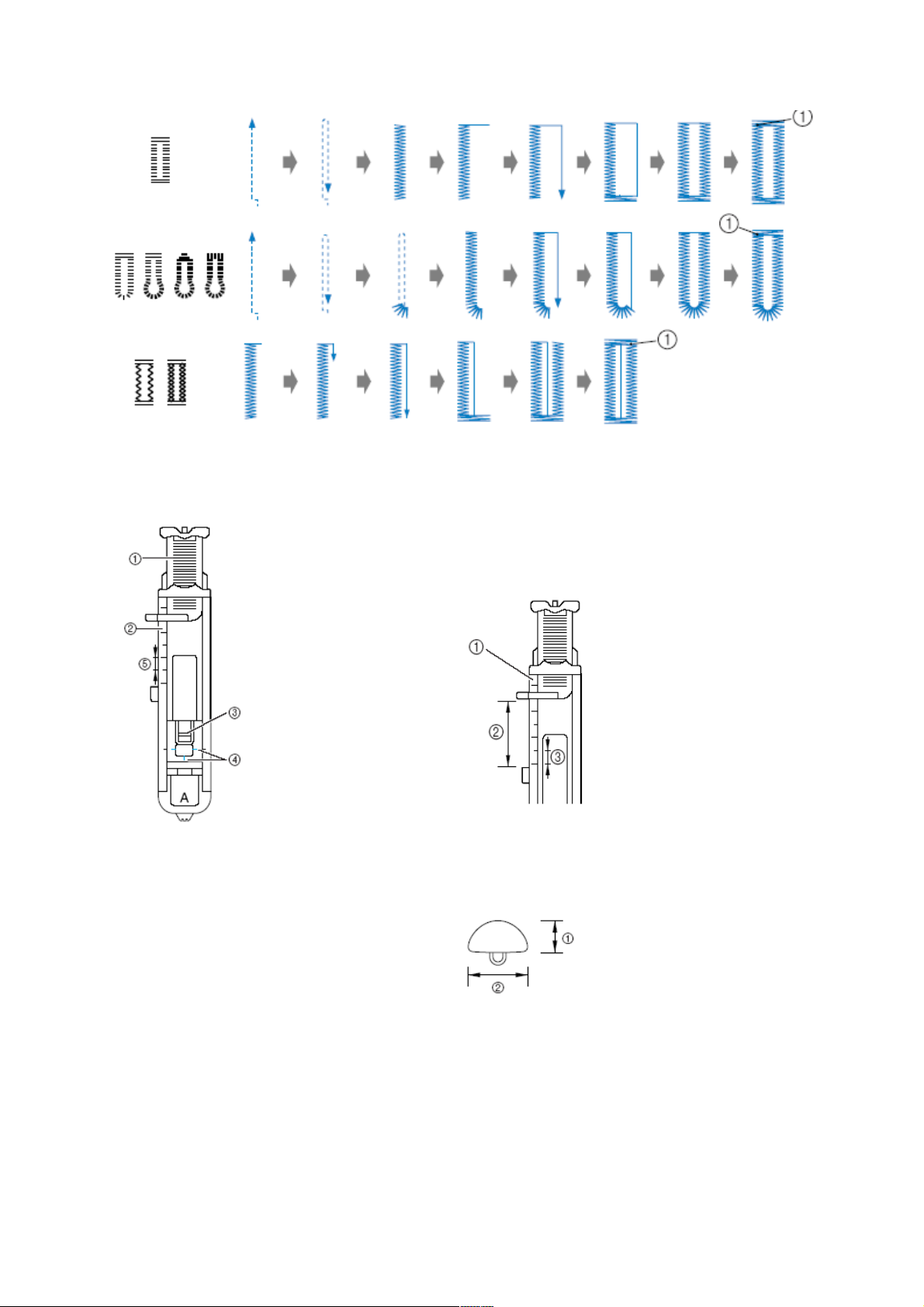

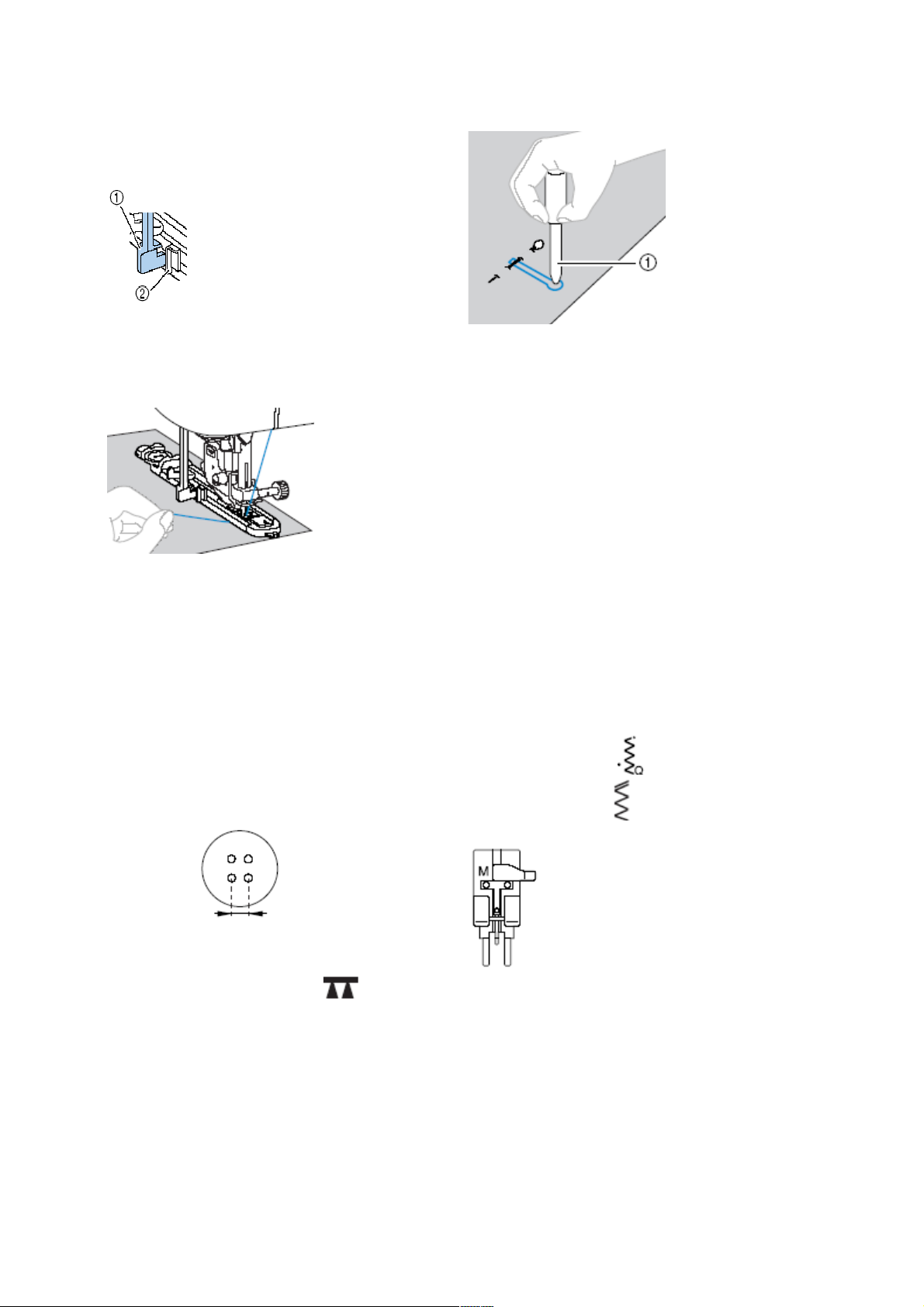

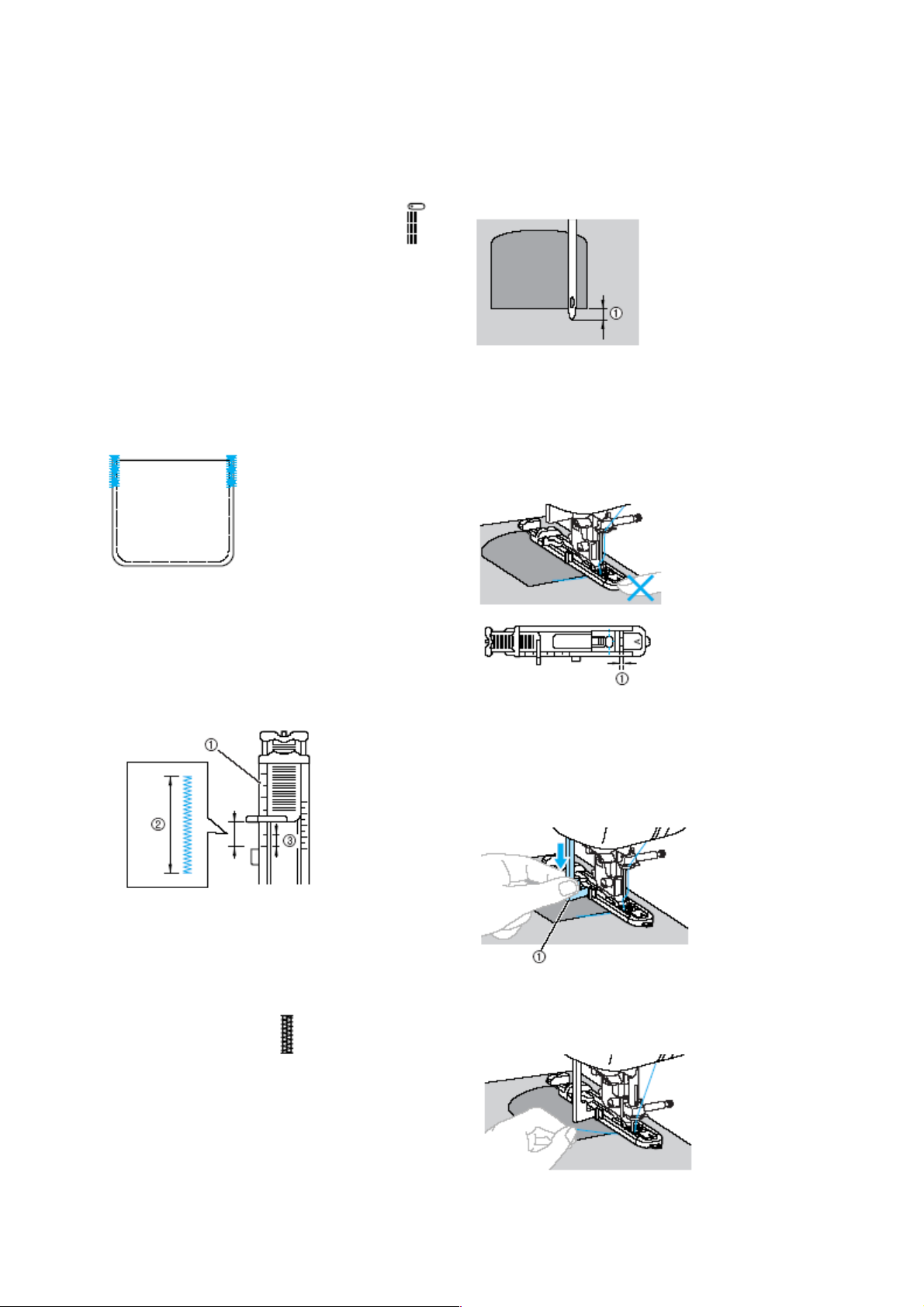

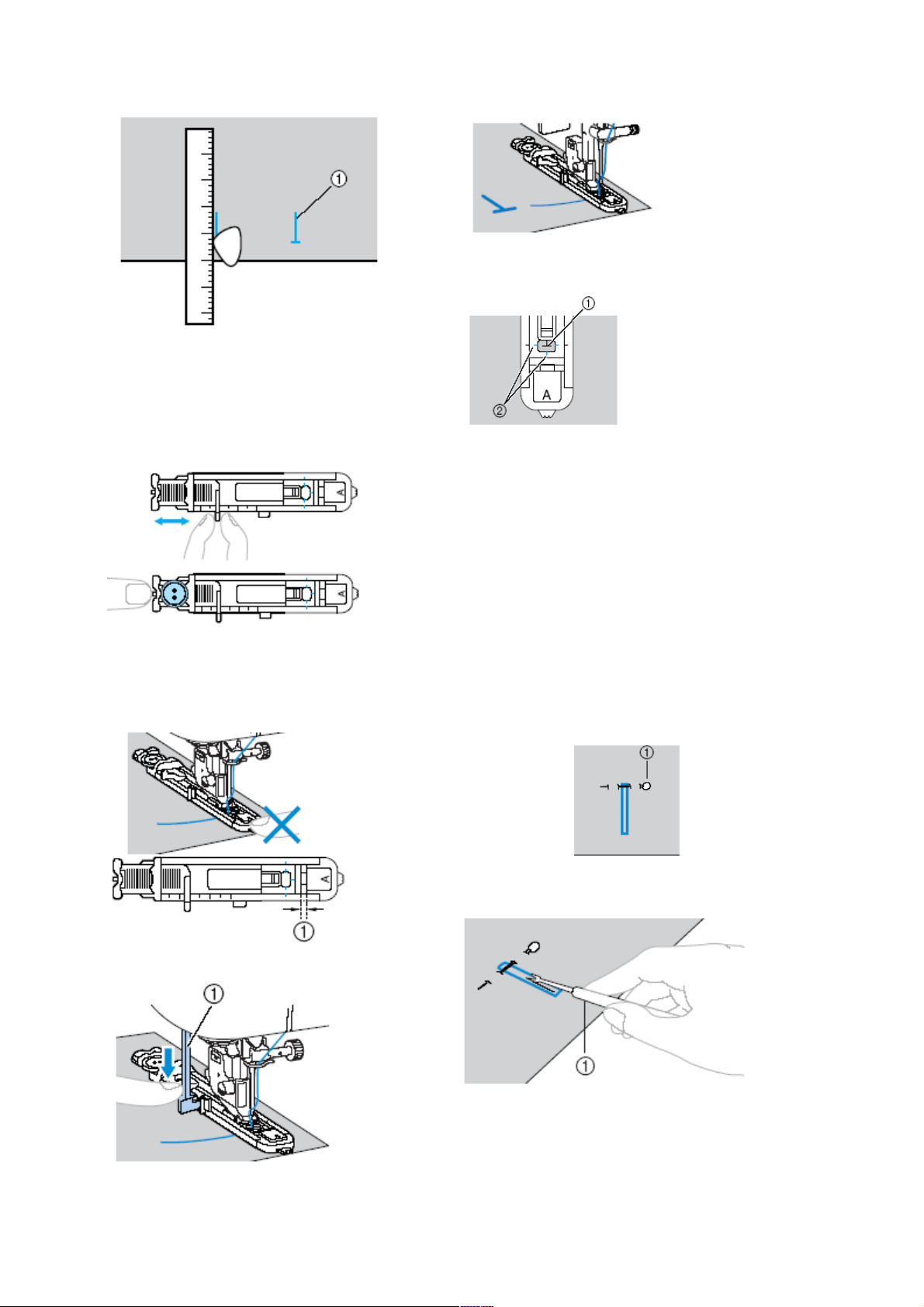

Automatyczna dziurka ................................................................................................... 52

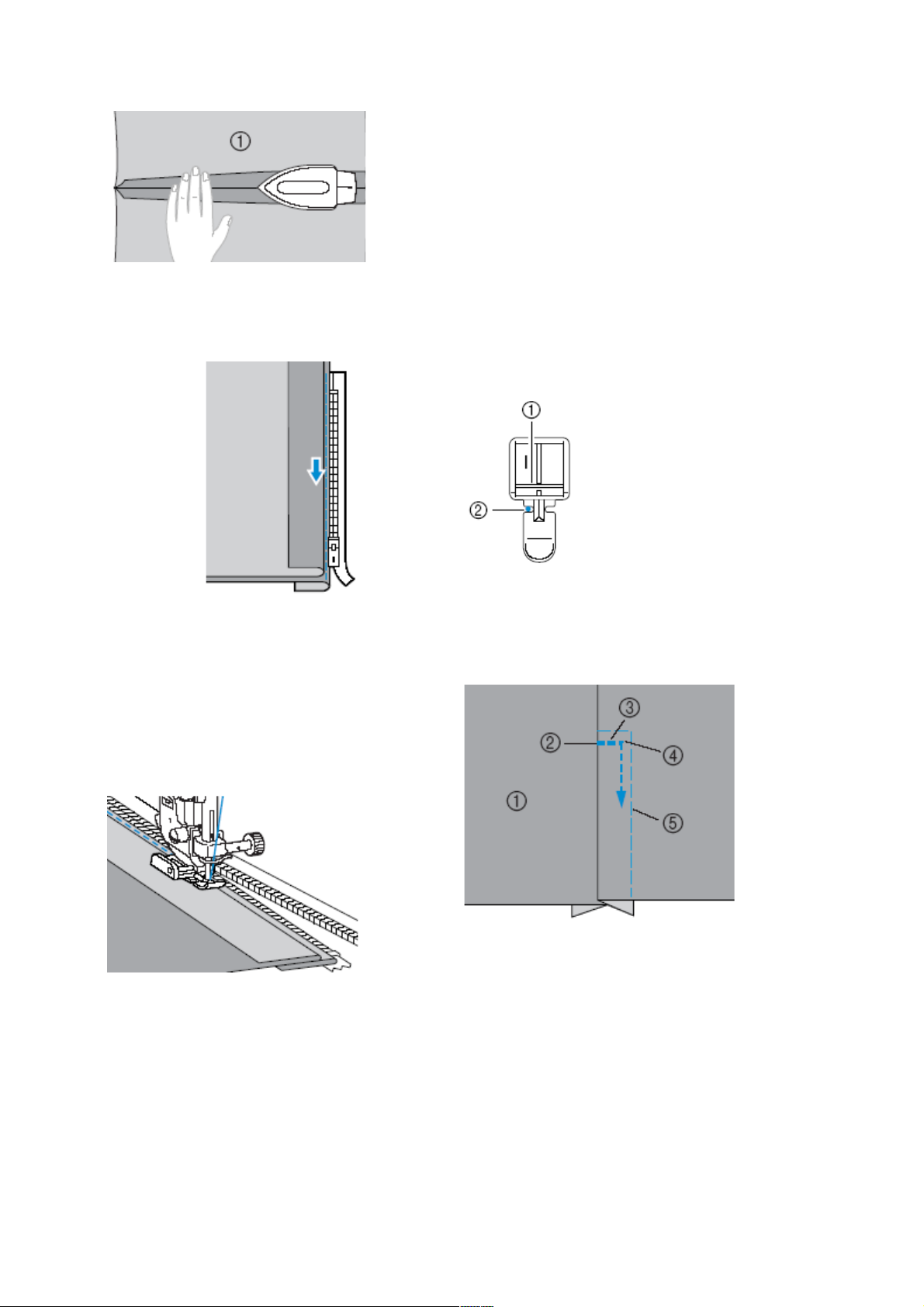

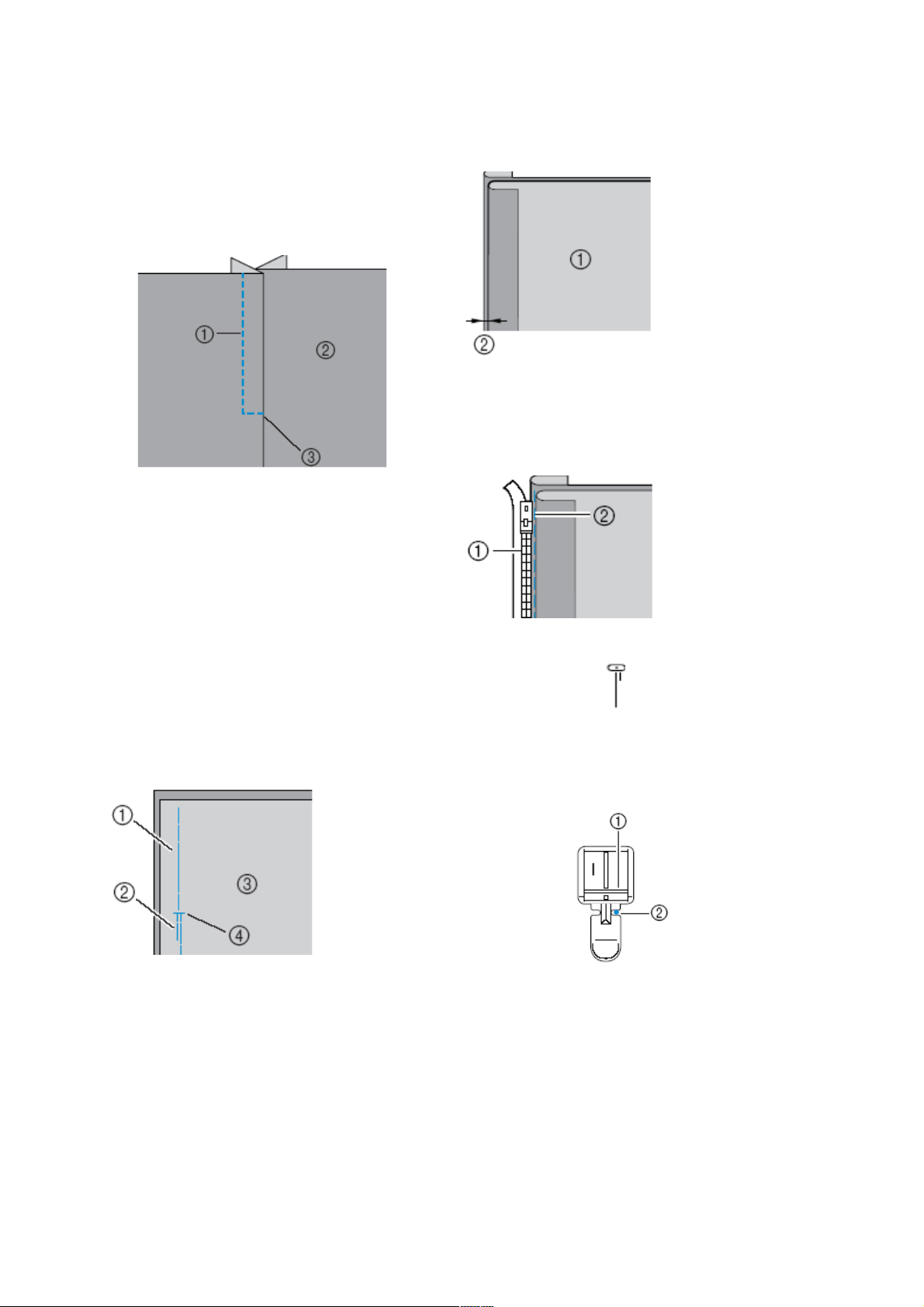

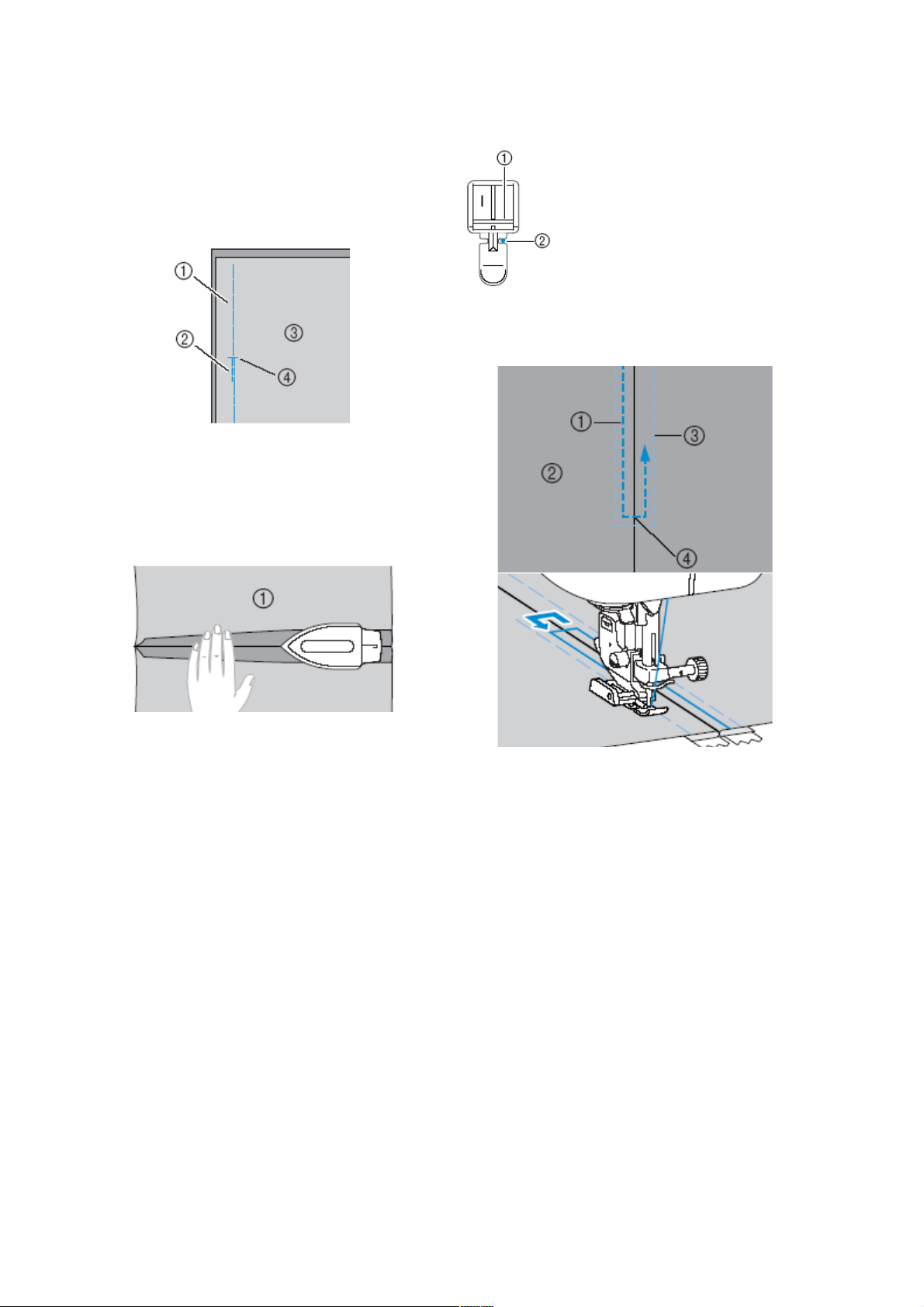

Wszywanie zamków błyskawicznych ............................................................................ 57

Wszywanie zamka bocznego ........................................................................................ 59

Szycie materiałów elastycznych i taśmy ........................................................................ 61

Szycie materiałów elastycznych .................................................................................... 62

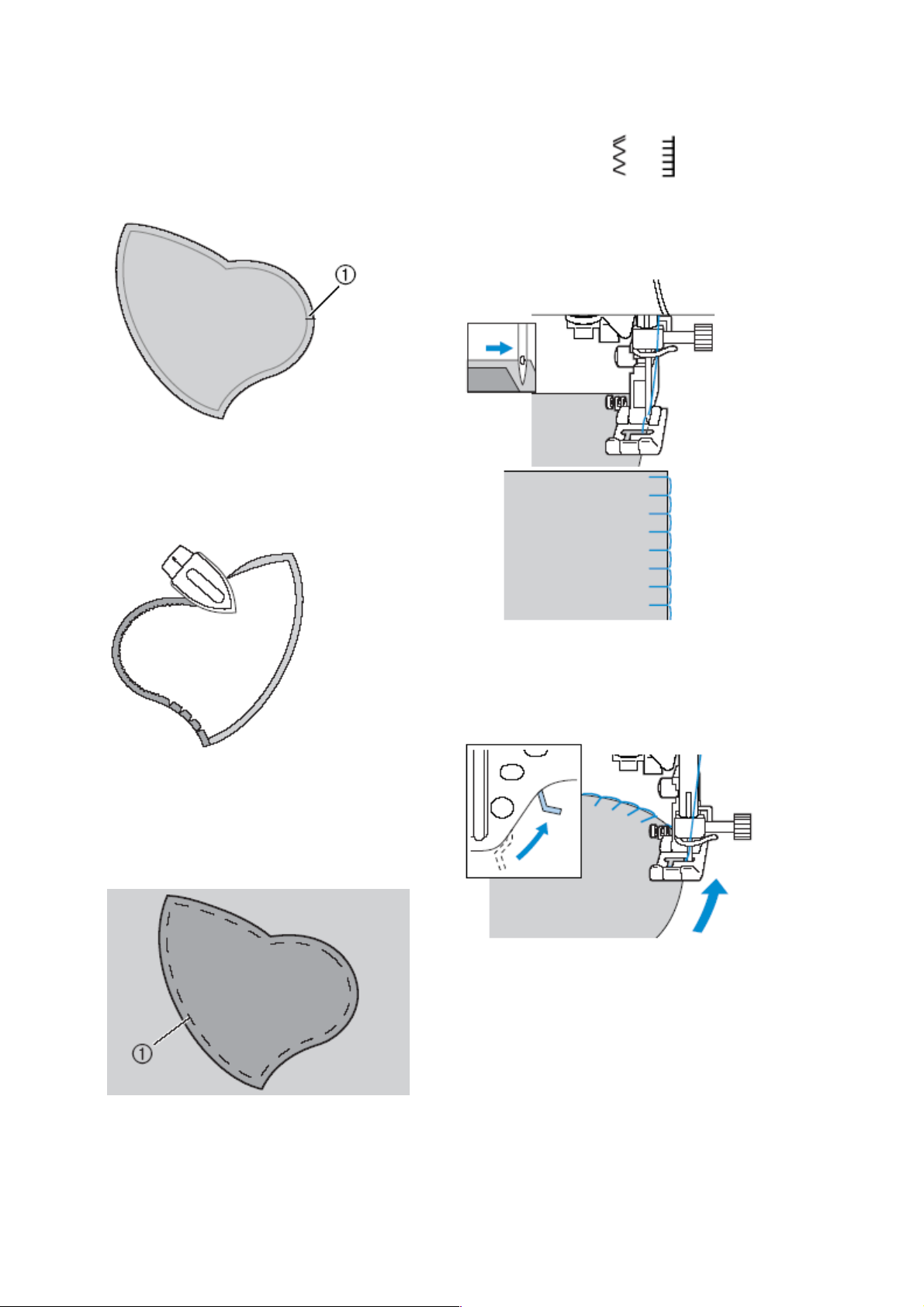

Przyszywanie aplikacji ................................................................................................... 65

Patchwork ..................................................................................................................... 66

Sztukowanie .................................................................................................................. 66

Pikowanie ...................................................................................................................... 67

Wolne stebnowanie (haftowanie) .................................................................................. 69

Ściegi wzmocnione ........................................................................................................ 70

Potrójny ścieg stretch .................................................................................................... 71

Ścieg ryglowy ................................................................................................................ 71

Ściegi ozdobne .............................................................................................................. 72

Ścieg ażurowy ............................................................................................................... 74

Ścieg łukowy ................................................................................................................. 74

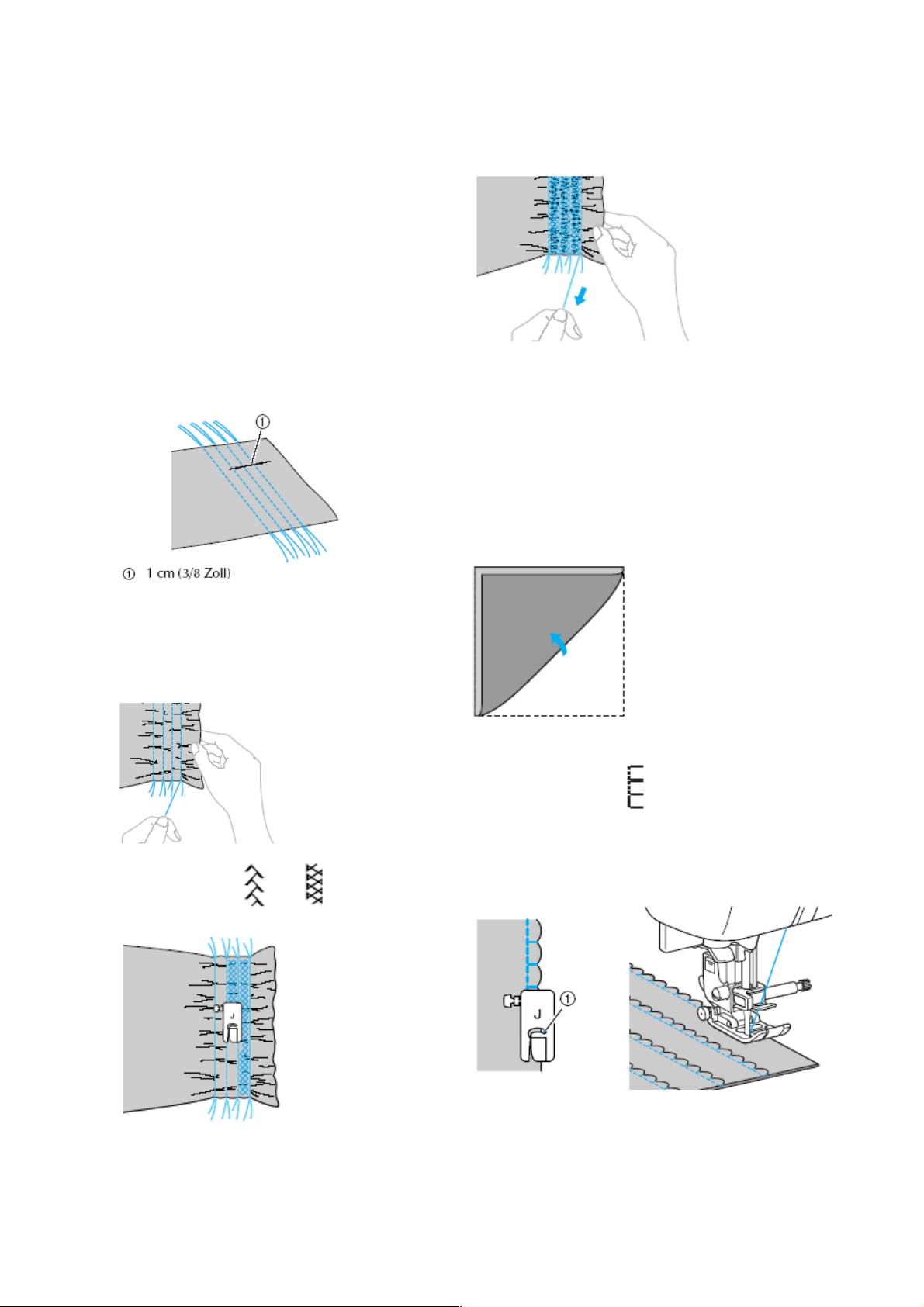

Marszczenie .................................................................................................................. 75

Ścieg muszelkowy ......................................................................................................... 75

Czyszczenie i konserwacja ............................................................................................ 76

Czyszczenie obudowy maszyny .................................................................................... 76

Usuwanie problemów .................................................................................................... 78

Komunikaty o błędach ................................................................................................... 80

Sygnalizacja dźwiękowa ................................................................................................ 81

Dodatek ......................................................................................................................... 81

KONSERWACJA ........................................................................................................... 88

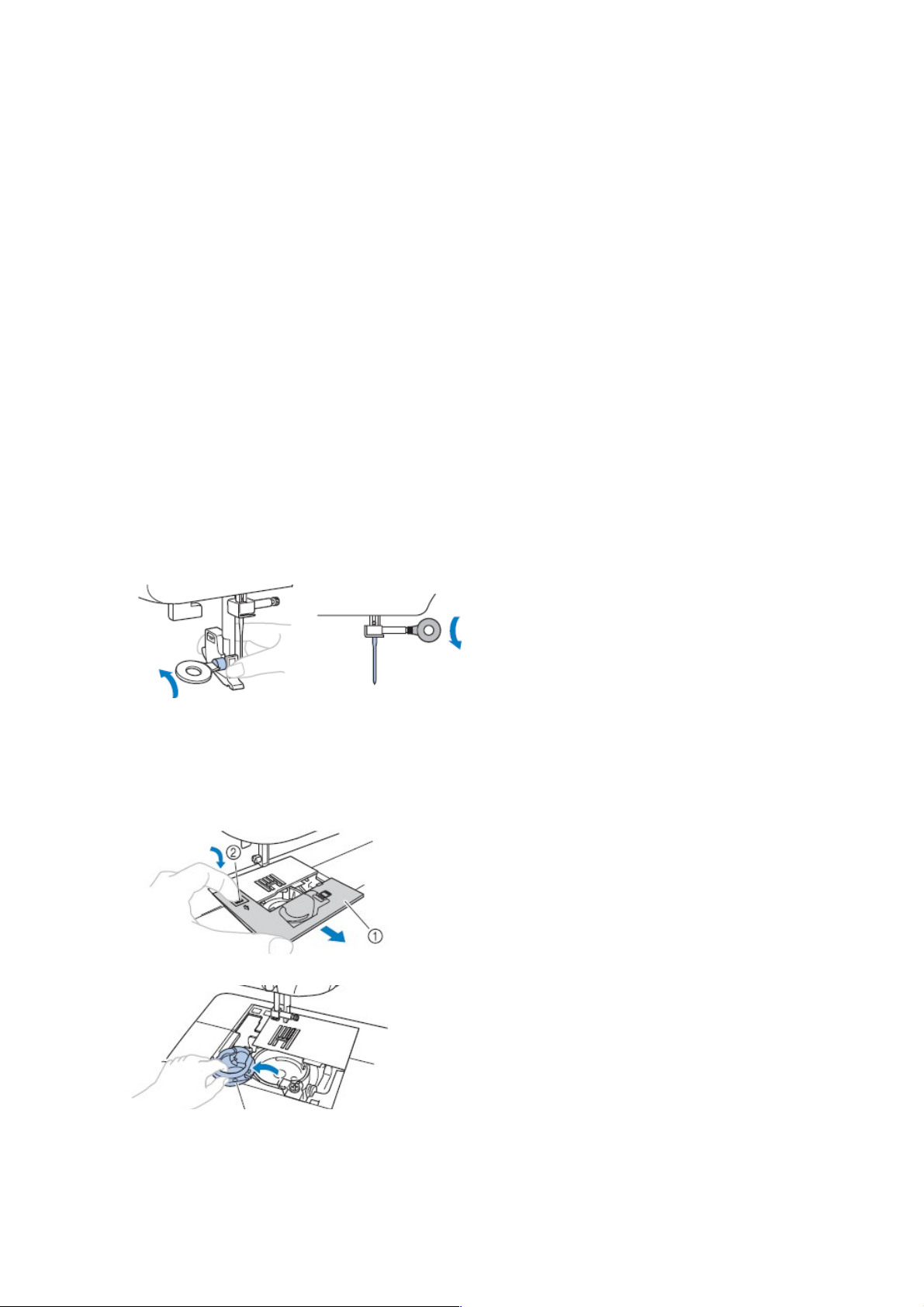

Czyszczenie maszyny ................................................................................................... 89

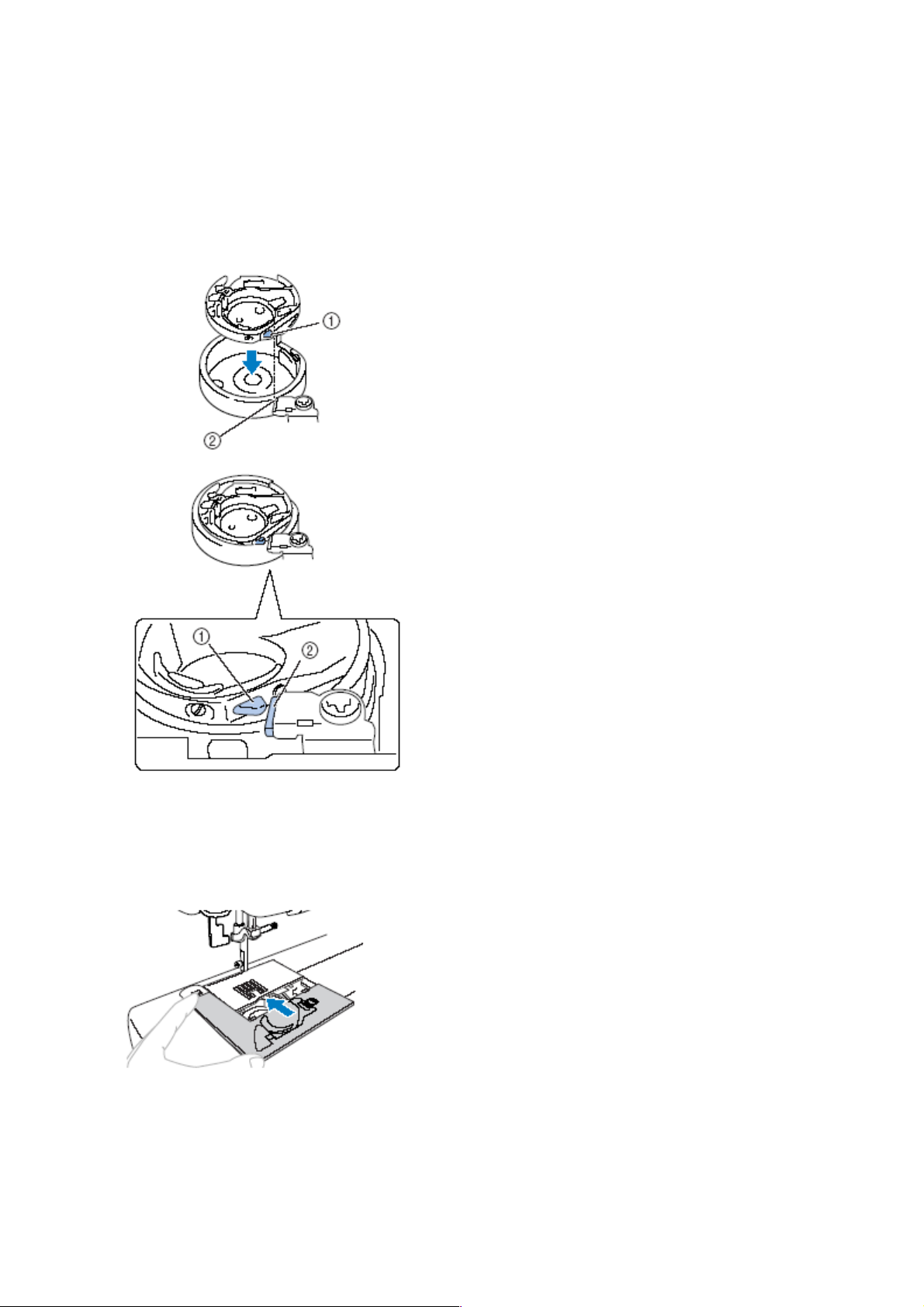

Czyszczenie chwytacza ................................................................................................ 89

Nieprawidłowe napięcie nici .......................................................................................... 91

Usuwanie materiału ....................................................................................................... 92

Sprawdzanie stanu operacji .......................................................................................... 94

PRZECZYTAJ UWAŻNIE przed użyciem maszyny.

Budowa maszyny do szycia

Wyposażenie

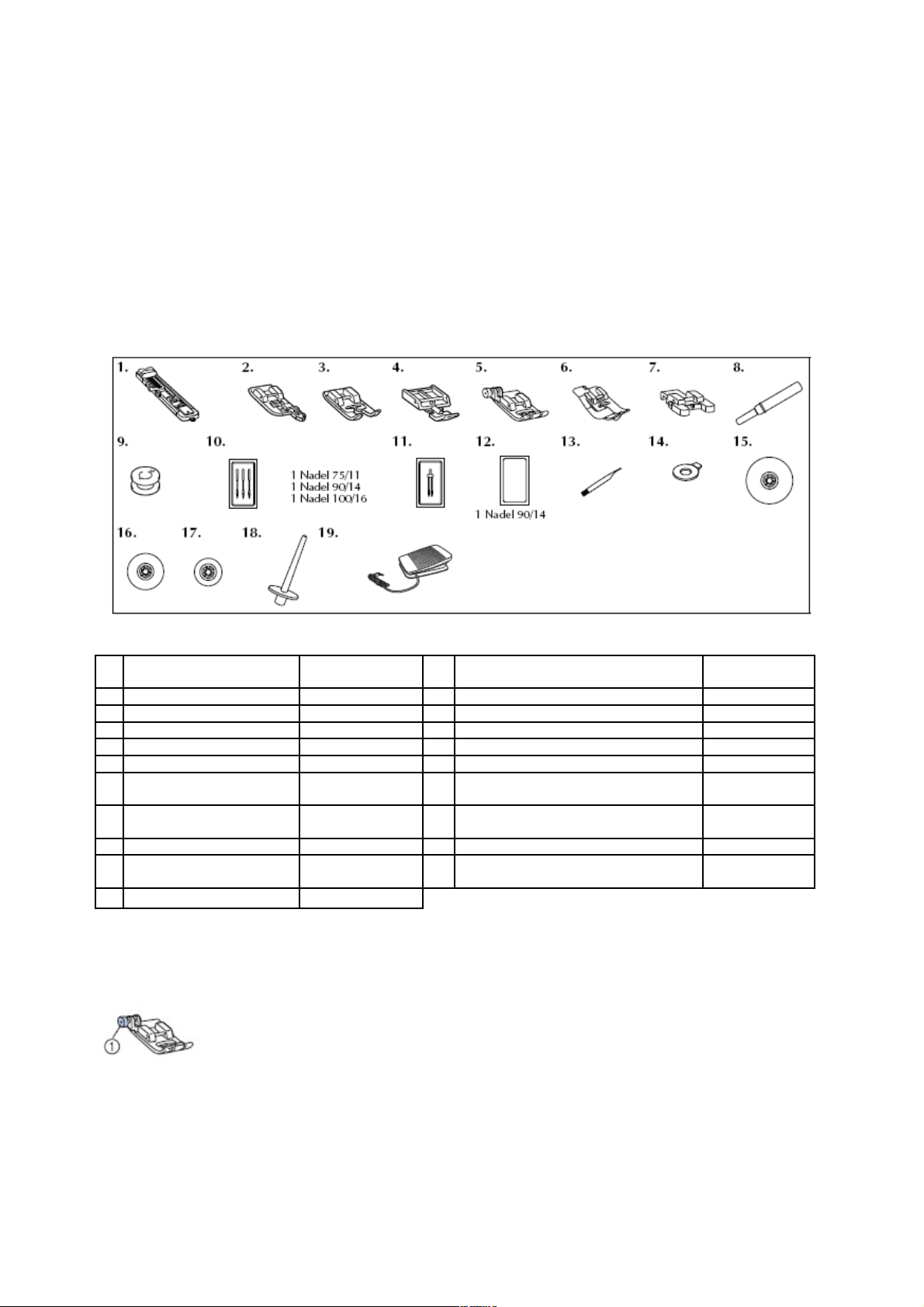

Akcesoria w wyposażeniu standardowym

Po otwarciu kartonu sprawdź, czy wszystkie poniższe akcesoria są kompletne. Jeżeli brakuje któregoś lub jest uszkodzony, zwróć się do partnera handlowego Brother.

Wykaz akcesoriów na wyposażeniu maszyny:

Nr Nazwa części

Numer katalogowy

Nr Nazwa części

Numer katalogowy

1 stopka do dziurek „A” XC3021-031 11. igła podwójna 131096-121

2. stopka owerlokowa „G” XC2691-033 12. igła do dzianin (z kulką) XD0360-021

3. stopka „N” XC3098-031 13. szczoteczka do czyszczenia X59476-051

4. stopka do suwaków „I” XD0810-031 14. śrubokręt XC1074-051

5. stopka „J” (w maszynie) X59370-021 15. nasadka szpulki (duża) 130012-054

6.

stopka do ściegu ślepego „R”

XE2650-001 16.

nasadka szpulki (średnia) (w maszynie)

XE1372-001

7.

stopka do przyszywania guzików „M”

XE2137-001 17. nasadka szpulki (mała) 130013-124

8. przecinak XF4967-001 18. dodatkowy trzpień na szpulkę XE2241-001

9.

szpulka (4) (jedna jest w maszynie)

SFB:XA5539-151 19. rozrusznik nożny XD0501-121

10. komplet igieł XC8834-021

UWAGA

Dotyczy stopki „J” W przypadku szycia grubych tkanin trudno przesuwających się (np. na początku szycia grubych tkanin) naciśnij czarny guzik z lewej strony stopki.

1) czarny guzik

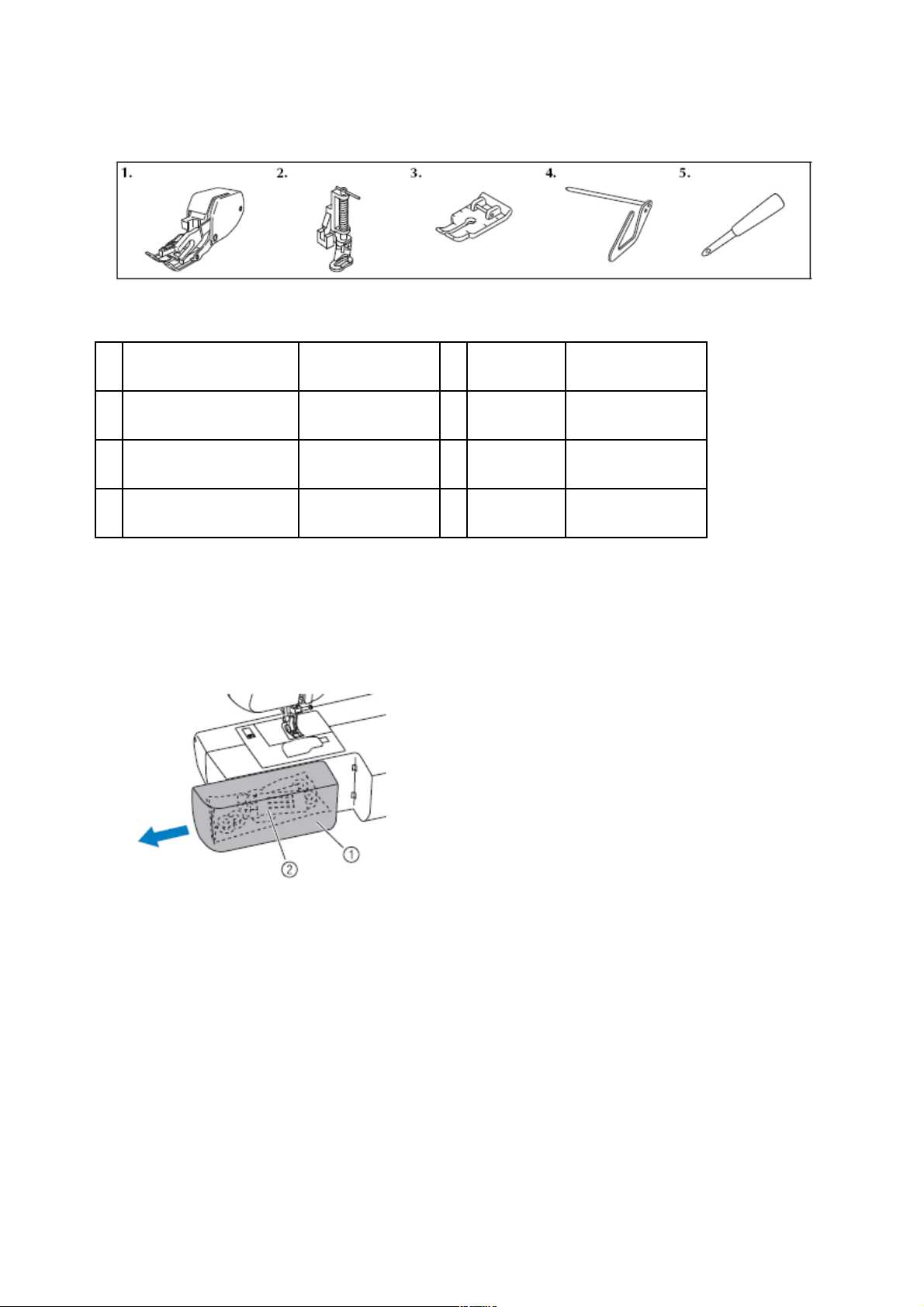

Wyposażenie dodatkowe

Wykaz akcesoriów opcjonalnych:

Nr Nazwa części Numer katalogowy Nr Nazwa części Numer katalogowy

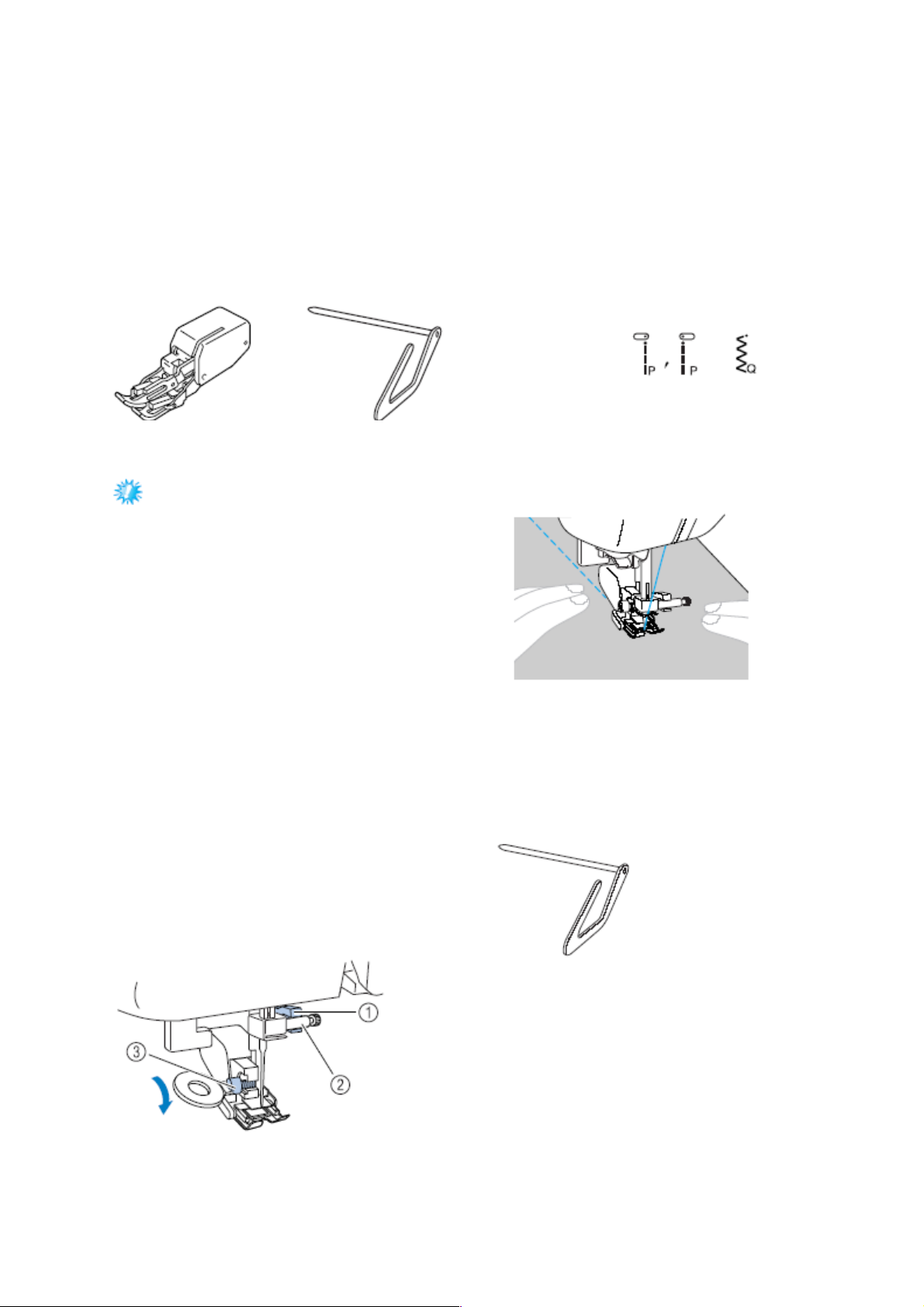

1. Górny transport materiału F033N: XG6623-001 4. linijka F016N: XC2215-052

2. Stopka do quiltingu F005N: XC1948-052 5. dziurkacz XZ5051-001

3. Stopka do quiltingu ¼ cala F001N: XC1944-052

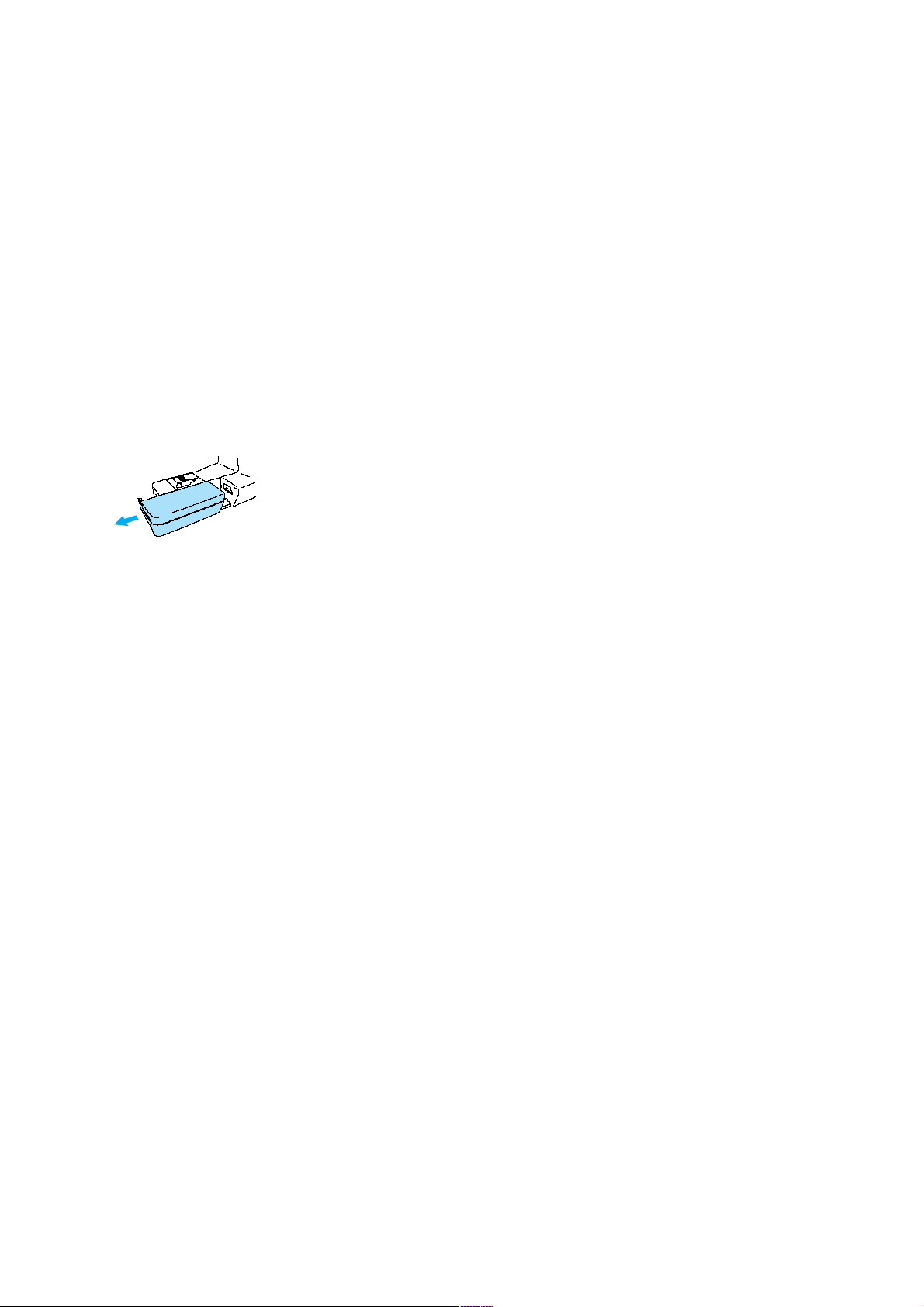

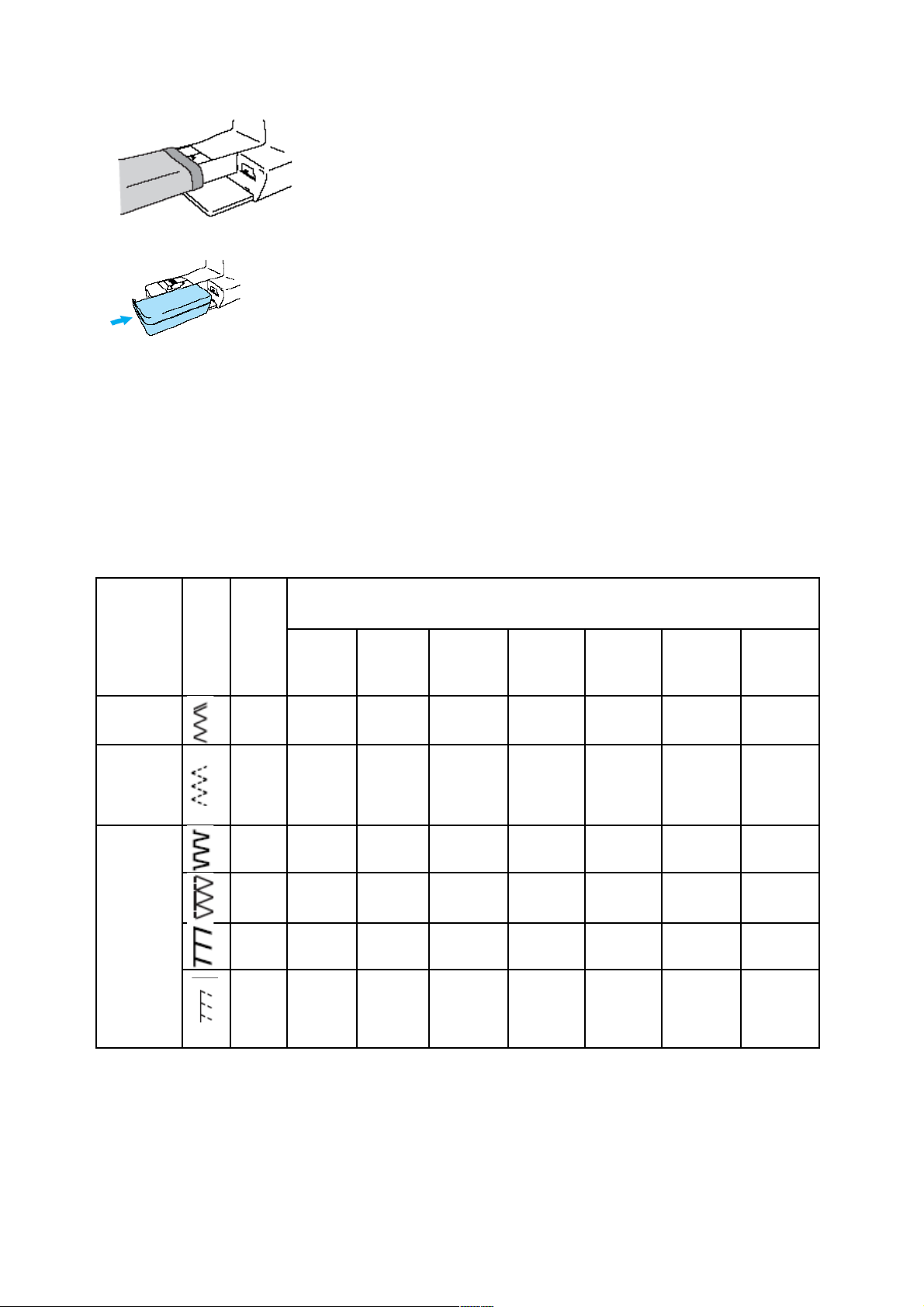

Pojemnik na akcesoria

Akcesoria znajdują się w pojemniku z przodu maszyny. Wysuń pojemnik w lewo w celu otwarcia.

1) pojemnik na akcesoria

2) torebka na akcesoria

Podstawowe podzespoły maszyny i ich obsługa

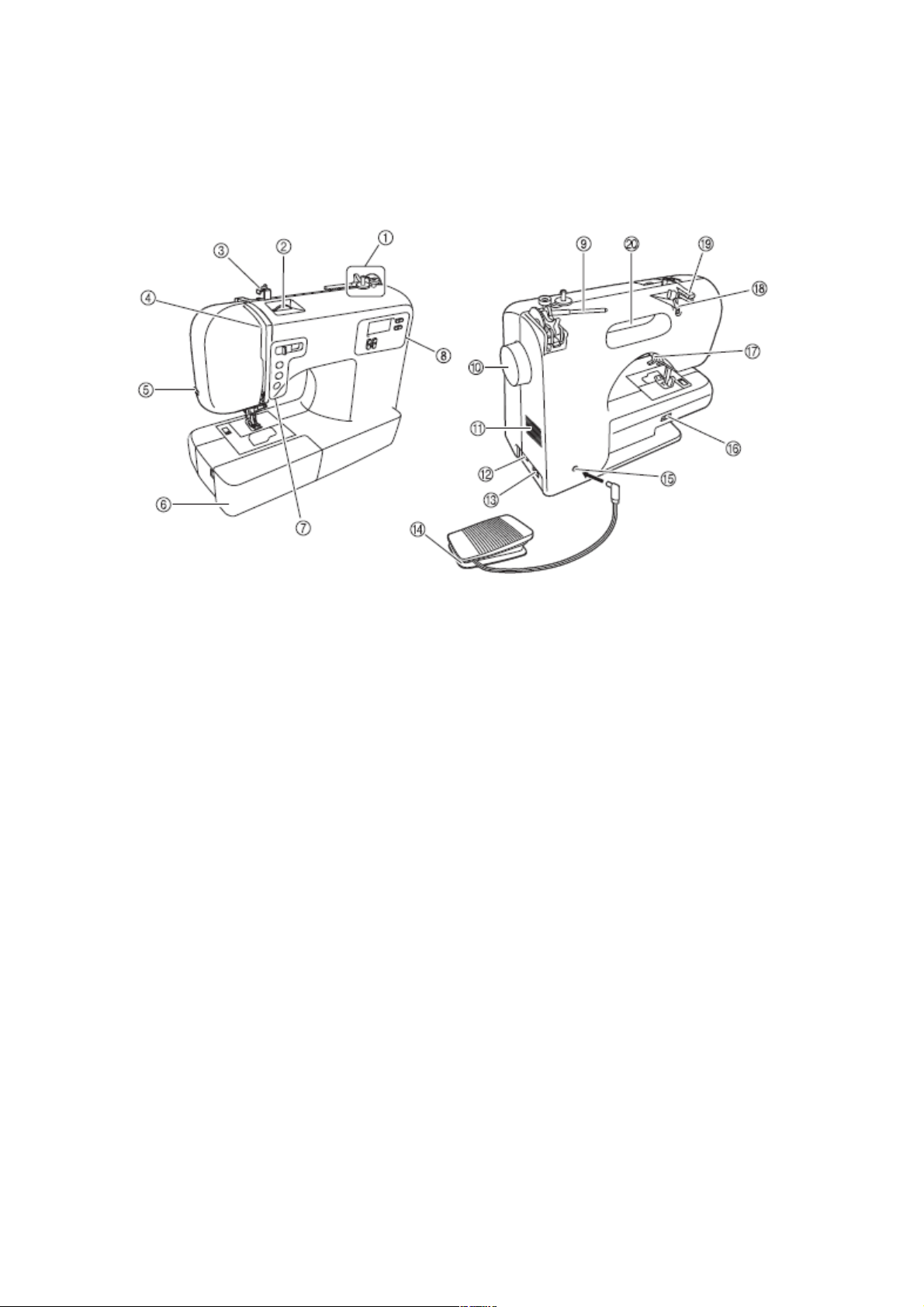

Podstawowe podzespoły maszyny

(1) Mechanizm nawijania dolnej nici na

szpulkę (2) Pokrętło naprężenia nici górnej (3) Prowadnik nici do nawijania

Przy nawijaniu dolnej nici poprowadź

nitkę przez prowadnik nici i wokół

krążka naprężenia (4) Dźwignia prowadnika nici (5) Obcinacz nici

Poprowadź nitkę przez obcinacz nici

w celu obcięcia nitki. (6) Pojemnik na akcesoria (7) Przyciski funkcyjne

Przyciski funkcyjne różnią się w

zależności od modelu maszyny. (8) Ekran obsługi

Przy pomocy ekranu możesz wybrać

ściegi oraz różne ustawienia ściegów.

Wygląd i umiejscowienie ekranu

obsługi różni się w zależności od

modelu maszyny. (9) Trzpień szpulki

Załóż szpulkę nici na trzpień. (10) Pokrętło

Obracanie koła w swoim kierunku

(przeciwnie do ruchu wskazówek

zegara) powoduje podnoszenie i

opuszczanie igły.

(11) Otwory wentylacyjne

Umożliwiają cyrkulację powietrza wokół silnika. W czasie użytkowania maszyny nie zakrywaj otworów wentylacyjnych.

(12) Włącznik/wyłącznik maszyny /

oświetlenia

(13) Gniazdo sieciowe

Przed szyciem podłącz wtyczkę kabla sieciowego do wtyczki gniazdka w maszynie.

(14) Rozrusznik nożny

Służy do sterowania prędkością szycia oraz do rozpoczynania i zatrzymywania szycia.

(15) Gniazdo rozrusznika

Przed rozpoczęciem szycia podłącz rozrusznik do sieci przez włożenie wtyczki do gniazdka.

(16) Dźwignia ustawienia transportera.

Zastosuj ten włącznik do opuszczenia dolnego transportera.

(17) Dźwignia stopki

Do podnoszenia i opuszczania stopki.

(18) Prowadnik nici

Do nawijania nici dolnej i nawlekania

maszyny. (19) 16) Płytka prowadnika nici (20) Przy nawlekaniu dolnej nici oraz

igły w maszynie poprowadź nitkę pod tą

płytką. (21)

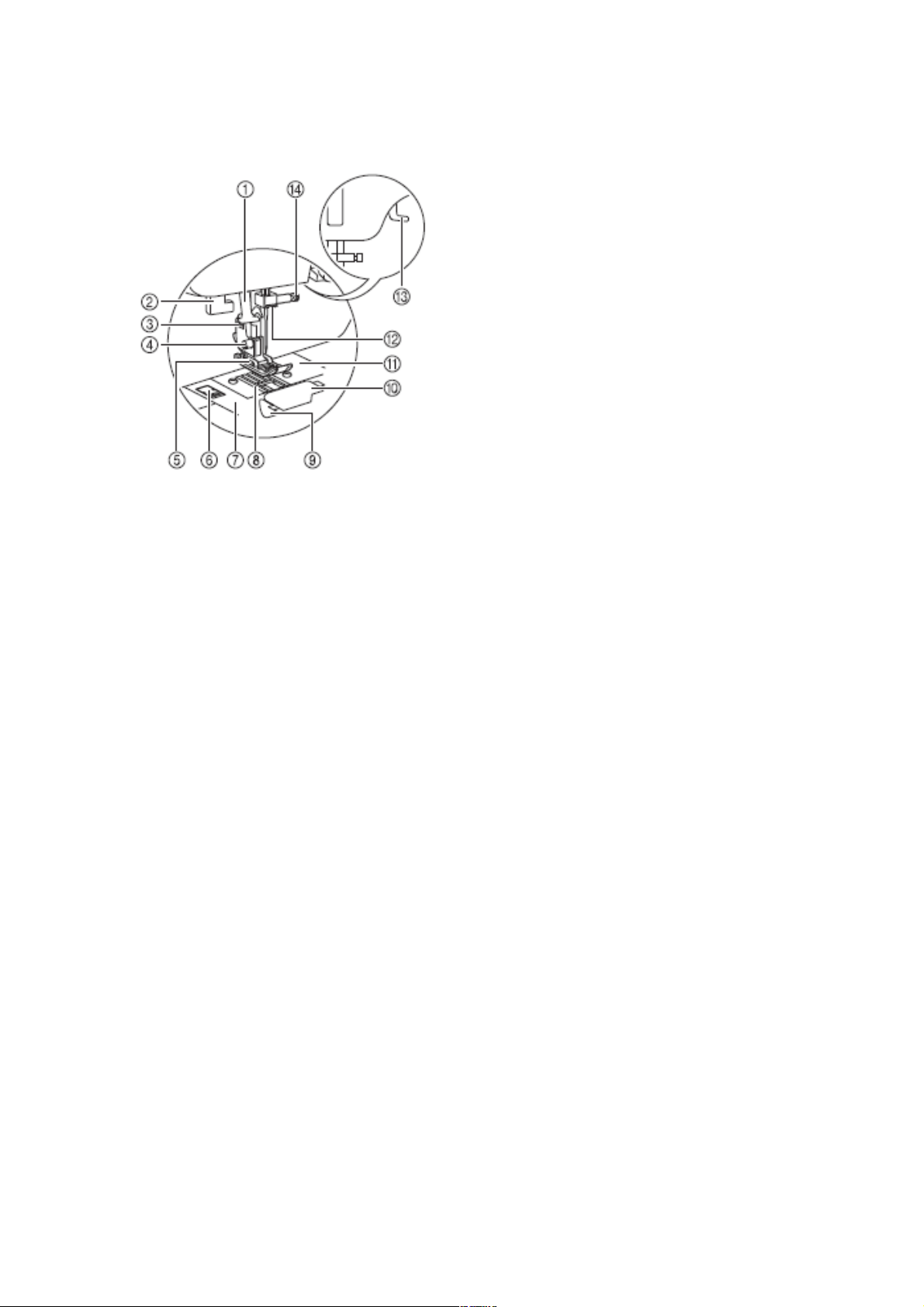

Obszar igły i stopki

1) Dźwignia nawlekacza igły Nawlecz igłę za pomocą nawlekacza igły.

2) Dźwignia do dziurki guzika Opuść dźwignię do szycia dziurki oraz do reglowania.

3) Uchwyt stopki

4) Śruba uchwytu stopki – do mocowania uchwytu stopki

5) Stopka

6) Uchwyt pokrywy płytki ściegowej

7) Pokrywa płytki ściegowej Zdejmij pokrywę płytki ściegowej w celu wyczyszczenia bębenka i chwytacza.

8) Ząbki transportu Przesuwają tkaninę w kierunku szycia.

9) Automat dolnej nici (w modelach wyposażonych w tę funkcję) Możesz rozpocząć szycie bez potrzeby wyciągania nici dolnej.

10) Pokrywa szpulki/bębenka Zdejmij pokrywę i załóż szpulkę w bębenku.

11) Płytka ściegowa Oznaczenia na płytce ściegowej (linie) są pomocne podczas szycia prostego szwu.

12) Prowadnik nici igielnicy Poprowadź nitkę górną przez prowadnik nici igielnicy.

13) Dźwignia stopki

14) Śrubka mocowania igły Przykręć śrubkę mocowania igły w celu przykręcenia igły.

Przyciski funkcyjne

Za pomocą przycisków funkcyjnych możesz sterować różnymi podstawowymi funkcjami maszyny.

1) Przycisk “Szycie do tyłu / Przeszywanie”

Przyciski dostępne nie we wszystkich modelach

2) Przycisk „Start/Stop" Naciśnij przycisk „Start/Stop”, aby rozpocząć lub zatrzymać proces szycia. Po zatrzymaniu maszyny igła znajduje się w najniższej pozycji. Wciśnij i trzymaj wciśnięty przycisk w celu szycia w małą prędkością.

3) Przycisk „Pozycja igły” (tylko w modelach z przyciskiem „Pozycja igły”) Naciśnij ten przycisk, aby podnieść lub opuścić igłę.

4) Regulacja prędkości szycia (tylko w modelach z regulacją prędkości szycia) Przesuń regulator prędkości szycia w prawo lub w lewo, aby ustawić właściwą prędkość szycia (w lewo, aby zmniejszyć prędkość szycia; w prawo- aby zwiększyć prędkość szycia).

Ekran obsługi

Ekran obsługi z przodu maszyny umożliwia wybór ściegów i obrazuje, jak wygląda wybrany ścieg.

1) Wyświetlacz LCD (ciekłokrystaliczny) Pokazuje numer wybranego ściegu (1), stopkę do zastosowania (2), gęstość ściegu (mm) (3) i szerokość ściegu (mm) (4). Pozycja (2) wyświetlana przy stopce zależy od modelu.

2) Przyciski wyboru ściegu Za pomocą tych przycisków wybierz numer ściegu. Szczegóły, patrz „Wybór ściegu”.

3) Przycisk gęstości ściegu Naciśnij stronę „-„ w celu ustawienia krótszego lub „+” w celu ustawienia dłuższego ściegu.

4) Przycisk szerokości ściegu Naciśnij stronę „-„ w celu zmniejszenia szerokości lub „+” w celu zwiększenia szerokości ściegu.

Trzpień szpulki

Za pomocą kciuka naciśnij na dźwignię trzpienia szpulki w celu podniesienia go (patrz rysunek).

 Przechowywanie nasadki szpulki Dostarczone z maszyną nasadki szpulki (mała, średnia, duża) możesz przechowywać założone na trzpień szpulki (patrz rysunek). Nałóż nasadkę szpulki okrągłą stroną w kierunku trzpienia szpulki.

 Przechowywanie trzpienia szpulki Po zakończeniu szycia ustaw trzpień szpulki w pozycji spoczynku. Zdejmij szpulkę z nićmi z trzpienia i opuść trzpień tak (patrz rysunek), aby znajdował się w pozycji spoczynku (po zatrzaśnięciu).

Instalacja trzpienia szpulki

1) Jeżeli trzpień szpulki został zdjęty z maszyny, wsuń widełki trzpienia szpulki w prowadnik w tyłu maszyny (patrz rysunek).

1) prowadnik

2) widełki

2) Wciśnij sztyft do dołu aż do zatrzaśnięcia.

Przygotowania

Włączanie / wyłączanie maszyny

Zasilanie maszyny

UWAGA

 Gdy maszyna nie jest użytkowana lub pozostaje bez dozoru, należy ją wyłączyć

głównym wyłącznikiem sieciowym i wyjąć wtyczkę z gniazda.

OSTRZEŻENIE

 Nie stosować do eksploatacji maszyny przedłużaczy lub rozgałęźników, gdyż

grozi to niebezpieczeństwem pożaru lub porażenia prądem.

 Wyciąganie wtyczki z gniazdka mokrymi rękami grozi porażeniem prądem.  Wyłączać maszynę przed wyciągnięciem wtyczki z sieci. Nigdy nie ciągnąć

za kabel, gdyż grozi to porażeniem prądem na skutek uszkodzenia gniazda lub kabla.

 Uważać, by kabel sieciowy nie był przecięty, uszkodzony, przerabiany lub

skręcony, zapętlony czy rozciągany. Nie kłaść na kablu ciężkich przedmiotów, chronić go przed oddziaływaniem źródeł ciepła. Kabel może ulec uszkodzeniu, co grozi pożarem lub porażeniem prądem. Jeżeli kabel przyłączeniowy jest uszkodzony, zwrócić się do sprzedawcy lub serwisu.

 Podczas czynności serwisowych, zdejmowania obudowy lub wymiany

żarówki wyłączyć maszynę z prądu.

 Jeżeli maszyna dłuższy czas nie jest używana, zawsze wyciągać wtyczkę z

sieci. Nieprzestrzeganie tej zasady grozi pożarem.

Włączanie maszyny

Najpierw włóż wtyczkę do gniazdka, zanim włączysz maszynę.

1. Zwróć uwagę, aby maszyna była

wyłączona (włącznik w pozycji „O”), a następnie włóż wtyczkę do gniazdka po prawej stronie maszyny.

2. Włóż wtyczkę sieciową do gniazdka

sieciowego.

Włącznik maszyny

Kabel sieciowy

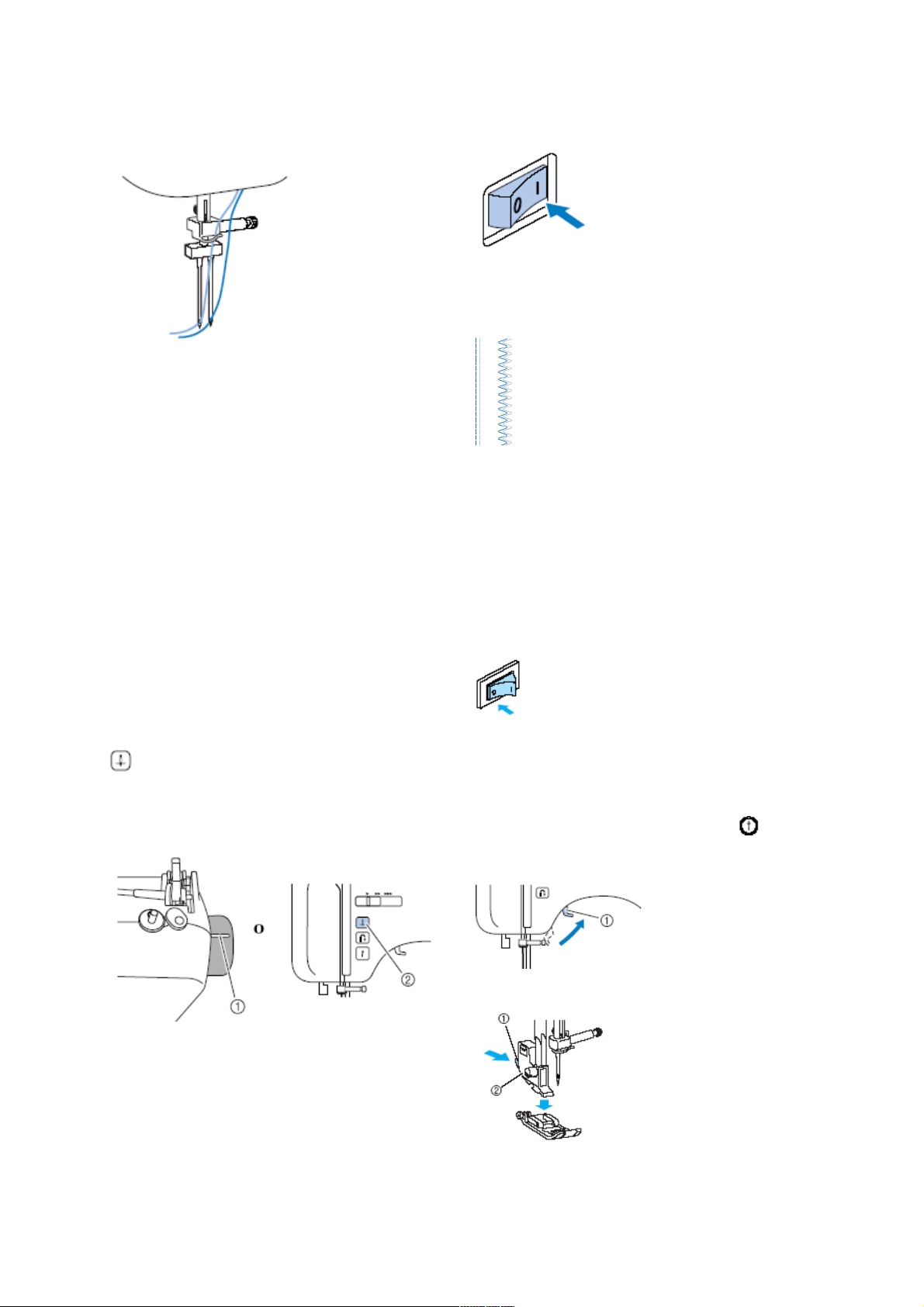

3. Wciśnij włącznik/wyłącznik maszyny po

prawej stronie maszyny do pozycji „I”.

Po włączeniu maszyny zaświecą się lampki.

Wyłączanie maszyny

Po zakończeniu pracy maszyny wyłącz maszynę. Pamiętaj o wyłączeniu maszyny do transportu.

1. Upewnij się, że maszyna jest w stanie

spoczynku.

2. Naciśnij przycisk włączania/wyłączania

maszyny, znajdujący się po prawej stronie maszyny do pozycji „O”.

 Lampki zgasną po wyłączeniu maszyny

3. Wyjmij wtyczkę z gniazdka sieciowego.

Przy wyjmowaniu nie ciągnij za kabel.

4. Wyjmij kabel z gniazdka maszyny.

WSKAZÓWKA  W przypadku braku prądu podczas pracy

maszyny, wyłącz maszynę i wyjmij wtyczkę. Po powtórnym włączeniu maszyny, otrzymasz niezbędne wskazówki niezbędne do bezproblemowego funkcjonowania maszyny.

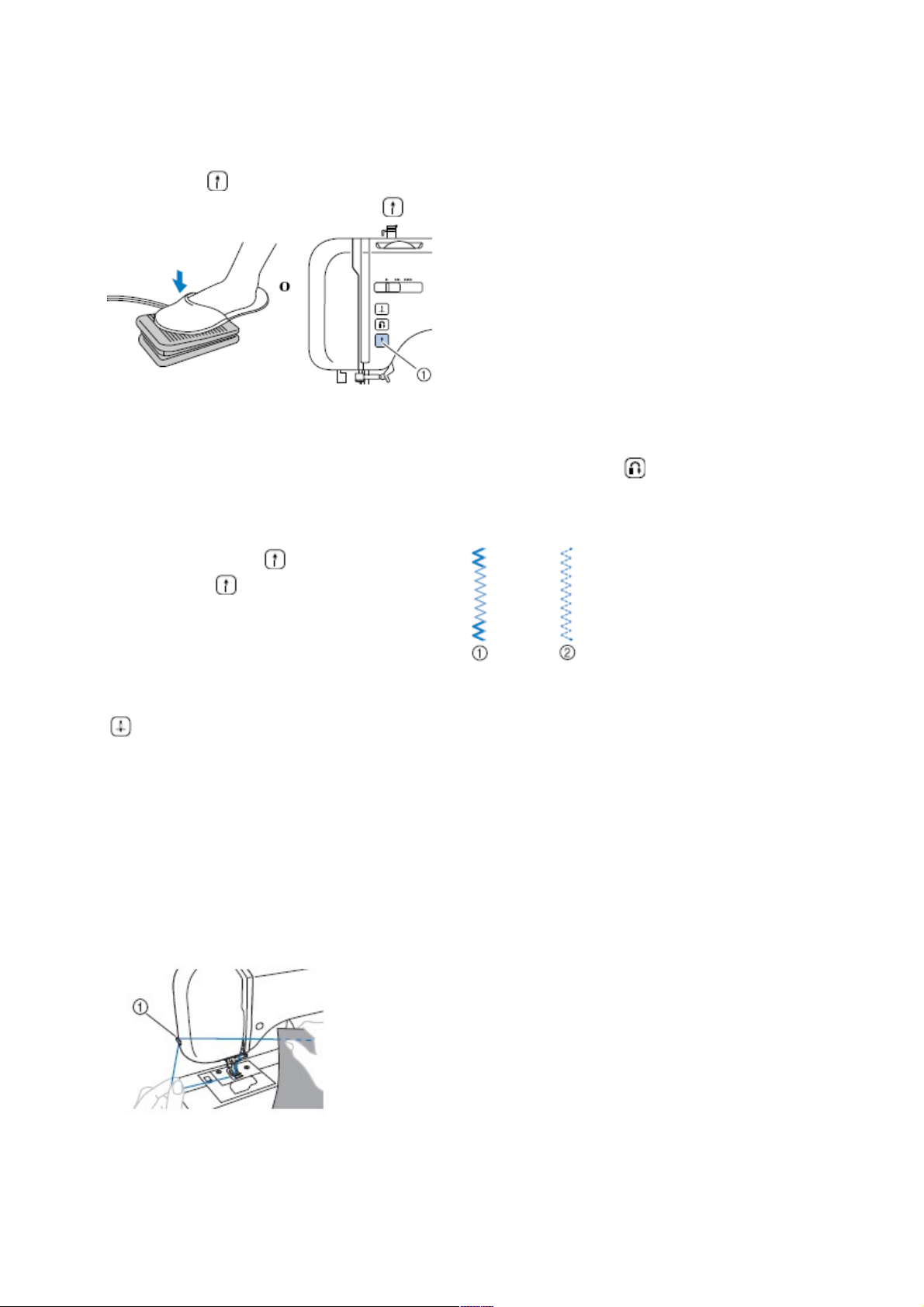

Rozrusznik nożny

Podłącz wtyczkę rozrusznika nożnego we właściwe gniazdo, znajdujące się z tyłu maszyny.

1) gniazdo dla rozrusznika nożnego

UWAGA

Po podłączeniu rozrusznika zwróć uwagę, aby maszyna była wyłączona. Unikniesz w ten sposób omyłkowego uruchomienia maszyny.

Lekkie naciśnięcie rozrusznika nożnego powoduje uruchomienie maszyny z niewielką prędkością. Dalsze naciśnięcie rozrusznika powoduje zwiększenie prędkości szycia. Po zwolnieniu nacisku na rozrusznik maszyna zatrzymuje się.

Langsamer – wolniej Scheller - szybciej

Kiedy maszyna nie jest używana, zwróć uwagę, aby nie znajdowały się na rozruszniku żadne przedmioty.

UWAGA

Przy podłączonym rozruszniku nie jest możliwe uruchomienie maszyny za pomocą przycisku „Start/Stop” (dotyczy tylko modelu z przyciskiem „Start/Stop”).

Regulacja prędkości szycia (tylko w modelach z przyciskiem „Start/Stop”) Przesuń regulator prędkości szycia w prawo lub w lewo, aby ustawić właściwą prędkość szycia (w lewo, aby zmniejszyć prędkość szycia; w prawo - aby zwiększyć prędkość szycia).

1) regulator prędkości szycia

Ustawienie regulacji prędkości oznacza maksymalną prędkość szycia, jaką możesz uzyskać przy użyciu rozrusznika nożnego.

Zmiana pozycji zatrzymania igły

1. Wyłącz maszynę.

2. Trzymając wciśniętą stronę „_” lewego

przycisku wyboru ściegu , włącz

maszynę, a następnie zwolnij przycisk.

Igła zatrzyma się w podniesionej pozycji.

WSKAZÓWKA Wykonaj w ten sposób powyższą czynność, aby przywrócić zatrzymanie igły w dolnej pozycji.

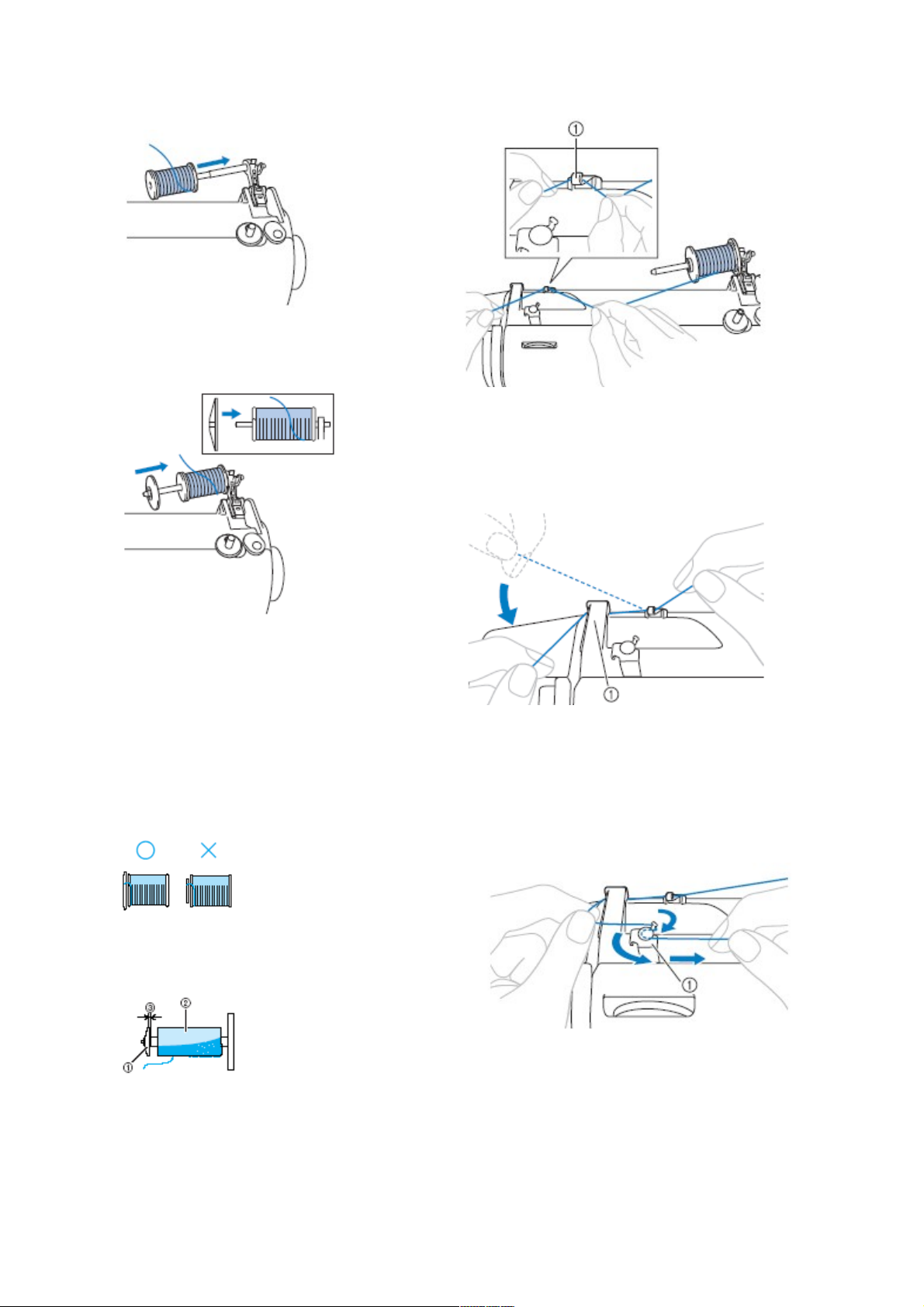

Nawijanie / zakładanie szpulki

Nawijanie dolnej nici

Nawiń nitkę na szpulkę.

1) zaczep prowadnika nici do nawijania dolnej nici

2) wałek

3) szpulka

Uwagi dotyczące szpulek

Używaj do tej maszyny wyłącznie szpulek do niej przeznaczonych (numer art. SFB: XA5539-

151). Stosowanie innych szpulek może uszkodzić maszynę lub prowadzić do obrażeń.

Jeżeli zastosujesz szpulki przeznaczone do innych modeli, maszyna może pracować nieprawidłowo.

Rzeczywiste wielkości

Ten model Inny model

1. Kciukiem naciśnij na dźwignię trzpienia szpulki (patrz rysunek). Trzpień szpulki uniesie się do góry.

2. Zdejmij nasadkę szpulki.

1) trzpień szpulki

2) nasadka szpulki

3. Załóż szpulkę nici na trzpień szpulki tak, aby nić rozwijała się od spodu do przodu

5. Trzymając nić prawą ręką, poprowadź ją pod prowadnikiem nici.

szpulki.

4. Załóż nasadkę na szpulkę. Wsuń nasadkę okrągłą stroną w lewo możliwie jak najbliżej w prawo (patrz rysunek).

UWAGA

 Jeżeli szpulka nici lub nasadka szpulki

zostanie niewłaściwie założona, nitka może się zaplątać wokół trzpienia szpulki lub złamać igła.

 Nasadki szpulek są dostępne w trzech

rozmiarach, abyś mógł dostosować odpowiednią do szpulki z nićmi. Jeżeli zastosujesz zbyt małą nasadkę do szpulki, nitka może się wcinać w rowki szpulki, a igła może się złamać.

UWAGA

Przy użyciu takich nici jak nawinięte krzyżowo, pozostaw nieco miejsca między nasadką szpulki a szpulką.

(1) Nasadka szpulki (mała)

(2) Nici nawinięte krzyżowo (3) Odstęp

1) prowadnik nici

6. Trzymając nić prawą ręką, lewą ręką trzymaj napiętą nić podczas przeprowadzania jej przez nasadkę prowadnika nici.

(1) płytka prowadnika nici

7. Wyciągnij nitkę w prawo, poprowadź ją pod zaczepami przy prowadniku nici do nawijania nici dolnej, następnie w kierunku przeciwnym do ruchu wskazówek zegara między płytki, a na koniec wyciągnij ją możliwie jak najdalej.

1) prowadnik nici do nawijania nici dolnej

Zwróć uwagę, aby nitka przebiegała pod tarczą naprężacza.

2) zaczep

3) tarcza naprężacza

4) możliwie jak najdalej wyciągnij

8. Załóż szpulkę na wałek nawijacza dolnej nici i przesuń wałek w prawo, a następnie nawiń ją w kierunku przeciwnym do ruchu wskazówek zegara tak, aby sprężynka wałka wypełniła wyżłobienie w szpulce. Wyciągnij nitkę na co najmniej 7 do 10 cm.

1) sprężynka wałka

2) wyżłobienie

3) 7-10 cm

9. Włącz maszynę.

10. Trzymając mocno końcówkę nici, naciśnij lekko na rozrusznik nożny lub naciśnij przycisk „Start/Stop” (dot. tylko modeli z przyciskiem Start/Stop”), aby nawinąć nitkę kilka razy na szpulkę. Następnie zatrzymaj maszynę.

WSKAZÓWKA

 Jeżeli chcesz używać maszynę z

rozrusznikiem nożnym, podłącz najpierw rozrusznik, a następnie włącz maszynę.

 Przy podłączonym rozruszniku nożnym

nie jest możliwe rozpoczęcie pracy maszyny za pomocą przycisku „Start/Stop” (dot. tylko maszyn z przyciskiem „Start/Stop”).

11. Obetnij wystającą nitkę na szpulce.

12. Przesuń regulator prędkości szycia w prawo, aby zwiększyć prędkość nawijania nici na szpulkę, w lewo – aby zmniejszyć prędkość (dot. tylko modeli maszyn z regulatorem prędkości szycia).

1) regulator prędkości szycia

13. W celu rozpoczęcia naciśnij rozrusznik nożny lub naciśnij przycisk „Start/Stop” (dot. tylko modeli z przyciskiem „Start/Stop”).

14. Jeżeli szpulka będzie pełna i zacznie się powoli obracać, zdejmij nogę z rozrusznika lub naciśnij przycisk „Start/Stop” (dot. tylko maszyn z przyciskiem „Start/Stop”).

15. Obetnij nitkę, przesuń trzpień nawijacza w lewo, a następnie zdejmij szpulkę.

16. Przesuń regulator prędkości szycia w lewo do pozycji wyjściowej (dot. tylko modeli maszyn z regulatorem prędkości szycia).

WSKAZÓWKA

 Jeśli maszyna została uruchomiona lub

poruszona kołem zamachowym po nawijaniu nici na szpulkę, maszyna wyda dźwięk kliknięcia, nie jest to usterka maszyny.

 Igielnica nie porusza się, kiedy trzpień

nawijacza przesunięty jest w prawo.

UWAGA

Używaj tylko szpulek prawidłowo nawiniętych nićmi, w innym przypadku może dojść do złamania igły lub nieprawidłowego naprężenia nici.

1) właściwie nawinięta

2) niewłaściwie nawinięta szpulka

 Dotyczy modeli wyposażonych w szybki

system szpulowania

1. Załóż szpulkę na trzpień nawijacza, aby

sprężynka znalazła się w nacięciu szpulki.

1) nacięcie w szpulce

2) sprężynka trzpienia nawijacza

2. Przesuń trzpień ze szpulką w prawo.

3. Wykonaj kroki od 1 do 7 opisany w

rozdziale „Nawijanie nici dolnej na szpulkę”. Przewlecz nić przez tarczę naprężacza.

4. Zabezpiecz lewą ręką nić wokół tarczy

naprężacza, prawą ręką owiń na szpulkę nić zgodnie z ruchem wskazówek zegara 5 lub 6 razy.

5. Wyciągnij nitkę w prawo i poprowadź ją przez

szczelinę płytki nawijacza.

1) szczelina płytki nawijacza (z

zintegrowanym obcinaczem nici)

Nitka zostanie obcięta.

6. Przesuń regulator prędkości szycia w prawo

(aby przyspieszyć nawijanie), (dot. Modeli wyposażonych w regulator prędkości szycia).

1) regulator prędkości szycia

7. Włącz maszynę.

8. Naciśnij na rozrusznik nożny lub wciśnij

przycisk “Start/Stop” (dot. Modeli z przyciskiem “Start/Stop”).

WSKAZÓWKA

 Jeżeli maszyna ma być obsługiwana za

pomocą rozrusznika nożnego, podłącz go przed włączeniem maszyny.

 Jeżeli rozrusznik nożny jest podłączony,

przycisk “Start/Stop” nie działa (dot. modeli z przyciskiem “Start/Stop”).

9. Kiedy szpulka zaczyna się wolniej kręcić,

zdejmij nogę z rozrusznika lub naciśnij przycisk “Start/Stop” (dot. modeli z przyciskiem “Start/Stop”).

10. Obetnij nitkę, przesuń trzpień nawijacza w

lewo, a następnie zdejmij szpulkę.

11. Przesuń regulator prędkości szycia do

pozycji wyjściowej (w modelach wyposażonych w regulator prędkości szycia).

UWAGA

Używaj tylko szpulek prawidłowo nawiniętych nićmi, w innym przypadku może dojść do złamania igły lub nieprawidłowego naprężenia nici.

1) właściwie nawinięta

2) niewłaściwie nawinięta szpulka

WSKAZÓWKA

 Jeśli maszyna została uruchomiona lub

poruszona kołem zamachowym po nawijaniu nici na szpulkę, maszyna wyda dźwięk kliknięcia, nie jest to usterka maszyny.

 Igielnica nie porusza się, kiedy trzpień

nawijacza przesunięty jest w prawo.

Zakładanie szpulki z nitką dolną Załóż nawiniętą szpulkę.

UWAGA

Używaj tylko szpulek prawidłowo nawiniętych nićmi, w innym przypadku może dojść do złamania igły lub nieprawidłowego naprężenia nici.

1) właściwie nawinięta

2) niewłaściwie nawinięta szpulka

Jeżeli zastosujesz szpulki przeznaczone do innych modeli, maszyna może pracować nieprawidłowo. Oryginalne wielkości

Ten model Inny model

UWAGA

Upewnij się, że maszyna jest wyłączona w trakcie nawlekania, w przeciwnym razie przypadkowe naciśnięcie rozrusznika nożnego spowoduje uruchomienie maszyny, co może spowodować obrażenia użytkownika.

WSKAZÓWKA

Przebieg nici dolnej jest oznaczony na pokrywie płytki ściegowej. Zwróć uwagę, aby prowadzenie nici było zgodne z oznaczeniem.

1. Podnieś igłę do najwyższej pozycji, kręcąc do siebie kołem zamachowym lub naciskając

przycisk pozycji igły (dot. modeli z przyciskiem pozycji igły), a następnie podnieś stopkę.

2. Wyłącz maszynę.

3. Przesuń w prawo przycisk pokrywy szpulki i

zdejmij pokrywę.

1) pokrywa

2) przesuń przycisk

4. Umieść szpulkę w koszyku tak, aby

kierunek odwijania nici był w lewo (patrz rysunek).

6. Załóż pokrywę szpulki w taki sposób, aby lewy róg wsunął się w szczelinę (patrz strzałka 1), a następnie delikatnie dociśnij prawą krawędź płytki (2) aż usłyszysz kliknięcie.

UWAGA

Upewnij się, że szpulka jest prawidłowo dociśnięta, założona właściwie i że rozwija się we właściwym kierunku. W przeciwnym razie nić może się zerwać, złamać igła lub naprężenie nici może być nieprawidłowe.

5. Trzymając koniec nitki, wciśnij palcem w dół szpulkę i poprowadź nitkę przez szczelinę (patrz rysunek).

Upewnij się, że nić została prawidłowo przeprowadzona przez sprężynkę naprężającą w koszyku szpulki. Jeśli sprężynka nie jest nawleczona, nawlecz ją ponownie.

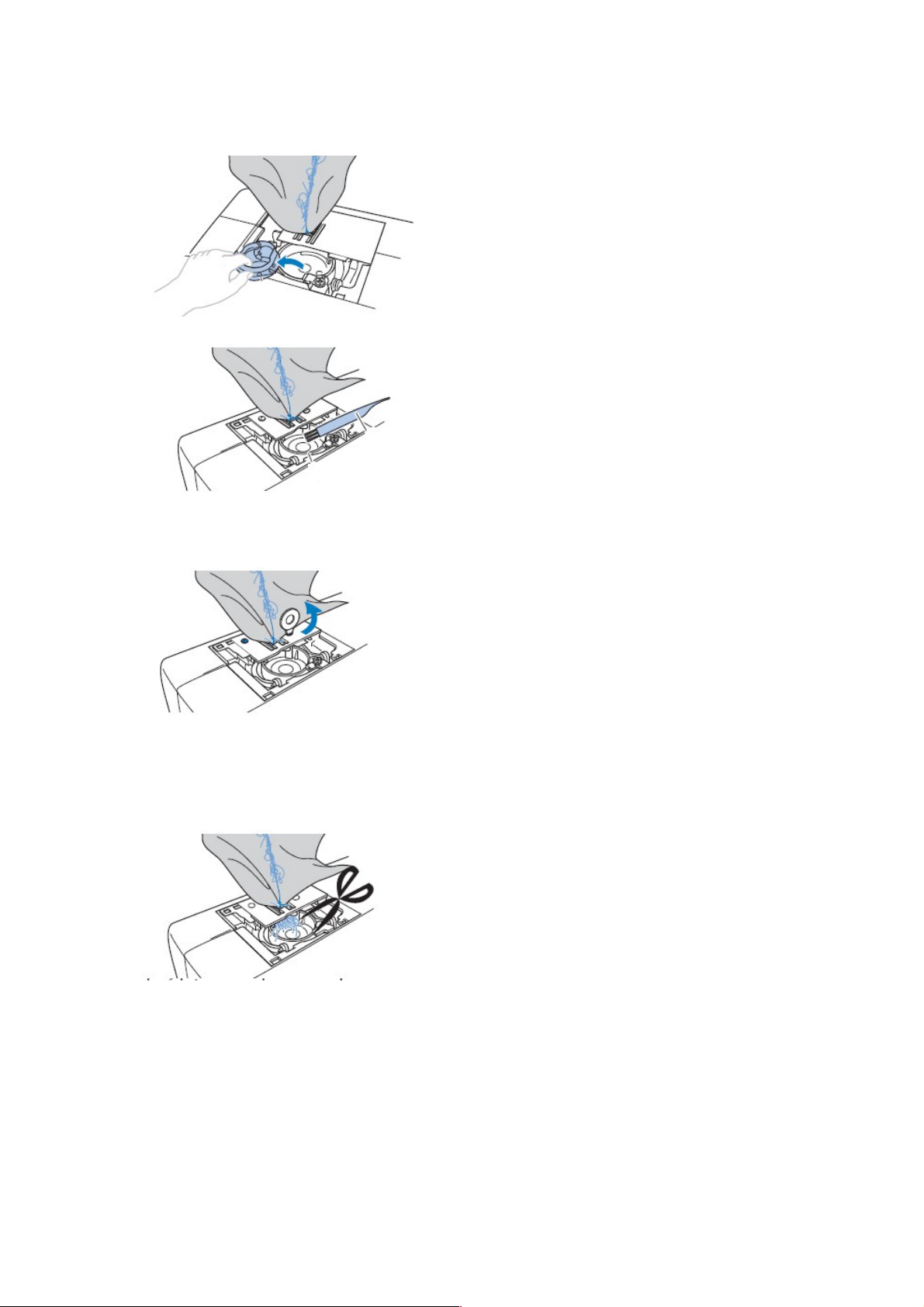

Dla modeli wyposażonych w system szybkiego nawijania nici dolnej

WSKAZÓWKA

Przebieg nici dolnej jest oznaczony na pokrywie płytki ściegowej. Zwróć uwagę, aby prowadzenie nici było zgodne z oznaczeniem.

1. Podnieś igłę do najwyższej pozycji, kręcąc w swoim kierunku kołem zamachowym lub

naciskając przycisk pozycjonowania igły (dostępny w wybranych modelach), a następnie podnieś stopkę.

2. Wyłącz maszynę.

3. Przesuń w prawo przycisk pokrywy szpulki i otwórz pokrywę.

1) pokrywa

2) przesuń przycisk

4. Umieść szpulkę w bębenku prawą ręką tak, aby koniec nici skierować w lewo, wyciągnij nitkę lewą ręką, przeciągnij pod prowadnikiem przez szczelinę.

UWAGA

Upewnij się, że szpulka jest prawidłowo dociśnięta, założona właściwie i że rozwija się we właściwym kierunku. W przeciwnym razie nić może się zerwać, złamać igła lub naprężenie nici może być nieprawidłowe.

5. Trzymając lekko szpulkę prawą ręką (patrz rysunek), poprowadź nitkę przez szczelinę (1 i 2). Wyciągnij następnie nitkę w kierunku obcinacza (3).

1) szczelina

2) obcinacz nici

WSKAZÓWKA

Upewnij się, że nić została prawidłowo przeprowadzona przez sprężynkę naprężającą bębenka. Jeżeli sprężynka nie jest nawleczona, nawlecz ponownie.

1) sprężynka

6. Załóż pokrywę szpulki w taki sposób , aby lewy róg wsunął się w szczelinę (patrz strzałka

1), a następnie delikatnie dociśnij prawą krawędź pokrywy (2) aż usłyszysz kliknięcie.

WSKAZÓWKA

Możesz zacząć szycie bez wyciągania nici dolnej Jeżeli jednak chcesz ją wyciągnąć na zewnątrz przed rozpoczęciem szycia, wykonaj to według wskazówek opisanych w „Wyciąganie nici dolnej”.

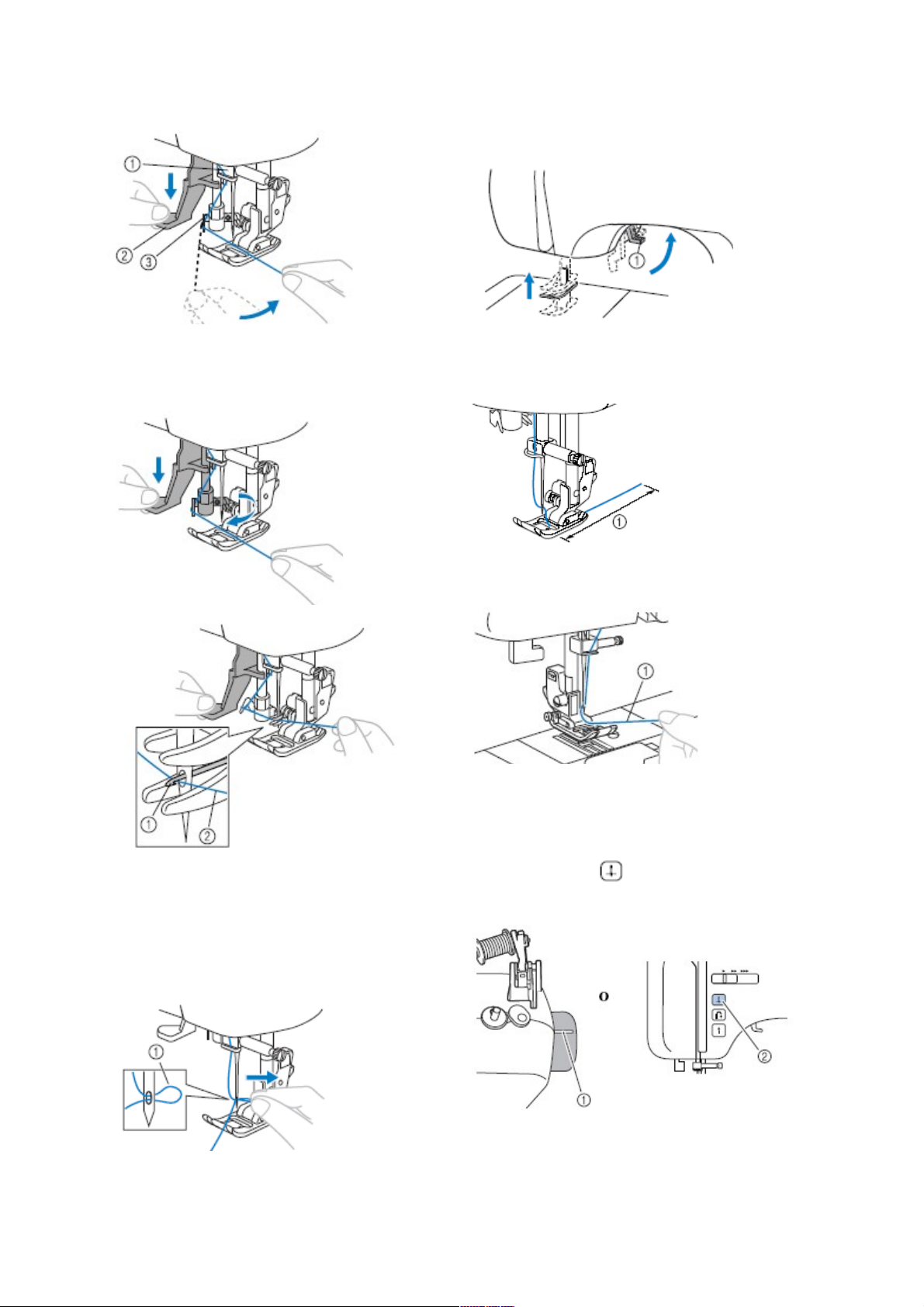

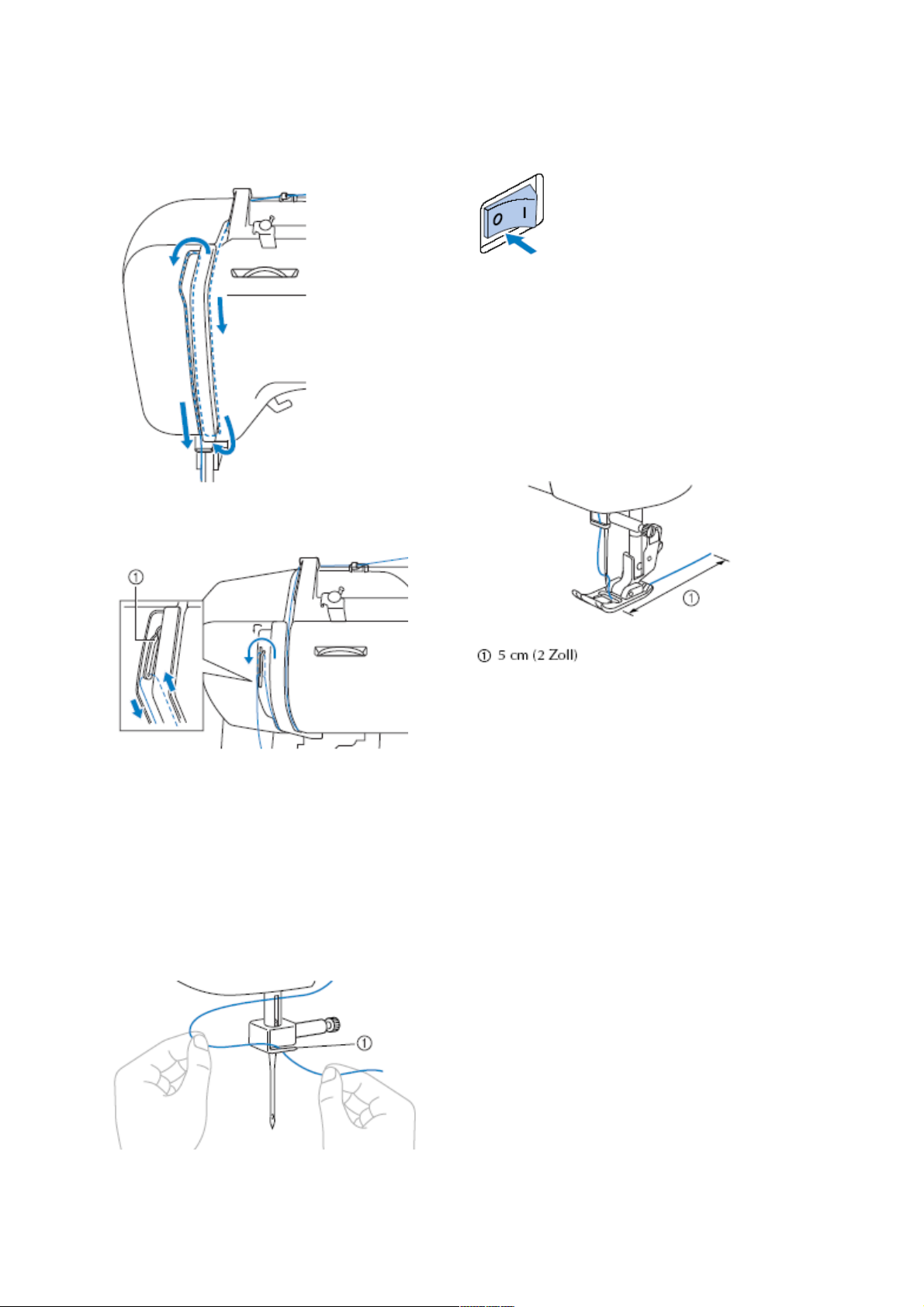

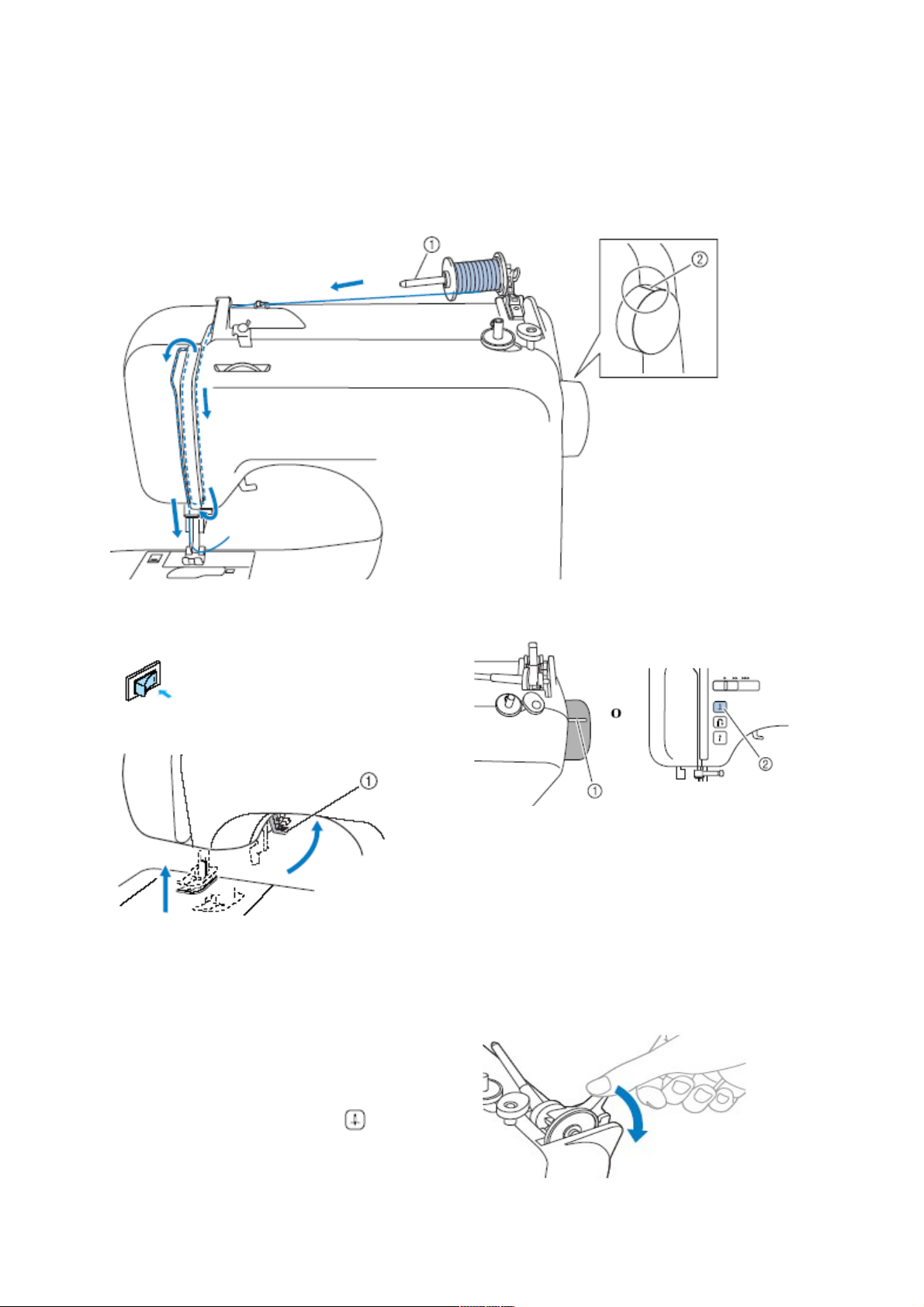

Nawlekanie górnej nici

UWAGA

Podczas nawlekania nici górnej postępuj uważnie zgodnie ze wskazówkami. Jeżeli nić górna jest nawleczona nieprawidłowo, może się zaplątać lub doprowadzić do wykrzywienia lub złamania igły.

1) trzpień szpulki

2) oznaczenia na pokrętle

1. Włącz maszynę.

2. Podnieś stopkę za pomocą dźwigni

podnoszenia stopki.

1) dźwignia podnoszenia stopki

WSKAZÓWKA

Górna nitka może być nawleczona tylko przy podniesionej stopce.

3. Podnieś igłę do najwyższęj pozycji, kręcąc

w swoim kierunku kołem zamachowym (oznaczenie na kole zamachowym ma być u

góry) lub naciskając przycisk pozycji igły (przycisk dostępny w wybranych modelach), a następnie podnieś stopkę.

(1) oznaczenie na kole zamachowym (2) przycisk pozycji igły

Jeśli igła nie jest podniesiona do najwyższej pozycji, maszyna może nie zostać prawidłowo nawleczona. Przed nawlekaniem nici górnej, upewnij się, że oznaczenie na kole zamachowym znajduje się na górze.

4. Wyciągnij trzpień na nić jak najwyżej, a następnie załóż na niego szpulkę nici.

UWAGA

Jeżeli szpulka zostanie źle założona, nić może plątać się wokół trzpienia.

5. Zdejmij nasadkę szpulki.

1) trzpień szpulki

2) nasadka szpulki

6. Załóż szpulkę na trzpień.

Nasuń szpulkę na trzpień horyzontalnie tak, aby nitka odwijała się od dołu w swoim kierunku.

UWAGA

Jeżeli szpulka lub nasadka zostaną nieprawidłowo założone, nić może się plątać wokół trzpienia lub igła może się złamać.

7. Załóż nasadkę na szpulkę. Wsuń nasadkę okrągłą stroną w lewo możliwie jak najbliżej w prawo (patrz rysunek).

 Jeżeli stosujesz nitkę, która szybka odwija

się, np. transparentna nić nylonowa lub nitka metaliczna, załóż na nią siatkę, zanim umieścisz ją na trzpieniu szpulki. Jeżeli siatka jest za długa, złóż ją do rozmiaru szpulki.

1. siatka szpulki

2. szpulka nici

3. nasadka szpulki

4. trzpień szpulki

8. Trzymając nitkę prawą ręką, pociągnij ją lewą ręką i poprowadź pod prowadnikiem nici.

9. Poprowadź nitkę od tyłu do przodu pod prowadnikiem nici. Trzymając naprężoną nitkę prawą ręką, lewą ręką poprowadź ją następnie pod tarczą prowadnika nici.

1) prowadnik nici

10. Poprowadź nitkę zgodnie z rysunkiem.

11. Przewlecz nitkę przez dźwignię z prawej strony na lewą.

1) dźwignia

WSKAZÓWKA

 Jeżeli igła jest opuszczona, nie

nawleczesz dźwigni. Zwróć więc uwagę, aby nacisnąć przycisk pozycji igły, aby podnieść igłę, zanim nawleczesz dźwignię.

12. Przeprowadzić nić przez prowadnicę igielnicy.

(1) Prowadnica igielnicy

13. Wyłącz maszynę.

UWAGA

Pamiętaj, aby wyłączyć maszynę, jeżeli chcesz nawlec nić górną bez użycia nawlekacza igły (dot. tylko modeli z nawlekaczem igły). Jeżeli omyłkowo naciśniesz na rozrusznik nożny, maszyna rozpocznie szyć, może dojść wtedy do obrażeń.

14. Przeciągnij nitkę z przodu do tyłu przez oczko igły i wyciągnij nitkę ok. 5 cm.

 Nawlekanie igły przy pomocy nawlekacza

igły (dot. modeli wyposażonych w nawlekacz igły)

UWAGA

 Nawlekacz igieł można stosować jedynie do

igieł półpłaskich o rozmiarze od 75/11 do 100/16. Do stosowania specjalnych nici, np. transparentnych, nylonowych lub metalicznych nie używaj nawlekacza igły.

 Nici o grubości 130/120 lub grubsze nie

mogą być nawlekane w oczko igły za pomocą nawlekacza.

 Nie używaj nawlekacza dla igieł

specjalistycznych (np. podwójna igła, igła ze skrzydełkami).

 Upewnij się, że maszyna jest wyłączona

podczas nawlekania.

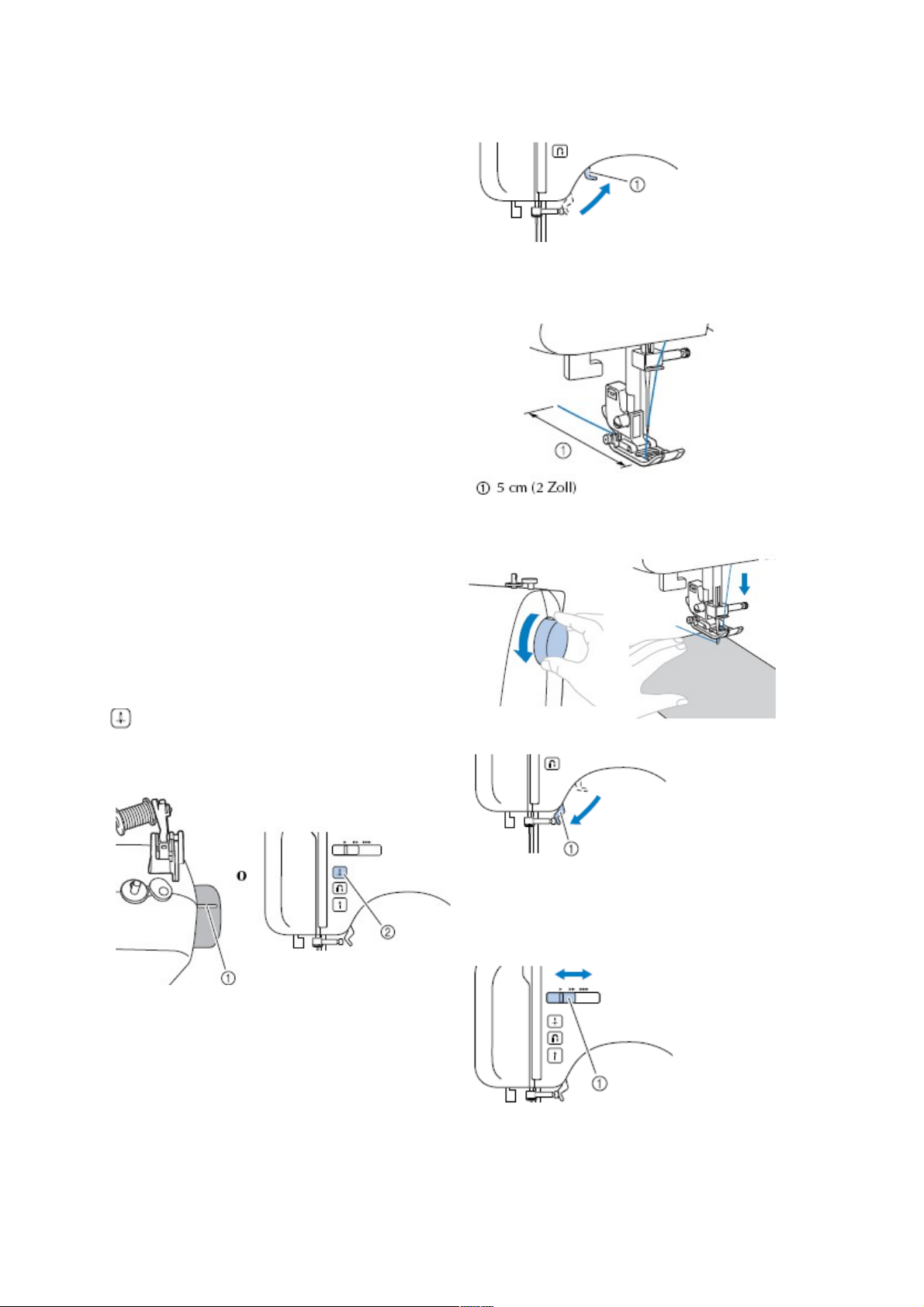

1. Wykonaj punkty od 1 do 13 z rozdziału „Nawlekanie nici górnej”.

2. Opuść stopkę.

3. Zaczep nitkę w prowadniku podczas opuszczania nawlekacza nici.

1) uchwyt igły

2) dźwignia nawlekacza igły

3) prowadnik

4. Opuść dźwignię nawlekacza igły.

5. Zaczep nitkę na haczyku (patrz rysunek).

1) haczyk

2) nitka

6. Trzymając lekko nitkę zwolnij dźwignię nawlekacza igły. Haczyk wprowadzi nitkę przez oczko igły.

7. Wyjmij pętelkę przewleczoną przez oczko igły do tyłu maszyny.

1) pętelka nici

8. Podnieś dźwignię stopki.

1) dźwignia stopki

9. Przewlecz koniec nitki przez dziurkę stopki i wyciągnij ją na ok. 5 cm.

Wyciąganie nici dolnej

1. Delikatnie przytrzymaj koniec nici górnej.

1) nić górna

2. Trzymając koniec nici górnej, podnieś igłę przez pełny obrót kołem zamachowym (do siebie), aby oznaczenie na kole było u góry lub

wciśnij przycisk pozycjonowania igły Jeden lub dwa razy (dot. tylko modeli wyposażonych w ten przycisk).

1) oznaczenie

2) przycisk pozycji igły

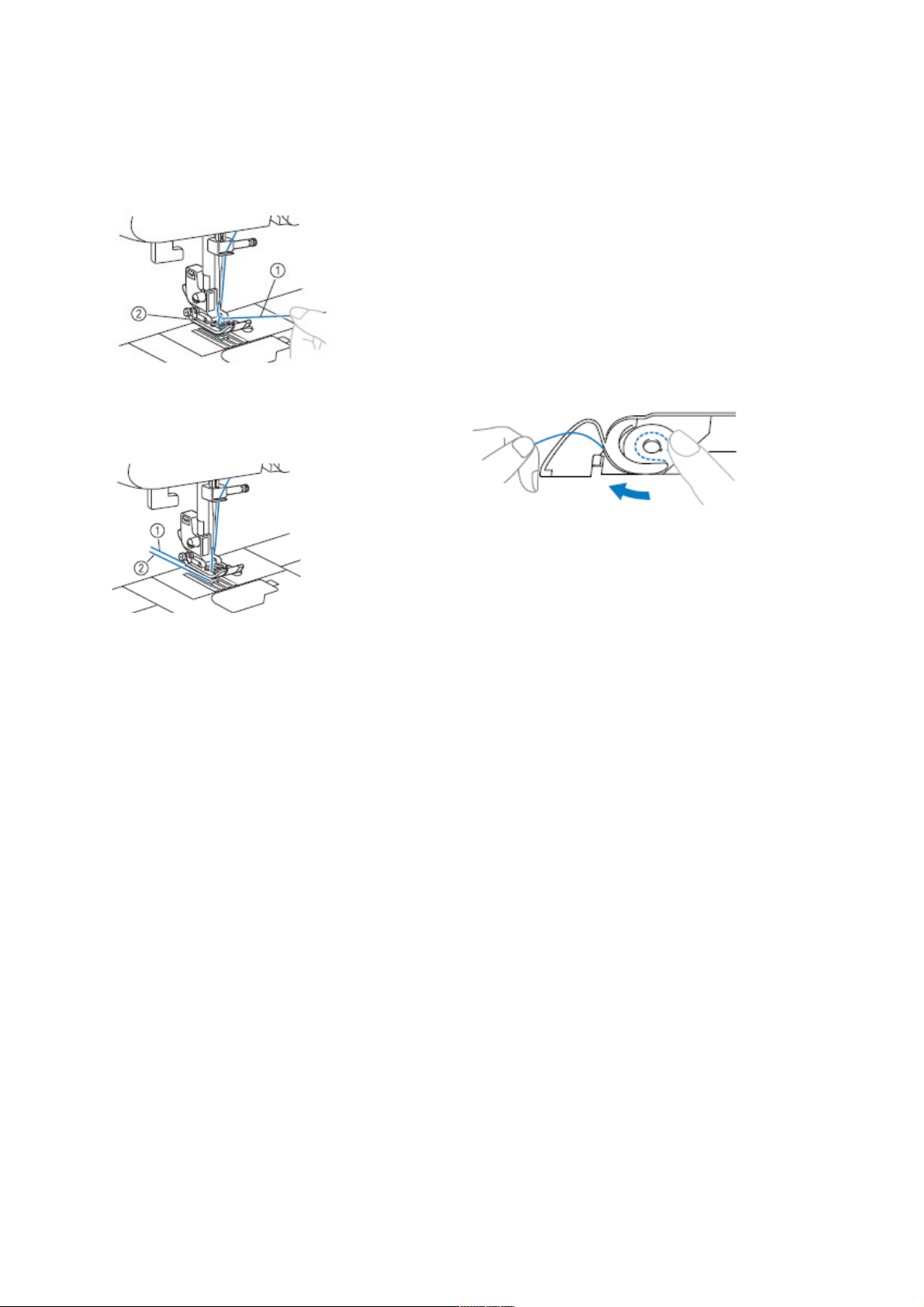

3. Pociągnij górną nić, aby wyciągnąć koniec nici dolnej.

1) górna nitka

2) dolna nitka

4. Wyciągnij obie nitki ok. 10 cm i poprowadź pod stopką w kierunku tyłu maszyny.

1) górna nitka

2) dolna nitka

 Dla modeli wyposażonych w system

szybkiego zakładania nici dolnej

Możliwe jest rozpoczęcie szycia bez wyciągania nici dolnej. Jednakże jeśli uznasz za stosowne (np. podczas marszczenia), nić możesz wyjąć w sposób opisany powyżej. Włóż szpulkę do bębenka.

1. Przeciągnij nić w kierunku strzałki wzdłuż wycięcia, nie obcinając jej.

Nie zakładaj jeszcze pokrywy szpulki.

2. Wyciągnij nić, jak opisano w punktach od j do

4.

3. Załóż pokrywę szpulki.

Wymiana igły

Środki ostrożności w obchodzeniu się z igłą

Przestrzegaj zaleceń związanych z użyciem igieł. Zaniedbanie tych wskazówek jest wyjątkowo niebezpieczne, np. gdy igła się złamie, a jej fragmenty rozproszą. Przeczytaj uważnie poniższe instrukcje.

UWAGA

Używaj tylko oryginalnych igieł do maszyny, zalecanych przez producenta. Używanie innych może doprowadzić do wykrzywienia igieł lub uszkodzenia maszyny. Nigdy nie używaj wykrzywionych igieł, gdyż łatwo mogą ulec złamaniu w wyniku czego może dojść do obrażeń.

Sprawdzanie igły

Szycie z wykrzywioną igłą jest wyjątkowo niebezpieczne, gdyż igła może się złamać w czasie pracy maszyny. Przed użyciem igły połóż ją płaską stroną na równej powierzchni, aby sprawdzić, czy nie jest krzywa.

(1) płaska strona igły (2) oznaczenie typu igły

UWAGA

Jeżeli odstęp między igła i powierzchnią nie jest równy, oznacza to, że igła jest krzywa. Nie używaj krzywych igieł do pracy maszyny.

(1) płaska powierzchnia

Wybór igły właściwej dla nici i rodzaju tkaniny

O fakcie, jaką igłę powinnaś zastosować, decyduje rodzaj tkaniny i grubość nici. Poniżej masz zestawienie nici / igły, nadających się do rodzaju tkaniny.

Rodzaj tkaniny / zastosowanie

Nić

Grubość igły

rodzaj grubość tkaniny średniej

grubości

Drobno tkana wełna Nić bawełniana

60-90

75/11 - 90/14tafta Nić syntetyczna

Flanela, gabardyna Nić jedwabna 50

Tkaniny cienkie

len Nić bawełniana

60-90

65/9 – 75/11żorżeta Nić syntetyczna

satyna Nić jedwabna 50

Tkaniny grube

Jeans Nić bawełniana

30

90/14 – 100/16

50

sztruks Nić syntetyczna

50-60

Tweed Nić jedwabna Tkaniny rozciągliwe

Jersey

Nić dla tkanin rozciągliwych

50-60

Igła z kulką (kolor złoty, igła do dzianiny) 75/11 – 90/14

trykot

Tkaniny łatwo strzępiące się

Nić bawełniana

50-90

65/9-90/14Nić syntetyczna

Nić jedwabna 50

Do szycia na prawej stronie tkaniny

Nić syntetyczna 30 100/16 Nić jedwabna 50-60 75/11-90/14

WSKAZÓWKA

Nie używaj nici o grubości 20 lub mniejszej.

Wymiana igły

Igłę należy wymieniać według poniższego opisu. Używaj śrubokrętu i prostej igły, sprawdzonej zgodnie z zaleceniami powyżej.

1. Podnieś igłę do najwyższej pozycji, kręcąc w swoim kierunku kołem zamachowym (oznaczenie na kole zamachowym ma być u góry) lub naciskając raz lub dwa razy przycisk

pozycji igły (przycisk dostępny w wybranych modelach), a następnie podnieś stopkę.

1) oznaczenie na kole zamachowym

2) przycisk pozycji igły

2. Wyłącz maszynę.

UWAGA

Zanim wymienisz stopkę, upewnij się, czy maszyna jest wyłączona. W przypadku włączonej maszyny, może się zdarzyć uruchomienie maszyny poprzez naciśnięcie

rozrusznika nożnego lub przycisku (przycisk „Start/Stop”), co może prowadzić do obrażeń.

3. Opuść dźwignię podnoszenia stopki.

1) dźwignia podnoszenia stopki

UWAGA

Podłóż materiał lub papier pod stopkę, aby przykryć otwór płytki ściegowej.

4. Trzymając igłę lewą ręką użyj śrubokręta, aby odkręcić śrubę mocującą w kierunku odwrotnym do ruchu wskazówek zegara.

(1) śrubokręt (2) śruba mocująca (śruba docisku igły)

5. Wsuń igłę płaską stroną do tyłu jak najgłębiej do uchwytu igielnicy aż do napotkania punktu oporu.

(1) punkt oporu igły

6. Trzymając igłę w lewej ręce, użyj śrubokręta, aby dokręcić śrubę mocującą.

Igłę podwójną załóż w taki sam sposób.

UWAGA

Zwróć uwagę, aby igła została prawidłowo osadzona (aż dotknie punktu oporu), a śruba docisku wystarczająco mocno dokręcona. Nieprawidłowo osadzona igła może się złamać lub spowodować uszkodzenie maszyny.

Użycie igły podwójnej

Za pomocą igły podwójnej możesz szyć równoległe linie tym samym ściegiem. Chociaż jest używana ta sama nić dolna, możesz szyć ciekawą kompozycję dzięki nawleczeniu różnych kolorów nici. Obydwie górne nitki powinny posiadać tę samą grubość i jakość.

1) igła podwójna

2) dodatkowy trzpień szpulki

UWAGA

Używaj tylko igły podwójnej (nr art.131096-

121). Zastosowanie innej igły może prowadzić do złamania lub uszkodzenia maszyny. Nie używaj igieł wykrzywionych. Igła taka może się złamać lub prowadzić do obrażeń. Nie używaj nawlekacza igły po włożeniu igły podwójnej. Może to spowodować uszkodzenie maszyny. Wybierz szerokość ściegu 5,0 mm lub mniejszą, w przeciwnym razie igła może się wykrzywić lub złamać. Po ustawieniu szerokości ściegu pokręcaj powoli pokrętłem w swoim kierunku i zwróć uwagę, czy igła nie zawadza o stopkę.

1. Załóż igłę podwójną

2. Nawlecz górną nitką lewe oczko igły (kroki 1-12 w „Nawlekanie nici górnej”).

Nie używaj nawlekacza igły po włożeniu igły podwójnej. Może to spowodować uszkodzenie maszyny.

6. Ustaw dodatkowy trzpień szpulki. Dodatkową szpulkę nici umieść na trzpieniu.

1) wał szpulki

2) dodatkowy

trzpień szpulki

3) szpulka

4. Załóż szpulkę z nićmi i nawlecz górną nitkę.

5. Nawlecz górną nitkę dla prawej strony w ten sam sposób co górną nitkę dla lewej strony.

1) tarcza prowadnika nici

6. Nawlecz prawą igłę, nie prowadząc jej przez prowadnik igielnicy.

7. Załóż stopkę „J”.

UWAGA Przy zastosowaniu igły podwójnej używaj tylko stopki „J”.

8. Włącz maszynę.

9. Wybierz ścieg.

10. Rozpocznij szycie dwoma równoległymi szwami.

Wymiana stopki

UWAGA

 Używaj zawsze prawidłowej stopki do każdego ściegu. W przypadku zastosowania

niewłaściwej stopki, igła może uderzać w stopkę, powodując uszkodzenia.

Używaj tylko stopek wyprodukowanych dla tego modelu.

Wymiana stopki

1. Podnieś igłę do najwyższęj pozycji, kręcąc w swoim kierunku kołem zamachowym (oznaczenie na kole zamachowym ma być u góry) lub naciskając raz lub dwa razy przycisk

pozycji igły (przycisk dostępny w wybranych modelach), a następnie podnieś stopkę.

1) oznaczenie na kole zamachowym

2) przycisk pozycji igły

2. Wyłącz maszynę.

UWAGA

Zanim wymienisz stopkę, upewnij się, czy maszyna jest wyłączona. W przypadku włączonej maszyny, może się zdarzyć uruchomienie maszyny poprzez naciśnięcie

rozrusznika nożnego lub przycisku (przycisk „Start/Stop”), co może prowadzić do obrażeń.

3. Podnieś dźwignię podnoszenia stopki.

2) dźwignia podnoszenia stopki

4. Naciśnij czarny przycisk z tyłu uchwytu stopki.

(1) czarny przycisk

(2) uchwyt

5. Podłóż inną stopkę pod uchwyt tak, aby sztyft stopki nałożył się ze szczeliną uchwytu. Ułóż stopkę tak, aby można było przeczytać literę na stopce (A, G, I, J, M lub R).

1. uchwyt stopki

2. szczelina

3. sztyft

6. Opuszczaj dźwignię stopki powoli, aby stopka zaskoczyła w szczelinę uchwytu.

1) dźwignia podnoszenia stopki

2) uchwyt stopki

3) szczelina

4) sztyft Stopka jest założona.

7. Podnieś stopkę, aby sprawdzić, czy stopka jest prawidłowo założona.

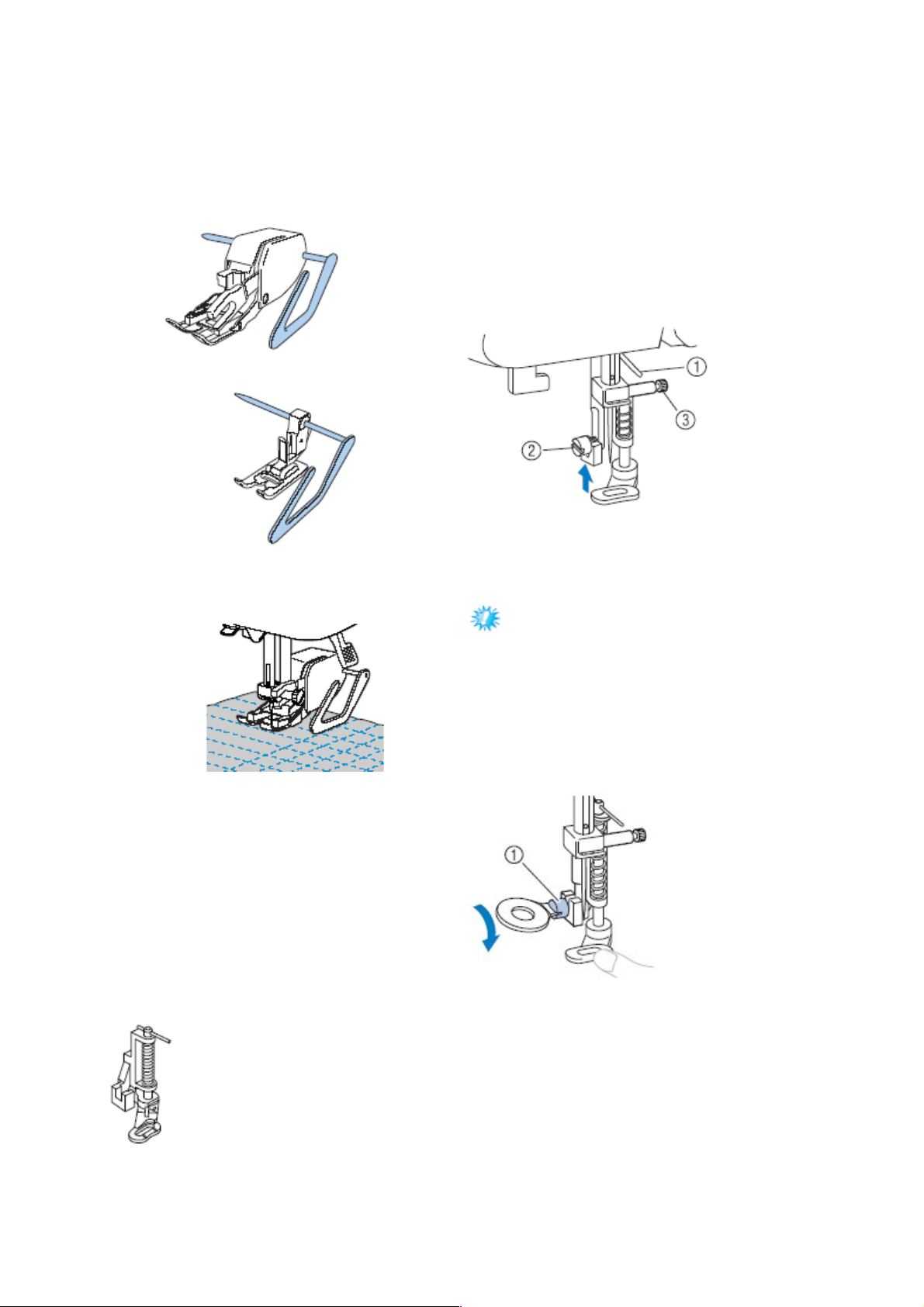

Zakładanie i zdejmowanie uchwytu

stopki

Zdejmij uchwyt stopki, jeżeli chcesz wyczyścić maszynę lub umocować stopkę do górnego transportu materiału.

1. Zdejmij stopkę.

2. Za pomocą śrubokręta odkręć śrubkę uchwytu.

1) śrubokręt

2) uchwyt stopki

3) śrubka uchwytu stopki

Mocowanie uchwytu stopki

1. Skieruj uchwyt stopki w kierunku igielnicy.

2. Umocuj uchwyt stopki prawą ręką i przykręć śrubkę śrubokrętem.

1) śrubokręt

2) uchwyt stopki

3) śrubka mocowania stopki

Podstawy szycia

Szycie

Poniżej przedstawiono podstawowe zasady dotyczące szycia. Zanim uruchomisz maszynę, przeczytaj uważnie poniższe uwagi dot. bezpieczeństwa.

UWAGA

• Aby uniknąć obrażeń należy zwrócić szczególną uwagę na igłę podczas pracy maszyny. Ręce należy trzymać z daleko od ruchomych elementów maszyny.

• Nie napinaj lub nie ciągnij tkaniny podczas szycia. Może to prowadzić do obrażeń.

• Nie używaj wygiętych lub złamanych igieł. Może to prowadzić do obrażeń.

• Uważaj, aby igła w nic nie uderzała. W przeciwnym wypadku może nastąpić złamanie igły, powodując obrażenia.

Standardowy proces szycia

1 Zakładanie stopki

Załóż stopkę stosowną do wybranego ściegu. Przed przystąpieniem do wymiany stopki wyłącz maszynę.

↓

2 Włączanie maszyny

Włącz maszynę.

↓

3 Wybór ściegu

Wybierz ścieg.

↓

4 Rozpoczęcie szycia

Rozpocznij szycie.

Wybór ściegu

Wybierz jeden ze ściegów za pomocą przycisku na ekranie obsługi. Po włączeniu

maszyny aktywuje się ścieg prosty (lewa pozycja igły).

.1 Włącz maszynę.

2. Naciśnij (przyciski wyboru ściegu). Wyświetli się numer wybranego ściegu.

Naciśnij „+” lub „-„ na lewym przycisku , aby zwiększyć lub zmniejszyć liczbę o jeden.

Naciśnij prawy przycisk , aby zmniejszyć numer o jeden.

Ścieg został wybrany.

3. Załóż wyświetloną na wyświetlaczu LCD stopkę.

)1 typ stopki

4. Jeśli konieczne, ustaw szerokość i gęstość ściegu.

Ustawienie szerokości i długości

ściegu

Przykład: wybór ściegu

1. Za pomocą przycisku wyboru ściegu wybierz ścieg 04.

Prawym ustaw „4”, lewym - „0”.

2. Naciśnij „+” lub „-„na przycisku gęstości ściegu w celu ustawienia gęstości ściegu.

1) gęstość ściegu

2) przycisk gęstości ściegu

3) gęsty

4) rzadki

3. Naciśnij „+” lub „-„na przycisku szerokości ściegu w celu ustawienia szerokości ściegu.

1) Szerokość ściegu

2) Przycisk szerokości ściegu

3) Wąska

4) szeroka

WSKAZÓWKA

Jeżeli zmienisz standardowe ustawienia gęstości i szerokości ściegu, zgaśnie na wyświetlaczu

LCD wokół lub . Jeżeli chcesz powrócić do standardowych ustawień szerokości

i gęstości ściegu, pojawi się znowu wokół lub . Jeżeli szerokość wybranego ściegu ma

pozostać bez zmian, na ekranie LCD pojawi się „—„ na prawo od

UWAGA

 Pokręć powoli kołem zamachowym w

swoim kierunku i sprawdź, czy igła nie uderza w stopkę. W przeciwnym razie igła może się wykrzywić lub złamać.

 Jeśli ściegi zachodzą na siebie, zwiększ

gęstość ściegu. Kontynuowanie szycia w takiej sytuacji może spowodować skrzywienie lub złamanie igły.

Rozpoczęcie szycia

Prędkość szycia może być regulowana albo regulatorem prędkości szycia (dot. tylko modeli z regulatorem prędkości szycia) albo za pomocą rozrusznika nożnego.

UWAGA

Jeżeli jest podłączony rozrusznik, proces szycia nie może być aktywowany/zdezaktywowany za pomocą przycisku Start/Stop (dot. tylko modeli z przyciskiem Start/Stop).

1. Podnieś igłę do najwyższęj pozycji, kręcąc w swoim kierunku kołem zamachowym (oznaczenie na kole zamachowym ma być u góry) lub naciskając raz lub dwa razy przycisk

pozycji igły (przycisk dostępny w

wybranych modelach).

1) oznaczenie na kole zamachowym

2) przycisk pozycji igły

2. Podnieś stopkę.

1) dźwignia stopki

3. Połóż materiał pod stopkę, poprowadź nitkę pod stopką i wyciągnij ją do tyłu maszyny na długość ok. 5 cm.

4. Trzymając koniec nici i materiału lewą ręką , pokręć kołem zamachowym w swoim kierunku prawą ręką, aby wbić igłę w materiał.

5. Opuść dźwignię stopki.

1) dźwignia stopki

6. Przesuń regulator prędkości szycia w lewo lub w prawo, aby ustawić prędkość szycia (dot. tylko modeli wyposażonych w regulator prędkości szycia)

1.regulator prędkości

szycia

7. Jeżeli jesteś już gotowy rozpocząć szycie, naciskaj powoli na rozrusznik (w modelach z

przyciskiem Start/Stop: przy odłączonym rozruszniku naciśnij jednokrotnie na )

1) przycisk Start/Stop

 Mocniejsze naciśnięcie na rozrusznik

oznacza przyspieszenie pracy maszyny, zwolnienie rozrusznika oznacza zwolnienie pracy maszyny.

8. Zwolnij rozrusznik lub naciśnij jednokrotnie przycisk Start/Stop (dot. tylko modeli z przyciskiem Start/Stop), jeżeli chcesz

zakończyć szycie.

9. Podnieś igłę do najwyższęj pozycji, kręcąc w swoim kierunku kołem zamachowym (oznaczenie na kole zamachowym ma być u góry) lub naciskając raz lub dwa razy przycisk

pozycji igły (przycisk dostępny w wybranych modelach), a następnie podnieś stopkę. Procedura ta nie jest konieczna, jeżeli pozycja zatrzymania igły jest ustawiona w podniesionej pozycji.

10. Podnieś stopkę.

11. Po zakończeniu szycia pociągnij materiał w lewo, a następnie przeciągnij nić przez obcinacz nici.

1) obcinacz nici

WSKAZÓWKA

 Przy podłączonym rozruszniku nie jest

możliwe uruchomienie maszyny za pomocą przycisku „Start/Stop” (dotyczy tylko modelu z przyciskiem „Start/Stop”).

 Po zatrzymaniu szycia igła pozostaje na dole

(w materiale). Możesz jednak tak ustawić maszynę, aby igła znajdowała się w górze (patrz „Pozycja zatrzymania igły”).

Wzmacnianie początku i końca

ściegu

Podczas szycia ściegiem innym niż prosty lub zygzak ściegi są zabezpieczane ściegiem

wzmacniającym (przycisk szycia wstecz/przeszywanie). Maszyna przeszyje od 3 do 5 ściegów, aby zabezpieczyć szyty odcinek.

1) ścieg wsteczny

2) ścieg wzmacniający

WSKAZÓWKA

Ściegi wsteczne i wzmocnione używane do szycia zależą od wyboru ściegu, więcej szczegółów na ten temat znajdziesz w rozdziale „Ustawienia ściegów”.

Regulacja naprężenia nici

W zależności od zastosowanego materiału oraz założonej igły wymagane jest ustawienie naprężenia nici.

 Właściwe naprężenie nici Nić górna i dolna powinny się przecinać blisko środka materiału. Powinna być widoczna tylko nić górna na wierzchu materiału a pod jego spodem tylko nić dolna.

1. Spodnia strona materiału

2. Wierzchnia strona materiału

3. Nić górna

4. Nić dolna

 Zbyt mocne naprężenie nici górnej Jeśli na wierzchu materiału widoczna jest nić dolna oznacza to, że nić górna jest zbyt napięta.

1. Spodnia strona materiału

2. Wierzchnia strona materiału

3. Nić górna

4. Nić dolna

5. Nić dolna jest widoczna na

wierzchu materiału

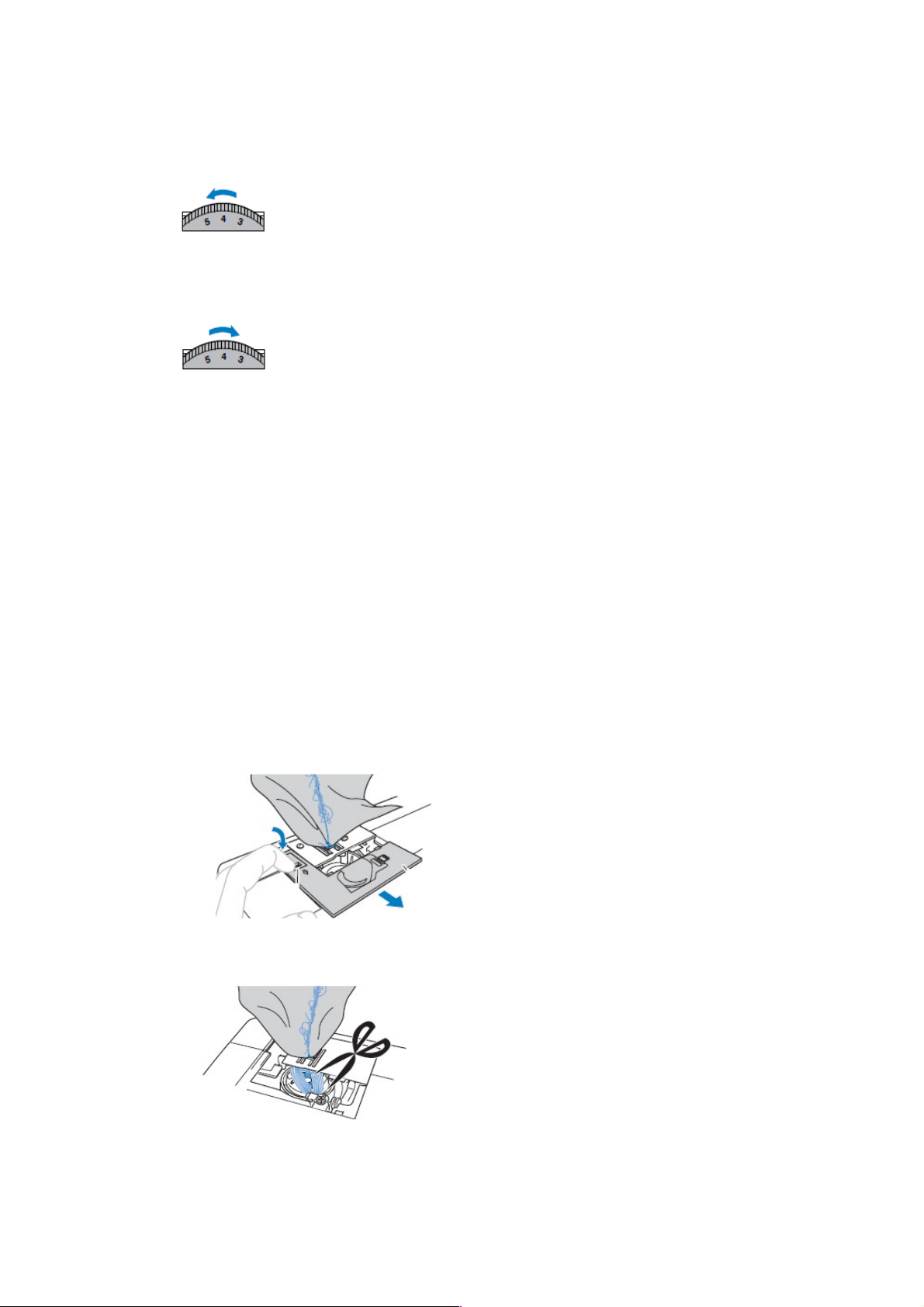

Pokręć pokrętłem naprężenia nici w lewo, aby ustawić luźniejsze naprężenie nici.

 Nić górna jest zbyt słabo napięta Jeśli nić górna jest widoczna pod spodem materiału oznacza to, że nić górna jest zbyt słabo napięta.

1. Spodnia strona materiału

2. Wierzchnia strona materiału

3. Nić górna

4. Nić dolna

5. Nić górna jest widoczna pod spodem materiału

Pokręć pokrętłem naprężenia nici w prawo, aby ustawić mocniejsze naprężenie nici.

Przydatne wskazówki

podczas szycia

Poniżej są opisane różne metody osiągania lepszych rezultatów podczas szycia. Podczas szycia danego projektu stosuj się do poniższych wskazówek. Szycie próbne Po nawleczeniu maszyny odpowiednią do materiału nicią maszyna automatycznie ustawi naprężenie nici oraz długość i szerokość ściegu do wybranego ściegu. Zaleca się jednakże wykonanie szycia próbnego. Należy użyć materiału i nici identycznych z wykonywanym projektem, a także sprawdzić naprężenie nici oraz długość i szerokość ściegu. Ponieważ wygląd szycia zależy od rodzaju ściegów i liczby warstw materiału zaleca się wykonanie próby szycia w takich samych warunkach jak szycia właściwego. Zmiana kierunku szycia

1. Po dojściu do naroża materiału zatrzymaj maszynę.

Pozostaw igłę opuszczoną (w materiale). Jeśli po zatrzymaniu maszyny igła będzie uniesiona, pokręć kołem zamachowym w

swoim kierunku lub naciśnij (przycisk pozycji igły) (przycisk dostępny w wybranych modelach) w celu jej opuszczenia.

2. Podnieś dźwignię stopki, a następnie obróć materiał.

Podczas obracania materiału igłę można potraktować jak oś obrotu.

3. Opuść dźwignię stopki i kontynuuj szycie.

Szycie krzywych

Zatrzymać szycie a następnie delikatnie zmienić kierunek szycia wzdłuż krzywej. Zob. szczegóły nt. szycia z równym naddatkiem szwu w rozdziale „Szycie z równym naddatkiem szwu).

Podczas szycia krzywych z wykorzystaniem ściegu zygzakowego należy skrócić ścieg, aby uzyskać jego ładniejszy (drobniejszy) wygląd.

Szycie grubych materiałów

 Jeśli nie można łatwo położyć materiału

pod stopką W przypadku kłopotów z umieszczeniem materiału pod stopką należy unieść stopkę nieco wyżej niż zwykle, by unieść igłę do najwyższej pozycji.

 Jeśli materiał nie przesuwa się na

początku szycia szwów

Stopka ściegu zygzakowego „J” jest wyposażona w funkcję, która ułatwia utrzymanie stopki w pozycji poziomej.

1. Kierunek szycia

1. W razie napotkania zbyt grubego szwu pod stopką należy podnieść dźwignię stopki.

Naciśnij czarny przycisk z lewej strony stopki. Trzymając wciśnięty przycisk opuść stopkę.

2. Zwolnij przycisk. Stopka zablokuje się równo ze szwem umożliwiając przesuw materiału.

► Po przejściu kłopotliwego miejsca stopka powróci do normalnej pozycji.

UWAGA Jeśli materiał jest grubszy niż 6mm lub jest pchany zbyt mocno może dojść do zgięcia lub złamania igły.

Szycie cienkich materiałów

Podczas szycia cienkich materiałów mogą powstać ściegi krzywe lub materiał może się źle przesuwać. W takim przypadku należy umieścić pod materiałem cienki papier lub materiał stabilizujący i szyć je razem z materiałem właściwym. Po zakończeniu pracy trzeba oderwać papier lub materiał stabilizujący.

1. Materiał stabilizujący lub papier

Szycie materiałów elastycznych Najpierw należy sfastrygować razem oba kawałki materiału a następnie zszyć je bez rozciągania materiału.

1. Fastryga

Szycie materiałów

cylindrycznych lub dużych kawałków materiału

Szycie materiałów

cylindrycznych

Wolne ramię czyni prostszym szycie cylindrycznych rękawów.

1. Wysuń w lewo pojemnik na akcesoria.

2. Nasuń rękaw na ramię.

3. Jeżeli nie potrzebujesz szyć na wolnym ramieniu, załóż pojemnik na akcesoria.

Ściegi użytkowe

Ściegi obrzucające

Nadają się do szycia brzegów materiału lub miejsc jego cięcia i zabezpieczają materiał przed postrzępieniem. Do dyspozycji masz 5 takich ściegów. Sposób postępowania przy szyciu ściegów obrzucających jest uzależniony od wybranej stopki.

Nazwa ściegu

Wzór Stopka

Nr ściegu

Model 100 ściegowy

Model 80/90 ściegowy

Model 60/70 ściegowy

Model 50 ściegowy

Model 40 ściegowy

Model 30 ściegowy

Model 20 ściegowy

Zygzak

J 04 04 04 04 04 04 04

3-punktowy zygzak

J 05 05 05 05 05 05 05

Ścieg owerlokowy

G 06 06 06 06 06 06 06

G 07 07 07 07 07 07 07

J 08 80 08 08 08 08 08

J 09 09 - - - - -

*1 Nie używaj ściegu wstecz

UWAGA Zanim wymienisz stopkę, upewnij się, że maszyna jest wyłączona.

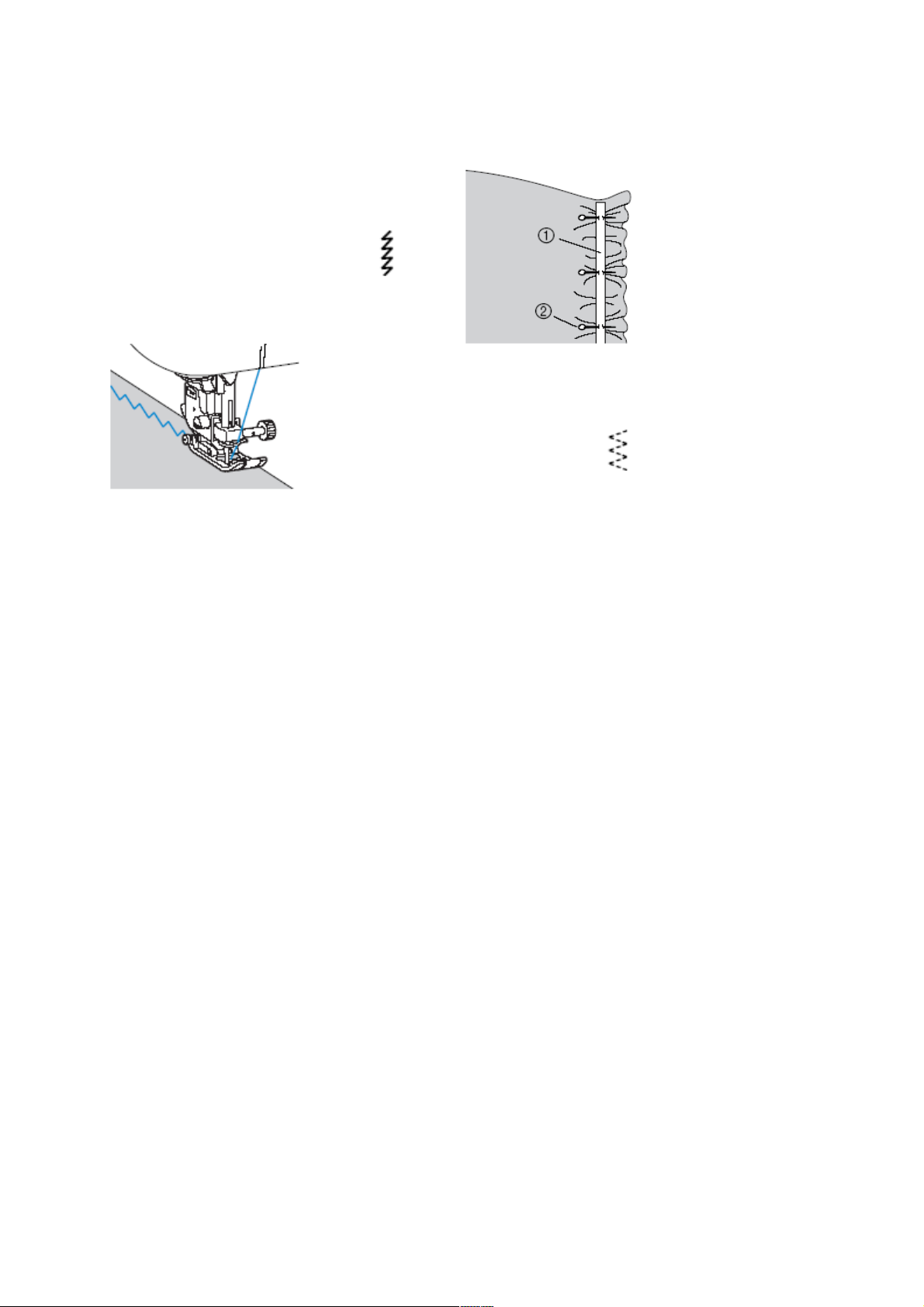

Szycie ściegów obrzucających

przy zastosowaniu stopki „J”

1. Włącz maszynę

2. Wybierz wzór za pomocą pokrętła.

lub

3. Załóż stopkę „J”.

4. Szyj wzdłuż brzegu materiału z igłą wkłuwającą się tuż poza prawą jego krawędzią.

1) Miejsce wkłucia igły

Szycie ściegów obrzucających

przy zastosowaniu stopki „G”

1. Włącz maszynę.

2. Wybierz wzór za pomocą pokrętła.

lub

3. Załóż stopkę G.

4. Umieść materiał pod stopką brzegiem

naprzeciwko stopki, a następnie opuścić dźwignię stopki.

1. Prowadnica

5. Pokręcaj kołem zamachowym powoli w

swoim kierunku, aby skontrolować, czy igła nie uderza w stopkę.

6. Szyj tak, aby brzeg materiału znajdował się

naprzeciw prowadnicy stopki.

1) Miejsce wkłucia igły

Ściegi podstawowe

Ściegi proste służą do zwykłego szycia. Dostępne są 3 ściegi.

Nazwa ściegu

Wzór/nr ściegu

Stopka

Nr ściegu

Model 100 ściegów

Model 80/90 ściegów

Model 60/70 ściegów

Model 50 ściegów

Model 40 ściegów

Model 30 ściegów

Model 20 ściegów

Ścieg prosty (lewa pozycja igły)

J 00 00 00 00 00 00 00

Ścieg prosty (środkowa pozycja igły)

J 01 01 01 01 01 01 01

Potrójny ścieg elastyczny

J 02 02 02 02 02 02 02

*1 Nie używaj ściegu wstecz

1. Przyfastryguj lub połącz razem części materiału.

2. Włącz maszynę.

3. Wybierz ścieg.

4. Załóż stopkę J.

5. Wbij igłę w materiał na początku

ściegów.

6. Rozpocznij szycie.

7. Po zakończeniu szycia obetnij nici.

 Zmiana pozycji igły

Dla ściegu prostego (lewa pozycja igły) i dla potrójnego ściegu elastycznego możesz ustawić pozycję igły poprzez zmianę szerokości ściegu. Dla lewej pozycji igły naciśnij na „-„ przy przycisku szerokości ściegu lub „+” dla prawej pozycji igły.

1. szerokość ściegu

2. przycisk szerokości ściegu

3. pozycja igły przesunie się w lewo

4. pozycja igły przesunie się w prawo

Ścieg ślepy

Zabezpiecza zakończenia koszul i spodni. Dostępne są 2 ściegi.

Nazwa ściegu

Wzór/nr ściegu

Ścieg nr

stopka

Model 100 ściegów

Model 80/90 ściegów

Model 60/70 ściegów

Model 50 ściegów

Model 40 ściegów

Model 30 ściegów

Model 20 ściegów

Ścieg ślepy

10 10 09 09 09 09 09

R

11 11 10 10 10 10 10

Nie stosować igły podwójnej i stopki górnego transportu materiału.

WSKAZÓWKA

 Po wybraniu ściegu lub Naciśnij na przycisku szerokości ściegu „-„, aby na ekranie LCD pojawiło się „0”, „-1”, „-2” lub „-3”, a punkt wkłucia igły przesunął się w lewo. Naciśnij na przycisku szerokości ściegu „+„, aby na ekranie LCD pojawiło się „0”, „1”, „2” lub „3”, a punkt wkłucia igły przesunął się w prawo.

Zbyt wąski lub zbyt krótki materiał cylindryczny uniemożliwi Ci wsunięcie go na wolne ramię i transport tkaniny. I tym samym nie osiągniesz zamierzonego rezultatu.

1. Odwróć na drugą stronę spódnicę

lub spodnie .

(1) prawa strona tkaniny (2) lewa strona tkaniny

2. Podwiń materiał wzdłuż krawędzi szwu,

a następnie przyprasuj go.

(1) lewa strona tkaniny (2) prawa strona tkaniny

3. Zaznacz kredą krawiecką tkaninę ok. 5mm od brzegu tkaniny, a następnie przyfastryguj ją.

(1) lewa strona tkaniny (2) prawa strona tkaniny (3) brzeg tkaniny (4) fastryga (5) 5 mm

4. Odwiń materiał do środka wzdłuż fastrygi.

(1) lewa strona tkaniny (2) fastryga (3) brzeg tkaniny

5. Odwiń brzeg tkaniny i ustaw tkaninę stroną

spodnią do góry.

(1) lewa strona tkaniny (2) fastryga (3) brzeg tkaniny

6. Zamontuj stopkę do ściegu ślepego „R”.

 Zob. szczegóły w rozdziale „Wymiana

stopki”

7. Wybierz ścieg.

 Zob. szczegóły w rozdziale „Wybór

ściegów”

8. Zdejmij pojemnik na akcesoria, aby mieć możliwość szycia na wolnym ramieniu.

 Zob. szczegóły w rozdziale „Funkcja

wolnego ramienia”

9. Wsuń tkaninę na wolne ramię i rozpocznij szycie.

(1) wolne ramię

10. Umieść materiał pod stopką tak, aby jego podwinięty brzeg znajdował naprzeciw prowadnicy stopki, następnie opuść powoli dźwignię stopki.

1. Spodnia strona materiału

2. Podwinięcie brzegu

3. Prowadnica

11. Wyreguluj szerokość ściegu tak, aby igła lekko złapała podwinięcie brzegu materiału.

(1) punkt wkłucia igły

Aby zmienić punkt wkłucia igły, podnieś igłę, a następnie zmień szerokość ściegu.

(1) szerokość ściegu

 Jeśli igła obejmuje zbyt dużą część

podwinięcia

Igła znajduje się zbyt daleko po lewej stronie.

Naciśnij , aby zmniejszyć szerokość ściegu. W wyniku tego ścieg będzie węższy.

1. Spodnia strona materiału

2. Wierzchnia strona materiału

 Jeśli igła nie obejmuje podwinięcia

materiału Igła znajduje się zbyt daleko po prawej stronie.

Naciśnij , aby zwiększyć szerokość ściegu. To poszerzy ścieg i przesunie igłę na podwinięcie.

1. Spodnia strona materiału

2. Wierzchnia strona materiału

12. Szyj, utrzymując styk podwiniętego brzegu z prowadnicą stopki.

13. Wyciągnij fastrygę i przewróć materiał.

1. Spodnia strona materiału

2. Wierzchnia strona materiału

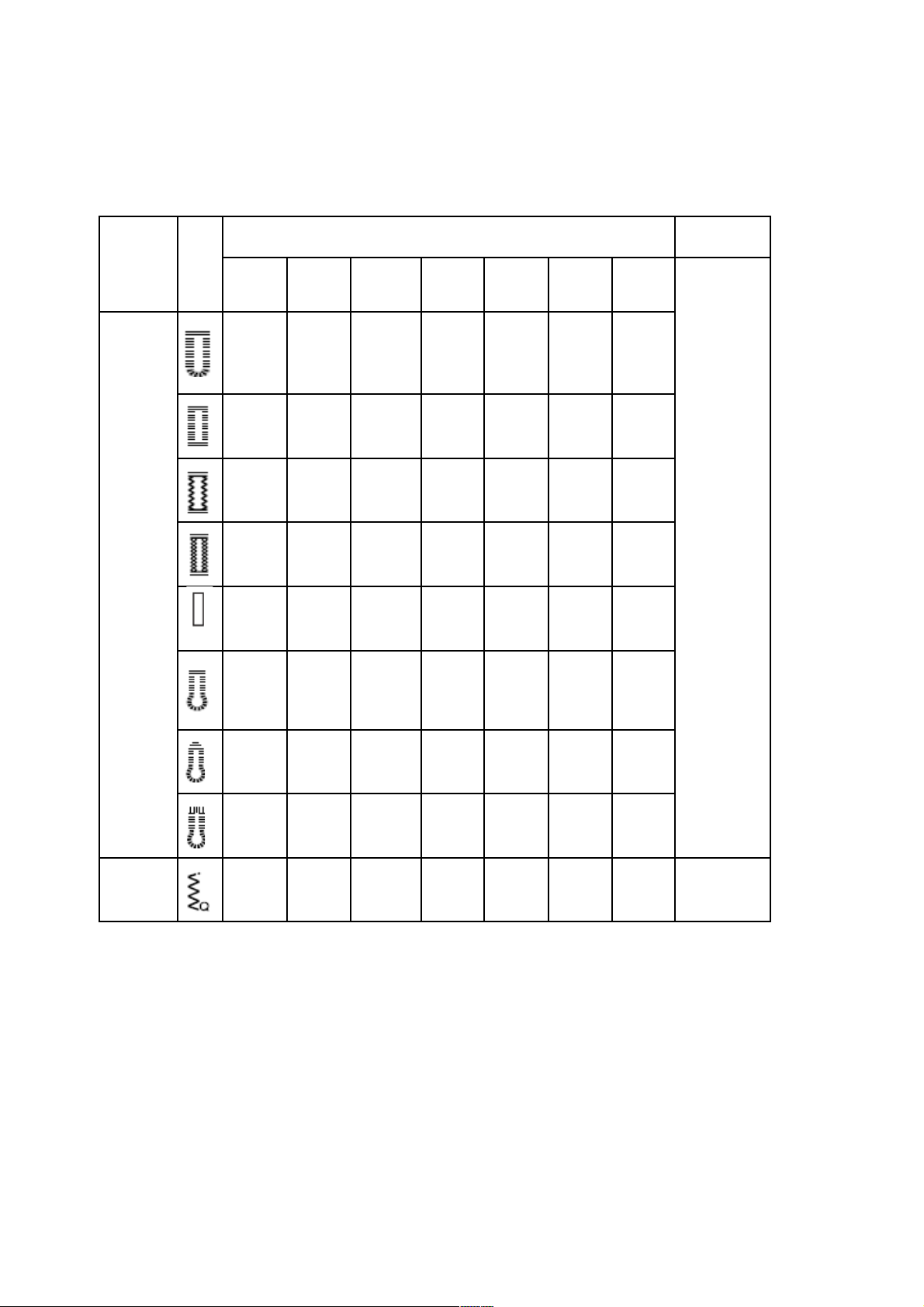

Automatyczna dziurka

Za pomocą tej maszyny możesz wykonać dziurki. Dostępne są różne rodzaje automatycznej dziurki, w zależności od modelu

Nazwa ściegu

Wzór

Ścieg nr stopka

Model 100 ściegów

Model 90/80 ściegów

Model 60/70 ściegów

Model 50 ściegów

Model 40 ściegów

Model 30 ściegów

Model 20 ściegów

A

Dziurka do guzików

34 34 29 29 25 21 16

35 35 30 30 26 22 17

36 36 31 31 27 - -

37 37 32 32 28 - -

38 38 - - - - -

39 39 33 33 29 23 18

40 40 34 - - - -

41 41 35 - - - -

Zygzak (do quiltingu)

46 46 40 - - - -

J

Nie stosuj igły podwójnej.

Maksymalna długość dziurki wynosi ok. 28 mm (średnica + grubość guzika). Kolejność szycia dziurek guzikowych przedstawiono poniżej.

1) ściegi wzmocnione

Oznaczenia części stopki do szycia dziurek guzikowych

1. Płytka prowadnicy guzika

2.Skala na stopce

3.Sworzeń

4. Oznaczenia na stopce

5. 5mm

1. Użyj kredy do zaznaczenia na materiale pozycji i długości dziurki guzikowej.

 Jeśli guzik nie pasuje do płytki

prowadnicy guzika Należy dodać razem średnicę guzika i jego grubość a następnie ustawić płytkę prowadnicy guzika na obliczoną długość (odległość między oznaczeniami na stopce wynosi 5mm).

1. Skala na stopce

2. Długość dziurki

3. 5mm

Przykład: dla guzika o średnicy 15mm i grubości 10mm płytki prowadnicy guzika powinna być ustawiona na 25mm.

1. 10mm 2. 15 mm

► Ustawiona jest wielkość guzika.

3. Włącz maszynę.

4. Wybierz ścieg.

5. Załóż stopkę do dziurek „A”.

6. Przeprowadzić nić górną przez otwór w

stopce (patrz rysunek).

1. Oznaczenia na materiale

2. Pociągnij płytkę prowadnicy guzika w stopce „A”, a następnie wsuń guzik, który będzie przeciągnięty przez dziurkę.

7. Połóż materiał z zakończeniem dziurki

zrównanym z czerwonymi oznaczeniami z boku stopki, opuść dźwignię stopki.

1. Oznaczenie na materiale

2. Czerwone oznaczenia na stopce

 Podczas opuszczania stopki nie

pchać przodu stopki, w przeciwnym razie dziurka nie będzie wyszyta we właściwym miejscu.

Nie zmniejszać szczeliny

8. Całkowicie opuść dźwignię stopki.

1. Dźwignia stopki

11. Podnieś dźwignię stopki do pierwotnej

pozycji.

12. Wsuń szpilkę w jedną część rygielka na

końcu dziurki guzikowej, aby zabezpieczyć ścieg przed przecięciem.

1. Szpilka

13. Zastosuj przecinak do przecięcia dziurki

w kierunku szpilki.

1. Przecinak

Do dziurek w kształcie klucza należy użyć dziurkacza, aby wykonać zaokrąglony otwór, a następnie użyć przecinaka do rozcięcia otwarcia

Dźwignia stopki znajduje się za wspornikiem na stopce.

1. Dźwignia stopki 2.

Wspornik

9. Lekko trzymaj koniec górnej nici w

lewej ręce, a następnie rozpocznij szycie.

10. Obetnij nici, podnieś dźwignię stopki i

wyjmij materiał.

dziurki.

1. Dziurkacz

 Przy użyciu dziurkacza przed

wykonaniem otworu należy pod materiał położyć gruby papier lub arkusz zabezpieczający.

UWAGA Podczas wykonywania cięcia przecinakiem nie wolno trzymać palców na linii cięcia. Może dojść do zranienia.

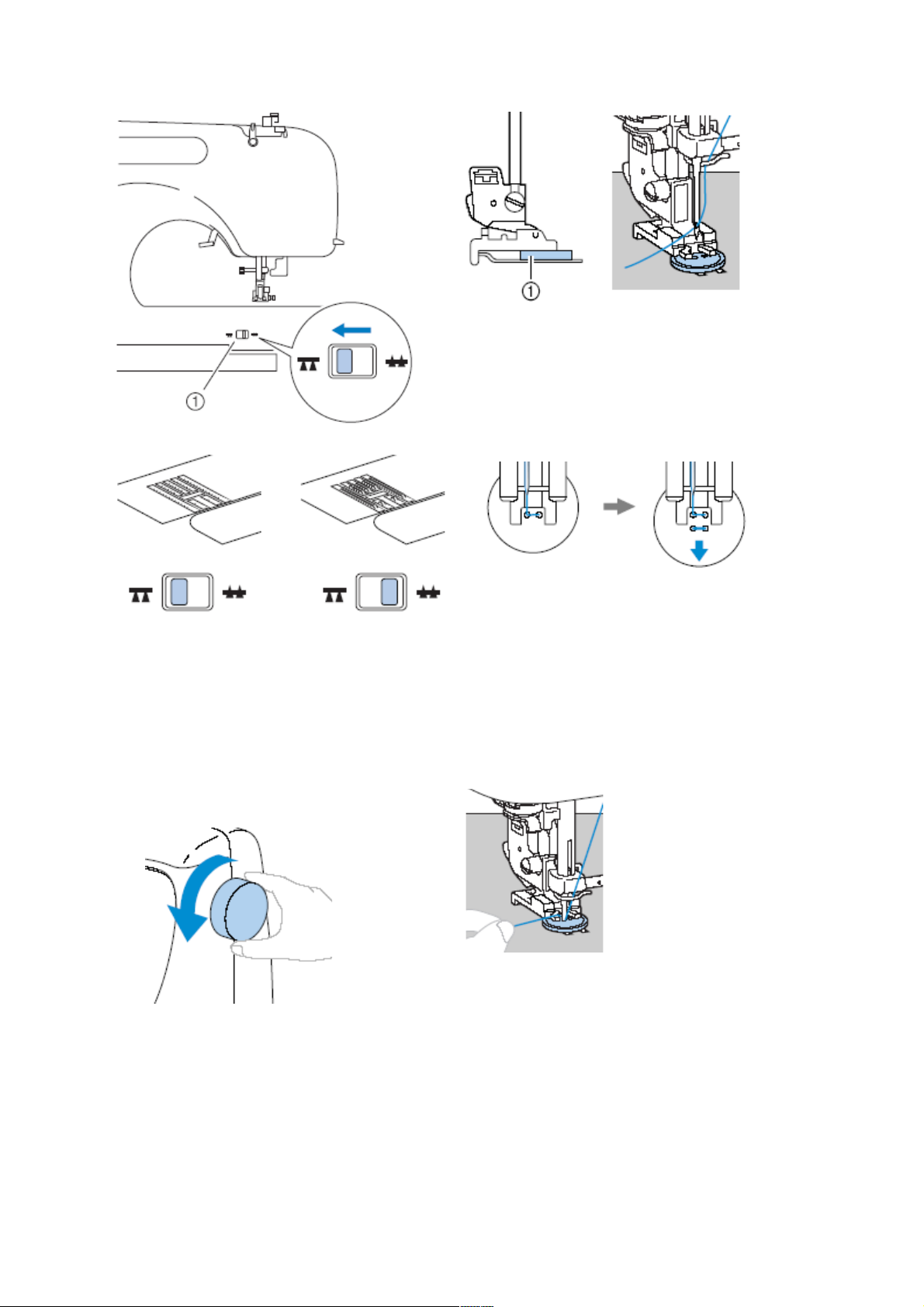

Przyszywanie guzików

Przy pomocy tej maszyny możesz również przyszyć guziki z 2 lub 4 dziurkami.

1. Zmierz odległość między otworami w guziku.

2. Podnieś dźwignię stopki, a następnie przesuń suwak dźwigni znajdujący się z

tyłu maszyny w pozycję (w lewo jak pokazano na rysunku).

4. Wybierz ścieg (w modelach bez tego

ściegu wybierz ).

5. Załóż stopkę do przyszywania guzików „M”.

6. Ustaw szerokość ściegu tak, aby była identyczna z odległością między otworami guzika.

7. Umieść guzik w stopce „M”.

1) Dźwignia opuszczania transportera

Transporter został opuszczony.

3. Włącz maszynę.

1) Guzik

 Przyszywając guzik z 4 otworami

najpierw należy przyszyć 2 otwory najbliższe szyjącego. Potem przesunąć przycisk tak, aby igła wchodziła w 2 tylne otwory guzika i przyszyć je w taki sam sposób.

8. Obróć kołem zamachowym w swoim kierunku w celu sprawdzenia, czy igła właściwie wchodzi w otwory guzika.

9. Rozpocznij szycie.

Ustaw małą prędkość szycia.

10. Przeciągnij nić na końcu ściegów na spód materiału i zwiąż ją z nicią dolną.

Do przecięcia nici możesz użyć nożyczek.

11. Po zakończeniu przyszywania guzika przesuń

dźwignię transportera w pozycję ), i pokręć kołem zamachowym, aby podnieść transporter.

Wszywanie zamków błyskawicznych

Maszyna umożliwia wszywanie zamków błyskawicznych.

Nazwa ściegu

Wzór/ nr ściegu

Zastosowanie

Ścieg nr stopka

Model 100 ściegów

Model 80/90 ściegów

Model 60/70 ściegów

Model 50 ściegów

Model 40 ściegów

Model 30 ściegów

Model 20 ściegów

Ścieg prosty (central na pozycja igły)

/0

1

Wszywanie zamków błyskawicznych .Szycie ukrytych szwów i zaszewek.

01 01 01 01 01 01 01 J

Wszywanie zamka położonego centralnie Ściegi są wykonywane na obu kawałkach materiału przylegających do siebie.

1. Wierzchnia strona materiału

2. Ściegi

3. Koniec otwarcia zamka

1. Włącz maszynę.

2. Załóż stopkę do ściegu zygzakowego „J” i

5. Zrównaj szew ze środkiem zamka, a następnie przyfastryguj zamek do materiału.

1. Spód materiału

2. Ścieg fastrygujący

3. Zamek

6. Wybierz ścieg .

przeszyj ściegi do otwarcia zamka. Ułożywszy obie wierzchnie strony materiału obok siebie, po dojściu do otwarcia zamka przeszyć ściegi wsteczne.

3. Stosując ścieg fastrygujący kontynuuj

szycie do brzegu materiału.

1. Ścieg fastrygujący

2. Ściegi wsteczne

3. Spód materiału

4. koniec otwarcia zamka

4. Rozchyl naddatek szwu od spodu

materiału.

1) Spód materiału

7. Zamontuj uchwyt stopki do prawego sworznia stopki do zamków „I”.

1) Sworzeń

2) Punkt wkłucia igły

8. Wszyj zamek.

1. Ściegi

2. Wierzch materiału

3. Ściegi fastrygujące

4. Koniec otwarcia zamka

9. Usuń ścieg fastrygujący.

Wszywanie zamka bocznego

Ściegi są szyte tylko na jednym kawałku materiału. Zastosować ten typ zamka do bocznych i tylnych otwarć.

1. Ściegi

2. Wierzch materiału

3. Koniec otwarcia zamka

Poniższa procedura pokazuje jak wszywać zamek po lewej stronie.

1. Włącz maszynę.

2. Zamontuj stopkę zygzakową „J” i

wykonaj ściegi proste aż do otwarcia

zamka. Trzymając obok siebie obie wierzchnie strony materiału przeszyj ściegi wsteczne po dojściu do otwarcia zamka.

3. Kontynuuj szycie do brzegu.

1. Ściegi fastrygujące 2. Ściegi

wsteczne

3. Spód materiału 4. Koniec otwarcia zamka

4. Rozchyl naddatek szwu od spodu.

5. Dociśnij naddatek szwu tak, aby prawa

strona (ta, która nie będzie szyta) miała dodatkowy margines 3mm.

1. Spód materiału

2. 3mm

6. Zrównaj ząbki zamka z dociskaną krawędzią materiału, a następnie sfastrygować lub spiąć zamek z materiałem.

1. Ząbki zamka

2. Ścieg fastrygujący

7. Wybierz ścieg .

8. Zamontuj uchwyt stopki do prawego

sworznia stopki „I”.

Zszywając materiał po prawej stronie należy zamontować uchwyt stopki do lewego sworznia stopki do zamków.

1. Sworzeń po prawej stronie

2. Punkt wkłucia się igły

UWAGA Używając stopki do zamków „I” należy upewnić się, że został wybrany ścieg prosty (środkowa pozycja igły) i powoli obrócić koło zamachowe w kierunku do siebie, żeby sprawdzić, czy igła nie uderza w stopkę. W razie wybrania innego ściegu igła uderzy w stopkę i zegnie się lub złamie.

1. Spód materiału

9. Przyszyj zamek do kawałka materiału z marginesem 3mm, rozpoczynając od podstawy zamka.

UWAGA

 Podczas szycia należy upewnić

się, że igła nie dotyka zamka. W przeciwnym razie może dojść do zgięcia lub złamania igły.

10. Po dojściu ok. 5 cm od końca zamka zatrzymaj maszynę z opuszczoną igłą, Podnieś dźwignię stopki, a następnie otwórz zamek i kontynuuj szycie.

11. Zamknij zamek, obróć materiał, a następnie przyfastryguj drugą stronę zamka do materiału.

12. Zamontuj uchwyt stopki do drugiego sworznia stopki do zamków „I”.

Jeśli uchwyt stopki zamocowano do prawego sworznia (pkt.7), to należy go zamontować do lewego.

1. Sworzeń po lewej stronie

2. Punkt wkłucia się igły

13. Wszyj zamek.

Wykonaj ściegi wsteczne na końcu otwarcia zamka i zrównaj jego ząbki z bokiem stopki.

1. Wierzch materiału

2. Koniec otwarcia zamka

3. Ściegi wsteczne

4. Początek ściegów

5. Ściegi fastrygujące

14. Po osiągnięciu punktu ok. 5cm od końca

zamka zatrzymaj maszynę z opuszczoną igłą (w materiale), a następnie podnieś dźwignię stopki.

15. Usuń ściegi fastrygujące, otwórz zamek i kontynuuj szycie.

1) Ściegi fastrygujące

Szycie materiałów elastycznych i taśmy

Maszyna umożliwia szycie materiałów elastycznych i wszywanie elastycznej taśmy.

Nazwa ściegu

Wzór/ nr ściegu

Ścieg nr stopka

Model 100 ściegów

Model 80/90 ściegów

Model 60/70 ściegów

Model 50 ściegów

Model 40 ściegów

Model 30 ściegów

Model 20 ściegów

J

Ścieg elastyczny

03 03 03 03 03 03 03

3 – punktowy ścieg zygzakowy

05 05 05 05 05 05 05

Ścieg elastyczny dołączany

21 21 - - - - -

Szycie materiałów

elastycznych

1. Włącz maszynę.

2. Wybierz ścieg .

3. Zamontuj stopkę „J”.

4. Szyj materiał nie

naciągając go.

Przyszywanie taśmy Ponieważ po wszyciu taśmy elastycznej do mankietu lub talii spódnicy jej szerokość będzie równa wszytej taśmie, istotne jest dobranie taśmy odpowiedniej długości.

1. Przypnij szpilkami taśmę do spodu materiału.

W celu mocnego przypięcia taśmy należy ją przytwierdzić kilkoma szpilkami.

1. Elastyczna taśma

2. Szpilka

2. Włącz maszynę.

3. Wybierz ścieg .

4. Zamontuj stopkę zygzakową „J”.

5.Taśma elastyczna powinna być rozciągnięta na taką samą długość jak materiał. Przeciągając lewą ręką materiał pod stopką, prawą pociągnij materiał przy szpilce najbliższy przodu stopki

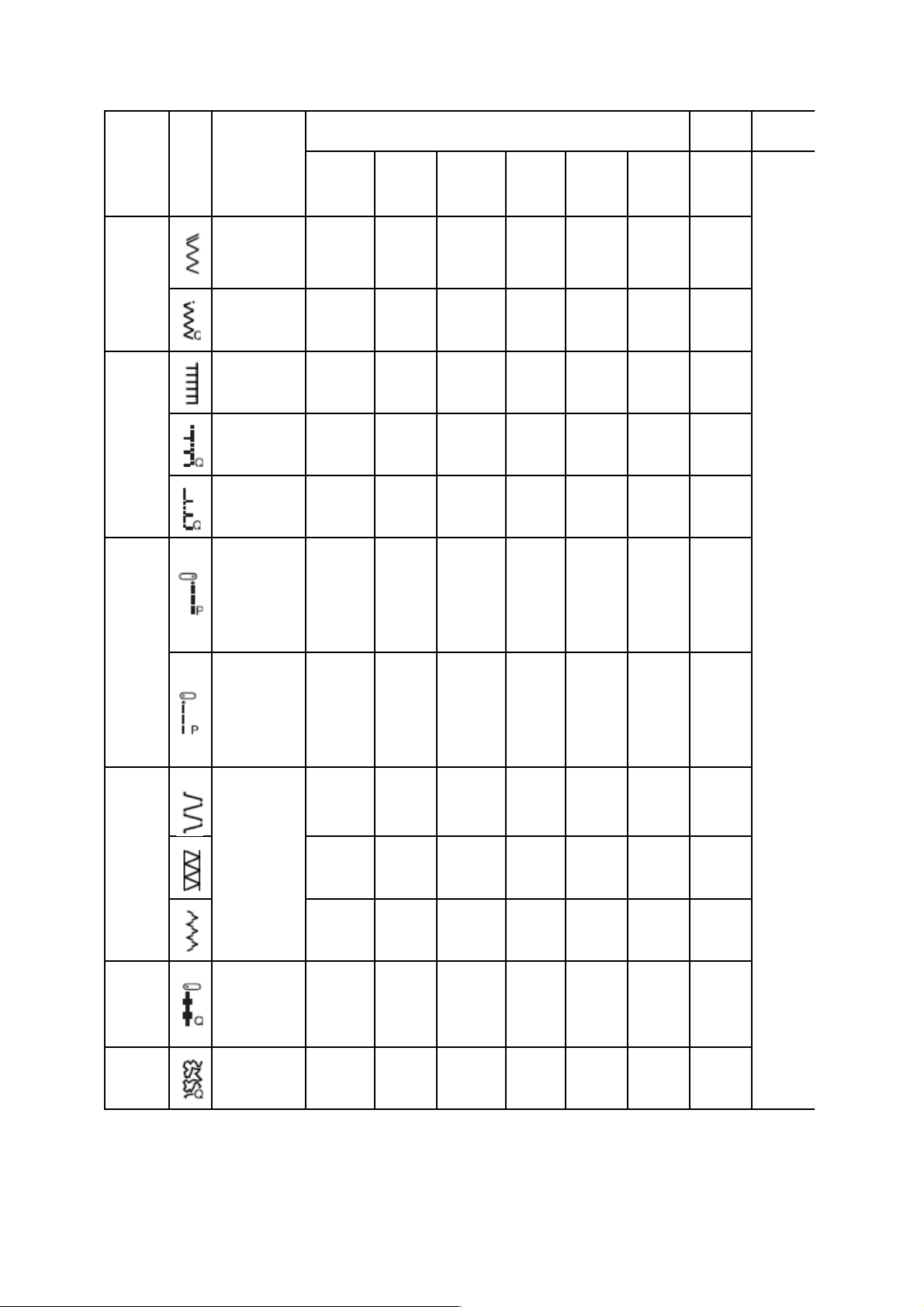

Nazwa ściegu

Ścieg

zygzako

wy

Wzór Zastosowanie

Mocowanie

aplikacji

(środkowa linia

bazowa/szycie

wstecz)

Stebnowanie

aplikacji, ścieg

satynowy

Ścieg nr

Model

100

ściegów

04 04 04 04 04 04 04

46 46 40 - - - -

Model

80/90

ściegów

Model

60/70

ściegów

Model

50

ściegów

Model

40

ściegów

Model

30

ściegów

stopka

Model

20

ściegów

Ścieg do

aplikacji

Ścieg

prosty

patchwor

k

Mocowanie

aplikacji

Mocowanie

aplikacji i

łączenie

Mocowanie

aplikacji i

łączenie

Łączenie

ściegów prostych (z naddatkiem

szwu 6,5 mm

od lewej

krawędzi

stopki)

Łączenie

ściegów

prostych (z

naddatkiem

szwu 6.5mm

od prawej

krawędzi

stopki)

12 12 11 11 11 11 11

47 47 41 - - - -

48 48 42 - - - -

43 43 37 - - - -

J

44 44 38 - - - -

15 15 14 14 14 14 -

Ścieg

łączący Ścieg do

Ścieg

ręczny

Ścieg

punktowy

patchworku

Stebnowanie

ściegiem prostym o wyglądzie

ręcznego

stebnowania

Punktowanie 49 49 43 - - - -

16 16 15 15 15 15 14

17 17 16 16 16 16 -

45 45 39 35 31 - -

Przyszywanie aplikacji

1. Wytnij kształt aplikacji pozostawiając

naddatek szwu od 3 do 5 mm.

1. Naddatek szwu

2. Z tyłu aplikacji umieść wzór wykonany z

grubego papieru, a następnie podwiń naddatek szwu i przyprasuj go za pomocą żelazka.

 Wyjmij papier.

3. Obróć materiał, a następnie przyfastryguj

lub przypnij aplikację do materiału, na którym ma być umieszczona.

1. fastryga

4. Włącz maszynę.

5. Wybierz ścieg lub .

6. Załóż stopkę „J”.

7. Przekręć pokrętłem w swoim kierunku, a

następnie rozpocznij obszywanie brzegu aplikacji dookoła, upewniając się, że igła wkłuwa się dokładnie poza aplikacją.

Podczas szycia naroży aplikacji należy zatrzymać maszynę z igłą w materiale poza aplikacją, podnieść dźwignię stopki, a potem z razie potrzeby obrócić materiał i kontynuować szycie.

Patchwork

1. Podwiń brzeg górnego materiału i nałóż go na materiał pod spodem.

2. Zszyj razem dwa kawałki materiału tak, aby wzór przechodził przez oba materiały.

Sztukowanie

Zszywanie razem dwóch kawałków materiału nazywamy sztukowaniem. Materiały powinny być obcięte z naddatkiem szwu 6.5mm. Szyj ściegiem Patchwork 6.5mm albo od lewej albo od prawej strony stopki.

1. Przyfastryguj lub przypnij szpilkami

materiał wzdłuż naddatku szwu.

2. Załóż stopkę zygzakową „J”.

3. Wybierz ścieg lub .

4. Szyj z prawą stroną stopki zrównaną z brzegiem materiału.

 Dla naddatku szwu po prawej stronie

Zrównaj prawą stronę stopki z brzegiem

materiału i przeszyj go za pomocą ściegu . .

1. 6,5 mm

 Dla naddatku szwu po lewej stronie

Zrównaj lewą stronę stopki z brzegiem materiału

i przeszyj go za pomocą ściegu .

1. 6,5 mm

WSKAZÓWKA Aby zmienić szerokość naddatku szwu (pozycję igły), patrz „Zmiana pozycji igły”.

Pikowanie

Przeszywanie wielowarstwowych materiałów, zwykle zawierających warstwę ciepłochronną, np. z watoliny, nazywamy pikowaniem. Tą techniką szycia można się łatwo posługiwać przy zastosowaniu stopki z górnym transporterem i prowadnika do qultingu.

Górny transporter prowadnik do quiltingu

WSKAZÓWKA

 Przy zastosowaniu górnego transportera

zaleca się ustawienie prędkości szycia między wolną a średnią.

 Do pikowania użyj igły do maszyn domowych

nr 90/14. Górny transporter może być zastosowany tylko ze ściegiem prostym lub zygzakiem. Nie stosuj z górnym transporterem ściegów wstecznych. Ze ściegiem wzmocnionym wybierz tylko ścieg prosty lub zygzak.

1. Przyfastryguj lub przypnij materiał do pikowania.

2. Zdejmij stopkę i uchwyt stopki.

3. Umieść zaczepy górnego transportera w śrubie mocującej igłę, opuść stopkę, włóż śrubkę górnego transportera i mocno ją przykręć za pomocą śrubokręta

1) zaczep łączący

2) śruba mocująca igłę

3) śruba mocująca stopkę

UWAGA  Upewnij się, że śruba jest mocno przykręcona.

W przeciwnym wypadku igła może uderzać w stopkę, może się wykrzywić lub złamać.

 Zwróć uwagę, aby podczas szycia igła

nie uderzała w szpilkę. Może się bowiem wykrzywić lub złamać.

3. Wybierz ścieg lub .  Bliższe informacje, patrz „Wybór ściegu”, str. 46.

5. Trzymaj materiał z lewej i prawej strony stopki i prowadź go równomiernie podczas szycia.

 Zastosowanie prowadnika do quiltingu

Użyj prowadnika do quiltingu do szycia ściegów równoległych rozmieszczonych w równej odległości.

1.Wsuń trzonek prowadnicy w otwór z tyłu stopki z górnym transportem lub uchwytu stopki.

Stopka z górnym transportem

Uchwyt stopki

2. Ustaw trzonek prowadnika tak, aby prowadnik zrównał się ze szwem, który jest wyszywany.

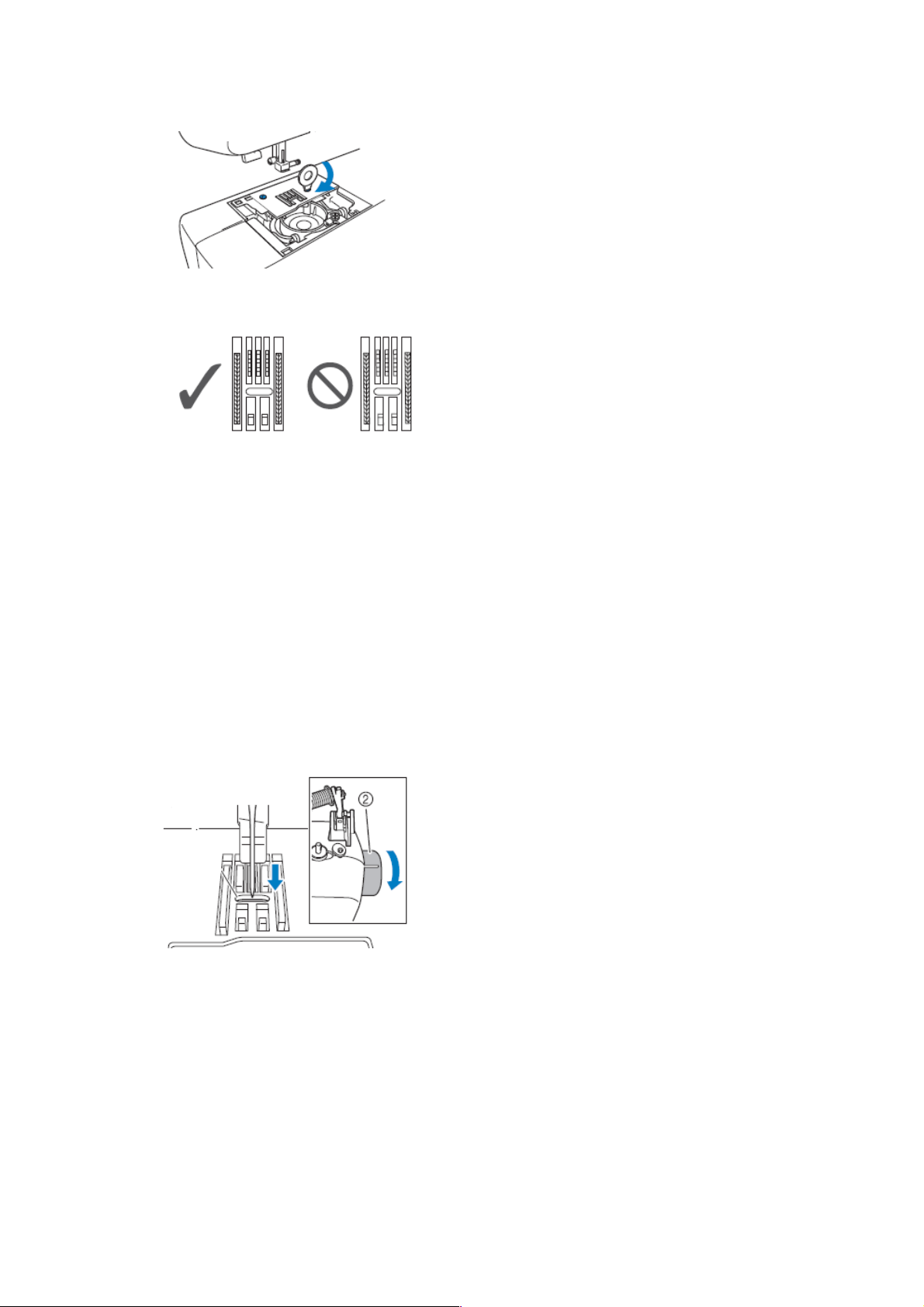

Wolne stebnowanie

(haftowanie)

Za pomocą tej techniki można opuścić dolny transport (przy użyciu dźwigni) tak, aby materiał można było łatwo przesuwać. Do wolnego stebnowania potrzebna jest stopka O” (wyposażenie opcjonalne).

1. Zdejmij stopkę i uchwyt stopki.

Bliższe informacje, patrz „Zdejmowanie i montowanie uchwytu stopki”

2. Załóż stopkę do quiltingu tak aby bolec znajdował się nad śrubą mocującą igłę. Zrównaj stopkę stebnującą z lewą częścią wspornika stopki.

(1) bolec (2) śruba mocująca igłę (3) wspornik stopki

WSKAZÓWKA

Zwróć uwagę, aby stopka nie była pochylona.

3. Trzymając stopkę prawą ręką, lewą ręką dokręć śrubę uchwytu stopki, używając do tego śrubokręta.

(1) Śruba uchwytu stopki

UWAGA Zawsze przykręcaj śrubokrętem mocno śrubę. W przeciwnym wypadku igła może uderzać w stopkę, wykrzywić się lub złamać.

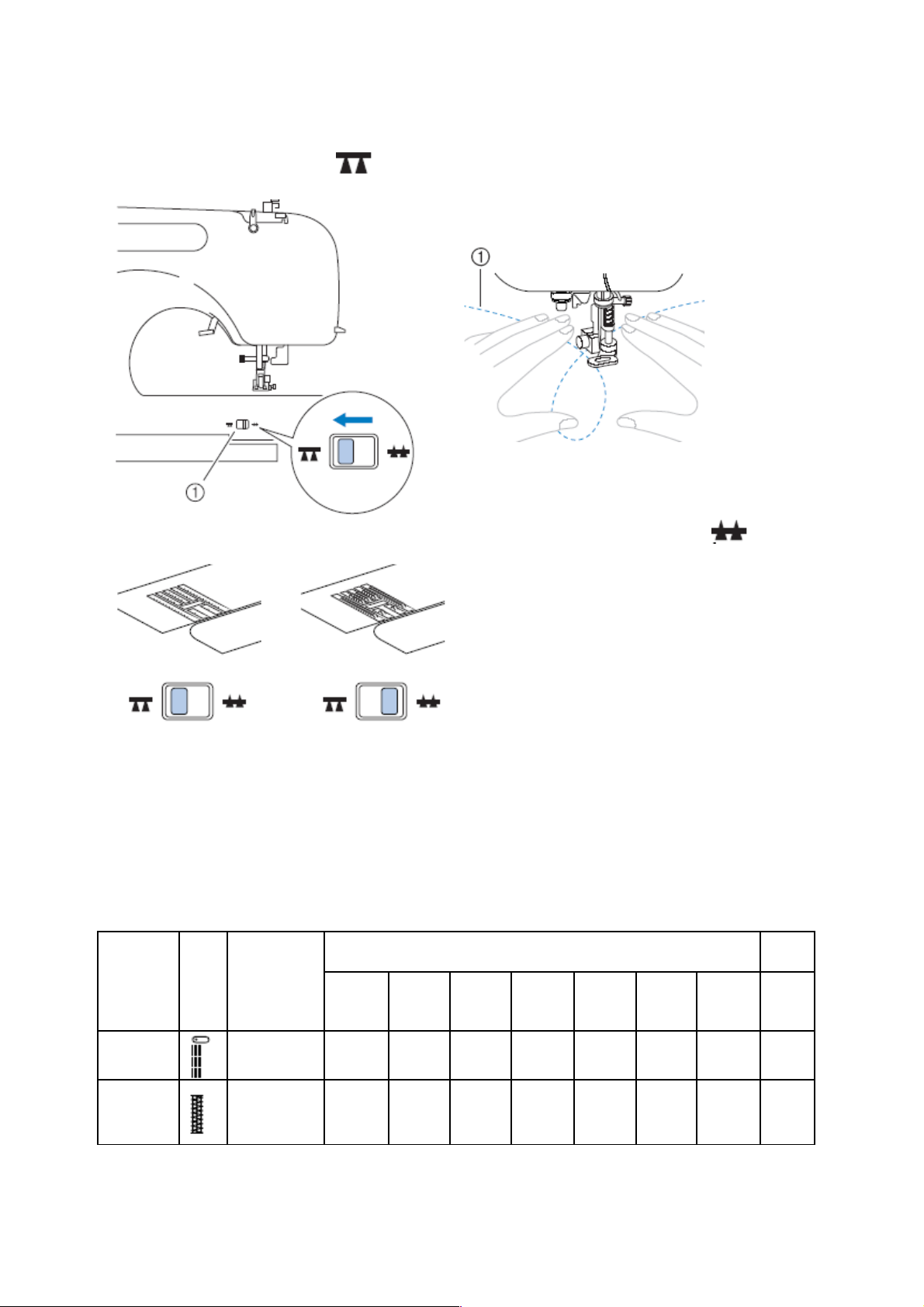

4. Przesuń suwak transportera, znajdujący się z tyłu maszyny, do pozycji (patrząc z

tyłu maszyny w lewo).

(1) suwak transportera (patrząc z tyłu maszyny)

Transporter został opuszczony.

5. Włącz maszynę i wybierz ścieg.

6. Używając obu dłoni napnij materiał, a następnie przesuwaj materiał odpowiednio do wzoru. Maszyna wykonuje ściegi wzmacniające na początku i na końcu szycia.

Wzór

7. Po zakończeniu szycia przesuń suwak dolnego transportu do pozycji (patrząc z

tyłu maszyny w prawo), a następnie pokręcając kołem zamachowym podnieś transporter.

WSKAZÓWKA Suwak dolnego transportu jest ustawiony zwykle na prawo

Ściegi wzmocnione

Ściegi te służą do wzmacniania miejsc, które podlegają naprężeniom, np. rogi kieszeni, pętelki pasków.

Nazwa ściegu

Wzór/ nr ściegu

Zastosowanie

Ścieg nr stopka

Model 100 ściegów

Model 80/90 ściegów

Model 60/70 ściegów

Model 50 ściegów

Model 40 ściegów

Model 30 ściegów

Model 20 ściegów

Ścieg stretch potrójny

Wzmacnianie rękawów

02 02 02 02 02 02 02 J

Ścieg ryglowy

Wzmacnianie np. przy otwarciach toreb

42 42 36 34 30 24 19 A

Potrójny ścieg stretch

1. Włącz maszynę.

2. Wybierz ścieg .

3. Załóż stopkę J.

4. Rozpocznij szycie.

Ścieg ryglowy

Rygiel jest odmianą ściegu wzmacniającego, który służy do wzmacniania takich miejsc, jak np. otwarć toreb, kieszeni.

1. Wybierz odpowiednią długość szwu ryglowego.

Ustaw płytkę prowadnika guzika na stopce do guzików na wybraną długość (odstęp między oznaczeniami na skali stopki wynosi 5 mm).

1. skala stopki

2. długość szwu ryglowego

3. 5 mm

3 Włącz maszynę.

4 Wybierz ścieg . 5 Załóż stopkę do dziurek guzikowych

„A”.

6. Połóż materiał tak, aby górna część kieszeni znajdowała się w Twoim kierunku, a następnie opuść dźwignię stopki tak, aby igła wkłuła się 2 mm przed otworem kieszeni.

1) 2 mm

Poprowadź nitkę przez otwór w stopce.

Po opuszczeniu stopki nie naciskaj na przód stopki, w przeciwnym wypadku rygiel nie zostanie wykonany w prawidłowej wielkości.

1) Nie zmniejszaj odstępu.

7. Wyciągnij dźwignię stopki guzikowej możliwie jak najdalej.

1. dźwignia stopki guzikowej

8. Przytrzymaj koniec nitki górnej lewą ręką i rozpocznij szycie.

Na zakończenie maszyna automatycznie przeszyje ścieg wzmocniony, a następnie zatrzyma się.

9. Podnieś stopkę, obetnij nici i wyjmij materiał.

10. Ustaw dźwignię stopki guzikowej w pierwotnej pozycji.

WSKAZÓWKA Zwiększ długość ściegu, jeżeli materiał jest trudno transportowany, np. jest za gruby.

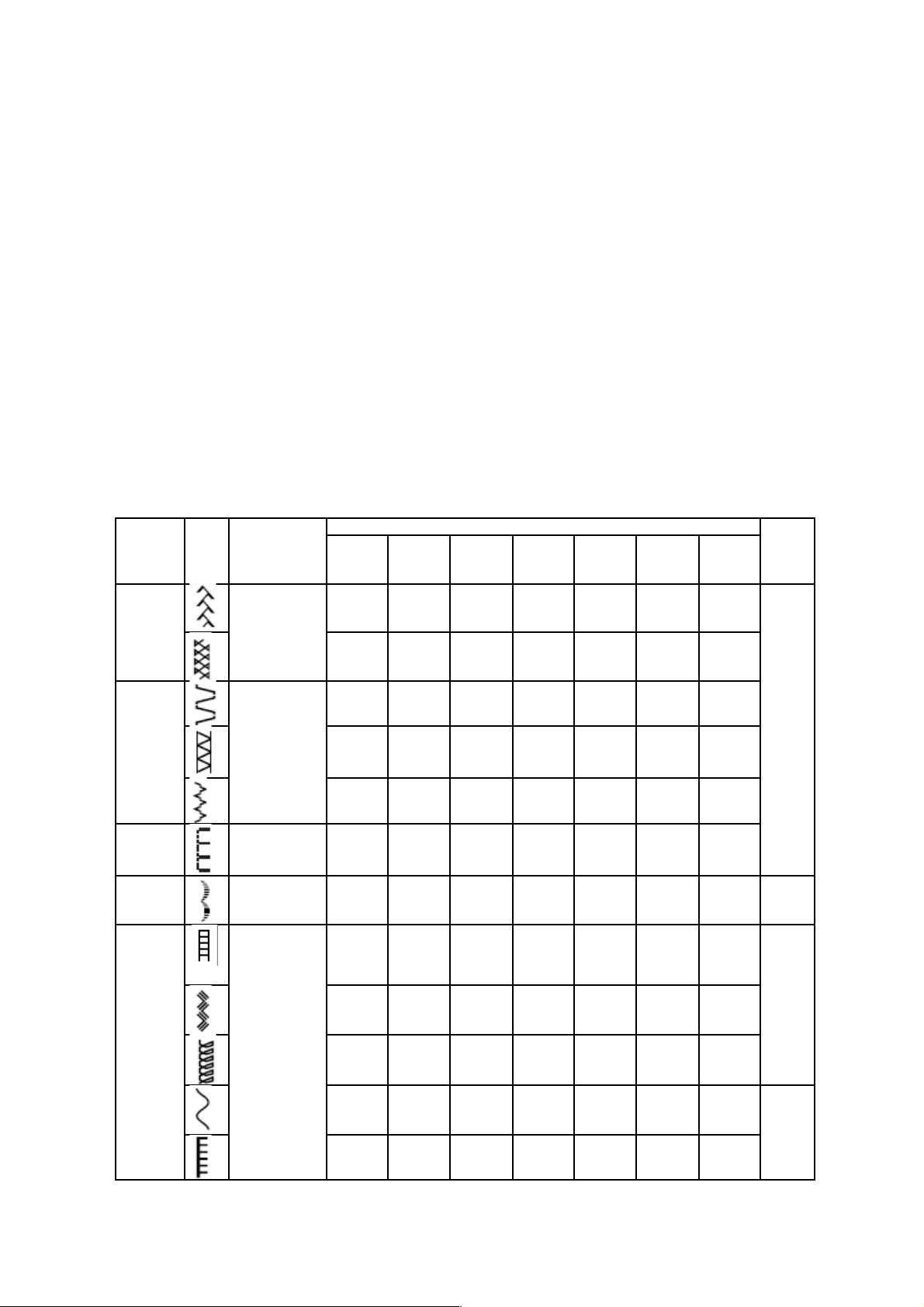

Ściegi ozdobne

Korzystając ze ściegów użytkowych możesz uzyskać poniższe ściegi dekoracyjne.

Nazwa ściegu

Wzór Zastosowanie

Ścieg nr

stopka

Model 100 ściegów

Model 80/90 ściegów

Model 60/70 ściegów

Model 50 ściegów

Model 40 ściegów

Model 30 ściegów

Model 20 ściegów

Ścieg ażurowy

Łączenie dwóch kawałków materiału

19 19 17 17 17 17 15

J

20 20 18 18 18 18 -

Ścieg łączący

Szycie dekoracyjne

15 15 14 14 14 14 -

16 16 15 15 15 15 14

17 17 16 16 16 16 -

Ścieg muszelk owy

Szycie dekoracyjne

13 13 12 121 12 12 12

Ścieg satynow y (łuk)

Szycie dekoracyjne

14 14 13 13 13 13 13 N

Ścieg ozdobny

22 22 19 19 19 - -

J

23 23 20 20 20 - -

24 24 21 21 - - -

25 25 22 22 21 -

N

26 26 23 23 22 19 -

27 27 24 24 23 20 -

Ścieg ozdobny

Szycie dekoracyjne

28 28 25 25 - - -

N

29 29 26 26 24 - -

30 30 27 27 - - -

31 31 28 28 - - -

32 32 - - - - - N

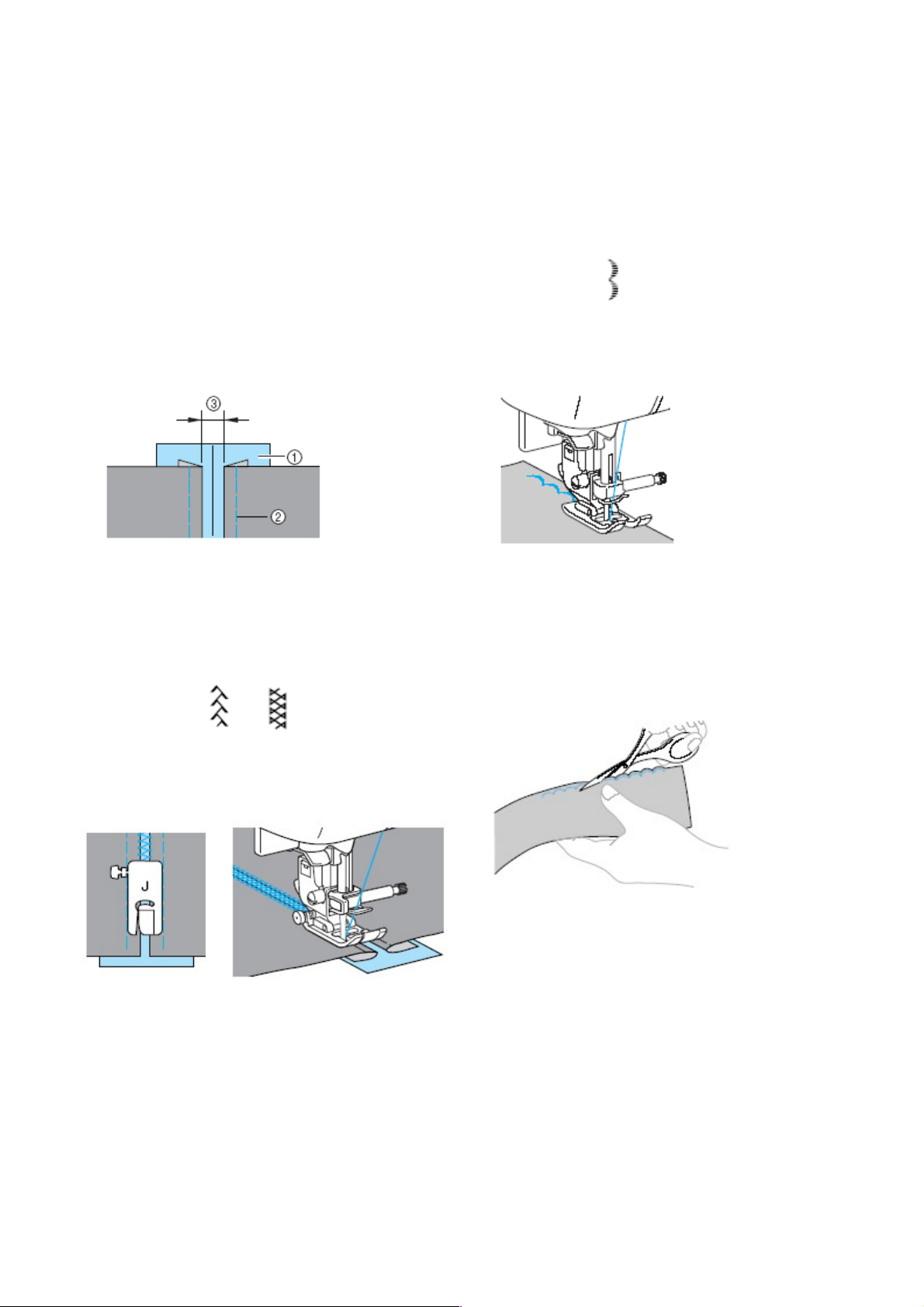

Ścieg ażurowy

Ścieg ten stosowany jest do ozdabiania bluzek i odzieży dla dzieci. Stanie się on bardziej dekoracyjny, jeżeli użyjesz grubszej nitki.

1. Złóż dwa kawałki materiału wzdłuż szwu i przyprasuj żelazkiem.

2. Podziel dwa kawałki tkaniny z odstępem itp. 4 mm, a następnie przyfastryguj na cienkim papierze lub na materiale rozpuszczalnym w wodzie.

1. cienki papier lub materiał rozpuszczalny w wodzie

2. fastryga

3. 4 mm

3. Załóż stopkę „J”.

4. Wybierz ścieg lub

5. Ustaw szerokość ściegu na 7,0 mm

6. Szyj wzdłuż środka obydwu kawałków tkaniny.

7. Po zakończeniu szycia zdejmij papier.

Ścieg łukowy

Ściegi łukowe wykorzystywane są do dekoracji brzegów kołnierzyków, chusteczek itp.

1. Załóż stopkę „N”.

2. Wybierz ścieg .

Przeszyj ściegiem łukowym wzdłuż krawędzi materiału, upewniając się, że ścieg nie znajduje się dokładnie na samej krawędzie tkaniny.

WSKAZÓWKA Aby uzyskać lepszy rezultat swojej pracy, spryskaj tkaninę krochmalem i uprasuj go gorącym żelazkiem przed przystąpieniem do szycia.

4. Wytnij ostrożnie materiał wzdłuż łuków, uważając, aby nie przeciąć ściegów.

Marszczenie

Ścieg ten przydatny jest do dekoracji bluzek lub rękawów.

1. Załóż stopkę „J”.

2. Wybierz ścieg prosty, ustaw długość ściegu na 4,0 mm i rozluźnij naprężenie nici.

3. Przeszyj kilka równoległych rzędów z odstępami 1 cm.

 Na końcu szwu wyciągnij nitkę ok. 5 cm

4. Wyciągnij dolną nitkę, aby zmarszczyć materiał.

5. Wybierz ścieg lub .

6. Przeszyj między ściegami prostymi.

7. Wyciągnij nici dla ściegu prostego.

Ścieg muszelkowy

Ściegi te nadają eleganckie wykończenie brzegom kołnierzyka, rękawów, sukienek i bluzek.

1. Załóż materiał w połowie po skosie.

2. Załóż stopkę „J”.

3. Wybierz ścieg , a następnie zwiększ naprężenie nici.

4. Podczas szycia zwracaj uwagę, aby igła wkłuwała się poza brzegiem tkaniny.

(1) punkt wkłucia igły

Czyszczenie i konserwacja

Czyszczenie obudowy

maszyny

OSTRZEŻENIE Przed przystąpieniem do czyszczenia obudowy maszyny wyjmij kabel zasilający z gniazdka sieciowego, w przeciwnym razie może dojść do porażenia prądem.

Jeżeli obudowa maszyny jest brudna, lekko zmocz ściereczkę w neutralnym detergencie, mocno wyciśnij ją, następnie wytrzyj obudowę maszyny. Po wyczyszczeniu wilgotną ściereczką, wytrzyj obudowę do sucha. Czyszczenie chwytacza

OSTRZEŻENIE Przed przystąpieniem do czyszczenia bębenka wyjmij kabel zasilający z gniazdka sieciowego, w przeciwnym razie może dojść do porażenia prądem.

Jeżeli w bębenku zgromadzi się kurz, proces szycia będzie przebiegał wadliwie, a maszyna nie będzie pewnie wykrywała nici dolnej. Dlatego zawsze należy utrzymywać bębenek w czystości.

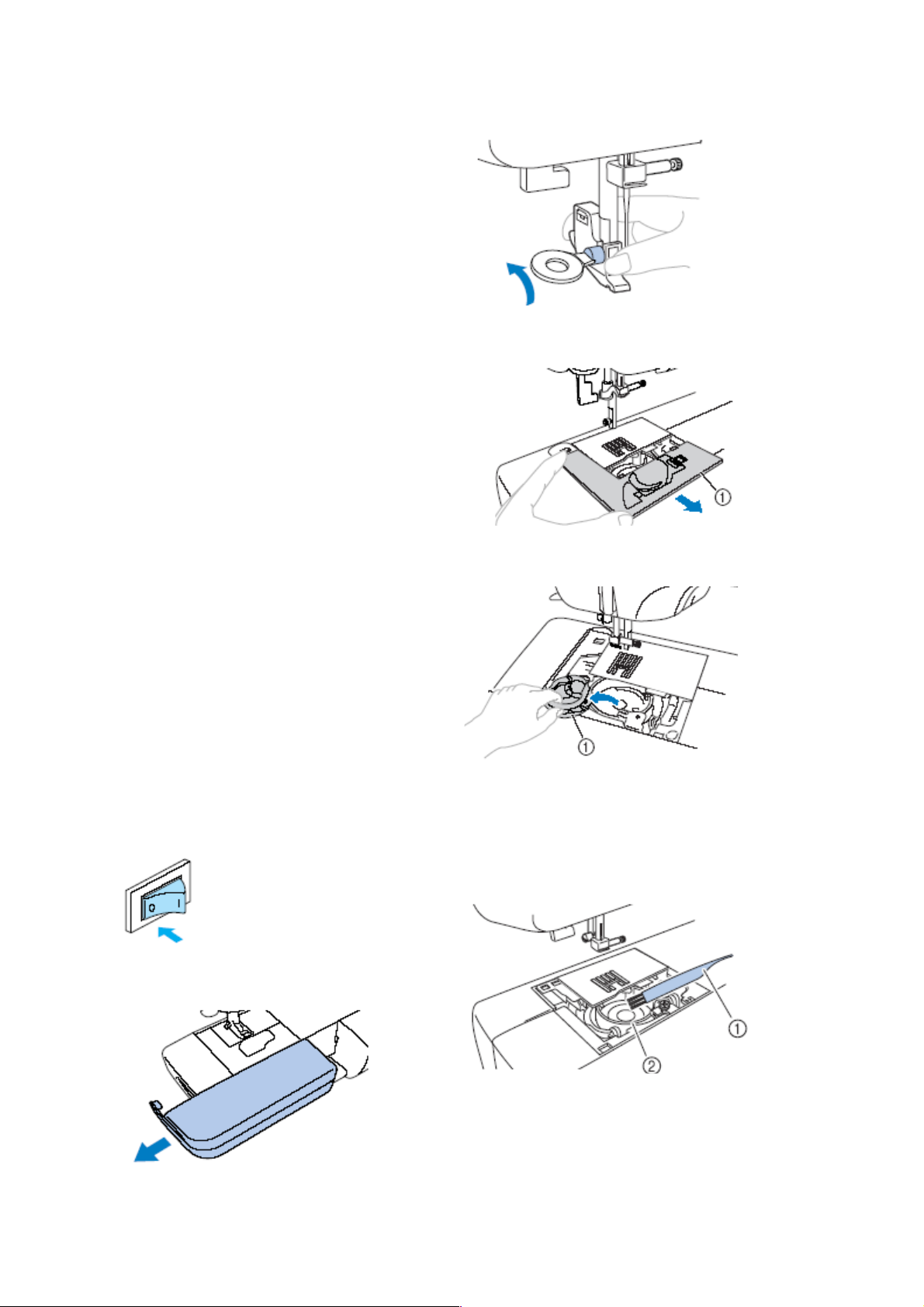

1. Wyłącz maszynę i wyjmij kabel z gniazdka (po prawej stronie maszyny).

1. Podnieś igłę i dźwignię podnoszenia

stopki.

2. Zdejmij pojemnik na akcesoria.

3. Zdejmij stopkę i wyjmij igłę.

4. Zdejmij pokrywę płytki ściegowej i

przesuń ją w swoją stronę.

pokrywa płytki ściegowej

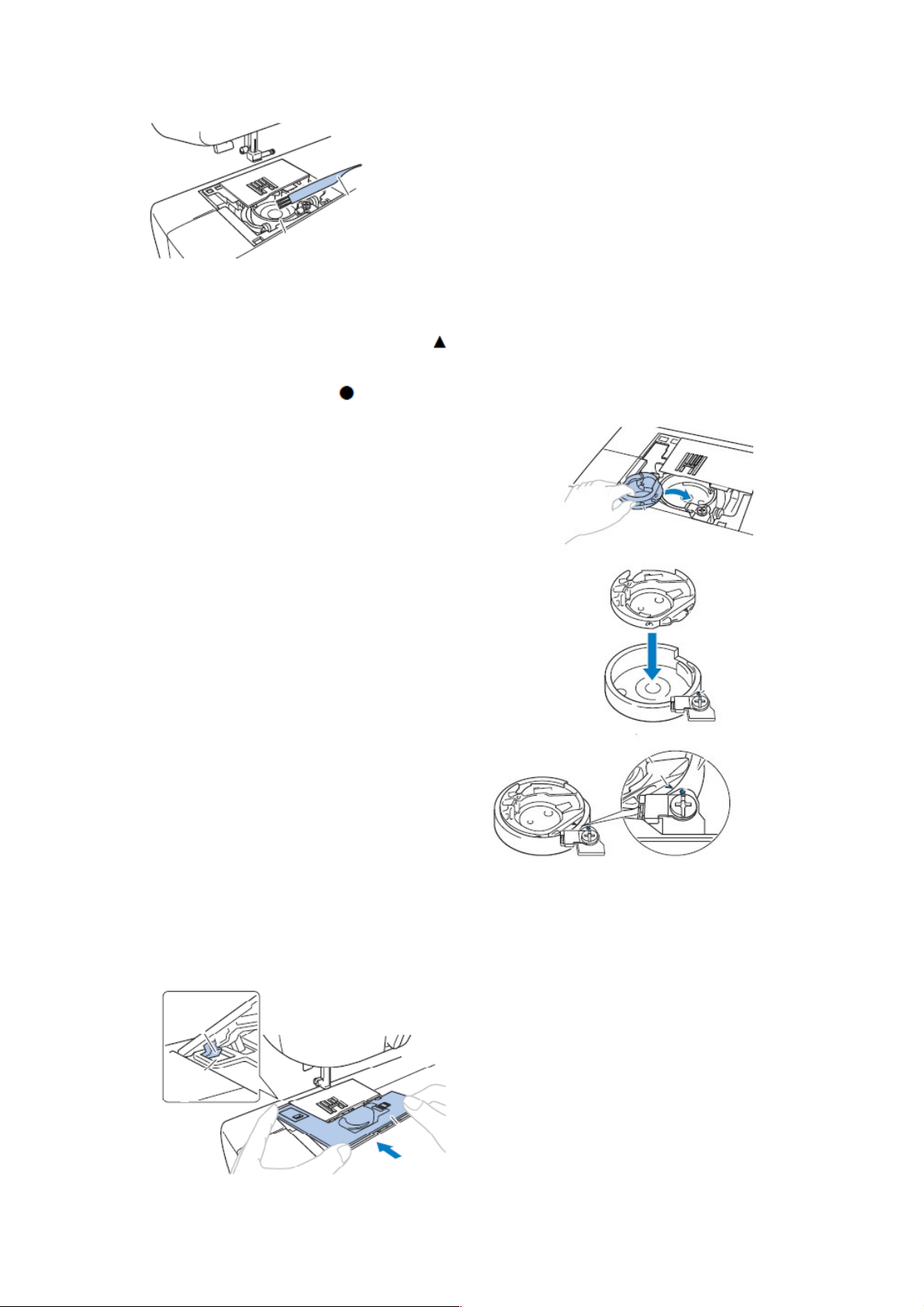

5. Wyjmij bębenek.

(1) bębenek

6. Oczyść z kurzu i ścinków obudowę

chwytacza za pomocą szczoteczki do czyszczenia.

(1) szczoteczka do

czyszczenia

(2) obudowa

chwytacza

WSKAZÓWKA Jeżeli zbierze się kurz na czujniku dolnej nitki, czujnik może nie funkcjonować prawidłowo.

7. Włóż bębenek tak , aby zrównać jego

nosek ze sprężyną.

1. Nosek

2. sprężyna

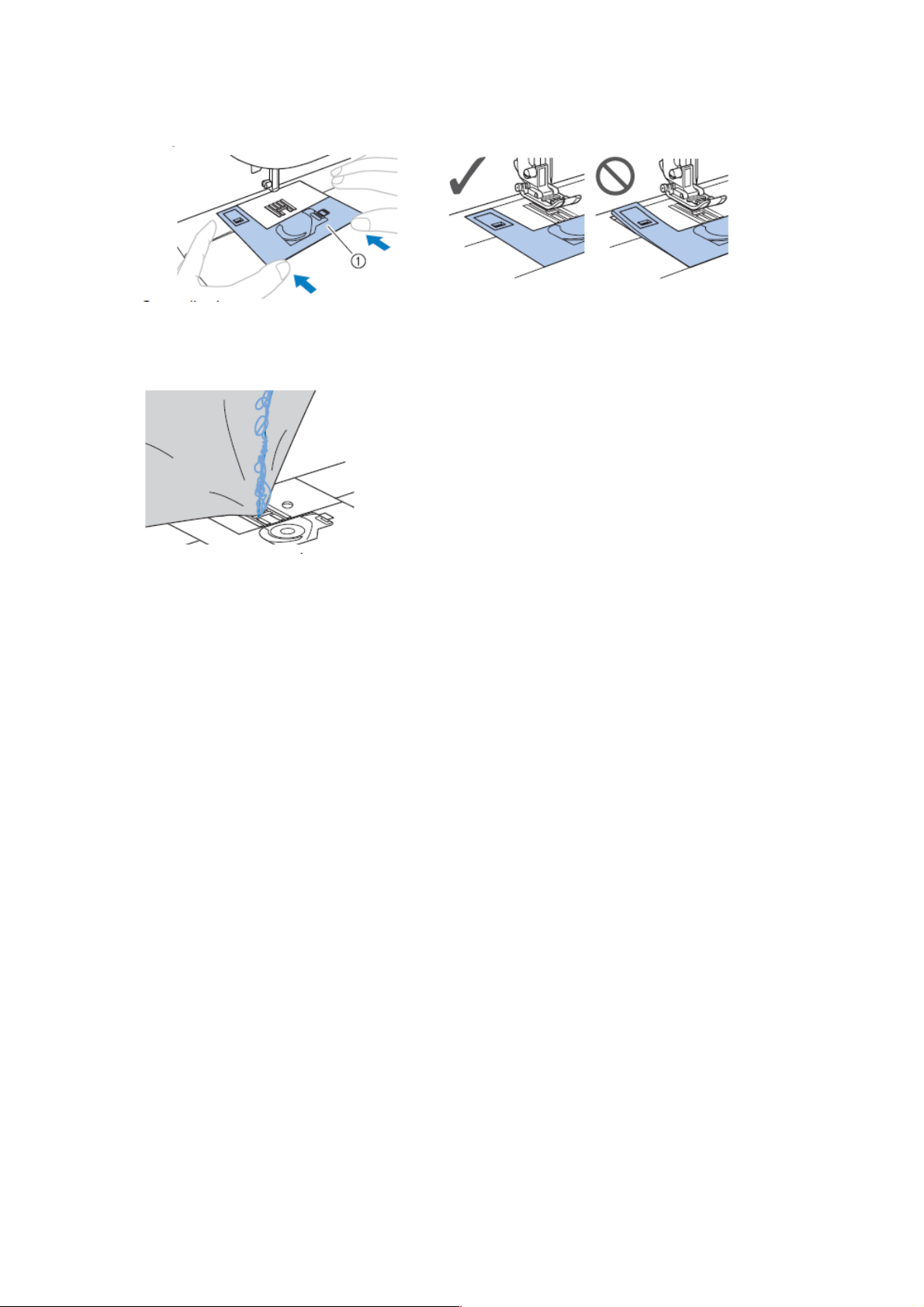

8. Umieść zaczepy pokrywy płytki

ściegowej w płytce ściegowej i zamknij pokrywę.

UWAGA Upewnij się, że bębenek jest założony prawidłowo. W przeciwnym razie może się łamać igła.

Usuwanie problemów

Jeżeli maszyna nie pracuje prawidłowo, sprawdź ewentualne przyczyny zanim oddasz maszynę do serwisu. Jeżeli problem będzie nadal występował, skontaktuj się z najbliższym autoryzowanym punktem serwisowym BROTHER.

Objaw Prawdopodobna przyczyna Sposób postępowania

Maszyna nie działa

Maszyna nie jest włączona Włączyć maszynę

Nie nacisnąłeś przycisku „Start/Stop“

Naciśnij przycisk „Start/Stop“.

Stopka jest w górnej pozycji. Opuść stopkę.

Łamie się igła

Igła jest niewłaściwie zamontowana

Załóż prawidłowo igłę

Śruba docisku igły nie jest dokręcona

Dokręć śrubę.

Igła jest wykrzywiona lub tępa. Załóż nową igłę. Za duże jest naprężenie nici

górnej.

Zmniejsz naprężenie górnej nici

Szpulka z nićmi jest niewłaściwie założona

Załóż prawidłowo szpulkę.

Okolice otworu płytki ściegowej jest porysowane lub uszkodzone.

Załóż nową płytkę ściegową (do nabycia w autoryzowanym punkcie sprzedaży).

Stopka jest porysowana lub uszkodzona.

Wymień stopkę na nową (do nabycia w autoryzowanym punkcie sprzedaży).

Bębenek jest zadrapany lub uszkodzony.

Wymień bębenek na nowy (do nabycia w autoryzowanym punkcie sprzedaży).

Nie użyto szpulki przeznaczonej dla tego modelu maszyny

Niewłaściwe szpulki nie będą dobrze pracować Używaj tylko szpulek przeznaczonych do tego modelu maszyny.

Nić górna się rwie

Nić górna nie jest nawleczona prawidłowo (np. szpulka jest źle osadzona, nasadka szpulki jest za duża dla używanej szpulki z nićmi).

Nawlecz prawidłowo górną nić.

Nić jest zapętlona lub nie jest gładka.

Usuń zapętlenia.

Naprężenie górnej nici jest zbyt duże.

Zmniejsz naprężenie górnej nici.

Objaw Prawdopodobna przyczyna Sposób postępowania

Nić górna się rwie

Nić jest zapętlona np. w bębenku

Oczyść bębenek z kurzu i ścinków.

Igła jest wykrzywiona lub tępa. Załóż nową igłę.

Igła jest niewłaściwie założona. Załóż prawidłowo igłę.

Okolice otworu płytki ściegowej jest porysowane lub uszkodzone.

Załóż nową płytkę ściegową (do nabycia w autoryzowanym punkcie sprzedaży).

Stopka jest porysowana lub uszkodzona.

Wymień stopkę na nową (do nabycia w autoryzowanym punkcie sprzedaży).

Bębenek jest zadrapany lub uszkodzony.

Wymień bębenek na nowy (do nabycia w autoryzowanym punkcie sprzedaży).

Nie użyto szpulki przeznaczonej dla tego modelu maszyny

Niewłaściwe szpulki nie będą dobrze pracować Używaj tylko szpulek przeznaczonych do tego modelu maszyny.

Nić dolna nie nawija się na szpulkę

Nitka nie nawija się prawidłowo na szpulkę.

Nawiń nitkę na szpulkę pięć lub sześć razy zgodnie z ruchem wskazówek zegara.

Nić dolna jest zapętlona lub rwie się

Nić dolna nie jest prawidłowo nawinięta.

Nawiń prawidłowo nić dolną.

Uszkodzona jest szpulka. Wymień szpulkę.

Nić jest zapętlona. Usuń zapętloną nić i oczyść bębenek.

Nie użyto szpulki przeznaczonej dla tego modelu maszyny

Niewłaściwe szpulki nie będą dobrze pracować Używaj tylko szpulek przeznaczonych do tego modelu maszyny.

Naprężenie nici jest nieprawidłow e

Nić górna nie jest nawleczona prawidłowo.

Nawlecz prawidłowo górną nić.

Nić dolna nie jest nawleczona prawidłowo.

Nawlecz prawidłowo dolną nić.

Zastosowałeś nieprawidłowego ustawienia naprężenia nici.

Ustaw naprężenie górnej nici

Nie użyto szpulki przeznaczonej dla tego modelu maszyny

Niewłaściwe szpulki nie będą dobrze pracować Używaj tylko szpulek przeznaczonych do tego modelu maszyny.

Objaw Prawdopodobna przyczyna Sposób postępowania

Ściegi przeskakują

Nić górna jest nieprawidłowo nawleczona.

Nawlecz prawidłowo nić górną.

Igła jest zgięta lub tępa. Załóż nową igłę.

Igła jest niewłaściwie założona Załóż prawidłowo igłę.

Zdejmij pokrywę płytki ściegowej

Pod płytka ściegową lub w bębenku zebrał się kurz.

i wyczyść bębenek.

Podczas szycia maszyna głośno pracuje

W bębenku zebrał się kurz. Wyczyść chwytacz.

Nić górna jest nieprawidłowo nawleczona.

Nawlecz prawidłowo nić górną.

Wymień bębenek na nowy

Bębenek jest zadrapany lub uszkodzony

(dostępny w autoryzowanym

punkcie sprzedaży).

Nie użyto szpulki przeznaczonej dla tego modelu maszyny

Niewłaściwe szpulki nie będą dobrze pracować Używaj tylko szpulek przeznaczonych do tego modelu maszyny.

Nić nie jest przeciągnięta przez oczko igły.

Igła nie jest podniesiona do właściwej pozycji..

Naciśnij przycisk pozycji igły.

Igła jest niewłaściwie założona. Załóż prawidłowo igłę.

Ustawiono nieprawidłowo naprężenie nici

Ustaw prawidłowo naprężenie górnej nici.

Ścieg nie jest prawidłowo wyszywany

Nie jest zamontowana prawidłowa dla tego ściegu stopka.

Załóż właściwą stopkę

Nitka jest zaplątana, np. w bębenku.

Sprawdź nitkę w bębenku. Jeżeli plącze się, oczyść chwytacz.

Dostępne w autoryzowanych

Lampki są uszkodzone. punktach sprzedaży BROTHER. Nie świecą się lampki.

Maszyna nie jest włączona.

Włącz maszynę.

Komunikaty o błędach

Przy nieprawidłowym funkcjonowaniu maszyny zostaną wyświetlone na wyświetlaczu komunikaty o błędach. Postępuj zgodnie ze wskazówkami z tabeli. Naciśnięcie przycisku wyboru ściegu lub prawidłowa obsługa wykasuje komunikat.

E1

Naciśnięto na rozrusznik nożny (lub przycisk start/stop przy odłączonym rozruszniku nożnym) i przycisk ściegów wstecznych/wzmacniających, gdy stopka była uniesiona.

E2

Wybrano ścieg inny niż do dziurek do guzików lub szycia wzmocnień przy wciśniętym przycisku start/stop lub naciśniętym rozruszniku w czasie, gdy dźwignia dziurki guzikowej była opuszczona.

E3

Wybrano ścieg do dziurek guzikowych lub ścieg wzmacniający przy naciśniętym przycisku start/stop lub naciśniętym rozruszniku w czasie, gdy dźwignia dziurki guzikowej była podniesiona.

E4

Naciśnięto przycisk ściegów wstecznych/wzmacniających lub pozycji igły w czasie

przesuwania w prawo wałka nawijacza szpulki. E5 Naciśnięto przycisk start/stop, gdy był podłączony rozrusznik nożny. E6 Silnik zablokował się z powodu zapętlonych nici.

Sygnalizacja dźwiękowa

Każdorazowe naciśnięcie klawisza jest sygnalizowane przez dźwięk.

■ Przy prawidłowej czynności. Jeden sygnał dźwiękowy.

■ Przy nieprawidłowej czynności. Od 2 do 4 sygnałów dźwiękowych.

■ W przypadku zablokowania się maszyny, np. z powodu zapętlonych nici.

Sygnał dźwiękowy trwa 4 sekundy lub dłużej. Maszyna zatrzymuje się automatycznie. Upewnij się co do przyczyny alarmu i wyeliminuj jego przyczynę przed kontynuowaniem szycia.

Dodatek

Ścieg

Stopka

Ścieg nr Szerokość ściegu

Gęstość ściegu

Podwójna igła

Model 100 ściegów

Model 80/90 ściegów

Model 60/70 ściegów

Model 50 ściegów

Model 40 ściegów

Model 30 ściegów

Model 20 ściegów

Auto

Manual

Auto

Manual

J 00 00 01 00 00 00 00 00

0.0 0

0.0-7.0 (0-1/4)

2.5 (3/32)

0.2-5.0 (1/643/16)

tak

J 01 01 01 01 01 01 01 01

3.5(1/8)

0.0-7.0 (0-1/4)

2.5(3/32)

0.2-5.0 (1/643/16)

tak

J 02 02 02 02 02 02 02 02

0.0 (0)

0.0-7.0 (0-1/4)

2.5(3/32)

1.5-4.0 (1/163/16)

tak

J 03 03 03 03 03 03 03 03

1.0(1/16)

1.0-3.0 (1/16-1/8)

2.5(3/32)

1.0-4.0 (1/163/16)

tak

J 04 04 04 04 04 04 04 04 3.5(1/8)

0.0-7.0 (0-1/4)

1/.4(1/16)

0.2-4.0 (1/64-

tak

3/16)

J 05 05 05 05 05 05 05 05

5.0(3/16)

1.5-7.0 (1/16-1/4)

2.0 (1/16)

1.0-4.0 (1/643/16)

tak

G 06 06 06 06 06 06 06 06

3.5 (1/8)

2.5-5.0 (3/32-3/16)

2.0 (1/16)

1.0-4.0 (1/163/16)

nie

G 07 07 07 07 07 07 07 07

5.0 (3/16)

2.5-5.0 (3/32-3/16)

2.5(3/32)

1.0-4.0 (1/163/16)

nie

J 08 08 08 08 08 08 08 08

5.0 (3/16)

0.0-7.0 (0-1.4)

2.5(3/32) 05-4.0 (1/323/16)

Tak

J 09 09 09 - - - - -

5.0(3.36)

0.0-7.0 (0-1/4)

2.5(3/32)

0.5-4.0 (1/323/16)

tak

R 10 10 10 09 09 09 09 09

0 (0)

-3 3 

2.0 (1/16)

1.0–3.5 (1/16–1/8)

nie

R 11 11 11 10 10 10 10 10

0 (0)

-3 3 

2.0 (1/16)

1.0–3.5 (1/16–1/8)

nie

J 12 12 12 11 11 11 11 11

3.5 (1/8)

2.5–7.0 (3/32–1/4)

2.5 (3/32)

1.6–4.0 (1/16– 3/16)

tak

J 13 13 13 12 12 12 12 12

4.0 (3/16)

0.0–7.0 (0–1/4)

2.5 (3/32)

0.2–4.0 (1/64– 3/16)

tak

N 14 14 14 13 13 13 13 13

5.0 (3/16)

2.5-7.0 (3/32-1/4)

0.5 (1/32)

0.1-1.0 (1/641/16)

tak

J 15 15 15 14 14 14 14 14

4.0 (3/16)

0.0–7.0 (0–1/4)

1.2 (1/16)

0.2–4.0 (1/64– 3/16)

tak

J 16 16 16 15 15 15 15 15

5.0 (3/16)

2.5–7.0 (3/32–1/4)

2.5 (3/32)

1.0–4.0 (1/16– 3/16)

tak

J 17 17 17 16 16 16 16 16

5.0 (3/16)

0.0–7.0 (0–1/4)

1.2 (1/16)

0.2–4.0 (1/64– 3/16)

tak

J 18 18 18 - - - - -

5.0 (3/16)

0.0–7.0 (0–1/4)

1.6 (1/16)

1.0–4.0 (1/16– 3/16)

tak

J 19 19 19 17 17 17 17 17

5.0 (3/16)

0.0–7.0 (0–1/4)

1.6 (1/16)

1.0–4.0 (1/16– 3/16)

tak

J 20 20 20 18 18 18 18 18

5.0 (3/16)

2.5-7.0 (3/32-1/4)

2.5 (3/32)

1.0-4.0 (1/163/16)

tak

J 21 21 21 - - - - -

4.0 (3/16)

0.0-7.0 (0-1/4)

1.0 (1/16)

0.2-4.0 (1/643/16)

tak

J 22 22 22 19 19 19 19 -

4.0 (3/16)

0.0-7.0 (0-1/4)

3.0 (1/8)

2.0-4.0 (1/163/16)

nie

J 23 23 23 20 20 20 20 -

4.0 (3/16)

0.0-7.0 (0-1/4)

2.5 (3/32)

1.0-4.0 (1/163/16)

tak

J 24 24 24 21 21 21 - -

5.5 (7/32)

0.0-7.0 (0-1/4)

1.6 (1/16)

1.0-4.0 (1/163/16)

tak

N 25 25 25 22 22 22 21 -

5.0 (3/16)

1.5-7.0 (1/64-1/4)

1.0 (1/16)

0.2-4.0 (1/643/16)

tak

N 26 26 26 23 23 23 22 19

3.5 (1/8)

1.5-7.0 (1/16-1/4)

2.5 (3/32)

1.6-4.0 (1/163/16)

tak

N 27 27 27 24 24 24 23 20

6.0 (15/64)

1.5-7.0 (1/16-1/4)

3.0 (1/8)

1.5-4.0 (1/163/16)

nie

N 28 28 28 25 25 25 - -

5.0 (3/16)

1.5-7.0 (1/16-1/4)

3.5 (1/8)

1.5-4.0 (1/163/16)

tak

N 29 29 29 26 26 26 24 -

5.0 (3/16)

1.5-7.0 (1/16-1/4)

4.0 (3/16)

1.5-4.0 (1/163/16)

tak

N 30 30 30 27 27 27 - -

5.0 (3/16)

1.5-7.0 (1/16-1/4)

2.5 (3/32)

1.5-4.0 (1/163/16)

tak

N 31 31 31 28 28 28 - -

5.0 (3/16)

1.5-7.0 (1/16-1/4)

2.0 (1/16)

1.5-4.0 (1/163/16)

nie

N 32 32 32 - - - - -

6.0 (15/64)

1.5-7.0 (1/16-1/4)

1.6 (1/16)

1.0-4.0 (1/163/16)

nie

N 33 33 33 - - - - - 5.0 (3/16)

1.5-7.0 (1/16-1/4)

1.6 (1/16)

1.0-4.0 (1/16-

nie

3/16)

A 34 34 34 29 29 29 25 21

5.0 (3/16)

3.0-5.0 (1/8-3/16)

0.5 (1/32)

0.2-1.0 (1/641/16)

nie

A 35 35 35 30 30 30 26 22

5.0 (3/16)

3.0–5.0 (1/8-3/16)

0.5 (1/32)

0.2–1.0 (1/641/16)

nie

A 36 36 36 31 31 31 27 -

6.0 (15/64)

3.0–6.0 (1/8-15/64)

1.0 (1/16)

0.5–2.0 (1/321/16)

nie

A 37 37 37 32 32 32 28 -

6.0 (15/64)

3.0–6.0 (1/8-15/64)

1.5 (1/16)

1.0–3.0 (1/16-1/8)

nie

A 38 38 38 - - - - -

5.0 (3/16)

0.0–6.0 (0–15/64)

2.0 (1/16)

0.2–4.0 (1/643/16)

nie

A 39 39 39 33 33 33 29 23

7.0 (1/4)

3.0–7.0 (1/8-1/4)

0.5 (1/32)

0.3–1.0 (1/641/16)

nie

A 40 40 40 34 34 - - -

7.0 (1/4)

3.0–7.0 (1/8-1/4)

0.5 (1/32)

0.3–1.0 (1/641/16)

nie

A 41 41 41 35 35 - - -

7.0 (1/4)

3.0–7.0 (1/8-1/4)

0.5 (1/32)

0.3–1.0 (1/641/16)

nie

A 42 42 42 36 36 34 30 24

7.0 (1/4)

3.0–7.0 (1/8-1/4)

0.5 (1/32)

0.3–1.0 (1/641/16)

nie

A 43 43 43 37 37 - - -

2.0 (1/16)

1.0–3.0 (1/16-1/8)

0.4 (1/64)

0.3–1.0 (1/641/16)

nie

J 43 43 43 37 37 - - -

5.5 (7/32)

0.0–7.0 (0–1/4)

2.0 (1/16)

0.2–5.0 (1/64– 3/16)

nie

J 44 44 44 38 38 - - -

1.5 (1/16)

0.0–7.0 (0–1/4)

2.0 (1/16)

0.2–5.0 (1/64– 3/16)

nie

J 45 45 45 39 39 35 31 -

0.0 (0)

0.0–7.0 (0–1/4)

2.5 (3/32)

1.0–4.0 (1/16– 3/16)

nie

J 47 47 47 41 41 - - -

1.5 (1/16)

0.5–3.5 (1/32–1/8)

1.8 (1/16)

1.0–4.0 (1/16– 3/16)

nie

J 48 48 48 42 42 - - - 1.5 (1/16)

0.5–3.5

1.8 (1/16)

1.0–4.0

nie

(1/32–1/8)

(1/16– 3/16)

J 49 49 49 43 43 - - -

7.0 (1/4)

1.0–7.0 (1/16–1/4)

1.6 (1/16)

1.0–4.0 (1/16– 3/16)

nie

N 50 50 50 - - - - -

3.0 (1/8)

0.0–7.0 (0–1/4)

1.0 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 51 - - - - - - -

5.0 (3/16)

0.0–7.0 (0–1/4)

2.0 (1/16)

0.2–4.0 (1/643/16)

nie

N 52 - - - - - - -

4.0 (3/16)

0.0–7.0 (0–1/4)

1.6 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 53 51 - - - - - -

5.0 (3/16)

0.0–7.0 (0–1/4)

2.5 (3/32)

0.2–4.0 (1/64– 3/16)

nie

N 54 52 51 - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

2.5 (3/32)

0.2–4.0 (1/64– 3/16)

nie

N 55 53 52 44 44 36 32 25

7.0 (1/4)

0.0–7.0 (0–1/4)

2.5 (3/32)

0.2–4.0 (1/64– 3/16)

nie

N 56 54 - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

1.4 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 57 55 - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

2.5 (3/32)

0.2–4.0 (1/64– 3/16)

nie

N 58 - - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

1.6 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 59 56 53 45 45 37 33 -

7.0 (1/4)

0.0–7.0 (0–1/4)

2.0 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 60 57 54 46 46 38 - -

7.0 (1/4)

0.0–7.0 (0–1/4)

2.5 (3/32)

0.2–4.0 (1/64– 3/16)

nie

N 61 - - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

2.5 (3/32)

0.2–4.0 (1/64– 3/16)

nie

N 62 58 - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

7.0 (1/4)

0.0–7.0 (0–1/4)

nie

N 63 59 55 47 - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

2.5 (3/32)

0.2–4.0 (1/64– 3/16)

nie

N 64 60 - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

1.6 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 65 61 56 48 47 39 - -

7.0 (1/4)

0.0–7.0 (0–1/4)

2.0 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 66 62 57 49 48 40 - -

7.0 (1/4)

0.0–7.0 (0–1/4)

2.0 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 67 63 58 50 - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

1.6 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 68 64 59 51 49 41 34 26

7.0 (1/4)

0.0–7.0 (0–1/4)

2.5 (3/32)

0.2–4.0 (1/64– 3/16)

nie

N 69 65 60 52 - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

2.0 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 70 66 61 53 - - - -

5.0 (3/16)

0.0–7.0 (0–1/4)

2.0 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 71 - - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

1.6 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 72 67 62 - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

2.0 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 73 68 - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

2.0 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 74 69 63 54 - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

2.5 (3/32)

0.2–4.0 (1/64– 3/16)

nie

N 75 70 64 55 50 - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

1.6 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 76 71 65 56 51 - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

1.4 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 77 72 66 - - - - - 7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64–

tak

1/16)

N 78 73 67 58 - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 79 74 - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 80 75 68 59 53 43 35 -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 81 - - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 82 76 69 60 54 44 36 27

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 83 77 70 61 55 45 - -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 84 78 71 62 56 46 37 28

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 85 79 72 63 - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 86 80 73 64 - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 87 81 74 57 52 42 - -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 88 82 - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 89 - - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 90 - - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 91 - - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 92 - - - - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

0.4 (1/64)

0.1–1.0 (1/64– 1/16)

tak

N 93 83 - - - - - -

6.0 (15/64)

0.0–7.0 (0–1/4)

1.4 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 94 84 75 65 - - - -

7.0 (1/4)

0.0–7.0 (0–1/4)

1.6 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 95 85 76 67 57 47 38 29

6.0 (15/64)

0.0–7.0 (0–1/4)

2.5 (3/32)

0.2–4.0 (1/64– 3/16)

nie

N 96 86 - - - - - -

6.0 (15/64)

0.0–7.0 (0–1/4)

1.4 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 97 87 77 66 - - - -

6.0 (15/64)

0.0–7.0 (0–1/4)

1.4 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 98 88 78 68 58 48 - -

6.0 (15/64)

0.0–7.0 (0–1/4)

1.4 (1/16)

0.2–4.0 (1/64– 3/16)

nie

N 99 89 79 69 59 49 39 -

6.0 (15/64)

0.0–7.0 (0–1/4)

1.4 (1/16)

0.2–4.0 (1/64– 3/16)

nie

KONSERWACJA

Ograniczenia dotyczące smarowania.

Aby nie uszkodzić maszyny, nie należy jej smarować. Maszyna została nasmarowana fabrycznie odpowiednią ilością oleju. Okresowe smarowanie nie jest wymagane,

Jeżeli wystąpią problemy takie jak trudności z przekręceniem koła zamachowego lub zwiększony hałas, natychmiast wstrzymaj pracę na maszynie i skontaktuj się z najbliższym autoryzowanym serwisem.

Środki ostrożności w przechowywaniu maszyn Nie przechowuj urządzenia w żadnej z lokalizacji opisanych poniżej, w przeciwnym razie może nastąpić uszkodzenie maszyny.

 miejsca narażone na ekstremalnie wysokie temperatury  miejsca narażone na ekstremalnie niskie temperatury  miejsca narażone na drastyczne wahania temperatur  miejsca, w których maszyna narażona jest na kontakt z wilgocią lub parą wodną  w pobliżu ognia, kaloryfera,klimatyzatora

 na zewnątrz, lub w bezpośrednim kontakcie z promieniami słonecznymi  zakurzone lub tłuste(?) miejsca

Zwróć uwagę!

Aby wydłużyć żywotność maszyny, okresowo włączaj i używaj jej. Przechowywanie urządzenia przez dłuższy czas może zmniejszyć jej wydajność

Czyszczenie maszyny

Maszynę należy czyścić najpierw wilgotną szmatką zwilżoną neutralnym detergentem a następnie suchą szmatką.

Czyszczenie chwytacza

Wydajność maszyny spadnie jeżeli zbierze się kurz, więc bębenek należy okresowo czyścić

1-Wyłącz maszynę i odłącz ją z prądu. 2-Podnieś igłę i stopkę 3- Poluzuj śrubkę stopki oraz igły. Zdejmij stopkę i igłę.

4- Przesuń spust pokrywy płytki ściegowej do siebie aby zdjąć osłonę płytki ściegowej.

5- Wyjmij bębenek

6- Użyj szczoteczki do czyszczenia. Usuń kurz z chwytacza i jego okolic

Zwróć uwagę! Nie aplikuj oliwy do chwytacza.

7- Włóż bębenek do środka tak aby znak

wyrównał się ze znakiem

UWAGA!Nigdy nie używaj porysowanej szpulki, w przeciwnym razie nić może się splątać, igła może się złamać lub może spaść wydajność szycia. Po nową szpulkę zgłoś się do autoryzowanego dealera.

8.Włóż pokrywkę płytki ściegowej, zakryj otwór płytki ściegowej,

9. Przesuń osłonę płytki ściegowej w przód.

Splot nici ze złej strony materiału:

Spoglądając pod materiał zobaczysz zaplątaną nić w bębenku.

Nieprawidłowe napięcie nici

Objawy:

Dolna nić jest widoczna na górze materiału. Górna nić pojawia się jako pojedyncza linia na górnej części materiału. Górna nić pojawia się u dołu materiału. Dolna nić pojawia się jako pojedyncza linia na dole materiału. Ścieg na spodzie materiału jest luźny.

Przyczyna 1

Nawinięcie dolnej nici jest nieprawidłowe. Przywróć kontrolkę napięcia na pozycje „4”.

Przyczyna 2

Nieprawidłowo dobrana nić oraz igła do materiału.

Sprawdź, czy nitka i igła są odpowiednie do używanego materiału.

Przyczyna 3

Odpowiednie ustawienie górnego napięcia. Ustawienie nie jest wybrane. Obróć górne pokrętło napięcia nici aby wybrać odpowiednie naprężenie.

Kiedy dolna nić widoczna jest u góry materiału, przekręć pokrętło w kierunku odwrotnym do ruchu wskazówek zegara

Kiedy górna nić jest widoczna u spodu materiału. Przekręć pokrętło zgodnie z ruchem wskazówek zegara.

Materiał zaciął się w maszynie, nie da się go usunąć Jeżeli materiał zaciął się w maszynie i nie można go usunąć, nić mogła zaplątać się pod płytką ściegową. Wykonaj procedury wskazane poniżej aby usunąć materiał z maszyny. Jeżeli operacja nie mogła zostać wykonana do końca, skontaktuj się z autoryzowanym serwisem.

Usuwanie materiału

1.Natychmiast przerwij szycie

2.Wyłącz maszynę

3.Zdemontuj igłę Jeżeli igła jest wbita w materiał użyj koła zamachowego (kręć zgodnie z ruchem wskazówek zegara) aby wyjąć igłę z materiału. Następnie wymontuj igłę.

4.Zdemontuj stopkę oraz uchwyt stopki.

5.Podnieś materiał i odetnij nici spod materiału. Jeżeli można usunąć materiał, usuń go.

-6.Usuń płytkę ściegową.

Utnij splątane nici a następnie wyjmij szpulkę

7.Wyjmij bębenek

Jeżeli nici pozostały w bębenku, usuń je.

8.Wyczyść chwytacz używając szczoteczki

9.Użyj dołączonego śrubokrętu w kształcie dysku poluzuj dwie śruby na płytce ściegowej.

Jeżeli problem nie został rozwiązany, postępuj zgodnie z kolejnymi krokami:

10.Lekko podnieś płytkę ściegową, przetnij wszystkie splątane

nici, a następnie zdejmij płytkę ściegową.

11.Usuń tkaninę i nici z płytki ściegowej.

12.Usuń nici i materiały z chwytacza

13.Spasuj dwa otwory na śruby w płytce ściegowej z dwoma otworami montażowymi płytki ściegowej, a następnie dopasuj płytkę ściegową do maszyny.

14.Lekko dokręć śrubę po prawej stronie płytki ściegowej, następnie użyj śrubokręta w kształcie dysku aby mocno dokręcić śruby po lewej i prawej stronie.

Przekręć pokrętło, aby sprawdzić, czy płytki transportu poruszają się płynnie i nie stykają się z krawędziami płytki ściegowej.

15.Włóż bębenek

16.Załóż pokrywkę płytki ściegowej

17.Sprawdź stan igły i załóż ją

Sprawdzanie stanu operacji

Jeżeli płytka ściegowa została zdjęta, sprawdź stan operacji maszyny aby potwierdzić, że instalacja została przeprowadzona poprawnie.

1.Włącz maszynę

2.Wybierz środkową pozycję igły Zwróć uwagę! Nie instaluj jeszcze stopki dociskowej oraz nici.

3.Powoli przekręć pokrętło w swoją stronę i sprawdź z każdej strony czy igła upada na środku płytki ściegowej

4.Wybierz ścieg zygzakowy. Ustaw szerokość i gęstość ściegu na maksymalne wartości.

5.Powoli przekręć pokrętło koła zamachowego w swoją stronę i sprawdź czy uchwyt igły i płytka transportowa pracują poprawnie.

6.Wyłącz maszynę, zainstaluj szpulkę i stopkę

7.Prawidłowo nawiń maszynę Zwróć uwagę! Nici mogą się plątać z powodu źle nawiniętej nici górnej. Upewnij się, że jest

prawidłowo nawinięta. Wykonaj próbne szycie przy użyciu zwykłej tkaniny.

Zwróć uwagę!

Nieprawidłowe szycie może być efektem złego nawinięcia nici górnej bądź szycia cienkich tkanin. Jeżeli rezultaty próbnego szycia będą złe, sprawdź nawinięcie górnej nici bądź rodzaj materiału, którego używasz.

BROTHER FS20, FS340, FS60S, FS70WTs, FS100WT User guide [pl]

Wskazówki bezpieczeństwa

Budowa maszyny do szycia

Wyposażenie

Akcesoria w wyposażeniu standardowym

Wyposażenie dodatkowe

Pojemnik na akcesoria

Podstawowe podzespoły maszyny i ich obsługa

Podstawowe podzespoły maszyny

Obszar igły i stopki

Przyciski funkcyjne

Ekran obsługi

Trzpień szpulki

Instalacja trzpienia szpulki

Przygotowania

Włączanie / wyłączanie maszyny

Zasilanie maszyny

Włączanie maszyny

Wyłączanie maszyny

Rozrusznik nożny

Nawijanie / zakładanie szpulki

Nawijanie dolnej nici

Wymiana igły

Środki ostrożności w obchodzeniu się z igłą

Sprawdzanie igły

Wybór igły właściwej dla nici i rodzaju tkaniny

Wymiana igły

Użycie igły podwójnej

Wymiana stopki

Mocowanie uchwytu stopki

Podstawy szycia

Szycie

Standardowy proces szycia

Wybór ściegu

Rozpoczęcie szycia

Regulacja naprężenia nici

Szycie krzywych

Szycie grubych materiałów

Szycie cienkich materiałów

Ściegi użytkowe

Ściegi obrzucające

Ściegi podstawowe

Ścieg ślepy

Automatyczna dziurka

Wszywanie zamków błyskawicznych

Wszywanie zamka bocznego

Szycie materiałów elastycznych i taśmy

Przyszywanie aplikacji

Patchwork

Sztukowanie

Pikowanie

Ściegi wzmocnione

Potrójny ścieg stretch

Ścieg ryglowy

Ściegi ozdobne

Ścieg ażurowy

Ścieg łukowy

Marszczenie

Ścieg muszelkowy

Czyszczenie i konserwacja

Usuwanie problemów

Komunikaty o błędach

Sygnalizacja dźwiękowa

Dodatek

KONSERWACJA

Czyszczenie maszyny

Czyszczenie chwytacza

Nieprawidłowe napięcie nici

Usuwanie materiału

Sprawdzanie stanu operacji
