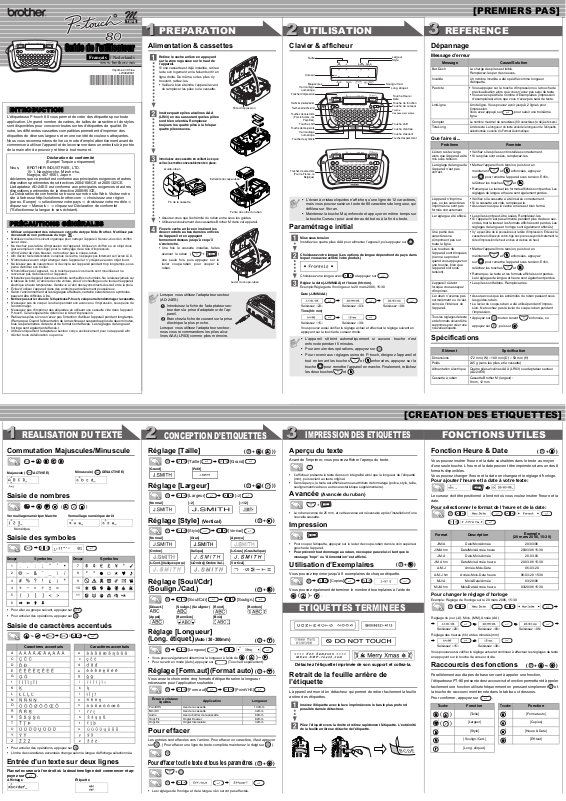

[PREMIERS PAS]

Guide de l'utilisateur

Français

INTRODUCTION

L’étiqueteuse P-touch 80 vous permet de créer des étiquettes pour toute application. Un grand nombre de cadres, de tailles de caractère et de styles sont disponibles pour concevoir toutes sortes d’étiquettes de qualité. En outre, les différentes cassettes compatibles permettent d’imprimer des étiquettes de diverses largeurs et en une variété de couleurs attrayantes. Nous vous recommandons de lire ce mode d’emploi attentivement avant de commencer à utiliser l’appareil et de le conserver dans un endroit sûr à portée de la main afin de pouvoir y référer à tout moment.

Déclaration de conformité

(Europe/Turquie uniquement)

Nous, BROTHER INDUSTRIES, LTD.

déclarons que ce produit est conforme aux principales exigences et autres dispositions pertinentes des directives 2004/108/CE et 2005/32/CE. L'adaptateur AD-24ES est conforme aux principales exigences et autres dispositions pertinentes de la directive 2006/95/CE. La Déclaration de conformité se trouve sur notre site Web. Visitez notre site à l'adresse http://solutions.brother.com -> choisissez une région (par ex. Europe) -> sélectionnez votre pays -> choisissez votre modèle -> cliquez sur « Manuels » -> cliquez sur Déclaration de conformité (*Sélectionnez la langue le cas échéant).

15-1, Naeshiro-cho, Mizuho-ku, Nagoya, 467-8561, Japon

PRÉCAUTIONS GÉNÉRALES

• Utilisez uniquement des rubans en cassette de type M de Brother. N’utilisez pas de cassettes non porteuses du logo .

• N’utilisez ni alcool ni solvant organique pour nettoyer l’appareil. Servez-vous d’un chiffon sec et doux.

• Ne touchez pas la tête d’impression de l’appareil. Utilisez un chiffon ou un objet doux (par exemple un coton-tige) pour le nettoyage de la tête d’impression.

• Afin d’éviter de vous blesser, ne touchez pas le coupe-ruban.

• Afin d’éviter toute détérioration ou rupture de la vitre, n’appuyez pas fortement sur l’écran LCD.

• N’introduisez aucun objet étranger dans l’appareil et n’y déposez aucun objet lourd.

• Ne laissez pas de caoutchouc ni de vinyle sur l’appareil pendant trop longtemps, sous peine d’abîmer son boîtier.

• N’humidifiez pas l’appareil, ne le touchez pas si vos mains sont mouillées et ne renversez pas de boisson sur l’appareil.

• N’installez pas l’appareil dans des endroits surchauffés ou humides. Ne le laissez jamais sur le tableau de bord, à l’arrière de votre voiture, près d’un chauffage ou de tout autre appareil électrique à haute température. Gardez-le à l’abri des rayons directs du soleil et de la pluie.

• Évitez d’utiliser l’appareil dans des endroits particulièrement poussiéreux.

•

Selon l’environnement et les réglages effectués, certains caractères ou symboles peuvent être difficiles à lire.

• Ne tirez pas sur le ruban de l’étiqueteuse P-touch, cela pourrait endommager la cassette.

• N’essayez pas de couper le ruban pendant son avance ou l’impression, sous peine de l’endommager.

• N’essayez pas d’imprimer des étiquettes en utilisant une cassette vide dans l’appareil P-touch. Cela risquerait de détériorer la tête d’impression.

•

Retirez les piles si vous n’avez pas l’intention d’utiliser l'appareil pendant longtemps. (Remarque: Quand l’alimentation de la machine est suspendue plus de deux minutes, tous les paramètres de texte et de format sont effaces. Les réglages de langue et horloge sont également effacés.)

• Utilisez uniquement l’adaptateur secteur conçu exclusivement pour cet appareil afin d’éviter toute détérioration ou panne.

/ Nederlands

www.brother.com

Imprimé en Chine

LW4629001

PREPARATION UTILISATION REFERENCE

Alimentation & cassettes

Retirez le cache arrière en appuyant sur la zone rugueuse sur le haut de l’appareil.

Si une cassette est déjà installée, retirezla de son logement en la faisant sortir en ligne droite. De même, si des piles s’y trouvent, retirez-les.

• Veillez à bien éteindre l’appareil avant de remplacer les piles ou la cassette.

Insérez quatre piles alcalines AAA (LR03) en vous assurant que les pôles sont bien orientés. Remplacez toujours les quatre piles à la fois par quatre piles neuves.

Introduisez une cassette en veillant à ce que celle-ci se mette convenablement en place.

Guide-ruban

Extrémité du coupe-ruban

Fin de la cassette

• Assurez-vous que l’extrémité du ruban entre sous les guides.

• Utilisez exclusivement des cassettes Brother M dans cet appareil.

Fixez le cache arrière en insérant les deux crochets au bas dans les orifices de l'appareil et en appuyant fermement dessus jusqu’à ce qu’il s’enclenche.

• Une fois la cassette installée, faites

avancer le ruban ( une seule fois, puis appuyez sur le

levier coupe-ruban pour couper le ruban.

Lorsque vous utilisez l'adaptateur secteur (AD-24ES)

Introduisez la fiche de l’adaptateur secteur dans la prise d’adaptateur de l’appareil.

Branchez la fiche de courant sur la prise électrique la plus proche.

Lorsque vous utilisez l'adaptateur secteur, nous vous recommandons les piles alcalines AAA (LR03) comme piles mémoire.

+ )

Tête d’impression

Fente de sortie du ruban

Levier du coupe-ruban

Clavier & afficheur

Taille

Curseur

Majuscules

Verrouillage

numérique

Touche d’impression

Touche de prévisualisation

Touche de marche-arret

Touches de caractère

(Pour la Suisse, les

Pays-Bas)

Touche shift

Touche de majuscule

Verrouillage

numérique

Touche de symbole

Touches de caractère

(Pour la France, la

Belgique)

• L’écran à cristaux liquides n’affiche qu’une ligne de 12 caractères, mais vous pouvez saisir un texte de 80 caractères de longueur, qui défilera sur l’écran.

• Maintenez la touche Maj enfoncée et appuyer en même temps sur la touche Curseur pour accéder au début ou à la fin du texte.

Paramétrage initial

Mise sous tension

Installez les quatre piles AAA pour alimenter l’appareil, puis appuyez sur .

Choisissez votre langue (Les options de langue dépendront du pays dans lequel vous avez acheté votre produit.)

Choisissez une langue avec et appuyez sur .

Réglez la date (JJ/MM/AA) et l'heure (hh:mm).

Exemple:Réglage de l'horloge sur le 20 mars 2006, 15:30

Date (JJ/MM/AA)

Saisissez «20» Saisissez «03» Saisissez «06»

Time (hh:mm)

Saisissez «15» Saisissez «30» Vous pouvez aussi vérifier le réglage actuel et effectuer le réglage suivant en

appuyant sur la touche de curseur droite.

• L’appareil s’éteint automatiquement si aucune touche n’est enfoncée pendant 5 minutes.

• Pour annuler des opérations, appuyez sur .

• Pour revenir aux réglages usine de P-touch, éteignez l’appareil et tout en tenant les touches et enfoncées, appuyez sur la touche pour remettre l'appareil en marche. Finalement, relâchez les deux touches et .

Largeur Style

Soulign./Cad.

Long. étiquet.

Touche Heure/ Date

Touche de fonction

Touche du curseur

Touche d’espacement arrière

Touche shift Touche d’entrée Touche d’accent Touche d’espacement

Dépannage

Message d’erreur

Message Cause/Solution

Bat.Déch La charge des piles est faible.

Invalide Un nombre invalide a été spécifié comme longueur

Pas txte • Vous appuyez sur la touche d’impression ou la touche de

LmtLigne Limite ligne. Vous pouvez avoir jusqu’à 2 lignes pour

Complet TxteLong

Remplacez-les par des neuves.

d’étiquette.

prévisualisation alors que vous n’avez pas saisi de texte.

• Vous avez spécifié le nombre d’Exemplaires (impression d’exemplaires) alors que vous n’avez pas saisi de texte.

l’impression. Vous avez appuyé sur pour saisir une troisième ligne.

Le nombre maximal de caractères (80 caractères) a déjà été saisi. Limite texte. La longueur du texte excède la longueur de l’étiquette

sélectionnée ou celle du Format Automatique.

Que faire si...

Problème Remède

L’écran reste vierge alors que l’appareil a été mis sous tension.

Le réglage de langue de l’appareil n’est pas correct.

L'appareil n’imprime pas, ou les caractères imprimés ne sont pas formés correctement.

Le réglage a été effacé. • Les piles sont peut-être usées. Remplacez-les.

Une partie des caractères ne s’impriment pas sur toute la ligne.

Les touches de l’appareil sont bloquées (rien ne se produit quand vous appuyez sur une touche, bien que l’appareil soit sous tension).

L’appareil s’éteint lorsque vous essayez d’imprimer.

Le ruban n’avance pas normalement ou il s’est coincé à l’intérieur de l’appareil.

Tous les réglages de texte et de formats doivent être supprimés pour créer une nouvelle étiquette.

• Vérifiez si les piles sont installées correctement.

• Si les piles sont usées, remplacez-les.

• Mettez l’appareil hors tension, puis tout en

maintenant et enfoncées, appuyez

sur pour remettre l’appareil sous tension. Enfin,

relâchez les touches et .

• Remarque: Le texte et les formats affichés sont perdus. Les réglages de langue et heure sont également perdus.

• Vérifiez si la cassette a été insérée correctement.

• Si la cassette est vide, remplacez-la.

• Assurez-vous que le cache arrière est bien fermé.

• Si l’appareil n’est pas alimenté pendant plus de deux secondes, tout le texte et les formats affichés sont perdus. Les réglages de langue et horloge sont également effacés.)

• Il y a peut-être de la poussière sur la tête d’impression. Enlevez la cassette et utilisez un coton-tige sec pour essuyer délicatement la tête d’impression de haut en bas et de bas en haut.

• Mettez l’appareil hors tension, puis tout en

maintenant et enfoncées, appuyez

sur pour remettre l’appareil sous tension. Enfin,

relâchez les touches et .

• Remarque: Le texte et les formats affichés sont perdus. Les réglages de langue et heure sont également perdus.

• Les piles sont faibles. Remplacez-les.

• Assurez-vous que les extrémités du ruban passent sous les guides-ruban.

• Le levier du coupe-ruban a été utilisé pendant l’impression. Ne touchez pas le levier du coupe-ruban pendant l’impression.

• Appuyez sur tout en tenant enfoncée, ou

appuyez sur , puis sur .

Spécifications

Elément Spécification

Dimensions 172 mm (W) × 100 mm (D) × 58 mm (H) Poids 245 g (sans les piles et la cassette) Alimentation électrique Quatre piles alcalines AAA (LR03) ou adaptateur secteur

Cassette à ruban Cassette Brother M (largeur) :

(AD-24ES)

9 mm, 12 mm

REALISATION DU TEXTE

Commutation Majuscules/Minuscule

Majuscule ( ACTIVEE)

Minuscule ( DESACTIVEE)

Saisie de nombres

> ()

Verrouillage numérique Marche Verrouillage numérique Arrêt

Numérique

Saisie des symboles

Groupe

410

511

• Pour aller au groupe suivant, appuyez sur .

• Pour annuler des opérations, appuyez sur .

Symboles

Groupe

Symboles

Saisie de caractères accentués

>>/ >

Caractères accentués Caractères accentués

Aa Cc Dd Ee Gg

Ii Kk Ll Nn Oo Rr Ss Tt Uu Yy Zz

• Pour annuler des opérations, appuyez sur .

• L’ordre des caractères accentués change selon la langue d’affichage sélectionnée.

Réglage [Taille]

[Grand] [Petit]

Réglage [Largeur]

[Normal] [

Réglage [Style] (Vertical)

[Normal] [Gras] [Aperçu]

[Ombre] [Italique] [I+Gras] (Gras italique)

[I+Cont.](

CONCEPTION D’ETIQUETTES

(+( ))

> [Taille] > [Grand]

(+( ))

> [Largeur] > [×2]

×2] [×1/2]

(+)

> [Style] > [Vertical]

Italique aperçu)[I+Ombre](

Ombre ital.)[Vertical]

Réglage [Soul/Cdr] (Soulign./Cad.)

> [Soul/Cdr] > [Soulign.]

[Désact.] [Soulign.] (Souligner) [Rond] [Bonbon]

[Appel] [Bannière] [Bois]

Réglage (

Long. étiquet.

• Vous pouvez également déterminer la longueur à l'aide de

• Pour revenir en mode [Auto], appuyez sur (Touche d’espacement).

[Longueur]

)

(Auto / 30 - 300mm

> [Longueur] >

)

Réglage [Form.aut](Format auto)

Vous avez le choix entre cinq formats d’étiquette selon la longueur nécessaire pour l’application souhaitée.

> [Form.aut] > [PointVHS]

Écran à cristaux

liquides

PointVHS Axe de la cassette 140mm Mini DV Axe de la cassette 42mm Audio Axe du boîtier de la cassette 89mm Ongl.Fic Onglet Dossier 82mm Ongl.Div Onglet Intercalaire 42mm

Application Longueur

(+)

()~.

(+)

Pour effacer

Les entrées sont effacées vers l’arrière. Pour effacer un caractère, il faut appuyer sur . (Pour effacer une ligne de texte complète, maintenez le doigt sur ).

[CREATION DES ETIQUETTES]

Aperçu du texte

Avant de l’imprimer, vous pouvez afficher l’aperçu du texte.

• L’afficheur présente le texte dans son intégralité ainsi que la longueur de l’étiquette

• Dans l’aperçu, le texte est affiché sans ses attributs de formatage (police, style, taille,

Avancée (Avancée du ruban)

• Le ruban avance de 25 mm, et cette avance est nécessaire après l’installation d’une

Impression

• Pour couper l’étiquette, appuyez sur le levier de coupe-ruban dans le coin supérieur

• Pour prévenir tout dommage au ruban, ne coupez pas celui-ci tant que le

Utilisation d’Exemplaires

Vous pouvez imprimer jusqu’à 9 exemplaires de chaque étiquette.

Vous pouvez également déterminer le nombre d’exemplaires à l'aide de

IMPRESSION DES ETIQUETTES

(mm), puis revient au texte original.

soulignement/cadre ou autre caractéristique supplémentaire).

nouvelle cassette.

gauche de l’appareil.

message "Impr" ou "Alimentation" est affiché.

(+ )

> [Copies] >

()~.

ETIQUETTES TERMINEES

Détachez l’étiquette imprimée de son support et collez-la.

Retrait de la feuille arrière de l’étiquette

L’appareil est muni d’un détacheur qui permet de retirer facilement la feuille arrière des étiquettes.

Insérez l’étiquette avec la face imprimée vers le bas le plus profond possible dans le détacheur.

Pliez l’étiquette vers la droite et retirez rapidement l’étiquette. L’extrémité de la feuille arrière se détache de l’étiquette.

FONCTIONS UTILES

Fonction Heure & Date

Vous pouvez insérer l'heure et la date souhaitées dans le texte au moyen d’une seule touche. L'heure et la date peuvent être imprimées dans un des 8 formats disponibles. Vous pouvez changer l'heure et la date en changeant le réglage d’horloge.

Pour ajouter l'heure et la date à votre texte:

Le curseur doit être positionné à l’endroit où vous voulez insérer l'heure et la date.

Pour sélectionner le format de l'heure et de la date:

Format Description

J/M/A Date/Mois/Année 20/03/06

J/M/A hm Date/Mois/Année heure 20/03/06 15:30

J.M.A Date.Mois.Année 20.03.06

J.M.A hm Date.Mois.Année heure 20.03.06 15:30

A-M-J Année-Mois-Date 06-03-20

A-M-J hm Année-Mois-Date heure 06-03-20 15:30

M/J/A Mois/Date/Année 03/20/06

M/J/A hm Mois/Date/Année heure 03/20/06 15:30

(20 mars 2006, 15:30)

Pour changer le réglage d’horloge

Exemple: Réglage de l'horloge sur le 20 mars 2006, 15:30

Réglage du jour (JJ), Mois, (MM), Année (AA)

> >

Saisissez «20» Saisissez «03» Saisissez «06»

Réglage des heures (hh) et des minutes (mm)

Saisissez «15» Saisissez «30»

Vous pouvez aussi vérifier le réglage actuel et continuer à effectuer les réglages de texte en appuyant sur la touche de curseur droite.

Raccourcis des fonctions

Parallèlement aux étapes de base servant à appeler une fonction, l’étiqueteuse PT-80 présente des raccourcis de fonction permettant d’appeler facilement une fonction utilisée fréquemment en pressant simplement et la touche de raccourci mentionnée dans le tableau ci-dessous. Pour confirmer, appuyez sur .

Tou ch e

() ()

Fonction

[Taille] [Format auto]

[Largeur] [Copies]

[Style] [Heure & Date]

[ Soulign./Cad.] [Eff.tout]

[Long. étiquet.]

Touche

(+)

Exemple

(+ )

Fonction

Entrée d’un texte sur deux lignes

Placez le curseur à l’endroit où la deuxième ligne doit commencer et appuyez sur .

Affichage

tiquette

Pour effacer tout le texte et tous les paramètres

• Les réglages de l'horloge et de la langue n’en seront pas affectés.

(+)
