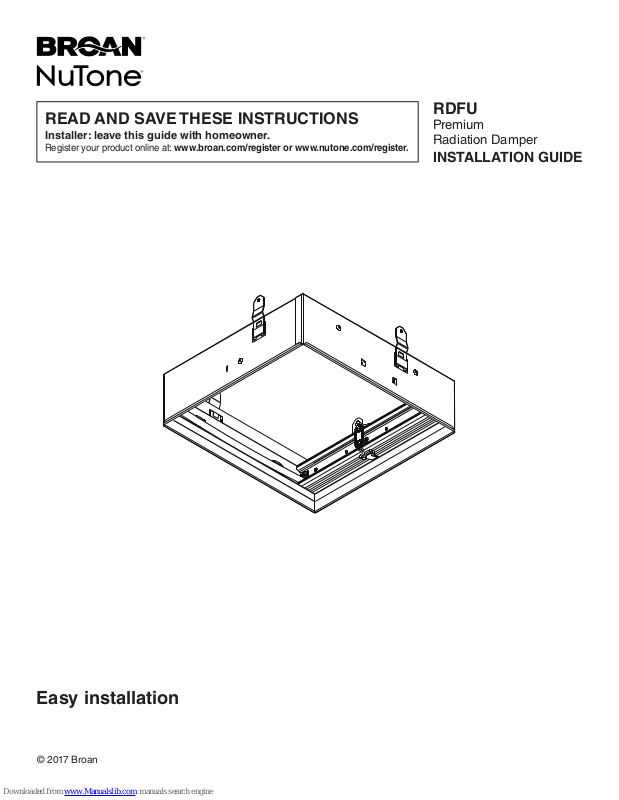

Broan RDFU Installation Manual

READ AND SAVE THESE INSTRUCTIONS

Installer: leave this guide with homeowner.

Register your product online at: www.broan.com/register or www.nutone.com/register.

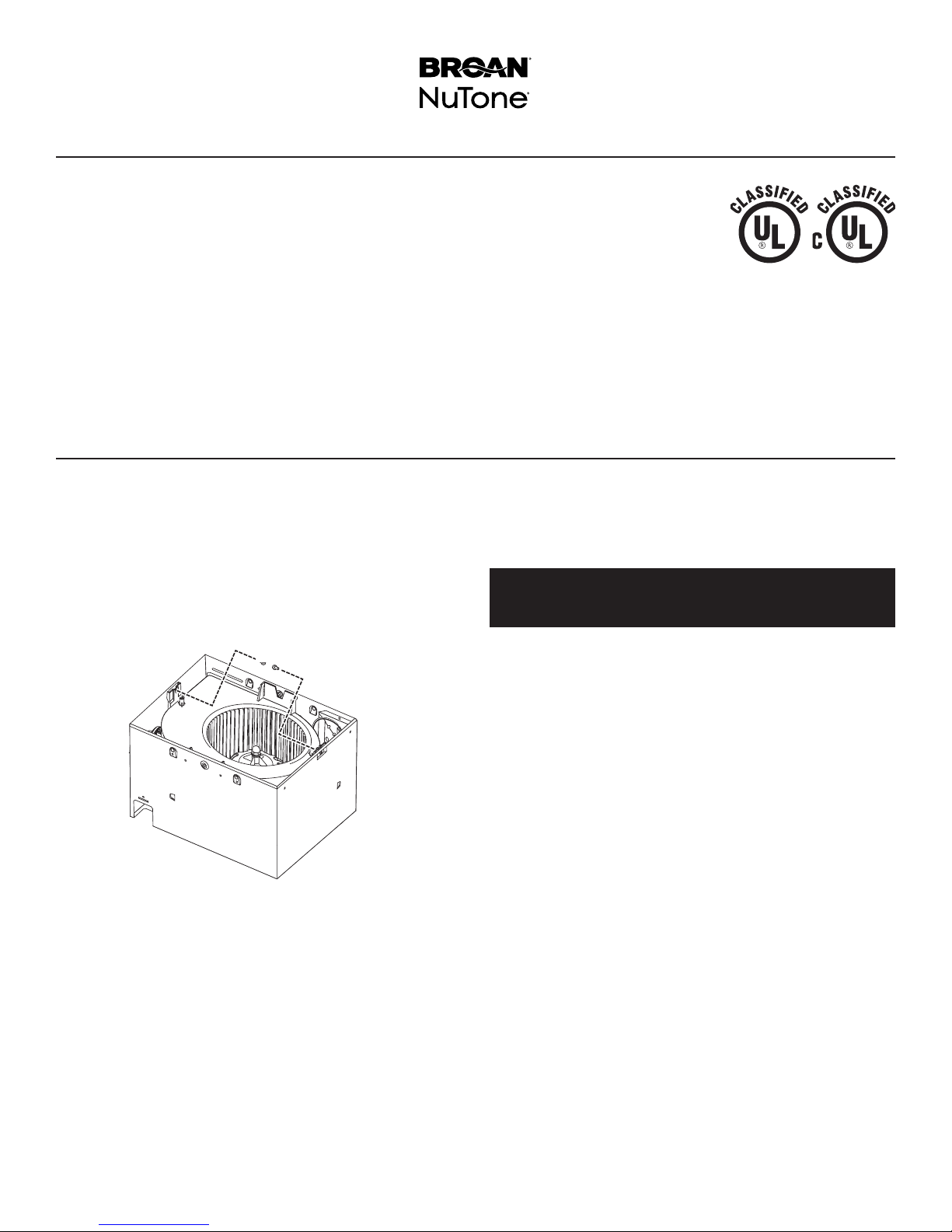

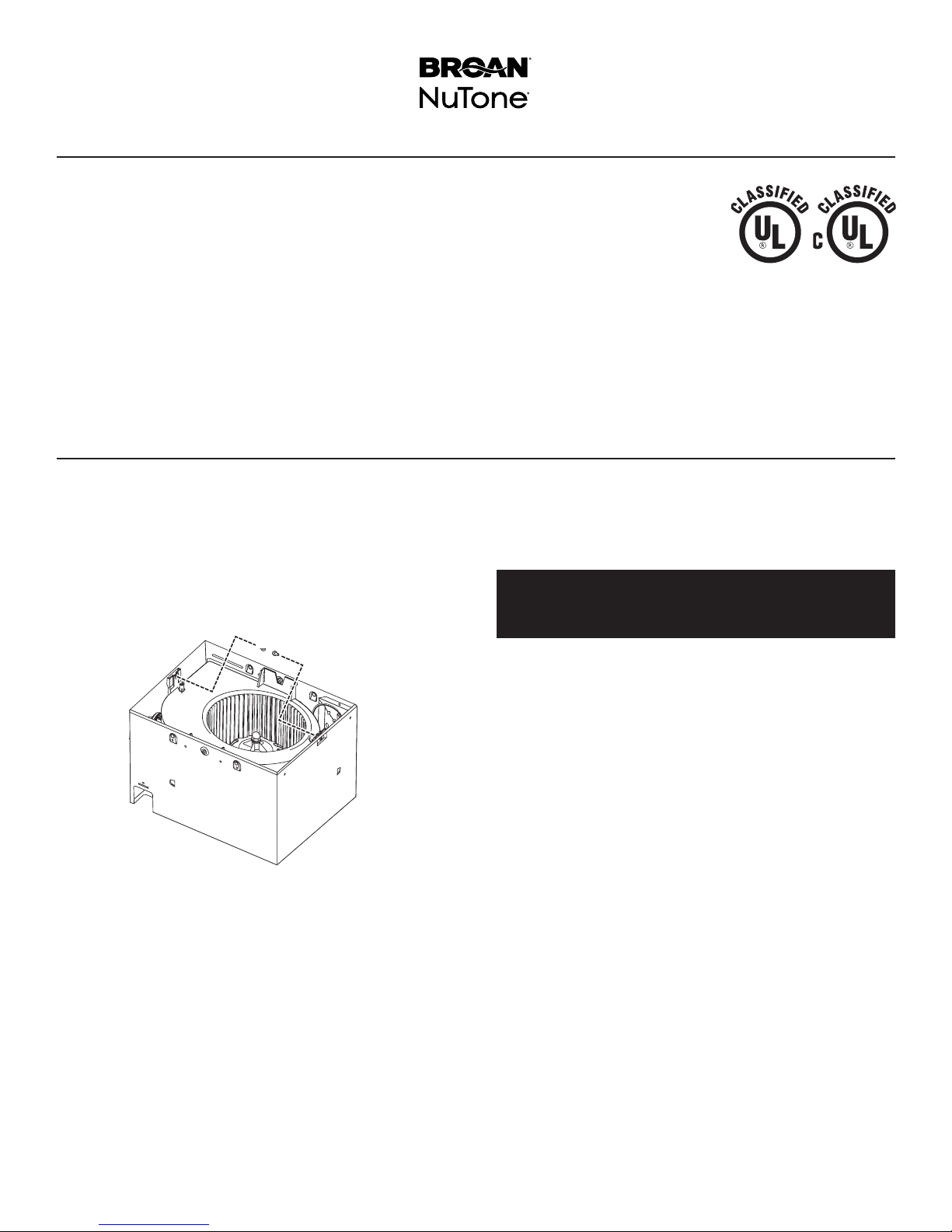

RDFU

Premium Radiation Damper

INSTALLATION GUIDE

Easy installation

Page 2

C

Usage

For use with 1, 2, or 3-Hour-Rated Floor-Ceiling and Roof-Ceiling Designs.

Flat Ceiling / Horizontal Mount Only.

For use with the following ventilation fan models:

RDFU – Installation Guide

Broan QT130E, QT130LE, QT140E, QT140LE, QTXE150, QTXE150FLT, RB80, RB80L, RB110, RB110L, XB50, XB80, XB110, XB50L, XB50L1, XB80L, XB80L1, XB110L, XB110L1, XB110H, XB110HL, XB110HL1, ZB80, ZB110, ZB80L, ZB80L1, ZB110L, ZB110L1, ZB110H, ZB110HL, ZB110HL1, ZB80M, ZB110M, ZB80ML, ZB80ML1, ZB110ML, ZB110ML1

NuTone QTN130E, QTN130LE1, QTXEN150, QTXEN150FLT, RN80, RN80L, RN110, RN110L, XN50, XN80, XN110, XN50L, XN80L, XN110L, XN110H, XN110HL, ZN80, ZN110, ZN80L, ZN110L, ZN110H, ZN110HL, ZN80M, ZN110M, ZN80ML, ZN110ML

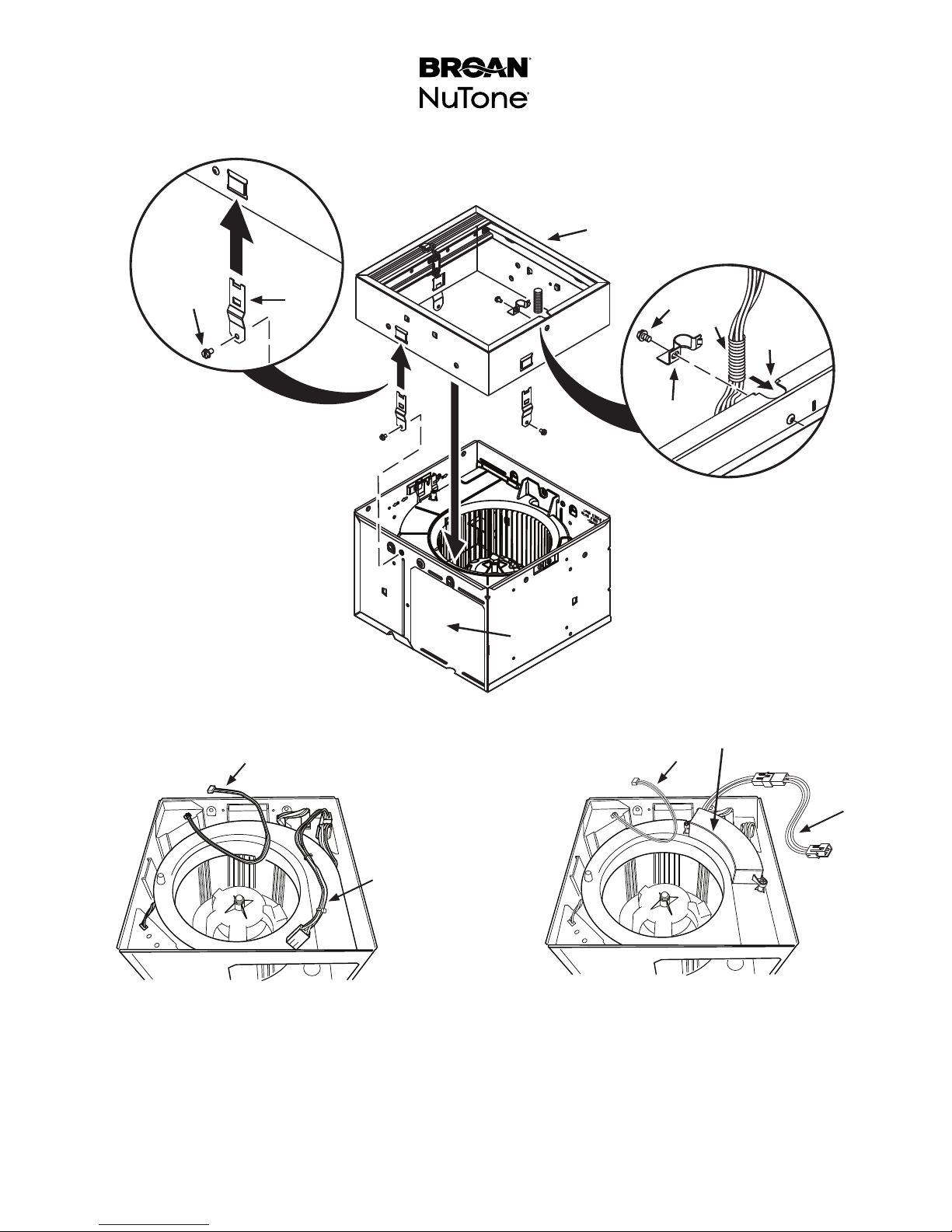

Prepare Fan

The following steps are best performed on a work surface before fan installation. Protect counter tops by placing corrugated sheet under the fan.

1. Install (2) #8 x ½” HEX HEAD SHEET METAL SCREWS (A) supplied in fan parts bag.

A

2. Slide (4) MOUNTING BRACKETS (B) into slots on

four sides of RADIATION DAMPER EXTENSION FRAME (C). Make sure they snap into place and are securely engaged after assembly.

Steps 5 through 9: Lighted Fans, Humidity-Sensing Fans, or Motion Sensing Fans ONLY.

For fans not equipped with a light, a humidity sensor or a motion sensor: Skip to Step 10.

5. Make lead wires longer. Purchase jumper kit model RDJUMPU or RDJUMPU1 from your local Broan dealer or distributor.

Each kit contains: 1 - Jumper for lighted fan models 1 - Jumper for sensor fan models

6a. For fans equipped with incandescent or fluorescent

lights, connect one end of the LIGHTING JUMPER (G) to mating connector in the fan’s wiring box.

6b. For fans equipped with LED lights, connect one end

of the LIGHTING JUMPER (G) to mating connector from LED DRIVER (H).

6c. For fans equipped with humidity or motion sensors,

connect one end of the SENSOR JUMPER (I) to mating connector in the fan’s wiring box.

SEE DETAILS ON

UL CLASSIFICATION

MARKING ON PRODUCT

3. Center the radiation damper over the fan housing.

Make sure NOTCH (D) is correctly positioned relative to the DUCT CONNECTOR OPENING (E).

4. Align radiation damper brackets with holes in the fan

housing. Secure brackets to fan housing with (4) #8 X 3/8” SHEET METAL SCREWS (F) (Supplied in radiation damper parts bag.)

7. Route JUMPER(S) (G) (I) towards the NOTCH (D) in the damper frame.

8. Press jumper wires into PLASTIC SPLIT TUBE INSULATOR (J) (supplied in damper parts bag). Push plastic split tubing into NOTCH (D) opening.

9. Align tab on CABLE CLAMP (K) with mating slot in damper extension. Secure clamp with supplied #8 x

3/8” SHEET METAL SCREW (F).

Page 3

RDFU – Installation Guide

C

F

B

F

J

D

K

E

H

I *

FANS WITH INCANDESCENT

OR FLUORESCENT LIGHTS

I * Jumper for Motion or

Humidity-Sensing units only.

G

FANS WITH LED LIGHTS

I * Jumper for Motion or

Humidity-Sensing units only.

Page 4

L

M

RDFU – Installation Guide

L

Q

INSERT

TAB INTO

SLOT IN

HOUSING

TOP AND BOTTOM FLANGES

REMAIN OUTSIDE OF HOUSING

snap!

Step 10:

RB, XB, ZB, RN, XN, ZN Models ONLY

10. Slide MOUNTING FRAME (L) onto fan housing. Pull

frame up around housing until it snaps into place.

Secure mounting frame to fan housing with (2) #8

X 3/8” FLAT HEAD SHEET METAL SCREWS (M) supplied in the fan parts bag.

O

N

P

SCREW FROM

PARTS BAG

12. Install 6” DUCT CONNECTOR (Q) to fan housing and

secure with screw supplied in fan parts bag.

Step 11:

QT Models ONLY

11. Attach MOUNTING CHANNELS (N) to housing using SCREWS (O) supplied in fan parts bag.

Insert SLIDE BRACKETS (P) into mounting channels.

Page 5

Install Fan / Radiation Damper

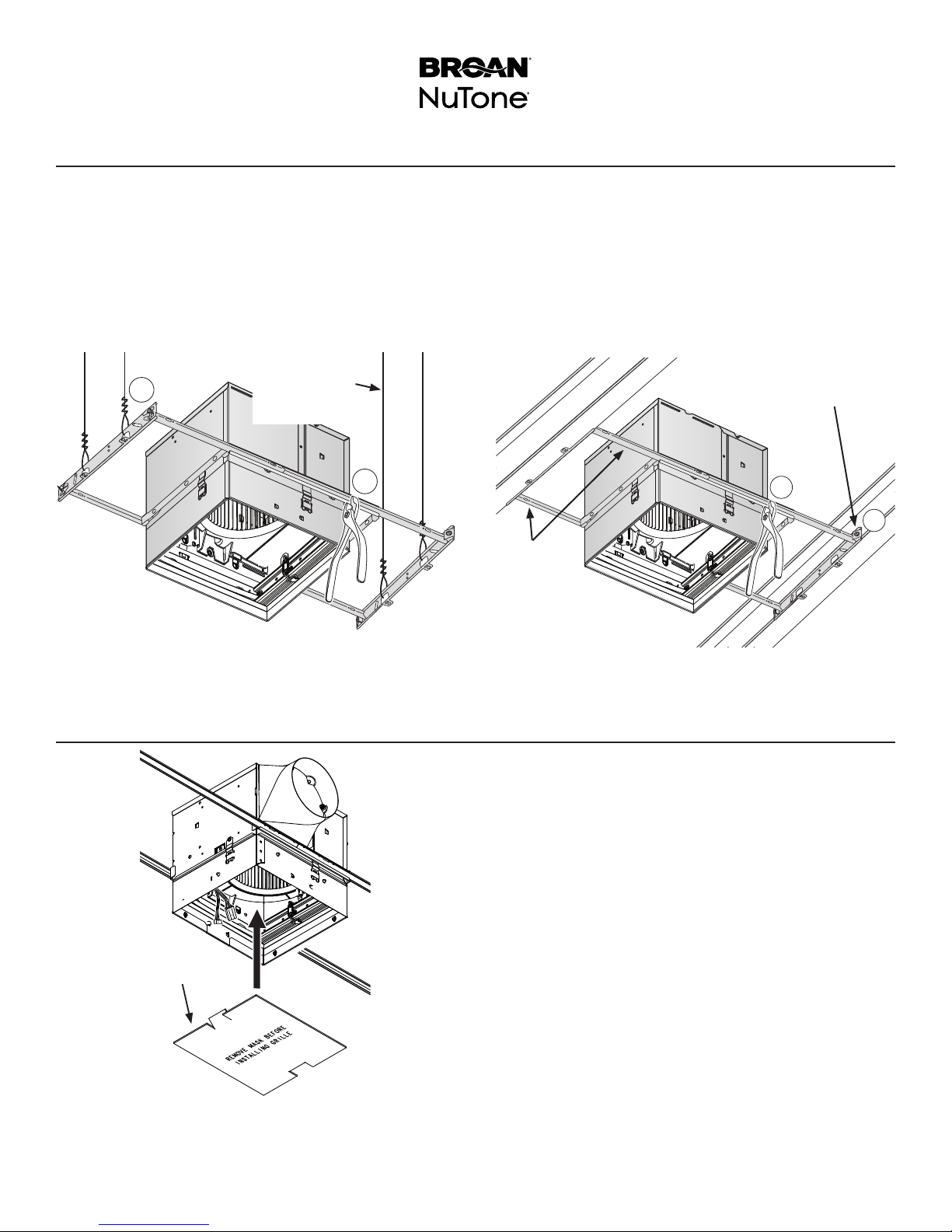

Install Fan / Radiation Damper In Ceiling

MAKE SURE FINISHED CEILING IS FLUSH WITH BOTTOM EDGE OF RADIATION DAMPER.

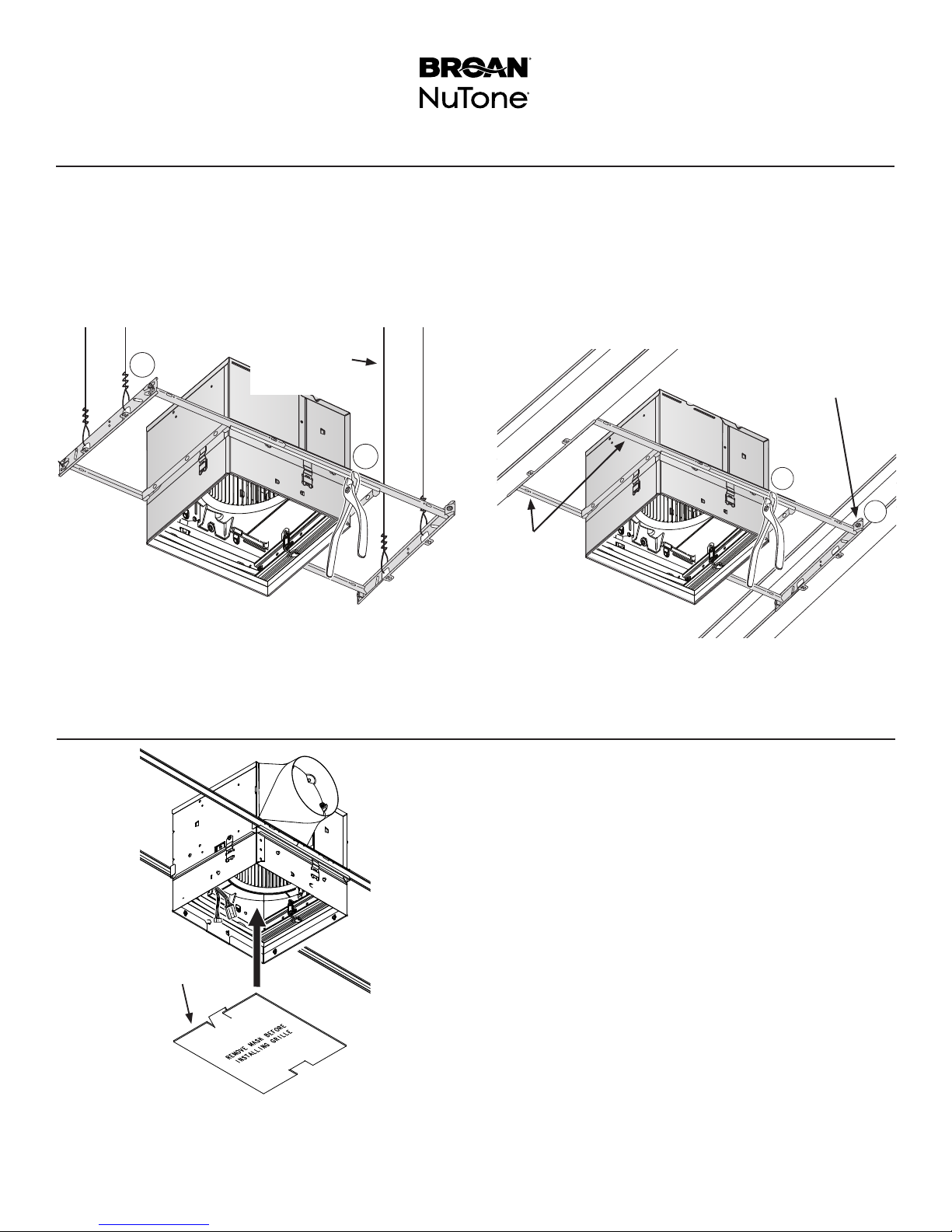

13. If the fan assembly is hung from the structure above,

MINIMUM 12 GAUGE STEEL WIRE (3MM) must be used to suspend the fan. Use one wire on each side of fan and secure to mounting channels as shown.

MINIMUM 12

1

GAUGE STEEL

WIRE (3MM)

(4)

2

RDFU – Installation Guide

14. If the fan is directly mounted to adjacent ceiling

structure, use #8 (M4) SHEET METAL SCREWS OR

¼” DIAMETER BOLTS WITH NUTS to fasten SLIDING HANGER BARS. Sliding hanger bars are provided to

allow for accurate positioning of fan between ceiling members.

#8 (M4) SHEET METAL

SCREWS OR ¼” DIAMETER

BOLTS WITH NUTS

2

(4)

Finish Installation

SLIDING

HANGER

BARS

1

15. Refer to instructions supplied with the fan for various electrical wiring configurations.

17. Finish ceiling around radiation damper opening. Ceiling

opening must be no larger than the outside of the radiation damper.

18. Remove MASK (R) from housing.

R

16. Install MASK (R) supplied with the fan to protect damper

and fan from drywall spray, construction dust, etc.

Page 6

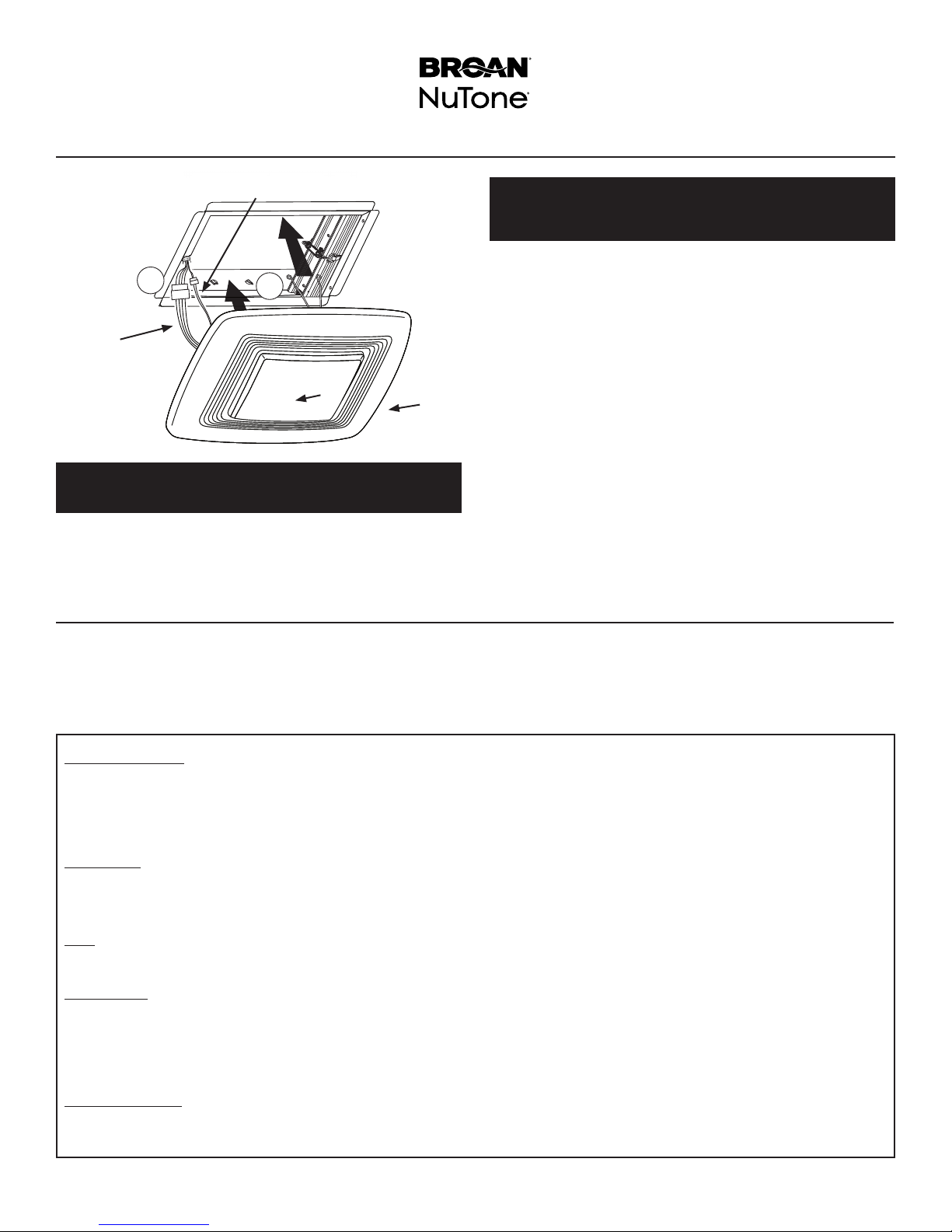

Install Grille

RDFU – Installation Guide

I

1

2

G

S

Step 19: Lighted Fans ONLY.

19. Attach connector from the LIGHT JUMPER WIRE (G)

to mating connector(s) from the grille.

T

Service Feature For Fans

Step 20:

Humidity-Sensing Fans and Motion Sensing Fans ONLY.

20. Connect SENSOR JUMPER WIRE (I) into the sensors connector located on the grille.

21. Squeeze 2 GRILLE SPRINGS (S) and slide into tabs on the radiation damper frame. Push GRILLE (T) until it’s tight against ceiling surface.

If additional clearance is required between ceiling and

grille, replace grille springs with longer ones (provided in parts bag).

If your ventilation fan needs service, the inner damper can be removed from the outer frame without disturbing the surrounding ceiling material.

Remove the grille and disconnect all electrical connections from the grille.

Remove (4) screws, then lower the inner damper to access ventilation fan. Replace the inner damper before operating fan.

Warranty Period and Exclusions: Broan-NuTone LLC (the “Company”) warrants to the original consumer purchaser of its product (“you”) that the product (the “Product”) will be free from material defects in the Product or its workmanship for a period of one (1) year from the date of original purchase.

The limited warranty period for any replacement parts provided by the Company and for any Products repaired or replaced under this limited warranty shall be the remainder of the original warranty period.

This warranty does not cover speed controls, fluorescent lamp starters, tubes, halogen and incandescent bulbs, fuses, filters, ducts, roof caps, wall caps and other accessories for ducting that may be purchased separately and installed with the Product. This warranty also does not cover (a)normal maintenance and service, (b)normal wear and tear, (c)any Products or parts which have been subject to misuse, abuse, abnormal usage, negligence, accident,

improper or insufficient maintenance, storage or repair (other than repair by the Company), (d)damage caused by faulty installation, or installation or use contrary to recommendations or instructions, (e)any Product that has been moved from its original point of installation, (f)damage caused by environmental or natural elements, (g)damage in transit, (h)natural wear of finish, (i)Products in commercial or nonresidential use, or (j)damage caused by fire, flood or other act of God. This warranty covers only Products sold to original consumers in the United States by the Company or U.S. distributors authorized by the Company.

This warranty supersedes all prior warranties and is not transferable from the original consumer purchaser. No Other Warranties: This Limited Warranty contains the Company’s sole obligation and your sole remedy for defective products. The foregoing warranties are exclusive and in lieu of any other warranties, express or implied. THE

COMPANY DISCLAIMS AND EXCLUDES ALL OTHER EXPRESS WARRANTIES, AND DISCLAIMS AND EXCLUDES ALL WARRANTIES IMPLIED BY LAW, INCLUDING WITHOUT LIMITATION THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. To the extent that applicable law prohibits the exclusion of implied warranties, the duration of any applicable implied warranty is limited to the period specified for the express warranty above. Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you. Any oral or written description of the Product is for the sole purpose of identifying it and shall not be construed as an express warranty.

Whenever possible, each provision of this Limited Warranty shall be interpreted in such manner as to be effective and valid under applicable law, but if any provision is held to be prohibited or invalid, such provision shall be ineffective only to the extent of such prohibition or invalidity, without invalidating the remainder of such provision or the other remaining provisions of the Limited Warranty.

Remedy: During the applicable limited warranty period, the Company will, at its option, provide replacement parts for, or repair or replace, without charge, any Product or part thereof, to the extent the Company finds it to be covered by and in breach of this limited warranty under normal use and service. The Company will ship the repaired or replaced Product or replacement parts to you at no charge. You are responsible for all costs for removal, reinstallation and shipping, insurance or other freight charges incurred in the shipment of the Product or part to the Company. If you must send the Product or part to the Company, as instructed by the Company, you must properly pack the Product or part—the Company is not responsible for damage in transit. The Company reserves the right to utilize reconditioned, refurbished, repaired or remanufactured Products or parts in the warranty repair or replacement process. Such Products and parts will be comparable in function and performance to an original Product or part and warranted for the remainder of the original warranty period.

Exclusion of Damages: THE COMPANY’S OBLIGATION TO PROVIDE REPLACEMENT PARTS, OR REPAIR OR REPLACE, AT THE COMPANY’S OPTION, SHALL BE YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY AND THE COMPANY’S SOLE AND EXCLUSIVE OBLIGATION. THE COMPANY SHALL NOT BE LIABLE FOR INCIDENTAL, INDIRECT, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE PRODUCT, ITS USE OR PERFORMANCE.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state.

This warranty covers only replacement or repair of defective Products or parts thereof at the Company’s main facility and does not include the cost of field service travel and living expenses. Any assistance the Company provides to or procures for you outside the terms, limitations or exclusions of this limited warranty will not constitute a waiver of such terms, limitations or exclusions, nor will such assistance extend

or revive the warranty. The Company will not reimburse you for any expenses incurred by you in repairing or replacing any defective Product, except for those incurred with the Company’s prior written permission. How to Obtain Warranty Service: To qualify for warranty service, you must (a)notify the Company at the address or telephone number stated below within seven (7)days of discovering the covered defect, (b)give the model number

and part identification and (c)describe the nature of any defect in the Product or part. At the time of requesting warranty service, you must present evidence of the original purchase date. If you cannot provide a copy of the original written limited warranty, then the terms of the Company’s most current written limited warranty for your particular product will control.The most current limited written warranties for the Company’s products can be found at www. broan.com .

Broan 926 West State Street Hartford, WI 53027 www.broan.com 800-637-1453

Limited Warranty

99045951A

LISEZ CES DIRECTIVES ET CONSERVEZ-LES

Installateur : veuillez laisser ce guide au propriétaire.

Enregistrez votre produit en ligne sur : www.broan.com/register ou www.nutone.com/register.

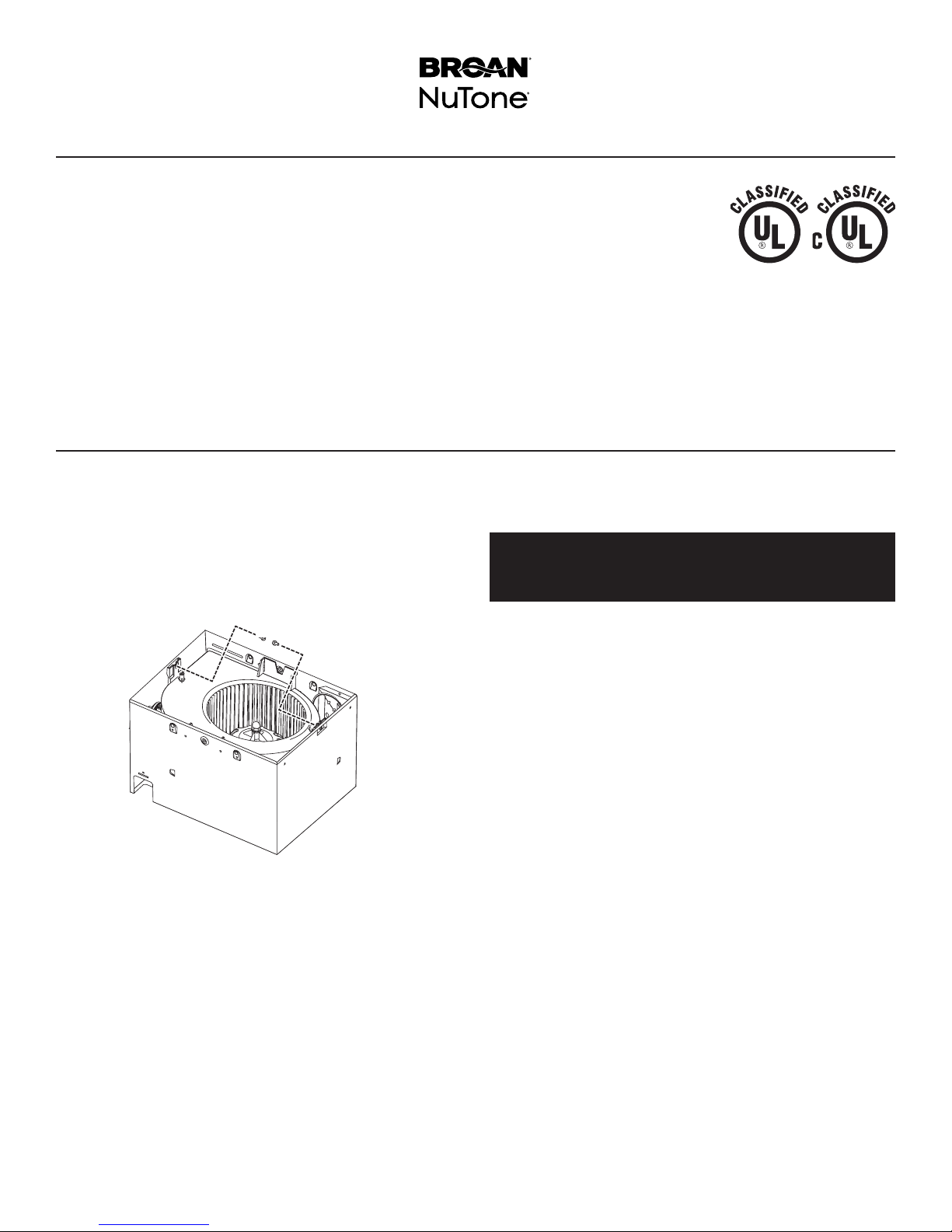

RDFU

Clapet anti-rayonnement de qualité supérieure

GUIDE D’INSTALLATION

Installation facile

Page 8

C

Utilisation

À utiliser dans les planchers/plafonds et toits/plafonds classés résistants au feu 1, 2 ou 3 heures.

Plafond plat/montage horizontal seulement.

À utiliser avec les modèles de ventilateurs d'aération suivants:

RDFU – Guide d’installation

Broan QT130E, QT130LE, QT140E, QT140LE, QTXE150, QTXE150FLT, RB80, RB80L, RB110, RB110L, XB50, XB80, XB110, XB50L, XB50L1, XB80L, XB80L1, XB110L, XB110L1, XB110H, XB110HL, XB110HL1, ZB80, ZB110, ZB80L, ZB80L1, ZB110L, ZB110L1, ZB110H, ZB110HL, ZB110HL1, ZB80M, ZB110M, ZB80ML, ZB80ML1, ZB110ML, ZB110ML1

NuTone QTN130E, QTN130LE1, QTXEN150, QTXEN150FLT, RN80, RN80L, RN110, RN110L, XN50, XN80, XN110, XN50L, XN80L, XN110L, XN110H, XN110HL, ZN80, ZN110, ZN80L, ZN110L, ZN110H, ZN110HL, ZN80M, ZN110M, ZN80ML, ZN110ML

Préparation du ventilateur

Ces étapes seront mieux réalisées sur une surface de travail avant d'installer le ventilateur. Protégez les comptoirs en plaçant du carton ondulé sous le ventilateur.

1. Installez (2) VIS À TÔLE À TÊTE HEXAGONALE N°8 X ½PO (A) fournies dans le sac de pièces duventilateur.

A

2. Faites glisser les (4) SUPPORTS DE MONTAGE (B)

dans les fentes sur les quatre côtés du CADRE DE RALLONGE DU CLAPET ANTI-RAYONNEMENT (C). Assurez-vous qu’ils s’enclenchent en place et sont fermement assujettis après l’assemblage.

3. Centrez le clapet anti-rayonnement sur le boîtier du

ventilateur. Assurez-vous que l’ENCOCHE (D) est bien positionnée par rapport à L’OUVERTURE DU RACCORD DU CONDUIT (E).

4. Alignez les supports du clapet anti-rayonnement avec

les orifices du boîtier du ventilateur. Fixez les supports sur le boîtier du ventilateur avec (4) VIS À TÔLE À TÊTE HEXAGONALE N°8 X 3/8PO (F) (fournies dans le sac de pièces du clapet anti-rayonnement.)

Étapes 5 à 9: Ventilateurs à éclairage, ventilateurs à capteur

d’humidité ou de mouvement SEULEMENT.

Pour les ventilateurs sans éclairage, capteur d’humidité ou de mouvement: Passez à l’étape10.

5. Allongez les fils de connexion. Achetez l’ensemble de cavaliers modèle RDJUMPU ou RDJUMPU1chez votre détaillant ou distributeur local Broan.

Cet ensemble contient: 1 - Cavalier pour les modèles de ventilateur à éclairage 1 - Cavalier pour les modèles de ventilateur à capteur 6a. Pour les ventilateurs à éclairage incandescent ou

fluorescent, branchez une extrémité du CAVALIER D’ÉCLAIRAGE (G) sur le connecteur correspondant dans le boîtier de câblage du ventilateur.

6b. Pour les ventilateurs à éclairage DEL, branchez une

extrémité du CAVALIER D’ÉCLAIRAGE (G) sur le connecteur correspondant venant de la COMMANDE DE DEL (H).

6c. Pour les ventilateurs dotés de capteurs d’humidité ou de

mouvement, branchez une extrémité du CAVALIER DU CAPTEUR (I) sur le connecteur correspondant dans le boîtier de câblage du ventilateur.

7. Acheminez le(s) CAVALIER(S) (G) (I) vers l’ENCOCHE (D) du cadre du clapet.

8. Pressez les fils de cavalier dans le TUBE D’ISOLATEUR FENDU EN PLASTIQUE (J) (fourni dans le sac de pièces

du clapet). Poussez le tube fendu en plastique dans l’ENCOCHE (D).

9. Alignez l’ergot du SERRE-CÂBLE (K) sur la fente correspondante dans la rallonge du clapet. Fixez le

serre-câble avec les VIS À TÔLE N°8 x 3/8 PO (F) fournies.

VOIR LES DÉTAILS

DU MARQUAGE DE

CLASSIFICATION UI SUR

LE PRODUIT

Page 9

RDFU – Guide d’installation

C

F

B

F

J

D

K

E

H

I *

VENTILATEURS À ÉCLAIRAGE

INCANDESCENT OU

FLUORESCENT

I * Cavalier pour unités à

capteur de mouvement ou

d’humiditéseulement.

G

VENTILATEURS À

ÉCLAIRAGE À DEL

I * Cavalier pour unités à

capteur de mouvement ou

d’humidité seulement.

Page 10

L

M

RDFU – Guide d’installation

L

Q

INSÉREZ

L’ERGOT DANS

LA FENTE DU

BOÎTIER

LES BRIDES INFÉRIEURE ET SUPÉRIEURE

RESTENT À L’EXTÉRIEUR DU BOÎTIER

snap!

clic!

Étape 10: Modèles RB, XB, ZB, RN, XN, ZN SEULEMENT

10. Faites glisser le CADRE DE MONTAGE (L) sur le

boîtier du ventilateur. Relevez le cadre autour du boîtier jusqu’à ce qu’il s’emboîte en place.

Fixez le cadre de montage sur le boîtier du ventilateur

à l’aide de (2) VIS À TÔLE À TÊTE PLATE N°8 X 3/8PO (M) fournies dans le sac de pièces du ventilateur.

O

N

P

VIS DU SAC

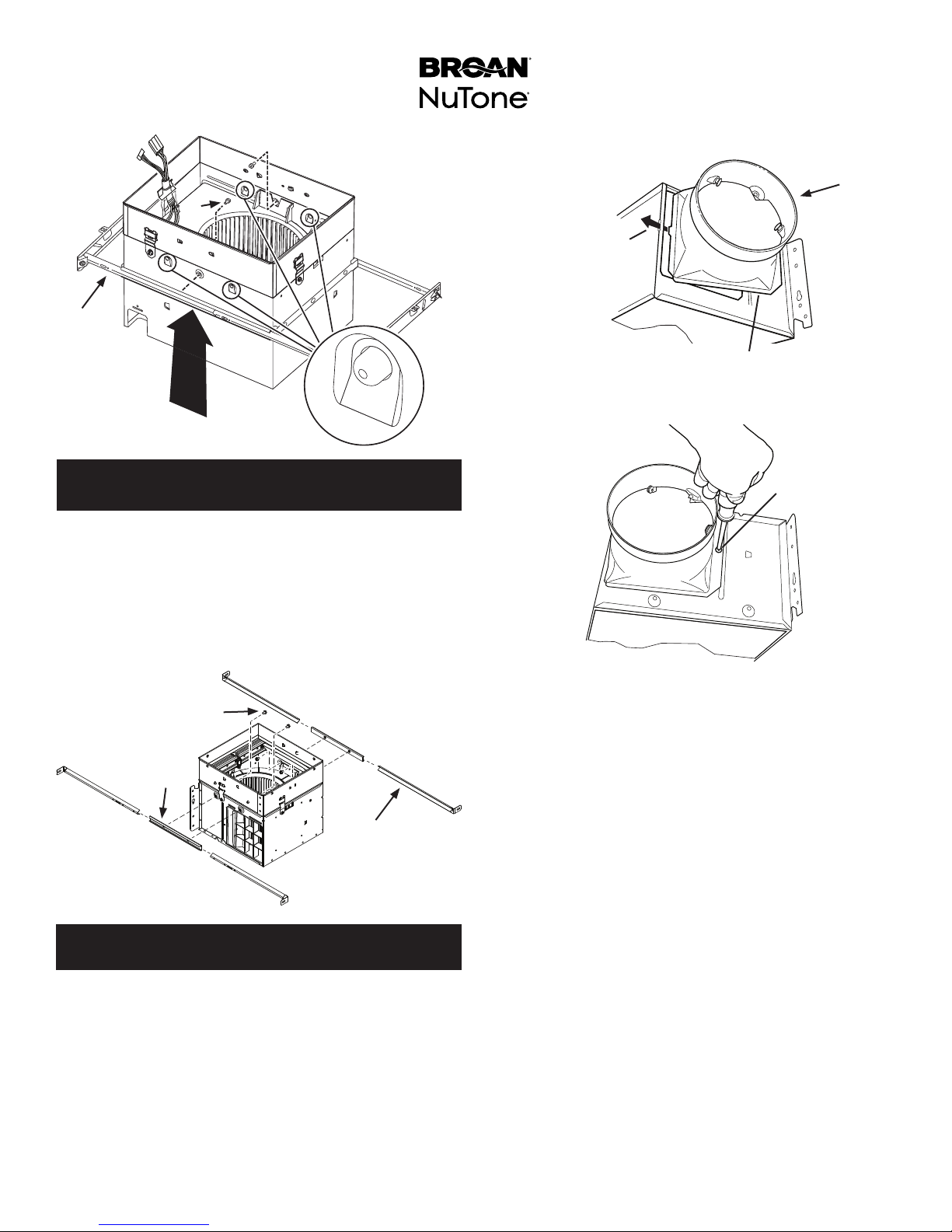

DE PIÈCES

12. Installez un RACCORD DE CONDUIT (Q) DE 15CM (6 PO) sur le boîtier du ventilateur et fixez-le à l’aide des vis fournies dans le sac de piècesdu ventilateur.

Étape 11: Modèles QT SEULEMENT

11. Fixez les PROFILÉS DE MONTAGE (N) sur le boîtier à l’aide des VIS (O) fournies dans le sac de pièces duventilateur.

Insérez les SUPPORTS À GLISSIÈRES (P) dans les

profilés de montage.

Pa g e 11

Installer le ventilateur/clapet anti-rayonnement

Installez le ventilateur/clapet anti-rayonnement au plafond

ASSUREZ-VOUS QUE LE DESSOUS DU CLAPET EST AU RAS DE LA SURFACE FINIE DU PLAFOND.

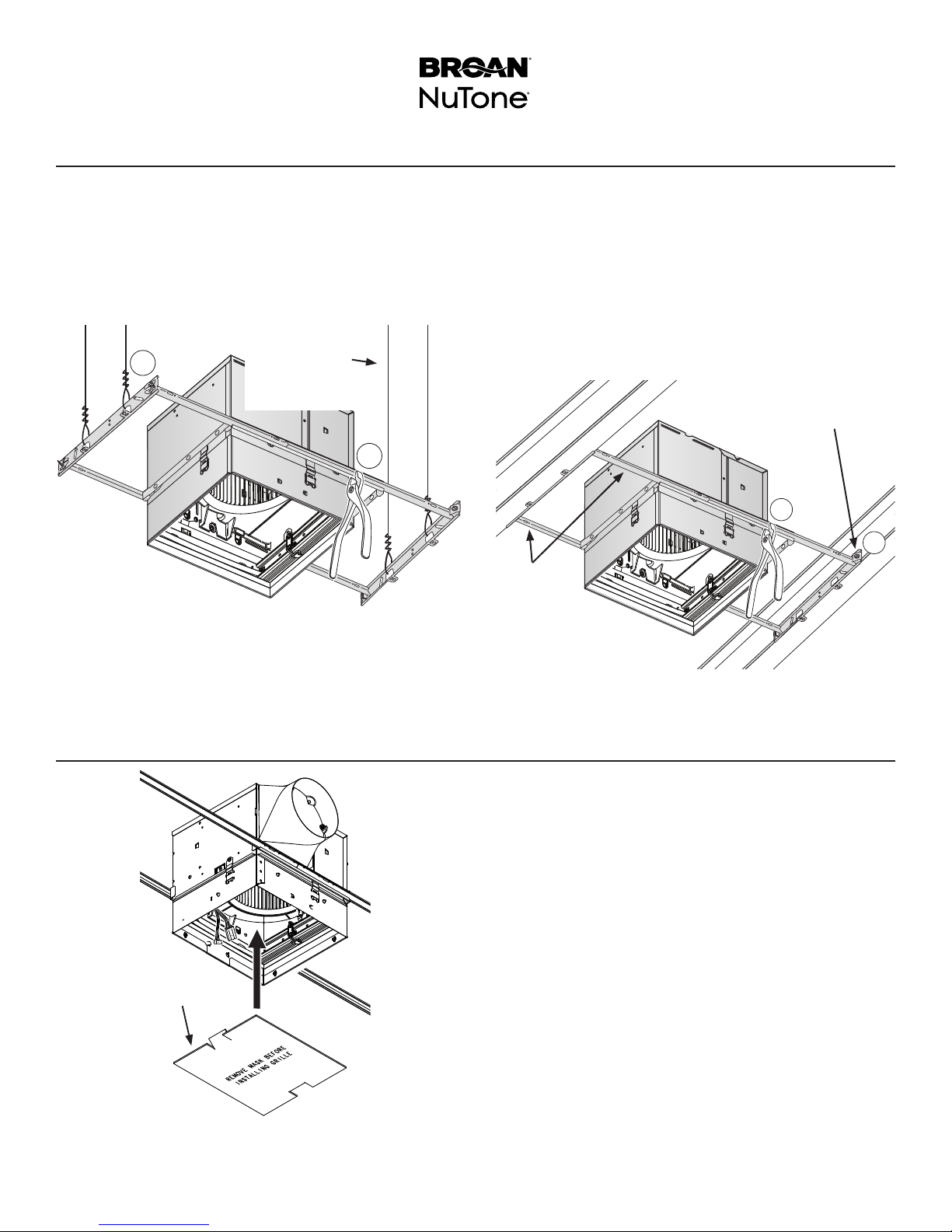

13. Si l’ensemble de ventilateur est suspendu à la charpente

du plafond, DU FIL D'ACIER DE CALIBRE 12 (3 MM) AU MINIMUM doit être utilisé pour le suspendre. Placez un fil de chaque côté du ventilateur et fixez-les aux profilés de montage tel qu’illustré.

14. Si le ventilateur est fixé directement à la charpente ad-

jacente du plafond, utilisez DES VIS À TÔLE N° 8 (M4)

OU DES BOULONS DE ¼ PO (6 MM) DE DIAMÈTRE ET DES ÉCROUS pour fixer LES BARRES DE SUS- PENSION COULISSANTES. Les barres de suspension

coulissantes fournies permettent de positionner avec précision le boîtier du ventilateur entre les solives du plafond.

RDFU – Guide d’installation

FIL D’ACIER

1

DE CALIBRE

12AU MINIMUM

(3MM)

(4)

2

Terminer l’installation du ventilateur

VIS À TÔLE N°8 (M4) OU

BOULONS DE ¼PO DE

DIAMÈTRE ET ÉCROUS

2

BARRES DE

SUSPENSION

COULISSANTES

15. Reportez-vous aux directives accompagnant le ventilateur pour connaître les diverses configurations de câblage électrique.

17. Finissez le plafond autour de l'ouverture du clapet antirayonnement. L'ouverture pratiquée dans le plafond ne doit pas être plus grande que le contour du clapet.

(4)

1

R

16. Installez le MASQUE DE BOÎTIER (R) fourni avec

le ventilateur pour protéger celui-ci et le clapet de la poussière de construction, des pulvérisations sur cloison sèches, etc.

18. Retirez le MASQUE (R) du boîtier.

Page 12

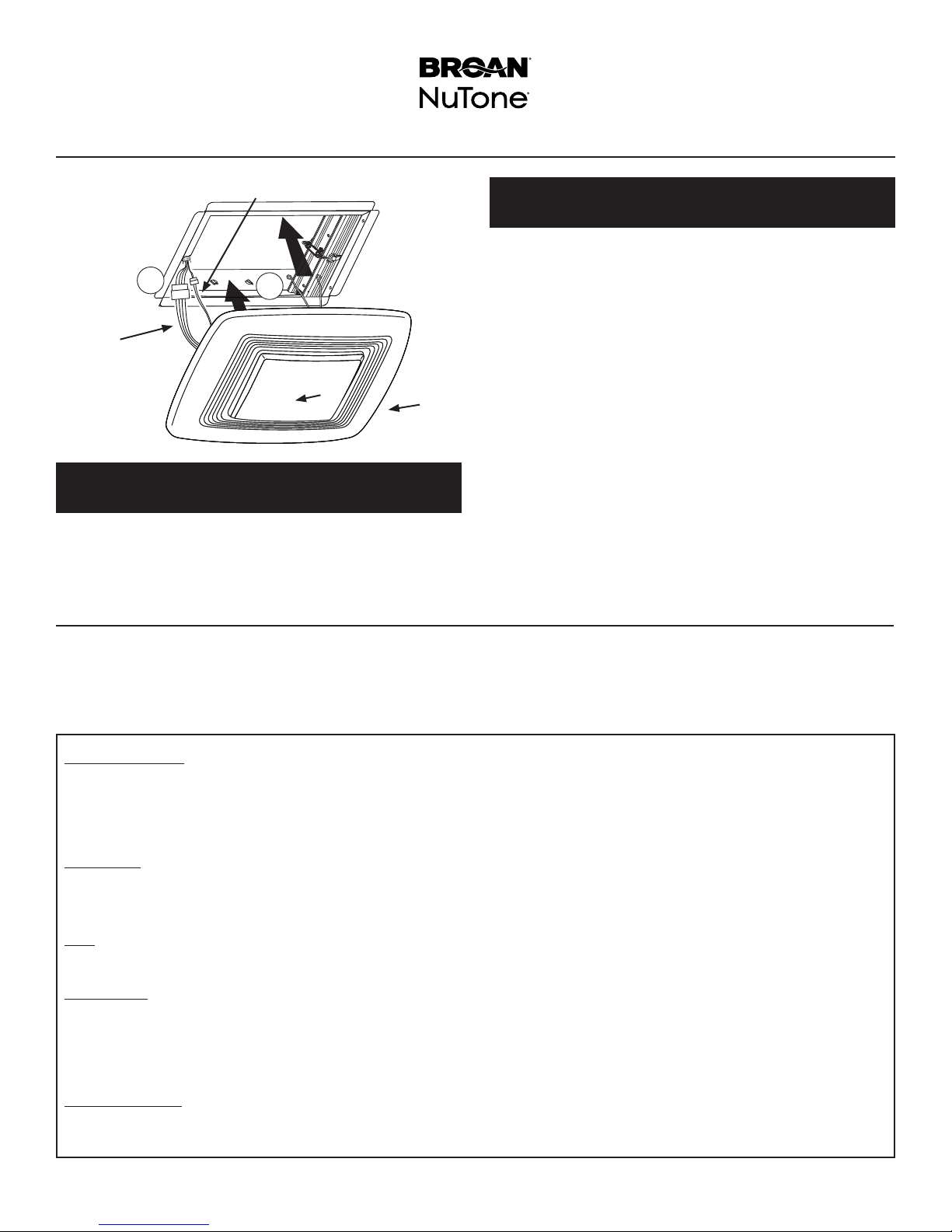

Installer la grille

RDFU – Guide d’installation

I

1

2

G

S

Étape 19: Ventilateurs à éclairage SEULEMENT.

19. Raccordez le connecteur du CAVALIER D’ÉCLAIRAGE (G) au(x) connecteur(s) correspondant(s) de la grille.

T

Accès au ventilateur pour l'entretien

Étape 20:

Ventilateurs à capteur d’humidité et de mouvementSEULEMENT.

20. Raccordez le FIL DE CAVALIER DU CAPTEUR (I)

dans le connecteur du capteur situé sur la grille.

21. Pincez les 2 RESSORTS DE LA GRILLE (S) et insérez-les

dans les encoches du cadre du clapet anti-rayonnement. Repoussez la GRILLE (T) fermement contre la surface duplafond.

Si un jeu supplémentaire est nécessaire entre le plafond

et la grille, remplacez les ressorts de la grille par des ressorts plus longs (fournis dans le sac de pièces).

Si le ventilateur doit être entretenu ou réparé, la partie intérieure du clapet peut être retirée du cadre extérieur sans abîmer le matériau environnant du plafond.

Enlevez la grille et débranchez toutes les connexions électriques de la grille.

Enlevez les quatre (4) vis, puis abaissez le clapet intérieur pour accéder au ventilateur. Replacez le clapet avant de faire fonctionner le ventilateur.
