MANUALE ISTRUZIONI

ISTRUZIONI ORIGINALI

BEDIENUNGSANLEITUNG

ÜBERSETZT AUS DEM hINWEISE

INSTRUCTION MANUAL

TRANSLATE Of ThE ORIGINAL INSTRUCTIONS

BT 1250/45 CS

NÁVOD K OBSLUZE

PŘEKLAD ORIGINÁLNÍHO NÁVODU K OBSLUZE

NÁVOD NA OBSLUHU

PREKLAD ORIGINÁLNEHO NÁVODU NA OBSLUHU

ITALIANO

DEUTSCH

ENGLISH

ceština

(GCS 50)

Leggere attentamente le presenti istruzioni prima del primo impiego. Vor der Anwendung die vorliegenden Anweisungen aufmerksam lesen.

Read this operator manual carefully before the ﬁrst use.

Před prvním použitím si pečlivě přečtěte tento návod k obsluze. Pred prvým použitím si pozorne prečítajte tento návod na obsluhu.

slovencina

Page 2

Dichiarazione di conformità CE

PROHLÁŠENÍ O SHODĚ EC

Níže podepsaný zástupce společnosti SANDRIGARDEN spa, via Manzoni 22, 36027 ROSÀ (VI) ITALIA, působící jako zástupce konstruktéra a držitele technické dokumentace, prohlašuje, že následující výrobek:

PILA S BENZÍNOVÝM MOTOREM GCS 50 splňuje požadavky směrnic 2006/42/EC, 2004/108/EC, 2000/14/EC (Dodatek: V, i-6 ) a byl vyroben podle požadavků norem EN ISO 11681-1, EN ISO 14982.

# Měřená hodnota akustického výkonu Lwa = 111,0 dB(A) # Zaručená hodnota akustického výkonu Lwad = 115,0 dB(A) # Výkon motoru (ISO 7293) 2,2 kW

ES VYHLÁSENIE O ZHODE

Nižšie podpísaný zástupca spoločnosti SANDRIGARDEN spa, via Manzoni 22, 36027 ROSÀ (VI) ITALIA, pôsobiaci ako zástupca konštruktéra a držiteľa technickej dokumentácie, vyhlasuje, že nasledujúci výrobok:

PÍLA S BENZÍNOVÝM MOTOROM GCS 50 spĺňa požiadavky smerníc 2006/42/ES, 2004/108/ES, 2000/14/ES (Dodatok: V, i-6 ) a bol vyrobený podľa požiadaviek noriem EN ISO 11681-1, EN ISO 14982.

# Meraná hodnota akustického výkonu Lwa = 110,0 dB(A) # Zaručená hodnota akustického výkonu Lwad = 115,0 dB(A)

Výkon motora (ISO 7293 2.2 kW

La sottoscritta SANDRIGARDEN spa, via Manzoni 22, 36027 ROSÀ (VI) ITALIA, in qualità di costruttore e depositario della documentazione tecnica, dichiara che il seguente prodotto: MOTOSEGA A CATENA PORTATILE SG 46 CS è conforme alle direttive, 2006/42/CE; 2004/108/CE; 2000/14/CE (Allegati : V ;I- 6 ) ed è stato sviluppato conformemente alle norme

EN ISO 11681-1 ; EN ISO 14982. # Livello di potenza sonora misurato Lwa = 111,0 dB(A) # Livello di potenza sonora garantito Lwad = 115,0 dB(A) # Potenza massima (ISO 7293) 2.2 kW

EG Konfomitätserklärung

Die unterschriebene Firma SANDRIGARDEN spa, via Manzoni 22, 36027 ROSÀ (VI) ITALIEN, als Hersteller und Verwahrer von der techn. Unterlage erklärt hiermit, dass folgendes Produkt: TRAGBARE MOTORSÄGEN SG 46 CS folgenden Richtlinien entspricht 2006/42/EWG; 2004/108/EWG; 2000/14/EWG (Annexe : V ;I- 6 ) entsprichtund dass es entsprechend den Standards EN ISO 11681-1;EN ISO 14982 entwickelt wurde.

# Gernessener Schllteistungspegel Lwa = 111,0 dB(A) # Garantierter Schllteistungspegel Lwad = 115,0 dB(A) # Motorleistung (ISO 7293) 2.2 kW

EC DECLARATION OF CONFORMITY

The under signed SANDRIGARDEN spa, via Manzoni 22, 36027 ROSÀ (VI) ITALIA, acting as constructor and depositary of technical documentation declare that the following products: PORTABLE CHAIN SAW SG 46 CS is in accordance with the directive 2006/42/EC; 2004/108/EC; 2000/14/EC (Annex : V ;I- 6 ) and has been develloped in accordance with the standars EN ISO 11681-1 ; EN ISO 14982.

# Measured sound power level Lwa = 111,0 dB(A) # Guaranteed sound power level Lwad = 115,0 dB(A) # Engine performance (ISO 7293) 2.2 kW

S.No.

Rosà 01-01-2013

Sandrigarden S.p.a.

Direttore Generale

Alberto Cattaneo

Page 3

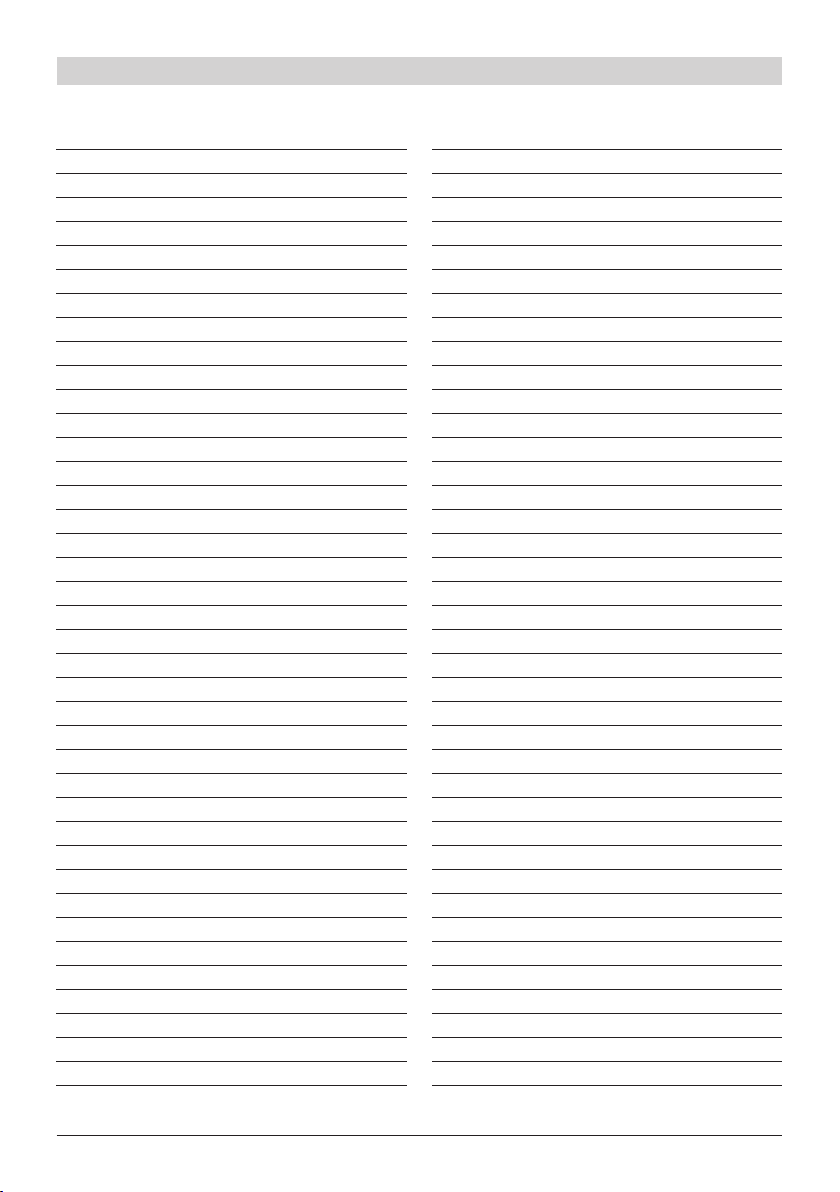

notenote

Page 4

Fig. 1

16 12

Page 5

Fig. 2

Fig. 3

Fig. 8

Fig. 4

Fig. 6

Fig. 5

Fig. 7

STOP

Fig. 9

Page 6

Fig. 10

Fig.12

Fig.11

Fig.13

Fig.14

Page 7

45°

Fig.17

Fig.16Fig.15

Page 8

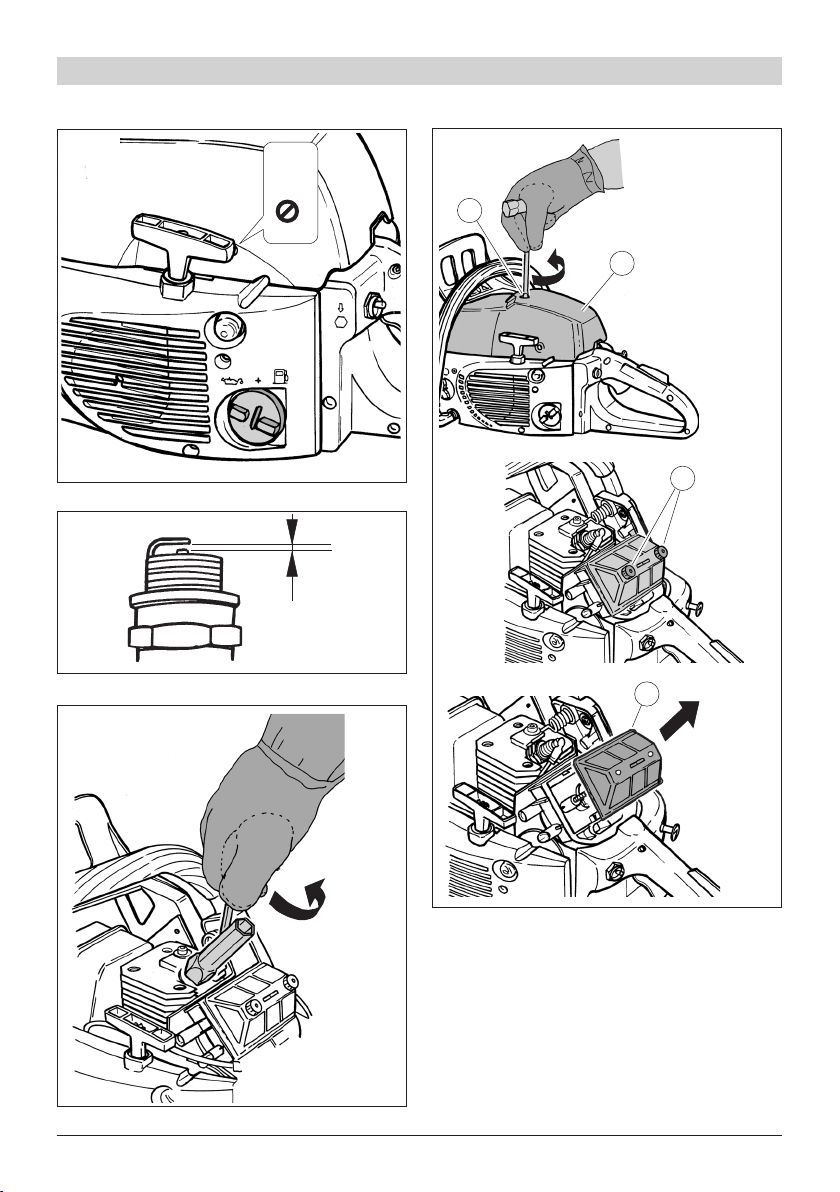

Fig.19

Fig. 21

Fig. 22

Fig. 20

0,6 mm

Page 9

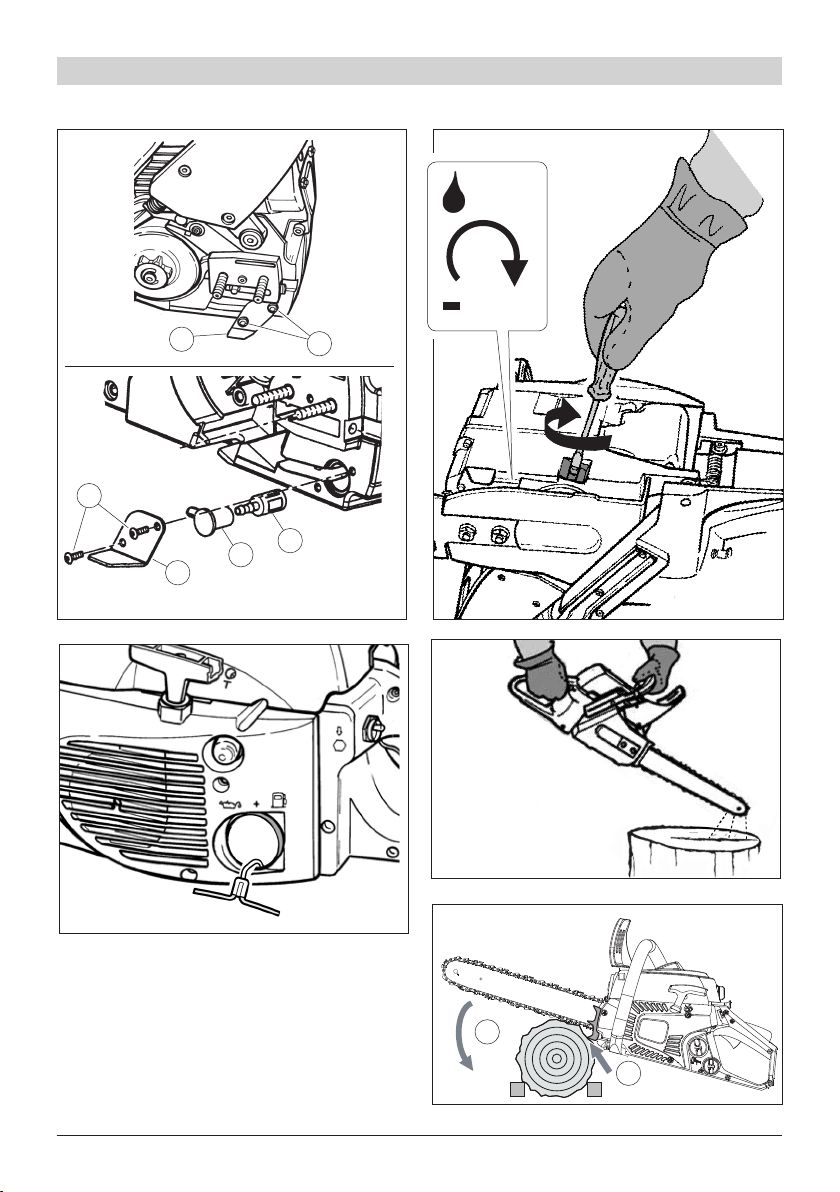

Fig. 33

Fig.34

OIL

Fig. 36

Fig. 35

Fig. 37

Page 10

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

ceština

1. ÚVOD

Vaše MOTOROVÁ PILA byla vyrobena v souladu s platnými bezpečnostními normami na ochranu uživatele. V této příručce jsou popsány a znázorněny instrukce ohledně bezpečnosti, montáže, použití a údržby, které jsou potřebné pro zachování dokonalé účinnosti Vaší MOTOROVÉ PILY.

POKYNY PRO VYHLEDÁVÁNÍ INFORMACÍ V PŘÍRUČCE

Ilustrace týkající se montáže a popisu stroje se nacházejí na začátku této příručky. Při čtení instrukcí pro montáž a použití se seznamte i s těmito stránkami. Pokud Vaše MOTOROVÁ PILA vyžaduje servis nebo opravy, obraťte se prosím na Vašeho prodejce nebo na autorizované technické středisko.

2. ZÁKLADNÍ BEZPEČNOSTNÍ OPATŘENÍ

VŠEOBECNÉ BEZPEČNOSTNÍ

NORMY

A PIKTOGRAMY UMÍSTĚNÉ NA STROJI JSOU VYSVĚTLENÉ V TÉTO PŘÍRUČCE

UPOZORNĚNÍ:

A1 - Nedodržení norem a upozornění ohledně použití MOTOROVÉ PILY mùže zpùsobit vážné úrazy a před stavuje smrtelné nebezpečí. A2 - Všechny osoby, které používají a spouštějí MOTOROVOU PILU, si musí nejdříve pozorně přečíst instrukční příručku k použití a údržbě a musí se dokonale seznámit s ovládacími prvky pro správné použití

zařízení. A2.1 - Uchovejte tuto příručku i pro budoucí použití.

A3 - Nedovolte použití MOTOROVÉ PILY dětem a osobám, které se dobře

neseznámili s těmito instrukcemi.

NEBEZPEČÍ:

A4 - Neuvádějte d o chod u a nepoužívejte zařízení v blízkosti osob (zejména dětí) a zvířat. Během cho d u doporučujeme dodržovat minimální vzdálenost 10 m mezi strojem a ostatními osobami. A5 - Doporučujeme věnovat maximální pozornost možným nebezpečím, která není slyšet kvùli hluku vydávanému zařízením. A6 - Odstraňte jakýkoliv zdroj ne bezpečí z pracovní zóny a zkontrolu jte, zda se zde nenacházejí nebezpečí jako stromy v nebezpečné pozici, cesty, železniční koleje, elektrické kabely. A7 - Uživatel je odpovědný v případě úrazů nebo nebezpečných situacích ohrožujících ostatní osoby a jejich majetek. A8 - Používejte MOTOROVOU PILU pouze pro řezání dřeva. Nepoužívejte zařízení pro jiné účely. A9 - Používejte oděv a bezpečnostní pomùcky vhodné pro použití MOTO- ROVÉ PILY. Během práce používejte přiléhavý a ne volný oděv. Nepoužívejte předměty, které by se mohly zachytit do pohybu jících se komponentù. A10 - Používejte homologované ochranné brýle nebo obličejový štít. A10.1 - Používejte homologované chrániče sluchu proti hluku.

Page 11

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

A10.2 - Používejte schválenou ochrannou přilbu pro případ padajících předmětů. A11 - Používe jte schválenou bezpečnostní obuv s protiskluznou podrážkou. A12 - Používejte schválené ochranné rukavice. A13 - Uživatelé MOTOROVÉ PILY musí být v dobré fyzické a psychické kondici. NEPOUŽÍVEJTE zařízení, pokud jste unavení, necítíte se dobře nebo jste pod vlivem léků, které snižují pohotovost reakce, pod vlivem alkoholu nebo drog. A14 - POZOR! Výfukové plyny jsou jedovaté a dusivé. Při jejich vdechnutí může hrozit i smrt. Nespouštějte motor v uzavřené nebo nedostatečně větraném prostoru. A15 - Delší použití zařízení může způsobit problémy krevního oběhu rukou (syndrom bílých prstů) vyvolané vibracemi. Faktory, které ovlivňují tyto potíže, mohou být následující:

- Osobní předpoklady uživatele pro nedostatečné prokrvení rukou.

- Použití zařízení při nízkých teplotách (doporučujeme teplé rukavice).

- Dlouhá doba použití bez přerušení (doporučujeme přerušovat občas práci).

- Jakmile ucítíte mravenčení nebo ztuhlost, doporučujeme vyhledat lékařskou pomoc. A16 - POZOR! Benzín a jeho výpary jsou vysoce hořlavé.

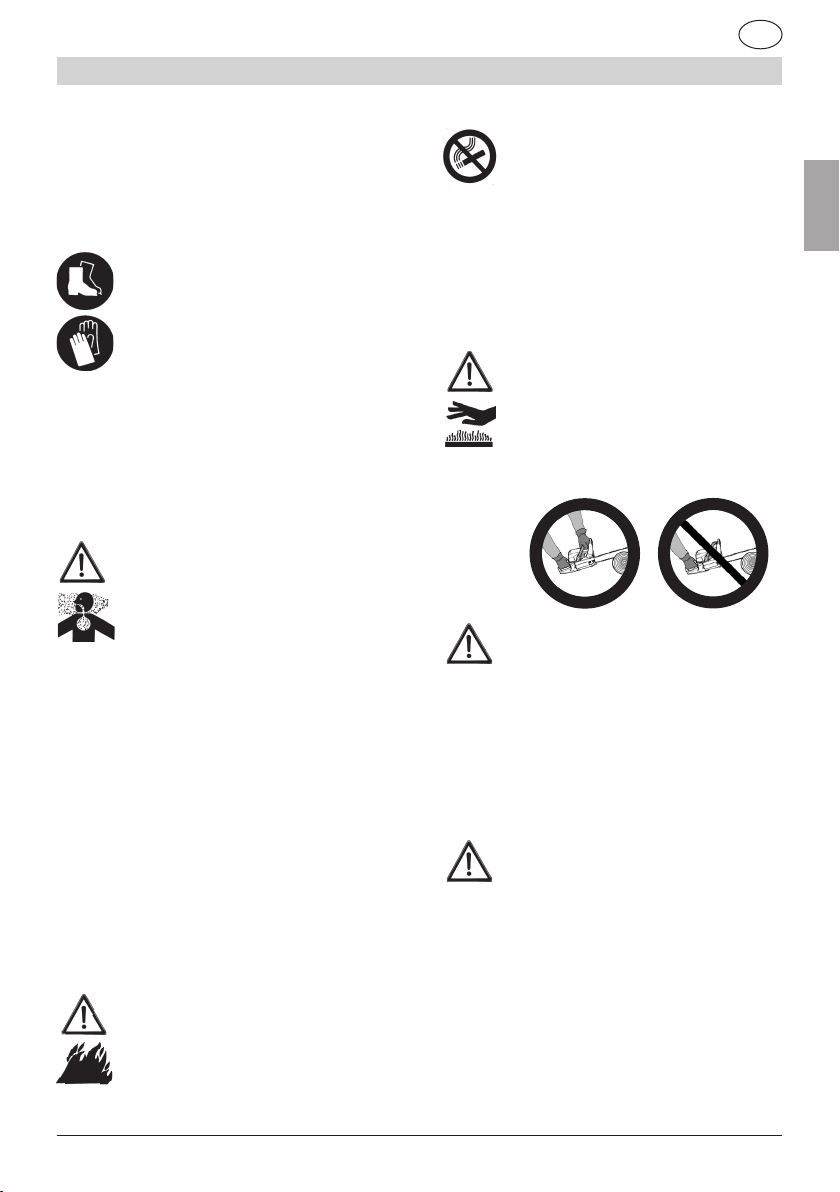

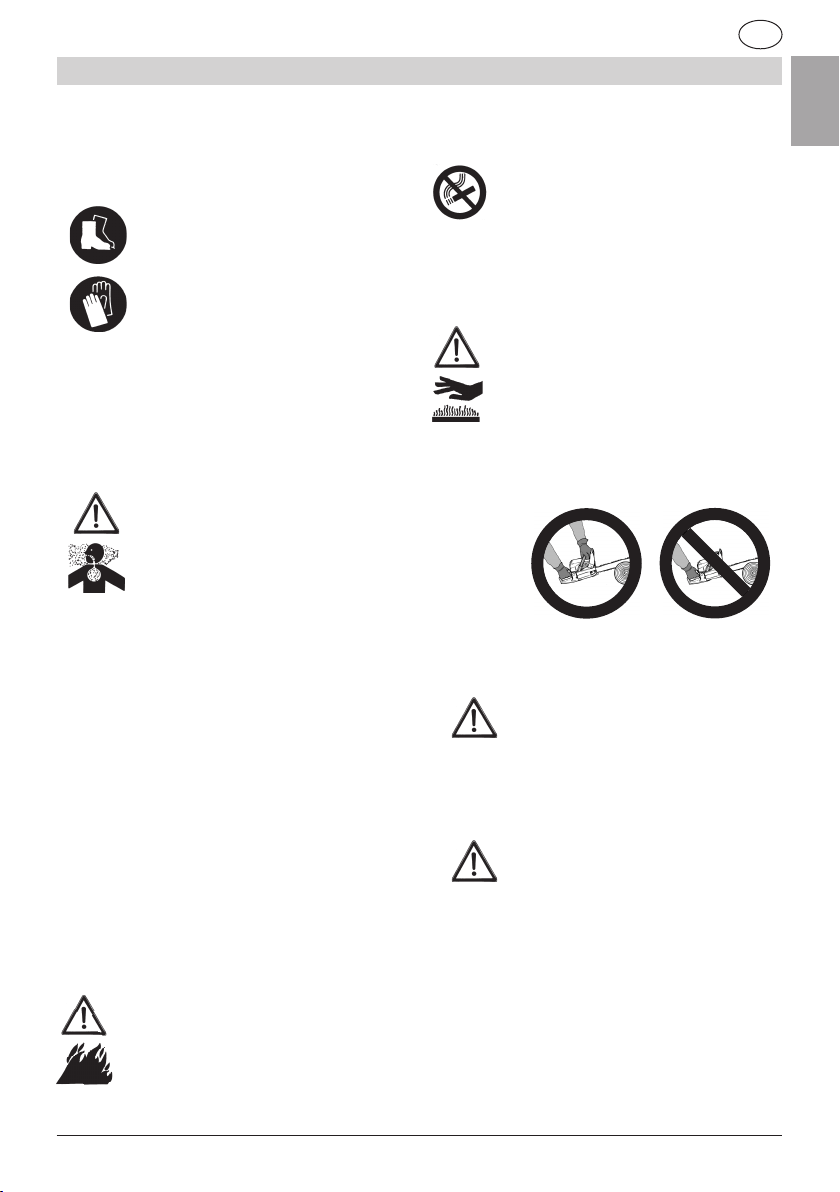

NEBEZPEČÍ POPÁLENÍ A

POŽÁRU.

A16.1 - Před tankováním vypněte motor.

A16.2 - Během tankování nekuřte. A16.3 - Osušte případné vylité palivo.

Motor spouštějte daleko od místa tankování. A16.4 - Zkontrolujte, zda je zátka nádrže dobře utažená. Dejte pozor na případný únik.

A16.5 - TLUMIČ (obr.1 det. 24) POZOR: Nedotýkejte se ho, abyste

se nespálili. A17 - Během práce uchopte pevně motorovou pilu vždy oběma rukama

a namiřte lištu daleko od těla. A17.1 - Zaujměte pevnou a stabilní pozici na obou nohou. Dejte pozor na nebezpečí uklouznutí na drolivém povrchu nebo na svahu. Nepracujte na žebříku nebo na stromech.

Nepracujte v nestabilní poloze. Nepracujte nad úrovní ramen. A17.2 - Vždy zkontrolujte, abyste

pracovali vždy v dobrých světelných podmínkách nebo při dostatečném umělém osvětlení.

A18 - NEBEZPEČÍ ZPŮSOBENÉ ZPĚTNÝM RÁZEM (KICKBACK) Zpětný ráz může způsobit vážné řezné rány, které mohou končit smrtí.

ceštinaceština

Page 12

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

ceština

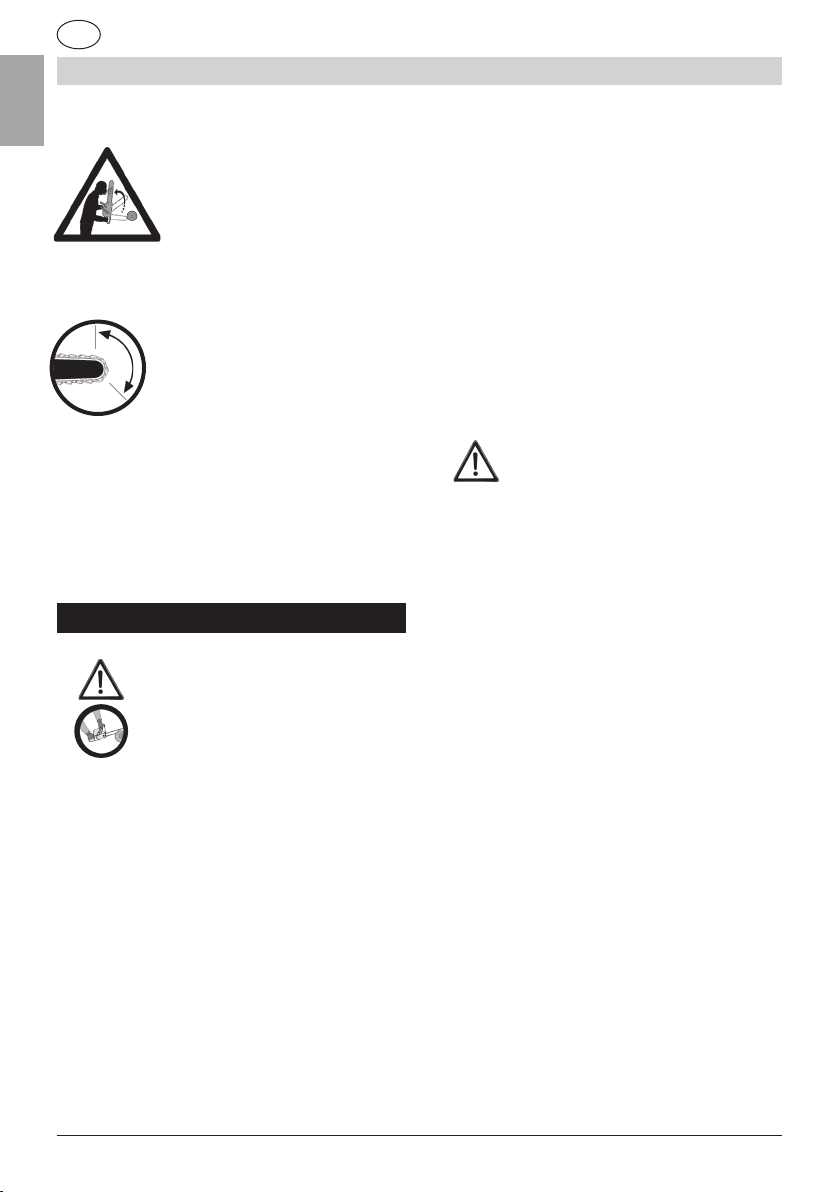

B.BEZPEČNOSTNÍ PRVKY MOTOROVÉ PILY

V případě zpětného rázu motorová pila zasáhne prudkým nárazem uživatele.

K této reakci může dojít v následu jících případech:

1) Zahájení řezu špicí lišty.

2) Nechtěný kontakt s ostatními větve mi, kmeny, pevnými tělesy, kovovými sítěmi.

3) Řezání horní částí lišty.

 Při řezu držte západku (obr.37) proti dřevu.  Řežte pouze s dobře naostřeným a napnutým řetězem.  Do již zahájeného řezu vložte řetěz při maximální rychlostí a této operaci věnujte maximální pozornost.  Řetěz vytahujte z řezu pouze s lištou v chodu.

Motorová pila musí být uchopena levou rukou za přední rukojeť a pravou za zadní rukojeť (platí i pro leváky) (obr.11). Bezpečnostní prvky byly konstruovány pro tuto polohu rukou

Vaše motorová pila je opatřena následujícími bezpečnostními prvky: B1 - ZABLOKOVÁNÍ PLYNU (viz

obr.1 det. 9) zabraňuje nechtěnému spuštění páky plynu. PÁKA PLYNU (obr.1 det. 10). NE BEZPEČÍ: Pozor: řetěz po kračuje v chodu ještě po jistý čas i po uvolnění páky plynu. B2 – VYPÍNAČ STOP (obr.1 det. 12) při stlačení páčky [STOP ] dolů

se zastaví motor.

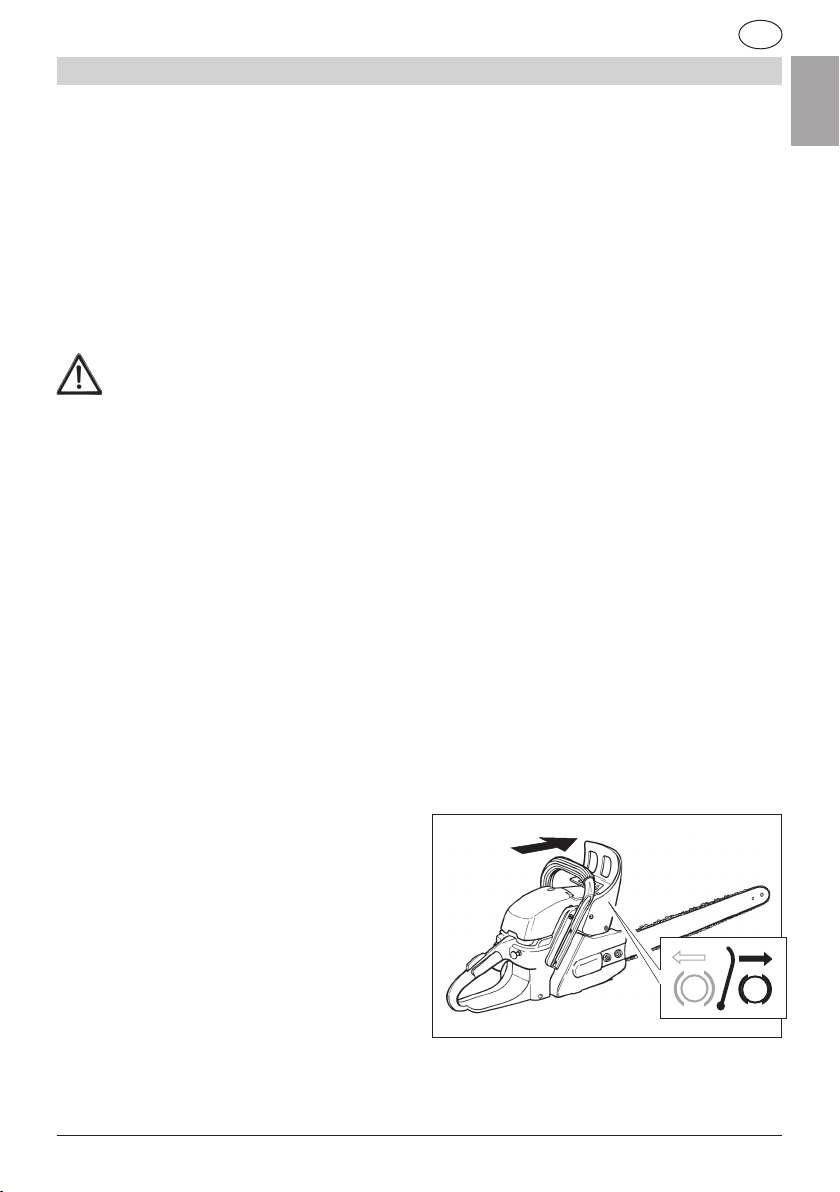

B3- BEZPEČNOSTNÍ BRZDA ŘETĚ ZU Vaše motorová pila je

opatřena bezpečnostní brzdou řetězu (obr.1 det. 7), která blokuje řetěz (v případě zpětného rázu) ve zlomku sekundy.

B4 – ČEP ZACHYCOVAČE ŘETĚZU

(Obr.1 det. 2). Toto zařízení zabraňu je vystřelení řetězu v případě jeho přetržení (nebo uvolnění z drážky lišty) během funkce.

Před použitím vždy zkontrolujte, zda všechny bezpečnostní prvky správně fungují. V opačném případě nepoužívejte motorovou pilu a nechejte ji opravit v odborném servisním středisku. Přečtěte si kapitolu 8.3 “BRZDA ŘETĚZU”.

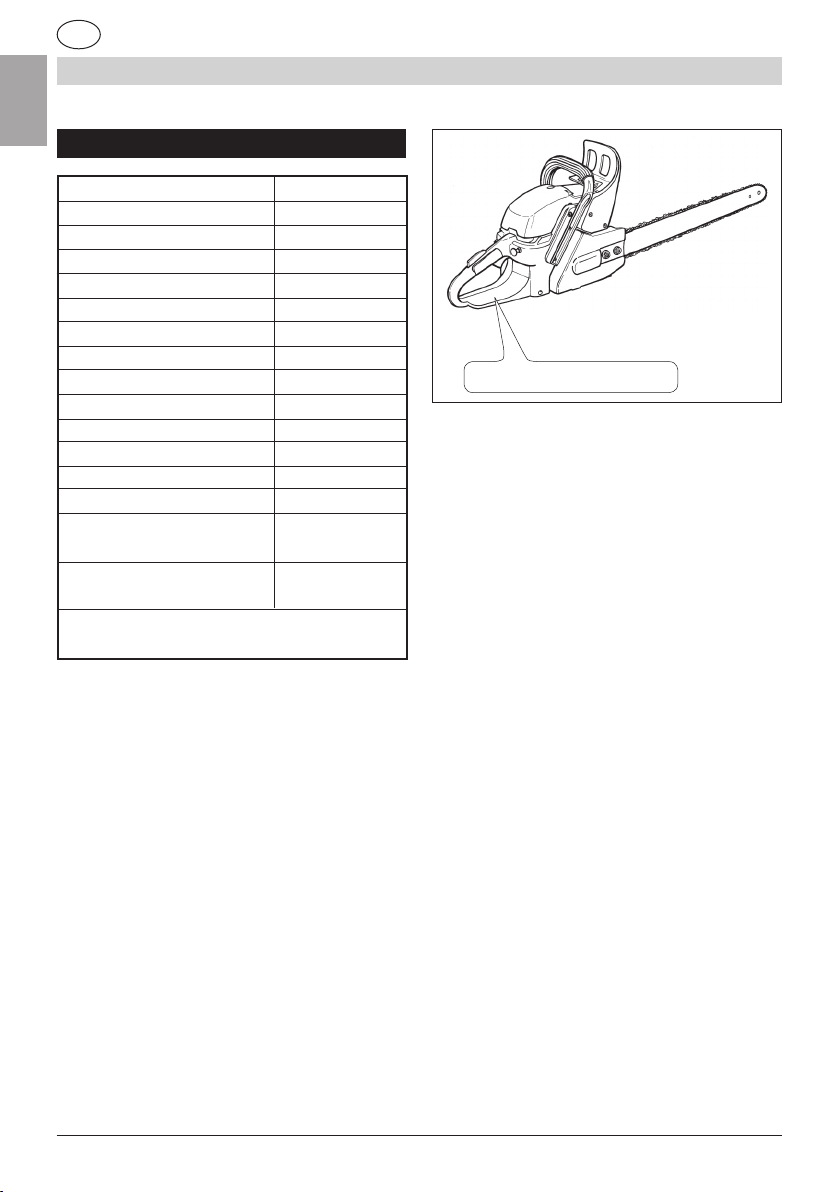

3. POPIS ČÁSTÍ STROJE

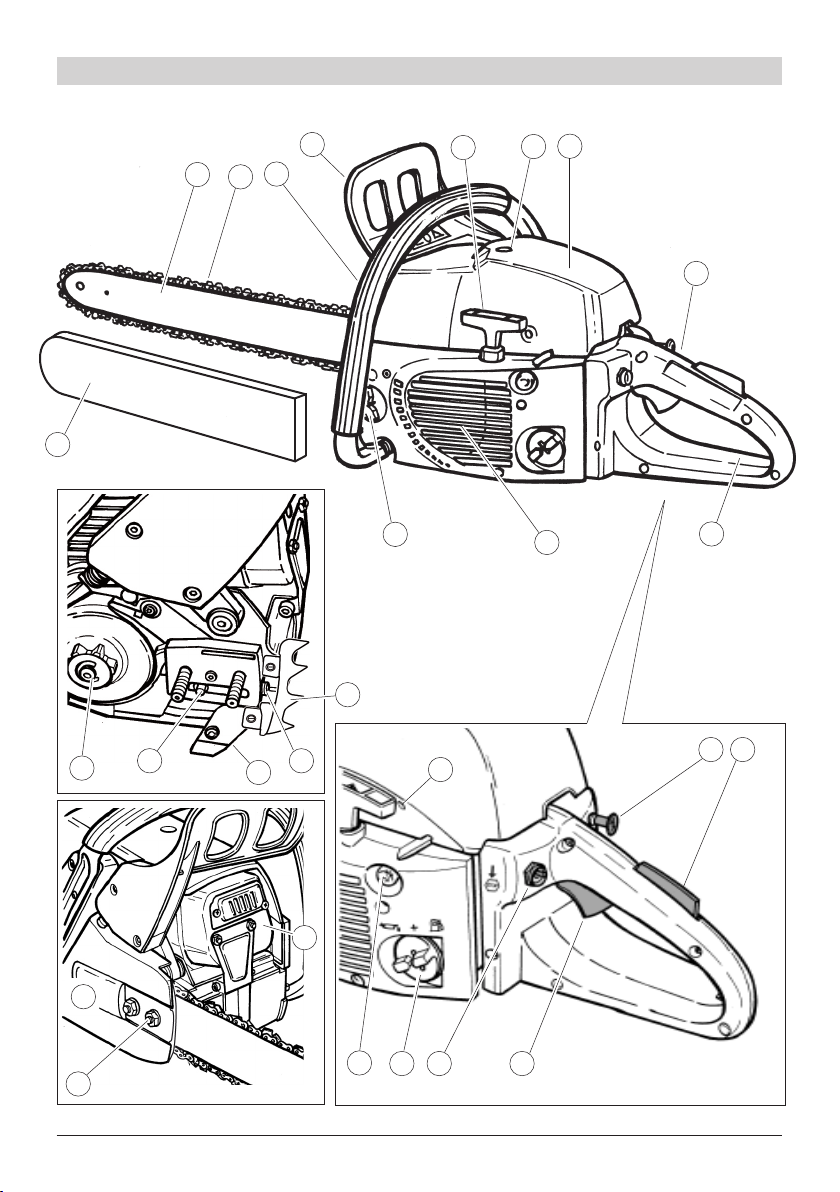

POPIS Obr.1

1) Zadní ochranný kryt ruky

2) Zachycovač řetězu

3) Řetěz

4) Vodicí lišta řetězu

5) Kryt lišty

6) Západka

7) Přední ochranný kryt ruky / Páka

bezpečnostní brzdy řetězu

8) Přední rukojeť

9) Zablokování plynu

10) Páčka plynu

11) Zadní rukojeť

12) Vypínač motoru (STOP)

14) Knoík ovládání vzduchu / posun plynu

15) Regulační šroub karburátoru

16) Zátka nádrže paliva

17) Zátka olejové nádrže řetězu

Page 13

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

18) Držadlo spouštěcího lanka

19) Upevňovací matice řetězu

20) Šrouby napínače řetězu

21) Zoubek napínače řetězu

22) Spouštěč

23) Horní kryt

24) Tlumič výfuku

25) Kryt řetězu

26) Šroub: horní kryt / vzduchový ltr

27) Tlačítko čerpadla (Primer) paliva

28) Pastorek motoru

4. MONTÁŽ LIŠTY A ŘETĚZU

POZOR! NEUVÁDĚJTE DO CHODU MOTOROVOU PILU PŘED NAMONTOVÁNÍM A SEŘÍZENÍM LIŠTY A ŘETĚZU. PRO TYTO OPERACE POUŽÍVEJTE OCHRANNÉ RUKAVICE. ŘEZNÉ ZUBY (ŘETĚZU) PŘEDSTAVUJÍ ZDROJ NEBEZPEČÍ PORANĚNÍ

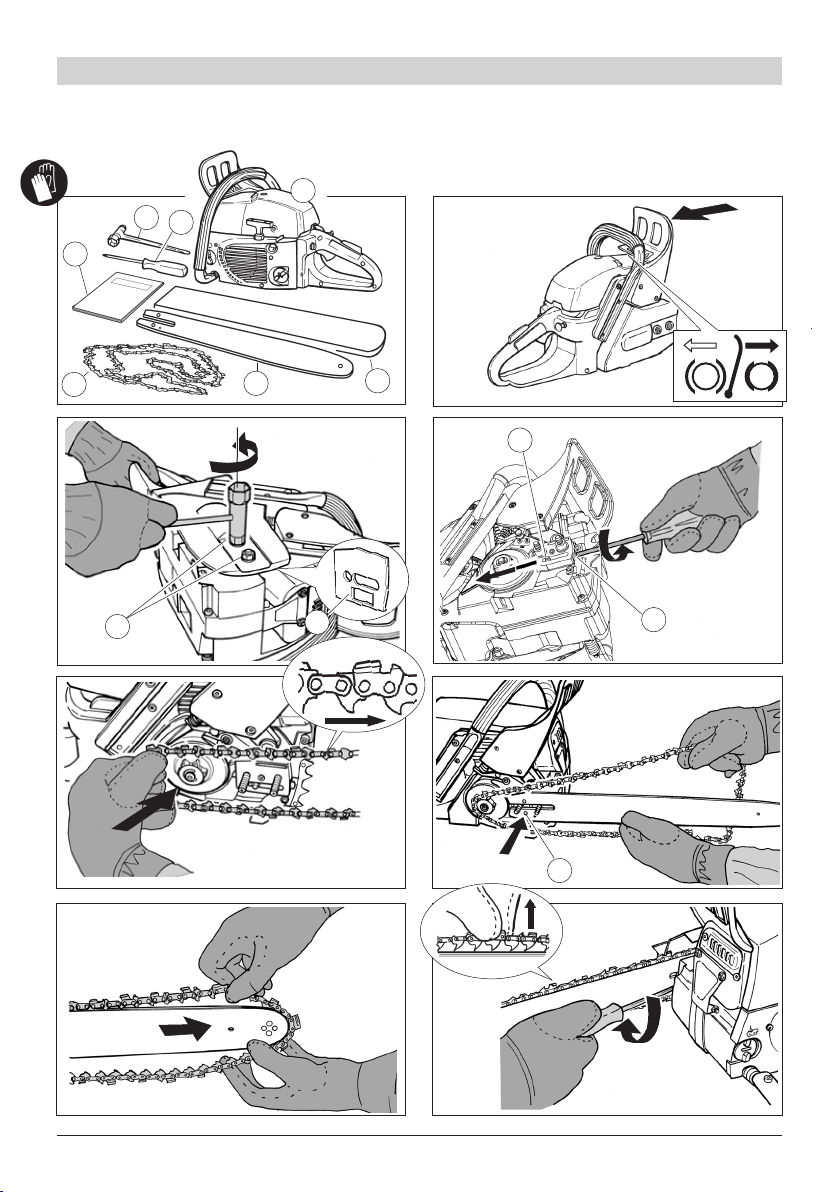

1) Otevřete krabici obsahující motorovou pilu

a vytáhněte demontované části a příslušenství podle návodu obr.2. Uvnitř najdete:

det. 1 – Těleso motorové pily det. 2 – Vodicí lišta řetězu det. 3  Řetěz det. 4 – Kombinovaný klíč. det. 5 – Seřizovací šroubovák řetězu. det. 6 – Kryt lišty. det. 7 – Instrukční příručka.

2) Umístěte tělo motorové pily podle obr.3 a

zkontrolujte, zda je bezpečnostní brzda (řetězu) vypojená (šipka na obr.3).

3) Odšroubujte matice (obr.4 část 1) a sejměte kryt řetězu.

4) Sejměte umělohmotnou nebo kartonovou vložku (obr.4 část 2) umístěnou mezi krytem brzdy řetězu a upínací deskou lišty. Funkcí této vložky je udržet kryt brzdy v poloze uvnitř obalu během přepravy.

NIKDY ji proto nepoužívejte!

5) Otočte proti směru hodinových ručiček

(odšroubujte) šroub napínače řetězu (obr.5 det. 1) a posuňte tak zoubek napínače řetězu (obr.5 det. 2).

6) Namontujte řetěz kolem pastorku motoru obr.6. Zoubky horní části musí být nasměrovány podle obrázku. POZOR !! Spárujte správným zpùsobem zuby řetězu s příslušnými zuby pastorku.

7) Umístěte vodicí lištu řetězu na upevňovací šrouby (obr.7).

8) Vložte zuby vodiče řetězu do drážky lišty (obr.8). Natáhněte lištu tak, aby se napnul řetěz. Vyrovnejte zoubek napínače řetězu „X“ s otvorem na liště (obr.7).

9) Lehce zašroubujte (ve směru hodinových ručiček) šroub napínače řetězu a lehce napněte řetěz poprvé (obr.9).

10) Namontujte kryt řetězu a ručně zašroubujte matice.

11) Pak dokončete napnutí řetězu zašroubováním (ve směru hodinových ručiček) šroubu napínače řetězu (obr.9). Správné napnutí řetězu umožňuje zvednout řetěz (2 prsty) tak, aby byl vidět celý zub vodiče (obr.9 det. A).

12) Utáhněte až na doraz obě matice pomocí dodaného klíče (obr.10), při této operaci držte špici lišty zvednutou. Zkontrolujte, zda se řetěz volně pohybuje v liště. POZNÁMKA!! Napnutí nového řetězu musí být zkontrolováno a seřízeno (při zastaveném motoru) po několika minutách práce.

5. TANKOVÁNÍ PALIVA

1) POZOR! Zařízení je

opatřeno dvoutaktovým spa-

lovacím motorem. Motor musí být napájen směsí benzínu a oleje pro dvoutaktové motory v následujícím poměru.

40:1 = (2,5% oleje)

ceštinaceština

Page 14

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

ceština

BENZÍN: používejte bezolovnatý benzín s oktanovým číslem 95 nebo vyšším. DOPORUČENÝ OLEJ

Olej pro dvoutaktové motory vysoké kvality: Provozní třída JASO: třída FC

POZOR! Použití paliva nižší kvality vzhledem k té výše uvedené by mohlo způsobit vážné poškození motoru.

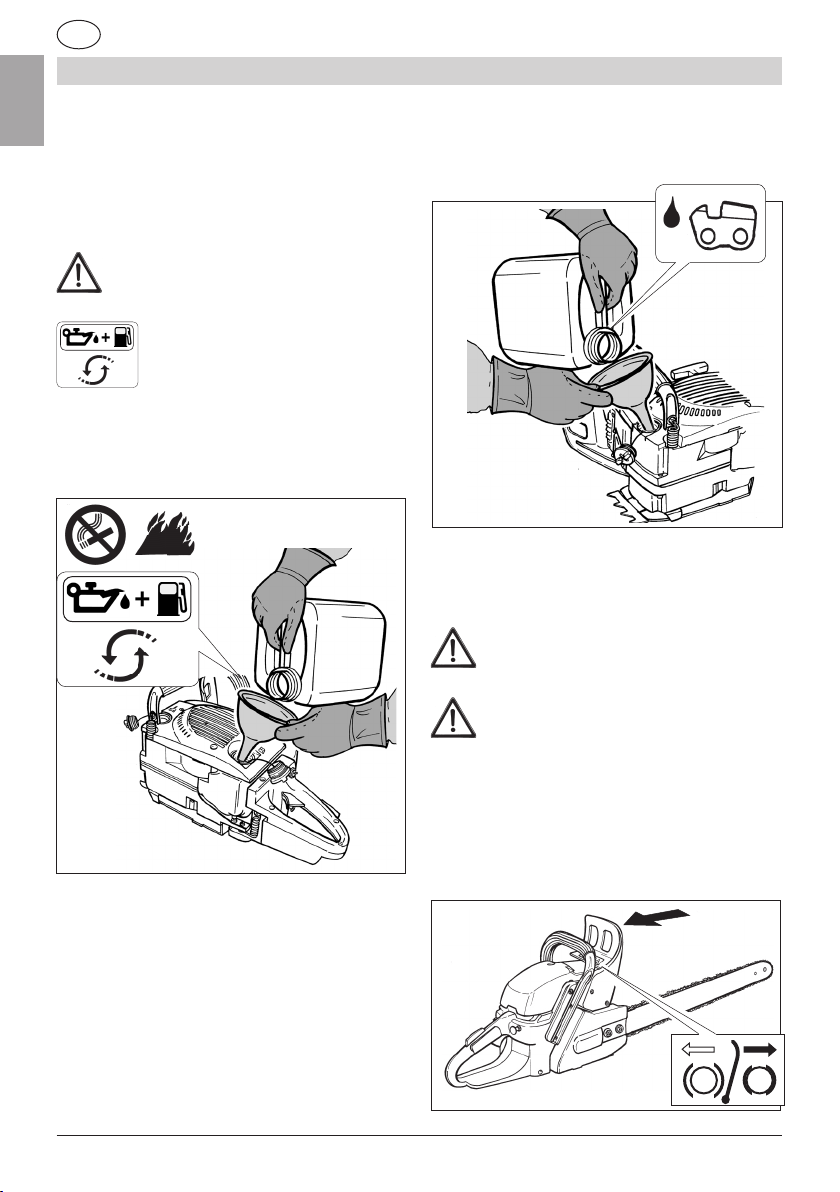

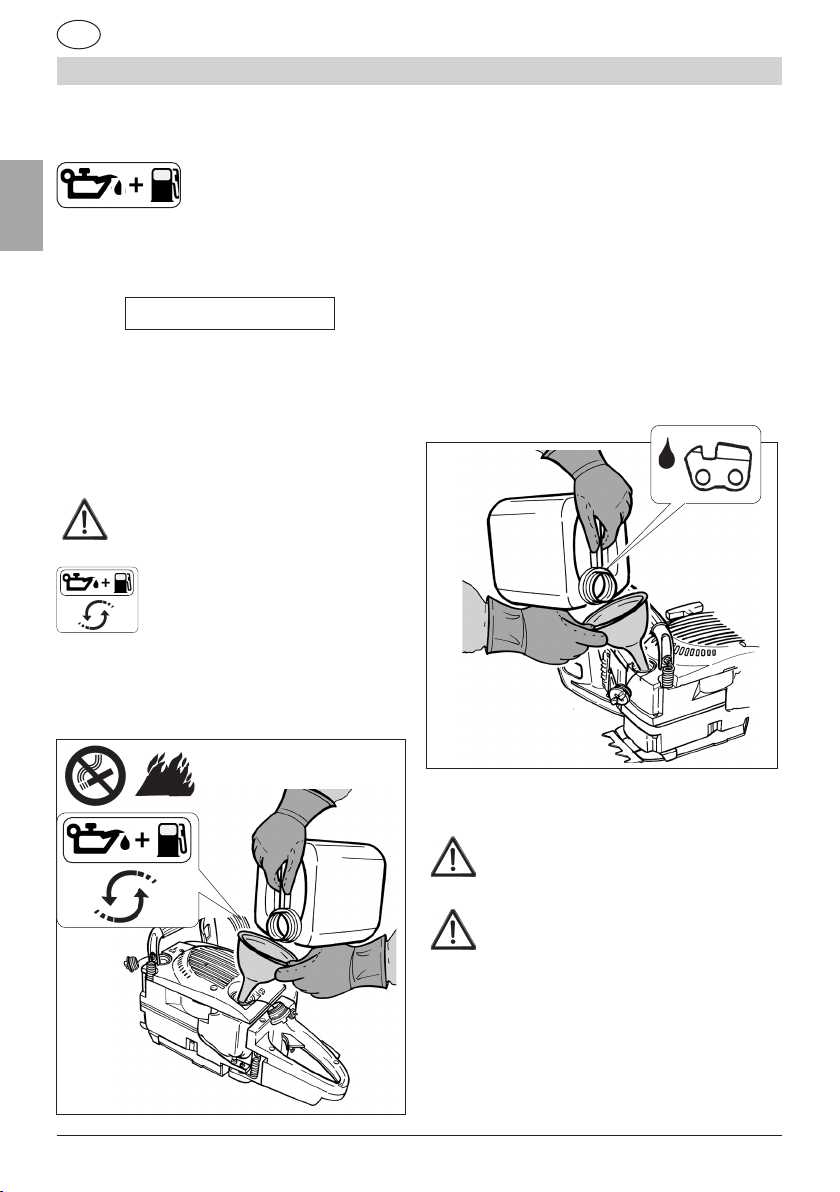

2) Před každým tankováním potřeste kanystrem a promíchejte

pořádně palivo. Připravte si množství paliva, které jste schopni spotřebovat během jednoho měsíce.

3) Připravte palivovou směs a palivo plňte pouze

venku (obr.23).

4) Uchovávejte palivo v nádobě určené k tomuto účelu a s dobře utaženou zátkou.

obr.24

obr.23

řetěz a mazacího systému.

7. SPUŠTĚNÍ A ZASTAVENÍ

POZOR!Pečlivě dodržujte pokyny uvedené v této kap. 2 ZÁKLADNÍ BEZPEČNOSTNÍ OPATŘENÍ. NEBEZPEČÍ! S p u s ť t e motorovou pilu pouze tehdy, pokud je kompletně smontovaná, jsou na ní namontované všechny díly a s namontovanou lištou a řetězem.

Při každém plnění paliva doplňte také nádrž oleje řetězu.

6. DOPLŇOVÁNÍ OLEJE ŘETĚZU

1) POZOR! Do stroje plňte pouze specický olej

pro mazání řetězu motorové pily (viz obr.24).

2) Nepoužívejte vypotřebovaný olej.

3) Jiný olej než doporučený může poškodit lištu,

7.1 SPOUŠTĚNÍ MOTORU ZA STUDENA Před spuštěním zkontrolujte, zda je brzda

obr. 25

STOP

Page 15

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

ceštinaceština

Nespouštějte motor, pokud držíte motorovou pilu pouze jednou rukou.

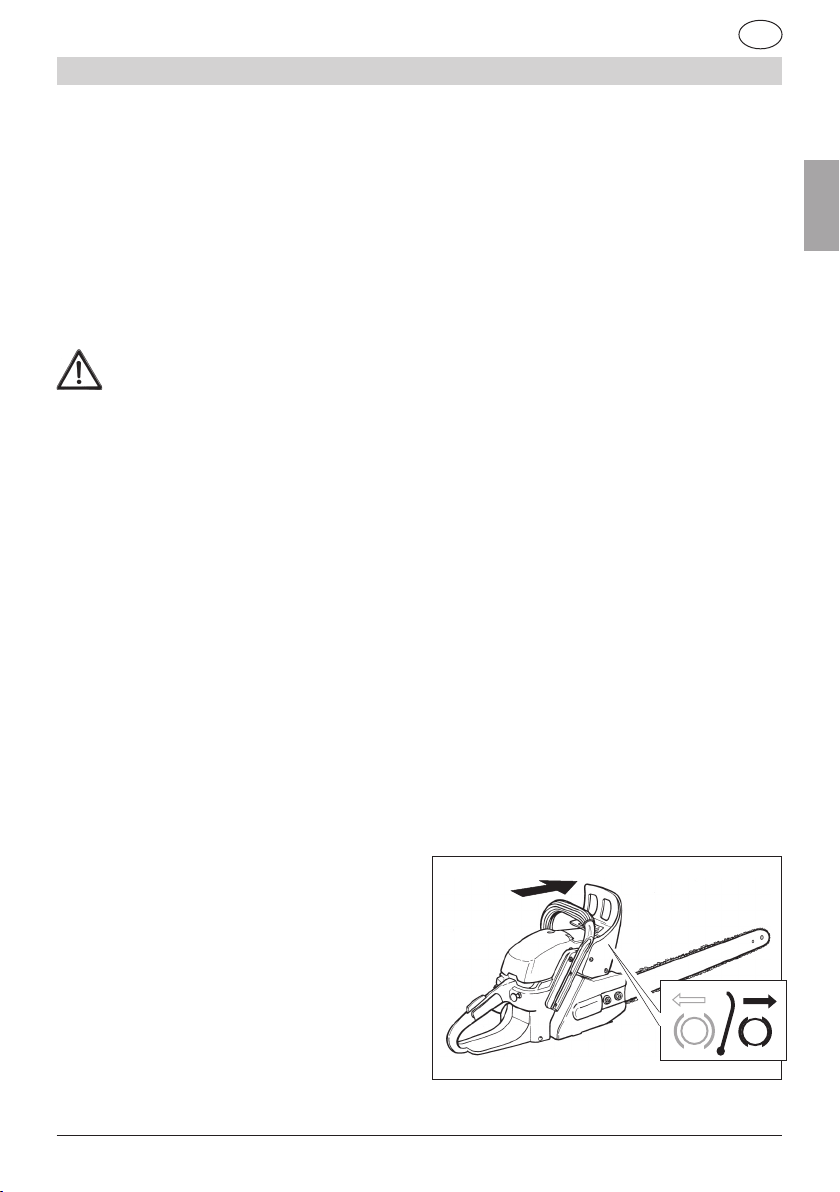

řetězu vypojená zatažením páčky (obr.25) směrem k přední rukojeti.

1) Položte motorovou pilu na stabilní plochu.

2) Zvedněte páčku vypínače zastavení “STOP”

(obr.26 det. 1).

3) Zatáhněte na doraz knoík vzduchu (obr.27 det.

1). Opakovaně stiskněte tlačítko čerpadla (Primer) paliva (obr.27 det. 2).

4) Zablokujte motorovou pilu podle obr.28.  Zkontrolujte, zda je prostor kolem lišty a řetězu prázdný.

5) Energicky zatáhněte za držadlo spouštěcího lanka až do spuštění motoru (obvykle stačí 4/5 krát) obr. 28.

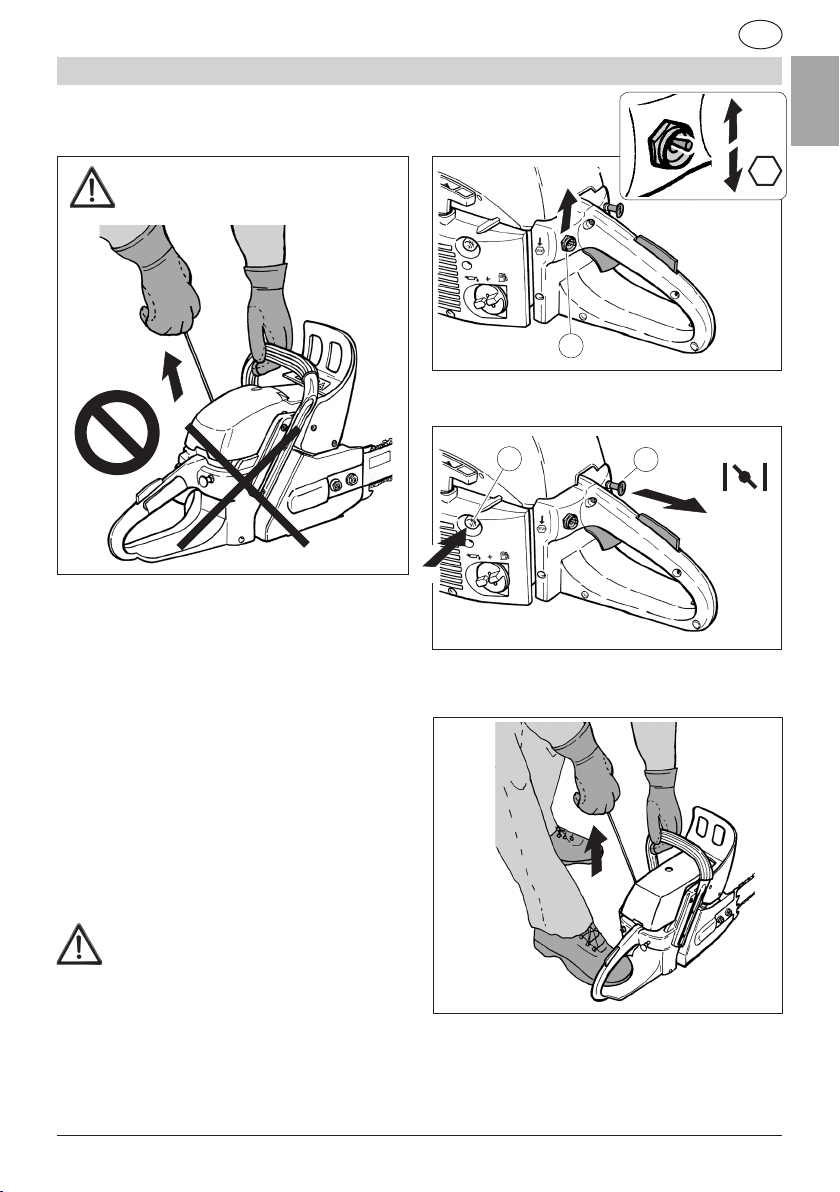

obr.26

obr.27

obr.28

STOP

POZOR na možný pohyb řetězu.

Page 16

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

ceština

6) Stiskněte až dolů knoík vzduchu (obr.29), tímto způsobem je zapojený “POSUN PLYNU”.

7) Dále tahejte za spouštěcí lanko (obr.28) až do spuštění motoru.

POZOR NEBEZPEČÍ! Řezný řetěz je v pohybu, protože páka plynu je částečně posunutá dopředu.

- Držte pevně motorovou pilu obr.28 a nechejte běžet motor a řetěz po dobu maximálně 15 sekund (aby se zahřál).

8) Stiskněte dlaní páku zablokování plynu (obr. 29 det. 1) a pak stiskněte páčku plynu (obr.29 det. 2); tímto vypojíte “POSUN PLYNU”, rychlost motoru se sníží na minimální úroveň.

9) Nepoužívejte motorovou pilu, pokud se

řetěz pohybuje minimální rychlostí. Obraťte se na servisní středisko a nechejte ji zkontrolovat.

10) Nepřemisťujte se a nepřenášejte

motorovou pilu v chodu. V případě dopravy chraňte lištu krytem lišty dodaným ve vybavení.

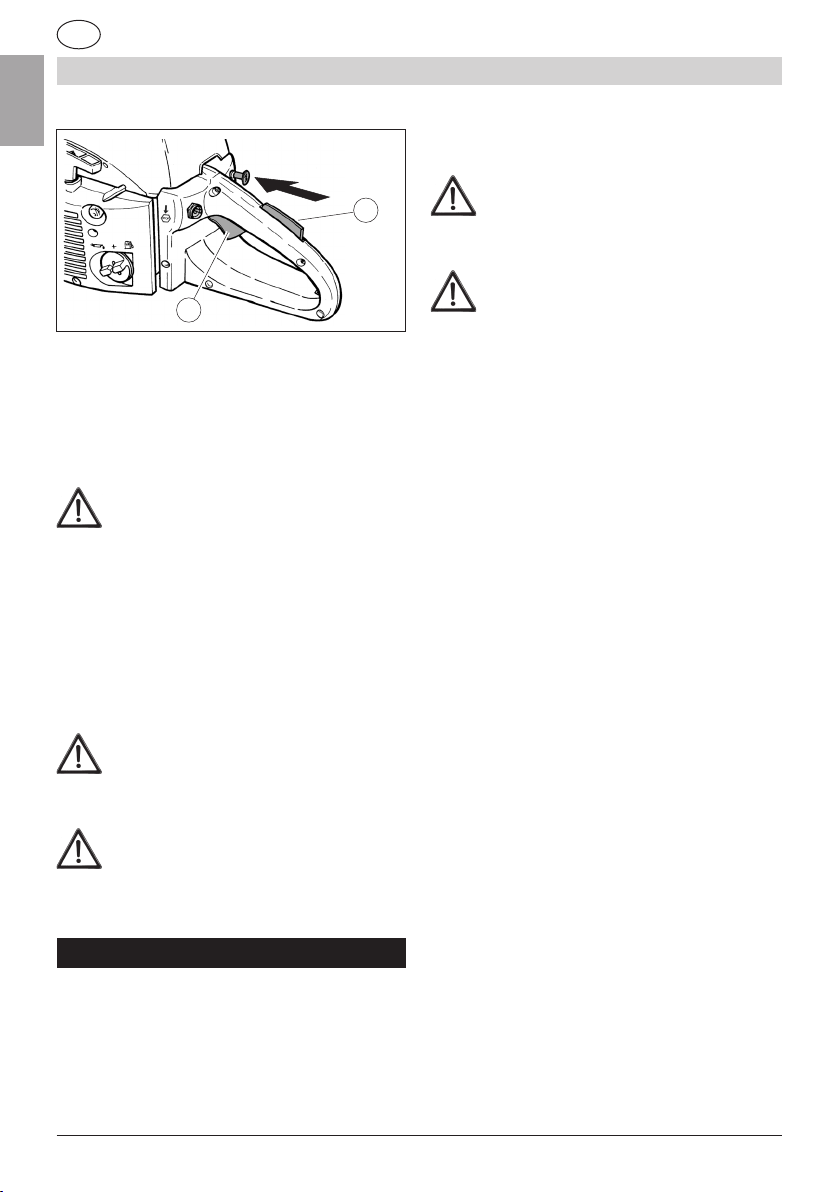

obr.29

rychlostí po dobu několika sekund před stisknutím vypínače “STOP “.

POZOR! Seznamte se se spouštěním

vypínače zastavení, abyste byli v případě nouzové situace schopni zařízení okamžitě zastavit.

POZOR! Řetěz pokračuje pohybu po

určitý čas i po uvolnění páky plynu.

7.2 SPOUŠTĚNÍ S TEPLÝM MOTOREM

1) Zvedněte páčku vypínače (obr.26 det. 1).

2) Zatáhněte a hned zatlačte dovnitř knoík vzdu- chu a zapojte tak “POSUN PLYNU”.

3) Energicky zatáhněte za držadlo spouštěcího

lanka až do nastartování motoru obr. 28.

SPOUŠTĚNÍ S TEPLÝM MOTOREM PO DOPLNĚNÍ PALIVA

1) Pokud se zcela vyprázdnila nádrž paliva, motor

po doplnění paliva spouštějte podle instrukcí

“SPUŠTĚNÍ MOTORU ZA STUDENA”.

ZASTAVENÍ MOTORU. Motor musí být VŽDY zastaven v následujících případech:

# Tankování paliva # Plnění oleje řetězu # Kontrola a oprava # Čištění a seřízení # Přemísťování na pracovišti # Doprava

ZASTAVENÍ MOTORU

1) Pokud chcete zastavit motor, sklopte páčku vypínače (obr.26 det. 1) do polohy “STOP “.

2) Při déle trvající práci za plné zátěže

doporučujeme nechat motor fungovat minimální

Page 17

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

8. POUŽITÍ

- Dodržujte všechny normy uvedené v kapitole “BEZPEČNOST”.

- Vždy držte pilu oběma rukama (obr.11).

- Při řezání stiskněte až dolů páku plynu a pilu přiložte na dřevo, jakmile motor běží maximální rychlostí.

8.1 KÁCENÍ

KÁCENÍ STROMŮ může provádět pou-

ze kvalikovaný personál, který prošel

odborným školením. Přečtení těchto instrukcí, které je v každém případě nezbytné, nenahrazuje odpovídající zkušenost s touto náročnou operací.

- Před kácením zkontrolujte:

1) zda se v prostoru pádu stromu nenacházejí

osoby či zvířata.

2) zvolte směr pádu stromu tak, abyste se mohli vzdálit opačným směrem (obr.17).

3) Zkontrolujte, zda je úniková cesta bez překážek.

4) Při volbě směru pádu berte ohled na následující variabilní okolnosti.

a) - Bohaté větve pouze na jedné straně. b) - Sklon stromu. c) - Směr větru (nekácejte stromy při silném větru). d) - Poškozené dřevo

5) Pozorně sledujte povětrnostní podmínky pop- sané v bodu “VŠEOBECNÉ BEZPEČNOSTNÍ NORMY bod A6”.

6) Odstraňte ze spodní části kmenu větve a velké

kořeny.

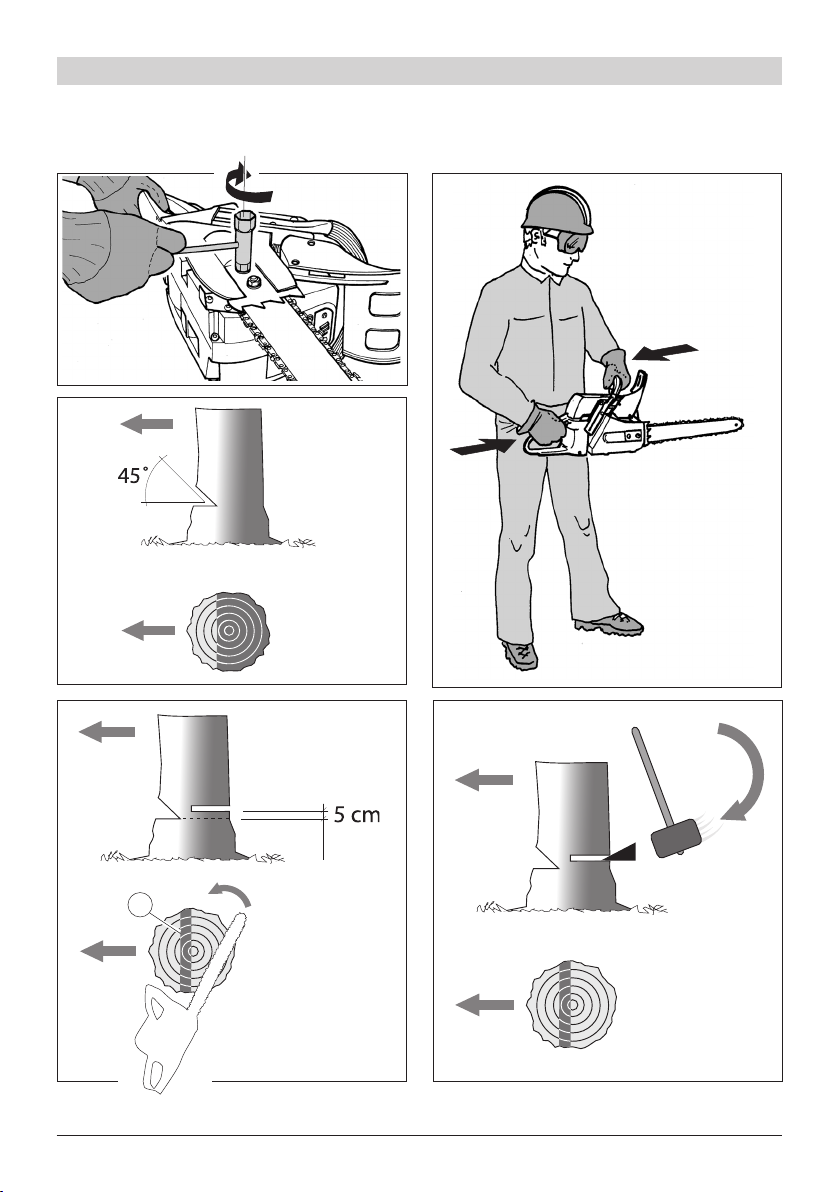

7) Určete směr pádu následujícím způsobem: a) udělejte zářez (obr.12) na straně kmenu ze

strany, kam chcete, aby strom spadl. Zářez musí být proveden asi do 1/3 průměru kmene. b) pak skácejte strom øezem provedeným z opačné strany zářezu (obr.13) ve výšce 5 cm nad zářezem.

c) POZOR !! nedokončete řez úplně, ale nechejte část dřeva (obr.13 det. 1), která slouží jako “kloub”, pomocí kterého mùžete kontrolovat smìr pádu stromu. d) vložte do řezu klín, strom začne padat (obr.14). e) jakmile strom začne padat, vzdalte se předem určeným směrem (obr.17).

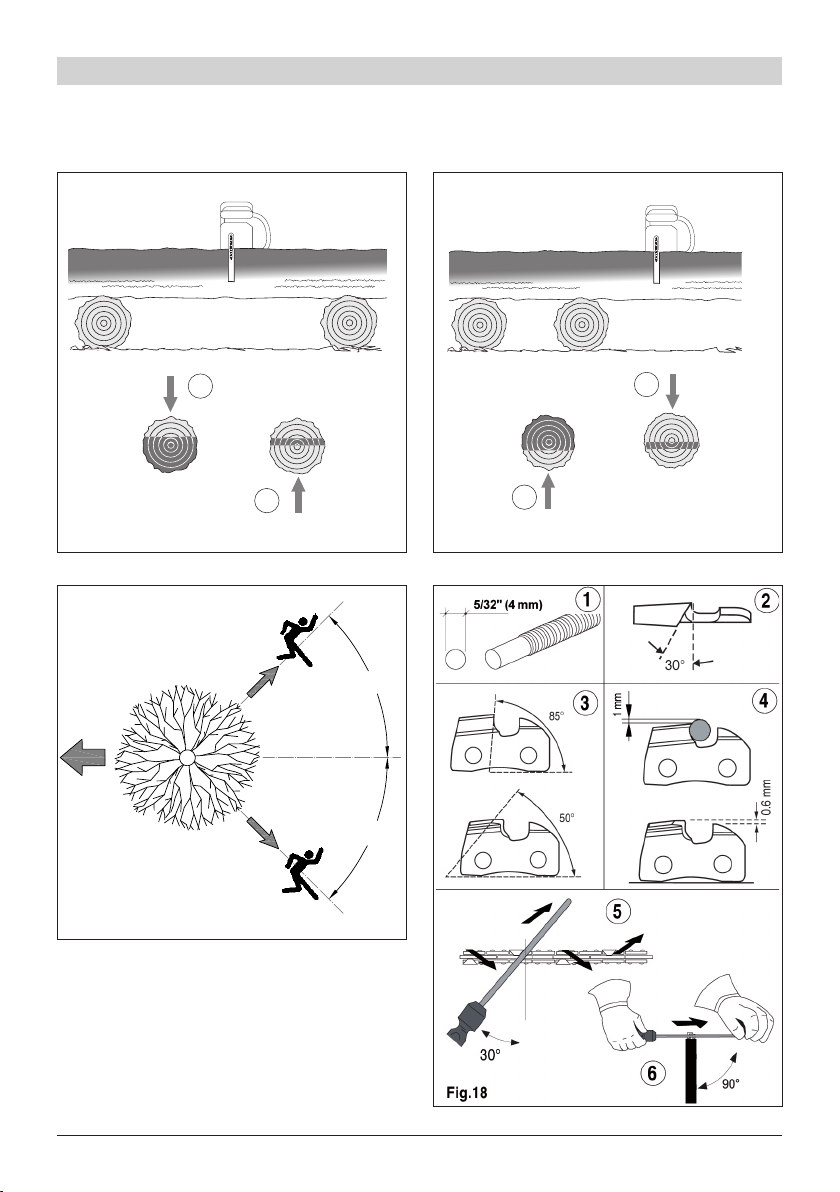

8.2 ŘEZÁNÍ VĚTVÍ A KMENŮ NA ZEMI Kmen opřený na obou koncích:

1) proveďte zářez shora do 1/3 průměru

(obr.15).

2) dokončete řez zespodu horní částí lišty.

Nakloněná větev/nakloněný kmen:

1) zahajte řezem do 1/3 průměru (obr.16) horní

stranou lišty.

2) dokončete řez shora.

8.3 BRZDA ŘETĚZU

Vaše motorová pila je opatřena bezpečnostní brzdou řetězu, která zablokuje řetěz (v případě zpětného rázu) ve zlomku sekundy. a) Brzda zasáhne automaticky v případě silného zpětného rázu způsobeného setrvačností páky brzdy (obr.30).

obr.30

STOP

ceštinaceština

Page 18

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

ceština

b) V případě slabšího zpětného rázu může být brzda řetězu automaticky zapojena pákou stisknutou levou rukou.

Proto je nutné držet motorovou pilu vždy oběma rukama.

Vždy mějte na paměti, že brzda řetězu

nepředstavuje celkovou ochranu.

Je proto nutné vyhnout se všem případům nebezpečí, které již byly vysvětleny v KAPITOLA BEZPEČNOST (body odstavců A17-A18). c) Brzda řetězu může být zapojena i ručně

stlačením páčky dopředu (obr.30). d) Brzda se vypojuje zatažením páčky směrem k přední rukojeti (obr.30).

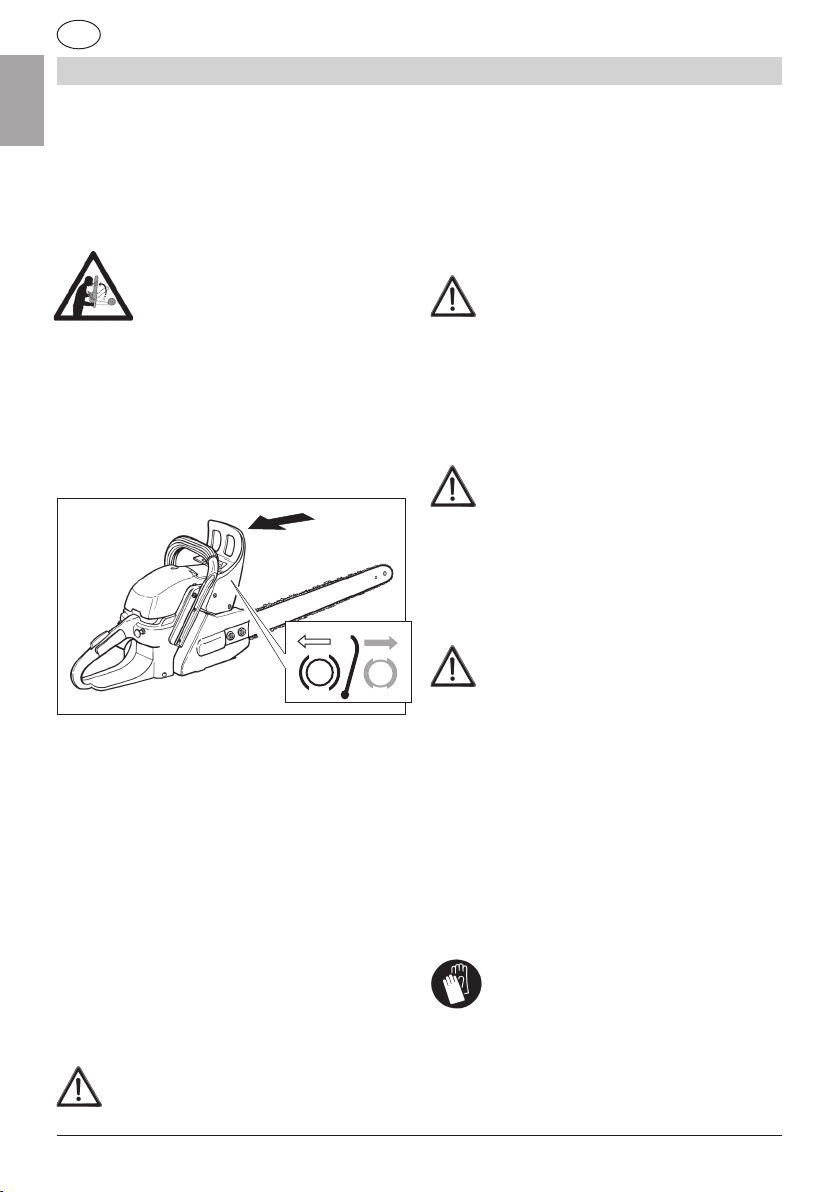

obr. 31

STOP

8.4 ŠROUB SEŘÍZENÍ OTÁČEK NA “MINIMUM”

[T]

 Karburátor Vaší motorové pily byl seřízen na standardní hodnoty již ve výrobě. Může být seřízen pouze šroub [T] (obr.19) seřízení motoru na minimální režim.

Vzhledem k tomu, že seřízení vyžaduje specickou odbornou přípravu a speciální technické nástroje, doporučujeme obrátit se na KVALIFIKOVANÝ TECHNICKÝ

SERVIS.

Šroub [T]: udržuje motýlkový ventil v lehce otevřené poloze tak, aby bylo možné nastavit

“MINIMÁLNÍ” na vhodnou rychlost otáčení.

POZOR NEBEZPEČÍ!! Vysok seřízení “minimálního” režimu otáček může způsobit odstředivé tření a spustit pohyb řezného řetězui při uvolněné páčce plynu.

9. PRAVIDELNÁ ÚDRŽBA

NEBEZPEČÍ!! Pokud je mtor v chodu,

neprovádějte žádnou kontrolu, údržbu

nebo opravu.

e) Před zahájením práce :

 ručně zkontrolujte, jestli je možné páku volně přepínat dopředu a dozadu  položte motorovou pilu na bezpečnou plochu  nastartujte motor  aktivujte brzdu (obr.30) – uchopte pilu oběma rukama  krátce zatlačte páku plynu do mezní polohy (cca 2 sekundy). Nepoužívejte motorovou pilu:

1) jestliže se řetěz začne pohybovat;

2) jestliže se páčka brzdy nepřepne;

3) jestliže je přepínání páky tvrdé. Obraťte se na kvalikované servisní středisko.

Nepokoušejte se o opravu nebo úpravy pily.

9.1 ŘETĚZ ÚDRŽBA A OSTŘENÍ

 Pokud je řetěz správně naostřen, práce nevyžaduje námahu, má dobrý řezný výkon a nedochází k nadměrnému opotřebení mechanických orgánů a lišty.  Jestliže není řetěz dostatečně promazávaný, zvyšte přítok oleje otáčením regulačního šroubu čerpadla ve směru hodinových ručiček (obr.34).

 Před naostřením může být řetěz napnutý

pomocí napínače řetězu (obr.9), viz kapi-

tolu “MONTÁŽ LIŠTY A ŘETĚZU”.  Po naostření uvolněte řetěz podle montážních instrukcí.  Během ostření zablokujte řetěz brzdou.

Page 19

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

 Použijte kulatý pilník (určený pro řetězy) o průměru 5/32" (4 mm) obr.18 det. 1. Dodržujte úhly ostření podle (obr.18 det. 23).  Naostřete broušením zevnitř směrem ven (obr.18 det. 5) všechny zuby na jedné straně a pak na opačné.  Umístěte pilník tak, aby přesahoval asi o 1 mm (obr.18 det. 4) nad úroveň řezných plošek.

Mazání řetězu:

Před každým použitím zkontrolujte mazání řetězu a hladinu oleje v nádrži (viz kapitola 6); nikdy nepracujte s pilou v případě, že nedochází k promazávání řetězu: i krátkodobá práce bez mazání řetězu by způsobila trvalé poškození jak lišty, tak řetězu. Správné proudění oleje je možné zkontrolovat (při pracujícím motoru) tak, že budete přidržovat konec lišty v blízkosti nějakého povrchu, abyste mohli zkontrolovat, jestli dochází ke kapání oleje (obr. 36). V případě potřeby seřiďte výkon čerpadla (odstavec 8.5 a obr. 34 )

Pastorek motoru: zkontrolujte opotřebení zubů a vůli na hřídeli motoru a namažte ložisko pomocí ložiskového maziva.

9.2 LIŠTY

 Pravidelně čistěte vodicí drážku řetězu a průchod oleje.  Promažte pastorek tukem na mazání ložisek.  Lištu při každé údržbě obraťte pro rovnoměrné rozložení opotřebení. V případě výměny řetězu a/nebo lišty používejte pouze originální náhradní díly; typ tyče a řetězu, které jsou dodány s motorovou pilou, byly přezkoušeny a certikovány v souladu s platnými právními předpisy, co se týče schopnosti omezit nebezpečí v případě zpětného rázu (KICK BACK  viz kapitola A18); z tohoto důvodu může použití neoriginální lišty nebo řetězu vyvolat velmi nebezpečné situace pro obsluhu.

Značka a typ lišty a řetězu jsou uvedeny v tabulce s technickými údaji.

9.3 FILTR VZDUCHU

Ucpaný ltr vzduchu: snižuje výkon motoru, řezný výkon a zvyšuje spotřebu paliva.  Řezání suchého dřeva a práce v prašném pracovním prostředí vyžadují častější čištění ltru. a) Sejmìte horní kryt (obr. 20 det. 1) odšroubováním šroubu (obr.20 det. 2).

- Odšroubujte dva upevňovací knoíky (obr.20 det. 3).

- Zvedněte ltr (obr.20 det. 4).

- Očistěte ltr stlačeným vzduchem zevnitř ven.

- Pokud nelze nečistoty očistit tímto způsobem,

umyjte teplou vodou a detergentem. b) Pokud je ltr poškozen, vyměňte ho (deformovaný a/nebo s prasklinami).

9.4 FILTR PALIVA

Může být vytažen (přes otvor plnění obr.1 det. 35) pomocí háčku, držte ho v dlouhé pinzetě. Filtr vyměňte alespoň jednou za rok.

- Použijte originální ltr.

9.5 OLEJOVÝ FILTR

Při čištění nebo výměně ltru odstraňte zachytávač řetězu (obr.33 det. 1) odšroubováním dvou šroubů (det. 2). Vytáhněte pryžovou vložku (det. 3) z jejího uložení a vytáhněte ltr (det. 4).

9.6 SVÍČKA

Nejméně jednou za rok nebo pokud máte problémy se spuštěním pily, zkontrolujte stav zapalovací svíčky. Před tímto úkonem počkejte, až se motor ochladí.

1) Sejměte vršek a odšroubujte svíčku pomocí klíče dodaného se zařízením (obr.22). Zkontrolujte a v případě potřeby seřiďte vzdálenost mezi elektrodami (obr. 21). V případě příliš velkých nánosů a zvýšeného

ceštinaceština

Page 20

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

ceština

opotřebení elektrod, vyměňte svíčku stejného typu (obr.21).

Příliš velké nánosy mohou být způsobeny: # Příliš velký podíl oleje v palivu a/nebo nevhodná kvalita oleje. # Částečně ucpaný vzduchový ltr.

2) Zašroubujte ručně svíčku ručně až do konce závitu, aby nebylo poškozené její uložení. Použijte příslušny klíč pouze pro utažení (obr.22).

3) Neopravujte zařízení (pokud nejste kvalikovaní pro tuto operaci). Obraťte se na kvalikovaný technický servis.

N EB EZ PE ČÍ !! N ep ro vá dě jt e změny na zařízení, aby byly zachovány původní bezpečnostní podmínky. Při opravě používejte pouze originální náhradní díly. Nesprávná údržba, používání neoiginálních náhradních dílů, odstranění a/nebo vyřazení bezpečnostních zařízení mohou způsobit vážné škody (i smrtelné) na osobách (viz kapitola „B“: „BEZPEČNOSTNÍ ZAŘÍZENÍ“).

9.8 ČIŠTĚNÍ, PŘEPRAVA A ULOŽENÍ

# V případě přepravy a dlouhého období nečinnosti vyprázdněte nádrž paliva.

# Nečistěte agresivními kapaliny. # Uložte zařízení na suchém a bezpečném místě,

kam nemají přístup děti. # Při dopravě nebo uložení zakryjte lištu a řetěz příslušným ochranným krytem lišty dodaným ve vybavení.

9.7 KONTROLA ŠROUBŮ, PEVNĚ NAMONTOVANÝCH ČÁSTÍ A POHYBUJÍCÍCH SE ORGÁNŮ

# Před každým použitím zkontrolujte, jestli nejsou některé šrouby nebo části uvolněné či poškozené a/nebo jestli nedošlo k významnému opotřebení lišty nebo řetězu. # Před použitím zařízení nechejte vyměnit poškozené části v autorizovaném technickém středisku.

Page 21

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

PRAVIDELNÁ ÚDRŽBA:

Tato tabulka pravidelné údržby se vztahuje na normální používání. V případě velmi intenzivního a zátěžového používání je nutné uvedené intervaly údržby zkrátit. POSTUPUJTE PODLE SPECIFICKÝCH POKYNŮ OBSAŽENÝCH V TOMTO NÁVODU

Vizuální kontrola X

Zařízení

Brzda řetězu

Celkové čištění X

Čištění větracích štěrbin X

Čištění žeber válce X

Kontrola funkčnosti X

Kontrola v servisním středisku X

práce

Před zahájením

Po ukončení práce

Každý rok

Každých 50 hodin

Každých 100 hodin

Anomálie;

poškození

opotřebení;

ceštinaceština

Páka plynu; blokování plynu; vypínač.

Vzduchový ltr

Palivový ltr Výměna X X

Palivová a olejová nádrž Čištění X

Palivo

Šrouby

Řetěz

Pastorek řetězu

Lišta

Svíčka

Kontrola funkčnosti X

Čištění X

Výměna X

Kontrola režimu minima motoru X

Kontrola toho, že se řetěz v režimu minima nepohybuje

Seřízení režimu minima X

Kontrola utažení:- přístupných šroubůšroubů tlumících prvků rukojetí

Kontrola mazání X

Kontrola nabroušení X

Kontrola napnutí X

Výměna X

Kontrola opotřebení a poškození Kontrola a mazání ložiska

Výměna X

Čištění X

Kontrola opotřebení a poškození X

Výměna X

Seřízení vzdálenosti elektrod X X

Výměna X X

Page 22

INSTRUKČNÍ PŘÍRUČKA MOTOROVÉ PILY

ceština

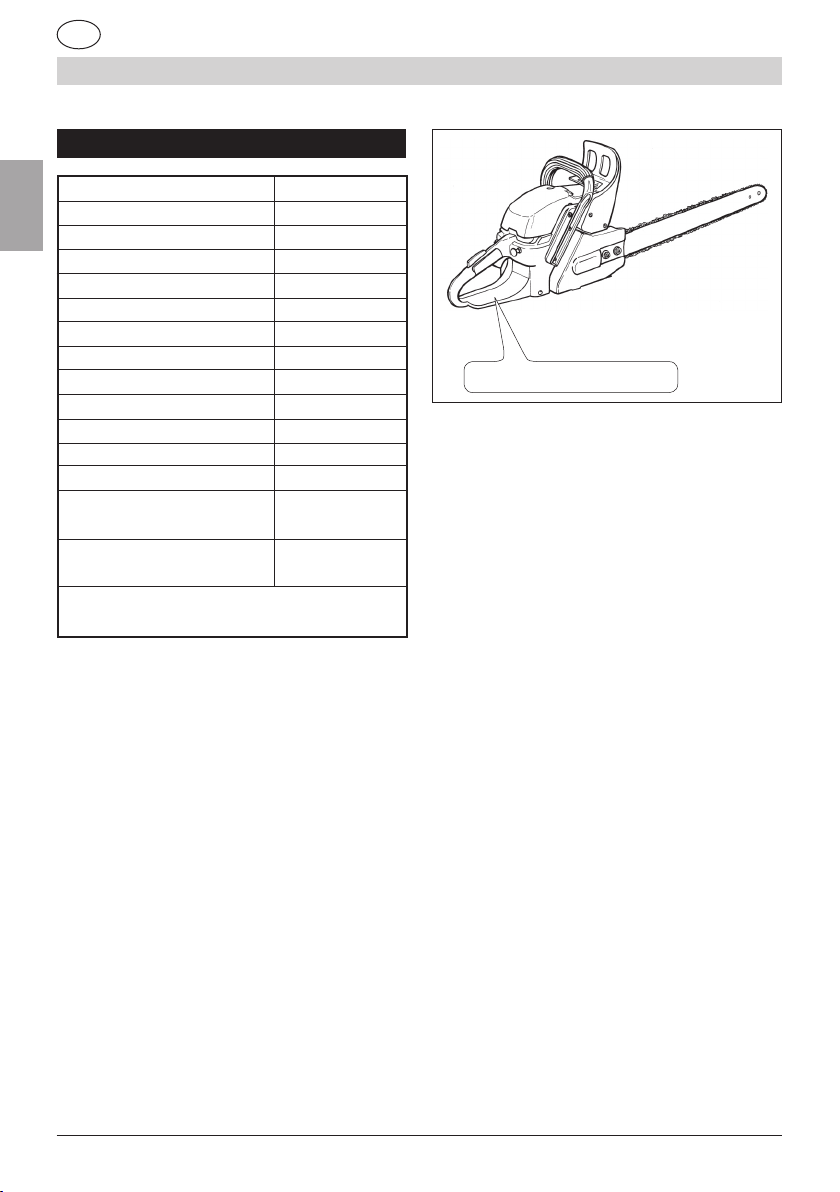

TECHNICKÉ ÚDAJE

Hmotnost 5,5 kg

Objem nádrže paliva 0,36 l

Objem nádrže oleje řetězu 0,42 l

Délka tyče 45 cm Délka řezu

410 mm

Rozteč řetězu 3/8"/9.53 inch/mm Řetěz (tloušťka vodícího zubu) 0,05"/1.27 mm Pastorek motoru 6 zubů Objem motoru 49,9 cm Maximální výkon (ISO 7293) 2,2 kW Spec.spotřeba při max. 530 g/kWh Maximální režim motoru 11.500 min Minimální režim motoru 3.400 min Vibrace (ISO 22867  ISO 116811) 6,0 m/s2 K = 1,5 Hladina akustického tlaku (ISO 22868  ISO 116811) LpA av 103 dB(A) K = 3,0 Hladina akustického výkonu

(ISO 22868  ISO 116811) LwA av 111 dB(A) K = 3,0

Lišta: Oregon 180SDEA095

Řetěz: Oregon 91P061X

Výrobní číslo X X X X X

„Výrobní číslo“ je uvedené na technickém šítku umístěném na zařízení a v ES prohlášení o

-1

shodě.

Page 23

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

notenote

Page 24

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

1. ÚVOD

Vaša MOTOROVÁ PILA bola vyrobená v súlade s platnými bezpečnostnými normami na ochranu užívateľa.

slovencina

V tejto príručke sú popísané a znázornené inštrukcie ohľadne bezpečnosti, montáže, použitia a údržby, ktoré sú potrebné pre zachovanie dokonalej účinnosti Vašej MOTOROVEJ PILY.

POKYNY PRE VYHĽADÁVANIE INFORMÁCIÍ V PRÍRUČKE

Ilustrácie tykajúce sa montáže a popisu stroja sa nachádzajú na začiatku tejto príručky. Pri čítaní inštrukcií pre montáž a použitie sa zoznámte aj s týmito stránkami. Pokiaľ Vaša MOTOROVÁ PILA vyžaduje servis alebo opravy, obráťte sa prosím na Vášho predajcu alebo na autorizované technické stredisko.

2. ZÁKLADNE BEZPEČNOSTNÉ OPATRENIA

VŠEOBECNÉ BEZPEÈNOSTNÉ NORMY A

PIKTOGRAMY UMIESTNENÉ NA STROJI SÚ VYSVETLENÉ V TEJTO PRÍRUČKE

UPOZORNENIE:

A1 - Nedodržanie noriem a upozornenie ohľadne použitia MO- TOROVEJ PILY môže spôsobiť vážne úrazy a predstavuje smrteľné nebezpečenstvo. A2 - Všetky osoby, ktoré používajú a spúšajú MOTOROVÚ PILU, si musia najprv pozorne preèíta inštrukčnú príručku na použitie a údržbu a musia sa dokonale zoznámiť s ovládacimi prvkami pre správne použitie zariadenia.

A2.1 - Uchovajte túto príručku aj pre budúce použitie.

A3 - Nedovoľte použitie MOTOROVEJ PILY deťom a osobám, ktoré sa dobre

nezoznámili s týmito inštrukciami.

NEBEZPEČENSTVO:

A4 - Neuvádzajte do chodu a nepoužívajte zariadenie v blízkosti osôb (najmä detí) a zvierat. Počas chodu odporúčame dodržovať minimálnu vzdialenosť 10 m medzi strojom a ostatnými osobami. A5 - Odporúčame venovať maximálnu pozornosť možným nebezpečenstvám, ktorá nie je možné počuť kvôli hluku vydávanom zariadením. A6 - Odstráňte akýkoľvek zdroj nebezpečenstva z pracovnej zóny a skontrolujte, či sa tu nenachádzajú nebezpečenstva ako stromy v nebezpečnej pozícii, cesty, železničné koľaje, elektrické káble. A7 - Užívateľ je zodpovedný v prípade úrazov alebo nebezpečných situáciách ohrozujúcich ostatné osoby a ich majetok. A8 - Používajte MOTOROVÚ PILU iba pre rezanie dreva. Nepoužívajte zariadenie pre iné účely. A9 - Používajte odev a bezpečnostné pomôcky vhodné pre použitie MOTO-

ROVEJ PILY.

Počas práce používajte priiliehavý a nie voľný odev. Nepoužívajte predmety, ktoré by sa mohli zachytiť do pohybujúcich sa komponentov. A10 - Používajte homologované ochranné okuliare alebo ochranný štít na tvár.

Page 25

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

A10.1 - Používajte homologované chrániče sluchu proti hluku. A10.2 - Používajte schválenú ochrannú prilbu pre prípad padajúcich predmetov. A11 - Používajte schválenú bezpečnostnú obuv s protišmykovou podrážkou. A12 - Používajte schválené ochranné rukavice. A13 - Užívatelia MOTOROVEJ PILY musí byť v dobrej fyzickej a psychickej kondícii. NEPOUŽÍVAJTE zariadenia, pokiaľ ste unavení, necítite sa dobre alebo ste pod vplyvom liekov, ktoré znižujú pohotovosť reakcie, pod vplyvom alkoholu alebo drog. A14 - POZOR! Výfukové plyny sú jedovaté a dusivé. Pri ich vdýchnutí môže hroziť aj smrť. Nespúšťajte motor v uzavretej alebo nedostatočne vetranom priestore. A15 - Ďalšie použitie zariadenia môže spôsobiť problémy krvného obehu rúk (syndróm bielych prstov) vyvolané vibráciami. Faktory, ktoré ovplyvňujú tieto pottiaže, môžu byť nasledujúce:

- Osobné predpoklady užívateľa pre nedostatočné prekrvenie rúk.

- Použitie zariadenia pri nízkych teplotách (odporúčame teplé rukavice).

- Dlhá doba použitia bez prerušenia (odporúčame prerušovať občas prácu).

- Ak ucítite mravenčenie alebo stuhlosť, odporúčame vyhľadať pomoc lekára. A16 - POZOR! Benzín a jeho výpary sú vysoko horľavé.

NEBEZPEČENSTVO POPÁLENIA A POŽIARU.

A16.1 – Pred tankovaním vypnite motor.

A16.2 – Počas tankovania nefajčite. A16.3 – Osušte prípadné vyliate pali-

vo. Motor spúšťajte ďaleko od miesta tankovania. A16.4 – Skontrolujte, či je zátka nádrže dobre utiahnutá. Dajte pozor na prípadný únik.

A16.5 - TLMIČ (obr.1 det.24) POZOR: Nedotýkajte sa ho, aby ste

sa nespálili. A17 – “Počas práce uchopte pevne motorovú pílu vždy oboma rukami a nasmerujte lištu ďaleko od tela.

A17.1 – Zaujmite pevnú a stabilnú pozíciu na oboch nohách. Dajte pozor na nebezpečenstvo pošmyknutia na drobivom povrchu alebo na svahu. Nepracujte na rebríku alebo na stromoch.

Nepracujte v nestabilnej polohe. Nepracujte nad úrovňou pliec. A17.2 – Vždy skontrolujte, aby ste

pracovali vždy v dobrých svetelných podmienkach alebo pri dostatočnom umelom osvetlení.

A18 - NEBEZPEČENSTVO SPÔSOBENÉ SPÄTNÝM VRHOM (KICKBACK) Spätný vrh môže spôsobiť vážne rezné poranenia, ktoré môžu končiť smrťou.

slovencina

Page 26

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

slovencina

V prípade spätného vrhu motorová pila zasiahne prudkým nárazom užívateľa.

K tejto reakcii môže dôjsť v nasle-

dujúcich prípadoch:

1) Zahájenie rezu špicou lišty.

2) Neúmyselný kontakt s ostatnými

konármi, kmeňmi, pevnými te esami, kovovými sieťami.

3) Rezanie hornou časťou lišty.

- Pri reze dbajte na to, aby bol hák (obr.37) proti drevu.

- Režte iba s dobre naostrenou a napnutou reťazou.

- Do už zahájeného rezu vložte reťaz pri maximálnej rýchlosti a tejto operácii venujte maximálnu pozornosť.

- Reťaz vyťahujte z rezu iba s lištou v chodu.

B. BEZPEČNOSTNÉ PRVKY

MOTOROVEJ PILY

Motorová pila musí byť uchopená ľavou rukou za prednú rukoväť a pravú za zadnú rukoväť (platí aj pre ľavákov) (obr.11). Be zpeč nos tné prv ky b oli konštruované pre túto polohu rukou.

Vaša motorová pila je vybavená nasledujúcimi bezpečnostnými prvkami:

B1 – ZABLOKOVANIE PLYNU (viď obr.1 det.9) zabraňuje neúmyselnému spusteniu páky plynu.

PÁKA PLYNU (obr.1 det.1 0). NEBEZPEČENSTVO: Pozor:: rezný

reťaz pokračuje v chode ešte po istý čas aj po uvoľnení páky plynu. B2 - VYPÍNAČ STOP (obr.1 det.12) pri stlačení páčky [STOP ] dolu sa zastaví motor.

B3- BEZPEČNOSTNÁ BRZDA REŤAZE Vaše motorová pila je vy-

bavená bezpečnostnou brzdou reťaze (obr.1 det.7), ktorá blokuje reťaz (v prípade spätného vrhu) v zlomku sekundy.

B4 – ČAP ZACHYTÁVAČA REŤAZE

(Obr.1 det.2). Toto zariadenie zabraňuje vystreleniu reťaze v prípade jej pretrhnutia (alebo uvoľnenia z drážky lišty) počas funkcie.

Pred použitím vždy skontrolujte, či všetky bezpečnostné prvky správne fungujú. V opačnom prípade nepoužívajte motorovú pílu a nechajte ju opraviť v odbornom servisnom stredisku. Prečítajte si kapitolu 8.3 “BRZDA REŤAZE”.



3. POPIS ČASTÍ STROJA

POPIS Obr.1

1) Zadný ochranný kryt ruky

2) Zachytávač reťaze

3) Reťaz

4) Vodiaca lišta reťaze

5) Kryt lišty

6) Retiazka

7) Predný ochranný kryt ruky / Páka

bezpečnostnej brzdy reťaze

8) Predná rukoväť

9) Zablokovanie plynu

10) Páčka plynu

11) Zadná rukoväť

12) Vypínač motora (STOP)

Page 27

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

14) Gombík ovládania vzduchu / posun

plynu

15) Regulačná skrutka karburátoru

16) Zátka nádrže paliva

17) Zátka olejovej nádrže reťaze

18) Držadlo spúšťacieho lanka

19) Upevňovacie matice reťaze

20) Skrutky napínača reťaze

21) Zub napínača reťaze

22) Spúšťač

23) Horný kryt

24) Tlmič výfuku

25) Kryt reťaze

26) Vijak: zgornjega pokrova / zračnega

ltra

27) Balónik pumpičky (Priemer) paliva

28) Pastorek motorja

4. MONTÁŽ LIŠTY A REŤAZE

POZOR! NEUVÁDZAJTE DO CHODU

MOTOROVÚ PILU PRED NAMON-

TOVANÍM A NASTAVENÍM LIŠTY A

REŤAZE.

PRE TIETO OPERÁCIE POUŽÍVAJTE

OCHRANNÉ RUKAVICE. REZNÉ ZUBY

(REŤAZE) PREDSTAVUJÚ ZDROJ

NEBEZPEČENSTVO PORANENIA

1) Otvorte škatuľu obsahujúci motorovú pílu a

vytiahnite demontované časti a príslušenstvo podľa návodu obr.2. Vo vnútri nájdete:

det.1 – Teleso motorovej píly det.2 – Vodiaca lišta reťaze det.3 - Reťaz det.4 – Kombinovaný kľúč. det.5 –Skrutkovač nastavenia reťaze. det.6 – Kryt lišty. det.7 – Inštrukčná príručka.

2) Umiestnite telo motorovej píly podľa obr.3 a skontrolujte, či bezpečnostná brzda (reťaze) je odpojená (šípka na obr.3).

3) Izvijte matice (slika 4 del 1) in odstranite pokrov verige.

4) Odstranite plastično ali kartonsko plast (slika 4 del 2), ki se nahaja med verižno zavoro in priključno ploščico droga. Omenjeni sloj zadržuje v položaju verižno zavoro med prevozom v embalaži.

Ne uprabjajte ga!

5) Otočte proti smeru hodinových ručičiek (od-

skrutkujte) skrutku napínača reťaze (obr.5 det.1) a posuňte tak zub napínača reťaze (obr.5 det.2).

6) Namontujte reťaz okolo pastorku motora obr.6. Zúbky hornej časti musia byť nasmerované podľa obrázku. POZOR !! Spárujte správnym spôsobom zuby reťaze s príslušnými zuby pastorku.

7) Umiestnite vodiacu lištu reťaze na upevňovacie skrutky (obr.7).

8) Vložte zuby vodiča reťaze do drážky lišty (obr.8). Natiahnite lištu tak, aby sa napla reťaz. Poravnajte napenjalni mehanizem verige “X” z odprtino na drogu (slika 7).

9) Zľahka zaskrutkujte (v smere hodinových ručičiek) skrutku napínača reťaze a zľahka napnite reťaz prvý raz (obr.9).

10) Namontujte kryt reťaze a ručne zaskrutkujte matice.

11) Potom dokončite napnutie reťaze zaskrutkovaním (v smere hodinových ručičiek) skrutky napínača reťaze (obr.9). Zodpovedajúce napnutie reťaze umožňuje zdvihnúť reťaz (2 prstami) tak, aby bolo možné vidieť celý zub vodiča (obr.9 det.A).

12) Utiahnite až nadoraz obe matice pomocou dodaného kľúča (obr.10), pri tejto operácii držte špicu lišty zdvihnutú. Skontrolujte, či sa reťaz voľne pohybuje v lište. POZNÁMKA!! Napnutie novej reťaze musí byť skontrolované a nastavené (pri zastavenom motore) po niekoľkých minútach práce.

slovencina

Page 28

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

5. TANKOVANIE PALIVA

1) POZOR! Za riadenie je vybavené dvojtaktovým spaľovacím motorom.

slovencina

Motor musí byť napájaný zmesou benzínu a oleja pre dvojtaktové motory v nasledujúcom pomere.

40:1 = (2,5% oleja)

BENCIN: uprabljajte 95-oktanski neosvinčeni bencin ali z višjim oktanskim številom.

ODPORÚČANÝ OLEJ

Olej pre dvojtaktové motory vysokej kvality: Prevádzková trieda JASO: triieda FC

POZOR ! Olje, slabše od priporočene

kakovosti, lahko povzroči hude okvare

motorja.

2) Pred každým tankovaním zatraste kanistrom a premiešajte

palivo. Pripravte si množstvo paliva, ktoré možno použiť do jedného mesiaca

3) Pripravte palivovú zmes a palivo tankujte iba

vonku (obr.23).

4) Uchovávajte palivo v nádobe určenej k tomuto účelu a s dobre utiahnutou zátkou.

6. DOPLŇOVANIE OLEJA REŤAZE

1) POZOR! Do stroja tankujte iba špecický olej

pre mazanie reťaze motorovej píly (viď obr.24).

2) Nepoužívajte opotrebovaný olej.

3) Iný olej ako odporúčaný môže poškodiť lištu,

reťaz a mazací systém.

Pri každom plnení paliva doplňte aj nádrž oleja reťaze.

Obr.24

Obr.23

7. SPUSTENIE A ZASTAVENIE

POZOR! Starostlivo dodržujte pokyny uvedené v tejto kap. 2 ZÁKLADNE BEZPEČNOSTNÉ OPATRENIA. NEBEZPEČENSTVO! Spusťte motorovou pílu iba vtedy, pokiaľ je kompletne zmontovaná, sú na nej namontované všetky diely a s namontovanou lištou a reťazou.

Page 29

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

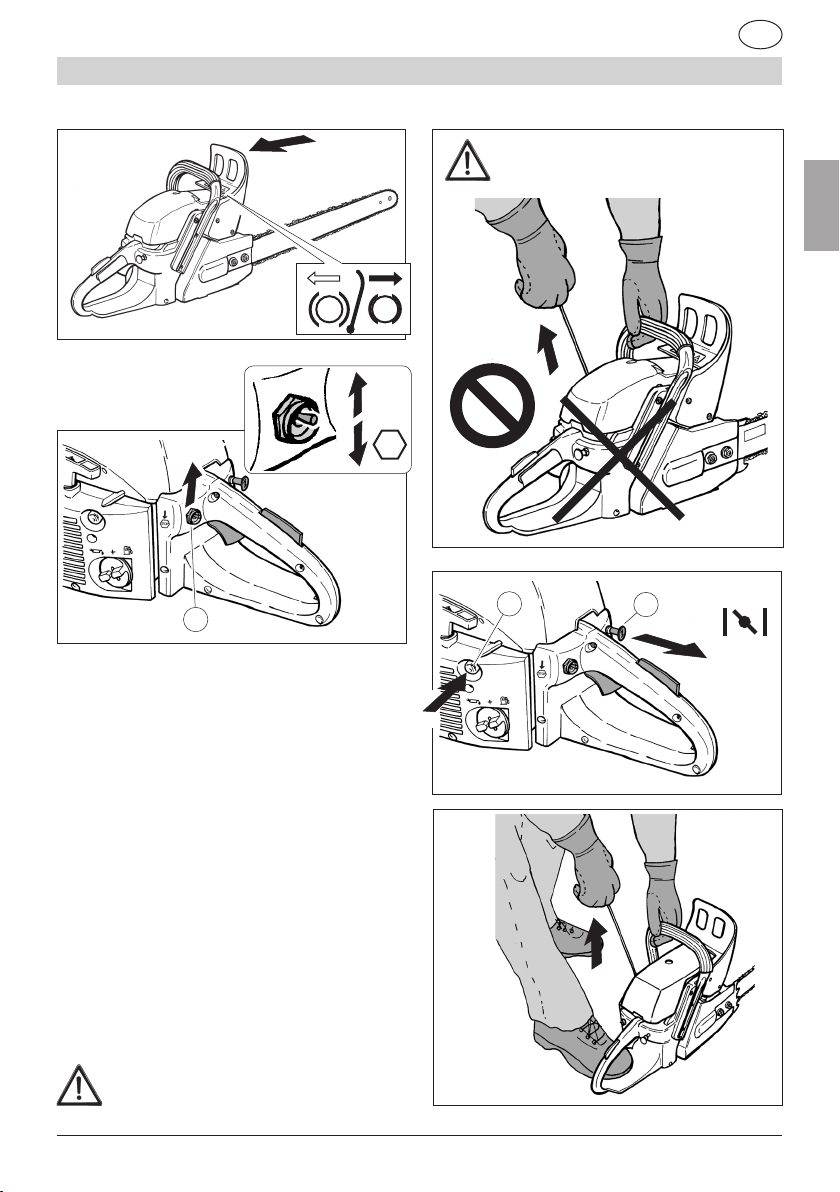

Obr. 25

STOP

Obr. 26

7.1 SPÚŠŤANIE MOTORU ZA STUDENA Pred spustením skontrolujte, či je brzda reťaze odpojená zaťažením páčky (obr.25) smerom k prednej rukoväti

1) Položte motorovú pílu na stabilnú plochu.

2) Zdvihnite páčku vypínača zastavenia “STOP”

(obr.26 det.1).

3) Zatiahnite na doraz gombík vzduchu (obr.27 det.1). Opakovane stlačte tlačidlo čerpadla (Primer) paliva (obr.27 det.2).

4) Zablokujte motorovou pílu podľa obr.28.

- Skontrolujte, či je priestor okolo lišty a reťaze prázdny.

5) Energicky zatiahnite za držadlo spúšťacieho lanka až do spustenia motoru (obvykle stačí 4/5 krát) obr. 28.

Obr.27

Obr.28

Nespúšťajte motor, pokiaľ držíte motorovú pílu iba jednou rukou.

slovencina

POZOR na možný pohyb reťaze.

Page 30

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

slovencina

6) Stlačte až dolu gombík vzduchu (obr.29), týmto spôsobom je zapojený “POSUN PLYNU”.

7) Potom ťahajte za spúšťacie lanko (obr.28) až do spustenia motora

POZOR NEBEZPEČENSTVO! Rezný reťaz je v pohybe, pretože páka plynu je čiastočne posunutá dopredu.

- Držte pevne motorovú pílu obr.28 a nechajte bežať motor a reťaz po dobu maximálne 15 sekúnd (aby sa zahrial).

8) Stlačte dlaňou páku zablokovania plynu (obr. 30 det.1) a potom Stlačte páčku plynu (obr.30 det.2); takto odpojíte “POSUN PLYNU”, rýchlosť motora sa zníži na minimálnu úroveň.

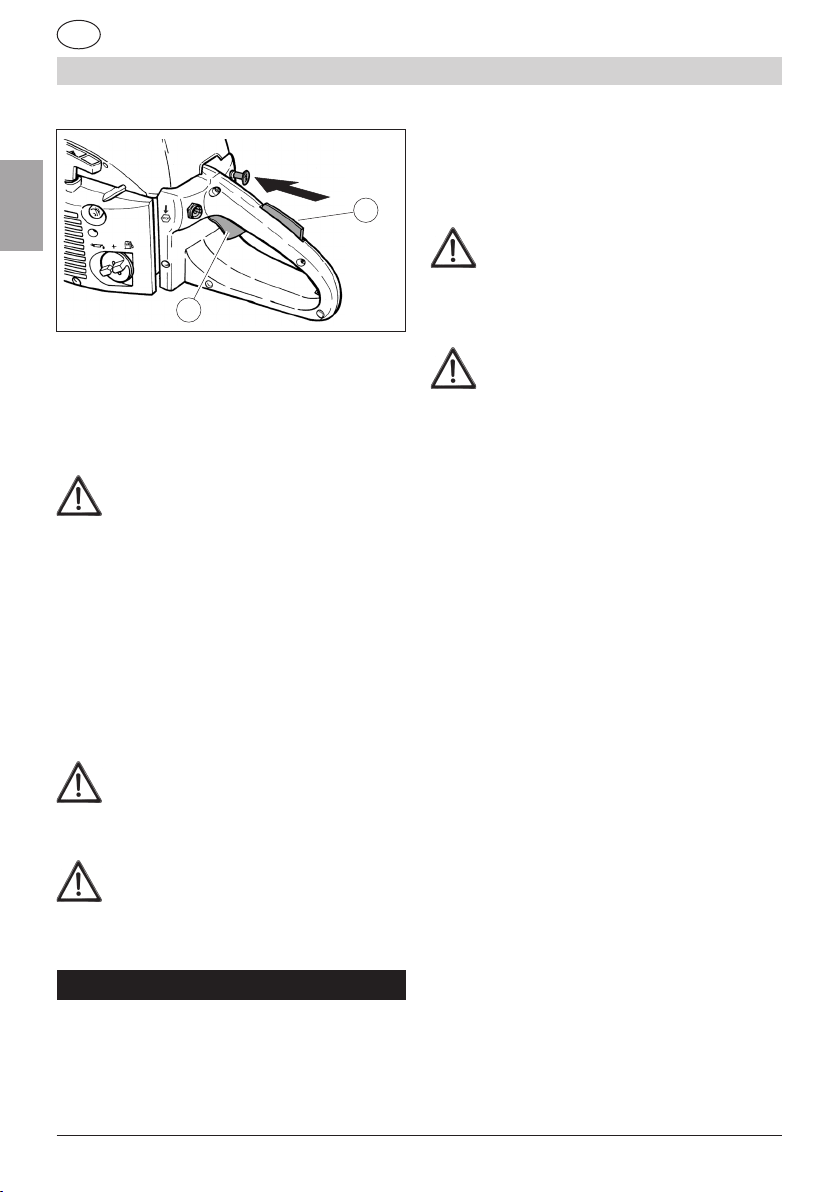

Obr.29

2) Pri dlhšie trvajúcej práci za plnej záťaže odporúčame nechať motor fungovať minimálnou rýchlosťou po dobu niekoľkých sekúnd pred



stlačením vypínača “STOP “.

POZOR! Zoznámte sa so spúšťaním

vypínača zastavenia, aby ste boli v prípade núdzovej situácie schopní zariadenie okamžite zastaviť.

POZOR! Reťaz pokračuje pohybe po

určitý čas aj po uvoľnení páky plynu.

7.2 SPÚŠŤANIE S TEPLÝM MOTOROM

1) Zdvihnite páčku vypínača (obr.26 det.1).

2) Zatiahnite a okamžite zatlačte dovnútra gombík vzduchu a zapojte tak “POSUN PLYNU”.

3) Energicky zatiahnite za držadlo spúšťacieho

lanka až do naštartovania motora obr. 28.

SPÚŠŤANIE S TEPLÝM MOTOROM PO DOPLNENÍ PALIVA

1) Pokiaľ sa úplne vyprázdnila nádrž paliva, motor po doplnení paliva spúšťajte podľa inštrukcií “ SPÚŠŤANIE MOTORA ZA STUDENA”.

9) Nepoužívajte motorovú pí pokiaľ sa

reťaz pohybuje minimálnou rýchlosťou. Obráťte sa na servisné stredisko a nechajte ju skontrolovať.

10) Nepremiestňujte sa a neprenášajte

motorovú pílu počas chodu. V prípade dopravy chráňte lištu krytom dodaným vo vybavení píly.

ZASTAVENIE MOTORA

1) Pokiaľ chcete zastaviť motor, sklopte páčku



vypínača (obr.26 det. 1) do polohy “STOP “.

ZASTAVENIE MOTORA. Motor musí byť VŽDY zastavený v nasledujúcich prípadoch:

# Tankovanie paliva # Plnenie oleja reťaze # Kontrola a oprava # Čistenie a nastavenie # Premiestňovanie na pracovisku # Doprava

Page 31

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

8. POUŽITIE

- Dodržujte všetky normy uvedené v kapitole “BEZPEČNOSŤ”.

- Vždy držte pílu oboma rukami (obr.11).

- Pri rezaní Stlačte až dolu páku plynu a pílu priložte na drevo, ak motor beží maximálnou rýchlosťou.

8.1 STÍNANIE

STÍNANIE STROMOV môže robiť iba

kvalikovaný personál, ktorý absol-

voval odborné školenie. Prečítanie týchto inštrukcií, ktoré je v každom prípade nevyhnutné, nenahradzuje zodpovedajúcu skúsenosť s touto náročnou operáciou.

- Pred stínaním skontrolujte:

1) či sa v priestoru pádu stromu nenachádzajú

osoby či zvieratá.

2) zvoľte smer pádu stromu tak, aby ste sa mohli vzdialiť opačným smerom (obr.17).

3) Skontrolujte, či je úniková cesta bez prekážok.

4) Pri voľbe smeru pádu berte ohľad na nasledujúce variabilné okolnosti.

a) - Bohaté konáre iba na jednej strane. b) - Sklon stromu. c) - Smer vetra (nestínajte stromy pri silnom

vetre)

d) - Poškodené drevo

5) Pozorne sledujte poveternostné pod- mienky popísané v bode “VŠEOBECNÉ BEZPEČNOSTNÉ NORMY bod A6”.

6) Odstráňte zo spodnej časti kmeňu konáre a

veľké korene.

7) Pripravte smer pádu nasledujúcim spôsobom: a) urobte zárez (obr.12) na strane kmeňu zo

strany, kam chcete, aby strom spadol. Zárez musí byť vykonaný asi do 1/3 priemeru kmeňa. b) potom stínajte strom rezom z opačnej strany zárezu (obr.13) vo výške 5 cm nad zárezom.

c) POZOR !! nedokončite rez úplne, ale nechajte časť dreva (obr.13 det.1), ktorá slúži ako “kĺb”, pomocou ktorého môžete kontrolovať smer pádu stromu. d) vložte do rezu klin, strom začne padať (obr.14). e) ak strom začne padať, vzdiaľte sa predom určeným smerom (obr.17).

8.2 REZANIE KONÁROV A KMEŇOV NA ZEMI

Kmeň opretý na oboch koncoch:

1) urobte zárez zhora do 1/3 priemeru (obr.15).

2) dokončite rez zo spodnej strany hornou časťou

lišty.

Naklonený konár/kmeň:

1) zahájte rezom do 1/3 priemeru (obr.16) hornou

stranou lišty.

2) dokončite rez zhora.

8.3 BRZDA REŤAZE

Vaša motorová pila je vybavená bezpečnostnou brzdou reťaze, ktorá zablokuje reťaz (v prípade spätného rázu) v zlomku sekundy. a) Brzda zastane automaticky v prípade silného spätného rázu spôsobeného zotrvačnosťou páky brzdy (obr.30).

Obr.30

STOP

slovencina

Page 32

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

b) V prípade slabšieho spätného rázu môže

byť brzda reťaze automaticky zapojená pákou stlačenou ľavou rukou.

Preto je nutné držať motorovú pílu vždy oboma rukami.

slovencina

Majte vždy na pamäti, že brzda reťaze

nepredstavuje celkov ochranu.

Preto je treba vyhnúť sa všetkým prípadom nebezpečenstva, ktoré už boli vysvetlené v KAPITOLE BEZPEČNOSŤ (body v odsekoch A17-A18) c) Brzda reťaze môže byť zapojená aj ručne

stlačením páčky dopredu (obr.30). d) Brzda sa odpája zatiahnutím páčky smerom k prednej rukoväti (obr.31).

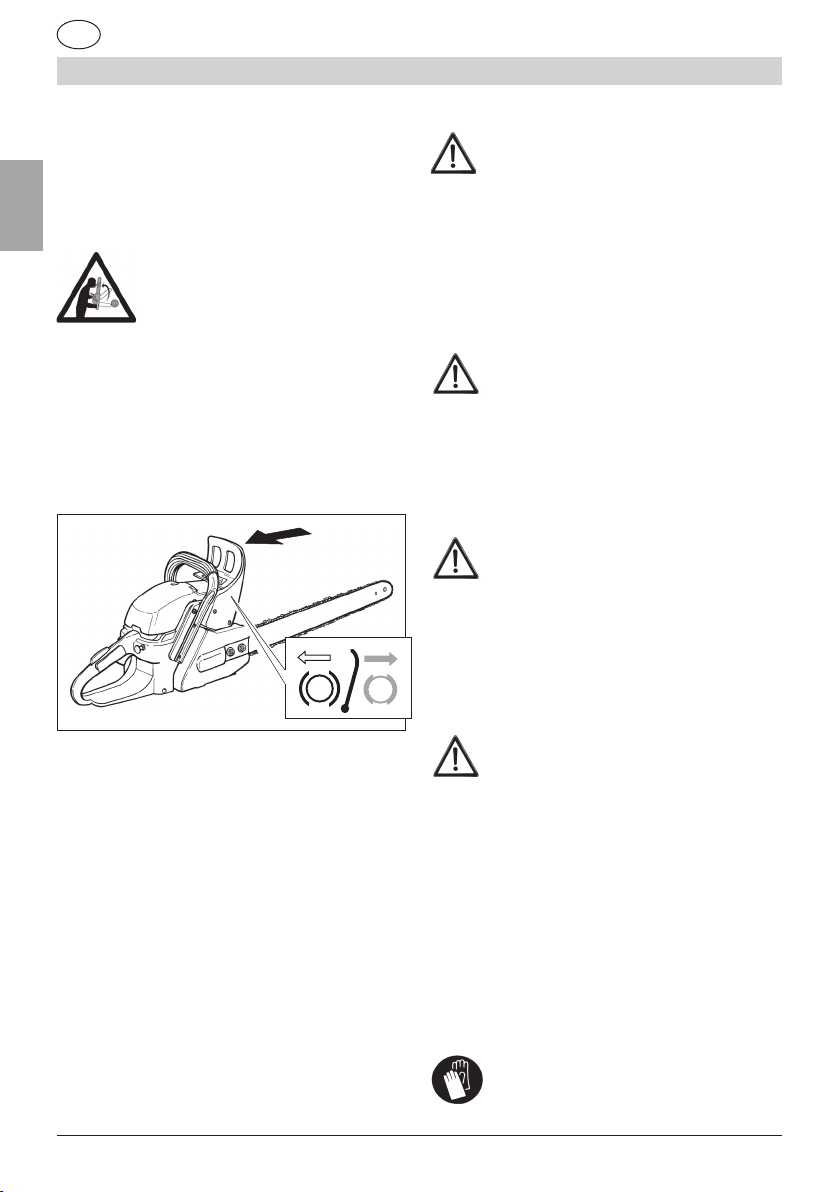

Obr. 31

e) Pred začatím práce:

- Ručne skontrolujte, či je možné páku voľne prepínať dopredu a dozadu

- Položte motorovú pílu na bezpečnú plochu

- Naštartujte motor

- Aktivujte brzdu (obr.30)

- Uchopte pílu oboma rukami

- Krátko zatlačte páku plynu do medznej polohy (cca 2 sekundy). Nepoužívajte motorovú pílu:

1) ak sa reťaz začne pohybovať;

2) ak sa páčka brzdy neprepne;

3) ak je prepínanie páky tvrdé. Obráťte sa na kvalikované servisné stredisko

- Pravidelne čistite voľne prístupné mechanizmy brzdy reťaze od triesok a pilín.

Nepokúšajte sa o opravu alebo úpravy píly.

8.4 SKRUTKA NASTAVENIA OTÁČOK NA “MINIMUM” [T]

- Karburátor Vašej motorovej píly bol nastavený na štandardné hodnoty vo výrobe. Môže byť nastavená iba skrutka [T] (obr.19) nastavenia motoru na minimálny režim.

Vzhľadom k tomu, že nastavenie vyžaduje špecickú odbornú prípravu a špeciálne technické nástroje, odporúčame obrátiť sa na KVALIFIKOVANÝ TECHNICKÝ

SERVIS.

Skrutka [T]: udržuje motýlikový ventil v ľahko otvorenej polohe tak, aby bolo možné nastaviť

“MINIMÁLNY” na vhodnú rýchlosť otáčania.

POZOR NEBEZPEČENSTVO!! Vysoké nastavenie “miminálneho” režimu otáčok môže spustiť odstredivé trenie a uviesť do pohybu reznú reťaz, aj keď je páka plynu uvoľnená.

STOP

9. PRAVIDELNÁ ÚDRŽBA

NEBEZPEČENSTVO!! Pokiaľ je motor v

chode, nevykonávajte žiadnu kontrolu,

údržbu alebo opravu.

9.1 REŤAZ ÚDRŽBA A OSTRENIE

- Pokiaľ je reťaz správne naostrená, práca nevyžaduje námahu, má dobrý rezný výkon a nespôsobuje nadmerné opotrebenie mechanických orgánov a lišty.

-Ak nie je reťaz dostatočne premazávanie, zvýšte prítok oleja otáčaním regulačnej skrutky čerpadla v smere hodinových ručičiek (obr.34).

- Pred naostrením môže byť reťaz napnutá

pomocou napínača reťaze (obr.9), viď

kapitolu “MONTÁŽ LIŠTY A REŤAZE”.

Page 33

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

- Po naostrení uvoľníte reťaz podľa montážnych inštrukcií.

- Počas ostrenia zablokujte reťaz brzdou.

- Použite guľatý pilník (určený pre reťaze) o priemere 5/32" (4 mm) obr.18 det.1. Dodržujte uhly ostrenia podľa (obr.18 det.2-3).

- Naostrite brúsením zvnútra smerom von (obr.18 det.5) všetky zuby na jednej stra ne a potom na opačnej.

- Umiestite pilník tak, aby presahoval asi o 1 mm (obr.18 det.4) nad úroveň rezných plošiek.

Mazanie reťaze:

Pred každým použitím skontrolujte mazanie reťaze a hladinu oleja v nádrži (pozri kapitolu 6); nikdy nepracujte s pílou v prípade, že nedochádza k premazávanie reťaze: aj krátkodobá práca bez mazania reťaze by spôsobila trvalé poškodenie ako lišty, tak reťaze. Správne prúdenie oleja je možné skontrolovať (pri pracujúcim motora) tak, že budete pridržiavať koniec lišty v blízkosti nejakého povrchu, aby ste mohli skontrolovať, či dochádza k kvapkanie oleja (obr. 36). V prípade potreby nastavte výkon čerpadla (odsek 8.5 a obr. 34)

Pastorok motora : skontrolujte opotrebovanie zubov a vôľu na hriadeli motora a namažte ložisko pomocou ložiskového maziva.

9.2 LIŠTY

- Pravidelne čistite vodiace drážku reťaze a priechod oleja.

- Premažte pastorok tukom na mazanie ložísk.

- Lištu pri každej údržbe obráťte pre rovnomerné rozloženie opotrebenie. V prípade výmeny reťaze a / alebo lišty používajte iba originálne náhradné diely; typ tyče a reťaze, ktoré sú dodané s motorovou pílou, boli preskúšané a certikované v súlade s platnými právnymi predpismi, čo sa týka schopnosti obmedziť nebezpečenstvo v prípade spätného rázu (KICK

BACK - viď kapitola A18); z tohto dôvodu môže použitie neoriginálne lišty alebo reťaze vyvolať veľmi nebezpečné situácie pre obsluhu. Značka a typ lišty a reťaze sú uvedené v tabuľke s technickými údajmi.

9.3 FILTER VZDUCHU

Upchaný lter vzduchu: znižuje výkon motora, rezný výkon a zvyšuje spotrebu paliva.

- Rezanie suchého dreva a práca v prašnom pracovnom prostredí vyžadujú častejšie čistenie ltra. a) Snímte horný kryt (obr. 20 det.1) odskrutkovaním skrutky (obr.20 det.2).

- Odskrutkujte dva upevňovacie gombíky (obr.20 det.3).

- Zdvihnite lter (obr.20 det.4).

- Očistite filter stlačeným vzduchom zvnútra von.

- Pokiaľ nie je možné nečistoty očistiť týmto spôsobom, umyte teplou vodou a detergentom. b) Pokiaľ je lter poškodený, vymeňte ho (deformovaný a/alebo s prasklinami).

9.4 FILTER PALIVA

Môže byť vytiahnutý (cez otvor plnenia obr.35) pomocou háčiku, držte ho v dlhej pinzete. Filter vymeňte najmenej jeden raz za rok.

- Použite originálny lter.

9.5 OLEJOVÝ FILTER

Pri čistení alebo výmene ltra odstráňte zachytávač reťaze (obr.33 det.1) odskrutkovaním dvoch skrutiek (det.2). Vytiahnite gumovú vložku (det.3) z jej osadenia a vytiahnite lter (det.4).

9.6 SVIEČKA

Najmenej jedenkrát za rok alebo pokiaľ máte problémy so spustením píly, skontrolujte stav zapaľovacej sviečky. Pred týmto úkonom počkajte, až sa motor ochladí.

slovencina

Page 34

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

1) Snímte vrchnák a odskrutkujte sviečku pomo-

cou kľúča dodaného so zariadením (obr.22). Preverite in po potrebi regulirajte razdaljo med elektrodami (slika 21). V prípade príliš veľkých nánosov a zvýšeného

slovencina

opotrebenia elektród, vymeňte sviečku za rovnaký typ (obr.21). Príliš veľké nánosy môžu byť spôsobené: # Príliš veľkým podielom oleja v palive a/alebo nevhodnou kvalitou oleja. # Čiastočne upchaný vzduchový lter.

2) Zaskrutkujte ručne sviečku ručne až do konca závitu, aby nebolo poškodené jej uloženie. Použite príslušný kľúč iba pre utiahnutie (obr.22).

3) Neopravujte zariadenie (pokiaľ nie ste kvalikovaní pre túto operáciu). Obráťte sa na kvalikovaný technický servis.

NEBEZPEČENSTVO!! Nevykonávajte zmeny na zariadení, aby boli zachované pôvodné bezpečnostné podmienky. Pri oprave používajte iba originálne náhradné diely. Nesprávna údržba, používanie neoiginálních náhradných dielov, odstránenie a / alebo vyradenia bezpečnostných zariadení môžu spôsobiť vážne škody (aj smrteľné) na osobách (pozri kapitolu "B": "BEZPEČNOSTNÉ ZARIADENIA").

9.8 ČISTENIE, PREPRAVA A ULOŽENIE

# V prípade prepravy a dlhého obdobia nečinnosti vyprázdnite nádrž paliva.

# Nečistite agresívnymi kvapalinami. # Uložte zariadenie na suchom a bezpečnom

mieste, kam nemajú prístup deti. # Pri doprave alebo uložení zakryte lištu a reťaz príslušným ochranným krytom dodaným vo vybavení.

9.7 KONTROLA SKRUTIEK, PEVNE NAMONTOVANÝCH ČASTÍ A POHYBUJÚCICH SA ORGÁNOV

# Pred každým použitím skontrolujte, či nie sú niektoré skrutky alebo časti uvoľnené alebo poškodené a / alebo či nedošlo k významnému opotrebovaniu lišty alebo reťaze. # Pred použitím zariadenia nechajte vymeniť poškodené časti v autorizovanom technickom stredisku.

Page 35

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

PRAVIDELNÁ ÚDRŽBA:

Táto tabuľka pravidelnej údržby sa vzťahuje na normálne používanie. V prípade veľmi intenzívneho a záťažového používanie je nutné uvedené intervaly údržby skrátiť. POSTUPUJTE PODĽA ŠPECIFICKÝCH POKYNOV OBSIAHNUTÝCH V TOMTO NÁVODE

Vizuálna kontrola X

Zařízení

Brzda řetězu

Páka plynu; blokovanie plynu; vypínač

vzduchový lter

Palivový ltr Výměna X X

Palivová a olejová nádrž čistenie X

Palivo

celkové čistenie X

Čistenie vetracích štrbín X

Čistenie rebier valca X

kontrola funkčnosti X

Kontrola v servisnom stredisku X

kontrola funkčnosti X

čistenie X

Výmena X

Kontrola režimu minima motora X

Kontrola toho, že sa reťaz v režime minima nepohybuje

Nastavenie režimu minima X

Pred začatím práce

Každých 50 hodín

Po ukončení práce

Každý rok

Každých 100 hodín

Anomálie; opotre-

zariadenie

benie; poškodenia

slovencina

skrutky

reťaz

pastorok reťaze

Lišta

Sviečka

Kontrola utiahnutie: - prístupných skrutiekskrutiek tlmiacich prvkov rukoväťou

kontrola mazania X

kontrola nabrúsení X

kontrola napnutia X

Výmena X

Kontrola opotrebenia a poškodenia Kontrola a mazanie ložiska

Výmena X

Čištenie X

Kontrola opotrebenia a poškodenia X

Výmena X

Nastavenie vzdialenosti elektród X X

Výměna X X

Page 36

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

TECHNICKÉ ÚDAJE

Hmotnosť 5,5 kg

Objem nádrže paliva 0,36 l

Objem nádrže oleja reťaze 0,42 l

slovencina

Krok reťaze 45 cm Dolžina reza 410 mm Reťaz 3/8"/9.53 inch/mm Reťaz (hrúbka vodiiaceho zubu) 0,05"/1.27 mm Pastorok motora 6 denti Objem motora 49,9 cm Maximálny výkon (ISO 7293) 2,2 kW Maximálny režim motora 11.500 1/min Minimálny režim motora 3.400 1/min Vibrácia (ISO 22867 - ISO 11681-1) 6,0 m/s Hladina akustického tlaku

(ISO 22868 - ISO 11681-1) LpA av 103 dB(A) K = 3,0

Hladina akustického výkonu (ISO 22868 - ISO 11681-1) LwA av 111 dB(A) K = 3,0

lišta: Oregon 180SDEA095

reťaz: Oregon 91P061X

Výrobné číslo X X X X X

"Výrobné číslo" je uvedené na technickom sieťku

K = 1,5

umiestnenom na zariadení av ES vyhlásení o

zhode

Page 37

INŠTRUKČNÁ PRÍRUČKA MOTOROVEJ PILY

notenote

slovencina

Page 38

La SANDRIGARDEN S.p.A. si riserva il diritto di apportare modiﬁche

sia tecniche che estetiche al prodotto e al presente manuale senza preavviso.

SANDRIGARDEN S.p.A. reserves the right to make

any technical or stylistic modiﬁcations to the product or this manual without prior no.

Die Fa. SANDRIGARDEN S.p.A. behält sich das Recht vor, jederzeit und ohne Vorankündigung

technische und ästhetische Änderungen an Ihren Produkten vorzunehmen.

SANDRIGARDEN S.p.A. si vyhrazuje právo na provádění jakýchkoli technických nebo

stylistických úprav tohoto výrobku nebo tohoto návodu k obsluze bez předchozího

upozornění.

SANDRIGARDEN S.p.A. si vyhradzuje právo na vykonávanie akýchkoľvek technických alebo štylistických úprav tohto výrobku alebo tohto návodu na obsluhu bez predchádza-

júceho upozornenia.

SANDRIGARDEN S.p.A.

Sede legale: via Manzoni, 22 - 36027 - ROSÀ (VI) - ITALIA

Ufﬁci: via Verdi, 13 - 23847 - MOLTENO (LC) - ITALIA
