Brigmton BCD-503-BT User Manual [es]

BCD-503-BT

AUTO-RADIO MP3-SD-USB- BLUETOOTH

Manual de Instrucciones

ÍNDICE

BIENVENIDO

INSTALACIÓN

DIAGRAMA DE CABLEADO

LOCALIZACIÓN DE CONTROLES

FUNCIONES GENERALES

RADIO

USB/SD/MMC

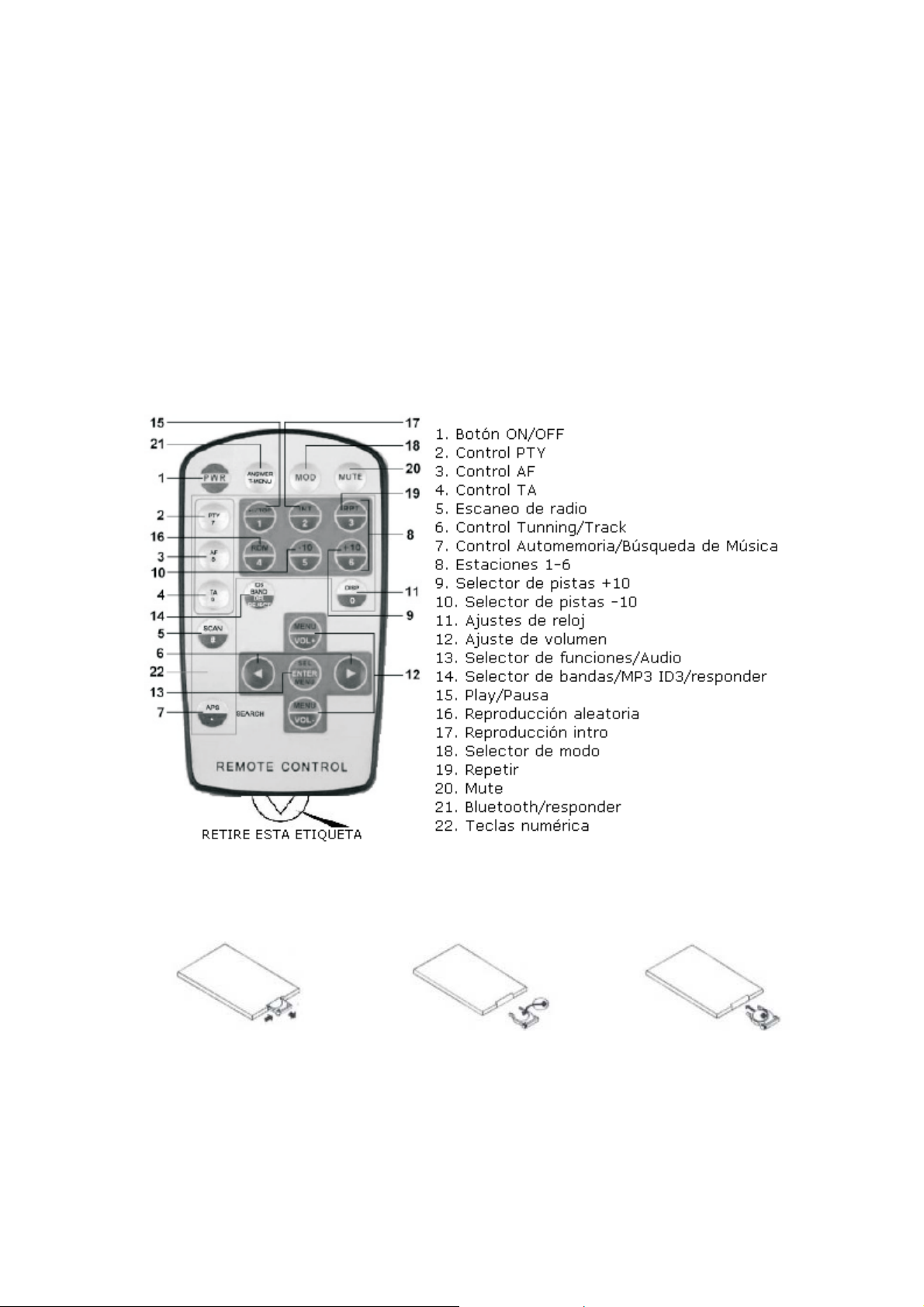

MANDO A DISTANCIA

MANOS LIBRES BLUETOOTH

ESPECIFICACIONES TÉCNICAS

SOLUCIÓN DE PROBLEMAS

BIENVENIDO

Gracias por elegir nuestro modelo de CAR RADIO BCD-503-BT. Para un
correcto manejo de la unidad, por favor, lea detenidamente este manual antes
de su uso. Guarde este manual para futuras consultas.

INSTALACIÓN

Esta unidad está diseñada para un sistema de DC 12V con toma de tierra
negativa. Antes de proceder a la instalación, asegúrese de que su vehículo
cuenta con este sistema DC 12V.

El terminal de la batería debe ser desconectado antes de proceder con la
instalación, de esta forma reducirá el riesgo de dañar la instalación por
cortocircuito.

Asegúrese de conectar los cables del altavoz al terminal del altavoz. Nunca
conecte los cables de los canales izquierdo y derecho juntos.

No bloquee las rejillas de ventilación o los paneles del radiador de la unidad. El
bloqueo de ellos puede provocar que se acumule calor en el interior de la
unidad y podría causar daños o incendios.

PRECAUCIONES

- La unidad puede reproducir archivos digitales de música en formato MP3 y
WMA.

- No intente modificar la unidad, la modificación de la unidad puede causar el
mal funcionamiento y dañar la unidad.

- Detenga el vehículo antes de realizar cualquier operación que podría interferir
en la conducción.

- Evite el funcionamiento en temperaturas extremas (altas o bajas). La
temperatura normal de funcionamiento debe estar entre -20 y 60º.

ACCESORIOS INCLUIDOS

MÉTODO DE MONTAJE A

1) Ponga la carcasa metálica de sujeción en el hueco del salpicadero.

2) Doble las pestañas apropiadas para asegurarla.

3) Si es necesario, utilizar la pletina metálica para asegurar la parte posterior de
la unidad en su lugar. La pletina se puede doblar con la mano para formar el
ángulo necesario.

Para sacar a unidad inserte las llaves metálicas a cada lado de la carcasa y al
mismo tiempo.

MÉTODO DE MONTAJE B

Este tipo de montaje se suele dar en coches extranjeros o importados, que
cuentan con este sistema de anclaje.

EXTRACCIÓN DE LA CARÁTULA

COLOCACIÓN DE LA CARÁTULA

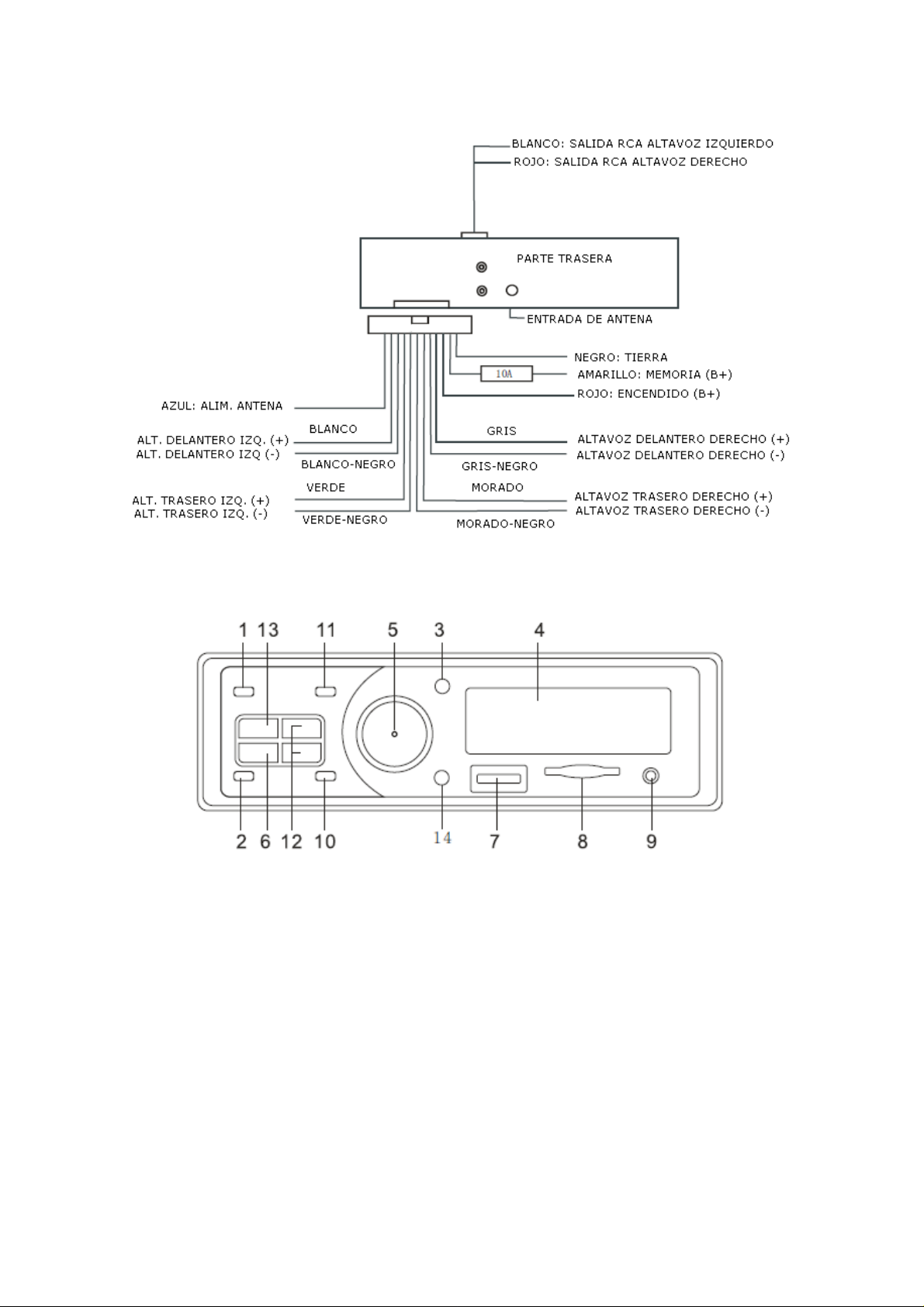

DIAGRAMA DE CABLEADO
