Models 01897-0 Part No. 194943GS Rev.0 (07/08/04)

Installation,

Start-Up and

Owner’s Manual

Manual de Instalación, Arranque y Propietario

Manuel d'Installation,

Démarrage et Utilisateur

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

TABLE OF CONTENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

SAFETY RULES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

CUSTOMER RESPONSIBILITIES . . . . . . . . . . . . . . . . . . . . 5

INSTALLER RESPONSIBILITIES . . . . . . . . . . . . . . . . . . . . 5

INSTALLATION ASSISTANCE . . . . . . . . . . . . . . . . . . . . . . 5

For the Home or Business Owner: . . . . . . . . . . . 5

For the Installing Dealer/Contractor: . . . . . . . . . 5

KNOW YOUR STANDBY GENERATOR . . . . . . . . . . . . . 6

KNOW YOUR CONTROL PANEL . . . . . . . . . . . . . . . . . . 7

OWNER ORIENTATION . . . . . . . . . . . . . . . . . . . . . . . . . 8

Fuel Factors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Power Decrease at High Altitude or High

Temperature . . . . . . . . . . . . . . . . . . . . . 8

INSTALLATION PROCEDURES . . . . . . . . . . . . . . . . . . . . 8

Unpacking Precautions . . . . . . . . . . . . . . . . . . . . . . . . 8

Delivery Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Approved Transfer Switches . . . . . . . . . . . . . . . . . . . . 8

Shipment Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Required Specialty Tools/Equipment . . . . . . . . . . . . . . 9

Lifting the Generator . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Standby Generator Location . . . . . . . . . . . . . . . . . . . . 9

Generator Clearances . . . . . . . . . . . . . . . . . . . . . 9

General Location Guidelines . . . . . . . . . . . . . . . . 9

Essential Circuits . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10

Essential Circuit Selection . . . . . . . . . . . . . . . . . 10

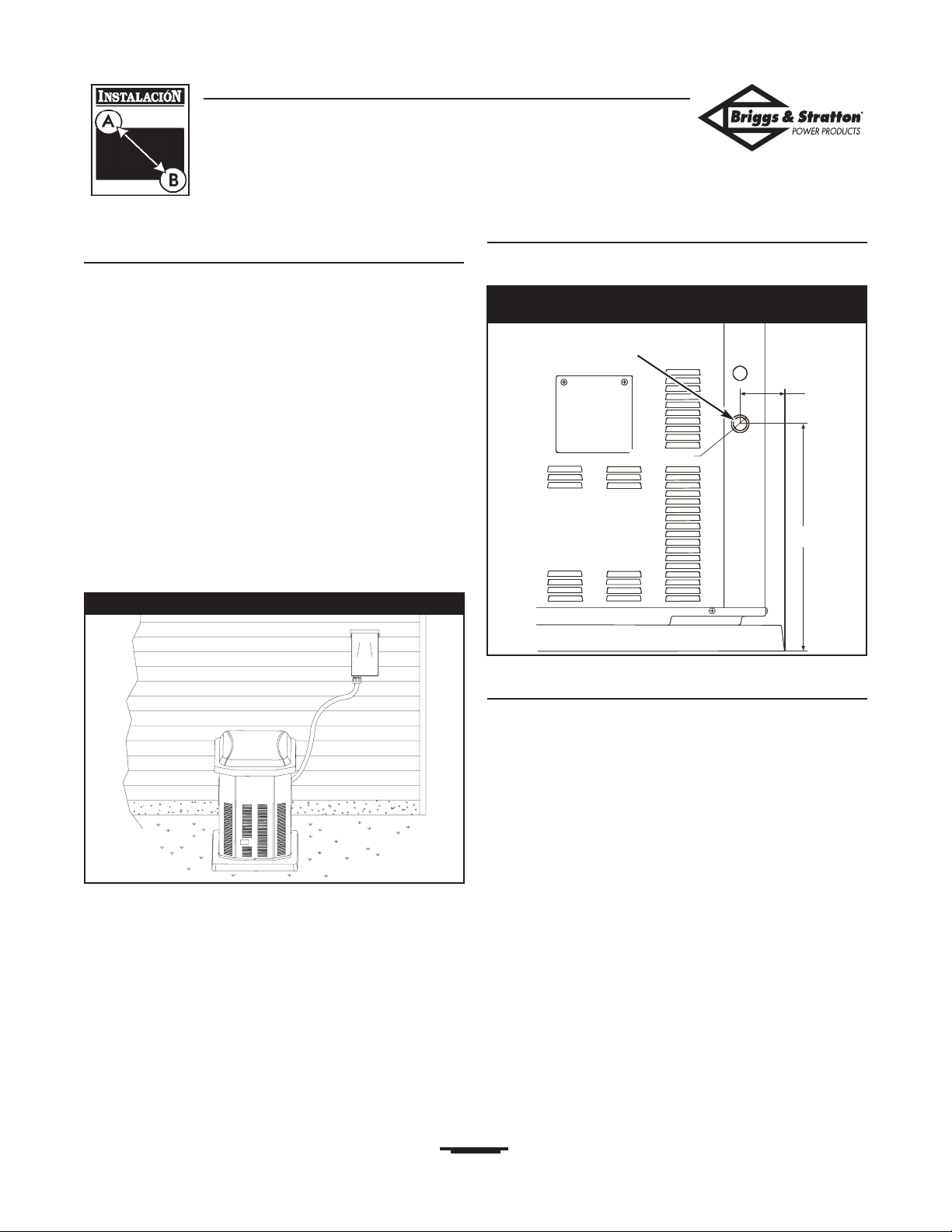

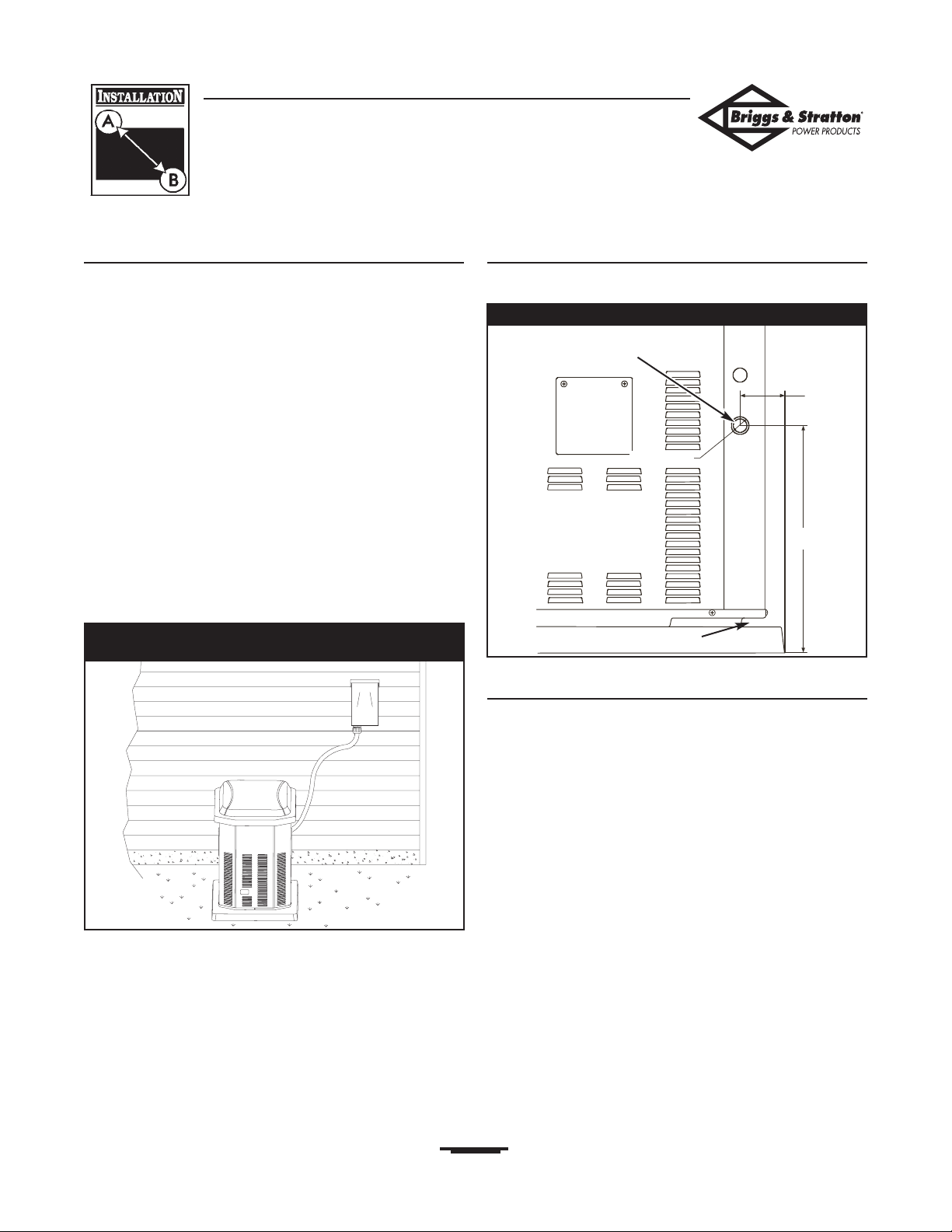

Disconnect Box Mounting Guidelines . . . . . . . . . . . . 11

Fuel Inlet Dimensions . . . . . . . . . . . . . . . . . . . . . . . . 11

Removable Roof and Access Door . . . . . . . . . . . . . 11

To remove roof: . . . . . . . . . . . . . . . . . . . . . . . . . 11

To remove access door: . . . . . . . . . . . . . . . . . . . 11

To install access door and roof: . . . . . . . . . . . . . 11

THE GASEOUS FUEL SYSTEM . . . . . . . . . . . . . . . . . 12-13

Fuel Consumption . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Fuel Pipe Sizing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Fuel Comparison Chart . . . . . . . . . . . . . . . . . . . . . . 15

Size of Propane Tank Required at Various Temperatures

When Kept at Least Half Full . . . . . . . . . . . 15

Generator AC Connection System . . . . . . . . . . . . . 16

Grounding the Generator . . . . . . . . . . . . . . . . . . . . . 16

Utility Control Circuit Connection . . . . . . . . . . . . . 16

Remote LED Plate . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

BEFORE INITIAL START-UP . . . . . . . . . . . . . . . . . . . . . . 17

Engine Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Oil Considerations . . . . . . . . . . . . . . . . . . . . . . . 17

Battery Connection . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Fuel Supply System . . . . . . . . . . . . . . . . . . . . . . . . . . 17

FUEL SYSTEM SELECTION . . . . . . . . . . . . . . . . . . . . 17-18

INITIAL START-UP (NO LOAD) . . . . . . . . . . . . . . . . . . 18

AUTOMATIC OPERATION SEQUENCE . . . . . . . . . . . . 18

Utility Voltage Dropout Sensor. . . . . . . . . . . . . . 18

Utility Voltage Pickup Sensor . . . . . . . . . . . . . . . 18

Engine Cool-down Timer . . . . . . . . . . . . . . . . . . 18

SETTING EXERCISE TIMER . . . . . . . . . . . . . . . . . . . . . . 19

INSTALLATION INSPECTION . . . . . . . . . . . . . . . . . . . . 19

SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

AUTOMATIC OPERATION . . . . . . . . . . . . . . . . . . . . . . . 20

Checking Automatic Operation . . . . . . . . . . . . . . . . . 20

Servicing The Generator . . . . . . . . . . . . . . . . . . . . . . 20

FAULT DETECTION SYSTEM . . . . . . . . . . . . . . . . . . . . . 20

Reset Fault Detection System . . . . . . . . . . . . . . 21

No LED - Discharged Battery . . . . . . . . . . . . . . 21

Low Oil Pressure . . . . . . . . . . . . . . . . . . . . . . . . 21

Engine Fails to Start . . . . . . . . . . . . . . . . . . . . . . 21

Low Frequency . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Engine Overspeed . . . . . . . . . . . . . . . . . . . . . . . . 21

GENERATOR MAINTENANCE . . . . . . . . . . . . . . . . . . . 22

Changing Engine Oil and Filter. . . . . . . . . . . . . . . . . . 22

Changing Oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Changing Oil Filter . . . . . . . . . . . . . . . . . . . . . . . 22

To Clean the Generator . . . . . . . . . . . . . . . . . . . . . . 23

When Calling the Factory . . . . . . . . . . . . . . . . . . . . . 23

STORAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

NOTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

SCHEMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

WIRING DIAGRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

REPLACEMENT PARTS . . . . . . . . . . . . . . . . . . . . . . . . 28-34

WARRANTY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

ESPAÑOL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36-59

FRANÇAIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60-84

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

SAFETY RULES

The safety alert symbol ( ) is used with a signal word (DANGER, CAUTION,WARNING), a pictorial and/or a safety message to alert you to hazards. DANGER indicates a hazard which, if not avoided, will result in death or serious injury. WARNING indicates a hazard which, if not avoided, could result in death or serious injury. CAUTION indicates a hazard which, if not avoided, might result in minor or moderate injury. CAUTION, when used without the alert symbol, indicates a situation that could result in equipment damage. Follow safety messages to avoid or reduce the risk of injury or death.

The manufacturer cannot possibly anticipate every possible circumstance that might involve a hazard.The warnings in this manual, and the tags and decals affixed to the unit are, therefore, not all-inclusive. If you use a procedure, work method or operating technique that the manufacturer does not specifically recommend, you must satisfy yourself that it is safe for you and others.You must also make sure that the procedure, work method or operating technique that you choose does not render the generator unsafe.

NOTE:Your generator is equipped with a spark arrester muffler.The spark arrester must be maintained in effective working order by the owner/operator. In the State of California, a spark arrester is required by law (Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on federal lands.

• Operate generator ONLY outdoors.

• Keep at least 3 feet of clearance on all sides of generator for adequate ventilation.

Running generator gives off carbon monoxide, an odorless, colorless, poison gas.

Breathing carbon monoxide will cause nausea, fainting or death.

DANGER

• When using generator for backup power, notify utility company.

• DO NOT touch bare wires or receptacles.

• DO NOT use generator with electrical cords which are worn, frayed, bare or otherwise damaged.

• DO NOT handle generator or electrical cords while standing in water, while barefoot, or while hands or feet are wet.

• If you must work around a unit while it is operating,stand on an insulated dry surface to reduce shock hazard.

• DO NOT allow unqualified persons or children to operate or service generator.

• In case of an accident caused by electrical shock, immediately shut down the source of electrical power and contact the local authorities. Avoid direct contact with the victim.

• Before performing any maintenance on the generator, disconnect the battery cable indicated by a NEGATIVE, NEG or (-) first.When finished, reconnect that cable last.

• After your Standby Generator is installed, the generator may crank and start without warning any time there is a power failure.To prevent possible injury, always set the AUTO/OFF/MANUAL switch to OFF, remove the service disconnect from the disconnect box AND remove the 15 Amp fuse BEFORE working on the equipment.

Generator produces powerful voltage. Failure to properly ground generator can result

in electrocution. Failure to isolate generator from power utility

can result in death or injury to electric utility workers due to backfeed of electrical energy.

WARNING

• DO NOT allow any open flame, spark,heat, or lit cigarette during and for several minutes after charging a battery.

• Wear protective goggles, rubber apron, and rubber gloves.

Storage batteries give off explosive hydrogen gas during recharging.

Hydrogen gas stays around battery for a long time after battery has been charged.

Slightest spark will ignite hydrogen and cause explosion.

You can be blinded or severely injured. Battery electrolyte fluid contains acid and is

extremely caustic. Contact with battery fluid will cause severe

chemical burns.

DANGER

Only qualified electricians and gaseous fuel

technicians should attempt installation of this

generator, which must strictly comply with

applicable codes, standards and regulations.

WARNING

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

• DO NOT tamper with governed speed. Generator supplies correct rated frequency and voltage when running at governed speed.

• DO NOT modify generator in any way.

Excessively high operating speeds increase risk of injury and damage to generator.

Excessively low speeds impose a heavy load.

CAUTION

• See “Essential Circuits” on page 9.

• Start generator and let engine stabilize before connecting electrical loads.

Exceeding generators wattage/amperage capacity can damage generator and/or electrical devices connected to it.

CAUTION

• Use generator only for intended uses.

• If you have questions about intended use, ask dealer or contact Briggs and Stratton.

• Operate generator only on level surfaces.

• Adequate, unobstructed flow of cooling and ventilating air is critical to correct generator operation.

• The access door and roof must be installed whenever the unit is running.

• DO NOT expose generator to excessive moisture, dust, dirt, or corrosive vapors.

• Despite the safe design of the Standby Generator, operating this equipment imprudently, neglecting its maintenance or being careless can cause possible injury or death.

• Remain alert at all times while working on this equipment. Never work on the equipment when you are physically or mentally fatigued.

• DO NOT start engine with air cleaner or air cleaner cover removed.

• DO NOT insert any objects through cooling slots.

• DO NOT use the generator or any of its parts as a step. Stepping on the unit can cause stress and break parts.This may result in dangerous operating conditions from leaking exhaust gases, fuel leakage, oil leakage, ect..

• If connected devices overheat, turn them off and disconnect them from generator.

• Shut off generator if:

-electrical output is lost;

-equipment sparks, smokes, or emits flames;

-unit vibrates excessively.

Improper treatment of generator can damage it and shorten its life.

CAUTION

• Install the fuel supply system according to applicable fuel-gas codes.

• Before placing the Standby Generator into service, the fuel system lines must be properly purged and leak tested.

• After the generator is installed, you should inspect the fuel system periodically.

• NO leakage is permitted.

• DO NOT operate engine if smell of fuel is present or other explosive conditions exist.

• DO NOT smoke around the generator.Wipe up any oil spills immediately. Ensure that no combustible materials are left in the generator compartment. Keep the area near the generator clean and free of debris.

Propane and Natural Gas are extremely flammable and explosive.

Fire or explosion can cause severe burns or death.

WARNING

• DO NOT touch hot surfaces.

• Allow equipment to cool before touching.

Running engines produce heat.Temperature of muffler and nearby areas can reach or exceed 150°F (65°C).

Severe burns can occur on contact.

WARNING

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

INTRODUCTION

Thank you for your purchase of a Briggs & Stratton

Standby Generator.This product is intended for use as an optional standby system which provides an alternate source of electric power and to serve loads such as heating, refrigeration systems, and communication systems that, when stopped during any power outage, could cause discomfort, or the like.This product DOES NOT qualify for emergency standby as defined by NFPA 70 (NEC).

This manual is an important document and should be retained by the owner after installation has been completed.

This manual contains installation, startup and adjustment instructions for a Standby Generator that supplies 120/240 Volt, single phase, 60Hz devices.The Standby Generator may be operated on LP or natural gas fuel.

Every effort has been made to ensure that the information in this manual is both accurate and current.However, the manufacturer reserves the right to change, alter or otherwise improve the generator at any time without prior notice.

Briggs and Stratton has made every effort to provide for a safe, streamlined and cost-effective installation. Because each installation is unique, it is impossible to know of and advise the trade of all conceivable procedures and methods by which installation might be achieved. Neither could we know of possible hazards and/or the results of each method or procedure. For these reasons,

Only current licensed electrical and

plumbing contractors should attempt

Standby Generator installations.

Installations must strictly comply with

all applicable codes, industry standards

and regulations.

CUSTOMER

RESPONSIBILITIES

• Read and follow the instructions given in this manual, especially the section regarding selecting essential circuits.

• Follow a regular schedule in maintaining, caring for and using your Standby Generator, as specified in this manual.

INSTALLER

RESPONSIBILITIES

• Read and observe the safety rules.

• Read and follow the instructions given in this manual.

IMPORTANT: If operating the generator below 10°F, a battery warmer and oil heater MUST be installed. Both items are available at your local servicing

dealer.

INSTALLATION

ASSISTANCE

For the Home or Business Owner:

To help you make informed choices and communicate effectively with your installation contractor(s),

Read and understand the

Owner Orientation Section of this manual

BEFORE contracting or starting

your Standby Generator installation.

To arrange for proper installation, contact the store at which you purchased your Briggs & Stratton Standby Generator, your dealer,a licensed electrician or your utility power provider.

The Standby Generator Warranty is V

OID unless

the generator is installed by licensed electrical and

plumbing professionals.

For the Installing Dealer/Contractor:

For most applications, this manual contains all the information required to properly install and start the Standby Generator.This manual also describes essential circuit selection, routine operation and owner maintenance procedures.

If you need more information, call 1-800-743-4115, between 8:00 AM and 5:00 PM CT.

The Emission Control System for this generator is warranted for standards set by the U.S. Environmental Protection Agency and by the California Air Resources Board (CARB).

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

KNOW YOUR STANDBY GENERATOR

Read this owner’s manual and safety rules before operating your generator.

Compare the illustrations with your generator to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference.

Air Cleaner

Oil

Filter

Unit Data

Decal

Exhaust

Port

Oil Fill

Cap/DipStick

Fuel Inlet

Control Panel

(see page 7)

Battery

Oil Drain Hose

Engine Label

Air Cleaner — Uses a dry type filter element and foam precleaner to protect engine by filtering dust and debris out

of intake air.

Battery — 12 Volt DC, 33 Amp-Hour sealed battery provides power to start the engine. Battery receives trickle charge whenever generator is not running.

Control Panel — Used for various test,operation and maintenance functions. See “KNOW YOUR CONTROL PANEL” on the next page.

Disconnect Box — Convenient junction box for ease of installation.Allows you to connect to generator output and disconnect utility input.

Engine Label (stamped on top of valve cover) — Identifies engine model and type.

Exhaust Port — High-performance muffler lowers engine noise to comply with most residential codes.

Fuel Inlet — Attach appropriate fuel supply to generator here.

Lifting Pocket — Provided at each corner for lifting generator.

Oil Fill Cap/Dipstick — Check and fill engine with recommended oil here.

Oil Drain Hose — Provided to facilitate oil changing. Oil Filter — Filters engine oil to prolong generator life. Unit Data Decal — Identifies unit by serial number.

Disconnect Box

Generator is shown with roof, plastic access door and control panel door removed for clarity

Lifting Pocket

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

KNOW YOUR CONTROL PANEL

Compare this Control Panel illustration with your generator to familiarize yourself with the location of these important controls:

Circuit Breaker

Set Exercise Switch

AUTO/OFF/MANUAL

Switch

15 Amp Fuse

15 Amp Fuse — Protects the Standby Generator DC control circuits. If the fuse has melted open or was removed, the engine cannot crank or start. Replace the fuse using only an identical BUSS AGC 15A fuse.

AUTO/OFF/MANUAL Switch — This three-position switch is used as follows:

•“AUTO” position is the normal operating mode. If a utility power outage is sensed, the generator will start automatically.When utility power is restored, the generator will shut down, and is ready for the next utility power outage.

•“OFF” position turns off generator, prevents generator

from starting and resets any faults.

•“MANUAL” position starts the generator. It is used for

maintenance or diagnostic functions.

Circuit Breaker — Protects the system from overcurrent conditions and must be in the “On” position to supply power to the Transfer Switch.

Set Exercise Switch — Used to set the exercise cycle start time and day-of-the-week. Exercise cycle only occurs in AUTO mode.

Set Exercise

Circuit Breaker

Auto/Off/Manual

15 Amp

Fuse

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

OWNER ORIENTATION

This section provides the Standby Generator owner with the information necessary to achieve the most satisfactory and cost effective installation possible.

The illustrations are for typical circumstances and are meant to familiarize you with the installation options available with the Standby Generator. A thorough understanding of these options will provide fundamental control over the cost of installation, as well as ensure final satisfaction and security.

Federal and local codes, appearance, noise levels, fuel types, and distances are the factors that must be considered when negotiating with an installation professional.As the distance from the existing electrical service and gaseous fuel supply increases, so must the piping and wiring materials.This is necessary to comply with local codes, overcome electrical voltage drops and gaseous fuel pressure drops.

The factors mentioned above will have a direct affect on the overall price of your Standby Generator installation.

NOTE: In some areas you may need to acquire electrical

permits for installing the Standby Generator, building permits for installing gas lines, and permits for noise allowances.Your installer should check your local codes AND obtain the permits before installing the generator.

Fuel Factors

An important consideration affecting the entire installation is the type of fuel used by your Standby Generator.The generator was factory tested and adjusted using natural gas as a fuel. Liquid propane (LP) may also be used as fuel by installing the included conversion kit.

For proper generator performance, the following fuel guidelines are recommended:

In engines set up to run on propane (LP) gas, commercial grade HD5 propane with a minimum fuel energy of 2500 BTUs/ft3 with maximum propylene content of 5% and butane and heavier gas content of 2.5% and minimum propane content of 90%.

Power Decrease at High Altitude or High Temperature

Air density is less at high altitudes, resulting in less available engine power. Specifically, engine power will decrease 3.5% for each 1,000 feet (300 meters) above sea level and 1% for each 10° F (5.6°C) above 77°F (25°C). Make sure you and your installer consider these factors when determining total generator load.

INSTALLATION

PROCEDURES

Unpacking Precautions

The unit is shipped bolted to its mounting pad, ready for installation.Avoid damage from dropping, bumping, collision, etc. Store and unpack carton with the proper side up, as noted on the shipping carton.

Delivery Inspection

After removing the carton, carefully inspect the Standby Generator for any damage that may have occurred during shipment.

IMPORTANT: If loss or damage is noted at time of delivery, have the person(s) making delivery note all damage on the freight bill and affix his signature under the consignor's memo of loss or damage. If loss or damage is noted after delivery, separate the damaged materials and contact the carrier for claim procedures.Missing or damaged parts are not warranted.

Approved Transfer Switches

The Standby Generator should be used ONLY with Briggs & Stratton Power Products UL approved Transfer Switches. Connection to any other transfer switch will void your generator warranty.

• The Home Standby Generator is equipped with an automatic safety gas “fuel shut-off” valve.

• DO NOT operate the equipment if the “fuel shut-off” valve is missing or inoperative.

Propane and Natural Gas are extremely flammable and explosive.

Fire or explosion can cause severe burns or death.

WARNING

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

Shipment Contents

The Standby Generator is supplied with:

• Standby generator w/disconnect box

• Pre-attached mounting pad

• One 24” flexible hook-up hose

• Installation, start-up and owner’s manual

• Installation checklist

• Remote LED plate

• Oil drain tray

• Touch-up paint

• One spare 15A fuse

• LP conversion kit

• Roof hardware bag

Required Specialty Tools/Equipment

Tool, P/N 19570,is required if you need to convert the generator from natural gas (NG) to liquid propane (LP).

Lifting the Generator

CAUTION!The generator weighs more than

280 pounds. Proper tools, equipment and qualified personnel should be used in all phases of handling and moving the generator.

CAUTION! DO NOT lift unit by roof as damage to

generator will occur. Lifting pockets are provided at each corner between the

base of the generator and its mounting pad. Retouch any chipped paint with supplied touch-up paint.

Standby Generator Location

Before installing generator, consult with homeowner and convey the following guidelines which may affect the desired location.

Generator Clearances

The generator enclosure must be a minimum of 3 ft. (92 cm) from combustible material. Leave at least 3 ft. (92 cm) all around the enclosure for access to the inside of the enclosure.

The unit’s exhaust port must be at least 5 ft. (152 cm) from any building opening (window, door, vent etc.), and the exhaust must not be able to accumulate in any occupied area (Figure 1).

General Location Guidelines

• Install the unit outdoors ONLY.

• Place the unit in a prepared location that is flat and has provisions for water drainage.

• Install the unit where air inlet and outlet openings will not become obstructed by leaves,grass, snow,etc. If prevailing winds will cause blowing or drifting, you may need to construct a windbreak to protect the unit.

• Install the generator as close as possible to the Transfer Switch to reduce the length of wiring and conduit.

• Install the generator as close as possible to the fuel supply to reduce length of pipes.

IMPORTANT: Laws or local codes may regulate the distance to the fuel supply.

The Standby Generator is shipped already attached to its mounting pad. Unless mandated by local code, a concrete slab is not required.

If mandated by local code, construct a concrete slab at least 3 inches thick and 6 inches longer and wider than the unit. Attach unit to slab with 1/4” diameter (minimum) masonry anchor bolts long enough to retain the unit.

Essential Circuits

Consult with owner to clearly identify the circuits in building that are "essential".

It is important that you understand which circuits the owner wants to include as "Essential Circuits". Depending on the power consumed by these circuits,most or all of them can be switched to the Standby Generator for the duration of normal power interruption.

Figure 1 — Standby Generator Clearances

Exhaust port must be

5 ft (152 cm) minimum

distance from building

openings

Exhaust

Port

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

The wattage reference guide shown in Figure 2 will assist the owner with their decision-making process. It provides the wattage used by many ordinary household devices. Use it as a guide when selecting essential circuits. Review this information with the owner and convey any technical considerations that might affect the cost of installation.

Essential Circuit Selection

When selecting the essential circuits that will be switched to “Standby Power,” it is important that the sum of the combined circuit loads does not exceed the wattage/amperage capacity of the generator.To help you with your selection of essential circuits, please consider the following:

Add up the total wattage of all electrical devices to be connected at one time.This total should NOT be greater than the generator’s wattage capacity.

The rated wattage of lights can be taken from light bulbs. The rated wattage of tools, appliances and motors can usually be found on a data plate or decal affixed to the device.

If the appliance, tool or motor does not give wattage, multiply volts times the ampere rating to determine watts (Volts x Amps = Watts).

Some electric motors (induction types) require about three times more watts of power for starting than for running.This surge lasts for only a few seconds. Be sure you allow for this high starting wattage when selecting electrical devices that will be energized by the Standby Generator:

• Figure the watts required to start the largest motor.

• Add that to the total running watts of all other connected loads.

This Briggs & Stratton Standby Generator complies with the following “stationary standby power rating”:

The standby power rating is applicable for supplying power for the duration of normal power interruption. NO sustained overload capability is available for this rating.

This rating is applicable to installations served by a reliable normal utility source.This rating is only applicable to variable loads with an average load factor of 80% of the standby rating.The standby rating is only applicable for optional standby power where the generator set

serves as the backup to the normal utility source. Use the “Wattage Reference Guide” provided and mark those circuits you consider “critical” or “essential”. Make sure you and your installer consider the generator’s altitude above sea level and the ambient temperature range when determining total generator load.

Device

Running

Watts



Air Conditioner (12,000 Btu)*

1700



Air Conditioner (24,000 Btu)*

3800



Air Conditioner (40,000 Btu)*

6000



Battery Charger (20 Amp)

500



Circular Saw (6-1/2")

800 to 1000



Clothes Dryer (Electric)*

5750



Clothes Dryer (Gas)*

700



Clothes Washer*

1150



Coffee Maker

1750



Compressor (1 HP)*

2000



Compressor (1/2 HP)*

1400



Compressor (3/4 HP)*

1800



Curling Iron

700



Dehumidifier*

650



Electric Blanket

400



Electric Range (per element)

1500



Electric Skillet

1250



Freezer*

700



Furnace Fan (3/5 HP)*

875



Garage Door Opener*

500 to 750



Hair Dryer

1200



Hand Drill

250 to 1100



Iron

1200



Jet Pump*

800



Light Bulb

100



Microwave Oven

700 to 1000



Milk Cooler*

1100



Oil Burner on Furnace

300



Oil Fired Space Heater (140,000 Btu)

400



Oil Fired Space Heater (30,000 Btu)

150



Oil Fired Space Heater (85,000 Btu)

225



Radio

50 to 200



Refrigerator

700



Slow Cooker

200



Submersible Pump (1 HP)*

2000



Submersible Pump (1/2 HP)*

1500



Submersible Pump (1-1/2 HP)*

2800



Sump Pump*

800 to 1050



Table Saw (10")*

1750 to 2000



Television

200 to 500



Toaster

1000 to 1650

Figure 2 — Wattage Reference Guide

*Allow three (3) times listed watts for starting device

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

Disconnect Box Mounting Guidelines

The disconnect box is a NEMA Type 3R enclosure suitable for outdoor use.

Guidelines for mounting the disconnect box include:

• The disconnect box must be installed with appropriate

hardware for conduit connections.

• Install the disconnect box on a firm, sturdy supporting

structure, making sure it is level and plumb.

• NEVER install the disconnect box where any corrosive

substance might drip onto the enclosure.

• Protect the disconnect box at all times against excessive

moisture, dust, dirt, lint, construction grit and corrosive

vapors. The typical installation of the disconnect box is depicted in

Figure 3. Discuss layout suggestions/changes with the owner before beginning the installation process.

Fuel Inlet Dimensions

Figure 4, below, depicts the location of the fuel piping connector.

Removable Roof and Access Door

The Standby Generator is equipped with an enclosure that has a removable roof and an access door for the control panel.

To Remove Roof:

Remove the four screws and lift off.

To Remove Access Door:

1. Remove roof as described above.

2. Remove screw at top of access door.

3. Pull access door outward (away) from unit while pulling door upward and out of base. Door will come free of generator enclosure.

To Install Access Door and Roof:

1. Guide bottom of access door into base.

2. Push access door until it is flush with sides.

3. Replace door screw.

4. Replace roof and screws.

Figure 4 — Generator Fuel Attachment Location

3/4” NPT

Fuel Piping Connector

4.5”

13.5”

Figure 3 — Typical Disconnect Box Mounting

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

THE GASEOUS FUEL

SYSTEM

Consult with the Standby Generator owner(s) and convey any technical considerations that might affect their installation plans before applying these general guidelines.

The following general rules apply to gaseous fuel system piping:

• The piping should be of a material that conforms to federal and local codes, rigidly mounted and protected against vibration.

• Install flexible gaseous pipe (supplied) between the standby generator fuel inlet port and rigid piping.

• Piping must be of the correct size to maintain the required supply pressures and volume flow under varying conditions.

• Use an approved pipe sealant or joint compound on all threaded fittings to reduce the possibility of leakage.

• Installed piping must be properly purged and leak tested, in accordance with applicable codes and standards.

Consider the following factors when planning to install the fuel supply system:

The Standby Generator engine is fitted with a fuel mixer system that meets the specifications of the California Air Resources Board for “tamper-proof” dual fuel systems.The unit will run on natural gas or liquefied propane.

• A minimum of one manual shutoff valve should be placed in the fuel supply line and located outside the building to facilitate servicing the generator.

• Natural gas fuel supply pressure at the generator's fuel inlet port should be between 5 to 7 inches of water (in. W.C.) at full load. LP fuel supply pressure should be 11 to 14 inches of water (in.W.C.) at full load.

The Standby Generator unit has been factory set to run on natural gas. If you need to change from natural

gas to LP gas, the unit will need to be reconfigured, as described on page 17.

It is recommended that the fuel connection incorporate the following components:

• A manual fuel shut-off valve located in the interior of the building.

• A manual fuel shut-off valve located outside the building, just before the generator unit.

• The termination of hard piping should include a sediment trap.

• A manometer port should be provided.

• The entire flexible gaseous pipe must be visible for periodic inspection and must not be concealed within, contact, or run through any wall, floor, or partition.

The supplied flexible gaseous pipe is not to be installed underground or in contact with the ground.

CAUTION

The information provided below is to assist gaseous fuel system technicians in planning

installations. In no way should this information

be interpreted to conflict with applicable fuel gas

codes. Consult with your local fuel supplier or

Fire Marshall if questions or problems arise.

• LP gas is heavier than air and will settle in low areas.

• Natural gas is lighter than air and will collect in high areas.

• The slightest spark can ignite these fuels and cause an explosion.

Propane and Natural Gas are extremely flammable and explosive.

Fire or explosion can cause severe burns or death.

WARNING

The manometer port permits temporary installation of a manometer (Figure 5), to ensure that the engine receives the correct fuel pressure to operate efficiently throughout its operating range.

NOTE:A digital manometer, P/N 19495, is available at your local Briggs and Stratton Power Products service center.

When the initial test runs are completed, the manometer is removed and the port is plugged.A typical final fuel connection assembly is shown in Figure 6.

Fuel Consumption

See Figure 7 for fuel supply requirements at half and full load for both natural gas and LP vapor.

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

• Before placing the Standby Generator into service, the fuel system lines must be properly purged and leak tested.

• NO leakage is permitted.

Propane and Natural Gas are extremely flammable and explosive.

Fire or explosion can cause severe burns or death.

WARNING

Figure 6 — Completed Fuel Connections

From Fuel

Supply Line

To Standby

Generator

Figure 5 — Temporary Manometer Installed

Natural Gas* LP Vapor**

1/2 Load Full Load 1/2 Load Full Load

80 137 33 56

* = Natural Gas is in cubic feet per hour ** = LP Vapor is in cubic feet per hour

Figure 7 — Fuel Supply Requirements

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

Fuel Pipe Sizing

Figures 8 and 9 provide the maximum capacity of pipe in cubic feet of gas per hour for gas pressures of 0.5 psi or less and a pressure drop of 0.3 in.water column. Specific gravity of gas is shown.

Listed values compensate for a nominal amount of restriction from bends, fittings, etc. If an unusual number of fittings, bends, or other restrictions are used, please refer to federal and local codes.

NPT 10ft 15ft 20ft 30ft 40ft 50ft 60ft 70ft 80ft 90ft 100ft

1/2” 168 146 115 93 79 70 63 59 55 51 48

3/4” 346 293 240 192 163 145 132 120 113 106 99

1” 653 549 446 360 307 274 250 230 211 197 187

Natural Gas (sg=0.65)

NPT 10ft 15ft 20ft 30ft 40ft 50ft 60ft 70ft 80ft 90ft 100ft

1/2” 110 96 76 61 52 46 42 38 36 33 32

3/4” 277 192 158 126 107 95 87 79 74 69 65

1” 428 360 293 236 202 180 164 151 139 129 123

Liquid Propane (LP) (sg=1.50)

Figure 8 — NATURAL GAS (NG) Pipe Size - Gas Flow Chart, in cubic feet per hour

Figure 9 — LIQUID PROPANE (LP) GAS Pipe Size - Gas Flow Chart, in cubic feet per hour

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

Fuel Comparison Chart

* LHV (Low Heat Value) is the more realistic rating. ** Gross Heat Value does not consider heat lost in the form of water during combustion. *** Density is given in "Cubic Feet of Gas per Gallon of Liquid". † Weight is given in "Pounds per Gallon of Liquid".

Size of Propane Tank Required at Various Temperatures When Kept at Least

Half Full

Given the gas withdrawal rate and the lowest average winter temperature, an installer can specify the required LP storage tank size:

Physical Properties

Propane

Natural Gas

Normal Atmospheric State

Gas

Boiling Point (in °F):

Initial

-44

-259 End

-44

-259

Heating Value:

BTU per gallon (Net LHV*)

83,340

63,310

BTU per Gallon (Gross**)

91,547

Cubic Feet (Gas)

2,516

1,000

Density***

36.39

57.75

Weight†

4.24

2.65

Octane Number:

Research

110+

Motor

Fuel Comparison Chart

Withdrawal Rate

32°F

20°F

10°F

0°F

-10°F

-30°F

-40°F

50 CFH

115

250

400

600

100 CFH

250

400

500

1000

1500

150 CFH

300

400

500

1000

1500

2500

200 CFH

400

500

750

1000

1200

2000

2500

300 CFH

750

1000

1500

2000

2500

4000

5000

Required Propane Tank Size (Lowest Average Winter Temperature), in Gallons

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

Generator AC Connection System

A single-phase, three-wire AC connection system is used in the Standby Generator.The stator assembly consists of a pair of stationary windings with two leads brought out of each winding.The junction of leads 22 and 33 forms the neutral lead.A complete schematic and wiring diagram can be found on pages 26-27.

NOTE: Neutral is not bonded to ground at generator.

Grounding the Generator

Installer-supplied stranded copper wire is connected to the disconnect box GND lug and routed through conduit to the Transfer Switch GND. Continue the wire through conduit to the main distribution panel ground bus.

Generator Control Circuit

Connection

Control circuit interconnections consist of "240V AC Utility" leads.These two leads must be routed in conduit. Control lead functions are briefly described as follows:

• Leads deliver utility power to the generator’s circuit board, optional battery warmer and oil heater and charge the battery.

Using installer-supplied stranded copper wire, connect control circuit terminals in the disconnect box to the Transfer Switch.

Remote LED Plate

The light on the remote LED plate is referred to as the Diagnostic LED.The LED will stay lit indicating the generator is in ready mode and will turn on and off in a series of blinks if certain faults are detected in the Standby Generator.A mounting plate is supplied so that it can be installed at a convenient indoor location.The owner will use it to observe the status of the Standby Generator. Consult with the owner for a convenient location.

To install the remote LED plate:

• Mount installer-supplied electrical box to wall.

• Using installer-supplied wire, connect the remote LED leads to the “Remote Status Light” in disconnect box.

NOTE: LED leads are polarity sensitive.

• Attach mounting plate to electrical box.

Refer to the section “Fault Detection System” on page 20 for operation.

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

BEFORE INITIAL START-UP

Engine Oil

This engine is shipped from the factory filled with the recommended oil. Before starting the engine, check oil level and ensure that engine is serviced as described in the engine owner’s manual.

Oil Considerations

Your Standby Generator is equipped with an engine that has been pre-run at the factory and does not require the traditional “break-in” procedure.

The generator is filled with synthetic oil (API SJ/CF 5W30W).This allows for generator operation in the widest range of temperature and climate conditions.

NOTE:The use of synthetic oil DOES NOT alter the required oil change intervals described in the engine owner’s manual.

Battery Connection

The Standby Generator is supplied with a 12 Volt DC 33 Amp-Hour battery. It is a sealed, lead-acid rechargeable battery. It is installed in the unit and the battery cables are connected at the factory.The generator’s 15 Amp fuse has been removed to prevent the battery from discharging and the unit from starting during shipping.

If it is necessary to service the battery, proceed as follows:

1. Set generator's “AUTO/OFF/MANUAL” switch to

OFF.

2. Pull service disconnect from disconnect box.

3. Remove 15 Amp fuse from control panel.

4. Service or replace battery as required.

5. Connect red battery cable to positive battery terminal

(indicated by POSITIVE, POS, or (+).

6. Connect black battery cable to negative battery

terminal (indicated by NEGATIVE, NEG, or (-).

7. Ensure hardware on both positive and negative battery

terminals is secure.

8. Reinstall 15 Amp fuse in control panel.

9. Reinstall service disconnect in disconnect box.

10. Set generator's “AUTO/OFF/MANUAL” switch to

AUTO.

11. Reset exercise timer following instructions “Setting

Exercise Timer” on page 19.

NOTE:With the battery installed and utility power available to the Transfer Switch, the battery receives a trickle charge whenever the engine is not running.The trickle charge only prevents self-discharge and cannot be used to recharge a battery that is completely discharged.

Fuel Supply System

Ensure that all fuel pipe connections are tight, secure and without leaks.

Ensure that all gas line shutoff valves are OPEN and that adequate fuel pressure is available whenever automatic operation is desired.

FUEL SYSTEM SELECTION

The engine of your Standby Generator is factory calibrated to run on natural gas (NG). It may also be operated on liquid propane (LP).

To configure the fuel system for LP use:

1. LP fuel inlet pressure must be between 11 and

14 inches water column.

2. Set AUTO/OFF/MANUAL switch to OFF.

3. Pull service disconnect from disconnect box.

4. Remove 15 Amp fuse.

5. Change main jet in fuel mixer following instruction

sheet provided in LP conversion kit.

NOTE:You will need a specialty tool, as described on page 9, to change the main jet.

6. Reinstall 15 Amp fuse.

7. Reinstall service disconnect in disconnect box.

• DO NOT install the 15 Amp fuse until all plumbing and wiring has been completed and inspected.

Installing the 15A fuse could cause the engine to start.

CAUTION

• Refer to engine manual for oil fill information.

• Damage to equipment resulting from failure to follow this instruction will void warranty.

Any attempt to crank or start the engine before it has been properly serviced with the recommended oil will result in equipment failure.

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

8. Set AUTO/OFF/MANUAL switch to AUTO.

9. Reset exercise timer following instructions “Setting Exercise Timer” on page 19.

The generator is now ready to operate automatically using LP fuel.With a fixed main jet for LP gas, there is no need to perform any engine adjustments for LP operation.

INITIAL START-UP (NO LOAD)

Begin testing the generator without any electrical loads connected, as follows:

1. Set AUTO/OFF/MANUAL switch to OFF.

2. Set generator’s main circuit breaker to OFF (open) position.

3. Install 15 Amp fuse in control panel.

4. Set AUTO/OFF/MANUAL switch to MANUAL.

NOTE:When the Standby Generator is started for the very first time, it will require that air in the gaseous fuel lines be purged.This may take a few minutes.

5. DO NOT crank engine for more than 15 seconds per minute to reduce heat in starter.

6. Repeat process until engine starts.

7. Listen for unusual noises, vibration or other indications of abnormal operation. Check for oil leaks while the engine runs.

8. Let engine warm up for about five minutes to allow internal temperatures to stabilize.Then, set generators main circuit breaker to ON (or closed) position.

9. Connect an accurate AC voltmeter and a frequency meter to check generator output at load side of circuit breaker.Voltage should be 230-240 Volts, frequency should be 62.0 - 62.5 Hz.

10. Check generator output between one emergency/generator connection lug and neutral lug, then between other emergency/generator connection lug and neutral lug. In both cases, voltage reading should be between 115-120Volts.

11. Set AUTO/OFF/MANUAL switch to OFF. Engine will shut down.

AUTOMATIC OPERATION

SEQUENCE

The generator’s control panel houses a logic control circuit board.This control board constantly monitors utility power source voltage. Should that voltage drop below a preset level, control board action will signal the engine to crank and start.

When utility source voltage is restored above a preset voltage level, the engine is signaled to shut down.

The actual system operation is not adjustable and is sequenced by sensors and timers on the control board, as follows:

Utility Voltage Dropout Sensor

• This sensor monitors utility source voltage.

• If utility source voltage drops below 70 percent of the nominal supply voltage, the sensor energizes a six second timer.

• Once the timer has expired, the generator will start.

Utility Voltage Pickup Sensor

This sensor monitors utility power supply voltage.When that voltage is restored above 70 percent of the nominal source voltage, a time delay starts timing and the generator will go to engine cool-down.

Engine Cool-down Timer

• When the load is transferred back to the utility power source, the engine cool-down timer starts timing.

• The timer will run for about one minute, then the generator will stop.

• Minimum generator run time is five minutes.

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

SETTING EXERCISE TIMER

The Standby Generator is equipped with an exercise timer that will start and exercise the generator once every seven days. During this exercise period, the unit runs for approximately 20 minutes and then shuts down. Electrical load transfer DOES NOT occur during the exercise cycle (unless an utility power outage occurs).

A switch on the control panel is labeled “Set Exercise” (see page 7). On the specific day and time the switch is pressed, the control board is programmed.This date and time is then used to automatically initiate the generator exercise cycle.

To perform the Set Exercise procedure:

1. Choose day and time you want Standby Generator to exercise.

2. On that da

y and time, set AUTO/OFF/MANUAL switch

to OFF position.

3. Press and hold down “Set Exercise” switch for two seconds.

4. Set AUTO/OFF/MANUAL switch to AUTO.“Set Exercise” is complete.

For example, if you press the “Set Exercise” switch on Sunday morning at 10:00 AM, the unit will run an exercise cycle the following Sunday at 10:00 AM (+/- 1 hour).

NOTE:“Set Exercise” will only work if the unit is in the Automatic mode and this exact procedure is followed.

If you want to change the day and time the unit exercises, simply perform the “Set Exercise” procedure at the day and time you want it to take place.

INSTALLATION

INSPECTION

Before placing the Standby Generator into service, inspect the entire installation carefully. Ensure that any scratches or broken paint on the inside or outside of the enclosure are touched up with the supplied paint.

Complete the ”Installation Checklist” as you make the inspection. Ensure all items have been filled-in and all signatures have been obtained. Instruct the owner to mail the white copy to:

Briggs & Stratton Power Products Warranty Registration P. O. Box 1144 Milwaukee,WI 53201-1144

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

SPECIFICATIONS

Rated Maximum Power (LP*) . . . . . . . . . . . . . . . . . .7.0 kW

Rated Maximum Load Current:

at 240 Volts . . . . . . . . . . . . . . . . . . . . . . . . . . . .29.1 Amps

at 120 Volts . . . . . . . . . . . . . . . . . . . . . . . . . . . .58.2 Amps

Rated AC Voltage . . . . . . . . . . . . . . . . . . . . . . .120/240 Volts

Rated Frequency . . . . . . . . . . . . . . . . . .60 Hz at 3600 rpm

Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Single Phase

Power Factor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.0

NG Fuel Supply Pressure . . . . . . . . . . . . . . . . . .5-7 in W.C.

LP Fuel Supply Pressure . . . . . . . . . . . . . . . . .11-14 in W.C.

Normal Operating Range -20°F (-28.8°C) to 104°F (40°C) Output Sound Level . . .81 dB(A) at 23 ft. (7 m) at full load

Shipping Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . .280 lbs.

* Natural gas rating will depend on specific fuel but typical

derating of generator is between 10 to 20% off the LP gas rating.

AUTOMATIC OPERATION

To select automatic operation, do the following:

1. Set service disconnect or main distribution panel

circuit breaker that sends utility voltage to transfer switch to ON.

2. Set generator’s main circuit breaker to ON position.

3. Set AUTO/OFF/MANUAL switch to AUTO.

Checking Automatic Operation

To check the system for proper automatic operation, proceed as follows:

1. Turn OFF service disconnect or main distribution

panel circuit breaker sending power to automatic transfer switch.

The generator will crank and start once the utility voltage drops out and the sensor has timed out. Let the system go through its entire automatic operation sequence.

2. With generator output supplying load, turn ON

service disconnect or main distribution panel circuit breaker that supplies utility power to automatic transfer switch.

3. Automatic transfer switch will transfer loads back to utility power after five minute minimum run time and utility is restored.

4. Generator will run for approximately an additional minute for engine cool down, then shut down.

5. Install control panel access door and roof following instructions in “Removable Roof and Access Door” on page 11.

NOTE: If generator does not shut down after approximately 10 minutes, put AUTO/OFF/MANUAL switch to OFF and contact your local service center.

This completes the test procedures for automatic operation.The Standby Generator will now start automatically when utility power is lost and will supply power to the transfer switch.

Servicing the System

To service system:

1. Remove roof by removing four screws and lifting off.

2. Remove screw at top of control panel access door.

3. Pull access door outward (away) from unit while pulling door upward and out of base. Door will come free of generator enclosure.

4. Set AUTO/OFF/MANUAL switch to OFF.

5. Set generator’s main circuit breaker to OFF position.

6. Pull service disconnect from disconnect box.

7. Remove 15A fuse from control panel.

FAULT DETECTION

SYSTEM

The generator may have to run for long periods of time with no operator present. For that reason, the system is equipped with sensors that automatically shut down the generator in the event of potentially damaging conditions, such as low oil pressure, over speed, and other conditions.

A light on the remote LED plate is called the Diagnostic LED.The LED will turn on and off in a series of blinks if certain problems are detected in your Standby Generator. The blink pattern is repeated with a brief pause between

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

each series.The number of blinks in the series indicates the detected fault, as listed on the mounting plate and as follows:

Number of LED Flashes Fault Description

2 Low oil pressure 4 Engine failed to start 5 Low frequency 6 Engine overspeed

Reset Fault Detection System

The operator must reset the fault detection system each time it activates.To do so, place the AUTO/OFF/MANUAL switch in the OFF position for 30 seconds or more. Return the Standby Generator to service after correcting the problem by placing the AUTO/OFF/MANUAL switch in the AUTO position.

A description of each fault and suggested remedies are as follows:

No LED - Discharged Battery

This condition is caused by a completely discharged battery.To remedy the problem, remove the 15 Amp fuse and disconnect the battery from the generator.Take the battery to a local battery store for analysis.

Replace the battery after it has been fully recharged, connecting the NEGATIVE cable last. Install the 15 Amp fuse.

Low Oil Pressure

This fault is indicated by two blinks.The generator is equipped with an oil pressure switch (Figure 11). Should oil pressure drop, switch contacts close and the engine is shut down.

To remedy the low oil pressure condition, add the recommended oil to the FULL mark on the dipstick.

If low oil pressure condition still exists, generator will start, then shut down after approximately 10 seconds and diagnostic LED will flash. In this case, contact your local service center.

Engine Fail To Start

This fault is indicated by four blinks.This feature prevents the generator from damage by continually attempting to start. Each time the system is directed to start, the generator will crank for 15 seconds, pause for 15 seconds, crank for 15 seconds, pause for 15 seconds, and repeat. If the generator does not begin producing electricity after approximately 90 seconds, the generator will stop cranking and the LED will blink.

The most likely cause of this problem is no fuel supply. Check the inside and outside fuel shut off valves to ensure they are fully open. Other causes could be failed spark plug, failed engine ignition, or the engine air filter is clogged.You may need to contact your local service center for assistance if you can’t remedy these problems.

Low Frequency

This fault is indicated by five blinks.This feature protects devices connected to the transfer switch by shutting the generator down if the engine runs slower than the preset limit.

This condition may be potentially caused by a failed engine governor.To remedy the problem, you should contact your local service center for assistance.

This condition may also be potentially caused by excessive loads on the generator.Turn off devices one at a time and check the frequency.To remedy the problem, you may need to contact your local service center for assistance.

Engine Overspeed

This fault is indicated by six blinks.This feature protects devices connected to the transfer switch by shutting the generator down if the engine happens to run faster than the preset limit.The overspeed fault is detected as follows:

• If the generator output frequency runs at 72 Hz for five

seconds, the generator will shut down.

• If the generator output frequency reaches 75 Hz, the

generator will shut down immediately.

This condition is potentially caused by a failed engine governor.To remedy the problem, you should contact your local service center for assistance.

Figure 11 — Low Oil Pressure

Oil Pressure Switch

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

GENERATOR

MAINTENANCE

The generator warranty does not cover items that have been subjected to operator abuse or neglect.To receive full value from the warranty, the operator must maintain the engine as instructed in the engine owner’s manual.

IMPORTANT: Before performing any maintenance on the generator, be sure you follow all steps in “Servicing the System” on page 20.

Generator maintenance consists of keeping the unit clean. Operate the unit in an environment where it will not be exposed to excessive dust, dirt, moisture or any corrosive vapors. Cooling air louvers on the enclosure must not become clogged with snow, leaves,or any other foreign material.

Check the cleanliness of the unit frequently and clean when dust, dirt, oil, moisture or other foreign substances are visible on its exterior/interior surface.

NOTE: DO NOT use direct spray from a garden hose to clean generator.Water can enter the engine and generator and cause problems.

Changing Engine Oil and Filter

Remove the two screws from each plastic access cover and remove both access covers from the two sides of the generator enclosure.

Changing Oil

1. Place oil drain tube into approved container.

2. Push in and rotate oil drain fitting 1/4 turn counterclockwise. Slowly pull outward until oil starts draining (Figure 12). DO NOT pull oil drain fitting off engine.

3. When oil has drained, push oil drain fitting in and rotate 1/4 turn clockwise until it locks in place.

4. Slide oil drain tube up into clamp on generator.

Changing Oil Filter

1. Place oil drain tray over tubing and slide it under oil filter (Figure 13).

2. Follow instructions given in engine owner’s manual for changing oil filter.

3. Remove oil drain tray from under oil filter and clean up any spilled oil.

KEEP OUT OF REACH OF CHILDREN. DON'T POLLUTE. CONSERVE RESOURCES. RETURN USED OIL TO COLLECTION CENTERS.

To fill your engine with oil:

• Follow synthetic oil grade recommendation given in

“Engine Oil” on page 17 and oil fill instructions given in engine owner’s manual.

Figure 12 — Oil Drain Fitting

Figure 13 — Changing Oil Filter with Oil Drain Tray

oil drain tray

• Used motor oil has been shown to cause skin cancer in certain laboratory animals.

• Thoroughly wash exposed areas with soap and water.

Avoid prolonged or repeated skin contact with used motor oil.

CAUTION

• Refer to engine manual for oil fill information.

• Damage to equipment resulting from failure to follow this instruction will void warranty.

Any attempt to crank or start the engine before it has been properly filled with the recommended oil will result in equipment failure.

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

To Clean the Generator

• Use a damp cloth to wipe exterior surfaces clean.

• Use a soft, bristle brush to loosen caked on dirt, oil, etc.

• Use a vacuum cleaner to pick up loose dirt and debris.

• Use low pressure air (not to exceed 25 psi) to blow away dirt. Inspect cooling air slots and openings on the generator.These openings must be kept clean and unobstructed.

When Calling the Factory

You must have the following information at hand if it is necessary to contact a local service center regarding service or repair of this unit:

1. Obtain unit Model Number and Serial Number from unit data decal. See “Know Your Standby Generator” diagram for location.

2. Obtain engine Model/Type/Code numbers from engine label. See “Know Your Standby Generator” diagram for location. Please note that model number may vary slightly from that presented herein.

STORAGE

The Briggs & Stratton Standby Generator is designed for continuous backup operational duty.As such, there is no need to take any storage precautions. However, if it becomes necessary to take the system out of service for an extended period, call Briggs & Stratton Technical Services at 1-800-743-4115, between 8:00 AM and 5:00 PM CT for specific recommendations.

• DO NOT expose generator to excessive moisture, dust, dirt, or corrosive vapors.

• DO NOT insert any objects through cooling slots.

Improper treatment of generator can damage it and shorten its life.

CAUTION

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

TROUBLESHOOTING

Problem Cause Correction

Engine is running, but no AC output is available.

1. Circuit breaker open or defective.

2. Fault in generator.

3. Poor wiring connections or defective transfer switch.

1. Reset or replace circuit breaker.

2. Contact local service facility.

3. Check and repair.

Engine runs good at no-load but "bogs down" when loads are connected.

1. Short circuit in a connected load.

2. Generator is overloaded.

3. Shorted generator circuit.

4. Fuel Pressure is incorrect.

5. Natural gas fuel mixture is incorrect.

1. Disconnect shorted electrical load.

2. See "Essential Circuits".

3. Contact local service facility.

4. See "The Gaseous Fuel System".

5. See "The Gaseous Fuel System".

Engine will not start; or starts and runs rough.

1. 15 Amp fuse missing or blown.

2. Out of fuel.

3. Failed battery.

1. Install (new) 15 Amp fuse. See “Know Your Control Panel”.

2. Open fuel valve(s); check propane tank.

3. Replace battery.

Engine shuts down during operation.

1. Out of fuel.

2. Fault indicator blinking.

1. Check fuel valves, fill propane tank.

2. Count blinks and refer to "Fault Detection System".

Loss of power on essential circuits.

1. Generator circuit breaker is open.

2. Transfer switch problems.

1. Reset circuit breaker.

2. See transfer switch manual.

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

NOTES

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

SCHEMATIC

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

WIRING DIAGRAM

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

EXPLODED VIEW - MAIN UNIT

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

PARTS LIST - MAIN UNIT

Item Part # Description

1 B191860GS WELDMENT, Cradle 2 194568GS ASSY, Duct,Air Muffler 3 193536GS TRAY, Oil Drain 4 191793GS ADAPTER, Engine 5 NSP ASSY, Alternator (see page 34) 6 194728GS KIT, Hardware Mounting Adapter 7 * BOLT, Swage, 1/4 - 20 x 1/2 8 96796GS WASHER

9 193012GS SEAL, Engine Air Intake 10 75246GS SCREW, 3/8 - 16 x 1-1/4 Taptite 11 187365HGS HHCS, 5/16-24 x 9.84 12 194990GS KIT, Deflector Muffler Assy w/ Hrdwr 13 193605GS ASSY, Deflector Muffler 14 194569GS BRACKET, Muffler 15 692236 GASKET 16 83512GS SCREW, M8 1.25 x 15,Taptite 17 193064GS MUFFLER 18 698941 SCREW, Socket Head Cap 19 194159GS PIPE, Exhaust 20 195008GS KIT, Muffler Hardware 21 194209GS KIT,Vibration Mount 22 192940GS CLIP, Retainer Fuel Hose 23 * HHCS, M6 - 1.0 x 16 24 192853GS COLLAR, Inlet Air 25 186071GS VALVE, Oil Drain 26 74908GS SCREW, M5- .8 x 10 Taptite 34 192906GS COVER Bearing 35 194992GS KIT, Oil Hose w/ Clamp 48 15253621GS WIRE, Ground

900 NSP ENGINE

Items Not Illustrated

194943GS MANUAL, Owner’s MS5936 MANUAL, Engine 194089GS ASSY, Disconnect Box 190824GS HOSE, Flex

* - Items without part numbers are common fasteners and are available at local hardware stores.

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

EXPLODED VIEW - ENCLOSURE

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

PARTS LIST - ENCLOSURE

Item Part # Description

1 NSP PAD,Drilled, ELS

2 NSP BASE, Plate

3 195224GS PANEL, Right side w/Insulation

4 195226GS PANEL, Front

5 195331GS PANEL, Left Side w/Insulation

6 194751GS COVER, Oil Filter Drain

7 195228GS ASSY, Intake,Air

8 77816GS DECAL, Caution Hot Muffler

9 194793GS ASSY, Unit Cover 10 194993GS KIT,AVR Circuit Board w/ Hrdwr 11 194991GS KIT, Enclosure Hardware Bag 12 B191860GS CRADLE 13 * SCREW, 12-24 x 1/2 Thread Forming 14 190849GS DECAL, Logo 16 193506GS DECAL, Caution Hot Surface 17 * BOLT, Swage, 1/4 - 20 x 1/2 48 15253621GS WIRE, Ground

* - Items without part numbers are common fasteners and are available at local hardware stores.

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

EXPLODED VIEW - CONTROL PANEL

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

PARTS LIST - CONTROL PANEL

Item Part # Description

1 195229GS ASSY, Control Box 2 195227GS ASSY, Panel, Control 3 195225GS PANEL, Back Cover 4 195004GS KIT, Control Board w/ Clips 5 195003GS KIT, Battery Charge Circuit w/ Clips 6 190818EGS BREAKER, Circuit, 30A 7 87799GS SWITCH, Rocker 8 * SCREW, #10 x 5.8"

9 * WASHER, Shakeproof #6 10 * PPHMS, #6 - 32 x 3/8" 11 193423GS SWITCH 12 195006GS KIT, Fuse Holder w/ Fuse 13 192455GS BUSHING, Snap 5/8" 14 186173GS BUSHING, Snap 1-3/8" 15 186582GS BUSHING, Snap 7/8" 16 195007GS KIT,Wire Harness with Crimp Nut 17 * HHCS, M6 - 1.0 x 30 18 195009GS KIT, Plastic Clips 19 * SCREW, 12 -24 x 1/2 Thd Forming 20 * WASHER, Shakeproof 21 * BOLT, Swage, 1/4 - 20 x 1/2 22 193171GS ASSY,Wire 23 691656 CONTACTOR, Starter 24 194659GS ASSY,Wire 25 194251GS KIT, Hardware Starter Contact 26 188573AGS ASSY,Wire, Series w/2 Ring Lug 27 194250GS KIT, J-Bolt/Strap with Hardware 28 193347GS KIT, Battery Hardware 29 188443GS BATTERY 30 193291GS REGULATOR, Fuel 31 186151GS FITTING, Elbow, 3/4 NPT 32 186148GS HOSE, Gas, Reg. to Valve 33 186150GS FITTING, Elbow, 3/8 NPT 34 195005GS KIT, Hose, Reg to Engine with Clamps 35 193537CGS ASSY,Wire 36 192449GS FITTING, Nipple, 3/4 x 2 37 B4773GS SOLENOID, Gas Fuel 38 186646GS DECAL,Warning,Auto Start 39 186647GS DECAL,Warning, Outdoor Install 40 190992GS DECAL,Warning Electrical Shock 41 186645GS DECAL, Caution, Shock 42 195306GS DECAL, Set Exercise Timer 43 B4986GS DECAL, Ground 44 * NUT, M6 - 1.0 45 * WASHER, Lock, 1/4 46 186641GS DECAL, Operating Instructions 47 * SCREW, 10 x 32 x 1 Phillips Truss Head

* - Items without part numbers are common fasteners and are available at local hardware stores.

Briggs & Stratton Power Products Standby Generator

Installation, Start-Up and Owner’s Manual

EXPLODED VIEW AND PARTS LIST - ALTERNATOR

Item Part # Description

1 186059GS ADAPTER, Mounting,Alternator 2 195430GS ROTOR 3 193091AGS STATOR 4 193336GS RBC, (with O-Ring p/n 189197GS) 5 86308KGS HHCS, M6 - 1.0 x 140 SEMS 6 66386GS ASSY, Holder, Brush 7 66849GS TAPTITE, M5 - 0.8 x 16 8 22694GS RECEPTACLE, 6 pin

9 81917GS PIN, Roll, 4mm x 10 10 193472GS HARNESS,Wire DC Charge 11 192906GS COVER, Bearing 12 74908GS SCREW, M5 - .8 x 10 Taptite

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC EQUIPMENT OWNER WARRANTY POLICY

LIMITED WARRANTY

Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s), of the equipment that is defective in material or workmanship or both. Transportation charges on parts submitted for repair or replacement under this warranty must be borne by purchaser. This warranty is effective for the time periods and subject to the conditions stated below. For warranty service, find the nearest Authorized Service Dealer in our dealer locator map at www.briggspowerproducts.com.

THERE IS NO OTHER EXPRESS WARRANTY. IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR FROM PURCHASE, OR TO THE EXTENT PERMITTED BY LAW ANY AND ALL IMPLIED WARRANTIES ARE EXCLUDED. LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES ARE EXCLUDED TO THE EXTENT EXCLUSION IS PERMITTED BY LAW. Some states or countries do not allow limitations on how long an implied warranty lasts, and some states or countries do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation and exclusion may not apply to you. This warranty gives you specific legal rights and you may also have other rights which vary from state to state or country to country.

OUR EQUIPMENT*

OUTBOARD

MOTOR

PRESSURE

WASHER

WATER PUMP

(Not available in the

USA)

PORTABLE

GENERATOR

WELDER

Less tthan 110 KKW 10 KKW oor ggreater

Transfer sswitch

2 years

none

1 year

90 days

1 year

90 days

2 years

1 year

2 years

none

3 years or

1500 hours

none

3 years

none

WARRANTY PERIOD**

HOME GENERATOR SYSTEM

Consumer Use

Commercial Use

* The engine and starting batteries are warranted solely by the manufacturers of those products. ** 2 years for all consumer products in the European Union. Parts only on 2nd year for consumer use of Portable Generator and

Home Generator System - Less than 10 KW, outside of European Union.

The warranty period begins on the date of purchase by the first retail consumer or commercial end user, and continues for the period of time stated in the table above. “Consumer use" means personal residential household use by a retail consumer. “Commercial use" means all other uses, including use for commercial, income producing or rental purposes. Once equipment has experienced commercial use, it shall thereafter be considered as commercial use for purposes of this warranty. Equipment used for Prime Power in place of utility are not applicable to

this warranty. Electric Powered Pressure Washers used for commercial purposes are not warranted.

NO WARRANTY REGISTRATION IS NECESSARY TO OBTAIN WARRANTY ON BRIGGS & STRATTON PRODUCTS. SAVE YOUR PROOF OF PURCHASE RECEIPT. IF YOU DO NOT PROVIDE PROOF OF THE INITIAL PURCHASE DATE AT THE TIME WARRANTY SERVICE IS REQUESTED, THE MANUFACTURING DATE OF THE PRODUCT WILL BE USED TO DETERMINE THE WARRANTY PERIOD.

ABOUT YOUR WARRANTY

We welcome warranty repair and apologize to you for being inconvenienced. Any Authorized Service Dealer may perform warranty repairs. Most warranty repairs are handled routinely, but sometimes requests for warranty service may not be appropriate. For example, warranty service would not apply if equipment damage occurred because of misuse, lack of routine maintenance, shipping, handling, warehousing or improper installation. Similarly, the warranty is void if the manufacturing date or the serial number on the equipment has been removed or the equipment has been altered or modified. During the warranty period, the Authorized Service Dealer, at its option, will repair or replace any part that, upon examination, is found to be defective under normal use and service. This warranty will not cover the following repairs and equipment:

• Normal Wear: Outdoor Power Equipment, like all mechanical devices, needs periodic parts and service to perform well. This warranty does not

cover repair when normal use has exhausted the life of a part or the equipment.

• Installation and Maintenance: This warranty does not apply to equipment or parts that have been subjected to improper or unauthorized

installation or alteration and modification, misuse, negligence, accident, overloading, overspeeding, improper maintenance, repair or storage so as, in our judgment, to adversely affect its performance and reliability. This warranty also does not cover normal maintenance such as adjustments, fuel system cleaning and obstruction (due to chemical, dirt, carbon, lime, etc.).

• Other Exclusions: This warranty excludes wear items such as quick couplers, oil gauges, belts, o-rings, filters, pump packing, etc., pumps that

have been run without water supplied or damage or malfunctions resulting from accidents, abuse, modifications, alterations, or improper servicing or freezing or chemical deterioration. Accessory parts such as guns, hoses, wands and nozzles are excluded from the product warranty. Also excluded is used, reconditioned, and demonstration equipment; equipment used for prime power in place of utility power and equipment used in life support applications.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WI, USA

Effective June 1, 2004 replaces all undated Warranties and all Warranties dated before June 1, 2004

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

TABLA DE CONTENIDO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

REGLAS DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-38

INTRODUCCIÓN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

RESPONSABILIDADES DEL CLIENTE . . . . . . . . . . . . . . . . . . . . 39

RESPONSABILIDADES DEL INSTALADOR. . . . . . . . . . . . . . . . 39

ASISTENCIA PARA LA INSTALACIÓN . . . . . . . . . . . . . . . . . . . 39

Para el Propietario Comercial o Doméstico. . . . . . . . 39

Para el Agente de Ventas/Contratista. . . . . . . . . . . . . . 39

CONOZCA SU GENERADOR DE RESERVA . . . . . . . . . . . . . . 40

CONOZCA EL PANEL DE CONTROL. . . . . . . . . . . . . . . . . . . 41

ORIENTACIÓN PARA EL PROPIETARIO . . . . . . . . . . . . . . . . . 42

Factores Relacionados con el Combustible . . . . . . . . . . . . 42

Disminución de la Potencia a Temperaturas Elevadas o

en Lugares Altos. . . . . . . . . . . . . . . . . . . . . . 42

PROCEDIMIENTOS DE INSTALACIÓN . . . . . . . . . . . . . . . . . . 42

Precauciones al Momento del Desempaque . . . . . . . . . . . . 42

Inspección al Momento de la Entrega . . . . . . . . . . . . . . . . . 42

Conmutadores de Transferencia Aprobados . . . . . . . . . . . . 42

Contenido de la Caja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Herramientas/Equipos Especiales Necesarias . . . . . . . . . . . 43

Elevación del Generador . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Ubicación del Generador de Reserva . . . . . . . . . . . . . . . . . 43

Distancias Desde el Generador. . . . . . . . . . . . . . . . . . 43

Directrices Generales de Ubicación . . . . . . . . . . . . . . 43

Circuitos Fundamentales. . . . . . . . . . . . . . . . . . . . . . . . . 43-44

Selección de los Circuitos Fundamentales . . . . . . . . . 44

Directrices de Montaje del Cuadro de Desconexión. . . . . 45

Dimensiones de la Entrada de Combustible . . . . . . . . . . . . 45

Techo y Puerta de Acceso Desmontables. . . . . . . . . . . . . . 45

Para Desmontar el Techo: . . . . . . . . . . . . . . . . . . . . . . 45

Para Desmontar la Puerta de Acceso:. . . . . . . . . . . . . 45

Para Instalar la Puerta de Acceso y el Techo: . . . . . . . 45

SISTEMA DE COMBUSTIBLE GASEOSO . . . . . . . . . . . . . . . 46-47

Consumo de Combustible . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Dimensiones de la Cañería de Combustible . . . . . . . . . . . . 48

Cuadro de Comparación de Combustibles. . . . . . . . . . . . . 49

Tamaño del Tanque de Propano Requerido a Distintas

Temperaturas Cuando se Mantiene con la Mitad de

su Capacidad, como Mínimo . . . . . . . . . . . . . . . . 49

Sistema de Conexión de c.a. del Generador. . . . . . . . . . . . 50

Conexión a Tierra del Sistema. . . . . . . . . . . . . . . . . . . . . . . 50

Interconexiones del Circuito de Control . . . . . . . . . . . . . . 50

Placa de LED Remoto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

ANTES DEL ARRANQUE INICIAL. . . . . . . . . . . . . . . . . . . . . . . 51

Aceite de Motor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Consideraciones Sobre el Aceite. . . . . . . . . . . . . . . . . 51

Conexión de la Batería . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Sistema de Suministro de Combustible. . . . . . . . . . . . . . . . 51

SELECCIÓN DEL SISTEMA DE COMBUSTIBLE. . . . . . . . . . 51-52

ARRANQUE INICIAL (SIN CARGA) . . . . . . . . . . . . . . . . . . . . . 52

SECUENCIA DE OPERACIÓN AUTOMÁTICA . . . . . . . . . . . . 52

Sensor de Caída de Tensión de la Compañía Proveedora

de Electricidad . . . . . . . . . . . . . . . . . . . . . . . 52

Sensor de Excitación de Tensión de la Compañía

Proveedora de Electricidad . . . . . . . . . . . . . 52

Temporizador de Enfriamiento del Motor . . . . . . . . . 52

AJUSTE DEL TEMPORIZADOR DE EJERCICIO . . . . . . . . . . . . 53

INSPECCIÓN POSTERIOR A LA INSTALACIÓN. . . . . . . . . . . 53

ESPECIFICACIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

OPERACIÓN AUTOMÁTICA . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Verificación de la Operación Automática . . . . . . . . . . . . . . 54

Paro del Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

SISTEMA DE DETECCIÓN DE FALLAS. . . . . . . . . . . . . . . . . . . 54

Restablecimiento del Sistema de Detección de Fallas 55

No se Enciende el LED - Batería Descargada. . . . . . . 55

Baja presión de aceite . . . . . . . . . . . . . . . . . . . . . . . . . 55

El motor no arranca. . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Baja frecuencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Sobrevelocidad del motor . . . . . . . . . . . . . . . . . . . . . . 55

MANTENIMIENTO DEL GENERADOR. . . . . . . . . . . . . . . . . . . 56

Cambio del Aceite del Motor y del Filtro . . . . . . . . . . . . . . 56

Cambio del Aceite . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Cambio del Filtro de Aceite. . . . . . . . . . . . . . . . . . . . . 56

Para Limpiar el Generador. . . . . . . . . . . . . . . . . . . . . . . . . . 57

Si Llama a la Fábrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

ALMACENAMIENTO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

REPARACION DE AVERIAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

ESQUEMA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

DIAGRAMA DE CABLEADO . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

PIEZAS DE REPUESTO. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-34

GARANTÍA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

TABLA DE CONTENIDO

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

INSTRUCCIONES DE SEGURIDAD

El símbolo de alerta de seguridad ( ) es usado con una palabra (PELIGRO,ADVERTENCIA, PRECAUCIÓN), un mensaje por escrito o una ilustración, para alertarlo acerca de cualquier situación de peligro que pueda existir. PELIGRO indica un riesgo el cual, si no se evita, causará la muerte o una herida grave. ADVERTENCIA indica un riesgo el cual, si no se evita, puede causar la muerte o una herida grave. PRECAUCIÓN indica un riesgo, el cual, si no se evita, puede causar heridas menores o moderadas. PRECAUCIÓN, cuando se usa sin el símbolo de alerta, indica una situación que podría resultar en el daño del equipo. Siga los mensajes de seguridad para evitar o reducir los riesgos de heridas e inclusive la muerte.

El fabricante no puede prever todas las posibles circunstancias que pueden implicar riesgos. Por lo tanto, las advertencias que aparecen en este manual y las etiquetas y calcomanías adheridas a la unidad no incluyen todas las posibilidades. Si aplica un procedimiento, método de trabajo o técnica de operación no recomendada específicamente por el fabricante, debe estar seguro de que se trata de una práctica segura para usted y para otras personas.También debe asegurarse de que el procedimiento, método de trabajo o técnica de operación que elija, no haga que el generador se torne inseguro.

NOTA: El generador viene equipado con un silenciador del escape con amortiguador de chispas. El operador o el propietario debe mantener el amortiguador de chispas en perfectas condiciones de funcionamiento. En el estado de California, el amortiguador de chispas es un elemento requerido por la ley (Sección 4442 del California Public Resources Code). Otros estados pueden tener leyes similares. En los territorios federales se aplican las leyes federales.

Únicamente los electricistas capacitados y los técnicos

especializados en combustibles gaseosos pueden

intentar instalar este sistema. Dicha instalación debe

cumplir estrictamente con los códigos, las regulaciones y

las normas correspondientes.

ADVERTENCIA

• NO permita ninguna llama abierta, chispa, calor, o encienda un cigarrillo durante y por varios minutos después de haber recargado la batería.

• Lleve puestos las gafas protectoras, delantal y guantes de goma.

Las baterías almacenadas producen hidrógeno explosivo mientras estén siendo recargadas.

El hidrógeno puede permanecer cerca de la batería por un periodo largo de tiempo, después que la batería haya sido recargada.

Una pequeña chispa puede encender el hidrógeno y causar una explosión.

Usted puede quedar ciego o sufrir heridas muy graves. El fluido de electrolito de la batería contiene ácido y

es extremadamente cáustico. El contacto con el fluido de la batería puede causar

quemaduras químicas severas.

PELIGRO

• Opere el generador SOLAMENTE al aire libre.

• Mantenga al menos 3 pies de espacio libre alrededor del generador, para la adecuada ventilación.

Al generador funcionar, se produce monóxido de carbono, un gas inodoro y venenoso.

El respirar el monóxido de carbono, producirá náusea, desmayo o la muerte.

PELIGRO

• Cuando use un generador como poder de energía auxiliar, notifique a la compañía de utilidades.

• NO toque los alambres pelados o receptáculos.

• NO use un generador con cables eléctricos que estén malgastados, rotos, pelados o dañados de cualquier forma.

• NO maneje el generador o cables eléctricos mientras esté parado en agua, descalzo o cuando las manos y los pies estén mojados.

• Si fuera necesario realizar trabajos en cercanías de la unidad mientras está en funcionamiento, párese sobre una superficie seca y aislada para reducir los riesgos de una descarga.

• NO permita que personas descalificadas o niños operen o sirvan al generador.

• En caso de que se produzca un accidente causado por una descarga eléctrica, cierre inmediatamente la fuente de energía eléctrica y contacta administración local. Evite el contacto directo con la

víctima.

• Antes de realizar cualquier tarea de mantenimiento en el generador, desconecte primero el cable de la batería marcado como NEGATIVE, NEG o (-). Cuando haya terminado, vuelva a conectar el cable en último lugar.

• Una vez que el generador de reserva está instalado, el generador puede arrancar manualmente sin ninguna advertencia cada vez que se produce una falla en el suministro de electricidad. Para evitar posibles lesiones, siempre fije el interruptor AUTO/OFF/MANUAL en OFF, Y retire el fusible de 15 Amperios ANTES de realizar trabajos en el equipo.

Los generadores producen un voltaje muy poderoso. Si no hace tierra apropiadamente con un generador,

puede hacer que ocurra un electrocutamiento. Si no aísla el generador de utilidades de energía,

puede hacer que los trabajadores de electricidad sufran heridas graves e inclusive la muerte, debido a la retroalimentación de la energía eléctrica.

ADVERTENCIA

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

• Instale el sistema de suministro de combustible de acuerdo con los códigos de gas combustible que correspondan.

• Antes de poner en servicio el generador de reserva, se deben purgar las líneas del sistema de combustible y se debe probar si presentan pérdidas.

• Una vez instalado el sistema, se lo debe inspeccionar en forma periódica.

• NO se debe permitir que se produzca ninguna pérdida.

• NO haga funcionar el motor si se percibe olor a combustible o si existe alguna otra fuente de ignición.

• NO fume cerca del generador.Limpie en forma inmediata cualquier derrame de aceite.Asegúrese de no dejar materiales combustibles en el compartimiento del generador.Mantenga el área próxima al generador limpia y libre de desperdicios.

El Gas Natural y el Propano son extremadamente inflamables y explosivos.

El fuego o una explosión pueden causar quemaduras severas e inclusive la muerte.

ADVERTENCIA

• NO toque las superficies calientes.

• Permita que el equipo se enfríe antes de tocarlo.

Los motores al funcionar producen calor. La temperatura del silenciador y de las áreas cercanas puede alcanzar o pasar los 150°F (65°C).

Quemaduras severas pueden ocurrir al hacer contacto.

ADVERTENCIA

• NO cambie ninguna velocidad determinada. El generador suministra una frecuencia y un voltaje calificado cuando funciona a una velocidad determinada.

• NO modifique al generador en ninguna forma.

Las velocidades de operación en exceso, aumentan los riesgos de heridas y daños al generador.

Las velocidades bajan en exceso,imponen una carga muy pesada.

PRECAUCIÓN

• Vea "Circuitos Fundamentales" en la página 43.

• Encienda su generador y deje que el motor se estabilice antes de conectar las cargas eléctricas.

El sobrepasar la capacidad del amperaje y vataje del generador, puede dañar al generador y los aparatos eléctricos conectados al mismo.

PRECAUCIÓN

• Use el generador solamente con la finalidad para el cual fue diseñado.

• Si usted tiene alguna pregunta acerca de las finalidades de uso del generador, pregúntele a su concesionario o contacte a Briggs and Stratton.

• Opere el generador solamente en superficies niveladas.

• Para la correcta operación del generador es fundamental contar con ventilación y una circulación de aire de refrigeración adecuada y que no sufra obstrucciones.

• La puerta de acceso y el techo deben estar instalados siempre que la unidad esté en funcionamiento.

• NO exponga al generador a una humedad excesiva, polvo, suciedad o vapores corrosivos.

• A pesar del diseño seguro del generador de reserva, si se opera este equipo en forma imprudente, si no se cumple con el mantenimiento o si se actúa con descuido, se pueden producir lesiones o la muerte.

• Permanezca siempre alerta cuando trabaje con este equipo. Nunca trabaje con este equipo si se siente cansado física o mentalmente.

• NUNCA encienda el motor si el filtro de aire o su cubierta han sido retirados.

• NO inserte cualquier objeto a través de las ranuras de enfriamiento.

• NUNCA utilice el generador ni ninguna de sus piezas como escalera. Si se sube sobre la unidad, sus piezas se pueden ver sobreexigidas y pueden romperse. Esto puede dar como resultado condiciones de operación peligrosas como consecuencias de la fuga de gases del escape, pérdida de combustible, pérdida de aceite, etc.

• Si los aparatos conectados se sobrecalientan, apáguelos y desconéctelos del generador.

• Apague el generador si:

-Se pierde la salida eléctrica;

-El equipo produce chispas, humo o emite llamas;

-La unidad vibra de una manera excesiva.

El tratamiento inadecuado del generador puede dañarlo y acortar su vida productiva.

PRECAUCIÓN

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

INTRODUCCIÓN

Muchas gracias por comprar un generador de reserva Briggs &

Stratton. Este producto está pensado para utilizarlo como un sistema de reserva opcional y proporciona una fuente alternativa de energía eléctrica con capacidad para alimentar cargas tales como sistemas de calefacción y refrigeración y sistemas de telecomunicaciones, que cuando dejan de funcionar a causa de una interrupción de la alimentación eléctrica de la red pueden producir incomodidades o problemas. Este producto no pertenece a la categoría de reserva de emergencia según lo definido por la norma NFPA 70 (NEC).

Este manual contiene las instrucciones para la instalación y el arranque de los generador de reserva que trabajan con dispositivos de 120 y 240 Voltios,con corriente monofásica a 60 Hz.

Se han tomado todos los recaudos posibles para asegurar que la información incluida en este manual sea correcta y esté actualizada. Sin embargo, los fabricantes se reservan el derecho de cambiar, alterar o mejorar el sistema de cualquier otra manera y en cualquier momento, sin previo aviso.

Briggs and Stratton ha hecho todo lo posible para lograr una instalación segura, eficiente y rentable. Como cada instalación es única, es imposible conocer e informar acerca de todos los procedimientos y métodos mediante los cuales se puede realizar la instalación.Tampoco es posible conocer los riesgos o resultados potenciales de cada método o procedimiento.Por todo lo expuesto,

La instalación de los generador de reserva debe estar a

cargo de contratistas especializados en electricidad y

plomería, sin excepciones. Las instalaciones deben

cumplir estrictamente con todos los códigos, regulaciones

y normas industriales aplicables.

RESPONSABILIDADES DEL

CLIENTE

• Lea y cumpla las instrucciones incluidas en este manual, en especial la sección dedicada a la seguridad y la sección relacionada con la selección de los circuitos fundamentales.

• Siga un programa regular para mantener, cuidar y utilizar el generador de reserva, según se especifica en este manual.

RESPONSABILIDADES DEL

INSTALADOR

• Lea y observe las reglas de seguridad que se encuentran en este manual.

• Lea y siga las instrucciones que se encuentran en este manual.

IMPORTANTE: Si se utiliza el generador a una temperatura inferior a -12 ºC (10 ºF), será necesario instalar un calentador de batería y un calentador de aceite. Podrá encontrar ambos accesorios en su distribuidor

local.

Asistencia para la instalación

Para el Propietario Comercial o Doméstico:

Para que pueda tomar decisiones fundamentadas y lograr una comunicación efectiva con el o los contratistas de instalación,

Lea y comprenda la sección de este manual denominada

Orientación para el Propietario ANTES

de contratar o

iniciar la instalación de su Generador de Reserva.

Para coordinar y organizar una instalación adecuada, consulte al comercio en el cual adquirió su generador de reserva Briggs & Stratton, a su agente de ventas o a la compañía proveedora de electricidad.

La garantía del Generador de Reserva se ANULA

si la

instalación del sistema no está a cargo de profesionales

especializados en electricidad y plomería debidamente

certificados y matriculados.

Para el Agente de Ventas/Contratista que Realiza la instalación:

Para la mayoría de las aplicaciones,el Manual de Instalación contiene toda la información necesaria para instalar y arrancar adecuadamente el generador de reserva.Este manual describe también la selección de los circuitos fundamentales, la operación de rutina y los procedimientos de mantenimiento que debe llevar a cabo el propietario.

Si necesita más información, llame al 1-800-743-4115, entre las 8:00 AM y las 5:00 PM hora del centro.

El sistema de control de emisiones para este generador está garantizado para las normas establecidas por la Agencia de Protección Ambiental de EE.UU. y por el Consejo de Recursos del Aire de California (CARB).

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

CONOZCA SU GENERADOR DE RESERVA

Lea este manual del propietario y las reglas de seguridad antes de operar su generador.

Compare las ilustraciones con su Generador para familiarizarse con las ubicaciones de los diferentes controles y ajustes.Conserve este manual para referencias futuras.

Depurador

de Aire

Filtro de

Aceite

Calcomanía de

Datos de la Unidad

Salida del

Escape

Tapón de Llenado y Varilla de Nivel de Aceite

Entrada de Combustible

Panel de Control

(vea pagina 41)

Batería

Manguera de Drenaje de Aceite

Etiqueta del Motor

Cuadro de Desconexión

Batería - La batería sellada de 12 Voltios de c.c. y 33 Amperios/h proporciona la energía necesaria para arrancar el motor. La batería recibe carga lenta y continua mientras el generador no está en funcionamiento.

Calcomanía de Datos de la Unidad - Identifica a la unidad mediante un número de serie.

Cuadro de Desconexión - Cómodo cuadro de conexiones de fácil instalación. Permite la conexión a la salida del generador y la desconexión de la entrada de la red pública.

Depurador de Aire - Filtra el aire de entrada a medida que penetra en el motor.

Entrada de Combustible - Conecte una línea de suministro de combustible adecuada.

Etiqueta del Motor (embutido en la parte superior de la tapa de válvulas) - Identifica el tipo y modelo del motor.

Filtro de Aceite - Filtra el aceite del motor para prolongar la

vida útil del sistema. Manguera de Drenaje de Aceite - Provista para facilitar el

cambio de aceite. Orificios para Horquilla Elevadora - Proporcionado en cada

esquina para levantar el generador. Panel de Control - Se utiliza para distintas funciones de

mantenimiento, operación y prueba. Consulte la sección "CONOZCA EL PANEL DE CONTROL", en la página siguiente.

Salida del Escape - Silenciador de alto rendimiento que disminuye los ruidos del motor para cumplir con los códigos necesarios para zonas residenciales.

Tapón de Llenado y Varilla de Nivel de Aceite - Permite comprobar el nivel de aceite y llenar el motor.

El generador se muestra sin el techo, la puerta de acceso de plástico y la puerta del panel de control para una mayor claridad.

Orificios para Horquilla Elevadora

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

Fusible de 15 Amperios - Protege los circuitos de control de c.c. del generador de reserva. Si el fusible está "quemado" (fundido abierto) o si se ha retirado, el motor no se puede arrancar ni arrancar manualmente en forma lenta. Reemplace el fusible utilizando únicamente un fusible BUS AGC de 15 Amperios.

Interruptor AUTO/OFF/MANUAL - Este dispositivo de tres posiciones es el control más importante en el sistema. Se utiliza de la siguiente manera:

• La posición "AUTO" corresponde al modo normal

funcionamiento. Si se detecta una interrupción de la alimentación eléctrica de la red, el generador arranca automáticamente. Cuando se restablece la alimentación de la red, el generador se para y queda preparado para la próxima interrupción del suministro de la red eléctrica.

• La posición "OFF" para el generador, impide su arranque y reinicializa cualquier fallo detectado.

• La posición "MANUAL" arranca el generador. Se utiliza para funciones de mantenimiento o diagnóstico.

Interruptor de Configuración de Práctica - Se utiliza para configurar la hora y el día de la semana en que se inicia el ciclo de práctica. El ciclo de práctica sólo se produce en el modo AUTO.

Disyuntor - Protege el sistema contra las condiciones de sobrecorriente y debe estar en la posición ON para suministrar energía al conectador.

CONOZCA EL PANEL DE CONTROL

Compare esta ilustración del panel de control con su generador para familiarizarse con la ubicación de estos controles importantes:

Disyuntor

Interruptor de

Configuración de

Práctica

Interruptor

AUTO/OFF/MANUAL

Fusible de 15 Amperios

Set Exercise

Circuit Breaker

Auto/Off/Manual

15 Amp

Fuse

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

ORIENTACIÓN PARA EL

PROPIETARIO

En esta sección se brinda al propietario del generador de reserva la información necesaria para lograr la instalación más rentable y satisfactoria posible.

Las ilustraciones se aplican a circunstancias típicas y están destinadas a que usted se familiarice con las opciones de instalación disponibles con su generador de reserva. El entendimiento completo de dichas opciones permite tener un control fundamental sobre el costo de la instalación y garantiza su seguridad y satisfacción final.

Los códigos locales, la apariencia, los niveles de ruido, los tipos de combustible y las distancias son los factores fundamentales a tener en cuenta cuando se realiza la negociación con el profesional que tendrá a su cargo la instalación.Al aumentar la distancia desde el servicio eléctrico y la fuente de combustible gaseoso, se deben prolongar también las tuberías y los cables. Ello es necesario para cumplir con la normativa vigente y para superar las caídas de tensión eléctrica y de presión del combustible gaseoso.

Los factores antes mencionados tendrán un efecto directo sobre el precio general de la instalación del generador de reserva.

NOTA: En algunas áreas,es posible que deba obtener permisos

especiales para las instalaciones eléctricas del generador de reserva, permisos de construcción para la instalación de las líneas de gas y permisos para niveles de ruido admisibles. El instalador debe verificar los códigos locales Y obtener los permisos correspondientes antes de instalar el sistema.

Factores Relacionados con el Combustible

El tipo de combustible utilizado para hacer funcionar el generador eléctrico es un aspecto importante que hay que tener en cuenta ya que afecta a toda la instalación. El generador se prueba y ajusta en fábrica para utilizar gas natural.También puede utilizar propano líquido (PL) como combustible mediante la instalación del juego de conversión que acompaña a la unidad.

Se recomienda respetar las siguientes directrices para obtener el rendimiento óptimo del generador:

En motores preparados para funcionar a gas propano (PL),el propano comercial de grado HD5 con un nivel de energía combustible mínimo de 2500 BTU/pie cúbico con un contenido de propileno máximo del 5% y un contenido de gas butano o gases más pesados y un contenido mínimo de propano de 90%.

Disminución de la Potencia a Temperaturas Elevadas o en Lugares Altos

La densidad del aire es menor en alturas elevadas, dando como resultado una menor energía disponible del motor. Específicamente, la potencia del motor disminuirá un 3.5% cada 1000 pies (300 metros) por sobre el nivel del mar y un 1% cada 10° F (5.6°C) por encima de los 77°F (25°C).Tanto usted como el instalador deben tener en cuenta estos factores cuando determinen la carga total del generador.

PROCEDIMIENTOS DE

INSTALACIÓN

Precauciones al Momento del Desempaque

La unidad se envía abulonada a su placa de montaje, lista para engancharla hacia arriba.Tenga cuidado a fin de evitar daños causados por caídas, golpes, choques, etc. Guarde y desempaque la caja ubicando el lado correcto hacia arriba, tal como se indica en la misma.

Inspección al Momento de la Entrega

Luego de retirar la caja, inspeccione cuidadosamente el generador de reserva para detectar cualquier daño que pudiera haber ocurrido durante el traslado.

IMPORTANTE: Si en el momento de la entrega se detecta alguna pérdida o daño, solicite a la persona o personas encargadas de la entrega que dejen debida constancia en la nota de entrega y que firmen debajo de la nota del consignador donde se informa acerca de la pérdida o daño.Si la pérdida o el daño se detecta después de la entrega, separe los materiales dañados y póngase en contacto con el transportista para llevar a cabo los procedimientos de reclamo.Las piezas perdidas o dañadas no están garantizadas.

Conmutadores de Transferencia Aprobados

El generador de reserva doméstico debe ser utilizado ÚNICAMENTE con los siguientes interruptores de transferencia aprobados por UL. La conexión a cualquier interruptor de transferencia supondrá la anulación de la garantía del generador.

• Este equipo cuenta con una válvula automática de seguridad de cierre de combustible.

• NO haga funcionar el equipo si la válvula de cierre de combustible no funciona o ha sido retirada.

El Gas Natural y el Propano son extremadamente inflamables y explosivos.

El fuego o una explosión pueden causar quemaduras severas e inclusive la muerte.

ADVERTENCIA

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

Contenido de la Caja

El generador de reserva incluye lo siguiente:

• Generador de reserva de reserva con cuadro de desconexión

• Placa de montaje fijada previamente

• Un tubo de enganche flexible de 24"

• Manual de instalación, de puesta en marcha y del propietario

• Lista de verificación de la instalación

• Placa de LED remotos

• Bandeja de vaciado de aceite

• Pintura de contacto

• Un fusible de 15 Amperios de repuesto

• Juego de conversión a PL

• Bolsa de tornillería para el techo

Herramientas/Equipos Especiales Necesarios

La herramienta (Ref. 19570) es necesaria para adaptar el generador de gas natural (GN) al consumo de propano líquido (PL).

Elevación del Generador

¡PRECAUCIÓN! El generador pesa más de 280 libras (127 kg).

En todas las etapas de manipulación y traslado de la unidad se deben utilizar las herramientas y los equipos apropiados y debe intervenir personal capacitado.

¡PRECAUCIÓN! NO levante la unidad por su parte superior

ya que se podrían producir daños.

Cada esquina del generador dispone de un orificio para horquilla elevadora entre la base y el soporte de montaje. Retoque los desconchones con la pintura que se suministra a tal efecto.

Ubicación del Generador de Reserva

Antes de aplicar estas pautas generales, consulte al propietario y comuníquele cualquier factor técnico a tener en cuenta que pudiera influir en sus decisiones y deseos.

Distancias Desde el Generador

El compartimiento del generador debe ubicarse a una distancia mínima de 3 pies (92 cm) de materiales combustibles. Deje al menos 3 pies (92 cm) en todo el perímetro del compartimiento para permitir el acceso al interior del mismo.

La salida del escape de la unidad debe estar por lo menos a 5 pies (152 cm) de cualquier ingreso a edificios (ventanas, puertas, espacios de ventilación, etc.) y los gases del escape no deben acumularse en espacios habitados (Figura 14).

Pautas Generales para la Ubicación del Generador

• La unidad SÓLO debe instalarse en exteriores.

• Ubique la unidad en un lugar preparado, que sea plano y cuente con sistemas de drenaje de agua.

• Instale la unidad en un lugar donde las aberturas de entrada y salida de aire no queden obstruidas por hojas, pasto, nieve, etc. Si los vientos preponderantes ocasionan voladuras o arrastres, es posible que deba construir un rompevientos para proteger la unidad.

• Instale el generador lo más cerca posible del sistema de transferencia de energía automático para reducir la longitud del cableado y las canalizaciones.

• Instale el generador lo más cerca posible del suministro de combustible para reducir la longitud de los caños.

IMPORTANTE: Es posible que las leyes o los códigos locales regulen la distancia al suministro de combustible.

El generador de reserva se envía ya unido a su placa de montaje. A menos que los códigos locales así lo soliciten, no es necesario construir una losa de concreto.

Si los códigos locales exigen ese requisito, construya una losa de concreto que tenga por lo menos 3 pulgadas (7.5 cm) de espesor y que sea 6 pulgadas (15 cm) más larga y más ancha que la unidad. Coloque la unidad sobre la losa utilizando pernos de anclaje para albañilería de 14" de diámetro (como mínimo), que sean lo suficientemente largos para soportar la unidad.

Circuitos Fundamentales

Consulte con el propietario para identificar claramente los circuitos del edificio que sean "esenciales".

Es importante comprender cuáles son los circuitos que el propietario desea incluir como "circuitos esenciales". Dependiendo de la energía eléctrica consumida en dichos circuitos, será posible transferir la mayoría o todos ellos al generador de reserva durante una interrupción normal de la alimentación eléctrica.

Figura 14 — Distancias desde el Generador de Reserva

La salida del escape debe

estar a una distancia

mínima de 5 pies (152 cm)

de cualquier ingreso a

edificios

Salida del

Escape

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

La guía de referencia de potencia en vatios que se muestra en la Figura 40 ayudará al propietario a tomar una decisión.Indica la potencia en vatios que utilizan muchos aparatos domésticos. Utilícela como ayuda para seleccionar los circuitos esenciales. Revise esta información con el propietario y transmítale todas las consideraciones técnicas que puedan afectar al coste de la instalación.

Selección de los Circuitos Fundamentales

Al seleccionar los circuitos fundamentales que pasarán a "Energía de Respaldo", es importante que la suma de las cargas de los circuitos combinados no supere la capacidad de potencia/corriente del generador.Tenga en cuenta lo siguiente para facilitar la selección de los circuitos fundamentales:

Sume la potencia total de todos los dispositivos eléctricos que se van a conectar al mismo tiempo. Este total NO debe ser mayor que la capacidad de vatiaje del generador.

La potencia nominal de la iluminación puede obtenerse observando las lamparillas. La potencia nominal de las herramientas, los electrodomésticos y los motores, por lo general se puede encontrar en una placa de datos o en una calcomanía adherida a cada dispositivo.

Si el electrodoméstico, la herramienta o el motor no muestra el valor de potencia, multiplique voltios por el valor nominal de corriente en amperios para determinar los vatios (Voltios x Amperios = Vatios).

Algunos motores eléctricos (los del tipo de inducción) requieren aproximadamente tres veces más vatios de potencia para arrancar que la que utilizan mientras están en funcionamiento. Esta sobrecarga dura sólo unos pocos segundos.Asegúrese de tener en cuenta este elevado valor de potencia de arranque cuando seleccione los dispositivos eléctricos que serán energizados utilizando el generador de reserva.

• Considere los vatios necesarios para arrancar el motor más grande.

• Agregue ese valor a los vatios totales necesarios para el funcionamiento de todas las otras cargas conectadas.

El generador de reserva Briggs & Stratton respeta los siguientes "valores nominales de energía de reserva fija":

El valor nominal de energía de reserva se aplica para proporcionar energía de emergencia para el tiempo que dure la interrupción del servicio de energía normal. No está disponible la capacidad de sobrecarga para este valor nominal.

Estos valores nominales son aplicables a instalaciones alimentadas por una fuente de energía eléctrica normal fiable. Este valor nominal sólo es aplicable a cargas variables con un factor de carga medio del 80% del valor nominal de reserva. El valor nominal de reserva sólo es aplicable para la alimentación eléctrica de reserva opcional cuando el grupo generador sirve como reserva para la fuente de alimentación normal de la compañía eléctrica.

Utilice la "Guía de Referencia de Potencia" provista y marque aquellos circuitos que considere "críticos" o "fundamentales". Tanto usted como el instalador deben tener en cuenta los rangos de temperatura ambiente y de altitud por sobre el nivel del mar cuando determinen la carga total del generador.

Dispositivo

Vatiaje de operación



Aire acondicionador (12000 Btu)*

1700



Aire acondicionador (24000 Btu)*

3800



Aire acondicionador (40000 Btu)*

6000



Cargador de baterías (20 amperios)

500



Sierra circular (6-1/2")

entre 800 y 1000



Secadora de ropa (eléctrica)*

5750



Secadora de ropa (a gas)*

700



Lavadora de ropa*

1150



Cafetera

1750



Compresor (1 HP)*

2000



Compresor (1/2 HP)*

1400



Compresor (3/4 HP)*

1800



Tenacillas rizadoras

700



Deshumidificador*

650



Manta eléctrica

400



Cocina eléctrica (por elemento)

1500



Sartén eléctrica

1250



Freezer*

700



Ventilador de caldera (3/5 HP)*

875



Sistema de apertura de la puerta del garaje*

entre 500 y 750



Secador de cabello

1200



Taladro de mano

entre 250 y 1100



Plancha

1200



Bomba de chorro*

800



Lamparilla de luz

100



Horno de microondas

entre 700 y 1000



Refrigerador de leche*

1100



Quemador de aceite en una caldera

300



Calefactor de ambientes a aceite (140000 Btu)

400



Calefactor de ambientes a aceite (30000 Btu)

150



Calefactor de ambientes a aceite (85000 Btu)

225



Radio

entre 50 y 200



Refrigerador

700



Aparato para cocimiento lento

200



Bomba sumergible (1 HP)*

2000



Bomba sumergible (1/2 HP)*

1500



Bomba sumergible (1-1/2 HP)*

2800



Bomba de sumidero*

entre 800 y 1050



Sierra de banco (10")*

entre 1750 y 2000



Televisor

entre 200 y 500



Tostadora

entre 1000 y 1650

Figura 40 — Guía de Referencia de Potencia

*Considere tres (3) veces el vatiaje indicado para arrancar el dispositivo

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

Directrices de Montaje del Cuadro de

Desconexión

El cuadro de desconexión está encerrado en una caja NEMA tipo 3R, que es adecuada para uso en interiores y a la intemperie.

Directrices de montaje del cuadro de desconexión:

• El cuadro de desconexión debe instalarse con fijaciones adecuadas para conexiones de conductos.

• Instale el cuadro de desconexiones en una estructura de apoyo firme y sólida, asegurándose de que esté nivelado y a plomo. Para ello, puede colocar arandelas entre el cuadro de desconexión y la superficie de montaje.

• NUNCA instale el cuadro de desconexión donde haya riesgo de goteo de sustancias corrosivas en la caja.

• Proteja el cuadro de desconexión en todo momento contra el exceso de humedad, polvo, suciedad, pelusas, arenilla y vapores corrosivos.

La Figura 41 ilustra la instalación habitual del cuadro de desconexión. Discuta las sugerencias y los cambios del diseño con el propietario antes de iniciar el proceso de instalación.

Dimensiones de la Entrada de Combustible

La Figura 42 muestra la situación del conector del conducto de combustible.

Techo y Puerta de Acceso Desmontables

El generador de reserva doméstico está equipado con una carcasa con techo desmontable y puerta de acceso al panel de control.

Para desmontar el techo:

Retire los cuatro tornillos y levante el techo.

Para desmontar la puerta de acceso:

1. Retire el techo como se ha descrito anteriormente.

2. Retire el tornillo de la parte superior de la puerta de acceso.

3. Extraiga la puerta de acceso tirando de ella y levantándola para separarla de la base. La puerta se separará de la carcasa del generador.

Para instalar la puerta de acceso y el techo:

1. Inserte la parte inferior de la puerta de acceso en la base.

2. Empuje la puerta de acceso hasta empotrarla en la carcasa.

3. Vuelva a colocar el tornillo de la puerta.

4. Vuelva a colocar el tejado y sus tornillos.

Figura 42 — Ubicacione de los Accesorios del Combustible

del Generador

3/4” NPT

Conector de la tubería

de combustible

4.5”

13.5”

Figura 41 — Montaje Habitual del Cuadro de Desconexión

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

SISTEMA DE COMBUSTIBLE

GASEOSO

Antes de aplicar estas pautas generales, consulte al propietario del generador de reserva y comuníquele cualquier factor técnico a tener en cuenta que pudiera influir en sus planes de instalación.

Las siguientes son reglas generales que se aplican a las cañerías utilizadas en los sistemas de combustible gaseoso:

• Las tuberías deben ser de un material que cumpla los reglamentos nacionales y locales y deben montarse rígidamente y protegerse contra las vibraciones.

• Instale cañería de gas flexibles (provistas) entre la entrada de combustible del generador de reserva y la cañería rígida.

• La cañería debe tener las dimensiones correctas que permitan mantener las presiones de suministro requeridas y el volumen de caudal en condiciones variables.

• Utilice un compuesto sellador o apto para juntas aprobado para cañerías en todos los accesorios adaptadores roscados. Se reducirán así las posibilidades de fugas.

• Las cañerías instaladas deben ser adecuadamente purgadas y se debe verificar que no tengan fugas, de acuerdo con las normas y los códigos correspondientes.

Tenga en cuenta los siguientes factores cuando planifique la instalación del sistema de suministro de combustible:

El motor del generador de reserva está provisto de un sistema carburador de combustible que cumple con las especificaciones del California Air Resources Board para sistemas de combustibles duales. La unidad puede funcionar a gas natural o propano líquido.

• Para facilitar las actividades de servicio del generador se debe ubicar en línea y fuera del edificio, al menos una válvula de cierre manual.

• La presión de suministro de gas natural en la entrada de combustible del generador debe estar entre 5 y 7 pulgadas de columna de agua con carga completa. La presión de suministro de PL debe estar entre 11 y 14 pulgadas de columna de agua con carga completa.

El generador de reserva viene preparado de fábrica para funcionar a gas natural. Si necesita cambiar gas natural a PL, se

deberá reconfigurar la unidad, tal como se describe en la página 51. Es conveniente que la conexión de combustible incorpore los

siguientes componentes:

• Una válvula de cierre manual de combustible ubicada en el interior del edificio.

• Una válvula de cierre manual de combustible ubicada fuera del edificio, justo antes del generador.

• Al final de la cañería rígida se debe incluir un separador de sedimentos.

• Se debe contar también con una abertura para manómetro.

La información que se encuentra a continuación sirve para

asistir a los técnicos especializados en sistemas de

combustibles gaseosos en la planificación de las instalaciones.

En ninguna cir

cunstancia esta información debe

interpretarse en forma contraria a los códigos aplicables a

temas de gas combustible. Consulte al proveedor de

combustible local o al supervisor del departamento de

bomberos si surgen problemas o preguntas.

• Todo el conector flexible debe mantenerse visible para realizar inspecciones periódicas y no se lo debe ocultar dentro o en contacto con o a través de ninguna pared, piso o división.

El cañería de gas flexibles no se debe instalar en forma subterránea ni se debe utilizar en contacto con el suelo.

PRECAUCIÓN

• El gas PL es más pesado que el aire y se puede concentrar en áreas bajas.

• El gas natural es más liviano que el aire y se puede concentrar en áreas elevadas.

• Hasta la menor chispa puede hacer que estos combustibles se enciendan y causen una explosión.

El Gas Natural y el Propano son extremadamente inflamables y explosivos.

El fuego o una explosión pueden causar quemaduras severas e inclusive la muerte.

ADVERTENCIA

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

La abertura para el manómetro permite la instalación transitoria de un manómetro (Figura 43) para asegurar que el motor reciba la presión de combustible apropiada para funcionar en forma eficiente durante todo el rango de operación.

NOTA: Puede adquirir un manómetro digital (Ref. 19495) en su centro de servicio local.

Una vez que las operaciones de prueba iniciales están completas, se retira el manómetro y se tapa la abertura. En la Figura 44 se muestra un conjunto típico de conexión de combustible final.

Consumo de Combustible

Observe la Figura 45 para conocer los requerimientos de suministro de combustible con media carga y con carga completa tanto para gas natural como para vapor de PL.

Figura 44 — Conexiones de Combustible Completas

Figura 43 — Manómetro Instalado Transitoriamente

Desde la línea de

suministro de

combustible

Al generador de

reserva

• Antes de poner en servicio el generador de reserva, se deben purgar las líneas del sistema de combustible y se debe probar si presentan pérdidas.

• NO se debe permitir que se produzca ninguna pérdida.

El Gas Natural y el Propano son extremadamente inflamables y explosivos.

El fuego o una explosión pueden causar quemaduras severas e inclusive la muerte.

ADVERTENCIA

Gas Natural* Vapor de PL**

1/2 Carga Carga completa 1/2 Carga Carga completa

80 137 33 56

* = Gas Natural en pies cúbicos por hora ** = Vapor de PL se expresa en pies cúbicos por hora

Figura 45 — Requerimientos de Suministro de Combustible

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

Dimensiones de la Cañería de Combustible

Las Figuras 46 y 47 indican la capacidad máxima de la cañería en pies cúbicos de gas por hora para presiones de gas de 0.5 libras por pulgada cuadrada (psi) o menos y una caída de presión de

0.3 pulgadas en columna de agua. Se muestra el peso específico del gas.

En los valores indicados se ha tenido en cuenta una cantidad normal de restricciones debidas a curvas, accesorios, etc. Si se utiliza un número inusual de accesorios, curvas u otras restricciones, consulte los reglamentos nacionales y locales.

NPT 10ft 15ft 20ft 30ft 40ft 50ft 60ft 70ft 80ft 90ft 100ft

1/2” 168 146 115 93 79 70 63 59 55 51 48

3/4” 346 293 240 192 163 145 132 120 113 106 99

1” 653 549 446 360 307 274 250 230 211 197 187

Gas Natural (peso específico = 0.65)

NPT 10ft 15ft 20ft 30ft 40ft 50ft 60ft 70ft 80ft 90ft 100ft

1/2” 110 96 76 61 52 46 42 38 36 33 32

3/4” 277 192 158 126 107 95 87 79 74 69 65

1” 428 360 293 236 202 180 164 151 139 129 123

Propano Líquido (PL) (peso específico = 1.50)

Figura 46 — Dimensiones de la Cañería de GAS NATURAL (NG) - Diagrama de Caudal de Gas, en pies cúbicos por hora

Figura 47 — Dimensiones de la Cañería de GAS PROPANO LÍQUIDO (PL) - Diagrama de Caudal de Gas, en pies cúbicos por

hora

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

Cuadro de Comparación de Combustibles

* LHV (poder calorífico inferior) es el valor nominal más realista. ** El poder calorífico bruto no considera la pérdida de calor en forma de agua durante la combustión. *** La densidad se expresa en "Pies Cúbicos de Gas por Galón de Líquido". † El peso se indica en "Libras por Galón de Líquido".

Tamaño del Tanque de Propano Requerido a Distintas Temperaturas Cuando se Mantiene

con la Mitad de su Capacidad, Como Mínimo

Considerando la tasa de consumo de gas y la temperatura mínima promedio durante el invierno,un instalador puede especificar el tamaño necesario del tanque de almacenamiento de PL:

Propiedades físicas

Propano

Gas natural

Estado normal a presión atmosférica

Gas

Punto de ebullición (en °F):

Inicial

-44

-259 Final

-44

-259

Poder calorífico

BTU por galón (LHV Neto*)

83 340

63 310

BTU por galón (bruto**)

91 547

Pies cúbicos (gas)

2516

1000

Densidad***

36.39

57.75

Peso†

4.24

2.65

Número de octanos:

De investigación

110+

De motor

Cuadro de Comparación de Combustibles

Tasa de consumo

32°F

20°F

10°F

0°F

-10°F

-30°F

-40°F

50 pies cúbicos/h

115

250

400

600

100 pies cúbicos/h

250

400

500

1000

1500

150 pies cúbicos/h

300

400

500

1000

1500

2500

200 pies cúbicos/h

400

500

750

1000

1200

2000

2500

300 pies cúbicos/h

750

1000

1500

2000

2500

4000

5000

Dimensiones Requeridas para el Tanque de Propano (Temperatura Mínima Promedio en Invierno), en Galones

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

Sistema de Conexión de c.a. del Generador

En el generador de reserva doméstico se utiliza un sistema de conexión monofásico de CA de tres hilos. El conjunto del estator consta de un par de devanados estacionarios con dos terminales que salen de cada devanado. La unión de los terminales 22 y 33 forma el terminal neutro.Las páginas 26 y 27 contienen un esquema y un diagrama de conexiones.

NOTA: El neutro no está conectado a tierra en el generador.

Conexión a Tierra del Sistema

El instalador debe conectar un cable de cobre estándar al terminal GND (tierra) y pasarlo a través del conducto hasta el terminal GND del conectador. El cable debe seguir a través del conducto hasta el bus de tierra del panel de distribución principal.

Interconexiones del Circuito de Control

Las interconexiones del circuito de control se realizan con cables de servicio de 240 V CA.Ambos cables deben pasar a través del conducto. La función de los cables de control se describe brevemente a continuación.

• Además de cargar la batería, los cables suministran la energía eléctrica de la red a la tarjeta de circuito impreso y a los calentadores opcionales de la batería y de aceite.

Conecte los terminales del circuito de control del cuadro de desconexión al conectador con cable de cobre trenzado suministrado por el instalador.

Placa de LED Remoto

El indicador luminoso de la placa de LED remoto se denomina LED de diagnóstico. El LED permanecerá encendido para indicar que el generador está preparado y parpadeará cuando se detecten ciertos fallos en el generador de reserva. Se suministra una placa de montaje que se puede instalar en un punto interior adecuado. El propietario la utilizará para observar el estado del generador. Consulte con él la ubicación más adecuada.

Para instalar la placa de LED remoto:

• Monte en un muro el cuadro eléctrico suministrado por el instalador.

• Conecte los cables del LED remoto a la luz de estado remoto del cuadro de desconexión.

• Fije la placa de montaje al cuadro eléctrico.

NOTA: Los cables del LED son sensibles a la polaridad. Encontrará las instrucciones de uso en la sección "Sistema de

detección de averías" de la página 54.

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

ANTES DEL ARRANQUE INICIAL

Aceite de Motor

Este motor se envía desde la fábrica lleno con el aceite recomendado.Antes de arrancar el motor, verifique el nivel de aceite y asegúrese de que el motor haya recibido el mantenimiento que se describe en la manual del motor.

Consideraciones Sobre el Aceite

El generador de reserva está equipado con un motor que ha completado el proceso de funcionamiento previo en la fábrica y no requiere el procedimiento tradicional de "entrada forzada".

A fin de proporcionar una mayor capacidad de "respaldo", el generador se llena con aceite sintético (API SJ/CF 5W-30W). Esto permite la operación del sistema en un amplio rango de condiciones climáticas y de temperatura.

NOTA: El hecho de utilizar aceite sintético NO modifica los intervalos de cambio de aceite necesarios descritos más adelante en la sección dedicada a mantenimiento en la manual del motor.

Conexión de la Batería

El generador de reserva doméstico se suministra con una batería de 12 V CC., 33 Ah. Es una batería estanca de plomo-ácido recargable. La batería se suministra instalada en la unidad y sus cables se conectan en fábrica. El fusible de 15 A del generador se ha retirado para evitar el arranque de la unidad durante el transporte.

Si es necesario realizar el servicio de la batería, proceda de la manera siguiente:

1. Fije el interruptor "AUTO/OFF/MANUAL" del generador en

la posición OFF.

2. Extraiga el seccionador de servicio del cuadro de desconexión.

3. Quite el fusible de 15 A del panel de control.

4. El servicio o reemplaza batería como requerido.

5. Conectar el conductor rojo de la batería al terminal positivo de la misma (marcado como POSITIVE, POS o (+)).

6. Conecte el cable negativo de la batería al terminal negativo (marcado como NEGATIVE, NEG ó (-)).

7. Compruebe que los elementos de fijación en los terminales negativo y positivo de la batería están perfectamente apretados.

8. Instale el fusible de 15 Amperios en el panel de control.

9. Vuelva a instalar el seccionador de servicio en el cuadro de desconexión.

10. Fije el interruptor "AUTO/OFF/MANUAL" en la posición AUTO.

11. Reinicialice el temporizador de ejercicio conforme a las instrucciones de la sección "Ajuste del temporizador de ejercicio" de la página 53.

NOTA: Con la batería instalada y tensión de la red aplicada al interruptor automático de transferencia, la batería recibe una carga lenta siempre que el motor no está funcionando. La carga lenta sólo impide la autodescarga y no se puede utilizar para cargar una batería que se haya descargado por completo.

Sistema de Suministro de Combustible

Asegúrese de que todas las conexiones de la cañería de combustible estén ceñidas, firmes y que no presenten pérdidas.

Asegúrese de que todas las válvulas de cierre de la línea de gas estén abiertas (OPEN) y que la presión de combustible sea la adecuada.

SELECCIÓN DEL SISTEMA DE

COMBUSTIBLE

El motor del generador de reserva viene calibrado de fábrica para funcionar a gas natural (NG).También puede funcionar con propano líquido (PL). No es necesario contar con equipos ni instrumentos adicionales para realizar el cambio de un combustible a otro.

Para configurar el sistema de combustible para uso de PL:

• Sin embargo, la presión de entrada del combustible PL debe

estar entre las 11 y las 14 pulgadas en columna de agua.

• Fije el interruptor "AUTO/OFF/MANUAL" en la posición OFF.

• Extraiga el seccionador de servicio del cuadro de desconexión.

• Quite el fusible de 15 A del panel de control.

• Cambie el propulsor principal del mezclador de combustible

conforme a las indicaciones de la hoja de instrucciones (nº de pieza 195083GS) incluida en el juego de conversión a PL.

NOTA: Tal como se describe en la página 43, necesitará una herramienta especial para cambiar el propulsor principal.

PRECAUCIÓN

• Consulte el manual del propietario del motor para añadir al motor el aceite y el combustible recomendado

• El daño a la lavadora a presión, resultado de la desatención a esta precaución, no será cubierto por la garantía.

Cualquier intento para arancar el motor antes de haberle proporcionado el mantenimiento apropiado con el aceite recomendado, podría ocasionar la falla del motor.

• NO instale este fusible hasta que no se hayan completado e inspeccionado todas las conexiones de cables y tuberías.

Si no se instala el fusible tal como se puede producir el arranque del motor.

PRECAUCIÓN

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

• Vuelva a instalar el fusible de 15 Amperios.

• Vuelva a instalar el seccionador de servicio en el cuadro de desconexión.

• Fije el interruptor "AUTO/OFF/MANUAL" en la posición AUTO.

• Reinicialice el temporizador de ejercicio conforme a las instrucciones de la sección "Ajuste del temporizador de ejercicio" de la página 53.

El sistema ahora está preparado para operar automáticamente utilizando combustible PL. Con un chorro principal fijo de gas PL, no es necesario realizar ningún ajuste del motor para la operación con PL.

ARRANQUE INICIAL (SIN CARGA)

Comience probando el sistema sin ninguna carga eléctrica conectada, de la siguiente manera:

1. Fije el interruptor "AUTO/OFF/MANUAL" en la posición

OFF.

2. Fije el interruptor de potencia principal del generador en la

posición OFF (abierta).

3. Instale el fusible de 15 Amperios en el panel de

control.

4. Fije el interruptor "AUTO/OFF/MANUAL" en la posición

MANUAL.

NOTA: Cuando el Sistema del generador de reserva se arranca

por primera vez, es necesario purgar el aire de las líneas de combustible gaseoso. Esto puede tardar algunos minutos.

5. NO haga girar el motor durante más de 15 segundos

durante un período de un minuto para evitar el sobrecalentamiento del motor de arranque.

6. Repita el proceso hasta que arranque el motor.

7. Escuche si se oyen ruidos anormales o si se observa

vibración u otros indicios de funcionamiento anormal. Compruebe si se produce alguna fuga de aceite durante el funcionamiento del generador.

8. Deje que el motor se caliente durante aproximadamente

cinco minutos para permitir que las temperaturas internas se estabilicen. Luego, fije el interruptor de potencia principal del generador en la posición ON (o cerrada).

9. Conecte un voltímetro de c.a. preciso y un medidor de

frecuencia para verificar la salida del generador en las orejetas terminales de conexión al generador (emergency/generator connection) en el conmutador de transferencia automático. La tensión debe estar entre 230 y 240 Voltios y la frecuencia entre 62.0 y 62.5 Hz.

10. Verifique la salida del generador entre una de las orejetas

terminales de conexión al generador (emergency/generator connection) y la orejeta terminal de conexión al neutro,

luego entre la otra orejeta de conexión al generador (GENERATOR CONNECTION) y la orejeta terminal de conexión al neutro. En ambos casos, las lecturas de tensión deben estar entre 115 y 120 Voltios.

11. Fije el interruptor "AUTO/OFF/MANUAL" en la posición

OFF. El motor se debe apagar.

SECUENCIA DE OPERACIÓN

AUTOMÁTICA

El panel de control del generador aloja una plaqueta de control lógico. Esta plaqueta de control supervisa constantemente la tensión de origen de energía de la compañía proveedora de electricidad. Si esa tensión cae por debajo de un nivel preestablecido, la acción de la plaqueta de control indica al motor que arranque o que lo haga en forma manual.

Cuando se restablece la tensión de origen de la compañía proveedora de electricidad por encima de un nivel de tensión preestablecida, se indica al motor que se apague.

La operación real del sistema no se puede ajustar y se divide en secuencias mediante sensores y temporizadores en la plaqueta de control, de la siguiente manera:

Sensor de caída de tensión de la compañía proveedora de electricidad

• Este sensor supervisa la tensión de origen de la compañía proveedora de electricidad.

• Si la tensión de origen de la compañía proveedora de electricidad cae por debajo de aproximadamente el 70 por ciento de la tensión de suministro nominal, el sensor energiza un temporizador de 6 segundos.

• Una vez transcurrido el tiempo del temporizador, el motor arranca en forma manual.

Sensor de excitación de tensión de la compañía proveedora de electricidad

Este sensor vigila la tensión de alimentación de la red. Cuando se restablece la tensión alcanzando un valor superior al 70 por ciento de la tensión nominal, se pone en marcha un temporizador y el motor sigue funcionando durante un tiempo para enfriarse.

Temporizador de enfriamiento del motor

• Cuando la carga se transfiere nuevamente a la fuente de energía de la compañía proveedora de electricidad,comienza el conteo de tiempo del temporizador de enfriamiento del motor.

• El temporizador funciona durante aproximadamente un minuto, luego el generador se apaga.

• El tiempo mínimo de funcionamiento del motor es de 5 minutos.

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

AJUSTE DEL TEMPORIZADOR DE

EJERCICIO

El generador de reserva está equipado con un temporizador de práctica que arranca el sistema y lo prueba una vez cada siete días. Durante este período de práctica, la unidad trabaja durante aproximadamente 20 minutos y luego se apaga. Durante el ciclo de práctica NO se produce la transferencia de cargas eléctricas (a menos que se produzca un corte en el suministro de la compañía proveedora de electricidad).

En el panel de control se encuentra un interruptor rotulado "Set Exercise" (configurar práctica) (ilustrado en pagina 41).La tarjeta de control se programa en el momento preciso en que se pulsa el interruptor. Esta fecha y esta hora se utilizan para iniciar automáticamente el ciclo de práctica del sistema.

Para llevar a cabo el procedimiento para configurar la práctica (Set Exercise):

1. Elija el día y la hora en que desea que se realice la práctica del generador de reserva.

2. Ese día y a esa hora

, fije el interruptor

"AUTO/OFF/MANUAL" en la posición OFF.

3. Presión y mantenga presionado el interruptor "Set Exercise" (preparar prueba) durante dos segundos.

4. Fije el interruptor "AUTO/OFF/MANUAL" en la posición AUTO. La operación de configuración de práctica ("Set Exercise") está completa.

Por ejemplo, si presiona el interruptor "Set Exercise" el domingo a las 10 de la mañana, la unidad realizará un ciclo de práctica el próximo domingo a las 10 de la mañana.

NOTA: La función de configuración de práctica ("Set Exercise") sólo funciona si la unidad se encuentra en el modo Automático y si se cumple este procedimiento en forma estricta.

Si desea cambiar el día y la hora en que se realiza la práctica de la unidad, simplemente realice el procedimiento de configuración de práctica ("Set Exercise") exactamente el día de la semana y a la hora en que desea que se lleve a cabo.

INSPECCIÓN POSTERIOR A LA

INSTALACIÓN

Antes de poner en servicio el generador de reserva, inspeccione cuidadosamente toda la instalación.Asegúrese de retocar con la pintura provista todos los rayones o partes de pintura deterioradas en la parte interior y exterior del compartimiento.

A medida que realiza la inspección, vaya completando la "Lista de verificación de la instalación".Asegúrese de que se hayan completado todos los puntos y que se hayan obtenido todas las firmas correspondientes. Indique al propietario que debe enviar la copia blanca por correo a:

Briggs & Stratton Power Products Warranty Registration P. O. Box 1144 Milwaukee,Wisconsin 53201-1144

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

ESPECIFICACIONES

Potencia Nominal Máxima . . . . . . . . . . . . . . . . . . . . . .7,000 Vatios

Corriente de Carga Nominal Máxima:

a 240 Voltios . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29.1 Amperios

a 120 Voltios . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58.3 Amperios

Tensión de c.a. Nominal . . . . . . . . . . . . . . . . . . . . .120/240 Voltios

Frecuencia Nominal . . . . . . . . . . . . . . . . . . . . .60 Hz at 3600 rpm

Fases . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Monofásico

Factor de Potencia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.0

Presión de Suministro de Gas Natural como Combustible . .entre 5 y 17 Pulgadas en Columna de Agua

Presión de Suministro de PL como Combustible .entre 11 y 14 Pulgadas en Columna de Agua

Rango Operativo Normal . . . . . .-20°F (-28.8°C) to 104°F (40°C)

Nivel de Ruido . . .81 dB(A) a 23 pies (7 m) con Carga Completa

Peso de Envío del Sistema . . . . . . . . . . . . . . . . . . . . . . . . .280 lbs.

* Los valores nominales de gas natural dependerán del combustible específico, pero por lo general se encuentran entre el 10 y el 20% por debajo de los valores nominales para PL.

OPERACIÓN AUTOMÁTICA

Para seleccionar la operación de transferencia automática, haga lo siguiente:

1. Ponga el seccionador de servicio o el interruptor del cuadro

de distribución principal que alimenta tensión de la red al interruptor de transferencia en la posición ON (cerrado).

2. Ponga el interruptor principal del generador en la posición

ON.

3. Ponga el interruptor AUTO/OFF/MANUAL en la posición

AUTO.

Verificación de la Operación Automática

Para verificar la correcta operación automática del sistema, proceda de la siguiente manera:

1. Ponga en el seccionador de servicio o el interruptor del

cuadro de distribución principal que alimenta tensión al interruptor automático de transferencia en la posición OFF.

El motor comenzará a dar vueltas y arrancará cuando descienda la tensión de la red y transcurra el tiempo determinado por el temporizador. Deje que el sistema realice la secuencia completa de funcionamiento automático.

2. Con la salida del generador alimentando las cargas

conectadas, ponga el seccionador de servicio o el interruptor del cuadro de distribución principal que alimenta tensión al interruptor automático de transferencia en la posición ON.

3. El interruptor automático de transferencia transferirá de nuevo las cargas a la red después de un tiempo de funcionamiento de cinco minutos como mínimo, restableciéndose la alimentación desde la red.

4. El generador seguirá funcionando durante aproximadamente un minuto más para que se enfríe el motor y luego se parará.

NOTA: Si el generador no se para después de transcurrir diez minutos, ponga el interruptor AUTO/OFF/MANUAL en la posición OFF y póngase en contacto con el instalador o con el centro de servicio local.

De esta manera se completan los procedimientos de prueba de la operación automática. El generador de reserva arrancará automáticamente cuando se pierda la energía de la compañía proveedora de electricidad y proporcionará energía al conmutador de transferencia.

Mantenimiento del Sistema

Para desactivar el sistema de transferencia de energía para realizar tareas de mantenimiento:

1. Quite los cuatro tornillos y levante el techo para retirarlo.

2. Retire el tornillo de la parte superior del panel de control.

3. Extraiga la puerta de acceso tirando de ella y levantándola para separarla de la base. La puerta se separará de la carcasa del generador.

4. Fije el interruptor "AUTO/OFF/MANUAL" en la posición OFF.

5. Fije el interruptor de potencia principal del generador en la posición OFF.

6. Extraiga el seccionador de servicio del cuadro de desconexión.

7. Quite el fusible de 15 A del panel de control.

SISTEMA DE DETECCIÓN DE

FALLAS

Es posible que el generador deba funcionar durante períodos prolongados sin la presencia de un operador. Por esta razón,el sistema está equipado con detectores que apagan automáticamente el generador en condiciones de riesgo potencial para el equipo (baja presión de aceite, exceso de velocidad, etc.).

El indicador luminoso de la placa de LED remoto se denomina LED de diagnóstico. Parpadeará reproduciendo el mismo patrón si se detectan determinados problemas en el generador. El patrón de parpadeo se repite con pausas breves entre cada serie. La cantidad de parpadeos en la serie indica la falla detectada, tal como se indica cerca del panel de control, en la placa de montaje y a continuación:

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

Cantidad de Destellos del LED Descripción de la Falla

2 Baja presión de aceite 4 El motor no arranca 5 Baja frecuencia 6 Sobrevelocidad del motor

Restablecimiento del Sistema de Detección de Fallas

El operador debe restablecer el sistema de detección de fallas cada vez que se activa. Para hacerlo, ponga el interruptor AUTO/OFF/MANUAL en la posición OFF durante 30 segundos o más.Vuelva a poner el generador de reserva en servicio después de corregir el problema. Para hacerlo, ponga el interruptor AUTO/OFF/MANUAL en la posición AUTO.

A continuación se encuentra la descripción de cada falla y las soluciones sugeridas:

No se Enciende el LED - Batería Descargada

Esta condición se debe a que la batería de arranque está completamente muerta. Para solucionar el problema, retire el fusible de 15 Amperios y desconecte la batería del generador. Lleve la batería a una tienda local especializada para que la revisen.

Vuelva a instalar la batería una vez cargada totalmente, conectando el cable NEGATIVO en último lugar. Instale el fusible de 15 A.

Baja Presión de Aceite

Esta falla se indica mediante dos parpadeos. La unidad está equipada con un presostato de aceite (Figura 49) que utiliza contactos normalmente cerrados que se mantienen abiertos por la presión del aceite del motor durante la operación. En caso de caída de la presión de aceite, los contactos se cierran y el motor se para.

Para solucionar el problema de baja presión de aceite, añada el aceite recomendado hasta que el nivel llegue a la marca FULL (lleno) de la varilla de nivel de aceite.

Si la situación de baja presión de aceite persiste, el motor arrancará y se detendrá luego de aproximadamente 10 segundos. El LED de diagnóstico se encenderá. En ese caso, consulte al servicio técnico autorizado.

El Motor no Arranca

Esta falla se indica mediante cuatro parpadeos. Esta función evita que el generador sufra daños al intentar arrancar continuamente, como por ejemplo que no haya suministro de combustible. Cada vez que se da al sistema la instrucción de arrancar, la unidad realiza el arranque manual durante 15 segundos, luego hace una pausa de 15 segundos, realiza el arranque manual durante 15 segundos, hace una pausa de 15 segundos y repite la acción. Si el sistema no comienza a producir electricidad luego de aproximadamente 90 segundos, la unidad deja de realizar el arranque manual y el LED comienza a titilar.

La causa más probable de este problema es la falta de suministro de combustible.Verifique las válvulas de cierre de combustible que se encuentran en el interior y en el exterior para asegurarse de que estén completamente abiertas. Otras causas podrían ser las bujías defectuosas, una falla en el sistema de ignición del motor o que el filtro de aire del motor esté obstruido.Es posible que deba consulte al servicio técnico autorizado para solicitar asistencia si no logra solucionar estos problemas.

Baja Frecuencia

Esta falla se indica mediante 5 parpadeos. Esta función protege los dispositivos conectados al conmutador de transferencia apagando el generador si el motor trabaja a una velocidad inferior al límite preestablecido.

Esta condición puede deberse a una avería en un regulador del motor. Para solucionar el problema, póngase en contacto con el centro de servicio local.

Esta condición también puede deberse a un exceso de carga en el generador.Apague uno a uno los aparatos y compruebe la frecuencia. Para solucionar el problema, puede que necesite ponerse en contacto con el centro de servicio local.

Sobrevelocidad del Motor

Esta falla se indica mediante 6 parpadeos. Esta función protege los dispositivos conectados al conmutador de transferencia apagando el generador si el motor trabaja a una velocidad superior al límite preestablecido. La falla por sobrevelocidad se detecta de la siguiente manera:

• Si la frecuencia de salida del generador trabaja a 72 Hz

durante cinco segundos, el generador se para.

• Si la frecuencia de salida del generador alcanza los 75 Hz, el

generador se para inmediatamente.

Esta condición se debe a una falla en el regulador del motor. Para solucionar el problema, puede que necesite ponerse en contacto con el centro de servicio local.

Figura 49 — Interruptores por Baja Presión de Aceite

Presostato de

Aceite

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

MANTENIMIENTO DEL

GENERADOR

La garantía del generador no cubre artículos que hayan sido sometidos al abuso o negligencia por parte del operador. Para recibir el valor total de la garantía, el operador debe dar mantenimiento al sistema de acuerdo con las indicaciones del manual del propietario del motor.

IMPORTANTE: Antes de realizar cualquier operación de mantenimiento del generador, asegúrese de seguir todos los pasos que se detallan en la sección "Mantenimiento del Sistema" de la página 54.

El mantenimiento del generador consiste en conservar la unidad limpia y seca. Opere y almacene la unidad en un ambiente limpio y seco donde no será expuesta al polvo, suciedad, humedad o vapores corrosivos. Las ranuras del aire de enfriamiento del generador no deben estar tapadas con nieve, hojas, o cualquier otro material extraños.

Verifique que la unidad sea limpiada con frecuencia y lávela cuando observe polvo, suciedad, aceite, humedad u otras sustancias extrañas en la superficie exterior.

NOTA: NO recomendamos el uso de mangueras de jardín para limpiar el generador. El agua podría introducirse en el motor y causar problemas.

Cambio del Aceite del Motor y del Filtro

Extraiga los dos tornillos de cada tapa de acceso de plástico y retire ambas tapas de los dos lados de la carcasa del generador.

Cambio del Aceite

1. Coloque el tubo de vaciado de aceite en un recipiente homologado.

2. Presione y gire el adaptador de vaciado de aceite 1/4 de vuelta hacia la izquierda.Tire lentamente hasta que empiece a salir el aceite (Figura 50). No separe el adaptador de vaciado de aceite del motor.

3. Una vez vaciado todo el aceite, presione el adaptador de vaciado de aceite y gírelo 1/4 de vuelta hacia la derecha hasta que quede bloqueado.

4. Deslice el tubo de vaciado de aceite hacia arriba para situarlo en el soporte del generador.

Cambio del Filtro de Aceite

1. Coloque la bandeja de vaciado de aceite sobre la tubería y deslícela para situarla debajo del filtro de aceite (Figura 51).

2. Siga las instrucciones de cambio de aceite del manual del propietario del motor.

3. Retire la bandeja de vaciado de aceite de debajo del filtro y limpie bien los restos de aceite.

MANTENGA FUERA DE ALCANCE DE NIÑOS. NO CONTAMINE. CONSERVE los RECURSOS.VUELVA

ACEITE USADO A la COLECCION CENTRA.

Para llenar el motor de aceite:

• Utilice aceite sintético del grado recomendado en la sección

"Aceite del Motor" de la página 51 y siga las instrucciones de llenado de aceite que se indican en el manual del propietario del motor.

Figura 50 — Adaptador de Vaciado de Aceite

Figura 51 — Cambio del Filtro de Aceite con Bandeja de

Vaciado de Aceite

Bandeja de Vaciado

de Aceite

PRECAUCIÓN

• Consulte el manual del propietario del motor para añadir al motor el aceite y el combustible recomendado

• El daño a la lavadora a presión, resultado de la desatención a esta precaución, no será cubierto por la garantía.

Cualquier intento para arancar el motor antes de haberle proporcionado el mantenimiento apropiado con el aceite recomendado, podría ocasionar la falla del motor.

• El aceite usado del motor ha sido mostrado al cancer de la piel de la causa en ciertos animales del laboratorio.

• Completamente lavado expuso áreas con el jabón y el agua.

Evite el contacto prolongado o repetido de piel con aceite usado de motor.

PRECAUCIÓN

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

Para Limpiar el Generador

• Utilice un trapo húmedo para limpiar las superficies exteriores.

• Puede usar un cepillo de cerdas suaves para retirar la suciedad endurecida, aceite, etc.

• Puede usar una máquina aspiradora para eliminar suciedad y residuos sueltos.

• Puede usar aire a baja presión (que no exceda los 25 psi) para eliminar la suciedad. Inspeccione las ranuras para aire de enfriamiento y la apertura del generador. Estas aperturas deberán mantenerse limpias y despejadas.

Si Llama a la Fábrica

En caso de que sea necesario consultar al Servicio técnico de Briggs & Stratton respecto a servicios o reparaciones de esta unidad, usted debe tener disponible la siguiente información:

1. Obtenga el número de serie y el número de modelo de la calcomanía de datos adherida a la unidad.Vea el diagrama denominado "Conozca su Generador de Reserva" para determinar la ubicación.

2. Obtenga los números de código/tipo/modelo de motor de la etiqueta del motor.Vea el diagrama denominado "Conozca su Generador de Reserva" para determinar la ubicación.Tenga en cuenta que el número de modelo puede variar con respecto al que se muestra en este documento.

ALMACENAMIENTO

El generador de reserva Briggs & Stratton está diseñado para una operación de respaldo continuo. Como tal, no hay necesidad de tomar precaución alguna con relación al almacenamiento.Sin embargo, si fuera necesario mantener el sistema fuera de servicio durante un tiempo prolongado, llame al Servicio técnico de Briggs and Stratton al 1-800-743-4115, entre las 8:00 AM y las 5:00 PM hora del centro, para obtener recomendaciones específicas.

• NO exponga al generador a una humedad excesiva, polvo, suciedad o vapores corrosivos.

• NO inserte cualquier objeto a través de las ranuras de enfriamiento.

El tratamiento inadecuado del generador puede dañarlo y acortar su vida productiva.

PRECAUCIÓN

Generador Doméstico de Briggs & Stratton Power Products

Manual de Instalación,Arranque y Propietario

REPARACION DE AVERIAS

Problema Causa Corrección

El motor está funcionando pero no hay salida de c.a. disponible.

1. El interruptor automático está abierto o defectuoso.

2. Falla en el generador.

3. Las conexiones de cableado son inadecuadas o el conmutador de transferencia está defectuoso.

1. Restablezca el interruptor automático o reemplácelo.

2. Consulte al servicio de Briggs & Stratton.

3. Verifíquelo y repárelo.

El motor funciona cuando no tiene carga pero "se atasca" cuando se conectan las cargas.

1. Hay un cortocircuito en una de las cargas conectadas.

2. El generador está sobrecargado.

3. Hay un circuito del generador en cortocircuito.

4. La presión del combustible es incorrecta.

5. La mezcla del gas natural (NG) es incorrecta.

1. Desconecte la carga que está en cortocircuito.

2. Vea la sección titulada "Circuitos Fundamentales".

3. Consulte al servicio de Briggs & Stratton.

4. Consulte la sección "El sistema de combustible gaseoso".

5. Consulte la sección "El sistema de combustible gaseoso".

El motor no arranca o arranca pero funciona con dificultad.

1. Falta un fusible de 15 Amperios o está fundido.

2. No hay combustible.

3. La batería presenta una falla.

1. Instale un fusible de 15 Amperios (nuevo).

2. Abra la o las válvulas de combustible; verifique el tanque de propano.

3. Reemplace la batería.

El motor se apaga durante la operación.

1. No hay combustible.

2. El indicador de fallas se enciende en forma intermitente.

1. Verifique las válvulas de combustible, llene el tanque de propano.

2. Cuente los parpadeos y consulte la sección "Sistema de Detección de Fallas".

Pérdida de potencia en los circuitos fundamentales.

1. El interruptor automático del generador está abierto.

2. Problemas en el interruptor de transferencia.

1. Restablezca el interruptor automático.

2. Consulte el manual del interruptor de transferencia.

POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE EQUIPOS BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

GARANTÍA LIMITADA

Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente del equipo que presente defectos de materiales y/o mano de obra. Los gastos de transporte de las piezas enviadas para reparar o sustituir conforme a los términos de esta garantía correrán a cargo del comprador. El periodo de vigencia y las condiciones de esta garantía son los que se estipulan a continuación. Para obtener servicio en garantía, localice el distribuidor de servicio autorizado más próximo en nuestro mapa de distribuidores, en www.briggspowerproducts.com.

NO EXISTE NINGUNA OTRA GARANTÍA EXPLÍCITA. LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O IDONEIDAD PARA UN FIN CONCRETO, SE LIMITAN A UN AÑO DESDE LA FECHA DE COMPRA O AL LÍMITE DE TIEMPO PERMITIDO POR LA LEY. QUEDAN EXCLUIDAS TODAS LAS GARANTÍAS IMPLÍCITAS QUEDA EXCLUIDA LA RESPONSABILIDAD POR DAÑOS SECUNDARIOS Y DERIVADOS HASTA EL LÍMITE PERMITIDO POR LA LEY. Algunos países o estados no permiten limitar la duración de una garantía implícita ni excluir o limitar los daños secundarios y derivados. Por tanto, es posible que las limitaciones y exclusiones mencionadas no sean aplicables en su caso. Esta garantía le otorga determinados derechos legales y es posible que tenga otros derechos que pueden variar de un país o estado a otro.

NUESTRO EQUIPO*

MOTOR

FUERABORDA

LIMPIADORA

A PRESIÓN

BOMBA DE

AGUA

(No disponible

en EE.UU.)

GENERADOR

PORTÁTIL

SOLDADORA

Menos dde 110 kkW 10 kkW óó mmás Conectador

2 años

ninguno

1 año

90 días

1 año

90 días

2 años

1 año

2 años

ninguno

3 años ó

1.500 horas ninguno

3 años

ninguno

PERÍODO DE GARANTÍA**

SISTEMA GENERADOR DOMÉSTICO

Uso del consumidor

Uso comercial

* El motor y las baterías de arranque sólo están cubiertos por la garantía de su fabricante. ** 2 años para todos los productos de consumo en la Unión Europea. Componentes sólo durante el segundo año para uso del

consumidor del generador portátil y del sistema generador doméstico - Menos de 10 kW fuera de la Unión Europea.

El período de garantía comienza en la fecha de compra del primer consumidor o usuario comercial final y se prolonga durante el tiempo especificado en la siguiente tabla. "Uso del consumidor" significa uso doméstico personal por parte de un consumidor final. "Uso comercial" significa cualquier otro uso, incluidos los usos con fines comerciales, de generación de ingresos o alquiler. Una vez que el equipo se haya usado con fines comerciales, se considerará como equipo de uso comercial a efectos de esta garantía. Los equipos utilizados para suministrar energía en sustitución de un

servicio público no pueden acogerse a esta garantía. Las limpiadoras a presión con alimentación eléctrica para fines comerciales no están cubiertas por la garantía.

NO ES NECESARIO REGISTRAR LA GARANTÍA PARA OBTENER SERVICIO DE BRIGGS & STRATTON PRODUCTS. GUARDE SU RECIBO DE COMPRA. SI NO APORTA LA PRUEBA DE LA FECHA DE COMPRA INICIAL, SE UTILIZARÁ LA FECHA DE FABRICACIÓN DEL PRODUCTO PARA DETERMINAR EL PERÍODO DE GARANTÍA.

ACERCA DE LA EQUIPO GARANTÍA

Esperamos que disfrute de nuestra garantía y le pedimos disculpas por las molestias causadas. Cualquier distribuidor de servicio autorizado puede llevar a cabo reparaciones en garantía. La mayoría de las reparaciones en garantía se gestionan normalmente, pero algunas veces la solicitud de servicio en garantía puede no ser procedente. Por ejemplo, la garantía no será válida si el equipo presenta daños debidos al mal uso, la falta de mantenimiento, el transporte, la manipulación, el almacenamiento o la instalación inadecuados. De manera similar, la garantía quedará anulada si se ha borrado la fecha de fabricación o el número de serie del equipo, o si el equipo ha sido alterado o modificado. Durante el período de garantía, el distribuidor de servicio autorizado podrá reparar o sustituir, a su libre elección, cualquier pieza que, previa inspección, sea defectuosa en condiciones normales de uso y servicio. Esta garantía no cubre las reparaciones y equipos que se detallan a continuación:

• Desgaste normal: Al igual que cualquier otro aparato mecánico, los equipos de uso en exteriores necesitan piezas y mantenimiento periódicos para funcionar

correctamente. Esta garantía no cubre las reparaciones cuando el uso normal haya agotado la vida útil de una pieza concreta del equipo.

• Instalación y mantenimiento: Esta garantía no cubre los equipos ni las piezas cuya instalación sea incorrecta o no haya sido autorizada, ni aquellos que hayan sido

objeto de cualquier tipo de alteración, mal uso, negligencia, accidente, sobrecarga, exceso de velocidad o mantenimiento, reparación o almacenamiento inadecuados que, a nuestro juicio, haya afectado negativamente a su funcionamiento y su fiabilidad. La garantía tampoco cubre el mantenimiento normal, como los ajustes y la limpieza, o la obstrucción del sistema de combustión (debido a materias químicas, suciedad, carbón, cal, etc.).

• Otras exclusiones: También quedan excluidos de esta garantía el desgaste de los artículos tales como conectores, medidores de aceite, correas, juntas tóricas,

filtros, juntas de bombas, etc., las bombas que se hayan hecho funcionar sin agua y los daños derivados de accidentes, uso indebido, modificaciones, alteraciones, servicio inadecuado, congelación o deterioro químico. Los accesorios tales como pistolas, mangueras, varillas y boquillas quedan excluidos de la garantía del producto. También se excluyen los equipos usados o reacondicionados y los destinados a demostraciones; los equipos utilizados como fuente principal de energía en lugar de un servicio público y los equipos sanitarios destinados al mantenimiento de las constantes vitales.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WI, EE.UU

Fecha de entrada en vigor: 1 de Junio de 2004. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 de Junio de 2004

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

TABLE DES MATIÈRES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

RÈGLES DE SÉCURITÉ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61-62

INTRODUCTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

RESPONSABILITÉS DE L'ACHETEUR . . . . . . . . . . . . . . . . . . . . 63

RESPONSABILITÉS DE L'INSTALLATEUR . . . . . . . . . . . . . . . . . 63

AIDE À L'INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Au Propriétaire Résidentiel ou Commercial . . . . . . . . 63

Au Détaillant/à l'Entrepreneur Procédant à

l'Installation. . . . . . . . . . . . . . . . . . . . . . . . . . 63

FAMILIARISEZ-VOUS AVEC VOTRE GÉNÉRATRICE D’ÉTAT

D’ATTENTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

FAMILIARISEZ-VOUS AVEC LE TABLEAU DE COMMANDE. . 65

CONSEILS AU PROPRIÉTAIRE . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Facteurs Relatifs au Combustible. . . . . . . . . . . . . . . . . . . . . 66

Baisse de Puissance à Haute Altitude ou à Température

Élevée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

PROCÉDURES D'INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . 66

Précautions Lors du Déballage . . . . . . . . . . . . . . . . . . . . . . 66

Vérification de la Livraison. . . . . . . . . . . . . . . . . . . . . . . . . . 66

Commutateurs de Transfert Approuvés . . . . . . . . . . . . . . . 66

Contenu de la Boîte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Outils/Équipements Spécialisés Nécessaires . . . . . . . . . . . . 67

Soulèvement de la Génératrice . . . . . . . . . . . . . . . . . . . . . . 67

Emplacement du Génératrice d’état d’attente . . . . . . . . . . 67

Dégagement Autour de la Génératrice . . . . . . . . . . . . 67

Directives générales concernant l'emplacement . . . . . 67

Circuits Essentiels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67-68

Sélection des Circuits Essentiels . . . . . . . . . . . . . . . . . 68

Directives d'assemblage du boîtier de débranchement . . . 69

Dimensions de l'orifice d'admission du combustible. . . . . . 69

Toit amovible et porte d'accès. . . . . . . . . . . . . . . . . . . . . . . 69

Pour enlever le toit: . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Pour enlever la porte d'accès: . . . . . . . . . . . . . . . . . . . 69

Pour installer la porte d'accès et le toit: . . . . . . . . . . . 69

LE SYSTÈME DE COMBUSTIBLE GAZEUX . . . . . . . . . . . . . 70-71

Consommation de Combustible . . . . . . . . . . . . . . . . . . . . . 71

Grosseur du Tuyau de Combustible . . . . . . . . . . . . . . . . . . 72

Charte de Comparaison des Combustibles . . . . . . . . . . . . 73

Dimension du Réservoir de Propane Requis Selon Diverses

Températures Lorsque Celui-ci est Maintenu au

Moins à Moitié Plein. . . . . . . . . . . . . . . . . . . . . . . 73

Système de Branchement C.A. de la Génératrice. . . . . . . . 74

Mise à la Masse du Système . . . . . . . . . . . . . . . . . . . . . . . . . 74

Interconnexions du Circuit de Commande. . . . . . . . . . . . . 74

Plaque DEL à distance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

AVANT LE DÉMARRAGE INITIAL . . . . . . . . . . . . . . . . . . . . . . . 75

Huile à Moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Points Importants Concernant l'Huile. . . . . . . . . . . . . 75

Branchement de la Batterie . . . . . . . . . . . . . . . . . . . . . . . . . 75

Système d'Alimentation de Combustible. . . . . . . . . . . . . . . 75

SÉLECTION DU SYSTÈME DE COMBUSTIBLE . . . . . . . . . . 75-76

DÉMARRAGE INITIAL (SANS CHARGE) . . . . . . . . . . . . . . . . . 76

SÉQUENCE DE FONCTIONNEMENT AUTOMATIQUE. . . . . 76

Capteur de Désexcitation de la Tension de l'Alimentation

de Service . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Capteur de Prise en Charge de la Tension de Service 76

Minuterie de Refroidissement du Moteur. . . . . . . . . . 76

RÉGLAGE DE LA MINUTERIE D'EXERCICE . . . . . . . . . . . . . . . 77

VÉRIFICATION INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . 77

CARACTÉRISTIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

FONCTIONNEMENT AUTOMATIQUE. . . . . . . . . . . . . . . . . . . 78

Vérification du Fonctionnement Automatique . . . . . . . . . . 78

Entretien du Système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

SYSTÈME DE DÉTECTION DES PANNES. . . . . . . . . . . . . . . . . 78

Réarmement du Système de Détection des Pannes. . 79

Aucun DEL - Batterie déchargée. . . . . . . . . . . . . . . . . 79

Faible pression d'huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Le moteur ne démarre pas. . . . . . . . . . . . . . . . . . . . . . . . 79

Fréquence basse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Emballement du moteur . . . . . . . . . . . . . . . . . . . . . . . . . . 79

ENTRETIEN DE LA GÉNÉRATRICE. . . . . . . . . . . . . . . . . . . . . . 80

Changement d'huile à moteur et de filtre. . . . . . . . . . . . . . 80

Changement d'huile . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Changement du filtre à huile . . . . . . . . . . . . . . . . . . . . 80

Pour Nettoyer la Génératrice . . . . . . . . . . . . . . . . . . . . . . . 81

Communications avec le Fabricant . . . . . . . . . . . . . . . . . . . 81

REMISAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

DÉPANNAGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

REMARQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

SCHÉMA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

SCHÉMA DE CÂBLAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

PIÈCES DE RECHANGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-34

GARANTIE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

TABLE DES MATIÈRES

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

RÈGLES DE SÉCURITÉ

Le symbole indiquant un message de sécurité est accompagné d'un mot indicateur (DANGER,ATTENTION,AVERTISSEMENT), d'un message illustré et/ou d'un message de sécurité visant à vous avertir des dangers. DANGER indique un danger qui, s'il n'est pas évité, provoquera des blessures graves, voire fatales. AVERTISSEMENT indique un danger qui, s'il n'est pas évité, peut provoquer des blessures graves, voire fatales. ATTENTION indique un danger qui, s'il n'est pas évité, peut provoquer des blessures mineures ou légères. Le mot ATTENTION, lorsqu'il est utilisé sans le symbole d'alerte, indique une situation pouvant endommager l'équipement. Suivez les messages de sécurité pour éviter ou réduire les risques de blessures ou de mort.

Le fabriquant ne peut anticiper toutes les circonstances potentielles pouvant comporter un danger. Par conséquent, les avertissements contenus dans le présent manuel, ainsi que les plaques et les décalques apposés sur l'unité n'englobent pas toutes les possibilités. Si vous utilisez une procédure, une méthode de travail ou une technique d'opération non spécifiquement recommandée par le fabricant, vous devez vous assurer qu'elle ne compromet pas votre sécurité ni celle des autres.Vous devez également vous assurer que la procédure, la méthode de travail ou la technique d'opération que vous choisissez ne rende pas la génératrice dangereuse.

REMARQUE: Votre génératrice est munie d'un silencieux pareétincelles. Le propriétaire/opérateur doit maintenir l'écran pareétincelles en bon état. Dans l'État de la Californie, un pareétincelles est requis par la Loi (Section 4442 du California Public Resources Code). Il se peut que d'autres États aient des lois semblables. Les lois fédérales s'appliquent sur les terres fédérales.

Seuls les électriciens et les techniciens en combustibles gazeux

qualifiés peuvent procéder à l'installation de ce système,

laquelle doit se conformer strictement aux codes, aux normes

et aux réglementations applicables.

AVERTISSEMENT

• NE laissez aucune flamme, étincelle, source de chaleur ou cigarette allumée pendant ou plusieurs minutes suivant la charge de l'accumulateur.

• Portez des lunettes de protection, un tablier et des gants en caoutchouc.

Les batteries d'accumulateur produisent du gaz hydrogène explosif lorsqu'elles se rechargent.

Le gaz hydrogène stagne autour de la batterie longtemps après qu'elle ait été chargée.

La plus petite étincelle enflammera l'hydrogène et provoquera une explosion.

Vous pouvez devenir aveugle ou vous blesser gravement. Le liquide d'électrolyte de l'accumulateur contient de

l'acide et est extrêmement caustique. Le contact avec le liquide de l'accumulateur

provoquera de graves brûlures chimiques.

DANGER

• Faites fonctionner le générateur SEULEMENT à l'extérieur.

• Laissez un espace d'au moins 3 pieds tout autour du générateur, pour permettre une ventilation adéquate.

Le générateur, lorsqu'il fonctionne, produit du monoxyde de carbone, un gaz toxique inodore et incolore.

Le fait de respirer du monoxyde de carbone provoque des nausées, des évanouissements ou peut être fatal.

DANGER

• Lorsque vous utilisez le générateur comme source d'énergie de secours, il est nécessaire d'aviser les services publics d'électricité.

• NE touchez PAS les fils dénudés ou les boîtiers.

• N'UTILISEZ PAS le générateur avec des cordons électriques usés, effilochés ou dénudés, ou abîmés de quelque sorte que ce soit.

• NE manipulez PAS le générateur ou les cordons d'alimentation lorsque vous êtes debout dans l'eau, pieds nus ou avec les mains ou les pieds humides.

• Si vous devez travaillez autour d'une unité alors qu'elle est en marche, placez-vous sur une surface sèche isolée afin de réduire les risques de choc électrique.

• NE laissez PAS des personnes non qualifiées ou des enfants se servir ou réparer le générateur.

• En cas d'accident causé par un choc électrique, procédez immédiatement à la mise hors tension de l'alimentation électrique et contacter des autorités locales. Évitez tout contact direct avec la

victime.

• Avant de procéder à tout entretien sur la génératrice, débranchez tout d'abord le câble de batterie identifié par NEGATIVE, NEG ou (-). Rebranchez le câble après avoir terminé.

• Une fois votre génératrice d’état d’attente installé, la génératrice peut se lancer et démarrer sans avertissement lorsque survient une panne électrique. Pour prévenir des blessures potentielles,AVANT de travailler sur l'équipement, réglez toujours l'interrupteur AUTO/OFF/MANUAL sur OFF, ET enlevez le fusible de 15 Ampères.

Le générateur produit une tension élevée. Ne pas relier le générateur à la terre risque de

provoquer des électrocutions. Ne pas isoler le générateur de l'installation électrique

risque de provoquer des blessures ou même d'être fatal pour les ouvriers électriciens et de causer des dommages au générateur dus à un "backfeed" d'énergie électrique.

AVERTISSEMENT

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

• NE touchez PAS les surfaces chaudes.

• Laissez l'équipement refroidir avant de le toucher.

Les moteurs en fonctionnement produisent de la chaleur. La température du silencieux et des endroits à proximité peuvent atteindre, voire dépasser 150°F (65°C).

Le contact de ces pièces risque de causer de graves brûlures.

AVERTISSEMENT

• Installez le système d'alimentation de combustible conformément aux codes applicables aux combustibles et aux gaz.

• Avant de mettre en service le génératrice d’état d’attente, il faut purger adéquatement les lignes d'alimentation de combustible et les tester pour les fuites.

• Une fois le système installé, vous devez vérifier le système de combustible sur une base régulière.

• Aucune fuite ne peut être tolérée.

• NE faites PAS fonctionner le moteur si vous sentez une odeur de combustible ou si d'autres conditions d'explosion sont présentes.

• Abstenez-vous de fumer près de la génératrice. Essuyez immédiatement tout déversement d'huile.Assurez-vous de ne laisser aucun matériau combustible dans le compartiment de la génératrice. Gardez la zone autour de la génératrice propre et sans débris.

Le gaz propane et le gaz naturel sont extrêmement inflammables et explosifs.

Le feu ou l'explosion risque de provoquer des blessures graves,pouvant être fatales.

AVERTISSEMENT

• Voir la section "Circuits Essentiels" à la page 67.

• Démarrez le générateur et laissez le moteur se stabiliser avant de brancher les charges électriques.

Dépasser la capacité de puissance ou d'ampérage du générateur risque d'endommager ce dernier et/ou les autres appareils électriques qui y sont branchés.

ATTENTION

• NE trafiquez PAS la vitesse régulée. Le générateur produit une fréquence nominale et une tension correctes lorsqu'il fonctionne à une vitesse régulée.

• NE modifiez le générateur d'aucune façon.

Les vitesses de fonctionnement excessivement élevées augmentent les risques de blessure ou risquent d'endommager le générateur.

Les vitesses extrêmement lentes entraînent une charge importante.

ATTENTION

• NE vous servez du générateur que pour les utilisations prévues.

• Si vous avez des questions concernant les utilisations prévues, demandez à votre distributeur ou contactez Briggs and Stratton.

• NE faites fonctionner le générateur que sur des surfaces horizontales.

• Des débits d'air de refroidissement et d'aération adéquats sont nécessaires au bon fonctionnement de la génératrice.

• La porte d'accès et le toit doivent être installés lorsque l'unité est en marche.

• N'EXPOSEZ PAS le générateur à une humidité excessive, à de la poussière, à de la saleté ou à des vapeurs corrosives.

• En dépit de la conception sécuritaire du génératrice d’état d’attente, le fait d'opérer l'équipement de façon imprudente, de ne pas l'entretenir ou d'être négligent peut causer des blessures et la mort.

• Demeurez alerte en tout temps lorsque vous travaillez sur cet équipement. Ne travaillez jamais sur l'équipement si vous êtes fatigué physiquement ou mentalement.

• NE démarrez JAMAIS le moteur sans son filtre à air ou sans le couvercle du filtre à air.

• N'INSÉREZ aucun objet dans les fentes de refroidissement.

• N'UTILISEZ PAS la génératrice ni aucune partie de celle-ci comme palier. Le fait de marcher sur l'unité peut causer des contraintes et briser des pièces. Cela peut résulter en des conditions de fonctionnement dangereuses à cause d'une fuite de gaz d'échappement, de combustible, d'huile, etc.

• Si les appareils branchés sont en surchauffe, éteignez-les et débranchez-les du générateur.

• Arrêtez le générateur si :

-la puissance électrique est inexistante;

-l'équipement produit des étincelles, de la fumée ou des flammes;

-l'unité vibre excessivement.

Un traitement inapproprié du générateur risque de l'endommager et de raccourcir sa durée d'utilisation.

ATTENTION

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

INTRODUCTION

Merci d'avoir acheté une génératrice Briggs & Stratton. Ce

produit est conçu pour être utilisé comme génératrice optionnelle fournissant une source d'électricité de rechange et pour desservir des charges comme le chauffage, les systèmes de réfrigération et les systèmes de communication qui, lorsqu'ils sont arrêtés durant une panne d'électricité, peuvent causer de l'inconfort ou d'autres désagréments. Ce produit ne se qualifie pas comme génératrice d'urgence tel que défini par la NFPA 70 (NEC).

Le présent guide contient des instructions relatives à l'installation et au démarrage de systèmes de génération résidentiels pour les appareils fonctionnant sous 120 et/ou 240 volts,monophasés, 60 Hz.

Tout a été fait pour s'assurer que les renseignements contenus dans le présent guide soient exacts et à jour.Toutefois, le fabriquant se réserve le droit de changer, de modifier ou encore d'améliorer le système en tout temps, et ce, sans préavis.

La société Briggs & Stratton a tout fait pour fournir un génératrice d’état d’attente dont l'installation soit sécuritaire, facile et économique. Comme chaque installation est unique, il est impossible de connaître et de recommander une marche à suivre présentant toutes les méthodes et consignes d'installation possibles. Briggs et Stratton ignore également les dangers et/ou les résultats potentiels de chaque méthode ou procédure. C'est pourquoi,

Seuls des entrepreneurs en électricité et en plomberie

qualifiés devraient procéder à l'installation des groupes

électrogènes.Toute installation doit être conforme à tous

codes de sécurité applicables, ainsi qu'aux normes et à la

réglementation de l'industrie.

RESPONSABILITÉS DE

L'ACHETEUR

• Vous devez lire et suivre les instructions indiquées dans ce manuel, en particulier la section Sécurité et la section concernant la sélection des circuits essentiels.

• Établissez un programme d'entretien, de soins et d'utilisation régulier de votre génératrice d’état d’attente, tel qu'indiqué dans ce manuel.

RESPONSABILITÉS DE

L'INSTALLATEUR

• Vous devez lire et respecter les règles de sécurité décrites dans ce manuel.

• Vous devez lire et suivre les instructions indiquées dans ce manuel.

IMPORTANT: Un chauffe-batterie et un réchauffeur d'huile doivent être installés lorsque la génératrice est utilisée à des températures inférieures à -12°C (10°F). Ces

deux articles sont disponibles auprès de votre commerçant local.

AIDE À L'INSTALLATION

Au Propriétaire Résidentiel ou Commercial :

Afin de vous aider à faire des choix avisés et à communiquer efficacement avec l'entrepreneur qui procédera à l'installation,

Veuillez lire avec soin la section Conseils au propriétaire

dans le présent guide avant de contracter un

entrepreneur ou de commencer l'installation de votre

génératrice d’état d’attente.

Pour assurer une installation adéquate, veuillez contacter le magasin qui vous a vendu votre génératrice d’état d’attente Briggs & Stratton, votre détaillant ou votre fournisseur de services d'électricité.

Si l'installation du génératrice d’état d’attente n'est pas effectuée par des professionnels certifiés en électricité et en plomberie, la garantie sera ANNULÉE

Au Détaillant ou à l'Entrepreneur Procédant à l'Installation:

Le manuel renferme tous les renseignements nécessaires à l'installation adéquate ainsi qu'au démarrage du génératrice d’état d’attente pour la plupart des usages. Le présent manuel décrit les procédures de sélection des circuits essentiels,de fonctionnement normal et d'entretien par le propriétaire.

Si vous avez besoin de renseignements supplémentaires, veuillez appeler au (800) 743-4115 de 8 h à 17 h HNC.

Nous garantissons que le dispositif antipollution de cette génératrice répond aux normes établies par le U.S. Environmental Protection Agency et le California Air Resources Board (CARB).

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

FAMILIARISEZ-VOUS AVEC VOTRE GÉNÉRATRICE D’ÉTAT D’ATTENTE

Lire ce manuel de l'utilisateur et les régles de sécurité avant de faire marcher votre générateur.

Comparez les illustrations avec votre générateur pour vous familiariser avec l'emplacement des diverses commandes et réglages. Gardez ce manuel pour le consulter plus tard.

Filtre à Air

Filtre à l'Huile

Décalque Apposé

sur l'Unité

Orifice d'Échappement

Bouchon de Remplissage et Jauge d'Huile

Orifice d'Admission du Combustible

Tableau de Commande

(voir la page 65)

Batterie

Boyau de Vidange d'Huile

Plaque du Moteur

Boîtier de Débranchement

Batterie - Batterie scellée de 12 Volts C.C., 33 Ampères-heures, fournissant l'énergie pour démarrer le moteur. La batterie reçoit une charge à faible débit lorsque la génératrice n'est pas en marche.

Boîtier de Débranchement - Boîte de jonction pratique pour faciliter l'installation. Il vous permet brancher des appareils à la sortie de la génératrice et de débrancher l'alimentation de service.

Bouchon de Remplissage et Jauge d'Huile - Vérifiez le niveau d'huile et remplissez le moteur avec l'huile recommandée ici.

Boyau de Vidange d'Huile - Fourni afin de faciliter les changements d'huile.

Décalque Apposé sur l'Unité - Identifie l'unité par son numéro de série.

Filtre à Air - Utilise un élément de filtre du type sec et un préfiltre en mousse pour limiter le montant de saleté et de poussières entrant dans le moteur.

Filtre à l'Huile - Filtre l'huile du moteur afin d'en prolonger la durée de vie utile.

Orifice d'Admission du Combustible - Branchez le dispositif d'alimentation en combustible approprié à la génératrice à cet endroit.

Orifice d'Échappement - Silencieux haute performance qui réduit le bruit du moteur afin de se conformer à la plupart des codes en milieu résidentiel.

Plaque du Moteur (estampillé sur le dessus du couvercle de soupape) - Identifie le modèle ainsi que le type de moteur.

Pochette de Levage - Fourni à chaque coin pour soulever de

génératrice. Tableau de Commande - Utilisé pour diverses fonctions

d'essai, de fonctionnement et d'entretien.Voir "FAMILIARISEZVOUS AVEC LE TABLEAU DE COMMANDE" à la page suivante.

La génératrice est illustrée sans toit, porte d'accès en plastique et porte d'accès au tableau de commande pour mieux voir.

Pochette de Levage

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

FAMILIARISEZ-VOUS AVEC LE TABLEAU DE COMMANDE

Comparez la présente illustration au tableau de commande de votre génératrice afin de vous familiariser avec l'emplacement des importantes commandes suivantes:

Disjoncteur

Interrupteur de

Réglage du Cycle

d'Exercice

Interrupteur

AUTO/OFF/MANUAL

Fusible de 15 Ampères

Set Exercise

Circuit Breaker

Auto/Off/Manual

15 Amp

Fuse

Disjoncteur - Protège le système des surtensions et doit être en position ON pour alimenter le commutateur de transfert.

Fusible de 15 Ampères - Protège les circuits de commande C.C. du génératrice d’état d’attente. Si le fusible est grillé (fondu et ouvert) ou a été enlevé, le moteur ne peut être lancé ou démarrer. Remplacez le fusible grillé uniquement par un fusible BUSS AGC de 15A.

Interrupteur AUTO/OFF/MANUAL - Ce dispositif à trois positions est la commande la plus importante du système et s'utilise comme suit:

• La génératrice est réglée à la position "AUTO" pour le mode

normal de fonctionnement. Si une panne d'électricité est détectée, la génératrice démarrera automatiquement. Lorsque l'alimentation de service est rétablie, la génératrice s'arrête et demeure prête pour la prochaine panne d'électricité.

• La position "OFF" ferme la génératrice, ce qui empêche l'unité de démarrer et remet les indications de panne à zéro.

• La position "MANUAL" permet de démarrer la génératrice. Cette position est utilisée pour réaliser les activités d'entretien et d'analyse.

Interrupteur de Réglage du Cycle d'Exercice - Utilisé pour régler le jour et l'heure du début du cycle d'exercice. Le cycle d'exercice ne s'exécute qu'en mode AUTO.

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

CONSEILS AU PROPRIÉTAIRE

La présente section présente au propriétaire du génératrice d’état d’attente les renseignements dont il aura besoin pour que l'installation du génératrice d’état d’attente soit la plus satisfaisante et économique possible.

Les illustrations se rapportent à des cas typiques et ont pour but de vous familiariser avec les différentes options d'installation de votre génératrice d’état d’attente dont vous disposez. En comprenant pleinement ces options, vous pourrez bien contrôler les coûts liés à votre installation et assurer votre satisfaction finale ainsi que votre sécurité.

Au moment de négocier avec un installateur professionnel, il faudra tenir compte des facteurs suivants : les codes de sécurité locaux, l'apparence, le niveaux de bruits, les types de carburant et les distances. À mesure qu'augmente la distance entre la génératrice et le service électrique existant ou l'alimentation en combustible gazeux, la tuyauterie et le câblage doivent être modifiés en conséquence. Ces modifications sont nécessaires pour se conformer aux codes de sécurité locaux et pour surmonter les chutes de tension et les baisses de pression du combustible gazeux.

Les facteurs mentionnés ci-dessus auront une incidence directe sur le prix total de l'installation de votre génératrice d’état d’attente.

REMARQUE: Dans certaines régions, vous devrez vous procurer

un permis de travail d'électricité pour installer le génératrice d’état d’attente, un permis de construction pour l'installation des canalisations de gaz, ainsi qu'un permis relatif au bruit.Votre installateur est tenu de vérifier les codes locaux ET d'obtenir les permis requis avant de procéder à l'installation du système.

Facteurs Relatifs au Combustible

Le type de combustible utilisé par votre génératrice de secours aura une incidence importante sur l'ensemble de l'installation. La génératrice a été testée en usine et réglée pour l'utilisation du gaz naturel en tant que combustible. Le gaz de pétrole liquéfié (GPL) peut également être utilisé en installant la trousse de conversion incluse.

Pour assurer le fonctionnement approprié de la génératrice, il est recommandé de suivre les directives suivantes relatives au combustible:

Pour les moteur réglés sur l'utilisation du gaz de pétrole liquéfié (GPL), le propane commercial de classe HD5, ayant une énergie combustible minimum de 2500 Btu/pi3 à teneur maximum de 5% de propylène et de butane et de 2,5% de gaz plus lourds et une teneur minimum en propane de 90%, convient.

Baisse de Puissance à Haute Altitude ou à Température élevée

La densité de l'air étant moindre en haute altitude, la puissance du moteur est donc réduite. En fait, la puissance du moteur sera réduite de 3,5% pour chaque 1000 pieds (300 mètres) au-dessus du niveau de la mer, et de 1% pour chaque 10° F (5,6°C) audessus de 77°F (25°C).Votre installateur et vous-même devriez vous assurer de tenir compte de ces facteurs au moment de déterminer la charge totale de la génératrice.

PROCÉDURES D'INSTALLATION

Précautions Lors du Déballage

L'unité est boulonnée à son berceau de montage pour l'expédition et est prête à être branchée. Prenez soins d'éviter les dommages causés par une chute, un choc, une collision, etc. Entreposez et déballez la boîte dans le bon sens, tel qu'indiqué sur le carton d'expédition.

Vérification de la Livraison

Après avoir enlevé le carton, examinez avec soin les éléments de la génératrice pour tout dommage subi durant l'expédition.

IMPORTANT: Au moment de la livraison, si vous remarquez des dommages ou des pièces manquantes, demandez au livreur de noter tous les dommages sur la facture de fret et d'apposer sa signature dans l'espace réservé à cet effet.Après la livraison, si vous remarquez des pièces manquantes ou des dommages,mettez les pièces endommagées de côté et communiquez avec le transporteur pour connaître les procédures de réclamation. Les pièces manquantes ou endommagées ne sont pas garanties.

Commutateurs de Transfert Approuvés

Le génératrice d’état d’attente doit être utilisé SEULEMENT avec les commutateurs de transfert homologués UL suivants. Brancher tout autre commutateur de transfert annulera la garantie sur l'génératrice.

• Cet équipement est muni d'un robinet de sécurité pour la fermeture automatique des gaz.

• N'opérez PAS l'équipement si le robinet de fermeture du combustible est manquant ou ne fonctionne pas.

Le gaz propane et le gaz naturel sont extrêmement inflammables et explosifs.

Le feu ou l'explosion risque de provoquer des blessures graves,pouvant être fatales.

AVERTISSEMENT

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

Contenu de la Boîte

Le Génératrice d’état d’attente est Livré avec les Éléments Suivants:

• Génératrice d’état d’attente avec boîtier de débranchement

• Berceau de montage préfixé

• Un tuyau de montage flexible de 24 po

• Manuel d'installation, de démarrage et du propriétaire

• Liste de vérification d'installation

• Plaque DEL à distance

• Bac de vidange d'huile

• Peinture de retouche

• Un fusible de rechange de 15 A

• Trousse de conversion au GPL

• Sac pour le toit

Outils/Équipements Spécialisés Nécessaires

Il faut utiliser l'outil, no de pièce 19570, pour convertir votre génératrice du gaz naturel (GN) au gaz de pétrole liquéfié (GPL).

Soulèvement de la Génératrice

ATTENTION! La génératrice pèse plus de 280 livres (127 kg).

Il faut utiliser des outils et de l'équipement appropriés et recourir à un personnel qualifié pour chacune des phases de manipulation et de déplacement de l'unité.

ATTENTION! NE soulevez PAS l'unité par son toit car cela

endommagera l'unité.

Il y a des pochettes de levage dans chaque coin, entre la base de la génératrice et son berceau de montage. À l'aide de la peinture pour retouche fournie, effectuez les retouches de peinture pour toute surface écaillée.

Emplacement du Génératrice d’état

d’Attente

Avant d'appliquer les présentes directives générales,consultez le propriétaire et faites-lui part de toute considération technique qui pourrait influer sur ses désirs.

Dégagement Autour de la Génératrice

L'enceinte de la génératrice doit être située à au moins 3 pi (92 cm) de tout matériau combustible. Pour accéder à l'intérieur de l'enceinte, vous devez laisser un espace libre d'au moins 3 pi (92 cm) tout autour de l'enceinte.

L'orifice d'échappement de l'unité doit être situé à au moins 152 cm (5 pi) de toute ouverture de la maison (fenêtre, porte, puits d'aération, etc.), et les gaz d'échappement ne doivent pas s'accumuler dans aucune aire occupée (Figure 52).

Directives Générales Concernant l'Emplacement

• Installez l'unité à l'extérieur SEULEMENT.

• Placez l'unité dans un endroit préparé à cet effet qui soit plat et muni d'un drain pour l'écoulement des eaux.

• Installez l'unité là où les ouvertures pour l'entrée et la sortie d'air ne seront pas obstruées par les feuilles, le gazon, la neige, etc. Si des vents dominants causent des bourrasques ou des amoncellements, il faut construire un brise-vent pour protéger l'unité.

• Installez la génératrice aussi près que possible du système automatique de transfert d'énergie afin de réduire la longueur des fils et du conduit.

• Installez la génératrice aussi près que possible de l'alimentation en combustible afin de réduire la longueur des tuyaux.

IMPORTANT: La loi ou les codes locaux peuvent réglementer la distance entre le génératrice d’état d’attente et la source d'alimentation en combustible.

Le génératrice d’état d’attente a été fixé à son berceau de montage avant l'expédition. Sauf si stipulé par un code local, aucune dalle en béton n'est nécessaire.

Si le code local exige une telle dalle, coulez une dalle de béton mesurant au moins 3 pouces (7,5 cm) d'épaisseur et six pouces plus long et plus large que l'unité elle-même. À l'aide de boulons d'ancrage de maçonnerie de 1/4 po (0,64 cm) de diamètre (au minimum) et suffisamment longs pour retenir l'unité, fixez l'unité à la dalle.

Circuits Essentiels

Consultez le propriétaire de l'immeuble pour en identifier clairement les circuits "essentiels".

Il est important de bien comprendre quels circuits le propriétaire souhaite inclure parmi les " circuits essentiels ". Selon la quantité d'énergie consommée par ces circuits, la plupart de ceux-ci ou tous, peuvent être commutés vers la génératrice de secours pour la durée d'une panne de courant normale.

Figure 52 — Dégagement du Génératrice d’état d’attente

L'orifice d'échappement

doit se trouver à au moins

5 pieds (152 cm) des

ouvertures de la maison

Orifice

d'échappement

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

La Figure 53 présente un tableau de référence de puissance qui guidera le propriétaire dans son choix. Celui-ci indique la puissance utilisée par plusieurs appareils électroménagers courants. Utilisez ce tableau comme guide au moment de choisir les circuits essentiels. Révisez ces renseignements avec le propriétaire et expliquez-lui les aspects techniques ayant une incidence sur le coût de l'installation.

Sélection des Circuits Essentiels

Lors de la sélection des circuits essentiels qui seront commutés vers l'alimentation de secours, il importe que la charge totale combinée de ces circuits ne dépasse pas la capacité de puissance ou d'intensité du courant de la génératrice.Veuillez tenir compte des points suivants dans la sélection des circuits essentiels:

Additionnez la puissance totale de tous les appareils qui seront branchés en même temps. Ce total NE doit PAS dépasser la capacité de puissance de la génératrice.

La puissance nominale des lampes est indiquée sur les ampoules. La puissance nominale des outils électriques, des appareils électroménagers et des moteurs est habituellement indiquée sur les plaques ou les décalques apposés sur les appareils.

Si la puissance n'est pas indiquée sur un appareil électroménager, un outil ou un moteur,multipliez volts par l'intensité nominale de l'appareil pour déterminer le nombre de watts (Volts x Ampères = Watts).

Certains moteurs électriques (les moteurs à induction) nécessitent environ trois fois plus de watts de puissance au démarrage que lorsqu'ils sont en marche. Cette surtension ne dure que quelques secondes. Lors de la sélection des appareils électriques qui seront alimentés par le génératrice d’état d’attente, assurez-vous d'allouer suffisamment de puissance pour combler cette puissance de démarrage élevée.

• Calculez le nombre de watts nécessaires au démarrage du plus gros moteur.

• Ajoutez le résultat au nombre de watts total de toutes les autres charges branchées.

Le génératrice d’état d’attente de Briggs & Stratton est conforme à la "puissance nominale de réserve stationnaire" suivante:

La puissance nominale de réserve s'applique à la fourniture d'électricité d'urgence pour la durée normale d'une panne de courant. Cette puissance n'inclut aucune capacité de surcharge permanente.

Cette puissance nominale s'applique aux installations desservies par un service électrique normalement fiable. Cette puissance ne s'applique qu'aux charges variables avec facteur de charge moyen de 80 % de la puissance de réserve. La puissance de réserve ne s'applique qu'à l'alimentation de réserve optionnelle là où la génératrice sert de source d'énergie de réserve normale.

Utilisez le Guide de référence de puissance fourni, et indiquez les circuits que vous considérez "critiques" ou "essentiels".L'installateur et vous-même devez vous assurer de tenir compte de l'altitude audessus du niveau de la mer et de la plage de température ambiante lors de la détermination de la charge totale de la génératrice.

Appareil

Watts

utilisés



Conditionneur d’air (12 000 Btu)*

1 700



Conditionneur d’air (24 000 Btu)*

3 800



Conditionneur d’air (40 000 Btu)*

6 000



Chargeur de batterie (20 ampères)

500



Scie circulaire (6,5 po) (16,5 cm)

800 à 1 000



Sécheuse (électrique)*

5 750



Sécheuse (gaz)*

700



Lessiveuse*

1 150



Cafetière

1 750



Compresseur (1 HP)*

2 000



Compresseur (1/2 HP)*

1 400



Compresseur (3/4 HP)*

1 800



Fer à friser

700



Déshumidificateur*

650



Couverture électrique

400



Cuisinière électrique (par élément)

1 500



Poêle électrique

1 250



Congélateur*

700



Ventilateur de fournaise (3/5 HP)*

875



Ouvre-porte de garage*

500 à 750



Séchoir à cheveux

1 200



Perceuse à main

250 à 1 100



Fer à repasser

1 200



Pompe aspirante*

800



Ampoule électrique

100



Four à micro-ondes

700 à 1 000



Refroidisseur à lait*

1 100



Brûleur à mazout pour fournaise

300



Radiateur autonome au mazout (140 000 Btu)

400



Radiateur autonome au mazout (30 000 Btu)

150



Radiateur autonome au mazout (85 000 Btu)

225



Radio

50 à 200



Réfrigérateur

700



Mijoteuse

200



Pompe submersible (1 HP)*

2 000



Pompe submersible (1/2 HP)*

1 500



Pompe submersible (1 1/2 HP)*

2 800



Pompe de puisard*

800 à 1 050



Scie d’établi (10 po)*

1 750 à 2 000



Téléviseur

200 à 500



Grille-pain

1 000 à 1 650

Figure 53 — Guide de Référence de Puissance

*Allouez trois (3) fois le nombre de watts pour le démarrage des appareils

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

Directives d'Assemblage du Boîtier de

Débranchement

Le boîtier de débranchement se trouve dans un boîtier de type NEMA 3R adapté pour un usage à l'intérieur et à l'extérieur.

Les directives pour l'assemblage du boîtier de débranchement comprennent:

• Le boîtier de débranchement doit être installé avec la quincaillerie de raccordement de conduits appropriée.

• Installez le boîtier de débranchement sur une structure de soutien ferme et solide. Assurez-vous qu'il est au niveau et d'aplomb. Ceci peut être accompli en insérant des rondelles entre le boîtier de débranchement et la surface de fixation.

• N'installez JAMAIS le boîtier de débranchement dans un endroit où une substance corrosive pourrait s'infiltrer.

• Protégez le boîtier de débranchement en tout temps contre l'humidité, les poussières, les saletés,les peluches, le gravier et les vapeurs corrosives.

La Figure 54 illustre une installation typique de boîtier de débranchement. Discutez des suggestions/changements de disposition avec le propriétaire avant d'entamer le processus d'installation.

Dimensions de l'Orifice d'Admission du

Combustible

Ci-dessous, la Figure 55 décrit l'emplacement du raccord de tuyauterie du combustible.

Toit Amovible et Porte d'Accès

Le génératrice d’état d’attente est équipé d'une enceinte avec toit amovible et porte d'accès au panneau électrique.

Pour enlever le toit:

Retirez les quatre vis et soulevez le toit.

Pour enlever la porte d'accès:

1. Retirez le toit de la façon décrite ci-dessus.

2. Retirez la vis en haut de la porte d'accès.

3. Tirez la porte d'accès vers l'extérieur de l'unité tout exerçant une pression vers le haut et en l'éloignant de la base. La porte se dégagera de l'enceinte de la génératrice.

Pour installer la porte d'accès et le toit :

1. Guidez le bas de la porte d'accès dans la base.

2. Poussez la porte d'accès jusqu'à ce qu'elle s'aligne avec les côtés.

3. Replacez la vis de la porte.

4. Replacez le toit et les vis.

Figure 55 — Emplacement du Combustible et des Éléments

3/4” NPT

Connecteur de tuyauterie

de combustible

4.5”

13.5”

Figure 54 — Assemblage Typique d'un Boîtier de

Débranchement

Pochettes de Levage

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

LE SYSTÈME DE COMBUSTIBLE

GAZEUX

Avant d'appliquer ces consignes générales, consultez le propriétaire du génératrice d’état d’attente et soulevez toute considération technique qui pourrait influer sur ses plans d'installation.

Les règles générales suivantes s'appliquent à la tuyauterie utilisée dans les systèmes de combustible gazeux.

• La tuyauterie doit être fabriquée d'un matériau conforme aux codes de sécurité fédéraux et locaux; elle doit être fixée solidement et protégée contre les vibrations.

• Raccordez l'orifice d'admission de combustible du génératrice d’état d’attente et la tuyauterie rigide à l'aide du tuyau flexible pour combustibles (fourni).

• La tuyauterie doit être de la bonne dimension afin de maintenir les pressions d'alimentation ainsi que le débit volumétrique nécessaires sous diverses conditions.

• Afin de réduire la possibilité de fuites, utilisez un scellant ou un composé approuvé pour joints de tuyauterie sur tous les raccords à visser.

• Conformément aux codes et aux normes applicables, la tuyauterie installée doit être adéquatement purgée et testée pour son étanchéité.

Tenez compte des facteurs suivants lorsque vous planifiez l'installation du système d'alimentation en combustible:

En ce qui a trait aux systèmes bi-énergie inviolables, le moteur du génératrice d’état d’attente est conçu avec un système de carburation du combustible qui satisfait aux spécifications de la California Air Resources Board. L'unité fonctionnera avec le gaz naturel ou le propane liquéfié.

• Au moins un robinet de fermeture manuelle doit être fixé sur la ligne et situé à l'extérieur de l'édifice afin de faciliter l'entretien de la génératrice.

• La pression de ravitaillement en gaz naturel à l'orifice d'alimentation de combustible de la génératrice devrait se situer entre 5 et 7 pouces d'eau (po W.C.) à pleine capacité. La pression de ravitaillement en pétrole liquéfié devrait se situer entre 11 et 14 pouces d'eau (po W.C.) à pleine capacité.

Le génératrice d’état d’attente a été réglé en usine pour fonctionner au gaz naturel. Si vous devez changer le

combustible principal du gaz naturel au gaz de pétrole liquéfié, il faudra reconfigurer l'unité en suivant les indications à la page 75.

Il est recommandé que le raccord du combustible inclut les pièces suivantes:

• Un robinet de fermeture manuelle du carburant situé à l'intérieur de l'édifice.

• Un robinet de fermeture manuelle du combustible situé à l'extérieur de l'édifice, juste avant la génératrice.

• La terminaison de la tuyauterie rigide devrait inclure une trappe à sédiments.

• Il faudrait inclure une sortie pour manomètre.

Les renseignements ci-dessous aideront les techniciens

en systèmes de combustible gazeux à concevoir les

installations. Ces renseignements ne doivent en aucun cas

être interprétés de façon à aller à l'encontre des codes

applicables aux combustibles gazeux. Si vous avez des

questions ou des problèmes, consultez votre fournisseur

de combustible local ou votre chef des pompiers.

• Le gaz de pétrole liquéfié est plus lourd que l'air et s'accumule près du sol.

• Le gaz naturel est plus léger que l'air et s'accumule en hauteur.

• Même la plus petite étincelle peut enflammer ces combustibles et causer une explosion.

Le gaz propane et le gaz naturel sont extrêmement inflammables et explosifs.

Le feu ou l'explosion risque de provoquer des blessures graves,pouvant être fatales.

AVERTISSEMENT

• Il faut que toute la longueur du connecteur flexible soit visible pour l'inspection régulière et celui-ci ne doit être enfermé, être en contact ou traverser un mur, un plancher ou une cloison.

Le connecteur ne doit pas être installé sous terre ou être en contact avec la sol.

ATTENTION

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

La sortie pour manomètre permet l'installation temporaire d'un manomètre (Figure 56), afin de s'assurer que le moteur reçoit la pression de carburant adéquate pour fonctionner efficacement dans l'ensemble de sa plage de fonctionnement.

REMARQUE: Un manomètre numérique, no de pièce

19495,

est disponible à votre centre de service local.

Lorsque la série initiale d'essais est complétée, le manomètre est enlevé et la sortie bouchée. La Figure 57 présente un assemblage typique de raccord de combustible.

Consommation de Combustible

Voir la Figure 58 pour les exigences en matière d'alimentation en combustible à demi charge et à pleine charge pour le gaz naturel et le gaz de pétrole liquéfié.

Figure 57 — Raccords de Combustible Complétés

Figure 56 — Manomètre Temporaire Installé

De la tuyauterie

d'alimentation en

combustible

Vers le génératrice

d’état d’attente

• Avant de mettre en service le génératrice d’état d’attente, il faut purger adéquatement les lignes d'alimentation de combustible et les tester pour les fuites.

• Aucune fuite ne peut être tolérée.

Le gaz propane et le gaz naturel sont extrêmement inflammables et explosifs.

Le feu ou l'explosion risque de provoquer des blessures graves,pouvant être fatales.

AVERTISSEMENT

Gas Naturel* Vapeur PL**

1/2 Charge Pleine charge 1/2 Charge Pleine charge

80 137 33 56

* = Gaz naturel en pieds cubes par heure (PCH) ** = Vapeur de pétrole liquéfié en pieds cubes par heure

Figure 58 — Exigences en Matière d'Alimentation en

Combustible

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

Grosseur du Tuyau de Combustible

Les Figures 59 et 60 indiquent la capacité maximum du tuyau en pieds cubes de gaz par heure pour des pressions de gaz de 0,5 psi ou moins et une colonne d'eau à chute de pression de 0,3 po. La gravité spécifique des gaz y est illustrée.

Les valeurs indiquées compensent pour une quantité nominale de restrictions causées par les lyres de dilatation, les joints, etc. Si la tuyauterie comporte une quantité anormalement élevée de joints, de lyres de dilatation ou d'autres restrictions,reportez-vous aux codes fédéraux et locaux.

NPT 10ft 15ft 20ft 30ft 40ft 50ft 60ft 70ft 80ft 90ft 100ft

1/2” 168 146 115 93 79 70 63 59 55 51 48

3/4” 346 293 240 192 163 145 132 120 113 106 99

1” 653 549 446 360 307 274 250 230 211 197 187

Gaz Naturel (densité = 0,65)

NPT 10ft 15ft 20ft 30ft 40ft 50ft 60ft 70ft 80ft 90ft 100ft

1/2” 110 96 76 61 52 46 42 38 36 33 32

3/4” 277 192 158 126 107 95 87 79 74 69 65

1” 428 360 293 236 202 180 164 151 139 129 123

Gaz de Pétrole Liquéfié (GPL) (densité = 1,50)

Figure 59 — Dimensions du tuyau de GAZ NATUREL - Tableau de Débit du Gaz,en Pieds Cubes par Heure

Figure 60 — Dimensions du Tuyau de GAZ DE PÉTROLE LIQUÉFIÉ (GPL) - Tableau de Débit du Gaz, en Pieds Cubes par Heure

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

Charte de Comparaison des Combustibles

* PCI (Pouvoir calorifique inférieur) est la valeur nominale la plus réaliste. ** Le pouvoir calorifique supérieur ne tient pas compte de la perte de chaleur sous forme d'eau lors de la combustion. *** La densité est indiquée en "Pieds cubes de gaz par gallon de liquide". † Le poids est indiqué en "Livres par gallon de liquide".

Dimension du Réservoir de Propane Nécessaire Selon Diverses Températures Lorsque au

Moins à Moitié Plein

En tenant compte du débit de soutirage du gaz et de la température moyenne la plus froide en hiver, un installateur peut spécifier la dimension requise du réservoir de stockage de pétrole liquéfié:

Propriétés physiques

Propane

Gaz naturel

État atmosphérique normal

Gaz

Point d’ébullition (en °F) :

Initial

-44

-259 Final

-44

-259

Valeur calorifique :

Btu par gallon (LHV net*)

83 340

63 310

Btu par gallon (Brut**)

91 547

Pieds cubes (Gaz)

2 516

1 000

Densité***

36,39

57,75

Poids†

4,24

2,65

Indice d’octane :

Recherche

110+

Moteur

Charte de Comparaison des Combustibles

Débit de soutirage (en pieds

cubes par heure, PCH)

32°F

(0° C)

20°F

(-6,7° C)

10°F

(-12,2° C)

0°F

(-17,8° C)

-10°F

(-23,3° C)

-30°F

(-34,4 C)

-40°F

(-40° C)

50 PCH

115

250

400

600

100 PCH

250

400

500

1000

1500

150 PCH

300

400

500

1000

1500

2500

200 PCH

400

500

750

1000

1200

2000

2500

300 PCH

750

1000

1500

2000

2500

4000

5000

Dimension Requise Pour le Réservoir de Propane (Selon la Température Moyenne la Plus Froide de l'Hiver), en Gallons

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

Système de Branchement C.A. de la

Génératrice

Un système de branchement C.A. monophasé à trois fils est utilisé pour le génératrice d’état d’attente. L'assemblage du stator est constitué d'une paire de bobines stationnaires à deux bornes sortant de chaque bobine. La jonction des fils 22 et 33 forme le fil neutre.Vous trouverez un schéma complet et un schéma de câblage aux pages 26 et 27.

REMARQUE: Le neutre n'est pas raccordé à la terre au niveau de la génératrice.

Mise à la Masse du Système

Raccordez un fil de cuivre torsadé, fourni par le fournisseur, à la languette de contact de mise à la masse (GND) du boîtier de débranchement et acheminez-le via le conduit jusqu'à la mise à la masse (GND) du commutateur de transfert. Continuez le passage du fil dans le conduit jusqu'au port de mise à la masse du panneau de distribution principal.

Interconnexions du Circuit de Commande

Les interconnexions du circuit de commande sont formées de fils de " 240V c.a. ". Ces deux fils doivent être acheminés par le conduit.Voici une brève description des fonctions des fils de commande :

• Les fils transportent l'électricité vers la carte de circuit imprimé de la génératrice, le chauffe-batterie et le réchauffeur d'huile optionnels et ils chargent la batterie.

À l'aide d'un fil de cuivre torsadé, fourni par l'installateur, raccordez les terminaux du circuit de commande de la boîte de débranchement au commutateur de transfert.

Plaque DEL à Distance

Le voyant de la plaque DEL à distance s'appelle le voyant DEL de diagnostic. Le voyant DEL restera allumé, indiquant que la génératrice est en mode d'attente, et clignotera un certain nombre de fois si des anomalies sont détectées dans la génératrice. Une plaque de montage est fournie pour son installation à l'intérieur dans un endroit pratique. Il permet au propriétaire de contrôler l'état de la génératrice. Consultez le propriétaire pour convenir d'un endroit pratique.

Pour installer la plaque DEL à distance:

• Fixez la boîte électrique fournie par l'installateur au mur.

• À l'aide d'un câble fourni par l'installateur, branchez les fils du voyant DEL à distance au " Voyant d'état à distance " dans le boîtier de débranchement.

• Fixez la plaque de montage à la boîte électrique.

REMARQUE: Les fils du voyant DEL sont sensibles à la polarité. Voir la section "Système de Détection des Pannes" à la page 78

pour en connaître le fonctionnement.

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

AVANT LE DÉMARRAGE INITIAL

Huile à Moteur

Le moteur a été rempli avec l'huile recommandée avant son expédition de l'usine.Avant de démarrer le moteur, vérifiez le niveau d'huile et assurez-vous que le moteur a subi l'entretien décrit dans la manuel d’Moteur.

Points importants Concernant l'Huile

Votre génératrice d’état d’attente est muni d'un moteur qui a été testé en usine, et il n'est donc pas nécessaire d'effectuer la procédure de rodage traditionnelle.

Afin de fournir une meilleure capacité de réserve, le système est rempli d'huile synthétique (API SJ/CF 5W-30W). Cela permet au système de fonctionner dans une plage élargie de températures et de conditions climatiques.

REMARQUE: L'utilisation de l'huile synthétique NE modifie nullement les intervalles de changement d'huile recommandés cidessous dans la manuel d’Moteur.

Branchement de la Batterie

Le génératrice d’état d’attente est livré avec une batterie de 12 volts C.C. de 33 Ampères-heures. C'est une batterie rechargeable scellée avec accumulateurs au plomb.Elle est installée dans l'unité, et ses câbles sont branchés en usine. Le fusible de 15 A de la génératrice a été retiré afin d'empêcher l'unité de démarrer durant le transport.

Si vous devez faire l'entretien de la batterie, procédez comme suit:

1. Réglez l'interrupteur "AUTO/OFF/MANUAL" de la

génératrice sur OFF.

2. Dégagez l'interrupteur de débranchement du boîtier de débranchement.

3. Retirez le fusible de 15 ampères du panneau électrique.

4. Le service ou remplace la batterie comme exigé.

5. À l'aide de la quincaillerie fournie, branchez le fil rouge de la batterie au terminal positif de la batterie (identifié par POSITIVE, POS ou (+)).

6. À l'aide de la quincaillerie fournie, branchez le fil noir de la batterie au terminal négative de la batterie (identifié par NEGATIVE, NEG ou (-)).

7. Assurez-vous que la quincaillerie des terminaux positif et de retour de la batterie sont fixés solidement.

8. Installez le fusible de 15 Ampères dans le panneau électrique.

9. Réinstallez l'interrupteur de débranchement dans le boîtier de débranchement.

10. Réglez l'interrupteur "AUTO/OFF/MANUAL" sur AUTO.

11. Réinitialisez la minuterie de cycle d'exercice en suivant les directives de la section " Réglage de la minuterie du cycle d'exercice " à la page 77.

REMARQUE : Alors que la batterie est installée, que tous les câbles reliant le commutateur de transfert et le génératrice d’état d’attente sont branchés, que l'électricité de service est fournie au commutateur de transfert automatique et que l'unité est en mode AUTO, la batterie reçoit une charge à faible débit si le moteur n'est pas en marche. Le chargeur à faible débit ne peut être utilisé pour recharger une batterie complètement à plat.

Système d'Alimentation en Combustible

Assurez-vous que tous les raccords du tuyau de combustible sont fermement serrés et fixés et qu'il n'y a pas de fuite.

Assurez-vous que tous les robinets de fermeture de la canalisation de gaz sont en position "OPEN" et qu'une pression de combustible adéquate est disponible.

SÉLECTION DU SYSTÈME DE

COMBUSTIBLE

Le moteur de votre génératrice d’état d’attente est calibré en usine pour utiliser le gaz naturel (GN). Il peut également fonctionner avec du gaz de pétrole liquéfié (GPL).Aucune quincaillerie ni équipement supplémentaire n'est nécessaire pour changer de combustible.

Pour configurer le système de combustible pour le gaz de pétrole liquéfié:

• Toutefois, la pression d'entrée du combustible de pétrole

liquéfié doit se situer entre 11 à 14 pouces d'eau.

• Réglez l'interrupteur "AUTO/OFF/MANUAL" sur OFF.

• Dégagez l'interrupteur de débranchement du boîtier de

débranchement.

• Enlevez le fusible de 15 Ampères.

• Changez le gicleur principal dans le mélangeur de combustible

en suivant la feuille de directives (numéro de pièce 195083GS) fournie dans la trousse de conversion au GPL.

REMARQUE: Vous aurez besoin d'un outil spécial, tel que décrit à la page 67, pour changer le gicleur principal.

• Réinstallez le fusible de 15 Ampères.

• Réinstallez l'interrupteur de débranchement dans le boîtier de

débranchement.

• Reportez-vous au manuel d'utilisation du moteur au sujet de l'huile et du combustible.

• La garantie sera annulée si des dommages à l'équipement sont entraînés par le manquement à se conformer à cette directive.

Toute tentative de démarrer le moteur sans qu'il ait été rempli avec l'huile recommandée entraînera une panne de l'équipement..

ATTENTION

• N'installez PAS ce fusible avant que toute la plomberie et le câblage n'aient été complétés et vérifiés.

L'installation du fusible tel que décrit en page 44 pourrait causer le démarrage du moteur.

ATTENTION

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

• Réglez l'interrupteur "AUTO/OFF/MANUAL" sur AUTO.

• Réinitialisez la minuterie de cycle d'exercice en suivant les directives de la section " Réglage de la minuterie du cycle d'exercice " à la page 77.

Le système est maintenant prêt à fonctionner automatiquement avec du gaz de pétrole liquéfié.Avec un gicleur principal fixe pour le gaz de pétrole liquéfié, nul besoin de régler le moteur pour qu'il fonctionne au pétrole liquéfié.

DÉMARRAGE INITIAL (SANS

CHARGE)

Commencez des essais du système sans aucun branchement de charges électriques, tel qu'indiqué ci-dessous:

1. Réglez l'interrupteur "AUTO/OFF/MANUAL" sur OFF.

2. Réglez le disjoncteur principal de la génératrice sur sa

position OFF (ouverte).

3. Installez le fusible de 15 Ampères dans le panneau

électrique.

4. Réglez l'interrupteur "AUTO/OFF/MANUAL" sur MANUAL.

REMARQUE: Pour le démarrage initial du génératrice d’état

d’attente, il faut purger l'air contenue dans les canalisations de combustible. Cela peut nécessiter quelques minutes.

5. NE démarrez PAS le moteur plus de 15 secondes par minute

afin de réduire la chaleur dans le démarreur.

6. Recommencez le processus jusqu'à ce que le moteur démarre.

7. Écoutez s'il y a des bruits ou vibrations inhabituels et soyez

attentif à tout signe de fonctionnement anormal.Vérifiez s'il y a des fuites d'huile pendant que la génératrice fonctionne.

8. Laisser le moteur se réchauffer durant cinq minutes environ

afin de permettre à sa température interne de se stabiliser. Puis, réglez le disjoncteur principal de la génératrice à la position ON (fermé).

9. Branchez un voltmètre C.A. précis et un fréquencemètre

pour vérifier la tension de sortie de la génératrice sur les languettes de contact emergency/generator connection du commutateur de transfert. La tension devrait être de 230 à 240 volts, et la fréquence devrait être de 62,0 à 62,5 Hz.

10. Vérifiez la tension de sortie de la génératrice entre une des

languettes de contact emergency/generator connection et la languette de contact neutre, puis entre l'autre languette de contact de la emergency/generator connection et la languette de contact neutre. Dans les deux cas, la lecture de la tension de sortie devrait se situer entre 115 et 120 volts.

11. Réglez l'interrupteur "AUTO/OFF/MANUAL" sur OFF.Le

moteur devrait s'arrêter.

SÉQUENCE DE

FONCTIONNEMENT AUTOMATIQUE

Le panneau électrique de la génératrice contient une carte de circuit logique de commande. Ce tableau de commande contrôle constamment la tension de l'électricité de service. Si cette tension baisse sous un niveau prédéfini, le tableau de commande signalera le lancement et le démarrage du moteur.

Lorsque la tension de service est rétablie au-delà d'un niveau de tension préétabli, le moteur reçoit un signal d'arrêt.

Le fonctionnement actuel du système ne peut être modifié, et il est séquencé par des capteurs et des minuteries du tableau de commande de la manière suivante:

Capteur de Désexcitation de la Tension de l'Alimentation de Service

• Ce capteur contrôle la tension de l'alimentation de service.

• Si la tension baisse sous 70 pour cent de la tension d'alimentation nominale, le capteur amorce un décompte de 6 secondes.

• Lorsque le décompte est expiré, le moteur est lancé et démarre.

Capteur de Prise en Charge de la Tension de Service

Ce capteur supervise la tension d'alimentation de service. Lorsque cette tension est rétablie à 70 pour cent de la tension nominale source, un délai est déclenché et le moteur entrera en mode refroidissement du moteur.

Minuterie de Refroidissement du Moteur

• Lorsque la charge est transférée à nouveau à la source d'alimentation de service, la minuterie de refroidissement du moteur s'active.

• Environ une minute s'écoule avant l'arrêt de la génératrice.

• Le moteur tourne durant au moins 5 minutes.

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

RÉGLAGE DE LA MINUTERIE DU

CYCLE D'EXERCICE

Le génératrice d’état d’attente est muni d'une minuterie de cycle d'exercice qui se met en marche et vérifie le système une fois par semaine.Au cours de ce cycle d'exercice, l'unité fonctionne durant une douzaine de 20 minutes, puis s'arrête. Le transfert de charge électrique N'A PAS lieu durant le cycle d'exercice (sauf si une panne de courant survient).

Un interrupteur du tableau de commande est étiqueté "Set Exercice" (décrit en page 61). Le tableau de commande est programmé pour le jour et l'heure spécifique où l'on appuie sur le commutateur. Ce jour et cette heure sont alors utilisés pour initialiser automatiquement le cycle d'exercice du système.

Pour Exécuter la Procédure de Réglage du Cycle d'Exercice:

1. Choisissez le jour et l'heure à laquelle vous désirez que le cycle d'exercice du génératrice d’état d’attente ait lieu.

2. À ce jour et à cette heur

e, réglez l'interrupteur

AUTO/OFF/MANUAL sur OFF.

3. Appuyez et maintenez enfoncé l'interrupteur "Set Exercice" pendant deux secondes.

4. Réglez l'interrupteur "AUTO/OFF/MANUAL" sur AUTO.Le réglage du cycle d'exercice est complété.

Par exemple, si vous appuyez sur l'interrupteur de réglage du cycle d'exercice le dimanche à 10 h, l'unité exécutera un cycle d'exercice le dimanche suivant à 10 h.

REMARQUE: Le réglage du cycle d'exercice ne fonctionnera que si l'unité est en mode Automatique et que si la procédure exacte est suivie.

Si vous voulez changer le jour et l'heure du cycle d'exercice, vous n'avez qu'à exécuter à nouveau la procédure de "Réglage de Cycle d'Exercice" le jour et à l'heure exacte à laquelle vous voulez que le cycle d'exercice ait lieu.

VÉRIFICATION INSTALLATION

Avant de mettre en service le génératrice d’état d’attente, vérifiez avec soins l'ensemble de l'installation.Assurez-vous de retoucher toute éraflure ou écaillure de peinture à l'intérieur ou à l'extérieur de l'enceinte avec la peinture de retouche fournie.

Tout en procédant à la vérification, complétez la liste de contrôle de l'installation.Assurez-vous que tous les éléments sont cochés et que toutes les signatures ont été obtenues. Indiquez au propriétaire qu'il doit poster la copie blanche à:

Briggs & Stratton Power Products Warranty Registration P. O. Box 1144 Milwaukee,Wisconsin 53201-1144

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

CARACTÉRISTIQUES

Puissance Nominale Maximum (PL*) . . . . . . . . . . . . . .7,000 Watts

Charge Nominale Maximum:

à 240 Volts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29.1 Ampères

à 120 Volts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58,3 Ampères

Tension Nominale C.A. . . . . . . . . . . . . . . . . . . . . . . .120/240 Volts

Fréquence Nominale . . . . . . . . . . . . . . . . . . . .60 Hz à 3,600 tr/m

Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Monophasé

Facteur de Puissance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.0

Pression d'alimentation

en combustible (gaz naturel) . . . . . . . . . . . . . . . . . .5 à 7 po W.C.

Pression d'alimentation en combustible

(gaz de pétrole liquéfié) . . . . . . . . . . . . . . . . . . . .11 à 14 po W.C.

Plage d'Utilisation Normale . . . .-20°F (-28.8°C) to 104°F (40°C)

Niveau de bruit en sortie .81 dB(A) à 23 pi (7 m) à pleine charge

Poids du Système à l'Expédition . . . . . . . . . . . . . . . . . . . . .280 lbs.

* Le débit de gaz naturel dépend du combustible spécifique, mais la dépréciation typique se situe entre 10 et 20% du débit du gaz de pétrole liquéfié.

FONCTIONNEMENT

AUTOMATIQUE

Pour actionner le transfert automatique, suivez la procédure décrite ci-dessous:

1. Réglez sur ON l'interrupteur de débranchement ou le

disjoncteur principal du panneau de distribution qui alimente la tension de service vers le commutateur de transfert.

2. Réglez le disjoncteur principal de la génératrice en position ON.

3. Réglez l'interrupteur "AUTO/OFF/MANUAL" sur AUTO.

Vérification du Fonctionnement

Automatique

Pour vérifier si le fonctionnement automatique du système est adéquat, procédez comme suit:

1. Mettez HORS tension l'interrupteur de débranchement ou

le disjoncteur principal du panneau de distribution qui alimente le commutateur de transfert automatique.

Lorsqu'il y aura baisse de tension et que le temps imparti du capteur sera écoulé, le moteur sera lancé et démarrera. Laissez le système compléter la totalité de sa séquence de fonctionnement automatique.

2. Alors que la génératrice alimente ses charges, mettez SOUS

tension l'interrupteur de débranchement ou le disjoncteur principal du panneau de distribution qui alimente le commutateur de transfert automatique.

3. L'interrupteur de transfert automatique transférera les charges à l'alimentation de service après 5 minutes de fonctionnement minimum et du rétablissement de l'électricité.

4. La génératrice fonctionnera environ une minute de plus pour refroidir le moteur, puis s'arrêtera.

REMARQUE: Si la génératrice ne s'arrête pas après 10 minutes, mettez l'interrupteur AUTO/OFF/MANUAL à OFF et appelez votre installateur ou votre centre de service local.

Cela complète les procédures d'essais du fonctionnement automatique. Le génératrice d’état d’attente démarrera automatiquement lors d'une panne électrique et alimentera le commutateur de transfert de circuits essentiels.

Entretien du Système

Pour désactiver le commutateur de transfert afin d'effectuer l'entretien du système:

1. Retirez le toit en dévissant les quatre vis et en le soulevant.

2. Retirez la vis en haut de la porte d'accès du tableau de commande.

3. Tirez la porte d'accès vers l'extérieur de l'unité tout exerçant une pression vers le haut et en l'éloignant de la base. La porte se dégagera de l'enceinte de la génératrice.

4. Réglez l'interrupteur "AUTO/OFF/MANUAL" sur OFF.

5. Réglez le disjoncteur principal de la génératrice en position OFF.

6. Dégagez l'interrupteur de débranchement du boîtier de débranchement.

7. Enlevez le fusible de 15 Ampères.

SYSTÈME DE DÉTECTION DES

PANNES

La génératrice fonctionnera sans doute sur de longues périodes sans la présence d'un opérateur. C'est pourquoi le système est muni de capteurs qui arrêtent automatiquement la génératrice lorsque surviennent des problèmes potentiels, tels une faible pression de l'huile, l'emballement du moteur et d'autres conditions.

Le voyant de la plaque DEL à distance s'appelle le voyant DEL de diagnostic. Si certains problèmes sont détectés dans votre génératrice d’état d’attente, les deux voyants clignotent simultanément. Une série de clignotements se répète avec de brèves pauses entre chaque série.Tel qu'indiqué sur la plaque de montage située près du tableau de commande, et ci-dessous, le nombre de clignotements dans la série indique la défaillance détectée:

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

Nombre de Clignotements du Voyant Description du Problème

2 Faible pression d'huile 4 Le moteur ne démarre pas 5 Fréquence basse 6 Emballement du moteur

Réarmement du Système de Détection des Pannes

L'opérateur doit réarmer le système de détection des pannes chaque fois que celui-ci est activé. Pour ce faire, placez l'interrupteur AUTO/OFF/MANUAL en position OFF durant au moins 30 secondes.Après avoir corrigé le problème, remettez le génératrice d’état d’attente en service en plaçant l'interrupteur AUTO/OFF/MANUAL en position AUTO.

Voici une description de chaque panne, ainsi que des suggestions pour les résoudre:

Aucun DEL - Batterie déchargée

Ce problème est causé par une batterie complètement à plat. Pour régler le problème, appelez votre centre de service local pour vérifier la puissance de la charge à faible débit de la batterie. Ôtez le fusible de 15 ampères et débranchez la batterie de la génératrice. Amenez la batterie chez un fournisseur local pour fins d'analyse.

Lorsque la batterie est entièrement rechargée, replacez-la dans son compartiment en vous assurant de brancher le câble de retour en dernier lieu. Installez le fusible de 15 ampères.

Faible Pression d'Huile

Lorsque ce problème survient, le voyant émet une série de deux clignotements. L'unité est munie d'un manocontact d'huile (Figure 62) utilisant des contacts normalement fermés qui sont maintenus ouverts par la pression de l'huile du moteur lorsque celui-ci est en marche. Si la pression d'huile baisse, les manocontacts se referment et le moteur s'arrête.

Pour régler un problème de faible pression d'huile, ajoutez l'huile recommandée jusqu'à la marque FULL de la jauge d'huile.

Si la faible pression d'huile persiste toujours, le moteur démarrera puis s'arrêtera après une dizaine de secondes et le voyant de diagnostic clignotera à nouveau. Dans ce cas, contactez un technicien de service autorisé.

Le Moteur Ne Démarre Pas

Lorsque ce problème survient, le voyant émet une série de quatre clignotements. Cette caractéristique protège la génératrice contre les tentatives répétées de démarrage, comme par exemple un manque de combustible. Chaque fois que le système reçoit le signal de démarrage, l'unité se lance durant 15 secondes, fait une pause de 15 secondes, se lance durant 15 secondes, fait un pause de 15 secondes, et ainsi de suite. Si, après environ 90 secondes, le système ne commence pas à produire de l'électricité, l'unité s'arrête et le voyant clignote.

La source la plus probable de ce problème est le manque de combustible.Vérifiez si les valves de fermeture interne et externe du combustible sont entièrement ouvertes. D'autres causes pourraient être une bougie défectueuse, un allumage défectueux, ou un filtre d'air encrassé. Pour y remédier, vous devrez demander l'aide de service technique de Briggs & Stratton.

Basse Fréquence

Lorsque ce problème survient, le voyant émet une série de cinq clignotements. Cette caractéristique protège les appareils branchés au commutateur de transfert des circuits essentiels en arrêtant la génératrice si le régime du moteur est plus lent que la limite préétablie.

Ce problème peut être causé par une défectuosité du régulateur de régime. Pour régler ce problème, vous devez demander l'aide de votre centre de service local.

Ce problème peut aussi être causé par des charges excessives sur la génératrice. Éteignez les appareils, un à la fois,et vérifiez la fréquence. Pour régler ce problème, vous devrez peut-être demander l'aide de votre centre de service local.

Emballement du Moteur

Lorsque ce problème survient, le voyant émet une série de six clignotements. Cette caractéristique protège les appareils branchés au commutateur de transfert des circuits essentiels en arrêtant la génératrice si le régime du moteur est plus rapide que la limite préétablie. Le problème d'emballement est détecté comme suit:

• Si la fréquence de sortie de la génératrice atteint 72 Hz

durant cinq secondes, la génératrice s'arrête.

• Si la fréquence de sortie de la génératrice atteint 75 Hz, la

génératrice s'arrête instantanément.

Ce problème est causé par une défectuosité du régulateur de régime. Pour y remédier,vous devrez obtenir l'aide de service technique de Briggs & Stratton.

Figure 62 — Faible Pression d'Huile

Pressostat de

Sécurité d'Huile

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

ENTRETIEN DU GÉNÉRATEUR

La garantie de la génératrice ne couvre pas les éléments soumis à l'abus ou à la négligence de l'opérateur. Pour obtenir la pleine application de la garantie, il faut que l'opérateur maintienne le système conformément aux instructions du manuel d'utilisation du moteur.

IMPORTANT: Avant d'effectuer un entretien de la génératrice, suivez bien toutes les étapes de la section "Entretien du système" de la page 78.

L'entretien du générateur consiste à le garder propre et sec. Faire marcher et remiser l'appareil dans un environnement propre et sec où celui-là ne sera pas exposé à trop de poussière, de saleté, d'humidité ou à des vapeurs corrosives.Les fentes de refroidissement par air du générateur ne doivent pas être bouchées par de la neige, des feuilles ou tout autre corps étranger.

Vérifiez souvent la propreté de l'appareil et nettoyez ce dernier lorsque de la poussière, des saletés, de l'huile,de l'humidité ou d'autres substances étrangères sont visibles sur sa surface extérieure.

REMARQUE: Nous NE RECOMMANDONS PAS d'utiliser un tuyau d'arrosage pour nettoyer le générateur. L'eau peut entrer dans le moteur et causer des problèmes.

Changement d'Huile à Moteur et de Filtre

Retirez les deux vis de chaque couvercle d'accès en plastique, puis enlevez les couvercles d'accès des deux côtés de l'enceinte de la génératrice.

Vidange de l'Huile

1. Déposez le tube de vidange d'huile dans un récipient approuvé.

2. Enfoncez et tournez le raccord de vidange d'huile d'un quart de tour dans le sens antihoraire.Tirez lentement le raccord vers l'extérieur jusqu'à ce que l'huile commence à s'écouler (Figure 63). Prenez garde de NE PAS retirer complètement le raccord.

3. Une fois l'huile vidangée, enfoncez le raccord et tournez-le d'un quart de tour dans le sens horaire jusqu'à ce qu'il se bloque en place.

4. Glissez le tube de vidange d'huile dans son attache sur le générateur.

Changement du filtre à huile

1. Placez le bac de vidange d'huile sur la tuyauterie et faites-le glisser sous le filtre à huile (Figure 64).

2. Pour changer le filtre à huile, suivez les instructions du manuel d'utilisation du moteur.

3. Retirez le bac de vidange d'huile sous le filtre à huile et nettoyez tout déversement d'huile.

GARDEZ HOS DE PORTÉE DES ENFANTS. NE POLLUEZ PAS. CONSERVEZ LE SURPLUS. RAPPORTEZ L'HUILE USAGÉE AUX CENTRES DE RECYCLAGE.

Pour mettre de l'huile dans le moteur:

• Suivez les recommandations applicables à l'huile synthétique

données à la section " Huile à moteur " de la page 75 et les directives de remplissage d'huile qui figurent dans le manuel d'utilisation du moteur.

Figure 64 — Changement du Filtre à Huile avec l'Encoche en

Vidange d'Huile

l'Encoche en

Vidange d'Huile

Figure 63 — Raccord de Vidange d'Huile

• Il a été démontré que l'huile moteur usagée risque de provoquer un cancer de la peau chez certains animaux de laboratoire.

• Rincez consciencieusement les zones exposées avec de l'eau et du savon.

Évitez tout contact cutané prolongé ou répété avec l'huile moteur usagée.

ATTENTION

• Reportez-vous au manuel d'utilisation du moteur au sujet de l'huile et du combustible.

• La garantie sera annulée si des dommages à l'équipement sont entraînés par le manquement à se conformer à cette directive.

Toute tentative de démarrer le moteur sans qu'il ait été rempli avec l'huile recommandée entraînera une panne de l'équipement.

ATTENTION

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

Pour Nettoyer le Générateur

• Se servir d’un chiffon humide pour essuyer et nettoyer les surfaces extérieures.

• Une brosse douce à poils soyeux peut être utilisée pour dégager la saleté, l’huile durcie.

• Un aspirateur peut être utilisé pour ramasser la saleté et les débris qui ne sont pas collés.

• On peut se servir d’air comprimé à basse pression (pas plus de 25 psi) pour enlever la saleté. Inspectez les fentes d’air de refroidissement et les ouvertures sur le générateur. Ces ouvertures doivent rester propres et non bouchées.

Communications avec le Fabricant

Si vous devez communiquer avec le service technique de la société Briggs & Stratton pour l'entretien ou la réparation de cette unité, ayez en main les renseignements suivants:

1. Notez le numéro de modèle ainsi que le numéro de série de l'unité, lesquels sont indiqués sur le décalque apposé sur l'unité. Consultez le schéma "Familiarisez-vous Avec Votre Génératrice d’état d’Attente" pour déterminer leur emplacement.

2. Notez les numéros de modèle, de type et de code du moteur, lesquels sont indiqués sur la plaque apposée au moteur. Consultez le schéma "Familiarisez-vous Avec Votre Génératrice d’état d’Attente" pour déterminer leur emplacement.Veuillez noter que le numéro de modèle peut varier légèrement de celui illustré dans le présent document.

REMISAGE

La génératrice Briggs & Stratton est conçue pour produire une alimentation de secours de façon continue.Ainsi, vous n'avez nul besoin de prendre des précautions d'entreposage.Toutefois, s'il devient nécessaire de désactiver le système durant une période prolongée, appelez le service technique de Briggs & Stratton au (800) 743-4115, entre 8 h et 17 h HNC, pour obtenir des recommandations spécifiques.

• N'EXPOSEZ PAS le générateur à une humidité excessive, à de la poussière, à de la saleté ou à des vapeurs corrosives.

• N'INSÉREZ aucun objet dans les fentes de refroidissement.

Un traitement inapproprié du générateur risque de l'endommager et de raccourcir sa durée d'utilisation.

ATTENTION

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

DÉPANNAGE

Problème Cause Solution

Le moteur fonctionne, mais il n'y a aucune sortie de C.A.

1. Disjoncteur ouvert ou défectueux.

2. Défaillance dans la génératrice.

3. Raccords du câblage mal effectués ou commutateur de transfert défectueux.

1. Réarmez ou remplacez le disjoncteur.

2. Contactez le centre d'entretien Briggs & Stratton.

3. Vérifiez et réparez.

Le moteur tourne bien sans charge mais connaît des ratés lorsque les charges sont branchées.

1. Court-circuit dans une des charges branchées.

2. Surcharge de la génératrice.

3. Court-circuit sur un circuit de la génératrice.

4. La pression de combustible est incorrecte.

5. Le mélange de combustible (NG) est incorrecte.

1. Débranchez la charge électrique ayant un court-circuit.

2. Voir "Circuits Essentiels".

3. Contactez le centre d'entretien Briggs & Stratton.

4. Consultez la section "Système de combustible gazeux" du guide d'installation.

5. Consultez la section "Système de combustible gazeux" du guide d'installation.

Le moteur ne démarre pas, ou il démarre et a des ratés.

1. Fusible de 15 Ampères manquant ou grillé.

2. Panne de combustible.

3. Batterie défectueuse.

1. Installez un fusible (neuf) de 15 Ampères.

2. Ouvrez la(les) vanne(s) de combustible; vérifiez le réservoir de gaz propane.

3. Remplacez la batterie.

Le moteur s'arrête lorsqu'il est en marche.

1. Panne de combustible.

2. Le voyant de panne clignote.

1. Vérifiez les vannes de combustible; remplissez le réservoir de gaz propane.

2. Comptez le nombre de clignotements et référez-vous à "Système de Détection des Pannes".

Perte de puissance sur les circuits essentiels.

1. Disjoncteur ouvert sur la génératrice.

2. Problèmes de commutateur de transfert.

1. Réarmez le disjoncteur.

2. Voir le manuel du commutateur de transfert.

Génératrice d’état d’Attente Briggs & Stratton

Manuel d'Installation, Démarrage et Utilisateur

REMARQUES

GARANTIE DU PROPRIÉTAIRE D'UN PRODUIT BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

GARANTIE LIMITÉE

Briggs & Stratton Power Products Group, LLC réparera ou remplacera, sans frais, toutes pièces d'équipement défectueuses comportant un vice de matériau ou un défaut de fabrication ou les deux. En vertu de la présente garantie, les frais de transport des pièces soumises pour réparation ou remplacement sont à la charge de l'acheteur. La présente garantie sera en vigueur durant les périodes stipulées ci-dessous et est assujettie aux conditions stipulées ci-dessous. Pour obtenir des services en vertu de la garantie, veuillez consulter notre Outil de recherche d'un Service après-vente agréé au http://www.briggspowerproducts.com afin de trouver un distributeur de service après-vente agréé dans votre région.

IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE. LES GARANTIES IMPLICITES, INCLUANT CELLES DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À UNE PÉRIODE D'UN AN À PARTIR DE LA DATE D'ACHAT OU JUSQU'À LA LIMITE PERMISE PAR LA LOI, TOUTE GARANTIE IMPLICITE EST EXCLUE. LA RESPONSABILITÉ POUR DOMMAGES ACCESSOIRES OU INDIRECTS EST EXCLUE DANS LA MESURE OÙ UNE TELLE EXCLUSION EST PERMISE PAR LA LOI. Certains États/provinces ou pays n'autorisent aucune restriction sur la durée d'une garantie implicite, et certains États/provinces ou pays n'autorisent pas l'exclusion ou la limitation des dommages consécutifs ou indirects. Par conséquent, les restrictions et exclusions décrites ci-dessus pourraient ne pas s'appliquer dans votre cas. La présente garantie vous accorde certains droits légaux spécifiques et vous pourriez également en avoir d'autres, qui peuvent varier d'un État ou d'une province à l'autre et d'un pays à l'autre.

NOTRE ÉQUPEMENT*

MOTEUR

HORS-BORD

NETTOYEUR À

HAUTE

PRESSION

POMPE À EAU

(Pas disponible aux États-Unis)

GÉNÉRATRICE

PORTATIVE

SOUDEUR

Moins dde 110 kkW 10 kkW oou pplus

Commutateur

de Transfert

2 ans

aucune

1 an

90 jours

1 an

90 jours

2 ans

1 an

2 ans

aucune

3 ans ou

1500 heures

aucune

3 ans

aucune

PÉRIODE DE GARANTIE**

GROUPE ÉLECTROGÈNE

Usage par un consommateur

Usage à des fins commerciales

* Le moteur et les batteries de démarrage sont garantis uniquement par les fabricants de ces produits. ** 2 ans pour tous les produits grand public de l'Union européenne. Les pièces seulement à la deuxième année pour l'usage par un

consommateur de la Génératrice portative et du Groupe électrogène - moins de 10 kW, à l'extérieur de l'Union européenne.

La période de garantie débute à la date d'achat par le premier acheteur au détail ou par le premier utilisateur commercial final, et se prolonge pour la durée stipulée dans le tableau ci-dessus. "Usage par un consommateur" signifie utilisation domestique personnelle dans une résidence, par l'acheteur au détail. "Usage à des fins commerciales" signifie toute autre utilisation, y compris à des fins commerciales, générant de revenus ou de location. Aux fins de la présente garantie, dès qu'un équipement a été utilisé commercialement une fois, il est par la suite considéré comme étant d'usage à des fins commerciales. L'équipement utilisé pour l'alimentation principale n'est pas couvert par la présente garantie. Les nettoyeurs à haute pression

électriques utilisés à des fins commerciales ne sont pas couverts par la présente garantie.

POUR EXERCER LA GARANTIE SUR TOUT PRODUIT FABRIQUÉ PAR BRIGGS & STRATTON, IL N'EST PAS NÉCESSAIRE DE L'ENREGISTRER. CONSERVEZ LE REÇU COMME PREUVE D'ACHAT. SI, LORS D'UNE RÉCLAMATION DE GARANTIE, VOUS NE POUVEZ PROUVER LA DATE INITIALE DE L'ACHAT, NOUS UTILISERONS LA DATE DE FABRICATION DU PRODUIT COMME DATE DE RÉFÉRENCE POUR DÉTERMINER LA PÉRIODE DE GARANTIE.

À PROPOS DE LA ÉQUPEMENT GARANTIE

Nous acceptons de faire effectuer les réparations couvertes par la garantie et tenons à nous excuser pour tout inconvénient subi. Tout agent d'un service après-vente agréé peut exécuter les réparations couvertes par la garantie. La plupart des réparations couvertes par la garantie sont traitées automatiquement; cependant, il arrive parfois que les demandes de service en vertu de la garantie soient non fondées. Par exemple, la garantie ne couvre pas les dommages causés à l'équipement par une utilisation abusive, par un manque d'entretien périodique, durant l'expédition, la manutention ou l'entreposage, ou en raison d'une installation inadéquate. De même, la garantie sera annulée si la date de fabrication ou le numéro de série apposé à l'équipement a été enlevé ou si l'équipement a été changé ou modifié. Durant la période de garantie, le distributeur de service après-vente agréé réparera ou remplacera, à son gré, toute pièce qui, après examen, est trouvée défectueuse à la suite d'une utilisation et d'un entretien normaux. La présente garantie ne couvre pas les réparations et les équipements suivants:

• Usure normale: Comme tout autre dispositif mécanique, les groupes électrogènes d'extérieur nécessitent l'entretien périodiques de certaines pièces pour fonctionner

adéquatement. La présente garantie ne couvre pas les frais de réparation des pièces ou des équipements dont la durée de vie utile a été dépassée à la suite d'une utilisation normale.

• Installation et entretien: La présente garantie ne couvre pas les équipements ou les pièces qui ont fait l'objet d'une installation ou de modifications et de changements

inadéquats ou non autorisés, d'une mauvaise utilisation, de négligence, d'un accident, d'une surcharge, d'emballement, d'entretien inadéquat, de réparation ou d'entreposage qui, selon nous, auraient nui à la performance et à la fiabilité du produit. De plus, la garantie ne couvre pas l'entretien normal tel que le réglage, le nettoyage du circuit d'alimentation et son obstruction (causée par l'accumulation de produits chimiques, de saletés, de calamine, de calcaire, etc.).

• Exclusions supplémentaires: La présente garantie exclut les pièces qui s'usent telles que les raccords rapides, les jauges d'huile, les courroies, les joints toriques,

les filtres, les garnitures de pompes, etc., les pompes ayant fonctionné sans alimentation en eau ou tout dommage ou tout mauvais fonctionnement résultant d'un accident, d'une utilisation abusive, de modifications, de changements ou d'un entretien inadéquat du système, du gel ou d'une détérioration chimique. La garantie du produit ne couvre pas les pièces accessoires telles que les pistolets, les boyaux, les lances et les buses. Est aussi exclu tout équipement usé, remis à neuf ou de démonstration, tout équipement utilisé pour l'alimentation principale en remplacement de l'alimentation de service et tout équipement utilisé pour l'alimentation d'appareils de maintien des fonctions vitales.

BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC

JEFFERSON, WI, USA

Prise d’effet au 1 er juin 2004, annule et remplace toutes les garanties précédentes et les garanties antérieures au 1 er juin 2004

Briggs & Stratton Generator User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

TABLE OF CONTENTS

SAFETY RULES
