Brickcom OB-500Af User Manual

Hardware User’s Manual

Megapixel Day & Night

Bullet Network Camera

Quality Service Group

OB-500Af Series

Product name:

Network Camera (OB-500Af v2)

Release Date:

2013/3/21

Manual Revision:

V3.2

Web site:

www.brickcom.com

Email:

[e-mail]

[e-mail]

© 2011 Brickcom Corporation. All Rights Reserved

Review History:

1. Separate User Manual into HW and SW.

2. Merge OB-500Af/OB-400Af/OB-300Af/OB-200Af/OB-130Af into this User Manual

3. Change pictures to OB-500Af v2 series.

4. Modify Device Appearance Description (Pear Panel of DI/DO)

Table of Contents

Before You Use This Product ....................................................................................... 1

Regulatory Information ................................................................................................. 1

Plaque signalétique du produit final ..................................................................... 4

Chapter 1 - Package Contents ...................................................................................... 5

Chapter 2 - Bullet Network Camera Overview ............................................................. 6

Chapter 3 - Device Appearance Description ............................................................... 7

Chapter 4 - Installation ................................................................................................ 11

4.1 Hardware Installation .................................................................................... 11

4.2 Camera Connection ....................................................................................... 13

4.3 System Requirements ................................................................................... 15

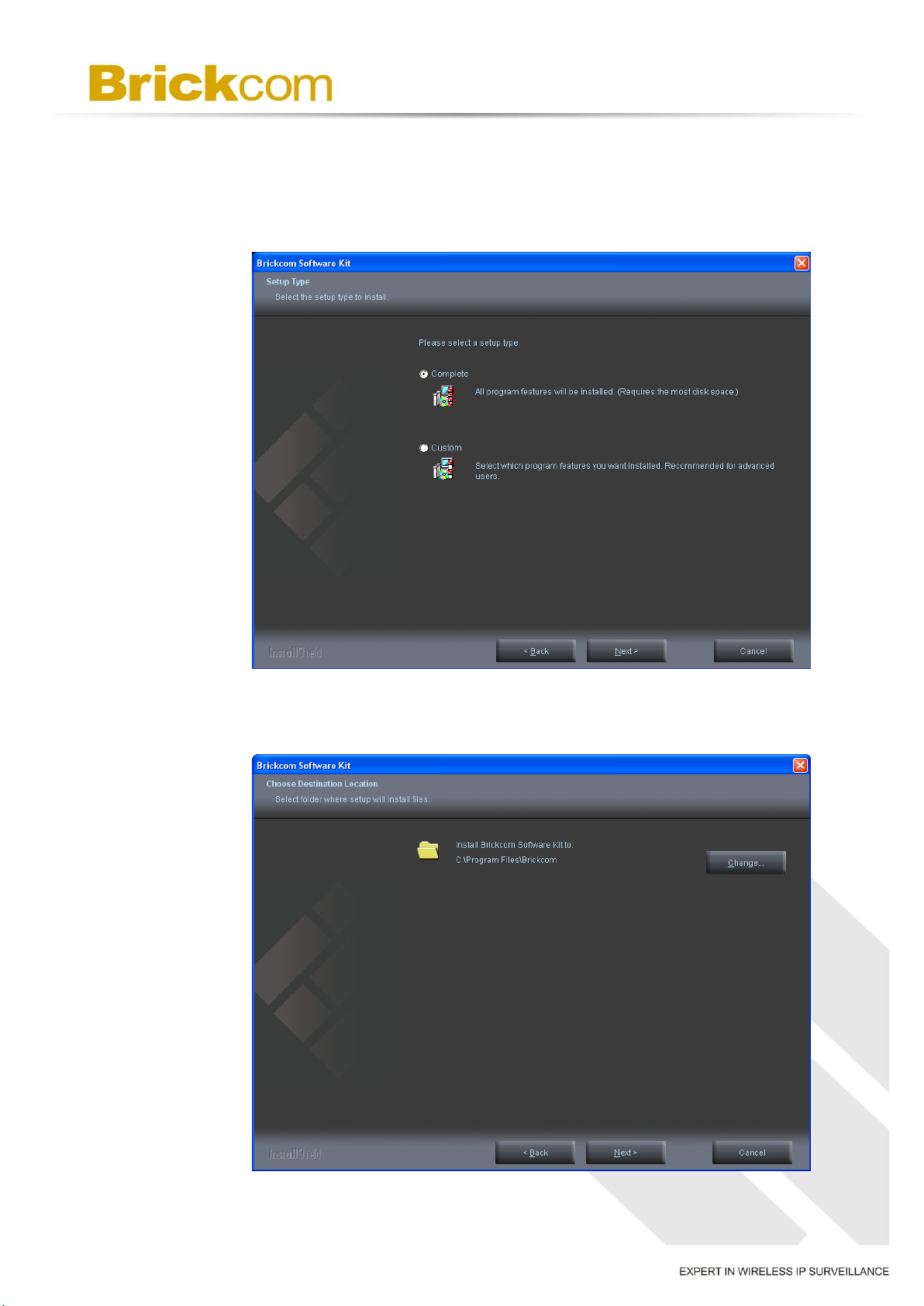

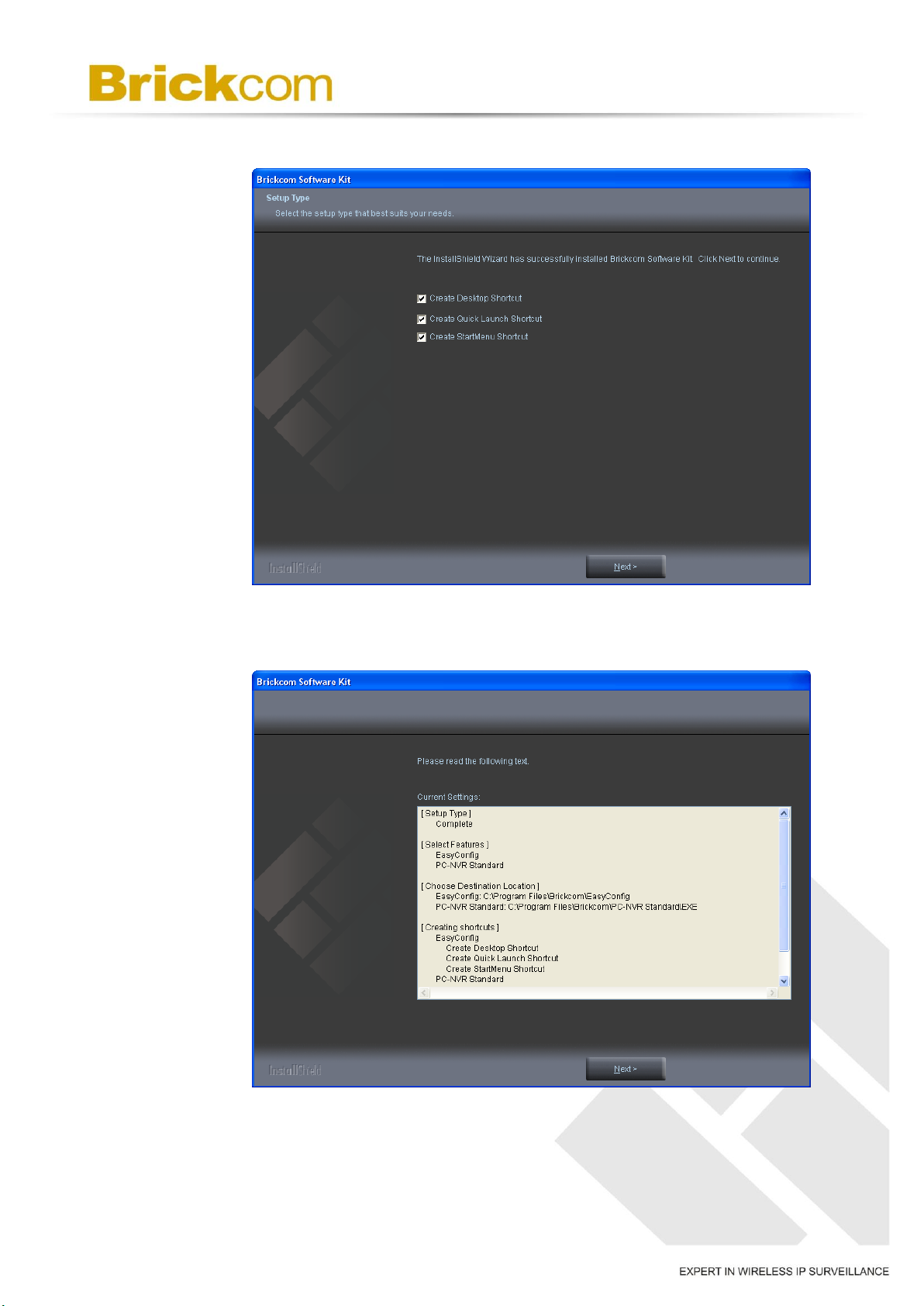

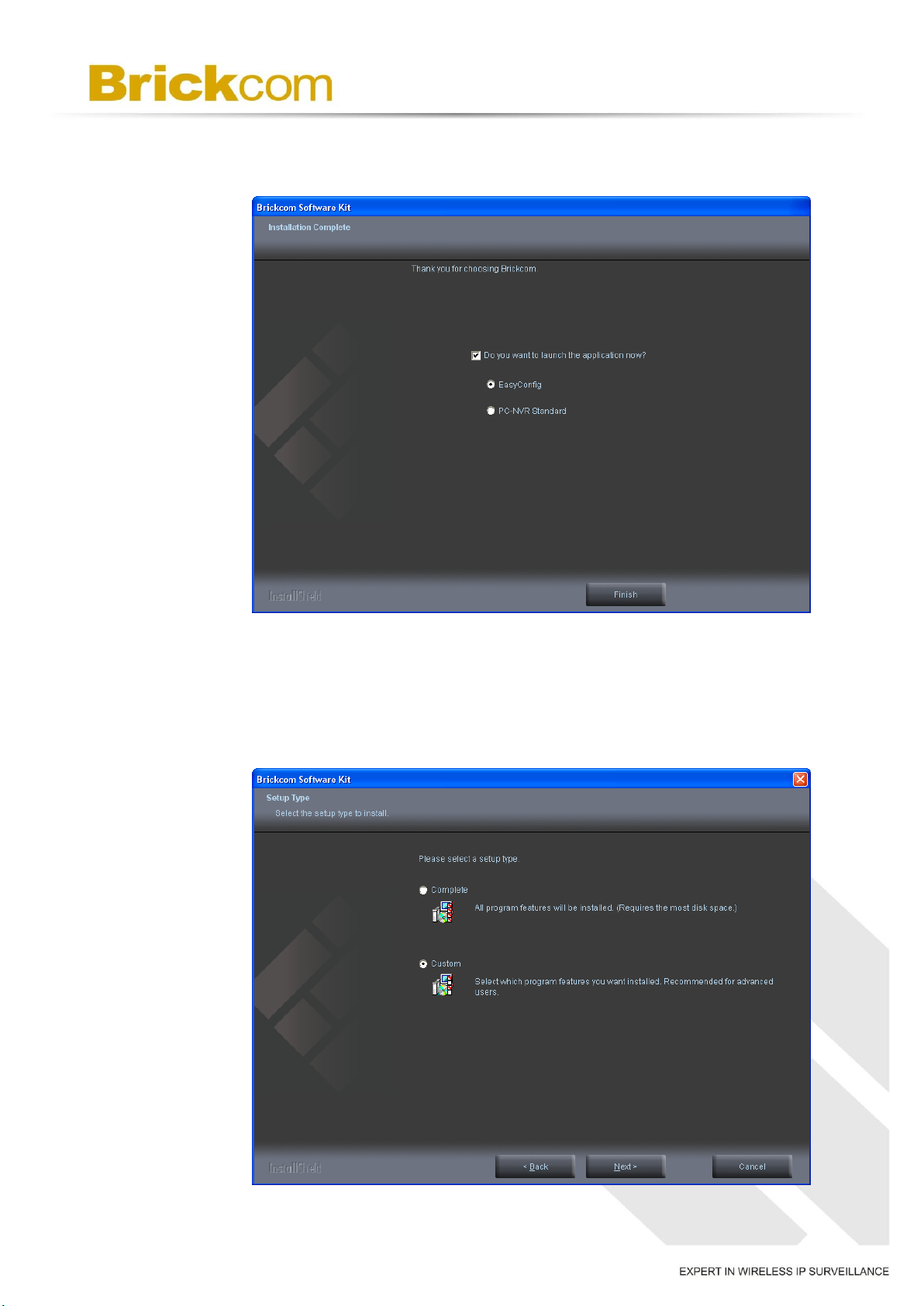

4.4 Software Installation ...................................................................................... 16

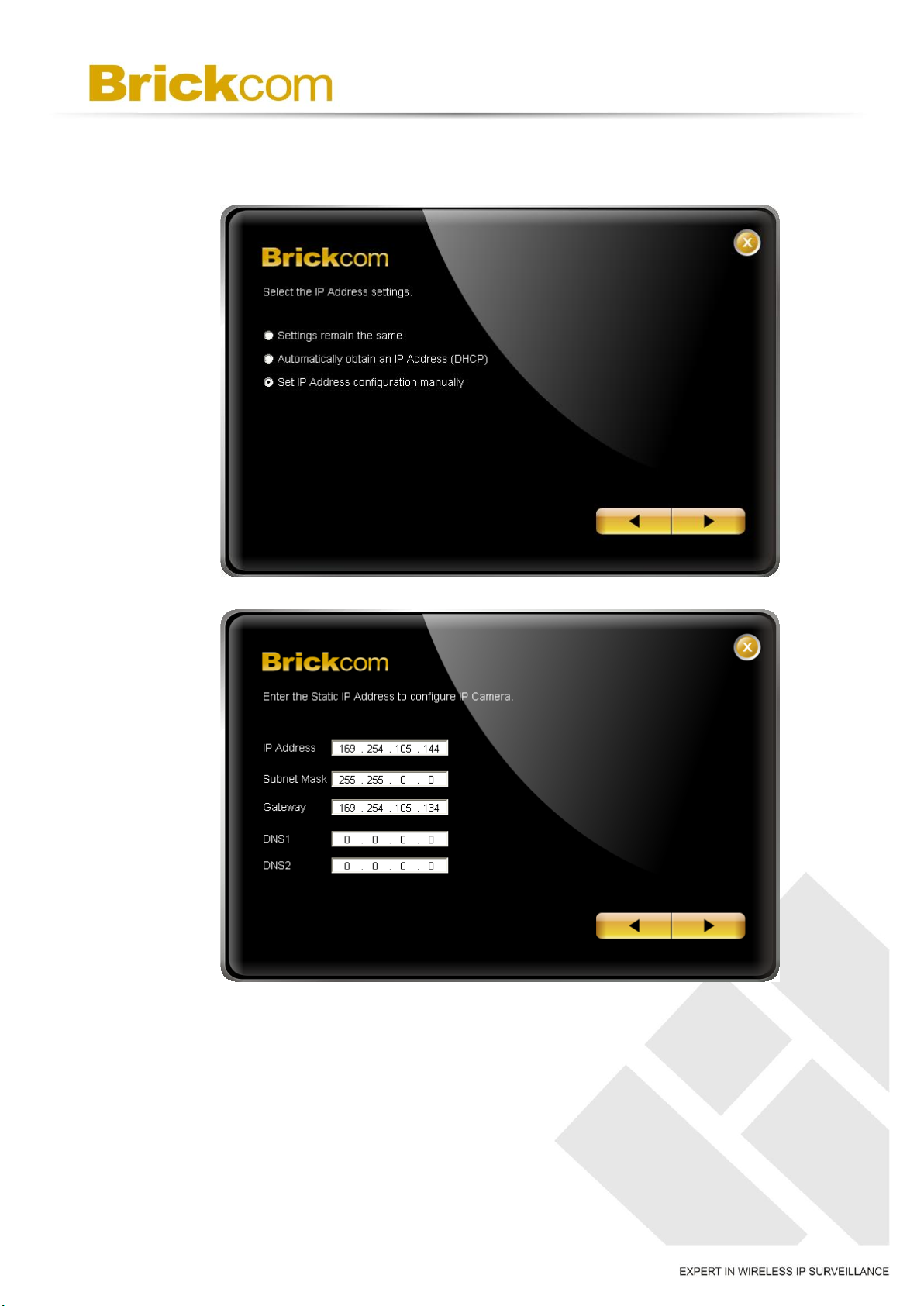

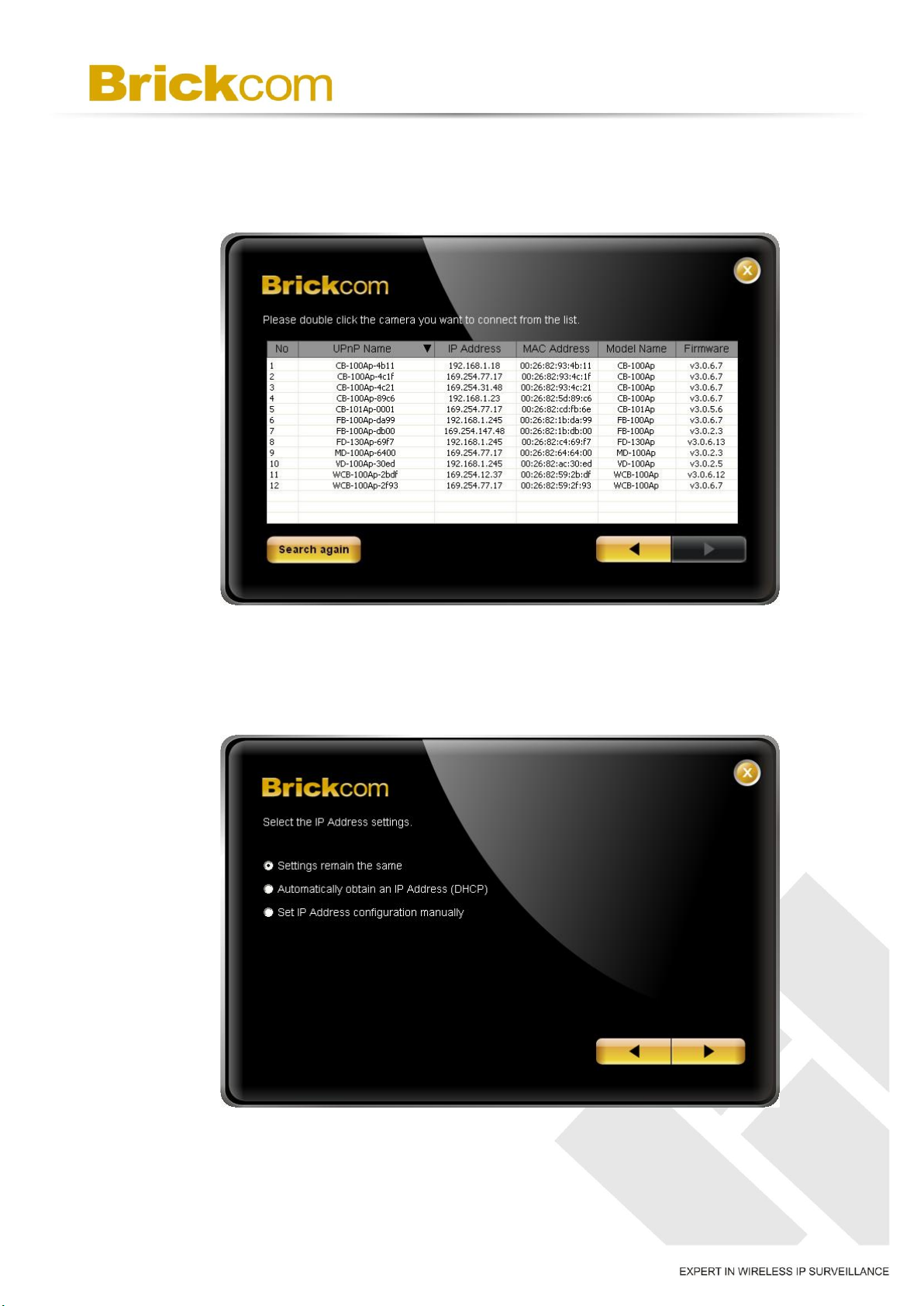

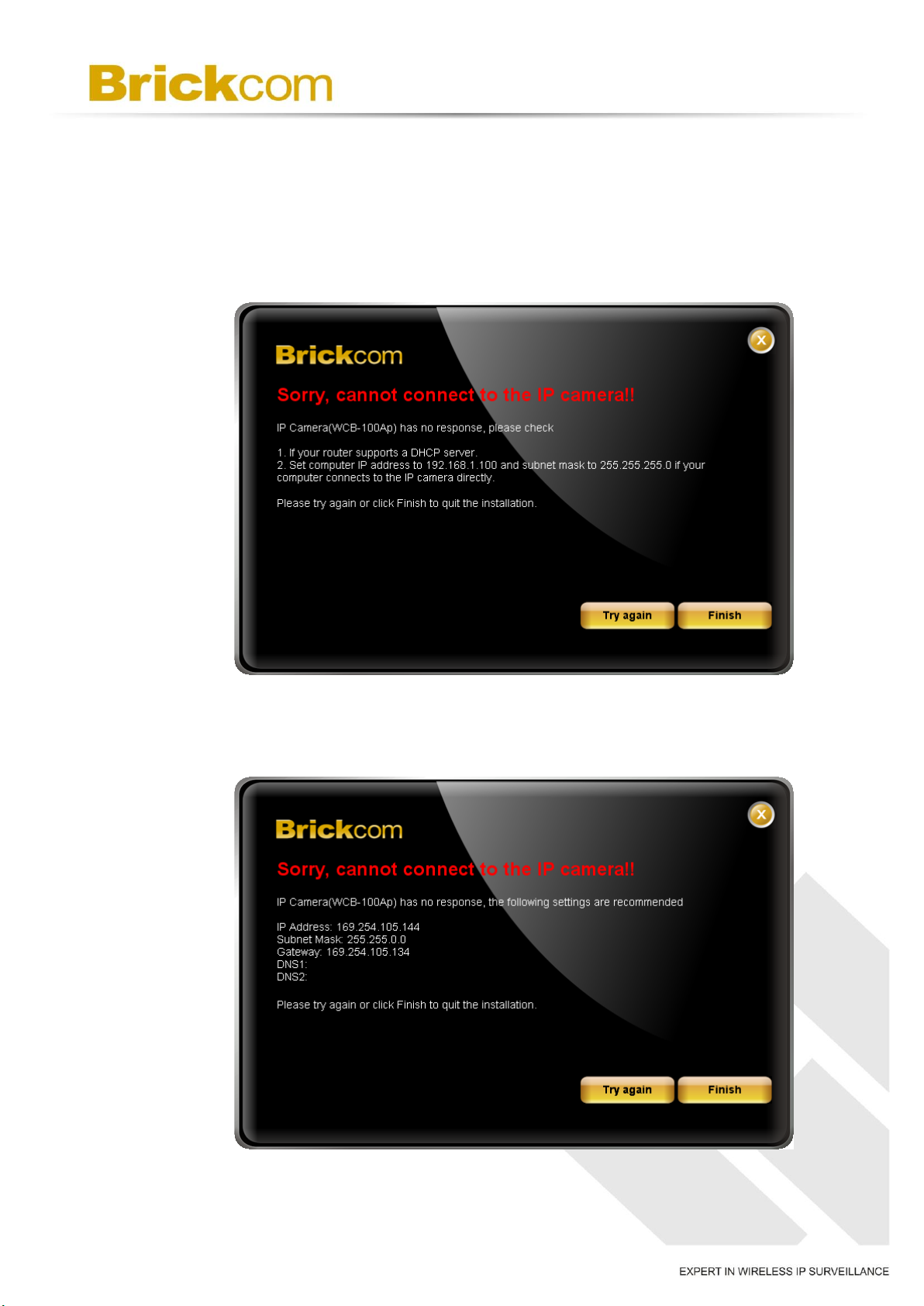

4.3.1 EasyConfig ........................................................................................... 24

Before You Use This Product

In many countries, there are laws prohibiting or restricting the use of surveillance
devices. This Network Camera is a high-performance, web-ready camera which can be
part of a flexible surveillance system. It is the user’s responsibility to ensure that the
operation of this camera is legal before installing this unit for its intended use.

Upon opening the product’s package, verify that all the accessories listed on the

“Package Contents” are included. Before installing the Network Camera, read the

warnings in the “Quick Installation Guide” to avoid misuse. When installing the Network

Camera, carefully read and follow the instructions in the “Installation” chapters to avoid

damages due to faulty assembly or installation.

Regulatory Information

Federal Communication Commission Interference Statement

This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and receiver.

- Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.

- Consult the dealer or an experienced radio/TV technician for help.

FCC Caution: Any changes or modifications not expressly approved by the party
responsible for compliance could void the user's authority to operate this equipment.

This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions: (1) This device may not cause harmful interference, and (2) this device

1

must accept any interference received, including interference that may cause undesired
operation.

IMPORTANT NOTE:

FCC Radiation Exposure Statement:

This equipment complies with FCC radiation exposure limits set forth for an
uncontrolled environment. This equipment should be installed and operated with
minimum distance 20cm between the radiator & your body.

This transmitter must not be co-located or operating in conjunction with any other
antenna or transmitter.

The availability of some specific channels and/or operational frequency bands are
country dependent and are firmware programmed at the factory to match the
intended destination. The firmware setting is not accessible by the end user.

Industry Canada statement:

Ce dispositif est conforme à la norme CNR-210 d'Industrie Canada applicable aux appareils
radio exempts de licence. Son fonctionnement est sujet aux deux conditions suivantes: (1) le
dispositif ne doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout

brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement
indésirable.

NOTE IMPORTANTE: (Pour l'utilisation de dispositifs mobiles)

Déclaration d'exposition aux radiations:
Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un

environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de
20 cm de distance entre la source de rayonnement et votre corps.

Avertissement:

Le dispositif fonctionnant dans la bande 5150-5250 MHz est réservé uniquement pour une
utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de

satellites mobiles utilisant les mêmes canaux.

Les utilisateurs de radars de haute puissance sont désignés utilisateurs principaux (c.-à-d.,

qu'ils ont la priorité) pour les bandes 5250-5350 MHz et 5650-5850 MHz et que ces radars

pourraient causer du brouillage et/ou des dommages aux dispositifs LAN-EL.

Conformement a la reglementation d'Industrie Canada, le present emetteur radio peut
fonctionner avec une antenne d'un type et d'un gain maximal (ou inferieur) approuve pour
l'emetteur par Industrie Canada. Dans le but de reduire les risques de brouillage
radioelectrique a l'intention des autres utilisateurs, il faut choisir le type d'antenne et son gain
de sorte que la puissance isotrope rayonnee equivalente (p.i.r.e.) ne depasse pas l'intensite
necessaire a l'etablissement d'une communication satisfaisante.

Le present emetteur radio (IC: 9219A-WMDR129N)a ete approuve par Industrie Canada pour
fonctionner avec les types d'antenne enumeres ci-dessous et ayant un gain admissible
maximal et l'impedance requise pour chaque type d'antenne. Les types d'antenne non inclus
dans cette liste, ou dont le gain est superieur au gain maximal indique, sont strictement
interdits pour l'exploitation de l'emetteur.

Ce dispositif a ete concu pour fonctionner avec une antenne ayant un gain maximal de dB
[2.02]. Une antenne a gain plus eleve est strictement interdite par les reglements d'Industrie
Canada. L'impedance d'antenne requise est de 50 ohms.

Cet appareil est conçu uniquement pour les intégrateurs OEM dans les conditions suivantes:

(Pour utilisation de dispositif module)

1) L'antenne doit être installée de telle sorte qu'une distance de 20 cm est respectée entre

l'antenne et les utilisateurs, et

2) Le module émetteur peut ne pas être coïmplanté avec un autre émetteur ou antenne,

3) Pour tous les produits vendus au Canada, OEM doit limiter les fréquences de
fonctionnement CH1 à CH11 pour bandes de fréquences 2.4G grâce aux outils de
microprogrammation fournis. OEM ne doit pas fournir d'outil ou d'informations à l'utilisateur
final en ce qui concerne le changement de réglementation de domaine.

Tant que les 3 conditions ci-dessus sont remplies, des essais supplémentaires sur
l'émetteur ne seront pas nécessaires. Toutefois, l'intégrateur OEM est toujours responsable
des essais sur son produit final pour toutes exigences de conformité supplémentaires
requis pour ce module installé.

NOTE IMPORTANTE:

3

Dans le cas où ces conditions ne peuvent être satisfaites (par exemple pour certaines

configurations d'ordinateur portable ou de certaines co-localisation avec un autre

émetteur), l'autorisation du Canada n'est plus considéré comme valide et l'ID IC ne peut

pas être utilisé sur le produit final. Dans ces circonstances, l'intégrateur OEM sera chargé

de réévaluer le produit final (y compris l'émetteur) et l'obtention d'une autorisation

distincte au Canada.

Plaque signalétique du produit final

Ce module émetteur est autorisé uniquement pour une utilisation dans un dispositif où
l'antenne peut être installée de telle sorte qu'une distance de 20cm peut être maintenue
entre l'antenne et les utilisateurs. Le produit final doit être étiqueté dans un endroit visible

avec l'inscription suivante: "Contient des IC: 9219A-WMDR129N.

Manuel d'information à l'utilisateur final
L'intégrateur OEM doit être conscient de ne pas fournir des informations à l'utilisateur final
quant à la façon d'installer ou de supprimer ce module RF dans le manuel de l'utilisateur du

produit final qui intègre ce module.

Le manuel de l'utilisateur final doit inclure toutes les informations réglementaires requises

et avertissements comme indiqué dans ce manuel.

4

a. Network Camera

b. Screw bag

c. Warranty Card

d. Terminal Block

e. Dry Bag

f. Power Adapter(Optional)

g. POE (Optional)

h. Product CD

i. Bracket

Chapter 1 - Package Contents

Please check to make sure the product package contains all the accessories listed
below.

A. Camera Package Contents

5

Chapter 2 - Bullet Network Camera
Overview

The Brickcom Bullet SERIES is a Bullet network camera. It adopts a megapixel
sensor which allows the camera to deliver extremely clear and detailed images that
CCTV cameras cannot offer. To optimize use of the megapixel resolution, the Bullet
SERIES uses efficient H.264/ MJPEG/ MPEG-4 codec compression to deliver dual
configurable video streams simultaneously at up to 30 fps. These features make this
series the perfect outdoor camera for neighborhood, school campus, and parking lot
surveillance.

The Bullet SERIES has many user friendly features, such as support for DC12V power
supply, Power over Ethernet enables the camera to use the same cable for power and
data transmission, eliminating the need to install an external power supply.

Users do not have to worry about the data connection failing because each camera is
equipped with a SD/SDHC memory card slot for local storage.

With an IP66 certified outdoor enclosure, the Bullet SERIES is not only weather proof,
but also dust and rust resistant.

6

Lens
Light Sensor

IR LED

Chapter 3 - Device Appearance Description

< Front Panel >

< Rear Panel >

7

Please open the top case with the screwdriver.

< Top >
Micro SD card slot and HW Reset Button

8
