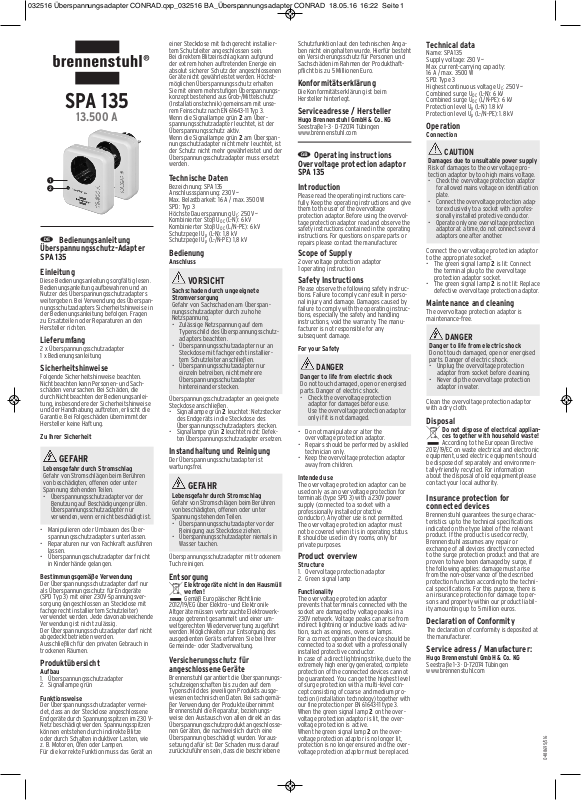

Brennenstuhl SPA 135 User guide [ml]
SPA 135
13.500 A
Bedienungsanleitung
Überspannungsschutz-Adapter
SPA 135
Einleitung
Diese Bedienungsanleitung sorgfältig lesen.
Bedienungsanleitung aufbewahren und an
Nut zer des Überspannungsschutzadapters
weitergeben. Bei Verwendung des Über span nungs schutzadapters Sicherheitshinweise in
der Bedienungsanleitung befolgen. Fragen
zu Ersatzteilen oder Reparaturen an den
Hersteller richten.
Lieferumfang
2 x Überspannungsschutzadapter
1 x Bedienungsanleitung
Sicherheitshinweise
Folgende Sicherheitshinweise beachten.
Nichtbeachten kann Personen- und Sachschäden verursachen. Bei Schäden, die
durch Nichtbeachten der Bedienungsanleitung, insbesondere der Sicherheitshinweise
und der Handhabung auftreten, erlischt die
Garantie. Bei Folgeschäden übernimmt der
Hersteller keine Haftung.
Zu Ihrer Sicherheit
GEFAHR
Lebensgefahr durch Stromschlag
Gefahr von Stromschlägen beim Berühren
von beschädigten,
Spannung stehenden Teilen.
•
Überspannungsschutzadapter vor der
Benutzung auf Beschädigungen prüfen.
Überspannungsschutzadapter nur
ver wenden, wenn er nicht beschädigt ist.
• Manipulieren oder Umbauen des Über-
spannungsschutzadapters unterlassen.
• Reparaturen nur von Fachkraft ausführen
lassen.
• Überspannungsschutzadapter darf nicht
in Kinderhände gelangen.
Bestimmungsgemäße Verwendung
Der Überspannungsschutzadapter darf nur
als Überspannungsschutz für Endgeräte
(SPD Typ 3) mit einer 230V-Spannungsver sorgung (an ge schlossen an Steckdose mit
fachgerecht installiertem Schutzleiter)
verwendet werden. Jede davon abweichende
Verwendung ist nicht zulässig.
Der Überspannungsschutzadapter darf nicht
abgedeckt betrieben werden.
Ausschließlich für den privaten Gebrauch in
trockenen Räumen.
Produktübersicht
Aufbau
1. Überspannungsschutzadapter
2. Signallampe grün
Funktionsweise
Der Überspannungsschutzadapter vermeidet, dass an der
End geräte durch Spannungsspitzen
Netz beschädigt werden. Spannungs spitzen
können entstehen durch indirekte Blitze
oder durch Schalten induktiver Lasten, wie
z. B. Motoren, Öfen oder Lampen.
Für die korrekte Funktion muss das Gerät an
offenen oder unter
Steckdose angeschlossene
im 230 V-
einer Steckdose mit fachgerecht installiertem Schutzleiter angeschlossen sein.
Bei direktem Blitzeinschlag kann aufgrund
der extrem hohen auftretenden Energie ein
absolut sicherer Schutz der angeschlossenen
Geräte nicht gewährleistet werden. Höchst mög lichen Überspannungsschutz erhalten
Sie mit einem mehrstufigen Überspannungskonzept bestehend aus Grob-/Mittelschutz
(Installationstechnik) gemeinsam mit unserem Feinschutz nach EN 61643-11 Typ 3.
Wenn die Signallampe grün 2 am Über span nungs schutzadapter leuchtet, ist der
Über spannungsschutz aktiv.
Wenn die Signallampe grün 2 am Über span nungsschutzadapter nicht mehr leuchtet, ist
der Schutz nicht mehr gewähr leistet und der
Überspannungsschutzadapter muss ersetzt
werden.
Technische Daten
Bezeichnung: SPA 135
Anschlussspannung: 230 V~
Max. Belastbarkeit: 16 A / max. 3500 W
SPD: Typ 3
Höchste Dauerspannung UC: 250 V~
Kombinierter Stoß UOC(L-N): 6 kV
Kombinierter Stoß UOC(L/N-PE): 6 kV
Schutzpegel Up(L-N): 1,8 kV
Schutzpegel Up(L-/N-PE): 1,8 kV
Bedienung
Anschluss
VORSICHT
Sachschaden durch ungeeignete
Stromversorgung
Gefahr von Sachschaden am Überspannungsschutzadapter durch zu hohe
Netzspannung.
• Zulässige Netzspannung auf dem
Typenschild des Überspannungsschutzadapters beachten.
• Überspannungsschutzadapter nur an
Steckdose mit fachgerecht installiertem Schutzleiter anschließen.
• Überspannungsschutzadapter nur
einzeln betreiben, nicht mehrere
Überspannungsschutzadapter
hintereinander stecken.
Überspannungsschutzadapter an geeignete
Steckdose anschließen.
• Signallampe grün 2 leuchtet: Netzstecker
des Endgeräts in die Steckdose des
Überspannungsschutzadapters stecken.
•
Signallampe grün 2 leuchtet nicht: Defekten Überspannungsschutzadapter ersetzen.
Instandhaltung und Reinigung
Der Überspannungsschutzadapter ist
wartungsfrei.
GEFAHR
Lebensgefahr durch Stromschlag
Gefahr von Stromschlägen beim Berühren
von beschädigten,
Spannung stehenden Teilen.
• Überspannungsschutzadapter vor der
Reinigung aus Steckdose ziehen.
•
Überspannungsschutzadapter niemals in
Wasser tauchen.
Überspannungsschutzadapter mit trockenem
Tuch reinigen.
Entsorgung
Elektrogeräte nicht in den Hausmüll
werfen!
Gemäß Europäischer Richtlinie
2012/19/EG über Elektro- und Elektronik Altgeräte müssen verbrauchte Elektro werk zeuge getrennt gesammelt und einer umweltgerechten Wiederver wertung zugeführt
werden. Möglichkeiten zur Entsorgung des
ausgedienten Geräts erfahren Sie bei Ihrer
Gemeinde- oder Stadtverwaltung.
Versicherungsschutz für
angeschlossene Geräte
Brennenstuhl garantiert die Überspannungsschutzeigenschaften bis zu den auf dem
Typenschild des jeweiligen Produkts ausgewiesenen technischen Daten. Bei sachgemäßer Verwendung der Produkte übernimmt
Brennenstuhl die Reparatur, bezie hungs weise den Austausch von allen direkt an das
Überspannungsschutz produkt angeschlossenen Geräten, die nachweislich durch eine
Überspannung beschädigt wurden. Voraussetzung dafür ist: Der Schaden muss darauf
zurückzuführen sein, dass die beschriebene
offenen oder unter
Schutzfunktion laut den technischen Angaben nicht eingehalten wurde. Hierfür besteht
ein Versicherungsschutz für Personen und
Sachschäden im Rahmen der Produkthaftpflicht bis zu 5 Millionen Euro.
onformitätserklärung
K
Die Konformitätserklärung ist beim
Hersteller hinterlegt.
Serviceadresse / Hersteller
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
www.brennenstuhl.com
Operating instructions
Overvoltage protection adaptor
SPA 135
Introduction
Please read the operating instructions carefully. Keep the operating instructions and give
them to the user of the overvoltage
protection adaptor. Before using the overvoltage protection adaptor read and observe the
safety instructions contained in the operating
instructions. For questions on spare parts or
repairs please contact the manufacturer.
Scope of Supply
2 overvoltage protection adaptor
1 operating instruction
Safety Instructions
Please observe the following safety instruc tions. Failure to comply can result in personal injury and damage. Damages caused by
failure to comply with the operating instructions, especially the safety and handling
instructions, void the warranty. The manufacturer is not responsible for any
subsequent damage.
For your Safety
DANGER
Danger to life from electric shock
Do not touch damaged, open or energised
parts. Danger of electric shock.
• Check the overvoltage protection
adaptor for damages before use.
Use the over voltage protection adaptor
only if it is not damaged.
• Do not manipulate or alter the
overvoltage protection adaptor.
• Repairs should be performed by a skilled
technician only.
• Keep the overvoltage protection adaptor
away from children.
Intended use
The overvoltage protection adaptor can be
used only as an overvoltage protection for
terminals (type SPD 3) with a 230V power
supply (connected to a socket with a
pro fessionally
conductor). Any other use is not permitted.
The overvoltage protection adaptor must
not be covered when it is in operating status.
It should be used in dry rooms, only for
private purposes.
installed protective
Product overview
Structure
1. Overvoltage protection adaptor
2. Green signal lamp
Functionality
The overvoltage protection adaptor
prevents that terminals connected with the
socket are damaged by voltage peaks in a
230V network. Voltage peaks can arise from
indirect lightning or inductive loads activation, such as engines, ovens or lamps.
For a correct operation the device should be
connected to a socket with a professionally
installed protective conductor.
In case of a direct lightning strike, due to the
extremely high energy generated, complete
protection of the connected devices cannot
be guaranteed. You can get the highest level
of surge protection with a multi-level concept consisting of coarse and medium protection (installation technology) together with
our fine protection per EN 61643-11 type 3.
When the green signal lamp 2 on the overvoltage protection adaptor is lit, the overvoltage protection is active.
When the green signal lamp 2 on the over voltage protection adaptor is no longer lit,
protection is no longer ensured and the overvoltage protection adaptor must be replaced.
Technical data
Name: SPA 135
Supply voltage: 230 V~
Max. current-carrying capacity:
16 A / max. 3500 W
SPD: Type 3
Highest continuous voltage UC: 250 V~
Combined surge UOC(L-N): 6 kV
Combined surge UOC(L/N-PE): 6 kV
Protection level Up(L-N): 1.8 kV
Protection level Up(L-/N-PE): 1.8 kV
peration
O
Connection
CAUTION
Damages due to unsuitable power supply
Risk of damages to the overvoltage pro tection adaptor by too high mains voltage.
• Check the overvoltage protection adaptor
for allowed mains voltage on identification
plate.
• Connect the overvoltage protection adaptor exclusively to a socket with a professionally installed protective conductor.
•
Operate only one overvoltage protection
adaptor at a time, do not connect several
adaptors one after another.
Connect the overvoltage protection adaptor
to the appropriate socket.
• The green signal lamp 2 is lit: Connect
the terminal plug to the overvoltage
protection adaptor socket.
• The green signal lamp 2 is not lit: Replace
defective overvoltage protection adaptor.
Maintenance and cleaning
The overvoltage protection adaptor is
maintenance-free.
DANGER
Danger to life from electric shock
Do not touch damaged, open or energised
parts. Danger of electric shock.
• Unplug the overvoltage protection
adaptor from socket before cleaning.
• Never dip the overvoltage protection
adaptor in water.
Clean the overvoltage protection adaptor
with a dry cloth.
Disposal
Do not dispose of electrical appliances together with household waste!
According to the European Directive
2012/19/EC on waste electrical and electronic
equipment, used electric equipment should
be disposed of separately and environmentally-friendly recycled. For information
about the disposal of old equipment please
contact your local authority.
Insurance protection for
connected devices
Brennenstuhl guarantees the surge characteristics up to the technical specifications
indicated on the type label of the relevant
product. If the product is used correctly,
Brennenstuhl assumes any repair or
exchange of all devices directly connected
to the surge protection product and that are
proven to have been damaged by surge, if
the following applies: damage must arise
from the non-observance of the described
protection function according to the technical specifi ca tions. For this purpose, there is
an insurance protection for damage to persons and property within our product liability amounting up to 5 million euros.
Declaration of Conformity
The declaration of conformity is deposited at
the manufacturer.
Service adress / Manufacturer:
Hugo Brennenstuhl GmbH & Co. KG
Seestraße 1-3 · D-72074 Tübingen
www.brennenstuhl.com
