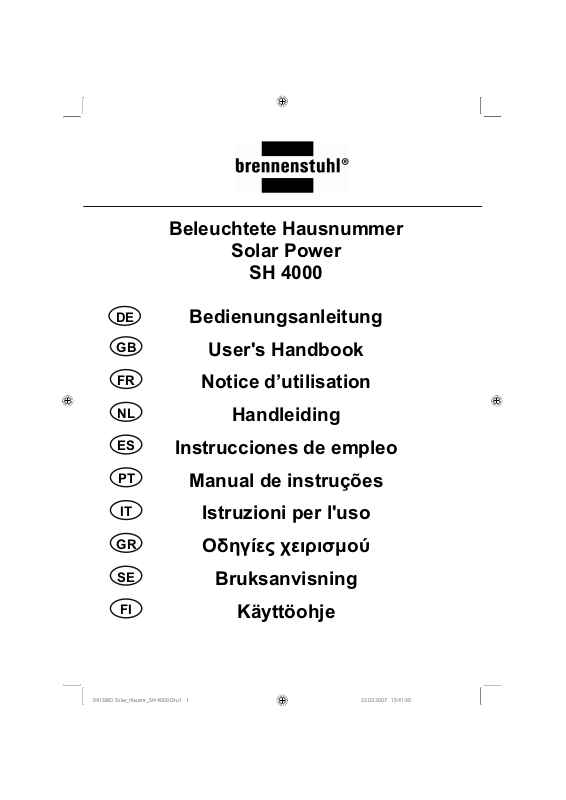

Brennenstuhl SH 4000 User Manual [de, en, fr, es, it]

Beleuchtete Hausnummer
Solar Power
SH 4000
DE
GB
FR
NL
ES
PT
IT
GR
SE
Bedienungsanleitung
User's Handbook
Notice d’utilisation
Handleiding
Instrucciones de empleo
Istruzioni per l'uso
ȅįȘȖȓİȢ ȤİȚȡȚıȝȠȪ
Bruksanvisning
FI
0415880 Solar_Hausnr_SH 4000-Dru1 10415880 Solar_Hausnr_SH 4000-Dru1 1 22.02.2007 15:41:3022.02.2007 15:41:30
Käyttöohje
0415880 Solar_Hausnr_SH 4000-Dru2 20415880 Solar_Hausnr_SH 4000-Dru2 2 22.02.2007 15:41:3022.02.2007 15:41:30
Beleuchtete Hausnummer
Solar Power
SH 4000
DE
Bedienungsanleitung
WICHTIG:
Lesen und bewahren Sie diese Bedienungsanleitung auf. Beachten und befolgen Sie die Sicherheitshinweise.
0415880 Solar_Hausnr_SH 4000-Dru3 30415880 Solar_Hausnr_SH 4000-Dru3 3 22.02.2007 15:41:3022.02.2007 15:41:30
Solar Power SH 4000 Brennenstuhl
Inhaltsverzeichnis
1 Einleitung ....................................................................................................................... 5
2 Lieferumfang ..................................................................................................................5
3 Bestimmungsgemäße Verwendung ...............................................................................5
4 Sicherheitshinweise........................................................................................................ 5
5 Technische Daten ..........................................................................................................7
6 Geräteübersicht.............................................................................................................. 7
7 Bedienung und Montage ................................................................................................ 8
7.1 Montage .................................................................................................................... 8
7.2 Hausnummer aufkleben .......................................................................................... 10
7.3 Akku wechseln / einlegen........................................................................................ 11
8 Wartung........................................................................................................................11
9 Reinigung ..................................................................................................................... 11
10 Entsorgung................................................................................................................... 11
11 Fehlerliste..................................................................................................................... 12
12 Garantie und Service.................................................................................................... 12
13 Konformitätserklärung .................................................................................................. 12
Bedienungsanleitung Stand: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru4 40415880 Solar_Hausnr_SH 4000-Dru4 4 22.02.2007 15:41:3022.02.2007 15:41:30
4
Solar Power SH 4000 Brennenstuhl
1 Einleitung
Diese Bedienungsanleitung muss vollständig und sorgfältig durchgelesen werden. Sie ist Bestandteil der von Ihnen neu erworbenen beleuchteten Hausnummer Solar Power SH 4000 und enthält wichtige Hinweise für den Betrieb und die Handhabung. Im Weiteren wird dieses Produkt nur beleuchtete Hausnummer genannt. Es sind beim Gebrauch dieses Produktes immer alle Sicherheitshinweise zu beachten. Bei auftretenden Fragen bezüglich der Benutzung der beleuchteten Hausnummer kontaktieren Sie Ihren Händler oder unsere Servicestelle. Die Bedienungsanleitung ist aufzubewahren und muss ggf. an Dritte weitergereicht werden.
2 Lieferumfang
Unverzüglich nach dem Auspacken muss der Lieferumfang Ihrer beleuchteten Hausnummer auf Vollständigkeit kontrolliert werden. Zudem muss auf einen einwandfreien Zustand der beleuchteten Hausnummer geachtet werden.
1 x Solarhausnummer bestehend aus Abdeckung und Rückwand 1 x Montagematerial (2 x Dübel, 2 x Schrauben) 1 x Transferfolie 1 x Mignon Akku NI-MH 1,2V/1200mA 3 x Zahlensätze – Einzelne Zahlen (0 - 9) 1 x Buchstabensatz – Einzelne Buchstaben (A - D) 1 x Bedienungsanleitung
3 Bestimmungsgemäße Verwendung
Das Produkt ist eine beleuchtete Hausnummernanzeige. Die eingebaute Solarzelle wandelt das Sonnenlicht in elektrische Energie um. Diese wird in dem, im Lieferumfang enthaltenen, Akku gespeichert. Bei Dunkelheit schaltet die Leuchte automatisch das Licht ein. Somit übernimmt der eingebaute Akku die Energieversorgung. Das Produkt ist ausschließlich für den privaten Bereich konzipiert worden. Eine anderweitige Handhabung als in dieser Bedienungsanleitung aufgeführt, ist grundsätzlich nicht erlaubt und führt zur Beschädigung des Produktes.
4 Sicherheitshinweise
WICHTIG:
Beachten Sie die nachfolgenden Hinweise, um Verletzungen oder Sachschäden zu vermeiden.
GEFAHR: Das Nichtbeachten der Hinweise kann eine Fehlfunktion und ein Nichtfunktionieren
der beleuchteten Hausnummer zur Folge haben. Bei auftretenden Sach- und Personenschäden, welche durch das Nichtbeachten dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise und der Handhabung auftreten, erlischt die Garantie. Ebenso wird für Folgeschäden keine Haftung übernommen. Die Bedienungsanleitung ist aufzubewahren und muss ggf. an Dritte weitergereicht werden.
Bedienungsanleitung Stand: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru5 50415880 Solar_Hausnr_SH 4000-Dru5 5 22.02.2007 15:41:3022.02.2007 15:41:30
5
Solar Power SH 4000 Brennenstuhl
Die in dieser Bedienungsanleitung verwendeten Signalworte und Symbole haben folgende Bedeutung:
Symbol Signalwort / Bedeutung Symbol Signalwort / Bedeutung
WARNUNG:
Mittleres Verletzungsrisiko von
HINWEIS:
Nähere Erläuterungen
Personen bei Nichtbeachten
WICHTIG:
Was Sie beachten sollten
TIPP:
Nützliche Tipps
WARNUNG: Bei jeglichen Defekten darf die beleuchtete Hausnummer nicht in Betrieb
genommen werden.
WARNUNG: Es ist untersagt die beleuchtete Hausnummer zu manipulieren. Derartige
Eingriffe können eine Fehlfunktion zur Folge haben.
WARNUNG: Sollte die beleuchtete Hausnummer bereits aus geringer Höhe
herunterfallen, muss diese auf offensichtliche Mängel überprüft werden. Ebenso darf das Produkt keinen Stößen oder Schlägen ausgesetzt werden, da Verletzungsgefahr durch Glassplitter besteht.
WARNUNG: Sollten Zweifel bei der Installation bzw. der Funktionsweise bestehen,
wenden Sie sich an eine Fachkraft.
WICHTIG: Die beleuchtete Hausnummer enthält keine Teile, außer des Akkuwechsels
(siehe Kapitel 7.3), welche vom Benutzer gewartet werden müssen.
WICHTIG: Die beleuchtete Hausnummer darf nur mit dem vom Hersteller vorgesehenen
Akku betrieben werden (siehe technische Daten / Akkuwechsel).
WARNUNG: Akkus sind unter Verschluss zu halten. Diese können von Kindern oder
Haustieren verschluckt werden. In diesem Fall ist unverzüglich ein Arzt zu konsultieren.
WARNUNG: Der direkte Kontakt defekter Akkus mit der Haut ist zu vermeiden.
Ausgelaufene oder beschädigte Akkus können Hautreizungen oder Verätzungen verursachen. In solchen Fällen ist unverzüglich ein Arzt aufzusuchen.
WARNUNG: Akkus dürfen nicht manipuliert oder ins Feuer geworfen werden. Es besteht
Explosionsgefahr.
WARNUNG: Verpackungsmaterial nicht achtlos herumliegen lassen. Dies könnte zu
gefährlichem Spielzeug werden.
Bedienungsanleitung Stand: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru6 60415880 Solar_Hausnr_SH 4000-Dru6 6 22.02.2007 15:41:3122.02.2007 15:41:31
6
Solar Power SH 4000 Brennenstuhl
5 Technische Daten
Gerät: SH 4000 Schutzart: IP 20
Spannung: Mignon Akku NI-MH 1,2V/1200 mA
Leistung max. 0,41 W Beleuchtung: Blaue LED 800 mcd (4 Stück) Abmessung (H x B x T): 210 mm x 230 mm x 70 mm
6 Geräteübersicht
Nachfolgend erhalten Sie einen Überblick über die Bedienteile und Anzeigen des Produktes und eine kurze Funktionsbeschreibung.
1
2
3
9
Pos. Bezeichnung Funktion
1 Solarzelle Wandelt das Sonnenlicht in elektrische Energie um 2 Abdeckung Schützt die Elektronik 3 Verbindungskabel inkl.
Stecker 4 Rückwand Zur Montage 5 Montagelöcher Zur Befestigung der Rückwand an die Hauswand 6 Platine Steuerelektronik inkl. Akku- Halter und Buchse für das
7 Akku Speichert die von der Solarzelle zugeführte Energie 8 Hausnummer Zum Aufkleben auf das Fenster 9 Fenster Lichtdurchlässiges Glas zum Bekleben der
10 LED's Leuchtmittel
Bedienungsanleitung Stand: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru7 70415880 Solar_Hausnr_SH 4000-Dru7 7 22.02.2007 15:41:3122.02.2007 15:41:31
8
Verbindung von der Solarzelle zur Platine/ Stromversorgung
Verbindungskabel inkl. Stecker.
Hausnummer
7
6
57
4
Solar Power SH 4000 Brennenstuhl
7 Bedienung und Montage
In diesem Kapitel werden die grundlegenden Funktionen der beleuchteten Hausnummer erläutert. Lesen Sie das Kapitel sorgfältig durch, damit Sie alle Funktionen verstehen und einsetzen können.
WICHTIG: Beachten Sie die nachfolgenden Hinweise, insbesondere die Sicherheitshinweise,
um Fehlbedienungen und mögliche Defekte zu vermeiden. Bei Problemen sehen Sie in der Fehlerliste (Kap. 11) nach oder kontaktieren Sie unsere Servicestelle (Kontakt: s. Kap. 12).
7.1 Montage
HINWEIS: Es empfiehlt sich, die beleuchtete Hausnummer an einer Stelle mit direkter
Sonneneinstrahlung zu montieren. Die Leuchtdauer hängt von der Intensität der Sonneneinstrahlung ab.
Schritt Tätigkeit Beschreibung
1 Beleuchtete
Hausnummer öffnen
Schrauben (11) an der Unterseite der beleuchteten Hausnummer gegen den Uhrzeigersinn mit einem kleinen Kreuzschlitzschraubendreher herausdrehen.
11
Pos Bezeichnung Funktion
2 Befestigungs-
löcher anzeichnen
11 Schrauben Verbindet Abdeckung mit der
Mit Hilfe der Rückwand, welche als Bohrschablone dient, die Montagelöcher mit einem Bleistifts anzeichnen.
Rückwand
5
TIP: Zum Anzeichnen der Befestigungslöcher ist eine
Wasserwaage zu verwenden. Damit kann die beleuchtete Hausnummer später waagerecht montiert werden.
Bedienungsanleitung Stand: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru8 80415880 Solar_Hausnr_SH 4000-Dru8 8 22.02.2007 15:41:3122.02.2007 15:41:31
8
Solar Power SH 4000 Brennenstuhl
Schritt Tätigkeit Beschreibung
3 Montage-
löcher bohren
GEFAHR: Beim Bohren und beim Befestigen ist darauf zu
achten, dass keine Strom-, Gas- oder Wasserleitungen beschädigt werden. Dies kann zu schweren Verletzungen und Schäden führen.
HINWEIS: Das im Lieferumfang enthaltene
Befestigungsmaterial ist für die direkte Montage in das Mauerwerk oder in Betonwände geeignet. Bei anderen Untergründen muss entsprechendes Befestigungsmaterial im Fachhandel bezogen werden.
Zwei Montagelöcher (6mm Durchmesser) in den Untergrund bohren und die im Lieferumfang enthaltene Dübel einsetzen.
4 Rückwand
Rückwand mit mitgelieferten Schrauben am Untergrund befestigen.
anschrauben
TIP: Zum Ausrichten der Rückwand ist eine Wasserwaage zu
verwenden.
5 Hausnummer
Siehe Kapitel 7.2
aufkleben
6 Batterie
Siehe Kapitel 7.3
einlegen
7 Solarzelle mit
Platine verbinden
Stecker des Verbindungskabels in die Buchse auf der Platine stecken.
3
6
8 Beleuchtete
Hausnummer verschließen
Schrauben [11] an der Unterseite der beleuchteten Hausnummer im Uhrzeigersinn mit einem kleinen Kreuzschlitzschraubendreher eindrehen.
Nach erfolgreicher Montage ist die Schutzfolie auf der Solarzelle zu entfernen.
Die Leuchtdauer beträgt: Trüber Tag: bis zu 5 Stunden Sonnentag: mehr als 9 Stunden
Bedienungsanleitung Stand: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru9 90415880 Solar_Hausnr_SH 4000-Dru9 9 22.02.2007 15:41:3122.02.2007 15:41:31
9
Solar Power SH 4000 Brennenstuhl
7.2 Hausnummer aufkleben
Schritt Tätigkeit Beschreibung
1 Transferfolie
abziehen
Transferfolie vom Schutzpapier abziehen. Transferfolie mit der Klebeschicht nach oben auf das Schutzpapier legen.
TIP: Durch das Raster auf dem Schutzpapier können die
Nummern / Buchstaben exakter ausgerichtet werden.
2 Hausnummer
auf Transferfolie aufkleben
auf die Folie auszurichten. Es ist von rechts nach links zu beginnen. Hausnummern / Buchstaben inkl. des Buchstaben-Schutzpapieres
auf die Rückseite der Transferfolie kleben.
- Für 3-stellige Hausnummern sind die roten Markierungen zu verwenden.
- Für 2-stellige Hausnummern sind die blauen Markierungen zu verwenden.
Buchstaben-Schutzpapier abziehen. Die Hausnummern / Buchstaben bleiben kleben. Diese sind auf der nun freigewordenen Seite ebenfalls mit Klebstoff beschichtet.
Die Hausnummer 345 beginnt mit der 3 auf der rechten Seite. Dann die 4 und zuletzt die 5 ganz links.
3 Transferfolie
auf Fenster kleben
Transferfolie mit gleichen Seiten- und Höhenabstände auf das Fenster kleben. Transferfolie inkl. den Hausnummern / Buchstaben mit gleichmäßigen Seiten- und Höhenabständen zum Rand auf die Glasscheibe legen.
flach und eben aufgeklebt wird.
Die Hausnummern/ Buchstaben mit den Fingern an das Fenster andrücken.
HINWEIS: Hausnummern / Buchstaben sind spiegelverkehrt
TIP: Erläuterung anhand eines Beispiels:
HINWEIS: Es ist darauf zu achten, dass die Transferfolie
4 Transferfolie
abziehen
Bedienungsanleitung Stand: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru10 100415880 Solar_Hausnr_SH 4000-Dru10 10 22.02.2007 15:41:3122.02.2007 15:41:31
Transferfolie vorsichtig und langsam abziehen. Die Hausnummern und Buchstaben haften nun dauerhaft am Fenster.
10
Solar Power SH 4000 Brennenstuhl
7.3 Akku wechseln / einlegen
Die beleuchtete Hausnummer wird durch einen Akku versorgt und benötigt keine zusätzliche Spannungsversorgung.
Schritt Tätigkeit Beschreibung
1 Beleuchtete
Hausnummer öffnen
2 Alten Akku
entnehmen
Siehe Kapitel 7.1
Akku aus der Akku- Halterung entnehmen.
HINWEIS: Kapitel Entsorgung (Kapitel 11) beachten.
3 Neuen Akku
einlegen
WICHTIG: Akku (7) polungsrichtig in die Akku- Halterung
(6) einlegen.
6
7
4 Beleuchtete
Hausnummer schließen
Siehe Kapitel 7.1
8 Wartung
Die beleuchtete Hausnummer ist bis auf den Akkuwechsel weitgehend wartungsfrei. Bei deutlicher Verringerung der Leuchtdauer (siehe Kapitel 7.1) ist der Akku zu ersetzen. Die technischen Daten sind zu beachten.
9 Reinigung
Die beleuchtete Hausnummer, insbesondere die Solarzelle ist regelmäßig von Staub und Schmutz zu befreien. Hierzu ist ein trockenes oder ein feuchtes Tuch zu verwenden. Verwenden Sie keine scharfen Reinigungsmittel bzw. Chemikalien (Lösungsmittel, Benzin etc.) und keine rauen Schwämme. Keinesfalls auf dem Fenster reiben. Die aufgeklebten Hausnummern und / oder Buchstaben könnten sich dadurch lösen.
10 Entsorgung
Am Ende der Lebensdauer des Produktes darf dieses nicht im normalen Hausmüll entsorgt werden. Das Produkt ist an einer Sammelstelle für die Aufbereitung von elektrischen und elektronischen Geräten zu entsorgen. Erkundigen Sie sich bei Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Produktes.
Die Akkus sind am Ende ihrer Lebensdauer unentgeltlich in den Sammelstellen Ihrer Stadt, Gemeinde oder im Batteriefachhandel abzugeben.
Bedienungsanleitung Stand: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru11 110415880 Solar_Hausnr_SH 4000-Dru11 11 22.02.2007 15:41:3122.02.2007 15:41:31
11
11 Fehlerliste
Fehler Mögliche Ursache(n) Abhilfe
Akku defekt Akku wechseln LEDs leuchten nicht
Solar Power SH 4000 Brennenstuhl
Solarzelle schmutzig Reinigen der Solarzelle (siehe
Verbindung von der Solarzelle
zum Akku unterbrochen
Interne Verdrahtung / Platine
defekt
WICHTIG:
Alle weiteren Reparaturen dürfen nur von einer autorisierten Fachkraft durchgeführt werden.
Kapitel 9) Verbindung kontrollieren
Fachmann aufsuchen
12 Garantie und Service
Wir gewähren auf diesen Artikel eine Garantie von 2 Jahren. Reparaturen nur über den autorisierten Fachhandel.
Beschädigungen durch unsachgemäße Handhabung, Nichtbeachten der Bedienungsanleitung sowie Verschleißteile sind von der Garantie ausgeschlossen.
Serviceadresse: Hugo Brennenstuhl GmbH, Seestraße 1-3, D-72074 Tübingen Telefon: +49 (0) 7071-8801-0 Fax: +49 (0) 7071-87657
13 Konformitätserklärung
In Übereinstimmung mit folgenden Europäischen Richtlinien wurde das CE-Zeichen angebracht: 89/336/EWG EMV- Richtlinie Die Konformitätserklärung ist beim Hersteller hinterlegt.
Hersteller: Hugo Brennenstuhl GmbH, Seestraße 1-3, 72074 Tübingen, Deutschland
Bedienungsanleitung Stand: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru12 120415880 Solar_Hausnr_SH 4000-Dru12 12 22.02.2007 15:41:3122.02.2007 15:41:31
12
Solar-powered
House Number Light
SH 4000
GB
User's Handbook
NOTE:
Read this handbook carefully and keep it for future reference. Follow the safety instructions without fail.
0415880 Solar_Hausnr_SH 4000-Dru13 130415880 Solar_Hausnr_SH 4000-Dru13 13 22.02.2007 15:41:3122.02.2007 15:41:31
Solar Powered SH 4000 Brennenstuhl
Contents
1 Introduction .................................................................................................................. 15
2 Delivery specification.................................................................................................... 15
3 Specified use................................................................................................................ 15
4 Safety instructions......................................................................................................... 15
5 Technical data ..............................................................................................................17
6 Product guide ............................................................................................................... 17
7 Installation and operation ............................................................................................. 18
7.1 Installation ...............................................................................................................18
7.2 Affixing the house number....................................................................................... 20
7.3 Replacing/installing the battery................................................................................ 21
8 Maintenance................................................................................................................. 21
9 Cleaning.......................................................................................................................21
10 Disposal ....................................................................................................................... 21
11 List of faults .................................................................................................................. 22
12 Guarantee and service................................................................................................. 22
13 Declaration of Conformity............................................................................................. 22
User's Handbook Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru14 140415880 Solar_Hausnr_SH 4000-Dru14 14 22.02.2007 15:41:3122.02.2007 15:41:31
14
Solar Powered SH 4000 Brennenstuhl
1 Introduction
This user's handbook must be read through carefully and in full. It forms a part of your newly acquired solar-powered house light number SH 4000 and contains important directions on its use and operation. In what follows, the product will simply be designated as 'house number light'. When using the product, always follow the safety instructions. If any queries arise concerning its use, contact your dealer or our service centre. The user's handbook should be kept in a safe place and, if applicable, passed on to the next user.
2 Delivery specification
Immediately after removing the packaging, check the contents of your house number light for completeness. In addition, check that all the parts are in a perfect condition.
1 x Solar-powered house number, comprising cover and rear panel 1 x Mounting materials (2 wall plugs, 2 screws) 1 x Transfer foil 1 x Mignon battery NI-MH 1.2V/1200 mA 3 x Sets of numbers - individual numbers (0-9) 1 x Set of letters - individual letters (A-D) 1 x User's handbook
3 Specified use
This product is a house number light. The built-in solar cell converts sunlight into electrical energy which is stored in the battery included in the pack. When darkness falls, the light switches on automatically, the requisite energy being supplied by the integral battery. The product is intended exclusively for private dwellings. Any use other than as specified in this handbook is disallowed and will lead to the product being damaged.
4 Safety instructions
IMPORTANT:
Observe the following instructions to prevent injuries and material damage.
DANGER: The consequences of failing to observe these instructions may cause the house
number light to malfunction or not to function at all. The guarantee will be invalidated in respect of any material damage or personal injury arising from a failure to observe the directions given in this handbook, particularly the safety and operating instructions. Likewise, no liability will be accepted for consequential damage. The user's handbook must be kept in a safe place and, if applicable, passed on to the next user.
User's Handbook Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru15 150415880 Solar_Hausnr_SH 4000-Dru15 15 22.02.2007 15:41:3122.02.2007 15:41:31
15
Solar Powered SH 4000 Brennenstuhl
The key words and symbols used in this handbook signify the following:
Symbol Key word/meaning Symbol Key word/meaning
WARNING:
Moderate risk of personal injury
NOTE:
Detailed explanations
if disregarded
IMPORTANT:
What you should do
TIP: Useful tips
WARNING: If the house number light is defective in any way, it must not be used.
WARNING: Tampering with the house number light is prohibited. Interventions of this
kind may result in a malfunction.
WARNING: If the house number light falls or is dropped from a moderate height, it must
be inspected for evidence of defects. Likewise, the product must not be subjected to impacts or blows, otherwise the risk of personal injury will arise from splinters of glass.
WARNING: Should you have any doubts about the installation or functioning of the
product, engage the services of a qualified electrician.
IMPORTANT: Apart from the need for the battery to be replaced (see Section 7.3), your
house number light contains no components requiring maintenance by the user.
IMPORTANT: The house number light may only be operated with the type of battery
specified by the manufacturer (see Technical data/Replacing the battery).
WARNING: Batteries should be kept under lock and key. They could be swallowed by
children or pets. If this happens, consult a doctor immediately.
WARNING: Avoid direct contact between a defective battery and the skin (discharged or
damaged batteries can cause skin irritation or injury). If this happens, consult a doctor immediately.
WARNING: Batteries must not be tampered with or thrown into the fire (risk of explosion).
WARNING: Do not carelessly leave packaging material lying around. It could become a
dangerous plaything.
User's Handbook Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru16 160415880 Solar_Hausnr_SH 4000-Dru16 16 22.02.2007 15:41:3122.02.2007 15:41:31
16
Solar Powered SH 4000 Brennenstuhl
5 Technical data
Model: SH 4000 Type of protection: IP 20 Voltage: Mignon NI-MH battery, 1.2V/1200 mA Output: max. 0.41 W Illumination: 4 x blue LED 800s mcd Dimensions (HxWxD): 210 mm x 230 mm x 70 mm
6 Product guide
A guide to the functional components and illuminated display of the unit, together with a brief description of its operation, are provided below.
1
2
3
9
No. Designation Function
1 Solar cell Converts sunlight into electrical energy 2 Cover Protects the electronics 3 Connecting lead with
plug 4 Rear panel For mounting purposes 5 Mounting holes Secures rear panel to the house wall 6 Printed circuit board Electronic control circuit incl. battery holder and socket for
7 Battery Stores the energy supplied by the solar cell 8 House numbers To be affixed to the window 9 Window Clear glass, to which house numbers are affixed 10 LEDs Illuminating components
User's Handbook Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru17 170415880 Solar_Hausnr_SH 4000-Dru17 17 22.02.2007 15:41:3122.02.2007 15:41:31
8
Connects solar cell to printed circuit board/power supply
connecting lead, with plug
17
6
57
4
Solar Powered SH 4000 Brennenstuhl
7 Installation and operation
The basic functions of the house number light are explained in this section. Read it through carefully so that you will understand and be able to make use of all the functions.
IMPORTANT: Observe the following instructions, especially those relating to safety, in order to prevent operating errors and potential defects. If you have any problems, refer to the List of faults (Section 11) or contact our Service Centre (for contact details, see Section 12)
7.1 Installation
NOTE: It is advisable to install the light in a position where it is exposed to direct sunlight. The
duration of illumination depends on the intensity of the sunlight.
Step Operation Description
1 Open up the
house number light
Unscrew and remove the screws (11) from the underside of the light using a small Phillips-type screwdriver.
11
No. Designation Function
11 Screws Fasten the cover to the rear panel
2 Mark out
mounting holes
Using the rear panel as a template, mark out the mounting holes with a pencil.
5
TIP: Use a spirit level when marking out the mounting holes.
This will subsequently ensure that the light is mounted horizontally.
User's Handbook Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru18 180415880 Solar_Hausnr_SH 4000-Dru18 18 22.02.2007 15:41:3122.02.2007 15:41:31
18
Solar Powered SH 4000 Brennenstuhl
Step Operation Description
3 Drill mounting
holes
DANGER: When drilling and installing screws, take care to
avoid damaging electricity cables and gas and water pipes. This could lead to severe injuries and damage.
NOTE: The fastening materials included in the pack are
suitable for direct mounting to brick or concrete walls. If the substrate is other than these, suitable fastening materials must be obtained from an appropriate retail outlet. Drill two mounting holes (6 mm diameter) in the substrate and insert the plugs included in the pack.
4 Mount rear
Secure the rear panel to the substrate with the screws supplied.
panel
TIP: Use a spirit level to adjust the rear panel so that it is level.
5 Affix the
See Section 7.2
house number
6 Install battery See Section 7.3
7 Connect solar
Plug the connecting lead into the socket in the printed circuit board. cell to circuit board
6
8 Fit the house
number light
With a small Phillips-type screwdriver, install the screws [11] on the
underside of the house number light.
On completing the installation, remove the protective foil from the solar cell
Period of illumination: Dull days: up to 5 hours Sunny days: over 9 hours
3
User's Handbook Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru19 190415880 Solar_Hausnr_SH 4000-Dru19 19 22.02.2007 15:41:3222.02.2007 15:41:32
19
Solar Powered SH 4000 Brennenstuhl
7.2 Affixing the house number
Step Operation Description
1 Remove
transfer foil
Remove the transfer foil from the protective paper. Place it on the foil protective paper with the adhesive side facing upwards.
TIP: By means of the grid on the protective paper, the
numbers/letters can be aligned precisely.
2 Affix house
3 Affix transfer
4 Remove
number to transfer foil
foil to window
transfer foil
reverse (mirror image) order on the foil. Start on the right and work to the left.
Affix house numbers/letters (incl. the protective paper for the letters) to the back of the transfer foil.
- For 3-digit numbers, use the red markings.
- For 2-digit numbers, use the blue markings.
Pull off the protective paper from the letters. The house numbers/letters will remain in position. These are also coated with adhesive on the exposed side.
The house number 345 begins with 3 on the right side, followed by 4 and finally 5 on the left.
Affix the transfer foil to the window with uniform horizontal and vertical spacings. Position the transfer foil with the house numbers/letters on the glass panel with uniform horizontal and vertical spacings at the edges.
evenly attached.
Press down the house numbers/letters on the window with a finger.
Pull off the transfer foil carefully and slowly. The house numbers and letters will now be permanently affixed to the window.
NOTE: House numbers/letters must be positioned in the
TIP: Explanation with typical example:
NOTE: Take care to ensure that the transfer foil lies flat and is
User's Handbook Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru20 200415880 Solar_Hausnr_SH 4000-Dru20 20 22.02.2007 15:41:3222.02.2007 15:41:32
20
Solar Powered SH 4000 Brennenstuhl
7.3 Replacing/installing the battery
The house number light is powered by a battery. It needs no additional power supply.
Step Operation Description
1 Separate the two
parts of the light
2 Remove the old
battery
See section 7.1
Remove the battery from the battery holder.
NOTE: Observe the disposal instructions (Section 10).
3 Install new battery
IMPORTANT: Install battery (7) in the battery holder (6),
observing the correct polarity.
6
7
4 Re-assembling the
light
See section 7.1
8 Maintenance
Apart from the need for the battery to be replaced, the house number light is largely maintenance­free. If there is a marked decline in the period of illumination (see Section 7.1), replace the battery. Note the battery specification given under Technical data.
9 Cleaning
The house number light should be regularly cleaned to remove dust and dirt, particularly the solar cell. For this purpose, use a dry or moist cloth. Do not use any harsh cleaning agents or chemicals (solvents, benzine, etc.) or scouring sponges. Do not rub the window under any circumstances, otherwise the house numbers and/or letters could become loose.
10 Disposal
The product must not be disposed of with normal household waste when it comes to the end of its life. It should be disposed of at a collecting point for the processing of electrical and electronic goods. Contact your local authority waste disposal department for appropriate information
Used batteries should be handed in for disposal, free of charge, to one of the collecting points set up by your local authority, or to a battery dealer.
User's Handbook Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru21 210415880 Solar_Hausnr_SH 4000-Dru21 21 22.02.2007 15:41:3222.02.2007 15:41:32
21
Solar Powered SH 4000 Brennenstuhl
11 List of faults
Fault Possible cause(s) Remedy
Faulty battery Replace battery LEDs do not light up Solar cell dirty Clean solar cell (See Section 9)
Connection between solar cell
and battery interrupted
Internal wiring/ circuit board faulty Call in an electrician
IMPORTANT:
No other repairs may be carried out except by an authorised electrician.
Check connection
12 Guarantee and service
We guarantee this product for a period of two years. Repairs may only be carried out by an authorised dealership.
Damage resulting from improper handling or a failure to observe the directions laid down in the user's handbook is excluded from the guarantee. This also applies to wearing parts.
Service address: Hugo Brennenstuhl GmbH, Seestraße 1-3, D-72074 Tübingen Tel.: +49 (0) 7071- 8801-0 Fax: +49 (0) 7071- 87657
13 Declaration of Conformity
This product bears the CE mark in conformity with the following European Directive: Directive 89/335/EEC EMC
The Declaration of Conformity is in the possession of the manufacturer.
Manufacturer: Hugo Brennenstuhl GmbH, Seestraße 1-3, 72074 Tübingen, Germany
User's Handbook Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru22 220415880 Solar_Hausnr_SH 4000-Dru22 22 22.02.2007 15:41:3222.02.2007 15:41:32
22
Numéro de maison éclairé
Solar Power
SH 4000
FR
Notice d’utilisation
IMPORTANT :
Veuillez lire et conserver cette notice d'utilisation. Respectez et suivez les remarques sur la sécurité.
0415880 Solar_Hausnr_SH 4000-Dru23 230415880 Solar_Hausnr_SH 4000-Dru23 23 22.02.2007 15:41:3222.02.2007 15:41:32
Solar Power SH 4000 Brennenstuhl
Sommaire
1 Introduction .................................................................................................................. 25
2 Étendue de la livraison................................................................................................. 25
3 Utilisation conforme aux prescriptions.......................................................................... 25
4 Remarques sur la sécurité ........................................................................................... 25
5 Données techniques..................................................................................................... 27
6 Vue d’ensemble de l’appareil .......................................................................................27
7 Manipulation et montage .............................................................................................. 28
7.1 Montage .................................................................................................................. 28
7.2 Coller le numéro de maison..................................................................................... 30
7.3 Placer / remplacer l’accu ......................................................................................... 31
8 Entretien....................................................................................................................... 31
9 Nettoyage..................................................................................................................... 31
10 Élimination.................................................................................................................... 32
11 Liste d’erreurs .............................................................................................................. 32
12 Garantie et service ....................................................................................................... 32
13 Certificat de conformité ................................................................................................32
Notice d’utilisation État : S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru24 240415880 Solar_Hausnr_SH 4000-Dru24 24 22.02.2007 15:41:3222.02.2007 15:41:32
24
Solar Power SH 4000 Brennenstuhl
1 Introduction
Cette notice d’utilisation doit être lue entièrement et minutieusement. Elle fait partie du numéro de maison éclairé Solar Power SH 4000 que vous avez acquis et elle contient d’importantes remarques sur le fonctionnement et le maniement. Ci-après, ce produit est uniquement cité sous le nom de numéro de maison éclairé. Lors de l’utilisation de ce produit, il faut toujours respecter toutes les remarques sur la sécurité. Si vous avez des questions concernant l’utilisation du numéro de maison éclairé, veuillez contacter votre revendeur ou notre centre de service. La notice d’utilisation doit être conservée et, le cas échéant, être transmise à un tiers.
2 Étendue de la livraison
Immédiatement après le déballage, il faut contrôler l’intégrité de la livraison de votre numéro de maison éclairé. De plus, il faut veiller au parfait état du numéro de maison éclairé.
1 numéro de maison solaire se composant d’un couvercle et d’un dos 1 matériel de montage (2 chevilles, 2 vis) 1 film transfert 1 accu Mignon NI-MH 1,2V / 1200mA 3 jeux de chiffres chiffres individuels (0 à 9) 1 jeu de lettres – lettres individuelles (A à D) 1 notice d'utilisation
3 Utilisation conforme aux prescriptions
Le produit est un indicateur éclairé de numéro de maison. La cellule solaire intégrée transforme la lumière du soleil en énergie électrique. Celle-ci est accumulée dans l’accu fourni. Lorsqu’il fait sombre, la lampe s’allume automatiquement. Ainsi, l’accu intégré prend en charge l’alimentation électrique. Le produit est conçu pour un usage privé exclusif. Toute autre manipulation que celle décrite dans la notice d'utilisation est strictement interdite et provoque des dommages sur le produit.
4 Remarques sur la sécurité
IMPORTANT :
Veuillez tenir compte des remarques suivantes afin d’éviter les blessures et les dommages.
DANGER : Le non respect des remarques peut provoquer des erreurs de fonctionnement et
un dysfonctionnement du numéro de maison éclairé. S’il survenait des dommages matériels et personnels causés par le non-respect de cette notice d'utilisation, particulièrement le non-respect des remarques sur la sécurité et du maniement, la garantie devient caduque. Il en va de même pour les dommages collatéraux pour lesquels nous ne supportons aucune responsabilité. Cette notice d'utilisation doit être conservée et doit, le cas échéant, être transmise à un tiers.
Notice d’utilisation État : S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru25 250415880 Solar_Hausnr_SH 4000-Dru25 25 22.02.2007 15:41:3222.02.2007 15:41:32
25
Solar Power SH 4000 Brennenstuhl
Les mots de signalisation utilisés dans cette notice d'utilisation ont la signification suivante:
Symbole Mot de signalisation /
Symbole Mot signal / Explication
Explication AVERTISSEMENT:
Risque moyen de blessure sur
REMARQUE:
Plus amples explications les personnes en cas de non­respect
IMPORTANT:
Ce qui doit être pris en compte
ASTUCE:
Astuces utiles
AVERTISSEMENT: En cas de défaut, le numéro de maison éclairé ne doit pas être mis
en service.
AVERTISSEMENT: Il est interdit de manipuler le numéro de maison éclairé. De telles
interventions peuvent provoquer des dysfonctionnements.
AVERTISSEMENT: Si le numéro de maison éclairé venait à tomber même d’une faible
hauteur, il faudra contrôler s’il présente des défauts visibles. De même, le produit ne doit subir ni coups ni chocs car il y a risque de blessure par des éclats de verre.
AVERTISSEMENT: Si vous aviez des doutes sur l’installation, voire le fonctionnement,
veuillez vous adresser à un spécialiste.
IMPORTANT: Le numéro de maison éclairé ne contient aucune pièce – sauf l’accu (Cf.
chapitre 7.3) – que l’utilisateur doit conserver.
IMPORTANT: Le numéro de maison éclairé ne pourra fonctionner qu’avec l’accu prévu
par le constructeur (Cf. Données techniques / Remplacement de l’accu).
AVERTISSEMENT: Il faut conserver les accus sous clé. Ceux-ci peuvent être avalés par
des enfants ou des animaux. Dans ce cas, il faut consulter immédiatement un médecin.
AVERTISSEMENT: Le contact direct de la peau avec des accus défectueux doit être
évité. Les accus épuisés ou endommagés peuvent provoquer des irritations ou des brûlures de la peau. Dans de tels cas, il faut consulter immédiatement un médecin.
AVERTISSEMENT: Les accus ne doivent pas être manipulés ou être jetés dans le feu. Il
y a risque d’explosion.
AVERTISSEMENT: Le matériel d’emballage ne doit pas traîner sans surveillance. Il
pourrait être transformé en jouet dangereux.
Notice d’utilisation État : S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru26 260415880 Solar_Hausnr_SH 4000-Dru26 26 22.02.2007 15:41:3222.02.2007 15:41:32
26
Solar Power SH 4000 Brennenstuhl
5 Données techniques
Appareil : SH 4000 Catégorie de protection : IP 20 Tension : Accu Mignon NI-MH 1,2V / 1200 mA Puissance : maxi 0,41 W Éclairage : Diodes bleues 800 mcd (4 diodes) Dimensions (H x L x P): 210 mm x 230 mm x 70 mm
6 Vue d’ensemble de l’appareil
Ci-après, vous avez une vue d’ensemble sur les pièces de commande et d’affichage du produit ainsi qu’une courte description du fonctionnement.
1
2
3
9
Pos. Désignation Fonction
1 Cellule solaire Transforme la lumière du soleil en énergie électrique 2 Couvercle Protège l’électronique 3 Câble de
raccordement y
compris prise 4 Dos Pour le montage 5 Trous du montage Pour la fixation du dos dans le mur 6 Carte Électronique de commande, y compris porte-accu et prise
7 Accu Accumule l’énergie provenant de la cellule solaire 8 Numéro de maison À coller sur la fenêtre 9 Fenêtre Verre translucide pour coller le numéro de maison 10 Diodes Moyen d’éclairage
Notice d’utilisation État : S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru27 270415880 Solar_Hausnr_SH 4000-Dru27 27 22.02.2007 15:41:3222.02.2007 15:41:32
8
Raccordement de la cellule solaire à la carte / alimentation électrique
pour le câble de raccordement, y compris prise.
27
6
57
4
Solar Power SH 4000 Brennenstuhl
7 Manipulation et montage
Dans ce chapitre sont expliquées les fonctions principales du numéro de maison éclairé. Veuillez lire ce chapitre minutieusement pour que vous puissiez comprendre et utiliser toutes les fonctions.
IMPORTANT : Veuillez respecter les remarques suivantes, particulièrement les remarques
sur la sécurité afin d’éviter les erreurs de manipulation et les possibles défauts. En cas de problèmes, veuillez vous reporter à la liste d’erreurs (Chap. 11) ou contactez notre centre de service (Contact : cf. Chap. 12).
7.1 Montage
REMARQUE : Il est recommandé de monter le numéro de maison éclairé à un endroit ou le
soleil rayonne directement. La durée d’éclairage dépend de l’intensité du rayonnement solaire.
Étape Action Description
1 Ouvrir le
numéro de maison éclairé
Faire tourner les vis (11) sous le numéro de maison éclairé dans le sens inverse des aiguilles d’une montre avec un petit tournevis cruciforme.
11
Pos Désignation Fonction
11 Vis Relie le couvercle au dos
2 Marquer les
trous de fixation
À l’aide du dos, qui sert de gabarit de perçage, marquer les trous de montage avec un crayon à papier.
5
ASTUCE : Pour marquer les trous de fixation, il faut utiliser un
niveau. Ainsi, le numéro de maison éclairé peut être monté horizontalement.
Notice d’utilisation État : S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru28 280415880 Solar_Hausnr_SH 4000-Dru28 28 22.02.2007 15:41:3222.02.2007 15:41:32
28
Solar Power SH 4000 Brennenstuhl
Étape Action Description
3 Percer les
trous de montage
DANGER : En perçant et en fixant, veuillez faire attention à
ce qu’aucune conduite d’électricité, de gaz ou d’eau ne soit endommagée. Ceci peut provoquer de graves blessures et des dommages.
REMARQUE : Le matériel de fixation fourni est prévu pour le
montage direct dans un mur en plot ou en béton. En cas d’autre support, il faut acheter le matériel de fixation correspondant dans un commerce spécialisé.
Percer deux trous de montage (diamètre 6 mm) dans le support et utiliser les chevilles fournies.
4 Visser le dos Fixer le dos sur le support avec les vis fournies.
ASTUCE : Afin d’ajuster le dos, utiliser un niveau.
5 Coller le
Cf. Chapitre 7.2 numéro de maison
6 Placer l’accu Cf. Chapitre 7.3
7 Relier la
cellule solaire avec la carte
Enfiler la prise du câble de raccordement dans la prise de la carte.
3
6
8 Fermer le
numéro de
Faire tourner les vis [11] sous le numéro de maison éclairé dans le
sens des aiguilles d’une montre avec un petit tournevis cruciforme. maison éclairé
Lorsque le montage est terminé, il faut enlever le film de protection sur la cellule solaire.
La durée d’éclairage est de: Jour couvert : maximum 5 heures Jour ensoleillé : plus de 9 heures
Notice d’utilisation État : S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru29 290415880 Solar_Hausnr_SH 4000-Dru29 29 22.02.2007 15:41:3222.02.2007 15:41:32
29
Solar Power SH 4000 Brennenstuhl
7.2 Coller le numéro de maison
Étape Action Description
1 Enlever le film
transfert
Retirer le film transfert du papier de protection. Poser le film transfert sur le papier de protection avec la couche de colle orientée vers le haut.
ASTUCE : Avec la grille sur le papier de protection, vous
pouvez ajuster avec précision les numéros/lettres.
2 Coller le
numéro de maison sur le film transfert
3 Coller le film
transfert sur la fenêtre
REMARQUE : Les numéros de maison/lettres doivent être
ajustés inversés sur le film. Il faut commencer de droite à gauche. Coller les numéros de maison/ lettres, y compris le papier de
protection des lettres, sur le dos du film transfert.
- Pour les numéros de maison à 3 caractères, il faut utiliser les marques rouges.
- Pour les numéros de maison à 2 caractères, il faut utiliser les marques bleues.
Retirer le papier de protection des lettres. Les numéros de maison / lettres restent collés. Maintenant, ceux-ci se trouvent sur le côté devenu libre, également recouvert de colle.
ASTUCE : Explication avec un exemple :
Le numéro de maison 345 commence par un 3 sur le côté droit. Ensuite vient le 4 et enfin le 5 tout à gauche.
Coller le film transfert sur la fenêtre avec les mêmes distances sur les côtés et en hauteur. Placer le film transfert sur la plaque de verre, y compris numéros de maison / lettres, avec une équidistance sur les côtés et en hauteur par rapport au bord.
REMARQUE : Il faut veiller à ce que le film transfert soit bien
collé à plat.
Appuyer les numéros de maison / lettre avec les doigts sur la fenêtre.
4 Retirer le film
transfert
Notice d’utilisation État : S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru30 300415880 Solar_Hausnr_SH 4000-Dru30 30 22.02.2007 15:41:3222.02.2007 15:41:32
Retirer avec précaution et lentement le film transfert. Les numéros de maison et les lettres collent maintenant durablement sur la fenêtre.
30
Solar Power SH 4000 Brennenstuhl
7.3 Placer / remplacer l’accu
Le numéro de maison éclairé est alimenté par un accu et ne nécessite aucune alimentation électrique supplémentaire.
Étape Action Description
1 Ouvrir le numéro de
maison éclairé
2 Enlever l’ancien
accu
Cf. Chapitre 7.1
Retirer l’accu de son support.
REMARQUE : Respecter le chapitre Élimination
(Chapitre 10).
3 Placer un nouvel
accu
IMPORTANT : Placer l’accu (7) dans son support (6) en
respectant la polarité.
6
7
4 Fermer le numéro
de maison éclairé
Cf. chapitre 7.1
8 Entretien
À part le remplacement de l’accu, le numéro de maison éclairé ne nécessite pratiquement aucun entretien. En cas de nette diminution de la durée d’éclairage (Cf. chapitre 7.1) il faut remplacer l’accu. Respecter les données techniques.
9 Nettoyage
Le numéro de maison éclairé, particulièrement la cellule solaire, doivent être régulièrement nettoyés de toute poussière et encrassement. Pour ce faire, il faut utiliser un chiffon sec ou humide. N’utilisez aucun détergent agressif, par exemple des produits chimiques (solvants, essence, etc.) et aucune éponge rugueuse. Ne frotter en aucun cas la fenêtre. Les numéros/lettres de maison collés pourraient se détacher.
Notice d’utilisation État : S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru31 310415880 Solar_Hausnr_SH 4000-Dru31 31 22.02.2007 15:41:3222.02.2007 15:41:32
31
Solar Power SH 4000 Brennenstuhl
10 Élimination
À la fin de la durée de vie du produit, celui-ci ne doit pas être jeté dans des ordures ménagères normales. Le produit doit être apporté à un centre de collecte et de traitement des appareils électriques et électroniques. Renseignez­vous auprès de votre commune pour connaître les possibilités d’élimination du produit en respectant l’environnement.
À la fin de leur durée de vie, les accus doivent être remis (sans rémunération) aux centres de collecte de votre ville, aux communes ou chez un commerçant en piles.
11 Liste d’erreurs
Erreur Cause(s) possible(s) Aide
s’allument pas
Raccordement de la cellule
Câblage interne / carte
IMPORTANT :
Toutes les autres réparations ne pourront être effectuées que par un spécialiste autorisé.
Accu défectueux Remplacer l’accu Les diodes ne Cellule solaire encrassée Nettoyer la cellule solaire (Cf.
Chapitre 9) Contrôler le raccordement
solaire avec l’accu interrompu
Consulter un spécialiste
défectueuse
12 Garantie et service
Sur cet article, nous accordons une garantie de 2 ans. Réparations : uniquement chez un commerçant spécialisé autorisé.
Les dommages dus à une manipulation incorrecte, à un non-respect de la notice d'utilisation ainsi que les pièces d’usure sont exclus de la garantie.
Adresse de service : Hugo Brennenstuhl GmbH, Seestraße 1-3, D-72074 Tübingen Téléphone : +49 (0) 7071- 8801-0 Fax : +49 (0) 7071- 87657
13 Certificat de conformité
C’est en accord avec la directive européenne suivante que le sigle CE a été apposé : 89/336/CEE Directive sur la compatibilité électromagnétique Le certificat de conformité est déposé chez le constructeur.
Constructeur : Hugo Brennenstuhl GmbH, Seestraße 1-3, 72074 Tübingen, Allemagne
Notice d’utilisation État : S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru32 320415880 Solar_Hausnr_SH 4000-Dru32 32 22.02.2007 15:41:3222.02.2007 15:41:32
32
Verlicht huisnummer
Solar Power
SH 4000
NL
Handleiding
BELANGRIJK:
Lees en bewaar deze bedieningshandleiding. Neem de veiligheidsaanwijzingen in acht.
0415880 Solar_Hausnr_SH 4000-Dru33 330415880 Solar_Hausnr_SH 4000-Dru33 33 22.02.2007 15:41:3322.02.2007 15:41:33
Solar Power SH 4000 Brennenstuhl
Inhoudsopgave
1 Inleiding........................................................................................................................ 35
2 Leveringsomvang......................................................................................................... 35
3 Conform gebruik........................................................................................................... 35
4 Belangrijke veiligheidsaanwijzingen ............................................................................. 35
5 Technische gegevens .................................................................................................. 37
6 Overzicht van het toestel.............................................................................................. 37
7 Bediening en montage .................................................................................................38
7.1 Montage .................................................................................................................. 38
7.2 Huisnummer opplakken .......................................................................................... 40
7.3 Accu vervangen / aanbrengen................................................................................. 41
8 Onderhoud ................................................................................................................... 41
9 Reiniging ......................................................................................................................41
10 Afvalverwerking ........................................................................................................... 33
11 Foutenlijst .................................................................................................................... 42
12 Garantie en service ...................................................................................................... 42
13 Conformiteitsverklaring................................................................................................. 42
Handleiding Versie: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru34 340415880 Solar_Hausnr_SH 4000-Dru34 34 22.02.2007 15:41:3322.02.2007 15:41:33
34
Solar Power SH 4000 Brennenstuhl
1 Inleiding
Deze bedieningshandleiding moet volledig en zorgvuldig worden doorgelezen. Ze vormt een onderdeel van uw nieuw aangekochte verlichte huisnummer Solar Power SH 4000 en bevat belangrijke aanwijzingen voor het gebruik. Verder wordt dit product enkel "verlicht huisnummer" genoemd. Bij gebruik van dit product moeten altijd alle veiligheidsaanwijzingen in acht worden genomen. Bij vragen over het gebruik van het verlichte huisnummer neemt u contact op met uw handelaar of onze servicedienst. De bedieningshandleiding moet bewaard worden en moet zo nodig aan derden door worden gegeven.
2 Leveringsomvang
Onmiddellijk na het uitpakken moet de leveringsomvang van uw verlicht huisnummer op volledigheid gecontroleerd worden. Bovendien moet u controleren of het verlichte huisnummer in vlekkeloze toestand is.
1 huisnummer op zonne-energie, bestaande uit een afdekking en een achterwand 1 montagemateriaal (2 pluggen, 2 schroeven) 1 transferfolie 1 mignonaccu NiMH 1,2 V / 1200 mA 3 sets cijfers – afzonderlijke cijfers (0 - 9) 1 letterset – afzonderlijke letters (A - D) 1 handleiding
3 Conform gebruik
Het product is een verlicht huisnummer. De ingebouwde zonnecel zet het zonlicht om in elektrische energie. Deze energie wordt in de meegeleverde accu opgeslagen. Bij duisternis gaat de verlichting automatisch branden. De ingebouwde accu neemt dan de voeding over. Het product werd uitsluitend ontworpen voor privégebruik. Een andere toepassing dan in deze handleiding vermeld, is in principe niet toegestaan en leidt tot beschadiging van het product.
4 Veiligheidsaanwijzingen
BELANGRIJK:
Let op de volgende aanwijzingen om verwondingen of materiële schade te vermijden.
GEVAAR: Het niet-naleven van de aanwijzingen kan een slechte werking en een niet-
functioneren van het verlichte huisnummer tot gevolg hebben. Wanneer schade aan goederen en personen optreedt door het niet-naleven van deze handleiding, meer bepaald van de veiligheidsaanwijzingen en gebruiksvoorschriften, vervalt de garantie. Wij zijn ook niet aansprakelijk voor gevolgschade. De bedieningshandleiding moet bewaard worden en zo nodig aan derden doorgegeven worden.
Handleiding Versie: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru35 350415880 Solar_Hausnr_SH 4000-Dru35 35 22.02.2007 15:41:3322.02.2007 15:41:33
35
Solar Power SH 4000 Brennenstuhl
De signaalwoorden en symbolen die in deze handleiding gebruikt worden, hebben de volgende betekenis:
Symbool Signaalwoord / betekenis Symbool Signaalwoord / betekenis
WAARSCHUWING:
Gemiddeld gevaar voor
Aanwijzing:
Toelichtingen verwondingen van personen bij het niet-naleven.
BELANGRIJK:
Wat u in acht moet nemen
TIP:
Nuttige tips
WAARSCHUWING: Bij een defect mag het verlichte huisnummer niet in bedrijf worden
genomen.
WAARSCHUWING: Het is verboden om het verlichte huisnummer te manipuleren.
Dergelijke ingrepen kunnen een slechte werking tot gevolg hebben.
WAARSCHUWING: Als het verlichte huisnummer, zelfs vanop een geringe hoogte, zou
vallen, dan moet het gecontroleerd worden op zichtbare gebreken. Het product mag ook geen stoten of slagen te verwerken krijgen, omdat er dan verwondingsgevaar door glassplinters bestaat.
WAARSCHUWING: Als u mocht twijfelen over de installatie of de werkwijze, wendt u zich
dan tot een vakman.
BELANGRIJK: Het verlichte huisnummer bevat geen onderdelen, behalve het vervangen
van de accu (zie punt 7.3), die door de gebruiker moet worden onderhouden.
BELANGRIJK: Het verlichte huisnummer mag alleen gebruikt worden met de door de
fabrikant voorziene accu (zie Technische gegevens / accu vervangen).
WAARSCHUWING: Accu's moeten achter slot bewaard worden. Kinderen of huisdieren
kunnen ze immers inslikken. In dit geval moet onmiddellijk een arts geraadpleegd worden.
WAARSCHUWING: Rechtstreeks contact van een lege accu met de huid moet
vermeden worden. Uitgelopen of beschadigde accu's kunnen nl. huidirritaties of brandwonden veroorzaken. In zulke gevallen moet onmiddellijk een arts opgezocht worden.
WAARSCHUWING: Accu's mogen niet gemanipuleerd (geopend) of in het vuur gegooid
worden wegens explosiegevaar.
WAARSCHUWING: Verpakkingsmateriaal niet achteloos laten rondslingeren. Dit kan
gevaarlijk speelgoed worden.
Handleiding Versie: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru36 360415880 Solar_Hausnr_SH 4000-Dru36 36 22.02.2007 15:41:3322.02.2007 15:41:33
36
Solar Power SH 4000 Brennenstuhl
5 Technische gegevens
Toestel: SH 4000 Beschermingsgraad: IP 20 Spanning: Mignonaccu NiMH 1,2 V / 1200 mA Vermogen; max. 0,41 W Verlichtingssterkte Blauwe leds - 800 mcd (4 stuks) Afmetingen (h x b x d): 210 mm x 230 mm x 70 mm
6 Overzicht van het toestel
Hieronder volgt een overzicht van de onderdelen en aanzichten van het product met een korte beschrijving van de werking.
1
2
3
9
Nr. Benaming Functie
1 Zonnecel Zet zonlicht om in elektrische energie 2 Afdekking Beschermt de elektronica 3 Verbindingskabel incl.
stekker 4 Achterwand Voor de montage 5 Montagegaten Voor de bevestiging van de achterwand aan de
6 Gedrukte schakeling Besturingselektronica incl. accuhouder en bus voor de
7 Accu Slaat de toegevoerde energie van de zonnecellen op 8 Huisnummer Om op het venster te plakken 9 Venster Lichtdoorlatend glas voor het opplakken van het
10 Leds Lichtgevend middel
Handleiding Versie: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru37 370415880 Solar_Hausnr_SH 4000-Dru37 37 22.02.2007 15:41:3322.02.2007 15:41:33
8
6
Verbinding van de zonnecellen met de gedrukte schakeling van de elektrische voeding
buitenmuur
verbindingskabel incl. stekker
huisnummer
57
37
4
Solar Power SH 4000 Brennenstuhl
7 Bediening en montage
In dit hoofdstuk worden de belangrijkste functies van het verlichte huisnummer toegelicht. Lees het hoofdstuk zorgvuldig door opdat u alle functies begrijpt en toe kunt passen.
BELANGRIJK: Volg de volgende aanwijzingen op, meer in het bijzonder de
veiligheidsaanwijzingen, om verkeerde bedieningen en mogelijke defecten te vermijden. Problemen kunt u oplossen aan de hand van de foutenlijst (hoofdstuk 11). Als dit niet lukt, kunt u ook contact opnemen met onze servicedienst (contact: zie hoofdstuk 12).
7.1 Montage
Aanwijzing: Het is aan te bevelen het verlichte huisnummer op een plaats aan te brengen
die rechtstreeks door de zon wordt beschenen. De verlichtingsduur hangt af van de intensiteit van de invallende zonnestralen.
Stap Activiteit Beschrijving
1 Verlicht
huisnummer openen
Schroeven (11) aan de onderkant van het verlichte huisnummer linksom uitdraaien met een kleine kruiskopschroevendraaier.
11
Pos. Benaming Functie
11 Schroeven De afdekking met de achterwand
2 Bevestigingsgaten
markeren
Markeer met behulp van de achterwand, die als boorsjabloon dienst doet, de montagegaten met een potlood.
verbinden
5
TIP: Voor het markeren van de bevestigingsgaten moet een
waterpas gebruikt worden zodat het verlichte huisnummer later perfect horizontaal gemonteerd kan worden.
Handleiding Versie: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru38 380415880 Solar_Hausnr_SH 4000-Dru38 38 22.02.2007 15:41:3322.02.2007 15:41:33
38
Solar Power SH 4000 Brennenstuhl
Stap Activiteit Beschrijving
3 Montagegaten
boren
GEVAAR: Bij het boren en bij het bevestigen moet erop
gelet worden dat er geen elektrische, gas- of waterleidingen beschadigd worden. Dit kan tot zware verwondingen en schade leiden.
AANWIJZING: Het in de leveringsomvang inbegrepen
bevestigingsmateriaal is geschikt voor rechtstreekse montage in metselwerk of in betonwanden. Bij andere ondergronden moet het passende bevestigingsmateriaal in de vakhandel gekocht worden.
Boor twee montagegaten (6 mm diameter) in het bevestigingsvlak en steek er de meegeleverde pluggen in.
4 Achterwand
vastschroeven
5 Huisnummer
opplakken
6 Accu aanbrengen. Zie punt 7.3
7 De zonnecellen
met de gedrukte schakeling verbinden
Bevestig de achterwand met de meegeleverde schroeven op de ondergrond.
TIP: Voor het uitlijnen van de achterwand moet een waterpas
gebruikt worden.
Zie punt 7.2
De stekker van de verbindingskabel in de bus op de gedrukte schakeling steken.
3
6
8 Verlicht
huisnummer sluiten
Na een succesvolle montage de beschermende folie van de zonnecel verwijderen.
De verlichtingsduur bedraagt: Druilerige dag: maximum 5 uur Zonnige dag: meer dan 9 uur
Schroeven [11] aan de onderkant van het verlichte huisnummer met een kleine kruiskopschroevendraaier naar rechts indraaien.
Handleiding Versie: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru39 390415880 Solar_Hausnr_SH 4000-Dru39 39 22.02.2007 15:41:3322.02.2007 15:41:33
39
Solar Power SH 4000 Brennenstuhl
7.2 Huisnummer opplakken
Stap Activiteit Beschrijving
1 Transferfolie
verwijderen
Transferfolie van het beschermpapier trekken. De transferfolie met de lijmlaag naar boven op het beschermpapier leggen.
TIP: Door het raster op het beschermpapier kunnen de
nummers / letters nauwkeuriger uitgelijnd worden.
2 Huisnummer
3 De
op de transferfolie plakken
transferfolie op het venster plakken
op de folie aangebracht worden. Begin van rechts naar links. De huisnummers / letters incl. het beschermpapier voor de letters
op de achterkant van de transferfolie plakken.
- Voor huisnummers met 3 cijfers de rode markeringen gebruiken.
- Voor huisnummer met 2 cijfers de blauwe markeringen gebruiken.
Beschermpapier van de letters verwijderen. De huisnummers / letters blijven plakken. Er ligt immers ook nog een laagje lijm op de vrijgekomen zijde.
Het huisnummer 345 begint met de 3 op de rechterkant. Dan de 4 en het laatst de 5 helemaal links.
De transferfolie in het midden van het venster, zowel horizontaal als verticaal, even ver van de rand plakken. De transferfolie incl. de huisnummers / letters in het midden van het venster, zowel horizontaal als verticaal even ver van de randen op het ruitje leggen.
plakken.
De huisnummers/ letters met de vingers op het venster aandrukken.
AANWIJZING: Huisnummers / letters moeten in spiegelbeeld
TIP: Toelichting aan de hand van voorbeeld:
Aanwijzing: Zorg ervoor de transferfolie plat en effen op te
4 Transferfolie
verwijderen
Handleiding Versie: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru40 400415880 Solar_Hausnr_SH 4000-Dru40 40 22.02.2007 15:41:3322.02.2007 15:41:33
Transferfolie voorzichtig en langzaam verwijderen. De huisnummers en letters plakken nu goed aan het venster.
40
Solar Power SH 4000 Brennenstuhl
7.3 Accu vervangen / aanbrengen
Het verlichte huisnummer wordt gevoed door een accu en heeft geen extra elektrische voeding nodig.
Stap Activiteit Beschrijving
1 Verlicht huisnummer
openen
2 Oude accu uithalen Accu uit de accuhouder nemen.
3 Nieuwe accu
aanbrengen
Zie punt 7.1
Aanwijzing: Hoofdstuk afvalverwerking (hoofdstuk 11) in
acht nemen.
BELANGRIJK: De accu (7) met juist gerichte polen in de
accuhouder (6) leggen.
6
4 Verlicht huisnummer
sluiten
Zie punt 7.1
8 Onderhoud
Het verlichte huisnummer is - op het vervangen van de accu na - grotendeels onderhoudsvrij. Bij een duidelijke vermindering van de verlichtingsduur (zie punt 7.1) moet de accu vervangen worden. De technische gegevens moeten in acht worden genomen.
9 Reiniging
Het verlichte huisnummer, meer in het bijzonder de zonnecel, moet regelmatig afgestoft worden en ontdaan worden van vuil. Gebruik hiervoor een droge of vochtige doek. Gebruik geen scherpe reinigingsmiddelen of chemicaliën (oplosmiddelen, benzine enz.) en geen ruwe sponsen. Wrijf in geen geval op het venster. De opgeplakte huisnummers en / of letters zouden daardoor kunnen loskomen.
10 Afvalverwerking
Op het einde van de levensduur van het product mag dit NIET met het gewone huisvuil worden meegegeven. Het product moet op een verzamelpunt voor behandeling van elektrische en elektronische toestellen afgegeven worden. Win inlichtingen in bij uw stads- of gemeentebestuur over de mogelijkheden van een milieuvriendelijke en deskundige afvalverwerking van het product.
De accu's moeten aan het einde van hun nuttige levensduur (gratis) in de verzamelplaatsen van uw stad, gemeente of vakhandel worden afgegeven.
Handleiding Versie: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru41 410415880 Solar_Hausnr_SH 4000-Dru41 41 22.02.2007 15:41:3322.02.2007 15:41:33
41
Solar Power SH 4000 Brennenstuhl
11 Foutenlijst
Fout (Mogelijke oorzaken) Remedie
Accu defect Accu vervangen Leds branden niet Zonnecel vuil Zonnecel reinigen
Verbinding van de zonnecel naar
de accu onderbroken
Interne bedrading / gedrukte
schakeling defect
BELANGRIJK:
Alle verdere herstellingen mogen enkel door een bevoegde vakman gebeuren.
(zie hoofdstuk 9) Verbinding controleren
Vakman opzoeken
12 Garantie en service
We geven een garantie van 2 jaar op dit artikel. Herstellingen enkel via de bevoegde vakhandel.
Beschadigingen door een verkeerde behandeling, het niet in acht nemen van de handleiding en aan slijtage onderhevige onderdelen zijn van de garantie uitgesloten.
Serviceadres: Hugo Brennenstuhl GmbH, Seestraße 1-3, D-72074 Tübingen Telefoon: +49 (0) 7071- 8801-0 Fax: +49 (0) 7071- 87657
13 Conformiteitsverklaring
Conform de volgende Europese richtlijnen werd het CE-teken aangebracht: 89/336/EEG EMC-richtlijn De conformiteitsverklaring is bij de fabrikant gedeponeerd.
Fabrikant: Hugo Brennenstuhl GmbH, Seestraße 1-3, 72074 Tübingen, Duitsland
Handleiding Versie: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru42 420415880 Solar_Hausnr_SH 4000-Dru42 42 22.02.2007 15:41:3322.02.2007 15:41:33
42
Número de casa iluminado
Solar Power
SH 4000
ES
Instrucciones de empleo
IMPORTANTE:
Lea y guarde estas instrucciones de empleo. Lea atentamente y siga las observaciones de seguridad.
0415880 Solar_Hausnr_SH 4000-Dru43 430415880 Solar_Hausnr_SH 4000-Dru43 43 22.02.2007 15:41:3322.02.2007 15:41:33
Solar Power SH 4000 Brennenstuhl
Índice
1 Introducción.................................................................................................................. 45
2 Volumen del suministro ................................................................................................ 45
3 Uso conforme a su finalidad......................................................................................... 45
4 Observaciones de seguridad........................................................................................ 45
5 Datos técnicos.............................................................................................................. 47
6 Visión de conjunto del aparato ..................................................................................... 47
7 Manejo y montaje......................................................................................................... 48
7.1 Montaje.................................................................................................................... 48
7.2 Pegar el número de la casa..................................................................................... 50
7.3 Cambiar / colocar los acumuladores ....................................................................... 51
8 Mantenimiento.............................................................................................................. 51
9 Limpieza.......................................................................................................................51
10 Eliminación...................................................................................................................51
11 Lista de errores ............................................................................................................52
12 Garantía y servicio .......................................................................................................52
13 Declaración de conformidad......................................................................................... 52
Instrucciones de empleo Fecha: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru44 440415880 Solar_Hausnr_SH 4000-Dru44 44 22.02.2007 15:41:3422.02.2007 15:41:34
44
Solar Power SH 4000 Brennenstuhl
1 Introducción
Es necesario leer atenta y totalmente estas instrucciones de empleo. Son parte integrante del número de casa iluminado Solar Power SH 4000 que usted acaba de adquirir y contiene importantes observaciones para el servicio y manejo. Desde ahora se llamará a este producto sólo número de casa iluminado. Al usar este producto, se deben respetar siempre todas las observaciones de seguridad. Si surgen preguntas respecto al uso del número de casa iluminado, póngase en contacto con su comerciante o nuestro departamento de servicio. Las instrucciones de empleo se deben guardar y, si es necesario, se deben entregar a terceros.
2 Volumen del suministro
Inmediatamente después del desembalaje, se debe comprobar si el suministro de su número de casa iluminado está completo. Además, hay que prestar atención a qué su estado sea perfecto.
1 x número solar de casa formado por cubierta y pared posterior 1 x material de montaje (2 x tacos, 2 x tornillos) 1 x lámina de transferencia 1 x acumulador Mignon NI-MH 1,2V / 1200mA 3 x juegos de cifras – cifras aisladas (0 - 9) 1 x juego de letras – letras aisladas (A - D) 1 x instrucciones de empleo
3 Uso conforme a su finalidad
El producto es un número de casa iluminado. La célula solar incorporada transforma la luz del sol en energía eléctrica. Esta se almacena en el acumulador que se incluye en el suministro. Cuando está oscuro, la lámpara conecta automáticamente la luz. Con ello, el acumulador incorporado de hace cargo del suministro de energía. El producto ha sido concebido exclusivamente para el ámbito privado. Un manejo diferente al que se expone en estas instrucciones de empleo está prohibido y conduce al daño del producto.
4 Observaciones de seguridad
IMPORTANTE:
Tenga en cuenta las observaciones siguientes para evitar lesiones o daños materiales.
PELIGRO: El incumplimiento de las observaciones puede provocar un mal funcionamiento o
que el número iluminado de la casa no funcione. En caso de producirse daños materiales y personales debidos al incumplimiento de estas instrucciones de empleo, en especial de las observaciones de seguridad y del manejo, se extingue la garantía. Tampoco nos hacemos responsables por los daños subsiguientes. Las instrucciones de empleo se deben guardar y, en su caso, se deberán entregar a terceros.
Instrucciones de empleo Fecha: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru45 450415880 Solar_Hausnr_SH 4000-Dru45 45 22.02.2007 15:41:3422.02.2007 15:41:34
45
Solar Power SH 4000 Brennenstuhl
Las palabras de señales y símbolos empleados en estas instrucciones tienen el significado siguiente:
Símbolo Palabra de señal / Significado Símbolo Palabra de señal / Significado
ADVERTENCIA:
Riesgo medio de lesiones de
OBSERVACIÓN:
Explicaciones detalladas personas en caso de incumplimiento
IMPORTANTE:
Lo que debe tener en cuenta
CONSEJO:
Consejos útiles
ADVERTENCIA: en caso de haber cualquier defecto, el número iluminado de casa no se
puede poner en funcionamiento.
ADVERTENCIA: Está prohibido manipular el número iluminado de casa. Tales
manipulaciones pueden tener como consecuencia un funcionamiento erróneo.
ADVERTENCIA: si el número iluminado de casa se cayese al suelo ya desde una altura
pequeña, se debe revisar para ver si ha sufrido daños visibles. Tampoco se puede someter al producto a golpes o sacudidas ya que existe peligro de lesiones por esquirlas de vidrio.
ADVERTENCIA: si existiesen dudas en la instalación o funcionamiento, diríjase a un
especialista.
IMPORTANTE: el número iluminado de casa no contiene piezas excepto la de cambio de
acumulador (ver capítulo 7.3), cuyo mantenimiento es asunto del usuario.
IMPORTANTE: el número iluminado de casa sólo se puede poner en servicio con el
acumulador previsto por el fabricante (ver datos técnicos / cambio de acumulador).
ADVERTENCIA: los acumuladores se deben mantener bajo cierre. Pueden ser tragados
por niños o animales. En este caso, se debe consultar sin demora un médico.
ADVERTENCIA: se debe evitar el contacto directo de acumuladores defectuosos con la
piel. Los acumuladores dañados o que pierden líquidos pueden provocar irritaciones o quemaduras en la piel. En tales casos, se debe consultar sin demora un médico.
ADVERTENCIA: no se deben manipular o echar al fuego los acumuladores. Existe
peligro de explosión.
ADVERTENCIA: no dejar por ahí abandonado el material de embalaje. Puede
convertirse en un peligroso juguete.
Instrucciones de empleo Fecha: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru46 460415880 Solar_Hausnr_SH 4000-Dru46 46 22.02.2007 15:41:3422.02.2007 15:41:34
46
Solar Power SH 4000 Brennenstuhl
5 Datos técnicos
Aparato: SH 4000 Tipo de protección: IP 20 Tensión: acumulador Mignon NI-MH 1,2V / 1200 mA Potencia: máx. 0,41 W Iluminación: LED azul 800 mcd (4 unidades) Dimensiones (H x B x T): 210 mm x 230 mm x 70 mm
6 Visión de conjunto del aparato
A continuación, le mostramos una visión de conjunto de los elementos de manejo e indicaciones del producto así como una breve descripción de funcionamiento.
1
2
3
9
Pos. Denominación Función
1 Célula solar Transforma la luz del sol en energía eléctrica 2 Cubierta Protege la electrónica 3 Cable de unión incl.
enchufe 4 Pared dorsal Para el montaje 5 Agujeros de montaje Para fijar la pared dorsal con la pare de de la casa 6 Platina Electrónica de mando incl. soporte del acumulador y
7 Acumulador Acumula la energía suministrada por la célula solar. 8 Número de casa Para pegar en la ventana 9 Ventana Vidrio traslúcido para pegar el número de la casa 10 LEDs Medios luminosos
Instrucciones de empleo Fecha: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru47 470415880 Solar_Hausnr_SH 4000-Dru47 47 22.02.2007 15:41:3422.02.2007 15:41:34
8
Unión de la célula solar con la platina / suministro de corriente
casquillo para el cable de unión incl. enchufe.
47
6
57
4
Solar Power SH 4000 Brennenstuhl
7 Manejo y montaje
En este capítulo se explican las funciones básicas del número iluminado de casa. Lea el capítulo atentamente para que entienda todas las funciones y las pueda aplicar.
IMPORTANTE: tenga en cuenta las observaciones siguientes, en especial las relativas a la
seguridad, para evitar manejos erróneos y posibles defectos. En caso de problemas, consulte la lista de errores (cap. 11) o póngase en contacto con nuestro departamento de servicio (contacto: ver cap. 12).
7.1 Montaje
OBSERVACIÓN: Es recomendable montar el número de casa en un lugar en el que incidan
directamente los rayos del sol. La duración de la iluminación depende de la intensidad de la radiación del sol.
Paso Actividad Descripción
1 Abrir el
número de casa iluminado
Desatornillar los tornillos (11) situados en la parte inferior del número de casa en contra del sentido de las agujas de reloj con un pequeño desatornillador de cruz.
11
Pos Denominación Función
11 Tornillos Unen la cubierta con la pared dorsal
2 Señalar los
agujeros de fijación
Con ayuda de la pared dorsal que sirve de plantilla, señalar los agujeros de montaje con un lápiz.
5
CONSEJO: para señalar los agujeros se debe emplear un
nivel de burbuja. De este modo, se podrá montar luego el número de casa iluminado horizontalmente.
Instrucciones de empleo Fecha: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru48 480415880 Solar_Hausnr_SH 4000-Dru48 48 22.02.2007 15:41:3422.02.2007 15:41:34
48
Solar Power SH 4000 Brennenstuhl
Paso Actividad Descripción
3 Taladrar los
agujeros de montaje
PELIGRO: al taladrar y fijar hay que prestar atención a que
ninguna tubería de corriente, gas o agua se dañe. Esto puede ocasionar graves lesiones y daños.
OBSERVACIÓN: el material de fijación contenido en el
suministro es adecuado para el montaje directo en la mampostería o en paredes de hormigón. En caso de otros sustratos se deberá adquirir en el comercio especializado el correspondiente material de fijación.
Taladrar dos agujeros de montaje (6 mm de diámetro) en el sustrato e introducir los tacos contenidos en el suministro.
4 Atornillar la
pared dorsal
Fijar la pared dorsal en el sustrato con los tornillos que reincluyen en el suministro.
CONSEJO: para nivelar la pared dorsal se deberá emplear un
nivel de burbuja.
5 Pegar el
Ver capítulo 7.2 número de la casa
6 Colocar la
Ver capítulo 7.3 batería
7 Unir la célula
solar con la platina
Introducir el enchufe del cable de unión en la hembrilla de la platina.
3
6
8 Cerrar el
número de casa
Atornillar los tornillos (11) en la parte inferior del número de casa
iluminado en el sentido de las agujas del reloj con un pequeño
desatornillador de cruz. iluminado
Una vez realizado con éxito el montaje, se debe retirar la lámina de protección de la célula solar.
La duración de la iluminación es de: Día nublado: hasta 5 horas Día soleado: más de 9 horas
Instrucciones de empleo Fecha: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru49 490415880 Solar_Hausnr_SH 4000-Dru49 49 22.02.2007 15:41:3422.02.2007 15:41:34
49
Solar Power SH 4000 Brennenstuhl
7.2 Pegar el número de la casa
Paso Actividad Descripción
1 Retirar la
lámina de transferencia
Retirar la lámina de transferencia del papel de protección. Colocar la lámina con la capa adhesiva hacia arriba sobre el papel de protección.
CONSEJO: mediante la cuadrícula en el papel de protección
se pueden alinear los números / letras más exactamente.
2 Pegar el
número de la casa sobre la lámina de transferencia
3 Pegar la
lámina de transferencia sobre la ventana
OBSERVACIÓN: los números / letras de la casa se deben
colocar de modo invertido como en un espejo sobre la lámina. Se debe comenzar de izquierda a derecha.
Los números / letras de la casa inclusive el papel de protección de las letras se debe pegar sobre el lado posterior de la lámina de transferencia.
- Para números de casa de 3 dígitos se deben emplear las marcas rojas.
- Para números de casa de 2 dígitos se deben emplear las marcas azules.
Retirar el papel deprotección de las letras, Los números /letras permanecen pegados. Estos están provistos de adhesivo también en el lado que queda libre.
CONSEJO: explicación en base a un ejemplo:
El número de casa 345 comienza con el 3 en el lado derecho. Luego el 4 y al final el 5 totalmente a la izquierda.
Pegar la lámina de transferencia con las mismas distancias laterales y de altura en la ventana. Colocar la lámina de transferencia inclusive los números / letras de la casa a unas distancias uniformes laterales y de altura respecto al borde del cristal.
OBSERVACIÓN: se debe prestar atención a que la lámina de
transferencia se pegue plana y lisa.
Apretar con los dedos sobre la ventana los números / letras.
4 Retirar la
lámina de transferencia
Instrucciones de empleo Fecha: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru50 500415880 Solar_Hausnr_SH 4000-Dru50 50 22.02.2007 15:41:3422.02.2007 15:41:34
Retirar lenta y cuidadosamente la lámina de transferencia. Los números y letras permanecen ahora pegados sobre la ventana.
50
Solar Power SH 4000 Brennenstuhl
7.3 Cambiar / colocar los acumuladores
El número de casa iluminado es suministrado por un acumulador y no precisa de ningún suministro adicional de tensión.
Paso Actividad Descripción
1 Abrir el número de
casa iluminado
2 Extraer el
acumulador gastado
Ver capítulo 7.1
Retirar el acumulador de su soporte.
OBSERVACIÓN: observar el capítulo Eliminación
(capítulo 10).
3 Colocar un nuevo
acumulador
IMPORTANTE: Colocar el acumulador (7) con la
polaridad correcta en el soporte del mismo (6).
6
7
4 Cerrar el número de
casa iluminado
Ver capítulo 7.1
8 Mantenimiento
El número de casa iluminado no precisa apenas de mantenimiento exceptuando el cambio de acumulador. En caso de una clara disminución de la duración de la iluminación (ver capítulo 7.1) se deberá cambiar el acumulador. Se deben observar los datos técnicos.
9 Limpieza
Se debe quitar regularmente el polvo y la suciedad del número de casa iluminado, en especial de la célula solar. Emplear para ello un trapo seco o húmedo. No emplee productos de limpieza agresivos o productos químicos (disolventes, gasolina, etc.). No frotar en ningún caso sobre la ventana. Los números y /o letras podrían soltarse.
10 Eliminación
Al final de la vida útil del producto, éste no se puede arrojar en la basura doméstica normal. El producto se debe eliminar llevándolo a un lugar de recogida para el procesamiento de aparatos eléctricos y electrónicos. Infórmese en su ayuntamiento o municipio sobre las posibilidades de una eliminación correcta y ecológica del producto.
Instrucciones de empleo Fecha: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru51 510415880 Solar_Hausnr_SH 4000-Dru51 51 22.02.2007 15:41:3422.02.2007 15:41:34
51
Solar Power SH 4000 Brennenstuhl
Los acumuladores se deben entregar gratuitamente al final de su vida útil en los puntos de recogida de su ciudad o municipio o en el comercio especializado.
11 Lista de errores
Error Posible(s) causa(s) Ayuda
encienden
Se ha interrumpido la unión de la
Cableado interno / platina
IMPORTANTE:
Todas las demás reparaciones sólo pueden ser realizadas por un especialista autorizado.
Acumulador defectuoso Cambiar el acumulador Los LEDs no se Célula solar sucia Limpiar la célula solar
(ver capítulo 9) Controlar la unión
célula solar con el acumulador
Consultar a un especialista
defectuosos
12 Garantía y servicio
Otorgamos para este artículo una garantía de 2 años. Reparaciones sólo a través del comercio autorizado.
Los daños debidos a una manipulación inadecuada, el incumplimiento de las instrucciones de empleo así como las piezas de desgaste están excluidos de la garantía.
Dirección de servicio: Hugo Brennenstuhl GmbH, Seestraße 1-3, D-72074 Tübingen Teléfono: +49 (0) 7071- 8801-0 Fax: +49 (0) 7071- 87657
13 Declaración de conformidad
Se ha colocado la marca CE en consonancia con las siguientes directivas europeas: Directiva EMV 89/336/CEE La declaración de conformidad obra en poder del fabricante.
Fabricante: Hugo Brennenstuhl GmbH, Seestraße 1-3, 72074 Tübingen, Alemania
Instrucciones de empleo Fecha: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru52 520415880 Solar_Hausnr_SH 4000-Dru52 52 22.02.2007 15:41:3422.02.2007 15:41:34
52
Número de porta iluminado
Solar Power
SH 4000
PT
IMPORTANTE:
leia e guarde este manual de instruções. Respeite as instruções de segurança.
0415880 Solar_Hausnr_SH 4000-Dru53 530415880 Solar_Hausnr_SH 4000-Dru53 53 22.02.2007 15:41:3422.02.2007 15:41:34
Solar Power SH 4000 Brennenstuhl
Índice
1 Introdução .................................................................................................................... 55
2 Material fornecido......................................................................................................... 55
3 Finalidade.....................................................................................................................55
4 Instruções de segurança .............................................................................................. 55
5 Dados técnicos............................................................................................................. 57
6 Vista geral do aparelho ................................................................................................ 57
7 Operação e montagem................................................................................................. 58
7.1 Montagem .................................................................................................................... 58
7.2 Colar o número de porta .............................................................................................. 60
7.3 Substituir/colocar a bateria ........................................................................................... 61
8 Manutenção ................................................................................................................. 61
9 Limpeza........................................................................................................................ 61
10 Eliminação.................................................................................................................... 61
11 Lista de erros ...............................................................................................................62
12 Garantia e assistência técnica ..................................................................................... 62
13 Declaração de conformidade ....................................................................................... 62
Manual de instruções Versão: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru54 540415880 Solar_Hausnr_SH 4000-Dru54 54 22.02.2007 15:41:3422.02.2007 15:41:34
54
Solar Power SH 4000 Brennenstuhl
1 Introdução
Este manual de instruções tem de ser lido com a máxima atenção na sua totalidade. Ele é parte integrante do número de porta iluminado Solar Power SH 4000 que acabou de adquirir e contém indicações importantes relativas à sua operação e manuseamento. Daqui em diante o produto é chamado somente número de porta iluminado. Durante a utilização deste produto devem ser respeitadas sempre todas as instruções de segurança. Caso tenha dúvidas sobre a operação do número de porta iluminado contacte o seu vendedor ou a assistência técnica. O manual de instruções deve ser guardado e, se necessário, facultado a terceiros.
2 Material fornecido
Imediatamente depois de desempacotado, verifique se o número de porta iluminado se encontra completo. Para além disso, verifique se o número de porta iluminado se encontra em perfeitas condições.
1 x número de porta solar consistindo numa cobertura e num painel traseiro 1 x material para montagem (2 x cavilhas, 2 x parafusos) 1 x estampas 1 x bateria mignon NI-MH 1,2 V / 1200 mA 3 x conjunto de algarismos – algarismos individuais (0 - 9) 1 x conjunto de letras – letras individuais (A - D) 1 x manual de instruções
3 Finalidade
O produto é um indicador do número de porta iluminado. A célula solar incorporada transforma a luz solar em energia eléctrica. Esta é armazenada na bateria incluída no material fornecido. Quando escurece, a luz acende-se automaticamente. Deste modo, a bateria incorporada fornece energia. Este produto só foi desenvolvido para o uso privado. Um manuseamento diferente daquele que se descreve neste manual de instruções, por norma, não é permitido e provoca danos no produto.
4 Instruções de segurança
IMPORTANTE:
respeite as indicações apresentadas de seguida a fim de evitar lesões ou danos materiais.
PERIGO: a inobservância das indicações pode causar um funcionamento incorrecto ou
mesmo o não funcionamento do número de porta iluminado. A garantia expira no caso de se verificarem danos materiais ou pessoais provocados pela inobservância deste manual de instruções, particularmente das instruções de segurança e do manuseamento. De igual modo também não nos responsabilizamos por danos indirectos. O manual de instruções deve ser guardado e, se necessário, facultado a terceiros.
Manual de instruções Versão: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru55 550415880 Solar_Hausnr_SH 4000-Dru55 55 22.02.2007 15:41:3422.02.2007 15:41:34
55
Solar Power SH 4000 Brennenstuhl
As palavras de sinalização e os símbolos utilizados neste manual de instruções têm os seguintes significados:
Símbolo Palavra de sinalização /
significado AVISO:
perigo médio de ferimentos devido a inobservância
IMPORTANTE:
o que deve respeitar
Símbolo Palavra de sinalização /
significado NOTA:
explicações mais pormenorizadas
DICA:
dicas úteis
AVISO: se surgir um defeito, o número de porta iluminado não pode ser colocado em
funcionamento.
AVISO: é proibido manipular o número de porta iluminado. Intervenções deste tipo
podem provocar um funcionamento incorrecto.
AVISO: se o número de porta iluminado cair, mesmo que seja de pouca altura, deve ser
verificado quanto a danos evidentes. Do mesmo modo, o produto não pode ser sujeito a choques ou pancadas, uma vez que existe o perigo de ferimentos devido a estilhaços de vidro.
AVISO: caso tenha dúvidas quanto à instalação ou ao modo de funcionamento, consulte
um técnico.
IMPORTANTE: excepto a substituição da bateria (ver capítulo 7.3), o número de porta
iluminado não contém peças que requeiram manutenção por parte do utilizador.
IMPORTANTE: o número de porta iluminado só pode ser operado com a bateria prevista
pelo fabricante (ver dados técnicos/substituição de bateria).
AVISO: as baterias devem ser guardadas num local fechado. Elas podem ser ingeridas
por crianças ou animais de estimação. Nestes casos, deve consultar imediatamente um médico.
AVISO: evite o contacto directo das baterias danificadas com a pele. Baterias que
tenham vertido ácido ou estejam danificadas podem provocar irritações da pele ou queimaduras. Nestes casos deve procurar imediatamente um médico.
AVISO: as baterias não podem ser manipuladas, nem atiradas para o fogo. Existe o
perigo de explosão.
AVISO: não deixe o material de embalagem de qualquer maneira; pode tornar-se num
brinquedo perigoso.
Manual de instruções Versão: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru56 560415880 Solar_Hausnr_SH 4000-Dru56 56 22.02.2007 15:41:3422.02.2007 15:41:34
56
Solar Power SH 4000 Brennenstuhl
5 Dados técnicos
Aparelho: SH 4000 Tipo de protecção: IP 20 Tensão: bateria mignon NI-MH 1,2 V/1200 mA Capacidade: máx. 0,41 W Iluminação: LED azul 800 mcd (4 peças) Dimensão (A x L x P): 210 mm x 230 mm x 70 mm
6 Vista geral do aparelho
De seguida, apresentamos um resumo das peças de funcionamento e dos indicadores do produto e uma breve descrição das funções.
1
2
3
9
Pos. Designação Função
1 Célula solar Transforma a luz solar em energia eléctrica 2 Cobertura Protege o sistema electrónico 3 Cabo de ligação incl.
ficha 4 Painel traseiro Para a montagem 5 Furos de montagem Para fixar o painel traseiro à parede da casa 6 Placa Electrónica de comando incl. suporte de bateria e tomada
7 Bateria Armazena a energia fornecida pela célula solar 8 Número de porta Para colar na janela 9 Janela Vidro transparente para colar o número de porta 10 LEDs Lâmpada
Manual de instruções Versão: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru57 570415880 Solar_Hausnr_SH 4000-Dru57 57 22.02.2007 15:41:3522.02.2007 15:41:35
8
Ligação da célula solar à placa/alimentação de corrente
para o cabo de ligação incl. ficha.
57
6
57
4
Solar Power SH 4000 Brennenstuhl
7 Operação e montagem
Neste capítulo, são explanadas as funções principais do número de porta iluminado. Leia atentamente o capítulo para poder entender e aplicar todas as funções.
IMPORTANTE: respeite as seguintes indicações, sobretudo as de segurança, para evitar
uma operação incorrecta ou possíveis defeitos. Se surgirem problemas, consulte a lista de erros (cap. 11) ou contacte o nosso serviço de assistência técnica (contacto: v. cap. 12).
7.1 Montagem
NOTA: é aconselhado montar o número de porta iluminado num local exposto à luz directa
do sol. A duração da iluminação depende da intensidade da exposição à luz do sol.
Passo Tarefa Descrição
1 Abrir o
número de porta iluminado
Desapertar os parafusos (11) no lado inferior do número de porta iluminado rodando para a esquerda com uma chave Philips pequena.
11
Pos Designação Função
11 Parafusos Fixa a cobertura ao painel traseiro
2 Marcar os
furos de fixação
Com a ajuda do painel traseiro, que serve como gabarito, marcar os furos de montagem com um lápis.
5
DICA: para marcar os furos de fixação deve ser utilizado um
nível de bolha de ar. Desta forma, o número de porta iluminado poderá depois ser montado horizontalmente.
Manual de instruções Versão: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru58 580415880 Solar_Hausnr_SH 4000-Dru58 58 22.02.2007 15:41:3522.02.2007 15:41:35
58
Solar Power SH 4000 Brennenstuhl
Passo Tarefa Descrição
3 Fazer os furos
de montagem
PERIGO: ao furar e ao fixar ter em atenção que não sejam
danificados cabos eléctricos, tubagens de gás ou canalizações de água. Isto pode provocar graves ferimentos e danos.
NOTA: o material de fixação incluído no material fornecido é
indicado para a montagem directa na alvenaria ou nas paredes de betão. No caso de outras bases, deve ser adquirido o material de fixação adequado numa loja da especialidade.
Fazer dois furos de montagem (de 6 mm de diâmetro) na base e colocar a cavilha incluída no material fornecido.
4 Aparafusar o
Fixar o painel traseiro na base com os parafusos fornecidos.
painel traseiro
DICA: para alinhar o painel traseiro deve ser utilizado um
nível de bolha de ar.
5 Colar o
Ver capítulo 7.2 número de porta
6 Colocar a
Ver capítulo 7.3 bateria
7 Ligar a célula
solar com a placa
Colocar a ficha do cabo de ligação na tomada da placa.
3
6
8 Fechar o
número de
Apertar os parafusos (11) no lado inferior do número de porta
iluminado rodando para a direita com uma chave Philips pequena. porta iluminado
Depois da montagem bem-sucedida, deve ser removida a película protectora da célula solar.
A duração de iluminação corresponde a: dia encoberto: até 5 horas dia soalheiro: mais de 9 horas
Manual de instruções Versão: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru59 590415880 Solar_Hausnr_SH 4000-Dru59 59 22.02.2007 15:41:3522.02.2007 15:41:35
59
Solar Power SH 4000 Brennenstuhl
7.2 Colar o número de porta
Passo Tarefa Descrição
1 Remover a
estampa
Remover a estampa da película protectora. Colocar a estampa na película protectora com a parte que cola para cima.
DICA: com a ajuda da grelha na película protectora os
números/as letras podem ser alinhados com mais precisão.
2 Colar o
número de porta na estampa
3 Colar a
estampa na janela
NOTA: os números de porta/as letras devem ser alinhados
em espelho na película. Começa-se da direita para a esquerda. Colar os números de porta/letras incl. a película protectora das
letras na parte de trás da estampa.
- Para números de porta com 3 dígitos deve utilizar-se as marcações vermelhas.
- Para números de porta com 2 dígitos deve utilizar-se as marcações azuis.
Remover a película protectora das letras. Os números de porta/letras ficam colados e o lado agora exposto da película fica igualmente com cola.
DICA: explicação através de um exemplo:
o número de porta 345 começa com o 3 no lado direito. Depois o 4 e por último o 5 todo à esquerda.
Colar a estampa na janela mantendo as mesmas distâncias de largura e altura. Colocar a estampa incl. os números de porta/letras na margem do vidro mantendo as distâncias exactas de largura e altura.
NOTA: tenha cuidado ao colar a estampa para que esta fique
sem bolhas e com uma superfície lisa.
Colocar os números de porta/letras na janela pressionando com os dedos.
4 Remover a
estampa
Manual de instruções Versão: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru60 600415880 Solar_Hausnr_SH 4000-Dru60 60 22.02.2007 15:41:3522.02.2007 15:41:35
Remover a estampa devagar e cuidadosamente. Os números de porta/letras estão agora colados na janela de forma duradoura.
60
Solar Power SH 4000 Brennenstuhl
7.3 Substituir/colocar a bateria
O número de porta iluminado funciona com uma bateria e não necessita de mais nenhuma alimentação de rede.
Passo Tarefa Descrição
1 Abrir o número de
porta iluminado
2 Retirar a bateria
antiga
Ver capítulo 7.1
Retirar a bateria do suporte de bateria.
NOTA: respeitar o capítulo Eliminação (capítulo 11).
3 Colocar uma nova
bateria
IMPORTANTE: inserir a bateria (7) com os pólos
correctamente posicionados no suporte da bateria (6).
6
7
4 Fechar o número de
porta iluminado
Ver capítulo 7.1
8 Manutenção
O número de porta iluminado não necessita de manutenção até à substituição da bateria. Se for notado um decréscimo acentuado da duração da iluminação (ver capítulo 7.1), deve-se substituir a bateria. Os dados técnicos têm de ser respeitados.
9 Limpeza
O número de porta iluminado, particularmente a célula solar, deve ser limpo regularmente devido ao pó e à sujidade. Para este efeito, pode utilizar um pano seco ou húmido. Não utilize produtos de limpeza abrasivos ou químicos (diluentes, gasolina, etc.), nem esponjas ásperas. Nunca esfregue a janela. Os números de porta e/ou letras podem soltar-se desta forma.
10 Eliminação
Terminada a sua vida útil, o produto não poderá ser eliminado juntamente com o lixo doméstico normal, mas sim num centro de recolha para a preparação de aparelhos eléctricos e electrónicos. Informe-se junto das autoridades municipais quanto às possibilidades de uma eliminação ecológica e adequada do produto.
No fim da sua vida útil, as baterias devem ser depositadas no pilhão ou entregues gratuitamente à autoridade local ou numa loja especializada de baterias.
Manual de instruções Versão: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru61 610415880 Solar_Hausnr_SH 4000-Dru61 61 22.02.2007 15:41:3522.02.2007 15:41:35
61
Solar Power SH 4000 Brennenstuhl
11 Lista de erros
Erro Possível(possíveis) causa(s) Solução
acendem
Ligação da célula solar para a
Cablagem/placa interna com
IMPORTANTE:
todas as outras reparações só podem ser efectuadas por um técnico autorizado.
Bateria com defeito Substituir a bateria Os LEDs não se Célula solar suja Limpar a célula solar
(ver capítulo 9) Verificar a ligação
bateria interrompida
Consultar um técnico
defeito
12 Garantia e assistência técnica
A garantia deste artigo é de 2 anos. As reparações deverão ser sempre confiadas a agentes autorizados.
A garantia não abrange danos resultantes de um manuseamento incorrecto, da inobservância do manual de instruções e de peças de desgaste.
Endereço da assistência técnica: Hugo Brennenstuhl GmbH, Seestraße 1-3,
Telefone: +49 (0) 7071- 8801-0 Fax: +49 (0) 7071- 87657
D-72074 Tübingen
13 Declaração de conformidade
Esta marcação CE representa a conformidade com as seguintes directivas europeias: Directiva 89/336/CEE CEM A declaração de conformidade encontra-se na posse do fabricante.
Fabricante: Hugo Brennenstuhl GmbH, Seestraße 1-3, 72074 Tübingen, Alemanha
Manual de instruções Versão: S-P_11_2006
62
0415880 Solar_Hausnr_SH 4000-Dru62 620415880 Solar_Hausnr_SH 4000-Dru62 62 22.02.2007 15:41:3522.02.2007 15:41:35
Numero civico illuminato
Solar Power
SH 4000
IT
Istruzioni per l'uso
IMPORTANTE:
Leggete e conservate le presenti istruzioni per l'uso. Prestate attenzione e applicate le avvertenze per la sicurezza.
0415880 Solar_Hausnr_SH 4000-Dru63 630415880 Solar_Hausnr_SH 4000-Dru63 63 22.02.2007 15:41:3522.02.2007 15:41:35
Solar Power SH 4000 Brennenstuhl
Indice
1 Introduzione ................................................................................................................. 65
2 Dotazione ..................................................................................................................... 65
3 Utilizzo conforme alle norme ........................................................................................ 65
4 Avvertenze per la sicurezza ......................................................................................... 65
5 Dati tecnici.................................................................................................................... 67
6 Sintesi delle caratteristiche di prodotto......................................................................... 67
7 Utilizzo e montaggio ..................................................................................................... 68
7.1 Montaggio................................................................................................................ 68
7.2 Far aderire il numero civico .....................................................................................70
7.3 Sostituire/inserire l'accumulatore............................................................................. 71
8 Manutenzione............................................................................................................... 71
9 Pulizia........................................................................................................................... 71
10 Smaltimento .................................................................................................................71
11 Elenco dei guasti.......................................................................................................... 72
12 Garanzia e servizio di assistenza................................................................................. 72
13 Dichiarazione di conformità .......................................................................................... 72
Istruzioni per l'uso Al: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru64 640415880 Solar_Hausnr_SH 4000-Dru64 64 22.02.2007 15:41:3522.02.2007 15:41:35
64
Solar Power SH 4000 Brennenstuhl
1 Introduzione
Si prega di leggere le presenti istruzioni per l'uso completamente e accuratamente, poiché sono parte integrante del numero civico illuminato ad energia solare SH 4000 che avete appena acquistato e contengono avvertenze importanti in merito al funzionamento e all'uso. Di seguito il prodotto sarà denominato per brevità numero civico illuminato. L'utilizzo del presente prodotto implica che si presti sempre attenzione alle avvertenze per la sicurezza. In caso di domande relative all'utilizzo del numero civico illuminato, vi preghiamo di contattare il vostro rivenditore oppure il nostro punto di assistenza. Le istruzioni per l'uso devono essere conservate ed eventualmente trasmesse a terzi.
2 Dotazione
È necessario provvedere al controllo immediato circa la completezza della dotazione del vostro numero civico illuminato, non appena aperta la confezione. Inoltre si dovrà prestare attenzione al fatto che il numero civico illuminato sia in condizioni perfette.
1 numero civico illuminato ad energia solare composto di copertura e parte posteriore 1 materiale di montaggio (2 tasselli, 2 viti) 1 application tape 1 accumulatore Mignon NI-MH 1,2V / 1200mA 3 set di cifre – cifre singole (0 - 9) 1 set di lettere – lettere singole (A - D) 1 istruzioni per l'uso
3 Utilizzo conforme alle norme
Il prodotto visualizza un numero civico illuminato. La cella solare incorporata converte la luce solare in energia elettrica, che viene immagazzinata nell'accumulatore in dotazione. Durante le ore di buio l'apparecchio per illuminazione attiva automaticamente la luce. In tal modo l'accumulatore incorporato provvede all'alimentazione di energia. Il prodotto è stato concepito esclusivamente per l'uso privato. Non è consentito un uso diverso rispetto a quello disciplinato dalle presenti istruzioni per l'uso, poiché comporta danni al prodotto.
4 Avvertenze per la sicurezza
IMPORTANTE:
Prestate attenzione alle avvertenze successive per evitare lesioni o danni materiali.
PERICOLO: l'inosservanza delle avvertenze può comportare un funzionamento anomalo e un
mancato funzionamento del numero civico illuminato. La garanzia si estingue qualora si presentino danni materiali o a persone imputabili all'inosservanza delle presenti istruzioni per l'uso, in particolare delle avvertenze per la sicurezza e per l'uso. Analogamente, non si assume alcuna responsabilità in merito a danni consequenziali. Le istruzioni per l'uso devono essere conservate ed eventualmente trasmesse a terzi.
Istruzioni per l'uso Al: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru65 650415880 Solar_Hausnr_SH 4000-Dru65 65 22.02.2007 15:41:3522.02.2007 15:41:35
65
Solar Power SH 4000 Brennenstuhl
I termini e i simboli segnaletici utilizzati nelle presenti istruzioni per l'uso hanno il significato seguente:
Simbolo Termine
segnaletico/significato AVVISO:
Rischio di media entità di lesioni
Simbolo Termine
segnaletico/significato AVVERTENZA:
Spiegazioni più approfondite per persone in caso di inosservanza
IMPORTANTE:
Quello a cui dovreste prestare
CONSIGLIO:
Consigli utili attenzione
AVVISO: in presenza di qualsiasi difetto, il numero civico illuminato non deve essere
messo in funzione.
AVVISO: è vietato manipolare il numero civico illuminato. Simili interventi possono
comportare un funzionamento anomalo.
AVVISO: se il numero civico illuminato dovesse cadere anche da un'altezza esigua,
dovrà essere sottoposto a verifica per rilevare eventuali difetti manifesti. Analogamente, il prodotto non dovrà essere esposto ad urti o a colpi, a causa del pericolo di lesioni da schegge di vetro.
AVVISO: se dovessero insorgere dubbi in fase di installazione o di funzionamento,
rivolgetevi a personale qualificato.
IMPORTANTE: il numero civico illuminato non contiene altre parti che necessitino di
manutenzione da parte dell'utente, eccetto la sostituzione dell'accumulatore (si veda il capitolo
7.3).
IMPORTANTE: il numero civico illuminato può funzionare solo con l'accumulatore
previsto dal produttore (si vedano dati tecnici/sostituzione dell'accumulatore).
AVVISO: è obbligatorio tenere sotto chiave gli accumulatori. Bambini o animali domestici
potrebbero ingerirli. In tal caso si dovrà consultare immediatamente un medico.
AVVISO: si deve evitare il contatto diretto degli accumulatori difettosi con la pelle. Gli
accumulatori esauriti o danneggiati possono causare irritazioni o corrosioni cutanee. In casi analoghi si dovrà chiamare immediatamente un medico.
AVVISO: è vietato manipolare o gettare nel fuoco gli accumulatori: sussiste il pericolo di
esplosione.
AVVISO: non lasciare incustodito il materiale di imballaggio, che potrebbe diventare un
pericoloso giocattolo.
Istruzioni per l'uso Al: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru66 660415880 Solar_Hausnr_SH 4000-Dru66 66 22.02.2007 15:41:3522.02.2007 15:41:35
66
Solar Power SH 4000 Brennenstuhl
5 Dati tecnici
Apparecchio: SH 4000 Tipo di protezione: IP 20 Tensione: Accumulatore Mignon NI-MH 1,2V / 1200 mA Potenza: max. 0,41 W Luminosità: LED azzurri da 800 mcd (4 unità) Dimensioni (A x L x P): 210 mm x 230 mm x 70 mm
6 Sintesi delle caratteristiche di prodotto
Di seguito è riportata una sintesi sui comandi e sui segnali del prodotto, unitamente ad una breve descrizione del funzionamento.
1
2
3
9
Pos. Denominazione Funzione
1 Cella solare Converte la luce solare in energia elettrica 2 Copertura Protegge il sistema elettronico 3 Cavo di collegamento,
incluso il connettore 4 Parte posteriore Per il montaggio 5 Fori di montaggio Per il fissaggio della parte posteriore alla parete di casa 6 PCB Sistema di gestione elettronica, incl. il supporto
7 Accumulatore Accumula l'energia addotta dalla cella solare 8 Numero civico Da far aderire alla finestrella 9 Finestrella Vetro translucido al quale far aderire il numero civico 10 LED Sorgente luminosa
Istruzioni per l'uso Al: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru67 670415880 Solar_Hausnr_SH 4000-Dru67 67 22.02.2007 15:41:3522.02.2007 15:41:35
8
Collegamento della cella solare al PCB / all'alimentazione elettrica
dell'accumulatore e l'innesto per il cavo di collegamento, incl. il connettore.
67
6
57
4
Solar Power SH 4000 Brennenstuhl
7 Utilizzo e montaggio
Il presente capitolo specifica le funzioni di base del numero civico illuminato. Leggetelo accuratamente, allo scopo di comprendere e utilizzare tutte le funzioni.
IMPORTANTE: prestate attenzione alle avvertenze successive, in particolare alle avvertenze
per la sicurezza, per evitare utilizzi anomali e possibili difetti. In caso di problemi consultate l'elenco dei guasti (cap. 11) oppure contattate il nostro punto di assistenza (contatti: si veda il cap. 12).
7.1 Montaggio
AVVERTENZA: si raccomanda di installare il numero civico illuminato in un punto colpito
direttamente dalla radiazione solare. La durata della luminosità dipende dall'intensità della radiazione solare.
Fase Azione Descrizione
1 Aprire il
numero civico illuminato
Svitare le viti (11) poste nella parte inferiore del numero civico illuminato girando in senso antiorario un piccolo cacciavite a stella.
11
Pos Denominazione Funzione
2 Segnare i
punti per i fori di fissaggio
11 Vite Collega la copertura con la parte
Con l'ausilio della parte posteriore, che serve da modello per la perforazione, segnare i punti per i fori di montaggio con una matita.
posteriore
5
CONSIGLIO: per segnare i fori di fissaggio, utilizzare una livella.
Così il numero civico illuminato sarà livellato in fase di montaggio.
Istruzioni per l'uso Al: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru68 680415880 Solar_Hausnr_SH 4000-Dru68 68 22.02.2007 15:41:3522.02.2007 15:41:35
68
Solar Power SH 4000 Brennenstuhl
Fase Azione Descrizione
3 Forare i fori di
montaggio
PERICOLO: forando e fissando si dovrà fare attenzione a non
danneggiare alcuna conduttura elettrica, del gas o idrica, atto che può comportare lesioni e danni gravi.
AVVERTENZA: il materiale di fissaggio in dotazione è idoneo al
montaggio diretto nella muratura o nelle pareti di calcestruzzo. Con altri tipi di superfici si dovrà acquistare il materiale di fissaggio corrispondente presso un negozio specializzato.
Forare due fori di montaggio (6 mm di diametro) sulla superficie ed inserire i tasselli forniti in dotazione.
4 Avvitare la
parte
Fissare la parte posteriore alla superficie mediante le viti fornite in dotazione.
posteriore.
CONSIGLIO: per allineare la parte posteriore, utilizzare una
livella.
5 Far aderire il
Si veda il capitolo 7.2
numero civico
6 Inserire la
Si veda il capitolo 7.3
batteria
7 Collegare la
cella solare al PCB
Connettere il connettore del cavo di collegamento all'innesto sul PCB.
3
6
8 Chiudere il
numero civico
Avvitare le viti (11) poste nella parte inferiore del numero civico illuminato girando in senso orario un piccolo cacciavite a stella.
illuminato
Dopo aver effettuato correttamente le operazioni di montaggio, rimuovere il supporto protettivo sulla cella solare.
La durata della luminosità è di: giornata coperta: fino a 5 ore giornata serena: più di 9 ore
Istruzioni per l'uso Al: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru69 690415880 Solar_Hausnr_SH 4000-Dru69 69 22.02.2007 15:41:3522.02.2007 15:41:35
69
Solar Power SH 4000 Brennenstuhl
7.2 Far aderire il numero civico
Fase Azione Descrizione
1 Staccare
l'application
tape
Staccare l'application tape dal supporto protettivo. Posare l'application tape sul supporto protettivo con il lato adesivo rivolto verso l'alto.
CONSIGLIO: grazie al reticolato sul supporto protettivo, i
numeri / le lettere possono essere allineati con maggiore esattezza.
2 Far aderire il
3 Far aderire
numero civico sull'application
tape
l'application tape alla
finestrella
sulla pellicola avendo cura di metterli in posizione speculare. Iniziare da destra verso sinistra.
Far aderire i numeri civici / le lettere, incl. il supporto protettivo delle lettere, sul lato posteriore dell'application tape.
- Per numeri civici a tre cifre utilizzare gli spazi pre-marcati in rosso.
- Per numeri civici a due cifre utilizzare gli spazi pre-marcati in azzurro.
Staccare il supporto protettivo delle lettere. I numeri civici / le lettere continueranno ad aderire. Questi sono infatti rivestiti di colla sul lato che ora si è liberato.
Il numero civico 345 inizia con il 3 sul margine destro. Poi inserire il numero 4 e infine il numero 5 all'estremità sinistra.
Far aderire l'application tape alla finestrella con le stesse distanze laterali, inferiori e superiori. Porre l'application tape incl. i numeri civici / le lettere sulla lastra di vetro, mantenendo distanze laterali, inferiori e superiori uniformi.
ben appiattito e liscio una volta applicato.
Premere con le dita per fare aderire alla finestrella i numeri civici / le lettere.
AVVERTENZA: si dovranno allineare i numeri civici / le lettere
CONSIGLIO: spiegazione in base ad un esempio:
AVVERTENZA: è fondamentale che l'application tape appaia
4 Staccare
l'application
tape
Istruzioni per l'uso Al: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru70 700415880 Solar_Hausnr_SH 4000-Dru70 70 22.02.2007 15:41:3622.02.2007 15:41:36
Staccare l'application tape con cautela e lentamente. I numeri civici e le lettere aderiranno ora in modo duraturo alla finestrella.
70
Solar Power SH 4000 Brennenstuhl
7.3 Sostituire/inserire l'accumulatore
Il numero civico illuminato viene alimentato mediante un accumulatore e non necessita di un'alimentazione di rete aggiuntiva.
Fase Azione Descrizione
1 Aprire il numero
civico illuminato
2 Rimuovere il
vecchio accumulatore
3 Inserire il nuovo
accumulatore
Si veda il capitolo 7.1
Rimuovere l'accumulatore dal suo supporto.
AVVERTENZA: prestare attenzione al capitolo sullo
smaltimento (capitolo 10).
IMPORTANTE: inserire l'accumulatore (7) nel suo
supporto (6) rispettando la giusta polarità.
6
7
4 Chiudere il numero
civico illuminato
Si veda il capitolo 7.1
8 Manutenzione
Il numero civico illuminato non necessita assolutamente di manutenzione fino alla sostituzione dell'accumulatore. In caso di sensibile riduzione della durata della luminosità (si veda il capitolo 7.1), si dovrà provvedere alla sostituzione dell'accumulatore. Prestare attenzione ai dati tecnici.
9 Pulizia
Eliminare con regolarità la polvere e lo sporco dal numero civico illuminato, in particolare dalla cella solare, utilizzando un panno asciutto o umido. Non usate detergenti aggressivi oppure prodotti chimici (solventi, benzina ecc.) né spugne ruvide. Non strofinare per alcun motivo la finestrella: ciò potrebbe provocare il distacco dei numeri civici e/o della lettere che vi aderiscono.
10 Smaltimento
Al termine della vita del prodotto, questo non può essere smaltito assieme ai normali rifiuti domestici. Il prodotto dovrà essere conferito per lo smaltimento ad un punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Informatevi presso la vostra amministrazione cittadina o comunale sulle possibilità di smaltire il prodotto in maniera ecologica ed idonea.
Gli accumulatori alla fine della loro vita dovranno essere gratuitamente smaltiti presso i punti di raccolta della vostra città, del vostro comune o presso il
Istruzioni per l'uso Al: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru71 710415880 Solar_Hausnr_SH 4000-Dru71 71 22.02.2007 15:41:3622.02.2007 15:41:36
rivenditore specializzato.
71
Solar Power SH 4000 Brennenstuhl
11 Elenco dei guasti
Guasto Possibile/i causa/e Intervento
Accumulatore guasto Sostituire l'accumulatore I LED non si illuminano Cella solare sporca Pulire la cella solare
Interruzione del collegamento
della cella solare all'accumulatore
Cablaggio interno / PCB difettoso Rivolgersi ad un esperto
IMPORTANTE:
Tutti gli altri interventi di riparazione possono essere eseguiti solo da personale qualificato autorizzato.
(si veda il capitolo 9) Controllare il collegamento
12 Garanzia e servizio di assistenza
Per questo prodotto concediamo una garanzia della durata di 2 anni. Gli interventi di riparazione possono essere effettuati solo attraverso il rivenditore specializzato autorizzato.
La garanzia esclude la copertura dei danni imputabili ad uso scorretto, inosservanza delle istruzioni per l'uso, nonché parti saldate.
Indirizzo del servizio di assistenza: Hugo Brennenstuhl GmbH, Seestraße 1-3,
Telefono: +49 (0) 7071- 8801-0 Fax: +49 (0) 7071- 87657
72074 Tübingen, Germania
13 Dichiarazione di conformità
In conformità alle Direttive Europee di seguito riportate, si è apposta la marcatura CE: Direttiva EMC 89/336/CEE La dichiarazione di conformità è depositata presso il produttore.
Produttore: Hugo Brennenstuhl GmbH, Seestraße 1-3, 72074 Tübingen, Germania
Istruzioni per l'uso Al: S-P_11_2006
72
0415880 Solar_Hausnr_SH 4000-Dru72 720415880 Solar_Hausnr_SH 4000-Dru72 72 22.02.2007 15:41:3622.02.2007 15:41:36
ĭȦIJİȚȞȩȢ ĮȡȚșȝȩȢ ıʌȚIJȚȠȪ
Solar Power
SH 4000
GR
ȅįȘȖȓİȢ ȤİȚȡȚıȝȠȪ
ȈǾȂǹȃȉǿȀȅ:
ǻȚĮȕȐıIJİ țĮȚ įȚĮijȣȜȐȟIJİ ĮȣIJȑȢ IJȚȢ ȠįȘȖȓİȢ ȤİȚȡȚıȝȠȪ. ȃĮ ʌȡȠıȑȤİIJİ țĮȚ ȞĮ IJȘȡİȓIJİ IJȚȢ ȣʌȠįİȓȟİȚȢ ĮıijĮȜİȓĮȢ.
0415880 Solar_Hausnr_SH 4000-Dru73 730415880 Solar_Hausnr_SH 4000-Dru73 73 22.02.2007 15:41:3622.02.2007 15:41:36
Solar Power SH 4000 Brennenstuhl
ȆȓȞĮțĮȢ ʌİȡȚİȤȠȝȑȞȦȞ
1 ǼȚıĮȖȦȖȒ ..................................................................................................................... 75
2 ȆİȡȚİȤȩȝİȞȠ ıȣıțİȣĮıȓĮȢ............................................................................................ 75
3 ȋȡȒıȘ ıȪȝijȦȞĮ ȝİ IJȠȞ ʌȡȠȠȡȚıȝȩ ............................................................................. 75
4 ȊʌȠįİȓȟİȚȢ ĮıijĮȜİȓĮȢ................................................................................................... 75
5 ȉİȤȞȚțȐ ȤĮȡĮțIJȘȡȚıIJȚțȐ................................................................................................ 77
6 ǼʌȚıțȩʌȘıȘ IJȘȢ ıȣıțİȣȒȢ .......................................................................................... 77
7 ȋİȚȡȚıȝȩȢ țĮȚ ıȣȞĮȡȝȠȜȩȖȘıȘ ..................................................................................... 78
7.1 ȈȣȞĮȡȝȠȜȩȖȘıȘ ........................................................................................................... 78
7.2 ȀȩȜȜȘȝĮ ĮȡȚșȝȠȪ IJȠȣ ıʌȚIJȚȠȪ ...................................................................................... 80
7.3 ǹȜȜĮȖȒ / IJȠʌȠșȑIJȘıȘ ȝʌĮIJĮȡȓĮȢ.................................................................................. 81
8 ȈȣȞIJȒȡȘıȘ.................................................................................................................... 81
9 ȀĮșĮȡȚıȝȩȢ.................................................................................................................. 81
10 ǹʌȩıȣȡıȘ .................................................................................................................... 81
11 ȀĮIJȐȜȠȖȠȢ ıijĮȜȝȐIJȦȞ ................................................................................................ 82
12 ǼȖȖȪȘıȘ țĮȚ Service .................................................................................................... 82
13 ǻȒȜȦıȘ ıȣȝȕĮIJȩIJȘIJĮȢ................................................................................................. 82
ȅįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ȀĮIJȐıIJĮıȘ: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru74 740415880 Solar_Hausnr_SH 4000-Dru74 74 22.02.2007 15:41:3622.02.2007 15:41:36
74
Solar Power SH 4000 Brennenstuhl
1 ǼȚıĮȖȦȖȒ
ȅȚ ʌĮȡȠȪıİȢ ȠįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ʌȡȑʌİȚ ȞĮ įȚĮȕĮıIJȠȪȞ ȩȜİȢ ʌȡȠıİțIJȚțȐ. ǹʌȠIJİȜȠȪȞ ĮȞĮʌȩıʌĮıIJȠ IJȝȒȝĮ IJȠȣ ijȦIJİȚȞȠȪ ĮȡȚșȝȠȪ ıʌȚIJȚȠȪ Solar Power SH 4000 ʌȠȣ ĮȖȠȡȐıĮIJİ țĮȚ ʌİȡȚȑȤİȚ ıȘȝĮȞIJȚțȑȢ ȣʌȠįİȓȟİȚȢ ȜİȚIJȠȣȡȖȓĮȢ țĮȚ ȤİȚȡȚıȝȠȪ. ȉȠ ʌȡȠȧȩȞ ĮȣIJȩ șĮ ȠȞȠȝȐȗİIJĮȚ ıIJȠ İȟȒȢ ȝȩȞȠ ijȦIJİȚȞȩȢ ĮȡȚșȝȩȢ ıʌȚIJȚȠȪ. ȃĮ IJȘȡİȓIJİ ʌȐȞIJȠIJİ IJȚȢ ȣʌȠįİȓȟİȚȢ ĮıijĮȜİȓĮȢ ȩIJĮȞ ȤȡȘıȚȝȠʌȠȚİȓIJİ ĮȣIJȩ IJȠ ʌȡȠȧȩȞ. ȆĮȡĮțĮȜȠȪȝİ ȞĮ ĮʌİȣșȪȞİıIJİ ıIJȠȞ ȑȝʌȠȡȩ ıĮȢ Ȓ IJȠ țĮIJȐıIJȘȝĮ/IJȠ ıȣȞİȡȖİȓȠ Service ıİ ʌİȡȓʌIJȦıȘ İȡȦIJȒıİȦȞ ıȤİIJȚțȫȞ ȝİ IJȘ ȤȡȒıȘ IJȠȣ ijȦIJİȚȞȠȪ ĮȡȚșȝȠȪ ıʌȚIJȚȠȪ. ȅȚ ȠįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ʌȡȑʌİȚ ȞĮ įȚĮijȣȜĮȤIJȠȪȞ ȖȚĮ ȞĮ ʌĮȡĮįȠșȠȪȞ, İȞįİȤȠȝȑȞȦȢ, ıİ IJȡȓIJȠȣȢ.
2 ȆİȡȚİȤȩȝİȞȠ ıȣıțİȣĮıȓĮȢ
ǼȜȑȖȟIJİ IJȠ ʌİȡȚİȤȩȝİȞȠ IJȘȢ ıȣıțİȣĮıȓĮȢ ĮȝȑıȦȢ ȝİIJȐ IJȘȞ ʌĮȡĮȜĮȕȒ IJȘȢ. ȅ ijȦIJİȚȞȩȢ ĮȡȚșȝȩȢ ıʌȚIJȚȠȪ ʌȡȑʌİȚ ȞĮ İȓȞĮȚ ıİ ȐȡȚıIJȘ țĮIJȐıIJĮıȘ țĮȚ ȞĮ ıȣȞȠįİȪİIJĮȚ Įʌȩ ȩȜĮ IJĮ ĮʌĮȡĮȓIJȘIJĮ İȟĮȡIJȒȝĮIJĮ.
1 x ȘȜȚĮțȩȢ ĮȡȚșȝȩȢ ıʌȚIJȚȠȪ ĮʌȠIJİȜȠȪȝİȞȠȢ Įʌȩ țĮʌȐțȚ țĮȚ ʌȜȐIJȘ 1 x ȣȜȚțȩ ıȣȞĮȡȝȠȜȩȖȘıȘ (2 x ȕȪıȝĮIJĮ, 2 x ȕȓįİȢ) 1 x ȣȝȑȞĮȢ ȝİIJĮijȠȡȐȢ 1 x ȝʌĮIJĮȡȓĮ Mignon NI-MH 1,2V / 1200mA 3 x ıİIJ ĮȡȚșȝȫȞȝİȝȠȞȦȝȑȞȠȚ ĮȡȚșȝȠȓ (0 - 9)
ȖȡĮȝȝȐIJȦȞȝİȝȠȞȦȝȑȞĮ ȖȡȐȝȝĮIJĮ (A - ǻ)
1 x ıİIJ 1 x ȠįȘȖȓİȢ ȤİȚȡȚıȝȠȪ
3 ȋȡȒıȘ ıȪȝijȦȞĮ ȝİ IJȠȞ ʌȡȠȠȡȚıȝȩ
ȉȠ ʌȡȠȧȩȞ İȓȞĮȚ ȝȚĮ ijȦIJİȚȞȒ ȑȞįİȚȟȘ ĮȡȚșȝȠȪ ıʌȚIJȚȠȪ. ȉȠ İȞıȦȝĮIJȦȝȑȞȠ ȘȜȚĮțȩ ıIJȠȚȤİȓȠ ȝİIJĮIJȡȑʌİȚ IJĮ ȘȜȚĮțȩ ijȦȢ ıİ ȘȜİțIJȡȚțȒ İȞȑȡȖİȚĮ. Ǿ İȞȑȡȖİȚĮ ĮʌȠșȘțİȪİIJĮȚ ıIJȘȞ ȝʌĮIJĮȡȓĮ ʌȠȣ ʌİȡȚȑȤİIJĮȚ ıIJȘ ıȣıțİȣĮıȓĮ. ǵIJĮȞ ıțȠIJİȚȞȚȐıİȚ Ș ȜȐȝʌĮ ĮȞȐȕİȚ ĮȣIJȩȝĮIJĮ. ȉȘȞ IJȡȠijȠįȩIJȘıȘ ȝİ İȞȑȡȖİȚĮ ĮȞĮȜĮȝȕȐȞİȚ Ș İȞıȦȝĮIJȦȝȑȞȘ ȝʌĮIJĮȡȓĮ. ȉȠ ʌȡȠȧȩȞ ȑȤİȚ țĮIJĮıțİȣĮıIJİȓ ȝȩȞȠ ȖȚĮ ȤȡȒıȘ ıIJȠȞ ȚįȚȦIJȚțȩ IJȠȝȑĮ. ȀȐșİ ȐȜȜȘ ȤȡȒıȘ Įʌȩ ĮȣIJȒ ʌȠȣ ĮȞĮijȑȡİIJĮȚ ıIJȚȢ ȠįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ĮʌĮȖȠȡİȪİIJĮȚ ȡȘIJȐ țĮȚ ȠįȘȖİȓ ıİ ȕȜȐȕȘ IJȠȣ ʌȡȠȧȩȞIJȠȢ.
4 ȊʌȠįİȓȟİȚȢ ĮıijĮȜİȓĮȢ
ȈǾȂǹȃȉǿȀȅ:
ȃĮ IJȘȡİȓIJİ IJȚȢ ȣʌȠįİȓȟİȚȢ ʌȠȣ ĮțȠȜȠȣșȠȪȞ ȖȚĮ ȞĮ ĮʌȠijȪȖİIJİ IJȣȤȩȞ IJȡĮȣȝĮIJȚıȝȠȪȢ țĮȚ ȣȜȚțȑȢ ȗȘȝȚȑȢ.
ȀǿȃǻȊȃȅȈ: Ǿ ʌĮȡȐȕĮıȘ IJȦȞ ȣʌȠįİȓȟİȦȞ ȝʌȠȡİȓ ȞĮ ʌȡȠțĮȜȑıİȚ ıijȐȜȝĮ ȜİȚIJȠȣȡȖȓĮȢ Ȓ IJȘ
įȚĮțȠʌȒ IJȘȢ ȜİȚIJȠȣȡȖȓĮȢ IJȠȣ ijȦIJİȚȞȠȪ ĮȡȚșȝȠȪ ıʌȚIJȚȠȪ. ȉȣȤȩȞ ıȦȝĮIJȚțȑȢ ȕȜȐȕİȢ țĮȚ ȣȜȚțȑȢ ȗȘȝȓİȢ ʌȠȣ șĮ ʌȡȠȑȜșȠȣȞ Įʌȩ IJȘȞ ʌĮȡȐȕĮıȘ ĮȣIJȫȞ IJȦȞ ȠįȘȖȚȫȞ ȤİȚȡȚıȝȠȪ, ȚįȚĮȓIJİȡĮ IJȦȞ ȣʌȠįİȓȟİȦȞ ĮıijĮȜİȓĮȢ țĮȚ ȤİȚȡȚıȝȠȪ įİȞ țĮȜȪʌIJȠȞIJĮȚ Įʌȩ IJȘȞ İȖȖȪȘıȘ. ǼʌȓıȘȢ, įİȞ ĮȞĮȜĮȝȕȐȞȠȣȝİ țĮȝȚȐ İȣșȪȞȘ ȖȚĮ IJȣȤȩȞ ȑȝȝİıİȢ ȗȘȝȓİȢ. ȅȚ ȠįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ʌȡȑʌİȚ ȞĮ įȚĮijȣȜĮȤIJȠȪȞ ȖȚĮ ȞĮ ʌĮȡĮįȠșȠȪȞ, İȞįİȤȠȝȑȞȦȢ, ıİ IJȡȓIJȠȣȢ.
ȅįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ȀĮIJȐıIJĮıȘ: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru75 750415880 Solar_Hausnr_SH 4000-Dru75 75 22.02.2007 15:41:3622.02.2007 15:41:36
75
Solar Power SH 4000 Brennenstuhl
ȅȚ ȜȑȟİȚȢ ıȘȝȐIJȦȞ țĮȚ IJĮ ıȪȝȕȠȜĮ ʌȠȣ ȤȡȘıȚȝȠʌȠȚȠȪȞIJĮȚ ıIJȚȢ ʌĮȡȠȪıİȢ ȠįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ȑȤȠȣȞ IJȘȞ İȟȒȢ ĮȞIJȓıIJȠȚȤȘ ıȘȝĮıȓĮ:
ȈȪȝȕȠȜȠ ȁȑȟȘ ıȒȝĮIJȠȢ / ȈȘȝĮıȓĮ ȈȪȝȕȠȜȠ ȁȑȟȘ ıȒȝĮIJȠȢ / ȈȘȝĮıȓĮ
ȆȇȅǼǿǻȅȆȅǿǾȈǾ:
ȂȑIJȡȚȠȢ țȓȞįȣȞȠȢ IJȡĮȣȝĮIJȚıȝȫȞ
ȊȆȅǻǼǿȄǾ:
ȆİȡȚııȩIJİȡİȢ ʌȜȘȡȠijȠȡȓİȢ ʌȡȠıȫʌȦȞ ıİ ʌİȡȓʌIJȦıȘ ʌĮȡȐȕĮıȘȢ
ȈǾȂǹȃȉǿȀȅ:
ȉȚ ʌȡȑʌİȚ ȞĮ ʌȡȠıȑȟİIJİ
ȈȊȂǺȅȊȁǾ:
ȋȡȒıȚȝİȢ ıȣȝȕȠȣȜȑȢ
ȆȇȅǼǿǻȅȆȅǿǾȈǾ: ȅ ijȦIJİȚȞȩȢ ĮȡȚșȝȩȢ ıʌȚIJȚȠȪ įİȞ İʌȚIJȡȑʌİIJĮȚ ȞĮ ȤȡȘıȚȝȠʌȠȚȘșİȓ ȩIJĮȞ
İȝijĮȞȚıIJİȓ țȐʌȠȚĮ ȕȜȐȕȘ.
ȆȇȅǼǿǻȅȆȅǿǾȈǾ: ǹʌĮȖȠȡİȪİIJĮȚ Ș ȝİIJĮIJȡȠʌȒ IJȠȣ ijȦIJİȚȞȠȪ ĮȡȚșȝȠȪ ıʌȚIJȚȠȪ. ȉȑIJȠȚȠȣ
İȓįȠȣȢ İʌİȝȕȐıİȚȢ ȝʌȠȡİȓ ȞĮ ʌȡȠțĮȜȑıȠȣȞ ıijȐȜȝĮ ȜİȚIJȠȣȡȖȓĮȢ.
ȆȇȅǼǿǻȅȆȅǿǾȈǾ: Ȉİ ʌİȡȓʌIJȦıȘ ʌȠȣ Ƞ ijȦIJİȚȞȩȢ ĮȡȚșȝȩȢ ıʌȚIJȚȠȪ ʌȑıİȚ ıIJȠ ȑįĮijȠȢ,
ĮțȩȝȘ țĮȚ Įʌȩ ȤĮȝȘȜȩ ȪȥȠȢ, IJȩIJİ ʌȡȑʌİȚ ȞĮ İȜȑȖȟİIJİ, ȝȒʌȦȢ ʌĮȡȠȣıȚȐȗİȚ İȝijĮȞİȓȢ ȗȘȝȚȑȢ. ǻİȞ İʌȚIJȡȑʌİIJĮȚ İʌȓıȘȢ ȞĮ İțșȑıİIJİ IJȠ ʌȡȠȧȩȞ ıİ ʌȡȠıțȡȠȪıİȚȢ țĮȚ ȤIJȣʌȒȝĮIJĮ ȖȚĮIJȓ ʌȡȠțĮȜİȓIJĮȚ țȓȞįȣȞȠȢ IJȡĮȣȝĮIJȚıȝȠȪ Įʌȩ IJĮ șȡĮȪıȝĮIJĮ IJȠȣ ȖȣĮȜȚȠȪ.
ȆȇȅǼǿǻȅȆȅǿǾȈǾ: ǹʌİȣșȣȞșİȓIJİ ıİ ȑȞĮȞ İȚįȚțȩ/ȝȚĮ İȚįȚțȒ ıİ ʌİȡȓʌIJȦıȘ ĮȝijȚȕȠȜȚȫȞ
ıȤİIJȚțȐ ȝİ IJȘȞ İȖțĮIJȐıIJĮıȘ Ȓ IJȠȞ IJȡȩʌȠ ȜİȚIJȠȣȡȖȓĮȢ.
ȈǾȂǹȃȉǿȀȅ: ȅ ijȦIJİȚȞȩȢ ĮȡȚșȝȩȢ ıʌȚIJȚȠȪ įİȞ ʌİȡȚȑȤİȚ İȟĮȡIJȒȝĮIJĮ ʌȠȣ ĮʌĮȚIJȠȪȞ
ıȣȞIJȒȡȘıȘ, İțIJȩȢ Įʌȩ IJȘȞ ȝʌĮIJĮȡȓĮ (ȕȜȑʌİ țİijȐȜĮȚȠ 7.3).
ȈǾȂǹȃȉǿȀȅ: ȅ ijȦIJİȚȞȩȢ ĮȡȚșȝȩȢ ıʌȚIJȚȠȪ ʌȡȑʌİȚ ȞĮ ȤȡȘıȚȝȠʌȠȚİȓIJĮȚ ȝȩȞȠ ıİ
ıȣȞįȣĮıȝȩ ȝİ IJȘȞ ȝʌĮIJĮȡȓĮ ʌȠȣ ʌȡȠȕȜȑʌİıĮȚ Įʌȩ IJȠȞ țĮIJĮıțİȣĮıIJȒ (ȕȜȑʌİ ȉİȤȞȚțȐ ȤĮȡĮțIJȘȡȚıIJȚțȐ / ǹȜȜĮȖȒ ȝʌĮIJĮȡȓĮȢ).
ȆȇȅǼǿǻȅȆȅǿǾȈǾ: ȅȚ ȝʌĮIJĮȡȓİȢ ʌȡȑʌİȚ ȞĮ įȚĮijȣȜȐııȠȞIJĮȚ ʌȐȞIJȠIJİ țȜİȚıIJȠȪȢ ȤȫȡȠȣȢ.
ȂʌȠȡİȓ ȞĮ IJȚȢ țĮIJĮʌȚȠȪȞ ʌĮȚįȚȐ Ȓ ȗȫĮ. Ȉİ IJȑIJȠȚİȢ ʌİȡȚʌIJȫıİȚȢ ʌȡȑʌİȚ ȞĮ ıȣȝȕȠȣȜİȪİıIJİ ĮȝȑıȦȢ ȑȞĮ ȖȚĮIJȡȩ.
ȆȇȅǼǿǻȅȆȅǿǾȈǾ: ȃĮ ĮʌȠijİȪȖİIJİ IJȘȞ ȐȝİıȘ İʌĮijȒ IJȣȤȩȞ ȤĮȜĮıȝȑȞȦȞ ȝʌĮIJĮȡȚȫȞ ȝİ
IJȠ įȑȡȝĮ. ȂʌĮIJĮȡȓİȢ ʌȠȣ ȤȐȞȠȣȞ ȣȖȡȐ Ȓ, ȖİȞȚțȐ, ȤĮȜĮıȝȑȞİȢ ȝʌĮIJĮȡȓİȢ ȝʌȠȡİȓ ȞĮ ʌȡȠțĮȜȑıȠȣȞ İȡİșȚıȝȠȪȢ IJȠȣ įȑȡȝĮIJȠȢ. Ȉİ IJȑIJȠȚİȢ ʌİȡȚʌIJȫıİȚȢ ʌȡȑʌİȚ ȞĮ ıȣȝȕȠȣȜİȪİıIJİ ĮȝȑıȦȢ ȑȞĮ ȖȚĮIJȡȩ.
ȆȇȅǼǿǻȅȆȅǿǾȈǾ: ȂȘȞ țȐȞİIJİ İʌİȝȕȐıİȚȢ ıIJȚȢ ȝʌĮIJĮȡȓİȢ țĮȚ ȝȘȞ IJȚȢ ȡȓȤȞİIJİ ıIJȘ ijȦIJȚȐ.
ȆȡȠțĮȜİȓIJĮȚ țȓȞįȣȞȠȢ ȑțȡȘȟȘȢ.
ȆȇȅǼǿǻȅȆȅǿǾȈǾ: ȃĮ ȝȘȞ ĮijȒȞİIJİ IJĮ ȣȜȚțȐ IJȘȢ ıȣıțİȣĮıȓĮȢ ĮȞİʌȚIJȒȡȘIJĮ țĮȚ
ĮʌȡȩıİȤIJĮ. ȂʌȠȡİȓ ȝİIJĮȕȜȘșİȓ ıİ İʌȚțȓȞįȣȞȠ ʌĮȚȤȞȓįȚ.
ȅįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ȀĮIJȐıIJĮıȘ: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru76 760415880 Solar_Hausnr_SH 4000-Dru76 76 22.02.2007 15:41:3622.02.2007 15:41:36
76
Solar Power SH 4000 Brennenstuhl
5 ȉİȤȞȚțȐ ȤĮȡĮțIJȘȡȚıIJȚțȐ
ȈȣıțİȣȒ: SH 4000 ȂȩȞȦıȘ: IP 20 ȉȐıȘ: ȂʌĮIJĮȡȓĮ Mignon NI-MH 1,2V / 1200 mA ȂȑȖȚıIJȘ ȚıȤȪȢ: 0,41 W ĭȦIJȚıȝȩȢ: ȂʌȜİ ijȦIJȠįȓȠįȠȚ 800 mcd (4 IJİȝȐȤȚĮ) ǻȚĮıIJȐıİȚȢ (H x B x T): 210 mm x 230 mm x 70 mm
6 ǼʌȚıțȩʌȘıȘ IJȘȢ ıȣıțİȣȒȢ
ǹțȠȜȠȣșİȓ ȝȚĮ İʌȚıțȩʌȘıȘ IJȦȞ ıIJȠȚȤİȓȦȞ ȤİȚȡȚıȝȠȪ țĮȚ IJȦȞ İȞįİȓȟİȦȞ IJȠȣ ʌȡȠȧȩȞIJȠȢ țĮșȫȢ țĮȚ ȝȚĮ ıȪȞIJȠȝȘ ʌİȡȚȖȡĮijȒ ȜİȚIJȠȣȡȖȓĮȢ.
1
2
3
9
ĬȑıȘ ȋĮȡĮțIJȘȡȚıȝȩȢ ȁİȚIJȠȣȡȖȓĮ
1 ǾȜȚĮțȩ ıIJȠȚȤİȓȠ ȂİIJĮIJȡȑʌİȚ IJȠ ȘȜȚĮțȩ ijȦȢ ıİ ȘȜİțIJȡȚțȒ İȞİȡȖİȓĮ 2 ȀĮʌȐțȚ ȆȡȠıIJĮIJİȪİȚ IJȚȢ ȘȜİțIJȡȠȞȚțȑȢ įȚĮIJȐȟİȚȢ 3 ȀĮȜȫįȚȠ ıȪȞįİıȘȢ ȝİ ijȚȢ ȈȣȞįȑİȚ IJȠ ȘȜȚĮțȩ ıIJȠȚȤİȓȠ ȝİ IJȘȞ ʌȜĮIJȓȞĮ / IJȠ
4 ȆȜȐIJȘ īȚĮ ıȣȞĮȡȝȠȜȩȖȘıȘ 5 ȉȡȪʌİȢ ıȣȞĮȡȝȠȜȩȖȘıȘȢ īȚĮ ıȣȞĮȡȝȠȜȩȖȘıȘ IJȘȢ ʌȜȐIJȘȢ ıIJȠȞ IJȠȓȤȠ 6 ȆȜĮIJȓȞĮ ǾȜİțIJȡȠȞȚțȒ įȚȐIJĮȟȘ İȜȑȖȤȠȣ ȝİ IJȠ ıȣȖțȡĮIJȒȡĮ
7 ȂʌĮIJĮȡȓĮ ǹʌȠșȘțİȪİȚ IJȘȞ İȞȑȡȖİȚĮ ʌȠȣ ʌĮȡȐȖİIJĮȚ Įʌȩ IJȠ
8 ǹȡȚșȝȩȢ ıʌȚIJȚȠȪ ȀȠȜȜȚȑIJĮȚ ıIJȠ ʌĮȡȐșȣȡȠ 9 ȆĮȡȐșȣȡȠ ǻȚĮijĮȞȑȢ ȖȣĮȜȓ ȖȚĮ IJȠ țȩȜȜȘȝĮ IJȠȣ ĮȡȚșȝȠȪ ıʌȚIJȚȠȪ 10 ĭȦIJȠįȓȠįȠȚ ȂȑıĮ ijȦIJȚıȝȠȪ
ȅįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ȀĮIJȐıIJĮıȘ: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru77 770415880 Solar_Hausnr_SH 4000-Dru77 77 22.02.2007 15:41:3622.02.2007 15:41:36
8
IJȡȠijȠįȠIJȚțȩ
ȝʌĮIJĮȡȓĮȢ țĮȚ ȣʌȠįȠȤȒ IJȠȣ ijȚȢ IJȠȣ țĮȜȦįȓȠȣ ıȪȞįİıȘȢ
ȘȜȚĮțȩ ıIJȠȚȤİȓȠ
77
6
57
4
Solar Power SH 4000 Brennenstuhl
7 ȋİȚȡȚıȝȩȢ țĮȚ ıȣȞĮȡȝȠȜȩȖȘıȘ
ȈIJȠ ʌĮȡȩȞ țİijȐȜĮȚȠ ʌİȡȚȖȡȐijȠȞIJĮȚ ȠȚ ȕĮıȚțȑȢ ȜİȚIJȠȣȡȖȓİȢ IJȠȣ ijȦIJİȚȞȠȪ ĮȡȚșȝȠȪ ıʌȚIJȚȠȪ. ǻȚĮȕȐıIJİ İʌȚȝİȜȫȢ IJȠ țİijȐȜĮȚȠ ȖȚĮ ȞĮ ȝʌȠȡȑıİIJİ ȞĮ İȞȞȠȒıİIJİ țĮȚ ȞĮ İijĮȡȝȩıİIJİ ȩȜİȢ IJȚȢ ȜİȚIJȠȣȡȖȓİȢ.
ȈǾȂǹȃȉǿȀȅ: ȆȡȠıȑȟIJİ IJȚȢ ȣʌȠįİȓȟİȚȢ ʌȠȣ ĮțȠȜȠȣșȠȪȞ ȖȚĮ ȞĮ ĮʌȠijȪȖİIJİ IJȣȤȩȞ İıijĮȜȝȑȞȠȣȢ ȤİȚȡȚıȝȠȪȢ țĮȚ ʌȚșĮȞȑȢ ȕȜȐȕİȢ. ǵIJĮȞ İȝijĮȞȚıIJȠȪȞ ʌȡȠȕȜȒȝĮIJĮ țȠȚIJȐȟIJİ ıIJȠȞ țĮIJȐȜȠȖȠ ıijĮȜȝȐIJȦȞ (țİij. 11) Ȓ ĮʌİȣșȣȞșİȓIJİ ıIJȘȞ ȣʌȘȡİıȓĮ IJȠȣ Service ȝĮȢ (ıȤİIJȚțȐ: ȕȜ. țİij. 12).
7.1 ȈȣȞĮȡȝȠȜȩȖȘıȘ
ȊȆȅǻǼǿȄǾ: ȈĮȢ ıȣȝȕȠȣȜİȪȠȣȝİ ȞĮ ıIJİȡİȫıİIJİ IJȠ ijȦIJİȚȞȩ ĮȡȚșȝȩ ıʌȚIJȚȠȪ ıİ ȝȚĮ șȑıȘ ʌȠȣ
İȓȞĮȚ İțIJİșİȚȝȑȞȘ ȐȝİıĮ ıIJȘȞ ȘȜȚĮțȒ ĮțIJȚȞȠȕȠȜȓĮ. Ǿ įȚȐȡțİȚĮ ijȦIJȚıȝȠȪ İȟĮȡIJȐIJĮȚ Įʌȩ IJȘȞ ȑȞIJĮıȘ IJȘȢ ȘȜȚĮțȒȢ ĮțIJȚȞȠȕȠȜȓĮȢ.
ǺȒȝĮ ǼȞȑȡȖİȚĮ ȆİȡȚȖȡĮijȒ
1 ǹȞȠȓȟIJİ IJȠ
ijȦIJİȚȞȩ ĮȡȚșȝȩ ıʌȚIJȚȠȪ
ȄİȕȚįȫıIJİ IJȚȢ ȕȓįİȢ (11) ıIJȠ țȐIJȦ ȝȑȡȠȢ IJȠȣ ijȦIJİȚȞȠȪ ĮȡȚșȝȠȪ ıʌȚIJȚȠȪ ȖȣȡȓȗȠȞIJȐȢ IJİȢ ȝİ ijȠȡȐ ĮȞIJȓșİIJȘ IJȘȢ ȦȡȠȜȠȖȚĮțȒȢ ȝİ ȑȞĮ ȝȚțȡȩ ıIJĮȣȡȠțĮIJıȐȕȚįȠ.
11
ĬȑıȘ ȋĮȡĮțIJȘȡȚıȝȩȢ ȁİȚIJȠȣȡȖȓĮ
11 ǺȓįİȢ ȈȪȞįİıȘ țĮʌĮțȚȠȪ ȝİ ʌȜȐIJȘ
2 ȈȘȝĮįȑȥIJİ IJȚȢ
IJȡȪʌİȢ ıIJİȡȑȦıȘȢ
ȈȘȝĮįȑȥIJİ ȝİ ȑȞĮ ȝȠȜȪȕȚ IJȚȢ IJȡȪʌİȢ ıȣȞĮȡȝȠȜȩȖȘıȘȢ ȝİ IJȘ ȕȠȒșİȚĮ IJȘȢ ʌȜȐIJȘȢ, ʌȠȣ ȤȡȘıȚȝȠʌȠȚİȓIJĮȚ țĮȚ ıĮȞ ȝȒIJȡĮ.
5
ȈȊȂǺȅȊȁǾ: ȋȡȘıȚȝȠʌȠȚȒıIJİ ȑȞĮ ĮȜijȐįȚ ȖȚĮ ȞĮ ıȘȝĮįȑȥİIJİ
IJȚȢ IJȡȪʌİȢ ıȣȞĮȡȝȠȜȩȖȘıȘȢ. DzIJıȚ, ĮȡȖȩIJİȡĮ, șĮ ȝʌȠȡȑıİIJİ ȞĮ ıIJİȡİȫıİIJİ ȠȡȚȗȩȞIJȚĮ IJȠ ijȦIJİȚȞȩ ĮȡȚșȝȩ ıʌȚIJȚȠȪ.
ȅįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ȀĮIJȐıIJĮıȘ: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru78 780415880 Solar_Hausnr_SH 4000-Dru78 78 22.02.2007 15:41:3622.02.2007 15:41:36
78
Solar Power SH 4000 Brennenstuhl
ǺȒȝĮ ǼȞȑȡȖİȚĮ ȆİȡȚȖȡĮijȒ
3 ǹȞȠȓȟIJİ IJȚȢ
IJȡȪʌİȢ ıȣȞĮȡȝȠȜȩȖȘıȘȢ
ȀǿȃǻȊȃȅȈ: ȀĮIJȐ IJȠ IJȡȪʌȘȝĮ țĮȚ IJȘ ıIJİȡȑȦıȘ ʌȡȑʌİȚ ȞĮ įȫıİIJİ ʌȡȠıȠȤȒ ȖȚĮ ȞĮ ȝȘȞ IJȡȣʌȒıİIJİ IJȣȤȩȞ ĮȖȦȖȠȪȢ ȡİȪȝĮIJȠȢ, ȖțĮȗȚȠȪ Ȓ ȞİȡȠȪ. ǹȣIJȩ ȝʌȠȡİȓ ȞĮ ʌȡȠțĮȜȑıİȚ ıȠȕĮȡȠȪȢ IJȡĮȣȝĮIJȚıȝȠȪȢ țĮȚ ȣȜȚțȑȢ ȗȘȝȚȑȢ.
ȊȆȅǻǼǿȄǾ: ȉȠ ȣȜȚțȩ ıIJİȡȑȦıȘȢ ʌȠȣ ʌİȡȚȑȤİIJĮȚ ıIJȘ
ıȣıțİȣĮıȓĮ ʌȡȠȠȡȓȗİIJĮȚ IJȘȞ țĮIJİȣșİȓĮȞ ıIJİȡȑȦıȘ ıİ ʌȑIJȡȚȞȠ Ȓ IJıȚȝİȞIJȑȞȚȠ [ȝʌİIJȩȞ] IJȠȓȤȠ. īȚĮ IJȘȞ ıIJİȡȑȦıȘ ıİ İʌȐȞȦ ıİ įȚĮijȠȡİIJȚțȑȢ İʌȚijȐȞİȚİȢ ʌȡȑʌİȚ ȞĮ ʌȡȠȝȘșİȣIJİȓIJİ IJȠ ĮȞIJȓıIJȠȚȤȠ țĮIJȐȜȜȘȜȠ ȣȜȚțȩ Įʌȩ IJȠ İȝʌȩȡȚȠ.
ǹȞȠȓȟIJİ įȣȠ IJȡȪʌİȢ ıȣȞĮȡȝȠȜȩȖȘıȘȢ (įȚȐȝİIJȡȠȢ 6mm) ıIJȘȞ İʌȚijȐȞİȚĮ ıIJİȡȑȦıȘȢ țĮȚ IJȠʌȠșİIJȒıIJİ IJĮ ȕȪıȝĮIJĮ ʌȠȣ ʌİȡȚȑȤȠȞIJĮȚ ıIJ ıȣıțİȣĮıȓĮ.
4 ǺȚįȫıIJİ IJȘȞ
ʌȜȐIJȘ
ȈIJİȡİȫıIJİ IJȘȞ ʌȜȐIJȘ ıIJȘȞ İʌȚijȐȞİȚĮ ıIJİȡȑȦıȘȢ ȝİ IJȚȢ ĮȞIJȓıIJȠȚȤİȢ ȕȓįİȢ ʌȠȣ ʌİȡȚȑȤȠȞIJĮȚ ıIJȘ ıȣıțİȣĮıȓĮ.
ȈȊȂǺȅȊȁǾ: ȋȡȘıȚȝȠʌȠȚȒıIJİ ȑȞĮ ĮȜijȐįȚ ȖȚĮ ȞĮ
İȣșȣȖȡĮȝȝȓıİIJİ IJȘȞ ʌȜȐIJȘ.
5 ȀȠȜȜȒıIJİ IJȠȞ
ǺȜȑʌİ țİijȐȜĮȚȠ 7.2
ĮȡȚșȝȩ ıʌȚIJȚȠȪ
6 ȉȠʌȠșİIJȒıIJİ IJȘȞ
ǺȜȑʌİ țİijȐȜĮȚȠ 7.3
ȝʌĮIJĮȡȓĮ
7 ȈȣȞįȑıIJİ IJȠ
ȘȜȚĮțȩ ıIJȠȚȤİȚȩ ȝİ IJȘȞ ʌȜĮIJȓȞĮ
ȉȠʌȠșİIJȒıIJİ IJȠ ijȚȢ IJȠȣ țĮȜȦįȓȠȣ ıȪȞįİıȘȢ ıIJȘȞ ȣʌȠįȠȤȒ İʌȐȞȦ ıIJȘȞ ʌȜĮIJȓȞĮ.
3
6
8 ȀȜİȓıIJİ IJȠ
ijȦIJİȚȞȩ ĮȡȚșȝȩ ıʌȚIJȚȠȪ
ǺȚįȫıIJİ IJȚȢ ȕȓįİȢ [11] ıIJȠ țȐIJȦ ȝȑȡȠȢ IJȠȣ ijȦIJİȚȞȠȪ ĮȡȚșȝȠȪ ıʌȚIJȚȠȪ ȖȣȡȓȗȠȞIJȐȢ IJİȢ ȝİ ȦȡȠȜȠȖȚĮțȒ ijȠȡȐ ȝİ ȑȞĮ ȝȚțȡȩ ıIJĮȣȡȠțĮIJıȐȕȚįȠ.
ǹijĮȚȡȑıIJİ IJȠȞ ʌȡȠıIJĮIJİȣIJȚțȩ ȣȝȑȞĮ Įʌȩ IJȠ ȘȜȚĮțȩ ıIJȠȚȤİȓȠ ȝȩȜȚȢ IJİȜİȚȫıİIJİ IJȘ ıȣȞĮȡȝȠȜȩȖȘıȘ
Ǿ įȚȐȡțİȚĮ ijȦIJȚıȝȠȪ ĮȞȑȡȤİIJĮȚ ıİ: ȂȠȣȞIJȒ ȘȝȑȡĮ : ȑȦȢ 5 ȫȡİȢ ǾȜȚȩȜȠȣıIJȘ ȘȝȑȡĮ : ʌİȡȚııȩIJİȡİȢ Įʌȩ 9 ȫȡİȢ
ȅįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ȀĮIJȐıIJĮıȘ: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru79 790415880 Solar_Hausnr_SH 4000-Dru79 79 22.02.2007 15:41:3722.02.2007 15:41:37
79
Solar Power SH 4000 Brennenstuhl
7.2 ȀȩȜȜȘȝĮ ĮȡȚșȝȠȪ IJȠȣ ıʌȚIJȚȠȪ
ǺȒȝĮ ǼȞȑȡȖİȚĮ ȆİȡȚȖȡĮijȒ
1 ǹijĮȚȡȑıIJİ IJȠȞ
ȣȝȑȞĮ ȝİIJĮijȠȡȐȢ
2 ȀȠȜȜȒıIJİ IJȠȞ
ĮȡȚșȝȩ ıʌȚIJȚȠȪ İʌȐȞȦ ıIJȠȞ ȣȝȑȞĮ ȝİIJĮijȠȡȐȢ
ǹijĮȚȡȑıIJİ IJȠȞ ȣȝȑȞĮ ȝİIJĮijȠȡȐȢ Įʌȩ IJȠ ʌȡȠıIJĮIJİȣIJȚțȩ ȤĮȡIJȓ. ǹțȠȣȝʌȒıIJİ IJȠȞ ȣȝȑȞĮ ȝİIJĮijȠȡȐȢ İʌȐȞȦ ıIJȠ ʌȡȠıIJĮIJİȣIJȚțȩ ȤĮȡIJȓ ȝİ IJȠ ıIJȡȫȝĮ țȩȜȜĮȢ ʌȡȠȢ IJĮ İʌȐȞȦ.
ȈȊȂǺȅȊȁǾ: Ȃİ IJȘ ȕȠȒșİȚĮ IJȠȣ ȡȐıIJİȡ İʌȐȞȦ ıIJȠ
ʌȡȠıIJĮIJİȣIJȚțȩ ȤĮȡIJȓ ȝʌȠȡİȓIJİ ȞĮ İȣșȣȖȡĮȝȝȓıİIJİ ȝİ ĮțȡȓȕİȚĮ IJȠȣȢ ĮȡȚșȝȠȪȢ / IJĮ ȖȡȐȝȝĮIJĮ.
ȊȆȅǻǼǿȄǾ: ȅȚ ĮȡȚșȝȠȓ IJȠȣ ıʌȚIJȚȠȪ / IJĮ ȖȡȐȝȝĮIJĮ ʌȡȑʌİȚ ȞĮ
İȣșȣȖȡĮȝȝȚıIJȠȪȞ İʌȐȞȦ ıIJȠȞ ȣȝȑȞĮ țĮIJȠʌIJȡȚțȐ. Ǿ İȣșȣȖȡȐȝȝȚıȘ ʌȡȑʌİȚ ȞĮ ȖȓȞİȚ Įʌȩ IJĮ įİȟȚȐ ʌȡȠȢ IJĮ ĮȡȚıIJİȡȐ.
ȀȠȜȜȒıIJİ IJȠȣȢ ĮȡȚșȝȠȪȢ IJȠȣ ıʌȚIJȚȠȪ / IJĮ ȖȡȐȝȝĮIJĮ İʌȐȞȦ ıIJȠȞ ȣȝȑȞĮ ȝİIJĮijȠȡȐȢ ȝĮȗȓ ȝİ ʌȡȠıIJĮIJİȣIJȚțȩ ȤĮȡIJȓ IJȦȞ ȖȡĮȝȝȐIJȦȞ.
- īȚĮ 3ȥȒijȚȠȣȢ ĮȡȚșȝȠȪȢ ıʌȚIJȚȫȞ ʌȡȑʌİȚ ȞĮ ȤȡȘıȚȝȠʌȠȚȒıİIJİ IJĮ țȩțțȚȞĮ ıȘȝȐįȚĮ.
- īȚĮ 2ȥȒijȚȠȣȢ ĮȡȚșȝȠȪȢ ıʌȚIJȚȫȞ ʌȡȑʌİȚ ȞĮ ȤȡȘıȚȝȠʌȠȚȒıİIJİ IJĮ ȝʌȜİ ıȘȝȐįȚĮ.
ǹijĮȚȡȑıIJİ IJȠ ʌȡȠıIJĮIJİȣIJȚțȩ ȤĮȡIJȓ IJȦȞ ȖȡĮȝȝȐIJȦȞ. ȅȚ ĮȡȚșȝȠȓ IJȦȞ ıʌȚIJȚȫȞ / IJĮ ȖȡȐȝȝĮIJĮ ʌĮȡĮȝȑȞȠȣȞ țȠȜȜȘȝȑȞȠȚ / țȠȜȜȘȝȑȞĮ. ȉȫȡĮ ʌȡȑʌİȚ ȞĮ ĮȜİȓȥİIJİ ȝİ țȩȜȜĮ țĮȚ IJȘȞ İȜİȪșİȡȘ ʌȚĮ ʌȜİȣȡȐ IJȠȣȢ.
ȈȊȂǺȅȊȁǾ: ǼȟȒȖȘıȘ ȝİ IJȘ ȕȠȒșİȚĮ İȞȩȢ ʌĮȡĮįİȓȖȝĮIJȠȢ:
ȅ ĮȡȚșȝȩȢ ıʌȚIJȚȠȪ 345 ĮȡȤȓȗİȚ ȝİ IJȠ 3 ıIJȘ įİȟȚȐ ʌȜİȣȡȐ. ǹțȠȜȠȣșİȓ IJȠ 4 țĮȚ IJȑȜȠȢ IJȠ 5 IJȑȡȝĮ ĮȡȚıIJİȡȐ.
3 ȀȠȜȜȒıIJİ IJȠȞ
ȣȝȑȞĮ ȝİIJĮijȠȡȐȢ İʌȐȞȦ ıIJȠ ʌĮȡȐșȣȡȠ
4 ǹijĮȚȡȑıIJİ IJȠȞ
ȣȝȑȞĮ ȝİIJĮijȠȡȐȢ
ȅįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ȀĮIJȐıIJĮıȘ: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru80 800415880 Solar_Hausnr_SH 4000-Dru80 80 22.02.2007 15:41:3722.02.2007 15:41:37
ȀȠȜȜȒıIJİ IJȠȞ ȣȝȑȞĮ ȝİIJĮijȠȡȐȢ İʌȐȞȦ ıIJȠ ʌĮȡȐșȣȡȠ țȡĮIJȫȞIJĮȢ ȓıȚİȢ ĮʌȠıIJȐıİȚȢ țĮȚ ȠȡȚȗȩȞIJȚĮ țĮȚ țȐșİIJĮ. ǹțȠȣȝʌȒıIJİ IJȠȞ ȣȝȑȞĮ ȝİIJĮijȠȡȐȢ ȝĮȗȓ ȝİ IJȠȣȢ ĮȡȚșȝȠȪȢ IJȠȣ ıʌȚIJȚȠȪ / IJĮ ȖȡȐȝȝĮIJĮ İʌȐȞȦ ıIJȠ IJȗȐȝȚ, țȡĮIJȫȞIJĮȢ ȠȝȠȚȩȝȠȡijİȢ ȠȡȚȗȩȞIJȚİȢ țĮȚ țȐșİIJİȢ ĮʌȠıIJȐıİȚȢ Įʌȩ IJȠ ʌȜĮȓıȚȠ.
ȊȆȅǻǼǿȄǾ: ǻȫıIJİ ʌȡȠıȠȤȒ, Ƞ ȣȝȑȞĮȢ ȝİIJĮijȠȡȐȢ ȞĮ
țȠȜȜȒıİȚ İʌȓʌİįĮ țĮȚ ȜİȓĮ.
ȆĮIJȒıIJİ IJȠȣȢ ĮȡȚșȝȠȪȢ IJȠȣ ıʌȚIJȚȠȪ / IJĮ ȖȡȐȝȝĮIJĮ ȝİ IJĮ įȐȤIJȣȜȐ ıĮȢ İʌȐȞȦ ıIJȠ ʌĮȡȐșȣȡȠ.
ǹijĮȚȡȑıIJİ IJȠȞ ȣȝȑȞĮ ȝİIJĮijȠȡȐȢ ıȚȖȐ-ıȚȖȐ țĮȚ ʌȡȠıİțIJȚțȐ. ȉȫȡĮ ȠȚ ĮȡȚșȝȠȓ IJȠȣ ıʌȚIJȚȠȪ țĮȚ IJĮ ȖȡȐȝȝĮIJĮ ʌĮȡĮȝȑȞȠȣȞ ıIJĮșİȡȐ țȠȜȜȘȝȑȞȠȚ / țȠȜȜȘȝȑȞĮ İʌȐȞȦ ıIJȠ ʌĮȡȐșȣȡȠ.
80
Solar Power SH 4000 Brennenstuhl
7.3 ǹȜȜĮȖȒ / IJȠʌȠșȑIJȘıȘ ȝʌĮIJĮȡȓĮȢ
ȅ ijȦIJİȚȞȩȢ ĮȡȚșȝȩȢ ıʌȚIJȚȠȪ IJȡȠijȠįȠIJİȓIJĮȚ Įʌȩ ȝȚĮ ȝʌĮIJĮȡȓĮ țĮȚ įİȞ ȤȡİȚȐȗİIJĮȚ ȐȜȜȘ IJȡȠijȠįȩIJȘıȘ.
ǺȒȝĮ ǼȞȑȡȖİȚĮ ȆİȡȚȖȡĮijȒ
1 ǹȞȠȓȟIJİ IJȠ ijȦIJİȚȞȩ
ĮȡȚșȝȩ ıʌȚIJȚȠȪ
2 ǹijĮȚȡȑıIJİ IJȘȞ ʌĮȜȚȐ
ȝʌĮIJĮȡȓĮ
ǺȜȑʌİ țİijȐȜĮȚȠ 7.1
ǹijĮȚȡȑıIJİ IJȘȞ ȝʌĮIJĮȡȓĮ Įʌȩ IJȠ ıȣȖțȡĮIJȒȡĮ ȝʌĮIJĮȡȓĮȢ.
ȊȆȅǻǼǿȄǾ: ǻȫıIJİ ʌȡȠıȠȤȒ ıIJȠ țİijȐȜĮȚȠ ǹʌȩıȣȡıȘ
(țİijȐȜĮȚȠ 10).
3 ȉȠʌȠșİIJȒıIJİ IJȘ ȞȑĮ
ȝʌĮIJĮȡȓĮ
ȈǾȂǹȃȉǿȀȅ: ȉȠʌȠșİIJȒıIJİ IJȘȞ ȝʌĮIJĮȡȓĮ (7) ȝİ IJȘ
ıȦıIJȒ ʌȠȜȚțȩIJȘIJĮ ıIJȠ ıȣȖțȡĮIJȒȡĮ ȝʌĮIJĮȡȓĮȢ (6).
6
7
4 ȀȜİȓıIJİ IJȠ ijȦIJİȚȞȩ
ĮȡȚșȝȩ ıʌȚIJȚȠȪ
ǺȜȑʌİ țİijȐȜĮȚȠ 7.1
8 ȈȣȞIJȒȡȘıȘ
ȅ ijȦIJİȚȞȩȢ ĮȡȚșȝȩȢ ıʌȚIJȚȠȪ įİȞ ȤȡİȚȐȗİIJĮȚ ıȤİįȩȞ țĮȝȚȐ ıȣȞIJȒȡȘıȘ – İțIJȩȢ Įʌȩ IJȘȞ ȝʌĮIJĮȡȓĮ. ǵIJĮȞ Ș įȚȐȡțİȚĮ ijȦIJȚıȝȠȪ ȝİȚȦșİȓ ıȘȝĮȞIJȚțȐ (ȕȜȑʌİ țİijȐȜĮȚȠ 7.1) ʌȡȑʌİȚ ȞĮ ĮȞIJȚțĮIJĮıIJȒıİIJİ IJȘȞ ȝʌĮIJĮȡȓĮ. ǻȫıIJİ ʌȡȠıȠȤȒ ıIJĮ IJİȤȞȚțȐ ȤĮȡĮțIJȘȡȚıIJȚțȐ.
9 ȀĮșĮȡȚıȝȩȢ
ȃĮ țĮșĮȡȓȗİIJİ IJĮțIJȚțȐ IJȠ ijȦIJİȚȞȩ ĮȡȚșȝȩ ıʌȚIJȚȠȪ, ȚįȚĮȓIJİȡĮ IJȠ ȘȜȚĮțȩ ıIJȠȚȤİȓȠ Įʌȩ ıțȩȞȘ țĮȚ ȕȡȦȝȚȑȢ. ȃĮ ȤȡȘıȚȝȠʌȠȚİȓIJİ ȑȞĮ ıIJİȖȞȩ Ȓ İȜĮijȡȐ ȣȖȡȩ ʌĮȞȓ. ȂȘ ȤȡȘıȚȝȠʌȠȚȒıİIJİ ȠȪIJİ ȩȟȚȞĮ ȝȑıĮ țĮșĮȡȚıȝȠȪ Ȓ ȤȘȝȚțȑȢ ȠȣıȓİȢ (įȚĮȜȪIJİȢ, ȕİȞȗȓȞȘ țȜʌ.) ȠȪIJİ IJȡĮȤȚȐ ıijȠȣȖȖȐȡȚĮ. ȂȘȞ IJȡȓȥİIJİ ʌȠIJȑ IJȠ ʌĮȡȐșȣȡȠ. ȂʌȠȡİȓ ȞĮ ȟİțȠȜȜȒıȠȣȞ ȠȚ ĮȡȚșȝȠȓ ıʌȚIJȚȠȪ țĮȚ / Ȓ IJĮ ȖȡȐȝȝĮIJĮ.
10 ǹʌȩıȣȡıȘ
ȂȘȞ ȡȓȟİIJİ IJȠ ʌȡȠȧȩȞ ıIJĮ ĮʌȠȡȡȓȝȝĮIJĮ IJȠȣ ıʌȚIJȚȠȪ ıĮȢ ȩIJĮȞ IJİȜİȚȫıİȚ Ș įȚȐȡțİȚĮ IJȘȢ ȗȦȒȢ IJȠȣ. ȉȠ ʌȡȠȧȩȞ ʌȡȑʌİȚ ȞĮ ʌȡȠıțȠȝȚıIJİȓ ıİ ȑȞĮ țȑȞIJȡȠ ıȣȜȜȠȖȒȢ ĮȞĮțȣțȜȫıȚȝȦȞ ȘȜİțIJȡȚțȫȞ țĮȚ ȘȜİțIJȡȠȞȚțȫȞ ıȣıțİȣȫȞ. ǼȞȘȝİȡȦșİȓIJİ Įʌȩ IJȚȢ IJȠʌȚțȑȢ įȘȝȠIJȚțȑȢ ĮȣIJȠįȚȠȚțȒıİȚȢ ıȤİIJȚțȐ ȝİ IJȚȢ įȣȞĮIJȩIJȘIJİȢ ȖȚĮ ȝȚĮ țĮȞȠȞȚțȒ țĮȚ ijȚȜȚțȒȢ ʌȡȠȢ IJȠ ʌİȡȚȕȐȜȜȠȞ ĮʌȩıȣȡıȘȢ IJȠȣ ʌȡȠȧȩȞIJȠȢ.
ȅįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ȀĮIJȐıIJĮıȘ: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru81 810415880 Solar_Hausnr_SH 4000-Dru81 81 22.02.2007 15:41:3722.02.2007 15:41:37
81
Solar Power SH 4000 Brennenstuhl
ȅȚ ȝʌĮIJĮȡȓİȢ ʌȡȑʌİȚ ȞĮ ʌȡȠıțȠȝȚıIJȠȪȞ įȦȡİȐȞ ıIJĮ țȑȞIJȡĮ ıȣȜȜȠȖȒȢ IJȦȞ IJȠʌȚțȫȞ įȘȝȠIJȚțȫȞ ĮȣIJȠįȚȠȚțȒıİȦȞ Ȓ ıIJĮ İȚįȚțȐ țĮIJĮıIJȒȝĮIJĮ ʌȫȜȘıȘȢ ȝʌĮIJĮȡȚȫȞ.
11 ȀĮIJȐȜȠȖȠȢ ıijĮȜȝȐIJȦȞ
ȈijȐȜȝĮ ȆȚșĮȞȒ/ȑȢ) ĮȚIJȓĮ/İȢ ĬİȡĮʌİȓĮ
ĮȞȐȕȠȣȞ
ȈǾȂǹȃȉǿȀȅ:
ǵȜİȢ ȠȚ ȐȜȜİȢ İʌȚıțİȣȑȢ İʌȚIJȡȑʌİIJĮȚ ȞĮ įȚİȟĮȤșȠȪȞ ȝȩȞȠ Įʌȩ İȟȠȣıȚȠįȠIJȘȝȑȞȠ İȚįȚțȩ ʌȡȠıȦʌȚțȩ.
ȋĮȜĮıȝȑȞȘ ȝʌĮIJĮȡȓĮ ǹȜȜȐȟIJİ ȝʌĮIJĮȡȓĮȅȚ ijȦIJȠįȓȠįȠȚ įİȞ
ǺȡȫȝȚțȠ ȘȜȚĮțȩ ıIJȠȚȤİȓȠ ȀĮșĮȡȓıIJİ IJȠ ȘȜȚĮțȩ ıIJȠȚȤİȓȠ
ǻȚĮțȩʌȘțİ Ș ıȪȞįİıȘ ȝİIJĮȟȪ ȘȜȚĮțȠȪ ıIJȠȚȤİȓȠȣ țĮȚ ȝʌĮIJĮȡȓĮȢ
ǼıȦIJİȡȚțȒ țĮȜȦįȓȦıȘ / ȋĮȜĮıȝȑȞȘ ʌȜĮIJȓȞĮ
(ȕȜȑʌİ țİijȐȜĮȚȠ 9)
ǼȜȑȖȟIJİ IJȘ ıȪȞįİıȘ
ȀĮȜȑıIJİ ȑȞĮȞ İȚįȚțȩ / ȝȚĮ İȚįȚțȒ
12 ǼȖȖȪȘıȘ țĮȚ Service
īȚĮ IJȠ ʌȡȠȧȩȞ ĮȣIJȩ ʌĮȡȑȤȠȣȝİ İȖȖȪȘıȘ 2 İIJȫȞ. ȉȣȤȩȞ İʌȚıțİȣȑȢ ȝȩȞȠ ȝȑıȦ IJȠȣ İȚįȚțȠȪ İȝʌȠȡȓȠȣ.
ǺȜȐȕİȢ/ȗȘȝȚȑȢ ʌȠȣ ʌȡȠȑȡȤȠȞIJĮȚ Įʌȩ ĮȞIJȚțĮȞȠȞȚțȩ ȤİȚȡȚıȝȩ, ȝȘ IJȒȡȘıȘ IJȦȞ ȠįȘȖȚȫȞ ȤİȚȡȚıȝȠȪ țĮșȫȢ țĮȚ ĮȞĮȜȫıȚȝĮ İȟĮȡIJȒȝĮIJĮ įİȞ țĮȜȪʌIJȠȞIJĮȚ Įʌȩ IJȘȞ İȖȖȪȘıȘ.
ǻȚİȪșȣȞıȘ IJȠȣ Service: Hugo Brennenstuhl GmbH, Seestraße 1-3, D-72074 Tübingen
FAX: +49 (0) 7071- 87657
ȉȘȜȑijȦȞȠ: +49 (0) 7071- 8801-0
13 ǻȒȜȦıȘ ıȣȝȕĮIJȩIJȘIJĮȢ
ȉȠ ȤĮȡĮțIJȘȡȚıIJȚțȩ CE IJȠʌȠșİIJȒșȘțİ ıȪȝijȦȞĮ ȝİ IJĮ įȚĮIJȐȟİȚȢ IJȦȞ ȠįȘȖȚȫȞ 89/336/ǼȅȀ, 98/37ǼȀ
ȅįȘȖȓĮ ǾȜİțIJȡȠȝĮȖȞȘIJȚțȒȢ ȈȣȝȕĮIJȩIJȘIJĮȢ 89/336/EȅȀ Ǿ įȒȜȦıȘ ıȣȝȕĮIJȩIJȘIJĮȢ ȑȤİȚ țĮIJĮIJİșİȓ ıIJȠȞ țĮIJĮıțİȣĮıIJȒ.
ȀĮIJĮıțİȣĮıIJȒȢ:
Hugo Brennenstuhl GmbH, Seestraße 1-3, 72074 Tübingen, Deutschland
ȅįȘȖȓİȢ ȤİȚȡȚıȝȠȪ ȀĮIJȐıIJĮıȘ: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru82 820415880 Solar_Hausnr_SH 4000-Dru82 82 22.02.2007 15:41:3722.02.2007 15:41:37
:
82
Belyst husnummer
Solar Power
SH 4000
SE
Bruksanvisning
VIKTIGT:
Läs och spara denna bruksanvisning. Beakta och åtfölj säkerhetshänvisningarna.
0415880 Solar_Hausnr_SH 4000-Dru83 830415880 Solar_Hausnr_SH 4000-Dru83 83 22.02.2007 15:41:3722.02.2007 15:41:37
Solar Power SH 4000 Brennenstuhl
Innehållsförteckning
1 Inledning....................................................................................................................... 85
2 Leveransomfång........................................................................................................... 85
3 Ändamålsenlig användning ..........................................................................................85
4 Säkerhetshänvisningar................................................................................................. 85
5 Tekniska data............................................................................................................... 87
6 Översikt över apparaten............................................................................................... 87
7 Användning och montering........................................................................................... 88
7.1 Montering ................................................................................................................ 88
7.2 Klistra på husnumret................................................................................................ 90
7.3 Byta / lägga i en ackumulator .................................................................................. 91
8 Underhåll...................................................................................................................... 91
9 Rengöring..................................................................................................................... 91
10 Sophantering................................................................................................................ 91
11 Fellista.......................................................................................................................... 92
12 Garanti och service ......................................................................................................92
13 Konformitetsförklaring ..................................................................................................92
Bruksanvisning Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru84 840415880 Solar_Hausnr_SH 4000-Dru84 84 22.02.2007 15:41:3722.02.2007 15:41:37
84
Solar Power SH 4000 Brennenstuhl
1 Inledning
Denna bruksanvisning måste läsas fullständigt och noggrant. Den är en del av det belysta husnumret Solar Power SH 4000 som ni nu har köpt och den innehåller viktiga hänvisningar angående driften och hanteringen. Härefter kallas produkten endast belyst husnummer. När denna produkt används, måste alla säkerhetshänvisningarna iakttagas. Om ni har frågor angående användningen av det belysta husnumret, kontakta er försäljare eller vår kundtjänst. Bruksanvisningen ska sparas och måste vid behov överlämnas till tredje part.
2 Leveransomfång
Efter att ha packat upp det belysta husnumret, måste ni genast kontrollera om leveransomfånget är komplett. Dessutom måste ni kontrollera om det belysta husnumret är i ett oklanderligt skick.
1 x solhusnummer som består av ett hölje och en baksida 1 x monteringsmaterial (2 x pluggar, 2 x skruvar) 1 x transferfolie 1 x mignon ackumulator NI-MH 1,2V / 1200mA 3 x siffersatser – enstaka siffror (0 - 9) 1 x bokstavssats – enstaka bokstäver (A - D) 1 x bruksanvisning
3 Ändamålsenlig användning
Produkten är en belyst husnummerindikering. Den integrerade solcellen omvandlar solljuset till elektrisk energi. Energin lagras i ackumulatorn, som följer med i leveransen. Där det är mörkt, kopplar lampan automatiskt på ljuset. Därmed övertar den inbyggda ackumulatorn energiförsörjningen. Denna produkt har koncipierats uteslutande för en privat användning. En annan hantering än den som beskrivs i denna bruksanvisning är av princip inte tillåten och leder till skador på produkten.
4 Säkerhetshänvisningar
VIKTIGT:
Beakta följande hänvisningar, för att undvika person- och sakskador.
FARA: När dessa hänvisningar inte beaktas, kan följden vara felaktig funktion och att det
belysta husnumret inte fungerar. Om det uppstår sak- och personskador, genom att denna bruksanvisning, i synnerhet säkerhetshänvisningarna och hanteringen, inte beaktas, så upphör garantin att gälla. Likaså påtar vi oss inget ansvar för följeskador. Bruksanvisningen ska sparas och måste vid behov överlämnas till tredje part.
Bruksanvisning Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru85 850415880 Solar_Hausnr_SH 4000-Dru85 85 22.02.2007 15:41:3722.02.2007 15:41:37
85
Solar Power SH 4000 Brennenstuhl
De signalord och symboler som används i denna bruksanvisning har följande betydelser:
Symbol Signalord/ Betydelse Symbol Signalord/ Betydelse
VARNING:
Medelstor risk för olycksfall för
HÄNVISNING:
Närmare förklaringar
personer, när detta inte beaktas
VIKTIGT:
Vad ni ska beakta
RÅD: Nyttiga råd
VARNING: Det belysta husnumret får inte tas i drift, när den har någon defekt.
VARNING: Det är inte tillåtet, att manipulera det belysta husnumret. Sådana ingrepp kan
ha som följd att den inte fungerar korrekt.
VARNING: Om det belysta husnumret skulle trilla ner även från en låg höjd, så måste det
kontrolleras om det har uppstått något uppenbart fel. Likaså får produkten inte utsättas för stötar eller slag, eftersom det då uppstår risk för olycksfall genom glassplitter.
VARNING: Om det skulle uppstå tvekan angående installationen eller funktionssättet,
kontakta en specialist.
VIKTIGT: Det belysta husnumret innehåller inga delar, förutom bytet av ackumulatorn (se
kapitel 7.3), som måste underhållas av användaren.
VIKTIGT: Det belysta husnumret får användas endast med den ackumulator som
förutsågs av tillverkaren ( se tekniska data/ byte av ackumulator).
VARNING: Ackumulatorer ska förvaras inlåsta. De kan sväljas av barn eller husdjur. I så
fall måste ni genast konsultera en läkare.
VARNING: Undvik att hud kommer i direkt kontakt med defekta ackumulatorer.
Ackumulatorer som har runnit ut eller som är skadade kan orsaka hudretningar eller frätningar. I så fall måste ni genast söka läkarvård.
VARNING: Ackumulatorer får inte manipuleras eller kastas in i eld. Det finns risk för
explosion.
VARNING: Låt inte förpackningsmaterialet ligga och skräpa. Det kan bli till en farlig
leksak.
Bruksanvisning Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru86 860415880 Solar_Hausnr_SH 4000-Dru86 86 22.02.2007 15:41:3722.02.2007 15:41:37
86
Solar Power SH 4000 Brennenstuhl
A
A
A
5 Tekniska data
Apparat: SH 4000 Skyddstyp: IP 20 Spänning: Mignon ackumulator NI-MH 1,2V / 1200 mA Effekt: Max. 0,41 W Belysning: Blåa LED 800 mcd (4 stycken) Mått (H x B x D): 210 mm x 230 mm x 70 mm
6 Översikt över apparaten
Härefter finner ni en översikt över apparatens kommandodelar och indikeringar samt en kort funktionsbeskrivning.
1
2
3
9
Pos. Beteckning Funktion
1 Solcell Omvandlar solljuset till elektrisk energi 2 Hölje Skyddar elektroniken 3
4 Baksida För monteringen 5 Monteringshål För att sätta fast baksidan på husväggen 6 Kretskort Styrelektronik inkl. ackumulatorhållare och uttag för
7 8 Husnummer 9 Fönster Genomskinligt glas, på vilket husnumret ska klistras fast 10 LEDs Lampor
Bruksanvisning Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru87 870415880 Solar_Hausnr_SH 4000-Dru87 87 22.02.2007 15:41:3722.02.2007 15:41:37
nslutningskabel inkl.
stickkontakt
ckumulator Lagrar energin som har tillförts från solcellen
8
För anslutningen från solcellen till kretskortet/ strömförsörjningen
anslutningskabeln inkl. stickkontakt.
tt klistra fast på fönstret
87
6
57
4
Solar Power SH 4000 Brennenstuhl
7 Användning och montering
I detta kapitel förklaras det belysta husnumrets grundläggande funktioner. Läs igenom detta kapitel noggrant, så att ni förstår alla funktionerna och kan använda dem.
VIKTIGT: Beakta följande hänvisningar, i synnerhet säkerhetshänvisningarna, för att kunna
undvika felaktiga användningar och möjliga brister. Vid problem, slå upp i fellistan (kap. 11) eller kontakta vår kundtjänst (kontakt: se kap. 12).
7.1 Montering
HÄNVISNING: Det är rekommenderat, att montera det belysta husnumret på ett ställe, på
vilket solskenet faller direkt. Belysningstiden beror på solljusets intensitet.
Steg Arbete Beskrivning
1 Öppna det
belysta husnumret
Skruva ut skruvarna (11) på det belysta husnumrets undersida moturs med hjälp av en liten korsskruvmejsel.
11
Pos Beteckning Funktion
11
Skruvar Fäster ihop höljet med baksidan
2 Markera
monterings­hålen
Med hjälp av baksidan, som tjänar som borrschablon, markera monteringshålen med en blyertspenna.
5
RÅD: För att markera monteringshålen, använd ett
vattenpass. Därmed kan det belysta husnumret sedan monteras vågrätt.
Bruksanvisning Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru88 880415880 Solar_Hausnr_SH 4000-Dru88 88 22.02.2007 15:41:3722.02.2007 15:41:37
88
Solar Power SH 4000 Brennenstuhl
Steg Arbete Beskrivning
3 Borra
monteringshål
FARA: Under borrningen och monteringen, ge akt på att inte
skada någon ström-, gas- eller vattenledning. Detta kan leda till allvarliga olycksfall och skador.
HÄNVISNING: Monteringsmaterialet, som följer med i
leveransen, passar för en direkt montering i murverk eller betongväggar. Vid andra material måste passande monteringsmaterial anskaffas i specialhandeln.
Borra två monteringshål (diameter 6 mm) i underlaget och sätt i pluggarna, som följer med i leveransen.
4 Skruva fast
baksidan
Sätt fast baksidan mot underlaget med hjälp av de bifogade skruvarna.
RÅD: För att rikta baksidan, använd ett vattenpass.
5 Klistra
Se kapitel 7.2
husnumret
6 Lägg i ett
Se kapitel 7.3
batteri
7 Anslut
solcellen med
Stick in anslutningskabelns stickkontakt i uttaget på kretskortet.
3
kretskortet
6
8 Stäng det
belysta
Skruva i skruvarna (11) på det belysta husnumrets undersida medurs med hjälp av en liten korsskruvmejsel.
husnumret
När monteringen är lyckligt avslutad, ta bort skyddsfolien från solcellen.
Belysningstiden uppgår till: Mulen dag: ända till 5 timmar Solig dag: mer än 9 timmar
Bruksanvisning Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru89 890415880 Solar_Hausnr_SH 4000-Dru89 89 22.02.2007 15:41:3722.02.2007 15:41:37
89
Solar Power SH 4000 Brennenstuhl
7.2 Klistra på husnumret
Steg Arbete Beskrivning
1 Dra av
transferfolien
Dra av transferfolien från skyddspappret. Placera transferfolien med klistret uppåt på skyddspappret.
RÅD: Med hjälp av rastret på skyddspappret kan ni rikta
siffrorna / bokstäverna exakt.
2 Klistra fast
3 Klistra
4
husnumret på transferfolien
transferfolien på fönstret
Dra av transferfolien
på folien. Börja från höger och fortsätt mot vänster. Klistra fast husnumret / bokstaven inkl. tecknens skyddspapper på
foliens baksida.
- För ett husnummer med tre tecken ska den röda markeringen användas.
- För ett husnummer med två tecken ska den blå markeringen användas.
Dra av tecknens skyddspapper. Husnumret / bokstaven sitter fortfarande fastklistrat. De är försedda med klister även på den sida, som nu har lagts fri.
Husnumret 345 börjar med 3 på den högra sidan. Sedan kommer 4 och till sist 5 helt till vänster.
Klistra transferfolien med jämna sido- och höjdavstånd på fönstret. Placera transferfolien inkl. husnumret / bokstaven med samma sido- och höjdavstånd till kanten på glasskivan.
och jämnt.
Tryck fast husnumret /bokstaven på fönstret med fingrarna.
Dra försiktigt och långsamt av transferfolien. Husnumret och bokstaven sitter nu permanent fast på fönstret.
HÄNVISNING: Placera husnumret / bokstäverna spegelvänt
RÅD: Förklaring med hjälp av ett exempel:
HÄNVISNING: Ge akt på att transferfolien klistras fast platt
Bruksanvisning Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru90 900415880 Solar_Hausnr_SH 4000-Dru90 90 22.02.2007 15:41:3822.02.2007 15:41:38
90
Solar Power SH 4000 Brennenstuhl
7.3 Byta / lägga i en ackumulator
Det belysta husnumret försörjs med hjälp av en ackumulator och behöver ingen extra spänningsförsörjning.
Steg Arbete Beskrivning
1 Öppna det belysta
husnumret
2 Ta ur den gamla
ackumulatorn
Se kapitel 7.1
Ta ur ackumulatorn ur ackumulatorhållaren.
HÄNVISNING: Respektera kapitlet Sophantering (kapitel 10).
3 Lägg i en ny
ackumulator
VIKTIGT: Lägg in ackumulatorn (7) med polerna åt rätt håll i
ackumulatorhållaren (6).
6
7
4 Stäng det belysta
husnumret
Se kapitel 7.1
8 Underhåll
Förutom utbytet av ackumulator behöver det belysta husnumret i stort sett inget underhåll. När belysningstiden (se kapitel 7.1) minskar märkbart, ska ackumulatorn ersättas. Ge akt på de tekniska data.
9 Rengöring
Det belysta husnumret, i synnerhet solcellen, ska regelbundet befrias från damm och smuts. Till detta, använd en torr eller en fuktig trasa. Använd inga aggressiva rengöringsmedel eller kemikalier (lösningsmedel, bensin osv.) och inga grova svampar. Gnugga aldrig på fönstret. I annat fall kan det fastklistrade husnumret / bokstaven lossna.
10 Sophantering
När produkten kommer till slutet av sin livslängd får den inte kastas med de normala hushållssoporna. Produkten ska lämnas till ett uppsamlingsställe för återvinning av elektriska och elektroniska apparater. Informera dig hos din stads- eller kommunalförvaltning över möjligheterna att eliminera produkten miljövänligt och korrekt.
När ackumulatorerna har kommit till slutet av sin livslängd, ska de kostnadsfritt lämnas in till uppsamlingsställena i er stad, kommun eller till batterifackhandeln.
Bruksanvisning Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru91 910415880 Solar_Hausnr_SH 4000-Dru91 91 22.02.2007 15:41:3822.02.2007 15:41:38
91
Solar Power SH 4000 Brennenstuhl
A
A
11 Fellista
Fel Möjlig(a) orsak(er) Åtgärd
ckumulatorn är defekt Byt ut ackumulatorn LED:en lyser inte
Solcellen är smutsig Rengöring av solcellen
nslutningen från solcellen till ackumulatorn är avbruten Den interna ledningsdragningen / kretskortet är defekt
VIKTIGT:
Alla andra reparationer få utföras endast av en auktoriserad specialist.
(se kapitel 9) Kontrollera anslutningen
Sök specialisthjälp
12 Garanti och service
På denna artikel ger vi en garanti på 2 år. Reparationerna får utföras endast av den auktoriserade fackhandeln.
Skador som uppstår genom icke sakkunnig hantering, när bruksanvisningen inte beaktas samt förslitningsdelar är uteslutna från garantin.
Serviceadress: Hugo Brennenstuhl GmbH, Seestraße 1-3, D-72074 Tübingen Telefon: +49 (0) 7071- 8801-0 Fax: +49 (0) 7071- 87657
13 Konformitetsförklaring
II överensstämmelse med följande europeiska riktlinjer påsattes CE- tecknet: 89/336/EWG EMV- riktlinjen Denna konformitetsförklaring har deponerats hos tillverkaren.
Tillverkare: Hugo Brennenstuhl GmbH, Seestraße 1-3, D-72074 Tübingen, Tyskland
Bruksanvisning Version: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru92 920415880 Solar_Hausnr_SH 4000-Dru92 92 22.02.2007 15:41:3822.02.2007 15:41:38
92
Valaistu talonumero
Solar Power
SH 4000
FI
Käyttöohje
TÄRKEÄ HUOMAUTUS:
Lue ko. käyttöohje ja säilytä sitä vastaisuuden varalle. Muista tarkistaa turvallisuusohjeet ja noudattaa niitä.
0415880 Solar_Hausnr_SH 4000-Dru93 930415880 Solar_Hausnr_SH 4000-Dru93 93 22.02.2007 15:41:3822.02.2007 15:41:38
Solar Power SH 4000 Brennenstuhl
Sisällysluettelo
1 Johdanto ...................................................................................................................... 95
2 Toimituksen laajuus...................................................................................................... 95
3 Määräystenmukainen käyttö ........................................................................................ 95
4 Turvallisuusohjeet ........................................................................................................ 95
5 Tekniset tiedot.............................................................................................................. 97
6 Laitteen yleiskatsaus.................................................................................................... 97
7 Käyttö ja asennus......................................................................................................... 98
7.1 Asennus .................................................................................................................. 98
7.2 Talonumeron liimaus .............................................................................................100
7.3 Akun vaihto / asetus .............................................................................................. 101
8 Huolto......................................................................................................................... 101
9 Puhdistus ................................................................................................................... 101
10 Hävitys .......................................................................................................................101
11 Virheluettelo ...............................................................................................................102
12 Takuu ja huolto........................................................................................................... 102
13 Vaatimustenmukaisuusselvitys .................................................................................. 102
Käyttöohje Taso: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru94 940415880 Solar_Hausnr_SH 4000-Dru94 94 22.02.2007 15:41:3822.02.2007 15:41:38
94
Solar Power SH 4000 Brennenstuhl
1 Johdanto
Ko. käyttöohje on luettava kokonaan huolellisesti läpi. Se kuuluu osana juuri hankkimaasi valaistuun talonumeroon Solar Power SH 4000 ja sisältää tärkeitä käyttöä ja käsittelyä koskevia ohjeita. Jäljempänä ko. tuoteesta käytetään vain nimitystä valaistu talonumero. Ko. tuotetta käytettäessä on aina noudatettava kaikkia turvallisuusohjeita. Ota välittömästi yhteys kauppiaaseesi tai valmistajan huoltopalveluun, mikäli valaistun talonumeron käytön suhteen ilmenee epäselvyyksiä. Käyttöohje on pidettävä tallessa, ja tarvittaessa se on luovutettava edelleen kolmannelle henkilölle.
2 Toimituksen laajuus
Toimituksen täydellisyys on tarkistettava välittömästi, kun valaistu talonumero on purettu pakkauksesta. Lisäksi on muistettava tarkistaa, että valaistu talonumero on moitteettomassa kunnossa.
1 x Solar-talonumeron osat: suojus ja taustaosa 1 x asennustarvikkeet (2 x holkki, 2 x ruuvi) 1 x siirtokalvo 1 x Mignon akku NI-MH 1,2V / 1200mA 3 x numerosarjat – yksittäiset numerot (0 - 9) 1 x kirjainsarja – yksittäiset kirjaimet (A - D) 1 x käyttöohje
3 Määräystenmukainen käyttö
Tuote on talonumeron valaistu näyttö. Sisäänasennettu aurinkokenno muuttaa auringonvalon sähköenergiaksi. Tämä tallennetaan toimitukseen sisältyvään akkuun. Pimeällä valaisimen valo syttyy automaattisesti. Sisäänasennettu akku huolehtii näin energiansyötöstä. Tuote on suunniteltu yksinomaan yksityiseen käyttöön. Periaatteessa muunlainen kuin ko. käyttöohjeessa mainittu käyttö ei ole sallittu ja aiheuttaa tuotteen vaurioitumisen.
4 Turvallisuusohjeet
TÄRKEÄ HUOMAUTUS:
Jäljempänä mainittuja ohjeita on noudatettava, jotta loukkaantumisilta tai esinevahingoilta vältyttäisiin.
VAARA: Ohjeiden noudattamatta jättäminen saattaa johtaa valaistun talonumeron
virhetoimintoon ja sen toiminnan lakkaamiseen kokonaan. Takuu raukeaa, mikäli ilmenee esine- ja henkilövahinkoja, jotka ovat syntyneet ko. käyttöohjeen, etenkin turvallisuusohjeiden ja käyttöä koskevien ohjeiden noudattamatta jättämisestä. Valmistaja ei vastaa myöskään välillisistä vahingoista. Käyttöohje on säilytettävä vastaisuuden varalle, ja se on luovutettava tarvittaessa edelleen kolmannelle henkilölle.
Käyttöohje Taso: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru95 950415880 Solar_Hausnr_SH 4000-Dru95 95 22.02.2007 15:41:3822.02.2007 15:41:38
95
Solar Power SH 4000 Brennenstuhl
Ko. käyttöohjeessa käytetyillä signaalisanoilla ja symboleilla on seuraava merkitys:
Symboli Signaalisana / merkitys Symboli Signaalisana / merkitys
VAROITUS:
Noudattamatta jätettäessä
OHJE:
Tarkemmat selitykset henkilöiden keskinkertainen loukkaantumisvaara
TÄRKEÄ HUOMAUTUS:
Mikä olisi hyvä muistaa
VIHJE:
Hyödyllisiä vihjeitä
VAROITUS: Valaistua talonumeroa ei saa ottaa käyttöön, jos siinä on jonkinlaisia vikoja.
VAROITUS: Valaistua talonumeroa ei saa manipuloida. Tälläinen menettely voi aiheuttaa
virhetoimintoja.
VAROITUS: Mikäli valaistu talonumero sattuu putoamaan vaikka matalaltakin, sen
ilmeiset puutteet on tarkistettava. Tuotetta ei saa myöskään altistaa töytäisyille tai iskuille, koska lasinsirpaleet aiheuttavat loukkaantumisvaaran.
VAROITUS: Mikäli asennuksen tai toimintotavan suhteen ilmenee epäilyksiä, on
käännyttävä asiantuntijan puoleen.
TÄRKEÄ HUOMAUTUS: Valaistussa talonumerossa ei ole huoltoa kaipaavia osia, akun
vaihtoa lukuunottamatta (katso luku 7.3).
TÄRKEÄ HUOMAUTUS: Valaistua talonumeroa saa käyttää vain valmistajan
tarkoitukseen varaamalla akulla (katso tekniset tiedot / akun vaihto).
VAROITUS: Akkuja on pidettävä lukollisessa säilössä. Jos lapset tai heidän
lemmikkieläimensä ovat vahingossa nielleet ko. esineen, ko. tapauksessa on välittömästi otettava yhteys lääkäriin.
VAROITUS: Varottava, etteivät vialliset akut joudu kosketuksiin ihon kanssa. Vuotaneet
tai vialliset akut voivat ärsyttää tai syövyttää ihoa. Ko. tapauksissa on välittömästi käännyttävä lääkärin puoleen.
VAROITUS: Akkuja ei saa manipuloida eikä niitä saa hävittää polttamalla.
Räjähdysvaara.
VAROITUS: Pakkausmateriaalia ei saa jättää välinpitämättömästi lojumaan. Siitä voisi
muodostua vaarallinen lelu.
Käyttöohje Taso: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru96 960415880 Solar_Hausnr_SH 4000-Dru96 96 22.02.2007 15:41:3822.02.2007 15:41:38
96
Solar Power SH 4000 Brennenstuhl
5 Tekniset tiedot
Laite: SH 4000 Kotelointiluokka: IP 20 Jännite: Mignon akku NI-MH 1,2V / 1200 mA Teho: maks. 0,41 W Valaistus: sininen LED 800 mcd (4 kappaletta) Mitat (K x L x S): 210 mm x 230 mm x 70 mm
6 Laitteen yleiskatsaus
Jäljempänä on yleiskuvaus tuotteen ohjauselimistä ja näytöistä sekä lyhyt toimintakuvaus.
9
Pos. Nimitys Toiminto
1 Aurinkokenno Muuttaa auringovalon sähköenergiaksi 2 Suojus Suojaa elektroniikkaa 3 Yhdyskaapeli
mukaanl. pistotulppa 4 Taustaosa Asennukseen 5 Asennusreiät Taustaosan kiinnittämiseksi rakennuksen seinään 6 Painokytkinlevy Ohjauselektroniikka mukaanl. akun pidike ja
7 Akku Tallentaa aurinkokennon syöttämän energian 8 Talonumero Liimattavaksi ikkunaan 9 Ikkuna Valoa läpäisevä lasilevy talonumeron liimausta varten 10 LED-merkkivalot Lamput
8
Aurinkokennon ja painokytkinlevyn välinen yhteys/ virransyöttö
yhdyskaapelin liitin mukaanl. pistotulppa.
1
6
57
2
3
4
Käyttöohje Taso: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru97 970415880 Solar_Hausnr_SH 4000-Dru97 97 22.02.2007 15:41:3822.02.2007 15:41:38
97
Solar Power SH 4000 Brennenstuhl
7 Käyttö ja asennus
Ko. luvussa on selvitys valaistun talonumeron periaatteellisista toiminnoista. Lue luku huolellisesti läpi, jotta pääset selville kaikista toiminnoista ja pystyt käyttämään niitä.
TÄRKEÄ HUOMAUTUS: Jäljempänä mainittuja ohjeita on noudatettava, etenkin
turvallisuusohjeita, jotta virhetoiminnot ja mahdolliset viat voitaisiin estää. Jos syntyy ongelmia, on tarkistettava virheluettelo (luku 11) tai otettava yhteys huoltopalveluun (yhteystiedot: ks. luku 12).
7.1 Asennus
OHJE: Suosituksena on kiinnittää valaistu talonumero paikkaan, joka on suoraan
auringonvalossa. Valaisuaika riippuu auringonsäteilyn voimakkuudesta.
Vaihe Toimenpide Kuvaus
1 Avaa valaistu
talonumero
Avaa valaistun talonumeron alapuolella olevat ruuvit (11) vastapäivään kiertäen pienellä ristikantaisella ruuvimeisselillä.
11
Pos Nimitys Toiminto
11 Ruuvit Yhdistävät suojuksen taustaosaan
2 Merkitse
kiinnitysreiät
Merkitse porausmallineena toimivan taustaosan avulla asennusreiät seinään lyijykynällä.
5
VIHJE: Kiinnitysreikien merkkaukseen on käytettävä
vesivaakaa. Siten valaistu talonumero voidaan myöhemmin asentaa vaakatasoon.
Vaihe Toimenpide Kuvaus
Käyttöohje Taso: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru98 980415880 Solar_Hausnr_SH 4000-Dru98 98 22.02.2007 15:41:3822.02.2007 15:41:38
98
Solar Power SH 4000 Brennenstuhl
Vaihe Toimenpide Kuvaus
3 Poraa
asennusreiät
VAARA: Porattaessa ja kiinnitettäessä on muistettava
tarkistaa, etteivät sähkö-, kaasu- tai vesijohdot vioitu. Tämä voi aiheuttaa vakavia loukkaantumisia ja vahinkoja.
OHJE: Toimitukseen sisältyvä kiinnitysmateriaali soveltuu
asennettavaksi suoraan tiiliseinään tai betoniseinään. Jos alustamateriaalit poikkeavat mainituista, on alan erikoisliikkeestä hankittava vastaavat kiinnitystarvikkeet.
Poraa kaksi asennusreikää (läpimitta 6mm) alustaan ja pistä toimitukseen sisältyvät holkit porausaukkoihin.
4 Ruuvaa
Kiinnitä taustaosa mukanatoimitetuilla ruuveilla alustaan.
taustaosa kiinni
VIHJE: Käytä taustaosan suoristamiseen apuna vesivaakaa.
5 Liimaa
Katso luku 7.2
talonumero
6 Aseta akku
Katso luku 7.3
tilaansa
7 Yhdistä
Pistä yhdyskaapelin pistotulppa painokytkinlevyn liittimeen. aurinkokenno painokytkinlevyyn
8 Sulje valaistu
talonumero
Kiristä valaistun talonumeron alapuolella olevat ruuvit [11]
myötäpäivään kiertäen pienen ristikantaisen ruuvimeisselin avulla.
Onnistuneen asennuksen jälkeen on irrotettava aurinkokennon suojakalvo.
Valaisuaika on: pilvisenä päivänä: kork. 5 tuntia aurinkoisena päivänä: enemmän kuin 9 tuntia
3
6
Käyttöohje Taso: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru99 990415880 Solar_Hausnr_SH 4000-Dru99 99 22.02.2007 15:41:3822.02.2007 15:41:38
99
Solar Power SH 4000 Brennenstuhl
7.2 Talonumeron liimaus
Vaihe Toimenpide Kuvaus
1 Vedä
siirtokalvo irti
2 Liimaa
talonumero siirtokalvon päälle
3 Liimaa
siirtokalvo ikkunaan
Vedä siirtokalvo irti suojapaperista. Aseta siirtokalvo suojapaperin päälle siten, että liimapuoli on ylöspäin.
VIHJE: Suojapaperin rasterimerkinnän ansiosta numerot /
kirjaimet voidaan suoristaa tarkemmin.
OHJE: Talonumerot / kirjaimet on suoristettava kalvon päälle
käänteisinä peilikuvina. Aloita oikealta vasemmalle. Liimaa talonumerot / kirjaimet mukaanl. kirjainten suojapaperi
siirtokalvon takasivulle.
- Käytä 3-osaiseen talonumeroon punaisia merkintöjä.
- Käytä 2-osaiseen talonumeroon sinisiä merkintöjä.
Irrota kirjainten suojapaperi. Talonumerot / kirjaimet pysyvät liimautuneina. Näiden vapaaksi tulleella sivulla on nyt myöskin liimakerros.
VIHJE: Selitys esimerkin avulla:
Talonumeron 345 liimaus aloitetaan oikealta puolelta numerolla 3. Sitten jatketaan numerolla 4 ja viimeksi äärivasemmalle asetetaan numero 5.
Liimaa siirtokalvo ikkunaan jättäen yhtä suuret välimatkat sivuille sekä ylä- ja alareunaan. Aseta siirtokalvo mukaanl. talonumero / kirjaimet lasilevyn päälle jättämällä yhtä suuret reunaetäisyydet pituus- ja korkeusuunnassa.
OHJE: Muista tarkistaa, että siirtokalvo liimautuu tiiviisti ja
tasaisesti pintaan.
Paina talonumero / kirjaimet sormin tiiviisti ikkunaa vasten.
4 Irrota
siirtokalvo
Käyttöohje Taso: S-P_11_2006
0415880 Solar_Hausnr_SH 4000-Dru100 1000415880 Solar_Hausnr_SH 4000-Dru100 100 22.02.2007 15:41:3822.02.2007 15:41:38
Vedä siirtokalvo varovasti ja hitaasti irti. Numerot ja kirjaimet kiinnittyvät silloin pysyvästi ikkunaan.
100
Loading...
