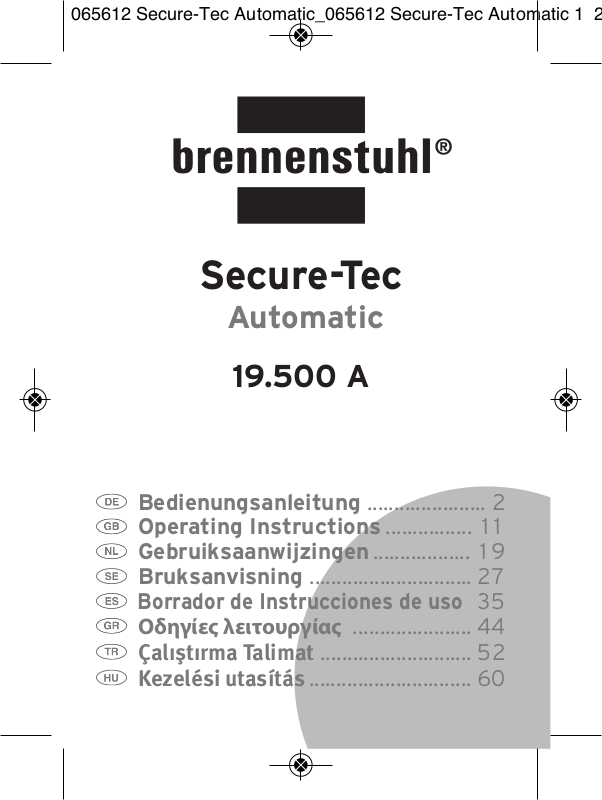

Secure-Tec
Automatic
19.500 A
Bedienungsanleitung ...................... 2
Operating Instructions ................ 11
Gebruiksaanwijzingen.................. 19
Bruksanvisning .............................. 27
Borrador de Instrucciones de uso
Οδηγίες λειτουργίας ...................... 44
Çalıştırma Talimat ............................ 52
Kezelési utasítás .............................. 60
35
Kezelési utasítás
Secure-Tec Túlfeszültség
elleni védelem 19.500 A
Bevezetés
Olvassa el gondosan ezt a kezelési utasítást. Őrizze
meg, és adja tovább a dugaljsor valamennyi további
felhasználójának. A dugaljsor használatánál tartsa
be a kezelési utasításban található biztonsági
előírásokat.
Tartalék alkatrész igénylése esetén vagy javításhoz,
kérjük, forduljon a gyártóműhöz.
Szállítási terjedelem
1 db dugaljsor
1 db kezelési utasítás
Biztonsági előírások
Tartsa be az alábbi biztonsági előírásokat. Be nem
tartásuk személyi sérüléssel és dologi kárral járhat.
Azokért a károkért, amelyek a kezelési utasítás,
különösen a biztonsági és az üzemelési előírások be
nem tartásából származnak, elvész a garancia. Ugyancsak nem felel a gyártómű a következményes
károkért.
60
Secure-Tec Kezelési utasítás
Az Ön biztonsága érdekében
Veszély
Életveszély áramütés miatt
Sérült, szakadt vagy feszültség alatt álló alkatrészek érintése esetén áramütés-veszély áll fenn.
☛ Feltétlenül ellenőrizze sérülésekre a dugaljsort
a használatba vétel előtt. Ha a kábel szigetelése
vagy a ház sérült, a dugaljsort nem szabad tovább
használni.
• A veszélyhelyzetek elkerülésére, a sérült hálózati
kábelt a dugaljsoron kizárólag a gyártómű,
szerviz-képviselője vagy ezzel összehasonlítható
képzettségű szakember cserélheti ki.
• Tiltsa meg a dugaljsor mindennemű
manipulálását vagy átépítését.
• A javítását mindenkor bízza szakemberre.
• Gondoskodjon arról, hogy a dugaljsor ne
kerülhessen gyermekek kezébe.
• Egy dugaljba csak egy készüléket dugaszoljon be.
• A dugaljsort üzemben ne fedje le.
Felhasználási
A dugaljsort kizárólag magánhasználatra tervezték,
száraz körülmények között. A dugaljsort tilos
esetlegesen kifutó vagy kifreccsenő folyadékok
közelében (pl. akvárium) használni.
Az ettől eltérő mindennemű használat nem
rendeltetés-szerűnek minősül.
61
Kezelési utasítás Secure-Tec
Überspannungs-
Schutz
Surge protection
Ma
st
er
Sl
a
v
es
P
ermanent
Au
t
omatic
Slave on
Level
Protection on
Master max. 3500 W
Permanent
Permanent
Slave
Slave
Slave
Slave
Slave
MIN MAX
O
I
A termék áttekintő ábrája
Felépítés
62
1. Főkapcsoló
2. „Védelem be“
ellenőrzőlámpa
3. „Szolgák be“
ellenőrzőlámpa
4. „Level“ Kapcsolási
küszöb-beállító szabályzó
5. Állandóan bekapcsolt
dugaljak (csak a Typ
ST BMP 0819 esetében)
6. Mester-dugalj
7. Szolga-dugaljak
A dugaljak gyermekvédelemmel
vannak ellátva és praktikus
45°-os elrendezésűek.
Secure-Tec Kezelési utasítás
Műszaki adatok
Megnevezés: Typ ST BMP 0819
Typ ST BM 0619
Csatlakozó feszültség: 230 V~ / 50 Hz μ
Összteljesítmény: max. 16 A / 3.500 W
Kapcsolási teljesítmény-küszöbök: kb. 8 W – 80 W
SPD szerint
EN 61643-11:2002+A11:2007: 3-as típus
Legnagyobb tartós feszültség U
Kombinált lökőfeszültség
(L-N): 10 kV
U
0C
Kombinált lökőfeszültség
(L/N-PE): 10 kV
U
0C
Védelem szintje Up (L-N): 1,8 kV
: 250 V~ / 50 Hz
C
Védelem szintje Up (L-/N-F): 1,8 kV
Csatlakozó vezeték: 3 m H05VV-F
3G x 1,5 mm
2
Kezelés és működés
Főkapcsoló
A kétpólusú megszakítású, világító főkapcsolóval a
dugaljsort teljesen le lehet kapcsolni.
Túlfeszültség elleni védelem
A beépített túlfeszültség elleni védelem
megakadályozza, hogy a dugaljsorra csatlakoztatott
készülékek a hálózati lökőfeszültségek, pl. közvetett
villámcsapások, induktív terhelések bekapcsolása,
pl. motorok, kályhák/kemencék, lámpák, stb. miatt
károsodjanak. A helyes működéshez a dugaljsort
63
Kezelési utasítás Secure-Tec
bekötő hálózati csatlakozót fel kell szerelni egy
szakszerűen telepített földelő vezetékkel.
A bekapcsolás után kigyullad a „Védelem
bekapcsolva“ jelzőlámpa a védőhatás visszajelzésére. Ha a lámpa már nem ég, a túlfeszültség elleni
védelem elhasználódott, és a dugaljsor
feszültségmentes marad. Ebben az esetben a védelem alkatrészeit nagy lökőfeszültségek érhetik,
és a készüléket ki kell cserélni.
Szünetmentes dugaljak
(csak a Typ ST BMP 0819 esetében)
A szünetmentes dugaljak túlfeszültség ellen
védettek, és a digitális mester-szolga funkciótól
függetlenül folyamatosan áram alatt vannak, ha a
főkapcsolót bekapcsolták.
Mester-szolga funkció
A mester-dugaljba csatlakoztatott egyetlen készülék
Be-/Kikapcsolójával a szolga-dugaljakba
bedugaszolt valamennyi készüléket vele együtt
automatikusan be- és ki lehet kapcsolni.
Mesterkészülék lehet pl. egy számítógép, amelyhez
szolgaként csatlakozhat monitor, nyomtató, modem,
stb. az automatikus vezérléshez.
Mihelyt a számítógépet bekapcsolják, megnő az
áramfelvétele. Ezt ismeri fel a dugaljsor intelligens
elektronikája, és kapcsolja automatikusan a szolgadugaljakat.
A számítógép leállításakor az áramfelvétel
64
Secure-Tec Kezelési utasítás
lecsökken újra a készenléti állapotba. Ezt is
felismeri a dugaljsor, és egy kis késleltetéssel
komplett lekapcsolja a szolga-dugaljakat.
Természetesen vezérelhetők más kombinációk
TV-vel, rádióval, vevőkészülékkel, stb.
A mesterkészülék teljesítmény-felvételének
bekapcsolt állapotban nagyobbnak kell lennie
>8 W-nál, és kikapcsolt (standby-üzemmódban)
állapotban <80 W-nál.
A szolga-dugaljak kapcsolási állapotát a „Szolgák
bekapcsolva“ jelzőlámpa kigyulladása jelzi.
Az alkalmas kapcsolási küszöb (az a döntés, hogy a
szolga-dugaljakat bekapcsolják-e) ennél a modellnél, ha szükséges, kapcsolási küszöbszabályzóval
beállítható.
A „Szint“ kapcsolási küszöbszabályzó beállítása
A kapcsolási küszöbszabályzó beállításához egy kis
lapos csavarhúzóra van szükség, és az alábbiak
szerint járjon el:
1. Dugja be a mester-készülékét a mester-dugaljba,
kapcsolja be a készüléket és várjon egy kis ideig,
amíg a készülék teljesen be nem kapcsolt. (pl. a
számítógép fel nem fut)
2. Ha a „Slaves on“ ellenőrzőlámpa ezt követően
nem ég folyamatosan, forgassa lassan és óvatosan a kapcsolási küszöbszabályzót, amíg a lámpa
folyamatosan nem világít.
3. Kapcsolja ki a mester-készülékét, és várjon egy
kis ideig, amíg a készülék teljesen ki nem
65
Kezelési utasítás Secure-Tec
kapcsol. Hagyja azonban bedugva a mesterdugaljban.
(pl. a számítógép leállása készenléti állapotba)
4. Ha a „Slaves on“ ellenőrzőlámpa nem alszik el
tartósan, forgassa lassan és óvatosan a kapcsolási küszöbszabályzót, amíg a lámpa tartósan el
nem alszik.
Jótanács: Ismételje többször ezeket a lépéseket, ha
az automatikus felismerés hibásan működik.
Karbantartás és tisztítás
A dugaljsor nem igényel karbantartást.
Veszély
Életveszély áramütés miatt
Sérült, szakadt vagy feszültség alatt álló alkatrészek érintése esetén áramütés-veszély áll fenn.
☛ Sohase tisztítson feszültség alatt álló
dugaljsort.
☛ Minden tisztítási művelet előtt húzza ki a
hálózati dugót a falicsatlakozóból.
☛ Tilos a dugaljsort vízbe meríteni.
A dugaljsort csak száraz ruhával tisztítsa.
66
Secure-Tec Kezelési utasítás
Ártalmatlanítás
Elektromos készülékeket tilos a háziszemétbe
dobni!
A 2002/96/EK Európai Irányelv az elhasználódott elektromos és elektronikus készülékekről úgy
rendelkezik, hogy a selejtezett elektromos
szerszámgépeket külön kell gyűjteni, és környezetbarát módon kell újra-hasznosítani.
A kiszolgált készülékek ártalmatlanítási lehetőségeiről tájékozódhat a helyi önkormányzati vagy
városi közigazgatási hatóságnál.
Megfelelőségi nyilatkozat
Az alábbi Európai Irányelvekkel összhangban
jogosult a készülék a CE-jel viselésére:
• 2006/95/EK Kisfeszültségű Irányelv
• 2004/108/EK EMV- (Elektromágneses
Tűrőképesség-) Irányelv
A megfelelőségi nyilatkozat eredetije megtalálható a
gyártóműnél.
Gyártómű:
H. Brennenstuhl GmbH u. Co. KG, Seestraße 1-3,
72074 Tübingen, Németország
