BOSS R-09HR User Manual

ENREGISTREUR WAVE/MP3 24 bits 96 kHz

Mode d’emploi

Vérifier le contenu de l’emballage

L’emballage du R-09HR contient les éléments suivants. Après avoir ouvert l’emballage, vérifiez-en le contenu. S’il manque le moindre élément, veuillez contacter le revendeur chez qui vous avez acheté ce produit.

* En vue d’améliorer le produit, son aspect et/ou les accessoires fournis peuventz changer sans avis préalable.

R-09HR

* Enlevez d’abord le film protecteur.

Câble USB (mini-câble)

Ce câble permet de brancher le R-09HR à un port USB du PC.

Support

Ce support permet de poser le R-09HR.

Adaptateur secteur

Cet adaptateur secteur est spécialement conçu pour le R-09HR. Utilisez exclusivement l’adaptateur fourni.

* Selon le pays, l’adaptateur secteur

peut différer de celui qui est illustré.

Carte mémoire SD

Cette carte mémoire est nécessaire pour l’enregistrement ou la lecture de données avec le R-09HR. Elle contient des morceaux de démonstration.

Mode d’emploi

Ce document est le mode d’emploi. Veuillez le conserver à portée de main pour vous y référer.

Télécommande

Pile au lithium

CD-ROM

Cakewalk « pyro Audio Creator LE ».

Audio Creator LE

La boîte ŕ outils audio pour tous

pour Microsoft

Windows® XP

v é

AVERTISSEMENT

N’écoutez PAS de CD-ROM sur un lecteur CD audio classique. Le niveau du son émis risque de provoquer une perte d’audition définitive. Les enceintes ou d’autres composants du systme peuvent tre endommagés.

Windows Vista

Sommaire

Noms et fonctions 122

Pages d’écran du R-09HR et opérations de base 130

Utilisation du R-09HR 134

Mise sous/hors tension....................................134

Installation de piles dans la télécommande.........137

Utilisation de la télécommande .........................138

Précautions concernant l’utilisation

de la télécommande ......................................138

Préparer la carte mémoire................................139

Réglage de l’heure et de la date.......................143

Enregistrement................................................145

Lecture...........................................................146

Utilisation d’un casque ...................................146

Suppression ...................................................147

Enregistrement 148

Paramètres d’enregistrement.............................148

Instruments et voix...........................................151

Avec le micro stéréo intégré............................151

Avec des micros externes ............................... 155

Enregistrement à partir de cassettes ou de CD ....162

Fractionner des fichiers pendant l’enregistrement

(Split) ............................................................165

Lecture 166

Lire des morceaux...........................................166

Brancher un casque et des enceintes ................ 168

Recul et avance rapide................................... 169

Lecture en boucle d’un passage....................... 170

Répéter un morceau.......................................172

Lecture aléatoire (Shuffle)................................ 174

Lecture dans l’ordre ....................................... 176

Modifier la vitesse de lecture (Speed) ................178

Sélectionner la vitesse de lecture .....................178

Ajouter de la réverbération durant la lecture.......179

Types de fichiers pouvant être lus......................180

Transfert des morceaux sur PC 181

Connexion .....................................................181

Charger des morceaux ....................................182

Déconnexion..................................................184

Créer des dossiers (Make Folder)......................195

Paramètres de configuration du R-09HR 197

Afficher la page <Menu> ................................198

Régler la fréquence d’échantillonnage

de l’enregistrement (Sample Rate) ..................... 198

Régler le mode d’enregistrement (Rec Mode)......199

Définir l’affectation des noms de fichiers

(File Name)....................................................200

Déterminer la taille maximale d’un fichier

(Max File Size)...............................................201

Régler le mode de lecture (Play Mode) .............. 202

Activer/désactiver la lecture en boucle (Repeat)..... 203

Ecouter un signal sonore à partir du haut-parleur

de contrôle (Preview Monitor)...........................204

Modifier la vitesse de lecture (Speed)................205

Définir le type de réverbération (Rev Type)......... 206

Définir la profondeur de la réverbération

(Rev Depth) ....................................................207

Régler la luminosité de l’écran (Brightness).........208

Activer/désactiver l’affichage de crête du vumètre

(Peak Hold).................................................... 209

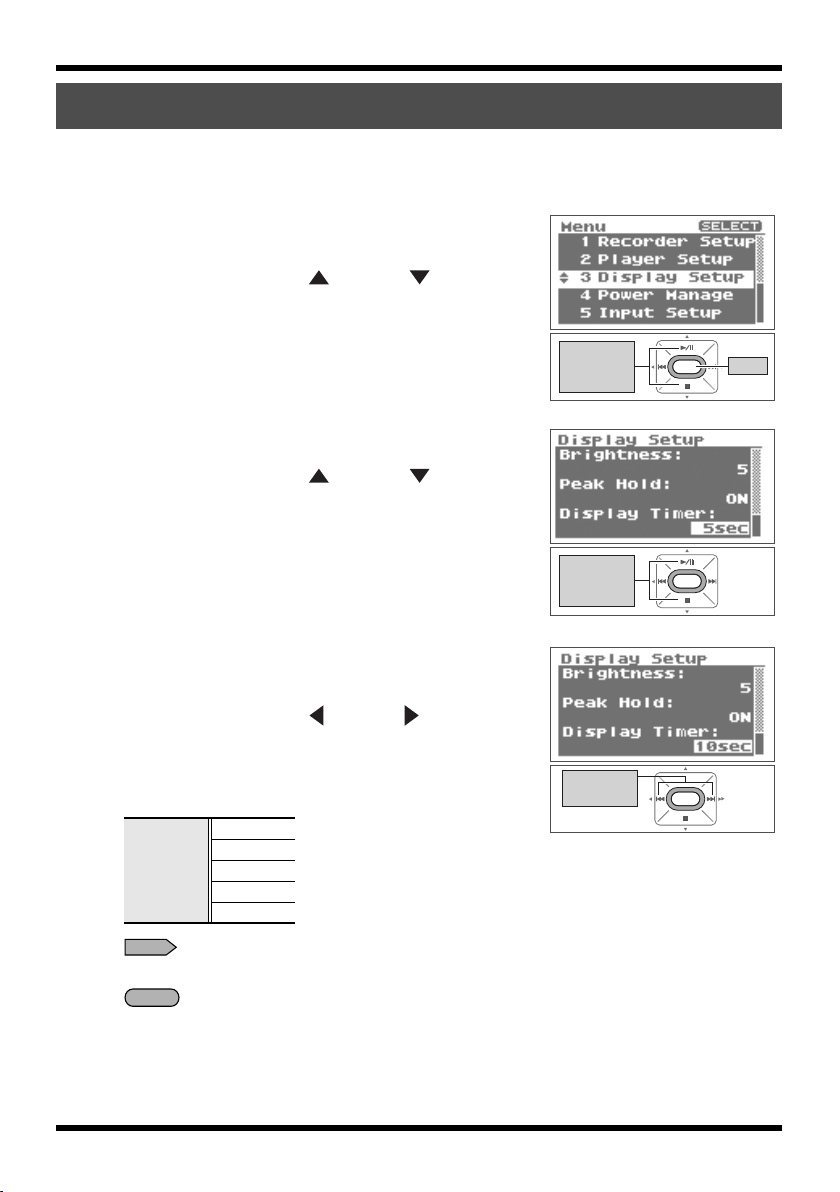

Régler l’économiseur d’écran (Display Timer) .....210

Eteindre les témoins en même temps que l’écran

(Rec/Peak LED)...............................................211

Régler la mise hors tension automatique

(Auto Power Off) ............................................212

Indiquer le type de piles (Battery)......................213

Activer/désactiver l’écoute de l’enregistrement

(Rec Monitor Sw)............................................214

Définir le type de microphone externe

(EXT Mic Type) ...............................................215

Définir la fonction du commutateur LIMITER/AGC

(Limiter/AGC) ................................................216

Définir la fréquence passe-bas (Low Cut Freq) ....217

Activation/désactivation de la télécommande

(Remote Control).............................................218

Régler la date et l’heure (Date & Time) ..............219

Afficher des infos concernant la carte SD

(Information) ..................................................220

Formater des cartes mémoire SD (Format) .......... 221

Initialiser le R-09HR (Factory Reset) ...................221

Description des messages 222

Dépannage 224

Deutsch

Français

Italiano

ζξζξ

Gestion des fichiers et des dossiers 186

Afficher la page <Finder>................................186

Sélection (Select).............................................187

Infos sur un morceau ou un dossier (Information) ....188

Suppression (Delete)........................................189

Changer le nom (Rename)................................190

Déplacer des morceaux (Move) ........................191

Copier (Copy) ................................................193

Réparation de fichiers (Repair)..........................194

Index 229

Fiche technique 233

Copyright © 2008 ROLAND CORPORATION Tous droits réservés. Toute lecture intégrale ou partielle de cette publication est interdite sous quelque forme que ce soit sans l'autorisation écrite de ROLAND CORPORATION.

121

Español

Noms et fonctions

fig.names1.eps_60

4 3 6

Micro intégré

Ces microphones stéréo sont intégrés au R-09HR. ➜« Avec le micro stéréo intégré » (p. 151)

Ecran

L’écran affiche des informations concernant le R-09HR. ➜« Informations affichées à l’écran » (p. 131)

Bouton FINDER

Affiche la liste des morceaux et permet de modifier leurs noms. Permet également de supprimer ou de copier des morceaux. ➜« Opérations de base » (p. 132)

Bouton MENU

Permet de configurer les paramètres du R-09HR. ➜« Opérations de base » (p. 132)

Témoin PEAK

Il s’allume quand le signal d’entrée ou de sortie est trop élevé. Si le témoin [PEAK] s’allume durant l’enregistrement, celui-ci aura de la distorsion. Diminuez le volume avec le bouton [Input Level (–) ]. ➜«Régler le niveau d’enregistrement » (p. 159)

10 11

Bouton SPEED

8 7

Change la vitesse de lecture du morceau. ➜« Modifier la vitesse de lecture (Speed) » (p. 178)

Bouton REVERB

Le bouton REVERB active/désactive l’effet de réverbération et permet d’en changer le type. ➜« Ajouter de la réverbération durant la lecture » (p. 179)

TERME

REVERB

REVERB est un effet qui donne l’impression que le son est joué dans une grande salle, par exemple. Vous avez le choix parmi quatre types de réverbération : HALL1, HALL2, ROOM ou PLATE. ➜« Type de réverbération » (p. 179)

Bouton AB REPEAT/SPLIT

Le bouton AB REPEAT permet de lire en boucle un passage compris entre deux points (A et B). Placez les repères A et B dans le morceau pour délimiter le passage à lire en boucle. Appuyez une fois sur le bouton pour insérer le repère A. Appuyez de nouveau sur le bouton pour insérer le repère B. ➜« Lecture en boucle d’un passage » (p. 170)

122

Noms et fonctions

En outre, ce bouton permet de fractionner le fichier si vous appuyez dessus lors de l’enregistrement. ➜« Fractionner des fichiers pendant l’enregistrement (Split) » (p. 165)

Bouton PLAY/PAUSE ( )

Le bouton PLAY/PAUSE lance la lecture. Il sert aussi à interrompre la lecture ou l’enregistrement. Il permet également de faire monter le curseur d’écran ou de changer la valeur du paramètre sélectionné. ➜« Opérations de base » (p. 132)

Page affichée Etat Opération

A l’arrêt Lance la lecture

Bouton PREV ( )

En cours de lecture Interrompt la lecture Attente d’enregistrement (REC clignote) Lance l’enregistrement Enregistrement (REC allumé) Interrompt l’enregistrement

—

Déplace le curseur vers le haut Change la valeur

Le bouton PREV permet de retourner au début du morceau ou du morceau précédent. Si vous le maintenez enfoncé, vous reculez dans le morceau tant que vous ne relâchez pas le bouton. Vous pouvez l’utiliser pendant la lecture ou à l’arrêt. Il permet également de déplacer le curseur d’écran vers la gauche ou de changer la valeur du paramètre sélectionné. ➜« Opérations de base » (p. 132)

Page affichée Etat Opération

Durant un morceau Retourne au début du morceau

Début d’un morceau Retourne au morceau précédent Durant un morceau, au début d’un

morceau ou à l’arrêt

—

Recule dans le morceau tant que le bouton est enfoncé

Déplace le curseur vers la gauche Change la valeur

Deutsch

Français

Bouton NEXT ( )

Le bouton NEXT sélectionne le morceau suivant. Si vous le maintenez enfoncé, le morceau avance rapidement tant que vous ne relâchez pas le bouton. Vous pouvez l’utiliser pendant la lecture ou à l’arrêt. Il sert également de flèche droite pour le curseur d’écran (il le déplace vers la droite) et permet de changer la valeur du paramètre sélectionné. ➜« Opérations de base » (p. 132)

Page affichée Etat Opération

Durant un morceau Avance jusqu’au morceau suivant

Début d’un morceau Avance jusqu’au morceau suivant Durant un morceau, au début

d’un morceau ou à l’arrêt

—

Avance rapide tant que le bouton est enfoncé

Déplace le curseur vers la droite Change la valeur

Italiano

ζξζξ

Español

123

Noms et fonctions

ig.names1-1.eps_60

14 13

Bouton STOP ( )

Le bouton STOP arrête la lecture ou l’enregistrement. Il permet également de faire descendre le curseur d’écran ou de changer la valeur du paramètre sélectionné. ➜« Opérations de base » (p. 132)

Page affichée Etat Opération

En cours de lecture Arrête la lecture

Attente d’enregistrement (REC clignote) Annule l’attente d’enregistrement Enregistrement (REC allumé) Arrête l’enregistrement

—

Déplace le curseur vers le bas Change la valeur

Témoin REC

Le témoin REC est allumé en rouge pendant l’enregistrement. Il clignote en attente d’enregistrement (REC PAUSE).

Bouton REC

Le bouton REC sert à passer en attente d’enregistrement puis à lancer l’enregistrement. Il permet aussi de confirmer un choix. ➜« Opérations de base » (p. 132)

Page affichée Etat Opération

A l’arrêt Passe en attente d’enregistrement Attente d’enregistrement (REC clignote) Lance l’enregistrement

— Entrée

124

ig.names2.eps_60

15 16 17

Boutons INPUT LEVEL (+) et (–)

Les boutons INPUT LEVEL permettent de régler le niveau du signal du micro intégré , de l’entrée [MIC ] et de la prise [LINE IN ].

Une pression sur le bouton (+) augmente le niveau d’entrée. Une pression sur le bouton (–) diminue le niveau d’entrée. ➜« Régler le niveau d’enregistrement » (p. 159)

Entrée MIC

L’entrée MIC vous permet de brancher un microphone externe. ➜« Avec des micros externes » (p. 155)

Le volume peut être réglé avec les boutons [INPUT LEVEL (+) et (–) ].

MEMO

Quand vous branchez un microphone externe, choisissez le réglage en fonction du type de micro utilisé.

Dynamique Microphone à condensateur

alimenté par pile Microphone à condensateur

nécessitant une alimentation par câble

Stéréo

Mono

Mettez le commutateur [PLUG-IN POWER ] en position OFF à l’arrière.

Mettez le commutateur [PLUG-IN POWER ] en position ON à l’arrière.

Utilisez la page <Menu> pour définir le mode stéréo pour le microphone externe.

Utilisez la page <Menu> pour définir le mode mono pour le microphone externe.

Noms et fonctions

Deutsch

Français

NOTE

• Lors du branchement d’un microphone dynamique ou d’un microphone alimenté par pile, veillez à utiliser le commutateur [PLUG-IN POWER ] à l’arrière pour le mettre hors tension. Le microphone risque d’être d’endommagé s’il est utilisé de façon incorrecte.

• Si un câble est branché à la prise [LINE IN], aucun signal n’entre à la prise [MIC].

TERME

Dynamique

Le microphone dynamique, plus solide, se prête bien à l’enregistrement vocal ou instrumental. Il n’a pas besoin d’alimentation.

Microphone à condensateur

Le microphone à condensateur, plus sensible, est idéal pour enregistrer des sons à bas niveau comme des instruments acoustiques. Il nécessite une alimentation par piles ou alimentation par câble.

Prise LINE IN

Pour enregistrer des signaux audio venant de matériel audio ou d’instruments numériques, utilisez un câble mini-jack stéréo pour brancher le R-09HR à l’appareil. ➜« Enregistrement à partir de cassettes ou de CD » (p. 162)

Réglez le niveau d’entrée avec les boutons [INPUT LEVEL (+) et (–) ].

Italiano

ζξζξ

Español

125

Noms et fonctions

201918

Prise AC ADAPTOR

Prise d’alimentation. Branchez l’adaptateur secteur fourni à cette prise. ➜« Connexion de l’adaptateur secteur » (p. 134)

NOTE

N’oubliez pas de mettre le R-09HR hors tension avant de débrancher l’adaptateur secteur.

Commutateur POWER

Maintenez le bouton POWER enfoncé pour mettre l’appareil sous/hors tension. ➜« Mise sous/hors tension » (p. 134)

NOTE

Ne coupez jamais l’alimentation durant la lecture ou l’enregistrement, tant que l’enregistreur est branché au PC via USB ou tant que « Now Processing! » est affiché à l’écran.

Boutons VOLUME (+) et (–)

Ces boutons permettent de régler le niveau de sortie du haut-parleur de contrôle et du casque.

23 21

Casque

Branchez un casque. ➜« Lecture » (p. 166)

Témoin de télécommande

Ce témoin s’allume de différentes façons selon que l’unité se trouve en attente d’enregistrement, en cours d’enregistrement ou en cas de volume trop élevé en entrée. ➜« Régler le niveau d’enregistrement à l’aide de la télécommande » (p. 160)

Port de réception optique pour

la télécommande

Reçoit les opérations de la télécommande.

126

26 27

29 30

Compartiment à piles

Pour travailler sur piles, insérez des piles ici. Il est inutile d’insérer des piles quand vous utilisez l’adaptateur secteur. ➜« Utilisation de piles » (p. 135)

NOTE

N’oubliez pas de mettre le R-09HR hors tension avant de débrancher l’adaptateur secteur.

Haut-parleur de contrôle

Haut-parleur intégré qui est utilisé pour le contrôle du son.

* Aucun signal sonore n’est émis par le haut-parleur

de contrôle lorsqu’un casque est branché. De même, aucun signal sonore ne provient du hautparleur de contrôle lors de l’enregistrement ou en attente d’enregistrement afin d’éviter un effet Larsen.

Commutateur HOLD

Réglez le commutateur HOLD en position ON pour que seuls les boutons suivants puissent être utilisés afin d’éviter des opérations accidentelles.

Boutons utilisables quand HOLD est en position ON :

• Commutateur [LIMITER/AGC ]

• Commutateur [PLUG-IN POWER ]

• Commutateur [LOW CUT ]

• Commutateur [MICROPHONE GAIN ]

Noms et fonctions

Commutateur LIMITER/AGC

(Auto Gain Control)

Ce commutateur permet d’activer ou de désactiver la fonction LIMITER ou AUTO GAIN CONTROL. Elle est généralement désactivée. Le basculement entre les fonctions LIMITER et AUTO GAIN CONTROL s’effectue sur la page <Menu> (p. 216).

Active la fonction LIMITER ou AUTO

GAIN CONTROL. Enregistre les signaux d’entrée sans

OFF

les modifier.

Commutateur PLUG-IN POWER

Faites glisser ce commutateur vers la position appropriée lorsque vous avez branché un microphone alimenté par câble sur l’entrée [MIC ].

Un microphone alimenté par câble

est utilisé. Un microphone alimenté par câble

OFF

n’est pas utilisé.

* Dans une configuration permettant l’utilisation

de microphones alimentés par câble, l’utilisation d’un microphone dynamique ou d’un microphone alimenté par pile risque de provoquer des dommages.

Commutateur LOW CUT

Ce commutateur active/désactive la fonction LOW CUT. Elle est généralement désactivée.

Enregistre en coupant les basses fréquences du signal. Activez cette fonction quand vous entendez un bruit

de respiration (quand vous enregistrez une voix) ou du souffle (quand vous enregistrez à l’extérieur).

Enregistre sans couper les basses

OFF

fréquences.

Commutateur MIC GAIN

Ce commutateur change la sensibilité du micro.

Diminue la sensibilité du micro. Choisissez L pour des signaux forts

comme le concert d’un groupe,

(LOW)

par exemple. Augmente la sensibilité du micro.

Choisissez H pour des signaux plus

(HIGH)

faibles comme une réunion, par exemple.

Deutsch

Français

Italiano

ζξζξ

Español

127

Noms et fonctions

Télécommande

Couvercle inférieur

Quand le couvercle est ouvert, le port USB

et la fente pour carte mémoire

apparaissent en premier lieu. ➜« Préparer la carte mémoire » (p. 139)

NOTE

Si vous forcez sur le couvercle pour l’ouvrir, vous risquez d’endommager l’appareil.

Port USB

Ce port permet une connexion avec un PC avec le câble USB fourni. Les morceaux enregistrés sur le R-09HR peuvent être transférés au PC et des fichiers WAV ou MP3 peuvent être copiés du PC dans le R-09HR pour être lus. ➜« Préparer la carte mémoire » (p. 139)

MEMO

Grâce à l’USB 2.0 (USB à grande vitesse), le transfert de morceaux est rapide.

Fente pour carte mémoire

Cette fente est conçue pour cartes mémoire SD. ➜« Carte mémoire SD » (p. 142)

36 37 38

39 40 41

Boutons INPUT LEVEL (+) et (–)

Les boutons INPUT LEVEL permettent de régler le niveau du signal du micro

intégré , de l’entrée [MIC ] et de la prise [LINE IN ].

Une pression sur le bouton (+) augmente le niveau d’entrée. Une pression sur le bouton (–) diminue le niveau d’entrée.

Boutons VOLUME (+) et (–)

Ces boutons permettent de régler le niveau de sortie du haut-parleur de contrôle et du casque.

Bouton PREV ( )

MEMO

➜« Opérations de base » (p. 132)

Etat Opération

Durant un morceau

Début d’un morceau

Durant un morceau, au début d’un morceau ou à l’arrêt

Retourne au début du morceau

Retourne au morceau précédent

Recule dans le morceau tant que le bouton est enfoncé

128

Noms et fonctions

Bouton NEXT ( )

MEMO

➜« Opérations de base » (p. 132)

Etat Opération

Durant un morceau

Début d’un morceau

Durant un morceau, au début d’un morceau ou à l’arrêt

Bouton SPLIT

Avance jusqu’au morceau suivant

Avance rapide tant que le bouton est enfoncé

Si vous appuyez sur ce bouton lors de l’enregistrement, le fichier est fractionné à cet endroit et sauvegardé.

Bouton STOP ( )

Le bouton STOP arrête la lecture ou l’enregistrement. Il permet également de faire descendre le curseur d’écran ou de changer la valeur du paramètre sélectionné.

Bouton PLAY/PAUSE ( )

MEMO

➜« Opérations de base » (p. 132)

Bouton REC ( )

Le bouton REC sert à passer en attente d’enregistrement puis à lancer l’enregistrement. Il permet aussi de confirmer un choix.

MEMO

➜« Opérations de base » (p. 132)

Etat Opération

A l’arrêt

Attente d’enregistrement (le témoin de télécommande clignote)

Passe en attente d’enregistrement

Lance l’enregistrement

Deutsch

Français

Italiano

MEMO

➜« Opérations de base » (p. 132)

Etat Opération

En cours de lecture Arrête la lecture Attente d’enregistrement

(le témoin de télécommande clignote)

Enregistrement (REC allumé)

Annule l’attente d’enregistrement

Arrête l’enregistrement

ζξζξ

Español

129

Pages d’écran du R-09HR et opérations de base

Pages d’écran du R-09HR

La page principale apparaît à la mise sous tension du R-09HR. Les pages <Finder> et <Menu> peuvent être ouvertes à partir de la page principale.

fig.mode-e.eps_78

Page principale

Cette page apparaît après la mise sous tension. Elle permet d’enregistrer ou de lire des morceaux.

FINDER

Maintenez

enfoncé

Connexion USB

Page <Finder>

Cette page affiche une liste de morceaux et permet de les renommer, de les effacer ou de les copier.

Page <Menu>

Vous pouvez régler la date et l’heure, la qualité audio, la luminosité de l’écran et initialiser les réglages

Page <USB>

Cette page apparaît losqu’un PC est branché via USB. Vous pouvez échanger des morceaux entre le R-09HR et le PC.

130

Pages d’écran du R-09HR et opérations de base

Informations affichées à l’écran

Cette section décrit les icônes et informations de la page principale.

fig.joho-e.eps_60

Nom du morceau

Temps de lecture

Niveau de sortie

Etat (lecture/arrêt) (PLAY/STOP)

Boucle activée/désactivée (ON/OFF)

Nom du morceau

Temps d’enregistrement

Niveau d’entrée

Enregistrement/Attente d’enregistrement (REC/STANDBY)

fig.powersource-e.eps_60

Crête

Durée du morceau

Fréquence d’échantillonnage du morceau lu

Source d’alimentation (Adaptateur /piles )

Heure

Réverbération activée/désactivée (ON/OFF) Vitesse de lecture

activée/désactivée (ON/OFF)

Crête

Temps d’enregistrement disponible sur carte

Fréquence d’échantillonnage de l’enregistrement Source d’alimentation (Adaptateur /piles )

Heure

Fonction LIMITER/AGC activée/désactivée (ON/OFF)

Deutsch

Français

Italiano

ζξζξ

Piles neuvesPiles presque épuisées

Español

Les piles sont neuves.Insérez de nouvelles piles.

131

Pages d’écran du R-09HR et opérations de base

Opérations de base

Enregistrement et lecture

fig.sousa-1-e.eps_70

Lecture/Pause

Recul/Morceau précédent (début du morceau)

Sélection et entrée

fig.sousa-1-e.eps_70

Affiche la page Finder Affiche la page Menu

Sur la page Finder, annule l’opération ou retourne à la page précédente.

Change la valeur (-) Déplace le curseur à gauche

Arrêt

Sur la page Menu, annule l’opération ou retourne à la page précédente.

Déplace le curseur vers le haut

Change la valeur (+) Déplace le curseur à droite

Déplace le curseur vers le bas

Avance rapide/ Morceau suivant

Enregistrement/Attente d’enregistrement

Entrée

132

fig.sousa-3-e.eps_70

Annulation de l’opération, retour à la page précédente

Pages d’écran du R-09HR et opérations de base

Change un caractère

Déplace le curseur à gauche

Change un caractère

Déplace le curseur à droite

Entrée

Annulation de l’opération, retour à la page précédente

Insère un caractère

Change un caractère

Déplace le curseur à gauche

Change un caractère

Efface un caractère

Déplace le curseur à droite

Entrée

Opérations effectuées à l’aide de la télécommande

Règle le volume en entrée Règle le volume de lecture

Deutsch

Français

Italiano

ζξζξ

Avance rapide/

Morceau suivant

Recul/Morceau précédent

(début du morceau)

Arrêt

Lecture/Pause

Fractionne le fichier durant l’enregistrement

Enregistrement/Attente d’enregistrement

Español

133

Utilisation du R-09HR

Mise sous/hors tension

Connexion de l’adaptateur secteur

NOTE

Veillez à utiliser l’adaptateur secteur lorsque vous connectez le R-09HR à un PC. Si les piles s’épuisent durant la copie d’un morceau, le fichier risque d’être endommagé.

1. Vérifiez que l’alimentation est coupée.

Si l’appareil est sous tension, mettez-le hors tension. Maintenez l’interrupteur d’alimentation du R-09HR

fig.ac-eps_80

enfoncé pour mettre l’appareil sous/hors tension.

2. Branchez la fiche DC de l’adaptateur

à la prise [AC Adapter] du R-09HR.

Placez l’adaptateur secteur de sorte que son voyant se trouve en haut (il s’allume lorsqu’il est branché sur une prise secteur).

fig.connect-eps_80

lampe

3. Branchez l’adaptateur à une prise secteur.

fig.power-onoff-e.eps_80

4. Mettez l’appareil sous tension.

Maintenez l’interrupteur d’alimentation enfoncé pour mettre l’appareil sous tension et afficher une illustration du R-09HR à l’écran. Pour couper l’alimentation, maintenez de nouveau l’interrupteur d’alimentation enfoncé.

NOTE

• Servez-vous exclusivement de l’adaptateur fourni avec ce produit.

• Si le commutateur [HOLD] est en position ON, vous ne pouvez effectuer aucune opération. Faites-le glisser en position OFF. (➜ p. 127)

MEMO

• Si vous branchez l’adaptateur secteur quand l’appareil est sous tension, l’alimentation provient de l’adaptateur.

• Il se peut qu'un signal sonore soit audible lorsque l’alimentation est activée. Cela n’a rien d’anormal et ne correspond pas à un dysfonctionnement.

POWER

Maintenez

enfoncé

134

Utilisation du R-09HR

Utilisation de piles

NOTE

Veillez à utiliser l’adaptateur secteur lorsque vous connectez le R-09HR à un PC. Si les piles s’épuisent durant la copie d’un morceau, le fichier risque d’être endommagé.

Piles pouvant être utilisées

•Piles alcalines AA (LR6)

• Piles à hydrure métallique de nickel AA (HR15/51)

NOTE

Le R-09HR ne peut pas recharger des piles à hydrure métallique de nickel. Utilisez un chargeur de batterie prévu à cet effet.

1. Vérifiez que l’alimentation est coupée.

Si l’appareil est sous tension, mettez-le hors tension. Maintenez l’interrupteur d’alimentation du R-09HR enfoncé pour mettre l’appareil sous/hors tension.

2. Ouvrez le couvercle du compartiment à piles à l’arrière

fig.battery-2-1-e.eps_60

de l’appareil.

1. Retournez le R-09HR.

2. Faites-glisser le couvercle du compartiment à piles vers le haut.

Deutsch

Français

fig.battery-2-2.eps_60

3. Insérez les piles.

Insérez deux piles AA dans le compartiment. Orientez convenablement les bornes négatives et positives.

fig.battery-4.eps_60

4. Fermez le couvercle du compartiment

à piles.

Italiano

ζξζξ

Español

135

Utilisation du R-09HR

fig.power-onoff-e.eps_80

5. Mettez l’appareil sous tension.

Maintenez l’interrupteur d’alimentation enfoncé pour remettre l’appareil sous tension.

6. Indiquez le type de piles.

Sélectionnez le type de piles (alcalines ou à hydrure métallique de nickel) à la page <Menu>.

cf.

« Indiquer le type de piles (Battery) » (p. 213)

Précautions concernant l’utilisation de piles avec le R-09HR

• Ne mélangez pas des piles neuves et usées ou différents types de piles.

• Si vous n’utilisez pas le R-09HR durant une période prolongée, il est conseillé de retirer les piles pour éviter toute fuite.

• Quand vous branchez l’appareil à un PC à l’aide d’un câble USB, servez-vous toujours de l’adaptateur secteur pour éviter une panne de courant durant la connexion.

Economiseur d’énergie

Le R-09HR est doté d’un économiseur d’énergie conçu pour éviter une consommation superflue. Si vous n’effectuez aucune opération durant une période donnée, l’écran devient noir ou l’alimentation est coupée, selon le réglage choisi pour l’économiseur.

POWER

Maintenez

enfoncé

cf.

Réglage de l’économiseur d’énergie

• « Régler l’économiseur d’écran (Display Timer) » (p. 210)

• « Eteindre les témoins en même temps que l’écran (Rec/Peak LED) » (p. 211)

• « Régler la mise hors tension automatique (Auto Power Off) » (p. 212)

Indicateur d’épuisement des piles

Quand les piles sont usées, l’icône apparaît dans le coin inférieur droit de l’écran. Remplacez les piles aussi vite que possible. Si vous utilisez des piles usées, le message « Battery Low » s’affiche et toutes les fonctions du R-09HR finissent par s’arrêter.

cf.

« Description des messages » (p. 222)

Durée de vie des piles

Avec des piles alcalines

Lecture continue environ 5,5 heures (avec utilisation d’un casque) Enregistrement continu environ 4,5 heures (avec utilisation d’un microphone intégré)

* La durée de vie des piles indiquée ci-dessus est approximative. Ce chiffre varie en fonction

des conditions et du mode d’utilisation du R-09HR.

136

Installation de piles dans la télécommande

Installez une pile-bouton au lithium (fournie) dans la télécommande.

fig.remote01-e.eps

Utilisation du R-09HR

Appuyez ici dans le sens de la flèche tout en retirant le support de pile.

Arrière de la télécommande

Support de pile

Piles à utiliser :

pile au lithium

1. Retirez le support de pile.

2. Insérez une pile au lithium (CR2025) comme indiqué dans

l’illustration.

3. Remettez le support de pile en place.

Poussez-le vers l’avant jusqu’à ce qu’il s’enclenche.

NOTE

Utilisez uniquement le type de pile au lithium indiqué (CR2025). Veillez à l’insérer comme indiqué pour respecter la polarité.

(CR2025)

Deutsch

Français

Italiano

137

ζξζξ

Español

Utilisation du R-09HR

Utilisation de la télécommande

Pointez la télécommande vers le capteur du R-09HR et faites-la fonctionner dans le rayon d’action indiqué.

fig.remote02-e.eps

Capteur

Rayon d’action de la télécommande

Emetteur

Précautions concernant l’utilisation de la télécommande

• La télécommande ne peut pas exécuter d’opérations provenant de deux boutons simultanément.

• Même si la télécommande se trouve dans le rayon d’action, elle risque de ne pas fonctionner à cause d’obstacles ou d’une mauvaise orientation.

• Vous risquez de provoquer un dysfonctionnement si vous l’utilisez près d’un appareil émettant des rayons infrarouges ou si une autre télécommande à infrarouges est utilisée.

• La durée de vie des piles varie en fonction de son utilisation. Lorsque les piles s’usent, le rayon d’action devient plus limité. Dans ce cas, remplacez les piles.

• Si vous n’utilisez pas la télécommande durant une période prolongée, il est conseillé de retirer les piles.

• La réponse de la télécommande peut être affectée par l’émission d’une forte lumière en direction du capteur, par exemple un spot.

• Les opérations provenant de la télécommande peuvent alors se trouver bloquées. (➜ p. 218)

Distance : 4 mètres Angle : 30 degrés ou moins par rapport à la gauche ou à la droite de l’appareil.

138

Préparer la carte mémoire

Le R-09HR utilise une carte mémoire SD.

Insertion

Insérez la carte mémoire SD fournie.

Utilisation du R-09HR

■ Insertion

1. Vérifiez que l’alimentation est coupée.

Si l’appareil est sous tension, mettez-le hors tension. Maintenez l’interrupteur d’alimentation du R-09HR enfoncé pour mettre l’appareil sous/hors tension.

2. Ouvrez le couvercle inférieur de l’appareil.

fig.sdin-2.eps_60

fig.sdin-3-e.eps_60

Appuyez sur le couvercle inférieur à l’aide de votre doigt pour le faire sortir.

* Si vous forcez sur le couvercle pour l’ouvrir, vous risquez d’endommager l’appareil.

3. Insérez la carte mémoire.

NOTE

• Insérez lentement la carte mémoire en orientant la face avant de la carte vers le haut. Si vous insérez la carte avec force de façon incorrecte, vous risquez d’endommager le R-09HR ou la carte. Soyez donc prudent.

• Insérez prudemment la carte mémoire jusqu’au bout : elle doit

fig.battery-4.eps_60

être fermement mise en place.

Deutsch

Français

Italiano

Avant

ζξζξ

4. Refermez le couvercle inférieur.

Español

139

Utilisation du R-09HR

fig.power-onoff-e.eps_80

5. Mettez l’appareil sous tension.

Maintenez l’interrupteur d’alimentation enfoncé pour remettre l’appareil sous tension.

MEMO

Lorsque vous utilisez une carte mémoire avec le R-09HR pour la première fois, vous devez la formater. Formatez la carte mémoire en suivant la procédure décrite à la section « Formatage » (p. 141). « SD Unformatted » apparaît quand vous insérez une carte mémoire non formatée dans le R-09HR.

■ Extraction

1. Mettez le R-09HR hors tension.

2. Ouvrez le couvercle inférieur.

POWER

Maintenez

enfoncé

3. Poussez légèrement la carte vers l’intérieur puis relâchez-la.

Retirez la carte mémoire quand elle sort de l’appareil.

NOTE

N’insérez et n’extrayez jamais de carte mémoire tant que l’appareil est sous tension. Vous risqueriez de corrompre les données de la carte mémoire.

140

Utilisation du R-09HR

Formatage

La carte mémoire doit être formatée quand vous l’utilisez pour la première fois avec le R-09HR.

NOTE

• Veillez à formater la carte mémoire sur le R-09HR. Les cartes formatées sur d’autres appareils que le R-09HR risquent de ne pas fonctionner correctement sur le R-09HR.

• Les morceaux de démonstration seront supprimés en cas de formatage de la carte mémoire SD. Vous pouvez sauvegarder les morceaux de démonstration sur PC. Reportez-vous à la section « Transfert des morceaux sur PC » (p. 181) pour plus de détails sur la création d’une copie de sauvegarde.

TERME

Formatage

Le formatage consiste à initialiser une carte mémoire selon un format spécifique de stockage de données. Quand vous formatez une carte contenant des données, ces données sont effacées.

1. Vérifiez que la carte mémoire est insérée.

Vérifiez que la carte mémoire à formater est insérée dans le R-09HR.

cf.

fig.open-main-e.eps_80

fig.sdutl-e.eps_80

« Insertion » (p. 139)

2. Affichez la page <Menu>.

Appuyez sur le bouton [MENU] pour afficher la page <Menu>.

MEMO

Pour annuler l’opération, appuyez sur le bouton [MENU]. L’écran retourne à la page précédente.

Affichez la page

Deutsch

Français

principale

3. Sélectionnez « SD Card ».

Utilisez les boutons [PLAY ] et [STOP ] pour sélectionner « SD Card » puis appuyez sur le bouton [REC].

MEMO

Pour annuler l’opération, appuyez sur le bouton [MENU]. L’écran retourne à la page précédente.

fig.format-e.eps_80

4. Sélectionnez « Format ».

Utilisez les boutons [PLAY ] et [STOP ] pour sélectionner « Format » puis appuyez sur le bouton [REC].

MEMO

Pour annuler l’opération, appuyez sur le bouton [MENU]. L’écran retourne à la page précédente.

Déplace le curseur vers le haut/bas

Déplace le

curseur vers le haut/bas

REC

Italiano

REC

Entrée

ζξζξ

Español

Entrée

141

Utilisation du R-09HR

fig.format-sure-e.eps_80

5. Sélectionnez « Yes ».

Une demande de confirmation s’affiche. Utilisez les boutons [PREV ] et [NEXT ] pour sélectionner « Yes » puis appuyez sur le bouton [REC].

fig.process.eps_80

NOTE

N’extrayez pas la carte mémoire durant le formatage. Vous risquez d’endommager la zone de stockage de la carte mémoire.

fig.completed.eps_80

Quand le message « Completed! » apparaît, le formatage est terminé.

fig.open-basic2-e.eps_80

6. Retournez à la page principale.

Appuyez deux fois sur le bouton [MENU] pour retourner à la page principale.

Déplace le

curseur vers la gauche/droite

Appuyez deux fois

REC

Entrée

Affichez la page

principale

Carte mémoire SD

NOTE

• Le R-09HR prend en charge les cartes mémoire SDHC.

• Les cartes mémoire de certains fabricants peuvent ne pas fonctionner convenablement avec le R-09HR.

• N’insérez et n’extrayez jamais de carte mémoire tant que l’appareil est sous tension. Vous risqueriez de corrompre les données de la carte mémoire.

• Insérez prudemment la carte mémoire jusqu’au bout : elle doit être fermement mise en place. N’insérez pas une carte mémoire avec force dans la fente.

fig.sdcard2-e.eps_80

MEMO

La carte mémoire a un onglet de protection des données (LOCK)

Vous pouvez protéger le contenu de la carte mémoire contre l’effacement. Pour protéger une carte, faites glisser l’onglet de protection latéral en position de verrouillage. Pour effacer des données de la carte, déverrouillez la protection.

142

Onglet de protection

Réglage de l’heure et de la date

Lors de la mise sous tension, suivez la procédure ci-dessous pour régler l’horloge interne. L’heure et la date réglées ici servent d’informations temporelles pour les morceaux enregistrés.

fig.open-main-e.eps_80

Utilisation du R-09HR

1. Affichez la page <Menu>.

Maintenez le bouton [MENU] enfoncé pour afficher

fig.datetime-e.eps_80

la page <Menu>.

2. Sélectionnez « Date & Time ».

Utilisez les boutons [PLAY ] et [STOP ] pour sélectionner « Date & Time » puis appuyez sur le bouton [REC].

NOTE

Quand l’appareil est sous tension, l’horloge interne tire son alimentation de l’adaptateur ou des piles. A la mise hors tension, l’horloge interne tourne momentanément sur les réserves. Cependant, si l’alimentation est coupée durant plusieurs jours, l’horloge interne retrouve ses réglages initiaux. Quand l’horloge est initialisée, le message « Clock Initialized » apparaît à la mise sous tension. Quand « Clock Initialized » apparaît, réglez la date et l’heure.

Déplace le curseur vers le haut/bas

Affichez la page

principale

REC

Entrée

Deutsch

Français

Italiano

143

ζξζξ

Español

Utilisation du R-09HR

3. Réglez l’heure et la date.

fig.edit-datetime-e.eps_80

1. Déplacez le curseur.

Utilisez les boutons [PREV ] et [NEXT ] pour déplacer le curseur à droite ou à gauche.

fig.edit-datetime-2-e.eps_80

2. Réglez la date et l’heure.

Amenez le curseur sur le caractère à changer et utilisez les boutons [PLAY ] et [STOP ] pour régler la date

et l’heure puis appuyez sur le bouton [REC] pour confirmer les changements.

Déplace le curseur vers la gauche/droite

REC

fig.open-main-e.eps_80

4. Retournez à la page principale.

Appuyez sur le bouton [MENU].

Changent

la valeur

REC

Entrée

Affichez la page

principale

144

Utilisation du R-09HR

Enregistrement

Enregistrer avec le micro interne.

NOTE

Quand vous utilisez le micro interne, ne branchez rien aux prises [MIC] et [LINE IN]. Si vous branchez un micro ou un câble à l’entrée [MIC] ou [LINE IN], les signaux de ces entrées ont priorité et le micro interne est désactivé.

1. Réglez le niveau d’entrée.

fig.rec-st-e.eps_80

1. Passez en attente d’enregistrement.

Appuyez sur le bouton [REC] à la page principale. Le témoin [REC] clignote. Vous êtes en attente

fig.inputlevel-test.eps_80

d’enregistrement.

2. Produisez le signal à enregistrer dans le microphone.

L’indicateur de niveau du R-09HR montre la force du signal d’entrée.

fig.inputlevel-set.eps_80

3. En produisant le signal, actionnez les boutons [Input Level (+) et (–)] pour régler le niveau d’entrée.

Réglez-le pour que l’indicateur de niveau aille le plus loin possible à droite sans allumer le témoin [PEAK]. Si le témoin [PEAK] reste allumé, le niveau d’entrée est trop élevé et sature l’enregistrement.

cf.

Reportez-vous à la section « Régler le niveau d’enregistrement »

fig.rec-start-e.eps_80

(p. 159) pour plus de détails sur le réglage du niveau d’entrée.

2. Appuyez sur le bouton [REC] pour lancer

l’enregistrement.

fig.rec-stop-e.eps_80

Le témoin [REC] s’allume.

REC

Attente

d’enregistrement

REC

l’enregistrement

Deutsch

Français

Italiano

Lance

ζξζξ

3. Appuyez sur le bouton [STOP ]

pour arrêter l’enregistrement.

Le témoin [REC] s’éteint et l’enregistrement apparaît àl’écran.

NOTE

Vous ne pouvez pas couper l’alimentation durant l’enregistrement.

cf.

Reportez-vous à la section « Paramètres d’enregistrement » (p. 148) pour plus de détails sur les réglages d’enregistrement.

REC

Arrête

l’enregistrement

Español

145

Utilisation du R-09HR

Lecture

Ecoutez le morceau enregistré à l’aide du haut-parleur de contrôle.

fig.play-start-e.eps_80

1. Appuyez sur le bouton [PLAY/PAUSE ]

pour lancer la lecture.

Lorsque vous appuyez sur le bouton [PLAY/PAUSE ], le morceau (l’enregistrement) affiché à l’écran est lu.

MEMO

Lorsque « No Song » s’affiche à l’écran, le R-09HR ne dispose d’aucun morceau à lire.

cf.

« Gestion des fichiers et des dossiers » (p. 186) « Ecouter un signal sonore à partir du haut-parleur de contrôle (Preview Monitor) » (p. 204)

fig.outputlevel-e.eps_80

2. Réglez le volume.

Utilisez les boutons [VOLUME (+) et (-)] pour régler le volume.

Utilisation d’un casque

fig.phones.eps_80

Aucun signal sonore n’est émis par le haut-parleur de contrôle lorsqu’un casque est branché.

REC

Volume Elevé

Bas

PLAY

VOLUME

Recul/Avance rapide

Si vous appuyez sur le bouton [PREV ] durant la lecture, vous reculez dans le morceau. Si vous appuyez sur le bouton [NEXT ] durant la lecture, vous avancez rapidement dans

le morceau. Dès que vous relâchez le bouton enfoncé, la lecture redémarre.

cf.

Reportez-vous à la section « Lecture » (p. 166) pour plus de détails sur la lecture.

146

Suppression

Le morceau enregistré peut être supprimé.

fig.open-finder-e.eps_80

1. Affichez la page <Finder>.

Maintenez le bouton [FINDER] enfoncé pour afficher

fig.song-select-e.eps_80

la page <Finder>.

2. Sélectionnez le morceau.

Choisissez le morceau à supprimer avec les boutons [PLAY ] et [STOP ] puis appuyez sur le bouton [REC].

Utilisation du R-09HR

FINDER

Affichez la page

Deutsch

fig.delete-e.eps_80

3. Sélectionnez « Delete ».

Utilisez les boutons [PLAY ] et [STOP ] pour sélectionner « Delete » puis appuyez sur le bouton [REC].

fig.delete-sure-e.eps_80

4. Appuyez sur le bouton [REC] pour

supprimer le morceau.

Une demande de confirmation s’affiche. Appuyez sur le bouton [REC] pour supprimer le morceau.

MEMO

Pour annuler l’opération, appuyez sur le bouton [FINDER]

fig.process-del.eps_80

fig.open-main-e.eps_80

avant d’appuyer sur le bouton [REC].

NOTE

Ne coupez pas l’alimentation durant la suppression.

Déplace le curseur vers le haut/bas

REC

Entrée

Français

REC

Entrée

Italiano

REC

Entrée

ζξζξ

Español

5. Retournez à la page principale.

Appuyez sur le bouton [FINDER].

FINDER

Affichez la page

principale

147

Enregistrement

Paramètres d’enregistrement

Vous pouvez choisir la qualité audio de l’enregistrement. Une qualité optimale augmente la taille du morceau et diminue le temps d’enregistrement disponible.

Pour un enregistrement définitif, il vaut mieux utiliser « WAV 16 bit » ou « 24 bit » et donner la priorité à la qualité.

MEMO

Quand vous faites un CD audio, réglez la fréquence d’échantillonnage sur « 44,1 kHz » et le mode d’enregistrement sur « WAV 16 bit ».

Les enregistrements tests ou de réunion ne nécessitent généralement pas une qualité aussi bonne. Pour donner la priorité à la durée d’enregistrement, choisissez « MP3 128 kbps » à « 44,1 kHz ».

Déterminez le paramètre prioritaire (qualité ou durée de l’enregistrement) et effectuez les réglages nécessaires.

Fréquence d’échantillonnage

(La valeur par défaut est en gras)

44,1 kHz

Fréquences d’échantillonnage

48 kHz 88,2 kHz 96,0 kHz

Plus la fréquence est élevée, meilleure est la qualité. Quand vous effectuez un enregistrement numérique, le niveau est mesuré périodiquement et transformé en signal numérique. La fréquence d’échantillonnage détermine l’intervalle de mesure et est exprimée en kHz. Une fréquence d’échantillonnage élevée est nécessaire pour lire fidèlement des sons aigus.

MEMO

• Plus la fréquence d’échantillonnage est élevée, plus la taille des morceaux est importante et plus le temps d’enregistrement disponible est court.

• Si vous utilisez l’enregistrement comme piste audio pour une vidéo, nous vous conseillons de régler la fréquence sur « 48 kHz ».

• La fréquence d’échantillonnage d’un morceau enregistré ne peut pas être changée sur le R-09HR.

• Si la fréquence d’échantillonnage est 88,2 kHz ou 96,0 kHz, MP3 ne peut pas être sélectionné comme mode d’enregistrement.

148

+ 86 hidden pages

BOSS R-09HR User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Noms et fonctions

Pages d’écran du R-09HR et opérations de base

Utilisation du R-09HR

Mise sous/hors tension

Installation de piles dans la télécommande

Utilisation de la télécommande

Précautions concernant l’utilisation de la télécommande

Préparer la carte mémoire

Réglage de l’heure et de la date

Enregistrement

Lecture

Utilisation d’un casque

Suppression

Enregistrement

Paramètres d’enregistrement
