Acoustimass® 16 Series II
Acoustimass® 15 Series III
HOME ENTERTAINMENT SPEAKER SYSTEM
!"#$%&'()*+,$
)*-.(,$(*'.%+/
0/1+2$(,&*1+3+1'.1+/#
INFORMATIONS RELATIVES À LA SÉCURITÉ
Veuillez lire cette notice d’utilisation
Prenez le temps de lire attentivement les instructions de cette notice d’utilisation. Elles vous seront précieuses pour
installer et utiliser correctement votre système et vous aideront à tirer le meilleur parti de sa technologie. Conservez
cette notice d’utilisation pour référence ultérieure.
Pour votre propre sécurité
AVERTISSEMENT : Afin de limiter les risques d’incendie ou d’électrocution, ne pas exposer le module Acoustimass®
sous tension à l’humidité.
AVERTISSEMENT : Ne placez jamais d’objets enflammés, tels que des bougies allumées, sur l’appareil.
Les symboles de mise en garde suivants figurent sur le panneau arrière du module Acoustimass :
Le symbole représentant un éclair avec une flèche à l’intérieur d’un triangle équilatéral est utilisé pour
prévenir l’utilisateur de la présence d’une tension électrique dangereuse non isolée à l’intérieur de
l’appareil. Cette tension est d’un niveau suffisamment élevé pour représenter un risque d’électrocution.
EnglishFrançais Español
Le symbole représentant un point d’exclamation à l’intérieur d’un triangle équilatéral, tel qu’il figure sur le
système, signale à l’utilisateur la présence d’instructions importantes relatives au fonctionnement et à
l’entretien de l’appareil dans cette notice d’installation.
ATTENTION : Afin d’éviter tout risque d’électrocution, insérez bien la fiche du cordon d’alimentation dans la fente
correspondante de la prise d’alimentation. Assurez-vous qu’elle est engagée à fond.
Ce produit est conforme à la directive CEM 89/336/CEE et à la directive sur les basses tensions
73/23/CEE. La déclaration complète de conformité est disponible sur le site Web
www.bose.com/static/compliance/index.html.
Informations de sécurité complémentaires
See the additional safety information on the Important Safety Instructions page enclosed with your speaker system.
Renseignements à conserver
Le numéro de série figure à l’arrière du module Acoustimass.
Numéro de série : ________________________________________________________________________________
Nom du revendeur : ______________________________________________________________________________
Téléphone du revendeur : _____________________ Date d’achat : _____________________________________
Nous vous conseillons de conserver votre facture et votre carte de garantie avec cette notice d’utilisation.
©2006 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans
autorisation écrite préalable.
Fabriqué sous licence de Dolby Laboratories. « Dolby » et le symbole du double D sont des marques déposées de Dolby Laboratories.
Ouvrage non publié à caractère confidentiel. ©1992-1997 Dolby Laboratories. Tous droits réservés.
2
English FrançaisEspañol
TABLE DES MATIÈRES
INSTALLATION 4
Déballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Choix de l’emplacement des enceintes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Mise en place de l’enceinte centrale avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Mise en place des enceintes frontales gauche et droite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Mise en place des enceintes arrières . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Positionnement du module Acoustimass
Branchements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Connexion des enceintes au module Acoustimass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Branchement du module Acoustimass
Vérification des connexions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Options facultatives de votre système Acoustimass 15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
UTILISATION DU SYSTÈME 11
Comment tirer le meilleur parti de vos enceintes pour Home Cinema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Réglage du niveau de compensation des graves et de la pièce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Réglage du niveau LFE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Réglage de l’ampli-tuner numérique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Réception d’un signal audio numérique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Réglage de l’ampli-tuner analogique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
®
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
®
à l’ampli-tuner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
RÉFÉRENCE 13
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Service client . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Nettoyage des enceintes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Garantie limitée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3
INSTALLATION
Avant de commencer
Nous vous remercions d’avoir choisi le systèmes d’enceintes Home Cinema Bose
Acoustimass® 16 série II ou 15 série III. Chaque système est composé d’enceintes cubiques
centrales, d’une enceinte avant centrale et d’un module amplifié Acoustimass. !
Cette combinaison permet de reproduire le spectre complet sonore puissant et réaliste de
sources numériques multi-canaux.
Déballage
Déballez le contenu du carton avec précaution :
1. Sortez le carton marron contenant les enceintes cube « Speaker Array » et l’enceinte
2. Faites rouler avec précaution le grand carton sur le côté et dégagez le module
AVERTISSEMENT :
Conservez tous les emballages pour une éventuelle utilisation ultérieure.
Si un composant semble endommagé, ne l’utilisez pas. Remettez tous les éléments dans le
carton d’origine et contactez immédiatement Bose ou votre revendeur Bose agréé. !
Vous pouvez également contacter Bose directement. Il vous suffit de consulter la liste des
adresses figurant dans le carton d’emballage.
EnglishFrançais Español
®
centrale.
Acoustimass.
Soulevez le module avec prudence, car il pèse 15 kg.

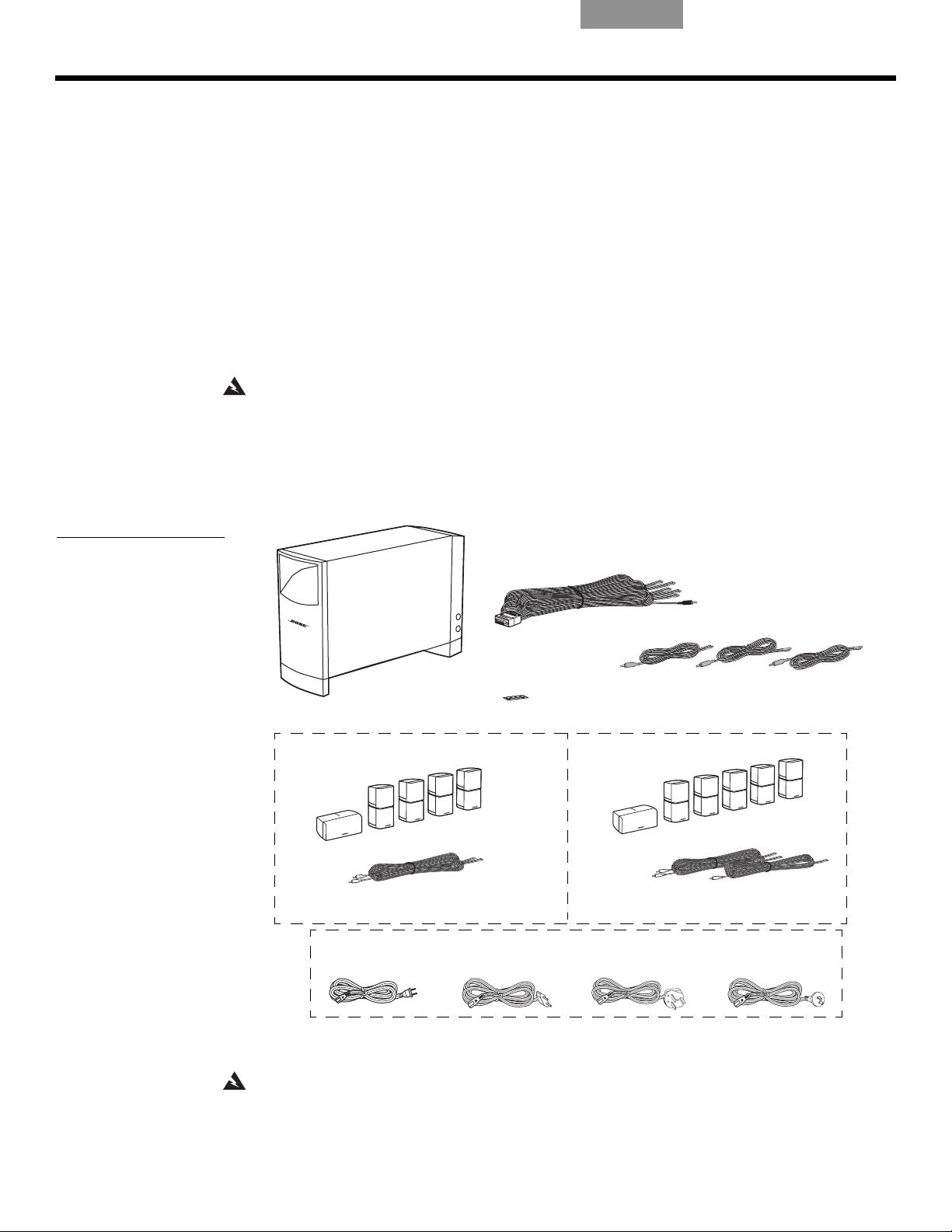

Figure 1
Contenu du carton
Module Acoustimass
Avec le système Acoustimass 15 série III
Enceinte
centrale avant
Deux câbles de l’enceinte
arrière (15,20 mètres)
États-Unis/Canada
Pieds en caoutchouc
Quatre enceintes
cube Speaker Array
Europe Royaume-Uni/Singapour Australie
Câble d’entrée
du système (6,10 mètres)
Avec le système Acoustimass 16 série II
Enceinte
centrale avant
Cordon secteur (1)
Câbles de l’enceinte
centrale (6,10 mètres)
Cinq enceintes cube
« Speaker Array »
Trois câbles de l’enceinte
arrière (15,20 mètres)
Il est recommandé de noter dès maintenant le numéro de série du système en page 2 de ce
guide et sur votre carte de garantie.
AVERTISSEMENT :
Afin d’éviter tout risque d’étouffement, les sacs plastiques qui protègent
les enceintes doivent être tenus hors de portée des enfants.
4
English FrançaisEspañol
Choix de l’emplacement des enceintes
Lors du choix de l’emplacement de chaque enceinte, suivez ces quelques conseils :
• La surface sur laquelle reposent les petites enceintes doit être stable et plane. !
Les vibrations peuvent les faire bouger, notamment lorsqu’il s’agit de surfaces lisses telles
que le marbre, le verre ou le bois verni. Pour éviter ce problème, vous pouvez fixer à la base
de l’enceinte centrale les supports en caoutchouc fournis.
INSTALLATION

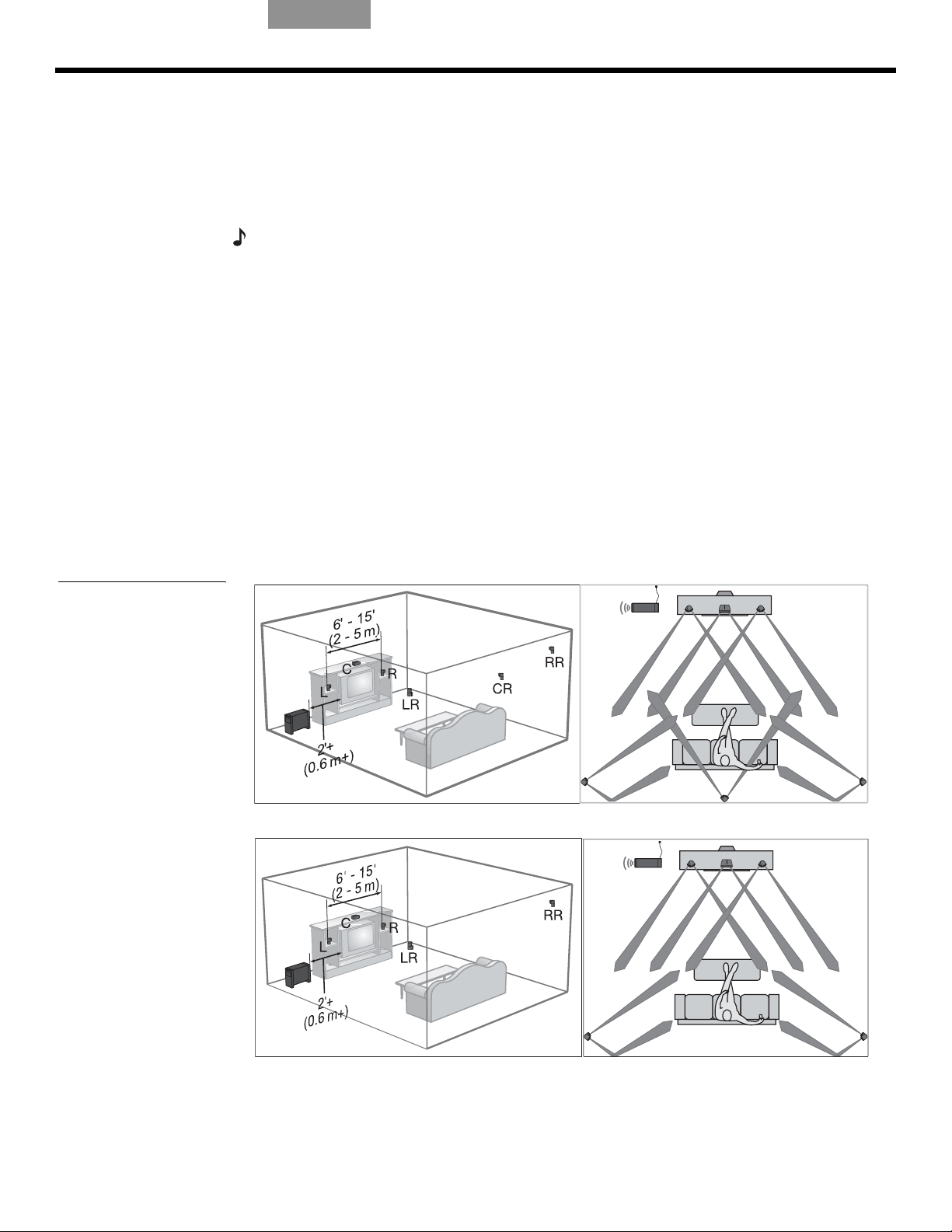

Figure 2
Exemple d’emplacement
d’enceintes (a et c) et
performances obtenues
(b et d)
Remarque :
Pour obtenir gratuitement des supports en caoutchouc supplémentaires,
contactez Bose. Consultez la liste d’adresses incluse dans le carton d’emballage.
• L’enceinte centrale avant est destinée à être utilisée dans la partie frontale de la pièce, et à
proximité du centre du téléviseur.
• Les enceintes cube « Speaker Array » sont toutes identiques et peuvent être utilisées de
façon interchangeable.
• Il est possible de faire pivoter les parties supérieure et inférieure des enceintes cube
« Speaker Array » afin d’obtenir une meilleure répartition sonore suivant les pièces (b et d).
• Toutes les petites enceintes sont blindées magnétiquement afin d’éviter toute interférence
avec l’image d’un téléviseur.
• Pour éviter toute interférence, placez le module Acoustimass
®
à au moins 0,60 m de votre
téléviseur.
Le choix de l’emplacement des enceintes doit être déterminé par la forme et les dimensions
de votre pièce d’une part, et l’emplacement des meubles d’autre part. Les exemples suivants
sont à utiliser comme base (et non comme règle absolue) d’installation des enceintes.
Système Acoustimass 16
a.
b.
Système Acoustimass 15
c.
d.
5
