Acoustimass® 6 Series III
Acoustimass® 10 Series IV
HOME ENTERTAINMENT SPEAKER SYSTEMS
!"#$%"&%'(%)*+*$
!%)+%*#*$,-*(%+.#*$
/-*#-(%0)+0+,."#1+2*+
3%4"#+5,--*6+'1+*$
!"#5,-*&+,*+*$%*
Dansk Italiano SvenskaDeutsch Nederlands
INHOUDSOPGAVE
INSTALLATIE 4
Voordat u begint . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
De doos uitpakken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
De luidsprekers plaatsen voor een realistische Home Cinema-weergave . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
De luidsprekers linksvoor en rechtsvoor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
De middelste luidspreker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
De achterste luidsprekers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
De actieve Acoustimass
De aansluitingen maken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
De luidsprekers op de Acoustimass-module aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
De Acoustimass®-module aansluiten op de versterker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
De aansluitingen controleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
UW SYSTEEM GEBRUIKEN 11
Optimaal genieten van de Home Cinema-luidsprekers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Het niveau van de lage tonen/kamercompensatie instellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Het LFE-niveau instellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Uw digitale surround sound-versterker instellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

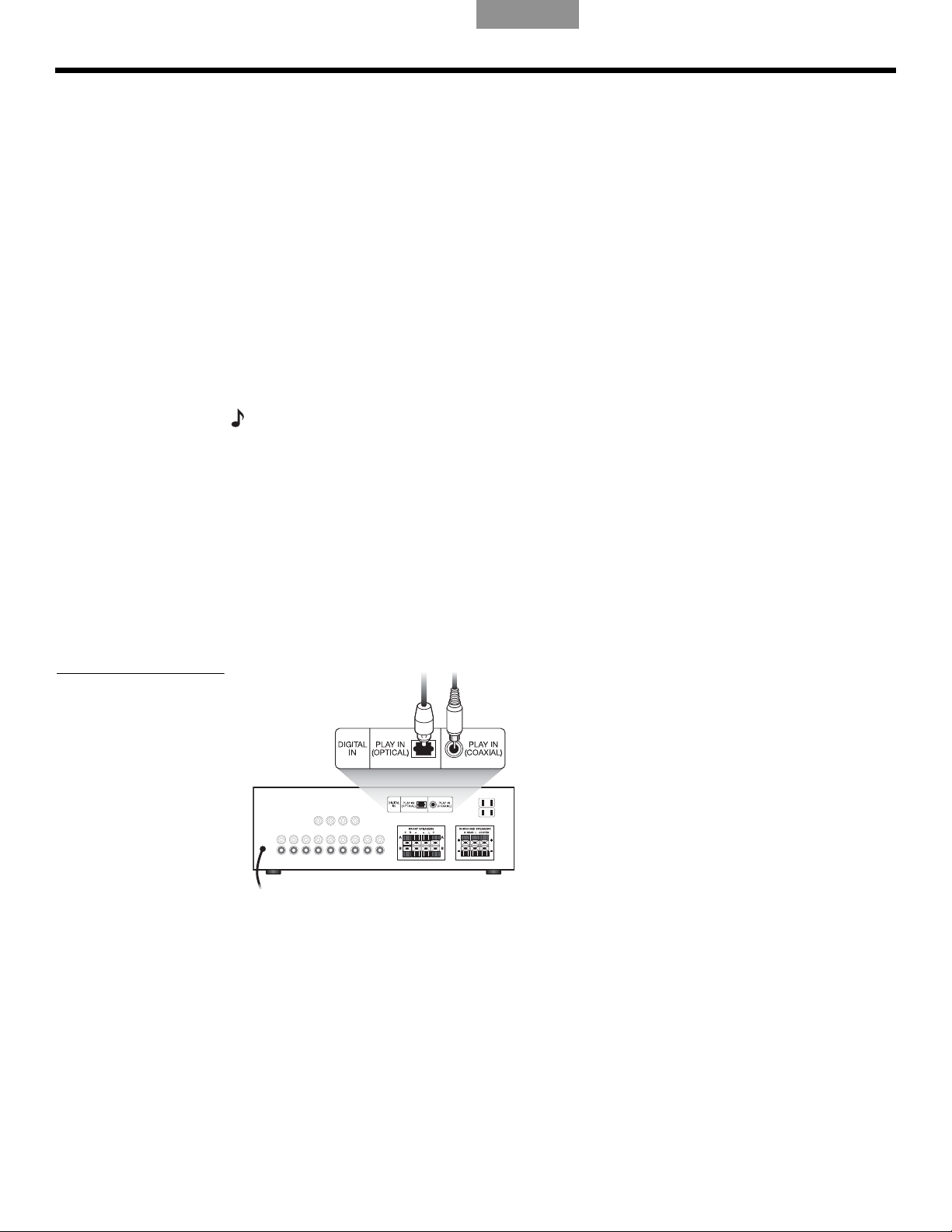

Een digitaal audiosignaal ontvangen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Uw analoge surround sound-versterker instellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
®
module . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
AANVULLENDE INFORMATIE 13
Problemen oplossen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Klantenservice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
De luidsprekers reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Beperkte garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Technische informatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
3
INSTALLATIE
Voordat u begint
De doos uitpakken
Figuur 1
Inhoud van de doos
DanskItalianoSvenska DeutschNederlands
Wij stellen het zeer op prijs dat u het Bose® Acoustimass® 6 serie III of Acoustimass 10 serie IV
Home Cinema luidsprekersysteem hebt gekozen.
Het Acoustimass-systeem heeft uit vijf kleine cube-luidsprekers en het Acoustimass 10-systeem
heeft vier cube-luidspreker en één luidspreker voor plaatsing middenvoor. Deze luidsprekers
produceren samen met de Acoustimass-module het volledige klankspectrum van digitale
programmering met meerdere kanalen voor een krachtige en realistische Home Cinemaweergave.
Pak de inhoud van de doos zorgvuldig uit (Figuur 1):
1. Haal de bruine binnendoos met de cube-luidsprekers uit de buitendoos.
2. Zet de doos voorzichtig op zijn kant en neem de Acoustimass-module uit de doos.
WAARSCHUWING: De module weegt ongeveer 14 kg. Ga daarom voorzichtig te werk wanneer
u de module optilt.
Actieve Acoustimass-
module
Bij het Acoustimass 6-systeem
Vijf cube-luidsprekers
achterste luidsprekers (15,2 m)
VS/Canada Europa GB/Singapore Australië
cube-luidspreker middenvoor
Twee kabels voor
Uitgangskabel
systeem (6,1 m)
Drie kabels voor voorste
luidsprekers (6,1 m)
Rubbervoetjes voor de
Bij het Acoustimass 10-systeem
Vier cube luidsprekers
Luidspreker
middenvoor
Twee kabels voor
achterste luidsprekers (15,2 m)
Netsnoer (1)
Noteer nu de serienummers van de luidsprekers op uw garantiebewijs. Bewaar alle verpakking
voor eventueel later gebruik.
WAARSCHUWING: Houd de plastic zakken waarin de luidsprekers gewikkeld zijn buiten het
bereik van kinderen om verstikkingsgevaar te vermijden.
4
Dansk Italiano SvenskaDeutsch Nederlands
INSTALLATIE
De luidsprekers plaatsen voor een realistische Home Cinema-weergave
Houd rekening met deze richtlijnen wanneer u een locatie voor de verschillende luidsprekers
kiest:
• De afstand tussen de Acoustimass
storingen te voorkomen.
• Alle kleine luidsprekers zijn magnetisch afgeschermd om storing van het tv-beeld te
voorkomen.
• Kies een stevige en vlakke ondergrond voor elk van de kleine luidsprekers. Trillingen kunnen
ervoor zorgen dat de luidsprekers gaan bewegen, vooral op gladde oppervlakken zoals
marmer, glas of gladgeboend hout. Om dit probleem te vermijden, worden rubbervoetjes
meegeleverd die kunnen worden bevestigd aan de onderkant van de luidspreker middenvoor.
Opmerking: Extra rubbervoetjes zijn gratis verkrijgbaar. Neem daarvoor contact op met Bose.
Zie hiervoor de bijgevoegde adressenlijst.
• Bij een Acoustimass 10-systeem, is de voorste middenluidspreker bedoeld voor plaatsing
aan de voorkant van het vertrek, in de buurt van het midden van de tv. De andere cubeluidsprekers zijn aan elkaar gelijk en kunnen overal in het vertrek worden geplaatst (Figuur 2a
en 2b).
• De onderste en bovenste delen van de cube-luidsprekers kunnen ten opzicht van elkaar
worden gedraaid om een ruimtevullende weergave te verkrijgen.
• Bij het Acoustimass 6-systeem zijn alle vijf cube-luidsprekers aan elkaar gelijk zodat deze
overal in het vertrek kunnen worden geplaatst (Figuur 2c en 2d).
Waar u de luidsprekers plaatst, is afhankelijk van de vorm en de afmetingen van het vertrek en
van de inrichting. Bij de opstelling van uw thuisbioscoop kunt u de onderstaande voorbeelden
als uitgangspunt nemen.
®
-module en de tv moet ten minste 0,6 m bedragen om
Figuur 2
Voorbeeld van plaatsing van
luidsprekers (a en c) het
resultaat daarvan (b en d)
Acoustimass 10 serie IV
a.
Acoustimass 6 serie III
c.
b.
d.
5
INSTALLATIE
DanskItalianoSvenska DeutschNederlands
De luidsprekers linksvoor en rechtsvoor
Deze luidsprekers zijn bedoeld om een geluidsbeeld te creëren dat breder is dan het scherm
en dat natuurlijk overkomt bij luisteraars, onafhankelijk van waar ze in de kamer zitten.
• Plaats deze twee voorste luidsprekers links en rechts van de tv.
• Plaats de luidsprekers 2 m tot 5 m uit elkaar (zie Figuur 2 op pagina 5).
De middelste luidspreker
Het geluid van de middelste luidspreker moet uit het beeld lijken te komen om de meest
realistische combinatie van bewegende beelden en geluid te verkrijgen.
• Plaats de middelste luidspreker boven, op of onder de tv. Laat de tv NIET op de luidspreker
rusten.
• Plaats de luidspreker zo mogelijk op één lijn met het verticale midden van het scherm voor
de beste weergave van stemgeluid (zie Figuur 2 op pagina 5).
WAARSCHUWING: Bevestig de rubberen voetjes aan de onderkant van de luidspreker voordat
u de middelste luidspreker bovenop de televisie plaatst. Bevestig twee voetjes aan de onderkant,
dicht bij elkaar en zo ver mogelijk vooraan. Bevestig de twee andere voetjes aan de onderkant,
zo ver mogelijk achteraan.
De achterste luidsprekers
Hoewel de achterste (surround-) luidsprekers wel wat stemgeluid weergeven, zijn deze op de
eerste plaats bedoeld voor discrete geluiden en speciale effecten als aanvulling op het visuele
beeld. Dit plaatst de kijker midden in de actie.
Kies plaatsen die praktisch en gemakkelijk zijn maar houd wel rekening met de volgende
richtlijnen:
• Plaats de achterste linker- en rechterluidspreker zodanig dat het geluid de kijker van beide
kanten bereikt en niet zozeer rechtstreeks van achteren (zie Figuur 2 op pagina 5).
• Plaats deze luidsprekers op oorhoogte van de kijker (als deze zit) of hoger.
• Bij het Acoustimass
cube-luidsprekers zodanig dat het geluid zowel voor als achter de luisteraar gericht wordt
(zie Figuur 3 op pagina 7).
• Bij het Acoustimass 6-systeem richt u de achterste cube-luidsprekers enigszins achter de
luisteraar of laat u het geluid tegen de achterste wand weerkaatsen (zie Figuur 2 op pagina 5).
®
10-systeem draait u de bovenste en onderste delen van de achterste
6
Dansk Italiano SvenskaDeutsch Nederlands
De actieve Acoustimass® module
Dankzij de Acoustimass®-luidsprekertechnologie is het moeilijk de herkomst van lage tonen
te herkennen die deze module weergeeft. U kunt de module dus uit het zicht plaatsen en:
• de module aan dezelfde kant van de kamer als het televisiescherm plaatsen;
• de module op een afstand van ten minste 0,6 m van de tv plaatsen bedragen om storingen
te voorkomen;
• de voorste opening naar een wand toedraaien voor meer lage tonen en van de wand
afdraaien voor minder lage tonen;
• de module zo plaatsen dat zowel bij de opening aan de voorkant als bij de ventilatieopeningen
aan de onderkant een vrije ruimte is van minimaal 5 cm;
• voorkomen dat de ventilatieopeningen aan de onderkant van de module worden geblokkeerd.
Bij een slechte ventilatie geeft de module mogelijk minder lage tonen weer.
INSTALLATIE

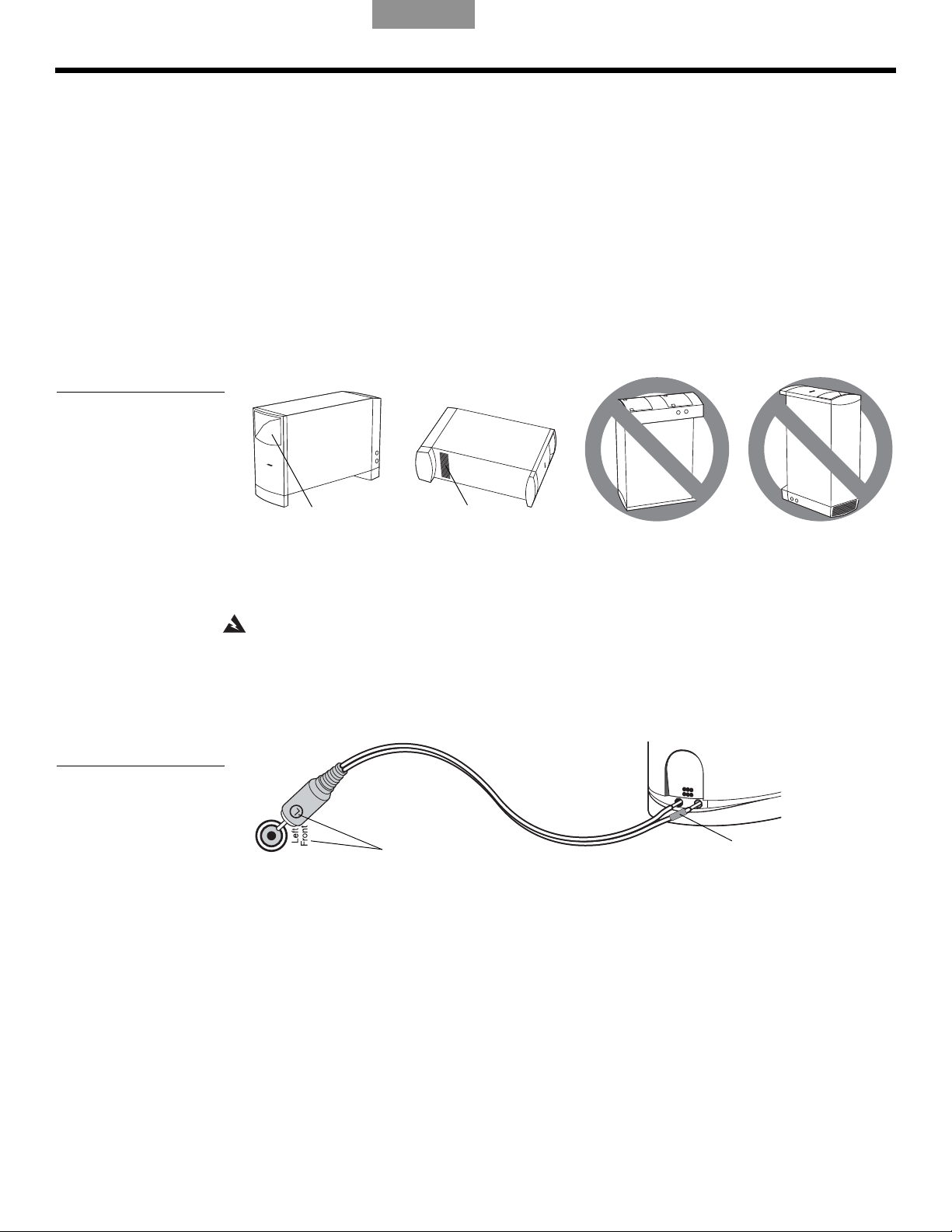

Figuur 3
Plaatsing van de
Acoustimass-module
Aanbevolen
AanbevolenAanbevolen
De aansluitingen maken
Alleen de Acoustimass-module wordt op de versterker aangesloten. De kleine luidsprekers
worden allemaal rechtstreeks aangesloten op de Acoustimass-module.
WAARSCHUWING: De kleine luidsprekers aansluiten op de versterker kan beschadigingen aan
het systeem en elektrische schokken tot gevolg hebben.
De luidsprekers op de Acoustimass-module aansluiten
Steek de connector aan de luidsprekerkabels in de aansluiting van de module. De aanduiding
op elke connector geeft aan waarop u deze moet aansluiten.
Figuur 4
Luidsprekerkabel aansluiten
op een uitgang van de
module en op de
luidspreker
Opening voorkant
Bijgeleverde
luidsprekerkabel
Aanduidingen
Alternatief
Ventilatieopeningen
Rode manchet bij rode
luidsprekeraansluiting
1. Gebruik de meegeleverde luidsprekerkabels van 6,1 m voor de drie voorste luidsprekers.
Steek de connectors, volgens de aanduidingen, in de aansluitingen (Figuur 5 op pagina 8):
• R in de aansluiting met de tekst Right Front.
• C in de aansluiting met de tekst Center Front.
• L in de aansluiting met de tekst Left Front.
7
INSTALLATIE
DanskItalianoSvenska DeutschNederlands
2. Gebruik de meegeleverde luidsprekerkabels van 15,2 m voor de luidsprekers achter in
het vertrek (Figuur 5).
Steek de connectors als volgt in de aansluitingen van de module:
• RR in de aansluiting met de tekst Right Rear.
• LR in de aansluiting met de tekst Left Rear.
3. Steek de draad met de rode manchet (+) aan het andere uiteinde van de kabel in de rode (+)
aansluitklem van een luidspreker. Plaats de andere draad in de andere aansluitklem
(Figuur 5).
Bij elke draad met een rode manchet is aangegeven op welke luidspreker u de draad
moet aansluiten:
• L voor de luidspreker linksvoor • LR voor de luidspreker linksachter
• R voor de luidspreker rechtsvoor • RR voor de luidspreker rechtsachter
• C voor de luidspreker middenvoor

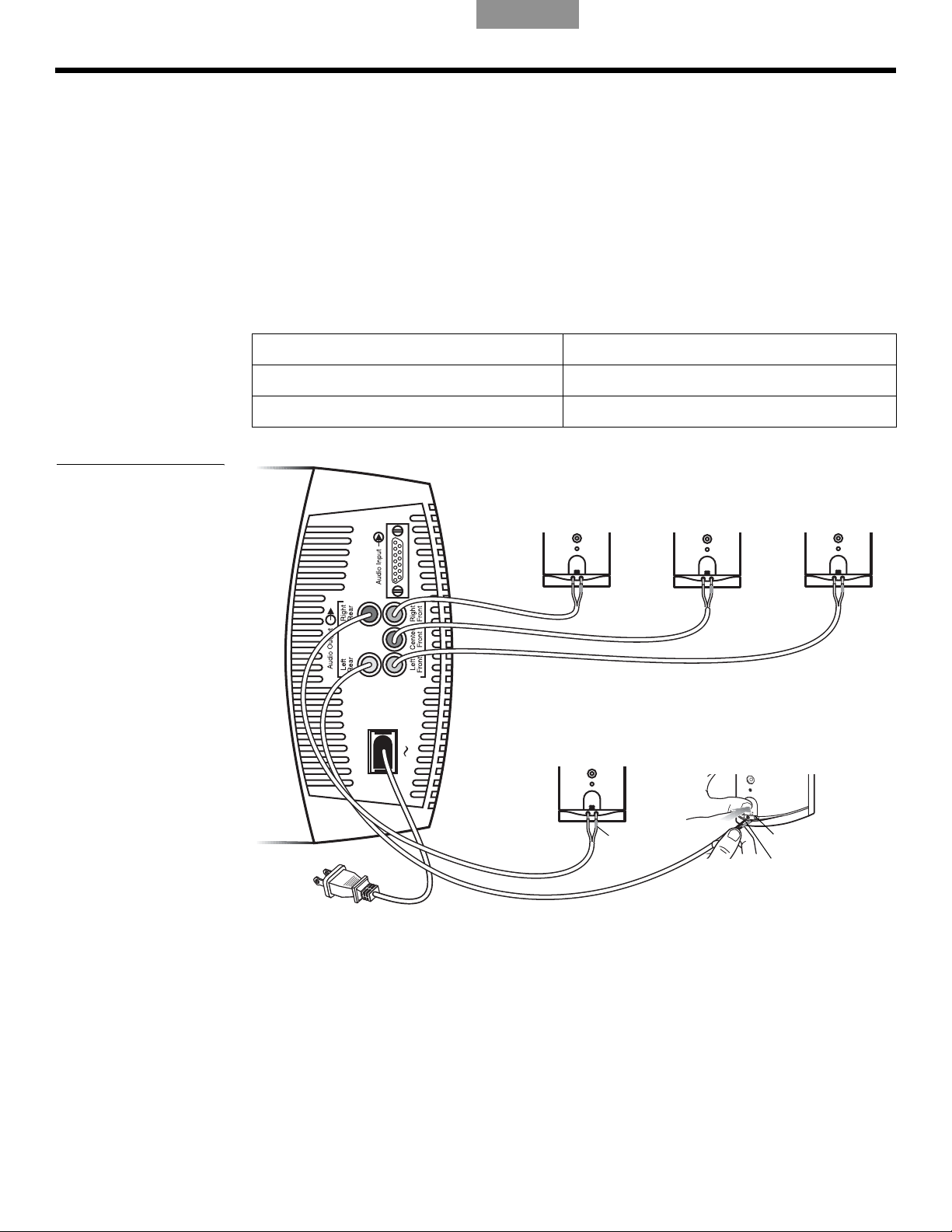

Figuur 5
De kleine luidsprekers
aansluiten op de
Acoustimass
®
-module
Module van Acoustimass
®
10-systeem
Luidspreker
rechtsvoor
RR-aanduiding
Luidspreker
middenvoor
Luidspreker
linksvoor
Rode aansluitklem
Draad met rode
manchet en
aanduiding LR
8
Dansk Italiano SvenskaDeutsch Nederlands
De Acoustimass®-module aansluiten op de versterker
De ingangskabel van het systeem is 6,1 m lang en moet worden aangesloten op de surroundversterker. In tegenstelling tot de luidsprekerkabels, is deze ingangskabel voorzien van een
connector die op de module wordt aangesloten via aansluiting met de tekst Audio Input
(Figuur 6).
INSTALLATIE
Figuur 6
Ingangskabel systeem
aansluiten
Figuur 7
De draadparen uit elkaar
halen
Ingang module
Connector
ingangskabel systeem
Bij het andere uiteinde van de ingangskabel, kunt u de diverse draadparen “uit elkaar halen”
en aansluiten op de aansluitklemmen van de versterker. Draden met een rode manchet zijn
positief (+).
WAARSCHUWING: Sluit de module NIET aan op de tv. Deze kan niet zorgen voor de vereiste
versterking.
De RCA-connector aan dit uiteinde is ALLEEN bedoeld voor een versterker die geschikt is voor
effecten met een lage frequentie en die is voorzien van een LFE/SUBWOOFER-aansluiting
(Figuur 7).
Draadpaar
RCA-
connector,
alleen voor
LFE
WAARSCHUWING: Voordat u deze aansluitingen maakt, moet u de versterker uitschakelen om
ongewenste geluiden te voorkomen bij het aansluiten van de Acoustimass
®
-module op de
versterker.
De aansluitingen maken (Figuur 8 op pagina 10):
1. Steek de connector met de meerdere pinnen aan de ingangskabel van het systeem in de
aansluiting van de Acoustimass-module. Draai de twee schroeven vast.
2. Sluit elk draadpaar aan het andere uiteinde van de ingangskabel aan op de surround-
versterker. Deze moet zijn voorzien van audio-uitgangen met aanduidingen als:
• Right, Left en Center voor de voorste audiokanalen.
• Right Surround en Left Surround voor de achterste kanalen. De aanduidingen op uw
versterker kunnen enigszins afwijken.
WAARSCHUWING: Laat blootgestelde draden elkaar niet aanraken, aangezien dit uw versterker
zou kunnen beschadigen.
3. Zorg dat de polariteit van de aansluitingen overeenkomt (+ op + en – op –).
• Steek elke draad met een rode manchet (+) in de juiste aansluitklem (+).
• Steek elke niet-gemarkeerde draad (–) in de juiste aansluitklem (–).
4. Indien van toepassing sluit u de RCA-stekker met de aanduiding LFE van de ingangskabel
aan op de LFE/SUBWOOFER OUT-aansluiting van de surround-versterker. Verwijder eerst
de afscherming.
9
INSTALLATIE
DanskItalianoSvenska DeutschNederlands
Figuur 8
Acoustimass®-module
aansluiten op de versterker
Schroeven
De aansluitingen controleren
Voordat u de stekker van de Acoustimass-module in het stopcontact steekt, moet u alle
aansluitingen tussen de versterker en de module en tussen de module en de kleine luidsprekers
controleren (Figuur 8).
Acoustimass
module
®
-
LFE-connector
Home Cinema-
versterkers
zonder afscherming
• Zorg dat alle cube-luidsprekers overeenkomstig hun plaats in het vertrek op de juiste
contacten zijn aangesloten.
• Controleer of alle draden overeenkomstig de polariteit op de surround-versterker zijn
aangesloten (+ op + en – op – ). Als draden verkeerd zijn aangesloten, geeft de module
mogelijk geen uitgangssignaal.
• Zorg dat u eventuele aansluitfouten hebt opgelost voordat u uw versterker in het stopcontact
steekt en aanzet.
Wanneer alle aansluitingen correct zijn, steekt u het netsnoer van de Acoustimass-module in
het stopcontact. Steek ook de stekker van de versterker in het stopcontact.
Opmerking: Bose beveelt aan een stekkerdoos van goede kwaliteit te gebruiken voor alle
elektronische apparatuur. Variaties in voltage en stroompieken kunnen elektronische componenten
in welk systeem dan ook beschadigen. Een overspanningsbeveiliging van goede kwaliteit
(verkrijgbaar bij een elektronicawinkel) kan de meeste storingen veroorzaakt door piekspanningen
elimineren.
10
Dansk Italiano SvenskaDeutsch Nederlands
UW SYSTEEM GEBRUIKEN
Optimaal genieten van de Home Cinema-luidsprekers
Nu alles is aangesloten en de stekker van de module in het stopcontact zit, is het Acoustimass®systeem klaar voor gebruik.
U wilt waarschijnlijk eerst weten hoe alle knoppen en ingebouwde beveiligingen werken
waarmee u het geluid van dit systeem regelt (Figuur 9). Hiermee kunt u het systeem gebruiken
zoals u dat wilt.
WAARSCHUWING: Het systeem is voorzien van een automatische beveiliging die voorkomt
dat schade kan ontstaan als gevolg van elektrische belasting en overbelasting van het systeem.
De beveiliging wordt geactiveerd bij hoge volumeniveaus om het uitgangsvermogen te reduceren,
hetgeen leidt tot een ietwat lager volume. Als u dit merkt, houd er dan rekening meer dat het
systeem correct functioneert. Deze verlaging van het volume geeft ook aan dat de stroomingang
mogelijk veilige niveaus overschrijdt. Aanhoudend luisteren naar deze niveaus wordt niet
aanbevolen.
Figuur 9
Audioknoppen
Het niveau van de lage tonen/kamercompensatie instellen
Nadat u de Acoustimass-module op de gewenste locatie hebt geplaatst, wilt u deze wellicht
instellen op die locatie. Doe dit alleen als het nodig is.
Bijvoorbeeld:
• Als het geluid van het systeem “schril” klinkt of niet genoeg lage tonen heeft, draait u de
knop BASS (zie boven) met de knop mee om het niveau van de lage tonen van de module
te verhogen.
• Als het geluid te “donker” klinkt of te veel lage tonen heeft, draait u de knop tegen de klok
in om het niveau van de lage tonen van de module te verlagen.
De fabrieksinstelling is bedoeld voor de meest voorkomende situaties.
Het LFE-niveau instellen
De knop voor het LFE-niveau (zie boven) is alleen bedoeld voor versterkers met een
LFE/SUBWOOFER-kanaal.
Met de knop kunt u het relatieve niveau van de lage frequentie-effecten van soundtracks
verhogen of verlagen. U gebruikt deze knop om het volume van het LFE-kanaal aan te passen
aan het volume van de andere cube-luidsprekers.
U kunt alle niveaus controleren met de functie “testtonen” van uw digitale suround soundversterker. Raadpleeg de gebruikershandleiding van uw surround-versterker voor meer
informatie over deze functie.
11
UW SYSTEEM GEBRUIKEN
Uw digitale surround sound-versterker instellen
De luidsprekers van het Acoustimass® 6 serie III of Acoustimass 10 serie IV systeem zijn
volledig compatibel met de audio-uitgangssignalen van digitale surround-versterkers.
De geïntegreerde signaalverwerking van het systeem ondersteunt evenwichtige lage tonen
van alle kanalen.
Als u volledig wilt profiteren van deze mogelijkheden van het systeem, wilt u wellicht enkele
instellingen van de versterker aanpassen. Voor deze aanpassingen maakt u gebruik van het
menu op de display van de versterker en de onderstaande lijst met aanbevolen instellingen.
Luidspreker Instelling van versterker
• Links en rechts LARGE
• Midden LARGE
• Links en rechts surround LARGE
• LFE/Subwoofer ON
Opmerking: Als dit mogelijk is bij uw versterker, moet de optie LFE of Subwoofer zijn ingesteld
op ON en moet crossover-frequentie zo laag mogelijk worden ingesteld, meestal is dit op 80 Hz.
DanskItalianoSvenska DeutschNederlands
Een digitaal audiosignaal ontvangen
Om te zorgen dat het digitale audiosignaal van uw dvd-speler uw surround-versterker bereikt,
hebt u een digitale audioverbinding nodig tussen de dvd-speler en de versterker (Figuur 10).
1. Gebruik de optische of coaxiale ingang (niet beide) van de versterker voor aansluiting op
de digitale uitgang van de dvd-speler.
2. Zorg dat u de digitale uitgang kiest in het instellingenmenu van de dvd-speler.
Raadpleeg de gebruiksaanwijzing van uw surround versterker voor verdere installatie- en
bedieningsinformatie.
Figuur 10
Aansluitingen digitale
signaalversterker
Gebruik een van beide,
NIET allebei
Uw analoge surround sound-versterker instellen
12
Voor analoge surround sound-toepassingen (niet digitale), raden wij u aan de surround sound
centermodus van uw versterker op Wide (wijd) in te stellen. Raadpleeg de gebruikershandleiding
van uw surround-versterker voor meer informatie over deze instelling.
Dansk Italiano SvenskaDeutsch Nederlands
Problemen oplossen
Als er een probleem optreedt met uw Acoustimass®-luidsprekersysteem, dan dient u de
geluidsbron uit te zetten en onderstaande oplossingen te proberen. Blijft er toch nog een
probleem bestaan, neem dan contact op met uw Bose
een service-afspraak te maken. U kunt rechtstreeks contact met Bose opnemen met behulp
van de adresinformatie die bij de doos is ingesloten.
Probleem Wat te doen
AANVULLENDE INFORMATIE
®
-dealer om
Systeem werkt helemaal
niet
Geen geluid • Verhoog het volume.
Geen surround sound • Controleer of het bronmateriaal wel surround sound bevat.
• Zorg dat de netsnoeren van de versterker en actieve Acoustimass-module zijn
aangesloten op een werkend stopcontact en dat de versterker aanstaat.
• Zorg dat u een audiobron selecteert bij de versterker (video, cd, dvd, tuner).
• Ontkoppel alle hoofdtelefoons.
• Controleer de luidsprekerverbindingen.
• Controleer of de stekker van de actieve Acoustimass-module en de ontvanger in het
stopcontact zit.
• Voor digitaal geluid dient u te zorgen dat een coaxkabel of optische kabel de digitale
uitgang van de DVD-speler verbindt met de digitale ingang op uw versterker.
• Controleer of de geselecteerde audiobron juist is. Selecteer bijvoorbeeld DVD audio op
uw versterker en speler voor dvd-geluid.
• Als u de modus Dolby Pro-Logic gebruikt op de versterker, controleer dan of de surround
sound aan staat.
• Zorg dat het bronmateriaal (DVD, laserdisc of radio- of TV-programma) gecodeerd is met
Dolby Digital.
• Zorg dat uw versterker een signaal verwerkt van een Hi-Fi videorecorder, stereo-tv,
laserdisc of dvd-speler of andere bron van surround sound.
• Als u digitale programmering gebruikt, verifieer dan of de instellingen op de versterker
juist zijn.
Geen lage tonen • Controleer of de fase van de luidsprekeraansluitingen van de versterker correct is:
draad met rode manchet op rode aansluiting (+ op + en – op –).
Niet genoeg of teveel
lage tonen
Geluid is vervormd • Vergewis u ervan dat het luidsprekerdraad niet beschadigd is.
• Plaats de Acoustimass-module dichter bij een wand of hoek om meer lage tonen te
verkrijgen. Zet de module verder weg van een wand of hoek voor minder lage tonen.
• Stel het LFE-niveau of de kamercompensatieregelaar in.
• Reduceer het volume van alle externe apparaten die op de versterker zijn aangesloten.
13
AANVULLENDE INFORMATIE
Klantenservice
DanskItalianoSvenska DeutschNederlands
Indien u hulp nodig hebt bij het oplossen van problemen, kunt u contact opnemen met de
klantenservice van Bose
De luidsprekers reinigen
De behuizing van uw Acoustimass®-luidsprekersysteem mag alleen worden gereinigd met een
zachte droge doek. Gebruik geen sprays in de buurt van het systeem en mors geen vloeistoffen
in de openingen. Gebruik ook geen oplosmiddelen, chemicaliën of schoonmaakmiddelen met
alcohol, ammoniak of schuurmiddelen.
U mag de roosters op de kleine luidsprekers voorzichtig stofzuigen indien noodzakelijk. Houd
er wel rekening mee dat de luidsprekereenheden zich direct achter het doek van de roosters
bevinden en gemakkelijk beschadigd kunnen worden als u er niet voorzichtig mee omgaat.
Beperkte garantie
Voor uw Acoustimass® luidsprekersysteem geldt een beperkte overdraagbare garantie.
De verdere gegevens staan op de garantiekaart die bij uw systeem werd geleverd.
Vul het informatiegedeelte in en stuur de kaart terug naar Bose. Als u dit nalaat, is dit niet van
invloed op uw garantierechten.
Accessoires
Bij Bose zijn de volgende accessories in bijpassende kleuren verkrijgbaar waarmee u nog
meer kunt genieten van uw Acoustimass-luidsprekersysteem.
• UTS-20-tafelstatieven
®
in uw regio. Zie hiervoor de bijgevoegde adressenlijst.
• UFS-20-vloerstatieven
• UB-20-muurbeugels
• Adapterset voor luidsprekerdraden voor gebruik bij in de wand geïnstalleerde bedrading van
de Acoustimass-module naar de kleine luidsprekers. Verkrijgbaar in zwart, wit of zilverkleur.
Voor de bovengenoemde accessories:
kunt u contact opnemen met een erkende Bose dealer of naar de website van Bose gaan:
www.bose.com
Voor de hierna genoemde accessoires:
kunt u contact opnemen met een erkende Bose dealer. U kunt ook rechtstreeks contact met
Bose opnemen met behulp van de adresinformatie die bij de doos is ingesloten.
• Adapter voor ingangskabel voor gebruik bij in de wand geïnstalleerde bedrading van de
Acoustimass-module naar de versterker.
• Verlengkabel van 6,1 m voor tussen de Acoustimass-module en de versterker.
14
Dansk Italiano SvenskaDeutsch Nederlands
Technische informatie
Drivergegevens
Acoustimass 10-systeem:
• Cube-luidsprekers en voorste middenluidspreker:
Twee Twiddler
• Actieve Acoustimass-module: Twee woofers van 13 cm
Acoustimass 6-systeem:
TM
-luidsprekers van 6,35 cm
AANVULLENDE INFORMATIE
• Cube-luidsprekers :
Eén Twiddler
• Actieve Acoustimass-module:
Eén woofers van 13 cm
TM
-luidspreker van 6,35 cm
Elektrische gegevens systeem
Acoustimass 10-systeem:
Canada: 100-127 V 50/60 Hz 270 W
Europa/Australië: 220-240 V 50/60 Hz 270 W
Acoustimass 6-systeem:
Canada: 100-127 V 50/60 Hz 135 W
Europa/Australië: 220-240 V 50/60 Hz 135 W
Connectiviteit
System Acoustimass 10:
Compatibel met AV-ontvangers en -versterkers van 10 tot 200 watt per ka naal, bij een
nominale impedantie van 4 tot 8 ohm
System Acoustimass 6:
Compatibel met AV-ontvangers en -versterkers van 10 tot 150 watt per ka naal, bij een
nominale impedantie van 4 tot 8 ohm
Gewicht/afmetingen luidsprekers
Acoustimass 10-systeem:
Cube-luidsprekers en luidspreker middenvoor: 1,1 kg per stuk
15,7 cm x 7,9 cm x 10,2 cm
Module: 15,8 kg
41,4 cm x 20,6 cm x 64,3 cm
Acoustimass 6-systeem:
Cube-luidspreker: 0,5 kg
7,9 cm x 7,9 cm x 10,2 cm
Module: 12,2 kg
41,4 cm x 20,6 cm x 56,6 cm
15
©2007 Bose Corporation, The Mountain,
Framingham, MA 01701-9168 USA
AM294680 Rev.04
Loading...
