Suszarka bębnowa
WQG243MSPL
Register your
new device on
MyBosch now and
get free benefits:
welcome
[pl]
Instrukcja obsługi i instrukcje montażu
Page 2
pl Spis treści
Dodatkowe informacje i objaśnienia są dostępne online. Zeskanuj kod QR na stronie tytułowej.
Spis treściSpis treści
1 Bezpieczeństwo ........................... 3
1.1 Wskazówki ogólne ...................... 3
1.2 Użytkowanie zgodne zprze-
znaczeniem .................................. 3
1.3 Ograniczenie grupy użytkowni-
ków ................................................ 3
1.4 Bezpieczna instalacja ................. 4
1.5 Bezpieczne użytkowanie ............ 6
1.6 Bezpieczne czyszczenie i kon-
serwacja ........................................ 9
2 Zapobieganie szkodom mate-
rialnym ........................................ 10
3 Ochrona środowiska i oszczęd-
ność ............................................ 11
3.1 Usuwanie opakowania ............. 11
3.2 Oszczędzanie energii ............... 11
3.3 Tryb oszczędzania energii ....... 11
4 Ustawianie i podłączanie .......... 11
4.1 Rozpakowywanie urządze-
nia ................................................ 11
4.2 Zakres dostawy ......................... 11
4.3 Wymagania dotyczące miejsca
ustawienia ................................... 12
4.4 Wąż odprowadzający wodę .... 13
4.5 Wypoziomowanie urządze-
nia ................................................ 14
4.6 Podłączanie urządzenia do
sieci elektrycznej ....................... 15
5 Poznawanie urządzenia ............ 16
5.1 Urządzenie ................................. 16
5.2 Pulpit obsługi ............................. 17
6 Wyświetlacz ............................... 17
7 Przyciski ..................................... 19
8 Programy .................................... 21
8.1 Programy automatyczne .......... 21
8.2 Programy czasowe ................... 23
9 Akcesoria ................................... 24
10 Pranie ....................................... 25
10.1 Przygotowanie prania ............. 25
10.2 Symbole dotyczące pielęgna-
cji tkanin na metkach ............. 25
11 Podstawowy sposób
obsługi ..................................... 26
11.1 Włączanie urządzenia ............ 26
11.2 Ustawianie programu ............. 26
11.3 Otwieranie drzwi ...................... 26
11.4 Wkładanie prania .................... 26
11.5 Włączanie programu .............. 26
11.6 Dokładanie prania .................. 27
11.7 Przerwanie programu ............. 27
11.8 Wyjąć pranie ............................ 27
11.9 Wyłączanie urządzenia .......... 27
11.10Filtr kłaczków ......................... 27
11.11System filtra części spodnie-
j ................................................ 28
11.12Zbiornik na skondensowaną
wodę ....................................... 30
12 Cel suszenia ............................ 30
12.1 Zmiana celu suszenia ............ 31
12.2 Dopasowanie celu susze-
nia .............................................. 31
13 Zabezpieczenie przed dzieć-
mi .............................................. 31
13.1 Aktywacja zabezpieczenia
przed dziećmi .......................... 31
13.2 Dezaktywacja zabezpieczenia
przed dziećmi .......................... 31
14 Koszyk na wełnę ..................... 31
14.1 Założyć koszyk na wełnę ...... 32
14.2 Włączyć program z koszy-
kiem na wełnę ......................... 32
14.3 Przykłady zastosowania ko-
szyka na wełnę ........................ 33
2
Page 3
Bezpieczeństwo pl
15 Ustawienia podstawowe ......... 33
15.1 Przegląd ustawień podstawo-
wych .......................................... 33
15.2 Zmiana ustawień podstawo-
wych .......................................... 34
16 Czyszczenie ipielęgnacja ...... 34
16.1 Część spodnia ........................ 34
16.2 Czujnik wilgotności ................. 36
17 Usuwanie usterek .................... 37
Bezpieczeństwo 1 Bezpieczeństwo
18 Transport, przechowywanie i
utylizacja .................................. 41
18.1 Utylizacja zużytego urządze-
nia .............................................. 41
19 Serwis ...................................... 42
19.1 Numer produktu (E-Nr) i nu-
mer fabryczny (FD) ................. 42
20 Parametry zużycia ................... 42
21 Dane techniczne ...................... 45
Przestrzegać poniższych wskazówek bezpieczeństwa.
1.1 Wskazówki ogólne
¡ Należy dokładnie przeczytać niniejszą instrukcję.
¡ Instrukcję należy zachować i starannie przechowywać jako źró-
dło informacji, a także z myślą o innych użytkownikach.
¡ Jeżeli w trakcie transportu urządzenie zostało uszkodzone, nie
wolno go podłączać.
1.2 Użytkowanie zgodne zprzeznaczeniem
Urządzenia należy używać wyłącznie:
¡ do suszenia i odświeżania tekstyliów przystosowanych do su-
szenia a suszarkach automatycznych i wypranych z użyciem wody.
¡ w prywatnym gospodarstwie domowym i zamkniętych pomiesz-
czeniach domowych.
¡ do wysokości 4000m nad poziomem morza.
1.3 Ograniczenie grupy użytkowników
To urządzenie może być obsługiwane przez dzieci powyżej lat 8
oraz przez osoby oograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych albo osoby nieposiadające wymaganego doświadczenia i/lub wiedzy tylko pod warunkiem, że znajdują się one pod nadzorem lub zostały dokładnie poinformowane o
3
Page 4
pl Bezpieczeństwo
sposobie bezpiecznej obsługi urządzenia oraz zrozumiały wynikające stąd zagrożenia.
Dzieciom nie wolno bawić się urządzeniem.
Dzieciom nie wolno wykonywać bez nadzoru żadnych przewidzianych dla użytkownika czynności z zakresu czyszczenia i konserwacji urządzenia.
Uniemożliwić dostęp do urządzenia dzieciom do lat 3 i zwierzętom
domowym.
1.4 Bezpieczna instalacja
OSTRZEŻENIE‒Ryzyko porażenia prądem!
Nieprawidłowo wykonane instalacje stanowią poważne zagrożenie.
Urządzenie należy podłączyć iużytkować zgodnie zinformacjami podanymi natabliczce znamionowej.
Urządzenie musi być podłączone do sieci elektrycznej prądu
przemiennego przez prawidłowo zainstalowane gniazdo z elementem uziemiającym.
Układ przewodów ochronnych domowej instalacji elektrycznej
musi być wykonany zgodnie zprzepisami. Instalacja musi mieć
wystarczająco duży przekrój kabla.
W przypadku stosowania wyłącznika różnicowoprądowego należy stosować tylko jeden typ z oznaczeniem .
Nigdy nie zasilać urządzenia poprzez zewnętrzne urządzenie
przełączające, np. wyłącznik czasowy lub pilot zdalnego sterowania.
Nigdy nie podłączać urządzenia do obwodu, który jest regularnie włączany i wyłączany przez dostawcę prądu.
Jeśli urządzenie jest zabudowane, wtyczka przewodu zasilającego musi być łatwo dostępna, a jeśli łatwy dostęp nie jest możliwy, w obrębie stałej instalacji elektrycznej należy zainstalować
odłącznik zgodny z przepisami instalacyjnymi.
Przy ustawianiu urządzenia należy uważać, by nie doszło do za-
ciśnięcia lub uszkodzenia przewodu sieciowego.
Uszkodzona izolacja lub uszkodzony przewód sieciowy stanowią
poważne zagrożenie.
Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego
z gorącymi częściami urządzenia lub źródłami ciepła.
4
Page 5
Bezpieczeństwo pl
Nigdy nie dopuszczać do kontaktu przewodu przyłączeniowego
z przedmiotami zakończonymi ostrym czubkiem i ostrymi krawędziami.
Nigdy nie załamywać, nie zgniatać ani nie modyfikować przewodu przyłączeniowego.
OSTRZEŻENIE‒Ryzyko pożaru!
Używanie przedłużonego przewodu zasilającego i niezaaprobowanych adapterów stanowi zagrożenie.
Nie używać przedłużaczy ani rozgałęźników wielogniazdowych.
Używać tylko zaaprobowanych przez producenta adapterów i
przewodów sieciowych.
Jeżeli przewód sieciowy jest za krótki i nie jest dostępny dłuższy
przewód sieciowy, należy się skontaktować ze specjalistyczną
firmą elektryczną, która dokona odpowiedniej adaptacji domowej instalacji elektrycznej.
OSTRZEŻENIE‒Ryzyko odniesienia obrażeń ciała!
Duży ciężar urządzenia może spowodować zranienie.
Nie podnosić urządzenia w pojedynkę.
Jeśli pralka i suszarka zostaną ustawione jedna na drugiej niezgodnie z instrukcją, urządzenie ustawione na górze może spaść.
Do mocowania suszarki na pralce używać wyłącznie zestawu łą-
czeniowego producenta suszarki . Inna metoda ustawienia jest
niedozwolona.
"Akcesoria", Strona24
Nie stawiać jednego urządzenia na drugim, jeśli producent su-
szarki nie oferuje odpowiedniego zestawu połączeniowego.
Nie stawiać urządzeń różnych producentów i o różnej głęboko-
ści i szerokości jedno na drugim.
Nie stawiać pralki i suszarki ustawionych jedna na drugiej na
podwyższeniu, gdyż urządzenia mogą się przewrócić.
OSTRZEŻENIE‒Ryzyko uduszenia się!
Dzieci mogą sobie naciągnąć materiały opakowania na głowę lub
zawinąć się w nie i udusić się.
Materiały z opakowania należy trzymać poza zasięgiem dzieci.
Nie pozwalać dzieciom na zabawę opakowaniem, aszczególnie
folią.
5
Page 6
pl Bezpieczeństwo
WAŻNE‒Ryzyko odniesienia obrażeń ciała!
Urządzenie może wibrować lub przemieszczać się podczas pracy.
Ustawić urządzenie na czystym, równym i twardym podłożu.
Wypoziomować urządzenie za pomocą nóżek i poziomnicy.
Nieprawidłowy montaż węży i przewodów przyłączeniowych grozi
potknięciem.
Węże i przewody przyłączeniowe ułożyć w taki sposób, aby nie
występowało żadne niebezpieczeństwo potknięcia się.
Jeśli urządzenie jest przesuwane za wystające elementy, jak np.
drzwi, części mogą się oderwać.
Nie przesuwać urządzenia za wystające elementy.
WAŻNE‒Ryzyko skaleczenia!
Ostre krawędzie urządzenia mogą być przyczyną skaleczeń w
przypadku dotknięcia.
Nie dotykać ostrych krawędzi urządzenia.
Podczas instalacji i transportu urządzenia używać rękawic
ochronnych.
1.5 Bezpieczne użytkowanie
OSTRZEŻENIE‒Ryzyko porażenia prądem!
Uszkodzone urządzenie lub uszkodzony przewód przyłączeniowy
stanowią zagrożenie.
Nigdy nie włączać uszkodzonego urządzenia.
Nigdy nie ciągnąć za przewód przyłączeniowy, aby odłączyć
urządzenie od sieci. Zawsze ciągnąć za wtyczkę przewodu przy-
łączeniowego.
W przypadku uszkodzenia urządzenia lub przewodu przyłącze-
niowego należy natychmiast wyciągnąć wtyczkę przewodu przy-
łączeniowego lub wyłączyć bezpiecznik w skrzynce bezpieczni-
kowej.
Skontaktować się z serwisem.
Strona42
Wnikająca wilgoć może prowadzić do porażenia prądem.
Używać urządzenia wyłącznie w zamkniętych pomieszczeniach.
Nigdy nie narażać urządzenia na działanie wysokiej temperatury
i wilgoci.
Nie używać do czyszczenia urządzenia myjek parowych ani ci-
śnieniowych, węży i spryskiwaczy.
6
Page 7
Bezpieczeństwo pl
OSTRZEŻENIE‒Ryzyko uszczerbku na zdrowiu!
Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne
niebezpieczeństwo.
Nie ustawiać urządzenia za drzwiami, które mogą uniemożliwiać
lub utrudniać otwieranie drzwiczek urządzenia.
Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od
gniazda sieciowego, a następnie przeciąć przewód sieciowy i
zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknięcie.
OSTRZEŻENIE‒Ryzyko uduszenia się!
Dzieci mogą połknąć drobne części lub zadławić się nimi, co może doprowadzić do uduszenia.
Drobne części należy trzymać poza zasięgiem dzieci.
Nie należy pozwalać dzieciom na zabawę drobnymi częściami.
OSTRZEŻENIE‒Ryzyko wybuchu!
Pył węglowy lub mąka w pobliżu urządzenia mogą spowodować
eksplozję.
Podczas eksploatacji utrzymywać otoczenie urządzenia w czystości.
OSTRZEŻENIE‒Ryzyko zatrucia!
Skondensowana woda z urządzenia nie nadaje się do picia i może być zanieczyszczona kłaczkami z tkanin.
Nie pić ani nie używać do innych celów skondensowanej wody
z urządzenia.
Środki piorące i pielęgnacyjne mogą spowodować zatrucie w
przypadku połknięcia.
W razie przypadkowego połknięcia środka należy zasięgnąć po-
rady lekarskiej.
Środki piorące i pielęgnujące przechowywać w miejscu niedo-
stępnym dla dzieci.
7
Page 8
pl Bezpieczeństwo
OSTRZEŻENIE‒Ryzyko pożaru!
Czynnik chłodniczy R290 w tym urządzeniu jest przyjazny dla środowiska, ale łatwopalny i może zapalić się w kontakcie z otwartym
ogniem lub źródłami zapłonu.
Nie zbliżać otwartego ognia i źródeł zapłonu do urządzenia.
OSTRZEŻENIE‒Ryzyko wybuchu!
Resztki kłaczków pozostawione w filtrze wyłapującym kłaczki mogą się zapalić w trakcie suszenia.
Regularnie czyścić filtr wyłapujący kłaczki.
Łatwopalne przedmioty, takie jak zapalniczki lub zapałki, mogą zapalić się w trakcie suszenia.
Przed suszeniem usunąć wszystkie łatwopalne przedmioty z kie-
szeni upranych rzeczy.
Nieuprane rzeczy, które miały styczność z rozpuszczalnikiem, olejem, woskiem, środkiem do usuwania wosku, farbą, tłuszczem lub
odplamiaczem mogą zapalić się podczas suszenia.
Nie suszyć w tym urządzeniu nieupranych rzeczy.
Przed suszeniem należy dokładnie wypłukać pranie w gorącej
wodzie ze środkiem piorącym.
Nie używać urządzenia, jeśli pranie zostało wcześniej poddane
czyszczeniu chemikaliami przemysłowymi.
OSTRZEŻENIE‒Ryzyko pożaru!
Jeśli proces suszenia zostanie przerwany przed czasem, pranie
nie jest wystarczająco schłodzone i może się zapalić.
Nie przerywać programu suszenia przed upływem ustawionego
czasu.
W przypadku przerwania procesu suszenia przed upływem usta-
wionego czasu należy natychmiast wyjąć i rozłożyć pranie.
WAŻNE‒Ryzyko odniesienia obrażeń ciała!
Wchodzenie lub wspinanie się na urządzenie może spowodować
pęknięcie pokrywy.
Nie wchodzić, ani nie wspinać się na urządzenie.
8
Page 9
Bezpieczeństwo pl
Urządzenie może się przewrócić w przypadku siadania na otwartych drzwiach lub opierania się o nie.
Nie siadać na drzwiach urządzenia, ani nie opierać się o nie.
Nie stawiać żadnych przedmiotów na drzwiach urządzenia.
Przy wkładaniu rąk do obracającego się bębna może dojść do
zranienia.
Przed włożeniem rąk poczekać, aż bęben całkowicie się zatrzy-
ma.
1.6 Bezpieczne czyszczenie i konserwacja
OSTRZEŻENIE‒Ryzyko porażenia prądem!
Nieprawidłowo przeprowadzone naprawy stanowią poważne zagrożenie.
Nigdy nie należy modyfikować urządzenia ani jego funkcji pod
względem technicznym.
Naprawy urządzenia mogą być wykonywane wyłącznie przez
wykwalifikowany personel.
Do naprawy urządzenia należy używać wyłącznie oryginalnych
części zamiennych.
W przypadku uszkodzenia przewodu sieciowego tego urządze-
nia należy zlecić jego wymianę przez producenta, jego serwis
lub przez odpowiednio wykwalifikowaną osobę, co jest koniecz-
nym warunkiem wykluczenia zagrożeń.
Wnikająca wilgoć może prowadzić do porażenia prądem.
Przed czyszczeniem wyciągnąć wtyczkę lub wyłączyć bezpiecz-
nik w skrzynce bezpiecznikowej.
Nie używać do czyszczenia urządzenia myjek parowych ani ci-
śnieniowych, węży i spryskiwaczy.
OSTRZEŻENIE‒Ryzyko odniesienia obrażeń ciała!
Stosowanie nieoryginalnych części zamiennych i elementów wyposażenia dodatkowego jest niebezpieczne.
Używać wyłącznie oryginalnych części zamiennych i elementów
wyposażenia dodatkowego producenta.
9
Page 10
pl Zapobieganie szkodom materialnym
OSTRZEŻENIE‒Ryzyko zatrucia!
Stosowanie środków czyszczących zawierających rozpuszczalniki
może spowodować powstanie toksycznych oparów.
Nie stosować środków czyszczących zawierających rozpuszczalniki.
Zapobieganie szkodom materialnym2 Zapobieganie szkodom
materialnym
UWAGA
Nieprawidłowe dozowanie płynów do
płukania tkanin, środków piorących,
środków pielęgnacyjnych i czyszczących może mieć negatywny wpływ na
działanie urządzenia.
Przestrzegać zaleceń producenta
dotyczących dozowania.
Przekroczenie maksymalnej pojemności załadunkowej ma negatywny
wpływ na działanie urządzenia.
Przestrzegać maksymalnej poje-
mości załadunkowej dla każdego
programu i nie przekraczać jej.
"Programy", Strona21
Przegrzanie urządzenia może mieć
negatywny wpływ na jego działanie.
Podczas użytkowania urządzenia
nie zasłaniać otworu wentylacyjne-
go.
Zapewnić wystarczającą wentylację
w pomieszczeniu.
Lekkie obiekty, jak np. włosy lub
kłaczki, mogą zostać zassane w trakcie eksploatacji do otworu wentylacyjnego urządzenia i mieć negatywny
wpływ na jego działanie.
W trakcie eksploatacji utrzymywać
otoczenie urządzenia w czystości.
Dopilnować, aby w pobliżu urzą-
dzenie nie znajdowały się lekkie
obiekty.
Eksploatacja bez ochrony przed
kłaczkami, jak również z niekompletną lub wadliwą ochroną przed kłacz-
kami (w zależności od wyposażenia
np. filtr wyłapujący kłaczki, zbiornik
kłaczków, mata filtracyjna) może prowadzić do uszkodzenia sprzętu.
Nie użytkować urządzenia bez
ochrony przed kłaczkami, jak również z niekompletną lub wadliwą
ochroną przed kłaczkami.
Pianka lub guma piankowa może
podczas suszenia odkształcić się lub
stopić.
Nie suszyć w urządzeniu tekstyliów
zawierających piankę lub gumę
piankową.
Nieodpowiednie środki czyszczące
mogą uszkodzić powierzchnie urządzenia.
Nie należy stosować ostrych ani
ciernych środków czyszczących.
Nie używać środków czyszczących
o dużej zawartości alkoholu.
Nie używać poduszeczek ciernych
ani szorstkich gąbek.
Urządzenie należy czyścić wyłącz-
nie wodą i miękką, wilgotną ście-
reczką.
Natychmiast usuwać wszelkie po-
zostałości środków piorących i
sprayów. które mają kontakt z
urządzeniem.
10
Page 11
Ochrona środowiska i oszczędność pl
Ochrona środowiska i oszczędność3 Ochrona środowiska i
oszczędność
3.1 Usuwanie opakowania
Materiały opakowaniowe są przyjazne
dla środowiska i nadają się do recyklingu.
Poszczególne elementy utylizować
zgodnie z rodzajem materiału.
3.2 Oszczędzanie energii
Urządzenie użytkowane zgodnie z tymi wskazówkami zużywa mniej prądu.
Urządzenie należy użytkować w
dobrze wentylowanym pomieszczeniu. Otwór wentylacyjny urządzenia
nie może zostać zasłonięty.
Przed rozpoczęciem suszenia odwirować pranie w pralce.
Podczas każdego procesu suszenia należy wykorzystywać pełną
pojemność załadunkową programów. Programy
Nie przekraczać maksymalnej pojemności załadunkowej programów. Programy

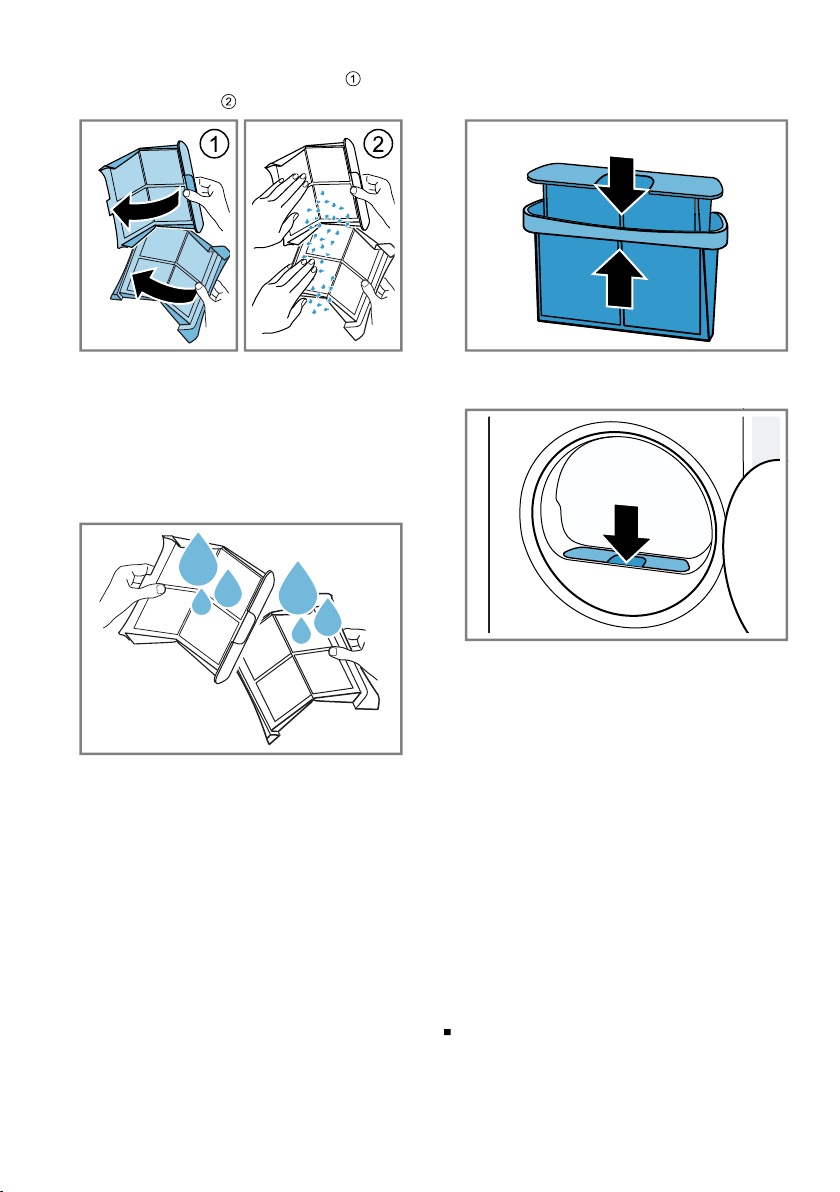

Po suszeniu wyczyścić filtr wyłapujący kłaczki.
"Czyszczenie filtra kłaczków",
Strona27
Po czyszczeniu filtrów w systemie
filtrów części spodniej dobrze wysuszyć filtry.
"System filtra części spodniej",
Strona28
3.3 Tryb oszczędzania energii
Jeśli urządzenie nie będzie używane
przez krótki czas, automatycznie
przełączy się w tryb oszczędzania
energii.
Strona21
Strona21
Tryb oszczędzania energii zostaje zakończony przez ponowne uruchomienie urządzenia.
Ustawianie i podłączanie4 Ustawianie i podłącza-
nie
4.1 Rozpakowywanie urządzenia
UWAGA
Pozostawione w bębnie przedmioty,
które nie są związane z pracą urządzenia, mogą być przyczyną szkód
materialnych oraz uszkodzeń urządzenia.
Przed uruchomieniem urządzenia
należy usunąć z bębna te przedmioty i dołączone elementy wyposażenia dodatkowego.
1.
Zdjąć z urządzenia wszystkie elementy opakowania oraz pokrowce
ochronne.
"Usuwanie opakowania",
Strona11
2.
Sprawdzić urządzenie pod kątem
widocznych uszkodzeń.
3.
Otworzyć drzwi.
4.
Usunąć z bębna wyposażenie dodatkowe.
5.
Zamknąć drzwi.
4.2 Zakres dostawy
Po rozpakowaniu należy sprawdzić
wszystkie części pod kątem ewentualnych uszkodzeń podczas transportu.
UWAGA
Używanie urządzenia z niekompletnym lub uszkodzonym wyposażeniem
może mieć negatywny wpływ na funkcje urządzenia i może prowadzić do
Strona26
11
Page 12
pl Ustawianie i podłączanie
szkód materialnych i uszkodzeń urządzenia.
Nie używać urządzenia z niekompletnym lub uszkodzonym wyposażeniem.
Wymienić odpowiednie wyposażenie przed uruchomieniem urządzenia.
"Akcesoria", Strona24
W zakres dostawy wchodzą:
suszarka bębnowa
dodatkowe dokumenty
koszyk na wełnę z wkładką Koszyk
na wełnę
"Koszyk na wełnę", Strona31
wąż odprowadzający wodę z adapterem, mocowaniami i kolankiem.
Wąż odprowadzający wodę
"Wąż odprowadzający wodę",
Strona13
4.3 Wymagania dotyczące
miejsca ustawienia
Przestrzegać zaleceń dotyczących
miejsca ustawienia.
UWAGA
Jeśli urządzenie zostanie przechylone
o ponad 40°, może dojść do wycieku
resztek wody z urządzenia i doprowadzić w konsekwencji do powstania
szkód materialnych.
Zachować ostrożność przy przechylaniu urządzenia.
Transportować urządzenie w pozy-
cji stojącej.
Zamarznięte resztki wody w urządzeniu mogą spowodować jego uszkodzenie.
Nie ustawiać i nie użytkować urzą-
dzenia w miejscach zagrożonych
wystąpieniem mrozu ani na ze-
wnątrz.
W przypadku rozpoczęcia eksploatacji bezpośrednio po transporcie czyn-
nik chłodniczy zawrty w urządzeniu
może je uszkodzić.
Bezpośrednio po transporcie należy odczekać dwie godziny przed
uruchomieniem urządzenia.
Na podłodze
Ustawić urządzenie na czystym, płaskim i wytrzymałym podłożu.
Wypoziomować urządzenie.
Strona14
W kolumnie pralka-suszarka
Instalować urządzenie w kolumnie
pralka-suszarka tylko przy użyciu oryginalnego zestawu podłączeniowego
producenta suszarki.
Zestaw połączeniowy
Strona24
Zestaw połączeniowy z wysuwanym blatem roboczym
Strona24
Urządzenie należy umieszczać wyłącznie na pralce tego samego producenta. Głębokość i szerokość urządzenia musi odpowiadać wymiarom
pralki.
Nie stawiać kolumny pralka-suszarka
na podwyższeniu.
Przy ścianie
Nie zaciskać węży ani przewodu
przyłączeniowego między ścianą a
urządzeniem.
12
Page 13
4.4 Wąż odprowadzający wodę
Podczas suszenia tworzy się woda
skondensowana, którą urządzenie
gromadzi w zamontowanym fabrycznie zbiorniku na skondensowaną wodę. W celu odprowadzania nadmiaru
skondensowanej wody bezpośrednio
do odpływu należy użyć węża odprowadzającego.
Uwaga: Urządzenie należy wykorzystywać z dostarczonym wężem odprowadzającym wodę.
Po podłączeniu węża odprowadzającego wodę nie trzeba regularnie
opróżniać zbiornika na skondensowaną wodę.
"Opróżnianie zbiornika na skon-
densowaną wodę", Strona30
Podłączanie węża odprowadzającego wodę
Aby regularne opróżnianie zbiornika
na skondensowaną wodę nie było
konieczne, należy podłączyć wąż odprowadzający wodę.
UWAGA
Jeżeli urządzenie jest eksploatowane
bez odpowiednio podłączonego węża odprowadzającego skondensowaną wodę lub węża odprowadzającego wodę, ciecz może wydostawać się
z króćca.
Przed uruchomieniem urządzenia
należy odpowiednio podłączyć wąż
odprowadzający skondensowaną
wodę lub wąż odprowadzający wodę do króćca.
Strona13
Ustawianie i podłączanie pl
1.
Zdjąć wąż odprowadzający skondensowaną wodę z króćca.
Wąż odprowadzający skondensowaną wodę jest fabrycznie zamontowany na króćcu.
Uwaga: Podczas zdejmowania węża odprowadzającego skondensowaną wodę z króćca może wypływać ciecz.
2.
Umieścić wąż odprowadzający
skondensowaną wodę w uchwycie.
3.
Wsunąć wąż odprowadzający wodę na króciec do oporu.
Wymagania
Urządzenie oraz wyposażenie dodatkowe są rozpakowane.
Strona11
Urządzenie jest ustawione w miejscu docelowym.
13
Page 14
pl Ustawianie i podłączanie
4.
Umieścić wąż odprowadzający wo-
dę w prowadnicy węża.
Upewnić się, że wąż odprowadza-
jący wodę nie jest załamany.
5.
Opróżnić zbiornik na skondenso-
waną wodę.
6.
Wsunąć zbiornik na skondensowa-
ną wodę.
7.
Podłączyć urządzenie do odpływu
wody.
Strona30
Strona30
Strona14
Wskazówka: W celu ponownego odprowadzenia skondensowanej wody
do zbiornika na skondensowaną wodę, np. w przypadku zmiany miejsca
instalacji urządzenia, wykonać powyższe kroki w odwrotnej kolejności.
Rodzaje przyłączy odpływu wody
UWAGA
W przypadku zablokowanego lub zamkniętego odpływu, zgromadzone
ścieki mogą cofnąć się do urządzenia.
Przed uruchomieniem urządzenia
należy upewnić się, że ścieki są
szybko odprowadzane do kanaliza-
cji, a zatory zostały usunięte.
Odpływ do syfonu.
Zabezpieczyć
miejsce podłączenia opaską zaciskową
(12-22mm).
Zamocować wąż
odprowadzający
wodę w prowadni-
cy węża na wysokości min. 80cm i
maks. 100cm.
Uwaga: Rozdzielacz Y-Rozdzielacz
Strona24
umożliwia podłączenie węża odprowadzającego
wodę dodatkowego urządzenia, np.
pralki, do tego samego syfonu.
Odpływ do umywalki.
Przełożyć wąż odprowadzający wodę całkowicie
przez kolanko i
przymocować materiałem mocującym.
Kolanko zamocować na wysokości
maks. 100cm.
Odpływ do kanału.
Przełożyć wąż odprowadzający wodę całkowicie
przez kolanko i
przymocować materiałem mocującym.
Kolanko zamocować do kanału.
4.5 Wypoziomowanie urządzenia
W celu zmniejszenia hałasu i wibracji
należy odpowiednio wypoziomować
urządzenie.
W celu wypoziomowania urządzenia obracać nóżki urządzenia.
14
Page 15
Ustawianie i podłączanie pl
Sprawdzić ustawienie za pomocą
poziomnicy.
Wszystkie nóżki urządzenia muszą
stać stabilnie na podłożu.
4.6 Podłączanie urządzenia do
sieci elektrycznej
1.
Podłączyć wtyczkę przewodu sieciowego urządzenia do gniazda
sieciowego w pobliżu urządzenia.
Parametry przyłączeniowe urządzenia można znaleźć w rozdziale Dane techniczne
2.
Sprawdzić, czy wtyczka jest stabilnie połączona z gniazdem sieciowym.
Urządzenie jest teraz gotowe do
pracy.
Strona45
.
15
Page 16
pl Poznawanie urządzenia
1
2
3
4
5
6
Poznawanie urządzenia5 Poznawanie urządzenia
5.1 Urządzenie
W tym miejscu można znaleźć przegląd części urządzenia.
W zależności od typu urządzenia przedstawione na ilustracji szczegóły, takie jak kolor
czy kształt, mogą się różnić.
Otwór wentylacyjny
Pokrywa serwisowa części
spodniej
Filtr kłaczków
Strona34
Strona27
drzwi
Zbiornik na skondensowaną wo-
dę
Pulpit obsługi
Strona26
Strona30
Strona17
16
Page 17
Wyświetlacz pl
2 3
1 1
4
4
max
5.2 Pulpit obsługi
Panel obsługi służy do sterowania funkcjami urządzenia i zapewnia informacje
o jego stanie.
Programy
Strona21
Programator
Wyświetlacz6 Wyświetlacz
Strona26
Wyświetlacz
Przyciski
Strona17
Strona19
Na wyświetlaczu wyświetlane są aktualne wartości ustawień, możliwości wyboru
lub informacje i wskazówki.
W zależności od stanu programu na wyświetlaczu widoczne są różne informacje w obszarze , np. .
17
Page 18
pl Wyświetlacz
Przykładowe wskazanie na wyświetlaczu
Wskazanie Opis
1
0:40
Przewidywany czas trwania programu lub czas pozostały
do końca programu w godzinach i minutach.
1:25 Program czasowy został ustawiony.
1
9,0
Zalecana maksymalna pojemność załadunkowa dla usta-
Strona23
wionego programu w kg.
1
0:45
Czas zakończenia programu
"Przyciski", Strona21
świeci się: aktywowano zabezpieczenie przed dziećmi.
miga: zabezpieczenie przed dziećmi zostało aktywowane a urządzenie zostało włączone.
"Dezaktywacja zabezpieczenia przed dziećmi",
Strona31
(Start/ Dodanie
prania)
Włączanie, przerywanie lub zatrzymywanie
świeci się: program trwa i może zostać przerwany lub
zatrzymany.
miga: możliwe jest uruchomienie lub kontynuowanie
programu.
(Do prasowa-
Cel suszenia został aktywowany.
Strona30
nia)
(Do szafy) Cel suszenia został aktywowany.
(Do szafy plus) Cel suszenia został aktywowany.
+1
Aktywowano dopasowany cel suszenia.
Strona30
Strona30
Strona30
+2
+3
(Redukcja za-
gnieceń)
(Delikatne su-
szenie)
4.5 kg (Połowa
Aktywowano redukcję zagnieceń.
"Przyciski", Strona20
Delikatne suszenie do delikatnych tkanin zostało aktywowane.
Aktywowano połowę wsadu.
Strona21
Strona21
załadunku)
(Wyciszenie) Aktywowano ciche suszenie bez sygnałów dźwiękowych.
Strona21
Opróżnić i wsunąć zbiornik na skondensowaną wodę.
Strona30
Wyczyścić filtr wyłapujący kłaczki.
Wyczyścić system filtra części spodniej.
Strona27
Strona28
1
Przykład
18
Page 19
Przyciski pl
Wskazanie Opis
Wyczyścić system filtra części spodniej.
Strona28
Hot W zależności od stanu programu, proces chłodzenia pra-
nia schładza je podczas obracania się bębna przez kilka
minut, aby zapobiec uszkodzeniu prania. Proces chłodzenia ten może zostać przerwany jedynie poprzez otworzenie drzwi.
Uwaga: Nie zmieniać ustawionego programu.
Status programu: Suszenie
Status programu: Cel suszenia - do prasowania
Status programu: Cel suszenia - Do szafy
Status programu: Ochrona przed zagnieceniami
(Start/ Dodanie
Status programu: Pauza
prania)
End Status programu: Zakończenie programu
Przyciski7 Przyciski
Poniżej przedstawiony jest przegląd przycisków i możliwych ustawień.
Przycisk Wybór Opis
Start/ Dodanie prania włączanie
anulowanie
pauzowanie
3 sek. aktywacja
dezaktywacja
Włączanie, przerywanie
lub pauzowanie programu.
Aktywacja lub dezaktywacja zabezpieczenia przed
dziećmi.
Zabezpieczenie panelu
przed przypadkową obsługą.
W przypadku aktywowania zabezpieczenia przed
dziećmi i wyłączenia urządzenia zabezpieczenie
przed dziećmi pozostaje
aktywne.
"Zabezpieczenie przed
dziećmi", Strona31
19
Page 20
pl Przyciski
Przycisk Wybór Opis
Do szafy plus Do szafy plus
+1
+2
+3
Po wybraniu Do szafy
plus aktywowany zostaje cel suszenia.
Cel suszenia określa,
jak wilgotne lub jak suche ma być pranie po
zakończeniu programu.
Strona30
Po wybraniu +1 , +2
lub +3 dopasowany
zostaje cel suszenia.
suszenia", Strona31
Do szafy Do szafy
+1
+2
+3
Po wybraniu Do szafy
aktywowany zostaje cel
suszenia.
Cel suszenia określa,
jak wilgotne lub jak suche ma być pranie po
zakończeniu programu.
Strona30
Po wybraniu +1 , +2
lub +3 dopasowany
zostaje cel suszenia.
suszenia", Strona31
Do prasowania Do prasowania
+1
+2
+3
Po wybraniu Do prasowania aktywowany zostaje cel suszenia.
Cel suszenia określa,
jak wilgotne lub jak suche ma być pranie po
zakończeniu programu.
Strona30
Po wybraniu +1 , +2
lub +3 dopasowany
zostaje cel suszenia.
suszenia", Strona31
Redukcja zagnieceń aktywacja
dezaktywacja
Aktywacja lub dezaktywacja redukcji zagnieceń.
Po zakończeniu programu
bęben obraca pranie w
regularnych odstępach
"Cel suszenia",
"Dopasowanie celu
"Cel suszenia",
"Dopasowanie celu
"Cel suszenia",
"Dopasowanie celu
20
Page 21
Przycisk Wybór Opis
czasu przez 120 minut,
aby zapobiec powstawaniu zgnieceń.
Delikatne suszenie aktywacja
dezaktywacja
Aktywacja lub dezaktywacja przycisku delikatne
suszenie.
Temperatura dla delikatnych tkanin, jak np. poliakryl lub elastan, zostaje
zredukowana.
Czas trwania programu
ulega wydłużeniu.
Gotowe za Czas zakończenia pro-
gramu
Czas trwania programu
Ustawić czas zakończenia programu.
Czas trwania programu
jest już uwzględniony w
ustawionej liczbie godzin.
Po rozpoczęciu programu wyświetli się czas
trwania programu.
Ustawianie czasu trwa-
nia programu dla programów czasowych.
Strona23
Wyciszenie Aktywuj
Dezaktywuj
Aktywacja i dezaktywacja
sygnałów obsługi i sygnałów informacyjnych.
Połowa załadunku aktywacja
dezaktywacja
Suszyć pojedyncze sztuki
prania lub niewielkie załadunki.
Programy pl
"Programy czasowe",
Programy8 Programy
Tekstylia można suszyć za pomocą
programu automatycznego lub programu czasowego.
Uwaga: Etykiety pielęgnacyjne zawierają dodatkowe informacje ułatwiające wybór programu.
"Symbole dotyczące pielęgnacji
tkanin na metkach", Strona25
8.1 Programy automatyczne
Programy automatyczne to programy, w których czujniki wilgotności mierzą wilgotność resztkową prania podczas suszenia. Program zostaje zakończony po
osiągnięciu ustawionego celu suszenia.
21
Page 22
pl Programy
Każdy program automatyczny posiada cel suszenia
Strona30
. Cel suszenia
ustala, jak suche lub jak wilgotne ma być pranie po ukończeniu programu.
Wskazówka: Wybrać cel suszenia zgodnie z tekstyliami lub żądanym rezulta-
tem suszenia.
Program Opis maks.
wsad
(kg)
Bawełna Suszenie tekstyliów wytrzymałych i odpor-
9,0
nych na wysoką temperaturę z bawełny
lub lnu.
Eco Suszenie tekstyliów wytrzymałych i odpor-
9,0
nych na wysoką temperaturę z bawełny
lub lnu.
Program energooszczędny.
Syntetyki Suszenie tekstyliów z włókien syntetycz-
3,5
nych lub mieszanych.
Mix Suszenie tekstyliów z bawełny i włókien
3,0
syntetycznych.
Pościel Suszenie bawełnianych poszewek na koł-
3,5
drę i poduszkę oraz prześcieradeł.
Uwaga: Ruch bębna jest zoptymalizowany
pod kątem suszenia dużych rzeczy.
Delikatne Suszenie delikatnych tekstyliów z satyny,
2,0
włókien syntetycznych lub mieszanych.
Pierze/Puch Suszenie tekstyliów wypełnionych pu-
1,5
chem, kołder lub kołder puchowych.
Uwagi
Duże tekstylia, takie jak kołdry lub śpiwory, suszyć pojedynczo.
Wstrząsnąć tkaniny po zakończeniu
programu w celu równomiernego rozłożenia wypełnienia i pozbycia się nadmiaru wilgoci w zbitym pierzu.
W przypadku suszenia poduszek, gdy
po zakończeniu programu poduszka nie
jest całkowicie sucha, należy wysuszyć
ją za pomocą programu czasowego.
Strona23
Higiena Plus Suszenie tekstyliów wytrzymałych i odpor-
nych na wysoką temperaturę z bawełny
lub lnu.
22
4,0
Page 23
Programy pl
Program Opis maks.
wsad
(kg)
Program zalecany w przypadku szczególnie wysokich wymagań higienicznych.
Sport/Fitness Szybkoschnące ubrania sportowe z włó-
1,5
kien funkcjonalnych, syntetycznych i mikrofibry.
Koszule/Bluzki Suszenie koszul i bluzek z bawełny, lnu,
1,5
włókien syntetycznych i mieszanych.
Uwaga: W celu uzyskania optymalnego rezultatu suszenia należy suszyć maksymalnie 5 koszul lub 5 bluzek na raz.
Po zakończeniu suszenia pranie uprasować lub rozwiesić. Wilgoć resztkowa rozmieści się wtedy równomiernie.
Szybki 40' Suszenie tekstyliów z włókien syntetycz-
2,0
nych i lekkiej bawełny.
Ręczniki Suszenie wytrzymałych i odpornych na wy-
6,0
soką temperaturę ręczników i płaszczy kąpielowych z bawełny lub lnu.
8.2 Programy czasowe
Programy czasowe to programy o ustalonym lub regulowanym czasie trwania.
Program kończy się po upływie czasu, nawet jeśli pranie nie jest jeszcze suche.
Programy czasowe są przeznaczone do suszenia pojedynczych ubrań lub cienkich tekstyliów.
Program Opis maks.
wsad
(kg)
Wełna w koszu Suszenie tekstyliów wełnianych lub z do-
mieszką wełny.
Uwaga: Tekstylia te należy suszyć wyłącz-
nie przy użyciu koszyka na wełnę.
Strona31
Prog. czas. ciepły Suszenie wszystkich rodzajów tekstyliów
poza wełną i jedwabiem.
Przeznaczony do wstępnie wysuszonych
lub lekko wilgotnych ubrań oraz do dosuszania grubych, wielowarstwowych ubrań.
0,5
3,0
23
Page 24
pl Akcesoria
Program Opis maks.
wsad
(kg)
Uwaga: Ten program jest odpowiedni do
suszenia z użyciem koszyka na wełnę.
Strona31
W przypadku korzystania z koszyka na
wełnę program ten umożliwia także suszenie tekstyliów wełnianych.
Akcesoria9 Akcesoria
Używać oryginalnych elementów wyposażenia. Są one dokładnie dostosowane
do urządzenia.
Wskazówka: Niektóre elementy wyposażenia są dostępne w innych kolorach.
Skontaktować się z serwisem.
Strona42
Zastosowanie Numer zamówienia
Zestaw połączeniowy Zamontować urządzenie
WTZ27410
na przystosowanej do tego celu pralce o identycznej szerokości i głębokości w celu zaoszczędzenia miejsca.
Zestaw połączeniowy z
wysuwanym blatem roboczym
Zamontować urządzenie
na przystosowanej do tego celu pralce o iden-
WTZ27400
tycznej szerokości i głębokości w celu zaoszczędzenia miejsca.
Wysuwany blat roboczy
ułatwia załadowanie i
rozładowanie urządzenia.
Kosz na wełnę Pojedyncze tekstylia weł-
WMZ20600
niane, obuwie sportowe i
maskotki pluszowe suszyć lub wietrzyć w koszyku na wełnę.
Rozdzielacz Y Umożliwia podłączenie
15000490
węża odprowadzającego
wodę dodatkowego urządzenia do tego samego
syfonu.
24
Page 25
Zastosowanie Numer zamówienia
Wąż odprowadzający wo-dęDo odprowadzania nad-
miaru skondensowanej
wody z urządzenia bezpośrednio do odpływu,
bez konieczności regularnego opróżniania
zbiornika na skondensowaną wodę.
Mata filtracyjna Cześć zamienna służąca
do ochrony systemu filtra
części spodniej przed
kłaczkami.
Podest Ustawić urządzenie na
podwyższeniu, aby można było je łatwo załadować i rozładować.
Pranie pl
WTZ1110
12022801
WTZPW20D
Pranie10 Pranie
10.1 Przygotowanie prania
UWAGA
Przedmioty pozostawione w praniu
mogą spowodować uszkodzenie pranych tekstyliów oraz bębna.
Przed eksploatacją urządzenia wyjąć wszystkie przedmioty z kieszeni
pranych tekstyliów.
Uwaga
Przygotowania pranie chroni urządzenie i tekstylia.
Usunąć ziemię i piasek szczotką
Posortować pranie według kolorów
i tekstyliów, przestrzegać etykiet ze
wskazówkami pielęgnacji
Zamknąć wszystkie zapięcia na
zamki błyskawiczne, rzepy, haftki i
pętelki
Usnąć klamry i ołowiane taśmy z firanek
Ubrania wkładać do bębna nieposkładane
Przed rozpoczęciem suszenia odwirować pranie.
Sztuki bielizny z wełny, obuwie
sportowe, zabawki pluszowe suszyć wyłącznie przy użyciu kosza
na wełnę Koszyk na wełnę
"Koszyk na wełnę", Strona31
10.2 Symbole dotyczące pielęgnacji tkanin na metkach
Symbole dotyczące pielęgnacji, suszenie
Symbol Tekstylia
wytrzymałe tekstylia z bawełny, lnu, np.ręczniki, pościel, bielizna
delikatne tekstylia z włókien syntetycznych i mieszanych, delikatne tkaniny,
np.odzież funkcyjna, koszule
tekstyliów z jedwabiu, nylonu, tekstyliów nieprzepuszczających powietrza, z powłoką gumową oraz fira-
25
Page 26
pl Podstawowy sposób obsługi
Symbol Tekstylia
nek syntetycznych nie suszyć w suszarce
Podstawowy sposób obsługi11 Podstawowy sposób
obsługi
11.1 Włączanie urządzenia
Wymaganie: Urządzenie jest odpo-
wiednio ustawione i podłączone.
Strona11
Ustawić programator na wybrany
program.
11.2 Ustawianie programu
1.
Obrócić programator w celu wybrania żądanego programu.
"Programy", Strona21
2.
W razie potrzeby dopasować ustawienia programu.
"Przyciski", Strona19
Ustawienia programu nie są zapisywane na stałe dla danego programu.
11.3 Otwieranie drzwi
1.
Chwycić uchwyt drzwi od spodu i
pociągnąć za drzwi.
2.
Otworzyć drzwi.
11.4 Wkładanie prania
Uwaga: Aby uniknąć powstawania
zagnieceń, przestrzegać maksymalnego załadunku programów.
"Programy", Strona21
Wymagania
Pranie jest przygotowane i posortowane.
"Pranie", Strona25
Bęben jest pusty.
1.
Otworzyć drzwi.
2.
Włożyć pranie do bębna.
3.
Zamknąć drzwi.
Strona26
Upewnić się, że w drzwiach urządzenia nie zostało przytrzaśnięte
pranie.
11.5 Włączanie programu
Wymagania
Program jest ustawiony.
Strona26
Drzwi są zamknięte.
Nacisnąć Start/ Dodanie prania .
Na wyświetlaczu pojawia się czas
trwania programu lub czas zakończenia programu.
Po zakończeniu programu na wyświetlaczu pojawia się: "End" .
Uwaga: Gdy na wyświetlaczu pojawia
się "Hot" , urządzenie chłodzi pranie.
Gdy "Hot" zgaśnie, pranie ostygło.
26
Page 27
Podstawowy sposób obsługi pl
11.6 Dokładanie prania
Po uruchomieniu programu można w
każdej chwili dołożyć lub wyjąć pranie.
1.
Nacisnąć Start/ Dodanie prania .
Proces chłodzenia rozpoczyna się
automatycznie po około 30 sekundach i chłodzi pranie, gdy bęben
się obraca. Aby pominąć lub przerwać proces chłodzenia, należy
otworzyć drzwiczki.
2.
Otworzyć drzwi.
3.
Dołożyć lub wyjąć pranie.
4.
Zamknąć drzwi.
5.
Włączyć program.
Strona19
Strona26
Strona26
11.7 Przerwanie programu
1.
Nacisnąć Start/ Dodanie prania .
2.
Otworzyć drzwi.
3.
Wyjąć pranie.
Strona26
Strona27
11.8 Wyjąć pranie
1.
Otworzyć drzwi.
2.
Wyjąć pranie z bębna.
Strona26
Wymagania
Wyświetlacz pokazuje po wysuszeniu: "End"
lub wyświetlacz pokazuje podczas
bieżącej pracy: .
1.
Otworzyć drzwi.
2.
Usunąć kłaczki z wewnętrznej stro-
Strona26
ny drzwi.
3.
Wyjąć kolejno dwuczęściowy filtr z
włókniny.
4.
Usunąć kłaczki z wgłębienia na
filtr.
11.9 Wyłączanie urządzenia
Ustawić programator na .
11.10 Filtr kłaczków
Podczas suszenia kłaczki z prania
wychwytywane są przez filtr kłaczków. Filtr kłaczków chroni urządzenie
przed kłaczkami.
Czyszczenie filtra kłaczków
Po zakończeniu programu suszenia
lub wyświetleniu komunikatu podczas
pracy należy oczyścić filtr z włókniny
po zakończeniu programu.
Uwaga: Jeśli urządzenie nie zostanie
wyczyszczone w opisany sposób,
może to spowodować pogorszenie
jego działania.
Upewnić się, że kłaczki nie wpadną do kanału powietrza.
27
Page 28
pl Podstawowy sposób obsługi
5.
Otworzyć oba filtry kłaczków i
usunąć kłaczki .
7.
Zamknąć i złączyć oba filtry kłaczków.
Zutylizować kłaczki wraz z odpadami komunalnymi, aby uniknąć zanieczyszczenia ścieków mikrodrobinami plastiku.
6.
Wyczyścić dokładnie oba filtry z
włókniny ciepłą, bieżącą wodą i
wysuszyć.
Uwaga: Zebrać wodę używaną do
czyszczenia do naczynia, np. wiadra. Po oczyszczeniu przelać zawartość naczynia przez filtr, np. filtr
do kawy.
Filtr do kawy należy wyrzucić wraz
z odpadami domowymi, aby uniknąć zanieczyszczenia ścieków mikroplastikiem.
8.
Założyć dwuczęściowy filtr kłaczków.
9.
Zamknąć drzwi.
11.11 System filtra części
spodniej
Podczas suszenia kłaczki z prania
wychwytywane są przez system filtra
części spodniej. System filtra chroni
urządzenie przed kłaczkami.
Czyszczenie systemu filtra części spodniej
Jeśli podczas pracy pojawi się komunikat, należy oczyścić system filtra
części spodniej po zakończeniu programu.
Uwagi
System filtra można regularnie czyścić nawet jeśli nie wyświetla się
komunikat.
28
Page 29
Podstawowy sposób obsługi pl
Czyszczenie po każdym suszeniu
nie jest konieczne.
Jeśli urządzenie nie zostanie wyczyszczone w opisany sposób,
może to spowodować pogorszenie
jego działania.
Wymaganie: Wyświetlacz pokazuje
podczas bieżącej pracy: .
1.
Wyczyścić filtr wyłapujący kłaczki.
Strona27
2.
Otworzyć część spodnią.
Strona34
3.
Wyjąć ostrożnie matę filtracyjną z
uchwytu.
Zwrócić uwagę, aby nie uszkodzić
i nie wygiąć maty filtracyjnej.
4.
Wyczyścić pokrywę wymiennika
ciepła miękką szczoteczką.
5.
Umyć matę filtracyjną dokładnie
pod bieżącą wodą i wycisnąć ręcznie.
Większe zanieczyszczenia można
ostrożnie usunąć odkurzaczem.
Nie czyścić maty filtracyjnej środkami czyszczącymi.
Uwaga: Zebrać wodę używaną do
czyszczenia do naczynia, np. wiadra. Po oczyszczeniu przelać zawartość naczynia przez filtr, np. filtr
do kawy.
Filtr do kawy należy wyrzucić wraz
z odpadami domowymi, aby uniknąć zanieczyszczenia ścieków mikroplastikiem.
6.
Wsunąć matę filtracyjną na uchwyty.
Upewnić się, że wszystkie zanieczyszczenia zostały usunięte z
uszczelki.
Zwrócić uwagę, aby nie uszkodzić
i nie wygiąć maty filtracyjnej ani nie
założyć jej odwrotnie na uchwyty.
Uwaga: Matę filtracyjną
Strona25
można również zamówić w serwisie jako część zamienną.
29
Page 30
pl Cel suszenia
7.
Zamknąć część spodnią.
Strona36
11.12 Zbiornik na skondensowaną wodę
Podczas suszenia tworzy się woda
skondensowana, którą urządzenie
gromadzi w zamontowanym fabrycznie zbiorniku na skondensowaną wodę.
Uwaga: Urządzenie należy wykorzystywać z dostarczonym wężem odprowadzającym wodę.
Po podłączeniu węża odprowadzającego wodę nie trzeba regularnie
opróżniać zbiornika na skondensowaną wodę.
"Opróżnianie zbiornika na skon-
densowaną wodę", Strona30
Opróżnianie zbiornika na skondensowaną wodę
Po zakończeniu programu suszenia
lub w przypadku zatrzymania programu suszenia z wyświetleniem komunikatu na wyświetlaczu należy opróżnić zbiornik na skondensowaną wodę.
Wymagania
Wyświetlacz pokazuje po wysuszeniu: "End"
lub wyświetlacz pokazuje podczas
przerwy w pracy: .
1.
Wyciągnąć poziomo pojemnik na
skondensowaną wodę.
Strona13
2.
Opróżnić zbiornik na skondensowaną wodę.
Przed uruchomieniem urządzenia
należy upewnić się, że zbiornik na
skondensowaną wodę jest włożony
do urządzenia.
3.
Jeśli program suszenia jest wstrzy-
Strona30
many, należy go uruchomić.
Strona26
Zakładanie zbiornika na skondensowaną wodę
Wsunąć do oporu zbiornik na
skondensowaną wodę.
30
Cel suszenia12 Cel suszenia
Każdy program automatyczny ma zaprogramowany cel suszenia. Cel suszenia określa, jak suche lub jak wilgotne ma być pranie po zakończeniu
programu.
Page 31
Cel suszenia Opis
Do szafy plus Do wielowarstwo-
wych, grubych tekstyliów, które trudno
schną.
Do szafy Do zwykłych teksty-
liów jednowarstwowych.
Do prasowania
Do zwykłych tekstyliów jednowarstwowych.
Po zakończeniu programu pranie jest nadal lekko wilgotne.
Aby uniknąć zagnieceń, wyprasować lub
rozwiesić pranie.
12.1 Zmiana celu suszenia
Dla niektórych programów automatycznych można dokonać zmiany celu suszenia, aby pranie było jeszcze
bardziej suche lub bardziej wilgotne.
1.
Ustawić program automatyczny.
Strona21
Na wyświetlaczu widoczny jest
zdefiniowany cel suszenia.
2.
NacisnąćDo szafy , Do szafy
plus lub Do prasowania .
Wyświetlacz pokazuje (Do szafy), (Do szafy plus) lub (Do
prasowania).
12.2 Dopasowanie celu suszenia
Jeżeli po zakończeniu suszenia z
określonym celem suszenia tekstylia
wydają się zbyt wilgotne, można dopasować cel suszenia.
1.
Ustawić program automatyczny.
Strona21
Na wyświetlaczu widoczny jest
zdefiniowany cel suszenia.
Zabezpieczenie przed dziećmi pl
2.
Nacisnąć kilkakrotnie na Do szafy , Do szafy plus lub Do prasowania , aby ustawić rezultat susze-
nia od "+1" (suche) do "+3" (najbardziej suche).
Zabezpieczenie przed dziećmi13 Zabezpieczenie przed
dziećmi
Urządzenie można zabezpieczyć
przed niezamierzonym użyciem elementów obsługi.
13.1 Aktywacja zabezpieczenia
przed dziećmi
Naciskać oba przyciski 3 sek.
przez ok. 3 sekundy.
Wyświetlacz pokazuje .
Elementy obsługi są zablokowane.
Zabezpieczenie przed dziećmi pozostaje aktywne również po wyłączeniu urządzenia oraz w przypadku przerwy w dostawie prądu.
13.2 Dezaktywacja zabezpieczenia przed dziećmi
Wymaganie: Aby dezaktywacja za-
bezpieczenia przed dziećmi była
możliwa, urządzenie musi być włączone.
Naciskać oba przyciski 3 sek.
przez ok. 3 sekundy.
Aby nie przerywać bieżącego programu, programator musi być ustawiony na program wyjściowy.
Na wyświetlaczu gaśnie .
Koszyk na wełnę14 Koszyk na wełnę
Koszyk na wełnę służy do suszenia
delikatnych tekstyliów, maskotek pluszowych lub butów sportowych w pozycji leżącej.
31
Page 32
pl Koszyk na wełnę
14.1 Założyć koszyk na wełnę
1.
Otworzyć drzwi.
Upewnić się, że bęben jest pusty.
2.
Włożyć nóżki przyssawkowe kosza
na wełnę w otwory od strony otworu drzwiowego.
3.
Ucho koszyka na wełnę zaczepić z
przodu o górny haczyk.
1.
Tekstylia umieścić bezpośrednio w
koszyku na wełnę lub we wkładzie.
Strona33
2.
Zamknąć drzwi.
3.
Ustawić program odpowiedni do
suszenia z koszem na wełnę.
Przestrzegać opisu programu.
Strona23
4.
W razie potrzeby dostosować czas
trwania programu.
"Przyciski", Strona21
Należy przestrzegać zalecanego
czasu trwania programu dla tekstyliów w koszyku na wełnę:
14.2 Włączyć program z koszykiem na wełnę
UWAGA
Jeśli tekstylia w koszyku na wełnę
dotkną obracającego się bębna lub
żeber bębna, może to spowodować
uszkodzenie tekstyliów i urządzenia.
Tekstylia umieścić we wkładzie lub
koszyku na wełnę w taki sposób,
aby nie stykały się z bębnem i żebrami bębna.
Wymaganie: Koszyk na wełnę jest
umieszczony w urządzeniu.
Strona32
32
Jedna sztuka
tekstyliów
Czas trwania
programu w godzinach:minutach
Cienki sweter
ok. 1:20
wełniany
Gruby sweter
ok. 1:30 - 3:00
wełniany
Spódnica ok. 1:00 - 1:30
Spodnie ok. 1:00 - 1:30
Rękawiczki ok. 0:30
Buty sportowe ok. 1:30 / z wie-
trzeniem maks.
2:00
Wskazówka: W przypadku grubych lub wielowarstwowych tekstyliów czas trwania programu należy
wydłużyć.
Page 33
Ustawienia podstawowe pl
1
2
3
4
5
5.
Włączyć program.
6.
Po zakończeniu programu wyjąć
kosz na wełnę.
Strona26
14.3 Przykłady zastosowania
koszyka na wełnę
UWAGA
Jeśli tekstylia w koszyku na wełnę
dotkną obracającego się bębna lub
żeber bębna, może to spowodować
uszkodzenie tekstyliów i urządzenia.
Tekstylia umieścić we wkładzie lub
koszyku na wełnę w taki sposób,
aby nie stykały się z bębnem i żebrami bębna.
Przykład Zastosowanie
Spodnie lub
spódnica
Sweter
Rozluźnione tekstylia umieścić we
wkładzie.
Uwaga: Przed rozpoczęciem suszenia odwirować
pranie.
Przykład Zastosowanie
Uwaga: Nie stoso-
wać wkładki.
Nie suszyć obuwia ze skóry lub
ze skórzanymi elementami.
Maskotki pluszo-weWłożyć maskotkę
do koszyka na
wełnę.
Uwaga: Nie stosować wkładki.
Upewnić się, że
maskotki nie wypadną z koszyka
na wełnę, jeśli jest
ich więcej lub jeśli
są małe.
Ustawienia podstawowe15 Ustawienia podstawo-
we
Ustawienia podstawowe urządzenia
można dostosować do indywidualnych potrzeb.
Buty sportowe W butach pod-
nieść język.
Wyjąć wkładki i/
lub podpiętki.
Włożyć do koszyka na wełnę zwinięty w rulon ręcznik, aby stworzyć
możliwość postawienia butów pod
skosem.
Postawić buty obcasami na ręczniku.
15.1 Przegląd ustawień podstawowych
Programator wraz z pozycjami programów
Brak ustawienia podstawowego.
33
Page 34
pl Czyszczenie ipielęgnacja
Ustawianie głośności sygnału
po zakończeniu programu:
0 (wył.) do 4 (bardzo głośny)
Ustawianie głośności sygnału
przy naciskaniu przycisków:
0 (wył.) do 4 (bardzo głośny)
Wyświetlanie liczby uruchomionych programów.
15.2 Zmiana ustawień podstawowych
1.
Ustawić programator na pozycji 1.
Strona33
2.
Nacisnąć Do prasowania , jednocześnie ustawiając programator na
pozycji2.
Na wyświetlaczu widoczna jest aktualna wartość.
3.
Za pomocą programatora wybrać
żądane ustawienie podstawowe.
Strona33
4.
W celu zmiany wartości nacisnąć
Gotowe za .
5.
W celu zapisania zmiany wyłączyć
urządzenie.
1.
Otworzyć pokrywę serwisową.
Jeżeli pod klapę konserwacyjną
położona zostanie ścierka, umożliwi to zbieranie resztek wody z części spodniej.
2.
Otworzyć dźwignię pokrywy wymiennika ciepła.
Czyszczenie ipielęgnacja16 Czyszczenie ipielę-
gnacja
Aby urządzenie długo zachowało
sprawność, należy je starannie czyścić i pielęgnować.
16.1 Część spodnia
Część spodnia to dolna, dostępna
część urządzenia, w której znajduje
się wymiennik ciepła.
Otworzyć część spodnią
Wymagania
Urządzenie stygnie przez 30 minut.
Drzwi urządzenia są zamknięte.
34
3.
Wyjąć pokrywę wymiennika ciepła
korzystając z uchwytu.
Czyszczenie części spodniej
Można usunąć widoczne zanieczyszczenia części spodniej.
Page 35
WAŻNE
Ryzyko skaleczenia!
Ostre krawędzie wymiennika ciepła
mogą być przyczyną skaleczeń w
przypadku dotknięcia.
Nie dotykać rękoma lameli wymiennika ciepła.
1.
Otworzyć część spodnią.
Strona34
2.
Wyczyścić pokrywę wymiennika
ciepła miękką szczoteczką.
Upewnić się, że wszystkie zanieczyszczenia zostały usunięte z
uszczelki.
3.
Lekko unieść środkowy zaczep
wkładki.
Czyszczenie ipielęgnacja pl
4.
Wyciągnąć poziomo wkładkę.
5.
Wkładkę wypłukać pod bieżącą
wodą i osuszyć.
6.
Ostrożnie oczyścić kratkę wlotu
powietrza za pomocą szczotki nasadzanej na odkurzacz.
Zwrócić uwagę, aby nie uszkodzić
i nie wygiąć kratki.
35
Page 36
pl Czyszczenie ipielęgnacja
7.
Otwór urządzenia wyczyścić miękką, wilgotną ściereczką.
8.
Wkładkę wsunąć poziomo, aż w
słyszalny sposób zatrzaśnie się na
swoim miejscu.
1.
Założyć pokrywę wymiennika ciepła korzystając z uchwytu.
2.
Zamknąć dźwignię pokrywy wymiennika ciepła.
9.
Zamknąć część spodnią.
Strona36
Zamykanie części spodniej
Wymaganie: Część spodnia jest
otwarta.
"Otworzyć część spodnią",
Strona34
36
3.
Zamknąć pokrywę serwisową.
16.2 Czujnik wilgotności
Czujnik wilgotności urządzenia określa, jak wilgotne jest pranie podczas
suszenia. W zależności od wilgoci
resztkowej prania, urządzenie zmienia czas trwania automatycznego
programu.
Page 37
Usuwanie usterek pl
Czyszczenie czujnika wilgotności
Po dłuższym użytkowaniu na czujniku
wilgotności mogą osadzać się cienkie warstwy kamienia lub resztek
środków do prania i płukania. Regu-
może to spowodować pogorszenie
jego działania.
1.
Otworzyć drzwiczki.
2.
Wyczyścić czujnik wilgotności za
pomocą gąbki.
larnie czyścić czujnik wilgotności.
UWAGA
Twarde lub szorstkie przedmioty mogą uszkodzić czujnik wilgotności.
Nie używać do czyszczenia twardych lub szorstkich przedmiotów,
środków czyszczących o właściwościach ściernych ani wełny stalowej.
Uwaga: Jeśli urządzenie nie zostanie
wyczyszczone w opisany sposób,
Usuwanie usterek17 Usuwanie usterek
Mniejsze usterki urządzenia można usuwać samodzielnie. Przed skontaktowaniem się z serwisem należy się zapoznać się z informacjami na temat samodzielnego usuwania usterek. Pozwoli to uniknąć niepotrzebnych kosztów.
OSTRZEŻENIE
Ryzyko porażenia prądem!
Nieprawidłowo przeprowadzone naprawy stanowią poważne zagrożenie.
Nigdy nie należy modyfikować urządzenia ani jego funkcji pod względem
technicznym.
Naprawy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowany personel.
Do naprawy urządzenia należy używać wyłącznie oryginalnych części zamiennych.
W przypadku uszkodzenia przewodu sieciowego tego urządzenia należy zlecić jego wymianę przez producenta, jego serwis lub przez odpowiednio wykwalifikowaną osobę, co jest koniecznym warunkiem wykluczenia zagrożeń.
Usterka Przyczyna i rozwiązanie problemu
Wyświetlacz jest wygaszony i miga Start/
Tryb oszczędzania energii jest aktywny.
Nacisnąć Start/ Dodanie prania .
Dodanie prania .
37
Page 38
pl Usuwanie usterek
Usterka Przyczyna i rozwiązanie problemu
Wszystkie pozostałe
kody błędów.
Zakłócenie działania
1.
Ponownie uruchomić urządzenie.
2.
Jeśli usterka wystąpi ponownie, odłączyć urządzenie
od zasilania na co najmniej 30 sekund.
Wyciągnąć wtyczkę przewodu zasilającego lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej.
3.
Jeżeli usterka nadal występuje, wezwać serwis.
Strona42
Podać serwisowi dokładną treść komunikatu o błędzie. Jeśli to możliwe, udokumentować usterkę za
pomocą zdjęć i filmów.
"Hot" i bęben obraca
się.
To nie usterka. Proces chłodzenia jest aktywny.
Nie jest konieczna żadna czynność.
Uwaga: Nie należy zmieniać programu podczas trwania procesu chłodzenia. Proces chłodzenia trwa do 10
minut.
i program zostały
przerwane.
Program nie włącza
się.
Zbiornik na skondensowaną wodę jest pełny.
Opróżnić zbiornik na skondensowaną wodę.
Strona30
Wąż odprowadzający wodę jest nieprawidłowo podłączony, zagięty lub zakleszczony.
Sprawdzić instalację węża odprowadzającego wodę.
Strona13
Wąż odprowadzający wodę jest niedrożny.
Wypłukać wąż odprowadzający wodę pod bieżącą
wodą.
W części spodniej znajduje się ciało obce.
1.
Otworzyć część spodnią.
2.
Usunąć ciała obce.
3.
Zamknąć część spodnią.
Strona34
Strona36
Filtr pilingu jest zanieczyszczony.
Wyczyścić filtr wyłapujący kłaczki.
Strona27
System filtra części spodniej jest zanieczyszczony.
Wyczyścić system filtra części spodniej.
Strona28
System filtra części spodniej jest zanieczyszczony.
Wyczyścić system filtra części spodniej.
Strona28
Zabezpieczenie przed dziećmi jest aktywowane.
Dezaktywować zabezpieczenie przed dziećmi.
Strona31
38
Page 39
Usterka Przyczyna i rozwiązanie problemu
Program nie włącza
się.
Podczas suszenie
zmienia się czas trwania programu.
Za długi czas suszenia.
Gotowe za jest aktywowany.
Sprawdzić, czy aktywowano Gotowe za .
Strona21
To nie usterka. Przebieg programu jest optymalizowany
elektronicznie.
Nie jest konieczne żadne działanie.
System filtra części spodniej jest zanieczyszczony.
Wyczyścić system filtra części spodniej.
Filtr pilingu jest zanieczyszczony.
Wyczyścić filtr wyłapujący kłaczki.
Temperatura otoczenia ma wartość poniżej 15°C lub
powyżej 30°C.
Upewnić się, że temperatura otoczenia mieści się w
zakresie od 15°C do 30°C.
W miejscu instalacji urządzenia nie ma wystarczającej
cyrkulacji powietrza.
Wywietrzyć miejsce, w którym ustawione jest urządzenie.
Otwór wentylacyjny urządzenia jest zablokowany.
Upewnić się, że otwór wentylacyjny urządzenia nie
jest zasłonięty.
Wymiennik ciepła jest zanieczyszczony.
Strona34
Strona36
Odgłosy brzęczenia,
wibrowania lub pompowania.
Pranie jest zbyt mokre.
1.
Otworzyć część spodnią.
2.
Wyczyścić wymiennik ciepła.
3.
Zamknąć część spodnią.
To nie usterka. Aktywna jest sprężarka, wentylacja
sprężarki lub pompa skondensowanej wody.
Nie jest konieczne żadne działanie.
Wybrany program jest nieodpowiedni dla danego rodzaju tekstyliów.
Ustawić program czasowy do dosuszenia.
Strona23
Załadowano za dużo prania.
Przestrzegać maksymalnej pojemności załadunkowej programów.
Strona21
Ciepła bielizna sprawia wrażenie bardziej wilgotnej niż
jest w rzeczywistości.
1.
Bezpośrednio po zakończeniu suszenia wyjąć pranie
z bębna.
2.
Rozciągnąć sztuki bielizny do ostygnięcia.
Usuwanie usterek pl
Strona28
Strona27
Strona34
39
Page 40
pl Usuwanie usterek
Usterka Przyczyna i rozwiązanie problemu
Pranie jest zbyt mokre.
Ustawiony cel suszenia jest nieodpowiedni.
Zmienić cel suszenia.
Strona31
Cel suszenia jest niedopasowany.
Dopasować cel suszenia.
Strona31
Zbyt mały załadunek.
Ustawić program czasowy do dosuszenia.
Strona23
Czujnik wilgotności jest zanieczyszczony.
Wyczyścić czujnik wilgotności.
Strona37
Urządzenie przerwało proces suszenia z powodu pełnego zbiornika na skondensowaną wodę.
Opróżnić zbiornik na skondensowaną wodę.
Strona30
Powstawanie zagnieceń.
Wybrany program jest nieodpowiedni dla danego rodzaju tekstyliów.
Ustawić odpowiedni program.
Strona21
Załadunek jest nieodpowiedni.
Przestrzegać maksymalnej pojemności załadunkowej programów.
Przygotować pranie.
Strona21
Strona25
Po zakończeniu suszenia pranie leży zbyt długo w bębnie.
1.
Bezpośrednio po zakończeniu suszenia wyjąć pranie
z bębna.
2.
Rozciągnąć sztuki bielizny do ostygnięcia.
Syntetyki były suszone zbyt długo.
Zmienić lub dopasować cel suszenia.
Strona30
Nie została aktywowana redukcja zagnieceń.
Aktywować redukcję zagnieceń.
Strona19
Wycieka woda. Urządzenie nie jest prawidłowo wypoziomowane.
Wypoziomować urządzenie.
Strona14
Uszczelka pokrywy wymiennika ciepła jest zanieczyszczona.
Wyczyścić uszczelkę pokrywy wymiennika ciepła.
Strona28
Wąż odprowadzający wodę nie jest prawidłowo podłączony.
Sprawdzić instalację węża odprowadzającego wodę.
Strona13
40
Page 41
Transport, przechowywanie i utylizacja pl
Usterka Przyczyna i rozwiązanie problemu
Wycieka woda. Dźwignia i pokrywa wymiennika ciepła nie są popraw-
nie zamknięte.
Upewnić się, że dźwignia pokrywy wymiennika ciepła
Strona36
Skondensowana woda
gromadzi się w zbiorniku na skondensowaną wodę pomimo podłączenia węża odprowadzającego wodę.
jest poprawnie zamknięta.
To nie usterka. W zbiorniku na skondensowaną wodę
może pozostać niewielka ilość kondensatu.
Nie jest konieczne żadne działanie.
Wąż odprowadzający wodę nie jest prawidłowo podłączony.
Sprawdzić instalację węża odprowadzającego wodę.
Strona13
Transport, przechowywanie i utylizacja18 Transport, przecho-
wywanie i utylizacja
18.1 Utylizacja zużytego urządzenia
Przyjazna dla środowiska utylizacja
urządzenia pozwala odzyskać wartościowe surowce.
OSTRZEŻENIE
Ryzyko uszczerbku na zdrowiu!
Dzieci mogą się zamknąć w urządzeniu i narazić się na śmiertelne niebezpieczeństwo.
Nie ustawiać urządzenia za drzwiami, które mogą uniemożliwiać lub
utrudniać otwieranie drzwiczek
urządzenia.
Odłączyć wtyczkę przewodu sieciowego zużytego urządzenia od
gniazda sieciowego, a następnie
przeciąć przewód sieciowy i zniszczyć zamek drzwi urządzenia, uniemożliwiając ich zamknięcie.
OSTRZEŻENIE
Ryzyko pożaru!
Czynnik chłodniczy R290 użyty w tym
urządzeniu jest nieszkodliwy dla środowiska, ale jest palny i może się za-
palić przy nieprawidłowej utylizacji
urządzenia.
Należy zapewnić prawidłową utylizację urządzenia w wyspecjalizowanym zakładzie.
Chronić przewody obiegu środka
chłodniczego i izolację przed
uszkodzeniem.
1.
Odłączyć wtyczkę przewodu sieciowego od gniazda sieciowego.
2.
Przeciąć przewód sieciowy.
3.
Urządzenie utylizować zgodnie z
przepisami o ochronie środowiska
naturalnego.
Informacje o aktualnych możliwościach utylizacji można uzyskać od
sprzedawcy lub w urzędzie miasta
lub gminy.
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/09/
UE oraz polską Ustawą z
dnia 29 lipca 2005r. „O
zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr
180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie
oznakowanie informuje,
że sprzęt ten, po okresie
41
Page 42
pl Serwis
jego użytkowania nie może być umieszczany łącznie z innymi odpadami
pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany
do oddania go prowadzącym zbieranie zużytego
sprzętu elektrycznego i
elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostka, tworzą odpowiedni
system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze
zużytym sprzętem elektrycznym i elektronicznym
przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji,
wynikających z obecności
składników niebezpiecznych oraz niewłaściwego
składowania i przetwarzania takiego sprzętu.
Serwis19 Serwis
Istotne z punktu widzenia funkcjonalności oryginalne części zamienne
zgodne z odpowiednim zarządzeniem
w sprawie ekoprojektu dostępne są
w naszym serwisie przez okres co
najmniej 10lat od daty wprowadzenia urządzenia na rynek na terenie
Europejskiego Obszaru Gospodarczego.
Uwaga: W ramach warunków gwarancji producenckiej usługi serwisu
są nieodpłatne.
Dokładne informacje na temat okresu
i warunków gwarancji w danym kraju
można uzyskać, korzystając z kodu
QR na załączonym dokumencie dotyczącym kontaktów serwisowych i warunków gwarancji, od pracowników
naszego serwisu, od sprzedawcy lub
znaleźć na naszej stronie internetowej.
Kontaktując się z serwisem należy
podać numer produktu (E-Nr.) inumer fabryczny (FD) urządzenia.
Dane kontaktowe obsługi klienta
można znaleźć za pomocą kodu QR
w załączonym dokumencie dotyczącym kontaktów serwisowych i warunków gwarancji lub na naszej stronie
internetowej.
19.1 Numer produktu (E-Nr) i
numer fabryczny (FD)
Numer produktu (E-Nr) i numer fabryczny (FD) znajdują się na tabliczce znamionowej urządzenia.
Tabliczka znamionowa znajduje się
zależnie od modelu:
na wewnętrznej stronie drzwi.
na wewnętrznej stronie klapy konserwacyjnej.
na tylnej stronie urządzenia.
Dane urządzenia i numer telefonu
serwisu można zanotować oddzielnie,
aby zapewnić sobie do nich szybki
dostęp.
Parametry zużycia20 Parametry zużycia
Program Eco jest przeznaczony do suszenia tkanin bawełnianych o normalnym stopniu wilgotności i charakteryzuje się największą efektywnością w odniesieniu do parametrów zużycia energii podczas suszenia mokrych tkanin baweł-
42
Page 43
Parametry zużycia pl
nianych. Program ten służy ocenie zgodności z rozporządzeniami (UE)
2023/2533 i (UE) 2023/2534. Odpowiada on „standardowemu programowi do
tkanin bawełnianych” w rozumieniu rozporządzenia (UE) nr 392/2012 oraz w
rozumieniu pkt 1.1 załącznika I do rozporządzenia (UE) nr 932/2012. Podane
na etykiecie energetycznej parametry zużycia odnoszą się do wilgotności prania wynoszącej 60%.
Podane wartości dla innych programów są orientacyjne i zostały określone
zgodnie z obowiązująca normą EN61121.
Wartości rzeczywiste mogą odbiegać od podanych wartości w zależności od
rodzaju tkaniny, składu suszonego prania, wilgoci resztkowej w tkaninie, ustawionego stopnia suszenia, wielkości załadunku, warunków otoczenia i aktywowanych funkcji dodatkowych.
Wyświetlany podczas wyboru programu czas jest prognozowanym czasem
trwania programu / czasem Gotowe za, i został określony na podstawie fabrycznie nowego urządzenia przy prędkości obrotowej pralki 1000obr./min.
Program Wilgot-
ność
końcowa (%)
Załadunek
(kg)
Prędkość
obrotowa wirowa-
Wilgotność
początkowa
(%)
Czas
trwania
programu
(h:min)
Zużycie
energii
(kWh/
cykl)
nia (w
obr./
min)
Bawełna + Do szafy
-3,0 9,0 1400 50 3:23 1,70
plus
Bawełna + Do szafy
-3,0 4,5 1400 50 2:30 1,28
plus
Bawełna + Do szafy
-3,0 9,0 1000 60 3:43 1,92
plus
Bawełna + Do szafy
-3,0 4,5 1000 60 2:42 1,41
plus
Bawełna + Do szafy
-3,0 9,0 800 70 4:03 2,15
plus
Bawełna + Do szafy
-3,0 4,5 800 70 2:55 1,54
plus
Bawełna + Do szafy -1,5 9,0 1400 50 2:52 1,57
Bawełna + Do szafy -1,5 4,5 1400 50 1:57 0,95
Bawełna + Do szafy -1,5 9,0 1000 60 3:11 1,78
Bawełna + Do szafy -1,5 4,5 1000 60 2:08 1,07
Bawełna + Do szafy -1,5 9,0 800 70 3:31 2,00
Bawełna + Do szafy -1,5 4,5 800 70 2:20 1,19
Eco 0,0 9,0 1400 50 2:39 1,41
43
Page 44
pl Parametry zużycia
Program Wilgot-
ność
końcowa (%)
Załadunek
(kg)
Prędkość
obrotowa wirowa-
Wilgotność
początkowa
(%)
Czas
trwania
programu
(h:min)
Zużycie
energii
(kWh/
cykl)
nia (w
obr./
min)
Eco 0,0 4,5 1400 50 1:40 0,82
1
Eco
0,0 9,0 1000 60 3:00 1,65
Eco 0,0 4,5 1000 60 1:52 0,93
Eco 0,0 9,0 800 70 3:21 1,89
Eco 0,0 4,5 800 70 2:04 1,04
Bawełna + Do praso-
12,0 9,0 1400 50 1:58 1,01
wania
Bawełna + Do praso-
12,0 4,5 1400 50 1:17 0,53
wania
Bawełna + Do praso-
12,0 9,0 1000 60 2:18 1,24
wania
Bawełna + Do praso-
12,0 4,5 1000 60 1:29 0,66
wania
Bawełna + Do praso-
12,0 9,0 800 70 2:39 1,46
wania
Bawełna + Do praso-
12,0 4,5 800 70 1:42 0,79
wania
Syntetyki + Do szafy
0,0 3,5 800 40 1:11 0,49
plus
Syntetyki + Do szafy
0,0 3,5 600 50 1:23 0,59
plus
Syntetyki + Do szafy 2,0 3,5 800 40 1:02 0,43
Syntetyki + Do szafy 2,0 3,5 600 50 1:15 0,53
Syntetyki + Do praso-
12,0 3,5 800 40 0:47 0,46
wania
Syntetyki + Do praso-
12,0 3,5 600 50 0:59 0,56
wania
Delikatne 0,0 2,0 - - 0:59 0,42
Wełna w koszu 0,0 0,5 - - 2:13 0,87
1
Emisja hałasu w cyklu suszenia kształtuje się na poziomie 63dB.
44
Page 45
Dane techniczne21 Dane techniczne
Dane techniczne pl
Wysokość urzą-
84,2cm
dzenia
Szerokość urzą-
59,8cm
dzenia
Głębokość urzą-
61,3cm
dzenia
Głębokość urzą-
64,8cm
dzenia z zamkniętymi
drzwiami
Głębokość urzą-
109,6cm
dzenia z otwartymi drzwiami
Masa 53,7kg
Maksymalny
9,0kg
wsad
Napięcie siecio-we220-240V, 50Hz
Minimalna
10A
wartość zabezpieczenia instalacji
Moc znamionowa 600W
Pobór mocy Tryb wyłącze-
nia: 0,30W
Temperatura otoczenia
Co najmniej:
5°C
Maksymalnie:
35°C
Długość przewo-
145cm
du zasilającego
Więcej informacji na temat posiadanego modelu można znaleźć w Internecie na
qr/2274385
https://eprel.ec.europa.eu/
1
. Ten adres internetowy
zawiera link do oficjalnej unijnej bazy
danych produktów EPREL.
1
Dotyczy tyko krajów należących do Europejskiego Obszaru Gospodarczego. Ten adres internetowy będzie dostępny od 1 lipca 2025 r.
45
Page 46
Page 47
Page 48
Thank you for buying a
Bosch Home Appliance!
Register your new device on MyBosch now and profit directly from:
• Expert tips & tricks for your appliance
• Warranty extension options
• Discounts for accessories & spare-parts
• Digital manual and all appliance data at hand
• Easy access to Bosch Home Appliances Service
Free and easy registration – also on mobile phones:
www.bosch-home.com/welcome
Looking for help?
You'll find it here.
Expert advice for your Bosch home appliances, help with problems
or a repair from Bosch experts.
Find out everything about the many ways Bosch can support you:
www.bosch-home.com/service
Contact data of all countries are listed in the attached service
directory.
BSH Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
www.bosch-home.com
A Bosch Company
*9002006906*
9002006906 (050618)
pl
Loading...
