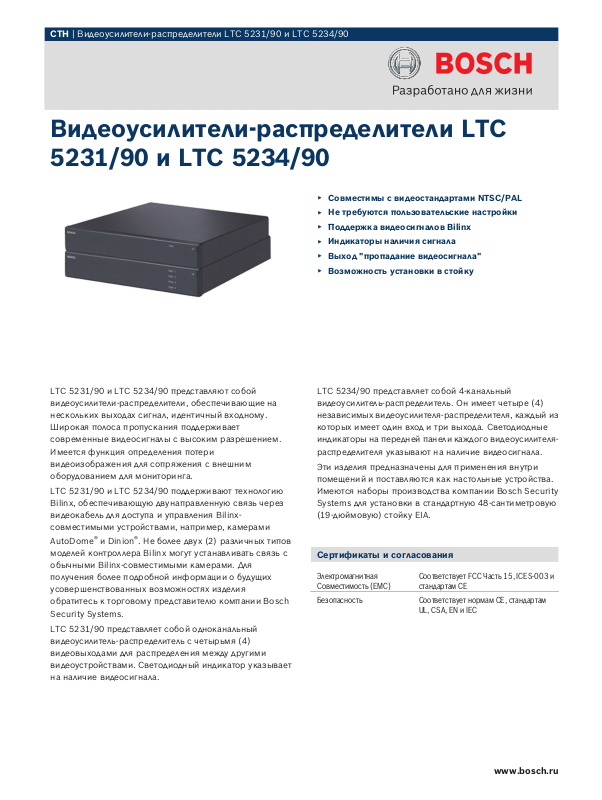

СТН | Видеоусилители-распределители LTC 5231/90 и LTC 5234/90
Видеоусилители-распределители LTC
5231/90 и LTC 5234/90
Совместимы с видеостандартами NTSC/PAL
▶
Не требуются пользовательские настройки
▶
Поддержка видеосигналов Bilinx
▶
Индикаторы наличия сигнала
▶
Выход "пропадание видеосигнала"
▶
Возможность установки в стойку
▶
LTC 5231/90 и LTC 5234/90 представляют собой
видеоусилители-распределители, обеспечивающие на
нескольких выходах сигнал, идентичный входному.
Широкая полоса пропускания поддерживает
современные видеосигналы с высоким разрешением.
Имеется функция определения потери
видеоизображения для сопряжения с внешним
оборудованием для мониторинга.
LTC 5231/90 и LTC 5234/90 поддерживают технологию
Bilinx, обеспечивающую двунаправленную связь через
видеокабель для доступа и управления Bilinxсовместимыми устройствами, например, камерами
AutoDome® и Dinion®. Не более двух (2) различных типов
моделей контроллера Bilinx могут устанавливать связь с
обычными Bilinx-совместимыми камерами. Для
получения более подробной информации о будущих
усовершенствованных возможностях изделия
обратитесь к торговому представителю компании Bosch
Security Systems.
LTC 5231/90 представляет собой одноканальный
видеоусилитель-распределитель с четырьмя (4)
видеовыходами для распределения между другими
видеоустройствами. Светодиодный индикатор указывает
на наличие видеосигнала.
LTC 5234/90 представляет собой 4-канальный
видеоусилитель-распределитель. Он имеет четыре (4)
независимых видеоусилителя-распределителя, каждый из
которых имеет один вход и три выхода. Светодиодные
индикаторы на передней панели каждого видеоусилителяраспределителя указывают на наличие видеосигнала.
Эти изделия предназначены для применения внутри
помещений и поставляются как настольные устройства.
Имеются наборы производства компании Bosch Security
Systems для установки в стандартную 48-сантиметровую
(19-дюймовую) стойку EIA.
Сертификаты и согласования
Электромагнитная
Совместимость (EMC)
Безопасность Соответствует нормам CE, стандартам
Соответствует FCC Часть 15, ICES-003 и
стандартам CE
UL, CSA, EN и IEC
www.bosch.ru
2 | Видеоусилители-распределители LTC 5231/90 и LTC 5234/90
Техническое описание
Электрические
LTC 5231/90: Одноканальный
Номер модели LTC 5231/90
Номинальное напряжение 120/230 В переменного тока, 50/60 Гц
Диапазон напряжения 108 - 264
Потребляемая мощность при
3,5 Вт
номинальном напряжении
Видеовходы Один (1), фиксированная входная на-
грузка 75 Ом
Диапазон сигнала 0,7 Vp-p - 1,4 Vp-p
Видеовыходы Четыре (4) изолированных, 75 Ом
Видеоусиление Общее +1,0/-0%
Соотношение сигнал/шум типично -72 дБ
Полоса пропускания на уровне
типично 33 МГц
–3 дБ
Дифференциальное усиление типично 0,7%
Фазовый сдвиг типично 0,8°
Искажение времени поля 2.9%
Выход потери сигнала Релейный контакт
Допустимая нагрузка: 1А при 40 В перем./пост. тока макс.
Индикаторы Индикатор питания (зеленый)
Индикатор наличия видеосигнала (зеленый)
Механические характеристики
Конструкция Стальной каркас с листовой стальной
крышкой и пластиковой накладкой
Цвет покрытия Темно-серый
Размер
(В x Ш x Г)
4,1 x 23,4 x 26,2 см
(1,6 x 8,8 x 10,3 дюйма)
Вес Приблизительно 1,5 кг
Условия эксплуатации
Рабочая температура от 0°C до 50°C
Относительная влажность: 20% – 90%, без образования конденса-
та
Варианты
Электрические
LTC 5234/90: 4-канальный
Номер модели LTC 5234/90
Номинальное напряжение 120/230 В переменного тока, 50/60 Гц
Диапазон напряжения 108 - 264
Потребляемая мощность при
5,5 Вт
номинальном напряжении
Видеовходы Четыре (1), фиксированная входная на-
грузка 75 Ом
Диапазон сигнала 0,7 Vp-p - 1,4 Vp-p
Видеовыходы Три (3) на каждый канал, 75 Ом
Видеоусиление Единичное +1,0/-0%
Соотношение сигнал/шум типично -72 дБ
Полоса пропускания на уровне
типично 33 МГц
–3 дБ
Дифференциальное усиление типично 0,6%
Фазовый сдвиг типично 0,6°
Искажение времени поля 2,2%
Выход потери сигнала Релейный контакт для каждого канала
Допустимая нагрузка: 1 А при 40 В перем./пост. тока макс.
Индикаторы Индикатор питания (зеленый)
Четыре (4) индикатора наличия видеосигнала (зеленые)
Механические характеристики
Конструкция Стальной каркас с листовой стальной
крышкой и пластиковой накладкой
Цвет покрытия Темно-серый
Размер
(В x Ш x Г)
4,1 x 23,4 x 26,2 см
(1,6 x 8,8 x 10,3 дюйма)
Вес Приблизительно 1,6 кг
Условия эксплуатации
Рабочая температура от 0°C до 50°C
Относительная влажность: 20% – 90%, без образования конденса-
та
Bilinx, AutoDome и Dinion зарегистрированы компанией Bosch Security
Systems, Inc. в бюро патентов и торговых марок США.
Набор для монтажа в стойке EIA
48 см (19 дюймов)
LTC 9101/00
Высота: 1U- стандартная единица стойки
Ширина: 1U- стандартная единица стойки
Информация для заказа
Видеоусилитель-распределитель LTC
5231/90
1 вход, 4 выхода, 9,5 дюймов, 120/230 В
перем. тока, 50/60 Гц, монтаж только с
LTC 9101/00
Видеоусилитель-распределитель LTC
5234/90
1 вход, 3 выхода, 9,5 дюймов, 120/230 В
перем. тока, 50/60 Гц, монтаж только с
LTC 9101/00
LTC 5231/90
LTC 5234/90
