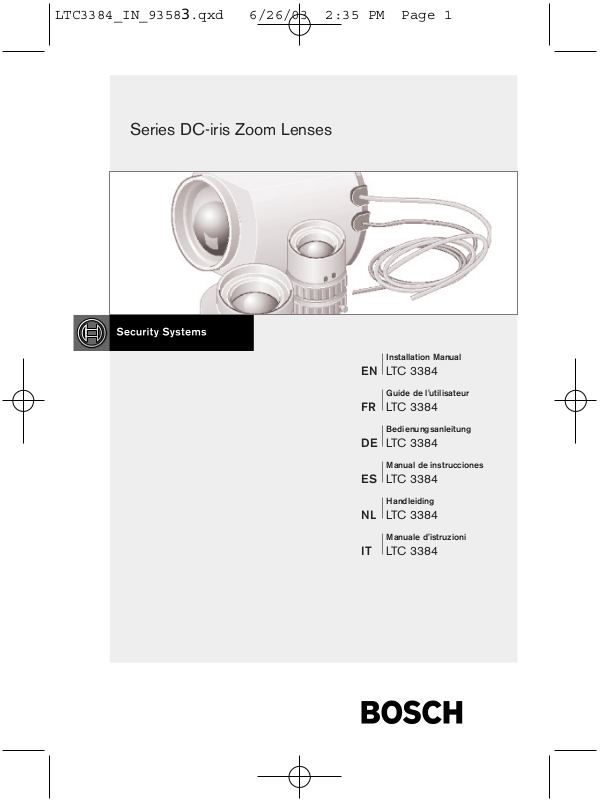

LTC3384_IN_93583.qxd 6/26/03 2:35 PM Page 1
Series DC-iris Zoom Lenses
Installation Manual
EN LTC 3384
Guide de l'utilisateur
FR LTC 3384
Bedienungsanleitung
DE LTC 3384
Manual de instrucciones
ES LTC 3384
Handleiding
NL LTC 3384
Manuale d'istruzioni
IT LTC 3384
LTC3384_IN_93583.qxd 6/26/03 2:35 PM Page 2
LTC 3384 | Installation Instruction |
EN | 2 |
Important Safety Instructions
Warning: Do not use the lens to look at the sun. It may cause loss of sight.
Attention: Do not direct the lens into the sun. It may cause a fire.
Applications
The Bosch 1/3” DC-iris Zoom Lenses provide high quality optics for state-of-the-art CCTV cameras.
DC-iris
The DC-iris direct drive feature automatically adjusts the iris opening according to lighting conditions. This ensures optimum picture quality in applications with changing light levels, for example, in outdoor observation.
Zoom and Focus
Zoom and focus are driven by motors, allowing sharp images ranging from wide angle to telephoto.
Caution: Use 1/3” format CSmount lenses only with 1/3” format cameras with CS-mount.
Connection and Mounting
The lenses are fitted with two terminated cables and a CS camera mount.
Type Number |
Zoom |
Mount |
LTC 3384/21 |
10x, 6-60 mm |
CS |
DC-iris Connection: A 200 mm cable terminated with a 4-pin EIAJ plug for direct connection to Bosch’ camera heads.
Zoom and Focus Connection: A
400 mm cable terminated with 8-pin connector for connection to a zoom/
focus controller.
Lens Mounting: To attach the lens to the camera head:
1.Screw the lens into the camera head until it completely stops.
2.Rotate the lens back to the desired position (there is a friction coupling between the CS-mounting and the lens body that allows 360° rotation).
Controls
Zoom and Focus Control: Zoom and focus are controlled by specific signals supplied from the zoom/focus controller via the zoom/focus control cable. The zoom and focus motors are activated while the signals are present and stop when the signals are removed.
Bosch Security Systems | 06 2003 | Version 93584
LTC3384_IN_93583.qxd 6/26/03 2:35 PM Page 3
EN | 3
Zooming and Focusing procedure:
1.Apply zoom control signals to set the zoom to “TELE” end.
2.Apply focus control signals and align focus.
3.Apply the zoom control signals to set the required angle of field.
4.If the image becomes out of focus due to zooming, adjust the back focus (see below).
Back Focus Adjustment:
(which can be focused on easily).
2.Set the zoom to “WIDE” and align the focus with the camera (refer to the camera instructions).
3.Set the zoom to “TELE” and align the focus with the lens.
4.Repeat the above procedures several times until the focus at both ends of the zoom range (WIDE and TELE) are most appropriate.
LTC 3384 | Installation Instruction
Cable Connection
Focus/Zoom (8-Pin Female Connector)
4-wire control |
|
|
|
|
Pin |
Polarity |
Direction |
Focus |
6 |
+ |
Inf. |
|
5 |
- |
|
|
6 |
- |
Near |
|
5 |
+ |
|
|
|
|
|
|
Pin |
Polarity |
Direction |
Zoom |
6 |
+ |
Wide |
|
4 |
- |
|
|
6 |
- |
Tele |
|
4 |
+ |
|
3-wire control |
|
|
|
|
|
|
|
|
Pin |
Polarity |
Direction |
Focus |
2&6 |
+ |
Inf. |
|
5 |
- |
|
|
2&6 |
- |
Near |
|
5 |
+ |
|
|
|
|
|
|
Pin |
Polarity |
Direction |
Zoom |
2&6 |
+ |
Wide |
|
4 |
- |
|
|
2&6 |
- |
Tele |
|
4 |
+ |
|
2&6: Connect pins 2 and 6 together
Bosch Security Systems | 06 2003 | Version 93584
LTC3384_IN_93583.qxd 6/26/03 2:35 PM Page 4
LTC 3384 | Installation Instruction EN | 4
Specifications |
|
DC-iris (4-Pin DC-Iris Lens Connector) |
||||||||
Focus/Zoom |
|
Pin |
Polarity |
Connection |
||||||
Input Voltage: |
6 - 12 VDC |
3 |
|
+ |
|
|
|
Driving Coil |
||
Current Consumption: 70 mA max. |
4 |
|
- |
|
|
|
|
|
||
Motorization Speed: |
Approx. 3-4 s |
1 |
|
- |
|
|
|
Damping Coil |
||
|
|
2 |
|
+ |
|
|
|
|
|
|
DC-iris |
|
|
|
|
|
|
|
|
|
|
Response speed: |
Approx. 2 s |
2 |
1 |
|
|
|
2 |
|
||
|
|
|
|
|
|
|||||
Temperature |
|
|
|
|
|
|
|
|
5 |
4 |
|
|
4 |
3 |
|
|
|
||||
Range: |
-5 to +50 °C |
|
|
|
|
|
|
|
3 6 |
1 |
|
|
|
|
|
|
|
||||
|
(23 - 122 °F) |
|
|
|
|
|
|
|
8 |
7 |
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
DC-Iris Connector |
8-PIN Female Connector |
|||||||
|
|
|
|
|
(both viewed from solder side) |
|||||
Bosch Security Systems | 06 2003 | Version 93584
LTC3384_IN_93583.qxd 6/26/03 2:35 PM Page 5
FR | 5 |
LTC 3384 | Guide de l'utilisateur |
Sécurité
Attention: N'utilisez pas l'objectif pour regarder le soleil. Ceci pourrait occasionner une cécité.
Attention: Ne dirigez pas l'objectif vers le soleil. Ceci pourrait occasionner un incendie.
Applications
Les objectifs 1/3" iris-DC zoom à diaphragme automatique Bosch sont constitués d'éléments optiques de haute qualité. Ils sont destinés aux caméras de TV en circuit fermé les plus performantes.
Diaphragme automatique
Le diaphragme automatique adapte automatiquement l'ouverture de l'iris aux conditions d'éclairement. II garantit une qualité optimale de l'image dans des applications sujettes à des variations de niveaux de lumière, par exemple dans les applications en extérieur.
Zoom et mise au point
Le réglage de zoom et de mise au point sont contrôlés par des moteurs, ce qui permet d'obtenir des images très nettes soit en objectif grandangle soit en téleobjectif.
Attention: Avec les caméras à capteur 1/3" et monture CS, il est recommandé d'utiliser uniquement des objectifs à monture CS de format 1/3" ou 1/2"
Raccordements et fixation
Ces objectifs zoom sont munis de deux câbles avec fiche et d'une monture CS.
Numéro de typer |
Zoom |
Fixation |
LTC 3384/21 |
10x, 6-60 mm |
CS |
Raccordement du diaphragme automatique: Les objectifs sont dotés d'un câble de 20 cm de long terminé par une prise à 4 broches pour le raccordement direct sur les caméras Bosch.
Connecteur pour zoom et mise au point: Ils sont également équipés
d'un câble de 40 cm de long terminé par un connecteur 8 broches pour le
raccordement direct sur un récepteur de télécommande de zoom/mise au point.
Montage de 'objectif: Pour fixer l'objectif sur la caméra:
1.Visser à fond l'objectif sur la caméra jusqu' à fin.
Bosch Security Systems | 06 2003 | Version 93584
LTC3384_IN_93583.qxd 6/26/03 2:35 PM Page 6
LTC 3384 | Guide de l'utilisateur |
FR | 6 |
2.Faire pivoter l'arrière de l'objectif jusqu' à la position désirée (il existe un couple de friction entre la monture CS et le corps de l'objectif, permettant une rotation sur 360°).
Commandes
Commandes de zoom et de mise au point: Le zoom et la mise au point sont commandés par des signaux émis à partir du contrôleur de télécommande de zoom/mise au point, par l'intermédiaire du câble de commande zoom/mise au point. Les moteurs du zoom et de mise au point se déclenchent dès réception des signaux. Ils s'arrêtent guard les signaux sont supprimés.
Procédure d'exploitation du zoom et de Ia mise au point:
1.Appliquer les signaux de commande du zoom de manière à régler le zoom du côté "TELE".
2.Appliquer les signaux de la commande de mise au point pour régler celle-ci.
3.Appliquer les signaux de commande de zoom afin de régler l'objectif pour obtenir l'angle de champ requis.
4.Si, en réglant le zoom, l'image perd sa netteté, régler le tirage optique (voir ci-dessous).
Réglage du tirage optique:
1.Sélectionner un objet relativement grand (sur lequel il sera facile de faire la mise au point) et éloigné de 15 mètres minimum.
2.Régler le zoom sur "WIDE" (Grand angle) et aligner la mise au point avec la monture de la caméra (se reporter à la notice de la caméra, réglage du tirage optique).
3.Régler le zoom sur "TELE" et régler la mise au point sur la bague de l'objectif.
4.Recommencer à plusieurs reprises les procédures ci-dessus jusqu'à ce que la mise au point soit constante sur toute la gamme de réglage du zoom (GRAND-ANGLE et TELEOBJECTIF).
Bosch Security Systems | 06 2003 | Version 93584
