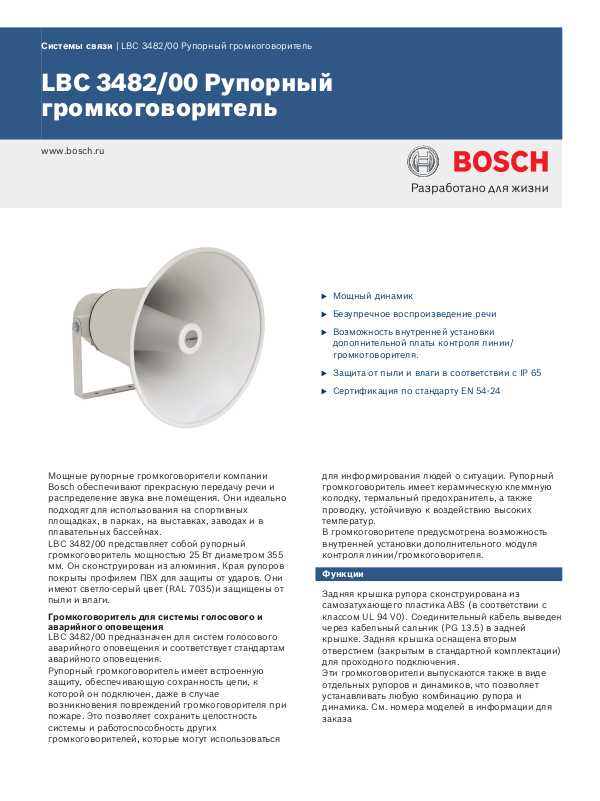

Системы связи | LBC 3482/00 Рупорный громкоговоритель
LBC 3482/00 Рупорный
громкоговоритель
www.bosch.ru
u Мощный динамик
u Безупречное воспроизведение речи
u Возможность внутренней установки
дополнительной платы контроля линии/
громкоговорителя.
u Защита от пыли и влаги в соответствии с IP 65
u Сертификация по стандарту EN 54‑24
Мощные рупорные громкоговорители компании
Bosch обеспечивают прекрасную передачу речи и
распределение звука вне помещения. Они идеально
подходят для использования на спортивных
площадках, в парках, на выставках, заводах и в
плавательных бассейнах.
LBC 3482/00 представляет собой рупорный
громкоговоритель мощностью 25 Вт диаметром 355
мм. Он сконструирован из алюминия. Края рупоров
покрыты профилем ПВХ для защиты от ударов. Они
имеют светло-серый цвет (RAL 7035)и защищены от
пыли и влаги.
Громкоговоритель для системы голосового и
аварийного оповещения
LBC 3482/00 предназначен для систем голосового
аварийного оповещения и соответствует стандартам
аварийного оповещения.
Рупорный громкоговоритель имеет встроенную
защиту, обеспечивающую сохранность цепи, к
которой он подключен, даже в случае
возникновения повреждений громкоговорителя при
пожаре. Это позволяет сохранить целостность
системы и работоспособность других
громкоговорителей, которые могут использоваться
для информирования людей о ситуации. Рупорный
громкоговоритель имеет керамическую клеммную
колодку, термальный предохранитель, а также
проводку, устойчивую к воздействию высоких
температур.
В громкоговорителе предусмотрена возможность
внутренней установки дополнительного модуля
контроля линии/громкоговорителя.
Функции
Задняя крышка рупора сконструирована из
самозатухающего пластика ABS (в соответствии с
классом UL 94 V0). Соединительный кабель выведен
через кабельный сальник (PG 13.5) в задней
крышке. Задняя крышка оснащена вторым
отверстием (закрытым в стандартной комплектации)
для проходного подключения.
Эти громкоговорители выпускаются также в виде
отдельных рупоров и динамиков, что позволяет
устанавливать любую комбинацию рупора и
динамика. См. номера моделей в информации для
заказа
mm
in
37
1.45
204.0
8.0
102.0
4.0
51.0
2.0
37.0
1.45
18.5
0.73
10.8 x 3.0
0.43 x 0.12
51.0
2.0
3.0
0.12
mm
in
0
1
1/2
16 Ω
1/4
SPL(dB)
31.5
63
125
250
500
1000
Frequency (Hz)
2k
4k
8k 16k
10dB
90
250 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
30˚
120˚ 120˚
150˚ 150˚
180˚ 180˚
90˚ 90˚
60˚ 60˚
30˚
0˚ 0˚
0
0
-10
-10
-20
-20
| LBC 3482/00 Рупорный громкоговоритель
2
Сертификаты и согласования
Все громкоговорители компании Bosch способны
непрерывно работать в течение 100 часов при
номинальной мощности в соответствии со
стандартами потребляемой мощности IEC 268-5.
Компания Bosch разработала также специальный
тест (Simulated Acoustical Feedback Exposure, SAFE)
для демонстрации того, что они могут в течение
короткого времени работать с мощностью, в два
раза превышающей номинальную. Это обеспечивает
дополнительную степень надежности в критических
условиях, что лучше удовлетворяет требования
заказчика, обеспечивает более долгий срок службы
и снижает риск возникновения неисправностей.
Безопасность согласно EN 60065
Защита от пыли и влаги согласно IEC 60529 IP 65
Аварийная ситуация согласно BS 54‑24 / EN 5839‑8 /
EN 60849
Ветровая нагрузка согласно NEN 6702:2007 + A1:
2008, Bft11
Регион Сертификация
Европа CE
CPD
Польша CNBOP
Размеры (мм)
Размеры кронштейна
Принципиальная схема
Замечания по установке/конфигурации
Простота настройки мощности
Громкоговоритель имеет трехстороннюю клеммную
колодку с винтовым соединением (включая
заземление) Согласующий трансформатор имеет
три ответвления первичной обмотки для
обеспечения работы на номинальную полную
мощность, на половину или четверть мощности (с
шагом 3 дБ)
Монтаж
Рупорные громкоговорители поставляются в
комплекте с прочными регулируемыми стальными
монтажными кронштейнами, позволяющими
установить точное направление звукового луча.
Частотная характеристика
| LBC 3482/00 Рупорный громкоговоритель
3
Полярная диаграмма (для розового шума)
Чувствительность октавного диапазона*
Октавный УЗД
125 Гц 60,1 - -
250 Гц 86,6 - -
500 Гц 100,2 - -
1000 Гц 106,9 - -
2000 Гц 104,1
4000 Гц 99,4 - -
8000 Гц 87,8 - -
Aвзвешенное
Линейновзвешенное
Угол раскрытия ДН для октавного диапазона
ГоризонтальныйВертикальный
125 Гц - -
250 Гц 360 360
500 Гц 120 120
1000 Гц 75 75
2000 Гц 43 43
4000 Гц 25 25
1 Вт/1 м
- 100,1 113,0
- 99,8 111,8
Общий
октавный УЗД
1 Вт/1 м
Общий
октавный УЗД
Pмакс/1 м
Состав изделия
Количе
ство
1 Рупорный громкоговоритель LBC 3482/00
1 Кабельный сальник PG 13,5 (установленный)
Компоненты
Техническое описание
Электрические*
Максимальная мощность 37,5 Вт
Номинальная мощность 25 / 12,5 / 6,25 Вт
Уровень звукового давления
при 25 Вт / 1 Вт (при 1 кГц,
1 м)
Эффективный частотный
диапазон (-10 дБ)
Угол раскрытия
при 1 кГц/4 кГц, (-6 дБ)
Номинальное напряжение 100 В
Номинальное сопротивление 400 Ом
Разъем Зажимная клеммная колодка
121 дБ / 107 дБ (УЗД)
от 550 Гц до 5 кГц
70° / 25°
* Данные о технических характеристиках согласно
IEC 60268-5
Механические характеристики
Размеры (Д х Г макс.) 425 x 355 мм
Масса 3,6 кг
Цвет Светло-серый (RAL 7035)
Диаметр кабеля 6–12 мм
8000 Гц 22 22
Акустические характеристики на октаву
• (Все измерения выполнены с сигналом розового
шума, значения даны в дБ УЗД.)
Указанное активное выравнивание, требуемое для
EN54‑24
Условия эксплуатации
Рабочая температура от -25 °C до +55 °C
Температура хранения от -40 ºC до +70 ºC
Относительная влажность < 95 %
Другие параметры доступны в отчете о тестировании
CNBOP № 4786/BA/10.
1438
Bosch Security Systems BV
Kapittelweg 10, 4827 HG Breda, The Netherlands
10
1438-CPD-0192
EN 54-24:2008
Loudspeaker for voice alarm systems
for fire detection and fire alarm systems for buildings
Horn Loudspeaker 25 W
LBC3482/00
Type B
4 | LBC 3482/00 Рупорный громкоговоритель
Представлен (кем/чем):
Russia:
Robert Bosch OOO
Security Systems
13/5, Akad. Korolyova str.
129515 Moscow, Russia
Phone: +7 495 937 5361
Fax: +7 495 937 5363
Info.bss@ru.bosch.com
ru.securitysystems@bosch.com
www.bosch.ru
© Robert Bosch OOO 2012 | Данные могут изменяться без предварительного уведомления
1932806027 | ru, V3, 24. Нояб. 2012
Информация для заказа
LBC 3482/00 Рупорный громкоговоритель
25 Вт, алюминиевый, круглый
номер для заказа LBC3482/00
Дополнительные аксессуары
LBC 3478/00 Рупор 14", без динамика
алюминиевый, подходит для использования с
динамиками LBC 3472/00, LBC 3473/00 и LBC
3474/00
номер для заказа LBC 3478/00
LBC 3479/00 Рупор 20", без динамика
алюминиевый, подходит для использования с
динамиками LBC 3472/00, LBC 3473/00 и LBC
3474/00
номер для заказа LBC 3479/00
LBC 3472/00 Динамик
25 Вт, 100 В
номер для заказа LBC 3472/00
LBC 3473/00 Динамик
35 Вт, 100 В
номер для заказа LBC 3473/00
LBC 3474/00 Динамик
50 Вт, 100 В
номер для заказа LBC3474/00
