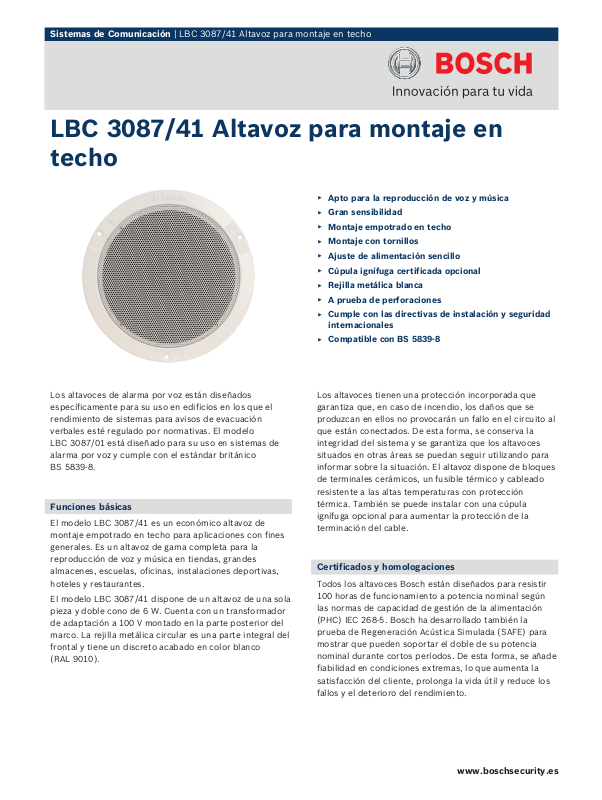

Sistemas de Comunicación | LBC 3087/41 Altavoz para montaje en techo

LBC 3087/41 Altavoz para montaje en
techo

Apto para la reproducción de voz y música

▶

Gran sensibilidad

▶

Montaje empotrado en techo

▶

Montaje con tornillos

▶

Ajuste de alimentación sencillo

▶

Cúpula ignífuga certificada opcional

▶

Rejilla metálica blanca

▶

A prueba de perforaciones

▶

Cumple con las directivas de instalación y seguridad

▶

internacionales

Compatible con BS 5839-8

▶

Los altavoces de alarma por voz están diseñados
específicamente para su uso en edificios en los que el
rendimiento de sistemas para avisos de evacuación
verbales esté regulado por normativas. El modelo
LBC 3087/01 está diseñado para su uso en sistemas de
alarma por voz y cumple con el estándar británico
BS 5839-8.

Funciones básicas

El modelo LBC 3087/41 es un económico altavoz de
montaje empotrado en techo para aplicaciones con fines
generales. Es un altavoz de gama completa para la
reproducción de voz y música en tiendas, grandes
almacenes, escuelas, oficinas, instalaciones deportivas,
hoteles y restaurantes.

El modelo LBC 3087/41 dispone de un altavoz de una sola
pieza y doble cono de 6 W. Cuenta con un transformador
de adaptación a 100 V montado en la parte posterior del
marco. La rejilla metálica circular es una parte integral del
frontal y tiene un discreto acabado en color blanco
(RAL 9010).

Los altavoces tienen una protección incorporada que
garantiza que, en caso de incendio, los daños que se
produzcan en ellos no provocarán un fallo en el circuito al
que están conectados. De esta forma, se conserva la
integridad del sistema y se garantiza que los altavoces
situados en otras áreas se puedan seguir utilizando para
informar sobre la situación. El altavoz dispone de bloques
de terminales cerámicos, un fusible térmico y cableado
resistente a las altas temperaturas con protección
térmica. También se puede instalar con una cúpula
ignífuga opcional para aumentar la protección de la
terminación del cable.

Certificados y homologaciones

Todos los altavoces Bosch están diseñados para resistir
100 horas de funcionamiento a potencia nominal según
las normas de capacidad de gestión de la alimentación
(PHC) IEC 268-5. Bosch ha desarrollado también la
prueba de Regeneración Acústica Simulada (SAFE) para
mostrar que pueden soportar el doble de su potencia
nominal durante cortos períodos. De esta forma, se añade
fiabilidad en condiciones extremas, lo que aumenta la
satisfacción del cliente, prolonga la vida útil y reduce los
fallos y el deterioro del rendimiento.

www.boschsecurity.es

2 | LBC 3087/41 Altavoz para montaje en techo

Región Certificación

Europa CE
Polonia CNBOP

Seguridad según EN 60065
EVAC según BS 5839-8
A prueba de perforacio-

nes

según DIN 18032-3

Planificación

Instalación

El montaje se realiza rápidamente en un orificio en la
cavidad del techo y se fija con tres tornillos de color
blanco (suministrados). Con el altavoz se incluye una
plantilla circular para marcar un orificio de 165 mm
(6,5 pulg.) de diámetro.

Bloque de terminales

La unidad tiene un bloque de terminales de tres vías con
conexiones de tornillo adecuadas para un cableado en
bucle. En el transformador de adaptación se proporcionan
cuatro derivaciones primarias para permitir la selección
de potencia nominal máxima, media potencia, un cuarto
de potencia u octava potencia (es decir, en bandas de
3 dB).

Cúpula ignífuga

Durante un incendio, la cavidad del falso techo en la que
están instalados los altavoces puede permitir que las
llamas se extiendan por un edificio. Para evitar que el
fuego entre en la cavidad a través del altavoz, el altavoz
para montaje en techo puede incluir una cúpula ignífuga
contra incendios (LBC 3080/01). La cúpula ignífuga
opcional se monta en el altavoz mediante cuatro tornillos
de rosca, suministrados como estándar. Hay cuatro
orificios extraíbles: dos (2) para pasahilos (suministrados)
y dos (2) para prensacables. (PG13).

Dimensiones en mm (pulg.)

Diagrama de circuito

Respuesta de frecuencia
