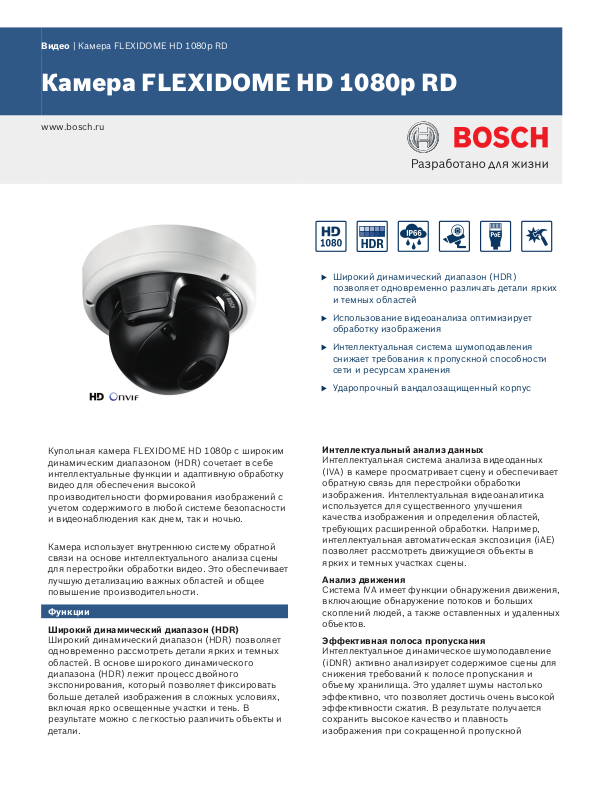

Page 1

Видео | Камера FLEXIDOME HD 1080p RD

Камера FLEXIDOME HD 1080p RD

www.bosch.ru

u Широкий динамический диапазон (HDR)

позволяет одновременно различать детали ярких и темных областей

u Использование видеоанализа оптимизирует

обработку изображения

u Интеллектуальная система шумоподавления

снижает требования к пропускной способности сети и ресурсам хранения

u Ударопрочный вандалозащищенный корпус

Купольная камера FLEXIDOME HD 1080p c широким динамическим диапазоном (HDR) сочетает в себе интеллектуальные функции и адаптивную обработку видео для обеспечения высокой производительности формирования изображений с учетом содержимого в любой системе безопасности и видеонаблюдения как днем, так и ночью.

Камера использует внутреннюю систему обратной связи на основе интеллектуального анализа сцены для перестройки обработки видео. Это обеспечивает лучшую детализацию важных областей и общее повышение производительности.

Функции

Широкий динамический диапазон (HDR)

Широкий динамический диапазон (HDR) позволяет одновременно рассмотреть детали ярких и темных областей. В основе широкого динамического диапазона (HDR) лежит процесс двойного экспонирования, который позволяет фиксировать больше деталей изображения в сложных условиях, включая ярко освещенные участки и тень. В результате можно с легкостью различить объекты и детали.

Интеллектуальный анализ данных

Интеллектуальная система анализа видеоданных (IVA) в камере просматривает сцену и обеспечивает обратную связь для перестройки обработки изображения. Интеллектуальная видеоаналитика используется для существенного улучшения качества изображения и определения областей, требующих расширенной обработки. Например, интеллектуальная автоматическая экспозиция (iAE) позволяет рассмотреть движущиеся объекты в ярких и темных участках сцены.

Анализ движения

Система IVA имеет функции обнаружения движения, включающие обнаружение потоков и больших скоплений людей, а также оставленных и удаленных объектов.

Эффективная полоса пропускания

Интеллектуальное динамическое шумоподавление (iDNR) активно анализирует содержимое сцены для снижения требований к полосе пропускания и объему хранилища. Это удаляет шумы настолько эффективно, что позволяет достичь очень высокой эффективности сжатия. В результате получается сохранить высокое качество и плавность изображения при сокращенной пропускной

Page 2

| Камера FLEXIDOME HD 1080p RD

способности. Камера обеспечивает наиболее качественное изображение с помощью интеллектуальной оптимизации соотношения деталей и пропускной способности.

Область интереса

Области интереса могут быть заданы таким образом, чтобы можно было увеличить отдельные области полного изображения. Очень высокое разрешение камеры позволяет разглядеть конкретные детали даже при увеличении масштаба. Область интереса передается независимым видеопотоком, который можно просматривать и записывать параллельно с основным потоком. Это позволяет оператору отдельно просматривать наиболее интересующую его часть сцены, имея перед собой общий вид сцены.

Надежная конструкция

Литой алюминиевый корпус, поликарбонатное окно и усиленный внутренний экран позволяют выдерживать воздействие, эквивалентное 55 кг (>IK10). Камера идеально подходит для установки вне помещений и имеет класс защиты от пыли и влаги IP 66 (NEMA ‑4X). При помощи запатентованного механизма панорамирования/ наклона/увеличения инженеры по монтажу могут точно выбрать необходимую зону обзора. Монтажные возможности разнообразны и включают в себя установку на поверхность, на стену, в угол или в подвесной потолок.

Простота установки

Камера имеет простой и удобный пользовательский интерфейс, который обеспечивает быструю и простую настройку. Имеется шесть пользовательских режимов с оптимальными настройками для различных вариантов использования:

• Наружное наблюдение

• Движение

• Низкая освещенность

• Интеллектуальная автоэкспозиция (AE)

• Установка в помещениях

• Яркий свет

Мастер автоматической фокусировки объектива облегчает установщику процесс фокусировки камеры для работы днем и ночью. Мастер можно активировать с ПК или с помощью встроенной нажимной кнопки камеры, что позволяет с легкостью выбрать наиболее подходящий поток заданий. Автоматическая моторизованная регулировка заднего фокуса с сопоставлением пикселов 1:1 обеспечивает точную фокусировку камеры.

Гибкие возможности выбора объектива

При заказе для камеры можно выбрать телеобъектив, объектив среднего диапазона или сверхширокоугольный объектив. Каждый объектив специально подобран соответственно матрице для обеспечения полного разрешения, даже в угловых

зонах. Сверхширокоугольный объектив 1,8–3 мм с оптической коррекцией обеспечивает исключительную эффективность съемки, при которой не требуется использование ПО для устранения деформации.

Подключение

Камера соответствует ONVIF Profile S (Open Network Video Interface Forum), который гарантирует взаимную совместимость сетевого оборудования видеонаблюдения различных производителей. Для обеспечения гибкости сетевых подключений камера поддерживает Auto-MDIX, что позволяет использовать кабели прямого подключения или переходные кабели. Питание к камере подается через разъем стандарта PoE (Power-over-Ethernet) или от источника 24 В перем. тока или 12 В пост. тока.

Потоки

Благодаря инновационной технологии четырехпотоковой передачи обеспечивается передача трех потоков H.264 (потока HD 1080p30, потока с пониженным разрешением и потока HD, состоящего только из I‑кадров) одновременно с потоком M‑JPEG. Эти четыре потока облегчают просмотр и запись с эффективным использованием пропускной способности, а также интеграцию с системами управления видео сторонних производителей. Возможны следующие сочетания:

Поток 1

H.264

1 MP

1080p25/30

2 MP

1080p25/30

3 MP

1080p25/30

4 MP

1080p25/30

5 MP

720p25/30

6 MP

720p25/30

7 Пониженное

разрешение

Пониженное разрешение: 480p30, 432p30, 288p30, 240p30 или 144p30

Поток 2

H.264

1080p5 Поток только

720p10 Поток только

Пониженное разрешение

Копия

потока 1

720p25/30 Поток только

Пониженное разрешение

Поток 3

H.264

I-кадров 1

Поток только

I-кадров 1

Поток только

I-кадров 1

Поток только

I-кадров 1

Поток только

I-кадров 1

Поток 4 M-JPEG

1080p

720p

1080p

Управление устройствами хранения

Управление видеозаписью может контролироваться при помощи диспетчера Bosch Video Recording Manager (VRM) или камера может записывать напрямую на устройства iSCSI, причем для этого не требуется специальной программы для записи

Page 3

3 | Камера FLEXIDOME HD 1080p RD

видео. Можно использовать карту microSD для локальной записи по тревоге или для использования технологии автоматической компенсации сети (ANR), чтобы повысить общую надежность записи.

Переключение режима «день/ночь»

При работе в ночном режиме камера улучшает четкость изображения при плохом освещении за счет отключения инфракрасного фильтра и переключения на монохромное изображение. Камера может переключаться из цветного режима в монохромный автоматически в зависимости от измеряемых показаний уровня освещенности или вручную через тревожный вход или через веббраузер.

Ограничение доступа

Поддержка трехуровневой защиты паролем и проверки подлинности 802.1x. Доступ к веббраузеру может быть защищен при помощи HTTPS с использованием SSL-сертификата, хранящегося в камере. Коммуникационные каналы (видео или аудио) могут быть независимо зашифрованы по стандарту AES при помощи 128-разрядных ключей, если используется лицензия Encryption Site License.

Программное обеспечение для видеонаблюдения

Видеоизображения с камеры можно просматривать на ПК с помощью веб-браузера, с помощью Bosch Video Management System или с помощью входящего в комплект поставки ПО Bosch Video Client. Программа управления видеонаблюдением Bosch Video Client PC имеет удобный пользовательский интерфейс для упрощения установки и настройки. С ее помощью можно легко выполнять просмотр в реальном времени с нескольких камер, воспроизводить видео, а также осуществлять поиск в архиве и экспорт.

Типичные области применения

• Туннели – просмотр деталей ярких и темных областей

• Входы и выходы – идентификация в условиях интенсивной фоновой засветки

• Движение – фиксация движущихся транспортных средств в ночное время суток

– Цветовоспроизведение: соответствует ITU-R BT.

709 – Соотношение сторон: 16:9 – Частота кадров: 25 и 30 кадров/с

Электромагнитная совместимость

Излучение EN 55022 класс B

Помехоустойчиво сть

Безопасность EN 60950-1

Вибростойкость Камера с объективом в соответствии с IEC

* Главы 7 и 8 (требования к напряжению сети) не применимы к данной камере. Однако

если система, в которой используется камера, должна соответствовать данному

стандарту, тогда этому стандарту должны соответствовать все источники питания.

Регион

Европа CE

США UL

FCC, часть 15, класс B

EN50130-4 (PoE, +12 В пост. тока, 24 В перем. тока)* EN 50121-4

UL 60950-1 (2-я редакция) CAN/CSA-C 22.2 № 60950-1

60068-2-6 (5 м/с2, в рабочем состоянии)

Сертификация

FCC

Сертификаты и согласования

Стандарты HD

Соответствует стандарту SMPTE 274M-2008 по следующим параметрам:

– Разрешение: 1920 x 1080 – Развертка: прогрессивная – Цветовоспроизведение: соответствует ITU-R BT.

709 – Соотношение сторон: 16:9 – Частота кадров: 25 и 30 кадров/с

Соответствует стандарту 296M-2001 по следующим параметрам:

– Разрешение: 1280 x 720 – Развертка: прогрессивная

Page 4

140 (0.55)

Ø208 (8.2)

Ø150 (5.9)mm (in)

35 (1.38)

116 (4.57) 151 (5.95)

M8 Thread

Typ 4 Places

6-32 Thread

Typ 4 Places

139.1 (5.48)

53.3

(2.10)

66.5

(2.62)

(1.81)

49.4

(1.95)

49.4

45.8

(1.95)

(6.00)

82.9

(3.27)

152.4

38.4 (1.51)

Hole

mm (in.)

| Камера FLEXIDOME HD 1080p RD

Замечания по установке/конфигурации

Размеры

Монтажные кронштейны (не входят в комплект)

VDA-832FHD-WMT Размеры при монтаже на стену

LTC 9213/01 Размеры адаптера для установки на столб

Page 5

5 | Камера FLEXIDOME HD 1080p RD

VDA-832FHD-PMT Размеры при монтаже на трубу

Page 6

6 | Камера FLEXIDOME HD 1080p RD

Техническое описание

Электрические характеристики

Источник питания 24 В перем. тока ±10% 50/60 Гц

Ток потребления 1 А (12 В пост. тока)

Матрица

Тип 1/3‑дюймовая КМОП-матрица

Кол-во активных пикселов

Видео

Сжатие видеосигнала H.264 (ISO/IEC 14496-10); M-JPEG,

Потоковая передача Четыре настраиваемых потока H.264 и

Разрешение (по верт. x по гориз.)

- 1080p HD 1920 x 1080

- 720p HD 1280 x 720

- 480p SD Кодирование: 704 x 480;

12 В пост. тока ±10% PoE 48 В пост. тока ном.

0,8 А (24 В перем. тока) 0,3 А (PoE 48 В пост. тока)

высокой четкости

1920 x 1080

JPEG

M-JPEG, настраиваемые частота кадров и пропускная способность (см. таблицу).

Отображается: 854 x 480

ATW в помещении и вне помещения

Выдержка Автоматическая электронная выдержка

Компенсация фоновой засветки

Расширенный динамический диапазон

Подавление шума Интеллектуальное динамическое

Усиление контраста Вкл./выкл.

Резкость Выбор уровня усиления резкости

Динамический диапазон

Маскировка секторов Четыре независимых области,

Видеоанализ движения Интеллектуальная система анализа

Аудио

Стандарт Advansed Audio Coding (AAC)

(AES) Фиксированная (от 1/30 [1/25] до 1/150000), с возможностью выбора Установка выдержки по умолчанию

Выкл./Авто/Интеллектуальная автоэкспозиция (AE)

Вкл./выкл.

шумоподавление (iDNR) с раздельной временной и пространственной регулировкой

90 дБ (номинально)

полностью программируемые

видеоданных (IVA)

G.711 при частоте выборки 8 кГц L16 при частоте выборки 16 кГц

- 432p SD 768 x 432

- 288p SD 512 x 288

- 240p SD Кодирование: 352 x 240;

- 144p SD 256 x 144

Общая задержка IPкадров

Структура группы видеокадров (GOP)

Отображается: 432 x 240

Мин. 120 мс, макс. 240 мс

IP, IBP, IBBP

Чувствительность (3200 K, коэффициент отражения наблюдаемой сцены 89%, F1,2)

Мин. освещенность (30 IRE)

Цвет 0.25 люкс (0.025 фк)

Монохромный режим 0.08 люкс (0.008 фк)

Режим «день/ночь» Выкл., Вкл., Авто

Баланс белого ATW (2500–10000K), автоматическое и

ручное удержание

Отношение сигнал-шум > 50 дБ

Аудиопоток Полный дуплекс/полудуплекс

Вход/выход

Аналоговое видео CVBS (PAL/NTSC), 1 Вр-р, BNC 75 Ом

Аудио 1 линейный вход (моно), 1 линейный

• вход сигнала 12 кОм номинально, 1 В ср. квадр. макс.

• выход сигнала 1 В ср. квадр. при 1,5 кОм номинально,

Тревожный сигнал 2 входа

• напряжение активации

Реле 1 выход

• напряжение 30 В перем. тока или +40 В пост. тока

выход (моно)

От +5 В пост. тока до +40 В пост. тока (3,3 В пост. тока со связанным по пост. току нагрузочным резистором 22 кОм)

Максимум 0,5 А пост., 10 ВА

Локальное хранилище

Слот для карты памяти Поддержка microSD-карт SDHC и SDXC

Запись Непрерывная запись, кольцевая запись.

запись по сигналу тревоги, по событию и по расписанию

Page 7

7 | Камера FLEXIDOME HD 1080p RD

Управление с помощью программного обеспечения

Настройка устройства Через веб-браузер или программу

Обновление программного обеспечения

Configuration Manager

Флэш-память, программируется удаленно

Сеть

Протоколы IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP,

Шифрование TLS 1.0, SSL, AES (дополнительно)

Ethernet STP, 10/100 Base-T, автоопределение,

Питание PoE Соответствие стандарту IEEE 802.3at

Подключение ONVIF Profile S

IGMP V2/V3, ICMP, RTSP, FTP, Telnet, ARP, DHCP, SNTP, SNMP (V1, MIB‑II),

802.1x, SMTP, iSCSI, UPnP (SSDP)

полу/полнодуплексный, RJ45

Auto-MDIX

Оптические характеристики

Варифокальный объектив

Управление диафрагмой

Угол обзора

1,8–3 мм Широкоугольный 98º x 67º (Г x В)

Телеобъектив 70º x 43º (Г x В)

3,8–13 мм Широкоугольный: 63º x 36º (Г x В)

Телеобъектив 19º x 11,1º (Г x В)

9–40 мм Широкоугольный: 26º x 15º (Г x В)

Телеобъектив 6,1º x 3,1º (Г x В)

Ручное увеличение и настройка фокуса

Автоматическое управление диафрагмой

Механические характеристики

Информация для заказа

Купольная HD-камера 1080p

1/3-дюймовая КМОП-матрица, купольная IP-камера, 1080p, широкий динамический диапазон (HDR), с системой IVA, объектив 1,8–3 мм

номер для заказа NDN-932V02-IP

Купольная HD-камера 1080p

1/3-дюймовая КМОП-матрица, купольная IP-камера, 1080p, широкий динамический диапазон (HDR), с системой IVA, объектив 3,8–13 мм

номер для заказа NDN-932V03-IP

Купольная HD-камера 1080p

1/3-дюймовая КМОП-матрица, купольная IP-камера, 1080p, широкий динамический диапазон (HDR), с системой IVA, объектив 9–40 мм

номер для заказа NDN-932V09-IP

MVS-FENC-AES 128-битное шифрование AES для Bosch Video-over-IP (BVIP)

Лицензия BVIP на 128-битное шифрование AES (для одной площадки) (Encryption Site License). Эта лицензия требуется один раз при установке. Она обеспечивает шифрованную связь между устройствами BVIP и станциями управления.

номер для заказа MVS-FENC-AES

VJT-XTC XF

VideoJet XTC XF, H.264 видеотранскодер

номер для заказа VJT-XTCXF

Дополнительные аксессуары

VDA-832FHD-WMT

Кронштейн для установки на стену для камер HD FlexiDome

номер для заказа VDA-832FHD-WMT

VDA-832FHD-PMT

Кронштейн для подвесной установки на трубу для камер HD FlexiDomes

номер для заказа VDA-832FHD-PMT

Размеры (Г x В) 208 x 151 мм

Масса 2200 г

Цвет RAL 9007 Титановый металлик

Условия эксплуатации

Рабочая температура От -50 °C до +50 °C

Температура хранения От -30 °C до +70 °C

Рабочая влажность Отн. влажность 20–93%

Влажность при хранении

ВандалозащищенностьIK10

Защита от проникновения влаги

До 98% (отн. влажность)

IP66, NEMA 4x
