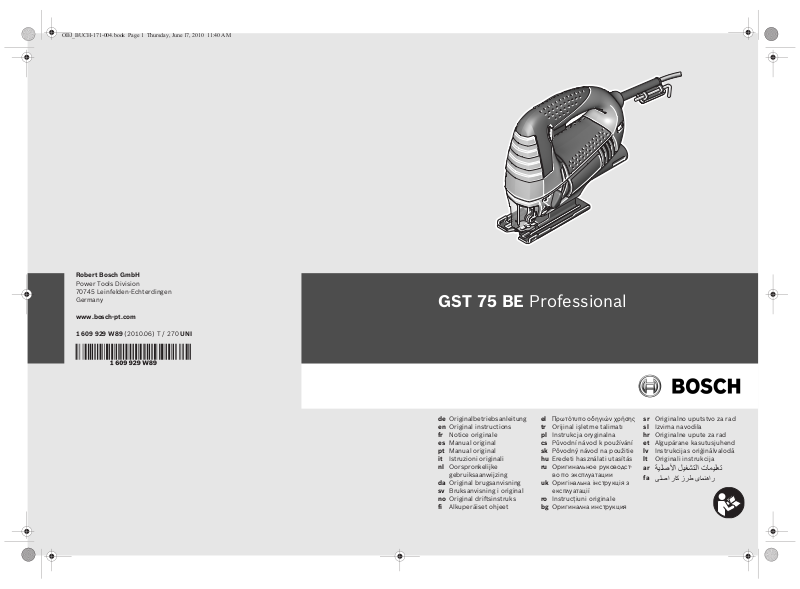

Bosch GST 75 BE User Manual

ΕΎϤϴϠόΗϞϴϐθΘϟ΍ΔϴϠλϷ΍

OBJ_BUCH-171-004.book Page 1 Thursday, June 17, 2010 11:40 AM

Robert Bosch GmbH

Power Tools Division
70745 Leinfelden-Echterdingen
Germany

www.bosch-pt.com

GST 75 BE Professional

1 609 929 W89 (2010.06) T / 270 UNI

de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke

gebruiksaanwijzing

da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimat

pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás

ru Оригинальное руководст-

во по эксплуатации

uk Оригінальна інструкція з

експлуатації

ro Instrucţiuni originale

bg Оригинална инструкция

sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad

et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija

ar
fa

Ϡλ΍ έΎ ίήσ ΎϤϨϫ΍έ

OBJ_BUCH-171-004.book Page 2 Thursday, June 17, 2010 11:43 AM

2 |

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 26

Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 36

Português. . . . . . . . . . . . . . . . . . . . . . . . . . Página 46

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 55

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 65

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 74

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 82

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 90

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 98

Ελληνικά . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 106

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 116

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 124

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 134

Slovensky . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 142

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 151

Русский . . . . . . . . . . . . . . . . . . . . . . . . Страница 161

Українська . . . . . . . . . . . . . . . . . . . . . . . Сторінка 171

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 181

Български . . . . . . . . . . . . . . . . . . . . . . Страница 190

Srpski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 200

Slovensko. . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 208

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 216

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 224

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 232

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . Puslapis 242



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 251

vvvvcccc

vÝ—U

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259

ΔΤϔλ

ϪΤϔλ

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 3 Thursday, June 17, 2010 11:43 AM

3 |

2

1

3

4

12

11

10

6

7

8

9

5

13

GST 75 BE
Professional

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 4 Thursday, June 17, 2010 11:43 AM

4 |

BA

14

15

10

14

15

10

DC

1616 17

FE

18

6

20

21

1 609 929 W89 | (17.6.10) Bosch Power Tools

19 6

OBJ_BUCH-171-004.book Page 5 Thursday, June 17, 2010 11:43 AM

5 |

22

6

20

23

HG

KJ

27

24 25 26

1 609 929 W89 | (17.6.10) Bosch Power Tools

24 25

OBJ_BUCH-171-004.book Page 6 Thursday, June 17, 2010 11:43 AM

6 | Deutsch

de

Sicherheitshinweise

Allgemeine Sicherheitshinweise für
Elektrowerkzeuge

WARNUNG

säumnisse bei der Einhaltung der Sicherheits­hinweise und Anweisungen können elektrischen
Schlag, Brand und/oder schwere Verletzungen
verursachen.

Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete
Begriff „Elektrowerkzeug“ bezieht sich auf netz­betriebene Elektrowerkzeuge (mit Netzkabel)
und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).

1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber

und gut beleuchtet. Unordnung oder un-

beleuchtete Arbeitsbereiche können zu
Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug

nicht in explosionsgefährdeter Umge­bung, in der sich brennbare Flüssigkei­ten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden kön­nen.

c) Halten Sie Kinder und andere Personen

während der Benutzung des Elektro­werkzeugs fern. Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerk-

zeuges muss in die Steckdose passen.
Der Stecker darf in keiner Weise verän­dert werden. Verwenden Sie keine Adap­terstecker gemeinsam mit schutzgeerde­ten Elektrowerkzeugen. Unveränderte

Stecker und passende Steckdosen verrin­gern das Risiko eines elektrischen Schla­ges.

Lesen Sie alle Sicherheitshin­weise und Anweisungen. Ver-

b) Vermeiden Sie Körperkontakt mit geer-

deten Oberflächen wie von Rohren, Hei­zungen, Herden und Kühlschränken. Es

besteht ein erhöhtes Risiko durch elektri­schen Schlag, wenn Ihr Körper geerdet
ist.

c) Halten Sie Elektrowerkzeuge von Regen

oder Nässe fern. Das Eindringen von Was-

ser in ein Elektrowerkzeug erhöht das Ri­siko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht,

um das Elektrowerkzeug zu tragen, auf­zuhängen oder um den Stecker aus der
Steckdose zu ziehen. Halten Sie das Ka­bel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Be-

schädigte oder verwickelte Kabel erhöhen
das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug

im Freien arbeiten, verwenden Sie nur
Verlängerungskabel, die auch für den
Außenbereich geeignet sind. Die Anwen-

dung eines für den Außenbereich geeigne­ten Verlängerungskabels verringert das
Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeu-

ges in feuchter Umgebung nicht ver­meidbar ist, verwenden Sie einen Fehler­stromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert
das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie dar-

auf, was Sie tun, und gehen Sie mit
Vernunft an die Arbeit mit einem Elek­trowerkzeug. Benutzen Sie kein Elektro­werkzeug, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol
oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des
Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 7 Thursday, June 17, 2010 11:43 AM

Deutsch | 7

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie
Staubmaske, rutschfeste Sicherheitsschu­he, Schutzhelm oder Gehörschutz, je nach
Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte In-

betriebnahme. Vergewissern Sie sich,
dass das Elektrowerkzeug ausgeschaltet
ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es auf­nehmen oder tragen. Wenn Sie beim Tra-

gen des Elektrowerkzeuges den Finger am
Schalter haben oder das Gerät einge­schaltet an die Stromversorgung anschlie­ßen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elek­trowerkzeug einschalten. Ein Werkzeug

oder Schlüssel, der sich in einem drehen­den Geräteteil befindet, kann zu Verlet­zungen führen.

e) Vermeiden Sie eine abnormale Körper-

haltung. Sorgen Sie für einen sicheren
Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situati­onen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.
Halten Sie Haare, Kleidung und Hand­schuhe fern von sich bewegenden Tei­len. Lockere Kleidung, Schmuck oder lan-

ge Haare können von sich bewegenden
Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können,
vergewissern Sie sich, dass diese ange­schlossen sind und richtig verwendet
werden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub ver­ringern.

4) Verwendung und Behandlung des Elektro­werkzeuges

a) Überlasten Sie das Gerät nicht. Verwen-

den Sie für Ihre Arbeit das dafür be­stimmte Elektrowerkzeug. Mit dem pas-

senden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leis­tungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist. Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder aus­schalten lässt, ist gefährlich und muss
repariert werden.

c) Ziehen Sie den Stecker aus der Steckdo-

se und/oder entfernen Sie den Akku, be­vor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme ver-

hindert den unbeabsichtigten Start des
Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerk-

zeuge außerhalb der Reichweite von Kin­dern auf. Lassen Sie Personen das Gerät
nicht benutzen, die mit diesem nicht ver­traut sind oder diese Anweisungen nicht
gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen
Personen benutzt werden.

e) Pflegen Sie Elektrowerkzeuge mit Sorg-

falt. Kontrollieren Sie, ob bewegliche
Teile einwandfrei funktionieren und
nicht klemmen, ob Teile gebrochen oder
so beschädigt sind, dass die Funktion
des Elektrowerkzeuges beeinträchtigt
ist. Lassen Sie beschädigte Teile vor dem
Einsatz des Gerätes reparieren. Viele Un-

fälle haben ihre Ursache in schlecht ge­warteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Sorgfältig gepflegte Schneid-

werkzeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind leich­ter zu führen.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 8 Thursday, June 17, 2010 11:43 AM

8 | Deutsch

g) Verwenden Sie Elektrowerkzeug, Zube-

hör, Einsatzwerkzeuge usw. entspre­chend diesen Anweisungen. Berücksich­tigen Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der Ge-

brauch von Elektrowerkzeugen für andere
als die vorgesehenen Anwendungen kann
zu gefährlichen Situationen führen.

5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit
Original-Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit
des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Stichsägen

f Halten Sie das Gerät an den isolierten Griff-

flächen, wenn Sie Arbeiten ausführen, bei
denen das Einsatzwerkzeug verborgene
Stromleitungen oder das eigene Netzkabel
treffen kann. Der Kontakt mit einer span-

nungsführenden Leitung kann auch metalle­ne Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.

f Halten Sie die Hände vom Sägebereich fern.

Greifen Sie nicht unter das Werkstück. Bei

Kontakt mit dem Sägeblatt besteht Verlet­zungsgefahr.

f Führen Sie das Elektrowerkzeug nur einge-

schaltet gegen das Werkstück. Es besteht

sonst die Gefahr eines Rückschlages, wenn
sich das Einsatzwerkzeug im Werkstück ver­hakt.

f Achten Sie darauf, dass die Fußplatte 6

beim Sägen sicher aufliegt. Ein verkantetes

Sägeblatt kann brechen oder zum Rück­schlag führen.

f Schalten Sie nach Beendigung des Arbeits-

vorgangs das Elektrowerkzeug aus und zie­hen Sie das Sägeblatt erst dann aus dem
Schnitt, wenn dieses zum Stillstand gekom­men ist. So vermeiden Sie einen Rückschlag

und können das Elektrowerkzeug sicher able­gen.

f Verwenden Sie nur unbeschädigte, ein-

wandfreie Sägeblätter. Verbogene oder un-

scharfe Sägeblätter können brechen oder ei­nen Rückschlag verursachen.

f Bremsen Sie das Sägeblatt nach dem Aus-

schalten nicht durch seitliches Gegendrü­cken ab. Das Sägeblatt kann beschädigt wer-

den, brechen oder einen Rückschlag
verursachen.

f Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzu­spüren, oder ziehen Sie die örtliche Versor­gungsgesellschaft hinzu. Kontakt mit Elek-

troleitungen kann zu Feuer und elektrischem
Schlag führen. Beschädigung einer Gaslei­tung kann zur Explosion führen. Eindringen in
eine Wasserleitung verursacht Sachbeschä­digung oder kann einen elektrischen Schlag
verursachen.

f Sichern Sie das Werkstück. Ein mit Spann-

vorrichtungen oder Schraubstock festgehal­tenes Werkstück ist sicherer gehalten als mit
Ihrer Hand.

f Warten Sie, bis das Elektrowerkzeug zum

Stillstand gekommen ist, bevor Sie es able­gen. Das Einsatzwerkzeug kann sich verha-

ken und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise
und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheits­hinweise und Anweisungen können
elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Dar­stellung des Elektrowerkzeugs auf, und lassen
Sie diese Seite aufgeklappt, während Sie die
Betriebsanleitung lesen.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 9 Thursday, June 17, 2010 11:43 AM

Deutsch | 9

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester
Auflage Trennschnitte und Ausschnitte in Holz,
Kunststoff, Metall, Keramikplatten und Gummi
auszuführen. Es ist geeignet für gerade und kur­vige Schnitte mit einem Gehrungswinkel bis
45° . Beachten Sie die Sägeblattempfehlungen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Kompo­nenten bezieht sich auf die Darstellung des Elek­trowerkzeuges auf der Grafikseite.

1 Feststelltaste für Ein-/Ausschalter
2 Ein-/Ausschalter
3 Innensechskantschlüssel
4 Stellrad Hubzahlvorwahl
5 Absaugstutzen
6 Fußplatte
7 Einstellhebel Pendelung
8 Schalter für Späneblasvorrichtung

9 Führungsrolle
10 Sägeblatt*
11 Berührungsschutz
12 Abdeckhaube für Absaugung*
13 Handgriff (isolierte Grifffläche)
14 Hubstange
15 SDS-Hebel für Sägeblattentriegelung
16 Absaugschlauch*
17 Absaugadapter*
18 Spanreißschutz*
19 Skala Gehrungswinkel
20 Schraube
21 Winkelmesshilfe**
22 Gewindebohrung
23 Positioniernocken/Markierung
24 Führung für den Parallelanschlag
25 Feststellschraube des Parallelanschlags*
26 Parallelanschlag mit Kreisschneider*
27 Zentrierspitze des Parallelanschlags*

*Abgebildetes oder beschriebenes Zubehör gehört
nicht zum Standard-Lieferumfang. Das vollständige
Zubehör finden Sie in unserem Zubehörprogramm.

**handelsüblich (nicht im Lieferumfang enthalten)

Technische Daten

Stichsäge GST 75 BE

Professional

Sachnummer
Hubzahlsteuerung
Hubzahlvorwahl
Pendelung
Nennaufnahmeleistung
Abgabeleistung
Leerlaufhubzahl n

0

Hub
max. Schnitttiefe

– in Holz
– in Aluminium
– in Stahl (unlegiert)

Schnittwinkel
(links/rechts) max.

Gewicht entsprechend
EPTA-Procedure
01/2003

Schutzklasse

Die Angaben gelten für eine Nennspannung [U] von
230 V. Bei abweichenden Spannungen und in länderspe­zifischen Ausführungen können diese Angaben variieren.

Bitte beachten Sie die Sachnummer auf dem Typen­schild Ihres Elektrowerkzeugs. Die Handelsbezeichnun­gen einzelner Elektrowerkzeuge können variieren.

3 601 E8E 0..

W 650
W 360

min-1500– 3100

mm 23

mm
mm
mm

°45

kg 2,3

z

z

z

90
20
10

/II

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 10 Thursday, June 17, 2010 11:43 AM

10 | Deutsch

Geräusch-/Vibrationsinformation

Messwerte für Geräusch ermittelt entsprechend
EN 60745.

Der A-bewertete Geräuschpegel des Elektro­werkzeugs beträgt typischerweise: Schalldruck­pegel 84 dB(A); Schallleistungspegel 95 dB(A).
Unsicherheit K= 3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745:
Sägen von Holz: Schwingungsemissionswert

=5,5 m/s2, Unsicherheit K= 1,5 m/s2,

a

h

Sägen von Metallblech: Schwingungsemissions-

=4 m/s2, Unsicherheit K= 1,5 m/s2.

wert a

h

Der in diesen Anweisungen angegebene Schwin­gungspegel ist entsprechend einem in EN 60745
genormten Messverfahren gemessen worden
und kann für den Vergleich von Elektrowerkzeu­gen miteinander verwendet werden. Er eignet
sich auch für eine vorläufige Einschätzung der
Schwingungsbelastung.
Der angegebene Schwingungspegel repräsen­tiert die hauptsächlichen Anwendungen des
Elektrowerkzeugs. Wenn allerdings das Elektro­werkzeug für andere Anwendungen, mit abwei­chenden Einsatzwerkzeugen oder ungenügen­der Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Ar­beitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs­belastung sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist
oder zwar läuft, aber nicht tatsächlich im Ein­satz ist. Dies kann die Schwingungsbelastung
über den gesamten Arbeitszeitraum deutlich re­duzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen
zum Schutz des Bedieners vor der Wirkung von
Schwingungen fest wie zum Beispiel: Wartung
von Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der
Arbeitsabläufe.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit den folgenden Normen oder norma­tiven Dokumenten übereinstimmt: EN 60745 ge­mäß den Bestimmungen der Richtlinien
2004/108/EG, 2006/42/EG.

Technische Unterlagen bei:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 10.05.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Montage

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck­dose.

Sägeblatt einsetzen/wechseln

f Tragen Sie bei der Montage des Sägeblattes

Schutzhandschuhe. Bei Berührung des Säge-

blattes besteht Verletzungsgefahr.

Sägeblatt auswählen

Eine Übersicht empfohlener Sägeblätter finden
Sie am Ende dieser Anleitung. Setzen Sie nur
Sägeblätter mit Einnockenschaft (T-Schaft) ein.
Das Sägeblatt sollte nicht länger sein, als für
den vorgesehenen Schnitt notwendig.

Verwenden Sie für das Sägen enger Kurven ein
schmales Sägeblatt.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 11 Thursday, June 17, 2010 11:43 AM

Deutsch | 11

Sägeblatt einsetzen (siehe Bild A)

Nehmen Sie gegebenenfalls die Abdeckhaube
12 ab (siehe „Abdeckhaube“).

Schieben Sie das Sägeblatt 10 bis zum Einras­ten in die Hubstange 14. Der SDS-Hebel 15
springt automatisch nach hinten, und das Säge­blatt wird verriegelt. Drücken Sie den Hebel 15
nicht von Hand nach hinten, Sie könnten sonst
das Elektrowerkzeug beschädigen.

Achten Sie beim Einsetzen des Sägeblattes dar­auf, dass der Sägeblattrücken in der Rille der
Führungsrolle 9 liegt.

f Prüfen Sie das Sägeblatt auf festen Sitz. Ein

lockeres Sägeblatt kann herausfallen und Sie
verletzen.

Sägeblatt auswerfen (siehe Bild B)
f Halten Sie das Elektrowerkzeug beim Aus-

werfen des Sägeblattes so, dass keine Per­sonen oder Tiere durch das ausgeworfene
Sägeblatt verletzt werden.

Drehen Sie den SDS-Hebel 15 bis zum Anschlag
in Richtung Berührungsschutz 11 nach vorn. Das
Sägeblatt wird gelöst und ausgeworfen.

Staub-/Späneabsaugung

f Stäube von Materialien wie bleihaltigem An-

strich, einigen Holzarten, Mineralien und Me­tall können gesundheitsschädlich sein. Be­rühren oder Einatmen der Stäube können
allergische Reaktionen und/oder Atem­wegserkrankungen des Benutzers oder in der
Nähe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchen­staub gelten als krebserzeugend, besonders
in Verbindung mit Zusatzstoffen zur Holzbe­handlung (Chromat, Holzschutzmittel). As­besthaltiges Material darf nur von Fachleuten
bearbeitet werden.
– Benutzen Sie möglichst eine für das Mate-

rial geeignete Staubabsaugung.

– Sorgen Sie für gute Belüftung des Arbeits-

platzes.

– Es wird empfohlen, eine Atemschutzmas-

ke mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschrif­ten für die zu bearbeitenden Materialien.

f Vermeiden Sie Staubansammlungen am

Arbeitsplatz. Stäube können sich leicht ent-

zünden.

Abdeckhaube

Montieren Sie die Abdeckhaube 12, bevor Sie
das Elektrowerkzeug an eine Staubabsaugung
anschließen.

Setzen Sie die Abdeckhaube von vorn so in die
Führung ein, dass sie einrastet.

Nehmen Sie die Abdeckhaube für Arbeiten ohne
Staubabsaugung sowie für Gehrungsschnitte ab.
Drücken Sie dafür die Abdeckhaube leicht zu­sammen und ziehen Sie sie dann nach vorn ab.

Staubabsaugung anschließen
(siehe Bilder C– D)

Stecken Sie einen Absaugschlauch 16 (Zubehör)
je nach Ausführung entweder direkt auf den Ab­saugstutzen 5 oder schneiden Sie Ihr altes
Schlauchendstück ab, schrauben den Absaug­adapter 17 (Zubehör) auf das Schlauchende und
stecken ihn dann direkt auf den Absaugstutzen

5. Verbinden Sie den Absaugschlauch 16 mit ei­nem Staubsauger (Zubehör). Eine Übersicht zum
Anschluss an verschiedene Staubsauger finden
Sie am Ende dieser Anleitung.

Schalten Sie die Späneblasvorrichtung ab, wenn
Sie die Staubabsaugung angeschlossen haben
(siehe „Späneblasvorrichtung“).

Der Staubsauger muss für den zu bearbeitenden
Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders
gesundheitsgefährdenden, krebserzeugenden
oder trockenen Stäuben einen Spezialsauger.

Spanreißschutz (siehe Bild E)

Der Spanreißschutz 18 (Zubehör) kann ein Aus­reißen der Oberfläche beim Sägen von Holz ver­hindern. Der Spanreißschutz kann nur bei be­stimmten Sägeblatttypen und nur bei einem
Schnittwinkel von 0° verwendet werden. Die
Fußplatte 6 darf beim Sägen mit dem Spanreiß­schutz nicht zum randnahen Sägen nach hinten
versetzt werden.

Drücken Sie den Spanreißschutz 18 von unten in
die Fußplatte 6 ein.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 12 Thursday, June 17, 2010 11:43 AM

12 | Deutsch

Betrieb

Betriebsarten

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck­dose.

Pendelung einstellen

Die in vier Stufen einstellbare Pendelung ermög­licht eine optimale Anpassung von Schnittge­schwindigkeit, Schnittleistung und Schnittbild
an das zu bearbeitende Material.

Mit dem Einstellhebel 7 können Sie die Pende­lung auch während des Betriebes einstellen.

keine Pendelung
kleine Pendelung
mittlere Pendelung
große Pendelung

Die optimale Pendelstufe für die jeweilige An­wendung lässt sich durch praktischen Versuch
ermitteln. Folgende Empfehlungen gelten dabei:

– Wählen Sie die Pendelstufe umso kleiner

bzw. schalten Sie die Pendelung ganz ab, je
feiner und sauberer die Schnittkante werden
soll.

– Schalten Sie bei der Bearbeitung von dünnen

Werkstoffen (z.B. Blechen) die Pendelung
aus.

– Arbeiten Sie in harten Werkstoffen (z.B.

Stahl) mit kleiner Pendelung.

– In weichen Materialien und beim Sägen von

Holz in Faserrichtung können Sie mit maxi­maler Pendelung arbeiten.

Gehrungswinkel einstellen (siehe Bild F)

Die Fußplatte 6 kann für Gehrungsschnitte bis
zu 45° nach rechts oder links geschwenkt wer­den.

– Nehmen Sie die Abdeckhaube 12 ab (siehe

„Abdeckhaube“, Seite 11).

– Lösen Sie die Schraube 20 und schieben Sie

die Fußplatte 6 leicht in Richtung Sägeblatt

10.

– Zum Einstellen präziser Gehrungswinkel hat

die Fußplatte rechts und links Einrastpunkte
bei 0° und 45° . Schwenken Sie die Fußplatte
6 entsprechend der Skala 19 in die ge­wünschte Position. Andere Gehrungswinkel
können mithilfe eines Winkelmessers einge­stellt werden.

– Schieben Sie danach die Fußplatte 6 bis zum

Anschlag in Richtung Absaugstutzen 5.

– Ziehen Sie die Schraube 20 wieder fest.

Die Abdeckhaube 12 und der Spanreißschutz 18
können bei Gehrungsschnitten nicht eingesetzt
werden.

Fußplatte versetzen (siehe Bild G)

Für randnahes Sägen können Sie die Fußplatte
6 nach hinten versetzen.

– Drehen Sie die Schraube 20 mit dem Innen-

sechskantschlüssel 3 vollständig heraus.

– Heben Sie die Fußplatte 6 ab und versetzen

Sie diese so, dass die Schraube 20 in die hin­tere Gewindebohrung 22 eingedreht werden
kann.

– Vor dem Festziehen der Schraube 20 drü-

cken Sie die Fußplatte
Richtung Absaugstutzen 5.

Das Sägen mit versetzter Fußplatte 6 ist nur mit
einem Gehrungswinkel von 0° möglich. Außer­dem dürfen der Parallelanschlag mit Kreis­schneider 26 (Zubehör) sowie der Spanreiß­schutz 18 nicht verwendet werden.

Späneblasvorrichtung

Mit dem Luftstrom der Späneblasvorrichtung 8
kann die Schnittlinie von Spänen freigehalten
werden.

Späneblasvorrichtung einschal­ten:
Schieben Sie für Arbeiten mit
großem Spanabtrag in Holz,
Kunststoff u.Ä. den Schalter 8 in
Richtung Absaugstutzen.

Späneblasvorrichtung ausschal­ten:
Schieben Sie für Arbeiten in Me­tall sowie bei angeschlossener
Staubabsaugung den Schalter 8
in Richtung Sägeblatt.

6 bis zum Einrasten in

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 13 Thursday, June 17, 2010 11:43 AM

Deutsch | 13

Inbetriebnahme

f Beachten Sie die Netzspannung! Die Span-

nung der Stromquelle muss mit den Anga­ben auf dem Typenschild des Elektrowerk­zeuges übereinstimmen. Mit 230 V
gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.

Ein-/Ausschalten

Drücken Sie zur Inbetriebnahme des Elektro­werkzeuges den Ein-/Ausschalter 2 und halten
Sie ihn gedrückt.

Zum Feststellen des gedrückten Ein-/Ausschal­ters 2 schieben Sie die Feststelltaste 1 nach
rechts oder links.

Zum Ausschalten des Elektrowerkzeugs lassen
Sie den Ein-/Ausschalter 2 los. Bei arretiertem
Ein-/Ausschalter 2 drücken Sie diesen zuerst
und lassen ihn danach los.

Hubzahl steuern/vorwählen

Sie können die Hubzahl des eingeschalteten Elek­trowerkzeugs stufenlos regulieren, je nachdem,
wie weit Sie den Ein-/Ausschalter 2 eindrücken.

Leichter Druck auf den Ein-/Ausschalter 2 be­wirkt eine niedrige Hubzahl. Mit zunehmendem
Druck erhöht sich die Hubzahl.

Bei arretiertem Ein-/Ausschalter 2 ist die Redu­zierung der Hubzahl nicht möglich.

Mit dem Stellrad Hubzahlvorwahl 4 können Sie
die Hubzahl vorwählen und während des Betrie­bes ändern.

1– 2: niedrige Hubzahl
3– 4: mittlere Hubzahl
5– 6: hohe Hubzahl

Die erforderliche Hubzahl ist vom Werkstoff und
den Arbeitsbedingungen abhängig und kann
durch praktischen Versuch ermittelt werden.

Eine Verringerung der Hubzahl wird beim Auf­setzen des Sägeblattes auf das Werkstück sowie
beim Sägen von Kunststoff und Aluminium emp­fohlen.

Bei längerem Arbeiten mit kleiner Hubzahl kann
sich das Elektrowerkzeug stark erwärmen. Wer­fen Sie das Sägeblatt aus und lassen Sie das
Elektrowerkzeug zur Abkühlung ca. 3 min mit
maximaler Hubzahl laufen.

Arbeitshinweise

f Verwenden Sie beim Bearbeiten kleiner

oder dünner Werkstücke immer eine stabile
Unterlage bzw. einen Sägetisch (Zubehör).

Prüfen Sie vor dem Sägen in Holz, Spanplatten,
Baustoffe etc. diese auf Fremdkörper wie Nägel,
Schrauben o.Ä. und entfernen Sie diese gegebe­nenfalls.

Tauchsägen (siehe Bild H)
f Es dürfen nur weiche Werkstoffe wie Holz,

Gipskarton o.Ä. im Tauchsägeverfahren be­arbeitet werden! Bearbeiten Sie keine Me­tallwerkstoffe im Tauchsägeverfahren!

Verwenden Sie zum Tauchsägen nur kurze Säge­blätter. Tauchsägen ist nur mit einem Gehrungs­winkel von 0° möglich.

Setzen Sie das Elektrowerkzeug mit der vorde­ren Kante der Fußplatte 6 auf das Werkstück
auf, ohne dass das Sägeblatt 10 das Werkstück
berührt, und schalten Sie es ein. Wählen Sie bei
Elektrowerkzeugen mit Hubzahlsteuerung die
maximale Hubzahl. Drücken Sie das Elektro­werkzeug fest gegen das Werkstück und lassen
Sie das Sägeblatt langsam in das Werkstück ein­tauchen.

Sobald die Fußplatte 6 ganzflächig auf dem
Werkstück aufliegt, sägen Sie entlang der ge­wünschten Schnittlinie weiter.

Parallelanschlag mit Kreisschneider (Zubehör)

Für Arbeiten mit dem Parallelanschlag mit Kreis­schneider 26 (Zubehör) darf die Stärke des
Werkstückes maximal 30 mm betragen.

Parallelschnitte (siehe Bild J): Lösen Sie die
Feststellschraube 25 und schieben Sie die Skala
des Parallelanschlags durch die Führung 24 in
der Fußplatte. Stellen Sie die gewünschte
Schnittbreite als Skalenwert an der Innenkante
der Fußplatte ein. Drehen Sie die Feststell­schraube 25 fest.

Kreisschnitte (siehe Bild K): Setzen Sie die Fest­stellschraube 25 auf die andere Seite des Paral­lelanschlags. Schieben Sie die Skala des Paral­lelanschlags durch die Führung 24 in der
Fußplatte. Bohren Sie im Werkstück in der Mitte
des zu sägenden Ausschnittes ein Loch. Stecken

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 14 Thursday, June 17, 2010 11:43 AM

14 | Deutsch

Sie die Zentrierspitze 27 durch die innere Öff­nung des Parallelanschlags und in das gebohrte
Loch. Stellen Sie den Radius als Skalenwert an
der Innenkante der Fußplatte ein. Drehen Sie
die Feststellschraube 25 fest.

Kühl-/Schmiermittel

Beim Sägen von Metall sollten Sie wegen der Er­wärmung des Materials entlang der Schnittlinie
Kühl- bzw. Schmiermittel auftragen.

Wartung und Service

Wartung und Reinigung

f Ziehen Sie vor allen Arbeiten am Elektro-

werkzeug den Netzstecker aus der Steck­dose.

f Halten Sie das Elektrowerkzeug und die

Lüftungsschlitze sauber, um gut und sicher
zu arbeiten.

Reinigen Sie die Sägeblattaufnahme regelmä­ßig. Entnehmen Sie dazu das Sägeblatt aus dem
Elektrowerkzeug und klopfen Sie das Elektro­werkzeug leicht auf einer ebenen Fläche aus.

Eine starke Verschmutzung des Elektrowerk­zeugs kann zu Funktionsstörungen führen. Sä­gen Sie deshalb stark stauberzeugende Materia­lien nicht von unten oder über Kopf.

f Verwenden Sie bei extremen Einsatzbedin-

gungen nach Möglichkeit immer eine Ab­sauganlage. Blasen Sie die Lüftungsschlitze
häufig aus und schalten Sie einen Fehler­strom-(FI-)Schutzschalter vor. Bei der Bear-

beitung von Metallen kann sich leitfähiger
Staub im Innern des Elektrowerkzeugs abset­zen. Die Schutzisolierung des Elektrowerk­zeugs kann beeinträchtigt werden.

Schmieren Sie die Führungsrolle 9 gelegentlich
mit einem Tropfen Öl.

Kontrollieren Sie die Führungsrolle 9 regelmäßig.
Ist sie abgenutzt, muss sie von einer autorisierten
Bosch-Kundendienststelle ersetzt werden.

Sollte das Elektrowerkzeug trotz sorgfältiger
Herstellungs- und Prüfverfahren einmal ausfal­len, ist die Reparatur von einer autorisierten
Kundendienststelle für Bosch-Elektrowerkzeuge
ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteil­bestellungen bitte unbedingt die 10-stellige
Sachnummer laut Typenschild des Elektrowerk­zeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu
Reparatur und Wartung Ihres Produkts sowie zu
Ersatzteilen. Explosionszeichnungen und Infor­mationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne
bei Fragen zu Kauf, Anwendung und Einstellung
von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal
für Handwerker und Heimwerker.
www.ewbc.de, der Informations-Pool für Hand­werk und Ausbildung.

Deutschland

Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Tel. Kundendienst: [phone]*
Fax: [phone]*
(*Festnetzpreis 14 ct/min, höchstens 42 ct/min
aus Mobilfunknetzen)
E-Mail:
[e-mail]
Tel. Kundenberatung: [phone]
(Festnetzpreis 9 ct/min, höchstens 42 ct/min
aus Mobilfunknetzen)
Fax: [phone]
E-Mail: [e-mail]

Österreich

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 15 Thursday, June 17, 2010 11:43 AM

Schweiz

Tel.: [phone]
Fax: [phone]

Luxemburg

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen
sollen einer umweltgerechten Wiederverwer­tung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Haus­müll!

Nur für EU-Länder:

Gemäß der Europäischen Richtli­nie 2002/96/EG über Elektro- und
Elektronik-Altgeräte und ihrer Um­setzung in nationales Recht müs­sen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt ge­sammelt und einer umweltgerechten Wiederver­wertung zugeführt werden.

Deutsch | 15

Änderungen vorbehalten.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 16 Thursday, June 17, 2010 11:43 AM

16 | English

en

Safety Notes

General Power Tool Safety Warnings

WARNING

the warnings and instructions may result in elec­tric shock, fire and/or serious injury.

Save all warnings and instructions for future
reference.

The term “power tool” in the warnings refers to
your mains-operated (corded) power tool or
battery-operated (cordless) power tool.

1) Work area safety

a) Keep work area clean and well lit. Clut-

tered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of
flammable liquids, gases or dust. Power

tools create sparks which may ignite the
dust or fumes.

c) Keep children and bystanders away

while operating a power tool. Distrac-

tions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified

plugs and matching outlets will reduce
risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces, such as pipes, radia­tors, ranges and refrigerators. There is

an increased risk of electric shock if your
body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool

will increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges and moving parts.

Damaged or entangled cords increase the
risk of electric shock.

Read all safety warnings and all
instructions. Failure to follow

e) When operating a power tool outdoors,

use an extension cord suitable for out­door use. Use of a cord suitable for out-

door use reduces the risk of electric
shock.

f) If operating a power tool in a damp loca-

tion is unavoidable, use a residual cur­rent device (RCD) protected supply. Use

of an RCD reduces the risk of electric
shock.

3) Personal safety
a) Stay alert, watch what you are doing and

use common sense when operating a
power tool. Do not use a power tool
while you are tired or under the influ­ence of drugs, alcohol or medication. A

moment of inattention while operating
power tools may result in serious person­al injury.

b) Use personal protective equipment. Al-

ways wear eye protection. Protective

equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protec­tion used for appropriate conditions will
reduce personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off-position before
connecting to power source and/or bat­tery pack, picking up or carrying the
tool. Carrying power tools with your fin-

ger on the switch or energising power
tools that have the switch on invites acci­dents.

d) Remove any adjusting key or wrench be-

fore turning the power tool on. A wrench

or a key left attached to a rotating part of
the power tool may result in personal inju­ry.

e) Do not overreach. Keep proper footing

and balance at all times. This enables

better control of the power tool in unex­pected situations.

f) Dress properly. Do not wear loose cloth-

ing or jewellery. Keep your hair, clothing
and gloves away from moving parts.

Loose clothes, jewellery or long hair can
be caught in moving parts.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 17 Thursday, June 17, 2010 11:43 AM

English | 17

g) If devices are provided for the connec-

tion of dust extraction and collection fa­cilities, ensure these are connected and
properly used. Use of dust collection can

reduce dust-related hazards.

4) Power tool use and care
a) Do not force the power tool. Use the cor-

rect power tool for your application. The

correct power tool will do the job better
and safer at the rate for which it was de­signed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the
switch is dangerous and must be re­paired.

c) Disconnect the plug from the power

source and/or the battery pack from the
power tool before making any adjust­ments, changing accessories, or storing
power tools. Such preventive safety

measures reduce the risk of starting the
power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfa­miliar with the power tool or these in­structions to operate the power tool.

Power tools are dangerous in the hands of
untrained users.

e) Maintain power tools. Check for mis-

alignment or binding of moving parts,
breakage of parts and any other condi­tion that may affect the power tool’s op­eration. If damaged, have the power tool
repaired before use. Many accidents are

caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Prop-

erly maintained cutting tools with sharp
cutting edges are less likely to bind and
are easier to control.

g) Use the power tool, accessories and tool

bits etc. in accordance with these in­structions, taking into account the work­ing conditions and the work to be per­formed. Use of the power tool for

operations different from those intended
could result in a hazardous situation.

5) Service
a) Have your power tool serviced by a qual-

ified repair person using only identical
replacement parts. This will ensure that

the safety of the power tool is maintained.

Safety Warnings for Jigsaws

f Hold power tool by insulated gripping sur-

faces, when performing an operation where
the cutting accessory may contact hidden
wiring or its own cord. Cutting accessory

contacting a “live” wire may make exposed
metal parts of the power tool “live” and
could give the operator an electric shock.

f Keep hands away from the sawing range.

Do not reach under the workpiece. Contact

with the saw blade can lead to injuries.

f Apply the machine to the workpiece only

when switched on. Otherwise there is dan-

ger of kickback when the cutting tool jams in
the workpiece.

f Pay attention that the base plate 6 rests se-

curely on the material while sawing. A

jammed saw blade can break or lead to kick­back.

f When the cut is completed, switch off the

machine and then pull the saw blade out of
the cut only after it has come to a standstill.

In this manner you can avoid kickback and
can place down the machine securely.

f Use only sharp, flawless saw blades. Bent or

unsharp saw blades can break or cause kick­back.

f Do not brake the saw blade to a stop by ap-

plying side pressure after switching off. The

saw blade can be damaged, break or cause
kickback.

f Use suitable detectors to determine if utili-

ty lines are hidden in the work area or call
the local utility company for assistance.

Contact with electric lines can lead to fire
and electric shock. Damaging a gas line can
lead to explosion. Penetrating a water line
causes property damage or may cause an
electric shock.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 18 Thursday, June 17, 2010 11:43 AM

18 | English

f Secure the workpiece. A workpiece clamped

with clamping devices or in a vice is held
more secure than by hand.

f Always wait until the machine has come to

a complete stop before placing it down. The

tool insert can jam and lead to loss of control
over the power tool.

f Products sold in GB only: Your product is fit-

ted with an BS 1363/A approved electric
plug with internal fuse (ASTA approved to
BS 1362).
If the plug is not suitable for your socket out­lets, it should be cut off and an appropriate
plug fitted in its place by an authorised cus­tomer service agent. The replacement plug
should have the same fuse rating as the orig­inal plug.
The severed plug must be disposed of to
avoid a possible shock hazard and should
never be inserted into a mains socket else­where.
Products sold in AUS and NZ only: Use a re­sidual current device (RCD) with a rated re­sidual current of 30 mA or less.

Functional Description

Read all safety warnings and all in­structions. Failure to follow the

warnings and instructions may re­sult in electric shock, fire and/or se­rious injury.

While reading the operating instructions, unfold
the graphics page for the machine and leave it
open.

Intended Use

The machine is intended for making separating
cuts and cut-outs in wood, plastic, metal, ce­ramic plates and rubber while resting firmly on
the workpiece. It is suitable for straight and
curved cuts with mitre angles to 45° . The saw
blade recommendations are to be observed.

Product Features

The numbering of the product features refers to
the illustration of the machine on the graphics
page.

1 Lock-on button for On/Off switch
2 On/Off switch
3 Allen key
4 Thumbwheel for stroke rate preselection
5 Vacuum connection
6 Base plate
7 Adjusting lever for orbital action
8 Switch for sawdust blowing device

9 Guide roller
10 Saw blade*
11 Contact protector
12 Dust cover for vacuuming*
13 Handle (insulated gripping surface)
14 Stroke rod
15 SDS clamping lever for saw blade release
16 Vacuum hose*
17 Extraction adapter*
18 Splinter guard*
19 Scale for mitre angle
20 Screw
21 Angle gauge**
22 Bolt hole
23 Positioning pin/mark
24 Lead for the parallel guide
25 Locking screw for parallel guide*
26 Parallel guide with circle cutter*
27 Centring tip of the parallel guide*

*Accessories shown or described are not part of the
standard delivery scope of the product. A complete
overview of accessories can be found in our acces­sories program.

**Commercially available (not included in the deliv­ery scope)

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 19 Thursday, June 17, 2010 11:43 AM

English | 19

Technical Data

Jigsaw GST 75 BE

Professional

Article number

3 601 E8E 0..
Stroke rate control
Stroke rate preselection
Orbital action
Rated power input
Output power
Stroke rate at no load n
Stroke

W 650
W 360

min-1500–3100

0

mm 23

Cutting capacity, max.
–in wood
– in aluminium
– in non-alloy steel

mm
mm
mm

Bevel cuts (left/right),
max.

°45

Weight according to
EPTA-Procedure
01/2003

Protection class

The values given are valid for a nominal voltage [U] of
230 V. For different voltages and models for specific
countries, these values can vary.

Please observe the article number on the type plate of
your machine. The trade names of the individual ma­chines may vary.

kg 2.3

/ II

Noise/Vibration Information

Measured sound values determined according
to EN 60745.

Typically the A-weighted noise levels of the
product are: Sound pressure level 84 dB(A);
Sound power level 95 dB(A). Uncertainty
K=3dB.

Wear hearing protection!

Vibration total values (triax vector sum) deter­mined according to EN 60745:
Cutting wood: Vibration emission value

=5.5 m/s2, uncertainty K= 1.5 m/s2,

a

h

Cutting sheet metal: Vibration emission value

=4 m/s2, uncertainty K= 1.5 m/s2.

a

h

The vibration emission level given in this infor­mation sheet has been measured in accordance
with a standardised test given in EN 60745 and
may be used to compare one tool with another.
It may be used for a preliminary assessment of
exposure.
The declared vibration emission level repre-

z

sents the main applications of the tool. However

z

if the tool is used for different applications, with
different accessories or poorly maintained, the

z

vibration emission may differ. This may signifi­cantly increase the exposure level over the total
working period.
An estimation of the level of exposure to vibra­tion should also take into account the times
when the tool is switched off or when it is run­ning but not actually doing the job. This may sig-

90

nificantly reduce the exposure level over the to-

20

tal working period.

10

Identify additional safety measures to protect
the operator from the effects of vibration such
as: maintain the tool and the accessories, keep
the hands warm, organisation of work patterns.

Declaration of Conformity

We declare under our sole responsibility that
the product described under “Technical Data” is
in conformity with the following standards or
standardization documents: EN 60745 accord­ing to the provisions of the directives
2004/108/EC, 2006/42/EC.

Technical file at:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 10.05.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 20 Thursday, June 17, 2010 11:43 AM

20 | English

Assembly

f Before any work on the machine itself, pull

the mains plug.

Replacing/Inserting the Saw Blade

f When mounting the saw blade, wear protec-

tive gloves. Danger of injury when touching

the saw blade.

Selecting a Saw Blade

An overview of recommended saw blades can
be found at the end of these instructions. Use
only T-shank saw blades. The saw blade should
not be longer than required for the intended cut.

Use a thin saw blade for narrow curve cuts.

Inserting the Saw Blade (see figure A)

If required, remove the dust cover 12 (see “Dust
Cover”).

Insert the saw blade 10 into the stroke rod 14
until it latches. The SDS lever 15 automatically
snaps to the rear and the saw blade is locked.
Do not manually press the lever 15 toward the
rear, otherwise you could damage the machine.

While inserting the saw blade, pay attention that
the back of the saw blade is positioned in the
groove of the guide roller 9.

f Check the tight seating of the saw blade. A

loose saw blade can fall out and lead to inju­ries.

Ejecting the Saw Blade (see figure B)
f When ejecting the saw blade, hold the ma-

chine in such a manner that no persons or
animals can be injured by the ejected saw
blade.

Turn the SDS lever 15 forward towards the con­tact protector 11 to the stop. The saw blade is
released and ejected.

Dust/Chip Extraction

f Dusts from materials such as lead-containing

coatings, some wood types, minerals and
metal can be harmful to one’s health. Touch­ing or breathing-in the dusts can cause aller­gic reactions and/or lead to respiratory infec­tions of the user or bystanders.

Certain dusts, such as oak or beech dust, are
considered as carcinogenic, especially in
connection with wood-treatment additives
(chromate, wood preservative). Materials
containing asbestos may only be worked by
specialists.

– As far as possible, use a dust extraction

system suitable for the material.

– Provide for good ventilation of the work-

ing place.

– It is recommended to wear a P2 filter-

class respirator.

Observe the relevant regulations in your
country for the materials to be worked.

f Prevent dust accumulation at the work-

place. Dusts can easily ignite.

Dust Cover

Mount the dust cover 12 before connecting the
machine to the dust extraction.

Place the dust cover from the front into the
guide so that it latches.

Remove the dust cover for applications without
dust extraction as well as when performing mi­tre cuts. For this, lightly push the end of the dust
cover together and pull it off to the front.

Connecting the Dust Extraction
(see figures C– D)

Depending on the machine model, place a vacu­um hose 16 (accessory) either directly onto the
vacuum connection 5 or cut off the old hose
end, screw the extraction adapter 17 (accesso­ry) onto the hose end and insert it directly into
the vacuum connection 5. Connect the vacuum
hose 16 with a vacuum cleaner (accessory). An
overview for the connection of various vacuum
cleaners can be found at the end of these in­structions.

Switch the saw dust blower off when a dust ex­traction system is connected (see “Sawdust
Blower Device”).

The vacuum cleaner must be suitable for the ma­terial being worked.

When vacuuming dry dust that is especially det­rimental to health or carcinogenic, use a special
vacuum cleaner.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 21 Thursday, June 17, 2010 11:43 AM

English | 21

Splinter Guard (see figure E)

The splinter guard 18 (accessory) can prevent
fraying of the surface while sawing wood. The
splinter guard can only be used for certain saw
blade types and only for cutting angles of 0° .
When sawing with the splinter guard, the base
plate 6 must not be moved back for cuts that are
close to the edge.

Press the splinter guard 18 from the bottom into
the base plate 6.

Operation

Operating Modes

f Before any work on the machine itself, pull

the mains plug.

Orbital Action Settings

The four orbital action settings allow for optimal
adaptation of cutting speed, cutting capacity
and cutting pattern to the material being sawed.

The orbital action can be adjusted with the ad­justing lever 7, even during operation.

No orbital action
Small orbital action
Medium orbital action
Large orbital action

The optimal orbital action setting for the respec­tive application can be determined through
practical testing. The following recommenda­tions apply:

– Select a lower orbital action setting (or

switch it off) for a finer and cleaner cutting
edge.

– For thin materials such as sheet metal,

switch the orbital action off.

– For hard materials such as steel, work with

low orbital action.

– For soft materials and when sawing in the di-

rection of the grain, work with maximum or­bital action.

Adjusting the Cutting Angle (see figure F)

The base plate 6 can be swivelled by 45° to the
left or right for mitre cuts.

– Remove the dust cover 12 (see “Dust Cover”,

page 20).

– Loosen the screw 20 and lightly slide the base

plate 6 in the direction of the saw blade 10.

– For adjustment of precise mitre angles, the

base plate has adjustment notches on the
left and right at 0° and 45° . Swivel the base
plate 6 to the desired position according to
the scale 19. Other mitre angles can be ad­justed using a protractor.

– Afterwards, push the base plate 6 to the stop

in the direction of the vacuum connection 5.

– Tighten the screw 20 again.
The dust cover 12 and the splinter guard 18 can-

not be used when performing mitre cuts.

Offsetting the Base Plate (see figure G)

For sawing close to edges, the base plate 6 can
be offset to the rear.

– Completely unscrew the screw 20 using the

Allen key 3.

– Take the base plate 6 off and remount it off-

set again so that the screw 20 can be
screwed into the rear bolt hole 22.

– Before tightening the screw 20, push the

base plate 6 toward the vacuum connection
5 until it engages.

Sawing with the base plate 6 offset is possible
only with a mitre angle of 0° . In addition, the
parallel guide with circle cutter 26 (accessory)
as well as the splinter guard 18 may not be used.

Sawdust Blower Device

With the air jet of the sawdust blower device 8,
the cutting line can be kept free of dust and
chips.

Switching on the sawdust blow­er device:
For cuts in materials with high
removal rate, such as in wood,
plastic, etc., push the switch 8
toward the vacuum connection.

Switching off the sawdust blow­er device:
For cuts in metal and when a
dust extraction system is con­nected, push the switch 8 to­ward the saw blade.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 22 Thursday, June 17, 2010 11:43 AM

22 | English

Starting Operation

f Observe correct mains voltage! The voltage

of the power source must agree with the
voltage specified on the nameplate of the
machine. Power tools marked with 230 V
can also be operated with 220 V.

Switching On and Off

To start the machine, press the On/Off switch 2
and keep it pressed.

To lock the pressed On/Off switch 2, push the
lock-on button 1 toward the right or left.

To switch off the machine, release the On/Off
switch 2. When the On/Off switch 2 is locked,
press it first and then release it.

Controlling/Presetting the Stroke Rate

Increasing or reducing the pressure on the
On/Off switch 2 enables stepless stroke-rate
control of the switched-on machine.

Light pressure on the On/Off switch 2 results in
a low stroke rate. Increasing the pressure also
increases the stroke rate.

When the On/Off switch 2 is locked, it is not
possible to reduce the stroke rate.

With the thumbwheel for stroke rate preselec­tion 4, the stroke rate can be preset and
changed during operation.

1– 2: Low stroke rate
3– 4: Medium stroke rate
5– 6: High stroke rate

The required stroke rate is dependent on the
material and the working conditions and can be
determined by a practical trial.

Reducing the stroke rate is recommended when
the saw blade engages in the material as well as
when sawing plastic and aluminium.

After longer periods of work at low stroke rate,
the machine can heat up considerably. Remove
the saw blade from the machine and allow the
machine to cool down by running it for approx.
3 minutes at maximum stroke rate.

Working Advice

f When working small or thin work pieces, al-

ways use a sturdy support or a saw table
(accessory).

Check wood, press boards, building materials,
etc. for foreign objects such as nails, screws or
similar, and remove them, if required.

Plunge Cutting (see figure H)
f The plunge cutting procedure is only suita-

ble for treating soft materials such as wood,
plaster board or similar! Do not work metal
materials with the plunge cutting proce­dure!

Use only short saw blades for plunge cutting.
Plunge cutting is possible only with the mitre an­gle set at 0° .

Place the machine with the front edge of the
base plate 6 on to the workpiece without the
saw blade 10 touching the workpiece and
switch on. For machines with stroke rate con­trol, select the maximum stroke rate. Firmly
hold the machine against the workpiece and by
tilting the machine, slowly plunge the saw blade
into the workpiece.

When the base plate 6 fully lays on the work­piece, continue sawing along the desired cutting
line.

Parallel Guide with Circle Cutter (Accessory)

For cuts using the parallel guide with circle cut­ter 26 (accessory), the thickness of the material
must not exceed a maximum of 30 mm.

Parallel Cuts (see figure J): Loosen the locking
screw 25 and slide the scale of the parallel guide
through the lead 24 in the base plate. Set the
desired cutting width as the scale value on the
inside edge of the base plate. Tighten the lock­ing screw 25.

Circular Cuts (see figure K): Set the locking
screw 25 to the other side of the parallel guide.
Slide the scale of the parallel guide through the
lead 24 in the base plate. Drill a hole in the work­piece centred in the section to be sawn. Insert
the centring tip 27 through the inside opening of
the parallel guide and into the drilled hole. Set
the radius as the scale value on the inside edge
of the base plate. Tighten the locking screw 25.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 23 Thursday, June 17, 2010 11:43 AM

English | 23

Coolant/Lubricant

When sawing metal, coolant/lubricant should be
applied alongside cutting line because of the
material heating up.

Maintenance and Service

Maintenance and Cleaning

f Before any work on the machine itself, pull

the mains plug.

f For safe and proper working, always keep

the machine and ventilation slots clean.

Clean the saw blade holder regularly. For this,
remove the saw blade from the machine and
lightly tap out the machine on a level surface.

Heavy contamination of the machine can lead to
malfunctions. Therefore, do not saw materials
that produce a lot of dust from below or over­head.

f In extreme conditions, always use dust ex-

traction as far as possible. Blow out ventila­tion slots frequently and install a residual
current device (RCD). When working metals,

conductive dust can settle in the interior of
the power tool. The total insulation of the
power tool can be impaired.

Lubricate the guide roller 9 occasionally with a
drop of oil.

Check the guide roller 9 regularly. If worn, it
must be replaced through an authorised Bosch
after-sales service agent.

If the machine should fail despite the care taken
in manufacturing and testing procedures, repair
should be carried out by an after-sales service
centre for Bosch power tools.

In all correspondence and spare parts order,
please always include the 10-digit article
number given on the type plate of the machine.

After-sales Service and Customer
Assistance

Our after-sales service responds to your ques­tions concerning maintenance and repair of your
product as well as spare parts. Exploded views
and information on spare parts can also be
found under:

www.bosch-pt.com

Our customer service representatives can an­swer your questions concerning possible appli­cations and adjustment of products and acces­sories.

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: [phone]
Fax: [phone]
E-Mail: [e-mail]

Ireland

Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 24 Thursday, June 17, 2010 11:43 AM

24 | English

Republic of South Africa
Customer service

Hotline: [phone]

Gauteng – BSC Service Centre

35 Roper Street, New Centre
Johannesburg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

KZN – BSC Service Centre

Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Bosch Headquarters

Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

People’s Republic of China

Website: www.bosch-pt.com.cn

China Mainland

Bosch Power Tools (China) Co., Ltd.
567, Bin Kang Road
Bin Jiang District 310052
Hangzhou, P.R. China
Service Hotline: [phone]
Tel.: [phone]
Fax: [phone]

HK and Macau Special Administrative Regions

Robert Bosch Hong Kong Co. Ltd.
21st Floor, 625 King’s Road
North Point, Hong Kong
Customer Service Hotline: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch-pt.com.cn

Indonesia

PT. Multi Tehaka
Kawasan Industri Pulogadung
Jalan Rawa Gelam III No. 2
Jakarta 13930
Indonesia
Tel.: [phone]
Fax: [phone] 23
E-Mail: [e-mail]
www.multitehaka.co.id

Philippines

Robert Bosch, Inc.
28th Floor Fort Legend Towers,
3rd Avenue corner 31st Street,
Fort Bonifacio Global City,
1634 Taguig City, Philippines
Tel.: [phone]
Fax: [phone]
[e-mail]
www.bosch-pt.com.ph

Bosch Service Center:
9725-27 Kamagong Street
San Antonio Village
Makati City, Philippines
Tel.: [phone]
Fax: [phone]
[e-mail]

Malaysia

Robert Bosch (S.E.A.) Pte. Ltd.
No. 8A, Jalan 13/6
G.P.O. Box 10818
46200 Petaling Jaya
Selangor, Malaysia
Tel.: [phone]
Fax: [phone]
[e-mail]
Toll-Free: 1800 880 188
www.bosch-pt.com.my

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 25 Thursday, June 17, 2010 11:43 AM

English | 25

Thailand

Robert Bosch Ltd.
Liberty Square Building
No. 287, 11 Floor
Silom Road, Bangrak
Bangkok 10500
Tel.: [phone] – 18 88 (10 lines)
Fax: [phone]
Robert Bosch Ltd., P. O. Box 2054
Bangkok 10501, Thailand

Bosch Service – Training Centre
2869-2869/1 Soi Ban Kluay
Rama IV Road (near old Paknam Railway)
Prakanong District
10110 Bangkok
Thailand
Tel.: [phone] – 4
Fax: [phone]
Fax: [phone]

Singapore

Robert Bosch (SEA) Pte. Ltd.
11 Bishan Street 21
Singapore 573943
Tel.: [phone]
Fax: [phone]
[e-mail]
Toll-Free: 1800 333 8333
www.bosch-pt.com.sg

Vietnam

Robert Bosch Vietnam Co. Ltd
10/F, 194 Golden Building
473 Dien Bien Phu Street
Ward 25, Binh Thanh District
84 Ho Chi Minh City
Vietnam
Tel.: [phone] ext. 413
Fax: [phone]
[e-mail]
www.bosch-pt.com

Disposal

The machine, accessories and packaging should
be sorted for environmental-friendly recycling.

Do not dispose of power tools into household
waste!

Only for EC countries:

According to the European Guide­line 2002/96/EC for Waste Electri­cal and Electronic Equipment and
its implementation into national
right, power tools that are no

longer usable must be collected
separately and disposed of in an environmental­ly correct manner.

Subject to change without notice.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 26 Thursday, June 17, 2010 11:43 AM

26 | Français

fr

Avertissements de sécurité

Avertissements de sécurité généraux
pour l’outil

AVERTISSEMENT

toutes les instructions.

Ne pas suivre les avertissements et instructions
peut donner lieu à un choc électrique, un incen­die et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes
les instructions pour pouvoir s’y reporter ulté­rieurement.

Le terme « outil » dans les avertissements fait
référence à votre outil électrique alimenté par le
secteur (avec cordon d’alimentation) ou votre
outil fonctionnant sur batterie (sans cordon
d’alimentation).

1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et

bien éclairée. Les zones en désordre ou

sombres sont propices aux accidents.

b) Ne pas faire fonctionner les outils élec-

triques en atmosphère explosive, par
exemple en présence de liquides inflam­mables, de gaz ou de poussières. Les

outils électriques produisent des étincel­les qui peuvent enflammer les poussières
ou les fumées.

c) Maintenir les enfants et les personnes

présentes à l’écart pendant l’utilisation
de l’outil. Les distractions peuvent vous

faire perdre le contrôle de l’outil.

2) Sécurité électrique
a) Il faut que les fiches de l’outil électrique

soient adaptées au socle. Ne jamais mo­difier la fiche de quelque façon que ce
soit. Ne pas utiliser d’adaptateurs avec
des outils à branchement de terre. Des fi-

ches non modifiées et des socles adaptés
réduiront le risque de choc électrique.

Lire tous les avertisse­ments de sécurité et

b) Eviter tout contact du corps avec des

surfaces reliées à la terre telles que les
tuyaux, les radiateurs, les cuisinières et
les réfrigérateurs. Il existe un risque ac-

cru de choc électrique si votre corps est
relié à la terre.

c) Ne pas exposer les outils à la pluie ou à

des conditions humides. La pénétration

d’eau à l’intérieur d’un outil augmentera
le risque de choc électrique.

d) Ne pas maltraiter le cordon. Ne jamais

utiliser le cordon pour porter, tirer ou
débrancher l’outil. Maintenir le cordon à
l’écart de la chaleur, du lubrifiant, des
arêtes ou des parties en mouvement. Les

cordons endommagés ou emmêlés aug­mentent le risque de choc électrique.

e) Lorsqu’on utilise un outil à l’extérieur,

utiliser un prolongateur adapté à l’utili­sation extérieure. L’utilisation d’un cor-

don adapté à l’utilisation extérieure réduit
le risque de choc électrique.

f) Si l’usage d’un outil dans un emplace-

ment humide est inévitable, utiliser une
alimentation protégée par un dispositif à
courant différentiel résiduel (RCD).

L’usage d’un RCD réduit le risque de choc
électrique.

3) Sécurité des personnes
a) Rester vigilant, regarder ce que vous

êtes en train de faire et faire preuve de
bon sens dans l’utilisation de l’outil. Ne
pas utiliser un outil lorsque vous êtes fa­tigué ou sous l’emprise de drogues, d’al­cool ou de médicaments. Un moment

d’inattention en cours d’utilisation d’un
outil peut entraîner des blessures graves
des personnes.

b) Utiliser un équipement de sécurité. Tou-

jours porter une protection pour les
yeux. Les équipements de sécurité tels

que les masques contre les poussières,
les chaussures de sécurité antidérapan­tes, les casques ou les protections acous­tiques utilisés pour les conditions appro­priées réduiront les blessures des
personnes.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 27 Thursday, June 17, 2010 11:43 AM

Français | 27

c) Eviter tout démarrage intempestif. S’as-

surer que l’interrupteur est en position
arrêt avant de brancher l’outil au secteur
et/ou au bloc de batteries, de le ramas­ser ou de le porter. Porter les outils en

ayant le doigt sur l’interrupteur ou bran­cher des outils dont l’interrupteur est en
position marche est source d’accidents.

d) Retirer toute clé de réglage avant de

mettre l’outil en marche. Une clé laissée

fixée sur une partie tournante de l’outil
peut donner lieu à des blessures de per­sonnes.

e) Ne pas se précipiter. Garder une posi-

tion et un équilibre adaptés à tout mo­ment. Cela permet un meilleur contrôle

de l’outil dans des situations inattendues.

f) S’habiller de manière adaptée. Ne pas

porter de vêtements amples ou de bi­joux. Garder les cheveux, les vêtements
et les gants à distance des parties en
mouvement. Des vêtements amples, des

bijoux ou les cheveux longs peuvent être
pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le

raccordement d’équipements pour l’ex­traction et la récupération des poussiè­res, s’assurer qu’ils sont connectés et
correctement utilisés. Utiliser des collec-

teurs de poussière peut réduire les ris­ques dus aux poussières.

4) Utilisation et entretien de l’outil
a) Ne pas forcer l’outil. Utiliser l’outil adap-

té à votre application. L’outil adapté réa-

lisera mieux le travail et de manière plus
sûre au régime pour lequel il a été cons­truit.

b) Ne pas utiliser l’outil si l’interrupteur ne

permet pas de passer de l’état de mar­che à arrêt et vice versa. Tout outil qui ne

peut pas être commandé par l’interrup­teur est dangereux et il faut le faire répa­rer.

c) Débrancher la fiche de la source d’ali-

mentation en courant et/ou le bloc de
batteries de l’outil avant tout réglage,
changement d’accessoires ou avant de
ranger l’outil. De telles mesures de sécu-

rité préventives réduisent le risque de dé­marrage accidentel de l’outil.

d) Conserver les outils à l’arrêt hors de la

portée des enfants et ne pas permettre à
des personnes ne connaissant pas l’outil
ou les présentes instructions de le faire
fonctionner. Les outils sont dangereux

entre les mains d’utilisateurs novices.

e) Observer la maintenance de l’outil. Véri-

fier qu’il n’y a pas de mauvais alignement
ou de blocage des parties mobiles, des
pièces cassées ou toute autre condition
pouvant affecter le fonctionnement de
l’outil. En cas de dommages, faire répa­rer l’outil avant de l’utiliser. De nom-

breux accidents sont dus à des outils mal
entretenus.

f) Garder affûtés et propres les outils per-

mettant de couper. Des outils destinés à

couper correctement entretenus avec des
pièces coupantes tranchantes sont moins
susceptibles de bloquer et sont plus faci­les à contrôler.

g) Utiliser l’outil, les accessoires et les la-

mes etc., conformément à ces instruc­tions, en tenant compte des conditions
de travail et du travail à réaliser. L’utili-

sation de l’outil pour des opérations diffé­rentes de celles prévues pourrait donner
lieu à des situations dangereuses.

5) Maintenance et entretien
a) Faire entretenir l’outil par un réparateur

qualifié utilisant uniquement des pièces
de rechange identiques. Cela assurera

que la sécurité de l’outil est maintenue.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 28 Thursday, June 17, 2010 11:43 AM

28 | Français

Instructions de sécurité pour scies
sauteuses

f Tenir l’outil par les surfaces de préhension

isolantes, pendant les opérations au cours
desquelles l’accessoire coupant peut être
en contact avec des conducteurs cachés ou
avec son propre câble. Le contact avec un fil

« sous tension » peut également mettre
« sous tension » les parties métalliques ex­posées de l’outil électrique et provoquer un
choc électrique sur l’opérateur.

f Garder les mains à distance de la zone de

sciage. Ne pas passer les mains sous la piè­ce à travailler. Lors d’un contact avec la lame

de scie, il y a risque de blessures.

f N’approchez l’outil électroportatif de la piè-

ce à travailler que quand l’appareil est en
marche. Sinon, il y a risque d’un contrecoup,

au cas où l’outil se coincerait dans la pièce.

f Veiller à ce que la plaque de base 6 repose

bien sur le matériau lors du sciage. Une la-

me de scie coincée peut casser ou entraîner
un contrecoup.

f Une fois l’opération terminée, arrêter l’outil

électroportatif et ne retirer la lame de scie
de sa ligne de coupe que lorsque celle-ci est
complètement à l’arrêt. Ainsi, un contre-

coup est évité et l’outil électroportatif peut
être retiré en toute sécurité.

f N’utiliser que des lames de scie en parfait

état. Les lames de scie déformées ou émous-

sées peuvent se casser ou causer un contre­coup.

f Une fois l’appareil arrêté, ne pas stopper la

lame de scie en exerçant une pression laté­rale sur celle-ci. La lame de scie peut être en-

dommagée, se casser ou causer un contre­coup.

f Utiliser des détecteurs appropriés afin de

déceler des conduites cachées ou consulter
les entreprises d’approvisionnement loca­les. Un contact avec des lignes électriques

peut provoquer un incendie ou un choc élec­trique. Un endommagement d’une conduite

de gaz peut provoquer une explosion. La per­foration d’une conduite d’eau provoque des
dégâts matériels et peut provoquer un choc
électrique.

f Bloquer la pièce à travailler. Une pièce à tra-

vailler serrée par des dispositifs de serrage
appropriés ou dans un étau est fixée de ma­nière plus sûre que tenue dans les mains.

f Avant de déposer l’outil électroportatif, at-

tendre que celui-ci soit complètement à l’ar­rêt. L’outil risque de se coincer, ce qui entraî-

nerait une perte de contrôle de l’outil
électroportatif.

Description du fonctionnement

Il est impératif de lire toutes les
consignes de sécurité et toutes les
instructions. Le non-respect des

avertissements et instructions indi­qués ci-après peut conduire à une
électrocution, un incendie et/ou de
graves blessures.

Dépliez le volet sur lequel l’appareil est repré­senté de manière graphique. Laissez le volet dé­plié pendant la lecture de la présente notice
d’utilisation.

Utilisation conforme

L’appareil est conçu pour effectuer, sur un sup­port rigide, des découpes et coupes dans le
bois, les matières plastiques, le métal, le caout­chouc et les plaques en céramique. Il est appro­prié pour des coupes droites et curvilignes ainsi
que des coupes biaises jusqu’à 45° . Respecter
les recommandations d’utilisation des lames de
scie.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 29 Thursday, June 17, 2010 11:43 AM

Français | 29

Eléments de l’appareil

La numérotation des éléments de l’appareil se
réfère à la représentation de l’outil électroporta­tif sur la page graphique.

1 Bouton de blocage de l’interrupteur Mar-

che/Arrêt

2 Interrupteur Marche/Arrêt
3 Clé mâle coudée pour vis à six pans creux
4 Molette de présélection de la vitesse
5 Tubulure d’évacuation des poussières
6 Plaque de base
7 Levier de sélection du mouvement

pendulaire

8 Commutateur pour dispositif de soufflerie

9 Guide-lame à rouleau
10 Lame de scie*
11 Protège-mains
12 Capot pour aspiration*
13 Poignée (surface de préhension isolante)
14 Porte-outil
15 Levier SDS pour déverrouillage de la lame

de scie

16 Tuyau d’aspiration*
17 Adaptateur d’aspiration*
18 Pare-éclats*
19 Echelle de graduation des angles de coupes

biaises

20 Vis
21 Equerre**
22 Alésage
23 Came de positionnement/marquage
24 Guidage pour la butée parallèle
25 Vis de blocage pour la butée parallèle*
26 Butée parallèle avec dispositif pour coupes

circulaires*

27 Tige de centrage pour la butée parallèle*

*Les accessoires décrits ou illustrés ne sont pas tous
compris dans la fourniture. Vous trouverez les acces­soires complets dans notre programme d’accessoi­res.

**disponible dans le commerce (non fourni avec l’ap­pareil)

Caractéristiques techniques

Scie sauteuse GST 75 BE

Professional

N° d’article
Variateur de vitesse
Présélection de vitesse
Mouvement pendulaire
Puissance nominale

absorbée
Puissance utile débitée
Nombre de courses

à vide n

0

Amplitude de course
Profondeur de coupe

max.
– dans le bois
– dans l’aluminium
– dans l’acier

(non-allié)

Angle de coupe biaise
(gauche/droite) max.

Poids suivant
EPTA-Procedure
01/2003

Classe de protection

Ces indications sont valables pour une tension nomina­le de [U] 230 V. Ces indications peuvent varier pour
des tensions plus basses ainsi que pour des versions
spécifiques à certains pays.

Respectez impérativement le numéro d’article se trou­vant sur la plaque signalétique de l’outil électroportatif.
Les désignations commerciales des différents outils
électroportatifs peuvent varier.

3 601 E8E 0..

W 650
W 360

tr/min 500– 3100

mm 23

mm
mm

mm

°45

kg 2,3

z

z

z

90
20

10

/ II

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 30 Thursday, June 17, 2010 11:43 AM

30 | Français

Niveau sonore et vibrations

Valeurs de mesure du niveau sonore relevées
conformément à la norme EN 60745.

Les mesures réelles (A) des niveaux sonores de
l’appareil sont : niveau de pression acoustique
84 dB(A) ; niveau d’intensité acoustique
95 dB(A). Incertitude K=3 dB.

Porter une protection acoustique !

Valeurs totales des vibrations (somme vectoriel­le des trois axes directionnels) relevées confor­mément à la norme EN 60745 :
Sciage de bois : Valeur d’émission vibratoire

=5,5 m/s2, incertitude K= 1,5 m/s2,

a

h

Sciage de tôle métallique : Valeur d’émission vi­bratoire a

Le niveau d’oscillation indiqué dans ces instruc­tions d’utilisation a été mesuré conformément à
la norme EN 60745 et peut être utilisé pour une
comparaison d’outils électroportatifs. Il est éga­lement approprié pour une estimation prélimi­naire de la charge vibratoire.
Le niveau d’oscillation correspond aux utilisa­tions principales de l’outil électroportatif. Si
l’outil électrique est cependant utilisé pour
d’autres applications, avec d’autres outils de
travail ou avec un entretien non approprié, le ni­veau d’oscillation peut être différent. Ceci peut
augmenter considérablement la charge vibratoi­re pendant toute la durée de travail.
Pour une estimation précise de la charge vibra­toire, il est recommandé de prendre aussi en
considération les périodes pendant lesquelles
l’appareil est éteint ou en fonctionnement, mais
pas vraiment utilisé. Ceci peut réduire considé­rablement la charge vibratoire pendant toute la
durée de travail.
Déterminez des mesures de protection supplé­mentaires pour protéger l’utilisateur des effets
de vibrations, telles que par exemple : entretien
de l’outil électrique et des outils de travail,
maintenir les mains chaudes, organisation judi­cieuse des opérations de travail.

=4 m/s2, incertitude K= 1,5 m/s2.

h

Déclaration de conformité

Nous déclarons sous notre propre responsabili­té que le produit décrit sous « Caractéristiques
techniques » est en conformité avec les normes
ou documents normatifs suivants : EN 60745
conformément aux termes des réglementations
en vigueur 2004/108/CE, 2006/42/CE.

Dossier technique auprès de :
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 10.05.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Montage

f Avant d’effectuer des travaux sur l’outil

électroportatif, retirez la fiche de la prise
de courant.

Montage/changement de la lame
de scie

f Portez toujours des gants de protection

pour monter la lame de scie. Lors d’un con-

tact avec la lame de scie, il y a risque de bles­sures.

Choix de la lame de scie

Vous trouverez un tableau des lames de scie re­commandées à la fin de ces instructions d’utili­sation. Ne montez que des lames de scie avec un
emmanchement en T (tige T). La lame de scie ne
devrait pas être plus longue que nécessaire pour
la coupe prévue.

Pour le sciage de courbes serrées, utilisez des
lames de scie fines à chantourner.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 31 Thursday, June 17, 2010 11:43 AM

Français | 31

Montage de la lame de scie (voir figure A)

Si nécessaire, enlevez le capot 12 (voir
«Capot»).

Introduisez la lame de scie 10 dans le porte-outil
14 jusqu’à ce qu’elle s’encliquette. Le levier
SDS 15 se met automatiquement vers l’arrière
et la lame de scie est ainsi verrouillée. Ne pous­sez pas le levier 15 vers l’arrière avec la main, si­non l’outil électroportatif pourrait être endom­magé.

Lors du montage de la lame de scie, veillez à ce
que le dos de la lame se positionne dans la rai­nure du guide-lame à rouleau 9.

f Contrôlez si la lame de scie est bien ver-

rouillée. Une lame de scie qui n’est pas cor-

rectement verrouillée peut se décrocher et
risque de vous blesser.

Ejection de la lame de scie (voir figure B)
f Lors de l’éjection de la lame de scie, main-

tenez toujours l’outil électroportatif de sor­te qu’aucune personne ni animal puisse être
blessé par la lame éjectée.

Tournez le levier SDS 15 à fond jusqu’à la butée
en direction du protège-mains 11. La lame de
scie est desserrée et éjectée.

Aspiration de poussières/de copeaux

f Les poussières de matériaux tels que peintu-

res contenant du plomb, certains bois, miné­raux ou métaux, peuvent être nuisibles à la
santé. Entrer en contact ou aspirer les pous­sières peut entraîner des réactions allergi­ques et/ou des maladies respiratoires auprès
de l’utilisateur ou de personnes se trouvant à
proximité.
Certaines poussières telles que les poussiè­res de chêne ou de hêtre sont considérées
comme cancérigènes, surtout en association
avec des additifs pour le traitement du bois
(chromate, lazure). Les matériaux contenant
de l’amiante ne doivent être travaillés que
par des personnes qualifiées.

– Si possible, utilisez un dispositif d’aspira-

tion des poussières approprié au matériau.

– Veillez à bien aérer la zone de travail.

– Il est recommandé de porter un masque

respiratoire avec un niveau de filtration de
classe P2.

Respectez les règlements spécifiques aux ma­tériaux à traiter en vigueur dans votre pays.

f Evitez toute accumulation de poussières à

l’emplacement de travail. Les poussières

peuvent facilement s’enflammer.

Capot

Montez le capot 12 avant de raccorder l’outil
électroportatif à un dispositif d’aspiration.

Montez le capot par l’avant dans le guidage de
sorte qu’il s’encliquette.

Pour les travaux sans aspiration de poussières
ainsi que pour les coupes biaises, retirez le ca­pot. Pressez à cet effet légèrement le capot et
ôtez-le en le tirant vers l’avant.

Raccordement de l’aspiration des poussières
(voir figures C– D)

Suivant la version, montez un tuyau d’aspiration
16 (accessoire) directement sur la tubulure
d’aspiration 5 ou coupez un bout de tuyau, vis­sez l’adaptateur d’aspiration 17 (accessoire) sur
le bout de tuyau et puis montez-le directement
sur la tubulure d’aspiration 5. Raccordez le
tuyau d’aspiration 16 à un aspirateur (accessoi­re). Vous trouverez un tableau pour le raccorde­ment aux différents aspirateurs à la fin des ces
instructions d’utilisation.

Mettez le dispositif de soufflerie hors fonction­nement quand l’aspiration de poussières est
raccordée (voir « Dispositif de soufflerie »).

L’aspirateur doit être approprié au matériau à
travailler.

Pour l’aspiration de poussières particulièrement
nuisibles à la santé, cancérigènes ou sèches, uti­lisez des aspirateurs spécifiques.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 32 Thursday, June 17, 2010 11:43 AM

32 | Français

Pare-éclats (voir figure E)

Le pare-éclats 18 (accessoire) peut éviter que la
surface ne se détache par éclats lors du sciage
de bois. Le pare-éclats ne peut être utilisé que
pour certains types de lames de scie et pour un
angle de coupe de 0° . Lors d’un sciage avec le
pare-éclats, la plaque de base 6 ne doit pas être
ravancée pour un sciage près du bord.

Poussez le pare-éclats 18 dans la plaque de ba­se 6 en y accédant par le bas.

Mise en marche

Modes opératoires

f Avant d’effectuer des travaux sur l’outil

électroportatif, retirez la fiche de la prise
de courant.

Réglage du mouvement pendulaire

Le mouvement pendulaire réglable sur quatre
positions permet d’adapter parfaitement l’am­plitude de la lame, l’avance de l’outil de coupe
ainsi que la qualité du travail sur les matériaux à
travailler.

Le levier de sélection 7 permet de sélectionner
l’amplitude du mouvement pendulaire même
durant l’utilisation de l’appareil.

sans mouvement pendulaire
petit mouvement pendulaire
mouvement pendulaire moyen
mouvement pendulaire impor-

tant

L’amplitude optimal du mouvement pendulaire
pour chaque utilisation peut être déterminée
par des essais pratiques. Les recommandations
suivantes s’appliquent :

– Plus le tracé doit être fin et précis, plus l’am-

plitude du mouvement pendulaire doit être
réduite ou, le cas échéant, le mouvement
pendulaire doit être désactivé.

– Pour travailler des matériaux fins (par ex. des

tôles), n’utilisez pas de mouvement pendu­laire.

– Pour le travail de matériaux durs (par ex.

l’acier), utilisez le mouvement pendulaire
avec une petite amplitude.

– Dans des matériaux tendres et dans les cou-

pes de bois dans le sens des fibres, il est pos­sible de travailler en appliquant le mouvement
pendulaire avec une amplitude maximale.

Réglage des angles de coupe biaises
(voir figure F)

La plaque de base 6 peut s’orienter vers la droi­te ou vers la gauche pour le réglage des angles
de coupe jusqu’à 45° dans le cas de coupes
biaises.

– Retirez le capot 12 (voir « Capot », page 31).
– Desserrez la vis 20 et poussez la plaque de

base 6 légèrement vers la lame de scie 10.

– Pour le réglage des angles de coupes biaises

avec précision, la plaque de base dispose à
gauche et à droite de crans préréglés à 0° et
45° . Basculez la plaque de base 6 suivant
l’échelle de graduation 19 dans la position
souhaitée. D’autres angles de coupes biaises
peuvent être sélectionnés à l’aide d’un rap­porteur.

– Poussez ensuite la plaque de base 6 à fond

vers la tubulure d’aspiration 5.

– Resserrez la vis 20.

Le capot 12 et le pare-éclats 18 ne peuvent pas
être utilisés pour les coupes biaises.

Avancement de la plaque de base
(voir figure G)

Pour un sciage près du bord, il est possible de
reculer la plaque de base 6.

– Dévissez complètement la vis 20 au moyen

de la clé mâle pour vis à six pans creux 3.

– Retirez la plaque de base 6 et faites-la glisser

de sorte que la vis 20 puisse être vissée dans
l’alésage arrière

– Avant de serrer la vis 20, poussez la plaque

de base 6 vers la tubulure d’aspiration 5 jus­qu’à ce qu’elle s’encliquette.

Lorsque la plaque de base 6 est reculée, on ne
peut travailler qu’avec un angle de coupe à 0° . Il
n’est pas possible non plus d’utiliser la butée
parallèle avec dispositif pour coupes circulaires

26 (accessoire) et le pare-éclats 18.

22.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 33 Thursday, June 17, 2010 11:43 AM

Français | 33

Dispositif de soufflerie

Grâce au débit d’air du dispositif de soufflerie 8
la ligne de coupe reste dégagée de tous co­peaux.

Mettre le dispositif de soufflerie
en fonctionnement :
Pour les travaux dans le bois, les
matières plastiques et autres
matériaux produisant un enlève-

ment important de matière,
tournez le commutateur 8 dans la direction de la
tubulure d’aspiration.

Mettre le dispositif de soufflerie

hors fonctionnement :

Pour les travaux dans les métaux

ainsi que lorsque l’aspiration

des poussières est raccordée à

un dispositif d’aspiration, pous­sez l’interrupteur 8 dans la direction de la lame
de scie.

Mise en service

f Tenez compte de la tension du réseau ! La

tension de la source de courant doit corres­pondre aux indications se trouvant sur la
plaque signalétique de l’outil électroporta­tif. Les outils électroportatifs marqués
230 V peuvent également fonctionner sur
220 V.

Mise en Marche/Arrêt

Pour mettre l’outil électroportatif en marche,
appuyez sur l’interrupteur Marche/Arrêt 2 et
maintenez-le appuyé.

Pour bloquer l’interrupteur Marche/Arrêt ap­puyé 2, poussez le bouton de verrouillage 1 vers
la droite ou la gauche.

Pour arrêter l’outil électroportatif, relâchez l’in­terrupteur Marche/Arrêt 2. Quand l’interrupteur
Marche/Arrêt 2 est bloqué, appuyez d’abord sur
l’interrupteur Marche/Arrêt, et relâchez-le en­suite.

Contrôle/présélection de la vitesse de coupe

La pression plus ou moins importante exercée
sur l’interrupteur Marche/Arrêt 2 permet de ré­gler en continu le nombre de courses de l’outil
électroportatif en marche.

Une légère pression sur l’interrupteur Marche/
Arrêt 2 entraîne un nombre de course réduit.
Plus la pression sur l’interrupteur augmente,
plus le nombre de courses est élevé.

Quand l’interrupteur Marche/Arrêt 2 est bloqué,
il n’est pas possible de réduire la vitesse de
l’outil.

A l’aide de la molette présélection de vitesse 4,
il est possible de présélectionner le nombre de
courses et de modifier celui-ci au cours du fonc­tionnement de l’outil.

1– 2 : Nombre de courses réduit
3– 4 : Nombre de courses moyen
5– 6 : Nombre de courses élevé

Le nombre de courses dépend du matériau à
travailler et des conditions de travail et peut
être déterminé par des essais pratiques.

Il est recommandé de réduire la vitesse quand la
lame de scie est placée au contact de la pièce à
travailler ainsi que pour découper des matières
plastiques ou de l’aluminium.

En cas de travaux assez longs avec une vitesse
réduite, l’outil électroportatif risque de s’échauf­fer fortement. Retirez la lame de scie et faites
tourner l’outil électroportatif à sa vitesse maxi­male pendant une durée de 3 minutes environ
afin de laisser le moteur se ventiler et refroidir.

Instructions d’utilisation

f Pour travailler de petites pièces ou des piè-

ces de faible épaisseur, utilisez un support
stable ou une table de sciage (accessoire).

Avant de scier dans le bois, les panneaux d’ag­glomérés, les matériaux de construction etc.,
vérifiez si ceux-ci contiennent des corps étran­gers tels que clous ou vis etc., et, le cas échéant,
retirez-les.

Coupes en plongée (voir figure H)
f Le procédé de coupes en plongée ne peut

être appliqué que dans des matériaux ten­dres tels que le bois, les plaques de plâtre,
etc. ! Ne pas effectuer de coupes en plon­gée dans des matériaux métalliques !

N’utilisez pour les coupes en plongée que des la­mes de scie courtes. Les coupes en plongée ne
sont possibles qu’avec un angle de coupe de 0° .

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 34 Thursday, June 17, 2010 11:43 AM

34 | Français

Positionnez l’outil électroportatif avec le bord
avant de la plaque de base 6 sur la pièce à tra­vailler sans que la lame de scie 10 ne vienne en
contact avec la pièce, et mettez-le en marche. Si
l’outil électroportatif dispose d’un variateur de
vitesse, sélectionnez la vitesse maximale. Avec
l’outil électroportatif exercez une pression con­tre la pièce à travailler et plongez lentement la
lame de scie dans la pièce.

Dès que la plaque de base 6 repose de toute sa
surface sur la pièce à travailler, continuez à scier
le long du tracé souhaité.

Butée parallèle avec dispositif pour coupes cir­culaires (accessoire)

Lors de travaux avec la butée parallèle pour cou­pes circulaires 26 (accessoire) l’épaisseur de la
pièce à travailler ne doit pas dépasser 30 mm.

Coupes en parallèle (voir figure J) : Desserrez la
vis de blocage 25 et faites passer la graduation
de la butée parallèle à travers le guidage 24 se
trouvant dans la plaque de base. Réglez l’épais­seur de coupe souhaitée sur la graduation se
trouvant sur le bord intérieur de la plaque de ba­se. Serrez la vis de blocage 25.

Coupes circulaires (voir figure K) : Placez la vis
de blocage 25 sur l’autre côté de la butée paral­lèle. Faites passer la graduation de la butée pa­rallèle à travers le guidage 24 se trouvant dans
la plaque de base. Percez un trou dans la pièce
à travailler au centre de la surface à découper.
Faites passer la tige de centrage 27 à travers
l’ouverture intérieure de la butée parallèle et
dans le trou percé. Réglez le rayon sur la gradua­tion se trouvant sur le bord intérieur de la pla­que de base. Serrez la vis de blocage 25.

Liquides de refroidissement/lubrifiant

Lors du sciage de métal, appliquez un lubrifiant
ou un liquide de refroidissement le long du tracé
de coupe.

Entretien et Service
Après-Vente

Nettoyage et entretien

f Avant d’effectuer des travaux sur l’outil

électroportatif, retirez la fiche de la prise
de courant.

f Veillez à ce que l’outil électroportatif ainsi

que les ouïes de ventilation soient toujours
propres afin d’obtenir un travail impeccable
et sûr.

Nettoyez régulièrement le porte-lame. Pour ce
faire, retirez la lame de scie de l’outil électropor­tatif et donnez de légers coups sur l’outil élec­troportatif sur une surface plane pour décolma­ter les poussières.

Un fort encrassement de l’outil électroportatif
risque d’entraver le bon fonctionnement de ce­lui-ci. Pour cette raison, ne sciez pas les maté­riaux produisant beaucoup de poussières par
dessous ou dans une position en hauteur.

f Dans la mesure du possible, utilisez tou-

jours un dispositif d’aspiration quand les
conditions de travail sont extrêmes. Souf­flez souvent de l’air comprimé au travers
des fentes de ventilation et placez un dispo­sitif à courant différentiel résiduel (RCD)
en amont. Lors du travail des métaux, il est

possible que des poussières métalliques à ef­fet conducteur se déposent à l’intérieur de
l’outil. La double isolation de l’outil électri­que peut ainsi en être endommagée.

Graissez de temps en temps le guide-lame à rou­leau 9 avec une goutte d’huile.

Contrôlez le guide-lame à rouleau 9 régulière­ment. S’il est usé, il doit être remplacé par une
station de Service Après-Vente pour outillage
Bosch agréée.

Si, malgré tous les soins apportés à la fabrica­tion et au contrôle de l’appareil, celui-ci présen­tait un défaut, la réparation ne doit être confiée
qu’à une station de Service Après-Vente agréée
pour outillage Bosch.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 35 Thursday, June 17, 2010 11:43 AM

Français | 35

Pour toute demande de renseignement ou com­mande de pièces de rechange, précisez-nous
impérativement le numéro d’article à dix chif­fres de l’outil électroportatif indiqué sur la pla­que signalétique.

Service Après-Vente et Assistance Des
Clients

Notre Service Après-Vente répond à vos ques­tions concernant la réparation et l’entretien de
votre produit et les pièces de rechange. Vous
trouverez des vues éclatées ainsi que des infor­mations concernant les pièces de rechange éga­lement sous :

www.bosch-pt.com

Les conseillers techniques Bosch sont à votre
disposition pour répondre à vos questions con­cernant l’achat, l’utilisation et le réglage de vos
produits et de leurs accessoires.

France

Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electro­portatif
Tel. : [phone]
(coût d’une communication locale)
Fax : [phone]
E-Mail :
[e-mail]

Autres pays

Pour avoir des renseignements concernant la
garantie, les travaux d’entretien ou de répara­tion ou les pièces de rechange, veuillez contac­ter votre détaillant spécialisé.

Elimination des déchets

Les outils électroportatifs, ainsi que leurs acces­soires et emballages, doivent pouvoir suivre
chacun une voie de recyclage appropriée.

Ne jetez pas les outils électroportatifs avec les
ordures ménagères !

Seulement pour les pays de l’Union
Européenne :

Conformément à la directive euro­péenne 2002/96/CE relative aux
déchets d’équipements électri­ques et électroniques et sa mise
en vigueur conformément aux lé-

gislations nationales, les outils
électroportatifs dont on ne peut plus se servir
doivent être isolés et suivre une voie de recycla­ge appropriée.

Sous réserve de modifications.

Vous êtes un revendeur, contactez :
Robert Bosch (France) S.A. S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : [phone]
Fax : [phone]
E-Mail :
[e-mail]

Belgique, Luxembourg

Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

Suisse

Tel. : [phone]
Fax : [phone]

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 36 Thursday, June 17, 2010 11:43 AM

36 | Español

es

Instrucciones de seguridad

Advertencias de peligro generales para
herramientas eléctricas

ADVERTENCIA

trucciones. En caso de no atenerse a las adver­tencias de peligro e instrucciones siguientes,
ello puede ocasionar una descarga eléctrica, un
incendio y/o lesión grave.

Guardar todas las advertencias de peligro e
instrucciones para futuras consultas.

El término herramienta eléctrica empleado en
las siguientes advertencias de peligro se refiere
a herramientas eléctricas de conexión a la red
(con cable de red) y a herramientas eléctricas
accionadas por acumulador (o sea, sin cable de
red).

1) Seguridad del puesto de trabajo
a) Mantenga limpio y bien iluminado su

puesto de trabajo. El desorden o una ilu-

minación deficiente en las áreas de traba­jo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un

entorno con peligro de explosión, en el
que se encuentren combustibles líqui­dos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que
pueden llegar a inflamar los materiales en
polvo o vapores.

c) Mantenga alejados a los niños y otras

personas de su puesto de trabajo al em­plear la herramienta eléctrica. Una dis-

tracción le puede hacer perder el control
sobre la herramienta eléctrica.

2) Seguridad eléctrica
a) El enchufe de la herramienta eléctrica

debe corresponder a la toma de corrien­te utilizada. No es admisible modificar el
enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas
dotadas con una toma de tierra. Los en-

chufes sin modificar adecuados a las res­pectivas tomas de corriente reducen el
riesgo de una descarga eléctrica.

Lea íntegramente estas ad­vertencias de peligro e ins-

b) Evite que su cuerpo toque partes conecta-

das a tierra como tuberías, radiadores, co­cinas y refrigeradores. El riesgo a quedar

expuesto a una sacudida eléctrica es mayor
si su cuerpo tiene contacto con tierra.

c) No exponga la herramienta eléctrica a la

lluvia y evite que penetren líquidos en su
interior. Existe el peligro de recibir una

descarga eléctrica si penetran ciertos lí­quidos en la herramienta eléctrica.

d) No utilice el cable de red para transpor-

tar o colgar la herramienta eléctrica, ni
tire de él para sacar el enchufe de la to­ma de corriente. Mantenga el cable de
red alejado del calor, aceite, esquinas
cortantes o piezas móviles. Los cables de

red dañados o enredados pueden provo­car una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica a

la intemperie utilice solamente cables de
prolongación apropiados para su uso en
exteriores. La utilización de un cable de

prolongación adecuado para su uso en ex­teriores reduce el riesgo de una descarga
eléctrica.

f) Si fuese imprescindible utilizar la herra-

mienta eléctrica en un entorno húmedo,
es necesario conectarla a través de un
fusible diferencial. La aplicación de un fu-

sible diferencial reduce el riesgo a expo­nerse a una descarga eléctrica.

3) Seguridad de personas
a) Esté atento a lo que hace y emplee la he-

rramienta eléctrica con prudencia. No
utilice la herramienta eléctrica si estu­viese cansado, ni tampoco después de
haber consumido alcohol, drogas o medi­camentos. El no estar atento durante el

uso de la herramienta eléctrica puede
provocarle serias lesiones.

b) Utilice un equipo de protección personal

y en todo caso unas gafas de protección.

El riesgo a lesionarse se reduce conside­rablemente si, dependiendo del tipo y la
aplicación de la herramienta eléctrica em­pleada, se utiliza un equipo de protección
adecuado como una mascarilla antipolvo,
zapatos de seguridad con suela antidesli­zante, casco, o protectores auditivos.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 37 Thursday, June 17, 2010 11:43 AM

Español | 37

c) Evite una puesta en marcha fortuita.

Asegurarse de que la herramienta eléc­trica esté desconectada antes de conec­tarla a la toma de corriente y/o al montar
el acumulador, al recogerla, y al trans­portarla. Si transporta la herramienta

eléctrica sujetándola por el interruptor de
conexión/desconexión, o si alimenta la
herramienta eléctrica estando ésta conec­tada, ello puede dar lugar a un accidente.

d) Retire las herramientas de ajuste o lla-

ves fijas antes de conectar la herramien­ta eléctrica. Una herramienta de ajuste o

llave fija colocada en una pieza rotante
puede producir lesiones al poner a funcio­nar la herramienta eléctrica.

e) Evite posturas arriesgadas. Trabaje so-

bre una base firme y mantenga el equili­brio en todo momento. Ello le permitirá

controlar mejor la herramienta eléctrica
en caso de presentarse una situación in­esperada.

f) Lleve puesta una vestimenta de trabajo

adecuada. No utilice vestimenta amplia
ni joyas. Mantenga su pelo, vestimenta y
guantes alejados de las piezas móviles.

La vestimenta suelta, el pelo largo y las jo­yas se pueden enganchar con las piezas
en movimiento.

g) Siempre que sea posible utilizar unos

equipos de aspiración o captación de
polvo, asegúrese que éstos estén monta­dos y que sean utilizados correctamente.

El empleo de estos equipos reduce los
riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas
eléctricas

a) No sobrecargue la herramienta eléctrica.

Use la herramienta eléctrica prevista pa­ra el trabajo a realizar. Con la herramien-

ta adecuada podrá trabajar mejor y más
seguro dentro del margen de potencia in­dicado.

b) No utilice herramientas eléctricas con un

interruptor defectuoso. Las herramien-

tas eléctricas que no se puedan conectar
o desconectar son peligrosas y deben ha­cerse reparar.

c) Saque el enchufe de la red y/o desmonte

el acumulador antes de realizar un ajuste
en la herramienta eléctrica, cambiar de
accesorio o al guardar la herramienta
eléctrica. Esta medida preventiva reduce

el riesgo a conectar accidentalmente la
herramienta eléctrica.

d) Guarde las herramientas eléctricas fuera

del alcance de los niños. No permita la
utilización de la herramienta eléctrica a
aquellas personas que no estén familiari­zadas con su uso o que no hayan leído
estas instrucciones. Las herramientas

eléctricas utilizadas por personas inex­pertas son peligrosas.

e) Cuide la herramienta eléctrica con esme-

ro. Controle si funcionan correctamente,
sin atascarse, las partes móviles de la
herramienta eléctrica, y si existen partes
rotas o deterioradas que pudieran afec­tar al funcionamiento de la herramienta
eléctrica. Haga reparar estas piezas
defectuosas antes de volver a utilizar la
herramienta eléctrica. Muchos de los ac-

cidentes se deben a herramientas eléctri­cas con un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados.

Los útiles mantenidos correctamente se
dejan guiar y controlar mejor.

g) Utilice la herramienta eléctrica, acceso-

rios, útiles, etc. de acuerdo a estas ins­trucciones, considerando en ello las con­diciones de trabajo y la tarea a realizar.

El uso de herramientas eléctricas para tra­bajos diferentes de aquellos para los que
han sido concebidas puede resultar peli­groso.

5) Servicio
a) Únicamente haga reparar su herramienta

eléctrica por un profesional, empleando
exclusivamente piezas de repuesto origi­nales. Solamente así se mantiene la segu-

ridad de la herramienta eléctrica.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 38 Thursday, June 17, 2010 11:43 AM

38 | Español

Instrucciones de seguridad para sierras
de calar

f Sujete la herramienta eléctrica por las em-

puñaduras aisladas al realizar trabajos en
los que el útil pueda tocar conductores
eléctricos ocultos o el propio cable de la he­rramienta eléctrica. El contacto con conduc-

tores bajo tensión puede hacer que las par­tes metálicas de la herramienta eléctrica le
provoquen una descarga eléctrica.

f Mantenga alejadas las manos del área de

corte. No toque debajo de la pieza de traba­jo. Podría accidentarse al tocar la hoja de sie-

rra.

f Solamente aproxime la herramienta eléctri-

ca en funcionamiento contra la pieza de tra­bajo. En caso contrario puede que sea recha-

zado el aparato al engancharse el útil en la
pieza de trabajo.

f Cuide en mantener firmemente asentada la

placa base 6 contra la pieza al aserrar. Una

hoja de sierra ladeada puede romperse o ser
rechazada.

f Al terminar de aserrar, desconecte la herra-

mienta eléctrica y espere a que ésta se haya
detenido completamente antes de sacar la
hoja de sierra de la ranura de corte. Ello le

permite depositar de forma segura la herra­mienta eléctrica sin peligro de que sea recha­zada.

f Solamente utilice hojas de sierra sin dañar

y en perfecto estado. Las hojas de sierra de-

formadas o melladas pueden romperse o ser
rechazadas al trabajar.

f Después de desconectar el aparato no trate

de frenar la hoja de sierra presionándola la­teralmente contra la pieza. La hoja de sierra

podría dañarse, romperse o ser rechazada.

f Utilice unos aparatos de exploración ade-

cuados para detectar posibles tuberías de
agua y gas o cables eléctricos ocultos, o
consulte a la compañía local que le abaste­ce con energía. El contacto con cables eléc-

tricos puede electrocutarle o causar un in­cendio. Al dañar las tuberías de gas, ello

puede dar lugar a una explosión. La perfora­ción de una tubería de agua puede redundar
en daños materiales o provocar una electro­cución.

f Asegure la pieza de trabajo. Una pieza de

trabajo fijada con unos dispositivos de suje­ción, o en un tornillo de banco, se mantiene
sujeta de forma mucho más segura que con
la mano.

f Antes de depositarla, esperar a que se haya

detenido la herramienta eléctrica. El útil

puede engancharse y hacerle perder el con­trol sobre la herramienta eléctrica.

Descripción del
funcionamiento

Lea íntegramente estas adverten­cias de peligro e instrucciones. En

caso de no atenerse a las adverten­cias de peligro e instrucciones si­guientes, ello puede ocasionar una
descarga eléctrica, un incendio y/o
lesión grave.

Despliegue y mantenga abierta la solapa con la
imagen del aparato mientras lee las instruccio­nes de manejo.

Utilización reglamentaria

El aparato ha sido diseñado para serrar y recor­tar sobre una base firme, madera, plástico, me­tal, cerámica y caucho. Es adecuado para efec­tuar cortes rectos y en curva con un ángulo de
inglete de hasta 45° . Utilice las hojas de sierra
recomendadas.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 39 Thursday, June 17, 2010 11:43 AM

Español | 39

Componentes principales

La numeración de los componentes está referi­da a la imagen de la herramienta eléctrica en la
página ilustrada.

1 Tecla de enclavamiento del interruptor de

conexión/desconexión

2 Interruptor de conexión/desconexión
3 Llave macho hexagonal
4 Rueda para preselección del nº de carreras
5 Boquilla de aspiración
6 Placa base
7 Palanca para ajuste del movimiento

pendular

8 Interruptor para soplador de virutas

9 Rodillo guía
10 Hoja de sierra*
11 Protección contra contacto
12 Cubierta para aspiración*
13 Empuñadura (zona de agarre aislada)
14 Émbolo del portaútiles
15 Palanca SDS para desenclavamiento de la

hoja de sierra

16 Manguera de aspiración*
17 Adaptador para aspirador*
18 Protección para cortes limpios*
19 Escala para el ángulo de inglete
20 Tornillo
21 Transportador de ángulos**
22 Taladro roscado
23 Resalte/marca
24 Guía para el tope paralelo
25 Tornillo de fijación del tope paralelo*
26 Tope paralelo con cortador de círculos*
27 Punto de centrar para el tope paralelo*

*Los accesorios descritos e ilustrados no correspon­den al material que se adjunta de serie. La gama com­pleta de accesorios opcionales se detalla en nuestro
programa de accesorios.

**de tipo comercial (no se adjunta con el aparato)

Datos técnicos

Sierra de calar GST 75 BE

Professional

Nº de artículo
Regulación del nº de

carreras
Preselección del nº de

carreras
Movimiento pendular
Potencia absorbida

nominal
Potencia útil
Nº de carreras

en vacío n

0

Carrera
Profundidad de corte

máx.
–en madera
–en aluminio
– en acero, sin alear

Ángulo de corte (izquier­da/derecha), máx.

Peso según
EPTA-Procedure
01/2003

Clase de protección

Estos datos son válidos para una tensión nominal de
[U] 230 V. Los valores pueden variar para otras tensio­nes y en ejecuciones específicas para ciertos países.

Preste atención al nº de artículo en la placa de caracte­rísticas de su aparato, ya que las denominaciones co­merciales de algunos aparatos pueden variar.

3 601 E8E 0..

W 650
W 360

min-1500– 3100

mm 23

mm
mm
mm

°45

kg 2,3

z

z

z

90
20
10

/ II

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 40 Thursday, June 17, 2010 11:43 AM

40 | Español

Información sobre ruidos y vibraciones

Ruido determinado según EN 60745.
El nivel de presión sonora típico del aparato, de-

terminado con un filtro A, asciende a: Nivel de
presión sonora 84 dB(A); nivel de potencia
acústica 95 dB(A). Tolerancia K=3 dB.

¡Colocarse unos protectores auditivos!

Nivel total de vibraciones (suma vectorial de
tres direcciones) determinado según EN 60745:
Serrado de madera: Valor de vibraciones gene­radas a
Serrado de chapa de metal: Valor de vibraciones
generadas a

El nivel de vibraciones indicado en estas instruc­ciones ha sido determinado según el procedi­miento de medición fijado en la norma
EN 60745 y puede servir como base de compa­ración con otras herramientas eléctricas. Tam­bién es adecuado para estimar provisionalmen­te la solicitación experimentada por las
vibraciones.
El nivel de vibraciones indicado ha sido determi­nado para las aplicaciones principales de la he­rramienta eléctrica. Por ello, el nivel de vibracio­nes puede ser diferente si la herramienta
eléctrica se utiliza para otras aplicaciones, con
útiles diferentes, o si el mantenimiento de la
misma fuese deficiente. Ello puede suponer un
aumento drástico de la solicitación por vibracio­nes durante el tiempo total de trabajo.
Para determinar con exactitud la solicitación ex­perimentada por las vibraciones, es necesario
considerar también aquellos tiempos en los que
el aparato esté desconectado, o bien, esté en
funcionamiento, pero sin ser utilizado realmen­te. Ello puede suponer una disminución drástica
de la solicitación por vibraciones durante el
tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para
proteger al usuario de los efectos por vibracio­nes, como por ejemplo: Mantenimiento de la he­rramienta eléctrica y de los útiles, conservar ca­lientes las manos, organización de las
secuencias de trabajo.

=5,5 m/s2, tolerancia K= 1,5 m/s2,

h

=4 m/s2, tolerancia K= 1,5 m/s2.

h

Declaración de conformidad

Declaramos bajo nuestra responsabilidad, que
el producto descrito bajo “Datos técnicos” está
en conformidad con las normas o documentos
normalizados siguientes: EN 60745 de acuerdo
con las disposiciones en las directivas
2004/108/CE, 2006/42/CE.

Expediente técnico en:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 10.05.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Montaje

f Antes de cualquier manipulación en la he-

rramienta eléctrica, sacar el enchufe de red
de la toma de corriente.

Montaje y cambio de la hoja de sierra

f Al montar la hoja de sierra utilice unos

guantes de protección. Podría accidentarse

en caso de tocar la hoja de sierra.

Selección de la hoja de sierra

Al final de estas instrucciones encontrará una
relación de las hojas de sierra recomendadas.
Solamente utilice hojas de sierra de una sola le­va (tipo T). La longitud de la hoja de sierra no
debe ser mayor que la precisada para el corte.

Para efectuar cortes en curva de radio pequeño
emplear una hoja de sierra estrecha.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 41 Thursday, June 17, 2010 11:43 AM

Español | 41

Montaje de la hoja de sierra (ver figura A)

Si procede, desmonte la cubierta 12 (ver “Cu­bierta”).

Inserte la hoja de sierra 10 en el émbolo portaú­tiles 14 hasta encalvarla en el mismo. La palanca
SDS 15 retrocede automáticamente y la hoja de
sierra queda retenida. No fuerce hacia atrás la
palanca 15 con la mano, ya que podría dañar la
herramienta eléctrica.

Al insertar la hoja de sierra cuide que su lomo
quede alojado en la ranura del rodillo guía 9.

f Controle la sujeción firme de la hoja de sie-

rra. Una hoja de sierra floja puede llegar a sa-

lirse de su alojamiento y lesionarle.

Desmontaje de la hoja de sierra (ver figura B)
f Al expulsar la hoja de sierra, mantenga la

herramienta eléctrica de manera que la hoja
de sierra no pueda lesionar a ninguna per­sona o animal.

Gire la palanca SDS 15 hacia delante hasta el to­pe, en dirección a la protección contra contacto

11. La hoja de sierra se afloja y es expulsada.

Aspiración de polvo y virutas

f El polvo de ciertos materiales como, pinturas

que contengan plomo, ciertos tipos de madera
y algunos minerales y metales, puede ser noci­vo para la salud. El contacto y la inspiración de
estos polvos pueden provocar en el usuario o
en las personas circundantes reacciones alér­gicas y/o enfermedades respiratorias.
Ciertos polvos como los de roble, encina y ha­ya son considerados como cancerígenos, es­pecialmente en combinación con los aditivos
para el tratamiento de la madera (cromatos,
conservantes de la madera). Los materiales
que contengan amianto solamente deberán
ser procesados por especialistas.

– A ser posible utilice un equipo para aspi-

ración de polvo apropiado para el mate­rial a trabajar.

– Observe que esté bien ventilado el puesto

de trabajo.

– Se recomienda una mascarilla protectora

con un filtro de la clase P2.

Observe las prescripciones vigentes en su
país sobre los materiales a trabajar.

f Evite acumulaciones de polvo en el puesto

de trabajo. Los materiales en polvo se pue-

den inflamar fácilmente.

Cubierta

Monte la cubierta 12, antes de conectar la herra­mienta eléctrica a un equipo para aspiración de
polvo.

Monte la cubierta por el frente de manera que
enclave en la guía.

Desmonte la cubierta para trabajar sin un equi­po de aspiración y para efectuar cortes a ingle­te. Para ello, comprima ligeramente la cubierta,
y retírela entonces tirando de ella hacia delante.

Conexión del equipo para aspiración de polvo
(ver figuras C– D)

Según la manguera de aspiración 16 (accesorio
especial) utilizada, inserte ésta directamente en
la boquilla de aspiración 5, o bien, corte su extre­mo antiguo, enrosque el adaptador para aspira­ción 17 (accesorio especial) en el extremo de la
manguera, e introduzca directamente el adapta­dor en la boquilla de aspiración 5. Conecte el otro
extremo de la manguera de aspiración 16 a un as­pirador (accesorio especial). Una relación de los
elementos para la conexión a diversos aspirado­res la encuentra al final de estas instrucciones.

Desconecte el soplador de virutas si ha conecta­do un equipo de aspiración (ver “Soplador de vi­rutas”).

El aspirador debe ser adecuado para el material
a trabajar.

Para aspirar polvo especialmente nocivo para la
salud, cancerígeno, o polvo seco utilice un aspi­rador especial.

Protección para cortes limpios
(ver figura E)

La protección para cortes limpios 18 (accesorio
especial) evita el astillamiento de los bordes del
corte al aserrar madera. Solamente puede usarse
la protección para cortes limpios con ciertos ti­pos de hojas de sierra y además con un ángulo de
corte de 0° . Al emplear la protección para cortes
limpios tampoco deberá desplazarse hacia atrás
la placa base 6 para serrar cerca de un reborde.

Meta a presión desde abajo en la placa base 6 la
protección para cortes limpios 18.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 42 Thursday, June 17, 2010 11:43 AM

42 | Español

Operación

Modos de operación

f Antes de cualquier manipulación en la he-

rramienta eléctrica, sacar el enchufe de red
de la toma de corriente.

Ajuste del movimiento pendular

El movimiento pendular, ajustable en cuatro ni­veles, permite adaptar de forma óptima la velo­cidad, el rendimiento y la calidad del corte, al
material a trabajar.

La palanca de ajuste 7 le permite seleccionar el
nivel del movimiento pendular incluso durante
la operación del aparato.

Sin movimiento pendular
Movimiento pendular pequeño
Movimiento pendular mediano
Movimiento pendular grande

El nivel de movimiento pendular para una aplica­ción concreta conviene determinarlo probando.
Tener en cuenta aquí las siguientes recomenda­ciones:

– Reducir, o incluso anular, el nivel del movi-

miento pendular cuanto más fino y limpio de­ba ser el canto cortado.

– Desconecte el movimiento pendular al serrar

materiales delgados (p.ej. chapas).

– Al trabajar materiales duros (p.ej. acero) uti-

lice un movimiento pendular pequeño.

– Al serrar materiales blandos, o madera en

sentido de la fibra, puede utilizarse el nivel
de movimiento pendular máximo.

Ajuste del ángulo de inglete (ver figura F)

La placa base 6 puede inclinarse hasta 45° ha­cia la derecha o izquierda para realizar cortes a
inglete.

– Desmonte la cubierta 12 (ver “Cubierta”,

página 41).

– Afloje el tornillo 20, y empuje levemente la pla-

ca base 6 en dirección a la hoja de sierra 10.

– Para ajustar con exactitud unos ángulos de

inglete definidos, la placa base dispone a la
derecha e izquierda de unas muescas a 0° y
45° . Incline la placa base 6 según la escala
19 a la posición deseada. Para ajustar ángu­los de inglete diferentes puede emplearse un
transportador de ángulos.

– Seguidamente, desplace hasta el tope la pla-

ca base 6 en dirección a la boquilla de aspi­ración 5.

– Apriete el tornillo 20.

La cubierta 12 y la protección para cortes lim­pios 18 no pueden utilizarse al efectuar cortes a
inglete.

Desplazamiento de la placa base (ver figura G)

Para poder serrar cerca de un reborde es posi­ble echar hacia atrás la placa base 6.

– Afloje completamente el tornillo de sujeción

20 con la llave macho hexagonal 3.

– Levante la placa base 6 y desplácela de ma-

nera que el tornillo 20
el taladro roscado posterior 22.

– Antes de apretar el tornillo 20 empuje la pla-

ca base 6, hasta enclavarla, en dirección a la
boquilla de aspiración 5.

Solamente es posible aserrar con placa base 6
en posición retraída con un ángulo de inglete de
0° . Además, no es posible usar el tope paralelo
con el cortador de círculos 26 (accesorio espe­cial) ni la protección para cortes limpios 18.

Soplador de virutas

El aire expulsado por el soplador de virutas 8
permite mantener despejada la línea de corte.

Conexión del soplador de viru­tas:
Al realizar trabajos en madera,
plástico, etc. con un gran arran­que de viruta, empuje el inte­rruptor 8 en dirección a la boqui­lla de aspiración.

Desconexión del soplador de vi­rutas:
Al efectuar trabajos en metal, o
al tener conectado un equipo de
aspiración, empuje el interrup­tor 8 en dirección a la hoja de
sierra.

pueda enroscarse en

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 43 Thursday, June 17, 2010 11:43 AM

Español | 43

Puesta en marcha

f ¡Observe la tensión de red! La tensión de

alimentación deberá coincidir con las indi­caciones en la placa de características de la
herramienta eléctrica. Las herramientas
eléctricas marcadas con 230 V pueden fun­cionar también a 220 V.

Conexión/desconexión

Para la puesta en marcha de la herramienta
eléctrica accionar y mantener en esa posición el
interruptor de conexión/desconexión 2.

Para enclavar el interruptor de conexión/desco­nexión 2 ya accionado, empuje hacia la derecha
o izquierda la tecla de enclavamiento 1.

Para desconectar la herramienta eléctrica suel-
te el interruptor de conexión/desconexión 2. Si
el interruptor de conexión/desconexión 2 estu­viese enclavado, apriételo primero y suéltelo a
continuación.

Control y preselección del número de carreras

Variando la presión ejercida contra el interrup­tor de conexión/desconexión 2 puede variarse
de forma continua el número de carreras de la
herramienta eléctrica.

Apretando levemente el interruptor de co­nexión/desconexión 2 se obtiene un número de
carreras reducido. Incrementando paulatina­mente la presión va aumentando el número de
carreras en igual medida.

Con el interruptor de conexión/desconexión 2
enclavado no es posible reducir el número de
carreras.

La rueda 4 le permite preseleccionar el nº de ca­rreras incluso durante la operación del aparato.

1– 2: nº de carreras reducido
3– 4: nº de carreras mediano
5– 6: nº de carreras elevado

El número de carreras precisado depende del
material y condiciones de trabajo, siendo conve­niente determinarlo probando.

Es recomendable reducir el número de carreras
al aplicar la hoja de sierra en funcionamiento
contra la pieza de trabajo, así como al aserrar
plástico y aluminio.

Al trabajar prolongadamente a bajas revolucio­nes puede que la herramienta eléctrica se ca­liente fuertemente. Expulse la hoja de sierra y
deje trabajar la herramienta eléctrica durante
aprox. 3 min a las revoluciones máximas, para
que se refrigere.

Instrucciones para la operación

f Siempre utilizar una base de asiento firme o

una mesa de aserrar (accesorio especial) al
serrar piezas pequeñas o delgadas.

Antes de serrar madera, tablas de aglomerado
de madera, materiales de construcción, etc.,
inspeccionar si existen en ellos cuerpos extra­ños como clavos, tornillos o similares y, en caso
afirmativo, retirarlos.

Aserrado por inmersión (ver figura H)
f ¡Solamente deberán serrarse con el proce-

dimiento por inmersión materiales blandos
como la madera, placas de pladur o materia­les afines! ¡No procese metales con el pro­cedimiento de serrado por inmersión!

Únicamente usar hojas de sierra cortas para el
aserrado por inmersión. Éste solamente puede
realizarse con un ángulo de inglete de 0° .

Incline hacia delante la herramienta eléctrica de
manera que el canto anterior de la placa base 6
asiente contra la pieza de trabajo, cuidando que
la hoja de sierra 10 no toque ésta, y conecte el
aparato. En las herramientas eléctricas con un
número de carreras regulable, ajustar el número
de carreras máximo. Presione firmemente la he­rramienta eléctrica contra la pieza de trabajo y
deje ir penetrando lentamente la hoja de sierra
en la pieza de trabajo.

En el momento en que la placa base 6 asiente
completamente sobre la pieza de trabajo, conti­núe serrando a lo largo de la línea de corte.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 44 Thursday, June 17, 2010 11:43 AM

44 | Español

Tope paralelo con cortador de círculos (acce­sorio especial)

Únicamente usar el tope paralelo con el corta­dor de círculos 26 (accesorio especial) en pie­zas con un grosor máximo de 30 mm.

Corte paralelo a un borde (ver figura J): Afloje el
tornillo de fijación 25 e inserte la escala del tope
paralelo por la guía 24 de la placa base. Ajuste
el ancho de corte deseado según la escala en el
canto interior de la placa base. Apriete el torni­llo de fijación 25.

Cortes en círculo (ver figura K): Monte el torni­llo de fijación 25 al otro lado del tope paralelo.
Introduzca la escala del tope paralelo por la guía
24 en la placa base. Taladre un orificio en el cen­tro del círculo a realizar en la pieza de trabajo.
Introduzca el punto de centrar 27 por la abertu­ra interior del tope paralelo y en el orificio pre­viamente taladrado. Ajuste el radio al valor de la
escala indicado en el canto interior de la placa
base. Apriete el tornillo de fijación 25.

Refrigerante/lubricante

Al aserrar metal se recomienda aplicar un líqui­do refrigerante o lubricante a lo largo de la línea
de corte para reducir el calentamiento del mate­rial.

Mantenimiento y servicio

Mantenimiento y limpieza

f Antes de cualquier manipulación en la he-

rramienta eléctrica, sacar el enchufe de red
de la toma de corriente.

f Mantenga limpia la herramienta eléctrica y

las rejillas de refrigeración para trabajar
con eficacia y seguridad.

Limpie periódicamente el alojamiento de la hoja
de sierra. Para ello desmonte la hoja de sierra
de la herramienta eléctrica y golpee ligeramente
ésta contra una superficie plana.

Un ensuciamiento excesivo de la herramienta
eléctrica puede provocar que ésta funcione de­ficientemente. Por ello, no guíe la herramienta
manteniéndola boca arriba, si sierra materiales
que produzcan mucho polvo.

f En el caso de aplicaciones extremas, siem-

pre que sea posible, utilice un equipo de as­piración. Sople con frecuencia las rejillas de
refrigeración y conecte el aparato a través
de un fusible diferencial (FI). Al trabajar me-

tales puede llegar a acumularse en el interior
de la herramienta eléctrica polvo susceptible
de conducir corriente. Ello puede mermar la
eficacia del aislamiento de la herramienta
eléctrica.

Lubrique de vez en cuando el rodillo guía 9 con
unas gotas aceite.

Controle periódicamente el rodillo guía 9. Si es-
tuviese excesivamente desgastado es necesario
hacerlo sustituir por un servicio técnico Bosch
autorizado.

Si a pesar de los esmerados procesos de fabri­cación y control, la herramienta eléctrica llegase
a averiarse, la reparación deberá encargarse a
un servicio técnico autorizado para herramien­tas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de
repuesto es imprescindible indicar el nº de artí­culo de 10 dígitos que figura en la placa de ca­racterísticas de la herramienta eléctrica.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas
que pueda Ud. tener sobre la reparación y man­tenimiento de su producto, así como sobre pie­zas de recambio. Los dibujos de despiece e in­formaciones sobre las piezas de recambio las
podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orienta­rá gustosamente en cuanto a la adquisición,
aplicación y ajuste de los productos y acceso­rios.

España

Robert Bosch España, S.A.
Departamento de ventas
Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Tel. Asesoramiento al cliente:
[phone]
Fax: [phone]

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 45 Thursday, June 17, 2010 11:43 AM

Español | 45

Venezuela

Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: [phone]

México

Robert Bosch S.A. de C.V.
Tel. Interior: [phone]
Tel. D.F.: [phone]
E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: [phone]
E-Mail: [e-mail]

Perú

Autorex Peruana S.A.
República de Panamá 4045,
Lima 34
Tel.: [phone]
E-Mail: [e-mail]

Chile

EMASA S.A.
Irarrázaval 259 – Ñuñoa
Santiago
Tel.: [phone]
E-Mail: [e-mail]

Eliminación

Recomendamos que las herramientas eléctri­cas, accesorios y embalajes sean sometidos a
un proceso de recuperación que respete el me­dio ambiente.

¡No arroje las herramientas eléctricas a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea
2002/96/CE sobre aparatos eléc­tricos y electrónicos inservibles,
tras su transposición en ley nacio­nal, deberán acumularse por se­parado las herramientas eléctri-

cas para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.

E

R

C

T

I

F

O

I

T

C

C

A

U

D

D

O

O

R

P

MR

C

T

E

C

R

U

T

D

I

F

O

I

E

R

D

P

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 46 Thursday, June 17, 2010 11:43 AM

46 | Português

pt

Indicações de segurança

Indicações gerais de advertência para
ferramentas eléctricas

ATENÇÃO

instruções. O desrespeito das advertências e
instruções apresentadas abaixo pode causar
choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instru­ções para futura referência.

O termo “Ferramenta eléctrica” utilizado a se­guir nas indicações de advertência, refere-se a
ferramentas eléctricas operadas com corrente
de rede (com cabo de rede) e a ferramentas
eléctricas operadas com acumulador (sem cabo
de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre

limpa e bem iluminada. Desordem ou áre-

as de trabalho insuficientemente ilumina­das podem levar a acidentes.

b) Não trabalhar com a ferramenta eléctri-

ca em áreas com risco de explosão, nas
quais se encontrem líquidos, gases ou
pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar
pós ou vapores.

c) Manter crianças e outras pessoas afasta-

das da ferramenta eléctrica durante a
utilização. No caso de distracção é possí-

vel que perca o controlo sobre o aparelho.

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléc-

trica deve caber na tomada. A ficha não
deve ser modificada de maneira alguma.
Não utilizar uma ficha de adaptação jun­to com ferramentas eléctricas protegi­das por ligação à terra. Fichas não modi-

ficadas e tomadas apropriadas reduzem o
risco de um choque eléctrico.

Devem ser lidas todas as indica­ções de advertência e todas as

b) Evitar que o corpo possa entrar em con-

tacto com superfícies ligadas à terra, co­mo tubos, aquecimentos, fogões e frigo­ríficos. Há um risco elevado devido a

choque eléctrico, se o corpo estiver liga­do à terra.

c) Manter o aparelho afastado de chuva ou

humidade. A infiltração de água numa fer-

ramenta eléctrica aumenta o risco de cho­que eléctrico.

d) Não deverá utilizar o cabo para outras fi-

nalidades. Jamais utilizar o cabo para
transportar a ferramenta eléctrica, para
pendurá-la, nem para puxar a ficha da to­mada. Manter o cabo afastado de calor,
óleo, cantos afiados ou partes do apare­lho em movimento. Cabos danificados ou

emaranhados aumentam o risco de um
choque eléctrico.

e) Se trabalhar com uma ferramenta eléc-

trica ao ar livre, só deverá utilizar cabos
de extensão apropriados para áreas ex­teriores. A utilização de um cabo de ex-

tensão apropriado para áreas exteriores
reduz o risco de um choque eléctrico.

f) Se não for possível evitar o funciona-

mento da ferramenta eléctrica em áreas
húmidas, deverá ser utilizado um disjun­tor de corrente de avaria. A utilização de

um disjuntor de corrente de avaria reduz
o risco de um choque eléctrico.

3) Segurança de pessoas
a) Esteja atento, observe o que está a fazer

e tenha prudência ao trabalhar com a
ferramenta eléctrica. Não utilizar uma
ferramenta eléctrica quando estiver fati­gado ou sob a influência de drogas, álco­ol ou medicamentos. Um momento de

descuido ao utilizar a ferramenta eléctri­ca, pode levar a lesões graves.

b) Utilizar equipamento de protecção pes-

soal e sempre óculos de protecção. A uti-

lização de equipamento de protecção
pessoal, como máscara de protecção con­tra pó, sapatos de segurança antiderra­pantes, capacete de segurança ou protec­ção auricular, de acordo com o tipo e
aplicação da ferramenta eléctrica, reduz o
risco de lesões.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 47 Thursday, June 17, 2010 11:43 AM

Português | 47

c) Evitar uma colocação em funcionamento

involuntária. Assegure-se de que a ferra­menta eléctrica esteja desligada, antes
de conectá-la à alimentação de rede e/ou
ao acumulador, antes de levantá-la ou de
transportá-la. Se tiver o dedo no interrup-

tor ao transportar a ferramenta eléctrica
ou se o aparelho for conectado à alimen­tação de rede enquanto estiver ligado, po­derão ocorrer acidentes.

d) Remover ferramentas de ajuste ou cha-

ves de boca antes de ligar a ferramenta
eléctrica. Uma ferramenta ou chave que

se encontre numa parte do aparelho em
movimento pode levar a lesões.

e) Evite uma posição anormal. Mantenha

uma posição firme e mantenha sempre o
equilíbrio. Desta forma é mais fácil con-

trolar a ferramenta eléctrica em situações
inesperadas.

f) Usar roupa apropriada. Não usar roupa

larga nem jóias. Mantenha os cabelos,
roupas e luvas afastadas de partes em
movimento. Roupas frouxas, cabelos lon-

gos ou jóias podem ser agarrados por pe­ças em movimento.

g) Se for possível montar dispositivos de

aspiração ou de recolha, assegure-se de
que estejam conectados e utilizados cor­rectamente. A utilização de uma aspira-

ção de pó pode reduzir o perigo devido ao
pó.

4) Utilização e manuseio cuidadoso de ferra­mentas eléctricas

a) Não sobrecarregue o aparelho. Utilize a

ferramenta eléctrica apropriada para o
seu trabalho. É melhor e mais seguro tra-

balhar com a ferramenta eléctrica apro­priada na área de potência indicada.

b) Não utilizar uma ferramenta eléctrica

com um interruptor defeituoso. Uma fer-

ramenta eléctrica que não pode mais ser
ligada nem desligada, é perigosa e deve
ser reparada.

c) Puxar a ficha da tomada e/ou remover o

acumulador antes de executar ajustes no
aparelho, de substituir acessórios ou de
guardar o aparelho. Esta medida de segu-

rança evita o arranque involuntário da fer­ramenta eléctrica.

d) Guardar ferramentas eléctricas não utili-

zadas fora do alcance de crianças. Não
permita que pessoas que não estejam fa­miliarizadas com o aparelho ou que não
tenham lido estas instruções, utilizem o
aparelho. Ferramentas eléctricas são pe-

rigosas se forem utilizadas por pessoas
inesperientes.

e) Tratar a ferramenta eléctrica com cuida-

do. Controlar se as partes móveis do
aparelho funcionam perfeitamente e não
emperram, e se há peças quebradas ou
danificadas que possam prejudicar o
funcionamento da ferramenta eléctrica.
Permitir que peças danificadas sejam re­paradas antes da utilização. Muitos aci-

dentes têm como causa, a manutenção in­suficiente de ferramentas eléctricas.

f) Manter as ferramentas de corte afiadas

e limpas. Ferramentas de corte cuidado-

samente tratadas e com cantos de corte
afiados emperram com menos frequência
e podem ser conduzidas com maior facili­dade.

g) Utilizar a ferramenta eléctrica, acessóri-

os, ferramentas de aplicação, etc. con­forme estas instruções. Considerar as
condições de trabalho e a tarefa a ser
executada. A utilização de ferramentas

eléctricas para outras tarefas a não ser as
aplicações previstas, pode levar a situa­ções perigosas.

5) Serviço
a) Só permita que o seu aparelho seja repa-

rado por pessoal especializado e qualifi­cado e só com peças de reposição origi­nais. Desta forma é assegurado o

funcionamento seguro do aparelho.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 48 Thursday, June 17, 2010 11:43 AM

48 | Português

Indicações de segurança para serras
verticais

f Ao executar trabalhos durante os quais po-

dem ser atingidos cabos eléctricos ou o pró­prio cabo de rede só deverá segurar a ferra­menta eléctrica pelas superfícies de punho
isoladas. O contacto com um cabo sob ten-

são também pode colocar sob tensão as pe­ças metálicas do aparelho e levar a um cho­que eléctrico.

f Manter as mãos afastadas da área de ser-

rar. Não tocar na peça a ser trabalhada pelo
lado de baixo. Há perigo de lesões no caso

de contacto com a lâmina de serra.

f Só conduzir a ferramenta eléctrica no senti-

do da peça a ser trabalhada quando estiver
ligada. Caso contrário há risco de um contra-

golpe, se a ferramenta de aplicação se en­ganchar na peça a ser trabalhada.

f Observe que a placa de base 6 sempre este-

ja firmemente apoiada enquanto serrar.

Uma lâmina de serra emperrada pode que­brar ou provocar um contra-golpe.

f Após encerrado o processo de trabalho, de-

verá desligar a ferramenta eléctrica e ape­nas puxar a lâmina de serra do corte, quan­do a ferramenta eléctrica estiver parada.

Desta forma são evitados contragolpes e é
possível apoiar a ferramenta eléctrica com
segurança.

f Só utilizar lâminas de serra em perfeito es-

tado e que não apresentem danos. Lâminas

de serra tortas e não suficientemente afiadas
podem quebrar ou causar um contragolpe.

f Não frenar a lâmina de serra através de

pressão lateral após desligar o aparelho. A

lâmina de serra pode ser danificada, ser que­brada ou causar um contragolpe.

f Utilizar detectores apropriados, para en-

contrar cabos escondidos, ou consulte a
companhia eléctrica local. O contacto com

cabos eléctricos pode provocar fogo e cho­ques eléctricos. Danos em tubos de gás po­dem levar à explosão. A penetração num ca­no de água causa danos materiais ou pode
provocar um choque eléctrico.

f Fixar a peça a ser trabalhada. Uma peça a

ser trabalhada fixa com dispositivos de aper­to ou com torno de bancada está mais firme
do que segurada com a mão.

f Espere a ferramenta eléctrica parar com-

pletamente, antes de depositá-la. A ferra-

menta de aplicação pode emperrar e levar à
perda de controlo sobre a ferramenta eléctri­ca.

Descrição de funções

Devem ser lidas todas as indica­ções de advertência e todas as ins­truções. O desrespeito das adver-

tências e instruções apresentadas
abaixo pode causar choque eléctri­co, incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresenta­ção do aparelho, e deixar esta página aberta en­quanto estiver lendo a instrução de serviço.

Utilização conforme as disposições

O aparelho é destinado para realizar sobre uma
base firme, cortes e recortes em madeira, plás­tico, metal, placas de cerâmica e borracha. Ele é
apropriado para cortes rectos e curvados com
um ângulo de chanfradura de até 45° . Observar
as recomendações da lâmina de serra.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 49 Thursday, June 17, 2010 11:43 AM

Português | 49

Componentes ilustrados

A numeração dos componentes ilustrados refe­re-se à apresentação da ferramenta eléctrica na
página de esquemas.

1 Tecla de fixação para o interruptor de ligar-

desligar

2 Interruptor de ligar-desligar
3 Chave de sextavado interno
4 Roda de ajuste para pré-selecção do número

de cursos

5 Bocais de aspiração
6 Placa de base
7 Alavanca para ajuste do movimento

pendular

8 Interruptor para dispositivo de sopro de

aparas

9 Rolo de guia
10 Lâmina de serra*
11 Protecção contra contacto
12 Capa de aperto para aspiração*
13 Punho (superfície isolada)
14 Tirante
15 Alavanca SDS para destravamento da lâmina

de serra

16 Mangueira de aspiração*
17 Adaptador de aspiração*
18 Protecção contra formação de aparas*
19 Escala de ângulo de chanfradura
20 Parafuso
21 Ajuda para medição de ângulos**
22 Furo roscado
23 Ressalto/marcação de posicionamento
24 Guia para o esbarro paralelo
25 Parafuso de fixação do esbarro paralelo*
26 Esbarro paralelo com cortador circular*
27 Ponta de centragem do esbarro paralelo*

*Acessórios apresentados ou descritos não perten­cem ao volume de fornecimento padrão. Todos os
acessórios encontram-se no nosso programa de aces­sórios.

**de tipo comercial (não incluído no volume de forne­cimento)

Dados técnicos

Serrote de ponta GST 75 BE

Professional

N° do produto

3 601 E8E 0..

Comando do n° de
cursos

Pré-selecção do número
de cursos

Movimento pendular
Potência nominal

consumida
Potência útil
N° de cursos em vazio n
Curso

W 650
W 360

min-1500 – 3100

0

mm 23

máx. profundidade de
corte
–em madeira
– em alumínio
– em aço (sem liga)

mm
mm
mm

90
20
10

máx. ângulo de corte
(esquerda/direita)

°45

Peso conforme EPTA­Procedure 01/2003

Classe de protecção

As indicações valem para tensões nominais [U] de
230 V. Estas indicações podem variar dependendo de
tensões inferiores e dos modelos específicos dos
países.

Observar o número de produto na placa de caracterís­ticas da sua ferramenta eléctrica. A designação comer­cial das ferramentas eléctricas individuais pode variar.

kg 2,3

/ II

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados
conforme EN 60745.

O nível de ruído avaliado como A do aparelho é
tipicamente: Nível de pressão acústica
84 dB(A); Nível de potência acústica 95 dB(A).
Incerteza K= 3 dB.

Usar protecção auricular!

z

z

z

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 50 Thursday, June 17, 2010 11:43 AM

50 | Português

Valores totais de vibração (soma dos vectores
das três direcções) determinadas conforme
EN 60745:
Serrar em madeira: Valor de emissão de vibra-

=5,5 m/s2, incerteza K= 1,5 m/s2,

ções a

h

Serrar chapasa metálicas: Valor de emissão de
vibrações a

=4 m/s2, incerteza K= 1,5 m/s2.

h

O nível de oscilações indicado nestas instruções
de serviço foi medido de acordo com um pro­cesso de medição normalizado pela norma
EN 60745 e pode ser utilizado para a compara­ção de aparelhos. Ele também é apropriado para
uma avaliação provisória da carga de vibrações.
O nível de vibrações indicado representa as apli­cações principais da ferramenta eléctrica. Se a
ferramenta eléctrica for utilizada para outras
aplicações, com outras ferramentas de trabalho
ou com manutenção insuficiente, é possível que
o nível de vibrações seja diferente. Isto pode au­mentar sensivelmente a carga de vibrações para
o período completo de trabalho.
Para uma estimação exacta da carga de vibra­ções, também deveriam ser considerados os pe­ríodos nos quais o aparelho está desligado ou
funciona, mas não está sendo utilizado. Isto po­de reduzir a carga de vibrações durante o com­pleto período de trabalho.
Além disso também deverão ser estipuladas me­didas de segurança para proteger o operador
contra o efeito de vibrações, como por exemplo:
Manutenção de ferramentas eléctricas e de fer­ramentas de trabalho, manter as mãos quentes
e organização dos processos de trabalho.

Declaração de conformidade

Declaramos sob nossa exclusiva responsabilida­de que o produto descrito em “Dados técnicos”
cumpre as seguintes normas ou documentos
normativos: EN 60745 conforme as disposições
das directivas 2004/108/CE, 2006/42/CE.

Processo técnico em:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 10.05.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Montagem

f Antes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da to­mada.

Introduzir/substituir a lâmina de serra

f Para a montagem da lâmina de serra é ne-

cessário usar luvas de protecção. Há perigo

de lesões no caso de um contacto com a lâ­mina de serra.

Seleccionar a lâmina de serra

No final desta instrução de serviço encontra-se
uma vista geral das lâminas de serra recomenda­das. Só colocar lâminas de serra com haste de
um ressalto (haste T). A lâmina de serra não de­veria ser mais comprida do que necessário para
o corte previsto.

Para serrar curvas apertadas devem ser utiliza­das lâminas de serra estreitas.

Introduzir a lâmina de serra (veja figura A)

Se necessário deverá retirar a tampa 12 (veja
“Tampa”).

Introduzir a lâmina de serra 10 no tirante até en­gatar 14. A alavanca SDS 15 pula automatica­mente para trás, e a lâmina de serra é travada.
Não premir a alavanca 15 manualmente para
trás, caso contrário poderá danificar a ferramen­ta eléctrica.

Ao introduzir a lâmina de serra, deverá observar
que o lado posterior da lâmina de serra esteja na
ranhura do rolo de guia 9.

f Controlar a posição firme da lâmina de ser-

ra. Uma lâmina de serra solta pode cair e fe-

rí-lo.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 51 Thursday, June 17, 2010 11:43 AM

Português | 51

Expulsar a lâmina de serra (veja figura B)
f Segurar a ferramenta electrica ao expulsar

a lâmina de serra, de modo que nenhuma
pessoa ou animal seja ferido devido à lâmi­na de serra expulsa.

Girar a alavanca SDS 15 completamente para
frente, na direcção da protecção contra contac­to 11. A lâmina de serra é solta e expulsa.

Aspiração de pó/de aparas

f Pós de materiais como por exemplo, tintas

que contém chumbo, alguns tipos de madei­ra, minerais e metais, podem ser nocivos à
saúde. O contacto ou a inalação dos pós po­de provocar reações alérgicas e/ou doenças
nas vias respiratórias do utilizador ou das
pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carva­lho e faia são considerados como sendo can­cerígenos, especialmente quando juntos
com substâncias para o tratamento de ma­deiras (cromato, preservadores de madeira).
Material que contém asbesto só deve ser
processado por pessoal especializado.

– Se possível deverá usar um dispositivo de

aspiração apropriado para o material.

– Assegurar uma boa ventilação do local de

trabalho.

– É recomendável usar uma máscara de pro-

tecção respiratória com filtro da classe P2.

Observe as directivas para os materiais a se­rem trabalhados, vigentes no seu país.

f Evite o acúmulo de pó no local de trabalho.

Pós podem entrar levemente em ignição.

Conectar a aspiração de pó (veja figuras C– D)

Introduzir a mangueira de aspiração 16 (acessó­rio), de acordo com o modelo, directamente no
bocal de aspiração 5 ou cortar a extremidade da
sua mangueira velha, atarraxar o adaptador de
aspiração 17 (acessório) na extremidade da
mangueira e, em seguida, directamente no bo­cal de aspiração 5. Conectar a mangueira de as­piração 16 a um aspirador de pó (acessório).
Uma vista geral sobre a conexão a diversos aspi­radores de pó encontram-se no final desta ins­trução de serviço.

Desligar o dispositivo de sopro de aparas, se a
aspiração de pó estiver conectada (veja “Dispo­sitivo de sopro de aparas”).

O aspirador de pó deve ser apropriado para o
material a ser trabalhado.

Utilizar um aspirador especial para aspirar pó
que seja extremamente nocivo à saúde, cancerí­geno ou seco.

Protecção contra formação de aparas
(vejafiguraE)

A protecção contra formação de aparas 18
(acessório) pode evitar que ao serrar a superfí­cie de madeira apresente lascas. A protecção
contra formação de aparas só pode ser utilizada
para certos tipos de lâminas de serra e apenas
num ângulo de corte de 0° . A placa de base 6
não deve ser deslocada para trás para serrar
rente ao canto ao serrar com a protecção contra
formação de aparas.

Pressionar a protecção contra formação de apa­ras 18 por baixo na placa de base 6.

Tampa

Montar a tampa 12, antes de conectar a ferra­menta eléctrica a uma aspiração de pó.

Colocar a tampa pela frente no guia, de modo
que engate.

Retirar a capa de cobertura para trabalhos sem
aspiração de pó, assim como para cortes de
chanfradura. Para tal, deverá comprimir leve­mente a capa de aperto e retirá-la, puxando pela
frente.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

Funcionamento

Tipos de funcionamento

f Antes de todos trabalhos na ferramenta eléc-

trica deverá puxar a ficha de rede da tomada.

Ajustar o movimento pendular

O movimento pendular ajustável em quatro ní­veis possilita uma adaptação optimizada da ve­locidade de corte, da potência de corte e do re­sultado de corte ao material a ser trabalhado.

OBJ_BUCH-171-004.book Page 52 Thursday, June 17, 2010 11:43 AM

52 | Português

Com a alavanca de ajuste 7 é possível ajustar o
movimento pendular necessário durante o funci­onamento.

nenhum movimento pendular
pequeno movimento pendular
médio movimento pendular
grande movimento pendular

O nível optimizado do movimento pendular para
cada aplicação pode ser averiguado através de
um ensaio prático. São válidas as seguintes re­comendações:

– Quanto mais fino ou mais perfeito o lado de

corte, tanto menor o movimento pendular a
ser seleccionado; eventualmente o movimen­to pendular deverá ser completamente desli­gado.

– Para trabalhar em materiais finos (p.ex. cha-

pas metálicas) deverá desligar o movimento
pendular.

– Trabalhar em materiais duros (p.ex. aço)

com pequeno movimento pendular.

– Em materiais macios, e para serrar madeira

no sentido da fibra, é possível trabalhar com
máximo movimento pendular.

Ajustar ao ângulo de chanfradura
(veja figura F)

A placa de base 6 pode ser virada para a direita
ou para a esquerda para ângulos de chanfradura
de até 45° .

– Retirar a capa de cobertura 12 (veja “Tam-

pa”, página 51).

– Soltar o parafuso 20 e deslocar a placa de ba-

se 6 levemente em direcção da lâmina de ser­ra 10.

– Para ajustar ângulos de chanfradura exactos,

encontram-se à direita e à esquerda da placa
de base pontos de engate em 0° e 45° . Des­locar a placa de base 6 de acordo com a es­cala 19, para a posição desejada. Outros ân­gulos de chanfradura podem ser ajustados
com auxílio de um goniómetro.

– Em seguida, deslocar a placa de base 6 com-

pletamente em direcção do bocal de aspira­ção 5.

– Reapertar o parafuso 20.
A tampa de cobertura 12 e a protecção contra

formação de aparas 18 não podem ser utilizadas
para cortes de chanfradura.

Deslocar a placa de base (veja figura G)

Para serrar próximo ao canto é possível deslo­car a placa de base 6 para trás.

– Desatarraxar completamente o parafuso 20

com a chave para parafusos sextavados inter­nos 3.

– Levantar a placa de base 6 e reposicioná-la,

de modo que o parafuso 20 possa ser atarra­xado no furo roscado 22 de trás.

– Antes de apertar o parafuso 20, deverá pre-

mir a placa de base 6 em direcção do bocal
de aspiração 5, até engatar.

Só é possível serrar com a placa de base deslo­cada 6 com um ângulo de chanfradura de 0° .
Além disso não devem ser utilizados o esbarro
paralelo com o cortador circular 26 (acessório),
assim como a protecção contra formação de
aparas 18.

Dispositivo de sopro de aparas

Com a corrente de ar do dispositivo de sopro de
aparas 8 é possível manter a linha de corte livre
de aparas.

Ligar o dispositivo de sopro de
aparas:
Para trabalhos com forte forma­ção de aparas em madeira, plás­tico etc., deverá empurrar o in­terruptor 8 na direcção do bocal
de aspiração.

Desligar o dispositivo de sopro
de aparas:
Para trabalhos em metais, assim
como para trabalhos com a aspi­ração de pó, deverá deslocar o
interruptor 8 na direcção da lâ­mina de serra.

Colocação em funcionamento

f Observar a tensão de rede! A tensão da fon-

te de corrente deve coincidir com a indica­da na chapa de identificação da ferramenta
eléctrica. Ferramentas eléctricas marcadas
para 230 V também podem ser operadas
com 220 V.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 53 Thursday, June 17, 2010 11:43 AM

Português | 53

Ligar e desligar

Para a colocação em funcionamento da ferra­menta eléctrica deverá pressionar o interruptor
de ligar-desligar 2 e manter pressionado.

Para bloquear o interruptor de ligar-/desligar 2
premido, deverá empurrar a tecla de fixação 1
para a direita ou para a esquerda.

Para desligar a ferramenta eléctrica, deverá sol­tar o interruptor de ligar-desligar 2. Com o inter­ruptor de ligar-desligar 2 travado deverá pressi­oná-lo primeiramente e soltá-lo em seguida.

Comando/pré-selecção do n° de cursos

Aumentando ou reduzindo a pressão sobre o in­terruptor de ligar-desligar 2 é possível coman­dar sem escalonamento o n° de cursos da ferra­menta eléctrica ligada.

Uma leve pressão sobre o interruptor de ligar­desligar 2 proporciona um número de cursos
baixo. Aumentando a pressão, é aumentado o
número de cursos.

Com o interruptor de ligar-desligar 2 travado
não é possível reduzir o n° de cursos.

Com a roda de ajuste para pré-selecção do n° de
cursos 4 é possível pré-seleccionar o n° de cur­sos e alterar o n° de cursos durante o funciona­mento.

1– 2: baixo n° de cursos
3– 4: médio n° de cursos
5– 6: alto n° de cursos

O n° de cursos necessário depende do material
e das condições de trabalho e pode ser verifica­do através de ensaios práticos.

Uma redução do n° de cursos é recomendada ao
colocar a lâmina de serra sobre a peça a ser traba­lhada, assim como ao serrar plásticos e alumínio.

Durante prolongados trabalhos com um n° de
cursos reduzido, é possível que a ferramenta
eléctrica seja fortemente aquecida. Expulsar a lâ­mina de serra e permitir que a ferramenta eléctri­ca ainda funcione durante aprox. 3 min com má­ximo n° de cursos para que possa arrefecer.

Indicações de trabalho

f Para processar peças a serem trabalhadas

pequenas ou finas, deverá sempre ser utili­zada uma base firme ou uma mesa de serrar
(acessório).

Antes de serrar em madeira, placas de aglome­rado de madeira, materiais de construção, etc.,
deverá certificar-se de que foram removidos to­dos os corpos estranhos, como por exemplo
pregos e parafusos.

Serrar por imersão (veja figura H)
f No processo de serrar por imersão só de-

vem ser processados materiais macios co­mo madeira, gesso encartonado! Não traba­lhar com processo de serrar por imersão em
materiais metálicos!

Só utilizar lâminas de serra curtas ao serrar por
imersão. Serrar por imersão só é possível com
um ângulo de chanfradura de 0° .

Apoiar a ferramenta eléctrica com o lado diantei­ro da placa de base 6 sobre a peça a ser trabalha­da, sem que a lâmina de serra 10 toque na peça
a ser trabalhada, e então ligá-la. Para ferramen­tas eléctricas com comando de n° de cursos, de­verá seleccionar o máximo n° de cursos. Pressio­nar a ferramenta eléctrica firmemente contra a
peça a ser trabalhada e deixar a lâmina de serra
mergulhar lentamente na peça a ser trabalhada.

Logo que a placa de base 6 estiver apoiada com
toda a superfície sobre a peça a ser trabalhada,
deverá continuar a serrar ao longo da linha de
corte desejada.

Esbarro paralelo com cortador circular
(acessório)

Para trabalhos com o esbarro paralelo com cor­tador circular 26 (acessório), a espessura da pe­ça a ser trabalhada deve ser no máximo 30 mm.

Cortes paralelos (veja figura J): Soltar o parafu­so de fixação 25 e deslocar a escala do esbarro
paralelo pelo guia 24 na placa de base. Ajustar a
largura de corte desejada como valor de escala
no canto interior da placa de base. Aparafusar o
parafuso de fixação 25.

Cortes circulares (veja figura K): Colocar o para­fuso de fixação 25 no outro lado do esbarro pa­ralelo. Deslocar a escala do esbarro paralelo pe­lo guia 24 na placa de base. Furar um buraco no
centro do recorte a ser realizado na peça a ser
trabalhada. Introduzir a ponta de centragem 27
pela abertura interior do esbarro paralelo e no
orifício. Ajustar o raio como valor de escala no
canto interior da placa de base. Aparafusar o pa­rafuso de fixação 25.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 54 Thursday, June 17, 2010 11:43 AM

54 | Português

Meio de arrefecimento e de lubrificação

Ao serrar metal, deveria aplicar um meio de lu­brificação ou de arrefecimento ao longo da linha
de corte, devido ao aquecimento do material.

Manutenção e serviço

Manutenção e limpeza

f Antes de todos trabalhos na ferramenta

eléctrica deverá puxar a ficha de rede da to­mada.

f Manter a ferramenta eléctrica e as abertu-

ras de ventilação sempre limpas, para tra­balhar bem e de forma segura.

Limpar regularmente a admissão da lâmina de
serra. Para isto deverá retirar a lâmina de serra
da ferramenta eléctrica e dar umas leves panca­dinhas na ferramenta eléctrica numa superfície
plana.

Uma forte sujidade da ferramenta eléctrica po­de levar a falhas de funcionamento. Portanto
não deverá serrar materiais que produzam mui­to pó, por debaixo nem serrá-los por cima da ca­beça.

f Em condições de trabalho extremas deverá,

se possível, usar sempre um equipamento
de aspiração. Soprar frequentemente as
aberturas de ventilação e interconectar um
disjuntor de corrente de avaria. Durante o

processamento de metais é possível que se
deposite pó condutivo no interior da ferra­menta eléctrica. Isto pode prejudicar o isola­mento de protecção da ferramenta eléctrica.

Lubrificar o rolo de guia 9 de quando em quando
com uma gota de óleo.

Controlar o rolo de guia 9 regularmente. Se
apresentar desgastes, deverá ser substituido
por um serviço pós-venda autorizado Bosch.

Se a ferramenta eléctrica falhar apesar de cuida­dosos processos de fabricação e de teste, a re­paração deverá ser executada por uma oficina
de serviço autorizada para ferramentas eléctri­cas Bosch.

Para todas as questões e encomendas de peças
sobressalentas é imprescindível indicar o núme­ro de produto de 10 dígitos como consta na pla­ca de características da ferramenta eléctrica.

Serviço pós-venda e assistência ao
cliente

O serviço pós-venda responde às suas pergun­tas a respeito de serviços de reparação e de ma­nutenção do seu produto, assim como das pe­ças sobressalentes. Desenhos explodidos e
informações sobre peças sobressalentes encon­tram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece
com prazer todas as suas dúvidas a respeito da
compra, aplicação e ajuste dos produtos e aces­sórios.

Portugal

Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Tel.: [phone]
Fax: [phone]

Brasil

Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: [phone]
E-Mail: [e-mail]

Eliminação

Ferramentas eléctricas, acessórios e embala­gens devem ser enviados a uma reciclagem eco­lógica de matérias primas.

Não deitar ferramentas eléctricas no lixo domés­tico!

Apenas países da União Europeia:

De acordo com a directiva euro­péia 2002/96/CE para aparelhos
eléctricos e electrónicos velhos, e
com as respectivas realizações
nas leis nacionais, as ferramentas

eléctricas que não servem mais
para a utilização, devem ser enviadas separada­mente a uma reciclagem ecológica.

Sob reserva de alterações.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 55 Thursday, June 17, 2010 11:43 AM

Italiano | 55

it

Norme di sicurezza

Avvertenze generali di pericolo per elet­troutensili

AVVERTENZA

operative. In caso di mancato rispetto delle av­vertenze di pericolo e delle istruzioni operative
si potrà creare il pericolo di scosse elettriche,
incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le
istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle av­vertenze di pericolo si riferisce ad utensili elet­trici alimentati dalla rete (con linea di allaccia­mento) ed ad utensili elettrici alimentati a
batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro
a) Tenere la postazione di lavoro sempre

pulita e ben illuminata. Il disordine oppu-

re zone della postazione di lavoro non illu­minate possono essere causa di incidenti.

b) Evitare d’impiegare l’elettroutensile in

ambienti soggetti al rischio di esplosioni
nei quali si abbia presenza di liquidi, gas
o polveri infiammabili. Gli elettroutensili

producono scintille che possono far in­fiammare la polvere o i gas.

c) Tenere lontani i bambini ed altre persone

durante l’impiego dell’elettroutensile.

Eventuali distrazioni potranno comportare
la perdita del controllo sull’elettroutensile.

2) Sicurezza elettrica
a) La spina di allacciamento alla rete

dell’elettroutensile deve essere adatta
alla presa. Evitare assolutamente di ap­portare modifiche alla spina. Non impie­gare spine adattatrici assieme ad elet­troutensili dotati di collegamento a
terra. Le spine non modificate e le prese

adatte allo scopo riducono il rischio di
scosse elettriche.

b) Evitare il contatto fisico con superfici

collegate a terra, come tubi, riscalda­menti, cucine elettriche e frigoriferi.

Leggere tutte le avvertenze
di pericolo e le istruzioni

Sussiste un maggior rischio di scosse elet­triche nel momento in cui il corpo è messo
a massa.

c) Custodire l’elettroutensile al riparo dalla

pioggia o dall’umidità. La penetrazione

dell’acqua in un elettroutensile aumenta il
rischio di una scossa elettrica.

d) Non usare il cavo per scopi diversi da

quelli previsti ed, in particolare, non
usarlo per trasportare o per appendere
l’elettroutensile oppure per estrarre la
spina dalla presa di corrente. Non avvici­nare il cavo a fonti di calore, olio, spigoli
taglienti e neppure a parti della macchi­na che siano in movimento. I cavi danneg-

giati o aggrovigliati aumentano il rischio
d’insorgenza di scosse elettriche.

e) Qualora si voglia usare l’elettroutensile

all’aperto, impiegare solo ed esclusiva­mente cavi di prolunga che siano adatti
per l’impiego all’esterno. L’uso di un ca-

vo di prolunga omologato per l’impiego
all’esterno riduce il rischio d’insorgenza
di scosse elettriche.

f) Qualora non fosse possibile evitare di

utilizzare l’elettroutensile in ambiente
umido, utilizzare un interruttore di sicu­rezza. L’uso di un interruttore di sicurezza

riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone
a) È importante concentrarsi su ciò che si

sta facendo e maneggiare con giudizio
l’elettroutensile durante le operazioni di
lavoro. Non utilizzare mai l’elettroutensi­le in caso di stanchezza oppure quando ci
si trovi sotto l’effetto di droghe, bevande
alcoliche e medicinali. Un attimo di distra-

zione durante l’uso dell’elettroutensile
può essere causa di gravi incidenti.

b) Indossare sempre equipaggiamento pro-

tettivo individuale nonché occhiali pro-

Indossando abbigliamento di pro-

tettivi.

tezione personale come la maschera per
polveri, scarpe di sicurezza che non scivo­lino, elmetto di protezione oppure prote­zione acustica a seconda del tipo e
dell’applicazione dell’elettroutensile, si ri­duce il rischio di incidenti.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 56 Thursday, June 17, 2010 11:43 AM

56 | Italiano

c) Evitare l’accensione involontaria

dell’elettroutensile. Prima di collegarlo
alla rete di alimentazione elettrica e/o al­la batteria ricaricabile, prima di prender­lo oppure prima di iniziare a trasportar­lo, assicurarsi che l’elettroutensile sia
spento. Tenendo il dito sopra l’interrutto-

re mentre si trasporta l’elettroutensile op­pure collegandolo all’alimentazione di
corrente con l’interruttore inserito, si ven­gono a creare situazioni pericolose in cui
possono verificarsi seri incidenti.

d) Prima di accendere l’elettroutensile to-

gliere gli attrezzi di regolazione o la chia­ve inglese. Un accessorio oppure una

chiave che si trovi in una parte rotante
della macchina può provocare seri inci­denti.

e) Evitare una posizione anomala del cor-

po. Avere cura di mettersi in posizione
sicura e di mantenere l’equilibrio in ogni
situazione. In questo modo è possibile

controllare meglio l’elettroutensile in ca­so di situazioni inaspettate.

f) Indossare vestiti adeguati. Non indossa-

re vestiti larghi, né portare bracciali e ca­tenine. Tenere i capelli, i vestiti ed i
guanti lontani da pezzi in movimento. Ve-

stiti lenti, gioielli o capelli lunghi potranno
impigliarsi in pezzi in movimento.

g) In caso fosse previsto il montaggio di di-

spositivi di aspirazione della polvere e di
raccolta, assicurarsi che gli stessi siano
collegati e che vengano utilizzati corret­tamente. L’utilizzo di un’aspirazione pol-

vere può ridurre lo svilupparsi di situazio­ni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli
elettroutensili

a) Non sottoporre la macchina a sovraccari-

co. Per il proprio lavoro, utilizzare esclu­sivamente l’elettroutensile esplicita­mente previsto per il caso. Con un

elettroutensile adatto si lavora in modo
migliore e più sicuro nell’ambito della sua
potenza di prestazione.

b) Non utilizzare mai elettroutensili con in-

terruttori difettosi. Un elettroutensile

con l’interruttore rotto è pericoloso e de­ve essere aggiustato.

c) Prima di procedere ad operazioni di re-

golazione sulla macchina, prima di sosti­tuire parti accessorie oppure prima di
posare la macchina al termine di un lavo­ro, estrarre sempre la spina dalla presa
della corrente e/o estrarre la batteria ri­caricabile. Tale precauzione eviterà che

l’elettroutensile possa essere messo in
funzione involontariamente.

d) Quando gli elettroutensili non vengono

utilizzati, conservarli al di fuori del rag­gio di accesso di bambini. Non fare usare
l’elettroutensile a persone che non siano
abituate ad usarlo o che non abbiano let­to le presenti istruzioni. Gli elettroutensi-

li sono macchine pericolose quando ven­gono utilizzati da persone non dotate di
sufficiente esperienza.

e) Eseguire la manutenzione dell’elettrou-

tensile operando con la dovuta diligenza.
Accertarsi che le parti mobili della mac­china funzionino perfettamente, che non
s’inceppino e che non ci siano pezzi rotti
o danneggiati al punto da limitare la fun­zione dell’elettroutensile stesso. Prima
di iniziare l’impiego, far riparare le parti
danneggiate. Numerosi incidenti vengono

causati da elettroutensili la cui manuten­zione è stata effettuata poco accurata­mente.

f) Mantenere gli utensili da taglio sempre

affilati e puliti. Gli utensili da taglio curati

con particolare attenzione e con taglienti
affilati s’inceppano meno frequentemente
e sono più facili da condurre.

g) Utilizzare l’elettroutensile, gli accessori

opzionali, gli utensili per applicazioni
specifiche ecc., sempre attenendosi alle
presenti istruzioni. Così facendo, tenere
sempre presente le condizioni di lavoro
e le operazioni da eseguire. L’impiego di

elettroutensili per usi diversi da quelli
consentiti potrà dar luogo a situazioni di
pericolo.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 57 Thursday, June 17, 2010 11:43 AM

Italiano | 57

5) Assistenza
a) Fare riparare l’elettroutensile solo ed

esclusivamente da personale specializ­zato e solo impiegando pezzi di ricambio
originali. In tale maniera potrà essere sal-

vaguardata la sicurezza dell’elettroutensi­le.

Indicazioni di sicurezza per seghetti
alternativi

f Tenere l’apparecchio per le superfici isolate

dell’impugnatura qualora venissero effet­tuati lavori durante i quali l’accessorio po­trebbe venire a contatto con cavi elettrici
nascosti oppure con il proprio cavo di rete.

Il contatto con un cavo sotto tensione può
mettere sotto tensione anche parti metalli­che dell’apparecchio, causando una scossa
elettrica.

f Tenere le mani sempre lontane dalla zona

operativa. Mai afferrare con le mani la parte
inferiore del pezzo in lavorazione. Toccando

la lama vi è un serio rischio di incidente.

f Avvicinare l’elettroutensile alla superficie

in lavorazione soltanto quando è in azione.

In caso contrario vi è il pericolo di provocare
un contraccolpo se l’utensile ad innesto si in­ceppa nel pezzo in lavorazione.

f Accertarsi che durante l’operazione di ta-

glio il piedino 6 sia ben posato. Una lama

con un’angolatura impropria può rompersi
oppure provocare un contraccolpo.

f Una volta terminata l’operazione di lavoro,

spegnere l’elettroutensile ed estrarre la la­ma dal taglio eseguito soltanto quando si
sarà fermata completamente. In questo mo-

do si evita di provocare un contraccolpo e si
può posare l’elettroutensile senza nessun
pericolo.

f Utilizzare esclusivamente lame intatte ed in

perfetto stato. Lame piegate oppure non af-

filate possono rompersi oppure provocare un
contraccolpo.

f Dopo aver spento la macchina, non cercare

di fermare la lama esercitando pressione la­teralmente. La lama può subire dei danni,

rompersi oppure provocare un contraccolpo.

f Al fine di rilevare linee di alimentazione na-

scoste, utilizzare adatte apparecchiature di
ricerca oppure rivolgersi alla locale società
erogatrice. Un contatto con linee elettriche

può provocare lo sviluppo di incendi e di
scosse elettriche. Danneggiando linee del
gas si può creare il pericolo di esplosioni. Pe­netrando una tubazione dell’acqua si provo­cano seri danni materiali oppure vi è il peri­colo di provocare una scossa elettrica.

f Assicurare il pezzo in lavorazione. Un pezzo

in lavorazione può essere bloccato con sicu­rezza in posizione solo utilizzando un apposi­to dispositivo di serraggio oppure una morsa
a vite e non tenendolo con la semplice mano.

f Prima di posare l’elettroutensile, attendere

sempre fino a quando si sarà fermato com­pletamente. L’accessorio può incepparsi e

comportare la perdita di controllo dell’elet­troutensile.

Descrizione del funzionamento

Leggere tutte le avvertenze di peri­colo e le istruzioni operative. In ca-

so di mancato rispetto delle avver­tenze di pericolo e delle istruzioni
operative si potrà creare il pericolo
di scosse elettriche, incendi e/o in­cidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si
trova raffigurata schematicamente la macchina
e lasciarla aperta mentre si legge il manuale del­le Istruzioni per l’uso.

Uso conforme alle norme

In caso di appoggi fissi, la macchina è idonea
per l’esecuzione di tagli di troncatura e di tagli
dal pieno nel legno, in materie plastiche, nel me­tallo, nella piastra ceramica e nella gomma. Essa
è adatta per tagli diritti e curvi con un angolo
obliquo fino a 45° . Osservare sempre le indica­zioni relative alle lame.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 58 Thursday, June 17, 2010 11:43 AM

58 | Italiano

Componenti illustrati

La numerazione dei componenti illustrati si rife­risce all’illustrazione dell’elettroutensile che si
trova sulla pagina con la rappresentazione grafi­ca.

1 Tasto di bloccaggio per interruttore avvio/

arresto

2 Interruttore di avvio/arresto
3 Chiave per vite a esagono cavo
4 Rotellina di regolazione del numero di corse
5 Innesto per aspirazione
6 Piedino
7 Levetta di regolazione dell’oscillazione
8 Interruttore per dispositivo soffiatrucioli

9 Rullo di guida
10 Lama*
11 Frontalino di protezione
12 Paratrucioli per aspirazione*
13 Impugnatura (superficie di presa isolata)
14 Asta di spinta
15 Levetta SDS per sbloccaggio della lama
16 Tubo di aspirazione*
17 Raccordo aspiratore*
18 Dispositivo antistrappo*
19 Scala angolo obliquo
20 Vite
21 Guida per la misurazione dell’angolo**
22 Foro filettato
23 Camme di posizionamento/marcatura
24 Guida per la guida parallela
25 Vite di fissaggio della guida parallela*
26 Guida parallela con guida per tagli circolari*
27 Punta di centraggio della guida parallela*

*L’accessorio illustrato oppure descritto non è com­preso nel volume di fornitura standard. L’accessorio
completo è contenuto nel nostro programma acces­sori.

**disponibili in commercio (non compreso nel volume
di fornitura)

Dati tecnici

Seghetto alternativo GST 75 BE

Professional

Codice prodotto
Controllo del numero di

corse
Preselezione numero

corse
Oscillazione
Potenza nominale

assorbita
Potenza resa
Numero di corse

a vuoto n

0

Corsa
Max. profondità di taglio

– nel legno
– nell’alluminio
– nell’acciaio

(non legato)

Angolo di inclinazione
del taglio
(sinistra/destra) max.

Peso in funzione della
EPTA-Procedure
01/2003

Classe di sicurezza

I dati sono validi per una tensione nominale [U] di
230 V. In caso di tensioni differenti e di modelli specifi­ci dei paesi di impiego, questi dati possono variare.

Si prega di tenere presente il codice prodotto applicato
sulla targhetta di costruzione del Vostro elettroutensi­le. Le descrizioni commerciali di singoli elettroutensili
possono variare.

3 601 E8E 0..

W 650
W 360

min-1500– 3100

mm 23

mm
mm

mm

°45

kg 2,3

z

z

z

90
20

10

/ II

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 59 Thursday, June 17, 2010 11:43 AM

Italiano | 59

Informazioni sulla rumorosità e sulla
vibrazione

Valori misurati per rumorosità rilevati conforme­mente alla norma EN 60745.

Il livello di pressione acustica stimato A della
macchina ammonta a dB(A): livello di rumorosi­tà 84 dB(A); livello di potenza acustica
95 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori totali delle oscillazioni (somma di vettori
in tre direzioni) misurati conformemente alla
norma EN 60745:
Taglio di legname: Valore di emissione dell’oscil­lazione a
K=1,5 m/s
Taglio di lamiera metallica: Valore di emissione
dell’oscillazione a
sura K= 1,5 m/s

Il livello di vibrazioni indicato nelle presenti
istruzioni è stato rilevato seguendo una proce­dura di misurazione conforme alla norma
EN 60745 e può essere utilizzato per confronta­re gli elettroutensili. Lo stesso è idoneo anche
per una valutazione temporanea della sollecita­zione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli im­pieghi principali dell’elettroutensile. Qualora
l’elettroutensile venisse utilizzato tuttavia per
altri impieghi, con accessori differenti oppure
con manutenzione insufficiente, il livello di vi­brazioni può differire. Questo può aumentare
sensibilmente la sollecitazione da vibrazioni per
l’intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione
da vibrazioni bisognerebbe considerare anche i
tempi in cui l’apparecchio è spento oppure è ac­ceso ma non è utilizzato effettivamente. Questo
può ridurre chiaramente la sollecitazione da vi­brazioni per l’intero periodo operativo.
Adottare misure di sicurezza supplementari per
la protezione dell’operatore dall’effetto delle vi­brazioni come p.es.: manutenzione dell’elet­troutensile e degli accessori, mani calde, orga­nizzazione dello svolgimento del lavoro.

=5,5 m/s2, incertezza della misura

h

2

,

=4 m/s2, incertezza della mi-

h

2

.

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiaria­mo che il prodotto descritto nei «Dati tecnici» è
conforme alle seguenti normative ed ai relativi
documenti: EN 60745 in base alle prescrizioni
delle direttive 2004/108/CE, 2006/42/CE.

Fascicolo tecnico presso:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 10.05.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Montaggio

f Prima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

Inserimento/sostituzione della lama

f Montando la lama portare sempre guanti di

protezione. Toccando la lama vi è il pericolo

di incidenti.

Selezione della lama

Una visione d’insieme delle lame consigliate si
trova alla fine di queste istruzioni. Utilizzare solo
ed esclusivamente lame per seghetti alternativi
con attacco a T. La lama non dovrebbe essere
più lunga del taglio previsto.

Per il taglio di curve strette utilizzare una lama
stretta.

Inserimento della lama (vedi figura A)

Se necessario, togliere il paratrucioli 12 (vedere
«Paratrucioli»).

Spingere la lama di taglio 10 a fondo nell’asta di
spinta 14 fino a percepirne l’incastro. La levetta
SDS per sbloccaggio della lama 15 scatta auto­maticamente all’indietro bloccando la lama di

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 60 Thursday, June 17, 2010 11:43 AM

60 | Italiano

taglio. Non spingere la levetta 15 manualmente
all’indietro perché si potrebbe danneggiare
l’elettroutensile.

Inserendo la lama accertarsi che il dorso della
lama si trovi bene nella scanalatura del rullo di
guida 9.

f Controllare che la lama sia inserita corretta-

mente. Una lama allentata può cadere fuori

dalla sede e ferire l’operatore.

Smontaggio della lama (vedi figura B)
f Nel momento di espellere la lama, tenere

l’elettroutensile in modo che nessuna per­sona od animale possa essere ferito dalla la­ma espulsa.

Ruotare la levetta SDS 15 in avanti fino alla bat­tuta di arresto in direzione del frontalino di pro­tezione 11. La lama viene sbloccata ed espulsa.

Aspirazione polvere/aspirazione
trucioli

f Polveri e materiali come vernici contenenti

piombo, alcuni tipi di legname, minerali e me­talli possono essere dannosi per la salute. Il
contatto oppure l’inalazione delle polveri
possono causare reazioni allergiche e/o ma­lattie delle vie respiratorie dell’operatore op­pure delle persone che si trovano nelle vici­nanze.
Determinate polveri come polvere da legna­me di faggio o di quercia sono considerate
cancerogene, in modo particolare insieme ad
additivi per il trattamento del legname (cro­mato, protezione per legno). Materiale con­tenente amianto deve essere lavorato esclu­sivamente da personale specializzato.

– Utilizzare possibilmente un’aspirazione

polvere adatta per il materiale.

– Provvedere per una buona aerazione del

posto di lavoro.

– Si consiglia di portare una mascherina

protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro pae­se per i materiali da lavorare.

f Evitare accumuli di polvere sul posto di la-

voro. Le polveri si possono incendiare facil-

mente.

Paratrucioli

Montare il paratrucioli 12 prima di collegare
l’elettroutensile ad un sistema di aspirazione
polvere.

Applicare dalla parte anteriore il paratrucioli
nella guida in modo tale che faccia presa.

Smontare la cuffia di copertura sia in caso di la­vori senza aspirazione polvere che in caso di ta­gli obliqui. A tal fine, premere leggermente la
cuffia di copertura ed estrarla tirandola in avanti.

Collegamento dell’aspirazione polvere
(vedere figure C– D)

Inserire un tubo di aspirazione 16 (accessorio
opzionale) a seconda del modello direttamente
sull’innesto per aspirazione 5 oppure tagliare
l’estremità del pezzo di tubo vecchio, avvitare il
raccordo aspiratore 17 (accessorio opzionale)
sull’estremità del tubo ed inserirlo dunque di­rettamente sull’innesto per aspirazione 5. Colle­gare il tubo di aspirazione 16 con un aspirapol­vere (accessorio opzionale). Una visione
d’insieme relativa al collegamento con diversi ti­pi di aspirapolvere si trova alla fine di queste
istruzioni.

Disattivare il dispositivo soffiatrucioli se è stata
collegata l’aspirazione polvere (vedere «Disposi­tivo soffiatrucioli»).

L’aspirapolvere deve essere adatto per il mate­riale da lavorare.

Utilizzare un aspiratore speciale per l’aspirazio­ne di polveri particolarmente nocive per la salu­te, cancerogene oppure polveri asciutte.

Dispositivo antistrappo (vedi figura E)

Il dispositivo antistrappo 18 (accessorio opzio­nale) può evitare strappi alla superficie durante
l’operazione di taglio di legname. Il dispositivo
antistrappo può essere utilizzato solo in caso di
determinati tipi di lame e solo in caso di angolo
di inclinazione del taglio pari a 0° . In caso di
operazioni di taglio con il dispositivo antistrap­po, il piedino 6 non può essere spostato poste­riormente per effettuare tagli in prossimità di
bordi.

Premere il dispositivo antistrappo 18 dalla parte
inferiore nel piedino 6.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 61 Thursday, June 17, 2010 11:43 AM

Italiano | 61

Uso

Modi operativi

f Prima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

Regolazione dell’oscillazione

L’oscillazione regolabile in quattro stadi per­mette un adattamento ottimale della velocità di
taglio, della prestazione di taglio e dei risultati di
taglio al materiale da sottoporre a lavorazione.

Tramite la levetta di regolazione 7 è possibile re­golare l’oscillazione anche durante la fase di fun­zionamento.

senza oscillazione
oscillazione piccola
oscillazione media
oscillazione alta

Il livello ottimale di oscillazione per la rispettive
applicazione deve essere rilevata eseguendo
delle prove pratiche. Per tale operazione si ten­ga presente quanto segue:

– Quanto più fine e pulito deve essere il taglio

richiesto, tanto minore deve essere il livello
di oscillazione regolato event. fino a disatti­varlo completamente.

– In caso di lavorazione di materiali sottili co-

me (p.es. lamiere) disattivare l’oscillazione.

– In caso di materiali duri (p.es. acciaio) lavo-

rare con una bassa oscillazione.

– In caso di materiali teneri e durante l’opera-

zione di taglio di legname nella direzione del­le fibre è possibile lavorare al massimo livello
di oscillazione.

Impostazione dell’angolo obliquo
(vedi figura F)

In caso di tagli obliqui fino a 45° , il piedino 6
può essere spostato verso destra o verso sini­stra.

– Rimuovere il paratrucioli per aspirazione 12

(vedere «Paratrucioli», pagina 60).

– Allentare la vite 20 e spingere il piedino 6 leg-

germente in direzione della lama di taglio 10.

– Per una precisa regolazione dell’angolo obli-

quo, sul lato destro e su quello sinistro del
piedino sono disponibili punti di scatto in

posizione a 0° e 45°. Ribaltare il piedino 6 al­la posizione richiesta basandosi sulla scala
graduata 19. È possibile regolare altri angoli
obliqui utilizzando un goniometro.

– Una volta conclusa questa operazione, spin-

gere il piedino 6 fino alla battuta di arresto in
direzione dell’innesto per aspirazione 5.

– Avvitare di nuovo bene la vite 20.

In caso di tagli obliqui non è possibile impiegare
né la cuffia di copertura 12 né il dispositivo an­tistrappo 18.

Spostamento del piedino (vedi figura G)

Per effettuare tagli in prossimità di bordi è pos­sibile spostare posteriormente il piedino 6.

– Svitare completamente la vite 20 utilizzando

la chiave per vite a esagono cavo 3.

– Sollevare il piedino 6 e spostarlo in modo ta-

le che la vite 20
filettato 22.

– Prima di avvitare forte la vite 20 spingere il

piedino 6 a fondo in direzione dell’innesto
per aspirazione 5.

Operazioni di taglio con piedino spostato 6 sono
possibili solo con un angolo obliquo di 0° . Inol­tre non possono essere utilizzati né la guida pa­rallela con guida per tagli circolari 26 (accesso­rio opzionale) né il dispositivo antistrappo 18.

Dispositivo soffiatrucioli

Mediante il soffio d’aria del dispositivo soffiatru­cioli 8 è possibile mantenere la linea di taglio li­bera da trucioli.

possa essere avvitata nel foro

Attivazione del dispositivo sof­fiatrucioli:
In caso di lavori con un’alta
asportazione di trucioli nel legno,
materiale plastico e simile, spin­gere l’interruttore 8 in direzione
dell’innesto per aspirazione.

Disattivazione del dispositivo
soffiatrucioli:
In caso di lavori nel metallo ed
aspirazione polvere collegata,
spingere l’interruttore 8 in dire­zione della lama.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 62 Thursday, June 17, 2010 11:43 AM

62 | Italiano

Messa in funzione

f Osservare la tensione di rete! La tensione

della rete deve corrispondere a quella indi­cata sulla targhetta dell’elettroutensile. Gli
elettroutensili con l’indicazione di 230 V
possono essere collegati anche alla rete di
220 V.

Accendere/spegnere

Per accendere l’elettroutensile premere l’inter­ruttore di avvio/arresto 2 e tenerlo premuto.

Per fissare in posizione l’interruttore di av­vio/arresto 2 premuto, spingere il tasto di bloc­caggio 1 verso destra oppure verso sinistra.

Per spegnere l’elettroutensile rilasciare l’inter­ruttore di avvio/arresto 2. In caso di interruttore
di avvio/arresto 2 bloccato, premerlo prima e ri­lasciarlo poi subito.

Controllo/preselezione del numero di corse

Aumentando oppure diminuendo la pressione
sull’interruttore di avvio/arresto 2 è possibile
controllare in continuo il numero corse dell’elet­troutensile acceso.

Premendo leggermente sull’interruttore di av­vio/arresto 2 si riduce il numero di corse. Au­mentando la pressione si aumenta il numero di
corse.

In caso di interruttore di avvio/arresto 2 blocca­to, non è possibile una riduzione del numero di
corse.

Tramite la rotellina di regolazione del numero di
corse 4 è possibile preselezionare il numero di
corse richiesto ed anche modificarlo durante la
fase di funzionamento.

1– 2: velocità bassa
3– 4: velocità media
5– 6: velocità alta

Il numero di corse necessario dipende dal tipo
di materiale in lavorazione e dalle specifiche
condizioni operative e può essere dunque deter­minato a seconda del caso eseguendo delle pro­ve pratiche.

Si consiglia una riduzione del numero corse
all’atto di applicare la lama sul pezzo in lavora­zione nonché tagliando materiale in plastica ed
alluminio.

In caso di operazioni di lavoro più lunghe ad un
basso numero di corse è possibile che l’elettrou­tensile si riscaldi troppo. Estrarre la lama
dall’elettroutensile e, per farlo raffreddare, far
funzionare l’elettroutensile per ca. 3 min al mas­simo del numero di corse.

Indicazioni operative

f In caso di pezzi in lavorazione di piccolo

spessore o di piccole dimensioni utilizzare
sempre un stabile base di sostegno oppure
un tavolo per troncare multiuso (accessorio
opzionale).

Prima di eseguire tagli nel legno, pannello di ma­sonite, materiali da costruzione, etc. assicurarsi
che non vi siano corpi estranei come chiodi, viti,
o simili e, se il caso, rimuoverli.

Taglio dal centro (vedi figura H)
f Seguendo il procedimento di taglio dal cen-

tro possono essere lavorati solo materiali
teneri con legno, lastre di carton gesso o
simili! Mai lavorare materiali metallici se­guendo il procedimento di taglio dal centro!

Per l’esecuzione di tagli dal centro utilizzare
esclusivamente lame corte. Tagli dal centro so­no possibili soltanto con un angolo obliquo di
0°.

Applicare l’elettroutensile con il bordo anteriore
del piedino 6 sul pezzo in lavorazione evitando
che la lama di taglio 10 tocchi il pezzo in lavora­zione ed accenderlo. In caso di elettroutensili
dotati di controllo del numero di corse, selezio­nare il numero massimo di corse. Spingere forte
l’elettroutensile contro il pezzo in lavorazione
ed iniziare lentamente il taglio sul materiale.

Non appena il piedino 6 arriva a poggiare com­pletamente sul pezzo in lavorazione, continuare
a tagliare lungo la linea di taglio richiesta.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 63 Thursday, June 17, 2010 11:43 AM

Italiano | 63

Guida parallela con guida per tagli circolari
(accessori)

Per lavori con la guida parallela con guida per ta­gli circolari 26 (accessorio opzionale) lo spesso­re del pezzo in lavorazione può essere al massi­mo di 30 mm.

Tagli paralleli (vedi figura J): Allentare la vite di
fissaggio 25 e spingere la scala della guida paral­lela attraverso la guida 24 nel piedino. Regolare
la larghezza del taglio richiesta come valore del­la scala al bordo interno del piedino. Avvitare
bene la vite di arresto 25.

Tagli circolari (vedi figura K): Applicare la vite di
arresto 25 sull’altro lato della guida parallela.
Spingere la scala della guida parallela attraverso
la guida 24 nel piedino. Eseguire nel pezzo in la­vorazione un foro nel centro della parte in cui è
richiesto il taglio dal pieno. Applicare la punta di
centraggio 27 attraverso l’apertura interna della
guida parallela e nel foro eseguito. Regolare il
raggio come valore della scala al bordo interno
del piedino. Avvitare bene la vite di arresto 25.

Liquido refrigerante/lubrificante

In caso di operazioni di taglio del metallo, al fine
di evitare il riscaldamento del materiale si do­vrebbe applicare liquido refrigerante oppure lu­brificante lungo la linea di taglio.

Forti accumuli di sporcizia dell’elettroutensile
può implicare disturbi del funzionamento. Per
questo motivo, non eseguire tagli dalla parte in­feriore oppure sovra testa in caso di materiali
che producono molta polvere.

f In caso di condizioni di impiego estreme uti-

lizzare sempre un impianto di aspirazione.
Soffiare spesso sulle feritoie di ventilazione
e preinstallare un interruttore di sicurezza
per correnti di guasto (FI). In caso di lavora-

zione di metalli è possibile che si depositi
polvere conduttrice all’interno dell’elettrou­tensile. L’isolamento di protezione dell’elet­troutensile può esserne pregiudicato.

Lubrificare il rullo di guida 9 occasionalmente
con una goccia di olio.

Controllare il rullo di guida 9 ad intervalli regola­ri. In caso dovesse essere usurato, deve essere
sostituito da un punto di assistenza autorizzato
per gli elettroutensili Bosch.

Se nonostante gli accurati procedimenti di pro­duzione e di controllo l’elettroutensile dovesse
guastarsi, la riparazione va fatta effettuare da un
punto di assistenza autorizzato per gli elettrou­tensili Bosch.

In caso di richieste o di ordinazione di pezzi di
ricambio, comunicare sempre il codice prodotto
a 10 cifre riportato sulla targhetta di fabbrica­zione dell’elettroutensile!

Manutenzione ed assistenza

Servizio di assistenza ed assistenza
clienti

Manutenzione e pulizia

f Prima di qualunque intervento sull’elettrou-

tensile estrarre la spina di rete dalla presa.

f Per poter garantire buone e sicure opera-

zioni di lavoro, tenere sempre puliti l’elet­troutensile e le prese di ventilazione.

Pulire ad intervalli regolari l’alloggiamento lama.
A tal fine, estrarre la lama dall’elettroutensile e
battere leggermente l’elettroutensile su un pia­no orizzontale.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

Il servizio di assistenza risponde alle Vostre do­mande relative alla riparazione ed alla manuten­zione del Vostro prodotto nonché concernenti le
parti di ricambio. Disegni in vista esplosa ed in­formazioni relative alle parti di ricambio sono
consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra dispo­sizione per rispondere alle domande relative
all’acquisto, impiego e regolazione di apparec­chi ed accessori.

OBJ_BUCH-171-004.book Page 64 Thursday, June 17, 2010 11:43 AM

64 | Italiano

Italia

Officina Elettroutensili
Robert Bosch S.p.A. c/o GEODIS
Viale Lombardia 18
20010 Arluno
Tel.: [phone]
Fax: [phone]
Fax: [phone]
E-Mail: [e-mail]

Svizzera

Tel.: [phone]
Fax: [phone]

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambien­te gli imballaggi, gli elettroutensili e gli accessori
dismessi.

Non gettare elettroutensili dismessi tra i rifiuti
domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva eu­ropea 2002/96/CE sui rifiuti di ap­parecchiature elettriche ed elet­troniche ed all’attuazione del
recepimento nel diritto nazionale,

gli elettroutensili diventati inservi­bili devono essere raccolti separatamente ed es­sere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 65 Thursday, June 17, 2010 11:43 AM

Nederlands | 65

nl

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen
voor elektrische gereedschappen

WAARSCHUWING

le voorschriften. Als de waarschuwingen en
voorschriften niet worden opgevolgd, kan dit
een elektrische schok, brand of ernstig letsel tot
gevolg hebben.

Bewaar alle waarschuwingen en voorschriften
voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip
„elektrisch gereedschap” heeft betrekking op
elektrische gereedschappen voor gebruik op het
stroomnet (met netsnoer) en op elektrische ge­reedschappen voor gebruik met een accu (zon­der netsnoer).

1) Veiligheid van de werkomgeving
a) Houd uw werkomgeving schoon en goed

verlicht. Een rommelige of onverlichte

werkomgeving kan tot ongevallen leiden.

b) Werk met het elektrische gereedschap

niet in een omgeving met explosiegevaar
waarin zich brandbare vloeistoffen,
brandbare gassen of brandbaar stof be­vinden. Elektrische gereedschappen ver-

oorzaken vonken die het stof of de dam­pen tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tij-

dens het gebruik van het elektrische ge­reedschap uit de buurt. Wanneer u wordt

afgeleid, kunt u de controle over het ge­reedschap verliezen.

2) Elektrische veiligheid
a) De aansluitstekker van het elektrische

gereedschap moet in het stopcontact
passen. De stekker mag in geen geval
worden veranderd. Gebruik geen adap­terstekkers in combinatie met geaarde
elektrische gereedschappen. Onveran-

derde stekkers en passende stopcontac­ten beperken het risico van een elektri­sche schok.

Lees alle veiligheids­waarschuwingen en al-

b) Voorkom aanraking van het lichaam met

geaarde oppervlakken, bijvoorbeeld van
buizen, verwarmingen, fornuizen en
koelkasten. Er bestaat een verhoogd risi-

co door een elektrische schok wanneer
uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van

regen en vocht. Het binnendringen van

water in het elektrische gereedschap ver­groot het risico van een elektrische schok.

d) Gebruik de kabel niet voor een verkeerd

doel, om het elektrische gereedschap te
dragen of op te hangen of om de stekker
uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe
randen en bewegende gereedschapde­len. Beschadigde of in de war geraakte ka-

bels vergroten het risico van een elektri­sche schok.

e) Wanneer u buitenshuis met elektrisch

gereedschap werkt, dient u alleen ver­lengkabels te gebruiken die voor gebruik
buitenshuis zijn goedgekeurd. Het ge-

bruik van een voor gebruik buitenshuis ge­schikte verlengkabel beperkt het risico
van een elektrische schok.

f) Als het gebruik van het elektrische ge-

reedschap in een vochtige omgeving on­vermijdelijk is, dient u een aardlekscha­kelaar te gebruiken. Het gebruik van een

aardlekschakelaar vermindert het risico
van een elektrische schok.

3) Veiligheid van personen
a) Wees alert, let goed op wat u doet en ga

met verstand te werk bij het gebruik van
het elektrische gereedschap. Gebruik
geen elektrisch gereedschap wanneer u
moe bent of onder invloed staat van
drugs, alcohol of medicijnen. Een mo-

ment van onoplettendheid bij het gebruik
van het elektrische gereedschap kan tot
ernstige verwondingen leiden.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 66 Thursday, June 17, 2010 11:43 AM

66 | Nederlands

b) Draag persoonlijke beschermende uit-

rusting. Draag altijd een veiligheidsbril.

Het dragen van persoonlijke beschermen­de uitrusting zoals een stofmasker, slip­vaste werkschoenen, een veiligheidshelm
of gehoorbescherming, afhankelijk van de
aard en het gebruik van het elektrische ge­reedschap, vermindert het risico van ver­wondingen.

c) Voorkom per ongeluk inschakelen. Con-

troleer dat het elektrische gereedschap
uitgeschakeld is voordat u de stekker in
het stopcontact steekt of de accu aan­sluit en voordat u het gereedschap op­pakt of draagt. Wanneer u bij het dragen

van het elektrische gereedschap uw vin­ger aan de schakelaar hebt of wanneer u
het gereedschap ingeschakeld op de
stroomvoorziening aansluit, kan dit tot
ongevallen leiden.

d) Verwijder instelgereedschappen of

schroefsleutels voordat u het elektri­sche gereedschap inschakelt. Een instel-

gereedschap of sleutel in een draaiend
deel van het gereedschap kan tot verwon­dingen leiden.

e) Voorkom een onevenwichtige lichaams-

houding. Zorg ervoor dat u stevig staat
en steeds in evenwicht blijft. Daardoor

kunt u het elektrische gereedschap in on­verwachte situaties beter onder controle
houden.

f) Draag geschikte kleding. Draag geen los-

hangende kleding of sieraden. Houd ha­ren, kleding en handschoenen uit de
buurt van bewegende delen. Loshangen-

de kleding, lange haren en sieraden kun­nen door bewegende delen worden mee­genomen.

g) Wanneer stofafzuigings- of stofopvang-

voorzieningen kunnen worden gemon­teerd, dient u zich ervan te verzekeren
dat deze zijn aangesloten en juist wor­den gebruikt. Het gebruik van een stofaf-

zuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig ge­bruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Ge-

bruik voor uw werkzaamheden het daar­voor bestemde elektrische gereedschap.

Met het passende elektrische gereed­schap werkt u beter en veiliger binnen het
aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap

waarvan de schakelaar defect is. Elek-

trisch gereedschap dat niet meer kan wor­den in- of uitgeschakeld, is gevaarlijk en
moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of

neem de accu uit het elektrische gereed­schap voordat u het gereedschap instelt,
toebehoren wisselt of het gereedschap
weglegt. Deze voorzorgsmaatregel voor-

komt onbedoeld starten van het elektri­sche gereedschap.

d) Bewaar niet-gebruikte elektrische ge-

reedschappen buiten bereik van kinde­ren. Laat het gereedschap niet gebrui­ken door personen die er niet mee
vertrouwd zijn en deze aanwijzingen niet
hebben gelezen. Elektrische gereed-

schappen zijn gevaarlijk wanneer deze
door onervaren personen worden ge­bruikt.

e) Verzorg het elektrische gereedschap

zorgvuldig. Controleer of bewegende de­len van het gereedschap correct functio­neren en niet vastklemmen en of onder­delen zodanig gebroken of beschadigd
zijn dat de werking van het elektrische
gereedschap nadelig wordt beïnvloed.
Laat deze beschadigde onderdelen voor
het gebruik repareren. Veel ongevallen

hebben hun oorzaak in slecht onderhou­den elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen

scherp en schoon. Zorgvuldig onderhou-

den snijdende inzetgereedschappen met
scherpe snijkanten klemmen minder snel
vast en zijn gemakkelijker te geleiden.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 67 Thursday, June 17, 2010 11:43 AM

Nederlands | 67

g) Gebruik elektrisch gereedschap, toebe-

horen, inzetgereedschappen en dergelij­ke volgens deze aanwijzingen. Let daar­bij op de arbeidsomstandigheden en de
uit te voeren werkzaamheden. Het ge-

bruik van elektrische gereedschappen
voor andere dan de voorziene toepassin­gen kan tot gevaarlijke situaties leiden.

5) Service
a) Laat het elektrische gereedschap alleen

repareren door gekwalificeerd en vak­kundig personeel en alleen met originele
vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het ge­reedschap in stand blijft.

Veiligheidsvoorschriften voor decou­peerzagen

f Houd het gereedschap aan de geïsoleerde

greepvlakken vast als u werkzaamheden
uitvoert waarbij het inzetgereedschap ver­borgen stroomleidingen of de eigen stroom­kabel kan raken. Contact met een onder

spanning staande leiding kan ook metalen
delen van het gereedschap onder spanning
zetten en tot een elektrische schok leiden.

f Houd uw handen uit de buurt van de plaats

waar wordt gezaagd. Grijp niet onder het
werkstuk. Bij aanraking van het zaagblad be-

staat verwondingsgevaar.

f Beweeg het elektrische gereedschap alleen

ingeschakeld naar het werkstuk. Anders be-

staat er gevaar voor een terugslag als het in­zetgereedschap in het werkstuk vasthaakt.

f Let erop dat de voetplaat 6 bij het zagen

stabiel ligt. Een schuin zaagblad kan breken

of tot een terugslag leiden.

f Schakel het elektrische gereedschap na

beëindiging van de werkzaamheden uit en
trek het zaagblad pas uit de zaagsnede nadat
het gereedschap tot stilstand is gekomen. Zo

voorkomt u een terugslag en kunt u het elek­trische gereedschap veilig neerleggen.

f Gebruik alleen onbeschadigde zaagbladen

die helemaal in orde zijn. Verbogen of niet-

scherpe zaagbladen kunnen breken of een te­rugslag veroorzaken.

f Rem het zaagblad na het uitschakelen niet

af door er aan de zijkant tegen te drukken.

Anders kan het zaagblad beschadigd wor­den, breken of een terugslag veroorzaken.

f Gebruik een geschikt detectieapparaat om

verborgen stroom-, gas- of waterleidingen
op te sporen of raadpleeg het plaatselijke
energie- of waterleidingbedrijf. Contact met

elektrische leidingen kan tot brand of een
elektrische schok leiden. Beschadiging van
een gasleiding kan tot een explosie leiden.
Breuk van een waterleiding veroorzaakt ma­teriële schade en kan een elektrische schok
veroorzaken.

f Zet het werkstuk vast. Een met spanvoorzie-

ningen of een bankschroef vastgehouden
werkstuk wordt beter vastgehouden dan u
met uw hand kunt doen.

f Wacht tot het elektrische gereedschap tot

stilstand is gekomen voordat u het neerlegt.

Het inzetgereedschap kan vasthaken en dit
kan tot het verlies van de controle over het
elektrische gereedschap leiden.

Functiebeschrijving

Lees alle veiligheidswaarschuwin­gen en alle voorschriften. Als de

waarschuwingen en voorschriften
niet worden opgevolgd, kan dit een
elektrische schok, brand of ernstig
letsel tot gevolg hebben.

Vouw de uitvouwbare pagina met de afbeelding
van het gereedschap open en laat deze pagina
opengevouwen terwijl u de gebruiksaanwijzing
leest.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het met vaste
steun schulpen en het zagen van uitsparingen in
hout, kunststof, metaal, keramiekplaten en rub­ber. De machine is geschikt om recht en in boch­ten te zagen met een verstekhoek tot 45° . De
adviezen voor zaagbladen moeten in acht wor­den genomen.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 68 Thursday, June 17, 2010 11:43 AM

68 | Nederlands

Afgebeelde componenten

De componenten zijn genummerd zoals op de
afbeelding van het elektrische gereedschap op
de pagina met afbeeldingen.

1 Blokkeerknop voor aan/uit-schakelaar
2 Aan/uit-schakelaar
3 Inbussleutel
4 Stelwiel vooraf instelbaar aantal zaagbewe-

gingen

5 Afzuigaansluiting
6 Voetplaat
7 Instelhendel pendelbeweging
8 Schakelaar voor spanenblaasvoorziening

9 Steunwiel
10 Zaagblad*
11 Bescherming tegen aanraken
12 Beschermkap voor afzuiging*
13 Handgreep (geïsoleerd greepvlak)
14 Zaaghouder
15 SDS-hendel voor ontgrendeling van zaag-

blad

16 Afzuigslang*
17 Afzuigaansluiting*
18 Antisplinterplaatje*
19 Schaalverdeling verstekhoek
20 Schroef
21 Hoekmeethulp**
22 Schroefdraadgat
23 Positioneernok/markering
24 Geleiding voor de parallelgeleider
25 Vastzetschroef van de parallelgeleider*
26 Parallelgeleider met cirkelsnijder*
27 Centreerpunt van de parallelgeleider*

* Niet elk afgebeeld en beschreven toebehoren wordt
standaard meegeleverd. Het volledige toebehoren
vindt u in ons toebehorenprogramma.

**In de handel verkrijgbaar (niet meegeleverd)

Technische gegevens

Decoupeerzaag GST 75 BE

Professional

Zaaknummer
Regeling aantal

zaagbewegingen
Vooraf instelbaar aantal

zaagbewegingen
Pendelbeweging
Opgenomen vermogen
Afgegeven vermogen
Onbelast aantal

zaagbewegingen n

0

Zaagbeweging
Max. zaagdiepte

– in hout
– in aluminium
– in staal (ongelegeerd)

Zaaghoek (links/rechts)
max.

Gewicht volgens
EPTA-Procedure
01/2003

Isolatieklasse

De gegevens gelden voor nominale spanningen [U]
230 V. Bij afwijkende spanningen en bij per land ver­schillende uitvoeringen kunnen deze gegevens afwijken.

Let op het zaaknummer op het typeplaatje van het elek­trische gereedschap. De handelsbenamingen van som­mige elektrische gereedschappen kunnen afwijken.

3 601 E8E 0..

W 650
W 360

min-1500– 3100

mm 23

mm
mm
mm

°45

kg 2,3

z

z

z

90
20
10

/ II

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 69 Thursday, June 17, 2010 11:43 AM

Nederlands | 69

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens
EN 60745.

Het A-gewogen geluidsniveau van het gereed­schap bedraagt kenmerkend: geluidsdrukniveau
84 dB(A); geluidsvermogenniveau 95 dB(A). On­zekerheid K= 3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745:
Zagen van hout: trillingsemissiewaarde

=5,5 m/s2, onzekerheid K= 1,5 m/s2,

a

h

Zagen van metaalplaat: trillingsemissiewaarde

=4 m/s2, onzekerheid K= 1,5 m/s2.

a

h

Het in deze gebruiksaanwijzing vermelde tril­lingsniveau is gemeten met een volgens
EN 60745 genormeerde meetmethode en kan
worden gebruikt om elektrische gereedschap­pen met elkaar te vergelijken. Het is ook ge­schikt voor een voorlopige inschatting van de
trillingsbelasting.
Het aangegeven trillingsniveau representeert de
voornaamste toepassingen van het elektrische
gereedschap. Als echter het elektrische gereed­schap wordt gebruikt voor andere toepassin­gen, met afwijkende inzetgereedschappen of
onvoldoende onderhoud, kan het trillingsniveau
afwijken. Dit kan de trillingsbelasting gedurende
de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillings­belasting moet ook rekening worden gehouden
met de tijd waarin het gereedschap uitgescha­keld is, of waarin het gereedschap wel loopt,
maar niet werkelijk wordt gebruikt. Dit kan de
trillingsbelasting gedurende de gehele arbeids­periode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter be­scherming van de bediener tegen het effect van
trillingen vast, zoals: Onderhoud van elektrische
gereedschappen en inzetgereedschappen,
warm houden van de handen, organisatie van
het arbeidsproces.

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat
het onder „Technische gegevens” beschreven
product voldoet aan de volgende normen en
normatieve documenten: EN 60745 volgens de
bepalingen van de richtlijnen 2004/108/EG en
2006/42/EG.

Technisch dossier bij:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 10.05.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Montage

f Trek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het
stopcontact.

Zaagblad inzetten of vervangen

f Draag werkhandschoenen bij de montage

van het zaagblad. Bij het aanraken van het

zaagblad bestaat verwondingsgevaar.

Zaagblad kiezen

Een overzicht van geadviseerde zaagbladen vindt
u aan het einde van deze gebruiksaanwijzing. Ge­bruik alleen zaagbladen met enkelnokkenschacht
(T-schacht). Het zaagblad mag niet langer zijn
dan nodig is voor de gewenste zaagsnede.

Gebruik voor het zagen van nauwe bochten een
smal zaagblad.

Zaagblad inzetten (zie afbeelding A)

Verwijder indien nodig de beschermkap 12 (zie
„Beschermkap”).

Duw het zaagblad 10 in de zaaghouder 14 tot
het blad vastklikt. De SDS-spanhendel 15
springt automatisch naar achteren en het zaag-

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 70 Thursday, June 17, 2010 11:43 AM

70 | Nederlands

blad wordt vergrendeld. Duw de hendel 15 niet
met de hand naar achteren. Anders kunt u het
elektrische gereedschap beschadigen.

Let er bij het inzetten van het zaagblad op dat de
rug van het zaagblad in de groef van het steun­wiel 9 ligt.

f Controleer of het zaagblad stevig vastzit.

Een los zaagblad kan uit de zaaghouder val­len en kan u verwonden.

Zaagblad uitwerpen (zie afbeelding B)
f Houd het elektrische gereedschap bij het

uitwerpen van het zaagblad zo, dat er geen
personen of dieren gewond worden door
het uitgeworpen zaagblad.

Draai de SDS-hendel 15 tot deze niet meer ver­der kan in de richting van de aanraakbeveiliging
11 naar voren. Het zaagblad wordt losgemaakt
en uitgeworpen.

Afzuiging van stof en spanen

f Stof van materialen zoals loodhoudende verf,

enkele houtsoorten, mineralen en metaal
kunnen schadelijk voor de gezondheid zijn.
Aanraking of inademing van stof kan leiden
tot allergische reacties en/of ziekten van de
ademwegen van de gebruiker of personen
die zich in de omgeving bevinden.
Bepaalde soorten stof, bijvoorbeeld van ei­ken- en beukenhout, gelden als kankerver­wekkend, in het bijzonder in combinatie met
toevoegingsstoffen voor houtbehandeling
(chromaat en houtbeschermingsmiddelen).
Asbesthoudend materiaal mag alleen door
bepaalde vakmensen worden bewerkt.

– Gebruik indien mogelijk een voor het ma-

teriaal geschikte stofafzuiging.

– Zorg voor een goede ventilatie van de

werkplek.

– Er wordt geadviseerd om een ademmas-

ker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften
voor de te bewerken materialen in acht.

f Voorkom ophoping van stof op de werk-

plek. Stof kan gemakkelijk ontbranden.

Beschermkap

Monteer de beschermkap 12 voordat u het elek­trische gereedschap op een stofafzuiging aan­sluit.

Zet de beschermkap van voren zo in de geleiding
dat deze vastklikt.

Verwijder de beschermkap voor werkzaamhe­den zonder stofafzuiging en voor verstekzaag­werkzaamheden. Druk daarvoor de bescherm­kap iets samen en trek deze vervolgens naar
voren los.

Stofafzuiging aansluiten
(zie afbeeldingen C– D)

Steek een afzuigslang 16 (toebehoren) afhanke­lijk van de uitvoering rechtstreeks op de afzuig­aansluiting 5 of knip het oude eindstuk van de
slang, schroef de afzuigaansluiting 17 (toebeho­ren) op het einde van de slang en steek deze ver­volgens rechtstreeks op de afzuigaansluiting 5.
Verbind de afzuigslang 16 met een stofzuiger
(toebehoren). Een overzicht van aansluitingen
op verschillende stofzuigers vindt u aan het ein­de van deze gebruiksaanwijzing.

Schakel de spanenblaasvoorziening uit nadat u
de stofafzuiging aangesloten heeft (zie „Spanen­blaasvoorziening”).

De stofzuiger moet geschikt zijn voor het te be­werken materiaal.

Gebruik bij het afzuigen van voor de gezondheid
bijzonder gevaarlijk, kankerverwekkend of
droog stof een speciale zuiger.

Antisplinterplaatje (zie afbeelding E)

Het antisplinterplaatje 18 (toebehoren) kan uit­splinteren van het oppervlak bij het zagen van
hout voorkomen. Het antisplinterplaatje kan al­leen bij bepaalde zaagbladtypen en alleen bij
een zaaghoek van 0° worden gebruikt. De voet­plaat 6 mag bij het zagen met het antisplinter­plaatje niet naar achteren worden verplaatst
voor het zagen tot aan opstaande randen.

Druk het antisplinterplaatje 18 van onderen in
de voetplaat 6.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 71 Thursday, June 17, 2010 11:43 AM

Nederlands | 71

Gebruik

Functies

f Trek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het
stopcontact.

Pendelbeweging instellen

Dankzij de in vier standen instelbare pendelbe­weging kunnen zaagsnelheid, zaagcapaciteit en
zaagbeeld optimaal worden aangepast aan het
te bewerken materiaal.

Met de instelhendel 7 kunt u de pendelbewe­ging ook terwijl het elektrische gereedschap
loopt instellen.

geen pendelbeweging
kleine pendelbeweging
gemiddelde pendelbeweging
grote pendelbeweging

De optimale pendelbeweging voor de gewenste
toepassing kunt u proefondervindelijk bepalen.
Daarbij gelden de volgende adviezen:

– Hoe fijner en schoner de zaagrand moet wor-

den, hoe kleiner de pedelbeweging moet
worden ingesteld, of deze moet eventueel
helemaal worden uitgeschakeld.

– Schakel bij de bewerking van dunne materia-

len (bijv. metaalplaat) de pendelbeweging
uit.

– Werk in harde materialen (bijv. staal) met

een kleine pendelbeweging.

– In zachte materialen en bij het zagen van

hout in de richting van de nerf kunt u met
maximale pendelbeweging werken.

Verstekhoek instellen (zie afbeelding F)

De voetplaat 6 kan voor verstekzaagsneden tot
45° naar rechts of naar links worden gedraaid.

– Verwijder de beschermkap 12 (zie„Be-

schermkap”, pagina 70).

– Draai de schroef 20 los en duw de voetplaat

6 iets in de richting van het zaagblad 10.

– Voor het instellen van nauwkeurige verstek-

hoeken heeft de voetplaat rechts en links
vastklikpunten bij 0° en 45° . Draai de voet­plaat 6 volgens de schaalverdeling 19 in de
gewenste stand. Andere verstekhoeken kunt
u met een hoekmeter instellen.

– Duw vervolgens de voetplaat 6 tot aan de

aanslag in de richting van de afzuigaanslui­ting 5.

– Draai de schroef 20 weer vast.

De beschermkap 12 en het antisplinterplaatje
18 kunnen bij verstekzaagwerkzaamheden niet
worden gebruikt.

Voetplaat verstellen (zie afbeelding G)

Voor het zagen tot aan opstaande randen kunt u
de voetplaat 6 naar achteren verplaatsen.

– Draai de schroef 20 met de inbussleutel 3

volledig naar buiten.

– Til de voetplaat 6 op en verplaats deze zo,

dat de schroef 20 in het achterste schroef­draadgat 22 kan worden gedraaid.

– Voordat u de schroef 20 vastdraait, duwt u

de voetplaat 6 in de richting van de afzuig­aansluiting 5 tot de voetplaat vastklikt.

Zagen met een verplaatste voetplaat 6 is alleen
mogelijk met een verstekhoek van 0° . Boven­dien mogen de parallelgeleider met de cir­kelsnijder 26 (toebehoren) en het antisplinter­plaatje 18 niet worden gebruikt.

Spanenblaasvoorziening

Met de luchtstroom van de spanenblaasvoorzie­ning 8 kan de zaaglijn vrij van spanen worden ge­houden.

Spanenblaasvoorziening inscha­kelen:
Schuif voor werkzaamheden met
een grote spaanafname in hout,
kunststof enz. de schakelaar 8 in
de richting van de afzuigaanslui­ting.

Spanenblaasvoorziening uit­schakelen:
Schuif voor werkzaamheden in
metaal en bij een aangesloten
stofafzuiging de schakelaar 8 in
de richting van het zaagblad.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 72 Thursday, June 17, 2010 11:43 AM

72 | Nederlands

Ingebruikneming

f Let op de netspanning! De spanning van de

stroombron moet overeenkomen met de ge­gevens op het typeplaatje van het elektri­sche gereedschap. Met 230 V aangeduide
elektrische gereedschappen kunnen ook
met 220 V worden gebruikt.

In- en uitschakelen
Als u het elektrische gereedschap wilt inschake-

len drukt u op de aan/uit-schakelaar 2 en houdt

u deze ingedrukt.
Als u de ingedrukte aan/uit-schakelaar 2 wilt

vastzetten, duwt u de blokkeerknop 1 naar
rechts of naar links.

Als u het elektrische gereedschap wilt uitscha-
kelen laat u de aan/uit-schakelaar 2 los. Als de
aan/uit-schakelaar 2 vergrendeld is, drukt u de
schakelaar eerst in en laat u deze vervolgens los.

Aantal zaagbewegingen regelen of vooraf in­stellen

Door toe- of afnemende druk op de aan/uit­schakelaar 2 kunt u het aantal zaagbewegingen
van het ingeschakelde elektrische gereedschap
traploos regelen.

Lichte druk op de aan/uit-schakelaar 2 heeft een
klein aantal zaagbewegingen tot gevolg. Met
toenemende druk wordt het aantal zaagbewe­gingen groter.

Als de aan/uit-schakelaar 2 vergrendeld is, kan
het aantal zaagbewegingen niet worden vermin­derd.

Met het stelwiel vooraf instelbaar aantal zaagbe­wegingen 4 kunt u het aantal zaagbewegingen
vooraf instellen en tijdens het gebruik verande­ren.

1– 2: klein aantal zaagbewegingen
3– 4: gemiddeld aantal zaagbewegingen
5– 6: groot aantal zaagbewegingen

Het vereiste aantal zaagbewegingen is afhanke­lijk van het materiaal en de werkomstandighe­den en kan proefsgewijs worden vastgesteld.

Geadviseerd wordt om het aantal zaagbewegin­gen te verminderen als het zaagblad op het
werkstuk wordt geplaatst en bij het zagen van
kunststof en aluminium.

Bij langdurige werkzaamheden met een klein
aantal zaagbewegingen kan het elektrische ge­reedschap zeer heet worden. Werp het zaagblad
uit en laat het elektrische gereedschap ca. 3 min
met het maximale aantal zaagbewegingen lopen
om het te laten afkoelen.

Tips voor de werkzaamheden

f Gebruik bij het bewerken van kleine of dun-

ne werkstukken altijd een stabiele onder­grond of een zaagtafel (toebehoren).

Controleer hout, spaanplaat, bouwmaterialen
enz., voordat u in deze materialen zaagt, op
voorwerpen zoals spijkers, schroeven en derge­lijke, en verwijder deze indien nodig.

Invallend zagen (zie afbeelding H)
f Alleen zachte materialen als hout en gips-

karton mogen invallend worden gezaagd.
Metaal mag niet invallend worden gezaagd.

Gebruik voor invallend zagen alleen korte zaag­bladen. Invallend zagen is alleen mogelijk met
een verstekhoek van 0° .

Zet het elektrische gereedschap met de voorste
rand van de voetplaat 6 op het werkstuk, zonder
dat het zaagblad 10 het werkstuk aanraakt, en
schakel het in. Kies het maximale aantal zaagbe­wegingen bij elektrisch gereedschap met een re­geling van het aantal zaagbewegingen. Duw het
elektrische gereedschap stevig tegen het werk­stuk en laat het zaagblad langzaam in het werk­stuk invallen.

Zodra de voetplaat 6 met het hele oppervlak op
het werkstuk ligt, zaagt u langs de gewenste
zaaglijn verder.

Parallelgeleider met cirkelsnijder
(toebehoren)

Voor werkzaamheden met de parallelgeleider
met cirkelsnijder 26 (toebehoren) mag de dikte
van het werkstuk maximaal 30 mm bedragen.

Parallel zagen (zie afbeelding J): Draai de vast­zetschroef 25 los en duw de schaalverdeling van
de parallelgeleider door de geleiding 24 in de
voetplaat. Stel de gewenste zaagbreedte als
schaalverdelingswaarde aan de binnenkant van
de voetplaat in. Draai de vastzetschroef 25 vast.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 73 Thursday, June 17, 2010 11:43 AM

Nederlands | 73

Cirkels zagen (zie afbeelding K): Plaats de vast­zetschroef 25 aan de andere zijde van de paral­lelgeleider. Duw de schaalverdeling van de pa­rallelgeleider door de geleiding 24 in de
voetplaat. Boor een gat in het midden van de uit­sparing die u in het werkstuk wilt zagen. Steek
de centreerpunt 27 door de inwendige opening
van de parallelgeleider en in het geboorde gat.
Stel de radius als schaalverdelingswaarde aan
de binnenkant van de voetplaat in. Draai de vast­zetschroef 25 vast.

Koel- en smeermiddel

Bij het zagen van metaal dient u vanwege de ver­warming van het materiaal langs de zaaglijn
koel- resp. smeermiddel aan te brengen.

Onderhoud en service

Onderhoud en reiniging

f Trek altijd voor werkzaamheden aan het

elektrische gereedschap de stekker uit het
stopcontact.

f Houd het elektrische gereedschap en de

ventilatieopeningen altijd schoon om goed
en veilig te werken.

Reinig de zaagbladopname regelmatig. Neem
daarvoor het zaagblad uit het elektrische ge­reedschap en klop het gereedschap licht op een
egaal oppervlak uit.

Sterke verontreiniging van het elektrische ge­reedschap kan tot functiestoringen leiden. Zaag
daarom materialen waarbij veel stof vrijkomt
niet van onderen of boven het hoofd.

f Gebruik onder extreme gebruiksomstandig-

heden indien mogelijk altijd een afzuigin­stallatie. Blaas de ventilatieopeningen re­gelmatig schoon en sluit het gereedschap
aan via een aardlekschakelaar. Tijdens het

bewerken van metalen kan geleidend stof in
het elektrische gereedschap terechtkomen.
Daardoor kan de veiligheidsisolatie van het
elektrische gereedschap worden geschaad.

Smeer het steunwiel 9 af en toe met een drup­pel olie.

Controleer het steunwiel 9 regelmatig. Als het
steunwiel versleten is, moet het door een erken­de Bosch-klantenservice worden vervangen.

Mocht het elektrische gereedschap ondanks
zorgvuldige fabricage- en testmethoden toch de­fect raken, dient de reparatie te worden uitge­voerd door een erkende klantenservice voor
Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervan­gingsonderdelen altijd het uit tien cijfers be­staande zaaknummer volgens het typeplaatje
van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen
over reparatie en onderhoud van uw product en
over vervangingsonderdelen. Explosietekenin­gen en informatie over vervangingsonderdelen
vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice advi­seren u graag bij vragen over de aankoop, het
gebruik en de instelling van producten en toebe­horen.

Nederland

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

België en Luxemburg

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en
verpakkingen moeten op een voor het milieu ver­antwoorde wijze worden hergebruikt.

Gooi elektrische gereedschappen niet bij het
huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn
2002/96/EG betreffende elektri­sche en elektronische oude appa­raten en de omzetting van de
richtlijn in nationaal recht moeten

niet meer bruikbare elektrische
gereedschappen apart worden ingezameld en
op een voor het milieu verantwoorde wijze wor­den hergebruikt.

Wijzigingen voorbehouden.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 74 Thursday, June 17, 2010 11:43 AM

74 | Dansk

da

Sikkerhedsinstrukser

Generelle advarselshenvisninger for
el-værktøj

ADVARSEL

manglende overholdelse af advarselshenvisnin­gerne og instrukserne er der risiko for elektrisk
stød, brand og/eller alvorlige kvæstelser.

Opbevar alle advarselshenvisninger og instruk­ser til senere brug.

Det i advarselshenvisningerne benyttede begreb
„el-værktøj“ refererer til netdrevet el-værktøj
(med netkabel) og akkudrevet el-værktøj (uden
netkabel).

1) Sikkerhed på arbejdspladsen
a) Sørg for, at arbejdsområdet er rent og

rigtigt belyst. Uorden eller uoplyste ar-

bejdsområder øger faren for uheld.

b) Brug ikke el-værktøjet i eksplosionsfarli-

ge omgivelser, hvor der findes brændba­re væsker, gasser eller støv. El-værktøj

kan slå gnister, der kan antænde støv eller
dampe.

c) Sørg for, at andre personer og ikke

mindst børn holdes væk fra arbejdsom­rådet, når maskinen er i brug. Hvis man

distraheres, kan man miste kontrollen
over maskinen.

2) Elektrisk sikkerhed
a) El-værktøjets stik skal passe til kontak-

ten. Stikket må under ingen omstændig­heder ændres. Brug ikke adapterstik
sammen med jordforbundet el-værktøj.

Uændrede stik, der passer til kontakter­ne, nedsætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne

overflader som f.eks. rør, radiatorer,
komfurer og køleskabe. Hvis din krop er

jordforbundet, øges risikoen for elektrisk
stød.

c) Maskinen må ikke udsættes for regn el-

ler fugt. Indtrængning af vand i et el-værk-

tøj øger risikoen for elektrisk stød.

Læs alle advarselshenvisnin­ger og instrukser. I tilfælde af

d) Brug ikke ledningen til formål, den ikke

er beregnet til (f.eks. må man aldrig bæ­re el-værktøjet i ledningen, hænge
el-værktøjet op i ledningen eller rykke i
ledningen for at trække stikket ud af
kontakten). Beskyt ledningen mod var­me, olie, skarpe kanter eller maskindele,
der er i bevægelse. Beskadigede eller ind-

viklede ledninger øger risikoen for elek­trisk stød.

e) Hvis el-værktøjet benyttes i det fri, må

der kun benyttes en forlængerledning,
der er egnet til udendørs brug. Brug af

forlængerledning til udendørs brug ned­sætter risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at bruge

el-værktøjet i fugtige omgivelser, skal
der bruges et HFI-relæ. Brug af et HFI-re-

læ reducerer risikoen for at få elektrisk
stød.

3) Personlig sikkerhed
a) Det er vigtigt at være opmærksom, se,

hvad man laver, og bruge el-værktøjet
fornuftigt. Brug ikke noget el-værktøj,
hvis du er træt, har nydt alkohol eller er
påvirket af medikamenter eller euforise­rende stoffer. Få sekunders uopmærk-

somhed ved brug af el-værktøjet kan føre
til alvorlige personskader.

b) Brug beskyttelsesudstyr og hav altid be-

skyttelsesbriller på. Brug af sikkerheds-

udstyr som f.eks. støvmaske, skridsikkert
fodtøj, beskyttelseshjelm eller høreværn
afhængig af maskintype og anvendelse
nedsætter risikoen for personskader.

c) Undgå utilsigtet igangsætning. Kontrol-

lér, at el-værktøjet er slukket, før du til­slutter det til strømtilførslen og/eller ak­kuen, løfter eller bærer det. Undgå at

bære el-værktøjet med fingeren på afbry­deren og sørg for, at el-værktøjet ikke er
tændt, når det sluttes til nettet, da dette
øger risikoen for personskader.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 75 Thursday, June 17, 2010 11:43 AM

Dansk | 75

d) Gør det til en vane altid at fjerne indstil-

lingsværktøj eller skruenøgle, før
el-værktøjet tændes. Hvis et stykke værk-

tøj eller en nøgle sidder i en roterende
maskindel, er der risiko for personskader.

e) Undgå en anormal legemsposition. Sørg

for at stå sikkert, mens der arbejdes, og
kom ikke ud af balance. Dermed har du

bedre muligheder for at kontrollere
el-værktøjet, hvis der skulle opstå uvente­de situationer.

f) Brug egnet arbejdstøj. Undgå løse be-

klædningsgenstande eller smykker. Hold
hår, tøj og handsker væk fra dele, der be­væger sig. Dele, der er i bevægelse, kan

gribe fat i løstsiddende tøj, smykker eller
langt hår.

g) Hvis støvudsugnings- og opsamlingsud-

styr kan monteres, er det vigtigt, at det­te tilsluttes og benyttes korrekt. Brug af

en støvopsugning kan reducere støv­mængden og dermed den fare, der er for­bundet støv.

4) Omhyggelig omgang med og brug af
el-værktøj

a) Undgå overbelastning af maskinen. Brug

altid et el-værktøj, der er beregnet til det
stykke arbejde, der skal udføres. Med

det passende el-værktøj arbejder man
bedst og mest sikkert inden for det angiv­ne effektområde.

b) Brug ikke et el-værktøj, hvis afbryder er

defekt. Et el-værktøj, der ikke kan startes

og stoppes, er farlig og skal repareres.

c) Træk stikket ud af stikkontakten og/eller

fjern akkuen, inden maskinen indstilles,
der skiftes tilbehørsdele, eller maskinen
lægges fra. Disse sikkerhedsforanstalt-

ninger forhindrer utilsigtet start af
el-værktøjet.

d) Opbevar ubenyttet el-værktøj uden for

børns rækkevidde. Lad aldrig personer,
der ikke er fortrolige med maskinen eller
ikke har gennemlæst disse instrukser,
benytte maskinen. El-værktøj er farligt,

hvis det benyttes af ukyndige personer.

e) El-værktøjet bør vedligeholdes omhyg-

geligt. Kontroller, om bevægelige ma­skindele fungerer korrekt og ikke sidder
fast, og om delene er brækket eller be­skadiget, således at el-værktøjets funkti­on påvirkes. Få beskadigede dele repare­ret, inden maskinen tages i brug. Mange

uheld skyldes dårligt vedligeholdte
el-værktøjer.

f) Sørg for, at skæreværktøjer er skarpe og

rene. Omhyggeligt vedligeholdte skære-

værktøjer med skarpe skærekanter sætter
sig ikke så hurtigt fast og er nemmere at
føre.

g) Brug el-værktøj, tilbehør, indsatsværktøj

osv. iht. disse instrukser. Tag hensyn til
arbejdsforholdene og det arbejde, der
skal udføres. Anvendelse af el-værktøjet

til formål, som ligger uden for det fastsat­te anvendelsesområde, kan føre til farlige
situationer.

5) Service
a) Sørg for, at el-værktøj kun repareres af

kvalificerede fagfolk og at der kun benyt­tes originale reservedele. Dermed sikres

størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til stiksave

f Hold el-værktøjet i de isolerede gribeflader,

når du udfører arbejde, hvor indsatsværktø­jet kan ramme bøjede strømledninger eller
el-værktøjets eget kabel. Kontakt med en

spændingsførende ledning kan også sætte el­værktøjets metaldele under spænding, hvil­ket kan føre til elektrisk stød.

f Hold hænderne væk fra saveområdet. Stik

ikke fingrene ind under emnet. Du kan blive

kvæstet, hvis du kommer i kontakt med sav­klingen.

f El-værktøjet skal altid være tændt, når det

føres hen til emnet. Ellers er der fare for til-

bageslag, hvis indsatsværktøjet sætter sig
fast i emnet.

f Sørg for, at fodpladen 6 ligger sikkert, når

der saves. En savklinge, der sidder i klemme,

kan brække eller føre til tilbageslag.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 76 Thursday, June 17, 2010 11:43 AM

76 | Dansk

f Sluk for el-værktøjet, når du er færdig med

at save, og træk først savklingen ud af snit­tet, når den står helt stille. Således undgås

tilbageslag, desuden kan el-værktøjet lægges
sikkert fra.

f Brug kun ubeskadigede, fejlfrie savklinger.

Bøjede eller uskarpe savklinger kan brække
eller føre til tilbageslag.

f Forsøg ikke at bremse savklingen ved at

trykke den ind i siden, efter den er blevet
slukket. Savklingen kan beskadiges, brække

eller føre til tilbageslag.

f Anvend egnede søgeinstrumenter til at fin-

de frem til skjulte forsyningsledninger eller
kontakt det lokale forsyningsselskab. Kon-

takt med elektriske ledninger kan føre til
brand og elektrisk stød. Beskadigelse af en
gasledning kan føre til eksplosion. Brud på et
vandrør kan føre til materiel skade eller elek­trisk stød.

f Sikr emnet. Et emne holdes bedre fast med

spændeanordninger eller skruestik end med
hånden.

f El-værktøjet må først lægges fra, når det

står helt stille. Indsatsværktøjet kan sætte

sig i klemme, hvilket kan medføre, at man ta­ber kontrollen over el-værktøjet.

Funktionsbeskrivelse

Læs alle advarselshenvisninger og
instrukser. I tilfælde af manglende

overholdelse af advarselshenvisnin­gerne og instrukserne er der risiko
for elektrisk stød, brand og/eller al­vorlige kvæstelser.

Klap venligst foldesiden med illustration af pro­duktet ud og lad denne side være foldet ud,
mens du læser betjeningsvejledningen.

Beregnet anvendelse

Maskinen er beregnet til – på et fast underlag –
at udføre gennemskæringer, udsnit i træ, plast,
metal, keramikplader og gummi. Den er egnet til
lige og kurvede snit med en geringsvinkel på op
til 45° . Benyt de anbefalede savklinger.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter
refererer til illustrationen af el-værktøjet på illu­strationssiden.

1 Låsetast til start-stop-kontakt
2 Start-stop-kontakt
3 Unbraconøglen
4 Indstillingshjul slagantal
5 Opsugningsstuds
6 Fodplade
7 Indstillingsarm pendulregulering
8 Kontakt til spåneblæseanordning

9 Føringsrulle
10 Savklinge*
11 Berøringsbeskyttelse
12 Afdækningskappe til udsugning*
13 Håndgreb (isoleret gribeflade)
14 Hopstang
15 SDS-arm til savklingeåbning
16 Opsugningsslange*
17 Opsugningsadapter*
18 Overfladebeskytter*
19 Skala geringsvinkel
20 Skrue
21 Vinkelmåler**
22 Gevindboring
23 Positioneringsknast/Markering
24 Føring til parallelanslag
25 Indstillingsskrue til parallelanslag*
26 Parallelanlag med cirkelskærer*
27 Centreringsspids til parallelanslag*

*Tilbehør, som er illustreret og beskrevet i betje­ningsvejledningen, er ikke indeholdt i leveringen.
Det fuldstændige tilbehør findes i vores tilbehørs­program.

**almindelig (følger ikke med maskinen)

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 77 Thursday, June 17, 2010 11:43 AM

Dansk | 77

Tekniske data

Stiksav GST 75 BE

Professional

Typenummer

3 601 E8E 0..
Slagantalstyring
Indstilling af slagantal
Pendulregulering
Nominel optagen effekt
Afgiven effekt
Slagantal ubelastet n

0

Slaglængde

W 650
W 360

min-1500 – 3100

mm 23

max. snitdybde
–i træ
– i aluminium
– i stål (ulegeret)

mm
mm
mm

90
20
10

Snitvinkel
(venstre/højre) maks.

°45

Vægt svarer til
EPTA-Procedure
01/2003

Beskyttelsesklasse

Angivelserne gælder for en nominel spænding [U] på
230 V. Disse angivelser kan variere ved afvigende spæn­dinger og i landespecifikke udførelser.

Se typenummer på el-værktøjets typeskilt. Handelsbe­tegnelserne for de enkelte el-værktøjer kan variere.

kg 2,3

/ II

Støj-/vibrationsinformation

Måleværdier for støj beregnet iht. EN 60745.
Værktøjets A-vægtede støjniveau er typisk: Lyd-

tryksniveau 84 dB(A); lydeffektniveau 95 dB(A).
Usikkerhed K= 3 dB.

Brug høreværn!

Samlede vibrationsværdier (vektorsum for tre
retninger) beregnet iht. EN 60745:
Savning i træ: Vibrationseksponering

=5,5 m/s2, usikkerhed K= 1,5 m/s2,

a

h

Savning i metalplader: Vibrationseksponering

=4 m/s2, usikkerhed K= 1,5 m/s2.

a

h

Det svingningsniveau, der er angivet i nærvæ­rende instruktioner, er blevet målt iht. en stan­dardiseret måleproces i EN 60745, og kan bru­ges til at sammenligne el-værktøjer. Det er også
egnet til en foreløbig vurdering af svingningsbe­lastningen.
Det angivede svingningsniveau repræsenterer

z

de væsentlige anvendelser af el-værktøjet. Hvis

z

el-værktøjet dog anvendes til andre formål, med
afvigende indsatsværktøj eller utilstrækkelig

z

vedligeholdelse, kan svingningsniveauet afvige.
Dette kan føre til en betydelig forøgelse af sving­ningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastnin­gen bør der også tages højde for de tider, i hvil­ke værktøjet er slukket eller godt nok kører, men
rent faktisk ikke anvendes. Dette kan føre til en
betydelig reduktion af svingningsbelastningen i
hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til be­skyttelse af brugeren mod svingningers virkning
som f.eks.: Vedligeholdelse af el-værktøj og ind­satsværktøj, holde hænder varme, organisation
af arbejdsforløb.

Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar, at det pro­dukt, der er beskrevet under „Tekniske data“, er
i overensstemmelse med følgende standarder
eller normative dokumenter: EN 60745 iht. be­stemmelserne i direktiverne 2004/108/EF,
2006/42/EF.

Teknisk dossier hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 10.05.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 78 Thursday, June 17, 2010 11:43 AM

78 | Dansk

Montering

f Træk stikket ud af stikkontakten, før der

udføres arbejde på el-værktøjet.

Isætning/udskiftning af savklinge

f Brug handsker, når savklingen monteres.

Du kan blive kvæstet, hvis savklingen berø­res.

Valg af savklinge

En oversigt over anbefalede savklinger findes
bag i denne vejledning. Brug kun savklinger med
enknastskaft (T-skaft). Savklingen bør ikke være
længere end det snit, der skal udføres.

Anvend en smal savklinge til savning af smalle
kurver.

Isætning af savklinge (se Fig. A)

Tag evt. afdækningskappen 12 af (se „afdæk­ningskappe“).

Skub savklingen 10 helt ind i hopstangen 14.
SDS-armen 15 springer automatisk bagud, og
savklingen fastlåses. Tryk ikke armen 15 bagud
med hånden, da el-værktøjet derved kan beska­diges.

Når savklingen sættes i, skal man være opmærk­som på, at savklingens ryg kommer til at ligge i
føringsrullen 9.

f Kontrollér at savklingen sidder rigtigt fast.

En løs savklinge kan falde ud og kvæste dig.

Udtagning af savklinge (se Fig. B)
f Hold el-værktøjet på en sådan måde, når

savklingen kastes ud, at hverken personer
eller dyr kan komme til skade.

Drej SDS-armen 15 helt frem i retning berørings­beskyttelse 11. Savklingen løsnes og kastes ud.

Støv-/spånudsugning

f Støv fra materialer som f.eks. blyholdig ma-

ling, nogle træsorter, mineraler og metal kan
være sundhedsfarlige. Berøring eller indån­ding af støv kan føre til allergiske reaktioner
og/eller åndedrætssygdomme hos brugeren
eller personer, der opholder sig i nærheden
af arbejdspladsen.

Bestemt støv som f.eks. ege- eller bøgestøv
gælder som kræftfremkaldende, især i for­bindelse med ekstra stoffer til træbehandling
(chromat, træbeskyttelsesmiddel). Asbest­holdigt materiale må kun bearbejdes af fag­folk.

– Brug helst en støvopsugning, der egner

sig til materialet.

– Sørg for god udluftning af arbejdsplad-

sen.

– Det anbefales at bære åndeværn med fil-

terklasse P2.

Overhold forskrifterne, der gælder i dit land
vedr. de materialer, der skal bearbejdes.

f Undgå at der samler sig støv på arbejds-

pladsen. Støv kan let antænde sig selv.

Afdækningskappe

Montér afdækningskappen 12, før el-værktøjet
tilsluttes til støvudsugningen.

Sæt afdækningskappen på forfra, så den falder
på plads.

Tag afdækningskappen af, før arbejde uden
støvopsugning og geringssnit udføres. Tryk af­dækningskappen let sammen og træk den af for­til.

Tilslutning af støvudsugning (se Fig. C–D)

Sæt en opsugningsslange 16 (tilbehør) – afhæn­gigt af udførelsen – enten direkte på opsug­ningsstudsen 5 eller skær dit gamle slangeslut­stykke af, skru opsugningsadapteren 17
(tilbehør) på slangeenden og montér den direk­te på opsugningsstudsen 5. Forbind opsug­ningsslangen 16 med en støvsuger (tilbehør). En
oversigt over tilslutning til forskellige støvsuge­re findes bag i denne vejledning.

Sluk for spåneblæseanordningen, når støvop­sugningen er tilsluttet (se „Spåneblæseanord­ning“).

Støvsugeren skal være egnet til det materiale,
som skal opsuges.

Anvend en specialstøvsuger til opsugning af
særligt sundhedsfarligt, kræftfremkaldende el­ler tørt støv.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 79 Thursday, June 17, 2010 11:43 AM

Dansk | 79

Overfladebeskytter (se Fig. E)

Overfladebeskytteren 18 (tilbehør) kan forhin­dre, at overflader af træ ødelægges under save­arbejdet. Overfladebeskytteren kan kun anven­des til bestemte savklingetyper og kun ved en
snitvinkel på 0° . Fodpladen 6 må ikke forskydes
bagud til kantnær savning, når der saves med
overfladebeskytter.

Tryk overfladebeskytteren 18 ind i fodpladen 6
nedefra.

Brug

Funktioner

f Træk stikket ud af stikkontakten, før der

udføres arbejde på el-værktøjet.

Pendulregulering indstilles

Savklingens pendulregulering kan indstilles i fire
trin, hvilket gør det muligt at tilpasse snithastig­hed og snitkvalitet til det materiale, der skal be­arbejdes.

Med indstillingsarmen 7 kan du også indstille
pendulreguleringen under arbejdet.

ingen pendulregulering
lille pendulregulering
gennemsnitlig pendulregulering
stor pendulregulering

Det optimale pendultrin til den enkelte anven­delse finder man bedst frem til ved at prøve sig
frem. Følgende anbefalinger gælder:

– Vælg pendultrinnet så lille så muligt eller sluk

helt for pendulreguleringen desto finere og
renere snitkanten skal være.

– Sluk for pendulreguleringen, når tynde em-

ner (f.eks. plader) skal bearbejdes.

– Arbejd i hårde materialer (f.eks. stål) med lil-

le pendulregulering.

– Til bløde materialer og savning i træ i fiber-

retning kan man arbejde med max. pendulre­gulering.

Indstilling af geringsvinkel (se Fig. F)

Fodpladen 6 kan svinges mod højre eller venstre
til geringssnit indtil 45° .

– Tag afdækningskappen 12 af (se „Afdæk-

ningskappe“, side 78).

–Løsne skruen 20 og skub fodpladen 6 let hen

imod savklingen 10.

– Til indstilling af præcise geringsvinkler er den

højre og venstre side af fodpladen udstyret
med stoppunkter ved 0° og 45° Sving fodpla­den 6 i den ønskede position iht. skalaen 19.
Andre geringsvinkler kan indstilles vha. en
vinkelmåler.

– Skub herefter fodpladen 6 helt i retning op-

sugningsstuds 5.

–Spænd skruen 20 igen.

Afdækningskappen 12 og overfladebeskytteren

18 kan ikke anvendes til geringssnit.

Forskydning af fodplade (se Fig. G)

Til kantnær savning kan fodpladen 6 forskydes
bagud.

– Drej skruen 20 helt ud med unbraconøglen 3.
– Løft fodpladen 6 og forskyd den på en sådan

måde, at skruen 20 kan drejes i den bageste
gevindboring 22.

– Før skruen 20 spændes, trykkes fodpladen 6

helt i retning opsugningsstuds 5.

Savning med forskudt fodplade 6 er kun mulig
med en geringsvinkel på 0° . Desuden må parall­elanslag med cirkelskærer 26 (tilbehør) samt
overfladebeskytter 18 ikke anvendes.

Spåneblæseanordning

Med luftstrømmen fra spåneblæseanordningen
8 holdes snitlinjen fri for spåner.

Spåneblæseanordning tændes:
Skub kontakten 8 i retning op­sugningsstuds til arbejde med
stor spånedannelse i træ, kunst­stof o. lign.

Spåneblæseanordning slukkes:
Skub kontakten 8 i retning sav­klinge til arbejde i metal og når
støvopsugningen er tilsluttet.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 80 Thursday, June 17, 2010 11:43 AM

80 | Dansk

Ibrugtagning

f Kontrollér netspændingen! Strømkildens

spænding skal stemme overens med angi­velserne på el-værktøjets typeskilt.
El-værktøj til 230 V kan også tilsluttes
220 V.

Tænd/sluk

Til ibrugtagning af el-værktøjet tryk på start-
stop-kontakten 2 og hold den nede.

Til fastholdelse af den nedtrykkede start-stop­kontakt 2 skubbes låsetasten 1 til højre eller
venstre.

El-værktøjet slukkes ved at slippe start-stop­kontakten 2. Er start-stop-kontakten 2 fastlåst,
trykkes på den, før den slippes.

Styring/indstilling af slagantal

Med til- eller aftagende tryk på start-stop-kon­takten 2 styrees slagantallet for det tændte
el-værktøj trinløst.

Et let tryk på start-stop-kontakten 2 fører til et
lavt slagantal. Med tiltagende tryk øges slagan­tallet.

Er start-stop-kontakten 2 fastlåst, kan slagantal­let ikke reduceres.

Indstillingshjulet slagantal 4 bruges til at indstil­le slagtallet og ændre det under arbejdet.

1– 2: lavt slagantal
3– 4: gennemsnitligt slagantal
5– 6: højt slagantal

Det krævede slagantal er afhængigt af arbejds­materialet og arbejdsbetingelserne; man finder
bedst frem til det passende ved praktiske for­søg.

Det anbefales at reducere slagantallet, når sav­klingen sættes på emnet og når der saves i plast
og aluminium.

Arbejdes der i længere tid med lille slagantal,
kan el-værktøjet opvarmes stærkt. Kast savklin­gen ud og lad el-værktøjet løbe med max.
slagantal i ca. 3 min. til afkøling.

Arbejdsvejledning

f Anvend altid et stabilt underlag eller en

stiksav (tilbehør), når der bearbejdes små
eller tynde emner.

Kontrollér træ, spånplader, byggematerialer
osv. for fremmedlegemer og fjern evt. fremmed­legemer, før der saves i disse materialer.

Dyksavning (se Fig. H)
f Ved dyksavning må der kun bearbejdes blø-

de materialer som f.eks. træ, gipskarton
o.lign.! Bearbejd ikke metalmaterialer ved
dyksavning!

Anvend kun korte savklinger til dyksavnig. Dyk­savning er kun mulig med en geringsvinkel på 0° .

Anbring fodpladens forreste kant på el-værktø­jet 6 på emnet, uden at savklingen 10 berører
emnet, og tænd for el-værktøjet. Vælg det max.
slagantal, hvis el-værktøjet er udstyret med en
slagantalstyring. Tryk el-værktøjet fast mod em­net og lad savklingen dykke langsomt ned i ar­bejdsemnet.

Så snart fodpladen 6 ligger helt flad på emnet,
saves videre langs med den ønskede snitlinje.

Parallelanlag med cirkelskærer (tilbehør)

Til arbejde med parallelanslag med cirkelskærer
26 (tilbehør) må emnets tykkelse maks. være
30 mm.

Parallelsnit (se Fig. J): Løsne skruen 25 og skub
parallelanslagets skala gennem føringen 24 i
fodpladen. Indstil den ønskede snitbredde som
skalaværdi på fodpladens inderkant. Spænd
skruen 25.

Cirkelsnit (se Fig. K): Anbring skruen 25 på den
anden side af parallelanslaget. Skub paralle­lanslagets skala gennem føringen 24 i fodpla­den. Bor et hul i emnet i midten af det udsnit,
der skal saves. Stik centreringsspidsen 27 gen­nem den indvendige åbning på parallelanslaget
og ind i det borede hul. Indstil radiussen som
skalaværdi på fodpladens inderkant. Spænd
skruen 25.

Køle-/smøremiddel

Saves i metal, bør du smøre køle-/smøremiddel
langs med snitlinjen, da materialet ellers bliver
alt for varmt.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 81 Thursday, June 17, 2010 11:43 AM

Dansk | 81

Vedligeholdelse og service

Vedligeholdelse og rengøring

f Træk stikket ud af stikkontakten, før der

udføres arbejde på el-værktøjet.

f El-værktøj og el-værktøjets ventilationsåb-

ninger skal altid holdes rene for at sikre et
godt og sikkert arbejde.

Rengør savklingeholderen med regelmæssige
mellemrum. Tag savklingen ud af el-værktøjet og
bank el-værktøjet let på en lige flade.

Der kan opstå funktionsfejl, hvis el-værktøjet er
alt for snavset. Sav derfor ikke i meget støvdan­nende materialer nedefra eller over hovedhøjde.

f Brug så vidt muligt altid et opsugningsan-

læg ved ekstreme brugsbetingelser. Blæs
ventilationsåbningerne igennem med hyppi­ge mellemrum og forkoble en fejl-strømbe­skyttelseskontakt (FI-kontakt). Ved bear-

bejdning af metal kan ledende støv aflejre sig
inde i elværktøjet. Elværktøjets beskyttelses­isolering kan forringes.

Smør føringsrullen 9 med jævne mellemrum
med en dråbe olie.

Kontrollér føringsrullen 9 regelmæssigt. Er den
slidt, skal den udskiftes på et autoriseret Bosch­kundeværksted.

Skulle el-værktøjet trods omhyggelig fabrikation
og kontrol holde op med at fungere, skal repara­tionen udføres af et autoriseret serviceværksted
for Bosch-elektroværktøj.

El-værktøjets 10-cifrede typenummer (se type­skilt) skal altid angives ved forespørgsler og be­stilling af reservedele.

Kundeservice og kunderådgivning

Kundeservice besvarer dine spørgsmål vedr. re­paration og vedligeholdelse af dit produkt samt
reservedele. Reservedelstegninger og informati­oner om reservedele findes også under:

www.bosch-pt.com

Bosch kundeservice-team vil gerne hjælpe dig
med at besvare spørgsmål vedr. køb, anvendel­se og indstilling af produkter og tilbehør.

Dansk

Bosch Service Center
Telegrafvej 3
2750 Ballerup
Tel. Service Center: [phone]
Fax: [phone]
E-Mail: [e-mail]

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbru­ges på en miljøvenlig måde.

Smid ikke el-værktøj ud sammen med det almin­delige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv
2002/96/EF om affald af elektrisk
og elektronisk udstyr skal kasse­ret elektrisk udstyr indsamles se­parat og genbruges iht. gældende
miljøforskrifter.

Ret til ændringer forbeholdes.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 82 Thursday, June 17, 2010 11:43 AM

82 | Svenska

sv

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för el­verktyg

VARNING

Fel som uppstår till följd av att säkerhetsanvis­ningarna och instruktionerna inte följts kan or­saka elstöt, brand och/eller allvarliga personska­dor.

Förvara alla varningar och anvisningar för
framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till
nätdrivna elverktyg (med nätsladd) och till bat­teridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet
a) Håll arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen och dåligt be­lyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfar-

lig omgivning med brännbara vätskor,
gaser eller damm. Elverktygen alstrar

gnistor som kan antända dammet eller ga­serna.

c) Håll under arbetet med elverktyget barn

och obehöriga personer på betryggande
avstånd. Om du störs av obehöriga perso-

ner kan du förlora kontrollen över el­verktyget.

2) Elektrisk säkerhet
a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut
inte förändras. Använd inte adapterkon­takter tillsammans med skyddsjordade
elverktyg. Oförändrade stickproppar och

passande vägguttag reducerar risken för
elstöt.

b) Undvik kroppskontakt med jordade ytor

som t. ex. rör, värmeelement, spisar och
kylskåp. Det finns en större risk för elstöt

om din kropp är jordad.

c) Skydda elverktyget mot regn och väta.

Tränger vatten in i ett elverktyg ökar ris­ken för elstöt.

Läs noga igenom alla säkerhets­anvisningar och instruktioner.

d) Missbruka inte nätsladden och använd

den inte för att bära eller hänga upp el­verktyget och inte heller för att dra
stickproppen ur vägguttaget. Håll nät­sladden på avstånd från värme, olja,
skarpa kanter och rörliga maskindelar.

Skadade eller tilltrasslade ledningar ökar
risken för elstöt.

e) När du arbetar med ett elverktyg utom-

hus använd endast förlängningssladdar
som är avsedda för utomhusbruk. Om en

lämplig förlängningssladd för utomhus­bruk används minskar risken för elstöt.

f) Använd ett felströmsskydd om det inte

är möjligt att undvika elverktygets an­vändning i fuktig miljö. Felströmsskyddet

minskar risken för elstöt.

3) Personsäkerhet
a) Var uppmärksam, kontrollera vad du gör

och använd elverktyget med förnuft. An­vänd inte elverktyg när du är trött eller
om du är påverkad av droger, alkohol el­ler mediciner. Under användning av

elverktyg kan även en kort ouppmärksam­het leda till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning

och skyddsglasögon. Användning av per-

sonlig skyddsutrustning som t. ex. damm­filtermask, halkfria säkerhetsskor,
skyddshjälm och hörselskydd reducerar
alltefter elverktygets typ och användning
risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrol-

lera att elverktyget är frånkopplat innan
du ansluter stickproppen till vägguttaget
och/eller ansluter/tar bort batteriet, tar
upp eller bär elverktyget. Om du bär el-

verktyget med fingret på strömställaren
eller ansluter påkopplat elverktyg till nät­strömmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och

skruvnycklar innan du kopplar på el­verktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra
kroppsskada.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 83 Thursday, June 17, 2010 11:43 AM

Svenska | 83

e) Undvik onormala kroppsställningar. Se

till att du står stadigt och håller balan­sen. I detta fall kan du lättare kontrollera

elverktyget i oväntade situationer.

f) Bär lämpliga arbetskläder. Bär inte löst

hängande kläder eller smycken. Håll hå­ret, kläderna och handskarna på avstånd
från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av rote­rande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning, se till att denna
är rätt monterade och används på kor­rekt sätt. Användning av dammutsugning

minskar de risker damm orsakar.

4) Korrekt användning och hantering av el­verktyg

a) Överbelasta inte elverktyget. Använd för

aktuellt arbete avsett elverktyg. Med ett

lämpligt elverktyg kan du arbeta bättre
och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare

får inte längre användas. Ett elverktyg

som inte kan kopplas in eller ur är farligt
och måste repareras.

c) Dra stickproppen ur vägguttaget och/el-

ler ta bort batteriet innan inställningar
utförs, tillbehörsdelar byts ut eller el­verktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av el­verktyget.

d) Förvara elverktygen oåtkomliga för barn.

Låt elverktyget inte användas av perso­ner som inte är förtrogna med dess an­vändning eller inte läst denna anvisning.

Elverktygen är farliga om de används av
oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrolle-

ra att rörliga komponenter fungerar fel­fritt och inte kärvar, att komponenter in­te brustit eller skadats; orsaker som kan
leda till att elverktygets funktioner på­verkas menligt. Låt skadade delar repa­reras innan elverktyget tas i bruk. Många

olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Om-

sorgsfullt skötta skärverktyg med skarpa
eggar kommer inte så lätt i kläm och går
lättare att styra.

g) Använd elverktyget, tillbehör, insats-

verktyg osv. enligt dessa anvisningar. Ta
hänsyn till arbetsvillkoren och arbetsmo­menten. Om elverktyget används på ett

sätt som det inte är avsett för kan farliga
situationer uppstå.

5) Service
a) Låt endast kvalificerad fackpersonal re-

parera elverktyget och endast med origi­nalreservdelar. Detta garanterar att el-

verktygets säkerhet upprätthålls.

Säkerhetsanvisningar för sticksågar

f Håll i elverktyget endast vid de isolerade

greppytorna när arbeten utförs på ställen
där insatsverktyget kan skada dolda elled­ningar eller egen nätsladd. Kontakt med en

spänningsförande ledning kan sätta maski­nens metalldelar under spänning och leda till
elstöt.

f Se till att hålla händerna utanför sågområ-

det. För inte in handen under arbetsstycket.

Kontakt med sågbladet medför risk för per­sonskada.

f Elverktyget ska vara i påslaget när det förs

mot arbetsstycket. Risk för bakslag uppstår

om insatsverktyget fastnar i arbetsstycket.

f Se till att fotplattan 6 ligger säkert an under

sågningen. Ett snedställd sågblad kan brytas

eller orsaka bakslag.

f Slå från elverktyget när arbetsmomentet är

avslutat och dra sågbladet ur sågsnittet
först när sågbladet har stannat. Därigenom

undviks bakslag och elverktyget kan säkert
läggas åt sidan.

f Använd endast oskadade, felfria sågblad.

Deformerade eller oskarpa sågblad kan bry­tas eller orsaka bakslag.

f Sågbladet får inte bromsas efter frånkopp-

lingen med tryck från sidan. Sågbladet kan

skadas, brytas eller orsaka bakslag.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 84 Thursday, June 17, 2010 11:43 AM

84 | Svenska

f Använd lämpliga detektorer för att lokalise-

ra dolda försörjningsledningar eller konsul­tera det lokala eldistributionsbolaget. Kon-

takt med elledningar kan orsaka brand och
elstöt. En skadad gasledning kan leda till ex­plosion. Inträngning i en vattenledning kan
orsaka skador på föremål eller elstöt.

f Säkra arbetsstycket. Ett arbetsstycke som

är fastspänt i en uppspänningsanordning el­ler ett skruvstycke hålls säkrare än med han­den.

f Vänta tills elverktyget stannat helt innan du

lägger bort det. Insatsverktyget kan haka

upp sig och leda till att du kan förlora kon­trollen över elverktyget.

Funktionsbeskrivning

Läs noga igenom alla säkerhetsan­visningar och instruktioner. Fel

som uppstår till följd av att säker­hetsanvisningarna och instruktio­nerna inte följts kan orsaka elstöt,
brand och/eller allvarliga person­skador.

Fäll upp sidan med illustration av elverktyget
och håll sidan uppfälld när du läser bruksanvis­ningen.

Ändamålsenlig användning

Sticksågen är avsedd för att på fast underlag så­ga genom och göra urtag i trä, plast, metall, ke­ramikplattor och gummi. Den är lämplig för raka
och böjda snitt med en geringsvinkel upp till
45° . Beakta rekommendationen av sågblad.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till il­lustration av elverktyget på grafiksida.

1 Spärrknapp för strömställaren
2 Strömställare Till/Från
3 Sexkantnyckel
4 Ställratt för slagtalsval
5 Utsugningsadapter
6 Fotplatta
7 Inställningsspak för pendling
8 Strömställare för spånutblåsning

9 Styrrulle
10 Sågblad*
11 Beröringsskydd
12 Dammskydd för utsugning*
13 Handgrepp (isolerad greppyta)
14 Slaglängdsstång
15 SDS-spak för sågbladsutlösning
16 Utsugningsslang*
17 Utsugningsadapter*
18 Spjälkningsskydd*
19 Skala för geringsvinkel
20 Skruv
21 Geotriangel**
22 Gänghål
23 Positioneringsnockar/märkning
24 Styrning för parallellanslaget
25 Parallellanslagets låsskruv*
26 Parallellanslag med cirkelskärare*
27 Parallellanslagets centreringsspets*

*I bruksanvisningen avbildat och beskrivet tillbehör
ingår inte i standardleveransen. I vårt tillbehörspro­gram beskrivs allt tillbehör som finns.

**handelsvara (ingår inte i leveransen)

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 85 Thursday, June 17, 2010 11:43 AM

Svenska | 85

Tekniska data

Sticksåg GST 75 BE

Professional

Produktnummer

3 601 E8E 0..
Slagtalsreglering
Förval av slagtal
Pendling
Upptagen märkeffekt
Avgiven effekt
Tomgångsslagtal n

0

Slaglängd

W 650
W 360

min-1500 – 3100

mm 23

max. sågdjup
–i trä
– i aluminium
– i stål (olegerat)

mm
mm
mm

90
20
10

Snittvinkel
(vänster/höger) max.

°45

Vikt enligt
EPTA-Procedure
01/2003

Skyddsklass

Uppgifterna gäller för en märkspänning på [U] 230 V.
Vid avvikande spänning och för utföranden i vissa län­der kan uppgifterna variera.

Beakta produktnumret på elverktygets typskylt.
Handelsbeteckningarna för enskilda elverktyg kan va­riera.

kg 2,3

/ II

Buller-/vibrationsdata

Mätvärdena för ljudnivån anges enligt EN 60745.
Maskinens A-vägda ljudnivå uppnår i typiska fall:

Ljudtrycksnivå 84 dB(A); ljudeffektnivå
95 dB(A). Onoggrannhet K= 3 dB.

Använd hörselskydd!

Totala vibrationsvärden (vektorsumma ur tre
riktningar) framtaget enligt EN 60745:
sågning i trä: Vibrationsemissionsvärde

=5,5 m/s2, onoggrannhet K= 1,5 m/s2,

a

h

sågning i metallplåt: Vibrationsemissionsvärde

=4 m/s2, onoggrannhet K= 1,5 m/s2.

a

h

Mätningen av den vibrationsnivå som anges i
denna anvisning har utförts enligt en mätmetod
som är standardiserad i EN 60745 och kan an­vändas vid jämförelse av olika elverktyg. Mät­metoden är även lämplig för preliminär bedöm­ning av vibrationsbelastningen.
Den angivna vibrationsnivån representerar den

z

huvudsakliga användningen av elverktyget. Om

z

däremot elverktyget används för andra ändamål
och med andra insatsverktyg eller inte underhål-

z

lits ordentligt kan vibrationsnivån avvika. Härvid
kan vibrationsbelastningen under arbetsperio­den öka betydligt.
För en exakt bedömning av vibrationsbelast­ningen bör även de tider beaktas när elvektyget
är frånkopplat eller är igång men inte används.
Detta reducerar tydligt vibrationsbelastningen
för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda
operatören mot vibrationernas inverkan t.ex.:
underhåll av elverktyget och insatsverktygen, att
hålla händerna varma, organisation av arbetsför­loppen.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att
denna produkt som beskrivs i ”Tekniska data”
överensstämmer med följande normer och nor­mativa dokument: EN 60745 enligt bestämmel­serna i direktiven 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation finns hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 10.05.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 86 Thursday, June 17, 2010 11:43 AM

86 | Svenska

Montage

f Dra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

Insättning och byte av sågblad

f Använd skyddshandskar vid montering av

sågblad. Beröring av sågbladet medför risk

för personskada.

Val av sågblad

En översikt av rekommenderade sågblad finns i
slutet av denna bruksanvisning. Använd endast
sågblad med enkamsskaft (T-skaft). Sågbladen
ska inte vara längre än vad som behövs för av­sett snitt.

Använd ett smalt sågblad för sågning av tvära
kurvor.

Sågbladets montering (se bild A)

Ta vid behov bort dammskyddet 12 (se ”Damm­skydd”).

Skjut in sågbladet 10 tills det snäpper fast i slag­längdsstången 14. SDS-spännarmen 15 hoppar
automatiskt bakåt och låser sågbladet. Tryck in­te spaken 15 för hand bakåt, då risk finns för att
elverktyget skadas.

Kontroller när sågbladet läggs i att sågbladets
rygg ligger i spåret på styrrullen 9.

f Kontrollera att sågbladet sitter fast. Ett löst

sågblad kan falla ut och orsaka personskada.

Såbladets utkastning (se bild B)
f Håll elverktyget vid utstötning av sågbladet

så att det inte kan skada personer eller djur.

Vrid SDS-spaken 15 framåt i riktning mot berö­ringsskyddet till anslaget 11. Sågbladet lossar
och kastas ut.

Damm-/spånutsugning

f Dammet från material som t. ex. blyhaltig

målning, vissa träslag, mineraler och metall
kan vara hälsovådligt. Beröring eller inand­ning av dammet kan orsaka allergiska reaktio­ner och/eller andningsbesvär hos använda­ren eller personer som uppehåller sig i
närheten.

Vissa damm från ek eller bok anses vara can­cerogena, speciellt då i förbindelse med till­satsämnen för träbehandling (kromat, trä­konserveringsmedel). Endast yrkesmän får
bearbeta asbesthaltigt material.

– Använd om möjligt en för materialet lämp-

lig dammutsugning.
– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i fil-

terklass P2.
Beakta de föreskrifter som i aktuellt land gäl-

ler för bearbetat material.

f Undvik dammanhopning på arbetsplatsen.

Damm kan lätt självantändas.

Dammskydd

Montera dammskyddet 12 innan elverktyget
kopplas till dammutsugningen.

Skjut in dammskyddet framifrån i styrningen så
att det snäpper fast.

Ta bort dammskyddet för sågning utan dammut­sugning samt för geringssnitt. Tryck lätt ihop
dammskyddet och dra bort det framåt.

Anslutning av dammutsugning (se bilder C–D)

Skjut upp en utsugningsslang 16 (tillbehör) allt­efter utförande antingen direkt på utsugnings­adaptern 5 eller skär bort det gamla slangänd­stycket, skruva upp utsugningsadaptern 17
(tillbehör) på slangändan och skjut den sedan
direkt upp på utsugningsadaptern 5. Koppla ut­sugningsslangen 16 till en dammsugare (tillbe­hör). En översikt över hur slangen kopplas till
olika dammsugare lämnas i slutet av denna
bruksanvisning.

Koppla från spånutblåsaren när dammutsugning
finns ansluten (se ”Spånblåsningsfunktion”).

Dammsugaren måste vara lämplig för det mate­rial som ska bearbetas.

Använd för utsugning av hälsovådligt och can­cerframkallande eller torrt damm en special­dammsugare.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 87 Thursday, June 17, 2010 11:43 AM

Svenska | 87

Spjälkningsskydd (se bild E)

Spjälkningsskyddet 18 (tillbehör) kan förhindra
att ytan rivs vid sågning i trä. Spjälkningsskyd­det kan endast användas med vissa sågbladsty­per och endast med snittvinkeln 0° . Fotplattan
6 får inte vid sågning med spjälkningsskydd stäl­las in bakåt för kantnära sågning.

Tryck spjälkningsskyddet 18 underifrån i fotplat­tan 6.

Drift

Driftsätt

f Dra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

Inställning av pendling

Den i fyra steg inställbara pendlingen medger en
optimal anpassning av snitthastighet, snitteffekt
och snittbild för aktuellt bearbetat material.

Med inställningsspaken 7 kan önskad pendling
väljas även under drift.

ingen pendling
låg pendling
medelhög pendling
hög pendling

Prova dig fram till optimalt pendlingssteg för ak­tuell användning. Följande rekommendation gäl­ler:

– Välj låg pendling eller koppla bort pendlingen

om en fin och snygg snittkant krävs.

– Koppla bort pendlingen vid bearbetning av

tunt material (t.ex. plåtar).

– Såga i hårt material (t.ex. stål) med låg pend-

ling.

– I mjukt material och vid sågning i trävirkets fi-

berriktning kan maximal pendling användas.

Inställning av geringsvinkel (se bild F)

Fotplattan 6 kan vridas för geringssnitt upp till
45° åt höger eller vänster.

– Ta bort dammskyddet 12 (se ”Dammskydd”,

sidan 86).

– Lossa skruven 20 och skjut fotplattan 6 lätt

mot sågbladet 10.

– För inställning av exakt geringsvinkel har fot-

plattan till höger och vänster spärrlägen vid
0° och 45° . Sväng fotplattan 6 med hjälp av
skalan 19 till önskat läge. Andra geringsvink­lar kan ställas in med en geotriangel.

– Skjut sedan fotplattan 6 fram till stopp mot

utsugningsadaptern 5.

– Skruva fast skruven 20 på nytt.

Dammskyddet 12 och spjälkningsskyddet 18
kan inte användas vid geringssnitt.

Fotplattans förskjutning (se bild G)

För kantnära sågning kan fotplattan 6 skjutas
bakåt.

– Skruva bort skruven 20 med sexkantnyckeln

3.

– Lyft upp fotplattan 6 och förflytta den så att

skruven 20 går att skruva in i bakre gänghålet

22.

– Innan skruven 20 dras fast skjut fotplattan 6

fram till anslag mot utsugningsadaptern 5.

Sågning med förskjuten fotplatta 6 är endast
möjlig med geringsvinkel 0° . Dessutom får inte
parallellanslaget med cirkelskärare
hör) liksom spjälkningsskyddet 18 användas.

Spånblåsningsfunktion

Med luftströmmen från spånblåsningen 8 kan
snittlinjen blåsas ren från spån.

Aktivera spånblåsningen:
Skjut för arbeten med hög spån­avskiljning i trä, plast o. dyl. om­kopplaren 8 i riktning mot utsug­ningsadaptern.

Koppla bort spånblåsningen:
Skjut vid arbeten i metall och vid
ansluten dammutsugning om­kopplaren 8 i riktning mot såg­klingan.

26 (tillbe-

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 88 Thursday, June 17, 2010 11:43 AM

88 | Svenska

Driftstart

f Beakta nätspänningen! Kontrollera att

strömkällans spänning överensstämmer
med uppgifterna på elverktygets typskylt.
Elverktyg märkta med 230 V kan även anslu­tas till 220 V.

In- och urkoppling

Tryck för start av elverktyget ned strömställaren
Till/Från 2 och håll den nedtryckt.

För att spärra den nedtryckta strömställaren
Till/Från 2 skjut spärrknappen 1 åt höger eller
vänster.

För frånkoppling av elverktyget släpp strömstäl­lare Till/Från 2. Vid låst strömställare Till/Från 2
tryck först in och släpp sedan upp strömställa­ren.

Styrning/förval av slagtal

Genom att öka eller minska trycket på strömstäl­laren Till/Från 2 kan slagtalet regleras steglös
när elverktyget är påslaget.

Ett lätt tryck på strömställaren Till/Från 2 ger ett
lågt slagtal. Med tilltagande tryck ökar slagtalet.

Vid låst strömställare Till/Från 2 är en sänkning
av slagtalet inte möjlig.

Med ställratten för förval av slagtal 4 kan önskat
slagtal väljas och under drift ändras.

1– 2: lågt slagtal
3– 4: medelhögt slagtal
5– 6: högt slagtal

Lämpligt slagtal beror på material och arbetsför­hållande. Prova fram den bästa inställningen ge­nom praktiska försök.

En sänkning av slagtalet rekommenderas när
sågbladet läggs an mot arbetsstycke liksom vid
sågning i plast och aluminium.

Vid långtidssågning med lågt slagtal kan elverk­tyget bli mycket varmt. Kasta ut sågbladet och
låt elverktyget för avkylning gå ca 3 minuter på
högsta slagtal.

Arbetsanvisningar

f Använd ett stabilt underlag eller ett såg-

bord (tillbehör) vid bearbetning av små el­ler tunna arbetstycken.

Kontrollera före sågning i trä, spånskivor, bygg­material mm att alla främmande partiklar som
t.ex. spikar, skruvar har avlägsnats.

Insågning (se bild H)
f Endast i mjuka material som t.ex. trä, gips-

skivor o.dyl. får instickssågning ske! I ar­betsstycken av metall får instickssågning
inte ske!

Använd endast kort sågblad vid insågning. Insåg­ning är endast möjlig med geringsvinkel 0° .

Placera elverktyget med fotplattans 6 främre
kant på arbetsstycket så att sågbladet 10 inte
berör arbetsstycket och koppla på. På elverktyg
med slagtalsreglage välj högsta slagtal. Tryck el­verktyget kraftigt mot arbetsstycket och kör
långsamt ned sågbladet i arbetsstycket.

När fotplattan 6 ligger an med hela ytan mot ar­betsstycket kan sågningen fortsätta längs öns­kad snittlinje.

Parallellanslag med cirkelskärare (tillbehör)

Vid arbete med parallellanslag med cirkelskära­re 26 (tillbehör) får arbetsstyckets tjocklek upp­gå till högst 30 mm.

Parallellsnitt (se bild J): Lossa låsskruven 25
och skjut in parallellanslagets skala genom styr­ningen 24 i fotplattan. Ställ in önskad snittbredd
som skalvärde vid innerkanten av fotplattan.
Skruva fast låsskruven 25.

Cirkelsnitt (se bild K): Placera låsskruven 25 på
andra sidan av parallellanslaget. Skjut in paral­lellanslagets skala genom styrningen 24 i fot­plattan. Borra ett hål i arbetsstycket i centrum
av det urtag som skall sågas ut. Lägg centre­ringsspetsen 27 genom den inre öppningen i pa­rallellanslag och i det borrade hålet. Ställ in öns­kad radie som skalvärde vid innerkanten av
fotplattan. Skruva fast låsskruven 25.

Kyl- och smörjmedel

Använd kyl- resp. smörjmedel längs snittlinjen
vid sågning i metall på grund av materialets upp­värmning.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 89 Thursday, June 17, 2010 11:43 AM

Svenska | 89

Underhåll och service

Underhåll och rengöring

f Dra stickproppen ur nätuttaget innan arbe-

ten utförs på elverktyget.

f Håll elverktyget och dess ventilationsöpp-

ningar rena för bra och säkert arbete.

Rengör sågbladsinfästningen regelbundet. Ta
sågbladet ur elverktyget och knacka elverktyget
lätt mot en jämn yta.

En kraftig nedsmutsning av elverktyget kan orsa­ka funktionsstörningar. Undvik därför att såga i
kraftigt dammbildande material underifrån eller
uppåt över huvudet.

f Använd under extrema betingelser om möj-

ligt en utsugningsanläggning. I dylika fall
ska ventilationsöppningarna renblåsas ofta
och ett felströmsskydd (FI) förkopplas. Vid

bearbetning av metall kan damm samlas i el­verktygets inre. Elverktygets skyddsisolering
kan försämras.

Smörj styrrullen 9 då och då med några droppar
olja.

Kontrollera styrrullen 9 regelbundet. Om styrrul­len är sliten måste den bytas ut vid en auktorise­rad Bosch serviceverkstad.

Om i elverktyget trots exakt tillverkning och
sträng kontroll störning skulle uppstå, bör repa­ration utföras av auktoriserad serviceverkstad
för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbe­ställningar det 10-siffriga produktnumret som
finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande re­paration och underhåll av produkter och reserv­delar. Sprängskissar och informationer om re­servdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när
det gäller frågor beträffande köp, användning
och inställning av produkter och tillbehör.

Svenska

Bosch Service Center
Telegrafvej 3
2750 Ballerup
Danmark
Tel.: [phone]
Fax: [phone]

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhän­dertas på miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet
2002/96/EG för avfall som utgörs
av elektriska och elektroniska pro­dukter och dess modifiering till
nationell rätt måste obrukbara el­verktyg omhändertas separat och
på miljövänligt sätt lämnas in för
återvinning.

Ändringar förbehålles.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 90 Thursday, June 17, 2010 11:46 AM

90 | Norsk

no

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

ADVARSEL

holdelsen av advarslene og nedenstående anvis­ninger kan medføre elektriske støt, brann og/el­ler alvorlige skader.

Ta godt vare på alle advarslene og informasjo­nene.

Det nedenstående anvendte uttrykket «elektro­verktøy» gjelder for strømdrevne elektroverktøy
(med ledning) og batteridrevne elektroverktøy
(uten ledning).

1) Sikkerhet på arbeidsplassen
a) Hold arbeidsområdet rent og ryddig og

sørg for bra belysning. Rotete arbeids-

områder eller arbeidsområder uten lys
kan føre til ulykker.

b) Ikke arbeid med elektroverktøyet i ek-

splosjonsutsatte omgivelser – der det
befinner seg brennbare væsker, gass el­ler støv. Elektroverktøy lager gnister som

kan antenne støv eller damper.

c) Hold barn og andre personer unna når

elektroverktøyet brukes. Hvis du blir for-

styrret under arbeidet, kan du miste kon­trollen over elektroverktøyet.

2) Elektrisk sikkerhet
a) Støpselet til elektroverktøyet må passe

inn i stikkontakten. Støpselet må ikke
forandres på noen som helst måte. Ikke
bruk adapterstøpsler sammen med jor­dede elektroverktøy. Bruk av støpsler

som ikke er forandret på og passende
stikkontakter reduserer risikoen for elek­triske støt.

b) Unngå kroppskontakt med jordede over-

flater slik som rør, ovner, komfyrer og
kjøleskap. Det er større fare ved elektris-

ke støt hvis kroppen din er jordet.

c) Hold elektroverktøyet unna regn eller

fuktighet. Dersom det kommer vann i et

elektroverktøy, øker risikoen for elektris­ke støt.

Les gjennom alle advarslene
og anvisningene. Feil ved over-

d) Ikke bruk ledningen til andre formål,

f.eks. til å bære elektroverktøyet, henge
det opp eller trekke det ut av stikkontak­ten. Hold ledningen unna varme, olje,
skarpe kanter eller verktøydeler som be­veger seg. Med skadede eller opphopede

ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektro-

verktøy, må du kun bruke en skjøteled­ning som er egnet til utendørs bruk. Når

du bruker en skjøteledning som er egnet
for utendørs bruk, reduseres risikoen for
elektriske støt.

f) Hvis det ikke kan unngås å bruke elek-

troverktøyet i fuktige omgivelser, må du
bruke en jordfeilbryter. Bruk av en jord-

feilbryter reduserer risikoen for elektriske
støt.

3) Personsikkerhet
a) Vær oppmerksom, pass på hva du gjør,

gå fornuftig frem når du arbeider med et
elektroverktøy. Ikke bruk elektroverktøy
når du er trett eller er påvirket av narko­tika, alkohol eller medikamenter. Et øye-

blikks uoppmerksomhet ved bruk av elek­troverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid

å bruke vernebriller. Bruk av personlig

sikkerhetsutstyr som støvmaske, sklifaste
arbeidssko, hjelm eller hørselvern – av­hengig av type og bruk av elektroverktøyet
– reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feilta-

gelse. Forviss deg om at elektroverktøy­et er slått av før du kobler det til strøm­men og/eller batteriet, løfter det opp
eller bærer det. Hvis du holder fingeren

på bryteren når du bærer elektroverktøyet
eller kobler elektroverktøyet til strømmen
i innkoblet tilstand, kan dette føre til
uhell.

d) Fjern innstillingsverktøy eller skrunøkler

før du slår på elektroverktøyet. Et verk-

tøy eller en nøkkel som befinner seg i en
roterende verktøydel, kan føre til skader.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 91 Thursday, June 17, 2010 11:46 AM

Norsk | 91

e) Unngå en unormal kroppsholdning. Sørg

for å stå stødig og i balanse. Dermed kan

du kontrollere elektroverktøyet bedre i
uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide

klær eller smykker. Hold hår, tøy og han­sker unna deler som beveger seg. Løst-

sittende tøy, smykker eller langt hår kan
komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og

oppsamlingsinnretninger, må du forvisse
deg om at disse er tilkoblet og brukes på
korrekt måte. Bruk av et støvavsug redu-

serer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektro­verktøy

a) Ikke overbelast verktøyet. Bruk et elek-

troverktøy som er beregnet til den type
arbeid du vil utføre. Med et passende

elektroverktøy arbeider du bedre og sik­rere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt

på-/av-bryter. Et elektroverktøy som ikke

lenger kan slås av eller på, er farlig og må
repareres.

c) Trekk støpselet ut av stikkontakten

og/eller fjern batteriet før du utfører inn­stillinger på elektroverktøyet, skifter til­behørsdeler eller legger maskinen bort.

Disse tiltakene forhindrer en utilsiktet
starting av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk må

oppbevares utilgjengelig for barn. Ikke la
maskinen brukes av personer som ikke
er fortrolig med dette eller ikke har lest
disse anvisningene. Elektroverktøy er far-

lige når de brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av elektro-

verktøyet. Kontroller om bevegelige
verktøydeler fungerer feilfritt og ikke
klemmes fast, og om deler er brukket el­ler skadet, slik at dette innvirker på elek­troverktøyets funksjon. La disse skade­de delene repareres før
elektroverktøyet brukes. Dårlig vedlike-

holdte elektroverktøy er årsaken til mange
uhell.

f) Hold skjæreverktøyene skarpe og rene.

Godt stelte skjæreverktøy med skarpe
skjær setter seg ikke så ofte fast og er let­tere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy

osv. i henhold til disse anvisningene. Ta
hensyn til arbeidsforholdene og arbeidet
som skal utføres. Bruk av elektroverktøy

til andre formål enn det som er angitt kan
føre til farlige situasjoner.

5) Service
a) Elektroverktøyet ditt skal alltid kun re-

pareres av kvalifisert fagpersonale og
kun med originale reservedeler. Slik opp-

rettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for stikksager

f Hold elektroverktøyet på de isolerte gripe-

flatene, hvis du utfører arbeid der innsats­verktøyet kan treffe på skjulte strømlednin­ger eller den egne strømledningen. Kontakt

med en spenningsførende ledning kan også
sette elektroverktøyets metalldeler under
spenning og føre til elektriske støt.

f Hold hendene unna sagområdet. Ikke grip

under arbeidsstykket. Ved kontakt med sag-

bladet er det fare for skader.

f Elektroverktøyet må kun føres inn mot ar-

beidsstykket i innkoblet tilstand. Det er el-

lers fare for tilbakeslag, hvis innsatsverktøyet
henger seg opp i arbeidsstykket.

f Pass på at fotplaten 6 ligger godt på under

sagingen. Et sagblad som har kilt seg fast kan

brekke eller føre til tilbakeslag.

f Slå verktøyet av når arbeidet er ferdig og

trekk først sagbladet ut av snittet når sag­bladet er helt stanset. Slik unngår du tilba-

keslag og kan legge elektroverktøyet sikkert
ned.

f Bruk kun ikke skadede, feilfrie sagblad.

Bøyde eller sløve sagblad kan brekke eller
forårsake tilbakeslag.

f Brems ikke sagbladet etter utkobling ved å

trykke mot dette fra siden. Sagbladet kan ta

skade, brekke eller forårsake et tilbakeslag.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 92 Thursday, June 17, 2010 11:46 AM

92 | Norsk

f Bruk egnede detektorer til å finne skjulte

strøm-/gass-/vannledninger, eller spør hos
det lokale el-/gass-/vannverket. Kontakt

med elektriske ledninger kan medføre brann
og elektrisk støt. Skader på en gassledning
kan føre til eksplosjon. Inntrenging i en vann­ledning forårsaker materielle skader og kan
medføre elektriske støt.

f Sikre arbeidsstykket. Et arbeidsstykke som

holdes fast med spenninnretninger eller en
skrustikke, holdes sikrere enn med hånden.

f Vent til elektroverktøyet er stanset helt før

du legger det ned. Innsatsverktøyet kan kile

seg fast og føre til at du mister kontrollen
over elektroverktøyet.

Funksjonsbeskrivelse

Les gjennom alle advarslene og an­visningene. Feil ved overholdelsen

av advarslene og nedenstående an­visninger kan medføre elektriske
støt, brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av maskinen,
og la denne siden være utbrettet mens du leser
bruksanvisningen.

Formålsmessig bruk

Maskinen er beregnet til å utføre kappinger og
utskjæringer i tre, kunststoff, metall, keramikk­plater og gummi på faste underlag. Den er egnet
til rette og kurve-snitt med en gjæringsvinkel på
opp til 45° . Ta hensyn til sagbladanbefalingene.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene
gjelder for bildet av elektroverktøyet på illustra­sjonssiden.

1 Låsetast for på-/av-bryter
2 På-/av-bryter
3 Umbrakonøkkel
4 Stillhjul slagtallforvalg
5 Avsugstuss
6 Fotplate
7 Innstillingsspak for pendelbevegelse
8 Bryter for sponblåseinnretningen

9 Føringsrull
10 Sagblad*
11 Berøringsvern
12 Vernedeksel for avsugingen*
13 Håndtak (isolert grepflate)
14 Slagstang
15 SDS-spak til opplåsing av sagbladlåsen
16 Avsugslange*
17 Avsugadapter*
18 Flisvern*
19 Skala gjæringsvinkel
20 Skrue
21 Vinkelmålehjelp**
22 Gjengeboring
23 Posisjoneringsknaster/markering
24 Føring for parallellanlegget
25 Låseskrue for parallellanlegget*
26 Parallellanlegg med sirkelføring*
27 Sentreringsspiss for parallellanlegget*

*Illustrert eller beskrevet tilbehør inngår ikke i stan­dard-leveransen. Det komplette tilbehøret finner du i
vårt tilbehørsprogram.

**Fås kjøpt (inngår ikke i leveransen)

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 93 Thursday, June 17, 2010 11:46 AM

Norsk | 93

Tekniske data

Stikksag GST 75 BE

Professional

Produktnummer
Slagtallstyring
Slagtallforvalg
Pendling
Opptatt effekt
Avgitt effekt
Tomgangsslagtall n
Slag

0

3 601 E8E 0..

z

z

z

W 650
W 360

min-1500–3100

mm 23

Max. skjæredybde
–i tre
– i aluminium
– i stål (ulegert)

mm
mm
mm

90
20
10

Skjærevinkel
(venstre/høyre) max.

°45

Vekt tilsvarende
EPTA-Procedure
01/2003

Beskyttelsesklasse

Informasjonene gjelder for nominell spenning [U] på
230 V. Ved avvikende spenning og på visse nasjonale
modeller kan disse informasjonene variere noe.

Legg merke til produktnummeret på typeskiltet til elek­troverktøyet ditt. Handelsbetegnelsene for de enkelte
elektroverktøyene kan variere.

kg 2,3

/ II

Støy-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til
EN 60745.

Maskinens typiske A-bedømte støynivå er: Lyd­trykknivå 84 dB(A); lydeffektnivå 95 dB(A). Usik­kerhet K= 3 dB.

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre ret­ninger) beregnet jf. EN 60745:
Saging av tre: Svingningsemisjonsverdi

=5,5 m/s2, usikkerhet K= 1,5 m/s2,

a

h

Saging av metallplater: Svingningsemisjonsverdi

=4 m/s2, usikkerhet K= 1,5 m/s2.

a

h

Vibrasjonsnivået som er angitt i disse anvisnin­gene er målt iht. en målemetode som er standar­disert i EN 60745 og kan brukes til sammenlig­ning av elektroverktøy med hverandre. Den
egner seg til en foreløbig vurdering av sving­ningsbelastningen.
Det angitte svingningsnivået representerer de
hovedsakelige anvendelsene til elektroverktøy­et. Men hvis elektroverktøyet brukes til andre
anvendelser, med avvikende innsatsverktøy eller
utilstrekkelig vedlikehold, kan svingningsnivået
avvike. Dette kan føre til en tydelig øking av
svingningsbelastningen over hele arbeidstids­rommet.
Til en nøyaktig vurdering av svingningsbelastnin­gen skal det også tas hensyn til de tidene maski­nen er slått av eller går, men ikke virkelig brukes.
Dette kan tydelig redusere svingningsbelastnin­gen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av
brukeren mot svingningenes virkning, som for
eksempel: Vedlikehold av elektroverktøy og inn­satsverktøy, holde hendene varme, organisere
arbeidsforløpene.

Samsvarserklæring

Vi erklærer som eneansvarlig at produktet som
beskrives under «Tekniske data» stemmer over­ens med følgende normer eller normative doku­menter: EN 60745 jf. bestemmelsene i direktive­ne 2004/108/EF, 2006/42/EF.

Tekniske underlag hos:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 10.05.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 94 Thursday, June 17, 2010 11:46 AM

94 | Norsk

Montering

f Før alle arbeider på elektroverktøyet utfø-

res må støpselet trekkes ut av stikkontak­ten.

Innsetting/utskifting av sagblad

f Bruk vernehansker ved montering av sag-

bladet. Ved berøring av sagbladet er det fare

for skader.

Valg av sagblad

En oversikt over anbefalte sagblad finner du bak
i denne instruksen. Sett kun inn sagblad av
T-tange-typen. Sagbladet bør ikke være lengre
enn kuttet det skal lage.

Bruk et smalt sagblad til saging i smale kurver.

Innsetting av sagblad (se bilde A)

Ta eventuelt vernedekselet 12 av (se
«Vernedeksel»).

Skyv sagbladet 10 helt inn i slagstangen 14.
SDS-spaken 15 springer automatisk bakover, og
sagbladet låses. Trykk spaken 15 ikke ned med
hånden, ellers kan du skade elektroverktøyet.

Ved innsetting av sagbladet må du passe på at
sagbladryggen befinner seg i sporet til førings­rullen 9.

f Kontroller om sagbladet sitter godt fast. Et

løst sagblad kan falle ut og skade deg.

Utkasting av sagbladet (se bilde B)
f Hold elektroverktøyet slik ved utkasting av

sagbladet at ingen personer eller dyr ska­des av det utkastede sagbladet.

Drei SDS-spaken 15 fremover til anslaget i ret­ning av berøringsvernet 11. Sagbladet løsner og
kastes ut.

Støv-/sponavsuging

f Støv fra materialer som blyholdig maling, no-

en tresorter, mineraler og metall kan være
helsefarlige. Berøring eller innånding av støv
kan utløse allergiske reaksjoner og/eller ån­dedrettssykdommer hos brukeren eller per­soner som befinner seg i nærheten.

Visse typer støv som eik- eller bøkstøv gjel­der som kreftfremkallende, spesielt i kombi­nasjon med tilsetningsstoffer til trebearbei­delse (kromat, trebeskyttelsesmidler).
Asbestholdig materiale må kun bearbeides av
fagfolk.

– Bruk helst et støvavsug som er egnet for

dette materialet.

– Sørg for god ventilasjon av arbeidsplas-

sen.

– Det anbefales å bruke en støvmaske med

filterklasse P2.

Følg ditt lands gyldige forskrifter for de mate­rialene som skal bearbeides.

f Unngå støv på arbeidsplassen. Støv kan lett

antennes.

Vernedeksel

Monter vernedekselet 12 før du kobler elektro­verktøyet til et støvavsug.

Sett vernedekselet forfra inn i føringen slik at
det går i lås.

Ta vernedekselet av til arbeid uten støvavsug og
til gjæringssnitt. Trykk hertil vernedekselet litt
sammen og trekk det så av fremover.

Tilkobling av støvavsuget (se bildene C– D)

Sett en avsugslange 16 (tilbehør) avhengig av
modellen enten direkte på avsugstussen 5 eller
kapp ditt gamle slangeendestykke, skru avsuga­dapteren 17 (tilbehør) på slangeenden og sett
den så direkte på avsugstussen 5. Forbind av­sugslangen 16 med en støvsuger (tilbehør). En
oversikt over tilkobling til forskjellige støvsugere
finner du på slutten av denne instruksen.

Slå av sponblåseinnretningen når du har koplet
til støvavsuget (se «Sponblåseinnretning»).

Støvsugeren må være egnet til materialet som
skal bearbeides.

Ved avsuging av spesielt helsefarlig, kreftfrem­kallende eller tørt støv må du bruke en spesial­støvsuger.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 95 Thursday, June 17, 2010 11:46 AM

Norsk | 95

Flisvern (se bilde E)

Flisvernet 18 (tilbehør) kan forhindre at overfla­ten revner ved saging av tre. Flisvernet kan kun
brukes ved visse sagbladtyper og kun i en skjæ­revinkel på 0° . Fotplaten 6 må ved saging med
flisvern ikke settes bakover til saging nær kan­ter.

Trykk flisvernet 18 nedenfra inn i fotplaten 6.

Bruk

Driftstyper

f Før alle arbeider på elektroverktøyet utfø-

res må støpselet trekkes ut av stikkontak­ten.

Innstilling av pendelbevegelsen

Pendelbevegelsen som kan innstilles i fire trinn
muliggjør en optimal tilpasning av skjærehastig­het, skjæreytelse og snittbilde til materialet som
skal bearbeides.

Med innstillingsspaken 7 kan pendelbevegelsen
også innstilles under drift.

Ingen pendelbevegelse
Liten pendelbevegelse
Middels pendelbevegelse
Stor pendelbevegelse

Det optimale pendeltrinnet til enhver bruk kan
finnes frem til med praktiske forsøk. Følgende
anbefalinger finnes:

– Velg et mindre pendeltrinn hhv. slå pendelbe-

vegelsen helt av, hvis skjærekanten skal bli
enda finere og renere.

– Slå pendelbevegelsen helt av ved bearbeidel-

se av tynne materialer (f.eks. metallplater).

– Arbeid med liten pendelbevegelse i harde

materialer (f.eks. stål).

– I myke materialer og ved saging av tre i fiber-

retning kan du arbeide med maksimal pen­delbevegelse.

Innstilling av gjæringsvinkelen (se bilde F)

Fotplaten 6 svinges opp til 45° mot høyre eller
venstre til gjæringssnitt.

– Ta av vernedekselet 12 (se «Vernedeksel»,

side 94).

–Løsne skruen 20 og skyv fotplaten 6 svakt i

retning sagbladet 10.

– Til innstilling av presise gjæringsvinkler har

fotplaten på høyre og venstre side låsepunk­ter ved 0° og 45°. Sving fotplaten 6 til ønsket
posisjon i henhold til skalaen 19. Andre gjæ­ringsvinkler kan innstilles med en vinkelmåler.

– Skyv deretter fotplaten 6 frem til anslaget i

retning av avsugstussen 5.

– Trekk skruen 20 fast igjen.
Vernedekselet 12 og flisvernet 18 kan ikke bru-

kes ved gjæringssnitt.

Justering av fotplaten (se bilde G)

Til saging nær kanter kan fotplaten 6 settes bak­over.

–Skru skruen 20 helt ut med umbrakonøkke-

len 3.

– Løft fotplaten 6 opp og flytt den slik at skru-

en 20 kan dreies inn i bakre gjengeboring 22.

– Før fasttrekking av skruen 20 trykker du fot-

platen 6 i retning avsugstuss

Saging med forskjøvet fotplate 6 er kun mulig
med en gjæringsvinkel på 0° . Dessuten må pa­rallellanlegg ikke brukes med sirkelføring 26 (til­behør) og flisvern 18.

Sponblåseinnretning

Med luftstrømmen til sponblåseinnretningen 8
kan skjærelinjen holdes fri for spon.

Innkobling av sponblåseinnret­ningen:
Til arbeid med stor sponfjerning
i tre, kunststoff o. l. skyver du
bryteren 8 i retning av av­sugstussen.

Utkobling av sponblåseinnret­ningen:
Til arbeid i metall og ved tilko­plet støvavsug skyver du bryte­ren 8 i retning sagblad.

5 til den går i lås.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 96 Thursday, June 17, 2010 11:46 AM

96 | Norsk

Igangsetting

f Ta hensyn til strømspenningen! Spenningen

til strømkilden må stemme overens med an­givelsene på elektroverktøyets typeskilt.
Elektroverktøy som er merket med 230 V
kan også brukes med 220 V.

Inn-/utkobling

Trykk til igangsetting av elektroverktøyet på
på-/av-bryteren 2 og hold den trykt inne.

Til låsing av den trykte på-/av-bryteren 2 skyver
du ef låsetasten 1.

Til utkobling av elektroverktøyet slipper du
på-/av-bryteren 2. Ved låst på-/av-bryter 2 tryk­ker du denne først og slipper den deretter.

Styring/forvalg av slagtall

Med sterkere eller svakere trykk på på-/av-bryte­ren 2 kan du styre slagtallet til innkoblet elektro­verktøy trinnløst.

Et svakt trykk på på-/av-bryteren 2 fører til et
lavt slagtall. Slagtallet økes med økende trykk.

Ved låst på-/av-bryter 2 er det ikke mulig å redu­sere slagtallet.

Med stillhjulet for slagtallforvalg 4 kan du for­håndsinnstille og endre slagtallet under drift.

1– 2: Lavt slagtall
3– 4: Middels slagtall
5– 6: Høyt slagtall

Det nødvendige slagtallet er avhengig av materi­ale og arbeidsvilkårene og kan finnes frem til
med praktiske forsøk.

En reduksjon av slagtallet anbefales når sagbla­det settes på arbeidsstykket og ved saging av
kunststoff og aluminium.

Til arbeid over lengre tid med lavt slagtall kan
elektroverktøyet varme seg sterkt opp. Ta sag­bladet ut av elektroverktøyet og la elektroverk­tøyet gå til avkjøling i ca. 3 min. med maksimalt
slagtall.

Arbeidshenvisninger

f Ved bearbeidelse av små eller tynne ar-

beidsstykker må du alltid bruke et stabilt
underlag hhv. et sagbord (tilbehør).

Før du sager i tre, sponplater, bygningsmateriell
etc. må du sjekke om det finnes spikre, skruer
e.l. og eventuelt fjerne disse.

Dykksaging (se bilde H)
f Det må kun bearbeides myke materialer

som tre, gipskartong o. l. med dykksageme­toden! Du må ikke bearbeide metall med
dykksagemetoden!

Bruk kun korte sagblad til dykksaging. Dykksa­ging er kun mulig med en gjæringsvinkel på 0°.

Sett elektroverktøyet med den fremre kanten til
fotplaten 6 på arbeidsstykket uten at sagbladet
10 berører arbeidsstykket og slå det på. Velg
maksimalt slagtall for elektroverktøy med slag­tallstyring. Trykk elektroverktøyet godt fast mot
arbeidsstykket og la sagbladet dykke langsomt
inn i arbeidsstykket.

Så snart fotplaten 6 ligger med hele flaten mot
arbeidsstykket, sager du videre langs ønsket
skjærelinje.

Parallellanlegg med sirkelføring (tilbehør)

Til arbeid med parallellanlegg med sirkelføring
26 (tilbehør) må tykkelsen på arbeidsstykket
være maksimalt 30 mm.

Parallellsnitt (se bilde J): Løsne skruen 25 og
skyv skalaen til parallellanlegget gjennom førin­gen 24 i fotplaten. Innstill ønsket skjærebredde
som skalaverdi på indre kant på fotplaten. Skru
låseskruen 25 fast.

Sirkelskjæringer (se bilde K): Sett låseskruen
25 på motsatt side av parallellanlegget. Skyv
skalaen til parallellanlegget gjennom føringen 24
i fotplaten. Bor et hull i midten av utskjæringen
som skal sages på arbeidsstykket. Sett sentre­ringsspissen 27 gjennom indre åpning på paral­lellanlegget og inn i det borede hullet. Innstill ra­dius som skalaverdi på indre kant på fotplaten.
Skru låseskruen 25 fast.

Kjøle-/smøremiddel

Påfør kjøle- hhv. smøremidler langs skjærelinjen
ved saging av metall e. l. fordi materialet oppvar­mes.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 97 Thursday, June 17, 2010 11:46 AM

Norsk | 97

Service og vedlikehold

Vedlikehold og rengjøring

f Før alle arbeider på elektroverktøyet utfø-

res må støpselet trekkes ut av stikkontak­ten.

f Hold elektroverktøyet og ventilasjonsspal-

tene alltid rene, for å kunne arbeide bra og
sikkert.

Rengjør sagbladfestet med jevne mellomrom. Ta
da sagbladet ut av elektroverktøyet og bank
elektroverktøyet svakt på en plan flate.

En sterk tilsmussing av elektroverktøyet kan fø­re til funksjonsfeil. Sag derfor ikke sterkt støvut­viklende materialer nedenfra eller over hodet.

f Ved ekstreme bruksvilkår må du om mulig

alltid bruke et avsuganlegg. I slike tilfeller,
blås gjennom ventilasjonsspaltene og koble
til en jordfeilbryter. Ved bearbeidelse av me-

tall kan det sette seg lededyktig støv inne i
elektroverktøyet. Beskyttelsesisolasjonen til

elektroverktøyet kan innskrenkes.
Smør føringsrullen 9 av og til med en dråpe olje.
Kontroller føringsrullen 9 med jevne mellom-

rom. Hvis den er slitt, må den skiftes ut av en au­torisert Bosch-kundeservice.

Hvis elektroverktøyet til tross for omhyggelige
produksjons- og kontrollmetoder en gang skulle
svikte, må reparasjonen utføres av et autorisert
serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger
må du oppgi det 10-sifrede produktnummeret
som er angitt på elektroverktøyets typeskilt.

Kundeservice og kunderådgivning

Kundeservice hjelper deg ved spørsmål om re­parasjon og vedlikehold av produktet ditt og re­servedelene. Deltegninger og informasjoner om
reservedeler finner du også under:

www.bosch-pt.com

Bosch-kundeservice er gjerne til hjelp ved spørs­mål om kjøp, bruk og innstilling av produkter og
tilbehør.

Norsk

Robert Bosch AS
Postboks 350
1402 Ski
Tel.: [phone]
Faks: ([phone]

Deponering

Elektroverktøy, tilbehør og emballasje må leve­res inn til miljøvennlig gjenvinning.

Elektroverktøy må ikke kastes i vanlig søppel!

Kun for EU-land:

Jf. det europeiske direktivet
2002/96/EF vedr. gamle elektris­ke og elektroniske apparater og
tilpassingen til nasjonale lover må
gammelt elektroverktøy som ikke
lenger kan brukes samles inn og

leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 98 Thursday, June 17, 2010 11:46 AM

98 | Suomi

fi

Turvallisuusohjeita

Sähkötyökalujen yleiset turvallisuusoh­jeet

VAROITUS

noudattamisen laiminlyönti saattaa johtaa säh­köiskuun, tulipaloon ja/tai vakavaan loukkaantu­miseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tule­vaisuutta varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyö­kalu” käsittää verkkokäyttöisiä sähkötyökaluja
(verkkojohdolla) ja akkukäyttöisiä sähkötyökalu­ja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin

valaistuna. Työpaikan epäjärjestys tai va-

laisemattomat työalueet voivat johtaa ta­paturmiin.

b) Älä työskentele sähkötyökalulla räjäh-

dysalttiissa ympäristössä, jossa on pala­vaa nestettä, kaasua tai pölyä. Sähkötyö-

kalu muodostaa kipinöitä, jotka saattavat
sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyö-

kalua käyttäessäsi. Voit menettää laittee-

si hallinnan, huomiosi suuntautuessa
muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia

pistorasiaan. Pistotulppaa ei saa muut­taa millään tavalla. Älä käytä mitään pis­torasia-adaptereita maadoitettujen säh­kötyökalujen kanssa. Alkuperäisessä

kunnossa olevat pistotulpat ja sopivat pis­torasiat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pin-

toja, kuten putkia, pattereita, liesiä tai
jääkaappeja. Sähköiskun vaara kasvaa,

jos kehosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle

tai kosteudelle. Veden tunkeutuminen

sähkötyökalun sisään kasvattaa sähköis­kun riskiä.

Lue kaikki turvallisuus- ja muut
ohjeet. Turvallisuusohjeiden

d) Älä käytä verkkojohtoa väärin. Älä käytä

sitä sähkötyökalun kantamiseen, ripus­tamiseen tai pistotulpan irrottamiseen
pistorasiasta vetämällä. Pidä johto loitol­la kuumuudesta, öljystä, terävistä reu­noista ja liikkuvista osista. Vahingoittu-

neet tai sotkeutuneet johdot kasvattavat
sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käy-

tä ainoastaan ulkokäyttöön soveltuvaa
jatkojohtoa. Ulkokäyttöön soveltuvan jat-

kojohdon käyttö pienentää sähköiskun
vaaraa.

f) Jos sähkötyökalun käyttö kosteassa ym-

päristössä ei ole vältettävissä, tulee
käyttää vikavirtasuojakytkintä. Vikavirta-

suojakytkimen käyttö vähentää sähköis­kun vaaraa.

3) Henkilöturvallisuus
a) Ole valpas, kiinnitä huomiota työskente-

lyysi ja noudata tervettä järkeä sähkö­työkalua käyttäessäsi. Älä käytä mitään
sähkötyökalua, jos olet väsynyt tai huu­meiden, alkoholin tahi lääkkeiden vaiku­tuksen alaisena. Hetken tarkkaamatto-

muus sähkötyökalua käytettäessä, saattaa
johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suoja-

laseja. Henkilökohtaisen suojavarustuk-

sen käyttö, kuten pölynaamarin, luista­mattomien turvakenkien, suojakypärän tai
kuulonsuojaimien, riippuen sähkötyöka­lun lajista ja käyttötavasta, vähentää lou­kaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Varmis-

ta, että sähkötyökalu on poiskytkettynä,
ennen kuin liität sen sähköverkkoon
ja/tai liität akun, otat sen käteen tai kan­nat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyö­kalun pistotulpan pistorasiaan, käynnis­tyskytkimen ollessa käyntiasennossa, al­tistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvital-

tat, ennen kuin käynnistät sähkötyöka­lun. Työkalu tai avain, joka sijaitsee lait-

teen pyörivässä osassa, saattaa johtaa
loukkaantumiseen.

1 609 929 W89 | (17.6.10) Bosch Power Tools

OBJ_BUCH-171-004.book Page 99 Thursday, June 17, 2010 11:46 AM

Suomi | 99

e) Vältä epänormaalia kehon asentoa. Huo-

lehdi aina tukevasta seisoma-asennosta
ja tasapainosta. Täten voit paremmin hal-

lita sähkötyökalua odottamattomissa ti­lanteissa.

f) Käytä tarkoitukseen soveltuvia vaattei-

ta. Älä käytä löysiä työvaatteita tai koru­ja. Pidä hiukset, vaatteet ja käsineet loi­tolla liikkuvista osista. Väljät vaatteet,

korut ja pitkät hiukset voivat takertua liik­kuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan

asentaa, tulee sinun tarkistaa, että ne on
liitetty ja että ne käytetään oikealla ta­valla. Pölynimulaitteiston käyttö vähentää

pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja kä­sittely

a) Älä ylikuormita laitetta. Käytä kyseiseen

työhön tarkoitettua sähkötyökalua. Sopi-

vaa sähkötyökalua käyttäen työskentelet
paremmin ja varmemmin tehoalueella, jol­le sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida

käynnistää ja pysäyttää käynnistyskytki­mestä. Sähkötyökalu, jota ei enää voida

käynnistää ja pysäyttää käynnistyskytki­mellä, on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen

kuin suoritat säätöjä, vaihdat tarvikkeita
tai siirrät sähkötyökalun varastoitavaksi.

Nämä turvatoimenpiteet estävät sähkö­työkalun tahattoman käynnistyksen.

d) Säilytä sähkötyökalut poissa lasten ulot-

tuvilta, kun niitä ei käytetä. Älä anna sel­laisten henkilöiden käyttää sähkötyöka­lua, jotka eivät tunne sitä tai jotka eivät
ole lukeneet tätä käyttöohjetta. Sähkö-

työkalut ovat vaarallisia, jos niitä käyttävät
kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista,

että liikkuvat osat toimivat moitteetto­masti, eivätkä ole puristuksessa sekä, et­tä siinä ei ole murtuneita tai vahingoittu­neita osia, jotka saattaisivat vaikuttaa
haitallisesti sähkötyökalun toimintaan.
Anna korjata nämä vioittuneet osat en­nen käyttöä. Monen tapaturman syyt löy-

tyvät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina.

Huolellisesti hoidetut leikkaustyökalut,
joiden leikkausreunat ovat teräviä, eivät
tartu helposti kiinni ja niitä on helpompi
hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaih-

totyökaluja jne. näiden ohjeiden mukai­sesti. Ota tällöin huomioon työolosuh­teet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille
määrättyyn käyttöön, saattaa johtaa vaa­rallisiin tilanteisiin.

5) Huolto
a) Anna ainoastaan koulutettujen ammatti-

henkilöiden korjata sähkötyökalusi ja hy­väksy korjauksiin vain alkuperäisiä vara­osia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Pistosahojen turvallisuusohjeet

f Tartu sähkötyökaluun ainoastaan eristetyis-

tä pinnoista, tehdessäsi työtä, jossa vaihto­työkalu saattaisi osua piilossa olevaan säh­köjohtoon tai sähkötyökalun omaan
sähköjohtoon. Kosketus jännitteiseen joh-

toon voi saattaa sähkötyökalun metalliosat
jännitteisiksi ja johtaa sähköiskuun.

f Pidä kädet loitolla sahauskohdasta. Älä pa-

ne käsiä työkappaleen alle. Sahanterää kos-

ketettaessa on olemassa loukkaantumisvaa­ra.

f Vie ainoastaan käynnissä oleva sähkötyöka-

lu työkappaletta vasten. Muussa tapaukses-

sa on olemassa takaiskun vaara, vaihtotyöka­lun tarttuessa työkappaleeseen.

f Tarkista, että jalkalevy 6 tukee työkappa-

leeseen sahattaessa. Kallistunut sahanterä

voi katketa tai aiheuttaa takaiskun.

f Pysäytä työvaiheen jälkeen sähkötyökalu ja

vedä sahanterä ulos urasta vasta tämän jäl­keen, sahanterän pysähdyttyä. Täten mene-

tellen vältät takaiskun ja voit turvallisesti
asettaa sähkötyökalun käsistäsi.

Bosch Power Tools 1 609 929 W89 | (17.6.10)

OBJ_BUCH-171-004.book Page 100 Thursday, June 17, 2010 11:46 AM

100 | Suomi

f Käytä yksinomaan virheettömiä, moitteet-

tomassa kunnossa olevia sahanteriä. Taipu-

neet tai tylsät sahanterät voivat katkea tai ai­heuttaa takaiskun.

f Älä jarruta sahanterää laitteen pysäyttämi-

sen jälkeen painamalla sitä sivuttain. Sahan-

terä saattaa vahingoittua, katketa tai aiheut­taa takaiskun.

f Käytä sopivia etsintälaitteita piilossa olevi-

en syöttöjohtojen paikallistamiseksi, tai
käänny paikallisen jakeluyhtiön puoleen.

Kosketus sähköjohtoon saattaa johtaa tulipa­loon ja sähköiskuun. Kaasuputken vahingoit­taminen saattaa johtaa räjähdykseen. Vesi­johtoon tunkeutuminen aiheuttaa aineellista
vahinkoa tai saattaa johtaa sähköiskuun.

f Varmista työkappale. Kiinnityslaitteilla tai

ruuvipenkissä kiinnitetty työkappale pysyy
tukevammin paikoillaan, kuin kädessä pidet­tynä.

f Odota, kunnes sähkötyökalu on pysähtynyt,

ennen kuin asetat sen pois käsistäsi. Vaihto-

työkalu saattaa juuttua kiinni johtaen sähkö­työkalun hallinnan menettämiseen.

Toimintaselostus

Lue kaikki turvallisuus- ja muut oh­jeet. Turvallisuusohjeiden noudatta-

misen laiminlyönti saattaa johtaa
sähköiskuun, tulipaloon ja/tai vaka­vaan loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja
pidä se uloskäännettynä lukiessasi käyttöohjet­ta.

Määräyksenmukainen käyttö

Laite on tukevalla alustalla tarkoitettu sahaa­maan katkosahauksia ja aukkoja puuhun, muo­viin, metalliin, keramiikkalaattoihin ja kumiin. Se
soveltuu suoriin ja kaareviin sahauksiin jopa 45°
asteen jiirikulmalla. Sahanteräsuositukset tulee
ottaa huomioon.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiik­kasivussa olevaan sähkötyökalun kuvaan.

1 Käynnistyskytkimen lukituspainike
2 Käynnistyskytkin
3 Kuusiokoloavain
4 Iskulukuesivalinnan säätöpyörä
5 Imunysä
6 Jalkalevy
7 Heiluriliikkeen säätövipu
8 Purunpuhalluslaitteen kytkin

9 Ohjainrulla
10 Sahanterä*
11 Kosketussuoja
12 Poistoimun suojakupu*
13 Kahva (eristetty kädensija)
14 Iskutanko
15 Sahanterän vapautuksen SDS-vipu
16 Imuletku*
17 Imuadapteri*
18 Repimissuoja*
19 Jiirikulma-asteikko
20 Ruuvi
21 Kulmamitta**
22 Kierrereikä
23 Kohdistusnokat/merkki
24 Suuntaisohjaimen ohjain
25 Suuntaisohjaimen lukitusruuvi*
26 Ympyräohjaimella varustettu

suuntaisohjain*

27 Suuntaisohjaimen keskiöintikärki*

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei
kuulu vakiotoimitukseen. Löydät täydellisen tarvike­luettelon tarvikeohjelmastamme.

**yleismallinen (ei kuulu toimitukseen)

1 609 929 W89 | (17.6.10) Bosch Power Tools
